90 фото основных типов вентиляции и их классификация
Все больше и больше квартир и домов обзаводятся пластиковыми окнами. В погоне за столь желанной и необходимой теплоизоляцией – это хорошее подспорье. И действительно, пластиковые окна и металлические уплотненные двери прекрасно справляются с возложенными на них обязанностями.
Однако вместе с тем, особенно в зимнее время года, когда окна и двери плотно закрыты, в квартире и доме может обнаружиться ряд неожиданных проблем. Повышенная влажность, запотевание окон и появления грибка. Вы можете ощущать «тяжёлый» воздух, что в свою очередь приводит к головным болям и плохому самочувствию.
Обратная тяга из вентиляционных или даже дымоходных каналов – еще один неприятный сюрприз. Все это – результаты маломощной или вовсе отсутствующей приточной вентиляции в доме или квартире.
Без регулярного воздухообмена в доме невозможно добиться комфортной эксплуатации жилья. Вентиляционные каналы, обустроенные в кухне и ванной комнате, не способны выполнить отвод отработанных воздушных масс без стабильного притока свежего воздуха.
Ведь говоря простым языком, чтобы воздух стабильно и постоянно выводился из жилья, он должен также стабильно и постоянно подаваться в то же помещение. Кратковременное открытие окон не способно кардинальным образом решить данную проблему.
Механические варианты обеспечивают естественное попадание в жилое помещение необходимых объёмов воздуха. Какие существуют варианты систем приточной вентиляции? Как их установить и эксплуатировать? Давайте разбираться.
Разновидности установок приточной вентиляции
Системы приточной вентиляции классифицируются по следующим особенностям:
Бесканальные. Воздушные массы с улицы попадают в комнату сквозь специальное техническое отверстие. Приток воздуха может осуществляться через отверстие в наружной стене или раме окна.
В большинстве вариантов система выполнена в сплошном корпусе.
Такой вид приточной вентиляции обеспечивает стабильный приток необходимого воздуха только в той комнате или помещении, в которой она установлена.
Канальные. Необходимые воздушные массы принудительно нагнетаются в квартиру или дом по системе воздуховодов. Такая установка осуществляет подачу воздуха комплексно и равномерно во все помещение или жилье.
Если вы остановились на бесканальном варианте, который в большинстве случаев значительно дешевле и проще в установке, чем канальный, то где и как его установить?
Где правильно установить бесканальный приточный клапан?
Приточное техническое отверстие должно находиться на противоположной или перпендикулярной стене по отношению к стене, в которой установлены вентиляционные каналы.
Это могут быть следующие варианты:
- Промежуток между радиатором и подоконником
- В наружной стене помещения
- В оконной раме пластикового окна
Пластиковые окна могут изначально комплектоваться приточным вентиляционным клапаном. Такой клапан оснащен специальным фильтром и механической задвижкой. При помощи этого клапана можно регулировать степень подачи свежего воздуха в комнату. Если у вас установлены пластиковые окна без клапана, его можно установить на уже существующие окна.
Приточный клапан может быть установлен в наружной стене. Однако следует учесть следующее: если в вашей климатической зоне температура иногда опускается значительно ниже нуля, то в помещение будет поступать холодный воздух.
В данном случае следует устанавливать стеновой клапан с функцией рекуперации. Он подогревает температуру воздуха до необходимого вам показателя.
Как показывает практика, одним из самых недорогих и практичных вариантов является место в стене под подоконником и батареей. Заходя в помещение, поток воздуха проходит вдоль радиатора. По ходу поступления, свежий воздух нагревается и смешивается с теплым воздухом, поднимающимся над радиатором.
Вентиляционные приточные клапаны имеют различную форму и пропускную способность.
Как установить приточную вентиляцию своими руками?
Одним из преимуществ стенового приточного клапана есть его простота в установке и отсутствие потребления электроэнергии. Для установки данного клапана вам необходимо соблюсти следующую последовательность:
- Наметить в подходящем месте очертания клапана и место будущего отверстия.
- Перфоратором проделать сквозное отверстие необходимого диаметра. Диаметр входного отверстия составляет 6см. Канал необходимо сделать с небольшим семи градусным углом по направлению к улице.
- После проделанной работы установить утеплитель и воздуховод.
- Все щели заделать монтажной пеной.
Монтируйте корпус клапана на воздухоносную трубу, и закрепляйте корпус на стене. Устанавливайте идущий в комплекте шумопоглотитель и теплоизоляцию. Можно устанавливать лицевую крышку клапана и защитную сетку со стороны улицы. Как видно на фото, клапан приточной вентиляции выглядит аккуратно и гармонично.
Во время эксплуатации данного клапана вы сможете по необходимости регулировать подачу воздуха. Количество стеновых клапанов необходимо вычислять в зависимости от объёмов жилого помещения.
Приточный клапан с подогревом подаваемого воздуха.

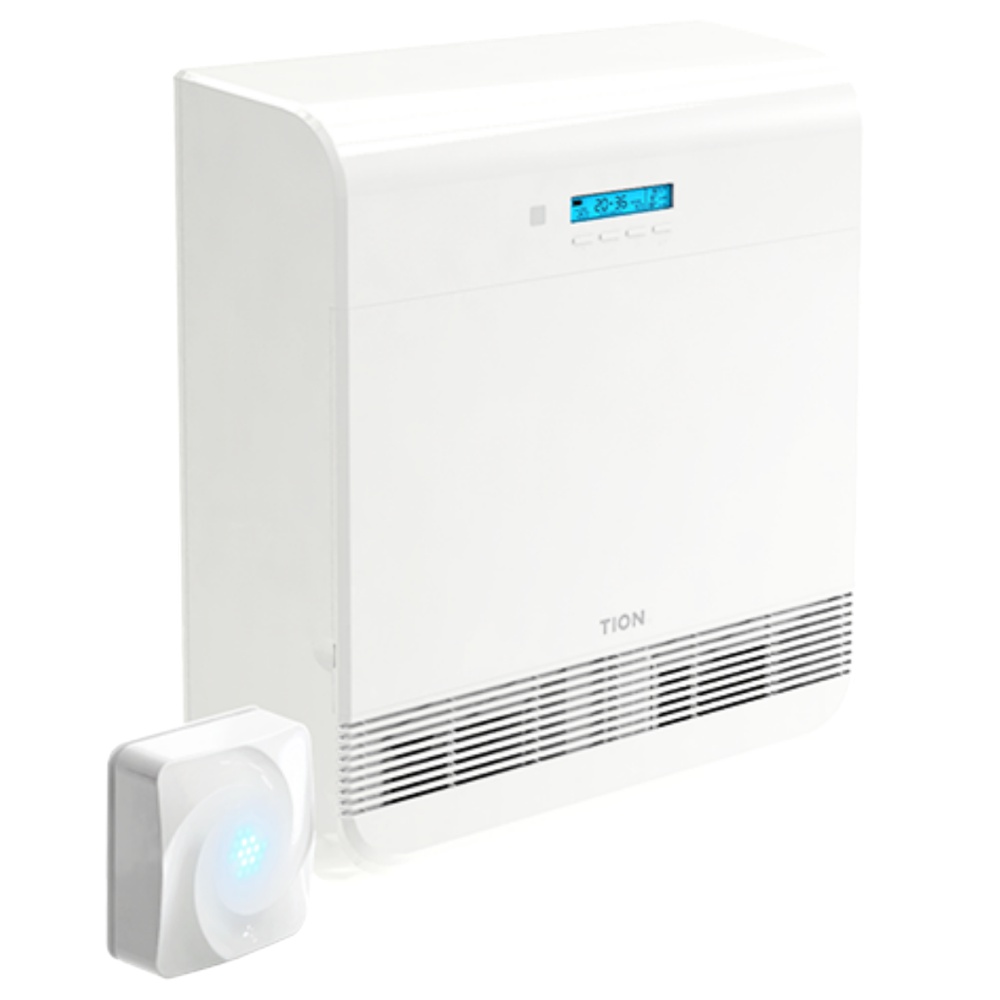

Особый вид принудительной приточной вентиляции – стеновые клапаны с функцией рекуперации. Система осуществляет частичное нагревание поступающего воздуха за счет выводимых из комнаты тепла и отработанного воздуха.
В момент рекуперации, потоки свежего и отработанного воздуха не перемешиваются. В то же время, основным подогревом поступаемого воздуха является элемент воздухонагреватель. Установка позволяет снизить потребление электроэнергии.
Для установки данной моноблочной установки потребуются проделать бурение наружной стены. Перфоратор для проделывания данной работы будет малоэффективен.
Канальные системы приточной вентиляции

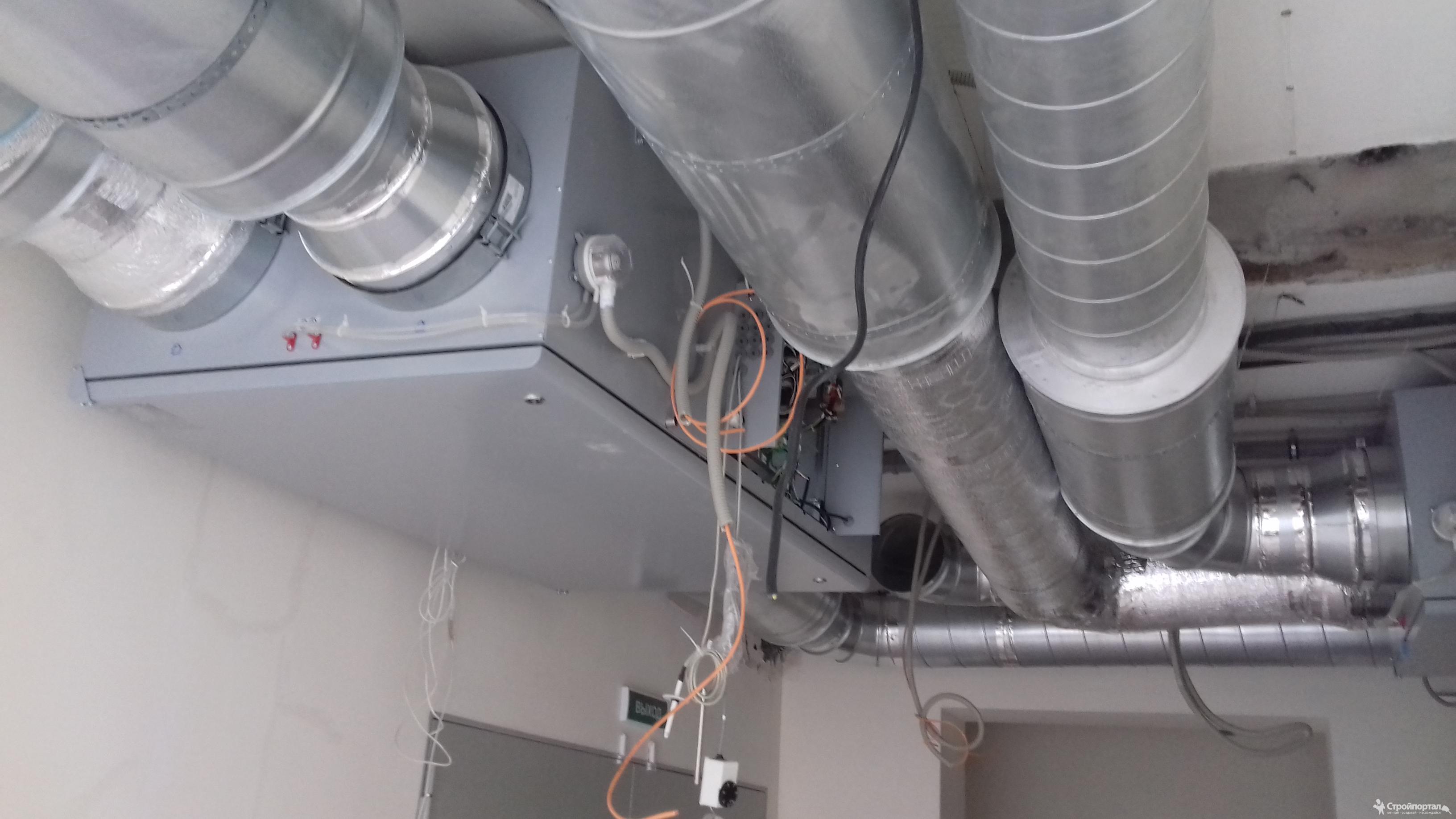

Канальная установка состоит из целого комплекса воздуховодов. Данную систему обычно планируют еще при проектировании жилья. Воздуховоды монтируются в пространстве над потолком или в чердачном помещении. В некоторых случаях возможна установка в промежутке под существующим потолком.
Система труб распределена по всем комнатам. Принятый свежий воздух принудительно перемещается по вентиляционным трубам и подается в приточные решетки. Для отведения отработанных воздушных масс устанавливаются специальные дополнительные решетки.
Мощность системы для квартир может составлять пропускную способность от 200-500 кубических метров в час. Приточная вентиляция для частного дома, коттеджа или офиса потребуется с производительностью 2000-3000 кубических метров в час.
Среди особых преимуществ данной системы – независимость от погоды. Вне зависимости от погодных перепадов температур и ветра, данная установка более эффективна в сравнении с естественной вентиляцией.
Выводы
Приточная вентиляция – это неотъемлемая часть жилых помещений. Она обеспечивает весь дом необходимым объёмом воздуха независимо от расположения окон. Расходы на установку системы приточной вентиляции окупятся приятным микроклиматом и здоровьем всех, живущих в доме.
Фото приточной вентиляции
Также рекомендуем посетить:
какие бывают установки? Как сделать вентиляционную систему по схеме своими руками?
Свежий и чистый воздух – это необходимость для каждого человека. При его отсутствии в доме или офисном помещении замечается быстрое утомление людей, снижение их рабочей способности, возникают сбои в организме. Для нормальной жизнедеятельности воздушные массы в здании должны постоянно циркулировать. Происходит это естественным способом или принудительным. Для насыщения кислородом, чистым воздухом всех находящихся в здании, применяются приточно-вытяжные вентиляции.
Назначение, устройство и возможности
Для чего необходима?
Такая вентиляция относится к необходимому элементу в каждом помещении, где живут или работают люди. Данная система способна выполнять следующие функции:
- очищать воздушный поток, который поступает снаружи;
- обогревать воздух, при необходимости;
- способствовать циркуляции;
- выполнять отвод воздуха, что отработан;
- снижать концентрацию влажности в ванной;
- устранять запахи в столовой и уборной;
- регулировать испарение в помещении с бассейном, что имеются в загородных домах;
- снижать количество вредных примесей;
- насыщать человеческий организм кислородом.
Как работает?
Воздушные массы проникают внутрь помещения и удаляются из него с помощью ветра, температурного перепада, разницы в давлениях внутри и вне сооружения. Вентиляция механического типа будет работать хорошо, при условии установки конвектора в помещении и вентилятора снаружи. Каждое сооружение нуждается в оборудовании каналами, которые подают и вытягивают воздух. Основу вентиляции данного типа составляют два независимых воздухоотводных канала. В задачу первого входит проведение чистого воздуха внутрь помещения, а второго – его отдача наружу.
- Наружный воздухозаборник оснащён решётками защитного типа.
- Есть канал отвода воздуха, который способен принимать, транспортировать и распределять поток воздуха.
- Фильтр для механического очищения. Эта деталь удаляет примеси, частицы и загрязнённые вещества при попадании в него воздуха.
- Задвижки, заслонки, арматура.
- Осушитель, рекуператор. Они удаляют лишнюю влагу.
- Вентиляторы, что необходимы для перемещения воздуха с оптимальной скоростью.
- Система для управлений электронного характера.
Принцип работы вентиляционной системы происходит по такой схеме:
- наружное нагнетание свежего воздуха вентилятором;
- подогревание или охлаждение воздуха с помощью конвектора;
- фильтрование от вредных примесей и газов;
- поступление воздушных масс внутрь сооружения;
- выход воздуха, что отработан наружу по каналам с использованием перепада давления.
Для безупречного функционирования такой вытяжной системы потребуется грамотно составленная схема. Данные работы лучше выполнять при проектировке строительного объекта. В процессе создания схемы необходимо учитывать ряд моментов.
- Место, где будет установлен агрегат. Расположение вентиляции должно быть максимально комфортным для использования.
- Параметры путей и каналов, что будут проложены для отвода воздуха, его подачи и вытяжки.
- Расположение системы управления.
- Пункты, где будет производиться забор чистого воздуха, и сброс отработанного.
Требования к оборудованию
Вентиляции приточно-вытяжного вида могут нормально эксплуатироваться в сооружениях жилого плана только при качественном монтаже и оборудовании. В этой работе стоит брать во внимание следующие требования:
- оптимальную мощность и производительность вентилятора;
- необходимую длину сечения каналов воздухоотвода, которая должна подбираться по таблице;
- расчёт системы вентиляции, что должен осуществляться с учётом объёма помещения, которое будет проветриваться;
- обеспеченность свободного воздушного притока через вентиляционный канал, форточку, механический проветриватель при монтаже вентилятора вытяжки;
- закрытость каждого отверстия для входа и выхода газа решёткой или сеткой с небольшими ячейками;
- осуществление забора свежего воздуха на высоте не менее двух метров от поверхности земли, а отток отработанного газа должен происходить выше;
- система должна иметь смотровой съёмный люк каждого скрытого узла, а также деталей установки.
Виды систем
Эти конструкции существуют в нескольких видах.
- С рекуперацией теплоты. Установки данного вида предназначены для очищения и смены температурного режима воздушных масс, также они осуществляют экономию ресурсов. Благодаря наличию рекуператора, в холодное время года воздух который приходит снаружи подогревается теплом того, что выбрасывается. В жаркий сезон происходит наоборот.
- С рециркуляцией. Такие системы вентиляции способны экономить энергопотребление за счёт смешивания части поступаемого и выделяемого воздуха. Недостатком вентиляций с рециркуляцией считается их невозможность использования в помещениях, где присутствуют взрывоопасные вещества. Такие устройства неспособны оптимально смешивать воздух разной температуры при холоде.
- С охлаждением. Этот вид систем вентиляции актуален для помещений, где происходит хранение продуктов, материалов, которым требуется холод. Их принято использовать в помещениях, где технологические процессы нуждаются в низкой температуре и общественном месте в летний период года.
- С кондиционером. Это устройство с тепловым насосом, кондиционером и фильтрами, что находятся в изолированном от тепла корпусе. Такой вид вентиляции с водяным нагревателем считается актуальным для помещений с высокой влажностью, например, бассейнов.
Большой популярностью в наши дни пользуется компактная приточная и вытяжная установка «ВУТ 100 П мини». Её используют, чтобы организовать энергосберегающую вентиляцию отдельной комнаты в зданиях, что имеют самое разное назначение. Должного внимания заслуживают настенные подвесные установки SkyStar-2 и SkyStar- 4. Данные системы считаются идеальным вариантом для зданий торгового, административного и ресторанного назначения, они стоят недорого и довольно просты в монтаже.
Критерии выбора
Выбрать приточно-вытяжную установку непросто, для этого необходимо учитывать массу факторов. Данные системы бывают в виде моноблока или наборного варианта. Эта установка организовывает притоки свежего воздуха, подогревает его, подаёт в помещение, в последующем удаляя отработанный газ. Её работа очень важна для людей, которые находятся в здании, поэтому выбор должен быть обдуманным, только таким образом, система будет нормально функционировать, создавая оптимальный микроклимат.
Факторы, которые стоит учитывать при покупке оборудования для вентиляции:
- площадь помещения;
- климатические особенности территории, на которой расположено здание;
- цену на энергетические ресурсы;
- стоимость последующего использования вентиляции.
Цена на конструкцию, что снабжена электрическим нагревом, будет меньше, нежели вариант с водным элементом. Вентиляция с водным калорифером потребует больших затрат при установке, но расходы во время её использования будут незначительными. Во время выбора системы вентиляции стоит обратить внимание на функции, которые она выполняет. В функциональный минимальный набор любой бытовой системы входит:
- автоматическая регулировка мощности;
- ступенчатый процесс включения электрического калорифера, при условии наличия нескольких ТЭНов;
- плавность управления скоростным режимом вентиляции;
- наличие элемента, который отображает температуру в помещении;
- присутствие температурных датчиков, защищающих вентиляцию от обмерзаний.
Если система современная, то она должна иметь следующие функциональные особенности:
- плавность старта и разгона вентилятора;
- самостоятельное уменьшение скорости при особых условиях;
- работу по расписаниям дневного и недельного типа;
- возможность подбора режима летнего и зимнего вида, который осуществляется вручную или автоматически;
- построение рабочих графиков;
- информирование и оповещение о незапланированных ситуациях;
- возможность самостоятельного возобновления рабочего режима.
Пример проектирования и расчёта
Для того чтобы функции проточной вентиляции выполнялись качественно, потребуются определённые затраты мощности, вот почему во время проектирования следует произвести актуальный и правильный расчёт параметров.
Для проектирования устройства вентиляции производственного помещения нужно взять во внимание источник, который загрязняет воздух. После этого высчитывается объём чистого воздуха, что обеспечивает нормальную жизнедеятельность людей, пребывающих в здании и количество загрязнённых воздушных масс, которые следует вывести.
В составе воздуха разная концентрация веществ, поэтому каждый элемент требуется рассчитать отдельно, после чего результаты суммировать. Для того чтобы воздушный баланс был правильным, стоит брать во внимание объёмы веществ, а также локальных отсосов для расчёта и определения объёма очищенного воздуха. Работу нужно проводить с использованием формулы: Кр=G/V, где Кр – кратность обмена воздуха, G – единица времени, а V – объём сооружения.
Если расчёт будет осуществлён правильно, то воздушный поток не попадёт в смежное помещение и не удалится из него. Конструкция, которая подаёт свежий воздух, обязана располагаться с той же стороны, что и оборудование. Таким образом, загрязнённый газ и пар не попадёт к людям. Каждый момент имеет огромное значение и обязателен для учёта. Бывают ситуации, когда при производственном процессе возникает выработка небезопасных веществ, которые тяжелее воздуха. В такой ситуации целесообразным станет использование комбинированной схемы обмена воздушных масс. Этот момент будет способствовать утилизации воздушных масс с вредными примесями из нижней части в объёме шестидесяти процентов. Из верхней – сорок.
Сложнее расчёт происходит, если система направлена на выведение теплоты и загрязнённого испарения. В процессе стоит учитывать, что загрязнённые элементы могут распространяться по всему крупногабаритному помещению. Рассчитать проект поможет формула:
- L=Мв/ (Упом-Уп), где:
- L- это объём необходимого чистого воздуха;
- Мв – масса вредных веществ, что выделяются;
- Упом – удельная концентрация элемента;
- Уп – объём данного вещества в воздухе, который поступает через систему вентиляции.
Если будет выводиться не одно вещество, то подсчёт стоит осуществить для каждого по отдельности, в итоге просуммировать.
В производственном помещении, где сосредоточена большая численность работников, провести расчёты следует по несложной формуле: L=Nm, где искомое число – это нужный объём воздуха, N – численность персонала, что работает в помещении, а m – объём воздуха, необходимый одному лицу в течение шестидесяти минут. После вычисления нужного объёма свежего воздуха и проведения правильной проектировки, можно увеличить производительность труда, контролировать соблюдение правил, норм санитарии и гигиены, а также сделать процесс чище, и эффективнее.
Особенности монтажа
При идеальном расчёте, но в то же время неграмотном монтаже приточно-вытяжной вентиляции может возникнуть масса неудобств. Главными моментами в данном процессе является знание технологических требований монтажа, а также наличие достаточного количества оборудования и материалов. После того как демонтирована старая вентиляция, если такая имелась, можно приступать к подготовительному этапу создания вентиляционной системы своими руками, закупив материалы и нужные элементы.
В первую очередь потребуется установка элементов и механизмов, что смогут сделать быт более комфортным. Набор составных частей конструкции, может быть разным. Последовательная схема включает монтаж элементов:
- очистительного фильтра;
- калорифера;
- вентилятора;
- рекуператора;
- кондиционера.
По необходимости в конце нужно сделать отверстие для выхода. Утепление данного элемента необходимо в случае, если его прохождение сосредоточено по кровле или чердаку, что не отапливается. Далее, необходимо смонтировать и подключить вентилятор для вытяжки. Начинать устанавливать воздухоотводы следует после того, как есть все нужные перекрытия, перегородки и стены, а также проложена гидроизоляция приточных камер, фильтров. Не стоит забывать о наличии фундамента и площадок, готовых опор, пробурённых отверстий и отштукатуренных стен.
Воздухоотводы монтируются в следующей последовательности:
- обозначается место крепежа;
- монтируется крепёж;
- доставляются воздухоотводы и расходные материалы;
- воздухоотводы собираются в блоки;
- блоки поднимаются на места размещения и закрепляются.
Зачастую крепление вентиляционных труб происходит к потолку, в жилом доме его лучше всего скрыть под навесной конструкцией. Если верхний конец воздухоотвода расположен на высоте более полутора метров от пола, то его стоит закрыть заглушкой. Крепление устройств распределения к ним может происходить с применением адаптера или путём самоприсоединения. Прикрепляя конструкцию к вентилятору, необходимо обеспечить герметичность и надёжность данного соединения. Если этого не сделать, то при работе устройства будет слышен грохот, нарушится распределение воздушных масс по трубам.
Немаловажным этапом при монтировании вентиляции является подключение системы управления. После того как сборка конструкции окончена, можно перейти к её тестированию, наладке оборудования и требуемых величин. В процессе пользования не стоит игнорировать соблюдение инструкции по эксплуатации.
Советы специалистов по использованию и отзывы
Из-за неправильного использования вентиляции, в ней часто бывают сбои нормального функционирования. Обслуживание вентиляционных конструкций – это очистка или замена их фильтров. Текущий ремонт может заключаться в замене или простом ремонте блоков и их деталей. Если неполадка несложная, то исправить ситуацию можно в домашних условиях, пользуясь герметиком и паяльником для трубы. При наличии серьёзных неисправностей, специалисты советуют делать капитальный ремонт, который лучше доверить профессионалам.
Для того чтобы вентиляционные установки работали долгое время без перебоев, рекомендуется своевременно менять фильтры, осуществлять техническое обслуживание вентиляторов. Если монтаж осуществляется своими руками, то специалисты советуют заранее предусматривать расположение каждого отдельно элемента в системе воздухоотводов, чтобы в последующем не возникало неудобств с ремонтом и обслуживанием данной техники. После осуществления ремонтных работ стоит тщательно проверять конструкцию на герметичность. Такая работа гарантирует, что вентиляционная установка будет работать правильно и без перебоев длительное время.
Каждая вентиляционная установка нуждается в периодической проверке, эксплуатационном уходе, в ходе чего стоит обратить внимание на следующие моменты:
- присутствие ограждений во вращающихся частицах;
- наличие контргаек;
- отсутствие шумов и сбоев при работе системы;
- надёжное крепление агрегатов к основе;
- качество смазки подшипников и электрического двигателя;
- оптимальная температура подшипников;
- натяжение и комплектность каждого ремня;
- надёжность в состоянии изоляции вибрационного основания, покрытий, вставок;
- присутствие заземления.
По словам специалистов, если пользователь приточно-вытяжной вентиляции слышит шумы, стук и вибрации при работе системы, то её следует выключить и разобрать, устранить неисправности.
Судя по отзывам людей, которые пользуются данным видом вентиляции, система заслуживает должного внимания и рекомендована к установке. Такая конструкция – это идеальный вариант вентиляции для помещений с бассейном. Пользователям нравится организованное проветривание, а также отсутствие высокой влажности, что даёт гарантию безопасности от разрушения стен и фундамента. Из отзывов следует, что люди остались довольны сменой естественного проветривания помещений на принудительное, так как это отличный вариант для устранения неприятного запаха, отработанного воздуха и заполнение кислородом площади, где живут или трудятся люди.
Подробнее смотрите в следующем видео.
какие бывают установки? Как сделать вентиляционную систему по схеме своими руками?
Свежий и чистый воздух – это необходимость для каждого человека. При его отсутствии в доме или офисном помещении замечается быстрое утомление людей, снижение их рабочей способности, возникают сбои в организме. Для нормальной жизнедеятельности воздушные массы в здании должны постоянно циркулировать. Происходит это естественным способом или принудительным. Для насыщения кислородом, чистым воздухом всех находящихся в здании, применяются приточно-вытяжные вентиляции.
Назначение, устройство и возможности
Современные здания, которые предназначены для проживания и нахождения людей, довольно герметичны. Стремясь уменьшить теплопотери, строители редко задумываются о естественном воздушном обмене, который так важен для человека. Этот момент стоит учитывать ещё во время проектировки сооружения. Если здание построено или уже старое, то установка вытяжки в нём также необходима. На сегодняшний день известно большое количество вытяжных систем, но наиболее эффективной считается приточная и вытяжная конструкция. В зависимости от типа здания, некоторые составные системы могут отличаться, но в целом схема одинакова у всех вариантов. Дополнение элементов способно обеспечить лучшую вентиляцию, учитывая особенности сооружения.
Для чего необходима?
Такая вентиляция относится к необходимому элементу в каждом помещении, где живут или работают люди. Данная система способна выполнять следующие функции:
- очищать воздушный поток, который поступает снаружи;
- обогревать воздух, при необходимости;
- способствовать циркуляции;
- выполнять отвод воздуха, что отработан;
- снижать концентрацию влажности в ванной;
- устранять запахи в столовой и уборной;
- регулировать испарение в помещении с бассейном, что имеются в загородных домах;
- снижать количество вредных примесей;
- насыщать человеческий организм кислородом.
Как работает?
Воздушные массы проникают внутрь помещения и удаляются из него с помощью ветра, температурного перепада, разницы в давлениях внутри и вне сооружения. Вентиляция механического типа будет работать хорошо, при условии установки конвектора в помещении и вентилятора снаружи. Каждое сооружение нуждается в оборудовании каналами, которые подают и вытягивают воздух. Основу вентиляции данного типа составляют два независимых воздухоотводных канала. В задачу первого входит проведение чистого воздуха внутрь помещения, а второго – его отдача наружу. Чтобы работа имела эффективность, взаимосвязанность компонентов — в каждом канале оборудованы дополнительные элементы.
- Наружный воздухозаборник оснащён решётками защитного типа.
- Есть канал отвода воздуха, который способен принимать, транспортировать и распределять поток воздуха.
- Фильтр для механического очищения. Эта деталь удаляет примеси, частицы и загрязнённые вещества при попадании в него воздуха.
- Задвижки, заслонки, арматура.
- Осушитель, рекуператор. Они удаляют лишнюю влагу.
- Вентиляторы, что необходимы для перемещения воздуха с оптимальной скоростью.
- Система для управлений электронного характера.
Принцип работы вентиляционной системы происходит по такой схеме:
- наружное нагнетание свежего воздуха вентилятором;
- подогревание или охлаждение воздуха с помощью конвектора;
- фильтрование от вредных примесей и газов;
- поступление воздушных масс внутрь сооружения;
- выход воздуха, что отработан наружу по каналам с использованием перепада давления.
Для безупречного функционирования такой вытяжной системы потребуется грамотно составленная схема. Данные работы лучше выполнять при проектировке строительного объекта. В процессе создания схемы необходимо учитывать ряд моментов.
- Место, где будет установлен агрегат. Расположение вентиляции должно быть максимально комфортным для использования.
- Параметры путей и каналов, что будут проложены для отвода воздуха, его подачи и вытяжки.
- Расположение системы управления.
- Пункты, где будет производиться забор чистого воздуха, и сброс отработанного.
Требования к оборудованию
Вентиляции приточно-вытяжного вида могут нормально эксплуатироваться в сооружениях жилого плана только при качественном монтаже и оборудовании. В этой работе стоит брать во внимание следующие требования:
- оптимальную мощность и производительность вентилятора;
- необходимую длину сечения каналов воздухоотвода, которая должна подбираться по таблице;
- расчёт системы вентиляции, что должен осуществляться с учётом объёма помещения, которое будет проветриваться;
- обеспеченность свободного воздушного притока через вентиляционный канал, форточку, механический проветриватель при монтаже вентилятора вытяжки;
- закрытость каждого отверстия для входа и выхода газа решёткой или сеткой с небольшими ячейками;
- осуществление забора свежего воздуха на высоте не менее двух метров от поверхности земли, а отток отработанного газа должен происходить выше;
- система должна иметь смотровой съёмный люк каждого скрытого узла, а также деталей установки.
Виды систем
Эти конструкции существуют в нескольких видах.
- С рекуперацией теплоты. Установки данного вида предназначены для очищения и смены температурного режима воздушных масс, также они осуществляют экономию ресурсов. Благодаря наличию рекуператора, в холодное время года воздух который приходит снаружи подогревается теплом того, что выбрасывается. В жаркий сезон происходит наоборот.
- С рециркуляцией. Такие системы вентиляции способны экономить энергопотребление за счёт смешивания части поступаемого и выделяемого воздуха. Недостатком вентиляций с рециркуляцией считается их невозможность использования в помещениях, где присутствуют взрывоопасные вещества. Такие устройства неспособны оптимально смешивать воздух разной температуры при холоде.
- С охлаждением. Этот вид систем вентиляции актуален для помещений, где происходит хранение продуктов, материалов, которым требуется холод. Их принято использовать в помещениях, где технологические процессы нуждаются в низкой температуре и общественном месте в летний период года.
- С кондиционером. Это устройство с тепловым насосом, кондиционером и фильтрами, что находятся в изолированном от тепла корпусе. Такой вид вентиляции с водяным нагревателем считается актуальным для помещений с высокой влажностью, например, бассейнов.
Большой популярностью в наши дни пользуется компактная приточная и вытяжная установка «ВУТ 100 П мини». Её используют, чтобы организовать энергосберегающую вентиляцию отдельной комнаты в зданиях, что имеют самое разное назначение. Должного внимания заслуживают настенные подвесные установки SkyStar-2 и SkyStar- 4. Данные системы считаются идеальным вариантом для зданий торгового, административного и ресторанного назначения, они стоят недорого и довольно просты в монтаже.
Критерии выбора
Выбрать приточно-вытяжную установку непросто, для этого необходимо учитывать массу факторов. Данные системы бывают в виде моноблока или наборного варианта. Эта установка организовывает притоки свежего воздуха, подогревает его, подаёт в помещение, в последующем удаляя отработанный газ. Её работа очень важна для людей, которые находятся в здании, поэтому выбор должен быть обдуманным, только таким образом, система будет нормально функционировать, создавая оптимальный микроклимат.
Факторы, которые стоит учитывать при покупке оборудования для вентиляции:
- площадь помещения;
- климатические особенности территории, на которой расположено здание;
- цену на энергетические ресурсы;
- стоимость последующего использования вентиляции.
Цена на конструкцию, что снабжена электрическим нагревом, будет меньше, нежели вариант с водным элементом. Вентиляция с водным калорифером потребует больших затрат при установке, но расходы во время её использования будут незначительными. Во время выбора системы вентиляции стоит обратить внимание на функции, которые она выполняет. В функциональный минимальный набор любой бытовой системы входит:
- автоматическая регулировка мощности;
- ступенчатый процесс включения электрического калорифера, при условии наличия нескольких ТЭНов;
- плавность управления скоростным режимом вентиляции;
- наличие элемента, который отображает температуру в помещении;
- присутствие температурных датчиков, защищающих вентиляцию от обмерзаний.
Если система современная, то она должна иметь следующие функциональные особенности:
- плавность старта и разгона вентилятора;
- самостоятельное уменьшение скорости при особых условиях;
- работу по расписаниям дневного и недельного типа;
- возможность подбора режима летнего и зимнего вида, который осуществляется вручную или автоматически;
- построение рабочих графиков;
- информирование и оповещение о незапланированных ситуациях;
- возможность самостоятельного возобновления рабочего режима.
Пример проектирования и расчёта
Для того чтобы функции проточной вентиляции выполнялись качественно, потребуются определённые затраты мощности, вот почему во время проектирования следует произвести актуальный и правильный расчёт параметров.
Для проектирования устройства вентиляции производственного помещения нужно взять во внимание источник, который загрязняет воздух. После этого высчитывается объём чистого воздуха, что обеспечивает нормальную жизнедеятельность людей, пребывающих в здании и количество загрязнённых воздушных масс, которые следует вывести.
В составе воздуха разная концентрация веществ, поэтому каждый элемент требуется рассчитать отдельно, после чего результаты суммировать. Для того чтобы воздушный баланс был правильным, стоит брать во внимание объёмы веществ, а также локальных отсосов для расчёта и определения объёма очищенного воздуха. Работу нужно проводить с использованием формулы: Кр=G/V, где Кр – кратность обмена воздуха, G – единица времени, а V – объём сооружения.
Если расчёт будет осуществлён правильно, то воздушный поток не попадёт в смежное помещение и не удалится из него. Конструкция, которая подаёт свежий воздух, обязана располагаться с той же стороны, что и оборудование. Таким образом, загрязнённый газ и пар не попадёт к людям. Каждый момент имеет огромное значение и обязателен для учёта. Бывают ситуации, когда при производственном процессе возникает выработка небезопасных веществ, которые тяжелее воздуха. В такой ситуации целесообразным станет использование комбинированной схемы обмена воздушных масс. Этот момент будет способствовать утилизации воздушных масс с вредными примесями из нижней части в объёме шестидесяти процентов. Из верхней – сорок.
Сложнее расчёт происходит, если система направлена на выведение теплоты и загрязнённого испарения. В процессе стоит учитывать, что загрязнённые элементы могут распространяться по всему крупногабаритному помещению. Рассчитать проект поможет формула:
- L=Мв/ (Упом-Уп), где:
- L- это объём необходимого чистого воздуха;
- Мв – масса вредных веществ, что выделяются;
- Упом – удельная концентрация элемента;
- Уп – объём данного вещества в воздухе, который поступает через систему вентиляции.
Если будет выводиться не одно вещество, то подсчёт стоит осуществить для каждого по отдельности, в итоге просуммировать.
В производственном помещении, где сосредоточена большая численность работников, провести расчёты следует по несложной формуле: L=Nm, где искомое число – это нужный объём воздуха, N – численность персонала, что работает в помещении, а m – объём воздуха, необходимый одному лицу в течение шестидесяти минут. После вычисления нужного объёма свежего воздуха и проведения правильной проектировки, можно увеличить производительность труда, контролировать соблюдение правил, норм санитарии и гигиены, а также сделать процесс чище, и эффективнее.
Особенности монтажа
При идеальном расчёте, но в то же время неграмотном монтаже приточно-вытяжной вентиляции может возникнуть масса неудобств. Главными моментами в данном процессе является знание технологических требований монтажа, а также наличие достаточного количества оборудования и материалов. После того как демонтирована старая вентиляция, если такая имелась, можно приступать к подготовительному этапу создания вентиляционной системы своими руками, закупив материалы и нужные элементы.
В первую очередь потребуется установка элементов и механизмов, что смогут сделать быт более комфортным. Набор составных частей конструкции, может быть разным. Последовательная схема включает монтаж элементов:
- очистительного фильтра;
- калорифера;
- вентилятора;
- рекуператора;
- кондиционера.
По необходимости в конце нужно сделать отверстие для выхода. Утепление данного элемента необходимо в случае, если его прохождение сосредоточено по кровле или чердаку, что не отапливается. Далее, необходимо смонтировать и подключить вентилятор для вытяжки. Начинать устанавливать воздухоотводы следует после того, как есть все нужные перекрытия, перегородки и стены, а также проложена гидроизоляция приточных камер, фильтров. Не стоит забывать о наличии фундамента и площадок, готовых опор, пробурённых отверстий и отштукатуренных стен.
Воздухоотводы монтируются в следующей последовательности:
- обозначается место крепежа;
- монтируется крепёж;
- доставляются воздухоотводы и расходные материалы;
- воздухоотводы собираются в блоки;
- блоки поднимаются на места размещения и закрепляются.
Зачастую крепление вентиляционных труб происходит к потолку, в жилом доме его лучше всего скрыть под навесной конструкцией. Если верхний конец воздухоотвода расположен на высоте более полутора метров от пола, то его стоит закрыть заглушкой. Крепление устройств распределения к ним может происходить с применением адаптера или путём самоприсоединения. Прикрепляя конструкцию к вентилятору, необходимо обеспечить герметичность и надёжность данного соединения. Если этого не сделать, то при работе устройства будет слышен грохот, нарушится распределение воздушных масс по трубам.
Немаловажным этапом при монтировании вентиляции является подключение системы управления. После того как сборка конструкции окончена, можно перейти к её тестированию, наладке оборудования и требуемых величин. В процессе пользования не стоит игнорировать соблюдение инструкции по эксплуатации.
Советы специалистов по использованию и отзывы
Из-за неправильного использования вентиляции, в ней часто бывают сбои нормального функционирования. Обслуживание вентиляционных конструкций – это очистка или замена их фильтров. Текущий ремонт может заключаться в замене или простом ремонте блоков и их деталей. Если неполадка несложная, то исправить ситуацию можно в домашних условиях, пользуясь герметиком и паяльником для трубы. При наличии серьёзных неисправностей, специалисты советуют делать капитальный ремонт, который лучше доверить профессионалам.
Для того чтобы вентиляционные установки работали долгое время без перебоев, рекомендуется своевременно менять фильтры, осуществлять техническое обслуживание вентиляторов. Если монтаж осуществляется своими руками, то специалисты советуют заранее предусматривать расположение каждого отдельно элемента в системе воздухоотводов, чтобы в последующем не возникало неудобств с ремонтом и обслуживанием данной техники. После осуществления ремонтных работ стоит тщательно проверять конструкцию на герметичность. Такая работа гарантирует, что вентиляционная установка будет работать правильно и без перебоев длительное время.
Каждая вентиляционная установка нуждается в периодической проверке, эксплуатационном уходе, в ходе чего стоит обратить внимание на следующие моменты:
- присутствие ограждений во вращающихся частицах;
- наличие контргаек;
- отсутствие шумов и сбоев при работе системы;
- надёжное крепление агрегатов к основе;
- качество смазки подшипников и электрического двигателя;
- оптимальная температура подшипников;
- натяжение и комплектность каждого ремня;
- надёжность в состоянии изоляции вибрационного основания, покрытий, вставок;
- присутствие заземления.
По словам специалистов, если пользователь приточно-вытяжной вентиляции слышит шумы, стук и вибрации при работе системы, то её следует выключить и разобрать, устранить неисправности.
Судя по отзывам людей, которые пользуются данным видом вентиляции, система заслуживает должного внимания и рекомендована к установке. Такая конструкция – это идеальный вариант вентиляции для помещений с бассейном. Пользователям нравится организованное проветривание, а также отсутствие высокой влажности, что даёт гарантию безопасности от разрушения стен и фундамента. Из отзывов следует, что люди остались довольны сменой естественного проветривания помещений на принудительное, так как это отличный вариант для устранения неприятного запаха, отработанного воздуха и заполнение кислородом площади, где живут или трудятся люди.
Подробнее смотрите в следующем видео.
виды приточек и особенности их обустройства
Грамотно организованная приточная вентиляция в квартире – основа комфортного микроклимата в жилом помещении. Очень часто естественный воздухообмен не обеспечивает достаточное поступление свежего воздуха и приходится искать альтернативные способы улучшения приточной вентиляции.
Мы расскажем все о существующих вариантах организации воздухообмена, поможем выбрать оптимальный метод. В представленной статье подробно описаны простейшие варианты устройств для улучшения вентилирования и сложные технические системы. С учетом наших рекомендаций вы значительно улучшите условия проживания.
Содержание статьи:
Воздухообмен – залог здорового микроклимата
Для нормальной эксплуатации квартиры достаточно однократного воздухообмена в час. Выполнение этой нормы обеспечивается прокладкой вентканалов естественной вытяжки.
Поступление свежего воздуха при неорганизованном воздухообмене осуществляется через неплотности оконных рам, щелевые отверстия в дверных конструкциях, форточки и паропроницаемый стеновой материал.
После установки герметичных стеклопакетов схема вентилирования дает сбой – перекрывается канал приточки воздуха в квартиру, разница давлений сокращается и отработанные пары застаиваются в помещении.
Схема естественной циркуляции: 1 – приток воздуха сквозь щели оконных рам, 2 – перемещение воздушного потока через зазоры порога, 3 – удаление отработанного воздуха посредством вентканалов. Естественная циркуляция основана на разнице температурных режимов и давлений внутри и снаружи здания
Многие жильцы квартир сталкиваются с негативными факторами, свидетельствующими о проблемах вентиляционной системы:
- Ухудшение качественного состава воздуха. Дома испытывается нехватка кислорода, из-за переизбытка углекислого газа воздух становится спертым. «Тяжелая» атмосфера вызывает дискомфорт, головные боли и быструю утомляемость.
- Застой неприятных запахов. В «законсервированной» квартире долго удерживаются ароматы, сопровождающие жизнь человека. Вытяжные приборы на кухне или в санузле перестают полноценно функционировать.
- Высокая влажность. Явный признак проблемы – конденсат на окнах и мокрые углы на стенах. Впоследствии на поверхностях можно обнаружить черные точки – первые проявления плесени. В таких условиях отделка помещения напитывается влагой и постепенно разрушается.
Если вовремя не позаботиться о беспрепятственной и регулярной подаче уличного воздуха, то повышается вероятность аллергических и вирусных заболеваний.
Необновляемая затхлая атмосфера стимулирует развитие болезнетворных грибков, клещей-паразитов и бактерий. На ухудшение воздуха очень быстро реагируют люди пожилого возраста и маленькие дети
Восстановление интенсивности движения воздушных потоков решает перечисленные проблемы.
Независимо от выбранного способа , необходимо обеспечить следующие стандарты воздухообмена из расчета на одного проживающего:
- спальня, детская комната и гостиная – 30 куб.м/ч;
- кухня – 60-90 куб.м/ч;
- санузел – 25-50 куб.м/ч.
Требования к приточке воздуха для кухни зависят от вида установленной плиты. Точные нормы по санузлу определяются исходя из совместного или раздельного использования туалетной и ванной комнаты.
Параметры актуальны, если максимальная концентрация вредных компонентов в атмосфере не превышает установленные нормативные показатели для населенных пунктов
Если помещение не эксплуатируется для постоянного жилья, то кратность минимального воздухообмена для жилых и нежилых комнат снижается на 0,2 ч-1 и 0,5 ч-1 соответственно.
Галерея изображений
Фото из
Приточная вентиляция в апартаментах
Миниатюрное стеновое устройство
Кондиционер с забором воздуха на улице
Устройство для бесканальной вентиляции
Простейший стеновой приточный клапан
Рециркуляционный канальный вариант
Энергозависимый приточный прибор
Самопроизводьный отток воздуха через проемы
Полноценная информация для устройства и модернизации вентиляции приведена в этой статье. Рекомендуем ознакомиться с полезными сведениями.
Способы повышения эффективности приточки
Различные методики, направленные на улучшение работоспособности приточной вентиляции, подразделяются на две основные категории:
- мероприятия, повышающие поступление воздуха без нагнетающих устройств;
- использование установок с принудительной подачей воздуха.
К первой группе относятся: ручное или автоматическое проветривание, монтаж оконного или стенового клапана.
Ручное проветривание. Открывание окна на 15 минут с периодичностью в 3 часа. Реализовать метод на практике практически нереально – постоянно открывать и закрывать окно некогда или некому. Альтернативный вариант – открытие створки окна в режиме микропроветривания.
Недостаток способа – через щель в квартиру проникает пыль с улицы и шум. В зимнее время при микропроветривании комната постепенно охлаждается
Автоматическое проветривание. На откидную створку окна устанавливается сервопривод. Устройство программируется на открытие фрамуги через заданные промежутки времени или комплектуется погодным датчиком.
«Интеллектуальный» механизм реагирует на перепады влажности и изменения в атмосфере – во время дождя, сильного ветра или снега сработает датчик, и окно самостоятельно закроется.
Возможно подключение электропривода автоматики к общей системе пожарной безопасности. В случае задымления помещения сработает привод и оконная створка откроется
Автоматическому способу проветривания присущи те же недостатки, что и ручному методу.
Оконный и стеновой клапан. Накладные и встраиваемые приточники выполняют одинаковую функцию – открывают доступ свежим воздушным потокам в помещение. Разновидности клапанов отличаются между собой характеристиками и технологией монтажа.
Стеновые модели клапанов более продуктивны, их целесообразно использовать в просторных помещениях. Оконные приточники подойдут для компактных комнат
Монтаж сложнее, чем установка приточника на оконную створку, так как требует сверления сквозного отверстия через несущий конструктивный элемент здания. Изделия для окон дешевле стеновых аналогов.
Бесканальные устройства для притока воздушных струй в принудительном порядке:
- Проветриватели. По сути, это тот же стенной клапан только со встроенным вентилятором. Поступление свежего воздуха не зависит от внешних параметров атмосферы (температуры, давления), а определяется исключительно производительностью вентилятора.
- Бризеры. В отличие от проветривателей установка обеспечивает качественную многоступенчатую фильтрацию. Дополнительный плюс – наличие климат-контроля. Пользователь выставляет комфортную температуру, а «умный» прибор автоматически нагревает воздух.
- Кондиционеры с опцией подачи воздуха. Многофункциональные двухблочные сплит-комплексы с подмесом воздуха извне оснащены воздуховодом, соединяющим оба корпуса, а также системой фильтрации воздушных масс.
Перечисленные устройства монтируются без прокладки воздуховода и работаю на подачу воздуха в одну комнату. Для комплексного восстановления приточной функции вентиляции сразу в нескольких комнатах используют канальные системы.
О проведении воздуховодов необходимо позаботиться еще на стадии ремонта. В противном случае придется демонтировать отделку или создавать фальш-короб для прокладки вентканалов
Особенности канальных приточных систем:
- высокая производительность;
- возможность подогрева воздуха;
- автоматизация управления;
- достаточная шумоизоляция;
- дороговизна комплектующих элементов;
- сложность монтажа.
Канальная вентиляция редко устанавливается в квартирах. Приоритетные сферы применения: офисы, коттеджи и помещения общественного назначения.
О том, как проверить эффективность работы стеновых и оконных вентиляционных клапанов, вы узнаете, прочитав .
Бюджетные варианты восстановления воздухообмена
В стеновых и оконных клапанах нет вентилятора. Приток воздуха происходит благодаря разности уличного и «домашнего» давления. Обязательное условие работоспособности накладных приточников – исправная вытяжная вентиляция.
Особенности разных видов оконных клапанов
Конструкция всех оконных климатических устройств очень проста. состоит из воздухозаборника, телескопического канала и внутреннего блока.
Воздухозаборник устанавливается снаружи рамы. Внешний блок оснащен козырьком и решеткой, предупреждающей попадание насекомых вовнутрь. Телескопический канал врезается в раму, образуя сквозную щель для беспрепятственного поступления воздушной струи.
Внутренний блок монтируется со стороны комнаты. Некоторые модели приточников комплектуется фильтром и клапаном, регулирующим пропускную способность устройства
Исходя из особенностей конструкции и способа установки, различают следующие климатические устройства:
- щелевые;
- фальцевые;
- накладные.
Щелевые модели. Пропускная способность агрегата достигает 20-ти куб.м/ч – приток воздушных масс осуществляется через микро-отверстие высотой до 1,6 см и шириной до 4-х см. Прибор состоит из двух блоков, что усложняет его монтаж – требуется фрезеровка оконной рамы.
Фальцевые клапаны. Это самый доступный и простой способ проветривания комнаты. Приток воздуха осуществляется через прорези в притворе. Основной плюс моделей – возможность установки на эксплуатируемое окно без фрезеровки паза.
К числу дополнительных плюсов фальцевых моделей относятся: невысокая стоимость, сохранение звукопоглощающих и теплоудерживающих свойств ПВХ-стеклопакета и возможность автоматизации.
Пропускная способность клапана не превышает 5 куб.м/ч. Для обеспечения подачи воздуха в большем объеме допустима установка нескольких клапанов на одно окно
Накладные климат-изделия. Этот вариант редко реализуется в бытовых условиях из-за сложности монтажа – врезка клапана происходит на этапе сборки стеклопакета. Кроме того, изделие ухудшают тепло- и шумоизоляцию окна.
Накладные модификации нашли свое применение в производственных и складских помещениях. Производительность климатических устройств около 100 куб.м/ч.
В простейших моделях оконных приточников размер щели, а, следовательно, и интенсивность воздухопотока, выбирается вручную – регулируется положение задвижки. Высокотехничные приборы оснащаются датчиками влажности и атмосферных колебаний.
Стеновая модель: устройство и монтаж
Внешне стеновой клапан напоминает цилиндрическую колбу или широкую трубу, диаметром около 10-16 см.
Пластиковый воздуховод укомплектован следующими элементами:
- теплоизоляционная прослойка – «рукав» проходит через всю колбу, предупреждая промерзание стены и снижая шумовой эффект с улицы;
- фильтр – располагается на выходе воздуховода, реализует грубую чистку воздуха.
В некоторых моделях перед фильтром размещается уплотнительное (силиконовое) кольцо с заслонками. Предназначение детали – выравнивание воздушного потока в ветряную погоду.
Со стороны улицы стеновой воздуховод закрывается металлической решеткой и антимоскитной вставкой, а с внутренней стороны – декоративной крышкой с регулирующей ручкой
При выборе прежде всего оценивается мощность и «рабочая» температура агрегата. В среднем, производительность стенового климат-изделия составляет 40 куб.м/ч. Этой величины достаточно для проветривания комнаты площадью 13 кв.м.
Диапазон значений температуры эксплуатации указывается производителем на упаковке или в инструкции к прибору. Для суровых климатических условий разработаны специальные модели, предупреждающие образование конденсата и появление ледяной пробки в канале.
С технологией монтажа стенового клапана наглядно ознакомит следующая фото-подборка:
Галерея изображений
Фото из
Шаг 1: Бурение отверстия для установки клапана
Шаг 2: Доработка отверстия сверлом
Шаг 3: Обустройство пробуренного отверстия
Шаг 4: Разметка для крепления корпуса клапана
Шаг 5: Установка фильтра в закрепленный корпус
Шаг 7: Установка крышки приточного клапана
Шаг 7: Проверка работоспособности системы
Шаг 8: Установка решетки со стороны фасада
Этап 1. Определение места. При выборе стены следует учесть некоторые нюансы:
- установку лучше осуществлять на несущей конструкции;
- оптимально – «выход» клапана на утепленную лоджию;
- лучше избегать монтажа со стороны проезжей части.
Производители клапанов обозначили рекомендуемые и нежелательные участки монтажа прибора. При установке важно учитывать вектор воздушного потока.
В первом варианте свежий воздух, попадая в квартиру, прогревается вверху и опускается вниз. Второй вариант – воздушные массы нагреваются от радиатора отопления
Этап 2. Подготовка и бурение стены. На внутренней стене разметить место под сквозное отверстие и начертить диаметр клапана.
Порядок бурения канала:
- Выполнить стартовое сверление алмазной коронкой на глубину до 10 см.
- Удалить мусор и зубилом выбить небольшую насечку для устойчивого размещения бура.
- При бурении придерживаться уклона наружу – такое положение воздуховода предотвратит попадание дождевой воды вовнутрь устройства.
Работу лучше выполнять с помощником, который периодически будет смачивать участок бурения. Увлажнение снизит уровень пыли и убережет инструмент от перегрева.
Этап 3. Установка комплектующих клапана. Паз очистить от пыли и разместить в канал теплоизоляционный «рукав». Ввинчивающими движениями установить цилиндрический корпус прибора, а на нем закрепить мелкоячеистую решетку.
Изнутри стены фиксируется панель, кольцо с заслонками и фильтр. Финишный этап сборки – монтаж крышки с регулирующей ручкой
Бесканальная принудительная вентиляция
Приточники данной категории считаются оптимальным решением проблем с подачей свежего воздуха в квартиру многоэтажки и частный дом. Они достаточно мощные, независимы от изменений погоды, а их монтаж не вызывает особых трудностей.
Усовершенствованный стенной клапан
Настенный проветриватель с побуждением воздушной струи – модернизированный аналог стенового приточного клапана. Принципиальное отличие конструкции – наличие вентилятора, осуществляемого нагнетание воздушной струи.
Производительность механического притока определяется скоростью работы вентилятора. От выбранного режима зависит количество потребляемой энергии и шумовые характеристики
Принцип работы проветривателя:
- Вращающие лопасти вентилятора нагнетают подачу уличного воздуха.
- Проходя по воздуховоду, воздушные массы подвергаются очистке и поступают в квартиру.
- Отработанный воздух продвигается в сторону вытяжных воздуховодов и выводится через вентиляционное отверстие.
Степень очистки подаваемого воздушного потока зависит от встроенной системы фильтрации. Оптимально, если проветриватель оснащен разными типами фильтров.
Проветриватель с вентилятором работает даже при слабоэффективной вытяжной системе. Принудительная подача увеличивает давление воздуха, что позитивно сказывается на производительности вытяжки.
Бризер – компактная вентустановка с климат-контролем
Бризер предназначен для поддержания циркуляции воздуха внутри помещений площадью 10-50 кв.м. Прибор решает одновременно несколько задач: подача чистого воздуха и его нагрев до заданных температурных значений.
Основная область применения бризеров – жилые помещения, то есть коттеджи, дома частного типа и квартиры. Востребован прибор и в небольших офисах
Бризер – технически сложный прибор с опцией климат-контроля и системой управления. Составляющие элементы приточной установки:
- Воздухозаборник с решеткой – защищает устройство от попадания насекомых и дождевой воды вовнутрь.
- Утепленный воздуховод – герметичный канал, обеспечивающий приток воздуха. Теплоизоляционный вкладыш препятствует промерзанию стены и снижает уровень шума.
- Автоматическая заслонка – открывает канал притока уличного воздуха после включения прибора и перекрывает после выключения. Элемент препятствует просачиванию холодного воздуха в квартиру.
- Вентилятор отвечает за объем всасываемого воздуха с улицы.
- Блок связи и система управления – «мозги» бризера, отвечающая за все рабочие процессы устройства.
Компактная установка оснащена полноценной система фильтрации. Каскад фильтров реализует три степени очистки.
Грубый фильтр – удаление средних и крупных частиц (шерсть, пыль, пыльца растений). НЕРА-фильтр – задержание частиц размером 0,01-0,1 микрон, в том числе спор плесневых грибков и бактерий. АК-фильтр – угольная фильтрация дыма, запахов и промышленных выбросов
Бризер – оптимальное решения создания вентиляции в квартире с фильтрацией, обеспечивающее до 80-90% очистки воздушных масс от атмосферной пыли. Процесс установки прибора достаточно прост:
Галерея изображений
Фото из
Шаг 1: Разметка отверстия для приточной вентиляции
Шаг 2: Установка направляющих буровой машины
Шаг 3: Крепление бура с алмазной коронкой
Шаг 4: Удаление пыли промышленным пылесосом
Шаг 5: Установка кожуха с пробуренное отверстие
Шаг 6: Монтаж корпуса с рабочей частью
Шаг 7: Подключение оборудования к электропитанию
Шаг 8: Крепление внешней решетки на отверстие
Кондиционеры с подачей свежего воздуха
95 % сплит-систем, представленных в продаже, работают со статическим воздухом. В них непрерывно рециркулирует атмосфера замкнутого помещения. Типовые кондиционеры выполняют свою главную задачу и в комнате становиться прохладней. Однако свежего воздуха от их работы не прибавляется.
Производители предложили свой вариант решения вопроса нехватки свежего воздуха и разработали кондиционеры с подмесом воздуха извне.
Особенности конструкции сплит-системы с приточкой:
- поступление воздуха осуществляется по трубкам-воздуховодам, идущими от внешнего блока к внутреннему;
- на уличном корпусе предусмотрена турбина с системой фильтрации, отвечающая за подачу и чистку воздуха.
Некоторые модели вентустановок оборудованы кислородным концентратором, а уровень кислорода в помещении контролируется специальными датчиками.
Кислородный концентратор пропускает уличный воздух сквозь мембранную перегородку, отделяющую кислородные молекулы от прочих газообразных веществ. В результате концентрация кислорода увеличивается
Принцип действия «сплит-системы с подмесом»:
- Свежий воздух посредством всасывающего вентилятора поступает по воздуховоду к испарительному (внутреннему) блоку.
- Уличные воздушные потоки смешиваются с комнатным воздухом.
- Пройдя фильтрацию и дополнительную обработку (охлаждение, нагрев) воздушные потоки поступают вовнутрь квартиры.
Несмотря на неплохую задумку технологов, такие модели климатических систем мало востребованы. Кондиционеры с приточкой громко работают и не в состоянии обеспечить полноценную вентиляцию квартиры. Кроме того, стоимость усовершенствованного оборудования на 20% превышает цену обычного кондиционера.
Приточные канальные мульти-системы
Канальная вентиляция – это комплекс воздуховодов, проложенных во всех комнатах. Сердце системы – приточное оборудование, размещенное на входе.
Схема построения и работы вентиляции определяется типом вентустановки. Обозначим особенности двух наиболее экономичных и эффективных способов организации подачи воздуха: вентиляции с рекуперацией и применения VAV-агрегатов.
Принцип работы комплекса с рекуперацией
Рекуператор является составляющим элементом . Теплообменник позволяет значительно снизить потребление энергоресурсов, обеспечивая передачу тепла от разогретого вытяжного воздуха холодным поступающим потокам.
Для функционирования рекуператора помимо приточного воздуховода требуется монтаж вытяжных каналов, что сказывается на стоимости системы. Эффективность работы некоторых теплообменников достигает 95%
В вентиляционных системах устанавливаются теплообменники двух типов: пластинчатые и роторные.
Пластинчатые рекуператоры. Конструктивно представляют собой кассету, установленную в воздуховод. Воздушные потоки «разрезаются» блоком из пластин. Теплый воздух проходит с одной стороны пластины, а холодный с другой. Вследствие теплообмена образуется конденсат, подлежащий удалению.
Особенности работы пластинчатых рекуператоров:
- свежий приточный и отработанный воздух не перемешиваются;
- вероятность обмерзания зимой;
- в рекуператорах, изготовленных из паропроницаемых тонких пленок, не скапливается конденсат.
Однако срок службы такого оборудования ограничен десятью годами.
Роторные рекуператоры. Принцип перераспределения тепла базируется на вращении барабана, через который двигаются разносторонние воздушные струи. Постепенно, вращаясь в барабанной установке, отработанный воздух «делится» теплом с сектором ротора. Когда разогретый участок ротора попадает в холодный приточный поток, воздух нагревается, а ротор охлаждается.
Роторные рекуператоры отличаются компактными размерами и высокой энергоэффективностью. Недостаток устройства – частичное смешивание грязного и свежего воздуха. В холодное время выключение роторных моделей нежелательно
Подробно об устройстве и принципе действия климатических установок с рекуперацией тепла написано , с которой мы советуем ознакомиться.
VAV-система – вентиляция по потребностям
Variable Air Volume (VAV) установка –эффективная вентиляционная система, обеспечивающая приток и подогрев воздуха с минимальным расходом энергии. Комплекс позволяет регулировать параметры и режим вентиляции для каждой комнаты отдельно.
Стандартная вентсистема подает воздух без учета времени суток, назначения помещения и количества проживающих. Производительность VAV-системы выбирается пользователем исходя из конкретных условий эксплуатации.
Пример работы VAV-вентиляции. Допустим, что комплекс с максимальной производительностью в 300 куб.м/ч обслуживает два помещения: спальню и гостиную. Если бы зимой для подогрева воздушного потока до комфортной температуры мощности калорифера не хватило, то в случае с обычной вентиляцией пришлось бы снизить суммарную производительность. Как результат, в обеих комнатах стало бы душно.
Работу VAV-системы можно скорректировать: в течение дня подавать воздух в гостиную, а в ночное время – в спальню. К каждой комнате подведен отдельный выключатель вентиляции
Регулировка производительности позволяет сэкономить до 25-50% энергии по сравнению с традиционной вентиляцией.
Помимо снижения счетов за электроэнергию VAV-система имеет и другие преимущества:
- отсутствие обмерзания оборудования;
- «отработка» выводится через имеющиеся вентканалы, поэтому не надо обустраивать сеть вытяжных воздуховодов;
- низкая стоимость эксплуатации.
Недостаток VAV-вентиляции – высокая цена оборудования и трудности при сборке и наладке работоспособности комплекса. Проектирование и монтаж должны выполнять специалисты.
Выводы и полезное видео по теме
Видео #1. Технология установки приточника Aereco на эксплуатируемую оконную конструкцию:
Видео #2. Принцип функционирования приточной вентиляции с фильтрацией на примере бризера Тион:
Видео #3. Схема работы VAV-системы вентиляции в разных режимах:
youtube.com/embed/24kR9XWVGNs” allowfullscreen=”allowfullscreen”/>
При выборе способа организации воздухообмена в учет берутся многие параметры: ценовая политика оборудования, эффективность установки, особенности работы при разных погодных условиях, наличие опций фильтрации и нагрева воздушных масс.
Среди множества агрегатов оптимальный баланс стоимости и качества демонстрируют бризеры, специально разработанные для бытового применения в квартире.
Хотите рассказать о том, насколько эффективно работает вентиляция в вашем доме/квартире? Может быть, вы собственноручно улучшали вентилирование путем установки бризера или приточного клапана на створку окна? Пишите, пожалуйста, комментарии в находящемся ниже блоке, делитесь впечатлениями, мнением и фото по теме статьи.
Вентиляция своими руками: в доме, квартире, схемы
Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.
Содержание статьи
Определение и серьезность проблемы
Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.
Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежимЧтобы вы поняли, насколько это серьезно
По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.
Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:
Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.
Наглядный пример
Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.
Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.
График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьмиИнформация для пояснения графика:
- Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
- Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
- Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
- Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
- Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).
Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.
Принцип работы вентиляции дома и квартиры
Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.
Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.
Надо учитывать, что теплый, отработанный воздух стремиться вверхИмейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.
Проблемы притока
Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:
Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.
Вытяжная вентиляция
Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).
Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздухаВ многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.
В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.
Материал для воздуховодов
Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.
Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.
Дополнительные устройства
Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.
Обратные клапана — простое устройствоВ общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.
Естественная или принудительная
Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.
Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.
Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типаВ принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой, работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».
Схемы вентиляции частного дома и квартиры
Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.
Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ваннуВ домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.
При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционированиеПри централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.
Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованнаяДаже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.
Вентиляция своими руками: план действий
Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.
Подготовительные работы
Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.
- Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.
Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке
- Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
- Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.
Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.
Расчеты параметров и деталировка
Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.
- Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
- Внести размеры на схему (можно перерисовать).
- Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.
Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью
- Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
- Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
- Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.
Монтаж и настройка
«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.
Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.
Такие отверстия на фасаде оставляют приточные клапана/рекуператорыКстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.
Другие решения
Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.
Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает егоНедостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.
Виды вентиляции, функции, характеристики, цены
ВЕНТИЛЯЦИЕЙ НАЗЫВАЮТ И ПРОЦЕСС УДАЛЕНИЯ ОТРАБОТАННОГО ВОЗДУХА С ЗАМЕНОЙ ЕГО СВЕЖИМ, И ОБОРУДОВАНИЕ ДЛЯ ЭТОГО ПРОЦЕССА. БЕЗ СВЕЖЕГО ВОЗДУХА ЛЮБОЙ, ДАЖЕ САМЫЙ УЮТНЫЙ ДОМ НЕПРИГОДЕН ДЛЯ ЖИЗНИ, ВО ВСЯКОМ СЛУЧАЕ, ДЛЯ ВСЕХ, КТО НУЖДАЕТСЯ В КИСЛОРОДЕ.
Содержание:
Что такое вентиляция
Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.
Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще. Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.
Зачем нужна вентиляция?
Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:
1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.
Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.
2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.
Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.
Если вентиляционная система плохая
Если есть нарушения в работе притока или оттока воздуха, то:
В комнате будет накапливаться углекислый газ
Последствия: ощущение духоты, повышенная утомляемость, вялость, потеря концентрации. А еще в душной комнате трудно как следует выспаться.
Баланс влажности может нарушаться
Если воздух застаивается, то влага в нем может накапливаться. Плохая вентиляция — частая причина сырости и образования плесени.
В воздухе накапливаются загрязнения
Пыль, шерсть животных, споры плесени, антропотоксины, вредные химические выделения из мебели (например, формальдегид) — все это «обогащает» воздух в условии плохой вентиляции и в конечном счете попадает в наш организм через легкие.
РАБОТА ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ ВЛИЯЕТ НА САМОЧУВСТВИЕ ЧЕЛОВЕКА В КОМНАТЕ, ЕГО РАБОТОСПОСОБНОСТЬ, КОНЦЕНТРАЦИЮ И КАЧЕСТВО СНА.
Поэтому важно подобрать качественную вентиляцию, которая справится с потребностями в воздухообмене и обеспечит комфортный микроклимат.
Виды вентиляции
Виды систем вентиляции по месту размещения
Для большого загородного дома подойдет одна система вентиляции, для маленькой городской квартиры — другая. Или, например, рациональная в условиях офиса канальная вентиляция просто-напросто не поместится в хрущевской пятиэтажке.
Как определиться, какой вид вентиляции подойдет для Вашего дома, офиса, квартиры? Все зависит от площади, конфигурации, местонахождения и назначения комнат или кабинетов, для которых Вы подбираете вентиляционную систему. И, конечно, немаловажную роль играет Ваш бюджет. Купить систему вентиляции — значит, сделать долгосрочное вложение в собственный комфорт и комфорт своих близких. Так что выбирать тип вентиляции стоит тщательно.
Виды вентиляционных систем по параметрам
Классификация вентиляционного оборудования по различным аспектам
- По способу циркуляции воздуха: естественная и принудительная (механическая).
- По назначению: приточная, вытяжная или приточно-вытяжная.
- По конструкции: канальная и бесканальная (проветриватель, приточный клапан, бризер).
- По дополнительным функциям: вентиляция с подогревом, вентиляция с фильтрацией воздуха и др.
Естественная и принудительная вентиляция
Естественная вентиляция
В большинстве наших жилых домов вентиляция естественная. Это значит, что воздух поступает с улицы в здание сам по себе, без какого-либо специального оборудования или искусственного нагнетания. Обычно он заходит в дома через неплотности в стенах и окнах, а также через двери. А выходит через вытяжку: вытяжные отверстия расположены обычно в кухне и санузле. Воздух из комнаты вытягивается через них в вентиляционную шахту, поднимается по ней вверх и выбрасывается через крышу.
Естественная вентиляция функционирует за счет перепада температур и разницы давления внутри и снаружи помещения.
Главное преимущество естественной вентиляции — ее доступность. Организация такой вентиляционной системы не требует больших денежных вложений. Но есть и недостатки. Во-первых, естественная вентиляционная система легко дает сбои. Установили герметичные пластиковые окна взамен дедушкиных деревянных — и вот уже приток воздуха недостаточен, в доме душно и некомфортно. Или вытяжка засорилась — и в квартире вечно затхлый воздух. Во-вторых, в условиях естественной вентиляции есть только один способ как следует проветрить — открыть окно. Но открытое окно — это, к сожалению, не только свежий воздух. Это еще и шум, пыль, пыльца, холод и неприятные запахи.
Чтобы устранить эти недостатки, естественную вентиляцию нужно заменить или дополнить механической (принудительной) вентиляцией.
Принудительная вентиляция
Принудительная вентиляция — это система, при которой воздух стабильно и непрерывно поступает в комнату, вне зависимости от внешних погодных условий. Воздух нагнетается в помещение при помощи вентиляторов или другого встроенного в систему оборудования. Принудительная вентиляция позволяет регулировать скорость притока, подстраивая ее работу под потребности в воздухообмене.
Работа принудительной вентиляции обычно не требует вмешательства человека, дополнительного открывания и закрывания окон, что делает ее наиболее удобной для бытового использования.
Канальная и бесканальная вентиляция
Канальная вентиляция
Такие системы закладываются и монтируются при строительстве или капитальном ремонте. Они, как правило, обеспечивают одновременно и приток, и вытяжку воздуха.
Как устроена канальная вентиляция? Во-первых, есть центральный блок обработки воздуха (очистка и дезинфекция, подогрев, кондиционирование, увлажнение). Во-вторых — трубы-воздуховоды, тянущиеся под потолком от центрального блока. Разумеется, для размещения такой вентиляционной системы требуется много свободного пространства. Поэтому канальные системы мало востребованы в городских квартирах маленькой и средней площади и с потолками менее 3 м.
Чаще всего канальная вентиляция встречается в больших зданиях, где одновременно находится много людей (офисы, торговые центры), а также в помещениях с высокими требованиями к очистке или температуре воздуха (больницы, склады, кухни ресторанов).
Бесканальная вентиляция
Системы, которые отличаются компактными размерами и могут размещаться в любой квартире, доме и даже в отдельных комнатах.
Приточная и вытяжная вентиляция
Приточная вентиляция
Приточная вентиляция обеспечивает поступление воздуха с улицы в комнату.
Проветриватель
Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.
Приточный клапан
Естественный приток можно усилить при помощи стенового или оконного клапана. Цена такой вентиляции невысока, но необходимо иметь в виду, что работа приточного клапана зависит от погодных условий. Чем теплее за окном, тем меньше разница давлений снаружи и внутри комнаты. Так что летом эффективность вентилирования при помощи клапана стремится к нулю.
Бризер
Устройство с функциями проветривателя и очистителя воздуха. Он также подает свежий воздух, фильтруя и подогревая его при этом. Бризером можно управлять со смартфона.
ВЕНТИЛЯЦИЯ В СТЕНЕ, В ОТЛИЧИЕ ОТ КАНАЛЬНЫХ СИСТЕМ, УСТАНАВЛИВАЕТСЯ НА ЛЮБОМ ЭТАПЕ РЕМОНТА, ДАЖЕ ПОСЛЕ ЧИСТОВОЙ ОТДЕЛКИ. МОНТАЖ ТАКОЙ СИСТЕМЫ ВЕНТИЛЯЦИИ ДЕЛАЕТСЯ БЫСТРО, ВСЕГО ЗА ЧАС. КОМНАТА ПРИ ЭТОМ ОСТАЕТСЯ ЧИСТОЙ.
Вытяжная вентиляция
Через вытяжку из комнаты выводится так называемый отработанный воздух — воздух, наполненный запахами и комнатными загрязнениями (пыль, шерсть животных). Естественную вытяжку при желании можно усилить принудительной, установив в вытяжное отверстие вентилятор. Производительность вентиляции для вытяжки будет зависеть от площади Вашей кухни или санузла, где монтируется вентилятор.
Приточно-вытяжная вентиляция
Приточно-вытяжная вентиляция обеспечивает одновременно приток свежего и отток отработанного воздуха.
Вентиляция с дополнительными функциями
Вентиляция с подогревом
Если минусовые температуры за окном — не редкость, то нужна приточная вентиляция с подогревом воздуха. Иначе в комнату будет дуть холодный воздух, а это легко может вылиться в простуды.
Вентиляция с подогревом может иметь систему климат-контроля и автоматически нагревать воздух до выбранной пользователем температуры.
Вентиляция с фильтрацией
Чистота воздуха — важное условие здорового образа жизни.
Вентиляция с фильтрацией содержит воздушные фильтры различного назначения. Это могут быть простые фильтры с сетчатой структурой, высокоэффективные фильтры со сложным сплетением тончайших волокон или же угольные фильтры, задерживающие вредные газы и запахи.
Купить систему вентиляции
Избавиться от духоты, наладить правильную циркуляцию воздуха в комнатах, дышать чистым воздухом — все эти вопросы легко решаются покупкой системы вентиляции с функциями притока, очистки и подогрева воздуха.
Бризер — одно из самых популярных устройств на рынке приточной вентиляции. Он подает воздух на 4-5 человек, очищает приточный воздух от пыли, грязи, автомобильных выхлопов, аллергенов. Нагреватель с климат-контролем исключает сквозняки. А управлять им можно со смартфона вручную или настроив автоматический режим.
Существуют разные модели бризеров. Функции, характеристики, дизайн, цена — вентиляция Tion отвечает любым требованиям.
Цены на вентиляцию Tion Бризер
Промышленная приточно-вытяжная вентиляция для предприятий
Промышленная вентиляция играет важную роль для обеспечения эффективного производственного процесса. С ее помощью осуществляется качественный воздухообмен в нужном объеме между улицей и цехами, что позволяет не только очистить воздух от грязи, пыли и других частиц, но и поддерживать требуемый температурный режим. Поэтому так важно установить и правильно настроить на объекте промышленную систему вентиляции.
Для чего нужна промышленная вентиляция
Промышленная вентиляция представляет собой комплекс специальных технологических устройств и приборов, которые выводят отработанный воздух с вредными примесями наружу и обеспечивают приток в производственные помещения свежего. С ее помощью промышленные объекты поддерживают температуру и уровень влажности в соответствии с нормативными требованиями к таким помещениям.
Также наличие системы промышленной вентиляции позволяет избежать возникновения аварий и внештатных ситуаций, связанных с возгораниями.
Виды производственной вентиляции
Все промышленные установки делятся на несколько групп, в основе которых лежат принцип работы, направление движения воздушных потоков и площадь охвата.
По принципу работы есть два типа – естественная и принудительная вентиляция.
Естественная создает циркуляцию воздушных потоков, основываясь на разнице температур и давления, а также плотности воздуха с улицы и внутри помещения – холодный воздух тяжелее теплого, и он вытесняет его из помещения. Это осуществляется через специальную систему вентиляционных отверстий. Процесс можно настраивать под определенные требования, используя задвижки или форточки.
На фото: Естественная и принудительная вентиляция
Но работа таких систем очень сильно зависит от внешних факторов – время года, сила ветра, давление. Поэтому они не подходят для некоторых видов производств, особенно для тех, деятельность которых сопровождается вредными выбросами в атмосферу.
Искусственная или принудительная вентиляция более эффективна для решения задач воздухообмена в промышленном секторе. Внешние факторы не оказывают на ее работу никакого влияния, весь процесс обеспечивает специальное оборудование для подачи и отведения воздушных масс. Такие системы способны улавливать выбросы вредных веществ и предотвращать их распространение, а также очищать, увлажнять, сушить или прогревать воздух. Могут быть с подогревом воздуха и без него.
По направлению движения воздушного потока существуют приточные, вытяжные и приточно-вытяжные системы промышленной вентиляции.
Приточная установка обеспечивает поступление в производственные помещения свежего воздуха с улицы за счет вытеснения холодными воздушными массами теплых.
На фото: Приточная, вытяжная и приточно-вытяжная системы
Вытяжная вентиляция отвечает за удаление отработанного загрязненного воздуха из здания. Это чаще всего механическая система с принудительным побуждением, поскольку естественным образом обеспечить вывод воздушных масс затруднительно.
Приточно-вытяжная установка эффективно решает обе задачи, описанные выше. Она создает циркуляцию воздуха, нагнетая в помещение воздушные потоки с улицы и выводя отработанные наружу.
По площади охвата и решения задач выделяют общеобменную, местную и аварийную систему.
Первый вид установки обеспечивает циркуляцию воздуха во всем помещении производственного цеха. Качественно очищает объекты, на которых установлена, от вредных примесей, способствует нормализации уровня влажности и температурных значений.
На фото: Местная, общеобменная и аварийная система вентиляции
Местная система обеспечивает воздухообмен в отдельных зонах предприятия, где наблюдается выброс в атмосферу токсинов, газов и других неблагоприятных веществ. Такие установки монтируют непосредственно над источником загрязнения. Используются как дополнительный элемент к общей вентиляционной системе.
Аварийные системы устанавливают в точках, где существует угроза возникновения внештатной ситуации с выбросом токсичного дыма, ядовитых примесей и т.д.
Оборудование для систем вентиляции
Тот или иной вид промышленной системы вентиляции воздуха выбирают, исходя из задач, которые следует решить, а также предназначения самого помещения. Чаще всего применяется установка с искусственной вентиляцией, которая обходится дороже в эксплуатации за счет потребления большого количества электроэнергии, но при этом справляется со своей работой более действенно.
Принудительную систему можно использовать с дополнительным оборудованием, что предоставляет более широкие возможности. Также можно объединить систему промышленной вентиляции и кондиционирование, чтобы создать максимально комфортный микроклимат в производственном цехе.
На фото: Рекуперация в системе вентиляции
Использование различных типов рекуператоров как одного из элементов вентиляционной системы позволит снизить расходы на электроэнергию. Свежий и отработанный воздух, проходя через рекуператор, обмениваются теплом, и при этом они не смешиваются в случае применения пластинчатой перекрестноточной конструкции. Рекуперация эффективна для больших помещений, где их работа наиболее ощутима.
Также для решения задач вентиляции промышленных зданий можно использовать наборные системы, которые занимают довольно много места и требуют выделения отдельной комнаты. Такие устройства могут быть оборудованы и системой фильтрации.
Требования к вентиляционным системам в промышленности
К системам промышленной вентиляции воздуха в производственных помещениях предъявляются высокие требования, которые приводятся в СанПиН.
Так, вентиляционная установка должна соответствовать всем нормам пожарной безопасности и самостоятельно эффективно очищать воздух цеха от вредных и токсичных веществ.
Все элементы системы должны иметь сертификат, свидетельствующий о безвредности материалов, из которых они изготовлены.
Также есть определенные требования непосредственно к функциональным возможностям установки, расположенной в производственном цеху.
В частности, система должна обеспечивать очистку воздуха от вредных веществ в рабочей зоне, оставляя не более 30% примесей. Зимой в цехах предприятия температура воздуха должна составлять не ниже 10 ⁰С, если там находятся рабочие, и 5 ⁰С, если помещение пустое. Летом температурные показатели наружного и внутреннего воздуха должны совпадать, допустимо превышение температуры воздуха внутри предприятия на 4 ⁰С в сравнении с улицей.
Также регламентируется общий уровень шума внутри производственного помещения с учетом всех работающих систем, в том числе и вентиляционных.
Этот список может меняться и дополняться в зависимости от специфики производственного процесса той или иной отрасли, а такой особенностей работы другого климатического оборудования, установленного в цехе.
Особенности эксплуатации систем вентиляции
Со временем работа любой вентиляционной системы становится менее эффективной из-за загрязнений, скапливающихся на протяжении долгих лет, особенно на фильтрующих элементах.
Кроме того, необходимо осуществлять регулярное техобслуживание такого оборудования, а также проводить систематическое тестирование на предмет выявления неисправностей на ранних стадиях, чтобы своевременно их устранить.
Осуществлять такие мероприятия и анализировать работоспособность системы могут только профильные специалисты, знающие все тонкости устройства вентиляционного оборудования.
Конструкция и принцип действия
В зависимости от типа конструкции и принципа действия, выделяют несколько видов промышленных вентиляционных систем.
Гравитационные системы используются на производствах, где рабочий процесс сопровождается выделением большого объема пыли. Они представляют собой пылеосадочные камеры и способствует осаждению крупных частиц.
Инерционные системы сухого типа позволяют эффективно очистить воздух от сухой пыли.
Инерционные системы мокрого типа удаляют из воздуха пыль, увлажняя ее.
Системы с тканевыми фильтрами задерживают загрязнения при прохождении воздушных масс через специальные насадки.
Системы с электрофильтрами используют в работе электрический заряд, благодаря которому примеси оседают на электродах фильтра.
На фото: Промышленная система вентиляции
Проектирование и монтаж
Для того, чтобы грамотно осуществить проектирование и последующий монтаж промышленной вентиляции, необходимо рассчитать воздухообмен всех помещений объекта, а также установить границы предельно допустимого количества вредных примесей в воздухе.
Кроме того, функциональность системы должна отвечать требованиям каждого конкретного производства и подбираться в соответствии с ними.
Чтобы работы были сделаны качественно, необходимо предварительно грамотно составить техническое задание, в котором будут учтены все факторы, влияющие на работу вентиляционной установки, включая толщину стен, планировку помещений и многое другое.
По завершении монтажных работ расписываются правила эксплуатации и рекомендации по эффективному использованию установки.
Где используется промышленная вентиляция
Промышленная вентиляционная установка наиболее востребована для решения задач воздухообмена в помещениях холодного (металло- и деревообработка, сварка), горячего (переплавка металлов, кулинария) и пропарочного (влажно-тепловая обработка изделий) производства. Также их используют в коммерческом секторе – в торговых центрах, гостиницах, офисах и т.д.
На фото: Примеры использования промышленной вентиляции на производстве
Примеры использования промышленной вентиляции на производстве
Сварочный цех. Работа сварочного цеха сопровождается большим выбросом вредных веществ – фтора, озона, окиси и двуокиси азота, окиси углерода. Решить проблему эффективной очистки воздуха помогает использование местной и общеобменной приточно-вытяжной вентиляции. Первая устанавливается в зонах выброса примесей, препятствуя их дальнейшему распространению по помещению. Общеобменная обеспечивает достаточный воздухообмен.
Медицинская лаборатория. С помощью промышленной вентиляции обеспечивается поддержание необходимого уровня влажности и температуры, что позволяет сохранить лекарства и реактивов в надлежащем качестве. Для этого в систему дополнительно монтируют увлажнитель воздуха. Также вентиляция нейтрализует неприятные запахи, помогает привести к стандартным значениям уровень углекислого газа.
Хранение на складах. Длительное и надежное хранение товаров на складских комплексах обязывает выполнять ряд условий по обеспечению определенных условий. Необходимо поддерживать требуемый уровень температуры и влажности, которые зависят от специфики товара, обеспечивать воздухообмен в нужном объеме. Это позволяет сохранить груз в целостности и избежать потерь. Эффективно решать эти задачи на объектах с такой большой площадью может только промышленная вентиляция.
6 способов вентиляции вашего дома (и что лучше всего)
Должен ли зеленый дом потребовать вентиляционного оборудования, такого как Zehnder HRV?
Фото: Алекс Уилсон Одна из особенностей нашего нового дома, которая меня больше всего волнует, не вызывает удивления у некоторых посетителей: система вентиляции. Я считаю, что у нас есть самый эффективный вентилятор с рекуперацией тепла (HRV) на рынке – или, по крайней мере, он находится на вершине. Но сначала многие люди могут задаться вопросом, а должна ли «зеленая» жилая площадь требовать механической вентиляции? Многие люди могут подумать, что это как раз та энергопотребляющая система, от которой дома должны избегать – при этом открывая окна для свежего воздуха.
Зачем вентилировать?
Веками дома не вентилировались, и все было в порядке, не так ли? Зачем нам сегодня нужно прилагать все эти усилия (а зачастую и значительные затраты), чтобы проветрить дома?
Есть несколько причин, по которым вентиляция сегодня важнее, чем когда-то. Самое главное, что дома 100 лет назад действительно протекали. Обычно у них не было теплоизоляции в стенах, поэтому свежий воздух мог легко проникать через все щели, трещины и дыры в ограждающей конструкции здания.
Кроме того, строительные материалы, которые использовались 100 лет назад, были в основном натуральными продуктами, которые не приводили к значительному выделению летучих органических соединений (ЛОС), формальдегида, антипиренов и других химикатов, которые так широко распространены в современных строительных материалах, мебели и других материалах. другие вещи.
Опции вентиляции
Вентиляция может принимать разные формы. В общем, системы можно разделить примерно на полдюжины общих типов:
Схема системы вентиляции из информационного бюллетеня Building Science Corporation по сбалансированной вентиляции.
Изображение: Building Science Corp.- Только вытяжная механическая вентиляция. Это относительно распространенная стратегия, при которой небольшие вытяжные вентиляторы, обычно в ванных комнатах, работают либо непрерывно, либо с перерывами, чтобы удалить застоявшийся воздух и влагу, образующуюся в этих комнатах. Эта стратегия создает умеренное отрицательное давление в доме, и свежий воздух поступает либо через трещины и другие места утечки воздуха, либо через специально размещенные воздухозаборники для подпитки.Преимущество этой стратегии – простота и невысокая стоимость. Недостатком является то, что отрицательное давление может притягивать радон и другие почвенные газы, которые нам не нужны в домах.
- Приточно-вытяжная механическая вентиляция.
Как следует из названия, вентилятор подает свежий воздух, а несвежий воздух выходит через щели и места утечки воздуха в доме. Подача воздуха может подаваться в одно место, распределяться по каналам или подаваться в систему распределения каналов системы принудительного воздушного отопления для рассеивания.Приточная система вентиляции создает давление в доме, что может быть хорошим средством предотвращения проникновения радона и других загрязняющих веществ в дом, но при этом существует риск попадания влажного воздуха в полости стен и потолка, где могут возникнуть проблемы с конденсацией и влажностью.
- Сбалансированная вентиляция. Гораздо лучшая вентиляция обеспечивается сбалансированной системой , в которой отдельные вентиляторы управляют как приточным, так и вытяжным воздухом. Это позволяет нам контролировать, откуда поступает свежий воздух, куда поступает свежий воздух и откуда забирается отработанный воздух.Сбалансированные системы вентиляции могут быть точечными или канальными. С помощью канальных систем имеет смысл подавать свежий воздух в места, где больше всего живут (гостиная, спальни и т. Д.), И выпускать воздух из помещений из мест, где образуется влага или загрязняющие вещества (ванные комнаты, кухня, комната для занятий).
- Сбалансированная вентиляция с рекуперацией тепла. Если есть отдельные вентиляторы для подачи свежего и отработанного воздуха в помещении, имеет смысл разместить эти вентиляторы вместе и включить теплообменник воздух-воздух , чтобы выходящий из помещения воздух предварительно кондиционировал входящий наружный воздух. .Этот теплообменник воздух-воздух, который сегодня чаще называют вентилятором с рекуперацией тепла или HRV , отлично подходит для работы в более холодном климате. Немного другая версия, известная как вентилятор с рекуперацией энергии (ERV), похожа, но передает влагу, а также тепло от одного воздушного потока к другому, поддерживая большую желаемую влажность в доме зимой и уменьшая количество влажности.
завезен летом с улицы.
Я твердо убежден, что во всех домах должна быть механическая вентиляция.В более плотно изолированных домах вентиляция становится все более важной. Но даже в очень дырявом доме нельзя рассчитывать на приток свежего воздуха или спокойные дни весной и осенью, когда нет перепада давления в ограждающей конструкции здания.
Если позволяет бюджет, настоятельно рекомендуется использовать сбалансированную вентиляцию, а если вы делаете это в относительно холодном климате, таком как наш, то обеспечение рекуперации тепла не составит труда. Механическая вентиляция всегда требует энергии; с рекуперацией тепла потери энергии свежего воздуха сводятся к минимуму.
Алекс является основателем BuildingGreen, Inc . и исполнительный редактор Environmental Building News. В 2012 году он основал Resilient Design Institute . Чтобы быть в курсе последних статей и размышлений Алекса, вы можете подписаться на его ленту в Twitter.
Механическая вентиляция всего дома: вытяжная, приточная, сбалансированная и обратная
Backdrafting может втянуть яд в дом
Обратная тяга – это опасное состояние, когда отрицательное давление в помещении достаточно велико, чтобы втягивать продукты сгорания от топливных приборов в дом (вместо того, чтобы выбрасывать их из прибора через дымоход или вентиляционное отверстие).
Обратная вытяжка потенциально может привести к опасным уровням окиси углерода – ядовитого газа без запаха и цвета, который может вызвать болезнь или смерть. К устройствам для сжигания с возможностью обратной вытяжки относятся печи, водонагреватели, камины или другое оборудование, которое сжигает природный газ, пропан, масло, керосин или дрова.
Факторы, которые влияют на условия давления внутри дома, включают эффекты стека, ветровые эффекты, HVAC и вытяжные вентиляторы.
Вытяжные вентиляторы могут создавать в зданиях отрицательное давление, ведущее к откачке воздуха
Вытяжной вентилятор для ванны, используемый для механической вентиляции всего дома и работающий с предписанной нормой продолжительной скорости (например,g. , 50-80 куб. фут / мин) может вызвать обратную тягу, но работа вытяжного вентилятора большей мощности (например, кухонного вытяжного вентилятора 300-1200 куб. с большей вероятностью вызовет обратную тягу, если не будет обеспечен подпиточный воздух.
Другие вытяжные устройства (сушилки для белья, центральный пылесос и обычные вентиляторы для ванн), работающие одновременно, еще больше увеличат вероятность обратного вытягивания.
Приборы для сжигания могут быть проверены на потенциальную обратную тягу.
Профессиональный стандарт BPI Building Analyst (BPI 2012) включает процедуру, кратко изложенную ниже, для выполнения теста на сброс давления для каждой зоны топочного оборудования (CAZ):
- Измерьте базовое давление
- Измерьте максимальное отрицательное давление, основанное на комбинированном воздействии работы вытяжного устройства, работы обработчика воздуха и положения двери.
- Разница – разгерметизация наихудшего случая
- Сравните с пределом сброса давления при обратной вытяжке для прибора
Эта процедура обычно выполняется в сочетании с испытаниями на герметичность здания, содержание окиси углерода, утечку и тягу для печей с естественной и механической тягой и водонагревателей.
На основании результатов испытаний определены действия по поддержанию безопасности горения.
Затягивание старого дома может вызвать проблемы
Модернизация существующего дома с улучшением энергоэффективности может значительно снизить естественный обмен воздуха с окружающей средой, потенциально создавая опасность обратного вытягивания. Теперь может потребоваться механическая вентиляция всего дома для поддержания приемлемого качества воздуха в помещении.
Испытания на безопасность горения можно использовать для выявления существующих проблем до начала работ по модернизации и для подтверждения безопасной эксплуатации устройств сжигания после их завершения.
Безопасность горения и работу вытяжного вентилятора следует рассматривать вместе. Как правило, чем плотнее дом, тем больше вероятность того, что сброс давления может стать проблемой, даже если соблюдаются утвержденные нормативными документами требования к воздуху для горения. Испытание на сброс давления в наихудшем случае поможет определить, будут ли устройства сгорания с непрямым сбросом давления создавать обратную тягу.
Предложения по предотвращению вытяжки и других угроз безопасности горения:
- В идеале, установить оборудование с прямой вентиляцией (наружный воздух для горения).
- Если оборудование с прямой вентиляцией нецелесообразно, установите устройства для сжигания с вытяжной тягой или с механической вентиляцией.
- Только вытяжная механическая вентиляция всего помещения может быть неприемлемой, если установлены устройства с естественной или принудительной тягой.
- Подтвердите, что устройства для сжигания, включая камины, установлены и введены в эксплуатацию в соответствии с нормами и инструкциями производителя.
- Выполните испытание сброса давления наихудшего случая в соответствии с отраслевыми стандартами, такими как Building Performance Institute (BPI 2012), Air Conditioning Contractors of America (ACCA 2011), The Energy Conservatory (TEC 2012) или другие одобренные испытания. .
Edge Vent – Air Vent, Inc.
ИСТОРИЯ УСПЕХА – Edge Vent и ShingleVent II
Arrington Roofing Company, Inc.
Адрес: 2203 Obenchain Street
Dallas, TX 75208
Телефон: 214-698-8443
Веб-сайт: www.arringtonroofing.com
«Кондиционер наверху не мог поддерживать охлаждение наверху. Подрядчик по кондиционированию вызвал нас, чтобы проветрить чердак.Мы добавили прямоугольные вентиляционные отверстия в потолке, коньковые вентиляционные отверстия ShingleVent II и Edge Vent (воздухозаборник на крыше). Мы разместили Edge Vent более чем на полпути по крыше, где начинался чердак второго этажа. Архитектура дома не позволяла установить The Edge Vent накануне кровли. Его нужно было установить над мансардными окнами в передней части дома, которая находится ближе к полу чердака. Инфракрасные показания температуры получены в 15:00 105 ° F после полудня. »- Крис Аррингтон, вице-президент Arrington Roofing Company, Inc.
Примечание редактора: «Показание температуры на чердаке 114 ° F в день с наружной температурой 105 ° F находится в пределах рекомендуемого летнего диапазона для правильно работающей системы вентиляции чердака: в пределах 10-15 ° от наружной температуры; 20 ° макс. Краевое вентиляционное отверстие предназначено для размещения у карниза крыши или для перемещения вверх по крыше на 2-3 фута в ситуациях, когда открытые стропильные балки заставляют чердак подниматься на крышу на 3 фута или меньше. В этом случае компания Arrington Roofing разместила Edge Vent выше по крыше, и он работает.Такие применения следует рассматривать в индивидуальном порядке и с учетом климата ».
Щелкните изображение для увеличения:
Фото 1: Вид сбоку перед
Фото 2: Добавление прямоугольных отверстий в нижнем углублении
Фото 3: Добавлены отверстия в нижнем углублении прямоугольной формы
Фото 4: Установка конькового отверстия ShingleVent II
Фото 5: Установлено краевое отверстие крыша
Фото 6: Температура на чердаке 114 ° на 105 ° День после исправления
ИСТОРИЯ УСПЕХА – ShingleVent II (с Edge Vent)
Rogge Builders, Inc.
Адрес: 12919 E. Playfield Drive
Crestwood, IL 60445
Телефон: 708-388-6576
«У этой крыши было несколько проблем. Вместо одной вытяжной системы существовало несколько типов вытяжных вентиляционных отверстий на чердаке. У него были жалюзи с двускатным концом, коробчатое вентиляционное отверстие, ветряная турбина и мощный вентилятор на крыше. Что еще хуже, отверстие для вентиляционного отверстия (забора) ни разу не прорезалось, что означает, что в нем не было забора. Мы полностью сняли и заменили настил крыши, установили Edge Vent (воздухозаборник на крыше) и ShingleVent II конек (выхлоп).»- Рич Рогге, владелец Rogge Builders, Inc.
Примечание редактора: Смешивание типов вытяжных вентиляционных отверстий чердака на одной крыше над обычным чердаком приводит к короткому замыканию воздушного потока (вызывает неэффективный воздушный поток), потому что один из типов вытяжки становится основным источником обхода всасываемого воздуха (короткое замыкание). ) собственно воздухозаборники. Кроме того, если выхлопные отверстия внезапно начинают действовать как воздухозаборники, они могут вызывать непогоду, для чего они не предназначены.Всегда лучше иметь один тип вытяжки чердака в сочетании с необходимой приточной вентиляцией на крыше или в потолке.
Щелкните изображение для увеличения:
Фото 1: Перед: жалюзи на фронтальной стороне дома – это вытяжное отверстие (но оно будет удалено)
Фото 2: После: низкопрофильный коньковый дефлектор ShingleVent II, установленный в качестве эксклюзивной выхлопной трубы
.
Фото 3: После: вид со стороны обочины
Фото 4: Раньше: еще три типа вытяжных отверстий на крыше: вентилятор, ветряк и короб
ИСТОРИЯ УСПЕХА – EDGE VENT
Ремонт дома 3-го поколения
Адрес: 35835 Vine Street
Eastlake, OH 44095
Телефон: 440-850-5592
Веб-сайт: www.3rdgenerationhomeimprovements.com
Электронная почта: [email protected]
«Мы установили Edge Vent, чтобы создать приток воздуха для конькового (вытяжного) вентиляционного отверстия, которое уже существовало, чтобы обеспечить надлежащую вентиляцию чердака этой крыши. На этой задней части крыши гаража не было свесов. Мы сняли черепицу, вырезали щелевое отверстие для вентиляционного отверстия, установили водозащитную мембрану и подобрали черепицу по запросу заказчика. В рамках полного проекта сайдинга для этого дома мы заблокировали жалюзи фронтона, чтобы они не замыкались на вентиляционное отверстие конька, и установили полностью вентилируемый потолок там, где были выступы.”- Майкл Скаперато, владелец, 3-е поколение Home Improvements
Примечание редактора: Edge Vent легче установить при полной замене крыши. Эта крыша не нуждалась в замене. Ему просто нужен был приток воздуха, чтобы питать уже существующие вытяжные отверстия для длительного срока службы крыши. Edge Vent был перемещен на крышу на 3 фута, чтобы обойти стену, расположенную в нижней части крыши.
Щелкните изображение для увеличения:
Фото 1: Прорезь краевого вентиляционного отверстия.
Фото 2: Водозащитная мембрана будет установлена под вентиляционным отверстием и снова над вентиляционным отверстием.
Фото 3: Достижение значительного прогресса.
Фото 4: Установлено полностью.
История успеха – The Edge Vent
Bone Dry Roofing, Inc., IN
Адрес: 4825 West 79th Street,
Indianapolis, IN 46268
Телефон: 317-873-6005
Веб-сайт: www.bonedryroofing.com
Примечание редактора: Для этого проекта домовладелец запросил новую крышу.Опоясывающий лишай демонстрировал значительные признаки разрушения. После осмотра компания Bone Dry Roofing выяснила, что нынешняя скатная крыша была построена поверх существующей плоской крыши. На любом из двух отдельных чердаков не было приточной вентиляции. Существующая вытяжная вентиляция была 4 жалюзи на крыше. Компания Bone Dry Roofing предложила коньковый вентиль ShingleVent II для одного чердака, который имел большую длину конька (25 погонных футов), и 30-ваттный вентилятор на солнечной энергии для 2-го чердака (у него было всего 4 погонных фута длины конька, поэтому вентиляция конька могла быть не работает). Вентилятор, работающий на солнечной энергии, имеет «солнечный контроллер», который при желании позволяет вентилятору работать без доступа к солнцу. Edge Vent использовался в качестве приточной вентиляции.
«Когда мы осмотрели эту крышу, было ясно, что черепица сильно вздувается и трескается. Этому способствовало отсутствие должного обдува. Заказчик очень доволен готовым продуктом и очень благодарен за то, что мы смогли довести вентиляцию чердака до нормального уровня ». – Джадд Хааг, генеральный директор, Bone Dry Roofing
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – Edge Vent
BTR Construction & Roofing, Matthews, NC
Адрес: 600 West Charles Street, Suite A
Matthews, NC 28105
Телефон: 704-363-6895
Электронная почта: kevin @ btrroofing.com
Веб-сайт: www.btrroofing.com
«Нам очень нравится использовать Edge Vent в наших проектах по замене кровли, которые не имеют достаточного или какого-либо притока. Нам не нужно делать какие-либо врезки в готовом потолке, которые могут изменить внешний вид проекта. Все работы выполняются на крыше, что экономит время и деньги. И это не заметно после установки. Нет другого способа добиться такого большого количества потребляемой энергии при выполнении проекта по замене кровли ». – Кевин МакХью, BTR Construction & Roofing
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – Edge Vent
Buck Roofing & Construction, LLC, Канзас-Сити, KS
Адрес: Адрес: 1122 Merriam Lane,
Канзас-Сити, KS 66103
Телефон: 913-384-2680
Электронная почта: rob @ rbuckroofing.com
Веб-сайт: www.rbuckroofing.com
«В этом проекте мы заменили жалюзи на крыше и фронтальные жалюзи на коньковую вентиляцию ShingleVent II для выпуска и заменили мини-жалюзи на The Edge Vent для впуска. Как и во многих домах в этом районе, в этом доме не было достаточного количества воды, и чердак не дышал. Использование Edge Vent было лучшим решением. Наша команда уже установила Edge Vent раньше, поэтому мы были знакомы с установкой. Вентиляционные отверстия работают хорошо и хорошо выглядят.” – Роб Гейст, менеджер по продажам, Buck Roofing & Construction, LLC
Примечания редактора: Полагаясь исключительно на коньковые вентиляционные отверстия ShingleVent II для вытяжной вентиляции и устраняя жалюзи на крыше и фронтальные жалюзи, компания Buck Roofing & Construction обратилась к потенциальной инфильтрации погодных условий и неэффективному воздушному потоку, которые могут возникнуть при смешивании двух типов вытяжных вентиляционных отверстий. одна и та же крыша (известная как закорачивающая).
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – Edge Vent
Calkins Construction, Inc., Waynesburg, OH
Адрес: 7000 Indian Run, Waynesburg, OH 44688
Телефон: 330-866-5450
Электронная почта: [email protected]
«Мы использовали Edge Vent на последнем доме, который мы покрыли черепицей. В доме не было свесов, но Edge Vent смог обеспечить приточную вентиляцию крыши. Мы остались очень довольны продуктом и считаем, что он выглядит идеально! Домовладелец тоже остался очень доволен внешним видом. Мы будем рады использовать этот продукт в будущем ». – Дуг Калкинс, владелец, Calkins Construction
Примечания редактора: Calkins Construction использовала коньковый вентиль ShingleVent® II для вытяжки, а затем уравновешивала чердак с помощью вентиляции Edge Vent для всасывания.
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – Edge Vent
Cleveland Remodelers, Inc. , Новелти, Огайо
Адрес: 13694 Нортвуд-Роуд, Новелти, Огайо 44072
Телефон: 440-338-1200
Электронная почта: [email protected]
«У этого дома вообще не было свесов. Домовладелец годами страдал от обледенения. Он связался с многочисленными подрядчиками по этому поводу; но никто не смог решить его проблему, сказал он.«Знание – сила». Я сообщил домовладельцу о The Edge Vent. Сначала он сопротивлялся, но после того, как рассказал ему об этом вентиляционном продукте, он решил продолжить работу. После долгой и тяжелой зимы проблема решена ». – Марк Дж. Ди, президент Cleveland Remodelers, Inc.
Примечания редактора: Для вытяжной вентиляции использовалась коньковая вентиляция ShingleVent II. Компания Cleveland Remodelers узнала о вышеупомянутом проекте по рекомендации довольного покупателя через улицу.И с тех пор клиент Edge Vent направил своего ближайшего соседа в Cleveland Remodelers.
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – Edge Vent
Elite Exteriors, Inc, Burnsville, MN
Адрес: 1505 Southcross Drive W, Suite B,
Burnsville, Minnesota 55306
Телефон: 651-688-7808
Интернет: http://www.eliteexteriors.us/
«Edge Vent – отличный продукт.Домовладелец заметил резкое улучшение температуры воздуха на верхнем уровне своего дома; что в конечном итоге увеличит срок службы крыши его дома. Наш менеджер проекта Джейк Гейслер оценил крышу и тесно сотрудничал с местным представителем Air Vent Биллом Пьерро, чтобы определить Edge Vent для этого дома, у которого не было выступа для традиционных воздухозаборников ». – Джейсон Воген, генеральный директор Elite Exteriors.
Примечания редактора: В этом двухэтажном доме ранее были отдельные жалюзи на крыше для вытяжной вентиляции без приточной вентиляции (в доме нет свеса / потолка). Elite Exteriors сбалансировала систему вентиляции чердака, заменив жалюзи на крыше на коньковые вентиляционные отверстия ShingleVent® II компании Air Vent для вытяжки и добавив Edge Vent для притока.
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
Home Restorations, Mechanicsville, MD
Адрес: 39099 Pond View Lane,
Mechanicsville, MD 20659
Телефон: 301-472-4119
Интернет: http: // www.homerestorations.com
Посмотрите это короткое видео, снятое давним пользователем конькового вентиляционного отверстия ShingleVent II Биллом Томасом (Механиксвилл, Мэриленд), в котором показаны коньковые вентиляционные отверстия Air Vent и Edge Vent. За 4 коротких минуты Билл подробно описывает многие ключевые этапы установки.
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
J&M Contracting, Beaver Falls, PA
Адрес: 3605 College Avenue, Beaver Falls, PA 15010
Телефон: 724-581-4258
Электронная почта: jmcontracting @ hotmail.com
«Чердак в этом доме использовался как складское помещение. Летом было очень жарко, а зимой очень холодно. Что еще хуже, отсутствие вентиляции приводило к отказу опоясывающего лишая 10-летнего возраста. Свесов нет. Мы установили Edge Vent (для впуска) и ShingleVent II (для вытяжки). Проложили перегородки до гребня и покрыли изоляцией R-19. Теперь на чердаке такая же температура, как и в жилом помещении внизу. Домовладелец взволнован и в восторге от перемены.” – Джим Уиттер, владелец, J&M Contracting
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
Monarch Siding & Windows, Inc. , Papillion, NE
Адрес: 308 E. Cary Street, Papillion, NE 68046
Телефон: 402-596-1414
Электронная почта: [email protected]
Интернет: http: // www.monarchsiding.com/
«Edge Vent очень прост в использовании и добавляет столько приточной вентиляции, не беспокоясь о существующих вентиляционных отверстиях на потолке.Благодаря The Edge Vent я могу рассказать домовладельцам об их проблемах с кровлей и найти подходящее решение. Это хорошее решение большинства кровельных проблем, основанное на здравом смысле. Я очень люблю этот продукт и рекомендую его всем домовладельцам. ”- Том Гальгеруд, президент Monarch Siding & Windows.
Примечания редактора: Том посетил образовательный семинар Air Vent «Спроси эксперта» в 1-м квартале 2010 года в Омахе и считает, что этот семинар еще больше улучшил его навыки презентации вентиляции чердаков.Здесь же он узнал о The Edge Vent. В проекте выше ShingleVent II для вытяжки использовалась коньковая вентиляция.
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
Northeast Contracting Corp., Александрия, VA
Адрес: 4711 B Eisenhower Avenue, Alexandria, VA 22304
Телефон: 703-370-8890
Электронная почта: [email protected]
«Мне очень нравится концепция Edge Vent.Низкий профиль идеально сочетается. Мы как никогда находим возможности использовать этот продукт ». – Эйон Келли, владелец Северо-восточной контрактной корпорации.
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
Paragon Exteriors, LLC, Waukesha, WI
Адрес: W326S4013 Spring Ridge Ct., Waukesha WI 53189
Телефон: 262-565-8282
Электронная почта: jake@paragonexteriors. com
Интернет: http: // www.paragonexteriors.com
«Для этого проекта нам пришлось переместить Edge Vent на крышу, потому что он был обрамлен таким образом, чтобы потолки были полностью закрыты от чердака. Другими словами, не было канала для выхода воздуха через потолок на чердак. Пришлось снять всю крышу, включая настил. Мы выровняли изоляцию, и, поскольку потолки были высокими, мы установили изоляционные перегородки в каждом отсеке на обратной стороне фанеры, чтобы создать воздушный канал к вентиляционному отверстию конька.На сегодняшний день у нас не было проблем с этим, и заказчик неоднократно обращался к нам, так как мы смогли нестандартно решить проблему приточной вентиляции, не переделывая всю площадь потолка ». – Джейк Гаст, владелец, Paragon Exteriors, LLC
Примечания редактора: Допустимо переместить Edge Vent вверх по крыше от предполагаемого края крыши, если на крыше есть открытые потолочные перекрытия (выступающие выступы стропил), в которых сам чердак фактически начинается вверх по крыше ИЛИ если крыша конструкция дома / каркас перекрывает приток воздуха к карнизу.Однако для всех других применений Edge Vent предназначен для размещения на самом краю крыши. Если изоляция чердака блокирует входящий воздушный поток там, где предполагается установить Edge Vent, Air Vent рекомендует устранить точку блокировки изоляции, не перемещая Edge Vent.
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
Patriot Construction, Scottsville, NY
Адрес: 32 Main Street, Suite B, Scottsville, NY 14546
Телефон: 585-720-0990
Интернет: http: // www.nypatriot.com/
«У клиента, с которым я встречался, были серьезные проблемы с вентиляцией кровли. В доме были глухие софиты, не было вентиляции под навесом. Домовладелец – инженер и хорошо осведомлен о том, что адекватный приток воздуха так же важен, как и выхлоп. Мы знали, что должен быть способ правильно проветривать дом, позволяя покупателю сохранять гарантию производителя на черепицу. Я порекомендовал Edge Vent, объяснил, как он работает и как он будет работать с его вытяжными отверстиями, чтобы сформировать сбалансированную систему.Я был настолько впечатлен результатами, что установил Edge Vent в своем собственном доме, где раньше были ледяные дамбы. Я добавил Edge Vent в проблемные места, и ледяная дамба прекратилась ». – Ян Брюстер, президент, Patriot Construction.
Примечания редактора: На фотографиях показано, как Edge Vent установлен на крыше на несколько футов, чтобы впускной воздушный поток попадал на чердак, который физически начинается на несколько футов выше края крыши.В подобных ситуациях – известных как открытые потолочные перекрытия / выступающие стропильные опоры – допустимо расположить Edge Vent вверх по крыше на несколько футов.
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
The Roofing Company of Burlington, Inc
Адрес: 29208 Plank Rd., Burlington, WI 53105
Телефон: 262-534-6005
Факс: 262-534-6007
Веб-сайт: http://www.trcob.com
«Церковь, которой более 100 лет, ныне наше местное Историческое общество, нуждалась в новой крыше.Как бы то ни было, вентиляции не было, и не было никакого способа провести ее через зону потолка. Edge Vent от Air Vent был ответом на воздухозаборник, и ShingleVent II использовался на пике. После добавления новой вентиляционной полости ко всей кровельной системе мы смогли проветрить всю крышу и превратить чердак в частично кондиционированное воздушное пространство ». – The Roofing Company, Берлингтон, Висконсин
Примечания редактора: Пароизоляция была добавлена на колоду перед 1. Были добавлены стояки 5 дюймов для создания вентиляционной полости.
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
Roofs Over Georgia, Canton, GA
Адрес: 915 Goodwin Road
Canton, GA 30114
Телефон: 866-677-0347
Интернет: http://www.roofsovergeorgia.com
«Использование Edge Vent с двумя потолочными вентиляторами Air Vent Power Cool Plus ™ 15 значительно снизило температуру воздуха внутри чердака.Температура на чердаке была всего на 10 градусов выше, чем в спальнях наверху, и всего на 12 градусов выше, чем на улице 97 градусов. … Я бы порекомендовал этот продукт любому потребителю, который хочет снизить температуру на чердаке без установки дополнительных вентиляционных отверстий ». – Мирко Аттолини, продавец, Roofs Over Georgia
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
Roofwerks, Inc., Raleigh, NC
Адрес: 809-104 Mt. Vernon Road
Raleigh, NC 27607
Телефон: 919-852-2660
Интернет: http://www.roofwerks.com
«Одним из преимуществ Edge Vent является простота установки – наши кровельщики могут это сделать, пока кладут черепицу на крышу. Уже прорезают прорезь для конькового дефлектора. То же самое у края крыши. Вместо того, чтобы посылать другую бригаду для установки дефлекторов. Это экономит время и труд ». – Джон Сойер, оценщик, Roofwerks
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
Salt City Builders, Inc., Taylorsville, UT
Адрес: 4146 S. 1420 W.
Taylorsville, UT 84123
Телефон: 801-281-1336
Интернет: http://www.saltcitybuilders. com
«Edge Vent – это продукт, который я начал использовать в 2010 году, и, судя по тому, что я испытал, он помогал эффективно и по доступной цене вентилировать дома клиентов. … Даже в самых тяжелых ситуациях с ледяными завалами у нас никогда не было проблем. Например, у одного клиента есть печь на чердаке, из-за которой в прошлом постоянно возникали проблемы со льдом на карнизе.После установки Edge Vent – даже с учетом количества льда, вызванного высокой температурой на чердаке, у нас не было никаких проблем с тем, что вентиляционное отверстие было заблокировано льдом. … Спасибо за создание такого ценного продукта, который имеет смысл для нас, подрядчика и домовладельца ». – Брок Хортон, владелец, Salt City Builders
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
SF5 Construction & General Contracting, Inc., Little Elm, TX
Адрес: 2701 E.
Little Elm Parkway
Little Elm, TX 75068
Телефон: 817-343-3081
Электронная почта: [email protected]
Веб-сайт: www.sf5roofing.com
«Многие дома в южном Ирвинге, штат Техас, не имеют навесов. С нами был заключен контракт на установку новой крыши на этом доме. Наша оценка вентиляции чердака показала домовладельцам, что у них нет притока. Без воздухозаборника Edge Vent от Air Vent был нашим решением. В Техасе суровое лето. Домовладелец прокомментировал, что добавление Edge Vent имело существенное значение. “- Джейк Якобсон, вице-президент по продажам и обслуживанию клиентов, SF5 Construction & General Contracting, Inc.
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
Siano Brothers Contracting, Крэнфорд, Нью-Джерси
Эл. Почта: Christian@sianobrothers. com
«Я не был знаком с The Edge Vent, пока не познакомился с местным представителем Air Vent.Я рад, что узнал об этом, потому что это помогло решить сложную ситуацию с приемом в этот конкретный церковный проект. Мой план игры для этого проекта до выхода The Edge Vent должен был занять значительно больше времени и трудозатрат ». – Крис Сиано, владелец, Siano Brothers Contracting
Примечания редактора: Для этого применения необходимо было использовать вентилируемую доску для гвоздей, поскольку существующая дека с пазом и гребнем не имела каких-либо изоляционных свойств.Edge Vent позволил подрядчику удовлетворить требования к приточной вентиляции, не нарушая исторических деревянных потолков.
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
Strander Roofing & Seamless Gutters LLC, Lodi, WI
Адрес: N1720 Hwy 113, Lodi, WI 53555
Телефон: 608-592-3407
Электронная почта: [email protected]
Интернет: http: //www.stranderroofing .com /
«У этого дома были огромные проблемы с ледяной плотиной из-за плохой вентиляции, а счета за тепло превышали крышу.… Дом представлял собой структуру в стиле кейп-трески, поэтому мы прорезали Edge Vent по нижнему краю для впуска и ShingleVent II на коньке для выпуска. Домовладелец был в восторге от первой зимы без ледяной плотины. Он также с нетерпением ждет, когда грузовик с LP проезжает мимо его дома и не останавливается, чтобы заправить свой бак каждые 2-3 недели, потому что у него закончился LP. Это определенно история успеха Edge Vent и ShingleVent II ». – Чад Страндер, владелец, многослойная кровля и бесшовные водостоки.
Примечания редактора: Многослойная кровля и бесшовные водосточные желоба установили 2 слоя 3-дюймовой изоляции (R-Value 42) и наложили еловые полосы поверх изоляции; затем установил профнастил на еловые полоски.
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
Williams Construction, Beach Island, SC
Адрес: 1457 Augusta Road,
Beach Island, SC 29842
Телефон: 803-594-0900
Электронная почта: twilliams29803 @ bellsouth.net
Веб-сайт: www.roofingbywilliams.com
«Edge Vent отлично устанавливается, выглядит великолепно, и в отчете домовладельцев говорится, что они очень довольны продуктом. Мы с нетерпением ждем возможности установить дополнительные устройства Edge Vent в ближайшем будущем ». – Крис Уильямс, владелец, Williams Construction
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
WM.Prescott Roofing & Remodeling, Inc., Carnegie, PA
Адрес: 20 W. Noblestown Road,
Carnegie, PA 15106
Телефон: 412-276-4242
Веб-сайт: www.prescottroofing.com
«Для этого церковного проекта мы установили черепицу CertainTeed Symphony Slate. Мы использовали вентилируемую основу для ногтей с Edge Vent, чтобы обеспечить приточную вентиляцию. Мы также установили коньковый дефлектор ShingleVent II, чтобы сбалансировать систему вентиляции чердака. Работа прошла отлично, и вентиляционные отверстия работали отлично.” – Крис Шмидер, вице-президент по производству, Prescott Roofing
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
WM. Prescott Roofing & Remodeling, Inc., Carnegie, PA
Адрес: 20 W. Noblestown Road,
Carnegie, PA 15106
Телефон: 412-276-4242
Веб-сайт: www.prescottroofing.com
«Когда мы осмотрели эту необъятную крышу и чердак, мы обнаружили, что используется несколько вытяжных отверстий; вентилятор, коньковые и фронтальные вентиляционные отверстия. Кроме того, в передней части дома отсутствовала приточная вентиляция. Это привело к росту плесени и порче фанеры. Используя продукты и технологии Air Vent, мы разработали решение, которое привело к созданию сбалансированной системы вентиляции. Убрали черепицу и заменили поврежденную фанеру. Мы сняли мощный вентилятор, заблокировали вентиляционные отверстия на фронтоне и использовали коньковое отверстие ShingleVent II в качестве вытяжки. Мы также установили воздухозаборник Edge Vent, где крыша перемычки встречается с основной. Этот инцидент подчеркивает важность сбалансированной системы вентиляции.” – Крис Шмидер, вице-президент по производству, Prescott Roofing
Щелкните изображение для увеличения:
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
G&G Restoration, LLC, Гринвуд, MO
Адрес: 24903 Timberlake Drive,
Greenwood, MO 64034
Телефон: 816-810-7218
Веб-сайт: www.midwestrestore.com
«Нам пришлось переместить Edge Vent на крышу, чтобы попасть на чердак.Мы разделили чердаки, чтобы снизить вероятность короткого замыкания системы из-за разницы в высоте по вертикали. Домовладелец заметил разницу. Теперь даже при небольшом количестве снега на крыше он тает равномерно ». – Геремия Гиллианд, президент, G&G Restoration
Примечание редактора: Этот проект в Спринг-Хилл, штат Канзас, представляет собой дом постройки 1850-х годов. В G&G Restoration использовались ребристые вентили ShingleVent II (вытяжной воздушный поток при горизонтальных пиках), Hip Ridge Vent (вытяжной воздушный поток по диагонали) и Edge Vent (всасываемый воздух).
Щелкните изображение для увеличения:
Изображение 1) Боковое отверстие «Вверх по крыше»
Изображение 2) Дом в стадии строительства
Изображение 3) Дом, построенное в 1850-х годах
Изображение 4) Вентиляционное отверстие Хип-Ридж
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
JSD Sanchez Roofing, OK
Адрес: 1340 SW Straka Terrace
Оклахома-Сити, OK 73159
Телефон: 405-210-8632
«По нашей оценке, черепице было меньше 10 лет, но она уже загорелась из-за недостаточной вентиляции чердака.На нижней стороне переднего двускатного ящика над гаражом было только два маленьких воздухозаборника. Что касается выхлопа, мы обнаружили распространенную ошибку, когда два разных типа смешивались вместе (жалюзи на крыше в сочетании с жалюзи на фронтоне). Домовладелец не был заинтересован в прорезании отверстий в свежеокрашенном потолке для обеспечения приточной вентиляции. Решение заключалось в том, чтобы удалить существующие вытяжные вентиляционные отверстия, установить коньковое вентиляционное отверстие ShingleVent II вместе с воздухозаборником на крыше The Edge Vent ». – Дон Черницкий, Makeover Masters
Примечание редактора: Makeover Masters первоначально связались с Air Vent, чтобы получить рекомендации по этому проекту.Установку выполнил JSD Sanchez Roofing. Когда Edge Vent используется в впадине, прорезь останавливается на расстоянии 12 дюймов от впадины.
Щелкните изображение для увеличения:
Изображение 1) Прорезь краевого вентиляционного отверстия, вырезанная рядом с впадиной
Изображение 2) Боковое вентиляционное отверстие, установленное с желобами
Изображение 3) ShingleVent II и краевое вентиляционное отверстие, установлены
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
Square Deal Building Supply
Адрес: 7670 Nineteen Mile Rd.
Sterling Heights, MI 48314
Телефон: 586-731-3670
Чак Пауэр из компании Square Deal Building Supply в Стерлинг-Хайтс, штат Мичиган, делится своим мнением о недавней установке приточного вентиляционного отверстия Edge Vent:
1) Вырежьте прорезь для воздушного потока в крыше.
2) Установите первый слой водозащитной мембраны под вентиляционное отверстие на голой палубе. Вырежьте место для прорези для воздушного потока.
3) Патрон добавил кусок металла под косой разрез для дополнительной защиты, так как крыша имеет два разных ската, ведущих в долину.ПРИМЕЧАНИЕ. Прорезь для воздушного потока не должна попадать как в впадину, так и в конец карниза.
4) Установите краевое вентиляционное отверстие.
5) Установите 2-й слой водозащитной мембраны поверх вентиляционного отверстия. ПРИМЕЧАНИЕ. Убедитесь, что конец вентиляционного отверстия (встроенная торцевая заглушка), обрезанный на заводе, направлен наружу.
6) Установите стартовую черепицу и затем накройте вентиляционное отверстие.
– Chuck Power, Square Deal Building Supply
Примечание редактора: Впадина начинается с переплетения 1-го ряда пологого склона и двух рядов более крутого склона, чтобы помочь с переходом склона и «выпуклостью» в канале Edge Vent.
Щелкните изображение для увеличения:
Изображение 1) Прорезание прорези в крыше
Изображение 2) Нанесите первый слой Ice / Water Shield и вырежьте там, где есть прорезь для воздуха.
Изображение 3) Добавлен кусок металла под углом для дополнительной защиты, так как эта крыша имела два разных ската, ведущих в эту долину. Обратите внимание, что воздушная прорезь находится подальше как от впадины, так и от конца карниза.
Изображение 4) Установите Edgevent и нанесите второй слой льда и воды.Обязательно используйте заводской конец по краю и разрез внутрь.
Изображение 5) Установите стартер и черепицу поверх вентиляции.
Изображение 6) Готовый продукт, обратите внимание, что впадина начинается с переплетения для 1-го ряда пологого откоса и двух рядов более крутого откоса, чтобы помочь с переходом склона и «выпуклостью» от Edgevent.
ИСТОРИЯ УСПЕХА – ВЕНТИЛЯТОР EDGE
Lunsford Construction, Inc.
16607 Paxton Avenue
Tinley Park, IL 60477
Главный: 708-257-5062
Тим Салливан: 708-347-4732
Веб-сайт: www.lunsfordconstructioninc.com
Электронная почта: [email protected]
«Этот проект представляет собой сплошную коньковую вентиляцию ShingleVent II с воздухозаборными отверстиями Edge Vent (верхняя часть крыши у карниза). Вы их видите? Низкопрофильная и эффективная вентиляция поможет поддерживать температуру на чердаке круглый год ». – Майк Лансфорд, владелец, Lunsford Construction, Inc.
Примечание редактора: : Двускатные жалюзи, видимые на рисунке, были заблокированы изнутри чердака, чтобы избежать возможного короткого замыкания вытяжных отверстий (что может произойти, когда на одной крыше используются 2 разных типа вытяжных вентиляционных отверстий чердака. над общим чердаком).
Щелкните изображение для увеличения:
В рамках полного проекта сайдинга для этого дома мы заблокировали фронтальные жалюзи, чтобы они не замыкались на вентиляционное отверстие конька, и установили полностью вентилируемый потолок там, где были свесы. давка коронавируса
Вентилятор | Марк Леннихан / AP Photo
НЬЮ-ЙОРК – Больницы и врачи принимают трудный выбор, чтобы справиться с почти определенной нехваткой аппаратов ИВЛ в ближайшие дни, поскольку коронавирус быстро распространяется по всему штату.
Врачам скорой помощи уже приказывают руководствоваться своим суждением при принятии решения о подключении к аппарату искусственной вентиляции легких, поскольку запасы необходимого оборудования сокращаются. А в больницах переделывают аппараты, которые обычно используются для лечения апноэ во сне, поскольку из-за конкурентных войн и ограничений поставок практически невозможно приобрести достаточное количество аппаратов ИВЛ и защитного оборудования до прогнозируемого пика случаев заболевания в Нью-Йорке.
Медицинские эксперты предупредили, что это будет иметь долгосрочные последствия как для физического здоровья пациентов, так и для психического здоровья врачей, принимающих решения о жизни и смерти, – но усугубляющаяся пандемия все чаще делает такой выбор необходимостью.
«Уже сейчас некоторые врачи неотложной помощи сообщают, что им говорят, что им говорят:« Используйте здравый смысл. Вы сами по себе », – сказал Арт Фугнер, врач и президент Медицинского общества штата Нью-Йорк, в заявлении о нехватке вентиляторов. «Несомненно, мы увидим рост депрессии и посттравматического стрессового расстройства, который затмит сегодняшнее эмоциональное выгорание врачей».
Фугнер посоветовал медицинским центрам обращаться к руководящим принципам Министерства здравоохранения штата от 2015 года по распределению аппаратов искусственной вентиляции легких в качестве «основы для принятия политических решений».«Руководство было написано, чтобы помочь больницам решить, кому следует использовать аппараты ИВЛ в случае пандемии гриппа.
«Для достижения этой цели приоритет отдается пациентам, для которых ИВЛ может спасти жизнь», – говорится в руководстве.
Но в знак тонкого баланса между спасением жизней и успокоением нервной публики, департамент здравоохранения штата заявляет, что его собственное руководство не является официальной политикой.
«Отчет целевой группы по вопросам жизни и права за 2015 год не является обязательным политическим документом и не определяет ответные меры штата», – заявила представитель департамента здравоохранения штата Джилл Монтэг.«Губернатор с самого начала ясно дал понять, что его внимание сосредоточено на закупке всего необходимого медицинского оборудования для управления этими мерами общественного здравоохранения».
Врачи уже выражают опасения, что вскоре им придется принимать жесткие этические решения, чтобы оказывать помощь без дополнительных аппаратов ИВЛ, поскольку нью-йоркское отделение Американского колледжа врачей призывает губернатора Эндрю Куомо предоставить врачам иммунитет от ответственности за принимаемые ими решения. , говорится в сообщении The New York Times.
МэрБилл де Блазио недавно отказался обсуждать планы по нормированию ухода, если не хватает вентиляторов.
«Цель состоит в том, чтобы сражаться каждую минуту, чтобы никогда не дойти до этой точки», – сказал он на пресс-конференции в среду.
Куомо, задавший аналогичный вопрос, имел практически такое же сообщение.
«Я даже не хочу думать об этих последствиях», – сказал он во вторник. “Я хочу сделать все возможное, чтобы у нас было столько аппаратов ИВЛ, сколько нам нужно.«
Вентиляторынастолько дефицитны, что даже генеральный директор Tesla и SpaceX Илон Маск не смог их достать после обещания пожертвовать сотни единиц государству. Он отправил аппараты CPAP и BiPAP, которые предназначены, чтобы помочь людям с апноэ во сне дышать всю ночь, согласно двум источникам, знакомым с этим вопросом.
«Ни то, что нам было нужно, ни то, что он, как он утверждал, имел и отправлял», – сказал один больничный работник, пожелавший остаться неназванным.
Больницы изо всех сил пытаются перепрофилировать оборудование для полезного использования.По словам одного чиновника, им придется добавить дополнительные фильтры HEPA и использовать их для пациентов с менее серьезными симптомами.
Департамент здравоохранения штата одобрил протокол Northwell, позволяющий преобразовывать аппараты BiPAP в аппараты ИВЛ, сообщил Куомо в четверг. Он сказал, что государство приобрело 3000 машин, которые будут использоваться в наиболее нуждающихся больницах.
Маск пообещал в конечном итоге преобразовать свои заводы во Фремонте, штат Калифорния, и Буффало, штат Нью-Йорк, для производства аппаратов ИВЛ, и на прошлой неделе заявил, что «добивается хороших успехов» в этих усилиях.Представитель Tesla не ответил на запрос о комментариях и дополнительной информации.
Куомо предупредил в четверг, что в штате могут закончиться аппараты ИВЛ всего за шесть дней. В настоящее время в штате зарегистрировано более 92000 подтвержденных случаев Covid-19 и более 2300 случаев смерти.
«Нет штата и нет страны, которая сделала бы что-либо для производства аппаратов ИВЛ, чего мы не делаем», – сказал Куомо.
Салли Голденберг внесла свой вклад в этот отчет.
Эта статья помечена в соответствии с:
Вентиляция для металлических кровель | Поставка металлической кровли в Средней Флориде | Tavares, FL
Правильная вентиляция защищает ваши инвестиции
Металлические крыши украшали здания, сараи и дома в Соединенных Штатах с начала 1700-х годов.Разница в том, что современные металлические крыши доступны в огромном разнообразии цветов и стилей и предлагают еще больше преимуществ!
Металлические крыши привлекательны как для домовладельцев, так и для строителей из-за их длительного срока службы, долговечности и энергоэффективности. Фактически, металлические крыши могут прослужить 50 лет или дольше, что делает их популярной альтернативой более традиционным черепичным крышам, которые обычно не служат более 20 лет. Однако металлическая кровля может быть значительно дороже, чем битумная черепица или другие кровельные материалы.При инвестициях, которые могут почти в два-три раза превышать стоимость традиционных кровельных материалов, важно, чтобы установка была произведена правильно. Одна вещь, о которой часто забывают, – это вентиляция. Установка эффективной системы вентиляции поможет защитить металлическую крышу и повысить ее эффективность.
Статическая вентиляция
Большинство металлических кровель, как и другие типы кровли, основаны на статической вентиляции. Это означает, что для создания движения воздуха используется естественный поток воздуха, а не электрические вентиляторы.Статическая вентиляция использует естественные эффекты поднимающегося горячего воздуха снаружи дома для отвода тепла, которое накапливается на чердаке в теплую погоду, а также тепла и влаги, которые накапливаются в холодную погоду.
На чердаке с надлежащей вентиляцией горячий (и потенциально опасный) воздух заменяется свежим холодным воздухом, всасываемым через карниз или потолок и выпускаемым через самую верхнюю часть крыши (конек).
Создание баланса между воздухом, поступающим через карниз, и воздухом, выходящим через коньки, является наиболее важным аспектом, который следует учитывать при установке статической системы вентиляции.На каждый дюйм выдыхаемого воздуха должно поступать такое же или большее количество воздуха. Когда это происходит, воздух естественным образом течет снизу чердака вверх, выталкивая тепло и влагу наружу за счет давления воздуха, теплового эффект и распространение.
Для обеспечения сбалансированной системы 50 процентов вентиляции должно приходиться на карниз, а 50 процентов – на верхнюю часть крыши. Когда система вентиляции не сбалансирована, чистая свободная площадь (NFA) больше на коньке, чем на карнизе.Это может вызвать отрицательный воздушный поток, который может пронести воздух через гребень. Когда это происходит, тепло и влага не могут уйти, и в дом может попасть дополнительная влага.
Экономия энергии
Надлежащая вентиляция необходима для обеспечения энергоэффективности металлической кровли. Эффективно вентилируемая металлическая крыша помогает предотвратить потери энергии и чрезмерные затраты на охлаждение, которые могут возникнуть при накоплении тепла на чердаке. Правильная вентиляция также может предотвратить повреждение теплоизоляции и влаги, что также влияет на экономию энергии.
Коньковая вентиляция
Коньковые вентиляционные отверстия – самый популярный вариант для металлических крыш и эффективный способ обеспечить надлежащую вентиляцию чердака. Коньковые форточки устанавливаются на коньке кровли и проходят непрерывно по всему пролету кровли.
Монтаж вентиляционных отверстий на коньке, выполняемый отдельно с установкой металлической кровли, достигается за счет обеспечения минимального расстояния 2 дюйма между концами панелей, которые сходятся на коньке. Коньковая вентиляция, которую мы рекомендуем и предоставляем в Mid Florida Metal Roofing Supply, называется Razorback Ridge Vent.(Показано ниже)
Вентиляционные отверстия Razorback Ridge Vent устанавливаются вдоль нижней части выступа с обеих сторон. Затем на крышу устанавливают коньковый колпак. Эта воздухопроницаемая пена допускает некоторое сжатие и может использоваться для нескольких профилей панелей. После установки он практически исчезает за линией крыши.
Дизайн и качество
С коньковыми вентиляционными отверстиями домовладельцам и строителям не нужно жертвовать дизайном и внешним видом. Коньковые дефлекторы обеспечивают ровную ровную линию крыши.Вне коньковая вентиляция уходит в прошлое, так как они громоздкие на вид и хорошо просматриваются с уровня земли. (См. Ниже)
Коньковая вентиляция устраняет необходимость в турбинах или вентиляционных коробах и упрощает установку. Избыточные вентиляционные отверстия на коньках уменьшают проникновение в крышу, что может привести к проблемам с проникновением влаги.
Помимо внешнего вида, важно, чтобы ваша система вентиляции соответствовала металлической кровле высокой прочностью и качеством. Наш Razorback Ridge Vent представляет собой извилистую пену с покрытием из УФ-ингибитора, одобрено Строительным кодексом Флориды и обеспечивает долгую вентиляцию.
Коньковая вентиляция – это простой и эффективный способ вентиляции металлической кровельной системы. Благодаря элегантному внешнему виду и энергоэффективности он пользуется популярностью среди кровельщиков.
* Не все системы или конструкции металлических крыш одинаковы. Важно проконсультироваться с вашим торговым представителем по продаже металлических кровель в Средней Флориде, чтобы выбрать лучший и наиболее эффективный способ заставить вашу металлическую крышу работать на вас! Компания Mid Florida Metal Roofing Supply, от оценки и проектирования до установки, стремится предоставить вам все доступные варианты для ваших кровельных нужд.
Металлическая кровля в средней части Флориды
Поставка металлической кровли в Среднюю Флориду работает уже 13 лет. MFMRS производит широкий спектр металлических кровельных изделий, в том числе; Multi-Rib (AG), PBR / R, 5V и Standing Seam с отделкой Galvalume, а также широкий выбор цветов для удовлетворения всех ваших предпочтений.
Мы также производим обширный список профилей для окладов для любых стандартных или нестандартных задач. Мы специализируемся на изготовлении нестандартных профилей, удовлетворяющих самые разные потребности в строительной отрасли.Наши профили также можно заказать нестандартной длины до 21 фута.
Мы стремимся производить качественную продукцию своевременно и гордимся дружелюбным персональным обслуживанием клиентов.
Три века становления: NewsCenter
11 апреля 2020 г.
В основном используемые для лечения пациентов с полиомиелитом, системы искусственной вентиляции легких, известные как «железные легкие», были основой борьбы с респираторными заболеваниями в середине 20 века.(Фотография из Рочестерского университета)От железных легких размером с кровать до портативных систем с компьютерным управлением – аппараты ИВЛ, используемые для лечения опасных для жизни респираторных заболеваний – и столь востребованные сегодня – прошли «замечательный путь».
Было больно смотреть. В разгар эпидемии сотни пациентов были доставлены в больницы, задыхаясь или тоня в собственных выделениях. Спрос на вентиляторы намного превышал их предложение.
Звучит знакомо?
В 1931 году была эпидемия полиомиелита.Жертвами были в основном маленькие дети, у многих из которых были парализованы легкие. А аппарат ИВЛ, изобретенный всего за три года до этого в Гарвардской медицинской школе, был «железным легким» – изначально прямоугольной металлической коробкой, в которую помещали отдельных пациентов, высовывая только головы.
Обновление коронавируса
Веб-сайт университета – это способ найти рекомендации и важную информацию в быстро меняющейся ситуации.
COVID-19 Симптомы или воздействие?
Узнайте, что делать, если у вас или у вашего близкого человека есть симптомы или вы думаете, что подверглись воздействию.
Воздушные насосы от двух пылесосов изменяли давление внутри коробки, втягивая воздух в легкие и выходя из них.
Утонченные версии «железных легких» стали основой лечения жертв полиомиелита в течение следующих трех десятилетий. В 1939 году Национальный фонд детского паралича начал массовое распространение «железных легких», которые стоили около 1500 долларов за штуку – тогда это была средняя цена дома.
54М Юджина Фарли (доктор медицины) приближался к завершению своей медицинской степени в Университете Рочестера во время одной из последних крупных вспышек полиомиелита.Два крыла Strong Hospital были заполнены пациентами в железных легких. «Помощь в уходе за этими пациентами оплачивала мой последний год обучения в медицинской школе», – сказал Фарли.
Однако даже в 1950-х годах нехватка железных легких была настолько острой, что некоторым пациентам приходилось вводить трубки через рот или трахеотомию, чтобы нагнетать воздух в легкие. Эта мера, ранее применявшаяся только в операционной, также спасла жизни.
Как механическое дыхание имитирует нормальное дыхание?И создал Господь Бог человека из праха земного и вдохнул в ноздри его дыхание жизни.(Бытие 2: 7)
И он [Елисей] подошел, и лег на дитя, и приложил свои уста к его устам, и тело ребенка согрелось. (2 Царств 4:34)
Современные механические вентиляторы, дефицит которых сейчас находится в центре национальных дебатов о готовности страны к пандемии COVID-19, мало похожи на громоздкие железные легкие, которые спасли тысячи жизней до разработки вакцины против полиомиелита в США. середина 1950-х.
Современные устройства, которые используются для помощи или фактически заменяют нормальное дыхание пациента в широком диапазоне клинических сценариев, меньше по размеру, более портативны и управляются электроникой с помощью микрочипов, чтобы точно адаптировать поток воздуха и давление к индивидуальным потребностям пациента.Они являются результатом более чем трех столетий экспериментов и дизайна.
Как показывают два отрывка из Ветхого Завета, приведенные выше, люди знали, как использовать реанимацию «рот в рот», чтобы нагнетать воздух в пораженные легкие – форма вентиляции с «положительным давлением» – по крайней мере, еще в библейские времена.
Однако Роберт Гук, ученый, придумавший слово «клетка», возможно, был первым, кто экспериментировал с механической вентиляцией легких. В 17 веке он продемонстрировал, что механическая вентиляция легких может помочь в работе поврежденных легких, используя сильфон, чтобы вдувать воздух в поврежденные легкие собаки.
В 1800-х и начале 1900-х годов преобладали аппараты ИВЛ с отрицательным давлением, имитирующие нормальный процесс дыхания. Эти системы работали, потому что, когда мы расширяем грудную клетку и грудную полость, давление в полости уменьшается, в результате чего расширяются и легкие. Это приводит к уменьшению количества воздуха в легких, создавая отрицательное давление относительно атмосферы, что приводит к попаданию воздуха в легкие при вдыхании.
Например, в 1838 году шотландский врач Джон Далзил описал «резервуарный вентилятор» с полным корпусом.Он состоял из герметичного бокса, в котором сидел пациент с торчащей только головой. Отрицательное давление устанавливалось путем ручной откачки воздуха в бокс и из него.
Это привело к появлению «железных легких» отрицательного давления и, в конечном итоге, к более компактным и портативным устройствам, используемым для лечения жертв полиомиелита.
Например, Rochester Review в июне 1959 года (стр. 26) сообщил, что Джон Х. МакКихан 46, выпускник машиностроения, живущий в Сиракузах, «взял на себя ответственность за то, что респираторы на груди, в которых два соседа, заболевшие полиомиелитом, должны жить, нормально функционируют днем и ночью.”
МакКихан ежемесячно смазывал устройства и проверял их батареи, а дважды в год полностью разбирал искусственные легкие и восстанавливал их. «Это довольно напряженная работа; это может быть катастрофой, если я, например, случайно открутил винт », – пояснил он. Для выполнения этой работы он нашел и изучил руководство по эксплуатации респираторов, «которые представляют собой компактную версию знакомого« железного легкого ».
В то время устройства обычно назывались «респираторами» – термин, который теперь используется для обозначения защитных масок для лица.
«Замечательный путь» вентиляторовСовременные системы ИВЛ управляются компьютером, поэтому их можно настроить в соответствии с потребностями пациента. (Фотография из Рочестерского университета)
В 1960-х годах произошел отход от аппаратов ИВЛ с отрицательным давлением в пользу устройств с положительным давлением, которые нагнетают воздух в легкие пациента, либо неинвазивно с использованием носовых или лицевых масок для менее серьезных проблем с дыханием, либо путем инвазивного введения трубок в дыхательные пути пациента. .
Роберт Качмарек, директор отделения респираторной терапии Массачусетской больницы общего профиля и профессор анестезиологии Гарвардской медицинской школы, описывает это «замечательное путешествие» в своей статье 2011 года «Механический вентилятор: прошлое, настоящее и будущее».
«Всего за 50 коротких лет мы прошли путь от относительно грубых, полностью механических устройств, которые могли обеспечить только объемную вентиляцию, запускаемую машиной, к высокоразвитым системам с микропроцессорным управлением, способным оказывать любую вообразимую вентиляционную поддержку», – пишет он.
Эти системы включают:
- Аппараты CPAP (постоянное положительное давление в дыхательных путях), которые подают воздух под небольшим давлением через небольшую носовую маску. Они обычно используются для лечения апноэ во сне, но также используются для пациентов с легочно-сосудистыми заболеваниями и в отделениях интенсивной терапии новорожденных (NICU) для младенцев с проблемами дыхания, такими как респираторный дистресс-синдром. Они не рекомендуются для лечения CORVID-19 из-за исследований, предполагающих, что такие устройства могут перекачивать вирусы в воздух, потенциально увеличивая распространение заразного заболевания.
- Аппараты BiPAP (двухуровневое положительное давление воздуха), которые повышают давление для выталкивания воздуха во время вдоха, а затем опускают его для выдоха. Они используются для лечения обструктивного апноэ во сне, хронического обструктивного заболевания легких, пневмонии, обострения астмы, плохого дыхания после операции и неврологических заболеваний, нарушающих дыхание. Настройки этих аппаратов могут позволить настроить их для лечения пациентов с COVID-19.
- Аппараты ИВЛ с инвазивным положительным давлением, используемые для пациентов, которые не могут дышать самостоятельно или страдают тяжелыми респираторными заболеваниями.Воздух подается через трубки, вставленные в дыхательные пути пациента. Эти аппараты, используемые в отделениях интенсивной терапии и в качестве наркозных вентиляторов в операционных, необходимы для лечения тяжелых случаев COVID-19.
Элизабет Палермо ’91, ’02N (магистр медицины), доцент кафедры клинической медсестры и специализированный руководитель программы практикующих медсестер по неотложной помощи для взрослых и геронтологии Школы медсестер, благодарна за положительное влияние, которое оказали машины.
Например, микропроцессоры в современных аппаратах ИВЛ «не только определяют давление в легких», но также регулируют время, поток и доставку давления и воздуха в легкие, чтобы они «адаптировались к состоянию пациента и помогали ему пациенты лучше работают с вентиляцией », – говорит она.
«Раньше вентиляторы занимали много ценного места в комнате. Теперь они меньше, и каждая медсестра в переполненной палате ценит это », – говорит Палермо, получившая степень бакалавра и магистра сестринского дела в Школе медсестер. У них также есть более читаемые дисплеи, чтобы легче было следить за работой пациента на вентиляции.
«При транспортировке пациентов на аппаратах ИВЛ из отделений интенсивной терапии в диагностические лаборатории или в операционную нам приходилось дышать вручную, используя устройство, похожее на мешок», – говорит она.«В зависимости от того, как долго длилась поездка, это могло быть утомительно для медсестры и не очень комфортно для пациента. Теперь аппараты ИВЛ стали намного более портативными, поэтому пациенты могут оставаться на аппарате ИВЛ во время транспортировки по больнице ».
Вентиляционная техника принимает бригаду«С развитием технологий также стало больше осознания и понимания рисков, связанных с механической вентиляцией легких», – добавляет Палермо.
«Мы узнали, что слишком большое давление, создаваемое аппаратом ИВЛ, может привести к дальнейшему повреждению легких, помимо ущерба, наносимого самой болезнью», – говорит она.«Пациенты на ИВЛ подвержены, помимо прочего, пневмонии, кожным язвам и слабости. Мы узнали, что пациенты с сильным седативным действием на аппаратах ИВЛ затрудняют им освобождение от аппарата ИВЛ, когда их легкие заживают. Наше признание этих проблем и усилия по их предотвращению, вероятно, являются наиболее важными достижениями, которые я видел ».
Она предупреждает, что «аппараты ИВЛ не лечат болезни. Они позволяют медицинскому персоналу оказывать поддерживающую терапию и обеспечивать адекватную доставку кислорода, пока лечение, такое как антибиотики от пневмонии, вступает в силу, позволяя легким, травмированным чем-то вроде коронавируса, отдыхать и заживать.”
Более того, использовать аппарат ИВЛ для лечения респираторной проблемы пациента не так просто, как «давайте купим больше аппаратов ИВЛ», – говорит Палермо. Это требует командных усилий, включающих:
- Квалифицированный врач, практикующая медсестра и / или помощник врача, «чтобы определить необходимость вентиляции и соответствует ли она пожеланиям пациента или предварительным указаниям».
- Компетентный респираторный терапевт, который разбирается в технических аспектах аппарата ИВЛ и может регулировать давление, кислород и сигналы тревоги, чтобы аппарат ИВЛ помогал пациенту, не причиняя травм.
- Компетентная медсестра у постели больного, обученная уходу за пациентами на аппаратах ИВЛ, способная внимательно следить за состоянием пациента, реагировать на сигналы тревоги и использовать научно обоснованные методы для предотвращения травм или осложнений.
«Пациенту в критическом состоянии с дыхательной недостаточностью из-за COVID-19 требуется опытная междисциплинарная команда, которая тесно взаимодействует друг с другом для координации ухода за этим пациентом».
ПодробнееТеги: COVID-19, Элизабет Палермо, избранный пост, Школа медсестер, Больница Strong Memorial
Категория : Наука и технологии, Без категорий
Что такое вентилятор и как он помогает пациентам с COVID-19?
COVID-19 растягивает ресурсы здравоохранения по-разному, но есть один ключевой элемент оборудования, которому уделяется много внимания: аппараты ИВЛ.
Итак, что такое вентилятор и почему он важен?
Что делает вентилятор?
Аппарат помогает выполнять две важные функции: получать больше кислорода в легкие и выводить углекислый газ.
«Аппарат искусственной вентиляции легких – это довольно модное технологическое оборудование, предназначенное для того, чтобы дышать для тех, кто не может эффективно дышать самостоятельно», – сказал Дэвид Хилл, пульмонолог, член правления Американской ассоциации легких.
Легкие переплетаются с кровеносными сосудами, благодаря которым кислород попадает в кровоток и переносится углекислым газом.COVID-19 затрудняет этот обмен в самых тяжелых случаях, потому что легкие пациента воспалены и заполнены жидкостью. (Это также происходит с такими инфекциями, как пневмония).
Вентилятор существенно помогает легким пациента выполнить эту задачу. Современные аппараты ИВЛ состоят из помпы и трубки, которую медицинские работники вставляют в дыхательное горло для управления потоком воздуха.
Важно понимать, что аппараты ИВЛ не излечивают COVID-19, но они помогают поддерживать функцию легких, пока организм пациента борется с инфекцией.
Как создавались аппараты ИВЛ
Роберт Гук, ученый-эрудит 17-го века, придумавший термин «клетка», был первым, кто экспериментировал с механической вентиляцией легких – и в ужасной по сегодняшним меркам манере. Проделав дыры в легких живой собаки, он с помощью мехов продул дыхательные пути бедной собаки. Тест показал, что искусственная вентиляция легких помогает справиться с работой поврежденных легких.
В 1920-х годах два ученых Гарвардского университета, Филип Дринкер и Луи Агассис Шоу, создали новую форму вентиляции для лечения полиомиелита, болезни, которая в самых тяжелых случаях парализует легочные мышцы.Этот аппарат ИВЛ был предшественником «железного легкого», который заключал пациента в трубку с высунутой головой. Когда давление внутри железного легкого снижается, легкие пациента расширяются, и воздух втягивается через их дыхательные пути. Затем давление внутри трубки увеличится, выталкивая воздух обратно из легких.
Перенесемся в 1950-е годы во время эпидемии полиомиелита в Копенгагене, Дания. Среди других идей врачи обратились к использованию более дешевых аппаратов искусственной вентиляции легких, которые активно нагнетают воздух непосредственно в легкие и из них.Когда одна датская больница представила эти аппараты ИВЛ, уровень смертности от полиомиелита снизился «почти в мгновение ока» с более чем 80 процентов до примерно 40 процентов. Когда вы можете их использовать, аппараты ИВЛ спасают жизни.
Пациент с полиомиелитом в железном легком, 1960 г. Фото через CDC
Сколько аппаратов ИВЛ доступно сейчас?
Анализ, проведенный Центром безопасности здоровья Университета Джонса Хопкинса за 2018 год, показал, что в США имеется около 160 000 аппаратов ИВЛ.С., «может не хватить» вентиляторов, сказал CNN 15 марта доктор Энтони Фаучи, директор Национального института аллергии и инфекционных заболеваний.
«Если у вас недостаточно вентиляторов, это означает [очевидно], что люди, которые в них нуждаются, не смогут их получить», – сказал Фаучи. Он подчеркнул, что очень важно предотвратить распространение вируса, прежде чем он сможет поразить американскую инфраструктуру здравоохранения.
В отчетахговорится, что Американская ассоциация больниц считает, что почти 1 миллиону пациентов с COVID-19 в стране потребуется вентилятор.Не каждому пациенту потребуется искусственная вентиляция легких одновременно, но цифры по-прежнему вызывают беспокойство. Доктор Дэниел Хорн, врач Массачусетской больницы общего профиля в Бостоне, предупредил 22 марта в редакционной статье The New York Times, что «этих аппаратов просто не хватит, особенно в крупных городах».
Как мы можем увеличить предложение?
Каждая страна хочет предотвратить ужасный выбор, который сделали итальянские врачи, чтобы получить поддержку с помощью аппарата искусственной вентиляции легких. Врачи, находящиеся на передовой, говорят, что «первым пришел – первым обслужен» – это уже не вопрос, и что они сосредоточены на спасении более молодых пациентов, у которых больше шансов на выживание.
Традиционные производители аппаратов ИВЛ, такие как Philips и Medtronic, наращивают производство, но все готово. Некоторые итальянские добровольцы используют 3D-принтер для производства определенных компонентов аппарата ИВЛ. В одном случае, когда обычный поставщик высококачественной арматуры итальянской больницы сказал, что не может выполнить заказ, добровольцы активизировались и произвели десятки – и в 10 000 раз дешевле. Сообщается, что эти клапаны помогли по меньшей мере 10 пациентам на ИВЛ.
ПОДРОБНЕЕ: Фабрики решают бороться с коронавирусом, но проблем предостаточно
Илон Маск, генеральный директор Tesla и Space X, написал в пятницу в Твиттере, что его компании «работают над вентиляторами» после того, как мэр Нью-Йорка Билл де Блазио умолял его начать работу.Другие производственные гиганты, такие как GM, также вносят свой вклад.
Немецкий врач управляет аппаратом искусственной вентиляции легких в отделении интенсивной терапии. Фото Марьян Мурат / dpa через Getty Images
В своей статье Хорн призвал правительство США разработать стратегию, которая не только заставит производителей производить аппараты ИВЛ, но и выяснит, в какие больницы они должны поступать и как обучить больше медицинских работников их использованию.
