Принцип работы и устройство насосной станции водоснабжения

С автономным водоснабжением небольшого частного дома способен справиться обычный бытовой насос. Однако в случае с двухэтажным коттеджем и количеством жильцов от пяти нужно что-то более мощное. Без гидроаккумулятора, реле давления и манометра здесь обойтись будет сложно. Но надо четко себе представлять устройство и принцип работы насосной станции с ним, иначе при выборе этого оборудования можно сильно просчитаться.

Из чего состоит станция подачи воды

Для организации водоснабжения в частном доме магазины предлагают насосные станции в виде компактного блока из гидробака, блока автоматики и электронасоса. Также можно подобную установку подачи воды собрать из отдельных частей и оборудования. Оба варианта приемлемы, но лучше выбрать готовый комплект с гарантией производителя. Это обойдется дешевле и практичней при дальнейшем обслуживании. По устройству собранная в заводских условиях насосная станция водоснабжения отличается от поверхностного насоса наличием системы управления по значениям давления.

В состав входят следующие функциональные компоненты:

• Поверхностный электронасос.
• Гидроаккумулятор с ниппелем и внутренней резиновой “грушей”.
• Манометр.
• Реле давления.
• Соединительная арматура.

Для забора воды к ней подсоединяется всасывающая труба с обратным клапаном и сетчатым фильтром. А к выходному отверстию установки подключается магистраль, транспортирующая перекачиваемую жидкость к точкам потребления. При этом если станция имеет встроенный фильтр и клапан, то ими всасывающий шланг можно не дополнять.

Гидравлический мембранный бак вкупе с центробежным насосом способен поддерживать в водопроводе коттеджа давление в 1,5 атмосфер. Этого вполне достаточно для стабильной работы всей бытовой техники, которая устанавливается в частных домах. Причем большая часть моделей гидроаккумуляторов рассчитана на 4,5 атмосфер максимально возможного давления, чего с избытком хватает даже для коттеджа в два-три этажа.

Автоматическая станция компакта и не требует тяжелого бетонирования площадки под оборудованием. Самый большой ее элемент – это аккумулирующий воду бак. Однако для ее установки требуется отдельное помещение из-за создаваемого при работе гула. Чаще всего всю установку монтируют на первом этаже или в подвале, где удобней всего ее эксплуатировать и обслуживать.

Несколько дорогим, но вполне разумным решением для размещения оборудования может стать кессон, в котором может быть расположен как весь комплекс агрегатов, так и насос с автоматикой без гидробака, установленного в доме. Бюджет вариант расположения станции на даче предполагает устройство отдельного павильона, защищающего агрегат от атмосферного негатива.

Состав и особенности блока управления

В задачу управляющей насосной станцией автоматики входит отслеживание давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого блок управления включает манометр и реле. Первый контролирует текущее давление, а второе – управляет насосом.

Основные элементы реле – две пружины. Большая настроена на замыкание контура при самом низком давлении в мембранном баке, когда в нем мало воды. А меньшая контролирует максимум давления, размыкая цепь при достижении последнего.

Реле давления автоматически запускает насос станции при снижении давления до 1,4 бара, например, и выключает при достижении максимального значения, указанного производителем. Нежелательно
менять заводские настройки реле, т.к. они рассчитаны на возможности запорной арматуры.

При покупке насосной станции для работы в контурах с вероятностью кратковременной работы без воды необходимо обратить вниманием на наличие устройства контролера потока. Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока.

Принцип работы насоса с гидроаккумулятором

Емкость мембранного бака подбирается с учетом объема водопотребления. Семейной паре вполне хватит варианта в 25–40 литров, а для семейства в несколько человек придется подбирать устройство от 100 литров. Баки менее 15 л и вовсе покупать рекомендуется только для сезонного использования на даче. Из-за постоянной подкачки воды мембрана в них быстро изнашивается.

В гидробак в исходном состоянии через ниппель (воздушный клапан) закачан воздух, создающий давление в 1,5 атм. Во время работы в мембрану под давлением закачивается вода, сжимающая воздушный «запас». При открытом кране сжатый воздух выталкивает воду.

Считается, что чем больше емкость, тем дольше прослужит насосное оборудование, потому что численность циклов включения/выключения сократиться. Однако бак большой вместительности стоит немало. По правилам гидробак подбирают на основании расчетов, исходя из указанных производителем значений давления включения и выключения, реального расхода воды при включенных одновременно водозаборных точках.



Резерв жидкости в гидравлическом баке обычно составляет около трети от общего объема емкости. Все оставшееся пространство отдано под сжатый воздух, который нужен для поддержания постоянного напора воды в трубах.

Если гидроаккумулятор в систему водоснабжения встраивается для минимизации связанных с гидроуарами рисков, то бак можно подбирать небольшого размера. В этом случае важен не объем емкости, а наличие мембраны и воздуха за ней. Именно они в случае чего примут на себя удар, сгладив его последствия.

Производительность насоса должна соответствовать объему мембранного бака (для емкости 20–25 л рекомендуется брать гидронасос на 1,5 м3/ч, для 50-ти литров – 2,5 м3/ч, а для резервуара на 100 л – не менее 5 м3/ч).

Работает автоматическая насосная станция в два цикла:

1. Сначала в гидроаккумулятор закачивается вода насосом из водозабора, создавая в нем избыточное давление воздуха.
2. При открытии крана в доме мембранный бак опустошается, после чего автоматика вновь запускает насосное оборудование.

Устройство гидроаккумлятора для насосной станции водоснабжения предельно просто. Он состоит из металлической корпуса и герметичной мембраны, которая разделяет все пространство внутри на две части. В первой из них находится воздух, а во вторую подкачивается вода.

После заполнения гидроаккумулятора реле отключает насос. Открытие крана в умывальнике приводит к тому, что выдавливаемая нажимом воздуха на мембрану вода начинает постепенно перетекает в систему водоснабжения. В какой-то момент бак опустошается до такой степени, что напор ослабевает. После этого опять включается насос, запуская цикл работы насосной станции по новой.

При пустом баке мембранная перегородка сминается и прижимается к фланцу входного патрубка. После включения гидронасоса мембрана расправляется водным давлением, сжимая воздушную часть и повышая в ней давление уже воздуха. Именно это взаимодействие газ-жидкость через изменяющийся барьер и лежит в принципе работы мембранного бака насосной станции.

Какое выбрать насосное оборудование

Насосные станции заводской компоновки идут с поверхностным гидронасосом, часто имеющим внутренний или внешний эжектор. Однако гидроаккумуляторы можно также использовать с погружным насосным оборудованием, но им присваивается несколько иной технический термин «насосная система».

В случае работы в тандеме со станцией мембранные баки могут быть меньше объемом, чем гидробаки для систем с погружными насосами. Это связано с тем, что у погружных насосных агрегатов число допустимых в час включений/выключений меньше, чем у поверхностных насосных машин.

Поверхностные насосы, имеющие внутренний эжектор, имеют серьезные ограничения по глубине водозабора. Они воду способны поднять только с 7–8 метров. Однако они выдают мощный водяной напор на выходе со столбом воды в 40–60 метров (4–6 бар).

Выбор места для станции водоснабжения

Выбирая месторасположение для насосной станции, необходимо ориентироваться на характеристики гидронасоса. Каждые десять метров горизонтальной трубы между источником воды и насосом снижают его всасывающие способности на 1 м. Если предполагается их разнесение на расстояние более десяти метров, то модель насосного агрегата нужно подбирать с повышенной глубиной всасывания.

Автоматическую станцию системы автономного водоснабжения можно расположить:

• на улице в кессоне возле скважины;
• в возведенном специально для насосного оборудования утепленном павильоне;
• в подвале дома.

Стационарный наружный вариант предусматривает обустройство кессона и прокладку от него напорной трубы до коттеджа ниже уровня промерзания грунта.  При устройстве круглогодично эксплуатируемого трубопровода прокладка его ниже глубины сезонного промерзания обязательна. При устройстве временных летних магистралей на период проживания на даче трубопровод не заглубляется ниже 40 — 60 см или прокладывается на поверхности.

Если выполнить монтаж станции в цоколе или подвале, то не придется опасаться замерзания насоса зимой. Надо лишь всасывающую трубу проложить ниже границы промерзания грунта, чтобы она не перемерзла в сильные холода. Нередко скважину бурят прямо в доме, тогда существенно сокращается протяженность трубопровода. Но не в каждом коттедже подобное бурение возможно.

Установка насосных станций водоснабжения в отдельной постройке возможно только в случае эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, предназначенный для функционирования круглый год, необходимо утеплять или устраивать систему отопления. Лучше сразу монтировать насосную станцию прямо в обогреваемом доме.

Возможные неполадки в работе установки

Если насос слишком часто включается и тут же отключается, то необходимо немедленно проверить давление воздуха в гидроаккумуляторе. При заниженных показателях надо будет оный подкачать. Но устранить проблему таким способом получится только в том случае, если мембрана и корпус бака не повреждены. Здесь уже поможет только обращение в сервисный центр к ремонтникам.

При появлении водных капель на ниппеле воздушного клапана гидроаккумулятор надо немедленно отсоединить от водопроводной системы. Это прямой признак повреждения мембраны. Без ее замены в подобной ситуации не обойтись. Воздух в водопроводную систему частного дома через мембранный бак поступать не должен.

Если насос вовсе не хочет включаться, то стоит посмотреть на регулировку реле давление. Бывают случаи, когда оно настроено на слишком высокое давление. Но возможен и вариант с попаданием воздуха во всасывающий шланг, что приводит к срабатыванию защиты от сухого хода.

В чем достоинства насосной установки с гидробаком

Насосный агрегат является неотъемлемой частью автономной системы водоснабжения. Он обеспечивает подачу воды из скважины либо колодца, водораздача которой дальше по коттеджу осуществляется за счет работы самого насоса, использования водонапорного бака либо применения гидроаккумулятора.

Гидропневматическая водоподъемная установка и водонапорная емкость предназначены для поддержания постоянного давления во внутридомовой системе водоснабжения.

Использование при раздаче воды по коттеджу только одного насоса сопряжено с множеством проблем. При такой компоновке автономного водоснабжения насосное оборудование вынуждено постоянно включаться/выключаться, из-за чего его срок службы резко сокращается. А в ситуации с отключением электроснабжения жилище вовсе остается без воды.

Чтобы уменьшить износ насосов и обезопасить дом на случай аварий на электрических сетях, в систему водоснабжения дома включается дополнительный накопитель. Это может быть водонапорный бак на чердаке, из которого вода до сантехнических приборов течет самотеком, либо поддерживающий напор в сети искусственным путем гидроаккумулятор (он же мембранный бак или гидробак).

В обоих случаях насос включается для формирования запаса воды в емкости. Только во втором случае запас создается в автоматическом режиме системой управления по параметрам давления. При этом, накопительный бачок позволяет создать резерв воды на случай отключения электропитания, а система с гидробаком без электроэнергии не будет работать вообще. Однако накопитель в наполненном состоянии отличается немалым весом и при установке в пределах чердака требует укрепления перекрытия и теплоизоляции.

Вариант с мембранным баком более удобен и практичен. Принцип работы системы водоснабжения с такой насосной станцией основан на искусственном поддержании водного напора в трубах. Сам насос, качающий воду из водозабора, включается только для заполнения емкости. Далее ее подача в систему осуществляется при помощи сжатого воздуха.

В отличие от варианта с расширительным баком гидропневматическая установка более компактна. Плюс использование гидроаккумулятора мембранного типа гарантирует отсутствие гидравлических ударов в сети и постоянный напор в трубах водопровода, а также упрощает обслуживание системы водообеспечения потребителей в частном доме.

Единственный недостаток насосных станций с гидроаккумулятором – это энергозависимость. Аккумулирующий воду бак часто имеет небольшие размеры в 25–50 литров. Насосу для его заполнения приходится включаться часто, а при отключении света резерва воды хватает не слишком надолго. Для того чтобы исключить подобные ситуации желательно запастись автономным генератором.

Принцип работы насосной станции

На сегодняшний день сложно представить жизнь в частном загородном доме без водопровода и автоматической подачи жидкости для полива сада, огорода и теплиц. Однако, прежде чем выбирать насосную станцию для автоматизации подачи воды, необходимо понимать принципы ее работы. Так как для создания эффективной системы водоснабжения, способной обеспечить все хозяйственные нужды нужно знать устройство оборудования.

Устройство насосной станции

Бытовая насосная станция, состоит из следующих элементов:

·         система управления;

·         насос;

·         накопительный бак или же гидроаккумулятор;

·         обратный клапан.

На данный момент на рынке электрооборудования выделяют насосные станции с накопительным баком и устройства с гидроаккумулятором.

Насосные станции с накопительным баком являются, на сегодняшний день, несколько устаревшими, однако встречаются достаточно часто. Устройство с накопительным баком является весьма габаритной конструкцией. Количество и напор жидкости контролируется поплавком. Если снижается уровень до минимальных показателей, срабатывает датчик запускающий подкачку воды.

Системы с гидроаккумулятором являются современным подходом в создании автономного водоснабжения. Система дополнена реле давления, которое контролирует максимальные показатели давления воздуха. В гидроаккумуляторе воздух сжимается, под воздействием жидкости, и при достижении необходимого значения давления насос выключается, а при достижении минимальных показателей он начинает снова работать.

Независимо от того, какому типу станций Вы отдадите предпочтение, для продуктивной работы системы, следует дополнить её фильтрами, которые не идут в комплекте. Именно фильтрующее приспособление обеспечивает защиту устройства, от попадания в систему песка или прочих абразивных частиц, которые могут вызвать износ оборудования или же поломку. Для того чтобы разобраться в устройстве станции нужно понять назначение узлов:

·         Насос и датчик контроля. Для подъема воды на поверхность, станция оснащена насосом, способным поднимать жидкость со скважины либо колодца с максимальной глубиной до10 м, с глубины 15 или же 20 м откачивают воду устройства с выносным эжектором. Датчик регулирует своевременное отключение и включение агрегата.

·         Гидроаккумулятор. Постоянное обеспечение дома питьевой водой обеспечивается посредством накопительной емкости, которая накапливает необходимый объем жидкости и создает при этом нужное давление для подачи воды к каждой точке.

Для составления полной картины работы станции следует понять ее принцип действия.

Принцип действия насосной станции

Бытовая насосная станция, не зависимо от того для скважины какой глубины она рассчитана, имеет следующий принцип действия:

·         Подключение устройства. Станция сначала устанавливается в заранее подготовленном месте, защищенном от плохих погодных условий и попадании мусора, и подключается к сети. Затем устройство подсоединяется к трубопроводу. Существует две схемы подключения: однотрубная, для колодцев либо скважин глубиной 8-10 м и двухтрубная для установки с выносным эжектором, рассчитанная на источники глубиной от 10, 20 м и больше.

·         После этого один конец трубопровода подключается к станции, а второй погружается в скважину. К оборудованию, на выходе крепится второй трубопровод, предназначенный для обеспечения дома водой.

·         Затем в гидроаккумулятор следует набрать необходимое количество жидкости и создать давление, указанное в технических характеристиках устройства, посредством закачивания воздуха насоса.

·         Только после всех этих манипуляций можно запускать насосную станцию.

·         Следует открыть кран, после чего сработает обратный клапан, и насос начнет качать воду из скважины. По мере наполнения бака увеличивается давление в системе, вследствие чего происходит отключение насосной станции, за счет срабатывания реле.

·         После отключения оборудования насос не качает воду, и за счет давления жидкость из бака поступает в дом и вода бежит из крана.

·         При использовании воды постепенно понижается давление в системе до минимума, затем реле автоматически запускает насос.

·         Постепенно, при накачивании жидкости, увеличивается давление в системе, и насос автоматически выключается и цикл повторяется.

Насосная станция является основным элементом водоснабжения, потому выбирая оборудование, следует отдать предпочтение надежному устройству, которое отличается высоким качеством, практичностью и доступной стоимостью. Ведь качественная система станет достойным вложением средств, и при правильной эксплуатации прослужит много лет.

При выборе бытовой насосной станции следует учитывать такие характеристики, как производительность, напор, мощность и высоту всасывания. Ведь от того насколько точно Вы просчитаете потребление воды и учтете нужды и потребности зависит, эффективность водоснабжения.

Устройство и принцип работы классической насосной станции водоснабжения

С некоторых пор частный дом не проигрывает по своим бытовым удобствам и комфорту городской квартире. Так было не всегда, ведь раньше, если он располагался вдалеке от централизованных коммунальных систем, то частный домовладелец физически не имел возможности создать полноценное водоснабжение или канализацию. Но, как известно, спрос порождает предложение и с появлением на рынке специального оборудования для устройства бытовых коммуникаций, в частных домах стали доступными все существующие на сегодняшний день «блага цивилизации». Одним из очень важных элементов современной автономной водопроводной системы является насосная станция. Она может быть приобретена в готовом виде, а может быть собрана собственноручно. Какому бы варианту этого оборудования не было отдано предпочтение, чтобы правильно его эксплуатировать, необходимо понимать принцип работы насосной станции.

Что нужно знать при выборе агрегата?

Чтобы правильно подобрать насосную станцию под свои конкретные потребности необходимо учитывать два фактора: технические характеристики самой станции и особенности скважины.

В первом случае ключевым параметром является производительность. То есть станция должна обеспечивать подъем такого объема воды, который полностью удовлетворит все хозяйственные потребности в доме и на придомовой территории. Что касается скважины, то здесь нужно оценить такие ее характеристики:

• производительность;
• глубина;
• статистический уровень воды – при неработающем насосе;
• динамический уровень воды – при включенном насосе;
• тип фильтра;
• диаметр трубы.

В подавляющем большинстве классические насосные станции способны эффективно поднимать воду со скважины, глубина которой не превышает 9 м.

Правильно установленная и подключенная к водопроводной системе насосная станция

Что касается насосной станции, то, несмотря на отсутствие официальной классификации, она может принадлежать к одной из двух категорий, которые выделяют практикующие специалисты:

• с самовсасывающим центробежным насосом;
• с самовсасывающим вихревым насосом.

Практический опыт показывает, что для дома, в котором проживает семья из 4-х человек, вполне достаточно будет установить насосную станцию малой или средней мощности. Объем гидроаккумулятора (если он входит в комплектацию) которой будет около 20 литров. Такие станции, как правило, характеризуются производительностью 2-4 м. куб. в час и напором в 45-55 метров.

Типовая схема подключения станции с гидроаккумулятором

Как устроена насосная станция?

С накопительным баком

Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией. Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку. Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:

• вода идет самотеком, поэтому низкий напор;
• большие габариты;
• сложность монтажа;
• бак должен быть установлен выше уровня самой станции;
• если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

С гидроаккумулятором

Устройство насосной станции водоснабжения гидроаккумулятором – это принципиально новый подход в создании автономного водоснабжения. Дополненная реле давления, такая система является самой прогрессивной и характеризуется гораздо меньшим числом недостатков.

Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды. Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

Общая комплектность

Независимо от того выбрана насосная станция с накопительным баком или аккумулятором, кроме одного из этих элементов она будет укомплектована:

• насосным агрегатом;
• мембранным напорным баком, ограничивающим число запуска насоса;
• реле давления;
• манометром;
• кабелем;
• разъемом для подключения;
• клеммами для заземления.

Разновидности по виду насоса

Со встроенным эжектором

Насосные станции классифицируются по типу рабочего насоса, который может быть с эжектором и без. Принцип работы эжекторных модификаций (со встроенным эжектором) заключается в том, что вода поднимается за счет созданного разряжения. Они имеют более высокую стоимость в сравнении с более простыми моделями, но благодаря особой конструкции способны подавать воду с больших глубин – 20-45 м.

Такое насосное оборудование характеризуется высокой производительностью, но работа сопровождается высоким уровнем шума. По этой причине, такая насосная станция должна устанавливаться в подсобном помещении и при возможности за пределами жилого дома. Оборудованию такого типа чаще всего отдается предпочтение при ведении большого подсобного хозяйства и для удовлетворения садово-огородных потребностей.

Такой компактный вид имеет очень производительная станция со встроенным эжектором

С выносным эжектором

Кроме того, потребителям предлагаются насосы с эжектором выносным, который, вместе с двумя трубами опускается в скважину или колодец. По одной трубе вода подается вниз в эжектор, что приводит к созданию всасывающей струи. Такая конструкция заметно проигрывает по сравнению с классическим эжекторным насосом по своим эксплуатационным характеристикам.

Такие насосы «боятся» наличия в системе воздуха и песка. Кроме того их КПД значительно ниже. Но зато станция с подобным насосом может без проблем быть размещена в доме, даже, если колодец находится на расстоянии 20-40 метров.

Сравнительная таблица рабочих параметров насосной станции с выносным эжектором на примере моделей Pedrollo для дачи

Безэжекторные конструкции

При оснащении насосной станции оборудованием без эжектора всасывание воды выполняется по другой схеме. В этом случае ключевая роль принадлежит специальной многоступенчатой конструкции, относящейся к гидравлической части. Подобные насосы работают фактически бесшумно и с меньшим энергопотреблением.

В данной статье мы отразили лишь основные варианты устройства классической насосной станции. Именно подобные конструкции можно чаще всего встретить в частных домовладениях. На самом деле насосов, на базе которых и собираются станции, существует огромное количество. Каждый может самостоятельно собрать такое оборудование с учетом собственных возможностей и потребностей.

Оцените статью: Поделитесь с друзьями!

Устройство и принцип работы насосной станции

С некоторых пор частный дом не проигрывает по своим бытовым удобствам и комфорту городской квартире. Так было не всегда, ведь раньше, если он располагался вдалеке от централизованных коммунальных систем, то частный домовладелец физически не имел возможности создать полноценное водоснабжение или канализацию. Но, как известно, спрос порождает предложение и с появлением на рынке специального оборудования для устройства бытовых коммуникаций, в частных домах стали доступными все существующие на сегодняшний день «блага цивилизации». Одним из очень важных элементов современной автономной водопроводной системы является насосная станция.

Она может быть приобретена в готовом виде, а может быть собрана собственноручно. Какому бы варианту этого оборудования не было отдано предпочтение, чтобы правильно его эксплуатировать, необходимо понимать принцип работы насосной станции.

Что нужно знать при выборе агрегата?

Чтобы правильно подобрать насосную станцию под свои конкретные потребности необходимо учитывать два фактора: технические характеристики самой станции и особенности скважины. В первом случае ключевым параметром является производительность. То есть станция должна обеспечивать подъем такого объема воды, который полностью удовлетворит все хозяйственные потребности в доме и на придомовой территории. Что касается скважины, то здесь нужно оценить такие ее характеристики: производительность; глубина; статистический уровень воды – при неработающем насосе; динамический уровень воды – при включенном насосе; тип фильтра; диаметр трубы. В подавляющем большинстве классические насосные станции способны эффективно поднимать воду со скважины, глубина которой не превышает 9 м.

Что касается насосной станции, то, несмотря на отсутствие официальной классификации, она может принадлежать к одной из двух категорий, которые выделяют практикующие специалисты: с самовсасывающим центробежным насосом; с самовсасывающим вихревым насосом. Практический опыт показывает, что для дома, в котором проживает семья из 4-х человек, вполне достаточно будет установить насосную станцию малой или средней мощности. Объем гидроаккумулятора (если он входит в комплектацию) которой будет около 20 литров. Такие станции, как правило, характеризуются производительностью 2-4 м. куб. в час и напором в 45-55 метров.

Как устроена насосная станция?

С накопительным баком

Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией. Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку. Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков: вода идет самотеком, поэтому низкий напор; большие габариты; сложность монтажа; бак должен быть установлен выше уровня самой станции; если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

С гидроаккумулятором

Устройство насосной станции водоснабжения гидроаккумулятором – это принципиально новый подход в создании автономного водоснабжения. Дополненная реле давления, такая система является самой прогрессивной и характеризуется гораздо меньшим числом недостатков.

Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды. Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

Общая комплектность

Независимо от того выбрана насосная станция с накопительным баком или аккумулятором, кроме одного из этих элементов она будет укомплектована: насосным агрегатом; мембранным напорным баком, ограничивающим число запуска насоса; реле давления; манометром; кабелем; разъемом для подключения; клеммами для заземления.

Разновидности по виду насоса

Со встроенным эжектором

Насосные станции классифицируются по типу рабочего насоса, который может быть с эжектором и без. Принцип работы эжекторных модификаций (со встроенным эжектором) заключается в том, что вода поднимается за счет созданного разряжения. Они имеют более высокую стоимость в сравнении с более простыми моделями, но благодаря особой конструкции способны подавать воду с больших глубин – 20-45 м. Такое насосное оборудование характеризуется высокой производительностью, но работа сопровождается высоким уровнем шума. По этой причине, такая насосная станция должна устанавливаться в подсобном помещении и при возможности за пределами жилого дома. Оборудованию такого типа чаще всего отдается предпочтение при ведении большого подсобного хозяйства и для удовлетворения садово-огородных потребностей. Такой компактный вид имеет очень производительная станция со встроенным эжектором

С выносным эжектором

Кроме того, потребителям предлагаются насосы с эжектором выносным, который, вместе с двумя трубами опускается в скважину или колодец. По одной трубе вода подается вниз в эжектор, что приводит к созданию всасывающей струи. Такая конструкция заметно проигрывает по сравнению с классическим эжекторным насосом по своим эксплуатационным характеристикам. Такие насосы «боятся» наличия в системе воздуха и песка. Кроме того их КПД значительно ниже. Но зато станция с подобным насосом может без проблем быть размещена в доме, даже, если колодец находится на расстоянии 20-40 метров.

Безэжекторные конструкции

При оснащении насосной станции оборудованием без эжектора всасывание воды выполняется по другой схеме. В этом случае ключевая роль принадлежит специальной многоступенчатой конструкции, относящейся к гидравлической части. Подобные насосы работают фактически бесшумно и с меньшим энергопотреблением. В данной статье мы отразили лишь основные варианты устройства классической насосной станции. Именно подобные конструкции можно чаще всего встретить в частных домовладениях. На самом деле насосов, на базе которых и собираются станции, существует огромное количество. Каждый может самостоятельно собрать такое оборудование с учетом собственных возможностей и потребностей.

Источник: http://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/ustrojstvo-i-princip-r…

Устройство, принцип работы и подключение насосной станции

Насосная станция: устройство и принцип работы

Насосная станция это, пожалуй, самый простой способ сделать водопровод в частном доме.

Разберем этот несложный аппарат по составным частям:

Насосная станция: устройство

Насос, установленный на гидроаккумуляторе включается при помощи реле давления, которое работает по следующему принципу — при падении давления в системе до определенной величины (чаще всего 1. 5 атмосферы) реле включает питание насоса и он начинает качать воду из скважины.

Как только прекращается разбор воды (закрывается смеситель, душ, кран полива итд), давление в водопроводе начинает расти и при достижении значения в 3 атмосферы реле размыкает цепь питания насоса.

Таким образом насосная станция поддерживает давление в системе водоснабжения в определенных пределах (1,5 — 3 атмосферы).

Её можно применять и в целях повышения давления,  если ваш дом подключен к центральному водоснабжению, но не хватает напора.

Насосная станция: технические характеристики

Ниже приведены  самые важные технические характеристики насосов-автоматов:

• Высота подъема воды до 9 метров.
• Расход от 40 до 120 л/мин (для частного дома обычно хватает 65-70 л/мин).
• Мощность двигателя не более 1,8 кВт (самые популярные модели 600 — 900 Вт).
• Диаметр резьбовых соединений  чаще всего 1 дюйм.
• Напряжение питания 220 В частота тока 50 Гц.
• Напор насосных станций лежит в пределах от 40 до 60 м.

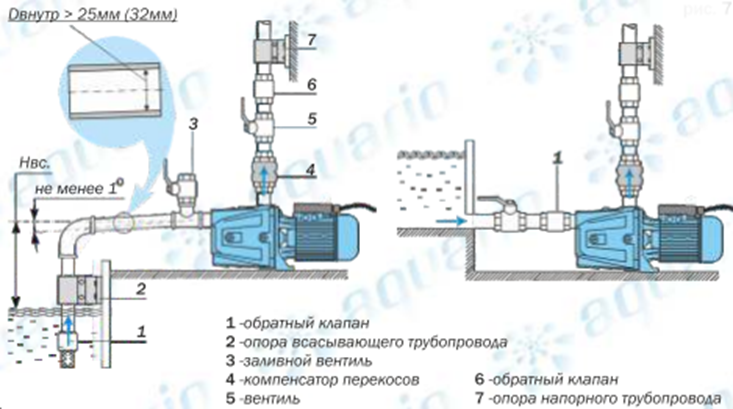

Подключение насосной станции

Монтаж насосной станции

Не забудьте внимательно прочитать руководство пользователя!!!

1. Перед установкой необходимо проверить не заблокирован ли вал насоса. Для этого нужно снять кожух с вентилятора и осторожно попробовать повернуть его. Если вал заблокирован его необходимо провернуть при помощи отвертки.
2. Насос должен устанавливаться в месте с хорошей вентиляцией и защищенном от атмосферных осадков. Диапазон рабочих температур для насосной станции лежит в пределах от 0 до 40 градусов  Цельсия. При падении температуры ниже нуля насос будет разморожен, что приведет к дорогостоящему ремонту.
3. Основание, к которому будет закреплена станция, должно быть достаточно жестким и хорошо поглощать вибрацию от работы насоса.
4. Станция должна быть расположена максимально близко к источнику воды.
5. Насос для правильной работы должен быть расположен горизонтально.
6. Внутренний диаметр всасывающей магистрали не должен быть меньше, чем диаметр резьбы. При глубине забора более 4 метров  или при наличии длинного горизонтального участка трубы, рекомендовано увеличить диаметр всасывающей магистрали и поставить на ее конец обратный клапан с сеткой. Поясню это так, диаметр резьбы на насосе равен 1 дюйм (DN25) — это значит, что необходима труба или напорный шланг с таким же внутренним диаметром DN25. Самым популярным материалом для такой всасывающей магистрали является труба ПНД диаметром 32 мм.

Соблюдая эти правила, вы сможете самостоятельно установить насосную станцию, но все равно не забудьте ознакомиться с руководством пользователя, которое идет в комплекте.

Помимо вышеперечисленных правил могут быть и иные рекомендации производителя, которыми нельзя пренебрегать.

Подключение электрооборудования к насосной станции

• Необходимо проверить совпадение параметров насоса с параметрами электрической сети.
• При стационарном монтаже по правилам техники безопасности желательно использовать предохранительные автоматы. Однофазные насосы оборудованы защитным тепловым реле и поэтому могут подключаться непосредственно в сеть 220 В

Запуск насосной станции своими руками

1. Перед запуском необходимо заполнить насосную часть и всасывающую магистраль чистой водой через специальное отверстие на насосе закрытое резьбовой заглушкой. После заполнения пробку необходимо завинтить на прежнее место. Работа без воды вызовет повреждение  гидравлической части — повреждение рабочего колеса и уплотнений.
2. После включения насоса необходимо проверить правильность вращения двигателя ( для трехфазных насосов). Если смотреть на вентилятор, он должен вращаться по часовой стрелке. Если он крутится против часовой, то необходимо изменить подключение — надо поменять местами два фазных провода.
3. Станция не должна запускаться чаще, чем 20 раз в час. Иначе двигатель будет перегреваться. Частые включения могут быть вызваны малым объемом гидроаккумулятора при большом расходе воды или неисправностью его  мембраны (она может порваться). Кроме того может неправильно работать автоматика станции, в этом случае нужно обратиться в ближайший сервисный центр производителя.

Обслуживание насосной станции

Обслуживание насосной станции состоит в основном в контроле давления воздуха в гидроаккумуляторе — давление должно быть равным 1,5 атмосферы.

При падении производительности насоса  необходимо обратиться в сервис по месту жительства.

Самостоятельно разбирать насос можно, но стоит заранее подумать сможете вы его собрать обратно или нет.

На этом мы сегодня закончим, жду ваших вопросов в комментариях.

Устройство и принцип работы насосной станции для воды

«Пьют и звери, и скоты, и деревья, и цветы, даже мухи без воды и ни туды, и ни сюды!» — эти слова из весёлой песни водовоза, написанные в 1937 году Лебедевым-Кумачом к фильму «Весёлые ребята», доходчиво повествуют о важности водоснабжения в нашей стране. Чтобы организовать эффективную постоянную подачу воды в водопроводную систему частного дома, необходимо оптимально подобрать оборудование, для этого следует понимать принцип работы насосной станции для воды.

В связи с возникшей в последнее время терминологической путаницей уточним, что значит понятие «насосная станция» относительно частного дома. С технической точки зрения насосная станция — система для принудительной подачи жидкости, включает в себя оборудование (насосы, резервуары, трубопроводы) и сооружения. В нашем случае значение сужается, сооружения (колодец или скважина, жилой дом) выносятся за скобки. На практике сложилось так, что продавцы зачастую называют насосными станциями только компактные полностью комплектные установки, оборудованные непогружными насосами, отказывая в этом иному оборудованию. Такую трактовку можно всё чаще встретить в сети, особенно на непрофессиональных ресурсах. Мы же будем придерживаться общепринятых технических понятий и включим в обзор все типы насосных станций, независимо от их метода комплектации, конструкции и мнения торговых работников.

Оборудование любой «домашней» водопроводной станции включает в себя насос, резервуар для воды и автоматику управления. Общий принцип работы водяных станций — проще некуда: насос подаёт воду из источника, она накапливается в резервуаре, откуда попадает в водопровод, автоматика включает и выключает насос.

Принципиальная схема водопроводной станции, один из вариантов оборудования

При общем алгоритме работы оборудование станций и особенности их функционирования существенно разнятся. Ниже мы подробнее рассмотрим разновидности насосов и назначение автоматики, начнём же с резервуаров, ведь именно различия в их конструкции определяют тип насосной станции и возможность создания в системе водопровода стабильного давления. Резервуары делятся на две группы: открытые накопительные баки и гидроаккумуляторы.

Накопительный бак — устаревшее, но простое и недорогое решение. В самой высокой точке водопровода (зачастую на чердаке) устанавливают стальную либо пластиковую ёмкость, куда насос закачивает воду. Оттуда она самотёком поступает вниз, к точкам водоразбора. Чем выше расположен бак и больше его объём, тем стабильнее давление. По сути, это мини-водонапорная башня, обладающая существенными недостатками:

• Невозможность обеспечения достаточного давления, принятого в современных системах водопровода. Причём на втором этаже напор будет заметно слабей. И не факт, что сможет работать стиральная машина, а уж про гидромассажный душ и системы автоматического полива придётся забыть.
• В доме нужно найти место для большой и тяжёлой ёмкости. Минимальный объём бака — 80 литров, рекомендуемый — величина суточного расхода, а это уже более полутонны для семьи из трёх человек, если не считать сезонный расход на полив огорода.

Производители предлагают обширный выбор полимерных резервуаров, многие из них оснащены необходимой арматурой для подключения в качестве накопительного бака

• Необходимость эффективной теплоизоляции бака и трубопроводов, если они расположены на неотапливаемом чердаке.
• Ненадёжность автоматики. Она должна обеспечить включение насоса при снижении уровня воды ниже установленного и выключение при его превышении. Доступное решение — рычажный поплавок, как в старых советских унитазах, оснащённый электрической контактной группой. Чем меньше ёмкость бака, тем чаще он срабатывает и быстрее выходит из строя.

Резервуар негерметичен, сообщается с атмосферой. Чтобы в случае выхода из строя автоматического выключателя бак не переполнился и вода не затопила весь дом, в верхней точке делают перелив — по которому избыток отводится в канализацию или на улицу. Если перелив по каким-то причинам не функционирует — жди беды.

Одно из немногих преимуществ накопительного бака — возможность использования маломощного насоса, лишь бы он поднимал воду на нужную высоту. Правда, чем слабее насос, тем больший объём должен иметь резервуар, иначе при значительном водоразборе приток не будет поспевать за расходом.

Схема домашней системы водоснабжения, основой которой служит погружной насос и открытый накопительный бак

В отличие от накопительных баков, гидроаккумуляторы герметичны и работают под давлением. Внутри находится резиновая мембрана (так называемая «груша»), заполненная воздухом, реже пружинный поршень. При наполнении резервуара водой пневмомембрана сжимается, аккумулируя энергию сжатия в большей степени, чем это может сделать вода. При водоразборе «груша» распрямляется, выталкивая жидкость.

Вариант конструктивного решения мембранного бака

Резервуар выдаёт в сеть объём воды заметно больший его номинальной ёмкости. Автоматика управления настраивается на нижний и верхний пределы давления, при небольшом расходе воды насос не включится. Для адекватной работы с гидроаккумулятором необходим соответствующий насос, достаточно мощный, чтобы создать необходимое давление и производительный, чтобы успевать пополнять бак. Основные преимущества подобных резервуаров:

• Гидроаккумулятор в паре с соответствующим насосом способен стабильно поддерживать в водопроводе заданное давление (1,5-3 бар), при котором будет стабильно работать вся бытовая техника, нуждающаяся в водоснабжении (стиральная и посудомоечная машины, холодильник со льдогенератором и т. д.), любые гидромассажные устройства, системы автополива. Подавляющее большинство гидроаккумуляторов рассчитаны на максимальное давление 4,5 бар и более, чего с лихвой хватает для водоснабжения двухэтажного дома с подвалом.
• Напор воды во всех смесителях и на всех этажах будет одинаков, даже если включено несколько из них. Но при условии, что правильно выбраны сечения труб и схема разводки.
• Резервуар можно устанавливать в любом месте, он компактен. Разместив его в цокольном или на первом этажах, удобно обслуживать. Форма может быть вертикальной либо горизонтальной, на характеристики это не влияет.

Варианты оборудования насосных станций на основе гидроаккумулятора с поверхностным и погружным насосами

В частном доме устанавливают гидроаккумуляторы ёмкостью от 20 л до нескольких сот литров. Конкретная потребность рассчитывается по специальным формулам, но ориентировочно можно сказать, что для экономной семейной пары хватит и  минимального объёма, для 3-4 человек лучше взять 50-80 л, для большой семьи или дома, насыщенного потребителями (ванна большого объёма, бассейн, значительный расход на автополив и т.д.) подойдёт 100 л и более. Теоретически, чем больше резервуар, тем лучше: минимизируются перепады давления; реже включается, а, значит, дольше служит насос; в случае отключения электричества имеется больший запас. Но резервуар большего объёма и стоит дороже. Допускается устанавливать несколько гидроаккумуляторов, если начальной вместимости оказалось недостаточно, можно добавить ещё один. В случае, когда один насос и скважина обслуживает две квартиры или дома, каждый из соседей может установить свой, отдельный резервуар. При выборе насоса следует учитывать, что его производительность должна примерно соответствовать объёму гидроаккумулятора, для 20 л хватит 1,5 м3/ч, 50 л — 2,5 м3/ч, 100 л — 5 м3/ч.

Выбор гидроаккумуляторов по объёму весьма широк

Эксплуатация насосных станций с гидроаккумуляторомне представляет сложности: раз в месяц рекомендуется проверить давление в воздушной мембране и при необходимости подкачать её обычным автомобильным насосом.

Внимание: во время подкачки электропитание насоса должно быть отключено, а водоразбор открыт!

Насосы для водоснабжения частных домов делятся на две группы: поверхностные и погружные. На общее устройство насосной станции это различие не влияет, и те и другие способны взаимодействовать как с накопительными баками, так и с гидроаккумуляторами. В каждой из групп есть насосы различной производительности, максимальные величины схожи, а вот высота подъёма (напор) существенно ниже у поверхностных, для глубоких скважин используют только погружные.

Обратите внимание! При выборе насоса нельзя ориентироваться лишь на его номинальную производительность. Дело в том, что в основных характеристиках указывают её максимальное значение, которое достигается лишь до определённой высоты подъёма. С ростом высоты снижается и производительность, при максимальных значениях напора она снижается в разы.

Из графика видно, сколь сильно зависит производительность от высоты подъёма

Поверхностные насосы располагаются наверху, в колодец либо скважину опускается лишь заборный шланг. Всасывание воды в одноступенчатых насосах происходит за счёт эжекции, создания разрежения. Эжекторные насосные станции дёшевы, но обладают повышенным уровнем шума. Многоступенчатые стоят дороже, но тише и экономичней. В целом поверхностные насосы при относительно большой производительности, 4-8 м3/час не могут поднимать воду на значительную высоту, бюджетные модели (их большинство — 15-20 м, самые дорогие — 55 м. Именно такой тип насосов используется в комплектных насосных станциях (народное название — «безбашенка», его совмещают в одном блоке с гидрофором небольшого объёма (24-50 л) и несложной автоматикой. Стоят такие станции относительно дёшево и готовы к работе сразу после подключения к трубопроводам. Но, учитывая их слабый напор, станции применяют лишь при незначительной глубине колодца — от 8-15 м, редко больше.

Комплектная насосная станция SperoniAPM 100 на основе эжекторного поверхностного насоса (сверху) и 25-литрового гидроаккумулятора, максимальная глубина колодца 25 м

Для глубоких скважин и колодцев подойдут погружные (глубинные) насосы. Их производительность сравнима с предыдущим типом, но напор значительно выше, до 125 м. Конструктивно делятся на вибрационные и центробежные.

• Вибрационные насосы (отечественные «Малыш», «Ручеёк») очень дёшевы, но характеристики у них скромные: напор до 60 м, значительное падение производительности при увеличении высоты подъёма. Хороши для колодцев, но для длительного применения в скважинах — не лучший вариант, вибрация со временем способствует заиливанию фильтра. Довольно шумные, если источник не звукоизолировать. Значительное давление создавать не способны и лучше подходят для применения с накопительными баками.

«Ручеёк» — дёшево и сердито

• Центробежные насосы намного дороже и мощней, работают бесшумно, весьма надёжны. Модели для колодцев имеют внешнюю рубашку охлаждения и большой диаметр. Скважинные насосы способны поднимать воду на большую высоту, имеют ограниченный диаметр, более чувствительны к перепадам напряжения.

Центробежные насосы: слева, большего диаметра и с наружной рубашкой охлаждения — для колодцев, справа — для скважин

Для погружных насосов обязателен обратный клапан, в вибрационных он является частью конструкции и расположен перед насосом, в центробежных — после, зачастую поставляется отдельно от насоса.

Производительность оборудования и величина водопотребления не должна превышать дебет скважины, чтобы не произошло критического снижения уровня воды.

Автоматическое управление призвано выполнять две функции: поддерживать заданное давление в водопроводной сети и обеспечивать защиту оборудования.

• Стабильность давления  обеспечивается включением и выключением насоса при его падении и нормализации и действием пневмомембраны. Существует несколько типов управления, от простейших реле давления до сложных микропроцессорных устройств, точно выдерживающих необходимые параметры.
• Защита может понадобиться от «сухого хода», когда источник иссяк, от перегрева, нестабильного напряжения. Более других нуждаются в ней центробежные скважинные насосы, работающие в экстремальных условиях. Продвинутые дорогие модели оснащены комплексной встроенной защитой. Датчик и автоматика сухого хода могут быть установлены и независимо от насоса.

Дополнительное оборудование насосной станции, в том числе автоматика

Зная, как работает насосная станция, мы понимаем, каковы принципы подбора оборудования. Необходимо учитывать водопотребление, дебит источника, высоту подъёма и ваш семейный бюджет. Для дачного дома можно и самому определиться и даже своими руками установить «безбашенку» на неглубокий колодец. Кстати, оборудование всегда лучше монтировать в доме, в тепле и с удобным доступом. А вот что касается насосной станции для приличного дома на глубокую скважину, здесь самостоятельно можно сделать ориентировочную прикидку, а окончательную комплектацию, установку и настройку всё же лучше доверить специалистам.

Устройство и принцип работы насосной станции

Насосная станция — это оборудование, предназначенное для обеспечения водоснабжения и для повышения давления в трубопроводной системе.

Для того, чтобы не ошибиться в выборе оборудования этого типа хозяину необходимо знать принцип работы и устройство насосной станции.

Повысительная насосная станция для частного дома в этом случае является очень хорошим вариантом, ведь она позволяет осуществить автоматическую подкачку и подачу воды в любую необходимую Вам точку дома, а так же она способна обеспечить необходимое давление в водопроводе при любых условиях, даже при выключенном насосе.

Содержание статьи

Насосная станция для воды абсолютна автономна и не требует вмешательства и постоянного контроля. Для её работоспособности необходимо только подключение к электрической сети.

В этой статье будет рассмотрено устройство насосной станции и входящих в её комплектацию гидроаккумулятора и управляющих реле, а так же принцип работы оборудования.

Назначение и устройство насосной станции

Насосная станция повышения давления предназначена для автоматизированного обеспечения водой частного дома или коттеджа. Она может подавать воду из любого источника, скважины, колодца или другого резервуара. Её основное достоинство – это постоянное давление в трубопроводе, что позволяет подключать и пользоваться любой техникой.

Каждая станция состоит из:
  поверхностного насоса;
  гидроаккумулятора;
  манометра;
  блок управления;
  арматуры.

Система насосной станции – это комплекс оборудования работающего сообща, основным узлом в котором является циркуляционный агрегат.

Насос.

В зависимости от того, какое назначение имеет каждая конкретная насосная станция, она комплектуется своим типом насоса.

Большинство насосных станций укомплектованы поверхностными центробежными насоса с эжектором или без него.

Эжектор в насосной станции для водоснабжения – это специальный конструктивный блок, который обеспечивает подъем воды из скважины или колодца. Принцип работы эжектора в насосной станции основан на создании внутри корпуса зоны разрежения (вакуума), куда всасывается вода.

Наличие эжектора обеспечивает подъем воды с небольшой глубины – до 10 метров.

Бытовые насосные станции обладают хорошим напором и высокой производительностью.

Мы собрали все типы насосных станций в отдельной статье.

Гидроаккумулятор.

Предназначен для поддержания необходимого давления в водопроводной системе дома. Современные станции обеспечивают давление до 2 бар, а этого вполне хватит для работы любой техники, например, стиральной или посудомоечной машины.

Манометр.

Этот измерительный прибор необходим для визуального контроля за текущим давлением в трубопроводной системе.

Блок управления.

В его задачу входит автоматический контроль давления в системе, а также включение скважинного насоса при низком давлении в гидроаккумуляторе и отключение при достижении заданного уровня давления. Регулировку заданных параметров системы выполняет реле давления.

Арматура.

В эту категорию входят все узлы, необходимые для подключения насосной станции к трубопроводной системе – вентили, краны и патрубки.

Все составляющие насосной станции Вы можете купить отдельно, но практичнее приобретать оборудование в сборе. Сборная конструкция продумана производителем до мелочей и проверена на стенде, поэтому Вам остается только подключить станцию к трубопроводу и электропитанию.

Принцип работы насосной станции

Работа насосной станции состоит в следующем:

1. скважинный насос закачивает воду в гидробак (гидроаккумулятор и создает необходимое давление в системе водоснабжения).

2. При открытии крана потребителя – например, крана в мойке (или душа, или подключения стиральной машины), включается поверхностный насос для обеспечения необходимого напора. При этом количество воды в системе уменьшается, а её давление падает.

3. Уровень воды в гидробаке падает до минимально допустимого значения, которое контролирует реле давления.

4. Как только давление в гидробаке достигает минимально допустимого значения, блок управления станции запускает скважинный насос и заполняет бак новой водой из скважины.

5. Как только уровень воды в баке и давление в гидроаккумуляторе достигают максимально допустимого значения блок автоматики станции отключает питание насоса в скважине.

6. Насосная станция готова к работе.

Управление насосной станцией производится в автоматическом режиме. Вы просто устанавливаете необходимое давление на соответствующем реле, подключаете насос к баку гидроаккумулятора (в случае если они продаются отдельно друг от друга) и забываете об этом узле до срока технической проверки.

Частота включения насоса в скважине напрямую зависит от объема бака гидроаккумулятора. Чем больше бак, тем реже необходимо включать оборудование. В зависимости от конкретной модели бывают гидроаккумуляторы на 14, 20 и 50 литров.

Гидроаккумулятор насосной станции

Гидроаккумулятор насосной станции представляет собой ёмкость цилиндрической формы, разделенную на две части эластичной мембраной.

Насосная станция с гидроаккумулятором на заводе изготовителе заполнена газом, при этом создается определенное давление.

При включении насоса в незаполненную газом ёмкость гидроаккумулятора поступает вода. Эта ёмкость постепенно заполняется, эластичная мембрана, разделяющая эти две ёмкости, растягивается, при этом газ во второй ёмкости сжимается ещё больше.

Так в гидроаккумуляторе создается давление, величина которого контролируется автоматикой. Когда давление в насосной станции достигнет порогового значения (от 2 до 4 атм.) автоматика дает команду на отключение насоса и прекращение заполнения гидроаккумулятора водой.

Давление стабильно, насос не работает. Так продолжается пока не откроют кран или не включат какой либо прибор-потребитель воды. Тогда вода начинает уходить и давление в гидроаккумуляторе насосной станции постепенно падает.

При достижении нижнего порога, срабатывает автоматика, и на насос поступает команда на включение. Насос снова наполняет гидроаккумулятор водой, выравнивая давления до положенного.

Заполнение гидроаккумулятора насосной станции водой осуществляет скважинный насос, а его работу контролирует блок автоматики.

Реле давления насосной станции

Блок управления насосной станцией предназначен для своевременного включения и выключения насосной станции.

Для выполнения этих функции в комплектацию блок а управления входит манометр для определения текущего давления и реле управления насосом.

Устройство реле управления включает две пружины. Большая пружина настроена таким образом, чтобы замкнуть цепь электропитания при минимальном уровне давления в гидробаке.

Малая пружина в противовес большой размыкает цепь электропитания при достижении максимального давления.

Реле давления на заводе настраивается таким образом, чтобы включать насос при достижении давления в 1,4 бара и выключать на отметке установленной производителем (и указанной в документации к оборудованию).

Основная проблема, с которой можно столкнуться при эксплуатации насосной станции – сухой ход. Сухой ход – это работа оборудования незаполненного водой. В этом случае не происходит смазывания трущихся частей и оборудование выходит из строя.

Современные модели насосных станций снабжаются защитными устройствами, имеющими вид датчиков. Такие датчики могут отключать оборудование при перегреве и в случае сухого хода – когда в водопроводной магистрали нет воды. Убедитесь в наличие такой функции у приобретаемой Вами модели.

Насосная станция – основные характеристики

В зависимости от того где Вы хотите использовать оборудование зависят характеристики, которые должна выдавать насосная станция водоснабжения: напор, мощность, производительность, глубина забора воды.

Обобщив все предыдущие советы представляем Вам поэтапный план подбора насосной станции для дачи или загородного дома.

1 Необходимо определить источник водоснабжения – скважина или колодец. Если насосная станция должна обеспечить всасывание с глубины до 8 метров, то подойдет станция с поверхностным насосом, если глубина от 10 метров и более, то необходимо использовать погружной насос.

2 Необходимо определиться с техническими параметрами насоса. Выбирайте насос наиболее подходящий Вам по расходу (производительности) и напору(высоте подъема воды) для обеспечения хорошего давления и напора воды в доме. К этим показателям рекомендуется прибавить от 10 до 20% мощности, затрачиваемой на гидравлические потери в различной арматуре и фильтрах.

3 Выбор гидроаккумулятора осуществляется по его объему. Объем рассчитывается на основании того, сколько Вам необходимо воды при отсутствии электричества. На семью из 3-4 человек рекомендуется брать гидроаккумулятор объемом 50 литров, а для одного человека вполне достаточно и 24 литров. От объема гидроаккумулятора зависит ресурс насоса, чем реже включается насос, тем больше он проработает без ремонта.

Вместе со статьей “Устройство и принцип работы насосной станции” читают:

Таконова

ГИГИЕНИЧЕСКАЯ ГОРЯЧАЯ ПИТЬЕВАЯ ВОДА

Питьевая вода хорошего качества – основа наших потребностей в питании. Законодатели установили принципы в этом отношении в различных постановлениях и директивах. Замена резервуаров для хранения питьевой воды станциями пресной воды обеспечивает подогрев питьевой воды в соответствии с потребностями и соответствующими гигиеническими требованиями. Кроме того, такие системы обеспечивают надежную защиту от ожогов и максимально эффективное использование доступного источника энергии.

НАГРЕВ ПИТЬЕВОЙ ВОДЫ НА СТАНЦИЯХ ПРЕСНЕЙ ВОДЫ

Большее количество подогретой питьевой воды хранится для подачи в резервуары для хранения горячей воды для бытового потребления. Такие объемы необходимо хранить при постоянной температуре> 60 ° C, чтобы избежать риска образования микробов. Однако, если в системе возникают технические проблемы, это ведет к повышенному гигиеническому риску из-за большого объема. Станции свежего горячего водоснабжения нагревают питьевую воду только сразу по запросу и, таким образом, избегают гигиенических проблем, связанных с хранением.Требуемая тепловая энергия поступает непосредственно из резервуара для хранения или стратифицированного хранилища и содержащейся в нем технологической воды. В то же время пользователь защищен от ожогов благодаря электронной регулировке температуры на выходе.

МОЖЕТ СОЧЕТАТЬ С ЛЮБОЙ ЭНЕРГЕТИЧЕСКОЙ СИСТЕМОЙ

Использование тепловой энергии из накопительного бака означает, что децентрализованное нагревание питьевой воды не зависит от способа производства тепла: накопительный бак может быть загружен с помощью солнечной энергии, газовых или масляных горелок, пеллет или дровяные котлы или тепловые насосы.

ДЕЦЕНТРАЛИЗОВАННЫЙ НАГРЕВ ПИТЬЕВОЙ ВОДЫ ДЛЯ ЖИЛОГО СТРОИТЕЛЬСТВА

Использование пресной горячей воды и бытовой станции означает, что нет необходимости в больших централизованных системах хранения питьевой воды и, таким образом, сводится к минимуму технические меры, необходимые для защиты от легионеллы. Чтобы удовлетворить потребности отдельных жилых домов в горячей воде, Taconova добавила в свой ассортимент перекачивающие станции TacoTherm Fresh Femto и TacoTherm Dual Piko, обеспечивающие децентрализованное снабжение горячей водой в жилых зданиях.

ВЫСОКАЯ ПОДАЧА ГОРЯЧЕЙ ВОДЫ В КОММЕРЧЕСКОЙ НЕДВИЖИМОСТИ

В коммерческих зданиях, таких как спортивные залы, следует ожидать большого одновременного потребления горячей воды. Для этих приложений версии продуктов TacoTherm Fresh Mega2 и Peta могут быть установлены каскадом. Количество агрегатов в этом случае также обеспечивает отличную безотказную надежность нагрева питьевой воды. Таким образом, солнечное тепло, хранящееся в накопительном баке, также доступно для поддержки процесса нагрева, повышая эффективность.

ЭЛЕКТРОННОЕ ИЛИ МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ

В то время как на более крупных станциях пресной воды используется электронное регулирование, подача тепла в TacoTherm Fresh Femto регулируется пропорциональным контроллером с помощью перепада давления на первичной стороне. Эта небольшая станция подходит как для централизованного, так и для децентрализованного приготовления горячей воды. Варианты станций TacoTherm Fresh Mega2 и Peta также предлагают возможность интеграции станции с системой управления зданием через интерфейс.

ОПТИМАЛЬНОЕ ИСПОЛЬЗОВАНИЕ ПРОСТРАНСТВА

Компактная конструкция станции пресной воды за пределами солнечной батареи и резервуара для хранения означает, что нет необходимости в резервуаре для хранения горячей питьевой воды, а дополнительное доступное пространство можно использовать для добавления дополнительных резервуаров для хранения или резервуаров большего размера.

насосных станций | SSWM – Найдите инструменты для устойчивой санитарии и управления водными ресурсами!

Информационный бюллетень Корпус блока

По материалам GUYER (2012)

Главные насосные станции, которые подают воду в распределительную систему, расположены рядом с водоочистными сооружениями или хранилищами питьевой воды и перекачивают непосредственно в систему трубопроводов.Насосы, которые перекачиваются непосредственно в линии электропередачи и распределительные системы, иногда называют высоконагруженными.

Подкачивающие насосы – это дополнительные насосы, используемые для локального или временного повышения давления. Подкачивающие насосные станции обычно расположены удаленно от основной насосной станции, как в холмистой местности, где требуются зоны высокого давления, или для обработки пиковых потоков в распределительной системе, которая в противном случае может справиться с требованиями нормального потока.

Если насосная станция добавляется к существующей установке, следует проконсультироваться с предыдущим планированием и проектированием, которые основаны на общем гидравлическом анализе системы, прежде чем будет спроектировано добавление (см. Также проектирование сети и определение размеров).

Основная цель проекта «Мелен» (Стамбул, Турция) – обеспечить питьевое водоснабжение 15-миллионного города Стамбула до 2040 года. Речная вода из Мелен у Черного моря перекачивается на 200 км по трубопроводу. и две насосные станции с производительностью макс. 720 000 м3 / день в водоочистную станцию ​​в Джумхуриет. Затем очищенная вода перекачивается через подводный туннель ниже пролива Босфор в Стамбул. Источник: ABB (2012)

Размер каждого компонента в системе распределения будет зависеть от эффективного сочетания основных элементов системы:

• Источник снабжения
• Хранение (e.грамм. в резервуарах)
• Распределительный трубопровод
• Насосная

Расположение насосной станции и водозаборной конструкции (см. также забор воды из озер и рек), а также предполагаемый напор и производительность являются основными факторами при выборе насосов . Функция насосной станции в общей работе распределительной системы также может влиять на определение производительности.

Типы насосов

По материалам GUYER (2012)

Обычно для перекачки питьевой воды используются насосы двух типов.

• Вертикальный турбинный насос (линейный вал и погружной)
• Центробежный горизонтальный или вертикальный насос с разъемным корпусом, предназначенный для работы на гидротехнических сооружениях.

Более подробную информацию о насосах можно также найти в: ВСЕМИРНЫЙ БАНК (2012 г.) (см. Главу 14).

Производительность насоса

Адаптировано из ВСЕМИРНОГО БАНКА (2012)

• Если насос используется непосредственно для подачи воды без резервуара, производительность должна быть равна потребности в час пик.
• Если в системе распределения воды есть резервуар, производительность насоса должна быть равна максимальной суточной потребности.

Выбор насоса

По материалам THE WORLD BANK (2012)

• Если уровень перекачиваемой воды меньше 6 метров, используйте центробежный насос (максимальная высота всасывания = 6 метров).
• Если уровень перекачиваемой воды от 6-20 метров, используйте струйные насосы или погружной.
• Если PWL превышает 20 метров, используйте погружной турбинный насос или турбинный насос с вертикальным валом.

Источник питания для насосов

По материалам THE WORLD BANK (2012)

В качестве источников питания для насосов обычно используются электрические, бензиновые или дизельные двигатели. Однако электродвигатель является наиболее популярным источником энергии из-за его надежности, относительно низкой стоимости электроэнергии и экологических соображений, таких как чистота, относительно низкий уровень шума и низкие выбросы загрязняющих веществ. Электрический насос также может работать от солнечной энергии. Тепловые датчики, установленные в обмотках при изготовлении, должны защищать электродвигатели.Эти датчики отключают двигатель в случае низкого напряжения или изменения фазы до того, как можно будет нанести ущерб.

Гидроэлектроэнергия: как это работает

• Школа водных наук ГЛАВНАЯ • Темы водопользования •

Падающая вода производит гидроэлектроэнергию.

Кредит: Управление долины Теннесси

Так как же нам получить электричество из воды? Фактически, гидроэлектростанции и угольные электростанции производят электроэнергию одинаковым образом.В обоих случаях источник энергии используется для вращения пропеллероподобной детали, называемой турбиной, которая затем вращает металлический вал в электрическом генераторе, который является двигателем, вырабатывающим электричество. На угольной электростанции пар вращает лопасти турбины; тогда как гидроэлектростанция использует падающую воду для вращения турбины. Результаты такие же.

Взгляните на эту схему (любезно предоставленную Управлением долины Теннесси) гидроэлектростанции, чтобы увидеть подробности:

Теория состоит в том, чтобы построить плотину на большой реке , которая имеет большой перепад высот (в Канзасе или Флориде не так много гидроэлектростанций).Плотина хранит много воды за собой в резервуаре . У подножия стены дамбы находится водозабор. Гравитация заставляет его проваливаться через напорный водовод внутри дамбы. В конце напорного водовода находится пропеллер турбины, который вращается движущейся водой. Вал турбины идет вверх в генератор, который производит мощность. К генератору подключены линии электропередач, по которым электричество доставляется в ваш дом и в мой. Вода проходит мимо гребного винта через отводной канал в реку мимо плотины.Кстати, играть в воде прямо под плотиной, когда выходит вода, – не лучшая идея!

Электроэнергия вырабатывается турбиной и генератором

Схема гидроэлектрической турбины и генератора.

Источник: Инженерный корпус армии США

Что касается того, как работает этот генератор, Инженерный корпус объясняет это следующим образом:
«Гидравлическая турбина преобразует энергию текущей воды в механическую энергию.Гидроэлектрический генератор преобразует эту механическую энергию в электричество. Работа генератора основана на принципах, открытых Фарадеем. Он обнаружил, что когда магнит проходит мимо проводника, он заставляет течь электричество. В большом генераторе электромагниты создаются путем циркуляции постоянного тока через петли из проволоки, намотанные на стопки пластин из магнитной стали. Они называются полевыми полюсами и устанавливаются по периметру ротора. Ротор прикреплен к валу турбины и вращается с фиксированной скоростью.Когда ротор вращается, он заставляет полюса поля (электромагниты) проходить мимо проводников, установленных в статоре. Это, в свою очередь, вызывает прохождение электричества и повышение напряжения на выходных клеммах генератора ».

Гидроаккумулятор: повторное использование воды для пикового спроса на электроэнергию

Спрос на электроэнергию не «плоский», а постоянный. Спрос повышается и понижается в течение дня, и в ночное время потребность в электричестве в домах, на предприятиях и других объектах снижается.Например, здесь, в Атланте, штат Джорджия, в 17:00 в жаркий августовский выходной день можно поспорить, что существует огромный спрос на электроэнергию для работы миллионов кондиционеров! Но 12 часов спустя, в 5:00 … не так уж и много. Гидроэлектростанции более эффективны в обеспечении пиковой потребности в энергии в течение коротких периодов времени, чем электростанции, работающие на ископаемом топливе и атомные электростанции, и один из способов сделать это – использовать «гидроаккумулирующие станции», которые повторно используют одну и ту же воду более одного раза.

Насосный накопитель – это метод сохранения воды в резерве на период пиковой нагрузки за счет перекачки воды, которая уже прошла через турбины, в резервный бассейн над электростанцией в то время, когда потребность потребителей в энергии низка, например, во время полночь.Затем воде позволяют течь обратно через турбогенераторы в периоды, когда потребность высока и на систему ложится большая нагрузка.

Насосный накопитель: повторное использование воды для пикового спроса на электроэнергию

Резервуар действует как батарея, накапливая энергию в виде воды, когда потребности в ней низкие, и вырабатывая максимальную мощность в периоды суточных и сезонных пиков. Преимущество гидроаккумулирующего оборудования заключается в том, что гидроагрегаты могут быстро запускаться и быстро регулировать мощность.Они работают эффективно при использовании в течение одного или нескольких часов. Поскольку гидроаккумулирующие резервуары относительно малы, затраты на строительство, как правило, низкие по сравнению с обычными гидроэнергетическими сооружениями.

Как работает смягчитель воды

Как это работает: смягчитель воды

Томас Кленк

С ним легко справиться с жесткой водой.

1. Фаза обратной промывки удаляет грязь из резервуара для минералов. 2. Заправка минерального резервуара натрием из рассола вытесняет кальций и магний, которые затем смываются в канализацию.3. На заключительном этапе минеральный резервуар промывается пресной водой и загружается солевой резервуар, чтобы он был готов к следующему циклу.

Легко забыть, насколько важна вода в нашей жизни. Конечно, он нам нужен в нашем рационе, но в наших домах это инструмент – жидкая среда, переносящая материал из одного места в другое. И одна из причин, по которой он хорошо справляется с этой задачей, заключается в том, что он очень хорошо удерживает вещи, либо приостанавливая их, либо растворяя.

Однако, в отличие от большинства инструментов, вода не поставляется с инструкцией по эксплуатации.Если бы это было так, вы бы знали, почему посуда, которую вы думали вымытой, покрывается пятнами после высыхания, почему вода в вашем душе оставляет пленку на всем, к чему прикасается, и почему то, что вы считали чистой водой, забило вашу водопроводную систему. .

1. Фаза обратной промывки удаляет грязь из резервуара для минералов.
2. Заправка минерального бака натрием из рассола вытесняет кальций и магний, которые затем смываются в канализацию.
3. На заключительном этапе резервуар для минеральных веществ промывается пресной водой и загружается резервуар для рассола, чтобы он был готов к следующему циклу.

Решение – это проблема

Пока вода находится в земле, она собирает растворимые частицы всего, через что проходит. Хотя это может означать загрязнение, которое делает воду непригодной для питья, во многих случаях это просто означает, что вода содержит минералы, обнаруженные в земле. Из них кальций и магний имеют особое значение, поскольку они влияют на способность воды функционировать в наших домах. Эти минералы делают нашу воду жесткой.

Жесткая вода приводит к потере эффективности мыла и моющих средств.Вместо того чтобы полностью раствориться, мыло соединяется с минералами и образует коагулированный творог. Поскольку растворяется меньше мыла, требуется больше. А липкий нерастворимый творог висит вокруг – он прилипает к коже и может фактически препятствовать очищению. Вымытые волосы кажутся тусклыми и безжизненными.

В прачечной дела обстоят не намного лучше. Мыльный творог может попасть на вашу одежду во время стирки в вашей автоматической стиральной машине. Это может удерживать грязь в волокнах, а также может сделать ткань жесткой и шероховатой.

Помимо влияния на сам процесс стирки, нерастворимые отложения мыла оставляют пятна на всем, что вы моете – от посуды до семейного автомобиля, – а в ванной и душе образуется мыльная пленка.

Еще одна причина для беспокойства по поводу жесткой воды – это ее влияние на вашу водопроводную систему. Отложения кальция и магния могут накапливаться в трубах, уменьшая поток к кранам и приборам. В водонагревателях эти минералы образуют накипь, которая снижает эффективность и срок службы водонагревателя.

Исправление

Вода, проходя через резервуар с минералами, теряет положительно заряженные ионы кальция и магния на отрицательно заряженные пластиковые шарики. В солевом баке находится солевой раствор, который промывает минеральный бак, заменяя ионы кальция и магния натрием. Счетчик в верхней части резервуара с минералами регулирует циклы перезарядки. Узел клапана направляет поток воды для каждой фазы цикла регенерации.

Решение проблемы – избавиться от кальция и магния.Хотя для этого существуют химические препараты, наиболее популярным ответом является умягчитель воды.

Типичный умягчитель воды – это механическое устройство, подключенное к водопроводной сети вашего дома. Все водоумягчители используют один и тот же принцип работы: они обменивают минералы на что-то другое, в большинстве случаев натрий. Процесс называется ионным обменом.

Сердце устройства для смягчения воды – это резервуар для минералов. Он наполнен мелкими шариками из полистирола, также известными как смола или цеолит.Бусинки несут отрицательный заряд.

Кальций и магний в воде несут положительный заряд. Это означает, что эти минералы будут прилипать к бусинам, когда жесткая вода проходит через резервуар для минералов. Ионы натрия также имеют положительный заряд, хотя и не такой сильный, как заряд кальция и магния. Когда очень крепкий солевой раствор промывается через резервуар, в котором гранулы уже насыщены кальцием и магнием, чистого объема ионов натрия достаточно, чтобы отогнать ионы кальция и магния от гранул.В умягчителях воды есть отдельный солевой бак, в котором для создания солевого раствора используется обычная соль.

При нормальной работе жесткая вода перемещается в резервуар для минералов, а ионы кальция и магния перемещаются к шарикам, заменяя ионы натрия. Ионы натрия попадают в воду. Как только шарики насыщаются кальцием и магнием, устройство переходит в трехфазный цикл регенерации. Во-первых, фаза обратной промывки меняет направление потока воды, чтобы вымыть грязь из бака. На этапе подпитки концентрированный солевой раствор, богатый натрием, переносится из солевого бака через минеральный бак.Натрий собирается на шариках, заменяя кальций и магний, которые уходят в канализацию. По окончании этой фазы резервуар для минеральных веществ промывается от излишков рассола, и резервуар для солевого раствора снова наполняется.

Мозги

При ионном обмене ионы жесткой воды заменяют ионы натрия на шариках. Процесс обратный, чтобы вымыть минералы.

Самые популярные водоумягчители имеют автоматическую систему регенерации. Самый простой тип имеет электрический таймер, который регулярно промывает и заряжает систему.Во время подзарядки мягкая вода недоступна.

Второй тип управления использует компьютер, который отслеживает, сколько воды используется. Когда через резервуар с минералами прошло достаточно воды, чтобы израсходовать капельки натрия, компьютер запускает регенерацию. Эти умягчители часто имеют запас смолы, поэтому во время зарядки будет доступно немного мягкой воды.

Третий тип управления использует механический счетчик воды для измерения расхода воды и начала подзарядки.Преимущество этой системы заключается в том, что не требуются электрические компоненты, а резервуар для минералов заряжается только при необходимости. Если он оборудован двумя резервуарами для минералов, умягченная вода всегда доступна, даже когда устройство перезаряжается.

Оценка жесткости воды

Компании, продающие оборудование для смягчения воды, обычно предлагают тестовые наборы, которые помогут вам определить жесткость воды. Информацию о коммерческих источниках тестирования можно найти на желтых страницах в разделе «Анализ воды».«

Жесткость воды измеряется в зернах на галлон (GPG) или миллиграммах на литр (мг / л, что эквивалентно миллионным частям или миллионным долям). Вода с концентрацией до 1 галлона на галлон (или 17,1 мг / л) считается мягкой, а вода с концентрацией от 3,5 до 7,0 галлонов на галлон (от 60 до 120 частей на миллион) считается умеренно жесткой. Эффективность смягчителя воды зависит от жесткости поступающей воды. Вода более 100 галлонов на галлон не может быть полностью умягчена.

Проблемы со здоровьем

Жесткая вода не представляет опасности для здоровья. С другой стороны, натрий, который остается в умягченной воде, может быть проблемой для людей, соблюдающих диету с ограничением натрия.Другие люди просто могут захотеть избежать слегка соленого вкуса обработанной воды. В любом случае вы можете установить отдельный дозатор воды в обход умягчителя. Вы также можете использовать хлорид калия вместо соли, хотя это стоит примерно в три-четыре раза дороже.

Предыдущий контент был взят с PopularMechanics.com.

Наши системы смягчения воды

мобильное приложение для карты станций заправки воды и сокращения пластиковых отходов – REFLOW

ВЫЗОВ

Загрязнение пластиком стало огромной проблемой с точки зрения ущерба, который он наносит миру.Глобальные цели ООН призывают к действиям по защите жизни на суше и под водой, а также к действиям по стимулированию ответственного потребления и производства.

РЕШЕНИЕ

Tap – технологическая компания, ориентированная на миссию, разрабатывающая программные и аппаратные решения для отказа от одноразовых пластиковых бутылок для воды, снижения выбросов углерода в городах и населенных пунктах по всему миру и создания надежного бренда водоснабжения. и предоставить общественности информацию о точках доливки воды.

ОПИСАНИЕ БИЗНЕС-МОДЕЛИ

Ценностное предложение: Tap – это мировая поисковая система для воды. Имея более 50 000 точек заправки в 7300 городах, Tap может направить вас к чистой питьевой воде, куда бы вы ни пошли. Вода в бутылках стоит почти 14 долларов за галлон, а наполнение многоразовой бутылки с водой практически бесплатно с приложением.

Значение по городам:

• Стратегическое планирование: рассмотрите проблемы водоснабжения, стоящие перед вашим городом, включая качество, водоснабжение и эффективность
Модернизация инфраструктуры
• : замените старые питьевые фонтанчики на интеллектуальные станции заправки кранов для гигиеничного наполнения в зонах, доступных для всех
• Осведомленность: Используйте информационно-пропагандистские усилия на уровне сообществ, чтобы способствовать повторному наполнению, сокращению отходов и восстановлению веры в общественную систему питья.
• Водная карта: нанесите карту вашей текущей питьевой инфраструктуры и предоставьте общественности информацию о том, где пополнять запасы воды.

Создание ценности и доставка : Компания разработала программное обеспечение как сервисное решение в форме приложения и предоставляет муниципальным образованиям станции заправки кранов

Получение ценности: Бизнес-модель включает продажу заправочных станций для кранов, доход от рекламы, отображаемой на заправочных станциях, программное обеспечение как услугу для наших муниципальных партнеров, наборы для тестирования воды для малого бизнеса и домашних потребителей, а также товары для их сообщества Водных Воинов.

ПОДРОБНЕЕ

FindTap

Станции наполнения бутылок предлагают безопасную питьевую воду

ЗАКРЫТЬ

Фонд Калифорнии в сотрудничестве с Rural Community Assistance Corporation и Pueblo Unido Community Development Corporation в среду представил семь заправочных станций в восточной части долины Коачелла. (28 января 2015 г.)

Купить фото

Третьеклассник Джовани Хименес Базилио проверяет свою новую бутылку с водой, одну из 700, выданных ученикам начальной школы Лас-Пальмитас в термальной пятнице, 8 апреля 2016 г., по программе # Agua4All Калифорнийского фонда для использования с наполнением водой 75 станция в Восточной долине.(Фото: Ричард Луи / The Desert Sun) Купить фото

Местная программа по установке станций заправки бутылок водой в сельских школах и общественных центрах может стать моделью для расширения доступа к безопасной питьевой воде по всей Калифорнии.

За последние два года правозащитные группы установили 75 заправочных станций в более чем 20 населенных пунктах восточной части долины Коачелла. Станции, установленные в районах, где нет доступа к безопасной питьевой воде, например, в Общественном учебном центре Сан-Хосе в Оазисе, имеют систему фильтрации, которая удаляет из воды мышьяк и другие химические вещества.

«Мы здесь сегодня, потому что по сути одна из самых основных вещей, которые нам нужны каждый день, – это вода», – сказала Джуди Ларсен, старший менеджер программы The California Endowment, организации из Лос-Анджелеса, которая выступает за здоровье.

Купить фото

A фонтан и заправочная станция для бутылок в средней школе Toro Canyon в Термале в пятницу, 8 апреля 2016 г. (Фото: Ричард Луи / The Desert Sun)

Некоммерческие организации Pueblo Unido и Rural Community Assistance Corporation помогли установить заправочные станции .

Ларсен присоединился к представителям обеих групп в средней школе Toro Canyon в Термальную пятницу, чтобы отпраздновать завершение проекта заправочной станции. Ларсен добавил, что помимо предоставления детям большего доступа к безопасной питьевой воде, станции также будут способствовать более экологичному и здоровому образу жизни.

В то время как студенты в Toro Canyon уже имели доступ к безопасной питьевой воде, заправочные станции и бесплатные бутылки с водой позволяют студентам брать воду домой, где у них может не быть такого доступа.

Член парламента Эдуардо Гарсиа просит у штата 10 миллионов долларов на распространение пилотной программы на другие сельские районы Калифорнии. По словам Гарсиа, сотни общин по всему штату не имеют доступа к безопасной питьевой воде.

«После того, что произошло во Флинте, штат Мичиган, это стало огромной, открывающей глаза ситуацией для многих людей по всей стране», – сказал он. «Мы здесь уже долгое время говорим одно и то же. Мы были во Флинте поменьше, штат Мичиган, и говорили о мышьяке в воде.«

Заправочные станции – хороший способ обеспечить доступ в районы, где отсутствует инфраструктура для обеспечения безопасной питьевой водой, – добавил сборщик.

Кастуло Эстрада, член совета директоров водного округа долины Коачелла, сказал, что агентство работает над подключением большего числа сообществ в восточной части долины к безопасной питьевой воде. В частности, правление планирует выявить общины, которые находятся недалеко от существующих канализационных сетей, и создать своего рода систему приоритетов.

«Очевидно, что эта работа необходима уже давно, и мы рады, что район сейчас движется в этом направлении», – сказал Эстрада.

Прочтите или поделитесь этой историей: https://www.desertsun.com/story/news/health/2016/04/08/eduardo-garcia-weve-been-smaller-flint/82758740/

Сирия: нарушение Водная станция Алук – обновление № 01 (по состоянию на 28 апреля 2021 г.) – Сирийская Арабская Республика

ОСОБЕННОСТИ

• 12 апреля водопроводная станция Алук в провинции Аль-Хасаке перестала функционировать, как сообщается, из-за пожара на электрической подстанции Дербасии, которая служит основным источником электроэнергии для Алука.

• Хотя ситуация остается нестабильной и предпринимаются усилия по восстановлению водоснабжения, на момент написания статьи доступ к воде был нарушен более чем на две недели, что затронуло до одного миллиона человек, включая прямое воздействие на водоснабжение примерно 460 000 человек в Аль- Города Хасаке и Тал Тамер, а также более 70 000 человек в Аль-Холе и других лагерях и поселениях в этом районе.

• Нынешняя авария на Алуке – это 23-й инцидент, зафиксированный УКГВ с ноября 2019 года.

• 13 апреля технические группы General Electricity Company Аль-Хасаке приступили к ремонту электрической подстанции Дербасии. Электростанция возобновила работу, хотя и на более низкой мощности, что, помимо незаконных подключений к линии Дербасия, не обеспечивало адекватное электроснабжение водной станции.

• 18 апреля технические специалисты компании General Electricity не смогли получить доступ к электростанции.

• Позже, 24 апреля, после ремонта в электросети, водопроводная станция Алук начала работать с меньшей производительностью, восстановив подачу в подрайон Тель-Тамер, однако по состоянию на 27 апреля откачка остается недостаточной для охвата большей части населения. станция обычно обслуживает, в том числе город Аль-Хасаке.

• Партнеры WASH активировали аварийные поставки воды автомобильным транспортом объемом примерно 3 231 м3 / день. Однако этого недостаточно для удовлетворения потребностей; при полной производственной мощности водная станция Алук подает примерно 4 000 м3 / час.

• Гуманитарные партнеры продолжают выступать за то, чтобы квалифицированные технические группы, в том числе из Департамента водных ресурсов, имели регулярный, беспрепятственный и безопасный доступ к водопроводной станции Алук и электрической подстанции Дербасии для необходимого ремонта и технического обслуживания, чтобы гражданские лица могли иметь достаточное и надежное доступ к чистой безопасной воде.Также продолжается работа по поиску альтернативных, устойчивых решений проблемы хронической нехватки воды в Эль-Хасаке.

ОБЗОР СИТУАЦИИ

Водопроводная станция Алук – важнейший источник воды на северо-востоке Сирии. Хотя это последнее нарушение является вторым, зафиксированным УКГВ в 2021 году, это 23-й зафиксированный случай приостановки работы станции с ноября 2019 года. Эти нарушения продолжались от нескольких дней до нескольких недель; прямо или косвенно затрагивая примерно один миллион мирных жителей в провинции Аль-Хасаке, включая более 70 000 человек, проживающих в лагерях и неформальных поселениях, включая Аль-Хол, Ариша, Аль-Талае и Твейна.По оценкам, эти сбои в совокупности составляют более 100 дней, когда жители не получали воду из Алука и были вынуждены полагаться на аварийные перевозки воды грузовиками и / или другие источники потенциально небезопасной воды, включая местные колодцы.

ГУМАНИТАРНОЕ ВОЗДЕЙСТВИЕ

По оценкам, более 460 000 человек напрямую полагаются на водную станцию ​​Алук для удовлетворения своих повседневных нужд, а еще 500 000 человек косвенно пострадали от потери водоснабжения. Следует отметить, что уязвимые сообщества, например, живущие в лагерях и поселениях ВПЛ, включая Аль-Хол, непропорционально сильно страдают от перебоев в оказании основных услуг, в том числе по причинам, связанным с зависимостью от лагерных услуг, отсутствием ресурсов для оплаты безопасных альтернатив и другими факторами. в том числе в перенаселенных помещениях.

На момент написания большая часть северо-востока Сирии, включая мухафазу Аль-Хасакех, по-прежнему находится под превентивной изоляцией от COVID-19 в связи с сообщенным значительным и вызывающим беспокойство увеличением случаев COVID-19, в том числе в лагерях Аль-Хол и Ариша. . В настоящее время нет альтернативных безопасных источников воды, за исключением ограниченного количества частной воды, продаваемой по чрезмерно высокой цене. В сообщениях указывается, что когда станция Алук не работает, местные жители вынуждены прибегать к небезопасным источникам воды или сокращать ежедневное использование.Продолжающийся топливный кризис в Сирии усугубил отсутствие доступа к альтернативным источникам, таким как водный транспорт. Для безопасности и благополучия гражданского населения крайне важно, чтобы водная станция Алука работала стабильно и на полную мощность, особенно во время нынешней пандемии COVID-19.

ГУМАНИТАРНЫЙ ОТВЕТ И КООРДИНАЦИЯ

В настоящее время партнеры по сектору WASH во всех формах реагирования доставляют примерно 3231 м3 / день в районы города Аль-Хасаке на ротационной основе.Партнеры продолжают изучать способы увеличения этой емкости, в том числе путем предоставления резервуаров для хранения воды. Однако это не рациональное решение, и оно намного ниже примерно 4000 м3 / час, обеспечиваемых водной станцией Alouk при работе на полной производственной мощности.
