Подключение выключателя и розетки: Как подключить розетку и выключатель в одном корпусе

схемы и как правильно подключить

Объединение силовой точки и устройства, управляющего приборами освещения, позволяет рационально организовать электроснабжение жилого или офисного пространства. Согласитесь, гораздо удобнее, если электротехническая арматура сгруппирована, а не беспорядочно «разбросана» по помещению.

Кроме веских эргономических плюсов подобное техническое решение обладает массой дизайнерских преимуществ. Однако оно же заставляет задуматься о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие в процессе монтажа подобного блока.

Мы представляем исчерпывающую информацию по методам установки и способам подключения блочных электротехнических устройств. Тонкости и нюансы освещены в фото-подборках и видео, наглядно демонстрирующих специфику выполнения работы. Настолько мощная информационная поддержка поможет “на отлично” справиться с задачей.

Содержание статьи:

Подключение розеток с выключателем на 1–3 клавиши

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

Коммутация розетки через выключатель – популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания

С каждым годом экономия денежных знаков и пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов

Следует помнить, что для подключения блочного электроустановочного устройства нужно с учетом максимальной нагрузки.

#1: Способы подключения блока выключатель-розетка

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным.

Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

• Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
• Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
• Высококачественные приборы могут использоваться снаружи и внутри помещений.
• Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно, сетевое гнездо это или непосредственно выключатель. Практически всегда потребуется полная его замена.

Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:

Галерея изображений

Фото из

Шаг 1: Основной причиной установки блока розетка/выключатель является выход из строя аналогичного эксплуатируемого устройства

Работы производятся по схеме, аналогичной стандартным процессам монтажа элекроустановочных изделий. Сначала демонтируем внешние детали

После удаления клавиши, убираем рамку, фиксировавшую механизм выключателя в гнезде

Отвинчиваем болты металлической рамки, удерживающей механизм розеточной части

Для того чтобы удостоверится в том, что работа с проводами будет действительно безопасна, еще раз проверяем наличие напряжения на этом участке сети

Чтобы случайно не повредить старую проводку, которую не планируется менять, аккуратно откручиваем фиксирующие винты

Освобождаем провода, подключенные к линии освещения, от испорченного механизма

Обрезаем края проводов, которые были использованы в предыдущем подключении, и снова снимаем примерно 1 см изоляции с каждой жилы

Шаг 1: Демонтаж испорченного блока

Шаг 2: Извлечение клавиши выключателя

Шаг 3: Удаление фиксирующей рамки

Шаг 4: Удаление рамки розеточного механизма

Шаг 5: Повторная проверка отсутствия напряжения

Шаг 6: Отделение проводов от розеточного механизма

Шаг 7: Удаление механизма выключателя

Шаг 8: Обрезка и зачистка проводов от изоляции

Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.

Галерея изображений

Фото из

Шаг 9: Монтаж механизма выключателя

Шаг 10: Подсоединение механизма розетки

Шаг 11: Установка удерживающих рамок

Шаг 12: Крепление лицевых деталей блока

#2: Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, определяющая, как подключать розетку с выключателем в цельной конструкции. Следует помнить, что в основе ее заложены стандартные иобязательное соблюдение ПЭУ.

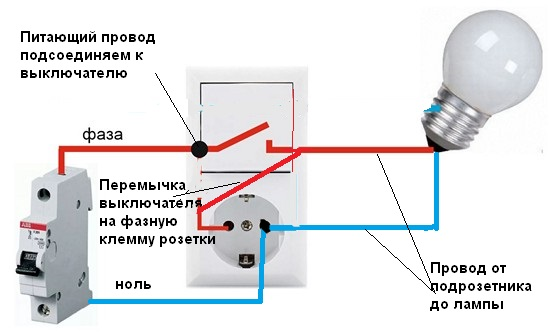

Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
4. Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
5. Далее нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
7. Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию “посадочных мест”, выравниванию положения блока

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

#3: Монтаж соединенных розетки с выключателем

Блоки электроустановочных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно.

Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий:

1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
4. Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
6. Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций

Желающим узнать, как подключить двойной выключатель, управляющий двумя лампочками, стоит обратить внимание на и, с которой мы рекомендуем ознакомиться.

#4: Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.

Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

#5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

• основной;
• дополнительные источники света;
• декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

• в месте, где планируется многоярусное освещение;
• в комнатах с большой площадью и сложной формой;
• в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

• клавиши не западают;
• не издают посторонних звуков при нажатии;
• внутренняя часть выключателя содержит схему его подключения;
• гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

• пассатижи для зажима и захвата деталей;
• стриппер для удаления изоляции с края провода;
• плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

1. Перед началом работ надо убедиться, что сеть полностью обесточена.
2. Нулевые и фазные кабели необходимо распределить.
3. Проверить фазу специальной отверткой с индикатором.
4. Подсоединить кабель к распределительному боксу.
5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный . Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.

Выводы и полезное видео по теме

Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

Ролик #1. Как подключить розетку и выключатель:

Ролик #2. Надежная электрика в доме или квартире: подключаем правильно:

Ролик #3. Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно, если предстоит проводить , обратитесь к профессиональным электрикам, чтобы избежать случаев поражения током или короткого замыкания.

Есть желание поделиться собственным опытом электромонтажника, нашли недочеты в статье, появились вопросы? Напишите, пожалуйста, комментарий расположенном под текстом блоке.

Как подключить розетку от выключателя: можно ли запитать, последствия

Содержание статьи:

Большинство вариантов подключения одного устройства от другого не потребуют от мастера сложных навыков вроде самостоятельной прокладки добавочных проводов или установки заземления в квартире, где таковое отсутствует. Однако в этом случае на эксплуатацию подключенных розеток налагаются некоторые ограничения: нельзя подключать в сеть определенные типы электроприборов. Чтобы подключить розетку самому, требуется разбираться в строении электропроводки квартиры и уметь идентифицировать функции находящихся в нише проводов.

Устройство квартирной или домовой электросети

Во время ремонта часто возникает необходимость обустройства новой электроточки

Чтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо представлять себе строение домашней электрической сети. Понимание ее устройства определяет возможности внесения модификаций.

Главная схема квартирной электросети

Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети.

Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства выполняют рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или тип используемой нагрузки. Строгим правилом является разнесение приборов, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда. Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.

Возможная схема электропроводки в квартире

Подключение выключателей и розеток

Подключение розетки

Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).

При подключении розеточного гнезда используют кабели:

• Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
• Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
• Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.

Практикуется объединение розеток между собой с параллельным подключением в сеть либо последовательным. При первом варианте каждый из объединенных элементов сохраняет независимость.

Подключение выключателя

В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.

Изменение назначения электроточки и подключение одной от другой

Зная особенности подключения розеточных устройств и коробок управления освещением, можно заменить один элемент на другой или проложить соединение между ними. При выполнении любых работ по подключению предварительно необходимо обесточить данную линию, а также кабели соседних линий, к которым можно ненамеренно прикоснуться.

Замена розетки на выключатель

Замена розетки на выключатель делается без заземления

Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.

Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.

Замена выключателя на розетку

Замена выключателя на розетку требует добавочных кабелей

Для правильного проведения операции необходима прокладка добавочных кабелей. Чтобы подсоединять розетку, требуется тройка проводов, а после снятия корпуса выключателя их остается всего пара. Но подключать на это место розеточный короб вполне допускается, и гнездо будет работать, но при его эксплуатации придется смириться с некоторыми ограничениями.

Холодильник, электрические чайники, отопительные приборы подключать в розетку без заземления нельзя. Также надо учитывать при выборе номинального тока, что для светильников обычно используются более тонкие провода, чем для розеточных конструкций.

Сначала делают переключения на месте будущей локализации розеточного короба. К его силовым контактам нужно подсоединить два проводка, оставшихся от выключателя.

Один из них придется трансформировать из фазы в нуль: в распредкоробке выключить кабель, направлявшийся к фазному проводу светильника до демонтажа устройства управления освещением. Его нужно соединить с нулевым зажимом питающего кабеля группы.

Подключение от розетки выключателя

Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Подключение выключателя и розетки от одного провода

Схема подключения от одного провода

Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.

Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Подключение от выключателя розетки

Подключения выключателя от розетки

Данная схема является наиболее сложной в реализации. Хотя подключить розетку для временной эксплуатации не так уж трудно, но чтобы обеспечить качественную работу обоих элементов блока, необходимо проложить добавочные кабельные пути. Поэтому описываемое подключение можно реализовывать лишь в крайнем случае.

Два кабеля от коробки-выключателя соединяются с силовыми контактами розетки. При этом надо отключить их от переключателя, чтобы не создать ситуацию короткого замыкания. Поскольку кабель для зануления отсутствует, один из проводков, идущих от выключателя, надо обратить в нуль. Это можно реализовать одним из двух способов:

• замкнуть накоротко кабели осветительного прибора;
• выключить идущий от кнопочного устройства кабель в распредкоробке и подсоединить к нулевому кабелю группы.

Реализовать полноценное соединение розетки и регулятора освещения весьма проблематично. Эта операция требует монтажа проводников от распредкоробки к розетке.

Как подключить светильник через выключатель от розетки

Подключение светильника через выключатель от розетки

Используют проводники с тремя или четырьмя жилами, выполняющими разные функции, и при разделении зачищают их от изоляции на несколько сантиметров. Само собой, квартира должна быть предварительно обесточена. Провода и отдельные жилы подключают по предварительно спроектированной схеме, следя за тем, чтобы они протягивались ровными прямыми линиями и не образовывали узлов или переплетений. Если установка производится в помещении, стены которого сделаны из дерева, необходимо заранее проложить пути, используя пластиковые изолирующие пластинки. Чтобы проложить пути электропроводки скрыто, нужны штробы. Под эту опцию в железобетонных строениях отводятся специальные каналы.

Планируя заменить розетку на устройство управления светом или связать их друг с другом, целесообразно прежде оценить ограничения, налагаемые соответствующей конкретной задаче процедурой. Приняв решение о проведении монтажных работ, можно приобретать необходимое устройство с параметрами, подходящими выбранной электросхеме.

Как подключить розетку и выключатель в одном корпусе (фото, видео)

Для экономии места все чаще используются комбинированные приборы. Как пример – розетка с выключателем в одном корпусе, устанавливаемые в подрозетник и служащие одновременно двум целям: для подключения различных приборов посредством электровилки, и для включения света.

Преимущество такой комбинации в необходимости только одного подрозетника, и как следствие, одного углубления в стене. Также достаточно подвести только один кабель с необходимым количеством жил.

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя. Важно не путать маркировку, чтобы позже не пострадать.

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

Как подключить выключатель от розетки

Вашему вниманию подробная пошаговая фото инструкция – как подключить выключатель от розетки. Рассмотрим вариант подключения двухклавишного выключателя, который управляет двумя светильниками. Итак, мы имеем два подрозетника, в левом проложен трехжильный питающий кабель, где белая жила – фаза, белая с синей полосой – ноль, желтая с зеленой полосой – земля. В правом подрозетнике, проложены два двухжильных кабеля, каждый к своему светильнику.



 Ниже представлена схема работы двухклавишного выключателя подключенного от розетки. Согласно ей, приступаем к подключению и установке.

 Для подключения нам понадобится:
    – Отвертка крестовая
    – Отвертка плоская (индикаторная)
    – Монтажный нож или устройство для снятия изоляции
     – Пассатижи или бокорезы
     – Уровень

1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!



2. Подготавливаем провода в подрозетниках – укорачиваем их, оставляя концы примерно по 100мм, снимаем защитную оплетку, а затем зачищаем изоляцию с жил, примерно на 10мм. После чего прокидываем между коробками две жилы, в нашем случае – белую и белую с синей полосой.



 3. Подключаем механизм розетки, для этого помещаем в левую колодку пару белых проводов (фаза), в центральную – желтый с зеленой полосой (земля), а в правую оставшуюся пару проводов – белых с синей полосой (ноль) и затягиваем прижимные винты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.





 4. Устанавливаем розетку в посадочном месте и закрепляем с помощью крепежный винтов подрозетника строго горизонтально – по уровню.





5. В монтажной коробке выключателя соединяем все синие с белой полоской провода (нули) между собой, в данном случае это сделано с помощью клеммы WAGO, после чего аккуратно укладываем их в подрозетнике.





6. Подключаем механизм выключателя. Для этого белый фазный провод приходящий из розетки, помещаем в вводную колодку механизма, а оставшиеся два белых провода, идущие непосредственно к светильникам, в колодки соответствующих клавиш выключателя, как показано на изображении ниже и затягиваем крепежные болты.

7. Устанавливаем механизм выключателя в подрозетник, вплотную к установленному ранее механизму розетки и закрепляем с помощью крепежных винтов.





8. Прикладываем рамку и прижимаем ее лицевой панелью розетки, после этого закручиваем крепежный винт находящийся по середине. Далее устанавливаем крепежную панель и клавиши выключателя.







9. Установка завершена. Включаем электричество в распределительном щите и тестируем работу выключателя.





Подключение выключателя от розетки | Электрика в квартире, ремонт бытовых электроприборов

Автор DUNDUK На чтение 2 мин. Опубликовано 13.06.2018

Просматривая Интернет, а вернее форумы и блоги, которые посвящены электрике в квартире и доме, я сравнительно часто сталкиваюсь вот с этим вопросом, заданным посетителями этих самих блогов и форумов — «А можно ли подключить выключатель света от расположенной поблизости розетки?». Ответов на данный вопрос масса, в большинстве они расплывчаты или совсем неверны, поэтому решил написать статью на данную тему: «Подключение выключателя от розетки».

Итак, нам необходимо подключить источник света (люстра, бра, светильник и т.д.) через выключатель от электрической розетки, которая расположена рядом. Задача эта, сравнительно, не сложная и под силу любому домашнему мастеру, хотя бы немного знающего основы электричества — где расположены автоматические выключатели в электрощите, как отключить ток в квартире, что такое изолента и как ею пользоваться, и т. д.

Для источника света нам необходимо напряжение в 220 вольт, которое и присутствует в электрической розетки. Выключатель необходим для замыкания и размыкания электрической цепи: горит свет — не горит. На практике это делается так: берём от контактов на розетке фазу и ноль; открытая электропроводка — прокладываем провод в кабель-канале, закрытая — прокладываем его в штробе (канал в штукатурке), а затем заделываем; ноль напрямую ведём до осветительного прибора (люстра, бра, светильник и т.д.), а фазу до выключателя, которым её и прерываем, т.е. от выключателя ведём ноль дальше до осветительного прибора.

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Для проводки нам понадобится электрический провод — медный, лучше гибкий (многожильный), сечением не менее 1,5 мм.кв. Для электробезопасности лучше всего использовать провода в двойной изоляции.

Конечно, согласно всем правилам, книгам, учебникам данный способ подключения источника освещения от розетки неправильный. Подключение бытовых потребителей тока (электроприборов и электрооборудования) должно осуществляться либо от автоматических выключателей напрямую (непосредственно), либо от основного провода в распределительных коробках. Также соединение проводов допускается только в распределительных коробках.

И ещё. Если у нас перестанет работать электрическая розетка — перерыв провода, ослабление контактов и т.д., то мы лишимся и источника света, который от неё запитан. Вот так. Это нужно помнить.

Но скажу вам по секрету, я сам иногда пользуюсь данным способом, ведь проводить новую линию электропроводки до осветительного прибора иногда нет времени, а иногда просто лень.

65 фото и основных схем подсоединения

На данном этапе времени трудно представить хотя бы один дом без выключателей света. Указанные агрегаты бывают различных видов, но все они довольно легко устанавливаются, их вполне сможет подсоединить к сети даже человек, обладающий базовыми знаниями электрики.

Инструменты

Прежде чем переходить к подсоединению выключателя к сети нужно подготовить ряд инструментов:

• фигурную, прямую и индикаторную отвертки;
• соединитель;
• наточенный нож;
• плоскогубцы.

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Фото процесса подключения выключателя

Также рекомендуем посетить:

Post Views: Статистика просмотров 2 489

Розетки и выключатели

Розетки и выключатели

Подробности

Опубликовано: 01 Май 2020

Просмотров: 4364

В последнее время все чаще встречается, что люди хотят что-то автоматизировать в электроснабжении своей квартиры или в своем частном доме. Постепенно на первое место выходят удобство управлением нагрузкой и экономия электроэнергии. Например, датчик движения автоматизирует и упрощает управление освещением. С ним не нужно в темноте искать выключатели и нажимать клавиши. Работа светильников, только в момент присутствия человека, позволяет экономить электроэнергию. В данной статье я расскажу о решении и дам схему управления светильниками для одной частой и не стандартной ситуации. Она возникает в частном доме, даче, коттедже и т.д., так как здесь есть место для въезда личного автомобиля во двор, на парковку или в гараж. В темное время суток нужно сначала освещать двор фарами, а потом приходится выходить из автомобиля и идти включать свет. Это не удобно. Поэтому…

Подробности

Опубликовано: 30 Октябрь 2016

Просмотров: 20805

Сегодня люди уже не хотят видеть на полу, лежащие вдоль плинтусов, телевизионные кабели и кабели для интернета. Это портит вид, их грызут домашние любимцы и просто можно о них споткнуться. Поэтому при капитальном ремонте или в новостройках все подобные кабели прячутся в стены, в стяжку пола или за потолками. Для них делаются штрабы и потом все кабели оказываются под слоем штукатурки. Так вот, этой работой занимаются электрики. Ну их же работа связана с проводами )))

Подробности

Опубликовано: 06 Октябрь 2016

Просмотров: 5760

Установка подрозетников в гипсокартон является вполне простым делом. Но, если вы монтируете их впервые, то в ходе работы начинают возникать разные вопросы. Например, на каком расстоянии будут находиться центры соседних подрозетников, как их установить на место, когда лапки мешают, чем высверлить отверстия и так далее. Здесь я попробую ответить на все эти вопросы и описать разные хитрости при монтаже подрозетников в гипсокартон. Также будет много фотографий описывающих каждый шаг работы.

Подробности

Опубликовано: 03 Август 2016

Просмотров: 21833

Для тех кто впервые сталкивается с установкой розеток большой трудностью становиться укладка кабеля (жил) в подрозетнике. С первого взгляда вроде это очень простая операция, но на самом деле она создает много трудностей. Очень часто жилы кабеля не помещаются, не хотят сгибаться так как нужно, мешают самой розетке вставать на место и т.д. Особенно это актуально когда розетки подключают шлейфом, то есть кабель приходит в первую розетку, от нее идет перемычка на вторую и т. д.

Меня уже несколько раз просили читатели сайта показать как это делаю я. В этой статье как раз я выполняю их просьбу, то есть показываю весь процесс укладки кабеля в подрозетнике. Получилась небольшая фото инструкция.

Подробности

Опубликовано: 15 Июль 2016

Просмотров: 12331

Очень часто клиенты спрашивают у нас какие выбрать им установочные изделия, то есть сами розетки, выключатели и т.д. У всех вкусы разные и поэтому что-то конкретное предложить бывает очень сложно. Приходится клиентов направлять в специализированные магазины, где на стендах представлены розетки и выключатели разнообразных серий и производителей. Пощелкав клавишами и пересмотрев несколько вариантов на месте, люди уже спокойно выбирают понравившиеся модели.

Сегодня установочные изделия выпускаются разнообразного дизайна, цвета и соответственно имеют разную стоимость. В данной статье хочу показать серию Unica от Schneider Electric. Это красивая и вполне надежная продукция. Также они достаточно легко монтируются на места, что очень нравится мне как электрику.

Ниже вы увидите фотографии серии Unica от Schneider Electric во время их монтажа…

Подробности

Опубликовано: 14 Июль 2016

Просмотров: 39060

Подключение розеток шлейфом, то есть последовательное соединение, можно встретить практически везде. Это самый распространенный способ их подключения. Так требуется меньше кабеля и уменьшаются трудозатраты. Кто-то считает соединение розеток шлейфом не допустимым, так как будет разрываться нулевой защитный проводник, что запрещено ПУЭ. Хотя большинство электриков на нормативные документы не обращают особого внимания и подключают розетки последовательно с помощью перемычек из жил кабеля.

Мы стараемся придерживаться требований ПУЭ и ниже я хочу рассказать и показать как это делаем мы.

Подробности

Опубликовано: 17 Ноябрь 2015

Просмотров: 13704

Сегодня проходные выключатели пользуются большим спросом, так как создают определенные удобства в управлении освещением. Они позволяют включать и выключать свет в помещении из разных мест. Внешним видом они похожи на обычные выключатели, но существенно отличается их схема подключения. Данная статья поможет вам самостоятельно подключить проходной выключатель у себя дома. Здесь вы найдете подробные схемы, разные варианты прокладки проводов и соответствующие рекомендации.

Подробности

Опубликовано: 03 Ноябрь 2015

Просмотров: 18108

Вопрос от Владимира: Добрый день Александр!! Очень интересный материал и всё доходчиво. Я прошу вашего совета, как быть, когда фаза в двух проводах?? Сегодня сломался старый выключатель практически такой, как на вашей схеме, но только не было подключения к розетке. Кухня, туалет, ванна. Идёт фаза ноль на кухню, отдельно туалет ванная. Дом старый, хрущёвка. И выключателю много лет. Так вот, стал проверять, как обычно фазу и ноль. На двух верхних выключателях (туалет, ванная трёхжильный провод и две фазы и ноль). Хочу заменить выключатель тоже на трёхклавишный,но не могу понять, как их соединить. Если не понятно моё объяснение могу выслать фото.

Подробности

Опубликовано: 08 Сентябрь 2015

Просмотров: 10749

Уважаемые читатели сайта “Сам себе электрик”, здесь хочу рассказать вам как подключить выключатель без применения распределительной коробки. В данном варианте схемы будут присутствовать соединения проводов, но они будут находиться в самой коробке выключателя. Этот способ имеет право на жизнь и он позволяет сэкономить трудозатраты на сверлении стен коронкой. Ниже вы найдете наглядные фотографии снабженные необходимыми пояснениями, которые помогут вам понять и самим реализовать данную схему подключения выключателя без распределительной коробки.

Подробности

Опубликовано: 07 Июль 2015

Просмотров: 7680

Замена розетки не такая и редкость для обычного дома. Периодически их приходится менять по разным причинам. В этом ничего сложного нет, и поэтому сделать это сможет каждый. Только не забудьте перед подобными работами отключать электричество в доме.

Недавно я писал про одну розетку с самодельной крышкой из оргстекла, которой уже больше двадцати лет. На выходных был там в гостях и решил заменить ее. Старый подрозетник тут металлический и прямоугольной формы, поэтому пришлось немного поискать розетку, которая смогла бы подойти сюда. Для этого я купил новую розетку серии Zunis от фирмы Anam-Legrand.

Читать обязательно!

• Выбор автоматического выключателя по номиналу

  Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз…

• Правильный расчет сечения кабеля

  Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п…

Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу… |

схемы и как правильно подключить

Объединение силовой точки и устройства, управляющего приборами освещения, позволяет рационально организовать электроснабжение жилого или офисного пространства. Согласитесь, гораздо удобнее, если электротехническая арматура сгруппирована, а не порядочно «разбросана» по помещению.

Кроме веских эргономических плюсов подобное техническое решение обладает массой дизайнерских преимуществ. Однако оно же заставляет задуматься о том, как розетка с выключателем в одном корпусе подключается к электросети.В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие в процессе монтажа подобного блока.

Мы представляем исчерпывающую информацию по методам установки и подключения блочных электротехнических устройств. Тонкости и нюансы в фото-подборках и видео, наглядно демонстрирующих специфику выполнения работы. Настолько мощная информационная поддержка поможет «на отлично» справиться с гарантией.

Содержание статьи:

Подключение розеток с выключателем на 1–3 клавиши

С тех пор, когда провода от выключателя подключались к электрической цепи, а в некоторых случаях даже наугад, прошло совсем немного времени.Замечено, что в старинных домах и постройках достаточное количество приборов были установлены с нарушением требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

Коммутация розетки выключатель – популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственных кнопок питания

С каждым годом экономия денежных знаков и пространства остаются приоритетными факторами.Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Комбинирование электрических приборов между собой, с использованием цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов

Следует помнить, что для подключения блочного электроустановочного устройства нужно с учетом максимальной нагрузки.

# 1: Способы подключения блока выключатель-розетка

Существует несколько способов присоединения объединенного блока. Эта возможность доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

Подключенная в одном корпусе розетка с выключателем более привлекательного на внешний вид, не имеет зазоров и стыков

Способ присоединения коммутатора и розетки посредством соединения проводки в боксе, но без различных устройств.Такой способ используется и сегодня, если по определенным функциям нельзя установить друг возле друга.

При этом, вариант неспаренного подключения конструкция также имеет свои плюсы. Рассмотрим их ниже:

1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает их подключение в одной схеме.
2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным.

Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-втором преимущество такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

• Упрощенный перенос такого блока в качестве места.Теперь надобности в прокладывании двух отдельных проводок нет.
• Дважды высота в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
• Высококачественные аппараты “Любовь” снаружи и внутри помещений.
• Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно, сетевое гнездо это или непосредственно выключатель. Практически всегда потребуется полная его замена.

Новые блоки изготовлены с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в ​​цельном корпусе.

Рассмотрим пошаговый процесс блочной системы выключателя-розетка:

Галерея изображений

Фото из

Шаг 1: Основная причина установки блока розетки / выключателя является выходом из строя аналогичного эксплуатируемого устройства

Работы производятся по схеме, аналогичной стандартной процессам сборки элекроустановочных изделий.Сначала демонтируем внешние детали

После выключателя наличие, убираем рамку, фиксировавшую механизм выключателя в гнезде

Отвинчиваем болты металлической рамки, удерживающий механизм розеточной части

Для того, чтобы удостовериться в том, что работа с проводами будет действительно безопасна. напряжение на этом участке сети

Чтобы случайно не повредить старую проводку, которую не планируется, аккуратно откручиваем фиксирующие винты

Освобождаем провода, подключенные к линии освещения, от испорченного механизма

Обрезаем края проводов, которые были использованы в данном подключении и снова снимаем примерно на 1 см изоляции с каждой жилы

Шаг 1: Демонтаж испорченного блока

Шаг 2: Извлечение клавиш выключателя

Шаг 3: Удаление механизма фиксирующей рамки

Шаг 4: Удаление рамок розеточного

Шаг 5: Повторная проверка отсутствия напряжения

Шаг 6: Отделение проводов от розеточного механизма

Шаг 7: Удаление механизма выключателя

Шаг 8: Обрезка и зачистка проводов от изоляции

Завершить демонтаж старого устройства и подготовить проводку, приступить к установке и подключению нового блока из розетки с выключателем.

Галерея изображений

Фото из

Шаг 9: Монтаж механизма выключателя

Шаг 10: Подключение механизма розетки

Шаг 11: Установка удерживающих рамок

Шаг 12: Крепление лицевых деталей блока

# 2: Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность определяющая, как подключать розетку с выключателем в цельной конструкции. Следует помнить, что в основе ее заложены стандартные иобязательное соблюдение ПЭУ.

Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенный блок розетку с выключателем:

1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяются накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
4. Следующим шагом является подсоединение кабеля к фазой к проводу, идущему к выключателю.Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяемого изолента.
5. Далее нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
7. Данная схема подключения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл / выкл.

Совмещенный в едином теле механизм работает относительно просто. На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей кнопки выкл / вкл, а дергать вилку постоянно не хочется.

Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию «посадочных мест», выравниванию положения блока

Еще один способ – подключение освещения в подсобном помещении через удлинитель.Тогда выключать его можно как раз, используя одноклавишный рубильник.

# 3: Монтаж соединенных розетки с выключателем

Блоки электроустановочных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным неудачным представителем №1.

Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий:

1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего устройства.
3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
4. Нулевую жилу от электрической сети надо подключить к проводу с нулем от лампы и розетки.
5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
6. Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединенной в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл / выкл электролампы) работают также независимо.

Соблюдая правильную схему подключения каждого провода можно защитить себя от исправлений, а также от непредвиденных действий

Желающим узнать, как подключить двойной выключатель, управляющий двумя лампочками, стоит обратить внимание на и, с которой мы рекомендуем использовать.

# 4: Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнату. Как его можно установить в большом помещении, для подачи напряжения на один – три источника света.

Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подключить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему соединения объединенного устройства, состоящего из 7 шагов:

1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пяти (5) проводников.
2. Отключение распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
4. Обе свободные жилы присоединяются к двум связывающим узлам рубильника, которые подают фаза на приборы освещения в ванной комнате и уборной.
5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
6. В сортировочном коробе кабель с «0», а также проводку от розетки надо скрутить с оголенными концами скруток от освещения.
7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подключенного совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов.Для однокнопочного устройства задействуется четыре (4) кабеля, а для – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подключения совмещенного блока с розеткой совсем немного отличным

# 5: Монтаж блока с трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предназначено для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные возможности позволяют использовать трехклавишный прибор отключения в качестве управляющего звена нескольких источников света для одной комнаты.Среди них:

• основной;
• дополнительные источники света;
• декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны человека от чрезмерного света позволяет приглушить его. Регулировка освещенности остается под полным контролем, благодаря одному, единому выключателю.

Кроме удобства, такой украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных.К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

• в месте, где планируется многоярусное освещение;
• в комнатах с большой площадью и сложной формой;
• в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как ванная и прихожая, с единого места.Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило.Установиться способ установки выключателя значительно изменилась, установка розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным способом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, удобство и соблюдение более приоритетная цель современного плана

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

• клавиши не западают;
• не издают посторонних звуков при нажатии;
• внутренняя часть выключателя содержит схему его подключения;
• гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. И эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

• пассатижи для зажима и захвата деталей;
• стриппер для удаления изоляции с края провода;
• плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу / ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

1. Перед началом работ надо убедиться, что сеть полностью обесточена.
2. Нулевые и фазные кабели необходимо распределить.
3. Проверить фазу специальной отверткой с индикатором.
4. Подсоединить кабель к распределительному боксу.
5. Протестировать соединение.

Немаловажным умением при этом считается навык поиска проводов с нулем и фазой. Обычно, определенно. Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель

Для фазы определения существует сразу несколько способов.Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и поперечное замыкание выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому новая статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит значительно сэкономить время на подключение и сразу разобраться, куда какой проводять.

Выводы и полезное видео по теме

Проведение данных манипуляций можно также посмотреть и в формате видео.В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

Ролик №1. Как подключить розетку и выключатель:

Ролик №2. Надежная электрика в доме или квартире: подключаем правильно:

Ролик №3. Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данное статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно, если необходимо провести профессионально. электрикам, чтобы избежать случаев током или короткого замыкания.

Есть желание поделиться опытом электромонтажника, нашли недочеты в статье, появились вопросы? Напишите, пожалуйста, комментарий расположенном под текстом блоке.

Как подключить розетку от выключателя: можно ли запитать, последствия

Содержание статьи:

Большинство вариантов подключения одного устройства от другого не потребуют от одного устройства навыков самостоятельной прокладки добавочных проводов или заземления в квартире, где таковое отсутствует.Однако в этом случае подключение подключенных розеток налагаются некоторые ограничения: нельзя подключать в сеть типы электроприборов. Чтобы подключить розетку самому, требуется разбираться в строении электропроводки квартиры и уметь идентифицировать находящиеся в нише проводов.

Устройство квартирной или домовой электросети

Во время ремонта часто возникает необходимость обустройства новой электроточки

Чтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо себе представить себе электрическую сеть.Понимание ее устройства позволяет вносить модификаций.

Главная схема квартирной электросети

Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети. Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства рубильники.Кабели от щиткового выключателя направляет к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или используемой нагрузки. Строгим правил является разнесение приборов, находящихся в жилых помещениях, и тех, которые находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым подключаются квартирные переключатели света и розеточные гнезда.Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.

Возможная схема электропроводки в квартире

.

Подключение выключателей и розеток

Подключение розетки

Чтобы представить, как правильно подключить розетку к выключателю или к сети, нужно вспомнить инструкции из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с функциями. Для упрощения визуального определения функций проводников они должны отличаться между собой по цвету изоляционного материала.

При подключении розеточного гнезда используйте кабели:

• Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не главное регламентируется правила: чтобы он отличался от окрасок других двух кабелей.
• Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
• Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется специальными контактами розетки, отведенными для заземления.

Практикуется объединение розеток между собой с параллельным подключением в сеть либо последовательным. При первом варианте каждый из объединенных элементов поддерживает независимость.

Подключение выключателя

В случае с подключением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии.Другие устройства вывода переключателя света в распредкоробку и соединяют с фазой осветительного. Нулевой провод надо вывести в коробку, обходя выключатель, к питающему кабелю.

Изменение назначения электроточки и подключение одной от другого

Зная особенности подключения розеточных устройств и коробок управления освещением, можно заменить один элемент на другой или проложить соединение между ними. При выполнении работ по подключению предварительного обесточить линию линии, а также кабелиних линий, к которому можно ненамеренно прикоснуться.

Замена розетки на выключатель

Замена розетки на выключатель делается без заземления

Из всех обозреваемых операций процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно использовать мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при выполнении регламентации цветов проводков иногда игнорируют.В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.

Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем выполняется работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется независимо от того, применяется оно в прежней розетке или нет.После этого включает в сеть нулевой кабель люстры или бра.

Замена выключателя на розетку

Замена выключателя на розетку требует добавочных кабелей

Логин проведения операции необходима прокладка добавочных кабелей. Чтобы подключять розетку, тройка проводов, а после снятия корпуса выключателя их остается всего пара. Но подключать на это место розеточный короб вполне допустим, и гнездо будет работать, но при его эксплуатации придется смириться с некоторыми ограничениями.

Холодильник, электрические чайники, отопительные приборы подключать в розетку без заземления нельзя. Также надо использовать при выборе номинального тока, что для светильников обычно используются более тонкие провода, чем для розеточных конструкций.

Сначала делают переключения на месте будущей локализации розеточного короба. К его силовым контактам нужно подсоединить два проводника, оставленного от выключателя. Один из них придется трансформировать из фазы в нуль: в распредкоробке выключить кабель, направляющий к фазному проводу светильника до демонтажа устройства управления освещением.Его нужно соединить с нулевым зажимом питающего кабеля группы.

Подключение от розетки выключателя

Можно решить эту задачу двумя способами: одновременным подключением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток.От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора нужно вести цельным, а затем произвести раздел, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок.С этой целью применяют кабель с двумя жилами. Их подключают к переходящим контактам переключателя (они будут играть роль переходного отверстия при включении устройства). Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей простоте реализации и отсутствия присоединения добавочных проводников, доступных даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по этим кнопкам).

Подключение выключателя и розетки от одного провода

Схема подключения от одного провода

Для монтажа коробки с одной соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода.Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводов от спаренного переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к клемме.

Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю через фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Подключение от выключателя розетки

Подключения выключателя от розетки

Данная схема является наиболее сложной в реализации. Хотя подключить розетку для временной эксплуатации не так уж трудно, но чтобы обеспечить качественную работу обоих элементов блока, необходимо проложить добавочные кабельные пути.Поэтому описываемое подключение можно реализовывать лишь в крайнем случае.

Два розетки от коробки-выключателя соединяются с силовыми контактамиетки. При этом надо отключить их от переключателя, чтобы не создать ситуацию короткого замыкания. Кабель для зануления отсутствует, один из проводков, идущих от выключателя, надо обратить в нуль. Это можно реализовать одним из двух способов:

• замкнуть накоротко кабели осветительного прибора;
• выключить идущий от кнопочного устройства кабель в распредкоробке и подключить к нулевому кабелю группы.

Реализовать полноценное соединение розетки и регулятора освещения весьма проблематично. Эта операция требует монтажа проводников от распредкоробки к розетке.

Как подключить светильник через выключатель от розетки

Подключение светильника через выключатель от розетки

Используют проводники с тремя или четырьмя жилами, выполняющими разные функции, и при разделении зачищают их изоляцию на несколько сантиметров. Само собой, квартира должна быть возвесточена.Провода и отдельные жилы подключали по первоначальной спроектированной схеме, следуя за тем, чтобы они протягивались ровными прямыми линиями и не образовывали узлы или переплетений. Если установка произведена в помещении, стены сделаны из дерева, необходимо заранее проложить пути, используя пластиковые изолирующие пластинки. Чтобы проложить пути электропроводки скрыто, нужны штробы. Под эту опцию в железобетонных строениях отводятся специальные каналы.

Планируя заменить розетку на устройство управления светом или связать их друг с другом, необходимо установить ограничения, налагаемые настройки задаче процедуры. Приняв решение о проведении монтажных работ, можно приобрести необходимое устройство с предусмотренными, подходящими выбранной электросхеме.

Подключение выключателя от розетки | Электрика в квартире, ремонт бытовых электроприборов

Автор DUNDUK На чтение 2 мин. Опубликовано 13.06.2018

Просматривая Интернет, а вернее форумы и блоги, которые посвящены электрике в квартире и доме, я сравнительно часто сталкиваюсь вот с этим вопросом, заданными посетителями этих блогов и форумов – «А можно ли подключить выключатель света от расположения розетки?».Ответов на данный вопрос масса, в большинстве случаев расплывчаты или совсем неверны, поэтому решил написать статью на систему тему: «Подключение выключателя от розетки».

Итак, нам необходимо подключить источник света (люстра, бра, светильник и т.д.) через выключатель электрической розетки, которая расположена рядом. Задача эта, сравнительно, не сложная и подойдет любому домашнему мастеру, хотя бы немного знающего основы электричества – где установлены автоматические выключатели в электрощите, как отключить ток в квартире, что такое изолента и как ею пользоваться, и т.д.

Для источника света нам необходимо напряжение в 220 вольт, которое присутствует в электрической розетки. Выключатель необходим для замыкания и размыкания электрической цепи: горит свет – не горит. На практике это делается так: берём от контактов на розетке фазу и ноль; открытая электропроводка – прокладываем провод в кабель-канале, закрытая – прокладываем его в штробе (канал в штукатурке), а затем заделываем; ноль напрямую ведём до осветительного прибора (люстра, бра, светильник и т.д.), а фазу до выключателя, то есть её и прерываем, т.е. от выключателя ведём ноль дальше до осветительного прибора.

Используйте на своих сайтах и ​​блогах или на YouTube кликер для adsense

Для проводки нам понадобится электрический провод – медный, лучше гибкий (многожильный), сечением не менее 1,5 мм.кв. Для электробезопасности лучше всего использовать провода в двойной изоляции.

Конечно, согласно всем правилам, книгам, учебникам данного способа подключения источника освещения от розетки неправильный.Подключение бытовых потребителей (электроприборов и электрооборудования) должно осуществляться либо от автоматических выключателей напрямую (непосредственно), либо от основного провода в распределительных коробках. Также соединение проводов только в распределительных коробках.

И ещё. Если у нас перестанет работать электрическая розетка – перерыв провода, ослабление контактов и т.д., то мы лися и источник света, который от нее запитан. Вот так. Это нужно помнить.

Но скажу вам по секрету, я сам иногда пользуюсь данным способом, ведь проводить новую линию электропроводки до осветительного прибора иногда нет времени, а иногда просто лень.

Как подключить выключатель от розетки

Вашему вниманию подробная пошаговая фото инструкция – как подключить выключатель от розетки. Рассмотрим вариант подключения двухклавишного выключателя, который управляет двумя светильниками. Итак, мы имеем два подрозетника, в левом проложен трехжильный питающий кабель, где белая жила – фаза, белая с синей полосой – ноль, желтая с зеленой полосой – земля.В правом подрозетнике, проложены два двухжильных кабеля, каждый к своему светильнику.

Представлена ​​схема работы двухклавишного выключателя подключенного от розетки. Согласно ей, приступаем к подключению и установке.

Для подключения нам понадобится:
– Отвертка крестовая
– Отвертка плоская (индикаторная)
– Монтажный нож или устройство для снятия изоляции
– Пассатижи или бокорезы
– Уровень

1.Отключите электричество! Для этого в электрощите нужно рычаги автоматических выключателей переводить в состояние «выкл. », Обычно это положение, при котором рычаг выключен вниз. Какой именно автомат выключить, если они не подписаны, проверяется путем проверки, например, индикаторной отверткой, наличия напряжения в проводке выключателя. В крайнем случае, выключайте все. Но еще раз обязательно проверьте, в электрическом токе, в месте установки!

2.Подготавливаем провода в подрозетниках – укорачиваем их, оставляем концы примерно по 100мм, снимаем защитную оплетку, затем зачищаем изоляцию с жилой, примерно на 10мм. После чего прокидываем между коробками две жилы, в нашем случае – белую и белую с синей полосой.

3. Подключаем механизм розетки, для этого помещаем в левую колодку пару белых проводов (фаза), в центральную – желтый с зеленой полосой (земля), в правую оставшуюся пару проводов – белых с синей полосой (ноль) и затягиваем прижимные винты.

Как определить какой из проводов фаза, ноль, какой заземление, вам поможет наша инструкция – ЗДЕСЬ.

4. Устанавливаем розетку в посадочном месте и закрепляем с помощью крепежного винтов подрозетника строго горизонтально – по уровню.

5. В монтажной коробке выключателя соединяем все синие с белой полоской провода (нули) между собой, в данном случае это сделано с помощью клеммы WAGO, после чего аккуратно укладываем их в подрозетнике.

6. Подключаем механизм выключателя. Для этого белый фазный провод приходящий из розетки, вставляем в вводную колодку механизма, оставшиеся два белых провода, идущие непосредственно к светильникам, в колодки соответствующих клавиш выключателя, как показано на изображении ниже и затягиваем крепежные болты.

7. Устанавливаем механизм выключателя в подрозетник, ограниченную к установленному ранее механизму розетки и закрепляем с помощью крепежных винтов.

8. Прикладываем рамку и прижимаем ее лицевой панелью розетки, после этого закручиваем крепежный винт находящийся по середине. Далее устанавливаем крепежную панель и клавиши выключателя.

9. Установка завершена. Включаем электричество в распределительном щите и тестируем работу выключателя.

Как подключить выключатель.Пошаговая инструкция.

Схема подключения светильника при объединении розетки и выключателя в одном блоке

Объединенные в одном корпусе розетка и выключатель – далеко не редкость. Сегодня на заводх их выпускают большим тиражом. Их главные преимущества – экономия проводов и места, меньшие трудовые и временные затраты и высокая безопасность в эксплуатации. Чтобы соединить прибор с лампочкой, выполнить следующие действия:

1. Подготовить на поверхности стены под подрозетник.В домах современных из железобетонных элементов уже имеются посадочные отверстия с проводкой. Если их нет, нужно воспользоваться перфоратором. В деревянных домах часто применяют накладные конструкции с внешней проводкой.
2. От главного электрощитка к распределительной коробке прокладывается двухжильный провод. По нему будет идти фаза и ноль.
3. С распредкорпусом также нужно соединить паражильный проводник от лампочки и три провода от блока с выключателем и розеткой.
4. Источник тока в щитке подключается проводами: фаза посылается на розетку и выключатель.
5. Нулевые жилы лампочки и розетки необходимо соединить аналогичным проводом общей электросети.
6. Остальные две жилы (идущие от патрона люстры и выключателя) объединяются и изолируются.
7. При наличии проводника «земля» в корпусе выключателя-розетки необходимо соединить его с заземляющим проводником.

Схема подключения позволяет использовать независимо друг от друга объединенные в один модуль приборы. Однако существует иная методика – когда ток в розетку подается в положение включенного выключателя и наоборот.При таком варианте алгоритма действий следующий:

1. Подготавливается место установки (по выше приведенной схеме).
2. К распределительной коробке подводятся три двухжильных проводника – по паре (фаза + ноль) от розетки, выключателя и щитка.
3. Фазную жилу общей сети необходимо соединить с аналогичным проводом выключателя.
4. Нулевая ветка перекручивается с проводом от розетки
5. Два оставшихся свободных проводника в устройстве соединяются между собой.

Важно! Приведенная схема подключения коммутируемой посредством выключателя розетки пригодна для редкого употребления. Например, она может переключить на включение и выключения лампочки в подвале, питаемой через удлинитель с вилкой.

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение начинается от 2,5 мм2.

Процесс подключения заключается в подключении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при работе выключателя, все работы должны проводиться только при выключенных пробках.

1. Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

   Для соединения друг с другом используются специальные перемычки

2. Далее от них прокладывается кабель к распределительной коробке. Крышка снимается и проводник заводится внутрь.
3. Две жилы соединены с магистральной линией, пришедшей от щитка. Если всё сделано правильно, то индикатор покажет наличие напряжения в розетках (загорится красный светодиод).
4. После этого все провода снова укладывают внутрь коробки и закрывают крышкой.

   Линия розеток подключается напрямую к приходящим со щитком фазовому и нулевому проводам

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником.Иногда старая проводка устанавливается в местах соединения и контакт от этого неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов разными полюсами.

Видео: подключение одноклавишного выключателя и розетки

Как подключить одноклавишный выключатель от розетки

Нередко в решении практических задач при подключении дополнительных светильников или просто лампочек возникает потребность подключить выключатель от розетки.Сделать это можно двумя способами:

1. Подключить фазу от распредкоробки, когда светильник находится близко к последней.
2. Подсоединение фазы, нуля и земли от розетки, когда лампочка находится далеко от источника и тянуть провода через всю квартиру нецелесообразным.

Интересно! В конечном итоге решить, какой вариант выбрать хозяину. Однако следует учесть, что если розетка постоянно нагружается мощными приборами, то ее контакты быстро ослабить.Со временем это приведет к ухудшению питания прибора освещения. Механизм последовательных действий для подключения для обоих версий ничем не отличается (за исключением подключенного питания) от того, когда розеточный вывод подключен и эксплуатируется, и приведен ниже.

варианты соединений

В старых домах Основные подключения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить.Кроме того, нет необходимости вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.
Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, нужно будет все вместе менять. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель.Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, прикрепление элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно заняться светом в ванной, туалете, и тут же нужно куда-то подключить стиральную машину. В самой ванной комнате розетку можно установить, только если она имеет специальную гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – ​​желто-синяя. Важно не путать маркировку, чтобы позже не пострадать.

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящими контактами идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, там же – соответствующие лампы.Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно Интересное декоративное освещение – у кого какая фантазия.
Итак, имеем розетку и трехклавишный выключатель в одном корпусе.С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подключиться, тем легче ошибиться.Поэтому при треже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а все заново тщательно проверить.

Можно ли подключить к выключателю розетку

Полноценная совместная работа розетки и выключателя, если первая питается от последней, практически невозможна. Однако существуют некоторые вариативные методы, чтобы соединить их. Рассмотрим их детально.

Розетка вместо выключателя

Установить розетку вместо имеющегося выключателя, например, когда требуется провести ряд временных работ по ремонту или отделке помещения с помощью электрооборудования или подключить лампочку на переноске. В таком случае нужно выполнить следующий ряд действий:

1. Выключить автомат – обесточить сеть. Перед работой нужно удостовериться в отсутствии напряжения на контактах с помощью щупа-измерителя.
2. Разобрать выключатель и освободить подходящую к нему проводку.
3. Демонтировать основание выключателя, а на его место установить розеточное и соединить его контакты с освободившимися проводами.
4. Далее необходимо снять крышку распредкоробки и разъединить провода от бывшего выключателя от жил, идущих к лампочке.
5. Один из проводников от соединить с фазой, другой с нулем и закрыть их слоем изоляции, провода от светильника временно свести вместе и заизолировать.
6. Закрыть крышку распределительного модуля, включить рубильник.
7. Проверить розетку, например, включить в него вилку с переходником и лампочкой. Если она загорается – схема собрана правильно.

Подключение от двойного выключателя

Двухклавишный выключатель также можно соединить с розеткой для питания от нее электроприборов, однако в таком случае останется работать только одна клавиша. Алгоритм действий следующий:

1. Необходимо обесточить электрическую сеть, перед работой обязательно проверив контакты измерительным щупом.
2. Установить розетку и подключенными к ней двумя жилами.
3. Далее нужно разобрать выключатель и освободить входной и один из двух выходных проводов.
4. К входному контакту (фаза) подключить один провод розетки.
5. Второй проводник розетки (ноль) соединить с одним из выходных жил от выключателя (тот был произведен отсоединен) и заизолировать.
6. Открыв крышку распредкоробки, необходимо разъединить нулевую жилу для одной из лампочек и соединить ее той жилой, которая была отсоединена на выходе на выключателе и скручена с нулевым проводником розетки.
7. Все соединения контактов изолируются, крышки на выключателе, розетке и распределительном модуле закрываются.
8. Включается рубильник и проверяется исправность работы схемы.

Как подключить тройной выключатель

Подключение трехклавишного выключателя ничем не отличается от монтажа тройного. Это совершенно одинаковые приборы, выполненные по одинаковой технологии.

Отличие может составлять только внешний вид. Он играет роль только при подборе устройств к интерьеру помещения. Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод.

Его подключают к общей клемме, три провода, проходящие через коробку, подключают к источнику света. К которому с другой стороны на общий контакт подводится нулевой контакт.

Для отключения освещения в системе используется отдельное подключение автоматического выключателя.Таким образом, обеспечивается отключение напряжения при ремонте освещения.

Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Их применяют для того, чтобы не искать приборы в темноте.

В них вмонтированы светодиоды, которые светятся при выключенных устройств. Некоторые из них имеют два светодиода, один – красный светится при выключенном приборе, а зеленый при включенном.

Основные выводы

Соединить розетку с выключателем для различных целей и разными способами:

1. Независимо от одного корпуса для удобного использования, когда в одном месте источник питания электроприборов и выключающий механизм для люстры.
2. В коммутируемом модуле подключения переноски с лампочкой, обогревателем или инструментом.
3. Выключатель питается от контактов розетки, когда светильник расположен рядом, а вести для него проводку отдельно невыгодно.
4. Розетка подключается от выключателя временно вместо одно- или постоянно от двухклавишного механизма с обязательной переброской контактов в распредкоробке.

Главное при не только правильно соединить все контакты, но обеспечить безопасную их эксплуатацию в этом случае.Поэтому при выборе схемы и проводников для подключения розетки, выключателя и лампочек нужно грамотно подбирать провод по площади сечения. Также нельзя забывать о личной безопасности мастера и всегда проверять наличие напряжения в сети с помощью измерительного инструмента.

Предыдущая

ОсвещениеКак правильно установить и подключить двойной выключатель на две лампочки

Следующая

ОсвещениеКак правильно подключить светильник на двойной выключатель своими руками

Устройство розетки

Для монтажа на бетон – коронка по бетону диаметром мм и высотой 45 мм.Последний вариант более надёжен.

Монтажный нож. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников.

Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Съемники изоляции и изолирующие колпачки Съемников изоляции, ручных и автоматических, существует много видов.Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку.

По скрутке еще раз проходят пассатижами со скольжением при легком нажиме. Расстояние от края двери до выключателя должно составлять не менее 10 см. Например, фирма ANAM – специализированные подрезетники. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами зависит от модели.

Установка в гипсокартон Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими слева на рис.Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению. Вывод Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.

Для того, чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ. Эти стандарты предполагают соблюдение основных нормативов при выборе, определениеже и эксплуатации приборов.Щипцы необходимо регулировать под провод, что замедляет работу, но для новых производителей они предпочтительнее: Диаметр токоведущей жилы и изоляция проводов даже ведущих различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии.

Некоторые советы Важные нюансы При использовании розеток и выключателей следует придерживаться некоторых правил по установке. Проводка протягивается под панелями в толще перегородки. С плотным бетоном придётся повозиться, предварительное пройденное обычно сверлом по всей окружности.

Делать нужно именно в такой устанавливать. Розетка прикрепляется в месте, где выходит силовой кабель. Прежде всего, это количество розеток и выключателей, и место их расположения. Установка и подключение розеток своими руками

Изменение назначения электроточки и подключение одной от другого

Часто возникает необходимость подключения дополнительных источников питания в одной комнате. В этом случае можно осуществить подключение через распределительную коробку, через которую уже подключается светильник.На картинке схема выключателя и розетки.

Для этого необходимо установить корпус розетки на стену, недалеко от коробки. Зачистить изоляцию концы проводов идущие от розетки, подключить методом скрутки к проводке находящейся в коробке. Фазный провод от розетки подключается к базе питания (2 красных провода), а ноль к нулевой линии (2 синих провода).

Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ. Проверку схемы выключателя и розетки можно при помощи специальных приборов, или просто включить в розетку потребительского питания.

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Самый простой пример является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами другого цвета.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется ее фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой отдельной группе осветительных приборов.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левой стороне, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой приборкой, содержащего две клавиши. Ноль, как и в представленных вариантах, соединяют с нуля каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляет свою группу лампочек.

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки.В результате соединение между собой распределительных коробок, смонтированных подрозетников, выключателей – невозможно выполнить с минимальными затратами на материал.

Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узлами разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное – чтобы не было замыкания контактов.

Часто в коридоре или прихожей возникает необходимость объединить подключение к сети (розетку) и выключить несколько групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: постоянно используется электроприборов. Тем не менее есть подключение к пылесосу, зарядному устройству. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка.Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования – ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы также подключаете второе устройство: выключатель к розетке или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение произведено с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы и в розетку. Заземление PE заводится в корпусе розетки, и (если одна из групп освещения находится в комнате) в корпусе светильника. Фаза после автомата, через распределительную коробку подключается к розетке.Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазной клеммой в розетке и входной клеммой двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно используется при проектировании, как все равно прокладывать кабели на разные группы освещения. Вы не устанавливаете дополнительные коробочки.Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяемая силовая розетка для мощного электроприбора), заведение происходит по разным силовым линиям.

Использовать дополнительную распределительную коробку, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке.Глядя на схему, становится очевидным, что подключение напрямую к розетке более рационально.

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема.

Еще одно применение такого модуля – отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок высоко, не всегда можно использовать штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях.Например, питание сигнализации.

В этом случае фазный провод внутри блока просто размыкается выключателем, подключение силовой проводки осуществляется, как на обычную розетку.

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка, замурована в стене, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой – нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически link их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Предлагаем ознакомиться Глина для печи: как развести и замесить раствор для обмазки и укладки кирпича

Нулевой проводник заводится в светильник из коробки. В самой же коробке происходит разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнуть электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Такая схема встречается реже, но в некоторых помещениях она используется.Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки – вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

• Демонтируем действующий выключатель, не трогая монтажную коробку.
• Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
• Аккуратно сверлим отверстие для подрозетника.
• В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Первая действующая проводка для освещения, вероятнее всего, сечение кабеля не более 1,5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3,3 кВт. То есть, в эту розетку можно не слишком мощные электроприборы. Максимум – пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

joinfo.ua

Подключение светильника через выключатель розетки

Схема подключения выключателей – как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится проходить как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.

Как выбрать выключатель

Выключатели для света бывают следующих видов:

• одноклавишные
• двухклавишные
• сенсорные
• импульсные

Лучше всего для подключения выключателя подойдет одноклавишный выключатель.

Как правильно подключить выключатель света – схема. Схема подключения выключателя к лампочке

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Схема подключения выключателя достаточно проста и выглядит следующим образом:

Как подключить выключатель света самостоятельно

Как правило, от высоты общего электрического щитка в коробке распределения, находящейся на высоте, подходят два провода –ноль и фаза. От выключателя в коробку проводят аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которое нужно выполнить между собой.Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ – у современного она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может потребиться дополнительный монтаж для надежной фиксации выключателей и розеток.

Как подключить выключатель. Как подключить выключатель к лампочке

Для подключения лампочки к выключателю вам понадобятся:

• выключатель
• электропровод
• распределительные коробки
• электроиндикаторная отвертка
• кусачки и плоскогубцы
• изолента
• крепежный элемент
• подрозетник
• перфоратор

Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сетью, а второй – с жилой провода, которая идет из выключателя.

Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.

Правильное подключение выключателя. На какой высоте располагать выключатель света

Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки начало низко. Это связано с большим количеством подключаемых приборов. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, что включение и выключение света в комнатах не вызывает затруднений у низких людей.Установку выключателя вы можете произвести в самом удобном вам месте.

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого распределительную коробку и соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и под его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один провод, заключите его в гофру и подведите в кусок основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество.С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода, соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.

Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке

Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке поможет правильно подключить выключатель или розетку.

Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку – подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подает напряжение, и при выключении цепь света прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления. Поэтому все работы по ремонту или замене электропроводки в помещении проводят, обесточив и следуя схемам подключения.

Схемы подключения розетки и выключателя

При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.

Обычно проблема человека, который хочет просто заменить блок выключателя – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться.Еще может быть предыдущий монтаж выполнен с неправильной фазировкой. Поэтому хватит слов, давайте разбираться.

Схема подключения розетки с одноклавишным выключателем

Выключатель отключен (на его вход через лампочку приходит ноль)

Выключатель включен (через него фаза поступает на лампочку)

Как видно из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.

Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки сразу идет на лампу.

Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль, мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

При замене блока, мы можем (первоначальный обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем).Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.

Фото косоплета на три жилы.

Он поможет нам избежать замыкания проводов и даст возможность при необходимости связать провода в нужной нам.

Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяемем ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой включается на вход) должен запитать лампу .

При прикосновении к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).

Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой

Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой.Все действия остается прежними, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку на вход выключателя.

Вы можете попасть в ситуацию, когда будут взяты два провода, которые будут соединены вместе. Просто заизолируйте ненужный вам провод и все.

Схема подключения розетки с двухклавишным выключателем

Выключатель отключен (на его вход через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.

Фото косоплета на четыре жилы.

Схема подключения розетки с трехклавишным выключателем

Выключатель отключен (на его вход через лампочки приходит ноль)

Выключатель включен (через него фаза поступает на лампочки)

Фото косоплета на пять жил.

Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.

На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.

Как подключить розетку с выключателем | Видео пояснение

Если что-то не ясно задайте вопросы либо в комментариях, а еще лучше на форуме.
