Подключение RGB ленты: важные нюансы эксплуатации, элементы в системе, рекомендации по установке в домашних условиях

Если вы решили оформить домашний интерьер с помощью светодиодной ленты разных цветов, вам необходимо ответить на множество вопросов, например, по поводу подбора контроллера, прочих элементов в цепи, или как подключить светодиодную разноцветную ленту RGB. Почему при подключении данной модификации осветительного оборудования возникает так много сложностей? Потому что одноцветные модели присоединяются исключительно к блоку питания при подключении, а вот для многоцветных агрегатов потребуется дополнительное приобретение контроллера и усилителя. Ниже мы рассмотрим основные моменты, которые необходимо знать каждому покупателю, желающему осуществить отделку с помощью ленты RGB.

Основные элементы, необходимые для подключения RGB ленты светодиодной

Выполнить установку любой модели RGB-ленты самостоятельно возможно после того, как вы сможете определить, насколько она будет протяженной. Именно от этого параметра будет зависеть подходящее устройство для цепи оборудования и подбираться схема. Покупать контроллер требуется исходя от характеристик светового оборудования – они должны соответствовать. Если говорить об элементах системы, то вам потребуется приобрести:

• Саму ленту RGB.
• Контроллер, подходящий к разноцветной диодной ленте.
• Блок питания.
• Усилительный механизм.

Для чего нужен каждый из представленных элементов? Блок питания требуется для того чтобы преобразовывать стандартное напряжение 220 вольт в сети в напряжение, необходимое светодиодной полосе. Его уровень может составлять от 6 и выше вольт. Подключить контроллер к светодиодной ленте необходимо, чтобы осуществлять цветовое свечение диодов. Усилитель потребуется в том случае, если вы желаете осуществить подключение RGB ленты, длина которой будет больше, чем пять метров, одновременно.

Поэтапный алгоритм и схема подключения светодиодной ленты RGB

Если вы хотите самостоятельно подключить RGB светодиодную ленту, вам необходимо воспользоваться следующим алгоритмом:

1. Подготовка поверхности. Локация, где предполагается размещение ленты, необходимо выровнять и обезжирить с помощью растворителя. Желательно, чтобы этот материал хорошо проводил тепло, чтобы лента не нагревалась слишком сильно. Если вы решили отдать предпочтение стальной или алюминиевой поверхности, рекомендуется уберечь ее электроизолятором.
2. Монтировать ленту на поверхность. Для этого нужно просто ее приклеить. Одна из сторон изделия для освещения самоклеющаяся, поэтому вам потребуется ликвидировать защитную пленку и аккуратно наклеить изделие на подобранное место. Важно помнить: степень изгиба не должна быть больше 1,5-2 см. Иначе системе может быть нанесен непоправимый вред при эксплуатации, сильно уменьшится срок ее работы. Если вам требуется отрезать участок изделия, выполняйте работу по пунктиру, указанному компанией-производителем. Соединить два участка ленты между собой можно воспользовавшись паяльником либо коннектором.
3. Соберите систему. Соедините RGB ленту с контроллером – сделать это также можно с помощью паяльника или коннектора, исходя из модели последнего. Проведите шнуры к блоку питания: плюсу соответствует алый цвет, а минусу – темный. Подключение шнуров к контролирующему механизму должно выполняться соответственно цветам, которые обозначаются в аббревиатуре.

Можно ли подключить RGB ленту без контроллера? Да, однако, в этом случае должен быть использован пульт дистанционного управления.

Схемы подключения

Как подключить RGB LED ленту к контроллеру и блоку питания

Монохромные светодиодные ленты, светящиеся только красным – R, зеленым – G, синим – B или белым – CW цветом, как правило, подключаются непосредственно к источнику постоянного тока напряжением 12 В или 24 В. RGB светодиодную ленту, как и монохромные, тоже можно подключить к блоку питания постоянного тока, соединив выводы R, G и B между собой.

Но в таком случае будет упущена возможность реализации цветовых эффектов освещения, ради которых лента и была создана. Поэтому при установке цветных светодиодных лент, в разрыв цепи между блоком питания и лентой обычно устанавливают электронный контроллер. Он позволяет в автоматическом режиме изменять цвет и яркость свечения ленты в динамическом режиме по заданной с пульта дистанционного управления программе.

На фотографии изображена электрическая схема подключения RGB светодиодной ленты к сети 220 В. Блок питания (адаптер) преобразует переменное напряжение 220 В в напряжение постоянного тока 12 В, которое по двум проводам с соблюдением полярности подается на RGB контроллер. К контроллеру посредством четырех проводов в соответствии с маркировкой подключается светодиодная лента. Для удобства монтажа и ремонта светодиодного освещения узлы между собой соединяются с помощью разъемов.

Электрическая схема LED RGB светодиода SMD-5050

Для подключения, а тем более ремонта RGB светодиодной ленты на профессиональном уровне, необходимо представлять, как она устроена, и знать электрическую схему и распиновку применяемых в лентах светодиодов. На фотографии ниже представлен фрагмент RGB светодиодной ленты с нанесенной схемой распайки кристаллов светодиодов.

Как видно на схеме, кристаллы в светодиоде электрически не связаны между собой. Три разноцветных кристалла в одном корпусе светодиода образуют триаду. Благодаря такой конструкции, управляя яркостью свечения каждого кристалла индивидуально можно получить бесконечное количество цветов свечения светодиода. На таком принципе управления цветом построены дисплеи сотовых телефонов, навигаторов, фотоаппаратов, компьютерных мониторов, телевизоров и многих других изделий.

Технические характеристики светодиода SMD-5050 приведены на странице сайта «Справочник по SMD светодиодам».

Электрическая схема LED RGB ленты на светодиодах SMD-5050

Разобравшись с устройством светодиода легко разобраться и с устройством светодиодной ленты. В верхней части картинки фотография работоспособного отрезка LED RGB ленты, а в нижней его электрическая схема.

Как видно из схемы, одноименные контактные площадки светодиодной ленты, находящиеся с ее правой и левой стороны электрически соединены между собой напрямую. Таким образом, обеспечивается возможность подачи питающего напряжения на ленту с любого конца и на следующий отрезок ленты при ее наращивании.

Кристаллы светодиодов VD1, VD2 и VD3 одинакового цвета свечения соединены последовательно. Для ограничения тока в каждой из цветовых цепей установлены токоограничивающие резисторы. Два из них номиналом 150 Ом, а один 300 Ом, в цепи кристаллов красного цвета. Резистор большего номинала установлен для выравнивания яркости всех цветов с учетом интенсивности излучения кристаллом светодиода и не одинаковой цветовой чувствительности человеческого глаза к разным цветам.

Как разрезать светодиодную ленту на отрезки

Как Вы уже наверно поняли, RGB светодиодная лента любой длины (относиться и к монохромным лентам), состоит из коротких самостоятельных отрезков, представляющих собой законченное изделие. Достаточно подать на контактные площадки напряжение питания и лента будет излучать свет. Для получения отрезка ленты требуемой длины элементарные отрезки соединяют между собой в соответствии с буквенной маркировкой.

Обычно лента выпускается длиной пять метров. В случае необходимости ее можно укоротить, разрезав поперек по линии, нанесенной по центру контактных площадок между маркировкой, бывает, в этом месте дополнительно наносят символическое изображение ножниц. Иногда ленту приходится разрезать, чтобы установить под углом. В таком случае разрезанные одноименные контактные площадки соединяются между собой с помощью пайки отрезками провода.

Способы управления цветом свечения

RGB светодиодных лент

Есть два способа управления цветовым режимом работы RGB светодиодной ленты, с помощью трех выключателей или электронного устройства.

Принцип работы простейшего контроллера на выключателях

Рассмотрим принцип работы самого простого контроллера, на механических выключателях. В качестве выключателя для ручного управления свечением RGB ленты можно применить трех клавишный настенный выключатель, предназначенный для включения люстр и светильников в бытовую сеть 220 В. Электрическая схема подключения тогда будет иметь следующий вид.

Резисторы R1-R3 служат для ограничения тока и их можно устанавливать в любом месте цепи питания кристаллов одного цвета. По этой схеме можно подключать RGB ленты, рассчитанные на напряжение питания как 12 В, так и 24 В.

Как видно из схемы, плюсовой вывод блока питания подключается непосредственно к плюсовому выводу светодиодной ленты, который является общий для светодиодов всех цветов, а минусовой вывод подключается к R, G и B контактам ленты через выключатель. Коммутатором из трех выключателей можно получить семь цветов свечения ленты. Это самый простой, надежный и дешевый способ управления цветами свечения RGB ленты.

Принцип работы электронного контроллера

Для получения бесконечного количества цветов свечения RGB ленты и в автоматическом режиме динамическое изменение величины светового потока, вместо выключателей используют электрический блок, который называется RGB контроллер. Его включают в разрыв цепи между блоком питания и RGB лентой.

Обычно в комплект контроллера входит пульт дистанционного управления, позволяющий на расстоянии управлять режимом его работы, и как следствие режимом свечения светодиодной ленты.

Так как для работы светодиодной ленты требуется, как правило, напряжение постоянного тока 12 В (реже 24 В), то для подключения ее к электросети переменного тока 220 В применяется блок питания или адаптер, преобразующий переменное напряжение в напряжение постоянного тока, которое через разъемное соединение подается на блок контроллера.

Рассмотрим принцип работы RGB контроллера на примере самого простого и широко применяемого контроллера модели LN-IR24. Он состоит из трех функциональных узлов – контроллера управления RGB, силовых ключей и микросхемы инфракрасного сенсора (ИК). Микросхема контроллера прошита на требуемый алгоритм работы светодиодной ленты. Управление микросхемой контроллера осуществляется сигналом, поступающим с микросхемы сенсора ИК. На ИК сенсор управляющий сигнал поступает при нажатии кнопок на пульте дистанционного управления.

Управление подачей питающего напряжения на светодиодную ленту осуществляется с помощью трех полевых транзисторов, работающих в ключевом режиме. При поступлении сигнала с микросхемы контроллера управления RGB на затвор транзистора, его переход сток-исток открывается, и через светодиоды начинает протекать ток, в результате чего они начинают излучать свет. Управление яркостью свечения светодиодов осуществляется за счет высокочастотного изменения ширины импульсов подаваемого питающего напряжения (широтно-импульсной модуляции).

Выбор блока питания и контроллера для RGB ленты

Блок питания для RGB светодиодной ленты, необходимо выбирать, исходя из напряжения ее питания и потребляемого тока. Наиболее популярны светодиодные ленты на напряжение постоянного тока 12 В. Ток потребления по цепям R, G и B можно узнать из этикетки или определить самостоятельно, воспользовавшись справочными данными на светодиоды, изложенными в таблице на странице сайта Справочная таблица параметров популярных SMD светодиодов. Принято мощность потребления ленты указывать на метр ее длины.

Рассмотрим на примере как определить мощность потребления RGB ленты неизвестного типа на напряжение питания 12 В. Например, нужно подобрать блок питания и контроллер для RGB ленты длиной 5 м. Первое что необходимо сделать, определить тип RGB светодиодов установленных на ленте. Для этого достаточно измерять размер боковых сторон светодиода. Допустим, получилось 5 мм×5 мм. По таблице определяем, что такой размер имеет светодиод типа LED-RGB-SMD5050. Далее нужно подсчитать количество корпусов светодиодов на метре длины. Допустим, получилось 30 штук.

Один кристалл светодиода потребляет ток 0,02 А, в одном корпусе размещено три кристалла, следовательно суммарный ток потребления одного светодиода составит 0,06 А. На одном метре длины 30 светодиодов, умножаем ток на количество 0,06 А×30=1,8 А. Но диоды включены по три последовательно, значит, реальный ток потребления метра ленты будет в три раза меньше, то есть 0,6 А. Длина нашей ленты пять метров, следовательно, суммарный ток потребления составит 0,6 А×5 м=3 А.

Расчеты показали, что для питания RGB ленты длиной пять метров нужен блок питания или сетевой адаптер с выходным напряжением постоянного тока 12 В и током нагрузки не менее 3 А. Блок питания должен иметь запас по току, поэтому был выбран, адаптер модели АРО12-5075UV, рассчитанный на ток нагрузки до 5 А. При выборе блока питания нужно учесть, что выходной его разъем должен подходить к разъему RGB контроллера.

При выборе контроллера надо учесть, что ток потребления по отдельно взятому каналу R, G или B будет в три раза меньше. Следовательно, для нашего случая нужно брать контроллер, рассчитанный на напряжение 12 В и максимально допустимым током нагрузки на канал не менее 3 А/3=1 А.

Этим требованиям соответствует, например, RGB контроллер LN-IR24B. Он рассчитан на ток нагрузки до 2 А (можно подключить до 10 метров RGB ленты). Позволяет включать и выключать ленту, выбирать 16 статических цветов и 6 динамических режимов дистанционно, с расстояния до восьми метров, с помощью элегантного пульта ДУ. Питающее напряжение на контроллер подается с блока питания или сетевого адаптера с помощью коаксиального DC Jack. RGB-контроллер LN-IR24B имеет малый вес и габаритные размеры.

Внешний вид подготовленного по результатам расчета комплекта для освещения светодиодной лентой показан на фотографии. В комплект входит блок питания модели АРО12-5075UV, RGB контроллер LN-IR24B с пультом дистанционного управления и RGB светодиодная лента.

Если потребуется подключить несколько пятиметровых RGB лент, то потребуется более мощный контроллер, например, CT305R, позволяющий выдавать ток до 5 А на светодиоды одного цвета. Этим контроллером можно управлять не только с помощью пульта дистанционного управления, но и по сети с компьютера, превратив тем самым RGB освещение в цветомузыкальное сопровождение при прослушивании музыки.

Соединять последовательно светодиодные ленты длиной более пяти метров недопустимо, так как токоведущие дорожки самой ленты имеют малое сечение. Такое подключение приведет к снижению светового потока на участке ленты, превышающего длину пять метров. Если нужно подключить несколько пятиметровых светодиодных лент, то проводники каждой из них подключаются непосредственно к контроллеру.

В мощных моделях контроллеров для подключения внешних устройств используются клеммные колодки, в которых провода зажимаются с помощью винта. Рядом с клеммами обязательно нанесена маркировка. INPUT (IN) означает вход, к этим клеммам подключается внешний блок питания, с которого подается питающее напряжение для самого контроллера и светодиодных лент. Полярность обозначена дополнительными знаками «+» и «-». Несоблюдение полярности при подключении блока питания может вывести контроллер из строя.

Группа клемм для подключения RGB ленты обозначена надписью OUTPUT (OUT) и означает выход. Цвета обозначены буквами R (красный), G (зеленый), B (синий) и V+ (это общий провод любого другого цвета). От ленты обычно идут тоже цветные провода и достаточно просто присоединить их цвет в цвет.

При подключении светодиодных лент нужно применять провода достаточного сечения. Выбору сечения провода посвящена отдельная статья сайта «Выбор сечения провода».

Замечу, что к любому RGB контроллеру, соответствующему по току, можно с успехом подключить монохромную светодиодную ленту. Тогда появится возможность с помощью пульта дистанционного управления менять режим ее свечения – включать, выключать, менять яркость, устанавливать динамический режим изменения яркости.

Андрей 22.03.2021

Добрый день, Александр!
Мне нужно сделать RGB ленту длиной 25 метров от одного контроллера. Как лучше это сделать?
У меня пока один вариант, это параллельно подключить 2 ленты по 5 метров к контроллеру с блоком, а последующие 3 ленты по 5 метров присоединять последовательно к каждому из концов с применением усилителей RGB и подключенными к ним дополнительными блоками питания, но мне подсказали, что нужно устанавливать перед каждым новым отрезком (блоком питания) диод, что бы при выходе из строя одного из блоков другие не перегорели, приняв нагрузку на себя. Если этот вариант рабочий, то подскажите какой диод нужно ставить, просто я в этом не разбираюсь.
Лента 5050 30 светодиодов на метр.

Александр

Здравствуйте, Андрей!
Схема ваша рабочая, но я бы не стал подключать RGB усилители к концам лент, подключенных с контроллеру. При выходе из строя этих лент погаснут все к ним подключенные.
Целесообразнее усилители RGB подключать непосредственно к RGB выходу контроллера. Ток по этим проводам будет протекать меньше ампера и подойдут провода любого сечения.
Усилители можно запитать как от одного блока питания, так и от отдельного для каждого. Тут уже все зависит от расстояния между лентами, усилителями и контроллером.
Про диоды я не понял. Если выйдет из строя любой из блоков питания в системе, то это никоим образом не повлияет на другие блоки питания. Просто перестанет работать контроллер или усилитель RGB, запитанный от него и подключенная к нему лента перестанет светиться.
Вот если бы вы для надежности один контроллер или усилитель запитывали от двух блоков питания, соединив их выходы параллельно, то тогда действительно потребовались бы диоды для их развязки. Но все же светодиодная лента не военных объект и резервирование экономически не целесообразно. Тем более, что современная техника, при правильном монтаже и соблюдении правил ее эксплуатации, достаточно надежна.

Игорь 07.04.2021

Добрый день.
Могу ли я включить параллельно два выхода, например, R и G контроллера? Я хочу использовать только два цвета две монохромных ленты, чтобы не “гулял” третий выход контроллера? Не сгорят ли транзисторы? Или может нужна развязка этих двух выходов перед соединением?
Спасибо.

Александр

Здравствуйте, Игорь.
Для исключения влияния параллельного подключения монохромных лент на выходные ключи контроллера нужно к отрицательному выводу ленты подключить два простых диода стрелкой от ленты и их выводы уже подключить к выводам, например, R и G контроллера. Вторую ленту можно подключить таким же образом к выводам контроллера R и B, или в любом другом сочетании.
Желательно использовать диоды Шоттки (у них падение напряжения маленькое и поэтому меньше греются). Диоды должны быть рассчитаны на больший ток, чем потребляет лента. Напомню, что у RGB контроллеров общий провод является положительным.

Как подключить цветную светодиодную ленту с пультом: схемы и способы подключения

Существует не только светодиодная лента стандартного свечения белым цветом, но и многоцветная RGB лента. Если вам хочется добавить ярких красок в оформлении своего интерьера, периодически сменяя цвета и оттенки, то читайте далее, как подключить цветную светодиодную ленту с пультом.

Для начала раскроем преимущества и недостатки подключения RGB ленты, чтобы вам было проще сделать выбор в его пользу и продумать все детали монтажа.

Преимущества и недостатки RGB ленты

Если вы уже убедились, что для вашего интерьера не хватает многоцветного освещения, то самое время поговорить о плюсах и минусах подключения RGB светодиодной ленты.

Из преимуществ можно выделить:

• Простота монтажа.
• Срок службы в сравнении с привычными лампами накаливания намного дольше. Он может достигать около 30–50 тыс. часов бесперебойной работы.
• Удобство использования, компактность.
• Возможность осуществления любых, даже самых необычных дизайнерских решений за счет гибкости и применения световых эффектов: мерцание, смена цветов и оттенков, регулировка яркости и т. д.
• Безопасность, которая достигается за счет низкого потребляемого напряжения.

К недостаткам подключения РГБ ленты относятся:

• Невысокая влагостойкость, но ее можно существенно повысить, если приобрести светодиодную ленту с силиконовой оболочкой.
• Отсутствие защиты от механических повреждений.
• Сниженное качество цветопередачи по сравнению с белым светодиодом, так как применяемые светодиоды имеют относительно невысокий индекс цветопередачи.

Характеристики впечатляют, недостатки можно регулировать, адаптируя под свои условия и требования. Например, если вам важно, чтобы светодиоды были хорошо защищены от воздействия внешних факторов, то применяйте для монтажа алюминиевый профиль. Если комната, в которой предполагается установка светодиодной ленты имеет повышенную влажность, то подбирайте ее, учитывая влагостойкость осветительного прибора. В общем, перед покупкой продумайте все детали.

Что нам потребуется для подключения RGB ленты

На фото изображены все составляющие цепочки для правильной работы диодной ленты. Разберемся для чего нужен каждый из них и какую они несут функцию.

1. RGB лента, которую важно тщательно выбирать. Это первый элемент, с чьими характеристиками вам нужно определиться заранее. Все зависит от того, где и в каких условиях она будет размещена. При покупке учитывайте влагостойкость и защищенность от внешних воздействий.
2. Контроллер – дополнительное звено, которое необходимо для осуществления работы цветных диодов. Подключение контроллера к RGB светодиодной ленте позволяет выполнять функцию выбора и регулирования цвета. При его помощи вы можете составить собственный оттенок подсветки. Заглавные буквы RGB расшифровываются как:
   R – red, в переводе с английского красный цвет, G – green (зеленый цвет), B – blue (синий).

При помощи пульта для управления контроллером дистанционно, вы также можете регулировать яркость свечения, устанавливать фиксированный оттенок, включать и выключать светодиодную ленту.

Чтобы выбрать контроллер, необходимо рассчитать требуемую мощность. Это легко сделать, применив следующую формулу:

Потребляемая мощность одного метра умножить на длину светодиодной ленты. Итоговый цифровой показатель и будет являться мощностью контроллера (Вт).

3. Трансформатор (блок питания) – это еще одна важная деталь для работы всей цепи. Выбирать его следует индивидуально, определив условия помещения и правильно рассчитав требуемую мощность для бесперебойной работы светодиодной подсветки.

Подготовьте место для монтажа трансформатора заранее, где воздух циркулирует свободно, чтобы избежать перегрева прибора. При этом не располагайте его вблизи с легковоспламеняющимися предметами. Рассчитайте требуемую мощность.

Важно! Она должна быть на 20–30% выше суммарной мощности всех светодиодных лент. Этот запас мощности блока питания необходим для того, чтобы снабдить стабильным током всю конструкцию без перебоев и скачков напряжения.

Если избежать этого правила, вы рискуете тем, что светодиоды быстро выйдут из строя или будут недостаточно хорошо работать. Как выполнить расчеты мощности, а также еще больше дельных советов по выбору трансформатора, вы можете найти здесь.

Усилитель применяется по желанию и когда этого требует отдельный случай. Его стоит использовать для диодной ленты, длина которой более 5 м, если вся конструкция получает питание от одного трансформатора.

Особенно рекомендуется использовать RGB-усилитель при последовательном подключении нескольких светодиодных отрезков. Таким образом он реализует подачу тока непосредственно от трансформатора к каждой отдельной составной части.

Усилитель благоприятно влияет на работу блока питания и контроллера. Он снижает нагрузку, снабжая стабильным питанием без перепадов напряжения.

Также, если вы решили создать сложную осветительную конструкцию из RGB-ленты, вам в этом очень поможет усилитель.

5. Пульт дистанционного управления. Единственное примечание относительно него – проверьте присутствие батареек внутри.
6. Алюминиевый профиль можно использовать по желанию. Большинство светодиодных лент уже защищены от внешних факторов при помощи силиконового покрытия, поэтому в профиле нет особой необходимости. Но если ваша светодиодная лента относится к моделям с высоким электропотреблением, то такой профиль необходим. Он будет играть роль радиатора охлаждения.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

2. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

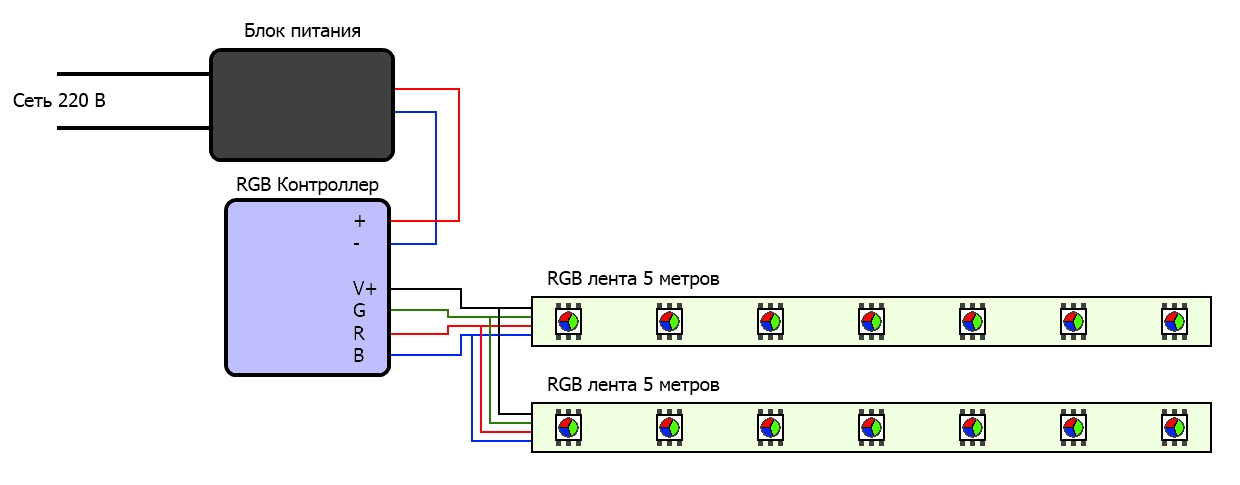

1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

2. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:

• мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
• потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

3. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

4. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

5. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Основные ошибки при подключении

Советуем ознакомиться с этими небольшими подсказками при монтировании светодиодной ленты, чтобы избежать самых распространенных ошибок. Это существенно упростит вам все этапы работы с декоративным осветительным прибором.

• Нарушение последовательности в подключении RGB ленты. Если не соблюдать требуемую очередность, то светодиодная лента не будет светить, а может и вовсе перегореть. Представленные выше схемы наглядно объясняют, как правильно соединить все элементы.
• Неверное последовательное соединение отрезков ленты, длиной более 5 м. Важно при подключении таких длинных лент дополнять цепь усилителем или дополнительным блоком питания, чтобы мощности хватало на всю протяженность диодной ленты, и нагрузка была распределена равномерно.
• Мощность трансформатора обязательно должна быть больше суммарной мощности всех светодиодных отрезков. В противном случае конструкция может прослужить недолго.
• Соединение между собой нескольких отрезков светодиодных лент может выполняться только двумя возможными способами: при помощи специальных коннекторов или методом спайки. Ни в коем случае не пытайтесь соединить их посредством скручивания.
• Светодиодные ленты повышенной мощности должны монтироваться в алюминиевый профиль для теплоотвода, чтобы избежать перегрева и возгорания. Профиль может также защитить от воздействия внешних факторов.
• Разрезать диодную ленту следует в специально предназначенных для этого местах, где нарисована пунктирная линия с ножницами, иначе она потеряет свою работоспособность.
• Иногда возникает путаница с проводами контроллера, как правильно его подключить к RGB светодиодной ленте смотрите по рисункам и рекомендациям выше.

Лучше учиться на ошибках других людей и изначально установить светодиодное освещение правильно, применяя все правила и советы.

Надеюсь, что из всех перечисленных методов установки RGB ленты, вы нашли самый подходящий для себя. Соблюдайте все вышеупомянутые правила, для создания качественного освещения и для безопасного использования в дальнейшем.

Подключение цветной светодиодной ленты

Советы по подключению RGB ленты от 5 до 20 метров

Если Вы решили сделать в доме скрытую подсветку потолка многоцветной лентой, нужно знать, как ее правильно подключить к сети. В отличие от одноцветной модели, которая подсоединяется только к блоку питания, здесь еще нужно дополнительно приобрести контроллер и усилитель. О том, как выполнить подключение RGB светодиодной ленты от 5 до 20 метров, мы расскажем Вам далее!

Основные элементы системы

Для того чтобы подключить RGB ленту своими руками нужно в первую очередь определиться с ее протяженностью. На основании этого уже выбираются подходящие устройства для системы освещения и создается подходящая схема подключения. Что касается устройств, то основными считаются RGB контроллер, блок питания и усилитель. Подробно рассмотрим предназначение каждого элемента в цепи.

Блок питания нужен для преобразования 220 Вольт от сети в 12/24 В, от которых работает сам источник света. Предназначение контроллера – управление цветовым свечением светодиодов (наглядно увидеть его работу Вы сможете на видео, которое мы предоставим ниже). Усилитель нужен для того, чтобы подключить более 5 метров RGB светодиодной ленты одновременно. Также в комплекте присутствует дистанционный пульт управления, на котором можно выбрать определенный уровень свечения и цвет диодов.

С комплектующими системы разобрались, теперь хотелось бы рассказать Вам о том, какие могут быть схемы подключения многоцветной ленты.

Популярные схемы подсоединения

Итак, первая и наиболее простая схема подключения из одной RGB ленты на 5 метров выглядит следующим образом:

Как Вы видите, все довольно просто: RGB лента подсоединяется к контроллеру, который в свою очередь подсоединен к блоку питания. БП работает от сети 220 В. Если нужно подключить два отрезка по 5 метров, тогда лучше дополнительно купить RGB усилитель и еще один блок питания, который добавляется к сети следующим образом:

Тут также особых проблем возникнуть не должно, главное соблюдать буквенную и цветовую маркировку проводов при монтаже. Очень важный нюанс – не стоит подключать 10 метров RGB светодиодной ленты последовательно, т.к. в этом случае второй отрезок будет светить не так ярко. Обязательно осуществляйте параллельное подключение, даже если мощности контроллера хватит на работу двух отрезков без усилителя.

Если же Вы решили сделать освещение в квартире многоцветной лентой протяженностью более 10 метров, тут опять-таки нужно использовать параллельное подключение. При выборе мощности усилителя с запасом, останется подключить 15 метров параллельно без дополнительного второго усилителя.

Как соединить между собой 2 отрезка общей длиной 10 метров? Соединение трех устройств SMD 5050 60LED 12V длиной 15 метров

Последний вариант, который также пользуется популярностью в домашнем освещении – подключение RGB светодиодной ленты длиной 20 метров (4 отрезка). Такой вариант идеально подходит для создания скрытой потолочной подсветки по периметру большой комнаты, к примеру, зала. Чтобы Вы наглядно увидели правильную разводку проводов, предоставляем к Вашему вниманию видео пример:

Как подключить систему длиной 20 метров?

Все популярные схемы подключения мы Вам показали. Осталось только рассказать сущность электромонтажных работ, которую мы предоставим в виде пошаговой инструкции ниже.

Пошаговая инструкция по монтажу

Для того чтобы самостоятельно подключить RGB светодиодную ленту в квартире, нужно выполнить следующие этапы:

1. Подготовьте поверхность. В том месте, где Вы решили установить светодиодное освещение, выровняйте поверхность и обезжирьте ее растворителем. Если Вы решили закрепить ленту на металлической поверхности, дополнительно защитите ее электроизоляционным материалом.

2. Приклейте ленту. Одна из сторон светильника самоклеющаяся, поэтому удалите пленку и аккуратно наклейте материал на выбранное место. Запомните, что радиус изгиба не должен превышать 2 см, иначе можно навредить системе. Если нужно отрезать определенный участок материала для подключения, делайте это в соответствующих местах, которые обозначены производителем (как показано на фото). Также о том, как резать светодиодную ленту, мы рассказывали в соответствующей статье. Для соединения двух отрезков RGB ленты используйте паяльник либо специальные коннекторы.

3. Соберите цепь. Согласно схеме осуществите подключение многоцветной ленты к контроллеру, усилителю и блоку питания своими руками. Блок питания подключается к сети несложно, обычной электрической вилкой. Чтобы соединить БП с контроллером, нужно подключить черный провод к разъему «V-», а красный к «V+». Провода от ленты крепятся к контроллеру следующим образом: красный к разъему «R», зеленый к «G», а синий к «B». Оставшийся провод (он может быть любого цвета), нужно подключить к клемме с обозначением «V+»

4. Подключите подсветку к сети 220 Вольт и протестируйте пультом ДУ.

Наглядный обзор всех этапов монтажа Вы можете увидеть на видео примере:

Как собрать систему протяженностью 5 метров?

Вот и вся инструкция по подключению RGB светодиодной ленты своими руками! Как Вы видите, ничего сложно нет, главное правильно выбрать мощность устройств и схему, по которой будет собираться цепь. Если Вы случайно перепутаете провода, идущие от светильника к контроллеру, ничего страшного не произойдет, просто система не будет работать так, как должна (к примеру, вместо красного цвета будет светить синий). В этом случае просто сделайте правильное подключение и снова протестируйте готовую систему.

Похожие материалы:

samelectrik.ru

Схема подключения светодиодной ленты RGB 5-10м, 15м, 20м и более.

При подключении обычной монохромной ленты следует придерживаться трех основных правил:

• подключение выполняется параллельно отрезками не более 5 метров

• лента монтируется на алюминиевый профиль

• блок питания выбирается всегда с запасом по мощности

Эти же правила полностью применимы и для многоцветной RGB ленты. Однако здесь есть некоторые особенности. Связаны они с использованием в схеме подключения RGB контроллера.

Кроме этого, обязательно запомните, что полноценную rgb подсветку можно изготовить на основании светодиодов SMD 5050. Именно в них реализована возможность менять цвета в одном источнике света.

Достигается это за счет того, что светодиод собран из трех кристаллов. Во всех остальных видах SMD 2835, SMD 3528 один светодиод может светить только одним цветом.

Из-за этого в подсветке могут возникать небольшие провалы освещенности, когда соседние светодиоды попросту не будут гореть и полоса света не будет выглядеть цельной и сплошной. Примеры и недостатки таких моделей можно посмотреть в статьях ”Характеристики светодиодных лент SMD 3528” и ”Отличия светодиодной ленты SMD 2835 от SMD 3528”.

RGB контроллер подключается после блока питания. С его помощью можно менять не только цвета, но и яркость освещения, разные режимы работы, интенсивность смены расцветки и т.д.

Для режима светомузыки, когда цвета бегают по разным сторонам и сменяют друг друга, потребуются специальные контроллеры. Называются они DMX.

Напрямую через контроллер можно подключать определенную длину светодиодной ленты. Максимум это 5 метров или 10 метров при параллельном подключении двух отрезков по пять.

А что делать, если разноцветная подсветка у вас более 10 метров? Для монохромного варианта все решается параллельным подключением отдельных кусков. Например, подключаете 3 участка по 5м каждый и имеете полноценную подсветку длиной 15м.

Для RGB ленты параллельно спаять и соединить 5-ти метровые участки можно, однако с непосредственным подключением к одному контроллеру имеются нюансы.

Схема подключения светодиодной ленты RGB длиной 5м или 10м

Для начала рассмотрим вариант, когда у вас общая длина светодиодной подсветки всего 5м или 10м, то есть две цельные ленты соединенные параллельно по 5м каждая. Что необходимо в этом случае?

• блок питания, преобразующий 220В из сети в 12 или 24В необходимые для работы подсветки

Все нюансы по его выбору, регулировке напряжения и особенностям подключения можно узнать из статьи ”Как правильно выбрать блок питания для светодиодной ленты”.

Его в отличие от блока питания можно подбирать без запаса по мощности, что называется впритык. Главное правильно рассчитать мощность самой ленты.

Например, если 1м потребляет 14,4Вт (данные можно найти на упаковке или из таблиц, согласно разновидности светодиодов), то 10м будут соответственно “кушать” 144Вт. Именно на такую мощность и покупаете контроллер.

Как все это правильно подключить? Во-первых, 220В нужно подать на сам блок питания. Обычно слева на нем имеются две клеммы с маркировкой L(фаза), N(ноль) и заземление. Здесь полярность L и N соблюдать не обязательно.

Далее по схеме идет контроллер. У него имеется ряд клемм:

• Light с контактами BGR V+

Расшифровываются они как: B (blue) – синий

G (green) – зеленый

R (red) – красный

+V – общий плюс на светодиодной ленте. Непосредственно на ленте он может быть подписан как ”+12” или просто ”+”. Все остальные три контакта rgb являются минусовыми.

• Power с контактами “+” и ”-”

В отличие от монохромной ленты у RGB варианта не два контакта, а четыре. А иногда и все пять!

Пятый отвечает за белый свет, так как нормального белого естественного освещения получить от сочетания rgb цветов не получится. Называются такие светодиодные ленты RGBW или RGBWW.

Поэтому заранее уточняйте, сколько контактов для пайки проводов имеет лента и покупайте соответствующий контроллер. Особенно это актуально при покупках через интернет магазины.

К контактам Power подается напряжение 12 или 24В от блока питания.

Здесь соблюдать полярность уже строго обязательно.

Ищите на блоке клеммы с надписью ”V+” и “V-“. Вместо “V-“ иногда пишут “COM”.

Далее заводите в клеммы контроллера три припаянных к ленте RGB проводка, каждый из которых отвечает за свой цвет. R подключаете к R, G к G и так далее.

Если перепутаете порядок, подключите красный к зеленому или наоборот, ничего страшного не случится, просто будут путаться цвета на пульту управления.

Кстати, светодиодную ленту RGB в крайних случаях можно подключать и вовсе без контроллера, напрямую к блоку.

Для этого нужно скрутить все три провода rgb в один и подать на него минус, а на второй проводок плюс.

Правда в этом случае, ни о какой разноцветной подсветке и речи быть не может. Однако как один из вариантов освещения, при выходе из строя контроллера, рассматривать можно. При правильном подключении RGB ленты по первому варианту, у вас должна быть последовательность: 1Блок питания 2Контроллер 3Светодиодная лента RGB

RGB лента длиной 15-20 метров

Если нужно подключить 15, 20 метров или более, такой вариант только с одним контроллером уже не подойдет. Есть два выхода:

• использовать два контроллера

• использовать RGB усилитель

Первый вариант неудобен более высокими затратами. А во-вторых, у вас будет два пульта управления, каждый из которых отвечает за различные участки ленты. И как вы их синхронизируете, тот еще вопрос.

Поэтому лучший вариант, когда все управляется от одного контроллера и с одного пульта. Это можно легко реализовать при помощи rgb усилителя.

Из названия понятно, что его предназначение усиливать сигнал от контроллера. Правда некоторые заблуждаются, полагая, что он нужен для более яркого свечения ленты. И его именно с этой целью можно использовать даже для 5-ти метровых участков. Это не так.

Выбирается он по мощности не всей длины светодиодной ленты, а только того участка, который к нему и подключается, помимо первых 5 или 10 метров.

Схема подключения усилителя

У усилителя есть входные-input и выходные-output клеммы. На входе и выходе те же контакты, что и у контроллера – общий плюс и цвета.

Также присутствуют и клеммы подключения питания:

Напряжение 12-24В можно подавать как от дополнительного блока, так и от общего, если позволяет его мощность.

Для подключения, общие концы предыдущего отрезка светодиодной ленты, заводите во входные клеммы усилителя.

Далее подсоединяете выход. Вставляете в RGBV+ разъемы, провода от дополнительного участка светодиодной ленты.

После этого под винты VDD и GND заводите проводники питания от блока.

Опять же полярность здесь строго соблюдаете! VDD – это плюс, GND – минус.

В итоге у вас должна получиться последовательность: 1Блок питания 2Контроллер 3Светодиодная лента №1 4Усилитель 5Светодиодная лента №2

Собранная подсветка по такой схеме будет работать и управляться с одного пульта.

Если вам нужно подключить еще 5-10 метров ленты, в схему добавляется еще один усилитель, а возможно и дополнительный блок питания (зависит от мощности освещения).

Только имейте в виду, что параллелить напрямую между собой сами блоки питания нельзя. Делать это нужно через диодный мост. Поэтому они должны быть разделены между собой через отдельные участки лент.

Таким образом можно собрать разноцветную подсветку любой длины под ваши запросы. Главное найти место для размещения всего этого оборудования.

Когда места не хватает, вместо большого усилителя можно использовать микро модель.

Он напоминает из себя что-то типа переходника, и размер у него соответствующий. При этом со своей задачей усиления сигнала справляется хорошо.

Кроме этого, его можно использовать, если вам не хватает мощности вашего контролера. Например, мощность всей светодиодной ленты 110Вт, а контроллера всего 70Вт.

Чтобы не менять его, просто докупаете такой мини усилитель, последовательно соединяете два элемента и наслаждаетесь освещением. Кстати, такого же миниатюрного размера может быть и сам контроллер.

1Неправильная последовательность:

• контроллер – блок – лента (должно быть: блок – контроллер – лента) или

• блок – усилитель – контроллер – лента (правильно: блок – контроллер – усилитель – лента)

2С обратной стороны подложки светодиодной ленты, в местах где дорожки отдельных кусков соединяются между собой, есть места заводской пайки.

Так вот, при наклеивании ленты и срыве скотча, эти самые места могут оголиться. Такое зачастую происходит на изделиях эконом класса.

В итоге, когда вы ленту наклеите на алюминиевый профиль, вы тем самым просто закоротите все 4 дорожки между собой и сожгете свою подсветку. Поэтому всегда проверяйте обратную сторону, перед непосредственным процессом наклеивания.

3Подключение второго участка ленты (свыше 10 метров) к блоку питания, который был выбран только из расчета мощности первого участка, полагаясь на мощность усилителя.

Даже если для блока и был выбран запас в 30%, в конечном итоге работа на износ рано или поздно выведет из строя или блок или светодиоды.

svetosmotr.ru

Подключение светодиодной RGB-ленты своими руками

Светодиодные ленты, позволяющие получать разнообразные световые эффекты, находят широкое применение в создании различных вариантов освещения и подсветки в быту, офисах, объектах культурного назначения и на улицах.

Светодиодная лента представляет собой гнущуюся плату, на которой находятся светодиоды.

Длина диодных лент обычно составляет пять метров, ширина от восьми до двадцати миллиметров.

В продажу они поступают намотанными на пластмассовые бобины.

Светодиодная лента разделяется на отдельные отрезки, состоящие из нескольких диодов. Если возникает необходимость откорректировать длину RGB-светодиодной ленты, присутствует возможность разъединить ее вдоль полоски, проходящей через контактные точки подключения и помеченной изображением ножниц.

Количество элементов на этом фрагменте зависит от типа данного изделия, и после подключения его к источнику питания он сохранит работоспособность.

На картинке видно, где можно разрезать RGB-ленту

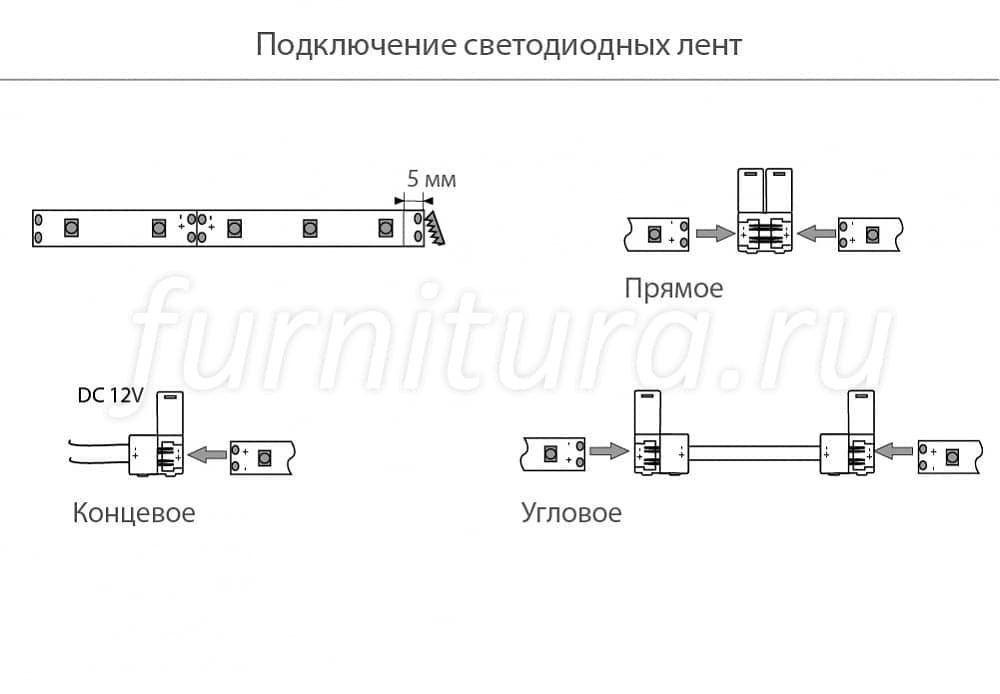

Объединить кусочки ленты можно посредством коннектора. Для этого нужно поместить концы с контактами в разъем и закрыть крышку.

Объединение кусочков ленты посредством коннектора

При этом нужно соблюдать полярность.

Также можно произвести это соединение, используя пайку. Провода нужно заизолировать.

Соединение проводов с помощью пайки Схема рабочего фрагмента RGB-ленты

Наиболее распространено применение диодных лент с диодами SMD5050.

Для того чтобы подключить RGB-ленту, необходимо предусмотреть блок питания, контроллер и (при необходимости подсоединения нескольких диодных лент) усилитель.

Чтобы подключить RGB-ленту, надо грамотно выбрать блок питания согласно ее мощности и напряжению. Соединение этой ленты с входным напряжением сети 220 В (без блока питания) приведет к ее мгновенному выходу из строя.

Светодиодные ленты рассчитаны на работу от источника постоянного тока напряжением 12 В или 24 В. Этикетки ленты содержат информацию о рабочих параметрах.

В качестве мощности, которую потребляет лента, всегда указывается та, которая приходится на законченный фрагмент длиной в 1 метр. Потребляемый каждой цветовой цепью ток всегда можно найти в справочниках.

Если не известны никакие (кроме напряжения питания) параметры ленты, можно все рассчитать. Разобраться с методикой расчета потребляемого тока и выбора блока питания можно на примере условно неизвестного типоразмера цветной светодиодной ленты длиной пять метров, работающей при напряжении 12 В.

Чтобы определить все неизвестные параметры, сначала нужно измерить длину сторон светодиода.

Предположим, она составляет 5 на 5 миллиметров. В справочниках по светодиодам такие геометрические размеры соответствуют светодиоду RGB SMD5050. Далее необходимо выяснить, какое число их расположено на 1 м. Допустим, что их 30 шт.

На один из трех кристаллов светодиода приходится ток 0,02 А, значит, весь светодиод, состоящий из трех кристалликов, потребляет 0,06 А.

Количество светодиодов на одном расчетном отрезке – 30 штук. Следовательно, перемножив полученную силу тока 0,06 А на 30 штук, получится 1,8 А (0,06 х 30 = 1,8).

Но так как между каждой тройкой диодов выполнено последовательное соединение, ток, проходящий через 1 метр ленты, меньше в 3 раза и составляет 0,06 А.

Соответственно, ток, потребляемый всей лентой, равен 3 А (0,06 А х 5 м = 3 А).

Путем проведения несложных расчетов было установлено, что в рассмотренном выше случае необходим источник питания постоянного тока с напряжением на выходе 12 В, поддерживающий нагрузку более 3 А (с запасом около 30 процентов). Поэтому подходящим вариантом оказался адаптер APO12-5075 UV, рассчитанный на нагрузку до 5 А.

Если напряжение на выходе блока питания будет строго соответствовать расчетному, то источник питания в этом случае все время будет работать в крайне тяжелом режиме. Поэтому срок службы его значительно сократится.

Контроллер необходим для подключения светодиодных лент и служит для регулирования цвета и яркости устройства. Подключаться он должен с одной стороны к блоку питания, со второй – к цепи светодиодов.

При необходимости может использоваться схема подключения RGB-ленты непосредственно к блоку питания (без контроллера). Для этого нужно к плюсовому контакту драйвера подключить плюсовой провод ленты и к минусовому контакту прикрепить сразу три цветовых провода, соединив их вместе.

Но при таком подключении светодиодной RGB-ленты можно будет получить только один цвет свечения светодиодов без возможности его регулирования.

Расчетным путем было получено, что суммарный ток, потребляемый всей лентой, составляет 3 А. Но ток каждой цветовой дорожки в три раза меньше этой величины.

Поэтому чтобы светодиодная лента работала в нормальном режиме, нужно, чтобы ток на выходных контактах контроллера (которые предназначены для подключения цветовых полос R, G, B) составлял третью часть от поступающего с блока питания тока.

Отсюда следует, что в рассматриваемом нами случае нужно применить контроллер напряжением на 12 В и током нагрузки 1 А на каналах R, G и B.

В соответствии с этими параметрами можно выбрать контроллер LN-IR24B, который оснащен пультом дистанционного управления, работающим в радиочастотном диапазоне.

Весь набор (подобранный расчетным путем) комплектующих, обеспечивающих работу LED-ленты в штатном режиме

Ниже представлена схема подключения светодиодной RGB-ленты длиной 5 метров через блок питания и контроллер.

L – контакт для подачи фазного напряжения сети 220 В;

N – контакт для подсоединения нулевого провода;

PE – контакт для заземляющего провода.

Провода цветовых каналов R (красный), G (зеленый), B (синий) подключаются к клеммам, обозначенным на контроллере соответствующими буквами.

При несоблюдении этого условия светодиоды не потеряют способность цветового свечения, но при попытке настроить желаемую цветовую гамму будут получаться цвета, не соответствующие разметке, нанесенной на пульт управления.

Входное напряжение сети 220 В подается на контакты L и N блока питания.

Выпрямленное и преобразованное напряжение 12 В выходит на контакты +V и –V блока питания, после чего через соединяющие провода оно поступает на одноименные входные контакты контроллера.

На выход этого прибора выведены три линии с обозначениями R, G и B, которые служат для подключения цветовых каналов светодиодной ленты к контроллеру.

Контакт +V – для общего плюсового провода.

Если мощности блока питания и контроллера позволяют подключить RGB-ленту длиной до десяти метров, это можно сделать, подсоединив к соответствующим выходным клеммам контроллера по два провода, идущих на 2 разные ленты, соединив таким образом их параллельно на контактах контроллера. То есть к одному контакту присоединяется сразу два провода. Но использовать такую схему не рекомендуется. В случае ошибки при расчете мощности блока питания и контроллера может не хватить на дополнительную ленту.

Схема подключения двух лент по 5 метров через один блок питания и контроллер. Эти две ленты подключены параллельно контроллеру Внешний вид контроллера и подсоединяемых к нему проводов от двух RGB-лент Второй вариант подключения двух пятиметровых лент (с применением дополнительного блока питания и усилителя)

Последовательное подключение нескольких лент без использования дополнительного оборудования не применяется, потому что в результате падения напряжения на ленте наиболее удаленные от регулирующей аппаратуры участки будут светиться очень слабо или вовсе не будут.

Для подключения светодиодной ленты длиной от 5 метров необходимо на каждом участке использовать усилитель и дополнительный блок питания. Усилитель – это прибор, усиливающий сигнал контроллера.

Если мощности блока питания и контроллера не хватает для подключения двух и более лент, используется схема подключения с усилителями и добавляются дополнительные блоки питания, соответствующие параметрам каждой отдельной ленты.

Подключение четырех RGB-диодных лент с использованием своего усилителя и блока питания для каждой ленты. Здесь усилители присоединяются к контроллеру параллельно

При наличии у контроллера резерва мощности (в пределах 30 процентов) имеется возможность создания цепи, исключающей применение усилителей. Каждая лента к контроллеру подключается параллельно и устанавливается общий для всех комплектующих мощный блок питания. Поэтому нужна принудительная вентиляция.

Это создает дискомфорт из-за шума, создаваемого вентилятором.

Прилагаемая схема разъясняет, как подключить светодиодную ленту параллельно-последовательно.

Схема подключения светодиодной ленты параллельно-последовательно

Здесь параллельно к контроллеру подключена только первая RGB-лента.

Любая следующая присоединяется последовательно к предыдущей через усилитель.

Усиливающие приборы коммутируются с сетью 220 В через индивидуальные блоки питания.

Схемы подключения RGBW-лент аналогичны схемам соединения RGB-лент. Отличие заключается в необходимости применения RGBW-контроллера, у которого имеется дополнительный цветовой вывод «white» (белый). С помощью такой ленты можно создавать наиболее интересные цветовые решения.

lampagid.ru

RGB светодиодная лента – как подключить к контроллеру и блоку питания

Монохромные светодиодные ленты, светящиеся только красным – R, зеленым – G, синим – B или белым – CW цветом, как правило, подключаются непосредственно к источнику постоянного тока напряжением 12 В или 24 В. RGB светодиодную ленту, как и монохромные, тоже можно подключить к блоку питания постоянного тока, соединив выводы R, G и B между собой.

Но в таком случае будет упущена возможность реализации цветовых эффектов освещения, ради которых лента и была создана. Поэтому при установке цветных светодиодных лент, в разрыв цепи между блоком питания и лентой обычно устанавливают электронный контроллер. Он позволяет в автоматическом режиме изменять цвет и яркость свечения ленты в динамическом режиме по заданной с пульта дистанционного управления программе.

На фотографии изображена электрическая схема подключения RGB светодиодной ленты к сети 220 В. Блок питания (адаптер) преобразует переменное напряжение 220 В в напряжение постоянного тока 12 В, которое по двум проводам с соблюдением полярности подается на RGB контроллер. К контроллеру посредством четырех проводов в соответствии с маркировкой подключается светодиодная лента. Для удобства монтажа и ремонта светодиодного освещения узлы между собой соединяются с помощью разъемов.

Электрическая схема LED RGB светодиода SMD-5050

Для подключения, а тем более ремонта RGB светодиодной ленты на профессиональном уровне, необходимо представлять, как она устроена, и знать электрическую схему и распиновку применяемых в лентах светодиодов. На фотографии ниже представлен фрагмент RGB светодиодной ленты с нанесенной схемой распайки кристаллов светодиодов.

Как видно на схеме, кристаллы в светодиоде электрически не связаны между собой. Три разноцветных кристалла в одном корпусе светодиода образуют триаду. Благодаря такой конструкции, управляя яркостью свечения каждого кристалла индивидуально можно получить бесконечное количество цветов свечения светодиода. На таком принципе управления цветом построены дисплеи сотовых телефонов, навигаторов, фотоаппаратов, компьютерных мониторов, телевизоров и многих других изделий.

Технические характеристики светодиода SMD-5050 приведены на странице сайта «Справочник по SMD светодиодам».

Электрическая схема LED RGB ленты на светодиодах SMD-5050

Разобравшись с устройством светодиода легко разобраться и с устройством светодиодной ленты. В верхней части картинки фотография работоспособного отрезка LED RGB ленты, а в нижней его электрическая схема.

Как видно из схемы, одноименные контактные площадки светодиодной ленты, находящиеся с ее правой и левой стороны электрически соединены между собой напрямую. Таким образом, обеспечивается возможность подачи питающего напряжения на ленту с любого конца и на следующий отрезок ленты при ее наращивании.

Кристаллы светодиодов VD1, VD2 и VD3 одинакового цвета свечения соединены последовательно. Для ограничения тока в каждой из цветовых цепей установлены токоограничивающие резисторы. Два из них номиналом 150 Ом, а один 300 Ом, в цепи кристаллов красного цвета. Резистор большего номинала установлен для выравнивания яркости всех цветов с учетом интенсивности излучения кристаллом светодиода и не одинаковой цветовой чувствительности человеческого глаза к разным цветам.

Как разрезать светодиодную ленту на отрезки

Как Вы уже наверно поняли, RGB светодиодная лента любой длины (относиться и к монохромным лентам), состоит из коротких самостоятельных отрезков, представляющих собой законченное изделие. Достаточно подать на контактные площадки напряжение питания и лента будет излучать свет. Для получения отрезка ленты требуемой длины элементарные отрезки соединяют между собой в соответствии с буквенной маркировкой.

Обычно лента выпускается длиной пять метров. В случае необходимости ее можно укоротить, разрезав поперек по линии, нанесенной по центру контактных площадок между маркировкой, бывает, в этом месте дополнительно наносят символическое изображение ножниц. Иногда ленту приходится разрезать, чтобы установить под углом. В таком случае разрезанные одноименные контактные площадки соединяются между собой с помощью пайки отрезками провода.

Способы управления цветом свечения RGB светодиодных лент

Есть два способа управления цветовым режимом работы RGB светодиодной ленты, с помощью трех выключателей или электронного устройства.

Принцип работы простейшего контроллера на выключателях

Рассмотрим принцип работы самого простого контроллера, на механических выключателях. В качестве выключателя для ручного управления свечением RGB ленты можно применить трех клавишный настенный выключатель, предназначенный для включения люстр и светильников в бытовую сеть 220 В. Электрическая схема подключения тогда будет иметь следующий вид.

Резисторы R1-R3 служат для ограничения тока и их можно устанавливать в любом месте цепи питания кристаллов одного цвета. По этой схеме можно подключать RGB ленты, рассчитанные на напряжение питания как 12 В, так и 24 В.

Как видно из схемы, плюсовой вывод блока питания подключается непосредственно к плюсовому выводу светодиодной ленты, который является общий для светодиодов всех цветов, а минусовой вывод подключается к R, G и B контактам ленты через выключатель. Коммутатором из трех выключателей можно получить семь цветов свечения ленты. Это самый простой, надежный и дешевый способ управления цветами свечения RGB ленты.

Для получения бесконечного количества цветов свечения RGB ленты и в автоматическом режиме динамическое изменение величины светового потока, вместо выключателей используют электрический блок, который называется RGB контроллер. Его включают в разрыв цепи между блоком питания и RGB лентой. Обычно в комплект контроллера входит пульт дистанционного управления, позволяющий на расстоянии управлять режимом его работы, и как следствие режимом свечения светодиодной ленты.

Так как для работы светодиодной ленты требуется, как правило, напряжение постоянного тока 12 В (реже 24 В), то для подключения ее к электросети переменного тока 220 В применяется блок питания или адаптер, преобразующий переменное напряжение в напряжение постоянного тока, которое через разъемное соединение подается на блок контроллера.

Рассмотрим принцип работы RGB контроллера на примере самого простого и широко применяемого контроллера модели LN-IR24. Он состоит из трех функциональных узлов – контроллера управления RGB, силовых ключей и микросхемы инфракрасного сенсора (ИК). Микросхема контроллера прошита на требуемый алгоритм работы светодиодной ленты. Управление микросхемой контроллера осуществляется сигналом, поступающим с микросхемы сенсора ИК. На ИК сенсор управляющий сигнал поступает при нажатии кнопок на пульте дистанционного управления.

Управление подачей питающего напряжения на светодиодную ленту осуществляется с помощью трех полевых транзисторов, работающих в ключевом режиме. При поступлении сигнала с микросхемы контроллера управления RGB на затвор транзистора, его переход сток-исток открывается, и через светодиоды начинает протекать ток, в результате чего они начинают излучать свет. Управление яркостью свечения светодиодов осуществляется за счет высокочастотного изменения ширины импульсов подаваемого питающего напряжения (широтно-импульсной модуляции).

Выбор блока питания и контроллера для RGB ленты

Блок питания для RGB светодиодной ленты, необходимо выбирать, исходя из напряжения ее питания и потребляемого тока. Наиболее популярны светодиодные ленты на напряжение постоянного тока 12 В. Ток потребления по цепям R, G и B можно узнать из этикетки или определить самостоятельно, воспользовавшись справочными данными на светодиоды, изложенными в таблице на странице сайта Справочная таблица параметров популярных SMD светодиодов. Принято мощность потребления ленты указывать на метр ее длины.

Рассмотрим на примере как определить мощность потребления RGB ленты неизвестного типа на напряжение питания 12 В. Например, нужно подобрать блок питания и контроллер для RGB ленты длиной 5 м. Первое что необходимо сделать, определить тип RGB светодиодов установленных на ленте. Для этого достаточно измерять размер боковых сторон светодиода. Допустим, получилось 5 мм×5 мм. По таблице определяем, что такой размер имеет светодиод типа LED-RGB-SMD5050. Далее нужно подсчитать количество корпусов светодиодов на метре длины. Допустим, получилось 30 штук.

Один кристалл светодиода потребляет ток 0,02 А, в одном корпусе размещено три кристалла, следовательно суммарный ток потребления одного светодиода составит 0,06 А. На одном метре длины 30 светодиодов, умножаем ток на количество 0,06 А×30=1,8 А. Но диоды включены по три последовательно, значит, реальный ток потребления метра ленты будет в три раза меньше, то есть 0,6 А. Длина нашей ленты пять метров, следовательно, суммарный ток потребления составит 0,6 А×5 м=3 А.

Расчеты показали, что для питания RGB ленты длиной пять метров нужен блок питания или сетевой адаптер с выходным напряжением постоянного тока 12 В и током нагрузки не менее 3 А. Блок питания должен иметь запас по току, поэтому был выбран, адаптер модели АРО12-5075UV, рассчитанный на ток нагрузки до 5 А. При выборе блока питания нужно учесть, что выходной его разъем должен подходить к разъему RGB контроллера.

При выборе контроллера надо учесть, что ток потребления по отдельно взятому каналу R, G или B будет в три раза меньше. Следовательно, для нашего случая нужно брать контроллер, рассчитанный на напряжение 12 В и максимально допустимым током нагрузки на канал не менее 3 А/3=1 А.

Этим требованиям соответствует, например, RGB контроллер LN-IR24B. Он рассчитан на ток нагрузки до 2 А (можно подключить до 10 метров RGB ленты). Позволяет включать и выключать ленту, выбирать 16 статических цветов и 6 динамических режимов дистанционно, с расстояния до восьми метров, с помощью элегантного пульта ДУ. Питающее напряжение на контроллер подается с блока питания или сетевого адаптера с помощью коаксиального DC Jack. RGB-контроллер LN-IR24B имеет малый вес и габаритные размеры.

Внешний вид подготовленного по результатам расчета комплекта для освещения светодиодной лентой показан на фотографии. В комплект входит блок питания модели АРО12-5075UV, RGB контроллер LN-IR24B с пультом дистанционного управления и RGB светодиодная лента.

Если потребуется подключить несколько пятиметровых RGB лент, то потребуется более мощный контроллер, например, CT305R, позволяющий выдавать ток до 5 А на светодиоды одного цвета. Этим контроллером можно управлять не только с помощью пульта дистанционного управления, но и по сети с компьютера, превратив тем самым RGB освещение в цветомузыкальное сопровождение при прослушивании музыки.

Соединять последовательно светодиодные ленты длиной более пяти метров недопустимо, так как токоведущие дорожки самой ленты имеют малое сечение. Такое подключение приведет к снижению светового потока на участке ленты, превышающего длину пять метров. Если нужно подключить несколько пятиметровых светодиодных лент, то проводники каждой из них подключаются непосредственно к контроллеру.

В мощных моделях контроллеров для подключения внешних устройств используются клеммные колодки, в которых провода зажимаются с помощью винта. Рядом с клеммами обязательно нанесена маркировка. INPUT (IN) означает вход, к этим клеммам подключается внешний блок питания, с которого подается питающее напряжение для самого контроллера и светодиодных лент. Полярность обозначена дополнительными знаками «+» и «-». Несоблюдение полярности при подключении блока питания может вывести контроллер из строя.

Группа клемм для подключения RGB ленты обозначена надписью OUTPUT (OUT) и означает выход. Цвета обозначены буквами R (красный), G (зеленый), B (синий) и V+ (это общий провод любого другого цвета). От ленты обычно идут тоже цветные провода и достаточно просто присоединить их цвет в цвет.

При подключении светодиодных лент нужно применять провода достаточного сечения. Выбору сечения провода посвящена отдельная статья сайта «Выбор сечения провода».

Замечу, что к любому RGB контроллеру, соответствующему по току, можно с успехом подключить монохромную светодиодную ленту. Тогда появится возможность с помощью пульта дистанционного управления менять режим ее свечения – включать, выключать, менять яркость, устанавливать динамический режим изменения яркости.

ydoma.info

Подробные примеры по подключению светодиодных лент

У человека, который не так часто использует или впервые собирается использовать светодиодную ленту может возникнуть множество вопросов.

Большую часть из них, мы рассмотрели в этой статье. В ней вы узнаете о взаимосвязи, важности выбора каждого компонента для светодиодной ленты. Так же мы рассказали об основных видах и различиях светодиодных лент.

Рекомендуем прочесть ее для лучшей осведомленности и понимания описываемых далее событий и действий.

В моментах требующих дополнительного пояснения, мы сделаем кликабелыными некоторое слова или фразы (помечены цветом), нажав на которые, у вас откроется в отдельной вкладке часть рекомендуемой статьи, рассказывающий о той или иной особенности или элементе.

Предупреждение!
Прежде, чем следовать представленным примерам, изучите их полностью и обдумайте все последствия и риски. Помните, что показанные и описанные далее действия выполняются вами на собственный страх и риск. Автор и ресурс не несут никакой ответственности за любые последствия.

Сделать подходящий выбор – это только этап перед использованием, за которым следует следующий не менее важный этап, а именно монтаж изделия и подключение.

Далее мы ответим на вопрос – как подключить светодиодную ленту, рассмотрев несколько способов, среди которых будет один нестандартный подход.

Определяем вид подключаемой ленты

Первое с чего следует начать – это определить, какую ленту требуется подключить многоцветную (RGB, WRGB) или одноцветную ленту. От этого будет зависеть схема подключения и требуемые компоненты.

Если вы не знаете какая у вас лента, то определить очень просто, достаточно посмотреть на количество контактных площадок на изделии.

У многоцветной ленты их будет 4 для RGB или 5 для WRGB. Все контакты на цветной ленте, кроме одного будут отвечать за определенный спектр цвета, а один оставшийся будет общим + 12V или +24V в зависимости от типа изделия.

В чем отличие между RGB и WRGB мы уже рассматривали в статье, про которую мы сказали в самом начале, но все же кратко напомним.

В RGB ленте используются только многокристальные светодиоды, а в WRGB к многокристальным добавляется однокристальные светодиоды белого цвета, которые чередуются с многокристальными через определенный промежуток. Для большей ясности взглянем на фотографию.

У одноцветной ленты всего 2 контакта, плюс и минус. Подобные изделия не способны изменять свой цвет.

Рассмотрим схемы и компоненты требуемые для подключения каждого из видов.

Подключение одноцветной светодиодной ленты

Начнем с подключения одноцветной ленты, так как для ее работы используется меньше компонентов и она более распространена.
Рассмотрим компоненты требующиеся для подключения.

• светодиодная лента
• блок питания
• провода
• сетевой шнур

На картинке представлена схема для 1 и 2 типа блоков питания. Далее рассмотрим подробно каждый из этапов. Тип блока питания можно определить в конце статьи.
Для обеих схем большая часть выполняемых действий будет одинакова.

Представленные ниже примеры демонстрирует подключение одноцветной ленты. Для подключения многоцветной RGB ленты используется иной подход. Его вы сможете найти опустившись вниз по статье, нажав сюда или воспользуйтесь меню навигации в начале статьи.

Предупреждение!
Еще раз напоминаем о предупреждении в начала материала. Мы и ресурс не несем никакой ответственности за последствия. Все описанное и изложенное производится на собственный страх и риск.

Возьмем ленту и найдем припаянные провода в начале, если они отсутствуют, то находим

ближайшие контактные площадки.

Далее у нас есть несколько вариантов.

• 1 Мы можем вставить контактные площадки в коннектор.

• 2 Если присутствуют провода в начале ленты, то мы можем сделать скрутку.


• 3 Если присутствуют провода в начале ленты, то мы можем припаяться к ним.

Первый вариант с коннекторами достаточно прост в реализации так как лента соединяется с коннекторами при помощи «защелок», поэтому мы не будем особо останавливаться на этом способе и перейдем к остальным.

Оставшиеся два способа имеют, схожие этапы, поэтому мы рассмотрим их вместе.
Продолжаем. Мы нашли провода вначале ленты или ближайшие контактные площадки.

После этого нам необходимо хотя бы немного удлинить провода, что бы можно было закрепить или положить блок питания в удобное место.

Если вначале ленты присутствуют провода, то следуйте инструкции, которая будет далее.

Если нет, то пропустите последующие шаги и сразу опуститесь ниже, до раздела, где мы рассказываем, как разделить ленту на части и соединить их. Или нажмите сюда для перехода.
В том разделе вы найдете, как припаять отсутствующие провода. Желательно сразу припаивать провода требующейся вам длинны.

Первым шагом нам нужно снять изоляцию с проводов на ленте, а так же с проводов, которыми мы будем удлинять.

Снимаем по несколько сантиметров и переходим к выполнению следующего шага.

Самое главное не перепутать провода при соединении с блоком питания в конце, а пока продолжаем.

Берем оголенные провода и скручиваем «волоски» между собой.

В готовом виде должно выглядеть, как на фото выше. На данном моменте вариант – скрутка почти готов, остается только заизолировать каждый из проводов, по отдельности.

После того, как заизолировали провода, можно переходить к подключению блока питания и использованию продукта.

Для тех, кто собирается использовать вариант с пайкой, продолжаем далее выполнять шаги. Их остается не так много.

Выполнив скрутку подготавливаем паяльник и принадлежности к пайке. Как правильно паять не буду рассказывать в данной статье, иначе это может затянуться надолго.

Расскажу как-нибудь в другой раз. Предположим, что мы уже спаяли провода между собой. В готовом виде будет выглядеть примерно, как на фото.

Осталось заизолировать провода.
Далее переходим к подключению блока питания или читаем, как соединить части ленты.

Для начала определим, какой тип блока питания у нас имеется. Для этого переходим почти в самый конец статьи или нажимаем сюда для автоматической прокрутки.

Определив тип блока питания выполняем один из следующих пунктов в зависимости от имеющегося типа.

1 тип

Если у вас первый тип блока питания, вы использовали коннектор для ленты с таким же разъемом, как у блока питания, то просто соедините их.

Если у вас отсутствует коннектор на ленте, то срежьте разъем с блока питания и припаяйте провода от ленты, соблюдая обозначения – плюс и минус.

2 тип

Если у вас второй тип.

• Зачистите удлиненные провода на ленте с обратной стороны, скрутите их

• Немного открутите винтики на блоке питания

• Затем подсуньте под них провода, а лучше обвяжите винтики проводами в виде кольца

• Затем прижмите провода винтиками

• Таким же образом подключите сетевой шнур

• Если видны оголенные провода, то заизолируйте их

• Все готово пользуйтесь.

Как разделить светодиодную ленту на части

Если требуется разделить ленту на несколько частей, то разрезаем строго в указанных местах.

Места, где можно разделить изделие обозначаются в виде ножниц. Разрезаем так, что бы на обеих частях, с обеих сторон образовались контактные площадки.

Как соединить части ленты между собой или как подсоединить провода к ленте

Данный метод подходит для обоих типов лент, то есть для одноцветной и многоцветной.
Единственным различием в данном случае будет количество использующихся проводов.
Для одноцветной ленты оно будет равно 2, а для многоцветной 4 – 5.

Предположим, что вам нужно соединить несколько разрезанных частей ленты между собой. Или если на вашей ленте не было изначально припаянных проводов.

Есть два варианта – использовать специальные коннекторы, либо паять.
Мы будем паять, использование коннекторов не должно вызвать особых трудностей.

Находим ближайшие к краю контактные площадки

Берем кусочек провода требуемой длины, зачищаем и скручиваем

Скрученные провода должны выглядеть примерно, как на фото выше.

Берем паяльник и принадлежности, затем лудим провода. Пример на фото выше.

Припаиваем провода к ленте. Осталось заизолировать провода и готово.
Таким образом, мы припаяли провода к ленте, если они отсутствовали по какой-либо причине.

Если вам требуется соединить несколько кусочков ленты с определенным промежутком, то припаяйте одну сторону проводов, как показано выше. Затем зачистите противоположные концы этих проводов припаяйте их к другому кусочку ленты. Если потребуется заизолируйте оголенные части проводов.

Если вам требуется соединить несколько кусочков без расстояния между ними, то сопоставьте контактные площадки 2-х кусочков ленты друг напротив друга, так что бы они немного накладывались друг на друга, затем спаяйте. Выглядеть должно примерно так.

Главное – не перепутайте плюс и минус местами. Обозначения подписаны по обеим сторонам ленты.

Подключение многоцветной RGB ленты

Процесс подключения и некоторые требуемые компоненты отличаются от простой, одноцветной ленты.

Для подключения многоцветной ленты нам потребуются следующие компоненты.

• светодиодная лента

• контроллер цвета (только для многоцветной ленты)

• блок питания

• сетевой провод (опционально, зависит от блока питания)

• штекер или коннектор (зависит от ситуации)

Как правило, многоцветная RGB лента подключается к контроллеру с помощью коннектора, который уже обычно присутствует на большинстве изделий.

Если он отсутствует, то можно подключиться к контроллеру, например, с помощью коннектора, приобретаемого отдельно или при помощи пайки. Как припаять провода, мы рассказали чуть выше, в разделе как соединить части ленты.

Для примера возьмем один из самых популярных контроллеров для RGB светодиодных лент. Рассмотрев его мы можем увидеть, что с одной стороны располагается коннектор для подключения ленты, рядом с ним расположен ИК приемник для пульта дистанционного управления.

Если у вас присутствует готовый коннектор или вы приобрели его отдельно, то мы предлагаем сразу соединить ленту с контроллером без удлинения проводов.

Таким образом, где бы вы не применили ленту, то контроллер будет находиться в начале изделия, что поможет избежать лишних проводов.

Но в данном варианте вас может поджидать один недостаток. Если ИК приемник будет заграждать какое-нибудь препятствие, например, занавес, то при попытке смены цвета или иной операции сигнал может не дойти с первого раза или вообще. В таком случае, вам придется отодвигать штору, подходить ближе, либо попытаться закрепить ИК приемник или ленту в зоне действия сигнала.

Так же существует и иной способ устранить проблему – переместить контроллер в другое место. Для этого потребуется удлинить провода, любым доступным способом, например, с помощью коннектора – удлинителя, либо срезать штекер, нарастить провода, затем припаять его к этим проводам и соединить с контроллером. Как паять мы так же писали выше.

Если у вас отсутствует коннектор, то предлагаем приобрести его или припаять провода, как это сделать читайте выше.

Далее нам потребуется подключить контроллер к блоку питания.

Подключение контроллера RGB светодиодной ленты к блоку питания


Многие контроллеры для цветных светодиодных лент используют круглый штекер для соединения с проводом от блока питания.

Если у вас уже присутствует блок питания с таким (круглым штекером), то просто соедините и пользуйтесь, предварительно убедившись в правильности подключения. (Относится к блокам питания 1-го типа. О типах читайте далее.)

Если у вас блок питания второго типа, то следуйте дальнейшим действиям.

Сначала нам нужно найти подходящий, круглый штекер.
Его можно срезать с любого ненужного зарядного устройства, только предварительно проверьте подходит ли он по диаметру.

Так же проверьте, где располагается плюс у заимствованного штекера. Узнать это можно посмотрев на корпус зарядного устройства с которого вы его одолжили. Стандартно плюс должен располагаться внутри в виде штырька, и минус будет корпусом разъема.  Проведем аналогичную проверку с гнездом для штекера в контроллере. Все должно совпадать.

Мы одолжили подобный штекер у автомобильной зарядки.
Убедившись в полном совпадении всех параметров.

Далее срезав штекер мы припаяли к нему два провода – плюс и минус.
После чего, зачистили концы провода с обратной стороны и подключили их к блоку питания (2 типа).
Затем вставили штекер в контроллер и включили ленту.

Типы блоков питания

Блок питания может быть выполнен в нескольких видах. Самыми распространенными являются два вида.



Первый – все в одном корпусе, с готовым сетевым шнуром, остается только воткнуть штекер в коннектор ленты или контроллер и пользоваться.



Второй тип в виде обычного блока питания к которому нужно подключать все провода самостоятельно. Одним из достоинств второго вида является возможность использовать провода желаемого типа и длинны, а так же более хорошая охлаждаемость.

При подсоединении сетевого провода к блоку питания не имеет значения с какой стороны будет плюс, а с какой минус.

При подсоединении ленты очень важно соблюдать плюс и минус, иначе у вас будет салют, после которого все будет испорчено.

Для присоединения проводов зачистите изоляцию на концах провода на несколько сантиметров, затем воспользуйтесь отверткой, что бы ослабить винты, после этого вставьте провода и прочно зажмите их обратно.

Самое главное проверьте с какой стороны у вашей ленты плюс, а с какой минус. После этого проследите, как и куда идут провода, когда будите уверены в правильности, подключайте.

Как подключить светодиодную ленту для дома к 220

На чтение 6 мин. Просмотров 1.5k.

Общие правила при подключении

1. Покупая ленты для любого вида помещений, нужно подумать про возможность подключения к сети.
2. Если в комплекте со светодиодами не идет блок питания, то приобретаем его дополнительно.
3. При выборе блока заостряем внимание на номинальную мощность прибора и ленты. Мощность блока должна быть выше мощности ленты.
4. Для подключения в своем жилом помещении Вам не нужны электрики. Достаточно иметь представления о размещении ленты. Очень часто её применяют в спальных комнатах.
5. С выбором тона подсветки определяются заблаговременно.
6. Вместе с лентами определить местоположение блока.
7. Тыльная сторона ленты предназначена для крепления. Она имеет легкий слой клея. Однако для лучшей фиксации использовать скотч двухсторонний.

Что нужно подготовить для подключения светодиодной ленты своими руками?

1. Начинайте с замера длины ленты, необходимой для подключения.
2. Для светодиодной ленты ОБЯЗАТЕЛЬНО подберите блок питания. Если нет точных технических данных, то нужно пригласить специалиста.
3. Подключаете ленту к блоку питания.

Подключение монохромной платы

• Светодиодная лента работает от постоянного тока, поэтому плату подсоединяем по полярным условиям: минус на минус, плюс на плюс.
• Монохромна плата всегда имеет провода. Они должны быть с маркировкой «плюс» и «минус».
• Блок питания также оснащен гнездами с пометками вида: «+V» и «-V».

Подключение цветной ленты в сеть с напряжением в 220 В

Цветную светодиодную ленту чаще называют RGB. Монтаж производится аналогично с одноцветной. Однако для лучшего применения необходим контроллер яркости и изменения цветов. Его именуют RGB контроллер. На данный момент созданы десятки видов таких устройств.

По классификации, бывают двух видов:

1. Настенные. Встраиваемые вместе с лентой и блоком.
2. Дистанционные. Гораздо удобнее и функциональнее.

Все цветные ленты имеют длину более пяти метров. Если стандартным образом произвести подключение к 220В, то яркость будет не стабильная из-за разницы в силе тока. Как же поступают в таком случае? Устанавливают усилитель контроллера. Это устройства будет являться дополнительным оборудованием.

Главная его функция — передача одинакового сигнала по всей длине ленты. Выражаясь бытовым языком, усилитель «уравняет» цвет и яркость.

Побочная функция — предотвращение перегревания ленты.

Подключение длинной светодиодной ленты

Имея опыт работы с нестандартными лентами LED, мастера приходят к выводу, что любое такое соединения нельзя монтировать последовательно. Только параллельное соединение обеспечит правильную работу ленты.

Стоит учесть, что для такого монтажа мощность блока должна быть не менее суммарной мощности всех лент, а в идеале запас в 15-25 процентов. Запас мощности сохранит светодиодную ленту от перепадов напряжения.

Классификация светодиодных лент

• Цвет свечения и его направление

Одноцветные и разноцветные и микс (MIX) ленты. Одноцветные могут излучать все классические цвета. Разноцветные добавляют к классике множество оттенков. В маркировке лент есть такие свойства. MIX ленты могут состоять из диодов разных оттенков свечения.

Всего три вида:

1. Премиум.
2. Стандарт.
3. Эконом.

• Постоянное напряжение

Постоянные напряжения питания варьируются от 5В до 36В.Самая популярная лента с напряжением в 12В. Хорошо подходит для дизайнерских находок в декорировании подсветкой.

• Защитные свойства

Защитный класс для ленты маркируется так: IP20,22,33,65,67,68.

1. Класс 20,22,33 является самым примитивным. Предназначен для чистых и проветриваемых помещений.
2. Класс 65,67,68 подразумевает защиту от влаги и пыли. Самый защищенный класс -68. Ленты с такой маркировкой монтируют для наружного ежедневного освещения зданий.

Устройство светодиодной ленты

По техническому описанию, лента является источником света. Состоит из ленты монтажной, с закрепленными на ней световыми диодами транзисторами.

Разница в длине между диодами одинакова по всей плоскости ленты. Транзисторы обеспечивают работу самого диода. В зависимости от класса защиты, ленты могут иметь силиконовую защитную оболочку.

Плотность размещения светодиодов на ленте

Плотность размещения является очень важным параметром. Исчисляется в размерности — светодиод на метр. Популярный вид размещения это через каждые шесть сантиметров полотна ленты.

Мощность зависит напрямую от количества диодов в метре. Её величина в Ватах (Вт). При покупке нужного метража диодной ленты можно высчитать мощность. Если есть величина тока, то перевод в ваты будет путем умножения тока на напряжение.

Маркировка светодиодных лент

Светодиодные ленты маркируются по одному международному стандарту:

1. Источник света (LED).
2. Цвет диода (R,G,B,RGB,CW) Заглавная буква цвета на английском.
3. Вид чипа (SMD)
4. Размер ленты (5050). Данные в миллиметрах.
5. Светодиод на метр (60).
6. Класс защиты. (IP).
7. Подкласс защиты.(от 0 до 6). Уровень защищенности от твердых тел.
8. Подкласс защиты (от 0 до 8). Уровень защищенности от жидкости.

Имея данные параметры, мы можем охарактеризовать любые светодиодные ленты по маркировке на ней. Если на ленте нет маркировки IP, то значит она не имеет защитных свойств вообще.

Стойкость светодиодных лент к воздействию влаги

Стойкость ленты легко узнать по маркировке класса защиты (IP), где нулевой уровень говорит сам за себя.

Еще ленты могут разделять на:

• Незащищенные. Используются только в сухих помещениях
• Влагозащищенные. Устанавливаются в саунах, на торцах фасадов зданий.
• Влагостойкие. Пригодны для любой водной среды. Буль то бассейн или аквариум.

Выбор светодиодной ленты по величине светоотдачи

Интенсивность потока света — это главная характеристика для светового элемента. В нашем случае для диодов. В диодных лентах эту величину можно посчитать, зная количество диодов на метр и тип диода.

Схема сегмента светодиодной ленты (Электрическая принципиальная и монтажная)

Важно знать

Дополнительно для монтажа продаются дюралевые профили, которые укрепляются на стене или потолке, и лента приклеивается уже к ним. К профилям комплектуется пластмассовый рассеиватель, позволяющий запрятать светодиоды и создать поток света максимально равномерным.

Цена на профиль очень высока и не выгодна для бюджетного ремонта. Устанавливая подсветку на потолок, лучшим решением будет спрятать ее за потолочный плинтус. Свет должен падать под углом, поэтому плинтус выполнит роль короба и поможет создать нужный эффект.

Также при монтаже обращайте внимание на то, чтобы прямой свет из диода периодически не попадал в глаза. В таком случае все труды будут напрасны. Если составить очень мощную диодную ленту, то ей потребуется блок питания с охлаждением. Такие блоки не могут работать бесшумно и их расположение следует учитывать при монтаже, чтобы в дальнейшем они не создали дискомфорта.

Светодиодные приборы вошли в нашу жизнь совсем недавно. Никто и не подозревал о том, что последней тенденцией будут пятиметровые ленты всех цветов на дистанционном управлении. Их можно наращивать и резать. Такие свойства дадут большой масштаб творчеству индустрии дизайна, архитектуры и развлечений. Уже сейчас встречаются рекламные объявления, подсветки наружные и внутренние в таких решениях.

Однако светодиодная лента не может быть очень надежной. При установке нужно думать еще и о будущем демонтаже при отсутствии ремонта. Если же ремонт возможен, то нужно найти один из потухших диодов в ленте, затем заменить его новым. Сломанные диоды легко обнаружить визуально, а с помощью измерительных приборов проще всего.

Как подключить многоцветную (RGB) светодиодную ленту

Монтаж многоцветной светодиодной ленты (RGB) несколько сложнее, чем в случае моноцветной ленты, из-за наличия RGB-контроллера (и, возможно, RGB-усилителя).

Дело в том, что бюджетные RGB-контроллеры обычно имеют мощность 72 – 216 Вт, то есть рассчитаны для подключения, максимум, 15 метров светодиодной ленты SMD5050 60 (300) мощностью 14,4 Вт/метр (14,4 x 15 = 216). То есть для подключения, скажем, 20 метров ленты, мощности такого контроллера уже не хватит. Для увеличения мощности RGB-сигнала от контроллера придется использовать RGB-усилитель.

Второй момент: последовательное подключение более 5 метров ленты НЕ рекомендуется производителями. Следовательно, вам придется запитывать ленты параллельно, что не всегда удобно.  В этом случае опять приходят на помощь RGB-усилители (схемы подключения RGB-усилителей).

Итак, вы определились с длиной и мощностью RGB-ленты. Переходим к подбору комплектующих: блок питания и RGB-контроллер.

Выбор RGB-контроллера и блока питания

RGB-контроллеры различаются по внешнему виду, предустановленным программам, пульту дистанционного управления, напряжению питания и мощности. С технической точки зрения при покупке RGB-контроллера важно обратить внимание всего на 2 характеристики: напряжение питания и мощность.

Что касается рабочего напряжения, то оно должно быть одинаковым у светодиодной ленты, блока питания и RGB-контроллера. Обычно это 12V или 24V.

Мощность RGB-контроллера должна быть не меньше общей мощности светодиодной ленты (запас мощности RGB-контроллеру не требуется). Например, 1 метр светодиодной ленты SMD5050 60LED 12V потребляет 14,4 Вт. Тогда для питания 5 метров такой ленты необходимо 5м x 14,4Вт/м = 72 Вт. Соответственно, Вы можете выбрать любой понравившийся RGB-контроллер с напряжением 12V мощностью не менее 72W.

В любом магазине Вам скажут, что блок питания всегда покупается с запасом мощности 15-20%. Например, в рассматриваемом примере Вам подойдет блок питания 12V 100W.

Инструкции по теме: как подобрать RGB-контроллер для многоцветной светодиодной ленты, как подобрать блок питания для светодиодной ленты.

Как подключить до 5 метров светодиодной RGB ленты

Производители не рекомендуют подключать в одну линию светодиодную ленту длиной более 5 метров. В противном случае конец ленты скорее всего будет светиться заметно менее ярко, чем ее начало.

Четыре цветных провода от RGB-ленты, помеченные как “R (красный)”, “G (заленый)”, “B (синий)”, “+ (черный)”, подключаются к аналогично промаркированным клеммам RGB-контроллера. Далее два провода (“+” и “-“) от блока питания подключаются к “+” и “-” на RGB-контроллере. И только после этого блок питания подключается в к розетке 220V.

Схема подключения до 5 метров RGB-ленты

Схема параллельного подключения RGB-ленты от 5 до 15 метров

Если мощность RGB-контроллера позволяет, то вы можете подключить параллельно сколько угодно светодиодных лент. При этом длина каждой подключаемой ленты при этом не должна превышать 5 метров.

Если мощности вашего RGB-контроллера недостаточно для подключения всей светодиодной ленты, необходимо использовать усилители RGB-сигнала (ссылка на инструкцию в конце).

Как подключить 20 метров светодиодной RGB ленты

Часто для контурного освещения потолка приходится подключать около 20 метров RGB ленты. Инструкцию по подключению смотрите в видео:

Инструкции по теме:



Назад

Устранение неполадок соединителей полосы RGB – HitLights

Ниже мы обсуждаем проблемы с отклонениями цвета при использовании соединителей полосы к полосе RGB и способы решения этих проблем.

ШАГ 1 . Убедитесь, что полоски вставлены правильно.

Убедитесь, что черный провод (положительный провод в данном случае) на разъеме полосы RGB находится на той же стороне, что и символ ‘+ 12V’ , расположенный на одной стороне каждой полосы.Теперь, когда вы выяснили, какой конец полосы является положительным, совместите его с концом разъема “+” , который указан на белой коробке разъема. Если у вас правильная полярность для обеих полосок, то перейдем к шагу 2.

ШАГ 2. При правильной полярности мы можем включить свет.

Чтобы упростить остальные шаги, установите белые полосы , как только вы их включите.Если ваша первая полоска горит белым, а вторая полоска не загорается вообще или отображает цвет, отличный от белого, то у нас возникла небольшая проблема, и нам нужно рассмотреть их поближе. соединения, с которыми иногда бывает сложно работать.

ШАГ 3. Если обе светодиодные ленты не становятся белыми, когда вы устанавливаете их на белый цвет.

Откройте коробки разъемов, чтобы увидеть соединения светодиодной ленты. Ниже приведен список нескольких ситуаций, касающихся цвета светодиодов (или его отсутствия), и того, что может происходить здесь:

– Нет цвета: + 12V Схема / медная площадка не обеспечивает хорошее соединение с металлическим контактом в разъеме
– Пурпурный / розовый цвет: Зеленый цепь / медная контактная площадка не обеспечивает хорошее соединение с металлическим контактом в разъеме
– Желтоватый цвет: Синий Цепь / медная контактная площадка не обеспечивает хорошее соединение с металлическим контактом в разъеме
– Голубой / сине-зеленый цвет: Красный цепь / медная площадка не обеспечивает хорошее соединение с металлическим контактом в разъеме

В случае, если вам нужно отрегулировать световые полосы и металлические площадки голыми руками, не нужно беспокоиться, потому что наши светодиоды работают от 12 вольт постоянного тока , и там нет опасности удара током!

При открытой коробке разъема нам нужно проверить и убедиться, что овальные или круглые медные контактные площадки светодиодной ленты правильно выровнены с серебряными контактами разъема.

Если вы видите, что они не выровнены правильно, осторожно перемещайте полоску вперед и назад , пока полоски не загорятся должным образом, это обычно решает проблемы с подключением!

ШАГ 4. Пока вы выравниваете светодиодные полосы.

Наблюдайте за своей второй полосой (той, которая не светилась правильно) и подождите, пока она не начнет вести себя должным образом.

Как только полоски заработают, как задумано , защелкните соединитель и поразитесь, насколько хорошо вы проделали работу и как потрясающе выглядят ваши светильники.

( занимает минимум 20-40 минут и является абсолютно необходимым шагом для того, чтобы соединение оставалось надежным. Я серьезно!)

Не забудьте использовать наши разъемы и будьте уверены, что ваша установка совместима с наши полоски. Мы эксперты в области светодиодов и гордимся этим! Мы рекомендуем использовать только разъемы HitLights для любых наших совместимых светодиодных лент, используемых в ваших проектах.

Спасибо, что прочитали эту часть нашей серии статей по поиску и устранению неисправностей, мы искренне надеемся, что она была полезной.

Замените нестандартные соединители и обеспечьте совместимость с вашими проектами. Просмотрите нашу коллекцию разъемов и аксессуаров, а также варианты RGB ниже и получите 15% скидку на весь ваш заказ с кодом купона: CONNECT15

Как установить светодиодные ленты, Как подключить светодиодные ленты

Установлено светодиодное ленточное освещение для торговой витрины

Это подробное комплексное руководство по установке светодиодных лент для DIY, профессионалов и любителей.В нем есть все, что вам нужно знать о том, как установить светодиодные ленты. В этом руководстве подробно описаны все знания, методы и заметки, заслуживающие внимания. Он также указывает на типичные ошибки, которые совершают многие люди. Руководство по установке светодиодной ленты включает в себя подготовку базовых знаний, необходимые материалы и инструменты для установки, а также пошаговую инструкцию по фактической установке.

Подробное описание шагов включает:

• Как подключить светодиодную ленту к источнику питания
• Как подключить несколько светодиодных лент к одному источнику питания
• Как установить светодиодные ленты
• Как подключить светодиодные ленты
• Как резать светодиодные ленты
• Как соединить вместе светодиодные ленты
• Подключение светодиодной ленты RGB к контроллеру RGB
• Как подключить светодиодные ленты серии
• Как подключить светодиодную ленту
• Как повесить или установить светодиодные ленты

Руководство по установке светодиодной ленты ： Пошаговая инструкция по установке

Впервые в использовании светодиодных лент?

Светодиодные ленты имеют множество преимуществ.Они работают от 12 В или 24 В постоянного тока, очень безопасного низкого напряжения. Они гибкие, чтобы формировать различные формы светового дизайна и их можно наносить на изогнутые поверхности. Благодаря тонкому и плоскому низкопрофильному корпусу он уникален для ленточных светильников, создавая освещение, не видя осветительную арматуру.

Ленточные светильники можно разрезать и соединять, они имеют двусторонний задний клей 3M, что делает их очень простой в установке для внутреннего или наружного применения. Будь то коммерческое или жилое, белые светодиодные ленты отлично подходят для окружающего освещения, акцентного освещения или рабочего освещения.RGB и полосы света мечты часто используются для создания атмосферы. Таким образом, полосовые светильники имеют широкий спектр применения и идеально подходят для проектов освещения DIY.

Благодаря вышеперечисленным преимуществам светодиодные ленты становятся все более популярными. Многие пользователи хотят установить ленточные светильники сами, чтобы реализовать свои прекрасные идеи ленточного освещения. Это будет легко сделать после прочтения нашего руководства по установке светодиодных лент.

После прочтения этого всеобъемлющего руководства пользователи могут устанавливать ленточные светильники как профессионалы, воплощая в жизнь свои желания или самодельные ленточные светильники.Если после прочтения этой статьи вы все еще не знаете, как установить, обратитесь за профессиональной помощью. Следуйте за нами, чтобы узнать, как использовать светодиодные ленты.

Настоящее руководство по установке световой ленты состоит из трех частей:

• Первая часть: базовые теоретические знания для установки. В этой части объясняются основные принципы, необходимые для понимания установки светодиодных лент, а также схемы подключения светодиодных лент и источников питания.Это поможет вам составить четкий план, где разместить световые ленты, где установить блоки питания и т. Д.


• Вторая часть: необходимые материалы и инструменты. Схема установки в первой части показывает, какие основные расходные материалы вам понадобятся, например, сколько футов полосовых ламп, сколько контроллеров и источников питания. Мы подробно объясняем эти основные поставки в этой части. В этой части также рассматриваются некоторые расходные материалы, которые не упоминаются в схеме, но которые, тем не менее, важны для установки, например, разъемы для светодиодов и алюминиевые профили.


• Третья часть: фактические шаги установки. В этой части мы обсуждаем этапы установки в практическом порядке. Следуйте за нами шаг за шагом для фактической работы по установке, например, как разрезать световые ленты, подключить светодиодные ленты к источнику питания и многое другое.

Каждая часть этого руководства может работать независимо. Если вам нужно знать только одну часть, вы можете перейти к этой части, не читая всю статью.

Первая часть: Основы подготовки к установке светодиодной ленты

Здесь вы узнаете схему установки полосовой лампы.Подобно тому, как разные комнаты имеют разную планировку, в этой части объясняется разная разводка ленточных светильников, контроллеров, источников питания и точек подачи питания соответственно.

Как схема электропроводки повлияет на ваш проект? План компоновки напрямую определяет работу по установке и косвенно влияет на стоимость вашего проекта. Хотя световая полоса для проекта может иметь фиксированную длину, разная схема подключения может привести к разному количеству источников питания и контроллеров.Следовательно, стоимость запчастей и труда будет другой.

Иногда фактические обстоятельства подключения потребуют от вас выбора между полосовыми лампами 12 В и 24 В, что, в свою очередь, может потребовать других источников питания. В этом смысле знания в этой части также помогут вам подготовиться к выбору частей позже.

Как подключить светодиодную ленту к источнику питания?

Сначала давайте рассмотрим основную теорию установки, чтобы у нас было понимание взаимосвязи проводки между световой полосой, источником питания светодиодов и контроллером светодиодных лент.

Простая установка

1. Подключите одну светодиодную ленту к одному источнику питания

Для простой установки потребуются светодиодная лента, соответствующий источник питания и, в некоторых случаях, светодиодные провода. Подключите один конец блока питания к светодиодной ленте низкого напряжения 12 В или светодиодной ленте 24 В, а другой конец – к домашней электросети 110 В. Источник питания должен обеспечивать соответствующее напряжение и достаточную силу тока для световой полосы.

При подключении блока питания к световой полосе обязательно обращайте внимание на полярность (+, -).Подключение неправильной полярности может повредить светодиоды. Светодиодные ленты на 12 В и 24 В не являются лампами с прямыми проводами. Не подключайте их напрямую к электросети 110 В.

На рисунке ниже показана простая установка одной световой ленты и адаптера питания. Просто нужно подключить штекерные разъемы постоянного тока к розетке, никаких других разъемов не требуется. Пока он подключается, вам не нужно беспокоиться о полярности + или -.

2. Подключите две светодиодные ленты к одному адаптеру питания

.

Один адаптер питания может обеспечить питание двух световых полос.Вам понадобится только двусторонний разветвитель мощности для подключения к двум световым полосам. Обратите внимание, что мощность световой ленты не может превышать выходную мощность адаптера светодиодной ленты. Адаптер питания обычно менее 120 Вт. Таким образом, каждая световая полоса может быть не более 50 Вт.

3. Монтаж светодиодной ленты с контроллером.

• 3-1. Установите одноцветные полосы света с помощью светодиодного диммера.
  Для регулировки уровня яркости одноцветных светодиодных лент необходимо использовать светодиодный диммер, который устанавливается между световой лентой и источником питания.Одноцветные полосы света включают белый, красный, зеленый, синий, УФ-черный и т. Д. Светодиодный диммер

  иногда называют контроллером переключения светодиодов. Большинством контроллеров можно управлять с помощью пульта дистанционного управления. На некоторых контроллерах также есть кнопки или клавиши управления. Как обычно, важно, чтобы напряжение и максимальная сила тока были подходящими для полосовых огней.

• 3-2. Установите настраиваемые белые светодиодные ленты с помощью настраиваемых контроллеров белых светодиодов.
  Настраиваемые белые светодиодные ленты требуют настраиваемого контроллера белых светодиодов.Узлы светодиодов теплого и холодного белого цветов монтируются на поверхность на настраиваемых белых полосах. Настраиваемый белый светодиодный контроллер настраивает относительный уровень яркости узлов теплого белого и холодного белого, смесь которых генерирует белый свет различной цветовой температуры.

  Настраиваемый белый контроллер по установке аналогичен диммеру, за исключением того, что имеет еще один отрицательный канал.

• 3-3. Как подключить светодиодную ленту RGB к источнику питания?
  Контроллер светодиодов RGB необходим для работы светодиодных лент RGB.Контроллеры RGB контролируют управление цветом для полос RGB, включая выбор и изменение цвета, режимы изменения цвета, а также уровень яркости. Чтобы установить полосы RGB, вам также понадобится соответствующий источник питания. Точно так же вам понадобится контроллер RGBW для работы полосовых огней RGBW.

Большой монтаж: как подключить несколько светодиодных лент к одному блоку питания.

На рисунке выше две настраиваемые светодиодные ленты белого цвета установлены непрерывно и подключены к одному источнику питания через контроллер.Питание осуществляется через две точки питания. Он установлен таким образом, потому что падение напряжения вдоль световой полосы сделает заднюю часть световой полосы не такой яркой, как переднюю.

Из-за явления падения напряжения ленточные светильники рассчитаны на максимальную рабочую длину при питании от одного конца. Полосы на 12 В работают на высоте до 5 м (16,4 фута). Версия на 24 В может иметь высоту 16,4 фута (5 м) или 32,8 фута (10 м), в зависимости от ее мощности при длине устройства. Другими словами, длина световой полосы связана с ее расчетным напряжением, током и мощностью.

Два основных фактора, определяющих максимальную рабочую длину светодиодной ленты.
1. Падение напряжения. Наиболее часто встречающиеся полосы света работают от постоянного напряжения. Падение напряжения существует на световой полосе от начала до конца и накапливается вдоль полосы.

Световая полоса работает нормально, пока падение напряжения не достигнет порогового значения. За порогом уровень яркости светодиодов падает настолько сильно, что становится заметным невооруженным глазом.Чем длиннее световая полоса, тем больше падение напряжения.

Светодиодные ленты с устройствами постоянного тока в определенной степени решают проблему падения напряжения. Устройства постоянного тока поддерживают постоянный ток для светодиодов вдоль полосы, поэтому полосы могут иметь длину 10 или 20 метров. Типы полосовых огней называются полосами с регулируемым током или полосами постоянного тока. Но даже этот тип полосовых огней не может превышать определенную рабочую длину из-за нижеприведенного фактора.

2. Перегрузка электрическим током. Электрический ток складывается по световой полосе, потому что сегменты светодиодной ленты предназначены для работы в параллельных цепях. Один сегмент – это режущий блок. Плата гибкой печатной схемы (FPC) рассчитана на электрический ток до предела.

Если полоса света слишком длинная (сегментов слишком много), ток в сумме превысит предел тока, с которым может справиться плата FPC, что приведет к перегрузке по току. Перегрузка по току вызовет слишком сильный резистивный нагрев и, как следствие, повреждение светодиодной ленты.Это также является причиной того, что полосы на 12 В имеют длину 16,4 фута (5 м).

Наши ленточные светильники с регулируемым током также разработаны с учетом длины, при которой полоса может безопасно выдерживать ток. Продаваемая катушка имеет максимальную длину, которая может быть установлена ​​для непрерывной работы. Если вы хотите установить более длинную, чем максимальная расчетная длина, потребуются дополнительные точки подачи электроэнергии.

Поэтому мы рекомендуем подавать питание на каждые 16,4 фута (5 м) полосовых ламп 12 В при постоянной установке.В противном случае на проводники на световой полосе будет отрицательно влиять слишком большой ток.

Если вы устанавливаете светодиодные ленты 12 В на расстоянии до 32,8 фута (10 м), питание может подаваться из средней точки таким образом, чтобы световая полоса проходила в пределах 16,4 фута (5 м) в обоих направлениях. Для этой установки используйте светодиодный провод с большим номинальным током.

Как настроить светодиодные ленты?

Здесь мы объясним, как настроить светодиодные ленты для ситуаций, когда 16.Для установки используются полосы 4 фута (5 м) и 32,8 фута (10 м). Настройка или схема установки проверяется на соответствие правилу 16,4 фута или 32,8 фута. Правило гласит: при питании от одной стороны световая полоса 12 В или 24 В не может непрерывно работать дольше 16,4 футов или 32,8 футов. За пределами этой точки световая полоса будет иметь проблемы с менее яркими светодиодами и перегрузкой по току на полосе.

Но проекты внутреннего непрямого освещения часто требуют установки световых полос длиннее 16,4 фута или 32,8 фута.Например, комната размером 15 x 15 футов (4,5 м x 4,5 м) имеет периметр 59 футов (18 м).

Как установить светодиодную ленту для этой комнаты? Некоторые полезные методы разводки проводов могут решить эту проблему. Распространенной практикой установки является использование углов комнаты в качестве точек подачи питания, независимо от того, требуется ли установить дополнительный источник питания или удлинить шнуры питания от существующего источника питания.

Зачем использовать углы комнаты? Это связано с тем, что в большинстве случаев светодиодные ленты не могут поворачиваться на 90 градусов сами по себе в углах комнаты, и их необходимо разрезать и подключать путем пайки или с помощью беспаечных светодиодных разъемов.

Как подключить светодиодные ленты.

Приведенные ниже примеры компоновки установки светодиодных лент показывают, как подключать светодиодные ленты разными способами. Установку проводов для светодиодных лент, описанную в примерах ниже, можно использовать в качестве руководства или правил, а с регулировкой можно использовать для установки в проектах или комнатах с разной планировкой.

Поскольку единица мощности для многих полосовых светильников указывается в Вт / м, для вашего удобства мы предоставляем единицы измерения как в футах, так и в метрах.Коэффициент конверсии составляет 1 метр = 3,28 фута.

1. Комната размером 15 футов x 15 футов (4,5 м x 4,5 м). Светодиодные ленты с высоким световым потоком 24 В, 5,5 Вт / фут (18 Вт / м).

Использование светодиодных лент на потолке в качестве непрямого освещения – это эстетичный дизайн основного освещения комнаты. Обычно для основного непрямого освещения используются ленточные светильники высокой мощности. Важно спланировать установку таким образом, чтобы каждая сторона не превышала предельную длину 16,4 фута (5 м).

Для 15 футов x 15 футов (4.5 м x 4,5 м), мы подключаем четыре провода светодиодов к контроллеру и протягиваем по одному проводу светодиодов в каждый угол комнаты, при этом каждый провод подключается к светодиодной ленте длиной 15 футов (4,5 м). Такая схема расположения проводов позволяет легко установить каждую сторону под пределом 16,4 фута (5 м).

Текущая нагрузка на каждый светодиодный провод составляет 3,44 А. Таким образом, в схеме будет использоваться светодиодный контроллер с четырьмя выходными каналами, с током более 3,44 А для каждого канала. Наши классические контроллеры светодиодов 4x5A, 4x6A или 4x8A имеют достаточную выходную мощность и идеально подходят для этой установки.

Ленточные светильники, которые мы используем, имеют высокий световой поток 5,5 Вт / фут (18 Вт / м), что отлично подходит для непрямого основного освещения комнаты.

Световые полосы, подключенные к разным каналам контроллера, нельзя соединять вместе. Вы хотите убедиться, что каналы контроллера никоим образом не связаны друг с другом.

2. Помещение размером 11,5 x 15 футов (3,5 x 4,5 м). Светодиодные ленты 24 В, средний световой поток, 3 Вт / фут (10 Вт / м).

Это еще одна схема проводки светодиодной ленты для непрямого освещения.Световые полосы имеют выходную мощность 800–1000 лм / м, световые полосы средней мощности, для которых обычно требуется, чтобы максимальная продолжительность непрерывной работы составляла менее 16,4 фута (5 м). Мы выбираем световую полосу мощностью 3 Вт / фут (10 Вт / м).

Учитывая планировку 11,5 x 15 футов (3,5 м x 4,5 м), мы делим комнату диагональной линией на две части. С длинной стенкой 15 футов и короткой стенкой 11,5 футов каждая секция имеет общую длину 26,5 футов (8 м), что больше, чем 16,4 фута (5 м). Таким образом, мы питаем полосы света от угла, где встречаются длинные и короткие стены.Максимальная длина световой полосы, питаемой с одной стороны, составляет 15 футов вдоль длинной стены, менее 16,4 футов (5 м).

В приведенной выше схеме подключения каждая точка подачи питания имеет токовую нагрузку 1,44 А + 1,88 А = 3,32 А. Текущая нагрузка для всей установки составит 2 x 3,32 А = 6,64 А. Выбираем классический контроллер на выход 1 х 8А. Контроллер имеет один канал, к которому можно подключить два провода светодиодов от двух точек питания. Или мы можем использовать клемму блока для подключения обоих светодиодных проводов.

3.Помещение нестандартной планировки. Общий периметр составляет 82 фута (25 м), как показано ниже. Используйте светодиодные ленты RGB 24 В, средней мощности, 3,66 Вт / фут (12 Вт / м).

С этой нестандартной компоновкой мы собираемся спланировать классические большие монтажные полосы RGB. Полоса на 24 В, со средней мощностью 3,66 Вт / фут (12 Вт / м). Максимальная длина этой световой полосы составляет 32,8 фута (10 м).

Как показано на схеме проводки выше, мы запитываем ленточные светильники от трех точек питания: A, B и C, каждая сторона которых имеет длину 15 футов (4.5 м), 7,5 м (24,6 фута), 7,5 м (24,6 фута) и 5,5 м (18 футов). Ни один из них не превышает проектную длину 32,8 фута (10 м).

Поскольку провода светодиодов RGB имеют 4 контакта, мы можем разделить каждый канал контроллера RGB с помощью соединительных разъемов или разъемов клеммной колодки. Четыре жгута 4-контактного проводного кабеля RGB выходят из соединительных разъемов и размещаются в трех точках подачи, при этом два жгута размещаются в точке B, а один – в точках A и C.

Выберите правильный контроллер RGB.Важно рассчитать наибольшую токовую нагрузку в точках питания. Точка B имеет наибольшую токовую нагрузку, 3,75 А для каждого жгута проводов. Следовательно, контроллеры 4x5A, 4x6A или 4x8A будут работать для установки без проблем.

Вторая часть: расходные материалы и инструменты, необходимые для установки светодиодной ленты.

В этой части мы обсуждаем расходные материалы и инструменты, необходимые для установки светодиодных лент, включая световые ленты, источник питания, контроллер светодиодов, разъемы для светодиодов и провода.Алюминиевый экструзионный профиль Strip Light не является обязательным для регулирования нагрева полосы. Предоставляются советы и рекомендации по выбору расходных материалов. Вы можете обратиться к соответствующим категориям для получения более подробной информации о расходных материалах.

1. Выберите светодиодные ленты (одноцветные, настраиваемый белый, RGB, RGBW, RGB + CCT и т. Д.)

Будь то гостиная, кухня, офис или коммерческое помещение, светодиодные ленты теперь могут обеспечить приятное освещение в любом месте. Маленькие светодиоды могут не только обеспечить акцентное освещение для определенной области, но также могут красиво осветить всю комнату.Современные светодиоды достаточно яркие для любых проектов.

Перед покупкой светодиодных лент следует учитывать множество факторов. Для полос белого света вам нужно выбрать цветовую температуру, яркость, индекс цветопередачи и т. Д. Для полосок цветного света есть красный, зеленый, синий или многоцветный изменяющийся RGB, RGBW, RGB + CCT и т. Д. Как выбрать лучшую полосу свет для вашего проекта, пожалуйста, обратитесь к статье в категории ленточных светильников.

2. Блоки питания 12 В, 24 В, включая адаптер питания и блок питания переключателя.

Источник питания светодиодов также взаимозаменяемо называется драйвером светодиодов или светодиодным трансформатором. Источники питания подключаются к домашней электросети 110 В и обеспечивают светодиодные ленты с питанием 12 В или 24 В. Правильный источник питания должен иметь не только соответствующее напряжение (12 В или 24 В) и выходной ток, но и достаточную мощность для питания световых полос.

Чтобы выбрать подходящий источник питания для светодиодной ленты, сначала рассчитывается мощность устанавливаемой ленты.

Формула: Мощность полосы света = длина полосы х мощность на метр.

Энергопотребление устанавливаемых светодиодных лент равно длине светодиодной ленты, умноженной на мощность на единицу длины. Например, какой блок питания мы должны использовать для светодиодной ленты длиной 5 м 24 В, мощностью 10 Вт / м? Ответ – 60 Вт.

Потребляемая мощность светодиодной ленты составляет 5 м x 10 Вт / м = 50 Вт. Но не предполагается, что источник питания будет использоваться при полной нагрузке. Обычно следует оставлять на 15-20% больше емкости. Таким образом, блок питания должен быть 50 Вт * 1.2 = 60Вт.

Светодиодные ленты работают от постоянного тока (DC), поэтому можно использовать только адаптер постоянного тока или блок питания. Силовые трансформаторы переменного тока в переменный не подходят. Они разрушат светодиодные ленты.

3. Светодиодный контроллер.

Контроллер светодиодов может регулировать уровень яркости и управлять цветами светодиодов. Как уже говорилось, светодиодные контроллеры необязательны для одноцветных полосовых ламп, но необходимы для настраиваемых белых полос, RGB и RGBW.

Не стоит недооценивать важность согласования мощностей различных электрических частей при установке ленточных светильников.Некоторые пользователи подключают слишком длинные полосы света к простому контроллеру светодиодов. Это повредит контроллер. Воспользуйтесь приведенной ниже формулой, чтобы рассчитать ток, потребляемый ленточными лампами:

Ток в амперах (А) = Общая мощность подключенных светодиодных лент (Вт) / Напряжение (В)

Например, если светодиодная лента RGBW мощностью 18 Вт / м установлена ​​на длине 25 м, общая мощность составит 450 Вт (когда все цвета и белые светодиоды включены на полную яркость). 450 Вт, разделенные на 24 В, ток составляет 19 А, что составляет почти 5 А для каждого канала (R, G, B и W)! Для простого контроллера ток был бы слишком большим.

4. Коннектор светодиодной ленты и светодиодный провод.

Выберите правильные светодиодные разъемы без пайки в соответствии с типом и шириной ваших светодиодных лент. При выборе разъемов для светодиодных лент необходимо учитывать два важных момента.

• Одна из спецификаций – это количество выводов соединителя. При установке светодиодных лент обычно используются одноцветные (2-контактные), настраиваемые белые (двойные белые, 3-контактные), RGB (4-контактные) и RGBW (5-контактные) световые полосы.Таким образом, светодиодные разъемы также имеют 2 контакта, 3 контакта, 4 контакта и 5 контактов.


• Другая спецификация – ширина. Ширина обычно используемых светодиодных разъемов составляет 8 мм, 10 мм и 12 мм. Чтобы узнать ширину разъема для водонепроницаемой светодиодной ленты, внимательно ознакомьтесь со спецификацией, чтобы узнать, какая ширина подходит для светодиодных лент.

При покупке светодиодных разъемов убедитесь, что количество контактов и ширина соответствуют ширине светодиодной ленты. В противном случае разъемы работать не будут. Светодиодные разъемы подходят как для светодиодных лент, так и на 12 В.

К распространенным типам светодиодов относятся 3528, 2835, 2216 и 5050. Хотя типы светодиодов различаются, метод подключения полосовых ламп аналогичен. Итак, разъемы одинаковые для светодиодных лент разных типов светодиодов.

Во время установки полосового света существует множество типов соединений, включая соединение полосы с полосой, соединение полосы с источником питания, полосы с контроллером, соединение контроллера с источником питания и т. Д. В общем, мы подключаемся двумя способами: пайкой или с помощью беспаечные светодиодные разъемы.

• Использование беспаечных светодиодных разъемов. В связи с быстрым развитием светодиодных лент, беспаечные светодиодные соединители быстро продвинулись вперед. На сегодняшний день светодиодные разъемы без пайки могут помочь вам в выполнении большинства проектов.

  Различные соединители разработаны, чтобы помочь вам в быстрой установке различных ленточных светильников. Качественные разъемы обеспечат стабильное и длительное соединение, не беспокоясь о том, что они не ослабнут или не упадут.

  Для получения дополнительной информации о том, как выбрать разъемы для светодиодов и провод для светодиодов, см. Категорию разъемов для светодиодов.

• Пайкой. Если подумать о пайке, тоже было бы здорово. Паяные соединения являются постоянными, обеспечивая идеальный мост для прохождения тока. Паять светодиодные ленты и провода не так уж и сложно. Инструменты, детали и материалы для пайки можно легко найти. Немного попрактиковавшись, вы сможете установить наилучшее паяное соединение.

Для получения дополнительной информации о том, как выбрать разъемы для светодиодов и провод для светодиодов, см. Категорию разъемов для светодиодов.

• Пайкой. Если подумать о пайке, тоже было бы здорово. Паяные соединения являются постоянными, обеспечивая идеальный мост для прохождения тока. Паять светодиодные ленты и провода не так уж и сложно. Инструменты, детали и материалы для пайки можно легко найти. Немного попрактиковавшись, вы сможете установить наилучшее паяное соединение.

Также важно выбрать светодиодный провод, который сделает ваш монтаж плавным и быстрым. Качественный светодиодный провод должен соответствовать вашим требованиям к установке и иметь удовлетворительные характеристики, такие как достаточный ток, хорошая изоляция, огнестойкость и т. Д.

5. Алюминиевый экструзионный профиль для монтажа светодиодных лент.

Светодиодный алюминиевый профиль не является обязательным для установки светодиодных лент. Использование алюминиевого профиля для ленточных светильников имеет много преимуществ.

• Служит радиатором для лучшего управления теплом ленточного света.
• Работает как монтажный мост, обеспечивая лучшую монтажную поверхность для установки полосовых светильников.
• Обеспечивает лучшее рассеивание света через крышку диффузора.
• Защита светодиодных лент от пыли, ударов и т. Д.

Как и любые светодиодные лампы, светодиодные ленты выделяют тепло во время работы. Светодиод чувствителен, и перегрев со временем приведет к уменьшению его яркости. Специально для развития в последние годы светодиодные ленты разработали модели с более высокой выходной мощностью для удовлетворения различных потребностей применения. Эти ленточные светильники особенно необходимы для лучшего управления теплом.

Во избежание перегрева для всех светодиодных лент высокой мощности рекомендуется использовать систему охлаждения.Анодно-оксидный алюминий – лучший выбор. Он не только охлаждает светодиодные ленты, но и его анодная оксидная пленка может предотвратить возможные короткие замыкания, вызванные любым оголенным металлом на светодиодных лентах.

6. Типовой перечень принадлежностей и инструментов для монтажа полосовой лампы.

• Светодиодные ленты.
• Источники питания или адаптеры питания.
• Светодиодные контроллеры или светодиодные диммеры.
• Светодиодные разъемы.
• Светодиодный провод, кабель, проволочные гайки.
• Рулетка мерная.
• Инструмент для зачистки проводов.
• Черная изолента.
• Ножницы Sharp.
• Отвертки.

Третья часть: Фактические этапы установки светодиодной ленты.

В этой части мы объясняем фактические шаги по установке светодиодных лент. Обсуждаемые шаги включают подготовку монтажной поверхности, измерение и обрезку световой полосы, соединение полос вместе, подключение полос к контроллерам и источникам питания и т. Д. В ней рассматриваются практические знания по установке, а также общие ошибки, которых следует избегать.

Шаг 1. Проверьте расходные материалы, которые будут установлены.

Перед установкой рекомендуется протестировать комплектующие, включая светодиодные ленты и контроллеры. Тест подтверждает, что световые ленты готовы и работают, цвет и цветовая температура соответствуют вашим требованиям, светодиодные контроллеры работают хорошо и могут создавать желаемые световые эффекты.

Шаг 2. Подготовьте монтажные поверхности.

Хорошо подготовленные монтажные поверхности обеспечат быстрый и надежный монтаж ленточных светильников.Для достижения оптимальной адгезии монтажные или склеиваемые поверхности должны быть чистыми, сухими и хорошо однородными. Подготовка поверхности включает удаление грязи, масла и других загрязнений.

Типичным растворителем для очистки поверхности является раствор на основе изопропилового спирта (IPA), 70% IPA и 30% воды. Для маслянистого субстрата используйте ацетон вместо IPA. Соблюдайте соответствующие меры безопасности при работе с растворителями. Нанесите адгезионную грунтовку для усиления сцепления. В некоторых случаях шлифовка поверхности основы может помочь удалить масляные слои и другие загрязнения.Дождавшись высыхания подготовленных поверхностей, можно переходить к следующим шагам.

Шаг 3. Измерьте длину.

Ранее, в первой части при планировании расположения световых полос, вы могли измерить общую длину необходимых световых полос. Теперь нам нужно измерить длину каждой опоры установки. Как упоминалось ранее, в большинстве случаев полосу света нужно разрезать там, где она делает повороты. Записывайте свои измерения, так как они понадобятся вам позже при разрезании светодиодных лент.

Шаг 4. Как вырезать светодиодные ленты?

Нарезать светодиодные ленты – самое простое дело. Это может сделать любой, кто умеет пользоваться ножницами. Линии разреза отмечены каждым разрезаемым сегментом на светодиодной ленте. Наиболее распространенные светодиодные ленты можно разрезать через каждые три или шесть светодиодов.

Наши белые ленточные светильники 5050 специально разработаны для резки с очень коротким шагом, каждый светодиод или каждые два светодиода. Короткие отрезки идеально подходят для точной установки длины.

Резка должна производиться точно по линии реза, чтобы на обоих концах ленты было достаточно медных площадок. Медные контактные площадки используются как основание для пайки или как точки подключения для светодиодных разъемов без пайки.

Во время резки вы можете четко видеть знаки полярности + и – для одноцветных полосовых огней. Для настраиваемых белых полос, RGB и RGBW метки обычно представляют собой положительный знак + и цветные метки, G (зеленый), R (красный), B (синий), WW (теплый белый), CW (холодный белый).Цветные метки имеют отрицательную полярность.

+ и – на одноцветных светодиодных лентах

+ и цветные метки на светодиодных лентах RGB

Шаг 5. Как соединить вместе светодиодные ленты?

Подключайте подключаемые светодиодные ленты, в основном, для поворотов на 90 градусов или для прямых соединений ленты. Соединения с поворотом на 90 градусов обычны для угловой установки.

1. Быстрые беспаечные светодиодные разъемы. Светодиодные ленты можно быстро подключить с помощью беспаечных разъемов.Чтобы использовать светодиодную ленту для зачистки разъемов:

• Ослабьте фиксирующую накладку на разъеме.
• Снимите небольшой участок защитной пленки из ленты 3M на обратной стороне световой полосы.
• Вставьте конец световой полосы в разъем, убедившись, что медные контактные площадки полосы совпадают с контактами проводника разъема.
• Закройте стопорную площадку, чтобы закрепить соединение между полосой и разъемом.

2. Повторите вышеуказанные шаги, чтобы подсоединить другую полосу к другому концу соединителя.Убедитесь, что полярность световой полосы и разъема правильно совпадает. Подключение с неправильной полярностью может привести к повреждению полосовых ламп и разъемов.

3. Там, где световые полоски должны вращаться, не скручивайте светодиодную ленту. Если есть проблемы с поворотами, лучше отрезать световую полосу и использовать плоские и короткие светодиодные разъемы для подключения витков.

4. Иногда для соединения ленточных светильников требуется пайка, особенно когда возникают трудности с использованием беспаечных разъемов.Если вы не можете найти подходящий разъем, вы можете выполнить профессиональное подключение с помощью пайки. Паяное соединение более эстетично.

5. Специальные водонепроницаемые ленточные соединители предназначены для быстрого подключения водонепроницаемых ленточных светильников (IP65, IP67, IP68).

Шаг 6. Как подключить светодиодные ленты к источнику питания?

Для одноцветных ламп вы можете подключить светодиодные ленты к источнику питания напрямую, подключив V + к V +, V- к V-. Обязательно обратите внимание и правильно соблюдайте электрические полярности.Подключение с неправильной полярностью может повредить световые ленты. По желанию, между светодиодной лентой и источником питания может быть установлен диммер для регулировки уровня яркости ленты.

К светодиодной ленте проще подключить адаптер питания. Оба имеют коаксиальный разъем постоянного тока. Просто подключите штекер постоянного тока к гнезду постоянного тока. Для получения дополнительной информации о том, как подключить адаптер питания к световой полосе, обратитесь к категории адаптеров питания.

Подключите светодиодную ленту RGB к контроллеру RGB .

Светодиодные ленты RGB должны работать с помощью контроллера RGB, который берет на себя функцию управления цветом. Подключение светодиодных лент к контроллеру может осуществляться по-разному, в зависимости от типа контроллера RGB.

Контроллеры одного типа имеют клеммы для подключения проводов, отмеченные знаком +, G (зеленый), R (красный), B (синий), аналогично меткам на полосах RGB. В этом случае подключите 4-контактный кабель светодиода RGB к клеммам, положительный провод к клемме +, провод G к клемме G, провод R к клемме R и провод B к клемме B.Затем подключаем контроллер RGB к источнику питания кабелем питания или разъемом постоянного тока. Положительный кабель источника питания подключается к положительной входной клемме контроллера, а тот же – к отрицательной клемме.

Другой тип контроллеров RGB имеет 4-контактные разъемы. Его подключение к полосе RGB-подсветки очень простое, путем соединения 4-контактных разъемов на контроллере с 4-контактным разъемом на световой полосе.

Как подключить светодиодные ленты последовательно?

Светодиодные ленты предназначены для непрерывной работы до определенного предела из-за падения напряжения и проблем с текущей нагрузкой.Это ограничение создает проблемы для последовательного подключения светодиодных лент для увеличения продолжительности установки. В предыдущих частях мы создали несколько примеров схем разводки, чтобы обойти проблемы. Теперь мы посмотрим на фактические соединения проводов.

В качестве примера мы используем монтаж полосовой RGB-подсветки, потому что она является наиболее сложной среди монтажных полос. Полосы RGB настроены на длину 16,4 фута (5 м) или 32,8 фута (10 м). При установке более длинных полос RGB-подсветки используются усилители светодиодов RGB для усиления управляющих сигналов.Ниже показаны схемы подключения для установки с контроллером RGB и усилителем.

Для установки на рисунке выше, контроллер RGB и светодиодные усилители подключены к одному источнику питания.

Как показано на схеме выше, контроллер RGB и светодиодные усилители подключаются к разным источникам питания.

Шаг 7. Как подключить светодиодную ленту?

Подключение светодиодной ленты к сети осуществляется путем подключения светодиодной ленты к источнику питания светодиодов, а затем к домашней электросети на 110 В.Фактически именно блок питания напрямую обеспечивает питание светодиодных лент.

Входные клеммы для источника питания обозначены буквами L, N, G, где L – провод под напряжением, N – нейтральный провод, а G – провод заземления. Клемма заземления часто обозначается символом заземления. С помощью трех силовых проводов L, N, G источники питания подключаются к электрической системе.

Шаг 8. Проверьте соединения.

Перед установкой светодиодных лент очень важно проверить все соединения, которые мы сделали на предыдущих шагах.Тест заключается в том, чтобы убедиться, что все соединения работают правильно, чтобы избежать неожиданности после того, как мы установим полосы света.

После того, как светодиодная лента наклеена на липкую ленту 3М, снять ее будет очень сложно. Даже если вам это удалось, светодиодная лента может иметь потенциальные повреждения, вызванные нагрузкой во время ее снятия. Кроме того, вы не сможете установить надежное соединение, если будете использовать липкую ленту 3M во второй раз.

Шаг 9. Установите светодиодные ленты, контроллер и блок питания.

Как повесить светодиодную ленту?

Есть два способа крепления светодиодных лент. Один из способов – использовать двусторонний скотч 3M, а другой – использовать монтажные кронштейны.

9.1 Установка отклеивания и наклеивания с помощью ленты 3M.
Использование ленты 3M на обратной стороне светодиодной ленты для приклеивания ленты к монтажной поверхности часто называют установкой «отклеить и приклеить». Для этого снимите защитную пленку или защитную пленку с ленты 3M примерно на два фута, приклейте двухфутовую световую полоску к поверхности нанесения, затем снимите еще две фута и приклейте и так далее.

Применение световой ленты на двух футах за раз может предотвратить спутывание световой полосы, запутывание или прилипание к пыли и т. Д. Советы: использование очистителя файлов для снятия защитной пленки с ленты 3M очень полезно, если вам нужно отшелушивать выкл много раз.

Чтобы избежать чрезмерного давления на светодиоды при наклеивании светодиодной ленты. Степень контакта клея с поверхностью напрямую влияет на прочность склеивания. Сильное давление при нанесении улучшает адгезионный контакт и, таким образом, увеличивает прочность склеивания.

Но не давите слишком сильно, особенно на светодиоды и резисторы. Давление следует прикладывать только к участкам, где нет светодиодов или других электрических компонентов. Может пригодиться большая резиновая прокладка, например ластик.

9.2 Использование кронштейнов для монтажа на ленту.
Другой способ подвешивания светодиодных лент – использовать монтажные кронштейны и винты с соответствующими интервалами вдоль ленты. Этот метод установки может быть хорошим выбором для уличных ленточных светильников.

Он также часто используется для внутренних помещений, где светодиодные ленты скрыты или невидимы, например, для освещения потолочных бухт. Подготовить запыленную поверхность для укладки на большую длину потолочных ниш может оказаться непросто. Кроме того, монтажные кронштейны не будут блокировать свет от светодиодов.

Наконец, установите светодиодный контроллер и блоки питания. Включите питание и наслаждайтесь освещением полосы!

Прочитав это руководство по установке светодиодной ленты, вы можете устанавливать ленточные светильники как профессионал.Если у вас возникнут другие вопросы, не стесняйтесь обращаться к нам. Мы всегда готовы помочь вам.

7 вещей, которые нужно знать перед покупкой и установкой светодиодных лент 12 В

Гибкие светодиодные ленты используются во всем мире в различных промышленных, коммерческих и жилых проектах. Светодиодное ленточное освещение пользуется популярностью среди многих архитекторов и дизайнеров освещения из-за улучшений в эффективности, цветовых вариантах и ​​яркости. Самый большой плюс в том, насколько легко их установить.Их гибкость, низкий профиль и полезные аксессуары делают их самой популярной светодиодной лентой для домашних мастеров. С помощью этих светодиодных лент домовладелец может спроектировать как профессионал с необходимыми расходными материалами и всего за час или два.

Существует множество вариантов светодиодных лент, и не существует простого стандарта «один размер для всех». Это руководство по ресурсам для светодиодных лент научит новичков и экспертов найти лучшие светодиодные ленты для работы и научит их использовать, преодолевая обычные затруднения при установке.

Это руководство обучит новичков и экспертов тому, как найти лучшие светодиодные ленты для работы и как их использовать, преодолевая обычные затруднения при установке.

Светодиодные полосы: что делает их такими особенными?

Светодиодные ленты

, также известные как светодиодные ленты или светодиодные ленты, известны своим низкопрофильным размером и гибкостью. Эффективные светодиоды размещаются на печатной плате шириной 10 мм и длиной от 3 до 16,4 футов. Гибкие светодиодные ленты обладают множеством функций, которые упрощают их использование в самых разных ситуациях:

Нарезка по размеру – Нарезка светодиодных лент очень проста благодаря линиям разреза вдоль полос.В каждой точке разреза есть черная линия с медными контактными площадками для припоя, которые расположены с каждой стороны. Медные контактные площадки для пайки делают каждую полоску доступной даже после резки. Это дает возможность соединять светодиодные ленты вместе или соединять ленту в другом месте вашего дома.

Гибкая светодиодная лента с клеем – Светодиодные ленты имеют клейкую основу 3M для упрощения монтажа. Низкопрофильная гибкая полоса имеет отклеивающуюся основу, на которой обнажается клей 3M, что упрощает монтаж путем отслаивания и приклеивания.

Водонепроницаемый или негерметичный – Светодиодные ленты не ограничиваются проектами внутри помещений. Водонепроницаемые светодиодные ленты имеют степень защиты IP65 с использованием материала из силиконовой смолы, который защищает компоненты ленты от пыли и влаги. Водонепроницаемые светодиодные фонари немного дороже, но они необходимы для любого проекта, который находится на открытом воздухе или близко к воде.

Светодиодные лампы на 12 В – Для работы светодиодных лент требуется входное напряжение 12 В постоянного тока.Для этого потребуется трансформатор переменного / постоянного тока для домашнего использования, но это сделает прокладку полос через дом намного безопаснее. Батареи также выдают мощность постоянного тока, поэтому легко сделать светодиодный светильник с батарейным питанием с помощью этих гибких лент.

---

7 вещей, которые нужно знать перед установкой светодиодных лент

Гибкие светодиодные ленты

отлично подходят для любых проектов, но иногда бывает сложно понять, с чего начать. Следуйте этому руководству из 7 шагов, если вы не знаете, с чего начать.В руководстве показаны различные варианты светодиодных лент, а также то, что нужно планировать, чтобы сделать ваше домашнее светодиодное освещение успешным!

Плотность светодиодной ленты = Яркость

Плотность светодиодной полосы означает, сколько светодиодов находится в заданной области. Для гибких светодиодных лент плотность измеряется в «светодиодах на метр». Полоса стандартной плотности имеет 30 светодиодов на метр, а на полосе высокой плотности – 60 светодиодов на метр. Полоса с более высокой плотностью означает более качественный и яркий свет. В таблице ниже показаны различия между стандартными полосами и полосами высокой плотности.Обратите внимание на выходную мощность в люменах, а также на разницу в длине реза и максимальной длине пробега для каждого из них.

Плотность	Количество светодиодов	Люмен	Мощность (на катушку)	Макс. Бег
Стенд. (SD)	30 / метр	540 / метр	27 Вт	каждые 4 дюйма	32.8 футов.
Высокий (HD)	60 / метр	1080 / M	40 Вт	Каждые 2 дюйма	16,4 футов

Люмен – это показатель яркости, воспринимаемой человеческим глазом. Благодаря лампам накаливания большинство из нас измеряет яркость света в ваттах. Светодиоды – это новый стандарт для описания светоотдачи. Световой поток – одна из самых важных частей при выборе светодиодных лент, так как от нее зависит тип света, который вы получите.

Обязательно обратите внимание на то, как отслеживаются люмены при сравнении яркости светодиодных лент. В приведенной выше таблице полоски обозначены как люмен на метр. Чтобы узнать общий объем светового потока, просто определите, сколько метров вы будете использовать.

Световой поток – одна из наиболее важных составляющих при выборе светодиодных лент, поскольку от этого зависит тип получаемого света.

Различные проекты требуют определенной яркости для достижения своей цели.Я бы посоветовал всегда выбирать более яркий вариант и добавлять диммер. Ниже приведено полезное руководство по требованиям к световому потоку:

• Акцентное освещение или освещение для настроения – 100-300 люмен / фут.
• Под освещением шкафа – 175-360 люмен / фут.
• Рабочее освещение с большим расстоянием от источника – 300-450 люмен / фут.
• Спальня, освещение бухты – 180-500 люмен / фут.

Цвет: Многоцветный RGB, УФ, Цвета, Белый Диапазон CCT

Цвет светодиодной ленты

зависит от личных предпочтений.Светодиодные ленты RGB – хороший вариант для тех, кто любит разнообразие и цветовые эффекты. Полосы RGB – это полосы, меняющие цвет, которые отлично подходят для акцентного освещения во всем доме. В них используются красные, зеленые и синие диоды, поэтому их можно смешивать для получения множества разных цветов. Если вы используете полосы RGB, просто убедитесь, что вы используете 3-канальный контроллер из раздела диммирования этого руководства.

Доступна ультрафиолетовая (УФ) версия полосок. Это отличный вариант для УФ-приложений или для создания собственного черного света!

Полосы также доступны в следующих цветах: красный, зеленый, синий, желтый и белый (3000-6500K CCT).

CCT означает коррелированную цветовую температуру, которая представляет собой цветовую температуру света, измеряемую в градусах Кельвина (K). Температурный рейтинг светодиодной ленты напрямую влияет на то, как выглядит свет. Взгляните на фотографии ниже для справки. Теплый белый цвет – это то, что мы называем 3000K, который дает оранжевый или желтоватый оттенок. По мере увеличения градусов Кельвина цвет меняется с желтого на грязно-белый, на естественный белый, а затем на голубовато-белый, известный как холодный белый.

Итак, какой цвет мне выбрать? Посмотрите на комнату ниже с теплыми белыми, нейтрально-белыми и холодными белыми полосами.Заметили, как цветовая температура полосы света влияет на внешний вид всей комнаты? Это полностью зависит от личных предпочтений и общего стиля, а также от ощущения, которое вы хотите, чтобы комната выделялась.

Теплый белый создает уютную уютную зону. Обычно он используется в комнатах, где все собираются в гости или отдыхают (гостиные, спальни, столовые и т. Д.).

Нейтральный или натуральный белый создает эффект естественного дневного света. Это самая продаваемая полоска, поскольку она имитирует естественный свет и ее удобно использовать в любом месте дома.Это наша самая популярная лента для светодиодного освещения под шкафами.

Холодный белый дополняет современный и современный стили, придавая яркое и свежее сияние. Холодный белый цвет отлично подходит для рабочего освещения, так как это более яркий и сфокусированный свет. Яркие прохладные цвета чаще всего используются в ванных комнатах, кухнях и рабочих местах.

Длина полосы

Лучше всего обрисовать в общих чертах весь проект, чтобы увидеть, сколько футов полосы вы будете использовать в целом. Это дает вам представление о том, что покупать и во сколько это обходится.Светодиодные ленты доступны в 3 футах. увеличивается до полной катушки (16,4 фута). Важно выяснить, хотите ли вы приобрести катушки определенной длины и урезать их до нужного размера, или было бы полезно иметь уже нарезанные для вас меньшие длины.

На этом этапе вытяните свой проект. Спланируйте, где нужны полосы света, как они будут подключаться и будут ли все они подключаться к одному источнику питания или будут иметь отдельные источники питания. Этот шаг очень помогает вам в следующих нескольких шагах.

Мощность и питание светодиодной ленты

Какой тип питания нужен светодиодным лентам? Для светодиодных лент всегда требуется вход 12 В постоянного тока.

Это простая часть, следующим шагом будет определение мощности. С приведенной ниже таблицей это не должно быть слишком ужасно, если вы уже выбрали плотность полосы и общую длину.

Подробная таблица мощности для светодиодных лент 12 В

6306

Длина (фут.)	Длина (метры)	30 светодиодов на метр Мощность	60 светодиодов на метр Мощность
1	0,3048 4,8	4 2,4	0,6096	4,8	9,6
3	0,9144	7,2	14,4
6	1,8288	12,15		20,87432	17,1	27,2
12	3.6576	22,05	33,6
16,4 (полный барабан)	5	27	406 Для одного блока питания просто отметьте длину полосы, которая будет отходить от каждой, чтобы определить размер блока питания, который вам понадобится. Варианты питания светодиодов: Электромонтаж и подключение светодиодных лент Здесь скетч, сделанный ранее, пригодится, чтобы начать обдумывать, где вы будете запускать все полосы.Был ли план объединить все полосы в конечном итоге? Если ваша общая необходимая длина превышает максимальную длину полосы (32,8 фута для SD и 16,4 фута для HD), вам нужно будет проложить параллельные провода от источника питания к отдельным полосам. Как показано на нашем скетче, иногда вам может понадобиться соединить удлинители, идущие с разных сторон, в один общий источник питания. В этом случае у вас уже будут параллельные провода. Подключение светодиодных лент, когда вы имеете дело с несколькими катушками лент, может быть непросто, но у нас есть руководство по питанию и электромонтажу , которому вы можете следовать, чтобы составить схему настройки светодиодной ленты. Электромонтажные аксессуары: соединители и разветвители светодиодных лент Подключение светодиодных лент понадобится для любого проекта ленты. У нас есть полезные аксессуары и руководства для выполнения любых подключений светодиодной ленты. Паяльная проволока и собственные соединения? Обязательно следуйте нашему руководству по пайке. Рекомендуемый нами провод для лент можно найти здесь. Как подключить светодиодные ленты без пайки? Наши соединители EZ Click Strip отлично подходят для соединения полосок встык, создания зазоров между светодиодными полосами или обхода узких углов.В нашем полном руководстве по разъемам для светодиодных лент показано, как их использовать для создания соединений, которые пригодятся для любого проекта ленты. Как подключить несколько светодиодных лент к одному источнику питания? Разветвители на светодиодные ленты позволяют легко подключить несколько лент к одному источнику питания! Ленточные делители доступны с 2, 3 или 4 выходными каналами. Светодиодные ленты с затемнением Светодиодные ленты обычно затемняются с помощью встроенных диммеров с широтно-импульсной модуляцией.Эти диммеры подключаются к 12-вольтовой стороне системы и проходят между полосками, как показано на рисунке. Диммеры PWM популярны, поскольку они могут работать с любым трансформатором или аккумулятором, им не нужен источник питания, который указан как регулируемый. ШИМ-регулировка яркости обеспечивает плавное управление от самых тусклых до самых ярких. Они доступны по цене и просты в установке, что делает их лучшим вариантом для затемнения светодиодных лент. Эти простые диммеры доступны как в вариантах Wi-Fi, так и в вариантах дистанционного управления.Диммеры, совместимые с WiFi, работают прямо из приложения для смартфона и могут управляться голосом с помощью устройств Google Home или Amazon Echo (Alexa). У некоторых домовладельцев уже есть центральная система затемнения в своих помещениях. В этих случаях владелец хочет управлять освещением с помощью диммеров переменного тока, которые у него уже есть. Если вы хотите использовать такой диммер переменного тока, вам понадобится источник питания с регулируемой яркостью, как описано здесь. Контроллеры RGB (WiFi / Remote / Bluetooth). Если у вас есть светодиодная лента RGB, меняющая цвет, вам НУЖЕН 3-канальный контроллер RGB.Эти контроллеры управляют красным, зеленым и синим каналами, чтобы смешивать цвета и создавать эффекты изменения цвета полосы. Без этого устройства ваши светодиодные ленты RGB не будут работать должным образом, поэтому всегда не забывайте приобретать такую, если вы используете многоцветные светодиодные ленты. Монтаж светодиодных лент Клей для светодиодных лент очень помогает при монтаже, но иногда бывает и больше. Как и большинство клеев, он плохо сцепляется с некоторыми поверхностями и может со временем нуждаться в усилении.В этих ситуациях используйте один из следующих: Монтажная направляющая – еще один отличный вариант для тех, кому нужна профессиональная отделка. Эти алюминиевые профили содержат ваши световые полосы и имеют все необходимое для монтажа. Светодиодные ленты прикрепляются к нижней части дорожки с помощью линзы с защитой от ультрафиолета, которая скользит по верхней части для рассеивания света. Следуйте этому руководству, чтобы правильно установить светодиодные ленты! Ознакомьтесь с нашей новейшей светодиодной лентой С тех пор, как был написан этот пост, мы выпустили новую технологию светодиодных лент, которая называется COB LED Strip Lights.Эти световые полосы очень похожи на светодиодные полосы, которые мы рассмотрим в этом посте, с небольшими улучшениями. Новые ленты устраняют горячие точки на светодиодной ленте, обеспечивая плавную линию света, а также работают при напряжении 24 В, поскольку они ярче, чем даже ленты с высокой плотностью 12 В! Нажмите ниже, чтобы узнать больше и посмотреть, подходят ли вам эти полоски! Ищете, с чего начать? Это наверняка много информации. Если вы новичок в использовании светодиодных лент, то ваша голова наверняка закружится от информации, и у вас останется еще больше вопросов.Если это так, задайте себе эти простые стартовые вопросы, которые помогут вам проработать приведенное выше руководство, чтобы найти лучшие светодиодные ленты и запчасти для вас! Если вам все еще нужна помощь, не стесняйтесь использовать наш инструмент LED Project Tool, и наша полезная команда специалистов по прокладке лент предоставит вам именно те светодиодные ленты, которые вам нужны! Что вы будете освещать? Где они будут установлены? Хотите приглушить свет? С пультом? С настенным переключателем? Какого в целом внешнего вида вы хотите добиться? Какой цвет предпочтительнее? Какие материалы я освещаю? Какие еще огни находятся в этом районе и какого они цвета? Начни прямо сейчас! Аксессуары для светодиодных лент – все, что вам нужно для следующего проекта светодиодных лент Установка гибкой светодиодной ленты не должна быть сложной задачей, упростите ее с помощью аксессуаров LEDSupply! Светодиодные ленты являются наиболее популярным самостоятельным вариантом для многих жилых помещений.Дискретные самоклеящиеся полосы легко и безопасно использовать для освещения шкафов, бухт и различных акцентных светильников, которые стали популярными в связи с постоянным развитием технологии светодиодных лент. Самое приятное … есть широкий ассортимент аксессуаров, которые делают светодиодные ленты на 12 В удобными в использовании и упрощают установку! Светодиодные ленты Прежде всего, важно ознакомиться с вариантами светодиодных лент и всеми основами их использования.LEDSupply предлагает светодиодные ленты для внутреннего и наружного использования в различных белых, цветовых вариантах или даже полосы с эффектом изменения цвета (также известные как полосы RGB). Наша последняя статья в блоге предлагает отличное введение в светодиодные ленты 12 В, которые являются отличной отправной точкой для любого новичка в мире светодиодных лент. Как питать Для правильной работы гибких лент LEDSupply требуется 12 В постоянного тока. Для домашнего использования требуется источник питания 12 В. Существуют подключаемые адаптеры питания светодиодных ламп или трансформаторы на 12 В, которые напрямую подключаются к общему бытовому сетевому напряжению переменного тока.Узнайте, как запитать светодиодные ленты прямо здесь. Регулировка яркости и регулировка светодиодных лент Как и в случае с большинством источников света, пользователи хотят контролировать свой свет. Светодиодные ленты позволяют регулировать яркость и регулировать яркость разными способами. Наиболее распространенный вариант – использование встроенного регулятора яркости. Диммеры для светодиодных лент на 12 В используют выход в режиме ШИМ для изменения света, исходящего от ленты. Для полосовых ламп RGB требуется 3-канальный контроллер, который помогает смешивать разные цвета, придавая им эффект изменения цвета, который многие хотят для акцентного освещения. Светодиодные контроллеры Wi-Fi становятся самым популярным способом затемнения светодиодных лент, поскольку они дают вам возможность управлять прямо со смартфона или голосового помощника. Эти диммеры обладают множеством функций и являются лучшим вариантом, если вы управляете несколькими источниками света по всему дому. Контроллеры Wi-Fi Smart доступны в одноцветном или цветовом исполнении. Если в вашем доме есть диммер с обычным бытовым диммером, вам может понадобиться блок питания для светодиодов с регулируемой яркостью. Светодиодная лента с выключателем Добавить выключатель к светодиодной ленте легко с помощью тумблера для светодиодной ленты. Так же, как большинство людей хотят управлять своим светом, включение и выключение этого света с помощью простого переключателя является обязательным для многих проектов, как больших, так и малых. Тумблер соответствует 12-дюймовому кабелю с вилками и розетками 2,1 мм, который идеально подходит для использования с полосками 12 В и подключаемым адаптером питания. Для использования просто подключите источник питания к гнезду кабеля и подключите противоположный конец к полосе.Так же у вас есть светодиодная полоса с переключателем, которую можно включать и выключать в любое время. Аксессуары для соединителей для светодиодных лент Практически в каждом проекте светодиодной ленты возникает необходимость соединять светодиодные ленты вместе. Наиболее распространенные подключения светодиодной ленты: Сквозной: Удлините световую полосу немного дальше, вставив соединитель полоса-полоска без зазоров или Разъем между светодиодной лентой и проводом: Подключите полоску к проводу, чтобы пройти на расстояние, на котором свет не нужен, а затем подключите к следующей части полосы света.Например, если вы работаете при освещении шкафа и у вас есть небольшой перерыв в шкафах, где стоит плита, но затем вам нужно продолжить работу светодиодных лент с другой стороны. Эти типы соединений легко выполняются с помощью соединителей для светодиодных лент EZ с защелкой. Разъемы для светодиодных лент работают с многожильным проводом калибра 20-22 и имеют 2-контактные разъемы для одноцветных лент или 4-контактные разъемы для светодиодных лент для лент RGB. Следуйте этому полному руководству о том, как использовать их в своем проекте. Разветвитель на Светодиодную Ленту Вы когда-нибудь задумывались, как подключить несколько лент к одному источнику питания? Вот где разветвители светодиодных лент чрезвычайно полезны. Разветвители обычно называют Y-разветвителями или Y-кабелями из-за их способности разделяться в двух разных направлениях. Разветвители для светодиодных лент бывают двух-, трех- или четырехполюсными, что позволяет без проблем подключить до 4-х полосок к одному адаптеру питания! Это очень удобно при прокладывании лент в двух разных направлениях или параллельном прокладывании светодиодных лент. LEDSupply предлагает 4-контактные разветвители RGB и одноцветные разветвительные кабели для светодиодов. Для получения дополнительной информации об использовании светодиодных разветвителей для завершения прогонов светодиодных лент, прочтите это полезное руководство. Перемычки для светодиодной ленты – удлинитель светодиодной ленты Ленточные перемычки – это в основном удлинительные кабели для светодиодных лент. Перемычки могут прыгать между полосами, но их основное назначение – создать промежуток между источником питания светодиодов и началом пробега полосы. Как и другие аксессуары для лент, соединительные кабели бывают как в одноцветных, так и в вариантах светодиодных лент RGB. Для одноцветных светодиодных лент требуется 2-контактный удлинительный светодиодный кабель. Сами кабели заканчиваются с обоих концов обычными переходниками для цилиндрических вилок размером 2,1 мм, которые используются со всеми одноцветными лентами и контроллерами диммирования. Перемычки имеют на старте гнездовой разъем 2,1 мм, который легко подключается к адаптеру питания 12 В. На противоположном конце есть штекерный разъем 2,1 мм, который подключается непосредственно к вашим ленточным светильникам. Одноцветные перемычки бывают 1 метр (3,28 фута), 2 метра (6.56 футов) и 3 метра (9,84 фута). Для работы лент RGB требуется 4-контактная перемычка для удлинительного кабеля RGB. Полосы RGB имеют 4-контактный дизайн, который уникален для полос с изменяющимся цветом. Перемычки RGB оснащены тем же 4-контактным адаптером, который обеспечивает беспроблемное соединение. Перемычки RGB поставляются с 4-контактным штыревым адаптером для подключения между 4-контактными гнездовыми разъемами, а затем для подключения к следующему запуску лент RGB. Световые перемычки RGB предлагаются длиной 30 см, 50 см, 1 метр, 2 метра, 3 метра, 5 метров и 10 метров. Перемычки для светодиодных лент лучше всего использовать в качестве удлинительных кабелей от источника питания светодиодов до самих светодиодных лент. Их также можно использовать для прыжков между двумя катушками светодиодных лент, просто убедитесь, что вы не превышаете максимальную длину ленты. Они наиболее полезны для работы рука об руку со светодиодными ленточными разветвителями, поскольку вам может потребоваться подключить удлинитель от исходного источника питания к одному из других участков ленточных светильников. Это удобно для прокладки параллельных линий светодиодных лент на более длинных отрезках. Провод для светодиодной ленты Перемычки для светодиодных лент полезны, но они бывают только определенной длины, что может не подойти всем, поскольку каждый проект светодиодной ленты уникален. В таких ситуациях вам необходимо разрезать светодиодные ленты и установить специальные «перемычки» с проводом для светодиодной подсветки между отдельными участками. Вместо того, чтобы прокладывать отдельные провода, проще всего использовать параллельные соединенные провода, чтобы сделать установку аккуратной. LEDSupply предлагает многожильный провод 22 калибра с параллельным соединением только для этого типа корпуса: Двухжильный провод -22 Многожильный провод калибра 22 для одноцветных лент.Этот красно-черный соединительный провод позволяет легко провести одиночный проход между полосовыми лампами. Они без проблем работают с 2-контактной светодиодной лентой для подключения разъемов. 4-жильный провод для светодиодов – Многожильный провод 22 калибра для светодиодных лент RGB. 4 параллельных соединенных провода служат для соединения между полосками RGB и идеально подходят для подключения 4-контактных светодиодных лент к разъемам. Силовой провод со светодиодной лентой очень удобен во многих ситуациях, каждый провод имеет цветовую маркировку, поэтому их легко держать прямыми и не путать соединения. При работе с проводом иногда бывает два провода, которые нужно соединить вместе. Это можно сделать с помощью обычных гаек для проводов, гаек рычагов или изоленты. Мы предлагаем простой стыковой соединитель, который отлично работает и имеет чистый, цельный вид, как показано ниже. Используйте эти соединители для проводов в любом месте, где необходимо выполнить соединение между проводами. Еще один удобный соединитель для проводов – Т-образный отвод. Это позволяет очень просто соединить новые параллельные провода для отдельного участка.Соединители работают с проводом 20-24 AWG, и изоляцию не нужно снимать! Связывая все вместе Я только что перечислил множество различных аксессуаров, которые, надеюсь, не запутали вас на пути к настройке собственного светодиодного ленточного освещения. Если вы чувствуете себя подавленным, следуйте инструкциям ниже, и вы будете на правильном пути к успеху: Ознакомьтесь со светодиодными лентами. «7 советов по использованию светодиодных лент на 12 В» – отличное место для начала. Узнайте, какой длины должны быть ваши полоски и сколько вы будете пробегать. Найдите идеальное место для источника питания и расстояние до каждого участка светодиодной ленты И, наконец, найдите светодиодные ленты и аксессуары, которые сделают это самым простым и разумным способом! COB Светодиодные гибкие ленты Светодиодные ленты на протяжении многих лет были чрезвычайно популярным решением для самостоятельного освещения для многих приложений. Вот почему мы так увлечены новейшей технологией светодиодных лент – COB Flexible Strip Lighting.Если вы никогда не читали наше Руководство по светодиодным лентам, вам следует сначала начать с него, так как в нем будут рассмотрены все основы освещения светодиодных лент в целом. Если вы уже знакомы с ленточным освещением и рады узнать, как ленты COB делают мир светодиодного освещения даже лучше, чем читайте дальше! Что такое COB? В мире светодиодов COB – это аббревиатура от Chip on Board, что в основном означает упаковку светодиодного кристалла непосредственно на печатную плату (PCB). Светодиод «Chip on Board», используемый в гибких ленточных светильниках, также иногда называют флип-чипом. Светодиоды Flip chip – это, по сути, голый подход к структуре светодиодов. Взгляните на обычный светодиод 5050 SMD (устройство для поверхностного монтажа), он имеет более громоздкий пластиковый отражатель, который инкапсулирует сам светодиод, а затем покрывает его люминофорным покрытием. «Флип-чипы», из которых состоят светодиодные ленты COB, сокращают все элементы их конструкции, кроме светодиодного чипа, покрытия из желтого люминофора и контактных площадок. Такая компактная конструкция приводит к значительному уменьшению размера, что позволяет их более плотно упаковывать и дополнительно уменьшать размеры светодиодного освещения. Как изготавливаются гибкие светодиодные ленты COB? Ленты изготавливаются из печатной платы того же качества, что и другие наши светодиодные ленты Flex Strip. Затем светодиоды с перевернутой микросхемой помещаются бок о бок по центру полосы света так плотно, что на каждый метр полосы приходится 512 светодиодов! Полоски заканчиваются после того, как на светодиоды нанесен слой люминофора. Это помогает сбалансировать цветовую температуру, а также действует как защитный слой для крошечных светодиодов с перевернутым чипом под ним. Преимущества гибких светодиодных лент COB Теперь, когда у вас есть базовое представление о том, как была произведена эта новая световая технология, пришло время посмотреть, что делает их лучше или лучше для определенных применений полосового света. Нет светодиодных точек доступа даже в ограниченном пространстве! Одна из самых больших претензий к традиционной гибкой светодиодной ленте – это горячие точки по всей полосе. Горячая точка – это термин для обозначения более ярких участков через приспособление или полосу, где вы можете четко видеть, откуда исходит свет. Свет выглядит гораздо более привлекательным и привлекательным, когда он выглядит как ровный источник света, а не как пятнистый беспорядок. С 5050 SMD Flex Strips диоды большего размера упакованы достаточно близко, чтобы на расстоянии свет распространялся и согласовывался на освещаемой поверхности, но если источники света расположены слишком близко к поверхности или сами полосы видны, горячие точки – это бельмо на глазу, которое не может игнорировать человеческий глаз. Полоски 512 светодиодов / м. Было бы довольно сложно выделить какие-либо горячие точки на COB Flex Strips. Полоска светится ровным и равномерным светом от начала до конца. Равномерный свет не имеет темных пятен и гораздо более привлекателен для человеческого глаза, давая ровный свет даже в самых тесных местах. Фактически, единственный реальный способ увидеть горячие точки – это посмотреть на заднюю часть полосы, где легче увидеть индивидуально размещенные светодиоды флип-чипа. Единственный другой способ увидеть отдельные диоды – это уменьшить яркость полос примерно до 5% светоотдачи.Это делает полоски COB Flex Strips идеальными для приложений, где: Саму полосу невозможно скрыть от глаз. Освещаемая поверхность находится в пределах 2 футов от полосы света. Вокруг отражаются поверхности, такие как гранит / стекло. Те приложения, где нужен крутой неоновый эффект. Более яркий свет Верно, эти светодиодные ленты COB LED Flex еще ярче! При яркости 1400 люмен / м они даже ярче, чем наши ленты высокой плотности! Постоянный яркий свет также излучается под более широким углом благодаря тому, что светодиоды с перевернутым кристаллом не заключены в пластиковый держатель, как светодиоды SMD.Это позволяет им излучать свет по бокам, так что они распространяются под углом 180 градусов от полосы. Более широкий угол освещения означает больше света для вас, поэтому в долгосрочной перспективе это также важно для яркости! Подробнее Flex Гибкость этих полосок намного выше, чем у других гибких полос, из-за меньшего размера диодов и равномерного распределения веса. Диоды настолько малы и расположены близко друг к другу, что любая точка полоски совпадает с другой. Равномерность позволяет легко устанавливать полосы без необходимости планировать установку светодиода SMD 5050 там, где он вам не нужен.Эта дополнительная гибкость упростит их установку в ограниченных пространствах и позволит обходить углы в вашем приложении. Более эффективный, меньше нагрева При размещении такого количества светодиодов в таком маленьком пространстве эффективность может оказаться под вопросом. Однако светодиоды с перевернутым кристаллом превосходят другие светодиоды по эффективности и теплопередаче. На самом деле они работают с мощностью 14 Вт / м, как и наши ленточные светильники с высокой плотностью света, но они производят 100 люмен на ватт по сравнению с 75 / Вт лентами с высокой плотностью. Они также намного лучше распределяют тепло, поскольку монтируются непосредственно на гибкую печатную плату. Это помогает им распределять тепло вниз по печатной плате, а не удерживать его заблокированным прямо в самом источнике света. Это снижение теплового сопротивления в цепи высокой плотности значительно увеличивает срок службы светодиодов. Электрические характеристики гибких лент COB Преимущества COB Flex Strips должны быть довольно очевидными, если вы внимательно следили за ним, так что теперь давайте рассмотрим некоторые особенности этой ленты.Если вы знакомы со светодиодными лентами, многое из этого будет звучать знакомо, но у этой ленты есть несколько отличий, поэтому рекомендуется ознакомиться с приведенными ниже советами, прежде чем работать с COB Strip Lights. Полоса питания 24 В Гибкие полоски COB принимают 24 В постоянного тока. Это отклонение от нормы, так как другие наши гибкие полоски питаются от 12 В постоянного тока. При таком большом количестве диодов, установленных в цепи, необходимо дополнительное напряжение. Обратите внимание, что всегда используйте вход 24 В. с этими полосами.К счастью, у нас есть множество блоков питания на 24 В различных стилей: Увеличенные длины пробега Более высокое входное напряжение дает еще одно дополнительное преимущество. Это позволяет использовать полоски COB Flex Strips в течение более длительного времени. На самом деле их можно соединять встык до двух полных барабанов (32,8 фута)! Это упрощает работу с приложениями, требующими длинных прямых участков. Если вам нужно больше 32,8 фута, не забудьте подключить светодиодные ленты параллельно, чтобы не было падения напряжения на вашей установке. Cut and Connect Полосы можно разрезать, как и другие наши ленты. Обрезайте только по отметкам, нанесенным на полосе через каждые 2,46 дюйма. Благодаря этому вы можете нарезать полосы по индивидуальному размеру или добавить зазоры в вашем приложении. Полоски можно использовать снова после резки, лучший способ выполнить соединения – это пайка, но если это невозможно, наши соединители для полос EZ COB сделают свое дело. Варианты цвета COB Flex полосы предлагаются в наших стандартных белых выходах: 3000K теплый белый, 4000K нейтральный белый и 6000K холодный белый. Они также отлично смотрятся в красном, синем и зеленом цветах, которые также доступны. Размеры полосы Предлагаются полосы размером 3, 6, 9, 12 и 16,4 фута. (1 катушка) Гибкая печатная плата имеет ширину 10 мм, а люминофорное светодиодное покрытие находится на высоте около 1,6 мм от печатной платы. Заключение Если традиционные гибкие светодиодные ленты просто не подходят для вашей работы, я предлагаю обратиться к COB LED Flex Strips. Они новы на рынке, но эти светодиодные ленты станут обычным явлением в мире светодиодных лент.Пожалуйста, не стесняйтесь писать нам по электронной почте с любыми интересами или вопросами, касающимися светодиодных лент COB. Руководство по подключению светодиодов – как подключить полосковые лампы, диммеры и элементы управления Подключение светодиодных лент – подключение трансформаторов, приемников и контроллеров Рик Бриггс2018-03-23T16: 40: 42 + 00: 00 Уведомление : Попытка получить доступ к смещению массива по значению введите bool в /home/forge/www.instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php в строке 188 Уведомление : Попытка получить доступ к смещению массива по значению типа bool в / home / forge / www.instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php в строке 188 Примечание : Попытка получить доступ к смещению массива по значению типа bool в /home/forge/www.instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php в строке 188 Уведомление : Попытка получить доступ к смещению массива по значению типа bool в /home/forge/www.instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php в строке 188 Уведомление : Попытка получить доступ к смещению массива по значению типа bool в /home/forge/www.instyleled.co.uk/public/wp-content/themes/Avada/includes/ lib / inc / class-fusion-images.php в строке 188 Уведомление : Попытка получить доступ к смещению массива по значению типа bool в /home/forge/www.instyleled.co.uk/public/ wp-content / themes / Avada / includes / lib / inc / class-fusion-images.php в строке 188 Примечание : Попытка получить доступ к смещению массива для значения типа bool в / home / forge / www.instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php в строке 188 Примечание : Попытка получить доступ к смещению массива по значению типа bool в /home/forge/www.instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php в строке 188 Уведомление : Попытка получить доступ к смещению массива по значению типа bool в /home/forge/www.instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php on line 188 Как разрезать и подключать светодиодные полосы – LEDLightsWorld О светодиодной полосе RGB RGB Led Light Strip – это разновидность многоцветной сменной светодиодной ленты, она должна работать с контроллером RGB, чтобы реализовать изменение цвета RGB. Полосы RGB способны воспроизводить широкий диапазон цветов и при подключении к контроллеру RGB позволяют выбирать такие параметры, как статический цвет, яркость или режимы работы с изменением цвета. Все эти параметры позволят в значительной степени контролировать, что и как ваши светодиоды отображают свои цвета. Примечание! Полоса изменения цвета RGB может воспроизводить несколько цветов RGB, но может смешиваться только для получения чистого белого цвета. Если вы предпочитаете цвета RGB и теплый белый (или другой белый кельвин), вы можете использовать светодиодные ленты RGBW / RGBWW. Как подключить светодиодную ленту RGB к контроллеру RGB Как отрезать и повторно подключить светодиодную ленту RGB Светодиодные ленты RGB можно разрезать на каждые 3 светодиода (есть отметки на печатной плате) После резки светодиодную ленту RGB можно повторно подсоединить двумя способами * Припаивая провода к отмеченным точкам пайки. * С помощью быстроразъемных соединений. Быстроразъемный соединитель можно разделить на три категории ： CC (соединитель к соединителю) CWC (от соединителя к проводу к соединителю) CW (соединитель-провод) Иллюстрация подключения * Схема подключения быстроразъемных соединений типа CC * Схема подключения быстроразъемных соединений типа CWC * Схема подключения быстроразъемных соединений типа CW Примечание: этот быстроразъемный соединитель не является водонепроницаемым! , поэтому, если вы хотите разместить повторно подключенную полосу на открытом воздухе, вам необходимо повторно подключить полосы, как показано в следующем процессе. * . Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
