Инструкции по эксплуатации Советы по выбору котла на сайте РУСКЛИМАТ
Современные котлы на все случаи годны
В системе отопления котел занимает центральное место, и по праву может считаться сердцем системы теплоснабжения. Современные котлы, помимо сугубо профессиональных качеств, обладают также эргономичным дизайном, что, безусловно, приятно каждому владельцу.
Котлы бывают напольные и настенные. Напольные котлы, как следует из названия, устанавливаются на пол и наиболее часто подключаются к высокопроизводительному емкостному водонагревателю для приготовления горячей санитарно-технической воды. Настенные котлы идеально подходят для отопления квартиры или жилого дома и приготовления горячей санитарно-технической воды. Настенный котел отвечает всем текущим требованиям по минимуму занимаемого места. По сравнению с напольным настенный котел имеет меньшие габариты и не занимает большую площадь, так как устанавливается на стену. Он легко устанавливается в кухне, в ванной комнате или на чердаке.
Уделим основное внимание настенному котлу и рассмотрим его более подробно.
Котел — это генератор тепла, в нём энергия от сгорания топлива с помощью теплообменника передается теплоносителю, которым чаще всего является вода.
Особенности настенных котлов
Настенные котлы бывают одно- и двухконтурные. Одноконтурные котлы обеспечивают только отопление помещения.
Двухконтурные — одновременно отапливают помещение и обеспечивают горячее водоснабжение. Преимущество двухконтурных котлов перед одноконтурными кажется очевидным, ведь покупая один котел, решаешь сразу две проблемы. Но бывают отдельные случаи, например, в частном доме может иметься центральное водоснабжение и не быть отопления. Тогда на помощь приходят одноконтурные котлы.
В настенных котлах принцип нагревания воды проточный. Теплоноситель — вода не греется в какой-то емкости, а нагревается в «проточном режиме».
Настенные котлы с открытой и закрытой камерой сгорания
Настенные котлы подразделяются также на котлы с открытой и закрытой камерой сгорания.
В котлах с открытой камерой сгорания (с естественной тягой) воздух для горения забирается непосредственно из помещения, в котором находится котел, а отработанные газы выбрасываются в дымоход, который должен быть предусмотрен в помещении. Когда дымоход отсутствует или котел будет смонтирован в квартире, где дымоход не задуман в принципе, на помощь приходят котлы с закрытой камерой сгорания. В таком случае котел комплектуется специальной системой дымоудаления. Дело в том, что в конструкцию такого котла включен дымосос, который принудительно удаляет продукты сгорания из топки, и соответственно, ему не нужен дымоход с естественной тягой.
Преимущество таких котлов в том, что они не сжигают кислород в помещении и для них не требуется дополнительного притока воздуха для поддержания процесса горения. Такая схема котельной: настенный газовый котел с закрытой камерой сгорания с коаксиальным дымоходом чаще всего применяется при организации поквартирного отопления. Удобство заключается в том, что хозяин сам может регулировать интенсивность работы отопления и водоснабжения.
Часто бывает, что хозяин не хочет выводить дымоход на крышу коттеджа из эстетических соображений, либо опасаясь, что скат крыши может покрыться сосульками и дымоход просто сломается. В таких случаях тоже выручает вертикальный коаксиальный дымоход.
Возможности настенных котлов
Газовые настенные котлы предназначены для отопления частных домов или квартир, а также для приготовления горячей воды. Как правило, они обладают компактными размерами, при этом удачно сочетают в себе много полезных свойств. Производители учитывают, что котел все время будет на глазах, и потому настенные котлы обладают изысканным дизайном.
Управляет работой котла автоматика, которая, в зависимости от степени автоматизации, будет сама поддерживать заданный температурный режим в доме. Например, Вы сами можете управлять работой котла, устанавливая желаемую температуру на заданное время (таймер) и в нужном помещении (например, ночью температура +20, а днем +22). В систему отопления может входить «теплый пол», температурой которого также можно управлять при помощи котла. Газовый котел автоматически выключается при отсутствии газа и автоматически включается при включении газа, то есть имеет блок автоматического зажигания. Автоматика котла контролирует наличие пламени, тяги в дымоходе, нагрев теплоносителя.
Выбор настенного котла
Сначала необходимо определиться, какой котел Вам нужен: одно- или двухконтурный.
Далее следует определить нужную мощность котла.
Теплопотери 1 м² площади дома можно усреднено принять как 100 Вт. Но это при условии, что Ваше жилье не соседствует с неотапливаемыми помещениями. При этом потолки в нём должны быть 3 м и не очень много окон. Если же Вы хотите отопить угловую комнату, или комнату с двумя или более окон, то на отопление 1 м² потребуется около 150 Вт.
Более подробный расчет можно получить у менеджеров-консультантов, которые подберут оборудование, исходя из параметров Вашего дома или квартиры.
Предположим, что Вы уже ориентировочно определились или Вам помогли определиться с потребной мощностью на нужды отопления.
Следующий вопрос, который Вам предстоит решить, это производительность котла по горячему водоснабжению. И здесь ориентировочная математика тоже очень проста. Из одного крана выливается примерно 400 л/час. В технических характеристиках котла обычно производительность приводится минутная, т.е., в л/мин. Итак, если Вам достаточно одной точки горячего водоснабжения, то котел Вам необходим с производительностью 400 л/час : 60 = 6,6 л/мин.
Если же, оценив потребности, Вам необходимо как минимум две точки горячего водоснабжения, то котел, который Вас бы устроил, должен обладать производительностью не менее 13,2 л/мин. Итак, с расходом мы вроде бы разобрались. Однако это не совсем так.
Дело в температуре воды. Ведь моем мы руки, посуду, принимаем душ, как правило, не горячей водой, а теплой. Точнее, комфортная температура «теплой» воды примерно 40 С°. Возвращаясь к характеристикам котлов, в которых кроме диапазона температур ГВС, например, 30−50 С° ±3 С°, приведен такой параметр, как расход при Δt 25; 30; 35. Что же это за Δ такая? Все очень просто: это разница между температурой воды холодной, входящей в котел, и горячей, нагретой котлом. Предположим, что температура холодной воды 10 С°. Чтобы получить на выходе желаемые 40 С° (или чуть меньше — дело вкуса), нам необходимо нагреть воду на 30 С°. Соответственно, нас интересует постоянный расход воды при Δt 30 С°, который, например, равен 13,2 л/мин. Итак, данный котел гарантированно обеспечит две точки водоснабжения в любом режиме использования.
Таким образом, мы выбираем котел по производительности ГВС и, возвращаясь к графе «мощность», очень удивляемся, увидев 27,5 кВт.
«Куда такой мощный на дом в 150 м²? Это ошибка!» — говорите Вы продавцу. Нет, не ошибка. Действительно, завышенная мощность настенника, как правило, обусловлена Вашими аппетитами по приготовлению горячей воды.
Немаловажным критерием отбора является отрытая или закрытая камера сгорания. Если Вы собираетесь поместить котел в отдельном доме, то предпочтительнее будет котел с открытой камерой сгорания. Если же настенный котел предполагается в квартире или в доме, где отсутствует дымоход, следует выбрать котел закрытой камерой сгорания.
Современные настенные газовые котлы обладают целым комплексом достоинств. Во-первых, они сохраняют работоспособность (не блокируются и не отключаются) при достаточно широком диапазоне давления газа. Это свойство просто жизненно необходимо при использовании котлов в России, т.к. в нашей стране существует проблема постоянного перепада давления магистрального газа. Хорошие настенные котлы устойчиво разжигаются и работают даже при давлении газа 2 мБар. Конечно, мощность при таком давлении снижается почти в 6 раз, но работает устойчиво.
Во-вторых, практически у всех котлов имеется система управления мощностью горелки, позволяющая плавно изменять мощность горелки в диапазоне 37–100% в зависимости от потребности и тем самым снижать вероятность образования накипи в теплообменнике, повышая комфортность использования.
В-третьих, они оснащены всеми необходимыми степенями защиты, обеспечивающими высокий уровень безопасности этих котлов. Настенные котлы Electrolux обладают двумя степенями защиты от образования накипи. С одной стороны, это система контроля температуры в первичном контуре, которая позволяет практически мгновенно реагировать на критическое повышение температуры в теплообменнике, что существенно снижает вероятность образования накипи. С другой стороны, в нём также присутствует магнитная система снижения накипеобразования, основанная на том, что под действием магнитного поля соли разделяются и выстраиваются таким образом, что они не осаждаются при нагреве.
Если этого не происходит, и накипь оседает на теплообменнике, он прогорает, и котел становится неисправен.РУСКЛИМАТ представляет широкий ассортимент надежных, долговечных и экономичных настенных газовых котлов, а также предлагает свои услуги по подбору, установке и обслуживанию оборудования.
Наши специалисты, исходя из Ваших потребностей, индивидуально подберут оборудование, максимально подходящее именно для Вас.
Двухконтурные котлы Baxi с открытой камерой сгорания: цены, характеристики, подбор, гарантия
Международный холдинг BDR Thermea представляет отопительную и водонагревательную технику европейского класса более чем в 70-ти странах мира. Одна из торговых марок компании – Baxi широко известна в Европе и в России. Особой популярностью у нас пользуются газовые котлы, предназначенные для систем отопления и горячего водоснабжения. Все котельное оборудование Baxi адаптировано к российским условиям эксплуатации и устойчиво работает при сниженном давлении входной газовой магистрали до 5 бар.
Газовые котлы Baxi подлежат обязательной сертификации в соответствии с национальными требованиями стран-импортеров. Поэтому, купив газовый котел отопления Baxi в своем регионе, Вы можете быть уверены в его безупречном качестве и полной адаптированности к российским условиям.
Котел газовый двухконтурный Baxi выполнен в лаконичном стилевом решении. Тем не менее, простой дизайн сочетается с максимальной функциональностью. Газовые котлы Бакси оснащены камерой внутреннего сгорания и принудительной вытяжкой, что значительно упрощает их обслуживание. Настенный газовый котел Baxi можно установить в произвольном месте, т. е. Вам не нужно будет оборудовать специальную котельную, или докупать дорогостоящую технику для эксплуатации котла.
Двухконтурные котлы Бакси являются идеальным решением для установки горячего водоснабжения на даче, в частном доме, в квартире без доступа к централизованной подаче горячей воды. Кроме того, газовый котел Baxi станет лучшим помощником в зимний период в помещениях, где существуют проблемы с отоплением. Если Вы не желаете зависеть от прихотей чиновников в самое холодное время года, то обратите свое внимание на газовые котлы отопления Baxi, которые станут незаменимым элементом автономной системы отопления.
Преимущества настенных котлов Baxi:
- легко монтируются;
- отличаются повышенной прочностью;
- долговечны;
- просты в эксплуатации.
В салоне «Tavago» Вы можете выбрать и купить котел Baxi любой понравившейся модификации. Если Ваш выбор будет затруднен, а это вполне оправдано в виду широкого модельного ряда Baxi, то наши менеджеры с удовольствием помогут определиться и приобрести газовый котел Бакси, соответствующий Вашим запросам и ожиданиям.
Отличительные особенности серий модельного ряда настенных двухконтурных газовых котлов Baxi:
- MAIN Four/ MAIN 5 – четвертое и пятое поколение популярной серии MAIN c битермическим теплообменником
- FOURTECH – компактная серия с гидравлической группой из композитных материалов и турбинным расходомером горячей воды
- ECO Four – медный теплообменник с антикоррозионным покрытием, турбинный датчик протока горячей воды
- LUNA-3 – базовая серия в среднем ценовом сегменте с передовой электронной платой и широким ЖК-дисплеем
- LUNA-3 Comfort – серия с выносной панелью управления (кабельное и бескабельное исполнение)
- LUNA-3 Silver Space – для установки на открытом воздухе с возможностью работы в условиях низкой температуры окружающего воздуха (до – 15 0C)
- LUNA-3 Comfort combi – серия с накопительным 80 л бойлером для горячей воды
- NUVOLA-3 Comfort – встроенный 60 л накопительный бойлер из нержавеющей стали, магниевый анод, выносная съемная цифровая панель управления со встроенным датчиком комнатной температуры, система самодиагностики с памятью последних ошибок в работе, самоадаптация погодозависимой автоматики, система антибактериальной защиты
- NUVOLA-3 B40 – встроенный накопительный бойлер объемом 40 л из эмалированной стали, широкий ЖК-дисплей, антибактериальная защита
Котлы с открытой и закрытой камерой сгорания: плюсы и минусы

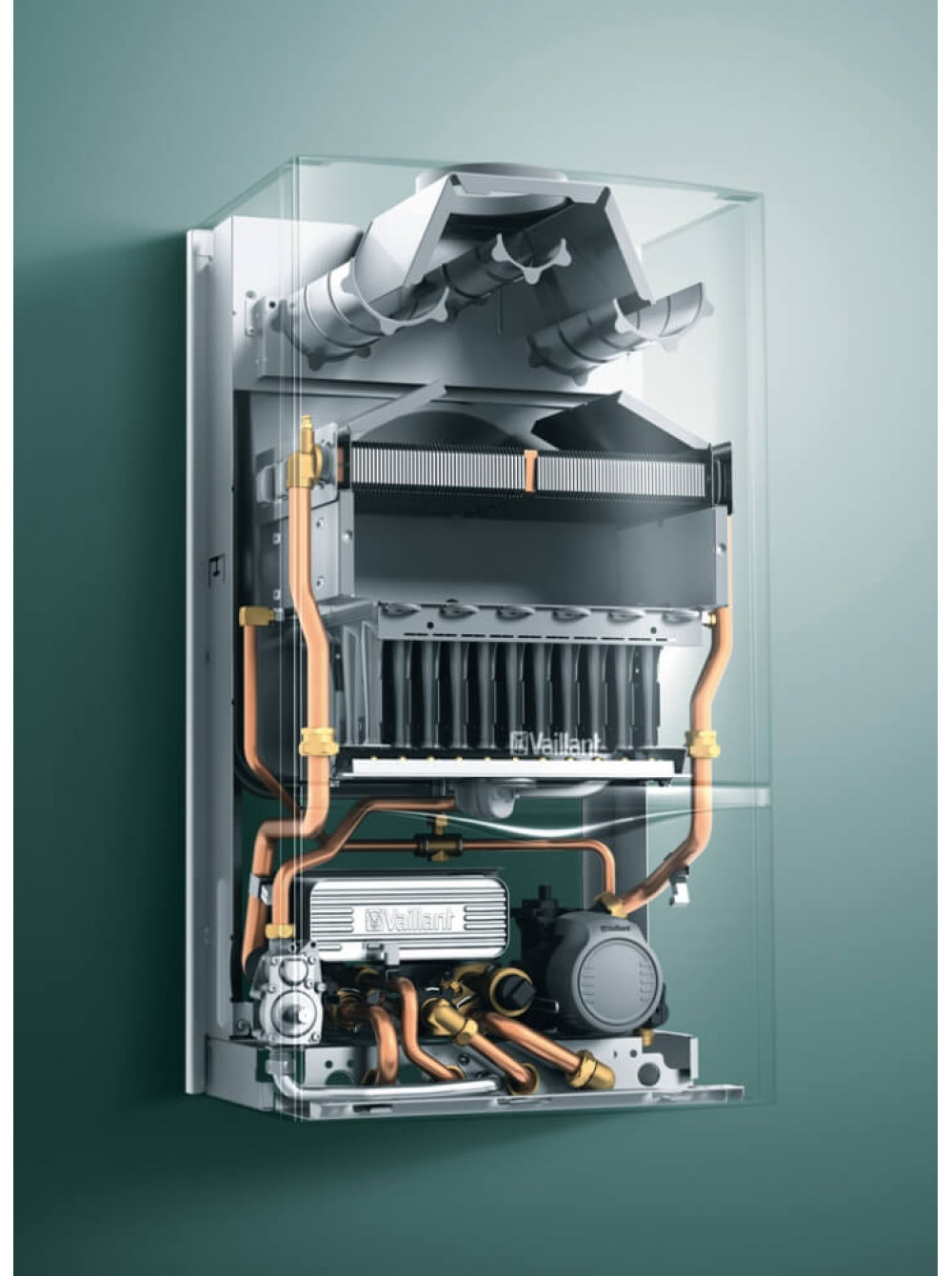

Открытая камера сгорания
Отрытая камера сгорания основана на естественной тяге, то есть воздух для горения берется из помещения, где котел установлен. И отработанные газы уходят в дымоход естественным образом Поэтому для такого типа котлов требуется вентиляция помещения, в котором они расположены.
Минус в том, что при установке котла в жилых помещениях, и в случае недостаточно хорошей вентиляции, возможна нехватка кислорода, ощущение духоты и даже случаи отравления угарным газом. Поэтому рекомендуется выделить для такого оборудования отдельно предназначенное небольшое помещение — топочную, которое должно соответствовать всем необходимым требованиям вашего отопительного оборудования, подходить по размерам и быть оборудовано в соответствии с необходимыми нормами по технике безопасности. Такую топочную надо обязательно оборудовать вертикальным дымоходом и вентиляцией (обеспечивающей 3х кратный воздухообмен).
Есть и плюсы: стоимость газовых котлов с открытой камерой малошумны, на порядок дешевле, и, кроме того, именно среди таких котлов встречаются котлы, не зависящие от наличия электричества.

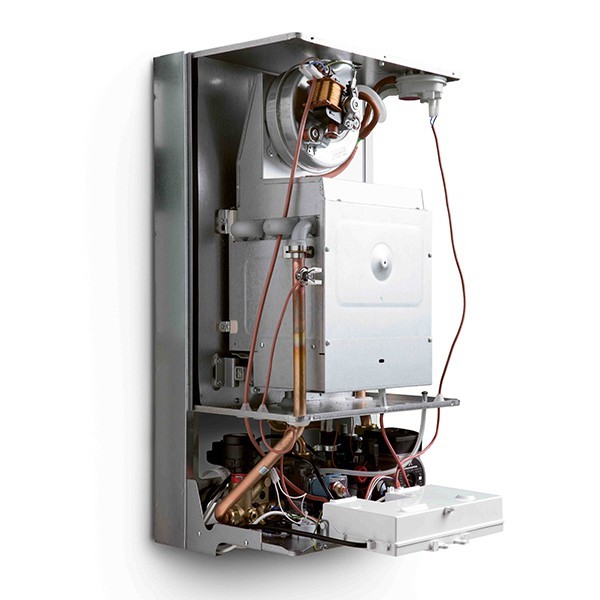

Закрытая камера сгорания
Котлы с закрытой камерой комплектуются системой горизонтального дымоудаления. Вентилятор дымосос, встроенный в систему дымоудаления, удаляет продукты горения, а также затягивает воздух, который необходим для нормальной работы котла с улицы, посредством коаксиального дымохода. Однако, наличие вентилятора уже предполагает определённую энергозависимость, и такие газовые отопительные котлы не могут работать без электричества.
Плюс котлов с закрытой камерой – они не сжигают кислород помещения, для них не требуется дополнительно воздуха для горения топлива. Для котлов с закрытой камерой существует специальный коаксиальный дымоход, “труба в трубе”. Кроме того, котлы с закрытой камерой сгорания для горения берут воздух принудительно с улицы, попутно подогревая его продуктами горения, что заметно повышает общий КПД котла. И, наоборот, входящий воздух с улицы охлаждает продукты горения, что повышает безопасность и комфортность пребывания в помещении, где установлен такой котел.
Стоимость котлов с закрытой камерой сгорания на порядок выше по сравнению с котлами с открытой камерой, потому что более производительные. Однако для их работы – циркуляции воздуха по коаксиальному дымоходу, необходим специальный вентилятор (обычно идет в комплекте), а это делает оборудование энергозависимым и более шумным.
Мощность | 15 кВт |
Макс. номинальная теплопроизводительность ГВС (PnW) | 14.3 Вт |
КПД | 94% |
Расширительный бак | |
Расширительный бак | Да |
Тип топлива | |
Тип топлива | Газ |
Принцип работы котла | Конвекционный |
Тип камеры сгорания | Открытая |
Автоподжиг | Да |
Газ-контроль | Да |
Встроенная горелка | Да |
Тип горелки | Газовая |
Диаметр подключения газопровода | 3/4″ |
Водоснабжение | |
Количество контуров | Двухконтурный |
Наличие встроенного бойлера | Нет |
Диаметр подключения контура ГВС | 1/2″ |
Диаметр подключения контура отопления | 3/4″ |
Предохранительный клапан | Да |
Защита от перегрева | Да |
Защита от замерзания | Да |
Циркуляционный насос | Да |
Защита насоса от заклинивания | Да |
Система дымоудаления | |
Возможные системы дымоудаления | B23, B33, C13x, C33x, C43x, C53x, C63x, C83x, C93 |
Диаметр подключения дымохода | 125-130 мм |
Тип электросети | Однофазная |
Электрическое напряжение | 220 В |
Частота | 50 Гц |
Энергонезависимый | Да |
Общая информация | |
Примерная площадь отапливаемого помещения | 150 кв. м. |
Бренд | Ariston |
Модель | Cares X |
Тип размещения | Настенный |
Тип управления котлом | Электронное |
Программатор | Да |
Автодиагностика | Да |
Жидкокристаллический дисплей | Да |
Пульт дистанционного управления | Да |
Гарантия | 3 года |
Страна производитель | Италия |
Глубина | 315 мм |
Высота | 770 м |
Ширина | 400 мм |
Viessmann Vitopend 100 (24 кВт) газовый настенный котёл двухконтурный открытая камера сгорания
Описание товара
Vitopend 100-W Wh2D – это водогрейный котел настенного типа, который развивает 10,5–31 кВт мощности. Довольно экономичный, при максимальных мощностных показателях расходует газа:
сжиженного — 2,09–2,61 кг/час; природного — 2,83–2,53 м³/час. Этот котел настенного типа с модулируемой горелкой – один из самых малогабаритных и бесшумных водогрейных котлов в своем
сегменте.
Модели Wh2D 268-272 – с открытой камерой сгорания.
Особенности котла Vitopend 100-W
— Газовый водогрейный котел с модулируемой атмосферной горелкой
— Диапазон тепловой мощности: от 10,5 до 31 кВт.
— Малогабаритность и бесшумная работа.
— Нормативный КПД: до 93%.
— Высокий комфорт приготовления горячей воды.
— Непрерывная производительность горячей воды до 14,7 л/мин (для комбинированного исполнения при мощности 31 кВт и разнице температур 30°C).
— Электронное управление с интегрированной функцией диагностики.
— Принципиально новая конструкция дымоходов, позволяющая предотвратить обмерзание в холодное время года.
— Не требуется дополнительное свободное монтажное пространство по бокам котла, за счет чего особенно удобен при монтаже в небольших помещениях, нишах и проемах.
Особенно удобный монтаж и сервисное обслуживание
Гидравлический блок AquaBloc с быстроразъемным соединением MultiStecksystem: все важнейшие компоненты при техническом обслуживании легко доступны с фронта котла и могут быть быстро
заменены.
Удобные регуляторы позволяют быстро устанавливать температуру подачи линии отопления и ГВС.
Котел оснащен системой диагностики, которая с помощью светодиодов информирует о рабочем и сервисном режиме работы котла, а также о аварийном режиме.
Функции управления
В котел встроена автоматика, позволяющая управлять котлом в режиме работы с постоянной температурой подачи. Также котел оснащен встроенной функцией защиты от замерзания и системой
диагностики.
Компоненты для монтажа
Для подключения котла к газопроводу и системе отопления предлагается комплект подключения с прямыми патрубками для открытого монтажа системы горячего водоснабжения и отопления.
Гарантия
Гарантия на Viessmann Vitopend газовый котёл 2 года.
Вы ищете современный газовый котел
Надежность и долговечность – |
Один из самых малогабаритных и бес-
|
Что такое настенный газовый котел с закрытой камерой сгорания? – Телеметрика
Выбирая сердце домашней отопительной системы, владельцы недвижимости отдают предпочтение газовым котлам. Основная причина – доступная цена энергоносителя, что позволяет существенно снизить уровень коммунальных затрат. Производители теплового оборудования выпускают широкий ассортимент газовых котлов, которые делятся на две большие группы – с открытой и закрытой камерой. Разница между этой техникой существенная, различия в принципах работы влияют на методы монтажа и подготовки помещения, в котором будет установлен котел. Объединяет эти две группы техники возможность подключения такого оборудования, как термостат с gsm-модулем для удаленного управления с помощью мобильного телефона.
Специфика работы оборудования
Настенные модели газовых котлов предназначены для отопления относительно небольших по площади помещений. Каждый квадратный метр в таких зданиях имеет большое значение. Для оборудования, укомплектованного открытой камерой сгорания, требуется отдельное помещение. Он потребляет кислород непосредственно из окружающего воздуха, что негативно сказывается на комфорте эксплуатации техники. Котлы с закрытой камерой укомплектованы вентилятором, нагнетающим воздух с улицы. Для его подачи и отвода продуктов сгорания используют коаксиальный дымоход. Он состоит из двух вставленных друг в друга труб, по внешнему кольцу подается воздух, а по внутренней трубе выводятся продукты горения.
Принудительная подача воздуха обеспечивает бесперебойность работы горелки. Главное – правильно рассчитать диаметр дымохода и обеспечить бесперебойную подачу электричества. Энергозависимость – единственный недостаток теплового оборудования этого типа.
Все товары
Преимущества закрытой камеры
Популярность этой техники базируется на следующих ее достоинствах:
- возможность установки на кухне или в ванной комнате;
- низкий уровень шума в процессе работы;
- компактные габариты и небольшой вес;
- высокий уровень автоматизации;
- более высокий КПД;
- повышенный уровень безопасности.
Компактные настенные модели находят применение в городских квартирах, таунхаусах, небольших загородных домах, их используют для отопления объектов коммерческой недвижимости.
Для монтажа оборудования не нужно выделять отдельную комнату или освобождать место в несколько квадратных метров полезной площади. Это делает его оптимальным выбором для помещений, в которых есть дефицит пространства.
Модели с закрытой камерой укомплектованы всеми необходимыми системами безопасности. Производители предлагают высокий уровень автоматизации этого оборудования, но удаленное управление котлом возможно только при дополнительной установке gsm-модуля. Благодаря этому устройству можно поддерживать в помещении небольшую температуру в те часы, когда в доме или на предприятии нет домочадцев или служащих. Перед возвращением домой или началом рабочего дня котел оперативно прогреет воздух до комфортной температуры.
Безопасность обеспечивается не только системами автоматики, но и самой конструкцией котла. Потребление кислорода открытой камерой может привести к существенному снижению содержания этого газа в воздухе. В городах сегодня и так наблюдается его нехватка, а если в помещении, где нет принудительной вентиляции, сжигать кислород, то это может стать причиной серьезных заболеваний, обмороков. Установка техники, укомплектованной закрытой камерой, избавит от подобных неприятностей, но необходимо позаботиться о постоянном наличии электричества в зимний период. Его отсутствие станет причиной остановки вентилятора, отвечающего за подачу воздуха и отвод продуктов сгорания. Если перебоев с подачей электричества не наблюдается, то модель навесного котла с закрытой камерой – оптимальный выбор для владельца недвижимости.
Открытая камера сгорания в газовом котле. Дымоход закрытой камеры сгорания
В процессе покупки газоплавкого оборудования для отопления и горячего водоснабжения каждый потенциальный покупатель сталкивается с тем, что ему предстоит выбрать из множества моделей, отличающихся друг от друга огромным количеством параметров. В зависимости от приоритетов, которые мы выставляем в процессе выбора отопительного котла, можно подобрать оптимальное инженерное решение для конкретного дома или квартиры с учетом климатической специфики региона и особенностей помещения.
Все такое оборудование можно разделить на две большие группы – агрегаты с открытой и закрытой камерой сгорания. Каждый из видов конструкций имеет свои особенности, достоинства и недостатки. Именно этот вопрос мы максимально подробно рассмотрим ниже.
В чем «фишка» котлов с закрытой камерой сгорания?
Газораспределительное устройство, оснащенное камерой сгорания данного типа, практично и очень удобно в повседневной эксплуатации техники.Приобретая такую конструкцию, вы отказываетесь от массы проблем и неудобств, с которыми вы могли столкнуться, отдавая предпочтение агрегатам открытого типа.
Котлы с закрытой камерой сгорания экономят жилое пространство в доме, так как не требуют обустройства отдельного помещения под котельной. Устанавливать это устройство можно абсолютно в любом месте, в том числе на кухне или в ванной. При этом, несомненно, комната должна соответствовать некоторым требованиям. Такие котлы идеально подходят для частных квартир и небольших домов, в которых очень актуален вопрос экономии места.Достаточно выбрать место в несколько квадратных метров для установки котла, и ваше жилище будет в постоянном режиме с горячей водой.
Конечно, если вы приобретете такой газовый котел, закрытая камера должна откуда-то получать свежий воздух и как-то выводить выхлопные газы наружу. Казалось бы, расположение дыма – задача не из легких. Однако это только на первый взгляд. На самом деле такие котлы не нужно оборудовать вертикальным дымоходом.
Для нормальной и безопасной работы такого оборудования имеется достаточно горизонтальный отвод дыма за счет коаксиальной конструкции.Для более эффективного отвода отработанных газов установка оснащена мощным охладителем, который одновременно обеспечивает подачу свежего воздуха в систему и удаляет дым. Естественно, наличие элемента вентиляции, работающего от электричества, накладывает определенные ограничения на сферу применения котла.
В тех регионах, где часто отключают электричество по разным причинам, установка такого оборудования может привести к нестабильной работе системы.Конечно, в холодное время года такая проблема может превратить жилище в «ледяную избушку». Зависимость от электричества – один из несомненных минусов при закрытой камере сгорания.
То, что такие котлы вытягивают воздух с улицы, говорит об их более высоком КПД по сравнению с аналогичными моделями, оснащенными открытым верхом. Более эффективное сжигание топлива позволяет значительно сэкономить в течение отопительного сезона, что оценят практичные покупатели.
Для полноценного функционирования котла закрытого типа в доме или квартире необходима установка коаксиального дымохода, представляющего собой конструкцию типа «труба в трубе».По трубке большего диаметра в систему втягивается свежий воздух, а через небольшие выхлопные газы выводятся. Дымоход коаксиальный
– рациональное и очень удобное инженерное решение, не требующее установки дополнительной вентиляции. При этом конструкция имеет ряд преимуществ, среди которых:
- Высокая безопасность. Выхлопной газ проходит через трубку, которая со всех сторон охлаждается потоком свежего воздуха. Проходя через коаксиальный элемент, дым охлаждается.
- Оборудование экологической безопасности. Повышение КПД системы осуществляется за счет коаксиального дымохода, что способствует более эффективному сжиганию топлива в котле.
- Комфорт использования. Поскольку система полностью изолирована от помещения, в котором находится газовый котел, воздух для горения не закрывается от помещения. В свою очередь, продукты сгорания также не попадают в дом или квартиру, потому что они эффективно выводятся через горизонтальный дымоход наружу.
Следует иметь в виду, что напольный котел с закрытой камерой сгорания стоит дороже своего аналога открытого типа. Пожалуй, это один из немногих недостатков этого оборудования. Однако, учитывая все вышеописанные преимущества, несложно сделать вывод, что покупка аргента с изолированной топкой – практичное и экономически выгодное решение. Чтобы в этом убедиться, рассмотрим подробнее конструкцию с открытой камерой.
Плюсы и минусы газовых котлов с открытой камерой сгорания
Агрегаты с естественной нагрузкой – это классическое отопительное оборудование, которое забирает воздух на горение прямо из помещения, в котором оно находится.При этом обязательно агрегатировать технику с полноценным вертикальным дымоходом. В противном случае он не будет соответствовать требованиям безопасности.
Один из явных минусов техники с открытой камерой сгорания – забор свежего воздуха из жилища. В помещении, где находится оборудование, часто бывает очень душно и наблюдается недостаток кислорода. Также известны подтвержденные случаи отравления угарным газом в квартирах, где налажена подобная методика. По этой причине, покупая агрегат такого типа, стоит позаботиться о наличии качественной вентиляции.
Идеальное решение – установка оборудования в специально отведенном для топлива помещении. В этом случае вы сможете избежать дискомфорта, который влечет за собой котел открытого типа.
Несмотря на сложность установки и специфику эксплуатации, такое оборудование имеет ряд преимуществ. Первое – это более низкая цена по сравнению с устройствами закрытого типа.Второе преимущество – независимость от подачи электроэнергии, поскольку выхлопные газы выводятся естественным путем, а не с помощью вентилятора. Таким образом, газовый котел открытого типа подходит для загородных домов, расположенных в регионах, в которых есть проблемы с подачей электроэнергии.
Подведение итогов
Из всего этого можно сделать ряд выводов:
- Котлы с закрытой камерой сгорания характеризуются высокой производительностью благодаря более эффективному использованию свежего воздуха для сжигания топлива.
- Для полноценной стабильной работы агрегата с закрытой камерой важно наличие коаксиального дымохода, который легко оборудовать в стене частного или многоэтажного дома.
- Оборудование с закрытой топкой работает более шумно по сравнению с аналогами открытого типа.
- Котлы с закрытой камерой характеризуются энергозависимостью, что исключает возможность их установки в «проблемных» регионах России, где часто бывают перебои с подачей электроэнергии.
Имея эту информацию под рукой, вы легко подберете оптимальное газоплавильное оборудование для своего дома. Мы посмотрели на все «за» и «против» котлы с закрытой и открытой камерой сгорания. Понимая плюсы и минусы, вы легко сможете сориентироваться в большом количестве моделей, представленных на рынке.
Котел – центральный элемент любой системы отопления, и если вы хотите приобрести качественный газовый двухконтурный настенный котел, можете считать, что вы свернули направо.Вашему вниманию в Табаго будут предложены лучшие газовые котлы от ведущих мировых производителей. Только лучшие цены, только положительные отзывы и огромный выбор уже ждут вас в нашем каталоге!
Что такое газовый двухконтурный настенный котел?
Такие котлы относятся к отопительным приборам на газовой основе. В таком котле сжигается газообразное топливо, в результате чего вырабатывается определенное количество тепловой энергии. Эту энергию можно использовать для обогрева помещений для нагрева воды и т. Д.Чаще всего в качестве пускового топлива для газовых котлов используется природный газ – пропан-бутан и метан. И причин выбрать именно такой газ несколько минут:
Высокий уровень эффективности сжигания газа и, как следствие, достаточное количество тепла для обогрева жилых и производственных помещений.
Принцип действия и основные преимущества
Двухконтурный газовый котел работает по простому принципу. Сначала в устройство подается газ, после чего в нем включается зажигание.После создания искры зажигается ларек, который, в свою очередь, ставится на горелку. Горелка нагревает охлаждающую жидкость в системе до достижения заданного уровня температуры. Температура устанавливается на термостате, благодаря чему он останавливает систему при ее достижении. В этом же случае, если температура упадет ниже установленной отметки, котел автоматически включится, и начнется процесс нагрева до нужной температуры.
Настенная конструкция котла позволяет установить его прямо на стене или в специальной нише в ней.Такое расположение позволяет сэкономить место и обеспечить удобный доступ к котлу и его основным элементам управления и регулирования. Двухконтурный котел нагревает не только теплоноситель в системе отопления, но и воду, подаваемую на бытовые и хозяйственные нужды. В этом случае вам не нужно будет подключать дополнительное оборудование.
Газовые котлы могут отличаться по принципу розжига. Итак, в зависимости от этого момента они делятся на две большие группы:
Модели с электрическим зажиганием.Работает автоматически;
Модели с пьезорожигом. Для включения необходимо нажать на соответствующую кнопку.
На мощность котла вид розжига не влияет. Это исключительно удобно. Нужно только понимать, что электророзжиг накладывает небольшой ценовой отпечаток на котел, несколько увеличивая его стоимость.
Куплю газовый котел
Двухконтурный газовый котел очень прочный в эксплуатации прибор. Обычно срок службы котла при нормальных условиях и бережном отношении достигает нескольких десятков лет.Чтобы обеспечить максимальную производительность системы отопления, и при этом не переплачивать за конкретную модель и дальнейшую эксплуатацию, следует очень внимательно отнестись к процессу выбора. В первую очередь необходимо грамотно рассчитать необходимую мощность. Помочь в расчетах сможет консультант «ТАВАГО» при соответствующем оформлении. С его помощью вы сможете быстро рассчитать ряд ключевых показателей:
Вид и количество радиаторов отопления;
Объемы теплопотерь;
Примерная мощность системы отопления;
Максимальная и минимальная температура нагрева;
Конечная стоимость котла и др.
С нашей помощью Вы наиболее удачно подберете котел для отопления и постоянного нагрева воды. Мы представим вашему вниманию ряд уникальных моделей газовых котлов, которые идеально подходят для реализации поставленных перед вами задач. Спешите оценить выгодные условия покупки и насладитесь отменным качеством и мощностью предлагаемых нами моделей!
Желания многих собственников квартир вполне понятны – добиться максимальной автономии, независимости от городских коммунальных служб.Один из основных вопросов в этой связи – создание собственной системы отопления. Это позволяет самостоятельно определять сроки начала и завершения вашего «местного отопительного сезона», устанавливая нужную температуру в помещениях в любое время года, без замерзания, если осенние холода наступили слишком рано или приход весны чрезмерно затягивается, а не терзается от жары, если ситуация складывается диаметрально противоположно. А с точки зрения платежных сервисов это получается намного выгоднее. Поэтому установка индивидуальных отопительных котлов становится среди квартирных сов В более популярное направление.
Что ж, если собственники задумали создать собственную автономную систему отопления, вполне разумно будет параллельно с этим сразу решить вопрос и автономного горячего водоснабжения. Не секрет, что практически везде с подачей горячей воды в течение года есть самые разные «сюрпризы», а кроме того, цены на коммунальные услуги имеют свойство постоянно расти.Этим способом? Собственная система отопления и горячего водоснабжения – это не только «техническая», но и в определенной степени финансовая независимость. Кроме того, немаловажный аспект есть.
Конечно, ограниченная площадь квартиры многоэтажного дома ограничивает собственников в выборе котельного оборудования. Однако на выходе есть – это котел навесной газовый поворотный, как выбрать какой будет рассмотрен в данной публикации.
Принцип работы двухкиллераНа сегодняшний день в сетевых городах газ остается самым недорогим источником энергии. Если многоэтажный дом подключен к газовой магистрали, то, безусловно, несмотря на определенные административные и технологические сложности с установкой соответствующего оборудования, такая система отопления и горячего водоснабжения является наиболее выгодной. Платежи составляют только реальные траты «Голубого топлива». Хозяева получают взамен и автономное отопление, и бесперебойную подачу горячей воды для хозяйственных нужд. Причем и время включения, и температура нагрева – все зависит от желания хозяев квартиры.
При некотором упрощении принцип подключения двухконтурного котла можно диагностировать следующим образом:
Сам котел (поз.1) ставится на стене в наиболее удобном месте, где будет подключение к газовой магистрали (поз. 2) и к системе отвода продуктов сгорания.
Контур горячего водоснабжения. К котлу подводится труба холодной воды (поз. 3, синие стрелки). Слышен подогрев воды (поз.4, красные стрелки) на коллекторе или угловая схема на точке потребления – в ванне (поз. 5), душевая кабина (поз. 6), кухонная мойка (поз. 7) и др.
Отопительный контур – замкнутый. Циркуляционный насос (чаще всего это конструктивный узел самого котла) Обеспечивает движение теплоносителя по подающим патрубкам (поз. 8) и «закапыванию» (поз. 9). В зависимости от особенностей системы отопления к отопительному контуру могут подключаться обычные радиаторы (поз. 10), водяные теплые полы (поз. 11), конвекторы того или иного типа (поз. 12). При желании можно встраивать и другие устройства, например полотенцесушители (поз.13).
Таким образом, для настенного двухконтурного котла подходят пять труб:
- Газовая магистраль.
- Подача отопительного контура с последующей разводкой по приорам или теплообменным системам.
- «Фильтр» контур отопления.
- Холодное водоснабжение
- Отвод воды с подогревом для хозяйственных нужд с распределением точек водозабора.
Внутри самого котла оба контура – отопление и горячее водоснабжение не пересекаются напрямую, что дает возможность при желании или при необходимости использовать в отоплении специальный теплоноситель.
По большому счету это принципиальное отличие от одноконтурных котлов, многие из которых имеют возможность подключения к системе горячего водоснабжения, но только через бойлер косвенного нагрева.
Посмотрите схему. Вроде бы все то же самое, но точки потребления горячей бытовой воды подключены к бойлеру косвенного нагрева. А уже он, в свою очередь, подключается к выделенному контуру котла, по которому циркулирует тот же теплоноситель, что и в системе отопления.
Даже если у такого котла на выходе четыре водяные форсунки – два для отопительных контуров и два для бойлера косвенного нагрева, это все равно не будет считаться двухцелым. Просто его внутренняя конструкция обеспечивает рациональное перераспределение потоков теплоносителя с необходимой автоматизацией этого процесса. Но теплообменник используется один, и состав жидкости, циркулирующей в обоих контурах, не отличается.
Система с бойлером косвенного нагрева имеет ряд существенных преимуществ.В частности, есть возможность организовать локальную закрытую рециркуляцию ГВС – в любой момент, когда кран открыт, из него сразу пойдет горячая вода заданной температуры.
Но есть несколько отрицательных моментов. Во-первых, стоимость такого набора всегда довольно высока. И второе, и для малогабаритных квартир, пожалуй, главное, для установки котла и котла потребуется немалая площадь, что не всегда возможно.
В таких условиях это будет двухконтурный настенный котел.Его основные достоинства:
- Компактность – не занимает много места и при этом, как правило, не дисгармонирует с кухонным интерьером.
- Решаются сразу две задачи – отопление квартиры и обеспечение потребности в горячей воде. Хозяева во многом избавляются от «капризов» ЖКХ.
- Такие котлы при правильной установке и продуманной, сбалансированной системе автономного отопления очень экономичны – наверное, сразу это будет заметно в сумме ежемесячных затрат на коммунальные услуги.
- Суммарные затраты на приобретение и установку двухконтурного котла будут значительно ниже, чем на одноконтурный котел с бойлером косвенного нагрева.
Однако двухконтурные котлы и существенных недостатков не обделены:
- Эти устройства работают одновременно только в одном режиме. Например, при необходимости отопительный котел бытовой воды полностью переключают на водоснабжение, временно отключая отопительный контур.
- Как и в случае с газовой колонкой, есть некая «инерция» – при открытии крана придется ждать, пока в трубах останется холодная вода и пока котел «отвернется» на нужный нагрев температура.
- Многие двухконтурные котлы очень ограничены по объему наполняемого водяного отопления. Так что при этом принимать душ и мыть посуду либо не всегда возможно, либо неудобно – при закрытии одного крана неизбежно будет температура. Правда, многие современные устройства оснащены внутренним бойлером, который устраняет такой недостаток.
- Если в одноконтурном котле можно добиться чистоты теплоносителя, то в двухконтурном тем более вода нагревается, что не всегда и не везде отличается по качеству. Это дает определенный риск зарастания трубок теплообменников, которые нам придется либо регулярно чистить, либо заменять новыми.
Показанные выше подключения котла весьма условны и никоим образом не охватывают разнообразие этих устройств. Так что, чтобы правильно определиться с желаемой моделью, необходимо внимательнее рассмотреть основные критерии выбора.
Мощность и производительность котла- Котел должен полностью справляться со своей основной задачей – обеспечивать работу автономной системы отопления.Поэтому одним из основных критериев выбора является его тепловая мощность.
Специалисты рассчитывают потребность квартиры или дома в общем количестве тепла, исходя из множества факторов – от площади и объема помещения до материала стен, степени термической структуры конструкции и климатической полосы. резиденция. Для самостоятельного определения необходимой мощности котла можно исходить из норматива 10 м² площади вытяжного помещения на 1 кВт. Это правило действительно будет при средней высоте потолков до 2,5 – 3 м, и в том случае, если в доме (квартире) все же соблюдаются правила правильной теплоизоляции.
Понятно, что отопительный прибор не должен работать на пике своих возможностей, поэтому лучше заложить определенный запас, особенно в том случае, когда заживление многоэтажки еще не вызывает полной уверенности. Плюс котлу требуется дополнительная мощность для работы на водяное тепло.Одним словом, ошибки не будет, прибавьте к полученному значению еще 30 ÷ 35%.
Большинство современных двухконтурных котлов имеют довольно широкий диапазон мощности. В технокаментах обычно указывается минимальное и максимальное значение. Например, полезная тепловая мощность: 9,3 ÷ 14 кВт.
- Вторая составляющая проблемы – производительность устройства теплового отопления для бытовых нужд. Если котла нет, то отопление будет осуществляться согласно технологической схеме, а параметр подбора зависит от количества точек водоотделения, которые могут работать одновременно. Понятно, что чем больше литров в минуту удастся нагреть котел, тем лучше.
Обычно в технической документации двухконтурных котлов указывается несколько значений производительности, с разными показателями перепада температур на входе и на выходе. Обычно работают со значениями Δt ° = 25 и 35 градусов. Это не температура воды на выходе, а именно повышение ее значения по сравнению с входом. Например, летом вода может иметь 15 ° в водопроводе С, а при Δt ° = 25 ° в кранах будет течь 40 °, что вполне достаточно для принятия души.
В принципе очень хорошими показателями считается производительность порядка 10 ÷ 11 л / мин при Δt ° = 25 ° С, и 7 ÷ 8 л / мин при Δt ° = 35 ° S ..
Все указанные характеристики будут действительны только в том случае, если давление газа в магистрали и воды в водопроводе будет соответствовать параметрам, указанным производителем. На это тоже следует обратить пристальное внимание.
Тип и количество теплообменниковПо принципу нагрева воды для ГВС котлы могут существенно различаться. Итак, есть две основных разновидности таких устройств – с вторичным теплообменником и с биттермиком. Каждому из видов присущи свои особенности.
Главный теплообменник котла, отвечающий за наиболее энергоемкую функцию отопления, всегда расположен над газовыми горелками. Причем нагретая вода может проходить там же, либо с передачей тепла от нагретого теплоносителя через дополнительное устройство – вторичный теплообменник.
Котлы двухконтурные с вторичным теплообменникомСам по себе первичный теплообменник представляет собой металлическую конструкцию – изогнутую трубу, змеевики которой объединены пластинчатыми краями для увеличения площади теплопередачи от расщепленных продуктов сгорания к циркулирующему теплоносителю.В данном варианте котла этот теплообменник имеет две насадки – входную и выходную.
Нагрев воды для бытовых нужд ПР осуществляется равномерно во вторичном теплообменнике, который расположен под камерой сгорания и не контактирует с пламенем горелки. Обычно этот элемент имеет компактную пластинчатую конструкцию.
Вторичный теплообменник – более компактный, пластинчатого типа
Здесь – уже четыре сопла, и есть два контура встречного движения жидкости.Один за другим – циркулирует нагретый теплоноситель, отдавая тепло, по второму – получая в него водопроводную воду.
Подробнее Принцип работы такого котла показан на схемах.
- Котел работает в режиме отопления.
Над газовой горелкой (поз. 1) расположен первичный теплообменник (поз. 3). Сгорание газа, идущего по магистрали (желтая стрелка), приводит к нагреву теплоносителя в контуре. Циркуляционный насос (поз. 5) обеспечивает движение жидкости по трубам отопления.Кран трехходовой с сервоприводом (поз. 7) Он находится в положении, при котором клапаны открывают воздуховод от обратки отопительного контура и одновременно перекрывают вход во вторичный теплообменник.
Цены на газовые котлы Baxiгазовый котел Baxi.
В результате циркуляция осуществляется «по большому кругу», через коллекторы отопления и установленные отопительные приборы.
На схеме дополнительно показан встроенный расширительный бачок (поз.8) и группа безопасности – предохранительный клапан и автодорога (поз. 9).
- Что происходит при открытии крана горячей воды?
По трубам контура ГВС начинает течь вода. Это вызывает вращение турбины датчика потока (поз.6). Сигнал с датчика поступает в блок автоматики, где на трехходовой кран выдается управляющий импульс (поз. 7). Кран переходят в положение, в котором вентиль перекрывает вход из рамок отопления, но открывает вход во вторичный теплообменник.Насос не выключается, обеспечивая циркуляцию нагретого теплоносителя по «малому кругу».
При использовании горячей воды циркуляция теплоносителя по контуру отопления приостанавливается.
В случае, если это происходит в период, когда отопление обычно отключено, при включении крана горячей воды датчик потока передает блок управления, который запускает циркуляционный насос, он открывает газовый клапан и запускает переход электронного штампа (поз. 2). Поджигаются газовые нагревательные пластины (поз. 3), и начинается циркуляция теплоносителя через вторичный теплообменник с передачей тепловой энергии водой.
Преимущества котлов с вторичным теплообменником:
- Двойная теплопередача исключает вероятность ожогов от чрезмерно подогретой воды. При любых обстоятельствах, если температура в первичном контуре может достигать 80 ° С, во вторичном контуре она не поднимется выше 60.
- По той же причине, а также потому, что нагрев происходит исключительно при циркуляции в обоих контурах одновременно , увеличение накипи во вторичном теплообменнике значительно меньше, чем в котле с биотермальным теплообменником.
- Трубки первичного теплообменника можно сделать толще, и они будут меньше подвергаться риску засорения или зарастания.
- Даже заросший первичный теплообменник можно мыть и чистить.
- Такой котел более ремонтопригоден – каждый узел можно снять, почистить или даже заменить. Стоимость каждого теплообменника в отдельности – не так уж и высока.
Недостатки котлов с вторичным теплообменом в контуре ГВС
- Цена такого оборудования выше, чем с биотермальным теплообменником.
- Наличие дополнительного электромеханического клапана (трехходовой кран) лишнее уязвимое место для поломки.
Видео: Малая «Лекция» по настенному двухдверному котлу
Котлы с битемным теплообменникомВ котлах этих типов оба контура теплопередачи объединены в один конструктивный узел.
Теплообменник Bitemal – вид снаружи …
Внешне теплообменник кажется походом на первичный, о чем уже говорилось выше.Но здесь всего четыре форсунки – пара на отопление и ГВС.
… а он в контексте
Если посмотреть на разрез такого теплообменника, то видно, что трубки имеют ячеистую структуру. По центральному каналу циркулирует горячая вода. Внешние каналы (в данном случае – четыре) предназначены для циркуляции нагрева теплоносителя.
Если включен только обогрев, циркуляционный насос обеспечивает движение теплоносителя, а в центральном канале фиксируется вода.
При открытии горячего крана на смесителе начинается под действием подачи воды движение воды через входное сопло (поз. 1) в сторону выхода (поз. 2). Датчик расхода через блок управления выключает циркуляционный насос отопления, и движение теплоносителя прекращается. Нагрев от горелки берет на себя нагретая вода. При выключении крана возобновляется работа насоса, а основным является система отопления.
Достоинства схемы:
- Один теплообменник занимает гораздо меньше места.К тому же нет ремонтного крана с сервоприводом, дополнительной трубной разводкой. Это делает всю конструкцию двухконтурного бойлера намного проще и компактнее.
- Хотя битермический теплообменник достаточно сложен с точки зрения технологии изготовления детали, его стоимость все же ниже двух отдельных теплообменников. Это влияет на цену котла.
Недостатки – очень существенные:
- В любом режиме в одном из контуров теплообменника жидкость неподвижна, но подвергается нагреву. Это приводит к довольно быстрому формированию бонусов масштаба и каналов.
- К таким же последствиям приводит и относительно узкий просвет всех каналов. Отключение хотя бы одного из них влечет за собой снижение характеристик котла и появление неприятного шума.
- Пока контур горячей воды замкнут, вода продолжает нагреваться и достигает той же температуры, что и теплоноситель системы отопления. Когда кран открыт, может течь очень горячая вода, что может вызвать ожог кожи.Чтобы минимизировать подобный риск, общую температуру нагрева стараются ограничить программно-аппаратными методами (не выше 70 ÷ 75 ° С, хотя это уже немного). Но такое снижение должно одновременно повлечь и снизить возможную тепловую мощность котла для системы отопления.
- Битермический теплообменник сложнее в изготовлении, а наличие большого количества стыков во много раз увеличивает вероятность протечки. Очистить эту конструкцию от накипи намного сложнее.Ну а в случае появления течи (особенно между внешним и внутренним контуром) такой теплообменник практически не подлежит ремонту и требует обязательной замены. Но его значение намного выше и первичного, и вторичного в котлах другого типа.
Таким образом, согласно этим позициям, он все равно выглядит как котел с вторичным теплообменом в контуре ГВС.
Цены на газовые котлы Vaillantгазовый котел Vaillant.
Еще одна инновационная разновидность двухконтурных котлов – с первичным теплообменником конденсационного типа. Они спроектированы с достаточно серьезным эффектом экономии расхода газа при такой же или даже большей тепловой мощности.
Дело в том, что одним из продуктов сгорания природного газа всегда является водяной пар. В обычных котлах его просто выбрасывают в атмосферу, а при этом его тепловую энергию (температура достигает 110 – 140 ° С) можно дополнительно использовать для нагрева теплоносителя.
Специальное теплообменное устройство обеспечивает конденсацию пара с высокой тепловой эффективностью. Исследования показали, что пар потенциально сохраняет до 11% от общего количества тепла, вырабатываемого котлом, и если их необоснованные потери возвращаются в теплообмен, то экономия газа за сезон может достигнуть 30% от обычного уровня потребления.
Конечно, за такими энергосберегающими котлами – будущее, и во многих странах они уже вышли на лидирующие позиции по роду. Единственное, что до сих пор имеет широкое распространение на наших территориях, – это очень высокая цена.
Виды продуктов сгоранияКотлы делятся на две большие подгруппы – с открытой камерой сгорания и закрытые. Соответственно, они разливаются системами подачи воздуха и отвода продуктов сгорания, необходимых для сгорания газа в атмосфере.
Котлы коптильные с открытой камерой сгоранияОткрытая камера сгорания предполагает, что поток воздуха на горелку происходит естественным образом из помещения, в котором находится котел.Продукты сгорания, естественным путем поднимаясь вверх, перенаправляются к патрубку, к которому подсоединяется дымоход. Словом, используется эффект естественной тяги, основанный на разнице плотности холодного и подогретого газов.
Преимущества такого котла:
- Для работы не требуется специального вентилятора. Это и отсутствие шума, и меньшая потребляемая мощность котла.
- В договоре отсутствуют сложные элементы пневмоуправления (пневмматора), надежность стала выше общей.
- Собранный по всем правилам дымоход решает проблему с образованием конденсата.
- Коптильные котлы дешевле турбированных.
Недостатки:
- Воздух в камеру сгорания поступает прямо из помещения. Итак, следует рассмотреть вопросы постоянной приточной вентиляции. А это очень часто приводит к чрезмерным потерям тепла в помещениях, появлению сквозняков.
- Существуют особые, довольно жесткие правила устройства и монтажа дымохода.Это часто приводит к масштабным ремонтно-строительным работам и серьезным тратам – иначе и не получить разрешение на установку котла.
- Не во всех постройках установка дымохода в принципе возможна.
Такие котлы еще очень часто называют турбированными. Воздух для них подается на улицу принудительно, с помощью специального турбинного вентилятора, соответственно на улицу выбрасываются создаваемое давление и продукты сгорания.
Сама камера полностью закрыта, а включенные газы исключены в комнату.
Подача воздуха и выброс продуктов сгорания могут осуществляться по двум отдельным трубам, но в подавляющем большинстве современных котлов этого типа предусмотрена установка коаксиальной системы – «труба в трубе», которая выводится через стена наружу.
Внутри соосно расположена внешняя трубка диаметром, как правило, 100 мм диаметром 60 мм.Через пространство между внешней стеной и внутренней трубой осуществляется принудительный забор воздуха с улицы. Внутренний канал предназначен для выхода продуктов сгорания.
Достоинства такой системы:
- Существенных ограничений на ее установку практически нет.
- В помещении нет необходимости предусматривать приточную вентиляцию.
- Стоимость таких котлов немного выше, но полностью оправдана отсутствием масштабных работ по проектированию и строительству дымохода.
Недостатки следующие:
- Значительный перепад температур во внешней и внутренней трубке сопровождается образованием конденсата. В сильные морозы это может привести к обледенению с нарушением проходимости дымохода и, соответственно, дефицитом камеры для работы автоматики.
- Обязательные элементы системы – пневмотор, вентилятор и реле включения вентилятора. Все они обладают определенным ресурсом, и поломка любого из них приводит к выходу из котла.
- Вентилятор при работе шумит. Кроме того, это дополнительный расход электроэнергии.
Вывод: Котел с открытой камерой сгорания и обычным дымоходом выглядит более надежным в эксплуатации. Но турбинные котлы проще в установке и не имеют особых ограничений по месту установки.
Органы управления, автоматика, уровни защитыВас может заинтересовать информация о том, как выбрать
Котел должен быть достаточно простым в обращении, иметь понятное управление, иметь форму с необходимыми функциями для оптимизации работы и несколькими степенями защиты от аварийных ситуаций.
Фирмы ведущих производителей Постоянно совершенствуют свои модели, тем самым создавая конкуренцию между брендами, поэтому постоянно появляются все новые и новые разработки. Итак, современные котлы могут комплектоваться следующими опциями:
- Модуляция пламени в режимах отопления и нагрева воды. Уровень пламени контролируется электроникой, обеспечивая плавный пуск, что особенно важно для моделей с проточным нагревом WATS. Автоматика самостоятельно подбирает высоту языков пламени в зависимости от заданной температуры и удельного текущего расхода воды.
В некоторых моделях последние 5 градусов до заданной температуры нагрева системы отопления достигаются при пониженной интенсивности горения. Это позволяет сделать работу устройства более плавной, уменьшить количество запусков, а быть – и увеличить срок службы оборудования.
- Те же цели преследует система плавного электронного зажигания, когда после появления минимального пламени на горелках оно постепенно увеличивается до заданной интенсивности горения в течение 30-40 секунд.
Когда котел работает как водонагреватель, эта опция не применяется – здесь важна, наоборот, скорость нагрева воды на заданном уровне.
- Погодозависимая автоматизация котла. Это нововведение при установке внешнего уличного датчика позволяет аппаратуре отслеживать уровень внешней температуры и вводить корректировки для поддержания оптимального микроклимата в квартире.
Более совершенное оборудование этого типа имеет функцию автоматической самоадаптации.Электроника не только сравнивает графики изменения внешней и внутренней температуры, но и анализирует, внося коррективы в работу котла, что приводит к максимальному комфорту и значительной экономии газа.
- Насос для постколляции. Полезная функция, которая при установке комнатного термостата позволяет значительно снизить потребление электроэнергии. После того, как в системе отопления будет достигнута необходимая температура нагрева, котел отключается, и насос продолжает работать еще три минуты.Запуск и котел, и насос при необходимости возобновление работы производятся одновременно.
- Естественно, все современные котлы с электронным управлением дают возможность точно выставить температуру и в отопительном контуре, и в ГВС. Кроме того, в некоторых моделях есть две переключаемые полосы в режиме обогрева – для обычных радиаторов и для теплых полов.
- Электроника позволяет запрограммировать работу котла на определенный период, с сохранением в памяти расширяющих программ для повторного использования.
- Любое газовое оборудование имеет несколько степеней защиты – при недостаточной тяге, при затухании высот, при отсутствии или недостаточности давления воды в контурах и т. Д. Современные модели снабжены другими функциями безопасности. Так, если температура в контурах опустится до +5 градусов, котел самостоятельно запустится, чтобы довести уровень нагрева теплоносителя и воды до безопасного значения, во избежание замерзания. Кроме того, контролируются некоторые системы управления и за состоянием элементов котла.Если прибор не пользовался более суток, кратковременным процессором включите помпу или переключив там а здесь положение трехходового клапана. Это позволяет избежать блокировки или «заедания» этих узлов, продлевает их рабочий ресурс.
Панели управления могут иметь кнопочную кнопку, сенсорное или электромеханическое управление, снабженные стрелками или цифровыми индикаторами температуры и давления в системе.
Цены на популярные газовые котлы Размеры, «Внешний вид», производительОбязательным критерием оценки должны служить габариты котла – они должны соответствовать размеру места, где его планируется установить.Также учитывается расположение газовой магистрали, возможность подключения к дымоходу или установки коаксиальной системы. В этих вопросах есть определенные ограничения, например, по длине коаксиальной трубки – это требуется уточнять в паспорте изделия.
Вас может заинтересовать информация о том, как выбрать
Пожалуй, если позволяет площадь места установки, имеет смысл заказать котел со встроенными котлами – габариты у него, конечно, больше, но и в эксплуатации – несравненно больше – об этом уже говорилось.
Для многих владельцев важным критерием выбора является конструкция котла. Подсказки тут давать сложно – главное, чтобы устройство не портировало внутрь. Большинство котлов имеют матово-белый цвет, который отлично вписывается в любой стиль.
Сколько бы ни была представленная в продаже модель, всегда нужно отдавать предпочтение авторитетным брендам. Ведущие компании-производители дают на свое оборудование солидную гарантию, а поскольку котел можно отнести к дорогостоящей покупке, этот факт очень важен.
Очень популярная современная модель «Baxi – Luna3»
Заслуженный авторитет и «последняя репутация» Наслаждайтесь европейскими компаниями «Viessmann», «Beretta», «Baxi», «Vaillant», «Bosch»,. Хорошо зарекомендовали себя «Протерм», «Будерус», «Аристон» и другие фирмы. Доверить продукции корейских компаний «NaVien», «Daewoo», «Celtic», «Kiturami» вполне можно – по оснащенности современной электроникой они порой превосходят европейцев.
Видео: Настенные парные газовые котлы DaewooС китайской техникой следует быть осторожнее, несмотря на ее относительно невысокую цену.Что ж, бренд-класс «Неизвестная наука» тоже сразу перестраивается, какой бы привлекательной ни казалась модель.
Выбирая между производителями, следует уточнить, есть ли в регионе сервисные центры, насколько сложно будет отправить технику для профилактики или замену для рекламации. Наверное, необязательно приобретать котел даже у самого раскрученного производителя, если в этой сфере он «экзотика», и поиск какой-либо мелкой детали будет затруднен.
Возможно, вам будет интересна информация о том, что происходит
Итак, чтобы выбрать действительно качественный настенный двухконтурный котел, полностью подходящий по всем параметрам, необходимо оценить множество критериев, разобраться в устройстве, скрупулезно изучить техническую документацию на понравившуюся модель, сравнить ее технические характеристики при существующих сроках планируемой эксплуатации.Не гонитесь за дешевым
– Коммуникационная система ответственная и серьезная, и очень удобная в плане отопления зданий. Именно с его помощью можно следить за температурным режимом, плюс экономить расход энергоносителя. Центр (сердце) системы отопления. В этой статье мы поговорим о такой разновидности, как газовый настенный двухконтурный котел с закрытой камерой сгорания. Поэтому, во-первых, определяем, что это двухконечный блок, а во втором – почему камера сгорания называется закрытой.
Представьте себе систему отопления. Это есть, и все это связано. Вода нагревается, которая движется по трубам, попадая туда, где происходит тепло тепла. После этого остывший теплоноситель возвращается в котел, где снова нагревается. Такую систему, в которой вода движется циклически, по кругу, называют односторонней. Есть двухконтурное отопление, в котором совмещены две линии связи: отопление и. Причем вода в обеих системах нагревается по одной.
Принцип работы двухкилтного
Начнем с того, что в двухконтурном котле два теплообменника, а в одном – навесной.Вода в последнем нагревается газом в камере сгорания, который затем движется в сторону нагрева. Все то же самое происходит в двухконтурном агрегате, если речь идет только о системе отопления.
Но при включении, тем самым открывая подачу горячей воды, которая является неотъемлемой частью конструкции отопительного прибора, перекрывается подача горячей воды в систему отопления, раскачивая ее во втором контуре – системе ГВС. Теплоноситель проходит через второй теплообменник, снижая температуру до необходимой (до +55… + 60 ° С).
Как только потребление горячей воды прекращается, давление в системе повышается, трехходовой клапан переключается в режим отопления. Может возникнуть вопрос, а начнет ли отключенная тепловая сеть снижать температурный режим. Будет обязательно, но все будет зависеть от того, как долго вы будете держать открытую систему ГВС. А если принять в течение 10-15 минут, то изменения будут незначительными.
Устройство настенного двухконтурного газового котла
Схематично основные элементы такой сети коммуникаций можно увидеть на фото ниже.
Обратите внимание, что основной теплообменник находится в камере сгорания топлива. Именно там теплоноситель нагревается до + 95 ° С. Вот и горелка.
Открытая и закрытая камера сгорания – что это такое
Чтобы легко понять особенность этих двух систем, необходимо представить. Это пример простейшей камеры сгорания открытого типа. Топливо имеет доступ к кислороду. По такому принципу существует обычная духовка с беспорядком.Минус такой системы – большое потребление кислорода в помещении, что приведет к необходимости дополнительной или частой вентиляции.
Но в камере сгорания закрытого типа нет доступа к открытому кислороду. Обычно такая печь оснащается всего двумя отверстиями – и воздушно-капельным. Причем последний может быть установлен как часть дымохода, так и как отдельная труба. Через дымоход удаляются выхлопные газы и пары, а через воздухозаборник выходит свежий воздух. На фото ниже виден воздухозаборный канал, который расположен отдельно от дымохода.
Внимание! Закрытая камера сгорания – это наличие вентилятора, создающего шум. Именно это иногда отталкивает потребителей от покупки котлов данного типа. Сегодня производители прилагают все усилия, чтобы снизить этот параметр, и им удается управлять.
Итак, разобравшись в принципе работы и устройства газовых котлов с открытой или закрытой камерой сгорания, их отличиях, можно переходить к анализу технических характеристик второго.
Технические характеристики закрытого котла
Выбирая отопительный котел для своего дома, необходимо учитывать его характеристики. Потому что это основа не только эффективной работы всей тепловой сети, но и значительной экономии топлива.
Электрокотел
Здесь необходимо учесть то, что мощность агрегата, измеряемая в киловаттах тепловой энергии, обеспечивает требуемый температурный режим внутри помещений.Если мощности не хватает то внутри дома зимой будет прохладно. Если его переборщить, то возрастет расход топлива, что с экономической точки зрения невыгодно.
Рассчитать мощность отопительного котла непросто, так как для этого придется учесть большой перечень различных параметров построенного дома: материалы, из которых он построен, была ли утеплитель или нет, какие есть. установлено и в каком количестве и другие не менее важные параметры.Но есть способ попроще. Обычно мощность печи считается такой: на 10 м² необходимо расходовать 1 кВт тепловой энергии. Это при условии, что высота потолков не превышает 3 м. По понятным причинам этот показатель может отличаться в зависимости от региона. Так, для северных регионов потребление тепла будет в пределах 1,2–1,5 кВт, для южных – 0,7–0,9 кВт.
Тип теплообменника
Сегодня производители предлагают две разновидности двухконтурных котлов:
- С раздельными теплообменниками.
- С одним биттером.
Первые уже разобрались, их работа понятна, но главное, что каждый из них дает тепло своим контуром: отопление или горячее водоснабжение. И расположены они внутри котла в разных местах. Что касается битермического теплообменника, то это труба в трубе. Внутренний перемещает воду, предназначенную для системы. Теплоноситель для системы отопления движется между трубами в зазоре.
Это простейшая конструкция как по принципу работы и подбору тепла, так и по функциональности.При этом в такой конструкции минимум дополнительных устройств, отвечающих за переключение, отсюда и невысокая цена самого оборудования. Однако у этой системы есть два существенных недостатка:
- Такие котлы лучше не устанавливать в системах, где они используются. Скип быстро начнут откладывать на стенках труб, особенно это касается внешней трубы, что приведет к уменьшению сечения. А это снижение КПД устройства соответственно и всей тепловой сети.
- Как только смеситель открывает поток воды, сначала становится очень горячей. И только через несколько секунд потечет нормально.
Добавляем, что битермический теплообменник чаще всего представляет собой змеевик из медных труб.
Что касается отдельных теплообменников, то основной также изготавливается в виде змеевика из меди с оребрениями, а дополнительный, отвечающий за ГВС, обычно выполняется из нержавеющей стали.
Тип горелки
Сразу оговоримся, что в настенных газовых котлах устанавливаются только атмосферные горелки.То есть те, которые работают под действием смешения воздуха с газом естественным путем, без использования дополнительных агрегатов (турбин и вентиляторов). Последние устанавливаются в горелках разрядного типа, а они, в свою очередь, используются в наружных блоках большой мощности.
Теперь об атмосферных горелках. Они могут быть двух типов:
- Одноступенчатые. Это когда аппарат либо горит, либо не горит. Других вариантов его работы нет. Поэтому для достижения необходимого режима поддержания температурного режима горелка включается, она выключается.
- Двухступенчатый. Вот три положения: полное отключение, стопроцентная мощность (максимальная) и промежуточная на 50-60%. Позиции устанавливаются в автоматическом режиме с помощью специально установленного в котле оборудования.
- Модульный. Это самые экономичные по расходу газа горелки, но и самые дорогие. Они автоматически переключаются с 10% на 100% градации 10%.
Автоматика
Все газовые двухконтурные котлы обеспечиваются системой автоматизации, управляющей тремя узлами.Именно от них зависит безопасность отопительного агрегата:
- тяга в трубе дымохода;
- пламя горит или нет;
- давление подаваемого газа.
Если один из этих параметров не соответствует нормам или вообще отсутствует, то котел просто не включается.
Функции безопасной эксплуатации
- Контроль температуры теплоносителя. Есть два направления направления: охлаждающая жидкость или.
- Последующее охлаждение охлаждающей жидкости.Суть функции в том, что входящая в конструкцию котла, сразу после перекрытия газ не отключается. Гоняет охлаждающую жидкость по контуру, пока он не остынет. В противном случае вода в теплообменнике может закипеть.
- Функция летнего режима. В теплое время года не работает система отопления. Но в повседневной жизни. Поэтому котел его нагревает через трехходовой вентиль и два теплообменника. Но чтобы не происходило во всей системе, включается циркуляция раз в сутки и гонит воду по контуру.
- Функция защиты от троса. Применяется зимой, когда в доме никто не живет. Температуру теплоносителя просто поддерживают в пределах + 5 ° С.
Преимущества и недостатки
плюсы | Минусы |
Компактность, для установки потребуется небольшая площадь стены. | Мощность не самое большое, что не позволяет применять настенные котлы в системах отопления больших домов. |
Высокая надежность прибора, гарантирующая стопроцентную работоспособность за счет установки системы автоматики. | Котлы этого типа энергозависимые. |
Привлекательный внешний вид, который не испортит дизайн помещения. | |
Можно установить внутри дома, например, то есть нет необходимости обустраивать отдельную котельную. | Непростая установка, требующая опыта и знаний.Делают своими руками, если вы в этом деле неспециалист, лучше установить установку. Особенно это связано с подключением к газовой трубе. |
Высокая скорость нагрева теплоносителя. Буквально через несколько минут после включения газа отопление заработает. | |
Воздух не расходуется. | Срок службы одноконтурных агрегатов намного выше. |
Нет необходимости оборудовать вентиляцию с большей нагрузкой. |
Производители и модели
Сложно говорить о том, какой марке или модели лучше отдать предпочтение. И даже составленные рейтинги не отражают реальности, ведь рынок заполнен двухконтурными газовыми котлами с закрытой камерой сгорания от разных производителей. Есть и зарубежные аналоги, и отечественные. Но, по мнению экспертов, многие европейские модели в последнее время сдали позиции. Причина – перенос производства в Китай.
А пока попробуем обозначить лучшие варианты. На первое место можно поставить котлы Baxi. От международного концерна, представительства которого разбросаны по всему миру и в России в том числе. Хотя изначально это итальянский бренд, но штаб-квартира в этой стране и находится. Качественная и долгая эксплуатация.
На второе место поставим оборудование от немецкой компании Bosch. .Об этих котлах много говорить нет смысла, ведь они обладают высокими характеристиками. Единственный минус – высокая цена.
Еще один немецкий производитель котельного оборудования, выпускающий агрегаты под торговой маркой Vaillant. . Опять же, здесь высокое качество и цена.
Следует отметить, что оба российских производителя предлагают котлы с отличными техническими качествами по доступной цене. Особую популярность в последнее время получила марка Protherm . , который назвал себя самым надежным отопительным агрегатом в своей категории.
Конечно, нужно внести в список бренды, которые на слуху у потребителей. Просто перечислите их: Ariston , Электролюкс , AEG , Волк. , Феролли. .
Особенности установки двухконтурных газовых котлов
Как уже было сказано выше, газовый котел должен установить грамотный специалист, поэтому мы расскажем, как провести установку в общем случае.
Как мы убедились, подключение котла не требует специальных знаний. Однако стоит отметить, что качество сырья играет важную роль в работе системы. Поэтому обязательно изучите инструкцию к котлу, чтобы точно знать особенности его использования.
Артикул
Несмотря на колебания мировых цен на энергоносители, услуги по отоплению остаются на высоком уровне, что заставляет потребителей проводить ряд мероприятий по энергосбережению.В их число входит не только утепление домов и замена окон на энергосберегающие конструкции, но и модернизация систем отопления путем замены труб, установки современных котлов или перехода на альтернативные виды топлива.
Надежный котел отопления – Залог тепла и уюта в доме
Каждый потребитель решает эту проблему по-своему, но можно с уверенностью сказать: с морально устаревшим котлом все меры по энергосбережению ощутимого эффекта не дадут. Надежный котел вне зависимости от используемого топлива – это сердце любой системы отопления.Именно от его работы зависит тепло в доме, которое нам так нужно в холодное время года. Но чтобы расходы на тепло не разрушали семейный бюджет, старый котел необходимо заменить на новый, современный и экономичный.
Ассортимент котлов необычайно велик, и потребитель может выбрать модель, рассчитанную как на отопление частного дома, так и для организации автономного отопления в квартире.
Классификация котлов и общий принцип их работы
Отопительные котлы классифицируются по нескольким параметрам:
- Вид топлива.
- Мощность.
- Количество контуров.
- Способы монтажа (наружный или настенный).
- Тип камеры сгорания (открытая или закрытая).
Если вода нагревается непосредственно в котле электрического отопления, то в газовых, твердотопливных и дизельных котлах для нагрева теплоносителя используется открытое пламя, которое создается за счет сжигания топлива в специальной камере. Камеры сгорания топлива бывают открытыми или закрытыми, а процесс горения и температурный режим контролируется надежной системой автоматики.
Принцип работы любого котла отопления прост. Топливо объединяется, нагревает теплоноситель, который через радиаторы отдает тепло в помещение. В дизельных котлах используются открытые камеры, а различные модели газовых и твердотопливных котлов могут иметь как открытую, так и закрытую конструкцию камеры сгорания. Рассмотрим их отличительные характеристики, а также достоинства и недостатки.
Особенности открытой камеры сгорания
Открытая камера сгорания – горелка, нагревательный змеевик, на тонких трубках которого находится теплоноситель (вода).Как известно, присутствие кислорода необходимо для поддержания процесса горения. Конструкция открытой камеры предусматривает отвод кислорода от окружающего воздуха с помощью специальных каналов. Удаление газов отводится естественным путем через дымоход.
В помещении, где установлен котел, должно быть окно с открывающимся окном , обеспечивающее естественный приток свежего воздуха и устраняющее высокую концентрацию окиси углерода. Конструкция открытой камеры сгорания достаточно проста, а обслуживание таких котлов состоит из следующих мероприятий:
- Очистка горелки.
- Очистка змеевика от накипи.
- Чистка дымохода.
- Управление средствами автоматизации.
Следует учитывать, что при всех достоинствах и недостатках открытых камер сгорания цена таких котлов на порядок ниже стоимости котлов с закрытой камерой, что часто является основным критерием выбора отопления. оборудование. Ощутимой экономии топлива удастся добиться только при установке водяного насоса, а также тщательном утеплении дымохода и стен дома.
Особенности закрытой камеры сгорания
Закрытая камера сгорания – это закрытая зона с горелкой, где коаксиальный дымоход, который представляет собой трубу в трубе, нагнетается воздухом и удаляет продукты сгорания. Принудительная циркуляция воздуха обеспечивается использованием электровентилятора, который ставит систему отопления в зависимость от наличия электричества, а также увеличивает уровень шума в помещении.
Впрыскиваемый воздух нагревается отработавшими газами, что способствует полному сгоранию топлива .Это, в свою очередь, увеличивает КПД котлов с закрытой камерой и повышает их экологическую безопасность. Котлы с закрытой камерой отличаются простой установкой, им не нужны громоздкие дымоходы, они хорошо подходят для организации автономного отопления в квартирах.
Из недостатков можно назвать регулярное обслуживание, значительный расход электроэнергии и опасность замораживания сгорания топлива из-за малой длины коаксиального дымохода.Экономия топлива, которую дают котлы с закрытой камерой, как правило, перекрывает затраты на электроэнергию, обслуживание и приобретение запчастей, необходимых в случае ремонта.
Настенные газовые котлы с закрытой камерой сгорания. Настенный двухконтурный газовый котел с закрытой камерой сгорания
Рейтинг: 609Перед тем, как установить систему отопления в строящемся доме, необходимо посоветоваться со специалистом о том, какую из них предпочесть, ее рентабельность и эффективность.Если выбор пал на газовое отопление, то стоит решить вопрос, как выбрать газовые отопительные котлы.
В магазине не стоит ориентироваться только на цену этого важного элемента системы теплоснабжения, следует обращать внимание на их основные характеристики, отличия и преимущества того или иного вида. Вооружившись этими знаниями, вы сможете выбрать лучший вариант для своего дома.
На товарном рынке вы можете купить котлы с камерой сгорания топлива открытого типа или с опцией сжигания топлива закрытого типа.В первом варианте остатки после сгорания удаляются с помощью дымохода за счет естественной тяги. Сам процесс горения не может осуществляться без наличия такого элемента, как кислород. Он извлекается из окружающей среды в том месте, где он установлен.
Открытая камера сгорания
По правилам техники безопасности установка варианта котла с переработкой топлива возможна только при наличии хорошего притока и оттока воздуха в помещении.
Если есть небольшая площадь, например, в, вполне можно смонтировать газовый котел с камерой переработки топлива второго типа. В этом случае воздух подается через коаксиальный дымоход. Именно с помощью этого элемента системы теплоснабжения удаляется остаточное сгорание топлива.
Сам дымоход проложен через стеновую панель на улицу. Это похоже на трубу, внутри которой проходит другая труба. Благодаря такой конструкции возможна циркуляция воздуха в обе стороны – по верхней трубе он поступает в котел, а по внутренней трубе выводится уже отработавшим.Преимущество котла этого типа в том, что его можно монтировать даже в помещении, где нет естественной вентиляции, так как кислород поступает прямо с улицы.
Типы дымоходных устройств
Газоотводные
Специалисты подразделяют газовые котлы для отвода газов, оставшихся после срабатывания системы:
- Парапетный котел – модель с закрытой камерой сгорания. В этой модели, как уже было сказано, отвод выхлопных газов осуществляется за счет естественной тяги.
- Дымоходный котел – модель, использующая открытый вариант топочной камеры.
- Котел с турбонаддувом – похоже на вариацию первой представленной модели.
Все эти агрегаты оснащены встроенным вентилятором, который способствует принудительному выбросу выхлопных газов.
Еще один критерий, который необходимо учитывать при выборе индивидуальных газовых отопительных котлов – это количество контуров. Вы можете выбрать двухконтурную модель. Второй вариант позволяет оборудовать систему теплоснабжения и предоставить пользователю такое благо цивилизации, как возможность мыться горячей водой.Первый вариант предусматривает только отопление здания.
По внешнему виду теплообменники тоже различаются. Этот элемент системы изготавливается отдельно или вместе со встроенным змеевиком. Как вариант, рассмотрите битермический котел.
Последний традиционно изготавливается из меди. Сама конструкция представляет собой систему из двух труб разного диаметра, расположенных одна внутри другой. Теплоноситель, питающий здание теплом, движется по верхней трубе, а вода, нагретая для подачи воды в помещение, течет по трубе, расположенной внутри.Считаются зарекомендовавшими себя надежными агрегатами при доступной цене. Это связано с тем, что нет необходимости устанавливать какие-то дополнительные элементы (трехходовой клапан и дополнительный теплообменник).
Медный теплообменник
К недостаткам битермической модели котла можно отнести:
- Плохая переносимость данной моделью воды с высоким содержанием солей и минералов, так как из-за перепадов температуры в контурах они быстро откладываются. .
- При эксплуатации необходимо учитывать, что при первом открытии крана ГВС сначала потечет теплая вода, и только через определенный промежуток времени потечет кипяток.
В контуре, принимающем тепло, установлен медный теплообменник, а в контуре горячего водоснабжения – пластинчатый теплообменник из нержавеющей стали. Конечно, кого-то может смутить более высокая цена, но все объясняется необходимостью установки в этой конструкции дополнительных элементов – трехходового клапана и дополнительного теплообменника. Главное преимущество – устойчивость к воздействию воды с повышенным содержанием солей и минералов в некоторых регионах страны и надежность при эксплуатации.
В двухконтурном энергонезависимом исполнении используется теплообменник с змеевиком, который уже встроен в этот элемент системы. Нагрев теплоносителя в котлах этого типа осуществляется за счет передачи тепла от нагретой воды контура отопления. При этом уровень температуры теплоносителя невозможно зафиксировать на нужной высоте, что неудобно при эксплуатации.
С мая по август для обеспечения горячего водоснабжения необходимо включить отопительный контур.Теплообменники изготавливаются из разных металлов: стали (обычно нержавеющей) или меди. Но большим плюсом можно считать длительный срок их эксплуатации.
Как не прогадать с отоплением подскажут нижеприведенные советы. Различные модели различаются по назначению:
- Газ с одним контуром зависит от типа источника энергии. Чаще всего оснащается электронной системой управления. Такие модели доказали свою эффективность, так как встроенные датчики температуры позволяют экономить расход газа.Вся необходимая информация отображается на жидкокристаллическом современном дисплее устройства. Чтобы продлить срок эксплуатации данной модели котла, специалисты рекомендуют смонтировать некоторые необходимые дополнительные элементы – стабилизаторы напряжения, так как часто случаются перебои в подаче электроэнергии.
Котел настенный одноконтурный газовый
- У населения также популярен газовый котел напольного типа крепления с одноконтурным контуром. Объясняется это небольшой стоимостью, независимостью от электроснабжения, а значит, нет необходимости устанавливать, помимо основных элементов, элементы в системе теплоснабжения.Специалисты утверждают, что газовые котлы такого типа крепления подходят для системы с, а также с системой принудительной циркуляции.
- Главное зажигается постоянно работающим фитилем, а розжиг фитиля осуществляется при помощи пьезоэлемента. Специально разработанная группа предохранительных элементов предотвратит попадание газа в котел в случае утечки выхлопных газов или выхода фитиля. Такие котлы, произведенные на российских заводах, – это высоконадежный агрегат, проверенный десятилетиями эксплуатации.
- Газовый котел напольного типа крепления с двумя контурами, от российских заводов по выпуску товаров для отопления, проигрывает своим техническим аналогам зарубежным собратьям по следующим параметрам: производительность нагретой воды существенно ниже, чем у настенных моделей и нет регулирования уровня нагрева воды.
Напольный двухконтурный газовый котел
Это объясняется тем, что вода нагревается косвенно – необходимо поддерживать высокую температуру в отопительном контуре.И в летний сезон тоже. Частично решить эту проблему можно, установив на обратной стороне трубы кран – он заблокирует продвижение жидкости и жидкость в бойлере будет нагреваться.
Газовые котлы для систем отопления, как маломощных, так и больших, зависят от источника электроэнергии.
Потребитель при желании может отслеживать нужную ему информацию на встроенном мониторе. Самые современные модели таких котлов уже в процессе сборки комплектуются электронным, что позволяет программировать различные параметры контуров отопления и горячего водоснабжения, например, на период от нескольких дней до недель.Для более экономичной работы газовых котлов с двумя контурами возможно оснащение их различными дополнительными элементами – датчиками температуры (внутреннего или внешнего типа).
При наличии возможна установка недорогого газового котла с двумя контурами. Для циркуляции охлаждающей жидкости в таких моделях предусмотрен специальный насос. В процессе работы охлаждающая жидкость будет увеличиваться в объеме по мере нагрева, а излишки уйдут в предназначенный расширительный бачок. Возможный объем этого бака составляет примерно пять литров и более.
Если, например, теплоснабжение устаревшего образца, то может потребоваться дополнительная установка. Посоветовавшись со специалистом, потребитель может рассчитать объем этого элемента системы по специальным формулам.
Настенные двухконтурные модели газовых отопительных котлов имеют номинальную мощность от двадцати до тридцати пяти киловатт, и даже при ее минимальных значениях они могут нагреть воду до девяти литров за шестьдесят секунд.
Перед покупкой оборудования нужно подумать не только о том, как выбрать газовый котел отопления, но и рассчитать необходимый расход воды.Так, например, одному человеку в среднем требуется поток воды в десять литров за шестьдесят секунд, а у двоих, одновременно работающих в контуре горячего водоснабжения, объем будет немного больше – около четырнадцати литров в минуту.
Правильная эксплуатация
Специалисты обязательно дадут общие советы по установке и эксплуатации:
- Обязательно установка жесткого типа на выходе газа, на входе теплоносителя, а также на входе воды в котел.
- При обогреве за котлом необходимо поднимать его с небольшим уклоном. Это возможно, если задняя сторона конструкции будет приподнята. В этом случае воздух, скопившийся в теплообменнике, может легко подняться по трубе. В противном случае может возникнуть сбой в работе всей системы теплоснабжения.
- Если при строительстве здания была установлена система гравитационного теплоснабжения, то для повышения эффективности эксплуатации можно использовать дополнительные элементы – байпас и циркуляционный насос.
- Поскольку котлы этого типа напрямую зависят от бесперебойного электроснабжения, для предотвращения выхода системы из строя требуется установка стабилизаторов напряжения. Обоснованным будет приобретение этого конструктивного элемента мощностью пятьсот киловатт.
- Мало кто знает, как правильно обращаться с этой дорогостоящей техникой, поэтому заранее проконсультируйтесь и заключите договор на послегарантийное обслуживание с сервисным центром. Это в дальнейшем поможет решить возникающие проблемы.
Какой бы тип газового котла ни был приобретен, к его установке должны быть привлечены специалисты.Прочтите отзывы тех, кто уже пользовался услугами этой компании, попросите сертификат, позволяющий сотрудникам осуществлять свою деятельность, а также гарантию на устранение неполадок, которые могут возникнуть в системе из-за ошибок при установке системы в целом или его отдельные элементы.
Не приобретайте технику «с рук», лучше заплатить немного больше, но при покупке будет получена гарантия от производителя, что позволяет получить возможность ремонта в срок и бесплатно.
Хранить всю документацию по монтажу системы газового отопления, ее эксплуатации и ремонту в недоступном для посторонних лиц месте – по всем спорным вопросам вы можете обращаться к специалистам за грамотной помощью.
Надеемся, что данная информация поможет развеять все сомнения по поводу выбора газового оборудования для системы отопления.
Ваши контакты в этой статье от 500 рублей в месяц. Возможны и другие варианты взаимовыгодного сотрудничества.Напишите нам по телефону [адрес электронной почты защищен]
На рынке отопительных приборов представлено огромное количество разнообразных вариантов. Если у вас есть выбор, с какой камерой сгорания выбрать котел: открытый или закрытый, и вы ничего в этом не понимаете, то эта статья ответит на все ваши вопросы. Внешний вид этих агрегатов, их размер и мощность могут быть практически одинаковыми для всех моделей. Некоторые аспекты, касающиеся принципа работы котла, впоследствии могут доставить ряд неудобств, которые затем возникают в проблеме.
Эти котлы просты по конструкции. Они представляют собой увеличенную версию газовой горелки, на которой расположен трубчатый змеевик. Топливо будет сжигаться только при подаче кислорода.
Принцип действия
Для того, чтобы атмосферный воздух постоянно попадал в прибор, он снабжен каналом, служащим для забора воздуха из космоса. Это актуально для устройств любого типа: как одноконтурного котла с таким типом камеры сгорания, так и для.
Котлы забирают кислород из помещения, в котором они установлены. Однако есть модели, в которых воздух поступает извне. Для этого в стенах, где устанавливается воздуховод, создаются дополнительные каналы. Обычно такие котлы монтируются на стену.
Преимущества и недостатки
К преимуществам газовых котлов с открытой камерой сгорания можно отнести:
- Надежность применяемой технологии, которая неоднократно проверялась и доказала свою эффективность с течением времени.
- Низкая стоимость.
- При работе котла практически нет шума. Единственное, что вы можете услышать, – это звук горящего пламени.
- В конструкции отсутствуют детали, которые быстро изнашиваются. Чтобы следить за работоспособностью котла, нужно только проверить розжиг.
В целом котел с открытой камерой сгорания – выгодное приобретение, которое не доставит неудобств в виде посторонних шумов. Не требует систематического обслуживания. В случае поломки рекомендуется очистить трубы змеевика от образовавшейся накипи и прочистить форсунки.
Недостатками выступят следующие особенности, которые присущи таким котлам:
- Необходима организация – котельная. Или обеспечить постоянную и принудительную вентиляцию помещения, где он установлен. Этот способ неудобен, ведь сквозняки могут навредить здоровью человека. Однако в любом случае наличие атмосферного воздуха обязательно для работы устройства.
- Должен присутствовать дымоход. При установке такого котла в многоэтажном доме необходимо обеспечить вывод трубы за край крыши.Это требование контролируется ответственными организациями и является обязательным. Невыполнение этого требования поставит под угрозу жизнь человека из-за отсутствия необходимой тяги.
- Котлы с открытой камерой сгорания неэкономно расходуют топливо.
Исходя из этих недостатков, оптимальным вариантом для его установки будет частный загородный дом, где необходимо отапливать большие площади. В нем всегда можно найти место, оборудовать котельную и построить дымоход.
Котлы с закрытой камерой сгорания
Конструкция такого устройства наиболее производительна, так как попадающий в него газ сгорает практически до конца.Дым имеет менее токсичные свойства, в отличие от камеры сгорания вышеупомянутого типа. Наличие дымохода для него необязательно.
Принцип действия
Работа газовых котлов с закрытой камерой сгорания обусловлена тем, что воздух принудительно направляется в зону, где происходит горение. Конструкция отопительного агрегата претерпела некоторые изменения, и представляет собой камеру, внутри которой находится патрубок и канал для подачи воздуха от уличного вентилятора. Между двойными стенками вода.Когда газ горит, он нагревается, и дым выходит через дымоход под давлением, которое нагнетатель создает на больших расстояниях. Для отвода дыма часто используются короткие дымоходы. В таких случаях их устанавливают горизонтально. Воздух в котел поступает так же, как и выпускают дам. Благодаря двойным стенкам дымохода приточный воздух нагревается теплом вытяжного.
Преимущества и недостатки
К преимуществам котлов с камерой сгорания этого типа можно отнести:
- минимальный расход топлива, если сравнивать с расходом открытых горелок;
- если турбина в рабочем состоянии, тяга и устойчивость котла гарантированы;
- подходит для установки в многоэтажных домах, так как нет необходимости строить дымоход.Дым выходит под давлением на расстояние более трех метров;
- не требует создания отдельного помещения или обеспечения постоянной вентиляции. Газовая смесь готовится вместе с наружным воздухом.
Помимо достоинств любого сложного агрегата, всегда можно выделить ряд недостатков, которые помогут сделать правильный выбор:
- Котлы с камерой сгорания этого типа часто требуют технического обслуживания.При проверке всегда обращайте внимание на состояние турбины, очищайте лопасти и смазывайте.
- Турбина имеет ограниченный срок службы. Это характерно для всех устройств, в которых есть движущиеся части.
- Зона горения может замерзнуть. Происходит это из-за того, что дымоход слишком короткий и в плохих погодных условиях в виде ветра и мороза может сулиться авария. Модели, которые выпускаются в наше время, снабжены дополнительными деталями в виде заглушек, которые реагируют на внешнюю температуру.Такие конструкции более подвержены поломке.
- Шум от котла на достаточно высоком уровне, создаёт работающая турбина. Со временем втулки изнашиваются, а лезвия загрязняются, что способствует еще большему увеличению шума.
- Хотя расход топлива и экономичный, этого нельзя сказать об электричестве. Турбина и электронная система управления требуют большого количества электроэнергии.
Какую камеру сгорания лучше выбрать: открытую или закрытую?
Газовые котлы с открытой камерой сгорания устанавливаются довольно редко.Их обычно ставят, когда не хватает финансов на настенные котлы (для бюджетных полов). Или поставить когда, когда частные перебои со светом. Также они служат хорошим выбором в домах с большой площадью, где нет стабильного электроснабжения.
Котлы с закрытой камерой сгорания наиболее популярны и распространены, потому что не требуют создания котельных, а сами выступают в своей роли, вмещая все необходимое по размерам, аналогичным одному кухонному шкафу, и намного экономичнее напольного. .
Итак, газовые котлы делятся на одноконтурные и двухконтурные. Одноконтурные котлы обеспечивают отопление, двухконтурные – и отопление, и производство горячей воды (ГВС). Принцип работы одноконтурного котла понятен – теплоноситель нагревается в теплообменнике и поступает в систему отопления, где отдает тепло, обогревая помещение. Несколько иначе устроен двухконтурный газовый котел.
Нагревательное устройство
Двухконтурный котел имеет два контура и теплообменник.Первый образует замкнутый контур с системой отопления. Во время работы системы отопления теплоноситель не попадает во второй контур – контур ГВС – для чего используется специальный вентиль. При открытии клапана ГВС клапан перекрывает доступ теплоносителя в систему отопления, и он попадает в контур ГВС. Вода во втором теплообменнике нагревается теплоносителем первого теплообменника и оттуда попадает в кран. При прекращении использования системы ГВС происходит обратное переключение.
Чтобы понять, какой тип котла вам нужен, начнем с рассказа о том, чем они вообще отличаются друг от друга. Это:
- принцип работы;
- тип камеры сгорания;
- исполнение.
По принципу работы газовые котлы делятся на конвекционные и конденсационные.
В конвекционных котлах водяной пар, образующийся при сгорании топлива, уходит вместе с продуктами сгорания.
Пол с закрытой камерой сгорания
Его преимущество перед настенным такое же, как у напольного котла с открытой камерой, но не требует отдельного помещения для установки. Этот вариант самый дорогой.
Прочие параметры
Выше, говоря о производительности ГВС, мы имели в виду котлы, в которых вода в контуре ГВС нагревается проточным способом.Но, если при выборе важнее не цена, а удобство использования горячей воды или спрос на нее высок, решение – купить бойлер с дополнительным встроенным или внешним бойлером-накопителем. В таких котлах есть практически все достоинства котлов, нагревающих горячую воду проточным способом.
Когда вода в котле заканчивается, котел продолжает работать в проточном режиме. Еще один немаловажный плюс двухконтурного котла с бойлером в российских условиях – независимость от давления в водопроводе. Распространенная ситуация состоит в том, что в периоды пиковой нагрузки давление воды резко падает или вообще исчезает. Котел с проточным теплообменником ГВС перестает его чувствовать и соответственно работать. У бойлера с бойлером такой проблемы нет. Также котлы не боятся жесткой воды и накипи. Но, конечно, цена на котел с бойлером намного выше, чем на аналогичный с проточным теплообменником ГВС.
Имеет значение и тип розжига котла.Газовые котлы выпускаются с пьезоразжигом и с электрическим. Пьезозажигание осуществляется вручную нажатием кнопки. Преимущество – энергонезависимость. Недостатки – расход газа на непрерывно горящий запальник, необходимость следить за работой запальника. Если давление газа упадет или подача газа прекратится, запальник погаснет, и его нужно будет разжечь вручную. Электроподжиг более экономичен, при необходимости в том числе после перебоев в электроснабжении включается автоматически.
Напольные котлы могут различаться по типу газовой горелки. Они надувные и атмосферные. Атмосферная намного дешевле. У наддувных выше КПД, мощность, тише работа и при необходимости их можно заменить. Атмосферные горелки замене не подлежат, так как они встроены в контур котла.
Уровень оснащенности этих устройств электроникой и различными дополнительными удобствами разнообразен.
Популярные бренды
В настоящее время наиболее популярными брендами на рынке являются европейские, российские и корейские.
Европейские бренды:
- немецкие Bosch, Wolf, Vaillant, Buderus, AEG, Viessmann;
- французские Chappee, Frisquet, De Dietrich, Chappee, Chaffoteaux;
- итальянские Saunier Duval, Beretta, Nova Florida, Caloreclima, Ariston, Lamborqhini, Hermann, Ferolli, Biasi, Baxi, Alphatherm;
- испанский Roca, шведский Electrolux и польский Termet.
Преимущества немецких брендов – это новейшие разработки, направленные на экономию энергии, французский Frisquet – лидер мощных (до 45 кВт) установок, Roca, Vaillant и итальянские производители имеют модели с микрокотлом (до 4 л). .Очень много положительных отзывов в интернете посвящено настенным котлам Baxi за их надежность, компактность, удобство эксплуатации.
Из российских наиболее популярны Сигнал, АЗГА и Газаппарат. Значительная часть их продукции оснащена импортными агрегатами; В результате они не уступают по качеству зарубежным моделям эконом-класса. При этом они стоят намного дешевле и лучше приспособлены для работы в российских газовых и электрических сетях с их нестабильностью.
Отдельная категория – котлы корейских производителей. В них сочетаются надежность, безопасность и современные технологии, характерные для западных брендов, с высокой адаптацией к перепадам давления газа. Цена на них значительно ниже, чем на аналогичные европейские. Недостаток – проблемы с запчастями. Для европейских котлов большинство запчастей может быть укомплектовано аналогичной заменой на китайском рынке. С корейским практически невозможно. Также в ряде городов России до сих пор нет соответствующих сервисных центров.На российском рынке корейские двухконтурные газовые котлы представлены серией Ace ATMO от NAVIEN, а также мировыми брендами Olympia, Daewoo и Kiturami.
Широкий ассортимент существующих двухконтурных газовых котлов позволяет сделать выбор в любом ценовом диапазоне и с любым уровнем комфорта. Вам просто нужно четко сформулировать свои требования.
Газовые котлы классифицируются по нескольким основным факторам, одним из которых является тип камеры сгорания. Есть агрегаты с закрытой и открытой камерой сгорания.
В открытой камере сгорания потребление кислорода происходит за счет естественной тяги прямо из помещения, которое, собственно, и является газовым котлом. Внутри этого же помещения происходит выброс продуктов сгорания. Это существенный недостаток котлов данного типа. Чтобы избежать крайне негативного воздействия на здоровье от их эксплуатации, в помещениях, где установлено оборудование, должна быть качественная постоянная вентиляция.
Как правило, мощные (свыше 30 кВт) напольные модели газовых котлов устанавливаются в открытой камере сгорания, устанавливаются в специальных котельных или нежилых помещениях, в которых имеется специальный дымоход длиной около 4 метров.Такие меры гарантируют естественную тягу и достаточный воздушный поток, так что сгорание природного газа полное без образования окиси углерода.
Характеристики закрытой камеры сгорания
Камера сгорания с турбонаддувом имеет ряд преимуществ. Большинство применяемых в быту настенных моделей газовых котлов небольшой мощности (до 35 кВт) оснащены камерой сгорания закрытого типа.
Конструкция коаксиального дымохода «труба в трубе» обеспечивает приток уличного воздуха и безопасный процесс горения.Продукты сгорания вытесняются из помещения наружу через отверстие внутри дымоходной трубы. Благодаря такой системе труб дымоход не перегревается. В эксплуатации оборудование с камерой такого устройства надежно и безопасно.
Кроме того, в помещении с газовым котлом нет необходимости устанавливать дополнительную систему вентиляции или постоянно ее проветривать. Минус в этом случае только один – непостоянство, так как вентиляторная система работает от электричества.
Коаксиальный дымоход наклонен горизонтально для обеспечения активной тяги.Причем стоимость такого дымохода ниже вертикального дымохода для образования естественной тяги. Так что газовый котел с закрытой камерой также является гораздо более экономичным решением для частного дома.
Настенные одноконтурные газовые котлы с закрытой камерой сгорания пользуются большой популярностью у владельцев жилых домов, складов и производственных цехов. Устройства позволяют быстро и качественно решить проблему отопления зданий и существенно сэкономить деньги.
Технические характеристики прибора
Главной особенностью газовых приборов с закрытыми камерами является способ поглощения кислорода при сжигании топлива.В отличие от установок открытого типа, где подача кислорода и выхлопных газов обеспечивается за счет естественной тяги, в закрытых системах используется технология их принудительного нагнетания и отвода.
При работе агрегата с закрытой камерой сгорания воздух, необходимый для поддержания процесса горения, всасывается с улицы через коаксиальный дымоход, а отработавшие через него продукты сгорания выводятся наружу. Такое устройство полностью исключает попадание воздуха из помещения и избавляет от необходимости регулярной вентиляции корпуса и установки дополнительной системы вентиляции.
Камера сгорания в таких моделях полностью отделена от помещения и подключается только коаксиальной системой дымохода. Такое устройство гарантирует невозможность утечки газа в здании и полностью исключает риск возникновения аварийной ситуации. Подача и вытяжка воздуха в систему осуществляется принудительно с помощью встроенного электровентилятора.
Коаксиальная труба дымохода может быть расположена горизонтально, что исключает необходимость строительства вертикального выхода.Конструктивно коаксиальный дымоход выполнен в виде двух труб разного диаметра, одна из которых находится внутри другой. По трубе большего сечения воздух всасывается снаружи, а по внутренней – отводятся выхлопные газы.
Особенности конструкции
Ассортимент современного газового оборудования представлен одноконтурными и двухконтурными моделями. Первые обеспечивают только обогрев помещения, а вторые, помимо функции обогрева, способны организовать бесперебойную подачу горячей воды.К недостаткам двухконтурных устройств можно отнести невозможность использования в качестве теплоносителя каких-либо иных жидкостей, кроме воды.
Одноконтурные модели в этом смысле более универсальны и способны работать на любой жидкости, включая антифриз. Отсутствие 2-го контура легко компенсировать подключением водонагревателя, что обеспечит полную автономность системы ГВС и сделает ее всегда доступным ресурсом.
Газовые котлы доступны в напольном и настенном исполнении. Типы стенок имеют компактные размеры, легкий вес и эстетичный дизайн.К недостаткам можно отнести меньшую мощность по сравнению с напольными моделями, что делает невозможным их использование для обогрева крупных промышленных зданий и складских помещений.
Все варианты настенных одноконтурных газовых котлов закрытого типа осуществляют подогрев теплоносителя проточным способом, накопительные баки в них отсутствуют. Благодаря этому устройству модели имеют аккуратный внешний вид и небольшие габариты. Это позволяет размещать их в небольших помещениях, не опасаясь визуально загромождать пространство и испортить интерьер.
Для сравнения, напольные модели часто требуют дополнительного места из-за повышенной мощности и, как следствие, больших размеров. Преимущество напольных типов – наличие чугунного теплообменника, отличающегося высокой теплоотдачей и большим сроком службы, который достигает 30 и более лет. К недостаткам можно отнести большой вес изделия и необходимость оснащения системой обвязки.
По принципу действия одноконтурные настенные газовые котлы закрытого типа бывают турбонаддувными и конденсационными. Первый тип требует наличия коаксиального дымохода и функционирует за счет нагнетания воздуха в систему. Теплоноситель нагревается в теплообменнике, после чего горячая жидкость поступает в трубы отопления. Конденсационные модели являются более совершенными устройствами и работают за счет конденсации тепла, выделяемого при сгорании. Роль теплообменника в таких устройствах отводится цилиндрическому змеевику, окружающему горелку со всех сторон.
Хладагент движется внутри змеевика, в результате чего на его поверхности образуется конденсат, образовавшийся при сгорании метана. Именно с помощью конденсата теплоносителю передается тепловая энергия. Основным преимуществом конденсационных котлов является более высокий КПД, достигающий в некоторых моделях 99%, тогда как для устройств с турбонаддувом этот показатель составляет 95%. Кроме того, конденсационные модели очень экономичны и могут снизить расход топлива на 40%
Преимущества и недостатки
Высокий потребительский спрос и популярность настенных одноконтурных газовых котлов с закрытой камерой сгорания обусловлены рядом неоспоримых преимуществ этих устройств:
- отличная теплоотдача и более высокий КПД по сравнению с установками открытого типа; №
- Отсутствие необходимости сооружать вертикальный дымоход и устанавливать дополнительную систему вентиляции значительно упрощает монтаж и дает возможность устанавливать котлы в помещениях любого назначения, в том числе в жилых многоквартирных домах разной этажности;
- компактные размеры и современный дизайн позволяют установить устройство в любом, даже самом маленьком помещении; №
- Благодаря полной изоляции камеры сгорания и отсутствию контакта газа и продуктов его сгорания с воздушной средой помещения, устройства абсолютно безопасны и разрешены к применению во всех типах зданий без ограничений.
К недостаткам закрытой системы можно отнести непостоянство моделей: в случае отключения электроэнергии работа котла будет остановлена. При включении питания устройство автоматически возобновит работу. К недостаткам этого типа также относятся отсутствие вторичного контура и необходимость установки дополнительного оборудования для обеспечения горячего водоснабжения.Стоимость котлов с закрытой камерой сгорания незначительно превышает стоимость приборов открытого типа и часто рассматривается потребителями как минус.
Популярные производители
Самыми известными компаниями, производящими одноконтурные газовые настенные газовые приборы с закрытой камерой сгорания, являются отечественные Сибирь и Нева, а также ряд европейских концернов, таких как Vaillant, Lemax, Protherm и Viessmann.
Среди моделей большой популярностью пользуется Vaillant Turbo Tec Plus VU 122 модификаций 3-5. Устройство способно обеспечить эффективное отопление помещений площадью до 120 квадратных метров. м. Регулировка мощности осуществляется с помощью модулирующей горелки. Благодаря наличию стабилизатора котел может работать даже в случае снижения давления газа в сети, при этом нет потери производительности. К недостаткам модели можно отнести высокую стоимость устройства, что объяснимо его высоким качеством и долгим сроком службы.
Котлы Baxi также пользуются повышенным спросом. Среди них наиболее востребованной является модель Fourtech версии 1.24 F. Устройство оснащено модуляционной горелкой, позволяющей изменять мощность нагрева, и медным теплообменником, благодаря которому вода нагревается практически мгновенно. КПД котла 93%.Слабым местом модели является газовый клапан, который иногда ломается и требует замены.
Корейский прибор Navien также довольно популярен на рынке бытового отопительного оборудования. Котлы отлично адаптированы к российским сетям топливно-газовой связи. Модели этой марки оптимальны по соотношению цена-качество и, несмотря на невысокую стоимость, могут развивать мощность до 13 кВт. Недостатки серии – слабый терморегулятор и сбои автоматики.
Камера сгорания – обзор
4.5 Камеры сгорания
В камере сгорания газовой турбины добавляется энергия, приводящая в движение всю систему. Камера сгорания современной турбины обычно состоит из цилиндра со вторым меньшим цилиндром, который называется гильзой внутри него. Топливо-воздушная смесь проходит в горловину гильзы, и дополнительный воздух может проходить вокруг нее, между гильзой и внешним цилиндром, чтобы поддерживать гильзу в прохладном состоянии.Затем этот воздух вводится через отверстия и прорези вдоль гильзы.
В большинстве современных камер сгорания газовых турбин воздух предварительно смешивается с топливом перед его впрыском в камеру сгорания через набор сопел. Форма и направление сопел и перегородок в камере сгорания тщательно продуманы для обеспечения как равномерного перемешивания, так и стабильного пламени в камере сгорания. Топливно-воздушная смесь воспламеняется в зоне горения, выделяя энергию в виде тепла. Температура в пламени зоны горения может достигать более 1900 ° C, что намного выше, чем может выдержать большинство материалов.Чтобы контролировать это, часть воздуха из компрессора может использоваться для охлаждения стенок гильзы камеры сгорания. Это также разбавит очень горячие дымовые газы, чтобы снизить их температуру.
Необходимо тщательно контролировать поток воздуха через все части камеры сгорания, чтобы избежать нестабильности пламени и турбулентности, которые могут привести к потере энергии. Цель состоит в том, чтобы обеспечить плавный поток воздуха, даже если добавление тепловой энергии повысит его температуру и общее давление.
Добавление воздуха в камеру сгорания также тщательно контролируется, чтобы контролировать образование NO x во время процесса сгорания. Высокие температуры в зоне горения приведут к быстрому образованию оксидов азота в результате реакции между кислородом и азотом из воздуха. Это можно контролировать, поддерживая восстановительные условия. Сохраняя количество кислорода на низком уровне по сравнению с количеством, необходимым для сжигания всего топлива, можно свести к минимуму производство NO x .При этом типе ступенчатого горения дополнительный воздух вводится в последние ступени зоны горения, чтобы позволить реакции горения продолжаться до завершения. Однако многие современные камеры сгорания полагаются на тщательное смешивание топлива и воздуха в стехиометрических пропорциях до того, как смесь попадет в камеру сгорания, чтобы контролировать производство NO x .
После завершения процесса сгорания горячие газы проходят в последнюю ступень камеры сгорания, которая называется переходной частью.Это сужающийся воздуховод, который преобразует статическое давление в динамическое, увеличивая скорость горячих газов перед их подачей в секцию турбины.
Тип и количество камер сгорания в газовой турбине будет варьироваться от производителя к производителю и от турбины к турбине. Многие более крупные конструкции турбин используют набор кольцевых камер сгорания, которые окружают вал турбины между компрессором и турбиной. Другие забирают воздух из компрессора вне корпуса турбины в одну или несколько камер сгорания, а затем возвращают газы в турбину.
По крайней мере, один производитель тяжелых промышленных газовых турбин также использует несколько комплектов газовых турбин и камер сгорания. Эта конструкция разделяет турбинную часть газовой турбины на две части. Горячий воздух из первого набора камер сгорания входит в первую секцию турбины, где энергия отбирается лопатками турбины, затем воздух входит во вторую группу камер сгорания, где сжигается больше топлива и больше энергии добавляется перед подачей во вторую секцию турбины. . Этот тип конструкции, называемый турбиной с повторным нагревом, часто используется в больших паровых турбинах для выработки электроэнергии, но гораздо реже в газовых турбинах.
Камера сгорания – обзор
6.4.1.4 Отложения
Отложения во впускной камере и камере сгорания образуются на поверхности клапанов и отложения после нескольких тысяч миль использования двигателя. Природа отложений и пути их образования до сих пор плохо изучены. Отложения, которые образуются вне камеры сгорания, на впускных клапанах и топливной форсунке, скорее всего, образуются в результате полимеризации и окисления концов тяжелого топлива до образования лакового покрытия.Отложения в камере сгорания более сажистые, пористые и богатые углеродом, и образуются в результате сочетания конденсации топлива и окисления во время повторных сжиганий (см. Обширный обзор образования отложений Калгатги [77]). Каждый из этих типов отложений вносит свой вклад в выбросы углеводородов.
Отложения на впускных клапанах (IVD) способствуют ухудшению управляемости и производительности, препятствуя подаче топлива и воздуха во время переходных процессов. Отложения в камере сгорания (ПЗС) имеют хорошо задокументированное влияние на выбросы NO и вызывают повышение октанового числа (ORI), оба из которых имеют одно и то же происхождение: изолирующий слой, образованный отложениями, предотвращает теплопередачу и увеличивает температуру заряда.Увеличение выбросов NO составляет от 10 до 30 процентов после 100 часов работы [78, 79].
Эффект эмиссии NO широко исследован как экспериментально, так и аналитически [78, 80]. Хотя эффект можно объяснить количественно, вариации в измерениях достаточно велики, чтобы не давать более точных прогнозов.
Вклад ПЗС в выбросы УВ предлагался в литературе с 1960-х годов, особенно в связи с отложениями этилированного бензина [81].Адамчик и Ках показали в экспериментах с бомбой сжигания, что отложения могут вносить вклад в выбросы углеводородов аналогично вкладу нефтяного слоя. Действительно, их измерения показали прямую корреляцию увеличения выбросов с давлением насыщения конкретного компонента, которое обычно пропорционально растворимости соединения [82, 83].
После этого исследования было проведено несколько систематических исследований вклада отложений CCD в выбросы.В целом эти исследования, по-видимому, подтверждают, что существует измеримое увеличение выбросов углеводородов на величину от 10 до 25 процентов при контролируемых испытаниях двигателей и от 10 до 15 процентов в реальных транспортных средствах, а также в испытательных двигателях [ 78, 79, 84]. Однако были эксперименты, в которых не было обнаружено увеличения выбросов углеводородов после 100 часов работы [85]. Ясно, что этот эффект не так хорошо охарактеризован, как некоторые из ранее обсуждавшихся. Тем не менее, новые требования к сертификации выбросов транспортных средств на 100 000 миль показывают, что даже небольшое увеличение выбросов не может быть легко проигнорировано.Несколько составов моющих средств были успешно разработаны для поддержания чистоты впускных клапанов. Однако проблема накопления CCD оказалась более сложной, и в настоящее время нет средств предотвращения накопления.
Механизм хранения топлива в отложениях еще не определен, но несколько предположений, основанных на имеющихся экспериментальных данных, позволяют разумно количественно оценить ожидаемый эффект. ПЗС-матрицы состоят из пористого углеродистого материала, который прикрепляется к поверхностям поршня, головки и клапана после многократной работы.Состав напоминает сажу, хотя кислород присутствует в гораздо более высоких концентрациях, что обуславливает его довольно полярные характеристики (определяемые по растворимости отложений в полярных соединениях). Скорость образования отложений очень зависит от типа топлива и условий эксплуатации. Более тяжелые олефиновые и ароматические топлива приводят к более быстрому накоплению, чем парафиновые соединения [86]. После 50–100 часов работы в условиях переменной нагрузки толщина отложений достигает значений порядка 100 мкм м с переменной толщиной отложений по периметру поршня и головки, в зависимости от геометрии двигателя и режима работы [84, 87] .
Поскольку отложения влияют не только на хранение углеводородов, но и на доступ углеводородов к трещинам (за счет частичного заполнения трещин), а также на температуру сгоревшего газа (и, следовательно, на скорость окисления несгоревших углеводородов), возможно, это не так. Удивительно, но существует большое расхождение в количественных оценках их вклада в выбросы УВ.
Непрерывный мониторинг толщины отложений и выбросов УВ показывает, что последние увеличиваются в течение первых 50–100 мкм м, а затем стабилизируются до установившегося значения (Рисунок 6.18) [84, 87]. Такой тип поведения, по-видимому, указывает на то, что механизм эмиссии УВ регулируется некоторым типом механизма диффузии (как первоначально было предложено Адамзиком и Кахом [82]). Можно построить простую модель, чтобы показать, что для разумных значений скоростей диффузии и адсорбции через пористую среду осадка можно построить адекватные прогнозы времени и величины накопления углеводородов. Однако это решение не является уникальным, и модели, предполагающие хранение в щелях с пористым сопротивлением диффузии, могут дать аналогичные результаты.
Рис. 6.18. Рост толщины отложений и эмиссия УВ увеличиваются со временем [84].
Проверка газовых котлов – InterNACHI®
Согласно
Управление энергетической информации США (EIA), до 11% домохозяйств
используйте горячую воду или пар. Котлы производят
горячая вода, которую можно использовать для обогрева домов через несколько различных распределений
методы. Домашним инспекторам следует ознакомиться с различными способами
котлы могут обогревать дом, чтобы они могли визуально осмотреть этот вид отопления
система.Давайте рассмотрим некоторые важные факты, касающиеся газовых котлов.
Горячая вода или пар произведенный из котла, можно использовать по-разному, в том числе для отопления дома. Горячая вода может подаваться по петлям пластиковых труб в полу для лучистое напольное отопление, с помощью металлических радиаторов, установленных вдоль стены, или радиаторов плинтуса, установленных у пола. Горячая вода также может быть направлена из водонагреватель бака сгорания к змеевику в воздухообрабатывающем устройстве, оборудованном вентилятором чтобы продуть воздух через змеевик и через приточные воздуховоды в дом.Большинство котлы сжигания работают на природном газе. Мазут, пропан и древесина другие источники топлива, используемые в местах, где природный газ затруднен имеется в наличии. Горячая вода для бойлера также может быть нагрета или подогрета с помощью солнечная термальная система водяного отопления, геотермальный тепловой насос или тепловой насос с воздушным источником. Котел может нагревать воду в баке, а может быть безбакерная (проточная) подвесная модель. Некоторые котлы обеспечивают тепло для резервуар для горячей питьевой воды в дополнение к обогревателям помещения; это называется косвенным нагревом воды.Некоторые более новые высокоэффективные модели совмещать отопление помещений, водонагревание и вентиляцию с рекуперацией тепла. Эти разные методы использования горячей воды или пара для обогрева дома – это что-то домашние инспекторы могут различать во время домашнего осмотра.
Для оптимальной производительности система обогрева должна иметь размер, соответствующий расчетная нагрузка на отопление дома, как описано ниже. Если дом построен с высоким уровнем изоляции и воздухонепроницаемости можно установить меньшую систему отопления, и это то, что могут искать домашние инспекторы.Когда оборудование слишком большого размера, оно может работать с коротким циклом или многократно включаться и выключаться до того, как спрос будет удовлетворен, что может излишне увеличить потребление энергии и снизить долговечность оборудования.
Горение котлы, печи и водонагреватели классифицируются Международной Механический кодекс (IMC) и Национальный кодекс топливного газа. Понимание описания этих типов устройств на основе обоих кодов важны с уважение к безопасности и эффективности.
Международный механический кодекс классифицирует котлы по типу вентиляции: прямой, механический или атмосферный. Согласно Международному механическому Кодекс, Глава 2, определения:
- Аппарат с прямой вентиляцией тот, который сконструирован и установлен так, что весь воздух для горения поступает из наружной атмосферы, и все дымовые газы сбрасываются в внешняя атмосфера;
- система механической тяги это вентиляционная система, предназначенная для удаления дымовых или выхлопных газов механическими средствами. состоящий из приточно-вытяжной участок под неположительным статическим давлением или участок с принудительной тягой под положительным статическим давлением; и система естественной тяги система вентиляции, предназначенная для удаления дымовых или вентиляционных газов при отрицательных статическое давление на выходе полностью за счет естественной тяги.
2015 г. В Национальном кодексе топливного газа (NFPA 54) есть четыре категории для печей на основе давления дымовых газов, температуры дымовых газов (связанных с конденсацией или без конденсации), и материалы вентиляционной трубы, как показано в Таблице 1 ниже.
Таблица 1 . Национальный Кодекс топливного газа (NFPA 54) использует четыре категории для печей для сжигания и водонагреватели по типу горения (герметичные или негерметичные), вентиляционная труба давление и температура в вентиляционной трубе.
Самый низкий котлы эффективности имеют атмосферную вентиляцию, котлы категории I. Котел I категории работает с дымоходом при отрицательном давлении по отношению к горению зона прибора или CAZ (то есть помещение, в котором находится котел), а температура дымовой трубы выше 140 ° F, что достаточно для предотвращения конденсации в вентиляционное отверстие. Горелка забирает воздух для горения из CAZ. Горение камера также открыта для CAZ (т.е. горелка и пламя видны сбоку котла).
Старше В котлах категории I используется открытый вытяжной колпак, который позволяет разрежающему воздуху попадать в вентиляционную трубу и смешайте с выхлопными газами (см. Рисунок 6 ниже). Переключатель тяги на основание дымохода защищает пламя от нисходящих потоков, падающих в дымоход или дымоход. Эти старые котлы не имеют механической вытяжки, а называются естественными. тяга (или атмосферная тяга), потому что они полностью полагаются на высокий дымоход температура относительно температуры наружного воздуха для всасывания выхлопных газов и из дымохода.Потому что так много тепла идет вверх по дымоходу, естественная тяга котлы имеют очень низкие показатели годовой эффективности использования топлива (AFUE) – обычно 70% или меньше.
А более новый тип котла категории I заменил вытяжной колпак на небольшой вентилятор, называемый вытяжным вентилятором, который втягивает воздух через камеру сгорания. камеры, хотя котел по-прежнему полагается на температуру дымохода, чтобы поднять дымовые газы поднимаются вверх по дымовой трубе. Вентилятор с принудительной тягой помогает предотвратить обратную тягу при запуске и помогает начать тягу.Как только вентиляционная труба достигает температуры 140 ° F или выше, создается тяга, и давление внутри вентиляционная труба (на положительной стороне вентилятора) становится отрицательной относительно в CAZ. Тяговый вентилятор покончил с вытяжкой и разбавлением воздух, на который тратится энергия. Котлы категории I с принудительной тягой. Вентиляторы обычно имеют более чистое или более полное сгорание, чем их старые аналоги, и, следовательно, выделяют меньше загрязняющих веществ. Улучшенная Категория I котлы и печи также имеют электронный розжиг, а не стоячий пилотный свет.Котлы с наддувной тягой категории I могут иметь КПД от 78% до 83%.
ЭНЕРГИЯ STAR разрешает использование котлов с естественной вентиляцией в климатических зонах IECC с 1 по 3, а также Программа DOE Zero Energy-Ready Home позволяет им находиться в климатических зонах 1 и 2, если у них AFUE не менее 80%. Однако котлы с вытяжным колпаком очень вряд ли превысит 70% КПД, поэтому практически все 80% котлов и печи бывают с принудительной тягой, с принудительной или прямой вентиляцией.При естественном драфте установлены котлы и топки, необходимо провести испытание на безопасность горения.
Рисунок 1. Карта климатической зоны IECC
An котел или печь с вытяжным вентилятором считается механически составлен. Однако, поскольку это все еще открытое горение (т.е. воздух для горения из CAZ), и потому что он полагается на отрицательное давление в дымоходе для уносить побочные продукты сгорания, он может, как котел с естественной вентиляцией или печь, могут иметь обратную тягу.Обратная тяга (при дымовых газах пролить в CAZ вместо выхода из дымохода) может произойти, если CAZ становится разгерметизированным по отношению к дымоходу. Это могло произойти по нескольким причинам произойдет – работает несколько вытяжных вентиляторов, сушилка и камин на всех в то же время, например. Это то, о чем могут упомянуть домашние инспекторы. домовладельцы во время осмотра дома.
Фигурки 1 и 2 ниже относятся к котлам I категории. Котел на Рисунке 6 использует более старую Технология вытяжного шкафа, который втягивает разбавляющий воздух в вентиляционную трубу.В Более новый котел на Рисунке 6 заменяет вытяжной колпак маленьким вытяжным вентилятором. который тянет продукты сгорания через камеру сгорания и дымоход путем вытеснения побочных продуктов сгорания через вентиляционную трубу.
Рисунок 2 . В газовых котлах категории I с естественной тягой естественная тяга нагретого дымохода забирает воздух для горения. через вытяжной колпак в камеру сгорания (изображение любезно предоставлено Calcs Плюс).
Рисунок 3 . Тяга категории I
В котле используется вытяжной вентилятор, который втягивает воздух через камеру сгорания в дымоход (изображение любезно предоставлено Calcs Plus).
Категория II применяется к некоторым
коммерческие печи, но не бытовые приборы.
A Категория III горение в приборе есть вентиляционная труба, находящаяся под избыточным давлением, и прибор без конденсации, то есть его дымовые газы проходят только через один теплообменник, а затем выходить через вентиляционное отверстие при температуре выше 140 ° F.Приборы категории III могут включают проточные газовые водонагреватели и газовые или мазутные котлы.
Категория IV котлы горения приборы, которые имеют вентиляционную трубу под положительным давлением и дымовые газы под 140 ° F. Вытяжной вентиль низкотемпературный, поскольку приборы категории IV оснащен двумя теплообменниками (а иногда и одним очень большим теплообменником). обменник). Во втором теплообменнике любое остающееся тепло при сгорании воздух удаляется, а водяной пар (побочный продукт сгорания) охлаждается и конденсируется в жидкую воду.Эта жидкость сливается в канализацию или наружу. через отвод конденсата. Конденсат очень кислый (pH ≤ 3), поэтому местный кодексы могут потребовать предварительной обработки перед сбросом в канализацию. (См. Конденсационные котлы.)
Рисунок 4. Теплообменник
Категория III и Котлы категории IV являются двухтяжными (также называемыми механическими). бытовые приборы, то есть они оснащены вентилятором для горения, который расположен перед горелкой протолкнуть воздух через камеру сгорания и из вентиляционное отверстие (см. рисунок 8).Вентилятор постоянно работает, когда горелка работает, поэтому давление в вентиляционной трубе всегда положительное. Побочные продукты полного горение – CO 2 , H 2 O, и №
Рисунок 5. Тяговый вентилятор
Категория Котлы IV, как и котлы категории III, отводят отработавшие газы. непосредственно снаружи через герметичную трубу, поэтому они не могут быть вытянуты назад. Категория Устройства III и IV должны быть установлены как закрытые сгорания / прямого сброса. устройств, что означает, что их камера сгорания изолирована от CAZ, и они забирают воздух для горения снаружи через вторую вентиляционную трубу или концентрические трубы, по которым воздух для горения подается непосредственно в камеру сгорания извне дома.Однако, хотя производители не рекомендуют это, они иногда устанавливаются как устройства с непрямым вентилированием, где вытяжка труба установлена, но труба для приточного воздуха не установлена, поэтому котел забирает воздух для горения из CAZ.
Котлы IV категории может работать на газе или жидком топливе. (Для получения дополнительной информации о масляных котлах см. руководство Жидкостные котлы. Подробнее о Категории IV котлов, см. Конденсационные котлы.)
С 1992 г.S. Министерство энергетики (DOE), под управлением National Appliance Energy Закон об охране окружающей среды требует, чтобы малые газовые котлы имели AFUE не менее 80%. В 2015 году Министерство энергетики опубликовало пересмотренный минимальный уровень эффективности. норматив 82% для бытовых котлов. Чтобы быть отмеченным как прибор ENERGY STAR, котел должен иметь рейтинг эффективности 85% или выше.
Публикация ENERGY STAR для домов (Версия 3, Ред. 08) позволяет газ и масляные печи и котлы должны иметь AFUE, равное или превышающее 80% в климатических зонах 1, 2 и 3.В Климатические зоны с 4 по 8, ENERGY STAR требует, чтобы котлы имели рейтинг эффективности не ниже 85% и были ЭНЕРГЕТИЧЕСКИМИ. С пометкой STAR.
Программа DOE по обеспечению нулевого энергопотребления для дома допускает AFUE, равный или превышающий 80% для котлов только в климатических зонах 1 и 2. В климатических зонах 3 и 4 (кроме морской климатической зоны 4) котлы должны иметь AFUE не ниже 90%, а в климатических условиях Зоны с 5 по 8 (плюс зона морского климата 4), котлы должны иметь AFUE 94% или выше.
Блок управления котлом
Пока старые котлы либо включены, либо выключены, новые котлы с многоступенчатыми или Модулирующие горелки имеют регулируемую мощность для лучшего соответствия тепловой нагрузке. Этот уменьшает количество циклов включения-выключения (и потери при циклическом включении) и позволяет котлу работать дольше при более низких скоростях, что повышает эффективность. Немодулирующие котлы имеют КПД от 85% до 90%. Котлы, работающие в режим модуляции, а не просто режим включения-выключения, может повысить средний КПД котла до 8%.Модели с более высоким КПД также оснащены электронным контроллеры, которые могут продлить срок службы оборудования, повысить КПД котла и повысить комфорт, регулируя температуру воды в котле, создавая временную задержку реле, выполняющие автоматическую последующую продувку, предотвращающие нагревание котла в жаркую погоду работа, управление положением смесительных клапанов и управление насосом скорости. Эти средства управления могут повысить эффективность котлов без конденсации за счет 10% или более и уменьшите потери на холостом ходу до 0.3%. Конденсационные газовые котлы, которые полностью регулируемые и имеют расширенные средства управления, могут достигать диапазона эффективности с 92% до 96%.
Там есть множество настроек, которые можно отрегулировать на современном котле для повышения эффективности, комфорта и производительности оборудования; эти корректировки могут обеспечить лучшее производительность по сравнению с заводскими настройками по умолчанию.
An управление сбросом наружного блока, которое сопоставляет выходной сигнал системы с фактическим наружным температурный режим, повысит комфорт владельцев как конденсационных, так и оборудование без конденсации, предотвращая резкие скачки температуры в помещении когда температура наружного воздуха выше проектных.Если открытый сброс установлен, домашние инспекторы должны рекомендовать домовладельцам не использовать стратегия понижения температуры в ночное время, если не были установлен, который может отменять контроль сброса. Найдите датчик наружной температуры там, где он не будет подвергаться воздействию источников тепла, например, под прямыми солнечными лучами или рядом с сушилкой вытяжное отверстие.
При установке управление сбросом наружного воздуха с котлом без конденсации, выберите настройки так, чтобы температура возврата в котел не ниже 140 ° F, чтобы предотвратить конденсацию.Однако при выборе уставок кривой сброса наружного воздуха для конденсации бойлера, выберите настройки так, чтобы температура воды, возвращающейся в температура бойлера ниже 130 ° F. Это обеспечивает достаточно низкую температуру обратной магистрали. способствовать конденсации, что значительно повысит энергоэффективность система (подробнее см. Арена 2012). К убедитесь, что температура обратной воды ниже 130 ° F, температура подачи будет вероятно, придется уменьшить до значения ниже заводского.Убедитесь, что тепло используемые излучатели (плинтусы, радиаторы и т. д.) имеют размер, соответствующий средняя температура в распределительном контуре. Если они маленького размера, они не будут отдать достаточно тепла в помещение, и вода вернется в котел при высокая температура, предотвращающая конденсацию. Системы теплого пола обычно настроены для работы при более низких температурах при установке, поэтому они не требуют дополнительная регулировка температуры подачи котла.
Если подогреватели пальцев ног указываются в домах, в которых есть конденсационные котлы с наружным сбросом органов управления, убедитесь, что указанная модель с носком может работать на низких температуры.Многие из доступных в настоящее время обогревателей пальцев ног не работают. ниже температуры подачи 140 ° F. Правильно спроектированный и сконфигурированный конденсационная гидронная система будет иметь температуру обратной линии ниже 130 ° F в большинстве случаев. в год, оставляя жильцов без тепла в помещениях с обогревателями.
В энергоэффективные дома с высокой изоляцией и оборудованием правильного размера, ночная неудача может вызвать проблемы с комфортом. Котел который имеет правильный размер, чтобы соответствовать расчетной тепловой нагрузке дома, не будет иметь достаточный потенциал, чтобы оправиться от неудачи в разумные сроки, особенно если система спроектирована с наружным управлением сбросом.Элементы управления сбросом на открытом воздухе согласовать температуру подачи котла с тепловой нагрузкой в зависимости от силы тока. на открытом воздухе, что серьезно ограничивает способность системы поднять температура в помещении. Если котел был настроен с наружным сбросом контроль и отсутствие возможности отменить его, домашние инспекторы могут посоветовать домовладельцам не устанавливать температуру термостата обратно в ночное время. Это также рекомендуется, если дом очень энергоэффективен и бойлер был рассчитаны на расчетную тепловую нагрузку.
Если известно, что домовладелец будет использовать стратегию отступления, или, если такая возможность желательна, могут быть установлены средства управления для ускорения восстановление температуры, например:
- регулятор наддува, который автоматически поднимает целевая температура котла на выходе, если потребность в тепле не удовлетворяется в течение установить количество минут;
- комнатный датчик, работающий с наружным сбросом управление для компенсации задержек срабатывания в зависимости от внутренней температуры; или
- простой ручной переключатель.Превышение размеров излучателей тепла и, возможно,
котел может потребоваться для удовлетворения дополнительной нагрузки, возникающей в периоды
неудача восстановления.
Если котел имеет большие размеры по сравнению с расчетной нагрузкой, превышение мощности по теплу излучатели помогут уменьшить короткое замыкание котла. Это может быть единственное вариант в ситуациях, когда самые маленькие котлы слишком велики для конструкции нагрузки, или есть несколько зон, каждая из которых имеет очень маленькие нагрузки по сравнению с мощность котла.В этих случаях увеличение размеров излучателей уменьшит езда на велосипеде, улучшение времени отклика и повышение эффективности. Обратите внимание, что многие производители устанавливают максимальную разницу температур подачи котла и вернитесь, чтобы защитить теплообменник. Превышение размера излучателя тепла приведет к приведет к увеличению Delta T, поэтому убедитесь, что излучатель тепла не негабаритные до такой степени, что превышен лимит производителя. Если устанавливая неконденсирующий котел, убедитесь, что увеличение эмиттера не приведет к снижению температуры возвратной воды ниже 140 ° F.
Для как конденсационные, так и неконденсирующие котлы, отключение в теплую погоду отключает котла, когда установленная температура превышает температуру наружного воздуха. Бойлеры обычно поставляются с завода с настройкой отсечки от 68 ° F до 72 ° F. В местах с большими перепадами температуры днем и ночью или весной и падение в домах, которые используют понижение, если отключение установлено слишком низко, тепло средние утренние температуры на улице могут помешать появлению тепла, даже если внутри все еще холодно.Убедитесь, что настройка отключения в теплую погоду не ниже чем желаемая зимняя температура в помещении. Например, если 70 ° F является нормальным настройки, отключение в теплую погоду должно быть не ниже 70 ° F.
Марка убедитесь, что система включает в себя автоматическое управление последующей продувкой, которое поддерживает насос системы включен на несколько минут после того, как котел перестанет работать, чтобы разогнать тепло все еще содержится в массе котла.
Некоторые производители котлов начали предлагать средства управления, которые могут ограничивать максимальный ввод.Это может быть особенно полезно, если котел используется как для отопление помещений и горячее водоснабжение и одна загрузка значительно меньше, чем другой. Этот предел сокращает количество циклов в ситуациях, когда максимальная мощность котла скорость стрельбы намного выше, чем спрос, например, когда водонагреватель требует тепла, а обогреватель – нет.
Отвод тепла – это стратегия, которая отводит избыточное тепло котла в резервуар для горячей воды (ГВС) после удовлетворения потребности в отоплении помещения.Исследования показали эту технику может значительно повысить общую эффективность системы (Butcher 2011).
(Дополнительные инструкции по настройке регуляторов котла см. Отчет с рекомендациями по измерению в Америке “Конденсационные котлы – Оптимизация” Эффективность и время реакции во время работы в режиме пониженного давления “)
Распределение
Один из больших преимуществ водяного отопления – это простота, с которой его можно зонирован. Системы лучистого отопления в старых домах обычно устанавливались последовательно, при этом одна труба шла от котла к первому радиатору, затем к следующему. последующая потеря температуры в каждом последующем излучателе.Но новее В распределительных системах используются параллельные трубопроводы или трубопроводы между первичным и вторичным контурами с отдельными зонами, которые можно легко контролировать с помощью отдельных термостатов. приспособить различные уставки температуры и графики.
Рисунок 6 . Котлы могут обеспечить зональное отопление с параллельные петли (изображение любезно предоставлено Calcs Plus).
Рисунок 7 . Котельная установка может быть оснащена первичным
и вторичные контуры для подачи горячей воды для многоцелевого использования (изображение любезно предоставлено
Calcs Plus).
Рисунок 8 . Радиаторы плинтуса – одно из средств распределяет тепло горячей воды (изображение любезно предоставлено Министерством энергетики США).
Как выбрать и установить Котел
- Выбрать котел с максимальной производительностью, который позволит обеспечить проектное финансирование на отопление. груз дома. Если вы участвуете в программе энергоэффективности, выберите котел, соответствующий требованиям для правильной климатической зоны.
- Установить в соответствии с с соответствующими стандартами, в том числе Стандарт 5 ACCA: Спецификация качественной установки HVAC, Техническое руководство ACCA по качественной установке и ACCA Стандарт 9: Протоколы проверки качества установки HVAC.
- Создайте эффективный система распределения, позволяющая зонировать.
- Правильно подобрать котел сначала рассчитав тепловую нагрузку дома, как описано в ASHRAE Справочник по основам.Многие программные продукты также доступны, которые могут помочь в навигации по вычислениям, и несколько производителей котлов включают рекомендации по выбору размеров или программное обеспечение на свои веб-сайты. Если расчетная нагрузка равна или ниже, чем у выбранного котла наименьшая мощность, рассмотрите альтернативные варианты отопительного оборудования с малой нагрузкой которые лучше соответствуют расчетной нагрузке дома.
- Установить котел как установка с прямой вентиляцией, при которой воздух для горения подается непосредственно в котел камера сгорания снаружи.Если котел должен использовать CAZ для сжигания воздуха, убедитесь, что в CAZ имеется необходимый воздух для горения, и выполните испытание на безопасность горения после установки.
- Выбрать подходящую вентиляцию трубопроводы в соответствии с Национальным кодексом по топливному газу.
- Установить управление оборудованием настройки для оптимизации эффективности системы, как описано выше и в Arena 2012.
- Если котел нагревается Гидро-змеевик для принудительного воздушного отопления, см. Компактное распределение воздуха и правильный выбор размеров воздуховодов HVAC.
- После того, как котел установлен и перед первоначальным заполнением, заполните систему водой плюс чистящий раствор. Позвольте этому циркулировать в течение нескольких часов, чтобы удалить жир. масло и химикаты из припоя и флюса. Слейте воду и залейте чистой водой. Если водоснабжение коррозионно-агрессивное, необходимо провести первичную очистку. Если правильно установлен, котел должен работать неограниченно долго без необходимости в дополнительных вода или чистка.
- Для конденсационных котлов обеспечить надлежащий отвод конденсата. в канализацию или прямо на улице.Поскольку конденсат очень кислый, соблюдайте требования местных норм в отношении предварительной обработки конденсата перед выбрасывать в канализацию. Защищайте конденсатопровод от замерзания. Обеспечить вторичный (аварийный) дренажный поддон из прочного материала.
- Проверить правильность работы котла, проверив внешний сброс контроль и оценка контроля наддува (если он установлен).
Резюме
По данным U.S. Управление энергетической информации (EIA), до 11% существующих домохозяйств используют ту или иную форму горячей воды или пара (EIA 2009 г.). Котлы производят горячую воду, которую можно использовать для обогрева домов несколькими способами. разные методы распространения. Правильный выбор отопительной системы может иметь большое влияние на производительность и должен быть оценен соответствующим образом. Потому что новее распределительные системы производятся с параллельными системами трубопроводов, сейчас это можно контролировать температуру в разных зонах с помощью разных термостатов.Домашние инспекторы могут использовать эту информацию в своих визуальных осмотр этих частей системы отопления.
Источник этой статьи предоставлен Министерством энергетики США и InterNACHI ® .
Уход за домом: замена фильтра HVAC
Проверка правильности установки фильтров HVAC
Проверка системы отопления, вентиляции и кондиционирования воздуха на утечки в воздуховоде и потери энергии
Оценка срока службы водонагревателя
Контроль конденсации
Пройдите бесплатный онлайн-курс InterNACHI «Как проверить системы HVAC» прямо сейчас.
Еще подобные статьи инспекции
КПД котла и сжигание | Спиракс Сарко
Тепло от топлива
Теплотворная способность
Это значение может быть выражено двумя способами: «Общая» или «Низкая» теплотворная способность.
Теплотворная способность
Это теоретическая общая энергия топлива. Однако все обычные виды топлива содержат водород, который сгорает вместе с кислородом с образованием воды, которая проходит вверх по дымовой трубе в виде пара.
Высшая теплотворная способность топлива включает энергию, используемую для испарения этой воды. Дымовые газы в паровой котельной не конденсируются, поэтому фактическое количество тепла, доступного котельной, уменьшается.
Точный контроль количества воздуха важен для эффективности котла:
- Слишком много воздуха охладит печь и унесет полезное тепло.
- Слишком мало воздуха, сгорание будет неполным, несгоревшее топливо будет уноситься и может образоваться дым.
Низшая теплотворная способность
Это теплотворная способность топлива без учета энергии пара, отводимого в дымовую трубу, и обычно используется для расчета КПД котла. В общих чертах:
Точный контроль количества воздуха важен для эффективности котла:
- Слишком много воздуха охладит печь и унесет полезное тепло.
- Слишком мало воздуха, сгорание будет неполным, несгоревшее топливо будет уноситься и может образоваться дым.
Однако на практике существует ряд трудностей в достижении идеального (стехиометрического) сгорания:
- Условия вокруг горелки не будут идеальными, и невозможно обеспечить полное соответствие молекул углерода, водорода и кислорода.
- Некоторые молекулы кислорода соединяются с молекулами азота с образованием оксидов азота (NO x ).
Чтобы обеспечить полное сгорание, необходимо обеспечить некоторое количество «избыточного воздуха».Это влияет на КПД котла.
Управление соотношением воздух / топливо на многих существующих небольших котельных осуществляется по принципу «разомкнутого контура». То есть горелка будет иметь ряд кулачков и рычагов, которые были откалиброваны для подачи определенного количества воздуха для определенной скорости горения.
Очевидно, что они являются механическими деталями, они изнашиваются и иногда требуют калибровки. Поэтому их необходимо регулярно обслуживать и калибровать.
На более крупных предприятиях могут быть установлены системы «замкнутого цикла», в которых используются датчики кислорода в дымоходе для управления заслонками воздуха для горения.
Утечка воздуха в камере сгорания котла отрицательно сказывается на точном контроле горения.
Что такое дымоход котла и как он работает?
Большинство котлов сжигают газ для нагрева воды, которая, в свою очередь, циркулирует вокруг центрального отопления и водонагревателя, или, в качестве альтернативы, направляет воду прямо в горячие краны в комбинированном котле. Это создает избыточное тепло и производит некоторые нежелательные побочные продукты, которые необходимо безопасно отводить через дымоход.Здесь мы рассмотрим, что такое дымоход, для чего он нужен, а также некоторые правила, регулирующие его размещение.
Что такое дымоход котла?
Дымоход котла – это, по сути, дымовая труба котла, но вместо дыма и сажи, выводимых из дома, в основном выделяются углекислый газ и водяной пар.
Однако есть небольшие следы других, даже менее желанных, веществ, вырабатываемых котлом, особенно тем, который не работает эффективно.Наиболее серьезным из них является окись углерода, бесцветный газ без запаха, который может быть смертельным при вдыхании. Это причина, по которой все домохозяйства должны иметь сигнализаторы угарного газа, а также дымовые извещатели. Еще один потенциальный побочный продукт – это закись азота, которая менее опасна, но может вызывать респираторные проблемы.
При правильном размещении и в рамках правовых норм дымоход вашего котла безопасно отправляет все эти газы в атмосферу, вдали от внутренней части вашего дома и на безопасном расстоянии от земли и населения (если ваша стена касается дороги или тротуара). за пределами).
Как работает дымоход?
Дымоход – это просто кусок трубопровода или воздуховода, по которому газы и горячий воздух перемещаются из камеры сгорания котла наружу.
В конденсационных котлах дымоход фактически является частью системы отопления, поскольку именно тепло от сгоревших газов начинает нагревать возвращающуюся из системы воду. Пока поступающая вода нагревается, горячие дымовые газы теряют часть своей тепловой энергии, поэтому водяной пар в дымовых газах может даже превратиться обратно в жидкую воду, отсюда и название «конденсационные» котлы.Отчасти поэтому конденсационные котлы так эффективны.
В большинстве современных котлов дымоход проходит через стену, на которой установлен котел, горизонтально. Котлы, расположенные снаружи, имеют другое расположение дымохода, что обеспечивает их соответствие нормативным требованиям. В некоторых котлах, особенно в масляных горелках, дымоход обычно проходит через крышу вертикально. Вам, вероятно, также понадобится вертикальный дымоход, если ваш котел размещается где-то еще, а не на внешней стене.
Вертикальный дымоход должен иметь крышку сверху, чтобы предотвратить попадание в него дождя, листьев, снега и других возможных причин блокировки, при этом позволяя газам безопасно выходить.Горизонтальные дымоходы, как правило, не нуждаются в укрытии, хотя, если они расположены рядом с деревом, неплохо установить охрану, чтобы листья не попадали в них. Забитый дымоход опасен, так как газам некуда будет уходить, кроме как обратно в дом.
Правила для дымовых газов
Поскольку газы, выходящие из дымохода, потенциально токсичны и горячие, существуют некоторые важные правила, касающиеся того, как и где их размещать. Эти правила предназначены для предотвращения возврата ядовитых газов в ваш дом или дома ваших соседей, а также для защиты вас, ваших соседей и населения от горячих газов, которые могут легко кого-то обжечь.Чтобы обеспечить соблюдение минимальных стандартов безопасности, дымоход должен находиться на определенном расстоянии от окон, воздушных кирпичей, отверстий, углов и земли. Вот несколько примеров таких расстояний:
- 2,1 м над уровнем земли, если смотреть на проезжую часть или часто используемую дорогу
- 300 мм ниже, выше или рядом с открывающимся окном, вентиляционным отверстием или другим вентиляционным отверстием
- 75 мм ниже желобов, дренажных труб или грунтовых труб
- 200 мм ниже карниза (свес кровли)
- 300 мм над землей, на уровне крыши или балкона
- На 2000 мм ниже окна Velux (для вертикального дымохода)
- 300 мм над скатом крыши или плоской крышей (для вертикального дымохода)
Обратите внимание, что для более мощных котлов могут потребоваться большие зазоры между дымоходом и соответствующим объектом; цифры выше – минимальные зазоры для типичных бытовых котлов.Также обратите внимание, что эти правила могут быть пересмотрены и изменены.
По большей части, домовладельцам не нужно знать особенности этих мер безопасности, поскольку установщик газового сейфа должен понимать и применять их при установке нового котла. Однако, если вы живете в арендованном жилье и подозреваете, что дымоход не на месте, вам следует связаться с арендодателем, поскольку это может быть небезопасно для жителей и прохожих и может даже предположить, что котел был установлен не утвержденным инженером.
Проверка дымохода
Рекомендуется время от времени проверять дымоход, особенно если недавно была ветреная погода, особенно осенью. Внутри них могут застрять листья, и их нужно будет немедленно удалить.
Эффективность дымохода будет одним из наиболее важных элементов вашего годового обслуживания. Инженер проверит, что дымоход не заблокирован или каким-либо образом ограничен, и что он выполняет свою работу должным образом и эффективно.Если в течение последних 12 месяцев вы не проверяли и не обслуживали свой котел, воспользуйтесь нашей системой поиска установщиков, чтобы найти местного слесаря. Убедитесь, что вы знаете марку и модель своего котла, так как слесарь может специализироваться на других марках.
