Монтаж стропильной системы вальмовой крыши своими руками: Вальмовая крыша своими руками – устройство стропильной системы

Как построить вальмовую крышу своими руками — устройство и чертежи (фото, видео)

Начинающий умелец может сделать множество ошибок в ходе строительства кровли вальмового типа. Виной тому даже не сложность конструкции или монтажа, а неправильное выполнение подготовительной проектной работы. Каждому профессиональному строителю известно: чтобы отрезать один раз, нужно отмерить, как минимум, семь. Поэтому вальмовая крыша своими руками строится только на основе инженерного расчета и составленного по нему плана. Далее читайте, как вычислить основные параметры крыши, подобрать сечение ее элементов и качественно выполнить монтаж.

Содержание статьи

Конструктивные особенности

Вальмовая крыша – одна из разновидностей четырехскатной. Если посмотреть на дом с такой кровлей сверху, ее форма напомнит запечатанный конверт. Два ската меньшей площади в виде треугольника называют вальмовыми. А остальные два имеют трапециевидную форму и больший размер. Устройство кровли вальмового подтипа состоит из следующих узлов:

1. Конька. Это вершина крыши, линия, которую формируют стропильные пары в месте их соединения. Особенность конька вальмовой крыши в том, что его протяженность меньше, чем длина перекрываемого сооружения.
2. Вальм.Вальмами называют треугольные скаты, которые располагаются над торцевыми стенами. Они заменяют собой фронтон и формируются за счет диагональных и промежуточных стропил.
3. Скатов. Вальмовая крыша помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
4. Ребер. Ребрами называют углы, образованные в местах соединения вальм и трапециевидных скатов. Число ребер вальмовой кровли совпадает с количеством диагональный стропил, то есть всего их четыре.
5. Водосточной системы. Водосток, состоящие из воронок, труб и желобов, необходим для отведения излишков жидкости с поверхности вальмовой крыши в ливневую канализацию.

Обратите внимание, что устройство крыши вальмового типа не позволяет сделать в ней жилую мансарду, так как два дополнительных ската значительно снижают потолок в подкровельном помещении.

Стропила и опорные элементы

Вальмовая стропильная система несколько отличается от двухскатной, усложненная конструкция скатов требует большего числа элементов. В нее входит:

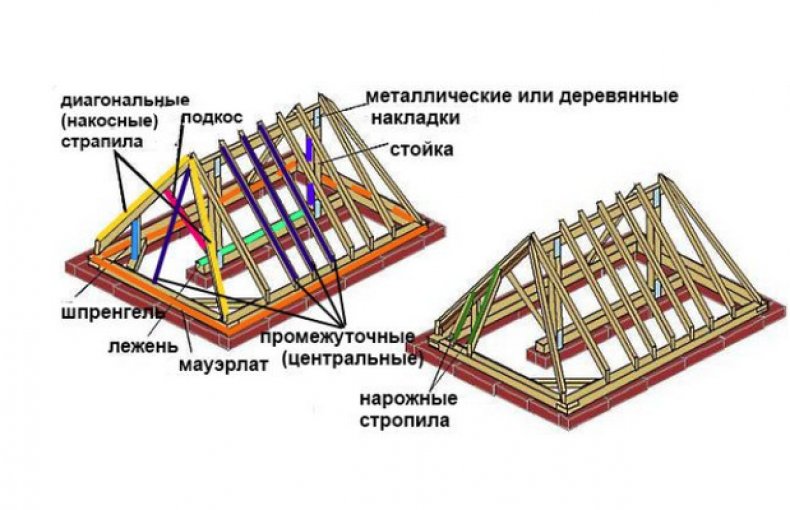

Элементы стропильной системы вальмовой кровли

• Коньковый прогон. Брус, на котором соединяются стропильные пары.
• Диагональные стропила. Четыре стропильные ноги, образующие ребра вальм. От окончания конька они отходят к угловым соединениям мауэрлата, соединяясь с мауэрлатом. Их длина больше, чем у рядовых стропил, поэтому для их изготовления используют сдвоенные доски или материал большего сечения. Интересно, что угол расположения диагональных стропильных ног более пологий, чем у промежуточных, про это нельзя забывать, составляя чертежи.
• Промежуточные или рядовые стропила. Стропильные ноги, которые верхушкой фиксируют на коньковом прогоне, а концом на мауэрлате.
• Центральные рядовые стропила. Шесть стропил, которые стыкуют с окончанием конька и диагональной стропильной ногой. Трудоемкий узел стропильной системы, монтаж которого требует внимания и точной разметки.
• Короткие ноги или нарожники. Короткие стропильные ноги не соприкасаются в верхней части с коньком, их крепят на диагональные стропила. Чем ниже находится нарожник, тем меньше его длина.
• Затяжка. Перемычка между рядовой стропильной парой, изготовленная из бруса. Затяжку, расположенную в верхней части кровли, под самым коньком, называют ригелем. А в качестве нижней затяжки, фиксируемой в основании стропил, используют балки перекрытия.
• Стойка. Вертикально установленный брус, который поддерживает конек, перенося вес кровли на несущие перегородки. В некоторых вариантах стропильной системы стойки устанавливают в средней части стропил, чтобы освободить центр мансардного помещения.
• Подкос или подстропильные ноги. Опоры, фиксируемые перпендикулярно стропилам. Подкос защищает стропила от провисания, он необходим, если длина скатов крыши более 4,5-5 м.
• Шпренгель. Шпренгельной фермой называют устройство, которое необходимо для поддержки диагональных стропильных ног. Она состоит из двух балок: одна соединяет две стороны мауэрлата, а вторая упирается в первую и диагональное стропило.

Опытные мастера-кровельщики говорят, что стропильная система выйдет надежной только, если использовать для изготовления элементов одинаковый материал, одного сечения и единый способ крепления.

Расчет и проектная работа

Прежде, чем построить кровлю вальмового типа, нужно выполнить расчет элементов ее конструкции. Перед началом вычислений намечают схему перекрываемого дома со всеми известными размерами. Далее пользуясь простыми геометрическими формулами на основе теоремы Пифагора, определяют:

Параметры вальмовой кровли

1. Высоту конька.
   h = b x tgα/2, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов.
2. Длину рядовых стропил.
   e = b / 2 x cosα, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов, е – длина рядовых стропильных ног.
3. Площадь скатов.
   S = 2ea, где S – совокупная площадь поверхности скатов вальмовой крыши, е – длина рядовых стропил, а – протяженность между стропильными ногами по длине сооружения.

Коэффициент длины диагональных стропил

Чертеж вальмовой крыши с размерами

Для стандартных значений уклона скатов вальмовой крыши существуют таблицы с коэффициентами, с помощью которых можно без расчетов определить длину диагональных стропил, зная размеры рядовых. Шаг между стропильными парами также смотрят в справочных материалах, ориентируясь на породу древесины, ее толщину и протяженность скатов. Результаты вычислений наносят на чертеж, по которому в последствии делают разметку.

Монтаж мауэрлата

Мауэрлат – основание на которое устанавливают крышу. Мауэрлат необходим для того, чтобы распределять вес крыши по периметру несущих перегородок. Чаще всего для его изготовления используют брус из древесины твердых пород. Чем тяжелее и сложнее устройство крыши, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет брус из сосны, размер которого 150х150 мм или больше. Мауэрлат устанавливают перед тем, как построить дом, в следующем порядке:

Нанесение разметки вальмовой кровли

• Отмеряют и отпиливают брус необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы выпилить пазу под крепление, нужно нанести разметку.
• На верхнем ряду кладки сооружают опалубку из досок и заливают вязким бетоном, в который вставляют шпили из металла для крепления мауэрлатного бруса.
• После застывания бетона, нужно создать гидроизоляционный слой между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
• Обработать брус антисептическим препаратом, антипиреном глубокого проникновения и влагозащитным лаком.
• Разметить и просверлить в мауэрлате отверстия под металлически шпильки.
• Насадить брус на шпильки и крепко затянуть анкерными болтами.

Важно, что каждое проделанное отверстие снижает прочность мауэрлата, поэтому не стоит использовать большое количество шпилек, а делать выпилы в нем для монтажа стропил категорически запрещается!

Процесс возведения

Вальмовая крыша своими руками строится по четкой инструкции, которая описывает последовательность каждого шага. Чтобы результат оправдал затраченное время и материалы, работы следует выполнять согласно технологии:

1. Установка затяжек. В качестве затяжек можно использовать балки перекрытия, нам необходимо как минимум два таких элемента, чтобы установить на них стойки. Опытные мастера поверх балок сооружают дощатый настил, чтобы построить стропильную систему было удобнее, безопаснее.
2. На затяжки монтируют две стойки. Стоек при необходимости может быть больше, однако без необходимости утяжелять конструкцию не стоит. Пока система не приобрела устойчивость, стойки закрепляют вертикально временными подкосами.
   Установка стоек и диагональных стропил

3. На стойки устанавливают коньковый прогон, закрепляя его длинными гвоздями. К прогону крепят рядовые стропильные ноги при помощи металлических накладок или уголков.
4. Монтируют центральные промежуточные стропила на вальмовых скатах, а затем диагональные стропильные ноги из сдвоенных досок.


   Варианты крепления стропильных ног

5. Закрепляют торцевые рядовые стропила, нарожники, кобылки и ветровую доску на одном или двух скатов.
6. Монтируют контр-обрешетку, а на нее полосами укладывают пароизоляционную мембрану и закрепляют строительным степлером.


   Схема настила кровельного материала

7. Чтобы построить вальмовую крышу, чаще применяют мягкую кровлю, так как с ее помощью легче покрыть скаты сложной геометрии. Для кровельных материалов такого типа нужно сделать сплошную обрешетку из листов влагостойкой фанеры.
8. С помощью специального крепежа из нержавеющей стали с каучуковой шляпкой кровельный материал фиксируют на обрешетку. Располагают листы с нахлестом 10-15 см для защиты от проникновения влаги. Учтите, чем круче скат крыши, тем больше нахлест необходимо соблюдать.
9. После того, как кровельный материал уложен, крышу можно утеплить изнутри, оснастить окнами, водостоком и дымоходом.

Крыша вальмового типа оптимально подходит для честного строительства, но, чтобы построить ее самостоятельно, необходимы расчеты, проект и терпение, без которого невозможно добиться успеха.

Видео-инстркция

Стропильная система четырехскатной вальмовой крыши своими руками

Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.

Содержание статьи

Модель стропильной системы вальмовой крыши

Стропила

Состав стропильных ферм

Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:

Стропильная система

1. Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.

   Правила монтажа диагональных стропил

2. Рядовые (промежуточные) стропила. Конструкция вальмовой кровли содержит больше всего стропил такого типа. Для изготовления требуется сосновая доска с сечением 50х150 мм первого сорта. Монтаж рядовых ног подразумевает использование двух способов крепления – жесткого и подвижного. Верхнее крепление, к коньку четырехскатной крыши выполняется по жесткому типу, для него используют гвозди или металлические пластины. Нижнее, подвижное, связывает конец ноги с мауэрлатом по принципу ползунка. Конечно, можно фиксировать стропила, используя лишь жесткий тип крепежа, однако он не способен компенсировать усадку деревянных сооружений.
3. Центральные рядовые (промежуточные) стропила. Конструкция шести стропильных ног не похожа на остальные стропильные элементы. Их верхняя часть подрезается так, чтобы образовать одну плоскость с коньком и угловыми стропилами.
4. Короткие ноги (нарожники). Особенность нарожников в том, что все из них имеют различную длину. Монтаж нарожников своими руками выполняется с помощью гвоздей к диагональным стропилам. Чем ближе короткая нога к верху диагонального стропила, тем больше ее протяженность. Шаг между нарожниками определяет расчет и схема вальмовой крыши, как правило, он меньше, чем расстояние между рядовыми стропилами.

Способы крепления стропил

Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.

Опорные конструкции

Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:

• Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку. Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет.

  Правила установки мауэрлата

• Коньковый прогон. Прогон – брус, на котором или поверх которого происходит монтаж стропильных пар. Сечение конькового прогона выбирают в соответствии с сечением стропил, то есть оно должно совпадать.
• Затяжки. Перемычки из досок, которые стягивают стропила из каждой пары между собой. Четырехскатная крыша оснащается верхней или нижней затяжкой. Если затяжка размещена высоко, она называется ригель, а если низко – балка перекрытия. Опытные кровельные мастера следуют одному правилу: чем ближе затяжка к коньку, тем толще она должна быть.
• Стойки. Брус, который устанавливают вертикально на балки перекрытия для поддержки стропильной ноги или конька дома. Четырехскатная мансардная кровля подразумевает монтаж стоек в серединной части стопил, смещенных от цента помещения.

  Установка стоек и конькового бруса

• Подстропильные ноги. Диагонально закрепляемые бруски, которые предотвращают провисание стропил под собственным весом.
• Шпренгельные фермы. Элементы, обеспечивающие поддержку диагональных стропил. Ферму сооружают, соединяя две доски. Одна из досок стягивает мауэрлат двух смежных сторон, а вторая подпирает стропило.

Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.

Вычисление основных параметров системы

Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:

1. Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.

   Чертеж вальмовой крыши с размерами

2. Следующий этап – выбор угла наклона четырехскатной крыши с вальмами. Его определяют, исходя из используемого кровельного материала. Так как мягкая черепица лучше всего подходит для покрытия скатов сложной формы, допустим угол от 5-50 градусов. Однако, учтите, что чем круче скаты, тем больше требуется кровельного материала, тем тяжелее опорные узлы, тем трудней выполнять монтаж своими руками.
3. Если вы определились с наклоном, можно вычислить высоту конька, умножив тангенс угла между основанием и плоскостью скатов на длину торцевой стены. Четырехскатная мансардная кровля обсчитывается в обратном порядке, исходя из желаемой высоты потолка.
4. Чтобы вычислить расстояние между коньком и концом свеса, нужно вычислить квадрат из произведения половины длины торцовой стены и высоты конька.
5. Площадь крыши можно рассчитать, сложив площади ее скатов, воспользовавшись формулой для треугольника и трапеции.

Коэффициент длины диагональных стропил

Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.

Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.

«Золотые» правила кровельщиков

Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:

• Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
• Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
• Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
• Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
• Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.

Баня с вальмовой крышей

Крыша жилого дома

Четырехскатная крыша и узлы ее стропильной системы достаточно сложны в монтаже, однако, отсутствие фронтонов делает ее надежной защитой от холода, порывистого ветра и дождя.

Видео-инструкция

Своими руками стропильная система вальмовой крыши. Что представляет собой вальмовая крыша

Своими руками стропильная система вальмовой крыши.

Что представляет собой вальмовая крыша

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

Основной каркас конструкции собирается из следующих элементов:

1. Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
2. Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
3. Для коньковых элементов подбирают материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

Центральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

1. Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
2. Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.

   Затяжки укрепляют стропильную ферму и одновременно являются балками перекрытия

3. Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
4. С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
5. Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
6. Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.

   Мауэрлат закрепляется на верхнем торце несущих стен по всему периметру здания и служит для связи каркаса дома с кровельной системой

7. Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
8. Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
9. Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
10. Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.

Стропильная система двухскатной крыши своими руками пошагово. Конструкция стропильной системы двускатной крыши

Двускатная крыша пользуется большой популярностью, так как ее возведение считается относительно простым и быстрым этапом в строительстве дома. Разные виды двускатной кровли позволяют выбрать подходящий вариант для конкретной постройки. Поставить такую кровельную конструкцию не составит большого труда, если имеется даже небольшой опыт в строительстве, но в одиночку, конечно, не справиться. Все работы выполняются поэтапно, с учетом особенностей такой крыши.

Особенности

При возведении двускатной крыши устанавливается стропильная система и основные детали кровельной конструкции. Сюда относится каркас (в виде стропил с подкосами), мауэрлат. Делают их из качественной древесины – это брусья 150х150 мм и доски сечением 50х150 мм. Традиционными считаются двускатные крыши симметричного типа, имеющие прямые скаты (щипцовая кровля). Угол наклона скатов такой кровли доходит до 45 градусов, что позволяет избежать нагрузок на конструкцию (например, при снегопадах и ветре).

Другие виды двускатной кровли, например, с ломаными скатами, позволяют оборудовать мансарду под крышей. В этом случае скаты сверху кровли представляют собой более пологие откосы, а снизу – с резким уклоном. Ломаная двускатная крыша должна возводиться на более сложную и прочную конструкцию. При строительстве несимметричной кровли конек крыши выполняется со смещением от центра. Делается это с учетом конструктивных особенностей здания.

Виды

Каркасная конструкция двускатной крыши может быть:

• наслонной;
• висячей.

Характерно, что в большинстве строений используется стропильная система наслонного типа, внутри которой есть несущие стены. Каркас, таким образом, служит промежуточной опорой. При ширине крыши не больше 10 м обычно используется одна опора. Крыша шириной больше 10 м имеет несколько пропорционально расположенных опор. Каркас в виде стропильной системы висячего типа возможен в том случае, когда строение может обойтись одной опорой, не имея внутренних несущих стен. Такая кровля выстраивается из двух поясов – верхнего (два стропила), нижнего (жестко соединенные затяжки). Опираются стропила на мауэрлат, а концы стропил выходят на наружные стены.

Двускатная ломаная кровля может иметь усиление в виде опорных рам, которые не дают провисать наклонной крыше. Так можно получить более прочную конструкцию. Висячая ломаная крыша имеет дополнительные опорные рамы, к которым устанавливаются стены мансарды. Опорная рама, которая расположена под несущей стеной внутри, берет на себя часть нагрузки, что позволяет немного облегчить конструкцию кровли.

Устройство шатровой крыши своими руками стропильная система. Шатровая крыша: конструкция и чертеж

Во время строительства загородного коттеджа или домика в деревне мы часто задаемся вопросом, как сделать шатровую крышу? Сегодня это наиболее популярный вариант кровли. По конструкции шатровая крыша представляет собой шатер. При этом можно выделить как положительные, так и отрицательные стороны устройства такой конструкции. Отметим, что для сооружения кровли необязательно прибегать к помощи специалистов. Можно вполне осуществить устройство шатровой крыши своими руками. Но для этого необходимо самостоятельно произвести все расчеты. Немаловажно также ознакомиться и с конструкцией стропильной системы дома. В этом может помочь наш сайт, где вы сможете найти фото проекты домов с шатровой крышей. Шатровая кровля крепится по аналогии с другими конструкциями. При желании, вы всегда можете обратиться за помощью к своим друзьям – лишние рабочие руки не помешают.

Главное достоинство крыши – аэродинамика (противостояние шквальному ветру). Потоки воздуха как бы соскальзывают по скатам и не причиняют вред чердачным помещениям.

При этом сразу выделим недостаток – сложный каркас и его монтаж. Конструкция шатровой крыши – это пирамида квадратным или прямоугольным основанием. В первом случае речь идет о скате, имеющим 4 треугольника. Во втором случае – о 2-х треугольных и 2-х трапециевидных скатах. Треугольные скаты еще называют вальмой. Они, вместе с трапециевидными скатами, опираются или выходят за стены дома.

Устройство вальмовой крыши своими руками стропильная система. Вальмовые крыши: устройство стропильной системы

Сложно назвать более важную часть здания, чем крыша. Её выбирают с учетом погодных условий и материалов, которые должны обеспечить ей долговечность и надежность. Само собой разумеется, что привлекательность внешнего вида кровли тоже играет не последнюю роль. При всем разнообразии сегодняшнего выбора необычность крыш вальмового типа заслуженно ставит их на одно из первых мест по приданию привлекательности любому из частных домов.

Что это такое?

Вальмовая крыша состоит из двух наклонных поверхностей, которые имеют формы трапеций, плюс пару скатов меньшей длины, которые выполнены в форме наклонного треугольника.

Основные сложности при обустройстве традиционных вальмовых крыш приходятся на стадию возведений стропильных конструкций, которые состоят из накосного, рядового и наружного стропил.

Вальмовые кровли прекрасно сопротивляются ветровой нагрузке и в общем обладают высокими эксплуатационными характеристиками.

На стадии проектировки нужно соответствие:

• выбора оптимального материала для обустройства кровельной конструкции;
• определения интенсивности осадков, характерных для места постройки;
• установки средних и максимальных показателей сопротивления ветрам.

Учитывая приведенные выше показатели, можно рассчитывать оптимальное значение угла наклона скатов и высот кровельной конструкции.

Чтобы выполнить расчеты и составить проект, можно воспользоваться услугами специалиста или подобрать проекты в открытом источнике. Имея должные навыки, упомянутые мероприятия проводятся самостоятельно.

Особенности

Крыша, про которую идет речь, сконструирована своеобразно. Больший скат используется на любой крыше, но короткий делает такую конструкцию достойной внимания.

Конструкция кровельной системы такова, что скаты не компенсируют вертикальную проекцию здания в длину, а остающаяся свободная площадь заполнена при помощи двух коротких вальм.

Если пробовать составить схему вальмовой кровельной конструкции самостоятельно, нужно пользоваться разметочной рейкой и таблицами Пифагора.

Опорой для стропил крыши вальмового типа служит так называемый «мауэрлат» и коньковые балки.

Состав кровельного «скелета» следующий:

• Опорное основание (мауэрлат). Изготавливается из бруса 100х150 мм либо 150х150 мм. Это зависит от конструкционных особенностей дома. Крепеж мауэрлата в горизонтали обеспечивается четырьмя укосинами, которые придают всей структуре жёсткость. Мауэрлат изготавливают из толстого бруса и крепят к верхнему торцу стены с помощью шпильки либо нагеля.
• Стойки устанавливают вдоль центральной оси перекрытий по их длинным сторонам и укрепляют с помощью временных подпорок. Впоследствии к ним крепят коньковые брусы. Высоту их выбирают в зависимости от углов наклона ската. Соответственно, стойки тем выше, чем меньше углы между стропильными ногами.
• Коньковый брус – это верхние горизонтальные перекладины, которые лежат на стойке и служат в качестве опор стропил. Коньковые брусы крепят к стойке, они служат опорами основного стропила.
• Основное стропило имеет опору на мауэрлате и коньковом брусе и закреплено на них специальными стальными оцинкованными пластинами.
• Диагональное , или накосное стропило идет от конца коньковых брусов к углу зданий. Временное крепление стойки убирают, когда все диагональные стропила установлены.
• Нарожник крепится снизу к мауэрлату, а сверху – к накосным стропилам. Используются как продолжение плоскости основного ската. Имеют промежуточные расстояния, как и между стропилом.

Каркасный дом своими руками стропильная система. Как устроена стропильная система

Качество кровельной системы – залог надежности и долговечности всего дома. Чтобы сделать все правильно и не создать дополнительных проблем в процессе возведения и после, нужно руководствоваться нехитрыми советами. Вначале рассчитайте общую площадь кровли, чтобы знать количество материала. Определитесь с сечением.
Толщина досок для работы зависит от сложности конструкции и климатических нагрузок в регионе. Если зимой выпадает большое количество снега, то крышу делают из бруса самого толстого сечения. Необходимо определиться со способом соединения. Учитывая эти факторы, работу по строительству кровли лучше доверить специалистам.

Возведение вальмовой кровли пройдет быстрее и с наилучшими результатами при приобретении готовой конструкции. Для этого на площадку приглашают специалистов, которые рассчитав все параметры кровли, изготовят несущие элементы на предприятии. Вам только понадобится правильно собрать их на месте.

Кровельная конструкция в любых проявлениях будет очень тяжелой. Поэтому надежной опорой случат только готовые стены каркасного дома. Под готовностью подразумевается уже смонтированные и укрепленные укосинами вертикальные стойки каркаса. Дополнительно их соединяют между собой брусом верхней обвязки, и со всех сторон обшивают стружечными плитами. Стены должны быть также финальной готовности. Их тоже обшивают плитами ОСП, для большей прочности. Только такой каркас может считаться надежной опорой для кровли любой сложности.

Внимание! Нельзя заниматься декоративной отделкой до сборки кровли, все манипуляции по наведению красоты, после обустройства системы.

Основные элементы крыши – это мауэрлат, конек, стропила и обрешетка. К домам, построенным по каркасной технологии, есть только одно дополнение.
Обрешетка может быть сплошной. Вместо укладки досок, используется зашивка, теми же плитами ОСП или листовой фанерой пропитанной антисептиками для защиты от влаги.

Видео вальмовая крыша своими руками. Стропильная система. Часть 2

Стропильная система четырехскатной крыши своими руками

Крыша, как и стены, является важным элементом дома. От ее выбора зависит, какой внешний вид в итоге будет иметь строение. Существуют несколько типов крыш, они отличаются только по форме и количеству скатов. Четырёхскатная крыша отличается от двускатной тем, что она обладает четырьмя плоскостями — скатами. Ее монтаж своими руками затрудняется уже тем, что стропильная система четырёхскатной крыши намного сложнее, но между тем именно они считаются более прочными и надёжными в эксплуатации, чем двускатные и, что немаловажно, у них более привлекательный внешний вид.

Разновидности многоскатных крыш

На рынке кровельных материалов можно встретить много вариантов мансардных крыш. Но пожалуй, самые популярные это вальмовая и шатровая. Если вы решили начать строительство четырехскатной крыши своими руками, важно определиться какой вид вам подойдет, а для этого нужно знать особенности каждого вида.

При монтаже вальмовой крыши сразу бросается в глаза её схожесть на всем нам привычную двускатную, но её главное отличие в том, что там, где заканчивается двускатная кровля, продолжение берут треугольные скаты-вальмы. В крыше нет фронтов, поэтому она считается более экономичной.

Шатровая крыша по своему внешнему виду очень похожа на пирамиду, которая берет свое начало у стен. Все плоскости скатов похожи на равнобедренные треугольники. Стропильная система четырёхскатной шатровой крыши намного сложнее, чем вальмовой, поэтому, если у вас есть желание делать ее своими руками, то рекомендуют именно вальмовую. Подходит она для домов, у которых длина стен одинаковая.

При выборе вальмовой крыши можно столкнуться ещё с её некоторыми подвидами:

• полувальмовая;
• датская вальмовая.

Нередко полувальмовую крышу рассматривают как двускатную. Главное её отличие от классической двускатной в наличии треугольных торцевых скатов. Преимуществом является возможность устанавливать обычные окна в мансарде, а отсутствие острого выступа обеспечивает более высокую способность выдерживать различные погодные изменения.

А вот конструкция четырёхскатной датской крыши позволяет отказаться от мансардных окон и обеспечить естественное освещение в помещениях за счёт установленных вертикальных окон.

Четырехскатная крыша: чертеж

В начале любых строительных работ лучше всего произвести расчёты, чтобы потом уже при строительстве не переделывать конструкцию. Поэтому, даже если строительство стропильной системы четырёхскатной крыши у вас получится выполнить своими руками, то расчёт самого проекта четырёхскатной крыши лучше всего сразу доверить профессиональному архитектору.

Составляя проект четырехскатной крыши, нельзя ошибиться, так как он включает в себя огромное количество элементов и все они несут свою нужную функцию. Архитектор, который будет выполнять проект, а впоследствии и чертеж четырёхскатной крыши, обязательно даст подробное описание всех узлов и соединений, что существенно ускорит монтаж конструкции. Вам останется только приобрести необходимые материалы и инструменты и можно приступать к монтажу.

При составлении проекта важно помнить про уклон. Обычно он варьируется от 5 до 60 градусов. От угла наклона зависит и выбор кровельного материала. Если угол наклона в доме до 10 градусов, то рекомендуют использовать асбестоцементные листы или рулонное покрытие. При угле наклона от 14 до 60 градусов лучше всего подойдёт кровельный металл, а при наклоне от 30 до 60 градусов смело можете делать черепичную крышу.

Устройство четырёхскатной крыши таково, что чем больше угол наклона, тем больше кровельного материала пойдёт на строительство и, наоборот, чем меньше угол наклона, тем более мощный каркас необходимо сооружать, так как на такую крышу будет более сильная погодная нагрузка.

Делая расчёт, архитектор сразу учитывает, какие стропила будут использованы при строительстве: висячие или наклонные, нужны ли вам будут дополнительные элементы для поддержания прочности, а также всевозможные нагрузки на стропила. При расчёте нагрузок учитывают:

• вес кровельного материала;
• вес материала для утепления, паро- и гидроизоляции;
• погодные условия;
• оборудование или устройства, которые, возможно, будут установлены на крышу.

Параметры нагрузок изменяются в зависимости от различных факторов. В основном учитывают климат местности, в которой планируется возведение. А общую массу всей крыши рассчитывают, учитывая итоговое количество всех материалов, которое будет использовано при строительстве и площадь всего сооружения. Обязательно делают расчёт прочности стропил и степени возможной деформации от различных внешних и погодных изменений.

В качестве стропил профессионалы рекомендуют использовать прямоугольные бруса с сечением из пиломатериалов хвойных пород, обработанных специальным антисептическим составом. Для повышения устойчивости системы четырёхскатной крыши вводят дополнительные стальные элементы.

Поэтому, даже если вы решили начать строительство четырёхскатной крыши своими руками, не поленитесь воспользоваться советами опытных мастеров. Если все расчёты будут выполнены правильно и без ошибок, это позволит возвести привлекательную конструкцию с хорошими эксплуатационными характеристиками.

Конструкция четырехскатной крыши и установка стропильной системы

Теперь, когда готов проект и у вас на руках есть чертежи четырехскатной крыши, можно приступать к устройству стропил системы крыши. Монтаж можно осуществлять несколькими способами – висячим и наклонным.

Наклонный способ более экономичен и не так сложен при возведении. При возведении стропильной системы необходимо учитывать элементы, которые обязательно присутствуют в каждой конструкции:

• накосные или диагональные стропила. В готовой конструкции их устанавливают так, чтобы они имели упор. Обычно упирают в мауэрлат и следующую пару стропильных ног;
• мауэрлатом называют нижнюю опору для стропил;
• прогоном-балку, которую используют как дополнительную опору, располагают обычно параллельно мауэрлату;
• укороченные стропильные ноги, также используют для упора в мауэрлат и стропильные ноги;
• стойки и подкосы используются для сооружения конструкции с многопролётностью, в этом случае необходимо ещё установить несколько опор на накосную ногу;
• ригели. Помогут если появились распоры. Обычно это происходит, если стропильная система четырёхскатной крыши при монтаже была установлена неправильно;
• лежень используют в качестве опоры для подкосов и стоек;
• шпренгель применятся как дополнительный элемент стропильной опоры.

Этапы работы

Первым делом, для равномерного распределения нагрузки от стропильной системы, кровельного покрытия и выпадения осадков в зимний период, на несущие стены укладывают опору для стоек и мауэрлат. Опору для стоек устанавливают на несущие перегородки. На эти опоры потом будут устанавливать опорные стойки. Здесь не обойтись без водяного уровня, при помощи которого выравнивают опорные стойки и закрепляют подпорами из досок. Крепят стойки с помощью металлических уголков. В зависимости от того, монтаж какой крыши выполняют, учитывают и необходимую расстановку стоек.

При монтаже стропильной системы для вальмовой крыши, стойки располагают в один ряд, а расстояние между ними должно быть не более двух метров. Если происходит монтаж шатровой конструкции, то тут стойки располагают по диагонали с одинаковым расстоянием от угла. На стойки потом укладывают прогоны и закрепляют их с помощью уголка на саморезы. Далее устанавливают диагональные стропила с шагом от 0,5 до 1,5 метра. Профессиональные плотники советуют изготавливать стропила из двух досок, объединённых в толщину, так как именно эти элементы конструкции испытывают нагрузку. Их упирают верхней стороной на стойку, а нижней на угол мауэрлат.

Далее нужно заполнить расстояние между стропилами. Для этого прекрасно подойдут укороченные стропильные ноги. Наибольшую нагрузку получает нижняя четверть диагональных стропил, поэтому рекомендуют под них установить дополнительные элементы стропильной опоры. Их ставят, как и коньковые стойки, на усиленные балки. На готовую конструкцию стропильной системы четырёхскатной крыши делают обрешётку, с последующим укладыванием на неё кровельного материала.

Преимущества и недостатки четырёхскатной конструкции

Если сравнивать четырёхскатную конструкцию с классической двускатной, сразу можно выделить ряд преимуществ и недостатков. К преимуществам относятся:

• благодаря мансардным крышам можно переоборудовать чердачное помещение в жилое, что значительно увеличит жилую площадь дома;
• четырёхскатная крыша за счёт особенности своей конструкции не подвержена временным деформациям;
• утепляя кровельный материал при монтаже, вы тем самым улучшаете теплоизоляцию всего дома, это экономия на отоплении;
• за счёт низких углов наклона конструкции, такие крыши лучше противостоят разным погодным изменениям;
• благодаря своему необычному дизайну, конструкция смотрится очень красиво и придаст изюминку любому помещению.

К недостаткам, пожалуй, можно отнести такие моменты:

• учитывая, что конструкция четырёхскатной крыши сложнее, чем двускатной, при монтаже она вам обойдётся дороже. Но опять же, благодаря ей можно не делать кирпичную кладку;
• скаты, расположенные с четырех сторон, забирают часть жилого помещения с коротких торцов;
• ещё одним недостатком считается то, что мансардные окна, которые устанавливаются, во время дождя могут стать причиной появления лужи на полу. Но опять же, только в том случае если вы забыли их закрыть. При желании даже в мансардную крышу можно установить обычные вертикальные окна.

Если вы все-таки решили возводить четырёхскатную крышу своими руками – это будет нелегко. Но, имея в наличии ручной и электроинструмент, а также все нужные измерительные устройства, у вас все получится, главное соблюдать общие принципы. Важно помнить, что при установке мауэрлата, его нужно хорошенько закрепить по углам, приступать к монтажу всегда нужно с конька, а стойкам нужны хорошие основания. Когда выполняются работы своими руками, хочется, чтобы результат сохранялся как можно дольше, поэтому элементы конструкции стропильной системы лучше всего фиксировать современными металлическими крепёжными соединениями для дерева.

Конструкция стропильной системы вальмовой крыши: устройство, расчет, монтаж

У современных застройщиков множество новых, креативных идей, как во внешнем виде самих построек, так и кровель. Но при этом конструкция стропильной системы вальмовой крыши остается одной из самых надежных и долговечных. Это крыша с четырьмя скатами, причем торцовые скаты имеют треугольную форму (так называемые «вальмы»), простирающиеся от конька до карниза. Два других ската представляют трапецеидальную форму.

Возведение такой крыши является более экономичным, чем двухскатной, но и более сложным, и требующим больших трудозатрат. Но при наличии определенных теоретических знаний это вполне возможно сделать без привлечения специалистов.

Ее монтаж особенно рекомендуется в климатических условиях с частыми, сильными ветрами и обильными осадками. Конструкцией стропильной системы вальмовой кровли обеспечивается равномерность распределения нагрузки при ветре, а, следовательно, хорошую устойчивость крыши и хороший сток воды.

Для данных 4-х скатных крыш применим практически любой кровельный материал, убедиться в этом можно изучив фото вальмовых крыш частных домов.

При возведении ее каркаса главным будет являться точный расчет и разметка конструкции. Потому что неправильно рассчитанный проект приведет к лишним временным и экономическим затратам.

Конструкция и основные узлы вальмовой крыши

Как видно из схемы стропильной системы вальмовой крыши, в ней имеются два типа скатов, которые соединены между собой:

1. два длинных в виде трапеции;
2. два коротких в форме треугольников с наклоном (вальма, с немецкого — шатер).

Структура таких крыш очень оригинальна. Скаты не закрывают полностью площадь дома, а вальмы заполняют оставшиеся промежутки.

Из-за отсутствия фронтонов и обтекаемости вальм они менее подвержены разрушению, а соответственно долговечнее, чем обычные двухскатные крыши.

Существует еще один вид вальмовых крыш – это полувальмовые (голландские), в них вальмы не доходят до низа, а прикрывая лишь половину ската, закрывают часть фронтона. Подробнее про них почитать можно тут.

Для того чтобы понять, как происходит строительство вальмовой крыши, надо первоначально изучить ее устройство.

Стропила вальмовой крыши

При монтаже данного вида конструкции используются следующие виды стропил:

• диагональные стропила (накосные), необходимые для соединения углов крыши и края конькового бруса. Такие элементы могут использоваться как для выпуклых углов вальмовой конструкции, так и при обустройстве вогнутых углов ендов.;
• центральные стропила (рядовые), нижняя часть которых опирается на балки перекрытия или мауэрлат. В зависимости от типа опоры стропилины могут быть висячими или наслонными.;
• угловые стропила (нарожные), элементы, создающие плоскость вальмы и частей трапециевидных скатов, которые примыкают к диагональным стропилинам..

Во время проектирования особое внимание следует обратить на силу ветра, количество осадков и выбор материала кровли. Все эти данные будут влиять на правильный расчет высоты крыши и углов наклона. Если вы решили произвести монтаж вальмовой крыши самостоятельно, то нужно точно провести расчеты, как стропил, так и всех остальных составляющих кровли. Для облегчения строительства вальмовой крыши своими руками нужно изготовить из фанеры рейку для разметки, где будут обозначены все требуемые размеры. При изготовлении элементов стропильной системы используют брус размером 150 на 50 мм. Для обеспечения прочности и долговечности конструкции материал для бруса следует выбирать сухой, по возможности с минимальным количеством сучьев, желательно хвойных пород. До начала монтажа следует провести дополнительную обработку антибактерицидными составами.

Балки

Несущие балки делятся на два типа:

1. Мауэрлат – это балка, которая укладывается по всему периметру дома. Если же нам приходится иметь дело с деревянным домом, в таком случае мауэрлатом может служить верхний венец бруса. Наиболее часто для их изготовления применяются брус с сечением 100 на 150 мм.
2. Балка, которая размещается поперечно и на ней устанавливают стойки для конькового пролета, изготавливается из того же материала, что и стропила

Коньковый брус

Коньковый брус является вершиной крыши, а также в нем соединяются все элементы стропильной системы.

Как производится расчет стропильной системы вальмовой крыши

Как выбрать угол наклона вальмовой крыши

Величина угла уклона скатов трапеций может быть от 5 до 60 градусов. На его выбор главным образом влияет ветровая и снеговая нагрузка.

Если снеговая нагрузка достаточно велика, угол наклона следует сделать большей величины. Если же преобладает ветровая нагрузка, то угол наоборот должен быть маленьким. Конструкция крыши усложняется с увеличением угла наклона, также возрастает ее стоимость из-за большего расхода материала.

Пример расчета площади и других параметров вальмовой крыши

Данный вариант предусматривает конструкцию с двумя равными трапециями и треугольниками. В первую очередь нужно определиться либо с величиной высоты будущей крыши, либо с углом наклона. От этих величин будут зависеть все последующие расчеты.

Порядок расчета:

1. Если основным показателем является угол наклона, то высоту конька вальмовой крыши можно вычислить следующим образом: тангенс угла умножается на величину расстояния между краями вальмовых скатов и делиться на два. Если же вы отталкиваетесь от высоты вашей крыши, то расчет идет в обратном порядке. Т.е. вычисляется величина тангенса будущего угла: берется значение высоты будущей кровли, умножается на два и делится на расстояние от края до края ската.
2. Длину ската определяем при помощи теоремы Пифагора, т.е. вычисляем сумму катетов (высота крыши и половина основания вальмы) прямоугольного треугольника и извлекаем квадрат.
3. Таким же способ рассчитываем величину вальмовых (накосных) стропил, разбив трапециевидный скат на прямоугольник и два треугольника.

Определившись с высотой, углом наклона крыши и другими величинами и составив проект, можно приступать расчету площади всей крыши.

Для того чтобы узнать общую площадь нужно вычислить площадь скатов-трапеций и вальм.

Площадь трапеции равна сумме величин ее оснований деленной на два и умноженной на высоту.

Площадь треугольника равна произведению его основания на высоту, деленному на два.

Сложив полученные величины и умножив их на два, получим площадь будущей крыши.

Теперь, когда мы знаем, как рассчитать площадь вальмовой крыши, мы без труда можем узнать количество материала для обрешетки, так и количество материала кровли.

Также с помощью этой величины можно провести расчеты утеплителя (при необходимости), материала для гидроизоляции, пароизоляции, количество крепежных изделий. Рассчитанная величина количества (площади) материала кровли всегда несколько больше площади самой крыши из-за спилов по форме конструкции и нахлестов.

Монтаж стропильной системы четырехскатной вальмовой крыши своими руками

Устройство вальмовой крыши начинают, устанавливая балки. Сначала укладывается мауэрлат, затем поперечная балка.

Далее применяя разметочную рейку и отвесы (или уровни), нужно в первую очередь провести разметку месторасположения конька, с учетом рассчитанной высоты, которая определяется исходя из предпочтений и вкуса хозяина.

Стойки конька устанавливаются вертикально и крепятся саморезами. Для фиксации стоек конька применяют укосины. Конек располагается строго в центре строения. Для стропильной системы и коньковых элементов используется одинаковый материал (доска 150 на 50 мм).

На следующем этапе производится установка накосных стропил. Обычно их четыре и они равной длины. Это, пожалуй, самый важный этап, на нем закладываются плоскости всех скатов, и они должны быть безупречно ровными.

Диагональные стропила имеют наибольшую длину, поэтому иногда требуется спарить несколько досок, чтобы добиться нужной длины. Накосные стропила соединяются попарно. При таком способе отсутствуют лишние отходы.

Следует учесть, что они должны выходить за пределы стен примерно на 50 — 100 сантиметров, а верхним концом прикрепляться к коньку. Это делается для создания карниза, который служит защитой стен от влаги, создаваемой различными осадками. В климатических условиях с сильными ветрами длину свеса можно увеличить до метра.

Сечение стропил выбирается в зависимости от:

• угла уклона крыши;
• предполагаемых нагрузок, воздействующих на крышу;
• расстояния между несущими стенами;
• шага между стропилами.

Установка промежуточных стропил

Необходимо соблюдать следующие правила:

1. Центральные и промежуточные стропила монтируются по верху бруса конька. Они также выходят за пределы стен. Их количество рассчитывается исходя из длины здания.
2. При установке угловых стропил их верхняя часть укладывается на накосные стропила. Приближаясь к углам строения их размер уменьшается.

Чтобы не допустить ошибок при установке стропильной системы, нужно точно разметить места креплений центральных стропил. В стандартном варианте первоначально устанавливаются по три штуки с обеих сторон.

Монтируются они по концам конька. Для этого надо найти одну точку на мауэрлате строго на середине стены и точку середины толщины конька. Здесь будет установлено первое центральное стропило (на вальме).

Затем монтируются центральные стропила на скатах-трапециях и параллельно им устанавливаются оставшиеся промежуточные стропила.

Высчитать величину расстояния, на котором их нужно монтировать, можно следующим способом: длина конькового бруса делится на величину большую числа запланированных стропил на единицу. Обычно эта величина колеблется в пределах от 60 до 80 сантиметров. А длину стропила можно определить простым способом: уложить его в место установки, добавить длину карниза и наметить спилы.

Очень важный момент при монтаже стропильной системы – соединение в пересечении диагональных и центральных стропил (трапеций и вальм) на коньковом брусе. Для этого делаются надрезы с двойными скосами. Для прочности соединения пользуются стяжками.

Как устанавливаются угловые стропила (нарожники)

Данные стропила монтируются в параллели с центральными. На нарожнике производится спил, он укладывается на накосное стропило и крепится гвоздями или саморезами. Можно произвести соединение при помощи врубки или с применением опорного бруса, закрепленного на диагональном стропиле с обеих сторон. Нарожные стропила основных скатов и вальмовых не должны быть состыкованы с диагональными стропилами в одном месте.

При большой ширине здания в расчетах обязательно нужно учитывать показатели провисания, особенно это касается диагональных, а также промежуточных стропил. Центральное стропило соединяется с коньковым бруском двумя деревянными коньками.

Для того чтобы усилить (укрепить) углы вальмовой крыши, можно установить шпренгели со стойками. Они будут подпирать диагональное стропило и обеспечивать надежность всей конструкции. Шпренгель – это дополнительный брус для повышения прочности конструкции.

Обрешетка вальмовой крыши производится согласно рекомендациям по монтажу обрешетки для выбранного материала.

Теперь, когда вы имеете достаточный объем информации относительно конструкции стропильной системы вальмовой крыши и проведению ее монтажа, вы вполне можете провести его самостоятельно. Далее можно проводить обрешетку крыши.

Предлагаем наглядно ознакомиться с процессом монтажа стропильной системы вальмовой крыши из следующего видео:

Монтаж вальмовой крыши своими руками

Типы вальмовых крыш

Находящиеся на кровельных торцах малые скаты называются вальмами. В зависимости от формы вальмы конструкции этого вида подразделяются на несколько типов.

Полувальмовая крыша. Ее отличительной особенностью является то, что вальмы закрывают не весь фронтон, а лишь его часть. Поэтому они имеют небольшой размер.

Полувальмовая мансардная крыша представляет собой конструкцию мансардной кровли с изломанным скатом. Ее создание уместно в случаях, когда нет возможности вписать площадь необходимого помещения в треугольную форму. Крыша данного типа позволяет получить свободную площадь довольно большого размера для использования в самых разных целях.

Выбор полувальмовой кровли рекомендован для строений в зоне сильных ветров, поскольку более низкие скаты хорошо защищают фронтон здания от влаги и ветра.

Среди недостатков конструкций полувальмового типа можно назвать расход большого количества материала, поскольку для прикрытия примыкающих к наклонным ребрам участков кровли материал необходимо разрезать по косой линии.

Кровля ломаного типа является наиболее сложной для самостоятельного возведения. Скаты могут быть разных форм и размеров. Как их предварительный расчет, так и реализация на практике – дело непростое.

Шатровая крыша. Ее особенность состоит в том, что основа кровли данного типа должна быть квадратной. Конструкция состоит из четырех скатов в форме равносторонних треугольников, вершины которых сходятся в едином центре. При устройстве шатровой крыши необходимо строго соблюдать принцип симметричности. По форме конструкция напоминает шатер, откуда и исходит ее название.

Различают также датскую вальмовую кровлю, которая представляет собой разновидность четырехскатной конструкции с фронтонами, расположенными в верхней части укороченных скатов. В крышу датского типа можно встраивать вертикальные окна.

Преимущества кровли вальмового типа

Данная конструкция обладает рядом преимуществ.

Правильно рассчитанная и возведенная вальмовая кровля отличается высоким уровнем сопротивления воздушным потокам в результате отсутствия вертикально расположенных торцевых стен (шипцов или фронтонов). Она пекрасно выдерживает сильные порывы ветра и минимально подвержена риску разрушения крыши в местах свесов карнизов.

Вальмовая кровля является не подверженной деформации жесткой конструкцией, что достигается за счет сходящихся к опорной коньковой балке угловых ребер.

Четырехскатная кровля дает возможность создания больших свесов со всех сторон постройки. Они защищают дом от атмосферных осадков.

Кровля данного типа дома с мансардой делает здание зрительно более низкими, что очень важно при необходимости его встраивания в уже возведенную одноэтажную застройку без нарушения гармоничного вида и характера существующего строения. Вальмовая кровля отличается эстетически привлекательным внешним видом

Вальмовая кровля отличается эстетически привлекательным внешним видом.

Недостатки

Самым большим минусом данного типа кровли является сложность ее возведения и дороговизна как материалов, которых нужно будет закупить значительно больше, чем, например, при устройстве двускатной крыши, так и проводимых работ.

Еще один недостаток: скаты отнимают некоторую часть подкровельного пространства, что имеет значение, если запланировано устройство мансарды.

Как избежать ошибок при расчете?

А теперь давайте избежим самой первой и самой досадной ошибки проектирования вальмовой крыши – отсутствия замеров самого дома. Проблема в том, что даже обученные мастера умудряются начинать работу с составления плана и чертежа крыши, но никак не работают с основой – стенами. А ведь только на первый взгляд кажется, что стены идеально ровные, все параллельно друг другу и тому подобное, а на деле далек от идеала даже совершенно новый дом. И потом, уже только в процессе строительства обнаруживаются определенные погрешности, которые мешают правильно установить первые опоры.

Поэтому первым делом, перед тем, как провести какие-либо расчеты по вальмовой крыше, вооружаемся линейкой и уровнем. Проверяем высотные отметки, параллельности стен, диагонали (правильность прямоугольных стен) и составляем обмерный план дома. Скажем, вы будете удивлены некоторым неточностям. И теперь решаем, как что будем исправлять:

• Незначительную погрешность в параллельности исправляем мауэрлатом.
• Незначительную разницу высот разных стен исправляем прокладками.
• Значительные разницы исправляем дополнительными элементами стропильной системы, которые обязательно вносим в расчеты.

Кроме того, мы рекомендуем вам делать не простой двумерный чертеж крыши, а создать объемную модель, которая даст вам четкое представление о вашей вальмовой крыше. С первого взгляда вы сможете понять, нравится вам то, что получится, или нет. Переделывать что-то довольно сложно. А помогут вам в этом современные компьютерные программы, какие достаточно много.

Если же вы ищите готовый чертеж крыши, который подходит под нужные параметры, не берите слишком подробные чертежи с латинской аббревиатурой и формулами: они нужны только тому мастеру, который сможет их читать. А чтобы вы имели представление, что конкретно вас ожидает, предлагаем вам простой мастер-класс по строительству вальмовой крыше, где хорошо видны все элементы:

Стропильная система

Для того чтобы вальмовая крыша была достаточно жесткой и надежной, необходимо определенным образом проводить устройство всех ее элементов.

Накосные типы стропил нужно крепить к внутренним углам стен, в то время как диагональные — к внешним. Это является принципиально важным. Из-за того, что на накосные стропила приходится большая нагрузка, их длина должна быть также больше.

Накосные стропильные ноги должны стать опорой для укороченных стропил скатов, которые имеют название нарожники. Чаще всего их изготовляют из двух спаренных ног.

Диагональные стропила должны быть подстрахованы одной или двумя опорами. Для этого используют стойки из бруса. Подкосы следует размещать таким образом, чтобы между ними и горизонтальной опорой образовывался угол в 45 градусов.

Промежуточные стропильные ноги должны опираться одной стороной на брус конька, а другой — на мауэрлат. Их следует располагать с шагов 1-1,2 метра. Каждое второе стропило лучше всего присоединять к несущим стенам, используя скрутки.

Их можно изготовить из обычных проволок, радиус которых становит 2 миллиметра. Используя обратную скобу, промежуточный каркас следует соединить с мауэрлатом.

ВАЖНО!
Очень важный момент всей стропильной системы — это места соединения центральных и диагональных стропил. Для того чтобы в них не возникло никаких проблем, следует сделать на брусьях надрезы с двойным скосом.. Нарожники или полуноги (как их часто называют) должны одной стороной опираться на мауэрлат, а другой — на диагональную ногу

Нарожники или полуноги (как их часто называют) должны одной стороной опираться на мауэрлат, а другой — на диагональную ногу.

Устройство стропильной системы четырехскатной крыши: чертежи и схемы ниже.

Чертеж стропильной системы

Схема стропильной системы

Архитектура вальмовой крыши в деталях

Для устройства конкретно вальмовой крыши опытные строители рекомендуют брать прямоугольные брусья из хвойных пород, а устойчивость всей системы подкреплять дополнительными стальными элементами. Ведь кроме самих стропил, вам в любом случае понадобятся такие строительные элементы:

• Мауэрлат – это нижняя опора для стропил.
• Прогон – это балка, которую нужно расположить параллельно мауэрлату в качестве еще одной дополнительной опоры.
• Стойки и подкосы – это опорные элементы для конструкции с так называемой многопролетностью.
• Ригели – специальные элементы, которые помогают справиться с распорами (частое явление при неправильном монтаже).
• Шпренгель – еще одни дополнительный элемент стропильной опоры.
• Лежень – специальная опора для стоек и подкосов.

Итак, строительный материал закуплен? Теперь сложите все детали в штабель или дополнительно подсушите. Главное – продумайте защиту от дождя.

Виды стропильных конструкций для вальмовой кровли

Если стропильная конструкция опирается только на основные стены здания, её называют висячей, а если она имеет дополнительные опорные точки за счёт стен внутри дома, то она имеет название наслонной.

Если стропильная система опирается только на внешние несущие стены здания, она называется висячей

1. Висячую систему обычно используют для сооружения небольших по площади зданий, которые не имеют несущих внутренних стен. В этом случае вертикальные балки, которые поддерживают стропила, крепятся на брус перекрытия потолка.

2. Наслонная система, которая имеет несколько опорных точек, более проста в сборке, поэтому её можно использовать для возведения зданий большой площади с большим количеством внутренних стен. В их верхней части по горизонтали прокладывают опорный брус, на который затем закрепляют вертикальные стойки, поддерживающие стропила. Обычно опоры своей верхней частью прибиваются к брусу конька. Внутри кровли образуется рама, которая имеет прямые углы, благодаря чему она выдерживает большие нагрузки даже при максимальной площади крыши.

Если здание имеет две основные стены, то в верхней части вертикальных стоек прокладывается стягивающая балка, которая усиливает стропила и распределяет нагрузку по всей площади вертикальных опорных стоек.

Система стропил вальмовой крыши может иметь несколько различных по способу монтажа конструкций, каждая из которых предполагает наличие определённых особенностей при сборке.

1. Традиционная стропильная система. В этой конструкции диагональные рёбра опираются на опорную балку главного конька, а свесы находятся на одинаковой высоте. Состоит такая система из двух равнобедренных треугольников и двух трапеций.

2. Шатровая система. Такая конструкция не предусматривает наличие опорной коньковой балки, потому что устраивается над зданиями квадратной формы и состоит из четырёх одинаковых скатов треугольной формы. Все диагональные рёбра сходятся в общей точке, а к ним подсоединяются короткие нарожники. Сделать надёжный коньковый узел шатровой крыши могут только профессионалы.

3. Полувальмовая конструкция. Такая система предусматривает наличие вертикальных частей во фронтонных скатах, в которые можно устанавливать стандартные окна.

4. Ломаная крыша (мансардная). Это самая сложная и трудоёмкая система вальмовой кровли, так как все скаты имеют разную форму и площадь и расходятся друг от друга под разными углами. Такая кровля позволяет наиболее эффективно использовать площадь под крышей и создавать на ней дополнительные жилые помещения.

Как рассчитать систему стропил для вальмовой кровли

При расчёте конструкции стропил вальмовой крыши необходимо учитывать следующие факторы.

1. Степень ветровой региональной нагрузки. Чем она больше, тем меньше должен быть угол ската крыши и прочнее система. Основные опорные стропила должны быть изготовлены из толстого бруса.
2. Количество осадков. Чем больше ежегодно выпадает осадков, тем более крутыми должны быть скаты кровли во избежание большого давления на конструкцию стропил.
3. Материал для покрытия крыши дома. В зависимости от вида и веса используемого кровельного материала выбирается система обрешётки. Этот фактор учитывается на стадии разработки проекта дома.
4. Теплоизоляция крыши. Ширина утеплителя, сорт и толщина бруса учитываются при расчёте шага установки стропил.
5. Угол наклона кровли. Уклон крыши влияет на выбор материала финишного покрытия.

Каждый кровельный материал имеет свой допустимый диапазон углов наклона кровли

Величина угла наклона кровельного ската определяет положение всех стропил. Место установки промежуточных стропил рассчитывается таким образом:

1. На верхнюю балку боковой стены наносится осевая линия.
2. Определяется середина балки конька по толщине и отбивается линия расположения первого из центровых промежуточных стропил.
3. Конец замерной планки соединяется с линией расположения размеченного ранее центрового опорного стропила.
4. На другом конце планки отбивается линия расположения внутреннего контура торцевой стены.
5. Точка, которая получится на предыдущем этапе, и будет местом установки промежуточного стропила.

Взаимосвязь между размером стропил и длиной их заложения (горизонтальной проекции) определяется с помощью коэффициента поправки, величина которого прямо пропорциональная углу наклона ската. Если умножить размер заложения на этот коэффициент, можно определить точную длину стропил.

Таблица: поправочные коэффициенты для определения длины стропил

Уклонската крыши	Коэффициент дляпромежуточного стропила	Коэффициент дляуглового стропила
3:12	1,031	1,016
4:12	1,054	1,027
5:12	1,083	1,043
6:12	1,118	1,061
7:12	1,158	1,082
8:12	1,202	1,106
9:12	1,25	1,131
10:12	1,302	1,161
11:12	1,357	1,192
12:12	1,414	1,225

Формулы расчёта конструкции стропил

В процессе разработки проекта для любой крыши следует определить точный угол наклона ската, который необходим для всех последующих расчётов.

Расчёт площади вальмовой кровли

Расчёт площади кровли производится следующим образом:

1. Определяем высоту конька по формуле h = d / 2 · tg α (где d — ширина здания, α — угол наклона ската, h — высота конька).
2. Вычисляем величину боковых стропил по формуле с = d / 2 · cos α.
3. Находим длину диагональных стропил l = √(h3 + d2/4).
4. Считаем площадь кровли, для чего складываем площади всех элементов конструкции (две трапеции и два треугольника):
   • площадь треугольного ската S₁=1/2 · d/2 · c;
   • площадь трапециевидного ската S₂= 1/2 · (b + k) · e, где b — длина карниза, k — длина конькового прогона, e — высота трапециевидного ската;
   • S = 2 · (S₁ + S₂).

Для определения площади вальмовой кровли необходимо использовать формулы площади простых геометрических фигур: треугольника и трапеции

Расчёт расстояния между стропилами

Большинство стропильных систем создаются с шагом между двумя стропилами в 1000 мм. Минимально допустимым значением шага является 600 мм.

1. Выбираем приблизительное расстояние между стропилами, руководствуясь стандартными размерами (для примера возьмём этот параметр равным 0,8 м).
2. Замеряем или берём из проектной документации длину ската. Допустим, что она равна 12 м.
3. Длину ската делим на выбранное ранее значение стропильного шага, итог округляем в большую сторону и прибавляем 1. Получаем 12 /0,8 + 1 = 16.
4. Делим длину ската на число, полученное в третьем пункте. Итоговый шаг стропил будет равен 12/16 = 0,75 м = 75 см. Полученное значение будет равно расстоянию между центральными осями стропильных лаг.

Устройство, составляющие стропильной конструкции

Целостная система стропильной конструкции состоит из многих элементов, основными из которых являются следующие.

Мауэрлат

Является основанием кровли и выполняет функции фундамента. Это бревно или брус, целью применения которого является равномерное распределение нагрузки от крыши по периметру стен и профилактика опрокидывания.

Стропильные ноги

Изготавливают из брусьев или бревен. Они предназначены для удерживания веса кровельного пирога. Утеплитель располагается между ними, а обрешетка и контробрешетка монтируются на сами стропильные ноги.

Прогоны

Представляют собой длинный брус вдоль кровли. Он служит опорой для стропильных ног. Может быть использован один прогон или несколько.

Стойки

Предназначены для переноса веса. Могут быть маленькими или большими. Располагающийся под коньком брусок из дерева помогает удерживать брус и некоторую часть веса переносит на затяжки.

Подкосы

Необходимы для надежности стропильной системы. Это подпирающие стропильные ноги наклонные бруски.

Обрешетка

Предназначена для вентиляции пространства под кровлей. Данный элемент не входит в стропильную систему.

Виды стропил

Стропила для вальмовой кровли делятся на два типа:

Висячие – держатся на двух опорах, без дополнительной поддержки. В роли опор выступают стены.

Подобная стропильная система работает на изгиб и сжатие. При ее использовании возникают передающиеся на стены распорные силы горизонтальной направленности. Их можно сократить посредством применения затяжки из металла или дерева для соединения стропильных ног. Затяжка устанавливается у основания стропил и выполняет роль балки перекрытия. Такой вариант чаще всего применяется при строительстве чердачной или мансардной кровли.

При более высоком расположении затяжка выполняет только закрепляющую роль.

По мере продвижения затяжки наверх система креплений и балки стропильной конструкции должны все более усиливаться.

Применение наслонных стропил целесообразно в постройках с промежуточной несущей стеной или колоннами. Опорой для торцов являются наружные стены. Средняя часть соответственно опирается на опоры или расположенную внутри несущую стену.

Детали этой стропильной системы также работают на изгиб. В случае соответствия ширины системы стропил периметру здания кровля получается легкой и гораздо более экономичной с точки зрения требуемых пиломатериалов.

Во время монтажа можно чередовать два типа стропил: на участках с внутренними стенами (или опорами) использовать наслонные, а в тех местах, где их нет, применять висячие.

Монтаж наслонных стропил уместен при расстоянии между опорами до 6 метров. В случае, когда есть промежуточная опора, ширина перекрытия увеличивается посредством применения наслонных стропил до 12 метров. При двух дополнительных опорах она может достигать 15 метров.

Для повышения прочности соединения его закрепляют при помощи болтов, саморезов, скобы и нагеля.

Для соединения составляющих затяжек применяются накладки, болты, зуб.

В стропильной системе в очень многих случаях применяется шпренгель. Его функция заключается в повышении устойчивости накосных стропил.

Плюсы и минусы вальмовых крыш

  Вальмовый вид крыши относится к одной из самых популярных конструкций, благодаря прекрасным техническим характеристикам, высокой прочности, оригинальному внешнему виду.

  К огромному преимуществу можно отнести большое количество вальм (наклонных рёбер) в конструкции таких крыш. Они то и делают кровельное покрытие обтекаемым со всех сторон, что позволяет крыше в таком стиле выдерживать даже ураганные ветра, без малейшего ущерба для нее. К тому же, карнизные свесы этого покрытия практически не подвергаются разрушению из-за удачного расположения, а угловые ребра, сходящиеся к коньку, придают конструкции высокую жесткость, благодаря чему, она практически не подвергается деформации. Такая крыша дает возможность смонтировать большие свесы со всех сторон дома, что служит защитой фасада от атмосферных осадков. Еще одним плюсом является равномерный прогрев такой крыши. Дома с вальмовой крышей очень актуальны в районах с сильными ветрами и частыми природными катаклизмами.

  К достоинствам следует отнести и возможность создавать любые углы наклона такой кровли. В местах, где снеговой покров достаточно велик, монтируют крутые скаты, чтобы снег не задерживался на крыше, более пологие подходят для районов с сильными ветрами.

  Из-за достаточно необычной конфигурации кровля этого типа позволяет просто и с минимальными затратами разместить мансардные окна. К тому же, загородные участки часто не отличаются большой площадью, а здание с вальмовой кровлей, позволяет увеличить жизненное пространство, оборудованное в мансардном помещении, что значительно экономит площадь земли, ведь такой дом может получиться значительно меньших размеров.

  Всё это относится к плюсам этого вида кровли, но, как и во всём имеется и ряд недостатков.

К ним можно отнести прежде всего сложность в расчётах и установке. Такая крыша требует точнейшего расчёта, прочных и дорогих строительных материалов, профессионализма мастеров, что естественно сильно увеличивает расходы на постройку дома.

  Значительным минусом является большой отход кровельного покрытия при монтаже, особенно при применении металлочерепицы.

  К тому же, торцевые скаты частично уменьшают площадь мансардного помещения, при необходимости постройки максимально большой мансарды следует задуматься о крыше с двумя скатами.

  Конструкция такой крыши состоит из многочисленных элементов, что естественно увеличивает её вес. Следственно, фундамент дома, на котором планируется установка такого покрытия, должен обладать повешенной прочностью.

  Впринципе, это все минусы вальмовых крыш и по сравнению с достоинствами, они почти незаметны.

Родственные типы крыш

  Вальмовые крыши имеют ряд родственных типов крыш.

  Голландская крыша — одна из разновидностей скатных крыш, в которой торцовые скаты (вальмы) расположены выше уровня боковых, они словно обрываются не достигая карниза, по форме такие скаты напоминают трапецию. Такая крыша широко известна под названием полувальмовая крыша. В целом, такая кровля достаточно сложна в возведении, но такие дома могут простоять многие годы не нуждаясь в ремонте. Крыши в голландском стиле особенно хорошо подойдут для небольших домов, имеющих деревянные перекрытия, ведь стропильная система конструкции снабжается специальными стяжками. Такая крыша особенно уместна, если изначально планируется обустройство жилого пространства в мансарде дома.

  Датская крыша отличается тем, что боковые скаты, в виде трапеции, опираются на мауэрлат (брус из дерева, смонтированный по периметру дома сверху стен, необходим для правильного распределения нагрузки покрытия на стены сооружения, одна из обязательных деталей в конструкции вальмовой крыши), торцевые вальмы, так же трапециевидной формы, имеют упор на угловые балки, вверху монтируется небольшой фронтон, в форме треугольника, доходящий до конька крыши. В таком фронтоне обычно располагают чердачное окно, именно в такой конструкции кровли есть возможность установить окно вертикально.

  Ещё одной разновидностью этой крыши считается конструкция из скатов разного размера, соединенных под разными углами, такая крыша носит название ломанной, встречается достаточно редко, очень сложна в установке, но имеет наиболее эффектный вид среди остальных разновидностей вальмовых покрытий. Возведение такой кровли придаст любому строению изысканность и необычность, лишит постройку безликости, сделает архитектурно привлекательной. Хорошо впишется в строения, украшенные башенками или другими необычными деталями. Из-за сложности конструкции, большой общей площади и обязательном возведении только специалистами высокого уровня, является наиболее дорогостоящей среди вальмовых крыш.

Монтаж системы стропил

Самым распространенным является вид вальмовой кровли с 4 скатами, два из которых имеют форму трапеции, а остальные два – треугольника.

Первым этапом возведения крыши является установка стропильных ферм.

Диагональные стропила и конек изготавливают из той доски, из которой выполняются остальные, но они должны быть спаренными. Причина использования спаренных стропил заключается в значительно большей нагрузке на эти элементы по сравнению с обычными стропилами, для чего и требуется усиление.

Применение одного материала при изготовлении всех деталей значительно упрощает монтажные работы.

Под длинные стропильные ноги устанавливают представляющие собой подкос опоры или изготовленную из бруса стойку.

Возможно также использование двойных спаренных досок, опирающихся непосредственно на слой перекрытия. Под такую стойку необходимо установить деревянную подкладку, а также не забывать о слое гидроизоляционного материала.

Одна часть подкоса упирается в лежень, а вторая удерживает стропильную конструкцию.

Надо помнить о необходимости поддерживать стропило в месте сосредоточения максимальной нагрузки.

Крепление стропил

В большинстве случаев соединение элементов конструкции производится при помощи гвоздей, болтов, шпилек, особых накладок. Их точное количество и места расположения надо тщательно рассчитывать, иначе конструкция не будет обладать достаточным уровнем прочности и может обрушиться под давлением тяжелого снежного покрова или от сильной ветровой нагрузки.

Стропила крепят к мауэрлату при помощи опорного бруса или особого пропила, который удерживает элемент на месте.

Крепление мауэрлата

Прочно и корректно закрепленные стропила станут гарантией долговечности кровли только при условии правильной фиксации мауэрлата.

Мауэрлат представляет собой брус из дерева, функция которого заключается в равномерном распределении создаваемой кровлей нагрузки по верхнему сектору стен постройки и предупреждении разрушительного действия создаваемых стропилами распорных сил.

В случае деревянного сруба эту роль играет верхний венец. В других случаях мауэрлат представляет собой брус с сечением 100х150, 150х150. Это могут быть и соединенные доски размером 50х150.

До монтажа этого элемента необходимо проложить гидроизоляцию. В качестве материала можно использовать рубероид, который укладывается в несколько слоев.

Еще одним важным моментом является прочное крепление для мауэрлата. Его можно добиться несколькими способами.

За несколько рядов до места установки мауэрлата в кладку монтируются деревянные бруски. Их количество определяется периметром кровли и потенциальной нагрузкой, которую должен будет выдерживать мауэрлат. Данные детали соединяются с основой – брусом – при помощи скоб и образуют прочное крепление.

На последнем этапе возведения стен в кладку монтируются шпильки, диаметр которых должен быть до 15 мм. Они выполняют роль фиксаторов мауэрлата. Между шпильками должно сохраняться расстояние от 1,5 м. Глубина их закладывания равняется нескольким рядам кладки.

Можно также вмонтировать в стену проволоку из стали. Ее концы в дальнейшем обвязывают вокруг мауэрлата. Количество этих вкладок должно соответствовать количеству стропильных ног.

В зданиях из пенобетонных или газосиликатных блоков оптимальным выбором является возведение железобетонного армопояса. В процессе его монтажа устанавливают также шпильки с резьбой.

Что нужно знать до начала работы?

Чтобы система в полной мере соответствовала всем выдвигаемым требованиям, запомните следующие рекомендации:

• промежуточные компоненты стропильной системы вальмовой кровли являются более крутыми, если сравнивать их с угловыми деталями, поэтому применяемые для обустройства промежуточных элементов доски должны иметь размер не меньше 5х15 см;
• крепление коротких элементов выполняется к угловым стропильным компонентам, а не к доске конька. Промежуточные доски нужно закреплять с таким же уклоном, как и короткие брусья;
• коньковую систему кровли и стропильные элементы нужно делать из одного и того же материала;
• промежуточные стропильные ноги фиксируются по краям доски конька. Они одновременно должны стыковаться с верхним концом обвязки и с коньковой доской;
• стропильные элементы и коньковый брус должны быть равнозначной толщины. Только при соблюдении этого правила можно рассчитывать на надежность и прочность кровельной системы. Если какие-либо стропила будут более тонкими, через время каркас кровли деформируется и целостность системы серьезно нарушится;
• вальмовая кровельная система может быть почти любой высоты. Однако при обустройстве чересчур низкой кровли необходимо использовать дополнительные опоры;
• для обеспечения максимально длительного срока эксплуатации вальмовой крыши для ее обустройства необходимо использовать тщательно высушенный и качественный брус хвойных пород. Перед сборкой конструкции все деревянные компоненты подлежат обязательной обработке антисептической пропиткой.

Кровельный пирог четырехскатной крыши и описание ее элементов

Как и любой другой вид крыши, вальмовая кровля обладает особым типом кровельного пирога.

Он состоит из следующих элементов конструкции:

• Кровельный материал;
• Обрешетка;
• Контробрешетка;
• Гидробарьер;
• Утеплитель;
• Паробарьер;
• Гипсокартон.

Каждый из вышеперечисленных элементов выполняют свою важную функцию и обладает индивидуальными особенностями. На сегодняшний день рынок строительных материалов достаточно богатый, поэтому в качестве кровельного материала для вальмовой крыши можно выбрать, как штучные, так и листовые изделия.

К первой группе относится шифер, различные виды черепицы, этернитовые плитки и некоторые другие материалы. Среди листовых материалов можно выделить ондулин, металлочерепицу, оцинкованное железо и др.

Монтаж каждого из видов кровельного материала осуществляется по особой технологии, которая напрямую зависит от его типа и производителя.

Обрешетка и контробрешетка — это деревянные элементы кровли, которые представляют собой стропильную систему, на которую сверху набивают планки с определенным шагом, зависящем от типа кровельного материала.

Гидробарьер представляет собой специально созданную пленку, предотвращающую попадание влаги под крышу.

Утеплитель укладывается чаще всего между балками стропильной системы. Наиболее популярными его видами является минеральная вата и пинопласт. Каждый из этих материалов имеет свои преимущества и недостатки. Минеральная вата огнеустойчива и имеет достаточно низкую теплопроводность, в то же время пинопласт легкий и удобный в монтаже.

Паробарьер изготовливается в виде пленки, которая позволяет испарениям выходит наружу, но не пропускает их внутрь.

Гипсокартон представляет собой самый последний внутренний элемент кровельного пирога, который закрывает внутреннюю его часть. В первую очередь данный материал несет эстетическую функцию.

План кровли

Список источников

• rooffs.ru
• orchardo.ru
• krovli.club
• expert-dacha.pro
• svoimi-rykami.ru
• KrovGid.com

Поделитесь с друзьями!

Стропильная система полувальмовой крыши: схема, устройство, монтаж

Стропильная система – это, можно сказать, самая важная составляющая крыши. Именно эта система является каркасом для всех других элементов. В любой стропильной системе есть основные компоненты. Они присутствуют в любой подобной конструкции. Но вот сама схема расположения стропил, подкосов и других элементов может быть разная. Тут все зависит от типа крыши. А какая стропильная система полувальмовой крыши? Какие у нее особенности и как ее возвести? Об этом и пойдет речь в статье.

Разновидности

Стропильная система полувальмовой крыши – это довольно сложная конструкция. Построить ее своими руками, без помощи профессионалов, может и не получиться. Но прежде чем приступить к изучению нюансов ее возведения, следует разобраться с самим типом крыши. Полувальмовая конструкция может быть выполнена в двух вида, а именно:

1. Голландский вариант. Здесь полувальмовая крыша имеет два ската. При этом в нижней части торцов идет большой фронтон трапециевидной формы. Сверху он венчается вальмой в виде треугольника.
2. Полувальмовая датская крыша имеет другую конструкцию. Здесь вертикальный фронтон расположен сверху. Далее идет большой скат или вальма. В этом случае она имеет трапециевидную форму.

Существуют и другие типы полувальмовых крыш. Их конструкции могут сочетать голландский и датский стиль. Но в любом случае проектирование и монтаж стропильной системы полувальмовой крыши – это довольно сложная работа.

Плюсы и минусы

Полувальмовая крыша используется не так часто. В первую очередь это обуславливается довольно сложной в исполнении стропильной системой. Чаще всего возведение такой конструкции доверяют профессиональным строителям. Если у вас нет должного опыта в столярных работах, то лучше не выбирать для своего дома полувальмовую крышу.

Кроме того, существенно возрастают финансовые затраты. Стропил и других элементов понадобиться больше. К тому же они имеют разные размеры. Все это значительно удорожает проект.

Но у полувальмовой крыши есть и свои преимущества. К таковым специалисты относят следующее:

• во-первых, под такой кровлей можно разместить жилое помещение. Место на мансардном этаже будет много;
• во-вторых, внешний вид полувальмовой крыши очень привлекательный. Такая конструкция станет настоящим украшением вашего дома;
• также такая крыша является хорошей защитой от осадков. В независимости от угла наклона ската снег на них, как правило, практически не скапливается. А это значит, что эксплуатация кровли не потребует от вас больших усилий;
• еще одно преимущество – это теплосбережение. Полувальм не дает холоду проникнуть внутрь, что поможет уменьшить расходы на отопление мансардного этажа;
• полувальмовая крыша может противостоять даже очень сильному ветру. Конечно, тут многое будет зависеть от качества используемых при строительстве материалов, верности расчетов и правильности возведения стропильной системы.

Поэтому, если имеется опыт в столярных работах, и вы уверены что справитесь со сложным устройством стропильной системы, то такой вариант крыши вполне вам подойдет.

Подготовительный этап

Любое дело, особенно если оно касается строительства, должно начинаться с планирования. Прежде всего, следует составить схему. Стропильная система полувальмовой крыши имеет достаточно сложное устройство. Но при этом составление ее схемы не сильно отличается от той же работы при возведении других типов кровли.

Прежде всего, следует сделать расчеты. Вам нужно определиться со следующими параметрами:

1. Угол наклона скатов и вальм. От этого будет зависеть, сколько снега скопится на крыше. Также угол наклона определяет свободное пространство под кровлей.
2. Какие нагрузки должны выдержать стропила полувальмовой крыши. От этого параметра будет зависеть сечение используемых материалов. Также в зависимости от нагрузок определяется шаг установки стропил.
3. Также предварительно высчитываются и другие параметры. Например, высота установки конька. От этого параметра будет зависеть высота всей крыши. Чем он больше, тем больше свободного пространства будет на мансардном этаже. Но при этом, высокая крыша будет подвержена большим ветровым нагрузкам.

При расчете угла наклона ската, также важно учитывать каким кровельным материалом будет покрыта ваша полувальмовая крыша. Каждый производитель указывает свои оптимальные параметры, при соблюдении которых их продукция будет работать наиболее эффективно.

Рассчитывая нагрузки, в первую очередь учитывают величину снежного покрова. Кроме того, следует принять во внимание и воздействие ветра. Этот тип нагрузки зависит не только от погодных условий в вашем регионе, но и от угла наклона ската полувальмовой крыши, также следует учитывать и вес всех материалов, которые будут использоваться при строительстве.

После всех предварительных вычислений составляется чертеж стропильной системы полувальмовой крыши. В нем указывается расположение всех элементов конструкции, лучше чтобы он был более точным и подробным. В этом случае сам монтаж стропильной системы полувальмовой крыши пройдет легче и без ошибок.

Эта работа требует знаний множества нюансов. Поэтому чаще всего ее доверяют профессионалам. Но если вы хотите выполнить все самостоятельно, то можно воспользоваться специальными программами или он-лайн калькуляторами, также советуем прочитать: расчет стропильной системы.

Нюансы возведения голландского варианта

Устройство стропильной системы полувальмовой крыши, как уже говорилось ранее, довольно сложно. Поэтому, приступая к возведению, следует вначале познакомится со всеми нюансами предстоящей работы. Если вы решили использовать полувальмовую крышу по голландскому типу, то монтаж стропильной системы проводится следующим образом:

• первым делом проводится установка мауэрлата. Именно этот элемент будет равномерно распределять нагрузки от крыши на стены;
• далее, проводится монтаж конькового прогона. Именно к нему будут крепиться верхние концы стропил. Его крепят на стойки. При этом коньковый прогон должен располагаться строго по центральной диагонали дома, между скатами;
• в полувальмовой крыше используются стропила разной длины. При этом они носят разное название. В подобной системе используются накосные или диагональные, рядовые и другие виды стропил. Каждой из них предназначено свое определенное место;
• накосные или диагональные стропила крепятся к мауэрлату фронтона и к торцу конькового прогона. Они должны быть достаточно крепкими, чтобы выдержать вес остальных элементов конструкции. К накосным стропилам крепятся нарожные;
• стропильная система боковых скатов достаточно проста. Она аналогична обычной двухскатной крыши. Здесь рядовые стропила закрепляются снизу к мауэрлату, а сверху к коньковому прогону.

Если речь идет о датском варианте полувальмовой крыши, то больших отличий в монтаже стропильной системы нет. Но есть и свои нюансы. В датском варианте стропильные ноги скатов в форме трапеции не подходят к коньковому бруску. Здесь они будут упираться верхней частью в брусок-прибоину. Этот элемент является основанием вертикального фронтона. Он фиксируется к стропилам боковых скатов крыши.

При строительстве стропильной системы полувальмовой крыши нужно использовать только качественные материалы. Лучше всего для этих целей подходит сосна. Кроме основных элементов конструкции в виде стропил, сюда же включаются и дополнительные элементы. В обязательном порядке используются подкосы. Они необходимы чтобы укреплять длинные стропила. Также могут применяться ригели, шпренгели и другие элементы.

Шаг или расстояние между стропилами выбирают в зависимости от нагрузки, которая будет воздействовать на всю систему. Как правило, этот параметр лежит в пределах от пятидесяти до ста сантиметров.

Делая монтаж стропил о других элементах важно не забыть про утеплитель и гидроизоляцию. Как правило, полувальмовую крышу применяют в тех случаях, если владелец дома хочет сделать вместо чердака мансардный этаж. В этом случае без утепления кровли и дополнительной паро- и гидроизоляции обойтись нельзя.

Видео по теме:

Какой материал для кровли лучше использовать

Полувальмовая крыша достаточно сложная конструкция. Чтобы она прослужила долго, следует правильно подобрать материал для кровли. Он должен отвечать следующим требованиям:

1. Во-первых, быть легким.
2. Во-вторых, прочным.

При возведении стропильной системы полувальмовой крыши используются множество мест крепления элементов друг к другу. Кроме того, некоторые стропила упираются в другие. Поэтому лучше использовать кровельный материал с небольшим весом. Это нужно для того, чтобы снизить нагрузку.

Самым оптимальным вариантом можно считать профлист или металлочерепицу. У этих материалов высокая прочность и срок службы. Плюс к этому они мало весят. Керамическая черепица вряд ли подойдет. В основном из-за своей большой массы и сложности укладки, читайте подробнее: монтаж металлочерепицы, как покрыть крышу профнастилом своими руками.

При расчете количества материалов для полувальмовой крыши, стоит учитывать к какому типу она относиться. Голландская разновидность будет иметь меньше сгибов. Это значит, что обрезков кровельного материалы будет меньше.

Также для полувальмовой крыши можно использовать мягкую кровлю. Многие применяют ондулин или еврошифер. Такой материал стоит недорого, служит долго, легко монтируется и смотрится привлекательно. Но тут стоит быть внимательными. Для мягкой кровли требуется сплошная обрешетка. А это обстоятельство будет способствовать увеличению нагрузок на стропильную систему, что очень нежелательно.

Посмотрите еще статьи:

Реконструкция крыши – Extreme How To

Проект для профессионалов

Мэтт Вебер

Наша миссия в Extreme How-To – охватить проекты по благоустройству дома профессионального уровня для тех, кто занимается своими руками, но у нас есть исключения. Например, строительство крыш – это определенно работа для профессионала, и профессионалу требуется многолетний опыт работы, чтобы стать знающим строителем крыш. Умный домовладелец не привлечет случайного подрядчика для изменения структуры своего дома; они изучат возможные варианты и выберут авторитетного профессионала с достоверными рекомендациями.Это одна из многих причин, по которым даже самый опытный домашний мастер должен оставить такой сложный проект, как каркас крыши, кому-то, кто знает, что делает.

Вы когда-нибудь задумывались, как в доме меняют головные уборы? В этом случае подрядчики фактически построили новую крышу поверх старой.

Тем не менее домовладельцев, сделанных своими руками, часто интересует, как выполняется работа, даже если они не собираются делать ее сами. В этой статье рассматривается сложный характер ремоделирования крыши и показано, почему эту часть дома лучше оставить экспертам.

Инжиниринг и дизайн

Как и балки перекрытия, стропила следует выбирать в соответствии с пролетом балок. Стропила большего размера 2 × 10 будут иметь более длинный допустимый пролет, чем 2 × 8. Однако в отличие от перекрытий перекрытия стропила устанавливаются под углом, что также влияет на допустимый пролет. Малый угол (ближе к горизонтали) вызывает большую нагрузку на стропила, чем стропила с более крутым уклоном. Также на допустимый пролет влияют расстояния между стропилами. Плюс сорт пиломатериала влияет на допустимый пролет; Нет.Пиломатериалы 1 сорта будут иметь больший пролет, чем пиломатериалы № 2. Все эти факторы должны быть рассчитаны при проектировании крыши, чтобы обеспечить структурную целостность и удовлетворить местные строительные нормы.

Старая черепица видна внутри каркаса новой крыши.

Когда необходимо привязать новые стропила к каркасу дома, рабочие вырезают старую крышу для надежного соединения.

И переменные конструкции не останавливаться на достигнутом … Застройщик должен определить высоту или наклон крыши, и использовать это измерение, чтобы понять общий подъем от закрывающей пластины на стены до конька крыши.По общей высоте они могут рассчитать длину стропил и общее количество необходимых стропил с учетом любого свеса вдоль карниза.

Эта перегородка была построена для того, чтобы приподнять карниз новой крыши и придать дому более высокий и грандиозный дизайн.

Простая двускатная крыша дома была преобразована в двускатную крышу с несколькими коньками.

Далее строитель тщательно рассчитывает расположение приспособления для надреза или крепления пасти птицы (не забудьте вычесть толщину коньковой доски!).Затем можно переходить к установке коньковых досок и стропил, используя методы крепления, утвержденные местными правилами.

Дополнительная высота, полученная за счет новой крыши, позволяет разместить вентиляционное отверстие в передней части дома.

Следующим шагом будет «чернение» обрамления обшивочным материалом.

Еще не запутались? Мы даже не поцарапали поверхность стяжки, гидроизоляции и материала, из которого изготовлена ​​ваша кровля.

Представлен законченный проект с сайдингом, краской и отделкой.

Логистика

Если у вас нет бригады квалифицированных кровельщиков, то физическая проблема, связанная с простым перемещением строительных материалов на место, станет огромным препятствием, которое необходимо преодолеть.

Некоторые проекты крыш включают новые дополнения к существующей крыше. В этом случае домовладельцы хотели добавить к задней части дома крытую веранду.

Тяжелые стропила прибывают на грузовике, и для перемещения каждого из них требуется более одного человека.На самом деле, может быть легче загрузить на крышу длинные 2х каркасные доски, чем загружать настил крыши – громоздкие листы 4 × 8, которые имеют тенденцию улавливать ветер, как паруса лодки, когда вы пытаетесь поднять их по лестнице. Эта задача может быть не только сложной, но и опасной, и это одна из многих причин, по которым профессиональные строители посвящают всю бригаду, а часто и целый день, для создания и организации рабочего места. У кровельных подрядчиков также есть специализированное оборудование, которое экономит время и силы при перемещении материалов на работе.

Кровля требует, чтобы несколько рабочих поднимали тяжелые материалы и выполняли надлежащие соединения во всех нужных местах.

Временные опорные скобы используются для удержания компонентов каркаса на месте во время строительства крыши.

Руки помощи

Подобно логистическим проблемам перемещения материалов, строительство крыши – от размещения и поддержки коньковой балки до размещения и крепления стропил – требует одновременной работы нескольких человек (а часто и более двух).Мало того, что для подъема элементов каркаса требуется несколько человек, но и помощники должны быть знакомы с техникой строительства крыши, чтобы выполнять правильные соединения, в то время как главный строитель (или другой рабочий) держит противоположный конец доски. Бригада кровельщиков обычно имеет рутинную процедуру установки, которую они практикуют на всех своих крышах, которая упрощает этот совместный процесс.

Новый гребень будет соединен с существующей крышей как ответвление в виде гребня и впадины.

Показана новая стропильная система крыльца.

Кроме того, для удержания коньковой балки и других компонентов крыши на месте во время строительства кровельные бригады обычно возводят временные каркасные конструкции. Эти временные конструкции обычно включают опорные стойки 2 × 4, диагональные распорки и планки на уровне пола для фиксации распорок. Опорные конструкции прибивают или скручивают вместе и, в зависимости от метода строительства, могут или не могут быть удалены позже, если крыша достаточно прочная, чтобы стоять самостоятельно.

Крыша возводится над настилом, который будет использоваться как открытая жилая зона.

Позвонить подрядчику

Для домика на дереве или небольшого флигеля «экстремальный» мастер-самодельщик сможет построить свою собственную крышу, потому что размер и количество материала, высота конструкции и масштаб проекта будут намного более приемлемыми, чем крыша дома. жилой дом. Однако, поскольку вы не можете находиться в нескольких местах одновременно, в вашем распоряжении нет бригады рабочих или лет обучения без отрыва от производства, мы настоятельно рекомендуем позвонить подрядчику, когда придет время реконструируйте верх вашего дома.

Вот готовая пристройка к крыше крыльца.

Варианты кровельного покрытия

Битумная черепица Turada

Битумная черепица Turada придаст вашему проекту нотку деревенской элегантности. По внешнему виду они похожи на кедровую черепицу, но как только вы поднесете кедровую черепицу Turada рядом с кедровой, вы сразу заметите разницу в плотности. В этой высокопрочной черепице сочетаются качество и красота. Гонт Turada Hardwood – это экологически чистый строительный продукт, не требующий химической обработки.Следовательно, черепица не оказывает вредного воздействия на среду, в которой она установлена. Опоясывающий лишай Turada Wallaba обладает естественной устойчивостью к насекомым и гниению. Они имеют наивысший рейтинг огнестойкости и соответствуют противопожарной системе кровли класса «A, B или C» согласно ASTM E108. Посетите www.notcedar.com.

Крыши DaVinci

DaVinci Roofscapes производит высококачественные полимерные кровельные материалы в сочетании с отличным обслуживанием клиентов. Черепица из композитного сланца тщательно спроектирована, чтобы обеспечить аутентичный вид и долговечность крыш из натурального сланца.Для тех, кто желает естественного внешнего вида черепицы, разрезанной вручную или пиленной на станке, композитная черепица Davinci напоминает текстуру натурального кедра, но отличается непревзойденной прочностью и экономией на жизненном цикле до 50 процентов по сравнению с натуральным кедром. кровельные работы.

Компания использует запатентованный современный полимер, обеспечивающий долговечность и красоту на долгие годы. На синтетическую черепицу DaVinci также распространяется пожизненная ограниченная гарантия на материалы.Посетите www.davinicroofscapes.com.

Pinnacle Pristine

Битумная черепица Pinnacle Pristine с защитой от Scotchgard Protector обеспечивает великолепный цвет, который остается естественным в сочетании с длительной защитой от неблагоприятных погодных условий. Эти высокоэффективные, ветроустойчивые габаритные битумные черепицы изготовлены из прочных, но гибких материалов, устойчивых к порывам ветра. Сила Scotchgard Protector от 3M помогает предотвратить уродливые черные полосы, вызванные водорослями, поэтому цвет вашей крыши останется таким же красивым, как и в тот день, когда вы ее выбрали.Архитектурный стиль Pinnacle Pristine с четкими линиями теней придает вашей крыше привлекательный вид, который выделяется благодаря 14 цветам высокой четкости, которые дополнят любой дом. Кровля рассчитана на ветер со скоростью 130 миль в час и поставляется с пожизненной ограниченной гарантией для длительного спокойствия. Посетите www.atlasroofing.com.

Боковое примечание

Безопасность прежде всего для кровельных работ

Кровля неизменно входит в десятку самых опасных профессий. CNN Money заявила, что «уровень смертности на 100 000 рабочих равнялся 40».5. ” Это означает, что 2469 кровельщиков ежегодно умирают из-за осложнений, связанных с жарой, поражением электрическим током, падениями, химическим воздействием и множеством других потенциальных опасностей – и это профессионалы. Что касается широкой публики, статистика становится только более тревожной. Опубликованное американским журналом превентивной медицины исследование показало, что «2,1 миллиона человек обратились за неотложной помощью в США из-за травм, связанных с лестницей». Дело в том, что, хотя может показаться простым прислонить лестницу к крыше и взобраться на нее, есть много других сложностей, которые следует учитывать.Работы с кровлей лучше доверить профессионалам, но всякий раз, когда вы все-таки забираетесь на крышу, обязательно надевайте соответствующую страховочную привязь, а шнур прочно прикреплен к коньку крыши с помощью нескольких шурупов.

---

Рекомендуемые статьи

Как сделать каркас односкатной крыши своими руками [Пошаговое руководство]

Готовы построить свой сарай? Просто интересно, какую крышу построить и как все это сочетается? Когда начать? Не волнуйтесь; мы все были там. Углы, длина, уклоны – все это часть конструкции и конструкции крыши.

Чтобы упростить задачу, мы составили практическое руководство по созданию каркаса односкатной крыши с пошаговыми инструкциями по некоторым из наиболее популярных конструкций односкатной крыши. Мы дадим вам несколько советов и приемов, которые упростят сборку, а также поможем разобраться в некоторых терминах сборки.

Итак, налейте себе любимый напиток, расслабьтесь и наслаждайтесь нашим маленьким гидом. Надеемся, мы ответим на все ваши вопросы.

Факторы, влияющие на конструкцию односкатной крыши

Виды рубероидов

Фанера или OSB – наиболее распространенный материал, используемый для обшивки кровли.Она должна соответствовать местным нормам по толщине (не менее 3/8 дюйма), которая также зависит от расстояния между стропилами или фермами.

Наклон крыши определяет кровельный материал, который вы можете использовать. Асфальтовую черепицу можно укладывать с шагом от 2 до 12 и более . Для 2/12 доступны специальные черепицы, но лучше использовать другие материалы. Если кровля меньше 2/12, она должна быть металлической или иметь покрывающую резиновую мембрану.

Вы вложили много пота и денег в строительство своего навеса, поэтому защитите свои вложения, используя войлочную бумагу, защиту от льда и кромку от капель.Они могут не понадобиться в сарае, но они продлят срок службы крыши и защитят все, что вы храните в сарае.

Климат

Место, где вы строите, влияет на наклон крыши и конструкцию. Снеговая нагрузка, сила ветра, дождь и жара – все это климатические факторы, влияющие на крышу. Большинство конструкций крыш можно заставить работать в любом климате, но имейте в виду, что их строительство может потребовать более высоких затрат.

Чем выше потенциал снеговой нагрузки, тем выше должен быть уклон (4/12 или лучше).Дождь может скапливаться на крыше с низким уклоном и гнить кедр и битумную черепицу, а также находить или увеличивать щели, вызывая утечки. Влажная черепица может привести к образованию мха, который также разложит ее.

Преобладающий сильный ветер или порывы обычно означают более низкий уклон наветренной стороны для уменьшения силы ветра. Крыша соляной камеры рассчитана на прибрежные ветры. В жарком и засушливом климате крыша с низким уклоном часто имеет хорошую вентиляцию и изоляцию.

Тип сарая

Крыши разных стилей сочетаются с определенными конструкциями.Если все стены имеют одинаковую высоту, хорошо подойдет крыша Gable, Hip и Gambrel. Если вам нужна высокая сторона и низкая сторона, вам подойдет Saltbox, Skillion или односкатная крыша.

Если вам нужно много места на чердаке / складском помещении, лучше всего подойдет крыша Gambrel или амбар. Если вам нужна высота или место для хранения с одной стороны, но не с другой, Saltbox – идеальный вариант. Двускатная или шатровая крыша обеспечит более высокое центральное пространство для хранения или высоту над головой.

Крыша Skillion или Shed представляет собой односкатную крышу, идущую от высокой стены к нижней стене.Наклон определяет, является ли это крышей Skillion (больше 6/12) или односкатной крышей. Это позволяет много места для хранения на одной стене и меньше – на другой.

Разъяснение общих терминов по кровельным работам

• Наклон
  Измеряет подъем в дюймах на каждый фут расстояния по горизонтали: подъем на 3 дюйма для бега длиной 12 дюймов (3/12).

• Шаг
  Высота крыши по сравнению с общим пролетом крыши, обычно выражается как отношение в футах (6 футов к 18 футам или 8:16).Пролет расстояние от одной стропильной опорной стенки к другой стропильной несущей стене.

• Уголок
  Используется для обрезки стропила в месте стыка с коньковой балкой и для вырезания пасти птицы у стены. Он измеряется от горизонтальной линии стены до наклонного стропила с использованием подъема через пролет: угол 14 ° дает уклон 3/12, 4/12 – угол 18,2 °, а 6/12 – угол 26,6 °.

• Конек
  Верхний край, где сходятся два ската или настила крыши.

• Коньковая балка
  Передает нагрузку крыши на концы фронтона или стойки и поддерживает коньки стропил на коньке. Он может быть под стропилами для поддержки, или стропила могут быть привязаны к нему для поддержки.

• Коньковая доска
  Это доска, которая поддерживает верхний конец стропил, поддерживает расстояние и помогает конструкции крыши работать как соединенная система.

• Хомуты
  Горизонтальная планка, которая помогает удерживать вместе два противоположных стропила и, таким образом, крышу; часто располагается на 1/3 – 1/2 стропила между коньком и потолком.

•
  Birdsmouth ли вырезать выемкой в ​​стропила, где она лежит на верхней плите опорной стенки; он помогает передавать усилие крыши на стену и упрощает надежное прикрепление стропила к стене.

• Длина стропил
  Расстояние от балки конька до стены, оно рассчитывается с использованием общего подъема по всему пролету (теорема Пифагора). Если у него есть свес, он добавляется после расчета длины стропила.

Как крыша выдерживает снеговые нагрузки
Кровля обычно может выдерживать снеговую нагрузку, превышающую номинальную, в зависимости от площади притока, продолжительности и инерции. Чем ближе стропила друг к другу, тем толще их глубина, используется воротниковая стяжка и чем больше уклон, тем лучше они выдерживают снеговую нагрузку. Кроме того, чем больше уклон, тем больше сила тяжести для крыши, чтобы сбрасывать снег.

Площадь притока – это максимальное расстояние между стропилами: 12 дюймов означает 6 дюймов площадь притока, 16 дюймов – 8 дюймов площадь притока и 24 дюйма – 12 дюймов площади притока.Чем больше расстояние между стропилами, тем большую снеговую нагрузку несет каждое стропило.

Продолжительность – это время, в течение которого снег остается на крыше, прежде чем он тает, испаряется или соскальзывает; он обычно кратковременный, поэтому ущерб меньше, чем при круглогодичном накоплении.

Инерция основана на времени, за которое снег собирается на крыше. Момент инерции велик, так как снег собирается в течение нескольких часов, дней или даже недель. Так крыша успевает приспособиться к нагрузке.

В чем разница между шагом и наклоном

Наклон измеряет высоту крыши, ее общий подъем по сравнению с общим расстоянием, которое крыша преодолевает из стороны в сторону, или ее пролетом в футах. Это соотношение. Если коньковая балка или козырёк на 6 футов выше горизонтальной высоты стены; это общий рост. Пролет общего расстояние от одного стропильной опорной стенки к другой опорной стенке стропила; обычно удваивают пробег стропила. Например, если высота подъема составляет 6 футов, а пролет – 24 фута, шаг будет 6/24 или 1/4.

Уклон – это коэффициент подъема стропила по длине, обычно измеряемый в дюймах или в долях. Расстояние по горизонтали от опорной стенки к осевой линии под коньковой балкой прогон. Расстояние по вертикали от верхней плиты до верха коньковой балки – это подъем. Он сравнивает расстояние в дюймах для каждой горизонтальной ноги или бега. Подъем на 6 дюймов по сравнению с 12-дюймовым бегом – это уклон 6/12.

Шаг больше подходит для строительства здания и расчета потребности в материалах, а наклон – для конструкции крыши.

Виды кровли по скату

Есть 3 основных типа крыш; плоский, пологий склон и крутой спуск – Гамбрель представляет собой сочетание низкого и крутого склона.

Flat Roof – имеет уклон 2/12 или меньше, обычно покрывается металлом или мембраной. Очень слабый ветер или его отсутствие, но очень медленно проливается снег или дождевая вода; может потребоваться специальная дренажная система.

Низкий уклон – имеет уклон от 2/12 до 4/14, обычно покрывается черепицей или сталью.Меньше воздействия силы ветра, но снег, дождь и мусор проливаются медленно.

Крутой склон – имеет уклон более 4/12 и покрыт черепицей или сталью. Он должен противостоять большей силе ветра, но быстрее проливает дождь, снег и мусор.

Требования строительных норм

Строительный кодекс подчеркивает приемлемые материалы для различных уклонов, стилей и климатических условий крыш. В нем подробно описаны все факторы конструкции крыши, даже вентиляция.Однако он не решает проблему подтекания.

Строительный кодекс также детализирует требования для районов со значительным снегопадом. Он часто включает требования к более крутому уклону крыши. Возможно, вам также понадобятся штампованные чертежи фермы. Или вам может потребоваться более толстый деревянный материал для конструкции стропильных ферм. В некоторых областях также указаны требования к высоте от уровня земли до карниза. Также часто учитывается влияние на соседние строения или свойства.

Перед началом работы лучше всего проконсультироваться с местным строительным отделом.Убедитесь, что ваша структура соответствует требованиям кода.

Разница между стропилами и фермами

Стропила и фермы используются для создания конструкции крыши. Основное отличие заключается в том, что ферма изготавливается на заводе в соответствии с установленными стандартами. Он часто использует меньшие элементы для формирования сети треугольников поддержки. Стропила обычно изготавливают на стройплощадке из пиломатериалов большей толщины. Разрезы для привязки к коньковой балке и птичьему рту к стене выполняются индивидуально, а также добавляются завязки-воротники.

Стропила с коньковой балкой

• Доски размером 2 × 6 или более, обрезанные под углом, чтобы прилегать заподлицо с коньковой балкой, проходящей по всей длине крыши, или над ней. У них также обычно есть выемка для птичьего рта, поэтому они крепятся к верхней пластине стены.

Стропила наклонные, наклонные или наклонные

• Протяните верхнюю пластину низкой стены над верхней пластиной высокой стены. Они часто имеют выемки на обеих стенах и выступают за несущие стены, образуя карниз.Обычно это доски 2 × 6, но они могут быть толще в зависимости от уклона, снеговой нагрузки и пролета.

Фермы

• Обычно изготавливаются в соответствии с техническими стандартами. У них есть диагональный верхний элемент, который образует скат крыши, а нижний элемент проходит по пролету крыши. Верх и низ соединены более мелкими деталями, которые образуют соединительные треугольники. Треугольники переносят нагрузку с настила крыши на стены или опоры.

Когда использовать фермы, а когда стропила?

• Используйте стропила для проектов с меньшими пролетами и фермы для проектов с большим пролетом.Стропила лучше подходят для открытого чердака или сводчатого потолка, и их не нужно заказывать заранее. Исторически стропила проходили на таком же расстоянии, что и современные фермы, но сегодня главным фактором является стоимость. Рассчитайте стоимость материала для постройки крыши с использованием стропил, затем позвоните в компанию, занимающуюся фермой (или две или три), и получите расценки на ту же крышу, сделанную из ферм. Не забудьте учесть стоимость доставки и использования крана для подъема ферм на крышу (при необходимости). Чем дальше вы находитесь от производителя ферм и крана, тем выше стоимость, поэтому стропила могут быть лучшим вариантом.

Что лучше: стропила или фермы?

• Зависит от того, что вы строите, поскольку структурная целостность правильно построенного стропила такая же, как у фермы. Фермы заменяют стропила, потому что они легче покрывают более широкие пролеты. Часто они стоят дешевле, так как изготавливаются из пиломатериалов меньшего размера, чем стропила. Поскольку фермы собираются на месте, они прибывают готовыми к установке, что экономит время. Однако заказывать их нужно за недели, а иногда и за месяцы.Стропила отлично подходят для сараев или гаражей или даже для небольших пристроек к дому, и их не нужно заказывать заранее.

Какой вариант быстрее и безопаснее?

• Стропила быстрее для небольших проектов. Однако для больших зданий предварительно заказанные фермы поступают в установленный срок и могут быть установлены за день или два. На строительство стропил для одного и того же проекта у квалифицированных плотников могут уйти недели или месяцы.
• И фермы, и стропила безопасны для строительства кровли.Однако безопасность – это вопрос человеческих знаний, планирования и ошибок. Длина и вес стропила могут быть легко перенесены одним человеком в сарае. Но для фермы для дома может потребоваться 2 или 3 рабочих или кран. Не укрепить стены и не поставить руку или ногу в неправильное место – это человеческая ошибка; знания и планирование предотвращают ошибки.

Обрамление наиболее распространенных типов крыши

Двускатная крыша

Двускатная крыша сарая может быть построена стропилами с коньковой доской 1х6 или с помощью ферм.Многое зависит от размеров конструкции и желаемого чердака, чердака или высоты над уровнем моря. Простая двускатная односкатная крыша часто строится из бруса 2х4 или 2х6 для стропил и 2х4 для воротниковых стяжек. Стропила угла срез на конце хребта и зубчатый с birdsmouth, где она соприкасается с верхней пластиной опорной стенки.

Строительство ферм на месте несложно для сарая. Стропила обрезаются под углом друг к другу вместо коньковой доски. Потолок балочных пролетов от опорной стены, чтобы поддержать стену и сидит на стенах.Это угол, вырезанный там, где он встречается со стропилами. Используйте треугольные или квадратные косынки, вырезанные из оболочки толщиной ½ дюйма, чтобы соединить 3 части фермы вместе. Не забудьте продлить стропила за стены для карниза и обрезать концы так, чтобы они были параллельны стенам, для крепления облицовки.

Gambrel Roof

Односкатная крыша Gambrel требует значительно большего количества вырезов под углом, чем двускатная крыша, но обеспечивает больше места для хранения вещей на чердаке. Сделать фермы своими руками намного проще, чем построить стропильную систему или даже купить готовые фермы.

Чтобы сделать свой собственный уголок для ферм, отрежьте 2 × 4 куска верхнего откоса до нужной длины. Затем отрежьте нижний откос 2 × 4 части, чтобы они соединились с верхней частью и сели на верхнюю пластину. Сделайте треугольные косынки, используя фанеру ½ дюйма, чтобы прикрепить 4 части, чтобы сформировать ферму. Балка потолка 2 × 4 или 2 × 6 (или более тяжелая) соединяет нижнюю часть фермы там, где она находится на верхней пластине. Размер потолочной балки зависит от пролета и того, что вы планируете хранить на чердаке.

Крыша соляного ящика

Односкатная крыша Saltbox сконструирована аналогично двускатной крыше, за исключением того, что один скат крыши длиннее другого, поскольку опорные стены имеют разную высоту. Гребень смещен от центра и ближе к более высокой стене.

Стропила сделаны под углом, чтобы встретиться с коньковой доской, и имеют выемки в месте пересечения с опорными стенками. Стяжка воротника часто соединяется с короткой частью на верхней пластине, а затем проходит горизонтально к длинной наклонной части.Большинство частей изготавливаются из пиломатериалов 2 × 4 или 2 × 6.

Skillion – Каркас односкатной крыши

Крыши в стиле Skillion и Shed обрамлены односкатными стропилами 2 × 4 или 2 × 6 (или толще), простирающимися от низкой стены до высокой стены. Если вы планируете использовать карниз для защиты стен сарая, не забудьте добавить дополнительную длину при измерении стропил.

Я предпочитаю вырезать «птичий рот» там, где стропила опираются на высокую стену и низкую стену и расширяют их с обоих концов, образуя карниз.Я также обрезал каждый конец вертикально для облицовочной доски и заблокировал или закрепил стропила, чтобы предотвратить скручивание под снеговой нагрузкой.

Наклон к каркасу односкатной крыши

Односкатная крыша означает, что она прикреплена к существующей конструкции. Верхний конец стропила устанавливается на пластину ригеля, прикрепленную к существующей стене, или прикрепляется к ней. Нижняя часть делается так же, как Skillion или односкатная крыша. Вырежьте птичий рот там, где он сидит на низкой стене, и вытяните его за стену для карниза.

Вальмовая крыша

Вальмовая крыша хорошо защищает от снега, дождя и листьев, может быть сделана с помощью стропил или стропил. При использовании стропил обычные стропила крепятся к укороченной коньковой доске, которая не проходит по всей длине здания. Обрежьте конец гребня с углом срезом, а на опорной стенке верхней пластине с выемкой birdsmouth.

Обычные стропила обычно идут от каждого конца коньковой доски с одинаковым вырезом под углом и выступом «птичий рот» в том месте, где она сидит на торцевых стенах.Четыре стропила вальмы срезаются под углом, чтобы поместиться между двумя перпендикулярными общими стропилами на конце коньковой доски. На нижнем конце сделана выемка, чтобы лучше сидеть на углу двух стен.

Более короткие стропила или домкраты обрезаются под углом для крепления к тазобедренным стропилам и имеют выемки для стены. Все стропила имеют одинаковое расстояние между центрами 12 дюймов, 16 дюймов или 24 дюймов. Несмотря на то, что нужно вырезать много углов и вырезов в виде птичьего рта, это довольно простая, но привлекательная крыша.

Каркас плоской крыши

Плоская крыша имеет уклон от 1/8 дюйма на фут до 2/12.Он не идеален для снега или сильного дождя, но современные материалы и надлежащий дренаж помогли. Если вы строите плоскую крышу, постарайтесь сделать ее наклонной в разных направлениях к водостокам или водостокам; представьте себе плоскую шатровую крышу. Из-за нагрузки или веса рекомендуется проконсультироваться с местным строительным отделом. Также, если это рекомендовано, используйте более толстые строительные материалы.

Объяснение процесса каркаса односкатной крыши

– Пошаговые инструкции

Обрамление односкатной крыши аналогично обрамлению стены.Облицовочная доска – это нижняя пластина, а коньковая доска – это верхняя пластина. Будьте проще и помните; это сарай! Придерживайтесь основ упрощенного дизайна и используйте размеры, которые не вызывают отходов. Обшивка поставляется в виде листов 4 × 8, а размер пиломатериалов кратен 2 футам. Самые ровные навесы идеальны, даже если вам нужны карнизы со всех сторон. Возможно, вам придется разрезать лист размером 4 × 8 пополам, но минимальные отходы означают меньшие расходы.

Построить фермы или спилить стропила для садового сарая довольно просто.Если это сарай или гараж, то стоить изготовленные фермы дешевле. Разложите конструкцию стропил или фермы и определите необходимые углы, пасть или косынки. Вырежьте кусок или части выкройки, проверьте соответствие, затем вырежьте, соберите и обрамите крышу.

Безопасность прежде всего

Тысячи несчастных случаев на строительстве происходят ежегодно. Будь то наступление на гвоздь, скручивание при переноске груза, обрезание пальца специальной пилой, падение сломанных костей с лестницы или серфинг по крыше по мокрой обшивке, не выдержав удара.Большинство несчастных случаев можно избежать и, как правило, это просто человеческая небрежность.

• Лестницы упрощают и безопаснее достигают высоты стропил или ферм. Свяжите лестницу, используйте стойки, чтобы стабилизировать ее, убедитесь, что она стоит на твердой, ровной поверхности и не перегибается.
• Защитные очки необходимы на строительной площадке. Опилки, осколки гвоздей и летящие обломки – вот некоторые из опасностей, от которых вам нужно защищать глаза; дешевый способ минимизировать риск.
• Защитная обувь – это всегда хорошая идея.Сандалии или бегуны могут быть легкими и удобными, но наступите на гвоздь или наденьте ферму на место, и вы это почувствуете.
• Рабочие перчатки защищают от осколков и порезов, а некоторые даже улучшают сцепление с гвоздями и деревом.
• Страховочный трос и привязь – хорошая идея при работе на крыше. Убедитесь, что вы привязали его к чему-то, что не будет уезжать или к тому месту, где оно будет развязано, потому что мешает.

Выбрать рубероид

• Для строительства ферм используйте пиломатериалы 2 × 4 и сделайте косынки из фанеры ½ дюйма.
• Сделайте стропила из бруса размером 2 × 6 или больше, чтобы стропила не повредила стропило. Более толстая древесина также облегчает изоляцию, если вы захотите.

Определить подъем

Умножьте рост одного фута на общую длину склона.

Например, :

Чтобы построить односкатную крышу на односкатном навесе 4х8 дюймов, мне нужно знать, где прикрепить пластину. Пластина ригеля – это то, к чему стропила будут прикрепляться к существующему зданию.Используя наклон, я могу рассчитать, насколько высоко от вершины наклонных стенок должна быть бухгалтерская книга.

Для уклона 3/12 умножьте общий пробег в футах на подъем уклона: 4 фута пробега X 3 дюйма подъема равны 12 дюймам. Доска бухгалтерской книги должна быть на 12 дюймов выше вершины приставных стен.

Определить пробег

Прогона является расстоянием между одной опорной стенкой к осевой линии навеса для двускатной крыши с. Для Skillion или навеса, это расстояние от одной опорной стены к другим.

Для навеса 4х8 дюймов в примере с Определите высоту , пролет – это ширина здания или 4 фута.

Рассчитать шаг

Шага является общим повышением от вертикали в верхней части стенки к вершине хребта, по сравнению с общим пролетом от опорной стенки к опорной стенке.

Чтобы определить уклон нашего примера навеса 4х8 дюймов, сравните общий подъем в футах с общим пролетом в футах или бегом в данном случае. Общий подъем составляет 12 дюймов или 1 фут, а пролет – 4 фута, поэтому уклон будет 1/4, или «крыша в четверть ската».

• Чем больше уклон крыши, тем лучше она будет проливать снег, лед и дождь. Также проще утеплить крышу с большим уклоном.
• Минимальный уклон крыши составляет 1/8 дюйма подъема на фут пролета
• Для битумной или композитной черепицы требуется уклон не менее 2/12, для стальной кровли – уклон 3/12 или выше, а для рулонной кровли – уклон 2/12 или более.
• Оптимальный шаг для черепицы – от 4/12 до 12/12. Однако чем выше шаг, тем большую силу ветра он должен выдерживать.С 4/12 по 8/12 – лучший вариант.
• Металлическая кровля – хороший выбор для снежного климата. Он более водонепроницаем, чем черепица, лучше распределяет снеговую нагрузку, металл служит дольше и часто проливает снег быстрее, поэтому могут потребоваться защитные устройства от льда / снега. Более темные цвета притягивают солнечную энергию и тепло, что помогает быстрее сбрасывать снег.

Каркас односкатной крыши с общими стропилами

Найдите длину обычных стропил на сарае

Под обычными стропилами понимаются все стропила, которые идентичны в конкретной конструкции крыши.После того, как вы сделаете образец стропила, все (или большая часть) обрезаются в тон. Чтобы найти длину обычного стропила, вы можете использовать строительный калькулятор, бесплатный онлайн-калькулятор или математику для младших классов с использованием формулы Пифагора.

Горизонтальное расстояние от хребта к наружной опорной стенки вводного, в ногах. Требуемый уклон – это подъем над пробегом, умножьте пробег в футах на желаемый пробег, и вы получите общий подъем в дюймах. Преобразуйте так, чтобы оба были либо в футах, либо в дюймах, и используйте формулу и выполните математические вычисления… дважды, чтобы убедиться.(подъем x подъем) + (бег x бег), затем найдите квадратный корень из комбинированных чисел, и вы получите длину стропил от конька до стены.

Для нашего примера с наклоном 4х8 дюймов общий подъем составляет 1 фут, а общий пробег – 4 фута. 1 × 1 + 4 × 4 = 17. Квадратный корень из 17 (√17) составляет 4,123 фута, или 49,477 дюйма, или 49-15 / 32 дюйма +/-.

Определение размера пиломатериалов и O.C. Шаг

Прибавьте длину карниза к длине стропил, и вы получите общую длину обычного стропила.Помните, что при выборе длины используемого размерного бруса вам необходимо прибавить для среза конькового угла плюс толщину стены. Для определения размера пиломатериалов и O.C. Расстояния я использую Таблицы пролета стропил. Для большинства навесов шириной менее 20 футов с двускатной крышей 3/12 подходит вариант 2 × 6 с центром в 16 дюймов, и это с живой нагрузкой 40 фунтов. Если длина вашего стропила меньше 5 футов, используйте стропило 2 × 4 с шагом 16 дюймов.

В примере с наклонной площадкой 4х8 дюймов можно использовать стропила 2 × 4 с центрами 16 дюймов, поскольку их длина составляет менее 5 футов.Длина материала будет определяться нависающим карнизом.

Определите, насколько глубоко надрезать птичий рот

Птичья пасть не должна располагаться на стене, не превышая 1/3 глубины стропила, если она выходит за пределы стены. Согласно нормативам, как правило, требуется не менее 1½ дюйма стропил, прилегающих к стене заподлицо. Используйте угольник для обрамления, чтобы сделать выемку в соответствии с уклоном крыши. В стене 2 × 4 со стропилами 2 × 6 можно сделать выемку для сиденья размером 4 дюйма.

Для нашего примера с навесом 4х8 футов с использованием стропил 2 × 4 глубина птичьего рта ограничена 1/3 глубины стропильного правила: то есть примерно 1-3 / 16 дюйма.

Отрезать верхний отвес

Верхний отвес делается там, где стропила соприкасаются с коньковой доской или противоположным стропилом. Используйте угольник для обрамления, чтобы разметить вырез в соответствии с уклоном крыши. Для уклона 3/12 выровняйте квадрат так, чтобы внешняя сторона короткой стороны была напротив доски на 1/2 – 1 дюйм от конца. Поверните длинное плечо квадрата, пока отметка 12 дюймов на внешней стороне не окажется напротив доски. Дважды убедитесь, что отметки 3 ”и 12” находятся на краю и с одной и той же стороны доски.Проведите линию поперек доски в том месте, где внешняя сторона короткой руки пересекает доску. Возможно, вам придется продлить линию поперек доски. Используйте пилу и разрежьте линию.

Измерьте длину стропил и отметьте внешний край здания

От вершины угла измерьте длину стропила, определенную по формуле. Отметьте стропило такой длины. Используя квадрат в обрамлении, проведите отвес через доску на этой отметке; он должен быть параллелен верхней линии отвеса. Там, где отвес отмечает нижнюю сторону стропила, это место, где они будут встречаться с внешней стороной стены, и там будет заканчиваться пасть или сиденье.

Разложить и вырезать птичий рот

Строительные нормы и правила обычно гласят, что вам понадобится не менее 1½ дюйма стропил, лежащих на стеновой плите. Совместите квадрат обрамления с нижней стороной стропил по уклону. Перемещайте 12-дюймовую балку квадрата до тех пор, пока на линии отвеса не будет достигнута желаемая глубина сиденья, т. Е. 12 дюймов – 1½ дюйма = 10½ дюймов, так что подъем и спуск должны быть ориентированы на квадрат напротив нижней стороны стропила, отвес линия должна пересекать внешнюю сторону длинной руки на 10½ дюйма.Проведите линию от отвеса до 12-дюймовой отметки, и у вас получатся линии разреза для птичьего рта.

Разметка и обрезка хвоста стропила

Хвост стропила также образует карниз. От линии отвеса по горизонтали расстояние до карниза. Используя квадрат для обрамления в контрольных точках уклона для подъема над пролетом на вершине стропила, измерьте расстояние от отвеса до желаемой меры. Нарисуйте еще один параллельный отвес, используя квадрат. Это конец вашего стропила.Размер облицовки определяет глубину стропильного конца. С помощью квадрата измерьте толщину лицевой панели по конечной отвесу. Нарисуйте горизонтальную линию (90 °) от желаемой толщины лицевой панели к устью птицы. Отрежьте угол 90 °, чтобы сформировать конец стропила.

Теперь у вас есть образец для всех распространенных стропил.

Установить стропила

Если стропила привязываются к коньковой доске, отметьте расстояние между ней и верхней пластиной опорных стен. Прибейте одно стропило к коньковой доске, а затем прибейте противоположное стропило на место.Продолжайте движение по коньку, устанавливая остальные пары стропил. Выровняйте птичий пасть по отметке и зафиксируйте ногтем на месте.

Pro Примечание:

Разместите стропила или фермы с шагом 16 дюймов, выровняйте их по стойкам опорных стен. Это поможет стене лучше выдерживать нагрузку на крышу.

Способы крепления стропил к верхним плитам:

Используйте гвозди 10d или 16d, чтобы пригвоздить стропила к верхней пластине. Я обычно добавляю ураганные завязки, как дополнительную защиту от ветра.Это увеличивает стоимость, но может иметь значение при необходимости.

Односкатная односкатная крыша с коньковым каркасом

Коньковая балка толще коньковой доски, поэтому забивать ее гвоздями в конец стропила невозможно.

• Врезание гвоздей с обеих сторон стропила в балку – это один из вариантов, но затрудняет удержание стропила выровненным.
• Стропильные вешалки – еще один вариант крепления стропил к коньковой балке. Прикрепите к балке крючки на необходимом расстоянии, а затем прикрепите стропило к подвеске.Прибейте гвоздями 10d или 16d или используйте крепеж Simpson Strong-Tie, предназначенный для структурных скоб (мое предпочтение).

Каркас крыши с фермами

Другой вариант – обрамление крыши с использованием стропил вместо стропил. Они могут быть изготовлены или изготовлены заранее, или вы можете сделать их самостоятельно.

• Для изготовления ферм составьте план ферм или найдите его в Интернете или в печати. Мне нравится составлять его; Иногда бывает проще, если сарай необычного размера или формы.
• Вырежьте все компоненты одной фермы, включая косынки, чтобы удерживать ее вместе. Скрепите части вместе и убедитесь, что они подходят – при необходимости отрегулируйте. Разберите и используйте детали выкройки, чтобы разложить и вырезать все компоненты для всех ферм.
• Соберите фермы, используя ½ ”фанерные косынки, используя спиральные гвозди 6d или гвозди с кольцевым стержнем.
• Положите фермы друг на друга, чтобы убедиться, что все они одинаковы.
• Поднимите фермы на верхние плиты, разложите их, как планировалось, и прикрепите к стеновым плитам.
• Прибейте фермы к верхней пластине с помощью спиральных или кольцевых гвоздей 16d. Или прикрепите фермы к стеновым плитам с помощью ураганных кронштейнов с гвоздями 10d или крепежами Simpson Strong-Tie.
• Постройте концы фронтона так, чтобы верхняя пластина была на 1½ дюйма ниже, чем верх фермы. Отрежьте 2 × 4 отрезка, чтобы прибить к последней ферме, пройтись по торцу фронтона и вытянуть его, чтобы сформировать карниз. Прибейте облицовочную доску к концам надставок крыши 2 × 4.

Обрамление с использованием металлических скоб

На рынке представлены различные металлические кронштейны.Многие из них хороши, но некоторые лучше. Я предпочитаю крепежи Simpson Strong-Tie и структурные кронштейны. Они легко доступны и имеют хорошую гарантию.

Установить обшивку крыши

Фанера или OSB подходят для обшивки крыши. Минимальные значения толщины указаны в строительных нормах и правилах. Я использую 5/8 дюйма для 16-дюймовых центров и 3/4 дюйма для 24-дюймовых центров . Заблокируйте или закрепите стропила, если они изгибаются вбок. Используйте шпунт и паз или H-образные зажимы между фермами / стропилами.

Начните с нижнего угла и продвигайтесь вдоль крыши с полными листами поперек стропил или ферм. Используйте обычные гвозди 8d или 10d. Второй ряд сместите на половину листа и отделайте крышу. Вырежьте лист, чтобы заполнить концы ряда. Не забудьте оставить на выступе место для вентиляции.

Обязательно ознакомьтесь с моим постом о том, какую фанеру использовать для односкатной крыши.

Установка войлока на крыше сарая

Раскатайте первый ряд фетра и скобы на месте или используйте самоклеящийся защитный кожух.Начните с края обшивки. Наложите следующий ряд и продолжайте, пока крыша не будет покрыта. Используйте скобу из нержавеющей стали или самоклеящуюся кровлю.

Установить капельницу

Кромка отлива прибивается гвоздями длиной 3/4 дюйма или более. Он проходит через войлок на фронтонах, чтобы предотвратить попадание переносимой ветром влаги под войлок. На конце «Птичьего рта» он проходит под войлоком. Также перекрывайте участки капельного края.

Укладка черепицы

Начните с нижнего угла и следуйте инструкциям производителя.Первый ряд черепицы повернут так, чтобы выступы поднимались вверх по крыше и перекрывали край водостока на 3/8 дюйма. Используйте гвозди диаметром 1 ¼ дюйма на высоте 6 дюймов от края капель, чтобы закрепить их на месте. Второй ряд полностью покрывает первый ряд с выступами, закрывающими край оттока. Каждый ряд смещен на 1/3 черепицы.

Звучит как статья для другого дня!

Надеюсь, вам пригодилась эта статья о создании каркаса односкатной крыши. Поделитесь с нами вашими мыслями.Если вы знаете кого-то, кому эта статья может оказаться полезной, поделитесь ею.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других. Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Конструкция фермы вальмовой крыши: ошибки, которых следует избегать

Менее распространенная, чем стандартный рисунок конструкции швов, конструкция фермы вальмовой крыши увеличивает эстетическую привлекательность вашего дома и выделяет его среди домов вокруг него.Однако строительство стропильной фермы – сложный процесс, и перед началом работ важно полностью понять процесс строительства. Продолжайте читать, чтобы ознакомиться с обзором конструкции стропильных ферм вальмовой крыши, а также узнать о некоторых типичных ошибках, которых следует избегать.

Как построить вальмовую крышу

Вальмовая крыша состоит из четырех различных поверхностей, соответствующих каждой из четырех основных стен дома. Эти грани наклонены внутрь и достигают точки, образуя пирамидальную форму. Ферма крыши – это предварительно собранная часть крыши.По сути, это деревянный каркас, который не виден снаружи, но используется вместо этого для стабилизации вальмовой крыши во время и после строительства.

Строительство вальмовой крыши требует многих из тех же шагов, что и строительство двускатной крыши. Необходимо измерить и разрезать коньковую доску, общие стропила и вальмовые стропила. Как правило, следуйте этим инструкциям:

Шаг 1 – Измерьте и отрежьте

Измерьте и обрежьте коньковую доску и стропила.

Шаг 2 – Прибейте вместе

Прибейте два общих стропила к одной стороне коньковой доски, приподнимите конек и прибейте два других общих стропила.

Шаг 3 – Определите длину

Измерьте угол здания до стропил конька, чтобы определить длину бедренной стропильной части.

Шаг 4 – Проверка центра

Убедитесь, что бедро стропила остается прямым во время оставшихся процедур установки, прикрепив веревку или шнур к центру стропила.

Шаг 5 – Установите домкраты

Измерьте и обрежьте стропила домкрата, прикрепив их гвоздями в каждом из четырех углов здания.Контролируйте давление на каждое стропило домкрата после его прикрепления, чтобы убедиться, что оно не сгибается и не ломается под нагрузкой.

Распространенные ошибки при строительстве фермы вальмовой крыши

Выполняя все необходимые измерения, разрезая и прикрепляя различные фермы, легко ошибиться, если вы вообще неосторожны. Обратите особое внимание на следующие подводные камни.

1. Неправильные материалы

Одна из наиболее распространенных ошибок, допущенных при строительстве крыши, – это покупка материалов неподходящего размера или неподходящей конструкции для рассматриваемого проекта.Если вы сомневаетесь в своих фермах, проконсультируйтесь с плотником или кровельщиком для получения дальнейших рекомендаций. Всегда внимательно осматривайте фермы после покупки, чтобы убедиться, что вы получили правильные фермы для своего проекта.

2. Ошибки измерения

Слишком часто строительство кровли дома откладывается из-за неправильных измерений строителями. Неправильное измерение пространства – частая ошибка, как и неправильные показания измерительных приборов. Вальмовые стропила должны располагаться под углом 45 градусов от угла здания до точки конькового стропила.

3. Ошибки при установке

Многие строители сталкиваются с задержками, когда устанавливают стропила или фермы в неправильном месте или с неправильной ориентацией относительно других компонентов крыши. Всегда перепроверяйте, что вы устанавливаете ферму в правильном месте, и это не помешает последующим этапам процедуры установки.

По всем вопросам, касающимся ферм вальмовой крыши и их установки, обращайтесь в центр ремонта дома или кровли.Лучше принять во внимание любые проблемы до начала процесса установки, чем сталкиваться с ними во время или после завершения строительства.

Как построить вальмовую крышу

Вальмовая крыша – это в основном крыша с покатыми сторонами. Как и все другие строительные работы, он требует точности и аккуратности при строительстве. Однако, если следовать некоторым основным рекомендациям и использовать соответствующие инструменты, любая строительная работа будет в некоторой степени простой.

Шаг 1 – Начало измерений

Самый важный и фундаментальный шаг, который необходимо сделать перед тем, как что-либо еще начнется, – это провести все необходимые измерения.Убедитесь, что вы делаете это аккуратно, иначе весь процесс будет напрасным. Вам нужно будет измерить длину и ширину здания, которые затем будут использованы для расчета размеров коньковой доски и длины стропил.

Шаг 2 – Обрежьте стропила

После выполнения необходимых измерений вы можете вырезать стропила, которые будут использоваться для строительства крыши.

Шаг 3 – Прикрепите стропила к коньковой доске

Коньковая доска похожа на каркас, который будет окружать крышу.Начать стоит с крепления стандартных стропил по обе стороны от коньковой доски. Продолжайте так делать, пока коньковая доска не станет более прочной и не упадет под их вес.

Шаг 4 – Рассчитайте размеры вальмового стропила

После этого вы перейдете к построению вальмовой крыши, но перед этим проверьте угол, под которым она будет размещена, и итоговую длину. Для этого вычисления лучше всего использовать квадрат кадра для более точного вычисления.

Шаг 5 – Продолжайте прикреплять стропила

Теперь вы можете приступить к прикреплению стропил. Лучше всего делать это по одной стороне за раз, и для каждого стропила вы фиксируете, чтобы отрегулировать давление, которое оно оказывает на доску. Это поможет добиться лучшего результата.

Шаг 6 – Обрезка стропил

После того, как все стропила будут прибиты, вы можете обрезать их с помощью кондуктора, чтобы получить лучшую линейную компоновку.

Шаг 7 – Закрепите тазобедренные стропила

Угловые стропила, используемые в этом типе конструкции крыши, известны как тазобедренные стропила.Они должны быть прикреплены к стандартным стропилам, установленным ранее.

Шаг 8 – Между установками домкратов

После этого вам нужно будет установить домкраты между стандартными и тазобедренными стропилами. Начните прикреплять их в центре, двигаясь к концам каркаса крыши. Процесс довольно долгий, но если его проводить терпеливо и аккуратно, вы должны получить хорошие результаты.

Если вы не являетесь экспертом в области строительства, может оказаться полезным обращение за помощью к профессионалам.Это более важно, поскольку при строительстве крыши вам необходимо учитывать не только дизайн и конструкцию, но и другие связанные с этим вопросы, такие как вентиляция, обшивка и любые дренажные соединения, среди прочего. Если на крыше будет дымоход, вам нужно будет принять во внимание другие соображения.

стропил против кровельных ферм Armchair Builder :: Блог :: Стройте, ремонтируйте и ремонтируйте свой собственный дом. Экономьте деньги как застройщик.

Стропила для кровельного перекрытия

Что лучше при строительстве нового дома: стропила или стропильные фермы? Вам может быть интересно, в чем разница между этими двумя.Здесь мы обсудим плюсы и минусы каждого из них. Мы надеемся дать вам несколько советов относительно того, какой вариант лучше всего подойдет для вашего нового дома.

Традиционные стропила

В старину все дома строились с использованием традиционных стропил (см. Рисунок выше). Вы знаете, где вы используете размерные пиломатериалы (например, 2 × 8 или 2 × 10) для поддержки крыши. Доска у пика, на которую стянуты стропила, называется коньковой доской. Горизонтальные элементы, расположенные примерно на полпути вниз, называются завязками-воротниками.Эти хомуты удерживают вместе стропила и плоскости крыши.

Постройте свой собственный небольшой дом за 165 тысяч долларов. Щелкните здесь, чтобы узнать подробности.

Стоимость

Так почему же сегодня мы не так часто используем стропила в новых домах? Это в первую очередь потому, что стропильные фермы заменили стропила в большинстве домашних конструкций, потому что они менее дороги. Фермы крыши имеют меньшие деревянные элементы, которые спроектированы так, чтобы обеспечивать аналогичную прочность без использования всей дорогой древесины. На самом деле речь идет об эффективном использовании материалов и рабочей силы.Фермы изготавливаются на заводе-изготовителе, который обеспечивает контролируемую среду для получения продукции высочайшего качества. А поскольку многие из этих заводов автоматизированы, они могут строить фермы с меньшими затратами, чем требуется для установки стропил на месте.

Фермы крыши

Экономия времени

Установка стропил

на стройплощадке занимает гораздо больше времени, чем кровельные фермы. Опытные плотники могут установить фермы крыши в среднем доме в США за день.С другой стороны, установка стропил может занять до недели.

Стропила открытого типа

Одним из основных преимуществ использования стропил сегодня является открытое пространство, которое они создают. Если вы планируете создать сводчатое пространство, стропила помогут вам максимально увеличить открытое пространство. Фермы могут создавать сводчатые потолки, но они не так эффективны при открытии пространства, как традиционные стропила.

Стропила также полезны для создания открытого пространства для жилого пространства. На картинке выше на самом деле будет шкаф в главной спальне над гаражом.Вы можете увидеть, как стропила открывают пространство для максимального хранения. Единственная площадь, занимаемая стропилами, – это фактическая глубина каждого элемента. Изоляция будет проходить между стропилами, а гипсокартон будет нанесен непосредственно на лицевую сторону каждого элемента. Опять же, фермы могут создавать такое же открытое пространство, но не так эффективно.

Время выполнения

Еще одно преимущество использования стропил вместо ферм – это время выполнения заказа. Стропильные системы крыши требуют проектирования и чертежей. Это может занять несколько недель.Поэтому, если у вас есть проект, который вы не планировали начинать, стропила помогут вам начать работу быстрее.

Стропила для малых проектов

Когда работа небольшая, стропила – единственный выход. Например, если вы делаете небольшое дополнение к своему дому, возможно, нет смысла тратить время на создание конструкции и компоновки стропильной фермы. Гараж – еще один пример небольшого проекта, в котором вы можете просто использовать стропила.

Удаленные проекты

Иногда имеет смысл использовать стропила в зависимости от местоположения вашего нового дома.Если ваш участок находится на острове или высоко в горах, вывести фермы крыши на строительную площадку может быть сложно из-за их большого размера. В зависимости от конфигурации крыши фермы могут быть достаточно длинными и широкими. Даже среднему дому, построенному с фермами крыши, потребуется груз шириной 18 колес для доставки.

Качество

Когда дело доходит до качества, между стропилами и стропилами нет никакой разницы. Если вы не собираетесь использовать открытые стропила, конечный результат будет одинаковым, независимо от того, используете ли вы стропильные фермы или стропила.Итак, ваше решение использовать одно вместо другого действительно сводится к стоимости. Обязательно оцените оба варианта как минимум трем плотникам, трем поставщикам пиломатериалов и трем компаниям, занимающимся фермой. Попросите своего плотника рассчитать стоимость крана для установки стропильных ферм в заявке и убедитесь, что компании, занимающиеся фермой, включают стоимость доставки в свою цену. Это должно позволить вам решить, подходят ли стропила для вашего проекта.

Задумывались ли вы о строительстве собственного дома? Обязательно загляните на нашу страницу ресурсов о том, как построить собственный дом, где вы найдете множество бесплатных видео и статей о том, как это сделать.У нас также есть отличные ресурсы, которые ранее были доступны только для профессиональных строителей. Эти продукты в Armchair Builder ESTORE сэкономят вам время и деньги на вашем новом доме или новом проекте.

Нет тегов

Как покрыть крышу черепицей (90 фото, советы профессионалов, рекомендации)

21 августа 2012 г. | от Итана (электронная почта) |

Пару недель назад мы опубликовали серию из двух частей, показывающих, как местный подрядчик по кровле покрыл крышу архитектурной черепицей.Данное Руководство по проекту представляет собой комбинацию этих двух статей и охватывает замену существующего настила крыши, установку подкладки и защиты ледяной дамбы, укладку первого ряда, укладку черепицы в поле, гидроизоляцию, коньковую черепицу и вентиляционные отверстия и многое другое. Это руководство – отличный ресурс для тех, кто хочет покрыть крышу черепицей или лучше понять, чего ожидать от подрядчика по кровельным работам.

Мы хотим поблагодарить таких читателей, как Джефф Уильямс, Рубен, Дэвид П., Майк, Перри и Р.В.Х. за ваши комментарии и электронные письма.Ваши отзывы и идеи помогут сделать эти Руководства по проектам еще более всеобъемлющими. Мы включили несколько предложений по разному подходу к определенным аспектам, чтобы читатели были полностью информированы для достижения наилучших возможных результатов.

Безопасность

Безопасность – очень важный фактор для кровельного проекта, и вы можете прочитать правила защиты от падения OSHA здесь. Чтобы соответствовать требованиям OSHA для проектов кровли с низким уклоном, каждый член бригады должен быть защищен системой ограждений, системой безопасности или индивидуальной системой защиты от падения.Вы могли заметить, что ребята на этих фотографиях не связаны, и это опасный риск. Мы рекомендуем следовать инструкциям, чтобы обеспечить безопасное рабочее место.

Шаг 1. Удаление существующей крыши и подкладки

Первоначальный план состоял в том, чтобы сохранить часть существующей крыши, поскольку в черепице еще оставалась жизнь. Однако фанерная обшивка под черепицей начала разрушаться. Поэтому вместо этого сняли всю крышу и заменили настил.

Ребята начали с удаления существующей черепицы и стяжки с существующего дома. Они работали методично, чтобы не бросать гальки и гвозди на землю внизу.

Чтобы удалить черепицу и подкладку, ребята использовали кровельные лопаты, чтобы вытащить их и поддеть гвозди.

Pro-Talk: Подложку часто называют войлочной или битумной бумагой.

Шаг 2: Удаление обшивки крыши

Это изображение дает вам представление о состоянии существующей фанеры крыши, и вы можете увидеть, как она провисала между стропилами.Кроме того, гуляя по крыше, вы могли почувствовать, как фанера проседает под ногами. Поскольку фанера выходила из строя, домовладельцы решили заменить всю крышу.

Ребята сняли старый настил крыши по частям.

Шаг 3: Установите новую оболочку

Фанера и OSB – единственные два варианта настила крыши, и NRCA рекомендует настил 1/2 дюйма (OSB или фанера) для стропил толщиной 16 дюймов или фанеру 5/8 дюймов для стропил 24 дюйма.Следует проявлять особую осторожность с OSB, потому что влага может вызвать его расслоение. Если вы используете OSB, постелите фетровую бумагу (а еще лучше, покройте крышу галькой) перед дождем.

Ребята установили зажимы обшивки между стропилами для увеличения опоры.

Они использовали комбинацию гвоздей и скоб, чтобы закрепить OSB, и на фото показан степлер с толстой проволокой.

Прибытие черепицы и материалов

Во время замены обшивки на грузовике прибыла новая черепица, войлочная бумага, вентиляционные отверстия и многое другое.

Было очень круто видеть, как они устанавливают конвейерную ленту для транспортировки тяжелых пакетов черепицы на крышу.

Они разместили все материалы в стратегических местах по всей крыше и сложили все на гребнях. Для этой работы они установят архитектурную черепицу, которая будет соответствовать сараю, построенному ранее в этом году.

Шаг 4: Установите Drip Edge

Команда Стива уже положила фетровую бумагу на пристройку, и кровельщики убрали первую полосу.Так как это вальмовая крыша, по всему периметру установили отлив, перекрывая стыки на несколько сантиметров. Когда придет время, под капельницей появится металлическая облицовка, которая закроет облицовочную доску.

Шаг 5: Укладка герметичного защитного покрытия

Вместо войлочной бумаги для первого слоя кровельщики уложили Leak Barrier MS300, который создает водонепроницаемое уплотнение, чтобы вода и лед (например, ледяные дамбы) не могли проникнуть под него.

Pro-Tip: Этот тип подложки настоятельно рекомендуется в регионах, где средняя температура января составляет 30 ° F или ниже.

MS300 – это длинный рулон прорезиненной пленки, который приклеивается непосредственно к настилу крыши. Если вы помните, команда Стива накрыла надстройку войлочной бумагой, которая служила временным водонепроницаемым барьером. Несмотря на то, что это не очень хорошо показано на фотографиях, кровельщики удалили первый слой фетровой бумаги и притерли MS300 под следующим слоем. Это важно, потому что в противном случае вода может проникнуть под подкладку.

MS300 и фетровая бумага были закреплены с помощью степлеров, и, когда черепица укладывается, кровельные гвозди удерживают ее на месте.

Pro-Tip: Этот тип подкладки считается «самовосстанавливающимся», что означает, что он герметизирует застежки и остается водонепроницаемым.

Pro-Tip: В некоторых областях эта подкладка требуется местными строительными нормами и правилами, и ее следует наносить, начиная от карниза крыши и поднимаясь вверх минимум на 24 дюйма от линии внешней стены.

Шаг 6: Укладка фетровой бумажной подложки

Войлочная бумага укладывается под черепицу, начиная с самой нижней точки и продвигаясь вверх по направлению к гребню.Каждую полосу перекрывают примерно на 1 дюйм, чтобы вода стекала с толя и не попадала под нее. Подложка выполняет две основные функции: она обеспечивает временную защиту от атмосферных воздействий и действует как вторичный атмосферостойкий барьер, если влага проникает в битумную черепицу.

Шаг 7: Линия привязки мелом

Ребята щелкнули меловой линией, чтобы использовать ее в качестве ориентира для начального курса укладки черепицы.

Шаг 8: Начать начальный курс

В идеале следует использовать изготовленную начальную полосу, размещая клейкую ленту рядом с карнизом и создавая правильный затвор.Если начальная полоса недоступна и используется черепица, рекомендуется отрезать нижнюю часть черепицы, чтобы клейкая полоса могла лучше защитить от сдувания.

Кровельщики установили (необрезанную) черепицу в обратном направлении для гидроизоляции стыков первого ряда черепицы.

Вы можете видеть, что первый слой черепицы установлен заподлицо со стартовым слоем, а швы расположены в шахматном порядке.

Начальная дорожка (а затем и первая) проходит за край капельницы примерно на 1 дюйм.

Шаг 9: Укладка черепицы в поле

Битумная черепица имеет две слабые синие полосы, а верхняя используется для выравнивания следующего ряда. Опять же, все стыки расположены в шахматном порядке, а соседние черепицы прилегают друг к другу.

На каждую черепицу наносится пять гвоздей, расположенных примерно на равном расстоянии друг от друга, и они располагаются вдоль другой синей линии.

Шаг 10: Обрезка тазобедренных стропил

Вся черепица разрезается вдоль бедра с помощью универсального ножа или, в данном случае, кровельного резака Ridgid.

Шаг 11: Опоясывающий лишай

Кровельщики использовали битумную и коньковую черепицу, которая была собрана в связке, как обычная черепица, но разламывалась на три части.

Каждая черепица перекрывала предыдущую, и они были закреплены двумя гвоздями с каждой стороны.

Первая пара черепицы на бедрах была обрезана по углу.

Они щелкнули мелом, чтобы убедиться, что опоясывающий лишай ровный.

Бедренная черепица продолжалась до самого конька, а последняя черепица была обрезана до такой длины, чтобы не закрывать открытое стропило конька.

После того, как оба бедра были закончены, ребята клали вдоль гребня гальку.

Ребята отрезали вторую черепицу, чтобы она перекрывала заднюю половину первой.

Чтобы черепица была ровной, они отрезали короткий кусок параллельно гребню.

Сгибая и перекрывая эти створки, ребята вставляли еще два гвоздя, чтобы закрепить их на месте.

Вот так ребята закончили каждую полосу опоясывающего лишая.

Шаг 12: перепрошивка

Есть несколько категорий гидроизоляции, включая кромку по периметру, проходы, впадины и вертикальные поверхности. Для этой установки кровельщикам нужно было обработать только вертикальные поверхности. Вот как они это сделали.

Гидроизоляция ступеней
Эти части ступенчатой ​​гидроизоляции обеспечивают водонепроницаемость углов, где крыша встречается со стеной, и имеют размер, равный половине ширины черепицы.

После укладки стартового ряда ребята укладывали кусок ступени так, чтобы нижний край не доходил до следующей черепицы.

Они продолжили мерцание ступеньки по всей стене, забив по одному гвоздю в оба верхних угла (когда не было кирпича). Для большей части этого проекта сайдинг выступает в качестве контрмеры. Там, где этого не происходит, кровельщики использовали металлическую контрлеплю (не изображена), прикрепленную к кирпичу.

Pro-Talk: Контрфигурка устанавливается поверх верхнего края гидроизоляции других типов и должна перекрывать как минимум 2 дюйма.

На гребне ребра прорезали прорези на двух частях гидроизоляции и сделали перекрытие внахлест так, чтобы планка могла огибать гребень.

Дымоход
На фургоне кровельщиков на самом деле был установлен тормоз для выполнения гидроизоляции, и они вырезали / согнули четыре части встречной планки вокруг дымохода.

Pro-Talk: Разрыв листового металла, иногда называемый тормозом сайдинга или алюминиевым тормозом, используется для резки и гибки планки.

Перед ребята начали устанавливать counterflashing, они поставили шаг мигающего вокруг дымохода, сплетенные между галькой курсами. Из изображения ниже вы можете сказать, что кровельщики выбрали защитную гидроизоляцию на верхней стороне дымохода. Вместо этого мы рекомендуем сверчка, чтобы лучше предотвратить скопление мусора (например, листьев). Чтобы узнать, как построить сверчка на крыше, ознакомьтесь с этим замечательным руководством от Роба в A Concord Carpenter.

Pro-Talk: Сверчок – это коньковая конструкция, предназначенная для отвода воды на крышу.Обычно встречается на высокой стороне дымохода или на переходе от одного участка крыши к другому.

Начиная с самой нижней стороны (самой нижней стороны), они обрезали фартук до нужной длины.

Pro-Talk: Фартук сверкает на спуске дымохода.

Кровельщики сделали надрезы под углом, которые позволили им обернуть контрфальцовку за угол, и ребята установили контрэлемент на поверхность, забив анкеры кладки в швы раствора.Несмотря на то, что NRCA признало это подходящим подходом, мы предпочитаем, чтобы клин контрзаряга вставлялся на 1 дюйм в шов раствора и покрывался герметиком.

Далее ребята перебрались в сторону. Они срезают оба края заподлицо с дымоходом, а также вырезают ступеньки под кирпич.

Наконец, ребята установили защитную планку на верхней стороне склона, и вы можете видеть, что эта часть намного больше остальных. Увеличенная длина объясняется тем, что она скользит под несколькими рядами черепицы.

Опять же, все крепится кладочными гвоздями по краю гидроизоляции.

Углы были обрезаны (как и у первой части) и завернуты по краям.

Установив переплет, ребята прибили несколько рядов черепицы.

Шаг 13: Установите вентиляционные отверстия конька

Затем бригада установит вентиляционные отверстия на гребне, и они начнут с обрезки перекрывающейся черепицы и обрезки битумной бумаги, чтобы обнажить гребень.

Далее ребята устанавливают вентиляционное отверстие на гребне.

Соседние части конькового вентиляционного отверстия «соединяются» путем вставки этих выступов в следующий сегмент. Лишнюю длину отрезали универсальным ножом.

Вентиляционные отверстия на коньке были прибиты вручную гвоздями 2 дюйма, чтобы проникнуть в настил внизу. Кроме того, ребята аккуратно поместили гвозди в линию, указанную на вентиляционном отверстии.

Начиная с одного конца, ребята прибили черепицу поверх вентиляционного отверстия.

На самом последнем куске они разрезали черепицу, чтобы она выглядела как зеркальное отражение, и прибили ее на место.

Шаг 14: Самоклеящаяся мембрана

Эта самоклеящаяся мембрана представляет собой модифицированный битумный рулон SBS, и они используются в США с середины 1970-х годов. Эти рулоны можно использовать в качестве всей кровельной системы для приложений с низким уклоном, и бригада кровельщиков использовала их вместо черепицы на кровельной сверчке.Этого сверчка будет очень сложно покрыть галькой, потому что стена надстройки входит под странным углом только на небольшом расстоянии. Кроме того, эта часть крыши не видна с земли, поэтому не будет заметна.

Мембрана приклеилась к крыше, и ребята вбили в стену несколько гвоздей прямо по краю, чтобы удержать ее на месте.

Шаг 15: Кровельный герметик

Последнее, что сделали ребята, это обошли крышу и заклеили края (например, вокруг дымохода) и видимые гвозди.

Завершен

Что такое шатровая крыша?

Позвольте нам рассказать вам все, что вам нужно знать о вальмовой и двускатной крыше, о том, как ее построить, о ее преимуществах, недостатках и чем она отличается от остальных.

Итак, возможно, вы не сможете понять, что делает сверлильный станок, только по названию или причине вашего способа обнаружить функцию, лежащую в основе bradawl.Но некоторые вещи названы так, как они есть, например, отвертка. Так обстоит дело с вальмовой и двускатной крышей. Проще говоря, это крыша, у которой есть и шатры, и впадины. Но что именно это означает? Что он делает и почему это важно?

Связано: 36 типов крыш (стилей) для домов (иллюстрированные примеры проектирования крыш)

Борт

Если крыша двускатная, это не значит, что на ней можно носить корзину для белья. В разговорах о кровле это означает, что конструкция имеет уклон со всех четырех сторон.По строгому определению, «вальм» шатровой крыши – это точка, где встречаются две наклонные стороны. Угол, при котором встречаются две наклонные стороны шатровой крыши, называется скосом вальмы.

Крыша, имеющая шатры и впадины, имеет более одной секции, где встречаются четыре наклонные стороны, но эти секции соединены с другими участками шатровой крыши. Чем они разделены? Конечно: долины! В большинстве новых домов, построенных в современном стиле, вы увидите шатровую и долинную крышу. Это все еще популярный вид, хотя такая конструкция крыши существует уже много десятилетий.

Это звучит просто, когда вы читаете об этом или представляете себе это в своей голове. Однако на самом деле строительство вальмовой и двускатной крыши – довольно сложное мероприятие, для которого требуются шатровые и долинные стропила, обширный каркас и профессиональные навыки кровли.

Строительство вальмовой и двускатной крыши

Вальмовая и ендовная крыша должна поддерживаться шатровыми и ендовными стропилами. Эти стропила являются несущими и устанавливаются под углом, обычно 45 градусов. Стропила сходятся на общем гребне и заканчиваются общими стропилами с каждой стороны.Стропила необходимо устанавливать так, чтобы они выдерживали вес вальмовой и двускатной кровли.

Они также должны идеально соответствовать всем этим бедрам и впадинам и точно следовать линиям крыши, чтобы выдерживать вес крыши. Если все это звучит сложно, то это потому, что это так. Конструкция вальмовой и двускатной крыши довольно сложна и запутана, поэтому для ее правильной сборки требуется эксперт.

Каждое измерение и каждый угол обрамления должны быть абсолютно безупречными, поэтому вам нужен профессиональный кровельщик с опытом работы в этом конкретном дизайне, чтобы установить вальмовую крышу и крышу с впадиной.Это не тот проект, который вы хотите попробовать сделать своими руками. Подумай об этом.

Если вы отклонитесь хотя бы на один сантиметр от ваших размеров, вы можете получить крышу, которая не является прочной конструктивно. Это означает, что это потенциально смертельно опасно. Когда вы подумаете об этом в этих терминах, то, безусловно, стоит того, чтобы профессиональная кровельная компания установила каркас для вашей вальмовой крыши.

Поскольку для поддержки этой конструкции крыши требуется обширный каркас, а также из-за того, что существует множество различных углов, вершин и падений, вальм и впадина – одна из самых дорогих конструкций крыши.Для создания такой конструкции крыши требуется много труда и много материалов. Вам также необходимо нанять очень опытную кровельную компанию для выполнения этой задачи, которая обойдется вам немного дороже.

Однако, поскольку на строительство этого типа крыши уходит так много времени и труда, в большинстве случаев это очень долговечный тип кровли. Конструкции вальмовых и двускатных крыш рассчитаны на длительный срок, а это значит, что вы сможете сохранить эту крышу на всю жизнь, если за ней будут ухаживать с мелким ремонтом и вниманием.

Преимущества и недостатки

Вальмовая и двускатная крыша – один из самых популярных дизайнов, настолько, что он стал одной из отличительных черт современного дизайна дома. Вы можете увидеть эти типы крыш повсюду в новых подразделениях. Главное преимущество такой крыши очевидно: она отлично смотрится.

Крыша, имеющая множество наклонов и выступов, намного более интересна визуально, чем крыша, сохраняющая единую форму, покрывающую весь дом.В конечном итоге крыша становится важной архитектурной особенностью дома, а не просто необходимым элементом для завершения строительства.

Однако у каждого варианта есть свои недостатки, и вальмовая и двускатная крыша не застрахованы от этого. Везде есть долина, есть вероятность скопления дождя, снега и мусора. Повсюду, где соединяются две шатровые части крыши, вы получаете трещину, и это может легко стать кошмаром, если что-то там застрянет.Несколько очень сильных снегопадов могут сильно повлиять на эту долину и в конечном итоге растают, образуя много воды. Это может перерасти в протечки или повредить крышу.

Убедитесь, что на вашей крыше есть отличная дренажная система, чтобы вода и снег могли растаять и уноситься с крыши, где они не могут причинить никакого вреда. Часто проверяйте наличие засоров, которые могут помешать эффективному сливу воды.

В противном случае вода может скопиться и привести к серьезному повреждению крыши.Также помните, что любая крыша, имеющая несколько провалов и впадин, имеет несколько точек, где что-то может пойти не так. Есть еще кое-что, что может пойти не так, потому что у вас больше потенциально слабых участков крыши.

Предотвратить попадание мусора в ловушку не так просто. Не существует удобной дренажной системы для ветвей деревьев и опавших листьев, которые могут застрять в впадинах вашей вальмовой крыши. Для этого вам понадобится лестница и соответствующее защитное снаряжение, чтобы счистить весь мусор, которого не должно быть на крыше.

Одно из больших преимуществ вальмовой крыши – это сопротивление ветру. Поскольку они имеют внутреннюю несущую конструкцию и форма конструкции немного напоминает несколько пирамид, собранных вместе, конструкции вальмовых и двускатных крыш довольно устойчивы к повреждениям ветром. Наклонные стороны придают крыше более аэродинамический дизайн по сравнению с другими вариантами.

Должен ли ваш дом быть увенчан хмелем и долинами с этой классической стильной крышей? В каждой конструкции крыши есть взлеты и падения, но у бедра и впадины определенно есть еще несколько взлетов (прыжков), и у них есть падения (долины).

.
