Размеры и разновидности кабель-каналов для электропроводки

Размеры и разновидности кабель-каналов для электропроводки

Кабель-каналы — термины, обозначающие электротехнические изделия, обобщенно представляющие собой замкнутый профиль прямоугольного, треугольного или близкого к ним сечения с плоским основанием, предназначенный для монтажа на архитектурную поверхность (стену, пол, потолок) и заключения в своем объёме проводов и кабелей.

Выполняя монтаж наружной электропроводки или прокладывая какой-нибудь информационный кабель, желательно тут же позаботиться о том, как лучше скрыть данные провода. Для решения поставленной задачи хорошо подходят специальные кабель-каналы или пластиковые короба.

В отличие от кабельного лотка, кабель-канал или короб имеет крышку, так что кабель в нем закрыт. Кроме того данные изделия выпускаются сегодня на любой вкус и цвет, бывают различных форм и размеров, так что каждый, кто задумался о монтаже наружной проводки, сможет выбрать кабель-канал или короб, который идеально подойдет для тех или иных условий домашнего, офисного или производственного интерьера.

Наибольшей распространенностью отличаются пластиковые и металлические кабель-каналы, изготавливаемые из ПВХ и алюминия, а также из нержавеющей стали. Для административных и производственных помещений лучше всего подходят металлические каналы и короба, имеющие простую конструкцию и не отличающиеся изысканностью внешнего вида.

Для жилых помещений чаще всего выбирают пластиковые ПВХ-каналы, поскольку данные изделия представлены в самых разнообразных цветовых вариациях, имеют различные формы, и в целом выглядят более аккуратно. Таким образом, главное, чем отличаются кабель-каналы друг от друга, — это конструкцией. Далее поговорим об их разновидностях.

Миниатюрные кабель-каналы из ПВХ

Такие каналы из ПВХ используются обычно для скрытой прокладки информационных кабелей и слаботочной электропроводки. Они практически незаметны на стене, потолке или на полу. Именно поэтому маленькие каналы так популярны, когда нужно произвести скрытый монтаж телефонного, телевизионного или сетевого кабеля, либо подвести провод например к маломощному светильнику на светодиодах.

Типичные размеры каналов такого формата в сечении – от 10 до 60 мм в высоту и от 7 до 100 мм в ширину. Как вы уже поняли, в данном исполнении выпускаются ПВХ-каналы квадратного и прямоугольного сечения. Возможны различные цвета: белый, коричневый и т.д.

Наиболее распространенные типовые размеры кабель-каналов:

• 10х7мм;
• 10х10мм;
• 10х12мм;
• 12х12мм;
• 12х16мм;
• 16х16мм;
• 16х20мм;
• 20х20мм;
• 20х25мм;
• 25х25мм;
• 25х40мм;
• 40х40мм;
• 40х60мм;
• 60х80мм;
• 60×100мм.

Часто встречаются и другие размеры:

Полезное внутреннее сечение:

Напольные кабель-каналы

Для офисов и им подобных помещений очень удобны алюминиевые или пластиковые напольные кабель-каналы скругленного профиля. Такие каналы предназначены специально для прокладки проводов по полу, например от стены к рабочему столу или светильнику.

Напольный канал имеет, как правило, небольшую высоту – от 10 мм, хотя встречаются и более высокие экземпляры — до 60 мм, при ширине соответственно от 20 до 100 мм.

Форма канала обеспечивает минимальное препятствование при хождении людей по офису, ведь о такой канал трудно запнуться, поскольку он практически гладкий, нога просто проскользнет по нему.

Внутри канала может быть смонтирована электропроводка либо информационный кабель, а при необходимости – и то, и другое. Цветовое решение, как правило, однотонное.

Парапетные кабель-каналы

Парапетные или магистральные кабель-каналы имеют вид составных изогнутых коробов, включающих в себя прямые элементы и соединительные угловые переходники.

Из данных элементов можно собрать канал практически любой формы и протяженности для того чтобы скрыть проводку от какого-нибудь оборудования или устройства. Популярны данные каналы в жилых и офисных помещениях, где с их помощью можно скрыть проводку от кондиционера, настенного светильника и т. п.

Размеры каналов в сечении варьируются от 80х40 мм до 120х60 мм. Цветовое решение подбирается индивидуально. Для промышленных помещений подходит простой белый или серый цвет, для жилых и офисных помещений популярно оформление под дерево.

Плинтусные кабель-каналы представляют собой пластиковые напольные плинтуса, дополнительно выполняющие функцию кабельного короба. Это так называемый электротехнический плинтус.

Для дома или квартиры подобное решение будет почти идеальным, ведь скрытая проводка, сетевой или телевизионный кабель, часто прокладываются именно вдоль стены, а данный плинтус сочетает в себе достоинства современного декоративного плинтуса и кабель-канала. Получается, что пустое пространство внутри плинтуса приносит пользу, скрывая внутри себя наружную проводку.

Размеры плинтусного кабель-канала соответствуют размерам обычных плинтусов. В конструкции присутствуют продольные и угловые элементы. Цвет выбирается индивидуально под интерьер.

Угловые кабель-каналы

Угловые кабель-каналы похожи на напольные плинтусные, только предназначаются, в отличие от напольных электротехнических плинтусов, для монтажа наружной проводки под потолком. Канал имеет треугольное сечение несущего профиля и плоскую крышку (в отличие от напольного плинтуса).

Данный канал замечательно вписывается в интерьер под потолком, практически не бросается в глаза. Кроме того цвет углового канала может быть выбран исходя из индивидуальных потребностей человека. Сборка конструкции производится из прямых и угловых (соединительных) ПВХ-элементов.

Прозрачные кабель-каналы

Кабель-каналы с прозрачной крышкой служат преимущественно декоративными световыми элементами, поскольку кроме основной функций (размещать внутри себя проводку), данные каналы отлично подходят для обеспечения физической защиты светодиодной ленты.

Ширина прозрачной части может варьироваться здесь от 5 до 20 мм, что позволяет подобрать канал практически для любой цели, начиная от монтажа светодиодной подсветки потолка, пола или ниши, заканчивая световым оформлением днища автомобиля.

Перфорированные кабель-каналы

Перфорированные ПВХ-короба отличаются меньшим весом и более выгодной ценой по сравнению с цельными закрытыми каналами. Данные каналы обычно применяются в технологических помещениях, снаружи здания или в электрораспределительных шкафах, где совершенно не важен внешний вид канала, а важна только закрывающаяся опора для электропроводки.

Продольные отверстия по бокам обеспечивают хорошую естественную вентиляцию, что не допускает чрезмерного разогрева проводки. Крепление таких каналов к опоре обычно производится с помощью саморезов.

Типичные размеры перфорированных каналов — 25, 40, 60 или 100 мм в ширину при разнообразной высоте из этого же размерного ряда.

Гибкие кабель-каналы

Гибкие кабель-каналы, похожие на пластиковую велосипедную цепь, выпускаются размером от 2 до 5 см в высоту и от 5 до 25 см в ширину. Кабель каналы данной конфигурации устанавливаются там, где необходимо подвести проводку по неровной поверхности, либо в тех местах, где возможна или необходима регулярная подвижность кабеля.

Например в цехе к станку ЧПУ или лазерной резки, к строительной или погрузочной технике, к металлообрабатывающим и деревообрабатывающим станкам, – подвижный кабель может быть подведен именно в таком защитном канале. Кабель не вывалится из канала, ни за что не зацепится, сохранит свое положение в пространстве, при этом сможет двигаться и не расползаться.

На промышленных предприятиях также применяются проволочные кабель-каналы.

Как правило, на складах и в подвалах проводка прокладывается именно в проволочных каналах, позволяющих быстро оснастить освещением или розетками любое неподготовленное помещение.

Проволока располагается с достаточно большим шагом, что обеспечивает проводам хорошую вентиляцию и защиту от перегрева, а также относительно небольшой вес самому каналу.

Усиленная разновидность проволочного кабель-канала — лестничный кабель-канал. Здесь все аналогично проволочному каналу, однако каркас изготовлен из более крупного металлического профиля похожего на лестницу, что позволяет монтировать под потолком даже тяжелые силовые кабели.

На самом деле, гибкие, проволочные и лестничные кабельные каналы именуются таковыми лишь условно, потому что на самом деле это

Ранее ЭлектроВести писали, что исследователи Университета Флориды опубликовали статью, в которой они описали принцип работы системы зарядки Peer-to-Peer Car Charging (P2C2), где предложили связывать два электромобиля друг с другом с помощью телескопических зарядных кронштейнов.

По материалам: electrik.info.

каналы – виды, размеры и цена, металлические и пластиковые

Главное назначение любого кабель-канала – это защита проводки от механического воздействия.

Такие приспособления для крепления проводов имеют много преимуществ:

1. Создают эстетичный вид проводки.
2. Упрощают монтаж.
3. Обеспечивают доступ к проводам.
4. Позволяют изменять и добавлять конструкцию проводки.
5. Обеспечивают защиту проводки от физического воздействия.
6. Создают противопожарную изоляцию проводов.

Перед монтажом канальной системы, следует учитывать и некоторые недостатки:

1. При укладке прямолинейных линий устройств на неровной поверхности, невозможно избежать зазоров, которые могут деформировать кабель канал.
2. При пониженных температурах, канальные элементы из пластика становятся хрупкими.
3. Громоздкость конструкции при большом количестве прокладываемых кабелей ставит под вопрос ее эстетический вид.

Виды, материалы, форма

Кабель-каналы подразделяются по материалу.

Они могут быть:

Металлические

Изготавливают в основном из оцинкованной стали или алюминиевых сплавов. Их можно применять как внутри помещений, так и снаружи, они инертны к внешним климатическим воздействиям.Различают перфорированные и неперфорированные металлические канальные линии.

Перфорация обеспечивает проветривание и помогает избежать перегрева конструкции. Некоторые модификации металлических кабель-каналов используют с целью защиты при монтаже внутренней проводки, поэтому их монтируют непосредственно в бетон.

Пластиковые

Производят из негорючего поливинилхлорида со специальными добавками для придания прочности. При этом, они не теряют эластичность и способны восстанавливать свою первоначальную форму после небольшого механического воздействия. Материал устойчив к ультрафиолетовым лучам.

Наиболее распространены для устройства проводки внутри помещений. Они выполняют защитную функцию не хуже металлических изделий, но отличаются более низкой ценой.

Кроме того, они обеспечивают более эстетичный вид проводки и имеют разнообразную цветовую гамму, в том числе и под дерево. По своей форме, пластиковые изделия имеют прямоугольное, квадратное, треугольное или многогранного сечения. Они могут иметь одну, две или много секций для размещения проводов.

Многосекционный короб из пластика позволяет уложить одновременно провода и кабели разного размера и назначения.

Их удобно применять при укладке сложных схем конфигураций коммуникаций. Для этого, в комплекте с кабельными каналами продаются вспомогательные комплектующие элементы, что упрощает процесс монтажа. Это заглушки, соединители, тройники и другие элементы.

Пластиковые изделия подразделяют и по месту монтажа.

Существуют изделия:

1. Для пола.
2. Для стен.

Например, верх изделия для пола может иметь закругленную форму.

Широко распространены напольные канальные линии, совмещенные с плинтусом.

Независимо от материала, конструкция кабель-каналов одинакова и представляет собой короб разной формы с плоским основанием и съемной крышкой, закрепляющейся на основании путем защелкивания с помощью замкового соединения.

Такое устройство предусмотрено для внешней проводки. При внутренней проводке, в основном используют гибкие кабель-каналы с многожильным расположением проводов.

Размеры

При выборе изделий для монтажа кабельных линий следует обратить внимание на их размеры, которые должны соответствовать количеству размещаемых в них проводов.

Наиболее распространенными изделиями из пластика являются квадратные и прямоугольные формы сечений коробов, которые производят в стандартных размерах:12×12, 15×10, 16×16, 25×16, 20×10, 25×25, 40×16, 40×25, 40×40, 60×40, 60×60, 80×40, 80×60, 100×40, 100×60, 50×16, 70×20 см, где первая цифра – это размер основания, а вторая – это высота короба.

Длина кабельных полос составляет 2 метра. Иногда указывают размер полезного сечения канала, т. к. по правилам, при укладке проводов должно оставаться свободное пространство. Например, кабель с размерами 10×7 на 63 означает, что он имеет основание 10 см, высоту 7 см и полезное сечение 63 кв. см.

Монтаж своими руками

Клеевой способ крепления

Монтаж короба для прокладки открытой электропроводки можно провести самостоятельно.

Для этого следует соблюдать необходимые правила монтажа:

1. Провода укладывают внутри коробки прямолинейно, не допуская витков и заломов.
2. Проводка должна плотно прилегать к основанию короба, включая места изменения направления проводов.
3. Размер короба должен предусматривать не менее 50% свободного пространства после размещения в нем проводов, т. к. в процессе эксплуатации проводка нагревается и необходим доступ воздуха для отведения тепла от нее.
4. Должно предусматриваться минимальное соединение проводов внутри кабеля.
5. Крепление короба осуществляется при помощи саморезов или клея в случае деревянной или гипсокартонной поверхности и дюбелями при установке короба на бетон.
6. Предварительно подготовить необходимые инструменты и запастись материалом для монтажа в необходимом количестве.

Для успешного проведения работ понадобятся следующие инструменты:

• саморезы, дюбели или клей;
• болгарка;
• уровень;
• отвес;
• отвертка;
• карандаш;
• нож;

Если проводов немного, можно использовать плинтус с кабель каналом внутри. В жилых помещениях распространенным является напольный способ крепления подводки по периметру стен.

Далее, необходимо произвести замер необходимых элементов конструкции и дополнительных элементов, а также диаметра проводов, который зависит от мощности потребления.

В самом конце нужно заготовить канальные элементы и вспомогательные аксессуары необходимого размера и количества с запасом, на случай порчи или ошибки в расчетах.

Схема монтажа углов и стыков

Кабель канал из пластика монтируется в следующем порядке:

1. Проводится разметка расположения конструкции. При расположении канальной линии на стене для прямолинейности вертикального направления, применяют отвес, при горизонтальном положении – уровень. От правильно выбранной разметки зависит количество расходных материалов: типоразмеров кабельных каналов, заглушек, соединительных элементов, уголков и других комплектующих.
2. Нарезается кабельный короб на отрезки, соответствующие проведенным замерам. Нарезку проводят болгаркой, пилой или ножом.
3. Отрезки короба без крышки крепятся по разметке саморезами или клеем на гладкую стену или дюбелями на кирпичную или бетонную стену.
4. Расстояние между креплениями должно быть не более 50 см.
5. На углах, канальные участки крепятся встык и затем закрываются заглушками.
6. При повороте направления кабельной линии, участки коробов в местах соединения подрезают под углом 45^о и монтируют встык, или укладывают внахлест, предварительно удалив перегородки внутри короба на ширину канала. Эти рекомендации относятся к случаю, когда поворот осуществляется на 90^о.
7. При Т-образной схеме разводки, следует вырезать отверстие в боковой поверхности короба на ширину вертикальной планки, к которой он будет стыковаться, для вывода проводов.
8. После крепления короба по всей разметке осуществляют укладку проводов, которые затем закрывают крышками. Предварительно крышки нарезают по размерам участков закрепленных кабельных каналов. Стыков на крышках не должно быть.

Если для прокладки проводки используются плинтусы с кабельными линиями, то подводить нужно только канальные линии от плинтуса до розетки.

Цена

Стоимость на изделия для укладки проводки зависит от следующих факторов:

1. Качества материала (технических характеристик).
2. Сложности формы и конструкции.
3. Внешнего оформления.
4. Размеров изделия.
5. Производителя.

Цена чаще всего указывается за погонный метр или за 1 штуку.

Например, кабельный канал под сосну, имеющий размер 16*16, производителя PlastElectro стоит 49 р. за штуку. А изделие размером 12*12 с крышкой из белого пластика того же производителя имеет цену 16 р. за штуку.

Как видно, приобрести изделия по доступной цене не представляет проблем. При самостоятельном выполнении работ по монтажу кабельной линии ее устройство обойдется недорого. Выглядеть такая схема проводки будет аккуратно и, кроме того, обеспечит доступ к ремонту и модернизации системы в любое время.

Статья была полезна?

0,00 (оценок: 0)

Выбор кабель каналов, их виды и размеры

Кабель каналы используются для безопасного прокладывания электрических проводов. В зависимости от особенностей монтажа, количества проводов и других факторов при прокладывании электросети могут использоваться кабель каналы разных видов и размеров.

Кабель каналы для электропроводки

Содержание:

1. Зачем нужны кабель каналы
2. Жесткие
3. Гибкие
4. Виды кабель каналов
5. Отличия и особенности пластиковых и металлических коробов
6. Монтаж
7. Размеры

Зачем нужны кабель каналы

Провода локальной электрической сети, как правило, прячутся в стенах, потолках или соответствующих каркасах из гипсокартона или других материалов. Однако нередко возникает ситуация, когда в процессе эксплуатации помещения появляется необходимость прокладывания питания к дополнительным розеткам или светильникам.

Их использование дает возможность не только сохранить аккуратный вид сети, но и обладает большим практическим преимуществом — при таких неполадках, как, например, короткое замыкание, провода остаются в свободном доступе, легко найти место неисправности и устранить проблему.

Кабель каналы, их материал, конструкция, и размеры выбираются исходя из условий монтажа. Материалы, используемые для их производства, должны быть упругими, прочными и негорючими. Необязательным, но желательным, качеством будет электроизоляционная способность.

пвх плинтус с кабель каналом. ДО.

пвх плинтус с кабель каналом. ПОСЛЕ.

Жесткие

Жесткие или корпусные – это металлические или пластиковые короба, имеющие, как правило, прямоугольную форму в поперечнике. Для использования в различных условиях монтажа, сегодня изготавливают следующие их виды:

• закрытый короб со сплошными стенками без отверстий;
• закрытый короб с отверстиями по бокам;
• сборный короб из П-образного паза без отверстий в стенках и защелкивающейся крышкой.

Для скрытой проводки в каркасных конструкциях (фальшполы, подвесные потолки, каркасы для выравнивания и отделки стен, внутренние перегородки) используются металлические кабель каналы без крышки. Короба открытого типа, устанавливаемые на стены и потолки, чаще всего делают из самозатухающего полихлорвинила. В чистом виде этот материал очень гибок, поэтому для повышения жесткости в него добавляют такие минеральные примеси, как мрамор или гипс. Базовый цвет на производстве белый, но, материал хорошо сцепляется с краской и долго не выцветает, сегодня можно приобрести и цветные вариации, стоимость которых не сильно превышает стандартную. В последнее время все более востребованными становятся короба с рисунками или узорами, отпечатанными с помощью фотопринта. Такие материалы считаются дизайнерской продукцией и имеют несколько большую стоимость.

Открытые алюминиевые каналы выглядят стильно, строго и дорого стоят. Их цена, как правило, не уступает текстурированным аналогам из ПВХ. Однако они обладают преимуществом, характерным для металлических коробов – изолируют провода от электромагнитных наводок и помех.

Одним из главных преимуществ этого вида кабель каналов в простоте их установки: они прикручиваются к поверхности с помощью саморезов, а все проводки складываются внутрь, скрученные при необходимости хомутом. Нельзя забывать и о том, что провода нагреваются под нагрузкой, что напрямую влияет на пожарную безопасность и электропроводимость. Коробчатые каналы комплектуются переходниками, угловыми и поворотными элементами, раздвоителями и крестовинами.

Размеры кабель каналов этого типа варьируют в зависимости от назначения. Самые маленькие (7˟10 мм) используются в прокладке сигнализации, а самые большие (60˟100 мм) для нескольких кабелей и проводов. Толщина стенок может составлять от 0,7 мм до 2,4 мм.

Жесткий алюминиевый кабель канал

Гибкие

Гибкие кабель каналы предназначены для ситуаций, когда использование коробчатых аналогов невозможно по конструктивным причинам. Например, при наличии 1,5-2 мм неровности (, стык между плитами, шов, зазор) жесткий короб будет обращать внимание на этот дефект. Внутри жилых помещений выравнивание потолка или стен будет обязательной процедурой, но для производственных или хозяйственных построек это будет излишней роскошью. Для прокладывания проводки в таких местах и предназначены гибкие кабель каналы. По форме и особенностям эксплуатации их делят на следующие виды:

1. Траки или гибкие цепи. Это конструкции, состоящие из нескольких секций, изгибающиеся в одной плоскости по всей длине. Для соединения секций между собой используется шарнирная сцепка. Каждый элемент закрывается с помощью защелкивающейся крышки. Такие короба называют полузакрытыми по той причине, что между элементами конструкции остаются небольшие щели.
2. Литые кабель каналы из искусственной резины или мягкого пластика.
3. Трубчатые каналы. Чаще всего используются для перехода на дверь.

Самыми сложными и, соответственно, самыми дорогими среди кабельных каналов этого вида являются траки. Основная сфера их применения – изоляция магистралей на производстве, в питании станков. В хозяйстве они могут быть полезны для подведения и защиты питающего кабеля на точильном, фрезерном, сверлильном станке, зернодробилке или другого мощного оборудования.

Размеры кабель каналов этого типа – от 20 мм до 234 мм в поперечнике.

Гибкие кабельные каналы для перехода на дверь представляют собой конструкцию из пары крепежных деталей и металлического шланга, который можно свободно изгибать в любом направлении столько раз, сколько позволяют свойства материала, толщина проводки и другие особенности монтажа. Чаще всего их используют для подведения электричества к электрическим сенсорам и замкам.

Гибкий кабель канал из мягкого эластичного пластика или резины обеспечивает надежную защиту практически от любых повреждений. Толстые стенки этих материалов предотвращают попадание влаги внутрь, что особенно важно для организации электробезопасности помещений с высокой влажностью (например, в частной бане или парилке).

Алюминиевый гибкий кабель канал

Виды кабель-каналов

По конструкции и области применения кабель каналы делят на следующие категории:

• Мини-каналы. Это самые маленькие по габаритам каналы, которые предназначены для изоляции телефонных, телевизионных, компьютерных и других похожих проводов. Их миниатюрный размер практически не влияет на интерьер и комнаты или кабинета.
• Напольные. Она, как понятно из названия, крепятся на поверхность пола и подводятся, как правило, к розетке или тройнику тоже находящемуся у ног. Напольный кабель канал имеет скругленную овальную форму и не создает препятствий при ходьбе и уборке.
• Парапетные. Одни из самых популярных жестких коробов для использования в офисах, домах, административных помещениях. В эту категорию попадает большинство магистральных коробов, которые часто применяются для укладывания проводов от кондиционера или аналогичной техники.
• Перфорированные. Эти жесткие кабельные короба имеют на боках множество отверстий, которые не только облегчают вес, но и способствуют воздушному охлаждению проводки, повышая её электропроводимость. При этом перфорированный короб имеет очень простое крепление канала, аналогичное жестким аналогам с защелкивающейся крышкой.
• Одним из лучших по сочетанию практичности и внешнего вида считается полый пластиковый плинтус из ПВХ или аналогичного материала. По конструкции он похож на стандартный пластиковый кабель канал для внутренней отделки – здесь провода тоже прячутся в паз и закрываются крышкой. Ключевым преимуществом этого вида в том, что он никак не влияет на интерьер, но сохраняет доступность проводки. Окрашивается в однотонные цвета под основные оттенки напольных покрытий с узором-имитацией под дерево.
• Прозрачные. Используются для закрепления светодиодной подсветки.
• Проволочные или каркасные. Их практически не нужно чистить или мыть, поскольку на ребрах конструкции оседает небольшое количество пыли. Удобны для технических и складских помещений, гаражей, погребов и т.д. Открытое расположение проводов является дополнительным преимуществом – они хорошо вентилируются и не перегреваются.
• Лестничные. Представляют собой короб из двух направляющих реек и перекладин между ними, что внешне напоминает лестницу. Чаще всего для их изготовления используют черный оцинкованный металл. Хорошо подходят для прокладывания тяжелых кабельных магистралей.

Рекомендуем посмотреть обзорное видео ниже. Там и про то какие коробы бывают и как делать их монтаж.

Отличия и особенности пластиковых и металлических коробов

При выборе кабель каналов из того или иного материала, следует учитывать функциональные и практические преимущества и недостатки, которыми они обладают. Так, например, одним из ключевых преимуществ металлических коробов является устойчивость к температурному и механическому воздействию. Для их производства используются различные виды алюминия, стали и сплавов. В продаже можно найти перфорированные модели, полезные для предотвращения возгорания или повреждения проводки в результате перегрева. Все современные металлические кабель-каналы долговечны – оцинкованный материал не подвержен коррозии. Кабели внутри металлических коробов можно укладывать по-разному, согласно требованиям монтажа: многослойно, пакетами, пучками.

Ключевым преимуществом кабель каналов из ПВХ, как гибких, так и жестких, является их эластичность. Они устойчивы перед многими внешними факторами, кроме механического воздействия, и поэтому обладают не меньшим сроком службы, чем металлические аналоги. Кроме того, короба из полихлорвинила отличаются большим разнообразием форм и размеров. На рынке можно встретить модели с треугольной или многоугольной формой поперечного сечения.

Продаются планки размером от 12˟12 мм до 100˟60 мм в поперечнике и стандартной длиной в 2 метра.

Монтаж

Гибкие кабельные каналы прокладываются внутри каркасных конструкций, над потолками, под напольными покрытиями, внутри перегородок и других похожих местах. Их непосредственное закрепление зачастую не требуется, но при возникновении такой потребности используют пластиковые хомуты, скобы на саморезах и других похожие крепежные элементы. Рекомендуем к просмотру видео с низу и первое видео из раздела про виды коробов, там тоже есть информация по монтажу.

Монтаж жестких кабельных коробов чаще всего производится внутри жилых, офисных или торговых помещений, что требует проведения отделки и выравнивания стен. Для закрепления на гипсоволокнистом листе используются 15 мм саморезы с плоской головкой, в древесине – саморезы различной длины (в зависимости от породы), в бетонных или кирпичных стенах — дюбель-гвозди от 25 мм до 35 мм.

Установку коробка начинают от потребителя (светильника или розетки), стыкуя торец кабель канала со стенкой коробки. Рекомендуется располагать точки крепления короба на расстоянии от 30 до 50 см друг от друга. Для того чтобы короб не покоробило при повышении температуры внутри помещения между панелями оставляют зазор в 1,5-2 мм. Если поверхность стены неровная, необходимо закреплять короб так, чтобы он сохранял декоративный вид и не подчеркивал дефекты. В зависимости от используемого короба можно не использовать угловой элемент для стыковки. В некоторых случаях допускается сделать на стенках панели вырезы для стыковки и согнуть панель в этом месте. С первого раза точный и аккуратный угол вряд ли получится, поэтому можно обратиться к опытному монтажнику или потренироваться на похожих материалах.

Вот так часто защищают питающие провода в наших подъездах

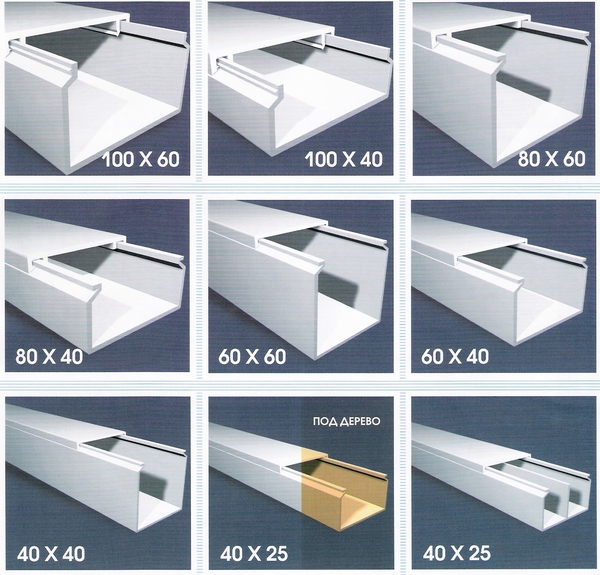

Размеры

Если вы прочитали статью целиком, то поняли, что для каждого типа кабель канала, размеры бывают разными (Если вы все еще не нашли ответ на свой вопрос по размерам, то рекомендуем пробежаться по статье глазами. Основные размеры указаны в выделенных блоках). Кроме того, некоторые производители делают свои нестандартные модели и нужно изучать конкретно их ассортимент.

Если вас интересуют общие, стандартные данные, то они такие:

12х12, 16х16, 25х16, 25х25, 40х16, 40х25, 60х40, 80х40, 80х60, 100х60.

Размеры кабель каналов.

Короб пластиковый Elettrocanali – Электроинжиниринг

Короб пластиковый производства Elettrocanali

Очень часто в жилых или офисных помещениях беспорядочно лежащие кабели и провода приносят большую головную боль, путаясь и загибаясь, тем самым создавая хаотичный вид, а в дальнейшем данная проблема может привести и к повреждениям проводов. И в случае неисправности даже одного провода может быть проблематично его отыскать. Как раз использование специальных коробов, кабель-каналов, позволит избежать данных проблем, компактно спрятав провода, увеличив безопасность работы всей системы. Короба представляют собой профиль прямоугольного сечения, в котором находится один или несколько проводов. Материал, из которого изготавливается этот короб, преимущественно алюминий или негорючий полимер, не поддерживающий горение. Данное приспособление достаточно легко крепится на стену, где не только не мешает, но и прекрасно вписывается в интерьер.

Elettrocanali – это итальянская группа предприятий, которая имеет четыре производственные мощности в Европе, при этом экспортируя свою продукцию в более чем сорок пять стран мира. Ассортимент итальянской компании очень разнообразен, постоянно расширяясь. Продукция компании имеет широкий диапазон: от распределительных щитов и систем крепления, до коробов, промышленных вилок и розеток. Благодаря 40-летнему опыту работы, Elettrocanali  гарантирует надежность своего оборудования. В линейке кабель-каналов компании представлены перфорированные и неперфорированные короба, находящие широкое распространение в строительстве и монтаже кабельных линий.

Пластиковые неперфорированные короба Elettrocanali применяются для наружной прокладки электропроводки с напряжением до 1000В. Монтаж осуществляется на наружные стены сооружений для защиты кабеля от воздействий погодных условий и ветра. Короб представляет собой полностью закрытое изделие. Благодаря специальной защелке гарантируется надежное удержание крышки кабеля-канала. Кабельные короба защищают кабели и провода от механических и коррозийных повреждений. Главное отличие между двумя коробами состоит в том, что в перфорированном коробе присутствует процесс перфорации, то есть обеспечивается доступ к кабелям за счет вырезки дополнительных отверстий. Но выбор осуществляется в зависимости от потребностей покупателя. Кабельный лоток, кабель-канал или так называемый неперфорированный короб обеспечивает наиболее надежную защиту.

Характеристики коробов Elettrocanali

• класс защиты: IP44
• минимальные размеры: 15х17
• материал: пластик

Пластиковый короб — эстетический вид электропроводки своими руками

Пластиковый короб

Содержание:

Нередки случаи, когда в административных и жилых помещениях появляется необходимость установки внешней электропроводки. Такая необходимость возникает, когда в помещении устанавливаются новые электрические приборы или приходит в негодность участок проводки, проходящей в стене.

Штробление стен не всегда возможно или приводит к затяжному ремонту, а в промышленных помещениях нет необходимости прятать провода в стену. Хорошим решением для аккуратной и безопасной укладки проводки поверх стен является пластиковый короб.

Преимущества

Пластиковый кабель-канал, как по-другому называется пластиковый короб для кабеля, представляет собой довольно удачную конструкцию из поливинилхлорида. Так, по сравнению с другими приспособлениями или видами укладки, короб из пластика обладает такими преимуществами:

• эстетический внешний вид;
• многообразие цветов, что позволяет подобрать короб к интерьеру квартиры;
• прочность изделия, которое стойко к ударам и позволяет выдерживать вес тяжелого кабеля;
• пожарная безопасность, соответствующая действующим правилам;
• устойчивость к перепадам температуры;
• простота монтажа и обслуживания.

Благодаря таким свойствам, пластиковые короба для проводов пользуются все большей популярностью при проведении установки наружной электропроводки.

Заглушки

Кроме этого, наиболее известные производители пластиковых кабель-каналов, такие, как «Элекор» и «Legrand», комплектуют свои изделия различной фурнитурой, которая помогает значительно окультурить и облагородить конструкцию пластикового короба для проводов. Такие элементы, как торцевые заглушки, тройники, внутренние и внешние углы, позволяют избавиться от дыр в магистрали и существенно ускорить ее установку. Производство кабель-каналов из ПВХ, осуществляется с применением современных технологий и постоянно совершенствуется.

Также читайте: Электрический пластиковый короб.

Выбор и расчет материала

Для того, чтобы сделать нормальную и надежную установку ПВХ-короба, необходимо определить некоторые детали и условия предстоящей работы.

При планировании монтажа кабель-канала из ПВХ, учитываются следующие факторы:

1. Толщина электропроводки и других кабелей, которые будут устанавливаться.
2. Размеры короба для отдельных участков монтажа.
3. Возможность установки дополнительных проводов и кабелей в будущем.
4. Материал поверхности, на которую будет установлен кабель-канал.
5. Возможностью использования ПВХ-плинтуса с кабель-каналом для расположения в нем проводов, при разводке внутри комнат.

Разнообразие короба

В продаже имеется пластиковый короб для проводов размером 2 м в длину и самых различных размеров ширины и высоты. Форма пластиковых кабельных коробов может быть самой разнообразной.

Они могут быть изготовлены в следующей форме:

• прямоугольника;
• квадрата;
• треугольника;
• полукруга.

Исходя из формы и размера, пластиковый короб может быть:

1. Потолочного типа. Это изделие имеет самый маленький размер, так как в нем располагаются тонкие провода, предназначенные для люстр или точечных светильников. Применяется, как правило, при прокладке новой линии по плите перекрытия. Кроме этого, при монтаже подвесного потолка из ПВХ-панелей, короб применяется для разводки электричества к вентиляторам и светильникам. Хорошим решением является использование перфорированного пластикового короба для размещения проводов на потолке при монтаже натяжных потолков из ПВХ-пленки. Возможность быстро сделать боковое отверстие в стенках короба, когда он закреплен на поверхности, существенно экономит силы и время.
2. Стенового типа. Стеновой вариант служит для того, чтобы подвести провода к розеткам и на потолок. Для розеток необходимы довольно толстые провода, способные выдерживать мощные электроприборы. Исходя из этого, для них подбираются соответствующего размера короба. Вывод провода на потолок, лучше всего осуществлять по кабель-каналу, установленному в углу. Там он не будет бросаться в глаза, а со вкусом подобранный по цвету — может гармонично дополнить интерьер комнаты.
3. Полового типа. Напольный пластиковый кабель-канал вполне успешно заменяет обычный деревянный или пластиковый половой плинтус. Размер здесь не имеет такого значения, как для настенных и потолочных изделий. Большой размер полового короба можно расценивать, скорее, как плюс. Кроме того, что он закрывает щель между стеной и полом, наличие запасного пространства под крышкой, может пригодиться для последующей прокладки в нем кабелей спутникового телевидения, сигнализации или интернета.

На заметку: Пластиковые изделия белого цвета представлены в самом большом ассортименте. Им легко придать нужный цвет, покрасив или оклеив пленкой.

Монтаж пластикового кабель-канала

Перед монтажом кабель канала необходимо определиться с размерами формой, количеством и цветом изделий, которые будут применяться при работе.

Составление проекта

Проектирование заключается в составлении схемы расположения электропроводки, телевизионных и оптических кабелей в помещении. Исходя из толщины одного провода или их пучка, подбирается тип и размер короба. На схеме подробно отмечаются все эти нюансы.

Угол внешний

Кроме этого, необходимо подсчитать сколько потребуется:

• соединительных планок;
• внутренних и внешних углов;
• монтажных ПВХ-коробов для разводки проводов;
• заглушек;
• тройников;
• крепежного материала.

Когда будет высчитано требуемое количество разного вида короба, можно узнать количество крепежа. Обычно, для крепления используются саморезы и пластмассовые дюбеля. Магистраль закрепляется на поверхности каждые 30 см. Следует умножить ее общий метраж на 3,3, чтобы получить количество саморезов.

Рекомендация: приобретать материал на 10-15% больше от расчетного. При работе могут быть допущены ошибки, плюс неизбежные отрезки.

Приобретение материала

Прежде чем отправляться в магазин за покупками, рекомендуется ознакомиться с ассортиментом товара и его ценами на сайтах строительных магазинов. Это поможет сэкономить не только деньги, но и время.

Если покупки придется делать в нескольких местах, то лучше нанять грузовое такси. Так товар будет в сохранности и под контролем. Возить изделия из ПВХ в багажнике легковой машины не рекомендуется — они могут сломаться или поцарапаться.

Во время покупки необходимо тщательно осмотреть, как панели, так и комплектующие.

Внимание нужно обратить на следующее:

1. Отсутствие деформации. При хранении деталей на коротких стеллажах или сложенных неровно, они искривляются и принимают неправильную геометрическую форму, которую невозможно изменить.
2. Наличие механических повреждений. Трещины в изделиях могут привести к поломке отдельных фрагментов в процессе монтажа.
3. Состояние покрытия. Оно не должно быть испачканным, потертым или выгоревшим на солнце. Такие дефекты будут сильно портить общий вид конструкции.

Приобретать следует материал с прочными стенками. Опробовать надежность замкового соединения можно на одном из фрагментов короба при осмотре — его крышка должна мягко, с небольшим усилием сниматься и, легко, без ударов по ней, закрываться. Отсутствие резкого щелчка говорит о качестве изделия.

Инструменты

Сам процесс устройства магистрали, после того, как этот процесс спроектирован и подготовлен, представляет довольно простое мероприятие. Все, что осталось — подготовить инструмент.

Один из инструментов для монтажа

Для работы потребуется:

• перфоратор;
• шуруповерт;
• ножовка по металлу;
• стусло;
• молоток;
• острый нож;
• плоскогубцы;
• карандаш или маркер.

Набор прост и есть в каждом доме. Собрав его и проверив исправность, можно приступать к работе.

Установка кабель-канала

Имея на руках проект, материал и нужный набор инструментов, работать легко и в удовольствие.

Этапы этой работы следующие:

Завершение установки

1. Проведение разметки на поверхности. Наносится место расположения магистрали, делаются отметки для сверления.
2. В поверхности делаются отверстия, в них вставляются пластмассовые дюбеля.
3. Прикручивается корпус короба.
4. Проводится укладка проводов и кабелей. Они могут укладываться по одному или в связке с использованием пластиковой стяжки.
5. Осуществляется разводка проводов.
6. Устанавливаются розетки, углы, заглушки и крышка корпуса.

Работа закончена.

Видео про сборку кабель-канала

Размеры кабель каналов для электропроводки пластиковые, короба для проводов

Кабель-каналы для электропроводки: виды, типы, размеры, применение

Если по каким-либо причинам нет возможности сделать скрытую электропроводку или провода потребуется регулярно осматривать, то в качестве креплений используются монтажные скобы, клеммы, коробки, хомуты и другие подобные приспособления. Но их общий недостаток заключается в том, что провода остаются открытыми, а это далеко не всегда допустимо. Для скрытия электропроводки применяются электромонтажные кабель-каналы, виды и размеры которых мы рассмотрим в этой статье.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения.

Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

1. Нет нужды штробить стены для укладки проводов.
2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
4. Монтаж магистрали выполняется максимально быстро.
5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
2. Короб «забирает» у стены несколько сантиметров пространства.
3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Металлические короба – виды и размеры

Так как металлические лотки и короба предназначены для больших нагрузок, то необходимость их использования в бытовых условиях возникает достаточно редко. Виды и размеры металлических кабель-каналов преимущественно подходят для внешней и внутренней прокладки кабелей в производственных помещениях, где идут магистрали, состоящие из большого количества проводов. Чтобы материал коробов не ржавел, при их производстве применяется оцинкованная сталь. Как и у пластиковых, сечение металлических кабель-каналов П-образное – с крышкой или без нее.

В зависимости от условий использования, изготавливают перфорированные, гладкие и лестничные лотки. Первые проще монтировать и закреплять внутри них кабели, а вторые тяжелее и устанавливаются на специальные опоры.

Размеры кабельных лотков:

Из-за большого веса приклеивание металлических коробов не практикуется – их крепят к поверхности анкерами, дюбелями или «садят» на болтовое соединение. Для монтажа гладких лотков применяются заранее закрепленные на поверхности полки или кронштейны.

Чаще всего металлические короба применяются для формирования электромагистралей в фальшполах или на подвесных потолках. Для их монтажа используются дополнительные блоки – поворотные, подъемные (для перевода проводов между плоскостями), разветвительные и т.п.

+ Плюсы металлических кабель каналов

1. Выдерживают вес большого количества силовых кабелей.
2. Позволяют легко проследить путь прокладки любого кабеля, обеспечивают простоту его монтажа и легкий доступ для проверки или замены.
3. Дополнительный плюс к пожаробезопасности.

— Минусы металлических кабель каналов

1. Большой вес предполагает более серьезные работы по монтажу.
2. Сложнее обрабатывать при монтаже (если требуется обрезать).
3. Такие виды кабель-каналов для электропроводки в обязательном порядке требуют наличия дополнительных комплектующих для монтажа поворотов и переходов.

Гофрированные пластиковые трубы

Если кабель-каналы, пластиковые или металлические, больше подходят для ровных поверхностей, то в случае частых переходов между плоскостями или поворотами их монтаж будет чрезвычайно затруднен из-за необходимости использовать большое количество дополнительных комплектующих. В таких условиях более подходящим материалом будут гибкие трубы, которые изгибаются под любым углом, а крепятся по всей длине на стандартные клипсы.

Внешне гофрированная пластиковая труба выглядит как эластичный канал круглого сечения. Применяется для прокладки любых кабелей и проводов, обеспечивая им дополнительную защиту от влажности и механических повреждений. Преимущественно используется при монтаже электроцепей со сложной траекторией прокладки проводов – фальшполы, подвесные потолки, электропроводка за гипсокартонными стенами.

Размеры и комплектующие

Для производства гофрированных пластиковых труб применяется ПВХ. Чаще всего применяются изделия с внутренним диаметром от 16 до 32 мм, но при выборе надо дополнительно обращать внимание на назначение гофры – она может быть легкой или тяжелой.

Первые это стандартные изделия, которые применяются для монтажа линий электроцепей внутри зданий. Тяжелые гофры дают более солидную защиту и могут использоваться вне помещений, а в отдельных случаях и под водой.

Так как в длинных магистралях протолкнуть провод через трубу без вспомогательных деталей не всегда получается, то дополнительно гофры могут комплектоваться зондами из металлической одножильной «стальки», впрочем, обычно у монтажников есть своя.

Размеры гофрированный труб для кабеля:

+ Плюсы пластиковых гофрированных труб

1. Незаменимы для прокладки проводов на неровных поверхностях или при необходимости делать частые повороты магистрали.
2. Обычно герметичны по всей длине, поэтому надежно защищают провода от повышенной влажности.
3. Дополнительная защита кабелей от механических повреждений, а людей от поражения электрическим током.
4. Крепление на клипсы одно из самых простых для монтажа и обслуживания – вставить или извлечь из них гофру можно без дополнительных инструментов.
5. Плюс к противопожарной безопасности – пластик, из которого изготавливается гофра, содержит присадки, препятствующие горению. При замыкании проводки гофра не вспыхнет, а просто расплавится.

— Минусы пластиковых гофрированных труб

1. Плохо переносят отрицательные температуры – при переохлаждении теряют упругость и ломаются, поэтому больше подходят для внутренних работ.
2. При чрезмерно большом количестве поворотов и изгибов протяжка кабеля внутри гофры будет сильно затруднена, а иногда и невозможна, поэтому придется сначала затягивать внутрь провода и потом выполнять общий монтаж.

Гофрированные металлические трубы

Отличительная особенность металлорукавов от пластиковых труб – в способе изготовления. Если последние полностью цельные и герметичные, то металлические скручиваются из стальной оцинкованной ленты, что и определяет преимущества и недостатки использования.

Размеры металлоруковов для кабеля:

Все остальные параметры схожи с трубами из ПВХ.

+ Плюсы гофрированных металлических труб

1. Более надежная защита проводов от механических повреждений.
2. Если металлорукав заземлить, то он будет выступать в качестве дополнительного электромагнитного экрана – в некоторых случаях, при прокладке информационных кабелей, это существенное преимущество.
3. Простота монтажа.

— Минусы гофрированных металлических труб

1. Так как труба не цельная, то ее не получится использовать в условиях, требующих герметичного соединения.
2. Вес и стоимость выше чем у пластиковых аналогов.
3. Невосприимчивы к отрицательным температурам.

Гладкие жесткие трубы для электропроводки

Гладкие жесткие трубы применяются для максимальной защиты прокладываемой электропроводки и удобства ее обслуживания. Если в стене замуровать провода в жесткой трубе, то получаем все преимущества скрытой проводки, но в случае необходимости ремонта не придется штробить стены – кабели просто вытягиваются для ремонта или замены.

Размеры жестких труб для кабеля:

+ Плюсы гладких жестких труб для электропроводки

1. Даже в случае серьезного замыкания предохраняют человека от поражения электрическим током.
2. Плюс к пожаробезопасности.
3. Сравнительно невысокий вес и затраты на монтаж.

— Минусы гладких жестких труб для электропроводки

1. Жесткие трубы требуют применения дополнительных аксессуаров для создания поворотов и дополнительных разветвлений линии.
2. При большом количестве поворотов сложно протягивать провода.
3. Для монтажа нужны дополнительные комплектующие: углы, заглушки, тройники и т.п.

Это все самые распространенные виды и типы кабель-каналов для электропроводки в бытовых и промышленных условиях. Какие из них использовать надо решать в каждом конкретном случае отдельно – в зависимости от конкретных условий.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter. Поделиться: 0

Кабель-канал – это специализированный короб, который используется для обеспечения механической защиты различных проводов (слаботочных сетей и силовых кабелей), а также специальных устройств. Кабелем-каналом называется специализированное приспособление (профиль). Как правило, короб изготавливают из пластика и алюминия.

Выпускаемые короба и мини-каналы позволяют быстро монтировать различные системы. Изделия имеют различные цвета и типы поверхностей, обеспечивая высокую эстетичность в любом типе помещений. Наличие полного спектра аксессуаров, позволяет обеспечить системный подход при проектировании кабеля несущих систем.

Виды и размеры кабель-каналов в одной картинке:

Виды и их характеристики

На рынке строительных товаров представлены кабель-каналы различной конструкции.

Ведущие производители производят такую продукцию:

Продукцию изготавливают из алюминия, стали, а также пластика:

1. Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками. Данные модели часто устанавливают на улице.
2. Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
   • гибкость;
   • влагоустойчивость;
   • прочность;
   • мягкость;
3. Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.

Наибольшей популярностью пользуются такие пластиковые каналы:

1. Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
2. Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.
3. Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.

По цвету исполнения пластиковые каналы бывают:

• светлые;
• белые;
• цветные;
• под тёмное и светлое дерево;

Сегодня наибольшей популярностью пользуются лотки под дерево. В офисах, как правило, применяют ПВХ каналы.

Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:

• заглушки;
• соединительные углы;
• т-образные углы;
• л-образные углы;
• внешние и внутренние;

Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:

• DKC;
• ОМиС;
• АСКО;
• Теко;
• ИЭК;
• Moll;
• Legrand;
• Replast;
• ЭЛЕКОР;

двойной замок

Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.

Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.

Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.

Качественные кабели обладают такими преимуществами:

1. Сертификат Ростеста.
2. Повышенный уровень пылевлагозащиты.
3. Может устанавливаться как внутри, так и снаружи помещения.

Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.

Такая модель имеет такие преимущества:

1. Закруглённая форма.
2. Эстетичный вид.
3. Изготовлен из экологически чистых материалов.

Размеры

Современные технологии позволяют изготавливать специализированные коробы различных размеров и конструкций:

• многоугольные;
• треугольные;
• и другие;

Длина продукции в упаковке составляет:

• 15 м;
• 16 м;
• 20 м;
• 42 м.
• 70 м.
• 100 м.

Сечение:

• 12×12;
• 16×16;
• 20×10;
• 40×16;
• 60×40;
• 80×40;
• 100×60 и другие;

Конечно же, на строительном рынке представлены стандартные приспособления, которые имеют усреднённые характеристики.

Самой большой популярностью пользуются пластиковые чехлы квадратной формы, которые используются для защиты различных кабелей.

кабель-канал 100×60

Данные приспособления имеют различные размеры и характеристики. Монтаж изделий осуществляется 2 способами. Благодаря специальным защёлкам установка короба осуществляется в кратчайшие сроки. Для того, чтобы выбрать модель, необходимо учитывать количество проводов. Так как от этого будет зависеть размер приспособления.

Самые распространённые размеры специализированных коробов:

• 80×60;
• 60×40;
• 40×16;
• 25×16;
• 12×12;
• 100×60;
• 80×40;
• 40×25;
• 25×25;
• 16×16;

Самыми распространёнными являются кабели размером 100*60 и 12*12. Для соединения коробов используют различные муфты. Как правило, модели продают в виде планок (2 метра). Все пластиковые модели крепятся стандартным способом.

При помощи шуруповёрта приспособление прикручивают к поверхности. Все дополнительные конструктивные элементы и аксессуары необходимо приобретать отдельно.

Способы прокладки

Обычно, кабель-канал крепят к стене на саморезы. Однако, некоторые умельцы делают это на трёхстороннюю клейкую ленту либо жидкие гвозди. Желательно осуществлять монтаж старым и проверенным способом.

Определить длину куска можно 2 способами:

1. С помощью рулетки.
2. Прикладывать короб к стене там, где это возможно, и отмечать карандашом.

Отдельная тема — это выполнение стыков.

Здесь важно аккуратно обрезать кабель-канал с помощью:

• канцелярского ножа;
• ножовки;
• усиленных ножниц;

Современные кабельные каналы устойчивы к выцветанию. Они не стареют и не желтеют со временем. Также, они обладают стойкостью к распространению горения, поскольку изготовлены из самозатухающего АБС пластика.

Инструкция по монтажу

Профиль новых кабель-каналов поставляется со специальными отверстиями. Вы значительно экономите время, так как не нужно просверливать дно профиля. К тому же, готовые отверстия позволяют выравнивать приспособления по уровню.

Есть 2 варианта крепления профиля к стене:

1. Классический.
2. С помощью дюбелей и специальных инструментов.

Результат монтажа великолепен. Разделительная перегородка помогает тщательно выровнять профиль на стыке. Когда все профили застыкованы накладка на стык адаптируется к глубине профиля и просто приклеивается.

Для установки кабель-каналов следуйте предложенной инструкции:

1. Распаковать изделие.
2. Снять верхние крышки.
3. Создать необходимую разметку вдоль стен.
4. Обрезать короб на необходимую длину (для этого можно использовать пилу или нож).
5. Снять с канала верхнюю часть.
6. Поместить короб в необходимое место.
7. Поставить на изделие уровень.
8. Выровнять канал.
9. Сделать отверстия (для установки с помощью дюбель-гвоздей).
10. Закрепить изделие (для этого можно использовать клей, дюбели и др.).
11. Проложить необходимые провода (при необходимости установить розетки).
12. Закрыть изделие.
13. Навести порядок на строительной площадке.

Существует 2 типа перегородок:

• несущие;
• разделительные;

Несущие перегородки позволяют монтировать крышки на мультисекционные кабель-каналы. Плоский угол монтируется максимально просто. Его конструкция гарантирует безупречное разделение секций изолированных проводов.

Внутренние углы варьируемые, они состоят из 2 частей:

• верхней;
• нижней;

Они прекрасно адаптируются к углам стен и легко устанавливаются на профиль кабель-каналов. Внешние углы тоже варьируемые, и легко защёлкиваются на профиль. По своей конструкции, углы – это цельные аксессуары, полностью готовые к монтажу.

Для мультисекционных кабель-каналов существуют угловые сепараторы. Они поставляются вместе с углами и обеспечивают реальное разделение слабых и сильных токов при прохождении проводов в углах. Углы плавно варьируются в диапазоне 60–120 градусов, что позволяет производить монтаж на любых конфигурациях стен.

Держатели кабеля удерживают все провода внутри профиля и обеспечивают вам ещё больше удобства монтажа. Заглушка адаптируется к различным сечениям благодаря обтекаемым деталям, а лицевая деталь заглушки не потеряется в процессе работы.

Гибкие крышки легко и просто монтируются по всей длине кабель-канала и на углах, а внешний вид установки просто восхитителен. Накладка на стык крышек с не теряемой декоративной крышкой позволяет осуществить лёгкую стыковку со следующей крышкой. Новый специализированный короб предоставляет вам полный набор решений даже для самых сложных установок.

Соответствующая крышка монтируется на несущую перегородку. Эта несущая перегородка может служить и в качестве разделителя для разделения 2 секций с одной и той же крышкой.

Рекомендации

1. Первым делом нужно посмотреть внешний вид. Внешний вид должен отвечать вашим требованиям.
2. После этого нужно посмотреть пластичность приспособления. Для этого короб нужно скрутить. Если профиль возвращается обратно, то качество пластмассы хорошее.
3. Самый простой способ проверить модель, это сгибая, открыть крышку. Приспособление должно гнуться и не ломаться. Если крышка ломается, значит слишком много добавлено в состав других компонентов.
4. Естественно, необходимо обратить внимание на наличие двойного замка. После того, как вы закроете замок, он должен зафиксироваться и не открываться.

Что можно сделать ещё чтобы проверить качество? Учитывая, что специализированный короб будет находиться где-то на стене или потолке, крышка должна выдерживать вес кабеля, который будет давить на неё. Давайте укажем, какие характеристики модели можно узнать экспериментальным путём.

Для того, чтобы посмотреть, как прочно крышка крепится к самому коробу, необходимо сделать простейшее устройство – подвесить кусок короба, а крышку разрезать на 2 части. Сначала необходимо закрепить 1 часть.

Двойной замок должен захлопнуться. Потом необходимо сделать обыкновенный кусочек металлической планки и верёвки. Планка вставляется в короб и закрывается крышкой. В итоге получается специальная система. Для того, чтобы проверить прочность конструкции, можно подцепить кирпич или другой предмет.

Как правильно выбрать кабель-каналы: виды и размеры проводов

Время чтения: 12 минутНет времени? Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Кабель-каналы для электропроводки могут монтироваться не только в помещениях, но и на улицах. Они представляют собой электромонтажный короб из цельного профиля, внутри которого размещаются провода. Прежде чем использовать такой материал, необходимо узнать, что представляют из себя кабель-каналы. Виды и размеры имеют значение при установке скрытой и открытой электропроводки. В нашем обзоре вы можете узнать, для чего используют кабель-каналы и как их правильно выбрать.

Эргономичные короба позволяют не делать углубления в стенах, чтобы провести и замаскировать всевозможные проводки

Какие бывают кабель-каналы для электропроводки: что это такое

Кабель-канал – это металлический или пластиковый короб для электропроводки, который может использоваться внутри помещений и на улице. Конструкция состоит из корпуса и крышки. Чаще всего имеют квадратное или прямоугольное сечение. Корпус бывает перфорированным или цельнолитым. Деталь корпуса и крышка соединяются при помощи специального замка.

Пользуются популярностью пластиковые конструкции, которые могут иметь вид плинтусов

Короба для кабеля монтируются в разные системы. Они бывают разной цветовой палитры и обладают высокой эстетичностью. Внутреннее пространство может быть разделено перегородками. Это позволяет разделить малоточные и силовые кабели, которые укладываются отдельно. При выборе пластиковых изделий, стоит обратить внимание на негорючесть материала.

Использование вместо плинтуса канала под дерево

Существуют разные виды кабель-каналов:

• Мини. Каналы имеют небольшой диаметр и применяются для прокладки интернет линий, телевидения или телефонных. В такой канал размещается 1-2 провода средней толщины. Их делают из пластика и крепят к стенам с помощью саморезов и клея. Сечение канала варьируется в пределах 10×10 и до 60×80 мм;

Миниатюрные каналы могут выполняться из металла или пластика

• Парапетные направляющие. Делаются из пластика, но имеют более крупные размеры. Такие конструкции ставят в квартирах и офисах. Можно регулировать угол поворота в диапазоне от 7 до 45 градусов. К таким направляющим удобно подключать розетки и выключатели. Сечение конструкций варьируется от 10×20 мм до 100×60 мм. При этом тип профиля может быть W-образным, Г-образным или Т-образным. Также профиля могут быть универсальными или фигурными;

Парапетные изделия замечательно фиксируются к стене

• Плинтусные. Эти каналы устанавливаются на стыках стен и пола. Внутри таких плинтусов есть полости для укладки проводов. Размеры зависят от ширины диагональной стенки, которая может быть 50 или 70 мм. Такие каналы используются для любых помещений и отличаются стойкостью к перепадам температуры. Крепятся такие каналы при помощи саморезов. Стыки прикрываются уголками и заглушками;

Вариант для плинтуса с установкой проводов

• Гибкие каналы. Конструкции бывают гофрированными и цепными. Последние защищают провода от вибраций, механических повреждений и химического воздействия. Они отличаются стойкостью к коррозии, гибкостью и открытым доступом. Гофрированные конструкции выполняются из пластмасс негорючего типа;

Гибкие изделия часто применяются в офисных помещениях, для проведения кабеля на сложных участках

• Угловые потолочные каналы. Представляют собой пластиковые детали в виде треугольника. Стыки обрезаются под углом в 45 градусов и закрываются заглушками. Короб отличается красивым внешним видом и цветовой палитрой. Размер внутренней части при этом может быть 40×40 мм;

Внутри углового корпуса может быть несколько перегородок

• Напольные. Лотки для кабелей требуются, когда нужно провести проводку к осветительным приборам или к столу. При этом цветовая гамма не отличается разнообразием. Чаще всего применяется белая, черная или серая палитра;

Напольные каналы дополняются вставками для выключателей

• Прозрачные каналы для светодиодных лент. Внутри короба есть перегородка, к которой фиксируется светодиод. Ширина ленты может быть 5-20 мм.

Каналы со светодиодами могут располагаться в плинтусах

Как выбрать кабель-канал правильно можно посмотреть в ролике:

При выборе изделий необходимо уделить внимание ГОСТам кабель-каналов. От степени гибкости и жесткости зависит возможность монтажа. Жесткие конструкции могут быть в виде коробов с отверстиями или глухих коробов. Гибкие кабель-каналы представлены гофротрубами, траками и цепями.

Гофрированные магистрали облегчают прокладку проводки в труднодоступных местах

К сведению! Размеры каналов подбираются с учетом диаметра и количества проводов. При этом по количеству особых ограничений нет, но при этом крышка должна свободно закрываться.

Материалы для кабель-каналов

Короба для проводов часто делаются из металла или пластика. Пластик является более бюджетным вариантом. Конструкции из него не отличаются особой прочностью, поэтому их используют для потолков и стен. Такие направляющие должны быть негорючими и не выделяющими много дыма.

Прочные металлические конструкции подходят для помещений большим риском возгораний

Более качественными являются элементы из металла. Каналы из оцинкованной стали и алюминия могут выдерживать значительные нагрузки.

Конструкции кабельных каналов для электропроводки бывают такими:

• из оцинкованной стали изделия являются огнеупорными и применяются для монтажа систем видеонаблюдения и оповещения. Такие каналы обладают защитой от электромагнитных и механических воздействий;

Перфорированные магистрали из стали часто применяются на производствах

• короба из анодированного алюминия защищают проводку от электромагнитного действия. Такой материал устойчив к огню, механическим повреждениям и долговечен;

Плинтус из анодированного алюминия отличаются прочностью

• из огнеупорного пластика короба пользуются популярностью. Сечение таких изделий может быть прямоугольным, треугольным или квадратным.

Короб из огнеупорного пластика востребован для любых помещений

В помещениях с большим риском возникновения пожара рекомендуется устанавливать металлические каналы. Именно их используют на производствах и в цехах.

В ролике можно посмотреть, как крепятся и используются кабель-каналы:

Металлические короба для прокладки кабелей: характеристики материалов

Множеством преимуществ обладает металлический короб для проводки. Вот некоторые из них:

• защита от механических и электромагнитных воздействий;
• простота монтажных работ;
• отличный уровень пожаробезопасности;
• разнообразные цветовые решения;
• крышка с защелкой.

Металлические короба востребованы в помещениях с особыми условиями

Элементы металлических коробов для электропроводки:

• угол 90 градусов для разворота наверх;
• наружный угол для поворота вниз;
• плоский гол 90 градусов;
• Т-образная деталь;
• X – образная секция.

Кабель каналы в виде металлических труб используются для настенного монтажа

На промышленных предприятиях часто применяются короба из анодированного алюминия. Они используются для установки в открытые проводки.

У стального электротехнического короба можно отметить следующие преимущества:

• повышенный уровень ударопрочности;
• защита от электромагнитного влияния;
• стойкость к воздействию солнечных лучей;
• устойчивость к температурным перепадам.

Выбор пластикового короба для проводов: степень жесткости и другие характеристики

К распространенным вариантам относятся пластиковые короба для электропроводки. Такой вариант представляет собой конструкцию закрытого типа. Сечение и короба может быть любым: квадратным, прямоугольным или треугольным. Также могут варьироваться размеры и цветовая палитра.

Перед монтажом пластиковые конструкции часто требуется распилить

Стоит выделить следующие преимущества пластикового кабель-канала:

• небольшой вес;
• стойкость к коррозии;
• простая система крепления;
• крышка монтируется без каких-либо инструментов;
• ПВХ-кабель канал имеет невысокую стоимость;
• возможность отрезать элемент необходимой длины;
• высокие декоративные свойства;
• простота ухода;
• отсутствует деформация при скачках температуры.

Размеры кабель-каналов для электропроводки: правила выбора

Цена во многом зависит от размеров пластиковых кабель-каналов. Также на этот показатель влияет и производитель. Стандартной является длина короба. Особой популярностью пользуются такие изделия: 12×12, 40×40 и 100×60 мм. Из угловых востребованы изделия 40×40 мм.

Кабель должен свободно укладываться в короб. При этом лучше оставлять небольшой запас места. Также с запасом нужно подбирать и длину конструкции.

В таблице можно посмотреть некоторые размеры кабель каналов и параметры дополнительных элементов

Стандартные размеры коробов для электропроводки составляют 2 метра. Магистральный канал часто прокладывают вдоль потолка. Он должен быть большего размера, чем вертикальные отводы к розеткам и выключателям. Приобретая кабель-каналы, не стоит забывать и о фурнитуре. Сделают монтаж более простым всевозможные заглушки, тройники и переходники.

В таблице представлены размеры сечения коробов и их стандартная длина

Важное значение имеет и качество деталей. Замок должен легко закрываться и открываться. Торцы должны быть гладкими и ровными. Точки крепления могут располагаться на расстоянии полуметра друг от друга. При увеличении температуры пластик может расширяться.

Рассмотрим, какие бывают размеры кабель-каналов. Для стандартной длины в 2 метра сечение может быть таким в мм:

• 12×12;
• 15×10;
• 16×16;
• 20×10;
• 25×25;
• 30×10;
• 40×40;
• 60×60;
• 80×60;
• 100×60.

Также встречается и кабель-канал 150×100. Но самым ходовым размером считается 25×16 мм.

Какие бывают цветовые решения кабель-каналов

Выбор кабель-каналов зависит от общего дизайна интерьера. В большом ассортименте представлены белые изделия, но нередко применяются и цветные короба для проводов. Фурнитуру необходимо применять подходящих расцветок. Разные типы тройников, переходников и заглушек должны совпадать по цветовой палитре с кабель-каналами. Особой популярностью пользуются изделия с окраской под древесину. Такие конструкции применяются при обустройстве деревянных домов и бань. Цветовая палитра включает более 10 наименований. Часто встречаются такие расцветки, как бук, сосна и дуб.

В зависимости от интерьера помещения и используемого цветового решения выбирается цвет коробов для проводки

Использование цветного кабель-канала позволяет подобрать материал с учетом основного оформления помещения. Самыми популярными являются изделия белые или под дерево, так как они используются для оформления офисных помещений. Необычный вариант кабель-канал черного цвета.

Востребована бежевая цветовая палитра, особенно фактура под дерево

Способы использования кабель-каналов для прокладки открытой электропроводки

Обширный ассортимент комплектующих к электропроводке позволяет реализовать самые сложные проекты. Монтаж настенного короба выполняется с учетом высоты расположения розеток, коммутационных коробок и выключателей. Для открытых пространств применяются конструкции настенных и напольных кабель-каналов из металла. При этом обеспечивается защита от воздействия электромагнитных колебаний. Такие варианты актуальны при монтаже информационных проводок.

Прежде чем приступить к монтажу стоит разобраться с основными элементами электромонтажной схемы

Угловой кабель-канал используется для монтажа подсветки светодиодных лент. Чаще всего такие изделия выполняются из алюминия, а крышка из жаропрочного пластика.

Угловой кабель канал применяется для заполнения стыка магистрали по углам

Для дома часто применяется гибкий кабель-канал для проводов. Также используются легкие модели из металла. Внутри корпуса должно быть достаточно места для определенного количества кабелей. Важно проверить наличие необходимой фурнитуры к кабель продукции.

Гибкие конструкции позволяют замаскировать большое количество проводов

Выбирая изделия, нужно на месте посчитать все замки, монтажные крепежи и заглушки.

Организовать электропроводку по открытой схеме можно при помощи следующих видов электротехнических коробов:

• короб для проводов настенный с двухсторонним и односторонним замком;

Установка настенного канала

• напольный плинтус с отдельными секциями для слаботочных проводов;
• потолочный материал;
• конструкции кабель-каналов на пол с защитой от механического воздействия;
• гофротрубы и лотки, применяемые в подсобных помещениях или для внешних фасадов.

Для придомовой территории используются уличные кабель-каналы.

Для улицы могут использоваться гибкие конструкции

Монтаж настенных коробов выполняется с помощью саморезов. Устанавливать их следует с определенными промежутками. Нагрузка обусловлена количеством проводов внутри. Для фиксации на деревянной поверхности или на гипсокартоне необходимо вкручивать через каждые 40-50 см. Если стены неровные, то расстояние может быть меньше, чтобы скрыть изъяны.

Для работы с кирпичной или бетонной стеной монтаж выполняется с помощью дюбелей. Для работы понадобится перфоратор с насадкой, диаметр которой 6 мм. Самым простым вариантом крепления являются жидкие гвозди, представляющие собой строительный клей.

Вариант монтажа настенной системы

Напольные каналы позволят замаскировать любые проводки, чтобы не испортить интерьер. При этом конструкция совмещается с плинтусом. Перед монтажом следует выполнить разметку на стенах и полу. Что интересно, пластиковые кабель-каналы монтируются не к полу, а к стене. Установка производится с помощью шурупов, жидких гвоздей и дюбелей.

Установка напольной плинтусной коробки

Монтаж проводки в каналах выполняется после завершения отделочных работ. На стенах размечаются отметки для кабельной сетки. Укладка производится от распределительного щитка. Прежде всего, устанавливаются магистральные линии, а затем ответвления от них. Если в каналах не предусмотрено отверстий, их можно сделать самостоятельно.

Установка настенного канала с проводами

Отрезок канала фиксируется к стене. При этом линия должна позиционироваться по центру отверстий. После этого проводится крепление дюбелями. После установки соединительных деталей короб подрезается на необходимую длину.

Об особенностях монтажа кабеля в короб показано в видео:

Использование кабель-каналов в декоративных целях: фото-примеры

При оформлении интерьеров часто применяется декоративный кабель-канал. Для декора и зонирования применяется замаскированная подсветка с применением угловых коробов. Треугольные кабель-каналы размещаются в нишах натяжных и подвесных потолков. Декоративные кабели могут иметь вид латунных и бронзовых трубок. Такой вариант используется при монтаже ретро проводок.

Декоративные изделия имеют разнообразную цветовую палитру и используются в особых случаях

Более сложным монтажом отличаются круглые кабель-каналы для электропроводки. В такую трубку сложнее заводить провода, чем в гофрированные короба.

Декоративные кабель каналы с круглым сечением из бронзы используются под определенное цветовое оформление

Основное предназначение прозрачного кабель-канала не только в защите от возгорания светодиодов, но и в предотвращении попадания пыли на световой элемент. Именно грязь может стать причиной короткого замыкания.

Прозрачные каналы позволяю создать необычную подсветку

Электромонтаж с помощью кабель каналов подойдет для помещений, оформленных в любом стиле интерьера. Для установки можно использовать медный или алюминиевый треугольный кабель-канал. Декоративные кабель каналы часто выполняются в виде бронзовых трубок. Такой вариант подойдет для помещений под старину.

Цветные конструкции выбираются с учетом цветовой палитры окружающей обстановки. Серые оттенки позволят придать комнате более строгий и деловой вид. Для жилых помещений больше подходят изделия под дерево или в бежевой цветовой палитре.

Специальная декоративная проводка обладает такими достоинствами:

• стильный и оригинальный дизайн;
• лучший вариант для срубов и других зданий из дерева;
• возможность визуального контроля за электрическим снабжением дома;
• простота монтажа без штукатурки, штробления и цементирования.

Где купить кабель-каналы для электропроводки: виды, производители и цены

Необходимо разбираться в производителях подобной продукции, если вы хотите купить кабель-каналы для дома. Короба высокого качества предлагают многие компании. В такой ситуации важно отличить подделку. У консультанта нужно просить необходимые документы на продукцию.

Рассмотрим некоторых брендовых производителей:

• Hager. Немецкий производитель специализируется на офисной продукции, но из-за высокого качества короба применяются и в жилых помещениях. Изделия выполнены в современном дизайне и подходят для многих интерьеров. Серия tehalit.BRP применяется для укладки магистральных линий. Универсальными моделями являются короба серии tehalit.LFF, которые отличаются простым монтажом;
• Legrand. Компания предлагает профиля с разными типоразмерами и шириной до 220 мм. Внутри корпуса может быть до трех секций. Кабельный канал комплектуется двумя видами перегородок. Одни монтируются в специальный паз, а другие гибкие и клеятся к стенке.
• ДКС. Данный отечественный производитель выпускает 4 вида каналов. Настенные имеют плоскую крышку и обладают компактными размерами. Напольные короба комплектуются поворотами. Они легко соединяются между собой. Мини-каналы представлены в темно-коричневом и белом цвете;
• Schneider Electric. Производитель предлагает серию Ultraс двумя типами каналов. Выключатели и розетки монтируются в модульных рамках. Каналы мини обладают П-образной крышкой. Для быстрой установки можно выбрать изделия с самоклеющейся лентой.

Мы предлагаем посмотреть некоторые виды, размеры и цены кабель каналов в нашей таблице.

Таблица 1. Средняя стоимость кабель-каналов

Элекор 2м IEK белый Кабель-канал 25-25 мм Mutlusan упаковка 100 м Кабель–канал 20×10 мм T.Plast Legrand DLP с гибкой крышкой 105×50 Перфорированный DKC 25×40

Выбирая короба для кабеля, нужно учитывать размеры, внешний вид, производителя и стоимость продукции. Правильно подобранные кабель-каналы замаскируют неприглядные провода и станут великолепным дополнением современного интерьера. Надеемся, что наша статья вам пригодиться. Если хотите что-то добавить, напишите в комментариях.

Видео: кабель-каналы для электропроводки

Стандартные размеры кабель-каналов

Кабель-каналы — это закрытые полые конструкции, внутри которых прокладывается провод, они отвечают за стабильность и безопасность подачи электроэнергии. Провод внутри основания кабель-канала оказывается накрытым специальной крышкой, которая защищает его от любых механических повреждений. Стоимость кабель каналов может очень сильно различаться в зависимости от качества пластика и уровня производственного оборудования. Ниже приведены средние розничные и оптовые цены в зависимости от сечения кабель-канала.

Таблица стоимости кабель каналов

Стандартные размеры кабель-каналов:

12х12, 15х10, 16х16, 25х16, 20х10, 25х25, 40х16, 40х25, 40х40, 60х40, 60х60, 80х40, 80х60, 100х40, 100х60, 50х16, 70х20. Кабель-каналы выпускаются в отрезках по 2 метра.

Рассмотрим в качестве примера одну модель:
ТУ 3464-004-18669258-03
ГОСТ Р 50827-95
МАТЕРИАЛ ударопрочный самозатухающий ПВХ (поливинилхлорид)
СТЕПЕНЬ ЗАЩИТЫ IP 30, IP 40
ТЕМПЕРАТУРА МОНТАЖА от -5°С до +60°С
УДАРОПРОЧНОСТЬ 6 Дж
ОГНЕСТОЙКОСТЬ устойчивость к самовоспламенению и перегреву до 950°С

Ещё раз стоит отметить — кабель-каналы предназначены для монтажа открытой проводки и её защиты от возгорания, от попадания воды на кабель, от ударов и вибрации. Выполняются из специального пластика, размер стоит подбирать исходя из количества и толщины сечения кабеля, который планируется поместить в кабель-канал и наличия свободного пространства в комнате квартиры вдоль стены. Крепить кабель-канал можно как к плинтусу, так и к стене, элементарно просверлив для этого отверстия и прикрутив сам канал шурупами или саморезами.

Кабель-каналы: виды, размеры, секреты выбора и монтажа

Проложить провода скрытым способом не всегда возможно, да и усилий требуется немало. В таких случаях задачу легко решить с помощью кабель-каналов – они монтируются даже по готовой отделке, красиво выглядят, позволяют создавать сети разной конфигурации. К тому же, их установка – сравнительно чистая работа, не требующая штробления стен. А главное, кабель, уложенный в короб, легко осмотреть и заменить при необходимости даже через несколько лет после монтажа. Рассмотрим подробнее, какими бывают кабель-каналы, как их выбрать, рассчитать и установить на поверхностях из разных материалов.

Виды и назначение

Кабель-каналы (в быту их чаще называют просто коробами) состоят из основной части и крышки. Внутрь основания (собственно короба) укладываются провода, они могут быть разделены перегородкой. Затем их закрывают крышкой, которая плотно защелкивается за счет специального двойного замка. В дальнейшем ее можно снять, чтобы убрать, добавить или заменить провода. Укладывать в пластиковые каналы можно как электрические силовые кабели, так и слаботочную проводку, телефонные, интернет-кабели.

Какие бывают кабель-каналы? Среди пластиковых изделий можно выделить следующие основные категории:

• Мини-каналы (сечением от 10 × 10 до 60 × 80 мм). Компактные, универсальные, подходят для монтажа на стенах, потолках, перегородках. Часто используются для прокладки отдельных или парных компьютерных, телефонных, телевизионных проводов.
• Парапетные направляющие. Это более крупные профили (от 10 × 20 до 100 × 60 мм), рассчитанные на большее количество проводов, установку розеток и выключателей. Их часто монтируют в офисах, а также в жилых помещениях, где нужно проложить сразу целый пучок различной проводки. Внутри таких направляющих можно использовать специальные разделители, чтобы сгруппировать отдельно силовые и слаботочные провода. Парапетные каналы также универсальны, например, они комплектуются фурнитурой, которая позволяет легко формировать любые углы в диапазоне от 7 до 90°.
• Напольные. Это короба с овальной поверхностью, которые не мешают ходить по комнате.
• Угловые. Такие кабель-каналы с сечением в форме четверти круга рассчитаны на крепление в углу 90°. Их обычно устанавливают на стыке потолка со стеной, реже – на стыке двух стен.
• Электротехнические плинтуса. Кабель-канал, выполненный в форме плинтуса, монтируют на стыке пола со стеной. Он выполняет декоративную функцию, так как прикрывает этот стык. В то же время, в него можно спрятать всю проводку, не устанавливая дополнительные профили на стенах.

Кроме того, существуют специализированные кабель-каналы:

• Прозрачные – для установки светодиодной подсветки (LED-ленты). В зависимости от формы и размера (ширина составляет от 5 до 20 мм), их можно использовать под потолком, вдоль стен у самого пола, на стене или потолке в любом удобном месте.
• Перфорированные профили – более легкие, дешевые, простые в установке.
• Безгалогенные – изготовленные из пластика, не содержащего галогенов. Это имеет значение при укладке в закрытых пространствах.
• Гибкие (с круглым или прямоугольным сечением) – для укладки на неровные поверхности.
• Лестничные – с усиленной конструкцией, для укладки тяжелых кабелей.
• Проволочные – простые, дешевые направляющие, не обладают высокой эстетичностью, потому используются в технических помещениях.

Пластиковые кабель-каналы прямоугольного сечения производятся в широком размерном диапазоне. С одной стороны, это позволяет подобрать оптимальный профиль для каждого отдельного случая. С другой стороны, такое разнообразие усложняет выбор изделий и комплектующих к ним, особенно, если нужно делать разветвления и отводы.

Предлагаем таблицу стандартных сечений пластиковых мини-каналов и магистральных коробов с указанием количества изделий в упаковке. Заметьте, что стандартная длина отрезка – 2 м. Большая сторона в сечении всегда является шириной, а меньшая – высотой (то есть, профиль делают максимально «плоским»).

Некоторые производители предлагают свою номенклатуру сечений, и у них можно найти нестандартные профили, например, 80 × 45 или 10 × 40 мм.

У напольных коробов форма еще более плоская. Их производят со следующими сечениями:

• 160 × 65 мм;
• 50 × 12 мм;
• 92 × 20 мм;
• 75 × 17 мм.

Электротехнические плинтуса у разных производителей маркируются по-разному. Их размер может определяться шириной крышки или же шириной и высотой основания. По ширине крышки самыми популярными являются профили 50 и 70 мм, по высоте и ширине основания – изделия 50 × 50 или 100 × 100 мм. Угловые модели чаще всего встречаются с размерами основания 40 × 40 мм.

Как рассчитать кабель-канал?

Сколько короба нужно и какое сечение выбрать? Это зависит от размещения и количества проводов. Для точного расчета следует сначала начертить схему проводки, затем определить тип каждого кабель-канала и длину отдельных его отрезков. После этого уже можно подсчитать, сколько нужно профиля каждого сечения. Также по готовой схеме легко посчитать фурнитуру, которая понадобится для соединения каналов, – заглушки, внешние, внутренние и плоские углы, накладки, отводы, рамки ввода в стену.

Сечение канала рассчитывают, исходя из количества и сечения проводов, которые будут в него уложены. При этом важно учесть следующее:

• Если вы прокладываете всего один кабель (например, для интернета) и уверены, что не будете добавлять к нему другие провода, нет смысла брать широкий профиль. Он будет стоить дороже и не оправдает свою цену.
• Каким бы ни было суммарное сечение кабелей, короб нужно брать с запасом ширины около 10 %. Если же есть вероятность, что к существующим проводам в дальнейшем могут добавиться новые, сразу берите канал с запасом на 2–3 кабеля.
• При многослойном заполнении профиля запас нужен куда больше. Так, согласно ПУЭ, сумма сечений всех проводов в лотке должна составлять не более 40 % сечения самого лотка. Это касается коробов с крышкой. В случае использования глухих лотков максимальное заполнение ограничивается еще сильнее – до 30 %.

Рассчитать сечение канала можно самостоятельно. А самые популярные решения приведены в таблице.

Количество проводов (шт.), которые можно уложить в кабельные каналы разных типов и сечений

Кроме сечения, важно правильно рассчитать общую длину профилей. Здесь рекомендуется запас от 10 до 15–20 % (в зависимости от сложности схемы и вашего опыта работы с такими материалами). Запас перекроет дополнительный расход длины в местах углов и поворотов, а также возможную порчу изделий.

Как подобрать кабель-канал?

Рассчитав необходимое количество и габариты профиля, можно отправляться за его покупкой. Здесь важно обратить внимание на внешний вид и качество изделий.

Как правило, с дизайном проблем не возникает. Кабель-каналы производятся в белом цвете (у них самый широкий ассортимент размеров и форм), а также в различных цветах «под дерево». «Древесных» оттенков существует более десятка, самые популярные – дуб, бук, орех, сосна. Кроме того, можно поискать профили в более редких цветах (красном, черном, золотистом).

С качеством сложнее, так как ассортимент подобной продукции очень большой – даже известных производителей легко насчитать до двух десятков. Диапазон цен у их коробов довольно широкий. Чтобы не прогадать, лучше всего покупать кабель-каналы в проверенных магазинах, где могут предоставить документы, подтверждающие качество и происхождение товара. Также вы можете проверить изделия самостоятельно:

1. Осмотрите короб и крышку. Их поверхность должна быть ровной, гладкой, без дефектов и повреждений, а окраска – равномерной.
2. Проверьте гибкость профиля. Скрутите его рукой, а затем отпустите. Хороший пластик полностью восстановит свою форму. При скручивании или изгибании крышка канала не должна ломаться.
3. Попробуйте, как работает замок. Защелкните крышку в коробе – она не должна открываться, даже если на нее надавить изнутри. Это важно, ведь замок кабель-канала должен выдерживать вес кабеля. Иначе будет очень обидно, если после монтажа основания и укладки проводов окажется, что крышка не держится на месте. Плохим является также противоположный вариант, когда крышка настолько тяжело вставляется, что по ней нужно чем-то стучать, чтобы закрыть канал. Во-первых, такую конструкцию будет проблематично вскрыть, когда понадобится заменить проводку. А во-вторых, постучав по крышке, вы можете просто разбить короб, жестко закрепленный на стене. У правильного кабель-канала крышка легко, но надежно закрывается руками.

Важно! Покупая кабель-канал, не экономьте на фурнитуре. Всевозможные уголки и отводы, накладки и заглушки не только помогут сделать готовую конструкцию более аккуратной и завершенной. Они также сэкономят вам много времени при монтаже, так как с фурнитурой устанавливать профиль гораздо проще.

Монтаж коробов: подготовка поверхностей и материалов

Первым делом следует осмотреть стены и потолки – перед установкой профиля они должны быть ровными. Конечно, пластиковый кабель-канал гибкий – его можно без зазоров закрепить даже на довольно кривой поверхности. Но это будет некрасиво, так как профиль сильно подчеркнет кривизну. При совсем небольших неровностях попробуйте воспользоваться хитростью – закрепить короб ровно, а зазор замазать герметиком в тон стене или потолку. Это визуально «подровняет» поверхность.

Монтировать кабель-каналы рекомендуют после финишной отделки поверхности. Это требует предельной аккуратности, чтобы не повредить обои или покраску. Если вы сомневаетесь в своих возможностях, можете устанавливать направляющие до окрашивания. А вот клеить обои после монтажа профилей очень сложно, поэтому на таких стенах сначала выполняется отделка.

Подготовьте инструмент для резки пластика. Профессионалы используют стусло и специальную пилу. Стусло – это своеобразный фиксатор для профилей, который позволяет отрезать их под разными углами. Если у вас нет такого приспособления, а покупать дорого, оптимальным вариантом будет болгарка. Она хорошо режет пластиковые кабель-каналы, но создает много мельчайшей пыли, поэтому защищайте глаза и дыхательные пути (и, вообще, такую работу удобнее делать на улице, а не внутри дома). Можно отпиливать профиль также ножовкой по металлу (она создает много заусенцев) или отрезать острым ножом (если это профиль небольшого сечения с тонкими стенками).

Порядок монтажа

Установку кабель-каналов, как и разводку проводки, начинают от распределительного щитка. Сначала смонтируйте магистральные каналы (под потолком или над полом). Затем проложите от них ответвления.

Чтобы отрезать профиль нужной длины, измерьте место монтажа с помощью рулетки или просто приложите короб к стене. Заметьте, что заводской срез не всегда бывает ровным, и стоит сначала осмотреть и выровнять его, а уже затем отрезать от профиля «лишнюю» длину. При нарезке и установке короба обязательно выравнивайте его по горизонтали и вертикали, используя строительный уровень или отвес. Крышки пока откладывайте в сторону – они пригодятся лишь в самом конце работы, после укладки кабеля.

Когда короба полностью смонтированы, в них можно уложить кабель. Удобнее делать это понемногу, одновременно с установкой крышки кабель-канала. То есть, вы укладываете небольшой отрезок кабеля и сразу защелкиваете часть крышки. Иначе придется фиксировать провода в коробе дополнительными приспособлениями. По ходу канала сразу устанавливаются накладки, заглушки и уголки.

Как крепить кабель-канал на разных поверхностях

Приклеить кабель-канал можно на поверхности из гипсокартона, дерева, фанеры, ДСП, а также на стены, оклеенные обоями. Для этого используют любой клей, подходящий к материалу основания и пластику. Чаще всего используются жидкие гвозди. Преимущество такого способа – относительная простота и чистота процесса, недостаток – приклеенный профиль можно будет оторвать только вместе с куском покрытия. Как клеить кабель-канал:

1. Нанесите клей на отрезок короба. Лучше, если он будет нанесен в виде зигзага с шагом в 1,5 ширины профиля.
2. Приложите профиль к стене, чтобы на ней осталась часть клея, а затем отложите в сторону. Клей на стене должен загустеть.
3. Вновь приложите пластиковый отрезок к стене и сильно прижмите до застывания клея. Многие дополняют клей гвоздями, забивая их в короб через 50–60 см. Но здесь нужно быть предельно осторожным – пластик может треснуть от вбивания гвоздя.
4. Кабель можно укладывать в приклеенный канал только после полного высыхания клея.

На деревянное основание короб лучше всего прикрепить саморезами:

1. Возьмите тонкое сверло по металлу (3 мм) и проделайте в дне короба отверстия под шурупы с шагом около 50 см. Если поверхность неровная, уменьшите шаг крепления до 30–40 см или даже меньше, чтобы между профилем и стеной не оставалось просветов. В узком коробе располагайте отверстия посредине, в широком – зигзагообразно.
2. Приложите профиль к стене и зафиксируйте его, например, малярным скотчем.
3. Закрепите короб саморезами, ввинчивая их через проделанные отверстия. Это удобно делать шуруповертом с удлиненной битой.

Если у вас стена (потолок) из кирпича, бетона или камня, придется крепить кабель-канал на дюбеля:

1. Просверлите в коробе крепежные отверстия, как под саморезы.
2. Приложите его к стене и через отверстия отметьте карандашом места креплений. Уберите короб.
3. Пробурите в стене отверстия под дюбели. Стандартная рекомендация – дюбели 6 × 40, для сверления отверстий под них подойдет 6-миллиметровый бур.
4. Забейте дюбели.
5. Вновь приложите профиль и прикрутите его к стене с помощью шуруповерта или отвертки.

Поскольку монтаж на дюбели довольно хлопотный, возникает соблазн сократить процесс, и пробурить отверстие под дюбель сразу сквозь приложенный профиль. Этого делать не стоит – пластик может треснуть или сместиться при работе перфоратора. Далее рассмотрим еще несколько нюансов монтажа коробов.

Как соединить кабель-каналы, сделать красивый угол или поворот?

Стыки коробов – это отдельный вопрос монтажа. Когда на прямых участках все кажется простым и понятным, соединения, углы и переходы создают неожиданные сложности. На самом деле, ничего сложного здесь нет, если использовать готовую фурнитуру. Если же вы все-таки решили сэкономить на комплектующих или просто не нашли нужных элементов для ваших кабель-каналов, придется постараться и создать аккуратные соединения вручную:

• Прямые соединения. Здесь всего-то и нужно, что максимально ровно и перпендикулярно срезать соединяемые концы коробов. Каждый из них следует закрепить как можно ближе к краю, чтобы они плотно держались. Таким же образом обрежьте и крышку, но ее срез немного сместите относительно среза короба – они не должны совпадать.
• Внешние, внутренние и плоские углы. Их можно изготовить двумя способами. Первый – срезать оба отрезка короба под углом 45 ° и соединить их встык. Крышки в этом случае также следует зачистить до получения угла 45 °. Второй вариант – отрезать один короб вертикально, а у другого подрезать стенки на ширину профиля, чтобы получить соединение внахлест. Резка производится ножницами по металлу. Главное, чтобы после монтажа в месте соединения не оставалось зазоров и щелей. Соединять таким образом можно лишь короба одинаковой ширины.
• Т-образные соединения. Просто просверлите или вырежьте часть стенки более широкого короба, чтобы пропустить через отверстие кабель. Меньший короб присоедините встык и закрепите как можно ближе к концу.

Чтобы получить более аккуратное соединение, можно замазать стыки герметиком в тон короба. Но главное здесь – действовать аккуратно и не спеша, тщательно отмерять длину, срезать углы и зачищать срезы.

Как укладывать кабель в установленный кабель-канал

Когда короб закреплен на основании, можно уложить в него проводку. Это делается в следующем порядке:

1. Сначала устанавливают подрозетники, если они запланированы впритык к кабель-каналу.
2. Протягивают в канале провода. Если в коробе есть продольные перегородки, они частично фиксируют уложенный кабель во время работы. Вы также можете использовать для фиксации подручные приспособления, например, ненужные куски пластиковых крышек от короба.
3. Далее фиксируется крышка. Начинать ее установку надо от углов и с маленьких отрезков. Только после них укладывают более длинные участки крышки посредине. Их можно прикладывать к коробу и сразу отрезать куски нужной длины.

В конце работы устанавливаются накладки на стыки крышек и концевые заглушки. Если фурнитуры нет, то нужно максимально аккуратно срезать края у крышек, чтобы стыки были незаметными. А вместо концевых заглушек можно использовать загиб крышки. Для этого ее отрезают длиннее короба ровно на его высоту. Затем выступающий участок загибают вниз, закрывая торец кабель-канала. Но этот вариант не подходит для профилей больших сечений, у которых крышки не гнутся, так как они слишком широкие и жесткие.

Как открыть кабель-канал

Одно из главных преимущества пластиковых коробов – возможность открывать их для обслуживания и замены проводки. Поэтому приклеивать крышку или прятать короб под гипсокартон нецелесообразно. Бывает, что еще в процессе монтажа возникает необходимость открыть короб. Как это сделать?

У качественного кабель-канала проблем с открыванием крышки нет. Ее можно много раз открывать и закрывать руками, без дополнительных приспособлений. Единственное, если крышку сложно поддеть ногтями, можно взять пластиковый или деревянный подручный инструмент. Металлическим лезвием, гвоздем, отверткой пользоваться не стоит – есть риск безвозвратно повредить пластиковый короб, порезать, поцарапать его поверхность и даже сломать замок. Если крышка держится в коробе слишком плотно, придется повозиться дольше.

Сложнее, когда крышка приклеена к коробу герметиком. В этом случае надо найти места проклейки и очень аккуратно, тонким лезвием прорезать клеевой состав по стыку крышки и короба. Полностью вы клей не разрежете, так как он «прячется» в изгибах замка. Но он будет держаться уже немного слабее.

В крайнем случае, можно прижать край короба под крышкой чем-то твердым и металлическим, чтобы между коробом и крышкой возник зазор. Короб после этого так и останется примятым, поэтому выбирайте для начала демонтажа место, которое не будет слишком бросаться в глаза.

Но, конечно, лучше, чтобы короб был качественным и правильно смонтированным – тогда и открываться он будет легко. Вы уже знаете, как его рассчитывать и устанавливать. А если осталось лишь выбрать хороший кабель-канал, смотрите наш каталог. В нем всегда есть качественные пластиковые профили разных цветов и сечений.

как выбрать размер и тип короба для монтажа проводки

Скрытая электропроводка считается самой надёжной. Это исключает возможность повреждений провода и возникновения пожароопасной ситуации. В случаях, когда нет возможности скрыть провода в стенах, приходится протягивать их поверх стен.

Открытый метод монтажа чаще всего используют в деревянных постройках. В этом случае, в целях безопасности необходимо уложить провода в пластиковый короб. Установить короб просто.

На фото пластикового короба видно, настолько это простое устройство. В домашних условиях эту конструкцию может собрать любой человек.

Содержимое статьи

 %MINIFYHTML718a9c3a5025aa1b4dd28b4d0312db4d63%
