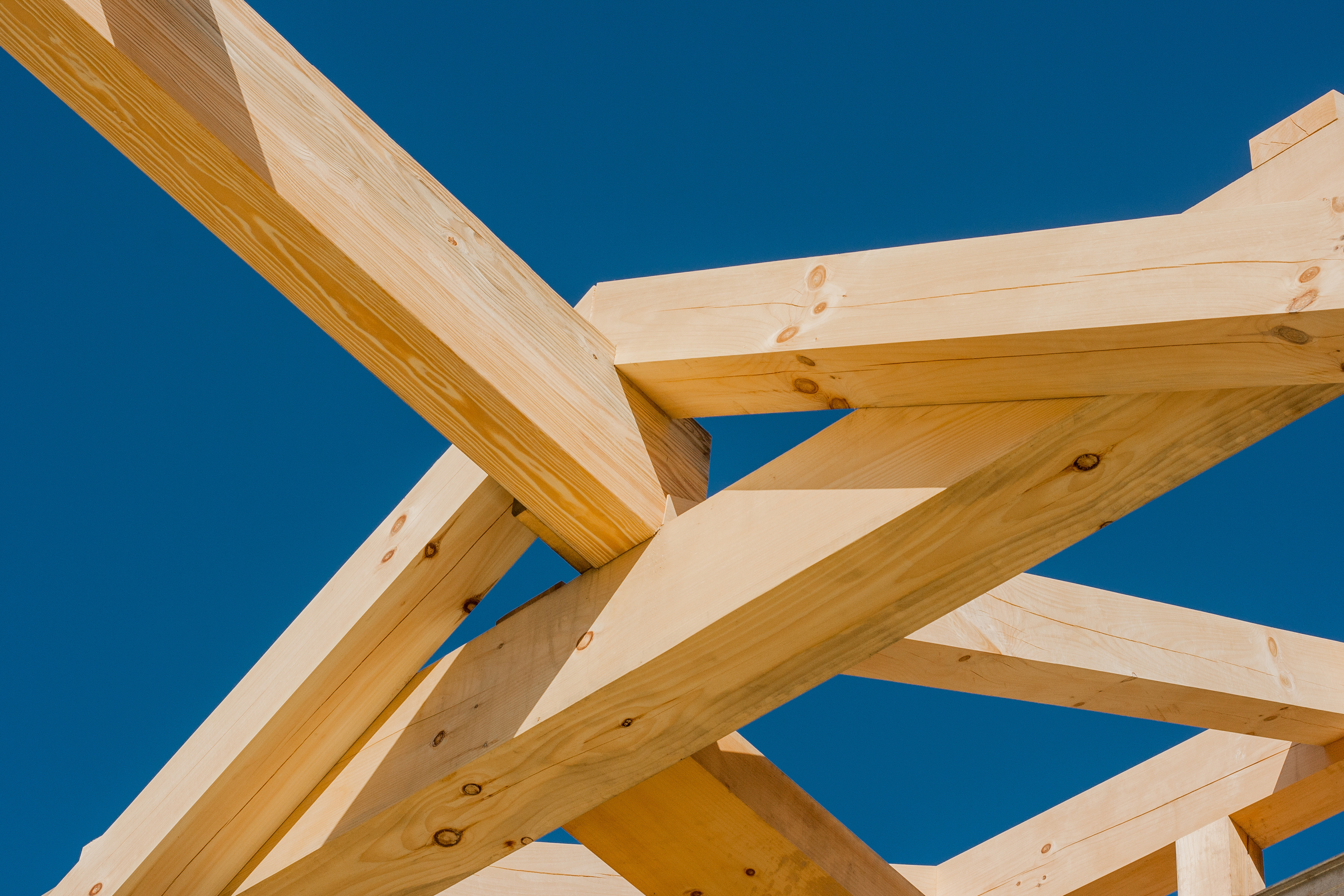

Стропила двухскатной крыши – устройство, монтаж и расчет

Двускатную крышу используют для различных деревянных домов. Собрать конструкцию можно даже своими руками, так как она простая, в отличие от четырехскатной или мансардной. Основные строительные материалы для монтажа — это доски и балки из бруса или бревна. Прочтя статью до конца, читатели узнают, какие основные элементы имеет каркас двухскатной крыши, и как собрать ее своими руками и сделать расчет сечения и длины балок. Про устройство других видов крыш деревянного дома можете узнать тут.

Основные элементы, из которых состоит каркас двухскатной крыши

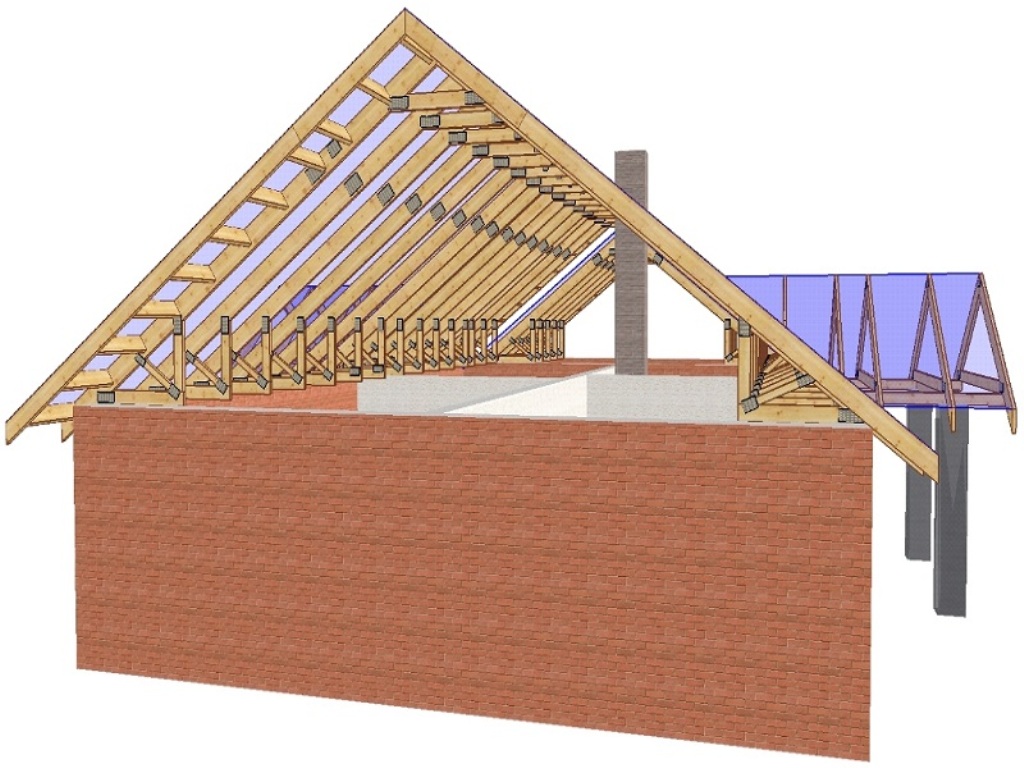

Стропильная система двухскатной крыши под строительство дома из бруса состоит из: стропильной ноги, мауэрлат, кобылки, конька, подкосов, стоек и обрешетки. Для того, чтобы собрать крышу своими руками, нужно представлять конструкцию полностью. Подробнее о каждом элементе поговорим ниже.

Мауэрлат

Мауэрлат в каркасе двухскатной крыши

Мауэрлат- это основная несущая часть конструкции каркаса двускатной крыши. Состоит она из бруса, располагающегося по всему периметру дома, на несущих стенах. Под строительство дома из клееного бруса или другого вида пиломатериалов крепится при помощи привязки и металлических скоб.

Через мауэрлат нагрузка со всей стропильной системы переходит на несущие стены дома. Размер мауэрлата для деревянного дома подойдет 100х100 мм или 150х150 мм. Используют для этого узла хвойные породы древесины. Перед укладкой брус обрабатывают антисептиком и гидроизолируют при помощи битумной ленты.

Стропильная нога

Из стропильных ног собирается основной контур будущей крыши. Для каркаса крыши деревянного дома используют материал сечением 50х150 или 100х150 мм. Укладываются стропильные ноги в форме треугольника. На стропильных ногах держится вся система, и от качества материала зависит, выдержит ли крыша ветровые и снежные нагрузки.

Вес всей конструкции крыши через ноги передается на мауэрлат.Каркас крыши 2х скатной: Упс... Кажется такой страницы нет на сайте Стропильные ноги монтируют с шагом 60-120 см, в зависимости от тяжести и крепления будущей кровли. Чем она тяжелее, тем чаще шаг монтажа ног стропильной системы.

Конек

Конек — это соединительная балка двух стропильных частей ската в верхней части. Он монтируется строго горизонтально на соединении ног.

Для деревянной двускатной крыши в качестве конька используют брус сечением 100х100 мм. Его предварительно обрабатывают антисептиком.

Кобылка

Кобылка в стропильной системе

Кобылка — это элемент, который играет роль свеса крыши. Эту часть крепят к стропильной ноге, если ее длины не хватит для формирования свеса минимум 200 мм. Если стропильной ноги хватит, то можно не монтировать кобылку.

Для монтажа используются доски меньшего размера и сечения, чем ноги. Кобылка делает монтаж каркаса проще, так как балки для ног уже не нужны большой длины. Если крыша собирается своими руками, то специалисты рекомендуют выбрать именно такой вариант.

Лежень

Это брус, который располагают на внутренних несущих стенах сруба горизонтально. На лежень приходиться основная нагрузка от стоек стропильной системы, а он передает ее несущей стене.

В монтаже используется материал сечением в 100х100-150х150 мм.

Стойки

Стойки крепятся вертикально от конька к внутренней несущей стене. Для их изготовления используют материал сечением 100х100-150х150 мм после расчетов. В стропильной системе они играют роль перераспределения нагрузки от конька к несущей стене.

Затяжки

Затяжки, соединенные с ногами каркаса, имеют форму треугольника. Это крепежный элемент в системе. Именно благодаря затяжкам ноги не разбегаются в разные стороны под давлением конструкции и кровли.

Подкосы

Подкосы состоят из кусочков досок, монтированных под углом. С помощью подкосов нагрузка от стропильных ног перераспределяется к несущим стенам. В соединении с затяжками подкосы образуют фермы. Ферма состоит из нескольких подкосов и одной затяжки.Каркас крыши 2х скатной: Упс... Кажется такой страницы нет на сайте

Используют фермы для передачи нагрузки, если пролеты слишком большие.

Обрешетка

Устройство обрешетки крыши

Делают обрешетку из досок или не толстых брусков. В стропильной системе обрешетка крепится перпендикулярно ногам к ним. При помощи обрешетки нагрузка от кровельной конструкции (кровля, утепление, пароизолятор — как правильно утеплить крышу дома читайте тут), ровно распределяется по всем стропильным ногам. Еще одна функция обрешетки — это соединение стропильных ног между собой в единую систему. В качестве обрешетки подойдет даже не обрезная доска. Но предварительно нужно счистить с нее кору.

Если кровля будет рулонная, например битумная, то вместо досок в качестве обрешетки используют листы фанеры или OSB. Так подложка под кровлю приобретает жесткую и ровную поверхность, по которой легко раскатать тот же рубероид.

Все перечисленные части каркаса двухскатной конструкции перед монтажом просушивают и обрабатывают антисептическими пропитками, делать это можно своими руками. В противном случае стропильная система быстро загниет.

Какой бывает стропильная система для двухскатной крыши

Конструкция стропила для двускатной крыши под строительство дома из профилированного бруса может использоваться насланная или висячая.

Висячая конструкция

Эта система имеет конструкцию, опирающуюся на боковые несущие стены сруба. Но при этом стропила негативно взаимодействуют со стенами, распирая их. Чтобы избежать этого в каркасе двухскатной крыши ноги стягиваются специальными затяжками. Затяжки и ноги формируют треугольное крепление, которое имеет жесткие ребра, и конструкция не деформируется со временем.

В стропильной конструкции роль затяжек могут играть балки перекрытия. Так конструкцию можно будет использовать как мансарду. Для большей прочности сверху стропильной части тоже устанавливают затяжку не ниже 50 см от конька крыши.

Делать такую конструкцию нужно, если пролет между несущими стенами сруба не более 10 см.Каркас крыши 2х скатной: Упс... Кажется такой страницы нет на сайте

Если этот пролет больше и между ним есть несущая стена, которая делит его на пополам, то висячую систему можно монтировать

.

Наслонные конструкции

Наслонная система стропил устанавливается на сруб с любым пролетом. Ее особенность в опорной балке, которую располагают посередине в пролете стен. Использовать такую конструкцию целесообразно при расстоянии между несущими стенами более 10 м.

Если между основными несущими стенами есть несущая колонна, то можно использовать чердачный вариант наслоных стропил. При этом стропила будут присоединены к колонне, а между колоннами делают дополнительные стропила. Но делать ее без определенных навыков сложно.

Как рассчитать стропила крыши

Перед тем, как начать делать каркас крыши своими руками, нужно высчитать длину и толщину балок.

Расчет сечения балок

Сечение стропильных балок напрямую связано с их длиной и шагом крепления. Для определения соотношения этих показателей существуют специальные калькуляторы с помощью которых не сложно произвести расчет и ГОСТы.

Расчет соотношения длины и сечения балок в виде таблицы:

Длина стропильной балки, мСечение используемого материала, ммШаг стропильной ноги, м
Брус или доскаБревно
От 1-380х100, 90х100, 90х160100, 150, 1601 – 1,35
От 3-480х160, 80х180, 90х180160, 1801,40 – 1,70
От 4-580х200, 100х2002001,40 – 1,75
От 5-5,8100х2002001,10 – 1,40
От 5,9-6,5120х2202401,10 – 1,40

Судя по цифрам, если длина стропила большая, то расстояние межу ними уменьшается, а сечение увеличивается. Если взять стропила меньшего сечения и не произвести нужный расчет, то с годами крыша просядет.Каркас крыши 2х скатной: Упс... Кажется такой страницы нет на сайте

Отпиливать балки- ноги после того, как сделан расчет, нужно одной длины и монтировать каждую пару стоит на оной прямой линии.

Тонкости монтажа двухскатной крыши

Основные этапы строительства каркаса крыши своими руками состоят из:

  1. Крепление мауэрлата
  2. Монтаж стропильных ног
  3. Монтаж конька
  4. Связка ног
  5. Обрешетка

Как делают монтаж крыши профессионалы можно посмотреть на предоставленном видео:

На видео можно увидеть готовый каркас из бруса и его описание, каждого узла наглядно. Читатели найдут на видео мауэрлат, стропильные ноги, их крепление и т.д.

Крепление мауэрлат

В деревянных домах можно не монтировать дополнительно мауэрлат. Его роль сыграют верхнее бревно или брус. Но если конструкция крыши должна быть выше, то нужно выполнить привязку бруса.

Укладку бруса начинают с его изоляции, для этого стены сверху устилают двойным слоем рубероида. Брус обрабатывается и укладывается. В углах его соединяют своими руками при помощи металлических скоб и выпилок в половину сечения.

Мауэрлат располагают строго параллельно противоположной стене, чтобы стропильные ноги впоследствии были одинаковыми.

Подробнее о том, как крепить стропила к мауэрлату, можно увидеть на видео ниже:

Видео наглядно показывает, как должно выглядеть крепление ног — балок к брусу от профессионалов.

Монтаж стропильных ног

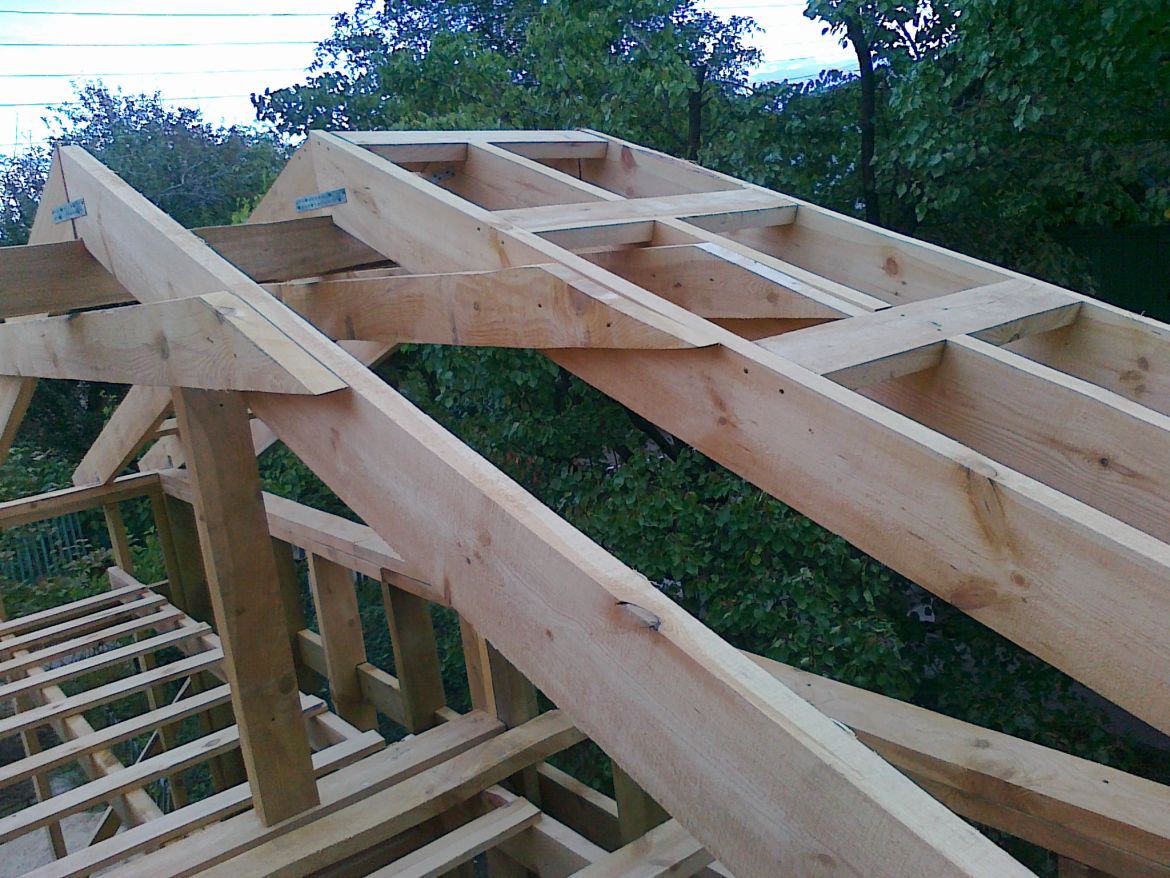

Монтаж двухскатной крыши

Для точного расположения стропильных ног на мауэрлат делаются отметка карандаша и метра.Каркас крыши 2х скатной: Упс... Кажется такой страницы нет на сайте Но перед этим необходимо составить схему или расчет их расположения.

Подготовку стропильных ног начинают с распила с нижней стороны — на 1/3 в ширину делают распил. Им нога будет опираться на мауэрлат. От того, из какого материала будут стропила, зависит вариант их крепления.

От того, под каким углом закрепить балки- ноги, будет зависеть наклон будущей крыши. Делать его нужно не очень пологим и крутым. Лучше перед этим произвести расчет согласно показателям региона. Если на территории проживания ветровые нагрузки большие, то угол не может быть больше 20°С. При высоких нормах осадков уклон делают на 35-40°С. Так снег и осадки не будут скапливаться, и кровля станет самоочищаться.

В верхней части стропильные ноги связывают с коньком при помощи железных скоб в единую конструкцию.

Связка стропильных ног у висячей конструкции

Балки — ноги собирают между собой еще до их монтажа. Соединительными элементами могут служить болты или гайки с железными пластинами. После окончания сбора треугольных креплений со стропильными ногами устанавливать начинают с двух крайних. Затем устанавливают две последующие за ними. Фиксировать каркас нужно временными укосинами. В конце монтажа их убирают.

После полного монтажа ног к ним прикрепляют кобылки. От их длины будет зависеть размер свеса будущей крыши. Для деревянного дома это расстояние берется максимальным, чтобы предотвратить попадание воды на стены.

Монтаж стропил у наслонной конструкции

При таком монтаже стропила начинают монтировать с лежена, на который устанавливают две опоры. Сверху на опоры монтируется коньковый брус. Дополнительную жесткость конструкции придают укосины.

К коньковому брусу крепят стропильные ноги. Если при этом брать длину стропильных ног немного больше и подпиливать их дисковой пилой после скручивания, то работа будет более производительной.

Монтаж обрешетки

После того, как монтаж стропильных ног закончен, начинают крепить обрешетку.Каркас крыши 2х скатной: Упс... Кажется такой страницы нет на сайте При этом начинают крапление с конька, где вначале монтируют две массивные широкие доски.

Монтировать обрешетку нужно по всей длине двускатной крыши с шагом под определенную кровлю.

Когда стропильная система полностью собрана, зашивают свес и фронтоны крыши. После этого укладывают кровельный материал и утепляют конструкцию. О том, как правильно сделать утепление крыши, мы говорили ТУТ.

Как видно из статьи выполнить работу своими руками не сложно, а представляя, как выглядит конструкция двухскатной крыши, легко можно сделать план и расчет для своего сруба. А материал, который будет использован при монтаже, желательно выбирать самый лучший и качественный.

Каркас крыши 2х скатной с фронтонами

Как сделать двухскатную крышу своими руками – пошаговое руководство

Монтаж кровли относится к достаточно сложным процессам строительства. Для самостоятельной сборки и установки стропильной системы необходимо знать, как правильно соединить элементы, какой должна быть длина стропил, под каким углом их следует наклонять и, главное, из каких материалов собирают крышу. Без специальных знаний и навыков сделать сложную крышу будет проблематично. В этом случае можно выбрать оптимальный вариант — двухскатная крыша своими руками.

Конструктивные особенности двухскатной кровли

Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:

  • Мауэрлат — это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов — древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.
  • Лежень — это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены.Каркас крыши 2х скатной: Упс... Кажется такой страницы нет на сайте Элемент используется при обустройстве крыши на больших домах.
  • Подкосы — это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению стропил и повышению несущей способности крыши.
  • Стойки — это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.
  • Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают деревянные стропильные фермы более прочной и устойчивой к различным нагрузкам.
  • Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра. Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку.
  • Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил. В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.

Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Чем отличаются наслонная и висячая стропильные системы

Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения.Каркас крыши 2х скатной: Упс... Кажется такой страницы нет на сайте Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.

При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены. Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия. Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.

Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек. Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части. Также может быть сделана двухскатная крыша с разными скатами по длине, что тоже весьма красиво и практично.

Процесс монтажа двускатной крыши своими руками

Чтобы ответить на вопрос, как правильно сделать двухскатную крышу своими руками, нужно соблюдать последовательность действий.

Монтаж крыши такого типа предполагает работу по следующему плану:

  • Подготовительный этап.
  • Фиксация мауэрлата.
  • Сборка ферм.
  • Установка ферм на перекрытия.
  • Устройство конька.
  • Набивание обрешетки.

Подготовительный этап

Перед началом работы следует приготовить набор необходимых инструментов и материалов:

  • Молоток и ножовка.
  • Угольник и уровень.
  • Крепежные элементы.
  • Доски, брусья и рубероид.

Все деревянные материалы следует обработать антисептическими растворами и антипиренами и хорошо просушить.Каркас крыши 2х скатной: Упс... Кажется такой страницы нет на сайте

Монтаж мауэрлата

В домах из деревянных бревен или бруса роль мауэрлата играет верхний ряд сруба, это делает процесс более простым. На внутренней части бревна вырезают паз, в который устанавливают стропильную ногу.

В кирпичных или блочных домах мауэрлат укладывают следующим образом:

  • При укладке последних рядов в кладку монтируют металлические шпильки с резьбой. Они должны располагаться по всему периметру дома на расстоянии около 1,5 метров друг от друга.
  • Верхнюю часть стен покрывают рубероидом в несколько слоев, протыкая его шпильками.
  • В балках высверливают отверстия в соответствии с расположением шпилек.
  • Укладывают балки, надевая их на шпильки. На этом этапе важно следить за тем, чтобы балки были уложены ровно по горизонтали, а противоположные элементы были параллельны друг другу.
  • На шпильках закручивают гайки, прижимая мауэрлат. Читайте также: «Как установить мауэрлат для двускатной крыши – варианты монтажа, порядок проведения крепления».

Результатом этого этапа должен стать прямоугольник правильной формы, расположенный на одной горизонтали. Такая конструкция делает конструкцию более устойчивой и облегчает последующие работы. Завершением работ является вырезание пазов в соответствии с размером стропил.

Устройство висячей стропильной системы

Фермы висячей системы стропил проще собирать на земле. Для этого составляется чертеж, высчитывается длина стропил и угол, под которым они будут соединяться. В большинстве случаев наклон крыши равен 40 градусам, если строение располагается на открытом участке, то это значение снижают до 20 градусов. Вычисление угла соединения стропил выполняется удвоением угла наклона крыши. Читайте также: «Как сделать двухскатную крышу своими руками – от стропил до укладки кровельного покрытия».

Длина стропил определяется по расстоянию между внешними несущими стенами и углу соединения стропильных ног. Оптимальной считается длина 4-6 метров, учитывая карнизный свес в 50-60 см.Каркас крыши 2х скатной: Упс... Кажется такой страницы нет на сайте Эти параметры стоит учитывать при решении задачи, как сделать большую крышу.

Вверху стропила скрепляют по-разному: встык, внахлест или «в лапу» с вырезом пазов. Фиксируются стропила болтами или с помощью металлических накладок. Немного ниже монтируется затяжка и готовую конструкцию фермы поднимают на место установки.

Вначале устанавливают фермы по краям, проверяя их вертикальность с помощью отвеса. Одновременно регулируется величина свеса. Стропила крепят к мауэрлату с помощью болтов или стальных накладок. Иногда используют временные укосины, которые поддерживают ферму в процессе установки. Вставляя остальные стропила, выдерживают одинаковое расстояние между ними. После установки и фиксации всех ферм по обеим сторонам верхнего ската прибиваю доски сечением 5*15 см.

Способы фиксации висячих стропил на мауэрлате

Висячие стропила могут крепиться к мауэрлату несколькими способами:

  • На стропилах выпиливают паз, а в стену на расстоянии 15 см от верхнего края забивают металлический штырь. Стропило выставляют на мауэрлате, обвязывают проволокой и притягивают к стене. Проволоку обматывают вокруг штыря.
  • Второй способ предполагает выкладку кирпичного ступенчатого карниза. Мауэрлат при этом укладывают по внутреннему краю стены и делают в нем паз для стропильной ноги.
  • При использовании третьего варианта стропила упираются в балки перекрытия, которые имеют выпуск за периметр дома до полуметра. Балки спиливаются под углом и крепятся болтами. Посредством этого способа собирается крыша без мауэрлата своими руками.

Как установить наслонные стропила

Наслонные стропила устанавливаются в следующем порядке:

  • Несущая стена, расположенная по центру дома, застилается гидроизоляционным материалом.
  • Поверх укладывается лежень и крепится посредством болтов или металлическими скобами.
  • На лежень выставляют стойки из брусьев сечением 10*10 см.
  • Сверху стоек в горизонтальном направлении прибиваются прогоны, укрепляя конструкцию временными распорками.Каркас крыши 2х скатной: Упс... Кажется такой страницы нет на сайте
  • Выполняют установку стропил и их фиксацию.

После установки основных элементов конструкции проводят обработку деревянных поверхностей антипиренами.

Как правильно сделать обрешетку

Перед укладкой обрешетки стропила покрывают слоем гидроизоляции, защищая ее от намокания. Гидроизоляция укладывается в горизонтальном направлении, начиная от карниза и поднимаясь вверх. Полосы настилают с напуском в 10-15 см, места стыков заклеивают скотчем.

Между обрешеткой и гидроизоляцией необходимо наличие вентиляционного зазора, для этого на каждую стропильную ногу нужно набить рейки толщиной не более 4 см.

Теперь можно обшивать стропильную систему. Обрешетку можно сделать из бруса 5*5 см или досок, имеющих толщину не более 4 см и ширину свыше 10 см. Набивать обрешетку начинают с нижней части стропил, выдерживая определенный шаг.

После монтажа обрешетки начинают обшивать фронтоны и свесы. В зависимости от бюджета строительства и желания домовладельца, можно сделать своими руками крышу двухскатную с фронтонами из пластика, профнастила или деревянных досок. Зная, как обшить фронтон дома профлистом, можно выполнить монтаж самостоятельно. Обшивку крепят к бокам стропильной ноги, пользуясь гвоздями или саморезами. Подшивать свесы можно всевозможными материалами.

Инструкция по сооружению двускатной крыши своими руками

Монтаж крыши представляет собой многоэтапный сложный процесс. Для самостоятельной установки и сбора стропильной системы понадобится основательно изучить методы соединения элементов, подобрать нужные материалы, высчитать угол наклона и длину стропил. Поможет сделать крышу своими руками пошаговая инструкция.

Устройство кровли

Выбрав конструкцию для двускатной крыши, переходят к проектированию. Создать проект с чертежной документацией можно самостоятельно, имея навыки работы с компьютером и зная архитектурные программы (например, ArchiCAD.Каркас крыши 2х скатной: Упс... Кажется такой страницы нет на сайте ) Если таковых не имеется — лучше обратиться за консультацией и помощью к профессионалу. Можно все проектную работу делегировать профильным организациям.

Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать крышу двускатную своими руками.

Стандартная двускатная крыша состоит из нижеследующих элементов:

  1. Мауэрлат — брус, уложенный вдоль периметра постройки на стены сверху. Крепят его стальными стержнями с анкерными болтами или резьбой. Брус должен быть из хвойной древесины и иметь квадратное сечение 150×150мм или 100×100. Он принимает от стропил на себя нагрузку и передает ее наружным стенам.
  2. Стропильные ноги — длинные доски, которые под углом крепятся между собой, придавая треугольную форму крыше. Сечение досок 100×150 или 50Х150. Конструкцию из двух стропильных ног называют фермой. В зависимости от здания и вида кровельного покрытия делают определенное количество ферм. Максимальное расстояние между ними равняется 120 см, минимальное — 60 см. Рассчитывая шаги стропильных ног, учитывают: вес покрытия, ветровую нагрузку и количество снега в зимнее время.
  3. Конек — чаще всего представлен продольным брусом, расположенным в высшей точке крыши. Он соединяет между собой оба ската. В некоторых случаях конек состоит из двух досок, прибитых с обеих сторон к верхней части стропил и соединенных под определенным углом. Подкосы изготавливают из обрезков бруса. Их устанавливают между стропилами и стойками, укрепляя боковые грани фермы и повышая несущую способность конструкции.
  4. Стойки — расположены внутри каждой фермы вертикальные брусья сечением 100×100. Они передают нагрузку от прогона конька на несущие стены внутри здания.
  5. Затяжка — основание треугольника фермы. Балка, соединяющая нижние части стропил. Она вместе с подкосами повышает устойчивость к нагрузкам.
  6. Обрешетка — брус или доски, набитые на стропила.Каркас крыши 2х скатной: Упс... Кажется такой страницы нет на сайте В зависимости от вида кровли бывает сплошной или с зазорами. Ее всегда крепят перпендикулярно направлению стропил, чаще — горизонтально.
  7. Лежень — длинный брус (сечение 100×100). Его укладывают вдоль несущей центральной стены. На него опираются вертикальные стойки. Используют лежень при монтаже наслонных стропил, если между наружными стенами прогон составляет более 10 м.

Выбор системы стропил

Определяясь, как сделать двускатную крышу, следует выбрать, какой будет система стропил. Висячую стропильную систему выбирают в случае, когда между наружными стенами расстояние не более 10 м и посередине отсутствует несущая стена. Верхние концы смежных стропил при такой системе запиливают под углом, соединяя гвоздями между собой. Исключается монтаж коньков бруса и стоек. Снизу стропильные ноги опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства мансарды. Функцию затяжек часто выполняют балки перекрытия. Чтобы упорядочить конструкцию верхнюю, затяжку рекомендуется устанавливать от конька на расстоянии 50 см.

Наслонную стропильную систему более оправдано обустраивать если есть опорная центральная стена. На стену укладывают лежень и крепят на него опорные стойки, к ним прибивают коньковый брус. Такой способ монтажа экономичный и простой в исполнении, если во внутреннем помещении потолки проектируются на разных уровнях. Чердак делят на две половины кирпичной стеной.

Установка мауэрлата

Сборку стропильной системы начинают с установки мауэрлата строго горизонтально. Прежде чем начать монтаж, необходимо тщательно проверить стены, к которым он крепится. При необходимости их выравнивают раствором цемента. Работу можно продолжать, когда раствор наберет прочность 50%.

В зависимости от системы, мауэрлат может представлять собой доску размером 50*150мм либо брус сечение 150*150.Каркас крыши 2х скатной: Упс... Кажется такой страницы нет на сайте Его прикрепляют к верхнему ряду кладки стены. В деревянном строении роль его выполняет верхний венец.

Если стены делают из газобетона или пенобетона сверху последнего ряда необходимо сделать железобетонный армированный пояс для перераспределения нагрузки. В него вмуровывают закладной крепеж — шпильки или проволоку. На них насаживают доску либо брус.

Существует несколько способов связки мауэрлата и стен:

  1. В железобетонном поясе крепят гладкую катаную проволоку большого диаметра. Концы ее должны торчать вверх. Затем в доске делают отверстия в нужных местах и продевают в них проволоку. Скручивают и загибают ее.
  2. Замуровывают в стену шпильки диаметром не менее 12 мм. Делают под них в мауэрлате отверстия и насаживают доску или брус. Закрепляют гайками с широкой шайбой.
  3. Выравнивают по внутреннему или наружному краю стены доску или брус. Сверлом диаметром 12 мм делают отверстия для анкерных болтов (диаметр 12мм), которые забивают по шляпку и затягивают ключом.

Между поволокой (шпильками) расстояние должно быть меньше 120 см. Под мауэрлат на стену укладывают обязательно отсечную гидроизоляцию: гидрозоли лм рубероид, свернутый в два слоя. Можно промазать битумной мастикой.

Установка стропил

Вначале работы необходимо определиться с нужным сечением строительных ног. Данную величину рассчитывают в зависимости от расстояния между стропилами и их длиной. Важно учитывать использование утеплителя. Расстояние между стропилами должно быть таким, чтобы не надо было тратить время и силы на обрезку теплоизоляционного материала.

Есть несколько видов стропильных систем (не один десяток). Выбрав тот, что вам наиболее подходит, из тонких досок следует сделать шаблон для врубок, запилов и других деталей. Часто первую форму делают на крыше, затем по ней делают шаблон.

Порядок сборки различается в зависимости от вида стропильной системы. Наклонные стропила устанавливаются постепенно. Их собирают из элементов на крыше. Очень удобно в этом случае, если уже настелены балки перекрытия потолка и черновой настил мансарды.

Для системы с висячими стропилами ферма собирается на земле. Она состоит из треугольника стропильных ног и затяжки со всеми стойками и подкосами. Сначала понадобится составить чертеж, высчитав угол соединения и длину стропил. Обычно угол наклона крыши 35−40 градусов. Однако на сильно продуваемых, открытых участках его делают меньше — 15−20 градусов. Чтобы определить угол соединения стропил, надо умножить на 2 угол наклона крыши.

Длину стропильных ног высчитывают, основываясь на угол соединения и длину прогона между внешними стенами. С учетом карнизного свеса (шириной 50−60см), она, чаще всего равняется 4−6 м.

Верхние концы стропил крепят разными способами:

Фиксируют их болтами или металлическими накладками. Дальше монтируют верхние и нижние затяжки.

Собрав нужное количество ферм, их поднимают на крышу и крепят к мауэрлату. Первыми крепят крайние фермы. Стропила выставляют с помощью отвеса по вертикали, регулируя длину свеса. Ферму необходимо укрепить временными укосинами из бруса, чтобы она не сдвинулась в процессе монтажа.

Далее устанавливают остальные стропила, соблюдая одинаковое расстояние между ними.

Закрепив все фермы, доской с сечением 50*150мм, длиной на 20−30 см больше карниза прибивают верхние края ската. Эту же работу проводят с другой стороны крыши.

Изоляция крыши

Задумываясь о том, как сделать двускатную крышу, следует уделить должное внимание тепло — и пароизоляции. Параллельно коньковому прогону раскатывают рулонный материал, который крепят к стропилам с внутренней стороны.Каркас крыши 2х скатной: Упс... Кажется такой страницы нет на сайте Стыки соединяют внахлест и герметизируют скотчем.

Межстропильное пространство сверху заполняют утеплителем — минеральной ватой.

Для защиты теплоизоляции от увлажнения, следует установить подкровельную гидроизоляцию. Ее прибивают снаружи стропил гвоздями или прикрепляют скобами.

Изготовление обрешетки

Завершающим этапом в строительстве двускатной крыши является построение обрешетки. Для этого используют сухой брус без сучков и трещин. Брусья обрешетки прибивают снизу карнизов. Две доски возле конька крепят без зазора. Для проверки обрешетки на прочность, на нее может стать человек весом 70−80 кг. Если сделано качественно — решетка не прогнется.

Доски для обрешетки двускатной кровли подбирают в зависимости от вида кровли:

  • для мягкой и рулонной кровли делают два обрешеченых слоя — разреженный и сплошной. Ширина досок до 140 мм, толщина — от 25 мм. Доски набивают параллельно коньковому брусу с небольшими зазорами. Сверху досок — сплошной небольшой слой кровельной фанеры. Угол — 45 градусов.
  • при укладке шифера или металлочерепицы делают один слой бруса (сечение 50*50).

Следующий этап — обшивка досками стропильной системы. Их набивают начиная от карниза крыши перпендикулярно рейкам. Шаг обрешетки зависит от угла наклона скатов и от вида кровельного покрытия. Чем угол больше, тем между досками больше расстояние.

Завершив монтаж обрешетки, приступают к обшивке свесов и фронтонов. Фронтоны закрывают досками, вагонкой, пластиковыми панелями, профнастилом или водостойкой фанерой. Это зависит от личных предпочтений и финансовых возможностей. Обшивку крепят к боковой части стропил, используя саморезы и гвозди в качестве крепежей. Светы тоже подшивают разным материалом от сайдинга до дерева.

Двухскатная крыша для беседки – особенности конструкции и монтажа

Приезжая на дачи или отдыхая в частном доме, городские жители стремятся больше времени проводить на природе, наслаждаясь свежим воздухом и живописными видами. Чтобы отдыхающих не застал врасплох дождик, а дети не перегрелись на солнце, на придомовых территориях обустраивают специальные сооружения – беседки. Так называют небольшие постройки, снабженные крышей и всем необходимым для комфортного отдыха. Некоторые беседки имеют сложную, замысловатую форму, другие же предпочитают простые конструкции, сделанные своими руками. В этой статье мы разберемся, как строятся беседки с двухскатной крышей.

Содержание статьи

Преимущества

Двухскатная крыша – простейшая кровельная конструкция, которая часто используется для сооружения беседок и навесов для отдыха. Она состоит из двух плоскостей, расположенных наклонно, которые называют скатами. В строительстве используется двухскатная крыша с симметричными или асимметричными скатами, с зашитыми и незашитыми фронтонами. Строители отдают предпочтение данному виду кровельных конструкция, так как он обладает следующими преимуществами:

  1. Легкий вес. Двускатная крыша весит не очень много, поэтому для сооружения беседки не требуется заливать глубокий и основательный фундамент. В большинстве случаев достаточно залить 2-6 столбов из армированного бетона, чтобы конструкция стала устойчивой.
  2. Простота в эксплуатации. Двускатная крыша, благодаря уклону скатов, не требует особого ухода, так как снежные массы и дождевая вода сходят с нее самотеком. Это качество скатных кровельных конструкций важно для регионов, где в зимнее время выпадает большое количество осадков.
  3. Надежность. Крыша двухскатного типа более устойчива, чем односкатные аналоги. Она обладает меньшей парусностью, поэтому даже сильные ветра не срывают кровельный материал с поверхности.
  4. Доступная цена. Двускатную крышу для беседки вполне можно соорудить своими руками, это экономит затраты на строительство. Обрешетка и стропила изготовляются из древесины, стоимость которой не изменяется годами.

Обратите внимание! Если вы собираетесь вести строительство беседки своими руками, обратите внимание на проекты с уклоном скатов 25-30 градусов. Такая геометрия двускатной кровли не собирает на себе снежную шапку, из-за которой может деформироваться кровельные материал или обрешетка. Учтите, чем более шероховатая поверхность покрытия, тем круче делают скаты.

Устройство

Беседка с двухскатной крышей – наиболее распространённая конструкция для сборки своими руками, так как для нее используются доступные по цене материалы и инструменты, имеющиеся в каждом доме. Она состоит из следующих конструктивных элементов:

Устройство двухскатной крыши для беседки

  • Столбчатого фундамента. Для заливки фундамента беседки буром в земле проделывают отверстия глубиной 50—60 см. Для усиления основания конструкции в отверстия вставляют прутья арматуры и заливают цементно-песчаным раствором. Столбчатый фундамент полностью застывает за 1-4 дня.
  • Нижней обвязки каркаса. Она изготовляется из соснового бруса размером 100х100 мм по периметру будущей беседки. Элементы скрепляют между собой при помощи металлических уголков или гвоздей.
  • Опорных столбов. Они изготовляются из прочного бруса толщиной 100х100 мм или 150х150 мм. При монтаже своими руками они устанавливаются вертикально на нижнюю обвязку. Пока столбы не зафиксируют верхней обвязкой, нужно укрепить их временными подкосами, чтобы сохранить вертикальное расположение.
  • Верхней обвязки. Она связывает верхние части опорных столбов беседки вместе, образуя жесткую, устойчивую конструкцию. Крепление выполняют с помощью металлических уголков или деревянных брусков.
  • Перил. Они устанавливаются на высоте 100-120 см от уровня пола беседки. Перила изготовляют из бруса 100х100 мм и закрепляют с помощью металлических уголков на опорные столбы.
  • Стропильной системы. В стропильную систему двухскатной крыши беседки входят стропильные ноги, коньковый прогон и обрешетка. Если кровельное покрытие имеет значительный вес или необходимо перекрыть сооружение большой площади, каркас крыши усиливают подкосами и затяжками.

Схема простого проекта беседки с двухскатной крышей

Важно! При строительстве беседки с двухскатной крышей своими руками учитывайте, что древесина имеет слабую степень устойчивости к влаге. Поэтому все деревянные элементы конструкции в несколько слоев пропитывают антисептическими составами и покрывают защитным лаком или краской.

Рекомендации мастеров

Строя беседку для дачи своими руками, умелец без опыта может допустить множество досадных оплошностей и ошибок, исправление которых потребует вложений или отнимет ценное время. Чтобы результат удовлетворил ожидания, соблюдайте следующие рекомендации, которые дают профессиональные мастера:

  1. В качестве покрытия для беседки с двухскатной крышей используйте кровельные материалы с низкой резонирующей способностью. Профнастил или металлочерепица во время дождя создают шум, из-за чего в сооружении снижается слышимость. Ондулин, шифер и рулонные виды кровли гасят звук падения капель, сохраняя в беседке тишину.

    Каркас беседки с двухскатной крышей

  2. Если в беседке предполагается установка стационарного или переносного мангала, выбирайте негорючие виды кровельных материалов. Если же покрытие не имеет огнеупорных свойств, участок крыши, под которым располагается источник огня, следует защитить экраном из металла ли асбестоцемента.
  3. Для печей, каминов или мангалов, устанавливаемых внутри беседки, обязательно оборудуют канал дымоудаления. Так как в противном случае дым с продуктами горения топлива остается в сооружении, лишая нахождение в нем комфорта.

Монтаж беседки с двухскатной кровлей

Обратите внимание! Опытные мастера рекомендуют применять для перекрытия двухскатных кровель материалы с малым весом, чтобы снизить нагрузку, которую сооружение оказывает на фундамент. Чтобы в беседке было больше света можно использовать в качестве покрытия поликарбонат и оставить фронтоны незашитыми.

Видео-инструкция

Конструкция двухскатной крыши: особенности, преимущества и недостатки

Двускатные кровли наиболее часто возводятся при каркасном и малоэтажном строительстве.

Крыша с двумя скатами – это треугольная конструкция, которая состоит из стропил, балок, кровли.

Она достаточно проста: это две наклонные плоскости (скаты), которые опираются на расположенные друг против друга стены. В нее входят также два торца треугольной формы – фронтоны. Если здание обладает значительной площадью, а кровля достаточно высокая, подкровельное пространство часто используется в качестве жилого помещения. Речь идет об устройстве мансарды.

К очевидным достоинствам конструкции можно отнести легкость, практичность и доступность в плане цены.

Это одна из самых популярных разновидностей крыш. Ее можно смонтировать даже самостоятельно, причем за довольно короткий срок.

Особенности

Конструкция почти аналогична конструкциям других кровель скатного типа. В нее входят те же элементы стропильной системы, кровельный пирог состоит из обычных слоев: паро- и гидроизоляции, утеплительного материала.

Выполняем утепление двухскатной крыши по всем строительным правилам.

В чем преимущества и недостатки мягкой кровли тегола читаем в статье.

В качестве кровельного покрытия используются обычные материалы: шифер, металлочерепица и т.д.

С особой тщательностью устраивают кровельные узлы: конек, узлы прохода вентиляционных шахт и дымоходов через покрытие кровли.

Конкретный способ устройства узлов и их особенности зависят от типа кровли.

Основные элементы


Основные элементы крыши с двумя скатами включают в себя:

  • стропила;
  • мауэрлат;
  • обрешетку;
  • несущую часть;
  • горизонтальные ребра;
  • ендовы;
  • стойки;
  • свесы;
  • гидроизоляцию;
  • теплоизоляцию.

Стропила (или стропильные ноги) – одна из главнейших деталей любой кровли. При строительстве больших зданий из бетона и кирпича монтируют каркас с бетонными и металлическими стропильными ногами. Длина составных элементов рассчитывается заранее. Полученные размеры сохраняются при монтаже. В частном домостроительстве применяют деревянные стропила, которые выполняют функцию основания для обрешетки. В двускатных кровлях эти детали устанавливаются по длине строения, под конкретным углом. При монтаже между ними сохраняется некоторое расстояние.

При устройстве кровли используются наклонные, скользящие и висячие стропила.

Обрешетка является основанием для крепления кровельного покрытия, слоя гидроизоляции. Доски и брусья этого элемента служат для соединения стропил друг с другом – от нижнего края скатов до их верха. Тип кровельного покрытия определяет метод укладки обрешетки: например, при выборе битумной черепицы обрешетка должна быть сплошной, на основе листового материала (пример – водостойкая фанера).

Мауэрлат – по сути представляет собой брус из дерева сечением 100×100 мм, 150×150 или 100×150.

Это основание для крепления системы стропил и каркаса кровли. Мауэрлат выполняет очень важную функцию: благодаря ему нагрузка равномерно распределяется по поверхностям стен и защищает их от разрушения под воздействием давления извне. Мауэрлат укладывают вдоль периметра несущих стен, по их верхней части. Хотя данную деталь называют еще и опорным брусом, в действительности она чаще всего изготавливается из бревна или двутавровой балки.

Коньковый прогон находится в самой верхней точке двускатной кровли. Представляет собой брус (иногда доску) с сечением 50×200 или 50×150 мм.

При значительной длине пролета коньковый прогон состоит из 2 или более досок. При этом он укрепляется находящейся между лежнем (проложенным под коньком брусом или бревном) и коньком стойкой.

Подкосы служат для соединения стоек и прогона. Оптимальное расположение прогона – пространство над несущей (внутренней) стеной.

Ригель – этот элемент является доской, используемой для скрепления внахлест находящихся на противоположных скатах стропил. Его сечение должно быть равно сечению стропильных ног. Для повышения прочности между лежнем и ригелем устанавливаются стойки.

Для общей устойчивости конструкции, увеличения уровня ее сопротивляемости внешним нагрузкам используются дополнительные элементы. Это подкосы, раскосы, связывающие диагональные детали. Они применяются для укрепления каркаса.

Разновидности кровли с двумя скатами


Данный тип крыши может иметь два типа скатов:

  • ровные;
  • ломаные.

Ровные являются традиционным решением. Они достаточно просты как с точки зрения монтажа, так и с позиции дальнейшего обслуживания и ремонта.

Ломаные скаты имеют необычную форму. Возводить их намного сложнее.

В обоих исполнениях скаты располагаются под некоторым углом по отношению друг к другу. Кровля представляет собой замкнутый в верхней части (при помощи конька) треугольник.

Максимальной экономичностью (с точки зрения расхода материалов) отличается крыша с углом уклона в диапазоне от 35 до 40 градусов. Данная величина угла обеспечивает оптимальное распределение общей нагрузки.

  • Минусом кровли с указанной величиной наклона является невозможность использования чердака в качестве жилого помещения.

Для увеличения площади подкровельного пространства с целью обустройства дополнительной комнаты можно выбрать ломаную разновидность, для которой характерно наличие пологой верхней части, в то время как нижняя половина будет с резким уклоном.

Разбираемся как осуществить ремонт крыши дачного дома своими силами.

Подробности сооружения фронтонов крыши дома представлены здесь.

Из статьи https://rooffs.ru/metallicheskaya/profnastil/kreplenie-na-kryshu.html вы узнаете о технологии крепления профнастила на крышу.

Указанная конструкция создает довольно обширное помещение чердака под кровлей. При утеплении и устройстве гидроизоляции его можно переделать в мансарду. Естественно, конструкция системы стропил при этом имеет свою специфику.

Основными разновидностями двускатных крыш являются:

    1. Ломаная

    2. Симметричная

    3. Несимметричная

Из названных трех видов первый является более традиционным. Его основой является равнобедренный треугольник.

Симметричную двускатную выбирают в случае, когда запланировано использование помещения чердака в качестве мансарды, поскольку именно данная разновидность создает обширное подкровельное пространство.

В несимметричном варианте конек расположен не строго по центру, а с определенным смещением. Эта особенность придает конструкции несколько экстравагантный вид, хотя эксплуатируемое чердачное помещение при этом значительно сокращается.

Есть несколько других видов двускатных крыш


Очень необычно смотрится разноуровневая кровля. Она представляет собой ломаную структуру, скаты которой, в отличие от остальных вариантов, не соединены в коньке, а заканчиваются на разных уровнях. Эта особенность придает зданию индивидуальность, однако возведение конструкции требует высокого уровня профессионализма.

Двускатная полувальмовая крыша – при поверхностном взгляде кажется аналогичной простой щипцовой, однако имеет свою “изюминку”, которая заключается в использовании скошенных элементов по концам конька. Ее составным частями являются выполненная в стандартной форме двускатная конструкция и трапециевидная нижняя часть.

Эта особенность четко выделяет грань между этажами и позволяет получить оригинальный внешний вид. Данный тип подойдет для небольших по площади домов.

Полувальма является идеальным решением для регионов с сильными ветрами, поскольку относительно низкие скаты защищают фронтон здания от порывов ветра и от воздействия влаги.

Угол наклона

При возвведении таких конструкций необходимо грамотно рассчитать угол уклона.

Минимальная величина угла рассчитывается с учетом особенностей кровельных материалов и воздействия факторов окружающей среды.

Например, для шифера минимальный угол составляет достаточно большую величину. Это связано со следующим обстоятельством: при “низком” устройстве шиферной кровли ветровая нагрузка усиливается в несколько раз, что способствует также проникновению под листы влаги. В итоге кровля отсыревает и начинает разрушаться, как и сам шифер, поскольку из-под него влага испаряется с трудом. При несоответствующем материалу угле наклона во внутреннем помещении начинает развиваться плесень и грибок, что делает здание опасным для проживания.

Ниже приводится рекомендуемая минимальная величина угла при выборе некоторых кровельных материалов:

    1. Шифер, черепица – минимум 22 градуса. При меньшей величине осадки проникают внутрь через точки стыков.

    2. Металлочерепица – 14 градусов. Влага не может проникнуть под нее, но данный материал отличается неустойчивостью по отношению к сильным ветрам, во время которых он может деформироваться или вообще оказаться сорванным (сокращение угла приводит к увеличению вентиляционного подкровельного зазора, в который воздушные потоки проникают совершенно беспрепятственно).

    3. Профилированные листы – 12 градусов. При использовании этого покрытия рекомендуется тщательно промазать все стыки герметиком.

    4. Рулонные материалы – 5-15 градусов: конкретная величина определяется в зависимости от количества слоев: при применении трех- или четырехслойного материала угол составляет 5 градусов, при 1 или 2 слоях величина должна быть в пределах 10-15 градусов.

    5. Ондулин – наименьшая величина: 6 градусов. Данное покрытие занимает одну из первых строк по степени надежности (для конструкций с маленьким уклоном скатов).

Значение имеют и климатические особенности региона. Так, при сухом климате двускатную кровлю можно устраивать под небольшим углом.

При большом количестве осадков величина возрастает – вплоть до 60 градусов: на крутой кровле не скапливаются дождевая вода и масса снега.

Значение имеет также частота и сила ветра в зоне строительства. В районах с сильными ветрами целесообразно возводит кровли с небольшим углом наклона для сокращения оказываемой на конструкцию нагрузки.

Стропильная конструкция двускатной крыши и ее виды


К стропильной системе двускатной кровле предъявляются два основных требования: она должна быть прочной и легкой: выдерживать внешние нагрузки и в то же время не оказывать слишком большого давления на здание.

Устройство системы стропил двускатной кровли позволяет всю нагрузку равномерно распределять по периметру постройки.

Стропила нижними концами опираются на мауэрлат, представляющий собой состоящую из брусьев опорную деталь конструкции.

Их фиксация осуществляется при помощи металлических скобок или крепежей. Угол наклона стропильных брусов определяет угол наклона кровельных скатов.

Используют наслонные и висячие разновидности стропил.

Название “висячие” эти детали получили из-за особенностей крепления. Края стропильных ног опираются на стены и кровельный конек.

Наслонные названы так из-за способа монтажа. Они используются при наличии средней несущей стены, колонны или какой-либо промежуточной опоры. Наслонные стропила опираются на внешние (несущие) стены, в то время как их средняя часть располагается на опорах.

Висячая разновидность стропил работает на сжатие и изгиб. Создаваемые стропильными ногами распорные силы сокращаются при помощи соединяющей стропила стяжки.

В наслонном типе стропил брусы работают только на изгиб, при этом по сравнению с другими кровлями количество затратных усилий бывает значительно ниже.

Оптимальным выбором является сочетание двух видов стропил, поскольку определенные места в конструкции могут делать невозможным установку одного из типов. Сочетание наслонных и висячих стропил повышает прочность кровли и в то же время дает возможность использовать меньше строительного материала.

Преимущества двускатных крыш

  • 1. Простота и быстрота устройства.
  • 2. Практичность и рациональность использования. Большие размеры подкровельного пространства позволяют устраивать жилую комнату или просторный чердак, используемый для хозяйственных целей. При этом предпочтение лучше отдавать ломаной разновидности.
  • 3. На чердаке можно устраивать вентиляцию, отопительную систему и систему кондиционирования.
  • 4. Возведение этой конструкции не требует особого оборудования или техники.
  • 5. При выборе соответствующего угла осадки не задерживаются на скатах.
  • 6. Элегантный, красивый экстерьер. Можно воплощать смелые архитектурные фантазии.
  • 7. Экономичность – более выгодным в этом плане является лишь односкатная крыша.
  • 8. Ремонт можно проводить даже самостоятельно, причем при минимальных затратах.

Недостатки

  • 1. Угол наклона, высота кровли зависят от общей площади дома. Значительные размеры требуют расхода большого количества строительных материалов.
  • 2. При переоборудовании подкровельного пространства в мансарду должна быть увеличена общая высота конструкции, а также количество стропил. При этом они непременно дополнительно усиливаются. В результате значительно увеличиваются финансовые расходы.
  • 3. Мансарда должна быть оснащена слуховыми окнами, что усложняет конструкцию кровли.

ВЫВОДЫ:

  • Двускатная кровля проста, надежна и практична.
  • Она состоит из двух расположенных под определенным углом скатов и двух треугольных торцов.
  • Скаты могут быть ровными или ломаными.
  • Различают несколько видов двускатной кровли: ломаную, симметричную, асимметричную.
  • Угол наклона выбирается в зависимости от типа кровельного материала и погодных особенностей конкретного региона.
  • Основной деталью всей конструкции является система стропил – легкая и одновременно прочная.
  • Используют два вида стропил: наслонные и висячие.
  • Основными плюсами кровли с двумя скатами являются функциональность, простота монтажа и надежность.
  • Главный минус: усложнение конструкции и увеличение затрат при устройстве мансарды.

Как провести расчет стоимости строительства двухскатной крыши смотрите в видео ролике.

Устройство стропильной системы двухскатной крыши дома: видео

Сочетание технологической простоты процесса монтажа, доступной цены и привлекательного внешнего вида делает двухскатные крыши популярными, как среди профессиональных строителей, так и у владельцев строящихся домов. Обладая основными знаниями конструктивного строения кровли с двумя скатами, строительство покрытия здания может быть выполнено самостоятельно, без привлечения дорогостоящих специалистов.

Крыша с двумя скатами

Правильный выбор материалов и размеров основных элементов кровельной конструкции, а также качественно выполненный монтаж будет залогом надёжности и внешней красоты двухскатной крыши.

Вернуться к оглавлению

Содержание материала

Виды двухскатных крыш

Под двухскатной крышей в строительстве принято понимать покрытие дома материалом, препятствующим проникновению в здание осадков атмосферного происхождения, а также обеспечивающим сохранение тепла, расположение которого выполнено из двух плоскостей или скатов под наклоном друг к другу. Двухскатные крыши подразделяются на следующие типы.

  • По типу внешнего расположения скатов:
  • По способности удерживать в здании тепло:
  • По способу крепления несущих элементов к зданию:

В зависимости от назначения, конфигурации, а также величины будущей постройки планируется и тип крыши.

Вернуться к оглавлению

Конструктивные элементы двухскатной крыши

Устройство двухскатной крыши предполагает последовательное крепление элементов, которые в совокупности обеспечивают защиту здания от внешних атмосферных факторов. Материалом для их изготовления служат пиломатериалы различного размера.
Конструкция двускатных кровель состоит из следующих основных частей.

Мауэрлат

Представляет собой брус, уложенный по периметру несущих стен дома и выполняющий функцию равномерного распределения нагрузки от стропильной системы на здание.
Оптимальным материалом для мауэрлата служит просушенный хвойный брус сечения 100-150 мм, допускается также использование брёвен или полу брёвен.

Размещение мауэрлата

Крепление к стенам постройки осуществляется посредством анкеров или металлических резьбовых прутов, которые должны обеспечить максимально надёжную фиксацию.

Лежень

Так называются брус, расположенные параллельно несущим стенам, функцией которых является обеспечить распределение точечной нагрузки при устройстве вертикальных кровельных опор.
Сечение бруса выбирается в зависимости от размера стоек, но, как правило, совпадает с тем, который используется для мауэрлата.

Размещение леженя

Расположение и способы крепления лежней зависит от общей конструкции кровли.

Стропильная нога или стропила

Является составной части стропильной системы, выполняющей роль каркаса двухскатной крыши. Пара стропильных ног, скреплённые между собой под углом, образуют один из несущих треугольников, количество которых определяется размером и типом будущей кровли. Изготавливают стропила, как правило, из качественного бруса сечения 50 на 150 мм, для лёгких кровельных конструкций допускается также сечение 50 на 100 мм. Крепление стропильной ноги к мауэрлату может быть:

Затяжка

Так называют горизонтально расположенный брус между стропилами, который выполняет функцию распора и стягивающий стропильные ноги в паре между собой.
В качестве материала используют брус аналогичный тому, из которого выполнены стропильные ноги. Если затяжку выполняют из сдвоенных элементов, то допускается использование более тонких досок.

Размещение затяжек

Крепление может быть выполнено двумя способами:

  • враспор;
  • внахлест.

Для закрепления затяжек используются специальные металлические крепёжные элементы.
Затяжку, установленную в верхней части стропильной пары также называют ригелем.

Стойки

Выполняющие роль вертикальных опор стропильной системы, нижняя их часть упирается в лежень, а верхняя в стропильную ногу.

Размещение стоек

Расположение стоек и используемый пиломатериал зависит от общего устройства крыши, а также от функционального назначения подкровельного пространства. Также стойки выполняющие роль каркаса при обустройстве в подкровельном пространстве жилого помещения.

Подкосы

Таким термином принято называть дополнительный упор из бруса, выполненный под углом к вертикальным опорам, основание которого упирается в затяжку, а верхняя часть в стропило.

Его основной функцией является обеспечение дополнительной жёсткости кровельной конструкции.

Размещение подкосов

Для изготовления подкосов используется брус, аналогичный используемому для стропил, а крепление выполняется с помощью металлического крепежа.

Обрешётка

Представляет собой горизонтально уложенные на внешнюю сторону стропил доски или брусья, которые служат основанием для укладки кровельного материала.
По способу укладки обрешётка может быть:

  1. Сплошная. При этом доски укладываются вплотную к друг другу с максимально допустимым зазором между ними 1 см. Такой способ рекомендуется при монтаже мягких видов кровли.

    Обрешетка крыши

  2. Разреженная. В этом случае доски располагаются с расстоянием между ними, его величина зависит от типа кровельного материала и толщины материала самой обрешётки. Например, при устройстве кровли под шифер расстояние между досками обрешётки может быть до 50 см, а при монтаже крыши под металлочерепицу оно равно величине стандартной волны и составляет 35 см.

Устройство обрешётки может быть выполнено из таких материалов, как:

  • обрезная доска;
  • не обрезная доска;
  • влагостойкая фанера;
  • ориентированно-стружечная плита;
  • шпунтованная доска.

Вид материала для укладки зависит от типа внешнего покрытия кровли.

Пример обрешетки крыши

Конёк

В двухскатных крышах таким термином обозначают место соединения стропил, которое образует горизонтальную линию и фиксируется брусом или коньковым прогоном. Основным его назначением является создание и закрепление конфигурации кровли.

Крепление конькового бруса зависит от общей кровельной конструкции, оно может осуществляться как с внутренней стороны соединения стропил в пары, так и с внешней.

При этом используются специальные крепёжные элементы и выполняются технологические запилы мест соединения деталей.

Строение коньковой детали

Другим значением термина конёк является обозначения элемента кровельного покрытия, который обеспечивает защиту от прямого попадания воды. Для разных видов кровельных материалов применяется различная конфигурация деталей конька.

Свесы

Выступающие за пределы здания край крыши, выполняющие функцию дополнительной защиты от снега и дождя, называются свесами. Их монтаж не менее важен, чем формирование самой стропильной системы, поскольку помимо выполнения своей основной задачи, он придаёт зданию законченный и красивый вид.

Примеры свесов крыши

Свесы или карнизы могут быть следующих типов:

  • заподлицо;
  • открытый;
  • закрытый;
  • с выступом стропил.

В зависимости от типа карниза и общего дизайна выполняется обшивка свеса, для которой могут применяться следующие варианты материалов:

  • деревянная вагонка, строганная доска;
  • оцинкованные листы;
  • пластиковая вагонка или сайдинг;
  • софиты или вентилирующий сайдинг.

Технология монтажа и крепления выбирается с учётом типа обшивки.

Кобылки

Это доска, с помощью которой производится удлинение стропила для обустройства свеса.
Как правило, для её изготовления берутся более тонкие доски, что позволяет:

  • более точно сформировать конфигурацию карниза;
  • снизить стоимость пиломатериала;
  • облегчить монтаж стропильной системы.
Размещение кровельной кобылки

Крепление кобылок к стропилу осуществляется либо четырьмя гроздями, либо болтами, используя при этом количество не менее 2-х.

Фронтон

Так называют продолжение стены строения, расположенное между парами стропилами. Его основной функцией является обеспечение защиты подкровельного пространства от атмосферных осадков, дополнительно фронтон служит для распределения кровельной нагрузки и является элементом общего дизайна.

Размещение фронтона крыши

Устройство фронтона может быть выполнено либо из того же материала, что и само здание, либо из альтернативного. В большинстве случаев монтаж фронтонов выполняется после установки стропил двухскатной крыши и укладки покрытия.

Вернуться к оглавлению

Особенности проектирования двухскатной крыши

При планировании и подготовке проекта будущего дома необходимо учитывать несколько основных моментов, от которых будет зависеть устройство стропильной системы двухскатной крыши, а также количество и состав необходимого пиломатериала.

  1. Из чего изготовлено строение? Это важно, поскольку необходимо изначально определить оптимальный способ крепления стропильной системы к зданию.
    Если материалом будущего дома будет бревно или брус, то верхний венец послужит мауэрлатом.
  2. Каково функциональное назначение подкровельного пространства? От ответа на этот вопрос зависит тип стропильной системы и расположение её основных элементов, а также необходимость утепления кровли.
    Если в подкровельном пространстве планируется располагать жилое помещение, то возможны два основных варианта конструкций:

Реже для комфортного обустройства мансардного этажа применяют разно уровневое строение кровли.



Все вышеперечисленные моменты необходимо учитывать суммарно на стадии проектирования здания, чтобы обеспечить оптимальное соотношение функциональных качества кровли со стоимостью её постройки.

Вернуться к оглавлению

Порядок проведения монтажа двухскатной кровли

Надёжность и долговечность будущего покрытия здания зависит не только от точного проектирования и подготовки качественных материалов, но и от соблюдения технологии при монтаже элементов кровельной конструкции.

При этом работы проводятся в следующем порядке.

  • Монтаж мауэрлата, лежней и балок перекрытия. Данный этап необходим при устройстве кровли на здание из кирпича или блоков любого состава. Для дома из бревна или бруса необходимо установить только перекрывные балки.
    При выполнении данных работ нужно особое внимание уделить креплению элементов к зданию, чтобы обеспечить надёжность соединения; Монтаж мауэрлата, лежней и балок перекрытия

  • Установка стропильных пар. Технология монтажа и крепления стропил к мауэрлату отличается при различных типах стропиловки:

    При любом типе стропильной системы первоначально выставляются пары у фронтонов с соблюдением вертикального уровня. Промежуточные элементы рекомендуется устанавливать по натянутому шпагату, чтобы обеспечить единую высоту конька по всей длине.
    Установленные элементы временно фиксируются наклонными растяжками, чтобы избежать нарушения вертикали;

  • Зашивка фронтона двухскатной крыши. Выполняется различными способами, в зависимости от его типа:

    Обшивка декоративным материалом выполняется снизу вверх, при этом угловые элементы обрезаются по шаблону. При использовании деревянных элементов подрезка углов может быть выполнена по окончании работ по зашивке на месте;

  • Монтаж обрешётки. В зависимости от типа будущего покрытия, доски обрешётки закрепляются гвоздями, начиная от карниза на необходимом расстоянии. При креплении необходимо учесть вылет края досок над фронтоном для обустройства свеса. При необходимости стыковать доски обрешётки, то это выполняется на одной из стропил в разбежку. Как правило, свес над фронтоном выравнивают после укладки всей обрешётки, подрезая по натянутому шпагату. При монтаже обрешётки двухскатной мансардной крыши места изгиба укрепляются дополнительными досками; Монтаж обрешетки

  • Монтаж кровельного покрытия. Производится с учётом инструкций по установке производителя конкретного материала.
    На данном этапе производится также утепление и гидроизоляция кровли; Монтаж гидроизоляции и кровельного покрытия крыши


  • Подшивка свесов. Является завершающим этапом. Выполняется с учётом особенностей дизайн проекта и отделочного материала.
    При выполнении работ необходимо обеспечить вентиляцию, чтобы исключить преждевременное гниение деревянных элементов.
    Существует два основных способа подшивки:

Смотрите в видео: подробный процесс установки двускатной крыши дома.


Зная ключевые технологические особенности и соблюдая порядок монтажа можно выполнить сборку двухскатной крыши своими руками. Таким образом, устройство двухскатной крыши является оптимальным решением при строительстве надёжной и недорогой кровли жилого дома. Строительство крыши

Монтаж стропильных элементов, а также внешнего покрытия может быть выполнен своими руками, поскольку технология строительства крыши дома проста и не требует специального оборудования. Зная порядок проведения работ и принципиальное устройство кровли все монтажные работы можно выполнить самостоятельно.

Двухскатная крыша своими руками – чертежи и схемы

Когда делается двухскатная крыша своими руками, чертежи являются не прихотью, а производственной необходимостью. На этой странице опубликован чертеж стропильной системы двухскатной крыши, который позволит планомерно возвести этот конструктивный элемент дома.

Если говорить кратко, то схема двухскатной крыши – оптимальна для того, чтобы выстроить недорогой дом как в городе, так и на селе.

Типов крыш существует несколько, но наиболее популярным остаётся двухскатный. Наверняка каждый понимает, что двухскатная крыша состоит из двух плоскостей-скатов. Они опираются на несущие стены дома, а плоскость между этими скатами (фронтон) имеет форму треугольника. Как правило, двускатные крыши устанавливаются для каркасных и малоэтажных построек.

Конструкция крыши с двумя скатами состоит из стропил, кровли и балок. Часто помещение под крышей используют для жилых комнат – такое помещение называют мансардой.

Самыми важными достоинствами двухскатной крыши считается простота, практичность, лёгкость и доступность по цене.

Такая крыша наиболее популярна среди людей, готовых экономить на строительстве своего жилья, так как легка в монтировке, её можно сделать даже самостоятельно и в короткий срок.

Особенности двухскатной крыши

Конструкция такого типа крыши является простой, она почти не отличается от других похожих кровель скатного типа. Она состоит из тех же элементов стропительной системы, а кровельный пирог монтируется из паро- и гидроизоляции, в случае жилого чердака или мансарды, а также слоя утеплителя, если мансарда всесезонно жилая. Для кровли можно использовать любой материал: металочерепицу, шифер и т.п.

Основные элементы

Ниже приведена схема стропильной системы двухскатной крыши, на которой обозначены основные ее элементы:

Пояснения по приведенному выше рисунку (схема стропильной системы двускатной крыши дома):

  • Стропила – зачастую используют в частном домостроительстве деревянные стропила, для обрешётки они выступают основанием. Они должны быть по всей длине строения, под углом. Устанавливая стропила, между ними должно быть расстояние. Могут использоваться при монтаже кровли скользящие, наклонные или висящие стропила.
  • Обрешётка – основание для кровельного покрытия, а кроме того, для слоя гидроизоляции. Для соединения стропил используются доски и брусья. От типа кровельного покрытия зависит то, каким именно методом будет сделана обрешётка. Например, если хозяин дома решил перекрыть дом битумной черепицей, тогда обрешётка для этого вида перекрытия должна быть сплошной, за её основу берут листовой материал, это может быть водостойкая фанера.
  • Мауэрлат – это деревянные брусья, размерами 100мм на 100 мм, 150мм на 150мм или 100мм на 150мм. Благодаря мауэрлату нагрузка на стены распределяется равномерно, что предохраняет стены от разрушения от большого веса крыши. Его монтируют по верхней части несущих стен. Как правило – это брусья прямоугольного сечения или двутавровые балки. Схема стропильной системы двухскатной крыши подразумевает использование 2 мауэрлатов по несущим стенам.
  • Коньковый прогон – это брус, который является верхней точкой двускатной крыши.
  • Подкосы – это соединения между стойками и прогонами.

Ригель – это доска, которая соединяет противоположные стропила.

Для укрепления конструкции крыши используют подкосы и раскосы, которые соединяют диагональные детали, они укрепляют каркас.

Разновидности крыши с двумя скатами

Существует два типа скатов для двускатной крыши:

  1. Ровные – самый простой вид крыши, так как его легко монтировать и в дальнейшем обслуживать и ремонтировать.
  2. Ломаные – это более сложная конструкция, которая требует специалиста для возведения.

Оба этих типа требуют расположения скатов под определённым углом, верх скатов соединяется. Для тех, кто желает сэкономить на расходах материала для крыши, нужно устанавливать крышу с углом в промежутке примерно от 35 градусов к горизонтали до 40 градусов к горизонтали.

Именно такая схема двухскатной крыши обеспечит равномерное распределение нагрузки на дом. Правда, есть один минус для такого наклона крыши – это то, что на чердаке невозможно будет обустроить жилое помещение.

Наиболее подходящей крышей для обустройства жилого помещения на мансарде считается ломанная, так как верхняя часть крыши будет достаточно пологой, а нижняя часть кровли будет с резким, почти вертикальным, уклоном. Ломаная крыша даст хозяевам возможность обустроить на мансарде большое помещение, правда, его нужно обязательно утеплять и гидроизолировать. Но нужно иметь в виду, что конструкция стропил будет немного другая, чем в ровных двухскатных кровлях.

Ещё несколько типов кровли из двух скатов:

  • Симметричный тип кровли– её основой выступает равнобедренный треугольник.
  • Ломаный тип кровли – зачастую её конструируют в случае, если планируется обустройство мансарды.
  • Несимметричная – конёк в этом виде крыши будет расположен не по центру, а немного смещён. Выбирают несимметричную крышу для экстравагантного вида дома.
  • Разноуровневая – это когда вверху скаты не соединены в коньке, а имеют разные уровни.
  • Полувальмовая – концы конька скошенные.

Плюсы и минусы двускатной крыши

Преимущества двухскатной крыши:

  • практичность;
  • возможность отведения снега и воды с крыши;
  • простота в монтировке;
  • красивый вид;
  • экономна в установке и в ремонте.

Недостатки двухскатной крыши:

  • наклон скатов и высота крыши зависит от размеров дома;
  • количество материала зависит от площади дома;
  • для мансардного помещения потребуется увеличить высоту крыши, поэтому и стоимость возведения крыши повысится;
  • если это мансардное помещение, нужно устанавливать окна в крыше, а это усложняет работу.

Выбирать тип крыши и кровлю нужно очень ответственно, так как от этого зависит внешний вид дома, комфорт проживания и срок службы всего дома.

3D Расчет двухскатной крыши – Онлайн-калькулятор

Двухскатная крыша – один из наиболее распространенных типов кровельной системы, который представляет собой конструкцию из двух наклонных скатов, разделенных коньком и заключенных между двумя вертикальными треугольными стенами (фронтонами). Является самой популярной разновидностью крыш в частном строительстве, потому как сочетает в себе низкую стоимость на изготовление, простую технологию монтажа и позволяет создать полноценное мансардное помещение.

На нашем сайте вы можете выполнить эффективный расчет двухскатной крыши с помощью онлайн-калькулятора – в результате вычислений программа предоставит готовый проект конструкции с комплектом необходимых чертежей и количеством материалов на изготовление каждого элемента сооружения. Кроме того программа визуализирует кровельную систему в 3D в реальных пропорциях, для того чтобы вы могли оценить все преимущества и недостатки предполагаемой конструкции. Все результаты автоматически сохраняются в личном кабинете и доступны для скачивания.

В случае если вам необходимо рассчитать только элементы каркаса в отдельности, возможно более эффективным будет узкоспециализированный инструмент расчета стропил двухскатной крыши.



Порядок расчета двухскатной крыши

  • Шаг 1. Выберите наиболее удобные единицы измерения – мм, см, м, дюймы, футы.
  • Шаг 2. Выберите способ отрисовки чертежей – цветные, черно-белые.
  • Шаг 3. Укажите тип кровельного материала – жесткий, мягкий (влияет на тип обрешетки – разреженная или сплошная, соответственно).
  • Шаг 4. Введите параметры крыши – высота (от мауэрлата до вершины стропильной системы), свес карнизный, свес фронтонный (выпуск).
  • Шаг 5 (опционально). Устанавливать ли дополнительно стропила на краю кровли, с внешней стороны стены.
  • Шаг 6. Заполните поля с параметрами дома – длина, ширина, высота, толщина стены.
  • Шаг 7. Параметры бруса для мауэрлата – ширина, толщина.
  • Шаг 8. Расчет стропильной системы – величина горизонтального запила под мауэрлат, ширина и толщина стропильной доски, расстояние между элементами (рекомендации ниже).
  • Шаг 9. Введите характеристики гидроизоляции – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 10. Укажите толщину контробрешетки в горизонтальной проекции (в вертикальной всегда 5 см).
  • Шаг 11 (опционально). Укажите параметры разреженной обрешетки (в случае выбора жесткой кровли) – ширина и толщина доски, расстояние между элементами.
  • Шаг 12 (опционально). Укажите параметры сплошной обрешетки (в случае выбора мягкой кровли) – ширина, длина, толщина листа ОСП.
  • Шаг 13. Характеристики кровельных листов – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 14. Проверка введённых значений и начало расчета двухскатной крыши с помощью кнопки «Рассчитать».

После выполнения расчета, на вкладке «Вид в 3D» вы можете ознакомиться с трехмерной моделью конструкции, построенной в точности по заданным параметрам. Также для подписчиков доступен дополнительный инструмент – 3D-линейка.



Особенности чертежей двухскатной крыши

Для того чтобы получить общую высоту конструкции, необходимо сложить высоту стен, мауэрлата, стропильной системы, обрешетки, контробрешетки и кровельного материала.



Рекомендации

Крыша является одной из наиболее сложных конструкций при строительстве дома своими руками, поэтому перед началом работ необходимо тщательно подготовиться к предстоящим трудностям – изучить соответствующие нормативные документы, создать качественный проект сооружения и ознакомиться с технологиями сборки и монтажа.

Основные требования по эксплуатационным характеристикам крыш изложены в СНиП II-26-76 (СП 17.13330.2011) «Кровли», СП 31-101-97 «Проектирование и строительство кровель», СНиП 2.01.07-85* (СП 20.13330.2010) «Нагрузки и воздействия», СНиП 3.03.01-87 (СП 70.13330.2011) «Несущие и ограждающие конструкции», СНиП II-25-80 (СП 64.13330.2017) «Деревянные конструкции», ГОСТ 11047-90 «Детали и изделия деревянные для малоэтажных жилых и общественных зданий», ГОСТ 30547-97 «Материалы рулонные кровельные и гидроизоляционные», ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».

В таблицах ниже представлены оптимальные параметры элементов для типовых конструкций на которые можно ориентироваться при использовании калькулятора двухскатной крыши. Если вас интересуют комментарии по данным пунктам и другие рекомендации по проектированию кровельных систем, перейдите на страницу раздела «Расчет крыши онлайн».

Параметр, характеристика

Оптимальный диапазон

Угол наклона крыши

20-45°

Свес карнизный

50-100 см

Свес фронтонный / Выпуск

40-70 см

Размер мауэрлата

100х150 мм
150х150 мм

Размер стропил

50х150 мм
50х200 мм

Соотношение глубины запила и ширины стропил

1/4
1/3

Шаг стропил

60-100 см

Размер обрешетки

25х100 мм
40х150 мм

Шаг обрешетки в зависимости от типа кровли (мягкая, черепица, профнастил)

1-10 см
30-40 см
30-65 см

Размер контробрешетки

30х50 мм

Нахлест гидроизоляции

10-20 см

Толщина теплоизоляции

10-15 см



Используйте наши инструменты, если хотите грамотно рассчитать двухскатную крышу и получить комплект чертежей для монтажа конструкции. Если же вы хотите получить больше информации непосредственно о строительстве – пошаговая инструкция по сборке расположена на странице «Крыша своими руками».



Пример расчета

Соединение крыш с неравномерным скатом | JLC Онлайн

После борьбы с бедрами и разговоров с одним-двумя старожилами, начинающие строители обнаруживают, что соединить две крыши не так уж сложно – для бедер и впадин вы просто срезаете все скосы под 45 градусов и используете 17 вместо 12 для бег по обрамляющей площади.

Затем происходит: та заявка, которую вы подали на работу с прилегающими крышами с неравномерным скатом, принимается, и вам нужно придумать способ ее обрамления.

Один из подходов состоит в том, чтобы заказать в два раза больше пиломатериалов для каркаса и продолжать резать бедра и впадины, пока вы не добьетесь нужного результата. Другой – купить красивый калькулятор обрамления и пройти курс тригонометрии. Или вы можете использовать метод Зеппа, для которого не требуется ничего, кроме квадрата для обрамления и карандаша. Дон Зепп преподавал сложную конструкцию крыш, когда я учился в торговой школе Уильямсона в Медиа, штат Пенсильвания, и я считаю, что его метод наиболее прост для понимания и использования в полевых условиях.

Ключ к методу Зеппа заключается не в причудливой математике, а в использовании обрамляющего квадрата для создания масштабных чертежей основных углов и разрезов с последующим переносом измерений с эскиза на пиломатериал.Прямая корреляция между чертежами и разрезами делает этот метод точным и надежным. Овладейте им, и вы сможете справиться с любой из многочисленных ситуаций, когда встречаются две крыши с неравным уклоном, будь то вальм или впадина. В рамках данной статьи я покажу, как обрамить пересечение двух вальмовых крыш неравного уклона.

Щелкните здесь, чтобы увеличить изображение

Любой сложный проект крыши автор начинает с построения масштабного плана каркаса крыши (слева). Это полезно при отборе материалов и в качестве справочника на стройплощадке.На перспективном эскизе (справа) показано расположение неравномерного вальмового стропила.

Перед тем, как начать, вы получите максимум пользы от этой статьи, если прочтете ее с квадратом для обрамления и куском фанеры рядом, чтобы вы могли выполнить некоторые расчеты макета.

Ориентация

Первым шагом является создание чертежа в масштабе всей крыши с расположением внешних стен, гребней и всех стропил, как показано на рисунке 1А. Этот рисунок будет служить картой, пока вы собираете части вместе.Это также поможет вам оценить количество и длину пиломатериалов, которые вам понадобятся. Простой перспективный эскиз (рис. 1B) помогает понять, как будут выглядеть готовые плоскости крыши.

Г-образный дом на Рисунке 1 имеет оба выступа на одном уровне. Свес составляет 16 дюймов (по горизонтали), а фасадная панель проходит на постоянной высоте по всему дому.

Соединение этих двух крыш ставит две основные проблемы: первая – это соединение двух плоскостей с разным уклоном у шатрового (или равнинного) стропила.Другой – выровнять фасции.

Установить участки . Сначала мы должны установить наклон обеих плоскостей крыши. Начнем с того, что основная крыша имеет уклон 8/12. Как определить уклон второстепенной кровли?

В этой статье, когда я использую слово «шаг», я имею в виду коэффициент подъема в дюймах на 12 дюймов хода. Из плана мы видим, что общий подъем вторичной крыши такой же, как и у основной крыши – 6 футов.Общий пробег вторичной крыши составляет 7 футов 6 дюймов. Чтобы преобразовать это в дюймы подъема на 12 дюймов пробега, используйте следующую формулу:

12 дюймов ÷ общий пробег x общий подъем = дюймы подъема (единичный подъем)

или

12 дюймов / 7,5 футов x 6 футов = 9,6 , или 9 5/8 дюйма с подъемом

Таким образом, 9 5/8/12 – это дополнительный уклон крыши.

Выстраивание фасции

Посмотрите на рис. 2А, на котором показаны два общих стропила с разным уклоном. Казалось бы, выровнять фасады и карнизы так, чтобы у вас были равные свесы на обоих скатах, было бы невозможно, поскольку стропила двух крыш выступают за плиту под разными углами.Но на самом деле это не так уж и сложно.

В местах соединения крыш с неравным уклоном требуется тщательная планировка для создания перекрытий одинаковой ширины с фасадами одинаковой высоты. На чертеже А наложены общие стропила для двух скатов крыши и показана проблема, которая возникает, когда планировка крыши начинается с внешнего края внешних стен. На чертеже Б показано, как автор решает эту проблему, начиная раскладку кровли с концов стропил и поднимая плиты стен под более крутой крышей.

Соединяем фасцию. Чтобы сохранить такой же свес и выровнять облицовку, вы должны начинать планировку крыши с внутреннего верхнего края облицовки, а не с внешней стороны внешних стен. Затем вы устанавливаете стеновую плиту под более крутой второстепенной крышей, как показано на Рисунке 2B. Наращивание равняется разнице между единичным подъемом обоих скатов крыши. В этом случае, если высота блока составляет 8 дюймов и 9 5/8 дюйма, разница составляет 1 5/8 или 1,6 дюйма. Таким образом, пластина должна быть построена 1.6 дюймов на каждый горизонтальный фут свеса.

Поскольку вылет составляет 16 дюймов или 1,33 фута, общее накопление равно:

1,33 фута x 1,6 дюйма на фут = 2,13 или 2 1/8 дюйма

Вместо того, чтобы наращивать пластину ровно на 21/8 дюйма, Я использую дополнительную верхнюю пластину 2x (толщиной 11/2 дюйма) и увеличиваю высоту стропила на оставшиеся 5/8 дюйма, добавляя ее к расстоянию «высота над пластиной», которое я использую, чтобы найти срез на уровне птичьего рта.

Щелкните здесь, чтобы увеличить изображение

Ключ к авторскому методу состоит в том, чтобы нарисовать в натуральную величину угол стыка неодинаковых крыш, а затем перенести измерения с чертежа на пиломатериал.На листе фанеры он сначала определяет угол наклона вальмового стропила, используя суммарные пролеты двух крыш (A). Затем он выводит единичный пролет вальмового стропила по отношению к основной крыше (B). Наконец, он завершает масштабный чертеж стен и потолков, чтобы установить критические размеры для разрезания бедра (C).

В поисках высоты бедра

После того, как вы временно подкрепили гребни несколькими общими стропилами, можно выложить вальмовое стропило. Разметку делаю на листе фанеры.Используя один угол, я начинаю с рисования угла бедра, а затем превращаю эту линию в полноразмерный вид сверху угла крыши. На этом чертеже я могу получить точные размеры для моих разрезов под углом.

Угол бедра . Используя 12-ю шкалу кадрирующего квадрата, найдите угол бедра, как показано на рисунке 3A. Проведите диагональную линию между 9 футами (прогон основной крыши) на язычке квадрата и 7 футами 6 дюймов (второстепенный пролет) на лопасти. Это дает угол наклона стропила бедра.

Единичный бег бедра. В четырехскатной крыше с равным уклоном единичный пролет вальмового или ендовного стропила составляет 17 дюймов на каждые 12 дюймов пробега основной крыши. Например, при равной вальмовой крыше с уклоном 8/12 шаг вальмового стропила будет 8/17. Но здесь он будет другим, поскольку вальмовый стропил не лежит под углом 45 градусов к общему месту.

Уклон неравномерного вальмового стропила можно выразить по отношению как к основной, так и к вспомогательной крыше. Поскольку для разметки разрезов вам нужен только один набор чисел, давайте рассмотрим основную крышу, высота которой составляет 8 дюймов.

Найдите бег бедра, как показано на Рисунке 3B. Положите квадрат в углу рисунка из фанеры, работая со стороны диагональной линии, которая представляет основную крышу. Удерживая внешний край лезвия на одном уровне с краем фанеры, сдвиньте квадрат до тех пор, пока 12-дюймовая отметка на язычке не пересечется с бедром. Сделайте там отметку, затем измерьте расстояние от отметки до угла рисунка – это бег бедра. Он должен иметь размер 15 5/8 дюйма.

Единичный ход бедра = 15 5/8 дюйма

Между прочим, пробег агрегата для крыши с более мелким скатом всегда будет меньше 17 дюймов, в то время как пробег агрегата для более крутого уклона всегда будет больше 17 дюймов.

Итак, теперь мы знаем шаг стропила вальмы по отношению к основной крыше:

Шаг вальмы = 8/15 5/8

Разметка бедра

Работая над чертежом из фанеры, сделайте следующие привязки линий, чтобы определить выступ потолка, облицовку и каркас стены в полном масштабе, как показано на Рисунке 3C.Найдите центральную линию бедренного стропила не в углу пластин, а в углу двух пересекающихся панелей. Продлите эту осевую линию обратно до настенной пластины и за ее пределы. Вы заметите, что стропила не сидит на углу двух стеновых пластин; этого никогда не будет. В скатной крыше с неравномерным скатом скат всегда будет падать на стеновую плиту, поддерживающую более крутой скат крыши. После завершения чертежа в натуральную величину пора начинать наносить отметки на кусок пиломатериала.

Чтобы рассчитать скос в хвостовой части бедра, возьмите расстояния «A» и «B» из чертежа в натуральную величину на рисунке 3.

Хвост бедра. Сначала выложите хвостовой конец стропила, как показано на рисунке 4. Используя единичный разбег и подъем бедра, 8/15 5/8, проведите отвес с обеих сторон стропильного конца с квадратом обрамления. Затем вы можете вычесть углы бокового выреза непосредственно из полномасштабного чертежа – расстояния «A» и «B» на рисунке 3C. Поскольку вы снимаете эти измерения с чертежа в плане, убедитесь, что вы измеряете перпендикулярно линии отвеса, а не по краю стропила. Держите обрезку хвоста, пока не выложите птичий пасть.

Чтобы найти разрез «Птичья пасть», сначала измерьте расстояние по горизонтали от хвоста до пластины на полномасштабном чертеже (рис. 3C). Отойдите от этого расстояния, 251/16 дюйма, и проведите отвес (A). Линия отвеса представляет собой среднюю линию разреза «Птичья пасть». Найдите ровный срез, измерив по оси рта «птичий рот» расстояние «высота над плитой» общих стропил крутой крыши (B). Чтобы проложить отвес, прибавьте и вычтите расстояние «B», перпендикулярное метке осевой линии пасти птицы, как показано.Так как бедренная балка не пересекает угол стены (C), вертикальный разрез «Птичья пасть» делается под углом (D).

Птичий пасть . На полномасштабном чертеже измерьте вдоль средней линии бедра стропила от внутреннего угла фасции до точки, где центральная линия пересекает внешнюю часть стеновой плиты. Это расстояние должно составлять около 25 1/16 дюйма. Теперь используйте квадрат для обрамления, чтобы отойти на это расстояние от отвеса в хвостовой части, как если бы вы использовали любое стропило.Первая ступенька составляет 15 5/8 дюйма. Вам нужно будет добавить оставшиеся 9 7/16 дюймов, измерив перпендикулярно отвесу, как на рисунке 5A. Отметьте отвес; это центральная линия разреза «Птичья пасть». Вытяните эту линию вокруг всего стропила.

Порезы в области пятки и сиденья. Затем разложите отвес и выровняйте прорези для птичьего рта. Здесь мы снова просто украдем измерения с нашего полномасштабного чертежа.

Чтобы разметить ровный срез, отмерьте расстояние «высота над пластиной» (см. Рисунок 2B) по средней линии «Птичий пасть» и проведите перпендикулярную линию, чтобы отметить ровный срез.«Высота над пластиной» для вальмовых стропил такая же, как и для общих стропил вторичной крыши, поскольку вальмовая часть приходится на плиту вторичной крыши.

Чтобы разметить вертикальный разрез, возьмите размер «B» на полномасштабном чертеже (рис. 3C) и перенесите его размеры на стропила по обе стороны от средней линии «птичьего рта», как показано на рис. 5B. Опять же, измеряйте перпендикулярно отметке средней линии рта птицы, а не по длине стропила.

Для изображения щечного среза на верхнем конце вальмового стропила автор делает полномасштабный чертеж его пересечения с основным коньком крыши, затем переносит размеры.

Раскрой по длине. После того, как пасть птицы выложена, сделайте полномасштабный чертеж соединения бедра с гребнем, как показано на рисунке 6. Вы будете использовать его, чтобы украсть измерения для определения длины бедра.

Во-первых, нам нужно сойти с расстояния до теоретической центральной точки, где бедро встречается с гребнем. Возьмите пробег основной крыши (9 футов) и, используя свой квадрат и наклон бедра по отношению к основной крыше – 8 дюймов и 15 5/8 дюймов – сойдите с этого расстояния обычным способом.Когда вы сделаете 9 ступенек, нарисуйте в этой точке отвес и протяните ее полностью вокруг стропила.

Это теоретическая длина бедра. Чтобы получить его истинную длину, вычтите расстояние «C», перпендикулярное этому отвесу. Это дает истинную длину по средней линии стропила. Чтобы разметить разрез щеки, вы должны затем добавить и вычесть букву «А» перпендикулярно к отвесу истинной длины.

«Задняя часть», или скос, стропила обеспечивает плотное прилегание кровельного покрытия к бедру.Используйте квадрат обрамления и шаг стропила бедра, чтобы определить линию поддержки, как показано. Повторите процесс с другой стороны бедра, используя расстояние «B».

Вот и все! Ваше бедро с неравным наклоном разложено и готово к резке. Осталось несколько деталей.

Опора бедра

Как и в случае любого тазобедренного стропила, у неравного тазобедренного стропила верхний край должен быть «приподнят» или скошен, чтобы соответствовать каждой из сходящихся плоскостей крыши. Вопрос в том, сколько отрезать.

Определите подкладку для каждой плоскости крыши, как показано на рисунке 7.Поместите свой квадрат на стороне вальмового стропила, которая будет обращена к основной крыше, используя наклон вальма для этой крыши 8/155/8. Измерьте расстояние «A» вдоль участка установки и отметьте его. Это линия поддержки.

Повторите ту же процедуру на стороне бедра, обращенной к вспомогательной крыше, используя угол наклона бедра для этой крыши и измеряя расстояние «B». Вам нужно будет найти дополнительный уклон вальмы крыши так же, как вы нашли уклон вальмы основной крыши, как показано на рисунке 3B. Угол наклона вальмы относительно второстепенной крыши составляет 9 5/8/18 13/16.Это точно такое же соотношение, как и шаг для другой стороны, но я считаю, что это помогает работать с двумя сторонами по отдельности, чтобы избежать путаницы, особенно когда дело доходит до выкладки стропил домкрата.

Для разметки домкратов автор делает натурный рисунок первых двух домкратов с каждой стороны бедра. Из этого рисунка он находит угол разрезов щеки, ход первого домкрата и общую разницу, используемую для определения местоположения остальных домкратов.

Одно важное замечание: подождите, пока вся ваша разметка не будет завершена и вы не проведете тестовую установку стропила для бедра, прежде чем фактически скашивать верхний край бедра.Как только верх будет скошен, вы потеряете важную опорную кромку.

Размещение домкратов

Перед тем, как прибить вальмовое стропило, обязательно разметьте положение домкратных стропил. На земле намного легче, чем на высоте 20 футов в воздухе.

Чтобы определить длину домкратов, нарисуйте первые два домкрата на полномасштабном чертеже бедренного стропила, как показано на рисунке 8. Затем мы можем снять все наши измерения для первых домкратов на каждой крыше непосредственно с чертежа. так же, как мы сделали для бедра.Мы также можем вывести общие различия, чтобы найти ходы других домкратов.

Установив квадрат на основной стороне крыши вальмового стропила, сойдите с истинного пути первого подъемного домкрата, используя наклон основного вальма крыши, 8/15 5/8. Отметьте отвес; это центральная линия первого домкрата. Для каждого следующего домкрата стропила сойдите с общей разницы. Повторите процесс с другой стороны бедра, используя наклон бедра для дополнительной крыши (9 5/8/18 13/16).

Долины

Стропило ендовы с неравным уклоном выкладывается так же, как и бедро с неравномерным уклоном.Основное различие между ними заключается в том, что стропила долины сидят на внутренних углах, а вальмовые стропила – на внешних углах.

Каждая крыша будет немного отличаться. Иногда, вместо того, чтобы поддерживать бедро, я опускаю его по отношению к домкратам. Это все еще дает большую поддержку обшивке. Кроме того, я часто удваиваю стропило для большей прочности и большей поверхности гвоздя. В этом случае угол заднего хода такой же, но линия поддержки будет ниже. Но, несмотря на то, что детали могут отличаться, метод Zepp предоставляет все основы, которые мне нужны, чтобы разобраться в кажущейся невозможной ситуации.

Какие стропила 2х4 или 2х6 использовать для односкатной крыши?

Стропила – это простой и понятный способ обрамить крышу сарая. Для них требуется меньше пиломатериалов, чем для ферм, и после того, как одна будет разрезана, все остальные будут следовать той же схеме. Однако одна из основных проблем, с которыми вы столкнетесь при резке стропил, заключается в том, следует ли использовать стропила 2 × 4 или 2 × 6 для односкатной крыши?

Вы можете использовать стропила 2 × 6 или 2 × 4 для крыш с уклоном 3/12 и более, но это зависит от общего размера вашего сарая.Для крыш, которые не будут испытывать сильных снеговых нагрузок, двускатная крыша может иметь длину до 22 футов с стропилами 2 × 4. Для крыш, которые будут испытывать сильный снегопад или ветер и будут перекрывать такое же расстояние, используйте стропила 2 × 6.

Если у вас простая двускатная односкатная крыша, то использование стропил 2х4 имеет больше смысла, если только у вас нет очень большого сарая. Если у вас односкатная односкатная односкатная крыша, то лучше использовать стропила 2 × 6, потому что разница в цене не будет огромной, а односкатная крыша будет иметь гораздо большую грузоподъемность.

Ниже мы более подробно рассмотрим, когда использовать пиломатериалы 2 × 4 и 2 × 6 для односкатной крыши, и, надеюсь, вы сможете принять более обоснованное решение о том, какой тип пиломатериалов следует использовать при строительстве. стропила для односкатной крыши.

Стропила крыши и уклон односкатной крыши

Говоря о каркасе односкатной крыши стропилами, вам сначала нужно знать, насколько крута ваша крыша – другими словами, каков уклон или наклон вашей крыши? Большинство схем пролета стропил разделены на 2 части: крыши с уклоном менее 3:12 и крыши с уклоном более 3:12.

Что означает 3:12? Это означает, что крыша поднимается на 3 дюйма на каждые 12 дюймов горизонтального пробега. Если вы посмотрите на приведенную выше таблицу, то заметите, что для крыш менее 3:12 в таблице не указаны варианты 2×4. Стропила 2 × 4 недостаточно прочны для низкоскатных крыш ни при каких обстоятельствах, поэтому избегайте этого, если вы строите сарай с плоской или очень неглубокой крышей.

Многие производители кровельных материалов устанавливают минимальные значения шага для своей продукции. Многие производители черепицы рекомендуют при установке не менее 2:12.Причина этого в том, что плоские или неглубокие крыши выдерживают гораздо больше злоупотреблений и нагрузок, чем более крутые крыши, что делает необходимым использование более широких стропил односкатной крыши.

Напоследок помните, что в этой статье речь идет не о фермах, а только о стропилах. Фермы используют только пиломатериалы 2 × 4 и строятся с использованием «паутины» 2 × 4 для прочности. Стропила просто полагаются на центральную балку конька и внешние стены для поддержки. Хотя оба варианта имеют свои преимущества, только стропила различаются по размеру используемых пиломатериалов.

Для получения дополнительной информации о конструкции односкатной крыши и о том, как понять различия между типами конструкции односкатной крыши, посетите мой путеводитель по конструкции односкатной крыши.

Вид пиломатериалов

Мы будем рассматривать крыши с уклоном 3:12 или больше. На многих диаграммах пролета стропил разграничивают стропила с использованием пиломатериалов SYP (южная желтая сосна) и SPF (ель, пихта, сосна). SYP – одна из самых плотных пород древесины мягких пород, поэтому она прочная, но ее труднее резать и прибивать.SPF легкий и его легче использовать при обрамлении.

При использовании SPF для стропил односкатной крыши наблюдается небольшое снижение прочности, но в большинстве случаев у вас есть только один вариант, когда вы идете в местный домашний магазин Reno, так что хотя бы знайте, что вы покупаете. Если вы забыли заглянуть в магазин, не волнуйтесь – сама древесина обычно имеет маркировку SPF или SYP.

Что такое длина пролета?

Длина пролета – это расстояние от внутренней части каркаса сарая до внутренней вершины стропил.Другой способ взглянуть на это – от начала разреза «Птичья пасть» до противоположного внутреннего края.

Понимание этого – ключ к пониманию того, как далеко могут простираться ваши стропила. Например, стропила навесов SPF 2 × 4 могут пролетать до 11 футов при размещении на 12 дюймов. Если у вашего сарая двускатная крыша, у вас будет два набора стропил с коньковой балкой в ​​центре, объединяющей стропила с каждой стороны.

Таким образом, для двускатных навесов таблица пролета стропил показывает, насколько стропила могут перекрывать половину ширины сарая.

Если у вас односкатная крыша, то расстояние между пролетами 11 футов для стропил 2 × 4 O.C. означает, что ваш сарай не должен быть шире – или длиннее, в зависимости от того, как вы ориентируете свою односкатную крышу, – не более 11 футов.

Общие сведения о нагрузках на крышу

Вы можете жить в районе, где ваша односкатная крыша будет испытывать незначительные неудобства – отсутствие снега, регулярные осадки и случайные ветры. В этом случае вы будете смотреть на таблицы пролета стропил, которые оценивают нагрузку на вашу крышу в 20 фунтов на квадратный фут.

Если у вас сильный снегопад, который длится всю зиму, или частые суровые погодные условия с сильными ветрами, то вам следует посмотреть на таблицы стропил для расчета 40 фунтов на квадратный фут.

Если вы посмотрите на диаграмму ветровой нагрузки, вы увидите, что в разных частях страны в среднем дуют более сильные ветры, чем в других регионах. Если вы живете в «аллее торнадо» или в районе, подверженном ураганам, то у вас, вероятно, будут специальные строительные нормы и правила, в которых указывается, какой тип стропил использовать.Если в вашем районе сильные ветры, вам следует использовать стропила 2х6.

40 фунтов на квадратный фут – это значительная величина давления, и эти типы нагрузок часто используются только в домашнем строительстве, где давление намного выше из-за пешеходного движения, мебели и т. Д. Если вы не уверены, живете ли вы в В случае таких экстремальных факторов окружающей среды вы, вероятно, можете безопасно использовать стропила 2 × 4.

Длина пролета для стропил 2 × 4

Как упоминалось выше, стропила односкатной крыши 2 × 4 SPF может перекрывать 11 футов.Стропило SYP может перекрывать 11 ½ ‘. Оба они предназначены для небольших нагрузок на крышу.

Если вы живете в районе, где требуется, чтобы стропила односкатной крыши выдерживала большую нагрузку, то стропила SPF могут пролетать только 7 ⅔ ’. Стропило SYP может перекрывать 8 футов.

Хотя характеристики пролета большой нагрузки для стропил 2 × 4 намного меньше, чем для легкой нагрузки, они позволят вам иметь навес шириной более 14 футов с двускатной крышей. Будет меньше смысла использовать стропила 2 × 4 на односкатной односкатной односкатной крыше, если вы живете в районе с сильным снегопадом.

Имейте в виду, что указанные выше размеры указаны для 12 дюймов по центру. Если бы у вас был сарай 12х12 с двускатной крышей, это означало бы 26 стропил, а это много. Переместившись на 16 дюймов по центру, вы можете растянуть свои SPF 2×4 до 6 ⅔ ’для тяжелых грузов и 9 ½’ для легких нагрузок, что все равно будет работать с двускатным навесом 12 × 12.

Размещение стропил сарая 2 × 4 на расстоянии 24 дюйма по центру ограничивает ширину вашей крыши. Для крыш с малой нагрузкой, 24 ”o.c. Стропила 2 × 4 могут пролетать до 7 ⅔ ’. Для тяжелых грузов 2×4 могут пролететь до 5 ½ дюйма.

Большая часть каркаса крыш имеет 24 дюйма по центру, и вы все еще можете строить навесы до 14 футов с стропилами 2 × 4 с 24 дюймами по центру. Но опять же, если вы собираетесь испытать большие нагрузки, просто имеет смысл проявить осторожность и использовать стропила 2х6.

Длина пролета для стропил 2 × 6

2 × 6 стропил для односкатной крыши достаточно для любого типа навеса, который домовладелец хочет построить. Хотя 2 × 6 может быть почти вдвое дороже, чем 2 × 4, вы, вероятно, можете расположить 2 × 6 дальше друг от друга, сведя на нет дополнительные расходы на увеличение ширины пиломатериалов.

Стропило SYP 2 × 6 при 24 ° С. может охватывать до 13’4 дюйма. Это означает, что общая длина двускатной крыши может составлять более 26 футов. Крыша SPF при том же расстоянии и размере пиломатериалов будет иметь ширину 11 ½ ”. Эти числа относятся к крышам, выдерживающим легкие нагрузки 20 фунтов на квадратный фут. Если вы разместите 2×6 на 16 ”O.C., тогда SYP может охватывать более 16’, а SPF – 14 ’.

Для тяжелых нагрузок при 24 ”O.C. 2 × 6 SYP могут пролететь до 9 ½”. Стропила SPF 2 × 6 могут перекрывать 8 футов. Если сдвинуть стропила ближе друг к другу на 16 ”О.C., тогда ваши стропила SYP будут иметь ширину 11 ½ ‘и SPF до 10’.

Следовательно, если вам нужна односкатная крыша 10 × 12 и вы живете в зоне сильного снегопада, то вы можете разместить стропила на расстоянии 16 дюймов друг от друга и использовать пиломатериалы SPF 2 × 6.

Следует использовать стропила 2 × 4 или 2 × 6 для односкатной крыши?

Если вы живете в местности без сильных снегопадов или ветровых нагрузок, вам следует использовать стропила 2х4. Помните, что вы можете перекрыть навес с двускатной крышей высотой до 17 футов с помощью SYP и 15 футов с помощью стропил SPF 2 × 4 с углом наклона 24 дюйма. Для большинства владельцев сараев этого более чем достаточно для наших сараев на заднем дворе.Вы всегда можете поставить стропила ближе друг к другу, чтобы добиться еще большего пролета.

Используйте стропила 2 × 6, если ваша крыша будет испытывать сильные снеговые или ветровые нагрузки. Стропила SYP 2 × 6 на 24 ”O.C. может перекрывать более 18 футов для двускатного навеса. Стропило SPF может перекрывать почти 15 футов при тех же размерах. Опять же, соедините их ближе друг к другу, если вы хотите добиться большего размаха.

Помните, этот совет применим только к односкатным крышам с уклоном больше 3:12. Если у вас крыша с уклоном менее 3:12, вам не следует использовать 2×4.

Если вы решите использовать стропила 2 × 4 для конструкции крыши, вы всегда будете использовать коньковую балку 2 × 6, даже если стропила будут 2 × 4. Дополнительные инструкции по созданию и установке стропил см. В моей статье о том, как построить стропила для сарая.

Заключение

Выбор стропил 2 × 4 или 2 × 6 полностью зависит от вашей среды. Сильный снегопад и ветер означают, что ваша крыша будет испытывать значительные нагрузки. Один кубический фут снега весит около 20 фунтов, поэтому, если у вас есть площадь крыши 100 квадратных футов, у вас буквально тонна снега на крыше.Стропила 2 × 4 могут не выдержать такого веса.

Во-вторых, большую роль играет и стиль вашей крыши. Вы можете перекрыть гораздо большую длину с помощью стропил, поддерживающих двускатную крышу, а не односкатную крышу. Перед строительством рассмотрите конструкцию навеса и стоимость материалов, так как вы можете изменить конструкцию крыши и использовать 2х4 вместо 2х6, что сэкономит вам деньги на пиломатериалы большего размера.

Какой бы размер бруса вы ни выбрали для стропил сарая, никогда не помешает построить сарай прочнее, чем нужно.Есть и другие способы сэкономить на сарае вместо того, чтобы экономить на каркасе односкатной крыши, и вы не хотите просыпаться однажды утром с тонной снега, обрушившейся на ваш сарай.

Как всегда, спасибо, что нашли время прочитать эту статью, и я надеюсь, что она помогла вам понять, какой размер стропил подойдет для вашего следующего проекта сарая. Пожалуйста, не стесняйтесь комментировать ниже любые советы или комментарии по работе со стропилами сарая.

Евгений был энтузиастом DIY большую часть своей жизни и любит проявлять творческий подход, вдохновляя на творчество других.Он страстно увлекается благоустройством, ремонтом и обработкой дерева.

Калькулятор стропил – оценка длины и стоимости замены стропил

Калькулятор кровельных стропил рассчитает длину, размер доски, количество, стоимость доски и общую стоимость пиломатериалов!

Оценки основаны на площади вашего дома (длина и ширина) и уклоне крыши.

Цены основаны на предложениях различных складов пиломатериалов и поставщиков строительных материалов.

Этот инструмент предоставит вам общее количество стропил, необходимых для работы (включая коньковые доски), длину каждого стропила, длину пиломатериалов (досок) для каждого стропила, а также общую стоимость всех материалов, представленных в доступной форме. форма.


Как пользоваться калькулятором стропил

Используйте диаграмму справа, чтобы правильно ввести размеры вашей крыши – это поможет вам более точно рассчитать длину доски.

Отлично подходит для строителей, строителей, подрядчиков, генеральных директоров и архитекторов и будет полезен при планировании новых строительных проектов.

1) Укажите площадь основания дома: Длина – это сторона свеса крыши (желоба). Ширина или пролет – это двускатная сторона крыши, которая используется при расчете длины и стоимости стропил.

2) Введите длину свеса: Большинство домов имеют свесы (софиты), которые необходимы для защиты внешних стен и фундамента дома от стекания воды с крыши. Введите желаемую длину свеса – это повлияет на длину стропил и пиломатериалы, необходимые для работы.

3) Введите уклон / уклон крыши: Угол наклона крыши – это величина подъема крыши над пролетом крыши с использованием 12 в качестве основы для спуска крыши. Пример: если ваша крыша поднимается на 5 дюймов на каждые 12 дюймов пробега, введите 5 в качестве уклона крыши.Если у вас угол наклона крыши в градусах, используйте наш расчет наклона крыши, чтобы преобразовать градусы в значение «уклона».

4) Выберите шаг и ширину стропил:
Расстояние между стропилами (и длина крыши) будет использоваться для определения количества стропил, необходимых для вашего проекта.
Размер / ширина пиломатериалов (доски 2×8 дюймов, 2×10 дюймов или 2×12 дюймов) будут использоваться для оценки стоимости каждого стропила, а также общей стоимости (без учета местного налога с продаж).

Стропила ДЛИННОЙ ДЛИНОЙ 20 футов: Магазины товаров для дома НЕ продают сосновые доски длиннее 20 футов.Если вам нужны стропила длиной 20 футов 1 дюйм или больше, вам понадобится стропильная доска из LVL (ламинированного шпона), которая представляет собой желтую фанерную доску, сделанную для строительных целей.

LVL ОЧЕНЬ дорого, но снимает ограничение в 20 футов для обычной сосновой доски. LVL бывают стандартной длины 24 ‘, 28’, 30 ‘и 32’. Если вам нужны более длинные LVL, их можно заказать по индивидуальному заказу.

Калькулятор автоматически переключит вашу доску с СОСНЫ на LVL, когда вы превысите 20-футовый порог длины стропила.

LVL цены указаны за фут за размер. Нет “цены доски”, это означает, что доска 24 фута 2×10 дюймов будет стоить столько же за фут, сколько доска 32 фута 2×10 дюймов. Единственная разница – длина.

LVL Стоимость стропил (за погонный фут):

Указанные ниже цены были получены от компании National Lumber в Ньютоне, Массачусетс. Это «розничные» цены, и если у вас есть учетная запись и вы работаете с внешним продавцом, вы обычно можете получить скидку 3-7%. Размеры НОМИНАЛЬНЫЕ, что означает, что 2×8 фактически равно 1.Доска 75 “x 7,25”.

2×8 – 4,37 $ / пер. футов
2×10 – 5,23 $ / пер. футов
2×12 – 6,48 $ / пер. футов
2×14 – 8,35 $ / пер. футов
2×16 – 9,24 $ / пер. футов

Ограничения стропильного калькулятора

Этот инструмент предназначен для пиломатериалов длиной до 20 футов, которые обычно можно купить в местных магазинах товаров для дома и на лесных складах. Если длина ваших стропил превышает 20 футов, у вас есть два варианта:

1) Большинство складов пиломатериалов и поставщиков строительных материалов продают доски размером 2 x 12 дюймов на 24 фута по 45-55 долларов за штуку.Доски большего размера НЕ доступны.

2) Если вам нужны стропила длиной более 24 футов, вам придется использовать деревянные стропила.

Для расчета цен мы использовали онлайн-цены Home Depot, которые сопоставимы с ценами Lowe на доски того же размера. Цены на лесоматериалы будут немного выше, но предположительно будет древесина лучшего качества.

Для получения информации о ценах для специального заказа (24-футовые доски или конструкционные деревянные стропила) обращайтесь к местным поставщикам строительных материалов или на склады пиломатериалов.

Дополнительные ресурсы

Если вы находитесь на стадии планирования строительства своего дома и вам нужно выяснить, сколько стоит черепица, используйте этот инструмент, чтобы получить точную оценку для черепицы с тремя вкладками и архитектурной черепицы.

Если вам необходимо оценить стоимость замены кровли, воспользуйтесь нашим оценщиком. Это даст вам низкие, средние и высокие затраты на лучшие материалы, в том числе: черепицу, шифер, глиняную черепицу, дерево и металлическую крышу.

Связанные

Опубликован: 18 февраля 2020 г.

Это руководство по кровле представлено Лео Б.

Я работаю кровельщиком 15 лет и специализируюсь на металлических и плоских кровлях.

Есть вопросы или проблемы по кровле? Задайте мне любой кровельный вопрос!

Подрядчики по кровельным работам – присоединяйтесь к нашему бесплатному каталогу местных кровельщиков , чтобы привлечь больше клиентов!


Обрамление восьмиугольной башни башни

Когда я впервые увидел восьмиугольную башню на множестве планов, я съежился. Я знал, что если я попытаюсь обмануть свой путь, обрамляя его струнами и Т-образными скосами, я потеряю деньги как на труд, так и на материалы, поэтому я решил сначала провести небольшое исследование.Просмотрев пару старых книг по деревянному каркасу в библиотеке (это было до Интернета), я обнаружил, что это не так уж и сложно понять. По сути, восьмиугольная башня – это просто продолжение эркерной крыши 45 °, которую я много раз успешно строил.

С тех пор я практически не изменил свой базовый подход к обрамлению восьмиугольной башни, но я упростил несколько процедур, устраняющих фактор съеживания. Сначала вычисляю размеры обрамления с помощью калькулятора.Затем вырезаю все детали и собираю крышу на палубе, рядом с предполагаемым местом.

Восьмиугольный план

В этом примере сегменты восьмиугольника имеют длину 4 фута и в сочетании образуют базовую ширину 9 футов 7-7⁄8 дюйма. Всего восемь обычных и восемь шатровых стропил составляют крышу с уклоном 20 на 12. Из-за расположения башни только половина стропил расширена в хвосты, образующие потолок. Стропила на крыше башни срезаются заподлицо с пластиной.

Сначала спланировать, спилить стропила, затем собрать основание

Нарисовав план и определив различные длины и углы каркаса, я выбираю лучший приклад для одного обычного стропила, чтобы использовать его в качестве образца для остальных.Затем я начинаю строить базу. Мне нравится строить всю башню на палубе рядом с тем местом, где она будет располагаться, но подальше от края, чтобы моя команда могла каркасать, обшивать и перекрывать всю конструкцию без подмостков или дополнительных лестниц.

Первый шаг – сделать снимок контура башни башни на палубе третьего этажа. Я планирую использовать двойные верхние пластины, чтобы я мог перекрывать их по углам, что помогает стабилизировать структуру, когда я строю на ней.

После того, как стены построены, я отрываю их от пола, чтобы освободить место для стропил, которые, когда они будут на месте, будут проходить за настил пола, чтобы встретиться с лицевой панелью обычной крыши.Затем я перепроверяю и регулирую восьмиугольник, пока его размеры не станут точными.

Постройте основание и поднимите восемь общих стропил

Найдите длину обычных стропил, как и для обычной крыши. Во-первых, определите скорректированный пробег, разделив площадь крыши пополам; затем вычтите половину толщины гребня.

Перекрывающиеся двойные пластины придают основанию большую прочность. По завершении фундамент перекрывается, чтобы можно было установить стропила с хвостовиками. Деталь конька. Три куска приклада 2x, отрезанные на пару дюймов длиннее, чем отвес бедра, разорваны и скошены, чтобы сформировать восьмиугольный гребневой блок размером 3–3⁄4 дюйма. кв.

Рассчитать длину стропил

Ширина основания башни: 9 футов 7-7⁄8 дюйма. ÷ 2 = 4 фута 9-15⁄16 дюйма

Скорректированный ход: половина основания башни (4 фута 9-15⁄16 дюйма) минус половина гребня (1-7⁄8 дюйма) = 4 фута 8-1⁄16 дюйма.

С помощью строительного калькулятора:

  • Введите 4 фута.8-1 / 16 дюйма, затем НАЖМИТЕ Run.
  • Введите 20 дюймов, затем НАЖМИТЕ шаг.
  • ПРЕСС Диаг. Обычная длина хвостовой части = 9 футов 15/16 дюйма.
  • PRESS Rise = 7 футов 9-7 / 16 дюймов (зафиксируйте подъем для расчета вальмового стропила).

Собрать стропила

Я делаю гребень из трех кусков приклада 2 × 6, отрезанных немного длиннее, чем длина отвеса бедра. Центральная деталь разорвана на 3–3⁄4 дюйма. Боковые стороны разорваны на 3–3⁄4 дюйма. на 1–1⁄8 дюйма, затем скошен под углом 45 °.

Я прибиваю к коньку пару противоположных общих стропил, затем поднимаю конек и закрепляю его на месте. Затем я добавляю оставшиеся шесть общих элементов, а затем стропила и домкраты.

Поскольку секции крыши такие маленькие, допуск на отклонение от плоскости элементов небольшой, поэтому я проверяю их линейкой. Если возникает серьезная проблема, я ее устраняю с помощью беспроводного рубанка. Когда все стропила и облицовка на месте, мы с моей командой прибиваем большую часть обшивки, оставляя место для доступа изнутри третьего этажа.Мы укладываем гальку как можно больше, пока конструкция еще находится на палубе, что значительно экономит трудозатраты и намного безопаснее, чем делать это с подмостков. Выполнив как можно больше работы, вся команда забирается под башню и ставит ее на место. После снятия блокировки прибиваем основание турели к палубе и начинаем заливку остальной части крыши.

Набедренные стропила: скосите отвес и отрегулируйте положение рта птицы.

Для расчета вальмового стропила используйте треугольник, образованный скорректированным пролетом для общих стропил, скорректированным вальм-стропильным пролетом и соединительным сегментом внешней стены (все на виде сверху, как если бы вы рассчитывали балки перекрытия), чтобы определить длина регулируемого бедренно-стропильного полотна.Используйте известный угол, образованный обычными и бедренными участками в центре восьмиугольника, который всегда составляет 22,5 °.

Расчет длины бедра-стропила

  • Введите отрегулированный общий участок (4 фута 8–1⁄16 дюйма), затем НАЖМИТЕ Run.
  • Введите 22,5, затем НАЖМИТЕ Pitch.
  • НАЖМИТЕ Diag, чтобы отрегулировать бег от бедра, 5 футов 11/16 дюйма.
  • Введите отрегулированный бег от бедра (5 футов 11/16 дюйма), затем НАЖМИТЕ Run.
  • Введите подъем с общими стропилами (7 футов 9-7 / 16 дюймов), затем НАЖМИТЕ подъем.
  • НАЖМИТЕ Diag, чтобы получить длину стропила в бедрах (9 футов 3-7 / 16 дюймов).

Рассчитать опускание бедра

Чтобы отметить птичьи пасти на бедрах, сдвиньте рамный квадрат по отвесу до тех пор, пока HAP (высота над пластиной) не станет таким же, как у обычного стропила. Вальмовое стропило необходимо опустить, иначе его края будут выше плоскости обшивки. Определяющим фактором при опускании бедра является толщина этого стропила. Вместо того, чтобы делать двойной скос (также называемый подкладкой) вдоль верхнего края бедра, проще рассчитать перепад и вычесть это значение из HAP.

  • Введите 67,5, затем НАЖМИТЕ Шаг.
  • Введите половину толщины стропила (3⁄4 дюйма). НАЖМИТЕ Rise.
  • ДАВЛЕНИЕ РАБОТА = 5⁄16 дюйма
  • Шаг (20) x длина (5⁄16 дюйма) = 6-3⁄16 дюйма.
  • Разделите на единицу длины бедра восьмиугольника: 6–3⁄16 дюйма. ÷ 12,9887 = 1⁄2 дюйма уронить.

Добавьте пару домкратов на каждое бедро

Поскольку восьмиугольные стены имеют длину всего 4 фута, на каждую стену будет приходиться только два стропила. С домкратами, расположенными с каждой стороны общего стропила, оба (и, следовательно, все) домкраты будут одинаковой длины, но с противоположными надрезами щеки.Регулируя тот же треугольник на виде сверху, который использовался для расчета бега бедра, вы можете определить ход домкрата.

  • Введите 14-1⁄2 дюйма, затем НАЖМИТЕ ПОДЪЕМ.
  • Введите 22,5, затем НАЖМИТЕ Pitch.
  • НАЖМИТЕ Бег, чтобы набрать 35 дюймов.

Чтобы рассчитать длину домкрата, вычтите пробег (35 дюймов) из отрегулированного участка (4 фута 8–1⁄16 дюйма). до 1 фута 9-1⁄16 дюйма. Однако вам все равно нужно учитывать толщину вальмового стропила, чтобы расположение домкрата оставалось верным.

С учетом толщины стропила вальма

  • Введите половину толщины стропила (3⁄4 дюйма.), затем НАЖМИТЕ Run.
  • Введите шаг (67,5), затем НАЖМИТЕ Pitch.
  • ДАВЛЕНИЕ Диаг. = 1-15⁄16 дюйма
  • Домкрат (1 фут 9-1⁄16 дюйма) минус 11-5⁄16 дюйма = 1 фут 7-1⁄8 дюйма
  • Введите 1 фут 7–1⁄8 дюйма, затем НАЖМИТЕ Run.
  • Введите 20 дюймов, затем НАЖМИТЕ шаг.
  • PRESS Diag = 3 фута 1-3⁄16 дюйма по длине домкрата-стропила.

Почти закончите, затем сдвиньте на место. За исключением той части, которая будет закрыта крышей, башня обшита и обшита черепицей на палубе.Поскольку большая часть экипажа поднимается изнутри, крыша башни перемещается на ее место на внешней стене. После этого блоки удаляются, и пластины можно прибивать гвоздями.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Хомутов против стропил

Ника Громицко, CMI® и Бена Громицко

Хомутные стяжки и стропильные стропы представляют собой горизонтальные элементы каркаса крыши, каждая из которых имеет разные цели и требования.Домашние инспекторы должны быть знакомы с этими конструктивными элементами и различиями между ними, поскольку они не совпадают.

В физике натяжение – это сила натяжения, прилагаемая твердым объектом к другому объекту. Элементы растяжения – это твердые объекты (или элементы конструкции), которые подвергаются осевым растягивающим силам или растяжению. Воротниковые стяжки и стропильные стропы являются примерами элементов растяжения.

Натяжная стяжка – это структурный элемент, который подвержен сетевому растяжению.

Хомуты

«Воротник-галстук» – это разговорная фраза, которая используется подрядчиками, строителями и инспекторами, но обычно не используется в строительной или инженерной документации.Правильная фраза на самом деле – «луч воротника». В этой статье мы будем использовать «галстук для воротника».

Хомут-стяжка – это натяжная стяжка в верхней трети противоположных двускатных стропил, предназначенная для предотвращения отделения стропил от коньковой балки в периоды несбалансированных нагрузок, например, вызванных подъемом ветра или несбалансированными нагрузками на крышу от снега. Международный жилищный кодекс 2015 года не требует завязок (или балок). Однако в тех ситуациях, когда они указаны, хомутные стяжки или коньковые перемычки обычно устанавливаются в верхней трети крыши между противостоящими стропилами.В районах с сильным ветром подъем может сорвать крышу дома, если она не прикреплена должным образом.

Хомуты должны иметь размер не менее 1 x 4 дюйма (номинал) с интервалом не более 4 футов по центру.

Прочие сведения о галстуках-воротничках:

  • Они могут потребоваться, а могут и не потребоваться, в зависимости от юрисдикции. Инспекторы InterNACHI не должны называть отсутствие воротников-завязок дефектом, если они не знают, что завязки-воротники требуются в юрисдикции, где находится дом, на момент его постройки.
  • Хомуты, вероятно, не понадобятся, если для крепления стропил к коньку использовались утвержденные металлические соединители.
  • Там, где они требуются, их следует устанавливать на всех остальных стропилах, если стропила находятся на 24-дюймовом расстоянии друг от друга.
  • Хомуты, вопреки распространенному мнению, не препятствуют расползанию стен.

Стропильные стропы

Стропильные стропы – это натяжные стяжки в нижней трети противоположных стропил фронтона, которые предназначены для противодействия толчкам стропил наружу под нагрузкой.Во многих ситуациях вы обнаружите, что потолочные балки, установленные параллельно стропилам, предназначены для использования в качестве стропильных балок. На макете каркаса крыши ниже показана стандартная стропильная балка.

Стропильные шпалы устанавливаются между противоположными стропилами, и их следует устанавливать как можно ближе к верхней плите.

Стропильные шпильки выдерживают давление наружу, которое стропила оказывают на внешние стены. Они помогают предотвратить расползание стен из-за веса крыши.При раздвигании стен коньковая доска может прогнуться. Провисание конька – один из признаков того, что в конструкции крыши могут отсутствовать соответствующие стропильные системы. Стропильная шпилька образует нижний пояс простой треугольной стропильной фермы.

Когда потолочные балки проходят перпендикулярно стропилам, инспекторы могут обнаружить, что стропильные балки установлены над потолочными балками в качестве элементов каркаса через каждые 4 фута над балками потолка, соединяющими противоположные стропила.

Стропильные шпильки должны быть не менее 2 х 4 дюймов (номинал).

Прочие сведения о стропильных связях:

  • Стропильные стяжки необходимы всегда, если крыша не имеет конструктивного (самонесущего) конька или построена с использованием инженерных ферм. Отсутствие стропил – серьезная структурная проблема для крыши с традиционным каркасом.
  • В большинстве домов балки потолка также служат стропильными балками.
  • Если стропила ориентированы перпендикулярно балкам потолка, стропильные связи следует устанавливать сразу над балками потолка. Стяжки обычно опираются на балки.
  • Когда стропила устанавливаются с шагом 24 дюйма, стропильные шпильки обычно устанавливаются на все остальные стропила.
  • Нет ничего необычного в том, чтобы увидеть стропила размером 2 x 4 дюйма или 2 x 6 дюймов.

Силы растяжения

Стропильные и воротниковые стяжки подвержены воздействию огромных сил растяжения. Эти силы делают крепление шпал к стропильным доскам критической проблемой. Сила в каждой стяжке увеличивается с обратной величиной уклона. Итак, чем больше уклон крыши, тем слабее тяга наружу.

Осевое усилие наружу

Нагрузку на конструкцию можно рассчитать, комбинируя статическую нагрузку или вес самой конструкции, временную нагрузку, которая варьируется для разных конструкций, снеговую нагрузку и ветровую нагрузку.

В простой двускатной крыше стропильные доски несут динамические и статические нагрузки, которые толкают вниз и наружу к верхней части несущих стен. Эта горизонтальная тяга наружу может быть значительной. Чтобы противостоять этой горизонтальной толчке наружу, Международный жилищный кодекс требует, чтобы каждая пара стропил должна быть надежно соединена друг с другом непрерывной балкой перекрытия, а конструктивная балка конька должна быть установлена ​​на крышах с уклоном менее 3:12. (см. иллюстрацию ниже).

Балки перекрытия

Если балки потолка не соединены со стропилами на верхней стеновой плите, балки, соединенные выше на чердаке, должны быть установлены как стропильные связи, или должна быть предусмотрена непрерывная стяжка. Если балки перекрытия не параллельны стропилам, необходимо установить стропильные шпалы. Если потолочные балки или стропильные связи не предусмотрены, конек, образованный этими стропилами, должен поддерживаться стеной или балкой.

Концы потолочных балок должны быть перекрыты внахлест минимум на 3 дюйма или стыковаться с несущими перегородками или балками и пригнаны к несущему элементу.Если потолочные балки используются для обеспечения устойчивости к толчкам стропил, перекрытые балки должны быть скреплены вместе в соответствии с таблицей R802.5.1 (9) IRC. Например, если дом имеет уклон 4:12, стропила расположены по центру 16 дюймов, снеговая нагрузка составляет 30 фунтов на квадратный фут, а пролет крыши составляет 28 футов, вам понадобится восемь общих гвоздей 16d (или 40d коробчатых гвоздей) на каждое стыковое соединение стропила с пяточкой. Это много гвоздей, которые может найти домашний инспектор.

Соборные потолки

Соборные потолки популярны во многих домах, но у них есть особые проблемы с опускающей нагрузкой на стропила, которые толкают наружу наружные стены.Стяжки с открытыми воротниками и коньковые балки решают многие из этих проблем. Чем выше расположена стяжка, тем меньше рычагов для противодействия силам тяги наружу. Многие соборные потолки часто показывают признаки движения, такие как потрескавшийся гипсокартон. Самый эффективный способ уменьшить внешнюю тягу – использовать конструкционную гребневую балку.

Нижний пояс фермы

В обычной кровельной ферме нижний пояс действует как натяжная связь между внешними стенами.Изменения установленных ферм не допускаются. Обрезка любой фермы, особенно по нижнему поясу, нарушает структурную целостность фермы. Если инспектор обнаружит, что пояс фермы был разрезан, он / она должен порекомендовать обратиться к инженеру-строителю.

Нижний пояс фермы не должен крепиться к внутренней стеновой перегородке. Прикрепление нижнего пояса фермы к внутренней стене может привести к тому, что элементы стенки, рассчитанные на растяжение, станут элементами сжатия.Когда нижний пояс прибивается к верхней пластине внутренней стены, инспектор может заметить растрескивание внутренней отделки в углу готовой стены и потолка.

Нижняя треть

Старые строительные нормы и правила разрешали устанавливать стропильные шпалы очень высоко над верхней стеновой плитой, на уровне двух третей расстояния между верхней плитой и коньком. IRC 2012 теперь ограничивает это расстояние до одной трети расстояния между пластиной и гребнем.Например, если в недостроенном гараже крыша имеет уклон 4:12, а пролет крыши составляет 24 фута, стропильные шпалы должны располагаться на высоте не более 16 дюймов от плиты в соответствии с современными строительными стандартами.

Натяжение

На макете каркаса крыши ниже показана стандартная стяжка с воротником. Когда нагрузка прилагается вниз, натяжение хомута увеличивается.

Сжатие

На рисунке ниже показана ферма цапфы на столбах.По мере того, как нагрузка прилагается вниз, сжатие в стойках увеличивается.

Изгибающий момент

Изгибающий момент возникает, когда сила изменяется с прямой формы на изогнутую или угловую. На рисунке ниже показана завязка воротника со стропилами поверх стен с традиционным каркасом. При приложении нагрузки вниз стропила входят в изгибающий момент ниже стяжки воротника. Этот изгибающий момент оказывает давление на стены наружу, делая их отвесными.

Резюме

Таким образом, шпалы воротника и стропила выполняют разные функции, но оба являются важными элементами конструкции крыши, и инспекторам полезно знать об их различиях, чтобы правильно выявлять дефекты .


стропил против ферм для жилых домов

© stocksolutions / Fotolia

Если вы строите новый дом или добавляете пристройку к существующему дому, вам необходимо принять одно из основных решений: как вы будете удерживать крыша? Если планы не предусматривают конструкцию плоской крыши, вам в основном придется выбирать между стропилами или фермами.

Посещение чердака почти любого старого дома покажет тот факт, что стропила были чрезвычайно популярным методом в прошлом. Однако сегодня около четырех из пяти новых домов, построенных в США, используют ферменную конструкцию. Очевидно, что все изменилось. Тем не менее, оба метода имеют уникальные преимущества, которые могут рекомендовать один из них по сравнению с другим, и новое строительство с использованием того или другого метода – или обоих – все еще продолжается каждый день.

Что такое стропила?

© ronstik / Fotolia

Метод, при котором используется конструкция стропильной крыши, обычно известен как «каркасная конструкция».Стропила представляют собой длинные доски, обычно 2 x 10 или 2 x 12, которые спускаются вниз от центральной балки конька на пике крыши, пересекаясь с внешними стенами. Эти длинные доски поддерживают кровлю и кровлю.

Между тем потолочные балки, проходящие горизонтально через пол чердачного пространства между внешними стенами, скрепляют стены вместе и вместе с расположенными выше стропилами образуют целостную конструкцию крыши и чердака.

Что такое ферма?

© ftfoxfoto / Fotolia

Ферма – это сборная деревянная конструкция, которая объединяет треугольные перемычки из конструктивных элементов, чтобы обеспечить поддержку верхней крыши при одновременном связывании внешних стен дома.Длинные наклонные балки, идущие к верху фермы, и балка, идущая горизонтально по низу, называются поясами. Балки и стяжки, составляющие внутреннюю треугольную перемычку ферм, предназначены для распределения веса крыши на большой площади.

Типичная конструкция крыши дома состоит из нескольких ферм, равномерно распределенных по пролету от одного конца дома до противоположного конца. В отличие от стропильных конструкций из стержней, которые выполняются на месте, большинство ферм изготавливаются на заводе и доставляются на место работы готовыми к установке.

Что у вас есть?

Если вы покупаете существующий дом, конечно, выбор стропил вместо стропильной конструкции уже сделан за вас. Согласно вышесказанному, если это старый дом, он почти наверняка будет иметь стропила, а в новых домах будут использоваться стропильные фермы. Если это совершенно новая конструкция в новом застройке, конструкция фермы может считаться беспроигрышной. Тем не менее, в некоторых новых домах, спроектированных по индивидуальному заказу, все еще могут использоваться стропила частично или полностью.

Как они сравниваются?

Стропила Профили
Больше места на чердаке

Если вы думаете, что когда-нибудь захотите переоборудовать чердак в дополнительную комнату или вам просто понадобится много свободного пространства для хранения вещей, стропильная конструкция оставляет пустоту на чердаке широко открытой для таких целей.

Опции потолка

Если вы хотите включить специализированный потолок, например сводчатый потолок или потолок в стиле собора, стропила оставляют на чердаке место для необходимой конструкции. Фермы могут быть настроены по индивидуальному заказу для размещения некоторых сводчатых потолков, но в основном это нестандартная процедура, требующая особого внимания.

Изоляция чердака

Установка теплоизоляции чердака и других мер, связанных с эффективностью, таких как излучающий барьер, обычно быстрее и проще в открытом пространстве, созданном стропильной конструкцией.

Меньше время выполнения

Поскольку фермы предварительно изготавливаются на заводе, точные планы с точными размерами должны быть представлены задолго до фактического времени, когда они потребуются. Поскольку стропила строятся на месте по мере необходимости, требуется меньше времени на предварительное планирование.

Стропила Минусы
Больше времени и дороже

Возведение стропил на строительной площадке происходит медленнее и требует большего количества людей. На строительство большой жилой стропильной крыши может потребоваться неделя.В зависимости от местных затрат на рабочую силу это может существенно увеличить стоимость строительства стропил.

Требуются квалифицированные, опытные рабочие

Поскольку метод строительства стропил становится стандартом в жилищном строительстве, труднее найти рабочих, обладающих особыми навыками для быстрого и точного строительства стропил. Во многих случаях эти мастера стареют, и многие из них, возможно, уже вышли на пенсию.

Профильная конструкция
Заводской контроль качества

Поскольку они производятся в заводских условиях в помещении, часто на компьютерных пилах и производственном оборудовании, контроль качества осуществляется очень последовательно.Фермы также могут быть проверены и сертифицированы сторонней организацией.

Доставка точно в срок

Строительный проект может быть согласован с производителем фермы, чтобы готовые фермы были доставлены в тот день, когда они потребуются. Таким образом, хранение на месте не требуется, а фермы не подвержены атмосферным воздействиям.

Более быстрое строительство

Когда фермы достаточно малы, чтобы их можно было поднять вручную двумя или тремя рабочими, что характерно для многих жилых проектов, всю крышу можно связать всего за один или два дня.

Большая сила

Балки и стяжки, составляющие внутреннюю треугольную перемычку ферм, предназначены для эффективного распределения веса крыши на более широкой площади. Кроме того, в треугольной структуре больше используются более короткие и менее дорогие куски дерева.

Сниженные совокупные затраты

В исследовании Национальной ассоциации строителей жилья сравнивались два идентичных дома. Дом, построенный с использованием ферм, привел к сокращению затрат на рабочую силу и материалы на 16% по сравнению с домом, в котором использовались традиционные стропила.

Минусы фермы
Уменьшенное пространство на чердаке

Треугольная перемычка равномерно расположенных ферм разделяет открытое чердачное пространство и делает невозможным преобразование в дополнительное помещение и даже существенно уменьшает доступное пространство для хранения коробок и других предметов.

Более высокая стоимость аванса

Первоначальная стоимость фабричного изготовления ферм выше, чем стоимость необработанного пиломатериала для изготовления стропил. (Обычно это компенсируется меньшими трудозатратами на установку.)

Рекомендации по доставке и установке

Готовые фермы громоздки, и для доставки большого дома потребуется 18-колесный грузовик. Следовательно, сайт должен быть легко доступен для такого большого транспортного средства. Кроме того, фермы, изготовленные для больших площадей в квадратных футах, обычно не могут обрабатываться вручную несколькими рабочими. В этих случаях потребуется кран на месте для подъема ферм на место.

Небольшая гибкость при изменении дизайна

После того, как чертеж и размеры отправлены на завод, а фермы изготовлены, любые последующие размышления о дизайне становятся проблематичными.Изменения в конструкции крыши или мансарды в последнюю минуту будут либо невозможны, либо осуществимы только с большими затратами.

Будущие изменения

Стропильная система – это взаимозависимая конструкция. После того, как он будет изготовлен и установлен, последующие модификации могут вызвать проблемы и потенциально могут представлять опасность из-за снижения структурной целостности. Это может включать в себя такие незначительные меры, как простое сверление отверстий в элементах фермы для размещения кабелей, проходящих через чердак. Поэтому перед внесением случайных изменений в фермы рекомендуется осмотр и информированное заключение квалифицированного подрядчика.

Связанные

Горизонтальные стропила – максимальный пролет

Максимальный пролет горизонтальных стропил по Дугласу для деревянных конструкций выбранной марки и № 1 и № 2 указаны ниже.

Макс. собственная нагрузка (вес конструкции и фиксированные нагрузки) 15 фунтов / фут 2 . Живая нагрузка – это вес мебели, ветра, снега и т. Д.

  • 1 фунт / фут (фунт на / фут 2 ) = 47,88 Н / м 2
  • 1 фут = 0.3048 м
  • 1 дюйм = 25,4 мм

Макс. Динамическая нагрузка

20 фунтов / фут 2 (956 Н / м 2 )

Максимальный диапазон (футы – дюймы)

Номинальный размер
(дюймы)
Расстояние между стропилами, от центра к центру, OC
(дюймы)
Сорт пиломатериалов
Выбранные несущие конструкции No.1 № 2
2 x 6 12 16 ‘- 4’ ‘ 15′ – 9 ” 14 ‘- 9’
16 14 ‘- 11’ 13 ‘- 8’ 12 ‘- 9’ ‘
24 13′ 11 ‘- 2’ ‘ 10′ – 5 ‘
2 x 8 12 21 ‘- 7’ 19 ‘- 11’ 18 ‘- 8’ ‘
16 19′ – 7 ” 17 ‘- 3’ ‘ 16′ – 2 ”
24 17 ‘ 14′ – 1 ” 13 ‘- 2’ ‘
2 x 10 12 27′ – 6 ‘ 24′ – 4 ” 22 ‘- 9’ ‘
16 25′ 21 ‘- 1 дюйм 19′ – 9 ”
24 20 футов – 9 дюймов 17 дюймов – 3 дюйма 16 дюймов – 1 дюйм
2 x 12 12 33 дюйма – 6 дюймов 28 дюймов – 3 дюйма 26 дюймов – 5 дюймов
16 29 дюймов – 5 дюймов ‘ 24′ – 5 ” 22 ‘- 10’ ‘
24 24′ 20 ‘ 18′ – 8 ”

Макс.Динамическая нагрузка

60 фунтов / фут 2 (2873 Н / м 2 )
Максимальный диапазон (футы – дюймы)
Номинальный размер
(дюймы)

19 908 Расстояние между балками от центра до центра, OC
(дюймы)

Сорт пиломатериалов
Selected Structural No.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Рубрики

  • Без рубрики
  • Водонагреватель
  • Ворота
  • Выбор дверей
  • Гаражные ворота
  • Гидроизоляция
  • Гидроизоляция помещений
  • Гипсокартон
  • Гипсокартонный интерьер
  • Двери
  • Декор крыльца
  • Декор лестницы
  • Дизайн туалета
  • Дом
  • Заливка фундамента
  • Кладка
  • Кладка стройматериалов
  • Крыльцо
  • Крыша
  • Ламинат
  • Лестница
  • Напольная стяжка
  • Планировка домов
  • Планировка крыш
  • Пол
  • Разное
  • Советы по ремонту
  • Стяжка
  • Тёплый пол
  • Туалет
  • Укладка ламината
  • Фундамент
  • Электрические водонагреватели
2019 © Все права защищены. Карта сайта
