Как выбрать вентилятор центробежный – Как выбрать центробежный вентилятор

8 лучших центробежных вентиляторов – Рейтинг 2019

Принцип действия основан на засасывании газообразной среды через центральное отверстие и выброса через боковой, радиальный выход. Кинематическое движение воздушной массе придаёт ротор, оснащённый загнутыми лопатками. Под воздействием последних, поток меняет направление с осевого на радиальное. Изогнутость лопастей в ту или иную сторону зависит от направления вращения. Изгиб назад способствует экономии электроэнергии, устойчивость к пиковым перегрузкам. Параметры выбора: мощность, частота вращения, производительность, давление воздуха на выходе.

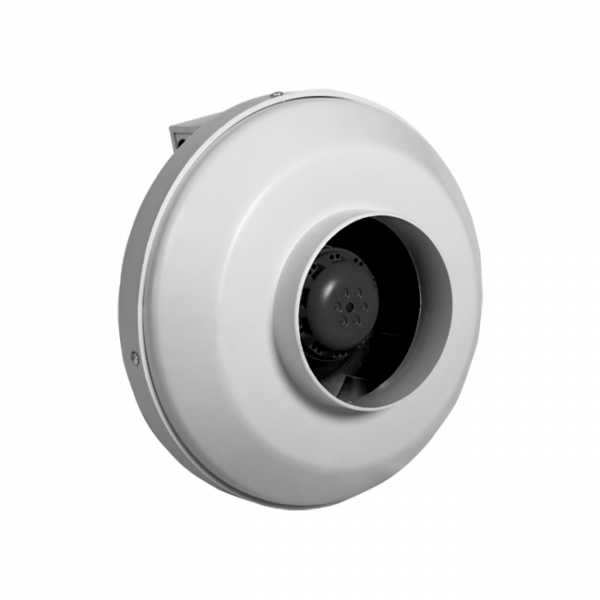

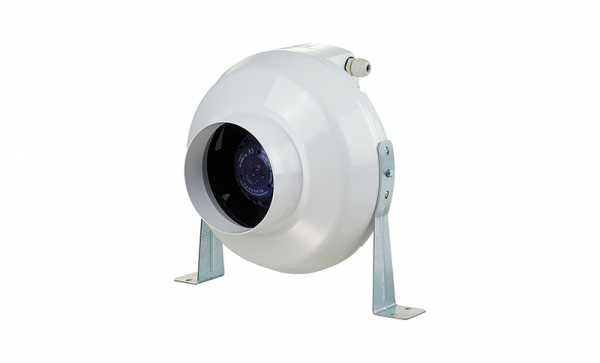

Vents ВК 125 – доступная цена

Недорогой среди аналогов, приточно-вытяжной агрегат для осуществления воздухообмена в жилых, хозяйственных и производственных постройках. Относится к канальному центробежному типу. Использован прочный, стойкий к влаге и пыли пластик. Применены шарикоподшипники качения.

Встроена защита от перегрева, – посредством термопредохранителей и автоматического включения после вынужденной остановки. Снижению вибрации и шума способствует динамическая балансировка обратного ротора. Установлены лопатки с обратным изгибом (назад).

Плюсы:

• Невысокая стоимость, простая конструкция.
• Качественные материалы, устойчив к влаге и пыли.
• Возможность регулировки частоты вращения.

Минусы:

• При монтаже требуется внимательно читать инструкцию. Сам прибор очень нежный и хрупкий.

Рекомендации:

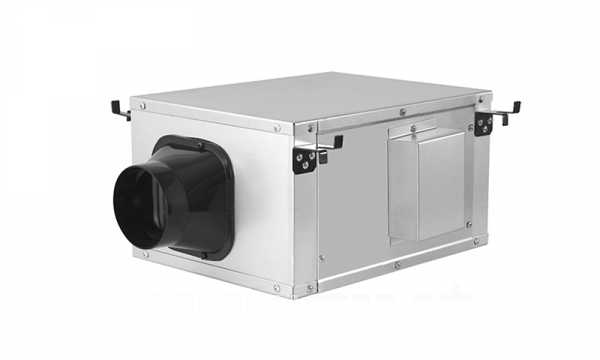

Electrolux EPVS/EF-450 – вспомогательное устройство

Приточно-вытяжной центробежный вентилятор. Применяется в качестве дополнительного нагнетательного устройства в совместимых системах вентиляции для обеспечения необходимого подпора газовоздушной среды. Монтируется к округлым посадочным местам воздуховода.

Питание от стационарной однофазной электросети 220 вольт. Отличается малым производством шума в процессе эксплуатации. Корпус и отдельные узлы вентилятора выполнены во влаго- и пылезащищённом исполнении. Используется оцинкованная сталь и прочный пластик.

Плюсы:

• Простая и понятная конструкция, несложный монтаж.
• Создаёт дополнительное давление, необходимое при пиковых нагрузках.
• Возможность самостоятельного применения для вентиляции собственной квартиры.

Минусы:

• С переводом производства в Китай, фирма потеряло лицо, – качество изделий хромает.

Ванвент ВР-В2-120-60-Е – регулировка скорости

Устройство для вентиляции помещений малой габаритности. Силовой агрегат и крыльчатка – ebmpapst (Германия). Питание от стационарной электросети 220 вольт. Корпус и лопасти изготовлены из стали, что способствует надёжности и устойчивой работе.

Предусмотрена возможность изменения числа оборотов посредством электронного бесступенчатого узла управления. Разработан для эксплуатации во влажной и пыльной среде. Неприхотлив в обслуживании, не требует особых профилактических мер по уходу.

Плюсы:

• Возможность изменения числа оборотов, регулировка производительности.
• Неприхотлив, надёжен, переносит попадание влаги и пыли.
• Лёгкий, хорош для применения в мастерской, гараже.

Минусы:

• Очень шумный на полной мощности, стоишь рядом, рядом начинает резать слух.

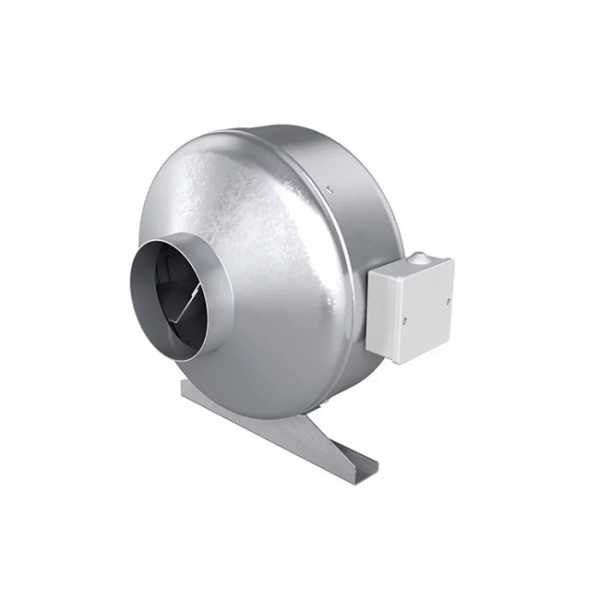

Era Mars GDF 150 – длительный моторесурс

Канальный вентилятор центробежного типа. Сконструирован для среды с повышенной влажностью и наличием пыли.

Корпус выполнен из оцинкованной стали. Применён обратный ротор, оснащенный пластиковыми лопастями. Изгиб – назад. Этот фактор способствует экономии электроэнергии и устойчивости к нештатным режимам работы.

Монтируется в вентканал, соответствующего размера. Предусмотрена возможность крепления к потолку, стене. Регулировка осуществляется электронным блоком или электромеханически, через трансформатор, ступенчато.

Плюсы:

• Может работать до 40000 часов, использованы шарикоподшипники качения.
• Корпус из оцинкованной стали, не боится воды, атмосферных осадков.
• Производительность, возможность регулировки.

Минусы:

• Пластиковые лопатки со временем начинают истираться, стоит в сварочной мастерской, где зачастую летает мелкий шлам.

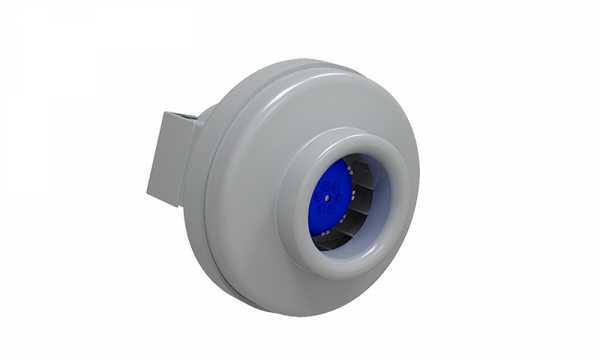

Shuft CFk 125 MAX – бюджет и производительность

Центробежный вентилятор, сочетающий неплохую производительность и приемлемую стоимость. Применён композитный материал с повышенными прочностными характеристиками и звукопоглощающими свойствами.

Силовой агрегат – мотор-колесо с питанием от однофазной электросети. Предусмотрена термозащита, регулировка скорости вращения в диапазоне 0~100% от номинала.

Агрегат не требует проведения специальных мероприятий по техническому обслуживанию. Легкоразборный корпус обеспечивает доступ к внутренним узлам для осмотра и профилактических работ.

Плюсы:

• Композитный материал, прочный, не боится воды.
• Термозащита, установка в любом положении, под любым углом.
• Приемлемая цена за такие возможности.

Минусы:

• Отрицательных черт покупателями не выявлено.

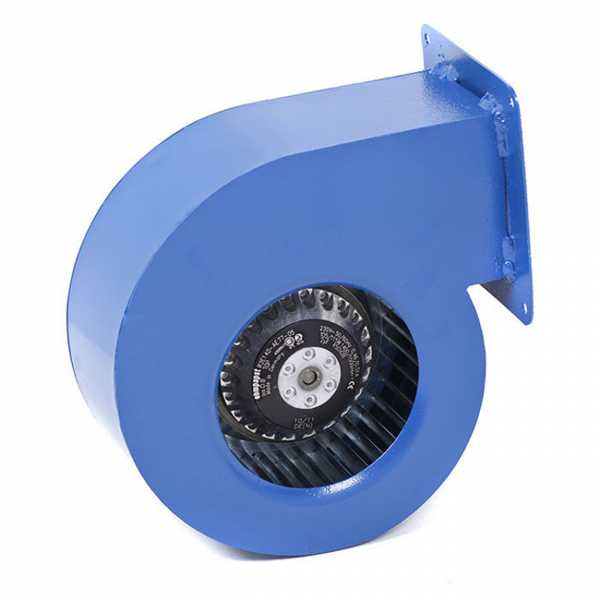

Вентилятор Ostberg RFE 140 BKU – одностороннее всасывание

Высококачественное изделие для воздухообмена в помещениях. Принцип действия – центробежный. Корпус, рабочее колесо и лопасти изготовлены из прочной стали с оцинкованным покрытием.

Лопатки загнуты вперёд, что обеспечивает одностороннее всасывание. Узлы агрегата, в том числе, ротор, подвергаются динамической и статической балансировке. Это обеспечивает снижению вибрации, шума. Повышается стабильность работы.

Плюсы:

• Качественная сборка, надёжность, неприхотливость.
• Крепление двигателя и ротора на отдельной пластине, – удобный доступ для осмотра и профилактических работ.
• Термоконтакт, автоматический перезапуск.

Минусы:

• Хорошая производительность, но больше расход электроэнергии. Немного, но всё же.

Ballu Machine MIXFAN 200 – экономического класса

Центробежный вентилятор, собранный с применением композитных материалов. Применение последних позволило повысить прочность, атмосферостойкость, увеличить шумоподавление.

Использованы шарикоподшипники качения, не требующие обслуживания. Обладают большим моторесурсом. Предусмотрена возможность регулировки чисел оборотов, соответственно, производительности.

Плюсы:

• Эконом-класс, композитные материалы.
• Регулировка оборотов.
• Производительность.

Минусы:

• Комплект не предусматривает элементов крепежа, это минус.

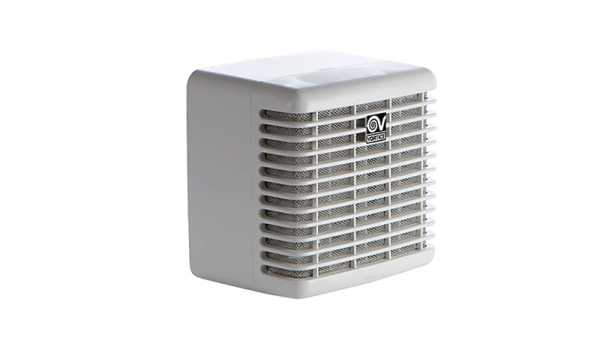

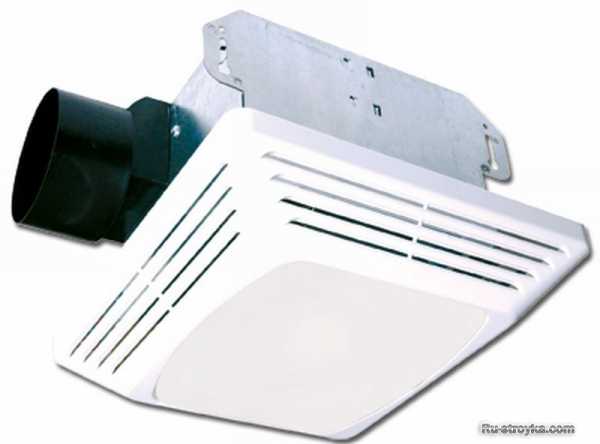

Vortice Vort Press 110 LL I – скрытый монтаж

Вентилятор центробежного принципа действия. Используется при работе с протяжёнными вентиляционными каналами. Применяются в помещениях со строгими требованиями к интерьеру.

Агрегат сконструирован так, что после монтажа остаётся видной только передняя панель. Применено вибропоглащающее крепление силового агрегата к корпусу. Крыльчатка имеет двойной кожух.

Плюсы:

• Дизайн, скрытая установка.
• Шумоподавление.
• Качество сборки.

Минусы:

• Малая производительность, цена.

Друзьям это тоже будет интересно





Хочешь получать актуальные рейтинги и советы по выбору? Подпишись на наш Telegram.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

vyboroved.ru

Как выбрать центробежный вентилятор

    Вы столкнулись с делимой, какой вентилятор выбрать. Давайте немного остановимся на каждом производителе центробежных вентиляторов, ведь их то на самом деле не так много и у каждого своя ниша потребителей.

    Выбранный вентилятор должен удовлетворять техническим требованиям, ценовой способности потребителя, габаритным размерам, эксплуатационным требованиям завода производителя. Рынок вентиляционного оборудования с каждым годом становится насыщеннее, выбор всегда остается за покупателем. Рассмотрим подробнее.





     Турецкие вентиляторы занимаю нишу маломощных не большой производительности вентиляторов для сети напряжения 220 V. Эти вентиляторы имеют ряд преимуществ и ряд существенных недостатков. К преимуществам, прежде всего, нужно отнести стоимость вентилятора, в целом розничная стоимость такого вентилятора довольно низкая. Качество сборки, в зависимости от партии на уровне. Но некоторые технические расчеты не доработаны, по этому в  процессе работы «улитки» выходят из строя, особенно это относится к более мощным двигателям из одного модельного ряда. С гарантией дела обстоят довольно сложно, точнее ее просто нет, хотя стоимость ремонта в целом не высокая.

     Донвентилятор

     Донецкие вентиляторы «Донвентилятор» завод имеет многолетнюю историю развития, конечно, является лидером продаж центробежных вентиляторов. Цена вентилятора довольно скромная и не имеет конкурентов в розничной стоимости вентиляторов. Качество сборки в целом на уровне, но модели в основном старого образца. Имеют значительные размеры и вес, плохо сбалансированную крыльчатку, которая неизбежно дает вибрацию, что порой составляет неудобство и дополнительные затраты в ремонте. Плохой сервис обслуживания, гарантия в целом есть, но ее как бы и нет. Все транспортные расходы ложатся на ваши плечи, что в целом не очень приятно.

     Центробежные вентиляторы ВЕНТС

     Завод Вентс относительно недавно начал изготавливать центробежные вентиляторы. Основным и пока существенным недостатком является стоимость «улитки», но в противовес цене налажен гарантийный сервис, который  удобно работает. Все затраты на транспортировку и ремонт ложатся на плечи завода изготовителя. Вентиляторы имеют огромный выбор моделей по производительности и давлению потока воздуха. Оборудованы хорошо сбалансированной крыльчаткой, вибрация практически отсутствует. Имеют не значительные размеры и скромный  вес. Что в целом удобно при произведении монтажа вентиляционного оборудования. Основным отличием является гарантийное и послегарантийное обслуживание.

    Вывод: у каждого производителя есть свои плюсы и минусы, зная это, вы сможете сделать правильный выбор.

      Новинки





{youtube}YdsgmER9bmA{/youtube}

       Подбора радиального вентилятора

      Для подбора радиального вентилятора разберем, что представляет собой радиальный вентилятор.
Вентиляторы данного вида оборудованы центробежной крыльчаткой закрепленной на валу ротора двигателя

.   Воздух засасывается через входное отверстие радиального вентилятора, где благодаря центробежной силе под прямым углом направляется к выходу. Центробежные вентиляторы широко используются в промышленной и коммерческой вентиляции для обустройства  помещения кухни кафе, баров, ресторанов, а так же продовольственных магазинов оборудованных выпечкой свежего хлеба.

   Существуют следующие основные характеристики радиальных вентиляторов, которые необходимо учитывать при подборе радиального вентилятора в систему воздуховодов для выполнения тех или иных задач по перемещению воздуха по воздуховодам:

♦ – сечение воздуховода;

♦ – производительность радиального вентилятора;

♦ – полное давление создаваемое вентиляторов;

♦ – число оборотов рабочего колеса;

♦ – стоимость радиального вентилятора.

   Существует несколько типов радиальных вентиляторов, которые в свою очередь характеризуются габаритными размерами, весом, производительностью, полным рабочим давлением, числом оборотов ротора вентилятора на котором установлена центробежная крыльчатка и стоимостью. В тоже время каждый тип радиального вентилятора на базе одного и того же корпуса имеет несколько типоразмеров. Данные типоразмеры комплектуются вентиляторами различной мощности двигателя и скорости вращения ротора вентилятора. Эти данные в свою очередь влияют на полное рабочее давление радиального вентилятора, скорость и шум потока в воздуховоде.  Все данные учитываются при подборе радиального вентилятора.

  Такое разнообразие моделей помогает в зависимости от необходимых параметров более точно подобрать нужный радиальный вентилятор для данных условий работы и стоимости вентиляционного оборудования.

     Характеристики для подбора центробежного вентилятора

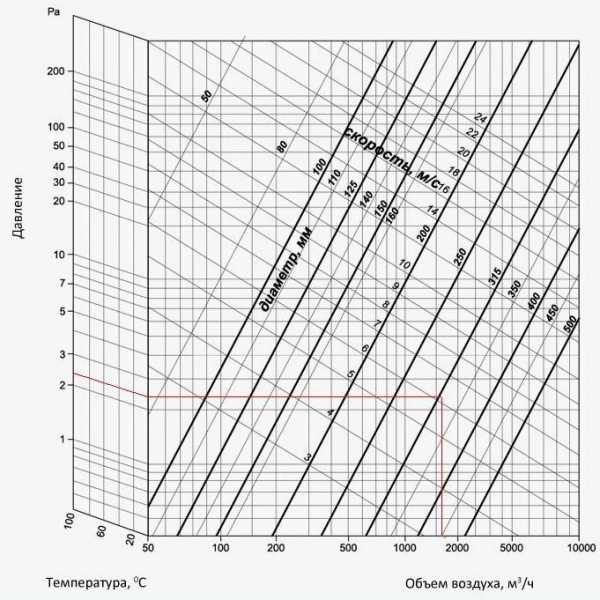

    В представленной таблице видно расчетное соотношение объема воздуха к диаметру воздуховода и потери давления на одном метре воздуховода.

   Пример допущенных ошибок детальнее, на конкретном примере, представлен в статье  Типичные ошибки при подборе оборудования.

  Вывод: при выборе вентилятора учитывается не только статическое давление вентилятора или другими словами производительность вентилятора. Статическое давление воздуха создающее вентилятором следует учитывать именно при выборе воздуховодов, где на выбор воздуховода существенное влияние оказывает какой объем воздуха нам необходимо переместить.

Характеристики центробежных вентиляторов вентс

 Подробнее ВЕНТС ВЦУ

Подробнее ВЕНТС ВЦУН

vent.vn.ua

Центробежный вентилятор: особенности устройства и действия

С развитием промышленного сектора большое количество технологических процессов потребовало принудительную подачу воздуха. Не осталась в стороне и бытовая сфера. Для обеспечения некоторых типов коммуникаций требуется регулярный приток свежего воздуха.

Элегантным решением этой проблемы стал центробежный вентилятор, который способен в автономном режиме нагнетать необходимое количество воздушной массы. Но как он устроен и как работает? Именно эти вопросы мы подробно разберем в нашей статье.

Рассмотрим конструкционные особенности прибора, его возможности, сферу применения, лучших производителей, продукция которых представлена на рынке. А также дадим рекомендации по выбору подходящей модели вентилятора.

Содержание статьи:

Суть нагнетания и разрежения воздуха вентилятором

Вентилятор являет собой механическую конструкцию, которая способна обрабатывать поток газовоздушной смеси посредством увеличения её удельной энергии для последующего перемещения.

Такая архитектура агрегата предоставляет возможность создавать эффект нагнетания или разрежения рабочего газа в пространстве через увеличение или уменьшение давления соответственно (механизм преобразования энергии).

Под газовым давлением понимают бесконечный процесс хаотичного перемещения молекул газа, которые ударяясь о стенки замкнутого пространства, создают давление на них.

Следовательно, чем выше скорость этих молекул, тем больше ударов и тем выше давление. Газовое давление – это одна из главных характеристик газа.

Галерея изображений

Фото из

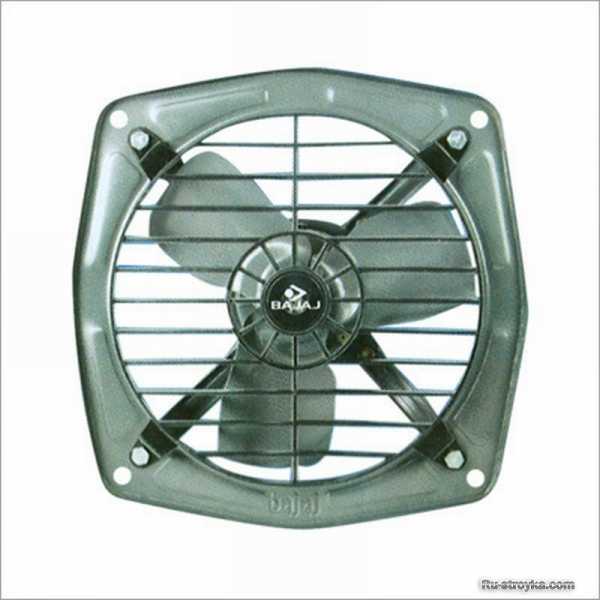

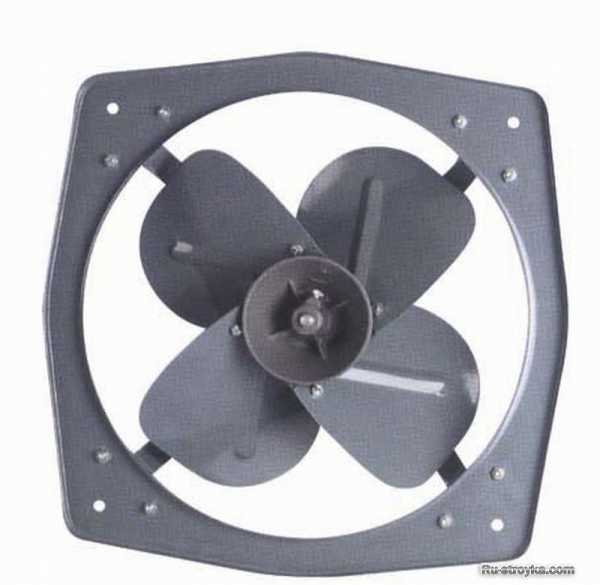

Самая простая разновидность вентиляторов

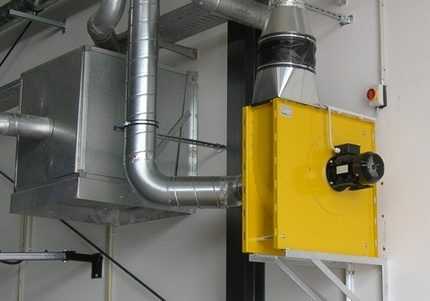

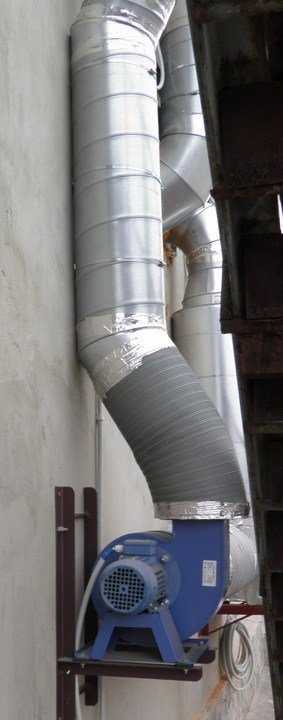

Вентиляторная установка на производственном предприятии

Двигатель центробежного вентиляторного устройства

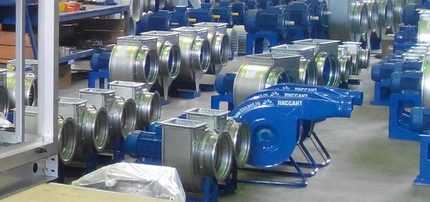

Разновидности радиальных вентиляторных агрегатов

С иной стороны любой газ имеет еще два параметра: объём и температуру. Объём – количество пространства, которое заполнил газ. Температура газа – термодинамическая характеристика, которая связывает скорость молекул и генерируемое ими давление.

На этих “трёх китах” стоит молекулярно–кинетическая теория, которая является базисом для описания всех процессов связанных с обработкой газов и газовых смесей.

Процесс нагнетания являет собой принудительное сосредоточение молекул в замкнутом пространстве сверх некой нормы. Например, общепринятое воздушное давление у поверхности земли приблизительно составляет 100 кПа (10⁵ кило Паскалей) или 760 мм рт. ст. (миллиметров ртутного столба).

С увеличением высоты над поверхностью Земли давление становится меньше, воздух становится разреженным.

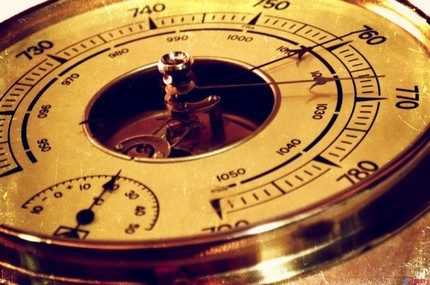

Атмосферное давление – вес воздушного столба относительно площади поверхности над которой он находится. Не масса, а именно вес Р=mg. Измеряется барометром, остальные типы давления определяются манометром

Разрежение есть обратный процесс нагнетанию, во время которого молекулы покидают замкнутую систему. Объём остаётся тот же, а количество молекул уменьшается в разы, следовательно, и давление уменьшается.

Эффект нагнетания необходим для принудительного перемещения воздуха. Возможен вариант перемещения воздуха через эффект разрежения: для восстановления баланса давления во всей системе молекулы перемещаются от более сконцентрированной области молекул до менее сконцентрированной.

Таким способом происходит перемещение молекул газа.

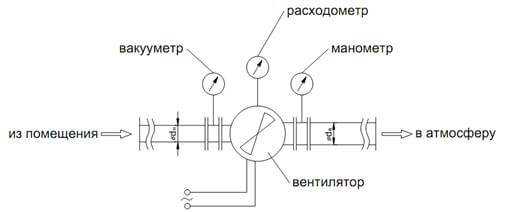

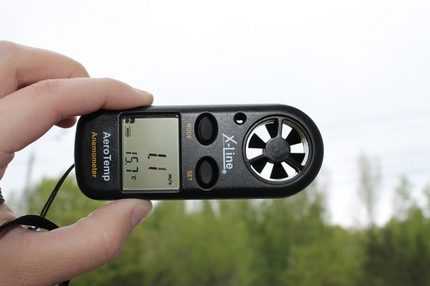

Для определения скорости потока воздуха снаружи или внутри здания часто применяют специальный инструмент – анемометр. Незаменимый прибор для проектирования систем вентиляции

Существуют самые разные компоновки вентиляционных систем, но их условно можно разделить на несколько классов по определённым параметрам:

1. По назначению. Различают вентиляторы общего и специального назначения. Вентиляторы применяются для обычного перемещения газа. Специальные вентиляторы используются для пневмотранспорта, транспортировки агрессивных и взрывоопасных газовых смесей.
2. По быстроходности. Бывают с малой, средней и высокой удельной частотой вращения колеса с лопатками.
3. По диапазону давления. Известны системы генерации низкого (до 1 кПа), среднего (1–3 кПа), высокого ( более 3 кПа) давления.

Некоторые промышленные и бытовые процессы с применением воздуходувок происходят в экстремальных условиях окружающей среды, поэтому к оборудованию выдвигаются соответствующие требования.

Таким образом, можно говорить о пылевых, влагозащищенных, термостойких, коррозиестойких, искрозащитных агрегатах и устройствах для удаления дыма и обычных вентиляторах.

Информация о видах вентиляторов подробно рассмотрена в другой .

Конструкция вентилятора центробежного типа

Система центробежной конструкции являет собой нагнетательный механизм с радиальной архитектурой, который способен генерировать давление любого диапазона.

Предназначен для транспортировки одно- и многоатомных газов, в том числе химически “агрессивных” соединений.

Галерея изображений

Фото из

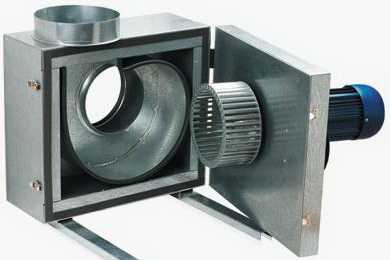

Типичный центробежный вентилятор

Расположение двигателя и корпуса на станине

Вид сверху вентилятора центробежного типа

Рабочее колесо центробежного вентилятора

Лопатки рабочего колеса вентилятора

Левое исполнение центробежного вентилятора

Вентилятор одностороннего всасывания

Радиальный вентилятор с двухсторонним всасыванием

Конструкция “облачена” металлическим/пластиковым корпусом, который называют защитным кожухом. Оболочка защищает внутреннюю камеру от пыли, влаги и других веществ, которые могут негативно влиять на работу агрегата.

Качественное вентиляционное изделие всегда имеет определённый класс защиты. Степень защиты оболочки (Ingress Protection) – единый международный стандарт качества изделия, который определяет уровень защищенности оборудования от влияния окружающей среды.

Вентилятор радиального типа развивает значительно большее давление, чем осевой вариант. Это обусловлено сообщением порции попавшего в барабан воздуха энергии, формируемой при переходе от входа к выходу из системы

Механизм приводится в движение электрическим мотором или двигателем внутреннего сгорания (характерно для промышленных вентиляторов). Самым распространённым методом является электродвигатель, который вращает вал с крыльчаткой.

Известно несколько вариантом передачи вращательного движения от мотора на импеллер:

• эластичная муфта;
• клиноременная передача;
• бесступенчатая передача (гидравлическая или индуктивная муфта скольжения).

Учитывая существование огромного количества фирм-производителей, которые создают уникальные системы с самыми разными динамическими параметрами, в распоряжении потребителей довольно обширный ассортимент вентиляторов.

В корпусе имеются два магистральных канала: входной и выходной. Газовая смесь входит в первый канала перемещается в камеру, там обрабатывается, после чего выходит в другой

В результате усиленной работы разработчиков имеем широкий спектр применения таких машин, в том числе:

• системы вентиляции и отопления в частных и многоэтажных домах;
• подача и очистка воздуха для нежилых зданий;
• фильтрационные системы в сельском хозяйстве;
• выполнение технологических процессов в лёгкой и тяжёлой промышленности разнообразного направления.

Существуют также варианты применения воздуходувок в системах пожаротушения и сверхбыстрой замены воздуха в замкнутом пространстве.

Такие вентиляторы работают с высокотемпературными газовыми смесями, что обязывает производителей включать в техническую документацию информацию о соответствии своего оборудования международным стандартам.

Проверенная и простая конструкция центробежного механизма имеет ряд явных преимуществ:

• высокая надёжность и непревзойдённая производительность;
• лёгкость и доступность обслуживания оборудования;
• безопасность интеграции и эксплуатации агрегатов;
• минимальные расходы на энергоресурсы и ремонт в случае выходя из строя.

Кроме того, воздуходувки отличаются довольно низким шумовым порогом, что позволяет их применять в бытовых условиях. Центробежные вентиляторы также имеют исключительно долгий срок службы за счёт отсутствия прямого соприкосновения рабочих частей механизма в рабочей камере.

Особенности рабочего цикла прибора

Рассмотрим общий принцип работы центробежной воздуходувки радиальной конструкции. Отметим, что специалисты различают две основные конструкции вентилятора: с осевым и радиальным размещением входного отверстия, куда всасывается воздушный поток.

Это влияет в первую очередь на вариант монтажа вентилятора в систему и практически не влияет на общую производительность.

Вентилятор радиального типа может работать как с обычным воздухом, который он забирает из пространства, так и с потоковым воздухом что идёт через воздухопровод (эффект баланса областей с разным давлением)

Осевое входное отверстие характерно для нагнетательных воздуходувок общего применения. Радиальное размещение входа потока характерно для воздуходувок магистрального использования.

На первом этапе рабочего цикла вентилятора поток воздуха перемещается на поверхность быстро вращающегося импеллера. Лопатки крыльчатки разделяют воздух на небольшие объёмы, которые перемещаются внутрь рабочей камеры.

Здесь происходит накапливание воздушной массы, то есть происходит непосредственное сжатие воздушной массы в малый объём.

Сама конструкция корпуса агрегата имеет свои особенности.

Известны две наиболее распространённые формы корпуса:

• округлые;
• спиралевидные.

Округлая форма корпуса характерна для вентиляторов, которые перемещают огромное количество воздуха за короткое время выполнения процесса. А спиралевидная форма присуща вентиляторам, которые дополнительно производят сжатие воздушного объёма и генерацию среднего и высокого давления.

На втором этапе происходит нагнетание воздуха в рабочей камере. Как известно, при постоянном объёме с увеличением общей массы молекул газа увеличивается количество столкновений молекул, а значит и увеличивается их скорость. Следовательно, давление газа также увеличивается.

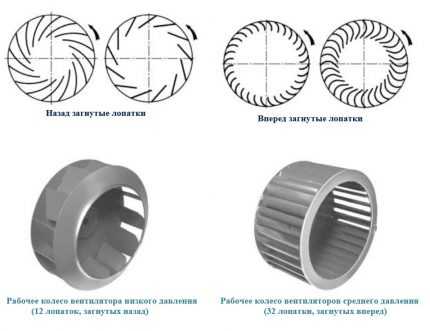

Большое значение имеет форма и количество лопастей. Все без исключения варианты импеллеров тестируются в аэродинамических трубах для определения оптимальных условий эксплуатации

На заключительном этапе происходит отвод сжатого газа из рабочей камеры к выходному отверстию. Дальше воздух переходит в центральный воздуховод и перемещается в указанном направлении.

Процесс разрежения происходит с точностью наоборот. Воздух забирается от воздушного трубопровода или замкнутого пространства, где необходимо создать разреженную область, и выводится в окружающую среду или другое ограниченное пространство.

Спецификация центробежного вентилятора

Компрессорные системы характеризуются целым рядом конструкционных и динамических отличий, которые необходимо учитывать при их подборе и внедрении в систему вентиляции.

К спецификации относят:

• непосредственно саму конструкцию воздуходувки;
• тип двигателя;
• блок управления;
• размещение крыльчатки и передачу вращательного движения от мотора;
• угол расположение входного и выходного патрубка;
• материал из которого выполнены детали изделия, его габариты и вес.

Специалисты также обращают внимание на соответствие изделий международным нормам: стандарты ISO/IEC и ГОСТ, маркировки IP, директивы ATEX и т. д.

К динамическим особенностям относят технические параметры производительности воздуходувки: генерируемое давление и коэффициент перепада давления, скорость и максимальная температура потока, частота вращения вала и уровень звукового давления, КПД и мощность двигателя

Нагнетаемое давление – максимальное значение, которое способен создать вентилятор во время работы в номинальном режиме.

P_v = P_sv + P_dv,

Где: P_v – полное давление, P_sv – статическое давление, P_dv – динамическое давление.

Коэффициент перепада – разница между входным и генерируемым давлением (бар).

Объёмный расход воздуха – количество газовой смеси, которая перемещается за единицу времени (производительность). Обычно вычисляется в м³/ч для отечественных производителей, литр/мин – для зарубежных.

Частота вращения – количество полных оборотов крыльчатки за единицу времени. Вычисляется в шт/с или Гц. Нужно помнить, что уровень нагрузки воздушного вентилятора не должен превышать 75% от максимального.

Работая длительное время в режиме перегрузки с большой частотой вращения, вентилятор перегревается и может быстро выйти из строя. Но этот процесс можно контролировать, управляя им по своему усмотрению. Для чего используют вентилятора.

Звуковое давление – уровень шума от вращающихся деталей и трение воздуха металл. Измеряется на расстоянии 3 метра от источника, когда он работает в режиме максимальной нагрузки. Шум необходимо учитывать при выборе постоянно работающего вентилятора.

Большинство оборудования оснащается поглотителями шумов и фоновых звуков. Нормы для шума: не более 50 дБа для бытовых помещений и не более 75 дБа для промышленных

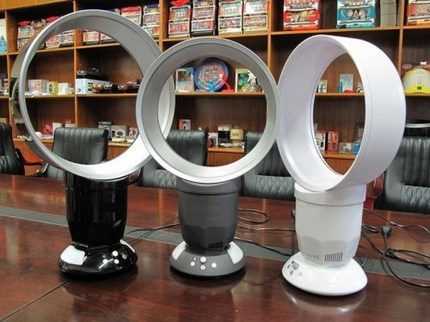

Одним из устройств с мизерным уровнем шума является .

Коэффициент полезного действия вентилятора является произведением трёх нижеуказанных коэффициентов:

• потери в потоке воздуха;
• утечки через зазоры в конструкции;
• механический КПД изделия.

Для центробежных вентиляторов общий КПД находится в пределах от 0.7 до 0.85, в осевых (канальных) – не более 0.95. Выбирая радиальный вентилятор необходимо учитывать коэффициент запаса электродвигателя 1.2. То бишь подбирать мощность электромотора на 20% больше от необходимой.

Мощность электродвигателя вентилятора определяется по формуле:

N = (Q*P)/(102*3600*КПД),

Где: Q – производительность (объёмный расход воздуха), P – генерируемое давление.

Подбор вентилятора согласно требований

Процесс подбора вентиляционного оборудования для промышленного объекта (рабочего цеха, ангара) довольно интересный и замысловатый процесс, который должен делать специалист. Особенности вентиляции производственных помещений детально .

Для обычных квартир и частных домов уже существуют готовые решения. В общем случае (для 2–3 комнатной квартиры) имеем следующую архитектуру системы вентиляции:

• в жилых комнатах монтируются проветриватели, количество которых зависит от размеров помещений и числа жильцов;
• в кухне и санузле интегрируются вытяжные диффузоры плюс прокладываются к приточно–вытяжной установке.

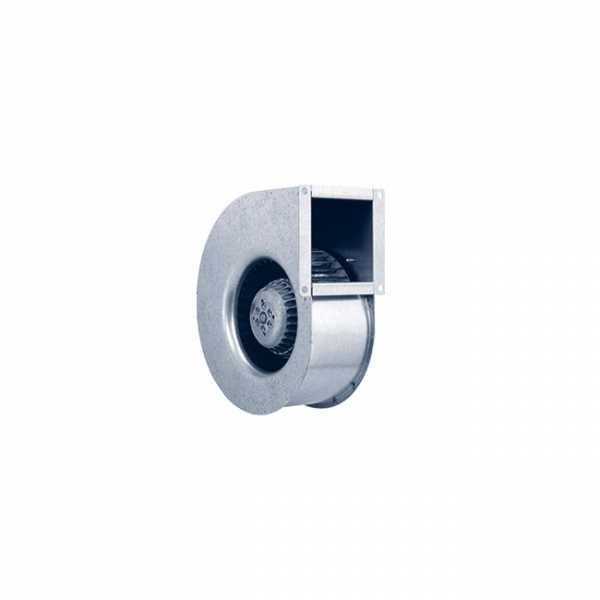

Центробежный вентилятор включает блок управления, фильтр–систему для очистки воздуха, электродвигатель и непосредственно сам радиальный вентилятор.

Для указанной выше системы вентиляции подойдут настенные вентиляторы серии ЦФ производства Вентс с производительностью до 120 м³/час

Нынешний рынок вентиляционного оборудования представлен широким спектром фирм зарубежного производства: Systemair, Soler&Palau, OSTBERG, Rosenberg, HELIOS, Maico, Ruck Ventilatoren GmbH, AeroStar, Blauberg, Elicent, Rhoss, Frapol, CMT CLIMA, HygroMatik GmbH, Winterwarm, Tecnair LV, AERIAL GmbH, MITA.

Изделия от этих компаний будут отличным решением для задач вентиляции любого масштаба.

Не уступают им в качестве производства и надёжности оборудования отечественные бренды Вентс, Элком, Домовент и Веза. Если есть сомнения в точности произведённых расчётов или с выбором конкретной модели, рекомендуем обратиться в службу поддержки любой из компаний.

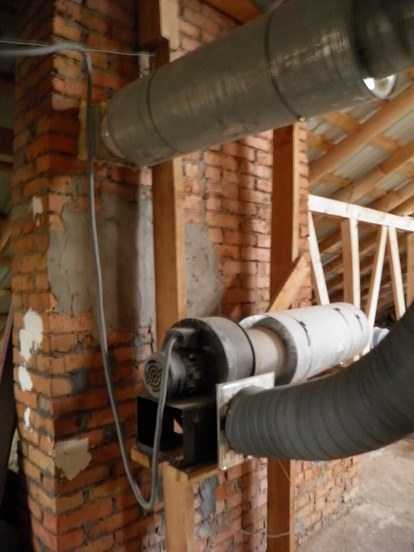

Если вы являетесь владельцем частного 1–2 этажного дома, производственного или коммерческого здания подобной площади (ресторан, склад, столовая, кафе, офис), при выборе оборудования необходимо учитывать объём помещений, кратность обмена воздуха, длину и сечение магистральных трубопроводов.

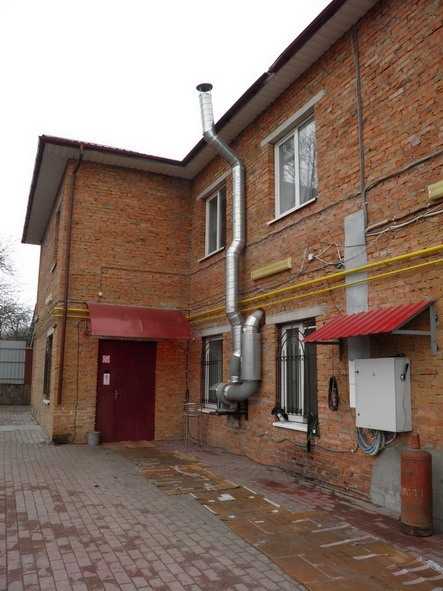

С задачами вентилирования и дымоудаления легко справятся многозональные воздуходувки или крышные вентиляторы серии КРОМ от компании Веза, вентиляторы серии ВН компании Вентс и другие

Обязательно обращайте внимание на дополнительный функционал центробежных вентиляторов и возможность интеграции в разнообразные системы кондиционирования.

Так, радиальные воздуходувки могут оснащаться вспомогательными компонентами:

• регулируемыми таймерами и интервальными переключателями, фотодатчиками и детекторами влажности;
• регуляторами скорости и индикаторами состояний;
• датчиками перегрузки электродвигателя и отсутствия электрического питания сети;
• пружинными вибропоглотителями или резиновыми виброизоляторами.

Если вентилятор размещён внутри квартиры или дома, его можно закрыть съёмной лицевой декоративной панелью из алюминия или пластика, учитывая интерьер помещения.

Для многих пользователей существенным критерием при выборе вентилятора является уровень шума. Вы подбираете тихий вентилятор в ванную комнату? Рекомендуем ознакомиться с рейтингом .

Выводы и полезное видео по теме

В следующем видео специалисты компании Элком доступно рассказывают о центробежных вентиляторах:

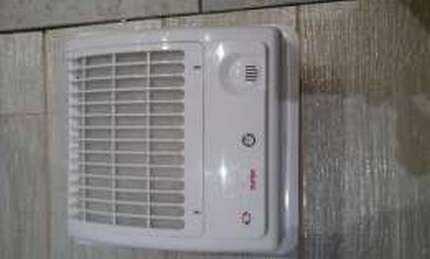

Ниже показан отличный пример монтажа бытового вентилятора в ванной:

Ещё один вариант установки бытового маломощного вентилятора в квартире:

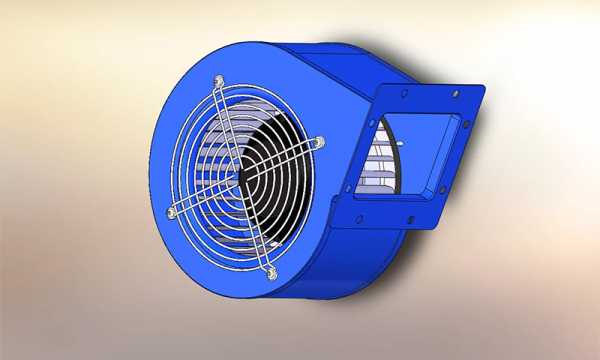

Классический центробежный вентилятор является результатом многолетнего опыта в сфере проектирования и производства оборудования для вентиляции. Это не только великолепное решение для промышленности, но и оптимальный инструмент транспортировки воздуха для жилых и офисных помещений.

Вы задумались о приобретении центробежного вентилятора? Или заметили несоответствие в разобранном материале? Задавайте свои вопросы, уточняйте технологические аспекты в блоке комментариев.

А может вы уже установили такой вентилятор в ванной комнате? Довольны ли вы его работой? Правильно ли выбрали мощность прибора для своего помещения? Присылайте фото своего вентилятора и оставляйте свои комментарии.

sovet-ingenera.com

Как выбрать вентилятор? – Обзор

Вентилятор — это один из наиболее распространенных и хорошо известных приборов. Еще не так давно такое устройство было одним из немногих бытовых технических средств для создания атмосферы комфорта на рабочем месте и дома. Когда появились такие умные, мощные и дорогостоящие устройства, как системы кондиционирования (или просто – кондиционеры), мы как-то постепенно стали забывать о вентиляторах. И совершенно напрасно. За последние годы из жужжащего моторчика с пропеллером технический прогресс превратил бытовые вентиляторы в тихое, компактное и удобное в применении устройство, которое в некоторых случаях становится практически незаметным.

Вентиляторы поставляются либо самостоятельно, либо в составе вентиляционной секции или вентиляторного агрегата. В таком случае вентилятор вместе с электродвигателем устанавливается в особый корпус. А ещё они могут применяться в составе агрегатированных приточных установок, в воздушных завесах, кондиционерах, воздухоочистителях, сплит-системах, фенкойлах, шкафных кондиционерах и прочих установках вентиляции.

Часто небольшому вентилятору по силам успешно решить многие задачи, возлагаемые на кондиционер. Конечно же, не все, однако ведь и стоимость наиболее дорогого вентилятора в разы меньше цены самого дешевого кондиционера.

Иногда вентиляторы делают работу, свойственную вытяжным устройствам, обеспечивая устойчивую циркуляцию воздуха, усиливая воздухообмен, удаляя из замкнутых помещений застоявшийся воздух вместе с запахами, паром и пылью. А для таких особенных помещений, как ванные и туалетные комнаты, небольшие мастерские и кухни, вентиляторы могут стать просто незаменимыми помощниками.

Чтоб легче было понять, насколько засорены отходящие от помещений воздуховоды, а также то, какие вентиляторы необходимо будет приобрести, можно просто поднести горящую свечу к отдушинам в туалете, в ванной и на кухне. Если пламя свечи уверенно отклоняется в сторону решетки воздуховода, то тяга есть, и можно обойтись простейшей моделью.

А если язык пламени почти никак не реагирует на близость воздуховода? Тогда вам лучше приобрести центробежный вентилятор, который может создавать большой напор. Но, заботясь о свежести воздуха в собственной квартире, не нужно забывать и о соседях. Ведь установив слишком мощный вентилятор, вы можете сильно усложнить жизнь тем жильцам, которые живут выше. Излишне большое количество выбрасываемого в общий воздуховод воздуха сделает из их вытяжных решеток приточные. Это грозит тем, что в квартиры ваших соседей хлынет поток испорченного вами воздуха, увлекающий за собой облака скопившейся в вентиляционной системе пыли.

Вентиляция санузла

Для вентилирования санузла, как правило, достаточно обычного вытяжного вентилятора. Такая система вентилирования экономична и недорога: стандартная модель стоит от $20 до $40, в комплекте со шнурком – от $25 до $50. В том случае, если собираетесь установить в туалете вентилятор с таймером, будьте готовы отдать за «усовершенствованный прибор» на $15-$25 больше.

Вентилятор устанавливается там же, где расположена воздушная решетка. Специалисты рекомендует подсоединять устройство к выключателю света: тогда прибор работает только в определенное время, когда в этом действительно есть необходимость. Чтобы помещение с одним туалетом хорошо вентилировалось, достаточно вентилятора, производительность которого равна 30 м3/ч.

Вам также может потребоваться обратный клапан – если санузел имеет общий воздуховод с ванной комнатой или кухней. Это устройство, которое не позволит неприятным запахам просочиться сквозь стены, стоит примерно $10.

Вентилятор с брызгозащитной функцией лучше всего подойдет для ванной комнаты. Такая защита поможет предотвратить попадание воды в воздуховод и, как следствие, существенно минимизирует риск возникновения короткого замыкания. Стоимость устройства в брызгозащищенном исполнении – $35-$50. За более технологичную модель – вентилятор с контроллером влажности – придется выложить сумму в два раз больше (от $70 до $100). Зато такая система не позволит влажности в ванной превысить установленное значение, и соответственно полотенца и халаты будут высыхать намного быстрее, а зеркала перестанут запотевать.

Вентиляция кухни

Для кухни нужен более мощный вентилятор, чем для ванной комнаты и санузла. Чтобы обеспечить помещение достаточным количеством свежего воздуха, специалисты рекомендуют выбрать для кухни те модели вентиляторов, которые оснащены не только функцией вытяжки, но еще и притока. Требуемая производительность вентилятора рассчитывается следующим образом: объем помещения, не занятого кухонной мебелью, плитой и холодильником, умножается на 10.

Очень удобна на кухне вытяжная зона – маленькое чудо, о котором мечтает каждая домашняя хозяйка. Обычно кухонная вытяжка расположена непосредственно над плитой и осуществляет принудительную вентиляцию помещения, эффективно устраняя запахи приготовляемой еды. Принцип действия прост: встроенный вентилятор втягивает воздух под зонт и выводит его по воздуховоду за пределы кухни.

Сегодня выбор таких устройств широк, и при желании можно найти вытяжку на любой вкус и цвет. Салоны кухонной мебели и крупные супермаркеты бытовой техники предлагают модели всевозможных конструкций, форм и окраски. Ценовой диапазон тоже не маленький: от $50 до $3000.

Чтобы избежать возможных проблем с монтажом выбранной вытяжки, рекомендуется предварительно обговорить основные параметры новинки со специалистом.

Что лучше? Воздухоотвод или рециркуляция?

Существует два основных способа, как устранить неприятные запахи на кухне:

1) рециркуляция – очистка воздуха в помещении (с последующим возвратом) при помощи специальных фильтров;

2) воздухоотвод – устранение грязного воздуха через воздуховод.

Рециркуляция осуществляется с применением активного угольного фильтра: воздух, прогоняемый вентилятором через фильтр, подается обратно в помещение уже очищенным. Фильтры рекомендуется менять каждые 2-3 месяца.

Воздухоотвод считается более качественным способом очистки. Но, несмотря на очевидную эффективность воздухоотвода, у него есть и свои недостатки: так, например, не совсем понятно, откуда можно взять дополнительный объем чистого воздуха, и куда сбрасывать избыток загрязненного.

Обратите внимание: нельзя использовать воздуховоды естественной вентиляции для подключения кухонных вытяжек! Это нарушит нормальное вентилирование помещения и существенно затруднит попадание свежего воздуха на кухню. Даже в том случае, если зонт выключен, воздух до вентиляционной шахты будет проходить с трудом, а когда включится вытяжка, ситуация еще больше обострится.

Правила установки

Вытяжка работает максимально эффективно в том случае, если воздухоприемный зонт полностью закрывает плоскость варочной панели. Чтобы предотвратить утечку загрязненного воздуха, рекомендуется покупать модели в зависимости от размера плиты – с шириной зонта 60 или 90 см. Существуют вытяжки и с более широкими зонтами (120 см), но таких моделей немного. Наиболее популярные среди них – это АН 400-131 от GAGGENAU (90×136 см) и DA 252-2 от MIELE (50×120 см).

Какой именно должна быть высота зонта, можно определить, ориентируясь на требования пожарной безопасности и законы эргономики. Чем ниже располагается над плитой вытяжка, тем быстрее и качественнее она устраняет неприятные и вредные запахи. Тем не менее, расстояние не должно быть и слишком маленьким, так как жир, скопившийся на фильтр, может загореться, или из-за перегрева повредится вентиляционная система. Поэтому расстояние между зонтом и плитой не должно превышать 50-65 см (в зависимости от конкретных моделей вытяжки и плиты). Оптимальная высота крепления вытяжки над варочной панелью, как правило, указана в техпаспорте устройства. Ну и конечно, вытяжка должна быть расположена таким образом, чтобы не мешать процессу приготовления пищи.

В том случае, если плита состоит из нескольких варочных модулей, специалисты советуют установить систему вытяжек (настенная + настольная).

Что имеется в продаже?

Кухонные вытяжки бывают нескольких типов:

1. Настенная вытяжка (в виде зонта с длинной трубой). Такая вытяжка крепится к стене и является частью интерьера кухни. Следует удалить особое внимание окраске и форме трубы и зонта, – они должны соответствовать общему дизайну помещения. Другое название – вытяжка каминного типа – устройство получило за внешнее сходство с каминными дымоходами.

2. Островная вытяжка. Устройство крепится к потолку, и, как правило, функционирует без рециркуляции, только в режиме воздухоотвода. Такая модель удобна в том случае, если плита расположена в центре кухни.

3. Встраиваемая вытяжка. Компактная и экономичная модель, стоит на 10-20% дешевле, чем ее островная и настенная «сестры». Поскольку вытяжка устанавливается в специальные навесные шкафы и ее внешний вид никак не влияет на интерьер кухни, можно сэкономить и на дорогостоящих материалах внешнего корпуса устройства.

4. Настольная вытяжка. Чаще всего устройство располагается между плитой и грилем и представляет собой дополнительный модуль варочной панели. Вытяжка, встроенная непосредственно в плиту, очищает воздух более качественно за счет своей близости к «источнику резких запахов».

Остальные характеристики

Объем воздуха, который перекачивает вытяжная вентиляция за единицу времени, называется производительностью вытяжки и измеряется в кубометрах в час. Устройства с небольшой мощностью имеют производительность 200-300 м3/ч, мощные вытяжки перекачивают до 500-700 м3/ч воздуха.

Вытяжки работают с наибольшей производительностью в режиме отвода воздуха, а во время рециркуляции лишь на 50-70% от максимума. Это связано с тем, что при рециркуляции на вентилятор падает дополнительная нагрузка по прогону воздуха через угольный фильтр.

Обычные системы принудительной вентиляции не подходят для кухни, так как они не могут эффективно справляться с сильно нагретым и загрязненным воздухом. Кухонная вытяжка должна быть защищена от перегрева и паров кипящего масла и жира. Пластик и окрашенный металл, из которых состоит корпус более дешевых моделей, не предназначен для подобных целей. Для кухонной вытяжной вентиляции требуются другие материалы – нержавеющая сталь, алюминиевые сплавы и жаропрочное стекло. Также необходим и специальный жиропоглощающий фильтр из акрилового пластика, который задерживает масло и жир. Если средства позволяют, можно приобрести и более дорогой фильтр – из металла. Фильтр следует менять раз в полугодие, металлическую сетку рекомендуется периодически промывать в горячем мыльном растворе.

Дополнительные функции

1. Стандартная дополнительная функция кухонной вытяжки – освещение плиты. В обычных системах кухонной вентиляции в зонте установлены лампы накаливания, в более дорогих моделях – галогенные или люминесцентные лампы. Последние отличаются более длительным сроком службы и экономичностью.

Существуют также и более сложные в техническом плане вытяжки: например, с функцией дополнительного регулирования освещения или с функциями регулирования интенсивности светового потока (Soft Lights и Dimm).

2. К дополнительным функциям также относятся: система интервального включения, датчик защитного отключения, кнопка остаточного хода и фиксация степени загрязнения жирового фильтра.

Система интервального включения очень удобна для помещений, где кухонная вытяжка – это единственный способ принудительной вентиляции. Благодаря интервальному включению в кухню регулярно поступает приток свежего воздуха.

Обеспечить работу вентилятора в течение нескольких минут после выключения плиты и вытяжки поможет кнопка остаточного хода. Датчик защитного отключения выполняет функцию контроля: он отвечает за своевременное отключение вытяжки, не позволяя превысить максимально допустимое непрерывное время работы устройства.

Датчик загрязнения жирового фильтра следит за тем, чтобы на фильтре не скапливалось слишком много жира. Избыток загрязнений может спровоцировать возгорание жира, оседающего в воздуховоде, или привести к поломке системы вентилирования.

3. Еще одна полезная функция, которой могут быть оснащены кухонные вытяжки, – управление вентиляционной системой от плиты при помощи сенсора плотности воздуха. С ее помощью можно определить степень загрязненности нагретого воздуха и своевременно начать его отвод. Среди устройств такого уровня особо стоит отметить уникальную модель АН 600 от GAGGENAU со встроенной воздушной завесой. Принцип действия вытяжки сводится к следующему: часть воздуха перегоняется вентилятором в специальный канал на фронтальной панели, образовавшийся поток обдувает варочную панель, а поднимающийся от плиты пар устремляется в раструб вытяжного устройства.

Почище и потише

Минимальный уровень шума – неоспоримое достоинство кухонной вытяжки. Добиться беззвучности работы устройства помогают специальные шумопоглощающие прокладки, особая конструкция корпуса, не допускающая вибрации, и работа мощных вентиляторов на малых оборотах.

На сегодняшний день лидерами по бесшумности признаны следующие модели вытяжек: 2600 Ом от AEG (44 дБА при производительности 520 м3/ч), АН 900 от GAGGENAU (49 дБА при 660 м3/ч) и АН 600 от GAGGENAU (52 дБА при 600 м3/ч).

Большинство вытяжек от ведущих мировых и российских производителей соответствуют европейским стандартам качества, а это в свою очередь означает, что даже у моделей эконом-класса показатель уровня шума не превышает 70 дБА. Так, у вытяжки SL26.E IX от ARISTON уровень шума составляет 63 дБА при производительности 400 м3/ч, а у 2020 D от AEG — не более 60 дБА.

Жилые комнаты

Для вентилирования жилых комнат применяются обычные настольные и напольные вентиляторы. Основная функция, которой оснащены эти устройства вентиляции воздуха, – создание потоков воздуха в помещении. В зависимости от модели вентилятора можно изменять силы потоков и регулировать их направление, а также устанавливать скорость работы устройства.

Чтобы определить требуемую производительность вентилятора для жилого помещения, нужно умножить объем комнаты, где будет установлено устройство, на 3. Можно пойти другим путем и вычислить производительность по следующим параметрам: из расчета 30-80 м3ч на человека.

Что поставить в комнате?

Чтобы в комнате всегда было достаточно свежего воздуха, специалисты рекомендуют установить мощный вентилятор с датчиком контроля влажности. Такое оборудование выпускают многие фирмы, в том числе такие, как KANALFLAKT-SYSTEMAIR KVK, OSTBERG и SILAVENT CURZON. Преимущество моделей данного класса в том, что они позволяют поддерживать оптимальный микроклимат в помещении и при этом не расходуют много электроэнергии.

При выборе вентилятора для комнаты очень важно обратить внимание на его шумовые характеристики. Уровень шума устройства, вентилирующего спальню, детскую или кабинет не должен превышать 25-30 дБ.

Комплексная вентиляционная система – отличное решение для тех, у кого в квартире окна оснащены стеклопакетами. Такая система состоит из двух расположенных на относительном расстоянии друг от друга блоков – вытяжного и приточного. Вытяжку, как правило, монтируют на кухне, на максимально допустимой высоте (например, на потолке или на стыке стены и потолка). Приточное устройство устанавливают в спальне или гостиной, и дополнительно снабжают шумопонижающим кожухом и нагревателем подаваемого воздуха.

Оснащаем пути отхода

Чтобы установить систему принудительной вентиляции, требуются вентиляционные короба или специальные отверстия, которые будут способствовать выводу отработанного загрязненного воздуха из помещения.

Вентиляционные каналы не должны быть длинными, так как их устройство связано с дополнительными материальными затратами и сложностями. Вытяжку лучше монтировать либо в окне, либо на наружной стене здания – в этих случаях установка системы будет стоить не так дорого. Но с эстетической точки зрения настенный вентилятор предпочтительнее: он не так бросается в глаза, как оконный.

Можно установить вентилятор и вентиляционные короба в пространстве над фальшпотолком, если, конечно, таковой имеется в наличии. Сегодня ведущие производители вентиляторов, выпускают специальные плоские модели для подпотолочного монтажа (например, PREMIERE DX200, XPELAIR и другие). Толщина таких устройств обычно не превышает 4-5 см, и они легко монтируются в любые типы подвесных и натяжных потолков.

Подбираем оптимальную конструкцию вентилятора

Вентиляторы бывают двух видов: осевые и центробежные. От принципа работы устройства зависят и особенности его применения.

Вентиляторы, которые имеют колесо с консольными лопастями, расположенное в цилиндрическом корпусе, называются осевыми. Рабочее колесо, как правило, находится непосредственно на оси электродвигателя. Когда колесо вращается, лопасти захватывают воздух и перегоняют его в осевом направлении. В радиальном направлении воздух практически не перемещается. Для улучшения аэродинамических характеристик работы устройства на входе в вентилятор устанавливается коллектор.

У осевых вентиляторов показатель КПД выше, чем у центробежных вентиляторов, но при этом напорные характеристики хуже.

Осевые вентиляторы обычно используются тогда, когда нужно подать большое количество воздуха при малых и средних аэродинамических сопротивлениях сети. Монтируются такие устройства непосредственно в стену.

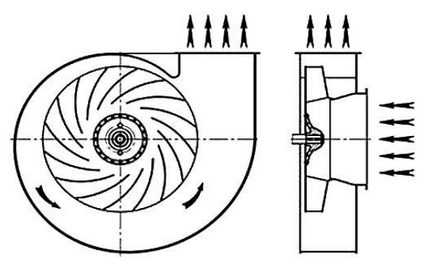

В радиальных вентиляторах в специальном кожухе расположено лопаточное колесо. Воздух попадает в каналы между лопатками вращающегося колеса, перемещается в радиальном направлении, сжимается, затем под действием центробежной силы попадает в спиральный кожух и, наконец, оказывается в нагнетательном отверстии. Лопаточное колесо – это рабочее колесо в виде пустотелого цилиндра, в котором на равных расстояниях находятся лопатки (они установлены по всей боковой поверхности параллельно оси вращения). Количество лопаток может быть разным – здесь все зависит от типа и назначения вентилятора. Радиальные вентиляторы могут иметь как правое, так и левое вращение.

Для систем вентиляции и кондиционирования можно применять радиальные вентиляторы одностороннего или двустороннего всасывания, с клиноременной передачей или эклектическим двигателем на одном валу, с загнутыми вперед или назад лопатками.

Радиальные вентиляторы с загнутыми назад лопатками дают существенную экономию электроэнергии (почти 20%). Кроме того, такие устройства легко переносят перегрузки по расходу воздуха. С другой стороны, вентиляторы, у которых лопатки загнуты вперед, даже при меньшем диаметре колеса и работая с меньшей частотой вращения, гарантируют такие же расходные и напорные показатели, как и их «товарищи» с загнутыми назад лопатками. И, как следствие, занимают немного места и не сильно шумят.

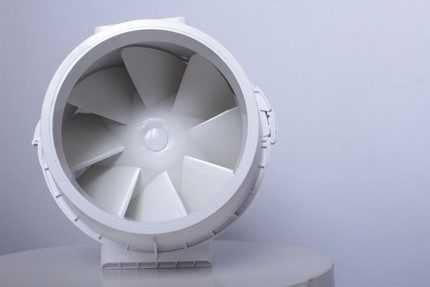

Канальные вентиляторы монтируются непосредственно в проточную часть вентиляционной сети. Выпускаются в двух основных модификациях: с круглым или прямоугольным сечением. Канальные центробежные вентиляторы появились на мировом рынке в конце прошлого века (в 1973 году), и до сих пор пользуются большим спросом как у производителей, так и у потребителей, – во многом благодаря простоте и удобству их эксплуатации.

Крышные вентиляторные агрегаты (в том числе и крышные вентиляторы) устанавливаются на кровлях и используются для вытяжных вентиляционных систем.

В состав крышного вентиляторного агрегата входят непосредственно сам вентилятор, электродвигатель, устройство автоматического регулирования и виброизолирующие прокладки. Агрегаты оснащаются либо осевыми многолопастными вентиляторами, либо радиальными вентиляторами одностороннего или двухстороннего всасывания.

Производительность вентилятора

Для расчета производительности вентилятора необходимо знать объем помещения, в котором будет работать устройство, и число смен воздуха в час (кратность обмена воздуха). Производительность равна произведению двух вышеназванных величин.

В таблице приведены показатели кратности обмена воздуха для различных типов помещений.

Тип помещения	Кратность обмена воздуха
Библиотека	3-4
Бильярдная	6-8
Ванная комната	6-8
Гараж	6-10
Гимнастический зал	6-8
Душевая	10-20
Жилая комната	3-6
Кладовая	3-8
Конференц-зал	6-10
Кухня	10-15
Оранжерея	25-50
Подвал	8-12
Спальня	2-4
Столовая	8-12
Туалет	6-10
Холл	3-5
Чердак	3-10

Уровень шума, создаваемый вентиляционной системой

Работа вентилятора сопровождается шумом электродвигателя, причем не только аэродинамическим шумом, но и механическим тоже. Первый возникает в проточной части вентилятора и по воздуховоду попадает в комнату, второй образуется как следствие вибрации элементов конструкции – либо стенок защитного кожуха, либо самих воздуховодов и т.п.

Шум вентилятора в жилых помещениях не должен превышать 35 дБ, в противном случае работающее устройство будет негативно действовать на человеческую психику. Ряд необходимых мер для снижения уровня шума вентилятора можно предпринять еще на стадии монтажа оборудования.

Прежде всего, специалисты рекомендуют установить за вентилятором шумоглушитель. Кроме того, снизить уровень шума работающего устройства помогает и облицовка внутренней поверхности воздуховода специальными звукопоглощающими материалами. Шумоглушители выпускаются в двух исполнениях: трубчатом и пластинчатом. Трубчатая конструкция применяется для воздуховодов диаметром до 500 мм. Диаметр воздуховода имеет важное значение: он не должен быть слишком маленьким (могут образоваться воздушные «пробки» из-за турбулентности воздушного потока), но и слишком большой тоже ни к чему (иначе придется покупать более мощный вентилятор и выделять дополнительное пространство для его установки).

Вентиляция коттеджей

В частных загородных коттеджах долгое время применялись системы естественной вентиляции.

Разность температур комнатного и наружного воздуха, порывы ветра, изменение давления в зависимости от высоты дома – все это служило возникновению естественной вытяжки. Неплотные двери, щели оконных рам, некачественные стыки стен, в свою очередь, позволяли поступать наружному воздуху в помещение, вытесняя комнатный. Такая вентиляция была малоэффективной, поскольку сильно зависела от внешних условий.

Поэтому в последнее время большинство собственников загородных коттеджей стремятся оборудовать свои дома системами механической приточно-вытяжной вентиляции.

Что как устроено

Система механической приточно-вытяжной вентиляции – это комплексное устройство, состоящее из блоков обработки воздуха и автоматики, устройства забора наружного воздуха, а также из устройств транспортировки и распределения воздуха по комнатам и удалению рециркуляционных потоков за пределы помещений. Вентиляционная система, не оснащенная энергосберегающим оборудованием, способна потреблять почти половину (до 50-60%) всей энергии, предназначенной для инженерных сетей коттеджа. Чтобы избежать лишних трат на электроэнергию, при выборе вентиляционного оборудования для загородного дома в первую очередь следует обратить внимание на экономичность системы.

Для сокращения потребления электроэнергии специалисты рекомендуют воспользоваться блоками обработки с теплоутилизатором (рекуператором). Это устройство помогает сохранить тепло или холод воздуха в помещении во время работы системы (температура вытяжного воздуха передаются свежему приточному воздуху).

Миксер для воздуха

Локальные вентиляционные установки с пластинчатыми рекуператорами способствуют снижению эксплуатационных расходов на вентилирование помещений в теплое время года на 10-50% и более при наружной температуре от 0° и выше. В том случае, если уличная температура опускается ниже нуля, приточный воздух требует дополнительного подогрева и, как следствие, эффективность работы рекуператора падает.

Сегодня блоки обработки воздуха с пластинчатыми рекуператорами тепла очень популярны и часто используются в системах вентиляции загородных домов.

Главная деталь такого блока – теплообменник – изготавливается из алюминиевых или стальных пластин с антикоррозионной защитой (в виде гальванического покрытия). Впрочем, изделия, в которых удаляемый воздух обменивается энергией с приточным свежим воздухом, может также быть выполнен и из полипропилена. Помимо теплообменника в корпусе блока имеются приточный и вытяжной вентиляторы, фильтры для очистки воздуха от пыли, электронагреватель или водяной калорифер. Последний необходим в холодное время года для дополнительного нагрева воздуха, поступающего с улицы.

Большинство блоков обработки воздуха, оснащенных пластинчатыми рекуператорами, могут поддерживать температуру приточного воздуха в помещении благодаря системе автоматического регулирования мощности нагревателей. Как правило, максимальная мощность электронагревателей относительно невелика, и их можно без опаски подключать даже к маломощной проводке. Контролировать температуру воздуха, подаваемого в помещение, помогает датчик, установленный на пути входящего потока.

Фирмы-производители вентиляционного оборудования с пластинчатыми рекуператорами тепла обычно оснащают свою продукцию надежной защитной системой. В комплект поставки, как правило, входят: силовые предохранители, схема защиты обмоток вентиляторов от перегрева, термостат перегрева электронагревателей и противопожарный термостат (для обесточивания электрооборудования в случае возникновения неисправности).

В сильные холода мощности электронагревателя обычно не хватает, и теплообменник рекуператора начинает обмерзать. В этом случае большая часть свежего воздуха начинает подаваться по специальному обводному каналу без сохранения энергии.

Чудо-ротор

Для вентилирования помещений в суровом российском климате лучше всего подходят блоки обработки воздуха с роторными рекуператорами тепла. Они справляются с помещения практически любого объема. Как показывает статистика, КПД данного оборудования при равных расходах приточного и вытяжного воздуха достигает 85%! Такие высокие показатели обусловлены эффективной работой ротора рекуператора. Ротор представляет собой короткий цилиндр с большим количеством воздушных каналов, образованных навитыми друг на друга плоскими и гофрированными лентами из алюминия.

Благодаря ротору, вращающемуся в потоках приточного и вытяжного воздуха, как теплые, так и холодные воздушные струи проходят через одни и те же ячейки, то нагревая, то охлаждая их. Как следствие, тепло и холод передаются от одного воздушного потока другому.

Для комфортной вентиляции в частных домах устанавливают системы со стандартными роторами. Но в том случае, если потребность в осушении воздуха в помещении достаточно велика, лучше воспользоваться моделями с гигроскопическими роторами.

Заказываем вентиляцию по телефону

Автоматика блоков универсальна и удобна в использовании. Благодаря автоматике можно контролировать работу вращающегося теплообменника, регулировать температуру воздуха как в самом помещении, так и в приточных и вытяжных воздуховодах, следить за расходом воздуха и своевременно реагировать на повышение концентрации углекислого газа в помещении. Многофункциональные таймеры помогают составить почти «посекундный» график работы оборудования.

С помощью встроенного компьютера (которым оснащены наиболее технологичные модели), можно легко осуществлять настройку, контроль и поиск ошибок путем выбора тех или иных параметров в меню и подменю. Простой и понятный интерфейс помогает быстро выявить возможные неисправности и определить их характер. В некоторых случаях управлять компьютером можно с мобильного телефона, поддерживающего WAP-протокол.

Дополнительное оборудование

Для создания современной энергоэффективной и практичной вентиляционной системы не достаточно одного высокотехнологичного блока обработки воздуха. Поэтому не следует забывать и о пользе дополнительного оборудования, которое способствует притоку свежего воздуха в помещение и удалению отработанного, рециркуляционного воздуха.

Воздухоприемные и воздуховыводящие устройства представляют собой, как правило, либо закрытые решетками отверстия в стенах, либо отдельно стоящие шахты. При их расположении и выборе конструкции следует учитывать чистоту забираемого воздуха. Оптимально, если воздухоприемные и воздуховыводящие устройства будут соответствовать дизайну фасада. Ну и конечно, они не должны располагаться вблизи источников загрязнения воздуха, например, таких как дымовая труба, кухня и т.п.

Для защиты дома от холодного наружного воздуха, который может проникнуть через вентиляционные каналы (при неработающей системе вентилирования), рекомендуется оборудовать воздухоприемные и воздуховыводящие устройства утепленными клапанами с ручным и механическим приводом. А чтобы предохранить створки клапана от замерзания, лучше снабдить его системой электроподогрева. Во избежание конденсации водяных паров (из удаляемого влажного воздуха) и образования наледей следует тщательно утеплить наружные стенки вытяжных каналов. Для воздуховодов, через которые проходит вентиляционный воздух, требуются также теплоизоляция и звукоизоляция. Они необходимы для минимизации непродуктивных потерь тепла и обеспечения тишины в помещении. В коттеджах можно использовать воздуховоды и прямоугольного, и круглого сечения. Для металлических воздуховодов обычно характерно круглое сечение с внутренним диаметром 100-315 мм. Прямоугольные воздуховоды представляют собой короба размерами от 100×150 мм до 3200×4000 мм. С каждым годом все большим спросом пользуются спиральнонавивные металлические воздуховоды и пластмассовые воздуховоды (из винипласта, полиизобутилена и т.п.), отличающиеся хорошими антикоррозийными свойствами.

Устранить аэродинамический шум в системах приточно-вытяжной вентиляции помогают специальный глушители. Принцип их действия сводится к следующему: звуковая энергия превращается в тепловую в результате трения. Чаще всего глушители монтируют непосредственно за блоком обработки воздуха. Глушители бывают нескольких видов: трубчатые, сотовые, пластинчатые и камерные. Проходя сквозь перфорированные воздуховоды или каналы, воздушные потоки обтекают звукопоглощающий материал (например, мягкие маты из сверхтонкого стекловолокна, или полужесткие плиты из стекловолокна). В трубчатых и сотовых глушителях толщина звукопоглощающего слоя равна 100 мм, а в пластинчатых глушителях может составлять от 100 до 400 мм.

Те окончания воздуховодов, которые расположены внутри помещения, принято закрывать воздухораспределительными и воздухозаборными устройствами. Это делается для того, чтобы воздух мог без проблем проникать в дом и также легко выводиться наружу. При выборе соответствующего оборудования следует учитывать дизайн интерьера помещения. Но не стоит забывать и о технических характеристиках: так, воздухораспределительные устройства не должны уменьшать сечение воздуховодов.

В коттедже можно использовать не только стандартные решетки, но и более сложные конструкции воздухораспределителей: в частности, те, которые осуществляют вертикальную, горизонтальную и наклонную подачу воздуха.

Перфорированные панели, установленные в потолке, – хороший выбор для помещений высотой до 5 метров. В этом случае при большой кратности воздухообмена достигается требуемая подвижность воздуха в рабочей зоне. Перфорированные отверстия должны иметь диаметр от 2 до 10 мм, а их суммарная площадь – не превышать 10% от всей площади панели.

Установка вентилятора

При подборе и установке вентилятора необходимо соблюдать следующие требования техники безопасности:

– Чтобы обеспечить максимальную циркуляцию воздуха в помещении, необходимо закрепить устройство как можно дальше от локальных точек, через которые осуществляется приток воздуха, и на достаточно высоком уровне. Это правило действительно для всех способов монтажа.

– Строго запрещено монтировать вентилятор в тех местах, где температура воздуха может подняться до 40-60°С (например, над каминными решетками или кухонной плитой).

– В помещениях с камином или плитой без регулируемого дымохода нужно обеспечить вентилятору достаточный приток воздуха во избежание механической вытяжки через дымоход.

– В ванной комнате с напряжением электропитания 230 В вентилятор должен быть установлен на значительном расстоянии от места принятия водных процедур.

– Для душевых кабин требуются низковольтные модели вентиляторов или же встроенные в воздуховод вентиляционные устройства.

Электронные компоненты блока управления вентилятора могут быть выведены из строя из-за частых колебаний напряжения в электросети. В том случае, если в помещении одновременно используются люминесцентные лампы (которые при включении и выключении обычно вызывают скачки напряжения) и вентиляторы с электронным управлением, специалисты советуют установить в цепи электропитания вентилятора сетевой фильтр.

review.1k.by

Вентиляторы. Турбовентиляторы. Расчет и подбор вентиляторов

Задача №1. Расчет вентилятора

Условия:

В наличие есть вентилятор, развивающий давление P_max не более 70 Па, который используется для вентиляции помещения. Забор воздуха из помещения осуществляется по трубопроводу постоянного диаметра, для которого можно принять, что его сопротивление возрастает на 7 Па на каждый метр. Вентилятор был подсоединен к всасывающему и нагнетающему трубопроводам неизвестной длины, после чего замеры показали, что во входе в вентилятор возникает разряжение P_вв, равное -32 Па, на выходе из вентилятора – избыточное давление P_нв, равное 24 Па. Замеренная скорость воздуха ω в трубопроводе оказалась равной 3 м/с. При расчетах плотность воздуха ρ принять равной 1,2 кг/м³.

Задача:

Необходимо рассчитать, на какую максимальную длину может быть увеличен нагнетательный трубопровод.

Решение:

Рассмотрим формулу расчета давления вентилятора:

P = (P_нв+(ω_н²∙ρ)/2) – (P_вв+(ω_в²∙ρ)/2)

где ω_в и ω_н – скорости воздуха во всасывающем и нагнетательном трубопроводах. Поскольку диаметр трубопровода не меняется, то ω_в = ω_н, отчего формулу можно представить в следующем виде:

P = P_нв – P_вв = 24 – (-32) = 56 Па

Отсюда следует, что имеющийся в наличии вентилятор при данных условиях работы имеет запас давления в 70-56 = 14 Па.

Увеличение длины нагнетательного трубопровода будет приводить к возрастанию сопротивления в нем, что повлечет за собой увеличение значения напора вентилятора. Следовательно, можно рассчитать, до каких пор можно увеличивать сопротивление нагнетающего трубопровода, пока вентилятор не достигнет своего предела по создаваемому напору:

14/7 = 2 м

Получим, что нагнетательный трубопровод может быть удлинен не более чем на 2 метра.

Задача №2 Расчет производительности и давления вентилятора

Условия:

Из помещения с атмосферным давлением P₁ = 0,1 мПа через трубопровод постоянного диаметра d = 500 мм откачивается воздух и выбрасывается в атмосферу P2 = 0,1 мПа. Вентилятор работает с расходом Q = 2000 м³/час, потребляя при этом N = 1,1 кВт, а скорость вращения его вала n составляет 1000 об/мин. Замеры показали, что падение давления во всасывающем трубопроводе составляет P_пв = 60 Па, а в нагнетательном – P_пн = 80 Па. При расчетах плотность воздуха ρ принять равной 1,2 кг/м³.

Задача:

Рассчитать создаваемое вентилятором давление, а также вычислить, как изменится производительность вентилятора, если увеличить скорость вращения вала до n_н = 1200 об/мин и как при этом изменится мощность.

Решение:

Площадь поперечного сечения трубы равно:

F = (π∙d²) / 4 = (3,14∙0,5²) / 4 = 0,2 м²

Чтобы рассчитать давление вентилятора, предварительно необходимо найти скорость воздуха в трубопроводе, которая будет равна как для нагнетательной, так и для всасывающей части вследствие равенства их диаметров. Скорость воздуха можно найти из уравнения расхода:

Q = F∙ω

откуда:

ω = Q / F = 2000 / (3600∙0,2) = 2,8 м/с

После нахождения скорости становится возможным определение давления вентилятора:

P = (P₂-P₁) + (P_пв+P_пн) + (ω²∙ρ)/2 = (10⁵-10⁵) + (60+80) + (2,8²∙1,2)/2 = 145 Па

Расход при увеличенном числе оборотов можно вычислить из следующего соотношения:

Q_н/Q = n_н/n

откуда:

Q_н = Q∙n_н/n = 2000∙1200/1000 = 2400 м³/час

Для нахождения мощности при новом числе оборотов воспользуется другим соотношением:

N_н/N = (n_н/n)³

откуда:

N_н = N∙(n_н/n)³ = 1,1∙(1200/1000)³ = 1,9 кВт

В итоге получим, что давление вентилятора составляет 145 Па, при увеличении числа оборотов до 1200 в минуту расход возрастет до 2400 м³/час, а мощность – до 1,9 кВт.

Задача №3. Расчет КПД вентилятора

Условия:

Из помещения через всасывающий трубопровод диаметром d_в = 200 мм с помощью вентилятора откачивается воздух, выбрасываемый в атмосферу через нагнетательный трубопровод диаметром d_н = 240 мм. В наличии имеются лишь показания, снятые с датчиков, установленных непосредственно на вентиляторе. Вакуумметр на входе в вентилятор показывает разрежение P_вв = 200 Па, а манометр на выходе вентилятора показывает избыточное давление P_нв = 320 Па. Расходометр откачиваемого воздуха показывает значение Q = 500 м³/час. Потребляемая вентилятором мощность N составляет 0,08 кВт, а скорость вращения его вала n равна 1000 об/мин. При расчетах плотность воздуха ρ принять равной 1,2 кг/м³.

Задача:

Необходимо рассчитать КПД вентилятора и создаваемое им давление.

Решение:

Предварительно найдем скорости движения воздуха во всасывательном и нагнетательном трубопроводах. Выразим и найдем величину скорости ω из уравнения для объемного расхода:

Q = f∙ω

где f = (π∙d²)/4 – площадь поперечного сечения трубопровода. Отсюда получим:

ω = Q/f = (Q∙4)/(π∙d²)

ω_в = Q/f = (Q∙4)/(π∙d_в²) = (500∙4)/(3600∙3,14∙0,2²) = 4,4 м/с

ω_н = Q/f = (Q∙4)/(π∙d_н²) = (500∙4)/(3600∙3,14∙0,24²) = 3,1 м/с

Зная скорости воздуха в нагнетательном и всасывающем трубопроводах, а также давления на входе и выходе вентилятора, становится возможным нахождение давления вентилятора P по следующей формуле:

P = (P_нв+(ω_н²∙ρ)/2) – (P_вв+(ω_в²∙ρ)/2) = (320+(3,1²∙1,2)/2) – (-200+(4,4²∙1,2)/2) = 514 Па

Выразим из формулы мощности и найдем величину КПД вентилятора η:

N = (Q∙P)/(1000∙η)

η = (Q∙P)/(1000∙N) = (500∙514)/(3600∙1000∙0.08) = 0,9

Получим, что вентилятор имеет КПД 0,9 и напор 514 Па.

Задача №4. Расчет давления вентилятора

Условия:

Имеется емкость для хранения азота при избыточном давлении P₁ в 540 Па. Газ подается в аппарат под избыточным давлением P₂ в 1000 Па при помощи вентилятора, соединенного с емкостью для хранения с помощью всасывающего трубопровода, и с аппаратом с помощью нагнетательного трубопровода, при этом потери давления в них составляют P_пв = 120 Па и P_пн = 270 Па соответственно. В нагнетательном трубопроводе поток газа развивает скорость ω равную 10 м/с. При расчетах плотность азота принять ρ равной 1,17 кг/м³.

Задача:

Необходимо рассчитать создаваемое вентилятором давление.

Решение:

Перепад давлений в точках всасывания и нагнетания ΔP будет составлять:

∆P = P₂-P₁ = 1000-540 = 460 Па

Общие потери P_поб во всасывающем и нагнетающем трубопроводе будут равны:

P_поб = P_пв+P_пн = 120+270 = 390 Па

Скоростное давление P_c может быть найдено по следующей формуле:

P_с = (ω²∙ρ)/2 = (10²∙1,17)/2 = 59 Па

Зная найденные выше величины можно рассчитать создаваемое вентилятором давление P по следующей формуле:

P = ∆P + P_поб + P_c = 460 + 390 + 59 = 909 Па

Давление вентилятора составляет 909 Па

intech-gmbh.ru

Как правильно выбрать вытяжной вентилятор

Виды вытяжных вентиляторов
Основные характеристики вытяжного вентилятора
Советы по выбору вытяжного вентилятора

Вытяжной вентилятор необходимая вещь в ванной комнате, туалете и даже в кухне. В данной статье рассмотрим, как правильно его выбрать и на что обратить внимание при покупке.

Виды вытяжных вентиляторов

Вытяжные вентиляторы по устройству бывают двух видов, осевые и центробежные.

• Осевые вентиляторы лучше всего подходят для небольших помещений. Такие вентиляторы используются в вытяжном канале до двух метров. Если такой вентилятор установить в вытяжной канал до пяти метров, то эффективность работы вытяжки нарушится.
• Центробежные вентиляторы используется до пяти метров и выше.

По способу установки вентиляторы бывают:

• Настенные.
• Потолочные.
• Настенно-потолочные (могут работать в обоих положения).
• Канальные.

Для того чтобы рассчитать эффективность вентилятора необходимо обратиться к специальной формуле. Формула весьма простая – м³/час (характеристика вентилятора) умножается на количество воздуха (в час) в вашем помещении.



Таблица типичных измерений воздуха:



Частный сектор:
Ванные комнаты и душевые	3-8 м3/час
Бытовые туалеты	3-10 м3/час
Бытовые кухни	10-15 м3/час
Гостиные комнаты	15-20 м3/час
Спальни	2-4 м3/час
Гаражи	6-8 м3/час
Коммерческие помещения:
Конференц-залы	4-8 м3/час
Офисы	6-8 м3/час
Рестораны и бары	3-10 м3/час
Школьные классы	2-3 м3/час
Столовые	8-12 м3/час
Магазины	8-10 м3/час
Раздевалки с душевыми комнатами	15-20 м3/час
Общественные туалеты	10-15 м3/час
Больничные палаты	4-6 м3/час



Для правильного расчета количества прогоняемого воздуха рассмотрим пример. Пусть комната имеет размеры 2 метра в ширину, 2 метра в длину и 2,5 метра в вышину (ванная комната).Объем данной комнаты получается 10 м³. Применяем формулу 10 * 8 = 80 м³/час.

Основные характеристики вытяжного вентилятора

1. Производительность

Этот параметр показывает, количество воздуха (измеряется в кубических метрах), пропускаемого вентилятором в час.

2. Уровень шума
3. Безопасность

Для ванных комнат индекс степени защищенности вентилятора должен быть не ниже чем ip44.

4. Потребляемая мощность
5. Размеры вытяжного вентилятора

Все осевые вытяжные вентиляторы стандартизированы, имеется несколько основных размеров. Для правильного выбора нужно знать размер вентиляционного отверстия, куда предполагается установка вентилятора.

Вытяжные вентиляторы различаются по диаметру их воздуховодов. К стандартным размерам относятся: 105мм, 125мм и 160мм, встречаются и другие.

Советы по выбору вытяжного вентилятора

Перед покупкой вентилятора, необходимо заранее все рассчитать. Если производитель не указывает количество прогоняемого воздуха, то лучше не покупать такие вентиляторы, а то такой вентилятор может не справиться с нужными вам функциями. Помимо данного параметра, стоит обратить внимание на уровень шума. Вентилятор может издавать весьма сильный шум, который будет раздражать вас. Хороший, тихий вентилятор будет издавать около 24 дб. Такой вентилятор будет работать почти бесшумно и не будет вас отвлекать.

Вентиляторы устанавливаются в вентиляционное отверстие, затем подводится проводка и заземление.



ru-stroyka.com

Как выбрать центробежный промышленный вентилятор (улитку)

На каждом заводе, производстве, комбинате или на любом другом промышленном объекте установлены и работают радиальные центробежные вентиляторы, которые из-за формы корпуса по-простому называют «улитками». Они входят в систему практически любой промышленной вытяжки. В зависимости от производительности они бывают низкого, среднего или высокого давления и обеспечивают производительность от 600 м3/час до 30000 м3/час.

Вентиляторы российского производства (изготовленные по ГОСТ или по ТУ) маркируются, как правило, ВР (промышленный вентилятор радиальный) или ВЦ (вентилятор центробежный). Это одно и то же, но разные заводы ставят маркировку по-своему. Для того чтобы выбрать вентилятор для системы перемещения воздуха, необходимо знать требуемую производительность и давление. В зависимости от этого, выбирается радиальный промышленный вентилятор низкого, среднего или высокого давления. Также от этих параметров будет зависеть номер центробежного вентилятора (он является диаметром рабочего колеса) и мощность асинхронного электродвигателя. Все эти параметры и характеристики можно посмотреть в этом каталоге радиальных вентиляторов http://megavattspb.ru/prod7.html

Если же речь идет о перемещении вентилятором древесной стружки, опилок и металлических и цементных пылевых частиц, тогда выбирать, конечно, следует пылевой центробежный вентилятор ВЦП, ВРП, ВР140. В зависимости от характера перемещаемых частиц и среды эксплуатации радиальные центробежные вентиляторы могут быть выполнены из углеродистой стали, в коррозионостойком исполнении из нержавеющей стали, во взрывозащищенном исполнении из алюминия или с добавлением латуни. Принцип подбора пылевого вентилятора такой же, необходимо знать требуемые параметры –  производительность и давление. Часто для подбора радиального вентилятора используют аэродинамическую характеристику. Пылевые промышленные вентиляторы чаще других изготавливаются по схеме 5, когда электродвигатель соединен с рабочим колесом вентилятора через ременную передачу. Обычные же центробежные вентиляторы ВЦ и ВР стандартно идут по схеме 1, когда асинхронный электродвигатель напрямую агрегатирован на рабочее колесо.

Если удалять требуется дым, тогда выбор останавливается на вентиляторах дымоудаления ДУ. Они могут быть в виде обычных «улиток» или для установки на крышу. Крышные вентиляторы работают без сложной вентиляционной системы, в которую, как правило, включается центробежный вентилятор, маркируются они ВКР или ВКРМ. Для работы крышной вентилятор просто устанавливается на крышу здания или производственного цеха. Крышные вентиляторы могут изготавливаться с выбросом вверх или вбок.

Вообще говоря, выбор промышленного вентилятора производится конструктором на этапе просчета всей вентиляционной системы объекта в процессе инженерного проектирования. Именно тогда подбирается оптимальный вариант промышленного вентилятора исходя из выдаваемых параметров, его габаритно-присоединительных размеров, специфики эксплуатации и особенностей перемещаемой среды.

При замене же отслужившего вентилятора требуется просто переписать информацию о нем не шильде (металлической пластине, расположенной на корпусе) или в паспорте изделия и обратиться в компанию http://megavattspb.ru по продаже вентиляторов. Сложности могут возникнуть только в том случае, если шильды нет на центробежном вентиляторе (стерлась, нечитаемая или сбита по какой-то причине), и паспорт также отсутствует, тогда придется проводить всевозможные измерения, например диаметр рабочего колеса, его ширина, количество лопаток, размер входного и выходного патрубков, чтобы выбрать из каталога радиальных вентиляторов подходящий.

fb.ru
