Как сварить правильно котел для бани: виды печи, основные этапы работ

Как сварить печь для бани из трубы

Самый простой и экономически выгодный способ сварить печь для бани – это использовать обычный отрезок стальной или металлической трубы. И дешево, и сердито. Функционировать такая печь будет на славу, ведь ее герметичный корпус обеспечит 100% безопасность отдыхающего в бане человека. Да и специальные ограждения для нее не нужны, что тоже является ее несомненным плюсом. А изготовить ее совсем не сложно – дело всего нескольких часов.

Как обустроить место в бане для такой печки?

Но сначала следует позаботиться о фундаменте для такой печи – его лучше сделать из бетона, высотой 25-30 см. Как только фундамент подсохнет, на нем можно начинать выкладывать площадку 70х70, из кирпича в ряд или два ряда – только на глиняном растворе. Для этого подойдет красный или огнеупорный кирпич. В итоге же край площадки поднимется над полом на 15-20 см.

Нужно будет защитить и стены деревянной парной от сильнейшего нагревания – защитным экраном из кирпичей на ребрах, сцепленных глиняным раствором. Его высота должна получиться не меньше 1 м 20 см, а печь для бани из трубы будет находиться на расстоянии 20 см от экрана.

Установка уже сваренной печки из трубы в баню должна отвечать технике пожаробезопасности

Технологические особенности сборки и сварки

Для изготовления этой печи понадобятся такие детали: труба в 1,5 метра длиной и диаметром 0,5 метра. Толщина металла ее не должна превышать 1 см, чтобы будущая печка не прогревалась слишком долго.

Итак, трубу следует разрезать на две части: 0,6 м и 0,9 м. Больший отрезок пойдет на установку топки и каменки, а меньший будет использован как бак для воды. Теперь можно изготавливать непосредственно саму печь в баню из трубы:

• Шаг 1. Внизу трубы делается вырез для поддувала с параметрами: 18-20 см ширины и 5-6 см высоты.
• Шаг 2. Над поддувалом нужно смонтировать при помощи сварки стальную круглую пластину 1,2 см толщиной.
• Шаг 3. Часть металла необходимо вырезать для того, чтобы в поддувале разместить печной колосник. А чтобы закрепить последний, по углам нужно зафиксировать четыре специальных «ушка» — с помощью той же сварки.
• Шаг 4. В трубе вырезается ниша для топки и изготавливается дверца. Для чего кусок металла с размерами 25х30 см нужно навесить на крючки или петли и приделать защелку.
• Шаг 5. Над самой топкой необходимо зафиксировать отрезок трубы 30х35 см – это будущая каменка. Расположить ее нужно так, чтобы до днища бака от ее верха было не менее 10 см. После чего заднюю стену трубы следует полностью заварить, а на передней сделать дверцу 25х30.

• Шаг 6. В готовую каменку на половину от объема нужно заполнить булыжниками. А чтобы они не высыпались, не помешает приварить специальный стальной пруток для ограждения. Можно, конечно, сделать и другую конструкцию каменки, приварив прямо над топкой решетку из стальных прутков, и расположив уже на ней камни.
• Шаг 7. В верхней части печи следует закрепить муфту из стальной шины 5-7 мм толщиной, и шириной от 50 мм. Половину муфты нужно приварить к корпусу печи, а вторую половину – ту, что выступает над печью – использовать как деталь для монтажа бака.
• Шаг 8. К торцевой части готового бака для горячей воды снизу нужно закрепить сваркой круг 8 мм толщиной. В нем необходимо вырезать заранее отверстие для дымовой трубы – 12-15 см. После чего нижнюю сторону дымовой трубы нужно наглухо зафиксировать к днищу бака – чтобы не смогла протекать вода в топку.
• Шаг 9. Верхнюю часть бака теперь следует закрыть специальным полукругом из стали и сделать в нем отверстие для дымовой трубы, и приварить ее к нему. Но третья часть площади верха бака должна остаться при этом открытой для залива воды – для ее закрытия нужно будет отдельно сделать крышку с ручкой.
• Шаг 10. Теперь на дымовой трубе нужно на расстоянии 30 см от бака приварить стальную площадку размером 30х30 см – это необходимо для монтажа трубы с задвижкой.

Иллюстрация к технологическим этапам сварки печи

Крепкая, долговечная и бюджетная печь для бани готова! Осталось только внизу бака, как раз напротив отверстия для залива воды сделать кран с вентилем.

Вот такого типа простые и надежные металлические печи для бани из трубы можно изготовить. К слову, объем сварочных работ в этом случае будет намного меньшим, чем при изготовлении печи из прямых металлических листов.

Здесь важно заранее хорошо проверить коррозийные повреждения трубы и учесть, насколько долго сама труба находилась на улице под открытым небом. И все проблемные зоны важно заранее приварить «заплатками», либо прямо в этих местах вырезать печные отверстия – тоже вариант.

Но это – самая простая конструкция банной печи из трубы, а народные умельцы делают еще и такие варианты:

Как не сделать из этой печки бомбу?

Главные элементы
печки из трубы

Как бы это не казалось смешным, но из трубы можно не только печку для бани сделать, но и настоящую бомбу. Это происходит из-за того, что в процессе сварки допускаются грубые ошибки. Например, если тяга будущей печи слишком сильна, для чего и необходимо заранее сделать задвижку в дымовую трубу, причем обязательно подвижную.

Во-вторых, важно не допустить возможного возгорания сажи, особенно большого его количества. А для этого нужно укомплектовать печку, если она горизонтальная, дожигателем: в верхней части трубы вваривается с этой целью горизонтальный лоток – на пол печки глубиной. Далее, почти у верха трубы, отделяя основную камеру от входа в трубу, делаются два отверстия в стенке самой печки. А чтобы те не коптили, их нужно сделать трубочками, немного загнутыми в сторону трубы. Вот такая нехитрая конструкция добавит кислорода и поможет сжечь все продукты горения, значительно уменьшив осаждение сажи.

А еще пару штрихов дизайна – и доставшаяся почти даром печь из трубы станет вашей гордостью!

Котел для бани своими руками: чертежи, как сварить

Качество парилки зависит от множества факторов, в том числе от того, насколько правильно выбрано отопительное оборудование. Можно построить котел для бани своими руками или купить готовый, сваренный из китайского тонколистового металла, с минимальным запасом прочности и множеством недоделок. Первый вариант выглядит более привлекательным, тем более что есть возможность реализовать самые интересные идеи, подмеченные у промышленных образцов.

Подходящая модель котла для бани

Прежде всего, потребуется найти или спланировать самостоятельно наиболее оптимальный вариант котельно-отопительной установки. Собрать банный котел своими руками несложно, потребуется лишь минимальный набор слесарных инструментов, сварочный аппарат и резак, листовой металл и стальные трубы. Более сложно проблемой будет подбор своими руками чертежей на котел в баню. На этом этапе работы всегда возникают трудности с характеристиками и устройством котельной установки.

В качестве образца дровяного котла для бани можно использовать отопительные печи двух типов:

• Маломощный котел-буржуйка на 4-5 кВт тепла, рассчитанный на обогрев небольшой парилки площадью 4-5 м² и получения 40 л кипятка;

• Большой котел-печка на дровах тепловой мощностью не менее 20 кВт, рассчитанный на отопление полноразмерной парилки в 7 м² и подогрев воды в объеме до 70 л.


К сведению! Котлы промежуточной мощности, от 5 до 12 кВт, для любой бани, в том числе для дачи или загородного участка, можно получить простым масштабированием, увеличением или уменьшением понравившейся модели.

Приведенные ниже две схемы котельно-печных установок отличаются друг от друга устройством, компоновкой корпуса, организацией процесса горения и нагрева воды для нужд бани. Поэтому, перед тем как сделать котел для бани своими руками, будет правильным досконально разобраться во всех деталях, определить, насколько подойдет выбранный вариант для парилки конкретной планировки.

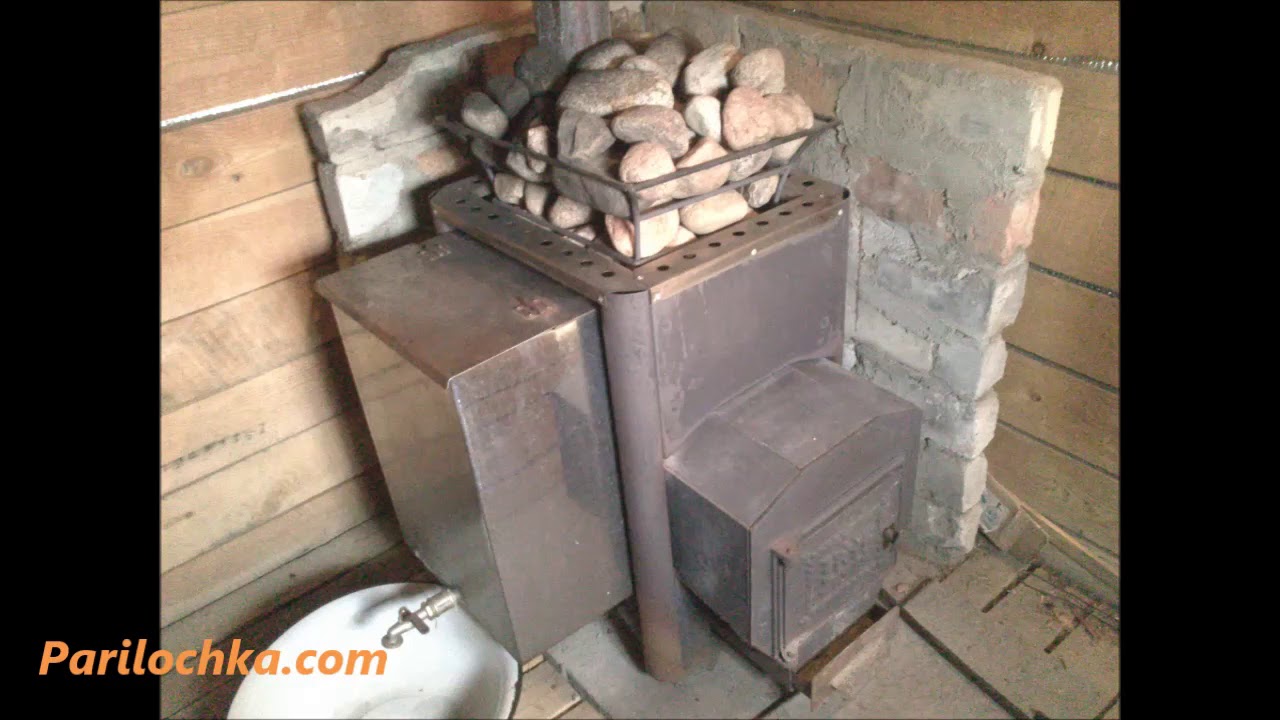

Малогабаритный котел для домашней бани

Приведенная ниже конструкция котла разработана на базе обычной дровяной печки-буржуйки, поэтому все детали и узлы установки изготовлены из тонколистового металла. Все сборочные работы, за исключением изготовления и установки теплообменника, выполняются с помощью углекислотного полуавтомата или аргоновой сварки.

Устройство котла для бани

Перед тем как планировать сделать котел в баню, необходимо определиться с материалом для печи. Разработчики малогабаритного котла проектировали постройку корпуса топки и каменки из тонкой, всего 0.8 мм, листовой нержавеющей стали марки Х18Н9Т. Если будет использована легированная сталь с большим содержанием титана и марганца, то нужно будет заранее продумать, чем и как сварить котел для бани, подыскать сварочное оборудование типа плазменного резака или аргона. Выполнение сварочных работ на тонких листах нержавейки потребует опыта сварщика.

Совет! Если не удастся отыскать качественную нержавейку, то котел можно сделать и из конструкционной стали толщиной до 2 мм, с последующим нанесением жаростойкого покрытия.

Срок службы котла из нержавейки составляет до 12 лет, корпус из черного металла прогорает за 4-5 лет.

Конструкция котла состоит из следующих деталей:

• Топочная камера представляет собой короб размером 800х350х600 мм, размер корпуса позволяет без ограничений транспортировать печку в багажнике легкового автомобиля;

• Дымоход с пламегасителем. Из-за короткого хода пламени внутри топочной камеры котла из дымовой трубы потоком газов выбрасывает искры и угольки, поэтому для сохранности бани установка на котел промежуточной камеры считается обязательной;
• Металлический двойной бак для горячей воды с трубопроводами и вмонтированным в топку котла теплообменником.

К сведению! В данном варианте для воды предусмотрен резервуар емкостью в 100 л. Этого более чем достаточно для обеспечения горячей водой как моечного отделения бани, так и заполнения системы отопления. В течение летнего периода в бане используют малоразмерный бак на 30-40 л.

Благодаря тонким стенкам котел прогревает помещение небольшой бани за 25-30 мин. , при этом вода в баке греется до 70^оС больше часа, поэтому зимой разогрев начинают с прогрева водяного запаса на малом огне. Это дает возможность удалить из помещения бани все запахи, оставшиеся от прежней помывки. После того как бак нагреется до температуры, при которой нельзя будет удержать ладонь на его поверхности, можно разводить огонь в печке на полную мощность. Стены из нержавейки не обгорают, поэтому даже при максимальной мощности работы котла запахов горелого металла в помещении бани не бывает.

Принцип работы котельной установки для бани

Внутри топочной камеры расположен теплообменник U-образной формы из легированной стали. Согнуть трубу из нержавейки своими силами будет достаточно сложно, поэтому этот узел лучше всего купить готовым или заказать его изготовление в мастерской.

В топочной камере нет дополнительной горизонтальной полки, с помощью которой удлиняют ход потока горячих продуктов сгорания. Функцию «зуба» выполняет теплообменник, поэтому вода внутри трубы греется очень быстро. Сама «подкова» внутри камеры располагается не строго горизонтально, а с боковым уклоном, кроме того, на жидкость внутри теплообменника давит столб воды из бака. Благодаря такому устройству внутри трубчатого теплообменника не бывает паровых пробок. При открытии крана посетитель бани может безопасно отбирать горячую воду без риска обжечься перегретым паром.

Топку котла можно сделать вообще без поддувала или зольника, вместо дополнительного отделения ниже дверцы камеры высверливают десяток отверстий, или устанавливают регулируемый клапан подачи воздуха.

Варианты усовершенствования котла для бани

Несмотря на продуманную и многократно испытанную конструкцию печки для бани, многие самодельщики вносят свои идеи по усовершенствованию топочной камеры.

Например, можно использовать в бане съемные боковые экраны. Два металлических листа, на крюках или съемных заклепках, помогают ограничить потери тепла на начальном этапе разогрева воды в баке.

Если котел используется только в качестве генератора горячей воды для душевой кабины бани, то имеет смысл установить на поддувало топочной камеры регулятор количества воздуха. В таком режиме котел может работать на минимальной мощности и обеспечивать потребности посетителей бани в горячей воде 4-5 часов.

Как правильно сварить котел

До начала работ необходимо выполнить раскройку листовых заготовок корпуса топочной камеры, а также каменки и дымохода. Все детали печки для бани должны быть подогнаны с точностью до миллиметра.

Наиболее простой способ сварить корпус из тонколистовой стали предполагает использование вспомогательного каркаса:

• Первоначально потребуется сделать уголки из полосок нержавейки 20х800 мм, из которых на заклепках собирают остов или раму будущего корпуса;
• Отдельные детали – боковые стенки, днище и верхнюю полку каменки укладывают и крепят на каркасе с помощью струбцин;
• Уложенные на каркас элементы топочной камеры соединяют варочными точками, после чего можно выполнять проварку швов аргоновой сваркой или углекислотным полуавтоматом.

Такой способ упрощает сборку котла и одновременно усиливает наиболее уязвимую часть конструкции – сварочные швы. Элементы каркаса, уголки из нержавейки, оставшиеся внутри топочной камеры, выполняют функции экранов для сварочных швов. Поэтому, по утверждению многих мастеров, стыки можно сварить полуавтоматом с использованием обычной углеродистой проводки 0.8 мм.

Вертикальный котел для обогрева бани

Для мощных печей и котельных установок наилучшим образом подходит вертикальная компоновка корпуса. Устройство печи, изготовленной из трубы диаметром 500 мм, приведено на схеме.

Конструктивно греющая установка для бани состоит из трех камер. В нижней части находится топка и зольник, средняя часть отведена под каменку, верхний отсек выполнен в виде бака для кипятка.

Также в средней части корпуса котла вварен водяной бак для потребностей бани. В отличие от верхней емкости, стенки бака не контактируют напрямую с раскаленными продуктами горения. Тепло притекает в бак через слой засыпки каменки, температура воды в резервуаре не поднимается выше 70-80^оС.

Такое устройство котла означает, что в нагревательном контуре вода не закипит, даже на максимальном прогреве бани, а значит, независимо от уровня заполнения, в емкости будет поддерживаться примерно одинаковая температура. Воду можно использовать в моечном отделении бани, или даже отапливать комнату отдыха.

Монтажно-сборочные работы

Для изготовления котла для обогрева и отопления бани потребуется заготовка из стальной водопроводной трубы большого давления, размерами 50 см в диаметре и 1200 см в длину. Первым делом в стенке корпуса будущего котла необходимо вырезать монтажные окна. Всего потребуется вырезать болгаркой четыре проема:

• Самое большое окно, 60х40 см, используется для установки вспомогательного водяного бака;
• Второе по размеру окно предназначено для топочной камеры размером 40х22 см;
• Загрузочный проем для закладки камней во второй отсек имеет параметры 21х20 см;
• Самый маленький — люк для чистки зольника, размер — 10х20 см.

Следующим этапом внутрь корпуса вваривают круглые поперечные стенки-перегородки. Для выкройки днища используют листовой металл толщиной 4-5 мм. Вставки в корпус вваривают электросваркой сразу после нарезки окон.

Внутри будущей топочной камеры укладывают напиленные блоки из шамотного кирпича. Для нормальной работы котла в бане достаточно, чтобы объем топки составлял не менее 10 л. Одна закладка дров в котел греет помещение бани 40 мин.

Следующим этапом в верхнюю стенку камеры горения вваривают дымовую трубу. Сделать это непросто, но приварить дымоход необходимо сразу и полностью по всей длине стыка, иначе дымовые газы через каменку будут попадать в помещение бани.

На последнем этапе навешиваются дверцы на топку и зольник, устанавливается крышка на верней емкости под кипяток, приваривается основание котла. Специалисты рекомендуют устанавливать печку на футерованную кирпичом площадку, но в условиях парилки и повышенной влажности бани шамот и динас быстро разрушаются. Поэтому владельцы бань приваривают к нижнему торцу котла отрезанную половину колесного диска от грузового автомобиля и заделывают всю конструкцию в бетон.

После того как корпус был окончательно собран, все швы дополнительно проварены электросваркой, можно ставить вспомогательный бак с горячей водой. Накопительную емкость для бани лучше всего купить в готовом виде, например, выбрать модель за 50 долл. из нержавейки. Такой бак не прогорит и не проржавеет, даже если в нем простоит вода всю зиму и лето.

Заключение

Построить котел для бани своими руками по силам любому человеку, имеющему хотя бы первичные навыки работы с болгаркой и электросваркой. В обоих проектах нет каких-то особенно сложных узлов и деталей, требующих участия специалиста. В среднем, на изготовление для бани котельной печи, оборудованной дополнительным водяным баком, уходит три дня рабочего времени.

Как сварить печь для бани самостоятельно?

Печь для бани из металла

На сегодняшний день баня перестала быть предметом роскоши в нашей жизни. Большинство людей, имеющих частный дом или дачу, устанавливают конструкцию такого типа у себя на участке.

Но не все могут себе позволить провести газ на дачу, некоторые просто хотят удешевить стоимость этого удовольствия,  стараются сделать сварные самодельные печи для бани своими руками. В этой статье будет рассказано, как сварить печь для бани своими руками.

Классификация сварных банных печей

Задумались над вопросом, как сварить печь для бани своими руками? Это не такая сложная задача, как может показаться на первый взгляд. Хотя поработать, конечно, придется.

Печи для бани сварные могут быть выполнены на различных видах топлива, и сначала надо решить именно этот вопрос, а потом думать, как сварить печь для бани, просто для разных конструкций потребуются различные комплектующие.

Печи банные сварные можно классифицировать по следующим признакам:

• Печи, работающие на твердом топливе, которые могут использовать для прогрева брикеты или дрова. Этот вариант привлекает многих ценителей русской бани. Если при обогреве использовать березовые дрова, они не будут искриться и дадут необходимое тепло для качественного прогрева помещения.
• Существуют модели, которые работают с применением жидкого топлива, например керосина. Но в этом случае следует задуматься о пожаробезопасности и неприятном запахе. Это существенные недостатки.
• На рынке представлено большое количество различных видов электрокаменок. Это довольно неплохой вариант, электропечь установить своими руками проще всего. Такая конструкция прекрасно подойдет для небольшой бани, однако никто не знает, сколько будет стоить электроэнергия завтра, и содержание такой модели может обойтись достаточно дорого, да и электропроводку придется менять.
• При установке модели, работающей на газу, требуется подвод системы подачи топлива, но можно применять и заправленный баллон. Хотя в этом случае о пожаробезопасности и взрывоопасности следует очень сильно подумать.

Металлическая печь для бани

Самодельные сварные печи для бани, выполненные из металла, являются лидерами изготовления на сегодняшний день. Материал для такой конструкции находится в свободной продаже. Простота изготовления и доступность материалов привлекают все больше людей.

Есть преимущества, которые сложно оспорить:

• Сварная печь для бани довольно пожаробезопасна.
• Доступность и дешевизна сырья.
• Быстрый нагрев оборудования.
• Потребуется небольшая площадь для установки.
• Возможность установки на облегченный фундамент, что ведет к значительному снижению затрат.
• Печи сварные для бани можно изготовить своими руками, не прибегая к посторонней помощи.
• Такая конструкция быстро устанавливается и не требует дополнительных разрешений.
• Высокая надежность и безопасность строения.

Существуют, конечно, и свои недостатки:

• Использование в монтаже металла с малой толщиной ведет к быстрому остыванию конструкции. Постоянно следует поддерживать горение в печи.
• Пожаробезопасность значительно ниже, чем у печи, выполненной из кирпича.
• Объем обогреваемой площади напрямую зависит от габаритов каменки, что определяет размер конструкции.
• От быстрого и сильного нагрева стенок может произойти тепловой удар или получение ожога, поэтому зачастую применяется монтаж с установкой двойной стенки.

Условия монтажа

Перед тем, как сварить печь для бани, нужно познакомиться с рядом правил, требующих тщательного соблюдения:

• Монтаж печи должен производиться на твердом и надежном основании. Оно должно быть выполнено из негорючих материалов. Можно не делать отдельного фундамента для конструкции такого типа.
• Перед топочным отделением следует класть теплоизоляционный материал, а сверху его накрывать листом металла.
• Не следует устанавливать тепловой агрегат вблизи стен, выполненных из дерева и иных легковоспламеняющихся материалов. При установке следует применять теплоизоляционные экраны, которые предотвратят перегрев поверхностей бани.
• Желательно размещение котла проводить в отдельном помещении.

Внимание: монтаж печи, выполненной из металла, производится согласно СНиП 2.0405-91. Требуется установка приточно-вытяжной вентиляции. Следует сделать  специальный канал для подачи воздуха, который монтируется ниже линии пола.

Есть возможность монтажа вентиляционных отверстий в дне агрегата. Это в том случае, если у печи есть в наличии ножки. Приточный канал должен быть не менее 100 см². При входе в парное помещение он должен быть закрыт металлической решеткой.

Инструменты и материалы

Для выполнения работы своими руками потребуется приобрести некоторые материалы и инструменты, при помощи которых будет выполнен монтаж.

Далее будет рассказано, как сварить железную печь своими руками и что для этого надо.

• Потребуется листовая сталь толщиной не менее 8-ми мм. Чем толще, тем лучше — от этого будет зависеть теплоемкость печи.
• Труба толстостенная с диаметром не менее 50 мм.
• Арматура или квадрат с диаметром не меньше  10 мм.
• Колосник требуемого размера. Лучше подойдет чугунный.
• Дверца для каменки, топки и поддувала (или могут быть выполнены из отходов при изготовлении конструкции).
• Нужна труба для дымохода не менее 100 мм.
• Потребуется болгарка для резки металла и отрезные и зачистные круги.
• Сварочный аппарат с мощностью 220 Вт.
• Емкость для воды около 1 м³ (либо может быть выполнена из обрезка трубы).

Изготовление печи

Здесь будет рассказано, как сварить печь в баню своими руками. При резке и сварке металла используйте защитные очки.

Из трубы большого диаметра вырезаем будущие элементы печи:

• Отрезаем 1 метр трубы, который пойдет для изготовления каменки, и 0,7 трубы обрезаем для изготовления бака для воды.
• Внизу большого куска трубы делаем вырез для поддувала: ширина 20 см, высота 6 см. По верхнему краю выреза крепим при помощи сварки толстую пластину металла.
• Делаем отверстия в металле для размещения колосников в поддувале. Для жесткости крепежа можно выполнить ушки в конструкции из тонкого металла, закрепить их следует при помощи сварки.
• Вырезаем отверстие для топки размером 25-30 см. Для крепежа можно применить крючки, но для плотности закрытия лучше использовать завесы, не забывайте сразу прикрепить защелку.

  Вырезаем отверстие для дверцы

• Сверху выполненного топочного отделения размещаем обрезок трубы, это будет каменка. Крепление производим при помощи сварки. Каменка должна располагаться на расстоянии 10 см от днища. Заднюю часть стенки следует тщательно заварить, и в приваренном корпус требуется сделать дверку с размером 30 см.
• Заполняем каменку нужными камнями, для лучшей устойчивости следует приварить стальной пруток из обрезка арматуры по верху каменки, он не даст  выпасть камням. Если есть желание, на место самодельной каменки можно прикрепить покупную.  Это зависит от желания каждого.
• Сверху печи крепим муфту, которая выполняется из стальной шины с шириной около 5-ти см. Одна ее часть крепится к корпусу при помощи сварки, к выступающей верхней части будет крепиться бак.
• Теперь следует приступить к крепежу бака для воды. В листе стали вырезаем круг соответствующего диаметра. В круге проделываем отверстие для монтажа дымоходной трубы, которое должно иметь диаметр не менее 10 см. Меньший диаметр дымохода просто не обеспечит необходимой тяги в системе. Наглухо привариваем вырезанный круг к трубе. Этот шов должен быть выполнен особо тщательно, залитая вода не должна проникнуть в топочное отделение.
• В стальном полукруге, при помощи болгарки, делаем отверстие для дымовой трубы. Привариваем к сделанному отверстию саму трубу и закрываем верхнюю часть бака. На остальную часть открытой трубы монтируется крышка с прикрепленной ручкой.
• Такая конструкция предполагает продление дымохода в нужном направлении.
• При помощи болгарки и зачистного круга убираем потеки сварки и металла.

  Готовая печь

Как сварить банную печь, мы рассказали, осталось ее правильно разместить в помещении.

Правильная установка печи

Установить печь в помещении может каждый человек. Но устанавливая печь своими руками, необходимо придерживаться определенных норм и стандартов, чтобы впоследствии не возникли проблемы с контролирующими органами:

• Печь должна устанавливаться лицевой частью в сторону выхода.
• Установка должна производиться на твердом и негорючем основании с высотой не ниже 20 см.
• Нельзя располагать каменку вплотную к стене.
• При выходе дымохода через перекрытие оно должно быть обработано негорючей изоляцией, труба должна выходить наружу не менее 50 см от самой крыши. Ее поверхность требуется утеплять.
• Полки в парилке размещайте у стены, возле которой находится печь. И полки размещайте так, чтобы исключить прикосновение головой к потолку, который может довольно сильно прогреться от воздуха.

Увеличение теплоемкости печи

Для увеличения качества обогрева печь, как правило, обкладывают кирпичом. Это придаст эстетичность конструкции, увеличит теплоотдачу и сделает более безопасной. Работа выполняется в полкирпича и не потребует больших капиталовложений.

Кладку следует выполнять на глиняный раствор, в который делается добавка шамотного порошка в соотношении 2:2:1

Внимание: не следует класть кирпич вплотную к металлической конструкции! При близком расположении металл может прогореть в довольно короткие сроки. Кладку проводите на расстоянии 10-15 см между кирпичом и металлом.

Обкладывать печь следует в полкирпича

При полной обкладке печи следует на стенки из кирпича класть уголок, это выполняется для качественного изготовления перекрытия. Также требуется установка дверец в верхней и нижней части кирпичной кладки, что даст свободное прохождение воздуху и обеспечит его качественный обогрев.

Перед началом эксплуатации печь следует прогреть несколько раз, сильно не разогревая. Это даст усадку материалу и полностью просушит конструкцию.

Как сварить печь для бани своими руками. Чертежи

Самое главное в добротной бане – это печь. В данной статье вы узнаете, как сварить печь для вашей бани или гаража самостоятельно. Прежде всего, нужно определиться, какой тип печи подойдет именно для вашей бани.  Если вы отмели вариант выкладки печи из камня или кирпича и ваша цель –  сварить её своими руками, тогда стоит определиться, какая именно подойдет для вашей бани или гаража.

Основные виды печей

Буржуйка. Такая печь станет идеальным вариантом для гаража, дачи, и даже постоянного жилья, в то время, когда основного отопления пока еще нет. Буржуйка может помочь не только с приготовлением пищи, но она также справится и с обогревом помещения.

Вертикальная или горизонтальная печь из трубы. Этот вид печи очень распространен, потому что ее легко сделать своими руками и на это не требуется больших материальных затрат. Чертежи такой печи просты, и в них разберется даже тот, кто не имеет специальных навыков сварки печей.

Труба в такой печи может быть расположена либо вертикально, либо горизонтально. В данной статье будет рассмотрен процесс сварки вертикальной печи из трубы. Задавшись вопросом, какая печь подойдет именно вам, нужно помнить, что для большой, просторной бани подойдет печь из кирпича, которая будет долго отдавать тепло, но если в бане маленькая парилка, то идеальным вариантом станет чугунная литая печь. В совсем небольшую баньку или гараж можно смело ставить печь, сваренную из стального листа, такую, как буржуйка, ведь они также характеризуются высокой теплоотдачей.

Процесс сварки печки-буржуйки

Для буржуйки в настоящее время существуют два вида чертежей – круглого и прямоугольного сечения. Сделать такую печь своими руками  гораздо проще, чем печь из трубы. Для ее изготовления нужен минимум инструментов и материалов:

• молочный бидон или старая металлическая бочка;
• металлический прут или кусок арматуры, диаметром около 6мм;
• отвод;
• молоток;
• зубило;
• напильник.

Первым делом следует сделать поддувало. Ниже желоба горловины вырежьте прямоугольное отверстие. А в днище, в свою очередь, нужно вырезать отверстие такого диаметра, чтобы потом вставить туда отвод, который должен войти туда туго.

Теперь разберемся, как вставляется отвод. Там, где будет дымоход, делается разметка, диаметр ее должен быть на 2 мм. меньше, чем диаметр самого отвода. Далее вырезается или прорубается с помощью молотка и зубила отверстие, которое потом нужно выровнять напильником. В отверстие туго вгоните отвод. Арматура или прут сгибается, чтобы потом стать решеткой. А саму решетку нужно согнуть так, чтобы она вставлялась в горловину. Выровнять ее нужно уже внутри бидона. Процесс быстрый и несложный, выполнимый своими руками без особого труда.

Процесс сварки вертикальной печи из трубы

Для того, чтобы своими руками сварить печь из вертикальной трубы, следует запастись необходимыми материалами: в первую очередь – сварочным аппаратом и электродами для сварки. Далее необходимы инструменты для резки метала. Это может быть и обычная ножовка по металлу, и болгарка. Главный материал – два куска трубы размером минимум в 60 и 90 см. (можно больше) и с толщиной стенок не менее 10 мм., а также еще две трубы, одна – для дымохода (диаметром около 15 см.), другая – для каменки (диаметром 30-35 см.).

Следует учесть, что длина трубы для дымохода должна быть подобрана с учетом того, чтобы она выступала над крышей минимум на 40-50 см.. Также понадобится арматура или стальной прут, чтобы сделать колосники и решетки. Не забудьте про врезной металлический кран. Еще пригодятся 2-3 листа металла, каждый по 10 мм. толщиной, и четыре комплекта дверных петель. Из куска трубы длиной 90 см. лучше сделать топку. Другой (короткий) кусок подойдет для водного бака.

Из металлического листа вырежьте круг, равный диаметру основной трубы – это дно печки. Тщательно приварите его к большему отрезку трубы. Здесь сразу же можно приварить к донышку ножки печи.
Сбоку, отступив от дна 4-5 см, вырежьте болгаркой отверстие для дверцы поддувала. Сразу после вырезки наварите на вырезанный кусок остальные части – петли, ручку и щеколду.
Далее сделайте колосниковую решетку. Снова вырежьте из металла круг, диаметром равный внутреннему размеру трубы. В центре этого круга нужно вырезать прямоугольник, а в середину его наварить крест, на который навариваютсят прутья арматуры. Теперь всю эту конструкцию приварите внутрь трубы выше дна на 17-20 см.

Далее вырезаем еще одну дверцу – для закладки топлива. При ее вырезке нужно отступить от колосника примерно 18 см., и сделать ее размером 25х25 см. Также привариваем к ней петли и ручку.

Теперь будем делать каменку. Самый простой способ выглядит так: из арматуры наваривается решетка на глубине 15 см. от края труб, сюда, впоследствии, будут класться камни, а чтобы их потом можно было вынуть, немного выше решетки для камней следует прорезать еще одно отверстие – 25х8 см. и сделать еще одну дверцу.

Теперь можно делать бак для воды. Ко второму (меньшему) куску трубы приварите днище. В нем сделайте отверстие для дымоходной трубы (следите за диаметром). Вставляйте и приваривайте патрубок.

Крышку бака удобнее сделать из двух полукругов. Сначала вырежьте круг по диаметру бака, затем разрежьте его на две части. В одной половине сделайте отверстие для дымохода и приварите его к основной трубе. Другую часть прикрепите к первой петлями, чтобы получить откидную крышку, через которую будет удобно наливать и набирать воду. Не забудьте приварить ручку. Внизу на баке сделайте кран для горячей воды. В итоге у вас должно получиться две конструкции – их нужно сварить вместе. Как видите, сварить такую печь своими руками не так уж и сложно.

Правильная печь для бани своими руками

Как сварить печь в баню – делаем сами своими руками

Традиционная русская баня имеет очень много поклонников, ведь она не только полезна для здоровья, но и позволяет приятно провести время и расслабиться. Вот почему в последнее время все большее количество хозяев загородных домов стремятся оборудовать у себя на территории баню. Дальше в статье с фото мы подробно расскажем, как правильно сварить печку для бани, а также каковы особенности ее конструкции и установки.

Как правило, масса печи составляет порядка 800 кг. Поэтому ее установка должна производиться на предварительно залитый на глубину 0,5 м фундамент, который по ширине должен превышать размеры печки на 5 см. Для более легких конструкций заливка фундамента необязательна, их можно устанавливать непосредственно на бетонный пол. Читайте также: «Правильная установка печи в бане своими руками – возможные ошибки из практики».

Для дровяных печей требуется наличие колосниковой решетки. Ее можно приобрести в готовом виде или сварить самостоятельно и уложить на уровне дверки топки. Располагают решетку в углу топливного отсека в 30 см от дверцы. Толщина внешней стенки топливной камеры составляет ½ кирпича. Отметим, что внутри топливника со всех сторон делают небольшие скосы, чтобы древесный уголь, образующийся в результате горения дров, скапливался на колосниковой решетке.

Конструкция печи

Любая печь для бани состоит из нескольких обязательных элементов:

1. Зольник. Он расположен сразу под топкой, поэтому в него попадает зола, остающаяся после сгорания топлива. Резервуар следует время от времени очищать от золы.
2. Поддувало. Это специальная дверка, которая обеспечивает доступ воздуха в топку, в результате чего топливо лучше горит.
3. Задвижка в дымоходе. Такой заслон обеспечивает тягу в печи. Чем шире она открыта, тем интенсивнее и быстрее сгорает топливо в печи. После полного прогорания и остывания углей и печи, эти заслонки полностью перекрывают, чтобы сохранить тепло. Если же угли еще тлеют, то во избежание отравления угарным газом, оставляют зазор в 2 см для вентиляции.
4. Змеевик или котел. В этих элементах, встроенных в топливный отсек, происходит нагрев воды. Выходящий из них пар создает в бане нужный микроклимат, кроме того, воду не нужно будет кипятить дополнительно.

Каждая из разновидностей печей отличается своими характеристиками, которые нужно учитывать при выборе оптимального варианта для создания определенных условий в бане.

Различают такие печи, как:

• На дровах. Такая конструкция печи является наиболее привычной и распространенной. В нее входит топка, колосники, зольник и дымоход. Материалом для печи может быть кирпич, либо металл. Примечательно, что подобные конструкции при небольших габаритах способны быстро и эффективно прогреть даже просторное помещение. Их часто применяют в постройках, куда не подведено центральное газоснабжение. Именно дровяную печь для бани сварить своими руками проще всего. А приятным бонусом является легкое потрескивание дров во время горения, которое успокаивает и умиротворяет.
• Чугунные. По технологии работы такие печи бывают постоянного и временного горения (детальнее: «Как выбрать печь чугунную для бани – советы и рекомендации»). Конструкции временного действия протапливаются дровами. Пользоваться парной можно начинать только после полного сгорания топлива. А вот печи постоянного подогрева работают на газе или жидком топливе. В этом случае находиться в парной можно все время, пока печь топится, причем пар распределяется по комнате равномерно, да и прогревается она намного быстрее.
• Электрические. Установки такого типа выпускают в различных размерах, мощности и эффективности. Такие печи способны быстро догнать температуру до необходимых показателей, они долговечны и хорошо отдают тепло. По стоимости электропечи не очень затраты, к тому же, для них не нужен дымоход.
• Для финских саун. Сама конструкция таких печей предполагает выработку сухого пара и высокой температуры в парной. Они могут быть как электрическими, так и на дровах. При наличии специальных чертежей, сварка печи для бани финского типа может быть произведена самостоятельно (подробнее: «Какая финская печь для бани подойдёт лучше всего»).

Стоит обратить внимание на ряд особенностей, которыми обладают печи различных конструкций.

В частности, дровяные печи допускается топить и другими видами твердого топлива, например, углем или брикетами.

Чугунные установки, работающие на газу, должны быть подключены к централизованной системе газоснабжения. Не рекомендуется использовать газовые баллоны из-за высокого риска взрыва или возгорания.

Кроме того, у печей на жидком топливе есть специфический запах, выделяемый при сгорании. А пожарная опасность у них так же велика, как и у газовых.

Если вы планируете установку электрооборудования, стоит проверить состояние электропроводки и толщину кабеля. Да и с точки зрения экономии, из-за высоких цен на электроэнергию лучше использовать такие печи лишь в небольших помещениях.

А вот если прикидывать, сколько стоит сварить печь для бани, все будет зависеть от размеров печи и количества необходимых материалов

Как изготовить металлическую печь

Поскольку никаких сложных вычислений и чертежей для создания банной печи не требуется, многие предпочитают произвести эту работу самостоятельно. Готовая самодельная конструкция по своим функциональным особенностям не будет ничем отличаться от фабричного аналога. Как правило, от такой печи требуется обогрев мойки, предбанника и парилки.

Перед тем, как сварить печку для бани своими руками, следует лишь закупить материалы и проконсультироваться со специалистами.

Для сварки печи потребуются следующие элементы:

• листовая сталь толщиной 8 мм либо металлическая труба сечением 50 см;
• дымоходная труба сечением более 10 см;
• прутья арматуры сечением 1 см или больше;
• колосники;
• металлический резервуар для воды емкостью 1000 л;
• дверцы для топки и зольника;
• аппарат ля сварки;
• болгарка с набором кругов для резки и шлифовки.

Чтобы понять, как правильно сварить печь для бани, предлагаем изучить подробную инструкцию с фото.

Итак, последовательность действий, как сварить печь в баню, такова:

1. Сначала нужно отрезать участок трубы около 1 м высотой, который нужен для выкладки каменки.
2. Для бака печи потребуется еще кусок трубы длиной 70 см.
3. В первом отрезке трубы в нижней части следует прорезать окошко для поддувала размерами 20×6 см.
4. Далее к верхней части окошка для поддувала нужно приварить металлическую планку.
5. В планке прорезают несколько отверстий для фиксации колосников в поддувале.
6. В центральной части проделывают окно размерами 30×30 см для доступа к топке.
7. На следующем этапе фиксируют завесы, дверцы и запоры для них.
8. Сверху над топкой располагают место для каменки, а также приваривают трубу перпендикулярно топке.
9. В каменке выкладывают камни.
10. Дымоход приваривается и проходит через бак и каменку, либо выводится отдельно.
11. Над каменкой на высоте 10-15 см располагается бак для нагрева воды, в котором предусмотрена съемная крышка, а внизу кран для слива воды.
12. Финишный этап – это зачистка и шлифовка всех сварочных швов.

Так как сварить печку для бани не составляет труда, очень многие предпочитают именно такие конструкции.

У них есть ряд достоинств:

• наличие недорогих материалов;
• малые габариты;
• высокая скорость нагрева;
• пожарная безопасность;
• нет необходимости в технической документации;
• возможность самостоятельного монтажа;
• долговечность.

Однако стоит указать и ряд недостатков самодельных печей:

• менее презентабельный внешний вид;
• необходимость в защитных экранах;
• зависимость размеров помещения и объема каменки;
• пожароопасность выше, чем у кирпичной конструкции;
• необходимость в поддержании огня, если металл топки тонкий. Читайте также: «Как сделать печь для сауны своими руками – от выбора типа печки до строительства».

Тонкости установки самодельной печи для бани

Можно выделить ряд таких советов:

1. Подходы к металлической топке должны быть покрыты теплоизоляцией и листовой сталью.
2. Категорически запрещено размещать печь вблизи деревянных стен и перекрытий, склонных к возгоранию.
3. Самодельную печь можно обложить кирпичом, который повысит безопасность эксплуатации, теплоотдачу и улучшит внешний вид. Толщина стенок может составлять ½ кирпича.
4. Перед установкой в бане сваренную печь нужно вхолостую протопить несколько раз, чтобы она приобрела окончательную форму.
5. Топка должна открываться напротив входной двери.
6. Дымоходная труба должна быть выше крыши, как минимум, на 50 см. В месте прохода сквозь крышу дымоход штукатурят и покрывают известью.
7. В горизонтальной топке дрова сгорают без остатка, так что тепла такая печь отдает больше.
8. Желательно использовать не склонную к разрушению и коррозии толстую трубу для сварки печи в баню.
9. В последнее время довольно часто изготавливают двухкамерные печи для полного сгорания топлива. Они намного эффективнее и экономичнее.
10. По размеру печь должна соответствовать габаритам банного помещения.

Как все сделать самому?

Печь для бани своими руками

Баня полезна лечения и профилактики многих заболеваний сердечно – сосудистой и нервной системы, отложения солей, ревматизма, кожных заболеваний, болезней дыхательных путей. В косметологии баня рекомендуется, как средство по уходу за кожей тела и как профилактика и лечение целлюлита.

Обзор печей для домашней бани

Безусловно, самым главным атрибутом сауны и бани, является печь. В зависимости, от интенсивности топки, Вы можете сами подбирать температуру в парной, выбирая наиболее комфортную.

Сейчас в продаже имеется довольно большой ассортимент печей: на твердом топливе, электрические. Однако, если Вы обладаете некоторыми строительными навыками, то вполне можете построить печь для бани самостоятельно.

Для начала, определимся, какие существуют виды печей для бани (сауны).

Виды печей по материалу изготовления

Разделяют кирпичные, металлические и комбинированные.

— Кирпичная печь

самый традиционный вид печи. Это самый трудоемкий вариант печи, однако, она дольше всех сохраняет тепло и создает наиболее благоприятную атмосферу. К недостаткам такой печи нужно отнести ее довольно большие размеры, хотя есть разработки компактных печей. Строится она из обожженного кирпича. Для нее необходим отдельный фундамент.

—

Металлическая печь

наиболее популярный вид печи для бани или сауны. Несмотря на то, что она немного нетрадиционна, она имеет ряд преимуществ. Металлическая печь не занимает много места в помещении, быстро нагревается, ее изготовление и монтаж намного легче, чем устройство каменой печи. Сейчас в продаже представлен большой ассортимент металлических печей, однако, обладая сварочными навыками, Вы вполне сможете ее изготовить самостоятельно. Но по сравнению с кирпичной, металлическая печь быстрее остывает. К ее недостаткам еще можно отнести наличие большой раскаленной площади, об которую можно обжечься. Устранить этот недостаток можно, используя в своей бане комбинированную печь.

— Комбинированные печи

совмещают в себе достоинства и уменьшают недостатки кирпичной и металлической печи. Для ее устройства не нужен отдельный фундамент, благодаря металлу достаточно быстро нагревается, а кирпич надолго сохраняет тепло, при этом не представляет опасности получения ожогов. Кладка кирпича довольно проста и не занимает много времени. Также комбинированная печь достаточно компактна и украсит Вашу баню своим традиционным и декоративным видом.

Виды печей по энергоносителю

Большинство печей в качестве отопительного материала используют дрова. Альтернативой дровам могут быть электроэнергия, газ и даже жидкое топливо. Однако наиболее предпочтительный вариант – это, конечно де, дрова. Только они создадут в бане естественное и целительное тепло и особую атмосферу ради которой, собственно, и возводится баня.

Виды печей по расположению топки

Ранее рассмотренные виды печей (кирпичные, металлические и комбинированные) могут иметь различную конструкцию, отличаясь местом расположения топки.

Печь может находиться полностью в парилке, а можно вынести дверцу топки в предбанник. Вариант, когда тока вынесена в предбанник предпочтительней с точки зрения безопасности и удобства поддержания температуры. Дрова в этом случае не отсыреют, находясь в парилке и можно поддерживать огонь в печке, никому не мешая. В парилке можно оставить каменку и бак для нагрева воды.

Виды печей по способу нагрева каменки

Существуют банные печи постоянного, периодического нагрева и комбинированные.

— Печи постоянного нагрева

чаще всего используются в современных банях. В этом случае камни расположены в металлической емкости, приваренной к корпусу печки и изолированы от продуктов сгорания. Температура нагрева камней в такой печке может достигать 300…400 °С. Обычно используются камни крупного гравия, которые располагаются в металлических решетках на стенке печки или на дымоходной трубе. Из-за того, что камни не соприкасаются с продуктами сгорания, они не покрываются сажей. Преимуществом такой печки является возможность поддерживать огонь и нужную температуру в течение любого времени.

— Печи периодического нагрева

предусматривают непосредственный контакт каменки и раскаленных газов. Камни должны быть крупными, округлыми темного цвета и их вес должен составлять не менее 50 кг. Раскаленный газ, проходя через каменку, нагревает их до 1000 °С и после этого выводится в дымоход. Принимать банные процедуры в этом случае можно только послк полного прогорания топлива и выхода угарного газа. Для того, чтобы каменка не давала тяжелого мокрого пара и медленнее остывала, нужно предусмотреть дверцу или откидную крышку. Периодически каменку нужно разбирать, очищая камни от копоти и заменять разрушившиеся.

— Комбинированные печи

имеют довольно сложную конструкцию, но объединят достоинства печей постоянного и комбинированного нагрева. Они отлично удерживают тепло, дают сухой пар и возможность постоянной и длительной поддержки температуры в процессе мытья. В комбинированных предусматриваются две каменки – внутренняя, которая нагревается от продуктов сгорания и внешняя вентилируемая.

Ниже представлены схемы наиболее простых печей

Пошаговая инструкция постройки кирпичной печи для бани своими руками

С подробной пошаговой инструкцией по устройству фундамента, необходимых материалах и инструментах, особенностях кладки кирпича, последовательности работ и необходимых мерах безопасности можно ознакомиться по ссылке http://wp.domns.com/?p=2470&preview=true&preview_id=2470&preview_nonce=feea7aef17

Одна особенность: при кладке печи лучше всего использовать глиняный раствор. Для этого глину заливают водой не менее, чем на сутки и добавляют в раствор чистый песок 1:1. Тщательно перемешивают до консистенции сметаны.

Ниже представлена схема печи для бани размером 90 х 100 х 170 см. Она подойдет для бани с площадью парного отделения 5,2 кв. м, моечного отделения 4…5 кв. м. Рекомендуемая высота потолка – 2,4 м.

Схему порядовки печи можно скачать по ссылке http://yadi.sk/d/DhKu_StpLxA9y

Подробное видео можно посмотреть по ссылке

Металлическая печь из трубы

Если у Вас есть опыт работы с электросваркой, можно изготовить металлическую печь для бани. В качестве материала могут быть использованы обрезки труб, диски от грузовых автомобилей, газовые баллоны, металлические бочки и пр.

В качестве металла печки для бани используется только сталь, так как чугун достаточно хрупкий, плохо выдерживает перепады температур. Толщина стали должна быть не менее, чем 5 мм.

Для изготовления этой печи Вам понадобятся такие материалы:

— стальная труба для топки диаметром 50 см длиной 90 см, рекомендуемая толщина стенок – 8…10 мм

— труба для каменки диаметром 30…35 см, толщиной не менее 5 мм или арматура

— труба диаметром 50 см и длиной 60 см. Эта труба будет использоваться в качестве емкости для воды, поэтому рекомендуемый материал – нержавейка, так как сталь подвержена коррозии

— врезной кран для воды

— петли – 3 комплекта

— стальные листы толщиной 8 мм

— колосники (можно изготовить самостоятельно из стальной пластины толщиной 15 мм или из арматуры)

— ручки для дверей, защелки

1. В трубе для топки внизу вырезается прямоугольное отверстие, размером 20 х 7 см. Из вырезанного куска делается дверца, приваривается комплект петель, защелка и ручка.

2. Вырезается круг из листового металла по размеру диаметра трубы для топки.

3. Приваривается дно к трубе.

4. Изготавливаются колосники. Для этого вырезается круг из стальной пластины (толщина – не менее 15 мм), в котором проделываются колосниковые отверстия. Также можно сделать колосники из прутов арматуры, которые укладываются с промежутком и привариваются. Также можно приобрести готовые колосники в магазине. Наша цель при этом – плоская поверхность, на которой будут гореть дрова, пепел и угли осыпаться вниз, а из поддувала будет тяга для поддержания хорошего горения.

5. Готовые колосники привариваются выше поддувала.

6. Над колосниками вырезается окошко для укладки дров (25 х 30 см), к отрезанному металлу привариваются петли, ручка. Дверца должна закрываться защелкой.

7. Из прутьев арматуры сваривается решетка (вместо арматуры можно использовать изогнутый металлический лист или кусок трубы, обрезанный в форме совка) – это будущая каменка. Расстояние от каменки до верхнего края трубы должно составлять не менее 10 см.

8. К днищу трубы, которая будет использоваться в качестве бака для нагрева воды, приваривается дно, в котором нужно предварительно вырезать отверстие по размеру диаметра трубы для дымоотвода. Качество сварки нужно тщательно проверять, швы должны быть герметичными. Внизу бака для воды устанавливается кран.

9. Сваривается топочная часть и бак для нагрева воды. В месте крепления рекомендуется установить муфту.

10. В целях пожарной безопасности дымоходную трубу нужно обложить кирпичом, поэтому над баком для нагрева воды приваривается пластина, являющаяся основанием для кирпичной кладки. Расстояние между пластиной и баком составляет 35 …40 см.

На видео представлена металлическая печь с каменкой и баком для воды

Комбинированная печь

Металлическую печь можно обложить кирпичом, тогда она будет иметь более декоративный вид и будет намного дольше сохранять тепло.

Начинать нужно с устройства основания. Если пол прочный, можно обойтись без фундамента. Рекомендации по устройству фундамента можно прочитать по ссылке

Если фундамент не требуется, то работы выполняются в такой последовательности:

1. Выполняется разметка положения кирпича.

2. Кирпичи для кладки нужно предварительно вымочив в воде до 30 минут.

3. По контуру кладки прибивается металлический лист, который защитит поверхность от перегрева.

4. На кирпичную кладку укладывается асбестовый лист, он обеспечивает пожарную безопасность и при нагревании не выделяет вредных веществ.

5. Выберете оптимальное расстояние между кирпичной кладкой и печкой. Если расстояние будет слишком большим, то кирпич будет долго нагреваться, а если слишком маленьким. то кирпич и печка будут сильно перегреваться, что снизит срок эксплуатации. Оптимальным считается расстояние 3…5 см.

6. Кладка выполняется в полкирпича. Шов должен составлять 3…5 мм. В качестве раствора можно использовать смесь цемента и шамотной (огнеупорной ) глины, смесь песка и глины или специальные сухие клеевые смеси из керамогранита.

7. Первый ряд укладывается всплошную, во втором оставляется по два отверстия на каждой стенке, размером в пол кирпича. В зависимости от размера печи, на каждой стороне должно быть 2…4 таких отверстия. Проем для топки должен быть удобным, проем рекомендуется укрепить металлическим уголком.

8. Закончить обкладывание кирпичом можно на уровне печки, а можно выше уровня.

9. После высыхания нужно убрать излишки раствора дрелью с щеточной насадкой

На видео можно посмотреть пример облицовки кирпичом металлической печи

Рекомендации по выбору и укладке камей в каменке

Эффективная работа самодельной печки во многом зависит от правильного выбора и укладки камней.

Для эффективной работы каменки необходимо не менее 50 кг камней (для маленькой печки) и 80…100 кг для стандартной печки среднего размера.

Камни должны быть округлой формы без трещин и разломов равномерного серого цвета разного размера (50…150 мм).

Лучше всего для каменки подойдут: природный булыжник, базальт, жадеит, талькохлорид. Перед укладкой камней, их необходимо тщательно помыть.

Видеообзор камней для бани

Гранит для устройства каменки использовать нельзя, так как под действием высоких температур и пара он достаточно быстро разрушается и выделяет токсичные испарения.

Как правильно уложить камни, можно посмотреть на нижеприведенной схеме, то есть внизу вертикально укладываются большие камни, каждый следующий слой камней должен быть меньшего размера и вверху располагаются камни маленькой фракции. Такая укладка камней обеспечивает максимальный эффект для получения сухого пара, верхний слой камней прогревается до 400°С.

Правильная укладка камней обеспечит наилучший оздоровительный эффект от посещения бани. В противном случае, пар получится влажным и пребывание в парилке будет не комфортным. Видео рекомендации по правильной укладке камней

Печь для бани своими руками

Баня на приусадебном или дачном участке становится таким же обыденным делом, как автономное отопление или своя скважина для водоснабжения дома. Но часто баню нет возможности сделать просторной, установить там каменку, сделать просторный предбанник или мини-бассейн. В случае небольшой площади помещения поможет металлическая конструкция банной печки, в частности, печь паровоз, или «паравоз» — от слова «пар». Кстати, эта печь внешне действительно напоминает паровоз:

Банная печь-паровоз

Но, хотя конструкция этой печи и подходит практически для любых бань по площади, используемым стройматериалам и энергоносителям, многие домашние умельцы предпочитают соорудить свою, как они думают, более эффективную и качественную печку. И во многом они правы — в условиях серийного производства агрегатов и оборудования для бани невозможно учесть все факторы региона или конкретного участка, а хозяин своей дачи или загородного дома знает и учитывает все мелочи при сооружении такой самодельной печи для бани своими руками. К тому же часто бывает так, что под рукой есть все необходимые стройматериалы, как, например, для простой и легкой печки из листового металла:

Печь из листового металла

Актуальность современных печей для бани из металла

С тех пор, как люди научились плавить железо, металлические печи периодически появлялись в обиходе, составляя конкуренцию традиционным печкам из кирпича или глины. Например, восточный тандыр – это разновидность коптильни – сооружается не только из кирпича, но и из металла. Знаменитые «буржуйки» известны всем, и устанавливают их повсеместно – и во временных помещениях, и в банях, в том числе.

Достоинства железной печи очевидны – моментальное прогревание помещения, максимально упрощенная конструкция, дешевые материалы. Из недостатков можно уверенно сказать об одном – высокая пожароопасность, но этот отрицательный параметр достаточно легко нивелируется разными способами, от кирпичного пожаробезопасного кожуха до использования методов горения при низкой температуре (тления).

Конструкции буржуек

Самая простая металлическая печь – буржуйка», представляющая собой металлический ящик или бочку, оснащенную топочной дверцей и дымоходной трубой. Недостаток буржуек известен – при маленькой теплоотдаче они потребляют много топлива, будь то дрова, уголь или ДТ.

Современные конструкции железных печей конструируются по высокому классу пожаробезопасности. Во-первых, это толстые (4-12 мм) листы металла, во-вторых, наличие специальной тепловой камеры, которая используется для засыпки галечных камней, в-третьих, дополнительный резервуар для воды объемом до 200 литров. Все эти меры не только увеличивают функциональность банной печки, но и повышают безопасность ее эксплуатации. А для более равномерного прогрева воздуха, в дополнение к повышению пожароопасности, применяют и четвертую меру – обкладывают железные печи для бани огнеупорным красным пустотелым кирпичом.

Металлическая банная печь, обложенная кирпичом

Важно! Приобретая металлическую печь для бани, вам не придется делать для нее мощный пожаробезопасный бетонный фундамент, как в случае с любой самодельной печкой. В качестве основания может выступить обычная ж/б плита, что удешевит стоимость возведения и обустройства печи.

Типы банных печей

По конструкции:

1. Закрытые банные печи из-за их компактной конструкции чаще всего оборудуют в маленьких семейных банях. Для увеличения теплоотдачи такую печь обкладывают со всех сторон огнеупорным кирпичом, связывая кирпичный простенок с металлом приваренными к корпусу прутьями;
2. Открытые банные печи оборудуются небольшим водяным резервуаром и открытой каменкой, что позволяет быстрее прогреть парилку. Для повышения скорости теплоотдачи печи камни можно накрыть металлической крышкой;
3. Комбинированная железная печь для бани своими руками чертежи который приведены ниже, состоит из топливника с двумя задвижками, топливной решетки и поддувала. Из камеры выходят два патрубка 10 и 16 см, с отверстиями для обводного колена и трубы. Толщина корпуса такой печки — 3-6 мм;

Чертеж комбинированной банной печи

По типу топлива:

1. Дровяная банная печь – самая известная традиционная конструкция. Печь расходует много дров, требует постоянного ухода и присмотра. Это – конструкция для любителей классики и старины;
2. Банная металлическая печь на электричестве. Корпус выполнен из металла толщиной 4-5 мм, внутри корпуса, обычно заполняемого водой, вмонтирован свой ТЭН;
3. Металлическая печь для бани на природном газе – самый надежный и современный агрегат. Такие конструкции оборудуются термостатами для регулировки мощности, автоматикой, отключающей газ при затухании огня, термодатчиками и другими контроллерами.

Достоинства и недостатки металлических банных печей

Металлические печки для своей бани – это мобильная и компактная конструкция, идеально подходящая для работы в маленьких помещениях. При изготовлении такой самодельной печки используется схема, предусматривающая возможное перемещение агрегата на другое место, например, такая:

Передвижная печь для своей бани

По принципу работы различают два типа печей из железа:

1. Горячая печь – решение для нерегулярной эксплуатации. Быстрый прогрев помещения такой печкой не позволяет оптимально использовать ее в бане постоянного пользования, так как нет возможности жестко контролировать температуру;
2. Холодную металлическую печь традиционно устанавливают в отапливаемом помещении. Этот агрегат также быстро прогревается, как и печь горячего типа, но перегрев помещения невозможен из-за встроенной системы контроля температуры, которая на наружном кожухе печи обычно не превышает 50 0 С.

Промышленная металлическая печь для бани

Преимущества металлических печей:

1. Маленькие габариты и мобильная конструкция;
2. Для установки такой печи в маленькой бане не нужно обустраивать массивный и мощный фундамент — можно обойтись облегченным решением, упрощающим монтаж конструкции;
3. Принцип постоянного горения работы не позволяет оставить печь без присмотра – нужен предварительный прогрев помещения, автоматически обеспечивающий присутствие человека в бане;
4. Невысокая себестоимость при самодельном обустройстве или розничная цена при покупке в магазине. Установка такой печки с железным корпусом не требует дополнительных вложений и нетрудозатратна. Найти чертежи железных печей для бани не составляет труда – их много в интернете и специализированных изданиях, посвященных дачным и приусадебным участкам.

1. Невозможность тонкого металла аккумулировать тепло приводит к быстрому остыванию печи и помещения. Поэтому для поддержания тепла следует поддерживать постоянное горение;
2. Неэффективность отопления большой бани;
3. Чтобы не допустить теплового удара при мытье в бане с такой печью, оборудуются двойные металлические стенки с воздушной прокладкой между ними;
4. Для соблюдения норм пожаробезопасности должна быть усилена внутренняя защита печной обшивки.

Чертеж простой железной печи

Конфигурация банной печи

Многие хозяева, начиная строить баню и выбирая схему печи, думают, что ее форма–параметр малозначительный: лишь бы грела и не мешал передвигаться по парилке. Но это не так — от конфигурации корпуса зависит мощность и производительность железной банной печки, правильность и удобство эксплуатации, пожаробезопасность и даже экономичность. Самыми популярными у владельцев бань являются цилиндрические печи, а также горизонтальные или фигурные отопительные агрегаты, но общепризнано, что самыми удобными в эксплуатации являются печи прямоугольной конструкции.

Чем вызвана эта комфортабельность обслуживания? В прямоугольной печи существуют угловые зоны, никогда не нагревающиеся до опасных для человека температур. Прямоугольная форма печи более рациональна – она эргономично вписывается в любое пространство парной, равномерно прогревая ее объем. Происходит это из-за того, что максимально нагретый элемент корпуса передает тепло соседней стене, уменьшая температуру стены у топочной камеры, а это помогает более равномерно нагреть всю баню и сбалансировать тепловые потоки в помещении. Также правильный и равномерный нагрев корпуса печи обеспечивает механическую устойчивость всей конструкции. Повышенная механическая стойкость печи с прямоугольным корпусом объясняется холодными углами.

Прямоугольная металлическая печь с коллектором

Варианты конструкции железной печи

За столетия эксплуатации печей для бани из металла придумано и реализовано много решений, предлагающих построить печь своими руками. Самым простым, но не самым эффективным решением до сих пор считается каменка из металлической бочки. Для изготовления печи нужно всего вырезать крышку и дно бочки, чтобы получился открытый цилиндр. Одна половинка цилиндра закладывается камнями или кирпичами, на которые укладываются колосники камеры горения. Оставшееся пространство на 2/3 заполняется крупной галькой, монтируется дымоходная труба, а верхняя часть самодельной печи накрывается металлической крышкой.

Печка из железной бочки

В изготовлении такая печка проще других, но в эксплуатации считается самой неудобной. Поэтому если баня имеет небольшую общую площадь парного помещения, то выгоднее сделать компактную печь из листового металла, а внутри обложить ее красным огнеупорным кирпичом.

Печь с котлом

Габариты прямоугольной печки из металла в любом случае впишутся в периметр бани, и будут соответствовать обогреваемому помещению. Стенки камеры сгорания топлива выкладываются в полкирпича, дымоходная труба – в четверть кирпича. Такую конструкцию не только просто и быстро реализовать, но и удобнее эксплуатировать, поскольку такая печь не потребляет много дров, и помещение парной прогреется за короткое время.

Вариантов обустройства печи-каменки своими руками большое множество, в том числе и таких, в которых кирпич не нужен. Но вышеописанные методы и подходы при строительстве металлической печки для бани считаются самыми дешевыми и быстрыми, при этом соблюдается и такой важный параметр, как эстетичность конструкции. Печь из металла сможет обогреть не только парилку, но и предбанник, мойку и коридор.

общее описание, виды, основные этапы работ

На чтение 7 мин. Просмотров 55 Опубликовано 23.11.2019 Обновлено 22.11.2019

Баня помогает справиться с болезнетворными бактериями и микробами, расслабиться и набраться сил. Поэтому владельцы загородных домов задумываются о ее проекте на собственном участке. Если нет желания искать строителей, хозяева могут сварить печь в баню самостоятельно.

Описание печи для бани

Для бани рекомендуется печь на дровах, чтобы присутствовал характерный аромат древесины

Банная печь работает на обогрев помещения бани, воды для помывки и камней для образования паров. Благодаря ей в парилке присутствует пар и постоянное тепло.

Любое нагревательное банное устройство состоит из обязательных частей:

1. Топка. Здесь происходит сжигание органического топлива, на выходе получаются высоконагретые дымовые газы.
2. Зольник. Располагается под топкой.
3. Поддувало. Дверца, через которую в топку поступает воздушный поток.
4. Дымоходная задвижка. Предназначена для тяги. Чем шире открывается заслонка, тем быстрее и интенсивнее сгорает сырье и нагревается помещение. Чтобы не растерять тепло, задвижка закрывается после полного сгорания и остывания углей.
5. Змеевик (котел). Главная функция – подогрев воды.
6. Каменка – парогенератор.

Наиболее распространенный вариант для парилки – печка на дровах. Состоит из топки, колосников, зольника и дымохода. Изготавливается из кирпича или металла. Несмотря на сравнительно небольшие габариты способна обогреть просторное помещение.

Рекомендуется постройка печки на дровах в строениях без централизованного газоснабжения.

Чугунные печки бывают:

• временного горения – протапливаются дровами;
• постоянного горения – используется газ или жидкое топливо.

В первом случае в парной можно находиться только после полного сгорания сырья. Во втором – всё время.

Электрические печки выпускают в разных размерах, различной производительности и эффективности. Устройства, работающие на электроэнергии, быстро повышают температуру до заданных значений и долго служат. Но есть один минус – такую печь для бани нельзя сварить своими руками.

Достоинства отопительных конструкций

К топке можно приварить бак для воды и каменку, а также дымоход

Самодельные конструкции из металла обладают неоспоримыми преимуществами:

• минимальная себестоимость;
• доступность материалов для постройки;
• несложный механизм установки;
• высокая пожарная безопасность;
• компактные размеры;
• быстрое нагревание;
• длительный эксплуатационный срок;
• простейшее послемонтажное обслуживание.

Для сварки и установки металлической печи не нужен пакет разрешительных документов.

Стоит ознакомиться с мелкими недостатками и учесть их в дальнейшем использовании:

• обязателен постоянный контроль работающей печки;
• возможны ожоги после случайного контакта.

Кирпичная печка гораздо больше держит тепло, чем металлическая. Однако регулярное поддержание температуры в таком случае нивелирует указанный недостаток.

Варианты отопительных устройств

Печки различаются по виду используемого топлива. Наиболее доступным сырьем считается твердое топливо, в частности древесина. Поленья, сгорая, нагревают всю площадь и насыщают приятными ароматами помещение. Не нужно подведение электропроводки или газовых коммуникаций. Это спасение для участка, где частенько случаются сбои в поставке электричества и газа.

Минусы:

• систематическая очистка дымохода;
• постоянный тщательный мониторинг соблюдения стандартов пожарной безопасности;
• необходимость в предварительном заготовлении дров;
• непрерывное подкидывание в топку ресурсов.

Для печки на сжиженном газе не нужны разрешительные документы

Альтернатива древесине – газ. Для банных печей на газе обязательно обустройство газового термостата и предохранителя, чтобы избежать утечки. Голубое топливо характеризуется экономичностью: помещение обогревается в считаные минуты. Однако требуется подключение к общей магистрали или постоянный запас сжиженного жидкого горючего в баллонах.

Комбинированные печки работают на природном газе, керосине, солярке и поленьях. Многообразие рабочих материалов объясняется дополнительными элементами в оборудовании: газогорелочные детали (горелки, фильтры, клапаны) и механизмы для закладки поленьев.

Отмечается негативное влияние керосина и солярки на атмосферу внутри бани: плохие запахи и снижение пожарной безопасности.

Электрические агрегаты славятся рядом плюсов:

• компактность;
• теплопроводность;
• долговечность;
• равномерное нагревание всей площади;
• поддержка оптимального температурного режима.

Весомый недостаток: невозможность работы без стабильной электросети и высокая стоимость аппарата. Поэтому владельцы загородных дач или домиков отдают предпочтения металлическим печкам, работающим на твердых материалах.

Подготовительные работы

Понадобится лист толстого металла, чтобы не прогорел быстро, а также элементы печки — колосники и дымоход

Чтобы правильно сварить печку в баню, необходимо подготовиться: спроектировать чертеж будущего агрегата, согласовать положение печи в помещении и особенности подведения обязательных коммуникаций к устройству.

Важно приготовить инструменты и строительные материалы:

• листовой металл с толщиной больше 8 мм;
• толстостенная труба в диаметре не меньше 50 мм;
• арматура 10 мм;
• чугунный колосник;
• дверцы для каменки, топки и поддувала;
• дымоходная трубка;
• болгарка для резки железа;
• бак для воды;
• сварочный аппарат.

Нельзя забывать о личной безопасности во время монтажа. Обязательно наличие специального костюма с рукавицами и защитной маски.

Следует запастись рулеткой, уровнем, отвесом, шлифовальными кругами, техническим ножом, ветошью и набором шпателей. Только после полной готовности можно начинать варить банную печку.

Изготовление печи своими руками

Для изготовления печки понадобятся навыки работы со сварочным аппаратом

Наиболее простая печка создается по следующим этапам:

1. Метровая труба применяется для создания каменки, 0.7 м трубы идет для изготовления бака под воду.
2. Внизу будущего парогенератора сделается вырез для поддувала шириной 20-25 см и высотой 6-10 см. К верхнему краю нужно приварить толстую металлическую пластину. В приклеенном элементе прорезаются отверстия для расположения колосников.
3. В этой же трубе делаются отверстия для топки 25-30 см. Сама труба устанавливается в горизонтальном положении. Крепеж осуществляется с помощью крючков.
4. Сверху топочного отдела становится обрезок трубы под каменку (глубина*длина = 12*30). Трубу необходимо сварить для прочного крепления. Завершается этап монтированием дверки соответствующих размеров.
5. Парогенератор заполняется камнями. Для улучшенной стойкости приваривается пруток из стальной арматуры по верху каменки.
6. Сверху печи крепится муфта, выполняемая из стальной шины шириной 50 мм. К выступающему концу будет присоединяться сосуд для воды.
7. В стальном листе вырезается круг. В полученной фигуре проделывается отверстие для установки дымоходной коммуникации диаметром от 100 мм. Вырезанный круг наглухо приваривается к трубе. Важно, чтобы этот шов был чрезвычайно крепким: вода не должна проникнуть к топке.
8. В полукруге из стали делается отверстие для дымовой трубы с использованием болгарки. К дырке приваривается труба. Верхняя часть бака закрывается. На оставшийся отрезок монтируется регулирующая крышка с ручкой.

Финальные штрихи: убираются потеки сварки и металла с применением болгарки и зачистного механизма.

Повышение скорости нагревания помещения

Для сохранения тепла и безопасности металлические печи обкладывают кирпичом

Чтобы избежать теплопотерь, можно обратиться к кирпичной кладке. Выполняется на глиняном растворе с шамотной крошкой или порошком. Используется кирпич 65 мм.

Чтобы повысить производительность, рекомендуется придерживаться нескольких условий:

• между металлической конструкцией и кладкой сохранить расстояние в 10-15 см;
• между кирпичами формируется верхнее и нижнее отверстие, что обеспечит бесперебойную циркуляцию воздуха.

Минимальную высоту кладки составляют три ряда кирпича. При особом желании допускается полная облицовка агрегата.

Правила безопасности

Готовую банную печь несколько раз испытывают на улице перед установкой

Нельзя устанавливать готовую печку сразу в помещение. Перед монтажом агрегат должен вхолостую проработать на свежем воздухе 3-5 раз. Располагают печь так, чтобы топка и входная дверь находились на одной линии и «смотрели друг на друга». Вокруг аппарата настенная и напольная поверхности покрываются сталью, дополнительным теплоизоляционным слоем.

Также важно соблюдать другие моменты:

• швы завариваются наглухо;
• никаких деревянных материалов и легко воспламеняющихся предметов возле печки;
• нужно регулярно чистить дымоходные трубы, чтобы скопившаяся сажа не возгорелась.

Печь в бане – основополагающий элемент. Вместо покупки дорогостоящего аппарата можно приобрести материалы и сделать печку своими руками. Процесс монтажа не самый сложный, однако требует соблюдения всех стандартов, правил и разрешений.

чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры

Среди любителей отдыха на природе или поклонников здорового образа жизни вряд ли найдется кто-то, кто не любит попариться в бане. Сегодня многие дачники стремятся обзавестись собственной банькой. В последнее время набирает обороты самостоятельное создание банной печи из баллона или трубы. Строительство основательной печи из кирпича требует определенных навыков и умений, помимо прочего, такая печь занимает больше места, а купить ее можно в строительном магазине, но это стоит определенной суммы денег. В то время как печь из металла – более экономичный вариант и ее значительно проще сделать самостоятельно, не говоря уж о том, что можно доверить эту работу сварщику.

Печь, сделанная самостоятельно с учетом техники безопасности, не несет в себе угрозы для жизни и здоровья человека, поскольку ее герметичный корпус не выделяет при работе угарный газ.

Особенности: плюсы и минусы

Исходным материалом для металлической банной печки может служить не только труба или баллон, в ней используется и листовая сталь.

Из листов обычно делают корпус в виде прямоугольного параллелепипеда, однако у такой формы есть свои особенности:

• листы необходимо предварительно раскроить, разрезать и соединить вместе сварочным аппаратом;
• как следствие, такая печь будет стоить дороже;
• топливник цилиндрической формы лучше проводит тепло;
• исходя из траектории движения дымовых газов круглое сечение более предпочтительно;
• плоские стенки больше подвержены прогоранию, нежели трубы из точно такого же материала.

В чем плюсы именно металлических печей:

• цилиндр лишь немного проигрывает сферической форме по теплопроводности;
• толщина стен водопроводных или газовых труб дает возможность достигнуть высоких показателей теплопроводности;
• печь можно перемещать, она долговечна;
• стоимость изготовления такой печи весьма невысока, поскольку обрезки труб часто продают по низким ценам;
• подробная инструкция по изготовлению с указанием размеров и диаметров труб позволит снизить трудоемкость процесса и сэкономить время;
• многие заводские изделия подобного рода делаются из точно таких же труб, по образу и подобию которых легко воссоздать изделие кустарным способом;
• помимо этого, такие приспособления обладают жаропрочностью, устойчивы к коррозии, долговечны и легко переносят перепады температур.

Разумеется, такие печи имеют свои недостатки – обработка толстой металлической трубы требует как приложения физической силы, так и инструментария для определенного типа работы.

Виды и характеристики

По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:

• вертикальные;
• горизонтальные.

Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.

Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.

Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

• диаметр сечения – 0,5-0,55 м;
• толщина стенок – 8-12 мм.

Необходимо учесть, что чем больше диаметр, тем выше будет расход дров.

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

• стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
• сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

• облегченные;
• обыкновенные;
• укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Эта информация нужна для того, чтобы сразу грамотно заготовить материалы для будущей печки. Лучший вариант диаметра трубы – 0,5 м, что предполагает как хорошую теплоемкость, так и комфортное проведение работы. Трубы номиналом от 500 мм имеют шаг в 10 мм и их принято классифицировать как трубы большого диаметра. Значительно проще сразу подобрать трубы, подходящие друг другу по диаметру сечений и толщине стенки, чтобы облегчить себе составление концентрической конструкции и уменьшить зазоры между ними.

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Материалы

Для проведения работы необходимы следующие материалы:

• непосредственно труба, которая понадобится для создания топки и водного бака, диаметр ее должен быть от 500 до 600 мм (оптимальной считается 530 мм), толщина стенки – от 8 до 16 мм, длина – от 1,2 до 1,5 м;
• труба, которая станет после вместилищем для камней – ее диаметр примерно 400 мм;
• труба-дымоход – диаметр 120-150 мм, толщина 2-4 мм;
• листы из металла в количестве нескольких штук, размеры примерно 600 на 800 мм, толщиной около 8-12 мм;

• навесные петли из металла;
• небольшая часть трубы водопровода с резьбой, диаметр 1/2-3/4 дюйма, длина 50-80 мм и водопроводный кран с резьбой внутри такой же по диаметру;
• отрезки прутьев из арматуры – длина примерно 500 мм, диаметр от 12 до 18 мм, подойдут уже готовые колосники из чугуна для твердых видов горючего;
• цементный состав;
• кирпичи;
• песок.

Обратите внимание, что топливный отсек, дымоходная труба и котел желательно изготовить не из черного металла, а из нержавейки. Хотя это связано с некоторыми сложностями, так как для их сварки потребуются электроды из той же нержавейки или особая проволока для сварки.

Необходимые инструменты:

• аппарат для сваривания элементов;
• любой сильный резчик по металлу;
• электроды;
• врезной кран;
• металлопрокат для ножек;
• асбестовый шнур;
• ручки для дверей.

Схемы и чертежи

Прежде чем приступить к работе, нужно определиться, какому виду печи – вертикальному или горизонтальному, будет отдано предпочтение. Затем создайте рабочий чертеж с учетом всех параметров – размеров устройства, конфигурации его составляющих, размеров.

В случае, если это первый опыт самостоятельного изготовления печки, логичнее обратиться к уже готовым чертежам и схемам по изготовлению типовой модели устройства, это поможет избежать ошибок и дальнейшего некорректного функционирования агрегата. Более того – неправильно собранная печь может угрожать жизни и здоровью человека!

Необходимо подготовить фундамент, на который будет установлена печь:

• В том участке, где планируется установка устройства, выкапывается яма габаритами 50 х 70 х 70 см.
• Дно ямы засыпается мелкой щебенкой. Обратите внимание, что толщина слоя должна составить не менее 30 см. Далее нужно как можно плотнее утрамбовать этот слой.
• Далее нужно приготовить цементный раствор исходя из следующего соотношения составляющих: на 1 часть цемента возьмите 4-5 частей песка, разведите водой до получения сметанообразной однородной смеси. Залейте слой щебня и дайте возможность застыть – как правило, этот процесс занимает 24 часа.
• С целью создания гидроизоляции на застывший цементный слой укладывается рубероид в несколько слоев.
• Слой рубероида финально заливается бетонным составом: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого необходимо разровнять получившийся слой.

После засыхания фундамента оборудуется глиняная площадка, на которую впоследствии укладываются кирпичи по тем же размерам – 0,7 м на 0,7 м. В итоге кирпичная площадка должна составить в высоту порядка 15-20 см. С целью защиты стен от перегрева в месте, предназначенном для расположения печи, выкладывается защитный экран из кирпичей, которые укладываются ребром и скрепляются при помощи глиняного состава. Наилучшая длина для данного сооружения – 120 см, при этом печь располагается не менее чем в 20 см от него.

Не имеет значения, какой печью будет оборудована будущая баня – горизонтальной или вертикальной – при любом раскладе она будет оборудована каменкой. В данной статье мы не будем касаться темы выбора камней (большинство рекомендует использовать речную гальку, бальзат, кварцит, талькохлорид или габбродиабаз), все равно от каменки зависит теплоемкость. Просто завалить печь камнями нельзя, поскольку в этом случае баня не будет прогреваться и все тепло осядет в трубу в виде сажи.

Для начала нужно решить, каменка будет проточной или же открытой. В первом случае камни будут омываться дымовыми газами, выставить режим в таком случае совсем просто – достаточно в течение нескольких этапов отбирать и подкладывать различные камни до тех пор, пока не будет достигнут желаемый эффект. Есть нюансы – париться в таком случае можно только при использовании древесного топлива самого высокого качества и добавлять пар только при использовании воды. В случае с открытой каменкой этих требований нет, но ее создание сложнее в исполнении.

Простейший тип открытой каменки – это лоток, установленный на топку. Такое приспособление подойдет только для горизонтального вида печки. Но есть свои сложности – проведение предварительных расчетов, а также исследование прототипов, поскольку должна быть точно соблюдена площадь контакта между камнями и стенками топки. Меньшей точности требует иной тип каменки, в котором подогрев происходит посредством дымовых газов, но такое устройство и сложнее сделать.

Не обладая должным опытом, лучше всего отдать предпочтение печи с вертикальным расположением – в ней каменка и чан для воды подогреваются последовательно. Более опытным людям лучше сделать печь параллельной схемы, вода в таком случае греется быстрее. Самой сложной для изготовления считается колпаковая печь, каменка в которой также является открытой.

Изготовление и монтаж

Нельзя забывать, что взаимодействие с печью напрямую соотносится с рисками как с возможным получением ожогов, так и с пожароопасностью, поэтому во избежание возможных последствий необходимо применить определенные правила установки печки и учитывать особенности ее эксплуатации. По форме она не обязательно будет круглая – есть и другие варианты. Разные виды обладают примерно одинаковыми свойствами, сделать их не так трудно. Вне зависимости от того, что насадная печь сама по себе имеет небольшой вес, теплообменник обязательно должен быть установлен на возвышении как минимум 20 см по отношению к полу. Фундамент может быть как железобетонным, так и кирпичным или же его можно собрать из бетонных блоков.

Обязательным условием является также наличие металлического листа с габаритами 0,5 на 0,7 м перед дверкой топливника и поддувала. Дверцы непременно должны распахиваться внутрь предбанника или парной.

Самым меньшим расстоянием между дымоходом, а также прочими металлическими разогретыми частями печи, дымохода и деревянными панелями обшивки стен и потолка является 1 метр.

Лучше всего наполнять бак водой до растопки бани – попадание влаги в горячую сухую металлическую емкость чревато ожогами от парового удара.

Внимательно осмотрите все детали. Прежде чем их сварить вместе, когда установка будет окончена, не забудьте проверить пробной истопкой ее характеристики: КПД, работу змеевика. Зайдите в парилку, побудьте внутри – оцените прогревание воздуха вокруг вас.

Горизонтальная печь

При изготовлении печи горизонтального расположения своими руками порядок действий будет следующим:

• Вырезание топки с помощью болгарки – часть трубы необходимого формата (в строгом соответствии со схемой). Как правило, по длине данная труба будет от 0,7 до 0,9 м.
• Изготовление колосников из металлических рам, а также параллельно сваренных с рамой прутьев арматуры, расстояние между которыми должно составлять порядка 50 см.
• Колосники укрепляются внутри топки. В случае использования готовых металлоконструкций их складывают на уголочки из металла, предварительно приваренные внутри.
• Сверху вырезается отверстие, которое будет в дальнейшем выполнять функции дымохода, его размер составляет от 15 до 20 см. Лучше всего сделать отступ от задней стенки на 15 см, чтобы раскаленный воздух также принимал участие в теплообмене, а не просто выводился как можно скорее.

Некоторые настаивают на том, чтобы вырезать отверстие непосредственно в самой задней стенке трубы, но не рекомендуется этого делать, поскольку за счет подобных манипуляций впоследствии снижается КПД печи, увеличивается расход топлива.

Следующий этап – отрезается лист из металла размером, соответствующим задней стенке, и приваривается к ней. Если в схеме указано наличие каменки, то лист, относящейся к задней стенке печки, должен быть большего размера, чтобы он создавал своей верхней частью вместилище для камней. Во фронтальной стенке выпиливают паз, который в последующем станут зольником и топкой.

Посредством сварки прикрепляется фасад и в завершении навешиваются дверцы – они, как правило, либо сделаны самостоятельно, либо приобретены в специализированном магазине.

Вот и все – печка для бани готова. Перед использованием металл необходимо обработать от коррозии и возможных отложений, после всех манипуляций нужно протестировать способности агрегата, проведя первую контрольную топку.

Вертикальная

Конструирование вертикальной печи абсолютно идентично созданию горизонтальной за исключением некоторых моментов. Отличительной чертой является непосредственное положение трубы в пространстве, когда оба торца образуют не заднюю и переднюю поверхности, а верхнюю и нижнюю соответственно. В подобных печах отдел для расположения камней находится непосредственно в камере топки, как следствие, изготовление подобного агрегата будет несколько сложнее в исполнении, однако разогретый воздух также будет более насыщенным.

Этапы изготовления.

• Сначала в трубе необходимо вырезать окно, которое будет являться пазом поддувала для поступления кислорода к горящему топливу, а также будет собирать продукт распада топлива – золу. Отодвиньтесь от нижнего края трубы на 40 мм и вырежьте болгаркой или ножовкой паз в форме параллелепипеда, которое впоследствии по размеру составит примерно 80 на 240 мм.
• В той же оси нужно выпилить еще один паз для укладки в него горючего – отодвиньтесь от верхнего края поддувного отверстия от 180 до 200 мм. Процедуру резки нужно производить крайне осторожно и максимально аккуратно, так как данные отрезанные сегменты впоследствии будут являться дверкой топливника и поддувала.

• Над уровнем топки располагается лоток для укладки камней. Отмерьте от фронтального края топки от 120 до 180 мм, вырежьте паз в форме круга с диаметром около 350 мм. Обратите внимание, что этот паз должен быть сдвинут на 90 градусов касательно окружности трубы.
• Следующая труба отрезается таким образом, чтобы по длине она стала эквивалентной наружному диаметру большей трубы. Далее нужно срезать на три четверти верхушечную часть, чтобы придать материалу форму совка.
• К задней части с пазом приваривается глухая стенка, к фронтальной части, в свою очередь, прикрепляется заглушка с подвижной дверкой в форме полукруга, которая впоследствии будет использоваться в качестве вместилища для камней и добавления жидкости на камни в процессе парения в бане.

• Данный отрез вставляется в базовую трубу таким способом, чтобы его наружный отступ составлял от 20 до 30 мм с наличием свободного места вокруг него. Далее отверстие осторожно обваривается по периметру. По мере необходимости закрепляется изнутри с помощью арматурных прутьев.
• Из листа металла вырезается диск круглой формы, который по диаметру внутренней части равен главной трубе. По центру диска вырезается прямоугольник – по размеру он должен легко вмещать в себя колосники из чугуна. Если их нет, внизу привариваются прутики арматуры, которые образуют решетку из колосников.
• К основанию топливного бака нужно с помощью сварочного аппарата прикрепить базовую трубу на 20 см выше поддувала.
• Из листа стали вырежьте основу для поддувала. Снизу печь ставится на небольшие ножки.

• Следующий шаг – изготовление чана для воды, при этом дымоходная труба должна проходить как раз через него. В качестве боковых стенок используется основная труба, дно одновременно является верхним сводом топливника.
• Дно вырезается из листа стали в соответствии с диаметром внутренней части трубы, далее на нем вырезается отверстие в виде круга диаметром от 30 до 50 мм, которое станет впоследствии станет дымоходом.
• В это же отверстие вставляется часть дымовой трубы таким образом, чтобы он выходил за края на 100-120 мм.

• Дно водного бака вставляется в дымовую трубу и заваривается немного выше вместилища для камней. Труба для дыма должна оказаться сбоку от участка в виде совка.
• Чан для воды заваривается по всему периметру, снизу проделывается дыра, в которую вставляется кран.
• Привариваются петли для установки дверей к корпусу. Проверьте, не имеет ли бак протечек, заполнив его водой. Далее нужно провести первую пробную топку.

Полезные рекомендации

Чтобы печь была не только функциональной, но и радовала глаз, можно окрасить ее огнеупорной краской – термостойкая краска не только придаст ей желаемый колер, но и поможет защитить металл от воздействия коррозии.

Также можно обложить ее кирпичом, что не только несет декоративную функцию, но и спасает от чрезмерного инфракрасного излучения, которое несет в себе нагретый металл. Данный вид лучей не парит, а обжигает.

Как сварить печку из трубы своими руками, смотрите в видео ниже.

Водяная баня против пароварки – Практическое руководство

Водяные бани и пароварки – это поварские решения для приготовления или разогрева нежных продуктов, особенно соусов на основе яиц или заварного крема, которые сворачиваются, ломаются или обугливаются при слишком сильном нагревании. На водяной бане блюдо окружено горячей или кипящей водой, а в пароварке еда находится в подвешенной над ней миске. В обоих случаях вода смягчает жар, позволяя приготовить нежное и равномерное блюдо.

Водяная баня, также называемая водяная баня (bahn mah-ree), состоит из любой жаропрочной посуды с едой, которую ставят непосредственно в большую неглубокую емкость с горячей или кипящей водой.В духовке водяная баня предохраняет от перегрева заварного крема, терринов и муссов, а на плите позволяет разогреть или разогреть любое количество продуктов без постоянного внимания.

Для водяных бань , связанных с духовкой. : налейте достаточно кипящей воды, чтобы она достигла от половины до трех четвертей пути вверх по стенкам формы (чтобы верхняя часть не пережарилась), пополняя ее при необходимости во время выпекания. Чтобы случайно не пролить воду на еду, я добавляю кипяток из чайника после того, как поставлю сковороду в духовку.Чтобы на гладком заварном креме не образовывалась корка, накройте форму или формочки фольгой.

Водяная баня на плите – это распространенный в ресторанах метод, например, для поддержания теплого сливочного соуса или разогрева густого супа. Попробуйте, когда вы подаете большой или сложный обед и вам нужно согреть несколько блюд, а остальные допить. Высокие цилиндрические сковороды или канистры занимают больше всего места, если на водяной бане находится несколько предметов.

Для обоих типов водяной бани я часто кладу сложенное полотенце на дно большей кастрюли.Полотенце предотвращает дребезжание формочки и обеспечивает дополнительную теплоизоляцию.

Пароварка – правильный выбор для продуктов, которые требуют бережного приготовления и одновременного взбивания, перемешивания или смешивания с другими ингредиентами: голландским или сабайонским, плавящимся шоколадом или заварным кремом. Пароварка состоит из двух сковородок, которые плотно прилегают друг к другу – верхняя сковорода вмещает пищу; дно вмещает кипящую воду. Если у вас нет набора сковородок-пароварок, попробуйте сделать одну из них, поместив металлическую миску поверх кастрюли.

В отличие от водяной бани, вода в пароварке не касается верхней кастрюли или чаши. Подушка из горячего воздуха между водой и пищей помогает поддерживать постоянную температуру и предотвращает перегрев пищи. Если ваш соус начинает сворачиваться или тающий шоколад угрожает ожогом, просто снимите верхнюю кастрюлю (или миску, используя прихватку) на минуту, прежде чем продолжить.

Несмотря на название, не дайте пароваркам закипеть. Вы были бы удивлены, как быстро кипящая вода испаряется, оставляя вас без воды, слишком много тепла и сгоревшей сковороды.Кроме того, если верхняя кастрюля или миска не плотно прилегают к столу, пар, выходящий из кипящей воды в нижней кастрюле, может помешать рецепту.

Метод двойного котла | CraftyBaking

Copyright © 2000 Сара Филлипс CraftyBaking. com Все права защищены.

Будет ли задача: плавление шоколада , приготовление глазурей на основе яичного белка, например, рецепт Seven Minute Vanilla Bean Icing Recipe , или приготовление рецептов, чувствительных к нагреванию, таких как Chocolate Custard Filling , медленный, нежный нагрев Пароварка, кухонный инструмент, обеспечивает отличный результат .
САРА ГОВОРИТ: Паровую пароварку часто ошибочно называют Водяная баня, водяная баня или водяная баня, , но техника отличается. На водяной бане кастрюля или блюдо фактически погружается в горячую водяную баню.

Пароварка обычно состоит из вставки с плоским дном, которая плотно прилегает к кастрюле с кипящей водой; между уровнем воды и нижней частью вставки пароварки имеется зазор, поэтому предмет в верхней части пароварки нагревается паром из находящейся ниже жидкости, а не горячей водой.Это делает тепло непрямым. Захваченный пар выделяет тепло, которое составляет всего около 212 градусов по Фаренгейту (100 градусов Цельсия), что намного ниже температуры, которую можно было бы достичь, поместив содержимое в кастрюлю непосредственно на горелку печи.

Самостоятельно приготовить можно из жаропрочной миски и кастрюли. Чаша не касается воды, но создает уплотнение с нижней чашей для улавливания пара, производимого кипящей водой.

КАК ПОДСКАЗАТЬ: Мы сами сделали пароварку, когда готовили Шоколадный пирог ангела или Учебное пособие по рецепту торта безе.
1. Убедитесь, что миксерная чаша, которую вы собираетесь использовать, термостойкая. Это будет верх пароварки.
САРА ГОВОРЯЕТ: Мне нравится использовать широкую миску, а не глубокую и узкую, потому что она открывает большую часть поверхности ингредиентов над паром, который образуется внизу.

2. Наполните кастрюлю водой наполовину. Это будет дно пароварки.

3. Убедитесь, что смесь плотно прилегает к кастрюле и не касается воды в кастрюле внизу, когда кастрюля наполовину наполнена водой.Если это так, уменьшите воду до глубины не менее 2 дюймов; убедитесь, что его достаточно, потому что вы не хотите, чтобы он закончился во время приготовления.
САРА ГОВОРИТ: Чаша должна плотно прилегать к краю кастрюли, чтобы создать уплотнение с нижней кастрюлей, чтобы улавливать пар, производимый кипящей водой.

Снимите миксерную чашу сверху и отставьте в сторону.

4. Включите плиту на сильный огонь и доведите воду на дне пароварки до быстрого кипения. Когда это произойдет, уменьшите огонь, чтобы поддерживать кипение.

5. Поместите шоколад, воду, порошок эспрессо и соль в миску для смешивания, поставленную на пароварку с кипящей водой, чтобы шоколад плавно растаял.
САРА ГОВОРИТ: Наполните миксерную чашу перед тем, как поместить ее в кипящую воду; Таким образом, пустая миска не станет очень горячей из-за того, что ее ставят над кипящей водой, и не подожжет ингредиенты, когда вы затем поместите их в горячую миску.

6. Часто помешивайте, пока шоколад почти или не растает, выключите огонь.

7. Затем выньте верхнюю миску из нижней кастрюли, используя прихватку для духовки. Позаботьтесь о том, чтобы пар от горячей воды в кастрюле не обжег вас. Также будьте осторожны, потому что миксерная чаша будет очень горячей.
САРА ГОВОРИТ: Вытрите дно миски, когда вы в одиночестве растапливаете шоколад; он схватится из-за попадания нескольких капель воды в растопленный шоколад.

8. Перемешайте содержимое кастрюли, чтобы растопить нерасплавленные кусочки шоколада, смешать ингредиенты или запустить процесс охлаждения.

Как выбрать бойлер для ванной? – Reling

Вы попали в свой новый дом, делаете ремонт в ванной или старый котел просто вышел из строя? Что теперь?

На рынке представлены все типы и марки оборудования для «производства» горячей воды, так как же выбрать для них лучшее? Что ж, вы можете посоветоваться со своими друзьями и соседями, вы можете доверять продавцу в магазине, вы можете просто бродить по сайтам и форумам в Интернете или просто купить модель, которая произвела на вас впечатление яркой и глянцевой рекламой. Однако лучше всего сделать осознанный выбор, сначала узнав кое-что о бойлерах для ванных комнат.

Существует огромное количество водонагревателей – электрических и газовых, объемных и безбаковых, с электроникой, с экологичными функциями, в вертикальном положении и для настенного монтажа, вертикальные и лежащие, белые и цветные, для ванной и для кухня, для установки под раковину или над ней. Высокоэффективные котлы в сочетании с теплообменником могут быть подключены к альтернативным источникам энергии, таким как солнечные, газовые или центральные (местные) системы отопления.Есть небольшие котлы емкостью 1 галлон и гиганты емкостью 250 галлонов и более. Мощность нагревателя может составлять от 2 до 6 кВт для однофазных электронагревателей и от 2 до 30 кВт для газовых.

• Котел объемный или безбаковый?

Объемным (накопительным) нагревателям требуется больше времени для первоначального нагрева воды. После этого они действуют как термос – вода, нагретая, долго сохраняет свою температуру благодаря хорошей теплоизоляции котла.Желаемые градусы поддерживаются за счет автоматического включения и выключения нагревателя. Время нагрева зависит от мощности котла, мощности водонагревателя и начальной температуры воды.

Бесконтактные водонагреватели нагревают воду намного быстрее. Вот почему их еще называют проточными котлами. Они компактнее объемных котлов и обладают большей мощностью. В безрезервуарных котлах вода нагревается при прохождении через теплообменник.

Расход электроэнергии у водонагревателей безрезервуарный выше.Поэтому при покупке вы должны быть уверены, что ваша электрическая сеть может поддерживать требуемую мощность. Обычно мощность котлов-цистерн составляет от 3,5 до 6 кВт.

• Электрический котел или газовый?

Газовые водонагреватели обычно экономичнее электрических, хотя это зависит от цены на газ. Кроме того, вы можете безопасно запустить стиральную машину, посудомоечную машину и принять ванну, не беспокоясь о том, что горячая вода закончится или что предохранитель взорвется из-за перегрузки цепи. Газовые обогреватели также имеют долгий срок службы, а их обслуживание простое и дешевое. По способу отопления газовые котлы также бывают двух типов – безбаквальные и объемные. Проточный поток обеспечивает непрерывное производство горячей воды.

Как правило, как с газовыми, так и с электрическими котлами, безбаккерный котел лучше подходит для домов с одной ванной комнатой и меньшим количеством людей, потому что он обеспечивает комфорт и быстрое отопление, тогда как объемный бойлер лучше подходит для больших домов с более чем одной ванной.

Чтобы выбрать подходящий водонагреватель для дома или офиса, вы можете посмотреть, сколько горячей воды он производит за 1 минуту. Эту информацию можно найти в техническом паспорте агрегата.

Дополнительные советы:

• Специалисты советуют периодически очищать вентиль бака. Это делается путем подъема рычага до тех пор, пока струя воды не выйдет из бокового отверстия клапана и не будет течь в течение 30-60 секунд. Эта операция должна выполняться после того, как котел подсоединен к водопроводу и заполнен.Это следует повторять не реже одного раза в 14 дней.
• При выборе бойлера обращайте особое внимание на качество материала бака – лучше всего из эмалированной или нержавеющей стали. Срок службы всего котла зависит от материала бака. Также устройства отличаются покрытием емкости для воды. Одни емкости имеют эмалированное стеклокерамическое покрытие, другие – нержавеющую сталь. Некоторыми преимуществами эмалированных котлов является то, что покрытие химически нейтрально и не вступает в реакцию с водой и ее составляющими (известняк, известняк).Также кварц в эмали обеспечивает сохранение чистоты воды. Бак для воды из нержавеющей стали имеет и другие преимущества – эти бойлеры имеют более длительный срок службы и более устойчивы к коррозии и деформации.

Мы надеемся, что снова дали вам полезную и полезную информацию и облегчили ваш выбор!

Как выбрать котел для дома

Время чтения: 4 минуты

Покупка и установка новой котельной – важное решение практически для любого домохозяйства. Следует уделить должное внимание вашим текущим и будущим потребностям, так как установка котла считается долгосрочным вложением. Сам бойлер является неотъемлемой частью почти каждого современного дома и обеспечивает необходимую горячую воду как в радиаторы, так и в краны в вашем доме. Однако есть множество факторов, которые следует учитывать, когда вы думаете об установке новой котельной в своем доме. Чтобы узнать, какой размер котла вам нужен, какой тип подходит для вашего дома и какой вид топлива вам следует выбрать, вы должны учитывать несколько важных факторов и аспектов.

Как и многие другие технологии, домашнее отопление стремительно развивалось за последние 10 лет. В последнее десятилетие усовершенствования самих котлов удивительным образом сочетаются с инновациями во всем мире систем управления отоплением, в результате чего система не только дешевле в эксплуатации, но и проще в использовании. Кроме того, в 2005 году стало обязательным для всех газовых котлов, установленных в домах, независимо от того, будут ли они установлены новые или заменены, должны быть заменены конденсационными котлами.Чтобы помочь вам решить, какой бойлер подходит для вашего дома, мы подготовили это мини-руководство, которое, возможно, окажется для вас очень полезным.

Выбор правильного размера котла

1. Потребность в горячей воде

Одно из наиболее важных соображений при выборе бойлера – это количество горячей воды, необходимое для вашего дома. Для домохозяйств с одной ванной и душем обычно рекомендуется простой пароконвектомат на 24-30 кВт. Если у вас есть дополнительная ванная комната, вы можете выбрать более крупный бойлер на 30-35 кВт.При стоимости нового котла от 600 до 3500 долларов, комбинированный котел на сегодняшний день является самым популярным котлом, устанавливаемым в домашних хозяйствах Великобритании. Комбинированные котлы – довольно эффективные и компактные агрегаты, не требующие резервуара для холодной воды или накопителя горячей воды. Если у вас есть место с несколькими ванными комнатами, то системный бойлер, который хранит горячую воду в накопительном водонагревателе, может быть более подходящим.

2. Размер домохозяйства

Вместе с горячей водой вы, вероятно, будете использовать бойлер в качестве основного источника тепла для вашей собственности.Очень важно выбрать тот, который достаточно большой, чтобы обеспечить достаточную тепловую мощность для отопления всего помещения. Котлы для бытового использования измеряются по мощности, которая обычно колеблется в пределах 5-35 кВт. На самом деле, вы должны помнить, что размер вашей собственности не является самым эффективным способом определения необходимого размера котла – лучше вместо этого рассчитать теплопотери. Это более сложный расчет, который учитывает не только площадь пола и количество радиаторов, но и изоляцию, а также другие факторы, влияющие на эффективность системы отопления.Опытный инженер-теплотехник сможет точно рассчитать теплопотери и подскажет, какая котельная система лучше всего подходит для вашего дома.

Выбор правильного типа котла

1. Доступное пространство

Одним из важнейших факторов, влияющих на тип котла, который вы выбираете, является количество свободного места в вашем доме. В домах с ограниченным складским помещением обычно используются комбинированные котлы, поскольку для их работы не требуется много места.Если вы подумываете о модернизации существующего котла до более крупной модели, убедитесь, что в вашем доме достаточно места для более крупного котла.

2. Существующая система

Еще одна важная часть, о которой следует подумать, – хотите ли вы сохранить старую систему, которая уже существует, или вы хотите перейти на другую систему. В большинстве случаев с точки зрения затрат и практичности лучше сохранить ту же котельную систему и просто модернизировать ее.

3. Типы котлов

Есть три основных типа бытовых котлов: обычные котлы, комбинированные котлы и системные котлы. В обычных бойлерах используется накопительный бак, в котором хранятся галлоны воды для подачи горячей воды в ваш дом. Как только накопленная горячая вода закончится, вам нужно будет подождать, пока она пополнится, прежде чем ее снова можно будет использовать.

Комбинированные котлы, также известные как комбинированные котлы, работают за счет подачи горячей воды по запросу непосредственно из сети без необходимости подключения к накопительному резервуару. Все компоненты комбинированного котла находятся в одном блоке, и нет необходимости в отдельных резервуарах для горячей воды, что делает их идеальными для домов с ограниченным пространством.

Благодаря подаче горячей воды непосредственно к радиаторам с помощью накопителя горячей воды, системные бойлеры являются идеальным выбором для домов с более чем одной ванной комнатой. Системные котлы также идеально подходят для домов, где требуется больше горячей воды, чем может обеспечить обычный комбинированный котел.

Выбор правильного типа топлива

Виды топлива, доступные для вашего района, а также ваше отношение к экологически чистым источникам энергии также будут иметь большое влияние на ваш выбор системы отопления и котла.Природный газ является наиболее распространенным видом топлива, используемым в домашних хозяйствах США, и является основным источником топлива для бытовых котельных. Говоря о невозобновляемых источниках энергии, природный газ считается самым чистым видом топлива, которое вы можете использовать. Если ваша собственность не подключена к газовой сети, нефть – второй лучший альтернативный источник, который вы можете использовать для бытовых котельных. Измените окружающую среду и настоятельно рассмотрите возможность использования биомассы и других форм альтернативной энергии, если место для хранения не является проблемой в вашем доме.

Как выбрать котел? – Энергид

Выберите правильный уровень мощности

Вы строите? Прежде чем думать о котлах, рассмотрите другие альтернативы: «пассивный дом» (сверхнизкое энергопотребление), без отопления или с когенерацией (одновременное производство тепла и электроэнергии).

Если вам необходимо заменить существующий котел, поищите независимого совета в Homegrade, у архитектора, у кого-то из ваших знакомых, кто делал то же самое в последнее время и т. Д.Затем обратитесь к веб-сайтам производителей, сравните оценки установки и узнайте об репутации установщиков. Также попросите специалиста по отоплению обосновать выбор модели, которую он предлагает.

Это самые важные моменты, которые следует учитывать при выборе.

1. Топливо

• Вы можете основывать свой выбор на закупочной цене топлива. Трудно предсказать динамику цен на мазут, но все говорит о том, что он будет дороже природного газа как в среднесрочной, так и в долгосрочной перспективе.Выбор поставщика также может быть определяющим фактором; уже есть те, кто больше не основывает цену на газ на цене сырой нефти.
• Финансовая помощь , которой вы можете воспользоваться, безусловно, сыграет роль в вашем выборе. Окружающая среда Брюсселя предоставляет энергетические гранты только для газовых котлов. Точно так же снижается стоимость подключения к газовой сети.
• Воздействие на окружающую среду – еще один важный критерий.Вы должны знать, что газ менее загрязняет окружающую среду, чем нефть, но также учитывайте возобновляемые источники энергии: солнце, дерево и т. Д.

2. КПД

Высокоэффективный котел позволит вам сэкономить на расходах на электроэнергию и снизить выбросы CO2. Это касается низкотемпературных газовых котлов (с маркировкой HR +) и еще больше конденсационных котлов (с маркировкой HR Top). Эти модели более дорогие, но более экономичные в эксплуатации.Что касается масла, низкотемпературные и конденсационные модели имеют маркировку Optimaz и Optimaz Elite.

3. Система сгорания

Есть две системы:

• Котлы открытого типа или «атмосферные» отбирают кислород, необходимый для горения, из помещения, в котором они установлены; поэтому важно, чтобы он хорошо вентилировался. Они оснащены дымоходом, через который отходят отработанные газы.
• Закрытые котлы или воздухонепроницаемые («закрытые, дымоходные») не используют комнатный воздух.Они забирают его снаружи через трубу с двойными стенками, которая также позволяет отходящим газам выходить. Поэтому необходим доступ снаружи (через стену или крышу). Эти модели немного дороже, но имеют ряд преимуществ:
  • им не нужен традиционный дымоход. Достаточно менее дорогой стальной выхлопной трубы;
  • их можно установить в непроветриваемом помещении, например в шкафу;
  • они бесшумны;
  • безопаснее (меньше риск отравления угарным газом);
  • они потребляют на 4-5% меньше топлива.

4. Свободная площадь

Низкотемпературные и конденсационные котлы бывают двух исполнений.

• Если вам не хватает места, рассмотрите настенных котлов . Компактные, легкие и бесшумные, их можно ненавязчиво установить на кухне или в ванной.
• Напольные котлы , как правило, более прочные, но и более громоздкие.

5. Потребность в горячей воде

Для горячей воды вы также можете выбрать одно из нескольких решений.Учитывайте свои привычки, количество воды, которое вам нужно (в зависимости от того, принимаете ли вы ванну или душ, живете ли вы один или нет и т. Д.).

• Отдельный бак для горячей воды накапливает воду и поддерживает ее постоянно горячей. Это наименее экономичное решение с точки зрения энергетики.
• «Смешанный» или «комбинированный» котел нагревает как радиаторы, так и воду, используемую для кухни и ванной комнаты. Это более экономичное решение и более практично для небольших жилищ.
• Водонагреватель , отделенный от бойлера, нагревает воду по мере необходимости. Эта система еще более экономична.
• Солнечный водонагреватель позволяет нагревать большую часть используемой воды экологически и «бесплатно». Его можно комбинировать с бойлером, который обеспечивает необходимое дополнительное тепло, если зимой не хватает тепла.

Не забывайте…

Выберите правильный уровень мощности

При ремонте не ограничивайтесь простой заменой старого котла на модель эквивалентной мощности.Методы расчетов прошлого больше не применимы. Попросите специалиста по отоплению проверить фактических и текущих потребностей вашего дома в отношении тепловой мощности. Примите во внимание уже проведенные или планируемые улучшения (изоляция, стеклопакеты, изоляция и т. Д.).

Рассмотрите возможность установки резервного отопления (дровяная печь или печь на гранулах) для использования в межсезонье или в качестве дополнения в очень холодные периоды.

При расчетах теоретически необходимой мощности учитываются определенные погодные условия, которые длятся всего несколько дней в году.Тогда не будьте слишком амбициозными, чтобы добиться слишком малого эффекта, и избегайте перегрузки котла . В противном случае расточительное потребление гарантировано! Что касается стоимости, то вы тоже выигрываете: цены растут быстрее, чем мощность в том же диапазоне котлов: (очень) мощная модель будет пропорционально дороже, чем менее мощная.

При необходимости доработать дымоход и радиаторы

Проверьте, может ли дымоход улавливать конденсат (поток слабокислой воды, исходящий от конденсата).В противном случае есть несколько решений: интубация, герметичный бойлер. Кроме того, низкотемпературному котлу нужны радиаторы большего размера для увеличения теплообмена.

Попросите вашего специалиста по отоплению проверить, что ваши существующие радиаторы имеют достаточно большую теплообменную поверхность . В противном случае, возможно, потребуется добавить один или два или заменить один или другой из них.

Иметь эффективную систему регулирования

Лучший из котлов не сможет проявить себя наилучшим образом, если им не будет управлять эффективная система регулирования . : программируемый термостат, датчик наружной температуры и термостатические клапаны добавляют определенную ценность вашему котлу: своего рода «интеллект»…

Какой размер котла мне нужен? | Калькулятор мощности

Существует три основных типа бойлеров (комбинированный, системный и обычный), но в рамках этих типов домовладельцы могут выбирать из целого ряда «размеров».Размер не имеет ничего общего с физическими размерами – они примерно одинаковы для каждого типа – все связано с количеством энергии, которое они могут направить в вашу систему отопления и горячего водоснабжения.

Как правило, чем больше ваш дом и чем больше у вас радиаторов, горячих кранов и душевых, тем более мощный котел вам нужен. Для одноместного бунгало потребуется гораздо менее мощный бойлер, чем для семьи из шести человек, проживающих в доме с пятью спальнями и тремя душевыми.

Но дело не только в выборе самого большого котла.Если вы приобретете котел, мощность которого намного больше, чем вам нужно, вы потратите деньги не только на первоначальную покупку, но и на его эксплуатацию. И наоборот, если вы попытаетесь сэкономить на более дешевом котле с меньшей мощностью для большой семьи, вы, вероятно, обнаружите, что у вас часто заканчивается горячая вода и у вас холодные радиаторы.

Вот почему вам необходимо рассчитать размер бойлера для вашего конкретного дома на данный момент или в ближайшем будущем, если вы ожидаете изменений (например, прибывающих новых жителей или строительства собственной ванной комнаты).

Потребляемая мощность, выходная мощность и КПД

При расчете размера котла вы можете заметить две мощности в характеристиках данного котла. Один – это потребляемая мощность, другой – выходная мощность. Входные данные говорят, сколько энергии уходит в котел, чтобы заставить его работать, а выходные данные говорят, какая часть этой энергии преобразуется в полезное тепло. Эффективность – это процент выхода от входа. Ни один котел не является 100% эффективным, так как сам котел требует некоторой энергии для работы, и даже самый эффективный конденсаторный котел неизбежно теряет немного тепла в атмосферу.Но при КПД около 90% большинство современных котлов довольно хорошо работают, приближаясь к совершенству.

Наш калькулятор сделает всю тяжелую работу

Самый простой способ определить, какой размер котла вам нужен, – это воспользоваться нашим селектором продуктов. Вы вводите некоторую статистику и факты о своем доме – что это за тип и сколько у вас спален, ванных и душевых – и компьютер определит, какой бойлер вам подойдет лучше всего. Вам необходимо знать, какой тип котла вам нужен, поэтому, если вы новичок в этом, обратитесь к следующему разделу.

Щелкните здесь, чтобы использовать наш калькулятор мощности.

Типы котла

В этой статье мы рассмотрели три типа котлов, но резюмируем:

• Комбинированные котлы лучше всего подходят для небольших домов, так как в любой момент можно использовать только один кран для горячей воды. Горячая вода нагревается мгновенно, поэтому вам потребуется хороший напор водопроводной воды.
• Системные бойлеры хранят горячую воду в накопителе, поэтому можно одновременно использовать несколько кранов и душей. Они герметичные, поэтому для их нормальной работы требуется приличное давление воды в водопроводной сети.
• Бойлеры, работающие только на нагрев, также хранят горячую воду в цилиндрах, но система питается самотеком, а это значит, что вам понадобятся дополнительные баки на чердаке. Это лучше всего, если вы живете в районе с водой под низким давлением и в вашем доме несколько человек.

Подсчитайте радиаторы

Хороший способ определить размер котла, который вам нужен, – это посчитать количество радиаторов в доме. Очевидно, что чем больше у вас есть, тем большую мощность потребуется котлу, чтобы убедиться, что все трубопроводы горячие.По приблизительным подсчетам, вам потребуются следующие выходные мощности на количество радиаторов для комбинированного котла:

• До 10 радиаторов: 24–27 кВт
• 10–15 радиаторов: 28–34 кВт
• От 15 до 20 радиаторов: 32–40 кВт
• До 10 радиаторов: 12–15 кВт
• 10–15 радиаторов: 18–24 кВт
• От 15 до 20 радиаторов: 30–40 кВт

А для отопительного или системного котла:

Котлам

Combi требуется больше мощности, потому что они нагревают горячую воду мгновенно, тогда как котлы, работающие только с системой и только отоплением, делают это медленнее, циркулируя горячую воду вокруг цилиндра.Таким образом, хотя комбинированные котлы могут выглядеть гораздо менее эффективными, это разные системы. Комбинированный котел будет работать на максимальную мощность только в течение нескольких минут дня, когда вы моете, принимаете ванну, принимаете душ или моете посуду, в то время как системные и обычные бойлеры будут кипеть дольше, поскольку они нагревают весь цилиндр.

Примеры

Существуют десятки возможных вариантов типа и использования дома, поэтому мы приведем здесь несколько примеров.

Однокомнатная квартира

• Тип имущества: квартира
• Спальни: 1
• Ванны: 0
• Ливни: 1
• Газ: природный

Рекомендовано : Vogue Max Combi 26 кВт

Средняя семья

• Тип недвижимости: сблокированный
• Спальни: 3
• Ванны: 1
• Душевые: 1
• Газ: природный

Рекомендуемый : Logic Max System 24 кВт

Многодетная семья

• Тип недвижимости: отдельно стоящая
• Спальни: 5
• Ванны: 2
• Ливни: 3
• Газ: природный

Рекомендуемый : Vogue Max System 32 кВт

Доверьте это профессионалам

Приведенные выше рекомендации являются приблизительными.Зарегистрированный инженер Gas Safe сможет дать вам гораздо более точную рекомендацию, которая учтет размер вашего дома, сколько у вас этажей, насколько хорошо он изолирован, какое у вас давление воды и несколько других важных факторов. . Они также смогут рассказать вам о различных термостатах, термостатических радиаторных клапанах и других доступных аксессуарах, чтобы вы могли выбрать комбинацию, которая наилучшим образом соответствует вашему образу жизни и вашим будущим потребностям.

Если у вас уже установлена ​​система центрального отопления, не думайте, что она идеально подходит для вашего дома.Его можно было установить для совершенно другого домашнего хозяйства, а может и не быть настроено для оптимальной эффективности и результативности. Инженер сможет порекомендовать вам, нужно ли вам изменить тип, установить или снять баллоны или баки, а также будет ли ваш котел работать лучше, если его переместить.

У

Ideal Boilers есть список инженеров, которым мы доверяем, чтобы дать честные советы и установить наше оборудование с учетом качества, безопасности и эффективности. Введите свой почтовый индекс в поле «Найдите установщик» на нашей домашней странице, и мы перечислим ближайшие.

Щелкните здесь, чтобы использовать наш калькулятор мощности.

Найди мой новый котел

Разница между котлами и водонагревателями

Многим домовладельцам, которые не являются специалистами в области сантехники, кажется, что водонагреватель и бойлер имеют одинаковую функциональность. Они оба нагревают воду по всему дому. Конечно, при одинаковой функциональности водонагреватель и бойлер имеют разные цели в доме и нагревают воду по-разному.Для опытного домовладельца важно узнать о различиях между водонагревателем и бойлером, чтобы они могли сэкономить время и деньги, устраняя неисправности этих приборов, когда возникает проблема.

Что такое водонагреватель?

Водонагреватель делает именно то, что подразумевает его название; он нагревает воду. Вы используете эту воду для душа, мытья рук, готовки и уборки. Берет из водопровода холодную воду и нагревает ее. Затем он накачивает его по всему дому, когда вы открываете кран или включаете стиральную машину.Водонагреватели используются для подогрева питьевой воды (чистой и безопасной для приготовления пищи и очистки).

Как работает водонагреватель?

Есть два типа водонагревателей: водонагреватели с баком и водонагреватели без бака.

Водонагреватель с баком принимает холодную поступающую воду и косвенно нагревает ее с помощью газовой горелки или электрических нагревательных стержней внутри бака. Как только вода достигает нужной температуры, водонагреватель сохраняет ее в резервуаре, ожидая, пока вы включите раковину или душ.В зависимости от того, на сколько вы повернете ручку с горячей водой, водонагреватель «отправит» горячую воду, которая смешается с холодной водой, в раковину или душ. Это достигается за счет давления в ваших трубах – при включении раковины или душа холодная вода подается в водонагреватель, а нагретая вода поступает в трубы и к вашему крану.

Водонагреватель без резервуара нагревает воду мгновенно, а не хранит ее в резервуаре. Когда вы включаете воду и устанавливаете желаемую температуру, водонагреватель без резервуара будет нагревать воду, поступающую в ваш душ или раковину, пока у вас есть вода.

Что такое бойлер?

Бойлер не обязательно просто кипятит воду “”, он превращает воду в пар. Пар – недорогой и эффективный способ передачи тепла. Его не только легко перекачивать через дом (вода весит больше и требует больше усилий. для проталкивания по дому) он удерживает тепло лучше, чем просто воздух. Котел нагревает воду, превращает ее в пар и выталкивает ее по всему дому для отопления. Вода не обязательно питьевая, но ее можно использовать для обогрева труб стены дома или обогреть систему лучистого тепла.Бойлер превращает воду в пар для обогрева дома. Схема выше и анимация ниже показывают очень простое представление о том, как работает бойлер. Здесь вы можете найти более подробный обзор котлов и их компонентов.

Как работает котел?

Конечно, котлы можно использовать для нагрева питьевой воды. Но когда котел используется в качестве системы отопления для дома, он полагается на термостат, который сообщает ему, когда начинать нагрев воды в его системе. Большинство котлов работают по системе с замкнутым контуром, что означает, что они не используют постоянно новую воду при подаче пара по дому.Вместо этого они начинают с воды внутри котла. Он нагревается камерой сгорания косвенно. Как только вода превращается в пар, бойлер пропускает его по дому, нагревая стены или пол дома. Вот еще одна простая диаграмма того, что происходит, когда в котле используются радиаторы для отопления дома:

Затем, когда пар остывает, он снова превращается в воду и возвращается в котел. Поскольку он уже теплый, котлу не нужно тратить много энергии, чтобы снова превратить его в пар и снова отправить в путь.

В чем разница между ними?

Котел используется для обогрева дома паром и лучистым теплом. Водонагреватель нагревает воду, которая будет использоваться во время готовки или уборки.

Котлы и домашняя гарантия

Иногда здесь, в компании Landmark Home Warranty, есть люди, которые не понимают, почему гарантия на дом может распространяться на водонагреватель, но не на бойлеры. Хотя бойлеры являются популярной формой отопления в таких местах, как Австралия и Великобритания, в Соединенных Штатах они менее широко используются.Landmark хочет, чтобы при ремонте или замене системы или устройства у нас были специалисты, которые являются экспертами. Поскольку котельная система не так популярна, найти специалистов по ее ремонту или замене может быть сложно. Кроме того, если используются котлы, они обогревают здания, которые используются в коммерческих целях или в общих помещениях, а домашние гарантии обычно не распространяются на системы и приборы, которые используются совместно.

Водонагреватели и домашняя гарантия

Домашняя гарантия обычно распространяется на водонагреватели.Когда водонагреватель выходит из строя, домовладелец звонит в гарантийную компанию и просит его связаться с подрядчиком, который диагностирует отказ водонагревателя. Если неисправность покрывается их домашним гарантийным планом и контрактом, подрядчик отремонтирует или заменит водонагреватель.

Для получения дополнительной информации о планах и ценах с домашними гарантиями и их покрытии на водонагреватели, вы можете сравнить планы и цены здесь.

.
