Как сделать ТВ антенну своими руками

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Типы антенн

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

• • Антенны для приёма «волнового канала».

• • Антенны принимающие «бегущую волну».

• • Рамочные антенны.

• • Зигзагообразные антенны.

• • Логопериодические антенны.

Антенны решётки

• Антенны решётки.

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

• • Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.

• • Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.

• Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенна из пивных банок

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.

Антенна из пивных банок

Чтобы сделать антенну вам понадобятся:

• Две алюминиевые банки из под пива или другого напитка.
• Метров пять телевизионного кабеля.
• Штекер.
• Два шурупа.
• Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
• Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

1. Зачистите один конец кабеля и присоедините к нему штекер.
2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
3. Расплетите оплётку и скрутите её в шнур.
4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
7. Прикрепите банки на основание с помощью изоленты.
8. Закрепите на основании кабель.
9. Вставьте штекер в телевизор.
10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

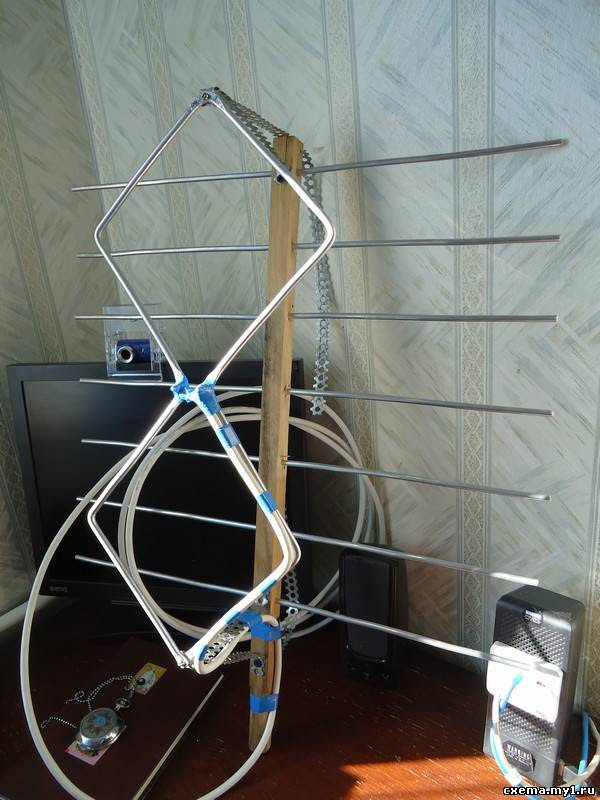

Зигзагообразная антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.

Антенна Харченко

Для изготовления зигзагообразной антенны вам понадобится:

• Медная проволока диаметром 3-5 мм.
• Телевизионный кабель 3-5 метров.
• Припой.
• Паяльник.
• Штекер.
• Изоляционная лента.
• Кусок пластика или фанеры для основания.
• Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

Антенна из коаксиального кабеля

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.

Антенна из кабеля

Получив длину кабеля сделайте следующее:

1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
3. Отмерив нужную длину, откусите лишнее плоскогубцами.
4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
5. Загните очищенную часть под углом в 90 градусов.
6. Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:



• Парабола из оргстекла — изготавливается методом нагрева. Оргстекло помещается на болванку, повторяющую форму параболического отражателя и помещается в камеру с высокой температурой. После размягчения оргстекла, оно принимает форму болванки. После остывания оргстекла, его вытаскивают из формы и обклеивают фольгой. Минус такого производства самодельной параболы в том, что затраты на её изготовление, превосходят рыночную стоимость заводского отражателя.
• Отражатель из металлического листа — делается из листа оцинкованного железа, размером метр на метр. Листу придаётся круглая форма и от края к центру делаются разрезы по форме лепестков. После этого лист помещается на выгнутый шаблон отражателя и «лепестки» скрепляются точечной сваркой или заклёпками.
• Сетчатый отражатель — делается из каркаса и сетки. Сначала изготавливают шаблон параметры которого рассчитывают по формуле. По шаблону изготавливают радиальные параболы из медной проволоки. Сечение проволоки выбирается исходя из диаметра антенны. Например, для антенны диаметром 1,5 метра берут проволоку диаметром 4-5 мм. Также необходимо изготовить круговые пояса. Диаметр поясов меняется с шагом 10-30 см. После изготовления каркаса его обтягивают мелкой медной сеткой.



Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.

Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.

Схема питания развязки

Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
Ниже приведена схема антенного усилителя метрового диапазона:

Схема антенного усилителя метрового диапазона

• Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
• Потребляемый ток не более 20 миллиампер.
• Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
• Каскады имеют общий эмиттер.
• Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
• Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
• Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.

Также предлагаем ознакомиться со схемой дециметрового усилителя:

Схема дециметрового усилителя

• Антенный усилитель дециметрового диапазона 470-790 мегагерц.
• Коэффициент усиления 30 дБ. при напряжении 12 вольт.
• Потребляемый ток 12 миллиампер.
• Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
• Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
• Питание усилителя осуществляется по коаксиальному кабелю.

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

Антенна из кабеля для цифрового ТВ за 5 минут

Супер простую и супер быструю в изготовлении антенну из коаксиального кабеля для приема каналов цифрового телевидения можно сделать своими руками минут за 5. Для этого вам не потребуется абсолютно ничего, кроме самого кабеля. И это главнейший плюс этой антенны.
Без телевизора сейчас никуда.

Эта конструкция вас обязательно выручит, к примеру, когда вы только-только въехали в жилище и ещё успели ни протянуть кабель, ни поставить стационарную антенну. Конечно это не единственный пример где поможет эта по истине простая петлевая антенна.
Сейчас в комментариях кто-нибудь обязательно напишет, что есть антенны ещё проще, типа штыревой. Для изготовления которой будет достаточно просто снять две изоляции с кабеля и всё будет работать. Я конечно с этим соглашусь, но петлевая антенна, которую сделаю я из коаксиального кабеля будет иметь гораздо большее усиление, ввиду своей направленности и резонансно-замкнутого контура.

Изготовление антенны из коаксиального кабеля

Так выглядит вариант сделанный из черного кабеля.

А теперь изготовление антенны по порядку. Все что нам понадобится это менее полуметра коаксиального кабеля любого цвета. Я взял белый.

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Далее снимаем изоляцию с центральной жилы.

Теперь все вместе аккуратно и плотно скручиваем.

Затем, от края со снятой изоляцией отступаем 22 см и вырезаем кусочек 2 см верхней изоляции и экранированной проволоки с фальной, не трогая при этом изоляцию центральной жилы.

Теперь от конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см только со снятием верхней изоляции. Экран кабеля не трогаем.

Далее берем конец кабеля, с которого начинали. И очень плотно приматываем его у последнему разрезу, формируя круг антенны.


На этом наша антенна готова к работе. Конечно это не обязательно, но если вешать антенну на улицу, то лучше изолентой заизолировать все оголенные места кабеля. Так же можно добавить жесткий каркас, но это по желанию.

Расположение антенны

Антенну направляем на ретранслятор или телевизионную вышку. Направление можно выбрать и опытным путем, вращая антенну.
Лучшем вариантом будет если разместить ее за окном, так как стены дома очень сильно глушат высокочастотный сигнал.

Проверка показала отличный результат работы

Смотрите видео инструкцию изготовления антенны

Если вам все же не понятно, как сделать антенну из кабеля, то посмотрите обязательно видео ниже или задайте вопросы в комментариях.

Антенна для телевизора своими руками: 7 рабочих способов

Если вам во время пребывания на даче или отдыхе внезапно понадобилась телевизионная антенна, а под рукой заводской модели не оказалось, вы можете обойтись и без любимых телепрограмм, но куда интереснее и быстрее изготовить такое устройство самостоятельно. Его можно сделать для приема определенных каналов в метровом или дециметровом диапазоне. Далее мы рассмотрим, как изготавливается антенна для телевизора своими руками несколькими способами, из которых вы можете выбрать наиболее подходящий для себя.

Антенна из коаксиального кабеля

Довольно простой вариант комнатной антенны, который легко можно реализовать в домашних условиях за короткий промежуток времени. Предназначена для приема телевизионных каналов, транслируемых в диапазоне ДМВ. Для ее изготовления вам понадобится кусок коаксиального кабеля, фанера или другой листовой материал в качестве основания, изолента для фиксации, нож и паяльник.

Рис. 1: Антенна из коаксиального кабеля

• Возьмите кусок коаксиального кабеля длиной 0,53 м и изогните его в форме кольца (1) с разомкнутыми краями и зафиксируйте в такой форме на листе фанеры;
• Из такого же кабеля отрежьте кусок длиной 0,175 м для петли (2) и подключите, как показано на рисунке.
• Подключите кабель (3), на втором конце которого установите разъем для подключения к телевизору.

Простейшая антенна готова, но ее может оказаться недостаточно для приема сигнала, поэтому вам понадобится блок активного усиления.

  Или изготовить более сложную модель в форме восьмерки.

Антенна “восьмерка”

Довольно простой вариант самодельной антенны, ее можно собрать в течении нескольких минут. Для этого вам понадобится любая картонная коробка, в данном случае используется из-под обуви, антенный кабель, штекер, канцелярский нож, паяльник, скотч, фольга  и клей.

Процесс изготовления заключается в поочередном выполнении таких этапов:

• Откройте коробку и очистите внутреннюю поверхность от скопившейся пыли и мусора, если они отсутствуют, можете сразу переходить к оклейке.
• Нанесите на дно коробки тонкий слой клея, важно чтобы он не менял геометрических параметров, расположенной на нем фольги. Оклейте дно фольгой – она будет выполнять роль отражателя сигнала. Рис. 2. Оклейте дно коробки фольгой
• Закройте коробку и заклейте скотчем, чтобы она не могла самопроизвольно открыться.
• На крышку установите два куска кабеля в форме восьмерки, стороны которой зафиксируйте скотчем.
  Рис. 3: сделайте восьмерку и зафиксируйте скотчем
• Посредине восьмерки зачистите кабель и сделайте два вывода от металлической оплетки для подключения антенны. Рис. 4: посредине восьмерки зачистите концы
• Отрежьте кусок проводника для подключения антенны к телевизору, его длина подбирается в соответствии с расстоянием от места установки до телевизора или цифровой приставки.
• Один конец соединительного шнурка зачистите под разъем, второй зачистите таким образом, чтобы собрать вывод от экрана и вывод от центральной жилы через 1 – 2см изоляции. Рис. 5: зачистите кабель
• Подключите выводы кабеля к выводам восьмерки, как показано на рисунке. Рис. 6: подключите выводы кабеля к выводам восьмерки

Ко второму концу подсоедините телевизионный разъем, и подключите к телевизору.

Антенна «восьмерка» готова к использованию, сегодня она станет отличной заменой спутниковому телевидению, поскольку картинка цифрового сигнала ничем ему не уступает.

Двойной и тройной квадрат

В отличии от предыдущего варианта сборка антенны в форме двойного и тройного квадрата потребует значительно больших усилий. Но такое устройство позволит принимать даже слабые телевизионные сигналы, главное обеспечить точную ориентацию на ретранслятор. При этом качество не зависит от расстояния до источника, главное соблюсти габаритные размеры.  Для ее изготовления вам понадобятся: металлические трубки (медная, латунная, алюминиевая) или прутки, диэлектрический пруток, деревянное основание для несущей конструкции, соединительные провода.

В зависимости от диаметра трубок антенна сможет принимать различное количество каналов в определенном диапазоне частот:

• 10 – 20мм подходит для приема в метровом диапазоне, может ловить от 1 до 5каналов.
• 8 – 15мм подходит для приема в метровом диапазоне, может ловить от 6 до 12 каналов.
• 3 – 6мм подходит для каналов в дециметровом диапазоне.

Рис. 7: схема антенны двойной и тройной квадрат

Как видите на рисунке, конструктивно двойной и тройной квадрат представляет собой две и три рамки правильной формы, отличающиеся размерами. В зависимости от  габаритных размеров будет меняться и длина принимаемой волны.

Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Длина волны	1	2	3	4	5	6	7	8	9	10	11	12
В	1450	1220	930	840	770	410	390	370	360	345	330	320
Р	1630	1370	1050	950	870	460	440	420	405	390	375	360
А	900	760	580	530	480	250	240	230	220	210	210	200
Ш	1500	1260	970	880	800	430	410	390	375	360	350	335

Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Каналы, шт	В	Р	А	Ш
21-26	158	170	91	152
27 – 32	144	155	83	139
33 – 40	131	141	75	126
41 – 49	117	126	68	113
50 – 60	105	113	60	101

Для тройного квадрата размеры приведены в таблице ниже

Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм

Каналы	1	2	3	4	5	6	7	8	9	10	11	12
Д	1255	1060	825	750	688	370	354	340	325	312	300	290
В	1485	1260	975	890	812	438	418	400	385	370	357	345
Р	1810	1530	1190	1080	990	532	510	488	470	450	435	420
А	630	532	412	375	345	185	177	170	163	157	150	145
Б	915	775	600	545	500	270	258	246	237	228	220	210
Ш	1500	1260	970	880	800	430	410	390	375	360	350	335

Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм

Каналы, шт	Д	В	Р	А	Б	Ш
21-26	134	158	193	67	98	152
27 – 32	122	144	176	61	89	139
33 – 40	110	131	160	55	80	126
41 – 49	99	117	143	50	72	112
50 – 60	89	105	129	45	65	102

Приведенный на рисунке короткозамкнутый мостик предназначен для подключения симметричной рамки к несимметричному кабелю и выступает в роли согласующего блока.

Процесс изготовления состоит из таких этапов:

1. Согните трубку в форме квадратов в соответствии с приведенными размерами;
2. Соедините их вверху стрелой из проводникового материала, а внизу стрелой из диэлектрического материала;
3. Установите наружную антенну на деревянное основание;
4. Разделайте кабель и отделите оплетку в отдельный вывод;
5. Подключите кабель к антенне, а второй конец заделайте под антенный штекер для передачи телевизионного вещания к телевизору.

Антенна готова, этот вариант подходит для наружного размещения, поэтому лучше всего устанавливать его на крыше или отдельно стоящей опоре.

Из металлических банок

Если вы можете найти у себя дома пару ровных пивных банок из жести или алюминия, то у вас есть возможность быстро собрать неплохой ТВ приемник. Для этого вам нужно взять две банки как можно большего объема, хороший результат будет достигнут с объемом 1л, но если их нет, то сойдут и по 0,5л, отвертку или шуруповерт с парой саморезов, паяльник, скотч, телевизионный кабель, основу из диэлектрического материала (в данном случае используется деревянный тремпель).

Процесс изготовления антенны из металлических банок состоит из таких этапов:

• Промойте и осушите банки от влаги, но соблюдайте осторожность, чтобы не помять стенки. Чем ровнее банки, тем лучше будет приниматься сигнал телевизионным приемником.
• Удалите верхний слой изоляции с телевизионного проводника, примерно 5 – 10см, чтобы осталась только металлическая оплетка. Аккуратно скрутите ее в подобие проводника. Затем снимите монолитную изоляцию с центральной жилы, чтобы получить оголенный металл. Рис. 8: Удалите изоляцию с кабеля

Сделайте петельки для подключения на выводе оплетки и жилы.

• Зачистите поверхность банок в местах подключения провода от краски и лака, чтобы получился голый металл. Закрепите при помощи саморезов петли – на одну банку от экрана, на вторую от жилы. Для повышения качества сигнала желательно припаять провода к банкам помимо соединения саморезами.
• Поместите банки на плечи тремпеля и зафиксируйте при помощи скотча – антенна из банок готова. Рис. 9: зафиксируйте на тремпеле

После установки следует выполнить настройку каналов путем  изменения расстояния между банками. Оптимальное положение выбирается исходя из качества сигнала в телевизоре. Такая антенна будет принимать около семи аналоговых ТВ каналов.

В виде рамки

Для изготовления такой антенны вам понадобятся алюминиевые пластины, металлическая сетка для изготовления рефлектора (от барбекюшницы, для штукатурки и т.д.), болты с гайками или заклепки для фиксации деталей рамки, кабель со штекером для подключения к комнатному ТВ, дрель, отвертка и пассатижи.

Рис. 10: антенна в виде рамки

Процесс изготовления антенны заключается в следующем:

• Отрежьте алюминиевые полосы нужного размера и высверлите на их концах отверстия для болтовых соединений.
• Соберите рамку, как показано на рисунке выше, места соединения крепятся внахлест. Для предотвращения окисления этих точек желательно покрыть их краской или лаком.
• К точкам А и Б на антенне подключите телевизионный кабель с антенным разъемом.
• Закрепите рамку на рефлектор, главное, обратите внимание, чтобы последний не закорачивал электрическую цепь самой антенны.
• Установите на мачту и разместите в предусмотренном для этого месте.

Если сигнал окажется слабым, получить более мощную антенну  можно путем включения в цепь антенного усилителя.

В форме бабочки

Очередной вариант всеволновой антенны, которая позволяет принимать достаточно большое количество каналов в хорошем качестве. Благодаря чему ее работа может заменить использование спутниковых антенн, но и процесс изготовления требует предельного внимания, точности  и времени. Конструктивно она будет состоять из деревянной доски и нескольких кусков медного провода с жилой 4мм, изогнутого в форме крыльев бабочки, откуда и происходит название модели. Изначально вам нужно разметить на доске расположение отверстий  и высверлить их согласно схемы:

Рис. 11: схема отверстий антенны бабочка

Далее вам необходимо:

• Нарезать 8 одинаковых кусков провода по 37,5см каждый, 2 отрезка для подключения «крыльев» по 22 см и 2 куска для подключения к гнезду;
• Для создания электрического контакта на отрезках зачистите изоляцию, как показано на рисунке. Рис. 12: зачистите изоляцию на проводах
• Согните куски провода по оголенным участкам, V-образные должны получиться с равными сторонами и расстоянием 7,5см между концами.
• Установите на деревянную доску все проволочные элементы, как показано на рисунке, и зафиксируйте при помощи саморезов. Рисунок 13: установите на доску проволочные элементы
• Подключите выводы от приемника в гнездо, туда же подсоедините кабель для передачи сигнала. Рис. 14: подключите выводы в гнездо

Широкополосная антенна готова к использованию, можете устанавливать ее в наиболее подходящем месте комнаты для приема телевизионных сигналов.

Зигзагообразная антенна Харченко

Данный вариант антенны предназначен для трансляции цифрового телевидения, которое осуществляется в дециметровом диапазоне. Основное преимущество, что цифровой сигнал либо есть, либо он отсутствует совсем, поэтому изображение получается довольно высокого качества.

Конструктивно антенны Харченко состоят из двух ромбов, которые изготавливаются из токопроводящих материалов. Для них подойдет медная или алюминиевая проволока, прут, уголок или шина. Схематическое изображение зигзагообразной антенны приведено на рисунке ниже.

Рис. 15: схема и практическая реализация антенны Харченко

В данном случае размеры нужно рассчитывать исходя из длины волны. Для приема цифрового вещания длину волны делят на 4 – это и будет габарит B1, а чтобы настроить антенну на более широкополосный диапазон сторону B2 нужно сделать на 1см меньше, чем  B1, к примеру, в соотношении 12,5 и 11,5см. Для изгибания медной проволоки можно использовать пассатижи, тиски или молоток. С обратной стороны антенны присутствует отражатель для лучшего приема ТВ сигнала, но эта доработка была актуальна для аналогового телевидения, в цифровом ТВ его устанавливать необязательно.

Помимо проволоки для изготовления устройства вам понадобится телевизионный кабель, каркас для размещения приемника, изоляционные материалы, штекер для подключения. Из инструментов возьмите абразивный круг или наждачку, паяльник.

Процесс изготовления включает в себя такие этапы:

• Подготовьте проволоку нужной длины, в данном случае используется 112мм, если будете использовать другие размеры, следует не забывать про запас на места перегиба.
• Согните антенну из проволоки, как показано на схеме, соблюдая углы в 90º и делая плавный поворот в местах изгиба. Рис. 16: согните проволоку
• Чтобы соединить концы, сделайте пазы и соедините тонкой проволокой или сделайте две петли и соедините их вместе, для лучшего контакта и предотвращения окисления полудите их оловом. Если на проводнике присутствует лак, перед лужением его следует счистить. Рис. 17: полудите концы оловом
• Ту же процедуру повторите с противоположной стороной, чтобы получился второй контакт. Расстояние между ними должно получиться порядка 2см.
• Коаксиальный кабель зачистите с двух сторон – одна для подключения к антенне, вторая для ввода в приемник сигнала. Для антенны нужно удалить внешнюю изоляцию на 3 – 5см и собрать многопроволочную оплетку в отдельный вывод. Для телевизора зачистите около 1 – 2см и припаяйте к штекеру.
• Установите антенну на основание и припаяйте к ней кабель. Рис. 18: подключите кабель к выводам
• Для защиты от атмосферных воздействий и придания дополнительной жесткости место пайки обрабатывают термоклеем. Рис. 19: место пайки обработайте термоклеем

Антенна готова для подключения к телевизору, если соблюдены все требования, оговоренные проектировщиком, вы получите отличный вариант устройства, по параметрам не уступающий заводским моделям.

Видео идеи

ТВ-антенна своими руками: ДМВ, цифровая

Когда-то хорошая телевизионная антенна была дефицитом, покупные качеством и долговечностью, мягко говоря, не отличались. Сделать антенну для «ящика» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь над тем, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ. Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом.

Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места, а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

Третье, изменились условия распространения радиоволн в городах. На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни. Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

Наконец, получило развитие цифровое вещание. Сигнал DVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

Требования к антеннам

В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

• Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
• Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
• Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
• ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
• Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

1. Частотнонезависимая (всеволновая) – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
2. Диапазонная логопериодическая. Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
3. Несколько модификаций зигзагообразной антенны, или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

Примечание: Z-антенна, если использовать предыдущую аналогию – частый бредень, сгребающий все, что есть в воде. По мере замусоривания эфира она было вышла из употребления, но с развитием цифрового ТВ вновь оказалась на коне – во всем своем диапазоне она так же отлично согласована и держит параметры, как «логопедка».

Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

О вибраторных антеннах

В полосе частот одного аналогового канала можно передать до нескольких десятков цифровых. И, как уже сказано, цифра работает при ничтожном отношении сигнал/шум. Поэтому в очень удаленных от телецентра, куда сигнал одного-двух каналов еле добивает, местах, для приема цифрового ТВ может найти применение и старый добрый волновой канал (АВК, антенна волновой канал), из класса вибраторных антенн, так что в конце уделим несколько строк и ей.

О спутниковом приеме

Делать самому спутниковую антенну нет никакого смысла. Головку и тюнер все равно нужно покупать, а за внешней простотой зеркала кроется параболическая поверхность косого падения, которую с нужной точностью может выполнить далеко не всякое промышленное предприятие. Единственное, что под силу самодельщикам – настроить спутниковую антенну, об этом читайте тут.

О параметрах антенн

Точное определение упомянутых выше параметров антенн требует знания высшей математики и электродинамики, но понимать их значение, приступая к изготовлению антенны, нужно. Поэтому дадим несколько грубые, но все же поясняющие смысл определения (см. рис. справа):

К определению параметров антенн

• КУ – отношение принятой антенной на основной (главный) лепесток ее ДН мощности сигнала, к его же мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, ДН, антенной.
• КНД – отношение телесного угла всей сферы к телесному углу раскрыва главного лепестка ДН, в предположении, что его сечение – круг. Если главный лепесток имеет разные размеры в разных плоскостях, сравнивать нужно площадь сферы и площадь сечения ею главного лепестка.
• КЗД – отношение принятой на главный лепесток мощности сигнала к сумме мощностей помех на той же частоте, принятой всеми побочными (задним и боковыми) лепестками.

Примечания:

1. Если антенна диапазонная, мощности считаются на частоте полезного сигнала.
2. Поскольку совершенно ненаправленных антенн не бывает, за такую принимают полуволновой линейный диполь, ориентированный по направлению электрического вектора поля (по его поляризации). Его КУ считается равным 1. ТВ программы передаются с горизонтальной поляризацией.

Следует помнить, что КУ и КНД не обязательно взаимосвязаны. Есть антенны (напр. «шпионская» – однопроводная антенна бегущей волны, АБВ) с высокой направленностью, но единичным или меньшим усилением. Такие смотрят вдаль как бы сквозь диоптрический прицел. С другой стороны, существуют антенны, напр. Z-антенна, у которых невысокая направленность сочетается со значительным усилением.

О тонкостях изготовления

Все элементы антенн, по которым протекают токи полезного сигнала (конкретно – в описаниях отдельных антенн), должны соединяться между собой пайкой или сваркой. В любом сборном узле на открытом воздухе электрический контакт скоро нарушится, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

Особенно это касается точек нулевого потенциала. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т.е. его наибольшее значение. Ток при нулевом напряжении? Ничего удивительного. Электродинамика ушла от закона Ома на постоянном токе так же далеко, как Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше всего выполнять гнутыми из цельного металла. Небольшой «ползучий» ток на сварке при приеме аналога на картинке, скорее всего, не скажется. Но, если принимается цифра на границе шумов, то тюнер из-за «ползучки» может не увидеть сигнала. Который при чистом токе в пучности дал бы стабильный прием.

О пайке кабеля

Оплетка (да и центральная жила нередко) современных коаксиальных кабелей делаются не из меди, а из стойких к коррозии и недорогих сплавов. Паяются они плохо и, если долго греть, можно пережечь кабель. Поэтому паять кабели нужно 40-Вт паяльником, легкоплавким припоем и с флюс-пастой вместо канифоли или спиртоканифоли. Пасты жалеть не нужно, припой сразу же растекается по жилкам оплетки только под слоем кипящего флюса.

Частотнонезависимая антенна с горизонтальной поляризацией

Виды антенн

Всеволновая

Всеволновая (точнее, частотнонезависимая, ЧНА) антенна показана на рис. Она – две треугольных металлических пластинки, две деревянных рейки, да много медных эмалированных проволок. Диаметр проволоки значения не имеет, а расстояние между концами проволок на рейках – 20-30 мм. Зазор между пластинами, к которым припаяны другие концы проволок – 10 мм.

Примечание: вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в вырезанными по меди треугольниками.

Ширина антенны равна ее высоте, угол раскрыва полотен – 90 градусов. Схема прокладки кабеля показана там же на рис. Точка, отмеченная желтым – точка квази-нулевого потенциала. Припаивать в ней оплетку кабеля к полотну не нужно, достаточно туго подвязать, для согласования хватит емкости между оплеткой и полотном.

ЧНА, растянутая в окне шириной 1,5 м, принимает все метровые и ДЦМ каналы почти со всех направлений, кроме провала около 15 градусов в плоскости полотна. В этом ее преимущество в местах, где возможен прием сигналов от разных телецентров, не нужно вращать. Недостатки – единичный КУ и нулевой КЗД, поэтому в зоне действия помех и вне зоны уверенного приема ЧНА не годится.

Примечание: есть и другие типы ЧНА, напр. в виде двухвитковой логарифимической спирали. Она компактнее ЧНА из треугольных полотен в том же диапазоне частот, поэтому иногда используется в технике. Но в быту это преимуществ не дает, сделать спиральную ЧНА сложнее, с коаксиальным кабелем согласовать труднее, поэтому не рассматриваем.

На основе ЧНА был создан очень популярный когда-то веерный вибратор (рога, рогулька, рогатка), см. рис. Его КНД и КЗД что-то около 1,4 при довольно гладкой АЧХ и линейной ФЧХ, так что для цифры он подошел бы и сейчас. Но – работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Впрочем, на селе, при подъеме на 10-12 м, может сгодиться для приема аналога. Мачта 2 может быть из любого материала, но крепежные планки 1 – из хорошего ненамокающего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

Веерный вибратор для приема МВ ТВ

Пивная всеволновка

Антенны из пивных банок

Всеволновая антенна из пивных банок явно не плод похмельных галлюцинаций спившегося радиолюбителя. Это действительно очень хорошая антенна на все случаи приема, нужно только сделать ее правильно. Причем исключительно простая.

В основе ее конструкции следующее явление: если увеличивать диаметр плеч обычного линейного вибратора, то рабочая полоса его частот расширяется, а прочие параметры остаются неизменными. В дальней радиосвязи с 20-х годов используется т.наз. диполь Надененко, основанный на этом принципе. А пивные банки по размерам как раз подходят в качестве плеч вибратора на ДМВ. В сущности, ЧНА и есть диполь, плечи которого неограниченно расширяются до бесконечности.

Простейший пивной вибратор из двух банок годится для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать из пивных диполей вертикальную синфазную решетку с шагом в полволны (справа на рис.), согласовать ее и отсимметрировать с помощью усилителя от польской антенны (о нем речь еще пойдет), то благодаря сжатию главного лепестка ДН по вертикали такая антенна даст и хороший КУ.

Усиление «пивнухи» можно еще увеличить, добавив заодно КЗД, если сзади нее поместить экран из сетки на расстоянии, равном половине шага решетки. Монтируется пивная решетка на мачте из диэлектрика; механические связи экрана с мачтой – тоже диэлектрические. Остальное ясно из след. рис.

Синфазная решетка из пивных диполей

Примечание: оптимальное количество этажей решетки – 3-4. При 2-х выигрыш в усилении будет небольшим, а большее трудно согласовать с кабелем.

Видео: изготовление простейшей антенны из пивных банок

«Логопедка»

Логопериодическая антенна (ЛПА) представляет собой собирающую линию, к которой попеременно подключаются половинки линейных диполей (т.е. куски проводника длиной в четверть рабочей волны), длина и расстояние между которыми меняются в геометрической прогрессии с показателем меньше 1, в центре на рис. Линия может быть как настроенной (с КЗ на противоположном от места подключения кабеля конце), так и свободной. ЛПА на свободной (ненастроенной) линии для приема цифры предпочтительнее: она выходит длиннее, но ее АЧХ и ФЧХ гладкие, а согласование с кабелем не зависит от частоты, поэтому на ней мы и остановимся.

Конструкция логопериодической антенны

ЛПА может быть изготовлена на любой, до 1-2 ГГц, наперед заданный диапазон частот. При изменении рабочей частоты ее активная область из 1-5 диполей смещается вперед-назад по полотну. Поэтому, чем ближе показатель прогрессии к 1, и соответственно меньше угол раскрыва антенны, тем большее усиление она даст, но при этом возрастает ее длина. На ДМВ от наружной ЛПА можно добиться 26 дБ, а от комнатной – 12 дБ.

ЛПА, можно сказать, по совокупности качеств идеальная цифровая антенна, поэтому остановимся на ее расчете несколько подробнее. Основное, что нужно знать, что увеличение показателя прогрессии (тау на рис.) дает прирост усиления, а уменьшение угла раскрыва ЛПА (альфа) увеличивает направленность. Экран для ЛПА не нужен, он на ее параметры почти не влияет.

Расчет цифровой ЛПА имеет особенности:

1. Начинают его, ради запаса по частоте, со второго по длине вибратора.
2. Затем, взяв обратную величину от показателя прогрессии, рассчитывают самый длинный диполь.
3. После самого короткого, исходя из заданного диапазона частот, диполя, добавляют еще один.

Поясним на примере. Допустим, наши цифровые программы лежат в диапазоне 21-31 ТВК, т.е. в 470-558 МГц по частоте; длины волн соответственно – 638-537 мм. Также допустим, что нам нужно принимать слабый зашумленный сигнал вдали от станции, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрыва. Для расчета понадобится половина угла раскрыва, т.е. 15 градусов в нашем случае. Раскрыв можно еще уменьшить, но длина антенны непомерно, по котангенсу, возрастет.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут по 160 мм, до 1 мм можно округлять. Расчет нужно будет вести, пока не получится Bn = 537/2 = 269 мм, и затем просчитать еще один диполь.

Теперь считаем А2 как В2/tg15 = 319/0,26795 = 1190 мм. Затем, через показатель прогрессии, А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не дойдем до 269 мм:

• В3 = В2*0,9 = 287 мм; А3 = А2*0,9 = 1071 мм.
• В4 = 258 мм; А4 = 964 мм.

Стоп, у нас уже меньше 269 мм. Проверяем, уложимся ли по усилению, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояния между диполями не должны превышать 0,1-0,12 длины волны. В данном случае имеем для В1 А1-А2 = 1322 – 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» показатель к 1, до 0,93-0,97, вот и пробуем разные, пока первая разница А1-А2 не сократится вдвое и более. Для максимума в 26 дБ нужно расстояние между диполями в 0,03-0,05 длины волны, но не менее 2-х диаметров диполя, 3-10 мм на ДМВ.

Примечание: остаток линии за самым коротким диполем, обрезаем, он нужен только для расчета. Поэтому реальная длина готовой антенны получится всего около 400 мм. Если наша ЛПА наружная, это очень хорошо: можно уменьшить раскрыв, получив большую направленность и защиту от помех.

Видео: антенна для цифрового ТВ DVB T2

О линии и мачте

Диаметр трубок линии ЛПА на ДМВ – 8-15 мм; расстояние между их осями – 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают на ДМВ такое затухание на метр, что все антенно-усилительные ухищрения сойдут на нет. Коаксиал для наружной антенны нужно брать хороший, диаметром по оболочке от 6-8 мм. Т.е., трубки для линии должны быть тонкостенными цельнотянутыми. Подвязывать кабель к линии снаружи нельзя, качество ЛПА резко упадет.

Крепить наружную ЛПА к мачте нужно, разумеется, за центр тяжести, иначе малая парусность ЛПА превратится в огромную и трясущуюся. Но соединять металлическую мачту прямо с линией тоже нельзя: нужно предусмотреть диэлектрическую вставку не менее 1,5 м длиной. Качество диэлектрика большой роли тут не играет, пойдет проолифленное и покрашенное дерево.

Об антенне «Дельта»

Если ДМВ ЛПА согласуется с кабелем усилителем (см. далее, о польских антеннах), то к линии можно пристроить плечи метрового диполя, линейные или веерные, как у «рогатки». Тогда получим универсальную МВ-ДМВ антенну отличного качества. Такое решение использовано в популярной антенне «Дельта», см. рис.

Антенна “Дельта”

Зигзаг в эфире

Z-антенна с рефлектором дает усиление и КЗД такие же, как ЛПА, но главный лепесток ее ДН более чем вдвое шире по горизонтали. Это может быть важно на селе, когда есть прием ТВ с разных направлений. А дециметровая Z-антенна имеет небольшие в плане размеры, что существенно для комнатного приема. Но ее рабочий диапазон теоретически не безграничен, перекрытие по частоте при сохранении приемлемых для цифры параметров – до 2,7.

Z-антенна МВ

Конструкция Z-антенны МВ показана на рис; красным выделен путь прокладки кабеля. Там же слева внизу – более компактный кольцевой вариант, в просторечии – «паук». По нему хорошо видно, что Z-антенна родилась как комбинация ЧНА с диапазонным вибратором; есть в ней кое-что и от ромбической антенны, которая в тему не вписывается. Да, кольцо «паука» не обязательно должно быть деревянным, это может быть обруч из металла. «Паук» принимает 1-12 МВ каналы; ДН без рефлектора – почти круговая.

Классический же зигзаг работает или на 1-5, или на 6-12 каналах, но для его изготовления нужны только деревянные рейки, медный эмалированный провод c d = 0,6-1,2 мм да несколько обрезков фольгированного стеклотекстолита, поэтому даем размеры, через дробь для 1-5/6-12 каналов: А = 3400/950 мм, Б, С = 1700/450 мм, b = 100/28 мм, В = 300/100 мм. В точке Е – нулевой потенциал, здесь нужно оплетку спаять с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: А = 620/175 мм, Б = 300/130 мм, Г = 3200/900 мм.

Диапазонная Z-антенна с рефлектором дает усиление в 12 дБ, настроенная на один канал – 26 дБ. Чтобы на основе диапазонного зигзага построить одноканальный, нужно взять сторону квадрата полотна по середине ее ширины в четверть длины волны и пересчитать пропорционально все прочие размеры.

Народный зигзаг

Как видим, Z-антенна МВ – довольно сложное сооружение. Но ее принцип показывает себя во всем блеске на ДМВ. Z-антенну ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», сделать настолько просто, что она еще в СССР заслужила звание народной, см. рис.

Народная ДМВ антенна

Материал – медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадратики цельные из металла или затянутые сеткой, или закрытые жестянкой. В двух последних случаях их нужно пропаять по контуру. Коаксиал резко гнуть нельзя, поэтому ведем его так, чтобы он дошел до бокового угла, а затем не выходил за пределы емкостной вставки (бокового квадратика). В т. А (точка нулевого потенциала) оплетку кабеля электрически соединяем с полотном.

Примечание: алюминий не паяется обычными припоями и флюсами, поэтому алюминиевая «народная» годится для наружной установки только после герметизации электрических соединений силиконом, в ней ведь все на винтах.

Видео: пример двойной треугольной антенны

Волновой канал

Антенна волновой канал

Антенна волновой канал (АВК), или антенна Удо-Яги из доступных для самостоятельного изготовления способна дать наибольшие КУ, КНД и КЗД. Но принимать цифру на ДМВ она может только на 1 или 2-3 соседних каналах, т.к. относится к классу остро настроенных антенн. Ее параметры за пределами частоты настройки резко ухудшаются. АВК рекомендуется применять с очень плохих условиях приема, причем для каждого ТВК делать отдельную. К счастью, это не очень сложно – АВК проста и дешева.

В основе работы АВК – «сгребание» электромагнитного поля (ЭМП) сигнала к активному вибратору. Внешне небольшая, легкая, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки длин волн рабочей частоты. Укороченные и поэтому имеющие емкостный импеданс (полное сопротивление) директоры (направители) направляют ЭМП к активному вибратору, а рефлектор (отражатель), удлиненный, с индуктивным импедансом, отбрасывает к нему то, что проскочило мимо. Рефлектор в АВК нужен всего 1, но директоров может быть от 1 до 20 и более. Чем их больше, тем выше усиление АВК, но уже полоса ее частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимуму усиления настроена антенна, и согласование с кабелем теряется. Поэтому активный диполь АВК делают петлевым, его исходное волновое сопротивление не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементную, см. рис. справа) удается настроить почти что на максимум усиления в 26 дБ. Характерная для АВК ДН в горизонтальной плоскости приведена на рис. в начале статьи.

Элементы АВК соединяются со стрелой в точках нулевого потенциала, поэтому мачта и стрела могут быть любыми. Очень хорошо подходят пропиленовые трубы.

Расчет и настройка АВК под аналог и цифру несколько различны. Под аналог волновой канал нужно рассчитывать на несущую частоту изображения Fи, а под цифру – на середину спектра ТВК Fс. Почему так – здесь объяснять, к сожалению, нет места. Для 21-го ТВК Fи = 471,25 МГц; Fс = 474 МГц. ДМВ ТВК расположены вплотную друг к другу через 8 МГц, поэтому их настроечные частоты для АВК рассчитываются просто: Fn = Fи/Fс(21 ТВК) + 8(N – 21), где N – номер нужного канала. Напр. для 39 ТВК Fи = 615,25 МГц, а Fс = 610 МГц.

Чтобы не записывать множество цифр, удобно размеры АВК выражать в долях длины рабочей волны (она считается как Л = 300/F, МГц). Длину волны принято обозначать малой греческой буквой лямбда, но, поскольку в интернете греческого алфавита по умолчанию нет, мы условно обозначим ее большой русской Л.

Размеры оптимизированной под цифру АВК, по рис., таковы:

U-петля: УСС для АВК

• Р = 0,52Л.
• В = 0,49Л.
• Д1 = 0,46Л.
• Д2 = 0,44Л.
• Д3 = 0,43л.
• a = 0,18Л.
• b = 0,12Л.
• c = d = 0,1Л.

Если не нужно большого усиления, но важнее уменьшение габаритов АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубки или прутка диаметром 30-40 мм для 1-5 ТВК, 16-20 мм для 6-12 ТВК и 10-12 мм на ДМВ.

АВК требует точного согласования с кабелем. Именно небрежным выполнением устройства согласования и симметрирования (УСС) объясняется большинство неудач любителей. Самое простое УСС для АВК – U-петля из того же коаксиального кабеля. Ее конструкция ясна из рис. справа. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВК и 60 мм на ДМВ.

Теоретически длина колена l должна быть в половину длины рабочей волны, так и значится в большинстве публикаций в интернете. Но ЭМП в U-петле сосредоточено внутри заполненного изоляцией кабеля, поэтому нужно обязательно (для цифры – особенно обязательно) учитывать его коэффициент укорочения. Для 75-омных коаксиалов он колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и брать точно, чтобы АВК была АВК, а не набором железок. Точное значение коэффициента укорочения всегда есть в сертификате на кабель.

В последнее время отечественная промышленность начала выпускать перенастраиваемые АВК для цифры, см. рис. Идея, надо сказать, отличная: передвигая элементы по стреле, можно точно настроить антенну под местные условия приема. Лучше, конечно, чтобы это делал специалист – поэлементная настройка АВК взаимозависима, и дилетант непременно запутается.

АВК для цифрового ТВ

О «полячках» и усилителях

У многих пользователей польские антенны, ранее прилично принимавшие аналог, цифру брать отказываются – рвется, а то и вовсе пропадает. Причина, прошу прощения, похабно-коммерческий подход к электродинамике. Стыдно порой бывает за коллег, сляпавших такое «чудо»: АЧХ и ФЧХ похожи то ли на ежа-псориазника, то ли лошадиный гребень с выломанными зубьями.

Единственно, что хорошо в «полячках» – их усилители для антенны. Собственно, они и не дают сим изделиям бесславно помереть. Усилители «поячек», во-первых, широкополосные малошумящие. И, что еще важнее – с высокоомным входом. Это позволяет при той же напряженности ЭМП сигнала в эфире подать на вход тюнера в несколько раз большую его мощность, что дает возможность электронике «выдрать» цифру из совсем уж безобразных шумов. Кроме того, вследствие большого входного сопротивления польский усилитель – идеальное УСС для любых антенн: что ни цепляй ко входу, на выходе – точно 75 Ом без отраженки и ползучки.

Однако при очень плохом сигнале, вне зоны уверенного приема, польский усилитель уже не тянет. Питание на него подается по кабелю, и развязка по питанию отнимает 2-3 дБ отношения сигнал/шум, которых может как раз и не хватить, чтобы цифра пошла в самой глубинке. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием. Располагаться он будет, скорее всего, возле тюнера, а УСС для антенны, если оно требуется, придется делать отдельно.

Усилитель ТВ сигнала ДМВ

Схема такого усилителя, показавшая почти 100% повторяемость даже при выполнении начинающими радиолюбителями, приведена на рис. Регулировка усиления – потенциометром Р1. Дроссели развязки L3 и L4 – стандартные покупные. Катушки L1 и L2 выполняются по размерам на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности не критичны.

Однако топологию (конфигурацию) монтажа нужно соблюдать точно! И точно также обязателен металлический экран (metal shield), отделяющий выходные цепи от прочей схемы.

С чего начать?

Мы надеемся, что и опытные мастера найдут в этой статье некоторое количество полезных им сведений. А новичкам, еще не чувствующим эфир, начинать лучше всего с пивной антенны. Автор статьи, отнюдь и отнюдь не дилетант в данной области, в свое время был немало удивлен: простейшая «пивнушка» с ферритовым согласованием, как оказалось, и МВ берет не хуже испытанной «рогатки». А что стоит сделать ту и другую – см. текст.

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

простой комнатный вариант своими руками за 5 минут

Для приема цифрового телевещания необходима антенна. В магазинах электроники всегда есть выбор мощных моделей, однако в некоторых случаях достойный вариант можно собрать своими руками буквально за 5 минут. Разберемся, как это сделать, что для этого потребуется и в каких условиях может использоваться антенна из кабеля.

В каких случаях такая самоделка сработает

Обычно относятся к категории маломощных. Самостоятельно без специальных навыков и инструментов сделать однонаправленную активный -приемник с усилителем крайне трудно. Поэтому самодельная антенна пригодится в следующих случаях:

• Небольшое расстояние до телевышки.
  В большинстве случаев для самоделки предел – это 15–20 км от ретранслятора киловаттной мощности;
• Отсутствие физических преград.
  На пути принимаемого сигнала нет существенных препятствий в виде зданий, возвышенностей или высокого леса;
• Наличие самого сигнала.
  Приемник может находиться в мертвой зоне, где не ловится ни прямой, ни отраженный сигнал. В этом случае это не сработает.

Проверить уровень сигнала можно разными способами, самый простой из которых – использование возможностей новых цифровых телевизоров.

В этом случае тест происходит так:

1. Телевизор включается и переводится в режим настройки. Антенна на этом этапе не требуется.
2. В настройках ищется индикатор уровня сигнала. Где конкретно он находится, зависит от интерфейса, предусмотренного производителем.
3. Индикатор должен показать уровень. Если он превышает 15 %, телевещание доступно для приема на самодельную антенну, если ниже – нужно что-то более мощное.

Вам подходит такой вариант антенны?

Да!Ща проверим!

Пошаговая инструкция по изготовлению

Чтобы смастерить комнатную антенну для цифрового ТВ из кабеля, необходимо иметь под рукой следующее:

• кусок коаксиального кабеля длиной 2,5–3 м;
• нож;
• маркер для разметки;
• линейку;
• штекер для подключения готовой антенны к телевизору или приставке;
• 5 минут свободного времени.

Схема надрезания кабеля

Цифровая антенна из кабеля изготавливается так:

1. От конца кабеля делается отступ на 50 мм. На этом участке снимается внешняя изоляция, аккуратно, так, чтобы не повредить оплетку.
2. Оплетка и фольга отгибаются в сторону.
3. Срезается внутренняя изоляция, зачищается центральная жила.
4. Оплетка, фольга и жила туго скручиваются в один жгут, чем плотнее, тем лучше.
5. От конца зачищенной изоляции делается отступ в 220 мм, ставится отметка. Откладывается отрезок в 20 мм и рисуется вторая отметка.
6. На получившемся участке срезается наружное защитное покрытие и убирается экранировка. Внутренняя изоляция и центральная жила должны остаться целыми.
7. От конца защищенного участка отмеряется еще 220 мм, ставится отметка и дополнительно откладывается 10 мм.
8.  На этом участке операция повторяется: убирается внешняя изоляция. Однако здесь оплетка должна остаться нетронутой.
9. Конец, с которого начиналась работа (тот, где жила и оплетка свиты вместе), аккуратно и туго закручивается вокруг 10-мм участка, где обнажена оплетка (лучше использовать пассатижи, но можно и руками).
10. В результате должно получиться аккуратное кольцо из кабеля – это и есть антенна.
11. На свободный конец кабеля надевается RF-штекер (папа).

Антенна для цифрового ТВ, сделанная своими руками из кабеля, в целом готова и ей можно пользоваться.

Однако просто держать в руке кабельное кольцо плоскостью в сторону ретранслятора не очень удобно, поэтому можно изготовить из фанеры или плотного картона держатель – кольцо такого же диаметра на ножке длиной 4–5 см.

Это нужно для того, чтобы избежать деформации получившейся плоской антенны. Она накладывается на кольцо и закрепляется с помощью клея или изоленты, свободный конец кабеля прокладывается вдоль ножки. Сама же она крепится уже к подставке той конструкции, которую вы придумаете.

Также дополнительно провод можно покрасить. Это необязательно, но поможет избежать помех из-за касания проволокой токопроводящих поверхностей. Дело в том, что высокочастотный сигнал распространяется в основном по поверхности проводника, и тут могут возникнуть ненужные наводки.

Кроме того, если при этом залить герметиком или термоклеем место соединения, то в результате будет уже не комнатная, а уличная антенна.

Удалось поймать 20 цифровых каналов?

Да!Нет!

Видеоинструкция

Предыдущая

АнтеннаИнструкция по выбору антенны для цифрового телевидения

Следующая

АнтеннаИнструкция по подключению и настройке комнатной антенны

Антенна для телевизора своими руками

Основную массу информации население получает благодаря телевидению, просмотр которого требует наличия принимающей антенны. Купить принимающее устройство можно в любом магазине, но не всегда есть такая возможность. В таком случае, можно сделать антенну своими руками. Далее, будут рассмотрены основные разновидности и порядок их сборки.

Главным преимуществом самодельных устройств является то, что они требуют минимум финансовых затрат. Случается и так, что самодельные варианты превосходят заводские по многим позициям.

Плюс и в том, что кустарные изделия можно назвать «всеволновыми», делается это не умышленно, получается именно так. Недостатки самодельных устройств заключаются в неэстетичном внешнем виде, хотя это зависит от рук мастера. Весомым недостатком является труднодоступность некоторых материалов.

Несомненно, плюсов больше, поэтому рассмотрим основные кустарные изделия.

Разновидности

«Пивная»

Для изготовления изделия потребуется четное количество банок из-под пива. Самые распространенные варианты выполнены из двух штук. Процесс монтажа достаточно простой и требует минимума инструмента и расходных материалов.

Инструкция:

1. Для начала, берется деревянная рейка (подойдет и вешалка), которая будет служить опорой конструкции.
2. К рейке, при помощи скотча, крепятся пивные банки, на расстоянии около 6 сантиметров.
3. Далее, к банкам, крепится телевизионный кабель. Процедура может быть выполнена как при помощи саморезов, так и с помощью припоя.
4. Последним этапом является крепление основы к мачте и настройке положения. Более сложный вариант изготавливается из 6-8 банок. Для такой антенны потребуется две основы, установленные вертикально.
5. На установленные основы крепятся по 4 банки, параллельно друг друга.
6. При помощи медной пластины или проволоки, следует соединить банки, расположенные на одной стойке, далее, выполнить процедуру на другой.
7. Следующим этапом является монтаж стоек в одну конструкцию, следует учитывать, что расстояние между донышками банок должно быть не менее 60 мм.
8. Осталось закрепить кабель в крайних точках соединительных пластин.

Антенна с минимальными затратами

Следует помнить, что телевидение распространяется в пространстве в виде волн, которые хорошо воспринимаются металлическими объектами. Для просмотра нескольких телеканалов можно использовать кусок проволоки, один конец которой крепится к системе отопления, а другой в телевизор к центральному контакту.

Принцип работы такой антенны основан на площади системы, а она опутывает почти весь дом на разных высотах. Качество приема у конструкции не самое высокое. Более интересный вариант требует наличия балкона с металлическими струнами для белья.

Технология сборки полностью аналогична системе с батареей. Существуют места с уверенным приемом сигнала, там можно использовать вязальную спицу, которая даст возможность просмотра основных каналов.

Обычная антенна

Самостоятельно собрать антенну достаточно просто, для этого потребуется трубка из алюминия или латуни. Последний вариант более удобен, так как этот материал практически не окисляется.

Инструкция:

1. Длина трубок должна быть 276 мм – именно она обеспечивает прием большинства каналов, толщина 20 мм. Трубки следует расплющить с одной стороны, далее просверлить отверстия в этих местах.
2. Следующий этап – это подготовка основы. Она должна выполняться из диэлектрического материала, размером 150 на 50 мм и толщиной не менее 5 мм.
3. Далее, на ровной поверхности выкладывается макет антенны. Ложится основа, поверх нее трубки, расстояние между расплющенными концами трубок составляет 65 мм, отмечаются места отверстий в трубках и сверлом того же диаметра делается отверстие в основе.
4. Следующий этап – сборка конструкции. Трубки крепятся к основе при помощи болтов, желательно использовать дополнительное крепление в виде хомута – это обеспечит прочность конструкции. Болты, используемые для крепления, берутся длиной 15-20 мм, это необходимо для крепления петли.
5. Сборка антенны завершена, остается только присоединить кабель, делать это напрямую к антенне нельзя. Правильное соединение производится через кольцо из провода с сопротивлением 75 Ом. Длина петли высчитывается индивидуально в зависимости от длины трубки, в данной ситуации она равна 280 сантиметров.

Отводящий кабель присоединяется уже к петле.

Мощная антенна

Разобравшись с классическими вариантами, следует рассмотреть антенны, рассчитанные на прием самого слабого сигнала. Для создания такой потребуется минимум материалов, а именно, латунная трубка, пластина из того же материала, желание и руки.

Инструкция:

1. Изготовление приемного устройства начинается с выгибания из трубки двух квадратов одинакового размера, крепящихся на диэлектрическую основу таким способом, чтобы расстояние между углами квадратов составляло 10-15 мм.
2. Следующим этапом является изготовления экрана, призванного усилить мощность сигнала, и сгладить радиопомехи. Экран выгибается в форме прямоугольника 11×10 сантиметров, с высотой бортов 23 мм и шириной 6 мм.
3. При соединении двух компонентов необходимо выдержать расстояние в 12 мм. Соединение готового изделия с телевизором производится при помощи кабеля с сопротивлением 75 Ом. Важным фактом является то, что данная конструкция не допускает использование болтового соединения, разрешен только припой.

При правильной сборке, модель превосходит по характеристикам заводские аналоги.

ДМВ антенна

Цифровое телевидение покрывает все новые территории, но для его уверенного приема необходим специальный модуль. Часто, устройство приобретается отдельно, но имеются телевизоры, имеющие встроенный модуль.

Но одного приемника мало, необходима антенна, приминающая ДМВ волны. Самый простой вариант изготавливается на листе фанеры.

Инструкция:

1. Для сборки потребуется телевизионный кабель 75 Ом длиной 53 см. Этот отрезок закрепляется на листе в форме кольца, крепить можно как хомутами, так и при помощи клея.
2. При загибе петли следует сделать так, чтобы между концами кабеля был зазор в 5-10 мм. Второй элемент изделия выполняется из аналогичного кабеля, длиной в 15,5 см, из этого отрезка выполняется петля.
3. Соединение кольца и петли выполняется следующим образом – внутренняя жила кольца соединяется с обмоткой обеих сторон. Петля центральной жилой крепится к этой скрутке, а наружная обмотка соединится между краями. Центральная жила антенного кабеля присоединяется к внутренней жиле петли, а обмотка к обмотке петли.

Настройка

Установка изделий, сделанных своими руками, производится аналогично заводским аналогам. Большинство вариантов требуют наличия мачты, для поднятия их на максимальную высоту.

В большинстве случаев, достаточно высоты на 2-3 метра превышающей высоту крыши строения. Дополнительно, при установке следует выбрать место с наличием самого сильного сигнала, особенно это актуально для комнатных устройств.

Настройка осуществляется путем перестановки или поворота антенны в сторону вышки, иногда требуется установка дополнительного экрана с задней стороны.

Усилитель своими руками

Нередки ситуации, когда правильно собранная и грамотно настроенная антенна, отказывается надежно принимать сигнал, тогда просто не обойтись без усилителя сигнала.

Большая часть подобных устройств имеет сложную конструкцию, собрать которую без определенных знаний тяжело. Более простой вариант можно изготовить своими руками за 10 минут.

Понадобится магнит, на который наматывается несколько витков телевизионного кабеля. Это устройство можно собрать как возле телевизора, так и на антенне. Последний вариант наиболее популярен в заводских усилителях.

Итоги

Завершая тему, следует обратить внимание на то, что наибольшее качество приема можно добиться при использовании пайки (болты с гайками окисляются, значительно ухудшая сигнал). Важным аспектом является правильный выбор кабеля. Самый популярный вариант – это изделие имеющее сопротивление 75 Ом, выполненное из силикона.

Подобные изделия имеют длительный срок службы, плюс не подвержены влиянию климата. Способ соединения кабеля с телевизором имеет важное значение. Рекомендуется использовать специальные штекера, допускаются варианты без пайки.

Перед началом сборки изделия, необходимо определиться с типом изделия, для этого следует выяснить частоту, на которой транслируется сигнал, это зависит от конкретной местности.

Статья была полезна?

0,00 (оценок: 0)

Как сделать и настроить комнатную антенну своими руками

Комнатная антенна позволяет принимать дом эфирное телевидение, аналоговое и цифровое. Аналоговое телевидение постепенно уходит в прошлое, всё большее распространение получает цифровое.

Если следовать рекомендациям и приложить небольшие усилия, то можно самому сделать TV-антенну.

В настоящее время работают два мультиплекса по 10 каналов, ведутся работы по внедрению третьего мультиплекса ещё на 10 каналов, некоторые из них будут и в HD-качестве. Первые два мультиплекса бесплатные, а за просмотр третьего, возможно, будет взиматься плата.

Для подключения к эфирному цифровому телевидению вам понадобится:

• установить дециметровую антенну, комнатную или внешнюю;
• приобрести специальную цифровую приставку, если ваш телевизор не поддерживает приём DVB-T2 сигнала;
• подключить антенну и приставку телевизионным кабелем.

Множество фирм предоставляет услуги по подключению к эфирному телевидению. Но на самом деле легко сделать и настроить комнатную антенну своими руками. После этого вы сможете бесплатно просматривать 20 каналов в цифровом качестве.

Разные способы изготовить антенну

Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма. Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.

Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:

1. Приготовьте кусок кабеля 53 см.
2. Зачистите с обеих сторон, оголив жилу и скрутив оплётку.
3. Загнуть кабель в кольцо (или ромб) и приклеить его на фанеру или лист пластика. Расстояние между концами кабеля должно быть порядка 2 см.
4. Внутреннюю жилу кольца с двух сторон соедините с обмоткой. На концах петли скрутите обмотку между собой. А жилы петли присоедините к скрутке кольца.
5. Зачистите конец антенного кабеля (того, что пойдёт к телевизору).
6. Соедините жилу антенного кабеля с жилой петли, а обмотку с обмоткой петли.

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:

1. Возьмите две обычные пивные банки.
2. Прикрепите их на деревянную рейку при помощи, например, скотча. Расположите их вдоль рейки крышками друг к другу, на расстоянии порядка 6–7,5 см.
3. Проделайте отверстия отвёрткой в горловине (в стенке горловины, а не на крышке).
4. Разместите в отверстия саморезы.
5. Зачистите конец антенного кабеля.
6. Прикрепите проволоку кабеля к банке саморезами. Для надёжности можете припаять.
7. Другой конец антенного кабеля подключите к разъёму ТВ или цифровой приставки.
8. Можно сделать более продвинутый вариант из 3–4 рядов банок.
9. Для этого понадобится вертикальная рейка, к которой будут перпендикулярно крепиться горизонтальные.
10. По такому же принципу сделайте 3–4 ряда расположенных друг напротив друга банок.
11. Соедините их между собой медным проводом и выведите вниз. Можно подсоединить усилитель, а к нему антенный кабель. Таким образом, у вас получится очень эффективная антенна, которую можно использовать и на улице.

Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:

1. Возьмите 2 куска медной проволоки диаметром 2–3 мм по 56 см.
2. Загните проволоку плоскогубцами, чтобы из каждого куска получился квадрат.
3. Зачистите антенный кабель и припаяйте жилу к углу одного квадрата, а оплётку к углу другого.
4. Закрепите конструкцию на диэлектрическую основу.
5. На другом конце кабеля установите штекер и воткните в телевизор или приставку.

Своими руками можно легко смастерить антенну из картонной коробки:

1. Возьмите обычную картонную коробку, например, из-под обуви.
2. Наклейте на дно слой фольги.
3. Скрутите круги из двух кусков кабеля по 50 см, приклейте их на коробку, не замыкая концов. Должен получиться вид восьмёрки.
4. Зачистите кабель, который будет подсоединяться к телевизору. Жилу закрепите между соседними концами разных кругов. А обмотку соедините с обмоткой других двух концов.
5. Теперь осталось подключить другой конец к телевизору.

У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.

Подключение и настройка

Настройка комнатной антенны заключается главным образом в правильной её установке:

1. Закрепите её как можно ближе к окну, чтобы на пути сигнала по возможности не было преград (железобетонных стен, металлических решёток).
2. Подключите к телевизору или цифровой приставке.
3. Теперь нужно просто настроить программы: запустите автоматический поиск по цифровым каналам.
4. Если какой-то канал найден, но на экране надпись «нет сигнала», попробуйте установить антенну в другое место, после чего снова настроить каналы, запустив автопоиск.

И напоследок инструкция, как подключить кабель к разъёму телевизора:

1. Надрежьте и снимите с края кабеля изоляцию, не повредив оплётки.
2. Осторожно отогните металлические волоски оплётки и фольгу вниз.
3. Отступите 1 см и срежьте внутреннюю изоляцию, оголив центральную жилу.
4. Проденьте внутреннюю жилу кабеля до упора в штекер и плотно закрутите шайбу штекера.
5. Торчащий из штекера лишний кусок жилы отрежьте кусачками.

Таковы некоторые способы сделать своими руками антенну для телевизора. Теоретически, антенной может послужить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно, чтобы настроить приём сигнала в ваших условиях. Если у вас есть идеи, как ещё можно самостоятельно сконструировать эффективную комнатную антенну, оставляйте ниже свои комментарии и советы.

6 способов сделать свою собственную антенну HDTV по доступной цене

Вы слышали, что можно построить собственную антенну HDTV для приема цифровых наземных сигналов (DVB-T). Звучит как хорошая идея и большая экономия. Вы планируете перерезать шнур, и это звучит идеально. Но возможно ли это?

Да, это! Вот шесть способов построить собственную антенну HDTV из предметов домашнего обихода.

Причины сделать самодельную HDTV-антенну

Итак, почему вы можете выбрать самодельную антенну для приема цифрового телевидения? Не могли бы вы просто купить одну из лучших телевизионных антенн? Используйте вместо этого кабель или спутник?

На ум приходит несколько причин:

• Беспроводное телевидение дешевле, чем кабельное, и вам нужно отрезать шнур (но сначала рассмотрите эти подводные камни).
• Вы не можете позволить себе антенну заводского изготовления.
• Ваша антенна сломалась во время шторма, и вам нужно срочно заменить ее.
• Вам просто нравится делать свое собственное снаряжение.

Что бы ни побуждало вас создать собственную антенну HDTV, у вас есть несколько вариантов.Каждый из них имеет немного отличающийся дизайн, и все они могут быть построены из предметов домашнего обихода.

Неважно, насколько мал ваш бюджет.Если вы хотите принимать сигналы цифрового телевидения по воздуху, эти четыре конструкции антенны идеально подходят.

Как только вы закончите, вы сможете принимать обычные телеканалы OTA.Если вы «перерезаете шнур», вам следует соединить эти бесплатные телеканалы с недорогим медиа-стримером, таким как Amazon Fire TV Stick или Raspberry Pi под управлением Kodi.

1.Самодельная телевизионная антенна из скрепки

Удивительно, но можно получать изображения по воздуху, просто используя скрепку в качестве телевизионной антенны своими руками!

Это будет зависеть от силы сигнала, расстояния до передатчика и погодных условий, но

При благоприятной силе сигнала, расстоянии передатчика и погодных условиях вы можете смотреть телевизор, используя обычные канцелярские принадлежности!

Как объясняется в видео, все, что вам нужно сделать, это развернуть скрепку в форме буквы L.Подключите более короткий конец коаксиального кабеля, который затем подключается к телевизору.

По общему признанию, это легкая часть.Для того, чтобы это работало, вам понадобится длинный кабель для подъема на высоту крыши. В видео YouTube LaneVids вешает кабель на чердаке и ведет зрителя к своему основному телевизору. Изображение четкое, хотя иногда и резкое, но эта самодельная телевизионная антенна имеет длину всего несколько дюймов!

Здесь стоит добавить, что в некоторых (хотя и редких) случаях скрепка может даже не потребоваться.Опять же, это зависит от погодных условий, но некоторые пользователи сообщают, что сигналы цифрового телевидения принимаются только по кабелю.

Хотя он должен быть направлен в правильном направлении, это может быть все, что вам нужно для приема сигнала HDTV.

2.ТВ-антенна DIY из картона и фольги

Эта версия DIY HDTV-антенны – немного более сложный вариант, она обойдется вам менее чем в 5 долларов.Имея более миллиона просмотров, мы считаем, что довольно много людей используют эту телевизионную антенну, сделанную своими руками.

Эта сборка требует:

• 4 куска картона или пенопласта (два по 8 х 11 дюймов, два по 8 х 8 дюймов)
• 1 х лист алюминиевой фольги
• Этот шаблон для печати

Также вам понадобится клей ПВА, степлер и горячий клей.

Когда вы закончите, у вас должна быть легкая коробчатая антенна, готовая для приема телешоу.

(Хотя сумма в 5 долларов – это, вероятно, самый минимум.Если у вас уже есть большая часть материалов, вам не нужно тратить больше 10 долларов.)

3.Самодельная антенна “Фрактал”

Визуально ошеломляющая антенна для приема HDTV, эта сборка, сделанная своими руками, вероятно, является самой эстетичной версией этого проекта.

Это требует:

• Лист алюминиевой фольги
• 1 х балун конвертер
• 2 коротких провода
• 1 лист прозрачного гибкого пластика

Для сборки требуются две распечатанные копии шаблона, каждая из которых приклеена к листу фольги и вырезана.В свою очередь, их следует приклеить к каждой стороне пластикового листа, убедившись, что они выровнены.

Соедините «балун» с антенной, скрепив провода скобами или приклеив их к «ножкам» фрактальной конструкции.и ваш обычный коаксиальный кабель подключен.

Отправляйтесь на Hackaday, чтобы получить шаблон и полные инструкции для этой сборки.

4.Вешалка для одежды DIY TV Antenna

Наконец, вот один из наших собственных проектов антенн HDTV.Хотя эта антенна, сделанная своими руками, больше и уродливее, чем другие проекты, она также является самой прочной. Я построил это в 2015 году, и он до сих пор работает.

Ключевые компоненты этой сборки:

• Короткий отрезок дерева 3×1
• 8 металлических вешалок
• 2 одноразовых гриля для барбекю
• 18 винтов и 18 соответствующих шайб
• Какой-то провод

Стоит отметить, что этот вариант антенны сложнее других.

Как и положено более крупному и прочному проекту, на сборку потребуется больше времени, чем для других сборок.Однако после тестирования и установки вы сможете принимать надежное цифровое телевидение по воздуху.

На видео выше я тестирую его внизу, и сигнал достаточно хороший.Однако, если переместить его на крышу, результаты будут идеальными.

Прочтите наше руководство по антенне HDTV для получения полных инструкций.

5.Big Bertha: антенна для приема на большие расстояния своими руками

Построенная еще в 2009 году, эта самодельная антенна для цифрового телевидения продолжала использоваться по состоянию на 2018 год.Прочная и долговечная, «Большая Берта» тоже огромна.

Причина этого в том, что он предназначен для приема сигналов HDTV, транслируемых на большие расстояния.В то время как другие постройки в этом списке идеально подходят для городского и пригородного использования, Большая Берта предназначена для сельской местности.

По сути, Большая Берта – это телевизионная антенна вешалки, сложенная вдвое и установленная на алюминиевой стойке.Готовая сборка огромна, а результаты впечатляют.

Научитесь делать самодельную телевизионную антенну из мотыги, следуя подробному руководству с инструкциями.

6.ТВ антенна сверхдальнего радиуса действия DIY

Если вам недостаточно Большой Берты, чтобы смотреть телевизор в отдаленной сельской местности, попробуйте это.

Описанная как “сельская” осевая / спиральная антенна сверхбольшого радиуса действия “, она действительно огромна.Посмотрев видео выше, вы можете увидеть концепцию и эволюцию этого проекта ТВ-антенны своими руками. Хотя видео длиннее, основные моменты собраны в начале.

Для этого проекта очень пригодятся длинный кусок дерева, много проволоки и круглая решетка для барбекю.

Хотя подробных планов этой замечательной сборки нет, вы можете собрать достаточно информации из видео, чтобы построить свою собственную.

Сделай сам HDTV-антенны – просто и недорого

Хотя мы перечислили их здесь в порядке сложности, каждый из этих проектов самодельных антенн представляет собой сравнительно простую конструкцию.После того, как все сделано, вам нужно будет потратить некоторое время на тонкую настройку; убедитесь, что вы знаете, где находится ближайший передатчик.

До тех пор, пока антенна правильно выровнена (и на оптимальной высоте), должно быть получено хорошее телевизионное изображение.

Мы показали вам, как построить шесть проектов антенн своими руками:

1. Антенна с помощью скрепки
2. Карта и фольговая антенна
3. Фрактальная антенна
4. Антенна вешалки
5. Большая Берта
6. Самодельная ТВ-антенна сверхдальнего действия

Помните, что эти антенны предназначены для использования с цифровым телевидением.Если вы хотите получать аналоговые сигналы, вам понадобится другое решение.

Кроме того, если в вашем телевизоре нет встроенного цифрового декодера, вам нужно его заполучить.К нему должен быть подключен коаксиальный кабель от антенны.

Если вы новичок в хитростях, связанных с технологиями DIY, попробуйте сначала сделать несколько простых исправлений, чтобы подготовиться, прежде чем продолжить.

Как добавить больше оперативной памяти к вашему устройству Android с помощью карты MicroSD

Не хватает памяти на Android? Вот как увеличить оперативную память на любом телефоне или планшете Android.

Читать далее

Об авторе Кристиан Коули (Опубликовано 1469 статей)

Заместитель редактора по безопасности, Linux, DIY, программированию и техническим вопросам.Он также выпускает The Really Useful Podcast и имеет большой опыт в поддержке настольных компьютеров и программного обеспечения. Автор журнала Linux Format, Кристиан – мастер Raspberry Pi, любитель Lego и фанат ретро-игр.

Более От Кристиана Коули

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

ТВ-антенна, которую можно сделать из уже имеющихся дома

Люк Баума • 7 марта, 2019

если (has_post_thumbnail ($ post_id)):?> endif; ?>

Телевизионная антенна – отличный способ получить множество HD-каналов, включая, во многих областях, ABC, CBS, FOX и NBC бесплатно.Хотя вы можете купить антенну менее чем за 50 долларов в таких магазинах, как Walmart или Target, вы также можете построить свою собственную антенну из предметов, которые, вероятно, уже есть в вашем доме.

Вот два способа сделать дешевую и простую антенну для телевизора.

Одно замечание, прежде чем мы начнем

Если у вас есть смарт-телевизор, вам нужно будет использовать его меню для поиска каналов после установки антенны. Для этого перейдите в Настройки на вашем телевизоре. Там вы найдете меню каналов с возможностью поиска локальных каналов.Без этого шага ваш телевизор не будет отображать все доступные каналы.

Антенна со скрепкой

Если вы живете в районе с хорошим приемом эфирного телевидения, скрепка может быть первым вариантом, который вы захотите попробовать. Все, что вам нужно сделать, это распрямить канцелярскую скрепку и вставить ее в разъем кабеля / антенны на телевизоре (круглый разъем, который вы использовали для подключения кабельной розетки от телевизора).

Это не самая лучшая антенна, однако многие люди сообщают, что могут получить нужные каналы с помощью канцелярской скрепки.

Антенна вешалки для одежды

У вас есть старая металлическая вешалка для одежды? Если он подходящего размера, вы можете выпрямить его, как если бы это была скрепка большего размера, и подключить ее прямо к телевизору.

Для еще лучшего приема вы можете подумать об использовании коаксиального кабеля в сочетании с вешалкой для одежды. Для этого вам нужно будет прикрутить один конец кабеля к телевизору, а другой конец – к проволочной вешалке для одежды.Это позволит вам перемещать антенну для лучшего приема.

Возьмите коаксиальный кабель любой длины (кабель, который вы использовали для ввинчивания в заднюю часть телевизора от кабельной коробки) и отрежьте разъем с одного конца. С помощью ножа аккуратно срежьте резину и защитный слой вокруг жилы коаксиального кабеля примерно на ¼ дюйма от конца (я имею в виду, что будьте осторожны, провода острые, поэтому, пожалуйста, не порежьтесь).

Теперь оберните оголенный коаксиальный кабель вокруг антенны вешалки для одежды как можно плотнее.Это позволит вам перемещать самодельную антенну, чтобы найти лучшую точку приема. Как правило, чем выше вы вешаете антенну и чем дальше она от телевизора, тем лучше качество приема.

Последние мысли

Самодельные антенны очень весело делать и использовать. Как всегда, когда вы делаете свою собственную антенну, вы получаете то, за что платите. Если вы не получаете прием, который, по вашему мнению, должен быть у самодельной антенны, вы можете купить ее в местном магазине, поскольку их антенны специально созданы для приема телевизионных сигналов.

AntennaWeb.org – отличный сайт, который поможет вам найти, какие каналы доступны бесплатно в эфире в вашем регионе. Просто введите свой адрес, и они дадут вам представление о том, чего вы можете ожидать от телевизионной антенны.

Мощная современная самодельная антенна HDTV: 7 шагов (с изображениями)

Телевизионные антенны существуют уже много лет – и люди пробовали всевозможные неприглядные вещи, чтобы «исправить» их или заставить работать лучше – от прикрепления металлической одежды ангар из алюминиевой фольги! Я понял, что это не работает, и я не хочу тратить деньги на новые неисправные антенны.Иногда лучший способ исправить что-то – это Сделай сам, !!!

Много месяцев назад я решил отказаться от кабельного телевидения. Моя местная кабельная компания убедила меня платить 10 долларов в месяц за местные каналы – это казалось нормальным. Антенны, казалось, ушли в прошлое – даже не думал о том, чтобы попробовать их использовать. Итак, прошло несколько месяцев, и прекрасная кабельная компания подняла стоимость моего местного канала до 35 долларов в месяц; смешно для нескольких каналов. Я избавился от него и купил антенну.У первого почти не было канала – и у него был ужасный прием. Зря потратил деньги на вторую, которую я использовал некоторое время. Но, если бы мой кот подошел к окну, каналы не работали бы. Мне пришлось бы постоянно двигать эту штуку, чтобы попытаться получить прием – даже тогда она бы погасла много раз. Я покрыл его алюминиевой фольгой, и это выглядело безумно и ужасно – и это не помогло. Очень хотелось посмотреть Masterchef!

Итак, я поискал в Интернете и нашел информацию о том, как сделать современную антенну HDTV из картона и алюминиевой фольги.Я сказал об этом своему отцу, и он сначала рассмеялся, но после того, как он услышал о моем, он хочет, чтобы я сделал его одним из них! Я прочитал массу комментариев от людей, которые сделали этот тип антенны, и они были в восторге от того, насколько она лучше, чем их дорогая антенна за 70 долларов! Итак, я должен поблагодарить и отдать должное парню, который создал этот дизайн здесь – большое вам спасибо за то, что поделились этим с миром! Вы также можете получить там шаблон. Инструкции были отличными, но я плохо разбираюсь в электронике, и то, что я смог это сделать, означает, что это просто! Я надеюсь, что мой путеводитель и фотографии помогут тем, кто похож на меня, и которым нужно еще больше разбираться.Я старался делать много четких снимков.

Прежде чем мы начнем, я просто хочу сказать, что после подключения этого устройства, даже не помещая его высоко или в каком-либо определенном направлении или особом месте – у меня появилось больше каналов, чем я когда-либо принимал по этому телевизору. У меня больше каналов, чем было, когда я заплатил за них кабельной компании! Все они кристально чистые – мне это нравится! Кроме того, не забудьте повторно сканировать каналы после подключения – это также увеличило количество каналов, которые я получил.

Как исправить плохой прием ТВ с помощью самодельной антенны HDTV

Примечание. Этот пост был первоначально опубликован 14 августа 2019 г. Мы публикуем его снова, потому что считаем, что сейчас хорошее время, чтобы изучить бесплатные и дешевые варианты программирования HDTV, а у вас может быть немного времени.

Практически все в современном телевидении стало меньше и лучше. Телевизоры, игровые приставки и даже устройства для потоковой передачи тоньше и мощнее. Однако есть одна область, где меньше – не лучше, и это антенны.

Может показаться логичным, что технология продвинулась до того, что небольшая антенна толщиной с бумагу, прикрепленная к внутренней стене, может выполнять работу, которую когда-то делали телевизионные кроличьи уши или установленные на крыше столбы. Но если вам не посчастливилось жить в счастливом связке сильных сигналов, ваша маленькая антенна не сможет бросить вызов физике расстояния и частот, и вы упустите бесплатные каналы.

Могу я смиренно предложить радикальное решение: не покупать новую антенну (или три, как я) и не платить за кабельное телевидение или пакет для прямой трансляции.Вместо этого создайте дешевую, странную, но очень эффективную четырехфутовую антенну, возможно, с уже имеющимся оборудованием. С различными настенными антеннами, которые я пробовал, я получил 15 каналов и только две основные сети HD. С антенной, которую я построил за 30 минут в субботу и потратив около 15 долларов на материалы, я перескочил на 35 каналов и все пять основных сетей региона в формате высокой четкости (с лучшим изображением и звуком).

Если у вас есть место, где можно спрятать эту антенну, желательно выше в доме, или если вы не возражаете, чтобы ваша работа была видна, вы получите действительно эффективную комнатную антенну.Вы можете пропустить коаксиальный кабель от антенны к телевизору (или двум, с разветвителем) и смотреть прямую трансляцию HD-телевидения. Вы можете установить телевизор на свой компьютер или ноутбук с USB-тюнером. Или вы можете настроить домашнюю сеть для просмотра ТВ практически на любом устройстве с помощью сетевого тюнера, такого как HDHomeRun. Эта штука, которая выглядит как опора с веб-сайта теории заговора, работает так же, как и любая антенна, которую вы можете купить в магазине, но лучше.

Давайте прикрутим проволоку к деревянной доске, улучшим прием и перестанем покупать новое оборудование, чтобы смотреть телевизор, который мы можем получить бесплатно.

Что вам понадобится

Принадлежности

• Деревянная плита одинарная . По крайней мере, 3 фута в длину и более 1,5 дюйма в ширину. На самом деле это может быть что угодно, главное, чтобы оно было достаточно глубоким, чтобы в него можно было просверлить короткие шурупы. Наш видеохозяин использует сосновую доску размером 3 x 1. Но старый добрый 2х4, вероятно, самый дешевый.
• Проволока медная, алюминиевая или стальная. Другие металлы, вероятно, подойдут, но убедитесь, что он не имеет покрытия или оболочки и имеет размер от 8 до 14.Купите по крайней мере 20 футов, для защиты от болванов. Вы можете использовать вешалки для крыльев, если на них нет покрытия.
• 10 маленьких винтов. Убедитесь, что они недостаточно длинные, чтобы проткнуть доску. №6 – это то, что Джакомо использует в видео.
• 10 шайб, с отверстием, достаточно большим, чтобы можно было пропустить резьбу винта, но не настолько маленьким, что головка винта может пройти. Если вы покупаете новые винты и шайбы, вы можете получить такой же размер (как # 6)
• Балун / трансформатор. Технически «согласующий трансформатор от 75 до 300 Ом», возможно, вы помните это со времен ламповых телевизоров, видеомагнитофонов и Nintendo. Он имеет два контакта и подходит для коаксиального кабеля. Это хороший и дешевый пример.
• Коаксиальный кабель. Длина зависит от того, как далеко будет находиться антенна от телевизора или тюнера.

Инструменты

• Кусачки . Подойдет практически любой.
• Плоскогубцы . Желательно игольчатый.
• Шуруповерт / дрель. Если вы не готовы проделать долгую работу с отверткой.
• Рулетка и маркер.

Дополнительно

• Антенный усилитель или усиленный разветвитель. Если вы подключаете кабель к нескольким телевизорам или устройствам, купите разветвитель с усилителем. –: стандартный коаксиальный разветвитель ослабит сигнал. Если вам нужно использовать много коаксиальных кабелей, около 50 футов или более, вам понадобится линейный усилитель , чтобы ваши сильные сигналы не ослаблялись на расстоянии.

Сборка антенны

Я научился делать самодельную антенну HDTV от Джона О’Брайена, который время от времени проводит семинары по перерезанию шнура в библиотеке инструментов University Heights и стремится распространиться по всему Буффало, штат Нью-Йорк. (Небольшое раскрытие: я являюсь членом совета директоров Awesome Buffalo, которая предоставила грант проекту О’Брайена).

О’Брайен провел много исследований о том, как сделать хорошую антенну HDTV и использовать ее с пользой. Он сказал мне, что одна из этих самодельных антенн с четырьмя парами «усов» антенн похожа на гирляндное соединение четырех плоских антенн друг с другом.Плоские антенны часто имеют одну среднюю пару антенн или две маленькие пары. Он рекомендовал это видео от ведущего телеканала CBC Джакомо Панико из Оттавы как хорошее руководство для тех, кто не может полететь в Буффало для его мастерской (но, серьезно, отличные крылья, чудесные парки, Ниагарский водопад того стоит, зайдите). В видео вы шаг за шагом проведете процесс сборки, но я опишу его здесь.

Начиная ближе к верху, отметьте две точки винта на расстоянии 1,5 дюйма друг от друга. Отмерьте доску на девять дюймов, затем поместите еще две точки: 1.5 дюймов друг от друга. Теперь другая мера: 4,5 дюйма для следующего набора, затем еще 4,5 дюйма и, наконец, 9-дюймовый зазор для последнего набора.

Наденьте шайбу на каждую отмеченную точку, затем слегка ввинтите в каждую точку, но не до конца. Оставьте достаточно места, чтобы под шайбу поместился провод.

Отрежьте проволоку длиной около 30 дюймов или немного больше, если вы купили ее много. Посмотрите эту часть видео. Начиная с любого нижнего винта, ваш провод перейдет к следующему винту, пройдет через следующие два винта, а затем снова перейдет к самому верхнему винту с другой стороны.Повторите это для другой стороны, , за исключением: для одного из проводов в каждой точке пересечения требуется небольшая дуга, чтобы один провод мог проходить под другим, не касаясь. Посмотрите эту часть видео.

А теперь пора сделать «усы». Каждый из них представляет собой 19 дюймов проволоки, согнутой посередине в форме буквы V, так что каждая сторона имеет длину 9,5 дюйма, а концы находятся на расстоянии 4,5 дюйма друг от друга. Вот где вы могли бы использовать вешалки для одежды из непогнутой проволоки, если порежете их. Восемь усов подходят под шайбы, за исключением среднего набора, который вы резервируете для балуна между антенной и кабелем.Вы хотите, чтобы усы и сквозные провода соприкасались друг с другом под мягким токопроводящим давлением стиральной машины. Прикрутите каждую.

Последний шаг – установка каждого зубца балуна под одну из шайб в среднем наборе винтов, а затем завинчивание, чтобы закрепить его. Дважды убедитесь, что кончики ваших усов расположены на расстоянии 4,5 дюйма (как внутри пар усов, так и между парами усов), и что провода, пересекающие друг друга на доске, не соприкасаются.

Эти диаграммы (часть первая, часть вторая, оба PDF-файла) подробно описывают измерения и правила. Они немного не согласны с нашим любезным канадским видео-инструктором, который призывает к 5,5 дюйма между бакенбардами. Вы можете поэкспериментировать, чтобы увидеть, кто правее, но, скорее всего, это не будет иметь большого значения.

Установка и подключение антенны

Mad Max

Лучше всего разместить антенну как можно выше внутри дома, но при этом на небольшом расстоянии от телевизора.В противном случае вам придется найти некоторые компромиссы.

Лучше всего для приема в вашем доме лучше, потому что сигналы, которые улавливает эта антенна, находятся в пределах прямой видимости. Чем выше положение, тем меньше мест, где другие здания и сооружения могут препятствовать прохождению сигнала. Поместите его рядом с окном, но по возможности избегайте окон с металлическими сетками. И не кладите его на улицу, потому что дерево и голая медь не выживут.

В какую сторону вы указываете эту штуку? Ах, теперь это может быть сложно.Введите свой адрес в TV Fool, AntennaWeb или попробуйте оба варианта (я считаю, что AntennaWeb легче визуализировать, но у TV Fool больше данных). Вы увидите углы передачи на антенну. Иногда все каналы, которые вас больше всего волнуют, идут с одного направления. Иногда вам не хватает внешнего канала, чтобы добраться до него. В противном случае вам придется разработать стратегию и использовать компас (или приложение для телефона с компасом), чтобы направить переднюю часть антенны вместе с винтами и усами в сторону наилучшего сочетания сигнальных линий.

Вы можете обернуть доску фольгой и поместить ее за антенной, чтобы захватывать и отражать сигналы обратно на антенну с определенного направления, но это отсекает сигналы, которые могут достигать вашей антенны сзади. Используйте это только в крайнем случае.

После того, как у вас будет хороший старт для позиционирования, подключите коаксиальный кабель к балуну. Подключите кабель к телевизору или тюнеру. Большинство работающих в наши дни телевизоров имеют коаксиальный порт и возможность поиска встроенных каналов высокой четкости. Если на вашем телевизоре их нет, вам понадобится блок цифрового преобразователя (который не совпадает с приставкой кабельного телевидения).Какой бы тюнер вы ни использовали, вставьте кабель, найдите каналы и посмотрите несколько из них.

В отличие от аналогового приема, который применялся в прошлом, цифровые сигналы HDTV не являются нечеткими, если они слабые. Вместо этого они периодически обрезаются, оставляют на экране «артефакты» по мере движения изображения или вообще не появляются с ошибкой «слабый сигнал» на экране. Отрегулируйте антенну, повторите сканирование и повторите оценку. Небольшие изменения угла могут иметь большое значение – я сделал одно изменение на 10 градусов и потерял около 15 каналов.Найдите надежную комбинацию, которая вам нравится, а затем закрепите антенну под этим углом.

Ваша стойка регистрации не всегда будет такой, как вы ее настроили. Все, от осадков до сигналов LTE и солнечных пятен, может повлиять на мощность различных каналов. Но обычно это намного лучше, чем более дорогая настенная антенна, и вы можете смотреть телевизор, который сняли с помощью собственной изобретательности. Это крутое чувство.

Как сделать наружную телевизионную антенну (DIY)

В последнее время телевизионный прием в какой-то мере стал хитом.Несмотря на то, что существует множество сервисов, призванных заменить «обычный» способ просмотра телевизора, все же есть люди, предпочитающие традиционный способ. Однако получить сигнал может быть сложно, особенно если вы живете в районе с большим количеством помех. Решение может быть найдено в покупке антенны (см. Наше руководство) или спутниковой тарелки, но и то, и другое, как правило, дорого.

Но что, если бы вы могли сделать антенну из предметов, которые, скорее всего, есть в вашем доме? И это не будет вам дорого стоить? Что ж, вы действительно можете, и это не так уж и сложно.В приведенном выше руководстве показано, как сделать антенну на основе DB4, коммерчески доступной антенны с невероятно хорошим приемом. Давайте начнем. Одно замечание – убедитесь, что вы прочитали все руководство перед тем, как начать, чтобы не испортить что-то.

Выберите место, где вы ее разместите

Лучшим вариантом будет установка антенны снаружи, на крыше. Однако, если вы не можете этого сделать, подойдет ближайший столб или крепление. Убедитесь, что вы можете дотянуться до того места, куда вы собираетесь поставить антенну, так как там вам тоже придется поработать.

Давайте начнем строить

Первое, что вам понадобится, это кусок дерева длиной 3,5 фута и размером 1 на 3 дюйма. Вам также понадобятся восемь винтов и подходящие шайбы. Вы прикрепите винты в два ряда по четыре, как описано ниже. Убедитесь, что вы правильно разместили винты, так как это очень важно. Первый ряд должен быть на 0,75 дюйма от левой стороны куска дерева, а второй – на 0,75 дюйма от правой стороны доски. Самый верхний винт должен быть прикреплен на расстоянии 2 дюймов от верха, а второй, третий и четвертый винты – все 5.25 дюймов друг от друга. Убедитесь, что вы не прикрутили их до упора. Перед этим вам нужно будет прикрепить к ним другие детали.

Теперь вам понадобится 8 проволочных плечиков для одежды. Отрежьте их верхушки и разверните так, чтобы у вас получилось 8 кусков проволоки длиной 14 дюймов. Сложите их посередине в форме буквы «V». Каждая рука должна быть 7 дюймов в длину, а расстояние от кончика до кончика должно составлять 3 дюйма.

Крепление подвесов к конструкции

Каждую из проволочных вешалок следует прикрепить к каждому из винтов.Просто сдвиньте их вниз, пока винт не окажется у основания буквы «V». Убедитесь, что все вешалки торчат прямо и не касаются друг друга. Это может вызвать проблемы, поэтому будьте осторожны.

Теперь вам понадобятся два отрезка медного провода. Пропустите его вдоль каждого ряда винтов следующим образом: провода должны пересекаться между самыми верхними винтами и вторыми самыми верхними винтами, а затем возвращаться между самыми нижними винтами и вторыми самыми нижними винтами. Поскольку вы используете изолированный медный провод, обязательно снимите изоляцию в каждой точке, где он касается винтов.Вам нужно, чтобы он соприкасался с металлом. Вы также захотите снять кусок изоляции в центре обоих проводов. Это делается между вторым и третьим винтом. Теперь можно затягивать винты. Убедитесь, что все они надежно удерживают и вешалки, и проводку на месте.

Уход за другой стороной

Мы закончили с одной стороной куска дерева. С противоположной стороны вам нужно прикрутить одну пару металлических решеток размером 15 на 9 дюймов по всей длине.Будьте осторожны, так как вы не хотите, чтобы решетки решетки касались плечиков для одежды на другой стороне. Вернемся к первой стороне деревяшки.

Помните, где вы сняли часть изоляции в центре обоих проводов? Подключите к этой точке трансформатор сопротивления. На этом вы почти закончили сборку самой антенны. Далее вам нужно будет установить его.

Установка антенны

На самом деле это довольно сложный процесс, когда у вас есть антенна, сделанная своими руками.С предварительно купленным вам нужно будет собрать монтажный кронштейн, а затем просто прикрутить все это снаружи, на крыше. Однако в этом случае вам нужно будет придумать, как прикрепить его к крыше.

Мы не будем вдаваться в подробности, потому что способ крепления сильно зависит от конкретной ситуации на крыше. Однако, если в вашем распоряжении есть столб, лучшим вариантом будет его установка на него. Убедитесь, что вы используете такую ​​службу, как Antennas Direct, чтобы найти ближайшую вещательную вышку.Все, что вам нужно сделать, это ввести свое местоположение, и вы увидите ближайшую башню. Как только вы его найдете, убедитесь, что ваша антенна направлена ​​в эту сторону.

Подключение к телевизору

Когда все будет готово и установлено, вам нужно провести коаксиальный кабель от трансформатора сопротивления на антенне к телевизору. Подключите его к разъему «Antenna In» и включите телевизор. Теперь сигнал должен быть намного лучше! По сравнению с просмотром телевизора без антенны разница будет огромной.

Подводя итог – действительно ли вам нужно самому сделать наружную телевизионную антенну?

Что ж, может и не понадобится. Иногда просто покупка одного может быть лучшим вариантом. Тем не менее, у многих из нас есть дух приключений, и создание некоторых вещей самому может быть забавным занятием. Если ничего не помогает, вы всегда можете купить один. Но если вы попытаетесь сделать это первым, вы, по крайней мере, узнаете, что сделали все возможное. И если это сработает, вы решите проблему очень легко!

Blue View – Сделайте свою собственную телевизионную антенну – еще немного

Введение

Марси попросила меня написать блог о том, как сделать антенну для тех, кто хочет «отрезать шнур» от своих провайдер кабельного телевидения (как она недавно писала в блоге).Это было после того, как я прокомментировал в ее блоге, что для максимальной экономии ей следовало бы подумать о том, чтобы Дэвид сделал антенну, а не купил ее. Ни одно доброе дело не остается безнаказанным! 😊

Почему антенна HDTV?

Мои собственные поиски создания антенны на самом деле начались аналогично истории Марси. Как и Марси, моей младшей дочери Меган надоело платить большие ежемесячные счета за кабельное телевидение, и она была готова отказаться от подписки на кабельное телевидение. В своем рождественском списке среди множества, МНОГО, МНОГИХ пунктов (шутка Меган 😊) она написала «антенна HDTV».

Я начал искать в Интернете лучшую антенну. Во время этого поиска я наткнулся на статью о простом способе сделать свою собственную. Имея технический опыт, это не казалось слишком сложным. Для строительства требовалось очень мало материалов и инструментов, а стоимость была дешевой.

Итак, я спросил Меган, подойдет ли ей самодельная антенна? Она немного колебалась, поэтому я сказал ей, что если это сработает, мы можем вычеркнуть этот из ее списка и добавить еще один подарок.Она сразу сказала да!

Обратите внимание – для полного раскрытия информации я сделал следующую антенну всего один раз. Это очень хорошо работает в городе (Мэдисон, Висконсин), где живет моя дочь, который находится менее чем в 10 милях от телебашни. Хорошие результаты, вероятно, можно ожидать и в других городах при аналогичных условиях. Однако это очень простая антенна, и на ее характеристики может влиять множество факторов.

Простая антенна

Дизайн, который я нашел в Интернете, казался легким в изготовлении и требовал только материалов, которые у меня уже были в доме.

Вот список материалов :

10 простых планов самодельных телевизионных антенн, чтобы сэкономить ваши деньги

Вы устали скучать по любимым шоу или смотреть одно и то же снова и снова? Мы собрали эти 10 простых планов телевизионных антенн , которые сделают ваше время и дни стриминга еще более увлекательными. Вы, должно быть, слышали о возможности создания собственной самодельной антенны с возможностью HDTV для улавливания и потоковой передачи некоторых цифровых наземных сигналов.Это не только звучит как хорошая идея, но также позволяет сэкономить деньги. Эти дешевые, простые и быстрые в сборке планы телевизионных антенн своими руками могут в значительной степени увеличить время и качество потоковой передачи вашего канала.

С нашими простыми самодельными планами антенн HDTV вы также можете выбирать между внутренней или внешней телевизионной антенной. Хотя известно, что наружные антенны улавливают более сильный сигнал, с внутренними антеннами также связаны некоторые плюсы. Например, вам не нужно взбираться на крышу и управлять направлением антенны.Итак, подведем итоги. Доступ к комнатным антеннам проще. В любом случае, используйте наши различные виды самодельных антенн HDTV и побалуйте себя потоковой передачей HD-каналов и никогда не пропустите свои любимые шоу.

1. Современная самодельная мощная антенна HDTV

Вы устали оплачивать дорогостоящие счета за кабельное телевидение и ждать, пока ваш провайдер кабельного телевидения серьезно отнесется к жалобам? Соберите себе эту современную DIY HDTV-антенну из картона и алюминиевой фольги, что также сэкономит ваше время и деньги.Вам понадобится несколько футов картона, режущий материал, алюминиевая фольга, сверло, шурупы и шайбы. Instructables

2. ТВ-антенна для труб из ПВХ своими руками

Кто знал, что трубы из ПВХ могут быть такими универсальными? Для использования даже в идее ТВ-антенны своими руками! Эта трубчатая телевизионная антенна из ПВХ предназначена для канала 11 УКВ и канала 16 УВЧ. Эта двойная складчатая двухполюсная антенна может превзойти любые другие кабельные службы, которые у вас были. cromwell intl

3. Самодельная ТВ-антенна своими руками

С помощью медных трубок, труб из ПВХ и минимальных строительных инструментов сделайте себе эту легкую ТВ-антенну DIY .И самое лучшее в нем то, что конструкция довольно проста и полностью совместима с цифровым телевидением. Instructables

4. Самодельная телевизионная антенна за 20 долларов для повышения мощности сигнала

Если вас не устраивает слабый сигнал вашей нынешней телевизионной системы. А вот и самодельная телевизионная антенна за 20 долларов, обеспечивающая самый надежный уровень сигнала. Таким образом, вы можете сделать это, просто используя пенопласт и медную ленту. Macgyverisms

5. DIY HDTV-антенна за 3 доллара США

Вот идея сделать потоковую передачу вашего канала и время просмотра ТВ более увлекательным, добавив больше фактора HD! Ознакомьтесь с инструкциями по установке DIY HDTV-антенны за 3 доллара США в магазине Dollar.Это наверняка станет большим хитом в доме! squawkfox

6. Домашняя домашняя телевизионная антенна

С этими планами самодельной телевизионной антенны , которые теперь захватывают рынок, есть много преимуществ, связанных с ними, таких как экономия ваших денег и лучшие результаты без каких-либо затрат. Одна из лучших особенностей комнатной антенны – это то, что она не забирается на крышу, чтобы задать правильное направление! Оцените эту простую в изготовлении комнатную антенну, чтобы повысить качество и количество каналов! инструкции

7.Как сделать антенну цифрового телевидения

Как сделать антенну телевизора, не потратив ни единого доллара? Возьмите сосновую доску, медную проволоку, шурупы с головкой для дерева, согласующие трансформаторы, изоленту и многофункциональные инструменты для создания этой супер крутой цифровой телевизионной антенны DIY . У Leatherman есть полное пошаговое руководство, которое проведет вас через весь процесс. leatherman

8. DIY HDTV-антенна за 5 долларов

Назовите что-нибудь лучше, чем получение БЕСПЛАТНОЙ потоковой передачи HD-каналов! Способ сделать потоковое вещание на ТВ более увлекательным.Плюс совсем неплохо выглядит. Даже с декором не испортишь. В этом руководстве по телевизионной антенне DIY есть подробное видео, которое проведет вас по шагам. awesomejelly

9. Как построить антенну HDTV

Эта антенна HDTV не только супер дешевая в изготовлении, но и обещанная мощность ее сигнала, которая, как известно, составляет от 88 до 99. Если вы ищете все эти преимущества в ваша антенна HDTV, это очарование. Получить список комплектующих uhfhdtvantenna

10.ТВ-антенна своими руками для каналов HD и SD

Для изготовления ТВ-антенны своими руками вам понадобится манильская папка, алюминиевая фольга, тонкий картон, коаксиальный кабель с разъемом F, резак или нож, степлер и прозрачная упаковочная лента. Установите самодельную цифровую телевизионную антенну и работайте, чтобы наслаждаться потоковой передачей HD-каналов по эфирным каналам! aruljohn

Счета за кабель действительно высоки и расходуют бюджет! Вы можете упустить бесплатный телевизор . Сделайте самодельную антенну из обрезков проволоки и пиломатериалов!

Вывод:

Итак, что вы думаете? Мы уверены, что ни одна из идей для ТВ-антенн, сделанных своими руками, не казалась более сложной для создания или понимания.Но есть ли еще больше причин перестать платить за кабельное телевидение, верно ?! Зачем доплачивать, если вы можете сделать это сами! Некоторые медные провода, панели, алюминиевые листы или другие минималистичные инструменты могут творить чудеса.
