Как сделать трехскатную крышу своими руками — расчет и схемы (фото, видео)

Центральную Россию, богатую хвойными и лиственными лесами, считают колыбелью деревянного строительства. Традиционное жилище, рубленный пятистенок, строили именно из древесины, а венчала этот нарядный, просторный терем трёхскатная крыша. Колеся по дорогам нашей страны, облепленным с двух сторон маленькими деревушками, обратите внимание, что кровля большинства домов относится именно к такому типу.

Содержание статьи

Не смотря на древнюю историю и традиционность, трехскатная крыша для частного дома выглядит современно и стильно, поэтому архитекторы используют ее в самых амбициозных дизайн-проектах. Применяя для строительства знания древних зодчих и современные, функциональные материалы,точный расчет они достигают потрясающего облика, самобытного и уникального. В этой статье вы найдете всю необходимую информацию для ее проектирования и сооружения.

Особенности конструкции

Конструкция трехскатной крыши дома несколько сложнее, чем двухскатной. Основная сложность в том, что в одной точке соединяются три элемента – две накосные стропильные ноги и коньковый прогон. Сделать это соединение своими руками правильно – тонкая работа, которая под силу лишь профессионалу высокого уровня, который может выполнить точный расчет. Кровля состоит из следующих элементов, которые демонстрирует схема:

1. Скаты кровли. Один из них, фронтальный, имеет форму равностороннего треугольника, остальные два – трапеции. Угол наклона формирует каркас, который состоит из рядовых и накосных стропил, нарожников и вспомогательных опорных элементов трехскатной крыши.Для определения угла наклона скатов выполняют расчет или пользуются рекомендациями производителя кровельного материала.
2. Стропильные ноги. Ровные, прочные доски, установленные тонким ребром для большей жесткости, одной стороной они опираются на мауэрлат, а другой на коньковый прогон.
   В устройстве трехскатной крыши используют три вида стропил: рядовые, нарожные и диагональные. Диагональные формируют вальму, а рядовые и нарожные поддерживают трапециевидные скаты. Диагональные, называемые также накосными, несут повышенную нагрузку, поэтому для их изготовления своими руками используют доски с сечением, которое больше в два раза рядовых стропил, либо просто сращивают их.
3. Обрешетка. Доски, закрепляемы перпендикулярно стропильным ногам рядами, являются опорой для настила кровельного материала. Для монтажа обрешетки используют необрезные доски или листы влагостойкой фанеры, уложенные сплошняком. Решетчатую обрешетку применяют для металлочерепицы, профнастила, а сплошную для рулонных материалов и мягкой кровли.
4. Мауэрлат. Опорный брус, используемый в качестве основания для крепления стропильных ног. Он распределяет вес конструкции кровли по несущим перегородкам и перенаправляет его на фундамент дома.
5. Конек. Место соединения стропильных ног, высшая точка крыши, ее пик.
6. Пересечения скатов, они формируют ендовы, разжелобки.
7. Свесы. Выступающие части кровли, образованные стропильными ногами или кобылками, они защищают стены дома от влажности и ветра. Для того, чтобы они эффективно выполняли возложенные на них задачи, их длина должна быть 40-50 см и больше. По месту расположения различают карнизные и фронтонные свесы.
8. Желоб водостока. Один из элементов системы водостока кровли, он обеспечивает отвод воды с кровли.
9. Водоприемные воронки. Собирают воду атмосферных осадков и направляют ее ниже по системе водостока.
10. Водосточная труба. Она переносит дождевую воду в ливневую канализацию.

Крыша, состоящая из 3 скатов, сложна в проектировании, трудоемка при строительстве, поэтому своими руками начинающему строителю ее сделать не под силу, если с помощью высококвалифицированного кровельного мастера, который возьмет на себя проектирование и расчет.

Состав стропильной системы

Стропильная система трехскатной крыши включает в себя элементы вальмовой и двухскатной.

Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

• Мауэрлат. Как уже упоминалось, это брус сечением 100х100 мм или 150х150 мм, которые выступает в роли опоры для крепления стропильных ног. Он располагается на внешних опорных стенах дома.
• Лежень. Брус такого же сечения как мауэрлат, выполняющий такие же функции, только место его размещения – внутренняя несущая перегородка, которую используют для установки вертикальных стоек наслонной стропильной системы.
• Коньковый прогон. Брусок, который устанавливают в месте соединения стропильных ног. Он опирается на подконьковые стойки.
• Подконьковые стойки. Вертикальные опоры, изготовленные из бруса, поддерживающие конек трехскатной крыши, перенося его вес на несущую внутреннюю стену, то есть в конечном итоге, на фундамент.
• Рядовые стропильные ноги. Доски сечением 50х150 мм, поддерживающие трапециевидные скаты кровли. Верхней частью они крепятся к коньковому прогону, а нижней к мауэрлату.
• Нарожники. Или, как их еще называют полуноги, они имеют различную длину, увеличивающуюся по мере отдаления от вальмы. Верхней частью их закрепляют к диагональным стропилам, а не к коньковому прогону.
• Диагональные стропила. Две стропильные ноги, которые отходят от конька к двум углам дома, в котором обустраивается трехскатная крыша. Они формируют вальмовый скат и имеют большую длину, чем рядовые. Поэтому их нужно сделать из досок большего сечения.
• Шпренгельные фермы. Поддерживающие элементы треугольной формы для диагональных стропил трехскатной крыши. Их монтируют, если длина накосных стропил слишком велика, тогда, когда они провисают. Их необходимость определяет расчет нагрузки на диагональные стропила.
• Подкосы. Подпорки, расположенные под углом 45 градусов, поддерживающие стропильные ноги, защищая их под прогиба.

Стропильная система трехскатной крыши насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.

Виды стропильных систем

Различная планировка строящегося сооружения допускает использование одного из двух видов стропильных систем, различающихся по количеству используемых опор:

1. Висячая. Ее применяют в том случае, если внутри дома не предусмотрена несущая перегородка. В отсутствии поддержки посередине, стропильные ноги опираются лишь на внешние стены, оказывая на них сильную распирающую нагрузку. Поэтому для стабилизации системы вводят многочисленные вспомогательные элементы, утяжеляющие конструкцию кровли. Висячая система сложна для монтажа своими руками.

2. Наслонная. Если внутри постройки есть несущая капитальная стена, ее можно использовать в качестве дополнительной опоры для стропил или конькового прогона. На нее укладывают лежень, в него упирают стойки, которые поддерживают конек. Устройство наслонной стропильной системы возможно, если есть две внутренние опоры.

Опытные кровельщики рекомендуют отдать предпочтение именно наслонной стропильной системе трехскатной крыши, так как она более надежна и устойчива, ее расчет и проектирование выполнить легче. Каркас кровли изготавливают своими руками из металла или дерева. Если выбор пал на металлические опоры, лучше использовать уголки. Но чаще всего опорные элементы производят из древесины, так это более дешевый, доступный материал.

Процесс строительства

Чтобы своими руками построить трехскатную крышу, нужно закупить необходимые пиломатериалы, кровельный материал, гидроизоляционную пленку, крепеж, утеплитель и пароизоляционную мембрану. Все деревянные элементы обрабатывают антисептическими составами и антипиренами, чтобы снизить риск возгорания и повреждения древесины.

Монтаж осуществляет согласно следующему плану:

• Устанавливают мауэрлат. Если дом выстроен из газосиликата или кирпича, то по верхнему краю стен, на которые будут опираться скаты создают армированный бетонный пояс, стяжку, в который вмуровывают металлические шпильки для крепления мауэрлата. В деревянном доме опорный брус крепят на анкерные болты, а в некоторых случаях его роль играют верхние венцы сруба. Между стеной и мауэрлатом обязательно прокладывают гидроизоляционный слой, к примеру, рубероид, сложенный в два раза. Шпильки крепления располагают между местами врезки стропильных ног. Подобно мауэрлату закрепляют и лежень.

• Устанавливают подконьковые стойки. Самое важное в этом деле обеспечить их перпендикулярность лежню. Поэтому, пока они не стянуты коньковым брусом, их укрепляют временными подкосами. А во время установки несколько раз проверяют угол по строительному уровню. На верхние части стоек монтируют коньковый прогон на металлические уголки или гвозди.
• Настилают рядовые стропильные ноги. Сначала изготавливают выкройку стропила, отмечают на ней выпи под мауэрлат, а затем по выкройке напиливают все остальные. Закрепляют первую и последнюю стропильную пару, натягивают между ними нить, по которой выравнивают и устанавливают остальные ноги. Если длина стропил больше 4,5 м, то их подпирают подкосами, отходящими от стойки под углом 45 градусов. Шаг меду рядовыми стропилами определяет расчет нагрузки.

• Устанавливают диагональные стропила. Это самый сложный момент сборки трехскатной крыши. Верхняя часть диагональных стропил соединяется с коньком, а нижние крепятся к концам фронтонного мауэрлата. Между ними настилают рядные стропила, формирующие вальму. Обычно достаточно 3 ноги с шагом 60-90 см, однако если планируется врезка окна, то для его поддержки вводят дополнительное стропило.
• К диагональным стропильным ногам прикрепляют нарожные стропила с помощью гвоздей или уголков из металла. На нижней части нарожника делают запил для крепления к мауэрлату.

• Прибивают кобылки, скрепляют их карнизной доской, устанавливают ветровые доски, крепления под желоб водостока. Обшивают карнизы декоративным материалом.

Настил кровельного материала

Перед тем, как покрыть трехскатную крышу кровельным материалом, проводят ее гидроизоляцию. На поверхности земли растягивают рулон пленки, нарезают его на полосы. Затем их с помощью строительного степлера закрепляют на стропилах горизонтально, располагая внахлест 10-15 см. Поверх гидроизоляции крепят контр-обрешетку из тонкой рейки и монтируют обрешетку. Для металлочерепицы и профнастила подходи решетчатая схема обрешетки, а для мягкой кровли только сплошная.

Настил кровельного материала начинают снизу, располагая листы или отрезы так, чтобы они находили друг на друга в местах соединений на 10 см. Все швы и углы между скатами обрабатывают герметиком на силиконовой основе. Крепеж используют только тот, что поставлялся в комплекте с кровельным материалом. Обычно это специальные гвозди или саморезы, изготовленный из оцинкованного металла, снабженные каучуковой шляпкой. При закручивании такая шляпка расплющивается, чтобы защитить отверстие от попадания влаги, благодаря чему кровля не будет протекать.

Трехскатная крыша – не только эстетичное, но и функциональное решение обустройства кровли, затраты на которое окупаются долгим сроком эксплуатации и высокой степенью защиты от ветра и осадков!

Видео-инструкция

Трехскатная крыша своими руками в частном доме или пристройке- Пошагово +Видео

Ни один дом не обходиться без строительства крыши. Крыши бывают разнообразных конструкций, даже бывают очень причудливых форм и размеров, но технология строительства и материалы остаются практически неизменными. Мы рассмотрим вариант трехскатной крыши. Такая крыша является соединением двускатной и вальмовой крыши. Она сложена из трех скатов, пара скатов в виде трапеции и третий в виде равностороннего треугольника, он и есть вальмовый скат.

[contents]

Строим крышу

Трехскатная крыша немного отличается по конструкции от двухскатной крыши, разница состоит в постановке двух накосных стропил, они составляют вальмовый скат и конструкций которые подпирают стропила.

Накосные стропила имеют большую длину, чем боковые и по этой причине нужно брать доски длиннее и толще или соединять стандартный материал.

Элементы трехскатной крыши

Остов трехскатной крыши имеет следующие составляющие:

1. Мауэрлат – это брус, который уложен по границе внешних стен и разносит нагрузку с крыши на стены строения;
2. Лежень – это переходный брус. Он уложен на несущие стены строения;
3. Балки перекрытия – это доски, они уложены на мауэрлат и выполняют функцию остова перекрытий меж этажом и мансардой или же чердаком;
4. Стойки – это вертикальный несущий брус, который держит остов крыши;
5. Коньковый брус – ложиться на вертикальные брус, который является подпоркой для стропильной системы крыши;
6. Стропила – доски, уложенные на определённом расстоянии они опираются на коньковый брус и стойки сверху, а на мауэрлат снизу. Стропила крыши бывают накосные и боковые.
7. Шпренгель – вертикальная опора, подпирающая накосные стропила;
8. Подкосы – бруски, которые ставят под углом примерно 45 градусов, они служат раскосами между балками перекрытий и стропилами или лежнем.

Все составляющие крыши соединяют с помощью накладов, металлических уголков, шпилек с гайками или саморезами.

Сырье для изготовления крыши

Для строительства стропильной конструкции и обрешетки берут для работы хвойные доски, предварительно подготовленный, к работе. Перед выбором материала тщательно проверьте его, чтобы на нем не присутствовало следов плесени, не было потемнений и гнили.

Для защиты древесины применяют антисептик и антипиреновый состав.

Лежни, стойки и мауэрлат производят из бруса сечением 100х100, 150х150 миллиметров.

Стропила и балки перекрытий делают из досок 50 мм и шириной от 200 мм. Для того, чтобы доски не провисали их устанавливают узкой стороной вниз.

На накосные стропила ложится большая нагрузка и для их выполнения применяют брус прямоугольного сечения 100х150 миллиметров.

Так же накосные стропила делают из срощенных досок: берут отрез доски, укладывают между сращиваемыми досками и соединяют их шпильками. Главным в строительстве кровли является обрешетка, для нее берут доски от 20 миллиметров и с определенным расстоянием кладут на стропила, параллельно коньковому брусу. Иногда обрешетку делают сплошной из фанеры, такой вариант подходит для мягкой кровли.

Для строительства любого вида крыши ещё необходимы следующие материалы:

Строим трехскатную крышу

Первым делом укладывается мауэрлат. По длине стен и стыкуете в углах под углом 90 градусов, сдвинув к внутренней стороне стен. Мауэрлат к стенам крепят анкерами, предварительно в два слоя на стены укладывают рулонный гидроизолирующий материал. Брус, предназначенный для мауэрлата, обязательно обрабатывают антисептиком. Лежни укладывают на внутренние стены, предварительно проложив гидроизоляционное покрытие между стеной и досками.

Укладка мауэрлата

Сверху мауэрлата укладывают балки из досок 50х200 миллиметров возможно и толще. Доски укладывают на торец, тем самым увеличивая жесткость. Укладка балок производится по порядку: вначале крайние, затем промежуточные.

Расстояние между балками варьируется от 50 сантиметров до 120 сантиметров, но при утеплении потолка новейшими материалами расстояние между балками следует оставлять в 60 сантиметров по ширине утепляющего материала.

С помощью деревянных прокладок можно регулировать высоту балок перекрытия. Сверху перекрытий возможен настил чернового пола чердака, для этого необходимо взять прочные доски при этом ускорится монтаж крыши и возрастёт безопасность выполнения работ.

Вертикальные стойки кладут на балки перекрытия, либо на лежни, они расположены по центру крыши. Стойки устанавливают и равняют по отвесу, затем фиксируют в вертикальном положении укосинами и временными подпорками. К балкам перекрытий крепят стойки металлическими или деревянными накладками. Шаг между стойками делают более 2-х метров. Стойки ставят у края крыши, они образуют вертикальный фронтон там, где накосные стропила соединяются с коньком. Коньковый брус устанавливают на стойки и фиксируют его уголками с накладками.

Шаг до углов вальмового ската и обоих карнизов нужно проверить. Крыша должна быть симметричной.

Боковые стропила являются наклонными стропилами, которые сверху закреплены на коньковом брусе, а снизу на балках перекрытия и мауэрлате. Они выполняются по шаблону: к месту крепления крайней стропильной ноги примеряют доску и делают на ней запилы, они будут опорой для конькового бруса.

По имеющемуся шаблону изготавливают нужное количество стропил, прикрепляют их коньковому брусу, затем устанавливают по месту и делают запил снизу на каждой стропильной ноге и к мауэрлату. Стропильные ноги устанавливают на мауэрлат возле балок перекрытий так, чтобы была возможность соединить конструкцию шпильками. Это нужно для увеличения жесткости стропильной фермы; при этом расстояние между стропил равен расстоянию между балок перекрытия.

Усиливают боковые стропила подкосами, которые ставят под углом в 45 градусов на балки перекрытий. Подкосы и стропила имеют ту же толщину, как и балки, и она составляет 50 мм. Верхнюю часть подкосов прикрепляют к стропилам при помощи шпилек.

Усиление боковых стропил бревнами

Размечают накосные стропила на месте: опирают брус или доски в стойку и размечают верхний косой запил. Выпиливают, затем прислоняют к угловому соединению мауэрлата и размечают нижний запил.

Накосные стропила прикрепляют с помощью уголков и накладок, для крепости соединения стропила укрепляют нарожниками – подпорками, которые образуют вальмовый скат и упираются снизу на мауэрлат, а сверху на накосные стропила.

Установка накосных стропил

Накосные стропила нуждаются в дополнительном укреплении, если у них большая длина, а закрепляют их стойками, которые установлены снизу и закрепленные шпренгелями на балках перекрытий.

Временные укосины снимают и приступают к производству обрешетки, после того как установили стропильную систему. От кровельного покрытия зависит, то из чего вы будете выполнять обрешетку. Разреженная обрешетка из 25 миллиметровой доски, подойдет под профнастил и металлочерепицу, под мягкую кровлю и ондулин подойдет обрешетка из фанеры.

Такой вид крыши (трехскатная) облагородит любое строение, будь это дом или беседка. Значительно повышается противостояние сильным ветрам, как ориентирование вальмового ската в сторону ветровой нагрузки.

как сделать трехскатную крышу своими руками

Трехскатная крыша террасы или дома имеет в своей основе более сложную конструкцию в отличие от двускатной кровли. Несмотря на все сложности в последние время застройщики все чаще отдают предпочтение именно ей. При правильном монтаже и грамотном выборе кровельного материала такая кровля станет настоящим украшением дома. И не только дома – веранда, терраса, беседка станут гораздо интересней с такой крышей.

В данной статье мы рассмотрим, как правильно рассчитать конструкцию и как сделать трехскатную крышу своими руками.

Содержание.

1. Элементы конструкции.

2. Особенности трехскатной кровли.

3. Расчет кровли.

4. Сборка конструкции для трехскатной кровли.

Элементы конструкции

Трехскатная крыша представляет собой один треугольник и две трапеции с торцевыми скатами. Проще говоря, состоит из 2-х частей: традиционной двускатной кровли, закрывающей весь дом по длине, и вальмы, покрывающей одну сторону дома по ширине.

Трехскатные крыши фото

Каркас кровли состоит из элементов:

• Мауэрлата – представляет собой брус, который укладывается по периметру внешних стен. Необходим для правильного распределения нагрузки на стены дома.

• Стоек – это опорные брусья установленные вертикально. Необходимы для удержания всей стропильной системы.

• Балок перекрытия – это доски, которые укладываются на мауэрлат. Служат каркасом между пространством чердака-мансарды и этажом дома.

• Стропил – доски, которые укладываются с определенным шагом непосредственно на коньковый брус, верхние стойки и мауэрлат.

• Лежня – представляет собой промежуточный брус, который укладывается на несущие стены сооружения.

• Подкосов – доски, которые укладываются под углом в 45 градусов. Выступают распорками между стропилами и балками перекрытия.

• Конькового бруса – это брус, который укладывается на вертикально расположенные стойки. Выполняет функцию опоры всей стропильной системы дома.

• Шпренгеля – вертикально расположенная опора, поддерживающая под углом размещенные стропила.

Соединение всех выше описанных элементов конструкции осуществляется металлическими уголками или спальными накладками, закрепляют брусья и доски саморезами или строительными гвоздями.

Особенности трехскатной кровли

• Стропильная система трехскатной крыши имеет два вида стропильных ног: накосные и диагональные. Накосные направляются к внутренним углам стен, диагональные – к внешним.

• Диагональные стропила длиннее накосных.

Важно: если длины доски не хватило, то ее спаривают, т.е. наращивают.

Важно: узел, в котором соединяется брус конька с центровыми рейками скатов кровли, должен осуществляться строго под углом в 90 градусов.

Расчет параметров кровли

Габаритный расчет трехскатной крыши дома – это в первую очередь определение расположения центрального конька вальмового ската. Для этого необходимо вычислить разнице между суммой длин стен (параллельно которых он расположен) и длиной всего конька. Полученное значение делят на 2. Получаем центральное расположение конька вальмовых скатов по отношение к боковым стенам.

Аналогичные вычисления необходимо провести для поперечной стены, на которую будет установлен стропильный треугольник. Единственное отличие – измерение длины конька начинают от центра сечения балки. Потом меряется длина стены, полученное значение делится на 2. Теперь можно делать отметку расположения центрального конька на схеме кровли на центральной стене.

Сечение стропильных ног определяется в зависимости от действующих нагрузок (вес кровельного пирога, вес снегового слоя, ветровые нагрузки) и угла наклона кровли.

Важно: запас прочности обязателен! Не менее 1,4.

Расстояние между стропилами также определяется расчетами. Шаг высчитывается в зависимости от пролетов, типа используемых ферм, несущей способности опор.

Важно: количество раскосов (необходимых для разгрузки стропильной системы) и растяжек (призванных сдерживать конструкцию от «разъезжания») должен установить только профессионал – конструктор-проектировщик!

Сборка конструкции для трехскатной кровли

Инструкция по монтажу трехскатной кровли:

• Постройка начинается с установки мауэрлата на стены сооружения.

• Разметка центрального прямого участка кровли. Монтаж несущей конструкции: конькового бруса и стропил. Осуществляя соединение центрального стропила с брусом конька необходимо учитывать отступ от торца (заранее высчитывается).

Важно: Каждый узел крепления стропил и мауэрлата должен иметь горизонтальные вырубки. Необходимы для осуществления стыковки. Благодаря вырубкам соединение получается крепким и нагрузка на стены равномерно перераспределяется.

• Вертикальные стойки устанавливают или на балки перекрытия или на лежни (в зависимости от типа конструкции). Крепления осуществляются металлическими накладками. Расстояние между стойками не более 2 м.

• На стойки монтируется коньковый брус. Прежде чем осуществить его крепление к стойке нужно проверить симметричность всех элементов.

• Боковые стропила верхним концом крепятся на коньковый брус, нижним – на мауэрлат. Выполняются по шаблону. Шаг стропил равен шагу балок перекрытия.

• Боковые стропила усиливаются подкосами, которые монтируются на балки перекрытия под углом в 45 градусов.

• После полной сборки стропильной системы начинается установка обрешетки.

Добавить комментарий

особенности и виды, стропильная система, монтаж

На чтение 6 мин. Просмотров 66 Опубликовано 23.07.2020 Обновлено 23.07.2020

Трехскатная крыша применяется для покрытия сооружений, которые пристраивают к жилищу: террас, зимних садов и подобных конструкций. Одним из фронтонов она примыкает к стенке главного здания.

Особенности трехскатной крыши

Трехскатная крыша — разновидность вальмовой

Крыша 3 скатная, как и прочие, включает в себя стропила, мауэрлат и обрешеточную конструкцию. Из-за небольших габаритов кровля не обладает большим числом деталей и узлов. В стропильной системе трехскатной крыши-пристройки к дому отсутствуют опорные стойки. Тем не менее, в структуру входят нарожники. Так называются короткие добавочные стропила, опирающиеся на ноги главных элементов.

Поскольку такая кровля не относится к числу наиболее устойчивых, она предъявляет строгие требования к уклону скатов: он должен находиться в диапазоне от 25 до 45 градусов. Выход за эти границы в любую сторону не разрешен.

При использовании жестких материалов для покрытия расход с высокой вероятностью будет большой, поэтому целесообразнее выбрать битумную черепицу или иные мягкие варианты.

Разновидности конструкций

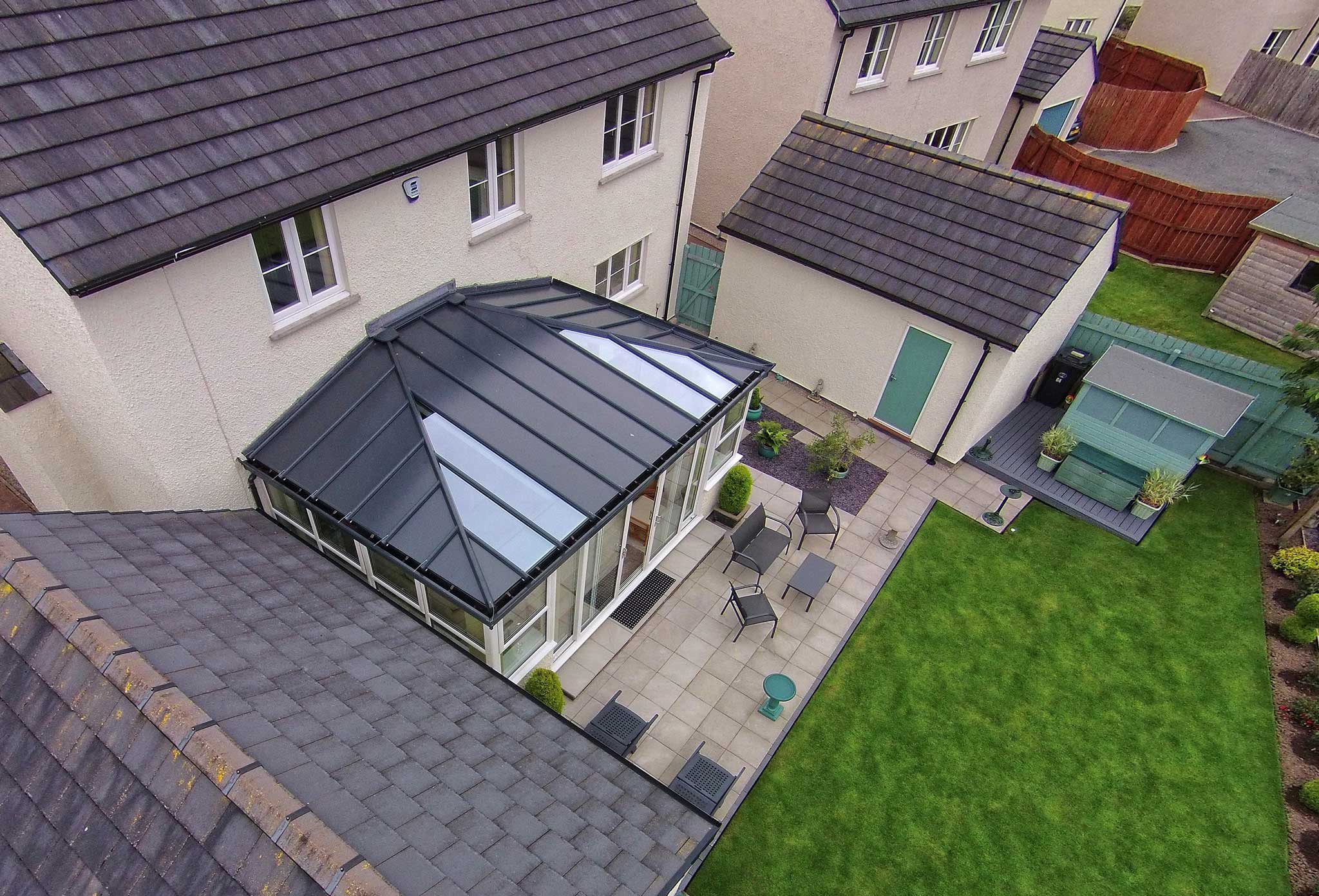

Трехскатные крыши обустраивают на пристройках

Крыши для сооружений, пристроенных к жилищу, могут иметь вальмовое или шатровое исполнение. Обе конструкции исходно являются четырехскатными, но существуют их вариации с тремя поверхностями специально для примыкающих к дому зданий.

Вальмовая конструкция

Треугольный скат крыши в данном случае имеет равные стороны и делается в двух экземплярах. Оставшийся скат имеет форму трапеции.  Обычно его монтируют в фасадной части, а треугольники располагают по бокам. Такая конструкция подходит для пристройки с прямоугольным основанием. Она снабжена коньковым прогоном.

Шатровая конструкция

Такая трехскатная кровля не имеет прогона, но включает в себя узел конька. Так называется место соединения крупных стропильных элементов, формирующих троицу скатов в форме треугольников. Два из них имеют идентичные габариты. Если домовладелец решил пристроить к жилищу помещение с квадратным основанием, для него подойдет именно такая крыша.

Достоинства и недостатки

Недостаток трехскатной крыши — не симметричная нагрузка на каркас

Благодаря мелкогабаритности пристраиваемых помещений сооружать такую крышу проще, чем четырехскатную. Сокращаются расходы материалов и временного ресурса. Применение такой конструкции делает сооружение запоминающимся.

Присутствует и ряд спорных моментов. Несимметричность дает неравномерную нагрузку на основание помещения и на стеновые конструкции. Хотя ее частично нивелирует основное здание, вероятность повышенного давления на боковые элементы сохраняется.

Перед работами следует убедиться, что фундамент примыкающего помещения достаточно надежен, чтобы справиться с нагрузками.

Нужно обращать внимание на прочность крепежных элементов, внедрять дополнительные подпорки. В остальном конструкция сходна с другими крышами – ее можно сделать теплой или холодной, смонтировать осветительные приборы.

Виды стропильных систем

Трехскатная крыша может быть выполнена с разными системами стропил. Предпочтительный вариант зависит от конструкции здания.

Висячая

Эта система весьма трудна для самостоятельной сборки. Применяют ее, когда отсутствует несущая стена. Ноги стропил ставятся к наружным стенам, из-за чего сильно нагружаются. Для стабилизации конструкции применяют добавочные элементы, выполняющие функцию утяжеления.

Наслонная

Ее обустраивают, если имеется несущая капитальная стена, служащая опорой для ног. Система включает в себя лежень и поддерживающие конек стойки. Для ее монтажа требуется пара внутренних опор. Система надежна и очень устойчива, поэтому часто выбирается при монтаже кровель с тремя скатными плоскостями. Проектировать ее легче, чем висячую. Каркас можно собрать из металла или древесных стройматериалов. В первом случае лучше всего подойдут уголки из стали.

Строительство трехскатной крыши своими руками

Перед укладкой мауэрлата обустраивают армопояс

Перед началом работ составляют чертеж и схему конструкции. Указываются габариты основных составных частей постройки.

Последовательность работ при самостоятельном возведении кровли будет выглядеть так:

1. Начинают с монтажа мауэрлата. Особенности процесса зависят от материала постройки. При работе с газосиликатным зданием или стенами из кирпича нужно предварительно создать поясную конструкцию из бетона с армированием. В ее стяжке ставят шпильки из металла. При работе с постройкой из дерева крепежные бруски закрепляются болтами-анкерами, монтируемыми в верхней части сруба. Чтобы изолировать стыковые места стеновых конструкций и мауэрлата, используют двойную рубероидную прослойку. Фиксация производится анкерами или арматурными скобками.
2. Устанавливаются стойки под конек. Они должны находиться четко под прямым углом. Добиваются этого использованием временных подкосов до стягивания брусом. Угол монтажа регулярно проверяют уровнем. Стоечные элементы закрывают прогоном конька и скрепляют гвоздями либо уголками.
3. Укладывают ноги стропил. По снятым меркам подготавливают шаблон и запиливают пяточные опорные пазы по парам. Поднимают стропила к дощечке конька и упирают в мауэрлат. Для ровности установки в начале закрепляют две крайние пары и протягивают между ними лесу. Последняя становится ориентиром, помогающим выровнять оставшиеся стропила. Если длина брусков превышает 4,5 м, к стойкам укрепляют подкосы с наклоном 45 градусов. Рядовые элементы монтируются с шагом, вычисленным исходя из ожидаемой нагрузки.
4. Закрепляют диагональные стропила. Эта операция довольно трудна в исполнении. Обычно принято монтировать 3 ноги с дистанцией между ними 0,6-0,9 м. Если в кровле планируется сделать окно, нужна добавочная поддержка, для которой ставят еще один элемент. Для полувальмового варианта диагональные компоненты крепятся не на балку, а на опорную доску. Ее прибивают к начальной паре рядовых брусков стропил. Строение такой доски напоминает ригельную балку, но опорник в данном случае не врезают в тело элемента, а прибивают наверх.
5. Монтируют нарожники. Их крепят к диагональным элементам с помощью уголков из металла или простых гвоздей. Чтобы соединение было крепче, возможно сделать подпил в нижней части.
6. Монтируют кобылки и украшения для карниза, обустраивают крепежи для стока воды. Устанавливают ветровые доски.

На кровле монтируют гидроизоляцию с помощью степлера. Пленочное покрытие режут полосами требуемых габаритов и закрепляют на стропилах. Верхний слой должен на 0,1-0,15 м перекрывать нижний. После этого закрепляют контробрешетку из тонких реек и саму обрешеточную конструкцию традиционным способом. Конечные два стропила протягивают через ее плоскость и закрепляют к вертикальной стене.

Строение обрешетки зависит от выбранного кровельного покрытия. Для мягкой крыши необходим сплошной вариант, для профнастила или металлической черепицы подойдет решетчатая конструкция.

Настил кровельного материала

Укладка штучной черепицы производится снизу вверх

Покрытие монтируется от нижних частей крыши к верхним, при этом каждый следующий лист или фрагмент должен ложиться с нахлестом не менее 0,1 м.

Стыковые участки заделываются герметиком на силиконе.

Используются крепежные детали, которые поставляются вместе с покрытием. Если оно металлическое, крепежи обычно снабжаются шляпками, уплощающимися при забивании и предотвращающими проникновение жидкости в отверстие или между компонентами соединения.

Трехскатная крыша – устройство стропил, монтаж и другие особенности

Трехскатная крыша дома

Содержание:

Из огромного разнообразия типов и видов крыш 3-скатная крыша интересна своей необычностью. Ее не часто встретишь на жилых постройках в современной России, но она была популярна в дореволюционные времена.

В основном у традиционного рубленого дома – пятистенка была трехскатная крыша.

Такие дома и по сей день есть на севере страны в отдаленных селениях в Вологодской и Архангельской областях.

Трехскатная крыша в настоящее время может понравиться тем, кто интересуется оригинальностью дома.

Конструкция трехскатной крыши

2 ската крыши представляют соединение 2-х скатов трапециевидной формы и одного треугольной формы. Зачастую это выглядит, как простая 2-скатная крыша, однако она имеет с одной стороны пологий скат, а не вертикальный фронтон.

На скате можно устраивать слуховые окна, если на чердаке имеется мансардное помещение. Привлекательный вид таких домов можно создать, если правильно соотнести все размеры в плане и размеры скатов. 3-скатная крыша включает следующие элементы:

• Одна вальма или треугольный скат;
• 2 ската трапециевидной формы;
• 2 накосных стропила;
• конек.

Конструкцией 3-скатной крыши предполагается установка диагональных стропил со стороны вальмового и треугольного ската. Такие стропила как правила делают длиннее обычных, поэтому требуют наращивания.

Схема одного из видов трехскатной крыши

Это делается с помощью сплачивания 2-х досок сечением 50х150 миллиметров. В месте соединения устанавливают дополнительные короткие доски длиной по метру или металлические пластины.

Главная трудность при возведении таких стропильных систем заключается в установке накосных стропил, а также изготовлении узла соединения их с коньковым брусом.

Перед возведением трехскатной кровли нужно составлять минимальный проект, в котором указывать размеры крыши и размеры ее составляющих. Трехскатная крыша – это гибрид обычной двухскатной и вальмовой крыши. И технология ее строительства не отличается от возведения вышеназванных крыш.

Стропильная система рассчитывается индивидуально для каждой крыши, зависимо от таких факторов как отсутствие или наличие мансардного помещения, вида кровельного покрытия, особенностей климата этого региона.

Как правило, материал для стропильной системы выбирают в виде древесины хвойных пород, влажность которых 15-20 процентов. Еще до создания стропильной системы все ее элементы обрабатываются средствами против возгорания и гниения (антипиренами и антисептиками).

Монтаж стропильной системы трехскатной крыши

Трехскатная кровля устанавливается с монтажа мауэрлата на стены дома, на которые предварительно устраивается железобетонный армированный пояс. Для домов, которые выполняются из бруса или оцилиндрованного бруса, не нужны устройства армопояса, потому что в таких случаях мауэрлатом являются верхние венцы стен.

Стропильная система трехскатной крыши — узлы примыкания

Затем производится установка стропильной системы по подобию и образу двухскатной крыши, однако, с единственным отклонением.

1 конец конькового бруса в точке, где будут соединяться диагональные стропила и конек, опираться должен на вертикальную стойку сечения.

Установка стойки может производиться на потолочной поперечной балке или на затяжке. Это зависит от того, какой будет чердак – холодным или жилым помещением. Помимо этого крепление опорной вертикальной стойки необходимо для надежности системой ригелей и подкосов.

В процессе устройства крыши с 3-мя скатами на треугольном скате крепление диагональных стропил может производиться с использованием нарожников и может осуществляться при больших пролетах шпренгельных ферм, крыши. Все также зависит от конфигурации крыши и функциональности пространства чердака. Установка стропил со стороны скатов трапециевидной формы выполняется в шагом 0,6-0,9 метров, зависимо от типа используемого утеплителя для подкровельного пространства, если нужна утепленная мансарда.

Важно: От уклона крыши зависит длина конькового бруса, а выбор уклона осуществляется зависимо от ряда причин, о которых упоминалось выше. Формирование треугольного или вальмового ската происходит 2-мя или 3-мя стропилами.

Установка двух диагональных стропил производится в тех случаях, когда на сторону выходит мансардное или слуховое окно, которое связывается с основой стропильной системы по иным законам. Иначе ставят 3 стропильных ноги.

• Упираться диагональные стропилы должны в углы мауэрлата, которые лежит на стенах, сходящихся под 90 градусов.
• При небольшом пролете третье стропило заменяется ригелями и нарожниками, к которым в дальнейшем фиксируется обрешетка.
• Крепление стропил к мауэрлату осуществляется с помощью врубок, делающихся на стропилах на глубине не больше ¼ ширины стропильной доски.
• Врубки не делаются в мауэрлате, чтобы не ослабить его несущую способность и прочность.
• Выпускаются диагональные стропила за границы стена на 40-50 сантиметров, тем самым происходит регулировка свеса крыши.

На эту же длину выпускают, и стропильные ноги на 2-скатной части крыши. Фронтон, который получается в результате соединения 2-х скатов трапециевидной формы, если другое не предусматривается в проекте ниши (лестница, двери, окна). Укладка обрешетки осуществляется с шагом, зависимо от используемого кровельного материала.

Трехскатная крыша: как сделать своими руками

Стильным завершением строительства частного дома станет трёхскатная крыша, широко используемая застройщиками при реализации уникальных дизайнерских задач. Безупречное сочетание большого запаса знаний, современных стройматериалов и точности исполнения гарантирует создание потрясающей кровли.

Основные элементы трёхскатной конструкции

Трёхскатная крыша отличается от двускатного варианта соединением между собой двух накосных стропильных ног и конька, то есть трёх составляющих, в одной точке. Качественная сборка такой сложной структуры может быть выполнена только профессионалами. При самостоятельном монтаже важно соблюдать последовательность этапов укладки следующих элементов:

1. Кровельные скаты. Представлена эта конструкция одним фронтальным скатом, внешне напоминающим равносторонний треугольник, и двумя трапециевидными скатами. Для формирования угла наклона после соответствующих расчётов или получения консультации от производителя кровельного покрытия закладывается каркас — это рядовые и накосные стропила, нарожники и вспомогательные опоры крыши.

   В трёхскатной кровле вместо одного из фронтонов применяется наклонный элемент, похожий по конструкции на скат вальмовой крыши

2. Система стропильных ног. Изготавливается из ровных и прочных досок путём их укладки на ребро от мауэрлата до конькового прогона. Трёхскатная крыша формируется тремя видами стропил: диагональными, рядовыми и нарожными. Наибольшей нагрузке подвергаются диагональные (накосные) элементы, поэтому они собираются из досок, по сечению превышающих в 2 раза диаметр рядового стропила. Если такой возможности нет, то допускается сращивание нескольких досок в одну деталь.
3. Система обрешётки. Создаётся из деревянных досок, прибитых к стропилам перпендикулярно с небольшим шагом, и служит основой для укладки кровельного покрытия. Доски могут быть заменены влагостойкими фанерными листами. Если для обустройства кровли используется металлочерепица или профнастил, то подойдёт решетчатая обрешётка, при работе с рулонными и мягкими материалами лучшим выбором будет сплошная конструкция.

   Тип обрешётки зависит от применяемого кровельного покрытия

4. Мауэрлат. Представлен в виде брусьев, закреплённых по всему периметру стен. Он служит основой крыши и необходим для распределения нагрузки по всему фундаменту здания.

   Мауэрлат укладывается только в кирпичных зданиях и постройках из бетонных блоков, в деревянных домах его функции выполняет последний венец каркаса

5. Коньковый элемент. Является высшей точкой кровли, где соединяются стропильные ноги.
6. Пересечение скатов. Обеспечивают формирование ендов и разжелобков.
7. Кровельный свес. Часть кровельной конструкции, выступающая за мауэрлат и используемая для защиты здания от осадков и порывов ветра. Для достижения максимальной эффективности длина свеса должна быть не менее 50 см. В зависимости от местоположения свесы бывают карнизными и фронтонными.

   Кровельный свес защищает лицевую поверхность дома от избыточной влаги

8. Водосточный жёлоб. Относится к системе стока и отвечает за водоотвод влаги с крыши.

   Водосточные желоба отводят влагу, стекающую с кровельного покрытия, в водосборные воронки и трубы

9. Воронки. Способствуют сбору скапливаемой на поверхности влаги и направлению её по водосточной трубе.
10. Водосточная труба. Её задача — донести поток воды с крыши в ливневую канализацию.

Особенность трёхскатной крыши заключается в сложности создания проекта и трудоёмкости строительных работ, поэтому для самостоятельных застройщиков без большого опыта качественное устройство конструкции не представляется возможным. Лучше доверить этап проектирования и расчёта квалифицированному специалисту.

Особенности возведения трёхскатной крыши

Вспомогательные помещения могут пристраиваться разными способами, но их крыша должна плотно прилегать к основному зданию и иметь уклон для отвода осадков с кровельного покрытия. Крышу дополнительного помещения следует строить максимально приближённой к дизайну дома, кровельный материал тоже укладывается в едином стиле.

Конструктивное решение и дизайн кровли на пристройке выбирают таким же, как и на основном здании

Оригинально смотрится крыша с тремя скатами, когда два из них соединяются в одном коньке, а третий скат — равносторонний треугольник крепится к этой конструкции. В этом случае важно учесть ветровую нагрузку.

Особенности устройства трёхскатной крыши во многом зависят от типа строения. Например, если это пристройка, то одна из сторон крыши надёжно фиксируется к несущей стене основного здания. При этом необходимо тщательно гидроизолировать стык, чтобы крыша не подтекала. Однако отдельно для пристройки трёхскатная крыша используется довольно редко, поскольку она слишком сложна в исполнении.

Увидеть трёхскатную крышу можно и над крыльцом. Несмотря на то что навес над крыльцом сложно назвать полноценной крышей, требования к надёжности всё равно довольно строгие. Крыша над крыльцом может быть навесной или опорной, хотя именно трёхскатная конструкция ввиду определённой массы должна стоять на опорах или стойках.

Уместно смотрится трёхскатная крыша и над террасой. Особенностью данной постройки является наличие застеклённой стенки. Но сам процесс возведения крыши ничем не отличается от монтажа крыши на доме.

Видео: крыльцо дома с трёхскатной крышей

Материалы, необходимые для работы

На практике обустройство трёхскатной крыши встречается достаточно часто, что объясняется удобством строительства кровельной конструкции для любых пристроек к основной коробке здания, например, террасы, гаража или летней кухни. Такая крыша станет отличным навесом над крыльцом.

Трёхскатная крыша должна быть прочной и надёжной, поэтому рассчитывать степень жёсткости её элементов следует в специально разработанных для осуществления таких операций программах.

Для стропильных ног рекомендуется выбирать доски сечением 50*150 или 100*150 мм, причём укладывать их нужно узкой стороной вниз, что позволит предупредить провисание системы. Чем больше нагрузка на стропила (у трёхскатной крыши она самая большая на накосные стропила), тем большим должно быть сечение. Для крыши лучше использовать доски из хвойных пород дерева, поскольку именно этот тип материала способен выдерживать значительные нагрузки.

Если брус необходимых размеров отсутствует, можно использовать две доски, сбитые друг с другом по широкой стороне

Определённые требования предъявляются и к материалу для мауэрлата, лежней и стоек. Для них рекомендуется выбирать квадратный брус с сечением 100*100 мм или 150*150 мм.

Для изготовления трёхскатной крыши (для дома 4*8 м с высотой дома 3,5 м) необходимо приготовить:

• брус для опорных стоек — 2 штуки;
• укороченные стропила — 20 штук;
• полноразмерные стропила — 14 штук;
• брус опорного стропила для вальмы — 1 штука;
• полноразмерные стропила для вальмы — 11 штук;
• доски для обрешётки — 135 м.

Площадь такой крыши составляет 172 м². Рассчитать её довольно просто:

• скаты имеют форму трапеции, площадь этой фигуры рассчитывается по формуле (a+b)/2*h, где a и b верхняя и нижняя стороны ската, h — высота крыши;
• вальма имеет форму треугольника, площадь которого равна a/2*h, где a — нижняя сторона вальмы, h — высота крыши.

Какие элементы используются в сборке стропильной системы

Трёхскатная крыша частично напоминает вальмовую и двускатную конструкции, которые рационально соединены в единую систему и способны выдержать большую нагрузку под тремя скатами.

Трёхскатная крыша объединяет элементы двускатной и вальмовой кровель

Основными элементами стропильной системы выступают:

1. Мауэрлат — изготавливается из бруса сечением 10×10 см либо 15×15 см и служит опорой, к которой крепятся стропильные ноги. Мауэрлат устанавливается по внешним стенам дома.
2. Лежень — его назначение и способ укладки сходны с мауэрлатом, единственным отличием является место установки — не опорные стены, а внутренняя перегородка, куда ставятся вертикальные стойки наслонных стропил.
3. Коньковый прогон — деревянный брусок, укладываемый на соединение стропил в верхней части с опорой к стойкам под коньком.
4. Подконьковые стойки — деревянные опорные балки, используемые для поддержки конька трёхскатной конструкции и распределения нагрузки на стены и фундамент здания.
5. Стропильные ноги — доски толщиной 5×15 см, которые выполняют поддержку трапециевидных кровельных скатов. Верхняя часть стропил соединяется с коньковым прогоном, а нижняя — с основой кровельной конструкции (мауэрлатом).

   Стропильная система трёхскатной кровли включает в себя элементы обычной двухскатной, а также вальмовой конструкции

6. Нарожники, называемые полуногами, изготавливаются разной длины в зависимости от расстояния до вальмы. В отличие от стропильных ног, верхняя часть нарожников крепится не к коньку, а к диагональному стропилу.
7. Диагональные стропила — представлены двумя стропильными ногами, расположенными от конькового элемента до двух углов дома, в котором осуществляется строительство трёхскатной кровли. За счёт них происходит закладка вальмового ската. По размеру они намного длиннее рядовых, поэтому и доски под них подбираются намного толще.
8. Шпренгельные фермы. Представлены в виде треугольных конструкций, поддерживающих диагональные стропила. Их устанавливают в зависимости от того, какая нагрузка воздействует на стропильную систему. Если накосные стропила очень длинные и наблюдается их провисание, то фермы сооружаются в обязательном порядке.

   Шпренгельная ферма ставится при большой длине треугольного ската для поддержки диагональных стропил

9. Подкосы — небольшие подпорки для стропильных ног. Изготавливаются из брусков среднего сечения и крепятся под наклоном в 45 градусов.

Сборка стропильной системы трёхскатных кровель выполняется из большого набора элементов. По мере увеличения площади конструкции требуется её надёжное укрепление, что значительно усложняет монтаж всей системы. Всевозможные подпорки и рёбра жёсткости сокращают полезную площадь подкровельного пространства, это следует учесть при планировании его обустройства в качестве жилого помещения.

Из-за большого количества дополнительных опорных элементов кровельного каркаса полезная площадь подровельного пространства может уменьшиться

Все пиломатериалы во время эксплуатации будут подвержены воздействию влаги, поэтому по мере готовности основной конструкции проводится полная обработка элементов антисептиками, а для предотвращения возгорания — ещё и огнеупорными составами. После полной сборки каркаса крыши можно приступать к монтажу кровельного материала, не забывая о предварительной укладке гидроизоляционного слоя, листов утеплителя и пароизоляционной мембраны.

Варианты устройства стропильной системы

Строительство частных домов предполагает возможность выбора будущими владельцами планировки здания, что служит главным фактором при сооружении стропильной системы. Так, в зависимости от того, какие ставятся опоры и сколько их потребуется, конструкция может быть двух видов:

1. Висячая система стропил — целесообразна при отсутствии несущей стены-перегородки. Когда посередине коробки нет никакой поддержки, то установка стропильных ног выполняется только к внешним стенам, что подвергает их высокой распирающей нагрузке. Стабилизировать систему следует дополнительными кровельными элементами, выступающими своего рода утяжелителями. Своими руками собрать висячую конструкцию практически невозможно.

   На висячие стропила действует большая нагрузка, поэтому их усиливают горизонтальными рёбрами — ригелями и затяжками

2. Наслонная стропильная система монтируется при наличии несущего основания — капитальной стены, которая служит в качестве дополнительной опоры под стропила либо конькового прогона. Поверх конструкции фиксируется лежень с последующей опорой стоек для поддержки конька. Устройство наслонной системы предполагает наличие двух внутренних опор.

   Наслонная система стропил предполагает наличие промежуточной опоры в виде несущей стены или укреплённого конькового прогона

Высокая надёжность и максимальная устойчивость является первопричиной выбора наслонной стропильной системы опытными кровельщиками при сооружении трёхскатной крыши. Этап расчёта и проектирования проходит намного быстрее и легче, нежели в других случаях. Сборка кровельного каркаса возможна как из дерева, так и из металлических опор. При выборе второго варианта рекомендуется отдать предпочтение стальным уголкам. Но в целях экономии, как правило, для монтажа применяют древесину.

Видео: как запилить стропила под нужным углом

Этапы строительства трёхскатной крыши своими руками

Соорудить трёхскатный каркас можно самостоятельно, если чётко соблюдать последовательность всех этапов работы.

1. Установка и крепление мауэрлата. Выбор схемы монтажа и варианта крепления конструкции полностью зависит от того, какой материал использовался при закладке здания. Так, газосиликатные или кирпичные стены перед установкой мауэрлата оборудуются армированным бетонным поясом, в стяжке которого прокладывают несколько металлических шпилек. В случае с деревянным домом для установки опорного бруса в качестве крепёжных элементов выступают анкерные болты, устанавливаемые в верхние венцы сруба. Для гидроизоляции стыков между стенами и мауэрлатом прокладывают слой сложенного вдвое рубероида. Крепёжные шпильки прокладываются в местах врезки стропильных ног. Для устойчивости конструкции мауэрлат фиксируется с помощью анкерных болтов либо арматурных скоб, вбиваемых в деревянные доски и пробку.

   К каркасу дома, построенного из заливных бетонных материалов, мауэрлат крепится при помощи шпилек с резьбой

2. Монтаж подконьковых стоек. На этом этапе важно, чтобы стойки располагались строго перпендикулярно, что достигается за счёт установки временных подкосов до выполнения стяжки брусом конька. После каждого действия проверяется угол установки деталей строительным уровнем. Сверху стойки накрываются коньковым прогоном и соединяются металлическими уголками или гвоздями.
3. Укладка рядовых стропильных ног. Установка элементов проводится в соответствии со стандартной схемой. Изначально снимаются замеры, по которым изготавливается шаблон, затем производится запил опорных пазов пяток стропильных ног попарно. Далее стропила поднимаются к коньковой доске и упираются в мауэрлат. Чтобы стропильные элементы стояли ровно, сначала крепится первая и последняя стропильная пара, между которыми натягивается леска — она и служит ориентиром для выравнивания остальных стропил. Если брус длиннее 4,5 м, то для подпорки к стойкам крепят подкосы под углом 45 градусов. Рядовые стропила кладутся на расстоянии, определённом в зависимости от предполагаемой нагрузки.

   Положение оядовых стропильных ног определяют по шнуру, натянутому между крайними стропильными фермами

4. Крепление диагональных стропил. Эта часть работы считается самой сложной из всей конструкции трёхскатной кровли. Диагональные стропила должны крепиться к коньку верхней частью и к фронтонному мауэрлату нижней. Стропила, устанавливаемые между диагональными элементами, образуют вальму. Как правило, застройщики ставят 3 ноги на расстоянии 60–90 см друг от друга. Если в дальнейшем крыша будет оборудована окном, то требуется дополнительная поддержка, поэтому устанавливают ещё одно стропило. В случае с обустройством трёхскатной крыши с треугольником, как в полувальмовой конструкции, основой для крепления диагональных стропил служит не коньковая балка, а опорная доска, прибитая к первой паре рядовых стропильных брусьев. Устройство опорной доски сходно с ригельной балкой, но вместо врезки в стропильное тело опорник прибивается сверху.

   Установка диагональных стропильных ног считается самой сложной операцией при монтаже трёхскатной кровли

5. Обустройство нарожников. Нарожные стропила фиксируются к диагональным стропилам на гвозди или металлические уголки. Для лучшего крепления к мауэрлату снизу их подпиливают.
6. Крепление кобылок, установка ветровых досок, оборудование крепежей под водосток, монтаж декоративных карнизных элементов.

   Кобылки служат для удлиннения стропил при формировании кровельных скатов

7. Обустройство обрешётки. По мере завершения работы со сложными кровельными элементами, стропила покрываются контробрешёткой и обрешёткой, после чего последняя пара стропил прокладывается через всю поверхность обрешётки и фиксируется к вертикальной стене дома.

Видео: каркас трёхскатной крыши

Особенности укладки кровельного материала на трёхскатной крыше

Прежде чем приступить к работе с покрытием, проводится подготовка конструкции:

1. Создаётся гидроизоляционный слой. Для этого рулон изоляционной плёнки раскатывается на ровной поверхности и нарезается полосками нужных размеров. Затем плёнка крепится к стропилам строительным степлером так, чтобы каждый последующий слой на 10–15 см накладывался поверх предыдущего.
2. На готовую гидроизоляцию монтируется контробрешётка, для чего подойдут тонкие рейки, и сама обрешётка. Если крыша будет покрываться металлочерепицей или профлистом, то можно сделать решётчатую обрешётку, в случае с мягкими кровельными полотнами должна использоваться только сплошная конструкция.

При формировании обрешётки под установку кровельного покрытия необходимо уложить слои паро-, гидроизоляции и утеплителя с соблюдением всех требуемых вентиляционных зазоров

Укладка покрытия осуществляется снизу вверх с нахлёстом каждого отрезка или листа минимум на 10 см. Места соединения, стыков и углов обязательно герметизируются специальными средствами, например, силиконовым герметиком. Крепёжные изделия допускаются только те, что идут в комплектации к самому кровельному материалу. Это могут быть гвозди для кровельных работ либо оцинкованные саморезы. На концах таких крепежей есть каучуковая шляпка, которая расплющивается при вбивании в материал и надёжно защищает место крепления от протечек.

Таким образом, несмотря на продолжительность, сложность выполнения сборки трёхскатной крыши и большой расход материалов, при соблюдении всех этапов работы конструкция получится не только внешне привлекательной, но и прослужит многие годы, защищая от непогоды жильцов дома.

Как сделать трехскатную крышу

В настоящее время существует множество способов как красиво и необычно сделать крышу для частного дома. Наиболее популярными стали двускатная, трехскатная или четырехскатная форма крыши. В этой статье мы поговорим о том, что такое трехскатная крыша, ее плюсы и минусы, а также как построить ее своими руками.

Следует отметить, что постройка трехскатной кровли не намного сложнее, чем постройка двускатной или односкатной кровли. Так в чем же ее преимущества? Если говорить об односкатной форме кровли, то стоит понимать, что если вы хотите большой чердак или мансардное помещение, сделать это будет непросто, ведь ввиду того, что чердак получится одно скатный, высота потолка в нем получится небольшая. А если говорить об двускатной форме крыши, то дом уже не получится уникальным – ведь такая конструкция используется очень часто. Поэтому если вы хотите необычное и уникальное жилище, то оптимальным выбором будет трехскатная крыша.

Устройство трехскатной кровли

Как уже говорилось ранее, конструкция трехскатной кровли ненамного сложнее чем у двухскатной. Отличие заключается в том, что трехскатная имеет три ската – один треугольный и два трапециевидные торцевые. Если говорить проще, то кровля состоит из двух скатов, которые устанавливаются по всей длине кровли, и вальмы, который располагается с одной стороны дома по всей его ширине.

Каркас стропильной системы состоит из следующих элементов:

1. Мауэрлат. Данный элемент представляет собой деревянный брус, который устанавливается по всему периметру стен. Его задача заключается в том, чтобы равномерно распределять нагрузку кровли на стены.

2. Лежень. Это промежуточная балка, которая устанавливается на несущие стены.
3. Балки перекрытия. Это доски, которые устанавливаются на мауэрлат. Балки перекрытия служат вроли каркаса перекрытия между нижним этажом здания и чердаком.
4. Стойки – это опорные балки, которые удерживают каркас крыши.
5. Коньковый брус. Данный элемент устанавливается на вертикальные балки. Конек служит опорой для стропильных балок.
6. Стропила – это балки, которые устанавливаются на мауэрлат и конек. Расстояние между стропилами зависит от выбора кровельного материала. Стропила для трехскатной формы кровли разделяются на два типа – это накосные и боковые.

7. Шпренгель. Данный элемент выполняет роль вертикальной опоры, которая удерживает накосные стропилины.
8. Подкосы – это доски, которые монтируются под углом 45 градусов. Они служат распорками между лежнем или балками перекрытий и стропилинами.

Произведение необходимых расчетов

Первое что нужно сделать перед строительством кровли – это произвести необходимые расчеты. Основная сложность в возведении трехскатной кровли заключается в том, что в одной точке необходимо правильно соединить три элемента – две стропильные балки и конек. Если человек никогда не имел дела со строительством кровли, то произвести расчеты самому будет крайне сложно, поэтому возможно оптимальным решением будет позвать опытного специалиста. Но для людей которые хотят сделать всю работу сами, описана инструкция как произвести расчеты самому.

Для того чтобы правильно рассчитать центр конька вальмового ската необходимо измерять длину конька. После этого нужно измерять длину стен. Конек должен располагаться в параллельном отношении к стенам. После чего нужно рассчитать разницу в длине и поделить на два. Таким образом, вы получите результат от краев стен, которые помогут определить центр конька.

Похожую процедуру необходимо выполнить и с поперечными стенами, на которые будет крепиться вальма, или, другими словами, боковой треугольник. Для того чтобы произвести данную работу нужно измерять длину боковых стен и поделить на два. После этого нужно поставить отметку по центру стены. Если работа произведена правильно, то можно устанавливать на кровлю брусья соответственной длины. Важным моментом является то, что брусья необходимо делать с запасом. Обычно брусья делают с запасом около 50 см.

Покупка материалов для трехскатной крыши

Одним из самых важных моментов при строительстве крыши является выбор качественных строительных материалов. Покупка дешевых и некачественных материалов приводит к тому, что кровля не имеет задуманного внешнего вида или очень быстро его теряет. Поэтому для кровли нельзя покупать слишком дешевых материалов.

Зачастую для строительства стропильной системы используют только хвойные породы дерева. Древесина должна быть высушенная под навесом с влажностью 15-20%. При покупке древесины стоит проверить ее на наличие плесени или гнили. Кроме того, дерево не должно иметь потемнения или других дефектов.

Совет! Ни в коем случае нельзя устанавливать древесину, на которой есть кора. Если пренебречь данным правилом, древесину быстро съедят мелкие жучки, такие как шашель. Такие вредители быстро уничтожать стропильную систему кровли. Поэтому при покупке древесины, в обязательном порядке необходимо небольшим топориком полностью снять всю кору с дерева. Только при этом условии работа действительно получиться качественной.

После покупки древесины, ее нужно покрыть антисептиком. Кроме того, чтобы повысить противопожарные свойства дерева, многие дополнительно обрабатывает ее специальными антипиреновыми жидкостями.

Мауэрлат, а также лежни и стойки делаются из балок сечением 150х150 или 100х100. Балки перекрытия и стропильные балки производятся из досок, толщиной 5 см и шириной от 20 см. Так как накосные стропильные балки несут довольно большую нагрузку, их делают из прямоугольного бруса 100х150.

Одним из основных элементов крыши является обрешетка. Шаг между обрешеткой зависит от выбранного кровельного материала. Например, для профлиста шаг обрешетки составляет 40-50 см. А для мягкой кровли делается сплошная обрешетка, Обычно толщина досок для обрешетки начинается от 20 мм.

Возведение трехскатной кровли

Для того чтобы установить практически любую кровлю первым шагом будет установить мауэрлат и трехскатная крыша террасы не исключение. Для этого нужно выполнить разметку бруса по всей длине стен, после чего под прямым углом состыковать брус в углах. При установке брус необходимо сдвинуть к внутренней стороне стен. Под мауэрлат обязательно нужно установить гидроизоляцию. Обычно в качестве гидроизоляции используют рубероид, который улаживают в два или три слоя. Мауэрлат обязательно обрабатывается антисептиком. После этого на внутренние стены устанавливаются лежни. Под лежни тоже нужно не забыть установить гидроизоляцию. О том как правильно сделать и установить мауэрлат вы можете узнать из видео.

После установки мауэрлата, на него нужно установить балки перекрытия. Балки изготавливаются из досок толщиной 5 см и шириной 20 см. При установке балку нужно уложить на торец, благодаря чему доска не будет прогибаться и конструкция кровли приобретет жесткость. Балки необходимо устанавливать по такой последовательности: сначала крайние, затем нужно натянуть веревку, по которой устанавливаем промежуточные. Расстояние между балками перекрытия зависит от выбранного кровельного материала, но обычно оно составляет от 50 до 120 см. Если кровлю планируется утеплять, то оптимальным шагом между балками будет 60 см, так как большинство современных утеплителей имеет именно такую ширину.

Дальше на балки перекрытия устанавливаются вертикальные стойки. Они фиксируются при помощи укосин или временных подпорок.

После установки стоек на них устанавливаем коньковый брус. Крепить его можно при помощи уголков и накладок. Для того чтобы крыша получилась симметричной проверьте расстояние до карнизов и углов вальмового ската. После установки стоек можно начинать крепить боковые стропила, которые верхним концом крепятся к коньку, а нижним – к мауэрлату.

После того как стропильная система установлена, можно приступать к установке обрешетки. Шаг обрешетки зависит от кровельного материала. Например, для профнастила требуется обрешетка с шагом 40-50 см.

Заключение

Трехскатная крыша – это конструкция, которая придаст вашему дому красивый и необычный вид. Для того чтобы кровля служила долго и не протекала, нужно сделать правильные расчеты, а также выполнить все работы придерживаясь технологий и тогда кровля прослужит долго и качественно.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов – эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Соединение двух крыш разного ската

Мы с моим деловым партнером недавно пристроили к дому клиента большое застекленное крыльцо с двускатной крышей. Крыльцо примыкало к дому под прямым углом к ​​односкатной крыше. Мы спроектировали крыльцо с широкими свесами для защиты от палящего летнего солнца Северной Каролины.

Мы начали с того, что сорвали черепицу и сняли световой люк с односкатной крыши. Эта крыша изначально была построена с граблями заподлицо, поэтому мы увеличили выступы граблей с обеих сторон до 24 дюймов, поместив обшивку граблей односкатной крыши в плоскости с облицовкой крыльца, который мы собирались построить.

Самодельный инструмент для измерения уклона определяет уклон имеющейся односкатной крыши.

Мы хотели сделать крышу крыльца как можно более крутой, сохранив при этом пик крыши ниже пересечения стены с крышей в верхней части односкатной крыши. После проведения некоторых измерений и небольшого количества шифров мы установили, что самый крутой уклон, который мы могли использовать на крыше крыльца, был 4 дюйма из 12. Используя инструмент для измерения наклона, который я сделал, мы также определили, что точный наклон односкатной крыши составляет 3 1/2 дюйма.

Слепые долины упрощают каркас

Чтобы каркас крыши крыльца был как можно более простым, мы установили конструкционный коньк, поддерживаемый столбами с каждого конца, с общими стропилами, которые располагались на вершине конька. После установки стропил нам все равно пришлось удлинить крышу крыльца над односкатной крышей, создав впадину с обеих сторон.

Двускатная крыша пристройки крыльца была обрамлена опущенным конструктивным гребнем, поддерживающим общие стропила наверху.

Снова выбрав легкий выход, мы решили построить слепые долины (также известные как долины Калифорнии), где одна пересекающаяся крыша строится поверх другой.Чтобы сделать глухие впадины, мы прикрепили шпалы к односкатной крыше, расположив их, поместив 14-футовую линейку (которая обычно используется для стяжки бетона) на стропилах крыльца, чтобы спроектировать плоскость новой крыши крыльца на крышу. поверхность существующей односкатной кровли. Мы просто двигали линейку, пока она не коснулась крыши сарая, а затем разместили 2-х метровую линейку под линейкой и отметили край 2-х сторонней. Мы сделали это сверху и снизу с обеих сторон крыши и соединили отметки линией, которая дала нам место для шпал глухой долины.

После того, как части глухой ендовы расположены, концы загибаются под углом, разметая их по 2-х сторонам против общего стропила. Затем угол обрезается и глухая выемка закрепляется на месте.

Чтобы наклонить нижний конец шпалы, мы поместили кусок приклада на линию впадины так, чтобы один угол упирался в самое внутреннее общее стропило, и с помощью куска шпалы на вершине шпалы мы проследили угол.Вместо того, чтобы пытаться разрезать шпалы с идеальным углом сверху и снизу, мы намеренно держали шпалы на расстоянии около фута от пика и прибивали нижние части на место. Шпалы предназначались только для того, чтобы обеспечить место для гвоздей домкратов, чтобы их можно было установить по частям. Мы продлили линии шпал до крыши, пока они не пересеклись. Затем нужно было просто разметить и отрезать угол наклона с одной стороны, перевернуть обрезанный обрезок и обрезать его до нужной длины с другой стороны.Поскольку горизонтальный разрез на домкратах будет очень длинным, мы добавили шпалы 2×4 внутри 2×8 для более полной несущей поверхности.

Для разметки угла кровли на коньке от общих стропил выравнивают кусок приклада и к шпалам кладут двухметровый лом. После того, как гребень обрезан до нужного угла и длины, он прибивается на место.

Ридж энд Джекс

Там, где крыша крыльца переходила односкатную крышу, мы установили конек 2×6, который шел от вершины опущенного конструктивного конька до вершины шпал. Чтобы разметить угол, мы поместили кусок приклада поверх пиков стропил и выровняли его поперек, используя брусок, чтобы отследить угол. После обрезки гребня он идеально встал на место.

Разметка под домкрат стропил вытягивается из общего пользования.Угол раскладки определяется угольником.

После прикрепления конька разложили и прикрепили домкратные стропила. Мы вытащили макет домкратов, зацепив ленту за общие и разметив 16-дюймовые приращения, и сделали то же самое на гребне. Чтобы провести линию разметки, мы сначала кладем стропильный угольник на шпал напротив последнего общего стропила. После установки этого угла на каждой отметке разметки мы провели линию разметки через шпалы.

Затем угол передается шпалам на каждой отметке разметки. Такая же раскладка выполняется у конька.

Верхний срез для домкратных стропил представлял собой вертикальный срез для шага 4 из 12, такой же, как и для обычных стропил. Чтобы сделать нижний надрез, я выложил ровный надрез для шага 4 к 12. Чтобы домкраты располагались вертикально на шпалах, мы наклонили горизонтальные вырезы до наклона односкатной крыши 3 1/2 дюйма-12, установив дисковую пилу на скос в 16 градусов (что эквивалентно 3-м градусам). 1/2-в-12).Мы измерили длину от гребня до шпал, чтобы определить длину домкратов, а затем обрезали их и закрепили на месте.

Создание долины под карнизом

Затем мы работали над долиной в нижней части крыши. Дно нашей слепой впадины было примерно на 30 дюймов ниже основания крыши крыльца, поэтому мы продлили линию впадины до края новой крыши. Для этого нам пришлось расширить плоскость односкатной крыши над крышей крыльца, создав небольшое треугольное продолжение существующей крыши.

В нижней части долины подфасции двух крыш скошены, с блочным заполнением каркаса крыши. Вдоль впадины добавлена ​​блокировка обшивки, и обшивка вмонтирована в обе плоскости крыши. Для перехода карниза горизонтальная облицовка простирается до последнего хвоста стропила, а вертикальный возврат завершает переход.

Мы обрезаем стропила на крыше крыльца так, чтобы подфасции совпадали с подфасциями на новых свесах, которые мы добавили к односкатной крыше. Мы скосили две подфасции там, где они встречаются, а затем залили клиновидной блокировкой, привинченной к вершинам общих стропил для поддержки плоскости односкатной крыши. Мы также добавили блокировку вдоль впадины с обеих сторон, чтобы поддержать края обшивки. Обшивка заключалась в том, чтобы разрезать и подогнать треугольные детали с обеих сторон долины.Решили карниз, продлив линию подфасции крыльца до хвоста последнего общего стропила под свесом односкатной крыши. Потом добавили блокировку и вертикальный возврат.

Фото Джона Кэрролла

Сдан крыши

Любой плотник знает, что в основе конструкции крыши лежит математика. Невозможно построить крышу, не зная математики, особенно тригонометрии. Это нужен, например, для рассчитать крутизну крыши – крыша подача.

В северном климате скатная крыша предпочтительнее, чтобы дождевая вода не скапливалась на крыша, что могло бы произойти в случае заблокирован сток воды с плоская крыша. Одна из основных причин засорения дренажей – холодная погода. что вызывает засоры, когда вода превращается в лед; Другие Причины включают листья, мусор и т. д.

По этой причине во все времена предпочтение отдавалось скатным крышам. в странах Северной Европы.

На рисунке ниже показан пример плоской крыши и скатной крыши:

Как мы видим, самая простая и самая распространенная скатная крыша имеет форму единого треугольника .Ситуация становится более усложняется, когда две или более скатных крыш соединяются вместе . Это создает количество различных уклонов в одном месте, которые необходимо настроить вместе (сконструировать).

1. Ридж 2. Бедра 3. Гейбл 4. Карниз 5. Лезвие грабли 6. Карниз

Источник: O Plekk Катусемейстер

Здесь мы видим разные углы и формы, которые могут быть на крыша.

Скатные крыши могут быть самых разных форм, наиболее распространенными являются двускатные и шатровые крыши. Есть и крыши не такой простой формы. Ниже представлены несколько скатных крыш разной формы:

Источник: Shelton Roofing Santa Cruz

Источник: Инснериграафика.Ольга Овтаренко (электронная почта)

Участки

Плотники не относятся к углу крыша как 30, но предпочитаю использовать скат крыши. Скат крыши – это ее вертикальный подъем, деленный на его горизонтальный пролет (или “пробег”), называемый уклоном в геометрии или касательная функция в тригонометрии.

На рисунке ниже показаны различные допустимые уклоны для разных крыш. изображены материалы. Например, в случае кровли из рулонного металла это может быть минимум 5 (как показано на график).Это означает, что мы не можем использовать металлопрокат для плоских крыш, потому что он не быть водонепроницаемой конструкцией.

1: планка и черепица

2: керамическая черепица

3: окно в крыше

4: битумный рулон с треугольной рейкой

5: битумная черепица

6: цементная черепица

7: битумная волновая плита и жестяные кровельные листы

8: фиброцементная плита

9. металлочерепица

На приведенном выше графике мы также можно увидеть различные значения, указанные в виде отношения – для наклона 5 соотношение составляет 1:12 . Мы знаем, что на дорожных знаках уклон дороги также дано, но показано в процентах.

Давайте посмотрим, как эти разные значения связаны друг с другом:

Как мы все знаем, полный круг равен 360 градусам . На графике ниже мы видим, что в случае уклон крыши, если смотреть тригонометрически, одна сторона крыши находится в квартале I , а противоположная сторона – в квартале II .

Разделение на кварталы можно увидеть на изображении ниже:

Если мы говорим о выражении шага в виде отношения, это будет отношение длины сегменты друг к другу.

Например: если Соотношение уклона крыши составляет 1: 1, мы говорим о равнобедренном треугольнике , а уклон крыши можно задать как 45. Для вычисления наклона мы используем функцию касательной , то есть 1: 1 = 1, где загар 45 = 1

Для выражения уклона крыши в виде отношения, высоты или около того. называется повышением будет дано как значение из 1.Расстояние от подъема крыши до края обозначено цифрой x (также называется пролетом ). Значение x показывает, сколько высот до края крыши.

Для Пример: если x = 2, то 1: 2 = 0,5. В итоге tan 0,5 = 26,57≈ 27

Если угол наклона крыши больше 45 или другими словами соотношение больше чем tan> 1, прогон будет постоянным со значением , равным 1 .

Для Пример: дан шаг 1,5: 1.Это означает x = 1,5 и показывает, сколько прогонов укладывается в подъем.

Разные пути до вычислить шаг крыша

Задача: Дана крыша высотой 4 м и пробегом 12 м. Рассчитайте уклон крыши и задайте его в соотношении!

Вот 2 способа решения проблемы:

Метод 1: Если шаг задан как отношение 1: x, мы можем сделать следующее, чтобы найти x:

Уклон крыши 1: 3

Метод 2: Мы также можем использовать следующее решение

Высота 4 метра равна 12 м горизонтали. длина.Зная это, мы можем сделать следующие расчеты для подъема на 1 м:

Уклон крыши 1: 3

Шаг

также может отображаться как процентов и промилле . Проценты в основном используются для дорог и холмов, на фрезы используются для укладки откосов полов и прокладки водопроводных и канализационных труб, где поля намного меньше.

Шаг в процентах равен 1/100

1 м = 100 см

, следовательно, 1% составляет 1 см на метр

1 м = 1000 мм

для этого 1 составляет 1 мм на метр

Учитывая значения для бега и подъема, мы можем вычислить в процентах или на мельницы пека следующим образом:

Если нам нужно вычислить одно из этих значений, мы можем преобразовать формулу.

Например: чтобы найти рост, мы можем преобразовать формулу следующим образом:

Если длина нашего забега 1 м (100 см), то при шаге 1% подъем будет 1 см. У бега длиной 2 метра будет подъем на 2 см с учетом того же шага.

Когда при расчете на мельницы, пробег 1 м с шагом 1 будет имеют подъем 1 мм. Маршрут длиной 2 м будет иметь подъем на 2 мм с учетом такая же подача.

Чтобы найти значения для прогона, мы должны снова преобразовать формулу:

Иногда нам может понадобиться построить крышу с таким же шагом , но с другим измерениями

В этом случае мы используем принцип для аналогичных треугольников для выполнения вычислений.

Расчет можно произвести с помощью перекрестного умножения :

Когда мы сравним с шагом , это будет тот же , даже с другим подъемом крыши.

На самом деле это будет выглядеть как на картинке ниже:

Приведем еще несколько примеров того, как бывают питчи. связаны друг с другом. Например, если мы знаем% питча, но хотим выразить его как угол через касательную, мы можем сделать это следующим образом:

Как показано на графике, учитывая рост и пробег, мы будем знать процентное значение шага (до 45) и может вычислить тангенс, используя такое же соотношение – это даст нам угол.

Отсюда мы можем получить угол α = 16,66924423 ≈ 16 42

Далее поясняется, чтобы Чтобы получить это решение, мы приравняем пробег к 100 и выберем подъем, который при деление на 100 даст нам процентное значение. Поскольку процент – это в основном соотношение между бегом и подъемом, процентное значение в то же время тангенс угла.

На приведенном выше рисунке показаны различные пропорции. шаг может быть таким же.Если, однако, мы Возьмем пробег за 1 , мы можем показать поле следующее:

Мы уже знаем, что загар 16 42 ≈ 0,3

Лестница и канализация

Другая часть конструкции, использующая Расчет шага (или уклона) лестниц и канализации (особенно самотечного трубы, а не столько напорные трубы).

Лестницы должны иметь определенные размеры, чтобы что люди могут с комфортом ими пользоваться. Для расчета высоты лестницы a используется простая формула.Кто хочет стать строителем, должен обязательно запомните эту формулу:

2h + b = 630 мм

Эта формула помогает найти оптимальное соотношение между подъемом и проступью ступеньки.

h = подъем ступени

b = ступенька

Сумма двойного подъема и протектор дает постоянную. Отсюда можно определить высоту звука – обычно От 1: 1,5 до 1: 2.

Для ширины шагов рекомендуется формула h + b = 450 мм.

Дополнительно к шаг, лестница будет иметь общий подъем и общий пролет, что также важно измерения.

Изображение: Википедия

Когда строить многооборотные лестницы необходимо также убедитесь, что на нем неравномерное количество ступенек, иначе придется менять ноги при подъеме по лестнице. Все ступеньки тоже должны иметь одинаковый подъем – человеческий. мозг приспосабливается к определенному ритму ходьбы, поэтому, если одна ступенька отличается по высоте, вы можете споткнуться о шаги.

Таблица выше показывает, что при соотношении 1: 1 треугольник будет иметь точное форма как на фото рядом – равнобедренная треугольник с углом 45, равным 100%, и касательной 1.

Дано соотношение 1: 100, уклон будет таким, как на картинке сбоку, с углом 1% и касательная 0,01. С 1: 1000 действует та же логика.

Например

Если мы знаем значение тангенса, тогда мы можем записать шаг в виде отношения в следующим образом:

Дано загар 0,5 = 26 33 54,18

Марка шаг как отношение 1: x, где x равно 0,5 (также тангенс)

Следовательно шаг может быть задан как 1: 2

значение x в соотношении показывает, как много частей целого, которое он составляет, поскольку 1 представляет собой целое (l = 1 на график), поэтому 1: 0,5 = 2.Вы также можете показывать высоту звука как единицу измерения.

Как уже упоминалось, если подъем (h) больше, чем разбег (tan> 1), тогда значение x выше значения шага детали обозначается: x: 1

Для Например, если значение тангенса равно 2, значение наклона равно 2: 1

В Для канализационных труб мы также используем смолы, но там они указаны в промилле.

На фото ниже – поперечное сечение канализации, которая применяется для трубных марок в строительных чертежах. Как видите расстояние между двумя колодцами (от центра) составляет 34500 мм, а разница высот колодцы 300 мм.

Давайте посмотрите на другой пример. Как рассчитать шаг трубы в соотношении и в проценты. Чтобы вычислить шаг, мы должны нарисовать треугольник, где h отмечает разницу в высоте и l расстояние между двумя лунками.

Дано h = 300 мм и I = 34500. Используя кросс-умножение, мы можем сначала вычислить шаг как отношение.

Подстановка x со значением получаем шаг 1: 115

ср также можно использовать перекрестное умножение, когда мы знаем высоту тона (1: 115) и хотим вычислить разница высот h.

то же самое касается l.

шаг в процентах: 1: 115 x 100 ≈ 0,87%

Вкл. с другой стороны, если мы знаем процент, мы можем рассчитать соотношение как следует:

это можно представить как соотношение 1: 115

В чтобы вычислить шаг в процентах, мы должны использовать тангенс

вариант 1: загар = ч / л

вариант 2: соотношение 1: x

загар = 300: 34500 ≈ 0,0087 или в основном то же соотношение 1: 115 ≈ 0,0087

загар 0,0087 = 0,41011655 или 02436,42

В рисунок под канализационной линией изображен в земле до того, как он был засыпанный землей.

Расчет площади

Большая часть строительства – это подсчет объемов. Это необходимо для планирование и заказ материалов, а также расчет цен.

Например, иногда только шаг и высота от земли. показано на чертеже проекта. Чтобы рассчитать площадь крыши, мы должны знать длину и ширину крыши (на картинке выше: 12 000 мм и 6034 мм). мм) Но если мы знаем только шаг, мы должны взять рисунок и на основе ширину здания рассчитываем по размерам крыши.

Эти измерения нужны не только для расчета количества необходимых материалов но и для устройства крыши, например, на длину стропила.

Например

Дано ширина половины дома 4860мм, затем шаг 35 по высоте кровли составит:

загар 35 x 4860 мм = 3403 мм

Зная по высоте мы можем рассчитать длину стропила.

В Чтобы рассчитать угол между стропилами, мы можем использовать простую математику. Все мы нужно знать, какие ангелы появляются, когда мы пересекаем две параллельные линии третьей линия.

Когда имея дело со сложными поверхностями, мы должны разделить область на части.

Как мы можем видеть на графике выше, что есть разные способы сделать область измерения проще. Один из способов – разделить область на множество меньших участков и вычислить их площади отдельно, а затем либо суммировать, либо вычесть отдельные участки.

Но как действовать, если у крыши более одного угла, как показано ниже:

Это двухмерный чертеж крыши, представленный на чертеже проекта, далее к нему обычно также дается трехмерный рисунок.

Шаги на чертеже даны под углом 45 °. Бедра на концах также находятся на уровне 45. Если мы проведем условную вертикальную линию от H, I до K, их шаг будет 45. Если мы знаем угол и длину крыши, мы можем рассчитать высоту крыши, которую мы понадобится позже для того, чтобы рассчитать площадь кровли.

Поскольку угол равен 45, мы знаем, что имеем дело с равнобедренным треугольник с двумя сторонами равной длины. Это делает наши расчеты Полегче.

Например, высота крыши составляет половину ширины крыши, или 4000 мм. Это можно увидеть на рисунке ниже, где показан вид крыши сбоку. Для расчета длины бедра нам понадобится калькулятор.

Мы можем использовать теорему Пифагора, поскольку длина бедра равна гипотенуза A, B и H.

Длина A, B и H равна

.

Это высота бедра, которая с точки зрения бедра выглядела бы нравится:

BH – гипотенуза и представляет высоту крыши. Решение было полученный по теореме Пифагора. Длина гипотенузы:

С это не равнобедренный треугольник, мы можем сделать выводы, что хотя все скаты крыши под углом 45 градусов, это не относится к углам его вальмы.

Если мы знаем эти измерения, мы можем начать вычислять площадь Крыша. Мы видим, что элементы крыши состоят из разные геометрические формы. Напоминаем, что давайте посмотрим, какие формулы мы будем нужно.

ср можно рассчитать площадь следующим образом:

Вальмовые концы крыши образуют равные треугольники ABH и DEI. Поэтому достаточно вычислить площадь одного треугольника и умножьте его на 2.

2 х 22,63м2 = 45,26м2

В форме параллелограмма части крыши (BCHJ и AGHJ) также равны, поэтому нам нужно только рассчитать площадь единицы и умножьте ее на 2.

Кому Для расчета площади необходимо также знать значение HJ. Это равно основанию и делает быстрое Расчет мы знаем, что он должен быть равен 6,0 м. Поскольку он имеет ту же высоту и высота как бедра, мы знаем, что высота параллелограмма составляет 5,66 м

Таким образом, площадь равна:

А 2 x 33,96м2 = 67,92м2

DEIJ также параллелограмм высотой 5,66 м и основанием 4,0.Его площадь равно:

ср также можно увидеть треугольник (KLG), его сторона GK имеет длину 5,66 м. Другой сторона 4м. На основании этих измерений мы можем рассчитать площадь. Его гипотенуза – боковая GJ длиной 6,93 м.

Для этого мы можем вычислить площадь треугольника:

От трапеции остается только одна деталь (EIKF). Мы знаем, что EF составляет 12,0 м, а IK 8,0. м длиной. Мы уже подсчитали 5,66 м – высота.

снова Можем посчитать площадь:

Сейчас мы можем сложить все области вместе, чтобы получить общую площадь :

45,26 + 67,92 + 44,64 + 11,32 + 56,60 = 225,74 м2

Перекрытие поверхности

Это не редкость, что размеры детали отличаются от того, что должно быть при построении всех деталей вместе. Например половицы.

В на картинке ниже Вы можете увидеть паркетную доску с выступающей частью и что делает его шире, чем если бы вся площадь была покрыта половицей.При измерении мы знаем, что одинарная половая доска имеет ширину 111 мм, но когда если соединить его с другой доской, ширина будет всего 100 мм.

Следовательно в большинстве случаев продавцы древесины отмечают общую площадь покрытия половиц на посылка.

Пример

Дано пол размером 6,27 м х 4,37 м. Сколько напольного материала нужно купить для покрытия всего пола с учетом половиц с нахлестом 100 мм и длина 4 м.

ср начнем с расчета площади поверхности пола:

6,27 м x 4,37 м = 27,40 м2

Далее мы рассчитываем площадь, которую может покрыть одна паркетная доска:

4,00 м x 0,1 м = 0,40 м2

Наконец посчитаем, сколько половиц нужно купить, чтобы покрыть весь пол:

27,40 м2: 0,40 м2 = 68,5 ≈ 69 штук паркетной доски

Другой важной частью деревянных полов является плинтус. Для данного размера пола выше, чтобы найти необходимое количество плинтусов. Вы должны рассчитать периметр комнаты.Плинтус предназначен для прикрытия шляпок гвоздей и часто невозможно установить последнюю половицу достаточно близко к полу и оставляется зазор 1-2 см. Плинтус используется для закрытия щели, как показано на рисунок ниже.

Пример

Это Лучше всего рассчитывать необходимое количество плинтусов на погонный метр, потому что их устанавливают на стене, образуя периметр по периметру комнаты. Давайте рассчитать необходимое количество плинтусов, если длина плинтуса 2,5м.

Первая рассчитаем периметр комнаты:

(6,27 м + 4,37 м) x 2 = 21,28 пог.м

пог.м – погонные метры, часто применяемые в строительстве. Равно 1 м в единицах СИ

Сейчас можем рассчитать необходимое количество плинтусов:

21,28 пог. м: 2,5 пог.м = 8,51 ≈ 9 штук плинтуса

Геодезия и геодезические измерения

Геодезия наука об измерении размера и формы Земли и местонахождения указывает на его поверхность.Включает в себя земельные и строительные работы.

простейшая или так называемая геодезия низшего класса используется для общего построения (из-за небольших расстояний). При топографической съемке и землеустройстве точность должна быть быть выше, а используемое оборудование намного сложнее, потому что с более длинными расстояния погрешность также увеличивается (см. пример ниже). Там мы должны установить дополнительные высоты (временные геодезические рейки) для измерения различных сечения и перенести их высоту и углы.

В В этом параграфе мы подробно рассмотрим строительную съемку, которая проста и требует только базовой математики.

Как мы знаем, что вода может всегда оставаться горизонтальной или строительной рабочие говорят, что он выровнен по горизонтали. В старину шланги для воды со стеклом На обоих концах использовались пробирки, по которым можно было видеть уровень воды.

Даже в настоящее время этот метод иногда используется (см. рисунок ниже), но гораздо больше были разработаны инструменты, которые более точно определяют уровень или отвес.

А Spirit – это инструмент, предназначенный для определения того, является ли поверхность горизонтальной (уровень) или вертикальный (отвес).

В рисунок ниже – еще один пример спирта, но вместо воды используются другие жидкости (обычно спирт, такой как этанол)

пузырек внутри спиртовой трубки показывает, ровная поверхность или нет. Если это Расположенный по центру между линиями на трубке, ваш объект находится на одном уровне. Если пузырь справа от линий ваш объект наклоняется вниз справа налево.Если пузырь находится слева от линий, ваш объект наклоняется вниз слева направо.

Сейчас, если нам нужно выровнять большие расстояния, инструмент, называемый dumpy level (также строительный уровень авто) б / у. Это оптический инструмент, используемый для установления или проверки точек в той же горизонтальной плоскости. Прибор уровня устанавливается на штатив и установить в выровненное состояние с помощью ножных винтов. Оператор просматривает окуляр телескопа, а помощник держит нивелирную штангу вертикально на точка измерения.

А Лучшим инструментом, который вы можете использовать, является лазерный уровень, которым может управлять только один человек. Он состоит из проектора лазерного луча, который можно закрепить на штативе, который выравнивается в соответствии с точностью устройства и проецирует фиксированный красный или зеленый луч по горизонтальной и / или вертикальной оси.

нивелирная рейка, также называемая нивелирной рейкой, используется с нивелирным инструментом для определить разницу в высоте между точками.Метрическая штанга имеет основные пронумерованные деления в метрах и десятых долях метра. При просмотре через телескоп инструмента, наблюдатель может легко визуально интерполировать 1 см отметьте до четверти его высоты, давая показание с точностью до 2,5 мм.

Средний уровень моря

В При обычном использовании, возвышения часто называют высотой над уровнем моря.

MSL представляет собой тип вертикальной базовой стандартизированной геодезической опорной точки, которая используется как датум карты в картографии.Страны склонны выбирать средний уровень моря в одной конкретной точке в качестве используется в качестве стандартного уровня моря для всех картографических и геодезических работ в этой стране. Однако нулевая отметка, определенная одной страной, не то же самое, что ноль. высота определяется другим. В Эстонии и в регионе Балтийского моря MSL Кронштадта. Это было обозначено Михаилом фон Рейнеке в 1840 году после обширные измерения в Балтийском море. На фото ниже обозначение MSL на мост через Обводный канал в Кронштадте.

Allikas: http: // stengazeta. net / wp-content / uploads / 10005290-siniy-most_.JPG

Эстония также планирует перейти на Amsterdam Ordnance Datum, который имеет точность 0,2 мм на километр.

В поле строительства уровень используется для измерения высот, но при составлении карты на больших площадях используется тахометр или точный GPS, так как это позволяет вам измерьте не только высоту, но и угол.

Ниже простой пример использования уровня.

Пример

В В этом примере геодезист ранее измерил фундамент существующее здание должно иметь высоту 0.819 м над уровнем моря. Он будет использован когда мы начинаем размечать планируемый фундамент дома с высоты приведено в проекте архитектором.

Нулевая точка самой конструкции – это верхняя поверхность первого этажа. Все высоты над ним будут отмечены знаком (+), а те, что ниже (например, как подвал) обозначается знаком (-).

На рисунке видно, что здание спроектировано с высотой 1.06 м над уровнем моря (0 высота определяется поверхностью первого этажа). По углам здания отмечается высота земли. Верхний 0,56 м говорит нам, на какой высоте должна оставаться земля вокруг здания, число ниже указывает текущую высоту земли в природе.

Давайте сделаем небольшой расчет:

1,06 0,56 = 0,50 м

Это говорит нам о том, что земля должна быть на 50 см ниже поверхности первого пол.

Теперь посмотрим, что должен показать уровень, если мы начнем отмечать фундамент здания.По-прежнему глядя на рисунок выше, мы видим, что горизонтальная балка уровня должна иметь высоту 551 мм, то есть от на уровне моря горизонтальная балка должна иметь высоту:

819+ 551 = 1370 мм

Но если мы изменим расположение уровня, результат тоже изменится.

Следующий вопрос, который возникает, – сколько должна начальная точка уровня? быть ниже горизонтального луча, чтобы он соответствовал высоте 1. 06 мес. над уровнем моря.

Мы знаем, что горизонтальный луч в настоящее время находится на высоте 1370 мм над уровнем моря, и мы можно сделать следующий расчет:

1370 1060 = 310 мм

С уровня мы должен иметь возможность считывать 0310, как показано на рисунке выше. Несмотря на то существуют неплохие лазерные инструменты, часто строители по-прежнему предпочитают используйте оптические измерительные приборы для больших расстояний, так как это более точно так как лазерный луч начнет исчезать на больших расстояниях.

Математически мы можно рассматривать эту ошибку как возникающий угол, поскольку луч, идущий из устройство прямое.

Расчет ошибки:

Например, если мы знаем угол ошибки, мы можем использовать тангенс для сравнения значений x1 и x2

Пример
Если мы хотим показать частоту ошибок в мм, мы должны сначала преобразовать длину, чтобы получить 40 000 мм.Если принять погрешность всего 0,1, то

х1 = загар 0,1 x 40 000 = 69,8 мм – это уже очень большая разница,

х2 = загар 0,1 x 100 000 = 174,5 мм, что вдвое больше

с на расстоянии 1 м и таком же угле коэффициент ошибки будет только 1,7 мм

Для этого геодезисты должны постоянно корректировать измерения в случае длительного расстояния, поэтому ситуация, изображенная на рисунке ниже, не возникнет.

Источник: неизвестен

Как построить односкатную крышу и установить кровельные фермы

Вы думаете построить сарай? Например, чтобы использовать его как сарай для хранения или даже сарай? Если да, то было бы неплохо составить контрольный список того, что необходимо включить в планирование. Важно помнить, что у сарая могут быть особые положения или правила о разрешении на застройку. В Великобритании разрешения на планирование (согласие на планирование) относятся к разрешению, необходимому для законного строительства или изменения способа использования земли. Заявление на получение разрешения на планирование необходимо подать в местный орган планирования (LPA) в вашем районе.

Есть много стилей односкатной крыши на выбор; pent, gable, hip, gambrel, saltbox и другие, но у всех есть стандарты для планирования вашего строительства. Когда вы решите построить свой собственный сарай, очень важно выбрать правильную кровельную систему, при этом следует учитывать три важных фактора.

Стиль – Подойдет ли он к стилю сарая? Будет ли это выглядеть привлекательно? Поскольку сарай будет стоять на ногах в течение многих лет, важно, чтобы крыша подходила к сараю и была привлекательной.

Водонепроницаемый – Предотвращает ли он намокание содержимого и сохранит ли оно сухость? Правильные материалы и конструкция важны.

Бюджет – Будет ли конструкция крыши рентабельной в течение ее жизненного цикла? Какие материалы понадобятся? Традиционный войлочный стиль, деревянная или глиняная черепица? Вы можете выбрать более современную зеленую крышу для живых растений в качестве привлекательной недорогой альтернативы обслуживания при строительстве односкатной крыши.Подумайте о долговечности материалов и при их выборе. Хотите поменять кровельный материал? Как часто нужно будет менять кровлю, чтобы поддерживать ее в надлежащем состоянии? При тщательном выборе материала возможна экономичная и водонепроницаемая крыша, которая выглядит красиво.

Водонепроницаемые площадки
Крыши имеют три широкие группы наклона, что означает угол или уклон для стока воды. В зависимости от желаемого уклона необходимо выбрать подходящие материалы для достижения желаемого уклона.

Распространенное заблуждение о воде заключается в том, что она течет только под гору, и это не всегда верно, когда речь идет об уровне крыши. Порывы ветра сдувают водяные пленки вверх и преодолевают силу тяжести, заставляя воду проникать между перекрытиями черепицы и в конструкцию крыши. Минимальные стандарты уклона для любой кровельной системы помогают обеспечить водонепроницаемость. Глиняная плитка – твердая внешняя оболочка и водонепроницаемая – поверх водонепроницаемой подложки может быть более подходящим материалом.

Плоская крыша – уклон от 0 до 10 градусов

Плоская крыша имеет уклон 10 градусов или меньше.Основной вариант материалов, используемых для сарая с плоской крышей, – это битумно-минеральный войлок поверх листового металла или фанерного настила. Выбирая плоскую крышу, имейте в виду, что для предотвращения утечки, скорее всего, потребуется более частое обслуживание. В строительной индустрии есть старая поговорка, когда речь идет о плоских крышах: «Есть те, которые протекают, и те, что в какой-то момент будут». Цикл технического обслуживания будет менее распространенным, если наклон будет ближе к 10 градусам, но это произойдет. раньше, чем при использовании более высокого тона.

Важно помнить, что при установке изолированной крыши обязательно оставьте воздушный зазор между настилом крыши и изоляцией для вентиляции. Это поможет предотвратить накопление влаги и стимулировать рост плесени. Кроме того, всегда полезно следовать рекомендациям производителя. Некоторые местные власти также рекомендуют добавить дополнительные 5 градусов к минимальному уклону, установленному производителем, для хорошей меры. Это помогает обеспечить «водонепроницаемость».

Кровля с низким уклоном – от 10 до 20 градусов

Низкоскатная крыша имеет уклон от 10 до 20 градусов, и наиболее распространенными материалами являются черепица и черепица. Следует проявлять особую осторожность и осторожность при использовании водонепроницаемой подложки при установке, и важно следовать рекомендациям производителя.

Скатная крыша – 20 градусов и выше

Скатная крыша имеет уклон 20 градусов или выше.Материалы, обычно используемые для этой степени наклона, имеют свои собственные важные «практические правила».

Бетонная черепица

• Лучше всего подходит для угла наклона 20 градусов и выше.
• Тяжелый материал. По соображениям безопасности необходимо учитывать и учитывать при проектировании конструкции несущую крышу и стены, а также их несущую способность.
• Бетонные блокирующие плитки чаще используются для больших деревянных конструкций, а не для меньших из-за их большого веса.

Глиняная плитка

• Общий угол наклона не менее 35 градусов.
• Жесткая внешняя оболочка – водонепроницаемая
• Доступен в огромном диапазоне цветов, размеров и форм.

Какие бы материалы вы ни выбрали для постройки односкатной крыши, всегда получайте спецификации производителя на продукцию. Они будут включать минимальный уклон крыши, чтобы сарай оставался водонепроницаемым.

Краткое описание конструкции крыши

Проектный план односкатной крыши

Crane Garden Buildings – Планы садовых навесов.

houzz – Планы дворовых и садовых сараев.

Green Roof Training – Руководства по зеленой крыше.

Эко-сарай – Экологичная односкатная крыша для сада.

Red Rose Forest – конструкция односкатной односкатной крыши.

Shed for Easy – Как построить односкатную крышу над дверью.

Shed Made Easy – Планы односкатных навесов.

Shed Plan Gratis – Планы односкатной крыши.

Enviromat – Зеленая односкатная крыша.

Расходы на кровельные материалы сарая

Рулон минерального кровельного материала идет в комплекте со стандартным садовым навесом; однако они, как правило, находятся на низком уровне качества с короткой ожидаемой продолжительностью жизни – от 3 до 5 лет и, как правило, нестабильны. Любое повреждение односкатной кровли может привести к проникновению воды и повреждению конструкции навеса.

Следующий шаг – это войлочная черепица или кровельная черепица – ожидаемый срок службы 15 лет. Начиная с нижней части крыши, черепица укладывается внахлест примерно на 150 мм. Это повторяется до тех пор, пока не будет достигнут конек, а на самом верху крыши не будет использоваться перекрытие конька.

Деревянная битумная черепица – ожидаемый срок службы 30 лет, имеет слой подложки на дне и крепится к обрешетке.

Калькулятор расчета односкатной крыши

Расчет каркаса крыши

Как рассчитать стропило односкатной крыши при наличии более одного ската крыши

Расчет метрических стропил – стропила вальмы / долины и домкраты

Картины конструкции односкатной крыши

Обычные стропильные фермы и другие типы кровельных ферм – с описаниями

Общие фермы крыш и двускатные концевые крыши

Конструкция крыши собора – с вентиляционными желобами и без них

Кровельные стропила и фермы

Что лучше: стропила или фермы? Это зависит от того, к чьему мнению вы прислушиваетесь.Некоторые строители старой школы предпочитают стропила, но строители новой школы любят, чтобы фермы можно было построить за меньшее время и они более экономичны и эффективны; меньше времени на строительство – меньше часов.

Что такое стропила? Стропила поддерживают настил крыши и представляют собой серию наклонных балок, идущих от бедра или конька до стеновой плиты (карниза или нисходящего склона). Два стропила составляют пару . Стропила склонны к обрушению при горизонтальном движении; это известно как стеллаж.

Что такое фермы? Деревянные стропильные фермы – это структурные каркасы, которые поддерживают крышу, перекрывая пространство (известное как залив) над комнатой. Фермы обеспечивают продольную поддержку благодаря добавленным балкам, используемым в конструкции конструкции фермы.

Как построить фермы односкатной крыши

Построить фермы навеса

Как построить фермы для односкатной крыши в стиле амбара

Мега Сарай: Строительство и установка стропильных ферм

Строительная стропильная система для сарая, сарая или крошечного дома

Установка ферм на навес

Как построить стропила для односкатной крыши

Как спилить стропило

Как расположить стропила на крыше

Стропила двускатной крыши

Кровельные стропила Габрел – Узнайте, как построить крышу сарая

Коньковые и балочные стропила

Стропила вальмовой кровли

Строительные стропила

Коньковая балка и стропила

Строительство и установка стропил

Джек Рафтерс

Обрамление вальмовой крыши – быстро и легко

Независимо от того, какой тип сарая вы строите – маленький, средний или большой – необходимо тщательно продуманное планирование.Конструкция каркаса односкатной крыши будет включать тип отделки односкатной крыши: традиционная черепица, глина, дерево, листовой металл или эко-жилые; тип опоры: стропильная или стропильная; время и стоимость. Есть много планов дизайна, доступных для загрузки, и видео онлайн, которые помогут вам. Решить, какой из них вы хотите иметь в своем дворе, – это первый шаг.

Узнайте, как построить крышу, которая добавляет прочности стенам!

Столярные изделия на крышах: приставные, фронтоны, шатры, стропила, баржи, фасции и конструкции софитов

На всех страницах этого раздела вы узнаете, как построить крышу от начала до конца. Большая часть информации в Интернете предполагает, что читатель уже немного знает о столярных изделиях на крышах. Вместо этого я собираюсь начать с самого начала и подробно описать каждый из столярных приемов, используемых для строительства скатной крыши дома, сарая или другой конструкции, прежде чем перейти к гораздо более сложным вещам. Я также буду использовать много подробных иллюстраций, чтобы вы могли все это понять, даже если у вас нет никакого опыта работы с кровлей. Если вы уже знаете немного о том, как построить крышу, вы можете пропустить простые вещи и найти необходимую информацию о столярных изделиях.

Как построить крышу: Комплектующие

Большинство крыш имеют треугольную форму. Формирование прочного треугольника важно для многих типов конструкции крыши, потому что это придает крыше прочность. Крыша также добавляет прочности стенам здания.

На схеме выше показаны компоненты, которые входят в состав небольшой двускатной крыши

Конек – это длинная доска наверху, к которой прибиты стропила.

Стропило разрезается таким образом, чтобы оно садилось на стеновую плиту, которая, в свою очередь, закреплялась на внутренней обшивке стены полости.

Потолочные балки простираются от настенной плиты до настенной плиты и иногда прикручиваются болтами к стропилам , чтобы предотвратить опускание конька и раскладывание стропил.

Балка завершает прочный треугольник со стропилами.

Свисающие концы стропил специально обрезаны для того, чтобы на них можно было закрепить фасцию и перекрытия .

Есть и другие компоненты, такие как зажимы, прогоны и подпорки, которые добавляются для усиления крыши, но я расскажу о них позже на странице двускатной крыши.

Вы, возможно, помните, как использовали тригонометрию в школе, мне она тогда не нравилась, и до сих пор не нравится! Хотя это важно для кровли, чтобы знать, как построить крышу, к счастью, вам не нужно владеть тригнометрией.

Однако при строительстве крыши важно понимать, что для расчета большей длины стропил необходим прямоугольный треугольник 90 ° .Односкатная крыша уже образует прямоугольный треугольник, как на картинке ниже;

Треугольник с опорой на крышу

Зная пролет крыши и уклон (уклон – это угол, под которым поднимаются стропила), мы можем рассчитать длину стропил.

Конструкция двускатной крыши

Если скатная крыша является не односкатной, а обычной двускатной крышей, мы должны разделить общую крышу / пролет на два, чтобы образовать два прямоугольных треугольника, расположенные спина к спине.1/2 общего пролета равна горизонтальному пролету, который покроет одно стропило.

Важно отметить, что мы уменьшаем вдвое полный пролет, чтобы получить расстояние, на которое каждое стропило будет проходить по обеим сторонам крыши.

Как построить крышу: вырезать и закрепить стеновые плиты на кирпичной кладке, чтобы стропила крыши опирались на

Стеновые плиты, на которые опираются и закрепляются стропила, должны быть идеально квадратными, плоскими и ровными. Чтобы быть квадратными, они должны быть параллельны – на одинаковом расстоянии друг от друга на каждом конце крыши и повсюду между ними.

Надеюсь, каменщики проявили себя хорошо и упростили для вас эту работу и не потребовали слишком больших корректировок.

Чтобы проверить наличие квадратных углов, измерьте диагональ от угла до угла (они должны быть одинаковыми) или вы можете использовать метод 3 4 5, чтобы убедиться, что ваши настенные плиты имеют идеальные углы 90 °.

Чтобы выровнять настенные плиты, я нахожу самую прямую балку, кладу ее от одной настенной плиты к другой и кладу на нее спиртовой уровень 1800 мм.

Перед запуском кровли может потребоваться корректировка путем измерения пролета.Пролет – это измерение от внешней стороны одной стеновой плиты до внешней стороны противоположной стеновой плиты.

Щелкните здесь, чтобы получить дополнительную помощь в установке настенных панелей и их фиксации.

Как построить крышу: Расчет длины стропил крыши

Когда ваши стеновые плиты станут квадратными и ровными, вы готовы рассчитать стандартную длину стропил .

Обычные стропила являются основными видами древесины, из которых строится двускатная крыша и почти в каждой скатной крыше , а также

Конструкция фасада и потолка

Щелкните здесь, чтобы получить помощь по установке облицовки и потолочных панелей, которые аккуратно завершают нижнюю часть стропильных ног и обеспечивают что-то для крепления желобов к

.

Как построить двускатную крышу | Home Guides

Двускатная крыша – это двускатная крыша с двумя скатами, которые сходятся на центральной линии конька.Традиционно каркасные двускатные крыши используют стропила и могут иметь два разных уклона для одной и той же крыши, в то время как ферменные крыши должны иметь одинаковый уклон с обеих сторон. Фермерная крыша считается устройством, позволяющим сэкономить время, поскольку фермы обычно покупаются в собранном виде. Однако большой вес стропильных ферм означает, что они должны быть подняты на место с помощью тележки со стрелой и закреплены несколькими рабочими. Как вариант, двухскатную крышу с традиционным каркасом может оформить один человек.

Найдите и загрузите программное обеспечение для проектирования крыш.Введите тип крыши (двухскатный), высоту, размер конструкции и тип крыши (обычная или ферменная), и программа рассчитает размер и размеры необходимых вам пиломатериалов и / или ферм. Подготовьте список пиломатериалов (размеры и размеры) на основе результатов работы программы.

Подготовьте стропила, используя измерительный угольник и угол, чтобы отметить правильный угол на каждом стропиле, где они будут прикреплены к коньковой доске. Обрежьте стропило в правильном месте с помощью циркулярной пилы.Отметьте угол в 90 градусов, где стропила будут сидеть на верхней пластине, и разрежьте стропила лобзиком.

Установите коньковую доску на правильную высоту, соорудив временную опору у каждого фронтона и прикрепив коньковую доску к опорам гвоздями. Прикрепите первые два стропила к коньковой доске гвоздями на фронтонном конце. Определите, нужно ли внести какие-либо корректировки для лучшего прилегания, и при необходимости отрегулируйте углы и разрезы на стропилах. Оставшиеся стропила прибить к коньковой доске с правильным интервалом.На каждом конце фронтона прибейте по три или четыре концевых шпильки для дополнительной поддержки. Обрежьте свисающие концы стропил циркулярной пилой до нужного угла для фасции.

Прибейте фанеру к стропилам гвоздями или привинчивайте, начиная от карниза и постепенно поднимаясь вверх. Фанеру можно разрезать на куски меньшего размера для индивидуального работника. Прикрепите к фанере строительную бумагу и водонепроницаемую мембрану в соответствии с местными строительными нормами. Приложите бумагу к вентиляционным отверстиям в крыше или другим препятствиям, затем продолжайте с обеих сторон.Вырежьте заплатку с прорезью для вентиляционного отверстия или препятствия и поместите ее поверх окружающей бумаги, и закрепите скобами. Вырежьте и придайте форму окладу для установки вокруг слуховых окон, кровельных долин и световых люков, а также пригвоздите их к месту.

Подготовьте крышу для черепицы, зарубив меловую линию возле карниза, чтобы обеспечить перекрытие черепицы в полдюйма. Прибейте начальный ряд черепицы на место, используя меловую линию в качестве ориентира, затем используйте начальный ряд в качестве ориентира для следующего ряда черепицы.По линии конька обрезать битумную черепицу по козырьку и по всей длине установить фуражную черепицу. Обрежьте черепицу на торцах с помощью канцелярского ножа. Для кровельных вентиляционных отверстий и дымоходов уложите черепицу к ней, закрепите гидроизоляцию над вентиляционными отверстиями и вокруг дымоходов с помощью клея, затем срежьте черепицу канцелярским ножом до нужного размера и формы, чтобы закрыть гидроизоляцию.

При желании установите водосточные желоба и водосточные трубы, перекрытия, облицовку и облицовку.

Ссылки

Ресурсы

Советы

• Обратитесь в местный строительный департамент, чтобы определить, необходимо ли разрешение на строительство.
• Изучите местные строительные нормы и правила, чтобы убедиться, что все материалы и размеры соответствуют минимальным стандартам.

Writer Bio

В портфолио Яниса Федоровика входят ландшафтные и строительные проекты по всему миру. С 1993 года она публиковала статьи в отраслевых журналах, освещая свои исследования и профессиональные проекты, а также написала и отредактировала две книги по дизайну. Она очень рада, что скоро будет опубликован ее первый роман. Имеет степень магистра ландшафтной архитектуры.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.ЯЗЫК}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Расчет уклона и подъема с помощью алгебры

Типы кровли, конструкции кровли, кровельные материалы и категории кровли являются одними из важных факторов, которые необходимо учитывать при строительстве здания.Когда все это улажено, необходимо рассчитать конфигурацию крыши, обычно определяемую уклоном и подъемом.

Крыша – это конструкция, закрывающая верх здания или транспортного средства. Крыши необходимы для предотвращения попадания нежелательных элементов. Они обеспечивают защиту от дождя, снега, солнца, высоких и низких температур и других неблагоприятных условий окружающей среды. Они также используются как эстетический элемент зданий. В современных домах и в благоприятных климатических условиях крыши используются как средство для выработки электроэнергии для дома (солнечные батареи).

Некоторые полезные определения

• Стропила: это балка или набор балок, составляющих каркас крыши.
• Прогон: Прогон определяется как горизонтальное расстояние, измеренное от центральной линии крыши до края крыши.
• Подъем: Подъем объясняется как пройденное расстояние по вертикали на единицу расстояния по горизонтали.

Определенные термины могут использоваться для обозначения уклона крыши. Уклон крыши – это наклон каркаса крыши.Наклон можно представить как

.

• Отношение подъема к ходу: это один из самых популярных способов интерпретации шага архитекторами, строительными экспертами и техниками-строителями. Его часто представляют как x / 12 или x: 12. Например, шаг 5/12 означает, что стропила поднимается на пять (5) дюймов (или предпочтительную единицу измерения, такую ​​как сантиметры, ярды и т. Д.) На каждые двенадцать (12) дюймов горизонтального расстояния (пробега) от центральной линии до края. крыша. Точно так же шаг 1/12 означает, что стропило поднимается на один (1) дюйм на каждые двенадцать (12) дюймов, которые оно проходит.Знаменатель обычно равен 12.
• Угол: Угол наклона – это угол возвышения от края крыши (самая низкая точка) до центра крыши (самая высокая точка). Он представляет собой угол, образованный между диагональным и горизонтальным стропилами или между откосом и прогоном. Когда предусмотрен угол, его можно использовать для получения подъема крыши.
• Процент: аналогично соотношению подъема / хода и может использоваться как взаимозаменяемые. Однако это не так часто, как отношение подъема / хода.Чтобы преобразовать отношение подъема / хода в процентное соотношение, например 3/12, мы умножаем соотношение на 100%. То есть 3/12 * 100% = 25%

Категории кровли в зависимости от высоты уклона

• Высокий скат крыши: этот тип крыши может иметь уклон до 20/12. Высокие скатные крыши имеют крутые скаты. Обычно они используются для отвода воды от дождя или снега от крыши в кратчайшие сроки. Когда лужи с водой образуются на открытой поверхности крыши, повышается вероятность утечки.Высокие скатные крыши также используются людьми, которым требуется дополнительное пространство для чердаков.
• Обычная крыша: это один из самых популярных типов крыш. Их легко построить и относительно легко обслуживать. Обычный уклон крыши обычно составляет от 4:12 до 9:12.
• Низкоскатная крыша: эти типы крыш трудно обслуживать из-за сложности дренажа, что приводит к накоплению бассейнов с водой, которые могут вызвать утечки и накопление мусора. Их передачи обычно между 3:12 и 4:12
• Плоские крыши: Эти крыши на самом деле не являются плоскими, так как они имеют небольшой уклон, по которому вода или снег направляются в канализацию.У них есть передачи между ½: 12 и 2:12.

Как правило, целостность кровли также может быть улучшена за счет используемого материала. Некоторые кровельные материалы включают металл, шифер, глиняную и бетонную черепицу, асфальт и солнечную черепицу.

Расчет угла наклона и подъема

Для расчета уклона, подъема и других важных параметров крыши необходимы три уравнения.

Использование теоремы Пифагора: (Длина стропил) 2 = Подъем2 + Ход2… (Уравнение 1)

Использование определения высоты звука: Шаг = Подъем / Ход… (Уравнение 2)

Использование тригонометрии при заданном угле: Шаг = Тан (угол)… (Уравнение 3)

Примеры

Достаточно неопытному кровельщику были заданы следующие параметры кровли жилого дома: длина стропил = 130 дюймов, пробег = 120 дюймов.Найдите подъем, уклон, угол и, возможно, категорию используемой здесь крыши.

Учитывая длину стропил и длину пролета, мы можем применить теорему Пифагора для расчета подъема:

Из уравнения 1 выше имеем:

1302 = Рост2 + 1202

Подъем2 = 16900 – 14400

Подъем2 = 2500

Взлет = 25001/2

Подъем = 50 дюймов

Для расчета шага мы применяем уравнение 2 выше:

Шаг = Подъем / бег

Шаг = 50/120

Это можно упростить как:

Шаг = 5/12 или 5:12

Из приведенного выше значения наклона можно сделать вывод, что крыша обычного типа.

Чтобы вычислить угол наклона, мы применяем Уравнение 3:

Шаг = Тан (угол (в градусах))

Угол (в градусах) = Tan-1 (Шаг)

Угол (в градусах) = Tan-1 (5/12)

Угол (в градусах) = 22,62 °

Строитель крыши должен возвести крышу со следующими параметрами, полученными из архитектурного чертежа: Подъем = 9 футов и Спуск = 12 футов. Рассчитайте угол, шаг и длину стропил. Также определите, к какой категории крыш он попадет.

Из уравнения 1 мы можем получить длину стропил:

(длина стропил) 2 = 92 + 122

(длина стропил) 2 = 81 + 144

(длина стропил) 2 = 225

(длина стропил) = 2251/2

Длина стропил = 15 футов

Из уравнения 2 мы можем вычислить высоту тона:

Шаг = Подъем / бег

Шаг = 9/12 или 9:12

По наклону мы можем сделать вывод, что крыша – обычного типа. Скат крыши выше 9:12 считается высоким.
