1. Стекло – очень популярно благодаря своим высоким защитным свойствам.Застекленная теплица защищает посадку от мороза, пропускает солнечный свет и сохраняет тепло. Минусы материала: дороговизна, сложность монтажа и невысокая прочность.
2. Полиэтилен – Доступный материал, в настоящее время используется редко из-за низкой прочности и износа под прямыми солнечными лучами.
3. Нетканый материал – пропускает свет и воду, обеспечивая защиту приземления от неблагоприятных погодных факторов. Минусы: хрупкость. Например, спанбонд или лутарсил в качестве тепличного укрытия прослужат не более 5 лет.Прочность их тоже не слишком велика, укрытие может сломаться при сильном ветре или под тяжестью слоя снега.
4. Поликарбонат – твердый полимер, отличающийся высокой прочностью при небольшом весе. Он придает теплице ряд теплоизоляционных характеристик за счет хорошего рассеивания солнечного света. Работать с поликарбонатом несложно, поэтому его часто используют для создания теплиц своими руками.

Как сделать каркас прочным?

Если профильная труба, изначально использованная для создания каркаса, не была защищена от агрессивного воздействия внешней среды, вам придется позаботиться о ней еще на этапе строительства.

Достаточно приобрести в специализированных магазинах один из инструментов, обеспечивающих защиту рамы от коррозии . Последние часто приводят к повреждению всей конструкции.

Подготовка чертежей

На этом рисунке представлены чертежи теплицы из профильной трубы с возможными размерами.

Перед тем, как приступить к строительству теплицы, необходимо сделать чертеж, определить тип конструкции, провести замеры, на основании которых будет создан проект.

ВНИМАНИЕ! Не нужно создавать чертежи самостоятельно. Готовый проект можно найти на одном из многочисленных строительных интернет-порталов или в специализированной литературе.

Инструкция по строительству теплицы из профильной трубы

Под теплицу из профильной трубы можно положить легкий фундамент , который защитит от попадания холодного воздуха извне, или капитальный (залитый бетоном) . Во втором случае предварительно оформляется ипотека с целью крепления металлических стоек в будущем.

Профильная труба разрезается на части с размером, соответствующим конструкции.
Для арочной теплицы нужны дуги. Если речь идет о профильных трубах, их можно согнуть в дугу с помощью бетонного кольца.

О том, как с помощью самодельного трубогиба можно согнуть трубу в дугу, вы можете посмотреть в этом видео:

ВНИМАНИЕ! Усилить конструкцию можно, приварив перекладину из профиля в верхней части дуги.

Из профиля нарезается необходимое количество вертикальных стоек длиной 65 сантиметров.На них будут закреплены дуги.

ВАЖНО! Если вы хотите установить разборную теплицу, то используйте болты на стыке дуг и стоек. В противном случае нужно выбирать сварку.

После закрепления дуг в стойках необходимо изготовить из профиля двери и окна теплицы по заранее взятым размерам.

Ящики соединяются в единое целое с рамой с помощью сварочного аппарата или болтов и гаек на случай, если вы собираетесь разбирать теплицу на зиму.

ВНИМАНИЕ! После завершения сварочных работ швы следует обработать грунтовкой, и надежность стыка можно значительно повысить.

Как видите обладая элементарными навыками работы со сварочным аппаратом и болгаркой , можно построить теплицу или теплицу из профильной трубы своими руками. Это потребует много времени и усилий, но все это компенсирует хорошие урожаи, выращенные в комфортных тепличных условиях.

Если вы обнаружите ошибку, выберите фрагмент текста и нажмите Ctrl + Enter .

Выращивание овощей и других культур в теплице позволяет защитить их от морозов и непогоды, а также обеспечить оптимальные условия по температуре и влажности. И в результате все время и усилия, затраченные на обустройство постройки и уход за растениями, с лихвой окупятся обильным качественным урожаем. Вам нравится делать всю работу по дому самостоятельно? Вы мастер на все руки? Тогда попробуйте сделать теплицу из профиля своими руками.

Почему стоит построить теплицу из профиля самостоятельно? Чем такая конструкция будет лучше теплицы из дерева или покупной постройки, которую нужно только привезти и собрать на месте? Прежде чем приступить к делу, следует понять, в чем преимущества теплицы из построенного своими руками профиля.

1. свобода выбора – Вы сами решаете, каких размеров и какой формы будет ваша будущая теплица. Ваша фантазия может быть ограничена только требованиями к прочности каркаса и бюджетом, выделенным на обустройство теплицы.
2. Экономия – металлопрофиль дешевый, облицовка поликарбонатом или пленкой тоже не дорогая. Кроме того, к стоимости строительства не прибавляется наценка от производителя теплицы, которая может быть значительной.В результате здание аналогичного размера и качества может обойтись вам на 30-50% дешевле, чем купленное.

Цены на оцинкованный профиль

оцинкованный профиль

Помимо преимуществ, перед началом строительных работ следует ознакомиться с недостатками теплицы из металлопрофиля. На самом деле он один, но довольно значительный – зимой под воздействием больших масс снега каркас и крепеж не выдерживают и теплица разовьется. Есть два способа решить эту проблему.

Недостаточное армирование каркаса и нерегулярная очистка кровли теплицы от снега может привести к такому печальному результату.

Первый – это усиление каркаса теплицы. Для этого уменьшается расстояние между арками (или фермами, в зависимости от конструкции), вводятся дополнительные выступы и столбы, поддерживающие крышу теплицы. Придется потратить больше материалов, но со временем эти затраты окупятся.

Второй способ решить проблему со снеговой нагрузкой – оборудовать съемную крышу. Это подходит для тех теплиц, которые эксплуатируются только в летний сезон.По завершении в теплице снимается крыша на зиму. В итоге каркасу ничего не грозит, а весной нужно просто удалить остатки снега и смонтировать все обратно.

Важно! Если вы живете в южных широтах и ​​зимой у вас мало снега, то о снеговой нагрузке можно не беспокоиться. Достаточно регулярно снимать его с крыши теплицы после очередного дождя.

Типы профилей

Строго говоря, профильная теплица – понятие собирательное.Им обозначаются конструкции, заметно отличающиеся друг от друга и построенные из многих видов металлических (и не только) профилей. Некоторые из профилей изначально предназначались для других целей, а другие создавались специально для строительства теплиц. Самые популярные из них представлены в таблице ниже.

Таблица. Виды профилей, подходящие для строительства теплиц.

Заголовок, фото	Описание
	Множество подвидов профилей П-образного сечения, различающихся шириной, высотой стенок и толщиной металла.Их используют для возведения различных построек, в том числе теплиц. Для борьбы с коррозией, в зависимости от материала, его оцинковывают (для стали) или анодируют (для алюминия).
	Металлический профиль V-образный с «полочками» для крепления в нижней части и по краям. Дешевый и простой в использовании продукт, но по прочности уступающий некоторым вариантам П-профиля. Разработан специально для строительства теплиц. Усиленные варианты можно назвать W-профилями.
	Труба стальная оцинкованная прямоугольного или квадратного сечения. Высокая прочность и надежность. Для борьбы с коррозией его оцинковывают или покрывают порошковыми красками.
	Несущий потолочный профиль (ПП) для гипсокартона. Имеет П-образное сечение, загибается на концах. Он оснащен гофрами, увеличивающими прочность изделия.
	Направляющий профиль для гипсокартона.Имеет П-образное сечение, используется для формирования плоскости каркаса из CD-профиля и крепления последнего к стене, полу или потолку.
	Профили из поливинилхлорида П-образного, квадратного и другого сечения. От своих металлических аналогов он отличается большей гибкостью и невысокой стоимостью при меньшей устойчивости к нагрузкам.

Есть несколько способов скрепления элементов из профиля между собой.

1. Болты и гайки с шайбами ​​ – подходят для профильных труб, V-образных и U-образных конструкций.Они обеспечивают простоту последующего демонтажа и повторной сборки теплицы, но при этом требуют предварительного сверления отверстий в профиле и тщательного контроля надежности стыков.
2. Винты – применяются в работе со всеми типами металлических профилей, особенно с CD и UD. Для теплицы оправдано использование не «жучков», а саморезов с пресс-шайбой – тонкая шляпка не помешает установке кожуха. Некоторые винты снабжены сверлами на концах для облегчения входа в металл.
3. Сварка – надежное и прочное неразъемное крепление. Используйте только в том случае, если не планируется последующий демонтаж теплицы. Сварные швы требуют дополнительной защиты от коррозии.
4. Соединители – многие конструкции используются для соединения ПВХ-профилей между собой.

Совет! Выбирая профиль для теплицы, обратите внимание на качество антикоррозионного покрытия, особенно на углах и изгибах – там на нем не должно быть потертостей, разводов, посторонних примесей и других дефектов.В противном случае срок службы каркаса может значительно сократиться из-за постепенного разрушения элементов, пораженных коррозией.

Выбор формы теплицы

Перед тем, как приступить к созданию чертежей и планов, нужно определиться с общей формой каркаса для будущей теплицы. Есть несколько основных вариантов, которые имеют свои достоинства и недостатки. Разберем их отдельно.

Теплица двускатная . Классическая форма, которая существовала, существует и будет существовать десятилетия.По сути, это уменьшенный и упрощенный дом с двускатной крышей.

Достоинства конструкции следующие:

• высокая жесткость;
• Угол наклона крыши – решение снежной проблемы;
• Нет необходимости в гибком профиле;
• 100% площади теплицы пригодно для использования.

Недостатки двускатной теплицы следующие:

• относительно высокий расход материалов;
• сложность конструкции;
• неудобства с обшивкой крыши.

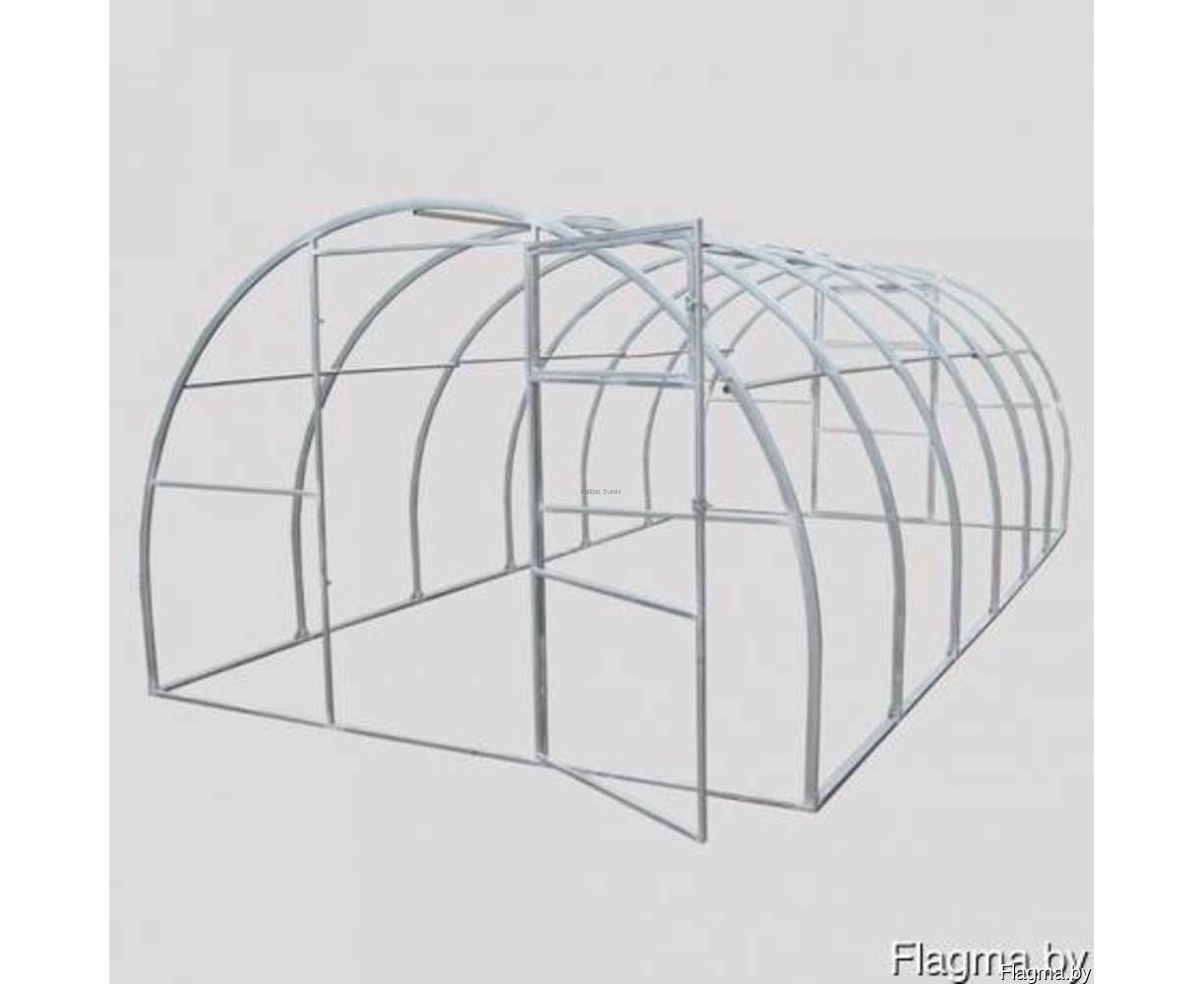

Арочная теплица. Самая распространенная форма каркаса для теплицы на данный момент. Представляет собой набор дуг из профиля, соединенных между собой горизонтальными стяжками.

Преимущества:

• простота конструкции;
• низкая материалоемкость;
• устойчивость к сильным ветрам;
• Скорость сборки каркаса и укладки обшивки.

Но у арочной теплицы есть свои недостатки, и заметные:

• необходимость регулярной уборки снега;
• нужен гибкий профиль или инструменты для его гибки;
• Узкие участки прямо у стены использовать нельзя.

А-образный. Представьте, что от обычной теплицы с двускатной крышей осталась только крыша, причем очень вытянутой по высоте. Так выглядит теплица с А-образным каркасом.

Довольно необычный дизайн, редкий, но со своими достоинствами:

• Отсутствие снежных проблем;
• простота в сборке;
• Необычный внешний вид.

Редкость теплицы А-образной формы объясняется ее недостатками:

• проблемы с полезной площадью;
• более трудоемкая укладка опалубки;
• неудобства в работе с грядками.

Обычная теплица, но крыша наклонена только в одну сторону. Достоинства и недостатки не отличаются от двускатной теплицы. Он хорошо подходит в качестве пристройки к жилому дому и теплицы для выращивания рассады для «большой» теплицы.

Существуют и другие, более сложные конструкции, например, палатка и т. Д. Однако необходимо учитывать, что теплица изготавливается самостоятельно и из относительно легкого каркаса, поэтому такие парники можно строить, но только с много опыта, а также времени и сил, которые не жалко потратить.

Важно! Есть подвид теплицы с двускатной крышей -. Он отличается от оригинала тем, что верхушки пандусов располагаются друг над другом, а в получившейся вертикальной стене устанавливаются оконные стекла. В результате теплица Mitlider является лучшей с точки зрения вентиляции и эффективности циркуляции воздуха.

Проектирование теплицы из профиля

Выбрав форму будущей теплицы, нужно взять несколько листов бумаги (желательно миллиметровую или в клетку), карандаш, ластик и приступить к составлению чертежа постройки.Если у вас есть навыки работы с компьютером, рисунок можно сделать в программах для 3D-моделирования и дизайна. Из них проще всего изучить Google SketcUp.

Для начала нужно выбрать размер постройки. В этом случае исходите из размеров стандартного листа – 6 на 2,1 м. Рассмотрим также способ соединения отдельных элементов облицовки между собой – с помощью соединительных профилей или внахлест. Чаще всего дачники выбирают ширину теплицы равной 2-3 м.Длина может быть 4, 6, 8 и 10 м, с некоторыми поправками к типоразмерам листа СПК. Высоту арочной теплицы редко делают более 2,1 м, для двускатной конструкции особых ограничений нет, главное – для откосов соблюдать угол наклона 25-30 °.

Цены на сотовый поликарбонат

сотовый поликарбонат

Не забывайте про дверной проем, подумайте, какие его размеры вам будут удобны. Обратите внимание на расположение окон и фрамуг, особенно в больших теплицах, так как растения в них особенно нуждаются в вентиляции.

Завершающим этапом проектирования является проектирование и нанесение чертежей стыков профилей в единую раму. Не забудьте рассчитать количество необходимого материала и крепежа для последующей покупки с учетом запаса 10-15%.

Устройство фундамента

У некоторых читателей могут возникнуть сомнения, нужен ли фундамент для теплицы в целом. С одной стороны, это не тяжелая постройка, и под собственным весом теплица вряд ли прогнется.Но для теплицы без фундамента всегда есть риск, что ее унесет ветер. Кроме того, основание, заложенное под теплицу, защищает растения от сквозняков, заморозков, грызунов, насекомых и других вредителей.

Перед тем, как приступить к возведению фундамента, нужно выбрать место, где будет стоять будущая теплица. В идеале это должен быть ровный участок с минимальным уклоном, богатой почвой, без затенения от построек и каким-то укрытием от северных ветров в виде забора или живой изгороди.

Важно! Не размещайте теплицу между двумя домами или рядом с таким местом – здесь создается эффект «аэродинамической трубы», то есть постоянных и сильных сквозняков.

Самый простой и доступный вид фундамента – это деревянная конструкция. Возможна компоновка любых других типов, но с избыточностью. Для вашего удобства ниже представлена ​​пошаговая инструкция.

Шаг 1. Очистите территорию под теплицей от мусора, камней и высокой растительности.

Шаг 2 Разметка. Для этого можно использовать колышки или кусочки арматуры и натянутую между ними нить.

Шаг 3 Определите состояние почвы. Если он достаточно прочный, то фундамент из бруса углублять нельзя. В противном случае потребуется рытье траншеи.

Step 4 Если почва мягкая, то перекопайте по периметру теплицы траншею шириной под балку и глубиной в один штык лопатой.

Шаг 5 Утрамбовать дно траншеи, насыпать туда слой песка или гравия. Толщина слоя должна составлять 25-30% глубины котлована.

Step 6 Отмерьте и отрежьте брус по длине и ширине теплицы.

Совет! В качестве материала для фундамента желательно использовать брус из лиственницы – он устойчив к гниению и плесени.

Цены на пиломатериалы из лиственницы

пиломатериал из лиственницы

Шаг 7 Обработайте древесину антисептиком.В качестве альтернативы можно использовать сульфат меди, битум или отработанное машинное масло.

Шаг 8 Соберите балку в прямоугольную коробку. Соединить можно при помощи дюбелей или длинных саморезов «пополам» или с помощью металлических оцинкованных уголков.

Step 9 Перенести ящик из бруса в траншею, положить туда и выровнять по горизонтали. Для этого можно использовать присыпку песка, земли или тонких досок.

Шаг 10 Просверлите в углах коробки сквозные отверстия из бруса и вставьте в них штифты усиления длиной 1 м.Вбить их в землю. Это необходимо для надежного крепления фундамента теплицы – так его не унесет ветер.

Шаг 11 Заполните щели между траншеей и фундаментом песком, гравием или землей.

Шаг 12 Для дополнительной защиты балки фундамент можно покрыть сверху слоем рубероида или другой рулонной гидроизоляции.

Рама в сборе

Рассмотрим процесс изготовления двух вариантов каркаса для теплицы – двускатной конструкции из профилей под гипсокартон и арочной из V-образных металлических изделий.

Первый вариант состоит из следующих элементов, собранных отдельно:

• фронтоны основные и второстепенные;
• боковые стенки;
• крыша.

Один из фронтонов теплицы (а в случае длинного здания – оба) должен иметь проем для двери, собираемой отдельно. Сами фронтоны собирались из цоколя, вертикальных стоек, верхней горизонтальной балки, крыши и кливеров.

Шаг 1. Измерьте профиль для основания и отрежьте его до нужной длины. Для этого используйте либо направляющий профиль UD, либо потолок, но с загнутыми изгибами на концах в точках входа стоек.

Шаг 2 Просверлите отверстия в базовом профиле для крепления к фундаменту теплицы. Интервал между ними 0,75-1,5 м.

Step 3 Вставьте крайние вертикальные стойки «полку» слева и справа соответственно. Закрепите в основании четырьмя винтами на каждое соединение – два на «ножке» профиля UD.

Шаг 4 Таким же образом вставьте внутренние стойки. Используйте горизонтальную перемычку, чтобы сформировать дверную коробку. Закрепить можно двумя способами – либо с помощью Т-образного соединителя, либо путем обрезки боковых сторон профиля перемычки и закрепления на получившемся «лепестке».

Шаг 5 Установите верхнюю горизонтальную балку из того же профиля, из которого сделано основание.

Шаг 6 Закрепите стропильные профили с фронтоном и друг с другом, обрезав стороны и сформировав «лепестки».

Шаг 7 Оборудуйте стропила фронтона сужениями и укосинами для создания более прочной конструкции.

Таким же образом соорудите второй фронтон теплицы. После этого можно приступать к созданию боковых стен.

Шаг 1. Отмерьте и вырежьте профиль основания, просверлите отверстия для крепления к фундаменту. С краев оставьте «лепестки», чтобы соединить боковые стены теплицы с фронтоном.

Шаг 2 Подготовьте вертикальные стойки нужной высоты, вставьте их в основание и соедините между собой саморезами (по два-три с каждой стороны профиля).Интервал между стойками в зависимости от плана может составлять 0,5-1 м. Чем меньше его значение, тем прочнее конструкция, но также тем больше потребуется материалов.

Шаг 3 Установить на стойки еще один горизонтальный профиль, соединить все саморезами.

Совет! Для дополнительной прочности конструкции установите боковые стенки с горизонтальной балкой посередине. Его можно соединять со стойками как с помощью крестообразных соединителей «краб», так и путем обрезки боковых сторон профиля.

Шаг 4 Установите оба фронтона и обе боковые стены на фундамент, закрепите длинными винтами или анкерными болтами.

Последний этап формирования каркаса – устройство кровли. Собирается по тому же принципу, что и на фронтонах, только стропила крепятся на верхних горизонтальных балках с помощью «лепестков». Для дополнительной прочности конструкции многие мастера дополняют каркас укосинами, напрямую соединяющими стропила и вертикальные стойки.

С помощью этих наклонных элементов можно значительно усилить каркас и защитить его от перегибов

Совет! Повысить прочность стыков профилей между собой можно с помощью специализированных стоек и соединителей, как на изображениях ниже.

Сегодня на рынке теплиц продается много конструкций V-образной формы. Но при наличии соответствующих навыков и инструментов воспроизвести его самостоятельно, в домашних условиях, не составит труда.Начинаем процесс строительства с фронтонов.

Шаг 1. Вырежьте отдельные части профиля, из которого будет составляться арка теплицы. Оптимальное количество составляющих его элементов – 5 штук. Чтобы профиль получился круглым, воспользуйтесь трубогибом.

Шаг 2 Просверлить отверстия под крепеж по чертежу. Для защиты от коррозии обработайте их холодным цинкованием.

Шаг 3 Соедините элементы арки в единую полукруглую конструкцию с помощью гаек и болтов.

Шаг 4 Прикрепите укосины и поперечины к арке.

Шаг 5 Используя углы и треугольные пластины, установите вертикальные стойки, дверную коробку и наклонные поперечины на фронтоне. Также заранее закрепите уголки для горизонтальных стяжек теплицы.

Сегодня конструкцию теплицы из профильной трубы можно встретить практически на любом приусадебном участке. И это неудивительно, ведь строительный материал имеет особенности, отличающие его от обычной металлической трубы и дерева.

В этой статье мы рассмотрим преимущества теплицы из профиля, расскажем, как выбрать материал. Также дано пошаговое руководство по проектированию и строительству арочной теплицы из профилированной трубы.

Преимущества профессиональных труб для теплиц, выбор типа, размер

Из этого материала строятся конструкции разного типа, все зависит от пожеланий и потребностей владельца приусадебного участка.

Преимущества металлопрофильной теплицы

• Значительная прочность самодельной теплицы из профильной трубы при относительно небольшом весе. Такой эффект достигается за счет геометрии сечения – квадратной или прямоугольной.Четыре нервюры обеспечивают достаточную жесткость элементов конструкции. Сравнимая обычная круглая труба примерно с таким же поперечным сечением (например, 30 мм) будет весить намного больше. Теплица из оцинкованной трубы 25х25 мм способна выдерживать высокие снеговые / ветровые нагрузки, независимо от того, чем она покрыта.
• При монтаже плоскости элементы имеют большую площадь контакта. В результате получается соединение высокой прочности. Это особенно важно, если вы планируете приготовить теплицу из профильной трубы своими руками – конструкция получается очень прочной.
• Есть разные способы соединения частей теплицы между собой. Это сварка, саморезы, шурупы, крабовые хомуты. Их можно использовать по отдельности или в сочетании друг с другом.
• Профильная труба уже продается с антикоррозийным покрытием. После того, как строительство теплицы будет завершено, обработать придется только места секций / стыков деталей.
• Теплицы из профтрубы можно монтировать на фундамент или без него.

Теплица с домиком из профильной трубы квадратного сечения, покрытой поликарбонатом

Как выбрать профильную трубу для теплицы

• Материал изготовления. В продаже есть трубы стальные окрашенные и оцинкованные.Первые дешевле, но покрытие со временем разрушается, голая сталь начинает ржаветь. Эти проблемы не грозят профильной оцинкованной трубе для теплицы, строительство ее продлится около 20 лет. Материал высочайшего качества должен иметь маркировку ГОСТ 14918-80.
• Профиль, толщина стенки. Если строится небольшая теплица, то материал подбирается, как говорится, на глаз. Например, небольшая теплица из профильной трубы 20х40 мм, толщина стен – 3 мм. Значения здесь могут меняться в большую или меньшую сторону.Для выбора труб для крупногабаритного строительства следует заглянуть в СНиП, а именно в разделы П-23-81 и 2.01.07-85.

Чтобы сделать теплицу из металлических труб своими руками, нужно правильно выбрать сечение для профилей

Проектирование и изготовление теплицы из профильной трубы

Тщательное составление чертежей, правильные расчеты – вот залог безупречного строительства.

Проектирование, составление чертежей

В первую очередь мы решаем для себя, какой тип конструкции нам нужен: одно- или двухбалочный, дугообразный, арочный, с фундаментом, без него … Далее намечаем примерный эскиз конструкции. то, что нам нужно. Есть смысл поискать фото подходящих дизайнов в Интернете и рисовать на их основе, но с собственными правками. На эскизе отмечаем примерные размеры конструкции, расположение фрамуг, дверей.

При выборе размера и формы теплицы следует учитывать следующее:

• Расположение деревьев и высоких многолетников в непосредственной близости от будущего здания.
• Расположение строительной площадки относительно жилого / загородного дома.
• Виды культур, которые будут выращиваться в помещении.
• Ветровые и снеговые нагрузки в регионе. Чем они выше, тем круче должны быть откосы теплицы.

Нижняя часть каркаса теплицы из профильной трубы, чертеж – эскиз

На этапе эскиза задаются только приблизительные параметры: ширина, длина, высота. При составлении чертежей теплицы из профильной трубы с размерами нельзя ошибиться – все должно быть ровно до миллиметра.При рисовании обязательно задавайте размеры каждой детали, даже если они дублируются. Как это делается, вы можете увидеть на следующем рисунке.

Делаем теплицу из профильной трубы своими руками, чертеж со снятием размеров

Проекций чертежей должно быть столько, чтобы строитель точно понимал, какая деталь куда идет.В этом случае узлы соединений элементов необходимо нарисовать отдельно. Делаем это с каркасом теплицы из профильной трубы, со всеми фрамугами и дверями.

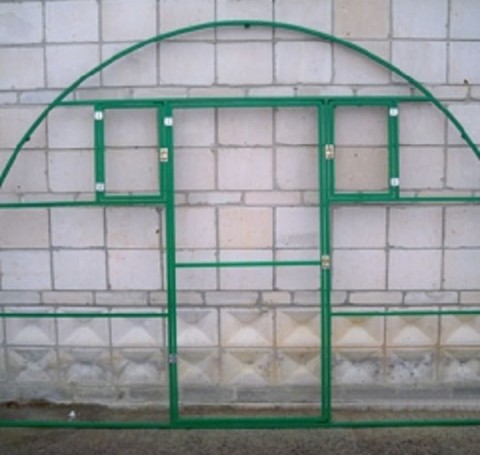

Изготовление теплицы из профильной трубы, чертеж торцевой части

Устройство фундамента

Фундамент теплицы, кроме термоса, выполняется ленточным, с армированием или без него, в зависимости от размеров здание. Он должен быть закрытым, без зазоров по периметру.Параметры траншеи:

• Высота – 40 см.
• Ширина – 40 см.

По краю делаем опалубку, она должна выступать из земли на 20 см. На дно траншеи насыпаем песок (5 см), трамбуем, затем щебень – 10 см. Далее укладываем предварительно связанный бронепояс. Заливаем все пескобетонной смесью (3/1). Опалубку делаем через 4 дня, затем приступаем к дальнейшему строительству. Исключение – массивные теплицы площадью 15 м2.Здесь нужно ждать набора полноценного фундамента – 28 дней.

Схема теплицы из профильной трубы, закладные детали для обвязки несложно установить самостоятельно

Как собрать каркас из профильной трубы своими руками

В первую очередь подготавливаем детали, из которых будет собираться теплица.Режем профильную трубу, раскладываем возле строительной площадки, чтобы все было под рукой. Необходимо загнуть дуги для верхней части. Для этого придется приобрести или собрать трубогиб своими руками.

Как согнуть профильную трубу для теплицы, видео рассказывает о самостоятельной сборке трубогибочного станка и работе на нем

Начинаем строительство с установки жгута. Его монтируют на закладные, устанавливаемые при заливке фундамента.Крепим профильную трубу к закладным с помощью саморезов. Затягивая крепеж, ориентируйтесь на строительный уровень – обвязка не должна иметь перекосов в плоскости. Стыки элементов ошпариваются.

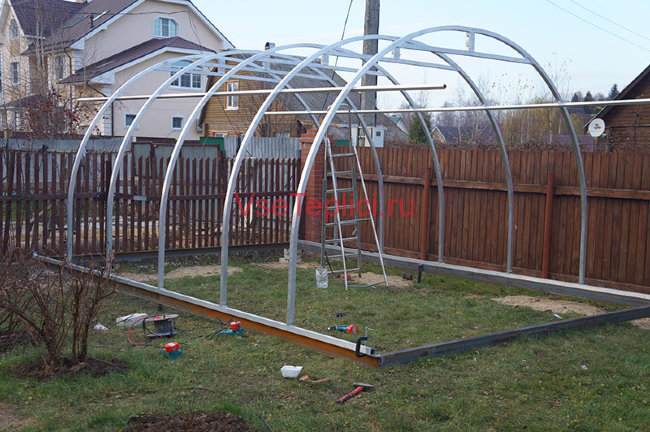

Далее идет установка арок. Если планируется укрепить их верхнюю часть, то делаем это на земле, на ровной площадке, также по строительному уровню. Работаем сваркой, шурупами или крабовыми зажимами. Арки крепятся к обвязке сваркой или стальными уголками саморезами.После того, как будет выставлена ​​вся длина теплицы, собираем торцевую часть.

Как сварить теплицу из металлопрофильных труб: арки выставляются после монтажа арматуры верхней части

Установка поликарбоната

Начинаем монтировать поликарбонат с торцов. Скрепляем прямоугольный лист на место, а затем вырезаем по форме каркаса – лучше всего это делать электролобзиком. После покрываем оставшиеся поверхности теплицы из металлического профиля.Ни в коем случае не перекрывайте укрывной материал. Листы должны плотно прилегать. Для герметичности в стыки устанавливается разъемный профиль.

Изготовление теплицы из профильной трубы своими руками: конструкция покрыта поликарбонатом

Правильно составленные чертежи теплицы из профильной трубы с размерами – залог дальнейшей эксплуатации подобного сооружения.Несмотря на кажущуюся сложность, с развитием проекта справится даже начинающий садовник. Важно акцентировать внимание на том, что непосредственная сборка теплицы из профильной трубы по технически правильному чертежу занимает не более 2-3 часов.

Степень детализации рисунка – самый сложный во всех отношениях момент в работе. Если одни говорят, что технология требует учета всех объектов материального мира, присутствующих на объекте, другие учитывают только саму сварную теплицу.Правда, как это часто бывает, посередине.

Правильно сделать теплицу из профильной трубы поможет рациональный подход к делу.

Вы можете положиться на следующие практические советы:

• Учитывается положение всех источников тени, например, забор, растительность, другие дома и хозяйственные постройки;
• Тип выбранных стройматериалов фиксируется, иначе разница в технических параметрах не позволит завершить изготовление домика для рассады;
• Наличие трубопровода и других видов коммуникаций в непосредственной близости от теплицы должно быть зафиксировано в проекте.

Технически грамотный чертеж предполагает учет всего, что окружает теплицу. Причем внимание сосредоточено только на том, что напрямую взаимодействует с теплицей.

Строим теплицу из профильной трубы своими руками на колышках

Сначала выравниваем поверхность, на которой будет установлена ​​теплица. После этого с максимальной точностью расставляют колышки по всему периметру. Интервал между ними от 25 до 30 см. Исходя из этих цифр, легко получить необходимое количество.

Как только периметр теплицы обозначен, все колышки вбиваются в землю на глубину 20-25 см. Необходимо проверить прочность получившейся конструкции, иначе базовые арки быстро потеряют прочность.

Далее основание собирается по сделанному чертежу.

Порядок действий следующий:

• Тройники устанавливаются так, чтобы труба свободно проходила через них;
• В качестве основного крепежного элемента используются саморезы, которые подбираются с учетом габаритов трубы;
• Если нет желания возиться с крепежом, то можно воспользоваться другим методом – своими руками следует разрезать трубу на более мелкие части;
• Независимо от выбранного способа крепления, каждый тройник дополнительно фиксируется монтажным клеем, иначе каркас не будет достаточно прочным;
• Установлены арки и все соединяющие их элементы;
• Изготовление оконных и дверных проемов по утвержденному чертежу;
• Чтобы исключить вероятность возникновения сквозняка, для дверного полотна рекомендуется брать профиль диаметром 1-1 / 4.

Своеобразная теплица на колышках хорошо зарекомендовала себя в умеренном климате. На этапе проектирования нужно указать положение каждой из них, иначе не стоит рассчитывать на надежную фиксацию арок. Кроме того, для оконной и входной групп берут более широкий по диаметру профиль трубы.

Советы новичкам: теплицы из профильной трубы с ящиками

В том случае, если уровень грунтовых вод на участке достаточно низкий, теплицу можно установить на цоколь из досок. На этапе составления замеров снимаются диагонали от 4 точек основания.

Новичкам нужно помнить, что почва отличается небольшой, но все же подвижностью. Чтобы фиксированные размеры не менялись в процессе изготовления, следует использовать дополнительное армирование. Он сделан из кусочков старой фурнитуры.

Кроме того, не лишним будет обратить внимание на следующие рекомендации:

• В проекте необходимо учитывать необходимое расстояние между дугами – оптимальный показатель находится в диапазоне от 0.От 5 до 1 м;
• Хомуты от старой арматуры вбиваются в землю так, чтобы они возвышались на 25-30 см над поверхностью;
• В зависимости от того, планируется ли построить теплицу 20х20 или 40х20 из профилированной трубы, нарезаются сами трубы;
• Каждый конец такой трубы крепится к основанию винтами;
• На каждом конце нужно установить деревянную раму, в которой нужно сделать окно;
• Это делается на основании согласованной схемы работы.

Конструкция теплицы на деревянном основании оправдана при наличии на участке хорошего грунта.В большей степени это относится к уровню грунтовых вод, который должен быть низким. В этом случае поверх деревянной основы монтируется стальной каркас. Залог успеха – правильный расчет расстояния между арочными арками. Вы можете сделать это самостоятельно, либо отдать предпочтение инженерному калькулятору.

Теплицы пользуются большой популярностью у садоводов. Это возможность собирать урожай ранней весной или круглый год. Обзор основных структур дан в нашей следующей статье:

Износостойкий каркас теплицы из профильной трубы: чертежи подробно

Часто можно услышать, что даже правильно выполненный проект приводит к множеству проблем.Раскрывает список нарушений геометрии конструкции в результате частичной или полной деформации металлических арочных арок.

С одной стороны, садовник учел минимально необходимую толщину трубы, но все равно что-то пошло не так. С другой стороны, виноват неверный расчет.

Акцент сделан на ошибках, связанных с не совсем правильным соотношением характеристик грунта, планируемых размеров здания и его веса.

Снизить количество таких помогут следующие рекомендации:

• Чем шире теплица из поликарбоната, тем шире необходимость возведения фундамента;
• Длинная конструкция, например, от 30 м и более требует сваривания арок на расстоянии не менее 1,2 – 1,5 м;
• Наличие двух и более самодельных форточок автоматически влечет за собой необходимость профильной трубы.

В наше время теплицы из поликарбоната очень популярны среди фермеров и простых любителей загородной жизни.Узнайте, как установить теплицу 8м из нашего материала:

Чаще всего садоводы ошибаются еще на этапе проектирования. Для начала нужно помнить, что ширина и высота конструкции напрямую влияет на основание. В связи с этим необходимо обязательно провести несколько измерений, позволяющих исключить даже малейшую вероятность ошибки.

Садоводы делятся опытом: как сварить теплицу из металлопрофильных труб

Для многих это будет настоящим открытием, которое вне зависимости от типа конструкции учитывается при составлении чертежа.Диаметр труб, количество несущих арочных конструкций – 2 важнейших параметра, определяющих минимальное количество точек для сварки.

Избавиться от многих проблем в процессе сварки помогут рекомендации, разработанные садоводами с опытом:

1. Обвязка всегда фиксируется на предварительно смонтированных закладных на уровне фундамента. В этом случае даже у неопытного сварщика не возникнет затруднений.
2. Сварочные работы ведутся только до нанесения поликарбоната, иначе покрытие придет в негодность.Перед тем, как забрать сварочный аппарат, необходимо убедиться, что рама закреплена правильно. Не будет лишним убедиться, что толщина каждой профильной трубы соответствует параметрам, указанным в ранее утвержденном проекте.
3. После сварки каркас необходимо покрасить и обработать антикоррозийным средством.

Теплица из профильной трубы своими руками (видео)

Даже небольшую оплошность не исправить после того, как приварены все точки крепления.Именно поэт, как уже говорилось ранее, привлекает к рисунку наибольшее внимание. Документ кажется незначительным, хотя на самом деле он на 90% определяет долговечность постройки. Если садовник не чувствует в себе сил, всегда можно воспользоваться инженерным калькулятором.

Строим двухвинтовую теплицу из профильной трубы по чертежу. Как сделать теплицу из профильной трубы? Теплица из профильной трубы своими руками

Если вы счастливый обладатель дачного участка, то грех потратить деньги на покупку покупных овощей и зелени.Ускорьте сроки доходности и.

Чтобы сделать каркас теплицы из профильной трубы своими руками, придется потратить определенное количество времени, денежных средств и физических усилий, но в итоге все старания окупятся сторицей при эксплуатации этот уникальный дизайн.

Почему именно профильная труба?

При выборе материала для строительства – профильная труба станет наиболее оптимальным решением.

Естественно, мы можем использовать деревянные перила, но для этого нужно будет использовать максимальные меры защиты, так как этот материал подвержен гниению, высыханию и деформации.

Последний вид не имеет особого преимущества, это просто чашка всего и сегодня используется как привычка, так как раньше было сложно прикрыть конструкцию стрелы, чтобы закрыть теплицу, чтобы закрыть теплицу.

Инновационный и эластичный материал – поликарбонат позволяет перекрывать теплицы любого типа.

Для опорных каркасов будущей теплицы рекомендуется брать размер размером 4х2 см. Для горизонтальных соединительных элементов можно использовать профиль размером 2х2 см.

Если вы хотите сделать качественный каркас такой конструкции, как теплица из профильной трубы, своими руками – чертежи должны быть выполнены в обязательном порядке. Такой ход позволит правильно выбрать размер и тем самым исключить большие потери металла при распиловке деталей.

Изготовление каркаса из металлопрофиля своими руками – не самое дешевое удовольствие, поэтому расчет рекомендуется проводить таким образом, чтобы не более одного стандартного размера трубы составляло 6,05м.

Оптимальный размер рассчитывается следующим образом, когда шумная структура рассчитывается следующим образом.Если высоту принять в 1,7 м, то на два каркаса потребуется 3,4 м трубы, после чего еще 2, 65 м профиля.

С учетом конька на крыше ширина одной рамы должна составлять 2,25 м. Главное следить за тем, чтобы после нахлеста рамы на боковые лыжи оставалось по 10 см материала с каждой стороны.

При желании можно приступить к изготовлению теплицы с использованием полукруглых каркасов. Здесь габариты конструкции будут большие по сравнению с двухстяжной, что увеличивает общую полезную внутреннюю площадь.

Стоит задуматься, ведь ценовая политика у такого устройства очень высока, а изготовление гибки труб первичным способом не для всех.

Существует несколько способов гибки профиля без использования специального оборудования, но такие методы не дадут идеального изгиба и могут привести к деформации дорогостоящего материала.

Поэтому, чтобы избежать подобных сложностей, желательно остановить свой выбор на двухъярусной форме домашних теплиц.

Выбор фундамента и закладка

Здесь вы можете выбрать несколько вариантов фундамента из деревянных шпал, до пренебрежения винтовой сваей.

Наиболее оптимальным вариантом является выбор небольшого монолитного фундамента, который закладывается своими руками не глубоко на одной «шпильке» лопатой.

Перед изготовлением фундамента со всех сторон устанавливают анкер для крепления элементов профиля.При промерзании бетономешалкой анкеров сваривают профили 4х2 см, которые станут надежным основанием для установки будущего каркаса теплицы.

Для конструкции можно использовать и обычный ленточный фундамент, это повысит надежность конструкции и ее долговечность.

Видео – Установка фундамента

Процесс бронирования фундамента своими руками предполагает большой вклад физического труда, наличие свободного времени и аккуратность, которую необходимо соблюдать в каждом действии.

Поэтому перед началом строительства рекомендуется произвести изготовление чертежа будущей конструкции с указанием всех размеров, от которых нельзя отказываться во избежание неприятных последствий при последующей эксплуатации.

Тепличные дома в процессе строительства не требуют использования отводов. Во избежание образования возможных неровностей желательно все собирать на прямой асфальтовой площадке.

Установка каркаса своими руками

Теплицы из поликарбоната и балок закрывать только домкратом.Следует внимательно проследить, чтобы лицевая сторона материала просматривалась наружу конструкции.

Лицевые части листов поликарбоната обязательно обрабатываются герметиком на основе силикона, который их защищает. Подсчитайте, что длина покрытия должна быть больше 10 см на высоту профиля, чтобы получился конек.

Это не верхний стык кровли металлической теплицы от выступов профиля, который крепится саморезами на продольных связях.

Монтаж поликарбоната на дверь и окно осуществляется по самому принципу, главное, чтобы его размер не мешал при эксплуатации этих предметов.

Обращаясь к теме и нюансам процесса строительства конструкций из профильных труб, становится понятно, что качественный чертеж, изготовление каждого элемента и технология покрытия каркаса имеют одинаковое значение.

При изготовлении каркаса теплицы из профильной трубы своими руками необходимо иметь минимальные знания в области архитектуры и работы с металлическими элементами.

Один неверный шаг или расчет может перечеркнуть все работы, а правильное решение приведет к отличному конечному результату.

Если на участке теплица – значит, будут свежие овощи, от воскресения снега и до первых заморозков. Его можно купить, но лучше сделать самодельный в соответствии с вашими предпочтениями. Как сваривается теплица, на видео показано без подробностей. А новичкам в этом деле они важны для понимания нюансов процесса.

При одинаковой прочности они на 25% легче швеллеров и двухсторонних балок. Конструкции профильных труб имеют следующие преимущества:

• за счет квадратного сечения элементов каркас имеет высокую устойчивость к деформации во всех направлениях;
• теплицу или теплицу можно изготовить самостоятельно, так как для установки не требуются профессиональные навыки;
• собранная конструкция способна выдерживать значительные нагрузки;
• материал не гниет, не поражается плесенью и грибком;
• при одинаковом весе, их сопротивление изгибу за счет повышенной жесткости более 30%, чем у аналогов круглого сечения;
• конструкция профиля устойчива к перепадам температур;
Сварные конструкции
• надежнее собранных на болтах.

За много лет эксплуатации недостатков не обнаружил. Однако в северных регионах были случаи, когда крепеж кровли не удерживался под тяжестью сырого снега. Если регулярная чистка кровли невозможна, рекомендуется уменьшить расстояние между фермами.

Выбор профильной трубы

Ассортимент стальных профилей представлен оцинкованными, окрашенными, необработанными изделиями. Считается, что трубы с покрытием прослужат дольше.Однако в сварных конструкциях в местах соединения защитный слой выгорает, и металл начинает быстро ржаветь. Поэтому выбирать трубы с покрытием нецелесообразно. Необработанный профиль обойдется дешевле, а покрасить его можно будет самостоятельно, выполнив каркас каркаса.

Если размер теплицы не превышает 6 × 2 × 2 м, достаточно трубы с кромкой 25 мм и стенкой 2 мм. При больших габаритах выбирается профиль 40 × 20 × 2 или 40 × 40 × 2 мм.Для горизонтальных стяжек подойдет труба 20 × 20 × 1-1,5 мм.

Выбор формы конструкции

Перед тем, как приступить к проекту, необходимо определиться с внешним видом теплицы.

Есть много разных форм, но чаще выбирают следующие варианты:

1. Теплицы с коробчатой ​​крышей позволяют использовать всю территорию. За счет изменения угла наклона кровли легко решается вопрос очистки снега. Однако из-за сложности конструкции увеличивается расход материалов.
2. Арочная теплица – самый популярный вариант. Не боится сильного ветра, едет легко и быстро. Но необходимо регулярно рассматривать это с нее, и для гибки профильных труб потребуется специальный инструмент.
3. А-образные конструкции похожи на снятую двойную крышу. Сбор порой – два, а про проблемы со снегом можно забыть. Но в такой теплице неудобно работать, да и часть земли от стен не подойдет.
4. У односторонних теплиц крыша делается с уклоном в одну сторону.Обычно прикрепляются к дому и используются для выращивания рассады. Достоинства и недостатки такие же, как у дускального варианта.

Помимо перечисленных форм, любители экзотики строят палатки, купола и прочие раны. Скорость созревания урожая и его качество в этих хорах не увеличиваются, а сложность монтажа и стоимость материалов увеличиваются.

Размеры и расчет количества материала

Чтобы правильно сварить теплицу из профильной трубы, при составлении проекта необходимо оттолкнуться от ее длины и количества основных элементов.Поскольку дуги следует устанавливать через 1 метр, то, например, для 6-метровой конструкции их потребуется семь штук. Стандартная длина Профильная труба 6010 мм. Несложно подсчитать, что из нее можно согнуть полукруг радиусом 1,9 метра. Чтобы не превратить дорогостоящий материал в отходы, высоту арочной конструкции следует выбирать 1,85 – 1,9 м при ширине по низу 3,7 – 3,8 м. При таких размерах необязательно резать поликарбонат с поликарбонатом, величина которого составляет 6 × 2.1 мес.

Для того, чтобы использовать трубы с максимальной высотой его стены при максимальной высоте его стены при угле наклона кровли 30 – 45⁰, выбирают равным 1,7 – 2 м, а ширину 4. м. Длина конька составит 2,25 – 2,45 м. Перемычки устанавливаются в верхней точке дуги и в средней части коньков. С каждой стороны по 2 шт. Задняя стенка усилена двумя перемычками. На фасаде имеется выступ (ящик, фраумуга) для двери.Исходя из его размеров, рассчитывается количество вспомогательного профиля.

Фундамент под теплицу

В зависимости от массивности строительного основания теплицы изготавливают из дерева, кирпича, бетона. Фундамент нужен, чтобы теплица не переворачивала ветер и защищала от проникновения грызунов и других вредителей. Для небольших конструкций его делают из деревянных брусков.

Последовательность:

1. С выделенной территории убраны камни, мусор, растительность.
2. Маркировка осуществляется выбиванием присоединенной резьбы.
3. Если фундамент закладывается без минета. В противном случае придется рыть траншею на глубину штыковой лопаты.
4. Она протоптана, треть высоты засыпана песком или гравием.
5. Brux срезает в соответствии с размерами теплицы и пропитывается антисептиком. Можно использовать битум, медный купорос, машинное масло.
6. Для сборки коробки используются металлические уголки или длинные винты.
7. После укладки в траншею выравнивают по горизонтали песчаным слоем, высаживают.
8. По углам ящика просверливаются отверстия, в которые вставляются металлические стержни счетчика и забиваются в землю.
9. Промежутки между стенками траншеи и фундаментом засыпают, бруски закрывают каучукоидом или другим гидроизоляционным материалом.

Для массивных конструкций закладывается упрощенный вариант ленточного фундамента.После очистки и разметки места установки теплицу неглубоко копают, на штыковую лопату, траншею. Дно засыпается песком, в грунт кладут зазубрины из сегментов профиля для крепления стоек. Арматурный каркас делать не имеет смысла, ведь даже очень большая теплица не настолько тяжелая, чтобы укрепить фундамент. Опалубка изготавливается из стволов, досок, листового пластика. После засыпки траншей, пока бетон не схватился, нужно проверить горизонтальность поверхности фундамента и при необходимости выровнять ее.

Изготовление каркасной теплицы

Чтобы сварить теплицу арочной формы из профильных труб, нужно уметь их гнуть. Данная услуга может быть предоставлена ​​по металлу. Вариант с приобретением дорогостоящего специального станка рассматривать нельзя. Для изготовления арочных стоек своими руками потребуется выкройка нужного радиуса. Согнуть трубу без деформации можно тремя способами:

1. Отрезок нужной длины заглушаем с одной стороны деревянной заглушкой.После еще одного конца осторожно тонущий песок засыпает до полного заполнения. После установки заглушки труба готова к сгибанию по шаблону.
2. Если операция производится зимой, вместо песка заливается вода. Когда мороз обрабатывает его во льду, профиль может погнуться.
3. На трубке при равных зазорах болгарки делаются пропилы на 2/3 глубины от ее толщины. Чем меньше радиус – тем больше пропилов. После сгибания завариваются все швы.

Стеллажи для бантальных конструкций можно собрать из нарезки по размеру отрезков, но лучше сделать их из цельнотянутых труб.Сначала посередине плеча делается угловой вырез горловины и загибается профиль под углом 60 °. На расстоянии 1700 мм от концов те же пропилы позволяют изгибать трубу до 30⁰. Если зазоры оказались большими, при сварке укладывают отрезки проволоки.

В первую очередь устанавливаются фасадные и задние стойки с приварными перекладинами, окна, двери. Их следует размещать на грабеже строго перпендикулярно, иначе это возможно по всей конструкции. На бетонном фундаменте их приваривают к закладным, а к деревянному основанию крепят металлическими уголками.После установки промежуточных стоек изготавливается каркас каркаса стяжек.

Обшивка стен и кровля

Для покрытия теплицы используется сотовый поликарбонат толщиной от 4 до 10 мм. Материалом 4 и 6 мм являются обрезки сезонных теплиц, а также 8 и 10 мм зимние варианты. Чтобы листы не бомбили под тяжестью снега, точки крепления поликарбоната толщиной 4 мм расположены с интервалом от 40 до 50 см, от 6 до 70 см. Для более толстых листов допускается расстояние до 1 м.

Последовательность обрезки:

1. Распакованные листы, нужно определить, на какой из сторон есть защитное покрытие.
2. После разрезания листа на торец, который будет внизу, наклеивается перфорированная лента, не препятствующая конденсации конденсата на каналах. Герметизация верхнего торца, чтобы дождевая вода не попадала в ячейку, осуществляется скотчем.
3. Подготовленный лист поликарбоната крепится к фасаду кровли самотеком.При использовании варианта с пластмассовыми термочехлами необходимо предварительно просверлить отверстия на 2 мм больше диаметра. Это предотвратит сшивание обшивки от теплового расширения поликарбоната при изменении температуры.
4. Прорези для форточок и дверей.
5. Обшивка задней стенки выполняется аналогично.
6. Поликарбонат на крыше и сбоку теплицы уложен защитным слоем вверх и скреплен кровельными самозатяжками. Соседние листы кладутся на заготовку.

С окантовкой полиэтиленовой пленкой Крепится к доскам винтами или специальными обручами для арочных конструкций.

Двери и пьедесталы

Для эффективной вентиляции в теплице размером 3 × 6 м необходимо установить от 3 до 4 окон 40 × 120 см. Схема их расположения должна быть предусмотрена еще на этапе проектирования, чтобы не подстраиваться под пролеты готового каркаса. Метражи лучше устанавливать вверху теплицы на боковые стены.

Подготовка начинается с вырезания из корпуса прямоугольного куска поликарбоната. Желательно попасть в проем между элементами каркаса, но достаточно и близко расположенной горизонтальной перекладины.В размер листа делается рама для автомобиля из уголка или профиля. Поликарбонат крепится самотеком, а к верхним углам прикручиваются петли. Снизу приваривается отрезок цепи, который фиксируется в разомкнутом состоянии.

Для эффективной вентиляции в теплице размером 3 × 6 м необходимо установить 3-4 форвардера 40 × 120 см

После снятия задира края поликарбоната кромка покрывается скотчем.Затем нужно вставить окно на место и убедиться, что ничего не мешает его движению. После проверки к крестовине прикрепляют свободные части петель.

Сборка двери производится по той же технологии, но рама усилена одним или двумя перемычками. Вставляется в подготовленный при сварке каркас. Если вы планируете использовать садовую тележку, ширину делают в 1 м, если нет – достаточно 0,6 м.

Заключение

Самостоятельная сварка теплицы из профильной трубы не так сложна, как кажется на первый взгляд.Для производства работы достаточно иметь инвертор, болгарку, электродрель и уметь ими пользоваться. Другие мелкие инструменты можно найти у любого владельца склада. При составлении проекта следует учитывать, что использование прямоугольных труб вместо квадратных снизит расход материала на 10-20%.

Видео как сделать теплицу своими руками

Выращивание овощей и других культур в теплице позволяет защитить их от морозов и непогоды, а также обеспечить оптимальные условия по температуре и влажности.А в итоге все время и силы, затраченные на обустройство конструкции и уход за растениями, с оценкой окупятся обильным урожаем высокого качества. Любишь все делать самому? Вы «мастер на все руки»? Тогда попробуйте сделать теплицу из профиля своими руками.

Почему стоит построить теплицу из профиля самостоятельно? Чем такая конструкция лучше теплицы из дерева или покупной конструкции, которую нужно просто привезти и собрать на месте? Прежде чем приступить к делу, следует понимать, что преимущества теплицы из профиля построены сами по себе.

1. свобода выбора – Вы сами решаете, каких размеров и какой формы будет ваша будущая теплица. Ваше воображение может ограничить только требования к прочности каркаса и бюджету, выделенному на сельское хозяйство теплицы.
2. Экономия – Металлический профиль дешево, вагонка из поликарбоната или пленки тоже не дорого. Кроме того, стоимость здания не добавляется к стоимости строительства теплицы, которая может быть значительной.В результате постройка по площади и качеству может обойтись вам на 30-50% дешевле покупной.

Цены на оцинкованный профиль

оцинкованный профиль

Помимо плюсов, перед началом строительных работ следует также ознакомиться с отсутствием теплицы из металлопрофиля. На самом деле он один, но довольно значительный – зимой под воздействием больших снежных масс каркас и крепеж могут не выдержать и теплица получится. Есть два способа решить эту проблему.

Недостаточное увеличение каркаса и нерегулярная очистка кровли теплицы от снега может привести к такому печальному результату.

Первый – усиление каркаса теплицы. Для этого вводится расстояние между арками (или фермами, в зависимости от конструкции), вводятся дополнительные приводы и стойки-колонны, поддерживающие крышу теплицы. Придется потратить больше материалов, но со временем эти затраты окупятся.

Второй способ решить проблему со снеговой нагрузкой – устройство съемной кровли. Он подходит для тех теплиц, которые эксплуатируются только в загородный сезон.По его окончании в теплице снимается кровля на зиму. В итоге каркас ничему не грозит, а весной нужно только удалить остатки снега и смонтировать все обратно.

Важно! Если вы живете в южных широтах и ​​зимой у вас мало снега, то о снеговой нагрузке можно не беспокоиться. Достаточно регулярно снимать его с крыши теплицы после выпадения очередных осадков.

Виды профилей

Собственно говоря, теплица из профиля – собирательное понятие.Он обозначает конструкции, заметно отличающиеся друг от друга и построенные из различных типов металлических (и не только) профилей. Некоторые профили изначально изготавливались для других целей, а другие создавались специально для строительства теплиц. Самые популярные из них представлены в таблице ниже.

Таблица. Виды профилей, подходящие для строительства теплиц.

ФИО, фото	Описание
	Многие подвиды профилей П-образного сечения различаются шириной, высотой стенок и толщиной металла.Используется для строительства различных сооружений, в том числе теплиц. Для борьбы с коррозией, в зависимости от материала, цинкование (для стали) или анодирование (для алюминия).
	Металлический профиль V-образного сечения с «полочками» для крепления внизу и по краям. Недорогое и простое в эксплуатации изделие, но по прочности уступающее некоторым вариантам П-профилей. Создан специально для строительства теплиц. Усиленные варианты можно назвать W-профилями.
	Труба стальная оцинкованная прямоугольного или квадратного сечения.Высокая прочность и надежность. Для борьбы с коррозией покрывают цинком или порошковой краской.
	Несущий потолочный профиль (ПП) для гипсокартона. Имеет П-образное сечение, загибается на концах. Оборудован гофрами, увеличивающими прочность изделия.
	Направляющий профиль для гипсокартона. Имеет П-образное сечение, которое используется для формирования плоскости каркаса из CD-профиля и крепления последнего к стене, полу или потолку.
	Профили из поливинилхлорида П-образного, квадратного и другого сечения. Металлические аналоги отличаются большей гибкостью и невысокой стоимостью при меньшей устойчивости к нагрузкам.

Есть несколько способов скрепления элементов из профиля между собой.

1. Болты и гайки с шайбами ​​ – Хорошо подходят для профилированных труб, V-образных и P-образных конструкций. Обеспечить простоту последующего демонтажа и обратного монтажа теплицы, но при этом потребовать предварительного сверления отверстий в профиле и тщательного контроля надежности соединений.
2. Selfless – Используется для работы со всеми видами металлических профилей, особенно с CD и UD. Для теплицы не рекомендуется использовать «жучки», а саморезы с прессом – тонкая шляпка не помешает установке ножен. Некоторые шурупы снабжены сверлами на концах, чтобы облегчить проникновение в металл.
3. Сварка – Надежное и долговечное крепление. Используйте только в том случае, если не планируется последующий демонтаж теплицы.Сварочные швы требуют дополнительной защиты от коррозии.
4. Соединители – Многие конструкции используются для соединения ПВХ-профилей между собой.

Совет! Выбирая профиль для теплицы, обратите внимание на качество антикоррозионного покрытия, особенно на углах и изгибах – там на нем не должно быть потертостей, пятен, посторонних включений и других дефектов. В противном случае срок службы каркаса может значительно снизиться из-за постепенного разрушения элементов, пораженных коррозией.

Выбор формы теплицы

Перед тем, как приступить к созданию чертежей и планов, нужно определиться с общей формой каркаса будущей теплицы. Есть несколько основных вариантов, которые имеют свои достоинства и недостатки. Мы рассмотрим их отдельно.

Теплица с двумя резервуарами . Классическая форма, которая существовала, существует и будет существовать десятки лет. По сути, это уменьшенный и упрощенный дом с двойной крышей.

Достоинства дизайна следующие:

• высокая жесткость;
• Углы наклона крыши – решение проблем со снегом;
• Отсутствие необходимости в гибком профиле;
• Подходит для использования 100% тепличный квадрат.

Недостатки двухъярусной теплицы следующие:

• относительно высокий расход материалов;
• структурная сложность;
• неудобства с крышкой.

Арочная теплица. Самая распространенная форма каркаса для теплицы. Представляет собой набор дуг из профиля, соединенных между собой горизонтальными стяжками.

Преимущества:

• простота конструкции;
• малый расход материала;
• устойчивость к сильным ветрам;
• Скорость сборки каркаса и укладки обшивки.

Но есть арочная теплица и ее недостатки, и заметные:

• необходимость исправно относиться к снегу;
• нужен гибкий профиль или инструменты для его сгибания;
• Узкие участки прямо у стены использовать нельзя.

А-образный. Представьте, что от обычной теплицы с двускатной крышей осталась только крыша, а высота большая. Так выглядит теплица с А-образным каркасом.

Довольно необычный дизайн встречается редко, но со своими достоинствами:

• Отсутствие снежных проблем;
• легко собрать;
• Необычный внешний вид.

Редкость теплицы А-образной формы объясняется ее недостатками:

• проблемы с полезной площадью;
• более трудоемкая строчка;
• Недостаток в работе с грядкой.

Это обычная теплица, но крыша наклонена только в одну сторону.Достоинства и недостатки не отличаются от двухъярусной теплицы. Хорошо подойдет как пристройка к жилому дому и теплице для выращивания рассады для «большой» теплицы.

Существуют и другие, более сложные конструкции – палатка и т. Д. Однако необходимо учитывать, что теплица изготавливается самостоятельно и из относительно легкого каркаса, поэтому такие теплицы можно строить, но только с большим опыта, а также времени и сил, которые не жалко потратить.

Важно! Есть подвид теплицы с двускатной крышей -. От оригинала он отличается тем, что вершины стержней располагаются друг на друге, а в получившейся вертикальной стене устанавливаются. В результате теплица Митлидер является лучшей с точки зрения эффективности вентиляции и циркуляции воздуха.

Конструкция теплицы из профиля

Выбрав форму будущей теплицы, нужно взять несколько листов бумаги (желательно миллиметровых или в клетку), карандаш, ластик и приступить к рисованию чертежа конструкции.При наличии навыков работы с компьютером чертеж может быть составлен в программах для 3D моделирования и конструирования. Из них самым простым в разработке является Google Sketcup.

Для начала нужно выбрать размер конструкции. При этом исходите из габаритов стандартного листа – 6 на 2,1 м. Рассмотрим способ соединения отдельных элементов объекта между собой – с помощью соединительных профилей или вспышек. Чаще всего дакеты выбирают шириной теплицы, равной 2-3 м.Длина может составлять 4, 6, 8 и 10 м, с некоторыми поправками к стандартным размерам листа SEC. Высоту арочной теплицы редко делают больше 2,1 м, для двуплотной конструкции особых ограничений нет, главное соблюдать угол наклона коньков 25-30 °.

Цены на сотовый поликарбонат

сотовый поликарбонат

Не забывайте и о дверном проеме, продумайте, какие размеры вам будут удобны.Обращаем внимание на расположение Форм и Фрамуга, особенно в теплицах большой площади, так как растения в них особенно нуждаются в вентиляции.

Продумывается завершающий этап проектирования и прорисовка профильных соединений в единую раму. Не забудьте рассчитать количество желаемого материала и крепежа для последующей закупки с учетом запаса 10-15%.

Устройство фундамента

У некоторых читателей могут возникнуть сомнения, а нужен ли фундамент под теплицу в целом.С одной стороны, это не тяжелая постройка, и под собственным весом теплицу увидеть вряд ли получится. Но для теплицы без фундамента всегда есть риск, что его унесет ветром. Кроме того, основание, заложенное под теплицу, защищает растения от сквозняков, заморозков, грызунов, насекомых и других вредителей.

Перед тем, как приступить к возведению фундамента, нужно выбрать место, где будет стоять будущая теплица. В идеале это должен быть ровный участок с минимальным уклоном, богатый почвой, отсутствие шейдеров от построек и какое-то укрытие от северных ветров в виде забора или живой изгороди.

Важно! Не стоит размещать теплицу между двумя домами или рядом с таким местом – здесь создается эффект «аэродинамической трубы», то есть постоянных и сильных сквозняков.

Самым простым и доступным видом фундамента является строительство бруса. Возможна аранжировка любых других видов, но чрезмерно. Для вашего удобства ниже представлена ​​пошаговая инструкция.

Шаг 1. Очистить территорию под теплицей от мусора, камней и высокой растительности.

Шаг 2. Сделайте разметку. Для этого можно использовать колышки или отрезки фурнитуры и натянуть между ними.

Шаг 3. Определите состояние почвы. Если он достаточно прочный, то фундамент из бруса можно не заглублять. В противном случае возникает необходимость устройства траншеи.

Шаг 4. Если грунтовка мягкая, то по периметру теплицы вырывают траншею шириной в брус и глубиной в одну штыревую лопату.

Шаг 5. Провалить дно траншеи, насыпать туда слой песка или гравия. Толщина слоя должна составлять 25-30% от глубины котлована.

Шаг 6. Сожмите и распилите брус по длине и ширине теплицы.

Совет! В качестве материала для фундамента желательно использовать пиломатериал из лиственницы – он устойчив к гниению и плесени.

Баран из лиственницы цена

брус из лиственницы

Шаг 7. Обработать древесину антисептиком. В качестве альтернативы можно использовать медь Кунера, битум или отработанное машинное масло.

Шаг 8. Соберите брус в прямоугольный ящик. Соединить можно при помощи латунных или длинных саморезов «по Полтереву» или с помощью металлических оцинкованных уголков.

Шаг 9. Перенести коробку из бруса в траншею, положить туда и выровнять по горизонтали. Для этого можно использовать песчаную пробку, землю или тонкую доску.

Шаг 10. Просверлите углы коробки от стержня через отверстия и вставьте штифты усиления длиной 1 м. Разбуди их в землю. Это необходимо для надежного крепления фундамента теплицы – чтобы он не унес его ветром.

Шаг 11. Выпадение щелей между траншеей и основанием из песка, гравия или земли.

Шаг 12. Для дополнительной защиты бруса фундамент можно покрыть слоем каучукоида или другой рулонной гидроизоляции.

Сборка каркаса

Рассмотрим процесс изготовления двух вариантов обоев для теплицы – двухъярусной конструкции из профилей под гипсокартон и арочных из V-образных металлических изделий.

Первый вариант состоит из следующих элементов, собранных отдельно:

• первичные и вторичные лобные;
• боковые стенки;
• крыша.

Один из фасадов теплицы (а в случае длинного здания – оба) должен иметь отдельно собираемый проем для двери.Сами фасады собирались из цоколя, вертикальных стоек, верхней горизонтальной балки, кровли и стриминга.

Шаг 1. Сожмите профиль для основания и обрежьте его нужной длины. Для этого используют либо направляющую UD-профиля, либо потолочную, но с загнутыми на концах загибами в полях вертикальных стоек.

Шаг 2. Просверлить в базовом профиле отверстие для крепления к фундаменту теплицы. Интервал между ними равен 0.75-1,5 мес.

Шаг 3. Вставьте крайние вертикальные стойки «полку» слева и справа соответственно. Закрепите снизу четырьмя винтами на каждое соединение – по два на UD-профиль «лапа».

Шаг 4. Таким же образом вставьте внутренние вертикальные стойки. Используйте горизонтальную перемычку, чтобы сформировать дверную коробку. Его можно закрепить двумя способами – либо с помощью Т-образного соединителя, либо за счет обрезки боковой части профиля перемычки и фиксации получившегося «лепестка».

Шаг 5. Установите верхнюю горизонтальную балку из того же профиля, из которого сделано основание.

Шаг 6. Закрепите профили стропил со стеной фасада и между собой с помощью обрезки боковин и формирования «лепестков».

Шаг 7. Допустим, терминальные стропила по схваткам и корпусам образуют более прочную конструкцию.

По той же схеме построить вторую фасадную теплицу.После этого можно переходить к созданию боковых стен.

Шаг 1. Выдавить и вырезать базовый профиль, просверлить отверстия под крепеж к фундаменту. Оставьте от краев «лепестки», чтобы соединить боковые стенки теплицы с фасадными.

Шаг 2. Подготовьте вертикальные стойки нужной высоты, вставьте их в основание и соедините саморезами (по два-три с каждой стороны профиля). Интервал между стойками в зависимости от плана может быть 0. 5-1 мес. Чем меньше его стоимость, тем прочнее конструкция, но и тем больше материалов для нее потребуется.

Шаг 3. Установите сверху на стеллаж еще один горизонтальный профиль, соедините все самодельные ящики.

Совет! Для дополнительной прочности конструкции снабдите боковые стенки горизонтальной балкой посередине. Соединить его со стойками можно как с помощью крестообразного соединителя «краб», так и обрезав боковую часть профиля.

Шаг 4. Установить на фундамент обе передние и обе боковые стены, закрепить длинными винтами или анкерными болтами.

Последний этап формирования каркаса – обустройство кровли. Он собирается по тому же принципу, что и только фасадный, только на верхних горизонтальных балках с помощью «лепестков» крепятся стропила. Для дополнительной прочности конструкции многие мастера дополняют каркас досы, соединяя стропила и вертикальные стойки напрямую.

С помощью таких наклонных элементов можно значительно увеличить каркас и защитить его от нечастых

Совет! Повысить прочность соединений профилей между собой можно с помощью специализированных стоек и соединителей, как на изображениях ниже.

Сегодня многие конструкции из V-образного профиля продаются на тепличном рынке. Но при наличии должных навыков и инструментов воспроизвести самостоятельно, в домашних условиях, не составит труда. Начнем процесс строительства с фронтонов.

Шаг 1. Вырежьте отдельные куски профиля, из которых будет собираться арка теплицы. Оптимальное количество его составных элементов – 5 шт. Для придания округлости используйте трубогиб.

Шаг 2. Просверлить отверстия под крепеж по чертежу. Для защиты от коррозии обработайте их холодным цинкованием.

Шаг 3. Соедините элементы арки в единую полукруглую конструкцию с помощью гаек и болтов.

Шаг 4. Прикрепите доску и перекладину к арке.

Шаг 5. С помощью уголков и пластин-треугольников закрепите вертикальные стойки, рамку под дверью и косые перекладины спереди. Также заранее прикрутите уголки для горизонтальной стяжки теплицы.

Выбирая материал для каркаса теплицы, исходя из расчетов и чертежей, стоит остановиться на профильной трубе. Видео о его характеристиках свидетельствуют о том, что для изготовления теплицы это идеальное решение. Тем более, что его легко выполнит своими руками.

Преимущества использования профильной трубы

Сравнивая профильную трубу с другими возможными материалами для изготовления каркаса, можно выделить ее особенности и преимущества:

• Прочность. Как известно, деревянный брус от влажности, присущей теплице, быстро вращается. Даже если его обработать антисептиком, это не продлит его срок службы. Не забывайте о нежной, естественной деформации дерева, из-за чего каркас «переливается».Алюминиевую трубу можно дополнительно обработать антикоррозийным составом или просто покрасить.
• другие варианты покрытия. Допустимо использование поликарбоната, пленки, стекла. При этом первое будет оптимальным сочетанием, так как оба обладают надежностью и длительным сроком службы.
• легкое крепление. Детали легко свариваются, причем под любым углом. И такие сложности возможны, если остановиться на металлопластиковой трубе. Если для покрытия выбран поликарбонат, использовать дополнительную вагонку не нужно.
• легко накопить самому. Профильную трубу можно согнуть, разрезать на нужный размер детали и закрепить под любым углом.
• Возможность выполнить теплицу любой формы.

Решив воспользоваться профилем, необходимо определиться с местом для теплицы на участке, чтобы понять, каким оно должно быть. После этого его следует эксплуатировать по алгоритму:

1. Выберите форму и тип теплицы.
2. Нарисуйте схему или рисунок.
3. Рассчитайте количество и тип материала.
4. Достаем сборку.

Чертеж – что учитывать

Чертеж чертежа нужно иметь в виду, что профильная труба обычно реализуется типоразмеров: 3, 4, 6, 12 м. Указав текущий момент продавца, необходимо от него отказаться. Это сэкономит на материале. Точнее уменьшить количество урожая и излишков. Например, можно сделать теплицу длиной 6 м, а шириной – 4 м.Выбрав высоту в 2 м, труба получится отрезанной без лишнего и для вертикальных стоек.

Внимание! Толщина металла и внутренний диаметр играют важную роль. Для стоек и основных деталей лучше выбирать 20 * 40 мм, а для соединительных – 20 * 20 мм.

Чертеж будет формироваться из таких компонентов каркаса:

• основание;
• стойки вертикальные;
• обвязка верхняя;
• крыша;
• дверь, окна;
• дополнительные укрепления (подкосы).

На чертеже необходимо учесть, на каком расстоянии нужно поставить вертикальные стойки. По нормам рекомендуется выбирать параметр 1 м. Если планируется накрыть пленкой, допустимо обрезать до 60 см. Это снизит нагрузку на материал и продлит срок его службы.

Если есть необходимость оставить большее расстояние, например, при прорисовке лицевой части, потребуется дополнительно укрепить трубы.Это можно сделать с помощью диагонально вставленной трубы между вертикальными стойками.

Каркас крыши формируется по стандартной строительной технологии, т.к. на чертеже необходимо будет отразить:

• две равные балки от каждой стены на расстоянии, равном зазору между стойками;
• балки на каждой подмости нужно будет соединить между собой в наклонной плоскости;
• противоположные балки для соединения. Получается своеобразная «ферма».

При нанесении чертежа необходимо учитывать будущие места домкратов из поликарбоната.

Несколько отличным будет подход, если теплица арочная. Ввиду необходимости изгибать трубу под прямым углом, необходимо четко понимать, какая высота получится в самом высоком месте, чтобы зря не расходовать пространство или чтобы этого хватило для ухода за растениями. Например, чтобы попасть в центр теплицы высотой около 2 м, профиль составляет 12 м (или два по 6 м, соединенные по центру). Устанавливать их нужно на расстоянии около 4 м (ширина теплицы).Количество дуг следует рисовать в зависимости от варианта оболочки и ожидаемой нагрузки. В среднем будет достаточно расстояния 0,6 – 1 м.

Каждая пара дуг будет соединена друг с другом, и профиль необходим для каждой стороны для закрепления конструкции. На лобах с учетом двери и окон также нужно нарисовать дополнительные подкосы.

Не стоит забывать, что профильную трубу можно отрезать по любым деталям и сложить нужную конструкцию.При желании, например, можно сделать теплицу треугольной, односторонней, даже сферической формы.

Инструкция по работе

Перед тем, как собрать теплицу, нужно подготовить фундамент – фундамент. По своему усмотрению можно залить бетоном, выложить кирпич, использовать рейку или другой вариант. Поскольку конструкция не тяжелая, фундамент пролета достаточно выполнить на 20-30 см. В бетон можно сразу заложить в нескольких местах анкерные или закладные детали, которые впоследствии приветствуют каркас.Это создаст прочный фундамент.

1. Отрежьте профиль нужной длины по вертикальным стойкам.
2. Прорубите все вертикальные столбы в соответствии с размерами, указанными на чертеже, выставив их на уровне вертикально.
3. Установите и закрепите верхнюю штангу (труба в верхней части всех стоек).
4. Отмерьте и отрежьте соединительные детали между стояками.
5. Соедините стойки в указанных поперечных поперечинах.
6. Навор «балки» на крышу, совмещают их перекладины.
7. Дверь собрать отдельно, укрепить в нужном месте.

Это не единственный возможный вариант исполнения. Иногда проще собрать детали по частям на ровной горизонтальной поверхности и установить на постоянное место в крупные детали. Например, каждую сторону можно сварить на Земле. Для этого потребуется выполнить большой четырехугольник, внутрь которого вкрутить перекладины и продеть их в них. Для облегчения работы детали лучше варить небольшими «порциями», участками в 2-3 м.

Внимание! Собирая на Земле, нужно выбрать ровную поверхность, чтобы в предметах не было перекосов. Периодически стоит примерить будущее на будущее игры, чтобы не ошибиться в размерах.

Аналогично с крышей. «Коньки» можно выполнить в виде прямоугольников и закрепить их только в момент установки. Выбор метода в этой ситуации зависит от количества людей, выполняющих монтаж. Двери и подкладки можно заказать сразу по нужным деталям.

Совет. Если длинная труба с одной стороны влезет в нескольких местах, можно согнуть профиль так, чтобы из него получилась конструкция багажников (пятиугольная часть). Это позволит немного сэкономить материал и время.

Арочная теплица – характеристики

Для изготовления арочной теплицы из профиля потребуется трубогиб. Это специальный инструмент, с помощью которого металл можно гнуть под любым углом, получая плавный переход.Если его нет в наличии, нужно немного поработать:

1. Трубу отрежьте нужной длины.
2. С одной стороны, чтобы корчить рожи.
3. Согните профиль до нужного радиуса.

Совет. Чем чаще выполнять материал, тем легче будет изгибаться труба и плавный изгиб.

Кроме того, существуют народные методы сгибания. Один подразумевает прокаливание трубы трубы. Кальцинированный песок должен засыпать внутрь, плотно разорвать, перекрывая оба выхода измельчения.Как утверждают специалисты, гнуть трубу с такой начинкой можно руками, без дополнительных приспособлений.

Дуги из профильной трубы можно сделать из колена

Готовые дуги нужно будет закрепить по инструкции:

1. Установить лицевую дугу на основание, установить уровень вертикально, до привари.
2. Установите и прикрепите две вертикальные стойки спереди, которые будут воздуховодом для установки двери.
3. Аналогичным образом монтируем следующую арку.
4. Арки крепить стороной нужного размера со стороны сторон.
5. Аналогично устанавливаем все дуги.
6. Вверху проложите трубу, добро пожаловать в каждую дугу.
7. Если конструкция недостаточно надежна, выполнить дополнительные крепления по бокам.

Внимание! Сборку лучше начинать с двух противоположных сторон, чтобы конструкция была прочнее.

Двери и окна собираются по схеме и привариваются к фасаду.

Последним этапом сборки будет крепеж из поликарбоната. Если изначально учесть его размер при черчении схемы, то количество лишнего может быть значительно уменьшено. При установке нужно опираться на основные советы.

Сегодня практически каждый дачник хочет оборудовать свое помещение в стационарной теплице или иметь разборную теплицу, так как без этой конструкции уже не обойтись. Дает возможность выращивать круглый год и получать урожай. Часто для каркаса стационарной теплицы используют профильную трубу.Такой выбор обусловлен высокой прочностью, долговечностью и надежностью материала на фоне других альтернатив.

Разнообразие исполнений теплицы с каркасом из профильных труб

Теплица с каркасом из профильных труб может быть построена в одном из самых популярных исполнений:

• Прямоугольного типа с разносторонней крышей.
• Голландский тип.
• Прямоугольного типа с плоской крышей.
• Арочного типа.
• Пирамидального типа.

Преимущества прямоугольного типа с размахом крыши

Конструкции с наклонной крышей имеют главное преимущество: большой внутренний объем, позволяющий выращивать высокие растения на всей площади теплицы. Недостатком такой конструкции является большой расход достаточно дорогостоящего материала для каркаса каркаса и выполнения обшивки.

Голландский тип

Теплицы, выполненные в голландском стиле, имеют те же качества, что и прямоугольные двухуровневые теплицы, но характерной особенностью является удлинение элементов каркаса стены по отношению к основанию.Такое решение гарантирует повышенную устойчивость конструкции теплицы.

Прямоугольный тип с плоской крышей

Положительным моментом этого типа теплицы является экономия на дорогостоящей профильной трубе, а отрицательным – конструкция с отсутствием уклона конька подвержена большим временным нагрузкам и прочим. негативные последствия от естественных осадков. Например, на горизонтальной поверхности может скапливаться снег, в результате его таяния лед создает нагрузку, способную разрушить поликарбонат.

Тип арки

Этот вариант является оптимальным с экономической точки зрения, но для изготовления арочных теплиц необходимы специальные устройства для гибки труб, за счет которых трубы с профильным сечением приобретают форму дуги.

Пирамидального типа

Достоинством такого конструктивного решения является минимизация расхода материала на каркас и обшивку. Кроме того, благодаря пирамидальным характеристикам теплица более освещена Солнцем и менее восприимчива к негативным воздействиям естественных осадков, т.е.е., возможные динамические нагрузки сведены к минимуму. Недостаток – небольшое внутреннее пространство.

Основные конструктивные элементы для изготовления теплицы из профильных труб

Каждая теплица может отличаться формой, габаритами, мобильностью и подходами, используемыми для ее устройства, но конструктивные элементы, из которых состоит теплица, как правило, схожи по материал. Все теплицы состоят из следующих конструктивных элементов:

• Фундамент.
• Рама.
• Полупрозрачная оболочка.
• Крепежная фурнитура.

Необходимость фундамента и каркаса теплицы

Фундамент – – важнейшая часть любого объекта, выполняющая вспомогательную функцию. Обеспечивает устойчивость теплицы. В соответствии с этим материал должен быть качественным, но решение о его использовании должно быть рациональным, т. Е. Свайный фундамент будет подходить для легкой и мобильной конструкции, а большая, тяжелая и стационарная конструкция должна стоять на монолитном основании ленточного типа. .

Рама – элемент, с помощью которого создается основная форма помещений. Он состоит из материала, способного обеспечить желаемую жесткость всей конструкции теплицы. Металлопрофильные трубы отлично подходят для изготовления каркаса, так как ассортимент этого материала позволяет реализовать любое инженерное решение.

Подбор светопрозрачной оболочки и аксессуаров

Светопрозрачная оболочка – защитное покрытие тепличных растений от негативных воздействий окружающей среды.В качестве материала обшивки может применяться: пленка

• ;
• стекло или поликарбонат.

Поликарбонат – оптимальный вариант для покрытия теплицы. Это оправдано тем, что его пустая конструкция, помимо пропускания солнечных лучей, служит отличным препятствием на пути холодного воздуха. Этот материал отличается солидным видом, относительно длительным сроком службы и невысокой стоимостью.

Застежки – материал, который нужен для качественного крепления кожи.Выбор фурнитуры зависит от типа конструкции конструкции и материала покрытия. Для поликарбоната необходимо:

• шайбы термостойкие;
• доски соединительные;
• специальные винты.

Для скрепления листов поликарбоната используется специальный алюминиевый профиль, так как он идеально подходит для этого материала. Профиль снабжен резиновым уплотнением для обеспечения необходимого уровня.

Подготовительный этап изготовления теплицы

Перед тем, как приступить к созданию теплицы из профильной трубы, необходимо выбрать место, где будет располагаться конструкция.Критерии выбора:

• Почва и рельеф.
• Подсветка.
• Сохранение тепла.

Почвы и рельеф. От типа грунта зависит, какой фундамент нужен под теплицу. Отличный вариант – возвышенное и сухое место с песчаным грунтом. В маловлажных с глинистыми типами почв накапливается излишняя влага, что способствует вытиранию, что может отрицательно сказаться на несущей конструкции теплицы.

Подсветка. Ключ к размещению теплицы из профильной трубы – с какой стороны ее лучше расположить южнее. Оптимальным решением станет выбор длинной стороны теплицы. Такое размещение конструкции сводит к минимуму отражение солнечного света от и способствует большему проникновению внутрь их.

Сохранение тепла. Входную дверь в теплицу нужно поставить ее торцом. Ширину двери лучше подбирать по стандарту 700-800 мм, а высоту – в соответствии с размерами самой теплицы.Если вы планируете возвести из профильной трубы капитальное сооружение, то лучше предусмотреть тамбур, в котором можно хранить инструмент. Такое решение даст возможность сохранить тепло при открывании двери в теплицу.

Расчистка и разметка местности, устройство фундамента

Перед выполнением работ по устройству подвала место на участке под теплицей необходимо очистить от мусора и удалить верхний слой почвы.Затем для разметки контура будущей теплицы нужно вбить по углам деревянные колышки и протянуть разметочную веревку.

Порядок устройства фундамента:

• для фундамента свайного типа необходимы точечные отверстия в земле, а для ленты – траншея по всему контуру будущей теплицы;
• глубина ям или траншей должна быть меньше разметки грунтовки грунта;
• в качестве опалубки, для свайного варианта можно применить асбестовые трубы;
• зазоры между опалубкой и почвой необходимо засыпать щебнем и трамбовкой;
• Внутрь полученной формы заливается бетон и укладываются металлические детали рамы сцепления с фундаментом.

Сбор и установка теплицы из профильных труб

Для сборки конструкции необходимо изготовить силовые элементы ее корпуса по чертежу теплицы. Количество таких элементов должно соответствовать количеству створок в каркасе.

Сборка, как правило, начинается с торцевых клапанов корпуса. Нарезанные профильные трубы можно сварить между собой или соединить болтами с помощью уголка, тройника и муфты. Однако сварка дает более надежный результат.Все створки каркаса соединяются с закладными частями фундамента.

После того, как корпус теплицы был полностью смонтирован, можно начинать его листами поликарбоната:

• покрытие покрытия осуществляется каруселями с термочехлами;
• все стыки между листами покрытия необходимо залить силиконом;
• Щель между обшивкой и фундаментом необходимо залить цементно-песчаным раствором.

При установке накладок необходимо учитывать следующий момент: поликарбонат очень плохо выдерживает динамические нагрузки, поэтому горизонтальное размещение этого материала не рекомендуется.

Самостоятельное выполнение холодной гибки профильных труб

Арочные теплицы из профильных труб для приусадебных участков более устойчивы к сильным порывам ветра и за счет обтекаемости исключают накопление снега. Создание арочных конструкций сопровождается изготовлением каркасов теплиц из гнутых по дуге профильных труб. Для этого можно обратиться к профессионалам со специальным оборудованием или изготовить гибкую трубу самостоятельно с помощью отвертки.Для улучшения качества гибки нужно использовать специальные листы или заранее подготовленный дуговый узор. Перед тем как приступить к деформации профильной трубы с толщиной стенки более 10 мм, ее необходимо засыпать песком, чтобы не изменить размер сечения заготовки в местах загибов.

Для гибкой трубки необходимо использовать гибочную пластину с отверстиями для создания упора. Заготовка располагается между двумя стержнями, установленными в печи на расстоянии, равном радиусу планируемой деформации. Гибка выполняется от центральной части трубы к ее краям. Метод ручной гибки трубы довольно трудоемок, а результат напрямую зависит от приложенных усилий.

Теплица своими руками из профиля. Теплицы из профильной трубы.

Металлическая теплица, построенная своими руками – самый прочный, экономичный, надежный и популярный вид растений для выращивания растений в закрытом грунте. Такие изделия при прочном уходе отличаются прочностью, не требуют больших вложений в процессе эксплуатации.Но чтобы теплица действительно прослужила много лет и не рухнула при нагрузках, необходимо грамотно подойти к проектированию и строительству.

В статье мы расскажем о том, как сделать теплицу из профиля своими руками, расскажем, как сделать чертеж, какие размеры подходят, какой материал выбрать, как гнуть, что прикрепить, какой кровли более практична для строительства.

Металлическая теплица – это важно для дизайна

Прежде чем приступить к практическому строительству, необходимо знать, что металлическую теплицу можно построить с помощью нескольких видов металлических профилей:

• Круглый металлический труба диаметром 20-25 мм, для вертикальных стоек каркаса иногда используется профиль диаметром 50 мм, для армированных конструкций элементы обычно приваривают через уголки.
• Профильная квадратная, прямоугольная труба металлическая, с кромкой 20 * 20, 20 * 40, 20 * 60 мм, толщина стенки 1,5-2 мм, для крупных конструкций 3 мм.
• Алюминиевый профиль – легко, легко монтируется, для строительства лучше использовать анодированные кнуты, соединения производятся на специальные болты. Хотя стоимость изделия высока, теплицы из алюминиевого профиля и стекла пользуются спросом у садоводов, особенно если борта выполнены раздвижными системами, такая конструкция помогает организовать правильную вентиляцию.
• В последнее время растет теплица из профиля для гипсокартона, плети недорогие, легко режутся ножницами по металлу, собираются на специальные крепления и саморезы. При грамотном проектировании и соблюдении норм монтажа конструкции получаются прочными, надежными и очень практичными.

На фото теплица из алюминиевого профиля под остекление, делая проект, не забываем учитывать габариты стеклянного листа

Использование специальных шарниров для крепления металлических элементов фактически позволяет построить сборно-разборный каркас теплицы из профиля своими руками. Эту конструкцию можно легко разобрать, переместить в другое место и снова собрать.

На видео ниже подробное видео, как сделать сварную металлическую теплицу, от чертежа до практического воплощения.

Конструктивная

Теплица своими руками из построенного профиля может быть отдельно стоящей или сделанной пристройкой к дому, бане, гаражу.Самостоятельные постройки из алюминиевых и металлических профилей под гипсокартон обычно имеют прямоугольную форму в основании, под двускатной крышей. Настенные конструкции – под седло. Кровлю дома несложно собрать из прямого профиля, никаких специальных приспособлений не требуется. Металлоконструкции из круглых и профильных труб часто делают под арочной кровлей.

Металлическая теплица под стеклом с открывающейся крышей

Как согнуть металлический профиль для теплицы

Для гибки профиля понадобится профессиональное оборудование – гибочный станок, устройство можно изготовить самостоятельно, а также в строительных магазинах есть услуга изготовления металлических дуг стандартного диаметра.Из профиля для гипсокартона можно сделать дуги для теплицы своими руками, обрезав ножницами бока. Таким же способом можно сделать арку из трубы профтруб, разрезав с одной стороны на 2/3 ширины профиля болгаркой, загнуть шаблон и сварить швы.

Посмотрите видеоинструкцию, как сделать изгиб трубы своими руками, и как согнуть профиль для теплицы.

Габариты

Габариты теплицы из металлопрофиля зависят только от ваших амбиций и размеров участка, но при составлении чертежа важно учитывать габариты укрывного материала.Наибольшей популярностью пользуется поликарбонат, его ширина 2,0 м, длина 6,0 м, поэтому стойки и диаметры следует располагать так, чтобы края листов попадали в середину профиля.

Для домашнего использования целесообразно делать теплицы из металлического профиля размером 6 на 3 м, не менее 2,8 м, если теплица арочная, то радиусом 1,9 м ровно по дуге ставится Лист поликарбоната 6 м. Кроме того, можно приобрести металлические трубы и профили длиной 3 и 6 м, что очень экономично и практически без отходов.При такой ширине внутри можно расположить грядки 1,0 м, будет место для удобной дорожки.

Проект арочной конструкции для самостоятельного строительства

Оптимальная высота арочной теплицы из металлопрофиля 1,9 м для увеличения высоты, конструкция может быть установлена ​​на фундамент с высоким цоколем. В теплицах с навесом рекомендуется делать прямые стены высотой 1,8-2,1 м до нижнего края пандуса. От горизонтали до верхней точки головы до самой высокой точки (коньки) по-прежнему + 0.5-1,2 м. Это расстояние регулирует крутизну ската, которая зависит от ветровой и снеговой нагрузки в регионе. Для разных населенных пунктов этот показатель составляет 15-45 °.

Одноэтажная конструкция – идеально подходит для пристройки к дому

Фундамент

Для легких, временных теплиц и теплиц из металлопрофиля фундамент делать нельзя, но не забывайте, металл испортится от земли. Поэтому площадку следует выровнять, присыпать щебнем, песком, расстелить по периметру полосы рубероида, желательно в 2 слоя. Можно обойтись толстой полиэтиленовой пленкой, но она не дышит, основание может быть влажным, покрытым ржавчиной.

Для полноценной металлической теплицы фундамент следует устраивать по всем нормам.Оптимально сделать ленту по периметру:

• заливка монолитного бетона;
• установить блоки и закрепить их;
• выложен из камня, красного кирпича;
• изготовить из бруса 100 * 100 мм, пропитав его смесью отработки с битумом и обмотав рубероидом;
• использовать подручные материалы: стеклянные бутылки, насыпать пни;
• база канала тоже будет надежной.

Ленту лучше делать нечесанной, удаляя только верхний плодородный грунт на 300-500 мм, или неглубокий – 700-800 мм.Фундамент устраивают по схеме:

• слой щебня – 100-200 мм;
Песчаник
• – 100-200 мм, вытоптанный;
• покрыт рубероидом;
• Внутри траншеи устанавливается арматурный каркас, обычно 2 горизонтальных уровня, по 2 гофрированных стержня по 8-12 мм в каждой секции, соединенных вертикальной арматурой, может быть гладкой 6-8 мм, узлы скрепляются вязальной проволокой.
Установлена ​​опалубка
• ;
Заливается бетон
• , протыкается, выравнивается горизонталь;
• через 2-4 недели снимаются щиты, производится вертикальная гидроизоляция битумом, рубероидом, проводится засыпка.

Высота ленты должна быть больше ее ширины, высокое основание на 100-300 мм над уровнем земли защитит металл от коррозии

Для болотистой и очень неровной местности свайный фундамент станет выходом , он забивается или вкручивается в землю, обычно ниже уровня промерзания почвы. Для облегченных теплиц из их металлического профиля приемлем простой вариант: вырезать из стального уголка 50 * 50 мм полосу 700-1000 мм и забить в землю, но для рыхлой почвы такое решение не подходит.

Если территория влажная, теплица подходит для установки на столбчатый фундамент. Выкапываются ямы, изготавливается подушка, формируются столбы из рубероида, внутри устанавливается арматура и заливается бетоном. Можно сделать столбы из металла, асбестовые трубы, выложить кирпичи и камни. Для бюджетных незагроможденных столбов на подушку кладут рубероид и поверх обычного блока плоский камень, для небольших теплиц подойдет кирпич.

Фундамент из балки под металлический каркас

Теплица из профиля для гипсокартона своими руками – инструкция по изготовлению

Проект металлической теплицы рекомендуется брать готовый, типовой. , рассчитан на эргономику, габариты, нагрузки.Для простых конструкций самостоятельный рисунок не составит труда. Далее мы предложим пошаговую инструкцию, как сделать теплицу из алюминиевого профиля своими руками, но в этой конструкции допустимо использование стального профиля.

Чертеж теплицы из профиля под гипсокартон, для железобетонных конструкций вместо диагоналей рекомендуется устанавливать сечения с шагом 50 см.

Изучив чертеж видно, что вся теплица состоит из из нескольких узлов:

• конец с кровельными палками с дверью;
• глухой с жалом под крышей;
• боковые стенки – прямоугольники, состоящие из вертикальных стоек и ширины для жесткости;
• концы связаны длинным поперечным металлическим профилем – хребтом;
• 2 диаметра до середины коньков, между ними перпендикулярно установлены нервюры – стропила;
• каркас поликарбонат, пленка.

Сборка

По предложенному алгоритму собираем элементы из металлического n-образного профиля для гипсокартона, детали соединяем крабом, как на фото ниже.

Как стыковать металлический профиль

Нарезаем профиль по размеру, согласно чертежу, на ровной площадке собираем концы.

Между вертикальными стойками расстояние 900-100 мм, но не более 1200 мм

Устанавливаем концевые узлы на фундамент, проверяем геометрию, прикрепляем к углам и длинным шурупам. По такой же схеме изготавливаем бортики, крышу, устанавливаем по месту, производим соединение.

Как правильно соединить перпендикулярные детали из металлического профиля

Проверяем металлоконструкцию на прочность, при необходимости усиливаем диагональными вставками или прибавляем ширины.

Конструкция теплицы из поликарбоната на металлическом каркасе усилена дополнительными поперечными деталями

Осталось покрыть металлическую конструкцию укрывным материалом. Такая теплица из оцинкованного профиля с поликарбонатом прослужит более 10 лет без дополнительных вложений. Также предлагаем посмотреть, как сделать арочную пленочную теплицу из металлического профиля под гипсокартон своими руками, пошаговый процесс на видео.

Теплицы и теплицы – это прекрасная возможность выращивать необходимые фрукты в рискованном земледелии. Они различаются по конструкции и материалам. Многие дачники отдают предпочтение теплицам из профильной трубы, тем более что их можно сделать своими руками.

Профильными называют трубы, у которых сечение не круглое, а другой формы, бывают овальные, квадратные и прямоугольные. Их очень удобно использовать в строительстве. Наиболее востребованы трубы квадратного и прямоугольного сечения, именно из них часто делают каркасы теплиц и теплиц.Их делают из стали: чаще углеродистой или легированной, реже нержавеющей.

Профильная труба по форме похожа на деревянный брус, но в строительных конструкциях намного выгоднее – легкая, прочная, защищенная от коррозии. Теплицы из профильной трубы, к тому же сделанные своими руками, намного дешевле заводских, купленных в магазине. Они не только экономичны, но и обладают рядом преимуществ.

Прямоугольная (или квадратная) геометрия секции вызывает интересный эффект: при небольшом весе профтрубы обеспечивают желаемую прочность каркаса теплицы и теплицы.Достаточная жесткость конструкции достигается за счет четырех ребер трубы. Большая площадь контакта соединительных элементов по-прежнему увеличивает прочность всей конструкции. Детали каркаса теплицы можно соединять сваркой, шурупами, шурупами, струбцинами, возможность комбинации этих способов при строительстве теплицы своими руками также является плюсом. Профтрабы продаются с антикоррозийным покрытием, что очень удобно: больше не нужно думать самостоятельно, как защитить каркас (нужно обрабатывать только порезы).

Рама из профильных труб имеет неоспоримые преимущества:

• ее легко монтировать и демонтировать;
• конструкция имеет большую прочность при небольшом весе;
• детали универсальны, удобны в погрузке и транспортировке;
• Он не боится больших физических и механических нагрузок.

Небольшой вес достоинства легко может превратиться в недостаток, если на местности с сильным ветром не установить теплицу на прочном фундаменте.

Выбираем материал

Каркас для теплицы или теплицы своими руками сделать несложно, если правильно подобрать для него материал.Обычно выбирают между деревом, ПВХ и сталью. С деревом приятно и довольно легко работать своими руками, легко монтируется, это экологически чистый материал, но никакая обработка не продлит ему жизнь. Если теплица из поликарбоната, то покрытие явно переживет деревянный каркас.

Стальная рама также подвержена коррозии, хотя может выдерживать большие нагрузки. Трубы поливинилхлоридные вряд ли выберут дачник для изготовления теплицы своими руками из-за дороговизны, хотя этот материал вполне комфортен своей прочностью, безопасностью и долговечностью.

В поисках материала дачники обычно останавливаются на профильных трубах, и это вполне объяснимо – из них получаются самые надежные теплицы. Они не ржавеют, выдерживают большие нагрузки, не прогибаются под снегом, для монтажа не требуют специального оборудования или опыта. На стальную прямоугольную трубу легко крепить поликарбонат, за счет формы сечения легко производить стыки элементов.

Видео «Строительство каркаса теплицы»

Процесс сборки и установки каркаса теплицы и профильной трубы. Крепление элементов каркаса.

Чертежи и схема

Если хозяин будущей теплицы определился с материалом, то самое время выбрать форму. Выбор не очень большой.

1. Арочная теплица обычно используется для выращивания невысоких растений. Это удобно тем, что крышу не нужно чистить, на ней не остается снег и мусор.
2. Высокие (или вьющиеся) растения выращивают в туннельной теплице. Стандартные размеры: ширина – 10 м, высота – 5 м.
3. Саженцы выращивают в теплице пирамидальной формы, на земле места очень мало, узкие, стремятся вверх.
4. Двускатная форма наиболее удобна для тех, кто хочет выращивать растения разного плана. Это дает возможность рационально расположить место внутри теплицы, в нем будут располагаться высокие растения, а это может быть очень компактно многоярусная или вертикальная посадка низкорослых овощей и ягод.
5. Обнесенная стеной теплица представляет собой половину фронтона, прикрепленную к стене существующего здания.

Из профильной трубы удобнее всего делать двухквартирный дом – все элементы бортика лежат в одной плоскости. Он дает достаточно света и места для разнообразных растений, кроме того, позволяет устанавливать дополнительные элементы – двери, окна. Желательно начинать работу с создания схемы строительства, это позволит наглядно представить себе представление хозяина о теплице или оранжерее, которую он собирается строить. Более того, именно схема поможет определить оптимальные размеры парника, чтобы произвести правильный расчет резки труб.А затем нужно составить чертеж с указанием всех габаритов теплицы «домик».

Стандартная длина профильной трубы 6,05 м. Чтобы сделать из него один каркас, нужно рассчитать его размеры по схеме. Если принять высоту 1,7 м, то с двух сторон потребуется 3,4 м, а ширина составит 2,24 м с углом крыши 30 °. Автор предлагает уменьшить ее на 24 см, чтобы на крышу хватило одного листа поликарбоната, а с боков осталось 10 см для отвода воды. Поскольку существует расчет материалов для возведения на свои деньги и своими руками, к этому мнению стоит прислушаться.

Возведение каркаса

Легкую теплицу из профильных труб и поликарбоната следует возводить на прочном фундаменте. Он может быть разным: деревянным, кирпичным, бетонным. Чаще всего для такой теплицы делают монолитный бетонный фундамент, в него закладываются специальные анкеры для последующего крепления к ним профильной трубы. После застывания бетона к этим анкерам крепится профильная труба сечением 40 мм на 20 мм, к ней будут прикреплены все рамы.Далее необходимо собрать каркас, установив каркасы на основание.

Самым главным и важным моментом должна быть сборка торцевых рам, на которых планируются двери (ширина 70 см) и форточка (ширина 80 см). Дверь лучше всего делать из трубы сечением от 40 мм до 20 мм, а для форточки хватит труб сечением 20 мм на 20 мм. Петли на рамы можно установить прямо на монтажной площадке.

Каркасные рамы можно размещать на расстоянии 1 м друг от друга – жесткость и прочность труб сделают это без потери прочности теплицы.Причем их соединяют отрезками квадратной трубы сечением 20 мм на 20 мм, приваривать их нужно заподлицо с основным профилем. Если расчет был правильным, поликарбонат ровно ляжет на каркас. Монтаж готовых каркасов начинается с торцевого каркаса с дверью. Его нужно закрепить приваркой к основанию двумя раскосами из уголка. На расстоянии 10 см от перегиба из трубы делают горизонтальные соединения, они нужны для крепления поликарбоната.

Для самостоятельного изготовления из профильной трубы нужны чертежи. Именно для них начинающие садоводы-теплицы возводят оригинальные конструкции.

Проект привлекает тем, что здесь идеально сочетаются стоимость и качество.

Это самый оптимальный вариант для теплиц / теплиц, в которых выращиваются овощи и цветы. Эти изделия имеют стандартные размеры (кратные двум метрам).

Теплицы из профильной трубы своими руками

Самодельная теплица построена по уникальному проекту. Изготовление трубы обойдется дачнику в копейки. Перед тем, как приступить к возведению каркаса, следует тщательно выровнять участок и вбить колышки, чтобы профиль для теплицы из трубы не прогибался.

Для сбора товара понадобятся следующие материалы:

• трубы профильные;
• сырья для петель;
• тройники для труб;
• клипов;
• колышки деревянные или металлические;
Угловые
• тройники-переходники;
• клеевой раствор и саморезы;
• строительный метр.

О теплицах из квадратного профиля

Огородники-теплицы предпочитают строить конструкции из профильных труб для теплиц, ведь у такого универсального строительного материала много интересных свойств и характеристик:

1. Каркас теплицы из профильной трубы достаточно прочный. Он имеет толщину порядка 1,5 мм и выдерживает нагрузку от большой массы снега.
2. Если все части каркаса покрыть специальным составом, то конструкция приобретает хорошие антикоррозионные свойства.
Парниковые дуги
3. можно сделать более прочными, перехватив их поперечными усилителями.

Современные теплицы из профильной трубы, построенные своими руками, имеют различные формы. Их очень популярно строить, когда они находятся на руках из профильной трубы.

Наибольшим спросом пользуются теплицы с одно- и двухъярусной крышей, а также с арочными и шатровыми плантациями. В зависимости от конструкции теплицы делятся на:

1. Неразделимая. Продукция используется круглый год и не снимается в зимние месяцы.
2. Разборно. С приходом холодов теплицы из трубы демонтируют и хранят в подсобном помещении (нужно учитывать каждый метр).

Теплица из профильной трубы состоит из следующих элементов:

1. Фундамент. Это жесткая и прочная часть конструкции. Принимает на себя весь объем нагрузок, распределяя их по основанию. Временные конструкции имеют без надобности прочный фундамент, а вот постоянные теплицы не обходятся. Фундаменты могут быть кирпичными, деревянными, бетонными или каменными. Конструкции из профильных труб прекрасно будут чувствовать себя на монолитном ленточном фундаменте. Основание последнего закладывается на глубину около метра (на 80 см ниже местной точки замерзания), а затем засыпается щебнем.
2. Каркас. Это несущие части конструкции (балки, дуги). Они могут быть из дерева, стали или поливинилхлорида (ПВХ).Чем прочнее каркас, тем прочнее теплица, сделанная вручную. У каждой из разновидностей есть достоинства и недостатки. Итак, деревянный каркас легко монтируется. Однако даже если детали были предварительно обработаны специальными водоотталкивающими составами, собранный из них каркас все равно уступает по прочности стальным каркасам. Сталь тоже справляется с большими нагрузками, но требует антикоррозионных покрытий.
3. Конструкция из ПВХ. Они привлекают своей безопасностью, прочностью, гибкостью и герметичностью.Однако сегменты ПВХ дороже других материалов. Самостоятельно собранный каркас дома из профильных труб восхищает своей надежностью. Дополняется ребрами жесткости (арками). Они расположены с двухметровым шагом между соседними сегментами. Благодаря очертаниям атмосферные осадки, создающие нагрузки на конструкцию, не задерживаются на поверхности теплицы от трубы. Стальной профиль квадратного сечения не гнется. Каркас из таких труб монтируется довольно легко. Нет необходимости в специальном оборудовании.Для возведения таких конструкций подойдет простая схема теплицы из профильной трубы.
4. Покрытия. Это слой защитного материала, который крепится к каркасу теплицы. В результате вредное воздействие окружающей среды не может не сказаться на растениях в теплице. Чаще всего самодельные теплицы из профильной трубы покрывают пленочными полотнами, стеклом или сотовым поликарбонатом. Они различаются между собой прочностью, прочностью или стоимостью. Покрытие из поликарбоната способствует созданию максимально эффективных условий для развития овощей: оно непроницаемо для холодного воздуха и пропускает солнечные лучи. Покрытие из поликарбоната привлекает креативным эстетичным видом.
5. Фитинги. При выборе сегментов желательно произвести предварительный расчет. Особое значение имеет материал, идущий к покрытию. Итак, для надежного крепления сотового поликарбоната вам понадобится набор соединительных профилей и защитных гильз.На металлической основе поликарбонат крепится саморезами. С помощью соединительного профиля совмещаются соседние секции из поликарбоната. Профили из алюминия дополнены резиновыми уплотнителями.

Вместо заключения

Каркас теплицы из профильной трубы позволяет закрепить на внутренней плоскости различные элементы конструкции. Это комплексы автоматического полива, отопления или освещения. Оцинкованный профиль отличается прочностью, так как не пугает ржавчину.Среди садоводов большой популярностью пользуются теплицы из профильной трубы, выполненные под пленку или сотовый поликарбонат. Такие конструкции отлично сохраняют тепло, создавая внутри эффект термоса.

Чертежи теплицы из профильной трубы

Каркас теплицы из профильной трубы (видео)

Поговорим о секретах…

Вы когда-нибудь испытывали боль в суставах? И вы не слышите, что это такое:

• невозможность комфортно и легко передвигаться;
• боль во время или после тренировки;
• дискомфорт при подъеме и спуске по лестнице;
• Воспаление в суставах, отек;
• неприятный хруст, щелчок не по желанию;
• Неоправданная и невыносимая ноющая боль в суставах …

Ответьте, пожалуйста, на вопрос: вас это устраивает? Можно ли вытерпеть такую ​​боль? Сколько денег вы уже «слили» с неэффективным лечением? Пора положить этому конец! Вы согласны? Сегодня мы публикуем эксклюзивное интервью профессора Дикуля, в котором доктор раскрыл секреты избавления от болей в суставах, лечения артритов и артрозов.

Понравился материал? Обязательно сохраните его в социальных сетях или просто распечатайте.

Геометрическая форма участка полого профиля четырехугольной формы обеспечивает высокую жесткость конструкции и относительную простоту изготовления.

Схема теплицы из профильной трубы своими руками, представленная на рисунке ниже, позволяет оценить материалоемкость и потенциальные трудозатраты на возведение конструкции.Виды и сечения, представленные на рисунке, представляют собой чертеж крепежа соединительных деталей, используемых при сборке тепличной конструкции.

Распространены конструкции теплиц из профильной трубы двух типов: с двускатной крышей и арочной формы. Стандартный размер теплицы из профильной трубы – это конструкция шириной 3 метра и длиной 6 метров.

Сделать теплицу из профильной трубы своими руками проще в случае наклонной конструкции, представленной на схеме выше, потому что нет необходимости изменять геометрию металлопроката для придания ему дугообразного профиля .

Теплица из профильной трубы с дугообразной формой каркаса при такой же длине конструктивных элементов, как и у скатной конструкции, позволяет получить постройки больших габаритов по высоте и ширине. Чертеж теплицы из профильной трубы 20х20 с дуговым профилем, представленный ниже, наглядно это демонстрирует.

Арочные теплицы из профильной трубы имеют более эргономичный вид и значительно упрощают укладку укрывного материала, будь то поликарбонат или полиэтилен.При этом по возможности остекления и более длительному сроку эксплуатации больше подходит тепличный дом из профильной трубы.

Важно! Металлический профиль необходимо защитить от коррозии, иначе срок службы ограничен.

Как покрасить теплицу из металлопрофильных труб определяется состоянием поверхности. С нержавеющей сталью – покраска не требуется, с поверхностью без следов ржавчины – достаточно трехслойного нанесения нитрокраски, если поверхность ржавая – потребуется кислотная обработка и многослойное покрытие грунтом.

Фронтальная конструкция

Двухступенчатая теплица из профильной трубы своими руками – наиболее распространенный вариант изготовления конструкции с жестким корпусом, рассчитанный на длительную эксплуатацию и пригодный для остекления или нанесения полимерного укрывного материала.

Основным элементом любой тепличной конструкции является профилированный металлический каркас, который является несущей конструкцией для крепления покрытия, защищающего посевы от атмосферных воздействий. Каркас тепличного строительства с двустенной крышей может быть изготовлен двумя способами:

1. Выполнение пропилов в трех точках по длине профиля, гибка под нужным углом и фиксация сваркой.
2. Сборка сегментов путем соединения отдельных стоек при помощи тройников и их взаимного крепления при помощи болтовых соединений.

Чертеж тепличного сооружения с размерами, приведенными ниже, наглядно демонстрирует элементы конструкции, составляющие его состав и придающие готовой конструкции необходимую жесткость.

Представленная теплица из профильных квадратных труб имеет размер 6х4 метра и двускатную форму крыши, вход смещен от центра, то есть грядки разной ширины.В скате крыши имеется вентиляционное отверстие для вентиляции и поддержания необходимого микроклимата.

Каркас тепличного строительства является основным опорным элементом и требует тщательного крепления деталей конструкции друг к другу с помощью разъемных болтовых соединений или сваркой. Для рационального использования материала и минимизации отходов (обрезков) конструкция тепличной конструкции должна предусматривать использование цельного куска металлопроката при соблюдении ширины и высоты конструкции.

Расчет теплицы из профильной трубы в данном случае сводится к определению высоты фронтона крыши [ х ], который представляет собой равнобедренный треугольник с основанием, равным ширине конструкции [ S ]. Длина бедренного треугольника при этом расчете определяется как половина разницы длины прокатываемого металла [ L ] и удвоенная высота боковой стенки конструкции [ H ] с учетом высоты подвал [ h 1 ]. Поднятие фундамента над уровнем земли уменьшает расчетную высоту боковой поверхности на величину, равную ее удвоенному значению.

В данном случае калькулятор расчета тепличной конструкции можно представить формулой:

Расчет каркаса предлагаемой конструкции заключается в определении общей длины металлопроката, полученной суммированием длин всех частей.

Важно! Запас длины в 10% принимается у восьми раскосов, по четыре на каждом конце.При большем количестве ребер жесткости потребуется увеличение запаса прочности.

Сварка каркаса

Сварка каркаса тепличного сооружения необходима для соединения деталей между собой и придания конструкции жесткости.

Схема насечек по длине металлопроката и его загиба, представленная ниже, наглядно демонстрирует содержание операций по сборке основной детали, составляющей каркас тепличной конструкции.Сварка производится в местах складок, что позволяет получить жесткий элемент каркаса.

Арочная конструкция

Производство тепличной конструкции арочной арки включает в себя следующие виды деятельности:

1. Подготовлены и прикреплены к фундаменту продольных оснований с помощью направляющих для вертикальных дуг.
2. Готовятся арочные арки арочные, для чего требуется профильная оцинкованная труба для теплицы сечением 20х20.Прокат изгибается под углом 90 ° вокруг бетонного кольца диаметром 3 м – этот метод является практическим решением для получения дугового профиля без использования специальных инструментов.
3. Фиксируют вертикальные дуги, для чего вставляют и закрепляют в направляющей продольного основания.
4. Соединение вертикальных дуг производится при помощи продольных планок с направляющими, размер которых определяется длиной самодельной теплицы из профильной трубы.

Ниже представлена ​​схема конструкции теплицы арочной формы с обозначением конструктивных элементов при изготовлении полуарки, а не всей монтажной единицы в виде арки. Такая схема изготовления требует большего количества продольных полос, что увеличивает металлоемкость и вес конструкции.

Если размеры арочной конструкции большие, детали необходимо будет соединить между собой сваркой. Видео процесса установки аналогичной конструкции представлено ниже:

Как согнуть профильную трубу для теплицы

Ниже представлено видео, показывающее, как согнуть профильную трубу для теплицы самодельной трубой и ответ на вопрос – Как согнуть профильную трубу для теплицы? Именно использование станков позволяет добиться постепенного изменения формы цельного проката и получить полную арку без дополнительных стыков между элементами.

При отсутствии гибочного станка или устройства алгоритм получения гнутого вида металлопроката можно сформулировать следующим образом:

1. Изгиб следует производить вокруг объекта цилиндрической формы с поперечным размером, соответствующим диаметру свода арки, например, вокруг железобетонного кольца.
2. Чтобы избежать резкого изгиба, заполните внутреннюю полость песком и закройте ее с обоих концов деревянной заглушкой.
3. Во избежание перекоса металлопрокат следует закрепить в бетонном кольце посередине, а для получения равномерного профиля выполнить одновременную гибку в обоих направлениях.
4. Для лучшего изгиба поверхность материала можно нагреть паяльной лампой.

Видеоматериал, демонстрирующий работу гибочного станка для получения гнутой формы металла в гараже, можно посмотреть ниже:

Оборудование для производства теплицы из профильной трубы, помимо вышеуказанных гибочных станков, может включать в себя ручной инструмент для гибки небольших длин. Также для обработки металла в процессе изготовления потребуются следующие электроинструменты: колба или турбина, сварочный трансформатор, дрель с регулируемым числом оборотов и отвертка, если это невозможно.

Готовая теплица из профильной трубы

Теплицы из профильной трубы наглядно демонстрируют, чего можно добиться, если вы хотите построить на участке тепличное здание своими руками.

Друзья, сборные конструкции широко используются не только в промышленном строительстве, но и в сельском хозяйстве. Так что металлические теплицы из поликарбоната с каркасом из легкого профиля доступны и очень удобны в сборке и транспортировке.В этой статье вы узнаете, что собой представляет конструкция типа «металлическая теплица», процесс сборки каркаса и основные части устройства.

Обзор тепличного устройства

Металлические теплицы хороши тем, что их можно собрать и разобрать самостоятельно, своими руками, с помощью подручных средств. При установке конструкции теплицы на длительное время без переноса на другое место рекомендуется более серьезно подготовить фундамент, возможно даже небольшой фундамент.При перемещении теплицы с места на место нет необходимости прикладывать особые усилия к монтажной поверхности, так как вес конструкции небольшой, а за счет конструкции можно добиться хорошего результата по устойчивости в любой момент. года при любых погодных условиях.

Сборка каркаса теплицы своими руками

Для самостоятельной сборки конструкции нам потребуются металлические трубы квадратного сечения.

Комплект деталей рамы:

• Трубы шестиметровые квадратного сечения размером 40х20 в количестве 9 штук
• тубы квадратного сечения 97 сантиметров размером 40х20 в количестве 60 штук
• длина трубы 2.5 м квадратного сечения размером 40х20 в количестве 6 штук
• Трубы длиной 2,3 метра квадратным сечением 40х20 в количестве 4 штуки
• а также 4 шт. трубы 1,2 метра и одна труба длиной 0,9 метра с таким же размером сечения (40х20).

Внимание: эти данные приведены для примера как один из типовых проектов строительства, рекомендуем произвести правильный расчет, так как металлический каркас для теплицы может иметь как типовые, так и индивидуальные размеры и характеристики, в зависимости от требований к расположение и погодные условия окружающей среды.

Процесс сборки

Металлические поликарбонатные теплицы хорошо зарекомендовали себя в различных регионах России благодаря своей устойчивости и долговечности в плохую ветреную погоду.

Перед началом установки убедитесь, что поверхность очищена от среднего и крупного мусора, имеет практически идеальную горизонтальную поверхность. Очень важна установка в горизонтальном положении, чтобы металлический каркас теплицы не коробился.Процесс установки начинается со сварки 7 трубок длиной 6 м друг в друга, предварительно обработанных на стальном гибочном станке, который меняет форму на полукруг. Гибка стали или как ее еще называют «гибка листа» – интересное приспособление, которое можно найти в любом городе, где есть металлопрокатная база.

Для обшивки нам понадобится поликарбонат с шириной листа 2,1 метра. На основу (поверхность) кладем две шестиметровые трубы и две поперек, визуально это будет напоминать форму прямоугольника.

Способ крепления конструкции

Первым делом проверьте геометрию диагоналей (точность углов), которые должны плотно прилегать друг к другу и быть симметричными с максимальным отклонением 2-3 миллиметра.

Вторым этапом монтажа теплицы будет сварка арок с шагом, равным половине ширины листа поликарбоната, то есть, если ширина стандартного листа равна 2.1 метр, затем дугу следует приварить от начала каркаса через 1 метр 5 сантиметров. Этот расчет можно принять для строительства любой арочной теплицы, ширина 1: 2 = ступенька постановки дуг.

После монтажа полукруглых труб необходимо проверить геометрию вертикали крайних элементов. Делается это по специальному отвесу или, как его называют в простонародье, «грузинскому». Груз прикрепляется к верхней точке дуги и должен совпадать с перемычками внизу.Если совпадения нет, значит, дуга засорена и ее нужно выровнять.

Если дуги уже установлены, возможно выполнение поперечной обрешетки теплицы. Делается это следующим образом: слегка сварите поперечные стальные трубы с шагом 0,6 метра.

Проверить диагонали

Важный этап строительства металлической теплицы из поликарбоната. Если размеры диагоналей неточны и погрешность превышает 3-5 миллиметров, необходимо будет проверить на точность всю установленную конструкцию рамы.

Помните, что металлические теплицы из поликарбоната просты в установке, но при установке каркаса нужно быть предельно внимательным, ведь от правильности монтажа зависит дальнейшая правильность и аккуратность работ по обустройству и кровле, а если изначально дизайн расходится даже на какие-то 1-2 сантиметра, тогда неточностей в коже не избежать.

В первую очередь внимательно осмотрите самые крайние дуги, если они засорены, то отвесная нагрузка будет слегка отклоняться в сторону.В этом случае нужно согнуть дугу в обратном направлении. Проверку нужно проводить точно, при успешном результате можно сварить дугой каркас.

Важная информация: Каркас теплицы из тонкостенного профиля подвержен деформации отдельных элементов конструкции, поэтому работы по креплению каркаса (сварка или прикручивание саморезами) необходимо проводить после арки закреплены по вертикали правильно.

Торцы теплицы из поликарбоната

Следующим шагом будет установка дверного проема, для чего нам понадобится квадратная труба размером 40 мм: 2,3 и 2,5 метра.

Последним этапом строительства металлической теплицы первым методом будет антикоррозионная обработка каркаса, грунтовка и покраска металлоконструкции при желании.

Видео:

Чертежи теплицы из профильной трубы 40х20. Особенности изготовления теплицы из профильной трубы. Готовая теплица из профильной трубы

Правильно составленные чертежи теплицы из профильной трубы с размерами – залог долгой эксплуатации подобного сооружения. Несмотря на кажущуюся сложность, с разработкой проекта справится даже начинающий садовник. Здесь важно сделать акцент на том, что непосредственная сборка теплицы из профильной трубы по технически правильному чертежу занимает не более 2-3 часов.

Степень детализации рисунка – самый сложный во всех отношениях момент в работе. Одни говорят, что технология требует учета всех объектов материального мира, присутствующих на объекте, другие учитывают только саму сварную теплицу. Истина, как это часто бывает, посередине.

Рациональный подход к делу поможет правильно сделать теплицу из профильной трубы.

Вы можете положиться на следующие практические советы:

• Учитывается положение всех источников тени, например, забор, растительность, другие дома и хозяйственные постройки;
• Тип выбранных стройматериалов фиксируется, иначе разница технических параметров не позволит завершить производство рассады;
• Наличие трубопровода и других видов коммуникаций в непосредственной близости от теплицы необходимо зафиксировать в проекте.

Технически грамотный чертеж предполагает учет всего, что окружает теплицу. При этом внимание сосредоточено только на том, что напрямую взаимодействует с теплицей.

Строим теплицу из профильной трубы своими руками на колышках

Для начала проводится выравнивание поверхности, где будет установлена ​​теплица. После этого колышки расставляются с максимальной точностью по всему периметру. Интервал между ними от 25 до 30 см.Исходя из указанных цифр приобрести необходимое количество несложно.

Как только периметр теплицы обозначен, все колышки вбиваются в землю на глубину 20-25 см. Необходимо следить за тем, чтобы получившаяся конструкция была прочной, иначе базовые дуги быстро потеряют прочность.

В дальнейшем основание собирается на основе сделанного чертежа.

Порядок действий следующий:

• Тройники монтируются таким образом, чтобы труба свободно проходила через них;
• В качестве основного крепежного элемента используются саморезы, которые подбираются с учетом габаритов трубы;
• Если не хотите возиться с крепежом, то можно воспользоваться другим методом – следует своими руками разрезать трубу на более мелкие части;
• Независимо от выбранного способа крепления, каждый тройник дополнительно фиксируется монтажным клеем, иначе каркас не будет достаточно прочным;
• Установлены арки и все соединяющие их элементы;
• Изготовление оконных и дверных проемов по утвержденному чертежу;
• Чтобы исключить вероятность возникновения сквозняка, для дверной группы рекомендуется брать профиль диаметром 1-1 / 4.

Теплица колышкового типа хорошо зарекомендовала себя в умеренном климате. Еще на этапе проектирования нужно указать положение каждой из них, иначе не стоит рассчитывать на надежную фиксацию арок. Кроме того, для оконной и входной группы берут более широкий по диаметру профиль трубы.

Советы новичкам: теплицы из профильных труб с ящиками

В случае, если уровень грунтовых вод на участке достаточно низкий, теплицу можно установить на фундамент из досок.На этапе составления чертежа снимаются замеры диагоналей, проведенных от 4-х точек основания.

Новичкам нужно помнить, что почва отличается незначительной, но все же подвижностью. Чтобы фиксированные размеры не менялись в процессе изготовления, следует использовать дополнительное армирование. Он сделан из кусочков старой фурнитуры.

Кроме того, не лишним будет обратить внимание на приведенные ниже рекомендации:

• В проекте необходимо учитывать необходимое расстояние между дугами – оптимальный показатель находится в диапазоне от 0 .От 5 до 1 м;
• Хомуты из старой арматуры вбиваются в землю таким образом, чтобы они возвышались на 25-30 см над поверхностью;
• В зависимости от того, планируется ли строительство теплицы 20х20 или 40х20 из профилированной трубы, нарезаются сами трубы;
• Каждый конец такой трубы крепится к основанию винтами;
• На каждом конце нужно установить деревянную раму, в которой нужно сделать окно;
• Это делается на основании согласованной схемы работы.

Проект теплицы на деревянной основе оправдан в том случае, если на участке хороший грунт. В большей степени это относится к уровню грунтовых вод, который должен быть низким. В этом случае поверх деревянной основы монтируется стальной каркас. Залог успеха – правильный расчет расстояния между арками. Вы можете сделать это самостоятельно, либо отдать предпочтение инженерному калькулятору.

Теплицы пользуются большой популярностью у садоводов. Это возможность собирать урожай ранней весной или круглый год… Обзор базовых конструкций представлен в нашей следующей статье:

Износостойкий каркас теплицы из профильной трубы: чертежи подробно

Часто можно услышать, что даже правильно выполненный проект приводит к множеству проблем. Открывает список нарушений геометрии конструкции в результате частичной или полной деформации металлических арок.

С одной стороны, садовник учел минимально необходимую толщину трубы, но все равно что-то пошло не так.С другой стороны, виноват неверный расчет.

Акцент сделан на погрешности, связанные с не совсем правильным соотношением характеристик грунта, планируемых размеров здания и его веса.

Снизить количество таких помогут следующие рекомендации:

• Чем шире теплица из поликарбоната, тем шире необходимо построить цоколь;
• Длинная конструкция, например, от 30 м и более, требует сварки дугообразных дуг на расстоянии не менее 1.2 – 1,5 м;
• Наличие двух и более самодельных форточок автоматически влечет за собой необходимость использования профильной трубы.

В наше время теплицы из поликарбоната очень популярны среди фермеров и простых любителей дачного быта. Узнайте, как установить теплицу 8 м из нашего материала:

Большинство садоводов допускают ошибки еще на этапе подготовки проекта. Во-первых, нужно помнить, что ширина и высота конструкции напрямую влияет на основание.В связи с этим необходимо обязательно провести несколько измерений, чтобы исключить даже малейшую вероятность ошибки.

Садоводы делятся опытом: как сварить теплицу из металлических профильных труб

Для многих станет настоящим открытием, что независимо от типа конструкции, она учитывается при составлении чертежа. Диаметр труб, количество несущих арочных конструкций – 2 важнейших параметра, определяющих минимальное количество точек для сварки.

Рекомендации опытных садоводов помогут избавиться от многих проблем в процессе сварки:

1. Трубопровод всегда крепится к предварительно смонтированным закладным на уровне фундамента. В этом случае трудностей не испытает даже неопытный сварщик.
2. Сварочные работы ведутся только до момента нанесения поликарбоната, иначе покрытие придет в негодность. Перед тем, как забрать сварочный аппарат, необходимо убедиться, что рама правильно закреплена.Не лишним будет убедиться, что толщина каждой профильной трубы соответствует параметрам, указанным в ранее утвержденном проекте.
3. После завершения сварочных работ каркас необходимо покрасить и обработать антикоррозийным покрытием.

Теплица из профильной трубы своими руками (видео)

Даже небольшую оплошность не исправить после того, как приварены все точки крепления. Именно поэт, как уже было сказано, больше всего внимания уделяет рисунку.Документ кажется незначительным, хотя на самом деле он определяет 90% прочности здания. Если садовник не чувствует в себе сил, всегда можно воспользоваться инженерным калькулятором.

Выбирая материал для каркаса теплицы, исходя из расчетов и чертежей, стоит остановиться на профильной трубе. Видео о его характеристиках свидетельствуют о том, что для изготовления теплицы это идеальное решение … Причем сделать это несложно самостоятельно.

Преимущества использования профильной трубы

Сравнивая профильную трубу с другими возможными материалами для изготовления каркаса, можно выделить следующие особенности и преимущества:

• прочность.Как известно, деревянный брус от присущей теплице влажности сгниет достаточно быстро. Даже если его обработать антисептиком, срок его службы не продлится. Не забывайте об усадке, естественной деформации дерева, из-за которой каркас будет «коробиться». Алюминиевая труба может быть дополнительно обработана антикоррозийным составом или просто покрашена.
• больше вариантов покрытия. Допустимо использование поликарбоната, пленки, стекла. В этом случае лучшим сочетанием будет первое, так как оба обладают надежностью и длительным сроком службы.
• Простота крепления. Детали легко свариваются под любым углом. И такие сложности возможны, если сделать акцент на металлопластиковой трубе … Если для покрытия выбран поликарбонат, никаких дополнительных прокладок не требуется.
• легко собрать самостоятельно. Профильную трубу можно согнуть, разрезать на деталь нужного размера и закрепить под любым углом.
• возможность укомплектовать теплицу любой формы.

Решив использовать профиль, необходимо определиться с местом для теплицы на участке, чтобы понимать, какого она должна быть размера.После этого следует работать по алгоритму:

1. Выберите форму и тип теплицы.
2. Нарисуйте схему или рисунок.
3. Рассчитайте количество и тип необходимых материалов.
4. Начать сборку.

Чертеж – что учитывать

При нанесении чертежа необходимо учесть, что профильная труба обычно реализуется типоразмеров: 3, 4, 6, 12 м. Уточнив у продавца на данный момент, начинать нужно с него.Это сэкономит на материале. Точнее уменьшить количество лома и излишков. Например, можно сделать теплицу длиной 6 м и шириной 4 м. Выбрав высоту 2 м, трубу можно резать без излишков и для вертикальных столбов.

Внимание! Толщина металла и внутренний диаметр играют важную роль. Для стоек и основных деталей лучше выбирать 20 * 40 мм, а для соединительных деталей – 20 * 20 мм.

Чертеж будет сформирован из следующих компонентов каркаса:

• база;
• вертикальных стоек;
• обвязка верхняя;
• крыша;
• дверь, окна;
• дополнительное усиление (проставки).

На чертеже необходимо учесть, на каком расстоянии нужно будет разместить вертикальные стойки. По нормам рекомендуется выбирать параметр 1 м. Если планируется накрыть пленкой, допустимо уменьшить до 60 см. Это снизит нагрузку на материал и продлит срок его службы.

Если возникнет необходимость оставить большее расстояние, например, при прорисовке лицевой части, потребуется дополнительно укрепить трубы.Это можно сделать с помощью трубы, вставленной по диагонали между вертикальными стойками.

Каркас крыши формируется по стандартной технологии строительства, поэтому на чертеже необходимо отразить:

• две равные балки от каждой стены на расстоянии, равном зазору между столбами;
• балок на каждом откосе нужно будет соединить между собой в плоскости откоса;
• соединить противоположные балки. Получается этакая «ферма».

При составлении чертежа необходимо учитывать будущие места стыков поликарбоната.

Подход будет несколько отличным, если теплица будет арочной. Ввиду необходимости изгибать трубу под прямым углом, нужно четко понимать, какая высота получится в самом высоком месте, чтобы не тратить зря пространство или чтобы ее хватило для ухода за растениями. Например, чтобы получить в центре теплицы высоту около 2 м, вам понадобится профиль 12 м (или два по 6 м, соединенные в центре).Их нужно установить на расстоянии около 4 м (ширина теплицы). Количество дуг следует рисовать в зависимости от варианта обшивки и ожидаемой нагрузки. В среднем будет достаточно расстояния 0,6 – 1 м.

Каждая пара дуг будет соединена друг с другом, и для фиксации конструкции потребуется профиль с каждой стороны. На фронтонах с учетом дверей и окон также нужно нарисовать дополнительные распорки.

Не забывайте, что профильную трубу можно разрезать на любые части и сложить в нужную конструкцию.При желании, например, можно сделать теплицу треугольной, пристроенной, даже сферической формы.

Рабочая инструкция

Перед сборкой теплицы нужно подготовить основание – фундамент. На свое усмотрение можно залить бетоном, выложить из кирпича, использовать рейку или другой вариант. Поскольку конструкция не будет тяжелой, достаточно сделать литой фундамент на 20-30 см. Анкеры или закладные детали можно сразу закладывать в бетон в нескольких местах, к которым впоследствии можно приварить каркас.Это создаст прочный фундамент.

1. Разрежьте профиль нужной длины на вертикальные стойки.
2. Приварите все вертикальные стойки в соответствии с размерами на чертеже, выровняв их по вертикали.
3. Установите и закрепите верхний трубопровод (труба поверх всех стоек).
4. Отмерьте и отрежьте фитинги между стояками.
5. Соедините стойки в обозначенных местах с помощью перекладин.
6. Приварите «балки» к крыше, соедините их перекладинами.
7. Соберите дверь отдельно, укрепите в нужном месте.

Это не единственный возможный вариант исполнения. Иногда проще собрать детали по частям на плоской горизонтальной поверхности и установить на постоянное место большие детали … Например, каждую сторону можно приварить к земле. Для этого нужно сделать большой четырехугольник, внутри которого приварить перекладины и закрепить их в поперечном направлении. Для упрощения работы детали лучше готовить небольшими «порциями», участками по 2-3 м.

Внимание! При сборке на земле нужно выбирать ровную поверхность, чтобы в деталях не было перекоса. Периодически стоит примерять конструкцию будущей теплицы, чтобы не ошибиться в размерах.

Точно так же с крышей. «Откосы» можно делать в виде прямоугольников и фиксировать их только в момент установки между собой. Выбор метода в этой ситуации зависит от количества людей, выполняющих монтаж.Двери и форточки можно приварить непосредственно к нужным деталям.

Совет. Если отрезать длинную трубу в нескольких местах с одной стороны, можно согнуть профиль так, чтобы он сразу превратился в конструкцию стоек с крышей (пятиугольная часть). Это сэкономит немного материала и времени.

Арочная теплица – характеристики

Чтобы сделать арочную теплицу из профиля, понадобится трубогиб. Это специальный инструмент, с помощью которого металл можно гнуть под любым углом, получая плавный переход.Если его нет в наличии, нужно немного поработать:

1. Отрежьте трубу до необходимой длины.
2. Сделайте небольшие надрезы с одной стороны.
3. Согните профиль до нужного радиуса.

Совет. Чем чаще выполняются разрезы, тем легче будет изгибаться труба и тем плавнее будет изгиб.

Кроме того, существуют народные методы сгибания. Один из них – прокаливание трубы песком. Прокаленный песок необходимо засыпать, плотно утрамбовать, забив оба выхода отбивными.Как подтверждают специалисты, с такой начинкой трубу можно гнуть вручную, без дополнительных приспособлений.

Дуги из профильной трубы можно изготовить трубогибом

Готовые дуги нужно будет закрепить по инструкции:

1. Поместите переднюю дугу на основание, выровняйте по вертикали, приварите.
2. Установить и прикрепить две вертикальные стойки на фронтоне, которые будут коробкой для установки двери.
3. Таким же образом смонтируйте следующую арку.
4. Скрепите арки между собой с боков куском необходимого размера.
5. Установите все дуги таким же образом.
6. Проложите трубу по верху, приварите к каждой дуге.
7. Если конструкция недостаточно надежна, выполнить дополнительные крепления по бокам.

Внимание! Сборку лучше начинать с двух противоположных сторон, чтобы конструкция была прочнее.

Собрать дверцы и форточки по схеме и приварить к фронтону.

Профильная труба как материал для изготовления теплицы – лучшее решение, так как в результате получается конструкция, которая отличается высокой надежностью и долговечностью на фоне других подобных укрытий.

Выбор дерева в качестве тепличного материала приведет к неприятным моментам. Например, древесина склонна к гниению, а также деформируется при недостатке или избытке влаги.

Чаще всего при сборке теплицы из профильной трубы предпочтение отдается изделиям, имеющим прямоугольное сечение.Такую конструкцию собрать намного проще, что касается и процесса крепления поликарбоната. При этом профильная труба не исключает использования полиэтиленовой пленки при установке теплицы. Единственное, он не устойчив к солнечным лучам, ветру и морозу, поэтому менять его придется каждый год.

Теплицы с трубчатым каркасом отличаются разнообразием конструкций:

1. Прямоугольная, отличается наличием двускатной крыши. Внешний вид такой теплицы соответствует форме обычного загородного дома… Их достоинство – большое внутреннее пространство, которое дает возможность выращивать высокие растения в любом месте теплицы, а не только в ее центре.
2. Прямоугольник, определяется как туннель. Имеют плоскую крышу, что обеспечивает, с одной стороны, экономию на профильных трубах, которые довольно дороги, а с другой стороны, определяет возникновение ряда проблем. Например, горизонтальная крыша создает условия, при которых снег не скатывается. В результате тепло теплицы вызывает таяние снега, образование льда и возникает опасность повреждения поликарбоната из-за повышения давления.
3. Арочные , которые являются наиболее оптимальными с точки зрения расхода стройматериалов. При этом особенности конструкции требуют наличия специальных трубогибов, с помощью которых профилированной трубе придают форму дуги.

Наибольшее распространение при монтаже теплиц получили материалы сечением 20 на 20 мм и 20 на 40 мм. Последние в данном случае имеют изрядный запас прочности, но отличаются большим весом и более высокой ценой.

В связи с этим собирать теплицу только из труб большего размера нецелесообразно. Намного эффективнее использовать их только для установки в качестве опор стен и установки стропил. Все остальные элементы теплицы легко собрать из трубы 20 на 20 мм.

Конструкционные элементы

Конструкции теплиц отличаются друг от друга формами, используемыми материалами и технологиями. Наибольшей популярностью пользуются теплицы, имеющие один или два ската, шатровую или арочную форму.Конструктивно тепличные конструкции могут быть выполнены в виде стационарного , когда нет возможности их демонтажа, и в так называемом передвижном , позволяющем демонтировать теплицу с целью хранения в помещении. комната зимой.

Что касается конструктивных элементов, то их набор выглядит так:

1. Фундамент – часть конструкции, служащая ее фундаментом, которая необходима для придания устойчивости путем распределения возникающих нагрузок.Подходит для изготовления фундамента из различных материалов, таких как дерево или кирпич. Оптимальный вариант возведения фундамента под теплицу – строительство ленточного фундамента в виде единого монолита, который необходимо заделать на глубину не менее 80 см, но при условии, что температура промерзания грунта будет выше этой. отметка.
2. Рама – часть конструкции, определяемая как несущая конструкция, которая собирается из деревянных элементов и изготовлена ​​из ПВХ или стали. Сила каркаса – устойчивость всей конструкции.В зависимости от выбранного материала проявляются плюсы и минусы этой части конструкции. Выбор дерева для изготовления каркаса значительно снижает трудоемкость монтажа, но обусловлен таким недостатком, как небольшой срок службы. Даже обработка дерева водоотталкивающими составами мало способствует долговечности каркаса на фоне аналогичной стальной конструкции. При этом стальной каркас хоть и имеет длительный срок службы и способность выдерживать серьезные нагрузки, но подвержен коррозии.
3. Каркас ПВХ – прочность, гибкость, герметичность и безопасность. Этот материал имеет более высокую цену по сравнению с уже упомянутыми. Он очень надежен, что обеспечивают ребра жесткости в виде арок, установка которых производится каждые 2 метра. В результате получается обтекаемая форма, исключающая задержку выпадения осадков на поверхности. Сборка каркаса из профильной трубы – занятие малозатратное с точки зрения трудозатрат, не требующее использования специального оборудования.
4. Профильная труба – прочный конструктивный элемент, обеспечивающий дополнительное удобство, которое проявляется в том, что с его внутренней стороны можно прикрепить подсветку, систему полива и т. Д.
5. Покрытие – защита от негативного воздействия окружающей среды, материалом которой обычно является стекло, поликарбонат и пленка. Крепление производится к каркасу теплицы. Оптимальное покрытие – поликарбонат, который является надежной преградой для холодного воздуха, но не препятствует прохождению солнечных лучей.Покрытие из этого материала придает теплице привлекательный внешний вид и обеспечивает долговечность использования при относительно невысоких затратах на ее покупку.
6. Фитинги – все, что входит в систему крепления. Его выбор зависит от конструкции теплицы и материала покрытия. Если предполагается использовать поликарбонат, то потребуются термошайбы, соединительные профили и саморезы, необходимые для крепления этого материала к металлу. Для крепления листов поликарбоната используется специальный профиль.А если он алюминиевый, то вариант отличный, но довольно дорогой. Он оснащен резиновыми уплотнителями для обеспечения необходимого уровня гидроизоляции.

Инструкция по монтажу теплицы

На первом этапе монтажа планируется подготовить фундамент. Для этого можно использовать кирпич, бетон или другие подобные материалы. В связи с тем, что устанавливаемая конструкция имеет легкий вес, достаточная глубина заливки фундамента составляет от 20 до 30 см. Чтобы в дальнейшем было удобно закрепить каркас, на этапе подготовки фундамента необходимо укладываем детали на такие застежки.

Этапы сборки теплицы следующие:

1. Профиль нарезается для вертикальных стоек.
2. Стеллажи приваривают в соответствии с чертежом, соблюдая вертикальное положение их расположения.
3. Фиксируется верхний контур, который представляет собой трубу, идущую вдоль верхних частей установленных стоек.
4. Монтажные детали готовятся к установке между стояками.
5. Далее их соединяют установкой поперечных брусков.
6. Балки привариваются к крыше и крепятся поперечинами.
7. Дверь собрана и подвешена.

Данный вариант тепличной установки не является единственно приемлемым, поскольку существует множество других решений. Например, к этому процессу можно подойти с позиции отдельной сборки крупных деталей теплицы, которые затем устанавливаются на место. Для этого нужно собирать на земле целые участки размером от 2 до 3 метров.

Внимание! Сборка деталей теплицы на земле предполагает выбор максимально ровной поверхности, чтобы исключить возможность перекоса. В этом случае желательно периодически прикладывать собранный участок к будущему месту установки, что необходимо для сохранения точности размеров.

Точно так же можно подойти к установке откосов, то есть собрать их по отдельности, а при непосредственном монтаже закрепить вместе. Выбор конкретного способа установки во многом зависит от того, сколько человек задействовано в сборке теплицы.Подготовленные детали форточки и дверей желательно сразу приварить.

Совет! Чтобы подготовить пятиугольную конструкцию багажника на крыше, можно взять длинную трубу и сделать несколько надрезов с одной стороны, а затем соответствующим образом согнуть.

Теплица арочного типа

Для сборки арочной теплицы понадобится такой прибор, как трубогиб, дающий возможность гнуть металл под нужным углом. Факт наличия данного устройства желателен, но не обязателен, так как существует достаточное количество способов обойтись без данного вида оборудования, например:

• достаем заготовку из трубы;
• сделать неглубокие надрезы с одной стороны;
• согните профиль под нужным углом.

Совет! Чтобы было легче гнуть трубу и получить более плавный изгиб, обрезайте ее чаще.

Также доступен метод, который включает обжиг преформы с песком. Этот прием считается популярным, но эффективным. Прокаленный песок помещается внутрь заготовки, по обе стороны от которой устанавливаются заглушки. После этого труба сравнительно легко гнется исключительно за счет силы рук, то есть дополнительных приспособлений в данном случае не предусмотрено.

Подготовленные дуги прикрепляют в следующем порядке:

1. На основании передняя арка закреплена строго вертикально.
2. На фронтоне установлены две стойки, образующие короб для двери.
3. Также монтируется следующая арка.
4. Стороны арок скрепляются соответствующими деталями.
Установлено
5. Дуги.
6. В верхней части монтируется труба, которая приваривается к каждой дуге.
7. Чтобы собранная конструкция была более устойчивой, устанавливаются дополнительные крепления.

Внимание! Оптимально, когда сборка арочной теплицы начинается с двух сторон, так как это обеспечивает большую устойчивость конструкции.

Крепеж из поликарбоната

Это будет последний шаг. Чтобы уменьшить количество излишка этого материала, необходимо подогнать размеры заготовок под то, что было нарисовано на схеме. При установке поликарбоната необходимо учитывать следующие моменты:

• листы следует укладывать стопкой так, чтобы сторона, на которую наносится пленка, смотрела вверх, так как только это положение обеспечивает защиту от ультрафиолетового излучения;
• , чтобы исключить вероятность попадания влаги в теплицу, листы следует крепить с помощью саморезов, снабженных прорезиненным колпачком;
• соединение листов осуществляется при помощи металлических пластин небольшой толщины;
• стыки листов требуют герметизации с помощью герметика или скотча;
• после установки поликарбоната нужно снять пленку.

Усиление каркаса из профильной трубы

Сегодня на рынке представлены трубы квадратной формы, на поверхность которых нанесен полимер. Это порошковое покрытие обеспечивает дополнительную защиту, но стоимость готового продукта увеличивается примерно на 20%. Между тем, никакое такое покрытие не способно придать теплице дополнительную прочность, необходимую в ситуациях, когда возникают большие нагрузки, например, в результате снегопада.

Для усиления каркаса теплицы необходимо наличие опор, установленных под коньком и боковыми стенами.Монтаж таких элементов осуществляется как внутри теплицы, так и снаружи. Если в холодное время года не демонтировать укрывной материал, то можно обойтись без деревянных опор, чтобы исключить разрушение конструкции теплицы.

Стоимость

Теплица на основе профильной трубы высотой 2,1 м и шириной 3 м обусловлена ​​довольно широким диапазоном цен, который зависит от длины каркаса:

• 9 000–20 000 руб. – без поликарбоната;
• 15 000–30 000 руб. – с поликарбонатом.

Чертежи теплиц из профильной трубы

Плохой дизайн

Заядлые дачники часто стремятся установить на своем участке надежную теплицу или теплицу, чтобы вырастить рассаду или получить урожай намного раньше. В этой статье пойдет речь о том, как сделать теплицу из профтрубы своими руками, чтобы она получилась надежной и долговечной.

Отметим, что выбор в пользу стальных профилированных труб продиктован прежде всего их устойчивостью к деформации и разрушению, а также способностью выдерживать значительные нагрузки. Хотя сама установка таких изделий требует определенных усилий.

Начальный этап создания теплицы из профильных труб – чертеж и подбор материала

Определить точное количество необходимых материалов можно максимально точно, если предварительно прикинуть размеры теплицы из профильной трубы по чертежам, а также учесть параметры самих изделий.

Профили сечением 40 × 20 мм или 40 × 40 мм оптимальны для создания несущей конструкции. Они достаточно прочные и имеют толщину стенок от 2 мм и более. При этом для горизонтальной стяжки можно использовать изделия с более тонкими стенками, порядка 1-1,5 мм – этого будет достаточно.

Проект теплицы из профильной трубы может предусматривать несколько типов конфигураций:

• пристроенная к основному дому теплица, крыша которой имеет ассиметричную овальную или скатную крышу;
• отдельно стоящее здание с двускатной крышей;
• теплица арочной конфигурации.

При расчете количества закупаемых труб стоит учитывать мерную длину трубных рулонов, имеющихся в продаже – она ​​составляет 6,05 метра.

С учетом этого значения можно делать чертежи теплицы из профильной трубы размерами 3, 4, 6 или 12 метров в длину, а также шириной 2, 3, 4 или 6 метров. Оптимальными габаритами теплицы, в которой расположены две параллельные грядки, будут значения в пределах 3 × 3-6 метров, а если грядки три, то 4-6 × 3-12 метров.Однако чаще всего чертеж теплицы из профильной трубы составляется исходя из размера 3х6 метров – это наиболее удобное соотношение.

А вот что касается высоты постройки, то нужно учитывать индивидуальные параметры хозяина. Как правило, потолок должен располагаться на 30-40 см выше роста человека. То есть высота теплицы может колебаться в пределах 1,9-2,5 метра.

Еще одним немаловажным фактором при расчете высоты теплицы является отделочный материал для облицовки.В случае с обычной пленкой это не имеет особого значения, но если вы покупаете поликарбонат, лучше, если его габаритов хватит, чтобы покрыть высоту без обрезки и надстроек.

Стандартная длина листа сотового поликарбоната составляет 6 м, и если воспользоваться формулой окружности (L = π × D), можно рассчитать, хватит ли ее для обшивки арочной теплицы.

Так, например, возьмем запланированную высоту здания 2 метра и подставим ее в формулу:

L = 3.14 × 4 = 12,56 метра.

Тогда половина длины будет 12,56 / 2 = 6,28 метра – этого недостаточно, чтобы полностью покрыть поверхность теплицы, и потребуется дополнительный отрезок 28 см. Поэтому лучше предусмотреть высоту теплицы. теплица в пределах 1 на чертеже арочной теплицы из профильной трубы, 9 метров.

Подготовка к работе

Перед тем, как приступить к изготовлению теплицы из профильной трубы своими руками, следует обратить внимание на некоторые дополнительные условия вашего участка.В частности, имеет значение тип почвы. Теплица предпочтительнее устанавливать на сухой почве, где не скапливается лишняя влага, которая может повлиять на несущие конструкции … Теплица оптимальна на песчаных почвах, в отличие от глинистых, склонных к переувлажнению.

Также важно расположение теплицы по сторонам света. Так что лучше всего иметь длинную сторону, обращенную на юг, чтобы в теплицу попадало как можно больше солнечного света, который не отражался от листов поликарбоната.

Чтобы тепло не уходило слишком быстро из теплицы, и в ней было удобно перемещаться, входная дверь обычно располагается в торце. По стандартам ширина двери не должна составлять 70-80 см, но ее высота напрямую зависит от размеров самой теплицы.

Если вы планируете построить более-менее капитальную теплицу из профтрубы, то в ней можно дополнительно соорудить небольшой коридор или тамбур. В нем можно будет хранить инструменты и другие мелочи.К тому же такое пространство позволит вам согреться, когда вы откроете дверь в саму теплицу.

Каркас для строительства теплицы из профильной трубы своими руками необходимо ставить на ленточный или столбчатый фундамент, тип которого будет зависеть от типа грунта. В любом случае необходимо убрать мусор с участка под фундамент и удалить верхний слой почвы.

Последовательность работ при строительстве теплицы из профиля

В целом весь процесс строительства теплицы из профильных труб включает четыре основных этапа:

1. Разметка.
2. Заливка фундамента.
3. Сборник каркасных конструкций.
4. Обшивка поликарбонатом.

Сначала из профильной трубы намечают место под будущую теплицу и вбивают по ее периметру деревянные колышки, на которые натягивают веревку.

Далее приступают к возведению фундамента. Каркасная конструкция из профильной трубы, которая будет переноситься на опоры, достаточно прочная и не подвержена деформации.Поэтому для теплицы зачастую бывает достаточно столбчатого фундамента из асбоцементных труб.

Заливается столбчатый фундамент так:

• пробуриваются в грунте на определенном расстоянии друг от друга диаметром, превышающим размеры труб;
• в образовавшихся ямах, по сути, погружены асбестовые трубы;
• зазоры между трубами и грунтом заполняются шпатлевкой и тщательно утрамбовываются;
В трубу заливают цементный раствор
• , следя за тем, чтобы в ней не было пустот;

• в верхней части залитой трубы, погруженной в бетонную металлическую пластину или кусок арматуры, который будет служить сцепкой для фундамента с каркасной конструкцией.

Сборка корпуса профильных труб начинается с торцевых участков конструкции. Соединение отрезков труб между собой осуществляется сваркой, с использованием тройников, уголков, а также с помощью муфт. Сварные швы намного прочнее, а структура более устойчива. Однако если вы хотите сделать каркас разборным, то лучше использовать муфты.

На последнем этапе начинают обшивать кузов листами поликарбоната. Крепится саморезами с термошайбами, чтобы влага не проникала в ячейки материала.

Обратите внимание, что при креплении поликарбоната его ячейки должны располагаться под углом или вертикально. Горизонтальное положение не даст стечь влаге и ухудшит качество материала.

Если вы планируете построить теплицу из профильной трубы как дом, с полноценной двускатной крышей, то в ней, помимо входной двери, нужно прорезать форточки. Ну, небольшие арочные теплицы можно обойтись только дверью.

Как согнуть профильную трубу для теплицы «холодным» способом

Арочные теплицы из профильных труб для дачи – самые устойчивые и в то же время практичные конструкции.Благодаря обтекаемой форме теплицы арочной формы способны выдерживать сильные порывы ветра, зимой в них не накапливаются осадки. Однако для создания такой конструкции необходимо сначала согнуть трубы (читай: «»). В этом случае вариантов может быть два – обращение к специалистам за профессиональной помощью или выполнение работ самостоятельно с помощью трубогиба. Еще один альтернативный вариант – согнуть своими руками подручными средствами. Чтобы справиться с задачей максимально качественно, понадобится шаблон радиуса.

Холодная гибка фасонных труб возможна двумя способами – с наполнителем и без него. Если планируется сборка корпуса из профилей толщиной до 10 мм, то гибку труб можно производить без наполнителя. А вот для гибки профессиональных труб с более толстыми стенками в них лучше насыпать канифоль или песок.

В качестве альтернативы существует метод изгиба с использованием толстой пружины, сечение которой позволяет проталкивать ее в полость трубы.Пружинные свойства такого устройства позволят достаточно хорошо гнуть трубы без изменения сечения профиля в месте изгиба.

Таким образом, существует два способа гибки профильных труб «холодным» способом:

• использовать доступные инструменты и механизмы – гибочные листы и аналогичные инструменты;
• используйте переносной или ручной заводской трубогиб.

Достаточно примитивным, но, тем не менее, эффективным устройством для холодной гибки профилей являются гибочные пластины с отверстиями.В эти углубления помещаются стержни, которые будут служить упором при изгибе. Труба размещается между двумя стержнями, которые устанавливаются в плите на расстоянии радиуса деформации. Затем начинают гнуть профиль, продвигаясь от центра заготовки к ее краям.

Следует отметить, что данный ручной способ холодной деформации трубы достаточно трудоемок, а результат будет зависеть от усилий, затрачиваемых на изгиб.

Техника гибки фасонных труб с подогревом

Техника горячей гибки выглядит так:

• На первом этапе деревянные заглушки для труб выполняются в виде пирамид.Длина такой заготовки должна быть в 10 раз больше ширины ее основания, а площадь более широкой части должна быть как минимум вдвое больше просвета трубы.
• Когда заготовка подходит по размеру трубы, в ней с четырех сторон проделываются небольшие канавки, через которые будут выходить газы, образующиеся при нагревании трубы. Вторую заглушку обрабатывать не нужно.
• Далее обрабатываемый участок трубы предварительно обжигается.
• Любой мелкий наполнитель перед засыпкой в ​​трубу необходимо просеять через мелкое сито.Это удалит крупные частицы, которые могут отпечататься на поверхности трубы при нагревании. После этого очень мелкие частицы песка удаляются с помощью сита с размером ячеек 0,7 мм, чтобы они не спекались при нагревании внутри трубы.
• Подготовленный песок прокаливают при 150 ℃.
• С одной стороны трубы устанавливается заглушка без пазов. С другой стороны, в профтрубу ставится воронка, через которую небольшими порциями заливается прокаленный песок.
• Периодически постукивая по стенам, можно убедиться, что песок хорошо утрамбован – звук будет глухим.Как только труба будет полностью заполнена песком, вставьте вторую пробку с канавками.
• Место будущего изгиба трубы обозначено мелом. После этого отрезок трубы необходимо надежно закрепить в тисках, поместив его на шаблон. Обратите внимание, изделия со сварными швами необходимо гнуть так, чтобы стык располагался сбоку. Но гнуть по шву не стоит.
• По маркировке металл начинает нагреваться до красного цвета. Когда материал достаточно мягкий, ему придают желаемую форму одним плавным и точным движением.

• Когда заготовка остынет, изгиб сравнивается с шаблоном. Если работа сделана идеально, можно вынуть заглушки и высыпать песок из профиля.

Желательно, чтобы все работы по горячей гибке выполнялись за один этап. Каждый последующий нагрев приведет к потере прочности металла.

В заключение отметим, что, по большому счету, со строительством теплицы для дачи из профильных труб справятся даже начинающие строители.Независимо от его дизайна, все основные работы будут выполнены по общему принципу … Отличия могут заключаться только в особенностях ландшафта и предпочтениях владельцев, которые необходимо будет учесть при строительстве.

Возведение можно разделить на несколько этапов:

1. Выбор площадки для строительства.
2. Подготовка фундамента.
3. Установка каркаса.
4. Обшивка укрывным материалом.
5. Уплотнение конструкции.

Желательно заранее подготовить чертежи теплицы из профильной трубы с размерами .

Выбор площадки для строительства

Для начала следует, на которой мы будем строить нашу теплицу. Он должен быть ровным, без высоких деревьев, по возможности – недалеко от дома (в случае зимней эксплуатации будет проще провести, подключив к источнику тепла дома).

Подготовка фундамента

На котором мы будем строить теплицу, бывает 3-х видов:

1. Брюсовый. Изготовлен из деревянных балок с внешней обработкой для предотвращения коррозии. Срок службы фундамента такого типа – до 10 лет.
2. Кирпич. Использование этого типа фундамента становится рациональным в тех случаях, когда установка теплицы должна производиться на участке с естественным уклоном. Срок службы – до 30 лет. Осуществляется кладкой в ​​ширину на мелкодисперсном растворе, смешанном в соотношении 1: 3 (цемент – песок).
3. Бетон. Этот тип фундамента самый прочный, но его возведение связано с наибольшей трудоемкостью. Чтобы его возвести, нужно вырыть лопатой траншею, на один штык глубиной и шириной. Затем либо оснастите его сварным из арматуры каркасом – в этом случае срок службы фундамента станет от 50 лет, либо просто залейте бетон (до 60 лет). Бетон следует смешивать в соотношении 1: 4: 3,5 (цемент, песок, мелкая галька или щебень).

Выбор следует делать исходя из соображений долговечности, стоимости, а также условий, в которых осуществляется возведение конструкции.

Каркасный монтаж

Монтаж может осуществляться из различных элементов металлопроката, но наиболее практичным из них является профильная труба.

– это металлическая труба прямоугольного сечения. В наше время профильная труба – один из самых распространенных элементов металлопроката.

Классифицируется по длине сторон. Чаще всего используется для изготовления каркасных конструкций, что обусловлено такими особенностями:

• нагрузка равномерно распределяется по краям прямоугольника, форма которого имеет профильное сечение, что обеспечивает повышенную прочность готового каркаса;
• доступная цена за погонный метр. профильная труба делает использование этого материала наиболее выгодным для устройства каркасных конструкций;
• прямоугольное сечение для удобной обшивки сотовый поликарбонат;
• Использование профильной трубы гарантирует прочность конструкции .

Оптимальными видами профильных труб для монтажа каркаса теплицы являются профили со сторонами 40х20 и 20х20, разница между которыми заключается в расчете удельной нагрузки на единицу площади поверхности.

Также выбор используемого профиля зависит от типа теплицы из профильной трубы, которую мы собираемся строить. Они бывают стрельчатыми или пирамидальными.

Фото

Посмотрите на фото: чертеж каркаса теплицы из профильной трубы

DIY теплицы из профильной трубы

Арочные

Теплицы с полукруглым сводом.Установка каркаса этого типа связана с необходимостью равномерного изгиба профиля … Такая конструкция предпочтительна для бюджетного производства теплицы, способствует рассеиванию солнечных лучей и снижает вероятность скопления снега при эксплуатации в зимнее время. .

Для устройства теплицы арочного типа стоит использовать профиль 40х20 для несущих рам, 20х20 для продольных перемычек.

Несущие рамы изготавливаются путем гибки профильной трубы.Возникает вопрос , как согнуть профильную трубу для теплицы … Гибку можно производить как вручную, так и с помощью трубогиба.

Рассмотрим вариант ручной работы несущих рам.

Из дерева или пластика вырезается пара заглушек, которыми заглушается конец трубы. Внутрь насыпается песок, уплотняется по мере заполнения трубы. Это делается для того, чтобы при изгибе нагрузка на внутреннюю поверхность распределялась равномерно.

Середина профиля размечается, затем закрепляется на бетонном кольце диаметром 3 м.Сгибание выполняется одновременно в обе стороны под углом 90 градусов к точке фиксации.

СОВЕТ № 1: Для равномерного изгиба изгиб можно нагреть с помощью горелки или паяльной лампы. Это сводит к минимуму риск поломки или резкого изгиба.

СОВЕТ № 2: Если теплица устанавливается в зимний период, вместо песка можно использовать воду. Его следует залить в профиль и дать ему застыть. ВНИМАНИЕ: Этот способ требует повышенного внимания, нельзя допускать промерзания, иначе профиль может сломаться изнутри.

Кроме того, существует возможность гибки профильной трубы с помощью ручных профилегибов. Самодельная машина, конечно, по презентабельности будет уступать заводской, но выполнять свои прямые функции она не хуже сможет.

Для создания профессионального гибочного станка в домашних условиях своими руками потребуется:

1. Уголок или швеллер, из которого сваривается каркас, на котором будет располагаться конструкция станка.
2. Ножки из трубы или металлического профиля.
3. Валы гибочные (можно заказать у токаря или на складе металла).
4. Передающий цепной механизм. По возможности можно использовать шестерни трансмиссии от ГРМ ВАЗ 21-06.
5. Натяжитель (там же).
6. Направляющая вала. Сделать это можно, сварив между собой два уголка по 20 мм.
7. Приводной элемент направляющей. Изготавливается из профильной трубы 40х20 мм.
8. Регулируемый винт.
9. Рукоять изготовлена ​​из подручного материала.
10. Закрепите основные валы болтами, предварительно сделав для них пазы в швеллере.

Lancet

Теплицы формы «домик». Они могут быть односкатными или двускатными. Монтаж требует навыков использования сварочного аппарата .

Монтаж теплиц данного типа осуществляется скреплением отдельных частей профильной трубы «прихватками» так, чтобы перемычки образовывали окна размером 40х60 см, 60х60 или 80х60 в зависимости от типа используемой обшивки (чем уже, тем тяжелее). .

Использование рамы ланцетного типа обеспечивает попадание прямых солнечных лучей внутрь теплицы , а также позволяет оборудовать стены отражателями. Рекомендуется для теплиц, в которых планируется выращивание особо светолюбивых культур.

Пирамидальный

Пирамидальный каркас теплицы из профилированной трубы более рациональный как для строительства, так и для базового складывания. По сути, это «шапка», закрывающая определенный участок почвы с целью формирования под ней микроклимата.

Обшивка укрывным материалом

Для облицовки готового каркаса могут использоваться следующие материалы:

• стекло;
• листов сотового поликарбоната.

Использование полиэтиленовой пленки – наименее прочный вариант облицовки. Его придется менять каждый год.

– довольно неплохой вариант обшивки. Обеспечивает отличный уровень светопропускания, а также герметичность конструкции при правильной обработке стыков.Среди отрицательных характеристик стекла как укрывного материала для теплицы – его вес и хрупкость.

– современный синтетический материал, наиболее рационально использовать его в качестве покрытия для теплицы … А чертежи теплиц из профильной трубы можно легко найти в Интернете.

Это связано со следующими особенностями:

1. Сочетание «прочность-легкость» позволяет при необходимости обойтись без возведения капитального фундамента.
2. … Для этого вида материала это около 90% – этого более чем достаточно для нормального роста тепличных культур.
3. Теплоизоляция – сотовая структура поликарбоната подразумевает образование воздушной прослойки.

Рассмотрим процесс обшивки готового каркаса листами сотового поликарбоната:

• в зависимости от типа монтируемой теплицы размечается, затем нарезается лист поликарбоната, чтобы сохранить максимально цельную плоскость;
• в местах соприкосновения листа с металлическим каркасом устанавливаем резиновые прокладки, также прощаем место стыка листов с ними – это облегчит дальнейшую герметизацию;
• Лист пришивается к каркасу саморезами, с обязательным использованием термошайб.Заранее просверливаются отверстия под саморезы, на 1-2 мм больше их диаметра – это предотвратит растрескивание листовой конструкции при тепловом расширении;
• Облицовку следует производить из расчета 30 саморезов на шестиметровый лист поликарбоната. Не зашивайте каждую точку соприкосновения с каркасом – поликарбонат не любит большого количества дырок;
• лист поликарбоната нужно монтировать сотами вниз – так обеспечивается вероятность скопления в них конденсата;
• Заклеив ячеистые соты специальной лентой, можно предотвратить скопление в них грязи и насекомых.

ВАЖНО: Для облицовки стоит использовать армированный поликарбонат с УФ-защитой. Сторона, армированная защитной пленкой, должна быть обращена на улицу.

Герметизация конструкции

Стыки листов обработать силиконом или герметиком. , чтобы придать конструкции необходимое условие герметичности для формирования микроклимата.

С этой же целью зазор между фундаментом и листами обшивки обрабатывается пенополиуретаном мелкопористой конструкции.

СОВЕТ: Небольшая хитрость, которая может помочь с обогревом зимой – перед тем, как засыпать грядки, положите под них коровий или конский навоз, затем утрамбуйте, засыпьте сверху землей. Прейя, он будет отдавать немного тепла, что, возможно, убережет корневую систему вашего любовно выращенного урожая от внезапных заморозков.

Как видите, теплица из 20 профильной трубы в домашних условиях своими руками вполне реальна. К тому же при ответственном выполнении приведенных выше рекомендаций не требует больших трудовых и финансовых затрат.

Конечно, выбор типа материала остается на усмотрение мастера, но при использовании материалов, указанных в рекомендациях, соотношение цена-качество приобретает наиболее приемлемый параметр.

Надеемся, теперь вы знаете ответ на поставленные вопросы. как сделать теплицу своими руками из профильной трубы , нужно ли заказывать проект теплицы из профильной трубы, чем отличается трубчатая теплица от других металлических теплиц.

Полезное видео

Посмотреть видео: каркас теплицы из профильной трубы, размеры, дуги, чертежи

При обнаружении ошибки выделите фрагмент текста и нажмите Ctrl + Enter .

4 варианта материала каркаса теплицы

Обрамление теплицы требует второго счета по сравнению с материалом, используемым в качестве сайдинга, но неподходящий материал каркаса может означать неустойчивый каркас, который никогда не будет квадратным. Очень сложно успешно завершить строительство теплицы, если начальный каркас не построен должным образом, и если вы все же завершите его, вы можете позже обнаружить, что в нем есть трещины и отверстия, которые трудно закрыть от сквозняков и вторжения насекомых и мелких животных.

Некоторые теплицы продаются в виде набора, который не дает вам никаких вариантов материалов для каркаса, но если вы строите теплицу на заказ, у вас есть возможность выбрать материал, который вы используете для каркасной конструкции. Вот что следует учитывать при выборе четырех наиболее распространенных вариантов каркаса теплицы: дерево, алюминий, оцинкованная сталь и пластиковые трубы из ПВХ.

Дерево

Дерево – прекрасный материал, из которого можно построить классическую теплицу. Но дерево в качестве каркаса для теплицы непрактично, если только конструкция, которую вы строите, больше не похожа на солярий или садовый сарай.Древесина имеет хорошие изоляционные свойства, ее довольно легко изготовить и собрать в каркас. Но теплицы влажные, влажные помещения, и большая часть древесины в конечном итоге деформируется и гниет под постоянным присутствием влаги, обнаруженной в теплице. Если вы все же используете древесину, выберите породы с известной устойчивостью к влаге и гниению, например кедр или красное дерево. Или используйте химически обработанную древесину, предназначенную для использования на открытом воздухе. Какую бы древесину вы ни использовали, нанесение герметика каждые несколько лет продлит ее срок службы.

Дерево – подходящий материал для теплицы, в которой для солнечных панелей будет использоваться жесткое стекло или поликарбонат.

Алюминий

Алюминий – материал, не требующий особого ухода: он не ржавеет и не разрушается под воздействием элементов. Но алюминий не очень прочен, и когда его используют для каркаса теплицы, опорные элементы должны быть либо изготовлены из толстых деталей, либо увеличены вдвое для повышения прочности. Однако алюминий обеспечивает хорошую жесткую форму для стеклянных или поликарбонатных панелей. Алюминий может быть окрашен или анодирован в любой цвет по вашему выбору.

Сталь оцинкованная

Оцинкованная сталь обеспечивает долговечность при невысокой стоимости.Поскольку сталь очень прочная, для вашей теплицы потребуется меньше элементов каркаса, а это означает, что на теплицу будет отбрасываться меньше теней. Однако большинство стальных рам предназначены для использования с полиэтиленовой пленкой, а не с твердыми стеклянными или поликарбонатными панелями. Теплицы с каркасом из оцинкованной стали и покрытием из полиэтиленовой пленки популярны среди производителей, но они не особенно привлекательны в жилых помещениях. И большой минус оцинкованной стали заключается в том, что оцинковка со временем изнашивается, а сталь ржавеет.

Пластиковая труба ПВХ

Пластиковые трубы ПВХ отличаются низкой стоимостью, легкостью (портативностью) и простотой сборки. Каркас, сделанный из пластиковой трубы, не такой жесткий, как металл или дерево, но промышленность обращает внимание на конструкции, которые включают металлические опоры вместе с каркасом из ПВХ. ПВХ также имеет то преимущество, что позволяет снизить тепловые потери, чем металлический каркас. В теплицах с ПВХ каркасом практически всегда для стен используется полиэтиленовая пленка. Обычно это небольшие теплицы на заднем дворе типа хобби; пластиковая труба не очень подходит для большой теплицы.Большинство теплиц для хобби, продаваемых в наборах, теперь имеют рамы из ПВХ.

Самым большим недостатком ПВХ является то, что солнечный свет в конечном итоге может его испортить. Но теплица из ПВХ с трубами, защищенными от ультрафиолета, должна прослужить не менее 20 лет; это то, что нужно проверить при покупке теплицы из ПВХ. Другой недостаток заключается в том, что трубы каркаса должны быть большого диаметра, чтобы компенсировать относительную нехватку прочности ПВХ, и поэтому каркас отбрасывает больше теней, чем металлический каркас.

4 способа прикрепить пластик для теплицы к металлическому каркасу – сделайте это правильно с первого раза

Если вы собираетесь строить высокий туннель, дом из обруча или теплицу, вам может быть интересно, как пластик теплицы крепится к металлическому каркасу.

В этом посте вы познакомитесь с различными методами крепления пластика для теплицы к металлическому каркасу, а также сравните наиболее широко используемые методы крепления пластика для теплицы, чтобы вы могли принять более обоснованное решение о том, как установить пластик для теплицы в вашем проекте.

Похожие сообщения: Лучший пластик для теплиц – сравнение из первых рук

Ниже мы расскажем о четырех лучших способах крепления покрытий к металлическому каркасу в высоких туннелях, теплицах и домиках.

Прикрепить пластик теплицы к металлическому каркасу очень просто, однако потребуется несколько дополнительных элементов оборудования, чтобы надежно соединить пластик на любой срок.Давайте рассмотрим их здесь в списке, прежде чем углубляться в каждый тип аппаратных компонентов.

Существует несколько способов установки тепличного пластика на конструкции с металлическим каркасом. Четыре основных способа перечислены ниже, и по каждому из них представлена ​​более подробная информация:

1. Одинарный канал Poly Lock и пружинная проволока (ссылка на оборудование)
2. Двойной канал Poly Lock и пружинная проволока (ссылка на оборудование)
3. Зажимы с защелкой (ссылка на оборудование)
4. Трос и давление (связь с оборудованием)

В то время как в приведенном выше списке представлены аппаратные средства, необходимые для крепления пластика теплицы к металлическому каркасу, некоторые из вышеперечисленных элементов могут иметь наибольший смысл в других сценариях.Кроме того, каждый из вышеперечисленных способов крепления тепличного пластика нужно будет устанавливать немного иначе, чем следующий.

Давайте рассмотрим каждый метод крепления по одному ниже и рассмотрим его наилучшее использование, где на каркасе должен быть установлен каждый компонент и как он фактически крепится к каркасу теплицы.

Первое и самое популярное оборудование для пластиковых навесных изделий для теплиц на рынке – это Spring Wire Poly Lock Channel.Ниже приведено изображение этого оборудования вместе с соответствующим куском проволоки, удерживающим пластик на месте. Если вам нравится его внешний вид, вы можете найти страницу продукта канала здесь.

Если вы хотите закрепить пластик для теплицы на постоянной или полупостоянной основе, , или если вам нужно установить пластик для теплицы на участок металлического каркаса, изгибающийся под , этот аппаратный компонент для вас.

Иногда это оборудование называют «U-образным каналом» или «C-каналом», или «зигзагообразным проводом» или «блокирующим каналом», но независимо от фирменного наименования все каналы работают одинаково, удерживая тепличный пластик на месте.

Состоящий из алюминия или иногда оцинкованной стали, канал может быть прикреплен к пиломатериалам, круглой стальной трубе или квадратной стальной трубе. После того, как канал закреплен, пластик вставляется в канал с помощью соответствующего куска пружинной проволоки.

Покачивая пружинной проволокой взад и вперед по пластику теплицы и в канал, вы надежно закрепите пластик на конструкции теплицы. Это делает практически невозможным вытащить пластик из этого канала после того, как он был закреплен. Вот видео, которое показывает процесс установки пружинной проволоки в движении, о котором я упоминал выше:

Привинчивание канала к металлу

Хотя Spring Wire Poly Lock Channel очень прост в использовании для закрепления пластика теплицы, сам канал сначала должен быть прикреплен к металлическому каркасу вашей конструкции в любых точках, в которых вы хотите закрепить пластик.

Канал Poly Lock крепится к металлическому каркасу с помощью самонарезающих винтов. Это звучит пугающе, потому что вам нужно будет вкрутить канал в металл, но Tek Screws предназначены для просверливания канала и стальной трубы под ним, и они запускаются без особых усилий.

Ниже показано, как выглядит Tek Screw, удерживающий Poly Lock Channel на месте:

Независимо от того, есть ли у вас теплица в готическом стиле, туннель Quonset или плоская торцевая стена, вы обнаружите, что канал Spring Wire Poly Lock прочно прикрепляется к каркасу с помощью самонарезающих винтов Tek, и принимает форму на все, что находится под ним. , , продвигаясь по всей длине с помощью винтов Tek.

Изготовление непрерывного уплотнения

Преимущество этого аппаратного компонента заключается в том, что он создает непрерывную изоляцию от погодных условий и ветра благодаря тому, что эти аппаратные средства устанавливаются один за другим, так что они стыкуются друг с другом концами без каких-либо разрывов в их пролете.

На рисунке ниже показано, как две части могут выровняться на концах.

Еще одна причина, по которой этот метод крепления так популярен, заключается в том, что вы можете установить пластик с помощью пружинной проволоки И вынуть его, не повредив пластик теплицы.

Это означает, что вы можете отрегулировать верхнюю крышку, если она изначально не была идеально ровной, или если вам нужно удалить кусок пластика с торцевой стенки, чтобы трактор мог входить и выходить из туннеля. Эта особенность делает этот аппаратный компонент одним из самых важных для строительства высокого туннеля или кольцевого дома, потому что без него вам было бы очень трудно покрыть вашу конструкцию.

Канал с пружинным тросом Poly Lock обычно имеет длину 4 фута., 6-футовые, 8-футовые и 12-футовые детали, однако, они чаще всего продаются шестифутовыми частями из-за того, что они могут быть доставлены относительно недорого с такой длиной. При покупке этого аппаратного компонента внимательно читайте мелкий шрифт, потому что не все поставщики включают необходимый провод вместе с самим каналом Poly Lock. Чтобы просмотреть страницу продукта для канала С включенным проводом, щелкните здесь.

Одиночный алюминиевый канал настолько популярен среди строителей теплиц, что существует также вариант с двойным каналом, который следует учитывать при определенных аспектах любой поли-установки.Давайте рассмотрим вариант с двойным каналом еще немного ниже.
