Как резать галтели в углах: 5 фото

Инструкция по стыковке потолочного и деревянного плинтуса

Оба вида плинтусов режутся при помощи специального приспособления – стусла. Однако полистирольный потолочный плинтус можно нарезать при помощи импровизации стусла из размеченной строительным углом деревянной доски.

Для этого разметьте строительным угольником дорожки на дереве как показано ниже:

Получившиеся дорожки желательно углубить ножовкой.

Как резать потолочный плинтус без стусла и с ним

Вам понадобится:

Строительный нож или ножовка.
Стусло: магазинное или импровизированное.

Инструкция:

Определите для какого угла будет производиться нарезка: внутреннего или наружного. От этого будет зависеть расположение галтели в стусле. Также важно заранее определить, какой стороной плинтус будет крепиться к стене; обычно для этого выбирают наиболее широкую плоскость.
Обрезка для внутреннего угла производится так:

Обрезка для наружного угла производится так:

Стоит отметить, что отметки на стусле рассчитаны под угол 45°. Если у вас неровные стены, то следует либо устранить неровность, либо подгонять отметки под углы стен.

Как нарезать деревянную галтель

Вам понадобится:

Ножовка по дереву или каленая ручная пила или торцовочная пила.
Стусло.

Процесс нарезки деревянного плинтуса схож с полистирольным. Различие заключается в инструменте и расположении нарезов – они отзеркалены.

Обрезка для наружного угла:

Слева и справа схематически обозначено деревянное стусло.

Обрезка для внутреннего угла:

После подрезки торцов плинтус можно монтировать на стену или под потолок.

Как пользоваться стуслом для потолочных плинтусов

Потолочный плинтус, он же – галтель, фриз или багет – отделочный материал, который используется на заключительном этапе ремонта помещения. При этом он не только маскирует возможные неровности верхнего края обоев или отслаивание штукатурки у потолка, но также выступает как декоративный элемент, придающий завершенность и уникальность пространству.

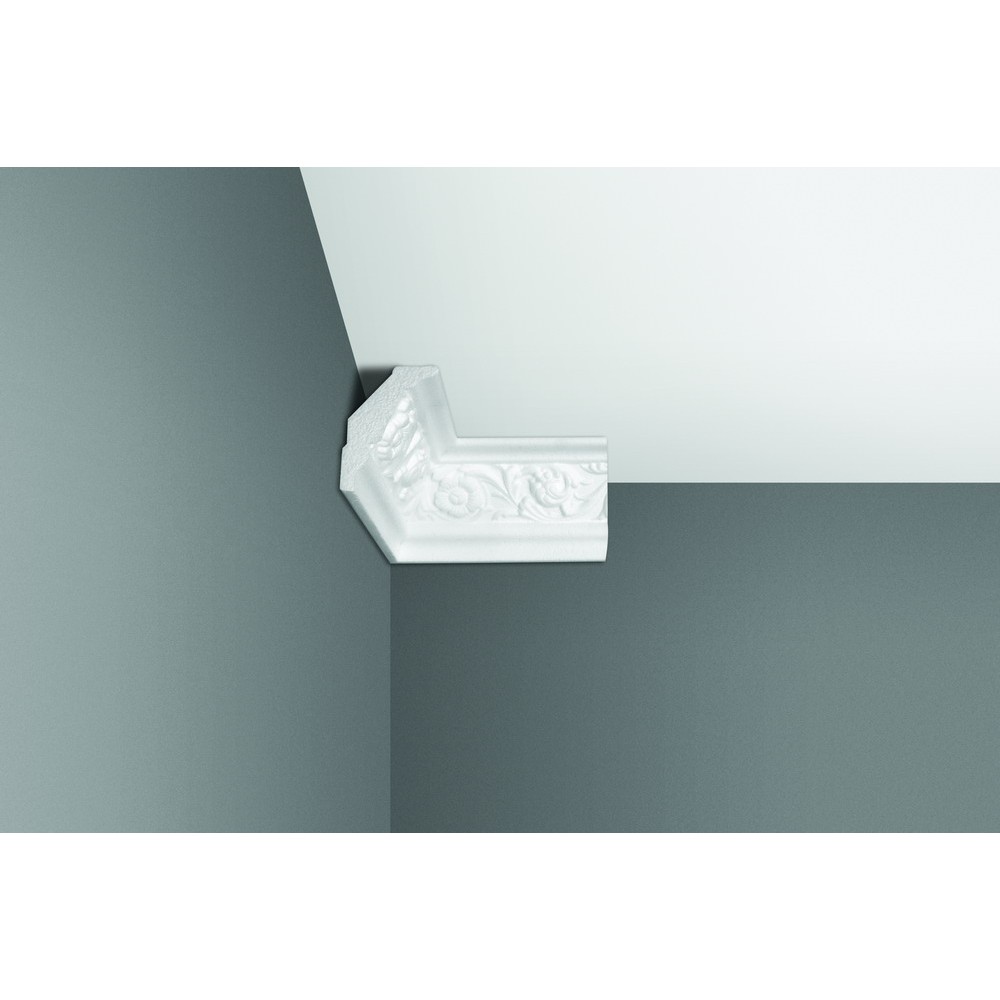

Фото 1. Потолочный плинтус с внутренним и внешним углами

Потолочный фриз в своей квартире многие устанавливают самостоятельно, не привлекая мастеров. Эта работа не так сложна, если знать, как как выбрать инструменты и правильно вырезать угол на потолочном плинтусе. Главное при работе с потолочным багетом:

учитывать особенность материала, из которого изготовлен галтель;
располагать нужными инструментами и правильно применять их;
знать тонкости поэтапной работы.

Материалы для потолочных плинтусов

Потолочные багеты могут быть различной ширины, иметь выпуклый рисунок на лицевой стороне и специальные углубления для инженерных систем с тыльной стороны. Галтели изготавливают на специализированном производстве из пенопласта, его разновидности — пенополистирола, полиуретана и дерева.

Пенопласт – самый доступный отделочный материал. Его положительные качества: легкий вес, простота в резке и обработке, возможность финишной отделки путем покраски в любой цвет. Отрицательный момент – зернистость и невысокая прочность – даже небольшое механическое повреждение может нарушить целостность пенопластовой поверхности.

Фото 2. Разновидности плинтуса из пенопластаФото 3. Галтель из пенопласта на потолке

Пенополистирол – более прочная разновидность пенопласта. Он также легок по весу и в обработке, но имеет большую плотность и гладкую поверхность, более устойчив к механическим повреждениям, хорошо поддается окрашиванию. Эти два материала благодаря своему небольшому весу оказывают незначительную нагрузку на несущие стены.

Фото 4. Потолочный плинтус из пенополистиролаФото 5. Багет с покраской в тон стены

Дерево – самый твердый и ударопрочный из всех материалов, идущих для изготовления галтелей. Изделия из него дольше сохраняют внешний вид и способны выдерживать значительное механическое воздействие. В стиле некоторых интерьеров наиболее применимы именно деревянные фризы. Дерево облагораживает помещение и наполняет его теплотой. Однако, имеет более высокую, чем у предыдущих материалов, цену.

Фото 6. Разные виды багетов из дереваФото 7. Деревянный галтель в интерьере

Изделия из пенопласта, а также пенополистирола обладают преимуществом по сравнению с деревом. Мягкость материала дает возможность максимально плотно прижимать багет к стене, потолку и друг к другу – поэтому не остается зазоров. Добиться отличной стыковки плинтуса на не идеально ровных стенах можно если использовать не широкий пенопластовый или пенополистирольный галтель.

Инструменты для резки плинтуса

При установке фризов требуется подготовить необходимые инструменты, позволяющие идеально отрезать плинтус и подогнать потолочный фриз по углам помещения. Для обрезки багета используются стусло и режущие инструменты: ножи (столярные и обычные), ножовки, пилы. При обращении с каждым из них необходимо учитывать особенности устройства и тонкости применения.

Стусло – приспособление, направляющие лезвие режущего инструмента с требуемым наклоном. Оно специально предназначено для резки материалов, которые затем монтируются под конкретным углом. Конструкционно бывает обычное и наклонно-поворотное, или прецизионное. Визуально они отличаются, но принцип работы имеют одинаковый.

Фото 8. Разные виды стуслаФото 9. Пластиковое стусло с фиксаторами

Обычное стусло – это лоток в виде П-образного профиля, изготовленный чаще всего из пластика. Также оно бывает из металла или дерева. В его стенках имеются прорези для направления режущего инструмента под заданным углом к основанию. Эта разновидность имеет шаблонный тип и не подлежит регулировке: резка материала проводится под стандартными углами (обычными или отрицательными), которые конструкционно заложены в пазы. При выборе стусла надо смотреть, чтобы оно должно быть шире, чем заготовка для распила. Для фиксации материала в приспособлении может применяться струбцина или специальные штыри – если в конструкции есть перфорация для их установки. Обычно же заготовки в нём просто придерживаются свободной рукой.

Фото 10. Обычное пластиковое стуслоФото 11. Обычное деревянное стусло

Поворотное, или прецизионное стусло – настраиваясь под любой угол наклона, позволяет выполнять распил под наклоном и получить одновременный спил сразу в двух плоскостях. Это профессиональный инструмент, который редко используется в обычных условиях.

Фото 12. Поворотное стусло с ножовкойФото 13. Прецизионное (поворотное) стусло

Пила – рекомендуется в основном, для твердых плинтусов из дерева. Использовать пилу на мягких материалах – пенопласте и полистироле – не всегда хорошо. Срез от пилы получается грубым и требует дополнительной шлифовки наждачной бумагой или напильником.

Ножовка – широко применяемый режущий инструмент для распила багета. Надо внимательно подходить к его выбору: полотно должно соответствовать размеру прорезей стусла – быть достаточной толщины и ширины. При работе ножовкой надо следить за наклоном инструмента, чтобы не повредить стусло и соблюсти правильное направление. При этом спил детали часто получается не очень гладкий и иногда требует выравнивания и шлифовки.

Строительный нож – позволяет легко резать мягкий пенопластовый галтель. Работать им не сложно, а срез получается ровным и гладким. Вместо строительного допустимо применить обычный нож – главное, чтобы он был достаточной остроты и длины.

Фото 14. Режущий инструмент

Обрезка плинтуса в стусле

Стусло – один из важнейших инструментов при обработке багета, позволяющий выполнить разрезы на плинтусе с нужным наклоном для ровной стыковки. Рассмотрим особенности работы с галтелями при помощи этого приспособления.

Чтобы правильно и ровно резать потолочный плинтус с помощью стусла в углах, надо соблюдать определенные правила.

Резка заготовок при помощи стусла подходит только для прямых углов равных 90°.
При нарезании багета, предназначенного для потолка, он прикладывается и распиливается на ближней к вам внутренней стороне стусла.
Устанавливается заготовка в таком положении, как она будет монтироваться в дальнейшем на потолке.
Резка проводится по лицевой стороне багета.
Сторона, которая впоследствии приклеивается к потолку, должна при резке плотно прижиматься ко дну лотка.
Для каждого вида материала рекомендуется использовать определенный режущий инструмент: ножовка или ножи – хороши при резке мягких материалов типа пенопласта, пила – предпочтительнее для дерева.

Потолочные углы могут быть внутренними и наружными, или внешними, поэтому существуют отличия в подготовке багета, которые заключаются в способах стыковки планок и разном наклоне срезов. Для облегчения работы со стуслом, полезно для сделать на нем наглядные подсказки в виде небольших наклеек с надписями, как это показано ниже.

Фото 15. Стусло с наклейками-подсказками для облегчения работыФото 16. Виды углов

Основное внимание надо обратить на точность нарезания заготовок под нужным углом. Рекомендуется начинать работать с внутреннего угла, а затем приступать к наружному. В противном случае возможно, что не хватит длины багета. Схематично действия по резке выглядят так, как представленных ниже рисунках.

Фото 17. Схема подрезки смежных плинтусов для внутренних угловФото 18. Схема подрезки смежных плинтусов для внешних углов

Нарезка галтели для внутреннего угла

Внутренние углы всегда присутствуют в помещениях – поэтому с ними обязательно придется столкнуться при установке плинтусов на потолок. В этом случае при нарезке багета следуем алгоритму:

отмеряем необходимую длину заготовки, приложив ее к потолку в месте будущего монтажа;
помещаем планку в стусло по ближней стенке так, чтобы его расположение совпадало с тем, как он будет смонтирован на потолке;
придерживая плинтус, ставим режущий инструмент в паз с наклоном в 45° и разрезаем заготовку без лишнего нажима;
те же действия в зеркальном отражении делаем для второй, смежной планки. Для удобства резки можно повернуть стусло с установленной в нем планкой под нужную руку.

Зная, как правильно вырезать с помощью стусла внутренний угол на потолочном плинтусе, вы без труда оформите и более сложные – внешние углы.

Фото 19. Расположение левой планки для внутреннего угла с направлением нажима при резкеФото 20. Положение правой планки для внутреннего угла с поворотом для удобной резкиФото 21. Резка левой внутренней планкиФото 22. Резка правой внутренней планки

Нарезка галтели для внешнего угла

Наружные углы в помещении встречаются не так часто, но они требуют особо тщательной резки галтелей и точной стыковки их сторон. В отличие от внутренних, небольшие зазоры внешних более заметны и их сложно скрыть. Также надо учитывать некоторые особенности при работе с внешними углами. Это просто сделать, соблюдая определенные правила:

части фризы должны немного выступать от края стены, образуя небольшой запас;
отмеряем планку, приложив к потолку так, как она будет в дальнейшем приклеиваться;
помещаем фриз в стусло, прижимая его к стенке, ближней к вам;
вставляем ножовку или другой подходящий режущий инструмент в паз с углом 45°, и без лишнего нажима отрезаем заготовку;

Фото 23.

Как резать галтели в углах: Как резать галтели в углах: 5 фото

Расположение левой наружной планки в стусле

кладем смежную планку к ближайшей стенке стусла и, придерживая её, вставляем ножовку или другой инструмент в паз под наклоном в 45°. Для удобства работы разворачиваем стусло с заготовкой «под руку»;
поступаем так же, как в предыдущем случае – аккуратно и ровно разрезаем галтель.

Фото 24. Положение правой наружной планки в стусле с поворотом для удобной резкиФото 25. Резка левой внешней планкиФото 26. Резка правой внешней планки

Остается стыковать отрезанные планки багета и проверить точность резки. Взяв попарно нарезанные части багета, стыкуем их, образуя внутренний или наружный угол. Если нарезка планок была проведена точно и аккуратно, то края смежных планок идеально совпадут друг с другом.

Фото 27. Подгонка потолочного плинтуса для внутреннего углаФото 28. Подгонка потолочного плинтуса для внешнего угла

При наличии небольших неровностей и шероховатостей допускается поработать над ними острым ножом, зачистить напильником или наждачной бумагой, закрепленной на бруске.

Фото 29. Точная подгонка багета

На макете видно, как будет выглядеть в готовом виде правильно нарезанный и смонтированный галтель на внутреннем и внешнем углах.

Фото 30. Внутренний плинтус на макетеФото 31. Внешний плинтус на макете

Следуя всем правилам и принципам работы со специальными инструментами при подготовке галтелей, вы без труда самостоятельно сможете установить любые потолочные плинтуса.

Как правильно подрезать потолочный плинтус. Плинтуса на потолок: как резать углы?

Любые ремонтные работы всегда завершаются финишной отделкой. В редких случаях интерьер помещения обходится без потолочного плинтуса, его наличие помогает скрыть стыки использованных для стеновых и потолочных поверхностей отделочных материалов, кроме того, не стоит забывать и о декоративной функции, которую несёт данный элемент. Оформить периметр помещения, просто закрепив его по прямой, несложно. Гораздо труднее правильно его обрезать в углах, не испортив при этом материал и потратив минимум времени и средств.

Особенности

Потолочный плинтус, как и любой другой элемент интерьера, имеет свои особенности, поэтому прежде чем приобрести его в строительном магазине, необходимо разобраться с материалами, из которых изготавливают данный элемент и с какими трудностями придётся столкнуться в ходе работы.

Раньше потолочный плинтус имел другое название – галтель. В переводе с немецкого означает «выемку» или «желобок». Материалом изготовления этого декоративного элемента служил гипс, заливаемый в подготовленную форму. Застывший гипсовый элемент закрепляли на потолочной поверхности с помощью раствора. На сегодняшний день гипсовый потолочный плинтус встречается очень редко, стоимость его велика, да и монтировать его по сравнению с современными аналогами намного сложнее.

Сегодня выпускают потолочные элементы из нескольких видов материалов в многочисленных конфигурациях. Стоят они дешевле гипсовых, а смотрятся ничуть не хуже. Самые дешёвые по стоимости экземпляры изготавливают из поливинилхлорида (ПВХ). Данный материал при незначительном механическом воздействии подвержен деформации, образование неустранимых вмятин или заломов ведёт к полной замене элемента. Кроме того, все изготовленные плинтуса из ПВХ обладают электростатичностью, на них очень быстро скапливается пыль.

Источник: https://gorizont-pro.ru/stati/kak-pravilno-podrezat-potolochnyy-plintus-plintus-dlya-potolka-galtel

Как резать потолочный плинтус в домашних условиях. Стыковка потолочных галтелей без промышленного стусла

Заводское стусло – это алюминиевый, пластмассовый или деревянный лоток с углублениями 45

0или 90⁰. Такое приспособление используется в домашних условиях редко, поэтому встречается не у всех. Но как отрезать потолочный плинтус без стусла, тоже знают немногие, поэтому рассмотрим несколько простых решений, которые позволят с большой точностью состыковать потолочные плинтуса в углах комнаты.

При ремонте квартиры монтаж нового потолка часто необходим, чтобы создать законченную дизайнерскую идею. Завершенный потолок декорируется красивыми плинтусами- галтелями. Багеты приклеиваются, прибиваются или прикручиваются по периметру помещения, предварительно их положение размечается в углах на стыках стен и потолка. Карнизы для потолка – это часто жесткие и твердые планки (хотя бывают эластичные силиконовые), поэтому их нужно красиво состыковывать в углах помещения между собой, и без стусла это сделать трудно, но возможно.

Галтели для обрамления углов потолка изготавливают из поливинилхлорида (ПВХ), пенополистирола (ППУ), полиуретана (ПУ), полистирола (ПС), пенопласта (ПП), дерева или металла:

Пенопластовый декоративный карниз хрупкий, но для ненагруженных конструкций потолка это не играет роли. Плинтуса из ПП могут иметь разную ширину, стандартная длина – 1 метр, поверхность – барельефная с различными узорами;
Пенополистирол – материал плотный, удобный в монтаже, края карниза при резке не крошатся;
Алюминий или дерево состыковать сложнее всего – понадобится большая точность, которой трудно добиться без применения стусла. Обреза́ть углы таких карнизов рекомендуется полотном по металлу, для расчета правильного угла обрезки использовать нижеприведенные методики.

Изделия и нюансы их применения:

Материал	Параметры и требования	Инструмент
ПВХ	Поливинилхлорид легко сминается, после чего не восстанавливается. При механической обработке требует осторожности и минимальных усилий нажима	Режется столярным резаком или ножовкой по металлу
Пенопласт	Планка из пенопласта хрупкая, легко крошится. Резать ПП плинтус рекомендуется очень острым резаком или специальным инструментом – электрическим нихромовым резаком	Режется столярным резаком или ножовкой по металлу, горячей проволокой, зажатой в струбцинах
Древесина	Прочный и эстетичный материал.

Как правильно обрезать потолочный плинтус своими руками.

Изготовление приспособлений самостоятельно

Начинающие домашние мастера часто не знают, как обрезать потолочный плинтус в углах своими руками без специальных приспособлений. Выход в этой ситуации один: сделать их самостоятельно. При этом не обязательно копировать классическое стусло.

1. Берутся две доски и соединяются под углом в 90^oсаморезами и клеем. В результате получается имитация соединения стены с потолком. В досках прорезаются две пары щелей для пиления под углом в 45^oи одна под прямым углом. Галтель укладывается в такое приспособление так же, как будет фиксироваться на стене (см. фото). Зарезать в угловом приспособлении что-то еще, кроме плинтуса, сложно. Поэтому его мастерят только под багет.

2. На верстаке с помощью линейки и строительного карандаша рисуются две параллельные линии. Расстояние между ними должно быть больше ширины галтели. В конце, справа, находится центральная точка между линиями и через нее чертятся линии реза для углов в 45 и 90^o, что хорошо видно на фото. Для людей с левой рабочей рукой все делается в зеркальном изображении. Если нет возможности сделать такой чертеж на жесткой поверхности, можно воспользоваться картоном или простой писчей бумагой.

Пользоваться таким приспособлением сложновато, но, при желании, получить правильный запил можно. Для этого плинтус укладывается на схему в таком положении, как будет крепиться к стене, и удерживается левой рукой. Правой производится зарезание уголка по линии реза. Здесь важно не то, как удержать плинтус во время работы пилой, а как правильно уложить багет, чтобы торцы были зарезаны для левой и правой галтели.

Как стыковать потолочный плинтус. Инструменты для стыковки потолочной галтели

Потому что произвести облагораживание угловой стыковки потолочного карниза труднее, сначала следует разобраться, как стыковать углы потолочного плинтуса. Для этого подготовьте последующий набор инструментов: ножовку по металлу или канцелярский ножик, стусло, угломер, линейку и карандаш. Для подрезки потолочного плинтуса в необычных углах (больше или меньше девяносто градусов) употребляется строительный ножик и сменные лезвия.

Секрет удачной резки потолочного плинтуса пребывает в том, что планку рекомендуется срезать не считая этого с лицевой стороны, а не только лишь по наружному краю. Если вы делаете наружный угол, то и с внутренней. Если вы желаете взять соединения не ужаснее маститых ремонтников, то для вас будут подходящего такие инструменты, как стусло или электронная торцовочная выпивала, каковые разрешают достигнуть высочайшей точности среза.

Обрезать потолочные плинтуса может быть и поболее экономными инструментами, такими как ручное стусло или ножовка. Легкая выпивала стоит недорого, работать с её помощью максимально просто, но недочет для того чтоб приспособления пребывает в его грубости. Постоянно имеется риск сломать материал. Например, если вы заполучили дерево или пластик нехорошего свойства, то изделие в протяжении работы может начать расслаиваться на волокна или крошиться.

Сделать на потолочном плинтусе угол без заусенцев окажет помощь инструмент называющиеся электролобзик. Преимущество этого инструмента, не считая высочайшей эффективности и точности работы, — легкость в управлении. Вы имеете возможность задать лобзику хоть какое направление движения и выполнить очень высококачественные срезы.

Но обычно под рукою стусла не оказывается, ну и в наших квартирах изредка видятся прямые углы. При таких критериях вы имеете возможность попробовать обойтись только средствами находящимися под рукой. Из плотной бумаги или картона сделайте трафарет, который будет верно повторять внутренний или наружный угол стены.

В случае если в плинтус полый, то его нереально удержать при обрезке в вертикальном положении руками — нужно сконструировать уголок из доступных материалов, в который вы положите багет, как в стусло. Нет ничего страшного, в случае если уголок окажется не совершенным. Может быть не считая того сколотить две доски. Важно, чтобы с помощью их вы имели возможность накрепко задерживать молдинг в одном положении.

Позже расположите уголок поверх трафарета таким способом, чтобы конец угла размешался ровно над углом трафарета. Положите плинтус в угольник и отрежьте его, ориентируясь по трафарету. В отличие от процедуры отрезки со стуслом, полотно ножика или пилы может упираться только в уголок, так что необходимо быть в особенности осторожным и внимательным.

Для работы с пенопластом ненужно использовать такую сложную технику, как стусло. В данном случае для вас понадобиться обыденный строительный ножик. Основное побеспокоиться, чтобы у него было остро заточенное лезвие, тогда окажется сделать высококачественный срез без расслоения и разрывов материала.

Как резать широкий потолочный плинтус. Как правильно резать углы потолочных плинтусов: как с помощью стусла так и без него

Планируяв помещениях своей квартиры, многие задумываются, насколько сложной может оказаться работа. Однако все не так страшно: потолочный плинтус можно установить своими руками – главное, знать про некоторые особенности материалов, из которых изготовлен данный отделочный элемент.

Разные материалы и их особенности

. Наиболее прочный материал в сравнении с двумя другими, приведенными ниже, достоинства которого заключаются в твердости, ударопрочности и способности выдерживать определенные механические нагрузки. Тем не менее, деревянные плинтусы (другое название — галтели), наклеиваемые на потолок, также сравнительно легки в обработке – их можно резать (для этого используется ножовка по дереву), покрывать лаком. Дерево придаст теплоту интерьеру. Из минусов можно назвать более высокую, чем у пенопласта, стоимость. Однако и внешний вид деревянные галтели сохраняют дольше, чем пенопластовые.

Пенопласт . Пожалуй, этот материал является самым непрочным – он неустойчив к механическим повреждениям, царапинам и даже несильным ударам. Из плюсов – легкий вес, возможность окрашивания в различные цвета и простота в обработке (его можно резать канцелярским ножом – правда, очень аккуратно).

Пенополистирол . Этот материал можно считать разновидностью пенопласта, правда, его прочностные характеристики несколько выше (экструдированный пенополистирол является более плотным, чем пенопласт). Что касается обработки – пенополистирол так же легко режется обычным острым ножом, и тоже имеет небольшой вес, а это важный фактор при учете нагрузки на стены.

Видео как правильно обрезать потолочный плинтус.Багет

Как резать галтели в углах

Потолочный плинтус – это изделие, которое с виду ничем не отличается от аналога для напольных покрытий. Оно также называется галтелем. Данная деталь служит для того, чтобы замаскировать места стыков стены и потолка. Ее устанавливают в самом конце отделочных работ, поскольку элемент не несет никакой функциональной нагрузки, а играет только декоративную роль. Процесс монтажа изделия совсем несложный, но многие сталкиваются с дилеммой, как сделать угол потолочного плинтуса. В зависимости от выбранных материалов и инструментов, которые имеются в наличии, углы галтели подрезают разными способами.

Материал потолочного плинтуса

Современный строительный рынок предлагает следующие варианты данных изделий:

Полиуретановые. Считаются самыми качественными и надежными. Кроме того, они отличаются влагостойкостью и эластичностью. Из недостатков стоит отметить высокую стоимость и подверженность воздействию перепадам температур. Из-за этой особенности углы потолочного плинтуса из данного материала могут растрескаться, если снизу установлена кухонная плита. Важно также помнить, что при неаккуратной подрезке возможны небольшие деформации, что в итоге может привести к значительным искривлениям.
Полистирольные. Практически ничем не отличаются от предыдущего материала, но они обладают меньшим уровнем прочности, поэтому легко ломаются вследствие механических воздействий. Также полистирольные изделия стоят немного меньше.
Поливинилхлоридные (ПВХ). Это самый дешевый вариант материала. Низкая стоимость оставила отпечаток на качестве: с изделиями сложно работать, они подвержены образованию вмятин. Чтобы сделать внешний или внутренний угол потолочного плинтуса из ПВХ, требуется обладать большим опытом и специальным инструментом. Но производители данных изделий не стоят на месте и сегодня для этих целей можно приобрести специальную фурнитуру – уголки для потолочных плинтусов, благодаря которым монтаж пластиковых деталей сможет осуществить даже начинающий домашний мастер.
Деревянные. Такие плинтусы выглядят эффектно. В отличие от всех остальных изделий, деревянные материалы устанавливаются на саморезы или гвозди, а не на клей.

Создание углов галтели

Чтобы соединить две планки, можно использовать декоративные углы для потолочных плинтусов. Но при отсутствии таковых придется обработать материал. Далее будет рассказано о том, как правильно вырезать угол на потолочном плинтусе.

Как пользоваться стуслом для обработки

Стусло – это один из простейших плотницких инструментов, с помощью которого делают подрезку различных изделий под разными углами. Обычно он представляет собой пластиковый, металлический или деревянный лоток с несколькими прорезями в стенках. В простом варианте имеются прорези только для углов 45 и 90 градусов. В более сложных – присутствует больше углов, а профессиональный инструмент оснащается поворотным механизмом, который позволяет направить режущий элемент под любым углом. Принцип действия прост: перед тем как отрезать угол плинтуса, заготовку закрепляют в лотке, а затем обрабатывают ее режущим инструментом (ножом, пилой и так далее), опуская его в прорези.

Обработка галтелей с помощью разметки

Чаще всего итогом финишного выравнивания являются ровные углы. Но в некоторых случаях отклонения настолько большие, что даже после примерки и обработки галтелей напильником, остаются зазоры. И тогда вопрос о том, как правильно отрезать потолочный плинтус с помощью стусла, будет бессмысленным, так как в этой ситуации лучше обрезать планки с предварительной примеркой на месте. Для проведения данной процедуры потребуется следующее:

Тонкий твердый карандаш или маркер (такой инструмент оставляет четкие линии, поэтому не придется вглядываться).
Небольшой фрагмент галтели.
Линейка или рулетка.
Специальный строительный или канцелярский нож для обработки полистирольных, полиуретоновых или ПВХ багетов.
Пила или ножовка для обработки деревянных плинтусов.

Перед тем, как отрезать потолочный плинтус, необходимо прислонить планку к углу и провести линию вдоль наружного края изделия на поверхности потолка. Затем этот же фрагмент галтели приложить к противоположной стене и провести такую же линию.

В результате на потолочной поверхности получится пересечение, в котором и нужно будет состыковать отрезанные изделия. Полученную отметку поочередно переносят на детали, которые будут стыковаться.

Обрезка с помощью угольника

Теперь рассмотрим, как обрезать потолочный плинтус с помощью стандартного набора инструментов. Для этого понадобится:

линейка или рулетка;
угольник;
строительный, канцелярский нож или ножовка.

Как можно отрезать угол потолочного плинтуса, если поверхности идеально ровные:

К галтели прикладывают линейку под углом 45 градусов. Используя нож, одним движением руки отрезают ненужный фрагмент.
При наличии деревянного изделия, на плинтус сначала наносят разметку карандашом, после чего отпиливают пилой или ножовкой.

Если поверхности стен имеют неровности, то первым делом необходимо измерить градус угла, после чего разделить его на два. Допустим, угол составляет 80 градусов, значит, каждое изделие нужно отрезать под углом 40 градусов.

Оформление посредством декоративных уголков

Самый простой способ, как состыковать потолочные плинтусы в углах, это использовать специальные изделия. Они продаются в строительных магазинах и сразу готовы к использованию. Галтели просто клеятся на поверхность, а место стыка закрывается декоративным элементом. В данном случае вопрос о том, как правильно зарезать плинтус, не имеет смысла. Даже если стык получился неровным, этот дефект будет скрыт декоративным уголком.

Как заменить стусло подручными средствами

Как сделать углы потолочного плинтуса с помощью подручных средств? Существует несколько способов:

Первый способ. Необходимо подготовить три деревянные доски одинаковой толщины и ширины. Посредством гвоздей или саморезов соединить их в П-образную конструкцию. Наметить углы в 45 и 90 градусов (для этого понадобится угольник или транспортир), а затем сделать прорези с помощью ножовки по дереву. В результате получится самодельное стусло. Как подрезать потолочные плинтусы посредством данного инструмента, указано выше.

Вариант самодельного стусла

Третий способ. Данный метод самый простой, но он требует некоторого опыта и твердой руки. В данном случае можно использовать любую конструкцию, имеющую прямой угол, например, стол.

На заметку! До того, как вырезать угол, следует провести замеры на месте фиксации. Для разметки внутреннего угла начинают отмерять от стыка стен. Перед тем, как вырезать внешний угол, необходимо нанести разметку с учетом того, что изделие будет выходить за границы поверхности на свою толщину.

Процесс изготовления стусла в домашних условиях демонстрирует видео:

Установка плинтусов

Данная операция пройдет успешно, если следовать нескольким рекомендациям:

Монтаж потолочных галтелей начинается именно с оформления углов. После завершения данной операции можно приступать к установке оставшихся частей.
Во время фиксации изделий необходимо прижимать их края так, чтобы не осталось щелей. При этом излишки клея следует удалить сразу же, чтобы он не успел засохнуть.
Если был приобретен плинтус из ПВХ, то для его фиксации можно использовать финишную шпатлевку, которая, возможно, осталась после отделочных работ.
Перед тем, как клеить плинтуса на потолок, необходимо обработать поверхности специальной грунтовкой или просто водой. Затем галтели устанавливают на свои места и ждут, пока поверхность под ними просохнет. В конце швы и щели заделывают герметиком или другим материалом с похожим составом. Лучше использовать герметики с содержанием акрила.

Использование стусла

Правильно отрезать плинтус для монтажа в углу поможет стусло – специальное приспособление, представляющее собой лоток для отрезания досок, пластика и т. д. под разными углами. Стусло можно купить в магазине или изготовить самому. Обычно к реализуемому в магазинах стуслу прилагается пила, но можно использовать и свой инструмент.

Стусло фабричного производства

Стусло имеет углубление под отрезаемую доску или плинтус и щели для пилы, находящиеся под углом в 45 и 90 градусов. Вам потребуется отрезать плинтус под углом в 45 градусов.

Чтобы отрезать плинтус при помощи этого прибора, нужно выполнить следующие действия.

Прикладываем плинтус к будущему месту крепления.
Отмечаем, где будем отрезать.
Кладём плинтус в желоб стусла так, чтобы нижняя часть оказалась прижатой к поверхности приспособления, а часть, которая будет смазана клеем, «смотрела» вверх.
Отрезаем участок, просунув пилу в одно из 45-градусных отверстий.
Подправляем срезы с помощью ножа или той же пилы (убираем неровности).

Как резать углы потолочного плинтуса с помощью стусла

После этого плинтус можно приклеивать на место.

Как сделать стусло самостоятельно?

При желании стусло можно сделать и в домашних условиях. Его можно изготовить из дерева или железа. Размеры заготовки особой роли не играют, но чем она шире, тем точнее будут ваши распилы. Однако если ширина будет больше, чем длина ножовки, которой вы будете отрезать плинтусы или доски, то пилить будет крайне неудобно, поэтому не нужно брать слишком широкую заготовку.

Сначала по центру заготовки размечается поперечная прямая. Затем на расстоянии в 1/2 ширины заготовки от мест пересечения прямой с краями заготовки делаются отметки. Потом эти отметки соединяются крест-накрест, как показано на рисунке.

Деревянное стусло, скреплённое саморезами

Дальше начинается процесс разметки боковых стенок стусла. Приложите их к уже размеченному основанию и сделайте отметки, ориентируясь на разметку основания. Затем прочертите от этих отметок прямые поперек всей стенки.

Схема изготовления деревянного стусла

После этого начинается процесс монтажа стусла. Стенки нужно прикрепить к основанию с помощью саморезов, если приспособление будет выполнено из дерева или ДСП либо уголков с болтами, если оно из стали. Только после монтажа в стусле пропиливают прорези для пилы.

После проделывания прорезей стусло готово. Если у вас большой объём работы или вы желаете заниматься ремонтом регулярно (на профессиональной основе), это нехитрое устройство может ускорить процесс обрезания плинтусов в 5-10 раз.

Как отрезать плинтус без стусла?

Самый простой способ – расчертить на бумаге (картоне, обоях) будущую линию среза, а затем, приложив к ней заготовку плинтуса, отрезать.

Для этого нужно сначала приложить заготовку плинтуса к бумаге и провести две параллельные линии, которые будут обозначать боковые стороны плинтуса. Затем с помощью транспортира придётся отмерить 45 градусов и прочертить линию будущего среза. Затем чертёж используется так же, как и стусло: на него кладётся заготовка и лишнее отпиливается по линии.

Как резать углы потолочного плинтуса без стусла

Недостаток такого способа – пилу придётся держать на весу, ориентируясь на чертёж, а не вставлять в заранее подготовленную прорезь.

Если угол не прямой

К сожалению, в некоторых случаях угол между стенами в комнате не прямой, а острый, или, наоборот, тупой. Это связано с дефектами конструкции, возникшими по вине непрофессиональных строителей, задумкой архитектора или следствием проседания почвы через некоторое время после постройки здания. Особенно часто такое встречается в деревенских домах и дачах.

План дома с острыми и внешними углами

Никакое стусло или заменяющий его чертёж в этом случае не помогут, а вам придётся делать разметку по месту.

Приложите заготовку к одной из стен так, чтобы она упёрлась в другую стену своим торцом.
Проведите линию на потолке вдоль заготовки.
Ту же операцию проведите у другой стены.
У места пересечения двух линий поставьте отметку на самой заготовке.
Проведите линию от отметки до угла заготовки и отрежьте по ней.
То же сделайте и с заготовкой, которую будете крепить к другой стене.
Приклейте обе заготовки; они сойдутся плотно.

Внешние углы

Случается, что в комнате есть не только внутренние, но и внешние углы, которые также требуется обклеить плинтусом (см. фото). Как это сделать? Здесь также есть несколько способов. Проще всего, как и в случае с внутренними углами, обрезать их при помощи стусла. Внешние места стыков нужно резать так, чтобы сторона, которая будет клеиться к потолку, находилась на поверхности стусла, а сторона, прижимаемая к стене, была обращена к стенке приспособления.

Как и в случае с внутренними углами, можно использовать и разметку «по месту», то есть, чертить линии на потолке. Здесь технология в точности повторяет ту, которая применяется для внутренних углов.

Можно использоваться разметку по стене, приложив заготовку и прочертив линию по её нижнему краю (см. фото).

Если внешний угол окажется слишком закруглённым, можно доработать стык с помощью ножа.

Обрезка потолочного плинтуса. Внешние и внутренние углы

К точке, где они сойдутся, проводится линия прямо по будущей части соединения. От точки, которая на потолке, до второй. Полученная разметка будет линией, по которой нужно отпилить или отрезать соединяющиеся части. Используя эти приемы, можно больше не задаваться вопросом, как зарезать углы потолочного плинтуса.

Какие можно использовать инструменты?

Целесообразность применения тех или иных инструментов связана с материалами, из которых будет изготовлен плинтус.

Табл. 1. Разновидности материалов и особенности их использования.

Разновидность материала	Свойства материалов, требования	Инструмент
Поливинилхлорид (ПВХ)	Плинтусы из ПВХ отличаются тем, что легко повреждаются при нажатии и уже не восстанавливают свой былой вид, так как лишены упругости. Поэтому на такие плинтусы нельзя нажимать при отрезании.	Резать строительным ножом или ножовкой по металлу. Подойдёт также лезвие или остро заточенный кухонный ножик.
Пенопласт	Пенопластовый плинтус также не очень прочен, но лучше поливинилхлоридных аналогов. Легко крошится.	Можно использовать те же инструменты, что и для ПВХ
Дерево	Прочнее и эстетичнее своих полимерных аналогов, но дорого стоит.	Дерево лучше всего резать ножовкой, можно по металлу, хотя так вы рискуете забить зубья полотна деревянными опилками. Лучше всего подойдёт ножовка по дереву с частыми зубьями.

Использование фабричных уголков – альтернатива вырезанию и выпиливанию

Вместо того, чтобы вырезать плинтусы, можно использовать уже готовые уголки, которые продаются в тех же строительных магазинах. В таком случае основной плинтус можно просто отмерить и отрезать обычным способом, под прямым углом, после чего прикрепить встык с угловым элементом.

Уголки для потолочного плинтуса из ПВХ

Недостаток угловых элементов в том, что они реально и визуально больше, чем плинтус, из-за чего угол будет заметен. Это может испортить вид комнаты. Также неудобно пользоваться уголками там, где стены стыкуются не строго под углом в девяносто градусов. Но в большинстве случаев они смотрятся прекрасно.

Заключение

Таким образом, вырезание углов при подклейке плинтусов – одна из самых сложных и ответственных процедур, для которой целесообразно применять специальное устройство, – стусло – которое позволяет обрезать плинтус под углом в 45 градусов. Если угол между стенами не прямой, приходится использовать ручную разметку. Инструменты для вырезания зависят от материала, из которого сделан плинтус.

Видео — Как правильно стыковать плинтуса

Установка багетов и плинтусов придаёт ремонту законченный и аккуратный вид, но только в том случае, если подрезка произведена правильно и все стыки сходятся идеально ровно. Для обрезки используют разные инструменты и методы, облегчающие работу, но также важно учесть множество нюансов, о которых мы сегодня расскажем.

Виды потолочных и напольных плинтусов, выбор инструментов

Монтаж багетов и плинтусов не менее важный этап ремонта, чем любой другой. И подрезка углов здесь является самым сложным. Важно правильно выбрать инструмент для работы и наиболее подходящий способ резки.

Потолочный плинтус

Потолочный багет, он же молдинг, галтель, бордюр или просто плинтус, чаще всего используют для отделки стыка между стеной с потолком Хотя иногда им прикрывают внутренние углы, делают декоративные рамки или панно, оформляют ниши и архитектурные элементы. Существует несколько наиболее популярных материалов для изготовления потолочного багета:

Пластиковые (поливинилхлоридные). Широкие и жёсткие молдинги удобнее резать ножовкой по металлу. Если нужен более щадящий инструмент, используют лобзик.

Пенопластовые (пенополистирольные). Очень лёгкий и пористый материал, который лучше всего резать острым строительным или канцелярским ножом.

Деревянные багеты. Для резки подходят пилы с косозубой заточкой, специально предназначенные для багетов. Также можно использовать ручные или электролобзики.

Напольный плинтус

Современный напольный плинтус едва ли можно назвать планкой, закрывающей зазор. Это конструктивный компонент, который дополняет дизайн и подчёркивает общее оформление. Плинтусы изготавливают из нескольких материалов:

Деревянные могут быть сделаны из массива или шпона. Для обрезки используют плоские или циркулярные пилы, лобзики.

Пластиковые плинтусы — «опасные» конкуренты традиционному дереву. Легко устанавливаются и режутся обычной ножовкой по металлу.

Алюминиевые плинтусы — последнее слово в дизайне интерьера. Прорезаются обычно электропилой или ручной пилой по металлу.

Только на деревянных плинтусах придётся делать угловую подрезку. Остальные обрезаются ровно и соединяются при помощи специальных уголков.

Типы углов

Угловая стыковка и подрезка плинтуса отличается в зависимости от типа угла, различают: внутренние, внешние и нестандартные.

Внутренний угол, другими словами, угол комнаты меньше 180°, как правило, 90°. При подрезке внутреннего угла нижняя часть потолочного плинтуса всегда выступает над верхней. Первым делом всё же необходимо замерить угол между стенами, если он стандартный и равен 90°, то планки подрезаются под углом 45°. Багет, который приклеивается с правой стороны должен зарезаться с левой, а левая планка — с правой.

Наружный угол или внешний встречается реже, он более 180°, обычно около 270°. В работе с такими углами всё с точностью наоборот. Край плинтуса, который будет прижиматься к потолку, должен быть больше нижнего.

Нестандартные углы. Под такими чаще всего подразумевают углы с градусом больше или меньше стандарта в 90° и 270°, а также различного рода закругления. Обрезку в данном случае проводят «на глаз» или с разметкой по месту. Участки с закруглениями собирают из нескольких мелких элементов, каждый из которых подгоняется по очереди.

Способы зарезания плинтуса

Если углы стандартные, удобнее всего зарезать плинтусы с помощью стусла или трафарета. В остальных случаях прибегают к способу разметки по месту.

Резка багета с помощью стусла

Стусло — столярный инструмент, который предназначен специально для резки багета. Он может быть сделан из пластика, дерева или металла. По форме напоминает лоток с прорезями (пазами) на стенках. Стусло помогает правильно определить угол наклона и ровно обрезать планку под 45, 60 или 90 градусов. Некоторые модели могут иметь больше направляющих градуировки.

В работе со стуслом важно правильно положить багет:

Багет в торцевом срезе имеет форму неправильного треугольника, поэтому сторона, которая будет приклеиваться к потолку, прижимается ко дну стусла, а пристенная сторона к стенке инструмента.
Зарез выполняют через противоположные пазы. Если нужно подрезать багет под внутренний угол, то его зарезают под острым углом, а если внешний — под тупым.
Потолочные плинтусы всегда укладываются к ближайшей стенке. Левую часть кладут с левой стороны, а правую, соответственно, с правой.
Напольные плинтусы прикладывают к дальней стенке стусла, «от себя». Углы зарезают по тому же принципу.

Резка плинтуса с помощью трафарета

Трафарет — это ничто иное как плоская имитация стусла. Сделать его несложно. Для начала стоит вооружиться линейкой, карандашом и транспортиром.

На ровной поверхности проводят две параллельные линии, ширина между которыми не должна быть меньше ширины багета. Посередине отрезков проводят перпендикуляр. Все углы должны быть равны 90°. Далее этот отрезок, соединяющий две параллели, делят пополам и через точку проводят ещё две линии под углом 45° от перпендикуляра. На трафарет кладут багет, как и в стусло.

Нарезка с помощью карандашных меток

Это ещё один способ ровно отрезать багет, не имея стусла.

Для внутреннего угла. Плинтус прикладывают к потолку так, как он должен будет стоять, слева от угла, и проводят на потолке линию. Затем отрезок прикладывают на другую сторону, справа от угла, и также проводят на потолке линию. Две линии должны образовать точку пересечения. Снова прикладывают отрезки плинтуса по очереди и от точки пересечения опускают прямую линию к нижнему краю плинтуса, она будет линией разреза.

Для внешнего угла. Прикладывают плинтус справа от угла и проводят на потолке линию карандашом дальше угла соединения стен. После этого прикладывают плинтус с левой стороны от угла и проводят вторую линию до места пересечения с первой. Точку пересечения переносят на верхний край багета. Точка, в которой сходится угол стен и внутренний нижний край багета будет второй меткой. Две точки соединяют и зарезают багет по линии.

Резка широкого молдинга с рисунком

Если крупный рисунок на поверхности бордюра пришёлся как раз на стык внутреннего угла, его придётся подгонять, иначе общий вид будет испорчен.

Из потолочного молдинга вырезают участок с рисунком, оставляя по бокам 5 см запаса. Получившийся участок делят пополам, то есть делают ровный разрез посередине узора. После этого поочередно подрезают багет в стусле или на глаз.

Советы

Несколько полезных советов, которые помогут в работе:

Прежде чем приниматься за чистовую резку, стоит попрактиковаться на небольшом отрезке.
Резать багет следует с лицевой стороны, тогда неровности среза останутся с обратной стороны.
Спил можно аккуратно подравнять ножом или наждачной бумагой.
Резать плинтус следует на твёрдой ровной поверхности.
Если используется стусло, для удобства его можно закрепить к рабочей поверхности саморезами.
Если результат неудовлетворительный и зазоры на стыках всё же видны, их можно аккуратно зашпаклевать.

Если углы в ремонтируемом помещении ровные, можно купить готовые уголки к выбранному виду багета и вовсе избежать этапа с подрезкой углов.

внутренние и внешние углы, подгонка неровных углов и стыковка в закругленных углах Как разрезать потолочный плинтус

Сегодня нельзя представить себе интерьер жилого дома или квартиры без потолочных плинтусов. Плинтус прикрывает неровности подвесного потолка или обоев, щели и несовершенства стен, придаёт интерьеру завершённость. Но как сделать, чтобы плинтус идеально стыковался в самом ответственном месте – в углу? Есть несколько способов.

Использование стусла

Стусло имеет углубление под отрезаемую доску или плинтус и щели для пилы, находящиеся под углом в 45 и 90 градусов. Вам потребуется отрезать плинтус под углом в 45 градусов.

Чтобы отрезать плинтус при помощи этого прибора, нужно выполнить следующие действия.

Прикладываем плинтус к будущему месту крепления.
Отмечаем, где будем отрезать.
Кладём плинтус в желоб стусла так, чтобы нижняя часть оказалась прижатой к поверхности приспособления, а часть, которая будет смазана клеем, «смотрела» вверх.
Отрезаем участок, просунув пилу в одно из 45-градусных отверстий.
Подправляем срезы с помощью ножа или той же пилы (убираем неровности).

После этого плинтус можно приклеивать на место.

Как сделать стусло самостоятельно?

После проделывания прорезей стусло готово. Если у вас большой объём работы или вы желаете заниматься ремонтом регулярно (на профессиональной основе), это нехитрое устройство может ускорить процесс обрезания плинтусов в 5-10 раз.

Как отрезать плинтус без стусла?

Если угол не прямой

Никакое стусло или заменяющий его чертёж в этом случае не помогут, а вам придётся делать разметку по месту.

Приложите заготовку к одной из стен так, чтобы она упёрлась в другую стену своим торцом.
Проведите линию на потолке вдоль заготовки.
Ту же операцию проведите у другой стены.
У места пересечения двух линий поставьте отметку на самой заготовке.
Проведите линию от отметки до угла заготовки и отрежьте по ней.
То же сделайте и с заготовкой, которую будете крепить к другой стене.
Приклейте обе заготовки; они сойдутся плотно.

Внешние углы

Можно использоваться разметку по стене, приложив заготовку и прочертив линию по её нижнему краю (см. фото).

Если внешний угол окажется слишком закруглённым, можно доработать стык с помощью ножа.

Какие можно использовать инструменты?

Табл. 1. Разновидности материалов и особенности их использования.

Разновидность материала	Свойства материалов, требования	Инструмент
Поливинилхлорид (ПВХ)	Плинтусы из ПВХ отличаются тем, что легко повреждаются при нажатии и уже не восстанавливают свой былой вид, так как лишены упругости. Поэтому на такие плинтусы нельзя нажимать при отрезании.	Резать строительным ножом или ножовкой по металлу. Подойдёт также лезвие или остро заточенный кухонный ножик.
Пенопласт	Пенопластовый плинтус также не очень прочен, но лучше поливинилхлоридных аналогов. Легко крошится.	Можно использовать те же инструменты, что и для ПВХ
Дерево	Прочнее и эстетичнее своих полимерных аналогов, но дорого стоит.	Дерево лучше всего резать ножовкой, можно по металлу, хотя так вы рискуете забить зубья полотна деревянными опилками. Лучше всего подойдёт ножовка по дереву с частыми зубьями.

Использование фабричных уголков – альтернатива вырезанию и выпиливанию

Заключение

Видео — Как правильно стыковать плинтуса

Плинтусы для потолков обрезают разными способами, но профессионалы используют стусло. Это столярное приспособление, представляющее собой лоток с прорезями по бокам. В них вставляют ножовку, а на дно лотка кладут доску, вагонку, плинтус и другие материалы, которые требуется распилить под определенным углом.

Как подрезать потолочный плинтус?

Заканчивая в доме отделочные работы, многие владельцы жилья сталкиваются с проблемой резки потолочных плинтусов, особенно их углов. Ведь именно от них зависит привлекательность интерьера. Без этих декоративных элементов помещения выглядят незаконченными. Догадаться, как резать потолочный плинтус при помощи угольника, металлической линейки или ровной планки, не сложно, поскольку здесь необходимо лишь выдержать прямой угол.

Но в отделочных работах требуется обрезка плинтусов и под другими углами, например в 40 градусов. Поэтому монтаж этих пластиковых элементов сопряжен с определенными трудностями. Чтобы получился соответствующий угол, нужно быть предельно внимательным. Одной из проблем является резка потолочного плинтуса в углах с дальнейшей состыковкой.

В производстве плинтусов используются следующие материалы:

Древесина. Дерево считается самым трудоемким для обработки материалом. Деревянные плинтусы распиливают столярной ножовкой.
Экструдированный пенополистирол. Отделочный материал высокой плотности. Не впитывает влагу. При горении ядовитых веществ не выделяет. Обрабатывать его довольно сложно, но резать легко. Для этого понадобится лишь столярный нож.
Пенопласт. Это хрупкий, самый дешевый и легко обрабатываемый материал. Его хрупкость не является недостатком, поскольку плинтусы находятся под самым потолком и механические воздействия им не страшны. Из пенопласта отрезать потолочный плинтус можно безо всяких усилий.
Полиуретан. Отличается пластичностью и гибкостью. Благодаря этим качествам, его используют на неровных поверхностях. Обладает водоотталкивающими свойствами и устойчив к температурным перепадам.
Полихлорвинил. Сложный в подгонке материал из-за повышенной жесткости. Производители предлагают из него разные виды отделки: имитацию камня, металла, древесины и равномерную окраску. На холоде становится ломким.

Не менее привлекательно под потолком смотрятся декоративные элементы из алюминия. Правда обрабатывать и резать металл значительно сложнее, чем материалы из предложенного списка. Повышенный спрос алюминиевых плинтусов обусловлен тем, что они представляют собой кабель каналы, в которых удобно прятать проводку и кабели. Немаловажное значение имеет эстетичность, не реагирование на агрессивную среду и моющих химических средств.

Разрезают потолочный плинтус из алюминия ножовкой по металлу. Чтобы не сломать полотно, возвратно-поступательные движения должны быть плавными и равномерными.

Независимо от материала изготовления, потолочные плинтусы можно считать лучшим решением для создания уникального интерьера. Их монтируют на самом сложном участке, которым является стык стены и потолка. Тот, кто знает, как правильно вырезать угол на потолочном плинтусе, быстро сделает интерьер помещения завершенным, что придаст ему больше привлекательности. При помощи этих элементов можно частично скрыть мелкие дефекты.

Инструмент для резки выбирают в зависимости от материала и необходимых углов. В помещениях стандартных форм с идеально ровными стенами и потолками, для отрезания углов потолочного плинтуса используют стусло. Древесину распиливают обычной плотницкой ножовкой, а для других материалов следует приобрести лобзик. Можно также воспользоваться ножовкой по металлу. Для подгонки углов вручную, потребуются дополнительные инструменты: линейка, угольник, транспортир, карандаш.

Обрезка потолочного плинтуса с помощью стусла

Работа с этим приспособлением выполняется следующим образом:

Закрепляем стусло на верстаке, вкладываем в лоток декоративный элемент и прижимаем его ко дну и к одной из стенок. Лишь в этом случае можно правильно срезать угол на потолочном плинтусе.
Древесину распиливают обычной ножовкой. Вставьте ее в те прорези, благодаря которым вы получите требуемый угол. Режущий инструмент держите перпендикулярно к разрезаемому элементу. Внутренний, а также наружный угол потолочного плинтуса вырезают тоже с помощью стусла.
Для резки планки из пенополистерола лучше воспользоваться столярным ножом или лобзиком.
Во время резки не рекомендуется применять усилие. Лезвие должно двигаться плавно, иначе можно повредить декор или полностью деформировать изделие. Плинтусы из пенопласта режут лобзиком с самыми мелкими зубьями. Нож для этой работы не подойдет, так как материал будет сминаться и крошиться.

Правильно отрезать потолочный плинтус, где требуются нестандартные углы, довольно сложно. Ведь стусло на это не рассчитано. Если нет навыков, то на изделиях могут оставаться вмятины. Их заделывают финишной шпаклевкой, а затем окрашивают в нужный цвет.

Основная сложность в том, что при резке необходимо выдержать требуемый угол, иначе при смыкании двух плинтусов, между ними будет виден явный зазор. Многие собственники даже не обращают на это никакого внимания и абсолютно не расстраиваются. Они просто все щели шпаклюют и закрашивают. А поскольку точный оттенок краски подобрать сложно, то вся обстановка в помещении будет омрачена не эстетичностью внешнего вида декоративных элементов.

Предлагаем посмотреть видео, как вырезать углы на потолочных плинтусах. Резка с использованием шаблона позволяет сделать четкий торец без малейших отклонений. Обработка декоративных элементов без стусла, тоже возможна, но при условии, что человек обладает определенным мастерством и умеет пользоваться другими вспомогательными инструментами: угольником и транспортиром. Используя их, будет не сложно подрезать потолочный плинтус с нестандартными углами.

Кстати, стусло можно изготовить самостоятельно в домашних условиях. Для этого понадобятся три одинаковые дощечки, шириной 15 см, длиной приблизительно 50 см и шириной 1-2 см. Два последних параметра особого значения не имеют, поэтому их можно выбрать произвольно. Из этих деталей сколачиваем лоток. Он напоминает коробку без торцов и крышки. Затем при помощи транспортира на боковых дощечках отмечаем карандашом необходимые углы. Далее, по этим отметкам ножовкой делаем прорези до самого основания. Прорезать следует две дощечки одновременно.

Вам должно быть известно, под каким углом резать потолочный плинтус, поэтому в дощечках стусла сделайте именно эти углы.

Если вы не можете изготовить такое приспособление, тогда воспользуйтесь другим способом. В этом случае понадобится твердый картон , из которого можно вырезать шаблон с необходимыми углами. Для этой работы тоже понадобится транспортир. Если требуются углы в 45 и 90 градусов, то можно воспользоваться обычным угольником. Это значительно проще и быстрее, чем сооружать стусло. Берете картон, размечаете и вырезаете шаблон нужной формы. Теперь остается его лишь приложить к плинтусу, оставить на нем полосу от карандаша и обрезать потолочный плинтус под 45 градусов.

Профессиональные мастера начинают монтаж декоративных элементов с углов, а затем приступают к установке плинтусов на прямых отрезках. Вашему вниманию видео, как резать потолочные плинтусы в углах, а также способы их монтажа.

Данные изделия являются финальными отделочными элементами. Они служат для облицовки стыков потолков и стен. Кроме того, что с их помощью маскируют грубо выполненное сопряжение, они идеально гармонируют с любым стилем. Чем шире плинтус, тем более обтекаемым выглядит интерьер. Для натяжных потолков такие декоративные элементы являются обязательными. Они идеально скрывают монтажный зазор между стеной и каркасом.

Возможно, из этой статьи вы поняли, как правильно стыковать потолочный плинтус в углах и чем закреплять его на прямых отрезках. При выборе таких изделий, руководствуются простым правилом: чем выше стены, тем шире должен быть плинтус . Однако, чем он шире, неоднороднее и тверже, тем его сложнее резать. Поэтому для такой работы необходимо подготовить абсолютно острые режущие инструменты. Опробовать их можно на обрезках декоративных элементов. Это будет своеобразной тренировкой, что в работе позволит избежать излишнего давления. Как известно, от этого в полиуретане и ПВХ остаются вмятины, от древесины отслаиваются щепки, а пенопласт крошится.

Цветовые гаммы и декор зависят от стиля оформления помещения. Огромное разнообразие ширины, фактуры и цвета, дает возможность подбора оптимального варианта для загородного дома или квартиры. При монтаже этих элементов, главное правильно их разрезать. Смотрите фото, как вырезать угол на потолочном плинтусе и вы справитесь с этой работой самостоятельно.

Режут и закрепляют изделие в углах в том случае, если уже приготовлен обрезанный под нужным углом фрагмент планки для крепежа, а также стыкуемый с ним декоративный элемент. Если при резке плинтуса внутренний угол получился не точным, то на это можно не обращать внимания. Главное, чтобы четко стыковалась лицевая сторона . Не рекомендуется крепить стыки к покраске. Для этого лучше подойдет черновая штукатурка.

Подводя итог можно отметить, что резка потолочных плинтусов возможна без привлечения специалистов. Главное быть внимательным и работу выполнять обдуманно и без суеты.

Установка плинтуса является завершающим штрихом ремонта. И если монтаж изделия на прямых участках стыков стен и потолка выполняется достаточно легко, то облицовка углов зачастую вызывает проблемы. Многие люди, не зная технологии резки плинтуса, портят не один десяток планок в надежде состыковать их в трудных местах. Мы расскажем, как правильно облагородить внешние и внутренние углы, чтобы они выглядели аккуратно и придавали интерьеру завершённый вид.

Разновидности потолочных плинтусов и область применения

Прежде чем перейти к вопросу о резке изделия, рассмотрим его разновидности. Ведь от выбора этого отделочного элемента зависит, получит ли помещение желаемый визуальный объём и станет ли оно более уютным и приятным взору.

Подобрать идеальный вариант отделки потолочного стыка, который будет гармонично сочетаться с оформлением помещения, не так уж и сложно, ведь ассортимент изделий сегодня весьма широк. В продаже имеются потолочные плинтусы (галтели), выполненные из разных материалов: пластика, пенопласта, полиуретана, пенополистирола, древесины и гипса. При этом все планки могут иметь различный цветовой окрас, фактуру, конфигурацию профиля, а также габариты. Рассмотрим особенности применения галтелей в зависимости от того, из какого материала они изготовлены.

Зная, какой вид плинтуса лучше использовать в месте, нуждающемся в отделке, вам будет проще ориентироваться при выборе изделия и уделить максимальное внимание созданию своего уникального дизайна интерьера.

Изделия из пластика, помимо декоративной функции, могут использоваться в качестве паза для крепления стеновых ПВХ-панелей. Такие галтели не приклеивают к поверхности, а крепят к заранее смонтированному каркасу посредством скоб либо саморезов.
Планки из пенопласта желательно использовать для отделки подвесных потолков из гипсокартона. Также их можно устанавливать на само бетонное основание, предварительно оштукатуренное. Это наиболее бюджетный вариант потолочного плинтуса, так как изделие имеет шершавую поверхность, которая подвержена загрязнению. Поэтому на такие галтели после монтажа желательно наносить слой краски.
Полиуретановые декоративные элементы применяются для конечной отделки фальш-потолков из поливинилхлоридных панелей. Фиксация галтеля производится с помощью специального клея для ПВХ-изделий.
Потолочный плинтус из пенополистирола является универсальным отделочным элементом, поскольку он может использоваться для отделки огрунтованных поверхностей, а также потолков, облицованных пластиковыми панелями. Крепление плинтуса может производиться на специальный клей либо гипсовую шпаклёвку.
Изделия из гипса зачастую применяются для придания интерьеру некой помпезности, характерной, к примеру, для царских домов. Монтаж таких плинтусов выполняется на гипсовые материалы, то есть шпаклёвку либо алебастр.
Галтель, изготовленный из дерева, является классическим вариантом декорирования потолочно-стеновых стыков. Это самый дорогой вариант плинтуса, но и самый прочный.

Галерея видов потолочного плинтуса

Инструменты для работы

Первый вопрос, которым задаются люди, собравшиеся производить установку плинтуса собственноручно, – чем его резать? Инструмент выбирается в зависимости от материала, из которого изготовлен галтель. К примеру, изделия из поливинилхлорида имеют полую структуру. Поэтому, чтобы при их резке кромки распила получились максимально ровными, нужно использовать ножовку с мелкими зубьями. Иначе на отделке могут образоваться трещины и сколы.

Оптимальным вариантом является использование пилы по металлу – её зубья невелики, да и ширина их развода подходящая. Впрочем, применение ножовки ограничено изделиями с жёсткой структурой, то есть для тонкостенных галтелей она не подойдёт. Дело в том, что зубья могут сильно повредить поверхность плинтуса.

Для распила галтелей также можно использовать ручной лобзик. При резке изделий таким инструментом углы получаются максимально ровными. Но у этого приспособления есть несколько недостатков. Из-за малой длины режущего полотна использование стусла (специальный инструмент для резки плинтуса) становится очень проблематичным. К тому же, распил выполняется медленно.

Полезный совет: Если галтель имеет тонкие стенки, то для его резки используйте канцелярский нож, а именно его строительную модификацию с усиленным лезвием.

Что такое стусло?

Качественная обрезка изделия возможна лишь при строгом соблюдении геометрических форм. При монтаже плинтуса выполнение этого условия крайне важно, ведь для получения аккуратного соединительного шва между декоративными элементами необходимо наличие ровного среза. Если же производить данную процедуру «на глаз», то бесщелевое соединение двух плинтусов сделать не удастся, потому что торцы не будут соответствовать друг другу.

Самый качественный срез можно выполнить при использовании специального столярного инструмента под названием стусло. Его конструкция может быть разной, но принцип работы всегда остаётся неизменным. Существуют приспособления с ручной регулировкой угла распила, однако зачастую строители пользуются стандартной вариацией инструмента, которая представляет собой деревянный либо пластиковый лоток с вертикальными пазами в стенках для вставления пилы. Благодаря стуслу можно легко выполнять вертикальную обрезку плинтусов под углом в 45 и 90 градусов.

Помимо режущего инструмента и плотницкого приспособления, при монтаже галтеля вам могут понадобиться: карандаш, транспортир, саморез, монтажный клей и герметик.

Технология подрезки углов

Распил галтелей для внешних углов выполняется в противоположную сторону

Отрезать плинтус можно с помощью стусла и без него. Рассмотрим каждый из способов. Качественно срезать угол посредством специального инструмента очень просто. Сначала отмеряется необходимая длина галтеля. Затем в стусло укладывается первый плинтус, а в вертикальные отверстия вставляется режущий инструмент. Расположение ножовки выбирается исходя из того, под каким углом нужно отрезать изделие. Далее производится распил. На втором этапе выполняется обрезка второй планки, которая будет состыковываться с первой. При этом ножовку следует вставлять в противоположные пазы под аналогичным углом.

Важно: При совмещении двух планок между ними должен получиться прямой угол. Только в этом случае можно переходить к следующему этапу – фиксации изделия.

Обрезка углов без использования столярного инструмента производится с помощью разметки по месту установки. Наибольшее неудобство в этом случае заключается в удержании декоративного элемента под потолком. Сначала здесь выполняются замеры: отрезанные под прямым углом планки по очереди прикладываются к месту их установки и обводятся карандашом. В итоге получается точка соединения элементов. Потом на планках чертится линия среза от точки стыка к углу и изделия обрезаются с последующей проверкой точности соединения.

Инструкция по резке

Для стыковки элемента отделки у внутреннего угла нужно выполнить подрез левой и правой планки. Рассмотрим способ распила с использованием стусла. Порядок действий здесь следующий:

Для удобства распила правый плинтус вставляйте в лоток с левой стороны, переворачивая его

Сначала делаем разметку угла, дабы исключить ситуацию с нехваткой длины подготовленного изделия.
Левую планку берём в левую руку и устанавливаем в стусло у дальнего от себя бортика устройства. При этом галтель располагаем под таким углом, под каким он будет устанавливаться к потолку.
Далее вставляем пилу в ближнее правое и дальнее левое вертикальные отверстия стусла (под углом в 45 градусов к планке). Производим распил.
Устанавливаем правую планку по аналогии с левой. При этом изделие нужно перевернуть так, чтобы его потолочная грань легла на основание стусла.
Ножовку на сей раз вставляем в ближний левый и дальний правый пазы. Выполняем разрез.
Берём обе планки, стыкуем на полу и проверяем точность их прилегания друг к другу.

Что касается внешних углов, то они встречаются внутри помещения нечасто, но, в отличие от внутренних, их изъяны более заметны. В этом случае необходима предельно точная стыковка. Если величина внутреннего угла составляет 90 градусов, то внешнего – 270 градусов. Поэтому галтели здесь обрезаются в противоположную сторону.

Для отделки внешнего угла левую планку плинтуса подрезают аналогично правой для внутреннего угла, а правую – аналогично левой

Этапы работы:

Замеряем стороны угла.
Берём левую планку в левую руку и устанавливаем в стусло.
Вставляем ножовку в ближний левый и дальний правый пазы под углом в 45 градусов к плинтусу и режем изделие.
Заводим ответную планку, переворачивая её. Пилу ставим в ближнее правое и дальнее левое отверстия. Производим распил.
Проверяем на полу точность стыка двух планок. Если всё в порядке, то можно переходить к фиксации декоративного элемента.

Видео: Как правильно отрезать плинтус

Как правильно обрезать галтели

Если в вашем доме имеются закруглённые углы, то их отделка займёт больше времени и труда. Монтаж плинтуса в этом случае требует определённых навыков. Такие углы можно облагородить двумя способами:

Режем галтель на кусочки шириной в 5 см. В зависимости от длины дуги, может потребоваться разное количество частей, но желательно использовать не менее четырёх. Прямые торцы должны быть лишь у крайних частей, которые будут стыковаться с самим плинтусом.
Теперь приклеиваем крайние кусочки к установленным ранее прямым галтелям.
Подгоняем остальные кусочки, подрезая их по необходимости. Приклеиваем все части встык.
Заделываем зазоры герметиком либо шпаклёвкой. Подкрашиваем и маскируем стыки, придавая отделке завершённый вид.

Полезный совет: Пронумеруйте все кусочки, чтобы не перепутать порядок их установки.

Аналогичным образом осуществляется монтаж плинтуса на колонны и столбы, расположенные в помещении.

Использование гибкого галтеля позволяет по максимуму сократить количество угловых частей, ведь в некоторых ситуациях для отделки угла хватит одной планки. Зачастую такой плинтус делают из полиуретана, поэтому его можно согнуть под любым углом. Кстати, изделие нередко используется для облицовки сложных потолочных конструкций с элементами округлой формы.

Видео: Запил углов у галтелей

Присутствие в интерьере соединительных деталей не всегда уместно. Более эстетичным подходом к стыковке потолочного плинтуса является формирование соединительных швов. Аккуратный распил изделия – это залог красивого внешнего вида всей отделки.

Способы резки потолочного плинтуса для состыковки во внутренних и наружных углах с помощью стусла, шаблона или методом разметки стены. Правила подбора инструмента и полезные советы.

Содержание статьи:

Одним из самых сложных этапов при монтаже потолочных плинтусов является их правильная резка. Только грамотно состыковав отдельные элементы на внешних и внутренних углах, вы получите желаемый результат. Эстетично и аккуратно будут выглядеть галтели, если их отрезать под нужным углом и заделать щели. Для выполнения этой задачи используется специальный инструмент (стусло). А если его нет, то помогут другие приспособления.

Подбор инструментов для резки потолочных плинтусов

Чтобы правильно и аккуратно отрезать потолочный плинтус, нужно использовать подходящий для резки инструмент. Его выбирают в зависимости от материала, из которого изготовлены галтели:

Пенопласт . Отличается низкой прочностью и стоит относительно недорого, а потому пенопластовые модели становятся все более популярными. Их прочность не особо влияет на эксплуатационные характеристики, поскольку обычно потолочный плинтус не подвергается механическим нагрузкам. Для резки подходит обычный канцелярский нож.
Экструдированный пенополистирол . Дешевый материал, у которого плотность – в несколько раз выше, чем у пенопласта. Резать его из-за этого немного сложнее, а потому в этих целях используют острый и тонкий нож.
Дерево . Такие плинтуса сложнее в обработке, хоть имеют множество преимуществ (экологичность, прочность). Они стоят дороже,
особенно если изготовлены из лиственных пород. Перед тем как резать потолочный плинтус из древесины, запаситесь ножовкой.

Кроме инструмента для непосредственной резки багета, понадобится стусло. Это специальное устройство из дерева, пластика или металла в форме короба с надпилами боковых сторон. Ножовку или нож можно вставлять в него под нужным углом. Таким образом, угол среза получается максимально точным.

Его можно приобрести в строительном магазине или изготовить своими руками по такой инструкции:

Три дощечки 50*15 см сколачиваем длинным ребром в форму трехстороннего, прямоугольного короба. Обратите внимание, между боковыми брусками и поперечной дощечкой должен соблюдаться угол 90 градусов.
С помощью транспортира отмечаем на брусках угол 45 градусов. Вместо транспортира можно использовать школьный угольник. В нем один угол составляет 90 градусов, а два остальных – по 45.
Перед резкой углов отмечаем вертикальное направление простым карандашом.

Чтобы работать с этим самодельным устройством было удобно и безопасно, дощечки перед скреплением нужно хорошо зашлифовать.

Технология резки потолочных плинтусов

Для оперативного и качественного проведения работ нужно подобрать инструмент в соответствии с материалом плинтуса и выбрать способ резки. Если у вас есть стусло, то особых сложностей в процессе не возникнет. Если его нет, то возможны два варианта: резать по шаблону и замерам на потолке или изготовить этот инструмент самостоятельно.

Особенности резки потолочных плинтусов в стусле

Работать с этим устройством нужно крайне осторожно, чтобы не затупить инструмент и не оставить запилы в ненужных местах. В процессе придерживаемся следующей инструкции:

Фиксируем багет в стусле таким образом, как планируется размещать его на стене. Сторона, которая будет прижата к потолку на стусле, должна прилегать к боковине.
Вставляем в нужный зазор режущий инструмент (ножовку или нож) и перерезаем галтель.
Обрабатываем место стыка потолочного плинтуса и прикладываем к стене, чтобы проверить правильность. Пенопластовый молдинг можно подправить острым ножом, если неровности торца – около 2 мм. Деревянный плинтус можно просто зашлифовать наждачной бумагой. Для удобства применения ее можно приклеить на деревянный брусок.

При резке и подравнивании изделий из пенопласта и полиуретана помните, что эти материалы крошатся и продавливаются, потому инструменты должны быть достаточно острыми, а сильное механическое воздействие на них нежелательно.

Техника резки потолочных плинтусов по шаблону

Этот метод может использоваться в том случае, если углы у вас – ровные, и требуется подрезать багет ровно на 45 градусов. Для этого, перед тем как резать потолочный плинтус в углах, нужно нарисовать стусло на плотной бумаге. Проводим две параллельные линии и отмечаем углы под нужными градусами, используя транспортир.

Размещаем галтель в этом случае таким же образом, как и на традиционном стусле. Учтите, что отрезать плинтус нужно, держа инструмент в строго вертикальном положении.

Правила резки потолочных плинтусов по разметке

Этот способ применяется для резки плинтуса в тех случаях, когда нет ни стусла, ни деталей, из которых его можно изготовить.

Для этого нужно сделать разметку на стене в таком порядке:

Прикладываем багет в угол к месту крепежа.
По его одному ребру проводим на потолке базовую линию для уровня крепления.
Прикладываем таким же способом галтель к перпендикулярно проведенной линии на потолке и снова проводим прямую по одной стороне. У нас должны получиться два отрезка, которые пересекаются в одной точке.
Прикладываем снова по очереди два плинтуса и отмечаем на них эту точку.
Повторяем эту же процедуру теперь на стене, чтобы обозначить на изделиях место резки снизу.
Соединяем две точки линией. Она может проходить под углом 38-45 градусов, поскольку стены и углы в жилых комнатах часто неровные.
Отрезаем багет по проведенной линии.

Выполняя резку таким способом, важно точно проводить все линии и отмечать точки. Ошибка даже в несколько миллиметров станет причиной образования щели. Этот способ подходит для резки и состыковки как внутреннего, так и наружного угла потолочного плинтуса.

Способ резки потолочного плинтуса без стусла

Чтобы аккуратно состыковать во внутренних углах галтели, можно обойтись без стусла.

Работы выполняем в таком порядке:

Прикладываем торцевой частью багет к листу бумаги и обводим контур выпуклой стороны. Удобнее использовать небольшой отрезок плинтуса (если он есть).
Вырезаем получившийся шаблон.
Переносим контур на поверхность багета простым карандашом.
Вырезаем по проведенной кривой.
Для примерки один плинтус прикладываем плотно торцевой частью к стене, а затем второй.
Если есть небольшие щели, то их можно обработать канцелярским ножом или заделать впоследствии герметиком.

При работе со стуслом нужно учитывать два момента:

Внутренний угол потолочного плинтуса формируется из двух элементов: первый заводим справа в стусло и обрезаем справа налево, второй заводим слева и обрезаем слева направо.
Первую часть наружного угла заводим слева и обрезаем справа налево, вторую заводим справа и отрезаем слева направо.

Кроме того, нужно знать такие нюансы, перед тем как выполнять резку плинтуса:

Прежде чем приступать к резке багета с помощью стусла, попробуйте отрезать пробную планку, чтобы не допустить ошибок.
Правильно сделать замеры можно, отмерив длину внутренних углов планки по внутренней стороне, а наружных – от точки внутреннего угла на ширину галтели вглубь помещения.
Если багет устанавливается под натяжной потолок, то прикреплять его следует только к стене. Клеевой состав ни в коем случае не должен попасть на виниловое полотно.
Окончательное крепление плинтуса нужно осуществлять только после точного подгона планки.
Если углы и стены в помещении – ровные, то подгон можно делать на полу.
При монтаже багетов может появляться необходимость подгонять их по несколько раз, потому запаситесь инструментом и терпением.
Вместо шаблона и стусла можно выполнить резку в углу между стеной и полом, или придвинув к стене стол. В этом случае на стене, потолке и багете нужно отметить угол отрезания торца.
Если вас интересует вопрос, как резать потолочный плинтус без стусла, а на использование шаблонов у вас нет времени, то можно заранее приобрести специальные угловые вставки. Они скроют щели, но будут выступать и выделяться на покрытии.
Если у вас плинтус из ценных пород дерева, то резать и устанавливать его нужно очень аккуратно, поскольку большое количество шпаклевки для заделки стыков будет слишком заметно, а закрасить багет – неуместное решение, ведь так вы скроете естественную фактуру массива.
Пенополистирольные изделия необязательно подгонять друг к другу впритык из-за мягкости текстуры, а вот деревянные и пластиковые модели должны быть хорошо состыкованы.
Если трапециевидные ниши на стене требуется сверху обойти плинтусом, то простенки стыкуем под углом, отличным от прямого.
Плинтус отрезаем в этом случае под углом, равным половине стыка. Например, если стены стыкуются под углом 120 градусов, то режем галтель под углом 60 градусов.

Как резать потолочный плинтус – смотрите на видео:

На первый взгляд, установка этого декоративного элемента не представляет никаких трудностей, однако на деле и при самостоятельном монтаже у начинающих мастеров могут возникнуть определенные сложности. Одна из основных – нарезание плинтусов для декорирования углов комнаты. При неправильной обрезке плинтус не только не украсит комнату, но и может совершенно испортить ее внешний вид.

Как же избежать дополнительных трудностей, правильно и с наименьшими потерями срезать угол и красиво установить этот необходимый элемент интерьера?

Что требуется знать для подготовки к работе?

Наиболее частыми вариантами потолочного плинтуса являются изделия из пенопласта, экструдированного пенополистирола и дерева. В зависимости от материала и производится подготовка к установке и подрезанию углов, подбор режущего оборудования.

Например, изделия из пенопласта режут обычным канцелярским ножом. Для срезов более плотного пенополистирола используют хорошо заточенный строительный нож или же ножовку по металлу. Несмотря на плотность, этот материал очень легко крошится, а потому при работе с ним не стоит сильно надавливать на инструмент.

Что касается самых прочных деревянных плинтусов, то их нарезают ножовкой с частыми мелкими зубьями.

Также при нарезке плинтусного материала понадобится стусло – инструмент, помогающий срезать планку под заданным углом.

Главный помощник здесь – стусло. Стоит также иметь в виду, что углы могут быть внутренними и внешними. Первые – это обычные углы любых прямоугольных помещений. Вторые образуются в нишах и при других оригинальных конструкциях.

Итак, для формирования внутреннего угла необходимо установить брусок плинтуса в стусло и прижать к дальней его стенке. При этом удерживать заготовку надо левой рукой. Ножовка устанавливается так, чтобы угол среза был равен 45 градусов, а ручка пилы была направлена к левой руке.

Для обрезки второй (встречной) части угла все действия будут аналогичными, только заготовку необходимо будет придерживать правой рукой и к ней же будет направлена ручка ножовки. Небольшие неточности устраняются напильником.

В случае подготовки галтелией для внешних углов, алгоритм действий сохраняется практически в неизменном виде. Единственное отличие состоит в том, что планка прижимается ни к дальней стенке стусла, а к ближайшей.

Важно помнить, что этот вариант подгонки углов применим только в случае, когда комнатный угол равен 90 градусам. В случае если комнатный угол не прямой, то его радиус делится на два, и таким образом определяется необходимый уклон среза.

Стусло бывает покупным или же изготовленным самостоятельно. Причем самостоятельное изготовление этого необходимого инструмента не требует больших затрат и много времени. Посредством соединения трех дощечек шириной от 10 до 15 см формируется короб, на котором после тщательных измерений наносится соответствующая разметка. Для этого на грани бортов проводятся две перпендикулярные линии.

Затем от них отступается расстояние, равное ширине заготовки (короба) и наносятся еще две метки. Все отметины должны в итоге образовать квадрат. В намеченный местах по диагонали выполняют пропилы, которые затем расширяются при помощи наждачной бумаги.

Еще один метод формирования угла галтели – при помощи потолочной разметки. В этом случае угол будет точно соответствовать стенным стыкам. Это – плюс. Минусом же является неудобство удерживания материала навесу при нарезке.

Чтобы правильно обрезать планку, для начала берут один из плинтусов и плотно прикладывают на предполагаемое место монтажа. Вдоль него на потолочной поверхности проводят небольшую прямую линию. Затем берут другой брусок и прижимают с другой стороны угла. И снова чертят отрезок.

После этого, вновь взяв первую планку и прислонив так, как она будет выглядеть в готовом виде, отмечают на ней место, соответствующее точке пересечения двух прямых на потолке. Полученную отметку соединяют линией с противоположным краем плинтуса. Получается линия среза.

Для второй части угловой галтели процедура повторяется. В итоге получаются две планки, образующие необходимый угол.

Как вырезать потолочный плинтус в углах. Как правильно обрезать потолочный плинтус в углах в домашних условиях без стусла +Видео и Фото

Потолочнымназывают неширокое декоративное разграничение междуи прилегающими стенами.

Им очень удобно маскировать стыки на стены и на потолке, особенно, если они обладают различной структурой и выполнены не слишком аккуратно.

Его наличие делает дизайн комнаты более четким и завершенным.

Часто люди задаются вопросом: как грамотно и аккуратно отделать помещение потолочным плинтусом?

Особенно это актуально для тех случаев, когда владелец дома предпочитает ремонт, выполненный собственными руками.

Потолочный плинтус — галтель

Чтобы сделать это правильно, важно строго соблюдать существующие рекомендации и правила отделочных работ. И тогда результат вас порадует.

В креплении галтели (так называется этот элемент) нет никаких сложностей: фактически все разновидности изделий крепятся на надежный клей.

С тем, чтобы, даже у неопытных ремонтников не возникает затруднений. Волнует их совсем другое: как правильно обрезать потолочный плинтус? Фактически почти каждое помещение, какой бы замысловатой формой оно не было, оснащено углами.

И вот в этих внутренних углах отдельные элементы плинтуса должны быть красиво и ровно состыкованы. А в помещениях особенно сложной конфигурации придется помудрить и над внешними углами. Попробуем разобраться, как быть в каждой из этих ситуаций, и как вырезать нужную деталь с помощью имеющихся инструментов.

Материалы плинтусов и методы резки

Прежде всего, попробуем определиться, из чего может быть изготовлена галтель, и чем какой конкретный материал лучше резать.

В продаже сегодня можно встретить изделия из(поливинилхлорида), дерева, пенополистирола и полиуретана.

Пенопласт

Пожалуй, одними из самых дешевых являются плинтуса из пенопласта, являющегося хрупким, мягким и ломким материалом.

Даже пальцы рук могут оставить на них вмятины, на них легко образуются заломы и дефекты. Обрезать красиво и ровно угол у плинтуса на основе поливинилхлорида довольно сложно.

У неопытного мастера большое количество закупленного материала может пойти в отходы именно по этой причине. Также этот полимер обладает высокими электростатическими свойствами, что объясняет его способность собирать пыль.

Резать такой плинтус удобнее всего ножовкой или острым строительным ножом.

Пенополистирол

Изделия из пенополистирола тоже недорого стоят, хотя данный материал является более прочным аналогом традиционного пенопласта.

Обрабатывается также острым инструментом.

Пенополистирол экструдированный

Плинтуса из пенополистирола экструдированного стоят немного дороже, они несколько плотнее и резать их труднее. Зато они гораздо меньше крошатся и ломаются.

Поэтому резать их удобнее и проще. Для этой цели удобно использовать ножовку или острый нож.

Полиуретан

Полиуретановыедля потолка в настоящее время являются, пожалуй, одними из наиболее дорогостоящих.

Но они свою стоимость оправдывают: влагоустойчивые, довольно прочные и плотные, достаточно эластичные.

Расположенный над кухонной плитой плинтус может деформироваться и даже немного потрескивать.

Они отлично режутся специальным ножом, не образуя крошку. Но эти изделия весьма чувствительны к температурным перепадам.

Дерево

Деревянные плинтуса для– это достаточно тяжелые и плотные изделия, твердые и прочные.

Они хорошо поддаются обработке специальной мелкозубчатой ножовкой. Также можно воспользоваться надежным полотном по металлу. Так как же обрезать потолочный плинтус правильно?

Готовые фабричные углы

Заметим, что у каждого мастера имеется возможность не корпеть над точной вырезкой и подгонкой углов.

В строительном магазине можно приобрести фабричный угловой элемент, в который легко вставляются подготовленные края плинтуса.

Достаточно отмерить необходимую длину заготовки, и обрезать ее под прямым углом.

Все дефекты и огрехи скроет этот специальный элемент. Но таким удобным способом воспользоваться получается не всегда, так как стандартные размеры таких заводских углов могут заметно отличаться от размера самого плинтуса.

Как сделать ровный угол на потолочном плинтусе. Производим обрезку галтели стуслом

Чтобы понять, как обрезать потолочный плинтус таким образом, чтобы получить максимально ровный угол, очень часто используют стусло. Этот инструмент позволяет обрезать полосы под определенным наклоном.

Стусло представляет собой короб, изготовленный из таких материалов, как пластик, дерево или металл, который на поверхности имеет прорези с углами 90 градусов, или 45. Некоторые виды таких инструментов позволяют обрезать заготовку еще и дополнительно под наклоном 60 градусов. Наиболее дорогие приспособления имеют поворотный механизм, в котором ножовка может закрепляться абсолютно под любым наклоном.

фото: www.stroy-podskazka.ru

Для обрезки внутреннего угла галтели при помощи стусла следуйте следующим инструкциям:

Отмеряйте нужную длину потолочной полосы.
В таком же положении, в котором багет будет крепиться к потолку, вставьте его в стусло и подвиньте к дальней стенке.
Крепко держите багет левой рукой.
Срежьте галтель под наклоном 45 градусов, не делая особых усилий на ножовку.
Далее обрежьте противоположную полосу плинтуса, для чего разместите ее в стусле, максимально придавливая к удаленной поверхности.
Придерживайте полосу правой рукой и приближайте нож к левой, выдерживая наклон в 45 градусов.

фото: www.mastertkit.ru

После обрезки углов, состыкуйте между собой плинтуса и проверьте точность скосов. Для обрезки внутреннего угла, режьте багет с лицевой части. Когда вы применяете деревянные галтели, то после обрезки, их нужно будет дополнительно обработать напильником.

Теперь разберемся, как ровно обрезать потолочный плинтус с помощью стусла для внешнего угла:

Прежде чем приступить к внешнему углу, следует сначала полностью разметить внутренний. В противном случае есть вероятность ошибиться с необходимым размером рейки.

Наметьте нужные размеры, для чего рейку прислоните к поверхности потолка.
Установите заготовку в стусло, прижмите ее к удаленной поверхности.
Зажмите планку левой рукой и отрезайте ножовкой угол 45 градусов.
Планку, которая будет с другой стороны, таким же образом вставляем в инструмент и держим ее правой рукой.
Ручка ножовки должна приближаться к вашей правой руке под углом 45 градусов.
Отрежьте заготовку.

После этого проверьте правильность обрезки, прислонив обе рейки к поверхности потолка. При необходимости нужно подкорректировать размеры.

фото: parnikiteplicy.ru

фото: www.stroy-podskazka.ru

Следует отметить, что применять стусло целесообразно, когда наклон между поверхностями составляет 90 градусов, а в противном случае нужно применять другие приспособления.

Как правильно резать углы на потолочных плинтусах. Как правильно резать углы потолочных плинтусов: как с помощью стусла так и без него

Разные материалы и их особенности

. Наиболее прочный материал в сравнении с двумя другими, приведенными ниже, достоинства которого заключаются в твердости, ударопрочности и способности выдерживать определенные механические нагрузки. Тем не менее, деревянные плинтусы (другое название — галтели), наклеиваемые на потолок, также сравнительно легки в обработке – их можно резать (для этого используется ножовка по дереву), покрывать лаком. Дерево придаст теплоту интерьеру. Из минусов можно назвать более высокую, чем у пенопласта, стоимость. Однако и внешний вид деревянные галтели сохраняют дольше, чем пенопластовые.

Пенопласт . Пожалуй, этот материал является самым непрочным – он неустойчив к механическим повреждениям, царапинам и даже несильным ударам. Из плюсов – легкий вес, возможность окрашивания в различные цвета и простота в обработке (его можно резать канцелярским ножом – правда, очень аккуратно).

Пенополистирол . Этот материал можно считать разновидностью пенопласта, правда, его прочностные характеристики несколько выше (экструдированный пенополистирол является более плотным, чем пенопласт). Что касается обработки – пенополистирол так же легко режется обычным острым ножом, и тоже имеет небольшой вес, а это важный фактор при учете нагрузки на стены.

Как вырезать потолочный плинтус в углах без стусла. Использование стусла для резки плинтусов

В плотницком деле нередко используется специальное приспособление из дерева, металла или пластика – стусло. В нем сделаны специальные прорези, которые позволяют провести ровный распил под 90º, 45º, а в более сложных устройствах – еще и под 60º. Существуют и профессиональные стусла, оснащенные поворотным механизмом. В них режущий инструмент можно установить и зафиксировать под каким угодно углом к заготовке. Перед тем, как сделать потолочный плинтус в углах , необходимо разобраться в деталях.

Чтобы вырезать внутренний угол потолочного плинтуса с помощью стусла, необходимо:

Сначала заготовку плинтуса нужно приложить к поверхности потолка и разметить длину.
Теперь кусок плинтуса помещают в стусло в таком положении, как он должен быть размещен на потолке.
Плинтус плотно прижимают к задней стенке стусла.
Придерживают заготовку одной рукой, чтобы она не сместилась во время резки.
Ножовку устанавливают под углом 45º к заготовке.
Обрезают плинтус, контролируя степень нажима ножовки, чтобы не повредить изделие.
Затем переходят к резке ответного куска плинтуса. Его также прикладывают к дальней стенке стусла.
Заготовку прижимают и удерживают рукой, чтобы она не сместилась.
Ножовку устанавливают под углом 45º к заготовке так, чтобы направление отреза было противоположным первому элементу плинтуса.
Отрезают угол плинтуса.

После подрезки потолочных плинтусов в углах переходят к стыковке полученных элементов. Если нарезка была проведена точно, они будут плотно прилегать друг к другу.

Обратите внимание, что начинать резку внутреннего угла плинтуса рекомендуется с лицевой стороны. Тогда линия отреза будет более точной и ровной. Что касается деревянных элементов, то все огрехи на них нужно будет зачистить напильником. Читайте также: ” Как правильно обрезать потолочный плинтус в углах – варианты и способы для плинтусов из разных материалов “.

Рассмотрим, как вырезать внешний угол потолочного плинтуса с использованием стусла:

Начинать разметку и замеры потолочного плинтуса лучше всего с внутреннего угла, и только после его выполнения приступать к резке внешнего угла. В противном случае планка может оказаться короткой, ее не хватит, чтобы заполнить всю длину потолка.
Плинтус прикладывают к потолку и отмечают его длину.
Затем заготовку помещают в стусло и прижимают к передней стенке.
Ножовку размещают под углом 45º и, придерживая заготовку рукой, отпиливают угол.
Аналогичным образом необходимо отрезать противоположную часть внешнего угла.
Заготовку прижимают к передней части стусла.
Ножовку располагают под углом 45º к плинтусу и отпиливают заготовку.

По завершении работы куски плинтуса стыкуют между собой, проверяя, все ли сделано правильно и ровно.

Стоит отметить, что стусло может помочь вырезать уголок потолочного плинтуса как можно ровнее только в том случае, если стены расположены строго перпендикулярно. Если же они неровные, а углы не точные, данное приспособление вряд ли будет полезным. Читайте также: ” Как правильно отрезать угол потолочного плинтуса – правила и способы “.

Видео как Клеить Потолочный Плинтус Как Сделать Угол Стыковка Подрезка Секреты и Тонкости

Как правильно вырезать угол на потолочном плинтусе. Инструкция по устройству угла потолочного плинтуса

В инструкции, как приклеить потолочный плинтус и вырезать угол, четыре важных раздела.

Соединение плинтусов во внутреннем углу, имеющем 90^o.
Зарезание торцов галтели для наружного угла.
Стыковка багета в острых и тупых углах.
Технология фиксации потолочного плинтуса в углах.

Зарезание торца багета в 45 градусов для внутреннего угла

Соединение галтелей в углу, близком к 90^o, не вызывает сложностей, так как торцы правой и левой детали зарезаются под углом 45^o. Для этого можно воспользоваться различными приспособлениями: стусло или чертежом на верстаке или бумаге. Пошагово работы выполняются в следующей последовательности:

правый багет примеряется к стене, после чего разворачивается под левую руку и укладывается к дальней стенке стусла лицевой стороной вверх так, чтобы плоскость, соприкасающаяся со стеной, была прижата к боковой планке приспособления, а вторая лежала на основании;

левой рукой багет плотно прижимается к инструменту;
с помощью прорезей правой рукой зарезается угол в 45^o. Для работы можно использовать ножовку по металлу или полотно от нее. Чем резать различные материалы мы рассмотрели выше;

место реза шлифуется наждачной бумагой, так как отрезать ровно не всегда получается;
по такой же схеме зарезается левый багет, только все делается в зеркальном отражении;

проверяется качество зареза, для чего правая и левая галтель стыкуются в углу. Если зазор минимальный, проводится крепление багета к стене. Прикрепить можно с помощью клея или саморезов, если плинтус тяжелый (гипс, дерево).

Для сведения: про то, как выбрать клей под каждый вид багета, можно почитать в работе « Как выбрать клей для плинтуса ».

Зарезание торцов для внешнего угла

В квартире не всегда можно встретить наружный угол. Однако знать, как сделать угол на потолочном плинтусе с помощью приспособлений в таких ситуациях, все же стоит.

Пошаговый алгоритм работ тот же, что и для внутреннего угла. Единственное, при этом главное, отличие в том, что для внутреннего угла низ галтели длиннее верха, для наружного, наоборот, верх длиннее.

Как стыковать потолочный плинтус. Инструменты для стыковки потолочной галтели

Так как произвести обустройство угловой стыковки потолочного карниза сложнее, сначала следует разобраться, как стыковать углы потолочного плинтуса. Для этого подготовьте следующий набор инструментов: ножовку по металлу или канцелярский нож, стусло, угломер, линейку и карандаш. Для подрезки потолочного плинтуса в нестандартных углах (больше или меньше 90 градусов) применяется строительный нож и сменные лезвия.

Секрет успешной резки потолочного плинтуса состоит в том, что планку рекомендуется срезать также с лицевой стороны, а не только по внешнему краю. Если вы делаете внешний угол, то и с внутренней. Если вы хотите получить стыки не хуже маститых ремонтников, то вам будут полезными такие инструменты, как стусло или электрическая торцовочная пила, которые позволяют добиться высокой точности среза.

Обрезать потолочные плинтуса можно и более экономичными инструментами, такими как ручное стусло или ножовка. Простая пила стоит дешево, работать с её помощью предельно просто, но недостаток такого приспособления состоит в его грубости. Всегда имеется риск испортить материал. К примеру, если вы купили дерево или пластик плохого качества, то изделие во время работы может начать расслаиваться на волокна или крошиться.

Сделать на потолочном плинтусе угол без заусенцев поможет инструмент под названием электролобзик. Преимущество этого инструмента, кроме высокой эффективности и точности работы, – легкость в управлении. Вы можете задать лобзику любое направление движения и проделать максимально качественные срезы.

Однако зачастую под рукой стусла не оказывается, да и в наших квартирах редко встречаются прямые углы. В таком случае вы можете попробовать обойтись только подручными средствами. Из плотной бумаги или картона сделайте трафарет, который будет четко повторять внутренний или внешний угол стены.

Если внутри плинтус полый, то его нереально удержать при обрезке в вертикальном положении руками – нужно соорудить уголок из доступных материалов, в который вы вложите багет, как в стусло. Нет ничего страшного, если уголок получится не идеальным. Можно даже сколотить две доски. Важно, чтобы с их помощью вы могли надежно удерживать молдинг в одном положении.

Далее поместите уголок поверх трафарета таким способом, чтобы конец угла располагался ровно над углом трафарета. Вложите плинтус в угольник и отрежьте его, ориентируясь по трафарету. В отличие от процедуры отрезки со стуслом, полотно ножа или пилы может упираться только в уголок, так что необходимо быть особенно аккуратным и внимательным.

Для работы с пенопластом нет смысла использовать такую сложную технику, как стусло. В этом случае вам понадобиться обыкновенный строительный нож. Главное побеспокоиться, чтобы у него было остро заточенное лезвие, тогда получится сделать качественный срез без расслоения и разрывов материала.

Как правильно вырезать угол багета. Использование лазерного уровня

В современных условиях уже у многих домашних мастеров в инструментальном «арсенале» имеется, которые отлично подходит и для проверки прямизны угла, и разметки багета при формировании как внутренних, так и внешних углов.

Как это выполняется – пошагово рассказывается в следующей таблице-инструкции.

Иллюстрация	Краткое описание выполняемой операции
	Для начала необходимо точно позиционировать сам лазерный уровень. Для этого от угла по линиям стыка пола и стен откладывается одинаковое расстояние, например, по 500 мм. Отмеченные точки соединяются между собой диагональной линией. После этого находят и намечают ее середину. Лазерный уровень устанавливается на полу, включается, а затем размещается так, чтобы задаваемая им вертикальная плоскость (ее проекция в виде лини) проходила через намеченную на диагонали середину и совпадала с углом помещения. Луч должен пройти вертикально по линии угла — это заодно покажет, насколько ровно сформирован угол помещения. По сути – задается плоскость, рассекающая угол помещения ровно по центру. Именно в этой плоскости должен находиться и стык плинтусов.
	При этом уровень должен расположиться так, чтобы проекция этой плоскости высвечивалась и на потолке. Можно зафиксировать полученную линию-биссектрису с карандашными отметками. Но еще лучше – прибор не убирать, так как он поможет точнее отобразить нужную линию реза и на приставленном по месту будущего крепления плинтусе. Наверное, понятно, что следующим шагом на место монтажа устанавливается один багет. Планку необходимо упереть торцевой стороной в стену. Луч от лазерного построителя, пройдя по поверхности плинтуса, причем даже по всем его рельефным выступам, точно покажет линию среза.
	После этого по линии луча, с помощью карандаша или тонкого маркера намечается линия среза.
	По намеченной линии с помощью ножа производится срез угла – ошибиться в данном случае невозможно. Затем точно так же проводятся разметка линии среза и раскрой второго плинтуса.
	Теперь, когда обе детали для формирования угла готовы, их необходимо соединить между собой на месте будущего закрепления. Если стык получился аккуратным, то можно производить монтаж багета на клей. В случае, если между планками образовался небольшой просвет, то торцы плинтуса необходимо подкорректировать ножом.
	При монтаже потолочного плинтуса, сначала приклеиваются планки, формирующие угол, а ровные участки отделки закрепляются в последнюю очередь.
	В случае, если при проведении примерочного совмещения угловой стороны багета другой его конец будет находить на уже закрепленный отрезок плинтуса, следует сразу же отметить требуемую длину, чтобы срезать ее излишек. В этом случае ровный край подрезается просто под прямым углом.
	Чтобы правильно вырезать багет для внешнего угла, необходимо также с помощью лазерного уровня начать разметку с пола. Здесь есть небольшая разница в первичном построении. Вначале просто по линейке прочерчиваются линии, являющиеся продолжением стен. Затем на них от угла откладывается равное расстояние, эти точки соединяются диагональю, на которой определяется центр. Луч направляется на через эту отметку на выступающий угол, также с проекцией этой плоскости на поверхности потолка.
	Далее, к стене и выступающему углу поочередно прикладываются отрезки багета так, чтобы через них проходил луч. По линии проекции производится разметка, а затем – раскрой торцевой части плинтуса. После чего необходимо примерить оба отрезка по месту монтажа, совместив срезы. При необходимости торцы планок корректируются. Если все нормально – переходят к фиксации галтелей на поверхности.

Как резать широкий потолочный плинтус. Виды потолочных и напольных плинтусов, выбор инструментов

Потолочный плинтус

Пластиковые (поливинилхлоридные). Широкие и жёсткие молдинги удобнее резать ножовкой по металлу. Если нужен более щадящий инструмент, используют лобзик.

Пенопластовые (пенополистирольные). Очень лёгкий и пористый материал, который лучше всего резать острым строительным или канцелярским ножом.

Деревянные багеты. Для резки подходят пилы с косозубой заточкой, специально предназначенные для багетов. Также можно использовать ручные или электролобзики.

Напольный плинтус

Деревянные могут быть сделаны из массива или шпона. Для обрезки используют плоские или циркулярные пилы, лобзики.

Пластиковые плинтусы — «опасные» конкуренты традиционному дереву. Легко устанавливаются и режутся обычной ножовкой по металлу.

Алюминиевые плинтусы — последнее слово в дизайне интерьера. Прорезаются обычно электропилой или ручной пилой по металлу.

Как резать углы потолочного плинтуса со стуслом. Как вырезать угол потолочного плинтуса с помощью стусла

Стусло – простой плотницкий инструмент, позволяющий обрезать заготовку под необходимым углом. Чаще всего представляет собой лоток из пластика, дерева или металла с вертикальными прорезями для резки под углом в 90 ° и 45 °. Существуют также и более сложные конструкции стусла – для резки под углами 90, 60 и 45 градусов. Для более профессиональных работ используется стусло с поворотным механизмом, где ножовку можно зафиксировать под любым углом к заготовке.

Как резать потолочный плинтус с помощью стусла – внутренний угол:

Прикладываем плинтус к потолку, отмеряем необходимую длину.
Затем устанавливаем планку плинтуса в стусло так, чтобы положение совпадало с положением плинтуса на потолке.
Планка плинтуса должна быть прижата к дальней стенке стусла.
Держим плинтус левой рукой.
Выбираем такое положение ножовки, когда угол составляет 45 градусов и при этом ручка ножовки максимально сближается с левой рукой.
Режем заготовку, не делая излишнего нажима на пилу.
Следующий шаг – обрезка ответной планки плинтуса. Устанавливаем его также к дальней стенке стусла.
Прижимаем и удерживаем правой рукой.
Выбираем такое положение для ножовки, когда угол 45 градусов и ручка ножовки сближается с правой рукой.
Отрезаем плинтус.

Далее стыкуем обрезанные планки плинтуса и проверяем точность резки. Для более точной ориентировки говорят еще, что для выполнения внутреннего угла необходимо начинать резать с лицевой части плинтуса. Деревянные плинтуса после обрезки, скорее всего, придется еще подогнать напильником.

Как отрезать потолочный плинтус с помощью стусла – внешний угол:

Чтобы не ошибиться с размерами, лучше начать с разметки внутреннего угла, а затем уже вырезать внешний угол. Иначе возможна ситуация, когда планки может не хватить по длине.
Необходимо приложить планку к потолку и наметить размеры.
Устанавливаем планку потолочного плинтуса и прижимаем ее к ближайшей стенке.
Удерживаем левой рукой и выбираем положение для ножовки под углом 45 градусов, когда ручка сближается с левой рукой.
Отрезаем заготовку.
Устанавливаем ответную планку к ближайшей стенке, удерживаем правой рукой.
Устанавливаем ножовку под углом 45 градусов, когда ручка сближается с правой рукой.
Отрезаем заготовку и стыкуем угол.

Обрезка заготовки с помощью стусла подойдет только в том случае, если угол между стенами ровен – 90 градусов. Если же точность оставляет желать лучшего, придется воспользоваться другими способами.

Как вырезать наружный угол потолочного плинтуса с стуслом. Главный секрет резки

Внутренний угол потолочного плинтуса – вот ключ ко всему. Профессионалы знают, что потолочный плинтус срезается по внешним краям и с лицевой стороны (она же внутренняя). Чтобы резать потолочные заготовки было удобнее, используется стусло. Крайне важно выбрать хорошую пилу, которая будет срезать углы быстро и аккуратно. Можете взять обычную ножовку по металлу.

Качественная обрезка потолочного плинтуса невозможна без правильного выбора материалов. Если стены в квартире недостаточно ровные, для состыковки на углах подойдет материал меньшего размера. Благодаря тому, что он достаточно гибкий, углы на потолочных плинтусах получаются более аккуратными. Как отрезать потолочный плинтус больших размеров? Задача упрощается, когда стены идеально ровные.

Следующий момент – как обрезать плинтус в зависимости от его расположения. Правило очень простое: левый всегда прикладывается к стуслу слева, а правый – с правой стороны. Если перепутать очередность, как резать потолочный плинтус, то стыковка станет настоящей проблемой.

Работать с пенопластом проще всего. Давайте рассмотрим, как обрезать потолочный плинтус по всем правилам:

измерив уголки стен, приступаем к работе. Если они идеально ровные и составляют девяносто градусов, вам повезло – достаточно лишь отрезать угол в 45 градусов. Принцип работы со 2-ым отрезком точно такой же;
а как вырезать угол потолочного плинтуса на кривых стыках? Радиус угла между потолочным покрытием и стенами делится на 2;
еще раз акцентируем внимание на том, как правильно резать углы потолочного плинтуса. Багет для приклеивания с левой стороны имеет характерный срез справа, а вот правая галтеля режется слева;
важный вопрос: как резать углы потолочного плинтуса внутри и снаружи? Нижний край всегда выступает над верхним, в отношении внешнего угла все наоборот. Податливый пенополистирол и мягкая фактура делают свое дело – подгонять такие аксессуары намного проще. Повозиться придется разве что с деревянными или пластиковыми деталями;
когда внутренний и наружный угол потолочного плинтуса готовы, планки примеряются на потолок. Их нужно будет подрезать согласно направлению примыкания к поверхности;
если черновая стыковка прошла успешно, галтель приклеивается или прикручивается к стене и потолку. Швы надежно герметизируют.

Как вырезать внутренний угол потолочного плинтуса с стуслом. Использование стусла

Инструмент позволяет резать углы молдинга, расположенные с внешней или внутренней стороны. Поворотный механизм поможет сформировать детали с изгибом в 90 или 45 градусов.

Наружные галтели

Чтобы разобраться, как быстро вырезать и сделать красивым внешний угол, расположенный на потолочном плинтусе, понадобится:

Замерять длину галтели от поверхности стены до точки, где находится уголок.
Поставить на изнанке детали отметку карандашом.
Поместить внешний угол в дно стусла и сделать срез с наклоном 45 градусов.
Выполнить нарезку смежной планки по той же схеме.
Примерять детали и подровнять кончики ножом для идеальных стыков.

На заметку! Наружный элемент должен немного выступать наружу.

Внутренние элементы

Как аккуратно вырезать самому внутренний угол, который находится на потолочном плинтусе? После выполнения разметки работать по следующему алгоритму:

Поставить планку в дно стусла так, чтобы повторить расположение на поверхности.
Прижать плинтус к дальней стенке стусла.
Придерживая изделие, зажать его свободной рукой.
Установить ножовку под углом 45° в выемку и сделать срез.
Обрезать по аналогичному способу смежный элемент.

На заметку! Внутренний угол из ПВХ или пенополистерола можно обрабатывать канцелярским ножиком или ножовкой для металла.

Самостоятельное изготовление стусла

Если инструмента нет, а вы не знаете, как вырезать угол на потолочном плинтусе, сделайте стусло своими руками:

понадобится 3 дощечки. Их крепят в форме П-образного коробка, на стенки которого наносят нужную разметку. По ней выпиливают разрезы для ножовки или ножика;
облегченный вариант поможет выполнить работу аккуратно и без лишних усилий. Две тонкие рейки соединяются гвоздями в форме угла. На листе вычерчиваются отрезки в нужных пропорциях. Шаблон накладывается на уголок, плинтус режется по разметке;
использование подручных предметов. Берите все, у чего есть углы – стулья, коробки, столы, приставленные к стене вплотную.

Совет! Замеры для заготовок для внутренней детали снимайте с крайней точки. При разметке внешнего учитывайте его выступ в комнату, равный ширине.

Видео как вырезать внутренние углы на багетах и плинтусах?

Как обрезать филе в углах без прикуса

Содержание статьи:

Выбор инструмента
Режущая техника
В мантии
По схеме
По наценке
Нет прикуса
Полезные советы

Один из самых сложных этапов монтажа потолочных плинтусов – их правильная обрезка. Только грамотно соединив отдельные элементы на внешних и внутренних углах, вы получите желаемый результат.Филе будут выглядеть эстетично и аккуратно, если их обрезать под прямым углом и закрыть щели. Для выполнения этой задачи используется специальный инструмент (митра). А если его нет, то помогут другие устройства.

Выбор инструмента для резки плинтусов потолка

Чтобы правильно и точно отрезать потолок, нужно использовать подходящий для резки инструмент. Выбирается в зависимости от материала, из которого изготовлены галтели:

Пенополистирол

Экструдированный пенополистирол . Дешевый материал, у которого плотность в несколько раз выше, чем у пенопласта. Из-за этого резать его немного сложнее, поэтому для этой цели используется острый и тонкий нож.

Дерево . Такие плинтусы сложнее обрабатывать, хотя у них много преимуществ (экологичность, долговечность). Они стоят дороже, особенно из твердых пород дерева. Прежде чем вырезать потолочный плинтус из дерева, запаситесь ножовкой.

Кроме инструмента для непосредственной нарезки багета вам понадобится угловая коробка. Это специальное приспособление из дерева, пластика или металла в виде ящика с прорезями по бокам. В него можно вставить ножовку или нож под нужным углом.Таким образом, угол среза получается максимально точным.

Складываем три доски по 5015 см длинным краем в форме треугольной прямоугольной коробки. Обратите внимание, что между боковыми планками и поперечной планкой должен соблюдаться угол в 90 градусов.

С помощью транспортира отмечаем на планках угол 45 градусов. Вместо транспортира можно использовать школьный угольник. В нем один угол составляет 90 градусов, а два других – 45 градусов.

Перед обрезкой углов отметьте вертикальное направление простым карандашом.

Технология резки потолочных плинтусов

Для эффективной и качественной работы нужно выбрать инструмент в соответствии с материалом плинтуса и выбрать способ резки. Если у вас есть митра, то особых сложностей в процессе не возникнет. Если его нет, то возможны два варианта: вырезать по шаблону и замеры на потолке или сделать этот инструмент самостоятельно.

Особенности резки потолочных плинтусов в подрамник

Работать с этим приспособлением необходимо с особой осторожностью, чтобы не затупить инструмент и не оставить зазоры в ненужных местах.В процессе работы мы придерживаемся следующих инструкций:

Закрепляем багет в митре так, как планируется разместить на стене. Сторона, которая будет прижиматься к потолку на митре, должна упираться в боковину.

Вставьте режущий инструмент (ножовку или нож) в необходимый зазор и разрежьте галтель.

Обрабатываем стык потолочного плинтуса и прикладываем к стене для проверки правильности. Литье из пенопласта можно исправить острым ножом, если шероховатость конца около 2 мм.Деревянный плинтус можно просто отшлифовать наждачной бумагой. Для удобства использования его можно приклеить к деревянному бруску.

Техника раскроя потолочных плинтусов по выкройке

Этот метод можно использовать, если у вас ровные углы и вы хотите разрезать багет ровно на 45 градусов. Для этого перед тем, как разрезать потолочный плинтус по углам, нужно на плотной бумаге нарисовать митру. Проводим две параллельные линии и с помощью транспортира отмечаем углы под нужными градусами.

Укладываем филе в этом футляре так же, как и на традиционную митру. Учтите, что вырезать плинтус нужно, держа инструмент строго вертикально.

Правила обрезки плинтусов потолка по разметке

Этот метод применяется для вырезания плинтусов в тех случаях, когда отсутствует угловая коробка или детали, из которых ее можно изготовить.

Для этого сделайте разметку на стене в таком порядке:

Прикладываем багет в угол к месту крепления.

По одному его краю проводим на потолке базовую линию уровня крепления.

Таким же образом наносим скругление на проведенную на потолке перпендикулярную линию и снова рисуем прямую линию с одной стороны. У нас должны получиться два отрезка, которые пересекаются в одной точке.

Снова наносим по очереди два плинтуса и отмечаем на них эту точку.

Повторяем теперь ту же процедуру на стене, чтобы обозначить на изделиях место нарезки снизу.

Соедините две точки линией.Он может проходить под углом 38-45 градусов, так как стены и углы в жилых комнатах часто бывают неровными.

Обрежьте багет по нарисованной линии.

Способ резки потолочного плинтуса без подрезки

Для аккуратной стыковки внутренних углов галтели можно обойтись без угловой коробки.

Работы выполняем в таком порядке:

Багет торцевой частью прикрепляем к листу бумаги и проводим контур выпуклой стороны.Удобнее использовать небольшой отрезок плинтуса (если есть).

Вырежьте получившийся шаблон.

Перенести контур на поверхность багета простым карандашом.

Вырежьте кривую.

При подгонке один плинтус плотно прикладывается торцевой частью к стене, а затем второй.

Если есть небольшие зазоры, то их можно обработать канцелярским ножом или в последствии заделать герметиком.

Полезные советы по раскрою потолочного плинтуса

При работе с угловым коробом необходимо учитывать два момента:

Внутренний угол потолочного плинтуса формируется из двух элементов: первый наматываем справа в митру и разрезаем справа налево, второй накручиваем слева и разрезаем слева направо.

Первую часть внешнего уголка начинаем слева и вырезаем справа налево, вторую часть справа и вырезаем слева направо.

Кроме того, перед раскрой плинтуса нужно знать такие нюансы:

Перед тем как приступить к нарезке багета с помощью угловой коробки, попробуйте отрезать пробную планку, чтобы избежать ошибок.

Правильные замеры можно произвести, измерив длину внутренних углов планки с внутренней стороны, а внешних – от точки внутреннего угла до ширины галтеля во внутреннюю часть помещения.

Если багет устанавливается под натяжным потолком, то крепите его только к стене. Клей ни в коем случае не должен попадать на виниловое полотно.

Окончательную фиксацию плинтуса следует производить только после точной регулировки планки.

Если углы и стены в комнате ровные, то примерку можно производить на полу.

При установке багетов может потребоваться их несколько раз настроить, так что запаситесь инструментом и терпением.

Вместо шаблона и угловой коробки вы можете вырезать угол между стеной и полом или переместив стол к стене. В этом случае на стене, потолке и багете необходимо отметить угол среза торца.

Если вас интересует вопрос, как вырезать потолочный плинтус без подрезки, и у вас нет времени использовать шаблоны, то заранее можно приобрести специальные угловые вставки. Они скроют трещины, но будут выступать и выделяться на покрытии.

Если у вас плинтус из ценных пород дерева, то резать и устанавливать его нужно очень аккуратно, так как большое количество шпатлевки для заделки стыков будет слишком заметно, а покраска багета – неподходящее решение, так как это скроет естественная текстура массива.

Изделия из пенополистирола не нужно подгонять вплотную друг к другу из-за мягкости текстуры, но деревянные и пластиковые модели должны хорошо стыковаться.

Если трапециевидные ниши на стене нужно обвести сверху плинтусом, то простенки стыкуем под углом, отличным от прямой.Плинтус в этом случае срезается под углом, равным половине стыка. Например, если стены стыкуются под углом 120 градусов, то кромку разрезаем под углом 60 градусов.

Как вырезать потолочный плинтус. Посмотрите:

филе: когда использовать их, а когда терять

Филе – одна из тех конструктивных особенностей, для которых, кажется, не существует золотой середины, или, по крайней мере, не является широко известной. Либо деталь лишена их, и большинство или все кромки четко определены, либо разработчик детали решил пойти по противоположному пути, и каждая кромка и угол закруглены с определенным радиусом скругления.

Скругления могут быть полезны в мире дизайна, особенно когда детали предназначены для обработки с ЧПУ, что будет нашим основным допущением в следующих примерах. В этой статье будут рассмотрены случаи, когда скругления – плохая идея, хорошая идея и абсолютно необходимые (подсказка: скругления углов), так что вы можете начать настраивать свои проекты, чтобы сделать их более рентабельными и более простыми в изготовлении.

Где не нужно филе

Прежде чем говорить о вариантах использования филе, проще всего исключить несколько мест, где они вам не нужны, потому что слишком много чего-то никогда не бывает хорошо.

Детали для 3D-печати

Поскольку 3D-печать – это аддитивный процесс, нет необходимости проектировать деталь, предполагая, что инструмент должен будет перемещаться вокруг нее и удалять материал, а дизайнер имеет гораздо больше свободы в использовании сложной и необычной геометрии. Скругления иногда добавляют для снятия напряжений в областях с резкими изменениями геометрии, но помимо этого в них нет особой необходимости. Карманы и внутренние элементы на печатных деталях могут быть угловыми или остроугольными, и вы даже можете иметь полости, полностью закрытые окружающим материалом!

Также имейте в виду, что если вы в конечном итоге перейдете от 3D-печати к другому процессу, например, механической обработке, очень важно начать планировать ограничения этого процесса на ранней стадии, чтобы сэкономить время и деньги в будущем.

Нижние края

Скругление нижних краев карманов, стенок или выступов можно использовать для улучшения эстетики детали или увеличения прочности элементов (за счет снижения концентрации напряжений). Однако скругление в этих местах требует использования концевой фрезы со сферической головкой и всегда будет делать вашу деталь дороже, чем детали с квадратным дном. Это связано с тем, что для программирования такой геометрии обычно требуются операции трехмерной обработки (для набора которых требуется больше времени). Кроме того, шаровые концевые фрезы по своей природе более хрупкие, чем их квадратные аналоги, и должны обрабатывать их гораздо медленнее.

Кстати, скругление нижнего края детали создаст необходимость в другой установке крепежа, что также увеличит стоимость производства детали.

Где можно использовать филе

В следующем разделе будет представлено несколько примеров, когда скругление может пригодиться, хотя в нем нет необходимости. Однако помните, что скругление деталей с ЧПУ увеличивает время программирования и станка, а, следовательно, и стоимость.

Косметические края лица

При проектировании детали с косметическими гранями, скругление краев этих областей может быть хорошим способом придать вашей детали вид, когда ее грани плавно переходят вместе, а не резкие переходы.

Смягчение кромок

Добавление скруглений может предотвратить травмы от острых краев, если с вашими деталями придется часто обращаться, особенно если они вырезаны из металла. В любом случае механики обычно вручную ломают все острые кромки, поэтому, если вы не любите идеально закругленные кромки или ваши детали не имеют эргономических характеристик с закругленными участками, возможно, лучше воздержаться от этого, чтобы сэкономить пару долларов.

Вставка пальца / фиксатора

Заставить установочный штифт войти в отверстие для прессовой посадки или застежку для совмещения с его резьбовым соединением с внутренней резьбой может быть непросто, если посадка плотная.Обычно небольшая фаска (читай: фаска) добавляется по краю отверстия, чтобы облегчить вставку, хотя при желании также может помочь скругление.

Если галтели абсолютно необходимы

В этом заключительном разделе исследуются три случая, в которых скругления необходимы для обработки детали с ЧПУ.

Внутренние кромки между вертикальными стенами

Для резки за счет высокоскоростного вращения все инструменты с ЧПУ круглые и осесимметричные, поэтому вырезать квадратный угол между двумя вертикальными стенками буквально невозможно.Фактически, любая кромка, на которой две вертикальные стенки встречаются под углом менее 180 °, требует добавления галтеля. Это наиболее частая часть обратной связи DFM, которую мы можем дать здесь, в Fictiv, о деталях, предназначенных для ЧПУ.

Внутренние кромки между угловыми / органическими поверхностями

Как и в первом случае в этом разделе, кромки между угловыми или органическими поверхностями с углом между ними менее 180 ° также нуждаются в скруглениях. Если эти кромки не совсем вертикальные, они будут обрезаны концевой фрезой, а радиус этого инструмента будет наименьшим размером сопряжения, которое можно оставить между поверхностями.

Вертикальная стена + угловая / изогнутая / органическая поверхность

В сочетании первого и второго случаев вам нужно будет включить скругления, когда вертикальная стена на вашей детали встречается с наклонной, изогнутой или органической поверхностью под ней. Поначалу это может быть немного сложно рассуждать, но если вы вообразите, как квадратная или сферическая фреза режет заподлицо вдоль стены, вы можете представить себе, как всегда будет оставаться материал между стеной и поверхностью под ней, если только эта поверхность не идеально плоский и перпендикулярно инструменту.

Стандарты фиктивных

Теперь, когда вы понимаете общие аргументы за и против использования филе, есть два основных стандарта, которых следует придерживаться, если вы будете производить детали на платформе Fictiv.

Минимальный размер скругления

Самым маленьким фрезерным инструментом, который по умолчанию имеется в наличии у наших поставщиков, является концевая фреза 1/32 дюйма (квадратная и сферическая). Это чуть меньше 0,8 мм в диаметре, что означает, что наименьшее скругление, которое он может создать, составляет 0,4 мм.

Размер скругления vs.Глубина резания Концевые фрезы

бывают стандартной длины, кратной их диаметру, но есть предел достижимой длины из-за вибрации инструмента и вибрации, превышающей определенное соотношение. Материал также играет здесь роль – гораздо легче вырезать глубокий карман в пластике или алюминии с ЧПУ, чем в более твердом материале, таком как сталь. Для скруглений это означает, что они должны быть определенного размера в зависимости от того, насколько глубокий надрез необходим для выполнения элемента, на котором они включены.Максимальная глубина пропила Fictiv составляет:

Стали: диаметр инструмента в 5 раз (размер скругления в 10 раз)
Пластмасса / алюминий: 10-кратный диаметр инструмента (20-кратный размер скругления)

В целом, мы рекомендуем придерживаться макс. Диаметра инструмента в 3-5 раз, чтобы избежать ударов по наклейке, вызванных чрезмерным машинным временем.

Основные выводы

Надеюсь, эти указатели помогли вам прояснить мир филе. Особенно в случае обработки с ЧПУ, знание того, когда и когда не использовать эти функции, является абсолютно важным: это может сэкономить ваше время и переписку с вашим производителем, повысить функциональность детали и привести к гораздо более дешевой детали в целом.Даже в тех случаях, когда вы в настоящее время не разрабатываете дизайн для обработки, все же рекомендуется следовать этим рекомендациям, если вы когда-нибудь решите это сделать. Теперь, когда у вас есть необходимые знания, поделитесь ими с друзьями и начинайте филе!

2012 Справка по SOLIDWORKS – Обзор сопряжения

Скругление / Скругление создает скругленную внутреннюю или внешнюю грань детали. Вы можете скруглить все кромки грани, выбранные наборы граней, выбранные кромки или контуры кромок.

Типы филе

Подробную информацию о создании этих скруглений см. В разделе PropertyManager Сопряжение.

Скругление с постоянным радиусом

Скругление с несколькими радиусами

Закругление углов

Сетбэк Филе

Полное круглое филе

Скругление с переменным радиусом

Лицевая кромка

Обрезка углов на деталях, изготовленных методом литья под давлением

Методы производства

Вы также должны понимать, что ограничения обработки могут привести к тому, что эти рекомендации не будут применены, потому что, если не используются альтернативные методы производства, внутренние углы в любой полости формы не могут быть меньше, чем радиус концевой фрезы, используемой для их обработки, что является вашим Цитата Protolabs наглядно проиллюстрирует.

Что это за методы производства? Давайте рассмотрим другую конструкцию пресс-формы, на этот раз для изоляционного рукава для медицинского устройства длиной в палец.«Охватываемая» часть формы представляет собой алюминиевую вставку, напоминающую форму мороженого, с плавными изгибами и конусами, которые легко обрабатываются и облегчают выталкивание деталей. Охватывающая часть формы – деталь, которая будет формировать внешнюю часть изоляционной втулки – также удобна для литья под давлением, но, к сожалению, ее сложно изготовить обычными методами из-за ее глубины и узкого поперечного сечения.

Нельзя сказать, что это невозможно, просто это будет стоить немного дороже. Электроэрозионная обработка, или электроэрозионная обработка, представляет собой бесконтактный процесс, в котором используются искры высокой энергии для эрозии или «сжигания» металла, и часто используется для создания деталей, которые нельзя обработать другим способом.Для этого требуются электроды, инструменты, обычно сделанные из графита или медного сплава, которые были обработаны в форме, обратной форме прожигаемого элемента. И электрод, и заготовка изнашиваются в процессе электроэрозионной обработки (хотя электроды изнашиваются гораздо медленнее), поэтому для выполнения большинства работ необходимо обрабатывать ряд инструментов.

Такие полости пресс-формы, как эта, довольно легко поддаются электроэрозионной обработке, но все эти дуговые разряды, промывка и вращение по орбите делают ее недопустимо медленной для большинства сценариев литья с быстрым поворотом.Вот почему многие производители пресс-форм, в том числе Protolabs, изготавливают вставки с болтовым креплением для изготовления деталей сложной геометрии. В нашем примере с медицинским устройством конические части и выступ охватывающей части, вероятно, будут фрезерованы на обрабатывающем центре с ЧПУ и прикреплены болтами к квадратному карману на охватываемой части инструмента, также сконструированного с использованием собранных компонентов. А для переносного футляра для электроники карманы, вероятно, будут сформированы из кусков алюминия с привинченными болтами с узкими каналами между ними, образуя шахматный узор, через который может течь расплавленный пластик.В обоих сценариях правильные радиусы (и углы уклона) должны применяться во всех компонентах пресс-формы, обеспечивая целостность детали и легкий выброс детали.

Геометрия детали

Многие детали имеют хорошее оребрение. Возьмите тонкий плоский кусок полипропилена или АБС-пластика и поверните его. Довольно просто, да? Чтобы повысить прочность пластиковых деталей, дизайнеры часто увеличивают толщину стенок. Однако это может привести к оседанию детали, усадке и образованию пузырей, и этого следует избегать.Лучшей альтернативой является использование сотового рисунка на тонких поперечных сечениях или серии коротких вертикальных ребер, выровненных в направлении сил изгиба детали. Это делает пластиковые детали более жесткими и значительно увеличивает их конструктивную прочность – в случае корпуса сервомотора основание и крышка изделия должны иметь ребра, чтобы сделать его прочным, но легким, а его содержимое защищено от всех возможных неудач. Просто помните, что все углы ребер – как внутри, так и снаружи – должны иметь соответствующий радиус.

Если все эти округления и филе кажутся хлопотными, не волнуйтесь; большинство систем САПР быстро справляются с такими задачами. И Protolabs поможет, выделив потенциальные проблемные области в разделе «Дизайн цитаты для технологичности» (DFM).

Также важно понимать, что правила проектирования, подобные описанным здесь, созданы для того, чтобы их нарушать – сырье, размер детали, геометрия элемента и количество продукции – все это играет роль в проектировании детали, что является одной из причин, по которой тщательный анализ DFM и совет кого-то, кто хорошо разбирается в этой области, является важным шагом в любом проекте литья под давлением.

скруглений и фасок – как выбрать?

У каждой производственной компании есть два основных конкурирующих отдела – один, который занимается дизайном продукта, и другой, который производит эти продукты в соответствии с дизайном.

Если оба этих соперника не на одной странице, тогда будут злословие и показания пальцем. Поверьте, это легко может перерасти в нечто худшее.

Мы можем устранить этот разрыв, если инженеры-конструкторы будут учитывать определенные производственные соображения при разработке продукта.В этой серии публикаций мы рассмотрим рекомендации для инженеров-проектировщиков. Начнем со скруглений / закруглений кромок и фаски.

В чем разница между скруглением и фаской?

Основной однострочный ответ на этот вопрос: Скругления – это скругленные углы деталей снаружи или внутри.

Скругления обеспечивают лучшую текучесть деталей и распределяют напряжение по границе. Такие факторы, как концентрация низкого напряжения, устранение острых кромок, которые могут привести к травмам во время сборки и проверки, делают эту операцию обработки значимой при проектировании деталей.

С другой стороны, фаска – это наклонный / скошенный угол или кромки. В отличие от галтели, когда дело доходит до концентрации напряжений, фаска не может быть предпочтительной, поскольку у них острые углы.

Фаска на отверстии используется как ввод для штифтов и винтов. В таблице ниже описаны практические различия и проблемы, возникающие при сравнении операций скругления и снятия фаски.

Когда вам понадобятся скругления и фаски?

Некоторые инженеры-конструкторы склонны указывать кромки скругления в своих трехмерных CAD-деталях, не задумываясь о проверке технологичности и усилий при обработке.Это часто приводит к ненужным затратам на обработку.

По сути, дизайнеры должны мыслить как машинисты, если вы хотите снизить производственные затраты. Мы подробно обсудим, когда использовать скругления / фаски, а когда нет.

На каждую функцию, которую мы добавляем в деталь, будет указана цена.

Кромки детали.

Начинающие инженеры-конструкторы часто задаются вопросом, что делать с краями. Они требуют скругления или фаски, или я могу оставить их острыми? Этот вопрос важен, когда дело касается цеха.

Для безопасного обращения с деталями обязательно сломайте все острые края.

Внутренние вертикальные края

Практически невозможно получить острый внутренний угол, если изделие фрезеровано на ЧПУ.

Это потому, что материал вырезается круговым прядильным инструментом, который оставляет радиус при каждом повороте на углах. Таким образом, для внутренних краев скругление должно иметь элемент в пределах разумного.

Когда мы проясним это, ваш следующий вопрос должен заключаться в том, каков радиус скругления? Лучше всего, чтобы радиус внутренних краев был немного больше, чем у режущего инструмента, который будет использовать ваш механик.

Наружные края

В зависимости от требований к конструкции вам необходимо позвонить, выбрать ли кромку со скруглением или фаску.

Если внешний вид не важен для вашего дизайна, вы можете сломать острые углы простым снятием фаски. В любом случае снятие фаски – это обычная практика обработки.

Если вы хотите придать вашему продукту более привлекательный вид, вы можете сделать скругление по краям, но не забывайте размер радиуса. Чем больше радиус, тем меньше проблема.

Большинство интернет-ресурсов часто упускают из виду требование скругления для наклонных или наклонных поверхностей.

Приведенное выше объяснение относится только к вертикальным стенам, но когда дело доходит до наклонных поверхностей, вам необходимо понимать, как можно обрабатывать контуры в общем 3-осевом ЧПУ. Угловая поверхность требует того, что вы можете назвать 3D-обработка .

Первой операцией будет черновая обработка концевой фрезой, а затем чистовая операция шаровой концевой фрезой.Когда шаровая концевая фреза приближается к углу, она уходит по краям.

Фаска на отверстии:

Рекомендуется снять фаску по краям отверстия. Это поможет более плавно перемещать булавки и вставлять застежки.

Как использовать филе кадра • Обрамление 4 самостоятельно

Поиск F4Y

Категории продуктов

Выберите категорию «Fanfare» Цветные заставки для фоторамок (11) Цветные Splash-рамки для фотографий «Fanfare» (11) Команда «Fanfare» Цветное литье по оптовой цене (11) Образцы и чипы для цветной рамы команды «Fanfare» (11) 4-слойный (одинарный) коврик из музейной тряпки (2) Бескислотный вспененный картон (12) Бескислотный вспененный картон в листах и картонных коробках (10) Акриловые и пенопластовые плиты для вашей рамы (4) Акриловые защитные экраны (6) Акриловые, пенопластовые и матовые плиты, подходящие для вашей рамы (4) Угловые образцы и чипы в бамбуковом стиле (11) Молдинги в бамбуковом стиле по оптовой цене ( 11) Молдинги для фоторамок в бамбуковом стиле (11) Рамки для картин в бамбуковом стиле (11) Угловые образцы и чипы в черной рамке (53) Образцы в углах из черной имитации дерева (15) Молдинги из черной имитации дерева (14) Черные молдинги из имитации дерева по оптовой цене (14) ) Черные рамы для картин из искусственного дерева (14) Черный на черном поролоновом боа rd (3) Черные рамы для картин (53) Угловые образцы из имитации дерева из бронзы (3) Молдинги из имитации дерева из бронзы (3) Молдинги из имитации дерева из бронзы по оптовой цене (3) Рамы для картин из имитации дерева из бронзы (3) Принадлежности для холста и рукоделия (2) Прозрачный акрил (2) Промежуточные молдинги по длине (176) Клеи для холодного монтажа для обрамления картин (5) Расходные материалы для хранения и архивирования (4) Покрытие и защита содержимого рамы (8) Матовая доска с черным серповидным сердечником – Полноразмерные листы 32 ″ x 40 ″ ( 2) Полумесячная тряпка (архивная) Матовая доска – полноразмерные листы 32 ″ x 40 ″ (6) Белые оконные коврики на заказ (2) Угловые образцы и чипсы с отделкой из темного ореха (8) Молдинги под темный орех по оптовой цене (8) Темный орех Отделка молдингов для фоторамки (8) Рамы для картин с отделкой под темный орех (8) Декоративная матовая доска с синим (3) Декоративная матовая доска коричневого и коричневого цветов (2) Декоративная матовая доска в серых и черных тонах (7) Декоративная матовая доска в зеленых тонах (3) Декоративная матовая доска Розовый и фиолетовый (1) Декоративный коврик Красный и апельсин (2) Де Декоративная матовая доска Белые и не совсем белые (7) Декоративная матовая доска желтого и горчичного цветов (2) Средства проектирования и измерения (4) Двусторонние ленты и малярные ленты (7) Металлические рамы эконом-класса (15) Очки Флетчера (4) Поплавок Образцы углов рамы и стружки (40) Молдинги рамы поплавка (43) Молдинги рамы поплавка по оптовой цене (43) Рамки поплавка (51) Пенопласт (стандартный) (12) Инструменты для резки и формовки пенопласта (14) Подарочные сертификаты Framing4Yourself ( 1) Полностью собранные готовые рамы для картин (2) Подарочные карты (1) Резаки, чистящие средства и прокладки для стекла и пластика (14) Образцы уголков, имитирующих дерево, золото и серебро (4) Молдинги, имитирующие дерево, золото и серебро (4) Имитация золота и серебра Деревянные молдинги по оптовой цене (4) Золотые и серебряные рамы для картин, имитирующие дерево (4) Угловые образцы и кусочки золотой рамы (22) Золотые молдинги по оптовой цене (17) Золотые молдинги для фоторамок (22) Золотые рамы для картин (22) Половинные размеры Листы полумесяца декоративная обычная матовая доска 20х32 (11) шт. для чистки акрила (8) Рамы для детских комнат – угловые образцы и чипы – отключены (7) Logan Points (7) Угловые образцы и чипы с отделкой из красного дерева (14) Молдинги с отделкой из красного дерева по оптовой цене (14) Молдинги для фоторамок с отделкой из красного дерева (14) Рамы для картин с отделкой из красного дерева (15) Рамы для картин из клена / натурального дерева (10) Оптовые цены на молдинги из клена и натуральной отделки (7) Молдинги для рамок из клена и натурального дерева (10) Образцы и чипы для углов из клена (10) Лезвия для резки матов (8) Резаки для циновок (10) Принадлежности и принадлежности для резки циновок (7) Наборы матов и обрамления (3) Молдинги рамы среднего черного цвета Оптовая цена (27) Молдинги среднего черного цвета 1-1 / 4 ″ – 2 ″ (26) Металлические молдинги рамок для картин по длине (11 ) Монтажные инструменты и принадлежности (3) Узкие молдинги с черной рамой Оптовая цена (20) Узкие черные молдинги шириной 3/4 ″ – 1-1 / 8 ″ (19) Образцы углов из натуральной имитации дерева (6) Молдинги из натуральной имитации дерева (6) Молдинги из натурального дерева по оптовой цене (6) Рамы для картин из натурального дерева (6) N Металлические рамы ielsen в цветах (21) Неслепящий акрил (2) Принадлежности для обрамления ящиков и коробок с тенями (6) Каркасы Старого Света по оптовой цене (4) Рамы Старого Света – угловые образцы и чипы (8) Рамы Старого Света (4) Молдинги рамок для картин в стиле Старого Света (4) Образцы и фишки углов для декоративных рамок (15) Рамки для картин из имитации дерева (1) Декоративные молдинги по оптовой цене (14) Молдинги для декоративных рамок (14) Декоративные рамы для картин (14) Прочие товары с распродажей (2) Пакеты услуг и комплекты (14) Пакеты инструментов и оборудования (1) Комплекты и комплекты для изготовления фоторамок (6) Принадлежности и принадлежности для изготовления фоторамок (12) Длина молдингов для фоторамок (635) Рамки для картин (1328) Оборудование для подвешивания картин (9) Инструменты для подвешивания картин (5) Проволока для подвешивания картин (1) Предварительно вырезанные белые оконные коврики стандартных размеров – 12 шт. (2) Матовая доска предварительно заданных размеров стандартных размеров (12 шт. В упаковке) ( 3) Альтернативы презентации (3) Обычный пенопласт в листах и картонных коробках (10) Ремонт и Расходные материалы для восстановления (3) Образцы углов рамы в деревенском стиле и фишки (28) Молдинги в деревенском стиле по оптовой цене (26) Молдинги для рам для картин в деревенском стиле (27) Рамы для картин в деревенском стиле (27) Самоклеящаяся пена (3) Образцы углов рамы для теней и холста И фишки (20) Shadowbox и холсты по оптовой цене (20) Shadowbox и холсты для фоторамок (19) Shadowbox и холсты для картин (21) Серебряные и серые угловые образцы и фишки (8) Серебряные и серые молдинги по оптовой цене (8) Серебристые и серые молдинги для рамок (8) Серебряные и серые рамы для картин (12) Натяжные планки для холста (7) Ленты и клеи для крепления произведений искусства (9) Инструменты для зажима рамок (7) Инструменты для резки акрила (2 ) Инструменты для соединения рам для картин (9) Инструменты для распиловки и шлифования рам для картин (4) Инструменты для защиты содержимого рам для картин (22) Без категории (119) Незавершенные рамы для картин из ясеня (4) Незавершенные лепные украшения из вишни по оптовой цене (100 футов ) (3) Незаконченная картина с вишней Рамы (4) Незаконченные внешние молдинги (5) Незаконченные молдинги с плоским торцом (5) Незаконченные молдинги из тополя по оптовой цене (100 футов) (4) Незаконченные рамы для картин из тополя (4) Незаконченные молдинги из красного дуба по оптовой цене (100 футов) ( 4) Необработанные рамы для картин из красного дуба (4) Необработанные молдинги с одной канавкой (5) Незаконченные молдинги для откосов и каналов (5) Необработанные молдинги из ореха по оптовой цене (100 футов) (3) Необработанные рамы для картин из грецкого ореха (4) Необработанные молдинги из ясеня по оптовой цене Цена (100 футов) (4) УФ-защитный акрил (2) Образец и чипы с отделкой из орехового дерева (11) Молдинги рамы с отделкой под орех Оптовая цена (12) Молдинги с отделкой под орех (11) Рамки для картин с отделкой под орех (12) Угол белой рамки Образцы и чипы (11) Белые молдинги по оптовой цене (11) Белые молдинги для фоторамок (11) Белые рамы для картин (11) Широкие черные молдинги Оптовая цена (8) Широкие черные молдинги 2-1 / 8 ″ -3-1 / 2 ″ (9) деревянных вставок для циновок (6) деревянных вставок каркаса (для циновок) (6)

Учебники

УчебникиВыберите категориюО нас (5) Купоны (1) Как использовать наш веб-сайт (3) Новые и поступившие в продажу (1) Создание фоторамок как бизнес (1) Советы и методы создания фоторамок (32) Продукт Сравнения (7)

Расширенная разбивка инструмента SOLIDWORKS Fillet Feature Tool

Скругление – одна из самых старых функций в программе SOLIDWORKS.Он был включен в программное обеспечение, когда продукт был впервые выпущен еще в 1995 году. Большинство пользователей SOLIDWORKS создавали модели с использованием функции скругления, но многие пользователи не знакомы с некоторыми замечательными опциями, доступными в функции скругления. В этой серии из двух частей мы немного углубимся в некоторые из этих замечательных возможностей, позволяющих сэкономить время.

Рисунок 1. Команда «Сопряжение» на панели инструментов «Элементы».

Руководство / FilletXpert

При первом создании элемента «Скругление» в программе вам будет представлен переключатель в верхней части диспетчера свойств с надписью «Manual / FilletXpert.”

Рис. 2. Переключатель Вручную / FilletXpert.

FilletXpert – один из многих инструментов Xpert, доступных в программном обеспечении. Эти инструменты Xpert можно использовать для помощи в создании функций и в поиске и устранении потенциальных проблемных областей в ваших моделях программного обеспечения.

Рис. 3. Различные инструменты Xpert в программе SOLIDWORKS.

В сегодняшней статье мы сосредоточимся на параметрах ручного скругления, а не на FilletXpert.

Одна важная вещь, которую следует отметить в отношении переключателя FilletXpert, заключается в том, что параметр FilletXpert доступен только , когда вы работаете с моделями, которые имеют одну единственную конфигурацию.Если ваша модель имеет более одной конфигурации, опция FilletXpert будет недоступна.

Рис. 4. FilletXpert недоступен при работе с деталью, имеющей несколько конфигураций.

Тип скругления

После щелчка по значку «Сопряжение» на панели инструментов «Функции» вам будет предложен выбор из четырех различных типов сопряжения.

Рис. 5. Четыре различных типа сопряжения.

В сегодняшней статье мы рассмотрим каждый из этих четырех типов филе.Но прежде чем мы это сделаем, давайте рассмотрим два варианта, которые вы увидите каждый раз при создании скругления, независимо от того, какой тип скругления вы выберете для создания: «Касательное распространение» и «Предварительный просмотр».

Параметры предварительного просмотра

В программе есть три варианта предварительного просмотра скругления: «Полный просмотр», «Частичный просмотр» и «Без предварительного просмотра».

Рисунок 6. Три варианта предварительного просмотра. «Без предварительного просмотра» – опция по умолчанию; Рекомендуется «Полный предварительный просмотр».

В следующем примере детали для скругления выбрано каждое из шести ребер. Установка опции для предварительного просмотра даст результаты, показанные на Рисунке 7.

Рисунок 7. Результаты использования опций предварительного просмотра программного обеспечения.

Как показано на Рисунке 7, опция «Без предварительного просмотра» выделяет только те края, которые вы выбрали. Параметр «Частичный предварительный просмотр» выделяет все выбранные кромки и показывает предварительный просмотр одного скругления. Параметр «Полный предварительный просмотр» показывает все выбранные кромки выделенными и показывает предварительный просмотр каждого создаваемого сопряжения.

Параметр «Без предварительного просмотра» является стандартной настройкой по умолчанию, но рекомендуется использовать параметр «Полный предварительный просмотр», чтобы гарантировать предсказуемые и успешные результаты функции сопряжения. Однако, если у вас есть функция сопряжения с довольно большим количеством сопряженных кромок (более 50), изменение параметра предварительного просмотра на «Частичный предварительный просмотр» или «Без предварительного просмотра» может быть рекомендовано для достижения лучшей производительности (поскольку вам не придется ждать для предварительного просмотра всех 50 скругленных кромок).

Распространение по касательной

Опция «Касательное распространение» – одна из самых мощных и полезных опций, включенных в функцию сопряжения.

Рисунок 8. Включение опции касательного распространения.

При выборе этого параметра вы можете создать единое сопряжение, и любые касательные кромки или касательные грани, с которыми встречается это сопряжение, также будут автоматически сопряжены. Это может значительно сэкономить время, так как часто не нужно выбирать эти дополнительные кромки или грани.

Давайте рассмотрим пример использования функции «Сопряжение постоянного размера».

Рис. 9. Пример включения (вверху) и включения (внизу) опции «Касательное распространение».

На Рисунке 9 вы можете видеть результаты включения и выключения «Касательного распространения». Если этот параметр отключен, вы можете выбрать одну кромку, а – только , которая скруглена. Однако, когда вы включите эту опцию, вы увидите, что любая касательная кромка, с которой встречается исходная кромка, автоматически скругляется с тем же значением, что и исходная кромка. В этом простом примере результатом выбора одной кромки является скругление 12 кромок. Это отличная экономия времени, и ее следует включать по умолчанию, хотя в некоторых редких случаях вы можете получить более желаемые результаты, отключив ее.

Опции «Касательное распространение» и предварительный просмотр скругления доступны для всех четырех типов скруглений в программном обеспечении. Далее мы более подробно рассмотрим четыре различных типа скруглений, начиная с «скругления постоянного размера».

Скругление постоянного размера

Скругление постоянного размера – это тип скругления, наиболее часто используемый большинством инженеров. Вы просто выбираете кромку для скругления, и к выбранной геометрии добавляется элемент сопряжения.Термин «Постоянный размер» означает, что скругление будет иметь одинаковое значение на протяжении всей продолжительности выбранного края.

Рис. 10. Наиболее распространенный тип скругления известен как «скругление постоянного размера».

Большинство людей знакомы с этими основными функциями сопряжения постоянного размера, но что еще вы можете сделать с помощью этой команды?

Выбор кромок и выбор граней

При использовании «Сопряжения постоянного размера» вы можете выбрать кромки или грани для сопряжения.Когда вы выбираете одну кромку, только к ней применяется скругление. Когда вы выбираете одну грань, ко всем ребрам , которых касается эта грань, будут применены скругления.

Рис. 11. Выбор одной кромки по сравнению с выбором одной грани в «Сопряжении постоянного размера».

Как вы можете видеть на рисунке 11, когда вы выбираете одну кромку, скругление применяется только к этой кромке. Но когда вы выбираете одну грань, ко всем ребрам , касающимся этой грани, применяются скругления.Это может быть хорошим ярлыком, особенно при работе с закругленными или круглыми гранями.

Скругление с несколькими радиусами

При работе со скруглением постоянного размера у вас есть возможность выбрать более одной кромки или грани в одной команде. Переключая параметр «Скругление с несколькими радиусами», вы можете указать разные значения для каждой из этих выбранных кромок.

Рис. 12. Включение опции «Скругление с несколькими радиусами» в «Скругление постоянного размера».”

После того, как вы включите опцию «Скругление с несколькими радиусами», выноска появится на каждой из кромок, выбранных для скругления. На рисунке 12 для скругления выбрано шесть кромок. Включив параметр «Скругление с несколькими радиусами», мы смогли установить два из этих скруглений с радиусом 1,25 дюйма, два с радиусом 0,50 дюйма и два с радиусом 0,25 дюйма.

Все это можно создать в одном элементе, что является отличным способом сэкономить время, а также сохранить красивое и аккуратное дерево функций.

Варианты асимметричного скругления

В SOLIDWORKS 2015 к параметру «Сопряжение постоянного размера» был добавлен новый параметр, известный как параметр «Асимметричный». Этот замечательный инструмент позволяет создать скругление путем ввода двух чисел и создания некруглого профиля для скругления.

Рис. 13. Использование опции «Асимметричное скругление» в «Скруглении постоянного размера».

Используя параметр «Асимметричное скругление», показанный на рисунке 13, мы смогли установить тип профиля «Эллиптический» и установить для большого радиуса значение 0.5 дюймов и малый радиус до 0,25 дюйма. Некоторые другие типы профилей, которые дают аналогичные (но немного разные) результаты, – это «конический Rho» и «непрерывная кривизна».

Рис. 14. Три типа профилей, доступных для «асимметричного» скругления.

Эти усовершенствования «скругления постоянного размера» значительно экономят время. Раньше, если вы хотели создать пять различных асимметричных скруглений, вам приходилось использовать пять разных команд «Скругление грани». Теперь вы можете создать все пять скруглений в одной команде, используя «Сопряжение постоянного размера» и гораздо более интуитивно понятную систему для ввода размерных значений.

Параметры понижения

Иногда при создании сопряжения постоянного размера возникает ситуация, когда для достижения желаемого результата требуется, чтобы три сопряжения с разными значениями радиуса пересекались в одном углу.

Рис. 15. Элемент «Скругление постоянного размера» с тремя скруглениями с несколькими радиусами, пересекающимися в одном углу.

На Рисунке 15 вы можете видеть, что «Сопряжение постоянного размера» было создано с тремя выбранными кромками. Включена опция «Скругление с несколькими радиусами», и каждая из трех кромок имеет разное значение радиуса.Три скругления встречаются в одном углу.

Вы также заметите, что опции «Параметры снижения» не были включены. Эти параметры используются, когда у вас есть угол, в котором несколько скруглений сходятся вместе, и вы хотите указать «переход» в эту угловую область. Выбрав вершину, в которой пересекаются края, а затем указав расстояние от угла, где вы хотите, чтобы началось смешение, вы можете создать угол с гораздо более эстетичным результатом.

Рисунок 16.Включение «параметров снижения» для сглаживания угла.

После выбора вершины пересечения в поле выбора «Параметры возврата» вам будет предложено ввести размер в каждом из трех направлений пересекающихся ребер. Увеличивая или уменьшая это число, вы можете регулировать расстояние между началом перехода и скругленным углом, пока не будет достигнут желаемый результат.

Рис. 17. Окончательные результаты сглаживания угла с помощью «Параметры отступа.”

Параметры сопряжения

Внизу диспетчера свойств «Сопряжение постоянного размера» есть раздел «Параметры сопряжения», который содержит некоторые окончательные параметры, которые следует рассмотреть.

Рисунок 18. Раздел «Параметры скругления» в нижней части диспетчера свойств «Сопряжение постоянного размера».

Выбрать сквозные грани

Первый параметр «Выбрать сквозные грани» позволяет выбрать кромки, которые скрыты за твердыми гранями модели.Обычно для модели необходимо настроить отображение на «Каркас» или «Видимые скрытые линии», чтобы вы могли выбрать кромки, которые закрыты гранью модели. Но при работе в команде «Сопряжение» с включенной опцией «Выбрать через грани» вы можете выбирать эти кромки прямо через модель, даже если модель отображается в режиме закрашивания. Это отличная экономия времени, поскольку вам не нужно вращать модель, чтобы выбрать эти скрытые кромки.

Функции Keep

Следующая опция «Сохранить элементы» будет влиять только на элемент, который пересекается вновь созданным элементом сопряжения.Типичным примером этого может быть небольшой выступ у края модели.

Рис. 19. Скругление, полностью охватывающее выступ, даст разные результаты в зависимости от настройки «Сохранить элемент».

На рисунке 19 вы можете увидеть небольшую круглую бобышку возле края модели. Скругление достаточно велико, чтобы полностью охватывать диаметр круглого выступа. При включенной опции «Сохранить элементы» выступ остается в модели. Однако, если опция «Сохранить элементы» не отмечена, скругление будет поглощать выступ бобышки, что приведет к его исчезновению.

Круглые углы

Параметр «Скругленные углы» особенно полезен при создании прямоугольной бобышки в верхней части модели и выборе нижних кромок этой бобышки для скругления.

Рис. 20. К четырем нижним краям прямоугольного выступа применяется скругление с включенными и выключенными «Скругленными углами».

Тип перелива

Последний раздел параметров внизу «Сопряжения постоянного размера» указан как «Тип переполнения» с тремя вариантами: «По умолчанию», «Сохранить край» и «Сохранить поверхность».»Параметр« Тип переполнения »будет задействован только тогда, когда не хватает места для полного разрешения скругления из-за окружающей геометрии.

Рис. 21. Скругление, которое слишком велико для разрешения из-за окружающей геометрии.

На рисунке 20 вы можете увидеть прямоугольную пластину с круглым выступом, торчащим сверху. Скругление, применяемое в основании круглой бобышки, слишком велико для разрешения из-за краев прямоугольной пластины. В подобных сценариях программное обеспечение предоставит вам два варианта определения результирующей геометрии сопряжения.

Рисунок 22. Пример использования параметров «Сохранить края» и «Сохранить поверхность».

Вы можете выбрать «Сохранить края», что означает, что прямоугольные края пластины сохранят свое текущее положение. Обычно это приводит к тому, что галтели разбиваются на несколько поверхностей, а верхний край галтели различается по высоте.

Второй вариант – выбрать «Держать поверхность». Если этот параметр включен, скругленная поверхность будет одной непрерывной поверхностью, а верхний край скругления будет поддерживаться на постоянной высоте, но нижние исходные края прямоугольной пластины станут изогнутыми, чтобы облегчить создание скругления.

Бывают случаи, когда тот или иной вариант даст наиболее желаемый результат.

Заключение

Команда «Сопряжение» – одна из старейших и наиболее мощных функций программного обеспечения SOLIDWORKS. За прошедшие годы в команду «Скругление» были добавлены потрясающие функции, но иногда эти параметры могут быть немного запутанными или загадочными. Надеюсь, после прочтения этого блога вы лучше почувствуете эти замечательные функции и сможете начать использовать их сегодня.Обязательно ознакомьтесь со следующей статьей, в которой мы рассмотрим оставшиеся три типа филе.
