технология процесса, секреты и уроки сварки для начинающих
В ситуации, когда необходимо соединить металлические детали, чаще всего прибегают к методу создания сварного шва, поскольку он способен обеспечить достаточно высокую надежность. Этот способ получил широкое распространение не только в промышленности, но и в обычной повседневной жизни.Подавляющее большинство домашних мастеров периодически используют сварку. Везет тем из них, кто обладает навыками сварки. Если же их нет, то в этом случае ничего не остается другого, как обращаться к специалистам.
Но при желании каждому под силу научиться варить. И первое, чему следует уделить внимание в самом начале — ознакомиться основами электросварки для начинающих. Речь идет об уроках, рассказывающих об особенностях создания различных швов. Приступать к выполнению более сложных работ следует лишь после того, как владелец получит достаточный опыт. Далее мы остановимся подробнее на нюансах сварочных работ и определенных хитростях этого процесса.
С чего начать подготовительный этап?
Первое, что нужно сделать тем, кто хочет научиться варить — приобрести необходимое оборудование. Полный комплект, который потребуется для выполнения подобной работы, будет включать:- аппарат для сварки;
- набор электродов;
- молоток для отбивания шлака;
- щетка.
При выборе электрода необходимо обращать внимание на его диаметр, который будет определяться толщиной свариваемого металлического листа. Также следует позаботиться и о защите. Для сварки нам понадобятся:
- сварочная маска со специальным светофильтром;
- плотная одежда с длинным рукавом;
- перчатки, желательно из замши.
В числе обязательных для выполнения сварочных работ инструментов должны числиться сварочный выпрямитель, трансформатор или инвертор. Именно с помощью этих аппаратов и будет решена задача по преобразованию переменного тока в постоянный, что позволит выполнять сварку.
Технология сварочного процесса
Приступая к электросварке, следует помнить о том, что эта работа проводится в условиях высоких температур. Обеспечивает выполнение подобных работ электрическая дуга, которая должна поддерживаться между электродом и свариваемым изделием.Именно во время ее контакта с заготовкой и происходит расплавление металла основы и сварочного электрода. В этот момент возникает явление, которое среди специалистов получило название сварочной ванны. В ней основной и металл электрода смешивается в однородную массу.
Ванна может иметь различные размеры, что определяется используемым режимом сварки, пространственным положением, скоростью перемещения дуги, формами и размерами кромки и пр.Обычно она достигает в ширину порядка 8–15 мм, в длину 10–30 мм, а в глубину — около 6 мм.
На каждом электроде имеется специальное покрытие, именуемое обмазкой. В момент ее расплавления возникает специальная газовая зона в области дуги и над ванной. Благодаря ей воздух покидает зону сварки и исключается взаимодействие расплавленного металла с кислородом. Также она содержит пары основного и электродного металла.
Уже на самом шве появляется сплав, не позволяющий контактировать расплаву с воздухом, что ухудшило бы качество сварки. По мере удаления электрической дуги происходит кристаллизация металлов, в результате возникает шов, благодаря которому прочно соединяются свариваемые детали. На самом шве находится защитный слой шлака, который по окончании сварочных работ обязательно нужно убрать.
Азы электродуговой сварки
Чтобы получить как можно лучшие результаты при создании сварочного шва, начинающим сварщикам в первую очередь нужно ознакомиться с уроками, где уделяется внимание правильному выполнению этой работы на первых этапах. Желательно и получать практику выполнения сварочных работ под руководством опытного специалиста, который не только укажет на ошибки, но и подскажет, как их не допускать в будущем. Прежде чем начинать сваривать детали, нужно убедиться, что она достаточно надежно зафиксирована.Не менее важно позаботиться о соблюдении правил пожарной безопасности: для этого нелишне будет расположить неподалеку ведро с водой. Этим же обусловлен запрет на выполнение сварки на деревянном основании. Также следует уделить внимание и небольшим остаткам использованных электродов, которые не следует оставлять на рабочем месте по завершении работы. Без этого невозможно научиться правильно варить металл.
Обязательно нужно удостовериться, что «зажим заземления» надежно зафиксирован. Следует убедиться, что кабель был изолирован и точно введен в специальный держатель. Перед работой для сварочного инвертора следует выбрать расчетный показатель мощности тока, при определении которого следует исходить из диаметра электрода. После этого можно зажигать дугу. Это делается следующим образом: нужно разместить электрод под углом около 60 градусов относительно изделия. Далее нужно не спеша провести им по поверхности. В этот момент возникают искры, теперь же электродом нужно коснуться металла, а затем поднять его, но не выше 5 мм.
При точном соблюдении всех рекомендаций должна зажечься дуга. Пока сварка не будет закончена, нужно держать электрод на расстоянии 5 мм. Следует иметь в виду, что во время сварки металла стержень электрода начнет постепенно выгорать.Поэтому через равные промежутки времени нужно сокращать расстояние между ним и металлом. Приближать электрод к обрабатываемому изделию следует не спеша. Может возникнуть такая ситуация, что он прилипнет. В этом случае нужно несильно повернуть его в сторону. Если все попытки не позволяют зажечь дугу, то можно попробовать увеличить силу тока.
Когда дуга загорится, а ее пламя станет стабильным, можно уже начинать заниматься наплавлением валика. Электрод с зажженной другой нужно не спеша и плавно двигать по горизонтали, совершая несильные колебательные движения. Это приведет к тому, что жидкий металл начнет самостоятельно перемещаться непосредственно к центру дуги. При соблюдении всех рекомендаций можно выполнить надежный шов, сформированный в виде небольших волн, которые были созданы при помощи наплавленного металла.
Может возникнуть такая ситуация, что во время сварки изделий электрод будет полностью израсходован, но при этом его не хватило для создания всего шва. В этом случае нужно сделать перерыв в работе. Отключив аппарат, нужно вставить новый электрод, убрать с поверхности шва шлак, а затем продолжить сварку. От созданного в конце шва углубления, часто именуемого кратером, нужно сделать отступ около 12 мм и зажечь дугу. Приближать электрод следует с тем расчетом, чтобы при контакте возник сплав из металла старого и вновь установленного электрода. Далее сварку выполняют в обычном режиме.Особенности сваривания трубопровода инвертором
Метод дуговой электросварки подходит для создания вертикального шва при условии, что он находится с торца трубы. В случае создания горизонтального шва последний должен находиться на ее окружности. Если приходится выполнять потолочный и нижний швы, то они должны находиться сверху и снизу. Среди всех названных именно последний создает меньше проблем в выполнении.
Если приходится иметь дело со стальными трубами, то чаще всего используется метод сварки встык, предусматривающий проваривание каждой кромки по высоте стенок. Для минимизации наплывов внутри трубы электрод следует располагать под углом не более 45 градусов относительно горизонтали. Подобный шов должен достигать в высоту 2–3 мм, а в ширину 6–8 мм. Если изделия соединяются внахлёст, то в этом случае шов будет иметь высоту 3 мм, а ширину 6–8 мм.
Подготовка
До того как приступить к электосварке металлических изделий, нужно выполнить подготовительные мероприятия:
- Со свариваемой алиментов необходимо удалить верхний слой.
- При наличии у торцов трубы неровностей их нужно срезать или же выправить.
- Далее начинаем обрабатывать кромки. Здесь необходимо не менее 10 миллиметров поверхности, прилегающей к кромкам трубы снаружи и внутри стильно зачислить до появления металлического блеска.
Основные этапы
Далее уже можно начинать непосредственно сварку трубы. Обработка каждого стыка должна выполняться непрерывно, пока они не будут полностью приварены. Создавать поворотные и неповоротные стыки труб со стенками не более 6 мм следует как минимум в два слоя. Если стенки имеют ширину 6–12 мм, то должно быть создано три слоя, более 19 мм — 4 слоя. При сварке труб необходимо учитывать один важный нюанс: с очередного шва, создаваемого на стыке, необходимо удалять шлак, лишь после этого можно переходить к созданию нового.Особое внимание следует уделить созданию первого шва, поскольку от него многое зависит. Выполнять его нужно таким образом, чтобы он расплавил каждую кромку и участки притупления. Очень важно обследовать его крайне внимательно, поскольку на нём могут быть трещины. В случае их обнаружения их нужно выплавить или же вырубить, после чего участок снова заваривается. При создании остальных слоев необходимо не спеша поворачивать трубу. При этом нужно помнить, что начало и конец каждого слоя должны быть располагаться со смещением по отношению к прошлому слою на расстоянии 15–30 мм.
Создавать финишный слой нужно с тем расчетом, чтобы он обеспечил плавный переход на основной металл и при этом имел ровную поверхность. Добиться наивысшего качества заваривания труб при помощи сварки можно, если очередной слой будет выполняться в обратном направлении по отношению к предыдущему, при этом их замыкающие точки должны находиться вразброс друг от друга.Заключение
Сварочные работы отличаются достаточной сложностью, поэтому начинающим сварщикам предстоит немало потратить времени и сил, чтобы создать качественные и прочные сварные соединения. Но прежде им следует получить представление об основных моментах из уроков, без которых невозможно выполнять качественно и правильно варить металл.Важно не только подготовить все необходимые инструменты и материалы, но и с особой тщательностью подойти к изучению технологии сварочного процесса. Это очень важно потому, что любая ошибка может впоследствии сказаться на качестве сварного шва, и если этому не уделить внимание на начальном этапе, то в дальнейшем все усилия будут напрасны, в результате придется все переделывать.
Оцените статью: Поделитесь с друзьями!Как варить трубы электросваркой правильно – пошаговое руководство
Содержание:
Подбор электродовРазновидности сварных швов и соединений труб
Предварительные работы с деталями
Процесс сварки
Тонкости электросварки
Собираем соединения
Работа с поворотными и неповоротными стыками
Проверка надежности соединений
Правила техники безопасности при работе со сварочным аппаратом
В процессе ведения домашнего хозяйства нередки случаи, когда требуется соорудить какую-либо конструкцию из обычных труб или профиля. Зачастую для этих целей применяются легкие и удобные в монтаже пластиковые трубы, а также стальные изделия с резьбовыми креплениями. Однако в данной статье мы рассмотрим, как правильно сварить трубу для отопления или других необходимых систем в вашем доме, ведь упомянутые выше варианты не всегда приемлемы и целесообразны.
Подбор электродов
Первое, что вам понадобится для выполнения сварочных работ с трубами отопления или другими сооружениями, это электроды. От качества этого расходного материала будет зависеть не только надежность полученных сварных швов и герметичность системы, но и процесс выполнения работ.
Под электродом понимают тонкий стальной стержень со специальным покрытием, которое позволяет обеспечить устойчивую дугу в процессе электросварки труб, и задействовано в формировании сварного шва, а также предотвращает окисление металла.
Классификация электродов предполагает разделение по типу сердцевины и разновидности внешнего покрытия.
По типу сердцевины бывают такие электроды:
- С неплавящейся серединкой. Материалом для такой продукции служит графит, электротехнический уголь или вольфрам.
- С плавящейся серединкой. В данном случае в качестве сердечника служит проволока, толщина которой зависит от типа сварочных работ.
Что касается внешней оболочки, то множество электродов, которые встречаются на рынке, стоит разделить на несколько групп.
Итак, покрытие может быть:
- Целлюлозное (марка С). Эти изделия применяются главным образом для выполнения сварочных работ с трубами крупных сечений. Например, для монтажа магистралей для транспортировки газа или воды.
- Рутилово-кислотное (RA). Такие электроды оптимальны для сварки металлических труб отопления или водопровода. В данном случае сварочный шов покрывается небольшим слоем шлака, который легко удаляется постукиванием.
- Рутиловое (RR). Данный тип электродов дает возможность получить очень аккуратные сварочные швы, а образующийся в процессе работы шлак очень просто удаляется. Преимущественно такие электроды используются в местах угловых соединений или при наваривании второго или третьего слоя.
- Рутилово-целлюлозное (RC). Подобными электродами можно выполнять сварочные работы абсолютно в любой плоскости. В частности, они очень активно применяются для создания длинного вертикального шва.
- Основное (B). Такие изделия можно назвать универсальными, ведь они подходят для сваривания толстостенных труб, деталей, эксплуатация которых будет производиться при отрицательных температурах. При этом образуется пластичный качественный шов, который не трескается и не деформируется со временем. Читайте также: “Разновидности электродов для сварки труб – выбираем подходящие”.
Прежде чем приступать к работе, рекомендуем вам проконсультироваться со своими знакомыми сварщиками на предмет разновидности электродов, которыми они предпочитают пользоваться. В каждом конкретном случае это будут разные марки, ведь в продаже может быть доступно большое множество марок, причем отличное от города к городу.
Что нужно отметить отдельно, так это наличие прямой связи между ценой и качеством электродов. Не раз был проверен на практике тот факт, что дешевые расходные материалы не позволяют выполнить правильную сварку труб с необходимым уровнем качества. Поэтому не стоит экономить на этой статье расходов, ведь в результате они могут возрасти намного больше.
Разновидности сварных швов и соединений труб
Способов, как варить трубы электросваркой, может быть несколько:
- размещая детали встык – в данном случае отрезки трубы находятся точно напротив друг друга;
- соединение в тавр – эта технология сварки труб подразумевает, что два куска трубы размещены перпендикулярно, в форме буквы «Т»;
- скрепление внахлест – в таком варианте один из кусков трубы развальцовывается, чтобы его можно было надеть на другой;
- угловое соединение – то есть, две детали размещены под углом 45° или 90°.
При выполнении сварки труб электросваркой могут выполняться такие швы:
- горизонтальные – в таком случае свариваемые трубы расположены вертикально;
- вертикальные – это швы на вертикальном участке трубы;
- потолочные – в данном случае электрод помещают в нижней части детали, над головой работника;
- нижние – соответственно, швы, для выполнения которых нужно наклоняться вниз.
Обращаем ваше внимание, что при работе со стальными трубами соединение должно быть встык, с обязательным провариванием места стыковки по толщине стенки изделия. Оптимальным в данном случае будет использование нижнего поворотного шва.
Есть еще несколько рекомендаций, как сваривать трубы электросваркой:
- При проведении сварочных работ следует держать электрод под углом в 45° или чуть меньше, тогда расплавленный металл будет попадать внутрь свариваемой трубы в гораздо меньшем количестве.
- Если вы выполняете соединение в тавр или встык, то вам понадобятся 2-3 мм электроды. При этом сила тока, оптимальная для надежной герметизации системы, составляет в пределах 80-110 ампер.
- Для надежного проваривания соединения внахлест сила тока должна быть увеличена до 120 ампер, а электроды можно использовать аналогичные.
- Оптимальная высота сварного шва должна составлять 3 мм над поверхностью трубы. Только после ее достижения можно считать работу завершенной.
Отдельно стоит остановиться на профилированных изделиях. Сваривание таких труб надо проводить точечно. Это значит, что сначала прихватывают две точки с противоположных сторон профиля, потом переходят на две другие точки, и так до тех пор, пока вся труба не прогреется. После этого приступают к выполнению сплошного сварного шва по периметру трубы.
Предварительные работы с деталями
Перед тем как сварить круглую трубу, ее нужно подготовить к работе, то есть провести предварительную обработку стыков и уточнить все тонкости. Для этого сначала проводится диагностика труб на соответствие ряду технических характеристик, предъявляемых к монтируемой системе, в частности, водопроводу (прочитайте: “Какая сварка водопроводных труб лучше – виды и особенности сварки”).
Согласно инструкции должны быть соблюдены такие условия:
- Геометрические размеры.
- Наличие сертификата качества, в частности, если это трубопровод для питьевой воды.
- Идеально круглая форма труб – никакие дефекты торцов в виде приплюснутого или овального сечения не допускаются.
- Одинаковая толщина стенок труб по всей их протяженности.
- Химический состав изделий должен соответствовать ГОСТам РФ для тех или иных систем. Данная информация выясняется из технической документации или лабораторными исследованиями.
Далее можно приступать, собственно, к подготовке труб к стыковке и сварке.
Процесс подготовки включает такие стадии:
- проверяют ровность среза на торце трубы – он должен быть равен 90º;
- торец и участок в 10 мм от него нужно тщательно зачистить до появления металлического блеска;
- все следы масел, ржавчины, красок следует удалить и обезжирить поверхность на торце трубы.
Последнее, о чем нужно позаботиться – правильная конфигурация торца. Угол раскрытия кромки должен составлять 65º, а показатель притупления – 2 мм. Дополнительная обработка позволит добиться требуемых параметров.
Такую работу можно выполнить фаскоснимателем, торцевателем или шлифовальной машиной. Профессионалы, работающие с трубами больших диаметров, пользуются фрезерными станками или газовыми и плазменными резаками.
Процесс сварки
Когда вся предварительная подготовка позади, можно браться за сварку. Если у вас нет необходимых навыков, и вы никогда раньше не выполняли подобных работ, сначала рекомендуем попрактиковаться на лишних кусках труб, чтобы не испортить всю систему.
Тонкости электросварки
Если производится сваривание труб круглой формы, то шов на них должен быть непрерывным. Это значит, что как только работа начата, ее нельзя прерывать, пока не образуется сплошной сварной шов. В случае работы с поворотными и неповоротными стыками сварка труб отопления электросваркой должна выполняться в несколько слоев.
Их количество будет зависеть от толщины стенок трубы.
Зависимость количества слоев от параметров стенки выражается в таких величинах:
- 2 слоя сварочного шва выполняют на трубах с толщиной стенки до 6 мм;
- если стенки колеблются в пределах 6-12 мм толщины, потребуется 3 слоя;
- все прочие изделия, толщина стенок которых еще больше, нуждаются в наложении 4 слоев шва.
Стоит отметить, что каждый последующий слой сварки можно наносить только после полного остывания предыдущего. Перед нанесением весь образовавшийся шлак необходимо удалить. Читайте также: “Как правильно варить электросваркой трубы – теория и практика от мастера”.
Кроме того, стоит учесть ряд важных особенностей:
- Какую полярность и ток нужно применять (постоянный или переменный), будет зависеть от толщины стенки труб, их материала и оболочки электродов. Вся информация должна быть указана в инструкции к электродам.
- Толщина электродных стержней влияет на силу тока, необходимую для сварки. Прикинуть этот показатель можно, умножив толщину стержня на 30 или 40. Так вы сможете вычислить силу тока в амперах и выставить ее на сварочном оборудовании.
- Скорость выполнения работ не имеет регламентированной величины. Просто нужно следить, чтобы дуга не оставалась в одной точке слишком долго, иначе, кромка прогорит, и все придется начинать сначала.
Чтобы облегчить себе работу, перед началом сварки газовых труб электросваркой можно выполнить сборку стыков.
Собираем соединения
Этот процесс следует выполнять в такой последовательности:
- Трубы следует зафиксировать в тисках или ином приспособлении, соединив их встык. Далее место соединения с помощью электрода нужно прихватить в 2-3 местах. Если это будут только 2 точки, то сделайте их с противоположных сторон окружности.
- В случае, когда точка соединения сделана только одна, окончательное проваривание стыка нужно начинать с противоположной стороны.
- Обратите внимание, что толщина электрода для труб с толщиной стенок в пределах 3 мм должна составлять не более 2,5 мм.
И еще немного полезной информации относительно техники выполнения сварного шва.
Если вы работаете с трубами, толщина стенок которых превышает 4 мм, то их соединение выполняется двумя швами – корневым, проходящим по всей толщине стали, и валковым, представляющим собой валик 3 мм высотой.
Выполняя вертикальные швы на трубах сечением 30-80 мм, сваривание производится в два шага – сначала делают шов на ¾ длины, а далее – все остальное.
Когда вы делаете горизонтальный шов в несколько слоев, в каждый последующий подход электрод должен перемещаться в противоположном направлении.
Конечные (замковые) точки шва, выполняемого в несколько слоев, нужно размещать в разных местах.
Работа с поворотными и неповоротными стыками
Техника, как сварить трубы разного диаметра с поворотными и неповоротными стыками требует отдельного упоминания (прочитайте также: “Как выполняется сварка неповоротных стыков труб – пошаговое руководство”).
Среди правил выполнения таких работ можно привести следующие:
- Поворотные стыки будет удобно выполнять во вращателе. Желательно, чтобы скорость выполнения работы и вращения механизма была одинаковой.
- Место контакта металла с дугой (сварочная ванна) должна располагаться на 30º ниже верхней точки трубы, установленной во вращатель, с противоположной направлению вращения стороны.
- Такую работу можно выполнять и вручную. Для этого трубу каждый раз проворачивают на 60-110º, чтобы с ней было удобно работать.
Однако наиболее сложной будет работа при развороте трубы на 180º.
В таком случае сварку лучше разделить на 3 стадии:
- В первую очередь приваривают в 1-2 слоя 2/4 сечения трубы по внешнему радиусу сгиба.
- Далее трубу разворачивают и доваривают оставшуюся часть шва, выполнив сразу все слои.
- В конце труба еще раз проворачивается, и на внешней части сгиба добавляют оставшиеся слои шва.
Сваривание неповоротных стыков выполняется в две стадии.
Методика работы такова:
- Трубу нужно визуально разделить на два отрезка. Шов в данном случае получится одновременно и горизонтальным, и вертикальным, и потолочным.
- Сваривание начинают с нижней точки окружности, плавно перемещая электрод к верхней точке. Таким же образом проводят работу с противоположной стороны.
- При этом дуга делается короткой, по длине равной ½ толщины сердечника электрода.
- Высота валкового шва может достигать 2-4 мм, все зависит от толщины стенки трубы.
Заключительным этапом сварочных работ является контроль качества соединений.
Проверка надежности соединений
Зачастую контроль над качеством сварного шва и герметичностью системы вам придется выполнять самостоятельно путем визуального осмотра.
Для этого сначала шов нужно очистить от шлака и простучать его легким молотком. Далее визуально осматривают сам шов на наличие в нем сколов, порезов или трещин, плохо проваренных кусков или прожогов насквозь, а также прочих дефектов.
Последним этапом будет замер толщины шва. Для этого можно использовать стандартные приборы, а также щупы, шаблоны и прочие приспособления.
Обратите внимание, что газотранспортную или водопроводную систему нужно еще проверить на герметичность. Для этого выполняют пробный пуск жидкости под давлением.
Правила техники безопасности при работе со сварочным аппаратом
Немаловажным моментом при проведении любых электротехнических работ, в том числе сваривания металлических труб, является соблюдение правил техники безопасности. Если ими пренебречь, можно получить разнообразные травмы, такие как термические ожоги кожи, ожоги сетчатки глаз вспышкой дуги, удары электрическим током и другие.
Поэтому перед началом работ следует выполнить следующие действия:
- жилы, проводящие ток, и компоненты сварочного аппарата должны быть изолированы;
- корпус сварочного оборудования и дополнительные приборы нужно заземлить;
- спецодежда и рукавицы должны быть абсолютно сухими;
- надеть галоши или постелить резиновый коврик в небольшом по размеру помещении для дополнительной изоляции;
- чтобы уберечь глаза и лицо, при работе следует надеть защитный щиток.
Итоги
Таким образом, мы частично рассказали, как следует выполнять сварочные работы на электрическом оборудовании. Безусловно, чтобы работа была успешной, у вас должны быть некоторые практические навыки. Тем не менее, благодаря информации, изложенной в материале, вы будете знать, с чего начинать практиковаться. При соблюдении наших рекомендаций, у вас обязательно получится сваривание металлических труб на достойном уровне.
работа под давлением, как устранить свищ самостоятельно
Сварка водопроводных труб электросваркой – один из самых надежных способов добиться необходимой герметичности контура циркуляции. Швы, полученные при применении данной технологии, устойчивы к давлению, механическим нагрузкам, коррозии.
К сожалению, даже при соблюдении всех требований, трубы могут дать течь в процессе эксплуатации. Это происходит из-за внешних нагрузок, на которые металлические конструкции попросту не рассчитаны, а также вследствие естественного старения и износа материала.
В такой ситуации приходится действовать незамедлительно, устранять течи на уже использующемся трубопроводе.
Необходимость работы
Сварка трубы с водой может потребоваться в следующих случаях:
- Течи, образовавшиеся вследствие превышения нормативных нагрузок или некачественно проведенных работ по монтажу. Отключение в таких случаях не приветствуется, особенно, если речь идет о магистральных трубопроводах, снабжающих водой большие жилые массивы.
- Необходимость врезки. Слив жидкости из всей системы предполагает существенные временные потери, так что дело зачастую ограничивается отключением циркуляционных насосов. Данная мера способствует снижению давления в контуре, работа упрощается.
Основные сложности
Сварка труб под давлением – непростая задача, за ее выполнение возьмется не каждый специалист.
Проблемы связаны со следующими явлениями:
- напор жидкости не дает достичь необходимой температуры сварочной ванны, крайне трудно добиться необходимого коэффициента сцепления наплавляемого металла с основой;
- когда вода контактирует с раскаленным материалом, образуются большие объемы пара. Сварщику приходится работать в условиях ограниченной видимости, маска запотевает, приходится постоянно протирать ее, отвлекаться, терять время;
- очень сложно работать в случае, когда трубы расположены на высоте, под потолком. Вода может стекать на сварщика, да и удерживать тяжелое оборудование неудобно.
Выбор инструмента и настройка оборудования
Несмотря на все сложности, работа с трубами, находящимися под давлением, вполне осуществима. Главное – верно отрегулировать рабочие режимы и подобрать подходящие инструменты.
Например, лучшие электроды для сварки водопроводных труб выглядят следующим образом:
УОНИ 13/55. Универсальные элементы, позволяющие ремонтировать трубы, изготовленные из стали вне зависимости от степени легирования и содержания углерода.
Сформированный шов характеризуется оптимальным сочетанием прочности, пластичности и вязкости, выдерживает высокие эксплуатационные нагрузки без образования повторных свищей и разрушения. Новички могут испугаться того, что в процессе работы электрод прилипает к металлу, но избавиться от этого очень легко, нужно просто удлинить дугу.
За несколько минут работы можно выработать неплохой навык, почувствовать все тонкости и преимущества электрода.
МГМ-50К. Новая разработка, оптимизированная для работы с трубами, находящимися под давлением.
Основная особенность в том, что вокруг дуги формируется пузырь газа, оттесняющий пар или жидкости, что улучшает условия, в которых проводится сварка, облегчает задачу, позволяет достичь необходимого результата.
Электрод подходит для работы с трубами и из стали с высоким содержанием углерода, и с низколегированными сортами. Допускается работа на загрязненных поверхностях и металле, уже имеющем признаки коррозионных повреждений.
Посмотрите интересное видео, какие электроды лучше использовать для сварки труб:
Полезно придерживаться также следующих рекомендаций:
- Увеличение силы тока поможет достичь необходимой стабильности дуги, снизится вероятность прилипания электрода из-за того, что наплавляемый металл быстро остывает и прилипает к основанию.
- Электроды предварительно прокаливаются, а место работы прогревается газовой горелкой. Пламя испаряет просачивающуюся из трубы жидкость, повышается уровень сцепления наплавляемого металла с основой.
- При выборе напряжения стоит ориентироваться на собственные предпочтения.
Новичкам же стоит знать, что:
- переменный ток формирует более стабильную дугу, дает возможность работать даже под внушительным водяным слоем, но итоговое качество шва не слишком высоко;
- постоянный ток, в свою очередь, помогает добиться максимальной глубины проникновения наплавляемого металла и прочности шва, но вот непосредственно работа в среде повышенной влажности дается тяжелее.
Полезное видео для новичков, как варить трубу с водой, при ремонте теплотрасы:
Устранение свища
Как заварить трубу с водой электросваркой с максимальной степенью надежности? Точная инструкция зависит от характера повреждения. Начнем с того, как устранить свищ в водопроводной трубе, то есть круглое отверстие, из которого сочится жидкость.
В таком случае нужно занять позицию, позволяющую четко наблюдать границы повреждения, а электроды держат перпендикулярно основанию, чтобы минимизировать объемы воды, попадающей на них. Работа ведется сверху вниз, пока отверстие полностью не будет скрыто наплавленным металлом.
Порядок действий выглядит следующим образом:
- металл наплавляется на верхнюю часть свища;
- молотком делается 2 удара сразу после того, как дуга погасла. Это способствует уплотнению материала, исключает порообразование;
- цикл повторяется сверху вниз;
- если имеет место истончение стенок по краям отверстия, они усиливаются по методу, описанному выше;
- когда пар перестает сочиться наружу, стенка трубы усиливается. Ток выставляется минимальный, чтобы исключить сквозное прожигание. Постепенно наплавляется нужный объем материала;
- для повышения прочности сформированный шов простукивается.
На этом видео подробно показано, как заварить свищ в трубе (нижнее положение):
Формирование врезки
Сварка под давлением пара может выполняться и в том случае, если нужна установка вспомогательного канала для его отвода.
Установке врезки должен предшествовать монтаж шарового крана. Это поможет не перекрывать систему полностью, но остановить поступление пара или воды на отдельный ее участок, что упростит дальнейшую работу.
Процесс выглядит следующим образом:
- на определенный участок трубопровода подгоняется патрубок, оснащенный шаровым краном и резьбой соответствующего типа;
- наложенная деталь обваривается, при этом сохраняется изначальная целостность трубопровода;
- кран открывается, сквозь него происходит сверление отверстия в основной трубе;
- сверло вытаскивается, подача воды останавливается перекрытием крана;
- монтируется сгон, оснащенный обмоткой, новая ветка трубопровода замыкается;
- кран открывается.
Уровень давления в системе в данном случае может быть любым. При работе следует придерживаться минимального тока, чтобы исключить повреждение главной магистрали.
При подборе диаметра сверла нужно иметь в виду, что сформированное отверстие должно быть достаточно широким для обеспечения эффективной работы новой ветки трубопровода.
Смотрите видео про врезку в стальную водопроводную трубу под давлением:
Заключение
Итак, ответ на вопрос, как заварить трубу отопления или водоснабжения довольно прост. Справиться с задачей может и новичок.
Главное – придерживаться указанных рекомендаций, а также соблюдать технику безопасности, учитывать, что температура транспортируемой среды может быть достаточно высокой. А также использовать средства защиты во избежание ожогов.
Сварка металлических труб отопления | Шадринский электродный завод
Сварка труб отопления является одним из самых востребованных и распространённых способов использующихся для объединения теплоисточника с теплопроводом и отопительными приборами (батареями) в единую систему. Монтаж труб с помощью сварки зарекомендовал себя как в домашних, так и в производственных условиях, а также при ремонте действующих магистралей.
Использование сварки позволяет обеспечить высокий уровень прочности и долгий период работы отопительной системы.
Наиболее популярным методом сварки тепловых сетей, является ручная электродуговая сварка. Значительно реже используется полуавтоматическая и автоматическая газовая сварка. РДС выполняется определенными видами электродов, которые могут обеспечить требуемые характеристики металла шва. Особенности состава и требования к свойствам сварочных электродов регулируются ГОСТом и ТУ.
Сварка труб отопления, при наличии необходимого оборудования и базовых навыков, может выполняться своими руками. Если же опыт сварки отсутствует, лучше обратится за помощью к специалисту сварщику.
Что необходимо для сварки труб отопления?
Для установки стальных труб необходимы следующие инструменты:
– сварочный аппарат – в качестве источника тока;
– болгарка или резак – для резки труб;
– защитная маска, костюм и перчатки – для обеспечения безопасности процесса сварки и здоровья сварщика;
– электроды – для выполнения сварочных работ;
– молоток – используется для удаления шлака.
Также нужны будут средства для зачистки и обезжиривания стальных поверхностей.
Подготовка поверхности
Перед началом выполнения сварочных работ, нужно подготовить свариваемые поверхности. Чтобы исключить появление дефектов в сварочном шве, места стыковки трубных элементов должны быть тщательно зачищены (до металлического блеска) и обезжирены. Деформированные участки необходимо выправить или отрезать болгаркой.
Угол раскрытия кромки у подготовленных трубных стыков, должен быть около 65 градусов. Торцевая плоскость реза должна располагаться исключительно под углом 90 градусов к оси изделия. Величина притупления составляет около 2 мм.
Трубы отопления большого диаметра свариваются после их торцевания с помощью особой техники. Размеры стыков должны соответствовать установленным ГОСТом требованиям к толщине изделий, химическому составу и механическим свойствам.
Важным фактором, влияющим на эффективность работ, является выбор сварочных электродов.
Электроды для сварки труб отопления
Качество сварного шва зависит от выбранного электрода.
Существует два основных вида электродов: плавящиеся и неплавящиеся. Они отличаются материалом стержня. Сердцевиной неплавящихся электродов могут быть графит, вольфрам или уголь. Основанием плавящихся электродов является сварочная проволока, химический состав которой зависит от конкретной марки изделия. Как правило, плавящиеся электроды имеют диаметр от 2 до 5 мм, но могут встречаться и больших диаметров.
Электрод состоит из металлического стержня, покрытого специальным составом. Сердцевина электрода обеспечивает прохождение тока для создания электрической дуги, а покрытие служит для защиты сварочной ванны от внешних факторов окружающей среды и поддержания стабильности горения дуги.
Согласно ГОСТ 9466-75 существует несколько типов покрытия:
– кислое (А) – преимущество обмазки кислого типа – низкая вероятность, что в области шва образуются поры;
– основное (Б) – универсальное покрытие, которое обеспечивает получение качественного соединения с высокой стойкостью к образованию трещин в широком диапазоне температур;
– рутиловое (Р) – используются в основном для прихваток и угловых швов. Обеспечивают легкое отделение шлаковой корки и зажигание дуги. Металл шва имеет привлекательный внешний вид;
– целлюлозное (Ц) – применяется для вертикальных и кольцевых швов при сварке изделий и конструкций большого диаметра на протяженных технологических магистралях;
– кисло-рутиловое (АР) – самый популярный тип электродов, использующихся для сварки труб отопления и водоснабжения. Обеспечивает получение качественного шва и легкое удаление шлака;
– рутилово-целлюлозное (РЦ) – применяются для формирования вертикальных соединений (шов – сверху вниз).
Важной характеристикой при выборе электрода, является диаметр стержня. Чем больше диаметр, тем большую глубину металла способен проплавить электрод.
Для соединения труб толщиной до 5 мм рекомендуются электроды диаметром 3 мм.
Для сварки труб толщиной до 10 мм можно использовать электроды диаметром 4 мм. Эти электроды позволяют производить сварку в несколько слоев.
Кроме вышеперечисленных характеристик на качественное выполнение сварки влияет сила тока, зависящая от способа соединения труб, марки и диаметра сварочного электрода. Рекомендуемые значения сварочного тока, как правило, указаны на упаковке электродов.
Марки электродов подходящие для сварки труб отопления: МР-3, УОНИ-13/45, GOODEL-ОК46, АНО-21, ОЗС-4.
Технологии выполнения сварочных работ
Соблюдение технологии сварочных работ позволит получить надежный и качественный шов. При подготовке труб к соединению необходимо удалить или выправить деформированные концы. Срез трубы должен быть строго под прямым углом. Затем выполнить очистку всех свариваемых элементов от грязи, краски и пыли с помощью наждачной бумаги и обезжирить.
На технику выполнения влияют диаметр, толщина и форма сечения свариваемых элементов. Для сварки трубопроката толщиной менее 6 мм необходимо нанесение двухслойного шва. Для толщины 6-12 мм шов наносится в 3 слоя. При толщине свыше 12 мм – в 4 слоя. Сварка круглых труб выполняется по окружности без отрыва электрода от изделия, пока элементы не будут сварены. Швы наносятся поочередно. Перед нанесением второго и последующих слоев шва необходимо дать предыдущему остыть. После завершения каждого прохода и остывания поверхности, шлаковая корка удаляется легкими ударами молотка. Это обеспечивает получение красивого и прочного шва.
Нанесение первого слоя требует особого внимания. Как правило, для него используется метод ступенчатой наплавки, разбитие на участки с помощью прихваток и дальнейшее соединение остальных участков. Остальные швы наносятся сплошным методом под углом около 70 градусов и совершением колебательных движений электродом. Следующий слой нужно начинать варить со смещением примерно на 30 мм от начала предыдущего. Последний слой необходимо наносить с плавным переходом к основному металлу. Он должен быть ровным и гладким.
Надежность и герметичность сваренного соединения можно проверить, запустив воду или газ по трубе. Если в месте сварного шва не обнаружатся протечки, значит шов выполнен качественно.
Техника безопасности
Чтобы избежать ожогов кожи и сетчатки глаз необходимо использовать защитную экипировку: маску, краги и костюм. Для защиты от удара током можно использовать резиновый коврик или галоши, а также заземлить сварочный аппарат.
оборудование, материалы, инструкция по шагам, подвод воды, рекомендации
Сварка труб под давлением и врезка в водопроводСварка труб под давлением представляет собой большую сложность даже для опытных сварщиков, не говоря уже о новичках. Постоянно идущая вода из трубы мешает нормально гореть сварочной дуге, вследствие чего очень трудно получить требуемую температуру плавления металла.
Кроме того, при сварке водопроводных труб под давлением, образуется большое количество пара, который мешает качественно проводить сварочные работы. И, тем не менее, в данной статье сайта о ручной дуговой сварке mmasvarka.ru, будут даны советы по поводу того, как варить трубы под давлением.
Какими электродами варить водопроводные трубы
По праву лучшими электродами для сварки водопроводных труб под давлением уже долгое время считаются:
Электроды УОНИ 13/15 — универсальные высококачественные электроды для ММА сварки, которые дают возможность отремонтировать протекающие трубы. Сварочный шов, сформированный электродами УОНИ 13/15, имеет высокое сочетание пластичности, прочности и вязкости, что в свою очередь, позволяет заварить свищи и другие разрушения на водопроводных трубах.
Электроды МГМ-50К — сравнительно новый вид электродов, которые оптимизированы для сварки трубопроводов под давлением. Особенность сварки электродами МГМ-50К заключается в том, что вокруг дуги образуется газовый пузырь, способный оттеснить пар и даже жидкость, находящуюся под не слишком большим давлением. Все это упрощает сварочные работы, связанные с ремонтом водопроводных труб, а также даёт возможность в срок осуществить ремонтные работы.
Сварка труб под давлением
Придерживаясь нижеприведённых советов, вы существенно сможете облегчить работы связанные с ремонтом водопроводных труб под давлением:
- Во время сварки трубы, когда из неё идёт вода, силу тока на сварочном аппарате следует увеличить. В таком случае электрод не будет все время прилипать к трубе из-за того, что металл слишком быстро остывает.
- Перед сваркой труб под давлением, электроды следует прокалить. В таком случае можно добиться более качественной и стабильной дуги, которая, в свою очередь, будет быстрее испарять просачивающуюся воду со свища.
- Выбор постоянного или переменного тока для сварки водопроводных труб, зависит не только от напора водяного слоя, но и от толщины металла, который требуется заварить.
Так, например, сварка на переменном токе, даёт возможность формировать более мощную дугу. Поэтому варить «переменкой» можно даже трубы под высоким давлением.
При этом качество сварочного шва оставляет желать лучшего. В свою очередь, сварка на постоянном токе, позволяет глубоко проплавить металл и добиться большей прочности сварочного соединения.
Как заварить свищ в трубе с водой под давлением
Рассмотрим на конкретном примере, как можно заварить свищ (небольшое отверстие) в трубе под давлением:
- Выберите такую позицию, с которой можно было бы легко разглядеть повреждение на трубе;
- Старайтесь держать электрод перпендикулярно дефекту, дабы уменьшить объем воды, попадающей на электрод;
- Ведите работу сверху вниз, до тех пор, пока свищ не будет заварен.
Чтобы заварить свищ в водопроводной трубе под давлением, сначала нужно наплавить некоторое количество металла в верхней части повреждения. Затем, ударив несколько раз по нему молотком, постарайтесь уплотнить дефект и остановить, тем самым, обильное образование пара.
После этого, нужно продолжить устранение свища, таким образом, до тех пор, пока отверстие в трубе не будет полностью перекрыто. Цикл, снова и снова, продолжается сверху вниз, не без участия молотка. После того, как вода перестанет бежать из трубы, следует усилить дефектное место, уменьшив при этом значение сварочного тока.
Врезка в водопровод под давлением
И хотя на сегодняшний день существуют специальные седелки для врезки в водопровод под давлением, многие, до сих пор, используют сварку для этих целей. Как врезаться в водопроводную трубу под давлением?
В первую очередь, нужно подготовить металлический патрубок требуемого диаметра, на одном конце которого была бы нарезана резьба. На резьбу обязательно накручивается шаровой кран, с предварительным уплотнением (сантехническим льном или фум-лентой).
Выбрав место врезки, и очистив трубу от грязи и ржавчины, можно приступать к выполнению сварочных работ:
- Приложите патрубок с краном к трубе для врезки, после чего обварите его по кругу. Работа эта непростая, ведь нужно не прожечь металл трубопровода, сохранив при этом его целостность;
- Через открытый кран на патрубке, просверлите отверстие в трубопроводе, используя для этих целей дрель и длинное сверло по металлу;
- После того, как из трубы пойдёт вода, быстро перекройте кран.
Таким образом, можно не только заварить свищ в водопроводной трубе под давлением, но и врезаться в действующий трубопровод.
Сварка стальных труб — ответственное дело, после выполнения которого ожидается, что они будут работать под давлением длительное время, и обеспечивать бесперебойную подачу жидкости для водоснабжения или отопления. Поэтому все швы должны выполняться качественно, с соблюдением правильных режимов сварки для конкретной ситуации. Как производится сварка водопроводных труб чтобы минимизировать ремонтные работы? Что делать если необходимо заварить трубу в которой уже есть вода?
Грамотное выполнение работы
Технология сварки трубопроводов, произведенная в соответствии с основными положениями, обеспечивает долгосрочную работу всей системы. Для этого важно соблюсти уклоны для естественного движения теплоносителя. Так, не придется переделывать работу дважды.
Стоит и сохранить достаточное расстояние от стен и между трубами, чтобы сварщику было удобно качественно обварить стыки. Для более надежной проплавки оставляется зазор между сторонами в 1-2 мм, куда затекает расплавленный металл.
Сварка магистральных трубопроводов выполняется в несколько проходов, чтобы гарантировать герметичность. По этому же принципу монтируется и газопровод. Сварщик выполняет корневой шов электросваркой. Важно достичь образования обратного валика, который свидетельствует о хорошем проплавлении сторон. Последующие слои наносятся автоматами с присадочной проволокой и слоем флюса.
Для более качественного монтажа магистрального трубопровода используется сварка лазером в цехах, а на месте выполняются только последние стыки. Ручная сварка на трубах начинается с самой нижней части окружности (в горизонтальном положении трубопровода) и ведется вверх. Наплавленный металл накладывается «полочками» и поднимает шов по окружности до наивысшей точки. Это делается с двух сторон. Заканчивать шов необходимо на цельном металле. Так предупреждаются поры и свищи.
Когда может понадобиться сварка трубы с водой
К сожалению, даже при соблюдении всех вышеописанных правил, могут потребоваться сварочные работы на уже запущенном в эксплуатацию трубопроводе. Чаще всего это связано с ошибками, допущенными предыдущими сварщиками. Возможно, плохое зрение не позволило специалисту качественно заварить стык, и участок дал течь. Если через данный трубопровод подается вода на большой район, который и так уже долгое время был отключен, то повторное отключение может вызвать множество жалоб. Поэтому возникает необходимость выполнять сварку под давлением.
Заваривать трубу с жидкостью может потребоваться и в случае экстренной врезки, когда времени на слив системы нет, и все, что можно сделать — это отключить насосы, чтобы снизить давления в системе. Или площадь всех коммуникаций с водой настолько велика, что ждать ее опустошения придется слишком долго, или это слишком затратно (спустить 20 000 литров воды ради одного шва). Сварные соединения трубопроводов могут осложняться наличием жидкости в зоне выполнения работ из-за специального уклона, который предусмотрен для естественного самотека. В этом случае, даже спустив систему, вода будет продолжать стекать и мешать сварочным работам.
Почему это сложно
Многие сварщики бояться сварки труб с водой, потому что это сложная задача, чреватая долгими мучениями и не гарантирующая успешный исход. Наложение расплавленных частичек присадочного металла на пору или свищ может привести к «обрастанию» проблемного места целой горкой швов, из под которых во все стороны будет просачиваться жидкость. Вместо одной течи получается множество ручейков.
Почему так сложно заварить трубопровод под давлением? Для этого есть несколько причин:
- Напор воды постоянно остужает сварочную ванну, не давая полноценно сцепиться наплавленному металлу с основным.
- Процесс осложняется постоянно образовывающимся паром от соприкосновения жидкости с прогретым железом. Это мешает видеть место соединения. Маска сварщика часто запотевает снаружи.
- Если стык потолочный, то проблема усугубляется тем, что вода стекает на рабочего. Пропитываются рукавицы и куртка. Поскольку у сварщика в руках находится электрододержатель, и сам стоит на массе (или держится за трубу второй рукой), это может провоцировать небольшие удары током (безопасное, но неприятное для ощущения напряжение до 48V). Варить при этом очень неудобно.
Как заварить трубу с водой
Трубопровод под давлением, как можно увидеть на видео, успешно сваривается электросваркой. Для этого выбираются определенные режимы и параметры, о которых написано ниже. Но существуют и небольшие хитрости, а также технологии, помогающие выполнить правильно этот процесс. В зависимости от вида требуемой работы применяются разные подходы.
Борьба со свищами
Из-за несоблюдения режимов сварки или коррозионной среды в трубопроводе может образоваться свищ. Это небольшое отверстие круглой формы с которого течет вода. Труба может быть механически повреждена из-за удара, вследствие чего образовалась трещина.
Чтобы успешно заварить проблемное место электросваркой необходимо стать напротив проблемного участка. Так будет лучше видно все границы отверстия. Для предотвращения стека воды по электроду (в случае вертикального или горизонтального шва) нужно держать его перпендикулярно свариваемой поверхности. Сварочный процесс ведется сверху вниз. Целью является сужения свища до полного перекрытия.
Для этого нужно:
- Наложить несколько капель металла на верхнюю сторону края отверстия.
- Ударить один-два раза молотком сразу после прекращения горения дуги. Это позволяет глубже проникать наплавленному металлу в структуру основного, предотвращая появление новых пор. Дополнительно, приплюснутые валики перекрывают большую площадь свища.
- Наложить еще насколько капель металла, продвигаясь вниз.
- Снова постучать молотком.
- Если боковые края свища имеют тонкие стенки, их нужно усилить таким же образом.
- После полного прекращения просачивания пара наружу, необходимо нарастить стенку трубы. Это выполняется наоборот, снизу вверх, на малом токе, чтобы не прожечь тонкий металл. Прерывистой дугой накладываются «полумесяцы» до полного прохода к верхней точки проблемного места.
- Пройденный шов желательно простучать для проковки и уплотнения.
Цельный стык
В случае соединения двух сторон трубы, по одной из которых все еще течет вода, можно использовать специальный подход. Особенно это применимо к трубопроводу, пролегающему близко к полу или земле.
Для успешного выполнения работы в верхней части трубы, находящейся в горизонтальном положении, вырезается «окно». Это прямоугольное или овальное отверстие в одной из сторон соединения. Поможет это в том случае, когда давление отключено и основной объем жидкости сброшен, но вода продолжает подтекать. В трубу закладывается тряпка, впитывающая влагу и освобождающая низ для беспрепятственной сухой сварки.

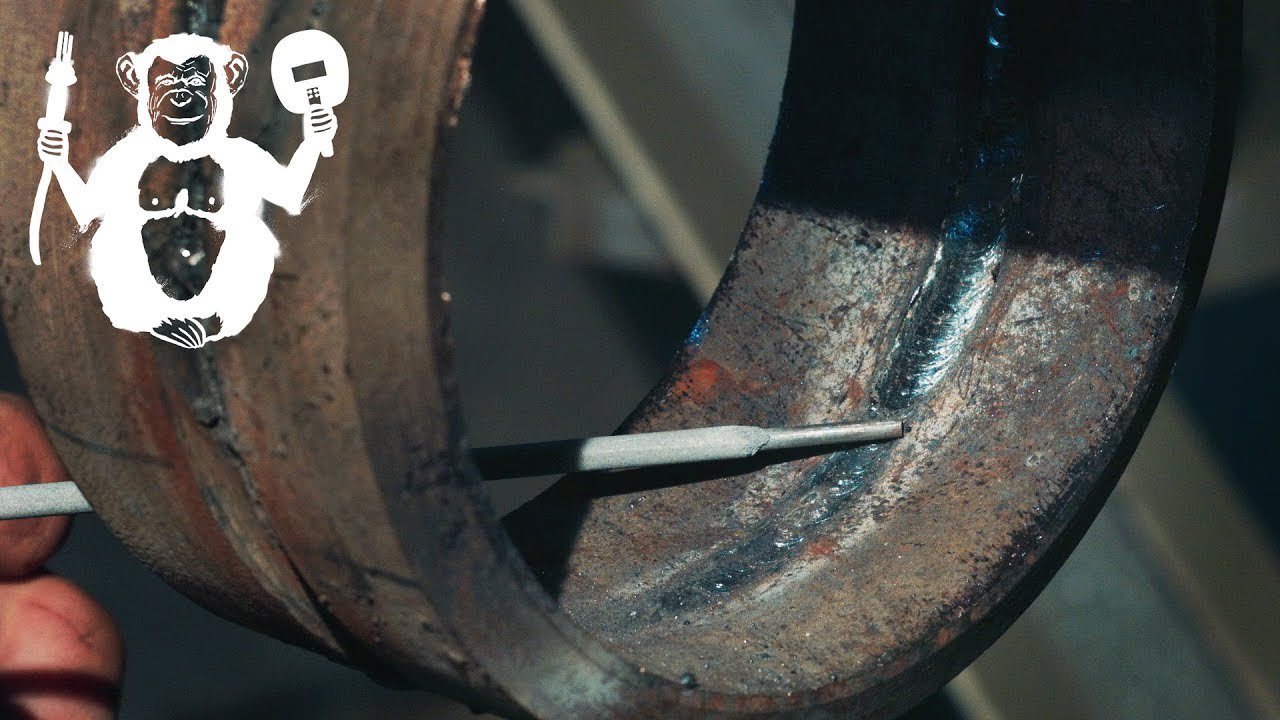

Шов накладывается изнутри через вырезанное окно. Важно заварить низ и поднять края шва на стенки. Для большей надежность стоит выполнить несколько проходов. Затем тряпка удаляется (это крайне важно сделать сразу, иначе вся работа будет напрасной, если ее забыть и в спешке заварить стык), и вода течет по уже сваренному дну, не мешая процессу. Боковые швы накладываются с наружной части. Последним закрывается окно. Это делается с применением заранее подготовленной «заплатки», соответствующей по размерам. Поскольку шов состоит из нескольких сегментов, то все окончания требуется перекрывать, а последний кратер выводить на цельный участок трубы и заваривать с наплавкой.
Если необходима врезка
Сварка трубопроводов высокого давления может выполняться в случае потребности в дополнительном канале отвода жидкости. Например, добавлена еще одна емкость, куда требуется поставка воды, или сооружена еще одна ветвь отопления в пристройке, и необходима подача теплоносителя. Если нужна врезка, а остановить систему невозможно, то используется приварка сгона или шарового крана.
Это происходит по следующей схеме:
- На выбранный участок трубы подгоняется патрубок с резьбой и шаровым краном.
- Не нарушая целостности трубопровода выполняется обварка наложенного элемента.
- После этого кран ставится в открытое положение и через него сверлится отверстие в основной трубе.
- Дальше действовать нужно быстро. Через новообразованный выход вода устремляется наружу. Сверло быстро удаляется и кран перекрывается.
- К ответной резьбе крана подсоединяется сгон с обмоткой и замыкается новая ветвь.
- Кран открывается и запускается подача жидкости.
Эту операцию можно проводить на любом давлении. Важно приварить патрубок с краном на небольшом токе, чтобы не прожечь основную трубу. Диаметр сверла должен быть достаточным для передачи объема и требуемого давления, чтобы новая ветвь работала полноценно.
Маленькие хитрости
Чтобы успешно заваривать свищи и трещины с водой необходимо знать несколько секретов, которыми пользуются опытные сварщики. Поскольку вода постоянно мешает процессу формирования сварочной ванны, важно уменьшить ее воздействие. Это достигается несколькими способами.
Во-первых, можно забить болт в образовавшийся свищ. Для этого подбирается соответствующий диаметр стержня. В итоге, вместо дырки из которой течет вода, образовывается закупоренное отверстие с удобной для обварки шляпкой. Конечно, жидкость изолируется не полностью, но ее влияние уменьшается. Нужно постепенно соединить стенки основного металла со шляпкой болта. Метод применим во всех пространственных положениях.
Во-вторых, свищ можно заделать приварив на его место гайку крупного диаметра. Последняя накладывается на проблемное место и обваривается. Жидкость при этом не мешает, потому что продолжает свободно вытекать через отверстие в гайке. После окончания сварочных работ в гайку вкручивается болт с плотно намотанной паклей. Это герметизирует место. У метода один недостаток — внешний вид отремонтированного участка не очень презентабельный (с торчащим болтом), но это позволяет быстро заделать течь и укрепить истончившееся место.
Третья хитрость заключается в увеличении присадочного материала. Поскольку за один раз величина наложенной «горошины» расплавленного металла может перекрыть определенный участок свища, важно подать как можно больше присадки в сварочную ванну. Это регулируется диаметром электрода. Но можно использовать и второй электрод, предварительно отбив на нем обмазку. Первым электродом разогревается место, а когда появился жидкий металл, в него добавляется второй стержень. Это повышает количество наплавки и содействует быстрому закрытию отверстия с водой.
Режимы
Для выполнения сварочных работ на трубопроводе, в котором присутствует жидкость, важно установить силу тока выше обычной для данного положения. Это позволит устойчивее удерживать дугу. Электрод не будет прилипать из-за быстрого охлаждения водой.
Присадочные материалы важно хорошо прокалить. Из распространенных моделей подойдет УОНИ 13/55. Они отлично проявляют себя в подобных условиях. Место желательно прогреть горелкой, чтобы испарить подтекающую воду. Это благоприятнее скажется и на проникновении присадочного металла.
Вид напряжения тоже играет свою роль. Здесь все зависит от личных предпочтений сварщика. Переменный ток хорошо удерживает дугу. Им можно варить под большим слоем воды. Но качество самого шва хуже. Постоянное напряжение менее устойчиво при работе во влажной среде, за то степень проникновения расплавленного материала выше.
Грамотный монтаж трубопровода позволяет сразу получить качественную систему. Но если был допущен брак или материал прохудился, и требуется ремонт без слива жидкости, то приведенные советы в статье помогут справиться с проблемой.
Возникают ситуации, когда дефект на трубопроводе приходится устранять при подаче воды. Чаще свищи возникают на сварных трубах, устранить их можно, сварив водопроводную трубу электросваркой с использованием наплавочных электродов. Хотя сварка будет непрочной, серьезную аварию, утечку воды удастся предотвратить.
Перед проведением сварки магистральное давление понижают до возможных пределов. Для выполнения работ требуется опыт. Новичку с такой сваркой не справиться. Особенно сложно заваривать чугунные стояки. У чугуна большая текучесть, при нагреве происходят структурные изменения в металле, ухудшающие эксплуатационные характеристики.
Сварка водопроводных труб под давлением электросваркой
Почему возникает необходимость сварки трубы с водой
Варить трубы с водой приходится в следующих ситуациях:
- когда после ввода системы в эксплуатацию обнаруживаются непровары стыков;
- иногда при монтаже сварных труб в магистрали оказывается дефектная;
- когда нельзя оставить без воды большой район;
- нет возможности слить воду или это экономически нецелесообразно;
- нужно срочно врезать запорную арматуру или узел учета;
- из-за уклона вода остается в трубе после слива системы.
Это не все ситуации, при которых нужна сварка трубопроводов с водой.
Особенности сварки водопроводных труб
Заварить трубу с водой можно электродуговой, газовой сваркой, полуавтоматом с применением наплавочной проволоки. Электросварка водопровода, заполненного водой, связана с некоторыми особенностями:
- Рабочий режим сварки при заделке дефектов, утечек воды регулируется. Если нет риска прожогов истонченной ржавчиной стенки, силу тока при сварке системы ХВС, заполненную водой, увеличивают на 5–10% в зависимости от вида сплава. За счет охлаждения стенки электрод к ней не будет прилипать при сварке. В зависимости от вида сварочного аппарата, варят на переменном или постоянном токе. Предпочтительнее переменный, дуга при сварке будет стабильной. Соединение образуется даже под толстым слоем воды. Если нужен качественный шов, используют постоянный ток. Хотя напряжение при сварке будет нестабильным, но расплавленный металл наплавки будет глубже проникать в область дефекта при сварке трубопровода с водой.
- Для работы электроды выбирают по виду материала трубопровода. Для сварки нержавеющих труб подходят НЖ-13, для ремонта чугунных стояков – МНЧ-2 или ОЗЧ-2, или можно заварить серое высокоуглеродистое чугунное литье. При использовании инвертора в качестве источника тока для ремонтных работ на водоводах приобретают электроды МР-3с, ЦЧ-4, они плавятся на низких токах, имеют невысокую температуру плавления. Электроды предварительно прокаливают, нагревая до 200°С выдерживают от 40 минут до часа.
Читайте также: Что такое шовная (роликовая) контактная сварка
Какие могут возникнуть сложности
Во время ремонтной сварки водопроводных труб электросваркой качество у шва от контакта с водой будет невысокое. Такая заделка дефектов – временная мера. Она не предусмотрена ГОСТом. При повышении давления воды, опрессовке системы шов, образуемый при сварке, способен треснуть. За такую работу берутся не все сварщики. Наплавка металла в зоне повреждения нередко приводит к множественным свищам вокруг зоны наплава, потому что при сварке активизируется процесс окисления от контакта с водой. Вместо одного свища образуется множество.
Сварка трубопровода, в котором вода, технологически сложная работа еще по ряду причин:
- Из-за образующегося от воды пара во время сварки приходится периодически протирать маску, рабочая зона плохо просматривается.
- Вода постоянно остужает рабочую зону сварки, не дает металлу проникнуть на большую глубину. Сразу происходит схватывание, начинается кристаллизация.
- При протечке трубопроводов, расположенных под потолком, от воды намокает спецодежда. Это чревато пробоем тока. Рука дергается, происходит залипание электрода.
Как заварить трубу с водой
При сварке труб под давлением, заделке свищей чаще применяют обычную сварку инвертором.
Свищи, протечки воды возникают из-за неправильного выбора режима, ударов или коррозионных разрушений. Их устраняют при хорошей освещенности – повреждение должно быть видно со всех сторон. При вертикальном или горизонтальном шве электрод держат перпендикулярно трубе, чтобы вода по нему не стекала. Дефект заплавляется сверху вниз:
- в верхней точке наносится несколько капель расплава, после прекращения дуги по рабочей зоне пару раз ударяют молотком, чтобы металл глубже проникал в дефект;
- такую же процедуру проводят, опускаясь до самого низа;
- когда вода перестанет течь, исчезнет пар, укрепляют стенку вокруг свища, поднимаясь снизу вверх, наносят полумесяцы. Создают дополнительные валики, разбивают их молотком.
Работать надо на малом токе, чтобы не допустить прожогов на поврежденной коррозией стенке.
Ремонт стыков
Бывают ситуации, когда нужно заново проварить весь стык. Сначала варят нижнюю часть стыка, его проваривают через вырезанное в верхней части трубы окно. Его делают любой геометрии: круглым, квадратным, прямоугольным. Это роли не играет, важно обеспечить доступ к стыку. Воду перекрывают, забивая проход тряпками, их вставляют с двух сторон, чтобы максимально подсушить рабочую зону. Шов делается небольшими фрагментами, по три сантиметра, в две проходки. Вторая делается в противоположную сторону. Когда окалина сбита, тряпку убирают, вода снова будет поступать в трубу. Приступают к боковым частям. Финальная часть работы – заваривание окна, его закрывают приготовленной заплатой, шов проводят вкруговую. Стенки толще 6 мм проваривают дважды в разных направлениях.
Читайте также: Сварка плавлением
Врезка в трубопровод
Когда требуется подключение сантехнических устройств, установка приборов учета или запорной арматуры, сгонять воду из системы необязательно, это бывает слишком накладно.
Отвод для сгона воды или кран проводят по следующей схеме:
- врезаемый элемент подгоняется под трубопровод;
- обваривается по всему контуру;
- после этого сверлится врез через патрубок или разобранный шаровый кран;
- затем к патрубку монтируется подвод или собирается запорная арматура. После этого открывают подачу воды.
Врезка штуцеров в трубопровод по представленной технологии проводится без снижения давления в магистрали. К ним крепится подсоединяемый элемент.
Полезные советы от специалистов
Магистральная система водоснабжения, заполненная водой, источник повышенной влажности. Существуют профессиональные секреты, позволяющие проводить работу качественно. Нужно снизить воздействие воды. Этого достигают несколькими способами:
- В свищ вбивают болт соответствующего диаметра с большой шляпкой. Струйка воды уменьшается, образуются только капли. Если свищ круглый, он забьется полностью. Достаточно будет обварить шляпку и наплавить металл вокруг нее. Этот способ подойдет для любого пространственного положения повреждения.
- На свищ накладывают гайку большого размера, течь частично устраняется, вода не попадает на электрод, а вытекает через внутренне отверстие гаки. После этого гайку по внешнему краю обваривают. После этого в нее с использованием фума или вкручивают болт, образуется герметичное соединение, дефект устраняется. Внешний вид трубы становится хуже – это минус, но такой ремонт довольно эффективный, не занимает много времени.
- Увеличивается объем металла, подаваемого в сварочную ванну. Нескольких капель бывает недостаточно. Величина капли зависит от толщины электрода. Иногда дополнительно берут электрод с обчищенной обмазкой. Первый электрод создает дугу, а когда образуется ванна расплава, в держатель вставляют второй, на котором нет обмазки. Объем наплавочного материала увеличивается, дырка быстрее заплавляется.
Учитывая особенности работы с заполненной трубой, можно самостоятельно сделать ремонт сети без сгона воды из системы. Нужно правильно подбирать электроды по типу стержня, виду обмазки, регулировать рабочий режим тока.
Сварка водопроводных труб электросваркой – один из самых надежных способов добиться необходимой герметичности контура циркуляции. Швы, полученные при применении данной технологии, устойчивы к давлению, механическим нагрузкам, коррозии.
К сожалению, даже при соблюдении всех требований, трубы могут дать течь в процессе эксплуатации. Это происходит из-за внешних нагрузок, на которые металлические конструкции попросту не рассчитаны, а также вследствие естественного старения и износа материала.
В такой ситуации приходится действовать незамедлительно, устранять течи на уже использующемся трубопроводе.
Необходимость работы
Сварка трубы с водой может потребоваться в следующих случаях:
- Течи, образовавшиеся вследствие превышения нормативных нагрузок или некачественно проведенных работ по монтажу. Отключение в таких случаях не приветствуется, особенно, если речь идет о магистральных трубопроводах, снабжающих водой большие жилые массивы.
- Необходимость врезки. Слив жидкости из всей системы предполагает существенные временные потери, так что дело зачастую ограничивается отключением циркуляционных насосов. Данная мера способствует снижению давления в контуре, работа упрощается.
Основные сложности
Сварка труб под давлением – непростая задача, за ее выполнение возьмется не каждый специалист.
Проблемы связаны со следующими явлениями:
- напор жидкости не дает достичь необходимой температуры сварочной ванны, крайне трудно добиться необходимого коэффициента сцепления наплавляемого металла с основой;
- когда вода контактирует с раскаленным материалом, образуются большие объемы пара. Сварщику приходится работать в условиях ограниченной видимости, маска запотевает, приходится постоянно протирать ее, отвлекаться, терять время;
- очень сложно работать в случае, когда трубы расположены на высоте, под потолком. Вода может стекать на сварщика, да и удерживать тяжелое оборудование неудобно.
Выбор инструмента и настройка оборудования
Несмотря на все сложности, работа с трубами, находящимися под давлением, вполне осуществима. Главное – верно отрегулировать рабочие режимы и подобрать подходящие инструменты.
Например, лучшие электроды для сварки водопроводных труб выглядят следующим образом:
УОНИ 13/55. Универсальные элементы, позволяющие ремонтировать трубы, изготовленные из стали вне зависимости от степени легирования и содержания углерода.
Сформированный шов характеризуется оптимальным сочетанием прочности, пластичности и вязкости, выдерживает высокие эксплуатационные нагрузки без образования повторных свищей и разрушения. Новички могут испугаться того, что в процессе работы электрод прилипает к металлу, но избавиться от этого очень легко, нужно просто удлинить дугу.
За несколько минут работы можно выработать неплохой навык, почувствовать все тонкости и преимущества электрода.
МГМ-50К. Новая разработка, оптимизированная для работы с трубами, находящимися под давлением.
Основная особенность в том, что вокруг дуги формируется пузырь газа, оттесняющий пар или жидкости, что улучшает условия, в которых проводится сварка, облегчает задачу, позволяет достичь необходимого результата.
Электрод подходит для работы с трубами и из стали с высоким содержанием углерода, и с низколегированными сортами. Допускается работа на загрязненных поверхностях и металле, уже имеющем признаки коррозионных повреждений.
Посмотрите интересное видео, какие электроды лучше использовать для сварки труб:
Полезно придерживаться также следующих рекомендаций:
- Увеличение силы тока поможет достичь необходимой стабильности дуги, снизится вероятность прилипания электрода из-за того, что наплавляемый металл быстро остывает и прилипает к основанию.
- Электроды предварительно прокаливаются, а место работы прогревается газовой горелкой. Пламя испаряет просачивающуюся из трубы жидкость, повышается уровень сцепления наплавляемого металла с основой.
- При выборе напряжения стоит ориентироваться на собственные предпочтения.
Новичкам же стоит знать, что:
- переменный ток формирует более стабильную дугу, дает возможность работать даже под внушительным водяным слоем, но итоговое качество шва не слишком высоко;
- постоянный ток, в свою очередь, помогает добиться максимальной глубины проникновения наплавляемого металла и прочности шва, но вот непосредственно работа в среде повышенной влажности дается тяжелее.
Полезное видео для новичков, как варить трубу с водой, при ремонте теплотрасы:
Устранение свища
Как заварить трубу с водой электросваркой с максимальной степенью надежности? Точная инструкция зависит от характера повреждения. Начнем с того, как устранить свищ в водопроводной трубе, то есть круглое отверстие, из которого сочится жидкость.
В таком случае нужно занять позицию, позволяющую четко наблюдать границы повреждения, а электроды держат перпендикулярно основанию, чтобы минимизировать объемы воды, попадающей на них. Работа ведется сверху вниз, пока отверстие полностью не будет скрыто наплавленным металлом.
Порядок действий выглядит следующим образом:
- металл наплавляется на верхнюю часть свища;
- молотком делается 2 удара сразу после того, как дуга погасла. Это способствует уплотнению материала, исключает порообразование;
- цикл повторяется сверху вниз;
- если имеет место истончение стенок по краям отверстия, они усиливаются по методу, описанному выше;
- когда пар перестает сочиться наружу, стенка трубы усиливается. Ток выставляется минимальный, чтобы исключить сквозное прожигание. Постепенно наплавляется нужный объем материала;
- для повышения прочности сформированный шов простукивается.
На этом видео подробно показано, как заварить свищ в трубе (нижнее положение):
Формирование врезки
Сварка под давлением пара может выполняться и в том случае, если нужна установка вспомогательного канала для его отвода.
Установке врезки должен предшествовать монтаж шарового крана. Это поможет не перекрывать систему полностью, но остановить поступление пара или воды на отдельный ее участок, что упростит дальнейшую работу.
Процесс выглядит следующим образом:
- на определенный участок трубопровода подгоняется патрубок, оснащенный шаровым краном и резьбой соответствующего типа;
- наложенная деталь обваривается, при этом сохраняется изначальная целостность трубопровода;
- кран открывается, сквозь него происходит сверление отверстия в основной трубе;
- сверло вытаскивается, подача воды останавливается перекрытием крана;
- монтируется сгон, оснащенный обмоткой, новая ветка трубопровода замыкается;
- кран открывается.
Уровень давления в системе в данном случае может быть любым. При работе следует придерживаться минимального тока, чтобы исключить повреждение главной магистрали.
При подборе диаметра сверла нужно иметь в виду, что сформированное отверстие должно быть достаточно широким для обеспечения эффективной работы новой ветки трубопровода.
Смотрите видео про врезку в стальную водопроводную трубу под давлением:
Заключение
Итак, ответ на вопрос, как заварить трубу отопления или водоснабжения довольно прост. Справиться с задачей может и новичок.
Главное – придерживаться указанных рекомендаций, а также соблюдать технику безопасности, учитывать, что температура транспортируемой среды может быть достаточно высокой. А также использовать средства защиты во избежание ожогов.
Нормальная эксплуатация и долговечность стального водопровода напрямую зависит от того, насколько прочно и герметично сделаны его соединения. Они обязаны выдерживать высокое давление, быть устойчивыми к содержащимся в воде агрессивным веществам и несложными в монтаже. Обеспечить это может сварка водопроводных труб электросваркой. Что собой представляет эта работа, и как ее сделать своими руками, расскажет данная статья.
Виды сварочных работ
Суть сварочного процесса заключается в следующем: металл нагревают, в результате чего он плавится и деформируется. В это время между краями двух стыкующихся изделий происходит взаимное проникновение молекул металла. Сформированные таким образом новые связи способствуют прочности соединительного шва.
В зависимости от способа проведения работ сварка бывает:
- Термической. Соединение деталей происходит методом плавления – при помощи электрической дуги, лазера и т.п.
- Термомеханической. Сварной шов делается магнитоуправляемой дугой (стыковой).
- Механической. Конструкции соединяются путем трения или взрыва.
В нагревании металла участвуют разные элементы, природа которых влияет на то, какой будет сварка — дуговой, газовой, лазерной или плазменной.
Соединение деталей осуществляется ручным, механизированным или автоматическим способом. Ручной труд на предприятиях составляет не меньше 20–30%, при монтаже отопления и водоснабжения в жилых домах его доля резко возрастает.
От качества соединений зависит надежность трубопроводаОсобенности сварки водопроводных труб
В домашних условиях применяется электродная сварка, которая привлекает простотой и доступностью. При данном методе соединения не существенно, в каком месте располагаются трубы. Источником энергии здесь выступает электрическая дуга, носителем которой является электрод.
Бытовые электросварочные аппараты отличаются небольшой мощностью и скромными габаритами. Для их подключения достаточно иметь однофазную проводку. К ним относятся:
- Сварочный трансформатор. Работает за счет преобразования переменного тока сети в постоянный ток сварочного процесса. Главный недостаток простого в обращении устройства связан с неполной стабильностью дуги.
- Выпрямитель. Обеспечивает более высокую стабильность дуги.
- Инвертор. Устройство имеет небольшой вес и содержит инверторный модуль, который занимается преобразованием переменного тока в постоянный ток, в результате чего получается качественный сварной шов.
Используемые при электросварке электроды бывают плавящимися и неплавящимися.
Первые в процессе сварки поставляют материал, необходимый для образования шва. Новичкам советуется пользоваться твердыми электродами с плавящимся покрытием.
Электросваркой сваривают трубы в самых труднодоступных местахНа заметку! На метод сварки, тип используемого сварочного аппарата и диаметр электродов влияют характеристики трубопровода – состав материла, толщина стенки, диаметр трубы и т.п.
При прокладывании магистральных трубопроводов пользуются электродами диаметром 3 мм. Ими свариваются изделия с толщиной стенок до 5мм. При большей толщине деталей или формировании многослойного шва диаметр электродов увеличивается до 4-5 мм.
В зависимости от места сварки и способа ее выполнения сварочные швы называются:
- нижними – наиболее легкие в исполнении;
- горизонтальными – делаются по окружности;
- вертикальными – труба сваривается вдоль;
- потолочными – требуют профессиональных навыков исполнения.
Характер шва зависит от расположения соединяемых элементов. Иногда его накладывают несколько раз. Например, при толщине трубы 6 мм делается 2 шва.
Теперь перейдем к вопросу, как варить водопроводные трубы электросваркой.
Выбор сварочного аппарата и способа сварки зависит от материала трубопроводаЭтапы электросварки
Вначале трубы очищаются (особое внимание уделяется внутренней поверхности). При неровной кромке их концы обрезаются, после чего зачищаются до металлического блеска с внутренней и внешней стороны на ширину не менее 1 см.
Во время электродной сварки не забывайте о технике безопасностиОбратите внимание! Края труб большого диаметра или с толстыми стенками предварительно прогрейте на ширину не менее 0,75 см. Так вы предупредите появление закалочных структур.
Последовательность действий при сварке будет следующей:
- Вставьте электрод в держатель прибора, затем черкните стержнем по металлу, чтобы активизировать подачу тока. Его сила зависит от толщины стенок конструкции.
- Как только появится дуга, держите электрод на расстоянии 3-5 мм от стыка. Оптимальный угол наклона стержня к обрабатываемой плоскости составляет 70 градусов.
- Накладывайте шов не ровными движениями, а колебательными, распределяя металл через стык по обеим сторонам. Траектория движений может быть разной – серповидной, зигзагообразной. В итоге на стыке появляется неширокий плотный валик.
- Когда шов остынет, сбейте с него молоточком шлак. При большой толщине стенок сделайте второй и третий шов, но перед каждым новым слоем не забывайте удалять шлак.
- Если толщина трубы более 8 мм, варите первый шов в два этапа. Для этого разбейте окружность на участки, сварите их через один, а на втором этапе соедините оставшиеся фрагменты. В конце сделайте сплошной шов по всей окружности.
Видео-инструкция по сварке стальных труб
В силу опасности сварочные работы проводятся с соблюдением правил техники безопасности. Если вы боитесь работать с огнем, узнайте, как врезаться в водопроводную трубу без сварки. При желании, вы можете сделать водопровод дома без посторонней помощи. Пусть у вас все получится наилучшим образом!
Используемые источники:
- https://mmasvarka.ru/svarka-trub-pod-davleniem.html
- https://svarkalegko.com/tehonology/svarka-trub-pod-davleniem.html
- https://svarkaprosto.ru/tehnologii/kak-zavarit-trubu-s-vodoj-elektrosvarkoj
- https://plavitmetall.ru/svarka/kak-zavarit-trubu-s-vodoj.html
- http://trubsovet.ru/soed/svarka/kak-svarit-vodoprovodnye-truby.html
Как варить потолочный шов электросваркой, видео
В сварочном деле одним из наиболее трудных заданий будет укладка потолочного шва. Тем не менее освоить технику потолочной сварки стоит уже хотя бы ради того, чтобы автоматически получить более высокий разряд. Такая операция чаще всего требуется на предприятиях, занятых в области укладки трубопроводов или в строительстве.
Навыки станут полезными и в быту, поскольку они востребованы при монтаже отопления, металлической беседки или в иных случаях. К примеру, металлический гараж не получится собрать, не прибегнув к потолочной сварке панелей. В статье пойдет речь о том, как варить потолочный шов электросваркой, трудностях и проблемах, а также способах их устранения.
В чем состоят сложности сварки потолочного шва
Немногие сварщики назовут укладку потолочных швов любимым занятием, поскольку в процессе работы возникает немало сложностей. Новичку научиться будет непросто, а многие после первых неудач просто теряют всякий интерес к подобного рода занятию. Для того, чтобы освоить азы столь непростой науки, нужно работать на предупреждение. То есть, понимать проблемы, которые будут возникать при укладке шва и попытаться их предотвратить.
Сварка потолочного шва инвертором или трансформаторной установкой сильно отличается от обыкновенной горизонтальной. Когда заготовки соединяются на рабочем столе, то сварочная ванна формируется по стыку. Сварщику остается только контролировать процесс расплава, избегать элементарных ошибок и предотвращать попадание шлака внутрь ванны. Когда же все это приходится делать на потолке, то расплавленный металл стремится вниз и сформировать ванну очень сложно.
К тому же и шлак, находясь в расплавленном состоянии, капает и мешает вести электрод по месту стыка. Брызги ударяются о поверхность внизу, разлетаются на множество частиц и создают дополнительные трудности в работе. Но основная сложность заключается в том, чтобы соединить свариваемые заготовки. Чаще всего сварочную ванну удается сформировать только на одной из кромок, а вторая остается “не у дел” и связать их воедино долгое время не получается.
Еще одна сложность заключается в том, что сваривание происходит на пониженном токе. Электрод часто прилипает к металлу и образуются непроваренные места. Сварщик быстро устает из-за того, что его голова постоянно запрокинута, а рука приподнята. Поэтому необходимы паузы для того, чтобы восстановить силы и перевести дух.
Перед началом практических занятий стоит хотя бы осознать все трудности и настроиться на них. Тогда не будет горького разочарования от первых неудач и легче преодолеваются физические трудности.
Техника сварки потолочного шва электродами
Опытные сварщики ужа давно составили основные правила соединение металлических заготовок в самых разных положениях, включая и потолочное. их необходимо знать для того, чтобы правильно выполнять этот вид работ. Вот основные пункты:
- Кромки свариваемых поверхностей нужно как можно ближе свести одна относительно другой. Сварку в потолочном положении с зазорами смогут выполнить только мастера своего дела. Для тех же, у кого квалификация ниже, нужно постараться максимально плотнее сопрягать детали.
- Метод разделки кромок полностью аналогичен тому, который делается при нижнем сваривании. V-образный скос делается в том случае, если толщина стенок превышает 5 мм.
- Расположение электрода относительно рабочей поверхности составляет 45 градусов. Есть простой “лайфхак” для начинающих сварщиков: лучше использовать половинку электрода. В таком случае легче управлять положением его кончика, что несколько облегчит работу.
- Когда стороны расположены вплотную, то положить первый шов можно, даже не применяя колебательные движения. В таком случае наполнения стыка получится по максимуму. За вторым проходом ширина расплава увеличивается с тем, чтобы сделать связку прочнее. А вот на трубах рекомендуется уже со старта варить широким швом.
- Для сваривания можно использовать различные способы формирования шва. Здесь уместен метод полумесяца, спираль или горизонтальная восьмерка. В случаях, когда состыковать детали плотно не получилось и присутствует небольшой зазор, то используется прерывистая дуга. При таком способе формирования шва отложенные капли металла быстро остывают. Следующая капля накладывается еще до того, когда предыдущая полностью остывает. Она должна еще иметь багровый оттенок. Процесс надежен, но растянут во времени. Сварщику потребуется неоднократная передышка.
- Внешний вид только что завершенного шва может быть далек от идеала. Не стоит этого пугаться. Наплывы и крупные валики не критичны, а шлак, который выступает легко убирается молоточком. При необходимости стык можно “пригладить” болгаркой.
Читайте также: Маркировка электродов для ручной дуговой сварки
Электроды и аппаратура
Сварочные работы на потолке можно выполнить с использованием инвертора или трансформаторной установки. Следует внимательно отнестись к выбору силы тока. Она должна быть ниже на четверть по сравнению с традиционной ручной дуговой сваркой. К примеру, для соединения двух пластин толщиной 5 мм не нужно выставлять силу тока больше 100 ампер. Желательно, чтобы кабель не был слишком толстым: тогда меньше нагрузка на руки. Чтобы не нагружать запястье, кабель наматывают на руку.
Для потолочной сварки чаще всего берут электроды толщиной 3-4 мм. Важна предварительная подготовка. Если расходники хорошо подсушить, то в процессе работы будет образовываться меньше брызг. Укороченными электродами легче управлять, что дает сварщику возможность уверенно манипулировать дугой.
Читайте также: Ручная дуговая сварка MMA
Меры предосторожности
Плотная куртка и брюки являются обязательном атрибутом сварщика при выполнении работ на потолке. Перчатки в обязательном порядке должны иметь широкие края, которые бы закрывали манжеты. В противном случае окалина может закатиться за одежду и обжечь руки. Нужно одевать специальный головной убор без козырька, но с широкими полами, которые бы закрывали ворот куртки. То же самое касается и брюк. Нижние части штанин должны быть широкими и располагаться внахлест на верхнюю часть обуви.
При ударе о землю брызги разлетаются в разные стороны на приличное расстояние. Очень важно, чтобы рядом не было легковоспламеняющихся материалов. Отбивая шлак, сварщик должен быть в защитных очках, ведь осколки будут лететь вниз. А чтобы работу выполнить качественно, следует давать хотя бы небольшие, но частые передышки. Они помогут снять усталость с мышц рук и шеи.
Потолочную сварку освоить с первого раза не удастся. Нужно запастись терпением, долго и много практиковаться. Но после освоения метода уже можно приступать к сварке труб и металлоконструкций любой сложности.
Читайте также: Как правильно варить трубы электросваркой
Как правильно варить сваркой электродами видео новичку
🔧 Как правильно варить электросваркой: свариваем металлические трубы и делаем красивые швы
🎥 В пост добавлены видео про сварочное дело, рекомендую посмотреть 😉
Сварочный шов – один из самых надежных способов соединения деталей. Он используется в промышленности и в обычной повседневной жизни. Каждый домашний мастер время от времени пользуется сваркой. Хорошо, если он умеет варить сам, однако зачастую приходится обращаться к специалистам. А ведь сварке вполне можно научиться. Начинать следует с самого простого: электросварка для начинающих это, прежде всего, обучение выполнению различных швов. Более сложные работы можно будет выполнять, только набравшись опыта. Давайте разберем основы технологии и некоторые хитрости сварочного процесса.
🔎 С чего начать — подготовительный этап
Прежде всего нужно подготовить оборудование. Обязательно понадобится сварочный аппарат, комплект электродов, молоток для сбивания шлака и щетка. Диаметр электрода подбирается в зависимости от толщины листа металла. Не нужно забывать о защите. Готовим сварочную маску со специальным светофильтром, плотную одежду с длинным рукавом и перчатки, лучше замшевые. Так же понадобится сварочный выпрямитель, трансформатор или же инвертор – устройства, которые преобразовывают переменный ток в необходимый для сварки постоянный.
🔎 Технология сварочного процесса
Сварка – высокотемпературный процесс. Для его осуществления образуется и удерживается электрическая дуга от электрода к свариваемому изделию. Под ее воздействием происходит расплавление материала основы и металлического стержня электрода. Образуется, как говорят специалисты, сварочная ванна, в ней перемешивается основной и электродный металл. Величина образующейся ванны напрямую зависит от выбранного режима сварки, пространственного положения, скорости перемещения дуги, формы и размеров кромки и т.д. В среднем ее ширина составляет 8-15 мм, длина 10-30 мм и глубина – порядка 6 мм.
Покрытие электрода, так называемая обмазка, при расплавлении образует особую газовую зону в районе дуги и над ванной. Она вытесняет весь воздух из области сварки и препятствует взаимодействию расплавленного металла с кислородом. Кроме того в ней находятся пары как основного, так и электродного металлов. Поверх шва образуется шлак, который так же препятствует взаимодействию расплава с воздухом, что отрицательно сказывается на качестве сварки. После постепенного удаления электрической дуги металл начинает кристаллизоваться и образуется шов, объединяющий свариваемые детали. Поверх него расположен защитный слой шлака, который впоследствии убирается.
🔎 Азы электродуговой сварки
В рекомендациях как правильно варить электросваркой особое внимание уделяется началу процесса. Лучше всего получать первый сварочный опыт под руководством специалиста, который сможет исправить возможные ошибки и дать полезный совет. Приступать к работе следует, надежно закрепив деталь. В целях пожарной безопасности около себя нужно поставить ведро с водой. По этой же причине нельзя выполнять сварочные работы на деревянном основании и небрежно относиться даже к очень небольшим остаткам использованного электрода.
Надежно крепим зажим «заземление». Проверяем, чтобы кабель был изолирован и аккуратно заправлен в специальный держатель. Выставляем на сварочном аппарате расчетное значение мощности тока, которое должно соответствовать выбранному диаметру электрода. Зажигаем дугу. Для этого устанавливаем электрод под углом порядка 60° относительно изделия. Медленно проводим им по поверхности. Должны появиться искры, теперь прикасаемся электродом к металлу и приподнимаем его на высоту не более 5 мм.
Если операция была выполнена верно, зажжется дуга. Пятимиллиметровый зазор необходимо удерживать на протяжении всей сварки. Нужно учитывать, что при правильном сваривании металла электросваркой электрод будет постепенно выгорать, поэтому его постоянно слегка приближаем к металлу. Перемещать электрод следует медленно, если он вдруг залипнет, придется слегка качнуть им в сторону. В случае если дуга не зажигается, возможно, нужно увеличить силу тока.
После того, как без проблем получается зажечь и поддержать дугу, пора переходить к наплавлению валика. Зажигаем дугу, медленно и плавно перемещаем по горизонтали электрод, выполняя им легкие колебательные движения. Расплавленный металл при этом как будто «подгребается» к самому центру дуги. В результате должен получиться крепкий шов с небольшими волнами, образованными наплавленным металлом.
Если в процессе сваривания деталей электрод выгорел практически полностью, а шов еще не завершен, работу временно прекращаем. Меняем использованный элемент на новый, удаляем шлак и продолжаем работу. На расстоянии порядка 12 мм от образовавшегося в конце шва углубления, которое еще называют кратером, зажигаем дугу. Электрод подносим к углублению так, чтобы образовывался сплав из металла старого и вновь установленного электрода, после чего сварка шва продолжается.
Траектория движения дуги в процессе сваривания деталей может производиться по трем направлениям:
• Поступательное. Предполагает перемещение дуги вдоль оси электрода. Таким образом достаточно легко поддерживать стабильную длину дуги.
• Продольное. Формирует ниточный сварочный ролик, высота которого зависит от скорости, с которой перемещается электрод, и его толщины. Это обычный шов, но очень тонкий. Чтобы его закрепить, в процессе движения электрода вдоль свариваемого шва выполняют еще и поперечные перемещения.
• Поперечные. Позволяют получать нужную ширину шва. Выполняется путем колебательных движений. Их ширина подбирается исходя из размеров и положения шва, формы его разделки и т.п.
На практике используются все три основных движения, которые накладываются один на другой и образуют определенную траекторию. Существуют классические варианты, однако у каждого мастера обычно «просматривается» собственный почерк. Главное, чтобы в ходе работы хорошо проплавлялись кромки соединяемых элементов, и получался шов заданной формы.
🔎 Особенности сваривания трубопровода
Дуговой электросваркой можно выполнить вертикальный шов, который располагается сбоку трубы, горизонтальный – по ее окружности. А так же потолочный и нижний, расположенные, соответственно сверху и снизу. Причем последний считается наиболее удобным в выполнении. Стальные трубы обычно свариваются встык с обязательным проваром всех кромок по высоте стенок. Чтобы уменьшить наплывы внутри трубы выбирается угол наклона электрода величиной не более 45°относительно горизонтали. Высота шва – 2-3 мм, ширина – 6-8 мм. При сварке внахлест высота шва составляет порядка 3 мм, а ширины – 6-8 мм.
Прежде, чем начать варить трубу электросваркой, выполняем подготовительные работы:
• Тщательно очищаем деталь.
• Если торцы трубы деформированы, обрезаем или выправляем их.
• Очищаем кромки. Минимум 10 мм прилегающей к кромкам трубы наружной и внутренней плоскости зачищаем до металлического блеска.
Теперь можно приступать к сварке. Все стыки обрабатываются непрерывно, вплоть до полного приваривания. Поворотные, а так же неповоротные стыки труб с шириной стенок до 6 мм производятся минимум в 2 слоя. При ширине стенок 6-12 мм – выполняется три слоя, более 19 мм – четыре. Особенность сваривания труб в том, что каждый шов, который накладывается на стык, должен очищаться от шлака, после этого выполняется следующий. Первый шов – наиболее ответственный. Он должен полностью расплавить все кромки и притупления. Его особенно внимательно рассматривают на предмет обнаружения трещин. Если они присутствуют, их выплавляют или же вырубают и снова заваривают фрагмент.
Второй и все последующие слои выполняются при медленном проворачивании трубы. Конец и начало всех слоев обязательно смещают относительно предыдущего слоя на 15-30 мм. Завершающий слой выполняется с плавным переходом на основной металл и с ровной поверхностью. Чтобы улучшить качество заваривания труб электросваркой каждый последующий слой ведется в обратную сторону относительно предыдущего, а их замыкающие точки обязательно располагают вразбежку.
Самостоятельная сварка – достаточно сложное мероприятие. Однако при желании освоить его все-таки можно. Нужно усвоить основные правила процесса и постепенно научиться выполнять самые простые упражнения. Не нужно жалеть силы и время на освоение азов, которые станут основой мастерства. Впоследствии можно будет смело переходить к более сложным приемам, оттачивая свои умения.
В частном доме, на даче или в гараже довольно часто появляется необходимость в соединении различных металлических деталей и создании из них конструкций. Каждый раз обращаться к профессионалам за помощью в подобной ситуации не имеет смысла, ведь сварочный автомат можно приобрести самостоятельно.
В магазинах доступен широкий выбор разнообразных устройств в различных ценовых категориях, так что сварка инвертором для начинающих – лучшее, что может предложить рынок.
Азы электросварки
Инверторные аппараты отличаются достаточно высокой экономичностью и простотой работы. Основная нагрузка для функционирования подобного оборудования ложится на электросеть.
Он обладает накопительными конденсаторами, позволяющими аккумулировать электроэнергию и обеспечить бесперебойный процесс сварки и мягкий розжиг дуги.
В отличие от старых приборов, обеспечивающих максимальный толчок электроэнергии для работы, в следствие чего могут повыбивать пробки, инвертор позволяет спокойно работать от бытовой электросети.
Чтобы разобраться с тем, как варить инверторной сваркой, необходимо разобраться с азами ее работы.
В подобных аппаратах ручной сварки дуга формируется в результате контакта электрода с изделием. Под воздействием температуры происходит расплавление металла и электрода. Расплавленная часть стержня и изделия формируют ванну.
Обмазка стержня также расплавляется частично, переходя в газообразное состояние и закрывая сварочную ванну от доступа кислорода. Это позволяет защитить изделие от окисления.
Каждый электрод в зависимости от своего диаметра рассчитан на определённую силу тока. Если ее уменьшить ниже положенного значения, тогда шов не получится. Увеличение данного параметра позволит сформировать шов, однако стержень будет сгорать слишком быстро.
По окончании сварочных работ обмазка остывает, превращаясь в шлак. Он покрывает соединение металлических деталей с наружной стороны. Путем постукивания шва молотком удается достаточно легко избавиться от шлака.
Сделать это не так и просто из-за расплавления электрода, поэтому он должен с постоянной скоростью подаваться в зону сварки. Кроме того необходимо стараться вести электрод ровно вдоль соединения, чтобы получить шов максимального качества.
Способы сварки
На данный момент существует множество методов, используемых для сварки. Их разделяют по различным критериям. Данная информация будет полезна для новичка, поэтому с ней обязательно следует ознакомиться.
В зависимости от нагрева кромки изделия могут полностью расплавляться или же находиться в пластическом состоянии. Первый способ требует также прикладывать к соединяемым деталям определенные усилия – сварка давлением.
Во втором – соединение формируется в результате образования сварочной ванны, в которой находится расплавленный металл и электрод.
Существуют и другие способы сварки, при которых изделие не нагревается вовсе – холодная сварки, или не доводятся до пластического состояния – соединение с помощью ультразвука.
Ниже перечислены остальные виды сварки:
- Кузнечная.
В данном методе концы соединяемых изделий нагреваются в горне, а затем проковываются. Подобный способ является одним из самых древних и в настоящее время практически не применяется. - Газопрессовая.
Кромки изделий нагреваются ацетиленокислородным племенем по всей плоскости и доводятся до пластического состояния, после чего подвергаются сжатию. Подобный метод отличается высокой эффективностью и производительностью. Используется в строительстве газопроводов, железной дороги, машиностроении. - Контактная.
Детали включаются в электрическую цепь сварочного оборудования и через них пропускают ток. В месте контакта деталей происходит короткое замыкание, в результате которого в месте соединения выделяется большое количество теплоты. Ее достаточно, чтобы расплавить и соединить металл. - Стыковая, точечная и шовная – разновидности контактного метода скрепления изделия.
- Роликовая.
Используется в соединении листовых конструкций, требующих качественных и надежных швов. - Термитная.
Металл скрепляется в результате сжигания термита – смеси из порошка железной окалины и чистого алюминия. - Атомно-водная.
Кромки изделия расплавляются по действием дуги, горящей между двумя вольфрамовыми электродами. Электроды подсоединяются в специальные держатели, по которым подается водород. В результате дуга и жидкий металл сварочной ванны защищены водородом от вредного воздействия таких атмосферных газов, как кислород и азот. - Газовая.
Суть способа заключается в применении пламени для нагрева и плавления деталей. Пламя получается в результате сжигания горючего газа в атмосфере кислорода. Газокислородную смесь получают с помощью специальных горелок.
Метод газовой сварки относится к сварке плавлением. Зазоры между изделиями заполняются с помощью присадочной проволоки. Этот способ широко используется в различных областях человеческой жизнедеятельности. Наиболее часто встречается при соединении тонкостенных изделий, цветных металлов, чугуна.
При работе с инверторным аппаратом немаловажное значение имеет полярность электродов. В зависимости от схемы меняется интенсивность нагрева детали, что позволяет создавать различные условия сваривания.
Пошаговая инструкция по сварке инвертором
В первую очередь для сварки необходимо иметь защитные элементы:
- перчатки из грубой ткани;
- сварочная маска со специальным фильтром защищающая глаза;
- грубая куртка и брюки из материала, который не загорается от искр, появляющиеся в процессе сварочных работ;
- закрытая обувь на толстой подошве.
Прежде чем начать варить сварочным инвертором необходимо соблюсти необходимые мероприятия, направленные на создание безопасных условий труда.
Правильная подготовка рабочего места заключается в:
- обеспечении на столе необходимого свободного места, следует убрать все лишние предметы, но которые могут попасть брызги;
- создании качественного освещения;
- выполнять сварочные работы необходимо стоя на деревянном настиле, защищающем от поражения током.
Затем настраивается ток в зависимости от толщины деталей и выбираются электроды. Последние необходимо подготовить. Если они только были куплены в торговой сети и их качество не вызывает никаких сомнений, то это действие можно пропустить.
После подготовки электродов к изделию подключается клемма массы.
Чтобы получить качественное и надежное соединение метал должен быть подготовлен:
- с кромок изделия полностью удаляется ржавчина;
- с помощью растворителей выполняется очистка от различных загрязнений;
- на последнем этапе кромки проверяются на чистоту, наличие жира, лакокрасочных и других загрязнений недопустимо.
Далее нужно подключить сварочный инвертор. Тренировки лучше проводить на толстом металлическом листе, формируя шов в виде валика. Первое соединение выполняйте на металле, горизонтально лежащем на столе. На нем проведите прямую линию мелом, по которой будет идти шов.
В процессе тренируясь на таком объекте можно существенно повысить технику сварки.
Процесс сварки начинается с розжига дуги.
Существуют два способа выполнения данного действия:
- чирканье о металл;
- постукивание по металлу.
Выбор метода зависит от предпочтений человека, главное при разжигании не оставлять следов сварки вне зоны соединения.
После зажигания дуги от контакта с металлом зажигается дуга, сварщик отводит электрод от поверхности детали на небольшое расстояние, соответствующие длине дуги и начинает сварку.
В результате в месте соединения двух металлических деталей формируется сварочный шов. Он будет покрыт окалиной – накипью на поверхности. Ее необходимо удалить. Сделать это очень просто путем постукивания небольшим молоточком по шву.
Прямая и обратная полярность
Расплавление металла для сварки происходит под воздействием дуги. Она, как уже отмечалось выше, формируется между поверхностью изделия и электродом, так как они подключены к противоположным клеммам устройства.
Существует два основных варианта выполнения сварки, отличающиеся друг от друга порядком подключения и называемых прямой и обратной полярностью.
В первом случае стержень подключается к минусу, а деталь к плюсу. В таком случае в метал происходит повышенное поступление тепла. В результате формируется глубокая и узкая зона расплавления.
При обратной полярности электрод подключается к плюсу, а изделие к минусу. В таком случае зона расплавления широкая и неглубокая.
Выбор полярности полностью определяется изделием, с которым предстоит работать. Сварка может выполняться на двух типах полярности. Во время выбора следует принимать во внимание тот момент, что большему нагреву подвержен элемент, подсоединенный к плюсу.
Например, варить изделия из тонкого металла трудно ввиду возможного перегрева и прожигания. В таком случае деталь подключается к минусу. Токи также выбирают в соответствии с диаметром электрода и толщиной металла. Эти данные берут из специальной таблицы.
Влияние скорости подачи электродов
Скорость подачи электродов для сварки должна обеспечивать необходимое количество подаваемого расплавленного материала. Его недостаточное количество может привести к подрезу. Данный фактор очень важен как в прямой так и в обратной полярности при сварке.
Во время электродуговой сварки из-за быстрого перемещения стержня вдоль соединения, мощности дуги может не хватить, чтобы прогреть металл. В результате формируется неглубокий шов, лежащий сверху металла. Кромки при этом остаются не проплавленными.
Медленное продвижение электрода приводит к перегреву. В таком случае возможно прожигание поверхности и деформация тонкого металла.
Современные сварочные аппараты обладают широким спектром разнообразных функций и возможностей. Тем не менее на данный момент до сих пор большая часть качественно выполненной работы определяется именно мастерством человека.
Влияние силы тока
Осваивая основы сварки инвертором, важно понимать, какую силу тока необходимо устанавливать в каждой отдельной ситуации. Правильно настроенный инверторный сварочный аппарат – залог успеха.
Данные о величине тока берутся из таблицы, также в ней приводится и размер электродов. Однако эти значения однако величины тока не точные, они составляют плюс-минус несколько десятков ампер.
Особенности сварки тонкого металла
В бытовых задачах чаще всего сталкиваются с необходимостью соединения тонкого металла. В данном случае необходимо вспомнить основы сварки инвертором для начинающих, а именно о важности подключения изделия к правильному полюсу. Тонкие детали подсоединяются к «минусу» сварочного аппарата.
Вот несколько полезных советов, которые могут в повышении мастерства:
- начинайте варить, используя минимальный ток;
- формируйте шов углом вперед;
- используйте обратную полярность;
- закрепите деталь, чтобы уменьшить ее деформацию во время сварки.
Частые ошибки новичков
Начинающим сварщикам свойственно совершать ошибки, связанные с незнанием азов, касающихся использования сварочного оборудования. Например, новички могут не знать, как правильно выбрать полярность сварки инвертором, что приведет к некачественному формированию соединения или даже к прожигу детали.
Можно выделить следующие основные ошибки:
- пренебрежение техникой безопасности;
- неправильный выбор сварочного автомата;
- применение некачественных или неподготовленных электродов;
- работа без пробных швов.
Подведем итоги
Научившись работать со сварочным оборудованием, станет возможно решение многих бытовых задач, часто возникающих в работе на даче или в гараже. Новичкам следует особое внимание обращать на полярность сварки инвертором деталей различной толщины.
Поняв, как правильно настраивать оборудование и выбирать электрод удастся получать качественные швы на любом изделии. Обязательно обращайте внимание на прямую и обратную полярность подключения сварочного инвертора.
При сваривании толстых деталей используется прямая полярность при сварке инвертором, а для тонких – обратная.
Рис.1 — Сварочный инвертор FUBAG IR 160
Наш первый урок сварки для начинающих
Прежде всего, нужно определиться с вашими задачами. От этого будет зависеть и выбор аппарата для сварки.
Основной параметр сварочного инвертора – это диапазон сварочного тока. Выбор по этому параметру напрямую связан с объемами, видами и периодичностью работ, которые вы планируете.Также желательно, чтобы Ваш инвертор имел функцию облегчения розжига и анти прилипания электрода – это значительно облегчит отработку навыка розжига и удержания дуги. В этом ролике мы подробно про них расскажем.
Пару слов о том, почему выбираем именно инвертор. Сваривать металл инвертором легче, потому что устройство обеспечивает постоянный ток сварки (независимо от колебаний напряжения в сети). Вследствие этого дуга горит устойчиво, металл разбрызгивается незначительно. Еще один плюс сварочных инверторов FUBAG – у них небольшой вес.
Например, данный аппарат весит всего 3 кг.
К тому же, современные инверторы оснащаются функциями, которые облегчают жизнь сварщику, особенно начинающему – горячим стартом, анти прилипанием и форсажем дуги.
Названия функций звучат красиво, но зачем они нужны и чем облегчат Вашу жизнь?
— Подбираем электрод
Со сварочным инвертором понятно. Что еще понадобится для сварки чайникам – электроды! Вообще, чтобы подобрать электрод при сварке инвертором, мы должны знать: тип металла и его толщину т.к. для каждого типа металла и толщины подбирается свой электрод. Опытные сварщики учитывают еще и положение для сваривания, глубину провара и другие нюансы, но для начала нам будет достаточно толщины металла. У нас заготовка толщиной 3 мм, поэтому выбираю электроды fubag FB46. Они отлично подходят для сварки низкоуглеродистой стали.
Рис.3 — Электроды fubag FB46
Толщина свариваемого металла
При работе со сваркой защита для глаз – обязательное условие! Мы будем пользоваться маской сварщика ULTIMA Panoramic 5-13. Очень достойная и надежная модель с большой зоной обзора. Кроме того понадобятся краги, спецодежда и обувь, чтобы избежать ожогов от искр и расплавленного металла.
Рис.4 — Сварочная маска FUBAG ULTIMA Panoramic 5-13
Перед началом работы необходимо подготовить рабочее место. Мы будем варить на специальном демонстрационном столе. В рабочих условиях проследите, чтоб в непосредственной близости от сварки не было легковоспламеняющихся материалов.
Часто начинающие сварщики делают большую ошибку, когда пренебрегают подготовкой деталей под сварку. На свариваемых деталях всегда имеются различные загрязнения — ржавчина, краска. Такие загрязнения влияют на качество шва. Необходимо металлической щеткой зачистить зоны шва на ширину 20-25 мм от стыка. Если детали сильно загрязнены, то можно протереть их ацетоном или растворителем.
Рис.5 — Зачистка зоны шва
Рис.6 — Подключение сварочных кабелей
Теперь можно подключить аппарат в сеть и выставить нужный сварочный ток. Сила сварочного тока подбирается в соответствии с диаметром электрода и толщиной свариваемого металла. На начальном этапе вы можете ориентироваться по таблицам, которые даны на каждом сварочном аппарате. Когда приобретёте достаточный опыт, то сможете подбирать силу тока под свой стиль.
Мы варим сталь 3 мм электродами диаметром 3. Соответственно, выставляем нужный нам рабочий ток – 100А. Наш инвертор IR160 имеет цифровой дисплей, что значительно упрощает настройку и контроль за силой тока.
Рис.8 — Настройка сварочного тока
Не стоит выставлять значение выше максимального, иначе металл будет прожигать, но также таким способом можно резать металл. Если выставить слишком низкую силу тока, то дуга зажигаться не будет и электрод начнет залипать.
- Чиркая электродом к ак спичкой на месте начала сварки мы провоцируем запуск дуги. Если точно, то мы касаемся электродом металла, затем ведем его касаясь поверхности и плавно поднимаем электрод на установленное расстояние.
Рис. 9 — Способ зажигания сварочной дуги — чирканье
- Способ касанием (его еще называют постукиванием) отличается лишь тем, что мы не ведем электрод по поверхности металла, а просто касаемся его краем места начала сварного шва и отводим электрод.
Рис.10 — Способ зажигания сварочной дуги — касание
Держите электрод под углом около 45 градусов и старайтесь поддерживать этот зазор между электродом и металлом в 3-4 мм по мере выгорания электрода и одновременно перемещайте его по горизонтали. Если электрод прилипает, качните его из стороны в сторону, оторвите и снова зажгите дугу. Добейтесь навыка получения устойчивой дуги между электродом и деталью.
Попробуйте поработать и тем, и другим способом и выберите, какой Вам подходит больше.
Когда у Вас все получится с зажиганием и поддержанием дуги, то можете попробовать наплавить валик. Для этого надо зажечь дугу и плавно перемещать электрод по горизонтали, выполняя при этом колебательные движения. Расплавленный металл как бы «подгребайте» к центру дуги.
В конце сварочного шва, делаете колебательные движения в стороны и убираете электрод в сторону наплавленного металла. Эта хитрость придаст сварному соединению красоту (избавит от кратера).
Рис. 11 — Наплавление валика
К концу урока “сварки для начинающих” у Вас должен получиться красивый шов, имеющий маленькие волны из наплавленного металла. После остывания необходимо отбить шлак. Должен получился вот такой валик.
Рис.12 — Красивый шов
Сварка труб с высоким пределом текучести
РефератСегодня существует множество способов сварки труб с высоким выходом текучести в полевых условиях. Необходимо понимать эти различные процессы, чтобы гарантировать, что выбранный процесс соответствует требованиям качества и производительности проекта трубопровода. Обсуждаются несколько процессов, с акцентом на дуговую сварку защищенного металла целлюлозными электродами и дуговую сварку самозащитой порошковой проволокой.
Введение
В современном мире магистральные трубопроводы должны решать многие проблемы, включая более высокое рабочее давление, кислые продукты, новые высокопрочные стали, более суровые условия эксплуатации, более жесткие нормативные требования и множество экологических проблем.Эти условия должны быть уравновешены потребностями подрядчика трубопровода в контроле затрат и своевременном завершении проекта при соблюдении более строгих требований к качеству. Знание процессов сварки может помочь подрядчику удовлетворить его потребности и обеспечить требуемое качество. Эти же знания могут помочь конкретному инженеру понять, что существует множество способов удовлетворить его потребности в качестве и дизайне, не возлагая на подрядчика ненужных затрат.
Несколько процессов и комбинаций процессов, используемых в настоящее время для сварки поперечных трубопроводов в полевых условиях.К ним относятся дуговая сварка металлическим электродом в защитных оболочках (SMAW), дуговая сварка самозащитой порошковой проволокой (FCAW-S) и дуговая сварка металлическим электродом в газовой среде (GMAW). В режиме переноса GMAW также необходимо учитывать короткую дугу, управляемую короткую дугу, как в Surface Tension Transfer®, распыление и шаровую дугу. Внимание будет уделяться тем процессам, которые обеспечивают высококачественную и высокопроизводительную сварку в полевых условиях при консервативных капиталовложениях.
Обзор сталей для трубопроводов
Сегодняшние стали для труб имеют более высокую прочность, чем те, которые использовались ранее, и сегодня разрабатываются с учетом свариваемости.Наиболее распространенные стали, используемые для магистральных трубопроводов нефти и газа, соответствуют API 5LX или аналогичным стандартам.
Таблица 1. Сводные требования к прочности API 5L | ||||||||
Х42 | Х46 | Х52 | Х56 | X60 | Х65 | X70 | X80 | |
Растяжение (тыс. Фунтов на кв. Дюйм) | 60 | 63 | 66 | 71 | 75 | 77 | 82 | 90-120 |
Урожайность (тыс. Фунтов на кв. Дюйм) | 42 | 46 | 52 | 56 | 60 | 65 | 70 | 80 |
Уровни прочности могут быть достигнуты несколькими методами, включая химический состав, микролегирование и холодное расширение трубы, производимой на трубном заводе.В сортах с более высокой прочностью наблюдается тенденция к использованию холодного расширения и микролегирования, чтобы содержание углерода и марганца оставалось на относительно низком уровне, тем самым снижая твердость зоны термического влияния и помогая уменьшить, но не устранить опасения по поводу водорода в металле сварного шва. Например, в современных сталях X70 и X80 обычно наблюдается содержание углерода менее 0,05%, а для некоторых сталей X80 значения Pcm менее 0,20.
Сварочные процессы
Очевидно, что первым шагом в сварке трубы является выполнение корневого прохода.Это, пожалуй, самый важный этап при сварке трубы по нескольким причинам. Во-первых, это самый сложный проход на сварном шве трубы, требующий хороших навыков оператора для выполняемых вручную процессов, с хорошим контролем процесса в сочетании с хорошим выравниванием. Автоматически применяемые процессы требуют операторов с высокими техническими навыками в сочетании с хорошими системами выравнивания и поддержки. Автоматизированный процесс выбора сегодня является газом дуговой сварки металла, и, как правило, используется либо с внутренним резервной медью кольца, или, если диаметр достаточно велика, внутренняя система сварки.Оба этих подхода усложняют сварку в полевых условиях и накладывают определенные ограничения на использование традиционных режимов переноса GMAW.
С опорными кольцами существует вероятность недопустимого захвата меди в корневом проходе. Для систем внутренней сварки существует минимальный диаметр трубы, ниже которого такие системы нецелесообразны. Идеальный процесс сварки позволил бы сваривать корневой валик без опорных колец и внутренних систем и имел бы корневой валик с прочным наплавленным металлом и достаточным наростом для обеспечения сварного шва на всю толщину.Этот сварной шов также не будет иметь внутреннего подреза, отсутствия плавления, пористости и хороших механических свойств.
Скорость сварки также следует учитывать при сварке корневого прохода. Темп укладки трубы определяется тем, насколько быстро можно сделать корневой проход. Хотя можно выиграть некоторое время, поместив в этот проход больше операторов, у этого подхода есть практические ограничения. Следовательно, необходимы высокие скорости движения. Скорость необходима для соблюдения графиков и контроля затрат на аренду оборудования.
Большая часть сварочных работ на трубопроводах, выполняемых сегодня, приходится на страны с развивающейся экономикой, часто в удаленных и неблагоприятных климатических условиях, и сварщики должны привлекать местные трудовые ресурсы. Это означает, что используемый процесс должен выдерживать неблагоприятные погодные условия, включая ветер, экстремальные температуры и влажность. Необходимые навыки должны либо присутствовать в местном кадровом резерве, либо легко усваиваться. Требуемое сварочное оборудование также должно быть прочным, надежным и долговечным.
Если учесть все вышеперечисленные факторы, два процесса сварки становятся ведущими: дуговая сварка в среде защитного металла и дуговая сварка самозащитой порошковой проволокой.В случае дуговой сварки защищенным металлом, рис. 1, есть преимущества в использовании целлюлозных электродов, идущих в вертикальном направлении вниз, вместо использования электродов с низким содержанием водорода, даже для более прочных сталей. Поскольку при использовании целлюлозные электроды генерируют значительное количество защитного газа и имеют сфокусированную мощную дугу, эти электроды, как правило, имеют лучшие свойства корневого прохода и лучший контроль корневого прохода. Высокая сила дуги помогает контролировать образование луж и шлаков при движении вниз по вертикали, а также обеспечивает высокую скорость движения.В электродах с низким содержанием водорода в основном используется шлак для защиты сварочной ванны, и это может привести к загрязнению сварочной ванны с обратной стороны валика, ухудшению свойств сварного шва и увеличению вероятности образования пористости. Относительно низкое проплавление электродов с низким содержанием водорода по сравнению с электродами из целлюлозы также означает, что необходимо использовать более широкие корневые зазоры, что увеличивает время сварки и замедляет сварочные операции. Электроды из целлюлозы можно вводить в корневые проходы со скоростью, превышающей 14 дюймов в минуту (356 мм в минуту), и с постоянными внутренними наростами менее 1/16 дюйма (1.6 мм).
Проблемы с растрескиванием целлюлозных электродов решаются с помощью надлежащего предварительного нагрева и контроля температуры между проходами, а также с помощью процедур, обеспечивающих адекватную связку в корневом проходе. Температуры предварительного нагрева и промежуточного прохода продиктованы химическим составом стали, который сегодня более щадящий, чем раньше. Использование электродов правильного размера в средней и нижней части диапазона для этого электрода помогает обеспечить правильную связку. Растрескивание корневого валика также можно свести к минимуму, если не перемещать линейный зажим до завершения второго прохода.
Дуговая сварка самозащитой порошковой проволокой (рис. 2) обладает преимуществами дуговой сварки в защитном металлическом корпусе с использованием целлюлозных электродов, включая высокую силу дуги, большое проплавление и превосходный контроль образования луж при сварке с вертикальным опусканием. Кроме того, этот процесс имеет преимущества автоматизированных процессов, включая высокую скорость наплавки, высокую скорость перемещения, длительное время включения дуги и контролируемые уровни водорода. Часто самоэкранирование используется поверх корневых проходов, выполненных дуговой сваркой в среде защитного металла.Это один из подходов к сварке X80, при котором водородное растрескивание основной стали не является проблемой для корневого прохода, но водородное растрескивание металла шва может быть проблемой при последующих проходах.
При дуговой сварке защищенным металлом экранирование создается за счет разложения флюса в дуге. При дуговой сварке самозащитой порошковой проволокой непрерывный трубчатый электрод содержит стабилизаторы и материалы сердечника, которые создают защиту при достижении дуги.Оба процесса работают на улице в суровых погодных условиях, включая экстремальные температуры и сильный ветер. Аналогичным образом, сварщики, уже обладающие опытом в других формах дуговой сварки защищенным металлом, легко усваивают как дуговую сварку защищенного металла целлюлозными электродами, так и дуговую сварку самозащитой порошковой проволокой. Например, один инструктор недавно смог обучить и получить квалификацию API 1104 более девяноста сварщиков, не знакомых с дуговой сваркой самозащитой порошковой проволокой.
Таблица 2.Вертикальные электроды для сварки труб вниз | ||||||||
КЛАСС AWS | Уровни прочности API 5L | |||||||
Х42 | Х46 | Х52 | Х56 | X60 | Х65 | Х70 | X80 | |
КОРЕНЬ | ПАСС | |||||||
E6010 | Х | Х | Х | |||||
E7010G | Х | Х | Х | Х | ||||
E8010G | Х | Х | Х | Х | Х | |||
E71T-13H8 | Х | Х | Х | Х | Х | Х | Х | Х |
ГОРЯЧЕЕ | ЗАПОЛНИТЬ | И | КРЫШКА | ПРОПУСКОВ | ||||
E6010 | Х | Х | Х | |||||
E7010G | Х | Х | Х | Х | ||||
E7010G | Х | Х | Х | Х | Х | |||
E71T8-K6 | Х | Х | Х | Х | Х | Х | Х | |
E91T8-G | Х |
Обратите внимание в приведенной выше таблице, что после завершения корневого и горячего проходов для сварки X80 рекомендуется только процесс самозащитной дуговой сварки.
Оба процесса способны обеспечивать свойства, которые соответствуют или превосходят минимальные свойства, указанные для основных сталей, что является всем, что требуется большинством руководящих норм. Вот несколько результатов испытаний для двух марок труб, спущенных на типовые детали соединения труб, показанные на Рисунке 3.
Таблица 3. 0,720 дюйма (18 мм) Оценка 5LX70 Результаты | ||
Свойства трубы | Растяжение (тыс. Фунтов на кв. Дюйм) | Урожайность (тыс. Фунтов на кв. Дюйм) |
Указанный | 82 | 70 |
Фактический | 113 | 90 |
Сварной шов (E8010-G) | ||
Фактический | 83 | 77 |
CVN-37 фут-фунт при -50 ° F |
Таблица 4.0,70 дюйма (18 мм) Оценка 5LX80 Результаты | ||
Свойства трубы | Растяжение (тыс. Фунтов на кв. Дюйм) | Урожайность (тыс. Фунтов на кв. Дюйм) |
Указанный | 90-120 | 80 |
Фактический | ||
Сварной шов (E91T-8-G) | ||
Растяжение с уменьшенным сечением | 96 | |
CVN 76 фут-фунтов при -40 ° F |
Экономика сварки
Еще не обсуждался вопрос экономики.На стоимость сварки влияют многие факторы, включая затраты на материалы, стоимость оборудования, оплату труда и многие другие факторы, выходящие за рамки данной статьи. Для сравнения время выполнения сварного соединения будет использоваться как относительный показатель стоимости. Основное предположение состоит в том, что если затраты на оборудование и трудозатраты одинаковы, время на выполнение сварного шва будет показателем затрат, а меньшее время приведет к снижению затрат и повышению производительности. Все сравнения будут проводиться с использованием типичных деталей соединения, которые использовались выше для упрощения результатов.На самом деле подготовка компаунда может сократить общее время установки трубы с более толстыми стенками. Для сравнения сварочных работ будет использоваться толщина стенки 0,750 дюйма (19 мм) и трубы диаметром 48 дюймов (1219 мм).
Таблица 5. Типовые процедуры Все прогрессирование идет вниз, позиция 5G | ||
Тип электрода | Ток (А) | Ход (дюйм / мин) |
КОРЕННИЙ ПРОПУСК | ||
5/32 EXX10 | 135DC + | 11 |
.068E71T-13H8 | 190DC- | 7,5 |
ГОРЯЧИЙ ПАСС | ||
5/32 EXX10 | 170DC + | 15 |
5/64 E71T-8-K6 | 245DC- | 15 |
ЗАПОЛНИТЬ И КРЫШКУ | ||
3/16 EXX10 | 200-240DC + | ПО НУЖНОМУ |
5/64 E71T-8-K6 | 300DC- | ПО НУЖНОМУ |
Таблица 6.Время сварки | ||
Корень процесса | Время прохождения (мин) | Общее время (мин) |
Все EXX10 | 13,7 | 241 |
EXX10 КОРЕНЬ, FCAW-S | 13.7 | 184 |
ВСЕ FCAW-S | 20,2 | 164 |
Это время представляет собой человеко-минуты на сварку. Соединение, выполненное с помощью дуговой сварки самозащитой порошковой проволокой, имеет наименьшее общее время, но комбинация дуговой сварки в защитном металлическом корпусе с дуговой сваркой самозащитой порошковой проволокой приведет к наибольшему количеству труб, уложенных в заданный день из-за экономии времени. в корневом проходе.Эта комбинация приведет к наилучшему общему компромиссу между сокращенным общим временем и максимальным количеством труб, проложенных за заданный период времени.
Выводы
Как можно видеть, дуговая сварка защищенным металлом и дуговая сварка самозащитой порошковой проволокой представляют собой рентабельные способы получения качественных сварных швов в полевых условиях. Кроме того, лучшим решением для сварки трубопроводов поперечного сечения в полевых условиях часто является использование комбинации сварочных процессов.
Ссылки
Справочник по сварке, 8-е издание, (1991) Американское общество сварки, Майами
Руководство по дуговой сварке, 13-е издание, (1994), Lincoln Electric Company, Кливленд
Процесс производства труб / Методы изготовления бесшовных и сварных труб
Процесс производства бесшовных труб
Бесшовные трубы являются самыми прочными среди всех типов труб, поскольку они имеют однородную структуру по всей длине трубы.
- Трубы бесшовные выпускаются в самых разных размерах и моделях. Однако существует Ограничение на производство труб большого диаметра. Бесшовные трубы широко используются при производстве трубопроводной арматуры, такой как отводы, колена и тройники.
- Различные производственные процессы описаны подробно;
Процесс мельницы на оправке
В процессе производства труб на стане с оправкой стальная заготовка нагревается до высокой температуры во вращающейся печи.Цилиндрическая полость, также известная как материнская полость, создается с помощью пробивного станка и набора роликов, которые удерживают пробивной станок в центре заготовки.
Внешний диаметр пробойника приблизительно равен внутреннему диаметру готовой трубы. С их помощью достигается внешний диаметр и толщина вторичного вала.
Процесс мельницы на оправкеПроцесс производства труб для пробковых станов Mannesmann
Маннесманн был немецким инженером, который изобрел этот процесс производства труб.Единственное различие между процессом фрезерования оправки и процессом фрезерования оправки заключается в том, что при использовании метода оправки внутренний диаметр достигается за один проход, тогда как в Mannesmann возможно многоступенчатое обжатие.
Процесс производства кованых бесшовных труб
В процессе производства кузнечной трубы нагретая заготовка помещается в ковочную матрицу, диаметр которой немного больше диаметра готовой трубы. Гидравлический пресс ковочного молота с соответствующим внутренним диаметром используется для создания цилиндрической поковки.
По окончании ковки труба подвергается механической обработке для достижения окончательного размера. Процесс изготовления кованых труб используется для производства бесшовных труб большого диаметра, которые невозможно изготовить традиционными методами. Кованые трубы обычно используются для парового коллектора.
методы производства кованых бесшовных трубЭкструзионные процессы
При производстве экструзионных труб нагретая заготовка помещается внутрь фильеры. Гидравлический плунжер прижимает заготовку к прошивной оправке, материал течет из цилиндрической полости между головкой и оправкой.Это действие производит трубу из заготовки.
Иногда из труб производят трубы большой толщины, называемые материнской полостью. Многие производимые вторичные трубы использовали эту материнскую полость для производства труб разных размеров.
экструзионный процессПроцесс производства сварных труб
Сварные трубы изготавливаются из пластин, катушек или лент. Для изготовления сварной трубы первую пластину или бухту прокатывают по круглому сечению с помощью листогибочной машины или ролика в случае непрерывного процесса.
После прокатки круглого профиля из листа трубу можно сваривать с присадочным материалом или без него. Сварная труба может изготавливаться больших размеров без ограничения сверху. Сварные трубы с присадочным материалом можно использовать при изготовлении отводов и колен с большим радиусом.
Сварные трубы дешевле бесшовных, а также слабые из-за сварного шва
Для сварки трубы используются разные методы сварки.
- ERW- Электросварка сопротивлением
- EFW- Электросварка плавлением
- HFW- Высокочастотная сварка
- SAW- Дуговая сварка под флюсом (длинный шов и спиральный шов)
Процесс производства стальных труб ERW
В процессе производства труб ERW / EFW / HFW первая пластина формируется в цилиндрической форме, а продольные кромки сформированного цилиндра свариваются оплавлением, низкочастотной контактной сваркой, высокочастотной индукционной сваркой или высокочастотной сваркой. -частотная контактная сварка.
эрв-трубы-производственный процессПроцесс производства труб SAW
В процессе сварки SAW для соединения сформированных пластин используется внешний присадочный металл (проволочные электроды). Трубы SAW могут иметь одинарный продольный шов или двойной продольный шов в зависимости от размера трубы.
ТрубыSAW также доступны со спиральным швом, который непрерывно наматывается из рулона одной пластины. Производительность спиральной трубы SAW очень высока по сравнению с трубой Straight SAW.Однако спиральные трубы SAW используются только в системах с низким давлением, таких как водоснабжение, некритические технологические процессы и т. Д.
Процесс производства спиральных труб SAW Процесс производства труб SAWМожете ли вы сварить трубы из черного чугуна? (Насколько это безопасно?) • WelditU
0Благодаря резьбовым соединениям и разным размерам можно легко создавать проекты из черных труб и фитингов, которые можно найти в магазинах товаров для дома или в свалках металлолома.
Но можно ли сварить черную железную трубу?
Его уникальное ощущение и внешний вид добавляют великолепный винтажный / индустриальный вид любому плану – но знаете ли вы, что такое черное покрытие?
Давайте узнаем, что такое черная железная труба.
Сварка черной железной трубы
Черную «железную» трубу можно сваривать, потому что она сделана из мягкой стали, а не из железа. Черная стальная труба может свариваться любым способом сварки стали. Сюда входит сварка MIG, сердечником из флюса, TIG и дуговая сварка.
Но фитинги для черных труб – это , изготовленные из ковкого черного чугуна. Фитинги из черного чугуна трудно сваривать без повреждения фитинга.
Что такое черная металлическая труба?
Часто ошибочно принимают за чугун из-за его веса и темного цвета, они производят черные стальные трубы из низкоуглеродистой стали.Обычно он низкосортный и не оцинкованный.
Обладая хорошей коррозионной стойкостью и прочностью, они обычно используют черные трубы для линий природного газа и пропана, паропроводов и систем пожаротушения.
Фраза «черная стальная труба» – это общий термин , а не спецификация. Он используется в торговле, когда относится к обычной стальной трубе, а не к стальной оцинкованной трубе.
ASTM (Американское общество испытаний и материалов) опубликовало стандарт A53, который охватывает спецификации труб из углеродистой стали.
Какое покрытие на черной стальной трубе?
В результате производственного процесса получается темное покрытие из оксида железа на черной стальной трубе. Это покрытие улучшает коррозионную стойкость по сравнению с голым металлом.
Для дальнейшего подавления ржавчины производители могут использовать различные покрытия, такие как каменноугольная эмаль, лак и масло.
Безопасно ли сваривать черную трубу?
Да, поскольку черная труба не оцинкована цинком, при сварке нет риска образования ядовитых паров оксида цинка.Достаточно обычных мер безопасности.
Удаление окалины и других производственных покрытий (как внутри, так и снаружи) является хорошей практикой для уменьшения дыма и обеспечения качественного сварного шва. Всегда полезно обеспечить соответствующую вентиляцию и использовать респиратор.
Можно ли сваривать черный ковкий чугун?
Нагрев белого чугуна в течение дней создает ковкий чугун с полезными свойствами. Черные фитинги из ковкого чугуна отличаются прочностью и устойчивостью к износу и ударам.
«Если ковкий чугун нагреть выше своей критической температуры, примерно 1700 ℉ (925 ℃), углерод воссоединится с железом, превратившись обратно в белый чугун».
Л. Джеффус «Принципы и применение сварки» (8-е издание, стр. 668)
Итак, арматура из черного чугуна не годится для сварки, потому что высокая температура сварки изменит ее характеристики. Фитинги становятся хрупкими и склонны к растрескиванию.
Пайка или пайка при температуре ниже 1700 ℉ – хороший способ соединения стальных фитингов с черной стальной трубой.
Другой альтернативой является использование сварных фитингов для труб из кованого железа, подобных этим фитингам для сварки раструбом.
Можно ли приварить черную трубу к стали?
Да, черная труба из низкоуглеродистой стали. Вы можете приварить его к другой углеродистой стали, используя обычные методы сварки стали со сталью.
Видео
В этом увлекательном видео с этим парнем все так просто:
Upshot
Поскольку это простая старая низкоуглеродистая сталь, вы можете сваривать черную железную трубу, также известную как черная стальная труба, любым методом сварки. предпочитаю сталь.
И при надлежащей очистке и подготовке нет никакого дополнительного риска при сварке черной трубы.
Однако фитинги из ковкого чугуна трудно поддаются сварке, поэтому пайка – лучший способ. В противном случае вы можете использовать фитинги для сварки муфтой.
Подержанное оборудование для орбитальной сварки | Лучшие бренды на продажу
Независимо от масштаба вашего производства, вы обязательно найдете идеальное оборудование в нашем обширном ассортименте оборудования для орбитальной сварки в Вестермансе.Мы предлагаем как новые, так и бывшие в употреблении и отремонтированные устройства, все по доступным ценам с гарантиями, но если бюджет ограничен, вам следует рассмотреть возможность аренды одной из наших систем.
Орбитальные сварочные аппараты TIG играют большую роль в сварке труб в таких отраслях, как фармацевтическая, аэрокосмическая, пивоваренная, пищевая / молочная / производство напитков. Производство теплообменников, атомная промышленность, нефтехимия, полупроводники, очистка сточных вод.
Системы орбитальной сваркиGTAW позволяют всегда выполнять практически идентичный шов.Автомат может выполнять сварку лучше, чем вручную, поскольку он может легче перемещаться по заготовке, что обеспечивает лучшее качество сварных швов.
Орбитальная сварка
Если требуется повторяющаяся точная идентичная работа, используются системы орбитальной сварки. В системах орбитальной сварки используется компьютер / микропроцессор, содержащий программу для выполнения сварных швов, и, поскольку компьютер выполняет сварку автоматически, он практически не оставляет места для ошибки. Микропроцессор может каждый раз выполнять сварные швы одинаково.Он работает путем механического вращения сварочного оборудования на 360 градусов вокруг металлической заготовки, при этом металл остается неподвижным. Это идеальный вариант для выполнения сварочных работ на трубах и трубах. Системы орбитальной сварки используют сварку TIG (вольфрамовый инертный газ) для выполнения автоматических кольцевых сварных швов.
Зачем нам нужны орбитальные системы?
Орбитальные системы позволяют каждый раз выполнять практически идентичный сварной шов. Автомат может выполнять сварку лучше, чем вручную, поскольку он может легче перемещаться по заготовке, что обеспечивает лучшее качество сварных швов.Помимо создания более качественных сварных швов, благодаря тому, что это происходит автоматически, гораздо меньше нужно думать о безопасности. Пока машина выполняет сварку, сварщик не подвергается опасности сварки. Многопроходный проход также возможен с использованием присадочной проволоки на многих уровнях.
Отрасли, в которых используется оборудование для орбитальной сварки TIG
Фармацевтическая, аэрокосмическая, пивоваренная, пищевая / молочная промышленность / напитки., Ископаемое, производство теплообменников, ядерная, морская, нефтехимическая, биотехнологическая, медицинская, энергетическая, полупроводниковая, судостроительная, судостроительная, очистка сточных вод.Покупка и продажа бывшего в употреблении оборудования для орбитальной сварки TIG – ключевой фактор нашего успеха. Если у вас есть какое-либо оборудование для орбитальной сварки или вам необходимо утилизировать соответствующую установку для орбитальной сварки TIG, свяжитесь с нами.
Новое, подержанное и восстановленное оборудование для орбитальной сварки
Для продажи или сдачи в аренду у нас есть самый большой ассортимент марок и моделей бывших в употреблении и восстановленных орбитальных машин для трубчатых листов, труб и труб для подготовки труб. Мы также можем предоставить по всему миру услуги по обучению, субподрядчиков, запасные части и ремонт любого поставляемого нами оборудования для орбитальной сварки.
Производители аппаратов для орбитальной сварки труб и труб, включая вспомогательное оборудование для обработки кромок и оснастку для труб и труб AMI (Arc Machines Inc) Polysoude ESAB Swagelok Orbimatic Georg Fischer GF Magnatech Liburdi Dimetrics Weldlogic Gullco Cajon Eutectic Otto AXXAIR MK Products
Вы можете узнать больше об этих приложениях ниже
Системы орбитальной сваркипредлагают компьютерное управление, сохраняющее графики сварки в памяти. Таким образом, навыки сертифицированного сварщика встроены в систему, что позволяет производить огромное количество идентичных сварных швов и оставляет мало места для ошибок или дефектов.
Орбитальная сварка впервые нашла применение в начале 1960 года, когда авиакосмическая промышленность осознала потребность в улучшенной технике соединения гидравлических линий самолетов. Решение: механизм для вращения сварочной дуги от вольфрамового электрода вокруг сварного соединения трубы. Регулировка сварочного тока с помощью системы управления автоматизировала весь процесс. В результате получился более точный и надежный метод, чем ручная сварка. Орбитальная сварка стала практикой во многих отраслях промышленности в начале 1980-х годов с разработкой портативных комбинированных систем питания / управления, работающих от 110 В переменного тока.Современные системы орбитальной сварки предлагают компьютерное управление, которое хранит графики сварки в памяти. Таким образом, навыки сертифицированного сварщика встроены в систему, что позволяет производить огромное количество идентичных сварных швов и оставляет мало места для ошибок или дефектов.
Орбитальная сварка использует процесс газо-вольфрамовой дуговой сварки (GTAW) в качестве источника электрического тока, который плавит основной материал и формирует сварной шов. Во время GTAW между вольфрамовым электродом и заготовкой образуется электрическая дуга.Для зажигания дуги радиочастотный сигнал или сигнал высокого напряжения ионизируют защитный газ, создавая путь для сварочного тока. Конденсатор сбрасывает ток в дугу, чтобы снизить напряжение до точки, в которой источник питания может регулировать. Источник питания реагирует на запрос и обеспечивает ток для поддержания дуги.
В процессе орбитальной сварки трубы зажимаются на месте, а орбитальная сварочная головка вращает электрод и электрическую дугу вокруг сварного шва для выполнения требуемого сварного шва.Система орбитальной сварки состоит из источника питания и головки для орбитальной сварки. Электропитание: система электропитания / управления подает и контролирует параметры сварки в соответствии с конкретной программой сварки, созданной или вызванной из памяти. Источник питания обеспечивает параметры управления, ток дуговой сварки, мощность для привода двигателя в сварочной головке и включает / выключает защитный газ (ы) при необходимости. Сварочная головка: Орбитальные сварочные головки обычно бывают закрытого типа и обеспечивают камеру с инертной атмосферой, которая окружает сварное соединение.Стандартные закрытые орбитальные сварочные головки подходят для сварочных труб размером от 1/16 дюйма (1,6 мм) до 6 дюймов (152 мм) с толщиной стенки до 0,154 дюйма (3,9 мм). сварочные головки открытого типа.
Причины использования оборудования для орбитальной сварки
Есть много причин для использования оборудования для орбитальной сварки. Возможность многократно выполнять высококачественные стабильные сварные швы со скоростью, близкой к максимальной, дает пользователю множество преимуществ:
Производительность.Система орбитальной сварки значительно превзойдет ручных сварщиков, во много раз окупая стоимость орбитального оборудования за одну работу.
Качество. Качество сварного шва, созданного системой орбитальной сварки с правильной программой сварки, будет выше, чем при ручной сварке. В таких областях применения, как сварка полупроводников или фармацевтических трубок, орбитальная сварка – единственный способ удовлетворить требования к качеству сварки.
Последовательность. После создания программы сварки орбитальная сварочная система может многократно выполнять один и тот же сварной шов сотни раз, устраняя обычную изменчивость, несоответствия, ошибки и дефекты ручной сварки.
Уровень умения. Найти сертифицированных сварщиков становится все труднее. Имея оборудование для орбитальной сварки, вам не нужен сертифицированный сварщик. Все, что требуется, – это опытный механик, прошедший обучение сварке.
Орбитальная сварка может использоваться в тех случаях, когда свариваемая труба или труба не может вращаться или где вращение детали нецелесообразно.
Орбитальная сварка может использоваться в приложениях, в которых ограниченное пространство для доступа ограничивает физический размер сварочного устройства. Сварочные головки можно использовать в рядах трубопроводов котла, где сварщику вручную будет сложно использовать сварочную горелку или рассмотреть сварное соединение.
Существует множество других причин для использования орбитального оборудования вместо ручной сварки. Примерами являются приложения, в которых проверка внутреннего сварного шва нецелесообразна для каждого созданного сварного шва. При создании образца сварочного шва, прошедшего сертификацию, логика гласит, что если образец сварного шва приемлем, то последовательные сварные швы, созданные автоматом с одинаковыми входными параметрами, также должны быть надежными.
Industries для орбитальной сварки
Благодаря своей способности обеспечивать высокую чистоту, орбитальная сварка нашла свое место в производстве компонентов для чистых помещений для полупроводниковой промышленности.Его применение теперь распространилось на строительство трубопроводов и оборудования для различных отраслей промышленности, таких как пищевая, фармацевтическая, химическая, автомобильная, биотехнологическая, судостроительная и аэрокосмическая. Автоматическая орбитальная сварка TIG также используется при строительстве электростанций (тепловых электростанций). Используемые строительные материалы должны выдерживать огромные механические нагрузки, создаваемые высокими давлениями и температурами, создаваемыми средой, переносимой в трубах.Надрезов, пор и включений в сварных швах следует избегать любой ценой, поскольку они создают слабые места, которые могут привести к последующему образованию трещин, что, в свою очередь, может иметь серьезные последствия с точки зрения выхода из строя компонентов. Это означает, что трубы часто изготавливаются из материалов на основе никеля с толщиной стенок до 200 мм. Один производитель специально для этой цели разработал систему орбитальной сварки в узкий зазор с подачей горячей проволоки, в которой используется ходовая часть, которая движется по направляющему кольцу, закрепленному вокруг трубы.Этот новый вариант вызвал большой интерес в этом секторе, поскольку мировой бум строительства электростанций подпитывает нескончаемый поиск все более производительных методов производства с использованием новых типов жаропрочных сталей.
* Аэрокосмическая промышленность: Авиакосмическая промышленность первой осознала преимущества автоматизированной орбитальной сварки. Системы высокого давления одного самолета могут содержать более 1500 сварных швов, и все они автоматически создаются с помощью орбитального оборудования.
* Котельная труба: Установка и ремонт котельной трубы идеально подходят для орбитальной сварки. Компактные головки для орбитальной сварки могут быть зажаты между рядами трубок теплообменника.
* Пищевая промышленность, молочная промышленность и производство напитков: В этих отраслях промышленности требуются сварные швы с постоянным проплавлением на всех сварных соединениях. Для максимальной эффективности трубопроводной системы трубы и сварные швы должны быть как можно более гладкими. Любая яма, щель, трещина или незавершенный сварной шов может задерживать жидкость, протекающую внутри трубки, становясь пристанищем для бактерий.
Оборудование для орбитальной сваркитакже можно использовать для производства технологических башен, химических реакторов, силосов, резервуаров для хранения, теплообменников, сосудов под давлением, котлов, трубопроводов, печей, конструкционной стали, колонн, биодизельных установок и многого другого.
Прочие отрасли промышленности: Полупроводники, фармацевтика / биотехнология, атомная энергия, энергетика, судостроение, оборона, нефтегазовые установки, нефтехимия, ископаемое, пивоваренный завод, целлюлозно-бумажная промышленность, шельф, судостроение, очистка сточных вод, производство теплообменников
Приложения для орбитальной сварки
Aerospace: Как отмечалось ранее, авиакосмическая промышленность была первой отраслью, которая осознала необходимость орбитальной сварки.Системы высокого давления на одном самолете могут иметь более 1500 сварных швов, и все они автоматически создаются с помощью орбитального оборудования.
Котельная труба: Установка и ремонт котельной трубы идеально подходят для орбитальной сварки. Компактные головки для орбитальной сварки могут быть зажаты между рядами трубок теплообменника, где сварщик вручную столкнется с серьезными трудностями при выполнении повторяемых сварных швов.
Пищевая, молочная и безалкогольная промышленность: Пищевая, молочная промышленность и производство напитков требуют однородных сварных швов с полным проплавлением на всех сварных соединениях.Большинство этих систем трубок / трубопроводов имеют графики очистки и стерилизации. Для максимальной эффективности трубопроводной системы трубка должна быть как можно более гладкой. Любая яма, щель, трещина или незавершенный сварной шов может образовывать место, в котором жидкость внутри трубы может улавливаться и образовывать среду обитания для бактерий.
Nuclear Piping: Атомная промышленность с ее суровыми условиями эксплуатации и соответствующими спецификациями для высококачественных сварных швов уже давно выступает за орбитальную сварку.
Морские применения: Подводные гидравлические трубопроводы используют материалы, свойства которых могут изменяться во время тепловых изменений, которые являются нормальными для цикла сварки. Гидравлические соединения, сваренные с помощью орбитального оборудования, обладают превосходной коррозионной стойкостью и механическими свойствами.
Фармацевтическая промышленность: Фармацевтические технологические линии и трубопроводные системы поставляют воду высокого качества для производственных процессов. Это требует высококачественных сварных швов, чтобы обеспечить источник воды из труб, не загрязненный бактериями, ржавчиной или другими загрязняющими веществами.Орбитальная сварка обеспечивает сварку с полным проплавлением без перегрева, который может снизить коррозионную стойкость последней зоны сварного шва.
Полупроводниковая промышленность: Полупроводниковая промышленность требует систем трубопроводов с чрезвычайно гладкой внутренней поверхностью для предотвращения накопления загрязнений на стенках труб или сварных соединениях. После того, как он станет достаточно большим, скопление твердых частиц, влаги или загрязняющих веществ может высвободиться и испортить производственный процесс.
Трубные / трубные фитинги, клапаны и регуляторы: Гидравлические линии, а также системы подачи жидкости и газа требуют трубок с соединительными фитингами.Орбитальные системы обеспечивают высокую производительность сварки и улучшенное качество сварки. Иногда трубка может быть приварена к корпусу клапана или регулятора. Здесь орбитальная сварочная головка обеспечивает возможность выполнять высококачественные сварные швы в приложениях с ограниченным доступом к сварному шву.
- Специальности: Автоматическая орбитальная сварка, орбитальная наплавка, технология сварки в узкие канавки, механизированная сварка, механизированная сварка GTAW
ERW Труба | Электросварка сопротивлением
Nucor Skyline имеет обширный опыт в производстве трубных свай для индустрии стальных фундаментов Северной Америки.Благодаря нашим стратегически расположенным производственным предприятиям мы можем обслуживать потребности любого государственного или частного проекта по всей стране.
- OD: от 2-3 / 8 дюймов до 24 дюймов; Толщина: до 0,625 дюйма
- Нестандартная длина и толщина
- Услуги по изготовлению на заказ
- Внутренние и сторонние возможности тестирования
- Сделано в США
Труба, сваренная сопротивлением (ВСВ), изготовлена из стальной катушки, сварной шов проходит параллельно трубе.Ширина змеевика такая же, как и окружность трубы, поэтому диаметр ограничен 24 дюймами. Однако, поскольку производственный процесс является быстрым, он идеально подходит для больших партий изделий небольшого (<= 24 дюйма) диаметра.
Производственный процесс
Труба, сваренная сопротивлением сопротивлению (ERW), изготавливается путем холодного формования плоской стальной полосы в круглую трубу и пропускания ее через ряд формующих роликов для получения продольного шва. Затем два края одновременно нагреваются током высокой частоты и сжимаются вместе, образуя связь.Продольный шов ВПВ не требует присадочного металла.
Катаные и сварные трубы, трубы со спиральной сваркой или трубы для ВПВ
Труба, сваренная сопротивлением (ВСВ), является одним из самых универсальных инструментов в отрасли. Однако трубы ERW – лишь один из множества доступных типов труб. Чтобы выбрать подходящую трубу, важно знать различия между типами труб.
Труба катаная и сварная изготавливается из отрезков листовой стали, закатанных в жестяные банки.Шов банки сваривается, а затем отдельные банки свариваются вместе, чтобы получилась готовая труба. Прокатные и сварные трубы могут изготавливаться диаметром до 16 футов и толщиной более 2,0 дюймов.
Спирально-сварные трубы, как и трубы из ВПВ, также изготавливаются из рулонной стали. Разница в том, что катушка намотана под углом, поэтому сварной шов проходит по внешней стороне трубы в форме спирали. Это позволяет намного больше варьироваться по диаметру и толщине, чем трубы ERW. Спирально-сварные трубы чаще всего используются для труб диаметром от 24 дюймов.и 120 дюймов и для толщины 1,0 дюйма или меньше.
Напротив, труба ERW изготавливается путем прокатки металла с последующим нагревом двух кромок электричеством, так что они образуют сварной шов по всей длине. Это образует «шов», отличающий его от бесшовной трубы.
Несколько преимуществ для трубы ERW:
- В процессе производства не используются сплавы металлов. Это означает, что труба очень прочная и долговечная.
- Сварной шов не виден и не ощущается.Это главное отличие, если смотреть на процесс двойной дуговой сварки под флюсом, который создает очевидный сварной шов, который, возможно, придется удалить.
- С развитием высокочастотных электрических токов для сварки процесс стал намного проще и безопаснее.
РАЗМАТЫВАНИЕ И ПЛОСКОПИРОВАНИЕ | СОЕДИНЕНИЕ БУМАГИ | ОБРЕЗКА КРАЯ | ФОРМИРОВАНИЕ |
СВАРКА | КОНТРОЛЬ КАЧЕСТВА | РАЗМЕР ТРУБЫ / ВЫПРЯМИРОВАНИЕ | РЕЗКА ТРУБ |
Типы сварки GMAW, SMAW, FCAW, GTAW
Газовая дуговая сварка металла: GMAW
Газовая дуговая сварка металлическим электродом (GMAW), также известная как сварка в среде инертного газа (MIG), использует сплошной проволочный электрод, который проходит через сварочный пистолет, который сопровождается защитным газом для его защиты от загрязнений.
GMAW – один из наиболее распространенных сварочных процессов, который может использоваться внутри помещений для сварки материалов в таких отраслях, как строительство, производство автомобилей, производство и авиакосмическая промышленность. Не рекомендуется использовать GMAW на открытом воздухе, так как ветер может сдувать газ. и навредить процессу.
Сварка GMAW дает минимальные отходы и не склонна к образованию сколов. Процесс может быть полуавтоматическим или полностью автоматическим, что упрощает для сварщиков, поскольку им не нужно беспокоиться о дефектах при остановках и пусках.
Дуговая сварка экранированного металла: SMAW
Дуговая сварка экранированным металлом (SMAW) – это метод сварки, который можно использовать для всех черных металлов во всех положениях сварки. Другое название SMAW – сварка штучной сваркой. Электрод с флюсовым покрытием (который металлический стержень в держателе электрода) подключен к источнику питания и касается основного металла, чтобы произвести сварку. Флюс защищает электрическую дугу, предотвращая загрязнение.
SMAW можно использовать для сварки низко- и высоколегированных сталей, углеродистой стали, чугуна и никелевых сплавов в таких отраслях, как строительство, судостроение и производство.Это можно делать как в помещении, так и на улице.
SMAW образует шлак, который представляет собой слой побочного продукта, который сварщики снимают после сварки для получения чистого вида.
Дуговая сварка порошковой проволокой: FCAW
Дуговая сварка порошковой проволокой (FCAW) использует непрерывный полый проволочный электрод с флюсовой смесью, которая защищает сварочную ванну за счет образования газа. FCAW идеально подходит для сварки на открытом воздухе, а также для сварки грязных или загрязненных поверхностей. материалы, так как не требует внешнего защитного газа для защиты сварного шва от атмосферных воздействий.Подобно процессу SMAW, FCAW также производит шлак, который после сварки отслаивается, чтобы придать ему чистый вид.
FCAW часто используется для толстых материалов, поскольку проволока с флюсовым сердечником может проходить сквозь толстые сварные швы. FCAW не подходит для материалов, толщина которых меньше 20.
FCAW можно использовать для обработки чугуна, нержавеющей стали, углеродистой стали, сплавов с высоким содержанием никеля и низколегированной стали. Этот способ сварки используется в таких отраслях, как строительство и судостроение.
Газовая дуговая сварка вольфрамом: GTAW
Газовая дуговая сварка вольфрамом (GTAW) также известна как сварка TIG, что означает вольфрам в инертном газе.Как и при сварке GMAW, используется инертный защитный газ. Но в отличие от GMAW, который использует проволока, которая также действует как присадочный материал, GTAW нагревает объекты с помощью вольфрамового электрода, который подает ток на сварочную дугу. Эта сварочная дуга плавит металл и создает лужу жидкости. При необходимости можно добавить присадочный стержень. для повышения прочности сварного шва.
GTAW требует большой точности, так как вольфрам не должен касаться заготовки, а материалы не могут перегреваться, иначе могут возникнуть трещины и другие проблемы.Преимущества GTAW включают лучший контроль сварного шва, повышенную прочность и качество сварных швов.
GTAW также обеспечивает сварные швы без сколов, что придает им чистый вид. Он чаще всего используется для сварки тонких материалов и может использоваться для черных и цветных металлов, таких как нержавеющая сталь, алюминий, медь, магний и титан.
Узнайте все о сварке на UTI
В UTI студенты начинают работать с высококачественными сварочными инструментами, которые они использовали бы в профессиональном мире. Сопровождающие инструкторы всегда готовы ответить на вопросы и дать рекомендации.Студенты могут закончить программу всего за 36 недель.
Узнайте больше о программе сварки UTI. Свяжитесь с нами для получения информации.
Руководство по сварке для начинающих
Сваривание двух металлических частей вместе образует прочную связь, при которой металлы нагреваются до точки плавления, смешиваются вместе и затем охлаждаются, образуя единый объект. Этот тип связи прочнее, чем другие связи, такие как пайка, которую можно перевернуть.
Существует четыре основных типа сварки: MIG, TIG, порошковая и стержневая.Используемый процесс и методы сварки зависят от области применения, типов свариваемого металла, а также навыков и опыта сварщика.
Ознакомьтесь с нашей подборкой металлов для вашего следующего сварочного проекта!Сварка МИГ
Начинающим сварщикам, только обучающимся сварке, следует начинать со сварки металла в среде инертного газа (MIG), также известной как газовая дуговая сварка металла (GMAW). МИГ – это тип электродуговой сварки, основанный на создании электрической цепи, проходящей через свариваемые объекты, и сварочной проволоки, которая действует как электрод.Когда сварочная проволока касается металлического объекта, цепь замыкается. Затем провод отодвигается на небольшое расстояние, вызывая электрическую дугу, которая нагревается до тысяч градусов по Фаренгейту, расплавляя провод и частично расплавляя два куска металла. Это создает ванну расплава, в которой все три металла сливаются, чтобы стать одним, когда он охлаждается и затвердевает, оставляя валик вдоль сварного шва.
По мере того, как сварка продолжается по шву, проволока плавится, и из наконечника сварочной горелки непрерывно подается больше проволоки.В то же время газ выходит из пистолета, распространяясь по дуге, чтобы защитить зону сварки от загрязняющих веществ в воздухе, таких как кислород и азот.
Сварка TIG
Сварка вольфрамовым электродом в среде инертного газа (TIG) требует большего мастерства и занимает больше времени, чем сварка MIG, но обеспечивает большую точность. TIG, также известная как газовая вольфрамовая дуговая сварка (GTAW), может использоваться для сварки алюминия и сплавов, таких как хром-молибден 4130. СваркаTIG аналогична сварке MIG, но вместо расходуемой проволоки в качестве электрода используется металлический вольфрамовый стержень внутри сварочной горелки.Сварщик держит пистолет в одной руке, а другой рукой подает присадочный стержень. Поскольку дуга создает лужу расплава из двух заготовок, тепло лужи расплава расплавляет присадочный стержень, так что все три смешиваются вместе в луже. Как и сварка MIG, сварочные горелки TIG рассеивают защитный газ для защиты нового сварного шва.
Сварочный аппарат TIG также включает ножную педаль для регулировки тока, протекающего через электрическую цепь, создаваемую между металлическими предметами и вольфрамовым электродом.Это можно использовать для медленного увеличения или уменьшения нагрева металла, что может помочь предотвратить хрупкость, вызванную тепловым ударом.
Порошковая сварка
Третий тип сварки, называемый дуговой сваркой порошковой проволокой (FCAW), использует электродную трубку с непрерывной подачей вместо проволоки, используемой для сварки MIG. Трубка снаружи металлическая, в сердцевине – флюс. Поскольку флюс плавится во время сварки, он создает жидкий шлак и газ, которые защищают сварной шов от загрязнений.Это обеспечивает лучшую защиту сварного шва, чем защитный газ, используемый при сварке MIG, особенно там, где сильный ветер может рассеять газ, но это также приводит к большему количеству брызг, которые впоследствии необходимо удалить.Сварка стержнем
Сварка штучной сваркой, также известная как дуговая сварка в экранированном металле (SMAW), является двуручным методом, как и TIG. Сварка палкой использует металлический присадочный стержень или стержень, покрытый флюсом. По мере того как материал стержня плавится под действием тепла, флюсовое покрытие также плавится, образуя как газ, так и жидкий шлак, которые защищают сварной шов от окисления.Как и в случае с FCAW, защитный газ не нужно подавать во время процесса сварки, но оставшийся шлак оставляет беспорядок, требующий очистки с помощью шлифовальной машины или растворителей.Сварочное оборудование
После того, как выбран метод сварки, следующим шагом будет выбор подходящего сварочного оборудования. Сварщики могут выбрать сварочный аппарат MIG или многофункциональный сварочный аппарат MIG / Stick / TIG, который можно использовать для всех четырех основных типов дуговой сварки.Наряду с подходящей машиной, следующим важным элементом оборудования является сварочный шлем для защиты лица и особенно глаз от сильного тепла и яркого света, создаваемого электрической дугой.Новейшие технологии сделали возможным автоматическое затемнение шлемов с экранами обзора, которые мгновенно настраиваются на уровень освещенности, так что сварщик имеет постоянный визуальный контроль.
Сварщикамтакже необходимы прочные кожаные перчатки и обувь, а также кепки, хлопковые рубашки с длинными рукавами, нагрудники, комбинезоны и / или фартуки для защиты кожи от искр.
Сварочные материалыСварочные материалы
Материалы, необходимые для сварки, включают расходные материалы, такие как проволока MIG и порошковая проволока различных диаметров и материалов, сварочные наконечники, электродные стержни или трубки, флюс и стержни для сварки TIG или газовой пайки.Другое полезное оборудование включает магниты и зажимы для удержания металлических предметов на месте во время сварки, регулируемые сварочные столы и рабочие стойки, а также сварочные одеяла из стекловолокна для предотвращения распространения искр.
Приварные язычки различных размеров и форм используются для создания фланцев, отверстий, ручек и других механических деталей при приваривании к трубе или другому металлическому объекту.
Методы сварки
Каждый сварщик развивает свои предпочтительные методы сварки. Один из наиболее часто используемых способов – это «складывание десятицентовиков», которое в конечном итоге выглядит как цепочка круглых монет, пересекающихся по длине сварного шва.По мере того, как сварочная дуга разжижает небольшую лужу металла, сварщик толкает ванну расплава вперед вместе с электродом, используя плавное движение, подобное написанию серии буквы «е» курсивом. Альтернативные движения могут быть описаны как «фигура 8» или «полумесяц». Ключом к каждому типу движения является обеспечение того, чтобы электрод равномерно толкал ванну расплава вперед и назад между двумя деталями, чтобы обе были полностью сварены.
Некоторые сварщики предпочитают тянуть, а не толкать ванну расплава, в зависимости от их руки (правой или левой) и положения заготовки.При сварке MIG выбор остается за личным предпочтением.
В режиме TIG сварщик толкает лужу вдоль шва, следя за тем, чтобы она двигалась вперед и назад, при этом другой рукой погружая конец стержня в лужу и из нее.
Однако сварка стержнем и порошковой сердцевиной требует тягового движения, чтобы избежать сварки над расплавленным флюсовым шлаком, что создает пористость и «червоточины» в готовом сварном шве.
Существенные различия
Сварка разных типов металла различается в зависимости от различных физических характеристик каждого из них.Например, нержавеющая сталь не передает тепло так же хорошо, как другие металлы, поэтому в области сварного шва легко накапливать слишком много тепла, вызывая деформацию стали и снижая ее коррозионную стойкость. Чтобы контролировать нагрев, уменьшите ток сварочного аппарата и увеличьте скорость движения горелки.По сравнению со всеми типами стали алюминий имеет гораздо более высокую теплопроводность, а также более низкую температуру плавления. Он также обладает высокой реакционной способностью по отношению к воздуху, создавая твердый окислительный слой на поверхности.Поскольку этот оксидный слой плавится при гораздо более высокой температуре, чем находящийся под ним алюминий, его необходимо удалить проволочной щеткой или химическим растворителем перед началом сварки.
Алюминий можно сваривать как TIG, так и MIG методами, но алюминиевая присадочная проволока довольно мягкая и может легко запутаться в механизме подачи проволоки сварочной горелки MIG. Чтобы предотвратить это, используйте тефлоновую или пластмассовую прокладку в механизме подачи проволоки и направляющих трубках, чтобы поддерживать проволоку от механизма подачи до пистолета.
Для сварки алюминия требуется сварочный аппарат с большей силой тока и более высокая скорость сварки, чем для стали, чтобы избежать «прожигания» основного металла и расплавления отверстия при слишком большом нагреве.
