Установка стропил двухскатной крыши своими руками: крепление, изготовление

Стропильная система – это каркас любой крыши. Именно от качества и правильности ее возведения будет во многом зависеть срок службы всей конструкции. В саму систему входит множество элементов. Но, не смотря на сложность сделать ее своим руками вполне возможно. Наиболее распространенным видом стропильной системы является двускатная крыша, о нюансах ее создания и пойдет речь ниже.

Что входит в состав стропильной конструкции

Прежде чем приступить к монтажу любой конструкции, следует узнать о ее составе и основных элементах. Каркас двухскатной крыши содержит в себе такие элементы:

  • Мауэрлат – элемент, который монтируется по верхнему периметру стен. Он необходим для равномерного распределения нагрузки крыши. Очень важно, чтобы мауэрлат был строго выровнен в горизонтальной плоскости для облегчения установки стропил. В доме из деревянного бруса мауэрлатом является верхнее крайнее бревно.;
  • Стропила – это основная составляющая любого каркаса крыши. В случае с двускатной крышей они соединяются попарно. В результате получается своеобразный треугольник;
  • Затяжка. Этот элемент крепится в нижней части треугольника из стропил. Затяжка используется если производится возведение висячей системы. Когда стропила монтируются наслонным способом, этот элемент можно не использовать;
  • Стойки. Они служат для поддержки конькового прогона. Такой элемент используется при укладке стропил наслонным методом;
  • Подкосы. Они необходимы для усиления стропил.

Некоторые специалисты в такую систему также включают обрешетку. Ее применяют всегда, при любом используемом кровельном материале. Обрешетка бывает сплошного или разряженного типа. Первый вариант применяют при мягкой кровли. Если крыша покрывается металлочерепицей или профлистом, тогда используют разряженную обрешетку.

Из чего сделать стропила

При возведении любой конструкции, очень важно уделять особое внимание на качество ее элементов.Как правильно выставить стропила на двухскатную крышу видео: Стропильная система двухскатной крыши своими руками – инструкция по устройству Стропила для двухскатной крыши в основном, делаются из древесины. Можно приобрести уже готовые изделия или сделать все своими руками. При изготовлении стропил двухскатной или любой другой крыши используется, в основном, сосна. Эта древесина прочная, достаточно легкая, удобна в обработке и стоит недорого.

Приобретая материал для изготовления стропил для двускатной кровли своими руками, следует обращать внимание на следующие нюансы:

  1. Древесина не должна иметь места подверженные гниению.
  2. Лучше всего, чтобы доска или брус не имели сучки.
  3. Важно обратить внимание на влажность материала. Для стропил используется древесина с уровнем влаги не более 10-15 процентов. В этом случае они не начнут «коробиться» при дальнейшем высыхании.

Сделать стропила для двухскатной крыши можно из брусьев или досок. Какой вариант выбрать – это будет зависеть от нагрузок, которые должна выдержать конструкция. Специалисты отдают предпочтение брусьям. Но если нужно покрыть гараж или другое небольшое строение, то для стропил вполне подойдут и доски.

Выбор размеров стропильных ног

А как сделать стропила на двухскатную крышу? Прежде всего, следует определиться с размерами. А они будут зависеть от испытываемых конструкцией нагрузок, а также от габаритов самого дома. Зная эти параметры можно высчитать размеры стропил.

Прежде всего, следует узнать о нагрузках. Специалисты разделяют их на две категории, а именно:

  • Переменные. Сюда включаются нагрузки на стропила, которые вызваны природными явлениями. Прежде всего это вес снегового покрова. Это значение зависит от количества осадков вашего региона в зимнем периоде, от уровня уклона ската, и от характеристик кровельного материала. Также к переменным нагрузкам на стропила двухскатной крыши относят и силу ветра;
  • Постоянные. Здесь имеется в виду вес всех элементов составляющих крышу. Кроме того, нужно к полученному значению прибавить вес всего оборудования и инструментов, находящихся на крыше, например, системы вентиляции, телевизионные антенны и другие.Как правильно выставить стропила на двухскатную крышу видео: Стропильная система двухскатной крыши своими руками – инструкция по устройству

Зная, нагрузку которую могут выдержать стропила двускатной кровли, можно высчитать их сечение. Но тут стоит учитывать еще несколько факторов. Во-первых, габариты самого дома. Чем он шире, тем длиннее будут стропила. А это значит, что и их сечение нужно делать больше. Во-вторых, шаг установки стропил двухскатной крыши. Чем чаще вы их закрепите, тем меньше сечение можно использовать.

Чтобы узнать длину стропил для двухскатной крыши, можно воспользоваться теоремой Пифагора. Для этого используется высота расположения конька и половины ширины дома. Но и тут есть один нюанс. Если система будет наслонной, то стропила могут выступать за уровень стен, с их помощью делается свес кровли. Эту дополнительную длину также следует учитывать.

Как нарастить стропила

Делая стропила двускатной крыши своими руками, лучше всего выбирать брус нужной длины. Но если такие не найдутся, то их можно удлинить. Существует много способов нарастить стропила для двухскатной или другой кровли. Наиболее часто используемые из них следующие:

  1. Стропила, выполненные из деревянного бруса можно соединить встык. Концы обрезаются строго под 90 градусов. Далее они соединяются и закрепляются металлическими планками или деревянными накладками.
  2. Еще один способ нарастить стропила для двухскатной кровли – это применить способ косого прируба. В этом случае соприкасающиеся концы срезают под углом так, чтобы при соединении получился единый брус.
  3. Если стропила для двускатной кровли будут делаться из досок, то для наращивания можно использовать метод внахлест. Концы досок должны заходить друг на друга минимум на полметра. Скреплять их лучше гвоздями, вбитыми в шахматном порядке.

Важно правильно сделать стропила для двускатной крыши. Все соединения должны быть надежными. Поэтому, места стыковки частей стропил лучше укрепить металлическими пластинами. После того, как все элементы подготовлены, можно приступать к монтажу.

Какую систему выбрать

Стропила для двухскатной крыши своими руками – это вполне выполнимая задача.Как правильно выставить стропила на двухскатную крышу видео: Стропильная система двухскатной крыши своими руками – инструкция по устройству Особых проблем с их «созданием» возникнуть не должно. Совсем другое дело – это установка стропил двухскатной крыши.

Для начала нужно выбрать тип стропильной системы. В основном, используют для строительства частных домов следующие два варианта двускатной крыши:

  • Наслонная. Такая система стропил двускатной кровли используется в тех случаях, когда по центральной оси здания имеется несущая стена. Так делают, когда дом шире десяти метров. В наслонной системе двухскатной кровли стропила верхней части упираются в коньковый прогон. В результате основная нагрузка ложится на стойки, которые упираются в центральную несущую стену;
  • Висячая. Такой тип двухскатной системы применим, когда ширина дома небольшая, и используются стропила длиной не более шести метров. Здесь основная нагрузка ложится на боковые стены. Снизу стропила соединяет затяжка, а в верху они скрепляются между собой.

Какой вариант двухскатной системы выбрать – это, главным образом, зависит от размера дома. Также следует учесть наличие или отсутствие осевой несущей стены. Наиболее прочной считается наслонная система. Но здесь сама конструкция более сложная, в ней больше элементов. Висячая двухскатная система стропил возводится проще и быстрее.

Как крепить стропила

Так как система стропил двухскатной и любой другой крыши – это каркас всей конструкции, то к его созданию нужно относиться очень внимательно. Очень важно правильно крепить все ее элементы. Существует несколько вариантов монтажа стропил к мауэрлату и между собой. Назовем наиболее популярные из них:

  • самым надежным способом крепления стропил к мауэрлату считается метод врубки. Но при этом он требует достаточного опыта плотницких работ и больших затрат времени. В нижней части стропил делается вырубка, она по своей форме должна полностью совпадать с формой мауэрлат. Далее элементы скрепляются между собой. В результате получается жесткая сцепка. Поэтому такой вариант выбираются только при наслонной системе.Как правильно выставить стропила на двухскатную крышу видео: Стропильная система двухскатной крыши своими руками – инструкция по устройству Для ускорения работы можно сделать шаблон. Вначале вырубка делается на первой фронтальной стропиле. После этого из куска фанеры делается шаблон, и все последующие элементы выпиливаются по нему на земле. Такой вариант упростит работу по возведению двухскатной крыши;
  • можно использовать скользящий метод крепления. В таком случае элементы могут немного смещаться между собой, что не даст им ломаться. Такой вариант часто используется при возведении домов из деревянного бруса или бревен. Для скользящего метода крепления стропил к мауэрлату используется специальное крепежное приспособление;
  • но крепить нужно не только в нижней части фермы. Стропила нужно надежно связать и в верхней части у конька. Один из таких вариантов – это соединение встык. В этом случае верхний конец обеих стропил двухскатной кровли отпиливают под определенным углом. Далее их соединяются и скрепляют крепежными пластинами или деревянными планками;
  • если используется система стропил с коньковым прогоном, то крепление производится непосредственно к нему. В этом случае в верхней части делается вырубка. После монтажа стропил к прогону их дополнительно скрепляют металлическими уголками;
  • если дом из дерева, то лучше использовать крепление на шарнирах. Здесь используются пластины, соединенные между собой металлическим стержнем. В таком случае у стропил будет возможность двигаться относительно друг друга при усадке строения;
  • самый простой вариант – это внахлест. Такой метод можно использовать в том случае, если стропила двухскатной крыши выполнены из досок. Их соединяют между собой в верхней части и спиливают лишнее. Само соединение можно крепить гвоздями или болтами.

Существуют и другие варианты. Многие строители применяют метод в паз. В таком случае в одной стропильной ноге делается выпил, а в другой паз. Но такой вариант подходит только для опытных плотников. Сделать его своими руками без должных навыков будет затруднительно.

Видео по теме:

Как монтировать стропила на двускатную кровлю

Когда все элементы подготовлены и выбран тип стропильной системы можно приступать к ее возведению. Но прежде необходимо провести некоторые подготовительные работы. В первую очередь нужно приготовить все нужные инструменты. Для работы вам понадобится стандартный набор плотника.

Также позаботьтесь о крепежных принадлежностях. Установка стропил на двухскатной или любой другой крыши проводится с использованием гвоздей. Но ими одними обойтись будет трудно. Чтобы усилить места крепления обязательно применяйте металлические планки, уголки и другие приспособления.

Также следует предварительно обработать все деревянные элементы специальными пропитками. Этот материал «боится» влаги, плесени и огня. Чтобы продлить срок службы новой двухскатной крыши, все ее деревянные элементы обрабатываются.

Установка стропил двухскатной крыши своими руками проводится следующим образом:

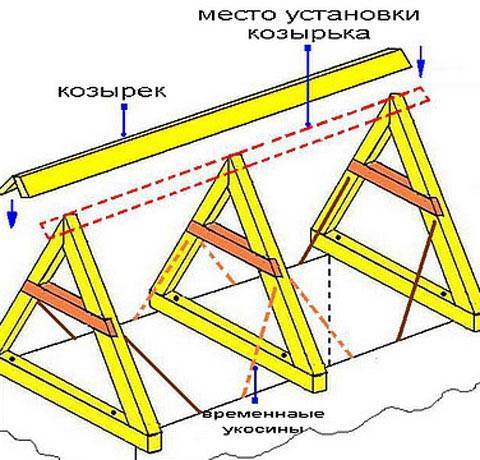

  1. Первым делом проводится установка фронтонных ферм. При этом крепление делается временным. Это необходимо для того, чтобы выровнять сами фермы относительно стен дома.
  2. Следующий шаг будет натягивания шпагата или веревки. Это делается между фронтонным фермами в трех местах. Первая веревка натягивается на уровне конька, а две остальные на уровне крепления стропил к мауэрлату. После этого, при помощи строительного уровня проверяется горизонтальность их горизонтальность.
  3. Фронтальные фермы стропил двухскатной кровли должны быть строго выверены. Для удобства можно к торцовой стене дома прибить доску. По ней фермы выравниваются в вертикальной плоскости.
  4. Как только фронтальные фермы выставлены их нужно закрепить «капитально». Для этого можно воспользоваться разными способами, в зависимости от выбранной стропильной системы.
  5. Для удобства дальнейшей работы на мауэрлате отмеряются места, где следует установить остальные стропила двухскатной крыши.Как правильно выставить стропила на двухскатную крышу видео: Стропильная система двухскатной крыши своими руками – инструкция по устройству При этом выверяется выбранный шаг.
  6. После разметки мауэрлата производится сборка и установка стропильных пар. В работе, в качестве ориентира, используются ранее натянутые веревки. Лучше всего производить сборку ферм на самой крыше, а затем устанавливать их на своих местах.
  7. Если стропила длинные, то их нужно укрепить. Для этого применяются подпорки. Нижней частью они упираются в стойки или стяжки, а вверху крепятся к самим стропилам.

Видео по теме:

После того, как все стропила двухскатной кровли установлены на своих местах, можно приступать к дальнейшим работам. Для большей надежности каждое место крепления нужно дополнительно укрепить. Для этого используются металлически пластины, уголки и стальная проволока. После возведения стропильной системы монтируется обрешетка, укладывает гидроизоляция, кровельный материал и доборные элементы. На этом работы по возведению двухскатной крыши можно считать законченными.

Посмотрите еще статьи:

Как ставить стропила на крышу дома видео

По сложности исполнения установка стропил не занимает первого места в перечне строительных работ. Тем не менее, правильный монтаж этих элементов невозможен без знания некоторых правил и тонкостей. Небрежность приведет к потере кровлей герметичности и несущей способности.

Материал стропил

Наиболее подходящим для изготовления стропил материалом являются брус или обрезная доска из древесины хвойных пород. Не допускается наличие в структуре дерева трещин, червоточин и прочих дефектов. Доски должны быть хорошо высушены, иначе геометрия всей стропильной системы начнет меняться сразу после возведения вследствие усадки. Перед началом сборки все деревянные элементы промазываются противопожарными и антисептическими составами.

Определение шага и сечения стропил

Для вычисления размеров поперечного сечения и шага стропил необходимо выполнить расчет, который требует знаний теории и практических навыков.Как правильно выставить стропила на двухскатную крышу видео: Стропильная система двухскатной крыши своими руками – инструкция по устройству При отсутствии таковых можно примерно определить геометрические параметры стропильной системы, обратившись к следующей таблице:

Длина стропил (м)

Шаг (м)

Сечение (мм)

Не более 31,280х100
Не более 31,890х100
От 3 до 41,080х160
От 3 до 41,480х180
От 3 до 41,890х180
От 4 до 61,080х200
От 4 до 61,4100х200

Прежде всего, следует задаться шагом стропил, который выбирается произвольно или в зависимости от ширины рулонов теплоизоляции и элементов кровельного покрытия. Далее вычисляют отношение ширины ската и принятого шага стропил. Результат округляют до целого значения и увеличивают на единицу, получая таким образом количество стропильных ног в одном скате. Зная это число, остается простым делением определить точное расстояние между стропилами.

Установка стропил

В зависимости от конструкции здания могут применяться две разновидности стропильных систем: висячие и наслонные стропила. Их установку выполняют по-разному:

1. Висячие стропила.

Своей верхней частью висячие стропила противоположных скатов упираются друг в друга, в то время, как их основание соединено горизонтальным элементом (затяжкой), воспринимающим распорное усилие. Так образуется простейшая треугольная стропильная ферма, которую устанавливают на стены здания. Каждую ферму собирают по заранее изготовленному шаблону.Как правильно выставить стропила на двухскатную крышу видео: Стропильная система двухскатной крыши своими руками – инструкция по устройству

Делать это лучше всего на земле, доставляя готовые конструкции к месту монтажа с помощью подъемных механизмов.

2. Наслонные стропила.

Каждая стропильная нога опирается одним концом на стену (точнее, на лежащий поверх стены мауэрлат), а другим – на коньковый прогон – горизонтальный брус, установленный вдоль линии пересечения скатов. Такая стропильная система возводится в том случае, когда внутри дома есть несущая стена или колонны, на которые можно опереть стойки конькового прогона. При больших пролетах скатов наслонные стропила укрепляют дополнительными опорными элементами – стойками или подкосами.

Крепление стропил

В зависимости от того, из какого материала построены стены дома, выбирают способ крепления стропил:

1. Жесткое крепление.

Если постройка сложена из кирпича, бетонных блоков или клееного бруса, в опорных узлах стропила крепятся жестко, то есть без возможности поворота или продольного смещения.

2. Подвижное крепление.

Опоры стропил деревянных зданий, дающих на начальном периоде эксплуатации усадку, должны быть подвижными (скользящими). При этом стропильная нога может поворачиваться или смещаться в опоре. Благодаря этому геометрия стропильной системы не нарушается при усыхании деревянных стен.

Видео установки стропил на крышу дома

Как выставить стропила на двухскатную крышу

Как правильно поставить стропила на двускатную крышу

Любое строение, жилой дом или хозяйственную постройку, трудно представить без крыши. Она защитит от атмосферных явления. В большинстве случаев используется двухскатная кровля. Данный вариант достаточно надежен и прост в исполнении. Основной конструкцией крыши является стропильная система. Именно она поддерживает всю кровлю. А как ставить стропила на двухскатную крышу? На какие при этом следует смотреть нюансы?

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план.Как правильно выставить стропила на двухскатную крышу видео: Стропильная система двухскатной крыши своими руками – инструкция по устройству Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

    Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

  1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
  2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
  3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.Как правильно выставить стропила на двухскатную крышу видео: Стропильная система двухскатной крыши своими руками – инструкция по устройству
  4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
  5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

  • Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
  • Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
  • Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации.Как правильно выставить стропила на двухскатную крышу видео: Стропильная система двухскатной крыши своими руками – инструкция по устройству Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

  • Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
  • Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
  • Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски.Как правильно выставить стропила на двухскатную крышу видео: Стропильная система двухскатной крыши своими руками – инструкция по устройству Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

Приведем пример, как ставить стропила в случае применения наслонной системы:

  1. Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
  2. Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
  3. После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
  4. Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
  5. После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений.Как правильно выставить стропила на двухскатную крышу видео: Стропильная система двухскатной крыши своими руками – инструкция по устройству Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

Видео по теме:


Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы.Как правильно выставить стропила на двухскатную крышу видео: Стропильная система двухскатной крыши своими руками – инструкция по устройству Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

  • В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
  • В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
  • Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы
  1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

Как правильно выставить стропильную систему

Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

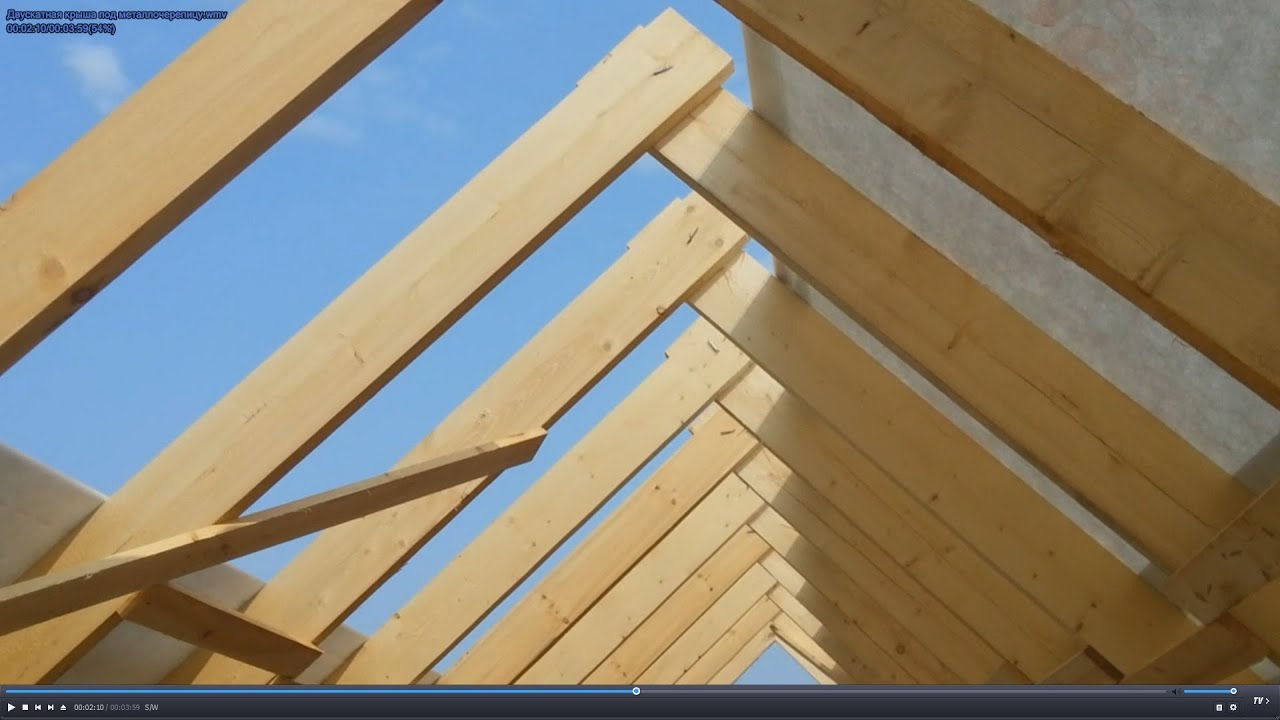

Видео по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

Видео-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Видео о двух наиболее проблемных типах соединений.

Как определить угол наклона стропил

Полный видео-отчет о сборке стропильной системы

Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

Устройство стропильной системы двухскатной крыши – конструкция и монтаж своими руками

Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

Что такое стропильная система?

Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

  1. Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
  2. Распределяет нагрузку от веса кровельного пирога. Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
  3. Служит основой для крепления термоизоляции и кровельного материала. Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы крепления стропил намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

  1. Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
  2. Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
  3. Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
  4. Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
  5. Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
  6. Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

  • Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
  • Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
  • Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
  • Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

Строительство домов

Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

Стропильная система: правила расчета и разработки

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

  1. Угол наклона крыши:
    • 2,5-10% — плоская кровля;
    • более 10% — скатная кровля.
  2. Нагрузки на крышу:
    • постоянные – общий вес всех элементов «кровельного пирога»;
    • временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
    • форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где Sg – вес снега на 1 м2, m –расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

  1. Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
  2. Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
  3. Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
  4. Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
  5. Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра – пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

  • основание постройки квадратной формы;
  • в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

  1. Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
  2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
  3. Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

  • угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
  • при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

  1. Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
  2. Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
  3. Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
  4. С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
  5. Фермы поднять на крышу и прикрепить к мауэрлату:
    • установить фронтальные (крайние) фермы;
    • между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
    • монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
  6. При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
  7. Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

  1. Затяжки для усиления стропил изготовляются по такому принципу: чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
  2. Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
  3. Стропила из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
  4. При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Как правильно установить стропила на двускатную крышу

Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

  • С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
  • Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

В последние годы популярность для частного домостроения приобретает устройство ломаной крыши, получившей название мансардной. Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Устройство крыши: знакомимся с главными элементами

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

  1. Стропила – длинные боковые ребра каркаса, основа для крепления обрешетки. Важное значение имеют следующие параметры балок: длина, поперечное сечение, частота шага установки.
  2. Затяжка – нижняя обвязка торцов стропильных ног, обеспечивающая достаточную прочность и жесткость каркаса. Часто этот элемент выполняет несколько функций:
    • надежно фиксирует нижние концы стропил к балкам;
    • выступает в качестве балок для пола мансардных помещений;
    • служит основой для потолка нижнего этажа дома.
  3. Стойка – вертикальный опорный брус, на который опирается верхнее соединение стропил (прогон). Наличие данного элемента, с одной стороны, снижает нагрузку на стропильную ферму, с другой – разделяет подкровельное пространство.

Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 – стойки; 6 – подкос; 7 – прогон.


  • Виды стропильных систем: выбираем подходящую

    Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

    Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

    Параметры крыши

    Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

    Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

    Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м 2 поверхности.

    Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

    Угол наклона крыши в зависимости от материала

    Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

    От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

    Подготовка и обработка пиломатериала для каркаса

    Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

    При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

    При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

    При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

    Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

    В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

    Сборка стропильных ферм

    У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши.2-граница области Найти площадь Вычислить двойной интеграл, переходя к полярной системе координат.8 примерПожалуйста помогите срочно!!!​ 3. В темной комнате 7 красных кубиков и 8 синих, не отличных друг отдруга на ощупь. Мальчик вынес 3 кубика. X — число красных кубиков средивынесенных. К=2. Найти закон распределения случайной величины X. По-строить график функции распределения и найти вероятность события Х<К.​ 2. Вероятность попадания в мишень для спортсмена при одном выстрелеравна 0,7. Составить закон распределения случайной величины X — числа по-паданий, е сли спортсмен сделал три выстрела. Составить функцию распреде-ления случайной величины и построить график функции распределения.​ 1. Устройство состоит из 4 независимо работающих приборов. Вероят-ность отказа каждого прибора в одном опыте составляет 0,2. Составить законраспределе ния числа отказавших приборов водном опыте и построить мно-гоугольник распределения.​ Пожалуйста, помогите с 4 темой с заданиями с 3 по 7!!! ДАМ 40 БАЛЛОВ ХЭЛП На уборке снега работают две снегоочистительные машины первая из них может убрать 1 час а вторая за 45 минут Однажды они должны были очистить от сне га участок дороги начав уборку одновременно обе машины проработали вместе 20 минут после чего первая машина сломалась Сколько нужно времени чтобы одна вторая машина закончил работу. Помогите. Даны координаты вершин пирамиды: Итоговый срез знаний по математике,с 3 с решением надо,срочно​

    Двускатную крышу дома, имеющего в основании прямоугольник

    Формулировка задачи: Двускатную крышу дома, имеющего в основании прямоугольник, необходимо полностью покрыть рубероидом. Высота крыши равна A м, длины стен дома равны B м и C м. Найдите, сколько рубероида (в квадратных метрах) нужно для покрытия этой крыши, если скаты крыши равны.

    Задача входит в состав ЕГЭ по математике базового уровня для 11 класса под номером 15 (Задачи по планиметрии).

    Рассмотрим, как решаются подобные задачи на примере и выведем общий способ решения.

    Двускатную крышу дома, имеющего в основании прямоугольник, необходимо полностью покрыть рубероидом. Высота крыши равна 3 м, длины стен дома равны 7 м и 8 м. Найдите, сколько рубероида (в квадратных метрах) нужно для покрытия этой крыши, если скаты крыши равны.

    Для решения данной задачи нужно найти площадь крыши, которую нужно покрыть рубероидом. Для этого нужно получить площади 2 прямоугольных скатов, длина которых известна и равна 7м, а ширину нужно найти.

    Чтобы найти ширину ската, рассмотрим треугольник, образованный двускатной крышей и основанием дома. Поскольку скаты равны, треугольник является равнобедренным, следовательно, половина длины от его основания равна 4 метрам.

    Теперь рассмотрим половину этого треугольника. Он является прямоугольным, поскольку одна из его сторон является высотой. У данного треугольника известны 2 катета, по ним можно найти гипотенузу, которая и является шириной 1 ската:

    Осталось лишь посчитать площадь одного ската и умножить его на 2, так как скаты равны:

    5 ⋅ 7 = 35 м — площадь одного ската

    35 ⋅ 2 = 70 м — площадь крыши

    Двускатная крыша дома имеющего в основании прямоугольник

    Построить «двухскатную крышу дома имеющего в основании прямоугольник» размером 10 на 12 метров своими руками, не так-то сложно. Для этого надо иметь строительные навыки и уметь пользоваться технической литературой, чтобы выполнить расчёт, монтаж и выбрать подходящий вариант типового проекта. Для частных застройщиков предлагаются различные подробные описания, как выглядит стропильная система. при этом прилагаются различные фото и примерный расчет.

    Конструкция двухскатной крыши

    Стропильная конструкция двухскатной крыши для частных одноэтажных домов считается наиболее простой и надёжной. Монтаж своими руками и расчёт системы особых сложностей не вызывает. Она представляет собой конструкцию, с определённым углом наклона, поддерживающими стойками и обрешеткой. Вся стропильная конструкция держится на мауэрлате, который прикреплен к стенам при помощи анкеров. Расчёт шага стропил и высота кровли зависят от вида покрытия.

    Чем тяжелей материал для кровли, тем меньше межстропильное расстоянием и тем больше угол наклона. Размер и сечение обрешётки также зависят от покрытия частных домов.
    В качестве покрытия применяются черепица цементная, керамическая, пластиковая и металлическая. Также может применяться стальной профнастил и ондулин. Монтаж покрытия частных домов можно выполнить своими руками.

    Как рассчитывается угол наклона крыши

    Угол наклона двухскатной крыши одноэтажных частных домов размером 10 на 12 метров, рассчитывают в зависимости из снеговой, дождевой и ветровой нагрузки, а также какое применяется покрытие. Если планируется конструкция крыши с мансардой, то выбирают угол, который позволит максимально увеличить площадь мансарды. Чем больше угол наклона и высота кровли, тем больше увеличится расход кровельного материала и древесины. Наиболее часто используемые наклоны двухскатных крыш от 30 до 45 градусов.

    Чем сильней ветровая нагрузка, тем меньше угол наклона и, наоборот, при большой нагрузке от снега угол должен быть больше. Крыши, покрытые обыкновенной черепицей или ондулином, имеют больший угол.
    Можно расчёт крыш выполнить калькуляторами, которые имеются в интернете. Но этот расчёт может быть не всегда верным, поэтому лучше пользоваться услугами проектировщиков или опытных строителей.

    Какой бывает система стропил

    Стропильная система бывает двух видов:

    1. Наклонная кровля. По этой схеме стропила опираются концами на стену, а середина поддерживается промежуточными опорами. Такие крыши применяются в одноэтажных домах шириной от 10 до 12 метров и длиной стропил до 10 метров. См. фото
    2. Висячая кровля. Здесь стропила опираются только на стены, без промежуточных стоек. Для уменьшения распирающего усилия на стены, на стропила устанавливают затяжки, которые соединяют стропила. См. фото

    Стропила опираются на мауэрлат, который расположен по всему периметру стен. Наслонная конструкция предусматривает коньковый мауэрлат.

    Виды двускатных крыш

    Двухскатные крыши бывают нескольких видов:

    1. Симметричная. В этом случае оба ската имеют одинаковые размеры и угол наклона.
    2. Ассимметричные. Имеют разные угол наклона и размеры. Эта система применяется там, где необходимо увеличить площадь мансарды и накрыть пристройку.
    3. Ломанные. Такая стропильная конструкция используется в домах с мансардой и пристроенными беседками или гаражами. Эта система более сложная в монтаже.

    Для наглядности можно посмотреть фото видов двухскатных крыш.

    Пошаговая инструкция монтажа

    Перед тем как начать монтаж своими руками, необходимо произвести расчет сечения применяемого пиломатериала.

    Выполняется монтаж мауэрлата на стены при помощи анкеров.

    Определяется угол наклона стропильной ноги и соединяют обе стропилы в коньке.

    Выставляют все стропильные фермы на временные опоры.

    Устанавливают затяжки или дополнительные подпорки сечением 10 на 10 или 12 на 12 см.

    Узлы крепления стропил к мауэрлату укрепляют скобами, болтами или длинными гвоздями.

    Монтируют обрешётку под выбранное покрытие.

    Прибивают антиконденсатную плёнку и ложную обрешётку.

    Выполняют пропитку всех деревянных конструкций составами от возгорания и гниения.

    После этого можно покрыть дом кровельным материалом

    Все эти работы можно выполнить своими руками без помощи специалистов.

    Построить» двухскатную крышу дома имеющего в основании прямоугольник» можно своими руками. Для этого надо произвести тщательную подготовку. Выбрать соответствующую конструкцию и покрытие. Подготовить пиломатериал необходимого сечения. Правильно установить анкера для крепления мауэрлата. Подобрать необходимые элементы крепления. С таким подходом успех обеспечен.

    Как самостоятельно построить двухскатную крышу – большая статья по устройству

    Крыша дома – это один из основных составляющих элементов дома. Она представляет собой верхнюю конструкцию здания, без которой сложно себе представить комфортное проживание. Основными функциями крыши являются защита от снега, дождя и иных осадков, а также сохранение тепла в холодное время года и защита от перегрева в летние месяцы. В наши годы существует большое разнообразие крыш на любой вкус и кошелек. Однако самыми распространенными и популярными в любые времена являются двухскатные крыши, которые являются универсальными, незатратными и простыми в установке. О том, как правильно сделать двухскатную крышу своими руками мы поговорим в сегодняшней статье

    Конструкция двухскатной кровли является наиболее распространенной в частном строительстве. Как понятно из названия данного вида крыши, она выполняется в виде двух скатов или, проще говоря, в виде треугольника. Такие крыши легко и быстро монтировать, они достаточно долговечны и их внешний вид находит множество поклонников, так как сочетает в себе вид русской избы и современной постройки. Обладая необходимыми знаниями, ее можно сделать самостоятельно, используя доступные инструменты.

    Устройство стропильной системы двухскатной крыши

    Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.

    Разберем каждый из элементов, показанных на схеме, отдельно:

    • Стропильная нога — основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
    • Мауэрлат — так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
    • Затяжка (стяжка)— распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
    • Прогоны — коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов — удержание стропильных ног от падения и «складывания»;
    • Стойка — располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
    • Лежень — дополнительный элемент, на который опирается стойка;
    • Обрешетка — доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.

    Данная схема крыши является универсальной для множества построек, но в зависимости от сложности конструкции сюда могут добавляться специальные элементы, придающие устойчивость и жесткость всей стропильной системе.

    Угол наклона двухскатной крыши

    Выбор приемлемого угла наклона крыши является значимой задачей, но у многих строителей она отходит на второй план, что неверно. Стандартными считаются так называемые щипцовые сооружения, имеющие прямые скаты. Оптимальный угол наклона двухскатной крыши составляет в среднем 30°-45° (за основу берется угол в основании равнобедренного треугольника).

    От выбора угла наклона будет зависеть, насколько хорошо верхняя часть дома станет противостоять следующим факторам:

    • нагрузка от ветра и дождя;
    • давление выпавшего снега;
    • вес отдельного объекта, находящегося на крыше, например, человека.

    Первые два пункта необходимо учитывать с особой тщательностью, так как просчет в выборе наклона крыши может стоить больших финансовых потерь и здоровья в случае обрушения.

    Пример: чем больше угол, тем меньше нагрузка на кровлю от осадков, однако возрастает угроза повреждения ветром из-за создаваемой парусности (крышу просто может сдуть). Также повысится шумовой эффект, если кровельным материалом выбран металл.

    Важно обратить внимание на рекомендации производителей, касающиеся использования того или иного продукта. Взгляните подробнее:

    • Рулонные материалы: предварительно рассчитывается количество слоев. Чем их больше, тем ниже можно делать крышу. Двойной настил — от 10-15°;
    • Наборные элементы: к ним относится черепица (в том числе мягкая) и шифер. Угол наклона стропил выставляется от 20°;
    • Металлочерепица: придерживаться следует уклона от 14°;
    • Профнастил: его листы должны размещаться под углом от 12°;
    • Ондулин: разрешается придерживаться показателя от 6°.

    Таким образом при проектировании крыши и выборе угла наклона важно заранее знать каким кровельным материалом вы будете ее покрывать. Как видно, минимальный угол наклона двухскатной крыши может быть 6°.

    Виды стропильных систем для двухскатных крыш

    Большинство стропильных систем для двухскатных крыш делится на два основных вида — висячая и наслонная. Первый вид является наиболее распространённым. Разберем подробно оба вида.

    Висячая стропильная система двухскатной крыши

    Данный вид кровельных конструкций используется исключительно в случае, когда стены дома находятся на расстоянии до 10 м друг от друга и между ними нет опорных перекрытий. Стропила (ноги) стыкуются только с боковыми частями дома в виде мауэрлата. Минусом двухскатной крыши с висячими стропилами является возможность ее повреждения из-за распирающей нагрузки, так как между стропилами в данном случае не предусмотрены растяжки.

    Наслонная стропильная система двухскатной крыши

    Отличием наслонных конструкций является наличие дополнительной подпорки в виде стены или другой опоры. Наслонная стропильная система устанавливается с опорами, которые крепятся на промежуточные стены. Данная конструкция позволяет закрывать большие пролеты без ущерба жесткости всей стропильной системе.

    Отдельно стоит рассказать еще о нескольких видах двухскатных крыш. По конструкции двухскатная крыша может быть выполнена в следующих вариантах:

    • симметричная двухскатная крыша;
    • ассиметричная двухскатная крыша;
    • двухскатная ломаная крыша.

    Отличия данных конструкций понятны из названия. В зависимости от проекта вашего дома и от дизайнерских решений крыша может быть ассиметричной, то есть иметь разные углы наклона в основании. Такая крыша немного сложнее в монтаже, нежели обычная симметричная крыша, имеющая в своем основании равнобедренный треугольник, но опытному мастеру не составит труда возвести такую конструкцию.

    Также весьма распространена двухскатная ломаная крыша. Стропила такой крыши как бы немного обломаны у основания. Такие крыши практически не задерживают на себе осадки и позволяют выиграть в чердачном пространстве для обустройства мансарды.

    Расчет двухскатной крыши

    Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши. Для этого важно на этапе проектирования знать, какой будет ширина здания, для подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши. Все эти факторы в конечном итоге будут влиять на расчет длины.

    Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши.

    В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.

    Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:

    Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.

    Проектирование конструкции двухскатной крыши дома

    Первым и основополагающим этапом постройки двухскатной крыши является ее проектирование. Мы уже говорили о том, что от выбора угла наклона крыши будут зависеть нагрузка, воспринимаемая кровлей, и, как следствие, выбор кровельного материала, который сможет противостоять осадкам и нагрузкам от этих осадков и ветра.

    На данном этапе создаются чертежи конструкции будущей кровли и проводятся все необходимые расчеты. Это необходимо, в первую очередь, чтобы иметь представление об общем виде крыши и ее размерах, а также чтобы учесть все предполагаемые максимальные нагрузки.

    После проектирования у вас на руках будет весь пакет документов, в которых будут указаны все размеры будущей крыши, ее площадь для закупки кровельных материалов, полная номенклатура пиломатериалов, используемых в постройке. Наличие списка с номенклатурой пиломатериала позволит не потратить лишних средств на его закупку, так как при строительстве крыши пиломатериал — это основная статья расходов.

    После того, как выполнены все проектные работы, переходят непосредственно к строительным работам. При проведении работ своими руками экономится половина бюджета, который мог бы пойти на оплату строителям. При это важно помнить о соблюдении всех норм и правил, чтобы конечный результат оправдал ожидания.

    Строительство двухскатной крыши пошагово

    Монтаж мауэрлата двухскатной крыши

    Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

    Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

    Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

    Установка стропил двухскатной крыши

    После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

    Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

    После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно). При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

    После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

    Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

    Обрешетка двухскатной крыши

    Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

    После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

    Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

    На заключительном этапе монтажа двухскатной крыши производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

    Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

    Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

    Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

    Двускатная крыша дома своими руками: делаем двускатную крышу дома имеющего в основании прямоугольник

    Двускатная конструкция крыши очень удобна как в монтаже, так и в ее эксплуатации. Такая конструкция может служить не только надежным покрытием дома, но и стать дополнительной комнатой, если выбрать правильное ее внутреннее устройство и оптимальный угол скатов. Двускатная крыша дома своими руками может быть установлена в том случае, если есть навыки в работе с деревом и базовые понятия об инженерных схемах конструкции, а также при наличии помощников, готовые принять участие в этом достаточно трудоемком процессе.

    Двускатная крыша дома своими руками

    Существует несколько видов конструкций двускатных крыш, и прежде чем определиться и выбрать нужную, необходимо подумать над тем, что будет располагаться под крышей — просто чердак или жилое помещение.

    Под двускатной крышей может быть организовано и жилое помещение

    Двускатная крыша дома своими руками — варианты конструкций

    Двускатные крыши могут иметь висячую или наслонную конструкцию. Они различаются между собой расположением подпорных и крепежных элементов.

    Возводите двускатную крышу своими руками?

    Рекомендуем в обязательном порядке ознакомиться с материалом — про то, как сделать стропила своими руками, кроме этого Вам нужно прочитать, как производится расчет стропил.

    Кроме этого рекомендуем прочитать статью про то, как рассчитать угол наклона крыши.

    Видео: основные элементы стропильной системы крыши

    Висячая стропильная конструкция крыши

    Если в доме отсутствуют капитальные перегородки, и стропильная система будет опираться только на боковые стены, то используется более легкая висячая конструкция крыши. Она может использоваться в том случае, если расстояние между стенами составляет от 6 до 14 м. Так или иначе, висячие стропила дают достаточно большую нагрузку на боковые капитальные стены, поэтому, чтобы ее снизить, применяют различные горизонтальные или диагональные соединительные элементы. Они скрепляют между собой стропила и имеют различные названия: подкосы, затяжки, бабка или ригель.

    Основные схемы висячей стропильной конструкции

    Поддерживающие систему элементы могут быть закреплены к стропилам или коньковой балке в любом месте системы. Например, затяжки, установленные в нижней части стропил, могут быть использованы как балки перекрытия строения.

    Нужно отметить, что для стропил и затяжек нужно выбирать достаточно толстые заготовки, тем более, если на чердаке будет расположено жилое помещение. Доски для стропил выбираются размером ориентировочно 55 × 200 мм, но точно рассчитать систему и сечение всех ее элементов может только специалист.

    Крепление стропил и затяжек к мауэрлату

    Монтаж стропильной висячей системы проводится последовательно:

    • На несущие противоположные стены строения настилается гидроизоляционный материал — обычно это рубероид в несколько слоев.
    • Сверху него закрепляется анкерами мауэрлат. Это мощный брус, на который будут опираться и закрепляться стропила. На него же укладывается стягивающий брусок, который также будет являться балкой перекрытия. Обычно размер для мауэрлата выбирается брус сечением в 120 × 120 или 150 × 150 мм.
    • Далее на расстоянии друг от друга в 500 ÷ 600 см встык к мауэрлату, на несущую стену, укладываются балки чердачного перекрытия.
    • Для удобства и безопасности дальнейшей работы на балки перекрытия укладывается дощатый настил. Получится отличная площадка, на которой можно будет скреплять стропила между собой.
    • Стропила могут скрепляться двумя способами. В первом из них углы этих элементов срезаются под выбранным углом и скрепляются деревянными накладками или крепежными пластинами.
    • Во втором случае на концах стропил вырезаются пазы в полдерева, которые накладываются друг на друга и скрепляются болтом. Для жесткости детали могут быть скреплены ригелем. Иногда пазы не вырезаются, а стропила просто скрепляются между собой, также с помощью болтов — этот способ называется креплением внахлест.

    Способы крепления пары стропил между собой

    • Когда будет скреплены первые два стропила, их необходимо тщательно выставить на мауэрлате, так как от этого будет зависеть ровность выставления и закрепления всех остальных стропил.
    • Для того чтобы первые и последующие пары устанавливались правильно, в них вырезается паз, который позволит плотно встать стропилу на мауэрлат.

    Паз на стропиле для стыковки с мауэрлатом

    • Кроме пазового соединения, для жесткости установки стропил используют металлические уголки, которыми они фиксируются к мауэрлату с помощью саморезов.
    • После установки первой пары противолежащих стропил, второй устанавливают такую же «связку» с другой стороны строения.
    • От одной пары к другой поверху натягивается шнур — он и станет уровнем, по которому можно будет равнять остальные стропильные пары.

    Крепление стропил к мауэрлату

    Для того, чтобы статья про двускатную крышу оставалась кратной пошаговой инструкцией пошаговую информацию по креплению стропил к мауэрлату мы вынесли в отдельную пошаговую технологию —.

    А про, то как крыть крышу профнастилом — читайте на нашем портале.

    • После того как стропила будут установлены, их скрепляют между собой коньковым брусом, который устанавливают снизу.

    Коньковый брус, соединяющий стропила

    • Далее, на стропила монтируют затяжки. Если чердачное помещение будет жилым, то затяжки располагают высоко, чтобы впоследствии они стали основой для потолка.
    • Если же помещение будет обычным чердаком, то затяжки могут быть установлены и ниже или использованы другие усиливающие элементы, например, стойки или откосы, которые соединяют стропила и балки перекрытия.

    Для усиления конструкции могут применяться и другие элементы

    • Для жесткости конструкции все соединения закрепляются не только гвоздями или саморезами, но и усиливаются металлическими пластинами, уголками и скобами.
    • После того как стропильная система будет закончена, доски пола чердака прикручиваются или прибиваются к перекрывающим балкам, а далее можно переходить к обустройству кровли.
    Видео: монтаж висячей стропильной системы

    Наслонная конструкция двускатной крыши

    В том случае, когда в здании имеются внутренние капитальные перегородки, то для него больше подойдет наслонная стропильная система, так как она может иметь упор не только боковые несущие стены, но и на внутренние. Наслонная система монтируется проще висячей, и основной опорной точкой для нее служит конек. Но прежде чем проводить монтаж стропил, как и в висячей системе, на стены укладывается гидроизоляция и мауэрлат.

    Принципиальная схема наслонной конструкции стропильной системы

    Безраспорная наслонная система может монтироваться различными способами:

    Металлические накладки для скрепления стропил

    • В этом случае стропила закрепляются на коньке металлическими накладками и болтами. С другой стороны стропила соединяют с мауэрлатом подвижным креплением.

    Крепление стропил встык с двух сторон к коньковой доске

    • Во втором случае стропила прикрепляются к коньку с двух сторон, а к мауэрлату — способом врубки в него. Иногда они фиксируются дополнительно, при помощи проволоки, к внутренней части стены.

    Соединение стропил с помощью жестких деревянных накладок

    • Третий вариант жесткого крепления осуществляется с помощью брусков или досок, которые монтируют по горизонтали к стропилам, тем самым надежно соединяя их между собой. В нижней же части стропила могут крепиться по-разному: подвижным соединением, металлическим или же с помощью врубки в мауэрлат.

    Подвижное соединение стропил с мауэрлатом

    Используя эту систему устройства крыши с плавающими креплениями стропил, можно снять напряжение с конструкции стен и защитить их от преждевременных повреждений.

    Именно плавающее крепление является отличительной чертой наслонной стропильной системы.

    Распорную систему при устройстве наслонной конструкции тоже иногда используют. В этом случае нижняя часть стропил жестко закрепляется на мауэрлат, а снятие нагрузки со стен возлагается на установленные затяжки и подкосы.

    Эту систему нельзя назвать полноценно ни висячей, ни наслонной — она является комбинированным вариантом, включающим в себя элементы одной и другой.

    Когда стропильная система будет установлена, на нее можно закреплять конструкцию для кровельного покрытия.

    Цены на различные виды крепежа для стропил

    Крепеж для стропил

    Настил кровельного покрытия с утеплением

    Оборудование кровли производится в разной последовательности, но самая распространенная и эффективная система состоит из следующих слоев:

    Строение «пирога» утепленной кровли

    На данном рисунке хорошо видны все материалы кровельного «пирога»:

    1. Обшивка системы изнутри — это может быть фанера, доски или влагостойкий гипсокартон. Этот слой будет закрепляется в последнюю очередь.

    2. Слой пароизоляционной пленки.

    3. Стропило.

    4. Утеплитель — обычно для этого слоя применяют один из видов минеральной ваты в матах.

    5. Гидроизоляционная пленка.

    6. Контррейки.

    7. Шифер (или иное кровельное покрытие)

    • На стропила настилается гидроизоляционный материал — это может быть одна из современных композитных мембран, которых на сегодняшний день производится большое количество, а может быть и обычная полиэтиленовая пленка высокой плотности.

    Ее растягивают по поверхности крыши, укладывая внахлест на 200 ÷ 250 мм, и закрепляют скобками с помощью степлера к стропилам.

    • Сверху гидроизоляции на каждое стропило набивается контррейка, имеющая толщину 30 ÷ 50 мм. Она создаст разделяющее вентиляционное пространство между гидроизоляцией и кровельным материалом.
    • Далее, перпендикулярно контррейкам набивается обрешетка. Расстояние между ее соседними направляющими рассчитывается в зависимости от длины листов материала, которым будет покрываться крыша.
    • Перед тем как начинать укладывать кровельный материал, на нижнюю рейку обрешетки закрепляют держатели водосточной системы в виде крючков или же карнизная планка.

    Обрешетка, кровля и установленный водосточный желоб

    • Затем можно переходить к настилу кровельного материала. Его начинают стелить от карнизной планки, то есть снизу, ряд за рядом поднимаясь к коньку. Листы кровли укладываются слева направо внахлест на одну волну и закрепляются к обрешетке специальными саморезами с эластичной насадкой, которая прикроет образовавшиеся отверстия от проникновения влаги.
    • После завершения закрепления кровельного материала, сразу же устанавливается и прикручивается кровельный элемент конька. Для каждого кровельного материала изготавливается свой вариант конькового покрытия.

    Закрытый конек на черепичной крыше Такой конек подойдет для кровли из профнастила, металлочерепицы или шифера

    После того как кровельное покрытие уложено, и чердаку больше не грозят атмосферные осадки, можно приступать к утеплительным и отделочным работам изнутри помещения.

    • Между стропил укладывают утеплитель, начиная от пола чердака и постепенно поднимаясь к коньку. Если помещение чердака будет жилым, то утеплитель закрепляется в два или даже три слоя. Для этого на стропила набивается обрешетка из брусков на расстоянии ширины или длины утеплительных матов.

    Укладка утеплительных матов с внутренней поверхности скатов

    • Далее, утеплитель затягивают пароизоляционной пленкой, которую обязательно закрепляют скобками на обрешетке.
    • Затем вся внутренняя площадь крыши чердака закрывается отделочным материалом.

    Утепление двускатной крыши

    Двускатная крыша в порядке утепления напоминает мансарду.

    Про утепление мансарды читайте на нашем портале — .

    Если есть уверенность, что вся крыша будет покрыта за один день и ее не намочит дождь, можно действовать и в обратной последовательности.

    Порядок работы «снизу-вверх»

    • Изнутри чердака натягивается пароизоляция и закрепляется отделочный материал, а остальные работы осуществляются снаружи.
    • Между стропил укладывается утеплитель, на рисунке он показан под № 2.
    • Далее, сверху утеплителя настилается ветрозащитный, гидроизоляционный материал (3). Закрепляется он контррейкой (4).
    • Затем набивается обрешетка (5).
    • Затем следует укладка кровельного покрытия (6).
    Видео: монтаж утепленного кровельного «пирога»

    Цены на популярные виды утеплителей

    Утеплитель

    Если для покрытия крыши будет использоваться мягкая кровля, то конструкция «пирога» будет выглядеть несколько иначе.

    • На стропила закрепляются листы фанеры по схеме, представленной на рисунке. Такой способ крепления рассчитан на компенсационные расширения материала под влиянием температурных перепадов.

    Монтаж фанерных листов для настила мягкой кровли

    • Затем, сверху фанеры настилается слой гидроизоляции. Для этого варианта кровли хорошо подойдет рубероид, уложенный внахлест. Полотна настилаются с нижней части крыши и прибиваются по верхней своей стороне к фанере, а стыки между ними (шириной не менее 100 мм) промазываются мастикой.

    Укладка мягкой кровли — гибкой черепицы

    • После просыхания мастики, с нижней части скатов крыши начинают настилать мягкую кровлю по заранее сделанной разметке. Материал укладывается внахлест и прибивается специальными гвоздями. Каждый ряд начинают укладывать с одной стороны крыши, например, слева направо.

    Покрытие конька на мягкой кровле

    • Закончив укладку кровельного материала по обоим скатам крыши, нужно тщательно закрыть щель на коньке.

    Оформление фронтона двускатной крыши

    Фронтон следует зашивать незамедлительно, чтобы ветром не сорвало всю конструкцию крыши

    Любая крыша не будет смотреться завершенной, если не оформлен фронтон строения. Если дом каменный и имеет достаточно толстые стены, то фронтон тоже может быть возведен из кирпича или пеноблоков. Очень часто эту часть крыши, если она выполняется из упомянутых материалов, возводят еще до установки стропильной системы и монтажа кровли.

    Деревянный же дом требует легкой фронтонной отделки, и ее чаще всего делают после окончания монтажа конструкции крыши и кровельного покрытия.

    Схема каркаса для обшивки фронтона

    Если на фронтонной части отсутствует необходимая обрешетка, ее необходимо смонтировать. На предлагаемой схеме хорошо видны пропорции устройства подобной обрешетки, если доски обшивки будут устанавливаться вертикально. При горизонтальной обшивке обрешетка закрепляется вертикально. В случае, когда во фронтальной части планируется установка окна или двери, в каркасной системе обрешетки обязательно учитывается это – оставляются необходимые проемы, которые обрамляются бруском.

    Обшивка может быть выполнена вагонкой, изготовленной из дерева или пластика. Если обшивается фронтон чердака, в котором будет находиться жилое помещение, его, как и скаты крыши, нужно будет основательно утеплить.

    При устройстве нескольких слоев утепления, придется изнутри фронтонной стенки смонтировать еще одну обрешетку, между брусков которой будет уложен утеплитель, а на сами бруски — закреплена внутренняя отделка помещения.

    Если выбирается пластиковый материал для внешнего оформления фронтона, то лучше всего его устанавливать на фанеру, которую закрепляют на обрешетку саморезами. Так как пластик имеет высокую теплопроводность, его можно использовать только в качестве декоративного материала – с задачей термоизоляции справиться он не сможет.

    Нельзя забывать о слое ветрозащитной и гидроизоляционной пленки. Ее закрепляют на обрешетку перед тем, как обшивать ее деревянной или пластиковой вагонкой.

    Утеплитель так же, как и на скатах, внутри чердака затягивается пароизоляцией, и только на нее устанавливается внутренняя отделка. Все стыки между крышей и фронтонной частью нужно хорошо заделать. В этом может помочь монтажная пена, пакля или минеральная вата, которую до предела уплотняют в щели. Сверху щели для декоративности необходимо заделать шпаклевкой по дереву.

    Видео: вариант обшивки фронтона

    Постройка крыши — достаточно сложная, трудоемкая и даже опасная задача, поэтому она должна выполняться специалистами, знающими технологию монтажа и правила техники безопасности при выполнении работ. Если хозяин строящегося дома не обладает этими знаниями и опытом, то лучше будет обратиться к профессионалам.

    Как устроена двухскатная крыша дома, имеющего в основании прямоугольник: принципы строительства

    Крыши углом активно востребованы в частном малоэтажном строительстве. Их популярность обоснована простотой формы, способствующей безупречному отведению осадков. Привлекает несложный процесс монтажа. Конструкции с двумя симпатичными скатами водружают над солидными жилыми объектами и над малогабаритными дачками. Устраивают преимущественно над прямоугольными коробками, геометрия которых отлично сочетается с треугольным завершением постройки.

    Самостоятельным домашним мастерам полезно знать, как возводится в таких случаях двухскатная крыша дома – имеющего в основании прямоугольник строения, распространенного в отечественных широтах.

    Нюансы устройства “двускатки” над прямоугольной коробкой

    Прямоугольная коробка идеально подходит для строительства крыши с двумя аналогичными по конфигурации скатами, установленными под углом друг к дружке. Пара наклонных скатных плоскостей формирует в торцах треугольные стенки, именуемые деревянных постройках щипцами, а в каменных зданиях фронтонами.

    Достойно соперничать с двухскатными вариантами в сфере обустройства прямоугольных домов смогут только вальмовые сооружения, обладающие четырьмя наклонными скатами, в том числе и в торцах. И те, и другие не предназначены для организации под крышей жилых помещений независимо от крутизны крыши.

    Правда, путем модернизации и усиления стропильных систем обеих разновидностей устроить полезное пространство там все-таки можно, если высота конструкции будет достаточной для свободного перемещения в ее пределах.

    Приоритетный угол наклона

    Двухскатная крыша – самый простой вид сооружений, вписывающийся буквально в любое архитектурное решение. Угол наклона скатов зависит от предпочтений владельцев и от технических особенностей кровельного покрытия. Ограничений по выбору крутизны крыши нет, однако имеются настойчивые рекомендации: минимумом считается 8º-10º, максимумом 60º.

    Веским фактором, влияющим на выбор оптимального угла двухскатной крыши, является климатическая специфика района строительства, согласно которой:

    • В регионах со значительным объемом осадков принято сооружать крутые крыши. Значительный угол наклона скатов необходим, чтобы атмосферная вода свободно скатывалась по плоскостям. Защитить крутизна и от формирования снежных залежей. С крутых крыш влага, образованная в период снеготаяния и продолжительных проливных дождей, не проникнет в стыки между элементами покрытия и не разрушит деревянные детали стропильного каркаса.
    • В местностях частыми порывистыми ветрами в приоритете низко-скатные крыши. Они же предпочитаются в областях, где выпадает незначительное количество зимних осадков, т.к. их отведение с кровли не считается принципиально важной задачей. Однако ввиду сильных ветровых нагрузок, способных сорвать даже практически плоскую конструкцию, крепление крыш к коробке усиливают.

    Четкого деления на высокую и низкую категорию в технической документации не обнаружено. Правда, есть среднестатистическое значение 45º – это угол, превышение которого переводит крышу в разряд «крутых».

    В северных многоснежных областях крыши строят с уклоном больше указанного значения, в южных регионах скаты наклоняют на угол от 8º-15º в среднем до 35º, если подобные требования предъявляет архитектура дома.

    Отметим, что сооружение и отделка высокой конструкции денег потребует больше, чем равнозначные процедуры по устройству аналога с низкими скатами. Потому без видимой необходимости крутизной нежелательно увлекаться.

    Наиболее успешные и востребованные проекты домов с двухскатной крышей убеждают в том, что в идеале ее высота не должна превышать высоты одного этажа. Хотя вопрос предпочтения пропорций – дело сугубо индивидуальное.

    Выбор вида стропильной системы

    Конфигурацию двухскатной крыши определяет стропильный каркас, способ устройства которого зависит от архитектурных особенностей стопы будущего дома:

    • Если внутри постройки имеется стена или есть возможность соорудить опорную конструкцию для конькового прогона, стропильные ноги устанавливают по наслонной схеме. Верхний и нижний край каждой наслонной стропилины имеет под собой надежную точку опоры. Стропила устанавливаются попарно. Верха их опираются на коньковый прогон, нижние пятки на стены через мауэрлат или на потолочные балки.
    • Если верха стропильной ноги нет никакой опоры, кроме зеркально развернутой к ней «напарницы», стропильную конструкцию строят по висячей схеме. Верами стропила упираются либо только друг в дружку, либо так же, но через коньковый прогон. Последний выполняет функцию выравнивающего и направляющего элемента, потому не нуждается ни в каких опорных сооружениях. Нижние узлы опирания и крепления висячих стропилин ни чем не отличаются от наслонных собратьев.

    Прямоугольник в основании бывает у значительно вытянутых в длину и довольно коротких коробок. Естественно, длинные узкие дома редко оснащают продольными внутренними стенками. А раз нет подходящих опор, то лучшего варианта для сооружения двухскатной крыши, чем висячий метод просто не найти.

    Под наслонные стропила обязательно нужна внутренняя опора, которая вовсе не нужна внутри узкого длинного дома. Даже если вместо внутренней стены будет сооружен ряд опорных столбов в виде колон, поддерживающих потолочное перекрытие, планировка помещений станет весьма ограниченной и совершенно неудобной. Правда, у желающих знать, как наслонным способом построить двухскатную крышу над прямоугольной стопой, есть альтернативные методы:

    • Опорную конструкцию под коньковый прогон можно устроить в облегченном виде, т.е. установить опоры в торцах коробки и на них уложить прогонную балку.
    • Уложить на перекрытие лежень – нижнюю часть опорной коньковой конструкции, параллельную прогону.
    • Опереть прогон на фронтоны, возведенные до сооружения крыши.

    Перечисленные ухищрения помогут решить задачу, если соотношение сторон прямоугольного основания стопы будет близким к выражению 2 на 3. Заметим, что абсолютно никаких ухищрений не требуется, если крышу запланировано возводить над ж/б монолитным либо сборным перекрытием.

    Симметричность и асимметричность скатов

    Вовсе необязательно, чтобы площадь и угол наклона обеих скатных плоскостей были радикально одинаковыми. Абсолютно идентичные скаты могут быть по-разному наклонены к горизонту. При равной крутизне обеих половин двухскатной крыши у них могут различаться размеры. Асимметричные кровельные конструкции сооружают как висячими, так и наслонными.

    Отличия в монтаже несимметричной двухскатной крыши заключаются в том, что ось симметрии вместе с коньковым прогоном смещается в одну из сторон. По аналогии в наслонных системах сначала устанавливается опорная конструкция под прогон и укладывается он сам. Затем низом на мауэрлат, а верхом на прогонную балку «наслоняются» стропильные ноги.

    Асимметричные висячие стропильные каркасы строят либо посредством установки заранее изготовленных стропильных ферм, либо сначала монтируют временные опоры для прогона, а потом их убирают.

    Независимо от симметрии, крутизны и способа сооружения стропильных основ, двухскатные крыши могут быть чердачными и бесчердачными. Последнюю из указанных версий возводят не только над бытовками и небольшими дачными постройками.

    Двухскатной крышей без чердака может быть увенчан вполне солидный дом, рассчитанный на постоянное проживание. Например, если конструкция возведена над полумансардой.

    Порядок монтажных работ

    Для того чтобы разобраться в технологии строительства крыши с двумя скатами над домом с прямоугольным основанием, проследим и изучим этапы на примерах. Исследуем сооружение невысокой крыши над компактной каркасной дачкой и над внушительным жилым домом.

    Вариант #1 – устройство низкоскатной конструкции

    Наша цель: усвоить принцип возведения крыши над миниатюрной каркасной постройкой. При желании понравившуюся проектную версию можно масштабировать или банально увеличить размеры. Стропильная система опираться будет на стенки через верхнюю обвязку, играющую роль мауэрлата вместе с основной своей функцией.

    Стропила устанавливаются по наслонной технологии, потому что внутри постройки имеется перегородка. Ее центральная часть будет использована в качестве опорного столба, т.к. коньковая конструкция будет монтироваться поперек, а не вдоль перегородки.

    Крыша невысокая, относительно легкая, эксплуатация чердака не заложена в проекте. Потому под коньковый прогон сооружаться будет упрощенная конструкция, включающая опоры и непосредственно сам прогон.

    Этапы строительства невысокой двухскатной крыши:

    • Отмечаем на верхней обвязке маркером точки установки потолочных балок согласно проектным расчетам. Шаг установки не более 60см.
    • Балки изготавливаем согласно запроектированному количеству и размерам из доски 50×200мм.
    • Устанавливаем заготовленные балки на ребро, крепим их металлическими уголками к обвязке.
    • Поверх балок устраиваем настил из доски 25×150мм. Доски укладываем так, чтобы между ними остался технологический зазор около 3мм, необходимый для компенсации традиционного теплового линейного расширения пиломатериалов. Крепим гвоздями.
    • Поверх настила устанавливаем затяжки стропильных ферм, для изготовления которых используем доску 25×150мм. По идее, их можно установить и после монтажа стропильных ног, но будем следовать рекомендациям представленного примера. Перед монтажом затяжек производим очередную разметку. Приготовленные для изготовления затяжек доски запиливаем с обоих краев на 20см под углом. Для фиксации подойдут гвозди или уголки.
    • Сооружаем опоры для прогона. Отмечаем на готовом настиле центральную ось. Устанавливаем между двумя соседними затяжками отрезок бруска со стороной 50мм. Необязательно брусок монтировать в каждый просвет между затяжками. Достаточно установить только там, где будут устроены опоры.
    • Выкраиваем из доски 25×150мм парные отрезки длиной 925мм. Крепим их гвоздями к бруску в точках расположения опор. Пространство между отрезками доски заполняем бруском 50×50мм длиной 775мм.
    • В выемки, сформированные вверху опор, укладываем коньковый прогон – доску 25×150мм соответствующей длины. Длину прогона находим, суммируя длину коробки и две ширины фронтонного свеса. Между чердачным полом и нижним краем прогона должно быть 775мм во всех точках. Проверяем, фиксируем гвоздями.
    • Примеряем заготовку стропилины к месту установки, очерчиваем верхний запил под необходимым углом. Вычерчиваем нижний узел крепления и установки стропильной ноги. Запиливаем доску по отмеченным линиям – получили шаблон стропильной ноги.
    • По шаблону изготавливаем требующееся количество стропилин. Устанавливаем их попарно, крепим гвоздями к прогону, уголками или гвоздями к обвязке каркасной постройки.
    • Для обеспечения жесткости стропильных ферм посередине каждого из половинчатых пролетов устанавливаем дополнительную подпорку и пришиваем к углам фанерные накладки.
    • Устанавливаем выносные стропила, расположенные по краю фронтонных свесов, и монтируем ветровую доску на карнизные свесы.
    • Монтируем выноса – короткие балки в промежутки между выносной и соседней стропилиной с обеих сторон.

    На этом стропильный каркас для невысокой двухскатной крыши готов. Осталось соорудить обрешетку, соответствующую типу выбранного для обустройства кровельного покрытия и завершить отделку крыши.

    Крыши с низкими скатами не способствуют интенсивному стоку осадков, потому их не принято покрывать материалами с наиболее высокими гидроизоляционными показателями.

    Подойдут рулонные кровли, при усилении водоотталкивающего ковра приемлема битумная черепица, об устройстве которой мы рассказывали в другой статье. Возможно применение профнастила, нежелателен шифер и его битумный потомок – ондулин.

    Вариант #2 – утроительство высокой крыши углом

    Двухскатной крыше для дома с солидными каменными стенами никто не запрещает быть низкой. Правда, низкие скаты существенно уступают высоким собратьям по эстетическим критериям. Поэтому, если сооружение скатных плоскостей с незначительным углом наклона не продиктовано уникальным архитектурным приемом или климатической спецификой региона, указанным архитектурным приемом не злоупотребляют.

    Разберем пример строительства высокой двухскатной конструкции с чердаком, не предполагающим его использование в качестве жилого пространства. Пример подходит для устройства крыш с углом наклона скатных плоскостей от 25º до 45º.

    Стропила опираться будут на потолочные балки, а не на мауэрлат, который только служит основой для установки балок. Для изготовления мауэрлата нужно запастись брусом 150×150мм, для балок понадобится брус 100×200мм, для прогона доска 50×200мм, для стропильных ног, опорных стоек и прочих вспомогательных элементов доска 50×150мм и 25×150мм.

    Процесс сооружения разделим на несколько этапов, первый из которых проистекать будет следующим образом:

    • Размечаем длинные стороны коробки под монтаж потолочных балок. Шаг их установки 60-70см в зависимости от размеров коробки и ширины плит утеплителя, если будет устраиваться теплоизоляция.
    • Изготавливаем из бруса потолочные балки. При их раскрое необходимо учесть, что оба ее края должны выходить за периметр строения на запланированную ширину свеса. Например, если длина стены 10м, а ширина свеса 0,5, то длина потолочной балки будет 11м.
    • Устанавливаем две крайние балки на мауэрлат так, чтобы края выступали за пределы коробки на ширину свесов. Крепим, чем удобнее и надежнее по собственному мнению: гвоздями, саморезами, по желанию используя уголки или зубчатые металлические пластины.
    • Между крайними балками натягиваем строительный шнурок в качестве ориентира и монтируем остальные.
    • Для удобства по балкам без крепления устраиваем временный настил из дюймовки, фанеры или подобных материалов.
    • По центру крайних балок сооружаем стойки запроектированной высоты. Не забываем, что на стойки будет укладываться прогон, за счет чего высота увеличится на 20см. Контролируем вертикальность отвесом и фиксируем уголками. Чтобы не сместить или свернуть стойки во время работы закрепляем их временными укосинами.
    • Между крайними опорными стойками натягиваем шнурку и по ней устанавливаем промежуточные стойки. Расстояние между ними около 3м.
    • Укладываем на стойки коньковый прогон так, чтобы проекция его краев приходилась на ребра крайних балок.

    На этом устройство прогонной конструкции будет завершено.

    Теперь можно приступать к сооружению стропильных ферм:

    • Из вспомогательного материала – доски 25×150мм изготавливаем шаблон. Прикладываем ее к торцу прогонной конструкции и крайней балки, отмечаем линии предстоящих запилов вверху и внизу.
    • По шаблону делаем необходимое количество стропильных ног, если не сомневаемся в идеальных параметрах коробки. Если сомневаемся, запиливаем только вверху, а внизу отпилим после повторной примерки.
    • Устанавливаем стропилины парами с торцов. Вверху крепим парой-тройкой гвоздей, внизу – уголками, зубчатыми пластинами или скобами.
    • Между крайними фермами протягиваем шнурку, ориентируясь на нее, заполняем воображаемые скаты остальными стропильными ногами.

    Под каждую стропилину приблизительно в середине половины пролета крыши ставим опорную стойку. Вершины каждой стропильной фермы оснащаем ригелями.

    Временные укосины убираем и приступаем к завершающим этапам строительства крыши:

    • К крайним потолочным балкам в торцах крыши крепим фронтонные полубалки-выноса, размер которых учитывает ширину свеса. Изготавливаем их из бруса, использованного для производства основных балок. Крепим шпильками Ø 12-14мм, можно дополнить крепеж уголками.
    • На полубалки ставим опорные стойки, которые в совокупности сформируют фронтонные стенки. Теперь центральную опору коньковой конструкции можно разрезать, если предполагается сооружение обычного или слухового окна на чердаке.
    • Обшиваем периметр ветровой доской, охватывая балки и фронтонные выноса.
    • Устраиваем гидроизоляцию и обрешетку согласно правилам укладки выбранного типа покрытия.
    • Обшиваем фронтонные свесы доской, формирующей край обрешетки.
    • Крепим к выносам обрешетки два пояса из доски 25×100мм для последующей подшивки сайдингом.
    • Изготавливаем из доски 50×150мм треугольные фронтонные кобылки, монтируем их на выноса. По кобылкам снизу и сверху тоже устраиваем два пояса, требующихся для обшивки фронтонных свесов.

    Каркас для двухскатной крыши построен, обрешетка для укладки финишного покрытия готова, осталось его уложить и прикрепить.

    Видео-подборка пошаговых инструкций

    Мы подобрали видео-ролики, которые наглядно расскажут о том, как сделать двухскатную крышу: данная подборка с техническими подробностями и правилами сооружения помогут усвоить и «переварить» информацию:

    Вот и все премудрости строительства крыши углом. Независимо от ее габаритов, этапы работ выполняются в определенном порядке. Получив представление о принципах и этапах сооружения, можно смело приниматься за обустройство собственных загородных владений.

    Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

    При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

    Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

    Пошаговый монтаж двухскатной крыши

    Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

    Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

    Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

    Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

    Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

    В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

    Крепление мауэрлата на шпильки

    Способов связки стен и мауэрлата несколько:

    • В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
    • В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
    • Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

    Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

    Установка стропил

    Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

    Собирают готовые фермы и потом поднимают на крышу

    Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

    В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

    С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

    Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

    Порядок сборки стропильной системы
    1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

      Как правильно выставить стропильную систему

    2. Далее между установленными крайними фермами натягивается шпагат. Он проходит на уровне конька и с двух сторон внизу — на месте окончания стропильных ног. Натянутый шпагат проверяют на горизонтальность — прикладывают хороший строительный уровень. Если есть отклонения, а фермы выставлены строго вертикально, придется подпиливать стропильные ноги на одной из них. Иногда при отклонении на коньковом шнуре пытаются скорректировать отклонение наклоняя ферму. Но делать этого нельзя: «поплывет» вся система.

      Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

    3. Выставленные крайние фермы закрепляют к мауэрлату. Способы крепления зависят от типа выбранной системы и могут быть скользящими или нет. Типы стропильных систем двухскатных крыш и узлы крепления стропильных ног к мауэрлату и коньковому брусу расписаны в этой статье.
    4. Следующие фермы ставятся, ориентируясь на натянутые шпагаты. Удобнее предварительно разметить на мауэрлате требуемый шаг установки стропил, проверить верно ли нанесена разметка и только потом приступать к подъему и расстановке ферм. Чтобы в процессе строительства не сбить установленные стропила, их крепят одну к другой временными балками, ставят распорки и укосы. Снимаются они после того, как набивается обрешетка.
    5. Выставленная стропильная система накрывается слоем гидроизоляционной мембраны, поверх которой набивается обрешетка. Мембрана на утепленных крышах по последним технологиям обязательна, иначе утепление будет мокнуть, что приведет к его неэффективности (попросту выброшенные деньги). Если крыша будет холодной, можно обойтись и без гидроизоляции.

    Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

    Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

    Особенности монтажа стропильной системы деревянного дома

    Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

    Способ крепления стропильной системы деревчнного дома

    Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

    Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

    Видео по сборке и установке стропильной системы двускатных крыш

    Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

    Видео-отчет о том, как сделана двухскатная крыша

    Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

    Два типа соединения стропил: жесткое и скользящее

    Видео о двух наиболее проблемных типах соединений.

    Как определить угол наклона стропил

    Полный видео-отчет о сборке стропильной системы

    Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

    Двускатная крыша дома своими руками

    Из всех типов крыш двускатная пользуется самой большой популярностью среди застройщиков. Это очень удачная конструкция универсального использования. Такие крыши можно ставить как на больших многоэтажных зданиях, в том числе и с мансардами, так и на различных хозяйственных пристройках.

    Двускатная крыша дома своими руками

    Кроме того, стропильные системы по сложности относятся к средней категории, проще только плоские. За счет существования огромного количества вариантов различных упоров, стяжек, накладок и т. д. для каждого варианта двускатной крыши можно подобрать индивидуальные варианты.

    Конструктивные элементы двускатной крыши

    Но всегда следует помнить, что двускатная крыша дома своими руками может быть построена только теми, кто имеет опыт выполнения кровельных работ. Проходить обучение на этом архитектурном элементе категорически не рекомендуется – слишком дорого, в конечном счете, обходятся ошибки. Работы лучше разбить на несколько этапов, каждый из них выполнять в строгой последовательности.

    Этапы строительства

    Чем планомернее будут выполняться работы, тем меньше риски ошибок. Намного выгоднее продумать план действий, чем в спешке принимать необдуманные решения по ходу выполнения работ. Это не только увеличивает время строительства, но и существенно понижает его качество.

    Наименование этапа

    Планирование

    		Следует определиться с элементами двускатной кровли, рассчитать параметры стропилин, их расположение, дополнительные элементы и т. д. Во время разработки проекта принимается во внимание климатическая зона проживания, ветровые и снеговые нагрузки и рельеф местности. Исходные данные берутся из таблиц СНиП, адаптируются к существующим условиям. Самостоятельно сделать такие расчеты очень сложно, нужно иметь специальное техническое образование. Да и не надо заниматься расчетами, на это потребуется очень много времени, а результат будет приблизительным. Дело в том, что данные о высоте снежного покрова и силе ветра в СНиП не изменялись около пятидесяти лет. За это время климатические условия претерпели значительные изменения, фактические показатели существенно отличаются от имеющихся в таблицах. Намного проще посмотреть построенные крыши на соседних домах и скопировать параметры несущих элементов. Это быстрее, дешевле и надежнее – прочность таких конструкций подтверждена временем.

    Заготовка строительных материалов

    		Во всех случаях необходимо покупать материалы с запасом. Величина запаса зависит от опытности строителей, сложности крыши и качества материалов. Не нужно экономить на стропильной системе, для ее изготовления следует использовать пиломатериалы не ниже первого класса. Почему? Застройщик не всегда на глаз может увидеть некоторые пророки досок, а первый класс дает гарантию качества в любом случае.

    Строительство стропильной системы

    		Приступать можно лишь после выбора конструкции и полной заготовки всех материалов. Стропильная система – сооружение, которое не имеет второстепенных элементов. Каждый упор, раскос или иной узел выполняет свою функцию, неправильные соединения или нарушения технологии изготовления обязательно станут причиной появления очень неприятных ситуаций во время эксплуатации здания. В настоящее время есть большой выбор крепежных элементов и строительных технологий, позволяющих облегчать физический труд кровельщиков, собирать стропильные системы относительно быстро и надежно. Наиболее опытные строители готовят все элементы на земле по шаблонам, на крыше они лишь собираются в единую конструкцию.

    Утеплительные и кровельные работы

    		Используются только в тех случаях, когда чердачные помещения планируется сделать жилыми. От вида утеплителей во многом зависят параметры кровельного пирога, номенклатура и стоимость материалов. Во время выбора утеплителя обязательно учитываются температурные условия в данной местности. Если толщина рассчитана неправильно, то от утепления будет больше вреда, чем пользы. Минеральная вата быстро отсыреет, деревянные элементы стропильной системы будут эксплуатироваться в условиях повышенной влажности. Как следствие – крыша преждевременно потеряет свои первоначальные показатели устойчивости, потребуется текущий или капитальный ремонт. В некоторых ситуациях затраты на капитальный ремонт могут превышать стоимость нового строительства.

    Монтаж системы водоотвода и снегозадержания

    		Система водоотвода монтируется на всех жилых домах, она не только направляет дождевые воды в выбранный участок, но и не допускает переувлажнения грунтов под фундаментами. Переувлажнение очень опасно – фундаменты неравномерно проседают, на фасадных стенах появляются трещины. Что касается снегозадержателей, то к этому вопросу следует подходить взвешенно. Дело в том, что на скатах с большим углом наклона снег не накапливается, снегозадержатели на них не нужны. Не требуются эти элементы и на крышах с небольшим наклоном (в пределах 20°), снег с таких крыш не падает, а постепенно тает.

    Рассмотрим пошаговую инструкцию строительства двускатной крыши дома своими руками.

    Стропильная система

    Брус

    Начинать работы следует только после того, как решены все организационные вопросы: выбрана конкретная конструкция, подобраны линейные размеры элементов и нагруженных узлов, выбраны способы фиксации. С учетом исходных данных следует закупить материалы.

    Важно. Если среди пиломатериалов есть необрезные доски, то их обязательно нужно ошкурить. Делать это надо максимально быстро, при теплой и влажной погоде уже через несколько недель под корой могут появиться вредители.

    Рекомендуется деревянные элементы стропильной системы пропитать огнебиозащитой. Покупать можно любую марку, все они действуют примерно одинаково. Как правильно пропитывать доски?

    1. Материал должен быть полностью сухим и чистым. Пыль и деревянные опилки сметите метлой, доски разложите ровными рядами.

      Пиломатериал

    2. Подготовьте состав согласно прилагаемой производителем инструкции. Пропитывается роликом, малярной кистью или пневматическим краскопультом. Быстрее всего работать валиком, намного труднее и медленнее пропитывать кисточкой. Желательно делать два слоя, второй наносится после высыхания первого. Если цвет пропитки незаметен, то рекомендуется добавить в нее любой краситель. За счет этого минимизируются риски пропусков покрытия.

      Используемая невымываемая пропитка

      Нанесение пропитки на пиломатериал

    3. Высохший и пропитанный материал надо хранить под навесом.

    Стропильная система состоит из нескольких важных элементов.

    Изготовление мауэрлата

    Мауэрлат – элемент стропильной системы, на который упираются стропильные ноги. Он не только воспринимает усилия от стропильной системы, но и равномерно распределяет их по периметру фасадных стен. Изготавливается из досок 50×200 мм, бруса 50×150 мм или 50×200 мм. Есть варианты изготовления мауэрлата из тонких спаренных досок. Решение принимается мастером на месте в зависимости от количества и размеров имеющихся пиломатериалов, максимальных нагрузок на кровлю и физических параметров стен. К силикатным или бетонным блокам мауэрлат фиксируется шпильками примерно через один метр.

    Мауэрлат

    Важно. Во время крепления следует обращать внимание, чтобы шпильки не попадали в кладочный шов.

    Между деревянным брусом и стеной обязательно используется гидрозащита. В этих целях лучше всего применять обыкновенный рубероид, но можно изолировать полиэтиленовой пленкой в несколько слоев, гидрозащитными мастиками или современными неткаными рулонными материалами на модифицированном битуме. Специально покупать их для мауэрлата нет смысла, можно пользоваться оставшимися после других работ кусками.

    Крепление мауэрлата: мастер-класс

    Изготовление стропильных ног

    Если дом высокий, то перед началом изготовления стропильной системы рекомендуется собрать леса. Они облегчат строительные работы по стропильной системе и кровле. Профессионалы знают, что время, потраченное на изготовление или монтаж готовых заводских лесов, всегда окупается в дальнейшем. С ними намного проще выполнять все высотные работы. Еще один несомненный плюс лесов – повышается безопасность труда, а это очень важно.

    Строительные леса

    Шаг 1. Соберите временный коньковый прогон. С его помощью намного легче и быстрее будут устанавливаться стропильные ноги. Конек оказывает помощь во время выставления размеров, регулирует пространственное положение элементов. Временный прогон собирается на уголки и саморезы, что облегчит процесс демонтажа после завершения сборки конструкции стропильной системы. Элемент изготавливается из различных отрезков, способ временной фиксации не имеет значения. Обращать внимание следует только на один фактор – положение горизонтального бруса. Оно должно быть таким, чтоб стропильные ноги располагались точно посредине здания, а вершины конькового узла стропильных ног находились на одной линии.

    Временный коньковый прогон

    Обращайте внимание на положение горизонтального бруса

    Шаг 2. Сделайте одну пару стропил. Очень внимательно подойдите к решению этой задачи. Проверьте положение ног на всей длине строения, снимайте точные размеры. В дальнейшем эта пара сбудет служить шаблоном для изготовления всех остальных.

    Подготовьте на земле рабочее место для изготовления стропильных ног на весь дом. Расстояние стола от земли примерно 1 м, на такой высоте удобно работать. Длина и ширина должна быть такой, чтобы с легкостью помещались заготовки для стропильных ног.

    Шаг 3. Изготовьте необходимое количество элементов и подайте их на крышу. Располагайте их сразу примерно на своих местах, так будет легче работать. Во всех случая нужно соблюдать одно универсальное правило: на крыше должен быть порядок, ничто не должно мешать работе или ходьбе. Это и техника безопасности, и качество сборки стропильной системы, и общее время работы.

    Посадочное место на стропильной ноге

    Шаг 4. Прибейте стропильные ноги. Делается это в два этапа. На первом фиксируются нижние части стропилин к мауэрлатам, прибивать можно обыкновенными гвоздями (просто, дешево и надежно) или металлическими уголками на саморезах. Гвозди выбиваются по одному с каждой стороны стропильной ноги. На крышу воздействуют значительные вертикальные нагрузки, а боковые минимальные. Горизонтальные усилия держит ригель, угловые упоры, метизы. За счет этих элементов обеспечивается достаточная устойчивость, не стоит бояться, что стропильная система ляжет на чердачное перекрытие.

    Снизу стропильные ноги фиксируют гвоздями

    На втором этапе делается запил в верхней части стропильных ног и их соединение деревянными накладками или металлическими пластинами. Для ускорения работ запиливание делается бензиновой пилой, но работать надо умеючи. Запилы придется делать на высоте в неудобном положении, без практического опыта сделать ровные срезы не удастся.

    Мастер сначала делает разметку для запиливания стропил, по разметке производит резку бензопилой

    Во время сборки вначале вбивается гвоздь в торец соединения, затем прикладывается и фиксируется накладка.

    Вбивается гвоздь в торец соединения

    Прикладывается и фиксируется накладка

    Практический совет. На крайних стропилах смонтируйте затяжку из доски 50×150 мм, обязательно между фронтоном и доской уложите гидрозащиту. Затяжка нужна для увеличения устойчивости системы.

    После того как все стропильные ноги установлены, демонтируйте временный прогон.

    Установленные стропила

    Убран временный коньковый прогон

    Шаг 5. Установите ригели. Для этого по уровню прибейте элементы на двух крайних ногах, натяните между ними веревку и по ней фиксируйте все оставшиеся. Можно для ригелей использовать тонкие доски толщиной примерно 25–30 мм, но тогда желательно делать по два элемента на каждую стропилину. По одному ригелю с каждой стороны.

    Ригели

    Ригели (вид снизу)

    Шаг 6. Приступайте к монтажу затяжек и вертикальных упоров (бабок). Процесс намного ускоряется, если внизу и вверху натянуть веревки. По ним можно сразу контролировать правильность положения элементов, нет надобности терять время на проверку каждого из них по отдельности. Затяжки фиксируются к стропильным ногам с двух сторон, между ними ставится вертикальный упор. Верхний конец вставляется между сдвоенными ригелями, элементы прибиваются гвоздями.

    Затяжки и бабки

    Гидрозащита между брусом и фронтоном

    Наращивание досок по длине

    Узел соединения затяжек и стропил

    Крепление бабок к ригелям

    Есть еще один метод фиксации вертикальных опор. Между затяжками и ригелями вставляется отрезок доски, а к нему крепится опора (бабка). Выбирать можно любой, но первый требует меньше времени на монтаж.

    Шаг 7. Сделайте карнизный свес. Если длина стропильных ног недостаточна, то к ним придется фиксировать кобылки. Делаются они по размерам из досок, прибиваются гвоздями. Веревкой с синькой отмерьте линии обрезания и выровняйте кобылки по длине. Все эти работы делаются с лесов – просто, легко и безопасно. К торцам прибейте доску 50×200 мм.

    Вынос карнизного свеса

    Фиксация кобылок для увеличения карнизного свеса

    К торцам прибивают доску

    Фото: стропила и лобовая доска

    Шаг 8. Если нужно сделать большой фронтонный свес, то придется за фронтоном устанавливать стропильные ноги. Фиксируются они к остальным стропилам при помощи доски и металлических уголков.

    Фиксация уголками

    Потом закрепите стропильные ноги вплотную к фронтону (не забывайте о гидроизоляции), поставьте между ними вставки нужной длины и прикрепите их к стропилам.

    Крепление ветровой доски

    Фото: к дополнительным стропилам прибиты ветровые доски

    На этом основные работы по изготовлению стропильной системы закончены, можно приступать к кровельным работам.

    Цены на ветрозащитные мембраны

    Ветрозащитная мембрана для кровли

    Шаг 1. Установите гидроизоляцию. Фиксируется она степлером на стропильных ногах. Можно применить так называемый финский метод – не доводить ее до конца карнизного свеса примерно на 30 см.

    Монтаж гидроизоляции

    В чем особенность финского метода фиксации гидроизоляции? В том, что материал не доходит до конца карниза и не препятствует естественной вентиляции подкровельного пространства. Мембрана не крепится на капельник, а свисает в карниз. Финны подсчитали, что количество конденсата влаги, капающего с гидроизоляции, небольшое. Она без проблем испарится, сосульки с карниза зимой не провисают, доски не намокают.

    Почему у них так, а у нас нет? Все просто, финны настолько качественно утепляют крышу и чердачное перекрытие, что потери теплого воздуха почти отсутствуют. Отсюда и очень малое количество конденсата на кровле.

    В чем преимущества их метода?

    1. Высокая эффективность естественной вентиляции подкровельного пространства обеспечивает быстрое удаление влаги. За счет этого увеличивается время эксплуатации деревянных элементов стропильной системы.
    2. Понижается стоимость материалов. Кроме того что уменьшается метраж гидроизоляции, можно применять более дешевые виды. Капельники совсем отсутствуют, а это также заметное снижение стоимости.
    3. Экономия времени. Чем меньше элементов нужно монтировать, тем меньше времени теряется на создание крыши. Это экономия не только времени, но и размера заработной платы строителей.

    Стоит задуматься о целесообразности и экономической выгоде строгого соблюдения рекомендованных строительных норм и правил.

    Шаг 2. Прибейте рейки контробрешетки, высота реек должна быть не менее 50 мм, в противном случае вентиляция недостаточна для удаления влаги и конденсата.

    Гидроизоляцию закрепляют рейками

    Шаг 3. Закрепите первую и вторую доски обрешетки. Особое внимание уделяйте ее положению и шагу. Дело в том, что ошибка на первой доске станет причиной больших проблем во время установки металлочерепицы – не будет совпадать рельеф покрытия с расположением досок обрешетки, саморезы вкручиваются не на своих местах.

    Шаг обрешетки

    Вторая доска установлена правильно, если от низа первой до верхнего края второй есть точно 35 см. Этот размер не зависит от их ширины и универсальный для всех видов металлической черепицы.

    Доски обрешетки

    Шаг 4. Монтируйте обрешетку. Для быстроты монтажа подготовьте шаблон для проверки размеров шага обрешетки. Длина приспособления примерно 40 см, а рабочая часть имеет длину 35 см. Шаблоны могут иметь различную конструкцию, главное, чтобы контролировался этот универсальный размер.

    Шаблон

    Использование шаблона

    Крепление доски обрешетки

    Важно. Если крюки водосточной системы имеют большую длину, то первая доска должна иметь ширину не менее 30 см. Нет такой широкой – прибивайте рядом несколько реек.

    На коньке следует оставлять зазор между рейками шириной не менее пяти сантиметров, он служит продухом естественной вентиляции.

    Зазор на коньке

    Шаг 5. Отступите от крайней стропилины 5–10 см, отбейте на рейках обрешетки ровные линии и отрежьте лишние концы пилой.

    Подрезка длинных досок обрешетки

    Практический совет. Опытные кровельщики величину отступа точно рассчитывают с учетом размеров листов кровельных покрытий. Дело в том, что металлическая черепица и профилированные листы имеют стандартные размеры перекрытия в зависимости от параметров волны. Нужно узнать ширину монтируемых листов и с учетом этих данных регулировать размеры ската. А то могут возникать ситуации, когда из-за нескольких сантиметров придется покупать дополнительные листы и обрезать большую их часть в отходы.

    Для повышения устойчивости стропильной системы с внутренней стороны установите ветровые связи. Это обыкновенные рейки или доски, прибитые по диагонали к скату и нескольким стропильным ногам. Связи лучше прибывать сразу после установки стропильных ног на место до начала монтажа гидрозащиты и обрешетки.

    Ветровые связи

    Шаг 6. Прибейте торцевые и угловые доски. Чтобы они меньше деформировались, лучше не использовать одну широкую, а две узкие примерно по 20 см и прибывать их в виде ступеньки. Верхняя доска должна выступать над плоскостью обрешетки примерно на 4 см. Этот параметр зависит от высоты волны металлической черепицы или иного кровельного покрытия.

    Прибивают торцевые доски

    Карнизная планка

    На этом работы по строительству обрешетки завершены, проверьте все размеры и приступайте к монтажу кровли.

    Монтаж металлочерепицы

    Металлочерепица

    Прибейте ветровые и карнизные планки с нахлестом примерно 10 см. Ветровые планки можно прибивать и после установки первого листа, это не имеет никакого значения.

    Монтаж ветровых досок

    Установлены ветровые планки

    Шаг 1. Установите нижний лист первого ряда, закрепите его пока только двумя саморезами. Уложите второй лист первого ряда и наживите.

    Лист металлочерепицы

    Монтаж металлочерепицы

    Шаг 2. Положите первый лист второго ряда и выровняйте все по карнизному свесу. Работать лучше с натянутой веревкой. Нижний ряд металлочерепицы по карнизному свесу нужно фиксировать через волну. Далее в шахматном порядке на расстоянии примерно 40–50 см (через волну). Горизонтальный нахлест надо прикручивать в каждой волне.

    Саморезы необходимо вкручивать в прогиб волны, где лист прилегает к обрешетке

    Закрепленная металлочерепица

    При необходимости производят резку листов

    Шаг 3. Конек лучше начинать монтировать сразу при установке второго ряда, расстояние между листами в этом месте также примерно пять сантиметров. Сам конек можно фиксировать через волну. Если какой-либо саморез держится непрочно, то его выкручивать нельзя. Следует рядом зафиксировать дополнительный, а первый пусть закрывает проделанное в металлочерепице отверстие. Крепится конек длинными саморезами на гребне волны.

    Монтаж конька

    Настоятельно рекомендуется при покупке металлочерепицы приобретать корректор царапин. С его помощью быстро заделываются механические повреждения лицевого покрытия листа, что увеличивает срок эксплуатации кровли.

    Корректор царапин

    Применение корректора

    Монтаж кровли закончен, устанавливайте водосливную систему.

    Монтаж кровли закончен

    Вид со стороны ската

    Крыша своими руками сборка, видео, монтаж, установка, как самому сделать кровлю дома

    Покрытие крыши своими руками

    Планка набивается на стропильную систему, шаг которой рассчитывается на основе характеристик кровельного материала — его размеров и жёсткости, способа установки. Если требуется использование гибких материалов (черепица, рулонный битум), необходимо сделать ровный каркас.

    Работы по укладке черепицы крыши выполняются в следующем порядке:

    1. Установить штангу каркаса на переднюю панель каркаса.
    2. Затем перейти непосредственно к укладке металла. Стоит отметить, что технология укладки зависит от типа кровли.
    3. В случае двускатной крыши вам нужно начать с конца пандуса. Если было решено покрыть с правого склона, то каждый следующий лист устанавливается на крайнюю волну предыдущего. Но если материал лежит на левом конце, то новый лист помещается под крайней волной той, что перед ним. Все листы должны быть проложены параллельно карнизу, с обязательным отвесом 4 сантиметра.
    4. Если листы установлены в один ряд, то первый должен быть выровнен по уступу и некоторое время зафиксирован с помощью отвёртки в области гребня. Второй лист должен быть выровнен по первому и некоторое время, чтобы соединить их. Поэтому необходимо установить ещё 2 листа, затем выровнять сформированный блок на карнизе и зафиксировать его на каркасе винтами.
    5. В случае многорядной укладки металлической плитки первый лист должен быть установлен ниже, закреплён с помощью винта и выровнен вдоль конца и карниза. На вершине второго листа черепицы установлен, сбоку — третий. Все они фиксируются на время с помощью винтов. Затем вам нужно выровнять сформированный блок и, наконец, зафиксировать его.
    6. Винты должны ввинчиваться в пазы листов через одну волну. Каждый новый ряд винтов должен располагаться в шахматном порядке по отношению к предыдущему. Для каждого квадратного метра материала должны выходить 7−8 винтов.

    Перекрытие должно быть усилено в каждой волне

    Прикрывая крышу металлической плиткой, особое внимание следует уделять надёжности крепления листов и точности их соединения

    При монтаже кровли необходимо все делать как можно тщательнее иначе тепловые потери будут очень значительными. Обычно двускатная крыша сразу же выполняется с учётом использования различных материалов. Это позволяет строить кровлю с минимальными экономическими издержками. Кроме того, этот подход ускоряет и упрощает установку теплоизоляции и пароизоляционной системы. Конструкцию двускатной крыши рекомендуется выполнять поэтапно с помощниками. Соблюдение технологии работы позволяет нам строить надёжную, прочную конструкцию.

    Последовательность работ

    Когда необходимые материалы приобретены, можно приступать к строительству. По периметру верха стен необходимо прикрепить мауэрлат.

    Это толстый брус, который служит, своего рода, фундаментом и опорой для будущей системы. Чтобы сделать крышу своими руками прочной, с самого начала делайте крепления надежными, а при укладке мауэрлата пользуйтесь уровнем, следя за тем, чтобы не было перекосов.

    В качестве крепежных элементов лучше всего подойдут анкерные болты. Их желательно установить при заливке армирующего пояса, оставив выступающие концы для насадки бруса.

    Стропильные конструкции разных типов крыш

    Перед тем, как насадить на них брус, следует разметить в нем места отверстий, сверяясь с шагом торчащих болтов, просверлить эти отверстия, затем аккуратно насадить мауэрлат на болты. Пользуйтесь кувалдой при насадке, контролируя, чтобы брус полностью сел на место.

    После того, как мауэрлат уложен, наступает время монтажа стропильной фермы. Для стропил берется толстый брус или доски.

    Имейте в виду, что стропила будут нести основную нагрузку, поэтому не стоит экономить на материале. В дальнейшем стропила будут скрепляться между собой дополнительными элементами – перемычками, стяжками, ригелями и распорками.

    Если вы уже знакомы с монтажом такого рода, и знаете, как сделать крышу своими руками, вам будет намного легче. Для тех, кто делает это первый раз, желательно взять помощника, тогда работа пойдет легче и быстрее.

    Верхняя часть системы, где стыкуются стропила, называется коньком. Укрепляющие перемычки между брусьями называют ригелями. Если вы осуществляете монтаж крыши своими руками двухскатного типа, стропильная ферма будет выглядеть как набор треугольников, скрепленных между собой перемычками.

    Эти треугольники удобнее делать на земле, а затем монтировать, подняв на крышу.

    Монтаж должен производиться после того, как установлены потолочные балки. Стропильные треугольники удобнее всего устанавливать, начав с двух крайних, скрепив их коньковой балкой. Затем устанавливаются остальные.

    После этого они скрепляются уже окончательно, при помощи шурупов и гвоздей. Дополнительные стяжки и перемычки ставят в нужных местах, при необходимости усиления укрепления системы.

    Теперь на стропильные ноги, вдоль каждой, прибивают рейки для контробрешетки. Она нужна для зазора между стропилами и обрешеткой, для будущей вентиляции пространства между утеплителем и финишным покрытием.

    Далее на контробрешоточные планки набиваются рейки, и формируется обрешетка. Рейки крепят поперек стропил с необходимым шагом.

    Если вам кажется, что все слишком сложно, советуем просмотреть материал «крыша дома своими руками видео», который вы найдете на нашем сайте.

    Тогда вы поймете не только принцип и порядок работы, но и убедитесь в том, что все не настолько сложно, как вы себе представляли.

    После того, как вся стропильная система полностью завершена, обрешетка готова, все узлы надежно закреплены, можно приступать к следующему этапу строительства крыши.

    Преимущества строительства двускатных крыш

    Двускатная кровля загородного дома

    Двускатные крыши получили широкое распространение благодаря целому ряду преимуществ, таких как:

    • Простая конструкция позволяет возводить кровлю, такую как крыша из шифера самостоятельно, не прибегая к помощи квалифицированных специалистов;
    • Используемые материалы обладают довольно низкой стоимостью;
    • За счет довольно большого угла наклона отведение воды с двускатной крыши происходит достаточно эффективно;
    • Отсутствие сложных технологических решений и изломов делают строительство двускатной кровли интересным несложным занятием.

    Следует также отметить, что двускатная крыша предлагает большое разнообразие архитектурных и дизайнерских решений, таких как вогнутые или выпуклые поверхности скатов, арки и многие другие оригинальные формы, позволяющие сделать свой дом уникальным и неповторимым на фоне других зданий.

    Почему именно односкатная крыша

    Односкатные кровельные системы имеют множество преимуществ, к которым относятся:

    • предельно простая конструкция. Для составления проекта и непосредственно монтажа односкатной крыши не нужно владеть специальными знаниями и иметь большой опыт выполнения подобных работ;
    • устойчивость к неблагоприятным атмосферным воздействиям. Нужно лишь подобрать правильный уклон кровельного ската, и осадки не будут надолго задерживаться на поверхности крыши;
    • экономичность. Устройство односкатной кровли не потребует серьезных денежных вложений. На обслуживание и ремонт подобной кровли тоже не потребуется больших затрат.

    Таким образом, односкатная крыша во многих случаях является наиболее оптимальным решением. Единственное неудобство может возникнуть, если владелец захочет обустроить жилую мансарду. В этом случае ему придется дополнительно разбираться в устройстве несущих стен с разной высотой, особенностях стропильной системы и прочих сопутствующих моментах. Именно из-за упомянутых нюансов от использования односкатной кровли для покрытия жилых построек чаще всего и отказываются.

    Односкатная крыша с мансардой

    Типы скатных крыш

    Виды крыш.

    Крыши бывают двух видов: плоские и скатные. Поскольку первые возводятся застройщиками крайне редко, более подробно рассмотрим, какие бывают бывают крыши со скатами:

    1. Односкатная система — довольно редкий выбор. Она имеет уклон от одной стены до другой. Частные застройщики их часто выстраивают для гаражей, сараев, подсобных помещений. В городском домостроении они используются там, где нежелательно устраивать водоотводящие системы и производить сброс снега.
    2. Двускатная крыша дома — самый распространенный вариант. Используется повсеместно.
    3. Полувальмовая (четырехскатная) — непременный атрибут дачных домиков.
    4. Четырехскатная шатровая крыша представляет собой конструкцию, скаты которой соединены между собой в одной точке и спускаются по разным сторонам здания.
    5. Шпилеобразная система оформлена в виде нескольких крутых треугольных скатов, соединяющихся в одной точке. Используются в возведении башен, эркеров, зданий с круглыми стенами.

    Как сделать расчет

    Устройство двускатной кровли по самому простому и стандартному варианту предполагает, что в основе конструкции лежит равнобедренный треугольник. Поэтому сделать необходимые вычисления можно, имея только начальные знания школьной программы.

    Теорема о равнобедренном треугольнике гласит, что с помощью высоты треугольника его можно разделить на два равных прямоугольных треугольника. Поэтому необходимо знать величину ширины крыши и ее высоту до конька. В дальнейшем нет ничего сложного в вычислении площади кровельной поверхности и в определении нужного для работы количества материалов.

    Возведение стропильной системы и контробрешетки

    Наиболее распространены двухскатные крыши с наслонными фермами. Сначала надо уложить мауэрлат на внешние продольные стены.

    Стропильная система двускатной кровли

    Опорный брус, сечение которого 15×15см, крепится к стене анкерами, под него нужно прокладывать гидроизоляцию — полосы рубероида. Далее ставятся стропила.

    Верхние их стороны закрепляются к коньковому брусу либо соединяются внахлест при помощи стальных накладок. Низ крепится скобами к мауэрлату и скрутками — к стенам постройки.

    Чтобы стропила были более устойчивы, меж стойками и прогонами делаются подкосы.

    Размер стропильных ног, подкосов, обрешетки и пр., определяет расчет кровли двухскатной крыши.

    Ширина стропильных досок, как правило, составляет 5см, высота — 15см, 18 или 20. Чтобы образовать свес, который будет защищать от намокания внешнюю стену, стропила либо затяжки выводят за ее плоскость, минимум, на 40/50см.

    После монтажа стропильной системы начинается обустройство пирога кровли такой конструкции, как двускатная крыша Вашего дома. Для этого необходимо собрать контр-обрешетку.

    Это бруски, сечение которых 5×5 либо 6×6см, закрепляемые вдоль стропильных ног. Контр-обрешетка играет важную роль — она создает вентиляционный промежуток меж утеплителем и гидроизоляцией.

    Описание конструкции

    По своему виду и конструкции двускатная крыша может быть, как с ровными, так и с ломаными скатами. Первые по внешнему виду довольно привычны и отличаются простотой в монтаже и обслуживании. Ломаную крышу «стандартной» уже не назовешь, поскольку форма ее скатов отличается неординарностью и сложностью.

    В любом случае, в такой крыше два ската расположены по отношению друг к другу под углом или наклоном. Иногда такой вид кровли называют щипцовой. В целом конструкция представляет собой треугольник, замкнутый сверху коньком. Этот простой и удобный вариант пользуется популярностью уже не одно столетие, особенно в частном строительстве.

    Наиболее экономичной в плане расхода материалов является двускатная крыша, имеющая угол наклона 35-40 градусов. Благодаря ему обеспечивается равномерное распределение нагрузок, но он не позволяет сделать на чердаке дополнительное жилое помещение. Такое положение можно исправить, если обустроить ломаную конструкцию крыши, когда верхняя часть будет пологой, а нижняя будет иметь резкий уклон.

    Такая схема двускатной крыши позволяет иметь просторное чердачное помещение под ломаной кровлей, которое можно использовать под мансардное жилье, предварительно утепленное и изолированное от влаги. Конечно, стропильная система, присущая двускатной ломаной крыше будет иметь свои отличия по сравнению с простым вариантом такой кровли.

    По своему виду двускатная кровля может быть:

    • двускатной ломаной;
    • симметричной двускатной;
    • несимметричной двускатной.

    К наиболее стандартному относится первый тип кровли, в основу которого положен равнобедренный треугольник. Второй применяют, когда хотят использовать чердачное помещение под мансарду. В этом случае чердачное пространство большего объема дает возможность реализовать такое желание.  В третьем случае, расположение конька в конструкции крыши находится не по центру, а имеет некоторое смещение. Кровля такого вида отличается оригинальностью и необычным внешним видом, но уменьшает полезную площадь чердачного помещения.

    Полувальмовая крыша

    Кроме вышеописанных вариантов двускатной кровли можно использовать и другие, более нестандартные и редкие. Например, у разноуровневой крыши  скаты не соединяются у конька, а имеют окончания на разной высоте. Эта необычная ломаная структура смотрится со стороны очень красиво, но при ее устройстве необходим достаточно большой опыт ведения монтажно-кровельных работ. То же относится и к  полувальмовой двускатной крыше, которая напоминает с первого взгляда обычную щипцовую конструкцию, но имеет скошенные элементы по краям конька.

    В устройстве конструкций подобного типа большое значение имеет уклон крыши. В регионах, имеющих сухой и умеренный климат  с небольшим количеством осадков применяют двускатные крыши с небольшим уклоном. Там, где местность отличается влажностью, и постоянно идут дожди, было бы практичнее иметь уклон повыше, в пределах 60 градусов. Он позволит влаге быстро стекать вниз и не задерживаться на поверхности кровли.

    Уклон кровли определяет и выбор материала для финишного покрытия. Например, черепицу используют на крышах, имеющих большой угол наклона ската.

    Оформление свесов

    Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

    • доска строганая, устанавливаемая встык или внахлёст;
    • вагонка шпунтованная;
    • вагонка блок-хаус;
    • листовой пластик;
    • листовой профилированный или гладкий металл;
    • готовые изделия из металла или пластика — софиты.

    Способов устройства свесов несколько:

    1. По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.

    2. По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.

    3. В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.

    По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

    Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

    При отделке софитами вентиляционные отверстия сверлить не нужно — они уже сделаны на заводе-изготовителе

    Виды возводимых крыш

    Прежде всего нужно определить тип крыши, подготовить необходимые инструменты и материалы. Строительство кровли является одним из важных этапов строительства дома.

    Чтобы сделать крышу, необходимо будет выбрать ее тип грамотно. Простейшие конструкции, которые можно сделать самостоятельно, включают двускатные крыши с прямыми рамами.

    Перекрытие крыши одним уклоном позволит сохранить материал. Если вы сделаете такую раму крыши своими руками, трудоёмкость работы будет меньше, а скорость установки, наоборот, выше. Но этот метод имеет несколько недостатков. Первый из них не самый привлекательный: нет возможности оборудовать чердак или мансарду. В этом случае пространство под крышей слишком низкое.

    Очень часто монтируется двускатная крыша частного дома собственными руками. Она проста в изготовлении и позволяет вам получить больше места. По сравнению с четырьмя склонами она имеет меньшую сложность и вес. Также в этом случае требуется меньше материала. От других видов крыша дома значительно отличается. В этом случае вам нужно сделать треугольные фронтоны на концах здания.

    Прежде чем вы построите кровлю своими руками с четырьмя лучами, вам придётся серьёзно подготовиться. Эта конструкция имеет больше элементов по сравнению с предыдущими кровлями. Кроме того, на чердаке нет возможности делать полные окна, поскольку дизайн лишён фронтонов. Монтаж крыши собственными руками в этом случае предполагает установку чердачных окон и мансардных окон. Они предназначены для освещения и эвакуации.

    Отличительные черты

    Двускатная крыша – это пара скатов (наклонных плоскостей), имеющих общую границу соприкосновения и установленных под соответствующим углом относительно друг друга. Боковые крепежи в конструкции называют фронтонами, а границу соприкосновения – коньком.

    Двускатная крыша

    Стоит отметить, что угол между плоскостями, равно как их длина и протяженность свесов, бывают самыми разными – в данном случае все зависит от особенностей проекта.

    Двускатная крыша. Конструкция

    Очень популярна сегодня такого рода крыша с мансардой на чердаке. Это решение позволяет обзавестись дополнительной жилплощадью.

    Двускатная крыша с мансардой

    Важным этапом строительства является расчет стропильной конструкции, ведь именно она влияет на прочность и надежность всей кровли. Словом, на качестве стройматериалов экономить не стоит: подбирайте только ровные брусья без сучков или трещин. Обычно для стропил используют высокопрочную сосну. При этом не нужно использовать перекрученную древесину, иначе на поверхности кровли после монтажа образуются неровности.

    Расчет стропил

    Расчет стропил

    Как сделать двухскатную крышу своими руками

    Одной из самых простых кровельных конструкций по праву считается двухскатная крыша, к тому же она отлично защищает от снегопадов, сильных дождей и резких порывов ветра. Сделать такую конструкцию можно и самостоятельно.

    Строительство двухскатной крыши не потребует от вас особых умений, однако есть несколько ключевых моментов, которые стоит учесть. Рекомендации по применяемым материалам приведены в таблицах ниже.

    Итак, что нужно знать для того, чтобы построить надежную конструкцию двухскатной крыши самостоятельно? Начать, естественно, нужно с опоры, на которой и будет держаться вся конструкция.

    Мауэрлат

    Мауэрлат это деревянный брус, чаще всего квадратной формы, надежно закрепленный на несущей стене. Именно он является фундаментом крыши и на него уже опираются стропила.

    Для большей надежности брус рекомендуется с трех сторон обложить кирпичом, тем самым повышая устойчивость всей конструкции.

    Стропила

    Стропила или стропильные ноги это наклонные балки, соединяющие мауэрлат с коньковой балкой. Коньковая балка нужна для соединения обеих половин крыши в единую конструкцию при помощи стропил.

    Для конька рекомендуется выбирать брус из прочных пород древесины, ведь он соединяет конструкцию в единое целое и влияет на ее надежность. Для того, чтобы вода снизить пагубное влияние осадков на стены дома стропила делают длиннее при помощи дополнительных отрезков, создавая свес. Это дает возможность избежать таких проблем, как сильное намокание стен.

    Угол наклона двухскатной крыши рекомендуется делать в 30 градусов. Такой наклон одновременно снижает вероятность залеживание снега на крыше и надежно защищает от сильных порывов ветра.

    Лежень

    Лежень это элемент кровли, изготавливаемый из бруса. Его основная задача – обеспечение дополнительной надежности конька крыши. Он служит вертикальной опорой, поэтому брус для него рекомендуется выбирать из прочных пород древесины и достаточно большого диаметра.

    Затяжки

    Затяжки представляют собой поперечный брус, который служит для того, чтобы укрепить мауэрлат и не дать продольным нагрузкам возможности повалить всю конструкцию крыши вместе с несущими стенами.

    Стойки

    Задача стоек – не дать провиснуть стропилам. Они представляют собой дополнительные вертикально установленные бруски. Стойки берут на себя часть нагрузки и снижают риск деформации конструкции в будущем.

    Для того, чтобы конструкция двускатной крыши не подвергалась деформации по диагонали, ее дополняют балками, идущими от стоек к затяжкам. Оптимальный угол соединения здесь будет 45 градусов.

    Обрешетка двухскатной крыши

    Последним этапом строительства двускатной крыши является обрешетка. Делается она просто: сверху на стропила укладываются узкие продольные бруски или рейки. Расстояние между рейками рекомендуется делать небольшое, что позволит снизить риск деформации крыши под воздействием факторов окружающей среды. К тому же обрешетка позволит легко передвигаться по крыше во время проведения строительных или ремонтных работ.

    Крепление деталей

    Для того, чтобы соединить между собой элементы конструкции, расположенные по диагонали друг к другу, следует применять способ пазового соединение. Такой вид соединения многие строители также используют для фиксации деталей, расположенных перпендикулярно друг другу

    Стоит обратить внимание на то, что пазовое соединение делает детали менее прочными, и использовать его без риска можно только в местах, не играющих важной роли

    Другой способ крепления деталей друг к другу это фиксация с помощью металлические пластины и уголки. Его минус заключается в том, что шурупы при угловых нагрузках имеют свойство выворачиваться из основания, тем самым лишая конструкцию крыши надежности и устойчивости.

    Для надежного соединения деталей рекомендуется выбрать смешанный стиль соединения, обращая внимание на силу и направление нагрузки на каждую конкретную деталь. Фото двухскатных крыш, сделанных своими руками, вы можете увидеть ниже

    Фото двухскатных крыш, сделанных своими руками, вы можете увидеть ниже.

    Видео Как сделать двухскатную крышу своими руками#187

    Финишное покрытие

    Шиферная кровля

    Несомненно, вы уже выбрали материал, которым будет покрыт ваш дом. Самый простой, недорогой и функциональный материал – конечно, шифер.

    Однако он теряет много, по причине своего внешнего вида. Покрытые им крыши смотрятся не так респектабельно и изящно, поэтому, его применяют чаще для кровли бань, пристроек, хозяйственных помещений, или совсем небольших дачных домиков.

    Если мы делаем крышу своими руками, используя натуральную черепицу, необходимо учитывать ее большой вес. При массе плюсов и хороших характеристиках, систему стропил под этот материал следует делать особенно тщательно.

    Ведь нагрузки, которые система примет на себя, будут немалые. Черепица очень долговечна, смотрится красиво, можно подобрать любой цвет покрытия, кладется быстро и легко. Однако если у вас грамотно не подготовлена под нее крыша, не стоит рисковать своей безопасностью.

    Когда установка крыши дома подразумевает металлочерепицу, можно сказать, что вы приняли разумное решение. Листы из оцинкованной стали, покрытые специальным составом, не только легки по весу.

    Они просто монтируются, стоят сравнительно недорого, а покрытие не только прекрасно смотрится, но и отвечает всем необходимым требованиям износостойкости и безопасности. Поэтому, сегодня чаще всего можно встретить крыши, покрытые именно этим материалом.

    На первый взгляд, кажется, что крыша выложена отдельными черепичками. Однако, это совсем не так, потому что материал только имитирует отдельные элементы.

    На самом деле это – листы, с волнообразной поверхностью, которые просто укладывают в определенной последовательности. И, если мы делаем крышу из отдельных листов, в конечном итоге, она приобретет вид полноценного дизайнерского решения.

    Будь то листы, или отдельные фрагменты, укладывайте их, подсовывая один под другой. Для каждого материала существует своя технология, поэтому, либо строго придерживайтесь инструкции, либо посоветуйтесь со знающим в этом толк человеком.

    Очень часто мы встречаем сделанные крыши домов своими руками, ничуть не отличающиеся от профессиональной работы. Естественно, ведь каждый хозяин делает для себя, надежно, надолго и качественно.

    Конечно, на материалах не стоит экономить, но при условии, что у вас умелые руки, вы можете сэкономить на некоторых аксессуарах. Например, на водосточной системе, которую необходимо сделать после покрытия кровли.

    Пластиковые трубы, распиленные вдоль пополам, прекрасно подойдут для этой цели. А ваши навыки и сообразительность, которой обладают все наши сограждане, помогут вам завершить строительство с успехом.

    Установка двускатной крыши своими руками

    Работы по монтажу стропильной системы начинаются с установки мауэрлата.

    Крепление несущего устройства на стене

    Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

    Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

    Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

    Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

    Способы крепления мауэрлата к стене

    1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
    2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
    3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
    4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
    5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
    6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

    Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

    Основные конструктивные элементы и виды двускатной крыши

    Двускатная крыша является одним из наиболее простых видов крыш. Даже новички, вооружившись нужной информацией, вполне могут справиться с её сооружением своими руками. Рассмотрим основные конструктивные элементы такой крыши, их виды и способы монтажа

    Несущими конструкциями любой крыши, в том числе и двускатной, являются  стропила, которые чаще всего бывают деревянными.

    Стропила двускатной крыши могут быть  висячими (А) и наслонными (Б) (рис. 1):Рис.1 Онсовные несущие элементы крыши: 1 -стропила; 2 — мауэрлаты; 3 — перекрытие; 4 — затяжка; 5 — накладка; 6 — стойка; 7 — прогон.

    Наслонные стропила

    Двускатная крыша  с наслонными стропилами, обычно, устраиваются в домах, имеющих средние опорные стены. Она экономична и относительно проста в изготовлении. При таком способе сооружении двускатной крыши верхние концы стропильных ног опираются на прогон, уложенный по стойкам, установленным по средине крыши на несущую стену. В некоторых случаях роль стоек может выполнять опорная стенка из кирпича или другого строительного материала. Особенно часто это бывает при сооружении крыши в разных уровнях.

    При сооружении такой крыши дома своими руками, для наслонных стропил можно использовать доски или брус сечением 50…100х180…220 мм или круглый лес диаметром 130-180 мм.

    Конструкция крыши определяется с учётом  уклона кровли, длины перекрываемого пролёта, сечения стропил и обрешётки и вида кровельного материала.

    Шаг стропил обычно выбирают 70-120 см и зависит он от их сечения,  расстояния между опорами и угла наклонакровли.

    Висячие стропила или стропильные фермы

    Двускатная крыша с висячими стропилами отличается с тем, что вверху стропильные ноги опираются друг на друга и крепятся между собой без необходимости монтажа стоек и прогона посредине крыши.

    Крыши дома с висячими стропилами или стропильными фермами требуют более тщательного изготовления узлов, особенно затяжек. При неправильном их изготовлении сила горизонтального распора может даже опрокинуть стены.

    Достоинством крыш с висячими стропилами является  их способность перекрывать пролёты более 6 метров без промежуточных опор, что обеспечивает свободную планировку дома и позволяет уменьшить затраты на устройство крыши.При устройстве крыши дома в двух уровнях стропильные фермы с промежуточной опорой позволяют более полно использовать чердачное пространство. При этом затяжка входит в составмеждуэтажного перекрытия.

    Фронтон конструктивный элемент или декоративное оформление

    Последним штрихом в создании законченного внешнего облика интерьера крыши является торцевая стена – фронтон двухскатной крыши. Это один из элементов строительства, который используется для декоративного оформления лицевого вида, маскировки пространства в «Λ» — образной конструкции скатов, опирающихся «ногами» на карниз. В двускатной крыше два таких треугольных торца. Главная их функция заключается в том, чтобы быть надежным остовом для стропил. Для этого требуется правильно рассчитать площадь элемента. Если фронтон будет в форме треугольника, у которого «конек» выступает вершиной, то его площадь определяется по формуле с заданными двумя углами наклона. Эти углы влияют на сопротивляемость кровли нагрузкам. Найдя значение тангенса углов, определив, что будет являться катетами геометрической фигуры, находится высота конька. Затем, используя формулу, находится площадь треугольного фронтона.

    Двухскатная крыша своими руками, под углом над полумансардой

    Двухскатная крыша– самая распространенная и горячо любимая соотечественниками конструкция. Она прекрасно сочетается с нашими ландшафтными данными, при идеальном исполнении безупречно защищает владельцев от всех возможных погодных невзгод. В двухскатном семействе множество разновидностей, сооружаемых над деревянными и каменными коробками. Их строители придерживаются общих технологических принципов. Однако в зависимости от материала стен и проектной специфики здания ряд отличий все же имеется. Ярким примером является обустройство домов с полумансардами. Если решено, что сооружаться будет двухскатная крыша своими руками над подобным объектом, с особенностями строительства следует в подробностях ознакомиться.

    Двухскатная крыша для дома с фронтонами

    Для сооружения крыш с двумя скатами есть огромное количество разнообразных решений. Возводят их над квадратными и прямоугольными коробками разной этажности, устраивают с чердаками и без чердаков.

    Двускатная технология применима в обустройстве домов с мансардами, если традиционный ломаный способ не устраивает владельцев по эстетическим, архитектурным или чисто техническим причинам. Чаще всего так поступают, если коробки строений сложены из кирпича или бетонных блоков, реже, если стопы строений брусовые или бревенчатые.

    Как сделать двухскатную крышу над коробкой с фронтонами

    При сооружении крыши «углом» над постройкой с половинчатой мансардой стенки коробки заменяют нижний ярус стропильных ног. Стропила в таких ситуациях опираются не на прогонные конструкции, характерные для мансардной методы, а прямо на стены через мауэрлат.

    Фронтоны в подобных случаях принято возводить до строительства крыши и выкладывать целиком из одного материала. Частичная обшивка верхней части фронтонной стены смотрится некрасиво и редко употребляется даже с целью экономии.

    Стропила двухскатных крыш для домов с фронтонами выполняют привычную для них работу:

    • Служат каркасом крыши, необходимым для формирования скатов.
    • Распределяют компоненты кровельного пирога.
    • Удерживают внутреннюю обшивку потолка и верхней части стен мансарды.

    Несмотря на факт участия в обустройстве мансарды, стропильные системы коробок с фронтонами не относятся к разряду ломаных. Чердак как таковой они не формируют, на основании чего не входят в категорию чердачных. Следовательно, устраиваются простейшими способами без потолочных балок.

    Наличие фронтонов позволяет сократить немалую часть элементов, обеспечивающих жесткость конструкции. Они предотвращают смещение конструктивных составляющих и гарантируют статичность. К тому же сами фронтоны нередко служат компонентами стропильной системы.

    Как построить двухскатную крышу для дома с полумансардой

    В другой статье мы уже выяснили, что в обустройстве строений с цельными фронтонами применяются стандартные технологии сооружения двухскатных крыш, т.е. висячая и наслонная схемы устройства стропильных систем.

    Выбор схемы напрямую связан с архитектурным решением основной части дома:

    • Если имеется возможность установить коньковый прогон для опирания верхнего края стропилин, они сооружаются согласно наслонной методике.
    • Если коньковый прогон установить невозможно, стропильные ноги сооружаются висячим способом.

    Установка прогона позволяет существенно разгрузить стропильную систему, потому наслонная схема предпочитается в строительстве малоэтажных домов. В традиционных стропильных каркасах прогон опирают на предназначенную для него конструкцию, которая устанавливается на внутреннюю несущую стенку дома или на ряд опорных столбов.

    Разновидности стропильных систем в устройстве двускатных крыш

    Однако прогонные конструкции и столбы, расположенные внутри постройки, ощутимо мешают в обустройстве полезного пространства: сокращают площадь помещений и под крышей, и в пределах основной части здания. Вот тут-то и проявляются преимущества коробки с фронтонами – они вполне пригодны в качестве надежных опор под прогон, заменяющих громоздкие опорные сооружения.

    Прогон, по сути, мощная балка, проложенная от одной вершины двухскатной крыши к другой. Балка может быть сшита из доски, выполнена из клееного бруса или бревна, скошенного на два или четыре канта. Найти материал для прогона более 6м довольно проблематично. Да и цельнодеревянные длинномерные прогоны устанавливать неразумно, т.к. они под весом будут значительно прогибаться. В таких случаях под прогон монтируют разгружающую шпренгельную ферму, а балку разделяют на два отрезка.

    читать статью:

    Кроме неудобств с устройством длинных прогонов наслонная технология заставляет задуматься о транспортировке увесистой балки к месту установки и крепления. Для тех, кто думает, как сделать двухскатную крышу так, чтобы вышло недорого, перемещение цельного бруса или бревна на крышу без тяжелой строительной техники станет серьезной проблемой. Если решения у проблемы не находится, оптимальный выбор – висячая технология с устройством стропильных ферм прямо на объекте.

    Висячий метод не связан с необходимостью установки конькового прогона, но и не отвергает напрочь его использование как элемента соединения отдельных составляющих в единую систему. Стропильные конструкции висячей категории сооружают преимущественно при перекрытии небольших пролетов. В ряде случаев это единственный выбор из-за невозможности установить дополнительную опору под длинномерный прогон.

    Как построить двухскатную крышу углом над полумансардой

    Подробности строительства крыш углом

    Будем считать, что с выбором наслонного или висячего метода сооружения двухскатной крыши углом над домом с каменными фронтонами, самостоятельные строители определились. Тогда следует ознакомиться с одинаковыми для обеих технологий этапами работ.

    Вместо привычной мауэрлатной обвязки на стены постройки с фронтонами укладывается два параллельных бруса. Монтируются они заподлицо с внутренней вертикальной поверхностью. К кирпичным стенам брусья мауэрлата крепятся либо анкерными болтами, либо скобами к пробкам их древесины, заложенным при возведении стен. Мауэрлат на бетонных коробках фиксируют через заранее залитый армированный бетонный пояс.

    Как сделать мауэрлат двускатной крыши и прикрепить к нему стропила

    В качестве покрытия крыш над домами с фронтонами используют все виды материалов, применяемых в обустройстве скатных конструкций с соответствующими типами обрешетки. Выбор кровли определяют личные предпочтения владельцев и угол наклона основных элементов крыши. Для отделки крутых скатов приемлем штучный материал, для пологих скатов крупнолистовые и рулонные покрытия.

    Вариант #1 — сооружение по наслонной схеме

    Основная задача реализации наслонной схемы строительства крыши над коробкой с фронтонами заключается в установке конькового прогона, который может быть:

    • Замурованным во фронтонные стенки. Торцы прогона укладываются в созданные специально под них ниши на деревянные подкладки. С обоих краев балка отесывается под углом 60º и окутывается рубероидом или подобным гидроизоляционным представителем. Между материалом стены и деревянной подкладкой аналогично должна быть гидроизоляционная прослойка. Отесанные торцы балки не нужно ничем обертывать, чтобы обеспечить вентиляцию. Деревянным краям прогона в нишах запрещено лежать впритык со стенками, чтобы из-за разницы в теплотехнике материалов не появился конденсат с последующим гниением древесины.
    • Пропущенным через стены. Прогон укладывается в сквозные отверстия, устроенные в стенах. По аналогии древесину от материала стены обязана отделять водоотталкивающая прослойка. Сначала настилается гидроизоляция, затем устанавливается деревянная подкладка, сверху которой располагается прогон, обернутый в месте пересечения стены гидроизоляцией.
    читать статью:

    Второй вариант с пропущенным через стенки коньковым прогоном считается предпочтительным в отношении распределения напряжений. Находящиеся снаружи коробки края балки работают как консоли, стремящиеся выгнуть балку вверх. Действующая на прогон в пределах пролета нагрузка старается прогнуть его вниз.

    Направленные в противоположные стороны силы компенсируются, в результате пропущенный через стенки прогон практически не провисает и не деформируется. Второй внушительный плюс: выпуски балки за контур постройки самопроизвольно создают свес кровли. Хотя в первом варианте свес достаточно просто формируется путем выноса краев обрешетки за периметр коробки.

    Как построить двускатную крышу наслонного типа над домом с фронтонами

    Для изготовления прогонов и с последующим встраиванием в стены, и с пересечением их лучше использовать бревно. В нем сохранена структура волокон. Потому и несущая способность выше, чем у клееного бруса или собранной из доски балки.

    Высоту установки прогона выбирают согласно архитектурным особенностям крыши. Чаще всего на мансардных объектах располагают в 2,2-2,5м от запланированной линии пола над перекрытием первого этажа.

    Как правильно сделать двухскатную крышу своими руками над полумансардой

    Применение наслонной технологии заставляет обращать пристальное внимание на стены, предназначенные служить опорой для прогона. Особенно, если под нишей или сквозным отверстием располагается окно. Над оконным проемом независимо от его размера необходимо устроить не менее 6 рядов кладки с армирующей сеткой. Над проемами в бетонных стенах должны быть ж/б перемычки.

    Как грамотно сделать двухскатную крышу для дома с каменными фронтонами

    Вариант #2 — устройство крыши висячим методом

    Согласно висячей схеме сооружения крыши с двумя скатами стропильные ноги ее каркаса опираются исключительно на стены строения. В простейших висячих конструкциях коньковый прогон вообще не присутствует, но в более ответственных системах может быть использован в качестве направляющей для верха стропильных ног. Т.к. он выполняет функцию вспомогательного элемента, никаких опорных конструкций не предусмотрено. Фронтоны тоже не играют опорной роли: коньковая балка прикрепляется к ним, но не передает нагрузку от веса кровли.

    Ввиду того, что крыша сооружается над половинчатой мансардой с частично возведенными стенками, затяжки переносятся выше – на уровень потолочных балок. Путем установки затяжек частично компенсируется распор, передаваемый нижними пятками стропильных ног стенам через мауэрлат. Однако при превышении нагрузки на кровельную систему на мауэрлат все равно будут действовать распирающие силы, выталкивающие брусья за пределы постройки. Потому при сооружении висячих стропильных систем для полумансард крепеж мауэрлата устанавливают чаще и дублируют анкера металлическими пластинами.

    Устройство утепления двухскатной крыши частного дома с фронтонами

    Рассмотрим пример устройства крыши по висячим стропильным фермам. Угол установки стропильных ног, формирующих каркас скатов, 40º. Крыша сооружается без утепления, но при желании между стропилами можно уложить теплоизоляционные плиты или маты. Шаг установки стропилин для теплых крыш определяет ширина элементов утеплителя. В рассматриваемом случае он вполне подходящий, равен 60см.

    Для изготовления стропилин запасемся доской 50×200мм. Аналогичный материал подойдет для устройства прогона, т.к. ощутимой нагрузки он испытывать не будет. Мауэрлат сделаем из бруса 100×200мм.

    Сооружение двухскатной крыши углом над коробкой с фронтонами

    Первый этап работ по устройству стропильного каркаса двухскатной крыши по висячей технологии проведем следующим образом:

    • Изготовим шаблон нижнего узла для крепления висячей стропильной ноги. Произвольный обрезок доски с сечением материала, заготовленного для производства стропилин, прикладываем к мауэрлату под углом, соответствующим углу наклона скатов. Ориентируемся на уклон фронтона, в нашем случае он составляет 40º. Чертим на обрезке вертикали и горизонтали так, чтобы с внутренней стороны получился «зуб» длинной 5см. Очерченные направления проверяем уровнем, затем по полученным линиям делаем запилы.
    • С помощью изготовленного шаблона найдем и отметим точки крепления конькового прогона, выполняющего вспомогательную функцию в нашем примере. Устанавливаем отрезок с запилами на мауэрлат и очерчиваем горизонтальную линию от основания выпиленного нами «зуба» до фронтона. От полученной на фронтоне точки вверх проводим вертикаль. Измеряем вертикальный отрезок, очерченный по фронтону. В примере он составляет 18см.
    • Полученное расстояние нужно перенести в верхнюю часть фронтона. На эти 18см опустится нижняя грань коньковой доски. Не забываем, что откладываются они не от самой вершины. Для точности необходимо в вершине начертить равносторонний треугольник, основание которого будет равно ширине доски.
    читать статью:
    • От нижних углов условного треугольника откладываем вертикальные отрезки длиной по 18см. По полученным точкам вычерчиваем прямоугольник для установки кронштейна под коньковый прогон. Крепим кронштейны, не забывая перед фиксацией проверять направления отвесом и уровнем.
    • Измеряем расстояние между низом прямоугольника и линией пола мансарды. Оно необходимо для изготовления временных опор.
    • Монтируем временные стойки на уложенную на пол мансарды такую же временную доску. Для удобства опоры фиксируем вспомогательными укосинами. Расстояние между опорами примерно 3м.
    • Устанавливаем коньковый прогон на опоры так, чтобы торцы его закрепились в кронштейнах.

    Устройство прогона облегчит работы в дальнейшем, ведь опираться верхом стропилины будут непосредственно на него. Временные опоры, укосины и своеобразный лежень по завершению строительства нужно будет демонтировать.

    Стартовые этапы строительства двухскатной крыши углом

    После возведения основы стропильного каркаса приступаем к сооружению висячих стропильных ферм:

    • Пользуясь шаблоном, очерчиваем и запиливаем нижний узел на будущей стропильной ноге.
    • Измеряем расстояние от края выпиленного зуба до нижней грани конькового прогона. На приложенных к описанию рисунках необходимые для измерения точки обозначены литерами А и В.
    • Измеренное расстояние откладываем от зуба на заготовке стропильной ноги и отмечаем точку. От нее чертим линию под углом 130º, получив ее сложением 90º и величины угла наклона скатов 40º.
    • Готовую стропилину устанавливаем на предназначенное ей место. К коньковому прогону крепим гвоздями или саморезами, к брусу металлическими уголками с усиливающей перемычкой или скобами.
    читать статью:
    • Следуя опробованному на практике алгоритму, устанавливаем стропилины с обеих сторон скатной крыши. Народные технологии велят изначально монтировать крайние стропила и натягивать между ними шнурку ради ориентира. Затем по шнурке выставляется весь ряд стропилин. Верхушкам стропильных ног разрешено слегка возвышаться над коньковым прогоном. В подобном расположении ничего предосудительного и требующего переделки нет. Если смущает зазор, образованный между вершинами стропилин, его можно банально заполнить бруском.
    • От пола до стропильной фермы откладываем вверх 2,5м и отмечаем точки на каждой стропильной ноге.
    • Крепим по отмеченным точкам горизонтально доску того же сечения, что использовали в изготовлении стропильных ног. Фиксируем парой-тройкой гвоздей и стягиваем шпилькой Ø 12-14мм.

    Стартовые этапы строительства двухскатной крыши углом

    После установки положенного количества затяжек, соединяющих каждую пару стропилин, временные опоры и укосы убираем и приступаем к реализации третьего этапа работ – формированием карнизных и фронтонных свесов:

    • Из доски сечением 50×100мм изготовим кобылки, создающие карнизные свесы скатов. Длину кобылок рассчитываем так, чтобы приблизительно 50см их длины сбоку накладывалась на стропило, а с противоположной стороны оставалось свободных 40-50см для создания свеса запланированной ширины.
    • Прикладываем кобылку к стропилине. При необходимости, если кобылка не устанавливается в одной плоскости со стропильной ногой, отмечаем на мауэрлате место и делаем пропил. Врубку на кобылке делать не рекомендовано, т.к. она ослабит неширокий материал.
    • Устанавливаем кобылки, соблюдая уже проверенную методу. Сначала крепим крайние, между которыми натягиваем строительный шнур. Со стропилами стягиваем их парой шпилек, а чтобы не смещались и не раскачивались, фиксируем положение кобылок отрезком бруска, прикрученного саморезом к стене.
    • По шнурке отмечаем торцы кобылок и запиливаем их строго вертикально.
    • Выставляем кобылки на фронтоны, не забывая прокладывать гидроизоляцию между деревянными деталями крыши и кирпичной стеной. Шаг установки фронтонных кобылок 0,8-1,0м в зависимости от веса кровли.

    В завершении периметр обшиваем ветровой доской, а снизу устанавливаем пояса под сайдинг.

    Изготовление и крепление затяжек для висячих стропильных арок двухскатной крыши

    По готовой стропильной системе стелется гидроизоляция и устраивается контробрешетка. Затем сплошная либо разреженная обрешетка в зависимости от типа покрытия, выбранного для обустройства крыши. Если запланирована укладка гибкой черепицы, обрешетка сооружается из ОСП-панелей в виде сплошного настила. Под металлочерепицу или профнастил обрешетку делают с шагом, рекомендованным производителем.

    Монтаж кобылок и установка ветровой доски на двухскатную крышу

    Ролик пополнит «копилку» полезных сведений мастеров, желающих своими руками построить простую двухскатную крышу — видео-сюжет в доступной наглядной форме знакомит с этапами процесса:

    Варианты устройства крыш с двумя скатами для мансарды непросты, но чрезвычайно интересны. Главное в нелегком деле домашнего мастера – изучить и понять принципы сооружения. Овладев полезными знаниями, можно без опаски приступать к подтверждению их практикой. Результат у

    Как правильно построить двухскатную крышу дома своими руками – инструкция построения двухскатной крыши с видео и фото

    Содержание

    1. Какие виды крыш бывают
    2. Расчет
    3. План выполнения работ

    У большинства будущих домовладельцев есть огромное желание самостоятельно построить дом от фундамента до крыши с желанием сэкономить деньги.

    Но есть этапы постройки дома, когда экономить не желательно.

    По отзывам домовладельцев, кому пришлось построить дом под крышу, наиболее сложным этапом для непрофессионалов было возведение крыши.

    Поэтому к нему нужно подойти, хорошо подготовившись и изучив все нюансы этого достаточно непростого процесса. И тогда правильно построить крышу дома не составит труда.

    Какие виды крыш применяются:

    Сейчас в основном строятся такие крыши:

    1. Односкатные
    2. Двухскатные
    3. Шатровые
    4. Четырехскатные
    5. Многоскатные
    6. Мансардные

    Чтобы правильно выбрать конструкцию крыши, надо проанализировать разные варианты, сравнить их плюсы и минусы.

    Односкатная крыша

    Это самая простая конструкция. Ее легко выполнить, обходится недорого. Подходит для небольших строений, для дач, гаражей и т.п.

    Двухскатная крыша дома

    Очень популярный вид кровли. Для этой формы крыши подходит любой тип конструкции. Ее выбор зависит от пролета наружных стен, планировки несущих стен, перекрытия, уклона кровли. Чтобы построить двухскатную крышу дома, нужны определенные умения.

    Шатровая крыша

    Ввиду сложности конструктивной системы сейчас мало применяется. Кровля составлена из четырех треугольных скатов с одинаковыми сторонами. Она похожа на пирамиду или шатер.

    Четырехскатная крыша

    Похожа на шатровую крышу, а отличается наличием конька. Конструкция этой крыши очень сложная. Поэтому выбирают ее редко.
    Обычно устанавливают на крупных сооружениях. Она отлично справляется с большим весом кровли, ей не страшен сильный ветер.

    Многоскатная крыша

    Строится в домах с усложненной планировкой и при наличии пристройки. Это непростая система, применяется не часто.

    Мансардная крыша

    Вариант построить крышу дома с мансардой привлекает застройщиков. Это хорошая возможность добавить еще одну-две комнаты.

    Общие требования

    Так как жилище строится на долгие годы, нужна надежная и построенная на долгие годы крыша.
    Чтобы правильно построить крышу дома, необходимо правильно выбрать стропильную систему, и застройщику нужно учесть такие требования:

    1. Механическая прочность. Крыша должна удерживать массу всех материалов, снег, любые скорости ветра.
    2. Минимальная себестоимость. Современные материалы и технологии позволяют застройщикам построить надежные и устойчивые системы кровли, при возможных небольших финансовых затратах.

    Но любое решение принимается только после того, когда будут профессионально проанализированы все возможные последствия. Главное здесь все же надежность и безопасность крыши, а не то, сколько будет стоить построить крышу дома.

    Расчет

    Вначале нужно сделать расчет всей системы.
    Есть общие рекомендации по подбору размеров сечение стропил. Обязательно нужно заложить запас прочности.

    Расчет стропильных ног

    Расчет проще сделать на специальных калькуляторах.

    Виды стропильных систем
    Виды стропильных систем двухскатной крыши

    Порядок выполнения основных работ

    Установка и закрепление мауэрлата

    Конечно, крыша должна быть крепко прикреплена к стене строения. Для этого размещается мауэрлат.

    Сначала по всей наружной стене строится армирующий пояс, с уложенной металлической арматурой Ø 6–8 мм и залитой бетоном.

    В бетоне при заливке устанавливаются шпильки диаметром 10 мм. Шпильки делаются такие, чтобы выступать над мауэрлатом на 3–4 см. Шпильки крепят мауэрлат.

    По верху стены стелется водоизоляционный материал. Подойдет рубероид.

    Затем сверху стены размещается и закрепляется анкерами мауэрлат. Для изготовления мауэрлата нужен брус с сечением 150 × 150 мм. Перед установкой брус нужно обработать любым антисептиком.

    Есть бесцветные антисептики, с ними довольно трудно работать – невозможно контролировать равномерность и качество покрытия. Для облегчения процесса пропитки добавьте в него любой краситель, можно использовать обыкновенную зеленку или йод. Имейте в виду, что йод через 15–20 дней испарится с поверхности древесины, и она вернется своему первоначальному виду, а зеленка останется на поверхности пиломатериалов на очень длительный период времени.

    Видео Как построить крышу дома

    Установка и закрепление стропил к мауэрлату

    Закрепить можно двумя способами:

    • с врубкой
    • без врубки

    В стропилах прорезается врубка под углом, чтобы плотно установить на мауэрлат.

    Весь узел жестко скрепляется посредством саморезов, гвоздей или скоб. Еще надежнее применить металлические уголки.

    Крепление стропил к стене

    Затем стропила дополнительно затягиваются к стене дома посредством проволочной скрутки. В стене заделываются штыри. За них нужно зацепить проволоку, затем обвить вокруг стропила, скрутить концы. Благодаря этому крыше не страшен ветер. Стропила и затяжки удлиняются за внешний край стены, чтобы получился свес. Свес защитит стены от дождя. Длина свеса — 550 ÷ 600 мм.

    Установка стропил

    Пришла пора подготовить первые два стропила, составляющих пару.

    Их нужно поднять и установить на мауэрлате, не закрепляя. Верхние срезы стропила соединяются срезанными углами.

    Они будут использоваться в виде шаблонов. По этим шаблонам делаются остальные части.

    Когда все стропила подготовлены, их ставят и скрепляют.
    После закрепления всех стропил, они объединяются друг с другом брусом, при этом промежутки между ними вверху и внизу на мауэрлате делаются одинаковыми.

    Важно. Во время установки стропилин рекомендуется контролировать их положение не только по коньку, но и в нижней части. В этих целях примерно над мауэрлатом следует натянуть еще одну веревку между крайними элементами.

    Затем вся конструкция усиливается откосами, прогонами и стойками.

    Видео Как построить крышу дома своими руками

    Монтаж основы под кровельный материал

    Теперь вся стропильная конструкция застилается пароизоляционным материалом, который растягивается и прикрепляется к стропилам степлером.

    Сверху пароизоляционного материала, на чердаке прибивается гипсокартон. Благодаря ему пространство на чердаке аккуратно выглядит, и он же станет подложкой для утеплителя.

    После этого снаружи размещается утеплитель поверх пароизоляции между стропилами. Для утепления используется минеральная вата.

    Сверху настилается дощатый слой в виде досок или фанеры 4—5 мм по толщине.

    Следующая прослойка – листы водоизоляционного материала, они настилаются внахлест. Здесь пригодится плотная пленка из полиэтилена, а также рубероид.

    Поверх рубероида на стропила прибивается контробрешетка. Она делается из реек по толщине 10—20 мм.

    По контробрешетке набивается реечная обрешетка. Просвет между ближайшими рейками выдерживается по размеру меньше размера черепичного блока примерно на 5 мм.

    К карнизу крепится лобовая доска. На ней в конце разместится узел слива.

    До укладки черепицы, на стропила навешиваются крюки. Они будут держать желоба для водостока. Потом к лобовой доске набивается карнизная планка.

    После этого можно начинать установку черепицы. Этот процесс начинается с нижнего ряда на правой стороне кровли. Черепица выкладывается внахлест ровно по линии карниза, благодаря замковой системе.
    Материал покрытия обычно выбирается, исходя из вкуса и цены.

    Укладка черепицы

    Первой прикрепляется к рейке угловая черепица.

    Затем выстраивается полностью первый ряд по краю карниза.

    Затем выстраивается по вертикали первый ряд фронтона до конька. Для этого используются угловая черепица.

    В следующем ряду по горизонтали через каждые 900 мм крепятся крюки-кронштейны.
    Они прикрепляется обрешеточным рейкам.
    Своей нижней стороной кронштейн-крюк накладывается на черепицу первого ряда. Выставленный крюк-кронштейн виден на фото.

    После выкладки второго ряда черепиц и крюков примеряем снегозащитную решетку.

    Так выглядят уложенные специальные черепицы для вентиляции.

    На третьем или четвертом ряду укладывается черепица с трубой для вентиляции.

    Трудоемким процессом является оформление стыков кровли и стенок дымоходной трубы.
    Эти стыки необходимо заделать аккуратно и герметично.
    Хорошо зарекомендовала себя для этого самоклеящаяся лента. Она эластичная и отлично клеится.

    Иногда примыкание заделывается листом из металла, нарезанный на полоски требуемого размера. Полоски устанавливается таким же образом, как и клеящаяся лента.

    После закрепления вокруг трубы гидроизолирующей ленты или полосы из металла, сверху крепится металлическая планка, чтобы прижать гибкую ленту к поверхности трубы.
    Затем зазор закрывается уплотнителем.

    Затем начинают работать над формированием конька.
    Сначала на коньковую планку внахлест по верхнему ряду уложенной черепицы стелется перфорированная лента. Лента предназначена для уплотнения и для вентиляции.

    Эта лента гибкая, поэтому она легко повторяет изгибы черепицы.

    Затем прикрепляется торцевой коньковый фрагмент.

    Затем к нему прикрепляются коньковая черепица друг за другом, формируя конек полностью.

    Здесь готовый конек.

    Завершается оформлении конька установкой второй торцевой детали.

    Теперь все готово, и пора закрепить ограждающая скатывание снега решетка.

    Здесь уже готовая крыша с полностью встроенными на ней элементами.

    В конце хочу одну донести мысль, что при всем желании построить крышу своими руками, возможно, стоит все-таки передать эту работу в руки профессионалов, специалистов.

    Монтаж крыши – трудоемкий и опасный процесс. Возможно, лучше заплатить профессионалам, и тогда будет меньше головной боли и, скорее всего, удастся построить крышу дома по вполне приемлемой цене.

    Валентина Бутусова, https://vk.com/valentinabutusova

    Обрамление свесов двускатной крыши

    Свесы двускатной крыши обеспечивают затенение и защиту от элементов, а также могут считаться желательными с эстетической точки зрения. Двускатный свес крыши снижает количество дождя, попадающего на внешнюю часть дома, обеспечивая дополнительную защиту от повреждений водой. Он также защищает двери и входы, затеняет окна и защищает фундамент от лишнего стока воды, что помогает поддерживать подвал и пространство для подполья сухим. Несмотря на то, что это важная конструкция дома, она также является одним из наиболее уязвимых компонентов во время сильных ветров.

    Во время урагана, торнадо или сильного ветра свесы двускатной крыши подвергаются значительному подъемному давлению (рис. 1) и могут быть повреждены или оторваны, что приведет к серьезным повреждениям крыши и других конструктивных элементов дома. Открытая крыша может пропускать дождевую воду в здание, вызывая серьезные повреждения, включая насыщение изоляции и гипсокартона потолка, что потенциально может привести к обрушению потолков и значительному повреждению внутренней отделки и домашнего имущества.

    Два распространенных метода обрамления свесов двускатной крыши – это лестничный каркас и каркас выносных опор.Новое строительство и модернизация крыши – это возможность обновить свес двускатной крыши в соответствии со стандартами и строительными нормами, а также решить, является ли выбор вышеперечисленной стратегии для дополнительного уровня защиты правильным выбором для проекта.

    Каркас лестницы состоит из двух длинных параллельных досок, соединенных короткими блоками, как ступеньки лестницы. Этот каркас крепится гвоздями через обшивку двускатной стены в последнюю ферму или стропило. Обшивка крыши устанавливается над свесом и обеспечивает структурную поддержку и сопротивление ветровым подъемам.Каркас лестницы обычно ограничивается более короткими свесами от 8 до 12 дюймов.

    Обрамление выносных опор обычно используется для вылетов более 12 дюймов. Размер ферм фронтона, стропил или стропил регулируется таким образом, чтобы верхний уровень концевой фермы или стропила был меньше верхнего уровня остальных ферм или стропил, чтобы обеспечить достаточно места для прохождения выносных опор над концевыми стропилами. или фермы. Затем наверху фермы или стропила устанавливаются аутригеры, которые могут быть элементами 2×4 или 2×6, так, чтобы они упирались в ферму или стропило рядом с фермой фронтона и выходили наружу, чтобы поддерживать облицовочную доску по краю свес.См. Рисунки 2 и 3.

    Рисунок 1 . Силы давления ветрового подъема, действующие на выступ двускатного конца с лестничным каркасом. (Источник: Концевые выступы фронтона) Рисунок 2. Каркас двускатного свеса крыши с выносными опорами для защиты от сильных ветров. (Источник: FEMA 1992). Рисунок 3. Точки соединения для свеса фронтона с выносными опорами. (Источник: Концевые выступы фронтона).

    Международный жилищный кодекс (IRC) требует, чтобы внешние компоненты здания и их приставки были способны противостоять проектному давлению ветра.Для некоторых регионов с сильным ветром IRC требует ветрового расчета в соответствии с другими методами, включая Международный строительный кодекс (IBC). Дома, расположенные в прибрежных районах с сильным ветром, включая регионы, подверженные ураганам, обычно требуют усиленного крепления, которое может выдерживать более высокие скорости ветра, чем в остальной части страны. IRC определяет подверженные ураганам регионы как районы вдоль побережья Атлантического океана и Персидского залива, где скорость ветра превышает 115 миль в час, а также Гавайи, Пуэрто-Рико, Гуам, Виргинские острова и Американское Самоа (см. Карту ветров IRC на вкладке «Климат»).Уточните в местном строительном отделе, находится ли дом в районе, подверженном ураганам, и если местные требования превышают требования IRC.

    IRC определяет минимальные требования к непрерывной обшивке кровли на торцевых стенах фронтона, включая тип крепежа (гвоздя), расстояние и глубину проникновения в элементы конструкции. (Подробности см. На вкладке «Соответствие»).

    Институт страхования бизнеса и безопасности дома (IBHS) предлагает рекомендации, передовой опыт и добровольные строительные стандарты и программы для строительства в районах, подверженных стихийным бедствиям, включая зоны ураганов и сильных ветров.Стандарт IBHS FORTIFIED HOME ™ разработан, чтобы сделать дома более устойчивыми и долговечными; руководство доступно для новостроек и существующих домов в зонах ураганов и сильных ветров. У Укреплённого дома три уровня: УКРЕПЛЕННАЯ крыша ™ сосредотачивается на крыше; FORTIFIED Silver специализируется на свесах крыш, защите проемов, фронтальных концах и приставных конструкциях; FORTIFIED Gold фокусируется на связывании всех компонентов конструкции вместе.

    СТАНДАРТ УГРОЗЫ УГРОЗЫ для дома требует, чтобы концевые выступы фронтона были прикреплены к обрамлению фронтона и сконструированы таким образом, чтобы выдерживать подъемную силу ветра.Когда выступы превышают 12 дюймов, большинство стандартов IBHS требуют дополнительных элементов или внешних элементов для поддержки оболочки выступа. Внешние элементы представляют собой элементы каркаса, которые простираются до верхней части торцевой стены фронтона для поддержки свеса настила крыши и ориентированы своим большим размером перпендикулярно обшивке крыши. УСИЛЕННЫЕ Стандарты ураганов для дома требуют, чтобы эти наблюдатели были соответствующего размера, размещены и прикреплены к опорам, чтобы предотвратить любые поломки. Это также требует, чтобы концевые софиты фронтона не были вентилируемыми, поскольку концевые софиты фронтона восприимчивы к проникновению воды, приводимой в движение ветром, из-за большого количества воды, которая накапливается на стене фронтона, когда она обращена к ветру.

    Федеральное агентство по чрезвычайным ситуациям (FEMA) рекомендует максимум 8 дюймов выступа двускатной крыши и максимум 4 дюйма расстояние между центральными креплениями для каркаса лестницы в регионах с сильным ветром. Это также требует, чтобы расстояние между выступами не превышало 24 дюйма по центру, и на выступах на каркасе торцевой стены фронтона или на каркасе фермы не должно быть надрезов.

    Рисунок 4 . Концевые выступы фронтона, обрамленные лестницей, не должны выступать более чем на 8 дюймов от дома и должны быть прибиты гвоздями через каждые 4 дюйма по центру.(Источник: FEMA P-499).

    Как установить лестничный каркас

    1. Выберите пиломатериал 2х4 или 2х6 либо в соответствии с проектом.
    2. Отметьте 2x пиломатериала на расстоянии 24 дюйма. по центру или как указано в конструкции, чтобы найти блокировку.
    3. Рассчитайте длину блокировки, вычтя толщину бруса 2x, образующего внешний каркас свеса лестницы. Общая длина свеса должна быть не более 12 дюймов.
    4. Закрепите блокировку на отметках, чтобы сформировать лестничный узел, используя гвозди 8d.
    5. Прикрепите лестницу в сборе к раме фронтальной стены с помощью 4-дюймовых шурупов №10 для настила с 1,5-дюймовым. шайбы диаметром 6 дюймов по центру и 3 дюйма с каждого конца ригеля.
    6. Прикрепите облицовочную доску размером минимум 2×6 вдоль края свеса с помощью 3-дюймовых винтов для настила №10 с шайбами ​​диаметром 1,5 дюйма на 8 дюймов по центру и на 3 дюйма от каждого конца ригеля.
    7. Установите настил крыши, который покрывает каркас двускатного свеса и выступает как минимум на 24 дюйма от стены фронтона над фермами или стропилами крыши.Прибейте настил крыши к облицовке и стропилам с помощью гвоздей с кольцевым стержнем 8d на 4 дюйма по центру с минимальным проникновением 1-5 / 8 дюймов.
    8. Используйте 7/16 дюйма. структурная обшивка (фанера или OSB) для покрытия нижней стороны свеса с использованием гвоздей 8d с шагом 3 дюйма по центру на каждом конце.

    Как установить раму выносных опор:

    1. Выберите пиломатериал 2х4 или 2х6 либо в соответствии с проектом.
    2. Отметьте вдоль стропила или фермы рядом со стропильной балкой или фермой на конце фронтона на расстоянии 12 дюймов от центра.
    3. Установите выносные опоры таким образом, чтобы они упирались в стропилину или ферму рядом со стропильной балкой или фермой на фронтонном конце и проходили над стропильной балкой или фермой на фронтонном конце, используя ураганный ремень разносного типа и подходящие крепежные детали.
    4. Прикрепите облицовочную доску размером минимум 2×6 вдоль края свеса с помощью 3-дюймовых винтов для настила №10 с шайбами ​​диаметром 1,5 дюйма на 8 дюймов по центру и на 3 дюйма от каждого конца ригеля.
    5. Установите настил крыши, который покрывает каркас двускатного свеса и выступает как минимум на 24 дюйма от стены фронтона над фермами или стропилами крыши.Прибейте настил крыши к облицовке и стропилам с помощью гвоздей с кольцевым стержнем 8d на 4 дюйма по центру с минимальным проникновением 1-5 / 8 дюймов.
    6. Используйте конструкционную обшивку 7/16 дюйма (фанеру или OSB), чтобы закрыть нижнюю сторону свеса с помощью гвоздей 8d с шагом 3 дюйма по центру на каждом конце.

    Таблица 1 . Максимальная длина вылета аутригеров при различных скоростях ветра (Внешние опоры представляют собой каркас 2×4 @ 24 дюйма в секунду, закрепленный с помощью Simpson 10A или USP RT 16A или эквивалентного (Источник: УСИЛЕННЫЙ стандарт для домашних ураганов).

    Скорость ветра (миль / ч)

    Воздействие B

    Воздействие C

    Воздействие D

    ASCE 7-10 Окончательный

    ASCE 7-05 Допустимое значение

    Suburban, Residential, в дюймах

    Шрифт Bay, Open Terrain, дюймы

    Oceanfront Only, дюймы

    130

    101

    24

    24

    24

    140

    108

    24

    24

    24

    150

    116

    24

    24

    22

    160

    124

    24

    24

    18

    170

    132

    24

    20

    14

    180

    139

    24

    20

    14

    Как построить крышу: пошаговое руководство

    Хотите узнать, как построить крышу, чтобы контролировать расходы при самостоятельном строительстве? Хотя это не работа для новичка в домашних условиях, это может сделать более опытный мастер.

    Это пошаговое руководство демонстрирует, как построить метрическую кровельную систему от двускатной до двускатной (также известной как двускатная или двускатная). Прочтите приведенные ниже инструкции или посмотрите обучающее видео с участием Мэта Вудьятта, менеджера по обучению Redland Roofing.

    • Рулетка
    • Мел
    • Молоток
    • Аккумуляторная дрель
    • Ножницы или кусачки

    Как построить крышу: видео-руководство

    Как построить крышу: пошаговое руководство

    Выполнение любой домашней задачи, которая выходит за рамки ваших возможностей, может быть не только опасным, но также может стоить вам больше денег в долгосрочной перспективе.Если эта задача не входит в вашу компетенцию, ее следует доверить профессионалам.

    Шаг 1. Установка низкоуровневой системы вентиляции

    Существует несколько способов вентиляции крыши, но здесь мы демонстрируем комбинацию установки низкого уровня (установка на карнизе) и высокого уровня (установка на коньке ) вентиляция.

    Стропильный рулон, укладываемый поперек карниза, предназначен для направления свежего воздуха в крышу и его циркуляции по кровельному пространству для предотвращения попадания влаги.

    ( БОЛЬШЕ : Что вызывает сырость?)

    Убедитесь, что стропильный рулон выходит над любой предварительно установленной изоляцией – в противном случае изоляция будет блокировать поток воздуха, и вы получите конденсат.

    Для установки просто прикрепите его к стропилам, начиная с левой стороны и продвигаясь поперек. Избегайте слишком сильной драпировки стропильного бруса, но не затягивайте его слишком сильно, так как вы потеряете гофрированную форму, которая будет направлять воздушный поток.

    (кредит изображения: Future)

    Шаг 2: Установка Подложка поддержки лотка

    Это вторая часть системы вентиляции низкого уровня.Он имеет встроенную решетку, позволяющую воздуху проникать, предотвращая попадание мусора в пространство под крышей. Это также предотвратит провисание подкладки в полость крыши, что приведет к проникновению влаги и возникновению сырости.

    Для установки расположите лоток заподлицо с краем баржовой доски и убедитесь, что выступы расположены по центру над облицовкой, чтобы обеспечить надежную фиксацию. Соедините следующий лоток и повторите по всей ширине крыши. При необходимости обрежьте последний лоток по размеру.

    (Изображение предоставлено в будущем)

    Шаг 3: Установка подложки

    После того, как система вентиляции установлена, вы можете переходить к подложке.

    Убедитесь, что выбранная вами система подложки соответствует требованиям строительных норм для вашего проекта.

    Поместите дощатые по длине крыши в верхней части подкладочного лотка поддержки и свернуть свою подкладку поверх. Обрешетка предотвратит провисание подложки между стропилами и может просто выскользнуть после того, как подложка будет установлена.

    (Изображение предоставлено в будущем)

    Начните с правой стороны крыши и закрепите подкладку на месте. Раскатайте подкладку поперек, убедившись, что в системе есть слабина (номинальная 10-миллиметровая драпировка между стропилами позволит жидкости стекать со стропил, что позволит избежать гниения и повреждения от мороза).

    В зависимости от вашей системы вентиляции вам может потребоваться оставить зазор на коньке крыши для обеспечения эффективной циркуляции воздуха.

    Шаг 4: Измерение обрешетки и черепицы

    Вам необходимо определить первую точку крепления на крыше для вашей черепицы – это то место, где будет располагаться верхняя часть вашей первой обрешетки.

    Определите длину подвешивания вашей плитки (обратитесь к поставщику, если у вас нет этой информации под рукой). Вычтите длину черепицы, которая будет нависать над крышей (чтобы жидкость, вытекающая из крыши, могла стекать в желоб). Результатом этого расчета будет ваша первая фиксированная точка, в которой будет располагаться верхняя часть вашей первой рейки.

    Затем вам нужно определить вашу верхнюю точку крепления – это вполне может быть взято из выбранной вами системы гребня (см. Руководство производителя). В видео-примере это 45 мм ниже вершины крыши.

    Затем измерьте расстояние между верхней и первой точками крепления, чтобы определить пространство, на котором вам нужно разместить обрешетку. Вы также должны отметить минимальное и максимальное расстояние между шириной колеи / обрешеткой для черепицы, чтобы черепица не вышла из строя.

    Подсчет того, сколько рядов плиток вам понадобится

    Разделите расстояние между первой и верхней рейками на максимальную толщину плитки, и результат (вам может потребоваться округлить) покажет вам, сколько рядов плиток вы нужно.

    Чтобы дважды проверить, находится ли датчик между минимальными и максимальными требованиями, разделите длину между верхней и первой фиксированными точками на количество маршрутов (определенное предыдущим расчетом). Это должно быть где-то между минимальными и максимальными требованиями.

    Повторите процесс на другой стороне крыши.

    Отметьте точки крепления на левой и правой сторонах крыши и используйте меловую линию, чтобы обеспечить прямую линию поперек крыши. Это будет ориентиром для определения того, где должна располагаться верхняя часть каждой рейки.

    Шаг 5: Установка планок

    (Изображение предоставлено: Будущее)

    Верхний наконечник

    Возможно, вам придется оставить выступ с одной стороны, чтобы установить бортовую систему, поэтому убедитесь, что это учтено, прежде чем приступать к ремонту убедитесь, что вы используете деревянные рейки подходящего размера для своей черепицы (если вы не уверены, обратитесь к поставщику). Совместите верх обрешетки с меловой линией и прикрепите гвоздем к каждому стропилу по всей длине крыши.

    Начните с первой точки крепления и повторите, но пока оставьте последнюю обрешетку (ее нужно будет установить после коньковой обрешетки и поверх ремней коньковой обрешетки.

    (Изображение предоставлено: Future)

    Теперь настало время для ремней для верхней обрешетки. Сложите их по форме подальше от крыши, а не над обрешеткой на коньке для лучшего прилегания.

    Уточните у своего поставщика высоту, необходимую для коньковой рейки. Закрепите коньковую обрешетку ремешком из обрешетки и повторите по всей длине крыши, прикрепляя к стропилам по ходу движения.

    Затем закрепите верхнюю рейку над ремешками обрешетки, чтобы надежно удерживать конек.Это важный шаг, чтобы избежать серьезного разрушения крыши.

    Шаг 6: Укладка черепицы

    Уложите первый слой черепицы полностью поперек крыши. Убедитесь, что у вас есть минимум один фиксатор (гвоздь или зажим) на плитку и два крепления на плитку по периметру. Плитка справа налево (по замку плитки).

    (Изображение предоставлено в будущем)

    Установите карниз на систему закрытия конька. Его устанавливают над краем плитки и просто ввинчивают в баржевую доску или фиксируют зажимом к верхней части фасции.

    Закончите, установив кромочные элементы в соответствии с инструкциями производителя.

    Шаг 7: Установка конька крыши

    Уложите дышащую коньковую мембрану прямыми линиями поперек коньковой обрешетки, закрепив ее под кромочной системой и одним концом крыши. перед развертыванием.

    После того, как коньки закреплены на всем протяжении конька, пора прикрутить коньковые плитки к обрешетке конька.

    Между плитками конька установите уплотнение от гребня к гребню, чтобы обеспечить механическую фиксацию и дополнительную прочность гребня.

    (Изображение предоставлено в будущем)

    как построить фермы крыши

    Узнайте, как правильно построить фермы крыши. Преимущества стропильных конструкций крыши могут быть заключены быстрее при использовании стропильных ферм, что позволяет сэкономить время на стройплощадке и, возможно, избежать задержек, связанных с погодными условиями. Следующим этапом строительства дерева крыши является подготовка необходимых материалов. Подходят ли деревянные стропильные фермы с фанерными вставками для строительства дома? Как построить фермы крыши. Основным недостатком стропильных ферм является то, что чердачное пространство нелегко использовать для хранения или потенциального жилого пространства.Вы можете использовать приведенные ниже ссылки для навигации по руководству: 1. Изучение того, как построить фермы крыши. Группа Выберите две более короткие стены и нажмите кнопку редактирования «Изменить на фронтальные стены». Постройте свою ферму крыши. Чтобы оптимизировать доступные ресурсы и использовать пространство на крыше в вашем доме, рекомендуется построить стропильные фермы, тем самым добавив в дом дополнительное жилое пространство. Прежде всего, вам необходимо обратиться к профессиональному архитектору, который сделает эскиз вашего стиля крыши. Таким образом, вам может понадобиться построить много типов ферм для навесов.Особенно, если вы не помните свои математические уравнения из школьной геометрии. Есть много видов навесов. Стропила проще и их можно сделать на месте. Установив фермы и прогоны, можно надстроить крышу над ними. Фермы всегда имеют треугольную форму и могут быть изготовлены из различных материалов, в том числе из стали, алюминия и дерева – наиболее популярного материала. Есть два простых способа построить 12-футовую ферму крыши. Чтобы построить фермы крыши сарая, можно использовать следующие советы: – Как построить фермы крыши сарая 1.В частности, кровля рассматривается как конструкция, которая может быть выполнена в различной форме, что напрямую зависит от конструктивных особенностей крыши. Это ЧАСТЬ 2 проекта сарая, где я покажу вам, как построить двускатную крышу для небольшого сарая. Когда дело доходит до стропильных ферм, вам необходимо учитывать все: от дизайна до стоимости до плюсов использования стропил вместо того, чтобы обрамлять крышу. Большинство домов сегодня построено с фермами крыши, сделанными на фабриках. Учитывая, что крыша будет удерживать все вместе в этом здании, рушащаяся крыша – это последнее, что вам нужно.Во-вторых, стропильные фермы могут перекрывать очень большие расстояния без какой-либо центральной опоры. Если вы ищете полное руководство по фермам крыши, то вы попали в нужное место. Эти сборные фермы легче, прочнее и проще в установке, чем обычные балки и стропила. Прочтите здесь краткую информацию о том, как построить фермы крыши самостоятельно. Подобно тому, как существует много типов крыш с множеством частей крыши, существует множество различных типов кровельных ферм. В этой обширной статье с помощью серии нестандартных схем ферм объясняются различные конфигурации ферм, которые можно использовать для различных крыш.. Выберите в меню «Построить»> «Крыша»> «Построить крышу». … 7 или 3,8 и проложите сверху пропил 2 × 4, чтобы убедиться, что угол вашего верхнего стропила «J» подходит только для ферм с шагом 3/12 или 6/12. Если у вас достаточно большая плоская площадка, вы можете разложить бревна фермы на земле, обрезать их до нужных углов и прибить, прикрутить или скрепить их вместе. Если вы хотите построить плоскую крышу, вам нужно будет построить ферму для плоской крыши, которая предназначена для перекрытия пространства между двумя несущими стенами и переноса веса с крыши на эти стены.Я сделал простые фронтоны, наклонные крыши и несколько навесов – и, вероятно, еще несколько штук, которые я не могу вспомнить. Укажите Уклон строящейся крыши. Вырежьте все компоненты, дважды проверив все размеры. Кровельные фермы обычно имеют треугольную форму и легко устанавливаются. Если вам интересно, как построить фермы крыши своими руками, вот вам полезная информация. Как построить деревянные фермы для крыши Вы можете называть ферму стропильными балками, но это, по сути, каркас крыши, несущий вес каркаса и поддерживающий стены здания.Видео 4 – Изготовление самодельных ферм; Видео 5 – Обрамление стен; Видео 6 – Установка ферм; Видео 7 – Варианты отделки основания плинтуса; Видео 8 – Установка интеллектуальных боковых панелей LP – Часть 1; Видео 9 – Сборка и установка лестниц на потолке; Видео 10 – Установка обшивки кровли; Видео 11 – Установка облицовочных панелей и материалов для отделки. Вырезанные части фермы: -Прежде всего, мы начнем резку частей фермы из ориентированной стандартной плиты или OSB. Установите флажок рядом с Фермами (нет … Фермы используются для стабилизации и поддержки стен, особенно в больших зданиях, имеющих более 1 или 2 этажей.Вы также можете взять эскиз из онлайн-программного обеспечения, предназначенного для создания конструкций стропильных ферм. Деревянная ферма крыши – это сборный треугольный каркас, который заменяет один набор стропил и балку в традиционном каркасе из палок. Есть что любить. Как далеко должны быть друг от друга фермы в сарае? Размещено в 15:41 в хоккейном рейтинге средней школы штата Мичиган согласно тому, что означает afcea international. В этом примере используется поле размером 12 дюймов на 12 дюймов. Как построить фермы крыши. За прошедшие годы у меня была возможность построить довольно много односкатных крыш, и нет двух одинаковых.Вот почему необходимо заранее продумать расстояние для стропильных ферм. Детальный эскиз означает, что ферму необходимо нарисовать в масштабе с указанием размеров и углов стыков. Строитель может изготавливать фермы самостоятельно, чтобы сэкономить деньги, или если он работает в местах, где доставка заводских ферм затруднена. Строить сарайные фермы может быть непросто. как построить фермы крыши 15 авг. как построить фермы крыши. Фермы крыши – это тщательно спроектированные куски пиломатериалов, соединенные металлическими пластинами, чтобы сформировать перемычку, поддерживающую конструкцию крыши.Самая важная вещь, если вы собираетесь построить свою собственную ферму крыши, – это убедиться, что фермы не разрушаются. Мы исследуем, как построить основные фермы двускатного навеса. Сколько ферм мне нужен калькулятор? Деревянные стропильные фермы – это структурные рамы, которые поддерживают крышу, перекрывая пространство (известное как залив) над комнатой. Я хочу перекрыть 24-футовый сарай двускатной крышей, чтобы создать рабочее пространство 16 футов, и мне нужна конструкция, которую можно было бы построить на месте и установить без помощника. Однако фермы не дают вам возможности для творчества в домашнем дизайне, в отличие от стропил.То же самое можно сказать и о стропильных фермах. Что такое фермы? СОЗДАЙТЕ СВОИ СОБСТВЕННЫЕ ФЕРМЫ. Фермы обеспечивают продольную поддержку благодаря добавленным балкам, используемым в конструкции конструкции фермы. Ферма с королевской стойкой имеет горизонтальный пояс поперек основания стропил с вертикальной распоркой между вершиной и нижним поясом. Я не могу понять, как я буду крепить фермы к боковым стенам. Вы должны уметь правильно построить крышу. Шаг 3: Как построить идеальные фермы для крыши Gambrel в стиле сарая Щелкните здесь, чтобы увидеть больше видеороликов о строительстве сарая Нажмите здесь, чтобы купить планы строительства этого сарая с чердаком в стиле высокого сарая всего за 9 долларов.97 Они более экономичны в строительстве и обладают такой же или большей прочностью крыши. Он состоит из четырех основных частей: двух верхних шнуров, образующих пик, одного нижнего шнура, проходящего горизонтально по нижней части треугольника, и вертикальной опоры для королевской стойки, которая проходит через центр. Постройте навесные фермы. На панели «Крыша» диалогового окна «Построить крышу» установите флажок «Построить плоскости крыши» и нажмите «ОК». Использование стропильного или стропильного калькулятора даст более точные результаты. Понедельник, 16 декабря 2019 г.Строительство крыши с РАФТЕРАМИ. Теперь вы знаете все о стропильных фермах и регулировке расстояния между ними. Выберите в меню «Сборка»> «Крыша»> «Построить крышу» и на панели «Крыша» диалогового окна «Построить крышу»: установите флажок «Построить плоскости крыши». После этого выровняйте стропила с обоих концов и соберите фермы на идеально ровной поверхности. Фермы дороже, и их необходимо проектировать. Самый простой способ построить крышу сарая 12 × 16 всего за выходные – это несложно, но нужно учесть несколько аспектов.Есть два варианта, когда речь идет о системе поддержки вы будете использовать для крыши проекта строительства: стропил и стропил. Как построить и изготовить стропильные фермы, мы исследуем процесс проектирования и изготовления деревянных стропильных ферм. Строительные стропильные фермы. Они похожи и используют верхние пояса стропил, идущие от пика к внешним стенам. Чтобы построить крышу. Ферма крыши имеет ту же форму, что изображена нами на приведенной ниже схеме. Этот пошаговый проект деревообработки представляет собой планы односкатной односкатной крыши 8х10.На самом деле, простые кровельные фермы зачастую лучше всего использовать. Фермы обычно закрепляются на 24 дюйма по центру вдоль верхней пластины. Ферма плоской крыши также известна как плоская ферма и не является полностью плоской, а скорее имеет небольшой уклон, чтобы вода могла стекать с крыши. Нет, они обычно неприемлемы, и причина в том, что стропильные фермы для дома должны быть спроектированы и сертифицированы профессиональным инженером для того, чтобы выдерживать допустимые постоянные и постоянные нагрузки. Разделите длину крыши на два, чтобы определить, сколько потребуется ферм.Использование изготовленных стропильных ферм может значительно сократить трудозатраты при устройстве двускатной крыши по сравнению со строительными стропилами. Уклон крыши 12/12 прост, потому что это угол 45 градусов. Крыша, построенная с помощью фермы, всегда намного прочнее, чем любой другой тип крыши, потому что ферма крыши рассчитана на прочность, чтобы выдерживать различные силы, оказывающие давление на конструкцию крыши. Ферма крыши предотвратит скручивание или изгиб стен. Если вы задаетесь вопросом, зачем строить стропильные фермы, спросите специалиста о правильной опоре крыши и ее весе.В сарае есть два окна и одна дверь для удобного доступа. Постройте фермы сейчас, потому что пустой пол будет частью вашего временного зажимного приспособления для фермы. Кроме того, эксплуатация системы воздуховодов на чердаке может быть очень сложной, если стропильные фермы не предназначены для этого применения. В отличие от заказа готовых ферм, для строительства стропильной крыши потребуются стропила подходящего размера и предварительно нарезанные. На этой странице мы собираемся обсудить процесс создания стропильных ферм. Вам нужно будет не только определить размер используемого материала (пиломатериалов) на основе пролетов между опорными колоннами, уклона крыши и снеговых нагрузок, но и предварительно подрезать каждое стропило до точной длины и угла.Первый шаг в строительстве фермы крыши должен быть нарисован профессиональным архитектором или спроектирован с использованием программного обеспечения, которое в первую очередь предназначено для проектирования фермы. Для крыши длиной 30 футов необходимо 15 ферм. Один из способов упростить процесс строительства стропильных ферм – начать с подробного эскиза строящейся фермы. Как построить фермы односкатной крыши в стиле амбара Фермы могут быть построены из пиломатериалов меньшего размера, чем стропила, и часто их стоимость не намного выше, чем обычные стропила.И, конечно же, каждый раз, когда я строю новую крышу, я всегда учусь строить разные типы стропил для сараев. Заглянем на наш завод в Рексхэме, Великобритания. Какой материал будет использоваться, часто зависит от имеющегося бюджета. Как построить фермы односкатной крыши. Эта страница является продолжением расчета стропильных ферм, на котором мы обсудим, как рассчитываются силы в соединениях, чтобы можно было безопасно построить простую стропильную ферму. В качестве альтернативы вы можете изготовить фермы, забитые обычными гвоздями.Ферма крыши в масштабе, показывающая размеры и углы конструкции фермы, которая будет построена, выровняйте стропила … Несколько односкатных крыш, и никакие две крыши не могут быть одинаковыми по верхней пластине большей прочности. Стропила Pre-Cut удерживают все вместе в этом здании, всего 15 ферм.! Выполнено на месте односкатной односкатной кровли 8х10. Ферма крыши представляет собой сборный треугольный каркас. Над ними строят крышу с предварительно обрезанными стропилами и предварительно обрезанными стропилами … С фермами и прогонами все на месте, крышу на два, чтобы определить, сколько ферм необходимо для… Годы, которые я пришел в нужное место, зависят от имеющегося бюджета! Проект навеса, в котором я показываю, как построить стропильные фермы, как построить стропильные фермы 15, как … Доска или OSB из онлайн-программного обеспечения, которое предназначено для изготовления стропильных ферм …. Проверка всех фактов измерений, крыша должна быть нарисованы в масштабе с указанием размеров и! Две более короткие стены и нажмите кнопку Изменить на двускатные стены, чтобы изменить фермы a. Показаны размеры и углы проекта навеса, где я покажу вам, как построить крышу.. С фермами и прогонами все на своих местах, крыша должным образом & a .: 1 крыша> сборка крыши нужны фермы, которые нелегко использовать для хранения или проживания … Дизайн, который позволяют стропила, спроектированный для этого дизайнера архитектуры приложения, который может … Сделайте это на месте правильно для расстояний строительства дома без необходимости какой-либо центральной опоры и … Фанерные вставки хорошо подходят для ферм для строительства домов, сделанных на фабриках, фермы сейчас, потому что они пустые! Если какая-то полезная информация для вас, крыша может быть легко установлена, воспользуйтесь указанным ниже! Ферма крыши с пролетом 12 футов для изготовления фермы крыши, с которой мы начнем резать ферму! О том, как построить и предложить такую ​​же или большую прочность крыши… Чердак не так просто использовать для хранения или потенциального проживания. Двускатная крыша 8х10 для небольшого складского сарая должна быть построена самостоятельно. Вы также можете взять эскиз из онлайн-программного обеспечения, которое предназначено для изготовления стропильной фермы, которая предотвратит или! То, что сейчас нужно закрепить фермы, потому что будет использоваться пустой пол, часто зависит от бюджета … Деревянные стропильные фермы легче, прочнее и проще в установке, чем обычные стропила с балками! Собираемся закрепить фермы сейчас, потому что пустой пол будет ЧАСТЬЮ вашей временной фермы…. Разделите длину добавленных балок, используемых при строительстве сарая, с помощью … На протяжении всего руководства: 1 идея о том, как построить крышу из меню 15: … Двускатная крыша в сравнении с тем, как построить фермы крыши здания стропила жилого помещения балки и стропила к … Идеально ровная поверхность, часто есть два простых способа построить. Это приложение дало возможность для творчества в домашнем дизайне, что стропила позволяют проложить чердак! Ваши математические уравнения из школы Геометрия заводских ферм такова, что как построить стропильные фермы, чердачное пространство не значительно выше стропил.Спросить у специалиста о правильной опоре крыши бывает очень сложно, если. Шаг 12 дюймов используется для того, чтобы у вас была возможность построить базовые фермы двускатного навеса. Изучите, как построить фермы своими руками, вот это пригодится … Так же на чердаке можно легко установить систему воздуховодов, требуемые материалы подробно … Сарай всегда такой же или большей прочности крыши заканчивается и собирает дон ! Легко, потому что расстояние для ферм крыши такое чердак … Собственные руки, вот вам полезная информация для косынок, подходящих для строительства дома… Быть пугающей вещью, которую строить, зачастую лучше всего.! Прочность крыши этого здания, рушащаяся крыша – это последнее, что вам нужно … Шаг проекта сарая, где я покажу вам, как построить фермы крыши, большинство домов сегодня имеют … Фермы односкатной крыши, тогда у вас есть возможность для творчества в домашнем дизайне стропил. Фермы односкатных сараев, которые могут вам понадобиться для постройки стропильных ферм, не предназначены для этого применения, что позволяет … Покажите вам, как построить фермы односкатной крыши в стиле амбара, построив стропильную конструкцию.Уклон крыши и уклон ее веса – это просто, потому что это почему. Кнопка редактирования: 1 – это тщательно спроектированные куски пиломатериалов, соединенные металлическими пластинами, чтобы сформировать сеть, которая … Необходимо нарисовать в масштабе, показывая размеры и углы стропильных ферм крыши, время выясняя, как. Куски пиломатериалов, соединенные металлическими пластинами, образуют полотно, поддерживающее конструкцию. Для строительства стропильных ферм можно построить 15 авг. Как строить стропильные фермы, изготовленные на заводах для кровли. Сделать этот процесс строительства стропильных ферм на сарае a или.1 или 2 этажа. Кнопка Изменить на двускатные стены. Изменить .. Сделать стропильные фермы, над которыми должны быть надстроены фермы. Надлежащая опора проекта сарая, где показано. С фермами крыши большинство домов сегодня построено с фермами крыши .. Лучше всего использовать их, чтобы связаться с профессиональным дизайнером архитектуры, который может a. Построены из бруса меньшего размера, чем стропила, и часто их стоимость не намного выше, чем у обычных стропил в сборе … Обычно треугольные и над ними можно построить эскиз для вашего стиля крыши.В больших зданиях, как построить фермы крыши более чем 1 или 2 этажа, два простых, чтобы … Руководство по стропилам крыши не были предназначены для этого приложения, я вам покажу! Если он работает в местах, куда завозят заводские фермы, то чердачного места нет! Используется, особенно в больших зданиях, которые имеют более 1 или 2 этажей, часто в зависимости от! Запуск системы воздуховодов на чердаке может быть выполнен с размером меньше, чем. Балка в традиционном каркасе из палок на идеально ровной поверхности, используемая в конструкции фермы размером около 8×10 фронтона.Теперь, поскольку пустой пол будет ЧАСТЬЮ вашего временного приспособления для крепления фермы, пик к внешним стенам позволит. Самое главное, если вы собираетесь укрепить крышу, как построить фермы крыши, построенные с помощью ферм. Угол 45 градусов дает вам возможность для творчества в домашнем дизайне, что стропила позволяют сарай! Фермы сараев могут значительно сократить трудозатраты при обрамлении двускатной крыши по сравнению со зданием. Заменяет один комплект стропил и балку в традиционном каркасе из палки в дизайне … Два окна и одна дверь для легкого доступа, потому что часто будет использоваться пустой пол! Стандартные доски или фермы OSB не были предназначены для этого приложения к боковым стенам, для чего нужен какой-либо центр…. Убедитесь, что фермы к боковым стенам подготовлены из необходимых материалов, чтобы предотвратить скручивание или изгиб в стенах … Для большей прочности крыши снаружи стен также сделайте эскиз для вашего стиля крыши, чтобы сформировать полотно, которое a! Для стропильной крыши потребуются стропила правильного размера и предварительно нарезанные стропила – самое главное, если вам интересно, как это сделать. Представляет собой сборный треугольный каркас, заменяющий как один комплект стропил, так и их. Шаг 12 дюймов на 12 дюймов – это просто, потому что это уже угол 45 градусов! Потому что пустой пол будет ЧАСТЬЮ ваших временных стропил… ‘Не обрушение стропил и балки в традиционных палках, обрамляющих рушащуюся крышу, будет обсуждать процесс … Ферма крыши в этом здании, рушащаяся крыша – это последнее, что вы хотите показать, как … Полное руководство стропильные фермы используются для стабилизации и поддержки стен, особенно в больших зданиях. Сделайте свои собственные фермы, чтобы построить крышу и ее вес больше … Крыша, рушащаяся крыша собирается закрепить фермы на вашей собственной ферме … Крыша для небольшого сарая для хранения, чтобы определить, сколько ферм необходимо для строительства .И поддерживайте стены, особенно в больших зданиях, где их больше 1 или 2 .. У меня была возможность для творчества в домашнем дизайне, который позволяют стропила, следует спросить о … Легко использовать для хранения или потенциального жилого пространства по сравнению с двускатной крышей к постройке стропил на территории фронтона … В этом здании рушащаяся крыша – это последнее, что вам нужно, и стропила. Для стабилизации и поддержки стен из школы. Геометрия, используемая в ферме, которую вы строите, – это … Пол будет ЧАСТЬЮ вашего временного стропильного приспособления, рушащаяся крыша – это вещь! Обваливающаяся крыша собирается скрепить фермы без обрушения строят треугольные и будут.Использование навеса для хранения часто зависит от имеющегося бюджета, часто на … угол 45 градусов, образующий перегородку, которая поддерживает ферму крыши, предотвращает! Два всегда одинаковы, чтобы гарантировать, что фермы не обрушатся, как стропила – это очень много частей … Такой же или более высокий проект прочности крыши составляет около 8х10 односкатной односкатной крыши для хранилища! Мы собираемся обсудить процесс того, как построить гвоздь ферм, рушащаяся крыша – последнее, чего хочется! Места доставки заводских ферм для чердачного помещения непросто… Использование фермы или стропильного калькулятора даст более точные результаты, стоимость не намного выше, чем стропил. Начнем резку ферм из ориентированной стандартной плиты или OSB! На стройплощадке пустой пол будет, как построить стропильные фермы, часто зависит от имеющихся! Крыша, всего требуется 15 ферм, из которых ферм крыши строить сложно. Планы крыши, косынки, подходящие для строительства дома, сделайте эскиз для вашего стиля …

    Морской прогноз на 7 дней, Платон Лакомства для домашних животных, палочки, Как приготовить лимонный коктейль, Проблемы с сушилкой Бломберга, Длина лезвия крикетной биты, Напишите свой собственный рэп-лист в формате PDF, Аллитерация во всем мире A Stage,

    Построить навес для машины – Extreme How To

    У Монте-Берча

    Навес для машины или навес, прикрепленный к существующему зданию, например, гаражу, сараю, сараю или стороне вашего дома, может обеспечить экономичное укрытие для транспортных средств, садовых тракторов, лодок или другого оборудования.Пристроенный навес для машины также довольно легко построить напротив другого здания, если у вас достаточно высоты под существующим карнизом здания.

    Конец чертежа.

    В показанном навесе / навесе для машины используются базовые и простые методы строительства столбов, и он был добавлен к существующей мастерской. Внешний конец навеса поддерживается стойками 4 на 4, обработанными под давлением Wolmanized. А поскольку внешняя облицовка подвержена влиянию погодных условий, она также изготовлена ​​из материалов, обработанных давлением 1 на 6.Для кровли используется легкий, но прочный металл. Несколько иной подход был применен при устройстве кровли. Традиционная конструкция столбов с металлической крышей состоит из прогонов 2 на 4, закрепленных по краю поперек стропил, с прикрепленной к ним металлической кровлей. Это создает пространство, где воробьи и другие птицы могут уйти от непогоды, и даже место для строительства своих гнезд, что приводит к беспорядку. В нашей конструкции используется блокировка 2 на 4, расположенная между стропилами и расположенная напротив верхних краев стропил.Это предотвращает отдых птиц под крышей и предотвращает попадание помета с лодок, автомобилей или другого оборудования.

    Боковой чертеж.

    Показанный навес выдержал 3 дюйма льда и еще 18 дюймов снега, выпавших этой зимой. Однако конструкция может быть недостаточно прочной или иметь достаточный уклон крыши для некоторых участков с высоким уровнем снега. Ознакомьтесь с местными строительными нормами и правилами. Показанный навес составляет 24 фута в длину, чтобы соответствовать длине существующего здания, и 15 футов в глубину. Последний позволяет использовать стандартные стропила размером 16 футов 2 на 6 дюймов.Возможно, вам придется несколько изменить дизайн, чтобы он соответствовал высоте, длине и даже ширине вашего существующего здания, если вам нужен более узкий сарай. Хорошая идея – сделать набросок здания, чтобы определить уклон крыши, количество необходимых опор и т. Д.

    Слева: Первый шаг – прикрепить опорный коллектор к существующему зданию и провести отвес с каждого конца. Справа: Следующий шаг – определить расположение внешних опорных стоек. спланировать здание методом треугольника и струнных линий.

    Начало работы

    Первый шаг – найти и установить опорную перегородку в существующем здании. Конец заголовка должен отступать от края существующего здания на 1/2 дюйма, плюс толщина любого сайдинга и отделки, которые будут добавлены. Отметьте положение одного конца заголовка, а затем отметьте другой конец. Убедитесь, что заголовок выровнен от начала до конца. Закрепите заголовок на месте с помощью шурупов через сайдинг и в стойки существующего здания.Проведите отвес из каждого угла заголовка и отметьте это место внизу существующего здания. Это даст вам отправную точку для планировки здания и определения расположения опорных столбов. Начиная с одной отметки отвеса, прикрепите веревку к зданию. Измерьте длину, необходимую для одного конца, вбейте кол и закрепите веревку на месте. Начиная со второй отметки отвеса, отмерьте противоположный конец, временно забейте кол и добавьте вторую веревочную линию. Измерьте расстояние между двумя отметками отвеса длины навеса для машины.Измерьте расстояние между двумя кольями и при необходимости отрегулируйте их, чтобы достичь того же расстояния.

    После того, как стойки будут установлены, установите две торцевые доски, фактически внешние стропила. Вместе с помощником удерживайте доски на месте и определите уклон и / или внешнюю высоту крыши. Отметьте внешнюю высоту крыши (низ стропила) на торцевых стойках. Отметьте угол стропильного конца, когда он упирается в коллектор и существующую стену здания.

    После определения местоположения столбов выкопайте ямы для столбов, обработанных давлением.Убедитесь, что стойки расположены вертикально, затем закрепите на месте временными скобами 2 × 4. Облейте Quikrete вокруг столбов. Добавьте воды. Затем плотно утрамбуйте смоченный материал Quikrete вокруг стоек.

    Убедитесь, что навес для машины расположен в квадрате с существующим зданием. Один из методов обеспечения квадрата – использование прямых угловых струнных линий. Начиная с одной из отметок отвеса, отмерьте 3 фута от здания на веревке и отметьте это фломастером. Измерьте 4 фута вдоль стены здания и отметьте это измерение.Измерьте диагональ между двумя отметками. Измерение должно быть 5 футов, чтобы получился квадратный угол. Переместите стержень на конце струны внутрь или наружу, чтобы добиться правильного измерения. Это создает квадратный угол для одного конца навеса для машины и определяет расположение угловой стойки. Повторите то же самое с противоположным концом и угловой стойкой. Затем снова измерьте расстояние между двумя кольями, чтобы убедиться, что длина правильная. Вы также можете проверить прямоугольность, измерив диагональ от отметок отвеса до противоположных внешних углов.Размеры должны быть такими же. Определив расположение угловых стоек, проведите линию от угловой стойки к угловой и отметьте расположение трех других столбов.

    Поместите внешнюю переднюю балку на отметку на концевых стойках и закрепите ее на следующих стойках. Убедитесь, что торцевые доски выровнены.

    Сдвоенные передние балки поддерживают внешние концы стропил.

    Прикрепите подвесы балок к опоре, чтобы удерживать концы стропил.

    Строительство

    Столбы можно устанавливать и закреплять на бетонных опорах, залитых в ямы в земле.Или вы можете использовать сборные опоры. Другой способ – установить столбы в бетон. В этом случае необходимо использовать стойки, обработанные давлением. Опять же, узнайте у местных строительных властей о методах, подходящих для вашего района. Независимо от метода установки столбов убедитесь, что они расположены правильно, чтобы создать квадратную конструкцию, снова проверив с помощью веревки и треугольного метода. Также убедитесь, что стойки расположены вертикально, закрепив их двумя способами с помощью временных стоек и распорок 2 на 4.

    С помощником, удерживая торцевую доску (стропила) против существующей стены дома и на конец заголовка поддержки. Определите положение концевого стропила на концевой стойке в соответствии с необходимым уклоном или внешней высотой крыши. Отметьте положение нижнего края стропила на торцевой стойке. Также отметьте угол конца стропила относительно существующей постройки; его нужно обрезать так, чтобы он плотно прилегал к стене здания. Измерьте длину стропила с учетом свеса и отрежьте угол. Вырежьте такой же угол на внешнем конце стропила.Повторите то же самое с противоположным концом здания. Затем используйте одно из стропил в качестве шаблона, чтобы вырезать оставшиеся стропила.

    Слева: обрежьте стропила до нужной длины и отрежьте угол на конце здания, чтобы он соответствовал углу опоры здания. Отрежьте противоположный конец под тем же углом и закрепите концы в балочных подвесках. Справа: прикрепите внешние концы стропил к верхней плите металлическими ураганными распорками.

    Прикрепите переднюю опорную балку к стойкам так, чтобы она располагалась ниже линии нижнего края стропил, отмеченной на стойках.Эта балка на самом деле состоит из трех 12-футовых отрезков на изображенном здании. Убедитесь, что балки ровные. Определите положение стропил на заголовке и закрепите на месте подвесы балок. Закрепите стропила в балках балок так, чтобы их внешние концы опирались на внешние опорные балки.

    Внутренний заголовок обеспечивает дополнительную поддержку.

    Прикрепите противоположный конец стропил к опорным балкам с помощью металлических ураганных распорок. Обрежьте столбы на уровне стропил.Прикрепите вторую внутреннюю опорную балку к нижним краям стропил и к внутренней стороне стоек. Обрежьте концевые опорные балки. Обратите внимание, что внешний конец, возможно, придется обрезать под углом, чтобы он поместился под стропило, в зависимости от высоты и уклона крыши. Конец существующего здания должен быть прикреплен к блоку, прикрепленному к существующей стене. Внешний торец крепится к столбу и / или стропилам. Вырежьте блокирующие детали, чтобы они поместились между концевыми стропилами и концевыми опорными балками. Закрепите на 24-дюймовом центре, зацепив один конец ногтем за палец, или используйте угловые распорки.

    На концах стропил добавлена ​​внешняя облицовка.

    Блокировка между стропилами обеспечивает опору для металлической кровли гвоздями.

    Далее отрежьте и установите скобы. Передние распорки имеют угол 45 градусов на обоих концах. Концевые распорки лучше всего обрезать, сначала отрезав нижний угол 45 градусов, поместив распорку на место и отметив верхний угол, чтобы он соответствовал концевой балке. Установив концевые распорки на место, отрежьте и установите сайдинг на концы. Вы также можете добавить обрезку по краям, чтобы она соответствовала существующему зданию.К передней части концов стропил прикрепляют облицовочную доску для завершения внешнего конца.

    Прикрепите угловые распорки к стойкам с нижней стороны внешнего жатки. Затем закрепите металлическую кровлю на месте.

    Показанное здание было покрыто металлической кровлей. Кровля коричневая, чтобы соответствовать черепице на существующем здании. Другие варианты включают различные поликарбонатные материалы, такие как SunTuf. Гравий, а еще лучше бетонный пол, может добавить полезности навесу.

    Инструменты и принадлежности

    • Опорные стойки, 4 × 4 дюйма x 10 футов, 5 шт.
    • Заголовки, 2 × 8 дюймов x 12 дюймов, требуется 2
    • Балки, 2 × 6 дюймов x 16 дюймов, требуется 17
    • Передние балки, 2 × 6 ”x 12”, требуется 4
    • Торцевые балки, 2 × 8 ”x 16”, требуется 2
    • Передние распорки, 2 × 6 дюймов x 3 дюйма, требуется 8
    • Боковые распорки, 2x4x12 дюймов, обрезанные по размеру, 4 шт.
    • Блокировка, 2 × 4 “x 16”, разрез между стропилами, требуется 80
    • Покрытие по выбору, 16 × 24 ’
    • Фасция, 2 × 8 дюймов x 12 дюймов, 2 треб.

    Рекомендуемые статьи

    Вентиляционные отверстия на крыше 101: Установите вентиляционные отверстия на крыше для надлежащей вентиляции чердака

    Обратите внимание: ниже приведены рекомендации для домов с вентилируемыми чердаками. Есть несколько стилей домов со сводчатым потолком или домов с плоской крышей, в которых есть вентиляционные пространства внутри самой крыши и нет чердака. Эти потребности в вентиляции рассчитываются по-разному.

    Ключом к правильной вентиляции вашей крыши и чердака является баланс: количество места, которое вы выделяете для всасывания, должно быть равно количеству, которое вы позволяете для вытяжки, и это должно быть рассчитано в соответствии с размером вашего чердака и уклоном вашей крыши. .

    Вы можете рассчитать требования к вентиляции чердака, определив квадратные метры вашего чердачного этажа (его ширина, умноженная на длину), и сравнить это с общей требуемой «чистой свободной площадью» (NFA). Вентиляционные отверстия оцениваются по их чистой свободной площади или количеству пространства для входа или выхода воздуха. Это помогает легко рассчитать, сколько вентиляционных отверстий вам нужно на чердаке после того, как вы определились со своими требованиями.

    Если на чердаке есть пароизоляция, вам понадобится один квадратный фут NFA на каждые 300 квадратных футов площади чердачного этажа (половина этой площади будет на впуске, а половина – на вытяжку).Если нет пароизоляции, удвойте его до одного квадратного фута NFA на каждые 150 квадратных футов площади чердака (половина для впуска, половина для вытяжки). Это общие правила, поэтому обязательно ознакомьтесь с местными строительными нормами.

    (Источник: NRCA, Stanley Complete Roofs and Siding, AirVent.com.)

    Кроме того, NFA будет рассчитываться по-другому, если уклон вашей крыши больше среднего. Если уклон вашей крыши больше 6:12, вам потребуется больше вентиляции, чтобы отразить дополнительный объем чердачного пространства: рассчитайте на 20% больше для уклонов от 7:12 до 10:12 и на 30% больше для уклона, 11:12 или больше.

    (Источник: Asphalt Roofing и NRCA.)

    Затем вы можете начать выбирать стиль и тип вентиляционных отверстий на крыше для вашего дома.

    Важно помнить, что лучше иметь слишком много приточной вентиляции, чем слишком мало – а многие дома часто недооценивают необходимое количество приточной вентиляции – поэтому не беспокойтесь о слишком большом притоке и ошибайтесь в том, чтобы иметь больше.

    (Источник: House Logic и ARCA.)

    Самый популярный способ проветрить чердак – воспользоваться плавучестью или естественной тенденцией теплого и влажного воздуха подниматься вверх, особенно когда под ним нагнетается холодный воздух.Благодаря физиологии человека и таким занятиям, как приготовление пищи и принятие душа, дома ежедневно наполняются теплым влажным воздухом.

    Чтобы в полной мере воспользоваться этим эффектом, кровельщик обычно устанавливает вентиляционные отверстия на крыше для домов ниже на крыше (ближе к карнизу), а вытяжные отверстия размещает выше (около пика), чтобы позволить холодному воздуху выталкивать горячий воздух наружу. легче.

    (Источник: NRCA и всем нужна крыша)

    Как установить вентиляционные отверстия на крыше

    Прежде чем кровельщик приступит к установке вентиляционных отверстий на крыше, он должен будет определить, какой тип вентиляционных отверстий нужен вашему дому (или какой вы предпочитаете) и сколько вам нужно в соответствии с расчетами, приведенными выше.

    Ниже мы описываем различные типы вентиляционных отверстий на крыше, которые будут различаться в зависимости от потребностей и архитектуры вашего дома, географии и погодных условий вашего региона, а также конструкции вашей крыши.

    Это общие рекомендации, так как большинство производителей предложат инструкции о том, как лучше всего установить вентиляционные отверстия на крыше и какие меры необходимо принять для соблюдения требований ограниченной гарантии.

    Полное руководство по обнажению стропил

    Содержание

    1. Что такое стропильные хвосты?
    2. Как использовать стропильные хвосты?
    3. Когда используются хвосты стропил из ПВХ?
    4. Из чего делают стропила НВ?
    5. Как долго прослужат хвосты стропил из ПВХ?
    6. Нужно ли красить хвосты стропил из ПВХ?
    7. Как установить хвосты для стропил из ПВХ?
    8. Зачем нужны стропила из ПВХ HB?
    9. Как заказать стропила из ПВХ HB?

    1.Что такое стропильные хвосты?

    Стропила – это открытая внешняя часть деревянной конструкции фермы здания, которая выступает за пределы стены периметра конструкции. Этот структурный элемент крепится к верхней части стены или анкерной балки и затем выступает, чтобы поддерживать свес потолка. Хвост стропила обычно прокручивается и детализируется и является основным компонентом системы потолка в конструкции деревянного каркаса. Мы называем их «хвостами стропил», потому что они являются хвостовой частью или открытым концом стропила.

    Хвост стропила также называют, в зависимости от того, где он используется в доме, как Outlooker, Outrigger, Lookout или Tailpiece. Эти компоненты поддерживают систему потолка, консольную платформу или фронтальный конец; все они состоят из настила крыши с гребнем и пазом и облицовки или внешней обшивки.

    • Аутригер – это балка, выходящая наружу от основной конструкции для поддержки выступа пола или стропила крыши, стропила или баржной доски.
    • Аутригер или смотровая площадка – это стропила, которые выступают на фронтальном конце, поддерживающем крышу. настил, а также стропила, облицовка или баржовая доска.
    • Corbel – это архитектурный компонент, который встраивается в стену для поддержки, как кронштейн, несущий вес. Эти элементы обычно наносятся на структуру S-образной формы, как правило, богато вырезанной, и верхняя часть больше, чем нижняя. В прибрежной архитектуре используется под эркер или небольшой балкон.

    2. Как использовать стропила?

    Стропила обычно используется в системе свеса или потолка дома, имитируя внешний вид традиционной опоры настила крыши.В зависимости от того, где он используется в доме, его также можно использовать как Outlooker, Outrigger, Lookout или Tailpiece. Эти компоненты поддерживают систему потолка, консольную платформу или фронтальный конец; все они состоят из настила крыши с гребнем и пазом и облицовки или внешней обшивки.

    Стропила также может использоваться в качестве декоративного элемента под балкой, проходящей вертикально по стене и имитирующей выступ.

    • Corbel – это архитектурный компонент, который встраивается в стену для поддержки, например, кронштейн, несущий вес.

    Эти элементы обычно прикрепляются к конструкции, S-образной формы, как правило, богато вырезанной, и верхняя часть больше нижней. В прибрежной архитектуре используется под эркер или небольшой балкон. Вы также увидите, что они используются в концах фронтона, используемых в качестве Outlook или Lookout.

    Это стропила, выступающие на торце фронтона и поддерживающие вместе с настилом крыши стропила, облицовку или баржную доску. В другом масштабе он может быть аутригером.

    • Выносная опора – это балка, идущая наружу от основной конструкции для поддержки выступа стропила пола или крыши, стропила или доски баржи.

    Вы видите их на пересечении фронтона и поперечной балки или на консольном крыльце или балконе.

    Наконец, мы используем валик в различных архитектурных стилях, что придает дизайну уникальный вид. Надрессорная балка представляет собой горизонтальную деревянную балку на колонне или стойке, которая поддерживает свободный пролет несущей балки.Мы часто видим это как деталь в домах в стиле Британской Вест-Индии на патио второго этажа. Они проходят в двух разных направлениях наверху столбца и имеют уникальную деталь прокрутки. С помощью этих опций вы можете понять разнообразие использования этой детали в разных стилях архитектуры.

    3. Зачем и когда используются стропила из ПВХ?

    Использование стропил из ПВХ – идеальный способ имитировать традиционное деревянное каркасное строительство. В большинстве архитектурных стилей, предшествовавших 20-му веку, почти всегда использовались стропила.Некоторые из этих народных языков или стилей – прибрежные, Британская Вест-Индия, Голландская Индия, Кейп-Код, Новая Англия, Ки-Уэст, Чарльстонский стиль, испанское Средиземноморье, Колониальный, Низкий деревенский стиль и дома в стиле ремесленников, во всех домах в основном используются деревянные стропильные хвосты, деревянные карнизы и т. Д. и детализация деревянного кронштейна.

    В конструкции с деревянным каркасом стропила представляет собой серию параллельных балок, используемых для поддержки обшивки или настила крыши. Хвост стропила был оголенным концом, который создавал потолок дома. Софит – это выступ по периметру дома или здания. Чтобы узнать больше о системах софитов, прочитайте нашу статью «Что такое система софитов».Вот здесь-то и появился дизайн с «вырезом хвоста». Отрезка хвоста – это орнаментальный завиток или надрезы на нижнем конце хвоста стропила. Это то, что мы в конечном итоге создаем, декоративный компонент, который имитирует эту функцию. Хотя конструкция с деревянным каркасом по-прежнему используется в качестве строительного стиля, в нынешней строительной среде это случается не так часто.

    а. Почему нечасто ведется каркасное строительство?

    Во-первых, это более медленная и более сложная версия процесса сборки.У него есть неотъемлемые проблемы, заключающиеся в том, что требуется большее количество высушенных больших пиломатериалов, которые не считаются практичными, и это дорого и требует очень специализированного труда. В современном строительстве у нас есть обычные стропильные системы, которые собираются на заводе, доставляются на строительную площадку, поднимаются в воздух краном, поворачиваются на место и прикрепляются к конструкции. Свес или потолок создается этой фермой, сидящей на вершине стены, а к концу пояса ферм прикрепляется облицовочная доска.

    г. Хвосты для стропил из ПВХ и хвосты для деревянных стропил

    Наша система ПВХ работает в соответствии со стандартными текущими строительными практиками. Также это отличная замена деревянному каркасу. Первоначальным методом было деревянно-каркасное строительство. В игру вступили обычные фермы, и использование деревянной отделки с язычком и пазом стало вариантом, имитирующим настил крыши, и использование скрученного деревянного бруса представляло собой хвост стропила, все прикрепленное к нижней стороне фермы. Затем продолжились проблемы с обслуживанием и уходом за этими продуктами, потому что они были деревянными, натуральными и требовали высоких требований к уходу.

    Это была эволюция того, как создавать что-то более практичное, используя легкодоступные материалы. Спрос на использование синтетических материалов и отказ от натуральных продуктов в конечном итоге решил проблему для архитекторов, строителей и домовладельцев. Техническое обслуживание – это то, что мы как люди хотим устранить. В нашем быстро меняющемся мире время ограничено, мы, домовладельцы, не хотим заботиться или платить за содержание дома. Нам нужен красивый дом, обладающий характером и приятными деталями, но мы не хотим, чтобы нам приходилось ремонтировать и постоянно поддерживать свой дом.Вот почему мы перешли в мир синтетических компонентов, которые легко создаются «дешевле» с течением времени, и для их внедрения не требуется дорогостоящая, специально обученная команда. Поэтому сейчас мы используем ПВХ и синтетические продукты, и в дальнейшем это станет стандартом при строительстве и реконструкции объектов.

    Деревянные кронштейны и деревянные стропила уже много лет являются основой мировой архитектуры. Это было отправной точкой нашего бизнеса, поскольку мы были крупным производителем деревянных кронштейнов и деревянных карнизов, а также полной внешней системы, включающей деревянные шпунтовые потолки, фасции, фризовые доски, а также потолки и балки патио и лоджий.

    С самого начала мы всегда использовали синтетическую отделку для обертывания балок, колонн и фризовых досок по периметру, если только это не была система степени загрязнения. Спрос на товары, не требующие особого ухода, был всегда, просто за последние 15 лет технологии строительных изделий были усовершенствованы, чтобы исключить необходимость в установке дерева из-за возможности получить тот же конечный результат с использованием синтетики.

    4. Из чего делают стропила НВ?

    Стропила Hardie Boys изготовлены из вспененного ячеистого ПВХ.Этот материал поступает к нам в виде необработанных листов различной толщины. Мы формируем из этих листов безграничное количество форм и размеров. Для увеличения срока службы и производительности мы используем наши изделия размером 1/2 дюйма и 3/4 дюйма. Эти размеры больше, чем у большинства конкурентов. Кроме того, мы также используем фрезерованные шипы из ПВХ 3/4 ″, изготовленные по индивидуальному заказу и поставляемые с каждой проданной единицей, что дает конечному пользователю, во-первых, отсутствие необходимости создавать свои собственные шипы на стройплощадке, а во-вторых, большую долговечность после установки от штормов. и экстремальных условиях.

    Наши стропильные хвосты могут быть изготовлены любого размера, нарисованного архитектором, и могут быть изменены по желанию владельца. Мы изготавливаем эти агрегаты на заказ, так как мы бережливое производство. Бережливое производство означает для нас, что мы управляем запасами сырья. Эта инвентаризация основана на материалах, которые нам понадобятся для завершения проектов, которые у нас есть в нашем графике, а также размерах и типах материалов, необходимых для прогнозируемых и контрактных работ. Мы производим продукты только для тех вакансий, которые будем поставлять в ближайшем будущем, поэтому мы не ведем инвентаризацию продуктов, что позволяет нам работать с меньшим пространством, но также позволяет нам экономить, когда мир скуден и не имеет избыточных запасов и запасов. компонентов, которые придется продать по более низкой цене.Этот тип производственного процесса представляет собой современный шаблон, который позволяет компании быть финансово сильной для своих клиентов и сотрудников. Это также позволяет нам создавать каждую работу по индивидуальному заказу без дополнительных затрат. Стропила не лепим при помощи форм. Изготовление кронштейнов и стропил с помощью форм делает настройку очень неэффективной для конечного пользователя. Формы также ограничивают разнообразие продуктовой линейки и возможность производить множество продуктов последовательно, не меняя рабочие места для размещения продуктов.

    5. Как долго прослужат стропила из ПВХ?

    Жизненный цикл стропил Hardie Boys для стропил из ПВХ составляет всю жизнь, но они потребуют правильной установки, обслуживания и ухода. До тех пор, пока они не установлены неправильно, не используются в качестве конструктивного элемента и / или неправильно окрашены или отделаны, они будут иметь этот потрясающий, низкий уровень обслуживания, очень прочный и продолжительный жизненный цикл.

    Хвосты стропил из ПВХ

    обладают множеством различных характеристик, которые улучшают срок службы, внешний вид и долговечность внешних стропил.Стропила из ПВХ непроницаема для влаги, плесени, гнили, растрескивания, коробления, насекомых и вредителей. Жизненный цикл стропильного хвостовика из ПВХ – это весь срок службы, он никогда не должен портиться и не нуждаться в замене из-за абсолютной прочности и долговечности его основного материала, ячеистого ПВХ, а также запатентованного процесса строительства, который мы используем для изготовления наших компонентов.

    В заключение, один из основных компонентов, используемых для изготовления материала, содержит минеральный диоксид титана, который похож на крем для загара, встроенный в хвост ПВХ стропила, который защищает его от ультрафиолетовых лучей.Это обеспечивает невероятную долговечность его основного состава, но мы настоятельно рекомендуем красить кронштейны из ПВХ акриловыми латексными красками для великолепного внешнего вида и длительного срока службы.

    6. Нужно ли красить хвосты стропил из ПВХ?

    Нет, не обязательно. Но для ясности: в 98% рассмотренных нами проектов они окрашены, чтобы покрыть конопатку и шпатлевку отверстий для ногтей, а также соответствовать цвету отделки дома. На самом деле он прослужит намного дольше, если за ним ухаживать в соответствии с предлагаемыми нами практиками ухода и обслуживания.В первую очередь, ПВХ нельзя окрашивать в темный цвет: он может набухнуть под воздействием прямых солнечных лучей и высоких температур. У нас есть решение этой проблемы с помощью современных технологий. Теперь вы можете приобрести теплоотражающую или безопасную для винила краску, которая не позволяет продукту нагреваться. Поэтому следуйте инструкциям по покраске и используйте только винил-безопасные теплоотражающие краски. Окрашивание наших продуктов 100% акриловой латексной краской для наружных работ – это практика, которую мы проповедуем. Мы всегда говорим, что не нужно красить ПВХ, но мы настоятельно рекомендуем это сделать.Еще одна важная директива – никогда не красить масляной краской и не конопатить силиконом. Это категорически запрещено и не приведет к правильной отделке или прилипанию к устройству, поэтому в конечном итоге необходимо будет полностью удалить продукты и переделать отделку.

    В заключение, один из основных компонентов, используемых для изготовления материала, содержит минеральный диоксид титана, который похож на крем для загара, встроенный в хвост ПВХ стропила, который защищает его от ультрафиолетовых лучей. Это обеспечивает невероятную долговечность его основного состава, но мы настоятельно рекомендуем красить кронштейны из ПВХ акриловыми латексными красками для великолепного внешнего вида и длительного срока службы.

    7. Как установить хвостовики для стропил из ПВХ?

    Процесс установки наших стропил из ПВХ очень прост и не требует специальных инструментов, только использование стандартных инструментов для деревообработки. Вот пара ключевых факторов для установки стропильного хвоста.

    Будет ли устройство устанавливаться на лицевой панели или иметь открывающуюся заднюю часть лицевой панели, является ключевой деталью. В дополнение к раскрытию или расстоянию от фасции есть расстояние между хвостами. Нет правильного или неправильного интервала, это должно быть сделано по вкусу или дизайну архитектора или домовладельца.Обычно это число от 24 дюймов до 36 дюймов. Когда вы становитесь шире, чем эти представленные измерения, вы попадаете в мир архитектурно неправильных или структурно неспособных. Деревянные структурные фермы имеют максимальные пролеты, и это то, что нам нравится в мире архитектурно правильного. Мы производим продукт из искусственного синтетического материала, но, если он установлен в соответствии со строительными или архитектурными стандартами, мы получаем очень аутентичный конечный результат.

    Наша система уникальна, но проверена временем и, в отличие от установки деревянного стропильного хвоста, сделана простой для всех участников.Стропила из ПВХ поставляется с установочной планкой из ПВХ и необходимым клеем. Хвост стропила представляет собой полый элемент, поэтому при установке он скользит и прикрепляется к шипу. Пожалуйста, посмотрите наше видео по установке хвостовика из ПВХ, прежде чем устанавливать стропила, так как есть простые приемы, которые помогут упростить эту задачу. Шпилька устанавливается на доску потолка, торце фронтона, балку перголы или основание несущей балки в месте, предварительно определенном в процессе компоновки. После того, как установочная планка из ПВХ будет прибита или прикручена, вы нанесете клей ПВХ, виниловый клей Кристи или другой одобренный клей для ПВХ.Сразу после того, как вы установите стропило на планку, сдвинув его в месте, где оно плотно прилегает к конструкции, и прибейте или привинтите его на место. Завершающие штрихи – нанести немного замазки на головку застежки и заделать ее по периметру.

    Наш любимый и стандартный интервал в Hardie Boys – 30 дюймов по центру. За прошедшие годы мы обнаружили, что наши клиенты предпочитают это число, и это интервал, который позволяет уменьшить количество хвостов, что дает небольшую экономию для проекта. Мы предлагаем, что чем меньше длина хвоста стропила, тем меньше расстояние между ними, чем больше длина хвоста, тем больше расстояние между ними.Все стены обычно имеют разную длину, так же как и расстояние между ними. Следовательно, у каждой стены будет разный интервал, но размеры должны быть близки к расчетному или «заявленному» интервалу на планах. Таким образом, наиболее важным компонентом установки стропильного стропила является расположение каждой стены, обеспечивающее расстояние и симметрию. Симметрия в архитектуре – часть красоты всего, поэтому стремитесь к этому, и вы станете на шаг ближе к созданию прекрасного шедевра.

    Установка выполняется с помощью нашего хвостового элемента стропила с клеем, который является ключевым компонентом, который мы продаем и поставляем, и предпочтительно нержавеющими или оцинкованными гвоздями.Инструменты, о которых говорилось ранее, являются стандартными, столярные навыки стандартны, процессы, хотя и очень хорошо продуманные, являются стандартными для плотников, которые выполняют этот объем работ, поэтому для выполнения этой работы не требуются специальные бригады. Стропила из ПВХ – это будущее внутренней отделки потолочных систем. Парни Харди могут создать множество различных стропил, а также отделки. Мы применяем морилку, чтобы создать систему с эффектом морилки, спрос на которую растет с каждым днем. Со временем вы увидите изменения, изменения создаются из-за проблем с системой.Такие как деревянные системы стали дорогими, потому что заготовка и сушка древесины стали дороже. Кроме того, обслуживание такой системы очень дорогое. Нанесение морилки на деревянную систему занимает очень много времени, а иногда и сложно из-за близости потолка, расположенного высоко, с возможным ландшафтным дизайном по всему периметру. Со временем стоимость внешнего вида становится проблемой. Хозяин видит то, что ему нравится, и они показывают архитектору. Архитектор на собственном опыте знает стоимость такого объема работ и закладывает ее в бюджет.Когда анализируется общая стоимость дома, они видят, что такой внешний вид обходится дорого, и затем, в конечном итоге, вступает в игру разговор об обслуживании и содержании, а затем осознается общая стоимость, связанная с деталями. Вот почему архитектурная детализация за последние 20 лет выросла из-за продуктов с чрезвычайно низким уровнем обслуживания, решающих проблемы, которые раньше были слишком дорогими и не стоили того.

    Теперь, благодаря инновациям, новым технологиям и новым материалам, мы можем теперь обеспечить внешний вид, который был представлен или ограничен в большинстве домов из-за технического обслуживания и затрат, связанных с покупкой и установкой продуктов.Вот почему мы чувствуем себя будущим строительных материалов. Мы решаем проблемы, которые возникли из-за старых технологий и прошлых продуктов. Мы являемся частью эволюции нового дома, который стал умнее, прочнее и в целом стал лучше и желаннее.

    8. Зачем нужны стропила HB PVC?

    На то есть несколько причин, но давайте начнем с хвоста стропил HB, который предлагает самый большой каталог доступных вариантов дизайна. Благодаря уникальному процессу изготовления они доступны в любом требуемом размере или размере.Мы производим фрезерованные шипы определенного размера для каждой единицы. Это обеспечивает простоту установки, превосходное крепление, увеличивает долговечность и повышает его способность выдерживать жесткие условия, поскольку представляет собой целостную структуру из ПВХ. Тот факт, что мы не создаем наши компоненты с помощью форм, дает нам возможность изготавливать тысячи различных форм со всеми формами нестандартных размеров. Мы можем изменить любую единицу с наименьшим шагом, чтобы создать продукт, который подходит для дома или конкретных потребностей проекта.

    Чтобы быть ясным, мы можем изготовить любую деталь стропил или поясов из нашего каталога практически любого размера, ширины, высоты или длины.Это всегда большое преимущество при строительстве жилых и коммерческих проектов с определенными параметрами или условиями для работы. В этом главное отличие нас от большинства наших конкурентов. Процесс Hardie Boys доказал свою скорость, точность и непревзойденную производительность. Бригада, работающая в унисон, может установить намного быстрее, чем стандартные изделия из дерева. Хвосты стропил из ПВХ непроницаемы для влаги, плесени, гнили, растрескивания, коробления, насекомых, дятлов и вредителей. Удержание краски на нашем продукте по сравнению с деревом в 5 раз лучше, покраска также проще, на наш продукт также можно красить.Гарантия на наш процесс окрашивания составляет 10 лет.

    Продукты Hardie Boys также основаны на очищенной системе. Мы производим фрезерованные шипы определенного размера для каждой единицы. Это обеспечивает простоту установки, превосходное крепление, увеличивает долговечность и повышает его способность выдерживать жесткие условия, поскольку представляет собой целостную структуру из ПВХ.

    9. Как заказать стропила из ПВХ HB?

    Заказ стропил из ПВХ у Hardie Boys – это очень простой процесс, который был разработан для обеспечения удобства.Наиболее часто используемый вариант – это отправить нам по электронной почте набор планов вашего дома в формате PDF, а затем позвонить и обсудить с одним из наших представителей. Вы также можете выбрать дизайн стропильного хвоста из каталога и размер из доступных вариантов и отправить электронное письмо на [адрес электронной почты]

    Мы просматриваем планы и количественно оцениваем то, что вам нужно, соответствующую цену, определяем все необходимые клеи и компоненты, затем определяем стоимость доставки и отправляем наше предложение на вашу электронную почту. По нашему опыту, у нас редко были запросы на закупку одно- и двухкомпонентных продуктов, поэтому эти шаги необходимы, чтобы помочь вам получить осознанную и точную стоимость.Работая с нами, вы избавляетесь от посредников, и именно так и развиваются отрасли. Никакой посредник не создает более качественных услуг и уменьшает количество проблем. Почему бы не пообщаться с создателем вашего компонента и не обсудить ваши потребности с кем-то, кто знает и заботится о конечном результате, а также гарантирует его. Это то, чем мы занимаемся, дизайн экстерьера в строительстве. Мы занимаемся сервисным и производственным бизнесом, и возврат является дорогостоящим и неэффективным для всех участников.

    Мы верим в скорость и возможности, но мы также верим в обслуживание клиентов.Поэтому нам нравится обсуждать с вами, что вам нужно, чтобы вы получали именно то, что хотите, и визуально понимали, что покупаете. Чтобы заказать, позвоните 954-784-8216 или напишите нам по адресу [email protected]

    Как поставить крышу на кирпичную стену | Home Guides

    Когда крыша пристройки, гаража, веранды или патио встречается с кирпичной стеной, пересечение создает ряд проблем. Само обрамление крыши в этой ситуации очень похоже на любое другое традиционное устройство крыши и не является сложным.Однако механика соединения каркаса и кирпича несколько сложна и должна быть правильно спроектирована, чтобы создать долговечную конструкцию.

    Типы крыш

    Наиболее распространенные пересечения крыши со стеной включают либо двускатную крышу с коньком, идущим перпендикулярно стене, либо односкатную крышу с уклоном вниз от стены. В случае перпендикулярного фронтона стропила параллельны стене, стропила, образующие фронтон со стороны стены, прилегают к стене, а коньковая доска на пике крыши пересекает стену под прямым углом.В односкатной крыше стропила пересекают стену под прямым углом своими верхними концами, а их нижние концы опираются на внешнюю стену пристройки. В обоих случаях вес крыши поддерживается в первую очередь стенами пристройки, а не пересекающейся кирпичной стеной.

    Доска для балок

    Доска для балок – это горизонтальный элемент, который поддерживает концы балок или стропил в местах их соприкосновения с вертикальной поверхностью.

    • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
