Применение распределительных коробок
Прежде всего давайте определимся с понятиями. Монтажные коробки делятся на распаечные и установочные.
Распаечные (распределительные, разветвительные) коробки – это те, в которых происходит разветвление кабелей, а установочные (стаканы, подрозетники) нужны для установки розеток, диммеров или выключателей. Всё чаще в продаже можно встретить универсальные варианты, имеющие съёмные крышки и подходящие для обеих задач.
Электрическая распределительная коробка представляет собой контейнер для электрических соединений, основной целью которого является сокрытие разветвлений проводов. Обычно эти изделия выполняются из стали, алюминия, пластика или стеклопластика и имеют круглую, квадратную или прямоугольную форму. Крышка или передняя панель позволяет получить доступ к содержимому. Она может быть утоплена в переднюю часть коробки и сниматься полностью или открываться как дверца, или вся облицовка может скользить вверх и вниз, чтобы открыть доступ к стыкам проводов внутри устройства.
У каждого материала есть свои плюсы и минусы: например, металлические коробки стойки к механическим повреждениям, температурным перепадам и атмосферным воздействиям, а пластиковые изделия не нужно заземлять, так как они сделаны из непроводящего материала, который не сможет замкнуть провода, если те коснутся сторон коробки. Выбор типа и габаритов электрических коробок будет зависеть от схемы электропроводки и места её расположения.
Распредкоробка для наружной проводки называется ещё накладной.
Такие изделия используются для построения силовых или слаботочных линий, сочетая корпус круглой или прямоугольной формы с гладкими или гофрированными пластиковыми или металлическими трубками. Обычно выпускаются со степенью защиты IP44 или IP55, имеют крышку и уплотнения в местах входа кабелей, а их корпус выполняется из оцинкованного металла или непроводящего материала (плексигласа, полистирола, гетинакса, АБС-пластика и др.). Уровень защиты IP65 и выше позволяет использовать изделия во влажных и пыльных помещениях.
Иногда распаечная коробка требуется на внешней стороне вашего дома, гаража или здания, в таком случае необходимо использовать её специальный тип с соответствующими уплотнениями и характеристиками. Атмосферостойкие изделия являются идеальным решением для наружного подключения: когда установлены правильно, они не боятся плохой погоды, влаги и пыли, защищая содержимое (стыки проводов и кабелей) от повреждения и короткого замыкания.
Коробки распределения для внутренней проводки обычно выпускаются с уровнем защиты IP20-30, изготавливаются из полистирола и/или полипропилена, оснащаются крышками, могут быть двойными, тройными, соединенными последовательно и имеющими выходы для соединения коробок между собой.
Другой вид монтажных коробок – подрозетники – используется в основном для размещения и удержания выключателей или розеток. Эти конструкции открыты, им не нужны лицевые панели или крышки, потому как их предназначение – фиксировать электроустановочные изделия в стене. Корпуса выполняются из огнестойкого пластика или металла и имеют, как правило, круглую форму диаметром 76 мм. Места входа кабелей могут быть выполнены в виде отверстий или ответвлений. Такие коробки устанавливаются внутрь, заподлицо с поверхностью стены, и должны быть достаточно велики, чтобы вместить провода с расстоянием между ними. Коробка должна быть надежно закреплена внутри стены при помощи отвердителей наподобие алебастра.
Советы и рекомендации
Жизнь типичной электрической монтажной коробки может измеряться десятилетиями. Время от времени обновления в проводке внутри здания могут диктовать установку большей коробки для размещения дополнительных электрических развязок или толстых электрических кабелей.
Исключите возможность защемления провода между коробкой и крышкой. Хорошее правило заключается в том, чтобы никогда не заполнять внутреннее пространство полностью. Оставьте себе достаточно места для работы с проводами и их свободного размещения, и не режьте свой провод слишком коротко, чтобы потом не растягивать его.
Кроме толщины и количества самих проводов в коробке надо учесть и их соединения, будь то пропаянные скрутки с колпаками, клеммники или зажимы, которые также потребуют дополнительного места в коробке, так что имейте это ввиду при планировании проекта.
Вне зависимости от выбранного типа изделия и места, где выполняются электроустановочные работы, такие операции имеют множество особенностей, в связи с чем должны проводиться исключительно профессионалами. Если поменять смеситель или поклеить обои может любой, то ответственную и небезопасную работу с электропроводкой лучше оставить специалистам, обладающим необходимыми инструментами и знаниями.
С ассортиментом распределительных коробок торговой сети “Планета Электрика” Вы можете ознакомиться в каталоге.
Страница не найдена
Выберите категорию:
Все
Кабельная продукция
» Кабель
»» Силовой кабель
»» Кабели и провода специального назначения
»» Силовые кабели для сварки
»» Кабель контрольный гибкий многожильный (КВБбШвнг)
»» Огнестойкий кабель различного применения
»» Кабель для солнечных батарей и панелей
»» Судовые кабели
»» Маслостойкий кабель
»» Кабель сигнальный, инструментальный экранированный
»» Кабели SYNTAX® для операторов аудио- и видеосистем.
Производитель:
ВсеBertaCeliusDeltaDieresisEitvaErmiusEslemEszettFriedrichHeinrichHekiuKhajroKisneKivenmasMujhVacatVenelusWhaiparaXoffer
Коробка установочная.
Виды, типы, фото, видео
Виды, типы, фото, видеоС тех пор, как появился первый узел разветвлённой электрической цепи, возникла необходимость защитить как его самого от внешних воздействий, так и людей от случайного прикосновения к оголённым проводникам.
Уже во время первых шагов электрификации возникла острая потребность защищать скрутки проводов с помощью коробок, которые стали называть разветвительными (распределительными, распаячными, распаечными, расключительными).
Раньше для этих целей применялись подручные средства, как правило, жестяные консервные банки. Подобный монтаж не был ни быстрым, ни надёжным – нужно было проделать отверстия под провода, и проследить, чтобы они не повредились об рваные края.
Эволюция в электротехнике привела к тому, что производители электротехнического оборудования быстро откликнулись на возникшую потребность, и стали выпускать распределительные коробки самых разнообразных размеров, видов и предназначений.
Происхождение разнообразных названий
Разветвительная коробка имеет много синонимов, отчасти из-за способа подключений проводов внутри данной коробки.
Например, до недавнего времени самым надёжным соединением считалась пайка проводов.
Поскольку напряжение с вводного кабеля распределялось между различными линиями в распределительной коробке способом распайки проводов, то данные коробки стали называть распаячными, или распаечными.
Подобным образом возник ещё один термин – «расключение», образовавшийся из двух понятий – распределение и подключение. Когда говорят «расключение проводов», имеют в виду соединение в узлах соответствующих проводников согласно электрической схеме.
В наше время электрики используют более прогрессивные способы соединения проводов – разнообразные клеммники, соединительные изолирующие зажимы, самозажимающиеся клеммы, опрессовку гильзами и даже сварку, но по прежнему продолжают называть данные коробкира спаячными.
Поэтому в каталогах магазинов часто можно встретить электротехнические изделия под названием «коробка распаячная», «коробка разветвительная», «коробка распределительная», «распредкоробка» и можно подумать, что это разные группы товаров, хотя на самом деле никакой разницы между данными названиями не существует, то есть, все термины будут означать изделия, изображённые на картинке:
Отличительные черты
Называемые по-разному распределительные коробки различаются по другим признакам:
- Размер, форма;
- Материал изготовления;
- Предназначение;
- Способ монтажа относительно скрытой или открытой проводки;
- Материал стены, в которую монтируется скрытая коробка;
- Степень электрической защиты по IP;
- Количество подключаемых кабелей;
- Наличие встроенных клемм, шин подключения;
- Характер распределения: вводная, проходная, концевая.
- Способ монтажа защитной крышки.
Данные признаки очень часто являются взаимосвязанными, ниже приведены несколько примеров:
- от количества подключаемых проводов зависит размер того пространства, в котором они должны уместиться;
- степень электрической защиты, которая означает герметичность, определяет конструкцию, материал и внешний вид коробки;
- от характера распределения и числа кабелей зависит количество необходимых встроенных клемм – коробка на вводе содержит большее число узлов, чем концевая;
- тип проводки определяет форму и внешний вид коробки.
Требование по установке распределительных коробок
Существует одно важное правило, касающееся всех типов – всегда должен быть обеспечен доступ к узлам подключения проводов для проверки, технического обслуживания, модификации и ремонта.
Как известно металл проводника имеет текучесть – свойство деформироваться под давлением с потерей упругости, из-за чего клеммный зажим теряет механическую прочность, поэтому ухудшается его электрическая проводимость.
При таких обстоятельствах место контакта разогревается при больших нагрузках, что приводит к тепловым расширениям и ещё большему ухудшению прочностных характеристик – такой контакт начинает искрить, контактируемые поверхности обгорают, процессы разрушения набирают лавинообразный характер и соединение выходит из строя.
Обгоревшая проводкаПоэтому зажимы нужно регулярно подтягивать. Даже, если используются клеммники Wago, не требующие обслуживания, всё равно не стоит наглухо замуровывать крышку – львиная доля поломок в электропроводке приходится как раз на распаечные коробки.
Еще один вариант с ВАГОЛюбителям эстетики в данном случае можно посоветовать применять съёмные элементы декора для маскировки крышки сразу, чем потом что-то выдумывать, сокрушаясь об испорченных обоях, если в коробке что-то перегорит.
Коробка для электропроводки скрытого типа
Как правило, распределительные коробки для проводки скрытого типа имеют форму цилиндра. Это связано с тем, что легче пробурить цилиндрическое глухое отверстие в стене с помощью дрели и специального сверла-коронки, чем выдалбливать прямоугольную нишу в стенном материале.
Поэтому такие коробки имеют унифицированные размеры, и соответственно им в продаже имеются сверла под данные диаметры. Наиболее распространённый размер 60 мм. Это связано с тем, что самая популярная установочная коробка под выключатели и розетки (подрозетник) тоже имеет данные габариты, что позволяет пользоваться одним сверлом при их монтаже.
коронка на 60 ммНо часто таких размеров просто не хватает для помещения всех проводов и их соединений, поэтому применяются разветвительныекоробки больших диаметров: 70, 80, 100 мм.

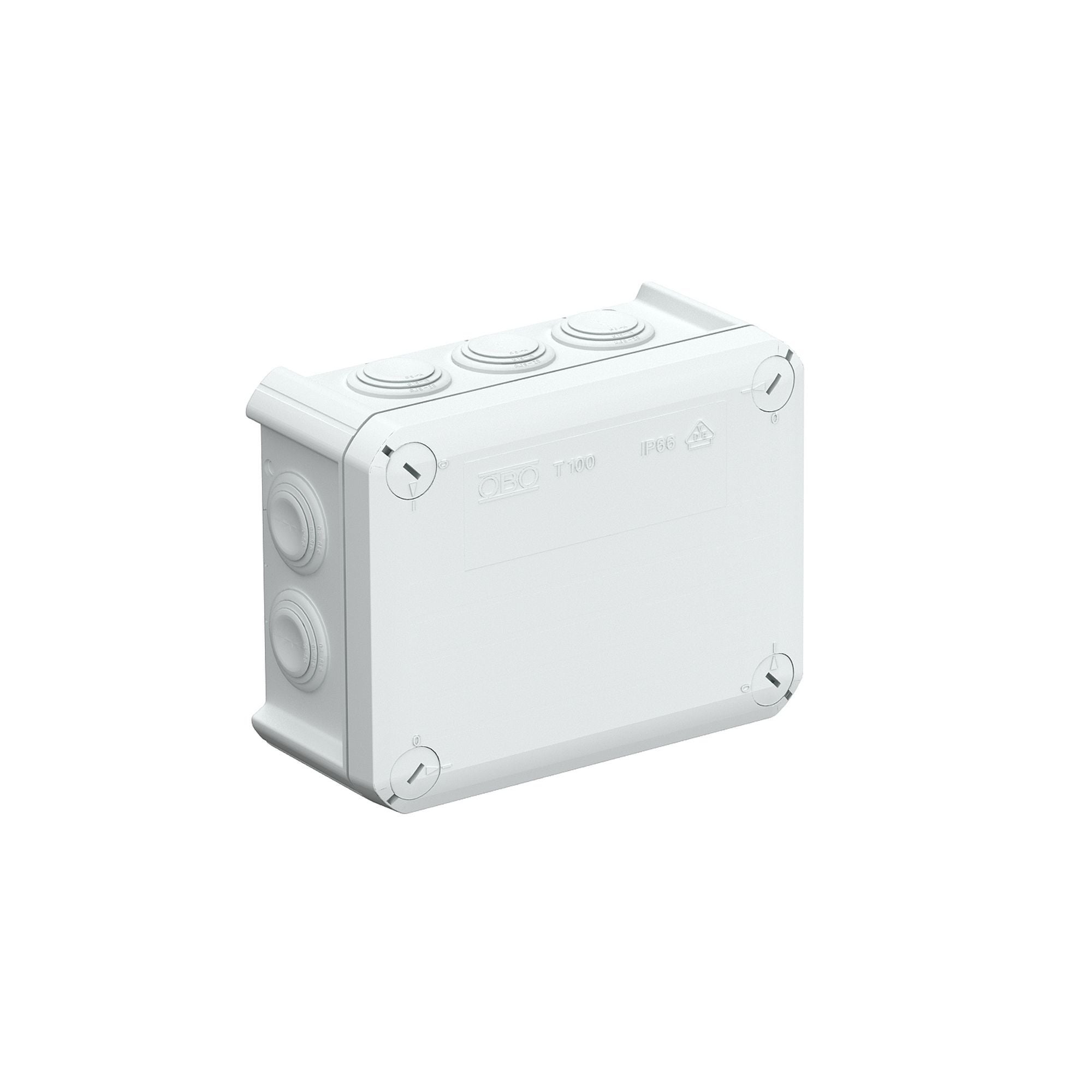

установка коробки распределительнойКоробка для наружной электропроводки

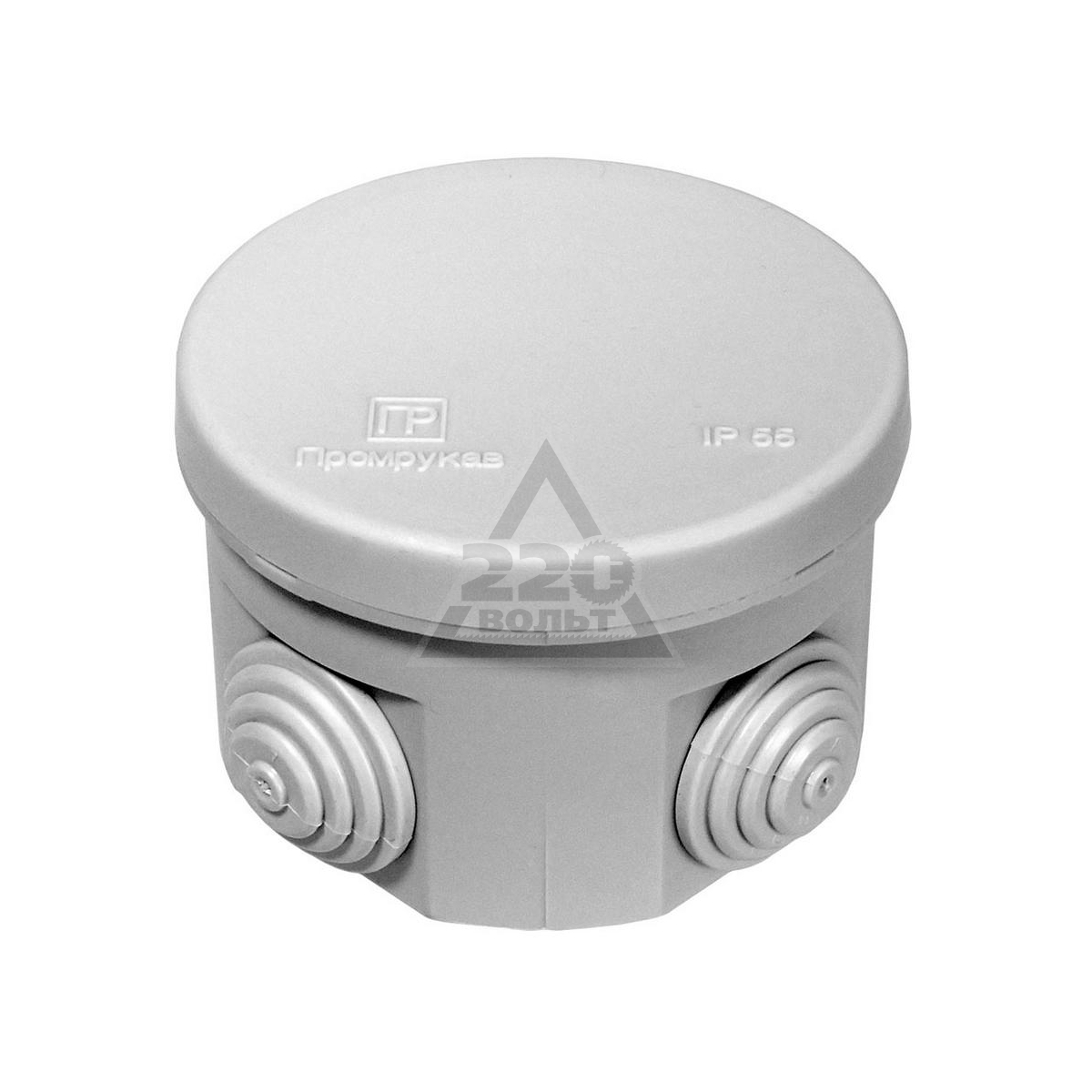

Для наружной проводки распредкоробки изготовляют как цилиндрической формы, так и прямоугольной.
Но прямоугольные удобней – так получается больше свободного пространства, чтобы соединять провода, есть возможность установить клеммники или несколько рядов распределительных шин, по бокам коробки возможна установка нескольких параллельных вводов.
Коробка для наружной электропроводки часто эксплуатируется в неблагоприятных климатических условиях, поэтому необходима герметизация внутреннего пространства, чтобы проводники не подвергались коррозийному воздействию влаги и пыли, и что совершенно недопустимо – попаданию воды вовнутрь.
Герметичность коробки определяет её степень защиты IP (ingress protection – защита от проникновения). Первая буква означает защиту от пыли и твёрдых предметов, вторая — от влаги и жидкости.
Внешний вид герметичной распределительной коробки, предназначенной для работы в взрывоопасных условиях:
Различные виды распредкоробок в зависимости от предназначения
Очевидной является зависимость материала разветвительной коробки от её предназначения и герметичности – для работы в особенно опасных и агрессивных средах применяется толстостенная нержавеющая сталь, для открытой электропроводки пластиковые стенки обеспечивать необходимую ударопрочность.
Распределительные коробки для скрытой проводки наиболее дешёвые в плане себестоимости – все механические и защитные функции выполняет стена. Предназначение коробки также определяет её внутреннее устройство, например, для разветвления линий проводного радиовещания используется коробка УК-2П с встроенными клеммами подключения.
Фото_УК2ППодобная система, но уже для расключения силовых проводов используется в коробке для наружной электропроводки:
Монтажная и распаечная коробка проводки скрытого типа для гипсокартона имеет специальные прижимные лапки, прижимающиеся с обратной поверхности гипсокартона, тем самым осуществляя фиксацию цилиндра в отверстии.
распредкоробка для гипсокартона со специальны прижимными лапкамиПри монтаже открытой проводки на полу используют напольные распредкоробки:
Если электропроводка проходит под полом, то применяют специальные коробки, оборудованные герметичными крышками или лючками
Напольные распредкоробки также могут иметь встроенные розетки:
распредкоробка в полу с розеткамиДля скрытой электропроводки в деревянных домах используют исключительно металлические коробки.
Для различных систем контроля и управления используют коробки со встроенными низковольтными слаботочными клеммниками:
Для работы в системах коммутации трехфазной нагрузки используют коробки с множеством клемм.
Для распределения трёхфазного напряжения уместней использовать в коробке несколько параллельных шин:
Итоги
Различные распределительные коробки имеют свои способы герметизации контактных соединений проводов– в зависимости от степени IP применяются разнообразные прокладки и сальники, от обычных резиновых, срезаемых ножом в нужном месте под необходимый диаметр, до полностью водонепроницаемых, зажимаемых специальными муфтами.
Чтобы своими руками установить любую представленную выше распределительную коробку, нужно изучать соответствующую инструкцию, в которой изготовитель должен подробно описать все характеристики и нюансы монтажа.
Коробки распаечные в стиле ретро в Москве
В нашем интернет-магазине вы можете приобрести распаечные ретро коробки высочайшего качества в широком ассортименте.
Вся продукция нашего интернет-магазина отличается изысканным дизайном, высоким качеством исполнения, а также соответствует требованиям пожарной безопасности.
Что такое распаячная коробка?
Помимо термина «распаячная» данные изделия называют ответвительными или распределительными коробками. Их назначение – соединять и закрывать внутри себя провода в соответствии со схемой электропроводки помещения. Они должны быть не только эстетически привлекательны, но и функциональны – доступ к проводам должен быть быстрым и удобным. Это неотъемлемый атрибут любого помещения. Различают два вида в зависимости от способа прокладки электропроводки:
- Для открытой проводки
- Для скрытой проводки
Ретро коробки от компании «Электробуфет» – сочетание шика и функционала
Распаячные ретро коробки широко применяются вместе с другими элементами и аксессуарами винтажной электропродукции. Электротехническая продукция для наружной проводки в стиле начала 20 века придают помещению неповторимую и элегантную атмосферу старины.
Интернет магазин «Электробуфет» предлагает распаячные ретро коробки по самым оптимальным ценам. У нас на сайте вы найдете широкий выбор изделий таких брендов как Salvador, Bironi, Retrika, Villaris. Основными материалами изготовления являются фарфор и керамика. Помимо несения практической функции, распределительные коробки в стиле ретро являются потрясающим декоративным элементом. Они выглядят изыскано и благородно, придают уют помещению.
Винтажные коробки – непременный элемент дизайна интерьера дома, квартиры или кафе в ретро стиле. Их внешний вид и конструкция идеально продуманы, они безупречно сочетаются с другими изделиями ретроэлектрики, предлагаемыми нашей компанией.
Распаечные коробки в стиле ретро можно заказать по телефону в Москве: +7 (800) 505-37-42. Действует накопительная система.
HENSEL: Новое поколение ответвительных коробок ENYCASE
Компания Gustav Hensel GmbH & Co. KG всегда принимала вызовы времени. Изобретение первой ответвительной коробки из карболит в 1931 году означало революционные изменения в трудовых буднях целого поколения.
Это позволило легко и просто решить множество задач, связанных с электромонтажом. Простое, как всё гениальное, решение, без которого уже невозможно представить себе работу, стало еще и началом беспрецедентной истории успеха.
В ногу с прогрессом. Являясь изобретателем ответвительной коробки из пластика, компания считает себя обязанной держать руку на пульсе времени. Hensel мало просто реагировать на новые задачи. Скорее Hensel сам задает ритм, когда речь идет об инновациях в области электротехники и электромонтажа.
Hensel: Мы разрабатываем продукты, которые не только выполняют существующие требования, но идут гораздо дальше…
Эволюция прототипа ENYCASE®
Hensel представляет Вашему вниманию новую ступень эволюции серии ENYCASE: в новом поколении ответвительных коробок практический опыт Hensel был реализован в виде принципиально новых функций. Они вобрали весь спектр преимуществ, став воплощением передовых ноу-хау, особенно актуальных в суровых условиях эксплуатации на мелких ремесленных и промышленных предприятиях.
Серия высококачественных ответвительных коробок из самых современных материалов изготавливается с применением инновационных производственных технологий. В преимуществах продукции Hensel уже убедилось не одно поколение пользователей. Hensel стремится непрерывно совершенствовать продукцию и оптимизировать ее для вас.
Первый этап: когда от этого зависит всё!
Вы можете без сомнений положиться на оригинальную разработку Hensel – что особенно важно в сложных и суровых условиях окружающей среды. А профессиональный опыт и компетенция компании Hensel позволяют обеспечить максимальную степень защиты даже в самых тяжелых условиях эксплуатации.
Ведь только изделия высочайшего качества гарантируют надежную работу даже на открытом воздухе, под воздействием ветров и непогоды.
Благодаря более чем 80-летнему опыту работы в качестве ведущего производителя электромонтажных и распределительных систем и постоянному стремлению к совершенству компании Hensel удалось оптимизировать серию ENYCASE таким образом, чтобы обеспечить еще более высокую степень защиты от влаги, грязи и пыли.
Сверхвысокая степень защиты для незащищенного монтажа на открытом воздухе согласно DIN VDE 0100 часть 737.
Фейерверк инноваций!
Новые задачи неизменно влекут за собой новые требования. В компании Hensel переосмыслили и перепроверили каждую деталь, чтобы сделать ENYCASE еще лучше. Только так можно гарантировать производство изделия, которое всегда будет находиться на самом современном техническом уровне и восхитит покупателя не только уже проверенными, но и принципиально новыми функциями:
- проверенные решения от лидера рынка;
- надежные и долговечные изделия;
- инновационные возможности применения с многочисленными преимуществами при монтаже.
Четверть оборота – и корпус закрыт; положение «закрыто» четко видно
Многоступенчатые преднамеченные выбиваемые отверстия позволяют устанавливать кабельные ввода различных размеров
Также возможен ввод кабеля через основание коробки
Характеристика горения: тест нитью накала 960°С, высокая ударопрочность IK 09 (10 джоулей)
Все клеммы с двумя зажимами на каждый полюс
Клеммы с защитой провода в том числе для гибких проводов без кабельного наконечника
Различные сечения и типы проводов
Высоко расположенные клеммы обеспечивают еще больше свободного пространства для подключения
Различные положения клемм и возможности крепления
Каждое изделие укомплектовано наружными крепежными петлями
Преимущества новых ответвительных коробок ENYCASE для монтажа на открытом воздухе в новом дизайне:
- Материал: поликарбонат, устойчивый к атмосферным воздействиям, не содержит галогенов
- IP 66/IP 67, защита от воздействия воды при временном погружении на глубину до 1 метра, не более 15 минут
- Трудновоспламеняющиеся, самозатухающие, тест нитью накала 960 °C
- Корпуса 8 типоразмеров: с клеммами и без клемм; серого и черного цвета; с метрическими выбиваемыми отверстиями и гладкими стенками
- Внешне небольшой корпус — больше свободного пространства для клемм — центрирование крышки
- Крышка закрывается поворотом на ¼ оборота, положения «открыто»/«закрыто» легко идентифицируется
- Простота пломбирования без применения дополнительных аксессуаров
- 3 возможности крепления: дно/наружные петли/задняя стенка
- Маркировка выштамповок
- Выштамповки в соответствии с номинальными сечениями, большое количество градаций
- Некоторые типы изделий оснащены кабельным вводом в основании, начиная с корпусов 3 типоразмера (≥ 6 мм²)
- Точки опоры по периметру коробки для установки штатных клемм и крепежные отверстия на основании коробки для встраиваемых компонентов
- Преднамеченное выбиваемое отверстие для отвода конденсата
- Высоко расположенная клемма, надежно закрепленная в корпусе
- Различные положения клемм
- Корпуса до 4 типоразмера (≤10 мм²) могут оснащаться двумя клеммными колодками с различным сечением клемм
- Винтовые рамные клеммы позволяют защитить проводник от пережимания, 2 зажима на полюс позволяют подключать проводники, как разного типа, так и сечения
С более подробной технической информацией: размерами, комплектацией, характеристиками и аксессуарами, Вы можете ознакомиться в брошюре представленной ниже.
Коробка распределительная: описание, типы и виды распределительных (распаячных) коробок
Вступление
Коробки распределительные используются в любой электропроводке, на улице или в помещении. Исключения составляют затратные схемы электропроводки по типу «звезда», в которых к каждому потребителю, идет отдельный кабель питания от электрического щита.
Коробка распределительная это
Коробка распределительная это изделие, тип монтажной коробки, используемое в трассировке (прокладке) электропроводки, для осуществления, последующей защиты и легкого доступа к узловым соединениям и ответвлениям электропроводки. Второе название распределительных коробок, коробки распаячные, то есть, для устройства электрических распаек и соединений.
Наглядным примером использования распределительной коробки, может служить такая схема.
В ней видим, в каждой комнате, устанавливается распределительная коробка, к которой подводится питание от щита, а от неё осуществляется разводка проводки по комнате.
Назначение распаячной коробки в защите «слабых» мест проводки, а именно, паек и соединений проводов, от внешних воздействий и обратная защита помещений от возможных возгораний мест соединений.
Типы распределительных коробок
Распределительные коробки делятся по следующим характеристикам:
- По материалу, из которого они изготовлены: металлические распределительные коробки и коробки из не проводящих материалов (полистирол, полипропилен, ПВХ).
- По форме, круглые, квадратные, прямоугольные.
- По степени защиты корпуса IP (не защищенные, защищенные, герметичные).
- По способу ввода в коробку кабеля (для труб, для гофры, для кабеля). С гладкими стенками без отверстий, с перфорированными отверстиями, с конусными сальниками для герметизации.
- По способу закрывания. С крышками контактной установки, с крышками крепящимися винтом (шурупом).
- По типу монтажа. Коробки для скрытой проводки (замониличивания), для открытой проводки, а также коробки для монтажа в гипсокартон.
Хочу заметить, что в терминологии коробок электропроводки есть некоторая мешанина. Распаячную коробку часто путают с подрозетником, подрозетник используют для распаек и т.д. Поясню на примерах.
Номенклатуры коробок распределительных
Коробка распределительная распаячнная. Используется для ответвлений и разводки электропроводки в помещениях. Например, для установки выключателя освещения.
Клеммная распределительная коробка. Внутри коробки есть клеммная колодка для узловых соединений проводки.
Установочная распределительная коробка, правильно называть подрозетник или монтажная коробка для установки. Подрозетники используют для скрытой установки розеток, выключателей, диммеров.
©Elesant.ru
Статьи по теме
Коробки соединительные взрывозащищенные КП-12 – TDK ELECTRO (ТДК ЭЛЕКТРО)
Описание
Назначение
Коробка соединительная КП-12 предназначена для соединения и разветвления гибких или бронированных кабелей с медными или алюминиевыми жилами в цепях переменного тока электроустановок химической, газовой, нефтяной и других отраслях промышленности.
Особенности
- Коробка КП-12 отличаются компактностью, лёгкостью и надёжностью.
- Винтовые зажимы имеют широкий диапазон сечений подсоединяемых жил.
Конструкция
Коробка КП-12 состоит из корпуса и крышки. На боковых стенках корпуса расположены кабельные вводы. Внутри коробки расположены клеммные зажимы. Крепеж крышки к корпусу сделан не выпадающим.
Структура условного обозначения
KП X1 X2 — Х3 X4(V) — Х3 X4(V) — Х3 X4(V) — X5 — X6
К – коробка соединительная
П – уровень взрывозащиты «повышенная надежность против взрыва»: 2ЕхеIIТ5
X1 – количество клеммных зажимов: 6; 12; 24; 48
X2 – индекс указывающий на применение пружинных клемм: П
1,2,3,4,5,6,7,8 – условное обозначение кабельных вводов:
- ВК12-В1,5-ЕхеIIU (Ду=12мм)
- ВК25-В1,5- ЕхеIIU (Ду=25мм)
- ВК30-В1,5- ЕхеIIU (Ду=30мм)
- ВК40-В1,5- ЕхеIIU (Ду=40мм)
- ВК-П-ВЭЛ-М16-Ехе-В1,5 (Ду=8мм), ВК-П-ВЭЛ-М16-Ех1-В1,5 (Ду=8мм)
- ВК-П-ВЭЛ-М20-Ехе-В1,5 (Ду=12мм), ВК-П-ВЭЛ-М20-Ех1-В1,5 (Ду=12мм)
- ВК-П-ВЭЛ-М25-Ехе-В1,5 (Ду=17мм), ВК-П-ВЭЛ-М25-Ех1-В1,5 (Ду=17мм)
- ВК-П-ВЭЛ-М32-Ехе-В1,5 (Ду=19мм), ВК-П-ВЭЛ-М32-Ех1-В1,5 (Ду=19мм)
X3 – количество кабельных вводов (при количестве более 9 вводов цифры, обозначающие количество кабельных вводов, указываются в скобках)
(V) – сторона коробки либо буквенный индекс расположения вводов по заказ-наряду, согласованному с предприятием-изготовителем
X4 – номинальное напряжение: 220В или 380В или 660В
X5 – климатическое исполнение и категория размещения по ГОСТ 15150: У1; ХЛ1; ОМ1; Т1
X6 – маркировка взрывозащиты: 1Ex e IIC T5 Gb/Ex tb IIIC T95°C Db
Для коробок с маркировкой взрывозащиты 2ExeIIT5 не указывается
Пример формулировки заказа:
КП24-12(Г)-22(ДЗ)-31(Ж)-42(ВЕ)-380-У1
Что соответствует:
Коробка на номинальное напряжение 380В, частотой сети 50Гц, с 24 клеммными зажимами, с двумя кабельными вводами 1-(Ø12мм) с расположением «Г», с двумя кабельными вводами 2-(Ø25мм) с расположением «Д, З», с одним кабельным вводом 3-(Ø30мм) с расположением «Ж», двумя кабельными вводами 4-(Ø40мм) с расположением «В, Е», климатическим исполнением и категорией размещения У1
Примечание:
По спецзаказу коробки изготавливаются с трубными вводами серии ВК и с металлическими кабельными вводами серии ВК-ВЭЛ (с/з)
Технические характеристики
Маркировка взрывозащиты: 1ExeIICT5 GB/Ex tb IIIC T95°C Db, 2ExeIIT5
Материал изготовления коробки: пластик
Степень защиты от внешних воздействий: IP65
Диаметр подводимых кабелей: от 4 мм до 40 мм в зависимости от выбранного типа ввода кабельного
Сечение жил подводимых кабелей:
КП с винтовыми зажимами от 0,75 до 6,0 мм2
КП6П, КП12П от 0,5 до 2,5 мм2
КП24П, КП48П от 0,25 до 2,5 мм2
Виды климатических исполнений коробок по ГОСТ 15150: У1, ХЛ1, ОМ1 для поставок по территории России и У1, ОМ1, Т1 для экспорта
Температура эксплуатации:
для климатического исполнения У1 от — 40°С до + 40°С
для климатического исполнения ХЛ1 от — 60°С до + 40°С
для климатического исполнения ОМ1 от — 40°С до + 45°С
для климатического исполнения Т1 от — 10°С до + 45°С
Пример обозначения для заказа
| Наименование | Количество клеммных зажимов | Напряжение питания, V | Номинальный ток, А | Степень защиты, IP |
| КП-12-12 | 12 | 380 | 10 | IP66 |
| КП-12-13 | 12 | 380 | 10 | IP66 |
| КП-12-14 | 12 | 380 | 10 | IP66 |
| КП-12-15 | 12 | 380 | 10 | IP66 |
| КП-12-16 | 12 | 380 | 10 | IP66 |
| КП-12-21 | 12 | 380 | 10 | IP66 |
| КП-12-22 | 12 | 380 | 10 | IP66 |
| КП-12-23 | 12 | 380 | 10 | IP66 |
| КП-12-24 | 12 | 380 | 10 | IP66 |
| КП-12-11-21 | 12 | 380 | 10 | IP66 |
| КП-12-11-22 | 12 | 380 | 10 | IP66 |
| КП-12-11-23 | 12 | 380 | 10 | IP66 |
| КП-12-12-21 | 12 | 380 | 10 | IP66 |
| КП-12-12-22 | 12 | 380 | 10 | IP66 |
| КП-12-12-23 | 12 | 380 | 10 | IP66 |
| КП-12-12-24 | 12 | 380 | 10 | IP66 |
| КП-12-13-21 | 12 | 380 | 10 | IP66 |
| КП-12-14-21 | 12 | 380 | 10 | IP66 |
| КП-12-14-22 | 12 | 380 | 10 | IP66 |
| КП-12-15-21 | 12 | 380 | 10 | IP66 |
| КП-12-21-12 | 12 | 380 | 10 | IP66 |
| КП-12-21-13 | 12 | 380 | 10 | IP66 |
| КП-12-21-14 | 12 | 380 | 10 | IP66 |
электрическая коробка – Перевод на русский – примеры английский
На основании вашего запроса эти примеры могут содержать грубую лексику.
На основании вашего запроса эти примеры могут содержать разговорную лексику.
Если поставить его на электрическую коробку и две розетки, а потом зажечь их все сразу, это будет похоже на короткое замыкание.
Если одну поместить в электрошкаф , две розетки и одновременно поджечь, будет похоже на короткое замыкание.Электроблок из кибуца.
Предложить пример
Другие результаты
за кабиной размещается распределитель электрический ящик и по согласованию с заказчиком ящик также для рабочего инструмента.
За кабиной расположён корпус элёктричёского распрёдёлитёля , а такжё, согласно условной с заказчиком спёцификации, и ящик с рабочим тёхнологичёской оснасткой и инструментами.
Тем временем на поверхности вторая акула толкает моторную лодку в коробку управления electric control , заставляя ее взорваться и нанося значительный ущерб поверхности.
Между тем, на поверхности другой акула подталкивает моторную лодку в электрический блок управления, взорвав её и создаваемую аварию на поверхности.Думаю, Дэниел Пинк относится к эксперименту, в котором вы помещаете двух собак в ящик , а в ящик помещаете электрический пол .
Есть один эксперимент – Дэниэл Пинк на него, кажется, когда вы кладёте двух собак в ящик , а у ящика – электрический пол. Стетоскоп, прикуриватель, коробка борной пудры, электрические лампочки , вечерняя обувь ..
.
Корпоративные клиенты Box включают IBM, GE, Schneider Electric и Procter & Gamble.
К корпоративным клиентам Вох IBM, GE, Schneider Electric и Procter & Gamble.27 сентября 2009 г. в Брянске мужчина был убит электрическим током от трансформатора ящика , в котором находился поисковый код.
27 сентября 2009 года в Брянске молодой человек погибший от удара током в трансформаторной будке в поисках кода.Когда ему было 13 лет, его дядя, который управлял магазином по продаже автомобилей , электрооборудование , прислал ему ящик , заполненный выброшенными автомобильными радиодетали и аккумулятор.
Когда ему было 13, его дядя, владелец магазина электроники , подарил ему коробку ненужных автомобильных запчастей и батарейки.
Royal Classic на заводе оснащался турбированным двигателем 13B Rotary или 2.0-литровые двигатели V6, электрических кожаных сидений , цифровой спидометр, прохладный ящик для консервированных напитков, заметные эмблемы, подвеска с электронной регулировкой и варианты мощности во всем.
Royal Classic оснащался турбо роторным мотором 13B или 2-литровым V6, электрическими кожаными сиденьями, цифровым спидометром, сумкой-проиг для напитков, электронно-регулируемой подвеской.В каждом номере есть кровать с ортопедическим матрасом, сейф , ящик , мини-бар, спутниковое телевидение, система кондиционирования и отопления, доступ в Интернет, электрических розеток , поддерживающих все виды электронного оборудования.
В каждом имеются кровати с ортопедическими матрасами, , сейф , мини-бар, спутниковое телевидение, регулируемая тепловентиляционная система , все доступа в Интернет и возможность подключения любой необходимой оргтехники.
Аккумулятор емкостного или индуктивного типа подключается низковольтным выходом к клемме коробки для подключения к внешним и внутренним электрическим потребителям энергии , а высоковольтным выходом подключается к входу возбуждения. источник.
Накопитель ёмкостного или индуктивного типа и соединён по низковольтному выходу с клеммной коробкой для соединений с внешними потребителями электрической энергии, а по высоковольтному – с входом накачки.Думаю, Дэниел Пинк относится к эксперименту, в котором вы помещаете двух собак в ящик , а в ящик помещаете электрический пол .
Есть один эксперимент – Дэниэл Пинк на него, кажется, когда вы кладёте двух собак в ящик , а у ящика – электрический пол.Прибор для экономии электроэнергии Коробка для экономии электроэнергии: спаситель для кармана или чушь от шарлатана?
Экономические потрясения заставляют каждого из нас задуматься о сокращении расходов.
И в последнюю очередь хочется отказывать себе в привычных радостях: еде, шопинге и походах в кино.Так что бы такое второстепенное отдать в затягивающемуся поясу, пока он не превратился в удавку? Пока вы размышляете над сложным выбором, кажется, что выходит сам себя. Добряк-сосед, услужливый коллега или любимая социалка предлагает приобрести небольшую коробочку, которая уменьшает расходы на оплату электроэнергии. Вставил приборчик в розетку, и экономия начинает радовать ростом на десятки процентов! Доказательная база эффективности передовой технологии основывается на одобряющих отзывах счастливых покупателей и неоспоримых видеороликах с YouTube.Но так ли всё хорошо, как то преподносит нам рекламу?
Далее Лайфхакер приводит вам занимательную статью от трепанационной бригады в составе хирурга LoneWolf и его ассистента, размещенная в оригинале на страницах интернет-издания «Энергодиспетчер».
Разбираем прибор для экономии электроэнергии
Хотите стать настоящим героем сказки? Не каким-нибудь там заморским Суперменом или Спайдерменом, самым что ни на есть настоящим Буратино!
И для этого не нужно идти на Поле Чудес и закапывать в землю 5 золотых монет под покровом ночи… Достаточно только приобрести вот такое устройство, которое называется «Электрисити сэвинг бокс» или «Экономитель электроэнергии» (ящик для экономии электроэнергии).
Затем вставить его в розетку (солью посыпать и поливать не рекомендую категорически), произнести: «Крэкс! Пэкс! Фэкс! » – и всё! Вы – Буратино!
А в это время наши уважаемые Дистрибузилио, активно продвигающие коробочки со светодиодами, которые вставляют в розетку и сулят «нереальную экономию электроэнергии» и «замедление вращения счётчика», хорошо играют на чувстве «вечной тяги к халяве» наших граждан и потирают. И, конечно, именно Дистрибузилио получить нереальный профит, закупить эти коробочки по 4 доллара в Китае и продавая доверчивым гражданам России, Украины, Казахстана, Беларуси по 40 долларов.
Так что же внутри этого устройства? Предлагаю совершить увлекательное путешествие по его внутренностям, чтобы оценить перспективность этих вложений! Итак, скальпель – в руки, пациента – на стол!
Самое дорогое в этом приборе, наверное, корпус. Сделан он добротно: серебристого цвета, с чёрными вставками и мегаблискучим логотипом. Однако скрепляются две его половинки всего одним шурупчиком, который мы выкрутили без труда.
Внутри у чудо-устройства, «экономящего электроэнергию», находится электронная плата с минимальным набором компонентов и большим «чёрным ящиком», который, как мы подозреваем, является секретным супероружием (Wunderwaffe) в борьбе с потреблением киловатт-часов! И ещё мы подозреваем, что это обычный плёночный конденсатор.
С обратной стороны печатная плата, крепится двумя шурупами, выглядит так:
Вся схема, созданная на печатной плате, призвана создать одно великое чудо – создать необходимые условия для… горения двух светодиодов. И чтобы внести больше ясности, приведенную составленную хирургическую бригадой принципиальную схему этого:
Да, если очень обобщённо, то внутри прячется маленький гирлянда из двух светодиодов и большой плёночный конденсатор.Насколько он большой, нам тоже стало интересно, и мы его измерили вполне себе хорошим прибором:
Измерения показали, что этот чёрный тайный конденсатор имеет ёмкость целых 5,18 микрофарада.
После препарирования мы снова вставили все внутренности обратно и зашили пациента. Было решено опробовать его на деле. Без этого наш эксперимент-анализ был бы неполным. Мы вставили мегаэкономитель в хорошо нагруженную розетку.
И… О чудо! Светодиоды и вправду загорелись, как и наши надежды.
Но счётчик нахально и уверенно «крутил» те же киловатт-часы, что и без подключённого чудо-устройства…
И всё же хоть какой-то эффект должен был получиться от включения плёночного конденсатора ёмкостью 5 мкФ своей домашней электросети. Другими словами, всё-таки какую гениальную мысль закладывают Дистрибузилио, чтобы хоть как-то оправдать свой обман доверчивых Буратин? Ответим прямо, ёмкость этого конденсатора настолько незначительной, что её хватит для компенсации реактивной люминесцентного светильника 40 Вт.
Да, вы не ослышались, кроме активной мощности (P, Вт, ватт), которая превращается в полезную работу (движение, вращение, нагрев), некоторые устройства, например двигатели, потребляют ещё и реактивную мощность (Q, вар, вольт-ампер) реактивный).
Она нужна для создания электромагнитного поля. Так вот, наша стиралка и наш холодильник потребляют эту мощность из сети и загружают её непродуктивно. А если рядом со стиралкой или в розетку воткнуть конденсатор (нужной ёмкости и рассчитанный на необходимое напряжение), то наши многоуважаемые двигатели холодильника и стиралки будут потреблять реактивную мощность от конденсатора и не будут «загружать электросеть».
А теперь МЕГАВЫВОД: счётчику АКТИВНОЙ энергии, установленному у вас в квартире, абсолютно безразлично, сколько реактивной энергии через него пройдёт. ОН ЕЁ НЕ СЧИТАЕТ.
ю, правильно спроектированный счётчик активной энергии учитывает ТОЛЬКО АКТИВНУЮ энергию, которая проходит через него. Так что, устанавливаетя всякие «мэджик-энерго-сэвинг-боксы», вы можете очень незначительно разгрузить небольшой участок вашей электропроводки от малой реактивной мощности. Но ваш старания ваш счётчик никак не оценит.
Поэтому не ведитесь на сказки Дистрибузилио, не покупайте плёночный конденсатор со светодиодной индикацией за 40 долларов, если вы, конечно, не хотите почувствовать себя… Буратино.
)))
Берегите себя и свои деньги!
Вместо заключения
Мы обратились с блиц-опросом к одному из авторов статьи. Стоит ли пытаться в ответ «нагнуть» государство за непомерный рост тарифов и девальвацию рубля, обманывая электросчётчики? Есть ли реальная выгода от энергоэффективных бытовых приборов?
Конечно, не стоит.Энергия постоянно совершенствует методы поиска «воришек». К тому же штраф в десятикратном размере суммы «украденного» охладит любой пыл. И самое главное, нередки случаи гибели «Кулибиных», попытавшихся подключиться мимо приборов учёта. Поэтому игра не стоит свеч.
Сам покупаю только электроприборы с высоким классом (ближе к «А»). Электроэнергия дешеветь не будет. Поэтому это выгодные вложения.
Александр Мальков
Остались вопросы? Задавайте их в комментариях.
Ванная своими руками – ТаВанная.ру Что такое экономитель энергии Ящик для экономии электроэнергии или Эконор: принцип действия устройства и электрическая схема – Ванная своими руками
Экономитель энергии Эконор или энергосберегающий ящик – последнее изобретение, которого является экономия электроэнергии.
Давайте разберемся так ли это. Электроэнергия является движущей силой прогрессивных технологий и жизнедеятельности человека. На ее производство затрачиваются огромные средства, а ее удорожание принимает масштабный характер.Поэтому экономия электроэнергии, связанная с повышением цены на нее, требует поиска новых путей решения. Одно из действенных направлений этого вопроса является экономитель электроэнергии.
Содержание статьи
- 1 Потребление энергии
- 2 За счет чего можно сэкономить электроэнергию
- 3 Что представляет собой энергосберегающий
- 3.1 Простота использования
- 4 Отзывы с другим связью на приобретение
- 5 Заключение
Потребление энергии
Электроэнергия является использованием всех технологических процессов.Благодаря ей работают:
- Промышленные предприятия;
- Добывающие и сельскохозяйственные производства;
- Больницы, школы, развлекательные центры;
- Бытовая техника в домах, офисах и многое другое.
В повседневной жизни мы пользуемся новыми применяемыми технологиями, совершенными приборами и аппаратами. Мы не представляем своей жизни без:
- Телевизора;
- Компьютера;
- Стиральной машины;
- Кухонной плиты;
- Микроволновки;
- Холодильника;
- Освещения и многого другого.
Отказаться от всего этого мы не можем, как это наши привычки, необходимость, комфорт, образ жизни. Однако с повышением цены на электроэнергию, обслуживать необходимые нам приборы становиться очень дорого. Поэтому приходиться искать пути экономии, без ущерба своих расходов. Выход из сложившейся ситуации нам предлагает умное научно обоснованное техническое решение. Это прибор экономии электроэнергии для дома и семьи.
За счет чего можно сэкономить электроэнергию
Электрическая схема экономителя энергии эконор
Электроэнергия, поставляемая в сети наших квартир, является общей суммарной составляющей двух типов:
- Активной.
- Реактивной.
В работе всех электроприборов задействована активная энергия. Вторая же тратиться на:
- Создание электрического поля;
- Разогрев проводящих кабелей и проводов;
- Прочие бесполезные цели.
Установленные на входе в любую квартиру, частный дом или офис счетчики, учитывают суммарно эти оба вида энергии. Одна из этих составляющих, вторая, нас не очень устраивает. Почему ученые, на большую основу физики, решили преобразовать часть реактивной в активную электроэнергию.Тем самым, уменьшив общие расходы на их потребление. Эта концепция стала основополагающей для экономителя электроэнергии эконор.
Что представляет собой энергосберегающий
Экономитель разработан немецкими учеными, произведен в Германии и США соответственно под разными названиями:
- Эконор;
- Ящик для экономии электроэнергии.
Комплект поставки устройства эконор
Эти энергосберегающие устройства небольшие гаджеты весом 220 граммов и размерами 12x7x4 сантиметра.
Работают они в температурных диапазонах от минус 25 до плюс 60 градусов, при максимальной температуре 85%. По техническим характеристикам эконор и блок энергосбережения работают в однофазном режиме 90 – 220 В с допустимыми нагрузками 5кВт -19 кВт. Внутреннее устройство эконор и энергосберегающий блок основано на четырех модулей.
- Управления с программным контроллером.
- Молниезащиты.
- Активной фильтрации.
- Корректировки коэффициента мощности.
Эконор и блок экономии электроэнергии абсолютно два одинаковых аналога, которые:
- Работают по единой схеме;
- Нормализуют электрическое поле;
- Сокращают сетевые потери;
- Ликвидируют скачки напряжения;
- Снижают общую нагрузку на электропроводку.
Принцип действия этих устройств запатентован и соответствует международной сертификации ИСО. Они эффективны, легальны, просты, имеют приемлемую стоимость.
youtube.com/embed/nGu5izjgFrc” frameborder=”0″ allowfullscreen=””/>
Простота использования
Прибор энергосберегающий поражает простотой своего использования. Достаточно его только включить в розетку сети так, чтобы он находился в максимально близкой зоне к счетчику. Тогда это устройство полностью охватит всю домашнюю сеть. Прибор начинает работать сразу после включения, а надежность немецкого качества, принесет свои результаты, и окупится полностью через пару месяцев. С ящиком для экономии электроэнергии можно сэкономить при работе:
- Электрочайника, ламп накаливания, тостера, кофеварки – на 30%;
- Газового котла и холодильника – на 40%;
- Телевизора, электроплиты, обогревателя, утюга – на 45%;
- Кондиционера, стиральной машины, компьютер – на 50%.
Таблица экономии энергии от разных типов потребителей
В результате счет за электричество с ящиком для экономии электроэнергии за месяц может показать цифру на 30 -50% ниже обычной.
Отзывы с обратной связью на приобретение
Экономитель электроэнергии в европейских странах используется каждой семьей второй, у нас же он только внедряется в жизни. Чтобы купить этот прибор, для начала нужно узнать о нем обратную связь в виде отзывов потребителей. Это устройство не ограничивает интересов главного поставщика, поэтому не влечет за собой каких-либо наказаний. Прибор не останавливает счетчики и не крутит их назад. Сегодня это устройство становится настоящим хитом продаж в интернете. Его можно устанавливать не только в квартирах и частных домах, но и:
- Офисах;
- Салонах красоты;
- Фитнес центрах;
- Магазинах;
- Кафе;
- Рестораннах;
- Автомастерских и других общественных мест.
- Прибор простой в подключении и не обманывает счетчик.
- С приобретением экономителя абсолютно исчезли перебои сети.
- Легальное устройство, не вызывающее проблем с контролируемыми организациями.
- Прибор эффективно экономить, поэтому сомнения о его эффективности отпадают после месяца работы.
- Окупается за два месяца, после чего бюджет семьи в плюсе.
- Имеет реальную экономию и помогает лучше жить.
- Прибор бережет домашнюю бытовую технику.
- Эффективное устройство приемлемой цены.
- Прибор позволяет экономить деньги за электричество в два раза, без ущемления обыденных привычек.
- Действительно умное приобретение, которое необходимо ценить.
- Прибор реально уникальный, спасающий кошелек от опустошения.
- Маленький, удобный, имеет приятный внешний вид, не издает звуков, не мигает, не раздражает, а просто выполняет свою работу.
- Эффективный, компактный, простой в использовании.
- Напоминает вилку от ноутбука и органично вписывается в дизайн квартиры.
- С ним можно не бояться перепадов напряжения, так как домашняя техника находится под его надежной защитой.
- При покупке экономителя, производитель дает двухлетнюю гарантию, а в его комплект входит подробная инструкция.
- За три месяца пользования прибором можно сэкономить на покупке нового кухонного комбайна.
- Прибор заслуживает внимания и увеличивает срок службы бытовых приборов в квартире.
Заключение
Как любые сверхпопулярные новинки, экономители электроэнергии быстро обзавелись подделками. Большинство реакций на них, связаны именно с этим фактором. Отличить развод очень тяжело, поэтому покупать энергосберегающие приборы необходимо у проверенных фирм и поставщиков.Обращайтесь к официальным представителям за покупкой энергосберегателя, получайте гарантию эксплуатации, экономьте на электроэнергии и продлевайте жизнь своим бытовым приборам.
