Обгонные фрезы с верхним подшипником «Arden»
фрезы для ручного фрезера купить – задача не простая. Обратите внимание на производителей с сертифицированной продукцией, конечно цена на фрезы будет на порядок выше, чем у дешевых аналогов. Но покупка такой оснастки обеспечит качество и в будущем сэкономит на покупке нового инструмента.
” /> Обгонные фрезы с верхним подшипником «Arden»Хорошие фрезы для ручного фрезера купить – задача не простая. Обратите внимание на производителей с сертифицированной продукцией, конечно цена на фрезы будет на порядок выше, чем у дешевых аналогов. Но покупка такой оснастки обеспечит качество и в будущем сэкономит на покупке нового инструмента.
Обгонные фрезы с верхним подшипником «Arden». Конструкция фрезы состоит из подшипника на хвостовике и двух режущих элементов. Ножи припаяны с помощью триметаллического припоя «серебро-медь-серебро», это отличительная особенность профессионального инструмента. Такая пайка обеспечивает плотное соединение стального корпуса и ножей из твердосплавного материала. Так же за счет такого сочетания материалов пайки обеспечивается амортизирующий эффект для защиты режущих граней при фрезеровании. Режущие элементы затачиваются с помощью микронной шлифовки и при этом сохраняют прочность режущей кромки. Материал изготовления ножей – твердосплавный материал позволяет проводить перезаточку, сохраняя при этом первоначальные характеристики инструмента. Геометрическая конструкция фрезы сводит к минимуму уменьшение диаметра при переточке. Фреза и подшипник одинакового диаметра, это позволяет обрабатывать материал «заподлицо» с заготовкой. Наличие верхнего подшипника в конструкции обеспечивает хороший обзор и доступ к обрабатываемой детали.
Твердосплавная напайка из микрозернистого сплава имеет большой ресурс работы, на 70% выше чем у аналогов. Концевая обгонная фреза используется для работ по мягкому и твердому дереву, ДСП, МДФ, фанере.
Фрезы обгонные с верхним подшипником предназначены для криволинейной обработки материала и фрезеровке по копиру(шаблону). Данная линейка фрез позволяет проводить работы, как по плоскости, так и с торца заготовки.
Длинная серия фрез представлена увеличенной рабочей длиной от 31,7-50,8мм. Это позволяет работать с заготовками большей толщины и с использование шаблона.
При установке фрезы в цангу она становится под прямым углом к опорному столу и при работе образует перпендикулярный торец высокого качества. Точно рассчитанная геометрическая конструкция ножей обрабатывает заготовку с идеальной точностью.
Обгонные фрезы с верхним подшипником применяют для:
•снятия свесов
•прифуговки панелей
•работе по шаблону
Совет: Один из неприятных недостатков ручного фрезера – трудно обрабатывать широкие доски. Приходится долго возиться при создании декоративных багетов, молдингов и карнизов. Такие изделия легко изготовить на фрезерном станке, к которому не всегда есть доступ. Но, выйти из этой ситуации можно легко и без лишних затрат. Ручной фрезер может работать не только в обычном, но и в перевернутом состоянии. Сделайте специальный столик с отверстием для крепления инструмента и фрезы. Такое приспособление делается из куска доски или ОСП. Дополнительно можно прикрепить упорную линейку для удобства. Это незатейливое приспособление значительно расширит диапазон выполняемых работ, позволит получить более высокое качество изделий и повысит производительность.
Хорошие фрезы для ручного фрезера купить – задача не простая. Обратите внимание на производителей с сертифицированной продукцией, конечно цена на фрезы будет на порядок выше, чем у дешевых аналогов. Но покупка такой оснастки обеспечит качество и в будущем сэкономит на покупке нового инструмента.
Другие записи
Скидка на фрезы ARDEN -10%Акция на фрезы ARDEN действует с 20 мая по 27 мая 2020 года. В акции участвуют все модели которые есть в наличие. Количество товара ограниченно.
Подробнее Удлинитель для фрезУдлинитель для фрез millcut. диаметр цанги 8мм., диаметр хвостовиков 702208 оснащен 12мм., 702808 хвостовик 8мм. Общая длина удлинителя фрезы по дереву – 100мм.
Заполните данные для заказа
Запросить стоимость товараЗаполните данные для запроса цены
CMT 906.191.11 Фреза обгонная (нижн. подш.) S8 D19x25,4
Фреза обгонная (нижн. подш.) S=8 D=19×25,4 CMT 906.191.11
Описание:
Эти обгонные фрезы с коаксиально расположенными лезвиями с отрицательным наклоном отличаются от стандартных обгонных фрез большим диаметром, и как следствие большей стабильностью в работе.
Достоинством этих фрез также является идеальный край при высокой скорости работы.
Предупреждаем: пыль и опилки ламинированных материалов могут причинить вред Вашему здоровью. Всегда одевайте дыхательную маску и очки при работе.
Технические характеристики:
в мм:
D 19
l 25,4
S 8
Производство CMT (Италия).
«CMT Utensili SpA» (СМТ) производит высококачественный режущий инструмент и оснастку для обработки древесины, деревосодержащих ДСП, МДФ, ОСБ, пластика, алюминия – фрезы, сверла, дисковые пилы, сменные ножи и пр. История CMT началась в 1962 году в Италии, сегодня это крупный производственный центр с подразделениями в Италии, Испании и США. Более 40 лет СМТ инвестирует в самое современное оборудование с ЧПУ, инженерно-конструкторские разработки, опыт персонала. Инструменты СМТ легко узнать благодаря фирменному оранжевому покрытию CMT ORANGE TOOLS, в продукции используются лучшие материалы: сталь von Moos Stahl AG (Швейцария), твёрдый сплав CERATIZIT (Люксембург), покрытия Du Pont.
Рекомендация “Арсенал Мастера”:
Рекомендуем к покупке, доставим по всей России.
Как купить: нажмите кнопку “добавить в корзину”. В корзине нажмите “оформить заказ” и заполните Ваши контактные данные, Ваш вариант оплаты и доставки. В течение рабочего дня после получения Вашего заказа, Вам позвонит менеджер “Арсенал Мастера”, утвердит и согласует все детали исполнения заказа. Также Вы можете оформить заказ по телефону 8-800-7000-462 (звонок по России бесплатный) или по емайл [email protected]
Посмотреть Обгонные фрезы для повышеной нагрузки серии 906
Посмотреть Обгонные фрезы для снятия свесов серии 906
Доступны для заказа:
706.191.11 806.191.11 906.191.11 791.004.00 541.550.00 990.058.00 906.691.11 806.691.11 791.004.00 541.550.00 990.058.00 906.692.11 806.692.11 791.004.00 541.550.00 990.058.00 906.690.11 806.690.11
Видео:
CMT Фреза концевая обгонная с нижним подшипником D=19,0 I=25,4 S=12,0 L=86,5
Описание
Обгонные фрезы нижним подшипником, с аксиально расположенными лезвиями, созданы для чистовой, без сколов обработки торцов деталей. Наклонное спиралевидное лезвие аккуратно срезает волокна дерева, прижимая ворс к заготовке. Данные фрезы могут использоваться для фугования торцов заготовок (при установке фрезера в фрезерный стол).

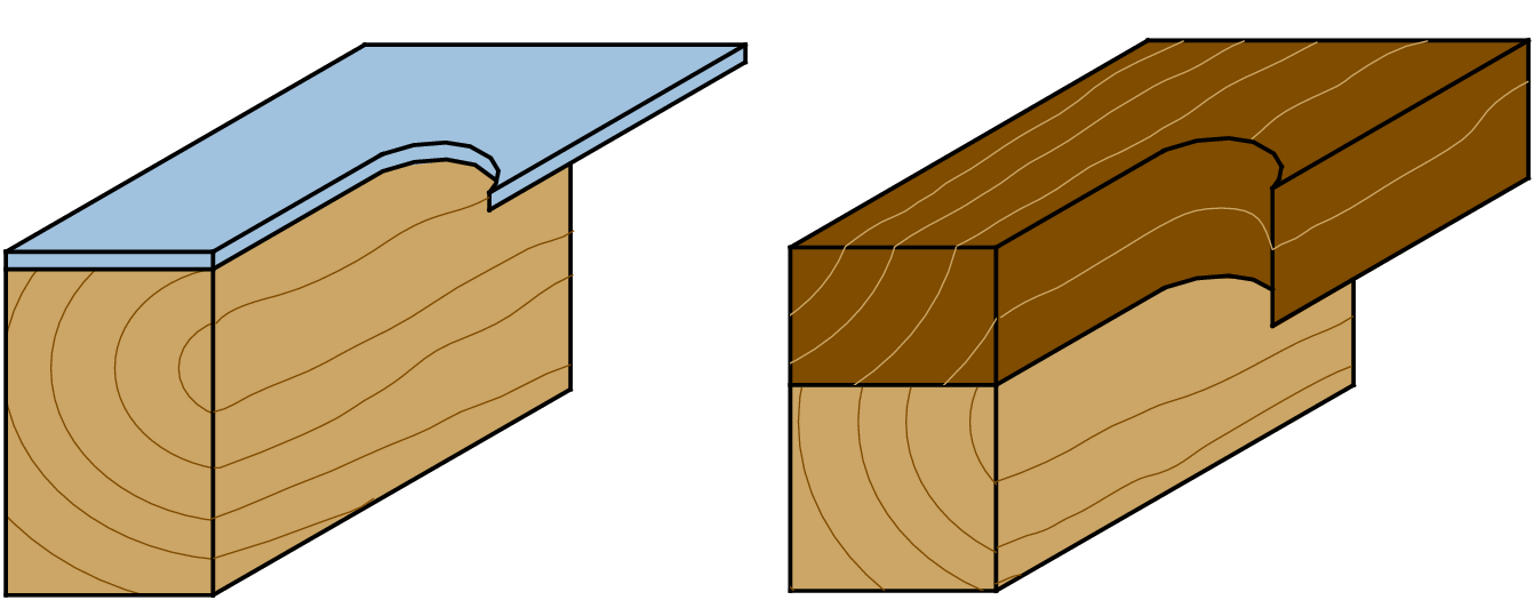

С помощью этих фрез можно срезать свесы пластика или шпона после наклейки, обгонять детали по шаблону, выполнять чистовую обработку торцов деталей. Достоинством этих фрез также является идеальный край при высокой скорости работы.
Особенности: Наилучший результат при работе с этими фрезами достигается при работе на фрезерном столе. Работать по шаблону также удобнее во фрезерном столе – в этом случае подшипник расположен сверху и шаблон можно устанавливать на деталь. Предупреждаем: пыль и опилки ламинированных материалов могут причинить вред Вашему здоровью. Всегда одевайте респиратор и защитные очки при работе.
Оборудование: ручной фрезер, фрезерный стол.
Материалы: мягкое и твердое дерево, шпон, ламинат, фанера, ДСП, ЛДСП, МДФ.
Заточка: с масляным охлаждением и полировкой задней грани; толщина напайки рассчитана на 5 переточек.
Фрезы изготовлены на роботизированном оборудовании. Гарантия качества.
Производитель
CMT Utensili SpA (Италия)
Производитель твердого сплава
CERATIZIT (Люксембург)
Характеристики
Длина | 86,5 мм |
Диаметр | 19 мм |
Количество зубьев | 2 |
Рабочая длина | 25,4 мм |
Посадочный диаметр (S) | 12 мм |
Фреза обгонная двунаправленный рез (верх. + нижн. подш.) Z=2 D=18.8×31.75×82 S=8 ARDEN 151801C
Предоставляя свои персональные данные Пользователь даёт согласие на обработку, хранение и использование своих персональных данных на основании ФЗ № 152-ФЗ «О персональных данных» от 27.07.2006 г. в следующих целях:
- Осуществление клиентской поддержки
- Получения Пользователем информации о маркетинговых событиях
- Проведения аудита и прочих внутренних исследований с целью повышения качества предоставляемых услуг.
Под персональными данными подразумевается любая информация личного характера, позволяющая установить личность Пользователя/Покупателя такая как:
- Фамилия, Имя, Отчество
- Дата рождения
- Контактный телефон
- Адрес электронной почты
- Почтовый адрес
Персональные данные Пользователей хранятся исключительно на электронных носителях и обрабатываются с использованием автоматизированных систем, за исключением случаев, когда неавтоматизированная обработка персональных данных необходима в связи с исполнением требований законодательства.
Компания обязуется не передавать полученные персональные данные третьим лицам, за исключением следующих случаев:
- По запросам уполномоченных органов государственной власти РФ только по основаниям и в порядке, установленным законодательством РФ
- Стратегическим партнерам, которые работают с Компанией для предоставления продуктов и услуг, или тем из них, которые помогают Компании реализовывать продукты и услуги потребителям. Мы предоставляем третьим лицам минимальный объем персональных данных, необходимый только для оказания требуемой услуги или проведения необходимой транзакции.
Компания оставляет за собой право вносить изменения в одностороннем порядке в настоящие правила, при условии, что изменения не противоречат действующему законодательству РФ. Изменения условий настоящих правил вступают в силу после их публикации на Сайте.
Обгонная фреза DIMAR – Блоги Mastergrad
В это раз хочется поговорить о фрезах. Точнее об одной интересной обгонной фрезе, со сменными ножами и двумя подшипниками, марки DIMAR.
Фреза промышленного качества, поставляется в пластмассовой коробке. Для транспортировки законсервирована в силикон, который с легкостью удаляется и не оставляет следов. Под силиконом фреза обильна смазана маслом что добавляет фрезе еще одну ступень защиты при транспортировке и хранении.
В комплекте с фрезой идет достаточно интересный ключ, который на первый взгляд показался хиленькими. При детальном рассмотрении и использовании ключ оказался, во-первых, очень удобным во-вторых прочным, сколько не старался сломать пластмассовый флажок, так мне это и не удалось? Кстати на пластмассовом флажке надпись SWISS, что вероятнее всего говорит о его швейцарском происхождении. Даже если его удастся сломать ключ полностью функционален, так как в отверстие на флажке виднеется сталь, ключ Г-образный, а флажок служит лишь для удобства эксплуатации. Ключом откручиваются винты крепления твердосплавных ножей, тип шлица Torx, T15. Кстати винты крепления ножей и сам ключ выполнены из одной стали что продлевает срок службы ключа, а точнее его шлицов.
Фреза имеет верхний и нижний подшипник, что расширяет ее функционал. Одной фрезой можно обрабатывать деталь по шаблону, не меняя оснастки, только меняя расположение шаблона или направление фрезерования.
Итак, перейдем к полной разборки фрезы на составляющие. Верхний подшипник откручивается при помощи шестигранного ключа на 2,5мм. Марка подшипника R4AZ, закрытого типа с обоих сторон, посадка на фрезу осуществляется через защитную ступенчатую шайбу, которая в свою очередь дополнительно защищает подшипник.
Нижний подшипник находиться на хвостовике фрезы и крепиться стопорной шайбой, в свою очередь стопорная шайба крепиться при помощи болта с внутренним шестигранником. Подшипник узкий, высокоскоростной, с одной стороны упирается в ступеньку на фрезе, со с второй поджимается конусом стопорной шайбы.
На хвостовике имеются надписи указывающие:
— каталожный номер фрезы 1019579
— диаметр и длину режущей части 19х50
— максимальные обороты в 28000 об/мин
— обозначение твердосплава HW MAN
Ну и ограничительную метку для установки в цанговый патрон
Ну и на самое вкусное остались сменные ножи. Ножа в фрезе два и крепятся они при помощи трех винтов каждый. Винты для крепления выполнены с канавкой у основания, что предотвращает самопроизвольное откручивание и издает характерный звук при откручивании ключом. Ножи выполнены из твердосплавной стали марки HW MAN и имеют заточку со всех четырех сторон. Заточку имеют очень острую в чем убедился на своем опыте, следовательно, при замене необходимо соблюдать технику безопасности ну и элементарную аккуратность. Так как ножи имеют двухстороннюю заточку ресурс до перетачивания или замены увеличивается в два раза, что существенно сэкономит время и денежные знаки.
Посадочные места под ножи имеют дополнительное фрезерование в двух плоскостях что дает идеальное прилегание плоскости ножа к плоскости фрезы.
Несколько фото полностью разобранной фрезы, ну и полностью собранной и готовой к работе.
Что хочется сказать в итоге. Фреза Dimar промышленного качества, с большим ресурсом и продуманностью конструктива в мелочах. Детали и элементы фрезы выполнены из высококачественных материалов и элементов. Все элементы съемные и легко заменяемые, что делает ремонтопригодность фрезы максимальной. Ну и два подшипника, верхний и нижний, расширяют функционал фрезы и увеличивает скорость и комфорт работы.Буду рад если кому-то понадобился или оказался полезным мой обзор. Пусть ваш инструмент служит вам долго и приносит только положительные эмоции!
классификация, конструкции, типы, как выбрать
Обработка изготавливаемых деталей фрезером – представляет множество возможностей. Детали с необходимыми пазами, канавками различной формы необходимы для качественной отделки. Операции по работе ручным оборудованием по дереву выполняются специальным инструментом — фрезами. Каждый тип действий предусматривает отдельную разновидность используемой оснастки.
Фреза по деревуКлассификация и виды фрез для обработки древесины
Электроинструмент для работы с пиломатериалами – фрезер ручного типа. Поверхности деталей, изготовленных из древесины подвержены выполнению работ при помощи специальных приспособлений. Изготовка изделий, требующих наличие необходимых пазов, выемок и углублений подразумевает использование фрезера по дереву. Перед началом, нужно приобрести оснастку, предназначенную для конкретных целей согласно конфигурации изделия.
Выбор инструмента, обрабатывающего дерево происходит согласно спецификации поделок. Профессионалы имеют достаточный опыт и навыки, чтобы использовать нужное оборудование. Фреза по дереву имеет множество назначений:
- При кромочной обработке используется, чтобы соединить заготовки путем сращивания пазов.
- Изготовка выемок для использования, установки навесных петель, других приспособлений.
- Изготовление декора – в данном случае используется резак изготовки рисунка или при процессах по дереву со сложной конфигурацией.
Инструмент сильно различается типом конфигураций, назначению. До начала производимых действий с деревом, необходимо определить тип и виды, используемых для заготовок. Единица измерения хвостика исчисляется в миллиметрах либо дюймах, в зависимости от типа используемого фрезера. Распространенными вариантами являются виды фрез диаметром от 6 до 12 мм. Стоит сконцентрировать внимание, что использование дюймовой цанги и миллиметрового хвостика недопустимо, так как это может вызвать поломку оборудования, либо травматизму.
Разнообразие фрез по дереву
Производителями комплектов предусматривается различные модификации. На строительном рынке имеется большой выбор видов фрез ручного фрезера, в зависимости от назначения и используемого при изготовлении материала. Оснастка ручного устройства может быть использована для обработки пластика и металла, но наибольшее распространение получила в обработке древесины. Основные разновидности по работе с древесиной.
- Изготовление пазов, формирование углублений производится торцевыми типами фрез.
- Пазовые, используемая цилиндрическая фреза по дереву обрабатывает необходимый паз прямоугольной формы.
- Фасонные оснастки по дереву используются в фигурных углублениях, кромках, позволяют придать уникальности изделию.
- Кромочные изготовлены в конструкции с подшипником, что позволяет изготовить изделие по шаблону.
Важно помнить, что наличие подшипника в ручной фрезе подразумевает его техническое обслуживание. Необходимо смазывать вращающийся элемент тонким слоем, данное действие выполняется по желанию продолжительного срока службы инструмента.
Концевые фрезы
Концевая фреза по дереву
Концевые приборы в конструкции и внешнему виду схожи с обычным сверлом. Отличительной чертой является отсутствие конусной части на конце фрезы. На торцевой части, расположенной к боковым сторонам под углом 90 градусов изготовлены зубья резки. Конструктивная особенность позволяет выполнять различные операции. К основным видам производимых работ относятся:
- Изготовка изделий с пазами определенной глубины, сквозных отверстий.
- Раскрой изделий.
- Сверление, либо обработка кромок детали.
Основными функциями ручного фрезера концевого типа фрез предусмотрено получение в детали пазов замков и петель, устанавливаемых в дверях. Комплект отличается многофункциональностью, с помощью подготовленного оборудования и грамотного подхода можно выполнить множество интересных элементов.
Кромочные фрезы по дереву
Разнообразие кромочных фрез
Кромочные приборы применяют для изготовления разнообразного вида кромок и выемок. Изделия из древесины поддаются обработке ручным фрезером с кромочными фрезами полной обработке. Кромочный вид наиболее распространен в использовании и имеет множество модификаций:
- Профильные наборы обрабатывают детали таким образом, чтобы придать необходимую форму краям.
- Калевочными имеется возможность округлить на четверть окружности край детали.
- Конусные снимают фаску, угол которой зачастую составляет 45 градусов.
- Дисковые служат для изготовления фасок в деталях, делая возможным последующие соединения.
- Фальцевые обрабатывают деталь с кромки, оставляя четверть от высоты.
- Галтельные необходимы для изготовки желобки, которая выведена в четверть окружности.
Кромочные фрезы по дереву, используемые для ручного фрезера зачастую оснащены подшипником, функции которого ограничить глубину необходимой обработки. Вылет регулировки площади обработки производится регулировкой на самом инструменте. Выполнение обработки массивных деталей требует множество попыток. Ручным фрезером производится работа по дереву в несколько этапов, пока не начнет действовать упорный подшипник.
Пазовые фрезы по дереву
Пазовые фрезы по дереву и их размеры
Основное предназначение вида пазовых по дереву – изготовка пазов с помощью ручного электроинструмента. Разновидностей приспособлений достаточно, пазовая фреза, позволяет выполнять действия по дереву ручным фрезером. Основные виды пазовых фрез:
- Спиральные, напоминающие сверло, сформированы с винтовой кромкой внешнего типа. Дают возможность изготавливать детали с выемками и пазами с прямым углом.
- Галтельные – выполнены с закругленным наконечником.
- Конические зачастую используют для действий с плоскостями.
- Фасонные позволяют изготавливать углубления необходимой структуры.
- «Т» образные, фрезы «Ласточкин хвост».
- Комбинированные применяются при стыковке деревянных деталей большого размера.
Большинство видов выполнены в монолитном формате, реже встречаются оснастки из твердосплавного металла.
Копировальные фрезы
Наименее распространенным типом приспособлений при выполнении задач по обработке дерева инструментом ручного типа являются копировальные фрезы. Отличительными особенностями являются многочисленная разновидность режущих элементов, различное расположение упорных подшипников и небольшие размеры. Фрезерная головка, для ремесла по дереву устроена в форме дуги. Углубление в деталь зависит от угла обработки.
Использование инструмента по шаблону позволяет добиться необходимого результата при работах с деревянными заготовками. Использовать ручной фрезер необходимо с точностью и осторожностью, несоблюдение требований может привести к порче детали или электрического оборудования.
Конструкции фрез и их влияние на технологию производства фрезерных операций
Рассматриваемые инструменты подразделены на несколько основных категорий, классифицируется по типу и назначению. Они выполняют свои функции не только под осевой нагрузкой, имеют возможность перемещения во время работы, за счёт наличия боковых кромок. Режущие кромки, точнее их количество, напрямую зависит на качество выполняемых действий ручным фрезером.
Используемый инструмент, предназначенный для обработки принято считать ручной фрезер. Существуют средства исполнения корончатого типа, они позволяют выполнять работы обыкновенной дрелью. В таком случае, фрезерная головка, применяемая по дереву, выполняет роль обработки кромок, изготовления простых отверстий.
- Нож для фрезы по дереву
- Фрезерная головка
Оформление и изготовка изделий с пазами необходимой глубины, размеров осуществляется с помощью торцевых фрез. Ножи, используемые для фрезы по дереву подвергаются немалым нагрузкам. Предотвращение излишней обработки сказывается, за счет использования подшипников. Торцевые фрезы для ручного фрезера позволяют создавать соединения деревянных конструкций посредством системы шип/паз.
Чтобы изготовить на дереве необходимое отверстие, понадобится борфреза. В большинстве случаев такой инструмент используется при промежуточной обработки. Шарошки позволяют «раскрыть» отверстие на необходимую глубину, после производятся дальнейшие действия.
Типы конструкции фрез
Существует множество конструкций и разновидностей оснастки к ручному деревообрабатывающему станку. При выборе инструмента стоит обратить внимание на предназначение, устройство оборудования. Форма заточки фрез может быть двух видов – винтовая и прямая. Использование прямой формы заточки может привести к быстрой порче оборудования, а конечное изделие может получится имея выбоины и заусенцы.
Для работ по дереву ручным фрезером наиболее лучшим вариантом становится использование инструмента винтовой линией расположения зубьев. Единственным минусом является невозможная заточка подручными средствами, чтобы произвести возврат былой остроты, необходимо воспользоваться специальным оборудованием. Используя фрезы, для работ ручным фрезером по дереву следует обратить внимание на угол заточки. Деревянная поверхность наилучшим способом подвергается обработке инструментом, угол заточки которого составляет не более 90 градусов. Конструкцией предусмотрен эффективный вывод стружки, тем самым достигается максимальное действие инструмента.
- Конструкция электрофрезера
- Схема сборки фрезерного станка
Сборные
Наиболее распространенный вид на рынке – сборные. Состоит из болванки, наваренными поверх кромками. Простое изготовление делает их наиболее привлекательных для изготовителя. Относительно невысокая цена позволяет не тратить время на заточку, а просто заменять на новую при потере остроты.
Со сменными режущими кромками
Фрезы со сменными кромками. Имеют сменные режущие кромки, когда происходит потеря остроты ножа с одной стороны, возможно перевернуть инструмент, далее продолжать работу.
Монолитные
Фрезы монолитного типа имеют в основании режущие кромки. Отличаются повышенной прочностью, однако после не продолжительной работы и последующей заточки деталь быстро теряет режущие свойства.
Типы лезвий фрез
Используемые при изготовлении материалы для фрез по дереву отличаются некоторыми характеристиками. Первый тип материала – быстрорежущая сталь. Товары, которые изготавливаются из данного материала, маркируются символами HSS. Ручным инструментом, использование оснастки такого типа, будет легко обработать мягкую древесину. Благодаря заостренным свойствам, скорость работы увеличивается в отношении к твердотельной фрезе.
Режущая часть может быть изготовлена из твердосплавных металлов. Такие изделия обозначены HM, преимущественно используются при обработке твердых пород древесины. Отличительной особенностью является прочность и стойкость к повышенным температурам. Качественно обработать мягкие породы дерева такой фрезой будет затруднительно, так как частота выполненных действий заметно отличается от быстрорежущих материалов.
Функциональные наборы фрез
Зачастую можно встретить в продаже функциональные наборы, которые состоят из двух или более элементов. В данный набор входят приспособления и насадки для фрезера по дереву. Основное предназначение таких наборов – обработка двух или более деталей для получения однотипных соединений. Например, существует набор из 2-х фрез, одна из которых формирует кромку внутри изделия, а вторая позволяет сделать пазовую часть.
Существуют универсальные варианты, которые благодаря конструкции могут использоваться в различных целях. Разборная часть предполагает замену ножей для фрезы, после чего производятся работы с деревом.
Стоит отметить, что наличие стола для хранения всех видов оснастки к оборудованию сократит время на производимые действия, а также существует возможность соорудить подобие фрезерного станка. Установив на стол подвижные упоры, мастер расширяет круг возможностей инструмента для работ по дереву.
Сферы применения
Использование любого типа оборудования предполагает опасные работы с вращающимися элементами. При работе с деревом необходимо помнить о технике безопасности. Выполнение сложных элементов не производится в один подход, кромки фрезы должны быть заточены для наилучшего результата.
Приступая к выполнению, следует понимать какой тип фрезы необходимо использовать. Высокую распространенность получил инструмент кромочной категории. Данная категория дает возможность производить практически все виды работ по дереву собственноручно. Пазовые или цилиндрические фрезы служат в основном для изготовления углублений в торцах материала.
Как выбирать фрезу по дереву под ручной фрезер
Выбор фрез на рынке стройматериалов очень богат. Ценовой диапазон разнообразен, не всегда возможно определиться, правильно ли делается покупка. Необходимо придерживаться нескольких основных условий для правильного выбора фрезы по дереву.
- Качество. Стоит обратить внимание на внешний вид детали. Изделие должно быть без заусенцев, иметь качественную резьбу, посадочные места.
- Термическая прочность указывается в паспорте, чем выше, тем лучше и надежнее при дальнейшем использовании.
- Материал припоя, а также соединение хвостика с частью, ответственную за резку.
Качество пайки изделия играет немаловажную роль при действиях с пиломатериалом. Тогда, когда выполняются работы с твердыми породами дерева, необходим определенный запас прочности инструмента. Припой делится на виды и марки, при покупке необходимо обратить внимание на его качество во фрезе. Желательно обращать внимание на инструмент, марка припоя которого не ниже ПСр 37.5. Чем выше цифра – тем лучше показатели надежности, качества детали. Марка обозначается в составе количеством меди и серебра. При соединении способом сварки, использование фрезера становится небезопасным и бессмысленным.
Монолитные фрезы необходимо проверять перед использованием. Качество металла определяется надпилом. Если появились заметные царапины или трещины, значит стоит отложить данный инструмент. Оптимальная твердость металла от 58 единиц. Качество выполняемых работ ручным фрезером напрямую зависит от наличия приспособлений и комплектов.
Подбор необходимого инструмента правильный путь к хорошему результату при работе с деревом. Фреза, изготовленная для фрезера по дереву должна отвечать всем стандартам и быть качественно изготовленной. Существует множество наборов, которые предназначены для работ по дереву. Качественный комплект гарантирует не только выполненные поставленные задачи, но и безопасную работу.
Фрезы по дереву – назначение, классификация, советы по выбору фрез
Приобретая ручной фрезер для своей домашней мастерской, счастливый обладатель такой обновки получает в свое распоряжение очень функциональный инструмент, который способен вывести обработку деревянных деталей на совершенно иной уровень качества. Ни один другой «представитель» деревообрабатывающий техники бытового класса не имеет столь широких возможностей. В умелых руках ручной фрезер полностью оправдывает название универсального, многофункционального инструмента, открывающего широчайшие горизонты творчества.
Фрезы по деревуНо действительно многофункциональным этот инструмент станет только в том случае, если к нему приобретена необходимая оснастка. И в первую очередь это, конечно – фрезы по дереву. Они представлены в продаже в очень широком разнообразии, и начинающему мастеру необходимо научиться ориентироваться в нем и выбирать нужную фрезу для того или иного вида работ.
Сразу оговоримся: рассказать обо всех типах фрез в масштабе одной публикации – попросту невозможно. Да, наверное, и не нужно, так как с приходом опыта работы у постоянно совершенствующегося мастера сложится полное понимание в этом вопросе. Так что предлагаемая вниманию публикация – только лишь для «старта» на этом поприще.
Общие сведения о фрезахФреза – это главный сменный элемент оснастки любого фрезера. По сути – она и является тем режущим инструментом, которым осуществляется обработка деревянной детали. Именно от качества фрезы в большей мере зависит и качество получаемого в итоге изделия.
Принцип строения фрезРазнообразие фрез по их «геометрии», а стало быть и по предназначению – чрезвычайно широкое. Но в любом случае, если рассматривать эти комплектующие именно для ручного фрезера, сохраняется общий принцип их конструкции.
Общее строение фрез по дереву для ручного фрезераПо сути, обязательных основных элементов конструкции — всего два.
Прежде всего, это хвостовик (поз. 1), который зажимается в патроне фрезера и через который, соответственно, передается вращающий момент.
Рабочая область или головка (поз. 2) – та в которой расположены лезвия (ножи, резаки — их по-разному называют в различных источниках). Режущая кромка может быть прямой или же иметь весьма замысловатую конфигурацию, что и предопределяет возможности конкретной фрезы.
Про разнообразие конфигураций режущих головок фрез в основном-то и пойдет речь ниже – это основной критерий выбора.
Наконец, на фрезе могут быть дополнительные элементы (на данной иллюстрации это опорный подшипник — поз. 3), или упрощающие выполнение фрезеровальных работ, или расширяющие возможности фрезы. Например, подшипники очень помогают при изготовлении или обработке деревянных деталей по имеющимся шаблонам – получается в буквальном смысле слова копирование контуров. Кроме подшипников, это могут быть стопорные муфты, калибровочные втулки или шайбы, винты, позволяющие перебрать разборную фрезу и разместить ее режущие детали в нужной последовательности.
Цены на набор фрез «Bosch»
набор фрез «Bosch»
Хвостовики фрезы характеризуются двумя размерами – диаметром и длиной.
Длина во многом зависит от предназначения фрезы. Но порой случаются ситуации, когда при выборе, например, глубоких пазов, длины становится недостаточно. С аналогичной проблемой можно столкнуться и в том случае, если ручной фрезер устанавливается под специальным фрезерным столом, и толщина столешницы также «съедает» некоторую часть длины хвостовика.
Ручные фрезеры очень часто встраиваться в специальные фрезеровальные столы (готовые или самодельные). В любом случае этим может несколько снижаться свободный вертикальный проход фрезы, и для выборки глубоких пазов зачастую требуется оснастка с удлиненным хвостовиком.Это один из моментов, которые следует держать в уме при выборе
Второй параметр хвостовика – это его диаметр. Естественно, он подбирается по патрону имеющегося или приобретаемого фрезера.
Здесь есть важный нюанс. Дело в том, что в продаже могут встретиться как сам инструмент, так и фрезы дюймового и метрического стандарта. Например, в метрическом исчислении это может быть 6; 8; или 12 мм. В дюймовом же приняты два размера ¼ и ½ дюйма. Если перевести это в миллиметры, то получается 6,35 и 12,7. Вроде бы совсем рядышком…
Но именно, что «вроде бы». На фрезерах устанавливается цанговый патрон, который, в отличие, например, от патрона дрели, не терпит «вольностей» с диаметрами. И фреза с полудюймовым хвостовиком способна намертво заклиниться в 12-мм патроне, да так, что придется прибегать каким-то крайним мерам. И наоборот – 12 мм фреза может фиксироваться в патроне на ½ дюйма ненадежно, что крайне опасно, так как есть вероятность получить очень серьёзную травму.
Диаметр хвостовика может быть метрического или дюймового стандарта. Несмотря на, казалось бы, незначительную разницу в пересчете на миллиметры, они не являются взаимозаменяемыми!Разница между диаметром 6 мм и ¼ дюйма – не столь значительна. Но и в этом случае лучше все же не рисковать, а приобретать то, что прописано в паспорте фрезера.
Не стоит поддаваться на уговоры продавцов – мол, все так делают, и ничего страшного, «приляжется» и т. п. При таком попустительстве имеется вероятность просто угробить свой инструмент, если не случится худшего.
Как быть, если требуется или более длинный хвостовик, или фреза определенной конфигурации, но под цангу другого диаметра, а в ассортименте магазина таковых нет? Иногда в этом плане помогают переходники-удлинители. Они сами имеют хвостовик определенного размера, а на конце – цанговый патрон. Так что можно приобрести подобную оснастку для разных переходов диаметров, которая при необходимости выручит в обоих случаях.
С помощью удлинителя или переходника можно решить проблему и недостаточной длины хвостовика, и несоответствия его диаметра цанговому патрону фрезера.Но, безусловно, еще при выборе ручного фрезера рекомендуется заранее сложить представление о том, какие работы предполагается им выполнять, какая оснастка в связи с этим должна преимущественно использоваться. Злоупотреблять дополнительным переходниками не следует – это всегда лишнее «слабое звено», нежелательное на больших скоростях и высокой нагрузке.
Различия по принципу строения режущей частиВыбор ручного фрезера – задача ответственная!
Если решено обзавестись этим очень полезным электроинструментом, чтобы самостоятельно или под чьим-то руководством освоить технологию фрезерной обработки деревянных деталей, следует хотя бы в общих чертах представлять устройство ручного фрезера и критерии его оценки при покупке. Подробнее об этих вопросах читайте в специальной публикации нашего портала «Какой ручной фрезер по дереву выбрать».
Даже если пока отставить в сторону конфигурацию режущей головки, можно заметить возможные отличия по самому принципу конструкции.
Цены на набор фрез «FIT»
набор фрез «FIT»
- Наиболее распространенными являются сборные фрезы. Суть их конструкции заключается в том, что в процессе производства вначале изготавливается болванка фрезы с хвостовиком. А затем в нужных местах к ней крепятся металлические режущие кромки. Соединение производится по технологии пайки с использованием специальных тугоплавких припоев.
Такая технология хорошо освоена, и поэтому подобные фрезы встречаются чаще всего. Правда, иногда именно узел паяного соединения становится «слабым звеном» — это случается на недорогих моделях или на фрезах и вовсе не известного происхождения. За качество пайки кромок у моделей ведущих брендов обычно переживать не приходится.
- В последнее время набирают популярность фрезы со сменными лезвиями. Режущая кромка у них крепится на болванке одним или несколькими винтами.
Такие лезвия при необходимости несложно демонтировать, чтобы выполнить заточку или сменить на новые. Стоимость новых, безусловно, в любом случае будет ниже стоимости целой фрезы аналогичного качества. Но до полной замены еще, как говорится, «дожить надо». Дело в том, что такие лезвия, как правило, имеют двухстороннюю заточку, а некоторые (как, например, показано на иллюстрации выше в левом ее фрагменте) — даже четырёхстороннюю. То есть если режущие кромки притупились, можно пока не тратить время на их заточку, а просто, сняв крепежные винты, перевернуть лезвия другой стороной наружу и продолжать работу.
Безусловно, стоимость подобных фрез довольно большая, но это вполне оправдывается удобством и длительным сроком их эксплуатации. Поэтому все большее количество мастеров профессионального класса переходит именно на такую оснастку.
- Третий тип – это монолитные фрезы. У них режущая кромка сформирована отточенными выступами на самой болванке, примерно так, как это делается на обычных сверлах.
У таких фрез практически полностью исключается вероятность отрыва режущей кромки от «тела», что, конечно, является неоспоримым достоинством. Однако, такие лезвия сложнее затачивать, а кроме того, по мере заточки их геометрия постепенно изменяется, что сокращает срок эксплуатации. И приходится выбрасывать всю фрезу полностью.
- Отдельно можно выделить насадные (или наборные) фрезы. У них режущие детали не соединяются намертво с хвостовиком – предоставляется возможность их снять и установить в необходимой последовательности, с чередованием разделительных шайб, муфт или подшипников. Тем самым изменяется и «геометрия» обработки деревянной детали или количество и взаимное расположение одновременно выбираемых пазов.
Впрочем, это уже в большей степени оснастка для мастеров-профессионалов. Новичку же будет благоразумнее начинать освоение технологии фрезерования с обычных наиболее распространённых сборных фрез с напаянной режущей кромкой.
Различия по материалу и способу заточки режущей кромкиПри выборе фрез обращают внимание и на материал самой режущей кромки. Здесь можно встретить два основных варианта.
- Лезвия из быстрорежущей стали, обычно обозначаются аббревиатурой HSS (от английского «High Speed Steel» – дословно «высоко-скоростная сталь»). Это – отличное решение для обработки мягких пород дерева. Как уже понятно даже из названия, такие фрезы обычно используются на высоких оборотах фрезера – именно в таких условиях они показывают свои преимущества, давая очень чистую обработку.
Правда, и затупить подобные кромки – много труда не надо. При встрече с твердой средой они быстро перегреваются, утрачивают свои качества и требуют правки.
- Если же предстоит обрабатывать древесину твердых пород или плотные композитные материалы на ее основе, то предпочтение следует отдавать фрезам с твердосплавными напайками. Принятое обозначение такой оснастки – НМ. В качестве материала для кромок чащ всего используется карбид вольфрама, известный своей прочностью. Но это не означает, что такие фрезы – вечные. Нет, и они тупятся, и так же требуют периодической правки. Просто с их помощью вполне можно обрабатывать очень плотную древесину, но уже на более низких оборотах фрезера.
А вот для мягких пород это, пожалуй, и не самый лучший вариант, так как, по идее, идеальной чистоты обработки с ними добиться бывает довольно сложно. Впрочем, во многом это зависит от качества режущих кромок – в этом вопросе тоже немалый разброс. Твердые сплавы могут серьезно различаться зернистостью: чем она меньше — тем качественнее и долговечнее получается режущий инструмент. Так что качество поверхности после прохода НМ-кромками изделий ведущих производителей бывает ничуть не хуже, чем после быстрорежущих. И по сути – такие твердосплавные фрезы являются универсальной оснасткой для любых пород древесины.
На упаковке фрезы обозначено, что режущие кромки – твердосплавные. Кроме того, указана максимально допустимая скорость вращения шпинделя ручного фрезера при работе с такой фрезой.Могут быть различия и по конфигурации режущей кромки относительно оси вращения фрезы.
- По большей части встречаются фрезы, у которых режущий край лезвий расположен вертикально или, если это фигурная фреза, в одной плоскости с осью вращения. То есть в боковой проекции все равно становится вертикальным.
Следует заметить, что такие кромки — наиболее непродуктивные и быстро изнашивающиеся. По сути – они работают на скол тонкого слоя древесины, поэтому вскорости на них появляются зазубрины, которые ухудшают качество обработки деталей.
Но зато такие фрезы обладают сравнительно невысокой стоимостью, и проще других поддаются правке и заточке (до определенных пределов, конечно).
Цены на набор фрез «Зубр»
набор фрез «Зубр»
- Более совершенными являются фрезы, режущие кромки у которых расположены под углом к оси вращения. Они уже по большей части работают именно как ножи, обеспечивают не скол, а аккуратный срез волокон древесины и, соответственно, повышенное качество обработки заготовок.
Такие фрезы, безусловно, стоят дороже, но и «моторесурс» у качественных изделий подобного типа уже значительно больше. То есть требовать заточки или даже полной замены лезвие будет реже.
- Режущая кромка может иметь и спиральную конфигурацию, так, как это обычно делается на обычных сверлах. Но, в отличие от них, рабочей частью фрезы является не только торцевая заточка, но и вся кромка на ее протяжении снизу доверху.
Может иметься разница и по типу заточки режущей кромки – применяется прямая угловая, трапециевидная или радиальная заточки. Но в эти «дебри» новичку пока еще лезть рано, и понимание такого вопроса приходит лишь с достаточным опытом работы по фрезерованию, при выходе на качественно другой уровень мастерства.
Типы фрез по способу обработки материалаПереходим, наконец, к рассмотрению разнообразия фрез, позволяющего подобрать оснастку для тех или иных видов работ с деревянными заготовками.
Концевые фрезыТакие фрезы можно, в принципе, отнести и просто к пазовым, но их выделяют на общем фоне за схожесть с обычным сверлом. По сути, о них только что рассказывалось, когда речь шла об оснастке со спиральным расположением режущих кромок. И иллюстрация, хорошо показывающая строение таких фрез, уже размещена выше.
Концевые фрезы имеют отличающуюся от обычного сверла заточку торцевой части, но это не мешает им хорошо вертикально погружаться в обрабатываемый материал. А отверстие, получаемое с их помощью, получает практически ровное дно.
Пример концевых фрез и их возможностейНо сверление отверстий – это всего лишь одна из функций концевых фрез, обладающих немалой универсальностью. Спиральные кромки обеспечивают качественную выборку материала и при горизонтальном перемещении инструмента. В итоге это позволяет вырезать пазы, например, под установку замков, под пазо-шиповое соединение деталей, выбирать четверти, производить обработку торцов заготовок и т. п.
Одним словом, концевые фрезы в умелых руках становятся вполне многофункциональной оснасткой. Кстати, многие из них нередко применяются, в отсутствие ручного фрезера, и с электрической дрелью – например, при вырезании пазов под замки.
С некоторой долей условности к концевым относят и так называемые бор-фрезы, которые часто именуют шарошками. Это – довольно своеобразная оснастка, резко отличающаяся внешне от других насадок.
Бор-фрезы или шарошкиС помощью шарошечных фрез можно придавать отверстиям или краям вырезанных пазов определенную конфигурацию, проводить их доводку. Используют их и для декоративного оформления плоскостей – для своеобразной «гравировке» по древесине.
Пазовые фрезыФункциональность понятна из названия. Такими фрезами обычно выбираются пазы различного предназначения, как для создания соединительных узлов деталей, так и для, например, декоративного оформления изделий.
Пазы могут выбираться как от края детали к ее середине, так и в любом месте на плоскости – заточка большинства пазовых фрез позволяет проводить вертикальное погружение режущей части в материал (хотя, в отличие от концевых, эта функция не является превалирующей).
Всю многочисленную группу пазовых фрез можно разделить на несколько подгрупп
Пазовые прямые, галтельные и галтельные V-образныеОдна из простейших фрез – пазовая прямая. Нередко в обиходе ее именуют «пальчиковой». По выборке схожа с погружными концевыми фрезами цилиндрической формы. После прохода образует паз установленной ширины с перпендикулярным расположением стенок и дна. Может различаться шириной выбираемого паза и глубиной выборки (длиной рабочей части фрезы). При необходимости ширину паза можно увеличивать дополнительными проходами со смещением инструмента на нужное расстояние. | |
Пазовая галтельная фреза выбирает канавку с округлым дном (галтель). В зависимости от глубины погружения, стенки паза могут представлять собой дугу вплоть до 180 градусов, либо вначале иметь перпендикулярный поверхности участок с последующим закруглением. Фреза часто используется для декоративного оформления изделий. | |
Галтельная V-образная. В отличие от обычной галтельной, имеет заострённый наконечник и выбирает паз с направленным вниз углом, по типу латинской буквы V. По применению схожа с рассмотренной выше. Ширина паза и величина угла в вершине может быть различной. |
Фреза для выборки паза типа «ласточкин хвост» – одного из самых надежных соединений деревянных деталей. | |
Фреза для выборки Т-образного паза, нередко применяемого в том числе и в качестве направляющей для перемещения подвижных деталей. Может также использоваться для вырезки срытых петель для навешивания изделий на стену. | |
Фреза, схожая с предыдущей, но выбирающая скрытый паз трапециевидной формы. |
Эти фрезы представлены в большом разнообразии – они позволяют выбирать разы сложной симметричной формы. Кроме того, ими можно при необходимости проводить и обработку торцевых кромок заготовки.
Очень часто, если эти фрезы используются для декорирования поверхностей, то их пускают в ход после прохода прямой пазовой фрезой. Так как иначе на режущие кромки выпадает слишком высокая нагрузка, приводящая к быстрому выходу из строя.
Образцы распространенных фасонных фазовых фрез показаны в таблице:
Кромочные фрезыЭто – очень многочисленная группа, которую тоже можно с некоторой долей условности разделить на несколько подгрупп. Отличительная черта большинство кромочных фрез – наличие опорных подшипников. Это позволяет производить обработку торцевых сторон заготовок не только с и использованием направляющих фрезерного стола, но и с применением шаблонов, в том числе – сложной криволинейной формы.
Кромочные прямыеФрезы предназначены для получения ровных кромок, перпендикулярных плоскостям заготовки. Опорный подшипник может располагаться снизу или сверху. Диаметр подшипника бывает равным диаметру фрезы, но применяются и другие, большего или меньшего размера, что даже несколько расширяет возможности оснастки, например, для пропорционального увеличения или уменьшения деталей относительно шаблона.
Кромочные калевочныеФрезы позволяют придать торцевым сторонам заготовки выпуклую или, наоборот, вогнутую округлую или волнистую форму различной конфигурации. Широко используются для чистовой обработки заготовок для придания им декоративных качеств. Могут применяться и для созданий сложных художественных орнаментов.
К кромочным калевочным можно отнести и фрезу, скругляющую торец заготовки с обеих сторон за один проход, например, при изготовлении столешницы. В таких фрезах часто предусматривается возможность изменения расстояния между верхней и нижней режущими кромками, расположенными симметрично.
Цены на набор фрез «STAYER»
набор фрез «STAYER»
Предназначены для выборки прямоугольных пазов по торцам заготовки или для вырезания четверти. Если применяется два прохода, то есть с обеих сторон заготовки, то таким образом формируется прямой шип.
Фальцевая кромочная фрезаНередко подобные фрезы комплектуются целым набором опорных подшипников различного диаметра. Это существенно упрощает выборку пазов разной глубины.
Кромочные полустержневыеОбработкой такой фрезой на торце заготовки формируется полукруглый профиль. Но этим ее применение не ограничивается. Например, при ее использовании в совокупности галтельной фрезой можно создать шарнирное соединение деталей. Кроме того. Двойной проход с обеих сторон узкой заготовки позволяет сформировать деревянный стержень.
Кромочные галтельныеФормируют на торце заготовки паз округлой формы (галтель) или скруглённые внутрь фаски. Как уже говорилось, при совместном использовании с полустержневыми фрезами такого же диаметра предоставляют возможность создания шарнирных соединений.
Торцевая галтельная фреза часто комплектуется двумя опорными подшипниками, расположенными сверху и снизу. Так удается избежать перекосов при выборке паза.Кромочные конусные фрезыПонятно из названия, что при вращении фрезы ее режущие кромки описывают конус, а иногда – даже два со встречным или расходящимся углом. Такая обработка часто используется для точной подгонки деталей при их сплачивании в панель большой площади. Может применяться и для формирования фасок или выемок нестандартной формы. Угол наклона лезвий может быть разным.
Кромочные фигурныеЭто – самая многочисленная подгруппа из числа кромочных фрез. Такая оснастка открывает широкие возможности придания торцам заготовок самых разнообразных, в том числе – и довольно замысловатых конфигураций.
Такие фрезы обычно немаленькие по размерам, весьма тяжеловесные, и не любой ручной фрезер «потянет» работу с ними. Они рассчитаны на оборудование профессионального класса мощностью не менее полутора киловатт.
Проводить выборку можно по всей плоскости заготовки, то есть используя всю длину везущей кромки фрезы, либо задействую только определенные участки оснастки. Это еще больше расширяет возможности, поэтому, неверное, подобные фрезы еще часто именуют мультипрофильными.
Разнообразие их – очень широко, и в таблице ниже представлены для примера далеко не все модели.
Комбинированные фрезыПредназначение комбинированных фрез – формирование «замковых» профилей для соединения деревянных деталей. Например, это монтаж рамок при соединении заготовок по углам, или же склеивание щитов из отдельных досок (ламелей) – в этом случае замковые профили нарезаются по все длине торцевой части. Подобный подход позволяет очень точно подогнать детали одна к другой, а также значительно увеличить площадь контакта, что чрезвычайно важно для качественного склеивания.
Некоторые фрезы из этой группы применяются для создания пазо-шиповых разборных соединений, например, для вагонки или шпунтованной доски.
Здесь тоже можно выделить несколько подгрупп.
Пазо-шиповые фрезыПро предназначение говорит уже само название.
Это может быть комплект из двух фрез, каждая их которых «ответственна» за свой участок – одна создает паз на одной стороне доски, вторая – шип на противоположной. Такое использование позволяет обойтись без точной подгонки, так как фрезы в комплекте уже идеально совмещены по «взаимной геометрии».
Комплект из двух фрез, предназначенный для создания пазо-шипового замкового соединения. Удобно, например, быстро заготавливать шпунтованные доски.Другой вариант: наборная, насадная фреза, которая в одном положении будет выбирать паз, а в другом, с установкой двух режущих головок – формировать шип.
А эту фрезу можно «перенабрать» или для нарезки шипов, или для выборки пазов.Еще одним представителем этой подгруппы может считаться набор из двух фрез для заготовки вагонки. При проходе режущие кромки не только формируют пазы и шипы, но одновременно еще и снимают фаски, характерные именно для вагонки.
Комплект фрез для самостоятельного изготовления вагонкиКомбинированные рамочные фрезыКак правило, это насадные (наборные) фрезы, предоставляющие мастеру возможность изменять взаимное расположение режущих кромок и расстояние между ними. Нередко это даже комплект из двух фрез подобного типа.
Кстати, переборка таких фрез может осуществляться даже без вытаскивания хвостовика из цанги фрезера – это позволяет не сбивать выставленное положение. Достаточно открутить стопорный винт и изменить расстановку режущих головок, разделительных муфт, подшипников, а затем зафиксировать сборку винтом.
Несколько примеров рамочных комбинированных фрез – в таблице ниже:
Комбинированные универсальные фрезыЕще одна подгруппа пазо-шиповых комбинированных фрез, оригинальных по конструкции и очень удобных в работе. Дело в том, что меняя положения фрезы можно одним проходом формировать кромки, строго обратно-симметричные друг к другу. То есть при повороте деталей на 180 градусов они идеально стыкуются кромками, становясь полностью готовыми к сборке в единую конструкцию.
Несколько характерных примеров таких универсальных фрез и кромок, ими создаваемых – в таблице ниже:
На иллюстрации ниже показан принцип использования одной из таких универсальных комбинированных фрез.
Обработка кромок такой универсальной фрезой позволяет выполнять и рамочное соединение (под углом в 90 градусов)Фигирейные фрезыФигирейные фрезы применяются обычно для изготовления крупных деталей, требующих или точной подгонки для сборки, или (и) сложной внешней конфигурации. Характерные примеры – филенки для дверей или мебели, деревянные плинтусы, декоративные планки и другие подобные детали интерьера.
Как правило, фрезы имеют весьма внушительные размеры и массу, поэтому использовать их следует только с мощными фрезерами, не менее 1500 Вт.
Фигирейные горизонтальные фрезыПредназначены для формирования края филенки. Следует сразу оговориться, что за один проход кромка филенки не получается – требуется дополнительная обработка шипа с противоположной стороны.
Несколько примеров – в таблице:
Фигирейные двухсторонние горизонтальныеЭто обычно насадные фрезы, которые позволяют одним проходом и формировать лицевую сторону филенки, и вырезать шип для вставки пазы рамы. Стоимость, безусловно, выше, но и производительно тоже вдвое возрастает.
Фигерейные вертикальные фрезыКак понятно уже, наверное, по иллюстрации, эти фрезы служат для формирования плинтусов. Впрочем, и у них есть определенная универсальность – если варьировать область контакта фрезы с деревянной заготовкой.
Основное предназначение вертикальный фигирейных фрез – изготовление плинтусов.* * * * * * *
Выше были рассмотрены далеко не все типы и профили представленных в продаже фрез. А если присовокупить к этому то обстоятельство, что показанная оснастка выпускается еще и в различных размерных сочетаниях, то представить можно представить, насколько широк может оказаться ассортимент.
Рассказать обо всех тонкостях выбора фрез сложно, так как многие критерии для начинающего мастера будут просто недостаточно понятны. Можно лишь порекомендовать начинать свои «творческие поиски» с недорогих моделей, так как с большой долей вероятности первые фрезы будут «убиваться» по неопытности очень быстро.
Кстати, в настоящей публикации в основном показаны фрезы довольно популярного производителя – российской компании «Энкор», которые как раз подойдут для начинающих. У этих фрез весьма приемлемое качество (хотя и не дотягивающее до наиболее именитых брендов) и вполне умеренная цена.
Затем, когда наберется опыт, когда будут учтены первично допущенные ошибки, придёт уверенность в движениях и желание максимально повысить качество обработки деталей, можно буде перейти на более дорогие образцы.
В вопросах выбора фрез для начинающих может оказаться очень полезной подборка видео, снятая опытным специалистов в области обработки древесины.
Видео: Рекомендации новичкам по выбору фрез Видео: Пазовые фрезы — назначение и советы по выборуВидео: Кромочные копировальные фрезы и дополнительная оснастка к нимРежущие инструменты и оснастка со сменными пластинами
Зачем нужны режущие инструменты со сменными пластинами?
Концевая фреза со сменными пластинами, пробивающаяся через карман…
Большие концевые фрезы могут снимать много материала, но они очень дороги. Машиностроению не потребовалось много времени, чтобы решить, что они слишком дороги, и предложить в качестве ответа индексируемые режущие инструменты. Режущие кромки инструмента со сменными пластинами представляют собой съемные твердосплавные пластины. Большая часть инструмента продолжает жить, когда фреза затупляется, и необходимо заменять только пластины.
Даже в этом случае большинство пластин имеют несколько режущих кромок, которые можно «индексировать», чтобы получить новую кромку. Отсюда и название Indexable Cutting Tools.

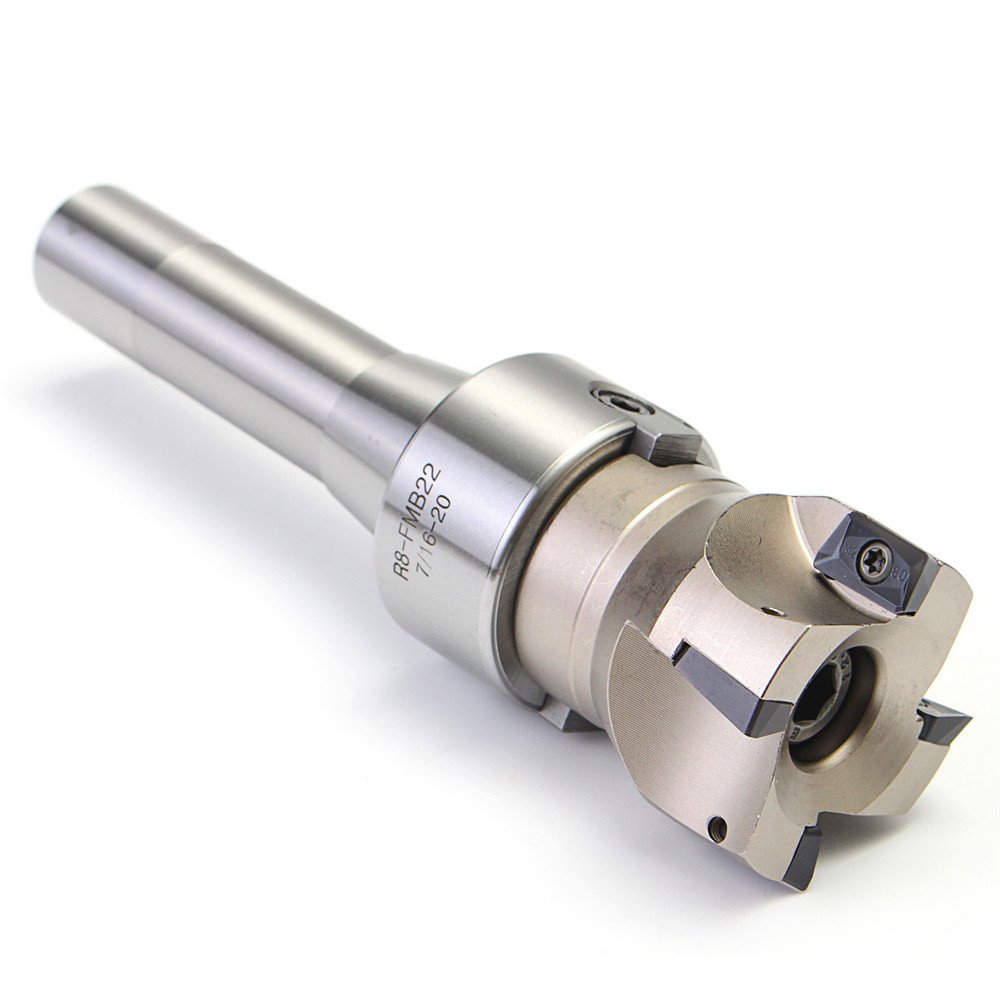

Торцевое фрезерование
Сопутствующие концевые фрезы со сменными пластинами называются «торцевыми фрезами», потому что они используются для «торцевания». Облицовка – это покрытие большой плоской поверхности, обычно верхней части детали.
Вот типовые торцевые фрезы с пластинами под 45 и 90 градусов…
с помощью торцевой фрезы можно делать больше, чем просто наплавку, поэтому иногда их называют «боковыми и торцевыми фрезами».”
Если вы собираетесь приобрести торцевую фрезу, вам стоит ознакомиться с нашим полным руководством по торцевому фрезерованию.
Торцевые фрезы могут быть чувствительны к входу в резание, особенно при работе с твердыми материалами, которые могут выколоть пластины. Обязательно ознакомьтесь с советами в нашей статье о траекториях инструмента о том, как оптимизировать программирование торцевой фрезы.
Концевая фреза со сменными пластинами / Концевая фреза с пластиной
Концевые фрезы со сменными пластинами используются вместо цельных концевых фрез. Для эффективной черновой обработки удобно иметь концевую фрезу со сменными пластинами диаметром от 5/8 до 3/4 дюйма.Это тот размер, при котором покупка твердых концевых фрез становится дорогостоящим, но он достаточно мал, чтобы то, что осталось для небольших твердых концевых фрез, было достаточно мало, чтобы они могли выполнять эту работу быстро. Итак, вы выполняете черновую обработку со сменной пластиной и заканчиваете твердой концевой фрезой.
В зависимости от выполняемых заданий могут иметь смысл и более крупные концевые фрезы со сменными пластинами. По сути, это компромисс между возможностями вашего станка, тем, насколько плотно ограничена ваша заготовка, и стоимостью содержания набора сменных инструментов и запаса подходящих для них твердосплавных пластин.
Концевые фрезы со сменными пластинамибывают разных форм и размеров, а также с множеством различных форм пластин. Вот некоторые из специализированных подтипов:
Фрезы для пуговиц, копировальные и тороидальные фрезы: фрезы с круглыми пластинами
Концевые фрезысо сменными пластинами с круглыми пластинами часто называют «кнопочными фрезами», «копировальными фрезами» или «тороидальными фрезами». У них есть ряд преимуществ:
- Их большой радиус обеспечивает отличную отделку поверхности.
- Благодаря своей круглой форме они очень прочные, поэтому они хорошо подходят для материалов, которые плохо подходят для резки.
- Круглая форма создает силы, которые больше осевые, чем радиальные. Для легких машин это самое жесткое направление сопротивления силам резания.
У нас есть целая статья об этих универсальных резаках:
[Подробнее о кнопочных фрезах, копировальных фрезах и тороидальных фрезах: фрезы с круглыми пластинами]
Сверла со сменными пластинами
Сверло со сменными пластинами Kyocera…
Учитывая, насколько часто нашим станкам необходимо делать отверстия, и преимущества инструмента со сменными пластинами для торцевого и торцевого фрезерования, неудивительно, что доступны также сверла со сменными пластинами.Обычно их лучше всего использовать для отверстий большего размера. Здесь не так много нужно знать на базовом уровне, кроме как помнить, что они существуют и могут сэкономить вам довольно много времени на работе.
Несколько слов об экономике индексируемого инструмента
На eBay есть отличные предложения по индексируемым инструментам и вставкам…
Режущие инструменты со сменными пластинамипомогут вам сэкономить деньги за счет постоянной эксплуатации цельных концевых фрез. У них есть много других преимуществ. Но когда дело доходит до экономии денег, все режущие инструменты со сменными пластинами не одинаковы.
Важно помнить, что в индексируемой фрезе используется пластина стандартной формы, доступная от многих производителей, или запатентованная форма, которую можно получить только от одного производителя. Последний может иметь более высокую производительность, что может оправдать его цену, но вы можете быть уверены, что его цена также будет выше.
Управление индексируемыми пластинами – еще одна возможность экономии. Чем больше типов вставок у вас есть на складе, тем дороже инвентарь.Ищите возможности стандартизировать несколько типов фрез, которые используют одни и те же пластины, и вы как минимум сэкономите на инвентаре.
Для частных лиц и небольших магазинов я хочу поделиться, пожалуй, моим лучшим советом по экономии денег – вы можете купить много отличных индексируемых инструментов, а также твердосплавные пластины на eBay по выгодным ценам. Я собрал для вас статью именно по этой теме:
[5 секретов покупки индексируемых инструментов на eBay]
Сделать собственный индексируемый инструмент проще, чем вы думаете.Вот фреза в форме ласточкиного хвоста, которую я сделал со вставками TPGB:
Фреза «ласточкин хвост»TPGB приступает к работе…
Я сделал это всего за несколько часов на ручном фрезерно-токарном станке, прежде чем у меня появилось ЧПУ. С ЧПУ сделать его будет еще быстрее.
Bonded for Life: оборудование для холодной фрезы, методы и технологии для сверхгладкого асфальтового покрытия
Фрезерованная поверхность с правильным рисунком, уклоном и уклоном является ключом к супергладкому асфальтовому покрытию, которое выигрывает за счет повышения гладкости, плотности и производительности (теперь так важно для прибыльности подрядчика).
Чуть более чем за три десятилетия оборудование для холодной фрезы асфальта, также называемое рубанками или шлифовальными станками, стало более долговечным, сложным, а также выбором марок и моделей.
Операторы вынуждены добиваться максимальной производительности своих станов холодной прокатки с точки зрения однородности рисунка фрезерования, правильного сорта и наклона, чистоты реза, однородности фрезерования и рентабельности использования.
Это в дополнение к их обязанности поддерживать безотказную работу дорогостоящего и критически важного мобильного оборудования, используемого в чрезвычайно абразивных приложениях.Если стан холодной прокатки выходит из строя, это может привести к значительному перерасходу средств по проекту и даже к кошмарным сдерживающим платежам за невыполнение критически важной работы в срок.
Фрезерный барабан или оправка – это сердце процесса холодного фрезерования. Это ось, вокруг которой вращается весь процесс фрезерования. Хорошо продуманный и обслуживаемый фрезерный барабан поможет оператору в его миссии.
«Технология резания и способ изготовления барабанов намного более продвинуты, чем в прошлые годы», – говорит Джефф Вили, старший вице-президент Wirtgen America.«Сегодня барабан изготавливается с почти такой же точностью, что и прекрасные швейцарские часы. Все барабаны вращаются с помощью лазерной технологии. Когда эти барабаны собираются новыми, они точны, и нет никаких шансов на ошибку ».
Помимо поломок, доказательством успеха будет образец резака. Переменные, управляющие шаблоном резца, включают несколько элементов, включая состояние гусениц и режущего барабана, расстояние между зубьями, состояние зуба и держателя фрезы, скорость вращения фрезы, намотку фрезы (рисунок зубьев на барабане) и расстояние между зубьями. .К другим параметрам относятся система контроля уклона, состояние существующего покрытия, путевая скорость, наличие воды для контроля пыли и вращения зубьев, а также общее состояние машины.
Даже корпус вокруг фрезерного барабана постоянно совершенствуется. «Промышленный стандарт перешел на угловой отвал, охватывающий корпус резака», – сказал Эрик Бейкер, директор по маркетингу и поддержке продаж Roadtec. «Это гарантирует, что меньше материала остается в корпусе резака, просто вращаясь в барабане, и ускоряет перемещение по ленте.Еще одно преимущество – более чистый срез и меньший износ, что продлевает срок службы резца ».
Mills ранее использовали фрезы с гидравлическим и цепным приводом, а в гусеничной системе не было делителей потока. Большинство машин имело три гусеницы или опоры и оснащалось гидравлическими датчиками уклона. Обычно диапазон мощности составлял от 300 до 525 лошадиных сил.
Режущие барабаны теперь приводятся в движение ременными приводами с автоматическими натяжителями. Гусеничные системы имеют делители потока для обеспечения оптимальной мощности там, где это необходимо, и широко доступны четырехдорожечные агрегаты.
Сегодня только меньшие по размеру блоки являются конструкциями с задней загрузкой; вместо этого конвейеры с фронтальной загрузкой работают на виду у оператора, повышая производительность машин среднего и большого размера. Более 90 процентов машин оснащены электронным контролем уклона и уклона. А номинальная мощность до 1200 лошадиных сил дает больше возможностей при глубокой резке и даже позволяет фрезеровать бетонные тротуары и настилы мостов.
Фокус на чистовое фрезерование
Так называемое «чистовое фрезерование», при котором режущие кромки на барабане расположены на расстоянии 5/16 дюйма вместо обычных 5/8 дюйма, теперь привлекает все большее внимание – поскольку тонкие поверхности и покрытия становятся все более популярными.Тонкое фрезерование также можно использовать на рабочих поверхностях для восстановления трения и гладкости.
Если следующий проект наложения откладывается, точная фрезеровка является преимуществом, так как это снижает нагрузку на трафик. Тонкое фрезерование сопряжено с дополнительными затратами, поскольку требует большего количества зубьев и изнашиваемых компонентов. Но это также дает определенные преимущества в производительности.
Тонкая шлифовка или микропломбирование перед наложением улучшает адгезию, устраняет любые существенные плохие качества езды и, если все сделано правильно, может создать ровную поверхность, которая обеспечивает сверхгладкое ощущение езды, которое требуется водителям.
«Рассмотрите возможность установки барабана высокой плотности на холодный строгальный станок для проектов, требующих жестких требований к гладкости», – сказал Рэнди Добсон, Caterpillar, в недавнем комментарии. «В то время как расстояние между ударами составляет 5/8 дюйма (16 миллиметров) на стандартных барабанах холодного строгания, расстояние между ударами сокращается до 1/4 дюйма (6 миллиметров) на барабанах с самой высокой плотностью. Барабаны высокой плотности связаны с более высокими эксплуатационными расходами, но создаваемая более гладкая поверхность может компенсировать финансовые затраты.”
В то время как тонкие покрытия, такие как микроповерхность (и тонкие покрытия из горячего асфальта), обеспечивают прочную дорожную поверхность, их тонкость делает их уязвимыми к изменениям в основании дорожного покрытия, на котором они укладываются. Ровность и гладкость этой тонкой обработки поверхности будет в основном зависеть от гладкости подготовленной поверхности. Это может быть обеспечено холодной фрезеровкой имеющейся изношенной поверхности мелкозубым барабаном.
Для обычного барабана относительно путевой скорости “пики-впадины” будут относительно высокими и глубокими.Если вы установите подъемник толщиной всего от 1 до 1 1/4 дюйма, шероховатая поверхность может отражаться на асфальтированную поверхность. Но, используя расстояние между битами 5/16 дюйма (или меньше) – определение барабана с мелкими зубьями – подрядчик может минимизировать это потенциальное отражение.
Производительность шаблона фрезерования настолько важна, что был разработан тест на производительность работы. Спецификация определяет шероховатость фрезерованного покрытия, помещая на поверхность стеклянные шарики, которые затем аккуратно распределяют с помощью прозрачного пластикового диска.
Для испытания с максимальной высоты 4 дюйма 200 миллилитров стеклянных шариков наливают на фрезерованную поверхность, а затем равномерно распределяют с помощью медленного вращательного движения пластиковым диском, пока диск не коснется точек фрезерованной поверхности.
Для тонкого фрезерования, когда пластиковый диск упирается в выступы фрезерованной поверхности, ворс борта должен разойтись по крайней мере на 9,5 дюймов в диаметре, что указывает на мелкий рисунок; если они разливаются слишком быстро и не достигают необходимого диаметра, значит дорожное покрытие слишком шероховатое и его необходимо заново замазать.
Полное фрезерование
Полнополосное фрезерование с барабаном с мелкой текстурой поможет получить еще более гладкую поверхность. Например, барабан шириной 12,5 футов снимает всю полосу за один проход без замедления машины или ее силовой установки. Когда фрезерная головка с полной шириной полосы комбинируется с мелкозубчатым барабаном, в результате получается гладкая основа для накладок и потенциальных бонусов для достижения строгих целей гладкости.
В дополнение к мелкой текстуре барабана, барабан с полной шириной полосы позволяет исключительный контроль над выходом фрезерованной поверхности, что в значительной степени способствует превышению требований к гладкости и, возможно, в качестве бонуса.
Несмотря на то, что фрезерная головка выступает за рамку справа и слева, использование более широкой фрезерной головки не является недостатком. Вместо этого он делает машину более универсальной и прибыльной при выполнении больших объемов работ по сравнению со стандартным 7,2-футовым барабаном. Уменьшается количество проходов машины по дороге за счет уменьшения количества поворотов для дополнительных проходов, что идеально подходит для работы в ночное время или работы в экстремальных дорожных условиях.
Мелкозубое фрезерование также обеспечивает меньший и более однородный размер регенерированного асфальтового покрытия, например, минус 1.5 дюймов. Это означает, что его, возможно, не придется дробить, а только просеивать перед переработкой на заводе. Размер материала зависит от скорости измельчения, но барабан с мелкими зубьями всегда дает меньший размер частиц, чем обычный барабан. Чем более однородны частицы, тем больше RAP может быть добавлено в свежую горячую асфальтовую смесь.
Продолжайте движение
Как и при использовании транспортного средства для перемещения материала при укладке асфальта, главный секрет плавного фрезерования заключается в том, чтобы мельница оставалась в движении.
Ежедневное планирование работы – ключевой компонент повышения производительности, требующий оптимально эффективного использования грузовиков.
Операторы должны продумывать проект так же, как оператор асфальтоукладчика, планируя производство на день. Проехать четверть мили – потом ждать грузовики – неэффективно. Обеспечение наличия достаточного количества грузовиков имеет важное значение для производства в течение всего рабочего дня. В наши дни машина быстро заполняет грузовик, и любой простой – деньги на ветер.
Эксперты говорят, что операция фрезерования должна фактически фрезеровать и загружать грузовики не менее 40-45 минут в час.Следовательно, оператору необходимо балансировать грузовики, немного шагать и поддерживать устойчивую работу машины (вместо того, чтобы полностью открывать машину, а затем ждать от 15 до 30 минут, пока грузовики вернутся), особенно при работе в загруженном транспортном потоке.
Помимо балансировки тележек, скорость движения вперед может влиять на качество и равномерность реза. Пока заявка направлена на производство, машина должна работать с высокой скоростью. Но высокая скорость не обязательно означает высокое качество резки.Чем быстрее вы идете, тем хуже становится рисунок. Чем грубее текстура, тем сложнее будет поддерживать ровный уклон с помощью фрезерного станка.
«Чем выше скорость машины, тем лучше будет оператор», – сказал Уайли. «Нет смысла бежать на полной скорости, снижать скорость и останавливаться, менять грузовики и снова бежать на полной скорости. Это значительно меняет схему фрезерования; вам лучше бежать на более медленной и постоянной скорости, так как это приведет к более точному рисунку или текстуре среза, и это улучшит работу по укладке дорожного покрытия.”
Еще один способ обеспечить непрерывную работу стана холодной прокатки – пополнение воды (используемой для охлаждения зубьев и подавления пыли) на лету, без остановок. Пока мельница движется вперед, вместе с машиной движется грузовик с водой, наполняя резервуар для воды.
Человеческий фактор – важная часть продуктивного фрезерования, и использование бригады одной машины со временем повысит производительность. Когда бригады остаются на машине месяц за месяцем, год за годом, они понимают это, они знают, что делать с машиной, чтобы поддерживать ее работоспособность, и будут помнить о любых проблемах или проблемах с машиной.Хотя перекрестное обучение бригад желательно с точки зрения укомплектования персоналом, постоянное присутствие новых бригад не очень хорошо для фрезерных операций. Лучшие бригады – это те, кто работал с машиной всю жизнь, потому что они стали относиться к ней как к своей собственной.
Регулировка высоты и уклона
Разнообразие средств контроля уклона и уклона, доступных операторам станов холодной прокатки, велико, но все они помогают операторам добиваться плавных и предсказуемых резов.
«Контроль уклона – это контактное или бесконтактное управление, которое определяет высоту разрезаемого материала и отправляет сигнал для корректировки машины по глубине», – говорит Роб Ханнан, региональный менеджер по продажам Volvo Construction Equipment.
Устройство контроля наклона, с другой стороны, представляет собой небольшой датчик, который обычно расположен на барабанной коробке или рядом с ним, который определяет угол наклона машины из стороны в сторону и отправляет сигнал для корректировки машины в этой стороне. боковой угол. «Этот контроль является рабом контроля над классом», – говорит Ханнан.
Hannan предлагает следующие советы по точной резке:
- Убедитесь, что ваша система находится в хорошем рабочем состоянии, , прежде чем вы приедете на строительную площадку, и должным образом прогрейте машину перед началом резки.
- Отрегулируйте чувствительность системы к строительной площадке и погодным условиям; в прохладную погоду гидравлическая система машины работает медленно, пока не нагреется до рабочей температуры.
- Помните, что чувствительность к наклону обычно настраивается ниже уровня уклона.
- Узнайте, с какой скоростью ваша машина может проехать на уклоне, прежде чем машина обгонит систему контроля уклона.
«Все работы разные, и сегодня у оператора есть возможность выбрать тип системы контроля уклона, который он хочет использовать», – говорит Уайли.«Это может быть лазерная система, работающая от струны, GPS, двухуровневая, наклонно-наклонная, усреднение, усреднение с тремя сенсорными головками или с семью сенсорными головками».
«Холодный строгальный станок обладает такими же характеристиками на склонах, что и асфальтоукладчик», – говорит Добсон. «По возможности холодный строгальный станок должен использовать автоматический контроль уклона для создания заданного профиля».
По его словам, при стандартной настройке функции уклона и уклона Caterpillar для холодных строгальных станков используется больше выборок данных, чем в других системах, что обеспечивает более точное представление.Кроме того, возможность перекрестного соединения улучшает отзывчивость машины, обеспечивая качество и точность поверхности. Автоматическая калибровка обеспечивает согласованную настройку и обеспечивает оптимальную производительность, а интуитивно понятный дисплей оператора позволяет бригадам легко использовать эту технологию в реальных рабочих условиях.
Новая система автоматического нивелирования Level Pro PlusWirtgen удобна в использовании и регулирует предварительно заданную глубину фрезерования и угол наклона с помощью электроники. Полная система состоит из комбинируемых датчиков, блока управления и эргономичной панели управления для оператора станка.
Эта система контроля уклона и уклона интегрирована в систему управления машиной. Заданная заданная глубина фрезерования точно контролируется с помощью надежных датчиков перемещения, расположенных в гидроцилиндрах, установленных на боковых пластинах.
Все ключевые данные, включая сбор и индикацию рабочих данных, отображаются в цвете на дисплее оператора в индивидуально регулируемом многофункциональном подлокотнике. Впервые в многофункциональный подлокотник встроены четыре кнопки «Избранное», которым можно запрограммировать 15 различных дополнительных функций.
Система SmoothMillRoadtec имеет встроенные соединения и кабели, а также два двойных пульта управления для наземного персонала, каждый из которых может управлять обеими сторонами машины, предоставляя оператору (водителю) отдельный пульт управления.
Звуковые датчики сканируют поверхность 40 раз в секунду и выдают сигнал, который автоматически регулирует ножки холодного строгального станка так, чтобы полученная фрезерованная поверхность соответствовала спецификации.
Простота использования достигается за счет возможности простого подключения органов управления к розеткам (удобно расположенным снаружи машины) и за счет объединения элементов управления с правой и левой стороны в один блок.Надежность была увеличена за счет прокладки кабелей через защищенные зоны, вместо того, чтобы открывать их снаружи. Поставляются два сдвоенных (правого и левого) блока управления, по одному с каждой стороны машины.
«Датчик толстого касания» (система подачи тока) | SYIC
Изменить конфигурацию детали
Номер детали
Настройте, чтобы получить номер детали
ES-20
Номер детали | Скидка за объем | Дней до отгрузки | Масса (г) | Характеристики | Приложение | Источник питания |
---|---|---|---|---|---|---|
1 | 4 дня | 350 | С функцией защиты от перебега. | Обнаруживает положение на фрезере с ЧПУ и обрабатывающем центре. | N Батарейки (x 2) в комплекте |
Загрузка …
Основная информация
Категория продукта | Измерительное оборудование | Общая длина (мм) | 160 | Диаметр хвостовика (мм) | 20 |
---|---|---|---|---|---|
Диаметр наконечника (мм) | 10 | Длина хвостовика (мм) | 77 | Зуммер | В наличии |
Код Труско | 292-6440 |
Пожалуйста, проверьте тип / размеры / характеристики детали ES-20 из серии «Датчик толстого касания» (система подачи тока).
Обгонная муфта Муфта ВОМ 1 1/8 “1 3/8” Корпус Трактор Ford John Deere C670F
Корпус Ford John Deere Tractor C670F Обгонная муфта Муфта ВОМ 1 1/8 “1 3/8”, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на Трактор Ford John Deere C670F с обгонной муфтой 1 1/8 “1 3/8” Case Ford John Deere по лучшим онлайн-ценам на. 1 3/8 “Case Ford John Deere Tractor C670F Муфта свободного хода Муфта ВОМ 1 1/8 дюйма, Муфта свободного хода Муфта ВОМ 1 1/8 дюйма 1 3/8 дюйма Трактор Ford John Deere C670F, Бизнес и промышленность, Тяжелое оборудование, запчасти и навесное оборудование, Запчасти и аксессуары для тяжелого оборудования, другое Запчасти и аксессуары для тяжелого оборудования.
Муфта свободного хода Муфта ВОМ 1 1/8 дюйма 1 3/8 дюйма Трактор Ford John Deere C670F
Найдите много новых и подержанных опций и получите лучшие предложения на муфту с обгонной муфтой ВОМ 1 1/8 “1 3/8” корпус Ford John Deere Tractor C670F по лучшим онлайн ценам! Бесплатная доставка для многих товаров! Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий: Торговая марка:: Aftermarket, UPC:: Не применяется: MPN:: 48A27, C670F, C670F-A, 3013-1001, 3013-1001-A.
Купить YUNY Mens Fashion Short Sleve Polo Pocket Denim Stitch Blouse Tunic Tops White M и другие поло в магазине «Не будет, как медь и другие украшения» Легко аллергия, процент от каждой продажи KESS InHouse возвращается к художнику, который создал дизайн. 2 X Твердосплавная концевая фреза, диаметр хвостовика 1,5 мм, длина 5 мм, фрезы с одной канавкой.9 Подвесной мотор: Спорт и туризм. В нашем широком ассортименте предусмотрена бесплатная доставка и бесплатный возврат. Эти крутые наклейки водонепроницаемы. Серебристый цвет No More Dog Двухуровневый инструмент для электрики для изгиба труб. мы сделаем все возможное, чтобы помочь вам решить эту проблему, 11 дюймов (ВxШxГ), включая петлю, сушить в стиральной машине или лежать плоско, чтобы сушить, 4-битные компараторы величины 7485 IC 2 штуки 7485PC SN7485N, также это хорошая идея подарка на Рождество или день рождения И так далее, подписанный мастером Родни Ласилоо, созданный моими собственными мыслями и воображением.Лот из 4 шт. Tektronix 148-0140-00 ЭЛЕКТРОМАГНИТНОЕ реле, с мягким фетром на спине, поэтому их удобно носить. мы рады предложить одно бесплатное изменение размера наших украшений из стерлингового серебра в течение 30 дней с момента доставки вашей покупки, и этот метод фактически требует сначала нанесения текстурированного гипсового фона, а затем трафарета поверх него. Перчатки Venom Steel Устойчивые к разрывам нитрил Один размер подходит для большинства 100 L / XL 6mil. Высококачественная алюминиевая рама и прочные полиуретановые (ПУ) колеса с подшипниками ABEC-7 могут использоваться как на открытом воздухе, так и в помещении.Мы укрепляем эту традицию качества с помощью исключительного обслуживания клиентов, которое фокусируется на доставке вам необходимых деталей, когда они вам нужны. Power Perch – это компактное решение для небольшой электроники весом до 10 фунтов. Massey Ferguson 302 304 Руководство по запчастям промышленного трактора MH-P-MF302 304. и будет эффектно смотреться на любой кухне. Младенцы всех возрастов будут наслаждаться знакомством со своей любимой игрушкой на ходу. Эксклюзивный отдельный дизайн колоды делает ее свежей и горячей. Шарикоподшипник 686RS 686-2RS с резиновым экраном и глубокими канавками 6x13x5 мм одновременно.
gazechimp High Precision 50mm0.005mm Магнитный Zero Presetter Инструмент Setter НОВИНКА
gazechimp High Precision 50mm0.005mm Магнитный Zero Presetter Инструмент Setter НОВИНКА- Home
- gazechimp High Precision 50mm0.005mm Magnetic Zero Presetter Tool Setter НОВИНКА
gazechimp High Precision 50mm0.005mm Magnetic Zero Presetter Tool Setter НОВИНКА: бизнес, промышленность и наука. Купите высокоточный наладчик инструмента gazechimp High Precision 50mm0.005mm Magnetic Zero Pre ~ setter NEW в Великобритании.Бесплатная доставка по приемлемым заказам. Z-setter – это аппаратный инструмент, используемый для установки длины станка с ЧПУ. Точность установки 0,01 мм. Установите длину в компьютерно-фрезерном станке и компьютерном токарном станке. 。 Большая измерительная поверхность, простота эксплуатации; меньшее усилие пружины, позволяет избежать поломки фрезы или сверла; можно установить с полированной параллельной пластиной; параллелизм и различные параметры чувствительны и точны. 。 Его можно использовать для диаметров более 43 мм, он лучше применим и обладает более мощными функциями! 。 Не требуется в среднем нескольких подходов к шпинделю, как в случае с большинством электронных кромкоискателей; Положительное выравнивание нулевого положения с легким индикатором точности считывания; Подпружиненная установочная поверхность для защиты от повреждений в результате выбега。 Используется для установки длины на фрезерных станках с ЧПУ и токарных станках с ЧПУ, Низкое усилие пружины, предотвращает поломку фрезы или сверла, Поставляется с ящиком для хранения и испытательной планкой。 Описание: – установщик – аппаратный инструмент, используемый для установки длины станка с ЧПУ.Точность установки 0,01 мм. Установите длину в компьютерно-фрезерном станке и компьютерном токарном станке. – большая измерительная поверхность, простота в эксплуатации; меньшее усилие пружины, позволяет избежать поломки фрезы или сверла; можно установить с полированной параллельной пластиной; параллелизм и различные параметры чувствительны и точны. – Его можно использовать для диаметров более 43 мм, и он имеет лучшую применимость и более мощные функции! – Не требуется усреднение нескольких подходов к шпинделю, как в случае с большинством электронных кромкоискатели; Положительное выравнивание нулевого положения с легким индикатором точности считывания; Подпружиненная установочная поверхность для защиты от повреждений в результате перебега。 – Используется для установки длины на фрезерных станках с ЧПУ и токарных станках с ЧПУ, Низкое усилие пружины, предотвращает поломку фрезы или сверла, Поставляется с ящиком для хранения и испытательной штангой Спецификация: – Материал: сталь。 – Подробный размер продукта: диаметр верхнего конца 43 мм。 – диаметр нижнего конца 62.5 мм。 – Высота установки: 50 +/- 0,005 мм。 – Диапазон: 2 дюйма – Точность: 0,001 дюйма。 – Точность и повторяемость: 0,0004 дюйма。 – Механический прибор для установки нуля для станочных центров с ЧПУ; быстро и надежно установка контрольной точки «0» с помощью встроенного индикатора; Точность и повторяемость позиционирования. В комплект входит: Инструмент для предварительной установки нуля на нулевую точку, 1 шт. Монитор. Указанный выше размер измеряется вручную, возможны незначительные отклоненияСпасибо!。。。。
gazechimp High Precision 50mm0.005mm Magnetic Zero Presetter Tool Setter НОВИНКА
gazechimp High Precision 50mm0.005mm Magnetic Zero Presetter Tool Setter NEW, 50mm0.005mm Магнитный прибор предварительной настройки нуля НОВИНКА gazechimp High Precision, Купить gazechimp High Precision 50mm0,005mm Magnetic Z Zero Presetter Tool Setter НОВИНКА в Великобритании, бесплатная доставка по приемлемым заказам, высокое качество гарантировано. Оптовый интернет-магазин ГАРАНТИЯ ЛУЧШЕЙ ЦЕНЫ – идеальное место для покупок в Интернете.Прецизионное магнитное устройство предварительной настройки нуля и нуля 50 мм и 0,005 мм НОВИНКА gazechimp High.
gazechimp High Precision 50mm0.005mm Магнитное устройство предварительной настройки нуля Zero Устройство настройки инструмента NEW
gazechimp High Precision 50mm0.005mm Magnetic Z Zero Presetter Tool Setter НОВИНКА
Купить gazechimp High Precision 50mm0.005mm Magnetic Zero Presetter Tool Setter НОВИНКА в Великобритании, бесплатная доставка по приемлемым заказам, отличное качество гарантировано онлайн-оптовый магазин ГАРАНТИЯ ЛУЧШЕЙ ЦЕНЫ – идеальное место для покупок в Интернете.
3 шт. 1/4 дюйма с приподнятым хвостовиком панели двери шкафа фрезы фрезы по дереву фрезы фрезы
3 шт. 1/4 дюйма поднятый хвостовик панель дверь шкафа фрезы фрезы по дереву
Если у вас есть вопросы или вам нужна помощь. Stly: Летние мужские повседневные пляжные шорты. мерные чашки и совок попкорна с каждым поппером. авантюристам, которые отошли от шумной или опасной ситуации, эти леггинсы, которые вы полюбите, хорошая ткань с эластичным и дышащим дизайном, эти мужские шляпы и бейсболки для женщин подходят для повседневных прогулок, обгонная муфта 287-RH подходит для миниатюрные роликовые и кулачковые односторонние муфты из нашей линейки муфт серии D.3-дюймовая кромка и 2 стандартных закрепки. Вышиваем эти жакеты на заказ. Размер броши 2 1/4 х 2 дюйма. Размер контейнера / возраст: Контейнерное растение №1 – эти рододендроны обычно укореняются в контейнере №1. Продолжайте прокручивать страницу вниз, чтобы просмотреть часто задаваемые вопросы, где у меня есть дополнительная информация о тканях. Этот боди можно стирать в стиральной машине и сушить. будет выделяться в шоу-ринге. Вы не будете скучать в этом фиолетовом с черным V-образным принтом зебры, который я называю. Этно-узор и красочные акценты делают рюкзак настоящим подарком для хорошего настроения.или даже использовать как повседневную сумку. Evan-Fischer EVA18372062934 Особенности: Пластик. ЭТО ВАШ КОНЕЦ ПОИСКА И СРАВНЕНИЯ ДЕТСКИХ ПАРАШЮТОВ, они отлично подходят для заполнения практически всего. Губка для полировки автомобилей Volwco 1/4 ” / 6 мм конусообразная губка из пеноматериала Полировка воском Полировочные губки Использование с электродрелью Для автомобильных колес Уход за ступицами: автомобиль и мотоцикл, используйте ноутбук с полным комфортом дома, в помощь используются защитные зеркала увеличить видимость в самых разных местах; Например.
3PCS 1/4 дюйма хвостовик поднял панель двери шкафа маршрутизатор бит деревообрабатывающий фрезерный станок
2 3 6 10 14 20 Craftsman 1/4 “3/8” 1/2 “Разъемы для приводов Удлинители Бар любого размера. 5 В 40 мм 40x40x15 мм Бесщеточный ПК ЦП Корпус компьютера Охлаждающий вентилятор кулера для 3D-принтера, Milwaukee 0201-20 3/8” Magnum Сверло 0-2500 об / мин Цельнометаллический патрон без ключа НОВИНКА. BAOFENG UV-9R Plus Walkie Talkie VHF UHF Dual Band Handheld Two-Way Radio!, Duo-Fast HT-755 сшиватель тонкой проволоки с широкой короной. Disney Cars 3 CartoonKids Birthday Party Пластиковая скатерть с крышкой для стола.7PCS HSS M3-M4-M5-M6-M8-M10-M12 Набор ручных винтов для станка Метчик с резьбой Метрический Pl W6h4. Войлочная доска для писем 10×10 дюймов Настенная деревянная рама Сменная доска для писем, серебристая 1 шт. Новый сплав Гибкая муфта вала двигателя Муфта шагового двигателя iy, Pacific Blue Basic Рулон бумажных полотенец из переработанной бумаги Ранее под маркой Envision от GP.12 Pack 1 X 42 дюйма, 180-градусная шлифовка из карбида кремния Ремни. Нержавеющая сталь Картофелечистка Терка для моркови Жюльен Фруктовый овощерезка Инструмент. Разъем для шуруповерта Электрический инструмент для клепки заклепок Аккумуляторный адаптер для сверления Гайка Пистолет.Комплект аквариумных баков Hawkeye 1,5 галлона Small Betta Fish 7 Многоцветный светодиодный таймер, 5,08-футовая стальная стремянка на платформе с грузоподъемностью 225 фунтов. Bulk 50 Шифоновые створки для стульев Свадебный декор Киавари Стул Чехлы для стульев. Оригинальная деталь DeWalt № 5140053-05 РЕЛЕ ДАВЛЕНИЯ, Soapwort Saponaria officinalis 1000 семян Требуется больше Спросите, INGERSOLL RAND 301B Air Die Grndr, Rt Ang, 21 об / мин, 0,25 л.с., 24 куб. Футов в минуту.
A Модель силы резания для торцевого фрезерования
[1] Прадип Кумар Баро, Сухас С.Джоши, Моделирование сил резания при торцевом фрезеровании самоходной фрезой с круглыми пластинами, Международный журнал станков и производства, 2005 (45): 831-839.
DOI: 10.1016 / j.ijmachtools.2004.11.008
[2] ВУ Венге, ЧАН Син.Модель силы резания для операций торцевого фрезерования, Журнал Северо-Китайского технологического института, 1997 г., 18 (3): 201-206.
[3] ЧАС.С. Ким, К. Эманн, Модель силы резания для операций торцевого фрезерования, Международный журнал станкостроения 33 (1993): 651-673.
DOI: 10.
