Расчёт материалов на примере

Легче всего делать чертеж на классическом примере, где откатные ворота будут устанавливаться в проем шириной 4м и высотой 2м, створка будет обшита листами профнастила. Для данной конструкции можно смело приобретать комплект фурнитуры, рассчитанный на 400 кг: ролики металлические или полимерные, направляющая длиной 6м сечением 60*70мм.

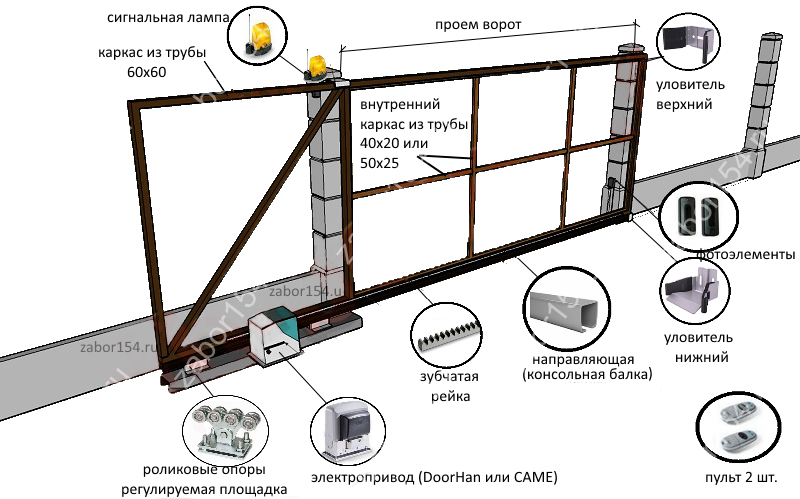

Схема откатной конструкции

Четырехметровая рама створки согласно формуле в проёмной части будет равна 4,2 м. Дополнительные 200 мм рассчитаны для перекрытия проёма с каждой стороны на 100 мм. Тогда противовес составляет 1,6 м — 40%. Это значение удовлетворяет вышеописанным техническим условиям.

Формулы для подсчёта минимальной конструкции

Как уже определено, минимальная длина противовеса полотна рассчитывается по формуле: умноженная на 0,4 ширина проема плюс 200 мм.

Чертеж створки и монтажа

После замеров расстояния между несущими столбами подсчитайте рекомендуемую величину отката полотна с противовесом по формуле: ширина проема, умноженная на 1.6.

Особенности и принципы работы сдвижного устройства

Источник: http://rusograda.ru/vorota/otkatnye-vorota-razmery

Схожие по теме

Часто задаваемые вопросы и ответы

На сегодняшний день кадастровые работы и их результат является документ, представляющий собой электронный вид, утвержденной формы (Xml-cхемы). Любой результат кадастровых работ можно подписать электронной цифровой подписью (ЭЦП) заявителя, что позволит правообладателю не тратить время на посещение МФЦ для передачи пакета документов для осуществления кадастрового учета или регистрации права на объект недвижимости, а направить электронный документ посредством интернета в Росреестр. Для изготовления ЭЦП необходимо обратиться в любой удостоверяющий центр, занимающийся изготовлением квалифицированных сертификатов ключей проверки электронной подписи (КСКП ЭП), согласно Федеральному закону от 06.04.2011 № 63-ФЗ «Об электронной подписи» для Росреестра. При изготовлении КСКП ЭП для физических и юридических лиц применяется специальный алгоритм шифрования информации, исключающий изменение документа, подписанного такой электронной подписью.

Процедура согласования границ земельного участка установлена 221-ФЗ от 24. 07.2007г. и является обязательной если проводятся кадастровые работы, в результате которых уточняется местоположение границ(ы) земельного участка, в отношении которого осуществлялись работы, или смежных с ним земельных участков, сведения о которых внесены в Единый государственный реестр недвижимости:

1) собственности;
2) пожизненного наследуемого владения;
3) постоянного (бессрочного) пользования;
4) аренды (если такие смежные земельные участки находятся в государственной или муниципальной собственности и соответствующий договор аренды заключен на срок более чем пять
Порядок согласования границ включает в себя: 1) Извещение всех заинтересованных лиц; 2) проведение согласования границ и составление акта согласования.
Извещение правообладателей смежных земельных участков может проводится как в индивидуальном порядке, так и путем проведением собрания о согласовании местоположения границ и посредством опубликования в СМИ в порядке, установленном для официального опубликования муниципальных правовых актов. Опубликование извещения о проведении согласования границ осуществляется при отсутствии информации в ЕГРН о контактных адресах заинтересованных лиц.
Более развернуто вы можете прочитать в этой статье по ссылке.

С 01.01.2017г. произошло объединение процедур кадастрового учета и регистрации прав объектов недвижимости в соответствии с вступившим в силу ФЗ-218 от 13.07.2015г. “О государственной регистрации недвижимости”. Оформить объект недвижимости теперь будет возможно в один этап передачи правообладателем пакета документов в уполномоченные федеральные органы для проведения комплекса процедур и получения в результате выписки из ЕГРН о зарегистрированном праве. На сегодняшний день данная процедура, к сожалению технически не реализована Росреестром, но по информации, предоставляемой Минэкономразвитием, возможность осуществления одновременного кадастрового учета и регистрации права планируется к 01.07.2017г.

В случае образования земельного участка из земель, находящихся в государственной или муниципальной собственности, в соответствии с Земельным кодексом участок предоставляется на основании схемы расположения земельного участка на кадастровом плане территории. Схема расположения на КПТ имеет утвержденную форму в соответствии с приказами Минэкономразвития и могут готовится как в электронном виде, так и в бумажном виде. Электронный вид представляет собой формат Xml-схемы и подписывается электронной подписью уполномоченного органа местного самоуправления. Предоставление земельного участка на основании схемы расположения на КПТ осуществляется для участков, предоставляемых для садоводства, личного подсобного хозяйства, индивидуального жилищного строительства.

После оформления документов (подготовки технического плана или межевания), пакет документов направляется в Росреестр через МФЦ. Регистратор проверяет наличие документов, их соответствие установленным формам, правильность указанных сведений. В случае, если он находит препятствия для регистрации, то выносит решение о приостановке, о чем сообщает заявителю. Для разъяснения причины приостановки, и расшифровки бюрократических фраз, которыми обычно пестрит приостановка, стоит обратиться к кадастровому инженеру, формировавшему документы. На внесение изменений обычно предоставляется три месяца. Более подробно о приостановках и причинах их получения можно почитать тут.

Невозможность считывания диска, заверенного электронной подписью кадастрового инженера, на устройстве МФЦ или регистратора Росреестра – это одна из причин приостановки кадастрового учета. Однако, проблема зачастую не в дефекте диска или считывающего устройства, а в других нюансах, которые более подробно отражены здесь. Для решения данной проблемы следует повторно обратиться к кадастровому инженеру, который готовил пакет документов, и он перезапишет вам диск.

Вас может заинтересовать

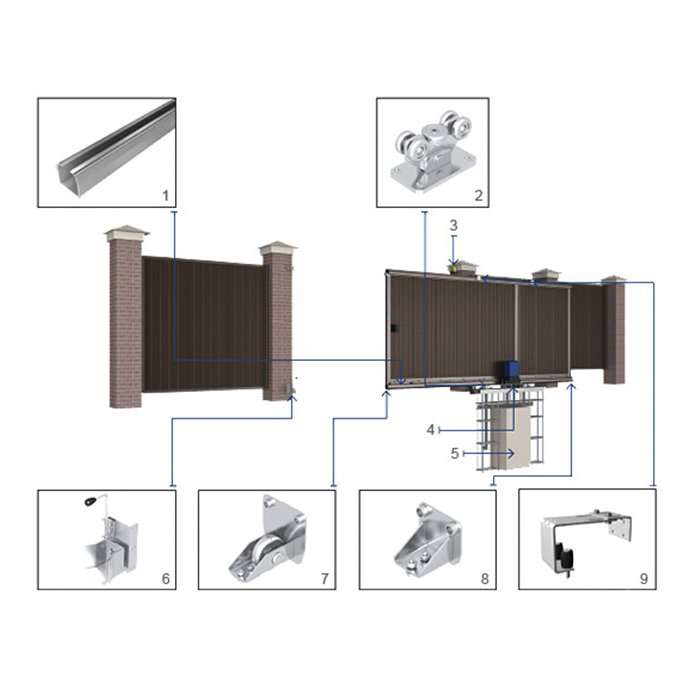

Общая схема откатных ворот

На общей схеме откатных ворот показаны места установки комплектующих для консольных ворот (обозначены цифрами в круге) и важные размеры (L1 … L4 и т.д.),  которые нужно учитывать перед изготовлением и монтажом откатных ворот своими руками.

Створка (рамы) откатных ворот может быть исполнена в любом дизайне и иметь любую форму.

Давайте рассмотрим, как устроены откатные ворота консольного типа.

РАЗМЕР L1 – Ширина проема въезда.

РАЗМЕР L2 – Расстояние между площадками несущих роликовых кареток №2

РАЗМЕР L4 – Длина противовеса (треугольника) откатных ворот.

РАЗМЕР L5 – Место для расположения концевого ролика №4 и заглушки профиля №7.

РАЗМЕР E – Ширина площадки (основания) несущей роликовой каретки.

Обозначение A – Фундамент откатных ворот.

РАЗМЕР C – Глубина фундамента А откатных ворот.

РАЗМЕР B – Ширина фундамента А откатных ворот.

РАЗМЕР LT – Общая длина направляющего профиля №1.

РАЗМЕР H – Высота рамы створки откатных ворот.

№1. Направляющий профиль, который удерживает на себе раму створки откатных ворот

№2. Несущая роликовая каретка, по которой перемещается направляющий профиль №1.

№3. Верхние направляющие ролики, которые удерживают створку ровно в вертикальном положении, как при движении, так и в неподвижном положении ворот.

№4. Концевой (накатной) ролик, который накатывается на нижний уловитель №5 в закрытом положении ворот.

№5. Нижний уловитель исключает провисание створки в закрытом положении, и предназначен для улавливания накатного ролика №4.

№6. Верхний уловитель исключает вибрацию створки при ветровых нагрузках в закрытом положении.

№7. Заглушка для направляющего профиля, защищает от попадания грязи, пыли и снега внутрь направляющей.

Наглядно познакомиьтся с комплектующими для откатных ворот с №1 по №8 вы можете в статье блога Ворота LIFE «Фурнитура для откатных ворот»^>>>

Как пользоваться размерами, которые показаны в схеме откатных ворот?

Самым первым от чего мы отталкиваемся при конструировании откатных ворот, это ширина въезда L1 и высота створки H.

Из этих значений мы можем определить необходимую длину направляющего профиля LT и соответственно и общую длину рамы откатных ворот.

 А также размер LT является величиной необходимой для стороны отката LT2 откатных ворот, тоесть размер LT = LT2.

Давайте определим размер LT при ширине проема въезда L1 = 4 метра.

Для этого воспользуемся формулой:

LT = L1 × 0.5 + L1

Где: L1 = 4 (ширина проема въезда)

0.5 – это стандартный расчетный коэфициент определения противовеса

Подставим значение L1 = 4 метра в формулу:

4 × 0.5 + 4 = 6 (LT)

Согласно расчету, при ширине проема въезда L1 = 4 метра, длина направляющего профиля составляет LT = 6 метров.

Следующим важным значением для расчета, является определения размера L4 (длина противовеса).

Для этого воспользуемся формулой:

L4 = LT – L1

Где: L1 = 4 (ширина проема въезда) а LT = 6 (длина направляющего профиля)

Подставим значение L1 = 4 и LT = 6 в формулу:

6 – 4 = 2 (L4)

Согласно расчету, при ширине проема въезда L1 = 4 метра и длине направляющего профиля LT = 6 метров, длина противовеса составляет L4 = 2 метра.

Для примера сделаем несколько расчетов при разной ширине проема въезда.

Для проема шириной 3 метра:

LT = 3 × 0.5 + 3 = 4.5 (длина направляющего профиля)

L4 = 4.5 – 3 = 1.5 (длина противовеса)

Для проема шириной 5 метров:

LT = 5 × 0.5 + 5 = 7.5 (длина направляющего профиля)

L4 = 7.5 – 5 = 2.5 (длина противовеса)

Получив все значения

L1 = 4 (ширина проема въезда)

LT = 6 (длина направляющего профиля)

L4 = 2 (длина противовеса)

LT2 = 6 (стороны отката)

можно приступить к построению чертежа откатных ворот консольного типа.

Смотрите статью в блоге Ворота LiFE «Правильный чертеж откатных ворот»^>>>

Чертеж откатных ворот позволит определить необходимое количество металлопрофиля для изготовления рамы откатных ворот, а также подсчитав общую длину используемого металлопрофиля и площадь обшивки ворот, можно определить расчетный вес створки ворот.

Для определения веса створки воспользуйтесь калькулятором металла^>>>

Получив расчетный вес створки умножьте его на 2 или 1.5 для выборка необходимых комплектующих на 400, 500 или 800 кг.

Размеры:

РАЗМЕР L2 – Расстояние между площадками несущих роликовых кареток №2

РАЗМЕР L5 – Место для расположения концевого ролика №4 и заглушки профиля №7.

РАЗМЕР E – Ширина площадки (основания) несущей роликовой каретки.

Данные размеры необходимы при выполнении монтажных работ и зависят от конструкции комплектующих консольного комплекта. Определяются после ПОКУПКИ КОМПЛЕКТУЮЩИХ ДЛЯ ВОРОТ^>>>, методом практических замеров деталей с комплекта.

Определив размер L4 = 2 (длина противовеса), можно определить размер C, B для фундамента A.

Размер траншеи А для заливки бетона при ширине проема въезда 4 метра, имеет следующие размеры:

C = 0.8 … 1 (глубина фундамента А откатных ворот в метрах)

B = 0.3 … 0.5 (ширина фундамента А откатных ворот в метрах)

L4 = 2 (длина траншеи фундамента в метрах)

Размер C и B это заданное значение по умолчанию, оно одинаково для откатных ворот с любой шириной въезда.

Расчетным значением является только длина фундамента, которая = длине противовеса L4.

Размер L4 используют для определения необходимой длины швеллера, для изготовления закладных под фундамент ворот.

В нашем примере длина швеллера составляет 2 метра.

Ширина швеллера (номер швеллера) определяется от выбранного комплекта фурнитуры для откатных ворот, а именно от размеров основания роликовой каретки.

К примеру, в комплектующих SP STANDART^>>> ширина основания составляет 100 мм, для установки таких кареток понадобится швеллер шириной не менее 120 мм (швеллер №12), минимальный запас швеллера с каждой стороны основания роликовой каретки в таком случаие составит 10 мм.

Для того, чтобы сделать правильные расчеты и выйти на необходимую высоту рамы створки откатных ворот, сначало нужно КУПИТЬ КОМПЛЕКТ ФУРНИТУРЫ ДЛЯ ОТКАТНЫХ ВОРОТ^>>> и сделать практические замеры высоты роликовой каретки и используемого направляющего профиля. Так как, в разных производителей разные размеры роликовой каретки и направляющего профиля.

Высота просвета, между линией горизонта и нижней линией направляющего профиля ворот, зависит от используемой фурнитуры для ворот и от того, насколько вы опустите или поднимите относительно линии горизонта фундамент ворот.

Обычно фундамент под ворота (швеллер) заливают в один горизонт с покрытием, которое расположено или будет установлено в вашем дворе (к примеру, в один уровень с тротуарной плиткой).

Все приведенные выше расчеты считаются верными при высоте створки ворот не более H = 3 м!

Выбор подъездных ворот – размер, тип поворота, планировка

Тип ворот
Выберите свой стиль ворот. Выбирайте из нашего подъездная дорога ворота.

Размер проема
Определите ширину проема. Наши ворота бывают четырех размеров: 12, 14, 16 и 18 футов. Размеры указаны на дюйм “четкие” размеры между столбами ворот и не являются фактическими воротами размер панели.(Пожалуйста, проверьте чертежи ворот, чтобы узнать точные размеры ворот. – доступно на отдельных страницах стилей ворот.) Если вам нужно определенный размер, не указанный в наших стандартных размерах, мы можем создать этот размер для вас как Custom Gates. Для получения дополнительной информации позвоните нам: 1-800-234-3952.

Тип качания
В большинстве случаев ворота распашные (в отличие от откатных), распашные. на шарнирных стойках вдали от проезжей части и внутрь дома лучший.Если ваша подъездная дорога склоны слишком крутые, вам понадобится качающаяся калитка от собственности и навстречу входящему трафику. Двустороннее расставание ворота лучше всего подходят для подъездной дороги с уклоном, независимо от того, или из. Обратите внимание, что наши 12-футовые ворота – это одиночные качели, в то время как Ворота 14, 16 и 18 футов разделяются на две части.

Изгиб по сравнению с прямым подъездом
Если подход к вашему входу прямой выстрел, вы можно использовать ворота меньшего размера, такие как 12-футовые одиночные, если они очищают вашу подъездную дорожку; если подход под углом или если он резко изгибается, рассмотрите возможность использования более широкая двустворчатая калитка.

Вешаем ворота
Наши ворота на подъездных путях спроектированы так, чтобы “стоять один “и навесить на себя комплект столбов ворот. Если у вас кладка столба, в большинстве случаев лучше всего устанавливать наши столбы сразу за столб. Ворота можно заказать без столбов, если хотите повесить от вашего столба, но в этом случае вам понадобится шарнирный ручку оператора ворот вместо более дешевого и простого установить привод ворот линейного привода.Позвоните нам 1-800-234-3952, если у вас есть вопросы об этой ситуации.

Откатные ворота
Если ваш проект требует раздвижных ворот пожалуйста, перейдите к нашему скольжение страница ворот.

Руководство покупателя по выбору консольных откатных ворот

Компания America’s Gate предлагает широкий выбор готовых ворот и ворот, изготовленных по индивидуальному заказу, независимо от области применения.Как подразделение ворот компании American Fence Company, компания America’s Gate Company имеет более чем 55-летний опыт проектирования, изготовления и установки ворот. Имея производственные мощности и большую команду сертифицированных сварщиков и компьютерных дизайнеров, ваши ворота будут изготовлены в соответствии с вашими уникальными запросами.

Цель этой статьи – помочь вам выбрать консольные раздвижные ворота для дома, офиса или места работы. Мы рассмотрим различные типы консольных ворот и все факторы, влияющие на это решение.Если вы ищете ворота, но не уверены, что консольные ворота – ваш лучший вариант, ознакомьтесь с руководством компании America’s Gate по выбору ворот.

Консольные откатные ворота

Одна из разновидностей откатных ворот – консольные. Консольные ворота уникальны тем, что не катятся по земле. Ворота поддерживаются серией тележек (роликов), прикрепленных к двум опорным стойкам с одной стороны проема. Расстояние между этими столбами обычно равно половине длины проема ворот.При выборе консольных ворот в первую очередь следует учитывать два фактора:

• Elevations – Ворота откатные консольные должны устанавливаться ровно. Это касается как самых последних стандартов и кодексов, так и практических соображений безопасности. Если ворота установлены неровно, то они будут катиться под гору. Просмотрите отметки готового уклона под всем ходом ворот от носа ворот в закрытом положении до задней части хвоста в полностью открытом положении.Самая высокая отметка будет вашим ориентиром. Ворота должны быть установлены как минимум на два дюйма выше этой отметки. Если самый высокий подъем ворот находится в хвостовой части, а подъем наклонен вниз через проем, это вызовет значительный зазор под воротами в проеме.
• Хранилище для ворот – Складные откатные ворота примерно на 50% больше, чем проем ворот. Таким образом, для проема 20 футов потребуется створка ворот размером 30 футов. Эти дополнительные 10 футов ворот называются «противовесом» и считаются хвостом ворот.Оцените свой участок, чтобы определить, достаточно ли у вас места для проема ворот и хранилища ворот.

Консольные ворота с заполнением типа

Если на вашем участке нет проблем с возвышением или местом для хранения ворот, теперь вам следует рассмотреть различные характеристики и конструктивные факторы выбора консольных раздвижных ворот. Первый фактор, который следует учитывать, – это тип заполнения, от которого зависит конструкция и материалы ворот. Хотя эти категории очень широки, выбор одной из них поможет дизайнерам и подрядчикам лучше понять ваше видение.Компания America’s Gate поставляет чертежи и спецификации САПР для любого из стилей заполнения, упомянутых ниже.

Ворота консольные декоративные

Декоративные консольные ворота будут включать вертикальные планки в раму ворот на проеме. Размер этих пикетов обычно составляет от 1/4 дюйма до 1 дюйма. В соответствии со стандартами ASTM A2200 и UL325 пикеты должны располагаться таким образом, чтобы не было зазора более 2 ¼ ”по всей длине ворот, на случай, если они когда-либо будут автоматизированы.Пикеты не должны выступать через нижнюю направляющую консольного затвора, а нижняя направляющая должна быть заподлицо. Пикеты могут выступать над верхней перекладиной ворот и быть украшены декоративным колпаком. Декоративные консольные ворота могут также включать другие украшения по всей площади заполнения ворот.

Ворота консольные декоративные

Декоративные декоративные консольные ворота состоят из заполнителя, который, как правило, очень декоративен, но не имеет пикетного дизайна. Материал заполнения ворот может включать использование твердой доски, жалюзи, перфорированного металла и т. Д.Если планируется автоматизация, то для декоративных консольных откатных ворот также требуются зазоры не более 2 ¼ ”по всей длине ворот. Декоративные консольные ворота классифицируются отдельно от декоративных откатных ворот, потому что смесь заполняющих материалов обычно вызывает проблемы как ветровой нагрузки, так и веса ворот. Однако, если любая из этих ситуаций является потенциальной проблемой или опасностью для вашего проекта, декоративные консольные откатные ворота с заполнением из пикета не будут испытывать повреждений от ветра и веса.

Звено цепи Консольные ворота

Эта категория консольных ворот является наиболее распространенным и широко используемым типом консольных откатных ворот.Если у вас есть автоматические консольные ворота из звеньев цепи, они не должны иметь зазоров более 2 ¼ ”по всей длине. Для этого ткань из цепочки может быть растянута по всей длине ворот. Консольные ворота из звеньев цепи обычно не имеют проблем с весом или ветровой нагрузкой, поскольку ткань звеньев цепи открыта на 98%.

Консольные ворота повышенной безопасности

Консольные откатные ворота с высокой степенью защиты включают в себя заполнение из непереходных материалов или материалов с твердой поверхностью. Эти ворота также плотно прилегают к земле и обычно очень высокие.Эти функции помогают не допустить постороннего персонала и сохранить вашу собственность в безопасности. Некоторые опасения по поводу консольных откатных ворот с высокой степенью защиты – это их ветровая нагрузка и вес. Твердая поверхность или плотная проволочная сетка, по которой нельзя преодолевать подъемы, намного тяжелее и плотнее, чем стандартная ткань из звеньев цепи. Проектировщикам следует обратить особое внимание на отметки участка, характерные для прохода этих консольных ворот. Изменения высоты общего хода ворот могут привести к появлению зазоров под воротами при установке уровня.

Открытие ворот

После того, как вы выбрали общее использование и материал ворот, теперь вы хотите рассмотреть факторы производительности и структурные элементы, на которые напрямую влияет эта конструкция. Ширина проема ворот – самая важная деталь общей конструкции ворот. Ширина проема ворот, наряду с выбранными материалами заполнения, будет сильно влиять на тип структурной рамы ворот, необходимой для поддержки ворот как для веса, так и для ветровой нагрузки.

Ворота однопутные

Ворота с проемом менее 27 футов со стандартным звеном цепи или декоративным заполнением пикетом могут использовать однопроходный путь. Алюминиевые консольные откатные ворота с проемом 27 футов или менее включают в себя одну направляющую в алюминиевую структуру ворот и являются наиболее экономичным консольным вариантом. Путь находится наверху ворот и смещен в одну сторону, чтобы сформировать одно из следующих условий:

• Рядные консольные ворота помещают направляющую в сторону ворот.Опорные стойки ворот, которые поддерживают грузовики, устанавливаются в линии ограждения, а ворота – за линией ограждения.
• Смещенные консольные ворота размещают путь к задней стороне ворот. Это помещает консольные опоры ворот позади ворот. Опорные стойки смещены и не зависят от линии ограждения.
• Однопутные консольные ворота обычно используются с проемами менее 27 футов и со стандартными материалами для заполнения звеньев цепи.

Двусторонние ворота

Двустворчатые ворота, как правило, представляют собой сетчатые и декоративные консольные ворота с проемом 27 футов или более, или декоративные ворота с твердым или полутвердым заполнением.Они включают двойную направляющую в алюминиевую конструкцию ворот. С каждой стороны ворот наверху есть по одной дорожке.

Для этого приложения требуются четыре опоры ворот, по две с каждой стороны для поддержки роликов. В дополнение к наличию двух направляющих, роликовых и опорных стоек объединяются, чтобы выдерживать вес ворот, так как консольные ворота с двойными направляющими имеют гораздо более широкий горизонтальный структурный профиль. Этот более широкий профиль обеспечивает лучшую поддержку ветровой нагрузки.

Стандартные однопутные консольные ворота имеют горизонтальный профиль примерно 5 дюймов.Двустворчатые консольные ворота имеют горизонтальный профиль двойных однопроходных ворот.

Модифицированные двухпутные ворота

Стандартные двустворчатые ворота могут быть модифицированы для больших проемов или больших декоративных ворот с твердым или полутвердым заполнением. Горизонтальный профиль ворот расширяется за счет внедрения структурных профилей в узел верхней направляющей, чтобы раздвинуть направляющие, и за счет обеспечения более широкой нижней направляющей.

Стандартная ширина двухпозиционных консольных ворот составляет приблизительно 10 дюймов в сборе с верхними направляющими.Модифицированные двухпутные ворота могут иметь диапазон от 12 до 16 дюймов на верхнем узле пути. Нижняя направляющая обычно имеет ширину 5 дюймов для двухпутных ворот. Его можно увеличить до 8 дюймов. Эти более широкие верхние и нижние элементы ворот предназначены для обеспечения большей структурной поддержки ветровой нагрузки на консольные ворота.

Двойная гусеница модифицированная Консольные ворота не обязательно включают в себя стандартные конструкции. Эти модификации должны быть спроектированы производителем ворот и реализованы соответственно исходя из конструкции ворот.

Ворота консольные коробчатые

В основе конструкции коробчатых консольных ворот лежат простые конструктивные элементы стандартной стропильной системы. Коробчатые консольные ворота – это в основном два идентичных консольных ворот, расположенных на расстоянии около 24 дюймов друг от друга. Между двумя панелями ворот помещается ряд элементов фермы, образующих узор из диагональных ферм.

В коробчатых консольных воротах используются четыре стропильных системы, такие как стальная ферма потолка здания, для создания очень жесткого общего каркаса при большой нагрузке и / или сильном ветре.Консольные ворота с коробчатым каркасом обычно предназначены для очень больших проемов, превышающих 50 футов, или для размещения твердых материалов поперек проема ворот.

Высота ворот

Когда дело доходит до конструкции, высота ворот может быть не так важна, как общий проем ворот, но она оказывает значительное влияние на определенные критерии проектирования. Ветровая нагрузка будет наиболее важным фактором. Чем выше ворота, тем больше ветровая нагрузка будет воздействовать на их поверхность.Критерии эффективности, которые необходимо учитывать:

Заполняющие материалы

Использование твердых заполняющих материалов на лицевой стороне ворот высотой более 6 футов может потребовать пересмотра конструкции рамы ворот. Независимо от того, имеет ли он одинарный или двойной путь, воздействие сильного ветра на поверхность ворот с твердой поверхностью может быть разрушительным. Независимо от ширины проема ворот, следует подумать о коробчатых воротах.

Чтобы уменьшить ветровую нагрузку, рассмотрите возможность использования перфорированного листа, сварной проволочной сетки или открытия отверстия на лицевой стороне ворот для сброса давления.Примером этого может быть декоративный вырез из листового металла (например, горы, деревья и т. Д.), В котором оставлено отверстие для сброса давления.

Столбы и опоры ворот

Выбор консольной стойки ворот и размер опоры должны соответствовать общему весу и размеру ваших ворот, однако, чем выше ваши ворота, тем большую нагрузку вы возлагаете на эти стойки. Это потому, что вы позволяете любой ветровой нагрузке иметь больший рычаг с более высокими стойками ворот.

Для большинства консольных ворот стандартной высоты, 8 футов или меньше, используется внешний диаметр 4 дюйма. Стойки ворот ASTM 1043 независимо от общей длины ворот. Это связано с тем, что большая часть нагрузки, оказываемой на стойки ворот, является не консольной нагрузкой, а нагрузкой, которая тянет и толкает, напрягая прочность столбов на растяжение, которая составляет десятки тысяч фунтов. Более высокие ворота, 10 футов и выше, могут иметь внешний диаметр 6-5 / 8 дюймов. Распределите 40 стоек, чтобы принять как нагрузку на разрыв, так и консольную нагрузку, приложенную к воротам.

Фурнитура для консольных ворот

Фурнитура для консольных ворот достаточно стандартна независимо от веса, длины и ширины ворот. Выбор оборудования является более конкретным, если ворота представляют собой закрытые ворота из алюминиевого профиля или стальные трубчатые ворота с внешними роликами. Вам следует подумать об использовании нестандартного, сверхпрочного оборудования для ворот, когда ворота начинают превышать 2 000 фунтов. В частности, ролики или тележки, которые поддерживают вес ворот, позволяя им свободно катиться.Ваш дизайнер ворот должен соответствующим образом подобрать фурнитуру ворот, тележки, ролики и направляющие к типу, размеру и весу ворот.

Вес ворот

Редко можно увидеть консольные ворота, которые весят более 2 000 фунтов. Нетипичные, более тяжелые ворота являются результатом проемов длиннее 30 футов или тяжелых твердых материалов заполнения в секции проема ворот, используемых в декоративных целях. Чтобы приспособить эти нетипичные тяжелые ворота, следует учитывать следующее:

Одинарные или двойные дорожки

Алюминиевые закрытые рельсовые ворота предлагают как одинарные, так и двойные рельсовые пути, с одной рельсовой направляющей с каждой стороны ворот.Эта двухпутная конструкция является хорошим выбором не только для более длинных ворот, но и для более тяжелых ворот, поскольку она распределяет нагрузку на ворота на четыре грузовых автомобиля в сборе по сравнению с двумя в стандартной одноколейной конструкции. Для проемов шириной более 27 футов обычно требуются двухпутные ворота.

Конструкция ферм ворот

В консольных воротах используется стандартная конструкция диагональной фермы по всей длине ворот, чтобы выдерживать консольную нагрузку ворот. Конструкции ферм здания и моста очень похожи, поскольку диагональные элементы размещаются между вертикальными элементами.

Есть верхняя и нижняя непрерывная горизонтальная опорная дорожка, где соединяются вертикальные элементы. Этот узор из горизонтальных, вертикальных и диагональных опор создает серию соединенных квадратов. Диагональные элементы предотвращают вытягивание квадратов из квадрата, соединяя противоположные углы вместе. Единственный способ вытащить квадрат (квадраты) по отвесу – это сжать или растянуть диагональный элемент.

Здесь играет роль прочность металлов на растяжение.Прочность на растяжение большинства соответствующих металлов составляет десятки тысяч, а это означает, что для разрыва диагональной фермы потребуются тысячи фунтов. Здесь типичная ферма получает свою структурную прочность.

Если бы диагональные элементы были удалены из каркаса ворот, квадраты быстро прогнулись под действием силы тяжести. Это важно, учитывая, что консольная нагрузка для большинства соответствующих металлов составляет всего несколько сотен фунтов.

Консольная прочность и опора

Конструкция ферм консольных ворот может быть улучшена для поддержки более длинных и тяжелых ворот.В большинстве конструкций консольных ворот используется стандартный принцип: длина вертикали ворот должна быть больше, чем расстояние между каждой вертикальной опорой. Другими словами, если высота вертикальной опоры составляет 72 дюйма, вертикальные опоры не должны располагаться на расстоянии более 72 дюймов друг от друга. Независимо от высоты ворот, у большинства консольных ворот расстояние между вертикальными опорами не превышает 72 дюйма.

Чтобы улучшить способность консольных ворот выдерживать более длинные и тяжелые рамы ворот, вертикальные опоры можно сдвинуть ближе друг к другу, образуя больше прямоугольника с вертикальной длинной стороной по сравнению с квадратом.Это смещает нагрузку на диагональную ферму с консольной нагрузки, когда диагональная ферма просто изгибается, на почти полностью полагающуюся на прочность на растяжение.

Вес и фурнитура для ворот

Большинство консольных ворот, как для закрытых алюминиевых рельсовых ворот, так и для наружных роликовых ворот из стальных труб, спроектированы так, чтобы надежно удерживать ворота весом до 2 000 фунтов при длительной работе. Фурнитура для консольных ворот для ворот весом более 2 000 фунтов считается нетипичной и не всегда доступна.

должны знать, что в большинстве ворот для тяжелых условий эксплуатации используется либо наземная сборка грузовика, либо подвесная тележка. Обе эти конструкции потребуют значительного изменения конструкции стандартных консольных ворот.

Не поддавайтесь искушению просто добавить больше роликов и опорных стоек ворот, чтобы поддержать большие консольные проемы ворот. Консольные ворота спроектированы так, чтобы нагрузка на консольную секцию ворот происходила равномерно между двумя фиксированными точками: соответствующими тележками и опорными стойками ворот.Это распределяет нагрузку на большую площадь. Размещение промежуточных дополнительных опорных стоек и роликов может привести к тому, что нагрузка будет больше сосредоточена на меньшей площади, что приведет к большему сопротивлению роликам и потенциально может привести к выходу рамы ворот из строя.

Ворота консольные Тип

• Стальные консольные ворота – Используйте круглые трубчатые профили в конструкция ворот.
  • Верхние и нижние горизонтальные элементы представляют собой 2 ½ дюйма О.Д. трубка, которая проходит по длине ворот.Эта трубка служит одновременно конструктивная опора, а также верхняя и нижняя направляющие ворот. Ролики движутся по внешней стороне этих дорожек.
  • Между вертикальными элементами находятся диагональные опоры. На стальных консольных воротах это обычно 1 ^5/8 ”O.D. трубки, однако кабель может быть заменены.
  • Вертикальные элементы ворот имеют внешний диаметр 2 дюйма. трубка расстояние между которыми не превышает 72 дюйма.

• Алюминиевые консольные ворота – используйте экструдированный алюминиевый квадрат и прямоугольные профили в конструкции ворот.
  • Между вертикальными стержнями находятся диагональные опоры, которые могут представлять собой квадратную алюминиевую систему размером 2 дюйма или систему кабелей.
  • Верхний горизонтальный элемент изготавливается методом экструдирования по индивидуальному заказу. комбинация гусеницы и конструктивного элемента (элементов). Длина дорожки составляет примерно 2 ½ дюйма. в ширину на 2 ¾ дюйма в высоту. Грузовики (или катки) движутся по рельсам. Грузовики поддерживаются снизу направляющей, а не свисают сверху. Это предотвращает вода и мусор от оседания на гусенице.
  • Вертикальные элементы затвора расположены на расстоянии 2 x 2 дюйма не более 72 дюймов друг от друга.
  • Нижний горизонтальный элемент имеет размер 2 “x 2” квадрат (или прямоугольник 5 x 2 дюйма для больших проемов ворот). Мало того, что это элемент обеспечивает структурную поддержку ворот, но он также служит дном гид.

Сталь против алюминия

Стальные консольные ворота более экономичны и зачастую легче ремонтируются. Ролики и фурнитура ворот также очень прочны. Алюминиевые консольные ворота – более дорогой вариант – предлагают больше вариантов дизайна:

• Алюминиевые консольные ворота – отличный выбор с большими проемами, так как общая ширина верхних и нижних горизонтальных элементов может быть легко увеличена без нарушения конструкции направляющих.Вы можете просто добавить дополнительные структурные опоры или добавить в конструкцию ворот двойную направляющую.
• Коробчатые консольные ворота почти исключительно изготавливаются из алюминия. Квадратные профили позволяют легко соединяться с другими профилями, создавая серию ферм, в то время как конструкция из стальных труб требует значительных копирований. Самое главное, алюминий прочнее, чем сталь фунт за фунт. Это важно, когда вы пытаетесь выдержать вес ворот с помощью конструкции.
• С закрытой направляющей системой и квадратными профилями консольные ворота с алюминиевыми направляющими являются лучшим выбором для декоративных и декоративных конструкций ворот. Квадратные планки могут быть размещены между верхними и нижними элементами или установлены на лицевой стороне. Гусеница может быть расположена внутри помещения, таким образом, скрывая его и оборудование снаружи, обеспечивая привлекательность для сдерживания.

Автоматизация

И алюминий, и сталь – отличный выбор для автоматических ворот. Алюминиевые консольные ворота обеспечат более стабильный ход во всем пути ворот, поскольку закрытые гусеницы и система грузовиков имеют более жесткие допуски.Алюминиевые ворота легче. Если у вас очень большой проем или очень тяжелые ворота по конструкции, вы можете рассмотреть алюминиевую конструкцию, поскольку для этого может потребоваться меньший привод ворот или меньшая нагрузка на привод. Стальные консольные ворота с проемами менее 27 футов и типичным заполнением звеньев цепи являются отличным и экономичным выбором.

Устройство открывания откатных ворот

Откатные ворота, одиночные или парные, являются популярным вариантом ворот из-за их минимальных требований к площади проезжей части.Линейные открыватели для ворот созданы по последнему слову техники и имеют высокие производственные стандарты, что делает их нашим выбором для наших уважаемых клиентов. Мы знаем, что они обеспечивают производительность и долговечность, что делает их экономически эффективными решениями, рассчитанными на долгий срок. Для каждой установки откатных ворот есть привод линейных ворот, который обеспечивает идеальное сочетание мощности, скорости, производительности и долговечности. Полный спектр средств контроля доступа, обнаружения транспортных средств и других опций представляет собой готовые к работе решения для самых сложных задач, и все они доступны для быстрой прямой доставки от International Security Products, ведущего поставщика продуктов для обеспечения безопасности доступа и ограждений.Доступны следующие модели линейных открывателей откатных ворот, каждая из которых предназначена для конкретных нужд:

• Открыватели для откатных ворот промышленных и коммерческих – VS-GSLG

  В качестве сверхмощного привода откатных ворот Linear эта серия моделей идеально подходит для промышленных комплексов, фабрик и объектов с высоким уровнем безопасности. Доступные в моделях ½, 1 и 2 л.с., они могут справиться с самыми тяжелыми и длинными воротами с многоскоростными функциями. Доступные технические характеристики включают:

  • Максимальный вес ворот – 1100-4000 фунтов.
  • Максимальная длина ворот – 45-100 футов.
  • Скорость ворот – до 24 дюймов в секунду.
  • Требования к питанию – от 115 В 1 фаза до 460 В 3 фазы.
  • Монтаж – Монтаж на стойке.

• Устройство открывания откатных ворот промышленного и коммерческого назначения – GSLG-A

  Недорогие и полнофункциональные, эти модели разработаны для тех же промышленных, заводских и высокозащищенных установок, что и модель VS-GSLG, но для ворот более умеренного веса и длины.Модели ½, ¾ и 1 HP совместимы со всеми аксессуарами и могут быть объединены в сеть для работы с двумя воротами. Технические характеристики включают:

  • Максимальный вес ворот – 1100-2200 фунтов.
  • Максимальная длина ворот – 45-78 футов.
  • Скорость ворот – 12 дюймов в секунду.
  • Требования к питанию – от 115 В 1 фаза до 460 В 3 фазы.
  • Монтаж – Монтаж на стойке.

• Открыватели для откатных ворот промышленного и коммерческого назначения – HSLG

  Разработанные для гаражей, квартир, закрытых жилых комплексов и заводов, эти открыватели ворот обладают теми же возможностями и конструктивными особенностями, что и две модели GSLG-A и VS-GSLG, но предназначены для более легких и коротких ворот со спецификациями. для соответствия их приложениям:

  • Максимальный вес ворот – 1000-1700 фунтов.
  • Максимальная длина ворот – 35-55 футов.
  • Скорость ворот – 10 дюймов в секунду.
  • Требования к питанию – от 115 В 1 фаза до 460 В 3 фазы.
  • Монтаж – Монтаж на стойке.

• Устройство открывания откатных ворот для коммерческих помещений – SLC

  Для средних коммерческих требований эти системы могут применяться в гаражах, многоквартирных домах, закрытых жилых комплексах и т. Д. Компактный дизайн, их мощность и доступные опции могут удовлетворить любые требования в рамках перечисленных спецификаций:

  • Максимальный вес ворот – от 1000 до 2000 фунтов.
  • Максимальная длина ворот – 37-45 футов.
  • Скорость ворот – 11 дюймов в секунду.
  • Требования к питанию – 115 В / 230 В, 1 фаза.
  • Монтаж – на подкладке.

• Устройство открывания откатных ворот для коммерческих и жилых помещений – SLD

  Созданные для легких и средних коммерческих и жилых помещений, эти модели ½ HP также предлагают системы резервного питания 24 В с возможностью подзарядки от солнечных батарей для максимальной гибкости и надежности.Подходит для тех же ситуаций, что и модели SLC, технические характеристики включают:

  • Максимальный вес ворот – 1000 фунтов.
  • Максимальная длина ворот – 40 футов.
  • Скорость ворот – 12 дюймов в секунду.
  • Требования к питанию – однофазное 115 В или 24 В постоянного тока и солнечное зарядное устройство.
  • Монтаж – на подкладке.

• Устройство открывания раздвижных ворот для жилых домов – SLR

  Экономичные по цене, эти модели специально разработаны для нужд частных усадеб, домов и небольших жилых комплексов.Их двигатели на ½ л.с. и совместимость с полным набором дополнительных принадлежностей делают их отличным выбором со следующими характеристиками:

  • Максимальный вес ворот – 500 фунтов.
  • Максимальная длина ворот – 25 футов.
  • Скорость ворот – 11 дюймов в секунду.
  • Требования к питанию – 115 В / 230 В, 1 фаза.
  • Монтаж – на подкладке.

Надежные приводы откатных ворот – прочные и экономичные модели

Для каждой установки откатных ворот в нашем магазине заборов со скидкой есть идеальная модель открывателя линейных ворот, которая справится с этой работой.В сочетании с полным набором опций и аксессуаров для контроля доступа они предлагают легендарное инженерное совершенство и долговечность, которые прославили линейное оборудование для открывания и закрывания ворот. В нашей компании по производству охранных ограждений, расположенной в центре, наши знающие и находчивые представители готовы помочь вам выбрать правильное оборудование и опции, соответствующие вашим потребностям. Наши конкурентоспособные цены на основе объемов и прямые поставки, а также стремление к совершенству в обслуживании клиентов делают нас лучшим выбором для всех операционных систем шлюзов.Свяжитесь с нами сегодня, чтобы узнать о своих потребностях в приводе откатных ворот.

Какой ширины должны быть ворота на подъездной дорожке?

Итак, вы решили, что вам нужны подъездные ворота для защиты ваших домашних животных и семьи или для повышения стоимости вашей собственности. Автоматические ворота могут повысить стоимость вашего дома на пять процентов, а может быть, вы просто хотите сделать дом более привлекательным. Какой бы ни была ваша причина, важно принять несколько решений, прежде чем выбирать подъездные ворота. Большинство людей не тратят время на размышления о материалах, о том, как они должны работать, как они должны открываться и закрываться, а также о его общем дизайне.Часто Базза вызывают для установки новых ворот, когда владелец собственности не готов ответить на наши вопросы.

Стандартные размеры

Во-первых, расслабься. Это не так сложно, как вы думаете. Если ваша собственность не является очень необычной с очень крутым уклоном, вам не следует слишком много думать о ширине ворот. Американские подъездные пути обычно имеют ширину от девяти до двадцати четырех футов, причем большинство из них находится в меньшей части этой шкалы. Десять, двенадцать, четырнадцать и шестнадцать футов – обычные размеры для подъездных ворот.

Итак, приступим! Шаг первый: достаньте рулетку и измерьте подъездную дорожку. Ворота должны быть немного шире, чем въезд на подъездную дорожку. Например, если длина вашей подъездной дороги достигает девяти футов шести дюймов, десятифутовые ворота подойдут лучше всего. Если ваша подъездная дорожка имеет размеры от девяти футов семи дюймов до одиннадцати футов девяти дюймов, выберите двенадцатифутовый. И так далее по шкале. Вот удобная справочная таблица, которая поможет вам выбрать правильную ширину ворот.

Автомобильные ворота и ворота для грузовиков, внедорожников и жилых автофургонов

Хотя наиболее популярные размеры ворот обычно составляют десять или двенадцать футов, важно учитывать типы транспортных средств, проезжающих через ворота, и прямой или изогнутый въезд на подъездную дорожку, прежде чем выбирать окончательную ширину.Если подход к подъездной дорожке прямой, вы можете использовать одиночные ворота меньшего размера; если подход под углом или резко изгибается, подумайте об использовании более широких двойных ворот. Если автомобильные ворота предназначены для жилого комплекса, кондоминиума или коммерческого объекта с двусторонним движением транспортных средств, также рекомендуется использовать двойные ворота.

В конце концов, это Техас, и многие домовладельцы ездят на полноразмерных внедорожниках и пикапах с прицепами и лодками. Рекреационные транспортные средства могут занимать еще большую площадь и, возможно, не могут въехать прямо через небольшие ворота.Также учтите, что более крупным транспортным средствам может потребоваться большая площадь для поворота при проезде через проем ворот. Имейте в виду, что шире – не всегда лучше. Чем больше ворота, тем больше вы можете рассчитывать на материалы, поэтому не забудьте выбрать размер, который соответствует вашему бюджету.

Как правило, чем меньше размер ворот, тем проще их обслуживать. Если вас беспокоит возможный доступ строительной техники, движущихся грузовиков или грузовых автомобилей, вы обычно можете установить съемные секции ограждения вместо того, чтобы платить за очень большое проем для ворот, которое вам может понадобиться всего несколько раз в год.Это позволяет вам сэкономить деньги, установив ворота меньшего размера и значительно сократив расходы на содержание ваших ворот.

Обзор системы консольных откатных ворот

Магазин: Ворота консольно-откатные | Фурнитура для консольных откатных ворот | Комплекты консольных откатных ворот

Консольные откатные ворота Теория:

Термин «консольные раздвижные ворота» может относиться к любому количеству ворот, от стилей декоративных пикетов до стилей функциональных звеньев цепи, от тех, для которых требуются консольные ролики, до тех, для которых требуются направляющие для ворот и тележки.Все консольные откатные ворота обладают определенными характеристиками, которые отличаются от других типов откатных ворот. Консольные откатные ворота отличаются от других типов откатных ворот своей конструкцией, выбором оборудования и дизайном.

Консольные откатные ворота имеют большие размеры, чем проемы, которые они предназначены для закрытия, часто на 50% больше, чем их соответствующие проемы. Идея здесь состоит в том, чтобы повесить ворота на двух или более монтажных стойках и подвесить ворота на этих монтажных стойках в проем ворот для закрытия.Как правило, никакая часть ворот не контактирует с землей прямо или косвенно с любым типом колеса. Вместо этого эти откатные ворота «консольно» закрывают проем. Консольная конструкция позволяет навешивать конструкции без внешних распорок. Ключевым моментом является то, чтобы консольная рама ворот была сконструирована правильно, чтобы выдерживать силы тяжести и ветра. Сложные диагональные связи и фермы обычно стратегически приварены, чтобы предотвратить провисание ворот.

Другие типы систем раздвижных ворот могут иметь колесо передней кромки, установленное на стороне защелки ворот.Эти колеса типа передней кромки катятся либо непосредственно по земле, либо по гусенице, установленной поперек проезжей части или проема ворот. Необходимо следить за тем, чтобы проем ворот или подъездная дорожка были совершенно свободны от мусора, иначе колеса встретят препятствия. Ворота, которые скользят по дорожке, встроенной в землю, часто называют воротами с V-образной направляющей. По сути, кусок железа с перевернутым углом прикручивается болтами к бетону, и на нем движется специальное колесо с V-образной канавкой. Ворота, у которых есть резиновое или пневматическое колесо, которое катится по земле, просто катящиеся ворота.Ворота V-Track популярны в южных регионах, где снег и лед встречаются редко. Ворота V-Track часто автоматизируются операторами ворот. С другой стороны, откатные ворота популярны в северных и южных регионах. Оба эти стиля могут быть привлекательными, поскольку они часто не требуют противовеса, который может быть на 50% больше, чем проем ворот. Автоматизация откатных ворот требует, чтобы ворота двигались идеально в обоих направлениях и были установлены горизонтально. Хотя это часто проще всего сделать, установив консольные ворота, ворота с V-образным профилем и откатные ворота также можно аккуратно автоматизировать.Опять же, автоматизация раздвижных ворот требует, чтобы ворота двигались идеально в обоих направлениях! Возможные препятствия для ведущих колес, такие как снег, лед и другой мусор, приведут к отказу привода ворот. Ворота, которые не остаются на своем пути, могут быть чрезвычайно опасными при открытии и закрытии вручную, особенно с помощью устройства для открывания ворот.

Преимущества консольных откатных ворот перед другими стилями многочисленны:

1. Консольные ворота могут занимать меньше места, чем система распашных ворот. Одиночные консольные ворота перемещаются в одном направлении, часто прямо параллельно существующей линии ограждения.Такое эффективное использование пространства делает консольные ворота идеальным выбором при проектировании ограждения по периметру и системы безопасности.

2. Консольные ворота легче защитить, чем распашные ворота при автоматизации. При автоматизации ворот настоятельно рекомендуется, если они не требуются, устройства безопасности. Такие устройства безопасности могут включать в себя световые лучи безопасности, кромки безопасности и детекторы петель и петель. Устройства безопасности спроектированы и установлены для защиты от закрывания ворот на транспортном средстве. Из-за линейного движения раздвижных консольных ворот путь ворот ограничен по сравнению с качающимися воротами, которые поворачиваются по дуге примерно на 90 градусов.

3. Автоматизация консольных ворот может быть дешевле, чем распашных ворот. В некоторых случаях, когда необходимо рассмотреть двойные распашные ворота и одинарные консольные ворота, автоматизация одинарных консольных ворот будет дешевле, поскольку для этого требуется только один привод ворот вместо двух.

4. Консольные ворота требуют меньшего ухода, чем распашные. Консольные ворота могут быть установлены с нейлоновыми консольными роликами с герметичными подшипниками и нейлоновыми роликовыми крышками. Эти ролики не требуют смазки, а сам нейлоновый ролик и крышка не ржавеют.Кроме того, консольные ролики будут устанавливаться на стойки с помощью болтов, которые при необходимости можно будет легко отрегулировать позже. Кронштейны, которые обычно соединяют привод ворот с воротами, также обычно устанавливаются с помощью болтов, которые впоследствии можно будет легко отрегулировать. Наоборот, распашные ворота часто имеют петли, требующие многократной смазки. Эти петли также часто привариваются к стойке ворот и воротам, что затрудняет их регулировку в случае необходимости. Наконец, рассмотрите возможность уборки снега в северных районах. Единственный путь, по которому проходят консольные ворота, часто легче избежать препятствий по сравнению с распашными воротами и их широким поворотом.

5. Консольные ворота эстетичны. Элегантный внешний вид, эффективный дизайн и мастерство консольных ворот обязательно произведут впечатление на владельцев, посетителей и клиентов, посещающих объект.

Консольные раздвижные ворота Практика:

Обычно устанавливаются две или более стойки из оцинкованной стали, которые выдерживают вес ворот и служат в качестве монтажных стоек. Столбы ворот могут быть круглыми или квадратными. Ворота могут быть построены на 50% больше, чем размер проема ворот, чтобы обеспечить противовес или консоль для части проема ворот.Рамы ворот могут быть круглыми или квадратными. Ворота могут быть изготовлены из алюминия или стали – как правило, сварные. Настоятельно рекомендуется профессиональная конструкция ворот, так как сами рамы ворот часто служат направляющими, обеспечивая гладкую ровную поверхность, с помощью которой ворота открываются и закрываются.

Ворота часто натягиваются звеном цепи через часть или всю раму. Автоматические ворота должны иметь сетку, растянутую по всей поверхности из соображений безопасности и соответствовать стандартам ASTM и UL-325.

Стальные консольные ворота – Стальные консольные ворота обычно изготавливаются из оцинкованных круглых труб. Верхние и нижние горизонтальные рельсы часто представляют собой трубы с внешним диаметром 2-1 / 2 дюйма (фактическое значение 2-3 / 8 дюйма) марок Sch50 или HF40. Внешний диаметр 2 дюйма (фактический 1–7 / 8 дюйма) служит в качестве вертикальных распорок, а диагональные распорки внешнего диаметра 1–5 / 8 дюймов приварены, чтобы предотвратить провисание затвора. Стальные или нейлоновые консольные ролики затвора отечественного производства устанавливаются на крепление. стойки, обычно две вверху и две внизу. Импортные консольные ролики также в изобилии изготовлены из стали и нейлона и, как правило, менее дороги.Обязательно используйте консольные крышки роликов ворот на всех роликах для безопасности и защиты точек защемления. Ворота «зажаты» между верхним и нижним роликами и скользят, чтобы открываться и закрываться. Ролики консольных ворот обычно имеют гальванизированное шасси для предотвращения ржавчины. Сами ролики доступны из оцинкованной стали или нейлона. Оба являются качественными роликами, которые могут служить годы без перебоев. Доступен ассортимент консольных защелок для ворот с замком. Некоторые из них разработаны специально как защелки для автоматических откатных ворот.Стальные консольные ворота могут быть изготовлены для закрытия проемов ворот шириной более 30 футов! Отверстия шириной 60 футов могут быть закрыты двойными консольными воротами.

Алюминиевые консольные ворота – Алюминиевые откатные ворота с внутренней направляющей часто полностью изготавливаются из алюминия. Сверхпрочная алюминиевая направляющая ворот приварена к самой раме ворот или является ее частью. Hoover Fence предлагает алюминиевые откатные ворота, предназначенные для закрытия проемов ворот шириной 30 футов, выполненных с помощью одной направляющей ворот. Проем шириной 60 футов можно закрыть двойными воротами.Мы предлагаем алюминиевые откатные ворота с двойным рельсом для проемов ворот шириной до 40 футов, двойных шириной 80 футов. Ворота с коробчатой ​​рамой на заказ доступны для проемов больше 40 футов, но меньше 60 футов. Хотя ворота с верхней направляющей более популярны, также доступны компоненты ворот с нижней направляющей и нижней направляющей. Направляющая ворот и рама ворот открываются и закрываются на двух или более фиксированных тележках для ворот. Тележки для ворот крепятся к опорным стойкам из оцинкованной стали с помощью подвесных кронштейнов для грузовиков из оцинкованной стали.

Противовес для раздвижных ворот:

Противовес должен составлять примерно 1/2 длины проема ворот.Минимальный противовес должен быть 4 фута в длину. Если должен быть установлен автоматический привод, противовес может быть длиннее, чтобы оператор мог «закрыть» ворота за заднюю часть противовеса. Перед началом строительства всегда выбирайте оператора и ворота.

Размеры столба:

Обычно для консольных раздвижных ворот со стальными звеньями цепи требуются роликовые стойки с наружным диаметром 3 дюйма для ширины проема до 10 футов. Используйте наружный диаметр 4 дюйма. Столбы до 20 футов и 6-5 / 8 “O.D. Столбы до 32 футов. Эти спецификации предназначены для ворот высотой 6 футов и короче.Для более высоких ворот увеличивайте размеры стоек на каждой ступеньке и используйте стойки с внешним диаметром 8-5 / 8 дюймов для ворот 32 ‘. Мы используем в основном стальные стойки с внешним диаметром 4 дюйма для наших алюминиевых откатных ворот.

Бетонные нижние колонтитулы:

Диаметр 18 дюймов x глубина 42 дюйма рекомендуется для столбов 3-4 дюймов, диаметр 24 x 42 дюйма для наружного диаметра 6-5 / 8 дюймов. стойки и 30 дюймов диаметром x 48 дюймов для столбов с внешним диаметром 8-5 / 8 дюймов. Увеличьте нижний диаметр на 6 дюймов; создание колоколообразного отверстия. Подъем и опускание ворот такого типа будут «работать» даже с самыми большими столбами из земли. Плохие почвенные условия, такие как песок, потребуют больших колонтитулов.Перед началом любого строительного проекта всегда консультируйтесь с местными строительными нормами и правилами. Позвоните по номеру 811, прежде чем выкопать нижние колонтитулы почтовых ям.

© 2010, Все права защищены.
Технические характеристики и информация могут быть изменены без предварительного уведомления.

Откатные ворота или распашные ворота? Что мне подходит?

«Что мне делать: распашные или раздвижные ворота для проезда?» Это может быть одним из первых решений при выборе ворот для дома.

Иногда физические требования вашей собственности не позволяют сделать выбор.

Меня зовут Яэль Сирота, я работаю в строительной отрасли почти двадцать лет. Почти все мои проекты за эти годы включали установку ворот и заборов. За эти годы я многому научился по этому поводу!

В этой статье я собираюсь показать вам самые важные соображения, которые необходимо учитывать при принятии решения о том, подходят ли откатные или распашные ворота для вашей собственности.

ОДНОКАРТАКТНЫЕ ВОРОТА:

Если у вас ограниченный бюджет, это самый дешевый вариант.

Это дешевле, потому что для одинарных распашных ворот требуется почти половина оборудования (например, петли, болты, шарнирные стойки, приемные стойки), которые потребовались бы в двойных распашных воротах.

Ограничения пространства для одинарных распашных ворот

При использовании одинарных распашных ворот важно учитывать «расстояние поворота». Например, одинарные распашные ворота шириной 12 футов требуют вдвое больше свободного пространства по сравнению с двустворчатыми распашными воротами. С двойными распашными воротами ваши требования к пространству уменьшаются вдвое, поскольку каждая створка ворот поворачивается только на 6 футов.

Важность размеров

Двустворчатые и одинарные распашные ворота могут открываться как внутрь, так и наружу. Внутрь обычно лучше всего. При направлении внутрь важно учитывать пространство для открытия ворот, а также дополнительное пространство для таких объектов, как автомобиль за воротами.

Средний автомобиль сегодня составляет около 15 футов в длину. Если ваша подъездная дорожка имеет ширину 12 футов, ваши одиночные распашные ворота будут занимать 12 футов пространства, когда они распахиваются. Если за ней припаркован ваш 15-футовый автомобиль, вам понадобится 27 футов общего пространства на проезжей части за воротами, и это будет очень сложно.

(Обратите внимание, что существуют ограничения по ширине створок (панелей) распашных ворот от разных производителей. Максимальная ширина одинарных распашных ворот Mulholland составляет 9 футов.)

Если вы планируете открыть ворота наружу, в большинстве городов есть ограничения. Важно убедиться, что ворота не загораживают тротуар, пересекающий вашу собственность, или выходят на улицу. Даже если в вашем городе или поселке нет таких ограничений, ваши соседи могут не обрадоваться, если вы установите ворота таким образом.

Распашные ворота, открывающиеся наружу, как правило, небезопасны

Когда вы открываете распашные ворота наружу, возникают потенциальные проблемы. Представьте себе посетителя, который подъезжает к воротам у входа в вашу собственность. Этот человек только что подъехал к подъездной дороге с оживленной улицы. Ворота начинают открываться в сторону машины вашего посетителя. Ваш посетитель видит, что для открытия ворот недостаточно места. Если они не двинут машину, она будет повреждена. Водитель паникует, включает задний ход, выезжает на оживленную улицу и попадает в аварию.

Это также потенциально опасно для пешеходов, посетителей и даже для членов вашей семьи.

Вероятно, единственным сравнительно безопасным местом для такой установки будет сельская местность с небольшим движением транспорта или без него, а также с установленными различными функциями безопасности. Можно было установить выдвижные болларды, которые не позволяли бы подъезжающей машине приближаться к воротам так близко, что ворота не могли открыться. Как только ворота открываются, болларды убираются, позволяя войти.

Ограничения по установке одинарных распашных ворот

Для этих ворот требуется усиленная стойка для подвешивания ворот, поскольку весь вес приходится на одну стойку.Тяжелые ворота на одиночных столбах также нуждаются в регулировке чаще, чем более легкие. Когда вес ворот разделен между двумя панелями, это снижает нагрузку на стойки, что делает регулировку менее частой.

Помните, что разные материалы ворот имеют разный вес. Например, железные 12-дюймовые ворота будут весить значительно больше, чем стандартные 12-дюймовые ворота. В качестве альтернативы, 12-футовые алюминиевые ворота будут весить значительно меньше, чем стандартные 12-дюймовые железные ворота.

ДВУСТОРОННИЕ распашные ворота:

Двойные распашные ворота Budget

Поскольку для ворот этого типа требуется больше оборудования, они обычно стоят дороже, чем одна распашная калитка.Вам понадобятся два открывателя ворот и почти вдвое больше оборудования (например, петли, болты, стойки петель, стойки ствольной коробки). Двустворчатые распашные ворота также требуют больше времени на проектирование и установку.

Ограничение пространства для двойных распашных ворот

Для двойных распашных ворот требуется меньшее общее расстояние поворота, чем для одинарных распашных ворот. Двенадцатиметровые двойные ворота потребуют только 6 футов, тогда как одиночные ворота потребуют все 12 футов. Если у вас мало места за воротами, это лучший вариант.

Рекомендации по установке

Двустворчатые распашные ворота подходят для более широких проходов, чем одинарные распашные ворота. Полный вес материала, необходимый для перекрытия ширины проезжей части, распределяется между двумя стойками, а не одной.

Beauty

Двустворчатые распашные ворота имеют традиционный (даже культовый) вид, которым мы восхищаемся в воротах во всем мире. Это ворота, открывающиеся из центра, дающие представление о приветствии или возможности.Постепенное раскрытие красивой собственности через открывающиеся двойные распашные ворота делает впечатляющее знакомство с недвижимостью.

Ветреные районы

Ваш дом находится в ветреном районе? В этом случае вам может быть лучше приобрести раздвижные ворота, причина этого в том, что ветер может рассматривать ваши ворота как парус, особенно если ворота имеют твердую поверхность, а не решетчатые.

Двустворчатые откатные ворота

ОТКАТНЫЕ ВОРОТА:

Откатные ворота часто используются, когда распашные ворота не работают.Как правило, откатные ворота – лучший выбор для следующих сценариев:

1. Нет места для открывания традиционных распашных ворот.

2. От входа к задней части дома идет крутой подъем вверх. (В этом случае ворота могут открываться наружу, но это увеличивает риск возникновения опасных ситуаций для транспортных средств и пешеходов).

Итак, всякий раз, когда существуют такие обстоятельства, мы делаем шаг назад и проводим измерения, чтобы увидеть, подходят ли раздвижные ворота для вашей собственности.

Стоимость откатных ворот

Как правило, по сравнению с распашными воротами, вам придется платить больше за владение и установку откатных ворот. Даже если ворота изготовлены из такого же качества, материалов и размеров, как правило, они стоят дороже. У таких ворот больше подвижных частей, и все они должны быть тщательно откалиброваны относительно друг друга во время установки. Обычные откатные ворота также требуют установки дорожки для ворот (если ее еще нет).

Ограничение пространства для откатных ворот

Для открывания раздвижных ворот необходимо пространство

Для правильного открытия раздвижных ворот требуется пространство сбоку от ворот.Как правило, необходимое пространство – это длина ворот плюс около 2 футов пространства для маневра.

Двойные откатные и тандемные ворота

Если для подъездных ворот недостаточно места, есть другие решения. Одним из решений будет установка двойных откатных ворот. Примером может служить проем шириной 12 футов, который можно разделить на две панели ворот по 6 футов каждая. Эти две панели затем либо отводятся по одной в каждую сторону (двойное скольжение), либо обе в одну сторону (тандем).

Двойные откатные ворота похожи на двойные распашные, в них используются две независимо управляемые панели.Тандемные ворота – это уникальная установка, в которой используются две панели, работающие в тандеме. Системы тандемных ворот можно даже настроить для управления трех- и даже четырехпанельными воротами. Тандемные ворота не очень известны, так как их очень сложно спроектировать и установить; Однако мы стали экспертами в этих установках. Ознакомьтесь с нашей недавней установкой ниже!

Другие уникальные стили ворот

Конечно, существуют и другие типы ворот, кроме перечисленных выше.Например, в компании Mulholland Brand у нас есть ворота, которые практически не занимают места. Он буквально поднимается из-под земли, чтобы действовать как закрытые ворота, и убирается обратно под землю, чтобы открыть ворота.

Это система Fancy Fence. Поскольку на проектирование и установку этой системы уходит много усилий, это определенно не дешевый продукт. Стоимость делает это недоступным для большинства людей, но все же подтверждение человеческой изобретательности даже в том, чтобы знать, что такое возможно.

Подводя итог, можно сказать, что существует довольно много решения, при котором вы можете заблокировать любую собственность, и чаще всего выбирают распашные или откатные ворота.

Нажмите здесь, чтобы перейти к нашей контактной форме, чтобы связаться с нами по электронной почте, нажмите на «живой чат» внизу экрана или позвоните нам по телефону 818.643.6543.

Рулонные ворота и консольные ворота FAQ

У начинающих покупателей всегда возникают вопросы о разнице между роллетными воротами и консольными воротами.Описание, приведенное ниже, ясно объясняет это.

Роликовые ворота опираются на опорную опору опорного колеса и катятся по ней. Это всегда размер проема ворот; в то время как консольные раздвижные ворота (рис. 2) на 50% длиннее проема, поэтому они удерживаются над землей (около 6 дюймов), когда они скользят и в закрытом положении, дополнительная длина (противовес) удерживается между консольными роликами, которые установлен на стойках, 2 вверху и внизу 2. На рисунке 1 внизу показано, что роликовые ворота имеют 2 опорных колеса, которые установлены на задней вертикали рамы ворот и собраны с колесным кронштейном.Колеса катятся вперед и назад по направляющим для труб (показаны 2 горизонтальные направляющие для труб в середине столбов). Каждое колесо гусеницы также имеет предохранительный зажим, который перекрывает рельсы гусеницы и удерживает ворота в вертикальном положении и предотвращает их падение вперед. Это очень популярное решение для жилых, легких коммерческих и внутренних коммерческих / промышленных целей, где ограниченное пространство не позволяет устанавливать распашные или консольные ворота.

ОТКАТНЫЕ ВОРОТА РИСУНОК 1

ОБЩИЕ РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ ОТКАТНЫХ ВОРОТ

Рулонные ворота – наиболее эффективное решение для ворот, где распашные ворота нецелесообразны.Однако для этого требуется ровный уклон, чтобы несущие колеса могли плавно катиться по проему. Чтобы установить рулонные ворота:
1. Соберите раму ворот, как показано на схеме. Разместите ворота в проеме и отметьте места расположения столбов ворот и защелок, а также столбов направляющих в зависимости от размера приобретенных ворот. Расстояние между стойками рельсового пути измеряется точно на открытой стороне, чтобы можно было разместить гусеницы без швов между кронштейнами гусеницы.
2. Установите большие стойки по обе стороны от проема и проследите за линейными столбами в отмеченных местах в бетоне, убедившись, что они расположены вертикально под углом 90 градусов к поверхности, пока она полностью не затвердеет.Убедитесь, что верхняя часть бетона вокруг столбов отходит от столба, чтобы отводить воду от столба.
3. Прикрепите универсальные кронштейны гусеницы на одну ногу от нижней части ограждения и на одну ногу ниже верхней части ограждения. Кронштейны устанавливаются так, чтобы U-образный болт находился ниже гусеницы. Вам нужно будет установить все кронштейны, чтобы поддерживать гусеницы любой длины, как предусмотрено, чтобы ваши ворота могли открываться в полностью открывающемся положении. Измерьте расстояние от кронштейна до кронштейна. установить между кронштейнами направляющие 1 5/8 дюйма.Убедитесь, что ваша гусеница плотно прилегает к кронштейнам, чтобы не образовался шов, из-за которого колеса могут застрять. После завершения у вас должны быть верхняя и нижняя дорожки, которые находятся на одинаковом расстоянии от одного конца до другого. Это важно, чтобы гусеница не заедала за задние колеса гусеницы.
4. Установить задние опорные колеса на заднюю вертикальную опору ворот. Колеса будут находиться примерно в одном футе от верха и низа ворот. Колеса будут установлены на внешней стороне ворот, чтобы можно было ездить по трассе.Затяните вручную.
5. Установите двойное крепление колеса как можно дальше вперед в направлении стопорной стойки на нижнем горизонтальном элементе ворот.
6. Поместив ворота в проем так, чтобы оба задних колеса гусеницы были наверху гусеницы, отрегулируйте задние колеса гусеницы так, чтобы оба колеса упирались в гусеницу. Убедитесь, что нижняя направляющая на колесах захватывает гусеницу, чтобы вы не могли поднять ворота с рельсов, но направляющая не заедала во время движения по гусенице. Затяните колеса.
7. Раскатайте ворота в проем. При необходимости отрегулируйте задние колеса гусеницы. Узел сдвоенного колеса имеет болт крепления оси, который позволяет вам контролировать направление ворот, когда они катятся через проем. При необходимости отрегулируйте.
8. Используя две концевые ленты, которые подходят вокруг стойки защелки, установите смещенный замок n ’защелки так, чтобы, когда ворота полностью закрываются, язычок на защелке защелкнулся, захватывая раму ворот и позволяя вам заблокировать защелку.
9. Возможно, вам придется отрегулировать двойное колесо в сборе на раме так, чтобы створка вошла в защелку.
10. Надежно затяните все гайки и болты, чтобы избежать смещения в будущем.

КОНСОЛЬНЫЕ ВОРОТА РИСУНОК 2


Консольные ворота, показанные на рис. 2, имеют две стойки с роликами и одну стойку защелки. Заслонка скользит между двумя роликами сверху и снизу и также поддерживается этими роликами. Когда он скользит, чтобы закрыть, противовес, который является дополнительной длиной ворот, удерживается между двумя роликами. Для консольных ворот требуется достаточно места по всей длине проема плюс противовес со стороны проема.Эти ворота всегда приварены, а горизонтальные рельсы сверху и снизу всегда имеют наружный диаметр 2,375 дюйма. Все ролики разного размера изготавливаются для этого размера горизонтальных рельсов. Размер ролика зависит от размера стойки, на которой он устанавливается, например 3 дюйма, 4 дюйма или 6 5/8 дюйма.

.
