Что такое обратный клапан: какие бывают, чем отличаются и какой обратный клапан лучше?

какие бывают, чем отличаются и какой обратный клапан лучше?

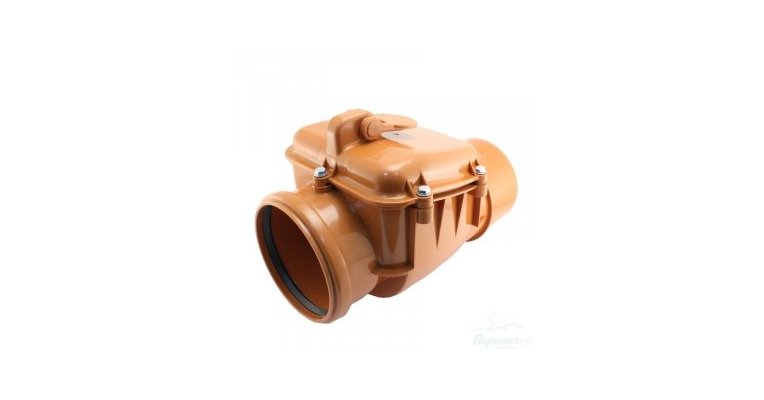

Обратный клапан — это небольшой запорный элемент, который предотвращает движение потока в трубопроводе в обратную сторону и поддерживает необходимый напор в системе. Это защита от прорывов труб, поломок котлов или насосного оборудования и не только. Для чего нужен обратный клапан в водопроводе? Как выбрать оптимальный тип устройства? Что учесть при монтаже? Ответим в статье.

Для чего нужны обратные клапаны?

Механическое устройство, которое пропускает поток воды только в одну сторону, называется обратным клапаном. Принцип его действия заключается в том, что при противоположном направлении потока жидкости или газа срабатывает затвор. При монтаже отопительных и водопроводных систем часто возникает необходимость исключить обратный поток. Поэтому клапаны незаменимы в следующих случаях:

• для обеспечения стабильной работы трубопроводной системы, в том числе для исключения гидравлического удара, предотвращения протечек бытовой техники: без обратного клапана отработанная вода из слива может после окончания стирки попасть назад в барабан стиральной машины;
• чтобы минимизировать риск попадания лишнего воздуха в водопровод, что может привести к разрыву трубы и затоплению помещения;
• для экономии электроэнергии в системе с электробойлером: обратный клапан не даст вытечь горячей воде при аварийном отключении прибора и к тому же защитит его от скачков давления в водопроводе;
• для обеспечения подачи воды в отдельных жилых домах, когда вода подается из скважины с помощью насоса. Если подающий насос отключен, при помощи обратного клапана в системе поддерживается нужный рабочий напор. К тому же вода не направляется обратно в скважину, так что не требуется лишней траты электроэнергии для того, чтобы ее вернуть.

Возможности обратных клапанов используются в различных направлениях сантехнических работ:

• при монтаже и ремонте водопровода жилищно-коммунальные службы устанавливают обратные клапаны на стояках. Благодаря этому вода не идет из труб с большим давлением в трубы с меньшим;

На заметку

Жильцы многоквартирных домов иногда отмечают погрешности в показаниях счетчиков. Такие сбои могут происходить именно из-за отсутствия или неправильного монтажа обратных клапанов: из-за разницы рабочего давления в системах водоснабжения холодная вода попадает в трубопровод с горячей.

• во время монтажа бойлеров обязательно устанавливают обратные клапаны на входе холодной воды: как было указано выше, это защищает прибор от неисправностей при скачках давления воды и аварийном отключении;
• в обвязке котельного оборудования: клапан устанавливается в обводном трубопроводе (байпасе), чтобы при отключении насоса обеспечивалась естественная циркуляция теплоносителя по системе, что поддержит ее в рабочем состоянии;
• в загородных домах с собственными скважинами обратный клапан устанавливается перед погружным насосом. Если насос остановится, клапан не даст воде слиться и предотвратит раскрутку рабочего колеса насоса в обратную сторону, ведь это может ему навредить;
• в частных домах, где для различных целей установлено несколько контуров отопления с разными насосами, обратный клапан ставится так, чтобы больший насос не вызывал обратное движение воды, иначе может выйти из строя котел или даже вся система, и придется выделить значительные средства на ремонт.

Какие бывают обратные клапаны для воды: рассматриваем типы

Чтобы выбрать лучший обратный клапан, нужно отталкиваться от цели установки и конструкции системы. Различные виды клапанов работают по разному принципу.

• Шаровой. Запорный элемент сделан в виде шара, покрытого максимально износоустойчивым синтетическим герметиком. Шарик поднимается, когда вода идет в правильном направлении, и опускается, перекрывая воду, при движении потока в обратную сторону.
  Шаровые клапаны не обязательно менять полностью после износа — их можно отремонтировать. Но и поломки случаются очень редко, потому что элементы устройства не трутся друг об друга. Из минусов — необходимость большого пространства, чтобы разместить подъем клапана, а также достаточно высокое давление — от 25 бар, потому что при меньшем давлении шаровой клапан не сработает. В ЖКХ он обычно применяется в трубопроводах с маленьким диаметром.
• Дисковый, он же пружинный обратный клапан. Внутри помещается пружина с закрывающим элементом на одном конце. Когда вода идет в нужную сторону, пружина сжата и пропускает воду. При обратном потоке пружина разжимается, устанавливая затвор поперек хода.
  Клапаны такого рода довольно недорогие и не требуют техобслуживания. Но постепенно внутри такого устройства образуются минеральные отложения, и тогда клапан придется заменить полностью. Также в совсем дешевых моделях пружина может разжиматься слишком резко, что повышает риск гидроудара. Но более современные варианты оборудованы механизмом, благодаря которому пружина срабатывает плавно.
  Эта модель используется как в бытовых водопроводах, так и в разных отраслях промышленности. Не подходит она только для вязких сред, а также загрязненных или содержащих твердые включения.
• Поворотный обратный клапан, который также называют лепестковым, представляет собой пластинку-лепесток на шарнирах, которая откидывается при прямом потоке воды и закрывается при обратном.
  У поворотных клапанов нет пружин, которые собирают минеральные отложения и быстро изнашиваются. Кроме того, такие клапаны тоже недорогие. Они чаще всего используются в системах водопровода ЖКХ и отопления частных домов.
• Двустворчатый клапан — это вариант поворотного, когда лепестков два и они распахиваются от прямого потока, пропуская его с двух сторон. У таких моделей повышенное гидравлическое сопротивление, поэтому скорость движения жидкости ниже. Их часто устанавливают при сложной рабочей среде (морская вода, нефть), потому что можно выбрать подходящий под нее уплотнительный материал.

Чтобы решить, какой обратный клапан для воды выбрать, стоит обратить внимание на способ его монтажа: подойдет ли он для конкретной системы водопровода или отопления.

• Фланцевые обратные клапаны. Крепятся при помощи специальных элементов в виде дисков. Чаще всего бывают шаровыми. Из-за повышенной прочности устанавливаются даже на больших диаметрах. Изготавливаются обычно из стали.
• Межфланцевые обратные клапаны устанавливаются, как следует из названия, между фланцами. Также изготавливаются из стали. Имеют компактные размеры и более низкую стоимость, чем фланцевые.
• Муфтовые. Крепление муфтового обратного клапана — это резьба. Поэтому такие модели очень просты в монтаже. Обычно муфтовые запорные устройства бывают дисковыми. Их часто используют для водопроводных систем многоквартирных и частных домов.
• Сварные. Выполняются из стали. Обеспечивают полную герметичность соединения. Однако имеют и недостатки, такие как невозможность обслуживания, сложность демонтажа и замены. Широко используются в энергетике при больших давлениях и высоких температурах.

Особенности монтажа

Чтобы обратный клапан исправно выполнял свою функцию, важно не только правильно выбрать устройство — с учетом диаметра, материала и способа монтажа, но и ответственно подойти к его установке. Вот несколько нюансов, которые необходимо учитывать в процессе монтажа обратного клапана:

• устанавливать обратный клапан нужно по направлению потока. На корпусе клапана всегда есть пометка в виде стрелки, которая указывает правильное направление;
• нужно обеспечить доступность обратного клапана для ремонта в случае поломки, исключение составляют приварные элементы;
• установка клапана на насосную станцию производится либо в начале всасывающей трубы, либо перед самим насосом;
• при монтаже обратного клапана на водонагреватель нужно отключить устройство от сети и перекрыть воду, а также полностью опустошить бак;
• если клапан устанавливается на счетчик воды, его следует поместить между счетчиком и вентилем;
• в горячем и холодном водопроводе разное давление, поэтому лучше на каждую магистраль установить отдельный клапан, иначе могут происходить сбои температуры воды;
• для уплотнения соединений можно использовать паронитовые прокладки. При этом нужно следить за тем, чтобы они не уменьшали диаметр отверстия, через которое проходит поток. Иначе прокладки повысят давление;
• чтобы обратный клапан не испортился из-за загрязненной рабочей среды, лучше всего поставить перед ним фильтр грубой очистки. Так клапан прослужит значительно дольше;
• для увеличения продолжительности эксплуатации следует также исключить излишнее давление других элементов системы на корпус обратного клапана.

К сожалению, на рынке немало подделок под известные бренды и просто низкокачественной продукции. Поэтому при покупке обратных клапанов стоит обратиться к проверенному продавцу с высокой репутацией.

Выбираем обратный клапан воды для установки после водосчётчика

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду. Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.

Как мы писали в предыдущих статьях для правильного монтажа водосчётчика необходимо установить несколько элементов, не будет лишним ещё раз перечислить их

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду.

Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.

В некоторых аварийных ситуациях может возникать обратный ток воды, что приводит к гидроудару, который вызывает появление продольных трещин в трубопроводе.

Также, если вспомнить принцип сообщающихся сосудов, можно увидеть ещё одну возможность появления обратного тока воды. Вода будет поступать из трубопровода с большим давлением в трубопровод с меньшим давлением. В данном случае счётчик горячей воды может учитывать потребление холодной воды. Обратный клапан на воду обеспечивает прохождение водных потоков только в заданном направлении, исключая возвращение жидкости обратно.

Когда необходимо ставить обратный клапан воды

Обратный клапан для воды — обязательный элемент водопроводной системы. Специалисты выделяют целый ряд моментов, при которых использование устройства становится необходимым.

Система водоснабжения квартир устроена таким образом, что подача холодной и горячей воды обеспечивается по разным трубам. Система холодного водоснабжения и система горячего водоснабжения имеют разное рабочее давление, когда вы открываете воды в смесителе поток с большим давление идёт первым, а поток с меньшим давлением могут начать обратный отток в стояк и магистральный трубопровод. Чтобы этого избежать необходимо поставить обратный клапан воды.

При установке водонагревателя (бойлера) монтаж обратного клапана является обязательным. Дело в том, что в процессе нагревания воды давление в рабочей камере нагревателя повышается и может передавливать подходящий поток, что приводит к возникновению обратного тока воды. Монтаж обратного клапана исключает такую ситуацию.

В частных домах система отопления может состоять из двух или большего количества контуров. Например, один контур системы используется для водонагревателя, второй предназначен для системы отопления, ещё один для системы полов. Для каждого из этих контуров предусматривается различное рабочее давление и различные насосы. Чтобы предотвратить переток воды из одного контура в другой используют обратные клапаны.

Виды обратных клапанов и принцип их действия

Обратные клапаны подразделяют на несколько видов:

• Дисковый
• Двухлопастной
• Шаровой
• Подъёмный
• Лепестковый

Дисковый клапан имеет самые малые размеры. Запорный диск под давлением воды открывает рабочий канал для прохода воды. При падении давления пружина возвращает запорный диск в исходное положение, тем самым предотвращая обратный ток воды.

Двухлопастной клапан имеет значительно большие габариты и используется в сложных водопроводных системах. Примером такой системы может служить водопроводная система частного дома с подачей воды при помощи насоса. В таких системах при выходе из строя насоса возникает вероятность обратного потока большой силы. Принцип действия такого элемента довольно прост: при возникновении достаточного давления запорная часть клапана складывается пополам. Обратный ток воды складывает запорный элемент обратно.

Шаровый клапан запорным элементом своей конструкции имеет шар, который поднимается  в открытое положение под воздействием потока воды и при снижении давления возвращается в обратное положение, перекрывая рабочий канал. Подобный тип клапанов применяют в системах водопровода с разным диаметром трубопровода.

Обратный клапан подъемного типа в конструкции имеет запорную чашку (подъёмный золотник). При достаточном давлении в системе водоснабжения, чашка поднимается, пропуская водный поток. Если давление потока снижается, чашка возвращается в первое положение, перекрывая поток воды. Подобный тип клапанов можно монтировать только в горизонтальном положении.

Лепестковый обратный клапан. Запорным элементом этого типа клапанов являются лепестки, которые раздвигаются под воздействием давления воды, обеспечивая проход жидкости по рабочему каналу. В случае возникновения обратного тока жидкости, лепестки возвращаются в исходное положение.

Выбор обратного клапана

При покупке обратного клапана воды необходимо обратить внимание на материал, из которого изготовлен клапан: качественные клапаны изготавливают из латуни CW617N.

Также изучите маркировку клапана:

• Максимальное рабочее давление обозначается буквами РУ или PN. Например: РУ-20: означает что клапан выдерживает максимальное давление в 20 бар. Нормальным давлением в системе водоснабжения квартиры считается давление не превышающее 6 бар для холодной воды и 5 бар для горячей воды.
• Диаметр условного прохода маркируется буквами ДУ или DN. Например: DN-20. Данный параметр должен соответствовать подобным параметрам всех соседних элементов,
  для предотвращения излишних нагрузок и снижению давления в системе.

Особенности монтажа обратного клапана воды

Обратный клапан воды монтируется сразу за водосчётчиком для предотвращения обратного вращения крыльчатки счётчика воды. Самый распространённый тип обратных клапанов, которые устанавливают в квартирах – это дисковые клапаны. Благодаря своим малым размерам, простоте конструкции и малой стоимости – это оптимальный выбор.

Главной особенностью при монтаже обратного клапана является направление потока воды. На корпус клапана нанесена стрелка, которая показывает направление водного потока. Для герметизации резьбового соединения рекомендуем использовать сантехнический герметик.

В остальном монтаж обратного клапана воды не представляет сложностей.

Понравилось? Расскажи друзьям:

Обратный клапан. Виды и принцип работы затвора

Обратный клапан – это устройство, которое пропускает поток воды в трубопроводе только в одном направлении, как ниппель в автомобильной шине. Обратные клапаны являются устройствами прямого действия, это значит, что для их работы не требуется источников энергии или внешнего управления; открытие и закрытие клапана происходит за счёт движения потока воды сквозь него.

Принцип работы обратного клапана

Принцип работы обратного клапана заключается в том, что в изначальном своём состоянии он закрывается: под действием пружины захлопка перекрывает клапан. Если давление воды на входе возрастает, то есть вода давит на захлопку сильнее, чем пружина, то клапан открывается и пропускает поток воды сквозь себя. Когда давление на входе падает, клапан опять закрывается, потому что на какой-то момент поток воды останавливается (давление на входе и на выходе одинаковое) и силы пружины хватает, чтобы закрыть клапан. Вода со стороны выходного отверстия обратного клапана так же давит на захлопку и не даёт ей открыться.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды – клапан межфланцевый, пружинный дисковый и двухстворчатый.

Пружинный

Это самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной. В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток. При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 – 200 мм.

Двустворчатый

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе. В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Межфланцевый

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу. За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные. Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка». Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды. При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана. Поэтому поворотные обратные клапаны разбиваются на две группы: Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.

Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды. Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана. Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник. Под действием давления воды золотник поднимается, пропуская поток. При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана. Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.

Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.

Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.

Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Обратные клапаны применяются, например, в системе водоснабжения: при работающем насосе вода подаётся в трубопровод под давлением, клапан открывается и «пропускает» воду дальше по трубопроводу, а когда насос выключается, обратный клапан закрывается и не выпускает воду обратно. Давление до обратного клапана падает до нуля, но после него остается.

Большой выбор обратного клапана от итальянского производителя RSK и Valtec, австрийского HERZ и германской компании Honeywell можно приобрести на сайте компании Акваленд.

Обратный клапан в квартире. Как не попасть на большие счета?

Обратные клапаны устанавливаются на трубы горячего и холодного водоснабжения. В качестве примера рассмотрим стандартную городскую квартиру в многоэтажном доме. К стояку с холодной и горячей водой подключены:

• Стиральная машина,
• Кухонная мойка,
• Водонагреватель,
• Санузел,
• Ванная и умывальник.

 Проблемы, с которыми вы сталкиваетесь

Типичная ситуация для многоквартирного дома: разное давление в каждом из стояков. В трубе с холодной водой давление может быть выше, чем в трубе с горячей и наоборот. Напор легко может повысится в любой момент, но чаще всего он неожиданно понижается в связи с утечкой или даже прорывом трубопровода. Эффект разницы давления потоков часто заметен, когда в одной квартире открывается сразу два крана. Например, открыт смеситель на кухне, из него льется горячая вода, одновременно из лейки сантехнического душа начинает течь холодная. Один поток вытеснил другой.

Во многих домах с централизованным водоснабжением горячая вода отключается минимум на две недели в летний период. На это время в квартирах, где установлены приборы нагрева, перекрывается вентиля подачи жидкости из центральной системы, и по тем же трубам пускается горячая вода из бойлера. Иногда жильцы забывают перекрыть вентиль на водонагревателе, включая подачу воды с центрального стояка. Холодная жидкость с большим давлением перекрывает поток теплой, выдавливая его. В результате из-за всех кранов подается только холодная вода. Дальше она идет в центральный стояк, через несколько минут все жильцы будут мыться холодной водой.

Второй вариант более распространенный, и может произойти в любой квартире. При использовании душевого смесителя происходит похожая на вышеописанную ситуация. Если в стояке с горячей водой давление выше, чем в трубе с холодным, вы получите кипяток в оба крана. При этом счетчик будет крутиться очень быстро, насчитывая кубометры даже, если вода не используется. Горячая жидкость будет не только в стояке, но и во всех квартирах ниже и выше.

Есть еще одна причина, полностью исключающая влияние человеческого фактора. Такая ситуация возникает в результате выхода из строя клапана на смесителе. Недорогие китайские краны приходят в негодность каждые полтора-два года. На них влияет качество воды: хлорка, ржавчина и другие примеси. Как только запорный рычажок сломается, вода хлынет в соседнею трубу, и произойдет вытеснение жидкости. К такому же эффекту может привести одноручковый смеситель на кухне. При опущенном положении ручки смесителя открывает оба клапана, если давление горячей или холодной воды выше, одна жидкость вытесняет другую, распространяясь по системе.

Во всех описываемых случаях в конце месяца придет весьма приличный счет за накрученные обратным потоком кубометры воды. Еще одна неприятность поджидает детей: возможны травмы в результате подачи горячего потока в холодный кран. Кроме того, могут быть испорчены вещи, в стиральную машинку по шлангу вместо холодной воды, подается жидкость температурой до 80 градусов.

Как проверить неполадку?

Если заметили, что счетчик воды в квартире крутится в обратном направлении, перекройте кран с горячей водой, счетчик все еще крутиться – необходимо срочно установить обратный клапан. Пустили воду в кухне и в ванной, если в одном из кранов идет только горячая или холодная – следует смонтировать клапан.

Установка обратного клапана

Чтобы избежать описанных проблем, достаточно просто установить два обратных клапана. Монтируются они после шарового крана на оба стояка квартиры. Если по каким-то причинам у вас еще не установлен сетчатый фильтр после запирающего шарового крана, обязательно смонтируйте его. Обратный клапан всегда устанавливается после счетчика. При монтаже необходимо соблюдать правильное направление. Если поставить обратной стороной, он не сможет выполнять свои функции. Некоторые счетчики уже оборудованы встроенными клапанами. Как правило, они не отличаются высокой надежностью. Миниатюрные обратные клапаны вставляются в отверстие полусгона или устанавливаются на выходе из счетчика.

Внешний вид: плотная резинка и пластиковый круг с перекрестием внутри. Из-за своих компактных размеров и низкого качества исполнения, они могут давать протечку. Поэтому, поставить еще один обратный клапан будет не лишним.

Особенности установки

На поверхности изделия имеется стрелка с указанием движения воды. Сам корпус клапана состоит из двух частей: гайка навинчивается на основание с помощью резьбы, закручивание происходит по часовой, выкручивание против часовой стрелки. При монтаже или демонтажа обратного клапана удерживайте гайку, от которой отходит стрелка.

В каких случаях устанавливается обратный клапан

Клапан устанавливается для предотвращения обратного тока воды, возвращения жидкости в трубопровод или замещения одного потока другим за счет разницы в давлении. Устанавливать клапаны следует:

• Перед бойлером,
• После счетчика,
• Вмести с установкой насосной станций.

Если используете насос для выкачки воды, благодаря обратному клапану вода сразу поступает в кран и не уходит обратно в систему. Такой клапан предотвращает вращение счетчика в обратном направлении при использовании замкнутых контуров. В заводских изделиях обратные клапаны можно встретить в счетчике воды перед эксцентриком смесителя. При монтаже водонагревателя клапан устанавливается на ввод холодной воды, а также на стояк с горячей водой.

Устройство клапана

• Затвор,
• Пружинка,
• Одна-две резинки,
• Металлическая труба с шайбой или без нее.

В стандартном положении затвор закрыт, его подпирает пружинка. Есть два варианта затворов: пластиковый и металлический. Изделия с металлическим затвором используются в системах отопления, пластиковые в общей системе водоснабжения. Чтобы открыть обратный клапан с металлической мембраной, необходимо большое давление. Поэтому, если в системе низкое давление, обязательно используйте только пластиковый затворный механизм. Клапаны с металлическими затворами имеет большую длину в сравнении со своими пластиковыми собратьями. Разница составляет 1 см. При смене уже установленных клапанов необходимо учитывать эту техническую особенность.

Читайте так же:

Обратный клапан для воды для насоса: устройство и принцип работы

Автор aquatic На чтение 7 мин. Просмотров 10.8k. Обновлено 29.05.2020

В водопроводной системе вода должна двигаться в одном направлении. Добиться этого можно установив обратный клапан для воды для насоса, который позволяет обеспечить пропуск воды строго в заданном направлении. С его помощью можно стабилизировать давление в системе водоснабжения, предотвратить утечку воды или неожиданную остановку насоса. Однако для этого необходимо подобрать подходящую модель и установить ее с соблюдением определенных правил. Об этом и поговорим в данном обзоре.

Обратный клапан для воды

Из чего состоит и как работает обратный клапан для воды для насоса?

Обратный клапан состоит из двух перпендикулярных друг к другу цилиндров, соединенных между собой с формированием единой полости. Один цилиндр с нарезанной резьбой используется для подключения изделия к системе водоснабжения. Второй заглушен. Внутри клапана в образовавшей полости расположен механизм, обеспечивающий прохождение воды в одном направлении. В рабочем положении он всегда открыт, позволяя беспрепятственно проходить воде.

Разнообразие моделей

Если создаваемого давления недостаточно, например, из-за утечки или остановки насоса, подача воды прекращается, так как механизм срабатывает и перекрывает поперечное сечение трубы. Аналогичная ситуация возникает в случае, если вода, не ощутив давления, поток начнет двигаться в обратном направлении: перекрывший проход механизм ей этого не позволит.

Принцип работы клапанов различных конструкций

Устройство клапанов разных типов

Конструктивное исполнение обратного клапана для воды зависит от того, для какого именно насоса он предназначен. Выбирая подходящую модель, следует на это обращать внимание в первую очередь.

Устройство изделия изнутри

Клапан обратный пружинный муфтовый

У таких изделий в качестве затвора используется диск (пластина), соединенная с пружинным элементом (пружиной). Усилия последней достаточно, чтобы клапан был закрыт. Как только начинается подача воды, действие пружины ослабевает, и поток беспрепятственно проходит по трубам. Если давление в системе начнет снижаться, диск прижмется к седлу, в результате чего проточное отверстие будет перекрыто. Установка клапана обратного пружинного муфтового возможна на трубы 15-200 мм.

Устройство пружинного муфтового изделия

Статья по теме:

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Если система водоснабжения достаточно сложная, предпочтение отдается двухстворчатым моделям, в том числе снабженным амортизаторами, смягчающими силу гидроудара. Они комплектуются запорными дисками, состоящими из двух створок и складывающимися пополам под усилием, создаваемым потоком. Двигаясь в обратном направлении, диск прижимается водой к седлу, возвращаясь тем самым в начальное положение. Может устанавливаться на трубы с поперечным размером 50-700 мм.

Двухстворчатый диск муфтового изделия

Поворотный (лепестковый)

Отличительной особенностью поворотной модели является наличие золотника – «захлопка» с осью, расположенной над проходным отверстием. Под создаваемым напором золотник откидывается, и вода начинается течь по трубам.

Поворотная модель

Как только давление в системе снизится до определенного уровня, золотник падает, закрывая проходной канал. Учитывая особое конструктивное исполнение, поворотный клапан на трубах большого диаметра быстро выходит из строя, так как при его срабатывании золотник сильно ударяется о седло. В случае дальнейшей эксплуатации такого изделия нередко возникает гидравлический удар.

Фазы образования гидравлического удара

Поворотные обратные клапаны бывают:

• простыми. Актуальны для трубопроводов, работоспособность которых не зависит от ударных явлений. Возможна установка на трубы с диаметром до 400 мм;
• безударными, в состав которых входят специальные устройства, способные смягчить посадку золотника на седло или сделать ее более плавной.

Полезная информация! Благодаря своему конструктивному исполнению поворотные модели могут монтироваться на трубы большого диаметра и не так чувствительны к степени загрязнения воды.

Поворотное устройство большого диаметра

Шаровая модель

Запорным элементом в данном случае выступает шар, прижимаемый к седлу пружиной. При достаточном уровне давления в системе, шарик отжимается потоком. Как только давление падает, шарик поворачивается, перекрывая проход. Отличаются небольшими габаритными размерами.

Принцип работы шарового клапана

Изделие подъемного типа

Запорный элемент – подъемный золотник. Давление, создаваемое водой, проходящей по трубам, поднимает золотник. В результате движению потока ничего не препятствует. Как только давление снижается, золотник опускается на седло, а обратное движение воды становится невозможным.

Полезная информация! Благодаря особому конструктивному исполнению подъемные клапана могут монтироваться лишь на горизонтальных участках. При этом ось изделия необходимо расположить вертикально.

Устройство подъемного обратного клапана

Обратные клапаны для погружных насосов

При установке защитной арматуры важно выбрать модель, присоединительные размеры которой совпадают с диаметром трубопровода. При соединении клапана со всасывающим патрубком погружного насоса добиваются требуемого уровня герметичности.

Изделие для погружного насоса

Правила установки обратного клапана

Последовательность выполнения монтажных работ определяется способом крепления конкретной модели. Наиболее простая – межфланцевая модель. Ее установка производится исключительно по направлению движения воды. В случае муфтового крепления достаточно соединить клапан с трубопроводом посредством муфты с уплотнением.

Полезный совет! При монтаже стоит обратить внимание на стрелку, выбитую на корпусе. Она предписывает направление, в котором должен двигаться поток.

Межфланцевая модель

Как монтируются обратные клапаны для насосных станций?

Наличие насосной станции предполагает два возможных места установки:

• непосредственно перед насосной станцией;
• на всасывающей трубе сразу после храповика.



Установка перед насосной станцией

Полезный совет! Если есть возможность выбора места, лучше предпочесть второй вариант. Монтаж перед насосной станцией может стать причиной уменьшения количества воды, которая должна сливаться во всасывающую трубу и захватываемого насосом при его последующем включении.

Процесс монтажа

Выбрав первый вариант установки клапана, следует обязательно предусмотреть сгон на случай, если после некоторого периода эксплуатации потребуется выполнение ремонтных работ. Если подсоединение к всасывающей трубе выполнено после храповика, от сгона можно оказаться. В случае если трубопроводная система работает, то, выбрав место монтажа:

• разрываем трубопровод в месте установки изделия;
• соединяем клапан с одной частью трубы;
• при помощи сгона соединяем со второй частью.

Полезный совет! Если система водоснабжения эксплуатируется исключительно в летнее время, стоит позаботиться о наличии краника, позволяющего слить воду перед началом зимних холодов, разместив его в самой нижней точке системы.

Кран для слива воды

Обратный клапан для воды для насоса: цена и производители

При выборе обратного клапана для воды для насоса цена и место производства имеет принципиальное значение. Каждый стремится приобрести качественное изделие, способное прослужить достаточно долго. Отдавая предпочтение известным товарным знакам, можно не сомневаться: при изготовлении конкретной модели использовались заявленные материалы, а технология соблюдалась безукоснительно.

Модель, изготовленная в Италии

Стоимость изделия зависит не только от фирмы-производителя, но и от номинального диаметра изделия и конструктивных особенностей:

Советы по выбору

Чтобы обратный клапан для воды для насоса идеально подошел к конкретной системе водоснабжения, стоит заранее определиться со следующими факторами:

• номинальным давлением, которое, как правило, обозначается PN и численно равно максимальному значению параметра, при котором может эксплуатироваться конкретная модель. Номинальное давление стандартизировано;
• местом установки;
• материалом корпуса;
• способом крепления к водопроводу. Здесь можно выбрать: приварку к полипропиленовым трубам, фланцевое соединение, с помощью резьбовой муфты или вариант зажима между фланцами трубопровода.

Для надежности соединения используется лен с паклей

Назначение устройства и принцип действия (видео)

Управляемый обратный клапан – принцип работы

Принцип работы управляемого обратного клапана

4.5 (90%) 2 votes

В отличие от типовых обратных клапанов, их управляемые пневматические аналоги относятся к группе запорно-регулирующей арматуры периодического действия. Их часто также называют пневматическими замками, так как они обеспечивают блокировку противотока воздушно-газовой среды и при необходимости изменяют направление движение рабочего агента.

Такая потребность возникает на отдельных участках инжиниринговых коммуникаций для упреждения аварийных ситуаций, для кратковременного разделения двух пневматических сред и для нагнетания стабильного давления в полости пневмоцилиндра с целью упреждения проседания вертикально нагруженных штоков.

Принцип работы

Выполнение двойной функции обусловило компилированный принцип работы. То есть в номинальном режиме до подачи управляющего сигнала пневматический замок функционирует как обратный клапан. В его корпусе установлен затворный механизм, который при оказании давления отходит от посадочного седла и пропускает воздушный поток в одном направлении с минимальным пневматическим сопротивлением.

При возникновении обратного хода происходит противоположная ситуация – под воздействием внешних сил затвор запирается и тем самым надежно блокирует проход. При этом, чем значительней усилие, оказываемое на затвор, тем герметичней он запирает условный проход.

Наличие пружины в затворе позволяет избежать ударных нагрузок при пуске пневматики, но демпфирующая способность ее должна быть минимальной, дабы обеспечить номинальную пропускную способность клапана даже при незначительной скорости и давлении газа.

Далее принцип работы уже носит регулируемый характер – подача управляющего сигнала обуславливает принудительное открытие обратного клапана и перенаправление рабочего пневмоагента в другом направлении. Для этого оказывается воздействие на затворный механизм посредством изменения положения штока клапана и перемещения затвора из посадочного седла. В зависимости от модификации управляемого обратного клапана изменение положения штока может осуществляться пневматикой, посредством электропривода и электромагнита.

Перемещаясь согласно заданному сигналу, поршень воздействует на затвор посадочного седла и открывает вход противотоку сжатого воздуха. Так как современные средства автоматики позволяют четко управлять параметрами, то отнивелированная регулировка устройства позволяет также регулировать величину давления и скорости движения пневматического потока с высокой точностью.

При снятии управляющего воздействия пневмозамок опять запирает противоток и тем самым выполняет поставленную техническую задачу:

• Фиксирует шток пневмоцилиндра в нужном положении.
• Обеспечивает точность срабатывания пневматики.
• Выполняет распределение движения потоков.

Область применения

Мгновенная реакция позволяет посредством управляемых обратных клапанов удерживать пневмоцилиндры в определенном положении на протяжении длительного периода и при значительных нагрузках. Поэтому основной сферой применения пневматических обратных клапанов, представленных в управляемых модификациях, являются разнообразные системы позиционирования, транспорт, грузоподъемные механизмы, сложные технологические агрегаты.

Преимущества

Пневматические обратные клапаны отличаются высокой надежностью, простой схемой управления, незначительными массо-габаритными характеристиками, а также:

• Быстродействием.
• Минимальным энергопотреблением.
• Значительным эксплуатационным ресурсом.

В компании «Пневмоавтоматика» в Пензе вы можете приобрести продукцию от ведущего японского производителя SMC.

Читайте также статью про пневмодроссели с обратным клапаном.

Обратный клапан – конструктивные особенности элемента, применение и виды

Обратный клапан – конструктивные особенности элемента, применение и виды

Обратный клапан – конструктивные особенности элемента, применение и виды

Обратный клапан – это важный элемент трубопроводной арматуры, который предназначен для защиты всей системы. Главная задача обратного клапана – это предотвращение аварийной ситуации с помощью закрытия обратного потока среды, находящейся внутри трубопровода. Клапан способен уберечь от поломок трубопроводные, емкостные, насосные и технологические системы. Другими словами, обратный клапан можно назвать простым предохранителем, который самостоятельно активируется.

Обратный клапан одновременно выполняет не только защитную функцию, но и задействован в режиме нормальной работы системы: может объединять напорную линию из 2 и более насосов. В таком случае клапан предохраняет все работающие насосы от чрезмерного давления. В случае аварийной ситуации при возникновении риска падения давления на каком-то из участков системы, на смежных участках давление останется нормальным. Таким образом, клапан предотвращает возникновение обратного потока среды внутри трубопровода, который может угрожать исправности всего оборудования.

Принцип действия обратного клапана.

В то время когда поток среды отсутствует, в обратном клапане или обратном затворе  захлопка под действием своего же веса закрыта, то есть, находится в корпусном седле.   В том случае, если возникает поток в обратном направлении, то под воздействием возникшей энергии проход сквозь седло открывается. В тот момент, когда поток должен изменить свое направление, он останавливается, и затвор вновь возвращается в изначальное положение, с обратной же стороны захлопка или золотник прижимаются давлением. Другими словами, вся работа обратного клапана происходит автоматически, только под действием энергии рабочей среды.

Существует большое число видов обратных клапанов, которые отличаются друг от друга типом конструкции и предназначением:

• обратный клапан приемного типа;
•  шаровые обратные клапаны;
• простые;
• безударные;
• безфланцевые обратные клапаны и другие.

Обратите внимание на то, что компания «Инвестстрой» предлагает широкий выбор чугунных и латунных обратных клапанов. Вся представленная продукция соответствует действующим нормативам и сертифицирована. Рассмотреть все предложенные товары и узнать их характеристики можно в каталоге продукции, сделать заказ можно написав либо позвонив нам.

Возврат к списку



Что такое обратный клапан и как он работает?

Обратные клапаны используются почти во всех промышленных сферах, выступая в качестве обратных или односторонних клапанов. Как правило, простые устройства, обратные клапаны выполняют жизненно важную функцию, предотвращая обратные потоки, повреждения и обеспечивая эффективную работу. Обратный поток может, например, привести к гидравлическому удару. Это явление может привести к повторяющимся резким скачкам давления в подключенных трубопроводах, клапанах и насосах, что может привести к фатальному повреждению или разрыву системы и ее трубопроводов.Даже если отказ не происходит сразу, повторный удар гидроудара может вызвать усталость, что также может в конечном итоге привести к потере целостности системы.

Обратные клапаны с одним входом и выходом работают от перепада давления. При превышении определенного значения давления на входе клапан автоматически открывается, не требуя какого-либо другого вмешательства. Это минимальное рабочее давление, известное как давление открытия, является одной из ключевых характеристик всех обратных клапанов.Химическая промышленность, целлюлозно-бумажная промышленность, пищевая промышленность, очистка воды и сточных вод, промышленность, судостроение и горнодобывающая промышленность, насосы, трубопроводы, производство электроэнергии и HVAC – это одни из многих приложений для перекачивания и перекачивания жидкости, в которых используются обратные клапаны.

Часто обратные клапаны устанавливаются последовательно, например, в системах водоснабжения, чтобы предотвратить обратный поток загрязненной воды в линии подачи чистой воды. Имея широкий спектр потенциальных применений, существует также несколько типов обратных клапанов, в которых используются различные материалы, такие как металл, полимеры и резина.Обычные конструкции включают поворотные или откидные обратные клапаны, в которых металлический диск поворачивается на шарнире или цапфе для предотвращения обратного потока. Обратные клапаны большего размера обычно бывают поворотными или откидными. Как следует из названия, шаровые и пружинные обратные клапаны оснащены шаром, который устанавливается в седло соответствующей формы. Обратные клапаны с утиным клювом основаны на гибкой резиновой диафрагме, которая создает нормально закрытый клапан, если не применяется положительное давление.

Однако, в отличие от металлических поворотных или откидных обратных клапанов, резиновые обратные клапаны не могут ржаветь, заедать или заедать, что обычно увеличивает надежность и долговечность.Точно так же резиновые обратные клапаны не подвержены механическому износу, который может отрицательно повлиять на обратные клапаны, изготовленные из других материалов.

ВЫБОР ПРАВИЛЬНОГО ОБРАТНОГО КЛАПАНА

При выборе обратных клапанов необходимо учитывать множество факторов, чтобы сделать правильный выбор. Например, важно убедиться, что любой обратный клапан изготовлен из подходящих материалов, совместимых с жидкостью или газом, которые будут использоваться, например, используя обратный клапан с резиновой утконосой там, где они подходят.Номинальные характеристики клапана, размер линии, тип установки, такой как горизонтальная или вертикальная, размеры и тип соединения, максимальная скорость утечки, падение давления и любые особые требования – все это должно быть частью углубленной оценки. Также важно убедиться, что в каждом случае используется правильный тип клапана.

Однако, в то время как для большинства типов клапанов полностью открытая заслонка существенно не ограничивает поток, в обратном клапане степень открытия зависит от перепада давления.Тем не менее, обратные клапаны часто указываются, как и другие типы клапанов, и основаны на максимально возможном коэффициенте расхода клапана (Cv), а не на реальных условиях эксплуатации. В результате клапан может открываться только частично, если расход меньше необходимого. В частично открытых клапанах может наблюдаться повышенное сопротивление и падение давления, а также такие явления, как трепетание клапана. Чрезмерный флаттер приводит к износу, который неизбежно увеличивает вероятность отказа компонентов. В случае обратных клапанов это может вызвать обратный поток и все связанные с этим проблемы, которые могут возникнуть в этих условиях.

В приложениях с обратным клапаном, например, более высокие значения Cv могут быть вредными, поскольку это увеличивает вероятность частично открытого клапана. Клапан с высоким Cv в системе с низким расходом, вероятно, увеличит вероятность износа компонентов клапана и приведет к более высокому падению давления, чем прогнозировалось, учитывая, что падение давления обычно рассчитывается на основе полностью открытого клапана.

Следовательно, правильный размер обратного клапана является важным фактором, который часто неправильно понимается.В приложениях, где поток недостаточен, чтобы удерживать клапан до упора, требуется клапан с более низким значением Cv, чтобы предотвратить такие характеристики, как колебание. Таким образом, выбор обратных клапанов должен основываться на конкретном применении, а не на размере линии, чтобы гарантировать, что клапан полностью открыт или закрыт в типичных условиях эксплуатации. Эту характеристику обратных клапанов часто упускают из виду, и обычно обнаруживается, что такие проблемы в конечном итоге возникают из-за плохо определенных обратных клапанов, а не самих клапанов.

КОГДА ЗАМЕНА ОБРАТНЫХ КЛАПАНОВ

Учитывая потенциально значимые негативные последствия, которые могут привести к срабатыванию аварийного обратного клапана, обеспечение надлежащего обслуживания и правильной работы обратных клапанов имеет решающее значение для операторов оборудования. Например, обратные клапаны используются во всех системах ливневой канализации и сточных вод, где они предотвращают обратный поток. Неисправные обратные клапаны, которые подверглись коррозии или заклиниванию, могут привести к стоячей воде или затоплению и связанным с этим негативным последствиям для здоровья из-за контакта с загрязненной водой.Режимы отказа обратного клапана, связанные с износом или плохим обслуживанием, могут включать проблемы, связанные с шумом и вибрацией от гидроудара, обратного потока, утечки или повреждения. Заедание клапанов может происходить, когда между корпусом клапана и движущимися частями, такими как диск или шар, попадает такой материал, как окалина или мусор. Повреждение седла клапана или других элементов или застревание материала может привести к утечке. Помимо загрязнения, другие факторы, которые могут отрицательно повлиять на обратные клапаны, включают высокие температуры, изношенные эластомеры и уплотнения седла, неправильную установку или плохое обслуживание и сборку.Клапаны также могут заклинивать или протекать по мере старения и начинают выходить из строя.

По мере износа механических обратных клапанов они обычно сигнализируют о своем плохом состоянии. Например, они могут начать вибрировать, издавать шумы или дребезжать, а также возможно, что компоненты могут выйти из строя и выйти из строя из механизма. При выходе из строя обратных клапанов также могут возникать обратные потоки. Простое отслеживание потока жидкости, когда клапан находится в закрытом положении, указывает на утечку и является серьезным предупреждающим знаком.Полезно отметить, что обратные клапаны с резиновой утконосой являются «пассивными» устройствами и не подвержены такому типу износа. Относительно простые меры, такие как минимизация попадания мусора в трубопровод через фильтры и правильная смазка компонентов обратного клапана, могут помочь устранить преждевременный выход из строя. Однако стоит также отметить, что обратные клапаны необходимо регулярно заменять. Продукты, основанные на высоком качестве и опытных разработках, неизбежно оказывают значительное влияние на производительность, а более дешевые продукты часто приводят к ложной экономии.Хотя типичный срок службы компонентов зависит от области применения, производители предлагают заменять металлические и пластиковые обратные клапаны каждые 5-7 лет, тогда как обратные клапаны, изготовленные из резины, могут оставаться полностью пригодными для эксплуатации до 35-50 лет.

Обратные клапаны обычно являются недорогим компонентом, поэтому им часто не уделяют должного внимания. Это может быть подход с высоким риском, учитывая, что отказ обратного клапана обходится очень дорого. Вероятность катастрофы реальна, если обратный поток может остановить производство или даже серьезно повредить предприятие.Следовательно, если обратные клапаны начинают показывать какие-либо признаки неисправности, операторы установки должны незамедлительно заменить компонент с качественной заменой.

Proco Products – ведущие производители обратных клапанов, разрабатывающие и производящие рентабельные механизмы для предотвращения обратного потока жидкостей и газов. Узнайте больше об обратных клапанах на https://www.procoproducts.com.

Что такое обратный клапан?

Обратные клапаны часто считаются недооцененными или забытыми многими отраслевыми экспертами. Однако обратные клапаны являются одними из самых важных клапанов в системе. Они работают для обеспечения бесперебойной работы и безопасности. Но что такое обратный клапан и как он работает?

Что такое обратный клапан и их назначение?

Обратные клапаны можно найти практически на любом типе объектов от промышленных предприятий до жилых домов. Они помогают предотвратить обратный поток жидкостей и газов в системе. Проще говоря, их единственная цель – поддерживать поток жидкости вперед.

Это двухходовые клапаны, предназначенные для определенного давления открытия или величины давления на входе, необходимого для работы клапана.Кроме того, обратные клапаны являются самоавтоматизированными, поэтому им не требуется никакая ручная помощь, чтобы помочь им открываться и закрываться.

Как работают обратные клапаны?

Общая конструкция обратных клапанов предназначена для удержания жидкости в одном направлении через трубопровод. Эти клапаны поставляются с заслонкой, которая прикреплена к шарниру, и сдвигом заслонки или пинтой, который установлен на нижней стороне крышки внутри корпуса клапана.

Заслонка поднимается и позволяет жидкости течь через систему в одном направлении.Это заставляет клапан открываться. Если давление жидкости уменьшается или поток начинает реверсировать, заслонка закрывается, чтобы помочь поддерживать направленный поток.

Насколько будет открыт клапан, зависит от расхода в системе или количества проходящей жидкости. Чем больше жидкости проходит по трубопроводу, тем больше открывается клапан. Обычно полностью открытое положение обратного клапана составляет около 85 градусов в зависимости от типа, который вы используете.

Узнайте больше о том, как работает обратный клапан, здесь.

Зачем нужны обратные клапаны?

Обратные клапаны являются одними из наиболее часто используемых клапанов и не зря. Эти клапаны могут помочь повысить эффективность и обеспечить безопасность многих типов систем.

Например, обратные клапаны могут работать даже при отключении электроэнергии или при выключенном устройстве. Это означает, что они могут поддерживать постоянную скорость и направление потока, предотвращая обратный поток.

Обратные клапаны также могут помочь предотвратить затопление таких устройств, как водонагреватели.Кроме того, они предотвращают повреждение регулирующих клапанов, фильтров и расходомеров из-за обратного потока материалов.

Типы и выбор обратных клапанов

Существует множество типов обратных клапанов практически для любого применения. Эти шаровые обратные клапаны, поворотные обратные клапаны и обратные клапаны с разрезным диском.

Вдобавок к этому такие бренды, как CPV Manufacturing, предлагают различные виды обратных клапанов в зависимости от ваших конкретных потребностей. Их обратные клапаны включают следующее:

Чтобы узнать больше об обратных клапанах и выборе клапана, подходящего для ваших конкретных нужд, свяжитесь с CPV Manufacturing сегодня.

Что такое обратный клапан? Обратный клапан предотвращает обратный поток среды

Главная » Для чего используется обратный клапан?

Обратные клапаны – это устройство, которое позволяет жидкостям, газам и пару течь только в одном направлении. Они могут иметь «стопорный» механизм, который может иметь форму шара, диска, поршня или тарелки. Поскольку все производимые нами клапаны представляют собой линейные подпружиненные обратные клапаны поршневого / тарельчатого типа, мы собираемся сосредоточиться на этих типах клапанов, ответив на этот общий вопрос.

Для защиты оборудования от повреждений, вызванных обратным потоком

Подпружиненные обратные клапаны, которые могут быть установлены в любом направлении потока (с правильным выбором пружины), предотвращают обратный поток. Эта особая конструкция клапана включает в себя пружину, которая помогает закрывать контрольный механизм, и не требует силы тяжести или давления обратного потока для работы. Когда изменения давления в трубопроводе вызывают реверсирование потока, обратные клапаны защищают насосы и другое оборудование от повреждений, вызванных обратным потоком.Они используются в широком спектре приложений для управления потоком, включая изоляцию трубопроводов, заливочные насосы, закачку среды, поддержание давления напора и многие другие.

Клапаны сброса низкого давления

Линейные подпружиненные обратные клапаны

могут использоваться в системах сброса низкого давления. Используя эластомерные, термопластические или металлические уплотнения, эти клапаны могут быть изготовлены по индивидуальному заказу из пружинных материалов, от нержавеющей стали до титана, инконеля и многих других.Различные пружинные материалы будут работать по-разному в зависимости от их уникальных свойств. Ключом к сбросу давления в этом случае является то, что тарелка перемещается от седла клапана, когда сила входящего давления оказывает большую силу, чем сила пружины, позволяя среде проходить через выпускное отверстие. При выборе размеров обратных клапанов для систем сброса давления важно знать установленное давление и максимальное давление, с которым может справиться система.

Двойные функции вакуумных выключателей

Как правило, клапаны этого типа могут использоваться как выключатели вакуума.Назначение вакуумного прерывателя – впускать воздух в систему трубопроводов с целью предотвращения прерывания желаемого потока жидкости. Резервуар – это обычное применение, когда в верхней части трубопровода устанавливается обратный клапан для сброса вакуума при откачке резервуара. Еще одно применение, где обратные клапаны могут работать как выключатели вакуума, – это когда наблюдается резкое изменение высоты трубопровода. Вакуумные предохранительные клапаны также могут быть установлены в вакуумных системах для создания определенного количества вакуума.Более того, могут быть некоторые термические приложения, в которых среда может меняться от очень высоких температур до очень низких температур, а разница в объеме между температурами может потребовать использования вакуумного прерывателя для сброса этого вакуума, когда он создается в результате разница в температуре.

Инженерные обратные клапаны с 1958 года, Check-All® Mfg. Co. является выдающимся поставщиком всех ваших обратных клапанов, вакуумных прерывателей и устройств для сброса низкого давления. Используйте комментарии, чтобы задавать вопросы или отметьте нас в социальных сетях.Следите за нашей следующей статьей!

Как работают мембранные обратные клапаны?

Последнее обновление 19 декабря 2019 г.

Малогабаритные обратные клапаны с пластмассовой диафрагмой низкого давления – это рабочие лошадки

Знакомство с мембранными обратными клапанами и принципами их работы
Обратные клапаны бывают самых разных размеров и из различных материалов. Они обеспечивают автоматическое регулирование расхода жидкостей и газов с помощью различных механизмов.Малогабаритные системы низкого давления и вакуумные системы широко используют мембранные обратные клапаны. Они используются для предотвращения обратного потока и проблем, которые могут возникнуть в результате этого. В этом посте кратко описывается, как работают большинство мембранных обратных клапанов малого диаметра для низкого давления.

Трубы или трубопроводы диаметром около двух дюймов или меньше часто называют малокалиберными. Обычно считается, что системы низкого давления имеют давление около 50 фунтов на квадратный дюйм (345 кПа) или меньше.

Посмотрите короткий видеоролик о том, как работают обратные клапаны с диафрагмой >>
Он включает в себя некоторые живые кадры тестирования обратных клапанов с диафрагмой.

Что такое обратный клапан?
Обратные клапаны также называют обратными клапанами и односторонними клапанами. Они позволяют течь в одном направлении, но предотвращают его в противоположном направлении. Этот нежелательный обратный поток обычно называют обратным потоком. Это может вызвать загрязнение, беспорядок или неисправности. Обратные клапаны приводятся в действие потоком и разницей давления, которая существует между их впускным и выпускным портами.

Узнайте больше об основах миниатюрных, компактных и малокалиберных обратных клапанов в нашей серии сообщений блога по обратным клапанам, которые начинаются с « Проверка обратных клапанов – Введение ».

Изображение типичного миниатюрного обратного клапана с диафрагмой
(слева направо) в разобранном виде: входной порт, свободно плавающая мембрана из эластомера, выходной порт.

Что такое мембранный обратный клапан?
Мембранные обратные клапаны используют резиновые гибкие диафрагмы или самоцентрирующиеся диски для управления обратным потоком.

Узнайте больше об эластомерных полимерах и каучуках в нашем блоге «Эластомеры и каучуки: в чем разница?».

Как работает мембранный обратный клапан?

мембранный обратный клапан.

Свободно плавающие мембраны с эластомерными дисками
Эти типы мембранных обратных клапанов почти всегда нормально открыты. Самоцентрирующийся гибкий эластомерный диск является рабочей частью этого типа мембранного обратного клапана. Корпус клапана удерживает диск по центру посадочного места или уплотнительной поверхности клапана.

Уплотняющая поверхность находится на впускной стороне корпуса обратного клапана. Он имеет тонкую гладкую поверхность, которая обычно вогнута или изогнута назад по направлению к впускному отверстию. В его центре есть отверстие. Обратный поток заставляет гибкий резиновый диск ложиться на изогнутую уплотнительную поверхность. Это закрывает отверстие для впускного порта. Закрытый обратный клапан предотвращает обратный поток выше по потоку через входное отверстие.

Обратный клапан с плавающей тарельчатой ​​мембраной имеет особую конструкцию на выходной стороне корпуса клапана.Здесь обычно бывает какое-то двухуровневое седло клапана со встроенными каналами. Положительный поток к выпускному отверстию или выпускному отверстию заставляет диск прилегать к этому седлу. Затем среда течет вокруг диска, через каналы и выходит через выходное отверстие обратного клапана.

Типичные рабочие состояния миниатюрного обратного клапана с диафрагмой (слева направо):
в состоянии покоя (нормально открытый), изогнутый диск мембраны, обеспечивающий положительный поток
(открытый полный поток) и обратный поток (клапан закрыт).

Три совета, которые следует помнить о том, как работают свободно плавающие эластомерные дисковые обратные клапаны с диафрагмой

• Этим обратным клапанам для закрытия требуется противодавление
• Они зависят от силы тяжести, чтобы помочь закрыть их в некоторых приложениях с низким расходом
• Жидкости с высокой вязкостью или высокой удельной массой могут привести к их неисправности

Узнайте больше о типах промышленных обратных клапанов и о том, как они работают: « Как работают обратные клапаны и почему они должны быть предпочтительнее других типов клапанов? ” в компании Empowering Pumps.

Если вам нравится то, что вы читаете … , дайте нам знать, подписавшись на наш блог . Вы будете получать уведомление по электронной почте, когда мы публикуем новую статью.

Подпишитесь на наш блог

Фиксированные изгибающиеся эластомерные диафрагмы

Фиксированные изгибные диафрагмы включают в себя складки или шарниры. Эти типы мембранных обратных клапанов обычно обычно закрыты. При использовании положительное давление создает прямой или нисходящий поток.Этот поток и давление за ним давят на диафрагму. Если давление достаточно высокое, диафрагма открывается.

При падении потока на клапане становится меньше перепада давления. Если давление упадет достаточно низко, диафрагма может вернуться в исходное закрытое положение. Это происходит, когда эластичность диафрагмы становится больше, чем положительное давление на выходе.

Что такое давление открытия?
Давление открытия – это давление, при котором нормально закрытый обратный клапан только начинает открываться.Этого достаточно, чтобы через клапан прошла первая струйка жидкости или газа. Обычно это считается минимальным давлением, необходимым для открытия клапана.

Нормально открытые мембранные обратные клапаны
Для закрытия большинства нормально открытых мембранных обратных клапанов требуется противодавление. Пока это не произойдет, свободно плавающий гибкий эластомерный диск пропускает поток через обратный клапан. Таким образом, большинство обратных клапанов с свободно плавающей дисковой диафрагмой следует рассматривать как нормально открытые обратные клапаны.

Нормально закрытые мембранные обратные клапаны
Нормально закрытые обратные клапаны открываются, когда существует достаточно большая разница давлений между впускным и выпускным концами клапана. Когда это давление становится достаточно низким, клапан закрывается. Давление на входе должно превышать эластичность диафрагмы, чтобы открывать обратные клапаны изгибающейся диафрагмы. Диафрагма остается закрытой, если давление на входе не превышает давление открытия.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень.Комбинируйте британские и метрические соединения. Посмотрите видео.

Заключение
Мембранные обратные клапаны обеспечивают прочное и надежное автоматическое регулирование потока. Обратные клапаны с пластиковой диафрагмой особенно полезны при низком давлении и вакууме. Это потому, что они очень экономичны и могут быть спроектированы с очень низким давлением открытия. Они также производятся из различных материалов корпуса клапана и диафрагмы, которые обеспечивают широкую химическую совместимость.В сочетании с соответствующей защитной фильтрацией обратные клапаны с пластиковой диафрагмой могут быть адаптированы и полезны.

Как всегда, ISM предлагает образцы нашим клиентам, чтобы помочь им в тестировании и принятии решений. Их можно запросить при просмотре нашего каталога.

Узнайте больше о типах промышленных обратных клапанов и принципах их работы.

Возникли проблемы с выяснением того, является ли мембранный обратный клапан правильным решением для требований вашей системы? Помогите нам, рассказав другим о том, что вы узнали.

Есть еще вопросы о том, как работают мембранные обратные клапаны или мембранные эластомеры? Если да, напишите мне по электронной почте – [email protected] . Вы также можете задать вопросы, используя раздел комментариев ниже.

Об авторе

Стивен К. Уильямс, бакалавр наук, технический писатель и специалист по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщику миниатюрных пневматических, вакуумных и компоненты гидравлической системы для OEM-производителей и дистрибьюторов по всему миру. Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.

«Вернуться на главную страницу блога

Что такое обратный клапан? Узнайте о типах и деталях обратных клапанов

Что такое обратный клапан?

Клапан, который используется для предотвращения обратного потока в системе трубопроводов, известен как обратный клапан. Он также известен как обратный клапан или NRV.Давление жидкости, проходящей через трубопровод, открывает клапан, в то время как любое изменение направления потока закрывает клапан.

Обеспечивает полный беспрепятственный поток и автоматически закрывается при понижении давления. Точная операция будет зависеть от механизма клапана.

Детали обратного клапана

Состоит из корпуса, крышки, диска, шарнирного пальца и седла. На изображении ниже вы можете увидеть детали клапана.

Изображение- TROUVAY & CAUVIN

Типы клапанов

Тип диска определяет тип клапана.Наиболее распространенные типы обратных клапанов –

.

• Тип качания.
• Тип подъемника
• Тип с двумя пластинами
• Запорный обратный клапан

Давайте узнаем о каждом из них.

Поворотный обратный клапан

Изображение – Справочник Министерства энергетики США

Диск в клапане поворотного типа не управляется, когда он полностью открывается или закрывается. Этот клапан работает, когда в линии есть поток, и полностью закрывается, когда поток отсутствует. Турбулентность и перепад давления в клапане очень низкие.Конструкция диска и седла может быть металл-металл или металл-композит.

Угол между сиденьем и вертикальной плоскостью известен как угол сиденья и варьируется от 0 до 45 градусов. Обычно углы сиденья находятся в диапазоне от 5 до 7 градусов. Большие углы седла уменьшают ход диска, что приводит к быстрому закрытию, что сводит к минимуму возможность гидроудара. Вертикальное сиденье имеет угол 0 градусов.

Клапан поворотного типа обеспечивает полный, беспрепятственный поток и автоматически закрывается при понижении давления.Обычно устанавливается в сочетании с задвижками, поскольку они обеспечивают относительно свободный поток.

Базовый клапан поворотного типа состоит из корпуса клапана, крышки и диска, который соединен с шарниром.

Обратный клапан с наклонным диском

Изображение – Справочник Министерства энергетики США

Клапан с поворотным диском призван преодолеть некоторые недостатки обычных клапанов поворотного типа. Конструкция поворотного диска позволяет клапану полностью открываться и оставаться устойчивым при более низких расходах и быстро закрываться при прекращении подачи.

Куполообразный диск плавает в потоке, а жидкость течет как на нижней, так и на верхней поверхности диска. Поскольку диск подпружинен, когда давление прямого потока уменьшается, сила пружины помогает клапану быстро закрыться. На изображении выше вы можете увидеть поток из клапана.

Клапан

с поворотным диском доступен в вафельном исполнении и с выступом.

Подъемник шарового и пробкового типа NRV

Конструкция сиденья лифта Обратный клапан похож на клапан Земного шара.В качестве диска обычно используется поршень или шар.

Подъемные обратные клапаны

особенно подходят для работы с высоким давлением, когда скорость потока высока. Диск идеально устанавливается на сиденье с полным контактом. Они подходят для установки в горизонтальных или вертикальных трубопроводах с восходящим потоком.

Когда поток входит ниже седла, диск поднимается из седла под давлением восходящего потока. Когда поток останавливается или меняет направление, противоток и сила тяжести заставляют диск опускаться на седло.Обычно используется в системах трубопроводов, в которых в качестве регулирующего клапана используются шаровые краны.

Здесь вы можете увидеть запорный или поршневой клапан и обратный клапан шарового типа. Эти клапаны обладают превосходными характеристиками герметичности по сравнению с поворотными обратными клапанами.

В некоторых конструкциях заглушек используется пружина для удержания диска в закрытом положении. Это гарантирует, что клапан пропускает жидкость только при достаточном давлении в направлении потока.

Шаровой кран очень прост, поскольку он просто работает по принципу силы тяжести.Когда в потоке имеется достаточное давление, он поднимает шар вверх, но когда давление снижается, шар скатывается вниз и закрывает отверстие.

Двойной пластинчатый / двухдисковый обратный клапан

Обратный клапан с двумя пластинами известен как обратный клапан-бабочка, обратные клапаны со складывающимся диском, двухдисковый обратный клапан или обратный клапан с разделенным диском. Как следует из названия, две половины диска движутся по направлению к центральной линии при прямом потоке, а при обратном потоке две половины открываются и опираются на седло, чтобы перекрыть поток (колебательное действие).

Использование двойного пластинчатого обратного клапана популярно в жидкостях и газах низкого давления. Его легкая и компактная конструкция делает его предпочтительным выбором, когда важны пространство и удобство.

Он на 80–90% легче обычного обратного клапана с полным корпусом. Часто используется в системах, в которых используются дроссельные заслонки. Стоимость установки и обслуживания очень низкая по сравнению с другими типами.

Запорный обратный клапан

Изображение – Справочник Министерства энергетики США

Запорный обратный клапан

представляет собой комбинацию подъемного обратного клапана и проходного клапана.Его можно использовать как обратный клапан или как запорный (стопорный) клапан, например, шаровой клапан. Эти клапаны могут быть закрыты с помощью штока, который не соединен с диском клапана во время нормальной работы, и позволяет использовать эти клапаны как обычный NRV.

Однако, при необходимости, шток используется для удержания свободно плавающего диска напротив седла клапана, точно так же, как шаровой клапан. Эти клапаны доступны в тройниковом, звездообразном и угловом исполнении. Клапаны поворотного и поршневого типа обычно используются в качестве запорных обратных клапанов.

Применение обратного клапана (NRV)

Обратные клапаны (обратный клапан) используются в системе трубопроводов для предотвращения обратного потока. Линия нагнетания вращающегося оборудования, такого как насос и компрессор, всегда оснащена обратным клапаном для предотвращения обратного потока.

Преимущества и недостатки

Угадайте, почему я не упомянул о преимуществах или недостатках обратного клапана?

Единственная функция обратного клапана – предотвращение обратного потока.Нет лучшей альтернативы. Да, вы можете выбрать лучший NRV из различных доступных типов, которые вы изучили, но вы не можете дополнить обратный клапан другим клапаном.

Нажмите здесь, чтобы узнать о других типах клапанов

Превентор обратного потока

и обратный клапан: в чем разница?

Предохранители обратного потока обеспечивают лучшую защиту от загрязнения городского водопровода

Обратный клапан обеспечивает базовую форму предотвращения обратного потока, предотвращая течь воды в неправильном направлении.Нормы и стандарты моделей Национальной ассоциации противопожарной защиты (NFPA) требуют их использования в различных местах систем противопожарной защиты, а обратные клапаны являются важными компонентами компонентов устройств предотвращения обратного потока. Но сами по себе они не могут защитить городскую питьевую воду от загрязнения обратным потоком. «Питьевые» запасы содержат очищенную воду питьевого качества.

В этом блоге мы объясняем основные различия между устройствами предотвращения обратного слива и обратными клапанами. И мы развеяли заблуждение, о котором часто спрашивают на онлайн-форумах: хотя обратные клапаны имеют и другие важные применения, они не могут считаться безопасной заменой устройствам предотвращения обратного потока, когда речь идет о защите чистоты питьевой воды.

На рынке обратных клапанов или ключевых инструментов для проверки обратных клапанов? Обязательно ознакомьтесь с нашей подборкой обратных клапанов . QRFS также содержит ключевые инструменты и наборы инструментов для проверки обратного потока , которые быстро удаляют или устанавливают кулачковые проверки, обнаруженные в узлах предотвращения обратного потока Эймса и Уоттса.

Обратные клапаны и устройства предотвращения обратного слива: почему они не взаимозаменяемы

Обратный поток возникает, когда изменения давления в трубопроводах вызывают обратный поток жидкостей, газа или полутвердых веществ в неправильном направлении.Обратные клапаны предназначены для обеспечения того, чтобы вещества в трубе текли только в одном направлении, автоматически закрываясь для предотвращения нежелательного обратного потока при изменении направления. Они успешно используются в самых разных сферах применения: защита оборудования, такого как насосы и фильтры, от повреждения обратным потоком, остановка дренажа в пожарной спринклерной системе при изменении высоты, обеспечение сброса давления в жидкостных или пневматических системах и многое другое.

Из-за своей простой конструкции обратные клапаны обычно работают без автоматизации или вмешательства человека, продолжая работать, даже если отключено электричество или люди не могут вручную их включить.Вместо этого они чувствительны к потоку; когда вода течет по трубе, обратные клапаны открываются или закрываются в зависимости от скорости потока воды. Давление открытия или минимальное давление на входе, необходимое для работы обратного клапана, обычно составляет от 1 до 5 фунт-сила на квадратный дюйм (PSI).

Многие обратные клапаны имеют шарнирную заслонку с пружиной, которая удерживает клапан в закрытом состоянии до тех пор, пока он не будет открыт водой, текущей из источника. Если давление на выходе превышает давление на входе, пружина прижимает тарелку к резиновому седлу, образуя водонепроницаемое уплотнение и предотвращая реверсирование потока.

Пружина удерживает откидную тарелку внутри этого желобчатого обратного клапана на месте до тех пор, пока поток воды не толкнет его.

Но вот в чем дело: обратный клапан может служить важным средством предотвращения обратного потока в сценариях с низким уровнем риска, например, когда повреждение оборудования является самым большим риском. Но когда ставки так высоки, как чистота воды, которую пьют люди, местные правила водоснабжения требуют более надежной защиты предохранителей от обратного потока.

Хотя обратные клапаны большую часть времени работают надежно, отказы могут происходить по многим причинам.Поскольку заслонка обратного клапана всегда находится на пути потока, движение заслонки будет происходить даже при недостаточном потоке. Детали, которые трутся друг о друга, вызывают износ, что в конечном итоге может привести к отказу обратного клапана. В крайних случаях поврежденные компоненты могут даже выйти в линию, что приведет к неисправности других клапанов или оборудования.

Изношенные уплотнения седла – еще одна частая причина отказов обратного клапана, а также застрявший мусор, из-за которого клапан остается застрявшим в открытом или закрытом положении.Повреждение также может быть вызвано гидроударом, при котором обратный поток ниже по потоку вызывает резкое закрытие клапана, что приводит к волне давления, которая распространяется по всей трубе и повреждает трубу. Неправильное обслуживание, установка или сборка также могут привести к сбоям.

Согласно местным правилам водоснабжения, обычно требуются дополнительные средства защиты от обратного потока для защиты перекрестных соединений с источниками питьевой воды. Источник: Watts

Предохранители обратного потока поднимают защиту от обратного потока на новый уровень

Обратный поток может быть опасен, когда из-за перепада давления в водопроводных трубах вода из строительных систем, таких как спринклеры, ирригация или водопровод, просачивается обратно в главный городской водопровод.Когда это происходит, общественная питьевая вода может быть загрязнена такими загрязнителями, как удобрения, пестициды, отходы жизнедеятельности человека и вредные химические вещества.

Обратный поток также может быть чрезвычайно дорогим для устранения: Агентство по охране окружающей среды (EPA) заявляет, что в среднем для устранения обратного потока требуется около 500 часов, что обходится в 14 800 долларов.

Как и обратный клапан, предохранитель обратного потока – это устройство, которое обеспечивает движение воды только в одном направлении. Его единственная задача – поддерживать поток воды из водопровода в трубы здания.Тем не менее, он выводит защиту от обратного потока на новый уровень с дополнительными предохранителями, предназначенными для поддержания чистоты питьевой воды, предотвращая резервное копирование и загрязнение непитьевой воды в системах здания.

В нашем предыдущем блоге «Как работает устройство для предотвращения обратного потока?» Подробно рассказывается о различных типах устройств для предотвращения обратного потока и о том, как они работают. В нем также объясняется, когда они необходимы для защиты городского водопровода, подключенного к системам противопожарной защиты.

Местные правила водоснабжения устанавливают требования к устройствам предотвращения обратного потока в строительных системах, например к противопожарному оборудованию.Они также обычно требуют, чтобы устройства предотвращения обратного потока регулярно проверялись и обслуживались сертифицированными специалистами, чтобы гарантировать их надежность и правильную работу.

Обязательно обратитесь в местное управление водоснабжения, чтобы узнать о конкретных требованиях к устройствам предотвращения обратного потока в вашем районе.

Противопожарные системы: как работает обратный клапан?

В системах противопожарной защиты используются два основных типа предохранителей обратного потока. Преобразователи обратного потока с двойным обратным клапаном (DCV) распространены в ситуациях с низкой степенью опасности, когда перекрестное загрязнение может создавать неудобства или вызывать эстетические возражения, но не создавать опасности для здоровья.

Эти превенторы противотока специально разработаны для предотвращения обратного потока в спринклерных системах пожаротушения с использованием двух обратных клапанов, соединенных последовательно, чтобы предотвратить обратное попадание воды в линию подачи.

Это резервирование гарантирует, что один обратный клапан будет продолжать защищать городское водоснабжение, даже если другой выйдет из строя. Узел также позволяет закрыть один клапан, чтобы уменьшить перепад давления на другом, создавая более надежное уплотнение и избегая даже незначительной утечки обратного потока.

Преобразователи обратного потока с двойным обратным клапаном

специально разработаны для защиты систем противопожарной защиты. Источник: Watts

A Превентор обратного потока для зоны пониженного давления (RPZ) еще больше усиливает защиту дублирующих обратных клапанов. Добавление дифференциального предохранительного клапана с гидравлическим приводом делает это устройство по существу отказоустойчивым.

Во время нормальной работы превентора обратного слива RPZ давление между двумя обратными клапанами, называемое зоной пониженного давления , поддерживается на более низком уровне, чем давление питания.Если какой-либо из обратных клапанов протекает, предохранительный клапан предназначен для открытия и слива воды наружу, гарантируя, что обратный поток никогда не произойдет.

Что касается систем противопожарной защиты, то сантехнические нормы обычно требуют использования предохранителей обратного потока RPZ в перекрестных соединениях с высокой степенью опасности, где опасные химические вещества, такие как антифриз или ингибиторы коррозии, могут угрожать здоровью населения в случае их попадания в городское водоснабжение. Однако некоторые местные органы водоснабжения требуют их для всех приложений противопожарной защиты.

Предохранители обратного потока зоны пониженного давления усиливают защиту, обеспечиваемую резервными обратными клапанами, с добавлением дифференциального предохранительного клапана с гидравлическим приводом. Источник: Watts

Превенторы обратного потока по сравнению с обратными клапанами: для систем питьевого водоснабжения требуется повышенная защита Обратные клапаны

используются для предотвращения обратного потока в различных областях, от систем отопления, вентиляции и кондиционирования воздуха до отстойных насосов и пожарных спринклерных систем с изменением высоты. Но когда дело доходит до общественного здоровья и безопасности, многие органы водоснабжения и муниципалитеты требуют более надежной защиты предохранителей от обратного потока для обеспечения безопасности питьевой воды.

Знание основных различий между устройствами предотвращения обратного потока и обратными клапанами помогает владельцам собственности и менеджерам объектов понять, почему дополнительные затраты и сложность имеют смысл.

Check Key Инструменты и наборы инструментов могут безболезненно снимать или устанавливать обратные клапаны в узлах предотвращения обратного потока, не повреждая клапан, ваши инструменты или ваши руки.

QRFS предлагает набор обратных клапанов для противопожарной защиты и других применений. У нас также есть ключевые инструменты и наборы инструментов для проверки обратного потока, которые быстро удаляют или устанавливают кулачковые проверки, обнаруженные в узлах предотвращения обратного потока Эймса и Уоттса.

Этот блог изначально был размещен по адресу QRFS.com/blog . Посетите нас: Facebook.com/QuickResponseFireSupply или Twitter @QuickResponseFS .

Материал, представленный на сайте Мысли в огне и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлен только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки.Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях. Кроме того, всегда консультируйтесь со специалистом, например, инженером по безопасности жизнедеятельности, подрядчиком или местным органом власти, имеющим юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.

Почему срабатывают обратные клапаны и что с этим делать

Обратные клапаны – это простые клапаны.Они используют прямой поток, чтобы открыть клапан, а затем автоматически закрываются, когда поток останавливается, предотвращая обратный поток от обратного прохождения через клапан. Для их работы не требуется мощность, не требуется много внимания или обслуживания. Однако они делают привлекают много внимания, когда они хлопают.

Что вызывает хлопок?

Обратный клапан полностью закрывается под действием силы тяжести и / или обратного потока. Возможность захлопывания обратных клапанов часто возникает при остановке насоса.Когда насос останавливается, обратный клапан закрывается под действием силы тяжести и обратного потока. Поскольку жидкость не сжимаема, она создает давление или ударную волну (гидравлический удар). Жидкость продолжает течь вперед и назад, пока потери на трение не приведут к оседанию волны.

Хлопнувшие обратные клапаны вызывают серьезные скачки давления в системе, вызывающие дребезжание труб и повреждение оборудования. Некоторые полагают, что это именно то, что делают обратные клапаны. «Что бы ни случилось, они собираются хлопнуть». Но это не так. Обычно настоящая причина этих проблем связана с неправильным размером и выбором клапана, а не с типом клапана.

Минимизация ударов за счет правильного выбора размера

Часто обратные клапаны выбираются в зависимости от размера трубы и желания получить максимально возможный C _v . (C _V означает «коэффициент потока» для клапанов и демонстрирует способность клапана пропускать жидкость.) Конечно, вам нужна возможность пропустить через клапан как можно больше жидкости, верно? Имеет смысл, за исключением того, что это полностью игнорирует тот факт, что условия потока определяют внутренние характеристики обратного клапана, поскольку диск находится непосредственно на пути потока.

Если потока недостаточно для того, чтобы клапан оставался полностью открытым, а диск достиг потолка обратного клапана, диск будет перемещаться вверх и вниз, что приведет к преждевременному износу, возможной поломке и большему падению давления.

Для правильного выбора обратного клапана примите во внимание следующее:

• Размер линии
• Данные по применению (характеристики жидкости, включая температуру и давление)
• Тип сиденья
• Установка (горизонтальная или вертикальная)
• Торцевое соединение
• Номинал клапана
• Совместимость материалов со средой
• Размеры конверта
• Требования к утечке

Выбор клапана подходящего размера повлияет на количество гидроудара, ощущаемого системой трубопроводов.

Выбор правильного типа обратного клапана

Еще одно решение проблемы захлопывания обратных клапанов – это посмотреть на тип обратного клапана, используемого в приложении. Бесшумный, шаровой и упругий шарнир – альтернатива традиционному поворотному обратному клапану. Каждый из них имеет разные характеристики с разной степенью падения давления и скорости закрытия.

Бесшумные обратные клапаны

Бесшумные обратные клапаны или обратные клапаны с подпружиненным управлением не зависят от силы тяжести или обратного потока для закрытия.Вместо этого пружина закрывается примерно за одну десятую секунды, клапан перед обратным потоком имеет возможность захлопнуть клапан. Он может быстро закрываться, потому что ему нужно пройти на меньшее расстояние, чем заслонка на традиционном обратном клапане.
