Как нарисовать беседку в саду

Внимание-внимание! Отправляемся на юг Франции вместе с прекрасной Дашей Краевой. На улице холод и слякоть? Не слышали! У нас лето, узоры из бликов и теней, благоухание цветов.

Приглашаем вас нарисовать белую беседку в цвету. Т ворите, когда это удобно вам и все способствует занятию творчеством.

Мы будем создавать белую беседку с колоннами в буйном бело-розово-фиолетовом цветении. Формат на этот раз у нас вертикальный, что даст нам более эмоциональный окрас картины. Она станет настоящим приветом от теплого лета этой поздней осенью.

Окунаемся в волшебный мир французского импрессиониста Лорана Парселье, вдохновляемся его нежным солнечным стилем. Кто с нами?

Преподаватель: Дарья Краева

Работы наших участников

Фрагмент урока

Разрешение 1280×720 (HD)

Для занятия потребуется:

Лист А4 формата — поплотнее, лучше акварельной бумаги,
Гуашь (минимум 6 цветов),
Кисти- плоская щетина №8, круглая белка №3. Можно взять какие есть, главное одну большую и одну маленькую
Палитра(можно обычный лист бумаги или блюдце)
Тряпочка — чтобы вытирать кисти,
Вода

Для настроения можно поставить запись французской музыки — перед началом урока

Например, Шарля Азнавура) Слева — включить, справа громкость.

Дача или участок выглядят завершенными, если есть не только ухоженный сад, но и беседка. Нередко хозяин обустраивает такой райский уголок с не меньшим усердием и вложениями, чем сам дом. Тогда беседка становится предметом гордости, символизируя собой респектабельность и высокий статус владельца.

Но не меньше гордятся такого рода строением и те, кто самостоятельно придумал, а затем построил и украсил свое детище. Конечно, прежде всего, мы рассматриваем массу вариантов уже готовых дизайнерских разработок, фотографии и рисунки беседок, результаты трудов наших друзей и соседей.

На фото рисунок беседки.

Затем выбираем то, что понравилось, опираясь на увиденное, и вытаскиваем все «самое вкусное». Как результат – рождается оригинальное, неповторимое в своем роде место для отдыха на природе.

Передаем свои предпочтения бумаге

Предварительный эскиз участка с беседкой.

Многие строители и все профессиональные дизайнеры, прежде чем начать воплощение идей в реальность, делают эскиз и чертеж будущей постройки. Не стоит отходить от этих принципов, дабы не получить разочарование по окончанию строительства.

Доверьте свои фантазии бумаге, и, даже если вы совершенно не можете рисовать, все равно наглядно получится хоть расплывчатое, но представление о том, что вы хотите сотворить в реале.

Прежде чем сделать рисунок беседки, помечтайте о том, как и где в своем саду вы хотите отдыхать. В каком месте будет стоять сооружение, что вырастет вокруг него, кто из ваших близких и друзей придет в гости. Очень полезно проверить силу своего воображения, чем четче вы увидите картинку в голове, тем легче будет воспроизвести ее на бумаге.
Обязательно просмотрите проекты готовых работ по дизайну. Вы удивитесь, какое разнообразие предложений и необычных решений там встречается. Поразят и материалы, из которых можно построить шедевр. Как говорится – «дешево и сердито».

Необычайно модными у нас и за рубежом стали современные художники, воплощающие на холсте релаксирующие пейзажи, а также рисунки беседки в окружении цветущих деревьев, изумрудных полян и уютных прудов.

Обратите внимание! Постояв у такой картины, сразу хочется попасть в это место. Набравшись вдохновения, обязательно нарисуйте свой участок, на котором стоит беседка вашей мечты.

Возьмите в руки карандаш

Итак, ваш семейный совет большинством голосов одобрил строительство беседки в ближайшем будущем. Вы уже озвучили основные требования к ней, поняли ее стиль и рассчитали свои силы. Что ж, пришло время заняться творчеством в кругу семьи, и совместить полезное с приятным.

Рисунок экстерьера

Экстерьер участка с беседкой.

Сделайте легкий набросок того места, где будет располагаться беседка. Постарайтесь передать все стоящие вокруг строения, растения и предметы в правильных пропорциях. Не вырисовывайте все второстепенные детали слишком тщательно. Только там, где планируется беседка — рисунок должен быть четким.

Панорама должна охватывать достаточно большую площадь вокруг, поэтому, не рисуйте все слишком мелко, или наоборот, очень крупно. Соотношения деревьев, растений и строений делайте правдоподобными.

Наверняка вам пригодятся чертежные принадлежности

После того, как вы, едва касаясь карандашом, набросали задний и средний план, переходите к главной части — самой беседке.
Рисуйте вначале низ, начиная с фундамента, соблюдая правила перспективы. Дорожка, идущая к конструкции, тоже, обозначается в перспективе, то есть – по принципу уходящих вдаль рельсов. Ближе к нам она будет шире, дальше от нас — уже.

С этой задачей справиться не сложно.

Вы уже обратили внимание, что мы рисуем беседку поэтапно, начиная с заднего плана, продолжая средним, и закончив передним. Для изображения несущих балок или стоек вполне можно воспользоваться линейкой. Получится наполовину чертеж, наполовину эскиз.

Обратите внимание! Не раскрашивайте композицию, пока не закончите делать ее в карандаше. Так исправить, стерев не получившееся, будет намного легче.

После того, как основная часть беседки закончена и подкорректирована, вырисовывайте декор экстерьера. Ограда, оформление крыши, ступеньки, перила, фонари — все это дорисовывается постепенно и уже более тщательно.

Далее изобразите то, что будет расти, стоять и лежать вокруг. Альпийские горки, мини пруд, небольшой фонтан или водопад, газон, фигурки животных или сказочных персонажей.
Теперь можно начать самый интересный этап – раскрашивание. Заметьте, что цена на карандаши и краски невелика, зато удовольствие всем членам семьи обеспечено. Опять, обязательно начинайте с дальнего плана – с неба и самых дальних кустов, забора и деревьев. Их делают нечеткими, слегка размытыми, не нужно выписывать тщательно, все, что сзади не должно «лезть» вперед.
Любая инструкция по рисунку и живописи советует вначале закрыть все пространство холста или бумаги цветовыми соотношениями, а уже затем выписывать мелочи. Придерживайтесь этого правила, и у вас все получится так, как задумано.
В последнюю очередь прописывайте в цвете строение и то, что находится перед ним – дорожку и зелень.

Эскиз интерьера

Вы изобразили только внешний вид будущего райского уголка. Неплохо, если вы набросаете в карандаше, а потом и в цвете внутреннюю панораму беседки.

Хотя на данный момент разработано огромное количество дизайнерских компьютерных программ, мастера интерьеров, в большинстве своем предпочитают делать эскизы от руки.

Это правильно, способ, хоть и старый, но проверенный временем и опытом.

Попробуйте нарисовать то, что стоит внутри, в ракурсе от входа.

Компьютерная визуализация интерьера сооружения.

Начните с пола, затем стены, потолок. Потом мебель, сделанные своими руками элементы декора, цветы в кашпо, абажур. Будет интересно, если изобразить всех тех, кто придет посидеть за чашкой чая. Не вырисовывайте персонажей слишком четко, достаточно намека, очертания людей.
Раскрашивать стоит с основного предполагаемого цвета. И только затем прописываются цветовые акценты – чехлы на мебели, подушки, скатерть, занавески для беседки. Попробуйте создать эффект освещения внутри, применив светотеневую технику. В тени краски всегда холодных оттенков, а на свету – теплых. Блики оставляем белыми, близлежащие предметы выписываем тщательнее.

Теперь, когда вы узнали, как рисовать беседку, появится возможность посмотреть наглядно на то, чего в реальности еще нет. И лишь только после окончания строительства можно будет сфотографировать плод вашего труда.

Вывод

Так как беседка – сооружение по большей части творческое, то и подход к ее разработке нужен соответствующий. Иметь наглядное проявление вашей мечты очень полезно. Так, вы не только быстрее начнете строительство, но и будете знать, что в конечном итоге получится (см. также статью «Интерьер беседки – современные идеи и стили»).

Очень много интересного вам откроет видео в этой статье, наглядные примеры вдохновляют всегда, ведь подавляющую часть информации мы воспринимаем визуально.

Прежде чем строить, необходимо определиться с тем, что вы на самом деле хотите. Беседка не является исключением — помимо самой конструкции необходимо продумать ландшафт в округе. Определиться с зоной для приготовления мяса, площадкой для детей и «курилкой» для гостей.

Лишь составив подробный проект будущей постройки, вы избавитесь от большого количества вопросов и проблем, которые возникнут в процессе её возведения. К этим моментам целесообразно подготовится заранее и учесть их в своих планах.

Мысленная подготовка не менее важна, чем непосредственно процесс рисования. Вы должны понимать у себя в голове, что вы хотите. Поэтому игнорировать мысленные этапы мы не рекомендуем.

Важность рисунка сложно переоценить. Посудите сами: после того, как вы представите беседку на рисунке, вы сможете рассчитать количество строительного материала, квадратные метры площади и предугадать ваши дальнейшие шаги, отталкиваясь от этих цифр. Без подготовки вы получите «кота в мешке».

Поэтапное рисование

Первый этап — мысленное моделирование

Этот этап начинается тогда, когда вы впервые загораетесь строительством беседки. Неважно, увидели вы просто приятную идею или вы где-то подсмотрели готовый проект — в любом случае вы начинаете представлять у себя на участке данную конструкцию.

Здесь желательно сразу же определиться с тем, что вы хотите. Представьте место, где она будет располагаться. Из каких материалов она создается, какая у неё крыша и прочее. Имеете ли вы финансовые и трудовые ресурсы на её возведение? С этим потоком мыслей переходим к обсуждениям.

Второй этап — обсуждение с членами семьи

На данном этапе необходим мозговой «штурм», направленный на беседку. Какую постройку хотите вы и члены ваши семьи? Что должно быть снаружи, а что внутри? Чем вы хотите дополнить зону отдыха?

Обсуждая подобные вопросы, вы начнете мысленно представлять, чего хотите вы и все остальные. Появятся возможные альтернативные варианты — возможно, вместо классической беседки вам интересно будет построить террасу или патио?

В общем, подискутируйте. Даже если окончательное решение стоит за вами, то другие могут предложить интересную идею, которая вас зацепит.

Третий этап — составление черновой планировки

В определенный момент самый толковый член семьи должен сказать: «Надо рисовать!». С этого момента необходимо взять в руки карандаш (я люблю это делать тёмной ручкой, привычка) и нарисовать черновую планировку вашего участка и отметить место, где вы хотите построить беседку.

На фото ниже это место отмечено как «Беседка 3X3».

На этом этапе необязательно соблюдать размеры и точные координаты объектов. Здесь мы рисуем в первую очередь идею. Постарайтесь отметить как можно больше дополнительных зон, таких как «мангал», «детская» и тому подобное. В конце вы будете ясно представлять, что вы собираетесь воплотить в жизнь.

Четвёртый этап — прорисовка экстерьера (внешнего вида)

В процессе обсуждения могут возникнуть вопросы относительно выбора материала для беседки, её формы и находящихся рядом объектов. Мужчины хотят мангал побольше. Женщины добавить вьющихся растений и шторок.

Если идей реально много и вы можете определиться с конечным экстерьером, тогда начинаем рисовать. Прям бревна, брус и шторы, если того требует ваш проект. Местоположение зоны для жарки мяса, разделочный столик для шашлыки и прочие вещи — все указывайте.

Пятый этап — прорисовка интерьера (внутреннего оформления)

Данный пункт также стоит продумать заранее, вероятно, какие-то идеи вами будут в дальнейшем реализованы. Какую мебель вы бы хотели поставить внутри? Будете вы её делать своими руками или купите готовый вариант? Чем собираетесь освещать помещение?

Эти моменты чаще всего ложатся на женскую часть населения, причём хлопоты эти относятся к разряду приятных. В любом случае идеи будут, вопрос только в наглядном представлении на бумаге.

Шестой этап — подготовка чертежа с размерами

Одним из завершающих этапов является подготовка чертежа. В категории на нашем сайте «Размер» вы можете найти чертежи беседок разных размеров. То есть данный этап вы сможете пропустить, если найдете готовый и подходящий рисунок вашей беседки.

Наиболее популярные чертежи находятся ниже в галерее.

Седьмой этап — Составление проекта

Под составлением проекта подразумевается сбор всех чертежей и рисунков, а также расчёт стоимости строительных материалов, заработных плат рабочих и сроков изготовления (планирование). Всё это можно сделать самостоятельно, часть найдя на просторах нашего сайта или интернета либо делегировать этот процесс.

Про важность планирования прекрасно сказал американский спикер Брайан Трейси: «Одна минута планирования экономит десять минут работы». Добавить нечего.

Проектирование беседки с помощью программы

Если вы хотите создать полноценный проект беседки в 3d, то мы рекомендуем вам использовать программу Planner 5D. Она условно бесплатная, в ней можно работать онлайн, а её функциональных возможностей с лихвой хватит для моделирования беседки.

Возможностей у программы много. В первую очередь мы создаём стены определенных размеров, например, 3 на 3 метра. В дальнейшем возводим стены, делаем оконные проёмы, подбираем кровлю и так далее.

Я бы не сказал, что она простая в работе, но интуитивно-понятная на уровне кнопок. По крайней мере коробку с окнами я сделал за 2 минуты 🙂 .

>100 чертежей, размеров и пошаговых фото сборки.

Беседки: более 100 схем и проектов эскизов. Фото сборки

Здесь представлены более 100 чертежей (с размерами), проектов, макетов и эскизов беседок для дачи, частого дома или сада, для того чтобы вы могли сделать их своими руками. Здесь есть дачные, садовые, деревянные, из труб и металлические беседки на любой вкус.

Из этой статьи вы узнаете:

70 чертежей эскизов и макетов с размерами Квадратных беседок

90 чертежей и макетов восьми– и шестиугольных беседок

4 модели квадратных (с пошаговыми фото)

6 моделей Прямоугольных беседок(+чертежи)

Восьмиугольные и шестигранные

Пошаговые фото изготовления

Разборная
(пошаговые фото)

Пристенная
(с пошаговыми фото)

Открытая
(с пошаговыми фото)

Беседка на сваях из канализационных труб

Беседка с крыльцом
(инструкция по созданию)

Большая беседка
+чертежи крыши

В конце статьи огромные фото подборки самых необычных и красивых беседок (более 150 отборных моделей)

Чертежи:

70 чертежей квадратных (прямоугольных) беседок для дачи

Здесь представлены чертежи и схемы квадратных и прямоугольных беседок для дачи (5х5, 3х3, 3х2, 3х4, 3х4, 4х4) как из дерева, так и из металла. Во многих эскизах указаны размерами частей конструкций. В данной коллекции есть макеты простых садовых беседок с двухскатными и односкатными крышами, со столом и лавками.

50 чертежей шестиугольных беседок

Ниже архив чертежей с размерами дачных шестигранных беседок, которые вы можете сделать своими руками. Здесь так же как и в предыдущих альбомах есть фото, макеты и эскизы садовых беседок из дерева и из металла.

50 чертежей восьмиугольных беседок

По этим чертежам с размерами вы поймете как сделать восьмиугольную (восьмигранную) садовую беседку для дачи своими руками. Среди макетов и эскизов вы найдете чертежи крыши, основания, стола, лавки и крыльца.

Макеты и пошаговые фото изготовления беседок:

Как сделать простую беседку своими руками

Известный сайт wikiHow как всегда предлагает просто решение для сложных задач. Если, конечно, для вас это проблема. Не знаете, как сделать беседку своими руками, следуйте этому руководству. Конечно, фото инструкция не очень подробная, но зато картинки красочные и понятные. Так вы сможете сэкономить деньги и сделать уникальную беседку классного дизайна, которая наверняка произведет впечатление на вашу семью и соседей, и все это за треть цены!

Источник фото www.wikihow.com/Make-a-Gazebo

Квадратная беседка своими руками

Здесь представлены подробные схемы-инструкции по строительству квадратной беседки.

Простой дизайн и конструкция этой беседки, возможно, вас заинтересует. Размеры на чертежах в дюймах и футах (1 дюйм – 2,54 см, 1 фут – 30,48 см), вы, конечно, можете установить свои размеры, сохраняя пропорции. Строительство начинается с разметки, вымерите диагонали, чтобы они были совершенно одинаковыми.

Выкопайте ямки под столбы и установите формы в отверстия.
Заполните формы трубы бетоном и дайте высохнуть в течение нескольких дней.
Установите горизонтальные балки и зафиксируйте шурупами к столбам. Используйте спиртовой уровень, чтобы убедиться, что балки расположены строго горизонтально.
Далее нужно установить средние лаги к полу беседки.
Совместите края и убедитесь, что углы получились квадратными.
Затем установите промежуточные балки на пол беседки. Настелите пол, зафиксировав доски винтами.
Используя уровень, установите верхние балки.
Совместите края и используйте угловые разъемы, чтобы зафиксировать верхний гребень.
Не оставляйте никаких зазоров между деталями.
Чтобы защитить беседку от сырости и улучшить внешний вид, покройте ее лаком или покрасьте.

Источник фото myoutdoorplans.com/pergola/wood-gazebo-plans

Как сделать

двускатную крышу для квадратной беседки.

Источник фото myoutdoorplans.com/pergola/wooden-gazebo-roof-plans

Прямоугольная беседка своими руками

Построить прямоугольную беседку своими руками не так уж и сложно, и она, несомненно, украсит ваш участок, но это немного сложней, чем конструкция квадратной формы. Всегда планируйте все сформировать в самом начале, если вы хотите, чтобы получить хороший результат. Кроме того, надлежащее планирование может предотвратить много дорогостоящих ошибок. Выбирайте материалы с большой осторожностью, убедившись в том, что все детали прямые и в хорошем состоянии. Строительство прямоугольной беседки немного отличается от строительства квадратной, но любой человек со средними навыками в столярном деле легко справиться с этой задачей. Подробно описывать процесс не будем, все шаги показаны на схемах, более детальную информацию можно получить на сайте, ссылка под фото с чертежами.

Источник фото myoutdoorplans.com/pergola/rectangular-gazebo-plans

Во второй части показано, как сделать крышу для прямоугольной беседки. Строительство крыши для прямоугольной беседки задача сложная, так как включает в себя множество порезов и измерений. Кроме того, вам обязательно понадобится помощник. Чтобы все получилось красиво и надежно, соблюдайте строительные нормы и подбирайте качественные материалы. Также необходимо использовать атмосферостойкие пиломатериалы хорошего качества и без дефектов. Последовательность работ показана на картинках в галерее, подробности этапов строительства можно прочитать на сайте источника.

Источник фото myoutdoorplans.com/pergola/how-to-build-a-gazebo-roof

Еще один вариант, как сделать прямоугольную беседку своими руками. Если есть финансовые возможности, то конечно лучше купить качественную древесину, типа кедр, сосна или красное дерево. Также убедитесь, что используемый материал соответствует климатическим условиям. По данному проекту, при наличии всем материалов беседку можно построить за один день.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-make-a-gazebo

Как построить двускатную крышу для прямоугольной беседки.

Первый этап это изготовление и установка верхнего гребня и стропил. Как видите на картинке, необходимо отрезать концы стропил нужного размера и закрепить на верхние перекладины шурупами. Убедитесь, что верхний гребень расположен горизонтально, иначе крыша не будет симметричной. Следующий этап установка стропил с обеих сторон крыши. Вы должны поместить балки по центру. Обрежьте стропила до необходимого размера ( 45 °) и формы и установите их на место. Просверлите отверстия и закрепить их оцинкованными винтами. Прикрепите стропила к передним и задним граням прямоугольной беседки. Установите боковые стропила. Закрепите кровельные листы. Для того, чтобы защитить беседку от осадков, рекомендуется покрыть кровельные листы толем. Закрепите планки к стропилам, при этом очень важно отрезать концы планок под углом 45º, если хотите, чтобы крыша выглядела красиво.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo-roof/

Беседка с четырехскатной крышей своими руками

Строительство квадратной беседки своими руками дело не простое, нужно учитывать навыки, которые вы должны освоить, а также инструменты и материалы, необходимые для выполнения работ. Тем не менее, если правильно составить план, который будет соответствовать вкусам и потребностям, и конечно бюджету, а также использовать правильные методы деревообработки, можно построить вполне приличную беседку. Купить готовый комплект или нанять профессионала, тоже вариант, но если бюджет ограничен, пожалуй, сделать беседку своими руками будет лучшим решением. Выбор правильных планов и дизайна является реальной проблемой, так как альтернатив масса. Поэтому вы с самого начала должны записать необходимые функции и бюджет на бумаге. Потом необходимо разработать план с учетом нужных материалов и инструментов. Купить правильные материалы для наружных конструкций, чтобы беседка через месяц не рассыпалась. В общем, пошаговые схемы в галерее, описание каждого шага можете прочитать на сайте.

Источник фото howtospecialist.com/outdoor/gazebo/wooden-gazebo-plans

Еще один пример, как сделать квадратную беседку с четырехскатной крышей. В принципе, это то же, что и предыдущая, только более подробно показано, как сделать крышу для беседки и перила. Вам необходимо правильно спроектировать открытую беседку. Нужно решить, какие будут размеры и если, например, захотите добавить барбекю или мангал, это нужно учесть при планировании. Варианты практически безграничны, но вы должны помнить, что каждая добавочная функция подразумевает дополнительные расходы, поэтому надо держать баланс между выгодами и затратами. Выбор правильного дизайна для беседки является жестким решением, так как есть много потенциальных альтернатив: с одной стороны, можете построить восьмиугольную беседку, прямоугольную конструкцию или просто квадратную. В этом статьей показано, как построить квадратную беседку за пару выходных, при этом значительно сэкономив. Все это не так сложно, при условии, что умеете держать в руках молоток и пользоваться ручной пилой.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo

Беседка для дачи своими руками из дерева

Здесь показано, как сделать квадратную садовую беседку с четырехскатной крышей уже не в схемах, а в наглядных пошаговых фото. Для постройки использовался стандартный материал – доска, брус, рубероид. Нестандартным было только решения использовать канализационную трубу диаметром 125 мм для строительства фундамента под опорные столбы. На фото показаны все этапы работы, от разметки и заливки столбчатого фундамента до крепления кровли. По-моему, отличный вариант для дачи, легкая и простая конструкция без особых претензий.

Источник фото usamodelkina.ru/8593-legkaya-sadovaya-besedka-svoimi-rukami.html

Красивая беседка из дерева своими руками

Простая конструкция прямоугольной формы с двускатной крышей и красиво оформленными боковыми стенами. Беседка собрана из готовых форм, все детали проекта были сделаны на заказ по личным чертежам автора. На третьем фото показаны изготовленные в мастерской модули. Конструкция установлена на точечном фундаменте из красного кирпича. Порядок сборки смотрите на пошаговых фотографиях. Из-за неровности рельефа местности беседка немного приподнята, лестница по видимому не входила в планы автора, поэтому сделан временный вариант.

Источник фото fishki.net/52871-besedka-svoimi-rukami-25-foto.html
Автор forester86

Садовая беседка своими руками

Этот проект, конечно, более масштабный. Чтобы построить садовую беседку своими руками не обязательно быть столяром высокого разряда или мастером на все руки, хотя не помешало бы. Здесь показаны все этапы строительства.

Работы начинаются с разметки. Для обеспечения надлежащего дренажа и предотвращения роста травы и сорняков снимите дерн и около 10 см грунта.
Затем засыпьте подготовленный участок гравием.
Затем установите формы для точечного фундамента и залейте их бетоном наполовину.
Используйте уровень, чтобы убедиться, что вершина каждой формы находятся на одинаковой высоте.
В данном случае рельеф слегка наклонный, поэтому высота форм для каждого отверстия другая.
На втором фото вы видите прибор, лазерный уровень, который использовался для разметки.

Дальше все подробности описывать не буду, на фотографиях все показано довольно хорошо, а детальные инструкции можно прочитать на сайте, ссылка под галереей.

Источник фото www.scout.com/home/build/story/1386859-build-a-hip-roof-gazebo

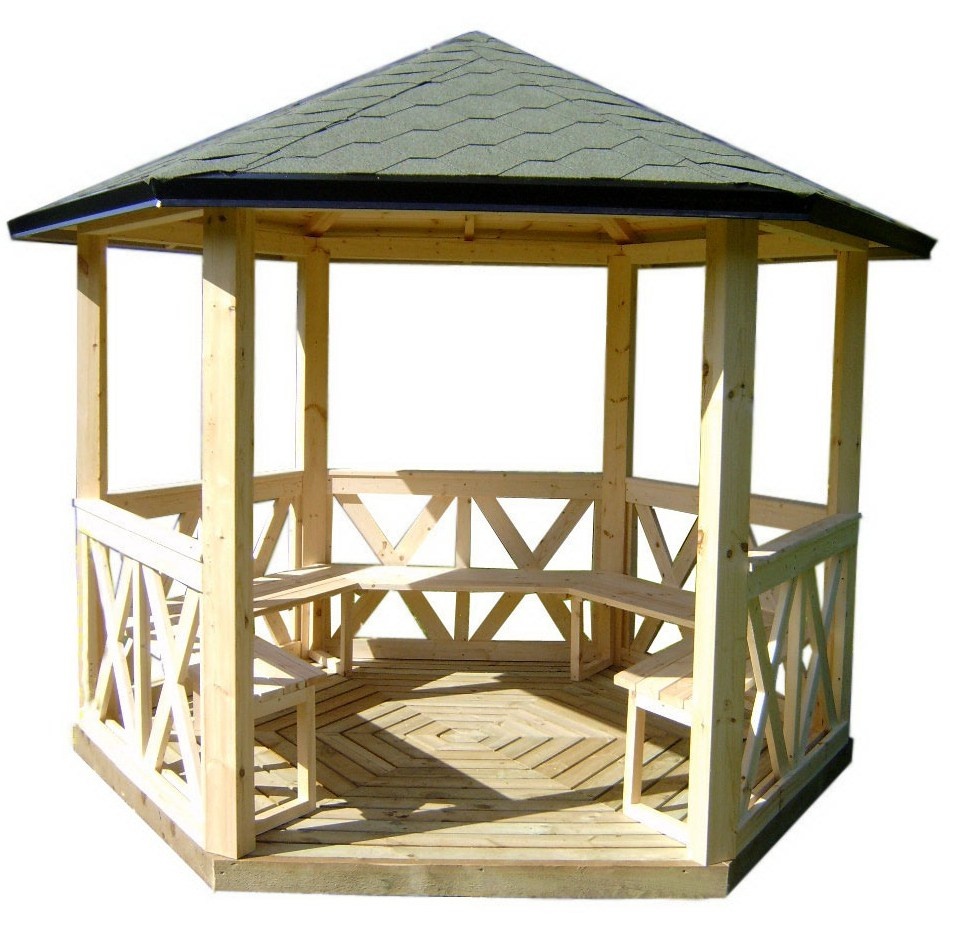

Восьмиугольная беседка своими руками

Здесь показаны три этапа строительства – основной части, крыши и перил. Восьмиугольная беседка это более сложная конструкция по сравнению с прямоугольной или квадратной формой, так как требует больше материалов и более сложных операций с древесиной. Тем не менее, это не повод, чтобы отказываться от строительства, если использовать правильные чертежи для работы и планировать каждый аспект проекта. По представленным планам можно построить восьмиугольную беседку своими руками за 2 – 3 дня. Подробные инструкции писать не буду, вы их можете прочитать на сайте, но несколько советов.

Первый шаг, это разметка. Самый простой способ выложить восьмиугольник – сделать квадрат и обрезать углы, пока не получите нужную форму.
Средние балки устанавливайте с использованием шаблона, показанного на картинках.
Используйте хорошую пилу, чтобы сделать порезы углов, это необходимо для создания жестких швов.
Используйте водостойкий клей для соединений, чтобы укрепить связь.
Проверьте, чтобы основные балки были перпендикулярными с помощью столярного угольника.
При установке настила не забудьте про зенковку винтов и про небольшой зазор между досками для дренажа.
При установке верхних перекладин обрежьте концы верхних планок под углом 67.5º. Установите деревянную планку между стойками и зафиксируйте оцинкованными винтами.
При установке нового компонента на место проверти отвесом каждую опору.

Источник фото myoutdoorplans.com/pergola/free-gazebo-plans

Как сделать крышу на беседке

Установки крыши, это следующий этап строительства восьмиугольной беседки своими руками. Представленные схемы поэтапного строительства дадут вам лучшее представление о процессе. Если планировать каждый аспект как можно более подробно, вы сможете, во-первых, предотвратить возможные ошибки, и во-вторых, сделать крышу даже с минимальным опытом. Как установить столбы и накрыть настил пола вы уже знаете, для строительства крыша, конечно, надо больше навыков, так что если есть возможность, обратитесь к друзьям, у которых, возможно больше опыта в этом деле. Строительство крыши для восьмиугольной беседки на первый взгляд кажется сложным, но все не так страшно, главное, внимание и точный расчет.

Начинайте со стропил, необходимо обрезать оба конца на 63.5 градуса с помощью торцовочной пилы. Один конец закрепляете к столбам, а второй должен быть зафиксирован в центре стропил. Убедитесь, что вы идеально все выровняли, иначе крыша не будет симметричной.
В общем, крепление стропил и крепление кровельных реек, но не забывайте, что все лучше фиксировать оцинкованными винтами. В качестве альтернативы, вы можете вырезать треугольники из фанеры и закрепить их гвоздями.
Независимо от выбора, необходимы точные измерения и делать соответствующие разрезы циркулярной пилой.
Затем накройте всю поверхность крыши толем, начиная с нижней до верхней части. Убедитесь, что полоски толя перекрываются по меньшей мере на 5 см, чтобы создать водонепроницаемую крышку для обрамления крыши.
После того, как покроете всю поверхность, закройте края полосками рубероида и зафиксируйте их с помощью скоб.
Одним из последних этапов является установка черепицы. Для этого лучше почитать инструкцию, если нет опыта в этой области.

Источник фото myoutdoorplans.com/gazebo/gazebo-roof-framing

Перила для беседки

Перила, это завершающий этап. Есть много планов, по которым можно сделать перила для восьмигранной беседки, поэтому убедитесь, чтобы их внешний вид соответствовал стилю беседки и вашим вкусам. Первый шаг заключается в создании нижних и верхних направляющих. Используйте фрезер, чтобы сделать широкий и глубокий канал в рейках, как показано на схеме. Эти каналы будут плотно фиксировать балясины. Затем идет установка нижних поперечин, проверьте уровнем, чтобы они лежали строго горизонтально. Повторите процесс на остальных 6-ти сторонах беседки. И последний шаг установка перил. Перед сверлением направляющих отверстий и затяжки винтов убедитесь, что они равномерно распределены. Поместите деревянный блок между планками, чтобы получились последовательные пробелы. Очень важно зафиксировать планку с помощью винтов перед установкой верхней перекладины. Проверьте, чтобы все детали плотно прилегали, винты находились на одном уровне с деревянной поверхностью.

Источник фото myoutdoorplans.com/gazebo/how-to-build-gazebo-railings

Как сделать деревянную беседку

Здесь показано, как построить восьмиугольную деревянную беседку своими руками с шатровой крышей. Это не является исчерпывающим трактатом всего процесса, хотя на пошаговых фото автор постарался отобразить все этапы довольно подробно. Примечание: неизбежные изменения в процессе строительства потребуют изменить некоторые детали. Все размеры приведены для этой конкретной беседки, вы же можете изменять их по своему усмотрению. Все пиломатериалы рассчитаны для внешнего использования, а крепежные детали оцинкованы. Крыша изготовлена из фанеры «CDX», что по рейтингу означает низкое качество, но, безусловно, это самый сильный вид фанеры в строительной области. Теперь о планировании, схема довольно проста. Восьмиугольник это просто квадрат со срезанными углами. Начните с создания квадрата. Для этого с помощью рулетки, колышков и шнура размечается квадрат, делится на 8 частей и с помощью строительного уровня и шнура срезаются углы. В результате получим правильный восьмиугольник. Дальше порядок работы смотрите на пошаговых фото, если что-то непонятно, очень подробные инструкции вы найдете на сайте, ссылка под галереей.

Источник фото homefixated.com/build-your-own-gazebo

Как построить беседку своими руками 3 проекта

Здесь представлено три проекта с пошаговыми фото, как построить деревянную шестиугольную беседку своими руками. Все этапы строительства уже описывались выше, они простые и понятные. Вариантов для строительства, как и видов деревянных беседок, естественно, очень много, у каждого проекта есть свои нюансы. Эти три проекта особой сложностью не отличаются, но если заинтересует более подробное описание каждого этапа, ссылки на сайты находятся под галереями. Вот первый проект, шестиугольная беседка с «крыльцом».

Источник фото wjday.ru/kak-postroit-besedku-svoimi-rukami-na-dache.html

Здесь представлены несколько схем и ознакомительные фото с этапами строительства.

Источник фото wjday.ru/kak-postroit-besedku-svoimi-rukami-na-dache.html

15 шагов, как построить деревянную беседку своими руками. Это проект, который каждый может реализовать с небольшой помощью за два дня. Из инструментов вам понадобится в основном дрель и молоток.

Источник фото www.diynetwork.com/how-to/outdoors/structures/how-to-build-a-gazebo-from-a-kit

Беседка разборная для дачи

Портативная беседка разборная для дачи на все случаи. Конструкция легко складывается и подходит для любого рельефа. Является хорошим дополнением для любого участка, можно устанавливать в разных местах, обеспечивая новую точку зрения, с которой приятно наслаждаться садом или ландшафтом. Прекрасно обеспечивают тень от солнца и укрытия от дождя, что дает больше времени наслаждаться природой. Части беседки не занимают много места и могут легко храниться в гараже или под навесом. Данная конструкция исключает столярную фантазию, которая обычно ассоциируется с восьмигранной крышей и стенами. Вместо этого автор использовал петли, на которые крепятся стены и зонтик для крыши. Стоимость конструкции приблизительно 200$,ну и плюс зонтик. Готовая конструкция раскладывается на четыре навесных пары стеновых панелей и восемь комплектаций плат. Секции стен соединяются с двенадцатью петлями, это занимает менее 30 минут, чтобы собрать или разобрать беседку. Тем не менее, структура очень устойчива, даже при сильном ветре. Автор использовал тяжелое основания базы для зонтика около 40 кг, ребра зонтика прикреплены по бокам специальными крючками. С изготовлением стен все просто, потому что все восемь сторон имеют одинаковые габаритные размеры, и семь из них идентичны. Это означает, что для каждой части, вам нужно только измерить один раз – а затем перенести метки на другие заготовки. Подробные инструкции по изготовлению портативной беседки можете прочитать на сайте.

Источник фото www.rockler.com/how-to/build-portable-gazebo-summer-project

Как сделать открытую беседку

Если хотите создать зону отдыха на участке, стоит подумать о строительстве открытой бесдки или павильона, навеса. По сути это одно и то же, только имею немного разные конструктивные особенности. Открытая беседка, то же, что и классическая, только без стен или перил, а навес – это еще проще, то есть просто крыша, которая держится на нескольких столбах, где нет ни входа, ни стен. Этот проект включает инструкцию по строительству беседки из подручных материалов. Такую открытую беседку может построить каждый любитель в течение нескольких дней. В конечном итоге подобный навес можно использовать в разных целях: это может быть открытая беседка для отдыха, летняя кухня или барбекю, надо будет только немного изменить дизайн. Этапы строительство представлены на схемах в галерее, инструкции по каждому шагу можно прочитать на сайте, ссылка под фотографиями.

Источник фото howtospecialist.com/outdoor/how-to-build-a-picnic-shelter/

Открытая беседка своими руками

Здесь показано, как построить открытую беседку своими руками из дерева. Конструкция, как видите, солидная. Основным строительным материалом будут деревянные балки, объем, и количество будет зависеть от размера конструкции, автор не приводит цифры, так что придется подбирать самим. Второй необходимый материал металлические прутья двух видов Т-образные и L-образные. А еще понадобятся винты, очень большие винты, в два раза больше, чем толщина балок. Не забудьте про лестницу, желательно крепкую, в этом проекте это основной инструмент. Бетон является еще одним необходимым материалом для строительства вашей беседки, его будете использоваться в качестве основы и якоря для всей структуры.
После того, как сделаете чертеж, сможете увидеть, какие размеры необходимо для всех деревянных частей. Если есть инструменты, все компоненты можно напилить самостоятельно. Это самый дешевый вариант. Если нет ни навыков, ни инструментов, нужно найти кого-то, кто это сделает..

Первый шаг, построить основание.

Подготовьте участок и залейте плиту нужного размера. Если вы хотите больше прочности, добавьте металлическую арматуру бетон.
Далее установите деревянные балки и металлические опоры в бетон под углом 90 градусов.
Если есть пробелы между металлом и деревянными частями опор, используйте деготь и силикон, чтобы их заполнить и создать водонепроницаемое уплотнение.
Повторите этот шаг для всех опор. Как правило, устанавливают четыре столба, но если вы выбираете другой дизайн, может потребоваться больше опор.
Следующий шаг, установите деревянные перекладины на опоры, не забудьте измерить все стороны и убедиться, что они равны. Затем закрепите их на месте с помощью винтов.
Следующий шаг, крепление боковых перекладин, к тем, которые вы установили на столбах.
Затем необходимо сделать треугольную структуру, которая будет поддерживать крышу. Треугольная форма этой части конструкции предназначена для распределения веса вниз к опорам, что будет особенно полезно, если вы живете в местности с высоким уровнем осадков, особенно снегом.
Используйте металлические прутья, чтобы надежно зафиксировать диагональные кусочки. Пропустите металлический стержень через две деревянные части, чтобы убедиться, что они прочно удерживается на месте.
Теперь установите верхнюю перекладину, где будет крепиться крыша. Для этого, возможно, придется использовать веревку или привлечь дополнительную помощь, чтобы держать части вместе.
Теперь пришло время поставить опоры крыши, которые помогут удерживать вес. Поместите поддержку примерно через каждые 55 см. Надежно закрепите опоры винтами.
Накройте крышу листами фанеры, этот слой должен выдержать большой вес, его необходимо закрепить очень надежно.
После этого прикрепите водонепроницаемый слой. Существуют различные виды крыш, вы можете выбрать какой больше предпочитаете, но слоистые плитки являются популярным и эффективным выбором.

Источник фото www.instructables.com/id/Build-a-gazebo-from-sketchup-to-reality

Беседка павильон для дачи

Это, конечно, не самый простой проект, но беседка павильон для дачи, это идеальное место для летней столовой. Вы всегда можете изменить размер и дизайн павильона для ваших потребностей и бюджета, но лучше использовать инструкции и советы, указанные на схемах. Двухскатная крыша улучшит внешний вид конструкции, но это потребует больших вложений и много материалов. Если хотите построить простой павильон для приятного застолья с семьей и друзьями, есть несколько вариантов, которые вы можете выбрать. С одной стороны, можно построить беседку или более простую конструкцию, как этот деревянный павильон. Это можно сделать своими руками, но вы должны планировать каждый шаг строительства с самого начала. Рекомендуется покупать самые лучшие материалы, которые вы можете себе позволить. Они должны быть атмосферостойкие, такие как прессованная древесина, сосна или кедр. Тщательно делать точные измерения до регулировки размеров. Предварительно просверлить отверстия в деталях перед вкручиванием шурупов, чтобы предотвратить дерево от расщепления. Все этапы строительства показаны на пошаговых схемах, детальные инструкции на сайте.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-pavilion

Большая беседка из дерева своими руками

Эту большую беседку можно назвать скорее павильоном. Неплохой вариант, если у вас большой двор или достаточно места на участке. Неплохой проект в том плане, что в перспективе под таким навесом можно установить мангал или барбекю, или вообще организовать стационарную летнюю кухню. Для строительства такой беседки вам необходим столбчатый фундамент, но, пожалуй, самая сложная часть, это крыша. Для этого верхнему контуру беседки необходимо установить горизонтальные стяжки. Потом закрепить их саморезами к опорам.

Для надежности стяжки необходимо скрепить металлическими полосами. Затем закрепите все остальные детали. В завершении отпилить вровень центральную опору и настелите обрешетку.

Обратите внимание, что обрешетку изготавливают разными способами, в зависимости от кровельного материала, если под шифер, то она может быть как однослойной, так двухслойной. Но это уже отдельная тема. Весь процесс строительства беседки показан на пошаговых фото, если возникнут вопросы, инструкции есть на сайте первоисточника, ссылка находится под галереей.

Источник фото wjday.ru/kak-postroit-besedku-svoimi-rukami-na-dache.html

Красивая беседка своими руками

Такой красивой беседкой открытого типа можно украсить любой сад или дачу. Чтобы не повторятся, не будем описывать весь процесс, как сделать деревянную беседку своими руками, все этапы такие же, как в предыдущих примерах. Правда, здесь много декоративных элементов и оригинальная конструкции крыши, так что если интересую какие-то нюансы, можете прочитать на сайте.

Источник фото womanadvice.ru/besedki-iz-dereva-svoimi-rukami

Пристенная беседка своими руками

Какая бы ни была маленькой отдельно стоящая беседка, она все равно занимает достаточно места. Идеальный вариант для маленького двора – это сделать пристенную беседку своими руками. Действительно, в таком варианте есть масса преимуществ. Во-первых, экономия, потому что материалов надо меньше. Во-вторых, компактность, ведь места надо в два раза меньше, чем для отдельно стоящей беседки. В-третьих, это очень удобно, не надо далеко ходить, то есть выполняет функции веранды и главное, такая беседка может служить для разных целей, например, можно поставить верстак, вот вам мастерская на свежем воздухе. Спать в душную ночь, организовать летнюю столовую. К тому построить пристенную беседку даже проще, чем обычную. Здесь на пошаговых схемах показано, как это сделать, а прочитать пошаговые инструкции можно на сайте.

Источник фото howtospecialist.com/outdoor/gazebo/attached-gazebo-plans

Беседки из дерева своими руками 300 фото, чертежи, схемы

Здесь собрана небольшая галерея деревянных беседок, сделанных своими руками. Конечно, можно собрать и больше фотографий, ведь вариантов миллионы. Каждая беседка, сделанная не по шаблону, а своими руками, пусть даже по стандартным чертежам, это все равно произведение искусства. Здесь же собраны относительно простые конструкции, которые под силу каждому, не обладающему большим опытом мастеру. Есть, конечно, и примеры прмышленных изделий, может, пригодиться.

Чертежи квадратной беседки

Квадратные беседки 150 фото

Чертежи шестиугольных беседок

Шестиугольная беседка своими руками 50 фото

Чертежи восьмиугольных беседок

Восьмиугольная беседка своими руками 100 фото

Чертеж беседки своими руками. У вас всё получится!

Далеко не все рождаются великими художниками и мастерами, да и уроки черчения в школе помнят немногие. Но это не значит, что для создания чертежа беседки нужно искать первоклассного специалиста. При желании, освоить схемы и нарисовать приличный чертеж сможет абсолютно каждый домовладелец. Главное, чтобы у вас было искреннее желание построить беседку своими руками. Наши советы и рекомендации, изложенные в данной статье, помогут сделать все остальное.

Статья посвящена тому, как грамотно и четко составить план беседки из дерева, чертежи и схемы основных узлов, какой размер выбрать, где расположить мангал или место для отдыха. Также вас ждет подборка готовых чертежей беседок. Их можно взять за основу или составить что-то своё.

Основные правила построения схем

Современный выбор беседок поистине впечатляет: открытого и закрытого типа, круглые, многогранные, комбинированные. Самым простым будет чертеж конструкции прямоугольной формы. Но и здесь нужно быть предельно внимательным. Например, когда вы переносите схему на готовый участок, важно следить за каждым углом и стараться выдержать градус 90^о. Диагонали тоже должны быть одинаковыми.

Вспомним несколько простых правил, которые изучались на уроках черчения и геометрии. Шестиугольник, который имеет одинаковые стороны, всегда состоит из 6 равносторонних треугольников или 2 трапеций.

Когда возникает необходимость внести изменения в детали беседки (например, вас не устраивает длина сторон, и вы хотели бы увеличить её), в первую очередь чертится прямоугольник, как показано на рисунке:

Чтобы найти середину прямоугольника, чертятся диагонали. Затем от точки, где пересеклись диагонали (середина) откладываются отрезки одинаковой длины. Они должны быть перпендикулярны длинной стороне прямоугольника.

Дальше точки соединяются. Таким же образом вы сможете начертить равные трапеции с основанием. Их высота будет равна 1/2 стороны беседки.

Составляем рабочий проект. Общие рекомендации

Воспользуйтесь данными советами, чтобы создать рабочий проект будущей беседки:

Определитесь с типом сооружения. Он может быть открытым и закрытым.
Продумайте дизайн таким образом, чтобы готовая конструкция удачно гармонировала с другими строениями на участке.
Выберите место будущей постройки.
Нарисуйте чертежи с точным указанием габаритов беседки: длины и ширины, а также высоты. Четко обозначьте, где будут находиться опорные стойки, вход, какой будет форма и высота ограждения.
Иногда в общий проект включают чертеж с проекциями фасадного изображения, разрезов и планировки, технических узлов. Прописываются размеры беседки.
В случае строительства беседок закрытого типа дополнительно рисуется схема вентиляции
На отдельном листе бумаги нужно будет разработать план фундамента и указать его тип (ленточный, столбчатый).
Далее идет описание конструктивных узлов с указанием размеров окон и дверей, места их установки.
Схема крыши рисуется отдельно. В ней указываются точные размеры и конфигурация, количество углов наклона, используемый материал.
В последнюю очередь, рисуется схема водоснабжения (если строится беседка с кухней и умывальником) и электропроводки, составляется смета на строительные материалы и крепежные элементы.

Тщательно продуманный проект является основой успешного возведения надежной, долговечной конструкции. Всегда используйте при подготовке проверенные проекты беседки, которыми делятся настоящие умельцы.

Проектирование беседки из дерева. Составляем чертеж

Поскольку деревянные беседки считаются наиболее популярными и простыми в изготовлении, предлагаем рассмотреть классическую схему разработки чертежа конструкции из дерева:

Изучив план участка, отметьте оптимальное на ваш взгляд место строительства. Например, сад или пространство между деревьями в конце участка. Рекомендуемое расстояние до жилого дома – 5-7 метров. Но если беседка будет оборудована мангалом, стоит отталкиваться от показателя 8 метров.

Оптимальный вариантом фундамента для небольших деревянных беседок будет столбчатое основание. Для вертикальных опор выдерживается расстояние между столбами 1500 – 2000 мм. Советуем добавить по 80-100 мм с каждой стороны при разработке схемы фундамента. Как известно, основание должно быть немного больше, чем постройка.

Основное предназначение беседок – отдых на свежем воздухе. Поэтому они должны быть удобными и просторными. Ничто не должно отвлекать вас от релаксации. Чтобы добиться желаемого эффекта, важно соблюдать основные правила эргономики.

Например, для квадратных и прямоугольных конструкций из дерева выбирают двух- или четырехскатную крышу.

Рекомендуемая ширина стола – от 500 до 700 мм. Если вы хотите, чтобы за ним поместились 4 человека, делайте стол квадратным (длина тоже 700 мм). Шесть человек легко поместятся за столом длиной 1100 мм. В итоге, минимальная комфортная ширина беседки должна быть 1500 мм, а длина – 1500-2000 мм.

Проект беседки для небольшого участка

Ниже будут рассмотрены чертежи беседок из дерева с 6 гранями. Размеры шестиугольной беседки могут быть разными и напрямую зависят от ваших личных предпочтений и предполагаемого количества отдыхающих.

Шестигранная беседка хороша тем, что позволяет вместить большую компанию – до десяти человек. Рекомендуемые размеры выглядят следующим образом:

Высота – 2200 мм. Замеры осуществляются от пола до обвязки вверху.
Общая высота – 2800 мм. Замеры осуществляются от основания до конькового узла.
Ширина – 2500 мм (расстояние от одного угла до другого).
Диагональ – 2900 мм (расстояние от одного угла до угла, находящегося на противоположной стороне).
Примерная площадь – 6,5 квадратных метров.
Грань беседки – 1450 мм.

Ниже – пример чертежа шестигранной беседки, рассчитанной на десять человек:

Перед вами – постройка классического типа. Она проста в изготовлении и сравнительно экономична, является очень функциональной. Возвести такую конструкцию своими руками под силу даже начинающему строителю. Основными элементами беседки являются:

Опорные стойки – 6 штук.
Треугольные элементы крыши – 6 штук.
6-угольное основание.
Ограждение, состоящее из отдельных секций.

Благодаря огромному количеству элементов, которые похожи между собой, темпы строительства ускоряются. Чтобы возвести каркас, достаточно досок и бруса. Для соединения используются гвозди или саморезы. В местах крепления столбов и крыши делаются специальные места для крепления. В качестве материала для пола лучше всего зарекомендовали себя доски или OSB.

Помимо места для посиделок, планируется зона для отдыха? Кресла и шезлонги в беседке – интересный вариант, но тогда площадь беседки придется увеличить. Все вычисления делаются из расчета 4 м² на человека. При создании чертежа беседки с камином/мангалом важно учесть габариты печки при расчете общей площади. Рекомендуемая глубина мангала, собранного из кирпичей – 750-1000 мм, ширина – 1200 мм.

При строительстве мангала желательно оборудовать отдельный рабочий стол – ширины 700 мм будет вполне достаточно. Мойка, место для хранения дров являются удобными, но не обязательными атрибутами. В итоге, минимальная длина кухни вместе с печью составляет 2400-3400 мм.

Конечно, существуют садовые конструкции многоугольной формы. По сравнению с прямоугольными беседками, они сложнее в строительстве, зато выглядят очень эффектно. Вы можете дополнить их уникальной ковкой или изящной решеткой из дерева, подобрать дизайнерский вариант освещения и купить несколько растений для украшения.

В некоторых схемах и чертежах пол отсутствует как таковой. Действительно, можно ограничиться ровной площадкой из плитки или залить бетон, чтобы получилась монолитная плита. Тем, кто строит беседку из поликарбоната, рекомендуется подогнать размеры под стандартный лист 2100 х 6000 мм.

Тем, кто не располагает свободным временем, наверняка придется по вкусу готовая сварная конструкция переносного типа. Ее оборудуют поликарбонатной крышей и лавочками. Как это выглядит, хорошо видно на рисунке (чертеж + фотография):

Вы только что познакомились с самыми распространенными и востребованными проектами садовых беседок. Если подходящий вариант так и не был найден, попробуйте составить чертеж самостоятельно, воспользовавшись советами, приведенными выше. Тем, кто не обладает профессиональными навыками архитектора или строителя, рекомендуется отдать предпочтение максимально простым конструкциям, не имеющим сложных линий и дизайнерских излишеств.

Если вы хотите сделать профессиональный чертёж с использованием специализированного программного обеспечения, хочу порекомендовать вам следующее видео, в котором автор наглядно демонстрирует процесс создания чертежа шестиугольной деревянной беседки:

Примеры чертежей беседок и схем с размерами

Чертежи беседки, а также ее эскизы и 3D модели должны быть включены в проект в обязательном порядке. Разрабатывая эти схемы, планы и рисунки нужно соблюсти пропорции конструктивных элементов, а также указать их точные размеры. В этом случае при возведении постройки не возникнет проблем, которые могли бы привести к дополнительным временным и финансовым затратам.

Каковы же правила составления чертежей и эскизов беседок, и как нужно их рисовать? Об этом наша статья.

Беседки с 8 гранями

Invalid Displayed Gallery

Общие правила составления чертежей

Составление чертежей беседки для дачи позволит точно распланировать расположение разного рода важных конструктивных элементов – светильников, стола, дверей, окон, возможно мангала, барбекю или печи. Помимо этого точные схемы и эскизы помогут определиться с количеством необходимых стройматериалов.

Как делаются беседки своими руками (чертеж, фото)

Существуют правила составления чертежей своими руками, которых следует придерживаться:

Прежде всего нужно замерить место на участке, отведенное под строительство сооружения. Размеры конструкции на чертеже не должны превышать его площадь.
Далее рисуется эскиз.

Эскиз постройки из дерева или ее 3D модель наглядно показывают, как она будет выглядеть в конечном итоге

Затем чертят фронтальную и профильную проекции строения с указанием размеров. Для сложных конструкций с мангалами или массивной мебелью к комплекту чертежей нужно будет приложить еще и план (проекцию сверху).
Далее отдельно чертится схема фундамента, который может быть ленточным или столбчатым.

Схема столбчатого фундамента

После этого рисуют стены и крупные элементы (мангал, стол и т.д). На этом же этапе следует отметить места расположения окон и дверей.
Затем на готовом рисунке отмечают размеры всех элементов каркаса и обшивки.

Чертеж каркаса летней постройки с указанными размерами

На следующем этапе составляется схема крыши с нанесением размеров и углов.
Отмечаются места расположения светильников и схема разводки электропроводки.
Если это необходимо, рисуется мангал с фундаментом и дымоходом (печь, барбекю).
Далее нужно будет «расставить» на плане мебель.

На план следует нанести, в том числе, и мебельВажно: В том случае, если предполагается строительство закрытой конструкции, обязательно нужно указать места расположения всех вентиляционных отверстий.

Примеры чертежей с пояснениями

Далее на конкретных примерах рассмотрим способы составления чертежей беседок разного назначения.

Деревянное сооружение для отдыха

Сооружения на брусчатом каркасе на данный момент являются самыми популярными. Составить чертеж такой конструкции, как прямоугольная беседка со столом и лавочками совершенно не сложно.

Небольшая садовая беседка на каркасе из бруса, предназначенная для семейного отдыха

Сначала рисуем чертеж строения в двух проекциях с указанием размеров.

Простые прямоугольные дачные беседки своими руками. Чертежи фронтальный и профильныйВажно: В проект нужно обязательно включить и небольшие подробные схемки с указанием способов крепления и размеров элементов в узлах соединений. Схема узлов соединения различных конструктивных элементов

Далее – согласно правилам – чертим фундамент. Конечно же, предварительно нужно определиться с тем, каким он будет. На слабых или неустойчивых грунтах лучше возводить свайно ростверковый, на грунтах с хорошей несущей способностью – ленточный.

Подробный чертеж столбчатого фундамента беседки

Далее переходим к чертежу стен. Рассматриваемая намидеревянная постройка огорожена невысоким решетчатым парапетом. На схеме указываем, в том числе, и способ его крепления к каркасу сооружения:

Чертежи беседки садовой, сделанной своими руками. Схема перил каркаса

На следующем этапе рисуем схему стропильной системы. Начинать следует с разработки чертежа верхней обвязки и мауэрлата.

Схема расположения элементов верхней обвязки и мауэрлатов постройки

Далее чертится собственно сама стропильная система.

Чертеж стропильной системы двухскатной кровли с указанием ширины шага между стропилами и их длины

К чертежам также нужно приложить таблицу спецификации элементов с указанием видов строительных материалов, необходимых для возведения той или иной части беседки, их размеров и количества.

Таблица с перечислением деталей конструкции

После того, как все чертежи будут готовы, можно отправляться в магазин стройматериалов и закупать все необходимое.

Совет: Покупайте материалы хотя бы с небольшим запасом. Некоторые элементы могут быть испорчены в процессе строительства. Да и от приобретения бракованного товара у нас в стране никто не застрахован.

Конструкция из бревна с барбекю

Во дворах больших жилых домов часто возводят рубленые дачные беседки. При этом внутри них обычно устанавливаются мангалы или барбекю. Ниже представляем вашему вниманию проект такого удобного и добротного сооружения.

Чертеж беседки из дерева, оборудованной барбекю

Для такой довольно-таки сложной конструкции лучше дополнительно составить план.

Схема первого венца постройки с барбекю и ее общий вид

Чертежи беседок с мангалом

Более сложной постройкой является беседка с мангалом. Такие варианты дворовых сооружений также довольно-таки популярны. На мангале получаются очень вкусные шашлыки, так как его основательные кирпичные стены способны долго удерживать тепло. План беседки для дачи с мангалом:

План беседки с мангаломВажно: В комплект чертежей беседки с мангалом обязательно нужно включить схему фундамента этой конструкции, а также дымохода. Схема фундамента беседки с мангалом

Барбекю в отдельных случаях может быть установлено посередине сооружения. Мангал же – конструкция тяжелая, массивная и габаритная. Поэтому ставят его всегда у стены или в углу. Еще одна оригинальная конструкция беседки с мангалом:

Эскиз постройки оригинального исполнения с мангалом

И схемы к нему:

Схемы беседки с мангалом

В комплект чертежей сооружения с мангалом обязательно должен быть включен чертеж и самого мангала.

Чертеж мангала для беседки с указанием размеров всех элементов

Помимо этого к проекту нужно приложить и порядовку. То же самое касается беседок с печами и каминами.

Порядовка мангала беседки

Беседка кухня

Очень удобными считаются конструкции, совмещающие в себе беседку и кухню. В таком сооружении можно не только приятно проводить время, наслаждаясь близостью к природе, но и устраивать обеды и ужины.

План беседки для дачи, оборудованной мойкой, барбекю, достарханом, плитой, столом и лавками

На видео ниже вы можете ознакомиться с оригинальной конструкцией комплекса беседка – летняя кухня из кирпича и дерева.

Металлические конструкции

Разумеется, на дачах возводятся не только деревянные беседки (чертежи которых представлены выше), но и сооружения из других материалов. Очень популярным вариантом являются, к примеру, конструкции на металлическом каркасе. Конечно же, чертежи перед их строительством рисовать также необходимо. Составить схемы беседки из профильной трубы также просто, как и деревянной. Конструктивно они обычно даже более просты и рисовать к ним сложные чертежи не обязательно.

Каким может быть чертеж беседки из металла. Фото простейшей конструкции 3х4м со схемами, на которых указаны основные размеры

Очень часто на дачных участках устанавливаются многогранные беседки из металла. Конструкция 6 угольной постройки немного сложнее, чем у простой прямоугольной. Но возводятся такие сооружения также довольно-таки быстро и просто.

Как строятся беседки шестигранные своими руками. Чертежи этих конструкций рисуются довольно таки просто

Достаточно несложной в сборке является и такая конструкция, как восьмигранная беседка из металлопрофиля, дерева или из поликарбоната.

Чертеж беседки 8 гранной с указанием размеров каркаса и крыши

Кирпичная конструкция

Беседки из кирпича – сооружения основательные. Практически всегда их дополняют мангалами, каминами или печами. Часто они представляют собой закрытое отапливаемое помещение или целые комплексы, включающие в себя, в том числе, и открытые помещения.

Эскизы большой кирпичной садовой беседки

Беседки с соборными печными конструкциями

В закрытых беседках могут устанавливаться, в том числе, и сборные конструкции, включающие в себя мангал, печь и другое подобное оборудование.

Эскиз комплекса для беседки, состоящего из русской печи, мангала, коптильни и варочной панелиСовет: В том случае, если в сооружении будет установлен мангал, барбекю или печь, дровник стоит устроить прямо под ними. Это сделает пользование конструкциями более удобным и позволит сэкономить место.

Как видите, составляются проекты таких сооружений, как беседки, своими руками с чертежами довольно-таки просто. Если же вам не хочется тратить на эту процедуру время, можно заказать готовый чертеж в организации, занимающейся проектированием малых архитектурных форм. Однако, разумеется, это повлечет за собой дополнительные расходы.

Чертеж беседки с размерами: схемы, проектирование, выбор

Самостоятельное строительство беседок для дачи, как и любое другое, начинается с идеи. Но чтобы в итоге получить желаемый результат хорошего качества, картинку из головы нужно в точности воплотить в реальности. А для этого понадобятся продуманный дизайн-проект и правильно составленные чертежи с размерами. Именно о принципах выбора и построения схем легких уличных сооружений мы и поговорим в данной статье.

Оптимальное проектирование чертежа по проекту дачной беседки

Проект нужен для того, чтобы распланировать расположение всех важных функциональных элементов: окон и дверей, ограждений, коммуникаций, предметов обстановки. Делается чертеж по нескольким основным принципам, которые очень схожи с самой технологией строительства.

Что включает подробный план и как спроектировать эскиз

Для начала можно найти фото беседок разных размеров и конфигураций с уже готовыми планировками. Взять любой подходящий вариант или на основе нескольких примеров схематично набросать свой. Как минимум, нужно точно знать, будет ли в беседке мангал и водопровод, какая крупная мебель там будет стоять и где на участке разместится вся конструкция. Это все должно включаться в предварительное проектирование.

Для визуализации проекта поможет 3D модель интерьера и экстерьера дачной беседки, так называемого эскиза, в которую можно вносить поправки по мере завершения расчетов. В сети есть несколько бесплатных и платных программ с понятным даже для новичка интерфейсом. Некоторые сервисы позволяют нарисовать и спроектировать дизайн прямо онлайн.

Следующий пункт — расчеты. Нужно замерить место под будущую конструкцию и постараться вписать в эти максимально возможные габариты весь желаемый функционал.

Далее подбирается и просчитывается фундамент, после каркас и крыша. К каждому из этих элементов нужно будет начертить свой схематичный и подробный план.

Всю информацию о проектах беседок с мангалом найдете тут.

Профильная (вид сбоку) и фронтальная (вид спереди) проекции беседки с обязательным указанием размеров понадобятся строителям для правильного соединения всех деталей конструкции.

А для чертежа шестигранной беседки этот пункт часто является необходимым, особенно если планируются как минимум две функциональные зоны — кухонная и столовая.

Чертеж фундамента может быть упрощенным, выполненным схематично. Для легких деревянных беседок подойдет свайное или столбчатое основание, но если в списке материалов присутствует кирпич или камень, лучше отдать предпочтение ленточному типу.

В данной статье можно увидеть фото красивых беседок с мангалом и барбекю.
Как выглядит беседка пристроенная к дому с мангалом, подробно указано в данной статье.
Сколько стоят гибкие окна для беседки, подробно рассказывается в данной статье здесь: https://2gazon.ru/postroiki/besedki/myagkie-okna.html

На схеме крыши обязательно указывают количество и толщину балок перекрытия и досок для обрешетки. Важно также не забыть обозначить углы наклона и детально прочертить места соединения со стеной или опорой.

От чего зависят размеры

Строительство и слишком маленькой, и слишком большой беседки в итоге окажется невыгодным. В первом случае — из-за недостатка комфорта, во втором — из-за лишних цифр в строительном бюджете.

Оптимальные параметры конструкции подбираются по нескольким критериям:

место на участке;
правила эргономики;
функциональные зоны;
мебель и ее количество;
материал конструкции;
финансовая планка.

Максимально допустимые размеры определяются расположением будущей беседки во дворе. Отдельное (не примыкающее к жилому дому) сооружение не рекомендуется строить ближе 3-5 метров к основному зданию. Часто количество свободного места является ключевым пунктом в выборе проекта.

Материалы для конструкции

Традиционным решением для строительства места для отдыха в частном дворе считаются беседки из дерева. Они очень вариативны и по функционалу, и по дизайну, доступны по цене и при грамотном планировании легко возводятся самостоятельно. Такие беседки обычно массивные и просторные.

Еще один материал строительства представляет металлическая беседка. Она бывает двух типов:

стационарная,
съемная.

Первый вариант очень похож на деревянный аналог, только вместо брусьев используются кованые и сварные элементы из железа.

Второй вариант часто выполнен в облегченном формате и небольшого размера. Для создания такой конструкции понадобится чертеж беседки из профильной трубы.

Современные беседки из поликарбоната делаются на металлическом каркасе, дерево используется реже.

Это закрытый или полузакрытый тип конструкций. Листы поликарбоната используются также для остекления уже готовых павильонов или для оформления ограждений.

Видео

Качественное строительство в нужные сроки и по изначально задуманной стоимости требует опыта или как минимум тщательного изучения каждого аспекта данного мероприятия: от выбора планировки и подготовки площадки до создания проекта и технологии устройства крыши.

Чтобы правильно рассчитать размеры, составить чертежи и полностью построить беседку своими руками, мы предлагаем посмотреть специально подобранное видео.

Особенности чертежей беседок с барбекю или мангалом

Если в беседке планируется устроить элемент с живым огнем, крайне важно обеспечить пожарную и техническую безопасность. Так, конструкция летнего павильона с мангалом предполагает для него отдельный монолитный фундамент, чтобы правильно распределить нагрузку на основание.

И камин, и мангал всегда располагаются у стены, а вот легкий переносной гриль можно поставить и в центре. Рядом с местом приготовления пищи нужно оставить 2-3 кв.м свободного пространства.

У беседки с мангалом можно сделать опоры чуть длиннее, тем самым приподнять крышу. Это улучшит воздухообмен, особенно если в конструкции есть глухая стена.

С помощью грамотного чертежа даже новичок в строительстве сможет возвести качественную, красивую и функциональную беседку. Но и строительство самих чертежей требует умений, терпения и скрупулезного внимания к мелочам.

Возможно вам также будет интересно ознакомиться с проектами бань с беседкой под одной крышей.

Беседка для беседы и ловких рук: пошаговая инструкция возведения

https://realty.ria.ru/20200902/besedka-1576638600.html

Беседка для беседы и ловких рук: пошаговая инструкция возведения

Если на дачном участке установить беседку, то она точно станет самым посещаемым местом за пределами основного дома. Погоды за окном стоят солнечные, и, если… Недвижимость РИА Новости, 02.09.2020

2020-09-02T16:50

2020-09-02T17:39

дача

технониколь

загородная недвижимость

практические советы – риа недвижимость

/html/head/meta[@name=’og:title’]/@content

/html/head/meta[@name=’og:description’]/@content

https://cdn21.img.ria.ru/images/07e4/09/02/1576638735_0:320:3072:2048_1920x0_80_0_0_86740db698dec2b326d7703c496afd72.jpg

Если на дачном участке установить беседку, то она точно станет самым посещаемым местом за пределами основного дома. Погоды за окном стоят солнечные, и, если верить метеопрогнозам, времени на то, чтобы добавить загородной фазенде уюта, хватит сполна. Самый простой вариант – приобрести готовую конструкцию из металла, дерева или современных пластиковых и композитных материалов. Ну а для тех, у кого в кладовке есть пара горстей гвоздей, пачка черепицы и, главное, желание сделать все своими руками, специалист службы технической поддержки торговой сети “Технониколь” Станислав Гапеев подготовил пошаговую инструкцию по возведению беседки. Шаг первый – эскиз Шаг очень важный. Если вы обладаете талантом художника-конструктора, то все в ваших руках. В противном же случае, стоит найти того, кто с ваших слов нарисует беседку мечты. Ну и всегда можно зайти в интернет, найти там готовые беседки и эскизы и адаптировать их под ваши требования.Если вы непрофессионал, то, очевидно, что каркасная беседка прямоугольной формы с двускатной крышей – это самый простой и надежный вариант для самостоятельного возведения. В таком случае варианты совершения ошибок минимальны. Рассчитать, сколько понадобится строительных материалов для объекта, можно при помощи строителей или специальных калькуляторов. Так можно избежать необоснованных растрат.Шаг второй – определение места расположения беседкиРасположение беседки стоит планировать с учетом ее размеров и удаленности от границы с соседями, дома и бани. Эти пункты регламентируется документами СНиП 30-02-97, СНиП 2.07.01-89 и СП 53.13330.2011, СП 30-102-99, СП 42.13330.2011. Чтобы жить с соседями в мире, и не привлекать внимание контролирующих органов, обязательно обратите внимание на следующие пункты:- В случае если беседка будет располагаться близко к пограничной зоне, важно, чтобы не ближе, чем на 1 метр. При этом край крыши должен заканчиваться не менее, чем на 0,5 метра до границы, а скат ни в коем случае не направляться в сторону соседей. – Если внутри беседки планируется зона барбекю, то добавляются условия пожарной безопасности. В этом случае от соседского дома беседка должна отдаляться не менее, чем на 8 метров и не менее, чем на 6 метров от своего дома. Печная труба должна подниматься выше окон.Шаг третий – фундаментКак и дом, беседка начинается c фундамента. Самый простой и распространенный вариант фундамента – столбчатый. Его вполне можно возвести из оставшегося полнотелого кирпича. Для этого необходимо выкопать приямки (углубление в земле, сделанное для какой либо цели – прим. ред.) глубиной не более 50 см, и выложить столбы из кирпича. Высота столбов около 20 см над уровнем земли. Альтернативой могут выступить винтовые сваи. В то время как ленточный фундамент или монолитная плита будут излишне затратными, если речь идет о небольшой беседке.Шаг четвертый – устройство основания беседкиЗдесь оптимальный вариант – деревянный брус 100х100 миллиметров или 150х150 миллиметров. Брус – это природный надежный материал с достаточной прочностью. Для его обработки и сборки не требуется специальных навыков и оборудования. Все, что понадобится, – пила, молоток и крепежи. Брус укладывается на столбы через прослойку гидроизоляционного битумного или битумно-полимерного материала. Между собой наружный брус (обвязка) скрепляется вполдерева с помощью анкеров и гвоздей (врубка вполдерева – простой и надежный способ соединить две одинаковые детали под прямым углом по принципу конструктора: на концах обеих деталей вырезают углубления по ширине ответной детали и “защелкивают” – прим. ред.). Внутренний брус укладывается аналогично на столбы и закрепляется к наружному с помощью перфорированного крепежа и саморезов. Шаг пятый – монтаж вертикальных стоек каркасаКаркас из стоек выполняют из такого же бруса 100х100 миллиметров. После выставления его по уровню стойки временно закрепляют вспомогательными укосинами, которые убираются после верхней обвязки.Шаг шестой – полПол застилаем половой доской 40 миллиметров. Доска укладывается не плотно, с зазором 5 миллиметров, чтобы уходила вода и было проветривание после осадков. Также отличная альтернатива обычной деревянной доске – это террасная доска из древесного композита. Она уже окрашена в массе, не боится влаги и перепада температур и служит ощутимо дольше, а монтаж осуществляется практически как детский конструктор с помощью специальных кляммеров.Шаг седьмой – верхняя обвязкаВерхняя обвязка практически зеркально повторяет нижнюю по периметру и собирается из такого же бруса 100х100 миллиметров (см. фото). Шаг восьмой – сборка стропильной системы из доски 100х50ммФермы для двускатной кровли проще собрать на земле и поднимать и устанавливать в готовом виде. После монтажа стропил под гибкую черепицу наколачивается брус 50х50 миллиметров с шагом 500 миллиметров и укладывается девятимиллиметровая ОСП плита. Завершающий этап – монтаж гибкой черепицы. Под металлочерепицу достаточно наколотить брус 50х50 мм с шагом 330 миллиметров (может измениться в зависимости от профиля черепицы) и можно укладывать листы металлочерепицы. Полезный совет: кровля должна визуально перекликаться с кровлей основного дома, чтобы гармонировать и составлять архитектурный ансамбль.Шаг девятый – заполнение каркасаДля открытой беседки высота заполнения от пола обычно находится на отметке 1,0-1,2м, на этой высоте хорошо установить широкие перила, чтобы можно было опереться или поставить чашку с чаем. Само заполнение снаружи можно выполнить из ОСП плит и обшить фасадной плиткой Hauberg, что обещает интересные цвета и формы, и сохранение вида на всем продолжительном сроке службы. Изнутри беседку стоит обшить вагонкой.Шаг десятый – покраска дерева Все скрытые деревянные элементы необходимо обработать антисептиками до монтажа. А видимые части обработать цветными пропитками. Современные пропитки помимо защиты дерева выделяют текстуру дерева, что подчеркивает рисунок. Расход антисептиков на один слой – от 120 миллилитров на квадратный метр. Рекомендуется наносить не менее двух слоев. Полное высыхание до 48 часов.Ну вот и все! Остается только занести стол, стулья и угощать близких и гостей чаем из самовара.

Недвижимость РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

2020

Недвижимость РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

Новости

ru-RU

https://realty.ria.ru/docs/about/copyright.html

https://xn--c1acbl2abdlkab1og.xn--p1ai/

Недвижимость РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

https://cdn23.img.ria.ru/images/07e4/09/02/1576638735_273:0:3004:2048_1920x0_80_0_0_29224a9b2723eb2366860c8778c9bf83.jpg

Недвижимость РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

Недвижимость РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

дача, технониколь, загородная недвижимость, практические советы – риа недвижимость

Шаг первый – эскиз

Шаг очень важный. Если вы обладаете талантом художника-конструктора, то все в ваших руках. В противном же случае, стоит найти того, кто с ваших слов нарисует беседку мечты. Ну и всегда можно зайти в интернет, найти там готовые беседки и эскизы и адаптировать их под ваши требования.

Если вы непрофессионал, то, очевидно, что каркасная беседка прямоугольной формы с двускатной крышей – это самый простой и надежный вариант для самостоятельного возведения. В таком случае варианты совершения ошибок минимальны.

Рассчитать, сколько понадобится строительных материалов для объекта, можно при помощи строителей или специальных калькуляторов. Так можно избежать необоснованных растрат.

Шаг второй – определение места расположения беседки

Расположение беседки стоит планировать с учетом ее размеров и удаленности от границы с соседями, дома и бани. Эти пункты регламентируется документами СНиП 30-02-97, СНиП 2.07.01-89 и СП 53.13330.2011, СП 30-102-99, СП 42.13330.2011.

Чтобы жить с соседями в мире, и не привлекать внимание контролирующих органов, обязательно обратите внимание на следующие пункты:

– В случае если беседка будет располагаться близко к пограничной зоне, важно, чтобы не ближе, чем на 1 метр. При этом край крыши должен заканчиваться не менее, чем на 0,5 метра до границы, а скат ни в коем случае не направляться в сторону соседей.

– Если внутри беседки планируется зона барбекю, то добавляются условия пожарной безопасности. В этом случае от соседского дома беседка должна отдаляться не менее, чем на 8 метров и не менее, чем на 6 метров от своего дома. Печная труба должна подниматься выше окон.

Шаг третий – фундамент

Как и дом, беседка начинается c фундамента.

Самый простой и распространенный вариант фундамента – столбчатый. Его вполне можно возвести из оставшегося полнотелого кирпича. Для этого необходимо выкопать приямки (углубление в земле, сделанное для какой либо цели – прим. ред.) глубиной не более 50 см, и выложить столбы из кирпича. Высота столбов около 20 см над уровнем земли.

Альтернативой могут выступить винтовые сваи. В то время как ленточный фундамент или монолитная плита будут излишне затратными, если речь идет о небольшой беседке.

Шаг четвертый – устройство основания беседки

Здесь оптимальный вариант – деревянный брус 100х100 миллиметров или 150х150 миллиметров. Брус – это природный надежный материал с достаточной прочностью. Для его обработки и сборки не требуется специальных навыков и оборудования. Все, что понадобится, – пила, молоток и крепежи.

Брус укладывается на столбы через прослойку гидроизоляционного битумного или битумно-полимерного материала. Между собой наружный брус (обвязка) скрепляется вполдерева с помощью анкеров и гвоздей (врубка вполдерева – простой и надежный способ соединить две одинаковые детали под прямым углом по принципу конструктора: на концах обеих деталей вырезают углубления по ширине ответной детали и “защелкивают” – прим. ред.).

Внутренний брус укладывается аналогично на столбы и закрепляется к наружному с помощью перфорированного крепежа и саморезов.

Шаг пятый – монтаж вертикальных стоек каркаса

Каркас из стоек выполняют из такого же бруса 100х100 миллиметров. После выставления его по уровню стойки временно закрепляют вспомогательными укосинами, которые убираются после верхней обвязки.

Шаг шестой – пол

Пол застилаем половой доской 40 миллиметров. Доска укладывается не плотно, с зазором 5 миллиметров, чтобы уходила вода и было проветривание после осадков. Также отличная альтернатива обычной деревянной доске – это террасная доска из древесного композита. Она уже окрашена в массе, не боится влаги и перепада температур и служит ощутимо дольше, а монтаж осуществляется практически как детский конструктор с помощью специальных кляммеров.

Шаг седьмой – верхняя обвязка

Верхняя обвязка практически зеркально повторяет нижнюю по периметру и собирается из такого же бруса 100х100 миллиметров (см. фото).

Шаг восьмой – сборка стропильной системы из доски 100х50мм

Фермы для двускатной кровли проще собрать на земле и поднимать и устанавливать в готовом виде.

После монтажа стропил под гибкую черепицу наколачивается брус 50х50 миллиметров с шагом 500 миллиметров и укладывается девятимиллиметровая ОСП плита. Завершающий этап – монтаж гибкой черепицы.

Под металлочерепицу достаточно наколотить брус 50х50 мм с шагом 330 миллиметров (может измениться в зависимости от профиля черепицы) и можно укладывать листы металлочерепицы.

Полезный совет: кровля должна визуально перекликаться с кровлей основного дома, чтобы гармонировать и составлять архитектурный ансамбль.

Шаг девятый – заполнение каркаса

Для открытой беседки высота заполнения от пола обычно находится на отметке 1,0-1,2м, на этой высоте хорошо установить широкие перила, чтобы можно было опереться или поставить чашку с чаем. Само заполнение снаружи можно выполнить из ОСП плит и обшить фасадной плиткой Hauberg, что обещает интересные цвета и формы, и сохранение вида на всем продолжительном сроке службы. Изнутри беседку стоит обшить вагонкой.

Шаг десятый – покраска дерева

Все скрытые деревянные элементы необходимо обработать антисептиками до монтажа. А видимые части обработать цветными пропитками. Современные пропитки помимо защиты дерева выделяют текстуру дерева, что подчеркивает рисунок. Расход антисептиков на один слой – от 120 миллилитров на квадратный метр. Рекомендуется наносить не менее двух слоев. Полное высыхание до 48 часов.

Ну вот и все! Остается только занести стол, стулья и угощать близких и гостей чаем из самовара.

Беседка из дерева своими руками: пошаговая инструкция и чертежи

Чтобы построить беседку из дерева своими руками, необходимо разработать ее проект. Следует заранее продумать конструкцию и рассчитать расход материалов. Его всегда берут с запасом на случай, если в партии окажутся бракованные изделия. Задача усложняется, если планируется установка мангала или очага с решеткой. Технологию строительства выбирают, когда чертеж уже готов, либо разрабатывают параллельно с его созданием. Важно уделить внимание внешнему виду наружных и внутренних деталей, а также декоративным элементам, сооружение должно выглядеть красиво.

Делаем беседку из дерева своими руками

Выбор места на участке
Особенности фундамента
Детали стенового каркаса
Из чего можно сделать обшивку
Особенности устройства кровли
Пошаговая инструкция по строительству

В процессе строительства приходится планировать не только инженерную часть, но и расположение конструкции. Даже при большой площади участка часто не хватает места, поэтому вписать новую постройку не всегда просто.

Расположение беседки зависит от ее назначения. Если предполагается, что здесь будут проводиться семейные чаепития и встреча гостей, лучше разместить строение неподалеку от дома. Так можно будет быстро накрыть на стол и убрать потом грязную посуду.

При установке мангала нужно соблюсти все требования пожарной безопасности. Очаг лучше поставить подальше от дома, чтобы искры не перелетали на стены и кровлю. По этой же причине не следует вести строительство возле гаража или сарая, где хранятся легко воспламеняющиеся вещества. Следует взять расстояние более 6 м.

Для дачных уголков отдыха и летних рабочих кабинетов лучше выбрать удаленное от дома место, где никто не побеспокоит. Если стены отсутствуют, лучше поставить сооружение с подветренной стороны забора или дома, чтобы внутри не гуляли сквозняки.

Стены без напольного покрытия возводятся на подготовленном основании. Это может быть забетонированная или выложенная плиткой для тротуара площадка, уложенные на землю камни, доски или отшлифованные пеньки. Можно строить деревянную беседку для дачи прямо на траве, если площадка ровная. Такое основание подходит для легких каркасных конструкций.

Сооружения с полом ставят на фундамент. Для легких вариантов подойдет обустройство столбиков-тумб, между которыми укладываются фундаментные железобетонные блоки. Если предполагается возведение кирпичных стен, потребуется ленточный фундамент, заглубленный ниже плодородного слоя на 25-30 см. Пол из плитки стелют на утепленное бетонное основание, которое должно быть шире будущей беседки на полметра с каждой из сторон. Получившиеся отмостки сохранят грунт под строением от промерзания.

Чтобы сделать деревянную конструкцию, берут брус, можно взять кругляк небольшого диаметра. Дерево прочно и красиво, но нуждается в дополнительной защите. Оно не уступает стали по прочности и долговечности. Брус более массивен, чем профиль, при этом его проще обрабатывать и монтировать. Перед сборкой каркаса все его элементы пропитываются антисептиками и антипиренами. Это предупреждает появление гниения и делает материал устойчивым к возгоранию.

Кроме дерева, можно использовать также другие материалы.

Пластиковая труба из поливинилхлорида. Пластиковые трубы не корродируют и не гниют, но при этом имеют недостаточную прочность. При монтаже внутрь установленных деталей засыпается песок или заливается бетон.
Стальная труба. Для монтажа удобнее профильная. Высокой долговечностью обладает кованое железо. Металлический каркас надежен и прочен. Его главный враг — коррозия. По этой причине обязательна обработка защитными антикоррозийными составами.

Мы будем рассматривать деревянную постройку.

Для отделки беседки из дерева используются самые разные материалы. Все зависит от вкуса владельца и его возможностей. Можно использовать следующие варианты ошибки.

Обычно применяется древесина в виде блокхауса, строганной доски или кругляка небольшого диаметра.
Поликарбонат — обладает небольшой массой, устойчив к атмосферным воздействиям. Покрытие пластично, поэтому может принимать разные формы. Изделия низкого качества разрушаются под воздействием УФ-лучей.
Профилированный лист — для него характерны высокая прочность и относительно небольшой вес. При повреждении защитного слоя металлическое основание корродирует.
Ткань — монтируется быстро и легко. Плохо защищает от атмосферных воздействий, быстро приходит в негодность.

Столбики, составляющие каркас, можно обшить сплетенными из веток матами, закаленным стеклом, прозрачной плотной пленкой, бамбуком и другими материалами.

Конструкция крыши напрямую зависит от формы строения. Прямоугольные постройки могут накрываться четрехскатными, двускатными или односкатными кровлями. Проще всего в возведении односкатные. Для построек сложных форм (пяти или восьмиугольных) выбирают шатровую крышу, сложную в проектировании и монтаже.

Для покрытия годятся самые разные материалы: недорогой ондулин, гибкая или металлическая черепица, профлист. Для легких каркасных построек хорошо подходит крыша из листа поликарбоната, сделать которую очень просто. Переносные накрывают съемными тентами из плотной ткани или пленки. Такие крыши отлично справляются со своей задачей.

В качестве примера рассмотрим пошагово, как сделать своими руками четырехугольную беседку из дерева (бруса) на столбчатом основании. Работать лучше вдвоем или втроем. Одному человеку будет сложно удерживать тяжелые детали в процессе монтажа.

Установка фундамента

Мы будем использовать самое простое решение и сделаем опоры из бордюрных камней. Их не нужно заглублять в грунт. Достаточно снять дерн и насыпать слой песка. Положение каждого камня вымеряется по уровню. Их размещают в три параллельных ряда. В каждом по три камня. Расстояние между ними — 1,5 м. При такой раскладке восемь опор находятся на линии периметра, а одна установлена в центре. Перекосов допускать нельзя. Вместо бордюра часто применяют бетонные стеновые блоки, кирпичи, прочную широкую плитку, изготовленную из цемента.

Работы следует проводить на ровной сухой площадке. Низ участка не подходит, поскольку грунт там более сырой. В нижней зоне используют высокие сваи или ленточное основание, позволяющее изолировать пол от грунта. Чтобы снизить влажность и избавиться от луж, в нижней части роют сточную канаву.

Столбы или блоки располагают так, чтобы их края не выходили за периметр постройки. Сверху проводят гидроизоляцию. Она нужна для того, чтобы влага не поднималась от земли к деревянной обрешетке. Верхнюю сторону столбов покрывают двумя слоями рубероида. Их укладывают с помощью газовой горелки. Материалы стоят недорого, при этом они обеспечивают надежную защиту от сырости.

Крепление нижней обвязки

Нижняя обвязка представляет собой раму из бруса 10х10 см, уложенную на фундамент по контуру беседки. В середине через центральную опору крепится дополнительная балка. Она делает раму более жесткой. К обвязке крепятся стеновые опоры.

Брусья на стыках соединяют, упирая торец одного в срез другого, либо обрезают концы под углом 45 градусов. Второй вариант позволяет добиться более прочного соединения. На стыке двух горизонтальных деталей вырезают квадратные пазы для угловых стоек, на которых будет держаться крыша. Для этого лобзиком на срезах делают треугольные выемки. Когда срезы брусьев прикладывают один к другому, две совмещенные выемки должны образовать квадрат.

Сборные элементы монтируют на толстые оцинкованные саморезы с шайбами. Каркас прослужит дольше, если укрепить углы оцинкованными металлическими пластинами с отверстиями под шурупы.

Установка стеновых опор

Они монтируются на обвязку при помощи металлических пластин и уголков. Если в месте их установки вырезаны углубления, нижние края обрезают так, чтобы они плотно входили в предназначенные для них выемки.

Каждую стену и даже крышу можно собрать отдельно, как это показано на фото в галерее. Детали при этом могут находиться в горизонтальном положении. Рамы, параллельные центральному брусу обвязки, состоят из четырех стоек, перпендикулярные — из трех. Между вертикалями располагают ребра жесткости — горизонтальные и диагональные доски. Чтобы поднять одну из сторон, потребуется помощь двух человек. Третий производит стыковку и вкручивает шурупы.

Каждую раму следует заранее продумать. Для этого потребуется нарисовать чертеж или схему от руки. Визуализации особенно удобны, когда планируется сделать дверной и оконный проем. Сверху устраивается вторая обвязка. Она соединяет стойки и служит основанием для стропил.

Сборка кровли

Удобнее провести сборку кровли на земле. Как правило, материалом служат доски с сечением 3х10, поставленные на ребро. Рассмотрим схему сборки двускатной системы.

Этапы сборки двухскатной кровли

Две доски сверху соединяют под углом 120 градусов. Для этого их обрезают и подготавливают металлическую пластину, подходящую по форме и размеру. Снизу вырезают выемки под обвязку. Соединение получится прочнее, если между нижними краями смонтировать горизонтальные распорки. Пары ставят параллельно с шагом 1 м. Всего потребуется четыре пары. Пространство по краям внутри углов обычно обшивают вагонкой.
На стропила укладывают обрешетку из тонких досок, расположенных параллельно коньку. Шаг между ними — 30 см. Крайний ряд ставят на расстоянии 20 см от соседнего. Если планируется монтаж металлочерепицы, шаг зависит от положения ее креплений.

Материал подготовила: Инна Ясиновская

Как нарисовать садовую беседку Рабочий лист и урок рисования

Это бесплатное пособие по рисованию садовой беседки.

Вы можете сделать красивый снимок беседки или использовать ее, чтобы добавить акцента и интереса к ландшафту. Сначала это может показаться простым, но вы должны обратить внимание на симметрию. Это хороший практический проект для молодого художника. Если у вас возникли проблемы с печатью, см. Вкладку «КАК ПЕЧАТЬ» выше или попробуйте одну из обновленных ссылок ниже, которые должны улучшить печать.

ВЫ МОЖЕТЕ ПОМОЧЬ

Я предлагаю эти рабочие листы бесплатно. Я просто прошу вас подумать о том, чтобы внести небольшой вклад, чтобы помочь мне заработать больше. См. Вкладку ПОЖЕРТВОВАТЬ. Спасибо.

Если вы хотите увидеть, как это выглядело в виде готовой акварельной картины, НАЖМИТЕ ЗДЕСЬ.

Как нарисовать беседку на садовом листе мистера Адрона.

Вот две ссылки, которые были изменены для лучшей печати.

НАЖМИТЕ ЗДЕСЬ, чтобы просмотреть файл в формате фотографии JPEG.

НАЖМИТЕ ЗДЕСЬ, чтобы получить файл в формате PDF.

ЗАПИСИ ДЛЯ ПЕЧАТИ

Начните с легкого рисования, чтобы потом можно было стереть.

Используйте линейку или линейку, чтобы нарисовать прямые линии.

Используйте такие формы, как прямоугольники, треугольники и квадраты, чтобы построить базовую форму.

Используйте направляющую по центру, чтобы все было ровно.

Это как цилиндр с крышей.

Верхняя часть имеет форму треугольника, но нижняя часть треугольника изогнута вниз, как цилиндр.Есть вторая кривая, идущая вверх по дальней стороне крыши. Бока прямые.

Есть семь столбов, идущих вверх и вниз по бокам. Сначала нарисуйте их как одну линию, когда вы разместите их в нужном месте, нарисуйте их как две параллельные линии, чтобы они имели толщину. Четыре ближних столба проходят сверху вниз, три дальних столба проходят только наполовину и закрываются половиной стены.

Используйте две линии, чтобы разделить верхний треугольник крыши на три равные части.

Нарисуйте линии боковых стенок. Ближняя боковая стенка спереди прямая, а боковые наклонены вниз.

Вершины столба имеют Y-образную форму, нарисуйте их как двойные линии, но будьте осторожны, чтобы все было ровно.

Боковые стенки имеют планки, которые поднимаются и опускаются. Вам нужно время, чтобы провести их равномерно и параллельно.

Каменная дорожка, ведущая к беседке, имеет изогнутую форму, чтобы зритель мог заглянуть в картину. На расстоянии камни меньше, а вблизи больше.Нарисуйте их в виде овалов, поскольку перспектива искажает их округлость.

Добавьте кусты спереди и ряд кустов на заднем плане. Нарисуйте вдалеке контур деревьев.

Используйте темные области, чтобы вызвать интерес. Нанесите тени внутрь и на одну сторону.

(c) Адрон 8/6/16

Надеюсь, вам понравился этот урок и рабочий лист. Знаете, чего бы я хотел? Я бы хотел, чтобы вы немного поддержали этот блог. См. Вкладку ПОЖЕРТВОВАТЬ.

5 вариантов программного обеспечения Great Gazebo Design (бесплатно и платно в 2021 году!)

Собираем беседку? Начните с отличного дизайна / чертежа, который вы можете легко создать с помощью любого из этих потрясающих вариантов программного обеспечения для проектирования беседок.Мы провели исследование и предоставили скриншоты каждой программной платформы, чтобы вы могли понять, что подходит именно вам.

Строим беседку? Начните с великолепного дизайна и чертежа, который вы можете легко создать с помощью любого из этих потрясающих вариантов программного обеспечения для проектирования беседок, изложенных ниже. Мы провели исследование и предоставили скриншоты каждой программной платформы, чтобы вы могли понять, что подходит именно вам.

Беседка – отличная конструкция заднего двора, если вы любите обедать или отдыхать под навесом.Они тоже выглядят потрясающе. Раньше я носил, и мы использовали его все время.

Связано: Части беседки | Красивый дизайн бюджетной беседки | Портативные беседки | Круглые беседки

1. 3D-конфигуратор Lugarde

Lugarde 3D-конфигуратор – это бесплатное онлайн-программное обеспечение, созданное Lugarde, компанией, которая проектирует и производит беседки, бревенчатые домики, веранды, беседки, деревянные гаражи, навесы для автомобилей и дома для отдыха. Доступ к программному обеспечению можно получить на веб-сайте компании, и его можно использовать бесплатно.Он попросит вас зарегистрировать учетную запись только тогда, когда вы захотите сохранить свой дизайн.

Программа имеет очень простой и удобный интерфейс. Помимо краткого видеоурока на YouTube и подробного письменного описания того, как использовать программное обеспечение, 3D-конфигуратор Lugarde также имеет дополнительные полезные советы в интерфейсе, которые делают процесс проектирования таким легким.

Чтобы начать проект беседки, вам просто нужно щелкнуть шаблон беседки на главной странице, а затем вы можете начать добавлять стены, столбы, крыши и т. Д.

После того, как вы завершите проект, на последней странице будет автоматически сгенерировано краткое изложение вашего дизайна, а также сводка всего, что вы включили в проект. Затем вы можете сохранить окончательный результат и даже поделиться им с друзьями на Facebook.

Характеристики

Бесплатное онлайн-программное обеспечение
План 2D с автоматическим 3D-рендерингом
Работа в сплит-режиме
Сводная стоимость окончательного проекта
Поделиться в Facebook

Плюсы

Простота использования
Бесплатное использование
Поставляется с бесплатным предложением дизайна
Множество вариантов дверей и окон

Минусы

Ограниченный выбор дизайна
Не могу установить точные размеры

Скриншоты / Видео:

3D-конфигуратор Lugarde Видео

Нажмите здесь, чтобы перейти к 3D-конфигуратору Lugarde

2.Архитектор ландшафтного дизайна в реальном времени 2018 от Idea Spectrum

Realtime Landscaping Architect 2018 – одно из трех программ ландшафтного дизайна от Idea Spectrum. По сравнению с двумя другими продуктами Idea Spectrum, этот может быть самым дорогим, но он также предлагает полный пакет. Кроме того, это единственный аппарат с функцией чертежа САПР, поэтому профессионалы могут его выбрать.

Это платное программное обеспечение, но предлагает бесплатную пробную версию, которую можно загрузить через веб-сайт.Однако вам необходимо приобрести продукт, чтобы в полной мере воспользоваться его возможностями.

Чтобы начать работу, приветственное меню предложит вам создать новый дизайн, использовать образец шаблона или даже работать с импортированным изображением. Инструменты можно найти в верхней и левой части экрана. С инструментами и функциями легко ознакомиться, потому что диалоговое окно появляется каждый раз, когда курсор наводится на значок. Меню вверху используются для настройки объектов.

Вы можете работать на виде в плане или в перспективе, которые являются двухмерными и трехмерными видами соответственно.Представление Пошаговое руководство позволяет перемещаться в трехмерном режиме.

Характеристики

Профессиональный ландшафтный дизайн
Создавайте эффективные презентации и видеоролики
Мощные, но простые в использовании инструменты дизайна
17000 объектов, в том числе 7400 заводов
Одновременное двухмерное и трехмерное проектирование
Множество различных типов дизайна планов
Высококачественные растения
Создание бассейнов и спа
Дизайн ирригационных систем
Создание сметы и списков материалов
Простая конструкция палубы
Дизайн патио, ограждений, проезжей части и т. Д.
Растения из каждой зоны посадки
Дизайн поверх фотографии или в реалистичном 3D
Дизайн одно- и многоэтажных домов
Дизайн сада и многое другое
Добавить газонную мебель, летние кухни и многое другое
Реалистичная брусчатка, кирпич, камень и многое другое
Участок с уклоном или неровностью ландшафта
Дизайн прудов и водоемов на заказ
Импорт DWG, DXF и PDF
Дизайн ландшафтного освещения
Убедительные презентации для клиентов
стоит 399 долларов США.95
Работает на Windows

Плюсы

Реалистичное визуальное представление чертежей
Универсальный и удобный
Может использоваться не только для озеленения

Минусы

Требуется время, чтобы изучить все функции
Ограниченные деревья и ограждения

Скриншоты / Видео:

Ландшафтный архитектор в реальном времени 2018 Видео

Щелкните здесь, чтобы просмотреть Idea Spectrum

3.VizTerra

VizTerra от Structure Studios – это программа для 3D-бассейнов и ландшафтного дизайна. Это платное программное обеспечение, предлагающее не загружаемую бесплатную пробную версию или запланированную живую демонстрацию. Когда вы нажмете кнопку «Загрузить бесплатную пробную версию», вам будет предложено зарегистрировать учетную запись у них, а затем вы получите уведомление о том, что представитель компании вскоре свяжется с вами для вашего запроса.

Пользовательский интерфейс имеет сетку для рабочего пространства, в то время как панель приложений находится в верхней части экрана, а меню панели – справа.

VizTerra следует логическому пошаговому процессу, представленному пятью различными значками в верхней части меню панели. Значок карандаша обозначает этап проектирования, деревянный блок – этап материала, растение – этап озеленения, затем этапы завершения и строительства. Для каждого этапа вам нужно пройти и завершить этапы по порядку. Этап проектирования состоит из восьми этапов, включая информацию о проекте, дом, стены и заборы, рельеф, водные объекты, сложные ландшафты, цветочные горшки и пользовательские формы.

Характеристики

2D-чертежи и мгновенная 3D-визуализация одним щелчком мыши
Настраиваемый строительный слой
Пользовательские цвета
Мгновенные расчеты
Аэрофотоснимок высокого разрешения
Этапы интеллектуального проектирования
Умная библиотека
Интерактивное 3D
Фоторежим
Видеорежим
360 ° погружение в виртуальную реальность
Стоимость 95 долларов США в месяц
Работает на Windows

Плюсы

Красивые визуальные эффекты
Мощные функции и инструменты

Минусы

Скриншоты / Видео:

Обучающее видео VizTerra

Нажмите здесь, чтобы перейти к VizTerra

4.Домашний дизайнерский люкс

Home Designer Suite – средний из множества программных продуктов от главного архитектора. Он обновляется каждый год новой версией, которую можно загрузить с веб-сайта.

В качестве программного обеспечения для 3D-дизайна дома для домашних энтузиастов оно пытается воспроизвести процессы и соображения, принятые профессионалами при планировании дома. При правильном исполнении результат может быть сопоставим с профессиональной работой. Хотя это должно быть отличной новостью для новичков и простых домашних мастеров без опыта работы с САПР, у этого также есть свои недостатки.

Чтобы разобраться с инструментами, кнопками и элементами управления, требуется время. Не ожидайте, что начнете программу в одночасье и уж тем более не через час.

Если вы уже начинаете свой проект сарая, программа не позволит вам сразу же начать работу и творить. Чтобы приступить к разработке нового плана, вам сначала придется иметь дело с мастером строительства дома, который задаст вам множество вопросов о таких важных деталях, как стиль дома, минимальная площадь в квадратных футах, параметры каркаса по умолчанию, внешний сайдинг и т. Д.Это программное обеспечение, безусловно, требует терпения, чтобы быть добродетелью.

Отличие Home Designer Suite от других программ для проектирования заключается в том, что он начинается не с чертежа или эскиза, а со стены, которую строят по одному.

Итак, чтобы создать беседку, перейдите в раскрывающееся меню «Построить» «Колоды и колода в форме многоугольника». Подробная инструкция по этому поводу размещена на ее веб-сайте.

2D- и 3D-модели с автоматическим 3D-рендерингом
Автоматизированные инструменты
Встроенные шаблоны стилей и более 6000 элементов библиотеки
Инструменты для ландшафтного дизайна
Сметчик
Виртуальный 3D тур
Приложение для 3D-просмотра
Поворот символов в 3D
Home Designer Suite 2019 стоит 99 долларов США с 30-дневной гарантией возврата денег
Совместимость с MAC и ПК
Сохранение дизайнов в облаке

Плюсы

Сложные функции
Инструменты САПР профессионального качества

Минусы

Количество инструментов может быть огромным
Влечет за собой кривую обучения
Только один компьютер одновременно

Скриншоты / Видео:

Home Designer Suite Видео

Нажмите здесь, чтобы перейти к Home Designer Suite

5.SketchUp

SketchUp – это программа для 3D-моделирования, используемая для различных приложений для рисования, таких как дизайн интерьера, архитектура, гражданское и машиностроение, дизайн фильмов и видеоигр. Он позволяет создавать практически все с нуля и проявлять максимальную тщательность. Бесплатное программное обеспечение называется SketchUp Make и может быть загружено с веб-сайта. Платная версия называется SketchUp Pro и используется многими профессиональными архитекторами.

В отличие от многих программ для дизайна, пользователи SketchUp начинают с работы в 3D.Еще одно отличие SketchUp заключается в том, что он позволяет создавать все и вся с нуля. Это означает, что у вас будет много возможностей проявить смелость и творческий подход при настройке и добавлении деталей. С другой стороны, это также может означать, что работа со SketchUp может быть сложной.

Его пользовательский интерфейс поначалу может показаться сложным, но на самом деле он довольно прост. Наиболее часто используемые инструменты – это карандаш и инструменты для толкания и вытягивания. Таким образом, эта техника в основном заключается в рисовании, а затем в «толкании». Так создается большая часть 3D-моделей.Это упрощает обучение даже тем, у кого нет опыта работы с САПР. В течение часа вы начнете создавать формы и модели домов.

Для начала установите точность «Архитектура», поскольку при создании беседки в SketchUp учитываются геометрические параметры. Затем введите размеры, чтобы смоделировать фактические размеры номинальной древесины. Вот что круто в этой программе. SketchUp позволяет быть максимально реалистичным.

Убедитесь, что вы понимаете концепцию программного обеспечения для создания групп и композиций и изменения в этих категориях.Процесс строительства беседки – это в основном иерархия того, как вы строите вещи. Вы начинаете с пола и крыши, столбов, перил и пикетов.

Характеристики

2D модели
3D модели
Его библиотека бесплатных 3D-моделей 3D Warehouse – самая большая в мире.
Световые эффекты
Текстуры
Диспетчер слоев
Добавление вида модели, масштабов чертежа, веса линий, размеров, выноски и графики
Анимация
Точные размеры
Экспорт в PDF, изображения и файлы САПР
Автосохранение и сохранение вручную в формате Sketchup
Импорт файлов JPEG, планов САПР, PDF-файлов и других типов файлов
Работает под Windows и MAC OS
Доступен на 10 языках

Плюсы

Имеет бесплатную версию
Интеллектуальное и интуитивно понятное программное обеспечение
С его помощью можно строить и создавать что угодно
Позволяет добавлять сложные детали
Обширная библиотека бесплатных 3D-моделей, а также варианты эстетичного дизайна.
Множество обучающих видео
Планшетная версия для андроидов и айфонов

Минусы

Бесплатная версия не позволяет импортировать файлы
Только платная версия позволяет экспортировать файлы
Доступно для совместного использования только в 3D-моделях
Тенденция перестать отвечать, когда файл становится слишком тяжелым

Скриншоты / Видео:

Демонстрационное видео SketchUp

Щелкните здесь, чтобы перейти к SketchUp

Детальный чертеж уличной беседки

чертеж деталей беседки

12 бесплатных планов беседок загрузить планы беседки на открытом воздухе в саду эта деталь и стыки, в то время как стрижка, весело подстричься, наверняка вызовут волнение.беседка открытая беседка беседка сад открытые пространства рисунок эскиз. получить расценки / связаться с нами 【Получить цену】

26 бесплатных планов беседок своими руками, которые вы можете скачать сегодня

, в этом руководстве из моих планов на открытом воздухе также используются трехмерные чертежи, чтобы проиллюстрировать все этапы строительства. хотя PDF-файл не содержит много информации о том, как сделать эту беседку, чертеж с размерами для всех секций и оборудования и 16. 【Получить цену】

деревянная беседка в руководстве по Revit – youtube

· Этот файл Revit можно загрузить здесь: www.patreon.com/balkanarchitect как связать эту беседку в проекте: youtu.be система луча редактор семейства светильников уличный фонарь архитектура Revit архитектура дом базовая плоскость деталь линия пол BIM здание от b Get Price】

бесплатные чертежи CAD блоки и детали arcat

бесплатные архитектурные CAD-чертежи и блоки для загрузки в форматах dwg или pdf для использования с autocad и другим программным обеспечением для 2D- и 3D-проектирования. загружая и используя любой контент arcat cad detail, вы соглашаетесь со следующим лицензионным соглашением.【Получить цену】

CAD-чертеж беседки 15-авг-2019-am

15-авг-2019: лучший чертеж беседки cad бесплатно скачать diy pdf. made easy скачать бесплатно pdf 150 бесплатных планов деревообработки важные квалификационные навыки и обучение. Для того, чтобы добиться успеха в деревообработке, есть навыки, которые необходимо знать】 Получить цену】

gazebo – последние модели Коллекция 3d моделей cad

Ищете загружаемые модели для 3d печати и файлы cad? Присоединяйтесь к сообществу grabcad, чтобы получить доступ к 2.5 миллионов бесплатных файлов cad от крупнейшей коллекции профессиональных дизайнеров, инженеров, производителей и студентов на планете. 【Получить цену】

Детальный чертеж уличной беседки

Детальный чертеж домашней / уличной беседки Новости продукта самые низкие цены на забор для веранды для продажи в интернет-магазине wpc декоративные садовые ограждения поставщики конфиденциальности экструдированные пластиковые перголы для продажи поставка стеновых панелей рядом со мной круглые бассейны с настилами 【Получить цену】

Детали конструкции перголы cad-чертеж –

Этот чертеж autocad можно использовать в ваших CAD-чертежах ландшафтного дизайна.CAD-файл был нарисован в плане любых нежелательных слоев. модели cad в этой категории акустическая изоляция воздуховодов ворота фермы dwg водосточная труба / кронштейн желоба деталь 03 【Получить цену】

gazebo mech 7 – cra california redwood association

· pdf красное дерево по красоте и производительности красное дерево естественно превосходит другие породы дерева. вот почему это лучший выбор для настилов, заборов и большинства проектов на открытом воздухе. красное дерево сохраняет свою красоту на открытом воздухе меньше сжимается и набухает, чем другие виды древесины, и с меньшей вероятностью деформируется 【Получить цену】

планы прямоугольной беседки myoutdoorplans free

этот проект своими руками был посвящен планам прямоугольных беседок.Если вы хотите увидеть больше проектов на открытом воздухе, мы рекомендуем вам ознакомиться с остальными бесплатными планами. поставьте нам лайк на facebook, чтобы первым получать наши последние обновления и отправлять фотографии с вашими проектами своими руками. 【Получить цену】

92 лучших бесплатных изображения планов беседки в 2019 gazebo

, если вы хотите узнать больше о уличном павильоне 14 × 16 планы, вы должны внимательно ознакомиться с бесплатными планами в статье. Этот большой павильон имеет двускатную крышу, по которой вы легко сможете построить простую беседку 10×16.Эта беседка имеет обрамление 6×6 【Получить цену】

Архитектурный чертеж беседки («павильон») Дома для пожилых мужчин Джона Диксона, 14-я улица, Эмерсон-стрит, Пайни-Бранч-роуд и Галлатин-стрит, Северо-Запад, Вашингтон, округ Колумбия План, отметка, детализация и разрез

Библиотека Конгресса не владеет правами на материалы в своих коллекциях. Таким образом, он не лицензирует и не взимает плату за разрешение на использование таких материалов и не может предоставить или отказать в разрешении на публикацию или иное распространение материала.

В конечном счете, исследователь обязан оценить авторские права или другие ограничения на использование и получить разрешение от третьих лиц, когда это необходимо, перед публикацией или иным распространением материалов, найденных в фондах Библиотеки.

Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к оригинальным элементам см .: Чертежи архитектуры, дизайна и проектирования (ADE) – Информация о правах и ограничениях

Консультации по правам : Публикация может быть ограничена.Для получения информации см. «Чертежи архитектуры, дизайна и проектирования (ADE)» (https://www.loc.gov/rr/print/res/103_ade.html).
Номер репродукции : LC-USZC4-3792 (прозрачная цветная пленка для копирования)
Телефонный номер : ADE – ПОЗ. 753, № 1 (размер C) [P&P]
Консультации по доступу : Оригинальные материалы предоставляются только по предварительной записи.

Получение копий

Если изображение отображается, вы можете скачать его самостоятельно. (Некоторые изображения отображаются только в виде эскизов вне Библиотеке Конгресса США по соображениям прав человека, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.

Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность.Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается с LC-DIG …, то есть цифровое изображение, сделанное прямо с оригинала и имеет достаточное разрешение для большинства публикационных целей.
Если есть информация, указанная в поле «Номер репродукции» выше: Вы можете использовать номер репродукции, чтобы купить копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.
Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвет или оттенок (если они есть на оригинале), вы обычно можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись (“Об этом элементе”) с вашим запросом.
Если в поле «Номер репродукции» выше нет информации: Как правило, вы можете приобрести качественную копию через Службу тиражирования.Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию о звонках в Распечатках. и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение) доступны, часто в виде цифрового изображения, копии или микрофильма.

Товар оцифрован? (Миниатюрное (маленькое) изображение будет видно слева.)
- Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть смотреть в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, потому что права на товар ограничены или права на него не оценивались. ограничения.
  В качестве меры по сохранности мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть в Интернете, где они представлены в виде положительных изображений.)
- Нет, товар не оцифрован. Перейдите к # 2.
Указывают ли указанные выше поля Консультативного совета по доступу или Номер вызова, что существует нецифровой суррогат, типа микрофильмов или копий?
- Да, существует еще один суррогат. Справочный персонал может направить вас к этому суррогат.
- Нет, другого суррогата не существует. Перейдите к # 3.
Если вы не видите миниатюру или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может посоветуют вам как заполнить квитанцию о звонках, так и когда товар может быть подан.

Чтобы связаться со справочным персоналом в Зале эстампов и фотографий, воспользуйтесь нашей Спросите библиотекаря или позвоните в читальный зал с 8:30 до 5:00 по телефону 202-707-6394 и нажмите 3.

Программа для проектирования перголы

– Идея проектирования

Вот наш лучший выбор для лучшего программного обеспечения для проектирования беседок, которое поможет создать вашу собственную структуру и визуализировать ее на вашем заднем дворе.

Домовладельцы постоянно ищут способы обновить свой дом.Если вы хотите улучшить жилые помещения на открытом воздухе или повысить ценность своего двора, ландшафтный дизайн – отличное место для начала. Ландшафтный дизайн может быть сложным и дорогостоящим, и многие люди не знают, с чего начать такой большой проект. Мы сделаем это немного проще для вас и дадим вам некоторую информацию о перголах, типе ландшафтной конструкции и о том, как вы могли бы спроектировать такую для своего двора.

Ниже мы перечислили лучшее программное обеспечение для проектирования беседок, которое поможет вам создать задний двор своей мечты.

SketchUp (бесплатно)

Программа SketchUp проста в использовании, и у нее есть несколько планов, чтобы удовлетворить всех, кому может понадобиться программа для проектирования. Для личного использования они предлагают три основные программы: SketchUp Free, SketchUp Shop и SketchUp Pro.

Их цель – предоставить потребителям программу, которая так же проста, как рисование, но при этом создает трехмерную модель. Конечно, бесплатная версия не имеет тех же функций, что и платные программы, но вы все равно можете создавать практически все, что только можете придумать.

SketchUp Free также является онлайн-программой. Другими словами, вам нужно только войти в систему, чтобы начать работу – вам не нужно беспокоиться о загрузке больших файлов. Это также удобно, потому что вы можете получить к нему доступ из любого места, включая просмотр стандартной модели на устройствах Android и iOS.

Вы также можете искать в SketchUp 3D Warehouse элементы, которые будут использоваться в вашем дизайне. Это включает в себя простой поиск пергол, чтобы найти базовые модели для работы. Эта программа также отлично работает в качестве программного обеспечения для проектирования сараев.

Веб-сайт: https://www.sketchup.com/plans-and-pricing#for-personal

Vizterra (Бесплатная пробная версия)

Этот программный пакет – еще один отличный выбор для профессиональных ландшафтных дизайнеров. Хотя AutoDesk был ограничен в плане презентации, именно здесь Vizterra выделяется. Эта программа способна быстро создавать презентации, которые можно использовать на встречах с клиентами или подрядчиками. В каталоге программы множество ландшафтных объектов и растений практически для любого ландшафтного проекта.Пользователи также могут выбрать использование интеграции ГИС или интеграции с социальными сетями, если возникнет необходимость.

Благодаря цене от 95 долларов в месяц, Vizterra является отличным вариантом для предприятий, которым необходимо максимизировать свой презентационный потенциал при низких ежемесячных затратах. Отрицательных отзывов об этой программе немного, и основная жалоба заключается в том, что для установки этой программы требуется много оперативной памяти. Это может занять много места на рабочих компьютерах, но обычно не является серьезной проблемой для пользователей.

Вы также можете попробовать бесплатную пробную версию Vizterra на 1 месяц. Если вы домовладелец и работаете над разовым проектом, это может стать для вас отличным решением.

Веб-сайт: https://www.structurestudios.com/software/3d-landscape-design-software

AutoDesk (Бесплатная пробная версия)

Эта программа идеально подходит для профессионалов, которые готовы потратить немного денег на качественный продукт. Есть варианты для 2D-рисования и 3D-рендеринга, что делает его отличным вариантом для ландшафтных дизайнеров, пытающихся улучшить свой бизнес.В этой программе есть множество функций, в том числе возможность создавать рисованные эскизы.

В области профессионального программного обеспечения для ландшафтного дизайна у этой программы есть свои ограничения. Вы обнаружите, что в этой программе не так много функций маркетинга и презентаций, как в некоторых других программных пакетах, что может быть негативным для некоторых дизайнеров. Несмотря на это, доступная цена этой программы стоит имеющихся незначительных ограничений. AutoDesk – отличный выбор для ландшафтного дизайна с небольшим бюджетом, поскольку цена начинается от 195 долларов в месяц.

Это еще один вариант с короткой бесплатной пробной версией, который домовладельцы могут опробовать. Более того, в AutoDesk есть бесплатные программы для студентов. Итак, если вы учитесь пользоваться этими программами и достигаете задуманных в них планов, вы можете бесплатно приступить к проектированию собственной беседки.

Веб-сайт: https://www.autodesk.com/

Idea Spectrum Realtime Landscaping Plus (платный)

Эта программа – отличный выбор для всех, независимо от опыта работы в ландшафтном дизайне или компьютерных навыков.Эта программа проста в использовании и удобна в использовании, что делает ее идеальной для новичков в ландшафтном дизайне. У него есть более подробные функции, которые подходят для профессионалов, использующих программное обеспечение.

Имея более 5000 объектов газона, которые нужно включить в дизайн, а также такое же количество растений, это программное обеспечение содержит в общей сложности более десяти тысяч элементов, которые вы можете добавить в свой дизайн. Существует большое количество инструментов, которые вы можете использовать в своем дизайне, но нет онлайн-поддержки, если вы не знаете, как их использовать.

Эта программа позволяет просматривать ваш дизайн в 2D или 3D, в зависимости от ваших предпочтений. С помощью 3D-вида вы можете взглянуть на свой дизайн в виртуальной реальности, как если бы вы действительно могли пройти через него сами.

Это программное обеспечение стоит 79,95 долларов. Это делает его немного дороже, чем обычное программное обеспечение для проектирования, предназначенное для домашнего использования. Однако он компенсирует стоимость широким спектром функций. Этот большой выбор вариантов поможет вам создать подробную модель того, как должна выглядеть ваша беседка и окружающий ее ландшафт.

Еще одна удобная функция этой программы – это пошаговое руководство в реальном времени. Это поможет вам увидеть, как живые части вашего дизайна со временем будут расти. Это поможет вам понять, как со временем будут расти выбранные вами растения. Таким образом, вы узнаете, посадили ли вы дерево или растение слишком близко к беседке, что может испортить дизайн. Подобная функция также помогает вам оценить, сколько работы потребуется для поддержания площади вокруг вашей беседки.

Веб-сайт: https: // www.ideaspectrum.com/home-landscaping-software/

Total 3D Landscape и Deck Deluxe (оплачивается)

Еще один отличный выбор – Total 3D Landscape и Deck Deluxe. Эта программа определенно рассчитана на любителей, но она хорошо служит этой цели. Это очень простое программное обеспечение с плохой графикой и всего несколькими функциями. Несмотря на это, его ценность как инструмента обучения невозможно переоценить. Существует множество руководств, в которых показано, как работает программа и как ее использовать. Учебные пособия включают пошаговые инструкции, а также видеоролики, которые помогают объяснить процесс создания различных элементов ландшафта.

Total 3D Landscape имеет удивительно низкую стоимость, что делает его легко доступным для домовладельцев и других людей, которые плохо знакомы с ландшафтным дизайном. Хотя вы не хотели бы полагаться исключительно на это программное обеспечение, оно представляет собой отличный трамплин, который вы можете использовать для изучения основ, прежде чем переходить к более сложному программному пакету.

Веб-сайт: Индивидуальное программное обеспечение

Virtual Architect Home and Landscape (оплачивается)

Если вы ищете отличный полупрофессиональный выбор, обратите внимание на Virtual Architect Home and Landscape.Это немного дороже, чем Total 3D Landscape и Deck Deluxe, но все же значительно дешевле, чем Realtime Landscaping Plus. Эта программа включает в себя более 7500 элементов и растений, поэтому в ней достаточно функций, чтобы окупить затраты.

Существует полезный мастер строительства, который отлично подходит для пользователей, у которых есть определенные знания или опыт. Однако, если мастера строительства недостаточно, это программное обеспечение может быть не лучшим выбором. Доступен ограниченный объем онлайн-поддержки, но это не большая проблема для пользователей, имеющих некоторый опыт в ландшафтном дизайне.По цене менее 100 долларов Virtual Architect and Landscape – отличный выбор для любителей, желающих улучшить свои навыки ландшафтного дизайна.

Веб-сайт: См. На Amazon

Home Designer Suite (оплачивается)

Этот пакет – еще один отличный вариант для ландшафтного дизайна. В библиотеке меньше объектов, чем в Virtual Architect Home и Landscape – 6 500. Несмотря на это, существует онлайн-форум, который может предложить пользователям обширные знания и поддержку.

Этот онлайн-форум дает Home Designer Suite преимущество перед Virtual Architect Home and Landscape, в котором отсутствует такая функция. Еще одна интересная функция позволяет пользователям просматривать тени, отбрасываемые объектами. Это хорошо для пользователей, которые хотят увеличить количество тени во дворе или патио. Есть много пользователей, которые используют эту программу для программного обеспечения для проектирования террас наряду с их потребностями в создании беседок.

У этой программы довольно крутая кривая обучения, поэтому вам потребуется некоторое время, чтобы привыкнуть к ее использованию.Однако с помощью онлайн-форума каждый может преодолеть эту кривую обучения, чтобы максимально использовать возможности Home Design Suite. При цене около 100 долларов эта программа не имеет ежемесячной платы, что может сделать ее очень привлекательной для дизайнеров с ограниченным бюджетом.

Веб-сайт: См. На Amazon

Если вы хотите преобразить свой двор с помощью ландшафтного дизайна, подумайте о проектировании беседки. У перголы есть множество преимуществ, единственным недостатком которых является удивительно низкая стоимость.Теперь, когда вы лучше разбираетесь в программном обеспечении для ландшафтного дизайна, у вас есть вся информация, необходимая для проектирования беседки, которая принесет новую жизнь вашему двору или патио.

5 причин, по которым вам стоит иметь беседку

5 причин, по которым вы должны владеть беседкой

Вы мечтали сделать свой задний двор более привлекательным местом для проведения времени с семьей и друзьями? Если да, то вы, вероятно, подумывали о том, чтобы добавить беседку или другое ландшафтное сооружение.Однако, возможно, вы не в восторге от стиля или качества сборки моделей, которые вы видели в продаже в крупных магазинах товаров для дома. Мы хотим сообщить вам, что вам не обязательно довольствоваться беседкой, которую вы не любите!

Здесь, в Backyard Unlimited, мы даем вам обширные возможности для строительства высококачественной беседки, которую можно настроить в соответствии с вашими потребностями и личным стилем. Беседки имеют много преимуществ для вашей собственности и вашего образа жизни. Рассмотрите возможности.

Беседки, подходящие где угодно

Будь то восьмиугольник, овал, прямоугольник или двенадцатигранник (это 12-сторонняя беседка, если вы можете в это поверить!), Наши нестандартные беседки, построенные амишами, представлены во впечатляющем диапазоне размеров, чтобы поместиться практически в любом месте, где вы хотите их разместить.Некоторые конфигурации форм, в частности восьмиугольники, овалы и прямоугольники, начинаются с ширины всего восемь футов. Это означает, что если у вас есть только небольшой уголок для размещения вашей беседки, или вы включаете конструкцию в дизайн террасы или другую уникальную обстановку, определенно есть беседка, которая вам подойдет!

Беседки также отлично подходят для уединения у бассейнов, а меньшие версии часто предпочитают создавать привлекательное ощущение масштаба в зонах бассейнов на заднем дворе.

Конечно, вы можете искать что-то на противоположном конце диапазона размеров.Наши самые большие беседки шириной до 30 футов могут вместить огромные скопления людей и позволят вам устроить вечеринку десятилетия у бассейна!

Беседки с прекрасной обеденной зоной на открытом воздухе

Как мы говорили в предыдущем сообщении в блоге, беседки могут быть открытыми, как отдельностоящая веранда, или они могут быть закрыты, чтобы не допустить ошибок.

А застекленная беседка – отличное место, чтобы поесть на свежем воздухе. Даже в самых маленьких беседках можно разместить обеденный стол в кафе и пару стульев, чтобы создать уютную столовую на открытом воздухе.Большие беседки идеально подходят для развлечения или трапезы всей семьей.

Какими бы ни были ваши предпочтения в питании, постоянные беседки с жесткой крышей и надежной защитой позволят вам обедать без вредителей, даже если ваша беседка расположена рядом с декоративным прудом или другим садовым элементом, который может привлекать насекомых.

Беседки идеально подходят для развлечений

Вам нравились беседки в общественных местах, таких как городские площади или парки? Эти конструкции часто выбирают для общественных пространств, потому что они естественны, а традиционная восьмиугольная форма беседок побуждает людей собираться и общаться друг с другом.

Конечно, беседки легко можно использовать как столовую на заднем дворе, но они также являются идеальным местом для собраний для семейных вечеров настольных игр или просто посидеть и поболтать с друзьями, наслаждаясь свежим воздухом в идеальный летний вечер. Скамейки могут быть встроены в конструкцию вашей беседки, чтобы создать специальный уголок для беседы.

Беседки стильные в любом дворе

В то время как наши самые популярные беседки, как правило, выполнены в стиле викторианской эпохи, эти ландшафтные конструкции могут быть спроектированы так, чтобы дополнить практически любой дизайн дома или заднего двора.Если поворотные столбы, узорчатые завитки и причудливые купола не в вашем стиле или вам просто не нравится общая восьмиугольная форма типичных беседок, у нас есть для вас варианты!

Рассмотрите прямоугольные беседки, которые увеличивают площадь пола (квадратные или прямоугольные обеденные столы в прямоугольные беседки проще, чем в других конструкциях с большим количеством сторон) и имеют более современный вид. В зависимости от места, доступного для вашей беседки, прямоугольная или квадратная опора также может работать лучше.Независимо от того, какую форму или стиль вы выберете, ваша беседка непременно вызовет комплименты от всех, кто ее увидит!

Беседки повышают ценность вашей собственности

В то время как эксперты в сфере недвижимости часто отказываются прикреплять сумму в долларах к тому, сколько конструкции заднего двора могут добавить к стоимости вашей собственности, есть много способов, которыми беседки повышают общую привлекательность вашей собственности, что может привести к большей прибыли, если вы выставите свой дом на продажу .

Во-первых, беседки уникальны.Они есть не на каждом заднем дворе, поэтому очаровательная беседка может сделать ваш дом более привлекательным по сравнению с другими домами с заурядными пейзажами. Беседка также может сделать ваш дом более запоминающимся для потенциальных покупателей, а это может привести к большему количеству денег в вашем кармане при продаже.

Конечно, если вы не заинтересованы в продаже своей недвижимости, ваша беседка только повысит ваше удовольствие от уже любимого дома и двора.

Беседка также добавит полезной жилой площади к вашей собственности, что эффективно увеличивает площадь вашего дома.Чем больше вы модернизируете свою беседку, добавив в нее электричество, освещение и мебель, тем больше она станет настоящей «открытой комнатой», и вы, вероятно, заметите, что ваша семья требует проводить там время. Возможно, вам понадобится добавить больше одной беседки?

Готовы приступить к обустройству своей новой беседки здесь, в Калифорнии? Запросите бесплатное предложение сегодня, и наши специалисты по беседкам будут рады помочь воплотить ваши мечты в реальность!

Бесплатный чертеж Gazebo Cad

План беседки и детали высот Dwg файл

Беседка в Autocad Скачать Cad Free 223 7 Kb Bibliocad

Gazebo Cad Block Gazebo 2d Cad Drawing

Cad Drawing Детальный летний беседка Павильон 1

Деревянная беседка Пергола в Autocad Cad Download 1 Mb Bibliocad

3d Cad Collection Gazebo Cadblocksfree Cad Blocks Free

Cad Drawing Детальный летний беседка Павильон 1

Gazebo Dwg Free Cad Block Модель Cad Блоки Autocad

Design Wooden Gazebo In Autocad Cad Download 93 88 Kb Последние модели Bibliocad

s Коллекция 3d моделей Cad Grabcad Community

Дизайн беседки из нержавеющей стали 3d вид 3D Max Plan N Design

Круглая беседка типа Glorieta в Autocad Cad 733 57 Kb Библио cad

Пергола в Autocad Скачать Cad Free 323 71 Kb Bibliocad

Деревянная беседка и беседка в формате DWG Файл

Пергола Блок Autocad Поиск в Google Чертеж Установить перголу

Чертеж беседки в Paintingvalley Com Изучить коллекцию беседок

Убежища на месте Caddetails Caddetails

Рисунок беседки на Paintingvalley Com Исследуйте коллекцию беседки

Китайская архитектура Рисунки Cad Большой зал Китайский храм Cad

Cadbull Профиль автора

11 бесплатных деревянных планов беседки, которые вы можете скачать сегодня

Glorieta Type Octagon Wooden Gazebo 85 21 Kb Bibliocad

Детали конструкции беседки Детали чертежа для Autocad Designs Cad

Чертеж беседки в Paintingvalley Com Explore Collection Of Gazebo

Sketchup Landscape 3d Models Скачать бесплатно Autocad Blocks

Cad Чертежи беседок Caddetails

10ft Hexagon Garden Gazebo Планы Деревообрабатывающие планы Скачать

Чертежи разрешений на палубу Чертежи Deck Cad Чертежи Acadia

11 бесплатных деревянных планов беседок You Можете скачать сегодня

Полный набор Дешевые планы беседки Пошаговые инструкции Скачать

Жилой дом Представленный чертеж 30 X40 Dwg Бесплатная загрузка

Круглые кровати Блоки Autocad Скачать бесплатно модели Cad

Китайское украшение Бесплатно чертежи блоков Autocad Центр загрузки

Китайская архитектура Cad Рисунки Большой Зал Китайский Храм Cad

Photoshop Psd Пейзаж Павильон 3 Cad Design Free Cad Blocks 90 022

Cad Чертежи беседок Caddetails

Полный набор Планы дешевых беседок Пошаговые инструкции Скачать

27 крутых и бесплатных планов беседок своими руками Идеи дизайна для сборки прямо сейчас

3 Bhk Autocad Plan Бесплатная загрузка 3 Bhk Apartme

Roundabout In Autocad Cad Download 5 29 Mb Bibliocad

Pergola 1 Dwg Бесплатно Cad Blocks Скачать

Gazebo Drawing At Paintingvalley Com Исследуйте коллекцию Gazebo

15 Cad Drawing Machine для бесплатной загрузки на Ayoqq Org

Free Cad Blocks Outdoor Furniture

Corinthian Column With Пьедестал Чертежи Autocad Скачать бесплатно Cad

Sketchup Пейзажи 3d Модели Скачать бесплатно Cad Скачать Мир

Древняя беседка Двери Павильон Cad Рисунки Декоры 3d Mo dels

Дизайн кухни Max Models And Blocks Close Autocad Dwg

Pergola Cad Block Cadblocksfree Cad Blocks Free

Дверное окно Базовый чертеж Cad Autocad Dwg Plan N Design

Архитектурные чертежи Бесплатно Cad Blocks Загрузить

15 Cad Drawing Chair для бесплатной загрузки На сайте Ayoqq Org

Библиотека загружаемых архитектурных чертежей в формате DWG

Беседка Последние модели Коллекция моделей 3d Cad Сообщество Grabcad

5 бесплатных и платных вариантов программного обеспечения для создания великолепных беседок в 2019 году

Создание новых деталей

Желоба Водосточные ограждения Водосточные машины Аксессуары Rutland

Библиотека загружаемых архитектурных чертежей в формате DWG

5 вариантов программного обеспечения для создания великолепных беседок бесплатно и P помощь в 2019

Китайская архитектура Cad-чертежи Большой зал Китайский храм Cad

20 Cad-чертежей, которые помогут спроектировать красивый дизайн садового оазиса

Модель Hx 24 Sw Dp Steelworx Hexagonal Double Pitch Gazebo 24

27 Прохладный и бесплатный дизайн Diy Gazebo Планы Идеи для строительства прямо сейчас

Текстовые творения Страница для покупок

Детали конструкции беседки Cad Drawing Cadblocksfree Cad Blocks

Cad Blocks Archives First In Architecture

15 Cad Drawing Bed For Free Download On Ayoqq Org

Китайская архитектура Cad-чертежи Китайские чертежи павильонов

Octagon Gazebo Планы Супер Сарай Планы 15 000 Профессиональный уровень

Структуры в ландшафте Джон Монтгомери Ландшафтные архитекторы

Free Cad Details Deck Carming Details Cad Design Free Cad Blocks

Meditate In This Mobile Nature Inspired Gazebo Free Cad

Chinese Architecture Скачать CAD-чертежи Autocad Blocks

11 бесплатных деревянных планов беседок, которые вы можете скачать сегодня

Представленный чертеж жилого дома 30 X50 Dwg File

Полный набор Дешевые планы беседки Пошаговые инструкции Скачать

Укрытия для сайта Caddetails Caddetails

Скамейки Блоки Autocad Скачать бесплатно Cad Design в Dwg

Stedsans In The Woods – это переработанная пермакультура фермы и ретрита

Китайская архитектура Рисование в Getdrawings Com Free для личного пользования

Диван Cad Block Elevation Гламурный диван Cad Block Elevation Office

Китайский A rchitecture Cad Чертежи Чертежи китайских павильонов

Струйные инструменты Деревообработка Кирпич и лепнина Домашний дизайн Бесплатная беседка

Беседка Cad Dwg Cad Детализация от Prasanth Retnakaran At Coroflot

61 Идеи дизайна Pergola Plan Designs Free Mymydiy Inspiring Diy

Скачать бесплатно 15 Cad Drawing Machine На Ayoqq Org

План беседки и детали высот Dwg Файл

Чертеж беседки на Paintingvalley Com Исследуйте коллекцию беседки

Фотографии Flickriver от Tonythanhcd02

Пользовательские конструкции перголы Комплект перголы Cad Чертежи Перголы Heartland

Блоки китайского декора Бесплатные Autoc

3 Bhk Autocad Plan Скачать бесплатно 3 Bhk Apartme

Двухдверный шкаф с раздвижной дверью Cad Drawing Decors 3D Mode ls

Cad Blocks Free Luxury Architecture Block Diagram Free Download Free

Autocad Drawing Japanese Garden Pagoda Stone Lantern Granite Dwg Dxf

Landscape Design Collection Designs Symbols And Details For

Tree House Madeiguincho Free Cad Download World Download Cad

Cad Library Simpson Strong Tie

Смесители для душа Блок DWG для Autocad Designs Cad 100 Хлопок для душа

Photoshop Psd Китайский павильон 1 Мебельные блоки для Photoshop

Как нарисовать беседку в саду

Передаем свои предпочтения бумаге

Возьмите в руки карандаш

Рисунок экстерьера

Эскиз интерьера

Вывод

Поэтапное рисование

Первый этап — мысленное моделирование

Второй этап — обсуждение с членами семьи

Третий этап — составление черновой планировки

Четвёртый этап — прорисовка экстерьера (внешнего вида)

Пятый этап — прорисовка интерьера (внутреннего оформления)

Шестой этап — подготовка чертежа с размерами

Седьмой этап — Составление проекта

Проектирование беседки с помощью программы

>100 чертежей, размеров и пошаговых фото сборки.

70 чертежей квадратных (прямоугольных) беседок для дачи

50 чертежей шестиугольных беседок

50 чертежей восьмиугольных беседок

Как сделать простую беседку своими руками

Квадратная беседка своими руками

Как сделать

Прямоугольная беседка своими руками

Беседка с четырехскатной крышей своими руками

Беседка для дачи своими руками из дерева

Красивая беседка из дерева своими руками

Садовая беседка своими руками

Как сделать крышу на беседке

Перила для беседки

Как сделать деревянную беседку

Как построить беседку своими руками 3 проекта

Как сделать открытую беседку

Открытая беседка своими руками

Большая беседка из дерева своими руками

Пристенная беседка своими руками

Чертеж беседки своими руками. У вас всё получится!

Основные правила построения схем

Составляем рабочий проект. Общие рекомендации

Проектирование беседки из дерева. Составляем чертеж

Проект беседки для небольшого участка

Примеры чертежей беседок и схем с размерами

Беседки с 8 гранями

Общие правила составления чертежей

Примеры чертежей с пояснениями

Деревянное сооружение для отдыха

Конструкция из бревна с барбекю

Чертежи беседок с мангалом

Беседка кухня

Металлические конструкции

Кирпичная конструкция

Беседки с соборными печными конструкциями

Чертеж беседки с размерами: схемы, проектирование, выбор

Оптимальное проектирование чертежа по проекту дачной беседки

Что включает подробный план и как спроектировать эскиз

От чего зависят размеры

Популярные схемы

Материалы для конструкции

Видео

Особенности чертежей беседок с барбекю или мангалом

Беседка для беседы и ловких рук: пошаговая инструкция возведения

Шаг первый – эскиз

Шаг второй – определение места расположения беседки

Шаг третий – фундамент

Шаг четвертый – устройство основания беседки

Шаг пятый – монтаж вертикальных стоек каркаса

Шаг шестой – пол

Шаг седьмой – верхняя обвязка

Шаг девятый – заполнение каркаса

Беседка из дерева своими руками: пошаговая инструкция и чертежи

Делаем беседку из дерева своими руками

Установка фундамента

Крепление нижней обвязки

Установка стеновых опор

Сборка кровли

Этапы сборки двухскатной кровли

Как нарисовать садовую беседку Рабочий лист и урок рисования

Это бесплатное пособие по рисованию садовой беседки.

ВЫ МОЖЕТЕ ПОМОЧЬ

5 вариантов программного обеспечения Great Gazebo Design (бесплатно и платно в 2021 году!)

1. 3D-конфигуратор Lugarde
