Теплый пол под плитку: пошаговая инструкция по монтажу

Теплые полы устанавливаются под различные типы финишных напольных покрытий. Одни из них лучше справляются со своими задачами, вторые хуже, а третьи категорически не рекомендуется использовать. Производители систем подогрева пола утверждают, что их можно устанавливать под все виды покрытий без исключения. Но это не так, и подобные утверждения – маркетинговый ход для увеличения прибыли.

Теплые полы устанавливаются довольно давно, за это время появилось несколько принципиально новых систем, позволяющих повышать комфортность пребывания в помещении, уменьшать финансовые затраты на отопление, увеличивать время и безопасность эксплуатации.

Теплый пол под плитку

Содержание статьи

Какие системы подогрева можно монтировать под плитку

Керамическая плитка имеет очень высокие показатели теплопроводности, а это один из главных критериев определения совместимости конструкций. Под нее можно устанавливать все существующие системы, но есть незначительные ограничения.

Таблица. Виды систем теплого пола

Тип системы обогрева	Описание технических и эксплуатационных характеристик
Водяная	Одна из самых старых систем, в настоящее время применяется нечасто. Теплоносителем является вода, забор можно делать из существующей системы отопления или монтировать отдельный котел. Водяные системы рекомендуется устанавливать в ванных и туалетных комнатах, в этих помещениях очень часто используется керамическая плитка и рядом есть подвод теплой воды.
Кабельная	Один из самых первых вариантов подогрева пола электрической энергией. Системы отличаются высокой надежностью и эффективностью, во время монтажа нет надобности использовать сложное оборудование и специальные инструменты. Разновидностью кабельного подогрева являются более современные, так называемые электрические маты. Отличие – меньший диаметр кабелей позволяет фиксировать их на тонких основаниях и в таком виде устанавливать под финишные покрытия.
Инфракрасная	Самая современная разработка ученых, для подогрева применяется электрическая энергия, но проводниками служат инновационные карбоновые соединения. Характеризуется равномерным нагревом, большим гарантийным сроком эксплуатации и полной безопасностью. Тепловая энергия передается за счет конвекции теплого воздуха, инфракрасные лучи почти не влияют на температуру. Название используется только в рекламных целях для привлечения потенциальных потребителей.

Особенности различных систем подогрева

Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.

При выборе системы обогрева пола нужно учитывать множество факторов

Электрический теплый пол под плитку

В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.

1. Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.

   Схема подключения кабельного пола

2. Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.

   Основное преимущество термоматов — быстрый и легкий монтаж

3. Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.

   Под плитку можно укладывать пленочный инфракрасный пол только с параллельным подключением

Важно. Керамическую плитку рекомендуется укладывать на бетонное основание толщиной не менее 5 см. Это довольно большая нагрузка, не все электрические системы могут ее выдерживать.

В связи с этим монтаж инфракрасного обогрева имеет свои особенности.

Монтаж инфракрасного пола под плитку

Водяной подогрев под плитку

Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.

Водяной теплый пол чаще всего монтируется под плитку

Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.

Важно. Надо помнить универсальное правило – ремонтные работы обходятся намного дороже, чем точное соблюдение строительных норм и правил.

Общие требования обустройства теплых полов под плитку

Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.

Основание

Плитку рекомендуется настилать на цементно-песчаную стяжку, она отлично проводит тепло и надежно защищает систему подогрева от механических повреждений. Но не все системы подогрева положительно реагируют на такие нагрузки, особенно осторожно надо работать с инфракрасными. Их рекомендуется монтировать под легкие покрытия: ламинат, линолеум, паркетная доска. Хотя последний вариант надо считать самым неудачным – паркетная доска при высоких температурах нагрева может потрескаться или отслоиться.

При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия

Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.

Стройматериалы

Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации. Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.

Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы

Расчет мощности

Эти действия надо выполнять для всех типов систем подогрева.

1. Водяные. Рассчитывают дополнительные потери температуры теплоносителя, данные сравниваются с возможностями котла. С учетом расчетов принимается окончательное решение о способе подключения водяной системы: к имеющемуся отоплению или к отдельному котлу.
2. Электрические. Общая максимальная мощность установленных систем должна соответствовать двум критериям: техническим характеристикам проводки внутри дома и возможностям общего трансформатора. Дело в том, что в среднем мощность электрических систем колеблется в пределах 10–15 кВт, это очень много и требует обязательного согласования с владельцами электрических сетей и управляющими компаниями.

Расчет мощности электрического теплого пола

Устройство теплого пола под плитку

Как уже выше упоминалось, прочность и долговечность эксплуатации керамической плитки во многом зависит от качества стяжки. Нужно более подробно остановиться на этой операции, что позволит избежать многих ошибок. Для примера рассмотрим вариант с водяным подогревом пола с покрытием керамической плиткой.

Монтаж теплого пола выполняется в три этапа: сначала выравнивают основание (обычно с помощью черновой стяжки), затем укладывают водяной контур, подключают его к коллектору и производят проверку системы, завершают заливкой стяжки под финишное покрытие — плитку.

Монтаж водяного контура

Если система работает нормально, можно приступать к заливке стяжки под плитку. Делать это нужно очень аккуратно, чтобы не повредить трубы.

Шаг 1. Установите маяки. Их можно делать самостоятельно из массы или пользоваться специальными металлическими планками. Второй вариант предпочтительнее, работы намного упрощаются и ускоряются. Маяки можно использовать многократно и вынимать из раствора или оставлять их там насовсем. Профессионалы применяют второй вариант – профили стоят копейки, нецелесообразно терять время на их доставание и выравнивание бороздок.

Для стяжки нужно установить направляющие из профиля

Практический совет. Толщина стяжки над системой водяного подогрева примерно 5 см, для ускорения выставления маяков пользуйтесь подкладками высотой примерно 4 см.

Для подкладок можно применять куски тротуарной плитки, кирпича или иных стройматериалов на бетонной основе. Верхние поверхности труб должны накрываться стяжкой толщиной не менее трех сантиметров, в противном случае возможно появление так называемой зебры – неравномерного прогревания пола, чередования теплых и холодных участков.

В качестве подкладок под маяки используют куски тротуарной плитки

Шаг 2. Подготовьте специальный песчаный раствор для выставления маяков. Он должен быть густым и с увеличенным процентным содержанием цемента, рекомендуется применять пропорцию 1 (цемент):3 (песок). Выставьте подкладки по уровню на цементные основания, прикрепите к ним металлическую рейку. Делать это можно при помощи имеющегося раствора или метизов. Если выбран второй вариант, то в подкладках предварительно надо просверлить отверстия и вставить пластиковые элементы дюбелей.

Подкладки выравнивают с помощью раствора, крепят саморезами маяки

Если в помещении установлены двери, то высоту маячков надо согласовывать с их положением. Стяжка должна быть на сантиметр ниже порога: 0,5 см надо на толщину клея и 0,5 см на толщину плитки. Расстояние между маяками и стенами примерно 10 см, зазоры требуются для свободного прохождения правила во время выравнивания массы. Шаг маяков примерно на 15–20 см меньше длины правила. Для проверки горизонтальности можно пользоваться обыкновенным пузырчатым уровнем или современным лазерным прибором.

Расположение маячков обязательно контролируют уровнем

Таким же способом установите в помещении все маяки, количество зависит от размеров пола.

Из каких материалов делать стяжку пола

Производители систем подогрева рекомендуют под керамическую плитку стяжку делать из бетона марки М-300 с классом прочности не ниже В-22,5. Бетон выдерживает нагрузку на сжатие до 295 кг/см2, масса 2300–2500 кг/м3. Как уже выше говорилось, на все элементы теплого пола постоянно действуют внутренние нагрузки из-за циклического изменения линейных размеров. Для компенсации таких негативных явлений в бетон добавляется щебень размером до 2 см, это так называемое внутреннее армирование. Большой щебень значительно понижает напряжения, минимизирует вероятность растрескиваний и вспучиваний.

Бетон М-300 содержит мелкий щебень, который препятствует растрескиванию стяжки

Бетон можно готовить самостоятельно или использовать заводской. Если объем небольшой, то экономически целесообразно делать массу непосредственно на стройке вручную или при помощи бетономешалки. Значительные объемы раствора выгоднее заказывать у специализированных компаний. Какие преимущества имеет бетон промышленного изготовления?

1. Строго соблюдены пропорции. Количество ингредиентов измеряется автоматическими агрегатами, поля допусков минимальные. Еще один момент. Если на большом объеме раствора пропорции нарушатся в ту или иную сторону на несколько килограмм, то в процентном соотношении это ничтожная ошибка. На производстве берут из каждой партии образец, проверяют значения физической прочности, все действия оформляются соответствующими актами с подписями ответственных лиц. Они несут полную ответственность за качество своей продукции.
2. В бетон добавляется только рекомендованный щебень и лишь нужных фракций. Для этого на предприятия есть запасы ингредиентов различных технических характеристик.
3. При необходимости и по согласованию с заказчиком в бетон вводятся пластификаторы, ускорители, гидрофобизаторы, пластиковая арматура и прочие добавки, повышающие качество материала.

На производстве бетон изготавливают с точным соблюдением пропорций

Главный недостаток один – довольно высокая стоимость. Кроме того, бетон привозится большими объемами, надо иметь достаточное количество рабочих и специальные агрегаты для его быстрой укладки. Перед принятием решения строители должны внимательно просчитывать экономические последствия своих действий.

Самодельный бетон намного дешевле привозного, его можно готовить только в необходимых объемах – значительно сокращается количество отходов. Еще одно достоинство – строители имеют возможность корректировать состав бетона по ходу выполнения работ, такие действия позволяют своевременно и с минимальными затратами исправлять допущенные ошибки.

При самостоятельном изготовлении раствора не всегда удается получить бетон высокого качества

Важно. Во время монтажа полов с подогревом не рекомендуется применять цементно-песчаные стяжки, они обязательно дадут трещины со всеми негативными последствиями.

По качеству растворов для теплых полов материалы располагаются следующим образом.

1. Заводской бетон М-300. Безусловный лидер по всем физическим показателям. Недостаток чисто экономический, но очень существенный.
2. Самодельный бетон. Занимает второе место, но только при одном условии – во время его изготовления соблюдаются пропорции и используются качественные ингредиенты.
3. Пескобетон М-300. Приемлемый вариант для помещений с небольшой нагрузкой на основание пола.
4. Цементно-песчаная стяжка. Наименее удачный выбор, рекомендуется использовать только в крайнем случае и лишь на поверхностях с невысокими нагрузками.

Сравнение различных видов раствора для стяжки на теплый пол

Если бетон готовится самостоятельно, то для улучшения его качества лучше применять пластификаторы. Они не сильно повышают себестоимость продукции, но дают возможность нивелировать технологические ошибки. Пластификаторы оказывают следующее влияние на бетон:

• повышают подвижность раствора. Бетон отлично растекается и принимает горизонтальное положение плоскости. Объем ручных работ по выравниванию минимальный, есть возможность заливать труднодоступные места;
• уменьшается скорость испарения влаги, вода используется для полимеризации. Это создает оптимальные условия для набора максимальной прочности, стяжка не боится значительных динамических и статических нагрузок;
• масса становится однородной, исключается образование воздушных карманов. Нагрев поверхности пола равномерный, минимизируются риски тепловых смещений из-за критических внутренних напряжений.

При изготовлении самодельного бетона рекомендуется добавлять в раствор пластификатор

Опытные строители знают, что для бетонов высоких марок соотношение цемента к воде должно быть в пределах 0,4–0,6. Почему внимание обращается на этот параметр? От него автоматически зависит количество всех остальных наполнителей. К небольшому объему воды даже теоретически невозможно добавить очень много песка или щебня, а количество воды и цемента добавляется на начальных стадиях приготовления бетона. Всегда контролируйте это соотношение, на 10 л воды давайте примерно 6 кг цемента. Стяжка будет полностью отвечать требованиям по теплым полам, если ее готовить в соотношении 1(цемент):2 (песок):4 (щебень).

Пропорции для изготовления раствора нужной марки

Стяжка под плитку

После того как все вопросы с бетоном решены, можно приступать к стяжке под плитку. Существуют требования по ровности поверхности, перепад по высоте на погонном метре не должен превышать ±2 мм, что легко устраняется клеевым раствором.

Шаг 1. Выложите бетон на систему подогрева, в зависимости от объема, совковой лопатой или мастерком предварительно выровняйте массу.

Готовый раствор выкладывают сверху на водяной контур

Для удаления воздушных карманов ребром мастерка постоянно делайте глубокие прорези для выхода воздуха.

Шаг 2. Окончательное выравнивание делайте при помощи правила. Протягивайте его возвратно-поступательными волновыми движениями, большие углубления засыпайте свежим раствором.

Раствор растягивают правилом по маякам, чтобы поверхность стяжки была максимально ровной

Важно. Не забывайте по периметру комнаты приклеивать демпферную ленту. Без нее появляется вероятность деформации основания.

Работайте аккуратно, заполняйте все полости около шлангов системы подогрева. Если эту рекомендацию не соблюдать, то теплоноситель не будет отдавать энергию стяжке, пол не сможет прогреваться до заданных комфортных температур. Время полного высыхания бетонной стяжки примерно две недели, категорически запрещается подключать обогрев раньше. Если после высыхания появились довольно большие углубления, то под керамическую плитку их нет надобности специально выравнивать. Поверхность выровняется клеевым составом во время непосредственной укладки плитки.

Стяжку оставляют сохнуть минимум на две недели

Если в помещениях высокая температура и сквозняки, то поверхность стяжки надо накрыть полиэтиленовой пленкой. Дело в том, что быстрое испарение влаги очень негативно сказывается на прочности бетона, ему нужно довольно много времени и воды для оптимального течения химических процессов. Только в таких условиях бетон набирает расчетную прочность.

Цены на напольную плитку «Таркетт»

напольная плитка таркетт

Видео — Теплый пол под плитку

Теплый пол под плитку устанавливают при новом строительстве или капитальном ремонте зданий. Это самый оптимальный вариант подогрева помещений, системы функционируют с максимальным КПД. Но бывают ситуации, когда надо установить теплый пол в эксплуатирующихся помещениях, а полы в комнатах не из керамической плитки. Причем, необходимо максимально сократить финансовые вложения. Как правильно установить теплый пол под линолеум на деревянный пол можно прочитать на странице нашего сайта.

💧 технология укладки своими руками

Кафель на полу всегда кажется холодным. Пришло время развеять это впечатление, ведь можно организовать подогрев водяным тёплым полом.

Расчет фундамента

Попробуйте новый продукт

Это позволит выложить в ванной, на кухне или на лоджии шикарную плитку, которая при этом будет тёплой на ощупь и создаст прекрасный декоративный облик помещения. Сейчас мы изучим, что такое тёплый водяной пол и как организовать такую систему под плиткой.

Основные составляющие водяного пола

Конструкция водяного тёплого пола многослойна, прежде чем приступим к изучению монтажа и схемы укладки, рассмотрим каждый слой в системе в отдельности.

Гидроизоляция

Если бы для всего был один материал, то не было бы нужды изучать рынок стройматериалов, подбирая нечто лучшее и наиболее подходящее для своих нужд.

Для гидроизоляции пола под плитку для подогрева пользуются полиэтиленом или рубероидом, если укладка производится на грунт.

Утеплители

Для утепления оптимально приобрести экструдированный пенополистирол, а не базальтовую вату. Минеральная вата по своим свойствам сильно гигроскопична, а так как система тёплого пола водяная, то любая протечка испортит утепляющий слой, что выльется в солидный ремонт.

Отражатели

Отражателем называют фольгированный слой или металлические пластины. Если приобретается последний вариант, есть смысл купить сразу изделия с каналами под трубы.

Трубы

Вот теперь мы подошли к главному слою тёплого «пирога» — трубам. По ним движется вода, которая и будет подогревать полы под плиткой. Трубы могут быть сделаны из различных материалов. Это сказывается на их цене, технических характеристиках и условиях их использования.

Трубы для водяного тёплого пола

Фото	Материал
	Полипропиленовые изделия способны к существенному расширению при воздействии высокой температуры. Лучше будет приобретать трубы на основе полипропилена с армированным волокном.
	Металлопластиковые модели для тёплой системы долговечны.
	Медные трубы эластичны и долго служат, хотя и стоят на порядок выше.
	Стальные модели очень прочны и обладают отличным качеством, хотя с течением времени их может повредить коррозия.

Основание

Так как мы говорим о плитке, то нужно учесть, что основание делается сплошным. Если не используют стяжку, то можно применять влагостойкий гипсокартон, фанеру и древесину.

Есть три основных способа монтажа водяного тёплого пола:

Укладка под стяжку

Укладка тёплого пола под стяжку требует таких материалов, как полимерная или пластиковая труба, крепёж, циркуляционный насос, наличие фитингов и вентилей, а также коллектора.

Когда система слоёв уложена, всё заливают цементным раствором. Очень важно при этом, чтобы вся стяжка вышла идеальной, никакие пустоты или дефекты появиться не должны. Это спровоцирует деформацию разных элементов уложенной системы.

Плитка также должна быть без дефектов и изъянов, тогда тепло будет распространяться в помещении оптимально.

Настильная система

Полистироловые плиты имеют специальные пазы, в которые монтируются трубы для нагрева. Этот метод хорош своей простотой укладки тёплого пола и используется в помещениях с низкой высотой потолка или при технической невозможности залить стяжку.

На полистирольные плиты сначала выкладывают влагостойкое гипсоволокно или гипсокартон.

Тёплый пол на деревянном основании

В деревянных домах всё подстраивается под этот материал, потому разработана система укладки тёплого пола на лаги.

Есть специальные крупноформатные модули на основе ДСП с готовыми каналами под трубы.

Фиксация осуществляется алюминиевыми пластинками, в которых предусмотрены особые пазы. На выложенную систему укладываются листы влагостойкого гипсокартона, а уже затем начинают выкладывать кафельную плитку.

Схемы укладки

Правильная схема выкладки позволит горячей воде циркулировать по трубам, равномерно прогревая пространство.

Выкладка труб водяного пола может проходить по схеме «змейка» и «улитка». Чаще предпочтение отдают второму варианту. Для её реализации требуется уложить трубы с циркулирующей горячей водой параллельно с трубами, в которых теплоноситель уже остыл. Так будет обеспечена равномерная передача тепла по помещению.

Схема «змейка» используется в маленьких помещениях, но можно в пределах одной квартиры прокладывать обе схемы, выбирая тип сообразно площади комнаты.

Предварительные расчёты

Монтаж водяного тёплого пола полноценная строительная работа, поэтому начать лучше с расчётов. Проще всего обойтись тетрадным листком в клетку — на ней можно соблюсти масштаб, что существенно облегчит проектирование.

Наносят границы помещения на бумагу, обозначая места дверных и оконных проёмов, выступы. В большом помещении нужно предусмотреть декомпрессионные швы и отобразить их в проекте.

Прокладываемая труба системы тёплого пола никак не может совпасть с указанной линией. При её пересечении трубу в этом месте скрывают гофротрубой. Она надевается поверх трубы.

На плане следует отразить места, где находятся стационарные предметы, плотно прилегающие к полу. Там не нужно прокладывать отопление, к тому же это будет дополнительной и совсем ненужной нагрузкой на систему.

План водяного тёплого пола нельзя выбрасывать, ведь при ремонте или перестановке мебели он очень пригодится!

В проект включают и размещение коллекторного шкафа. После можно выбирать схему, по которой будет выложен тёплый пол, указать её точное расположение согласно требованиям:

• один контур, подключённый к коллектору, не должен превышать 110-120 погонных метров;

• длины всех контуров, которые подключаются на общий коллектор, должны практически совпадать, допустима разница максимум в 15 м;

• шаг между трубами составляет 140-150 мм. Меньшая величина берётся для домов, расположенных в суровых регионах;

• укладка труб вплотную вдоль стен недопустима, требуется соблюсти отступ в 160-300 мм.

Контур — это цельная труба, и стяжка, скрутка, спайка и любое другое соединение не допускаются.

Как рассчитать нужное количество труб? В первую очередь, можно обратиться к профессионалам в этом деле: будут учтены и все требования, а также характеристика и качество оборудования для отопления.

Другим вариантом, причём, довольно удобным и точным, может стать онлайн калькулятор, разработанный для этой цели. В нём уже заложен эталон идеально рассчитанного водяного тёплого пола. Корректировка показателей происходит за счёт коэффициентов поправок и других включённых параметров. Потребуются данные по диаметру и материалу труб, ожидаемом шаге укладки, о предпочитаемом напольном покрытии и других сведений.

Необходимый инструмент

Чем лучше подготовиться к работе, тем качественнее и слаженнее она пройдёт. Что же нужно для монтажа тёплого пола?

В список попали такие инструменты:

• трубы и фиксаторы для них;

• не обойтись без насоса и вентилей;

• армирующая сетка, демпферная лента;

• материалы для гидроизоляции и утепления.

В работе нужен будет строительный скотч, крепёж, отвёртки, рулетка, рожковые ключи, перфоратор. Если делается стяжка, то нужно будет воспользоваться правилом.

Укладка теплого пола

Когда материал и инструменты подготовлены, пора начать укладку водяного тёплого пола.

Стоит быть готовым к тому, что это не самая лёгкая работа, потому строгое следование инструкции при укладывании тёплого водяного пола обязательно.

1. Основание тщательным образом очищается от всего мусора.

2. Первым будет уложена гидроизоляция, а на неё нужно будет уложить пенопласт или выбранный тип утеплителя.

3. К нижнему краю стены фиксируется демпферная лента, её нужно наклеить вдоль всех стен, охватив, таким образом, периметр комнаты.

4. Теперь выкладывают пенополистирол, покрывая полностью весь пол. Если нужно, их разрезают при помощи канцелярского ножа.

5. Теперь снова требуется почистить поверхность пола перед следующим этапом работы: пыль и мусор не нужны.

6. Коллектор обычно располагается в другом помещении, потому необходимо привести от него трубы в отапливаемую комнату. Если схема другая, то этот этап пропускается. Если нужно, делают отверстия в стене перфоратором.

7. Трубы укладывают согласно выбранной схеме.

8. Конец трубы обматывается скотчем, причём, очень прочно.

9. Система тестируется, для этого её наполняют водой. Когда всё в порядке, можно начать заливать стяжку или продолжать напольные работы.

10. Если выбрана цементная стяжка, в её выравнивании помогает лазерный уровень, а сам процесс выравнивания делается правилом. Требуется максимально ровная поверхность. После затвердевания, проводится затирка поверхности пола. Сохнет стяжка около четырёх недель.

Подключение труб к системе

Подключение системы очень важный шаг, который покажет, всё ли сделано верно, и будет ли ваш пол тёплым.

За тепло будет отвечать коллектор, который будет распределять воду по всей системе. Схему подключения изучить несложно: сначала подключается труба, которая идёт от котла, дальше уже устанавливается труба, идущая от коллектора, также подключается обратка до возвратного устройства.

Если в квартире или доме наличествует несколько отопительных контуров, подбирается коллектор с несколькими входами и выходами. Чтобы вода распределялась равномерно, в систему включают насосы.

Остаётся приступить к финишной отделке и начать наслаждаться теплом.

Укладывание плитки

Эксплуатация водяного тёплого пола под плиткой не принесёт проблем, если будут соблюдены все пункты инструкции.

Сначала поверхность пола следует обработать грунтовкой. После разводится строительный клей, который будет размазываться гребенчатым шпателем. Глубина зуба должна составлять 1 см как для пола, так и для плитки.

Плитка должна быть плотно прижата к поверхности пола. Из-под неё полезут излишки клея, которые нужно вытереть.

Излишки клея должны лезть обязательно, это показатель того, что под плиткой не останется пустот. Любая пустота потенциально слабое место на тёплом полу, именно эта плитка оторвётся первой.

Клей схватывается в среднем за сутки, тогда крестики можно вынуть, и приступить к затирке швов.

Затирка швов

От того, какую выбирают затирку для водяного тёплого пола под плитку, зависит эстетическое и эксплуатационное качество плиточного тёплого пола. Можно купить затирку нужного цвета, подходящего состава и свойств.

Имеет значение, в какой комнате уложена плитка: есть ли там повышенная влажность или повышенная нагрузка. Если нужна затирка для пола в ванной, то есть составы с водоотталкивающей способностью.

Затирку производят небольшим резиновым шпателем, помогая себе кистью и поролоновой губкой. Все стыки между плитками должны быть чистыми, лучше обезжирить их и покрыть противогрибковым составом. Швы смачиваются кистью водой, это улучшит адгезию.

Пустоты недопустимы. Шпатель убирает излишки, отправляя их в соседние стыки. Когда затирка слегка подсохнет, её лучше смочить водой. Это предотвратит растрескивание.

Видео установки водяного тёплого пола под плитку

Теплый пол водяной технология укладки. Подготовка поверхности перекрытия

Теплый пол водяной технология укладки. Подготовка поверхности перекрытия

Старую стяжку нужно демонтировать полностью до самого базового основания перекрытия. Уже на начальном этапе требуется выравнивать его относительно горизонтали в том случае, когда перепады по высоте превышают 10 миллиметров. После этого на очищенную от пыли, мусора и грязи поверхность следует уложить гидроизоляционный слой, а по ее периметру закрепить демпферную ленту, предназначенную для компенсации теплового расширения напольного покрытия при нагреве. При наличии нескольких контуров ее также укладывают по линии между соседними контурами.Когда выполняется монтаж водяного теплого пола, с целью предотвращения потери тепла, требуется утепление перекрытия.

Для этого в зависимости ряда параметров выбирают теплоизоляционный материал:

• когда теплый пол планируют использовать как дополнение к главной отопительной системе, будет достаточно в качестве подложки вспененного полиэтилена, имеющего отражающее фольгированное покрытие;
• при установке теплого пола в квартире с отапливаемыми, расположенными ниже ее помещениями, используют, например, листы экструдированного пенополистирола толщиной 20-50 миллиметров или иной прочный материал для утепления;
• если квартира находится на первом этаже в доме с холодными подвалами, потребуется насыпь из керамзита и листов пенополистирола минимум 50-миллиметровой толщины.

Сейчас в продаже появились утеплители для монтажа теплого пола, у которых с одной стороны располагаются каналы для укладки трубопровода. Сверху материала для теплоизоляции помещают армирующую металлическую сетку для укрепления слоя. К этой сетке можно крепить трубы для подачи подогретой воды при помощи обычных пластиковых стяжек, не используя крепежные полосы и специальные клипсы. Читайте также: “”.

Технология укладки теплого пола под плитку. Укладка теплого пола под плитку

Обычно ради большей эффективности теплый пол обустраивается только под плитку, потому что этот материал за счет своей высокой плотности очень хорошо отдает тепло. А за счет пористости оно вдобавок еще и частично аккумулируется, что позволяет несколько сэкономить на подогреве воды.

Материалы и инструменты

Для строительства теплого пола по готовому основанию из бетона или жб-плит потребуется небольшой набор инструментов: сантехнический набор, ножницы для резки металлопласта, полипропилена, сшитого полиэтилена, ножовка или болгарка для резки меди.

Также потребуется измерительные приспособления в составе линейки и рулетки. Карандаш для нанесения разметки и меток.

Из материалов потребуется пленка для гидроизоляции, плотный утеплитель с замком, сетка в картах, хомуты для привязки труб, дюбеля для крепления сетки. Основным материалом является труба, от выбора которой зависит количество фитингов и прочих деталей.

Расчет количества материала

Чтобы определить необходимое количество труб для теплого пола, придется выполнить точные измерения геометрии помещения. Каждую из двух смежных сторон умножить на шаг, который обычно составляет 10-15 см и суммировать полученные значения.

Это и будет ориентировочная длина трубы, которая необходима для прокладки системы теплый пол. Только важно учесть также длину участков труб для подвода к коллекторному шкафу, который обычно располагается в котельной.

Хомуты крепятся через каждые 30-40 см, чтобы исключить нежелательного подъема теплотрассы. Сетка покупается по квадратуре помещения.

Установка коллекторного шкафа

Монтаж коллекторного шкафа выполняется в котельной, поближе к источнику тепла. Сразу оттуда выводится на все комнаты отдельными контурами. Тут же на коллекторный узел монтируется насос, предохранительный клапан для защиты от превышения давления. Чтобы насос крутил не постоянно, а поддерживал заданный температурный режим, к нему стыкуется термостат с интегрированным таймером.

Заливка стяжки

После того, как труба была уложена, приступайте к выполнению заливки стяжки. Для этого готовится цементно-песчаный раствор, который заливается в помещениях и выравнивается правилом.

Рекомендуемая толщина стяжки не должна превышать 5-6 см.

Перед тем, как заливать раствор, по периметру помещения необходимо приклеить демпферную ленту.

Выбор плитки

После того, как теплый пол был обустроен, приступайте к выбору плитки. Она может быть любой в зависимости от предпочтений хозяина. Здесь фантазия безгранична, но выбирать следует нечто подходящее под существующий интерьер, если он имеется.

Как подготовить плитку к укладке на теплый пол?

Особой подготовки плитка не требует при ее укладке на теплый пол. Выбирайте правильно клеевой состав, который должен быть адаптирован к применению на скользких  поверхностях.

Подготовка заключается в подрезке, но делать это лучше после того, как будет уложен целый кафель, чтобы минимизировать потери неправильным резом. Поверхность, на которую будет уложена плитка, предварительно пропитайте грунтом высокого проникновения.

Рекомендуем также посмотреть — Как резать плитку ручным плиткорезом

Разметка помещения

Для облегчения процесса разметки помещения для дальнейшей укладки плитки можно воспользоваться лазерным уровнем. Это самый удобный и технологичный вариант. Но также можно по старинке – применить шнурок с красящим порошком.

Укладка плитки

Укладывать кафель необходимо с середины, отметив нулевую линию с перпендикулярным пересечением. От этого места будет удобно отходить в разные стороны. Каждую плитку контролируйте уровнем в нескольких точках.

Обработка швов

На следующий день, после того, как клей подсох, он аккуратно удаляется из швов при помощи шпателя или иного приспособления. Это необходимо для их декоративной заделки затиркой.

Опрессовка системы

После того, как был выполнен монтаж системы отопления, и она подключена к коллектору и котлу, выполните опрессовку. Процедура заключается в подъеме давления в ней до максимального предела и выдержки системы в течение некоторого времени. В результате чего все фитинги уплотняются за счет внутреннего давления.

Подготовка под водяной теплый пол. Подготовка основы водяного теплого пола

Первоначально необходимо сделать в стене нишу для коллекторного шкафа. Она располагается у пола в центре стены. В шкаф подводятся трубы: подающая и возвратная. Для того чтобы обеспечить должную циркуляцию воды в конструкции теплого пола необходимо будет установить насос. На трубах оборудуются запорные вентили, для присоединения которых используются фитинги.

Распределительный коллектор нужно приобрести в магазине строительных товаров. Это труба, в которой имеется несколько патрубков для подключения контура водяного пола. Вход коллектора присоединяется к вентилю. С его обратной стороны можно сделать заглушку. Но следует учесть, что системе может потребоваться ремонт, в трубах не исключено скопление воздуха. Поэтому на выходе коллектора целесообразнее установить разветвитель. На одном его конце будет размещаться автоматический отводчик воздуха, на другом кран, при помощи которого можно будет слить воду.

После установки коллектора нужно приступить к подготовке пола. С поверхности тщательно убирается мусор и проверяется уровень. Идеально ровная поверхность для этой конструкции не требуется. Но если уклон составляет несколько сантиметров, пол придется выровнять перед созданием стяжки. В противном случае трубы будут проходить в основании разной толщины, что не позволит обеспечить равномерный прогрев полов.

На ровную поверхность укладывается гидроизоляционный слой. Он предохранит систему от влаги, которая может поступать с нижнего уровня. Обеспечить компенсацию расширения стяжки позволит демпферная лента. Ею оклеивается периметр комнаты. Ширина ленты должна быть около 15 см.

Повысить эффективность работы системы нужно при помощи исключения потерь тепла, направления теплого воздуха в комнату. Для этого прокладывается теплоизоляционный слой. Его толщина, вид материала зависят от типа напольного покрытия и расположения помещения.

1. Если комната находится над отапливаемым помещением, можно использовать экструдированный пенополистирол толщиной 2−5 см.
2. В помещении на первом этаже, над не отапливаемой комнатой засыпается керамзит и укладывается пенополистирол толщиной 5−10 см.
3. Под теплый водяной пол, служащий дополнением к радиаторам достаточно проложить слой фольгированного пенофола (вспененный полиэтилен).

Поверх утеплителя укладывается армирующая металлическая сетка с шириной прутков около 5 мм. Она требуется для придания прочности бетонной стяжки. Кроме того к ней можно прикреплять трубы, не приобретая специальных крепежных элементов.

Видео технология монтажа теплого водяного пола (2010) DVDRip

Как уложить теплый пол: водяной, электрический

Подогрев пола может быть как основным, так и дополнительным источником тепла. В нашей стране обычно его делают для того, чтобы «ногам было приятно». Ну и в самые суровые морозы, он будет помогать радиаторам. Решить как уложить теплый пол не так и просто. Это не одна технология. Есть минимум пять разных видов нагревателей и различные способы монтажа.

Содержание статьи

Виды подогрева пола

Подогревать пол можно при помощи нескольких носителей тепла:

• Горячей воды, протекающей по трубам, уложенным в конструкции пола. Это так называемый водяной теплый пол. Есть две технологии:
• Электричества. Есть несколько электрических нагревателей для подогрева пола.
  • Греющие кабели.
    • Резистивные. При прохождении тока через металлы они выделяют тепло. Вот это свойство и используют резистивные греющие кабели.
    • Саморегулирующиеся. Это скорее полимерная матрица, которая увеличивает или уменьшает собственную температуру в зависимости от текущей степени нагрева.
  • Маты из греющего кабеля. Это тот же кабель, но приклеенный на сетку. Обычно делают из резистивного кабеля, но можно найти и из саморегулирующегося.
  • Инфракрасная пленка. Это полимерная пленка, в которую закатаны полоски карбоновой пасты. При прохождении электричества карбон выделяет тепло в инфракрасном диапазоне.

Это основные технологии, которые используют при монтаже теплого пола. Все они имеют недостатки и достоинства. Каждая имеет свою область применения, где больше всего проявляются ее достоинства и в меньшей степени проявляются недостатки. Перед тем как уложить теплый пол, стоит разобраться с тем, какая технология будет для вашего случая оптимальной.

Технология укладки водяного теплого пола

Если говорят об устройстве подогрева пола, чаще всего имеют в виду именно трубы с теплоносителем, подключенным к отоплению. Но это не одна труба. Это целая система с большим количеством оборудования, которое обеспечивает работоспособность системы.

Примерный состав системы подогрева теплого пола с регулировкой температуры пола в каждом помещении

Устройство водяного теплого пола

Водяной теплый пол — это система гибких полимерных труб, которые уложены в стяжку по определенной схеме и с определенным шагом. Шаг укладки трубы выбирается в зависимости от необходимой тепловой мощности подогрева.

Кроме того, надо учитывать, что при прохождении по трубе температура теплоносителя понижается. И значительно. Это свойство можно использовать: разработать схему так, чтобы более горячий теплоноситель находился у наружных стен. Так недостаток превращается в достоинство.

Укладка водяного теплого пола в стяжку: рациональные схемы с усиленным обогревом наружных стен

Длина трубы ограничена. Зависит она от типа трубы (типа полимера, если быть точнее) и ее сечения, но обычно не может быть больше 70 м. Как правило, на одну комнату требуется более одной петли. Их подключают через специальное устройство — водяной коллектор.

Петли водяного контура теплого пола редко бывают одинаковой длины. И теплоноситель, который протекает по трубам разной длины, остывает неравномерно. Но пол должен быть одной температуры. Поэтому теплоноситель в разные петли должен подаваться с разной скоростью. Для этого на каждую петлю ставят регулирующие термоклапаны.

Структурная схема водяного теплого пола от отопительного котла

Есть еще один узел, который обычно необходим, — смесительный или узел подмеса. Он нужен, если используется обычный котел. Он разогревает теплоноситель до температур выше чем 50°С. В трубы теплого пола подавать теплоноситель с температурой выше чем пятьдесят градусов нельзя. Поэтому на выходе из котла ставят смесительный узел. В горячую воду он добавляет холодную — из обратного трубопровода, доводя ее до требуемого уровня.

Не нужен смесительный узел, только если котел конденсационный. Они выдают теплоноситель около 45 градусов. Но в таком случае теплый пол — основной источник тепла.

Как класть теплый водяной пол: технология укладки

Трубы водяного теплого пола укладываются по определенной схеме, затем заливаются цементным или бетонным раствором — стяжкой. Чтобы во время заливки трубы не сдвинулись, их надо зафиксировать. Есть два способа. Первый — специальные маты, в которых труба просто зажимается. Иногда они комбинируются с теплоизоляционным слоем. Удобно и быстро, но дорого.

Второй способ — привязать к металлической сетке. При большой толщине стяжки или при нестабильном основании желательно/обязательно плиту армировать. В таком случае сетка еще и служит армированием. К ней при помощи пластиковых стяжек и привязывают трубы теплого пола. При одновременном утеплении пола трубы могут фиксировать пластиковыми скобами к утеплителю. Это работает, если утеплитель — экструдированный пенополистирол.

Два способа фиксации труб теплого пола перед заливкой бетона

После укладки труб можно заливать теплый пол бетонным раствором. Но трубы при этом должны быть наполнены теплоносителем. Залить желательно за один раз, чтобы не было температурного расслоения. Для уменьшения количества трещин в стяжке очень хорошо провибрировать бетон. При этом поверхность стяжки станет более ровной.

После заливки стяжку накрывают пленкой для сохранения влаги, которая необходима для вызревания бетона. Процесс этот занимает не менее 24 суток. При этом температуру теплого пола поднимать нельзя, иначе влага испарится и стяжка будет непрочной.

Достоинства и недостатки

Как видите, уложить теплый водяной пол не так и просто. Это достаточно большие затраты на компоненты, составляющие, бетон. Плюс к тому, требуется значительное время на вызревание стяжки. Так что финишное покрытие пола можно укладывать примерно через месяц после того, как уложен теплый пол.

Еще один недостаток водяного теплого пола — низкая ремонтопригодность. Если повредится труба, устранить протечку совсем непросто. Хотя, и повредить трубы можно только при сверлении или штроблении.

Один из последних этапов в технологии устройства водяного теплого пола — заливка стяжки

Еще один нюанс: при устройстве водяного подогрева пола его уровень поднимается не менее чем на 5,7 см. Минимальный наружный диаметр трубы греющего кабеля — 22 мм. Над ним должно быть не менее 35 мм стяжки. Итого получаем 57 мм. И это без учета того, что труба немного приподнята над уровнем чернового пола. Она ведь привязана к сетке. А сетка тоже имеет некоторую толщину. Так что реально меньше 6 см не получается. И это без утепления, а оно очень желательно. Не всегда есть возможность «отобрать» у высоты десять или больше сантиметров.

К достоинствам водяного теплого пола относят его высокую тепловую инерционность и низкие затраты на отопление. Тепловая инерционность хороша тем, что при отключении отопления бетон будет отдавать тепло, поддерживая в помещениях температуру. С другой стороны, при включении отопления, пока бетон прогреется, будет холодно.

Ремонт пробоя трубы теплого водяного пола — только через разрушение части пола

Однозначный плюс — более низкая стоимость отопления. Водяное отопление пока остается самым дешевым в нашей стране. Поэтому и имеет такую популярность, даже несмотря на высокие затраты на стадии монтажа и низкую ремонтопригодность.

Водяной теплый пол без стяжки

Есть система, которая позволяет делать водяной подогрев пола без укладки труб в стяжку. Это металлические пластины со сформированными желобами, в которые укладываются трубы с теплоносителем. Пластины располагают на лагах, между досками чернового пола, которые специально укладываются разреженно.

Сухой (без стяжки) способ монтажа водяного теплого пола

Верхушки труб оказываются чуть ниже, чем уровень лаг. Сверху можно класть дощатый пол, листовой материал, а на него уже выбранное напольное покрытие. Сухая система водяного пола хороша именно с деревянным полом или в домах с деревянными перекрытиями. Так можно уложить любое напольное покрытие. Хоть плитку, хоть линолеум или ковролин. Но такой способ подогрева будет только дополнительным источником тепла. Слишком невелика эффективность системы — много потерь на обогрев «вспомогательных» материалов. Тем не менее, это выход для старых домов, фундамент которых не рассчитан на устройство стяжки.

Укладка электрического теплого пола: варианты

Электрический подогрев пола можно сделать при помощи различных нагревательных элементов. Это может быть греющий кабель, маты из кабеля и пленка с полосами карбоновой пасты. Все это электрический теплый пол. Но способы его монтажа отличаются. И довольно сильно. В связи с этим, оптимальный вариант для каждого напольного покрытия свой. И укладка электрического теплого пола каждый раз будет отличаться.

Технология укладки теплого пола каждого нагревателя своя

Но есть общее у каждого электрического теплого пола. Это терморегулятор и датчик температуры. Эти два компонента позволяют поддерживать постоянную температуру пола под ногами. Можно ли обойтись без них? Да. Но контролировать нагрев придется «вручную» и также ручками включать и выключать подогрев.

Кроме того, что это не экономно и неудобно (вы не сможете поддерживать нагрев на одном уровне), еще и грозит быстрым выходом системы из строя. Все электронагреватели не переносят длительного превышения температуры выше определенного значения. Это все знают. А рано или поздно выключить подогрев забудете и теплый пол перегорит. Так что наличие термостата и датчика температуры, можно сказать, обязательно. Пусть это и дополнительные затраты на стадии монтажа. Зато экономия в процессе эксплуатации.

Греющий кабель

Кабельный теплый пол, как и водяной, укладывается в стяжку. И точно также, надо выбрать схему укладки. Разница в том, что температура греющего кабеля на всем протяжении одинакова. В связи с этим обычно не мудрят и кладут змейку. Чтобы лучше обогревать наружные стены, шаг укладки электрического теплого пола у холодных стен делают меньше.

Есть три вида греющего кабеля

Определяем длину кабеля и шаг укладки

Шаг укладки греющего кабеля определяют исходя из того, сколько метров надо уложить в комнате. А это зависит от требуемой мощности подогрева и тепловой мощности одного метра кабеля.

Например, от теплого пола надо получить 3500 Вт тепла. Один метр может давать от 5 Вт до 150 Вт. Пусть выбран недорогой греющий кабель для теплого пола и дает он 45 Вт/м. Чтобы получить 3500 Вт, нам надо (3500Вт/м / 45 Вт= 77,7777 м) около 78 метров.

Шаг укладки электрического теплого пола из греющего кабеля определяется по его тепловой мощности и необходимому количеству тепла

Округляем — нужно уложить 80 метров кабеля. Дальше исходя из размеров комнаты, разрабатываем схему укладки, рассчитывая шаг. Он не обязательно должен быть одинаковым. Например, вдоль наружных стен или окон в пол можно уложить чаще, по остальной площади с большим расстоянием между витками. Но слишком широким расстояние быть не может — будет явно ощущаться тепловая «полосатость». Поэтому шаг укладки кабеля под плитку обычно делают 10-15 см, а мощность кабеля подбирают по необходимости.

Один совет: лучше взять некоторый запас по мощности (и по длине). Тогда кабель даже в самые холода не будет работать на пределе мощности, а это положительно отразится на сроке эксплуатации.

Особенности монтажа

При использовании резистивного кабеля надо помнить о том, что он не должен перегреваться. То есть под крупногабаритной мебелью или предметами интерьера его не кладут. Саморегулирующийся кабель в этом плане надежнее — он сам понижает свою температуру при превышении порогового значения. Но в эксплуатации более надежен резистивный. Матрица саморегулирующегося чаще выходит из строя.

Греющий кабель располагаем только там, где не стоит мебель и не лежат ковры

Греющий кабель при укладке также привязывают к сетке, после чего заливают бетоном или цементно-песчаным раствором. Залитый теплый пол оставляют «дозревать». Минимальный срок — 24 дня. Под укладку плитки можно не дожидаться полного набора прочности. Этот вид напольного покрытия повышенной влажности не боится, поэтому можно начинать класть плитку или керамогранит примерно через две недели. За это время стяжка наберет около 70% прочности. Все остальные требуют сухого основания и выдержка до «полного высыхания» необходима.

Достоинства и недостатки

Недостатки подогрева пола при помощи греющего кабеля — высокие расходы при эксплуатации, большая масса и длительное время монтажа. Высокие расходы — это общий минус электроотопления. Но в случае с кабельным теплым полом, надо еще учитывать его большую массу. В начале сезона, пока прогреется бетон, затраты будут высокими. Поэтому применять кабельный теплый пол имеет смысл только в домах постоянного проживания. Иначе придется каждый раз греть всю массу заново. И пока бетон прогреется, будет холодно.

Масса немного меньше, чем у водяного теплого пола. Но она все равно немалая. И должна учитываться при закладке фундамента и расчете перекрытий. Если такая нагрузка не была предусмотрена, перед началом работ требуется просчитать, выдержит ли фундамент и перекрытие подобное увеличение нагрузки.

Технология укладки теплого пола из кабеля предусматривает его укладку в стяжку

С длительным временем монтажа тоже все понятно — требуется время на приобретение цементом нужной прочности. Это надо учитывать при разработке плана и сроков работ.

Достоинства кабельного теплого пола: достаточно надежен, не зависит от наличия отопления (но зависит от наличия электричества). Вообще, такой способ обогрева пола используют под мягкие напольные покрытия, типа линолеума и ковролина. Под плитку и ламинат есть другие греющие элементы пола, которые монтируются гораздо быстрее.

Кабельные маты — идеальный вариант под плитку

Кабельный мат — это тот же греющий кабель, который прикреплен к полимерной сетке в виде змейки. Его также можно уложить в стяжку. Выигрыш — в скорости монтажа, проигрыш — в цене. В стоимость заложена цена сетки и монтажа кабеля на нее. Достоинства и недостатки те же, что и у обычного греющего кабеля.

Так выглядит кабельный мат. Этот вид электрического теплого пола идеален под плитку

Как уложить теплый пол из кабельных матов: особенности монтажа

Более популярен этот вид подогрева пола при укладке плитки и керамогранита. Кабель на сетке можно укладывать прямо в плиточный клей. И сразу сверху класть плитку. Это идеальный вариант под такой вид напольного покрытия. Клей сохнет не так долго, как набирает прочность бетон.

Просто закрепить на основании и укладывать плитку на плиточный клей для теплого пола

Кроме того, часто нет необходимости проводить предварительную подготовку основания. Маты можно класть на старую плитку, бетонный пол.

Укладка на деревянный пол греющих матов

Но если имеете старый деревянный пол, укладка электрического теплого пола в виде кабельных матов требует подготовки. По хорошему, надо сначала убрать старый пол и залить выравнивающую стяжку. Тогда можно и водяной или кабельный пол сделать. Можно деревянное основание под теплый электрический пол выровнять при помощи листовых материалов — влагостойкой фанеры, ОСП или ГВЛ.

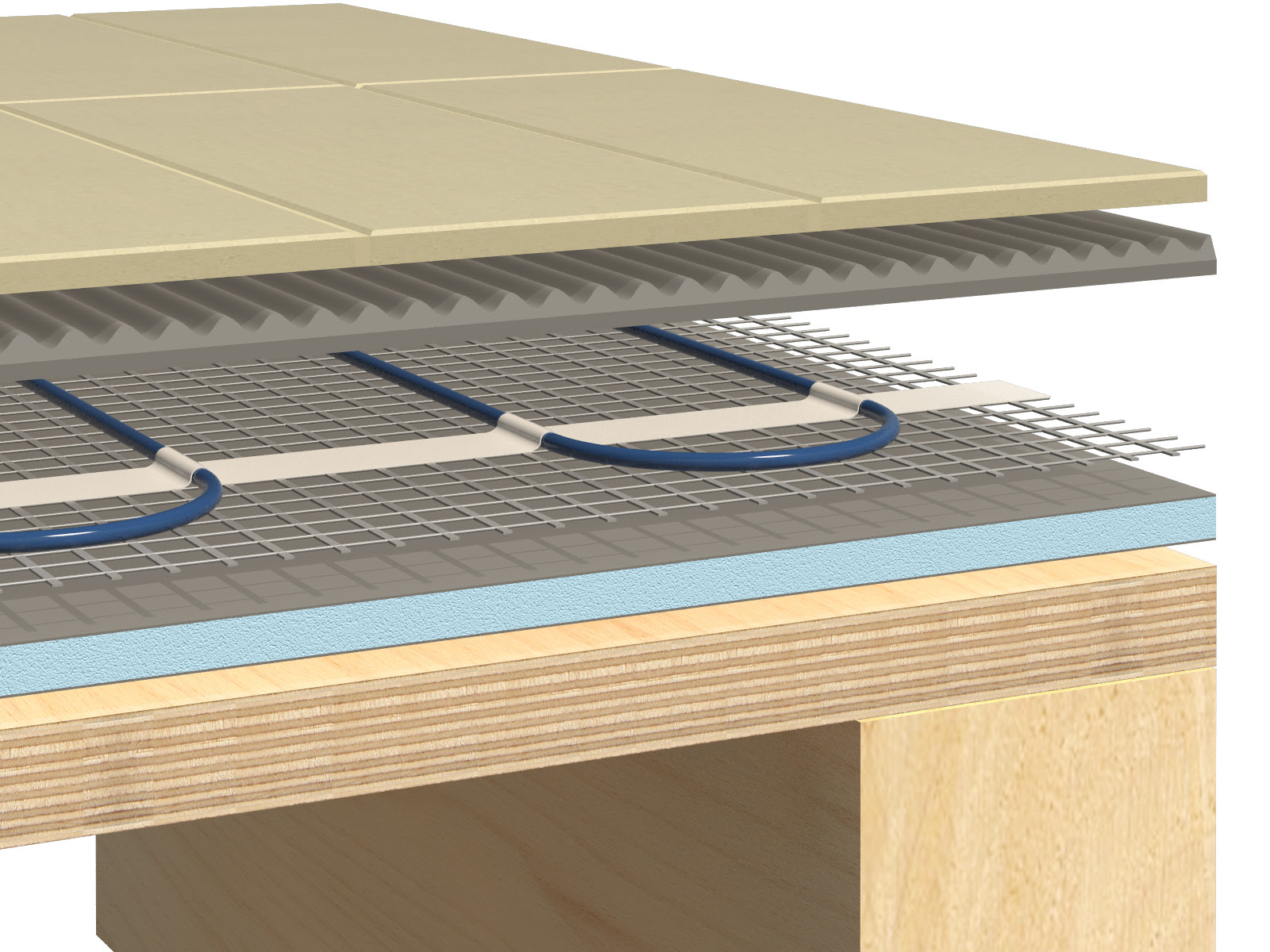

Один из вариантов подготовки основания под укладку теплого пола в доме с деревянными полами

На это основание уже можно класть кабельный мат и сверху плитку. Это наименее затратный способ положить плитку на деревянный пол и сделать подогрев. Вот только плиточный клей должен быть специальный — для нестабильных оснований. Он имеет некоторую степень эластичности даже после высыхания. Это дает возможность компенсировать измерение размеров деревянного основания. Также эластичной после высыхания должна быть затирка для швов. Иначе будут трещины между плитками, будет просачиваться влага, что для древесины нехорошо.

Инфракрасная пленка (карбоновый теплый пол)

Карбоновый инфракрасный электрический теплый пол — два слоя виниловой пленки, между которыми закатаны полосы карбоновой пасты. Полоски соединяются при помощи медных и серебряных шин. На шины подается напряжение, через них распределяется по полоскам карбоновой пасты, та излучает тепло в инфракрасном диапазоне.

Как класть теплый пол из карбоновой пленки

Продается инфракрасный теплый пол в виде рулонов пленки различной ширины. Минимальная — 20 см, максимальная — 100 см. В длину пленка режется по специальным линиям расположенным каждые 25 см.

Как укладывать и с чем использовать

Инфракрасный пленочный теплый пол укладывается на любое ровное основание. Даже на старый паркет или деревянный пол. Только если он ровный, без перекосов, впадин и выступов. Просто раскладывается на полу. Сверху можно класть любое более-менее жесткое покрытие. Идеально подходит ламинат, паркетная или инженерная доска. Они просто укладываются на пленку. В случае с ламинатом, укладка теплого пола и покрытия в одной комнате занимает несколько часов.

Если хотите сделать подогрев пола с ламинатом, лучшего варианта, чем карбоновая пленка не найти

С линолеумом или ковролином на инфракрасную пленку лучше уложить листовой материал, а на него уже мягкое покрытие. Такой способ менее эффективен в смысле обогрева. Листовые материалы имеют невысокую теплопроводность и отбирают часть тепла. Такой теплый пол может быть только для повышения комфорта. Как основное отопление его будет явно недостаточно. Слишком мощный нагреватель закладывать нельзя, а «нормального» из-за потерь будет недостаточно.

Можно ли класть пленочный электрический теплый пол под плитку? Только особые виды — с отверстиями для выхода клея. Но и такой вариант далеко не лучший. Адгезия плитки с основанием будет очень невысокой. На нестабильном полу плитка поднимется, начнет «бухтеть», затем подогрев перестанет работать, так как шины поломаются. Если хотите сделать электрический подогрев плиточного пола, лучше использовать кабельные маты или кабель.

Достоинства и недостатки инфракрасного пленочного пола

К достоинствам пленочного теплого пола относится его малая толщина. Для улучшения теплоизоляции под пленку кладут подложку. Пара — подложка и пленочный нагреватель — минимально может быть от 5 мм толщиной. Малая толщина — это не только экономия высоты помещений. Это еще и быстрый нагрев покрытия до заданной температуры. Но только при условии, что пол под греющей пленкой хорошо теплоизолирован.

Схема подключения греющей пленки к термостату

Следующий плюс — быстрота укладки. Это свойство проявляется с ламинатом и паркетной/инженерной доской. Еще один — надежность. Если выходит из строя одна или несколько полос карбона, остальные продолжают греть.

Недостатки тоже есть. Во-первых, это условная совместимость с мягкими напольными покрытиями и с напольной плиткой. Во-вторых, перед тем как уложить теплый пол из карбоновой пленки надо выровнять основание. Ямы и выступы недопустимы. А пол обычно, далеко не ровный. Так что «быстрый монтаж» — это только если основание уже выровнено.

Укладка теплого пола под плитку

Технология теплого пола сегодня пользуется огромной популярностью. Прежде всего это связано с высокой эффективностью напольного отопления перед традиционной радиаторной системой. При комбинации теплого пола с керамической плиткой можно достигать наилучших результатов. В этой статье мы расскажем вам о том, по какой схеме осуществляется укладка теплого пола под плитку. Мы рассмотрим с вами все тонкости выполнения этой работы.

Какой теплый пол выбрать

Для начала, давайте определим с вами один нюанс, какой установить теплый пол под плитку лучше всего. Сегодня известно несколько технологий, например, водяной обогрев. В этом случае отопительный контур помещается непосредственно в стяжку пола. Проходящий теплоноситель по трубам, равномерно прогревает стяжку и керамическую плитку, а потом отдает все тепло внутрь помещения. Также немалой популярностью пользуется и электрический обогрев. В этом случае используются нагревательный кабель или маты.

Хотя нельзя сказать, что электрический обогрев лучше водяного. В этой статье мы сделаем акцент именно на электрический теплый пол под плитку. Эти технологии идеально комбинируются друг с другом.

Важно! При покупке электрического теплого пола можно выбрать готовый комплект. Если нет, тогда всю комплектацию придется выполнять самостоятельно.

Особенности электрических матов

Монтаж теплого пола под плитку лучше всего осуществлять с использованием кабельного нагревательного мата. Под этим подразумевается специальная сетка, на которой с определенным шагом закреплен кабель. В основе сетки используются полимеры, например, стекловолокно. Также мат имеет клейкую поверхность. Она защищена специальной пленкой. Непосредственно перед монтажом пленка удаляется и маты приклеиваются к основанию. Безусловной, такая монтажная клеящаяся поверхность имеется не на всех видах электрических матов.

Что касается кабеля, то он также может различаться. Так, могут использовать двужильные и одножильные кабеля. Одножильные кабеля стоят гораздо дешевле. Что касается двужильного, то он имеет ряд преимуществ. Например, его гораздо легче подключать, плюс ко всему, он не создает электромагнитное поле. Поэтому лучше всего выбирайте нагревательный мат с двужильным кабелем. Установка теплого пола под плитку такого плана может иметь ряд положительных сторон.

Перед покупкой также необходимо определиться и с его площадью. Для этого лучше всего сделать небольшой проект, который позволит вам точно определить зоны, на которых будет присутствовать электрический обогрев.

Важно! Если вы знаете где будет установлена крупногабаритная мебель или стационарные предметы, то под них устанавливать электрические маты не нужно. Итак, сделав проект, вы сможете определить площадь всего покрытия.

Что касается выбора того или иного производителя, то здесь существует большое разнообразие. Сегодня на отечественном рынке можно найти ряд крупных производителей теплого электрического пола, который можно положить под теплый пол. В большинстве случаев готовые комплекты состоят из нагревательных матов, терморегулятора, температурного датчика, инструкции по монтажу и соединительных проводов.

Плюс ко всему, вам необходимо укомплектовать систему дополнительными покупками. Например, необходимо приобрести теплоизоляционный материал, это может быть Пенофол. Он представляет собой вспененный полиэтилен, который с одной стороны имеет отражающую поверхность. Укладывается он непосредственно под нагревательный мат. Благодаря этому вся тепловая энергия будет направляться вверх помещения, а теплопотери будут сведены к нулю.

Кроме всего прочего, вам необходимо приобрести плитку для пола. Крайне важно быть внимательным, при выборе плиточного клея. Технология укладки теплого пола под плитку требует использования специального плиточного клея. При его выборе обязательно смотрите на его упаковку. На ней должна быть информация, что клей для плитки подходит для укладки кафеля на теплый пол. Для отделки плитки, вам еще необходимо приобрести затирку для швов.

Что касается инструмента, то вам может потребоваться такой набор:

• Рулетка.
• Уровень.
• Емкость для замешивания плиточного клея.
• Строительный нож.
• Набор отверток.
• Болгарка.
• Станок для резки плитки.
• Шпатель с зубьями и прочее.

Если все у вас уже куплено, то можно приступать к работам.

Инструкция по изготовлению теплого пола под плитку

Укладка теплого пола под плитку своими руками выполняется в определенной последовательности. Сейчас мы рассмотрим основные этапы изготовления напольного обогрева. Как следствие, вы сможете справиться со всеми работами своими руками без привлечения специалистов.

Подготовительные работы

На первом этапе работ осуществляется подготовка основания. Укладывать обогрев допускается только на ровную поверхность. По этой причине вам необходимо убедиться в том, что основание абсолютно ровное. Если и есть перепад, то он должен составлять не более 2 мм по всей площади. Если у вас есть стяжка, то вам необходимо проверить ее качество. Сделать это можно если вы простучите по ее поверхности. Если звук будет пустой, то качество стяжки оставляет желать лучшего. В этом случае вам необходимо полностью удалить это покрытие. Если же стяжка имеет хорошее основание, но есть незначительный перепад по высоте, то можно использовать самовыравнивающие смеси. Благодаря этому с минимальными затратами и усилиями, вы добьетесь отличного результата.

Если же ваша стяжка идеально ровная, то вам необходимо убедиться, что на ней нет трещин и прочее. Также следует убрать весь мусор, который может повредить нагревательный элемент теплого пола.

Совет! Если у вас есть строительный пылесос, то им можно качественно устранить весь мусор и пыль с поверхности пола.

Теплоизоляция и гидроизоляция

Теперь пришло время к изготовлению отопительного пирога. Для этого сперва изготавливается слой гидроизоляции. Для этой цели можно использовать специальные обмазочные составы. Самый простой материал – полиэтиленовая пленка. Укладываете ее внахлест до 200 мм. Между собой она соединяется скотчем. Также заведите гидроизоляцию на стену высотой до 250 мм.

После этого укладывается слой теплоизоляции. Для этого лучше всего использовать Пенофол, хотя есть и другие качественные теплоизоляционные материалы. Кстати, если укладка плитки на теплый пол осуществляется на первом этаже или в частном доме, где под первым этажом неотапливаемый подвал или грунт, слой теплоизоляции должен быть большим. Поэтому есть смысл использовать пенополистирол или пенопласт.

Сверху теплоизоляции обязательно укладывается слой отражающей пленки. Она необходима, так как благодаря ей вся тепловая энергия будет направляться вверх.

Совет! При укладке теплоизоляции и всех остальных слоев отопительного пирога избегайте каких-либо щелей или зазоров. Все должно укладываться встык. В таком случае будут полностью исключены мостики холода.

Монтаж теплого пола

После этого можно приступать к монтажу нагревательного элемента теплого пола под плитку. Способ монтажа во многом будет зависеть от того, какую именно вы приобрели систему. Если нагревательные маты, то здесь все очень просто. Вам необходимо равномерно распределить маты по всей площади обогреваемой поверхности. Если вы приобрели нагревательный кабель, то вам необходимо к полу закрепить монтажную планку к основанию. После этого необходимо равномерно уложить кабель, соблюдая определенный шаг укладки.

Совет! При укладке кабеля избегайте того, чтобы были какие-либо изгибы. Все повороты должны быть плавными.

Следите за тем, что нагревательный кабель теплого пола был надежно закреплен к полу. В противном случае торчащий кабель будет мешать процессу укладки плитки или заливки стяжки. После того как вы уложили нагревательный кабель, необходимо подключить конец провода к терморегулятору, который будет осуществлять контроль нагрева пола под плиткой. Плюс ко всему, между нагревательным элементом на полу под плиткой помещается температурный датчик. Он должен быть помещен в специальную гофру, которая позволит при необходимости поменять датчик. Сам терморегулятор необходимо подключить к электричеству к электрическому щитку на отдельный УЗО.

Когда все готово, необходимо проверить всю изготовленную вами систему. Для этого выполняете тестовое включение. При этом процессе вам не следует спешить. Убедитесь, что все работает исправно. Ведь после заливки стяжки и укладки покрытия исправить что-либо будет проблематичною если вы обнаружили какие-либо неисправности, то обязательно устраните их. Обязательно проверьте места соединений кабеля. Также испытайте работу температурного датчика. Обязательно измерьте сопротивление в кабеле. Оно должно соответствовать указаниям в паспорте.

Укладка плитки

Заключительный процесс может быть выполнен двумя путями. Уложенный теплый пол можно залить тонкой выравнивающей стяжкой. В таком случае вам необходимо установить маяки, которые помогут вам залить идеально ровную поверхность. В таком случае плиточный слой клея будет минимальный. Уже после высыхания стяжки, можно будет класть плитку. Также существует и другая технология, которая сводится к тому, чтобы укладывать плитку сразу на теплый пол.

При укладке обязательно следите за тем, чтобы плиточный клей или раствор полностью заполнял все пустоты. В случае образования воздушных пустот, работа теплого пола под плиткой будет некорректной. Что касается толщины плиточного клея, то она не должна превышать 5 мм.

Важно! После укладки плитки или заливки стяжки включать обогрев недопустимо. Плиточный клей и стяжка должны сохнуть при естественной температуре. Только так будет обеспечен продолжительный эксплуатационный срок напольного обогрева.

Заключение

Итак, вот мы и рассмотрели все особенности того, как осуществляется монтаж теплого пола под плитку. Чтобы поверхность не была сильно горячая, вам необходимо задать программу на терморегуляторе. Таким образом вы сможете достичь идеальной и комфортной температуры внутри помещения. Как мы увидели, плитка является идеальным материалом для укладки ее на теплый пол. Она имеет прекрасные теплопроводные свойства, что позволяет быстро прогревать пол и воздух внутри помещения. В дополнении ко всему, предлагаем вам посмотреть видео об изготовлении теплого пола под плитку. Оно поможет вам закрепить всю теорию из этой статьи, а также избежать ошибок при монтажных работах. Надеемся, что эта статья вам понравилась и вы сможете со всей работой справиться своими руками без привлечения на то специалистов.

Тёплый пол под плитку – какой лучше выбрать?



Наименование работ	единица	цена
Укладка тёплого пола из матов на сетке	м ²	750
Укладка кабельного тёплого пола	м ²	1000
Подключение терморегулятора	шт.	2000
Укладка инфракрасного (плёночного) пола	м ²	500
Монтаж водяного тёплого пола	м ²	500
Монтаж гребёнки пола (коллектора)	шт	2500
Монтаж водяного распред. шкафа	шт	1000
>> Полный Прайс-Лист

Применение тёплых полов очень широко. Их используют в кухнях, ванных, детских, коридорах и т.д. Обогрев пола характеризуется рядом преимуществ, среди которых равномерное распределение тепла, правильная отдача тепла для организма, простое управление, долговечность, экономичность, эргономичность и эстетичность.

Во многих странах мира дома отапливаются с применением принципа центрального отопления. Нередко возникают ситуации, когда трубы прорывает, отопление отключают и т.д. Все это добавляет дискомфорта в привычную жизнь. Тёплые полы не имеют таких недостатков. Обогрев пола создаёт приятную атмосферу, по полу можно ходить босиком, не боясь простуды.

Обогрев помещения с помощью тёплых полов под плиткой более выгоден по сравнению с привычными батареями отопления. Тёплый пол не сушит воздух, сохраняя нормальный уровень влажности, тепло распределяется по всей площади равномерно, а также накапливается и держится в плитке как в аккумуляторе.

Какой бывает тёплый пол?

Есть 2 направления в технологии тёплых полов – электрический и водяной. Они подразделяются на более мелкие системы – подробнее на схеме.

• Электрический
  • Одножильный
  • Двужильный
  • Маты на сетке
  • Инфракрасный (плёночный)
• Водяной

Электрический тёплый пол

Данная технология тёплых полов основывается на использовании кабелей (пластин) для нагрева, укладка которых осуществляется специальным образом под паркет, линолеум, плитку и т.д. Температура поддерживается с помощью специального регулятора типа розетки.

Кабель (1-жильный или 2-жильный)

Нагревательные кабели бывают разные – саморегулирующиеся и резистивные, отличающиеся своим принципом деятельности. Саморегулирующиеся кабели распределяют равномерно подогрев по всей комнате, в отличие от резистивных. Резистивные кабели перед укладкой вынуждают очерчивать те места, в которых будет стоять мебель. Если этого не сделать, кабель, характеризующийся постоянным сопротивлением, может перегореть.

Прокладывается исключительно вместе с цементной стяжкой. Это значительно поднимает уровень пола (не менее 5 см вместе с плиткой). Одножильный отличается от двужильного большими сложностями при монтаже, но зато он дешевле. Одножильные применяются в небольших помещениях простой конфигурации с единым входом-выходом к терморегулятору. Двужильные тёплые полы более удобны в работе и наиболее популярны из-за хорошего соотношения цена – качество среди всех тёплых полов.

Маты

Электрические маты очень тонкие (не более 0,5 см), и размещены на сеточке, которую при необходимости можно и разрезать под конфигурацию пола. Маты дороже, чем кабель, зато монтируются без стяжки – прямо в плиточный клей. Итоговый уровень пола маты не увеличивают – он будет равен толщине клея и самой плитки (если основа ровная, то не более 2 см).

Инфракрасный (плёночный)

Эта технология тёплых полов самая молодая. Инфракрасный тёплый пол представляет собой тонкие пластины, закатанные в плёнку. Считается, что инфракрасное излучение соответствует по спектру излучению от человеческого тела и является абсолютно безопасным. Есть несколько типов инфракрасных полов, но под плитку рекомендуется только углеродный. Инфракрасный пол тоже очень тонкий. Его элементы соединяются друг с другом параллельно, что даже при выходе из строя одного сегмента сохраняет функционирование остальных.

Монтаж водяных полов под плитку

Водяной тёплый пол имеет свои особенности и требует осознанного выбора. Принцип работы очень прост – пол нагревается от горячей воды, циркулирующей по трубам, проложенным под полом. Нужны специальные трубы, не подверженные коррозии, а также дополнительный водяной насос.

Безусловными преимуществами тёплых водяных полов являются:

• равномерный обогрев помещения;
• использование как с центральными, так и с автономными системами отопления;
• не нуждается в последующем обслуживании;
• экономия электроэнергии (особенно для больших помещений).

Но есть и свои недостатки:

• выше сложность и стоимость монтажа данного пола по сравнению с другими;
• требует пространства для прокладки труб, значительно поднимет уровень пола;
• сложности ремонта при возникновении проблем (хотя это и маловероятно).

Выбирая для своего дома тёплый пол, продумайте все варианты и найдите лучшее решение. Но также важно доверить укладку тёплого пола опытному мастеру. Тогда Вы подарите уют и комфорт своим любимым на многие годы.

Согрейте плавающий пол – Центр знаний

Что такое «плавающий» пол?

Иногда называемый «соединяемый вместе пол», плавающий пол устанавливается путем соединения (или щелчка) отдельных досок, досок или даже плиток вместе, как головоломка, которая «плавает» на черновом полу, без необходимости использования гвоздей. раствор или клей. Термин «плавающий пол» относится к методу укладки, но часто является синонимом типов полов, которые могут быть установлены плавающим методом, например ламината, плавающей плитки и винила.

Вот несколько примеров плавающих полов:

• Ламинат —Хотя ламинат можно приклеивать к основанию, в большинстве случаев его укладывают как плавающий пол.

• Виниловый пол класса люкс (LVG) —Соединяется по частям, а также может быть приклеен к основному полу.

• Твердая или искусственная древесина – Традиционно установка деревянных полов включала прибивание досок гвоздями или скобами к фанерной основе.Сегодня существует множество брендов с технологией блокировки и складывания, которые можно устанавливать как плавающие полы.

• Плавающая керамическая плитка – Плитки крепятся друг к другу за счет пластиковых зубцов, а не приклеиваются к черному полу. Известными брендами являются плитка Snapstone®, Avaire® и Eclipse®.

Какое решение лучистого отопления

лучше всего подходит для моего плавающего пола ?

Сверхэффективная QuietWarmth излучающая пленка для обогрева полов с защелкивающимся полом идеально подходит для добавления безопасного и недорогого тепла плавающим полам.Благодаря технологии проводящих чернил эти пленочные маты с лучистым обогревом толщиной меньше, чем у кредитной карты, быстро рассеивают даже тепло, не увеличивая высоту пола.

• Нагревательная пленка QuietWarmth имеет одну из самых простых процедур установки в отрасли. Просто разверните коврики, проложите провода и уложите пол!

• Обрезка по длине (вдоль четких и пунктирных линий мата) обеспечивает большую гибкость установки

• Точечный обогрев: размещайте маты только там, где вам необходимо тепло

• Самовыравниватель не требуется!

• Без раствора, без клея, без беспорядка

Как всегда, мы рекомендуем вам проверить спецификации производителя напольного покрытия на совместимость с продуктами лучистого отопления перед установкой.

Допустимые материалы для плавающих полов для QuietWarmth излучающая пленка для обогрева полов для полов включает ламинат, массивную и конструкционную древесину, LVF, пробку и бамбук, а также керамическую плавающую плитку.

Нагревательная пленка

QuietWarmth доступна в конфигурациях на 120 В и 240 В, каждая имеет две длины (5 ‘и 10’) и две ширины (1,5 ‘и 3’).

Как обогреть керамический пол водой | Руководства по дому

Использование воды для обогрева – это тип лучистого теплого пола, который называется гидроникой.Трубы из сшитого полиэтилена – PEX – переносят теплую воду между черным полом и готовой поверхностью пола. Тепло передается плитке и излучается в комнату, согревая людей и предметы. Плитка – один из лучших материалов для установки в качестве чистового пола для этого типа системы. Он удерживает и равномерно распределяет тепло, передаваемое трубкой PEX. Практически любой источник тепла может нагреть воду, включая газ, пропан, масло, дрова, электричество или солнечную энергию.

Фанера

Установите трубку PEX в виде S-образных петель поверх фанеры.Петли фиксируются специальными скобами, а монтажники заливают пол самовыравнивающейся строительной смесью. Раствор заделывает трубы PEX и обеспечивает прочную ровную поверхность для укладки плитки. Розничные торговцы также продают фанерные листы с предварительно рифлеными канавками, которые предназначены для труб из полиэтиленгликоля. После прикрепления фанеры проденьте PEX в пазы и покройте черновой пол самовыравнивающимся раствором. Попросите лицензированного подрядчика проверить вашу опору для пола, чтобы убедиться, что она достаточно прочна, чтобы выдержать дополнительный вес раствора и плитки.

Плиты

Существующие бетонные плиты являются кандидатами для систем водяного отопления. Нанесение аналогично нанесению на фанерные черновые полы. Установщики наматывают на пол трубы из полиэтиленгликоля, закрепляют их, привязывая к арматуре, а затем заливают обеими слоями строительного раствора. Убедитесь, что плита была изолирована перед заливкой, или добавьте светоотражающий изоляционный материал перед установкой трубки PEX поверх существующей плиты. Без надлежащей изоляции плита становится теплоотводом, отводящим тепло к земле и прочь от дома.Поверх раствора уложить керамическую плитку.

Под черным полом

Если вы уже установили плитку и у вас есть подвал или подвал, вы все равно можете добавить водяное лучистое отопление. Вставьте трубы PEX в отсеки балок, которые представляют собой открытые пространства между балками пола. Вам нужно будет просверлить балки, чтобы протянуть трубки от одного пролета до другого. После этого добавьте алюминиевые пластины, предназначенные для этого типа применения. Пластины прикрепляются к основному полу и помогают удерживать трубы на месте.Добавьте слой изоляции, чтобы направить тепло в жилое пространство.

поверх существующей плитки

Керамическая плитка укладывается на любой твердый черный пол, даже поверх существующей плитки. Если у вас есть черновой пол из плит и вы не хотите брать на себя кропотливую работу по удалению существующего плиточного пола, добавьте трубку PEX поверх плитки, как если бы это был черновой пол. Налейте на трубку самовыравнивающийся раствор, который скроет змеевики и обеспечит прочную ровную поверхность для новой укладки плитки. Однако имейте в виду, что это увеличит высоту существующего пола на 2–3 дюйма.

Ссылки

Ресурсы

Биография писателя

Роберт Корпелла профессионально пишет с 2000 года. Он является сертифицированным мастером-натуралистом, регулярно следит за качеством воды в ручьях и является редактором freshare.net, сайта, посвященного изучению Озарка на открытом воздухе. Работы Корпеллы были опубликованы в различных изданиях. Он имеет степень бакалавра Университета Арканзаса.

Как работает лучистый пол с подогревом

При выборе системы лучистого теплого пола (RFH) вы выбираете либо электрическую, либо водяную.Энергия, необходимая для обогрева всего дома с помощью электрической системы RFH, не является рентабельной, поэтому, если вы отапливаете весь дом, вам подойдет Hydronic . Вы строите новый дом или ремонтируете старый дом? Если это новое строительство, вероятно, лучшим выбором будет гидронная система. Вы можете установить гидронные системы в существующем доме, но вам придется разорвать пол, что дорого и требует больших усилий.

Допустим, вы выбрали гидравлическую систему RFH.Первое, что вам следует знать, это то, что это будет стоить вам больше, чем стандартная печь. Система приточной вентиляции для дома площадью 2000 квадратных футов (610 квадратных метров) будет стоить от 3800 до 4500 долларов. Установка водяного водяного теплого пола с бойлером будет стоить от 7000 до 13000 долларов. Однако система RFH более эффективна, на 40 процентов, и служит дольше. Стандартные печи служат от 10 до 25 лет, а система RFH – до 40 лет.

Гидронная система имеет еще одно преимущество – вы можете использовать различные источники для нагрева воды:

• Жидкотопливный котел
• Газовый котел
• Керосиновый, газовый или солнечный водонагреватель

Решение Какой источник тепла использовать, зависит от того, насколько велик ваш дом и насколько холодно в том месте, где вы живете.Например, если у вас большой дом с высокими потолками и вы живете в Канаде, вам, скорее всего, понадобится котельная. С другой стороны, если вы строите дом меньшего размера во Флориде, вы можете обойтись обычным водонагревателем.

Итак, вы решили, что вам нужна газовая котельная в вашем недавно построенном доме. Перед укладкой пола ваш специалист RFH или генеральный подрядчик должен установить вашу систему. Есть два типа установки – мокрый или сухой .При влажной укладке уложите либо бетонную плиту под черным полом, либо тонкий лист бетона между черным полом и поверхностью. При сухой установке трубы размещаются непосредственно под черным полом во время строительства, без бетона сверху. Поверхность пола – древесина твердых пород, плитка или ковровое покрытие – идет поверх чернового пола и забирает тепло непосредственно из труб.

Бетон действует как тепловая масса , сохраняя тепло, так что под полом остается большой горячий блок.Бетон обязан своей способностью сохранять тепло благодаря своей плотности и низкой проводимости. Дерево обладает очень высокой проводимостью – подумайте о том, как быстро деревянные настилы или скамейки остывают, когда садится солнце. Из-за этой тепловой массы системам с влажной установкой требуется больше времени для нагрева и работы. Те, у которых установлена ​​сухая установка, дешевле, но работают при более высоких температурах, потому что нет тепловой массы для хранения тепла. Им также требуется отражающая изоляция под трубками, чтобы направлять тепло вверх.

Ваш бойлер или водонагреватель подключен к коллектору – системе отдельных труб, по которым вода из одного источника направляется в разные зоны. Таким образом, вы можете обогревать каждую зону вашего дома отдельно с помощью одного программируемого термостата. Из коллектора горячая вода подается через патрубок PEX с помощью рециркуляционного водяного насоса. PEX – это герметичные, нетоксичные, гибкие полиэтиленовые трубки, способные выдерживать высокие температуры.

Техническое обслуживание гидравлической системы минимально – котел требует ежегодного осмотра, но большинство современных насосов используют воду для смазки деталей и не требуют особого обслуживания.Однако, если ваша система сломается, вам нужно будет нанять профессионала, потому что исправить это может быть сложно. К тому же это дорого. В некоторых случаях блок не подлежит ремонту и подлежит замене, что стоит примерно столько же, сколько и первоначальная установка.

Существует множество переменных, но хорошая новость заключается в том, что ваш специалист по RFH может помочь вам выбрать различные варианты.

Теперь, когда мы узнали о гидравлических системах RFH, давайте узнаем об электрических вариантах RFH.

Теплый пол – методы установки труб

Существует множество вариантов установки трубок для установки водяного теплого пола. Фактически, это один из самых частых наших вопросов. В зависимости от приложения у вас может быть несколько вариантов на выбор. На этой странице подробно описаны многие из наших самых популярных методов установки излучающих труб, в том числе:

УСТАНОВКА ЛУЧЕВОГО ОТОПЛЕНИЯ БЕТОННЫХ ПЛИТ

Установка бетонной плиты – один из самых простых и эффективных способов установки лучистого тепла.Хотя это просто, очень важно делать это правильно. В противном случае у вас может быть система подогрева пола, которая неэффективна, дорогостоящая в эксплуатации и может вообще не работать. Вот несколько общих рекомендаций, которым нужно следовать. Имейте в виду, что эти рекомендации носят общий характер, и вам всегда следует консультироваться с официальным лицом, занимающимся разработкой кода, для правильной установки.

Подготовка бетонной плиты для теплого пола

Пароизоляция

Поверх утрамбованной земли или песка следует установить пароизоляцию.Пластик Visqueen толщиной 6 или 8 мил (полиэтиленовый пластик) всегда был предпочтительным материалом. Исследования показывают, что это может быть неэффективно, как другие варианты. Вы должны проконсультироваться с официальным представителем вашего кодекса о соответствии кодексу. Этот сайт – хороший источник информации о том, почему и как установить пароизоляцию.

Изоляция бетонной плиты

После установки пароизоляции следует изолировать плиту от земли . Предпочтительным материалом является экструдированный или пенополистирол (жесткая голубая или розовая плита).Обычно мы рекомендовали 2 дюйма, но в некоторых штатах теперь требуется 3 дюйма или R-15.

Некоторые рекомендуют использовать тонкие листы фольги / пузыря или изолирующее одеяло. Эти продукты заявляют о высоком R-значении, но в основном это связано с их отражающими свойствами. Вы теряете отражающие свойства материала, когда заливаете его бетоном. Тогда вы застряли на 1/2 дюйма настоящей изоляции. Это быстрый и простой продукт в установке, но в данном случае быстро и легко определенно не лучший вариант.

Crete-heat – это название продукта, которым пользуются многие наши клиенты.У этого продукта есть выступы сверху, чтобы удерживать трубку на месте. Все, что вам нужно сделать, это поставить трубку на место, опустить ее между выступами и продолжать движение. Нет необходимости тратить дополнительное время на изгибание и привязку трубы к сетке или арматуре. Crete-heat имеет встроенный пароизоляционный слой и язычок, поэтому он соединяется вместе. Нет необходимости заклеивать швы.

Поскольку большая часть потерь тепла в бетонной плите фактически происходит на внешнем крае, важно, чтобы мы изолировали и там. Вот пара деталей. Первый показывает, что произойдет, если изолировать только боковую кромку. На втором изображен правильный способ изоляции бетонной плиты при ее использовании для теплого пола. Имейте в виду, что некоторые из них будут изолировать боковой край до основания.

Плита частично утепленная.

Плита полностью изолирована.

Для получения более подробной информации о методах изоляции, пожалуйста, ознакомьтесь с нашим Руководством по проектированию и строительству.

Установка трубопровода теплого пола

Следующим шагом после установки теплоизоляции является прокладка излучающей трубки.Если вы установите изделие Crete-heat, эта деталь будет простой. Просто вставьте трубку в выступы. Если вы использовали традиционный пенопласт, у вас все еще есть несколько вариантов. Некоторые прикрепляют трубку к пене с помощью скоб Pex и специального пистолета, который ускоряет работу. Единственный недостаток заключается в том, что скрепки могут быть довольно дорогими.

Другой вариант – прикрепить трубку к проволочной сетке или арматуре с помощью стяжек. Это наиболее распространенный метод, потому что застежки-молнии недороги, и большинство из них готовы пожертвовать немного времени, если это означает, что сэкономит денег.

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УСТАНОВКИ БЕТОННЫХ ПЛИТ НА ЛУЧШИЙ ПОЛ!

УСТАНОВКА НАПОЛЬНОГО ОТОПЛЕНИЯ СКОБАМИ

Метод укладки излучающего пола со скобами очень популярен, потому что до тех пор, пока вы видите балки снизу, вы можете установить излучающее тепло. Этот метод хорошо подходит для нового строительства и модернизации. Фактически, он работает настолько хорошо, что почти полностью заменил тонкие подвесные плиты (см. Ниже).Несмотря на то, что приложение slab довольно щадящее, мы считаем, что установка скоб должна быть сделана точно, чтобы она работала должным образом. Следующие методы ДОЛЖНЫ выполняться для эффективной и действенной установки скоб:

Установлена ​​алюминиевая теплообменная пластина.

Установка алюминиевых теплоизлучающих пластин:

Их также называют теплообменными пластинами или алюминиевыми пластинами. Исследование, проведенное несколько лет назад Государственным университетом Канзаса, показало, что системы, использующие теплообменные пластины vs.системы, которые не могут передать , вдвое больше BTU. Смысл в том, что обычно вы можете снизить температуру воды и сократить время цикла, что может снизить ваши эксплуатационные расходы.

Компания

Radiantec также провела собственные эксперименты по исследованию пластин, результаты которых можно найти здесь. Наиболее экономичным решением является установка тонких пластин теплообмена в непрерывном перекрытии. Мы обнаружили, что более толстые экструдированные алюминиевые пластины передают примерно на 6% больше тепла, но при более чем удвоенной стоимости.

Сшиваемая излучающая установка, показывающая разницу в участках с покрытием и без покрытия.

На этом рисунке показаны преимущества полного покрытия алюминиевых пластин теплопередачи по сравнению с их разнесением. Обе зоны находились в одной зоне и работали одинаковое количество времени.

В идеале, теплообменные пластины должны располагаться непрерывно, но это не обязательно. Наше общее практическое правило – располагать алюминиевые пластины непрерывно в комнатах с ковровым покрытием, ванных комнатах и ​​в местах с высокими потерями тепла, например, в больших комнатах.Разместите их примерно каждые 8 ​​дюймов во всех остальных областях.

Деталь, показывающая разнесенные пластины.

Алюминиевые теплообменные пластины с непрерывным покрытием.

Установите алюминиевый отражающий барьер: Примерно на 1-2 дюйма ниже излучающих трубок и пластин следует установить алюминиевый отражающий барьер. Это не что иное, как крафт-бумага с алюминиевой облицовкой. У него есть волокна, которые проходят через него, поэтому он не рвется и не рвется, но его можно разрезать ножницами.Светоотражающий барьер поставляется в рулоне шириной 50 дюймов и должен быть разрезан так, чтобы он мог поместиться между балками. У нас есть установочное видео, в котором показано, как это сделать. Цель установки световозвращающего барьера – отражать лучистые волны тепла обратно вверх к черному полу. Мы также пытаемся создать небольшой карман мертвого воздуха, который дополнительно помогает уравновесить теплопередачу. Некоторые будут утверждать, что в отражающем барьере нет необходимости, и что он покроется пылью и со временем потеряет свою эффективность.Мы по-прежнему считаем, что это важная деталь, и, поскольку это относительно недорогой , его следует установить.

Фотография алюминиевого световозвращающего барьера, установленного в одном пролете балок для теплого пола.

Обычно после этого устанавливается изоляция

(см. Следующий шаг), поэтому, если вы можете найти фольгированную изоляцию с достаточно высоким R-значением, вы можете отказаться от этого продукта.

Установить изоляцию

Многие люди спрашивают нас, необходимо ли также установить изоляцию под излучающими трубками, теплообменными пластинами и отражающим барьером.Если вы можете сделать это только один раз, потому что потолок будет закончен, то ответ – абсолютно да. Количество изоляции зависит от того, что находится сверху и снизу. Если наверху есть ковровое покрытие или зона с высокими потерями тепла, то следует добавить R-19. В противном случае вам, вероятно, сойдет с рук R-13, но R-19 лучше. Тип изоляции не имеет большого значения.

Закрепите деталь изоляции над подвесным пространством.

Если внизу есть неотапливаемый подвал, используйте R-19.Большинство людей не возражают, если они теряют немного тепла в этом сценарии. Если, например, теплопотери вниз полностью тратятся на подвесное пространство, тогда ваш метод изоляции должен быть обширным. Вы должны попытаться получить минимум R-30. Некоторые изолируют между балками стекловолокном, а затем герметизируют всю нижнюю часть жесткой пеной.

Если потолок не будет закончен, некоторые подождут и посмотрят, как работает система, а затем при необходимости добавят изоляцию.Что может случиться, если не утеплить? Поскольку лучистое тепло распространяется во всех направлениях, тепло также легко уходит вниз. Подвал станет слишком теплым, и вы не получите достаточно тепла в пространство наверху.

Будет ли работать система теплого пола без алюминиевых теплообменников?

Нам часто задают этот вопрос, потому что давайте посмотрим правде в глаза: люди хотят сэкономить. Алюминий стоит дорого. Мы получим это! Radiantec считает себя компанией, занимающейся «энергоэффективностью». Все, что мы делаем и все цитируем, преследует единственную цель – создать максимально энергоэффективную систему.

Мы также придерживаемся принципа «простоты», поэтому мы указываем только те компоненты, которые, по нашему мнению, действительно необходимы. Это, в свою очередь, сэкономит вам деньги каждый день, когда вы эксплуатируете систему отопления. Так что, по нашему мнению, глупо заранее сэкономить немного денег и отказаться от важного элемента, который сэкономит вам деньги навсегда.

Будет ли работать излучающая система без алюминиевых пластин? Лучший ответ – «может быть». Если плиты не используются, то вы полагаетесь на воздух и несколько мест, где трубы соприкасаются с полом для передачи тепла.Проблема в том, что воздух – это изолятор, а Pex, непосредственно контактирующий с деревом, – плохой проводник. Чтобы компенсировать эту плохую теплопередачу, необходимо значительно повысить температуру воды. В некоторых случаях до 180 градусов по Фаренгейту! Даже тогда, в холодный день, пол может не отводить достаточно тепла для обогрева комнаты, если дом старый и не энергоэффективен.

В новом строительстве с современными хорошо изолированными конструкциями система без плит, скорее всего, будет работать. Но с он не будет работать так хорошо и эффективно, как мог бы. Кроме того, вы не сможете использовать водонагреватель в качестве источника тепла, потому что системе требуется гораздо более теплая вода, чтобы компенсировать плохую теплопередачу. В свою очередь, ваш проект также не может быть отличным кандидатом на использование солнечной энергии для горячего водоснабжения. Что имеет больше смысла: установить систему, которая может работать при более низких температурах (около 120-130 градусов по Фаренгейту), или исключить компоненты, которые заставляют вас запускать систему при высоких температурах (около 180 градусов по Фаренгейту)? Также легко определить, какая система будет стоить дешевле.

Мы ежедневно получаем звонки от людей с существующими системами (не нашей), которые хотят улучшить производительность. Они жалуются на недостаток тепла в холодные дни и / или на высокие затраты на электроэнергию. Мы очень рады, когда они перезвонят позже и будут в восторге от того, насколько хорошо их система работает после установки пластин!

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ КРЕПЛЕНИЯ ИЗЛУЧАЮЩЕГО ПОЛА!

УСТАНОВКА ПОДВЕСНОЙ ПЛИТЫ ИЗЛУЧЕНИЯ НАПОЛЬНОГО ОТОПЛЕНИЯ

В новостройках иногда используется подвесная установка теплый пол из панелей.Когда-то это была обычная установка, но сейчас мы не видим, чтобы она использовалась так часто. Этот метод предусматривает установку излучающих труб поверх чернового пола. Затем сверху заливается плита толщиной 1 1/2 дюйма. Эта плита обычно представляет собой легкую бетонную смесь или материал на основе гипса, называемый «гипербетон», который, кажется, является наиболее распространенным.

Как правило, это не лучший вариант модернизации, поскольку существующие дома не были спроектированы таким образом, чтобы выдерживать дополнительный вес. Даже легкий бетон может весить 12-14 фунтов на квадратный фут при заливке 1 1/2 дюйма.

Изображение подвесной плиты, залитой тонким гипербетоном.

Некоторые преимущества подвесной плиты:

• Простая установка трубки по сравнению со скобками.
• Тепловая масса, которая особенно полезна при использовании солнечной горячей воды в качестве источника тепла. Пол может быть встроен в механизм хранения.
• Звукоизоляция.
• Огнестойкость.
• Повышенная тепловая мощность. В приложениях со скреплением мы можем получить около 35 британских тепловых единиц / час / квадратный фут, тогда как подвесные плиты – до 40 британских тепловых единиц / час / квадратный фут.Однако имейте в виду, что средняя потеря тепла в новом доме составляет около 20 британских тепловых единиц / час на квадратный фут, поэтому это преимущество может не сработать для большинства установок.
• Нет необходимости в алюминиевых теплообменных пластинах.
• Равномерная и стабильная температура пола.

Некоторые недостатки подвесной плиты:

• Добавленный вес. Конструкция пола должна быть спроектирована так, чтобы выдерживать этот дополнительный вес.
• Добавлена ​​высота. Поскольку подвесная плита запланирована с самого начала, проблем нет.У нас были люди, которые после факта решили, что они хотят сделать подвесную плиту, когда дополнительные 1 1/2 дюйма не были запланированы.
• Высокая тепловая масса. Хотя это также является преимуществом, этой системе требуется много времени, чтобы реагировать на новые поступления энергии. Также нужно много времени, чтобы остыть в те времена года, когда прохладно утром и тепло днем.
• Стоимость. В зависимости от того, где вы находитесь, такая установка может быть дорогостоящей.

Процесс установки подвесной плиты

Для этой установки стены имеют двойное покрытие, что дает дополнительную высоту в 1 1/2 дюйма.Обычно стены имеют каркас, но не гипсокартон. Это позволяет вам переходить из одной комнаты в другую, просто сделав надрез в стене. Если стены облицованы гипсокартоном, установка трубы может быть более сложной, потому что вам придется входить и выходить из дверных проемов. Другой вариант – просверлить отверстие в полу, провести трубу под стеной, а затем снова на другой стороне. Затем некоторые кладут на пол слой пластика. Похоже, есть некоторые споры о том, нужно ли это или нет.Поскольку это не вопрос лучистого теплого пола, мы оставляем это решение на усмотрение подрядчика, выполняющего работы. Пришло время положить трубку и прикрепить ее к полу. Они делают скобы Pex, которые предназначены для крепления Pex к деревянному основанию пола. Обязательно прикрепите трубку к коллектору и проверьте трубку под давлением перед заливкой. Одной из привлекательных особенностей всех коллекторов Radiantec является то, что они поставляются предварительно собранными с присоединенным оборудованием для испытания под давлением. Последний шаг – утеплить между балками.Окончательная установка будет выглядеть примерно так:

График установки подвесной плиты.

Заливка пола Maxxon Therma-floor поверх излучающих труб. Фото любезно предоставлено Maxxon.

ФАНЕРА И ПЛИТЫ УСТАНОВКА ЛУЧЕВОГО НАПОЛЬНОГО ОТОПЛЕНИЯ

Многие задаются вопросом: «Как установить лучистый пол с подогревом, если у меня нет доступа к полу снизу?» Один из способов – использовать готовую систему картона с рифлеными отверстиями, которую вы можете положить и просто положить в нее Pex.Эти продукты обычно имеют слой алюминия на поверхности для оптимальной теплопередачи.

Хотя эти продукты работают очень хорошо, все они имеют один общий недостаток: они слишком дороги для среднего домовладельца, чтобы даже подумать о них по цене 8-10 долларов за квадратный фут. В эту цену даже не входит сияющий материал.

Полосы фанеры установлены на черный пол.

Компания Radiantec разработала – практическую альтернативу этим дорогостоящим продуктам.Если вы являетесь компетентным мастером своими руками и не против работать с электроинструментом, вы можете установить высокоэффективную систему водяного отопления поверх существующего пола за небольшую часть от цены произведенных панельных систем.

Установка «фанера и пластины» включает разрезание фанеры 3/4 ″ на полосы шириной 12 ″ и закрепление их на черновом полу. Вы оставите канавку шириной примерно 3/4 дюйма для трубки и пластины.

Перед установкой трубок устанавливается алюминиевая пластина теплопередачи, которая помогает проводить тепло через пол. Теперь можно установить трубы и уложить готовый пол. Если покрытие пола будет мягким, например ковровым или виниловым, следует укладывать тонкий слой дерева (называемый луан). Большинство других твердых полов можно укладывать непосредственно на трубы и плиты.

Фанерные полосы, трубы и плиты, установленные на черновой пол.

Плавающий пол, установленный над системой водяного отопления.

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ ФАНЕРА И ПЛИТ.

Чтобы узнать о более распространенных методах установки трубок, обязательно прочтите наше Руководство по проектированию и изготовлению.

Наружные системы лучистого отопления (Руководство для домовладельца)

Фото: istockphoto.com

Эта статья была предоставлена ​​вам компанией SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Если вам повезло, что у вас есть открытая площадка для развлечений, ваш внутренний дворик, вероятно, будет интенсивно использоваться летом и ранней осенью, но это только полгода. Как только ртуть падает и снежинки начинают летать, большинство домовладельцев быстро накрывают уличную мебель и складывают грили в навесы. Действительно, один из самых неприятных аспектов наличия патио – это иметь дело с ним в те долгие зимние месяцы неиспользования, когда убирать от снега и льда часто бывает больше проблем, чем оно того стоит.

Хорошая новость в том, что так быть не должно.

Разве не было бы замечательно, если бы вы могли использовать свой внутренний дворик всю зиму, не сгребая кучу снега и не беспокоясь о том, чтобы поскользнуться на ледяной поверхности? Что ж, вы можете! Благодаря некоторому стратегическому планированию и небольшой помощи лучистого отопления вы сможете готовить барбекю на открытом воздухе, независимо от того, сколько снега у вас вчера вечером, без необходимости поднимать лопату.

Возможно, вы уже знакомы с внутренним лучистым теплом, для которого используются электрические коврики, такие как SunTouch HeatWave TapeMats, и излучающие кабели, такие как SunTouch WarmWire Cable (оба доступны в SupplyHouse.com), которые работают под полом дома. Технология направляет тепло к каждому углу пола, на котором оно установлено, затем тепло излучается к объектам и, что более важно, людям наверху, сохраняя все в тепле. Возможно, вы не знаете, что эта технология не ограничивается использованием внутри помещений – ее также можно использовать для обогрева внешних патио и других мощеных поверхностей. «Вы можете поставить лучистое тепло где угодно, – говорит Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com. «Бетон, камни для патио, брусчатка, грязь, трава – все готово.”

Технология наружного лучистого тепла

Если у вас есть любимый ресторан с обеденной зоной на открытом воздухе, в которой, кажется, не бывает снега в течение всего года, то, скорее всего, он получит выгоду от системы лучистого отопления под бетонной поверхностью. Рестораны с обедами на открытом воздухе одними из первых установили системы лучистого отопления на своих открытых площадках. Система обогрева тает снег при приземлении и предотвращает образование льда. Не менее важно то, что тепло поверхности внутреннего дворика излучается через столы и стулья, поэтому посетители могут комфортно есть на открытом воздухе в солнечные зимние дни.

Домовладельцы также могут использовать эту технологию повышения температуры в зимние месяцы, превращая свои жилые помещения на открытом воздухе в безмятежные зимние уединения. И это касается не только террас: лучистая технология под ногами может использоваться для защиты пешеходных дорожек, ступенек и даже проездов от снега и льда в течение всей зимы.

«Независимо от того, сколько вы работаете лопатой, если вы живете в месте, где много снега, почти всегда на подъездной дорожке скапливается утрамбованный снег и лед», – говорит О’Брайан.«Радиантные системы растопят это сразу, когда он приземлится, сохраняя вашу прогулку по дому красивой и безопасной». Любой, кто когда-либо откладывал уборку свежего снега, знает эту истину: как только кто-то идет по нему или проезжает по нему, снежный покров оседает, и последующие циклы замораживания-оттаивания превращают этот снежный покров в опасное ледяное пятно. Вот где появляется наружное лучистое тепло.

Фото: istockphoto.com

Преимущества наружного лучистого тепла

Расширение вашего удовольствия от отдыха на открытом воздухе – лишь одна из привилегий установки лучистого тепла под вашим внутренним двориком и другими мощеными поверхностями.Вот лишь некоторые из других преимуществ:

• Вы сможете навсегда отказаться от своей лопаты для снега! Он вам больше не понадобится (и мышцы спины будут вам благодарны).
• Вам больше никогда не придется использовать каменную соль или химические вещества для плавления льда, которые повреждают мощеные поверхности, растения и автомобильную краску, а также представляют опасность для здоровья ваших домашних животных.
• Вам больше никогда не придется звонить в снегоуборочную службу.
• Вы обретете душевное спокойствие, зная, что ваши дорожки всегда будут свободны от скользкого льда, что особенно важно для пожилых людей или членов семьи с ограниченными физическими возможностями.Фактически, бетонные пандусы для инвалидных колясок – главные кандидаты на лучистое тепло.
• Вы будете тратить меньше времени на уборку талого снега в помещении или мытье полов для удаления пятен соли, поскольку у всех, кто входит в дом, будет более сухая обувь.
• Мощеные поверхности вокруг дома прослужат дольше, поскольку лучистое тепло снижает колебания температуры в материале дорожного покрытия. Это означает, что внешние удобства, такие как патио на заднем дворе, могут потребовать меньшего ухода, чтобы выглядеть как новые, а их красивый внешний вид может даже стать важным аргументом в пользу продажи дома, когда придет время выставить дом на продажу.

Сравнение электрического и водяного лучистого тепла

SupplyHouse.com предлагает два основных типа компонентов наружного лучистого отопления: гидронный (в котором раствор горячей воды протекает по трубопроводу) и электрический, и каждый из них предлагает определенные преимущества. Выбор подходящей системы для ваших нужд во многом будет зависеть от того, готовы ли вы заплатить больше заранее или вы предпочитаете меньшие первоначальные затраты с возможностью более высоких эксплуатационных расходов в будущем.

Фото: istockphoto.com

ЭЛЕКТРИЧЕСКИЕ ИЗЛУЧАЮЩИЕ СИСТЕМЫ

Электрические излучающие системы особенно универсальны. Электрические компоненты, такие как коврики для плавления снега Danfoss GX и кабели для плавления снега Danfoss GX (оба доступны на сайте SupplyHouse.com), могут быть сконфигурированы таким образом, чтобы соответствовать практически любому патио, подъездной дорожке или пешеходной дорожке. В зависимости от поверхности мощения система будет нагреваться, электрические нагревательные элементы могут быть установлены на нижнем слое песка с материалами для мощения (например, кирпичи, камни или брусчатка), расположенными сверху, или они могут быть встроены в мокрый бетон чуть ниже. поверхность одновременно с заливкой бетона.Электрические коврики и кабели изолированы и спроектированы таким образом, чтобы противостоять коррозии, и при правильной установке они обеспечивают многолетнюю надежность при таянии снега.

ГИДРОННЫЕ ИЗЛУЧАТЕЛЬНЫЕ СИСТЕМЫ

Гидравлические излучающие системы могут быть более дорогими в установке, чем электрические системы, но они дешевле в эксплуатации в долгосрочной перспективе при высоких ценах на электроэнергию. В этих системах используются трубки PEX, такие как ½-дюймовые трубки HePEX Uponor, которые можно приобрести различной длины, чтобы соответствовать объему вашего проекта.Трубы обычно закладываются в бетонные плиты и соединяются с бойлером, а затем закачиваются горячим водным раствором, содержащим антифриз пропиленгликоль, для нагрева мощеной поверхности. Гидравлические системы могут быть настроены для работы от альтернативных источников энергии, таких как солнечные батареи, тепловые насосы и геотермальные установки.

В настоящее время водяное наружное отопление чаще всего используется в коммерческих помещениях, таких как футбольные поля НФЛ и стадионы с натуральной травой, где постоянный мягкий жар защищает газон и позволяет траве расти круглый год.Тем не менее, он столь же эффективен в жилых помещениях. Например, водяное лучистое отопление отлично подходит для поддержания тепла в теплицах на заднем дворе, чтобы они могли перезимовать нежные контейнерные растения, при этом поддерживая свежие запасы съедобной зелени и овощей в течение всего года.

Опции управления системой

Как гидравлическими, так и электрическими системами снеготаяния можно управлять либо ручным выключателем, либо установкой сенсорной системы обнаружения. Недорогие сенсорные элементы управления, такие как однозонное устройство контроля таяния снега Uponor, являются хорошим выбором для домовладельцев, которым требуется сенсорное управление на одной поверхности с тепловым обогревом, например, только во внутреннем дворике.

Более комплексная система управления, такая как Viega Advanced Snow Melt Control, включает датчики воздуха, влажности и температуры плиты, которые позволяют легко индивидуально контролировать несколько зон лучистого нагрева, например, патио, подъездной дорожки и пешеходной дорожки. При выборе компонентов, необходимых вашей системе, имейте в виду, что лучше работать с одним производителем, а не пытаться соединить термостат от одной компании с кабелем от другой; Обширный выбор SupplyHouse.com поможет сделать это возможным.

Установка наружного лучистого отопления

Какой бы способ вы ни выбрали, система может быть установлена ​​подрядчиком по вашему выбору. Мастера, знакомые с электропроводкой, водопроводом и мощением, могут установить свои собственные системы, но из-за сложности, как правило, лучше поручить этот проект профессионалу. «Установка может быть очень трудоемкой и длительной работой, и, в конце концов, профессионалы все равно сделают ее лучше», – говорит О’Брайан.

Лучшее время для установки системы лучистого отопления – это установка нового патио или тротуара, но в некоторых ситуациях возможна модернизация. Однако выбор дооснащения часто приводит к аннулированию гарантии производителя, поэтому ее следует зарезервировать для ситуаций, когда новая установка невозможна.

Болели ли вы этой зимой лихорадкой в ​​салоне? Подумайте о том, чтобы добавить этот проект к началу списка дел весной, и вы почти сразу сможете насладиться расширенным сезоном во внутреннем дворике.Независимо от ваших потребностей в наружном отоплении, у SupplyHouse.com есть компоненты для лучистого отопления, которые согревают ваши мощеные поверхности и защищают их от снега и льда до тех пор, пока не вернется более благоприятная погода. Посетите веб-сайт или позвоните по телефону 1-888-757-4774, чтобы поговорить со службой поддержки сегодня!

Найдите надежных местных профессионалов для любого домашнего проекта

+

SunTouch WarmWire Руководство по установке Как установить SunTouch WarmWire От SunTouch Подразделение Watts Water Technologies, Inc

WarmWire – это простой и экономичный способ утеплить полы и обеспечить долгие годы комфорта.
Это руководство по эксплуатации проведет вас через весь процесс установки системы обогрева пола.

Прикрепите кабели к полу, затем, в зависимости от напольного покрытия, нанесите слой тонкого, толстого или самовыравнивающегося раствора поверх кабелей.

Наконец, установите напольные покрытия. Это так просто!

Факты о проекте:

Время установки:

В ванной среднего размера требуется около 2 часов на установку кабелей и около 4 часов на установку распределительной коробки, термостата и источника питания.

Уровень умения:

Навыки среднего уровня по электромонтажу и укладке напольных покрытий.
, особенно если это необходимо для прокладки от панели автоматического выключателя.
Имейте в виду, что местные нормы могут требовать, чтобы этот продукт и / или термостат был установлен или подключен электриком

Ожидаемая температура пола:

Достижимая температура пола зависит от того, насколько хорошо он изолирован, от температуры пола перед запуском и, в случае использования неизолированных плит, от теплового стока нижележащих материалов.

Это три наиболее распространенные установки

1. Деревянный каркас: С кабелем, установленным на хорошо изолированном деревянном черновом полу, с тонким слоем раствора и плиткой наверху, большинство полов можно нагреть на 20 ° F выше, чем в противном случае.

2. Изолированная бетонная плита: плита. Если кабели проложены на изолированной бетонной плите, а сверху – тонкий раствор и плитка, большинство полов можно нагреть до температуры на 15 ° F выше, чем в противном случае.

3. Неизолированная бетонная плита С кабелем, установленным на неизолированной бетонной плите, с тонким слоем раствора и плиткой наверху, большинство полов можно нагреть на 10–20 ° F выше, чем в противном случае.

Проконсультируйтесь с дизайнером или свяжитесь с нами, если у вас есть дополнительные вопросы относительно температуры поверхности, которую можно ожидать от кабелей SunTouch WarmWire в любой конкретной конструкции. См. «Этап 9: Установка изоляции».

Этап 1. Разработка вашей системы

Кабели

WarmWire следует прокладывать во всех помещениях пола, которые необходимо утеплить.Его нельзя использовать для наружных работ, таяния снега или для утепления потолков.

В некоторых приложениях WarmWire может также использоваться для обогрева помещения, но в целом он не предназначен для этой цели (необходимо произвести расчеты теплопотерь, чтобы определить, будет ли WarmWire обеспечивать достаточно тепла, чтобы соответствовать теплопотерям).

ШАГ 1.1

Сделайте набросок комнаты. Измерьте общую площадь пола в квадратных футах, которую вы хотите обогреть на
(измерения должны проводиться до края стен, шкафов, ванны
и т. Д.)., пока что). Имейте в виду следующее:

• Кабель не может нагреваться более чем на 2 дюйма с каждой стороны кабеля, поэтому важно равномерное покрытие
.

• Постоянные скамейки, облицованные плиткой или камнем, также могут содержать WarmWire.
• Не размещайте WarmWire в душевых

• Вы не можете размещать WarmWire под шкафами или приборами или внутри стены

• Не проводите WarmWire в маленьких туалете или других замкнутых пространствах, которые могут вызвать чрезмерное нагревание
.

• Не прокладывайте кабели ближе, чем на 6 дюймов от унитазных колец, чтобы избежать возможного расплавления
восковых колец.

• На открытых площадках, таких как солярии или столовые, рассмотрите возможность установки WarmWire от 6 до 12 дюймов по периметру комнату, так как вы редко стоите так близко к стенам.

ШАГ 1.2

Выберите расстояние между кабелями.

НИКОГДА не используйте расстояние меньше 2:.

Ниже приведены типичные места с рекомендуемым интервалом.Это может варьироваться в зависимости от изоляции пола и комнаты, а также желаемого эффекта. Никогда не прокладывайте кабели ближе, чем на 2 дюйма друг от друга, так как это приведет к перегреву участка и может вызвать повреждение.

Ниже приведены типичные места с рекомендуемым интервалом. Это может варьироваться в зависимости от
изоляции пола и комнаты, а также желаемого эффекта.

Никогда не прокладывайте кабели ближе, чем на 2 дюйма друг от друга, так как это приведет к очень горячей области и может вызвать повреждение.

Типичное использование:

• Расстояние 2 дюйма: Полы для соляриев, плиты в цокольном этаже и ванны с наружными стенами.
( ПРИМЕЧАНИЕ. Изоляция всегда рекомендуется из-за высоких тепловых потерь в этой области.
Характеристики никогда не гарантируются из-за конструкции и различий климата в этих областях применения.)

Интервал 2,5 дюйма достигается за счет чередования интервалов 2 дюйма и 3 дюйма.

Типичное использование

• Расстояние 2,5 дюйма: Ванные комнаты, кухни, жилые помещения и подвалы.

• Расстояние 3 дюйма: Коридоры, подъезды и большие площади с низкими потерями тепла.

ШАГ 1.3

Умножьте площадь в квадратных футах, измеренную на шаге 1.1, на 0,90, чтобы учесть расстояние 3 дюйма по краям площади пола.
Используйте полученную площадь в квадратных футах, чтобы выбрать подходящий кабель из Таблицы выбора WarmWire (в этом разделе).

ШАГ 1.4

Помните:
• Не подавайте более 15 ампер при 120 В (1800 Вт) или 15 ампер (3600 Вт) при 240 В через термостат Sunstat.

• Вы можете выбрать 120 В или 240 В в зависимости от доступной вам мощности.
ЗАПРЕЩАЕТСЯ смешивать напряжения в одной и той же системе, если более одного кабеля должны покрывать зону.

• Нагрузка более 12 ампер (1140 Вт) на автоматический выключатель на 15 ампер или 16 ампер (1920 Вт) на автоматический выключатель на 20 ампер.

Если у вас есть зона, в которой требуется более 15 ампер кабелей для управления одним термостатом, используйте реле SunStat Relay, чтобы принять дополнительную нагрузку в амперах.

Если точный расчетный размер кабеля не найден в таблицах катушек WarmWire
(следующая страница), может потребоваться отрегулировать область (области) нагрева или выбрать следующий меньший размер катушки.

Помните, что кабель нельзя обрезать по размеру, и он должен быть полностью заделан раствором в полу. Будьте осторожны, чтобы не выбрать слишком большую катушку.

ШАГ 1.5

Выберите достаточное количество ремня WarmWire (номер для заказа 840213080518), чтобы закрепить кабель
на полу. Коробка содержит 25 футов ремня, этого достаточно, чтобы подготовить около 50 квадратных футов пола
на высоте 4 фута. интервал. Ремни обычно располагаются на расстоянии 3–4 фута в год.

– Оцените, сколько квадратных футов пола вы хотите утеплить.
Не класть под шкафы или техника.
Оставьте провод на расстоянии не менее 4 дюймов от воскового кольца для унитаза и 2–3 дюйма от стен.
Устанавливайте до пят перед кухонными или ванными шкафами, чтобы пальцы ног оставались в тепле.

Область данных и крышки 120 В

Арт. №	кв.фут @ 2 дюйма O.C.	кв.Футы при 2,5 “O.C.	кв.фут @ 3 дюйма O.C.	Длина провода, фут.	Напряжение тока	Сопротивление (Ом)
81004574	8	10	12	47	1.0	108-132
81004575	12	15	18	71	1,5	72-88
81004576	16	20	24	94	2.0	52-64
81004577	20	25	30	118	2,5	41-51
81004578	24	30	36	141	3.0	33-40
81004579	28	35	42	165	3,5	28-34
81004580	32	40	48	188	4.0	24-30
81004581	36	45	54	212	4,5	22-27
81004582	40	50	60	235	5.0	19-24
81004583	48	60	72	282	6,0	16-20
81004584	56	70	84	329	7.0	14-17
81004585	64	80	96	376	8,0	12-15
81004686	72	90	108	423	9.0	11-13
81004687	80	100	120	470	10,0	9-12

• 2 “o.c. обеспечивает 15 Вт на квадратный фут – бетонные плиты подвала, солярии, зоны с высокими потерями тепла и т. Д.
• 2,5 “o.c. обеспечивает 12 Вт на квадратный фут – Ванные комнаты, кухни, столовая / гостиная и т. Д.
• 3 “o.c. обеспечивает 10 ватт на квадратный фут – коридоры, входы, зоны с малыми потерями тепла и т. Д.

Область передачи данных и крышки 240 В

Арт. №	кв.фут @ 2 дюйма O.C.	кв.фут @ 2,5 дюйма OC	кв.Ft @ 3 “O.C.	Длина провода, фут.	Напряжение тока	Сопротивление (Ом)
81004588	16	20	24	94	1,0	217-265
81004589	24	30	36	142	1.5	144-176
81004590	32	40	48	188	2,0 ​​	105-128
81004591	40	50	60	236	2.5	83-102
81004592	48	60	72	282	3,0	66-81
81004593	56	70	84	330	3.5	57-69
81004594	64	80	96	376	4,0	49-61
81004595	72	90	108	424	4.5	44-54
81004596	80	100	120	470	5,0	39-48
81004597	96	120	144	564	6.0	33-40
81004598	112	140	168	658	7,0	28-34
81004599	128	160	192	752	8.0	24-30
81004601	144	180	216	846	9,0	22-27
81004602	160	200	240	940	10.0	19-24

Этап 2: Подготовка

Некоторые предостережения:

Как и в случае с любым другим электрическим продуктом, необходимо соблюдать осторожность, чтобы предотвратить потенциальные
риски возгорания, поражения электрическим током и травм людей.

Необходимо соблюдать следующие меры предосторожности:

НИКОГДА не обрезайте нагревательный кабель. Однако при необходимости кабель питания длиной 10 футов можно укоротить.

НИКОГДА не ударяйте шпателем или другим инструментом по кабелю.Будьте осторожны, чтобы не порезать, не порезать и не защемить кабель, чтобы не повредить его.

НИКОГДА Не прокладывайте кабели под шкафами или другими встроенными элементами. Под этими предметами будет накапливаться излишнее тепло, что приведет к их повреждению.

НИКОГДА Не прокладывайте кабель в любых стенах, поверх стен или перегородок, доходящих до потолка, или в шкафах.

НИКОГДА не выдвигайте нагревательную часть кабеля за пределы комнаты или области, из которой он берет начало.

НИКОГДА НИКОГДА не пытайтесь отремонтировать поврежденный кабель.Обратитесь на завод за помощью.

НИКОГДА не перекрывайте нагревательные кабели . Может произойти опасный перегрев.

НИКОГДА не допускайте, чтобы провод питания или провод датчика проходил через нагревательный кабель, так как это может привести к повреждению.

НИКОГДА не вклеивайте кабели в клей, предназначенный для ламината или виниловых полов. Он должен быть полностью залит в раствор на цементной основе.

НИКОГДА не объединяет системы с различным напряжением. Это может привести к повреждению.

НИКОГДА не используйте интервал в 1 дюйм.

ВСЕГДА соблюдайте минимальное расстояние между кабелями 2 дюйма.

ВСЕГДА используйте медь только в качестве питающих проводов к системе управления и WarmWire. Не используйте алюминий . ВСЕГДА проверяет сопротивление кабеля и записывает его в журнал в данном руководстве. ВСЕГДА обращайте пристальное внимание на требования к напряжению и силе тока автоматического выключателя, системы управления и кабельной системы.Например, не подавайте блоки управления и кабели от 240 до 120 В переменного тока. ВСЕГДА убедитесь, что все электрические работы выполняются в соответствии с местными строительными нормами, Национальными электротехническими нормами (NEC), особенно статьей 424, часть IX, и разделом 62 Канадских электротехнических правил (CEC), часть I.

Несколько советов:

Мастерок. Используйте пластиковый шпатель, чтобы уменьшить вероятность повреждения кабеля.

Изоляция. Чем лучше изоляция, тем эффективнее работает система.
лучше нагревает пол.Поверхности бетонных плит обеспечивают максимальный отвод тепла от воды
и должны быть изолированы снизу, если это вообще возможно.

Органы управления. Датчик температуры пола SunStat ™ обеспечивает прямой контроль нагрева пола для повышения комфорта. Другие элементы управления могут не обеспечивать желаемый уровень контроля. Всегда выбирайте элементы управления, которые соответствуют номинальному напряжению и амперметрам системы и предназначены для систем резистивного нагрева. SunStat Pro Control – Программируемая модель 500670 Программируемый FloorStat элегантен и интеллектуален. Программирование на 1/5/1 дня позволяет управлять энергосбережением. Четыре предустановленных расписания программ для легкой настройки. Одно расписание пользовательской программы для индивидуального программирования. Технология SmartStart также обеспечивает комфортное энергосбережение. Usage Monitor показывает часы работы системы. SunStat Control Непрограммируемая модель 500675. Непрограммируемый SunrStat рекомендуется для небольших матов для точечного подогрева. В этом устройстве используется датчик температуры пола для поддержания точной температуры, выбранной для вашей плитки. SunStat Релейный ведомый блок Модель 500680

Минометы. Самовыравнивающиеся растворы становятся все более популярными из-за простоты их нанесения на кабели.
Если вы укладываете плитку, вам нужно будет нанести еще один слой тонкого отверждения для укладки плитки.
Всегда используйте раствор на цементной основе, модифицированный полимерами.
Не используйте клеи на основе растворителей или предварительно смешанные, потому что они не обладают такой термостойкостью.

LoudMouth ™ . LoudMouth издает громкий свист, если коврик поврежден во время установки. LoudMouth остается подключенным к кабелям питания во время укладки мата и плитки. “ Маленькая отвертка для подключения проводов входит в комплект поставки монитора LoudMouth.

Необходимых предметов:

Материалы: • Система SunTouch WarmWire • Ремень SunTouch WarmWire • Управление термостатом с датчиком температуры пола (SunStat) • Автоматический выключатель на 20 А (одиночный для систем 120 В и двойной для систем 240 В) • Электрический шкаф (очень глубокий) для термостата; одинарная (не сборный тип) или квадратная коробка глубиной 4 дюйма с одинарной крышкой «грязевое кольцо» • Распределительная коробка 4 дюйма с крышкой, при необходимости • Кабельные зажимы для распределительной коробки (для новой конструкции) • Гибкий или жесткий кабелепровод (для новой конструкции) • Кабель для электропроводки 12 или 14 (обратитесь к местным нормам) • Проволочные гайки при использовании распределительной коробки • Гвоздь

инструментов: • Цифровой мультиметр (для измерения сопротивления; необходимо показывать до 20 кОм для измерения датчика) • Сверло с битом 1/2 “ • Молоток и долото • Инструмент для зачистки проводов • Крестовая отвертка • Рыболовная лента (для существующих строительство) • Кольцевая пила (для существующей конструкции) Инструменты для укладки напольных покрытий: • Книга или видео по технике электропроводки • Книга или видео по напольным покрытиям • Методы установки

Этап 3: Осмотрите кабель и датчик

ШАГ 3.1

Выньте кабель WarmWire из коробки и осмотрите его, чтобы убедиться в отсутствии видимых повреждений
. Из катушки кабеля выходят экранированные провода, которые называются «проводами питания
» (это просто кабели питания, которые не нагреваются).
Кабели питания имеют длину примерно 10 футов и служат для подключения «нагревательного» кабеля к контроллеру для подачи питания.

ШАГ 3.2

Запишите информацию о продукте. На проводах питания
имеется заводская табличка с паспортными данными. Не удаляйте эту этикетку. Запишите серийный номер кабеля, номер модели, напряжение,
и диапазон сопротивления кабеля в журнал сопротивления кабеля и датчика (см. Следующую страницу). Если вы устанавливаете
более одного кабеля WarmWire, сделайте это для каждого из них.

ВАЖНО:

Для сохранения ограниченной гарантии необходимо записать следующие измерения и выполнить все
шагов данного руководства. Обратитесь к Ограниченной гарантии сейчас для получения полных требований
(см. Нашу страницу Гарантия).

ШАГ 3.3

Измерьте сопротивление кабеля, чтобы убедиться, что он не поврежден.
Это очень важно делать на протяжении всего процесса установки. Используйте качественный цифровой омметр или мультиметр для выполнения этих измерений.
Аналоговые измерители (с подвижной стрелкой) неточны для этого продукта и не должны использоваться.

Измерьте сопротивление (1) перед началом установки, (2) после того, как кабель
прикреплен к полу, и (3) после укладки напольных покрытий.Настоятельно рекомендуется регулярно проверять эти размеры
во время укладки плитки, чтобы не закапывать поврежденный провод.

Проверка на обрывы

Измерьте сопротивление между черным и белым проводами (черный и синий провода для кабелей 240 В
) и запишите его в приведенную ниже таблицу. Это измерение должно находиться в пределах диапазона сопротивления кабеля
, указанного на паспортной табличке.
Обрыв или разрыв провода указывается сопротивлением «бесконечное» Ом (отсутствие обрыва).

Проверка на короткое замыкание

Измерьте сопротивление между черным и зеленым проводами, а также между белым и зеленым проводами
(синий и зеленый провода для кабелей 240 В) и запишите его в таблице ниже.

Эти измерения должны соответствовать диапазону сопротивления кабеля, указанному на заводской табличке. Измерьте расстояние между выводами датчика температуры пола.
Это сопротивление изменяется в зависимости от температуры, измеренной в наконечнике.
В таблице сопротивления датчика слева приведены приблизительные значения для сравнения.

Обрыв или обрыв провода обозначается «бесконечным» сопротивлением (отсутствие обрыва).

Журнал сопротивления кабеля и датчика

	Кабель 1	Кабель 2	Кабель 3
Серийный номер кабеля
Модель кабеля
Напряжение кабеля
Диапазон сопротивления кабеля

ИЗ КОРОБКИ ПЕРЕД УСТАНОВКОЙ (Ом)

Кабель от черного к белому
Кабель от черного к зеленому
Кабель от белого к зеленому
Провод датчика

ПОСЛЕ ПРИКРЕПЛЕНИЯ КАБЕЛЯ И ДАТЧИКА К ПОЛУ (Ом)

Кабель от черного к белому
Кабель от черного к зеленому
Кабель от белого к зеленому
Провод датчика

ПОСЛЕ УСТАНОВКИ НАПОЛЬНОГО ПОКРЫТИЯ (Ом)

Кабель от черного к белому
Кабель от черного к зеленому
Кабель от белого к зеленому
Провод датчика

Значения сопротивления датчика пола

Температура	Типичные значения
13 ° C (55 ° F)	17000 Ом
18 ° C (65 ° F)	13000 Ом
75 ° F (24 ° C)	10 000 Ом
85 ° F (29 ° C)	8000 Ом

Фаза 4: Предварительная электрическая установка

См. Раздел «Схемы подключения управления» в конце данного руководства, где приведены электрические схемы
для различных напряжений и областей применения.

Новое строительство
(Существующее строительство см. Ниже)

ОБЗОР

Мы рекомендуем устанавливать систему WarmWire в выделенной цепи, идущей непосредственно от панели автоматического выключателя. При установке этой системы соблюдайте все национальные электрические правила (NEC) и другие местные требования по электрооборудованию. Работу следует выполнять с большой осторожностью и при отключенном питании цепи, в которой выполняется работа.

ШАГ 4.1

Установите автоматический выключатель (и) на 20 А в панель выключателя, в зависимости от нагрузки системы WarmWire.

Используйте однополюсный выключатель на 120 В для системы на 120 В.
Используйте двухполюсный выключатель 240 В для системы 240 В.
Используйте тип GFCI (прерыватель цепи замыкания на землю), если вы не используете элемент управления SunTouch SunrStat, который всегда включает GFCI.
Для систем, которые слишком велики для прямого питания через один SunStat, но должны управляться одним датчиком пола, используйте элемент управления SunStat в сочетании с до 10 элементами управления реле SunStat.
Свяжитесь с нами для получения дополнительной информации

ШАГ 4.2 Установите электрическую коробку для управления SunStat. При установке от одного до двух кабелей WarmWire используйте очень глубокую коробку с одним блоком, чтобы оставить достаточно места для работы с проводкой. Используйте квадратную коробку размером 4 дюйма при установке трех кабелей WarmWire. Кабель можно разместить практически в любом вентилируемом месте. Тем не менее, лучшее место – в той же комнате, что и WarmWire, обычно на высоте около 60 дюймов над полом и внутри досягаемость проводов силовых выводов кабеля. При установке более трех кабелей WarmWire сначала необходимо подключить их провода питания в распределительной коробке (см. Шаг 4.4) во избежание переполнения распределительной коробки. Затем подключите один блок питания от этой распределительной коробки к блоку управления.

ШАГ 4.3 Следуя правилам, подайте электрическую проводку типа NM 14 или 12 калибра от панели автоматического выключателя к электрическому блоку управления. Оставьте примерно 6–8 дюймов дополнительного провода на выходе из коробки для работы.

ШАГ 4.4

Если блок управления должен быть установлен в месте, которое слишком далеко от проводов силовых выводов, необходимо будет установить распределительную коробку, где можно будет заделать выводные провода.
Используйте стандартную распределительную коробку с крышкой, устанавливая ее под полом, на чердаке или в другом легкодоступном месте. Он должен оставаться легкодоступным и не располагаться за стеной, шкафом или подобным препятствием.
Затем используйте тип NM 14 или 12 калибра или другую приемлемую электрическую проводку для подключения распределительной коробки к блоку управления.

ШАГ 4.5 Просверлите два отверстия 1/2 дюйма в опорной плите непосредственно под распределительной коробкой управления. Затем как можно ближе к поверхности пола просверлите два горизонтальных отверстия, пересекающих верхние отверстия

ШАГ 4.6 Если местный электротехнический кодекс требует кабелепровода, отрежьте электрический кабелепровод длиной от 1/2 до 3/4 дюйма, чтобы проложить его от блока управления до опорной плиты. На опорной плите вам может потребоваться долотить больше древесины, чтобы упростить подачу проводов через кабелепровод. ШАГ 4.7 Отметьте автоматический выключатель на панели, которая питает систему, надписью «SunTouch для обогрева пола / ванны» или аналогичным описанием.

Существующее строительство

ОБЗОР: Рекомендуется устанавливать систему WarmWire на отдельной выделенной цепи, идущей непосредственно от панели выключателя.
В существующей конструкции, однако, это может быть сложно сделать в зависимости от расположения проводки
и панели выключателя. Отключение существующей цепи возможно, но только при наличии достаточной грузоподъемности для работы как с системой, так и с любыми дополнительными нагрузками, которые могут быть размещены в цепи.
Имейте в виду, , что обычные фены могут потреблять до 10 ампер (1200 Вт) нагрузки.

При установке этой системы соблюдайте все требования NEC и других местных правил по установке электрооборудования. Работу следует выполнять с большой осторожностью и при отключенном питании цепи, в которой выполняется работа.

ШАГ 4.8

Установите автоматический выключатель (и) на 20 А в панель выключателя в зависимости от нагрузки системы.
Используйте однополюсный выключатель на 120 В переменного тока для системы на 120 В.
Используйте двухполюсный выключатель 240 В для системы 240 В.
Используйте тип GFCI (прерыватель цепи замыкания на землю), если не используете один из наших элементов управления SunStat, которые имеют встроенный GFCI.

ШАГ 4.9 Вырежьте в стене отверстие для распределительной коробки. При установке от одного до двух кабелей WarmWire используйте очень глубокую коробку с одним блоком, чтобы оставить достаточно места для проводки. Используйте квадратную коробку размером 4 дюйма при установке трех кабелей WarmWire. Коробку можно разместить практически в любом месте с хорошей вентиляцией.br /> Однако лучше всего находится в той же комнате, что и кабель WarmWire, обычно на высоте около 60 дюймов над полом и в пределах досягаемости проводов кабеля питания. Если у вас более трех кабелей, необходимо будет подключить их Сначала подключите силовые провода к распределительной коробке (см. шаг 4.11), чтобы избежать переполнения блока управления.

ШАГ 4.10 Следуя правилам, подайте электрическую проводку типа NM 14 или 12 калибра от панели автоматического выключателя к отверстию электрического блока управления. Оставьте примерно 6–8 дюймов дополнительного провода на выходе из отверстия

ШАГ 4.11 Если блок управления должен быть установлен в месте, которое слишком далеко от проводов силовых выводов, необходимо также установить распределительную коробку, где подводящие провода могут заканчиваться. Используйте стандартную распределительную коробку с крышкой, устанавливая ее под полом, на чердаке или в другом легкодоступном месте. Он должен оставаться легкодоступным и не располагаться за шкафом или подобным препятствием). Затем используйте тип NM 14 или 12 калибра или другую приемлемую электрическую проводку для подключения соединительной коробки к электрической коробке управления.

ШАГ 4.12 На уровне пола под блоком управления вырежьте кусок шириной 2 x 2 дюйма из поверхности стены . С помощью стамески проделайте выемку в опорной плите, чтобы упростить прокладку проводов по стене. ШАГ 4.13 Отметьте автоматический выключатель на вашей панели, которая питает систему, с помощью «SunTouch для подогрева пола / ванны» или аналогичного.

Этап 5: Установка кабелей WarmWire

Начало работы

ШАГ 5.1

Важно! Обратитесь к Фазе 8 и Приложению 1, чтобы убедиться, что пол должным образом подготовлен для прокладки кабеля (кабелей), особенно использования армирования, выравнивания и изоляции на бетонной плите.

Используйте эскиз и конструктивные соображения, сделанные ранее в разделе «Фаза 1« Проектирование системы »», чтобы начать прокладку кабеля WarmWire.
Не прокладывайте кабели ближе, чем примерно на 4–6 дюймов от восковых унитазных колец и водопровода, чтобы избежать перегрева этих предметов.

ШАГ 5.2

Убедитесь, что кабели проложены таким образом, чтобы обеспечить желаемое тепло. НЕ размещайте их на расстоянии 1 дюйма друг от друга, так как это вызовет очень высокую температуру и может повредить систему.
Перед установкой кабелей убедитесь, что выбраны правильная длина кабеля и напряжение для обогреваемого квадратного метра.

ШАГ 5.3

Если это новое строительство, нарисуйте линии на полу или используйте шаблоны, чтобы очертить площадь любых шкафов, приспособлений или будущих стен, которые будут размещены в комнате. НИКОГДА не прокладывайте кабели под шкафами, приборами или стенами. Под этими предметами может скопиться излишек тепла и вызвать повреждение.

ШАГ 5.4

Решите, в каком направлении будет проходить кабель по полу для облегчения покрытия.
Обратитесь за помощью к образцам макетов в этом руководстве.
В зависимости от формы области, ее можно рассматривать как несколько меньших областей. Никогда не перекрещивайте кабели друг над другом и не обрезайте их короче. Это может привести к повреждению и вызвать опасные проблемы.
Дополнительная продуманная работа на этом этапе установки значительно облегчит остальную работу. .

ОБЩАЯ УСТАНОВКА:

ШАГ 5.5 Начните с измерения расстояния примерно 3 дюйма от стены, чтобы разместить ремешок WarmWire. Если ваша конструкция требует от стены 6–12 дюймов, установите ремешок на этом расстоянии

ШАГ 5.6 Обрежьте ремешок WarmWire по длине первой области.

ШАГ 5.7

Прикрепите ремешок к полу с помощью двусторонней ленты (если кабели поставляются на заводе) или с помощью сильного аэрозольного клея (например, 3M Hi = Strength 90 или аналогичного), нанесите ровный слой на обратную сторону ремешка и область пола, на которую он будет укладываться, дайте клею стать липким (в соответствии с инструкциями по продукту), затем переверните ремешок и плотно прижмите его к полу.При использовании аэрозольного клея соблюдайте все инструкции производителя.

ШАГ 5.8

Для поверхностей пола, отличных от бетона. Прикрепите ремень к полу с помощью оцинкованных гвоздей или шурупов,
Закрепите ремень через каждые 6–10 дюймов

ШАГ 5.9

для дополнительной фиксации на бетонных полах используйте перфоратор для просверливания отверстий в бетоне. Закрепляйте ремешок через каждые 6–10 дюймов.

ШАГ 5.10

Отрежьте еще один кусок кабельной ленты для другого конца зоны и закрепите на расстоянии 3 дюйма от стены (стен) или других препятствий.

ШАГ 5.11

Размотайте силовые провода кабеля до заводского сращивания. Оставьте пока катушку силовых проводов на полу.
Помимо заводского сращивания, находится сам нагревательный кабель WarmWire.

ШАГ 5.12 Перед установкой дополнительных лент заполните первую секцию кабелем WarmWire. Начните с создания «снятия натяжения» вначале, чтобы случайно не вытащить кабель. Зигзагом проложите кабель только под выступами, как показано на рисунке. Нажмите на выступы, чтобы зафиксировать кабель. ШАГ 5.13 Протяните кабель вперед и назад через зону на желаемом расстоянии, пока не дойдете до другой стороны комнаты. Как только вы заполните эту область, нажмите на все вкладки. Помните, НИКОГДА не размещайте кабели на расстоянии менее 2 дюймов друг от друга.

ШАГ 5.14

Если есть дополнительные области, которые нужно покрыть кабелем, отрежьте необходимые отрезки ремня, прикрепите их к полу и начните вплетать кабель в эту область.

ДРУГИЕ УСТАНОВКИ:

Поскольку при любой установке можно встретить множество различных форм помещений и перекрытий пола, на следующей странице представлены три дополнительных плана, которые помогут вам определить наилучший способ завершения установки в местах неправильной формы.

УГЛОВОЙ ДУШ ИЛИ VANITY

ШАГ 5.15 Для угловой зоны, такой как угловая душевая кабина, сначала отрежьте несколько кусков ленты WarmWire Strap немного длиннее используемого промежутка..

ШАГ 5.16 Отметьте пол мелом или ручкой на расстоянии 3 дюйма от края душа. ШАГ 5.17 Используйте эту меловую линию, чтобы прикрепить каждый кусок ленты WarmWire к полу, чтобы кабель не приближался к угловой душевой кабине ближе 3 дюймов. Убедитесь, что кабели расположены равномерно и параллельны друг другу. ШАГ 5.18 Заполните раздел WarmWire.

ДВЕРЬ ВХОДА

ШАГ 5.19 Для входа или другого небольшого помещения, где требуется тепло, начните с отрезания двух отрезков ремня WarmWire, немного короче, чем длина входного отверстия. Затем закрепите два ремня параллельно друг другу.

ШАГ 5.20 Заполните кабелем, отрегулировав расстояние по мере необходимости, чтобы заполнить как можно большую площадь.

СИДЕНЬЕ

ШАГ 5.21

Если вы закрываете скамейку или ступеньку (не в зоне душа), сделайте одну пробежку вверх по стояку.Используйте ремни WarmWire, чтобы прикрепить кабель к сиденью на желаемом расстоянии, а затем проложите один участок вниз по стояку.
Опять же, кабель на стояке и в зоне сиденья ДОЛЖЕН быть полностью залит строительным раствором и иметь одобренное напольное покрытие. При необходимости используйте горячий клей, чтобы закрепить WarmWire на стояке.

ЗАКЛЮЧИТЕЛЬНЫЕ ШАГИ

ШАГ 5.22

Если у вас есть второй кабель WarmWire для прокладки в этой зоне, помните, что все провода питания должны вернуться к контроллеру или к распределительной коробке, а затем к контроллеру.
Не прокладывайте шнур питания через нагревательные кабели, под плинтусом или в других потенциально опасных местах. Никогда не соединяйте два кабеля WarmWire последовательно.

ШАГ 5.23

Чтобы закрепить длинные отрезки нагревательного кабеля, поместите дополнительные короткие отрезки для ремня на расстоянии 3–4 фута. Интервалы. Нанесите на обратную сторону ремешка клей с высокой липкостью и сдвиньте ремешок вверх дном под кабели.
Переверните ремешок, когда он установлен, и приклейте к полу. Прижмите язычки к кабелям.Если аэрозольный клей не использовался, осторожно прикрепите эти короткие отрезки ремня к полу, не повреждая кабель.

ШАГ 5.24

После завершения прокладки кабеля осмотрите работу. Убедитесь, что все выступы прижаты, расстояние между кабелями правильное, кабели не пересекаются друг с другом, весь кабель не поврежден и все области, подлежащие обогреву, покрыты кабелем

ШАГ 5.25

Еще раз снимите показания сопротивления кабеля, чтобы убедиться, что он не был поврежден во время установки.Это очень важно сделать.
Запишите эти показания в журнал сопротивления кабеля, приведенный в данном руководстве.

STEP 5.26 (опционально)

При полностью установленной нагревательной части кабеля рекомендуется временно подключить кабель к источнику питания и дать ему нагреться в течение нескольких минут.
После того, как кабели станут теплыми на ощупь, отключите питание.

ШАГ 5.27

Накройте кабели картоном, ковром или подобным материалом, чтобы защитить их от
повреждений, пока не будет установлено напольное покрытие.

Этап 6: Завершение электромонтажа

Новое строительство

ШАГ 6.1 Вырежьте канал в полу, чтобы в него проложить сращивание кабеля питания. Это гарантирует, что стык не образует выступов на полу. Соединитель силового кабеля ДОЛЖЕН БЫТЬ полностью встроен в раствор.

ШАГ 6.2 Пропустите силовые провода от WarmWire вверх через отверстие, просверленное в опорной плите, или вверх в кабелепровод к распределительной коробке управления (или распределительной коробке, если она была ). ШАГ 6.3 Закрепите стык кабеля питания в точеных каналах горячим клеем.

ШАГ 6.4 Под регулятором или там, где должен располагаться датчик температуры пола, измерьте расстояние не менее 1 фута в отапливаемую зону. Отметьте место крепления датчика к полу. Убедитесь, что датчик установлен точно между двумя нагревательными кабелями. Совет: рассмотрите возможность установки второго датчика в полу в качестве запасного на случай, если первый когда-либо будет поврежден. Провода второго датчика просто не подключены к блоку управления, а оставлены неподключенными и защищены изолентой внутри блока управления.

ШАГ 6.5 Чтобы наконечник датчика не образовывал возвышенности в полу, вырежьте канал в полу и вставьте наконечник датчика в канал. Затем приклейте наконечник горячим клеем на место ШАГ 6.6 Просверлите еще одно отверстие в опорной плите, если необходимо, чтобы подвести провод датчика к блоку управления.Закончите, закрепив стальную пластину с гвоздями на проводах, чтобы позже защитить их от гвоздей плинтуса.

ШАГ 6.7

Если необходимо было заканчивать кабель питания на распределительной коробке, протяните электрический провод 14 или 12 калибра от этой коробки к блоку управления.

Совет: Если используется более одного кабеля WarmWire, пометьте концы проводов питания с кратким описанием области, в которой они подают питание. Используйте ленту, чтобы обозначить их «Кабель 1», «Кабель 2» или «Кухня», «Ванна» или аналогичный.Это упростит идентификацию потенциальных клиентов в дальнейшем.

Существующее строительство

ШАГ 6.8

Используйте рыболовную ленту, чтобы протянуть провода питания по стене к распределительной коробке управления (или распределительной коробке, если таковая использовалась).

ШАГ 6.9

Вырежьте канал в полу, чтобы в него проложить сращивание кабеля питания. Это гарантирует, что стык не образует выступов на полу. Нанесите горячий клей на место (см. Рис. 6.1)

ШАГ 6.10

Под местом управления или там, где должен располагаться датчик, отмерьте не менее 1 фута.в отапливаемую зону. Отметьте место крепления датчика к полу. Убедитесь, что датчик расположен точно между двумя нагревательными кабелями (см. Фото 6.4). Чтобы наконечник датчика не образовывал возвышения в полу, вырежьте канал в полу и вставьте наконечник датчика в канал. Наклейте наконечник на место горячим клеем (см. Фото 6.5). Совет рассмотрите возможность установки

Совет: рассмотрите возможность установки второго датчика в полу в качестве запасного на случай, если первый датчик когда-либо выйдет из строя.Выводы второго датчика просто не подключаются к термостату, а остаются неподключенными и защищенными изолентой внутри коробки термостата.

ШАГ 6.11

Используйте рыболовную ленту, чтобы протянуть датчик вверх по стене к распределительной коробке управления, и в конце закрепите стальную пластину с гвоздями над проводами питания и проводами датчика, чтобы в дальнейшем защитить их от гвоздей на плинтусе.

ШАГ 6.12

Если необходимо было заканчивать кабель питания на распределительной коробке, протяните электрический провод
калибра 14 или 12 от этой коробки к блоку управления.

Совет: Если было установлено более одного кабеля WarmWire, пометьте провода питания с кратким описанием области, в которой подается питание. Используйте скотч и пометьте их «Кабель 1», «Кабель 2» или «Кухня», «Ванна» или аналогичный. Это поможет не перепутать их.

Этап 7: Установка элемента управления

ШАГ 7.1

Прочтите и следуйте инструкциям, прилагаемым к контроллеру термостата SunStat.

ШАГ 7.2

Для получения информации о различных напряжениях
и областях применения см. Электрические схемы управления в конце данного руководства.

.

ШАГ 7.3 Установите электрическую коробку для управления, если это еще не было сделано. Подключите провода питания от кабеля WarmWire (или электропроводки от распределительных коробок ) к стороне «НАГРУЗКА» регулятора термостата. Подключите входящее питание к «ЛИНИИ» регулятора термостата. Подключите провода датчика к клеммам датчика на блоке управления. Подключите заземляющие провода от системы к заземляющему проводу от входящей мощности. ШАГ 7,4 Установите блок управления в его электрическую коробку и включите автоматический выключатель, чтобы запитать эту систему. Проверить систему и управление в течение нескольких циклов. Он должен позволить нагревательным кабелям правильно нагреться. Примечание: Рассмотрите возможность размещения незакрепленной плитки над наконечником датчика, чтобы имитировать нагрев пола и позволить датчику регистрировать это на контроле. .

ШАГ 7.5

Наклейте рабочие наклейки термостата (прилагаются к большинству элементов управления) на внутреннюю часть дверцы термостата или защитную пластину в соответствии с рекомендациями.
Оставьте инструкции домовладельцу.
Сохраните все инструкции и гарантии.

Этап 8: Установка напольного покрытия

ШАГ 8.1 Заключительная проверка

Пол должен быть полностью очищен от мусора, включая гвозди, грязь, дерево и другой строительный мусор. Убедитесь, что на полу нет предметов, которые
могут повредить провод SunTouch.
Сделайте окончательный осмотр установки. Очень внимательно осмотрите установку на предмет повреждений или отсутствия датчика (ов)

ШАГ 8.2 Выберите тип конструкции

Выберите лучший метод нанесения тонкого, толстого или самовыравнивающегося раствора для вашего применения.
Проконсультируйтесь со специалистами в области строительства и / или персоналом flooringsupplyshop.com за помощью.

ШАГ 8.3 Снимите еще одно значение сопротивления!

После укладки напольных покрытий. Еще раз снимите показания сопротивления кабеля, чтобы убедиться, что он не был случайно поврежден. Это очень важно сделать. Запишите эти показания в журнал сопротивления кабеля и датчика. .

ВНИМАНИЕ: Не обрезайте проволоку и не укорачивайте коврик, чтобы он соответствовал пространству.
Это приведет к опасному перегреву и аннулированию гарантии!

ШАГ 8.4 Укладка пола

Особые меры предосторожности

Изоляционная мембрана: Если используется изоляционная мембрана или пробковая подкладка, установите WarmWire над мембраной, если иное не рекомендовано производителем пробки или мембраны. Однако, если используется Schuler® Ditra, Blanke Uni-Mat или аналогичный продукт, установите WarmWire под этими продуктами.

Изоляция : Не устанавливайте жесткую изоляцию непосредственно над или под несущей плитой или раствором.
Если возможно, установите изоляцию, как показано на схемах. Изоляция значительно повышает производительность и эффективность систем обогрева полов.

Мозаика: При установке мозаичной плитки мы рекомендуем двухэтапный процесс. Сначала поместите WarmWire в слой тонкого раствора (1/4 “–3/8”), затем утоните мозаичную плитку в соответствии с обычной практикой.

Деформационные швы: Не устанавливайте WarmWire через компенсатор.При необходимости установите провод до стыка, но не через стык.

ШАГ 8.4 Укладка пола

После установки напольных покрытий снова снимите показания сопротивления кабеля, чтобы убедиться, что он каким-либо образом не был поврежден во время установки.
Это очень важно сделать. Запишите эти показания в журнал сопротивления кабеля, показанный ранее в руководстве.

Этап 9: Установка изоляции

Изоляция под черным полом для повышения производительности и эффективности системы SunTouch WarmWire.

Этап 10: Работа системы

После того, как все компоненты системы WarmWire установлены и напольные покрытия установлены, кратко проверьте работу системы. Но не запускайте его на полную мощность, пока растворные материалы полностью не затвердеют (обычно от одной до четырех недель). См. Рекомендации производителя строительного раствора для конкретного типа используемого строительного раствора

.

Многие производители ламината и деревянных полов рекомендуют примыкать к поверхности пола не более 84F (29C). Обязательно запрограммируйте управление соответствующим образом.Проконсультируйтесь с производителем относительно рекомендованной температуры пола для укладываемого пола

.

Включите систему. Используйте органы управления, чтобы система включила кабель для обогрева пола.
Регулятор обычно показывает, что на кабель для обогрева пола подано питание. На разогрев нужно время. Если у вас есть амперметр зажимного типа (их обычно несут электрики), вы можете вытащить термостат обратно из стены и проверить, тянут ли кабели ток, тем самым показывая, что они работают должным образом.

Выключите систему после НЕ БОЛЕЕ 10 минут работы и подождите, чтобы снова запустить ее после того, как раствор для пола затвердеет.

После того, как пол затвердеет, вы можете использовать эту систему со своими элементами управления в течение многих лет.

– Выберите «коэффициент зазора» (2 дюйма, 2,5 дюйма или 3 дюйма по центру). Ниже приведены инструкции по применению и соответствующие рекомендации по зазору.

*** Чаще всего используется интервал 2,5 дюйма.

Чтобы рассчитать площадь нагрева и длину проводов, выполните следующие простые шаги:

1.Вычислите общую площадь комнаты от стены до стены, затем вычтите встроенные элементы, такие как туалетный столик, ванна, туалет, холодильник и т. Д. Не указывайте площадь за унитазом и оставайтесь на расстоянии примерно 3–4 дюйма от воскового кольца.
_____________ общая площадь
– _____________ встроенных
= _____________ кв.футов

2. a) Для комнат со встроенными элементами, таких как кухни и ванные, умножьте указанную выше площадь на 0,90. Это отапливаемая зона.
________ x 0,90 = ________ кв. Футов

b) Или для открытых площадок, таких как семейные комнаты и солярии, выньте 6–12 дюймов по периметру комнаты и рассчитайте оставшуюся площадь.Это отапливаемая зона.

3. Решите, нужен ли вам WarmWire: 120 В переменного тока или 240 В переменного тока. Как правило, используйте 120 В переменного тока для отапливаемых помещений площадью 150 кв. Футов. или менее и 240 В переменного тока для площадей более 150 кв. футов. (Ничего страшного, если вы пока не знаете, потому что WarmWire на 120 В переменного тока – это в основном та же стоимость
, что и на 240 В переменного тока.) ___ 120 В переменного тока ___ 240 В переменного тока

4. Выберите 2 дюйма, 2,5 дюйма или 3 дюйма oc расстояние между проводами (см. рекомендации выше)

5. Посмотрите на таблицы WarmWire, чтобы сопоставить нагреваемую область с желаемым расстоянием между проводами и надлежащим напряжением.
Округлить до ближайшего размера; всегда лучше иметь слишком мало, чем слишком много.
Вы всегда можете отрегулировать интервал в поле, чтобы компенсировать разницу.

Помните, что вы можете использовать несколько кабелей, если ваша площадь превышает доступную длину катушки. Вы также можете использовать несколько кабелей для небольших участков. Например, если вы используете интервал 2,5 дюйма и вам необходимо отапливать 60 кв. Футов, выберите один кабель площадью 25 кв. Футов и один кабель площадью 35 кв. Футов.

Приложение 1: Виды строительства и применения

WarmWire в самовыравнивающемся растворе под ламинат.	WarmWire тонко закреплен поверх плиты.	WarmWire с подкладкой из плитки.

Плита

Поперечные сечения на этих страницах показывают типы конструкций (перекрытие или каркасный пол) и области применения, обычно используемые при прокладке кабеля. Выбирайте наиболее подходящие детали установки для конкретной конструкции и применения.

Конструкция и применение перекрытий

Изоляция. При строительстве новых плит настоятельно рекомендуется устанавливать пенопластовую изоляцию под плитой и вокруг нее, чтобы предотвратить потерю лучистого тепла в окружающую почву.

В существующей конструкции, где изоляция под плитой отсутствует, настоятельно рекомендуется прикрепить слой изоляционного материала к плите перед прокладкой кабеля.

Пробка , например, обладает минимальным значением R, которое помогает удерживать лучистое тепло на поверхности пола. Проконсультируйтесь с производителем пробки относительно правильного применения и крепления пробки к бетонной плите. Есть и другие варианты утепления.

Мембрана против разрушения .Хотя это необязательно, рекомендуется установить мембрану против разрушения непосредственно на плиту или на самовыравнивающийся слой раствора под плиткой. Этот гибкий слой снижает вероятность передачи незначительных напряжений и трещин в плите вверх на плитку

.

Армирование. Для дальнейшего укрепления пола рассмотрите возможность укладки глиняного слоя размером от 1-1 / 4 до 2 дюймов, усиленного металлической или пластиковой планкой, непосредственно на дополнительной противоразрушающей мембране. Затем установите кабель (и).

1. Тонкозадирный раствор поверх плиты

(Цемент сухого схватывания или латексный цемент на плите; TCA # Rh215-03)

2. Толстый слой раствора над плитой

(на цементном растворе; TCA # F112-03)

3. Самовыравнивающийся раствор по перекрытию на уровне

.

Каркасный пол

Конструкция рамного пола и его применение

При строительстве каркасного пола главными задачами являются изоляция и жесткость пола. Без надлежащей изоляции лучистое тепло проникает в пространство балок.И если фанерный черновой пол не укреплен должным образом, напряжения в черновом полу могут вызвать неприглядные трещины в плиточном полу.

Изоляция. Использование теплоизоляции в пространствах балок значительно повышает производительность и эффективность системы утепления пола.
Изоляции со значением R 19 будет достаточно для большинства регионов, в то время как в регионах с более умеренным климатом достаточно R-11. Не укладывайте жесткие изоляционные слои непосредственно над или под подкладкой или раствором.Если возможно, установите изоляцию, как показано на схемах справа.

Армирование. Существует несколько вариантов усиления чернового пола:
1. Добавьте фанеру толщиной 3/4 дюйма поверх существующего чернового пола.
2. Залейте слой самовыравнивающегося раствора толщиной от 1/4 до 1/2 дюйма на существующий черновой пол, затем установите кабели поверх слоя раствора.
3. Установите качественную цементную подкладочную плиту или фиброцементную основу на черный пол.
Затем установите кабель и уложите плитку.

Мембрана против разрушения . Хотя это необязательно, рекомендуется установить мембрану, предотвращающую разрушение, чтобы уменьшить вероятность передачи незначительных напряжений и трещин в черновом полу вверх на плитку. Если используется мембрана, предотвращающая разрушение, проложите кабель над мембраной, если иное не рекомендовано производителем мембраны.
Вместо мембраны, препятствующей растрескиванию, может быть установлена ​​система разъединения для предотвращения воздействия прогиба чернового пола на поверхность плитки.

Минометные слои

Кабели могут быть проложены в трех типах слоев раствора: тонкие или толстые слои раствора толщиной от 3/8 дюйма до 1 дюйма и самовыравнивающиеся слои раствора толщиной от 1/4 дюйма до 1/2 дюйма

Тонкие слои строительного раствора Если кабель будет укладываться непосредственно на плиту, или если подкладка или фанерная арматура используются на фанерном черновом полу, сначала установите кабель, затем нанесите тонкий слой связующего раствора непосредственно на кабель и укладываем плитку.

Толстые слои минометов. Если для укрепления пола используется более толстый слой раствора, кабель может быть проложен либо под слоем раствора (также известный как «сухой отверждение»), либо под слоем связующего раствора непосредственно под плиткой или камнем. В случае применения с толстым слоем, кабель обычно прокладывают над слоем раствора, но до нанесения тонкого связующего слоя. Толстые слои раствора этого типа требуют использования армирующей сетки или рейки

.

4. Раствор тонкозадирный по каркасному полу

(цемент сухого схватывания или латексный цемент на плите; TCA # F144-03)

5.Тонкозадирный раствор по каркасному полу

(Сухой раствор или латексный цементный раствор; TCA # Rh230-03)

6. Раствор цементный густой с рейкой

(Металлическая обрешетка из цементного раствора; TCA № 145-03)

САМОРЕГУЛИРУЕМЫЕ ПРИЛОЖЕНИЯ

6. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НАПОЛЬНОГО ПОЛА

7. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НА ПЛИТУ МАРКИ

ВНИМАНИЕ: Если в ступке используется металлическая планка, не допускайте прямого контакта WarmWire с планкой, так как это может повредить провод.

Применение самовыравнивающегося раствора: Существует только два утвержденных метода укладки цементных самовыравнивающихся слоев раствора поверх WarmWire – один для конструкции каркасного пола, а другой – для строительства плит.
Это подходящие области применения при укладке напольных покрытий из инженерной древесины, винила, ламината или ковровых покрытий. При установке WarmWire на плиту просто прикрепите WarmWire к плите, затем залейте самовыравнивающийся раствор толщиной от 1/4 “до 1/2” в соответствии со спецификациями производителя.

При укладке WarmWire в наливной раствор поверх каркасного пола необходимо сначала укрепить пол. Укладывайте напольное покрытие после того, как раствор затвердел.

В данном случае WarmWire обычно устанавливается над самовыравнивающимся раствором тонким слоем связующего.
Если вы используете пластиковую рейку вместо обычной металлической, WarmWire можно установить в самовыравнивающуюся подушку из раствора.

WarmWire можно установить в двух основных типах строительных приложений:

1.Тонкие или толстые слои раствора (3/8 “–1”) над плитами или каркасными полами.
2. Самовыравнивающиеся слои раствора (1/4 “–1/2”) над плитами или каркасными полами.

Всегда устанавливайте WarmWire перед укладкой раствора или цемента. Не укладывайте WarmWire
во влажном растворе. Мы настоятельно рекомендуем укладывать кафельный и каменный пол в соответствии с рекомендациями производителя
, директивами TCA и спецификациями ANSI.

При укладке напольных покрытий без кладки лучшим методом является покрытие WarmWire самовыравнивающимся раствором.
Затем установите плавающие полы из винила, ламината или ковра в соответствии с отраслевыми рекомендациями и рекомендациями производителя.

Применение тонких и толстых растворов: существует несколько типов тонких и толстых растворов, которые проиллюстрированы ниже и на следующих страницах.

а. Если для усиления пола используется подкладная плита или фанерный лист, или если мат будет укладываться непосредственно на плиту, установите WarmWire в тонкослойном связующем слое над этими материалами.

г.Если для укрепления пола используется более толстый слой раствора, WarmWire можно укладывать либо в слой раствора (высыхание), либо в связующий слой раствора непосредственно под плиткой или камнем.

Конструкция и размеры WarmWire

WarmWire можно использовать для обогрева пола в таких небольших помещениях, как дамская уборная, или в таких больших, как весь дом.
Действительно нет предела. Один кабель может обогреть площади до 240 квадратных футов. Даже большие помещения можно обогреть с помощью нескольких параллельно подключенных кабелей
.
WarmWire может обеспечить все необходимое для помещения теплом, а также просто обогреть пол. Он обеспечивает более 40 BTUH на квадратный фут, что довольно много тепла. Большинству комнат нужно гораздо меньше. Итак, если у вас есть комната, в которой вы хотите, чтобы WarmWire был единственным источником тепла, он, скорее всего, справится со своей задачей.
Просто рассчитайте теплопотери в помещении и сравните их с мощностью WarmWire, показанной на следующей странице.

ВНИМАНИЕ: Убедитесь, что 120 В переменного тока подается на 120 В переменного тока, а 240 В переменного тока подается на маты 24OVAC.В противном случае возможен опасный перегрев и возможная опасность пожара

.

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормативами и Национальным электротехническим кодексом (NEC), особенно статьей 424, часть IX NEC, ANSI / NFPA7O и разделом 62 CEC, часть 1.

Приложение: 2 типовые схемы электрических соединений, 120/240 В,

Типовая электрическая схема подключения с SunStat Control (120 и 240 В)

Выделенный 120 или 240 В переменного тока.Схема на 20 ампер (максимум).

Типовая электрическая схема

с контроллером и реле SunStat

Выделенное 120 В переменного тока или 240 В переменного тока. Схема на 20 ампер (максимум).

Схема подключения сигнального провода между SunStat Control и реле

ВНИМАНИЕ: Убедитесь, что 120 В переменного тока подается на 120 В переменного тока, а 240 В переменного тока подается на маты 24OVAC. В противном случае возможен опасный перегрев и возможная опасность пожара

.

Приложение 5: Примеры схем WarmWire

Кухня и семейная комната (нормальные теплопотери, плита ровная)

Две зоны, 240 В:
Кухня / Зона 1a = 1 катушка, Зона 1b = 1 катушка, 120 кв.футов, интервал 2,5 дюйма.

Семейный номер / Зона 2 = 1 катушка, 240 кв. футов, интервал 3 дюйма, 190 футов ремня, или восемь 25-футовых лент. рулоны.

Кухня и солярий (нормальные и высокие теплопотери, каркасный пол)

Две зоны, 240 В:
Кухня / Зона 1a = Одна зона, 240 В: Кухня = 1 катушка, 120 кв. Футов, расстояние 2,5 дюйма.

Солярий = 1 катушка, 112 кв. футов, расстояние 2 дюйма. 104 фута ремня или пять 25-футовых.рулоны.

Главная ванная (нормальные теплопотери, каркасный пол)

Одна зона, 120 вольт: 1 катушка, 470 кв. Футов, расстояние 2,5 дюйма. 35 футов ремня или два 25-футовых рулона.

Приложение: Примеры схем WarmWire

Ванная комната в подвале (высокие теплопотери, плита цокольного этажа)

Одна зона, 120 вольт: 1 катушка, 60 кв. Футов, расстояние 2 дюйма. 39 футов ремня или два 25-футовых рулона.

Главная ванная (нормальные теплопотери, каркасный пол)

Одна зона, 120 В: 1 катушка, 20 кв.футов, интервал 2,5 дюйма. 11 футов ремня или один 25-футовый рулон.

Комната отдыха (высокие теплопотери, нижняя плита подвала)

Одна зона, 240 В: 1 катушка, 160 кв. Футов, 2 дюйма, 69 футов ремня или три 25-футовых рулона.

WarmWire ™ Характеристики:

• Одноточечное соединение
• Изолировано высокоэффективным ETFE
• Усилено армирующим арамидом
• Защищено кожухом из нержавеющей стали
• Доступны как 120 В переменного тока, так и 240 В переменного тока
• Доступны размеры до 240 кв.футов
• Зарегистрировано в UL в Канаде и США
• Сверхнизкое ЭДС
• Заземлено от одного конца до другого

Могу ли я использовать пол из виниловых досок поверх лучистого отопления?

Сегодня, когда технологии развиваются, одним из лучших изобретений последнего времени является лучистое отопление! Для тех, кто не знает, что это такое, лучистое отопление – это особый вид отопления, который размещается под полом. Тепло излучается через пол, согревая ноги.Многие любят такие полы в ванных комнатах и ​​не зря! Никто не любит выходить из душа на холодный пол. А поскольку вы следите за нашим блогом, вы знаете, что пол из виниловых досок – один из лучших вариантов для ванных комнат. Но можно ли использовать пол из виниловых досок поверх лучистого отопления?

Да, вы можете!

Виниловые планки – отличный вариант для лучистого отопления, особенно если вам нужен водостойкий пол! Обязательно поддерживайте тепло лучистого пола ниже 80 градусов по Фаренгейту.Не следует нагревать слишком сильно, так как это может нарушить целостность пола. Обязательно уточняйте у производителя конкретные ограничения по температуре, так как не все полы созданы одинаковыми.

Предупреждение: Всегда проверяйте свою гарантию, чтобы убедиться, что установка винилового паркета не приведет к аннулированию гарантии! Большинство виниловых напольных покрытий должно быть в порядке от теплового излучения, но обязательно следуйте всем рекомендациям производителя для вашего напольного покрытия!

Обязательно используйте плавающий виниловый пол

Использование плавающих (или защелкивающихся) виниловых полов – лучший выбор по сравнению с лучистым отоплением.Этот пол не приклеивается к основному полу и не прикрепляется скобами к основному полу, оставляя на нем пространство, необходимое для ваших лучистых напольных проводов. Возможно, вам придется положить пароизоляцию или тонкую подкладку под пол, чтобы он мог равномерно плавать по полу с излучаемым теплом.
