Стропильная система полувальмовой крыши: стропильная система своими руками, чертежи и схема, проекты и пошаговая инструкция

Полувальмовая двускатная крыша – стропильная система с принципами монтажа

Крыши полувальмового типа отлично противостоят сильным ветрам за счет того, что не имеют в своей конструкции острых углов. При этом они характеризуются привлекательным с архитектурной точки зрения видом.

О достоинствах и недостатках полувальмовых двускатных конструкций

Если вы планируете одновременно получить надежную в эксплуатации кровельную систему и просторное мансардное помещение, обратите внимание на полувальмовые двускатные крыши (смотрите фото). Конструкция их стропильной системы защитит ваше жилище от серьезных ветровых нагрузок, а также от воздействия различных осадков. Указанные достоинства обусловили востребованность полувальмовых кровельных решений среди владельцев частных домов.

Особенностью любой полувальмовой конструкции, которая заметна даже непрофессионалам, является наличие в ней фронтона с трапецеидальной формой. Вальма крыши примыкают к этой трапеции, обеспечивая всей системе узнаваемый и весьма элегантный вид. Кроме того, на предоставленных фото видно, что по торцам такая двускатная система обязательно имеет свесы, параметры которых могут быть разными.

Полувальмовая конструкция крыши

Для областей со сравнительно мягкими климатическими условиями свесы полувальмовых кровель делают ярко выраженными, а наклон скатов – относительно небольшими. Для местностей же, где зимы «радуют» людей ощутимыми ветрами и большим количеством снега, свесы выполняют поменьше, а скаты – по-настоящему крутыми.

Двускатная полувальмовая крыша обустраивается чаще тогда, когда человек планирует получить комфортную мансарду на месте неиспользуемого и необжитого чердачного помещения.

Стропильная система полувальмовой крыши

Также данная стропильная система подходит для дополнительно укрепления высоких фронтонов зданий, имеющих малый уровень устойчивости. В этом случае ее монтаж гарантирует надежность кровли при сильных климатических нагрузках.

Интересующая нас стропильная система двускатной крыши имеет и некоторые недостатки, которые нельзя не упомянуть. Во-первых, процесс проектирования и монтажа таких конструкций достаточно сложный. Во-вторых, полувальмовая двускатная крыша требует много расходных материалов. Причем приходится использовать самые разнообразные элементы – штренгели, подкосы, промежуточные стропила, ребра, нарожники, упоры разных конфигураций, ендовы и другие составляющие.

Как обустроить полувальмовую крышу?

Монтаж рассматриваемой конструкции следует начинать с установки мауэрлата. Он нужен для того, чтобы стены (их верхние плоскости) равномерно воспринимали нагрузки, которые передает им стропильная система. Деревянный брус, используемый для монтажа мауэрлата, должен быть достаточно высоким (12–15 см) и широким (не менее 15 см). Укладка этого бруса выполняется на гидроизоляцию рулонного вида. Затем мауэрлат прикрепляют к стене:

• при помощи шпилек, когда речь идет о кирпичной стене;
• скобами, если поверхность изготовлена из дерева.

Шпильки делают из прутков (стальных, металлических) с сечением не менее 1 см. Их монтируют в пояс из железобетона, возводимый специально для этих целей на кирпичной кладке стены. Причем выполняют данную операцию так, чтобы шпильки располагались между стропилами. Величина шага между крепежными элементами равняется 120 см.

Монтаж мауэрлата

После монтажа мауэрлата свободный конец шпильки должен характеризоваться показателем в несколько сантиметров (2–3). Обратите внимание – антисептические составы на брус наносятся заранее (перед началом монтажных работ). Также заблаговременно необходимо просверливать в мауэрлате отверстия, предназначенные для крепежных элементов.

После того, как вы успешно установите и закрепите мауэрлат, можно приступать к монтажу конька и подконьковых стоек. Последние следует ставить строго вертикально (корректировка отклонений от вертикали производится при помощи обычного отвеса).

Следующая стадия монтажа полувальмовой крыши заключается в установке диагональных стропил (профи называют их накосными), которые служат для соединения углов строения с торцами конька. Данные элементы воспринимают высокие нагрузки и характеризуются по сравнению с обычными стропилами большей длиной. Чтобы они смогли эффективно выполнять свою функцию, нужно удвоить площадь их сечения. Сделать это несложно, скрепив в одно целое два бруса либо доски, из которых изготавливали стандартные стропила.

Конструкция полувальмовой крыши

Теперь можно монтировать нарожные стропильные элементы (опорой для них являются накосные стропила). Они обязательно должны опираться в разных точках на диагональные изделия, что обеспечивает оптимальное распределение нагрузки на конструкцию полувальмовой крыши.

Накосные стропила фиксируются подкосами либо стойками, которые упираются в балки или плиты перекрытия. Повысить уровень их противодействия ветровым нагрузкам можно посредством костылей, предназначенных для дополнительного укрепления диагональных стропильных изделий. Костыли вбивают в стену, а стропила с ними соединяют посредством проволочных скруток.

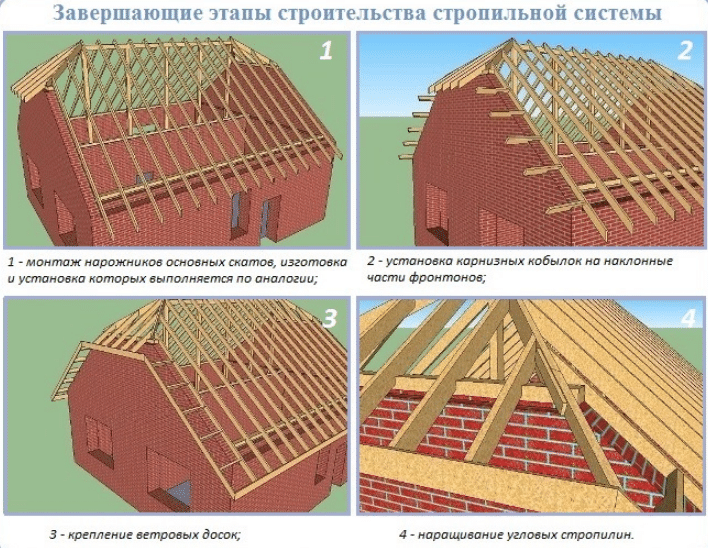

Финальные аккорды установки полувальмовой конструкции

Грамотно сделанная стропильная система требует монтажа на нее обрешетки, которая укладывается на закрепленные стропильные элементы, описанные выше и показанные на фото. Затем выполняются мероприятия по пароизоляции. Осуществлять их следует из фольгированного алюминиевого пленочного материала, не боящегося коррозионных воздействий. Он размещается фольгой вниз на нижней плоскости стропильных изделий и фиксируется степлером для строительных работ.

Монтаж обрешетки полувальмовой крыши

На последних этапах монтажа выполняем такие мероприятия:

• Теплоизолируем конструкцию с помощью минераловатного материала. Его помещают между стропильными элементами ровными слоями. Внимательно следите за тем, чтобы вата не сминалась в процессе укладки. Оптимально, если у вас получится уложить ее с небольшим натяжением.
• Делаем гидроизоляцию стропильной системы. Для этих целей обычно используется рубероид.

Гидроизоляция стропильной системы полувальмовой крыши

Финалом монтажных работ является укладка кровельного покрытия. Запомните – между покрытием кровли и гидроизоляционным слоем обязан присутствовать небольшой зазор. Он обеспечит эффективное проветривание пространства под кровлей и увеличит срок службы всей конструкции. И не забывайте, что все без исключения детали стропильной системы перед монтажом следует тщательно обработать противопожарными и антисептическими веществами.

Оцените статью: Поделитесь с друзьями!

стропильная система – Кровля крыши для дома

Автор Кровельщик На чтение 9 мин. Просмотров 22 Обновлено 09.08.2017

При строительстве крыши в наше время используют различные варианты стропильных систем. Тип крыши определяется в основном ее геометрической формой.

По форме различают:

• односкатные;
• двухскатные;
• четырехскатные или вальмовые;
• полувальмовые;
• шатровые;
• многощипцовые;
• мансардные.

В нашей статье подробно рассмотрим вариант полувальмовой стропильной системы.

Что такое полувальма?

Полувальмовая крыша – это что-то среднее между двухскатным и вальмовым типом крыши. Фронтон напоминает трапецию, у которой 2 стороны имеют более короткие свесы (вальмы).

Варианты полувальмовой крыши, их описания

Существует 2 вида полувальмовой кровли:

1. двухскатная
2. четырехскатная

Двускатная полувальмовая напоминает треугольник. Скат крыши (вальма) впереди и позади дома очень короткий, заканчивается чуть ниже конька. Такой тип крыши выглядит очень компактно и идеально подходит для небольших домов.

Четырехскатная полувальмовая используется в том случае, если конструкция дома не позволяет применить другие виды кровли. Здесь торцевые скаты начинаются не от конька, а от середины бокового ската и заканчивается общим карнизом.

Преимущества и недостатки полувальмовой крыши

Как и любая конструкция, полувальмовая стропильная система, имеет недостатки.

• Стропильная полувальмовая система состоит из большого количества дополнительных элементов, которые предназначены для придания прочности всей конструкции. Такое количество элементов усложняет ее возведение и соответственно происходит удорожание работ.
• Большой расход кровельного материала.
• Сложность чистки и ремонта кровли
• Сложность возведения своими руками

Но в то же время она имеет и ряд преимуществ:

• Красивый внешний вид
• Устойчива к погодным явлениям. Такой тип крыши часто используется в местностях с экстремальными климатическими условиями. Конструкция крыши обеспечивает надежную защиту от сильных порывов ветра и дождя.
• Устойчива к вибрации

Устройство полувальмовой крыши

Стропильная система полувальмовой крыши включает в себя большое количеств узлов. Каждый узел выполняет важную роль и пренебрегать ею никак нельзя. Рассмотрим более подробно каждый элемент.

1. Первый этап при строительстве полувальмовой крыши включает в себя укладку опорного бруса-мауэрлата по периметру здания. Также можно использовать швеллер, если конструкция будет железной. Закрепляют мауэрлат анкерами или при помощи шпилек. Мауэрлат выполняет роль «фундамента» для всей стропильной системы.
2. Стойки конька, на который опирается коньковый брус (прогон).
3. Конек (прогон) – балка, являющаяся опорой для стропил.
4. Диагональные (или как их еще называют – накосные) стропила – это продолжение конька, который раздваивается в верхней точке и расходится к углам дома. На них опираются и нарожники (наро́жник — элемент кровельной конструкции, более короткая стропильная нога, которая поддерживает участок ската между накосным стропилом и свесом крыши. Служат для равномерного распределения нагрузки), таким образом, диагональные стропила находятся под большой нагрузкой.

   Для увеличения несущей способности стропил, их делают из сдвоенных досок и укрепляют с помощью шпренгельной фермы.
5. Рядовые стропила делятся на наслонные и стропильные фермы (висячие). В полувальмовой кровле используются и те и другие, их выбор зависит от размеров дома, расположения несущих стен и расположения опор. В соответствии с тем, какие стропила будут использоваться, составляется чертеж кровельной системы.
6. Вспомогательные элементы: боковые прогоны, раскосы, подкосы, ригели, лежни и др., необходимые для увеличения несущей способности конструкции.

Виды стропильных систем

Если говорить коротко, то стропильная система – это каркас всей кровли, опирающийся на несущие стены здания. Этот каркас является основой, на которую крепится кровельный пирог (ветро-влагозащитная мембрана, обрешетка, контробрешетка, теплоизоляционный материал, пароизоляция). По типу стропил, которые используются в конструкции, стропильные системы делятся на

висячие и наслонные.

В наслонных стропила опираются одним краем на конек, другим на мауэрлат, имеют промежуточные опоры. В качестве промежуточных опор могут выступать несущие стены внутри здания или стойки из бруса, которые опираются на перекрытия или затяжку. Если наслонные стропила выставлены с большим пролетом, то обязательно их укрепление, при помощи подкосов или упоров.

Висячие же стропила промежуточных опор не имеют. Своим немалым весом, они сильно нагружают наружные стены здания, наслонные весят меньше и соответственно являются более экономичным вариантом. При расчете шага стропил, нужно учитывать ширину теплоизоляционного материала.

Материал для возведения кровли полувальмовой крыши

Исходя из материала, из которого изготавливается стропильная система, каркас может быть:

• стальной;
• деревянный;
• комбинированный.

Чаще всего для малоэтажного строительства используют дерево. Для прогона, мауэрлата, стоек используется брус 10х10 см или 10х15 см. Для стропил, ригеля, боковых прогонов, подкосов, затяжки лучше взять доску 5х15 см.

Древесину нужно тщательно выбирать. Желательно брать естественной влажности (15%), 1 – 3 сорт хвойных пород деревьев, не должно быть глубоких трещин, большого количества сучков. Независимо от качества древесины, все конструктивные части в обязательном порядке обрабатываются антисептиком.

Выбор параметров полувальмовой крыши

Чтобы верно составить чертеж будущей кровли, нужно обратить внимание на следующие параметры:

• Угол наклона крыши и ее высота. Чем больше наклон, тем сложнее конструкция кровли и тем более затратна она будет. Чтобы определиться с углом наклона скатов крыши, нужно рассчитать снеговую и ветровую нагрузку. При сильной ветровой нагрузке оптимально выбрать небольшой уклон, при снеговой нагрузке скат нужно делать как можно больше.

  Если вам важен угол наклона, то высоту конька вычисляем так: умножаем тангенс угла на расстояние между краями вальмовых скатов и делим на два.
  Если более важна высота кровли, то считаем в обратном порядке. То есть находится тангенс угла: высота кровли умножается на два и делиться на расстояние между краями ската.
• Предполагаемый шаг стропил (в соответствии с размерами утеплителя, при устройстве мансарды).
• Длина и ширина пролетов.
• Размеры отверстий под вентиляцию, дымохода и других выступов и отверстий кровли.
• Длина ската. Ее вычисляем с помощью теоремы Пифагора
  . Квадрат гипотенузы равен сумме квадратов катетов. Где катеты — это высота крыши в коньке и 1\2 основания вальмы.

Как только все нужные нам параметры вычислены, составляем проект будущей кровли или чертеж. Для расчета необходимого количества кровельного материала необходимо знать общую площадь крыши. Чтобы ее найти, сначала вычисляем площадь ее составных частей, то есть скатов (трапеций) и вальм (треугольников).

Площадь трапеции равна сумме величин ее оснований, разделенной на два и умноженной на высоту.
Площадь треугольника равна произведению его основания на высоту, деленному на два.
Складываем обе величины и получаем общую площадь будущей кровли.

Чтобы быстрее и точнее рассчитать все необходимые величины, можно использовать онлайн-калькуляторы. При вводе всех параметров программа сама составит чертеж, руководствуясь которым и нужно вести строительство.

Монтаж стропильной системы

Начинается монтаж с установки опорного бруса – мауэрлата. На несущие стены здания по периметру стелется слой рубероида, вертикально сверлятся в стене отверстия под крепеж. Мауэрлат укладывается на рубероид и закрепляется анкерами или затягивается шпильками.

Важно знать, что узел стропило-мауэрлат не должен совпадать с местом крепления мауэрлата.

• Установка стоек конька и самого прогона. С помощью разметочной рейки и отвесов устанавливаем конек на нужной высоте.
• Выставление диагональных стропил. Диагональные стропила иногда приходится наращивать, так как они являются самым длинным элементом кровельной системы. Их длина увеличивается еще за счет свеса (50 – 100 см от места стыковки стропила и мауэрлата), который выполняет роль карниза и защищает от ветра и дождя.
• Установка промежуточных стропил вальмы и нарожников
  . Они опираются на диагональные (накосные) стропила сверху и снизу на мауэрлат. В полувальмовой двухскатной кровле, в отличие от вальмовой, промежуточные стропила и нарожники будут короче, чем рядовые стропила, т. к. стена под мауэрлатом со стороны вальмы находится не в одной плоскости с остальными несущими стенами, а выше.
• Чтобы правильно выставить рядовые стропила, необходимо разметить место крепления центрального стропила. Их количество определяется длиной стены.
• При большой площади крыши монтируются дополнительные элементы, придающие прочность всей конструкции
• Укладка ветро-гидроизоляционного материла (мембраны), который защитит от протечек крыши.
• Монтаж контробрешетки и обрешетки для кровельного материала . Контробрешетка необходима для соблюдения обязательного расстояния между мембраной и обрешеткой. Она выполняется из бруска 5х5 см и крепится вдоль стропил.
  Если планируется мягкая кровля, то обрешетку нужно делать сплошным настилом, в остальных случаях необходимы зазоры. На контробрешетку крепится обрешетка. Для нее также может использоваться брусок 5х5 см или доска 10х2,5 см. Обрешетка является основой для крепления кровельного материала.
  Если в чертеже кровельной системы присутствуют снегозадержатели, то обрешетку нужно набить так, чтобы крепления снегозадержателей надежно захватывали доску или брусок.
• Покрытие кровельным материалом.

Чем покрывать кровлю?

На современном строительном рынке можно встретить большое количество вариантов материалов для покрытия кровли, каждый из которых имеет свои недостатки и достоинства. Рассмотрим самые популярные в виде таблицы.

Кровельный материал	Недостатки	Преимущества	Долговечность
Мягкая черепица	горючая выцветает нельзя монтировать в холода	прочная на излом можно быстро и легко осуществить ремонт идеальна для сложных крыш очень хорошая шумоизоляция не гниет и не ржавеет	15-25 лет
Металлочерепица и профнастил	низкая шумоизоляция высокий процент отходов при монтаже	невысокая цена просто и быстро монтировать устойчивость к воздействию погодных явлений большой выбор цветов	50 лет
Натуральная (керамическая) черепица	большой вес и как следствие – укрепление и удорожание стропильной системы хрупкая сложности в использовании для покрытия крыш с большим количеством углов	хорошая шумоизоляция не подвержена коррозии морозостойка большой выбор цветов и форм паропроницаема, то есть выводит влагу из чердачного помещения	более 100 лет
Шифер	влагозащита снижается со временем хрупок накапливает влагу асбест вреден для здоровья человека	низкая стоимость простота монтажа устойчив к влиянию высоких и низких температур хорошая теплоизоляция хорошее шумопоглощение негорючий	15 лет
Алюминиевые листы	расширяются от воздействия высоких температур, в результате чего нуждается в специальных креплениях – кляймерах	долговечны устойчивы к выгоранию и к погодным условиям	более 100 лет

Не существует идеального кровельного материала. Каждый выбирает сам по цвету, фактуре, долговечности, цене или простоте монтажа. Но любой кровельный материал прослужит долгие годы при правильной его установке и эксплуатации.

Подводя итог, нужно отметить сложность конструкции полувальмовой крыши. Но, при должной теоретической подготовке и внимательному отношению к каждому этапу строительства стропильной системы, построить кровлю своими силами вполне возможно.

Не пренебрегайте точными расчетами каждого элемента, составлением чертежа, правильным выбором крепежа и советами опытных строителей, и вы избежите многих ошибок при возведении кровли. Надежная и красивая крыша будет радовать вас долгие годы только при соблюдении технологии всех этапов строительства. Удачи!

стропильная система + фото схем монатажа каркасного дома с полувальмовой кровлей

Чтобы лучше понять, что собой приставляет полувальмовая крыша, можно представить конструкцию, которая выглядит как нечто промежуточное между вальмовой разновидностью и простой двускатной.

Отличает полувальмовую конструкцию от остальных фронтон трапециевидной формы.

Характеристик у такой конструкции очень много на которые стоит обратить внимание и разобраться в них, прежде чем приступать к монтажу.

Содержание статьи

Что представляет собой полувальмовая крыша

В основном сооружают полувальмовую конструкцию для мансард. Крыша может быть двускатной и четырехскатной, в которых есть соответственное количество срезанных треугольных краев. Расположение подобных срезов — над торцевыми стенами.

Именно это отличает полувальму от подобной ей вальмовой конструкции. Кровельные скаты симметрично располагаются в отношении осевых балок и имеют равные углы наклона.

Если рассматривать подобную конструкцию с положительной стороны, то можно выделить следующие моменты:

• Высокая водостойкость обеспечивается благодаря тому, что в конструкции присутствуют скаты, расположенные со всех сторон;
• Повышенный уровень защиты от атмосферных осадков создается из-за наличия карнизных вальмовых свесов;
• Увеличивается пространство мансардного этажа, благодаря полувальмовой конструкции;
• Полувальма может устанавливаться в климатической зоне, которой присущи экстремальные погодные условия. Она очень прочная;
• Внешний вид полувальмовой конструкции очень эффектный и красивый. По дизайну подходит к каркасным домам, расположенным как в городской черте, так и за городом;
• Конструкция хорошо противостоит вибрациям из-за наличия низкого профиля в системе крыши.

Относительно недостатков можно сказать следующее:

• Большое оснащение системы стропил и всей конструкции крыши различными конструктивными элементами создает множество сложностей в процессе сооружения и монтажа крыши;
• Сооружение полувальмы требует больших затрат на материалы, которых требуется достаточно больше количество;
• Кровельное покрытие также обустроить достаточно сложно;

ВАЖНО!

Самостоятельно сконструировать подобную разновидность нелегко, все упирается в возведение стропильной системы. Данная система характеризуется массой отличий в сравнении с обычными двускатными и односкатными крышами.

Полувальмовая крыша: фото ниже.

Дом с полувальмовой крышей

Каркасный дом с полувальмовой крышей

Полувальмовая крыша: стропильная система

Стропильная система значительно сложнее вальмовой разновидности крыши, представлена трапециями и различными многоугольниками, кроме этого сами вальмы тоже другой формы.

Из видового разнообразия полувальмы представлены:

• Голландской разновидностью – представлена вальмой, обрезанной с нижней части, а от точки карниза присутствует фронтон, имеющий трапециевидную форму;
• Датской разновидностью – сконструирована в обратном порядке, вальма трапециевидной формы расположена от карниза, над которой смонтированы фронтоны небольшого размера треугольной формы.

Имеется две разновидности стропильной системы такой крыши, это зависит от того, какие стропила используются для сооружения конструкции:

1. Наслонный тип. Такой вид стропильных ног имеет опору не только на коньке и мауэрлате, но и на промежуточных опорных элементы. Такими опорами могут быть стены или стойки, которые располагаются при монтаже на балках перекрытия.
2. Висячий тип. Данная разновидность стропил не имеет промежуточных элементов опоры.

Перечисленные элементы создают стропильную систему:

• Рядовые стропила. Имеют опору на брус мауэрлата и конек, расположенный перпендикулярно по отношению к ним. Конструкция аналогична той, что представлена обычная крыша двускатной разновидности. Длина их составляет расстояние от конькового бруса до стены сооружения.
• Диагональные стропила. Такие элементы формируют полувальму, иначе их называют угловые стропила. Схематично их можно представить, как грани равнобедренного треугольника в конструкции крыши. В иных системах стропил, например, в вальмовой или шатровой подобный элемент имеет самую большую длину, в данном случае диагонально расположенные стропильные ноги могут быть короче половины общей длины ската.
• Нарожники. Иначе названы полуногами или короткими стропилами. Необходимы для соединения диагональных стропил с мауэрлатом.
• Опоры. Располагаются на каждой перекрывающей балке в стропильной системе наслонного типа.
• Конек (брус). Место, в котором сходятся все стропильные ноги обеих скатов в их верхней части. Вдоль этого элемента прикрепляется обрешетка сплошного типа, чтобы усилить прочность этой части конструкции.
• Вспомогательные элементы. Любые элементы, которые служат для увеличения прочности и надежности всей системы. Представлены могут быть подкосами, ригелиями, лежниками, раскосами и др.

ВНИМАНИЕ!

Чтобы увеличить прочность системы стропил в нее монтируют специальные стяжки, соединяющие элементы, расположенные на противоположных сторонах. Установку дополнительных стяжек проводят вровень с перекрытиями или на уровне середины брусьев стропил.

Схема стропильной системы

Кровельный пирог

K любой крыше, независимо от ее разновидности присутствует не один слой материала, а несколько.

Такое решение позволяет обеспечить крышу всеми необходимыми характеристиками и свойствами для комфортной жизнедеятельности.

Состав и структура сов крыши может варьировать в зависимости от ее назначения и разновидности.

Касаемо полувальмы, такой кровельный пирог представлен следующими слоями:

• Материалы внутренней отделки;
• Обрешетка;
• Пароизоляционный материал;
• Контробрешетка;
• Утеплительный материал;
• Гидроизоляция;
• Система вентиляции;
• Материал кровельного покрытия.

ВАЖНО!

Каждый материал, находящийся в «пироге» кровле предназначен для выполнения определенных функций, многое зависит от правильности монтажа такой системы.

Все материалы должны быть правильно подобраны в соответствии с индивидуальными особенностями и параметрами строения.

Укладывается кровельный пирог одинаково во всех типах крыш, первоочередно монтируется обрешетка, на которую в последующем прикрепляются поочередно материалы.

Кровельный пирог

Процесс строительства полувальмовой кровли

Весь процесс строительства лучше разбить на несколько отдельных этапов, понимая суть которых строительство пройдет легко и без ошибок.

Этапы процесса:

• Строительство мауэрлата. Процесс сооружения этой части системы может быть похож на процесс сооружения традиционной рамы, а может и нет. Во втором случае монтаж проводят таким образом, чтобы брус располагался вровень с наружными стенами (их внутренней частью), в центре несущих стен и на одном уровне с фронтонными стенками (также их внутренней поверхностью).
• Размещение балок перекрытия. Балку располагают перпендикулярно относительно брусьев мауэрлата основных несущих стен. Если в таком сооружении есть слабое место при их соединении, то его располагают над несущей стеной.
• Установка опор. Стойки, расположенные с края, являются определяющими в длине основных участков крыши. Рядовые стойки располагают на одинаковом расстоянии для равномерного распределения нагрузки на крышу. Перед тем, как приступать к закреплению, проверку их вертикального расположения проводят при помощи отвеса или более точного лазерного прибора. После того, как крепление произведено, стойки дополняют на некоторый период времени при помощи вспомогательных укосов.
• Установка стропил. Такой этап проводят стандартно, используя технологию для наслонных и висячих стропил. Особой сложности этот этап не представляет.
• Установка диагональных стропил. Чтобы изготовить и установить диагональные стропила, проводят ряд специфических действий, которые обеспечивают высокую точность выполняемого процесса.

Стропила

Установка мауэрлата

Схема установки диагональных стропил:

1. Изначально проводят установку обрезка доски, который располагают вровень с фронтонным мауэрлатом (его внешней стороной). Параметры размера доски в основном равны 50х150 мм. Временно его прибивают гвоздями для того, чтобы зафиксировать его положение и не уронить. Такая часть конструкции необходима для точности измерений положения врубки.
2. Далее при помощи доски произвольных размеров, которую укладывают на 3-4 рядовые стропила параллельно прогону конька. Точность горизонтального расположения проверяют при помощи уровня или рулетки. После этого, подтягивают доску до того отрезка, который был прибит ранее. В месте пересечения будет находится точка, в которой должен проходить будущий горизонтальный запил.
3. Доску, размером 50х200мм опиливают таким образом, чтобы получился диагональный элемент. Для этого сначала прикладывают ее к верхнему краю стропильной фермы. Этот процесс лучше проводить вдвоем для того, чтобы была возможность одновременно держать доску и наносить разметку. На внешней части, которая развернута к полувальме отмечают линию, которая проходит вдоль оси по центру.
4. Далее замеряют величину верхнего запила, которое необходимо для точности при расчете нижнего узла. Измеренное расстояние откладывают верхнем направлении по мауэрлату в четырех точках, которые повторяют контур стропила в 3D.
5. Последний этап в изготовлении – проведение запилов в отмеченных местах. Если в процессе не возникало никаких ошибок и не было погрешностей, то можно сразу делать оставшиеся диагональные стропила.
6. Прежде чем устанавливать боковые стропила необходимо убрать с фронтонного мауэрлата вспомогательный обрезок доски. Изготовленные стропила устанавливают на нужные места и фиксируют при помощи металлических скоб, уголков или гвоздей. С нижней части лучше всего крепление проводить уголками.

Изготовление и установка вальмовых ног. Расстояние, на которое должна возвышаться стропильная нога относительно своей нижней части обязательно измеряют и полученный результат откладывают от верхней части конька, а также делают отметку. От этой точки протягивают шнурку, по которой ориентируются в дальнейшем процессе установки стропил в центральной части конструкции.

Для монтирования ноги полувальмовой конструкции необходимо:

1. Провести замер угла b, который находится между шнуркой и стойкой опоры. Проводить замер лучше при помощи угломера или малки.
2. Провести замер угла f, расположенного меж диагональными элементами. Такой замер позволит правильно определить величину угла, на который проводят запил пятки сверху, стачивая две грани. Таким образом стропило плотно будет располагаться в узле после установки.
3. При помощи доски с параметрами 50х150 мм делают запил на угол b, после чего подтачивают доску до получения выступа, параметры которого будут равны углу f.
4. Очень важно каждый раз проводить примерку полученных элементов для избежание ошибок и погрешностей.
5. Установку этого элемента проводят сверху шнурки для обеспечения возможности провести замер величины, на которую возвышается заготовка над узлом конька.
6. Полученный параметр переносят вниз для того чтобы определить глубину нижней вырубки. Такую величину отмеряют только в вертикальной плоскости, после чего проводят горизонтальную линию. Это линия, в которой будет место врубки нижней части узла.
7. После этого отмечают линию для запила снизу. Для определения этой точки при помощи рулетки откладывают параметр ширины карниза и от этой точки опускают вертикаль, которая пересекает заготовку стропила вальмы.
8. После того, как все указанные замеры были сделаны, не стоит спешить приниматься за установку стропильной ноги. Полученный элемент является шаблоном для изготовления нарожников.
9. Изготавливают нарожник аналогичным образом, но подпиливая брус лишь с одной стороны на значение угла, равное f/2. В нижнем узле тоже все просто – все проходящие линии располагаются симметрично. После завершения изготовления нарожников все имеющиеся элементы крепят стандартным образом.

Завершение строительства. Когда готова стропильная система крыши, последним действием является подшивка карнизов и сооружение обрешетки для укладки материалов для пирога крыши. После завершения укладки всех необходимых слоев, относительно индивидуальной конструкции крыши, проводят монтаж кровельного покрытия.

Монтаж

Заключение

Несмотря на сложность конструкции полувальмы, поняв суть процесса, можно без проблем справиться с задачей возведения такой крыши. Самое сложное в процессе монтажа – это обустроить торцевые части системы крыши, потому начинать разбираться в процессе стоит именно с этих этапов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Стропильная система полувальмовой крыши: преимущества и недостатки

Известен данный вариант под названием «голландская кровля», что объясняется его очень широкой распространенностью в Нидерландах. Его основной отличительной особенностью является наличие укороченных вальм и трапециевидного фронтона. Из-за этого данная кровля становится чем-то средним между двух- и четырехскатным вариантом. Благодаря такому слиянию она приобретает преимущества сразу двух видов кровли, что делает ее намного привлекательнее прочих разновидностей.

Особенности конструкции стропильной системы полувальмовой крыши: плюсы и минусы

Включает в себя стропильная система полувальмовой крыши два самых часто возводимых вида кровли. Данная модификация позволила расширить список преимуществ такими особенностями:

1. Чердачное помещение.

Благодаря своей конструкции такая разновидность позволяет использовать данное помещение не только в качестве подсобного. После проведения гидро- и теплоизоляционных работ его можно будет использовать как полноценный этаж с жилыми комнатами.

дом с полувальмовой крышей

стропильная система полувальмовой крыши



2. Противостояние ураганным порывам ветра.

Исключение из конструкции схождений плоскостей под острым углом придает ей более обтекаемую форму. Поэтому она намного лучше выдерживает сильные порывы ветра, потоки воздуха плавно «огибают» ее проходя вдоль площадок, а не «врезаются» прямо в них.

3. Подгонка конструкции под индивидуальные требования.

В целом, такой особенностью обладают все виды кровли и этот вариант не исключение. В зависимости от погодных условий в месте расположения постройки, она будет возводиться либо под более крутым углом с укороченной длинной свесов (для снежных зим), либо под более пологим углом и с удлиненной длинной свесов (для мягких зим).

4. Сложность монтажных работ.

Такая конструкция не относится к группе наиболее сложно возводимых вариантов. Хотя и имеет свои конструктивные особенности, которые немного усложняют задачу монтажа. А расход материалов в этом случае средний.

Рассматриваемая стропильная система полувальмовой крыши не имеет отличительных недостатков в своей конструкции. Незначительные имеющиеся у нее минусы могут быть отнесены к любой разновидности кровли. Поэтому на окончательный выбор определенного варианта они не способны повлиять.

ЧИТАТЬ ПО ТЕМЕ:

Сложность исполнения и величие стропильной системы многощипцовой крыши.

Процесс сборки каркаса данной разновидности кровли

Не смотря на то, что стропильная система полувальмовой крыши состоит из двух частей, которые относятся к разным типам кровли, монтаж ее каркаса не так уж и сложен. Проходит данный процесс следующим образом:

1. На боковых стенах здания и на верхней горизонтальной линии фронтона укладывается сейсмопояс. В него (перед укладкой мауэрлата) закладывается двухслойная гидроизоляция. Наиболее часто в этом случае берется обычный рубероид.

пример строительства полувальмовой крыши этапы 1-5

этапы 6-9

этапы 10-15

этапы 16-19



2. При заливке сейсмопояса в него устанавливаются шпильки, на которых будут зафиксированы основные горизонтальные балки. Учтите, что они не должны располагаться в тех местах, на которые будут опираться в последующем времени стропила. В противном случае будет ослаблена крепость конструкции.

3. Далее надевается на выступающие металлические прутья мауэрлат. Отдельные сегменты связываются друг с другом методом шип-паз.

4. Посередине вдоль здания должна быть размещена либо несущая стена, либо другой вид опор. На них укладывается лежень. На нем устанавливаются горизонтальные подпорки для монтажа конькового бруса. Расстояние между фронтонами и сторонами конькового бруса выбирается на свое усмотрение, но наиболее часто оно равняется половине длины верхней горизонтальной линии фронтона.

5. После закрепления конькового прогона переходят к монтажу боковых наклонных брусьев. Верхние их края упираются в прогон, а нижние – в горизонтальный опорный брус. Подгонка стыка осуществляется на месте, либо выполняется при помощи выделки шаблона. Длина элементов всегда берется с запасом, чтобы не возникло проблем из-за ее нехватки (проще просто срезать излишек).

6. Верхние края наклонных брусьев срезаются под углом и прислоняются к прогону, фиксируются при помощи гвоздей. На нижних краях вырезаются пазы, после чего окончательно фиксируются при помощи металлических уголков.

7. После установки боковых элементов монтируются угловые. Их нижний край располагается вровень с краем мауэрлата. Затем диагональный брус наращивается дополнительно под монтаж свеса.

8. Наклонные детали полувальмы начинаются устанавливаться с центра площадки. Центральная деталь упирается об точку схождения угловых наклонных элементов. Все остальные детали будут верхними краями упираться в плоскость угловых стропил и размещаться на равном расстоянии друг от друга.

9. Практически завершающим этапом обустройства каркаса будет монтаж карнизных кобылок на наклонных сторонах фронтона. Затем они соединяются между собой ветровыми досками.

К последнему финишному этапу возведения кровли относятся работы связанные с монтажом обрешетки, а также зашивке ее кровельными материалами. Помните, что выбор материала зависит от угла наклона скатов. На более пологие плоскости монтируются рулонные и мягкие материалы, на более крутые наклоны – жесткие и тяжелые (к примеру, металлочерепица).

Полувальмовая двускатная крыша чертеж и стропильная система

Полувальмовая двускатная крыша – это нечто среднее между двухскатным и вальмовым типами крыш. Фронтон делается в форме трапеции, поэтому такую крышу часто называют датской или голландской. Сделать своими руками можно, но лишь после детального изучения особенностей монтажа и правильных расчётов.

Конструкции крыш подобного типа очень популярны в той местности, где дуют постоянные и сильные ветры, особенно для маленьких домиков, у которых низкие скаты будут хорошо защищать фронтон всего строения от влаги и того же ветра.

Стропильная система полувальмовой крыши схема которой представлена в этом материале, может выполняться как из дерева, так и из стальных конструкций. При этом схема полувальмовой крыши со стороны скатов полностью идентична классической кровле с прямыми скатами, а отличия будут только со стороны фронтонов.

Полувальмовая двускатная крыша ЧЕРТЕЖ:

Чтобы понимать, как правильно должна быть реализована полувальмовая двускатная крыша, чертеж которой представлен выше, окунемся на 5 минут в теорию кровельного дела.

Кровельные варианты полувальмовых крыш.

Основные варианты кровель, которые предполагает использование представленной в данном материале конструкции:

• Мансардная. Этот тип конструкции подходит для тех, желает иметь дополнительную жилую площадь, но не имеет возможность для постройки ещё одного этажа. Это будет отличным решением для комбинации двух противоположностей – желания иметь крышу с оригинальным дизайном и возможности достроить дополнительную площадь.
• Четырёхскатная полувальмовая. Такую дизайнерскую мысль можно воплощать в том случае, если помещение верхнего этажа не вписывается в треуголку двухскатного типа крыши. Результатом будет огромное пространство, которое пригодно для жилья.
• Двухскатная полувальмовая. Эта конструкция так же имеет треугольную форму. Скат крыши (вальма) на задней стороне дома обрезается практически в самом верху. Такой вариант кровли подходит для небольших домиков, хозяева которых особо не нуждаются в дополнительной жилой площади.

Сделав такую крышу, вы так же надёжно защитите свой дом от пагубного влияния атмосферных осадков.

С чего начать?

Даже если у вас и имеется опыт работы строителя или кровельщика, то перед монтажными работами не будет ничего зазорного, если вы зададите в поисковой системе запрос «полувальмовая крыша чертеж» и затем приобретете надежные чертежи стропильной системы и пирога кровли.

Приобретая детальный план будущей конструкции, вы сможете просчитать все нюансы монтажных работ и сделать крышу такой, чтобы она была не только украшением дома, но и выполняла все возложенные на неё функции.

А с другой стороны у вас просто не будет необходимости рассказывать рабочим и объяснять на пальцах все этапы выполняемой работы.

Теперь посмотрим, на что необходимо обращать внимание при составлении плана.

1. Стропильная система и её конструктивные особенности. Полувальмовая крыша считается самым сложным вариантом. Поэтому здесь следует неукоснительно соблюдать все параметры и замеры, которые будут выложены на чертежах. И так здесь будет увеличенный расход и дерева, и металлочерепицы (листового металла) по причине того, что слишком много косого обрезания на стыках.

2. Вентиляционные решётки и воздухопроводы. Именно об этой части монтажных и строительных работ многие почему-то забывают. Но именно от правильной циркуляции воздуха увеличивается срок службы стропил, будут ли запотевать окна в доме, появится плесень на стенах или нет.

3. Система водостоков. Правильное функционирование полувальмовой крыши зависит от правильного монтажа водостоков, выставленных наклонов и расчётов всех нагрузок. Все эти детали легко предусмотреть, если в наличии имеется детальный план крыши.

4. Общая стоимость всей конструкции. Сюда включаются и монтажные работы, и кровельный материал, и стройматериалы (лес). Многие специалисты, составляющие техническую документацию, стараются рассчитывать и полную смету, которая необходима для строительства крыши, но с учётом тех материалов, которые выбираете именно вы.

Перед возведением такого типа крыши можно выбрать и готовый чертёж. Но в таком случае вы не сможете предусмотреть все особенности и нюансы, которые присущи вашей местности. Лучше всего, как показывает практика, создать персональный проект, который сможет подчеркнуть индивидуальность вашего дома и того ландшафта, где вы проживаете.

Монтажные работы.

1. Необходимые расчёты. Высчитывая количество необходимого материала, обратитесь за помощью к кровельщику-специалисту. Потратьте больше времени на расчёты, нежели потом переделку плохо выполненной работы. Но самый лучший вариант – обращение в строительную компанию.

2. Бетонное основание стропильной системы. По всему периметру основания заливается бетонный пояс с использованием арматуры для усиления стяжки. Во время заливки бетона необходимо вставлять штырьки (Ø не менее 10 мм). Их устанавливают так, чтобы они выступали над бетоном на 10-15 см на расстояние шага стропильной ноги (не менее 1,20 м).

3. Гидроизоляция. На застывшую стяжку кладётся рубероид или плёнка.

4. Деревянное основание стропильной системы. По всей длине армированного пояса кладут брусья, в которых высверливаются отверстия под приготовленные штырьки. После укладки резьба на штырях должна выступать на 3-4 см. Затягиваем гайками. Всё! Основание полностью готово.

Далее уже устанавливается сама стропильная конструкция, гидроизоляция с утеплителями и кровельный материал (битумная черепица, листовой металл или металлочерепица).

Не принимайтесь за работу без советов профессионалов: чем сложнее конструкция, тем больше вы нуждаетесь в их помощи. Оцените трезво свои возможности и умения, а крыша вас будет всегда радовать, и защищать от непогоды.

Полувальмовая двускатная крыша: стропильная система и конструкция

Полувальмовая двускатная крыша – это не только красивое с точки зрения архитектуры, но и весьма практичное решение, позволяющее получить просторный мансардный этаж и надежную, долговечную кровлю одновременно. Помимо эффективной защиты всех частей здания от воздействия осадков, конструкция полувальмовой крыши обеспечивает высокую устойчивость к самым интенсивным ветровым нагрузкам. Все эти достоинства обусловили высокую популярность крыш данного типа в сфере индивидуального строительства.

Выбор параметров полувальмовой крыши

При подборе кровельного материала и угла наклона скатов полувальмовой крыши прежде всего учитывают величину нормативной снеговой нагрузки, принятой строительной климатологией для региона, в котором ведется строительство. При высоких значениях крутизну скатов увеличивают, а свесы делают меньше; при низких – наоборот: скаты делают более пологими, а свесы увеличивают.

Следующим фактором, влияющим на уклоны скатов и очертания крыши, является назначение чердачного пространства. Как известно, каждый скат полувальмовой крыши состоит из двух трапецевидных плоскостей, имеющих различный уклон. Если владелец намерен использовать чердачное пространство как жилое, верхнюю часть ската делают более пологой и длинной.

Стропильная система

Единственным недостатком полувальмовой крыши считают сложность устройства стропильной конструкции, включающей помимо основных элементов множество дополнительных, без которых система не имела бы необходимой прочности и жесткости.

Сборку стропильной конструкции начинают с монтажа мауэрлата, задача которого – равномерное распределение нагрузки, передаваемой стропилами на верхнюю плоскость стены. Поперечное сечение мауэрлатного бруса должно иметь ширину в 150 мм и высоту в 100 или 150 мм.

Мауэрлат укладывают на два слоя рулонной гидроизоляции и крепят к стене: к деревянной – посредством скоб, к кирпичной – посредством шпилек, замоноличенных в железобетонный пояс, который специально для этого возводится поверх кирпичной кладки.

Шпильки изготавливают из металлического прута диаметром от 10 мм и устанавливают с шагом 1,2 м таким образом, чтобы по завершении монтажа всей стропильной системы они оказались между стропилами. Длина свободного конца шпильки после укладки мауэрлата должна составлять 2 – 3 см. Сверление крепежных отверстий в мауэрлате, а также обработка бруса антисептиком, делаются заблаговременно.

После укладки и фиксации мауэрлата устанавливают подконьковые стойки и конек. Главным требованием этой сравнительно простой операции является строгая вертикальность стоек, которая проверяется отвесом.

На следующем этапе устанавливают диагональные (накосные) стропила, соединяющие торцы конька с углами дома. Эти стропила имеют большую, чем рядовые, длину и несут увеличенную нагрузку, поэтому площадь их поперечного сечения удваивают. Для этого, как правило, скрепляют вместе две доски или бруса, служащие материалом для рядовых стропил.

Стропила, опирающиеся на диагональные, называют нарожными. Они, как и рядовые стропила, устанавливаются на следующем этапе. По завершении монтажа стропила укрепляют с помощью опорных стоек или подкосов, опирающихся на плиты или балки перекрытия; для накосных стропил применяют шпренгельную ферму. Нарожные стропила размещают таким образом, чтобы они опирались на диагональные стропила в разных точках. При этом нагрузка будет распределена по всей длине диагональных стропил равномерно. Для большей устойчивости к ветровым нагрузкам стропила дополнительно крепят к вбитым в стену костылям, для чего используют проволочные скрутки. На зафиксированные стропильные ноги укладывают обрешетку.

Каждый деревянный элемент до начала сборки стропильной конструкции в обязательном порядке должен быть обработан антисептическими и противопожарными составами.

Кровельный пирог двухскатной полувальмовой крыши

Важнейшим элементом кровли является пароизоляция, наилучшим материалом для которой считается фольгированная пленка. Ее крепят к нижней плоскости стропил фольгой вниз при помощи строительного степлера. Фольга должна быть из алюминия, поскольку он не подвержен коррозии.

Следующий слой – теплоизолятор – чаще всего выполняют из минеральной ваты, которую располагают между стропилами. Нельзя допускать смятия минваты, ее необходимо закреплять с некоторым натяжением.

Завершают кровельный пирог слой гидроизоляции и кровельное покрытие. Между ними должен быть зазор, благодаря которому будет осуществляться проветривание подкровельного пространства.

Стропильная система полувальмовой крыши: особенности конструкции и монтажа

В современном строительстве практикуется монтаж нескольких типов крыш, различных по своему внешнему виду и конструкции. Один из самых популярных и эстетических – голландская. Стропильная система полувальмовой крыши может быть выполнена как с двумя, так и с четырьмя скатами. Подробно рассмотрим все особенности такой конструкции и способы самостоятельного монтажа полувальмовой крыши.

Стропильная система является основой кровли

Полувальмовая крыша для жилого дома

Все скатные крыши имеют одну общую особенность – наличие чердачного помещения, которое при должной отделке можно использовать как жилое. Такая конструкция позволяет значительно расширить жилое пространство без пристройки. Полувальмовая крыша также обладает отличными техническими характеристиками: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фронтов дома от осадков.

В зависимости от особенностей конструкции, полувальмовые крыши разделяют на два основных типа:

• полувальмовая двухскатная крыша;
• полувальмовая четырехскатная крыша.

Фото домов с полувальмовой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

Дом из красного кирпича с полувальмовой крышей

Преимущества и недостатки полувальмовой крыши: фото красивых домов

Что отличает полувальмовую крышу от вальмовой? У вальмовой крыши два больших ската имеют форму трапеции, а скаты поменьше – форму треугольников. В полувальмовой крыше все устроено немного иначе, и линия ската приобретает ломаную форму.

Конструкция такой ломаной крыши во многом зависит от формы самого дома, наличия или отсутствия жилого помещения на чердаке, типа кровельного материала, которым будет покрыта поверхность, и даже климатических особенностей региона.

Причем решающую роль в создании конструкции играет именно климат, ведь в регионах со снежными зимами осадки будут особенно сильно скапливаться на поверхности ската, образуя своеобразную «снежную шапку». Поэтому для такой местности более актуальны кровли с крутым скатом и минимальными свесами. Если снежные заносы – неактуальная проблема, то вполне допустим и минимальный угол наклона.

Интересный вариант использования полувальмовой крыши с тростниковым покрытием

Среди преимуществ полувальмовой крыши выделяют:

• наличие дополнительного помещения, которое может быть использовано как жилое или чердачное;
• эстетичный внешний вид, с возможностью необычного оформления дома за счет создания оригинальной формы конструкции;
• надежная защита дома от влияния погодных условий: снега, дождя, сильного ветра.

Среди недостатков полувальмовой кроши стоит отметить:

• наличие определенных трудностей в процессе строительства: большое количество ребер, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

Жилой дом, крыша которого покрыта керамочерепицей

• в процессе строительства такой достаточно сложной конструкции расходуется не только большее количество сил, но и материалов;
• процесс укладки кровельного покрытия также приобретает некоторые сложности.

Но, несмотря на недостатки, дома с полувальмовой крышей смотрятся неповторимо. Все трудности и расходы стоят того, чтобы придать кровле оригинальный и запоминающийся внешний вид. Если вас не пугает сложный монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов, полувальмовые крыши встречаются достаточно часто, так что подобрать понравившийся вариант будет несложно.

Мансардная полувальмовая крыша

Под мансардной крышей подразумевают конструкцию, которая имеет две вершины, в форме срезанных треугольников. Если дом имеет квадратную форму, то крыша получится пирамидальной. Такой тип крыши обладает повышенной прочностью. На прямоугольных домах мансардная кровля имеет две треугольные стороны и две трапециевидные. Располагаются скаты под одинаковым наклоном, что позволяет монтировать их симметрично осевым балкам.

Четырехскатная полувальмовая крыша

Для этого типа кровли характерны следующие преимущества и недостатки:

• повышенная прочность позволяет использовать эту конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или мест, для которых характерны сильные ветра;
• эстетичный внешний вид позволяет такой кровле выглядеть уместно на фоне абсолютно любого пейзажа;
• низкий профиль обеспечивает повышенное противостояние крыши вибрациям;
• из-за формы конструкции могут возникнуть определенные сложности с чисткой и ремонтом поверхности;
• чердачное помещение полувальмовой крыши можно использовать для обустройства жилых комнат;
• необходимо продумывать дополнительную принудительную вентиляцию, что влечет за собой расходы.

Для полувальмовой крыши с мансардой используется кровля из металлочерепицы

Как устроена стропильная система полувальмовой крыши: схема и фото примеры

Как и любая другая кровельная конструкция, полувальмовая крыша состоит из множества слоев, которые один за другим накладываются друг на друга. Среди этих конструктивных элементов можно выделить:

• стропильная система, которая выполняет роль основания для удерживания всех элементов;
• мауэрлат – нижняя опорная балка для стропил;
• материалы, обеспечивающие тепло-, гидро- и пароизоляцию крыши;
• кровельное покрытие, которое обеспечивает механическую защиту.

Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, обеспечивая крыше дополнительную жесткость и прочность. Это особенно важно при создании полувальмовой мансардной крыши.

Схема устройства полувальмовой крыши и стропильной системы

Монтаж полувальмовой крыши стоит начинать с укладки мауэрлата на несущие стены дома. Для кирпичных строений устанавливают армированный пояс, который обеспечивает дополнительную прочность и равномерно распределяет нагрузку. На этапе бетонирования в него вставляются вертикальные шпильки, изготовленные из оцинкованного металла. Мауэрлат крепится к армированию путем насаживания.

Длина шпилек должна быть достаточной, чтобы обеспечить выступ из бруса на 2–3 см. Шаг крепления при этом должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления брусьев, составляет 10 мм.

Монтаж стропильной системы на несущие стены дома

Для защиты армированного пояса, его покрывают минимум двумя слоями рубероида и только после этого насаживают брус на шпильки. Как это сделать, можно посмотреть на чертежах. Полувальмовая крыша благодаря этому этапу получается более долговечной.

Выбор и установка мауэрлата – один из важнейших этапов подготовительных работ. Сечение бруса, используемого для этой цели, должно быть 150?150 мм или в крайнем случае 100?150 мм. Все необходимые отверстия просверливаются на земле, после чего древесину обрабатывают специализированными антисептическими средствами для защиты от воздействия влаги и развития грибков.

Стропильная система полувальмовой крыши: основы монтажа

Устройство полувальмовой крыши включает в себя монтаж конька, стропил (как накосных, так и диагональных) и крепежных изделий, например, металлических скоб и специальных врубок.

Схема стропильной системы с использованием двойных досок для лучшей фиксации

В идеале, диагональные стропила должны представлять собой продолжение конька, который вверху как бы разделяется на две части и сходит вниз к углам дома. К диагональным стропилам крепятся и нарожники, что заставляет эти элементы принимать на себя всю основную нагрузку и вес конструкции. Именно поэтому для их изготовления используют двойные доски 50?150 мм, обеспечивая таким образом усиленную основу.

Благодаря этому, несущая способность накосных стропил увеличивается, что позволяет использовать длинные целые балки для очень больших крыш. Кроме того, для диагональных и рядовых стропил могут использоваться одни и те же доски, что дает возможность облегчить процесс работы.

Соединение стропил с помощью металлических скоб обеспечивает дополнительную жесткость конструкции

Когда этап установки накосных стропил окончен, и все элементы надежно скреплены с мауэрлатом и коньковым брусом, самое время начать установку рядовых стропил. Верхней частью они будут упираться в конек, а нижней в мауэрлат. Перед началом работы обязательно ознакомьтесь с доступными проектами домов с полувальмовой крышей.

Для того чтобы конструкция получилась устойчивой, на обоих концах стропил делают вырезки. Это позволяет зафиксировать элементы. В качестве дополнительного крепления используют металлические скобы и накладки-уголки. Если крыша дома очень длинная, то обязательно нужно создать дополнительные упоры в виде подкосов. Для подпорки диагональных стропил используют шпренгельные фермы.

Способы соединения мауэрлата со стропильной ногой

Если плита перекрытия изготовлена из железобетона, то все упорки и стойки можно опирать прямо на нее. В противном случае необходимо установить на балки перекрытия дополнительные затяжки, иначе конструкция полувальмовой крыши получится ненадежной.

Как сделать полувальмовую крышу своими руками: расчет количества стропил и шага между ними

Для того чтобы стропильная система получилась надежной и на протяжении многих лет полноценно функционировала, перед началом работ необходимо провести расчеты, которые станут основой для монтажа. В качестве примера можно использовать фото полувальмовой двухскатной крыши при ширине дома 9 метров.

Для стропил используются доски размером 50 на 150 мм

Шагом называют расстояние между двумя стропильными ногами, и обычно для жилых загородных домов этот показатель колеблется в пределах 0,6–1 м. Это зависит от многих факторов, поэтому производить расчеты нужно индивидуально исходя из собственных показателей. Для вычисления требуемого количества стропил используйте следующий алгоритм:

Измерьте длину ската крыши и разделите на требуемый коэффициент шага между элементами.

Затем к полученному результату прибавьте единицу, полученное число округлите в сторону большего значения. Это и будет то количество стропильных ног, которое необходимо для отделки одного ската крыши данной длины.

Если всю длину ската разделить на полученное целое число, то в результате вы получите расстояние, которого необходимо придерживаться между осями стропил (это и есть шаг стропил).

Полезно знать, что хотя в идеале ось и должна проходить через центр стропил, на практике допустимы погрешности, в зависимости от изменений угла ската поверхности будущей крыши. Это хорошо видно на фото полувальмовой двухскатной крыши.

Перед началом работы необходимо посчитать точное количество используемых балок исходя из проекта

Рассмотрим в качестве примера такой расчет: длина кровельного ската равна 16 м. При этом шаг между стропилами будет составлять 0,6 м. Исходя из вышеизложенного алгоритма, 16 ? 0,6 + 1 = 27,66 = 28. Это означает, что для ската длиной в 16 м нам понадобится 28 стропил.

Как вариант можно воспользоваться для расчетов специальными онлайн-калькуляторами, хотя намного лучше, если у вас будет план или чертеж полувальмовой крыши своими руками, ведь имея наглядный пример намного проще проводить расчеты и работы.

Чертеж полувальмовой крыши в соответствии с индивидуальными требованиями

Монтаж полувальмовой крыши: завершающие этапы строительства

Когда все деревянные элементы уложены и закреплены, остается только побеспокоиться о тепло-, паро- и гидроизоляции крыши. Для этого делается обрешетка, а сверху раскатывается выбранный материал.

Сложно сказать, каким именно материалам лучше всего отдать предпочтение, но в вопросе пароизоляции однозначно хорошо выполнит свою функцию алюминиевая фольга. При помощи строительного степлера фольга крепится к стропилам таким образом, чтобы глянцевая сторона была обращена внутрь, то есть в чердачное помещение.

Для утепления чаще всего применяют синтетическую вату (минеральную или каменную), которая продается в рулонах или матах. Утеплитель выкладывается в промежутки между стропилами и накрывается слоем гидроизоляции. Раньше для этой цели использовали рубероид, но сегодня он уступил свое место диффузионной мембране.

Между стропил укладывается утеплитель, чаще всего используется минеральная вата

Если пространство под коньком кровли не было заделано, то естественная вентиляция не позволит грибкам и плесени развиваться внутри «пирога».

Конечно, в вопросах монтажа двускатная полувальмовая крыша значительно превосходит четырехскатную благодаря более простой конструкции и меньшим затратам на монтаж. Но если говорить о конечном результате, то ничто не может сравниться со сложной красотой четырехскатной крыши. Фото полувальмовой четырехскатной крыши хорошо демонстрируют всю красоту такого решения.

И при всем этом, второй вариант дает намного больше пространства для оборудования чердачного помещения, обустроить которое помогут инструкции, фото и видео стропильной системы полувальмовой крыши, предоставленные в интернете.

Завершающим этапом будет гидроизоляция и монтаж кровли

Выбор кровельного материала для полувальмовой крыши

Немалое значение в создании красивой и надежной крыши играет выбор кровельного материала. Рассмотрим несколько наиболее популярных решений, и то, насколько они соответствуют требованиям.

В процессе монтажа и эксплуатации, кровельному покрытию приходится сталкиваться с целым рядом внешних факторов, которые по-разному влияют на него. Среди них: осадки, сильные ветра, «снежные шапки», воздействие ультрафиолета и значительные температуры. Осуществлять подбор подходящего материала следует, руководствуясь этими данными.

Асбестоцементные листы, или шифер, – недорогой и достаточно долговечный кровельный материал. Он обладает целым рядом преимуществ, таких как пожаробезопасность, высокая сопротивляемость перепадам температуры, устойчивость к коррозиям и развитию плесени и грибков. Шифер никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного внешнего вида и повышения технических характеристик асбестоцементные листы можно окрашивать.

Шифер является достаточно стойким кровельным материалом

Для полувальмовой крыши этот материал мало подходит по двум причинам:

• такое недорогое покрытие не будет смотреться выигрышно на столь сложной конструкции;
• шифер достаточно хрупкий материал и его точная нарезка займет немало времени и усилий.

Металлочерепица – также вполне доступный по цене материал, но при этом куда более привлекательный. Длительный срок эксплуатации (до 30 лет с учетом обслуживания) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал совершенно не боится температурных перепадов или механических нагрузок. А широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

Главный плюс металлочерепицы – это ее малый вес и, соответственно, небольшая нагрузка на стропильную систему полувальмовой крыши.

Металлочерепица — оптимальный вариант по соотношению цены и качества

Из недостатков этого материала можно выделить цельность листов, обрезание которых для полувальмовой крыши требует определенного мастерства и сноровки. И, конечно, очень низкий показатель звукоизоляции. Ведь всем нам знаком звук дождевых капель, ударяющихся о металлическое покрытие.

Композитная черепица – один из подвидов металлочерепицы, который широко встречается в продаже. Стоит такое покрытие дороже, однако и техническими характеристиками обладает лучшими. Из недостатков отмечается только большой вес материала.

Гибкая кровля – идеальный вариант для полувальмовой крыши. Битумная черепица продается в рулонах и достаточно легко нарезается кусками нужного размера. Это позволяет легко оформлять участки с высокой архитектурной сложностью. Среди технических характеристик можно выделить:

• малый вес материала;

Удобным вариантом кровли для полувальмовой крыши можно считать гибкую битумную черепицу

• огнеустойчивость и водонепроницаемость;
• огромный выбор цветовых и стилистических решений;
• устойчивость к возникновению плесени и гнили.

Керамочерепица, пожалуй, самый древний из предложенных материалов. Кровля выкладывается из отдельных элементов, которые были обожжены при очень высокой температуре. Это экологически чистый материал, который устойчив к воздействию как высоких, так и низких температур. Несомненно, именно этот материал имеет самый долгий срок эксплуатации – до 150 лет.

Такое покрытие отлично подходит для полувальмовой крыши, при условии высокой прочности и надежности стропильной системы, так как керамочерепица отличается весьма немалым весом.

Еще одна особенность этого материала – хрупкость отдельных элементов. Однако это компенсируется легкостью ремонта и возможностью замены каждой отдельной детали.

Самым долговечным вариантом кровли является керамочерепица

Деревянное покрытие или гонт. Экологичный и очень красивый вариант. Составляющие элементы – небольшие дощечки из всевозможных пород древесины – дубовые, буковые, осиновые и всевозможные хвойные.

Профнастил. Своей популярностью этот материал обязан неплохим характеристикам, сочетающимся с доступной ценой. Основной плюс такой кровли – экономичность, но есть и другие преимущества:

• малый вес;
• простота транспортировки и укладки;
• длительный срок службы;
• устойчивость к коррозийным повреждениям;
• большой выбор оттенков.

Оцинкованный профнастил отличается доступной ценой и неплохими прочностными характеристиками

Однако, как и металлочерепица, этот материал достаточно шумный при дожде и граде. Также он может поддаваться коррозии при условии наличия механических повреждений в результате неправильной транспортировки и монтажа. К тому же укладка профнастила на полувальмовую крышу, как и прочих листовых материалов, усложняется необходимостью вырезать отдельные элементы.

Как мы видим, создание полувальмовой крыши своими руками хоть и не простая, но вполне реализуемая задача. Продумав все этапы и, постепенно следуя алгоритму, вы можете придать своему дому оригинальный вид, сделав его еще более комфортным и красивым.

Различные фермы для вальмовых кровель

Усеченная стандартная ферма

Имеет стандартную форму фермы, но срезает верх, чтобы соответствовать уклону в верхней части бедра.

Усеченная ферма

Это основная ферма в области бедра. Это происходит ниже стандартных усеченных ферм. Он принимает на себя нагрузку на внешние фермы бедра, включая фермы бедра, домкрата и ходоуменьшителя.Он сделан более прочным, чем стандартные усеченные фермы, чтобы выдерживать эти нагрузки.

Вальмовая ферма

Образует линию бедра крыши. Она похожа на полукорпус, но имеет расширенный верхний пояс. Он простирается по ферме с усеченной балкой и заканчивается верхней частью бедра. Некоторые домкраты и все стропильные фермы стыкуются в тазобедренную ферму.

Домкратная ферма

Входит в тазобедренную ферму.Он похож на полукорпус, но с удлиненным верхним поясом. Он проходит по усеченной балке и встречается с тазобедренной балкой.

Подвижная ферма

Входит в тазобедренную ферму без удлинения верхнего пояса. То есть он упирается в усеченную ферму.

Ножничная ферма

Имеется модифицированная стандартная ферма для наклонного потолка. Большинство ножничных ферм имеют потолок с одинаковым уклоном с каждой стороны от вершины.Возможны и другие потолочные линии.

Колокольная ферма

Это обычная форма крыши для домов федерального и приусадебного типа. Верхний аккорд имеет две высоты звука. Нижняя высота обычно находится над верандой или патио.

Ферма тетива

Эта ферма в основном используется в качестве коммерческой фермы, однако она становится все более распространенной в бытовом секторе.Верхние пояса предназначены для изогнутой крыши.

Консольная ферма

На самом деле это может быть ферма любого типа, но точка опоры с одной или обеих сторон расположена внутри пролета, а не на пятке. Дополнительное полотно требуется во внутренней опоре (ах).

Отрезная ферма

Это может быть ферма любого типа, но без каблука. Эта форма фермы определяется расположением и относительной высотой линий уклона по обе стороны от площади крыши.

Ферма

Полуфермальная ферма – это полная ферма, обрезанная по вершине.

Стропильная система полушатровой кровли – Полувальмовая кровля

Стропильная система полускатной крыши: достоинства и недостатки

Этот вариант известен как «голландская крыша» из-за его очень широкого распространения в Нидерландах. Его главная отличительная черта – наличие укороченного шатрового и трапециевидного фронтона.Из-за этого эта крыша становится чем-то средним между двухскатным и четырехскатным вариантом. Благодаря такому слиянию она приобретает преимущества сразу двух видов кровли, что делает ее намного привлекательнее других разновидностей.

Конструктивные особенности стропильной системы полускатной крыши: плюсы и минусы

Стропильная система полушатровой кровли включает два наиболее часто возводимых типа кровли. Данная модификация позволила расширить список преимуществ такими характеристиками:

1. Мансардное помещение.

Благодаря своей конструкции такая разновидность позволяет использовать это помещение не только как подсобное помещение. После проведения гидро- и теплоизоляционных работ его можно использовать как полноценный пол с жилыми комнатами.

2. Противодействие ураганным порывам ветра.

Исключение в конструкции схождения плоскостей под острым углом придает ей более обтекаемую форму. Поэтому он намного лучше выдерживает более сильные порывы ветра, потоки воздуха плавно «огибают» его, проходя по платформам, а не «врезаются» прямо в них.

3. Кастомизация дизайна под индивидуальные требования.

В общем, это свойство есть у всех типов кровли, и этот вариант не исключение. В зависимости от погодных условий в месте расположения постройки она будет возведена либо под более крутым углом с укороченным длинным свесом (для снежных зим), либо под более пологим углом и с удлиненным длинным свесом (для мягкой зимы).

4. Сложность монтажных работ.

Данная конструкция не относится к группе наиболее сложно построенных вариантов.Хотя имеет свои конструктивные особенности, немного усложняющие монтажную задачу. А расход материалов в этом случае средний.

Рассматриваемая стропильная система полушатровой крыши не имеет отличительных недостатков в своей конструкции. К имеющимся у нее незначительным недостаткам можно отнести любую кровлю. Следовательно, они не могут повлиять на окончательный выбор того или иного варианта.

Процесс сборки каркаса этого типа крыши

Несмотря на то, что стропильная система полушатровой кровли состоит из двух частей, относящихся к разным типам крыш, установка ее каркаса не так уж и сложна.Этот процесс выглядит следующим образом:

1. По боковым стенам здания и по верхней горизонтальной линии фронтона проложен сейсмический пояс. В нем (перед укладкой мауэрлата) укладывается двухслойная гидроизоляция. Чаще всего в этом случае берется обычный рубероид.
2. При заполнении сейсмопояса в него устанавливаются шпильки, на которых будут закреплены основные горизонтальные балки. Обратите внимание, что они не должны располагаться в тех местах, на которые в последующее время будут опираться стропила.В противном случае прочность конструкции будет ослаблена.
3. Далее надеть выступающие металлические прутья мауэрлата. Отдельные сегменты соединяются друг с другом методом шип-паз.
4. Посередине здания следует разместить несущую стену или другую опору. На них лежит. На него устанавливаются горизонтальные опоры для установки коньковой балки. Расстояние между фронтоном и сторонами коньковой балки выбирается на ее усмотрение, но чаще всего оно равно половине длины верхней горизонтальной линии фронтона.
5. После фиксации конькового прогона приступают к установке боковых наклонных брусьев. Их верхние кромки упираются в прогон, а нижние кромки – в горизонтальную опорную балку. Стык корректируется на месте, либо выполняется по выбору шаблона. Длину элементов всегда берут с запасом, чтобы не было проблем из-за ее недостачи (проще просто отрезать лишнее).
6. Верхние края наклонных планок срезаны под углом и опираются на прогон, закрепленные гвоздями.По нижним краям вырезаются пазы, после чего окончательно фиксируются при помощи металлических уголков.
7. После установки боковых элементов монтируются угловые элементы. Их нижний край находится на одном уровне с краем мауэрлата. Затем диагональную балку дополнительно расширяют для установки свеса.
8. Наклонные части полувагона начинают устанавливать с центра площадки. Центральная часть упирается в точку схождения угловых наклонных элементов.Все остальные детали будут упираться в плоскость угловых стропил своими верхними краями и располагаться на равном расстоянии друг от друга.
9. Практически завершающим этапом устройства каркаса будет установка карниза кобылки на наклонных сторонах фронтона. Затем они соединяются между собой ветровыми досками.

Последний завершающий этап возведения кровли включает в себя работы, связанные с устройством обрешетки, а также ее обшивкой кровельными материалами.Помните, что выбор материала зависит от угла наклона пандусов. Рулонные и мягкие материалы монтируются на более плоских плоскостях, а твердые и тяжелые (например, металлочерепица) – на более крутых склонах.

Особенности конструкции и установки – Советы по ремонту

В современном строительстве практикуется устройство кровель нескольких типов, разных по внешнему виду и конструкции. Один из самых популярных и эстетичных – голландский. Стропильная система полувальмовой крыши может быть как двухскатной, так и четырехскатной.Подробно рассмотрим все особенности такой конструкции и способы самостоятельной сборки поливальтовой кровли.

Крыша полускатная для жилого дома

У всех скатных крыш есть одна общая черта – наличие мансарды, которую при правильной отделке можно использовать как жилую. Такая конструкция позволяет значительно расширить жилую площадь без пристройки. Полувальмовая крыша также имеет прекрасные технические характеристики: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фасадов дома от атмосферных осадков.

В зависимости от конструктивных особенностей полавальтовые крыши делятся на два основных типа:

• полускатная двускатная крыша;
• полускатная четырехскатная крыша.

Фото домов с полушатровой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

Достоинства и недостатки полушатровой кровли: фото красивых домов

Чем полувальмовая крыша отличается от шатровой? У шатровой крыши два больших ската имеют форму трапеции, а более мелкие скаты имеют форму треугольников.В полушатровой крыше все устроено немного иначе, а линия ската приобретает ломаную форму.

Конструкция такой скатной крыши во многом зависит от формы самого дома, наличия или отсутствия жилища на чердаке, типа рубероида, которым будет покрыта поверхность, и даже климатических особенностей региона.

Более того, именно климат играет решающую роль в создании конструкции, ведь в регионах со снежной зимой осадки будут особенно скапливаться на поверхности рампы, образуя своеобразную «снежную шапку».Поэтому для такой площади более актуальны крыши с крутым уклоном и минимальными свесами. Если снежные заносы – неактуальная проблема, то минимальный угол наклона вполне приемлем.

Среди преимуществ полавальтовой крыши:

• наличие дополнительных помещений, которые можно использовать как жилые или чердачные;
• эстетичный внешний вид, с возможностью необычного дизайна дома за счет создания оригинальной формы конструкции;
• надежная защита дома от воздействия погодных условий: снега, дождя, сильного ветра.

Полезный совет!

Для увеличения полезной площади мансарды можно использовать конструкцию с разными углами наклона.

Из недостатков крохи полубедра стоит отметить:

• наличие определенных сложностей в процессе строительства: большое количество нервюр, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

Жилой дом, крыша которого покрыта керамической черепицей

• в процессе строительства такой довольно сложной конструкции расходуется не только большее количество сил, но и материалов;
• Процесс укладки кровли также приобретает определенные сложности.

Но, несмотря на недостатки, дома с полушатровой крышей выглядят уникально. Все трудности и затраты окупаются, чтобы придать крыше оригинальный и запоминающийся вид. Если вас не пугает непростой монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов довольно часто встречаются полаватровые крыши, поэтому выбрать понравившийся вариант будет несложно.

Мансардная крыша полускатная

Мансардная крыша – это конструкция, имеющая две вершины в форме вырезанных треугольников.Если дом имеет квадратную форму, то крыша будет пирамидальной. Этот вид кровли отличается повышенной прочностью. В прямоугольных домах мансардная крыша имеет две треугольные стороны и две трапециевидной формы. Откосы расположены на одном уклоне, что позволяет монтировать их симметрично осевым балкам.

Для этого типа кровли характерны следующие достоинства и недостатки:

• повышенной прочности позволяет использовать данную конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или в местах, для которых характерны сильные ветры;
• эстетичный вид позволяет такой крыше уместно смотреться на фоне абсолютно любого ландшафта;
Низкий профиль
• обеспечивает повышенную устойчивость к вибрации;
• из-за формы конструкции могут возникнуть определенные трудности с очисткой и ремонтом поверхности;
• мансардный этаж полаватровой кровли можно использовать для обустройства жилых комнат;
Необходимо рассмотреть возможность дополнительной принудительной вентиляции
• , что влечет за собой расходы.

Как устроена стропильная система полушатровой крыши: схема и примеры фото

Как и любая другая кровельная конструкция, полушатровая крыша состоит из множества слоев, которые уложены друг за другом. Среди этих конструктивных элементов можно выделить:

• стропильная система, которая служит основанием для удержания всех элементов;
• Мауэрлат – балка опорная нижняя для стропил;
• материалов, обеспечивающих тепло-, гидро- и пароизоляцию кровли;
• кровля, обеспечивающая механическую защиту.

Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, придавая крыше дополнительную жесткость и прочность. Это особенно важно при создании мансардной полуаватной кровли.

Схема полавальтовой кровли и стропильной системы

Монтаж полушатровой кровли следует начинать с укладки мауэрлата на несущие стены дома.Для кирпичных построек устанавливается армированный пояс, обеспечивающий дополнительную прочность и равномерно распределяющий нагрузку. На этапе бетонирования в него вставляются вертикальные стойки из оцинкованного металла. Мауэрлат крепится к арматуре путем монтажа.

Длина шпилек должна быть достаточной для обеспечения уступа в 2–3 см от балки. Шаг крепления должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления стержней, составляет 10 мм.

Полезный совет! Расположите шпильки таким образом, чтобы они находились между стропилами и в дальнейшем не усложняли рабочий процесс.

Монтаж стропильной системы на несущие стены дома

Для защиты армированного пояса его покрывают как минимум двумя слоями рубероида и только после этого надевают балку на шпильки. Как это сделать, вы можете увидеть на чертежах. Полуаватная крыша за счет этого этапа более прочная.

Выбор и установка мауэрлата – один из важнейших этапов подготовительных работ. Сечение балки, используемой для этой цели, должно составлять 150 × 150 мм или, в крайнем случае, 100 × 150 мм.В земле просверливаются все необходимые отверстия, после чего древесина обрабатывается специализированными антисептическими средствами для защиты от влаги и развития грибка.

Стропильная система полускатной крыши: основы монтажа

Устройство полавальтовой кровли включает установку конька, стропил (как наклонных, так и диагональных) и крепежа, например, металлических скоб и специальных обрезков.

В идеале диагональные стропила должны быть продолжением конька, который наверху разделяется на две части и спускается к углам дома.К диагональным стропилам крепятся также выносные опоры, благодаря чему эти элементы принимают на себя всю основную нагрузку и вес конструкции. Именно поэтому для их изготовления используются двойные доски 50 × 150 мм, что обеспечивает усиленное основание.

За счет этого повышается несущая способность наклонных стропил, что позволяет использовать длинные цельные балки для очень больших крыш. Кроме того, одни и те же доски можно использовать для диагональных и обычных стропил, что дает возможность облегчить рабочий процесс.

Полезный совет! Оставшееся под коньком пространство лучше не заливать монтажной пеной. Так не будет нарушена циркуляция воздуха, а вероятность загнивания деревянной части конька значительно снизится.

Когда этап монтажа стропил окончен, и все элементы надежно скреплены мауэрлатом и коньковой балкой, пора приступать к установке обычных стропил. Верхней частью они будут упираться в гребень, а нижней в мауэрлат.Перед тем, как начать, обязательно ознакомьтесь с доступными по цене проектами домов с полушатровой крышей.

Полезный совет! Расстояние между стропилами следует учитывать ширину утеплителя, который вы будете использовать.

Для устойчивости конструкции делают пропилы на обоих концах стропил. Это позволяет закрепить элементы. В качестве дополнительного крепления используются металлические кронштейны и угловые накладки. Если крыша дома очень длинная, то обязательно нужно создать дополнительные упоры в виде подкосов.Для поддержки диагональных стропил используются фермы фермы.

Если плита перекрытия сделана из железобетона, то все стойки и стойки можно поддерживать прямо на ней. В противном случае потребуется установка дополнительных подтяжек на балки, иначе конструкция полушатровой крыши окажется ненадежной.

Полезный совет! Перед установкой все деревянные элементы кровли необходимо обработать не только антисептиком, защищающим древесину от влаги, но и противопожарной жидкостью.

Как сделать полускатную крышу своими руками: расчет количества стропил и шага между ними

Чтобы стропильная система получилась надежной и полноценно функционировала годами, перед началом работ необходимо провести расчеты, которые станут основанием для монтажа. В качестве примера можно использовать фото односкатной двускатной крыши при ширине дома 9 метров.

Шагом называется расстояние между двумя стропильными ногами, и обычно для жилых загородных домов эта цифра колеблется от 0.6–1 мес. Это зависит от многих факторов, поэтому расчеты необходимо производить индивидуально, исходя из собственных показателей. Для расчета необходимого количества стропил используйте следующий алгоритм:

1. Измерьте длину ската крыши и разделите на необходимый коэффициент шага между элементами.
2. Затем прибавьте к результату единицу, округлите полученное число до большего значения. Это будет то количество стропильных ног, которое необходимо для отделки одного ската крыши заданной длины.
3. Если всю длину ската разделить на полученное целое число, то в результате вы получите расстояние, которое нужно выдержать между осями стропил (это шаг стропил).

Полезно знать, что хотя в идеале ось должна проходить через центр стропил, на практике допускаются погрешности в зависимости от изменения угла наклона поверхности будущей кровли. Это хорошо видно на фото односкатной двускатной крыши.

Перед тем, как начать, нужно рассчитать точное количество используемых балок исходя из проекта

.

В качестве примера рассмотрим такой расчет: длина ската крыши 16 м. В этом случае шаг между стропилами составит 0,6 м. Исходя из приведенного выше алгоритма, 16 ÷ 0,6 + 1 = 27,66 = 28. Это означает, что для уклона длиной 16 метров нам понадобится 28 стропил.

Полезный совет! Ширина ступени стропил напрямую зависит от угла наклона кровли. Итак, чем больше крутизна крыши, тем больший шаг стропил необходимо выдерживать.Это связано с тем, что на крутых крышах распределение нагрузки неравномерное, и в большей степени приходится на несущие стены.

Как вариант можно использовать специальные онлайн-калькуляторы для расчетов, хотя гораздо лучше, если у вас есть план или чертеж полаватровой кровли своими руками, ведь имея наглядный пример проводить расчеты намного проще и работа.

Монтаж полушатровой кровли: завершающие этапы строительства

Когда все деревянные элементы уложены и закреплены, остается только позаботиться о тепле, паре и гидроизоляции крыши.Для этого изготавливается обрешетка, а выбранный материал раскатывается сверху.

Трудно сказать, каким материалам лучше всего отдать предпочтение, но алюминиевая фольга определенно будет хорошо выполнять свою функцию с точки зрения пароизоляции. С помощью строительного степлера фольга крепится к стропилам так, чтобы глянцевая сторона была обращена внутрь, то есть в чердак.

В качестве утеплителя чаще всего используется синтетический хлопок (минеральный или каменный), который продается в рулонах или матах. Утеплитель раскладывается в промежутках между стропилами и покрывается слоем гидроизоляции.Раньше для этого использовался рубероид, но сегодня он уступил место диффузионной мембране.

Если пространство под коньком крыши не было закрыто, то естественная вентиляция не даст развиться грибкам и плесени внутри «пирога».

Конечно, в вопросах монтажа двускатная полускатная крыша значительно превосходит двускатную крышу за счет более простой конструкции и меньших затрат на установку. Но если говорить об окончательном результате, то ничто не может сравниться со сложной красотой двускатной крыши.Фото полувальмовой четырехскатной крыши хорошо демонстрируют красоту этого решения.

И при этом второй вариант дает гораздо больше места для оборудования мансарды, которое можно укомплектовать инструкциями, фото и видео стропильной системы полаватной крыши, предоставленными в Интернете.

Выбор кровельного материала для полушатровой крыши

Большое значение при создании красивой и надежной кровли имеет выбор кровельного материала. Давайте посмотрим на некоторые из самых популярных решений и на то, как они соответствуют требованиям.

В процессе монтажа и эксплуатации кровля сталкивается с рядом внешних факторов, которые по-разному влияют на нее. Среди них: осадки, сильный ветер, «снежные шапки», воздействие ультрафиолета и значительные температуры. При выборе подходящего материала следует руководствоваться этими данными.

Асбестоцементные листы, или шифер, – недорогой и достаточно прочный рубероид. Он имеет ряд преимуществ, таких как пожаробезопасность, высокая устойчивость к перепадам температур, устойчивость к коррозии и развитию плесени и грибка.Сланец никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного вида и улучшения технических характеристик асбестоцементные листы можно красить.

Сланец – достаточно стойкий кровельный материал.

Для полушатровой кровли этот материал не подходит по двум причинам:

• такое недорогое покрытие не будет выигрышно смотреться на столь сложной конструкции;
• Сланец – довольно хрупкий материал, и его точная резка потребует много времени и усилий.

Металл тоже вполне доступный материал, но гораздо более привлекательный. Длительный срок службы (до 30 лет с учетом службы) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал совершенно не боится перепадов температур и механических нагрузок. Широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

Главный плюс металлочерепицы – небольшой вес и, соответственно, небольшая нагрузка на стропильную систему полушатровой кровли.

Металл – лучший вариант по соотношению цены и качества

Из недостатков этого материала можно выделить целостность листов, обрезка которых для полавальтовой кровли требует определенной сноровки и сноровки. И, конечно же, очень низкий показатель звукоизоляции. В конце концов, все мы знаем звук падения капель дождя на металлическое покрытие.

Композитная черепица – один из подвидов металла, который широко встречается в продаже. Такое покрытие дороже, но имеет лучшие технические характеристики.Из недостатков отмечается только большой вес материала.

Гибкая кровля идеальна для полушатровой кровли. Битумная черепица продается в рулонах и легко разрезается на кусочки нужного размера. Это позволяет легко проектировать участки с высокой архитектурной сложностью. Среди технических характеристик можно выделить:

• легкий материал;
• огнестойкость и водонепроницаемость;
• огромный выбор цветовых и стилистических решений;
• устойчивость к плесени и гниению.

Керамическая плитка, пожалуй, самый старый из предлагаемых материалов. Кровля выложена из отдельных элементов, которые обгорели при очень высокой температуре. Это экологически чистый материал, устойчивый как к высоким, так и к низким температурам. Несомненно, у этого материала самый большой срок службы – до 150 лет.

Такое покрытие отлично подойдет для полушатровой кровли при условии высокой прочности и надежности стропильной системы, так как керамическая черепица имеет очень значительный вес.

Еще одна особенность этого материала – хрупкость отдельных элементов. Однако это компенсируется простотой ремонта и возможностью замены каждой детали в отдельности.

Самый прочный вариант кровли – керамическая черепица

.

Деревянный пол или черепица. Экологичный и очень красивый вариант. Составляющие элементы – это небольшие доски из любых пород дерева – дуба, бука, осины и всех видов хвойных пород.

Профнастил. Своей популярностью данный материал обязан хорошим характеристикам в сочетании с доступной ценой.Главное достоинство такой кровли – экономичность, но есть и другие достоинства:

• легкий вес;
• простота транспортировки и укладки;
• долгий срок службы;
• устойчивость к коррозионным повреждениям;
• большой выбор оттенков.

Профнастил оцинкованный имеет доступную цену и хорошие прочностные характеристики

Однако, как и металл, этот материал довольно шумный во время дождя и града. Он также может быть подвержен коррозии при наличии механических повреждений, вызванных неправильной транспортировкой и установкой.К тому же укладка профнастила на полускатную крышу, как и других листовых материалов, осложняется необходимостью вырезания отдельных элементов.

Как видим, создание полаватровой кровли своими руками хоть и не простая, но вполне выполнимая задача. Продумав все этапы и постепенно соблюдая алгоритм, вы сможете придать своему дому оригинальный вид, сделав его еще уютнее и красивее.

Стропильная система и покрытие

Полуаватная кровля, стропильная система которой сложна, относится к категории шатровых конструкций.В нем бедра не выставлены на полную высоту ската. Сегодня часто используется этот вариант кровли, так как он имеет красивый внешний вид и интересную форму.

Полувальмовая крыша – отличная защита от сильного ветра и лишней влаги.

Такая крыша оригинальна за счет использования дополнительных деталей (вышек и других элементов).

В большинстве случаев такую ​​крышу устанавливают на дома с небольшой площадью, так как пространство под ней часто используют как чердак.Под этой крышей можно легко устроить дополнительную комнату, а в некоторых случаях и несколько. Полувальмовая крыша – отличная защита от сильного ветра и лишней влаги.

Недостатком конструкции такого типа является высокая стоимость и сложность расчета материалов. Кровля имеет большую поверхность, поэтому будут немалые трудозатраты.

Как рассчитать аналогичную крышу?

Формула для расчета необходимого количества материала для стропильной системы полушатровой кровли.

Определить площадь крыши очень просто. Для этого разделите крышу на несколько фигур.

При расчете голландского дизайна необходимо разбить откосы на прямоугольники и трапеции. Площадь первой фигуры можно вычислить, умножив ее стороны. Для определения площади второй фигуры нужно сумму оснований умножить на высоту и разделить произведение на 2. Далее нужно сложить полученные значения и умножить их на 2. В результате можно получить площадь склонов.

Затем вычисляется площадь треугольников. Для этого длину основания фигуры умножьте на высоту и разделите на 2. В конце следует прибавить площадь откосов, чтобы получить общую площадь конструкции.

Для расчета датской крыши нужно скат разделить на прямоугольник и несколько треугольников. Площадь первой фигуры следует рассчитать указанным выше методом. Площадь треугольника равна произведению его катетов, которое нужно будет разделить на 2.Далее необходимо сложить значения площади первой фигуры и нескольких треугольников. В результате удастся получить площадь пандуса. Полученное значение нужно умножить на 2.

Далее необходимо рассчитать площадь вальмовых спусков. Полученное значение нужно умножить на 2. Если сложить эти значения, можно получить площадь крыши.

Вернуться к содержанию

Существующие типы стропильных систем полускатной кровли

Схема полушатровой крыши представлена ​​на рис.1. Этот продукт имеет сложное устройство. Трапеции в этом случае будут заменены многоугольниками.

По типу шатровой кровли делятся на:

1. Голландский. В нижней части шатровая отделка, а к свесу карниза фронтон в виде трапеции.
2. датский. Выполняются в обратном порядке. От карниза отходит шатр трапециевидной формы, над которым расположены небольшие треугольные фронтоны.

Голландское кровельное строительство

Под потолком мансарды располагается чердак, вентиляция в котором будет обеспечиваться через окна.Эти элементы нужно вмонтировать в фронтоны.

Чтобы построить эту крышу, вам нужно подготовить много материалов. В процессе возведения полувальмовой четырехскатной крыши будут использоваться различные элементы, основные из которых: стропила разного типа, упоры, подкосы и фермы.

Монтаж – дело непростое, поэтому первым делом следует спроектировать крышу и произвести расчеты. Стропильная система полушатровой крыши должна быть сконструирована следующим образом:

Рисунок 1.Схема поливальтовой крыши.

1. Перед укладкой мауэрлата потребуется сделать пояс из железобетона по периметру частного дома с установкой крепежа под брус. В качестве застежек можно использовать шпильки, которые ставятся с шагом 10-12 см. Для упрощения монтажа рекомендуется вставлять шпильки в местах, не совпадающих с креплением стропильных ног к бруску.
2. Далее необходимо уложить слой изоляционного материала и смонтировать мауэрлат.Это планка, которая нужна для привязки стен к крыше здания. Он распределит нагрузку со стропил на верх частного дома. Мауэрлат крепится гайками, которые накручиваются на шпильки. В таком варианте укладывать мауэрлат следует на боковых откосах. На вальмовых спусках монтируется на верхней части фронтонов и фиксируется анкерами. Элемент можно изготовить из бруса 150 × 50 мм.
3. Следующим шагом будет установка коньковой рейки. Это важная часть стропильной системы.Это турник, который устанавливается в верхней части кровли. Его следует разместить между откосами. Элемент нужен для крепления стропил.
4. В голландской кровле стропильная система предусматривает устройство вальмовых откосов с использованием различных стропильных ног, длина которых может варьироваться в зависимости от конструкции. Наклонные стропила монтируют от углов здания до конца конькового прогона. У них будет максимальная нагрузка.
5. Носовые элементы одной частью крепятся на фронтонах мауэрлата, помещаемых под бедро, а другой – на конце коньковой планки.
6. К основному мауэрлату и коньку крепятся обычные стропила боковых откосов.
7. Стропила крепятся наклонными опорами.

Наиболее подходящая порода деревьев для стропильной системы полушатровой кровли – сосна.

Если было принято решение построить полускатную крышу своими силами, то вам следует нести ответственность за выбор материала для изготовления деталей стропильной системы. Рекомендуется использовать рейки сечением 150 × 50 мм. Наиболее подходящая порода дерева – сосна.Если приходится выбирать из твердых пород дерева, то следует отдать предпочтение лиственнице. Материал должен быть сухим, чтобы предотвратить деформацию устройства при дальнейшем использовании. Дополнительно потребуется произвести обработку дерева составом против микробов.

При наличии больших пролетов необходимо будет усилить систему с помощью упоров. Стропильные ноги в большинстве случаев укрепляют с помощью ферм.

Раскосы и упоры – это дополнительные стержни, поддерживающие элементы основной конструкции.Шпренгель – это балка или приспособление, укрепляющее основное здание. Все эти детали будут основаны на плитах или балках перекрытия. В последнем случае вам нужно будет использовать затяжки.

Далее необходимо будет приступить к завершающему этапу строительных работ: устройству обрешетки, гидроизоляционного материала и кровли.

Как сделать датскую крышу такого типа?

Рисунок 2. Схема конструкции датской кровли.

Подобная крыша представляет собой конструкцию, сочетающую в себе обычную двускатную крышу и вальм.Большой чердак, как и в голландском дизайне, можно использовать как чердак.

Строительство по датскому образцу – более дорогой вариант по сравнению с голландским. Однако в случае точного расчета такая крыша будет иметь отличный внешний вид и сможет обеспечить надежную защиту всего здания.

Для установки датской стропильной системы потребуются такие элементы:

• Рейки
• штанга коньковая;
• бедра, обычные и угловые стропильные ноги;
• опорных щитов;
• шпренгель;
• затяжек.

Монтаж этих элементов осуществляется по тем же правилам, что и для голландской кровли, однако есть некоторые отличия. Датская крыша представляет собой изделие со сложными скатами. Схема этого здания представлена ​​на рис. 2.

В датском проекте стропила пандусов в виде трапеции не подходят к коньковой балке, а опираются на верхнюю часть бревенчатого бруса, который ставится на основания фронтонов и крепится к стропилам конструкции. боковые пандусы.Внизу элементы будут опираться на мауэрлат.

Прибину можно закрепить гвоздями. Чтобы укрепить этот блок в местах фиксации, вам понадобятся подкосы. Они крепятся снизу основания.

Вдоль верхней части шатровых откосов следует формировать небольшие фронтоны, в которых в большинстве случаев устанавливается небольшое окно. В шатровой части пандусов могут быть встроены световые окна.

Стропильные ноги, балки и блок конька должны быть изготовлены из материала одной породы дерева и иметь одинаковое поперечное сечение.

В противном случае конструкция усложнится, могут появиться перекосы и придется проводить ремонтные работы.

Двускатную крышу или любую другую полаватровую крышу соорудить сложно, но если соблюдать технологию, то в процессе строительства проблем не возникнет.

Стропильная система полускатной крыши

Стропильная система полускатной крыши: подробная инструкция по монтажу

Двускатная крыша – мансарда (или как ее еще называют «шатровая») для домов, подсобных помещений и других построек, имеющая два срезанных треугольных пика, расположенных над торцевыми стенами.Такая конструкция очень проста, но в то же время долговечна. Квадратная шатровая крыша имеет форму пирамиды.

Полушатровые домики могут иметь две треугольные стороны и две трапециевидные. Половатка прямоугольного плана имеет четыре трапециевидные стенки. Они практически всегда располагаются с одинаковым уклоном, что делает их симметричными относительно осевых балок кровли. Поверхности тентов имеют постоянный уровень облицовки, поэтому водосточную систему можно установить по кругу вокруг крыши.В большинстве случаев хозяева также монтируют мансардные откосы или окна.

Достоинства и недостатки полаватровой крыши:

1. При такой конструкции чердачное пространство намного меньше, чем при устройстве двускатной крыши;
2. Сложнее убирать, проводить плановый ремонт;
3. Кроме того, для обслуживания полубедра потребуются специальные аэраторы с функцией принудительной вентиляции;
4. Главное достоинство этой конструкции – прочность.Такую крышу можно установить в экстремальных климатических условиях, районах с сильным ветром или у моря;
5. У нее очень красивый вид, она эффектно смотрится как в городе, так и в условиях дачного поселка;
6. Благодаря низкому профилю такая крыша обладает хорошей вибростойкостью.

Как накачать полубедро

Проекты домов с полушатровой крышей легко разработать в домашних условиях, имея чертеж. Это основа любой конструкции, дома можно бесплатно пользоваться программой AutoCAD.

Технология возведения кровли довольно проста, предлагаем рассмотреть, как построить полавальтовую крышу своими руками с фото:

1. Измерьте длину общих стропил, вальмовых балок и спинных досок. После этого нужно рассчитать периметр крыши постройки. Обычные стропила – это те, которые идут от верхней стены до вершины крыши. Полу-шатровая проходимка по коньку, где две стороны соединяются на крыше. Спинальная доска проходит по верхней части кровли, где совмещены общие стропила и вальм.Очень важно, чтобы длина стропил соответствовала размеру крыши.
2. Измерьте размер общих стропил, и рассчитайте необходимый параметр в соответствии с желаемой площадью или углом наклона кровли.
3. Обрежьте стропила нужного размера. Советуем прибавить к необходимой длине стропил 50 см, эту погрешность необходимо создавать;
4. После этого вырежьте опорные балки, и сделайте из них каркас. Для будущей обрешетки. Расставить стропила нужно с интервалом 50 сантиметров.Этот показатель может меняться в большую сторону в зависимости от площади кровли и материала, используемого для покрытия;
5. Разметить вдоль стены места, где будут располагаться стропила;
6. Расположите стропила по периметру крыши, установите конек на желаемую высоту;
7. С помощью специальных кронштейнов закрепите балки на стене. Это необходимо для обеспечения им дополнительной защиты и жесткости;
8. Далее схема немного меняет направление. Обрешетка ставится от центра крыши, при размещении примерно 50% досок нужно начинать работу с вальмовых стен.Для этого от угла стены до конька укладываем балку, образуется диагональная плоскость, так же поступаем и со второй стеной. Доски крепятся на коньке и у основания с помощью саморезов и стоек. Для скатной кровли большое значение имеет угол наклона. Вальмовый откос часто совпадает с чердаком. В среднем это от 35 до 60 градусов;
9. Далее нужно соорудить кровельный пирог.

Крыша полускатная – СМД своими руками

Устанавливаем на балки листы тонких предварительно обработанных покрытий, чаще всего это фанера или полимерная пленка.Устанавливается такая накладка без нахлеста, но стыки желательно обработать герметиком.

Монтаж стропильных балок осуществляется с помощью специальных инструментов, также советуем показать свои расчеты, чертежи и схемы специалисту перед началом работ, он поможет проверить правильность и правильность их выполнения.

Расчет кровли

Стропильная система полушатка должна быть четко рассчитана, для этого понадобятся следующие формулы:

Чтобы узнать высоту крыши необходимо: h = (ß tan a) / 2

Для расчета диагоналей бедра необходимо использовать следующее уравнение:

е = b / (2 cosa)

Исходя из того, что у нас есть, вы можете узнать площадь скатной крыши, чтобы рассчитать количество материала для покрытия:

d = (h4 + (b / 2) 2 + (b / 2) 2) 2

Это было вычислено по площади одного четырехскатного треугольного бедра, чтобы узнать общую площадь крыши, необходимо суммировать площадь четырех треугольных фигур или двух треугольников и двух трапеций (с прямоугольным полубедром) .

Для более точного результата все проемы в кровле нужно убрать из полученного числа – это дымоходы, слуховое окно, водосточные системы, люки для аэраторов.

Как накрыть крышу

Устройство половинной крыши достаточно прочно, чтобы выдержать вес любого строительного материала, но для покрытия лучше всего использовать кровельное покрытие. Перед установкой металлического материала обязательно оставьте вентиляционное отверстие.

Также часто используется плитка, которая в данном случае намного выгоднее, битумная, она легче керамической и металлической.В классическом варианте используются деревянные доски.

Такая архитектура отлично смотрится как на одноэтажных, так и на двухэтажных домах. В наше время все более популярной становится двускатная полувальмовая крыша, но ее устройство достаточно сложно для самостоятельного исполнения, к тому же нецелесообразно монтировать ее при сильном ветре.

Вальмовая крыша: стропильная система

Сегодня вы можете выбирать из различных типов кровельных конструкций, ведь есть возможность уделить больше внимания дизайну дома.Поэтому в загородных поселках все чаще встречаются постройки с четырехскатной крышей. И хотя двускатные конструкции по-прежнему довольно популярны, первые постепенно опережают спрос. Это понятно; нельзя запретить жить красиво. Кроме того, под четырьмя скатами крыши легко организовать жилое или офисное пространство, а на скатах установить мансардные окна.

Три вида четырехскатных крыш.

Давайте разберемся со всеми конструкциями, а точнее с их стропильными системами.

Ферма скатной крыши

Чтобы понять, из каких элементов состоит кровельная система вальмовой кровли (схема находится на фото ниже), нужно понимать, из каких конструктивных элементов она состоит в целом. Это четыре ската в двух равных парах. Большие склоны имеют трапециевидную форму, два маленьких – равнобедренные треугольники.

В конструкции обязательно присутствует коньковая балка, только она укорачивается, то есть ее длина не равна длине пролета кровли. А поскольку форма скатов крыши разная, то стропила, используемые для ее возведения, тоже будут иметь разную длину, чтобы можно было правильно формировать скатные плоскости.Сами стропила имеют свои названия.

• Элемент, соединяющий балку конька с углом постройки, называется стропилами.
• Укороченные элементы, соединяющие мауэрлат и наклонную стропильную ногу, называются пауками.
• Стропила, одна кромка опирающаяся на мауэрлат, а вторая на коньковую балку, называются обыкновенными.
• Есть стропильные ноги, которые упираются верхним концом в конец коньковой балки. Их три: два с соседних трапециевидных спусков, один с треугольного.Они соединяются вверху в сложный узел, здесь соединяются сразу четыре элемента. Так эти стропила называют центральными.

Шатровая крыша (стропильная система) – довольно сложный комплекс, который невозможно построить своими руками, если вы не являетесь специалистом в этом деле. Большое количество различных элементов требует точной настройки. К тому же существует огромное количество стыков, требующих особого подхода. Конечно, с появлением современных крепежных изделий в виде металлических фасонных изделий процесс установки значительно упростился.И все же это не дает права непрофессионалам строить стропильную систему вальмовой кровли – схема ее не проста.

На что еще нужно обратить внимание, приступая к возведению вальмовой крыши со стропильной системой. Конечно, оптимально, если на нем уже есть проект. Он решает все проблемы, связанные с количеством стропил, их размером, частотой установки и требованиями к монтажу. Но если на небольшую постройку возводится шатровая крыша, то ее чертеж, сделанный даже своими руками, позволит правильно оценить свои силы.Плюс ко всему вы сможете точно рассчитать необходимое количество всех используемых материалов, что обеспечит правильный подход к расходу строительного бюджета.

Итак, шатровая крыша (стропильная система), чертеж которой нарисован, подготовлена ​​к сборке. Для этого закупается брус сечением 100 × 100 или 200 × 200 мм для мауэрлата и коньковый брус, доски сечением 50 × 150 мм для стропил. Необходимое количество указано на чертеже или конструкции крыши.

Ферма полускатная

Полувальмовая крыша (стропильная система) – это треугольный скат, в котором присутствуют фронтоны.Следует отметить, что это самое сложное сооружение из всех четырехскатных. Она приехала в Россию из западно-северных стран, поэтому сегодня различают две структуры: голландскую и датскую. И уже на их основе разработано множество вариаций. На фото ниже: Рис. 1 – голландская конструкция, Рис. 2 – датская.

Рассмотрим устройство полаватровой кровли и ее стропильной системы. Включает:

• Подвесные или многослойные стропила, соединяющие мауэрлат и конек здания.По сути, они центральные и в то же время обычные. В этом типе кровли их наибольшее количество, ведь основной трапециевидный скат занимает большое место в кровельной системе дома.
• Наклонные (угловые) стропила в этой конструкции укорачиваются, так как они не соединяются с коньком. Их верхний конец упирается в последние центральные стропильные ноги, где они фиксируются. Размер накосников может быть разным, это зависит от выбранной формы бедра. То есть, если бедро покатое, то накосники должны быть короткой длины, если крутые, то наоборот.При крутом склоне вальм размер фронтона уменьшается.
• В полувальмовой стропильной системе также имеются укороченные центральные элементы, являющиеся основой шатровой рампы, расположенной под фронтоном. Нижними краями они упираются в мауэрлат, верхними краями в специальную горизонтальную балку, называемую отверстием. Делают его из той же доски, что и сами стропила.
• И, конечно же, в полушатровой крыше пауки. Они расположены на всех четырех скатах и ​​упираются своими верхними торцами на наклонные наклонные стропила.

Что касается двускатной части крыши, то она образована двумя центральными стропильными ногами и отверстием, в которое помещаются укороченные центральные элементы. По сути, это малогабаритный треугольный проем, который закрывается и украшается. Если он большой, то в него устанавливаются вертикальные стойки, если нет, листовой материал крепится к стропилам.

Процесс сборки полускатной крыши выглядит следующим образом:

• Первая смонтированная коньковая балка. Устанавливается на опорные стойки.
• Затем на него укладывают центральные стропила.
• Далее, накосные элементы.
• После чего установка дырки.
• И последними будут установлены пауки на всех пандусах.

Ферменная конструкция крыши

Стропильная система крыши – самая простая схема, ведь это четыре одинаковых ската в виде равнобедренных треугольников. Поэтому стропил в нем не очень много. Есть четыре наклонных элемента, четыре центральных, которые соединяют мауэрлат и точки соединения всех стропил.А также несколько наростов на каждом скате, которые, как обычно, упираются в носовые элементы.

На самом деле собрать стропильную систему тентовой кровли своими руками несложно. Самый сложный узел – это сама точка соединения всех стропильных ног. Но если возводимая крыша большая, то на помощь приходят дополнительные элементы, на которые будут опираться стропила. Именно они упрощают сам процесс установки. Обычно в центре крыши устанавливается опора, на которую верхними краями ложатся стропильные элементы.Поддержка может быть разной. Например, столб, четырехугольная конструкция с четырьмя столбами и так далее.

Помимо стропильных ног в конструкцию тентовой крыши со стропильной системой входят и другие элементы, составляющие ее неотъемлемую часть. А именно:

• Ригель. Этот элемент является промежуточной частью соединения стропил между собой на коньке.
• Кровати выполняют роль мауэрлата, устанавливаемого внутри кровельной конструкции. Их обычно кладут либо на стену, оказавшуюся внутри постройки, либо на столбы, служащие опорными элементами.
• Прогон – это турник, расположенный под средней частью (по длине) стропил. Этот элемент обычно используют, если под него можно установить опоры.
• Шпренгели – это опорные стойки из бревен, брусьев или двойных досок.

Все вышеперечисленные элементы являются составными частями стропильной конструкции, и именно они повышают ее прочность и надежность. Их наличие – повышение безопасности эксплуатации кровли в целом.

Параметры стропильной системы

Шатровая крыша (стропильная система), шатровая или полувальмовая, представляет собой набор стропильных ног.Но тут возникает вопрос, какое их оптимальное количество считать надежным. На это влияет большое количество различных факторов. Например, расстояние между ножками, их сечение, тип кровельного материала, высота конструкции, сколько снега выпадает в том районе, где строится дом.

По мнению специалистов, основным параметром является первый из вышеперечисленных. Поэтому стоит рассмотреть различные комбинации.

• Если длина стропил 3 м, а сечение 80 × 100 мм, то расстояние между ними должно быть в пределах 110-135 см.
• Длина 3-4 м, сечение 90х100 мм, расстояние 140-170 см.
• Длина 4-5 м, сечение 80 × 200 мм, пролет 110 × 135 см.
• Длина 5-6,5 м, сечение 120 × 220 мм, зазор между ними 110 × 140 см.

Это далеко не весь перечень, но он уже показывает, что и как влияет на кладку стропильных ног. Кстати, чем тяжелее рубероид, тем чаще подходят стропила, то же касается и снеговой нагрузки.

Вот фото вальмовой крыши (стропильной системы), на которой хорошо видно, как часто кладут ножки, ведь крыша будет покрыта тяжелым материалом.Вместе со снегом он создаст приличные нагрузки, которые должны выдерживать стропила. Если, например, для покрытия кровли используется настил марки НС-75, то стропила можно устанавливать с интервалом до 3 м. Ведь сам профильный настил имеет большую несущую способность.

Как видите, стропильная система крыши – это конструкция, обеспечивающая всему дому надежность и безопасность его эксплуатации. И не важно, какая крыша возводится, каких размеров и форм, важно правильно рассчитать размер ножек, точно выбрать их сечение и правильно установить.Не забывайте, что крепление стропильных элементов – важнейшая составляющая, от которой также зависит сохранность конструкции.

Устройство и расчет стропильной системы полавальтовой кровли

Полушатровые крыши (голландские) не относятся к числу самых популярных кровельных конструкций из-за некоторой сложности исполнения. Такие крыши удачно сочетают в себе все достоинства обычных двускатных и шатровых крыш. В регионах с сильными ветрами оправдано возведение полувальмовых конструкций, что позволяет снизить негативное природное воздействие на кровлю.К тому же такая крыша позволяет значительно расширить полезное пространство чердака, которое можно использовать как дополнительную жилую площадь.

Кровельный пирог

Успешное завершение стропильной конструкции позволяет приступить к созданию «кровельного пирога». Структура которых может незначительно отличаться в зависимости от типа кровельного материала, предназначенного для использования. Однако основные элементы кровельного торта остаются неизменными:

Обрешетка монтируется прямо на контррешетку и укладывается кровля.

Расчет каркаса двускатной полускатной крыши

Самым ответственным моментом при возведении кровли является расчет стропильной системы. Они относятся к категории достаточно сложных, поскольку должны учитывать не только вес самой кровли с учетом всей площади поверхности, но и технические характеристики кровельного материала, а также особенности климатических условий. погодные условия, включая дождевые, снеговые и ветровые нагрузки.

Кроме того, в конструкции есть несколько сложных моментов, связанных с перерасходом кровельных материалов и стропил, что связано со значительным количеством отходов при сборке и обшивке полубальтов.

Именно поэтому расчет каркасной конструкции целесообразно доверить профессионалам или воспользоваться специальными компьютерными программами.

Устройство стропильной системы

Несмотря на некоторые особенности, стропильная конструкция голландской кровли аналогична любой кровле на основе установки мауэрлата. Для этого необходимо установить на верхнюю часть стен опалубку с заранее установленными стойками, для чего выдерживается шаг 120 см и диаметр порядка сантиметра.Далее заливается армопояс и после закрепления бетонного основания устанавливается мауэрлат.

Начальный этап непосредственного монтажа стропильной системы характеризуется укладкой гидроизоляционного слоя, для чего необходимо сформировать отверстия в опорных брусках подходящего диаметра.

Затем на смонтированные шпильки надеть балку мауэрлата и закрепить шайбами ​​и гайками. С этого момента начинается строительство стропильной системы с установкой стропил, которая может быть представлена ​​кладочным или навесным вариантом.

Устройство стропильной системы

Выбор стропильной конструкции зависит от особенностей конструкции с учетом ее размеров и наличия или отсутствия в здании промежуточных опор несущего характера.

Конструктивно подвесные стропила имеют упор исключительно на мауэрлат, что позволяет передавать на стены значительные распорные силы. Чтобы предотвратить разрушение этих стен, стропила необходимо оборудовать в нижней или верхней части специальными затяжками.

Стропила различаются акцентом на мауэрлат – на внутренние несущие элементы или конструкции. Конечно, слоистый вариант стропильной системы имеет меньший вес, что способствует значительной экономии при покупке стройматериалов. К тому же этот вид двускатной крыши более устойчив к сильным ветровым нагрузкам.

Правила установки и монтажа

Для получения надежной и прочной конструкции следует придерживаться технологии монтажа и основных правил крепления всех элементов.

Общая последовательность всех действий, выполняемых при возведении стропильной системы полушатровой конструкции:

• фермерская установка;
№
• отсутствие упора на фронтоны позволяет устанавливать коньковый брус на временные опоры с последующим соединением кромки конька с углами фронтона с помощью раскосов;
• стык конька и подкоса снабжен сложным трехплоскостным разрезом;
• крепление на установленных участках укороченных стропильных ног с основных откосов, а также стропильных ног с полувальмовой части;
• усиление установленных ферм с помощью пары балок для сжатия верхнего сегмента и растяжения нижнего.

После крепления поперечных балок процесс монтажа стропильного каркаса завершен и необходимо оборудовать кровельный пирог.

Обобщить

Полускатная двускатная крыша имеет некоторые особенности, которые связаны с тем, что часть веса приходится на трапециевидные фронтоны. Именно по этой причине эту часть каркаса следует делать максимально прочной.

Особенностью коньковой балки является наличие дополнительной сжимающей нагрузки, что требует выполнения этого элемента из бруса большего сечения.

Несмотря на то, что полувальмовая крыша не отличается простейшей конструкцией и ее установка дается далеко не всем, эстетика и функциональность такой кровли не оставляют равнодушными даже заядлых скептиков.

Двухскатная двускатная крыша: стропильная система и конструкция

Двухскатная двускатная крыша – это не только красиво с точки зрения архитектуры, но и очень практичное решение, позволяющее получить одновременно и просторный мансардный этаж, и надежную, прочную крышу.Помимо эффективной защиты всех частей здания от воздействия атмосферных осадков, поливальмовая конструкция крыши обеспечивает высокую устойчивость к самым интенсивным ветровым нагрузкам. Все эти преимущества привели к высокой популярности этого вида кровли в сфере индивидуального строительства.

Варианты полускатной крыши

При выборе кровельного материала и угла наклона скатов полавальтовой кровли в первую очередь учитывается значение нормативной снеговой нагрузки, принятой строительной климатологией для региона, в котором осуществляется строительство. учетная запись.При высоких значениях уклон пандусов увеличивают, а свесы делают меньше; на низких – наоборот: уклоны делают более пологими, а свесы увеличиваются.

Следующим фактором, влияющим на уклоны скатов и форму крыши, является назначение чердачного помещения. Как известно, каждый скат полувальмовой крыши состоит из двух трапециевидных плоскостей, имеющих разный уклон. Если хозяин намерен использовать чердачное пространство как жилое помещение, верхнюю часть пандуса делают более пологой и длинной.

Стропильная система

Единственный недостаток полаватровой кровли – сложность стропильной конструкции, включающей, помимо основных элементов, множество дополнительных элементов, без которых система не имела бы необходимой прочности и жесткости.

Сборка стропильной конструкции начинается с установки мауэрлата, задача которого – равномерно распределить передаваемую стропилами нагрузку на верхнюю плоскость стены. Сечение балки мауэрлата должно иметь ширину 150 мм и высоту 100 или 150 мм.

Мауэрлат укладывается на два слоя рулонной гидроизоляции и крепится к стене: к деревянной – скобами, к кирпичу – шпильками, монолитным в железобетонном поясе, специально сооружаемом поверх кирпичной кладки.

Шпильки изготавливаются из металлического стержня диаметром 10 мм и устанавливаются с шагом 1,2 м таким образом, чтобы по окончании монтажа всей стропильной системы они находились между стропилами. Длина свободного конца шпильки после укладки мауэрлата должна составлять 2 – 3 см.Просверливание крепежных отверстий в мауэрлате, а также обработка бруса антисептиком производятся заранее.

После укладки и фиксации мауэрлата устанавливаются стойки и конек. Главное требование этой относительно несложной операции – строгая вертикальность стоек, которая проверяется отвесом.

На следующем этапе устанавливаются диагональные (наклонные) стропила, соединяющие концы конька с углами дома. Эти стропила имеют большую длину, чем обычные, и несут повышенную нагрузку, поэтому их площадь поперечного сечения удваивается.Для этого, как правило, скрепляют между собой две доски или балки, служащие материалом для обычных стропил.

Стропила, основанные на диагональных, называются стропилами. Их, как и обычные стропила, устанавливают на следующем этапе. По окончании монтажа стропила укрепляют опорными стойками или подкосами, опираясь на плиты или балки перекрытия; для стропил используется ферменная ферма. Стропила размещают таким образом, чтобы они опирались на диагональные стропила в разных точках. В этом случае нагрузка будет распределяться равномерно по всей длине диагональных стропил.Для большей устойчивости к ветровым нагрузкам стропила дополнительно крепятся к вбитым в стену костылям, для чего используются проволочные нити. На закрепленные стропильные ноги укладывают обрешетку.

Каждый деревянный элемент перед сборкой ферменной конструкции необходимо обработать антисептическими и противопожарными составами.

Пирог с двускатной крышей

Самым главным элементом кровли является пароизоляция, лучшим материалом для которой считается фольговая пленка. Крепится к нижней плоскости стропил фольгой вниз с помощью строительного степлера.Фольга должна быть алюминиевой, так как она не подвержена коррозии.

Следующий слой – утеплитель – чаще всего выполняется из минеральной ваты, которую кладут между стропилами. Предотвратить раздавливание минеральной ваты невозможно, ее нужно фиксировать с некоторым натяжением.

Кровельный пирог комплектуется гидроизоляционным слоем и кровлей. Между ними должен быть зазор, за счет которого будет осуществляться вентиляция подкровельного пространства.

Основы каркаса вальмовой крыши

Как и любой другой тип кровли, вальмовая крыша Обрамление начинается с определения длины и распила обычного стропила.В обычное стропило определит высоту и длину коньковой доски который установит, где будут располагаться вальмовые стропила.

Плюсы

• Простая вальмовая крыша спускается со всех четырех сторон, связывая внешние стены вместе, делая здание более прочным, чем двускатная крыша. Особенно полезно в районах, подверженных сильному ветру.
• Повышает общую стоимость и внешний вид дома.
• Нет высоких двускатных стен, что позволяет сэкономить на обшивке, сайдинге или кирпиче.

Минусы

• Сложнее построить, чем двускатную крышу .
• Дороже двускатной крыши.


Детали вальмовой крыши

Обычные стропила используются для центрирования коньковой доски в здания, установите высоту и найдите концы конька. Коммонс работает от конька и до вершин наружных стен.

Коньковая доска – это самая верхняя часть вальмовой крыши, которая используется для крепления общих и вальмовых стропил.

Вальмовые стропила прибиты под углом 45 градусов к коньковой доске к четырем внешним углам здания. Также используется для прибивания верхней части стропил домкрата.

Стропила домкрата прибиты к бедру и спускаются к наружным стенам. У них такой же разрез посадки и хвоста, как и у обычных. Верхний отвес – это особый разрез, называемый составной митрой.

Расположение частей каркаса вальмовой крыши

Некоторые из ваших более дорогих домов, изготовленных по индивидуальному заказу, имеют то, что я называю перекладной крышей.

Это тип вальмовой крыши, у которой основной пролет имеет один уклон, а концы бедер имеют более крутой уклон.

Это делает коньковую доску длиннее, из-за чего здание кажется больше, а крыша круче, чем они есть на самом деле. Это делает дом еще более ценным.

Ссылки на соответствующие страницы Carpentry Pro Framer

---

Конфигурации фермы | Лучший способ каркаса

Скатная или обычная ферма характеризуется своей треугольной формой. Чаще всего используется для строительства кровли.Некоторые общие фермы названы в соответствии с их конфигурацией сети, например фермы King Post, Fan, Fink или Howe. Размер пояса и конфигурация полотна определяются пролетом, нагрузкой и шагом. Все конструкции ферм оптимизированы для обеспечения наиболее экономичной конфигурации для конкретного применения.

Параллельная поясная или плоская ферма получила свое название от параллельных верхних и нижних поясов. Этот тип часто используется для строительства полов, но также может применяться на крышах.

Следующие примеры представляют некоторые из возможных вариантов основных типов ферм.Единственное ограничение для дизайна – ваше воображение!

Хранилище стволов

Бочкообразный свод обеспечивает уникальный округлый эффект с помощью ферм. Бочковые своды используют несколько коротких панелей с разным шагом или углом для имитации кривой. В сочетании с определенными методами отделки цилиндрический свод может выглядеть как гладкий круглый потолок. Бочковые своды обычно можно увидеть в фойе или подъездах коммерческих зданий и домов.

Тетива

Фермы тетивы имеют вид закругленного верхнего пояса с использованием множества верхних поясных панелей разного шага.Они были очень популярны в начале 1900-х годов, еще до того, как фермы были построены с металлическими соединительными пластинами. Фермы тетивы могут быть изготовлены сегодня, чтобы соответствовать существующим конструкциям или соответствовать внешнему виду более старого здания в индустриальном стиле.

Мансарда консольная с парапетами

Ферма этого стиля или его производная очень популярна в коммерческом строительстве с легким каркасом. Это дает эффект крутой скатной крыши, сохраняя при этом плоскую внутреннюю часть для механических узлов или других узлов, устанавливаемых на крыше, которые требуются проектировщику здания.Хотя внутренний верхний пояс кажется плоским, используется небольшой шаг (обычно 0,25 / 12), чтобы вода поступала во внутреннюю систему ливневой канализации.

Клересторий

Фермы

могут использоваться, когда требуется расширение плоскости верхнего пояса над пиком общей фермы для создания большей площади поверхности с одной стороны крыши, чем с другой. Эта ферма может использоваться, когда требуется большая площадь для солнечных панелей на одной стороне крыши, или если владелец здания хочет разместить окна в вертикальной части верхнего пояса, чтобы свет проникал в здание.

Двойная консоль

Двойная консоль, как следует из названия, включает консоли на обоих концах фермы. Консоль – это когда пролет фермы выходит за пределы опоры, и это популярный способ создания крыльца без добавления столбов и балок возле карниза.

Двойной перевернутый

Двойные перевернутые фермы используются с четырьмя опорами и создают крутой наклон внутреннего потолка в средней части здания.

Двойной шаг

Фермы с двойным шагом, как следует из названия, имеют два разных шага с каждой стороны фермы. Эту ферму можно использовать, когда проектировщик-строитель хочет, чтобы уклон был крутым в одном направлении здания, и более узкий – в противоположном. Эти фермы можно использовать, когда дождь или снегопад являются проблемой на одной стороне здания или когда система солнечных батарей требует больше места на одной стороне крыши.

Плоское хранилище

Плоский свод похож на свод, но находится внутри нижнего пояса с плоскими участками с обеих сторон.Плоский свод используется, когда требуется наклонный потолок только на части пролета, покрытой фермой.

Гамбрель

Фермы

Gambrel создают структуру, аналогичную той, которую можно найти в конструкции амбара с рамой из стержней, с крутым уклоном от стен, переходящим к низкому уклону ближе к пику. Крутой уклон создает высокую ферму, в которой есть много места для перемычек или, во многих случаях, возможность чердака внутри фермы.

Половина бедра

Полуобедренные фермы используются в тазобедренной системе, в которой шаг применяется только с одной стороны. Это может произойти, если вальмовая ферма поддерживается фермой с одного конца.

бедра

Вальмовые стропильные системы пользуются большой популярностью по всей стране. В этой конструкции каждая сторона здания имеет скат крыши и карниз. Чтобы обрамить крышу в этом стиле, используются вальмовые фермы с главного пика здания, спускающиеся вниз с помощью плоского верхнего пояса.Плоская часть увеличивается по мере приближения фермы к торцевой стене. Затем используется «набор бедер» для обрамления 6 или 8 футов ближайшей к торцевой стене. Бедренные фермы также могут использоваться в качестве базовой фермы в стропильной системе типа «копилка», где меньшие фермы с козырьком размещаются поверх плоской верхней части набедренной фермы в тех случаях, когда одна ферма слишком высока для строительства. на производственном предприятии и / или слишком высоки для перевозки по дорогам общего пользования.

Моно

Фермы

Mono – это односкатные фермы с вертикальным элементом над противоположной опорой скатной опоры.Они популярны во многих сельскохозяйственных и коммерческих зданиях и могут использоваться в качестве двух половин стропильной системы с центральным подшипником в качестве альтернативы одной длинной общей ферме.

Multi Piece (копилка)

Ферма с подкладкой используется, когда требования к каркасу крыши выше, чем тот, который производитель компонентов может отгрузить или произвести на своем производственном оборудовании. Он состоит из основания, похожего на набедренную ферму, поверх которой находится ферма «шапочка».Ферма с крышкой очень похожа на ферму с фронтоном, у которой перемычки вертикально переносят нагрузки на базовую ферму под ней. Нижний пояс фермовой фермы обычно перемещается вверх на 1-1 / 2 дюйма для непрерывных боковых ограничителей 2×4 по плоскому верхнему поясу базовой фермы или на толщину любого материала, который может быть использован (3/4 дюйма для фанеры / OSB, так далее.). В результате верхние пояса фермы для свиней расширяются за счет горизонтального разреза, чтобы позволить верхнему поясу фермы для копилок выровняться по наклонным верхним поясам основной фермы.Для облегчения изготовления и установки на конце фермы на конце горизонтального среза наклонного верхнего пояса обычно добавляется стыковой надрез на дюйма.

Полинезийская

Полинезийские фермы, как следует из названия, чаще всего встречаются в структурах, построенных в азиатско-тихоокеанском полинезийском стиле. Они объединяют в себе конструкцию с двойным шагом с умеренным шагом, начиная с подшипника, а затем переключаются на более крутой шаг ближе к пику. Эти фермы часто можно встретить, путешествуя по Гавайям.Популярная сеть пиццерий также использует полинезийские фермы с плоской вершиной в подавляющем большинстве своих ресторанов.

Комната на чердаке

Фермы «Помещение в чердак» или, чаще, фермы чердака позволяют создавать жилые помещения внутри фермы. Нижний пояс увеличен и выдерживает временные нагрузки, аналогичные напольным системам в жилых помещениях. Фермы чердаков популярны в гаражах или везде, где люди хотят увеличить жилую площадь или складское пространство, не добавляя еще один этаж к своей конструкции.В некоторых районах страны фермы чердаков используются для размещения и скрытия оборудования HVAC.

Ножницы

Ножничные фермы используются в тех случаях, когда требуется сводчатый или соборный потолок. Шаг нижнего пояса варьируется в зависимости от шага верхнего пояса, размаха и высоты пятки. Обычно шаг нижнего пояса, составляющий половину шага верхнего пояса, используется для большинства ножничных ферм. Более крутой шаг нижнего пояса можно достичь за счет увеличения высоты пятки, что дает ферме вертикальное «пространство» для работы, или за счет применения принципа триангуляции между поясами и перемычкой.

Ножницы, моно- или половинные ножницы

Ножничная моно ферма точно такая же, как моноферм, но также содержит наклонный нижний пояс для создания сводчатого потолка или для увеличения потолка до более высокой высоты стены внутри здания.

Плоский наклонный

Наклонные плоские фермы используются почти как балки в местах, где желательно, чтобы уклон внутреннего потолка был таким же, как и уклон крыши.Наклонные плоские фермы обычно поддерживаются коньковой балкой или балочной фермой на пике крыши и имеют наклонные плоские фермы с обеих сторон для создания широких открытых пространств в общественных местах, таких как манежи для верховой езды и церкви.

Studio Vault

Студийный свод возникает, когда нижний пояс наклонен в одном направлении без пика и заканчивается вертикальным перепончатым элементом. Это полезно, когда требуется наклонный потолок без пика или более высокая область стены для подвешивания произведений искусства или другой эстетики.Аналогичный эффект возникает, когда «заполняющие элементы» применяются к типичной ножничной ферме для создания плоского потолка в пространстве, которое в противном случае было бы закрыто ножничными фермами.

Поднос или кофр

Потолок из поддонов или ящиков встраивается в ферму путем уклона на небольшое расстояние с двух сторон и последующего выравнивания нижнего пояса. Это популярные дизайнерские эффекты в спальне или столовой, которые могут создать дополнительную вертикальную глубину и / или обрамить определенные элементы комнаты.Подносовые потолки получили свое название, потому что они напоминают перевернутый сервировочный поднос.

Трехподшипник

Фермы

Tri-Bearing включают дополнительный внутренний подшипник к традиционным двум внешним подшипникам. Использование дополнительных подшипников позволяет снизить реакцию на внешние подшипники и может снизить общую стоимость фермы, часто сокращая материалы пояса и перемычки, требуемые в конструкции. Однако, если используются внутренние опоры, путь нагрузки должен поддерживаться через внутренние стены, систему пола, фундамент и в опоры здания.

Убежище

Свод встречается только в части нижнего пояса фермы. Шаг применяется от одного подшипника на расстоянии до пика в нижнем поясе, а затем возвращается обратно к плоскому нижнему поясу. Это типично, когда ферма охватывает несколько комнат, но наклонный потолок желателен только для одной из этих комнат, например спальни или столовой.

Сводчатый параллельный пояс

Сводчатые фермы с параллельными поясами имеют одинаковый шаг верхнего и нижнего пояса.Это достигается за счет приподнятого каблука, который позволяет перемычкам передавать нагрузки через ферму на подшипники. Сводчатые фермы с параллельными поясами используются везде, где требуется крутой внутренний сводчатый потолок.

Что такое вальмовые крыши, их плюсы и минусы, варианты и способы их сборки

Замена крыши – это один из крупнейших проектов по благоустройству дома, который вы, вероятно, когда-либо будете делать, поэтому убедитесь, что все сделали правильно. При выборе деревянного каркаса новой крыши наиболее популярным вариантом является вальмовая крыша типа благодаря ее современной и очень прочной конструкции.

Если вы не знакомы с этим типом крыши, позвольте мне рассказать все о его характеристиках, преимуществах и недостатках, стилях, а также о том, как вы можете построить такую ​​крышу для своего дома.

Что такое шатровая крыша?

Шатровые крыши наиболее распространены в Северной Америке и считаются вторыми по популярности стилями крыш после двускатных крыш. В то время как двускатная крыша состоит из двух наклонных сторон, которые соединяются вместе в верхней части фронтонных концов, вальмовая крыша имеет четыре наклонные стороны без двускатных концов .Все четыре стороны вальмовой крыши наклонены вниз к стенам под постоянным углом. Смежные стороны, которые пересекаются с внешним углом, называются «шатром» крыши. Форма вальмовых крыш обычно прямоугольная.

Краткая история вальмовых крыш

Шатровые крыши были популяризированы в Америке в начале 18 века. Многие дома в георгианском стиле в центрально-атлантических и южных регионах США имели прямоугольные шатровые крыши с кирпичными конструкциями. Эти крыши продолжали быть общей чертой американских домов в 50-х годах и в основном были замечены в домах в стиле ранчо и традиционных американских домах в стиле Foursquare.

Сегодня шатровые крыши по-прежнему востребованы, особенно в регионах, где бывают сильные ветры или ураганы. Это благодаря четырем сторонам крыши, которые обеспечивают лучшую защиту от непогоды, чем двускатные крыши.

Преимущества вальмовой крыши

• Эстетическая привлекательность: Вальмовые крыши – визуально привлекательное дополнение к дому и даже могут повысить его стоимость.
• Долговечность: эти типы крыш более долговечны и устойчивы, чем двускатные крыши из-за их четырех наклонных сторон.
• Превосходная защита от непогоды: в регионах с сильными ветрами и сильными снегопадами шатровые крыши являются лучшим вариантом, поскольку их наклон позволяет легко соскальзывать со льду или снегу. Вальмовые крыши также отлично подходят для районов, подверженных ураганам.
• Дополнительное жилое пространство: вальмовые крыши обеспечивают дополнительное жилое пространство с добавлением слухового окна или мансардного окна на чердаке.
• Энергоэффективность: вальмовые крыши идеальны не только для холодного и ветреного климата. Их способность сохранять в доме прохладу летом делает их идеальными для теплого климата.Это благодаря четырем сторонам крыши, которые защищают дом от излишней жары. Эти карнизы надежно защищают дом от неблагоприятных погодных условий, поэтому вальмовые крыши являются одним из самых энергоэффективных вариантов дизайна.
• Надежный дренаж: нисходящие скаты вальмовых крыш обеспечивают отличный дренаж во время сильных штормов и дождей.

Недостатки

• Дороже, чем двускатная крыша: , хотя вальмовая крыша может быть дешевле в установке, чем мансардная, она все же дороже, чем двускатная крыша.Из-за конструкции крыши требуются дополнительные строительные материалы, что приводит к увеличению временных и трудовых затрат.
• Чувствительность к утечкам: Вальмовая крыша обеспечивает надежный отвод дождевой воды, но при этом более уязвима к утечкам. Это из-за впадин и скатов крыши, которые облегчают проникновение воды. Поэтому важно использовать квалифицированного кровельщика для установки такой крыши для вашего дома, чтобы минимизировать риски.

5 стилей вальмовой крыши

1.Простая вальмовая крыша

Обычная вальмовая крыша является наиболее распространенным стилем, включающим скат многоугольной формы с двух сторон и скат треугольной формы с двух остальных сторон. Все четыре стороны соединяются наверху, образуя гребень.

2. Half Hip or Jerkinhead

Также называемые jerkinhead или обрезанными фронтонами , полускатные крыши имеют две короткие стороны, образующие карниз. Обычно для них характерны верхние части фронтона, а не небольшое бедро.Одним из преимуществ полувальмовой крыши является легкость отвода водостока из желобов.

3. Голландское фронтальное бедро

Голландские двускатные шатровые крыши имеют дополнительное внутреннее пространство благодаря своей небольшой двускатной конструкции, которую можно найти на коньке крыши (рядом с верхом крыши). Этот тип вальмовой крыши обеспечивает лучшую вентиляцию, сохраняя при этом сопротивление ветру. Также можно установить слуховой проход в центре вальмовой крыши для дополнительной жилой площади. Это придает красивый декоративный вид вальмовой крыше, а также превращает чердак в функциональное жилое пространство.

4. Поперечная вальмовая крыша

Поперечно-вальцовая крыша типа – еще один популярный стиль, который укладывается на L-образные конструкции перпендикулярно. Шов образует двускатную крышу, а две секции соединяются в конце, образуя впадину.

5. Пирамидальная шатровая крыша

Вальмовые крыши пирамид имеют четыре стороны треугольной формы одинакового размера, которые соединяются в верхней части квадратной конструкции, образуя отчетливую пирамиду. Этот вид вальмовой крыши еще называют крышей павильона.Все четыре стороны конструкции одинаково соединены в одну централизованную вершину.

Как построить вальмовую крышу за 8 простых шагов

Вальмовая крыша – один из самых простых в строительстве стилей кровли, особенно по сравнению с мансардной крышей. В сочетании с фронтонами и другими особенностями конструкция вальмовой крыши может стать долгосрочным проектом по благоустройству дома, которым вы будете наслаждаться в течение многих десятилетий.

Выполните эти 8 шагов, чтобы начать установку вальмовой крыши. В конце я добавил видео, которое поможет вам лучше понять, как оформить вальмовую крышу.

Шаг 1. Измерьте и отрежьте стропила: необходимо измерить ширину и высоту всех четырех сторон. Стандартная вальмовая крыша имеет конек, который еще называют доской, образующей верх крыши. Есть два наклонных гребня, идущих под углом вниз и вниз к углам, которые называются тазовыми стропилами. Эти стропила проходят по боковым стенам, которые также называют обычными стропилами.

Шаг 2. Рассчитайте длину всех обычных стропил: после того, как вы измерили ширину здания, разделите это число на 2, так как каждое стропило покрывает только половину крыши.Прежде чем приступить к расчету уклона крыши, вычтите ширину коньковой доски.

Шаг 3. Выделите расположение «птичьего рта» на стропилах: «птичий рот» – это термин, используемый для обозначения зазора в стропилах, чтобы он мог поместиться наверху стены конструкции. Вам нужно будет отрезать птичий пасть, чтобы найти нужное место с помощью столярной площади.

Шаг 4. Распилите общие стропила круглой пилой: чтобы облегчить эту задачу, используйте первое стропило в качестве последующей выкройки.Возьмите круглую пилу и вырежьте такие же узоры на остальных обычных стропилах. Каждые из общих стропил размещайте через каждые 50 см вдоль стен здания.

Шаг 5. Соберите вальмовые и королевские стропила: на торцевых углах крыши имеется длинное центральное стропило, которое простирается от стены до конца конька. Это называется царь-стропила. Поместите 6 общих стропил на их точках вдоль двух самых длинных стен, надежно прибив их гвоздем. Далее поднимаем коньковую балку на нужную высоту и прибиваем ее между центральными стропилами.Вам нужно будет установить до 6 общих стропил, прибив их к конструкции стены. Эти королевские стропила обеспечат дополнительную поддержку балке конька и предотвратят ее обрушение.

Шаг 6. Прибейте оставшиеся общие стропила к коньковой балке. Убедитесь, что каждое стропило находится на расстоянии 20 дюймов от соседних. Большинство вальмовых крыш обычно имеют одно общее стропило со стороны крыши.

Шаг 7. Прибейте фанерную обшивку к общим стропилам.Это необходимо сделать до того, как на крышу будут уложены окончательные кровельные материалы, например, битумная черепица. Чтобы разместить фанерную обшивку, используйте гвозди, чтобы удерживать ее на стропилах. Убедитесь, что деревянный лист полностью прямой и плоский, иначе черепица будет раскачиваться.

Шаг 8. Завершающий этап – крепление черепицы.

Узнайте, как обрамить вальмовую крышу, посмотрев это видео прямо сейчас

Каков срок службы вальмовой крыши?

Вальмовые крыши могут прослужить до 5 десятилетий , если не больше, при условии их правильной конструкции.Срок службы вальмовой крыши зависит от качества материалов и ухода, который они получают. Чтобы ваша вальмовая крыша прослужила дольше, используйте металлическую черепицу или глиняную черепицу и регулярно проводите техническое обслуживание, чтобы предотвратить утечку воды.

Наиболее распространенные типы кровельных ферм

Фронтальные фермы

Разнообразные фермы, показанные выше, подходят к категории обычных или двускатных ферм, включая фермы King Post, Queen Post, Howe и Double Howe. Все четыре фермы используются для образования двускатной крыши, также известной как скатная или остроконечная крыша, и одного из наиболее распространенных вариантов крыши в США.Разница в каждой из этих ферм связана с ремнями в самой ферме. Как вы можете себе представить, фермы, подобные Howe, предлагают больше поддержки, чем King Post, и поэтому могут использоваться для больших зданий, которым требуется больше поддержки.

Набедренная ферма

Другой очень распространенный тип крыши, вальмовая ферма, используется для создания вальмовой крыши, у которой есть скаты со всех четырех сторон, которые сходятся в точке в центре крыши. Вальмовые фермы особенно полезны для сильных ветров и заснеженных территорий, поскольку они более устойчивы, чем двускатные крыши.Как и в категории ферм для фронтона, существует ряд уникальных вариаций вальмовых ферм, используемых для создания различных архитектурных стилей.

Ножничная ферма крыши

Фермы этого типа известны своими сводчатыми потолками, которые так нравятся современным домовладельцам. Вместо горизонтальных нижних поясов у фермы с ножничной крышей есть нижние пояса, которые наклонены вверх, создавая пик для сводчатого потолка.

Ферма мансарды

Удобно для таких зданий, как гаражи и навесы, которым требуется дополнительное пространство для хранения, фермы чердака, также известные как фермы «комната-чердак», образуют как потолок, так и ферму пола для комнаты на чердаке здания.Эти кровельные фермы поставляются с опорными перемычками, предназначенными для обрамления стен комнаты. Хотя они чаще всего используются для конструкций с местом для хранения вещей, их также можно изготавливать для дома.

Моно ферма

Монохромная ферма – это, по сути, лишь половина полной фермы. Они очень универсальны и могут использоваться для строительства крыши, которая обеспечивает больше солнечного света и визуального пространства. Их часто используют в навесах и гаражах, а также для создания дополнительных ярусов и пристроек к существующей крыше.

Ферма крыши North Light

Подобно двойной ферме Howe, ферма North Light Roof имеет широкий набор перемычек, которые образуют треугольники внутри самой большой фермы. Фермы North Light – это популярный выбор для домов с открытой планировкой. Это старый и экономичный тип фермы, который может охватывать очень большие пространства, такие как промышленные здания и дома открытой планировки.

Плоская ферма

Как и следовало ожидать, плоская ферма предназначена для плоских крыш. Они построены так же, как фермы перекрытий, с хорошей опорой, так как у них нет наклона, чтобы сбрасывать осадки или нести нагрузку.Фермы для плоских крыш в основном используются в коммерческих целях.

Подвесная ферма

Ферма Gambrel чаще всего ассоциируется с амбарами, но ее также используют в различных домах, особенно сейчас, когда популярность фермерского стиля растет. Продольная ферма предназначена для поддержки широкого пролета и может увеличить вертикальное пространство в здании благодаря своей уникальной высокой конструкции.

Ферма с приподнятым каблуком

Последняя ферма, которую мы рассмотрим сегодня, называется фермой с приподнятым каблуком.Поскольку эти кровельные фермы приподняты немного выше, чем другие типы кровельных ферм, они обеспечивают упрощенную вентиляцию и много места для изоляции. Это делает ферму с приподнятой пяткой идеальным выбором для энергоэффективных зданий.

Тип кровельной фермы, которую вы используете для своих строительных проектов, может повлиять не только на дизайн ваших зданий, но также на стоимость и время строительства. Если вы ищете нестандартные решения, такие как изготовленные стропильные фермы, которые подходят вашему проекту и доставляются на место работы, свяжитесь с нами.Zeeland Lumber & Supply предлагает изготовленные стропильные фермы различных стилей, чтобы ваш строительный проект реализовывался быстро и без проблем. Позвоните нам или свяжитесь с нами через Интернет для получения дополнительной информации.

Вальмовая крыша | 6 видов вальмовой крыши | Строительство вальмовой крыши | История шатровой крыши | Срок службы шатровой крыши

Крыша является важным компонентом любой строительной конструкции, которая, по сути, образует самое верхнее покрытие конструкции. Крыша – это структурный элемент, который защищает всю конструкцию от различных погодных условий, таких как дождь, мороз, град и т. Д.Из-за того, что кровля неизбежна при строительстве зданий, были разработаны различные типы кровли, которые используются во всем мире. Одним из таких важных видов кровли является Вальмовая крыша.

Вальмовая крыша также обычно называется шатровой крышей. Это крыша, у которой все стороны спускаются к стенам, в основном с небольшим пологим уклоном. Эта кровля не имеет фронтонов и вертикальных сторон. Здания, снабженные такой кровлей, имеют две стороны треугольной формы и две стороны трапециевидной формы.Стороны вальмовой крыши обычно имеют почти одинаковый уклон или уклон. Благодаря этому кровля в большинстве случаев симметрична относительно осевых линий.

Вальмовая крыша в основном состоит из плоской фасции, что означает, что желоб может быть установлен и установлен по всей вальмовой крыше. Эта кровля широко используется в различных стилях архитектуры, а также в большом количестве конструкций. В наше время эта кровля широко используется в домах и коттеджах в стиле бунгало.

Обзор

Это можно понимать как крышу, которая наклонена вверх со всех сторон конструкции и, таким образом, не имеет вертикальных концов.Внешний угол, под которым сходятся смежные наклонные стороны крыши, называется вальмой. Степень образованного угла соответственно называется скосом бедра.

Квадратная вальмовая крыша обычно имеет форму пирамиды. Он также известен как крыша павильона.

В прямоугольном типе вальмовой кровли конек крыши встречается с двумя вальмами на обоих концах конструкции.

Другой распространенный тип вальмовой крыши – это полувальмовая крыша, которую называют крышей с откидной крышкой.В этой кровле двускатные концы крыши усечены карнизами небольшого бедренного конца, также известного как головной убор, который спускается на небольшом расстоянии от конька крыши.

В случае конструкций неправильной формы для кровельной системы может потребоваться более четырех вальцов, которые могут чередоваться с впадинами для образования вальмовой и впадинной крыши.

История шатровой крыши

История шатровой кровли восходит к 18 веку.Самый ранний известный пример такой кровли – Французский квартал Нового Орлеана. Он широко использовался для кровли американских домов еще в 1950-х годах. С тех пор она пользуется популярностью в американской архитектуре из-за эстетичного внешнего вида, а также долговечности этой кровли.

Даже сегодня коттеджи и бунгало в США имеют шатровую кровлю. Эта кровля является неотъемлемой частью современной внутренней архитектуры, особенно во французских и американских домах.Таким образом, эта кровля является важным аспектом как традиционного американского стиля Foursquare, так и конструкций французского стиля.

Срок службы вальмовой крыши

Согласно статистическим отчетам, было обнаружено, что вальмовая крыша может прослужить до пятидесяти лет, если она построена с использованием надлежащих технологий и максимальной осторожности. В основном срок службы этой кровли зависит от используемых строительных материалов, а также от качества обслуживания.Когда вальмовая крыша построена с использованием устойчивых материалов, таких как стальная черепица, она может прослужить долгое время.

Сметная стоимость вальмовой крыши

Обычно общая стоимость строительства такой кровли зависит от нескольких факторов, таких как стоимость строительных материалов, затраты на рабочую силу, затраты на каркас и т. Д. В целом, затраты на рабочую силу для Стоимость строительства вальмовой крыши среднего размера, занимающей площадь около 1500 квадратных футов, составляет от 12000 до 18000 долларов США.

Стоимость дополнительных материалов для каркаса может составлять примерно от 2 до 5 долларов за квадратный фут. Таким образом, для площади 1500 квадратных футов дополнительный каркасный материал будет стоить примерно от 1000 до 3000 долларов. Выяснилось, что установка новой вальмовой крыши дешевле, чем замена существующей кровли.

Типы шатровой крыши

1. Простая шатровая крыша

Чаще всего используется во всем мире.Конструкция этой кровли обычно состоит из треугольника с двух сторон и многоугольника с двух других сторон. Таким образом, все эти четыре стороны соединяются вместе в верхней части крыши, в результате чего образуется гребень.

2. Шатровая крыша

Состоит из двух укороченных сторон, которые образуют карниз.

3. Голландская двускатная шатровая крыша

Имеет промежуточные элементы шатровой и двускатной крыши.Самым важным преимуществом этой кровли является то, что она обеспечивает больше внутреннего пространства за счет наличия фронтона в конце конька вальмовой крыши.

4. Поперечно-шатровая крыша

Это кровля, в которой две секции крыши соединяются на своих концах, образуя шов или впадину.

5. Пирамидальная шатровая крыша

Это кровля, в которой четыре треугольные стороны равной длины сходятся наверху в одной точке, образуя пирамиду.

6. Шатровая крыша

Она имеет многоугольную форму и состоит из крутых скатов, которые поднимаются вверх, образуя пик крыши.

Конструкция вальмовой крыши

Конструкция этой кровли требует высочайшей точности, а также точности. Известно, что возведение такой кровли сложнее, чем конструкция двускатной. Это потому, что для этого требуются более сложные системы ферм или стропил.

Эта крыша может иметь несколько форм в соответствии с требованиями пользователя. В этой кровле каждый из выступов лежит в центре прямоугольника строительной конструкции, над которым размещается крыша. Бедра, как и вальмовые стропила, обычно кладут на внешние углы построек и поднимают на конек. В случае наличия внутреннего угла здания для стыка наклонных поверхностей используется выемка. Уклон или наклон вальмовой крыши можно варьировать в зависимости от требований.

Общие этапы строительства можно перечислить следующим образом:

1. Первый этап строительства включает снятие и запись всех измерений до того, как стропила будут разрезаны.

2. К коньковой доске крепятся стропила. Коньковая доска – это каркас, который будет крепиться по всей крыше.

3. Затем рассчитываются требуемые размеры вальмового стропила и по одной крепятся стропила.

4. После завершения прибивания стропил их можно обрезать в соответствии с требованиями для получения более чистой и точной планировки.

5. Шатровые стропила соединяются со стандартными стропилами.

6. В завершение устанавливаются домкратные стропила между стандартными стропилами и вальмовыми стропилами.

7. Вальмовая крыша покрыта металлом, черепицей, черепицей или шифером.

Преимущества вальмовой крыши

1.Эстетическая привлекательность:
Обладает богатым эстетическим видом, благодаря чему широко используется для кровли архитектурных зданий и сооружений. Он визуально убедителен по своей природе и, таким образом, увеличивает общую архитектуру, а также стоимость недвижимости.

2. Аэродинамические характеристики:
Характеризуется значительными аэродинамическими характеристиками. Поскольку у него нет плоских концов; он не ловит ветер. Он самоблокируется и очень желателен даже в районах, подверженных сильным ветрам, и даже в районах, подверженных ураганам.

3. Энергоэффективность Природа:
Доказано, что она энергоэффективна. Он обладает способностью сохранять прохладу в зданиях, особенно летом, за счет экранирования всех сторон дома. Он подходит даже для теплого климата, а также сводит к минимуму ненужное использование вентиляторов, охладителей и т. Д.

4. Обеспечение эффективного дренажа:
Склоны бедра состоят из наклонных вниз сторон, которые обеспечивают эффективный дренаж даже во время сильных дождей и снегопадов.Наклонные стороны позволяют беспрепятственно стекать собранную воду с крыш.

5. Предоставление дополнительного пространства:
Вальмовая крыша с дополнительным слуховым окном или мансардным окном может использоваться для увеличения внутреннего жилого пространства.

Недостатки вальмовой крыши

1. Относительно дорого:
Сравнительно дорого, чем традиционные двускатные крыши. Это связано с тем, что конструкция вальмовой крыши более сложная, а также требует дополнительных строительных материалов для оформления каркаса.
