Трап для душа в полу под плитку: разновидности и секреты установки

Автор aquatic На чтение 6 мин. Просмотров 7.3k. Обновлено 19.06.2020

Устанавливая душевую кабину, необходимо продумать качественный поддон. Для этого не обязательно покупать дорогостоящее готовое изделие, попробуйте соорудить простой трап для душа в полу под плитку. Этот вариант сэкономит полезное пространство и защитит от лишних трат.

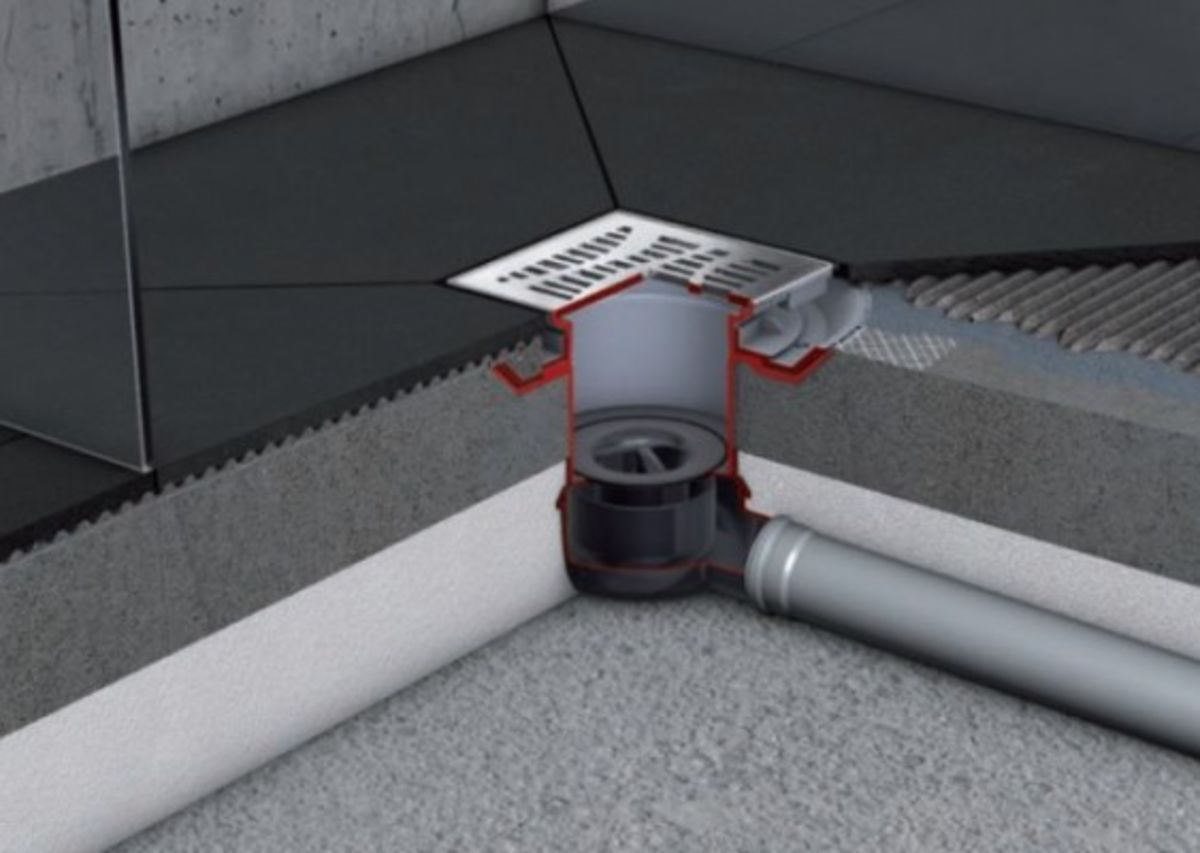

Невидимый механизм встроен в подиум для кабинки

Что такое трап для душа в полу под плитку: для чего используется

Конструкция слива для душевой может делаться из разных типов материалов. Для этого подойдет пластик или металл. Данное устройство обеспечивает накопление и вывод воды с пола душевой. Изделие характеризуется простотой устройства, удобством и небольшой стоимостью.

Конструкция водоотводящего механизма

Структура данного изделия предполагает наличие таких элементов:

• воронки для приема воды с фланцем, куда перемещается жидкость. Выходной патрубок располагается внизу изделия;
• фланец применяется для фиксации мембраны с гидроизоляцией;
• решетка съемного типа требуется для удержания большущих частиц;
• сифон, помогающий создать гидрозатвор в сливном механизме. Подобное устройство защищает комнату от попадания зловонных ароматов.

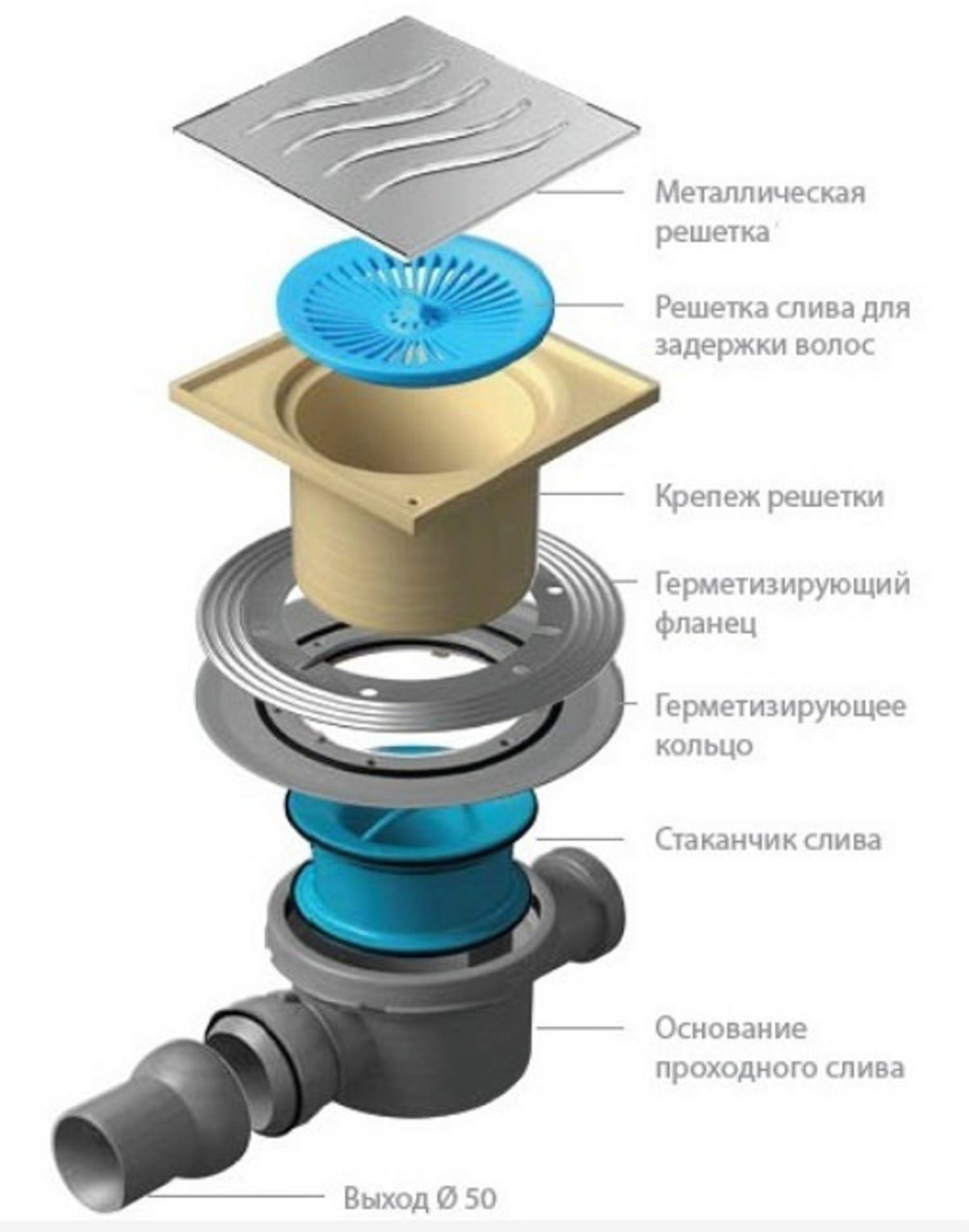

Составляющие водоотвода и изделие в разрезе

Кроме удаления воды и ее сбора трап для душа в полу под плитку удерживает мусор, чтобы не возникло засоров, а также предотвращает прохождение любых запахов.

Разновидности трапов для душа

Функциональные сливные устройства бывают разных видов. Они отличаются конструкцией, конфигурацией и определенной высотой. В зависимости от типа решетки они могут быть также разнообразной формы. Также по типу устройства трапики для слива воды бывают:

• линейные используются по краям помещения или в угловых зонах;

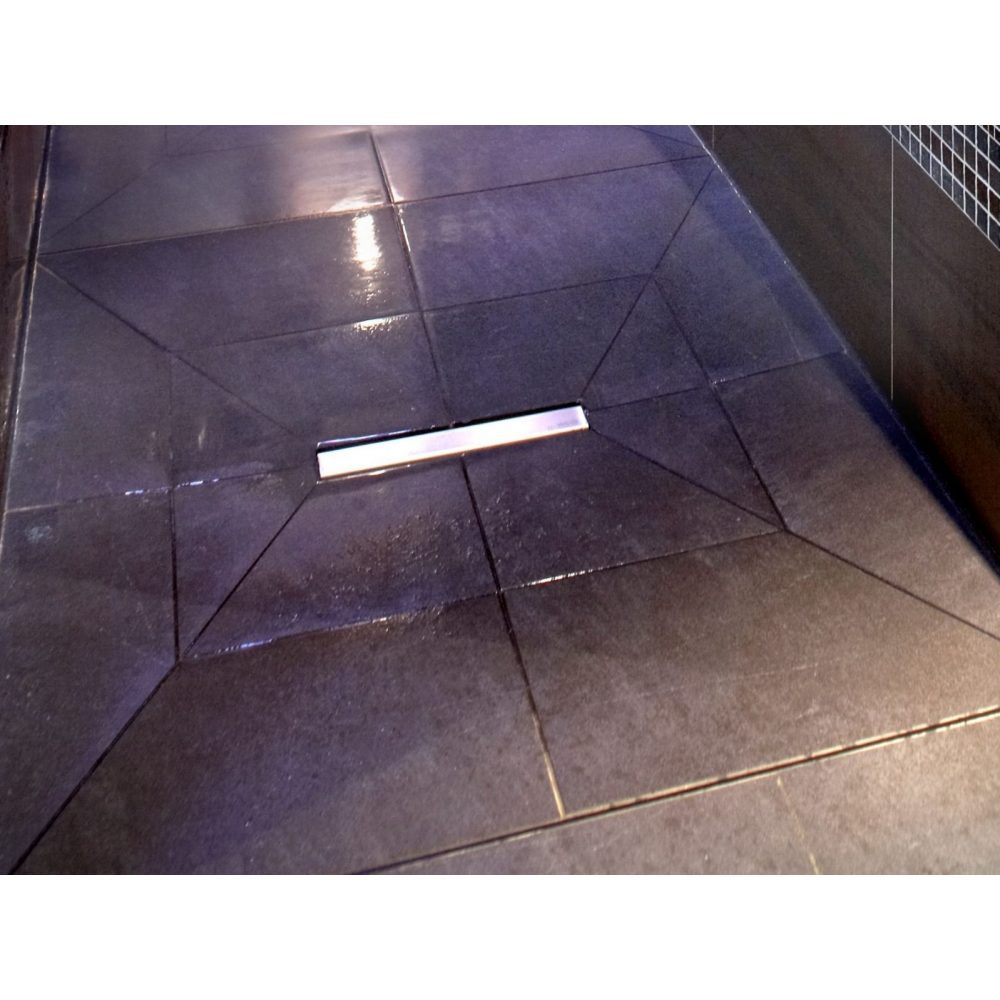

Для изделий подобного типа необходим наклон в определенную сторону

• точечные размещаются в любой зоне комнаты;

Для точечного водоотвода требуется наклон с нескольких сторон

• пристенные, располагаются вдоль стен.

Подобный вариант отличается удобством

Основным параметром считается высота слива, от него зависит насколько понадобится поднимать уровень пола вокруг душевой.

Полезная информация! При оборудовании обычного гидрозатвора, помните, что, если душем долго не пользоваться, после высыхания воды будут появляться посторонние запахи. Устранить подобную проблему поможет приспособление с сухим затвором.

Размещение трапа

Перед установкой слива для душа в полу под плитку нужно тщательно подобрать подходящее место. Лучше его расположить в самой низкой точке помещения, где собирается стекающая вода. Разместить можно разными способами:

• в центральной части душевой, с смещением в сторону. При этом наклон выполняется на все четыре стороны;

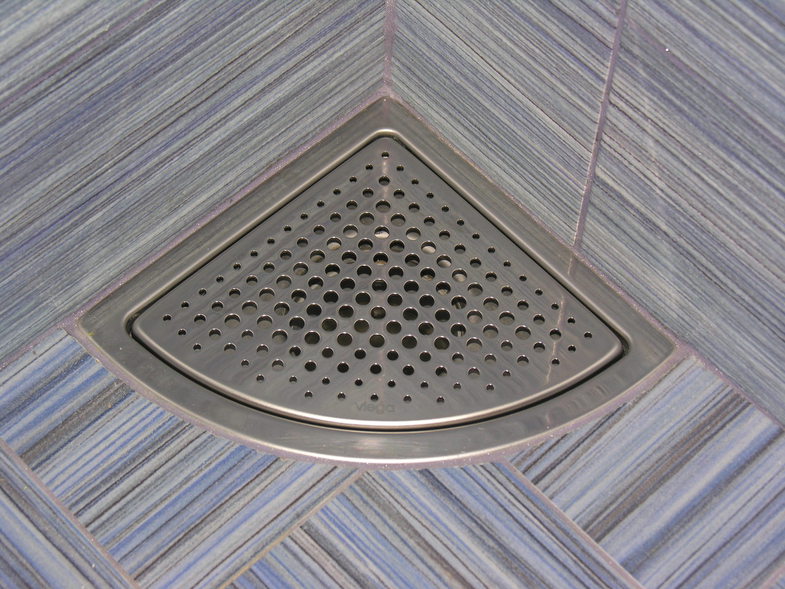

• при установке углу, наклон делается в двух плоскостях, что обеспечивает сток к одному углу;
• у стены уклон создается в одной плоскости, в направлении к стоку. Таким образом монтируются отверстия с повышенной пропускной способностью. Они редко засоряются.

Слив в центральной части с решеткой

Установка душевого трапа

Помните, что установка конструкции выполняется одновременно с монтажом гидроизоляции всего напольного покрытия в ванной. При создании стяжки понадобятся инструменты для изготовления специального раствора, а также приспособления для распределения состава и выравнивания поверхностей. Это всевозможные шпатели, уровни и специальные терки. Обязательно потребуются маркеры и рулетки.

На схеме отображены основные этапы монтажных работ

Из материала необходимо подготовить цементно-песчаную смесь, пенополистирол для теплоизолирующих работ, мембрана для гидроизоляции, клей и плитка.

Пошаговую укладку трапа для душа в полу под плитку можно посмотреть в таблице

При установке трапика для душа можно приобрести всю систему в строительном магазине. Она включает рейки различной толщины, что помогает упростить работу. Вокруг слива рекомендуется применять специальную влагоустойчивую плитку. Проследите, чтобы решетка не располагалась выше плитки. Места соединения трапа и плитки обработайте герметиком.

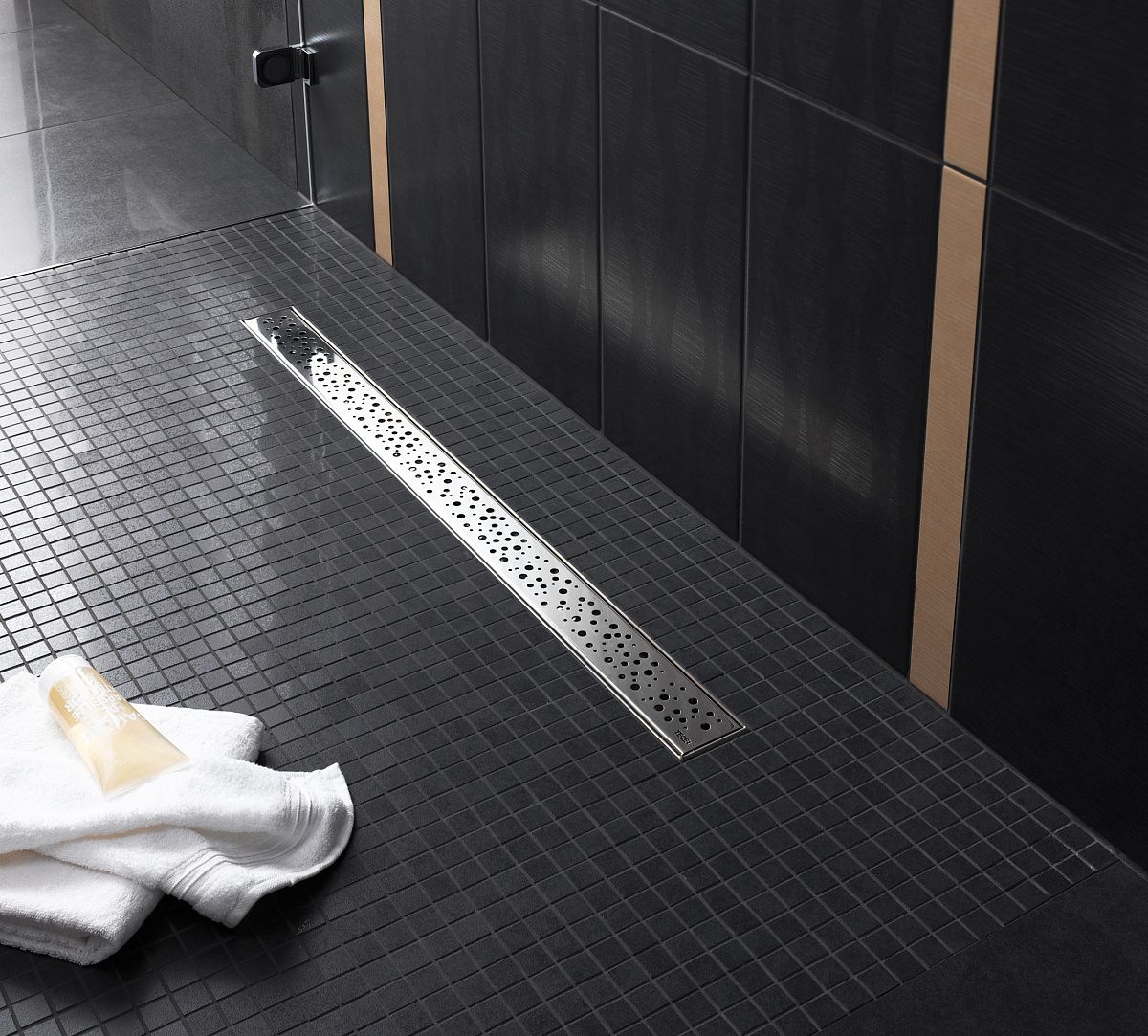

Установка линейной конструкции сливной системы

Как монтировать душевую кабину без поддона на полу

Как сделать душ без поддона в квартире – интересно многим, ведь подобная конструкция имеет множество преимуществ:

• помогает создать оригинальный дизайн в душевой;
• обеспечивает легкий доступ к душевой;
• упрощает процедуру ремонта в санузле;
• облегчает уборку в помещении;
• экономит денежные средства.

Значение имеет правильный расчет наклона

В данной конструкции отсутствует высокий поддон, и отток воды производится через установленный сливной механизм. У изделия без поддона есть определенные минусы. Это собирание воды на напольном покрытии и выход собравшейся жидкости при открывании дверей. Если неправильно установить сифон, то может появиться неприятный запах.

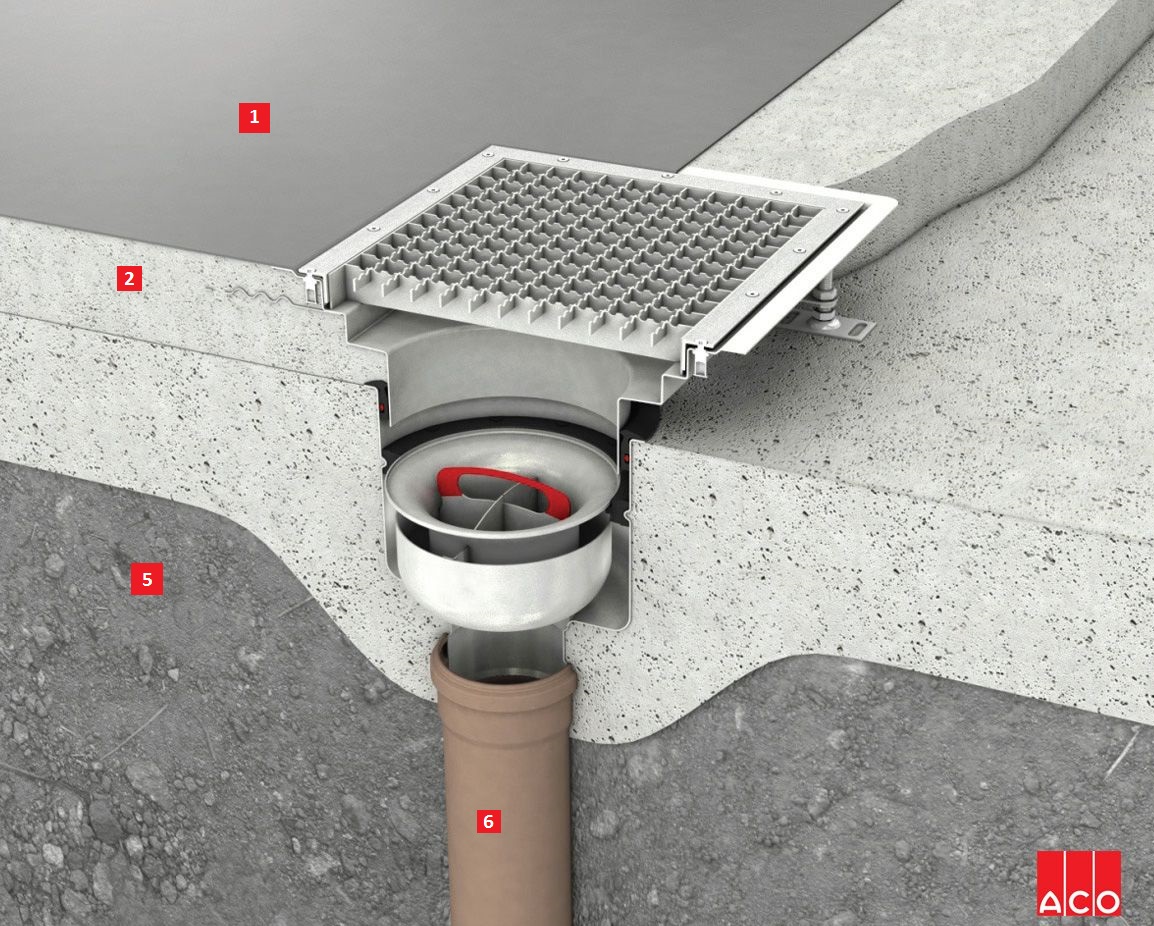

Конструкция модели без поддона

В таких случаях рекомендуется установить конструкцию трапа с сухим затвором для душа. Стоит учитывать пропускную способность трапа, которая варьируется от 8 до 16 литров в минуту. Пристенные конструкции могут отводить до 40 литров. Лучше выбрать высокий сифон, который позволит обеспечить большой наклон в направлении к канализации. Отличным решением станет размещение гидрозатвора в середине сифона.

Незаметная водоотводящая конструкция

При оборудовании функционального участка без поддона важнейшим моментом считается проблема водоотведения. Трап выводит жидкость в специальную решетку. Уклон не обязательно делать по всей душевой комнате. Достаточно его выполнить в душевой зоне. Так как решетка трапа отличается компактностью, то можно создать наклон во все стороны. При укладке механизма в углу помещения, можно соорудить уклон на две стороны.

Значение имеет высота трапа. На рынке можно приобрести конструкции высотой 100 мм, которые можно монтировать в небольшие стяжки. Важно правильно выбрать сифон, чем он ниже, тем хуже его пропускная способность.

Соблюдение технологии монтажа позволит создать качественную водоотводящую конструкцию

Установка трапов осуществляется до выполнения стяжки. При этом оборудование центрируется с применением уровня. Выполняя стяжку, помните о создании специального уклона. При этом строительная смесь должна полностью покрыть пространство под дренажной системой.

Трап для душа может выполняться в разных конфигурациях

Полезная информация! Помните, что монтаж без поддона выполняется только после тщательных расчетов и проектирования. Для установки трапа требуется не менее 150 мм высоты от пола, включая бетонную стяжку.

Правильный монтаж системы трапа обеспечит качественное и своевременное отведение воды из душевой кабины. При этом многое зависит от выбранного оборудования и правильных расчетов.

Установка трапа для душа

Трап для душа в полу под плитку: выбор модели и установка

Я расскажу, как правильно смонтировать трап для душа в полу под плитку. Этот компактный сантехнический элемент поможет решать проблему нехватки свободного пространства в ванной комнате при обустройстве душевой кабины. Расскажу, как выбрать конструкцию и правильно установить своими руками.

Плюсы и минусы трапа для душа в полу под плитку

Трап для душа в полу — конструкция, предназначенная для организации слива воды

Состоит из следующих элементов:

1. Воронка с фильтром — деталь, назначение которой принимать сливаемую воду.
2. Решетка — элемент, декорирующий сливное отверстие, задерживающий крупные частицы мусора.
3. Сифон — элемент, основная функция которого — препятствовать распространению запахов канализации в окружающую среду.

Главным атрибутом душевой является трап для отвода и сбора воды, который устанавливается непосредственно в полу

Преимущества эксплуатации:

1. возможность монтажа в любой точке душа;
2. как дополнительный напольный слив, предотвращающий ситуацию затопления;
3. установка конструкции вровень с поверхностью пола позволяет качественнее соблюдать чистоту в душе.

Из недостатков стоит отметить трудоемкость процесса монтажа трапа для душа в полу под плиткой.

Но при условии детального изучения всех этапов работ, с монтажом трапа можно справиться своими силами.

Разновидности

Основные варианты.

Точечный — самый компактный из всех вариантов для душа. Это небольшой квадратный или прямоугольный слив, размер которого не превышает 15 см по длине и ширине. Основе преимущества использования точечного трапа — способность монтажа в любой точке душа.

Пристенный — устанавливается в стену. Особенности эксплуатации — возможность монтажа только при условии первоначального необходимого обустройства душа или при капитальном ремонте дома.

Линейный вариант — сантехнический элемент, водозаборная часть которого выполнена в виде узкого лотка (длиной от 30 до 120 см, сверху прикрытого решеткой).

Форма точечного слива позволяет гармонично вписать его в пол, уложенный плиткойПристенный трап 360 мм

Материалы изготовления

Основное требование к трапу для душа в полу — высокий показатель износостойкости, устойчивости к коррозии. Потому для изготовления корпуса используют следующие материалы.

Высокопрочный пластик. Из пластика доступны по цене, устойчивы к влаге. Чаще всего их используют для обустройства душа в квартире или частном доме. Из недостатков стоит отметить небольшой срок эксплуатации.

Нержавеющая сталь отличается прочность, устойчивостью к процессам коррозии.

Вариант из нержавейки легко содержать в чистоте (можно мыть любыми моющими, абразивными, химическими средствами). Чаще всего вариант из нержавейки в душе можно увидеть в бассейнах, душевых оздоровительных учреждений, больницах.

Чугун — очень прочный и долговечный материал, единственным недостатком которого является его высокая стоимость. Срок эксплуатации из чугуна может достигать пятидесяти лет.

Трап для ванной комнаты с горизонтальным фланцем

Выбор и монтаж

Выбирая модель для душа, обращайте внимание на следующие моменты:

1. все элементы выполнены только из материалов, устойчивых к коррозии;
2. направление выхода в канализацию. Для частного дома лучше выбирать вертикальное соединение патрубка. Горизонтальное присоединение актуально для квартир;
3. поверхности всех элементов должны быть идеально ровными.

Монтировать трап для душа лучше всего на этапе обустройства пола в ванной.

Правильно изготовленный душевой трап способен увеличить объем ванной комнаты

Перед началом работ определяют необходимую высоту пола. Точка минимальной высоты должна находиться в месте установки.

Важно учитывать, что верхняя часть конструкции трапа не должна выступать за границы уложенного кафеля.

Основе этапы работ:

1. Подготавливаем необходимые материалы: трап и трубы для организации слива; герметик; теплоизолятор; плитку, клей для плитки и затирку.
2. Подготавливаем черновую поверхность. Для этого при необходимости удаляем старую поверхность, проводим гидроизоляцию бетонного основания, особое внимание уделяя стыкам стены с бетонными плитами.
3. Прокладываем отводную трубу в канализацию. Важно: отводную трубу присоединяем в канализацию с необходимым уровнем уклона (1см на 1 м). Соединения тщательно заделываем герметиком.
4. Рассчитываем высоту стяжки: устанавливаем нивелир по оси отводной трубы; устанавливаем на 1,5см выше трубы отвода; перемещаем луч нивелира на самую высокую току трапа, добавляем сантиметры на толщину решетки, 1 см на высоту уклона и отмечаем на стене точку, на которую нужно поднимать пол в душе.
5. Делаем черновую стяжку (используем легкий бетон). Вдоль стен укладываем демпферную ленту. Проводим работы по гидроизоляции. После того как стяжка высохла, покрываем ее битумной мастикой. Основное внимание уделяем стыкам стены с полом.
6. Определяем месторасположение. Принимая во внимание раскладку плитки, располагаем симметрично относительно плитки и межплиточных швов.
7. Устанавливаем конструкцию. Собираем корпус, соединяем его с выводящим патрубком.Создаем теплоизоляционный слой. Укладываем листы пенополистирола, подгоняя края под контуры слива. По периметру душевой, в стыках укладываем второй слой демпферной ленты.
8. Заливаем поверхность стяжкой (не забываем про необходимый уклон 1 см на 1 м). Важно следить, чтобы бетонный раствор не попал в сливное отверстие трапа.
9. Укладываем на стяжку гидроизолирующие листы изопласта. Места стыков заделываем мастикой. Собираем. В корпус устанавливаем сифон и решетку.
10. 10. Заливаем третий слой стяжки.
11. Укладываем декоративную плитку, фиксируем решетку конструкции.

Трап является отличной заменой привычной душевой кабине

Трап для душа в полу под плиткой — практичный и удобный способ обустроить душевую кабинку быстро и недорого, своими руками.

Как выбрать трап для душа.

Душевые зоны индивидуального планирования в последнее время чрезвычайно популярны в дизайне современных ванных комнат. Счастливые владельцы просторных жилищ, обустраивая в своей ванной комнате душевую зону по собственному проекту, создают новые и интересные планировочные решения, воплощая в жизнь свои индивидуальные предпочтения. Владельцы малогабаритных санузлов, отказываясь от ванны в пользу компактного душевого уголка, решают проблему экономии и оптимального использования пространства.

Какой бы ни была по размерам и форме ваша будущая душевая зона, для ее обустройства вам будет необходим качественный, надежный и, желательно, красивый внешне сливной трап.

Душевой сливной трап – это специальный элемент сантехнических коммуникаций, предназначенный для отвода воды в систему канализации. Как правило, душевые трапы устанавливаются непосредственно в пол.  Хотя сегодня существуют модели трапов и встраиваемые в стену. Конструктивно душевой трап состоит из корпуса, сифона, отводной трубы, затвора (мокрого или сухого) и декоративной накладки.

Душевые лотки и дренажные каналы

Душевым лотком или дренажным каналом называют разновидность сливных трапов вытянутой формы. Так называемый дренажный канал или лоток выполняет абсолютно ту же самую функцию, что и классический душевой трап, просто конструктивно по-другому устроен и выглядит немного иначе. Верхняя водозаборная часть представляет собой узкий продольный канал. Канал может быть разной длины (от 30 до 120 см). Как и традиционный трап, он также сверху накрывается решеткой или декоративной накладкой. Душевые каналы можно монтировать по ширине или по длине душевой зоны, у входа или вдоль стены.

Преимуществами сливных каналов и лотков можно считать их высокую пропускную способность и большую площадь сбора воды. Именно такое сливное оборудования рекомендуется устанавливать в душевых зонах с большим объемом подачи воды, например, оснащенных «ливневыми» душами или душами-водопадами. Примечателен также стильный современный дизайн дренажных каналов и лотков, которому производители уделяют немало внимания. По  стоимости душевой канал обойдется дороже по сравнению с обычным сливным трапом с квадратной или круглой решеткой.

Виды затворов

Все душевые трапы оснащаются затвором. Затвором называется специальная конфигурация сифона, предотвращающая проникновение запахов из канализационной системы в помещение через отверстие трапа. Существует два основных вида затворов: мокрый (гидрозатвор) и сухой затвор.

Мокрый затвор (другое название –  гидрозатвор) блокирует проникновение запахов из канализации с помощью водяной пробки.

Трапы с таким типом затвора рекомендуются для установки в душевых зонах с регулярным использованием, не менее 2 раз в неделю. Если душ используется реже, водяная пробка может высохнуть и перестанет выполнять блокирующие функции. При редком использовании возможен и другой неприятный вариант  –  вода может не высыхать, а «застаиваться и сама становиться  источником не очень приятного запаха в помещении. Сухой затвор удерживает запахи из канализационного слива с помощью воздушной прослойки. Но изделия с таким видом затвора сегодня на рынке встречаются весьма редко. Самыми надежными и совершенными считаются душевые сифоны с универсальными затворами, совмещающими сухой и мокрый способ сдерживания запахов. Сифоны такой конструкции примечательны двухуровневой защитой –  водяная пробка сдерживает проникновение запахов, а воздушная прослойка выступает  дополнительной защитной преградой.

Трапы по типу подвода канализации

• Вертикальный.   Душевой вертикальный трап предусматривает вертикальный подвод канализации из пола. Главный плюс устройства такого типа состоит в его особенно высокой пропускной способности, которая обусловлена беспрепятственным сливом воды. Главный минус – ограниченная сфера применения. Такой трап можно устанавливать только в таких помещениях, где есть возможность вывода канализации из пола – в частных коттеджах и домах.
• Горизонтальный. Душевые трапы с горизонтальным подводом канализации распространены повсеместно. Такой вид трапов можно монтировать в душевых зонах и частных домов, и  типовых квартир. Слив горизонтального трапа соединяется с канализационными трубами с помощью бокового (горизонтального) подвода. Канализационные коммуникации при этом обязательно должны располагаться под определенным углом для качественного отвода воды.

Пропускная способность

Важнейший параметр любого душевого трапа – его пропускная способность. Этот показатель обозначает объем воды, который устройство способно отвести в канализационный слив в единицу времени. Таким образом, именно от пропускной способности сифона будет зависеть, справится ли сифон с задачей быстрого и качественного отводы воды из вашей душевой зоны. Поэтому, выбирая трап, обязательно учитывайте особенности вашей душевой зоны и душевых систем, которые вы планируете устанавливать. Стандартно необходимая пропускная способность сифона рассчитывается по следующему принципу: верхняя душевая лейка диаметром 30 см в среднем подает 5-15 л воды в минуту, душ каскадного типа – 25-30 л в минуту. Но выбирать пропускную способность сифона рекомендуется всегда с небольшим запасом. В этой ситуации лучше перестраховаться, дабы не столкнуться в процессе использования со «стихийным бедствием» в виде затоплений вследствие некачественного отвода воды.

Материал изготовления

Большинство трапов, представленных на рынке сегодня, изготавливаются из сантехнического пластика. Речь идет о корпусе и сифоне – решетка же может быть изготовлена из самых разнообразных материалов (металла, стекла, композита). Пластиковые трапы практичны, гигиеничны, долговечны, устойчивы к агрессивным воздействиям химических средств. И при этом отличаются доступной ценой. Весьма распространены также душевые трапы, полностью выполненные из нержавеющей стали – и решетка, и сам корпус. Нержавеющая сталь также отличается высокими эксплуатационными характеристиками и прекрасно подходит для использования в санитарных помещениях. Это металл гигиеничен, прочен, не поддается коррозии, легко очищается. Стоить изделие из металла будет дороже трапа из санитарного пластика.

Особенности монтажа

Несмотря на то, что процесс установки душевого трапа не очень сложен, рекомендуется доверить его монтаж специалисту-сантехнику. Правильная установка и абсолютно герметичные соединения чрезвычайно важны во избежание протечек и затоплений.

Любой трап, так или иначе, имеет свои габаритные размеры. Средняя высота стандартного трапа около 9 см. И если в частном доме вы можете запланировать обустройство сливной системы еще на этапе строительства и проектирования коммуникаций, то в многоэтажных квартирных домах для установки трапа потребуется поднятие уровня пола на высоту самого изделия или обустройства подиума в душевой зоне. Пол при этом обязательно должен иметь небольшой уклон для качественного и полного слива. Обычно бывает достаточно 2-3% уклона.

Дизайн

Вся конструкция душевого трапа встраивается в пол. Видимой частью, которая остается снаружи и идет вровень с полом, является верхняя накладка или решетка. Кроме защиты от попадания в слив крупных частиц, она выполняет еще и декоративную роль, поскольку является единственным элементом трапа, который остается на виду.

Дизайнеры фабрик-производителей в последнее время уделяют особенное внимание дизайну решеток душевых трапов. По мнению дизайнеров даже такая, казалось бы, мелочь, как решетка в полу, должна быть полноценной и гармоничной деталью общего интерьера ванной комнаты. А в некоторых случаях она может стать своеобразной «изюминкой» и его отличительной особенностью.

Решетки душевых трапов могут быть различными по форме – круглыми, квадратными, угловыми, прямоугольными. Накладки душевых дренажных каналов имеют вид тонкой изящной полосы.  Отверстия решеток трапов от разных производителей отличаются различными оригинальными  рисунками. Материалы самих накладок тоже отличаются большим разнообразием – они могут быть выполнены из металла с разным покрытием, из композитных материалов, стекла. В минималистских интерьерах ванных комнат очень органично смотрятся «невидимые» трапы. Такой слив выглядит, как тонкая, практически невидимая щель в полу. Накладка может отсутствовать в принципе,  а может быть специально предназначена для отделки таким же материалом, как и пол (керамической плиткой, мозаикой).

Одно из новейших изобретений – трапы, монтируемые в стену. Впервые такое решение предложила компания Geberit несколько нет назад. Трапы такой конструкции устанавливаются в стену в нижней ее части, на стыке с полом, и выглядят очень стильно и необычно.

Трап для душа в полу под плитку

Установка трапа для душа в полу под плитку

При строительстве кабины без поддона возникает необходимость обустройства душевого трапа в полу под плиткой. Ремонт ванной комнаты потребует меньших затрат, если строительно-отделочные работы будут производиться своими руками. Чтобы выполнить все этапы правильно, нужно знать, из каких компонентов состоит встроенная в пол система слива.

Разновидности трапов, их особенности и отличия

Трап — прибор, используемый для отведения воды из встроенной душевой кабины. Сантехническая арматура производится из разных материалов.

Кроме отведения воды, трап улавливает мусор, предотвращает попадание зловонных газов в квартиру. Существуют устройства, размещаемые возле стены или в центре помещения.

Пристенный

Главное достоинство таких моделей — возможность скрытой установки. Их монтируют в крайней части помещения, решетка остается в стыке стены и пола. Узор напольного покрытия не нарушается. Уклон делают по направлению решетки, угол составляет 2 градуса. Пристенные трапы способны отводить больший объем воды, что отражается на цене.

Сантехнический прибор такого типа устанавливают при первичном или капитальном ремонте душевой и ванной комнат. Монтаж не вызывает затруднений.

Виды трапов для душа.

Точечный

Такой трап имеет компактные размеры. Сечение сливного отверстия редко превышает 15 см. Пропускная возможность ниже, чем у пристенных моделей (до 25 л в минуту). Самыми востребованными являются прямоугольные и квадратные изделия, сочетающиеся с напольной плиткой. Реже монтируют круглые изделия.

Точечный трап размещают на любом участке пола. При этом создают равномерный уклон в сторону сливной решетки.

Линейный

От классических моделей отличаются как внешним видом, так и конструктивными особенностями, к котором относят такие моменты:

1. Строение водозаборного блока. Эта часть имеет вид узкого канала длиной 40-120 см. Он накрывается узкой защитной решеткой. Подсоединение к канализации осуществляют по прямой линии с незначительным уклоном, что считается хорошим вариантом при дефиците пространства в полу.
2. Варианты размещения. Линейные трапы устанавливают по ширине или длине стационарной кабины. Допускается размещение возле входной двери. Уклон формируют по направлению к сливу.
3. Скорость отведения стоков. Превышает таковую у предыдущих видов трапов, составляет 50 л в минуту. Этот вариант можно использовать для кабины с мощным душем.

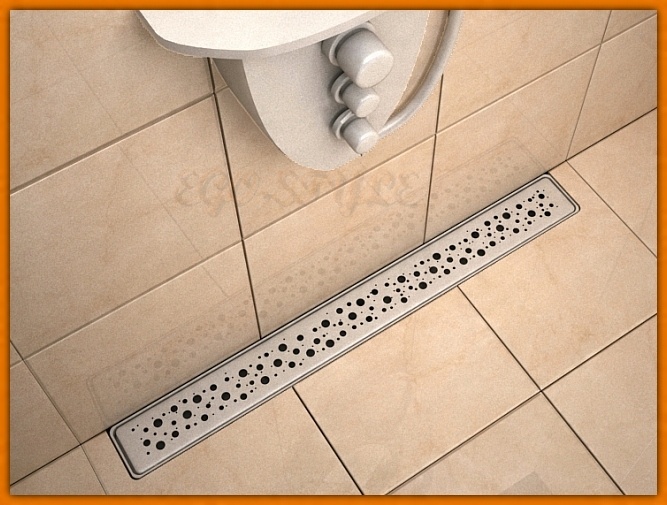

Линейный трап для душа.

Основные критерии выбора трапа

При выборе встраиваемого в пол трапа учитывают такие моменты:

1. Материал изготовления. Прибор должен быть долговечным, нечувствительным к механическим повреждениям. Края должны составлять надежные соединения с облицовкой пола.
2. Направление канализационного отвода. Модели с вертикальным патрубком используют для обустройства душевых кабин в одноэтажных домах. Горизонтальный вывод подсоединяется к боковой части канализационной трубы. Этот универсальный прибор хорошо подойдет для квартиры.
3. Размер соединительной муфты. Должен совпадать с диаметром патрубка канализационной трубы. Специалисты рекомендуют приобретать готовые комплекты, содержащие все необходимые для монтажа элементы. Предварительно выполняют пробную сборку.
4. Наличие дефектов. Корпус и остальные детали не должны иметь трещин или других повреждений.
5. Тип конструкции. Лучшим вариантом являются сборные модели. Это позволяет демонтировать верхние части, избавляя трубу от засора.
6. Внешний вид. Декоративная накладка должна гармонировать с интерьером комнаты, по цвету и конструкции подходить к напольной плитке.

Устройство сифона и выводящего патрубка

Сифон предназначен для предотвращения попадания неприятных запахов в квартиру. Прибор снабжен гидрозатвором, который при длительном бездействии пересыхает. Поэтому система должна быть оборудована сухим затвором. В приборе такого типа присутствуют заслонки, закрывающие водосток. При попадании воды они сдвигаются. Трап встраивают в уже имеющийся пол. При отсутствии такой возможности строят постамент.

Где устанавливают трап для душа в полу под плитку

Место установки выбирают так, чтобы можно было укладывать целые плитки между ним и стеной. Это облегчает процесс отделочных работ. Пол приобретает привлекательный вид, остается меньше отходов материала.
