Схема теплые водяные полы: 5 Схем подключения водяного теплого пола

Водяные теплые полы Watts – это очень просто

Автор статьи Усталов Д.С.
Главный специалист сервиса Спроектируй.рф

Не воспринимайте название статьи как призыв к отказу от услуг специалистов. Для проектирования систем отопления нужны, как минимум, знания теплотехники и гидравлики. И заниматься этим должны специально подготовленные инженеры. Наша цель – сделать из вас грамотного потребителя – человека “в теме”, точно знающего, что он хочет, и какое оборудование ему нужно. Благо, WATTS INDUSTRIES производит всю линейку оборудования для “теплых полов”. А если вы обладаете пытливым умом, и умелыми руками – приведенных сведений будет достаточно для самостоятельного изготовления системы “теплый пол” в вашем доме.

Чем хорош «теплый пол водяной и электрический»

Ключевое слово – комфорт. Это главное достоинство “теплого пола”. Помещение с такой системой отопления прогревается равномерно, в нем нет “холодных” и “горячих” зон. По такому полу приятно ходить даже босой ногой, особенно в морозные дни. Для пожилых людей это большой плюс. Ваша бабушка не ходила по дому в валенках? А в шерстяных носках? С “теплым полом” такой необходимости у нее бы не возникло.

Вторым большим плюсом является “невидимость” системы отопления “теплым полом”. Большинство граждан стремятся спрятать приборы отопления за различными декоративными экранами, в строительных конструкциях и т.д. Забывая, что теплоотдача прибора при этом падает, зачастую в разы. При отоплении “теплым полом” такой проблемы не существует, и фантазия дизайнера ничем не ограничена.

Чем плох “теплый пол водяной”?

Основной недостаток “теплого пола” – высокая инерционность. Внешние условия постоянно меняются: меняется температура воздуха на улице, появляется/прячется солнце, в комнате то нет никого, то много людей, включаются/отключаются бытовые приборы и освещение. При этом мы хотим, чтобы температура воздуха в помещении оставалась постоянной.

“Теплый пол” – это большое количество бетона, который медленно остывает и медленно нагревается. В помещении с “теплым полом” температура будет “гулять” вверх-вниз больше, чем в помещении с радиаторами, и с этим придется смириться. Частично проблему решают “умные” регуляторы для теплого пола, которые учитывают эту тепловую инерцию. О регуляторах мы поговорим ниже.

Еще один недостаток – мощность “теплых полов” ограничена. Мы не можем нагреть пол до высоких температур – нам будет не комфортно. Строительные нормы ограничивают температуру поверхности пола в 26 градусов для помещений с постоянным пребыванием людей и до 31 градуса для ванных комнат и прочих помещений с временным пребыванием. При такой температуре теплоотдача (грубо) составит от 55 до 112 Вт с квадратного метра.

В современных зданиях такой теплоотдачи достаточно для отопления большинства помещений. А вот если у вашего помещения высоченные потолки, или большая площадь остекления, или несколько наружных стен – теплоотдачи может не хватить, и придется устанавливать дополнительные приборы отопления. В этом случае лучше обратиться к специалистам для проведения теплотехнического расчета “по всем правилам”.

Мифы о “теплых полах”

Последние несколько лет мы видим агрессивную рекламу производителей систем электрического обогрева, особенно тонкопленочных систем. Истории про молочные реки и кисельные берега слушать всегда приятно, только не надо забывать экономическую сторону вопроса. Если вы используете электрический обогрев – вы потребите ровно столько электрической энергии, сколько потеряет тепла ваш дом (или квартира). Количество этого тепла, или теплопотери, определяются температурами внутри помещения и на улице, а также конструкцией вашего здания (стены, окна, потолки), больше ничем.

Очевидно, что теплопотери практически не зависят от того, какая у вас система отопления – водяная или электрическая. Автоматика электрического “теплого пола” функционально не отличается от автоматики водяного, так что и здесь места для экономии нет.

А вот стоимость одного кВт*ч электрической энергии в 5-10 раз выше, чем стоимость газа, необходимого для получения того же количества тепла. Вообще, электрическая энергия – самый дорогой вид энергии, хоть и самый удобный. Выбирая электрический “теплый пол”, вы экономите на стоимости оборудования, но ваши ежемесячные платежи будут в разы выше любого другого варианта.

Как это делается? Водяные теплые полы своими руками. Укладка водяного теплого пола.

Трубы

Лучшее решение для водяных теплых полов – полиэтиленовые трубы. Обычный полиэтилен тут не подходит, необходимо использовать “сшитый” полиэтилен (PE-X) или термостойкий полиэтилен (PE-RT). Разницы между этими трубами нет, выбирайте любую.

Мы выпускаем оба вида труб в широком ассортименте: 12, 15, 16, 17, 18, 20 мм (диаметр наружный). Широкий ассортимент удобен специалистам – можно подобрать оптимальную по гидравлике трубу.
WATTS PE-RT DD (EVOH)	WATTS INTERSOL PE-X B

Если вы делаете “теплый пол” своими руками, без расчетов – выбирайте между 16 и 20 трубой. “Шестнадцатой” трубой вы можете “замотать” площадь до 20 м2, “двадцатой” – до 40 м2. Если ваш пол площадью более 40 м2 – необходимо разбить его на несколько частей, каждая из которых не должна превышать 40 м2. Самая длинная сторона вашего теплого пола не должна превышать 8 метров. Превышает – снова делите на части. Шаг укладки при использовании 16-й трубы составит 200 мм, 20-й – 250 мм.

Наматывать трубу надо “двойной спиралью”. Можно намотать и “змейкой”, но нагрев пола будет менее равномерным, и нога это почувствует – никакого резона в такой намотке мы не видим.

Еще важный момент – есть трубы с защитой от кислорода (с добавлением EVOH в названии), есть без защиты. Если у вас чугунный котел, или в системе отопления есть стальные радиаторы – вам нужна труба с защитой. Если котел настенный, с медным или нержавеющим теплообменником, а приборы отопления без стальных элементов – используйте трубу без защиты.

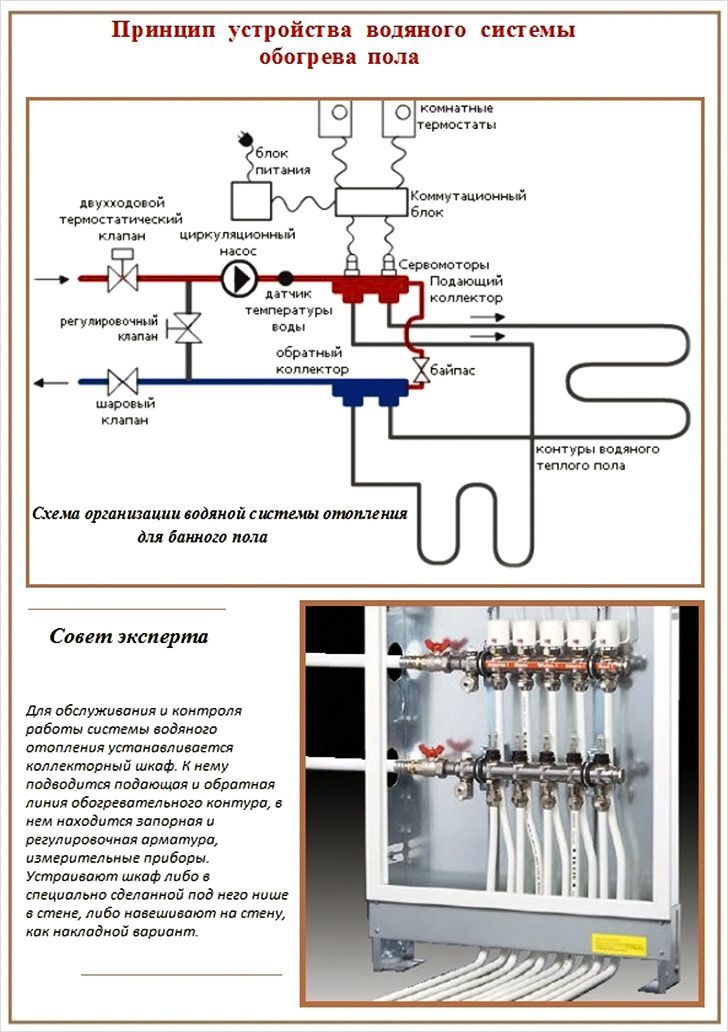

Коллектор для водяного теплого пола

Каждое помещение с “теплым полом” – это как минимум один контур (одна петля трубы). Все эти контуры надо как-то объединить в один и присоединить к котлу или иному источнику тепла. Здесь нам на помощь приходят коллекторы. Мы выпускаем широкий ассортимент коллекторов для теплого пола, но выбор, как и в случае труб, достаточно прост. Начнем с материала. Коллекторы производятся из латуни или нержавеющей стали. Функционально разницы нет, но эстетически нержавеющие коллекторы выглядят лучше.

Теперь о начинке. Коллекторы, предназначенные для теплого пола, должны выполнять три обязательных функции: запорную (возможность отключить отдельную петлю “теплого пола”), регулирующую (возможность изменять количество теплоносителя, протекающего через петлю “теплого пола”, в зависимости от температуры воздуха в помещении или температуры поверхности пола) и балансировочную (возможность отрегулировать гидравлическое сопротивление каждой петли “теплого пола”). В наших коллекторах все это есть. На “подаче” установлены запорные вентили (управляемые вручную), на обратке – запорно-регулирующие вентили для установки сервоприводов (ими управляет автоматика, а регулировка производится вручную специальным ключом).

Также у нас есть коллекторы с расходомерами, которые нравятся не только монтажникам (легко настраивать), но и вам потом удобно контролировать. Понятно, что дополнительное удобство – это дополнительные деньги. Все наши коллекторы имеют различное количество “выходов” – от двух до двенадцати. Вот и все, выбор за вами.

Насосно – смесительные модули.

Смесительный узел для теплого пола.

Температура теплоносителя, который вы подаете в “теплый пол”, не должна превышать 55 градусов. Это и соображения комфорта (чтобы пол не перегреть), и всяческие инженерные соображения (равномерность прогрева, гидравлика, дегидратация бетона при повышенных температурах, тепловые расширения конструкций и т.д.).

Чаще всего “теплый пол” работает в режиме 45/35 или близком к этому. Если ваш дом отапливается только “теплыми полами”, и у вас установлен конденсационный котел – смесительный модуль вам не нужен. Во всех остальных случаях просто необходим. Функция модуля – понизить температуру, поступающую от источника тепла, за счет подмеса “обратки”, поступающей от “теплых полов”. И обеспечить циркуляцию теплоносителя через петли “теплых полов”.

Есть у модуля и защитная функция – если регулирующий вентиль по какой либо причине выйдет из строя, и в полы пойдет перегретый теплоноситель – циркуляционный насос остановится и вашим полам ничего не угрожает.

Этот модуль подключается непосредственно к коллекторам, которые вы выбрали на предыдущем шаге. Мы предлагаем на ваш выбор четыре насосно-смесительных модуля.

Для небольших систем отопления (до 50 м2) мы предлагаем модуль FRG 3005F. Если ваша система больше – используйте модули FRG 3015F или ISOTHERM , они способны обслужить до 150 м2.

Между собой эти модули отличаются расположением патрубков для присоединения источника тепла, в первом случае они “смотрят” вертикально вниз, во втором – горизонтально, соосно коллекторам. Все вышеназванные модули поддерживают одну температуру, которую вы выставили на регулирующем вентиле модуля. Хотите реализовать управление температурой по временному графику (ночное снижение температуры), или “погодозависимое” регулирование – для вас модуль FRG 3015W2. В нем температурой управляет внешний контроллер.

А что делать, если у вас не просто дом, а дворец, и площадь теплых полов более 150 м2? Ответ прост – используйте несколько модулей.

Также всегда имеет смысл выделить теплые полы санузлов и ванных комнат в отдельный контур, со своим смесительным модулем. В этих помещениях температура поверхности пола выше, поэтому и температура теплоносителя должна быть выше.

Электротермические сервоприводы

Трубы мы с вами проложили, к коллекторам присоединили, смесительный модуль прикрутили, что дальше? Пора поговорить об управлении температурой. Начнем с устройств, называемых “исполнительными”. С сервоприводов. Они устанавливаются на регулирующие вентили коллектора, и по команде некоего внешнего устройства управляют вентилями. Т.е. исполняют чужую волю, потому и “исполнительные”.

Работает сервопривод как выключатель – полностью закрывает регулирующий вентиль, и движение теплоносителя через петлю “теплого пола” полностью прекращается. Нагрелось помещение – “теплый пол” полностью выключился и медленно остывает. Остыло помещение на полградуса – “теплый пол” включился “на полную” и поднимает температуру обратно. Т.е., если требуемая температура в помещении 20 градусов – реальная температура будет “плавать” в диапазоне от 19 до 21 градуса. Это вполне нормальный и комфортный режим регулирования. Точность поддержания температуры зависит от того самого внешнего устройства, которое дает команды сервоприводу, и речь о котором пойдет ниже.

Мы выпускаем сервоприводы двух типов: 22CX (Новинка) и 26LC. Первый компактнее, второй красивее, и со светодиодом, сигнализирующем о текущем состоянии. Есть модификации на 230В, есть на 24В. Есть нормально открытые, а есть нормально закрытые. Серия 26LC только нормально-закрытые. Давайте поговорим об этом подробнее.

Если привод нормально открытый – в отключенном состоянии (нет электропитания) регулирующий вентиль будет открыт. В случае, если привод неисправен, или неисправно устройство, дающее ему команды – “теплый пол” будет работать и помещение не остынет. Это плюс. Но температура воздуха в помещении при этом будет явно выше нормы, и вы заплатите больше денег. Это минус. Выбирайте сами, что больше не нравится. Рачительные европейцы предпочитают не переплачивать, и их выбор – нормально закрытые приводы. В России, как правило, выбирают комфорт, и нормально открытые приводы. Или просто “не заморачиваются” и берут те, что есть в наличии.

Автоматика и принципы регулирования. Термостат комнатный для управления температурой.

Вот мы и добрались до “мозга” системы отопления “теплыми полами” – до автоматики. Сначала немного поговорим о принципах регулирования.
В первую очередь нам важна температура воздуха – именно она определяет наше ощущение комфортности. Также нам важна температура поверхности пола – ноги хотят ощущать тепло. Эти две температуры жестко связаны. Нужно понимать, что пол ощутимо теплым будет только часть отопительного периода, значимую часть времени он будет холоднее, чем хочется.

Возможно, осенью или весной, когда теплопотери минимальны, захочется даже надеть тапочки. Большинству людей температура воздуха важнее тапочек, и они управляют “теплым полом” по температуре воздуха в помещении. Вам важнее ощущение тепла под ногами? Тогда вы должны задать комфортную для себя температуру поверхности пола, а температура воздуха уж какая получится.

Более сложный случай – в помещении не только теплый пол, но и радиаторы. Если эти две системы не имеют общей системы управления – будет бардак. Предположим, у вас на радиаторах установлены “термоголовки”, а “теплый пол” управляется по температуре воздуха. В этом случае большую часть отопительного периода “теплый пол” будет выключен, поскольку мощности радиаторов будет достаточно для поддержания необходимой температуры воздуха. Вы ведь не этого хотели?

Можно сделать регулирование пола по температуре поверхности. При низких температурах “за бортом” все будет правильно – радиаторы будут включаться только при недостаточной теплоотдаче полов. А в те моменты, когда теплоотдача пола будет выше потребности в тепле – в помещении станет жарко. Тоже не хорошо. Мы считаем, что оптимальный алгоритм управления должен быть таким: полы управляются по температуре воздуха до тех пор, пока их теплоотдачи достаточно. Как только становится недостаточно – температура пола фиксируется, и сразу включаются радиаторы, которые управляются по температуре воздуха.

Для реализации всех этих алгоритмов у нас есть необходимое оборудование.

Термостаты

Устройства, которые поддерживают стабильную температуру чего либо, называются термостатами. Мы предлагаем вам множество разных термостатов. Рассмотрим их подробнее.

Проводные термостаты

Самый доступный вариант – проводные термостаты. Сам термостат располагается в помещении, коллектор с сервоприводом может находится как в том же помещении, так и где угодно (в котельной, например). Между собой эти устройства соединяются тонкими кабелями (3х0.5 мм2 достаточно в большинстве случаев).

Для коммутации термостатов и приводов мы рекомендуем использовать коммутационные управляющие модули WFHC. Кроме того, что они увеличивают надежность всей системы регулирования, они могут дополнительно управлять котлом и насосом. Один термостат может управлять несколькими сервоприводами, т.е. если у вас большое помещение, и в нем несколько петель “теплого пола” – вам все равно нужен только один термостат.

Коммутационный модуль WFHC на 6 термостатов

Во всех термостатах есть индикация текущего состояния (“нагрев” или “не нагрев”). Диапазон регулирования температуры 5…30 гр.С. Точность поддержания температуры +/- 0. 5 гр.С. Есть исполнения как для открытого (термостат устанавливается на поверхности стены), так и для скрытого монтажа (термостат монтируется в монтажной коробке, аналогично розеткам и выключателям).

WFHT-BASIC – самая простая модель. Этот термостат способен поддерживать одно значение температуры воздуха круглосуточно. Датчик встроен в корпус термостата
	WFHT-BASIC + выглядит аналогично, и умеет поддерживать две температуры воздуха (дневной/ночной режим). Температура дневного режима устанавливается на рукоятке. Температура ночного на 4 градуса ниже температуры дневного. Переключение между режимами по сигналу внешнего таймера WFHC-TIMER, который приобретается дополнительно. Один таймер управляет всеми термостатами в доме.
WFHT-DUAL аналогичен предыдущему, и так же выглядит, но имеет возможность подключения датчика температуры поверхности пола (настройка 10…40 гр.С). Вы можете выбрать один из трех режимов регулирования: по воздуху;  по поверхности;  о воздуху с ограничением температуры поверхности.
	WFHT-LCD функционально аналогичен WFHT-DUAL, но вместо ручки со шкалой и переключателей имеет дисплей и кнопки. На дисплее вы можете видеть текущее значение измеряемых температур – “самое то” для любопытных.

Это все были электронные термостаты с питанием от сети. Есть еще термостаты “на батарейках”, серии BT. Выглядят они более гламурно. Напрямую сервоприводами не управляют – требуется коммутационный модуль (располагается вблизи сервоприводов). Батареек “хватает” на два года. Благодаря тому, что к термостату не подводится высокое напряжение – их можно устанавливать в помещениях с повышенной влажностью. У этих термостатов чуть шире диапазон настраиваемых температур воздуха (5…35 гр.С).

Термостат BT-A близок модели WFHT-DUAL, но способен работать только “по воздуху” либо “по поверхности”. И поддерживает только один температурный режим.
	Более “продвинутая версия – термостат BTD. Он способен поддерживать 4 температурных режима (дневной/ночной/защита от замерзания/отпуск). Для каждого режима задается своя температура. Переключение между режимами осуществляется вручную – кнопками управления. Также есть режим таймера – “Поддерживать заданную температуру столько то часов или дней”.
Самый “навороченный” термостат – BTDP. У него есть все, что есть у BTD, плюс встроенный программируемый таймер, т.е. вы можете настроить, в какие дни недели и в какое время какой режим включить. У таймера существует 9 заводских временных программ и 4 пользовательских. Заводские программы вида “Утро, вечер и выходные”. Выглядит он так же, как BTD.

Беспроводные термостаты (радиотермостаты)

Этим термостатам не нужны провода – связь между термостатом и сервоприводом осуществляется по радио. Отличное решение в том случае, когда отделка уже сделана, и нет возможности проложить провода.

Все радиотермостаты имеют на своем корпусе пиктограмму антенны и работают “на батарейках”. А некоторые термостаты имеют в комплекте подставку для установки на горизонтальную поверхность.

Сервопривод самостоятельно принять радиосигнал не может – поэтому рядом с коллектором устанавливается приемный радиомодуль, который принимает сигнал от термостата и, в свою очередь, управляет сервоприводами.

Для одиночного термостата – однозонный радиомодуль EHRFR 868 МГц для серии WFHT или BTR 868 МГц для серии BT.

Если термостатов несколько используем приемный радиомодуль WFHC-RF MASTER, который бывает на 4 или на 6 радиотермостатов с возможностью расширения до 8,10 или 12 зон.

В радиомодуль встроен таймер, что позволяет осуществить переключение дневного/ночного режима даже на самом простом радиотермостате.

Радиотермостаты, как и проводные, выпускаются в двух линейках: WFHT и BT. И визуально так же выглядят. Моделей в линейках поменьше.

WFHT-RF BASIC аналогичен WFHT-BASIC. Благодаря таймеру в радиомодуле он способен работать в дневном и ночном режиме. Температура в ночном режиме на 4 градуса ниже дневной.

WFHT-LCD-RF – полный аналог WFHT-LCD. Больше и добавить нечего.

	Радиотермостаты серии BT: BTA-RF, BTD-RF и BTDP-RF полностью повторяют своих проводных собратьев, только работают на частоте 868МГц и имеют дальность передачи сигнала до 100м. На фото радиотермостат BTA-RF.
Для организации одной температурной зоны мы применяем один радиотермостат серии BT и один однозонный приемный радиомодуль BTR.

Еще раз про совместную работу с радиаторами

Теперь вы знаете, как работают наши термостаты. Давайте попробуем решить задачку, о которой говорили выше: помещение отапливается теплым полом и радиаторами одновременно, нужно подобрать автоматику. Сами сможете? Давайте, мы расскажем, как бы мы это сделали, а вы себя проверите. Напомню, мы хотим поддерживать постоянную температуру воздуха. Пока мощности теплого пола достаточно – радиаторы должны быть отключены. А, как только стало недостаточно – тут же включились бы. Перегревать поверхность пола мы тоже не собираемся, и наша автоматика не должна допускать ее нагрева выше 29 градусов (значение для примера).

Первым делом накрутим сервоприводы на радиаторы и на коллектор с теплыми полами. Смотрим на термостаты – одним термостатом нам не обойтись, поскольку у него один выход, и управлять двумя системами по-разному никак не получится. Берем два термостата: “WFHT-BASIC +” и “WFHT-DUAL”. Вешаем их рядышком в нашем помещении, термодатчик от DUAL монтируем в стяжку. Термостат DUAL переведем на управление по температуре поверхности пола. В то время, когда термостат BASIC будет нам давать сигнал о том, что воздух холоднее, чем надо. WFHT-DUAL сообщит о том, что поверхность пола холодна. Далее собираем простую релейную схему, которая:

• отключит И пол, И радиаторы, если температура воздуха в норме;
• включит нагрев пола, если температура его поверхности ниже максимума, и температура воздуха ниже нормы;
• включит нагрев радиаторов, если температура поверхности пола максимальна и температура воздуха ниже нормы.


Говоря проще, BASIC включает нагрев, а DUAL работает как переключатель между режимами “только пол” и “пол + радиаторы”. Схема эта достаточно проста. Если вы с электрикой не на “короткой ноге” – обратитесь к нашим специалистам, они вам и схему нарисуют, и все подробно объяснят. Само собой, подобную схему можно собрать и на других термостатах, в том числе радиотермостатах.

Смотреть релейную схему “WFHT-BASIC+WFHT-DUAL”.
Смотреть релейную схему с примерением реле времени.

Выводы

В качестве вывода предлагаем вам посмотреть рисунок ниже. Там вы видите все устройства, перечисленные в статье, и схему их соединений. Все просто, не правда ли?

При перепечатке материалов статьи ссылка на сайт www.wattsindustries.ru обязательна!

Монтажные схемы теплых водяных полов в квартире и частном доме

Уютное жилье зимой – мечта каждого домовладельца. Среди множества современных типов обогрева наибольшую популярность приобрел теплый пол. Установка его потребует некоторых временных и финансовых затрат. Зато долговечность и энергоэффективность во много раз выше электрических обогревателей и батарей отопления. Для обеспечения комфортной температуры следует заранее продумать будущую схему монтажа теплого водяного пола.

Змейка

Самая простая схема укладки теплого водяного пола – «Змейка». Трубы начинают монтировать от входа к окну вдоль ближайшей стены. Дальнейшая прокладка ведется параллельно окну от одной стены к другой, постепенно приближаясь к выходу. Получившийся рисунок напоминает след от движения змеи. Подобная укладка предпочтительная для спален и детских комнат.

Достоинства: не требует специализированных навыков.

Недостатки: одна половина комнаты обогревается сильнее.

Змейка. 2-й вариант

Сложная схема водяного теплого пола в квартире, требующая определенного мастерства и расчетов. Укладка начинается сразу вдоль стены параллельной окну. Затем пропускается 2 шага и производится монтаж труб в обе стороны, соблюдая установленную параллельность. Достигнув окна, теплые полы продолжают укладывать змейкой в обратном направлении на оставленные места. Подходит для гостиных, ванных комнат, коридоров.

Достоинства: равномерный обогрев помещения.

Недостатки: сложность монтажа

Улитка

Благодаря полному охвату периметра комнаты наиболее используемая схема водяного теплого пола в частном доме. Монтаж начинают по часовой стрелке вдоль всех стен помещения. Обогнув периметр, отступают 1 шаг от проложенных труб и продолжают укладку. Достигнув центра комнаты, направление меняется. Теперь укладка осуществляется против часовой стрелки на оставленные пустоты. Подходит для всех помещений.

Достоинства: равномерный обогрев помещения.

Недостатки: сложность монтажа

Комбинированная

Особенности вашего жилья могут потребовать использовать индивидуальную водяную монтажную схему для теплых водяных полов.

За качественным и долгосрочным монтажом водяного теплого пола вы можете обратится к специалистам компании НЕО Стиль по телефонам:
8 (846) 205 96 00, 8 (846) 275 07 70

Схема теплого пола в деревянном доме

Нужен ли тёплый пол в деревянном доме, ведь само по себе дерево сохраняет тепло лучше, чем бетон или кирпич. Оказывается, и такие дома нуждаются в продуманной и эффективной отопительной системе. При этом рациональным дополнением к существующему отоплению является схема теплого пола в деревянном доме. Наша статья поможет домовладельцам разобраться в нюансах его монтажа.

Краткое содержание статьи:

Особенности теплого пола в деревянном доме

Его реально смонтировать не только при строительстве или реконструкции деревянного дома. Для установки достаточно провести демонтаж напольного покрытия в готовом доме. В крайнем случае может понадобится частичная разборка перекрытия, и то в целях качественного утепления. Поэтому практически в любом доме можно заиметь один из доступных вариантов отопительной системы – «теплый пол»:

• водяной;
• электрический кабельный;
• электрический инфракрасный (пленочный).

Водяной и кабельный пол монтируется: в песчано-цементную стяжку, между деревянными лагами или непосредственно под половое покрытие.

При достаточно высокой эффективности электрического отопления у него есть два основных недостатка: привязка к электроэнергии и опасность пожара при коротком замыкании. Естественно, что при установке в деревянный пол риск пожара повышен. Рациональным и безопасным можно считать устройство электрического теплого пола в стяжку перекрытия или применение инфракрасных матов.

Водяной теплый пол в идеале тоже требует создания стяжки, однако его можно смонтировать и «на дерево». Он более универсален – нагревать теплоноситель можно от любого котла – газового, твердотопливного или комбинированного. Удобно то, что проект водяного теплого пола в коттедже хорошо дополняет отопление радиаторами.

Устройство теплого пола – трубы с теплоносителем

Для обогрева водяным «теплым полом» желательно создание теплоаккумулирующего слоя. В этом качестве выступает цементно-песчаная стяжка. Для усиления эффекта используют теплоотражающий материал, чтобы уменьшить рассеяние теплового потока. Возможно два варианта устройства стяжки:

• Неподвижная. С компенсационным швом по периметру помещения – по бетонному перекрытию.
• «Плавающий пол» – особый вариант стяжки на деформируемом основании – настиле на лагах или деревянных балках перекрытия.



Котел в этой отопительной схеме используется как для нагрева теплоносителя в контурах тёплого пола, так и для радиаторного отопления.

Важно: обычные котлы дают слишком горячую (65…95 градусов Цельсия) жидкость, для теплых полов требуется 35…55 градусов. Однако, необходимый температурный диапазон сразу дают конденсационные котлы.

Если отопительная схема используется для одного-двух помещений, коммуникации могут быть упрощены – запитать трубы теплого пола можно от стояка или лежанки, например, в ванной комнате, туалете или прихожей.

Особенности подготовки основания под теплый пол

Подготовка для монтажа тёплого пола – тщательная гидроизоляция основания и его утепление. Если планируется монтаж труб на деревянную основу, между лагами – в нижней части устраивается черновой пол. Так, чтобы он служил базой для утеплителя. Поверх утепления – гидроизоляция.



Устройство чернового пола непосредственно для труб, сопровождается созданием пазов для их укладки. Укладываемые в пазы трубы изолируются от основания слоем фольги, алюминиевыми планками и крепятся к доскам.

Поверх монтируется чистовое напольное покрытие. Подключение к отопительному контуру и регулировка системы обогрева выполняется до настила покрытия. Регуляторы устанавливаются так, чтобы к ним имелся постоянный доступ.

Удобства и проблемы монтажа

Монтаж выполняется так, чтобы участки с прямой и обратной подачей воды чередовались или располагались согласно обогреваемым зонам помещения. Наиболее популярны схемы раскладки «улитка», «змейка» и «комбинированная».



Важно: при разработке схемы монтажа учитывается размещение тяжелых крупногабаритных предметов. Под ними трубы отопления не прокладываются.

При необходимости усилить обогрев возле наружных стен используются сосредоточенные схемы раскладки. Шаг размещения труб зависит от площади помещения и допустимой длины участка трубопровода. Преимущества и недостатки разных схем монтажа представлены в таблице.

Схема	Плюсы	Минусы	Применение
Змейка	Проста в монтаже, дает равномерное снижение нагрева от начала к концу участка	Разница температур в начале и конце участка	Используется для небольших помещений, где различие температур несущественно
Сдвоенная змейка	За счет чередования участков прямой и обратной подачи дает более равномерный нагрев пола	Сложнее в монтаже, требует большого числа поворотов	Подходит для комнат значительной площади, увеличение расстояний между трубами компенсирует количество поворотов
Спираль (улитка)	Чередование холодных и теплых участков обеспечивает ровный нагрев	Неприменима для маленьких помещений	За счет меньшего числа поворотов допускает уменьшение расстояния между трубами

Выбор конкретной схемы зависит от габаритов помещения, требований к равномерности и степени нагрева пола.

Используемые материалы

Для устройства водяного теплого пола применяют трубы из полиэтилена, металлопластиковые, реже медные или стальные. Полимерные трубы обеспечивают длительную работоспособность отопительной системы. Их монтаж сравнительно прост и допускает меньший радиус изгиба, чем для металлических трубопроводов. Стальные изделия подвержены коррозии, для получения изогнутых участков требуется специальное оборудование. Медные трубы обеспечивают максимальную теплоотдачу, но сложны в монтаже и намного дороже полимерных и стальных аналогов.

При прочих равных условиях оптимальным считается монтаж водяного «теплого пола» из труб ПВХ.

Устройство электрического теплого пола

Для укладки кабельного или выполненного в виде матов электрического теплого пола, также необходима стяжка или теплоотражающий слой поверх утеплителя.

Стяжка «плавающий пол» выполняется на предварительно подготовленное черновое основание деревянного пола. после укладки кабеля выполняется повторная заливка более тонким слоем. Допускается применение самовыравнивающей смеси – при таком устройстве пол готов к укладке чистового напольного покрытия.



Если стяжку устраивать не планируется, пространство между лагами заполняется утеплителем. Поверх него, в качестве базы для паркета или ламината применяется гипсоволоконный лист, либо фанера. А на отражающий слой монтируется кабель или кабельные маты с пониженной мощностью. Толщина подложки под ламинат выбирается минимальной, поскольку ее теплоизолирующие свойства снижают эффективность контура тёплого пола.

Пленочные (инфракрасные) модели отопительных матов укладываются непосредственно под чистовое покрытие, поверх чернового настила на лагах. Так же обязательно устройство теплоотражающего слоя (фольгированные пленки), для повышения теплоотдачи.

Плюсы и минусы электрического теплого пола

Преимуществом электрической системы отопления считаются:

• сравнительная быстрота и простота монтажа;
• равномерность нагрева по всей площади укладки.

Недостатки электрического теплого пола:

• риск пожара при коротком замыкании;
• высокая стоимость электричества;
• необходимость заземления.

В частном доме устройство электрического и водяного теплого пола сравнимо по монтажным затратам, поэтому домовладельцу следует делать выбор на основании собственных предпочтений и конкретных условий эксплуатации.

Совмещение технологий

Не стоит слишком категорично делить «тёплые полы» на электрические и водяные. Возможны компромиссные варианты, в которых удачно соседствуют оба вида.

Еще одним вариантом комбинации может считаться наличие в отопительной схеме резервных источников энергии для электрических теплых полов или дополнительного (работающего на другом топливе) котла для водяных систем отопления.

Эффективная экономия

Разрабатывая проект теплого пола в коттедже, важно понимать: эффективность использования источника энергии зависит от точности расчёта, а подтверждается удобством эксплуатации. Качественный реализация проекта водяного или электрического теплого пола в коттедже с учетом особенностей конструкции здания и его теплоизоляции, поможет сэкономить на обогреве жилья и обеспечить необходимый уровень комфорта.

как правильно настроить управление отоплением, а также схема подключения к терморегулятору?

Теплый водяной пол в помещении становится все более популярным и желаемым способом отопления. Он может быть как основным, так и дополнительным.

Благодаря ему появилась возможность экономии и воплощения в жизнь заветной мечты о благоустроенности. Когда помещение нагревается обычными радиаторами, то тёплый воздух поднимается к потолку.

А при обогреве снизу мы имеем тёплый пол, а нагретый воздух остаётся в нижней части комнаты. Именно из-за этих свойств такое отопление делает комфортнее жильё, где и малышам, и взрослым людям удобно и приятно находиться. Этот вид обогрева, как система, требует знаний и опыта правильного управления для реализации своих функций.

Понятие

Для гарантии безошибочной, исправной работу системы отопления водяного пола выполняется регулировка температуры. Эти настройки делают систему удобной в пользовании по предназначению, а выполнить их нужно так, чтобы сохранить обязательный тепловой режим. Включает в себя параметры желаемого микроклимата и их поддержание.

Способы регулировать

В зависимости от того, какое оборудование применяется в системе обогрева, управлять температурой собранного тёплого пола возможно несколькими способами. В этой статье мы расскажем вам о четырех:

• ручная регулировка;
• групповое регулирование;
• индивидуальная настройка;
• комплексный режим управления.

Как правильно отрегулировать температуру?

Правильная настройка теплого водяного пола выполняется по таким показателям:

Помещение	Оптимальная t,°C	Допустимая t,°C
Жилая комната	20-28	18-24
Кухня	19-21	18-26
Коридор	18-20	16-22
Ванная	24-26	18-26
Санузел	19-21	18-26

Важно

Параметры влажности воздуха в помещении: допустимая 60%, оптимальная 40-50%.

В процессе управления нужно настроить прибор, контролирующий расход воды, он увеличивает и сокращает её подачу в нужное время.

Ручное

При такой регулировке весь процесс проходит вручную, а выводы о температуре основываются на личных ощущениях. Естественно, при таких измерениях весьма допустимы неточные данные. Поэтому технология операции регулировки водяного пола должна проводиться по данному перечню:

1. В эксплуатации водяного пола с подогревом с ламинатным или паркетным покрытием используются термоголовки, которые монтируются на оба трубопровода — подающий и обратный. В ручном режиме производят регулировку: подачу увеличивают или уменьшают.
2. Настраивается температура пола только тогда, когда водой будет заполнена каждая петля, при наполнении нужно следить за отсутствием воздуха.
3. В процессе наполнения водой трубопроводов в первую очередь вода должна быть во всей остальной системе отопления. Это производится открытием кранов, дающих доступ носителю тепла во всю систему, а также вентиля обратного коллектора. Только после этого можно открыть прямую и обратную трубы одной петли и полностью наполнить, проверяя и не допуская попадания воздуха (выпускать его в воздухоотвод).
4. Следующий шаг — запустить насос для движения воды в трубопроводе. Определить нагревание рукой, при тёплых на ощупь трубах закрыть петлю.
5. Точно также проделывается с каждой петлёй.
6. При наполнении всех петель следует повернуть вентили на открытие. Подачу воды каждой петли можно установить, определив рукой температуру.
7. Температура воды в трубах зависит от их длины, поэтому желательно монтировать их одинакового размера.

Внимание

При этом виде регулировки все её этапы нужно проводить с двухчасовым перерывом, чтобы понимать эффективность действий.

Групповое

Процесс группового регулирования удобен своей точностью показаний. Основан на выполненном в автоматическом режиме повышении или понижении температуры, а также увеличении или уменьшении подачи носителя тепла (воды). В этом простом виде регулировки используются схемы констант и климат.

Клапан с термоголовкой

В работе, выполняемой по схеме констант, используются клапаны с термоголовками.

В случае необходимости изменить температуру, системой расширяется или сужается капиллярная трубка, регулирующая отверстие клапана. Это продолжается до тех пор, пока настроится необходимый режим.

Регулировка происходит автоматически. В зависимости от того, сколько градусов по Цельсию имеет воздух в помещении, автоматика системы определяет ту температуру, которую нужно получить и командует на закрытие или открытие клапана.

Комплексный и индивидуальный режим управления

Корректировка температуры полов в индивидуальном режиме происходит с помощью датчиков, расположенных в каждой комнате. Индивидуальная регулировка отличается от групповой. В первом случае климат устанавливается отдельно для каждого помещения по желанию, а во втором работает общий температурный режим для всей системы.

Полезно

Есть способ, который соединяет индивидуальный и групповой режим регулировки тёплого водяного пола. Он так и называется — комплексный. В таком методе осуществляется коррекция температуры как во всём доме, так и отдельно в каждом помещении.

Схема подключения

Сборка нагревающегося пола не сложная, по мнению специалистов, работа. Вначале производится укладка отопительных деталей, которые затем заливаются стяжкой (цемент + песок + вода). А покрытие настилается после застывания смеси.

После всех этих монтажных работ можно заняться подключением к источнику электроэнергии водяного обогревателя пола с регулировкой температуры. Это самая серьёзная часть из всего объёма работы, так что к ней нужно отнестись внимательно. В этом разделе мы разберем схему подключения к терморегулятору.

В отличие от монтажа деталей и заливки стяжки, в городских квартирах соединение сооружения с энергетическим носителем сложнее. Причина в том, что такое подключение там допускается только на обратной трубе, потому что в идущей от котла трубе вода очень горячая. В таком случае управлять температурой практически нет возможности, ведь нагревание зависит от температурных значений подачи из котельной.

Схема подключения

А в частном доме самостоятельная система отопления функционирует несколько иначе. Схема, называемая коллекторной (по ней распределяется вода в своём доме), выглядит так: от котла через общую трубу вода отдельными трубками направляется в комнаты, после чего назад к котлу в обратный коллектор.

Управление подачей воды к каждой отдельно комнате координируется индивидуальным клапаном. И, реагируя на показания датчика градусов, этот рычаг автоматически закрывается либо открывается. Есть ещё другой вариант управления — ручной, его ориентация — на личные предпочтения. Однако пользоваться им можно лишь в том случае, когда водяной тёплый пол — единственное средство обогрева и котёл не бывает горячее 50 °C. Обязательно нужно установить регулятор водяного пола при наличии других средств доставки тепла.

Клапаны, распределяющие воду как носитель тепла, приводятся в работу командами от термостата (лучше устанавливать его в котельной). Термостаты есть двух видов — контролирующие прогревание воздуха и температуры пола. Датчики обычно находятся внутри корпуса.

Внимание

Устанавливать термостат нужно на расстоянии один-полтора метра от пола для точности показаний. Также нужно проконтролировать, чтобы на него не попадали прямые лучи солнца и сквозняк, а также поблизости не было источников тепла или холода.

Обратную гребенку коллектора нужно соединить с сервоприводом. Далее провести провода от коллектора к термостату. Коробка распределителя соединяется кабелем с распредщитком.

Роль сервопривода в данной системе — пропуск и закрытие теплоносителя, помощь оборудованию не работать вхолостую. Рекомендуется, в связи со сложностью системы водяного обогрева, не монтировать её самостоятельно, а лучше обратиться к профессионалу.

Полезное видео

Простой способ регулировки температуры теплого пола:

Заключение

Тёплый водяной пол — сложная система, и, приняв решение оборудовать им свой дом, нужно к этому отнестись ответственно. Важно самому хорошо разобраться в процессе, а также обратиться к специалистам для установки оборудования.

Схема укладки водяного и электрического теплого пола

Поставьте лайк, поблагодарите автора за его труд!

   ( о электрическом см ниже)

Термин схема теплого пола в основном применим к водяным теплым полам, где требуются особые методы укладки, так как контур теплой воды, а вернее вход теплой воды и выход (обратка) существенно отличаются по температуре. Но в электрических теплых полах все совсем по-другому, электрические нагревательные системы имеют равномерный обогрев по всей длине кабеля.

Схема водяного теплого пола

      Энергоэффективность и экономичность теплого пола напрямую зависит от того, по какой схеме уложены трубы. Существует две схемы теплого пола: «спираль» и «улитка». Обе схемы предусматривают прокладку трубы от подачи коллектора до его возвратки. Схема «улитка» имеет преимущество над спиралью, ведь теплоноситель проходит равномерно по контуру, не остывая до возврата. В чертеже «спираль» имеются небольшие теплопотери (около 15%), из-за этого трубу в такой системе желательно укладывать с шагом от 10-ти до 12-ти см для того, чтобы уберечь теплый пол от образования холодных зон.

Читайте Как и какой выбрать теплый пол ?

       Если трубы уложены по системе «улитка», то можно сэкономить на трубе, ведь расстояние между трубами может составлять 15 см, а в случае, если теплый пол не является основным отоплением (в помещении дополнительно есть радиаторное или электрическое отопление)- 20 см. К недостаткам системы «спираль» можно отнести частые большие повороты трубы, что делает эти участки трубы более уязвимыми к давлению и температуре. В чертеже «улитка» жидкость движется более равномерно, благодаря плавным поворотам трубы. Выходя из вышеизложенного можно сделать заключение, что схема напольного отопления «улитка» является наиболее эффективной и эргономичной.

Наилучший способ укладки – улитка, но если у вас помещения пару кв м 2-3 м3, можете использовать змейку

Схема укладки трубы водяного теплого пола

    И все же понятие

схема применима и к электрическому полу.

Приведу пример по экономии теплого пола как материала. Известно, что теплый пол электрический нельзя резать, так же известно, что один большой комплект в сумме дешевле двух маленьких такой же площади в сумме. Что же делать если мы, например, хотим на кухне постелить теплый пол возле места готовки и стола и только (а между ними расстояние 2-3 метра). Для этого уложите часть пола в зоне готовки с шагом к примеру 10 см, потом не разрезая кабель протяните его к зоне стола и опять сделайте укладку уже возле стола. Здесь стоит упомянуть, что шаг укладки кабеля и толщина стяжки и клея и напольное покрытие должны быть одинаковы, тогда и температура будет одинакова. Таким образом вы сэкономили и на комплекте, и на терморегуляторе.

По поводу планировки электрического напольного отопления, напомню, что для того чтобы монтаж был правильный и все было по гарантии нужно зарисовать схему, как и где вы уложили напольное отопление, а лучше сфотографировать и распечатать на обычном листе.

Можно еще добавить следующее:

1.            Всегда соблюдайте одинаковый шаг укладки – например 10 см.

2.            Соблюдайте равномерную толщину стяжки или покрытия (например, 3 см.) по всей площади.

3.            Отступайте от стен см 10-15, от мебели – 5 см.

4.            Не перегибайте кабель или мат.

5.            Не режьте кабель, если у вас остался кабели его некуда деть, пустите вдоль плинтуса, если много – на стену под штукатурку.

6.            Помните одножильные системы стоит возвращать назад.



Кроме того, если вас не смущает тепловая зебра, а вам нужен мягки подогрев с пола можете, например, размещать нагревательные маты или пленочный теплый пол не стык в стык, а на расстоянии каком пожелаете.



По поводу водяного греющего пола тут все сложнее и важнее в этом вопросе, схема имеет большое значение из-за неравномерности температуры воды.

Часто задаваемые вопросы

1. Насколько долговечный теплый пол?

– Теплый пол может прослужить 50-70 лет без проблем.

2. Какой теплый пол лучше использовать?

– Для маленьких площадей локально – электрический, для отопления дома – водяной.

3. Можно ли управлять теплым полом дистанционно?

– Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

1. Heattherm – теплый пол двужильный кабель и мат
2. ThermoPEX для теплого пола – оптимальный вариант для дома
3. Бобышки для теплого пола. Маты с бобышками что это?
4. Боится ли теплый пол воды. Может ли ударить током?
5. Виды электрических теплых полов
Показать больше
6. Во сколько обойдется отопление теплым полом в месяц
7. Водяной теплый пол в деревянном доме
8. Водяной теплый пол под ламинат. Стоит ли?
9. Водяной теплый пол. Преимущества и недостатки.
10. Время монтажа теплого пола. Сколько займет?
11. Выбор электрического и водяного теплого пола
12. Где установить гребенку или коллектор теплого пола?
13. Для какого теплого пола подходит инфракрасная пленка?
14. Для чего нужен кислородный барьер?
15. Для чего нужен насос в коллекторе?
16. Для чего нужна демпферная лента в теплом полу
17. Для чего нужны расходомеры в теплом полу?
18. Зачем нужны расходомеры, смесительный узел и евроконус?
19. Как выбрать мощность теплого пола
20. Как выбрать нагревательный мат теплого пола
21. Как выбрать насос для водяного теплого пола?
22. Как выбрать насос теплого пола. База насоса
23. Как делать первое включение теплого пола?
24. Как дешево, экономно сделать теплый пол?
25. Как заменить датчик теплого пола если он замурован?
26. Как купить надежный теплый пол?
27. Как надежны терморегуляторы? Ремонт и замена регулятора
28. Как отличить стержневой теплый пол от подделки?
29. Как подключить датчик теплого пола?
30. Как проверить роботу монтажников по теплому полу?
31. Как работает система водяного теплого пола? Принцип работы
32. Как рассчитать количество контуров гребенки?
33. Как рассчитать количество контуров коллектора?
34. Как рассчитать количество трубы на квадратный метр?
35. Как рассчитать материалы на водяной теплый пол?
36. Как сделать теплый пол если нельзя сделать стяжку!?
37. Какая должна быть стяжка для теплого пола
38. Какие бывают виды теплого пола?
39. Каким должен быть бетон и стяжка теплого пола?!
40. Какого цвета выбрать трубу теплого пола?
41. Какое напольное покрытие можно использовать для теплого пола?!
42. Какое напольное покрытие можно использовать для теплого пола?!
43. Какое напольное покрытие можно использовать для теплого пола?!
44. Какой должна быть температура теплого пола
45. Какой кабель подходит под плитку, а какой в стяжку?
46. Какой котел лучше использовать для теплого пола?
47. Какой крепеж используется в водяных теплых полах
48. Какой теплый пол лучше выбрать под плитку?!
49. Какой теплый пол лучше? Какой выбрать водяной или электрический
50. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
51. Какую подложку для теплого пола выбрать?
52. Калькулятор теплого пола
53. Когда целесообразен монтаж водяного теплого пола ?
54. Контура теплого пола, какие бывают?
55. Куда девать остаток нагревательного кабеля . Можно ли резать?
56. Латунь или нержавейка? Какая гребенка лучше?
57. Лучшие водяные теплые полы и их рейтинг
58. Лучшие электрические теплые полы и их рейтинг!
59. Маты с бобышками для водяного теплого пола. Что это?
60. Минусы и недостатки водяного теплого пола
61. Можно ли … теплый пол? Ответы!
62. Можно ли подключить радиатор к коллектору?
63. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
64. Монтаж
65. Монтаж ламината на теплый пол своими руками
66. Монтаж стержневого теплого пола?
67. Монтаж электрического и водяного теплого пола своими руками
68. Обзор стоимости теплых полов за м2, стоимость монтажа
69. Основание под водяной теплый пол. Виды и способы укладки.
70. Основные составляющие водяного теплого пола.
71. Особенности конструкции бойлеров Ento
72. Отличие двужильного от одножильного нагревательного кабеля?
73. Отличие механического терморегулятора от программируемого
74. Отличие сплошной пленки от классической полосочной?
75. Отопление дома теплым полом. Стоит ли?
76. Отопление теплым полом
77. Отчет об отправке
78. Официальный сайт теплого пола
79. Перегревается ли стержневой теплый пол?
80. Плиточный клей для теплого пола, какой использовать?
81. Плюсы и минусы электрических и водяных теплых полов
82. Подключение электрического и водяного теплого пола
83. Подложка под водяной теплый пол. Для чего она нужна?
84. Почему мат теплого пола, не кабель?
85. Почему электрический теплый пол не греет
86. Правильный водяной и электрический теплый пол
87. Правильный шаг укладки водяного и электрического теплого пола
88. Преимущества водяного теплого пола перед радиаторным отоплением.
89. Преимущество стержневого теплого пола
90. Прогреет ли теплый пол 5-6 см стяжки?
91. Проектные работы
92. Расчет теплого пола водяного и электрического
93. Ремонт нагревательного кабеля теплого пола
94. Ремонт электрического и водяного теплого пола
95. С чего состоит система водяного теплого пола
96. Система водяных и электрических теплых полов
97. Система управления водяным теплым полом. Что такое сервопривод?
98. Сколько потребляет нагревательный кабель? Его мощность.
99. Сколько потребляет теплый пол?
100. Сколько энергии потребляет пленочный теплый пол?
101. Способен ли терморегулятор экономить электричество?
102. Справочная
103. Стандартная пленка Felix Excel и ее конструкция
104. Стоит ли экономить на терморегуляторе?
105. Схема укладки теплого пола
106. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
107. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
108. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
109. Теплоизоляция под плитку для теплого пола
110. Теплые полы в гипермаркете
111. Теплый пол 27 ua или 24 на 7, длительность работать?
112. Теплый пол без стяжки
113. Теплый пол в бане и сауне, как реализовать?
114. Теплый пол в ванной и санузле. Как реализовать?
115. Теплый пол в ванную электрический и водяной
116. Теплый пол в стяжку водяной и электрический
117. Теплый пол в частном доме
118. Теплый пол и его эпицентр температуры
119. Теплый пол из металлопластиковых труб
120. Теплый пол на балконе и лоджии. Как осуществить?
121. Теплый пол на кухне. Где можно размещать?
122. Теплый пол от печки или камина, как сделать?
123. Теплый пол от Розетки
124. Теплый пол от центрального отопления или котла
125. Теплый пол под деревянный пол
126. Теплый пол под ковролин
127. Теплый пол под ламинат
128. Теплый пол под линолеум
129. Теплый пол под линолеум на деревянный пол
130. Теплый пол под плитку
131. Теплый пол своими руками
132. Теплый пол, цена на 2020 год. Обзор цен теплых полов
133. Терморегулятор водяного теплого пола. Какой выбрать?
134. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
135. Труба для теплого пола 16 диаметра
136. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
137. Укладка теплого пола, как осуществить? Как правильно сделать
138. Управление теплым полом. Какие бывают системы?!
139. Устройство теплого пола водяного и электрического
140. Утепление и подложки под теплый пол
141. Чем гребенка отличается от коллектора?
142. Чем зафиксировать трубу теплого пола?
143. Чем и как закрепить нагревательный кабель теплого пола
144. Чем отличается нагревательный мат от кабеля?
145. Что лучше водяной теплый пол или электрический?
146. Что подобрать для теплого пола без стяжки?
147. Шаг укладки теплого пола электрического и водяного?! Расчет
148. Электрический теплый пол плюсы и минусы
149. Консультация
150. Тестовая статья
151. Доставка и оплата
152. Сотрудничество теплый пол оптом
153. Документация
154. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
155. Как сделать замер площади под теплый пол самостоятельно?
156. Можно ли укорачивать нагревательный кабель или мат теплого пола?
157. Связаться с нами

Водяной теплый пол в квартире многоэтажного дома

Способы подключения водяного теплого пола в квартире

Популярность водяных теплых полов возрастает с каждым годом в геометрической прогрессии.  Это понятно. Конструкция водяного теплого пола надежней, комфортней, долговечней и безопасней электрического. В настоящее время практически ни один частный дом или коттедж не обходится без водяных теплых полов. Комфорта хочется также и в квартире многоэтажного дома. В таких зданиях

существует центральная система отопления, рассчитанная на определенную тепловую нагрузку и гидравлическое сопротивление. Подключение дополнительных источников тепла может привести к разбалансировке системы, либо к тому, что система будет не в состоянии продавить теплоноситель через трубы водяного теплого пола. Что же делать в таком случае? В квартире многоэтажного дома с центральным отоплением водяной теплый пол можно подключить несколькими вариантами.
1-й способ – реконструкция существующей системы отопления. В этом случае происходит демонтаж некоторых радиаторов и замена их на ветки теплого пола.
2-й способ – коммерческое подключение, что подразумевает установку индивидуального теплового счетчика.

Схемы подключения водяного теплого пола к центральному  отоплению

Схема подключения водяного теплого пола к системе центрального отопления может производиться на первых этажах при верхней разводке. В данном случае, у жильцов верхних этажей не будет отбираться тепло.

Подключение к стоякам можно производить с применением трёх- и четырёхходовых смесительных краников. Температура теплоносителя в системе центрального отопления может превышать 90С, что является недопустимым для подачи в водяной теплый пол. Снижением температуры в водяных полах занимается смесительный узел.
Обязательным условием долговечной работы является установка грязевиков. Их лучше размещать в удобном для обслуживания месте. В системах центрального отопления, как правило, достаточно грязный теплоноситель, а крупные частицы со временем могут забить трубы теплого пола, поэтому понадобится промывка.
Также потребуется установка циркуляционного насоса. Гидравлическое сопротивление в ветках теплых полов может быть достаточным, что не позволит системе центрального отопления продавить их. Циркуляционный насос справится с подобной задачей. Второй момент – если систему сделать без циркуляционного насоса, то при полном закрытии смесительного клапана, циркуляция в теплых полах остановится. Прогрев может быть неравномерным.
Ниже приведены типовые схемы сборки насосно-смесительных узлов



Практичным решением также является схема с промежуточным теплообменником (рис. «е»). С нашей точки зрения – это идеальный вариант, так как квартирная система отопления водяными теплыми полами становится автономной. Давление в системе не превысит 3 атмосферы.  Залив один раз теплоноситель, нужно будет только подпитывать его иногда. В случае протечки под стяжкой, вы не затопите соседей, ведь воды в одной ветке теплого пола совсем немного. Теплообменник легко снимается и промывается.

Вывод

Учитывая, что у большей части квартир со всех сторон есть соседи, а на улицу выходит только фасадная стена, можно с увереностью сказать, что водяного теплого пола для квартиры хватит с запасом. От радиаторов можно отказаться. Водяной теплый пол – это низкотемпературная система отопления. Как раз в большинстве жилых домов температурный режим не соблюдается. Например, радиаторы расчитаны на подачу 75 градусов, а по факту заходит 60, соответственно устройство не может отдать необходимое количество тепла. Водяной теплый пол позволяет компенсировать такой недостаток, ведь ему на подачу будет достаточно и 35-40С. За счет своей площади он способен прогреть практически любую комнату в многоэтажном доме.
В угловых квартирах жильцы стараются добавить радиатор на холодную стену дома. Это точечное решение. Трубы теплого пола позволяют отсечь холод по всей длине стены. Подобное решение позволит поставить шкаф к холодной стене.
Водяной теплый пол в квартире с витражами – идеальное решение.
Установив на коллектор водяного пола автоматические головки, а в комнаты термостаты, можно добиться идеального микроклимата для каждой комнаты.

Водяной теплый пол с электрическим котлом

Если же к центральной системе отопления нельзя привязаться ни при каких обстоятельствах, можно использовать небольшой электрокотел. Конечно, стоимость такого отопления вырастит в разы, но надежность останется выше, чем у электрических. В случае перегорания кабеля, придется вскрывать всю стяжку для замены кабеля. С электрическими полами не всегда получается изменить расстановку мебели. Водяные теплые полы не подвержены перегреву. Обслуживание электрокотла намного проще и дешевле, чем замена кабеля в стяжке пола.
На фотографии электрокотел для квартирного водяного пола, созданный на базе обыкновенного электрического тена для водонагревателя. Корпус сделан из нержавеющей трубы. Такой миникотел прост в обслуживании, а тены продаются в любом городе и всегда есть в наличии.

Устройство теплых водяных полов cвоими руками

27 сентябряПубликации

Теплые полы уже давно стали популярными и довольно широко распространенными в жилых помещениях. Это можно объяснить рядом преимуществ такого типа отопления по сравнению с обычным. В первую очередь, надо обратить внимание, что обогрев помещения от теплых полов происходит более равномерно, чем от радиаторов.

При этом в помещении создается оптимальный и комфортный температурный режим – на уровне ног теплее, а на уровне головы человека температура уже немного ниже. Таким образом, уменьшается вероятность сквозняков и «мертвых зон», куда не поступает теплый воздух.

Можно отметить несколько видов теплых полов. Различаются они используемыми материалами и технологией монтажа. Одним из популярных вариантов можно назвать водяной вариант теплых полов.

Устройство водяного теплого пола обходится немного дороже, однако в обслуживании такие полы обходятся дешевле. Еще одним плюсом в пользу данного варианта является отсутствие электромагнитного излучения, в отличие от электрического теплого пола.

При монтаже пола выполняется установка нескольких слоев различного материала. Специалисты рекомендуют соблюдать следующую структуру:

• первоначальный слой или основание – чаще всего это бетонная плита, либо черновой пол из дерева;
• гидроизолирующий материал в дополнении с демпферной лентой, проложенной по периметру;
• теплоизолирующие материалы;
• непосредственно теплый пол, выполненный из труб с тепловым носителем – водой;
• бетонный раствор;
• напольное покрытие.

Толщина всей конструкции может быть в пределах от 7 до 15 см. Зависит она от толщины стяжки, объема утеплителя, диаметра проложенного трубопровода.

Подготовка основания

Перед началом работ выполняется полный демонтаж старого пола до основания. После этого производится зачистка основания, удаление мусора. Первоначальный слой должен быть сухим и чистым в этом состоит его подготовка. Важно, чтобы основание было максимально ровным.

Допускается небольшие отклонения, но не более 5 мм. В случаях, когда есть сильные неровности, основание следует предварительно выровнять или же выполнить новую стяжку.

Устройство теплого пола водяного на бетонном основании – это наиболее удобный и качественный вариант. Чтобы выполнить его, следует провести демонтаж старой стяжки. Можно сделать дополнительный слой теплоизоляции.

Иногда устройство водяного теплого пола на бетонном основании предполагает выполнение черновой стяжки по грунту. В этом случае надо соблюдать определенную технологию процесса:

• первым слоем должна быть выполнена присыпка из песка;
• далее укладывается слой щебня;
• заключительный этап – черновая стяжка.

Щебень можно заменить керамзитом. После его укладки также выполняется трамбовка. Насыпь песка вместе не должна превышать более 30 см вместе со щебнем. Перед выполнением заливки черновой стяжки должна укладываться армирующая сетка.

При большой площади поверхности следует выполнить определенные расстояния между зонами (компенсационные). Это необходимо для компенсирования и распределения нагрузки. При невыполнении данного правила возможно растрескивание стяжки в процессе высыхания.

Устройство стяжки основания занимает больше времени, чем укладка на бетонные плиты. Однако, такой вариант более прочный и надежный.

Гидроизоляционный слой

Вторым этапом является укладка гидроизоляции. Обычно для этого используется полиэтиленовая толстая пленка. Ее толщина должна быть не менее 250 мкм. Желательно подобрать полотнище, соответствующее размеру помещения. Если сделать это невозможно, то небольшие полотнища следует накладывать с нахлестом друг на друга. Нахлест следует соблюдать более 12 см. соединить швы пленки можно при помощи скотча. Напуск из пленки надо выполнить и на стены. По периметру стен следует наклеить демпферную ленту.

Выполнение теплоизоляции

Далее следует теплоизоляционный слой, не позволяющий уходить теплу вниз. Толщина его зависит от того, на каком этаже находится помещение. Если речь идет о первом этаже, то рекомендовано сделать слой теплоизоляции толщиной не менее 5 см. В других случаях будет достаточно и 2 см.

Рекомендованным материалом для данного слоя является пенофол. Это экологически чистый материал, трудновоспламеняющийся и не пропускающий влагу. Он хорошо отражает тепло.

Иногда в качестве теплоизоляции используются специальные плиты из полимерных материалов. Они достаточно плотные, хорошо выдерживают нагрузки и не пропускают тепло. Установка плит схожа с монтажом ламината. Плиты имеют соединения между собой в виде «замка».

Монтаж трубопровода

Для укладки теплого пола рекомендуется использовать два вида трубопровода, которые являются наиболее подходящими для такого вида работ – металлопластиковый или из полиэтилена.

По мнению специалистов, полиэтиленовые трубы для выполнения теплого пола подходят больше, благодаря некоторым преимуществам в сравнении с металлопластиковым трубопроводом. Они более прочные и гибкие, что исключает вероятность перегиба и перелома трубы.

Такой трубопровод практически не подвержен деформации, на нем не образуются трещины. Однако металлопластиковые изделия нагревают пол несколько эффективнее.

Можно отметить несколько правил, которые обязательно учитываются при прокладке трубопровода для теплого пола. Ими являются следующие моменты:

• отступать при монтаже от стен необходимо не менее чем на 15 см;
• на поверхности, где в основании пола находятся стыки плит, трубы следует защитить специальной металлической гильзой;
• разбег между уложенными трубами должен быть в пределе 10-30 см;
• общая длина контура должна не превышать более 100 метров.

Необходимо выявить наиболее холодную часть помещения. В таких местах можно укладывать трубы более плотно, но соблюдать правило – не плотнее 10 см.

Чтобы правильно уложить трубопровод надо пользоваться специальными схемами. Существует несколько разнообразных способов укладки. Схема устройства водяного теплого пола «змейка» является одной из самых популярных. Также пользуются большим вниманием схемы «спираль» и «зигзаг». Все они различны по плотности укладки. Есть схемы устройства водяного теплого пола с переходами различной плотности, также существуют варианты укладки сдвоенного трубопровода и другие.

Проверка работоспособности системы

После укладки трубопровода следует проверить работоспособность. В установленные контуры поступает горячая вода через коллекторную систему. Поскольку в трубах находится воздух, его необходимо выпустить при помощи специальных кранов. Такие краны также используются для слива воды из системы. Функционирование системы должно осуществляться в течение суток. За это время необходимо выявить места протечки, если таковые есть. Если же система работает исправно, то можно приступать к финишной стяжке пола.

Финишная бетонная стяжка

Перед выполнением стяжки, надо обратить внимание на некоторые правила:

1. Сверху труб должна быть помещена специальная сетка из металла. Размер ячейки должен составлять 10/10 см, а сечение проволоки – 0,3 см или немного больше.
2. Сетка не должна пересекать швы из декомпрессионной ленты.
3. Стяжку лучше всего выполнять, используя специальные растворы пластификатора в сочетании с бетонной смесью или смеси для выравнивания пола. При этом толщина стяжки с пластификатором не должна превышать более 3,5 см. Без пластификатора можно выполнять стяжку в 5 см толщины. Пластификаторы используются для предотвращения появления трещин в стяжке.
4. Рабочее давление в трубопроводе обязательно должно быть включено.

После выполнения стяжки, ее следует накрыть водоудерживающим материалом и оставить на неделю. Затем стяжка раскрывается и оставляется для просыхания минимум на 28 дней. После этого можно приступить к укладке напольного покрытия.

Оптимальное покрытие для пола

Можно использовать различные материалы в качестве покрытия для полов. Например, нередко это может быть ламинат, паркетная доска, ковролин, пробковое покрытие, линолеум. Однако самым популярным вариантом в данном случае можно назвать керамическую плитку.

Сочетание ее с водяным полом очень удачное, благодаря гигроскопичности материала. Это значит, что плитка не впитывает влагу и не пропускает ее. Смена температурного режима, например, при включении и выключении водяного пола, не оказывает отрицательного воздействия на плитку. Кроме того, такой материал обладает высокой теплоотдачей. Плитка при нагреве отдает значительную часть тепла в помещение.

Наиболее популярна плитка в качестве напольного покрытия для теплого пола в санузлах, ванной комнате, прихожей и кухне. Устройство водяного теплого пола под плитку практически ничем не отличается от стандартного плана укладки. Единственное различие состоит в том, что это займет чуть больше времени – сама укладка плитки более трудоемкий процесс, чем настил ковролина, например. К тому же придется дополнительно ждать после выполнения укладки плитки.

Устройство под плитку водяного теплого пола выполняется в случаях, когда предполагаются высокие механические нагрузки на напольное покрытие и пол в целом. Также, специалисты не рекомендуют использовать слишком толстую плитку – мрамор или керамогранит. Лучше всего обойтись обычной керамикой.

Можно ли выполнить устройство водяного теплого пола своими руками?

Нередко возникает вопрос о том, насколько сложно выполнить обустройство теплого водяного пола собственными силами и возможно ли это. Устройство теплых полов водяных своими руками выполнить вполне реально, однако, не имея необходимого опыта и знаний, это может быть достаточно сложно. Нужно учитывать, что выполнить такую трудоемкую работу одному человеку практически невозможно.

Устройство водяных теплых полов своими руками не принесет положительного результата, если не соблюдать определенную технологию. Поэтому, если нет уверенности в своих силах, то лучше доверить обустройство теплых полов профессионалам.

Понравился материал? Поделитесь ссылкой с друзьями:

Как устроить трубу на основе водяного теплого пола

В холодную погоду кроме основной системы отопления должны использоваться и дополнительные источники. Но обогреватели и обогреватели тратят много энергии. В этом случае стоит задуматься о встроенной системе отопления, обладающей множеством положительных качеств. Среди них особой популярностью пользуется теплый водяной пол, который может быть реализован с использованием различных принципиальных схем теплого пола.

Достоинства и недостатки

По сравнению с аналогичными водонагревательными приборами пол имеет низкое энергопотребление, повышенный комфорт, эстетичный внешний вид и безопасность использования.Но стоит отметить и другие преимущества, которые можно получить в том случае, если по технологии выполнить установку системы отопления водяного типа в пол.

• Из-за небольшой средней температуры теплоносителя в трубе на уровне 50 градусов, энергии затрачивается значительно меньше. Экономия обычно составляет до 25%. Если потолок в комнате высокий, экономия составит до 55%. В последнем случае это связано с тем, что воздушное отопление ведется не во всем доме, а только на высоту 2-2.5 мес. Нет смысла тратить ресурсы на теплый воздух прямо с потолка. Именно благодаря этой системе экономия получает огромную популярность среди обогревателей.
• При планировке всего помещения, а также при выборе дизайна не стоит задумываться о расположении радиаторов отопления и других отопительных приборов. Все они будут полностью скрыты под полом и не испортят вид всей комнаты.
• Подогрев воздуха в помещении осуществляется не только равномерно, но и системно.Нет энергии выброса массы на одном участке, а на другом – уменьшения. Все выполняется последовательно. В помещении при этом должно быть комфортно каждому, созданы все условия для здорового проживания. Такой способ монтажа системы отопления будет особенно актуален для детских комнат, где дети большую часть времени проводят на полу в играх.
• При эксплуатации теплого водяного пола не бойтесь обжечься, получить травмы от теплоносителя. Это связано с полной маскировкой элементов под полом.Даже дети не пострадают ни при каких обстоятельствах.

Но поскольку они имеют достоинство, нельзя забывать о трудностях, которые могут возникнуть в процессе использования системы теплый водяной пол. Самый простой из них – сложная сборка. С первого раза вряд ли начинающий строительный сектор сможет справиться с поставленной задачей в одиночку. Лучше всего воспользоваться услугами специалистов, имеющих опыт работы в данной сфере. Перед началом монтажа всех комплектующих следует произвести качественную тренировку площадки, выполнить выбранный вариант стяжки для выравнивания основания.К тому же обычно выполняется все в несколько слоев, что еще больше увеличивает процесс монтажа.

При обнаружении дефектов в трубопроводе будет течь охлаждающая жидкость, которая идет вниз. Если есть ситечко, вряд ли он пойдет к соседям, но все же ситуация может быть другой. Но это не приведет к срабатыванию всей системы и тепло не попадет в комнату. Выявить проблемные места самостоятельно будет сложно. Приходится демонтировать напольное покрытие и искать место для ремонта.

Когда в помещении хорошая теплоизоляция, теплый водяной пол может выступать в качестве основного источника тепла. В этом случае необходимо установить качественные окна и двери, чтобы не пропадало тепло. Кроме того, будут участки, на которых невозможно провести установку водяного теплого пола – лестница на второй этаж, второстепенная зона коридора мимо. Тут уже надо думать об оборудовании помещений с дополнительными источниками отопления.

Специалисты уверяют, что теплый водяной пол можно считать лучшим при правильном дополнительном источнике тепла.

Для устройства теплого водяного пола могут использоваться разные схемы крепления, которые в свою очередь имеют свои особенности.

спиральная схема

В этом способе устройство трубопровода выполнено в виде «улитки». Все они расположены по всей плоскости в помещении, как те элементы, где нагревается теплоноситель, и охлаждаются для последующего нагрева. трубки должны быть параллельны друг другу.

Подогрев воздуха в помещении и черновом полу осуществляется постепенно и равномерно.Стены, находящиеся вне улицы, можно дополнительно утеплить, выполнив двойную спираль. Маленькая спираль крепится к черному полу у входной двери и по «утепленным» стенам, а по холодному месту – вторая спираль. Если посмотреть на устроенный трубопровод, можно без сомнения сказать, что это форма этой улитки. Смолу трубы можно уменьшить в месте у «холодной» стены.

Из положительных качеств можно отметить, что схема теплого пола выполняет обогрев помещений равномерно.В этом случае сопротивление потоку значительно снижается. При этом контуре для теплого пола количество воды и расход труб и прочего материала несколько минимально, потому что заполняется только необходимое пространство. Этап уменьшения достигается за счет гибки бесшовной трубы.

Все эти положительные моменты связаны с подключением труб, которое вряд ли удастся выполнить впервые и самостоятельно. По сравнению с другими вариантами устройства водоводов, данная схема теплого пола водяного типа является одной из самых сложных частей проекта.

Поверхность пола нагревается равномерно на всех участках, в том числе за счет того, что спиральные змеевики равномерно распределены по основанию пола. Несмотря на то, что отводная трубка теплоносителя также находится в помещении, она размещена последовательно с нагревательными элементами, как это видно на представленной схеме теплого водяного пола в доме.

Особенности схемы «змейка»

Полезное устройство теплого водяного пола Предусмотрены те помещения, где его разбить на соответствующие показатели для температурной зоны.Режимы будут разными в зависимости от расположения выбранных ТЭНов.

Змеевик с горячей водой можно запускать параллельно и вдоль одной стены, а в помещении в этом случае – одиночной змейкой. В этом случае основной температурный уровень тепла в помещении и будет располагаться в половинках пространства от источника подачи теплоносителя. Вторую половину тогда прогреют несколько меньше и теплоноситель к месту отправления вообще остынет. Так что этот вариант больше подходит для помещений с зонированием полов с разным температурным режимом.На входе можно создать более теплый участок, а на дальнем конце – более прохладный. Или бегать по кругу.

Большую эффективность имеет двойная змейка, когда образно холодные и теплые области будут чередоваться друг с другом. Тогда нагрев будет более равномерным, но все же яркие участки будут просматриваться при более низкой температуре нагревательных элементов. По мере удаления от участка подачи теплоносителя будет уменьшаться и степень нагрева поверхности пола. Также в этом случае труба будет иметь больший угол изгиба, что может негативно сказаться на качестве материала.

Возможен еще один вариант схемы укладки водяного теплого пола – угол змейка. В основном подходит для участков с углами. Следовательно, на улицу будут выходить сразу две стены, и они будут считаться «холодными». Его очень легко реализовать на практике. Но, с другой стороны, это создает значительный угол изгиба трубы на всем участке нагрева. Если делать это небольшими порциями, высока вероятность того, что трещина будет зависеть от конкретного места перелома.

комбинированный вариант

Прямоугольной формы не обладает всеми удобствами.К тому же две «холодные» стены в помещении не всегда могут быть теплыми из-за использования одной конкретной схемы расположения труб теплого водяного пола. В этом случае применяется комбинированный вариант, в котором несколько схем объединяются в одну или чередуются одни и те же схемы в разных областях комнаты.

Петли расположены вдоль наружных стенок трубы. Чаще всего их крепят по принципу прямого угла друг относительно друга. На этом этапе можно даже уменьшить шаг прокладки труб, чтобы добиться наилучших результатов по утеплению помещения в целом.

необходимо ознакомиться со всей документацией и по возможности получить разрешение на теплый водяной пол в городской квартире. Исключение составляет включение теплых водяных полов в базовый вариант системы отопления новостроек.

Комбинированный вариант укладки полов по водяной схеме действует только в отопительный период. Все монтажные работы придется производить самостоятельно. Если подключение производится к одному автономному котлу, что типично для домов, то отопление будет обеспечивать теплом помещения круглый год.Схема укладки труб теплого пола в таком случае выбирается на усмотрение художника.

При устройстве типа водяного теплого пола в один из контуров включается желаемый результат. Помещение прогревается от пола и заставляет чувствовать себя в нем комфортно. Лишнего расхода энергии не будет, за счет снижения предельной температуры теплоносителя. Кроме того, в помещениях с высокими потолками тепло не поднимается выше 2,5 метров от уровня пола. Это также снижает трату ресурсов на отопление.

Вы можете просмотреть предварительные видеоролики, проконсультироваться со специалистами в заданном направлении, чтобы грамотно произвести самостоятельный монтаж схемы теплого водяного пола. Только при строгом соблюдении технологии укладки труб на стяжку Помещение пола будет получать необходимое количество тепла, от поверхности. Кроме того, рекомендуем видео, как уложить в квартире водяной теплый пол, такая подборка поможет выполнить монтаж и не наделать ошибок.

Видео:

Видео:

Видео:

Видео:

Видео:

Полное руководство по системам теплого пола

Представьте, что вы в холодный день вышли из теплой постели или душа на теплый пол.Вот что произойдет, если у вас в доме установлен лучистый пол с подогревом.

Системы лучистого теплого пола нагревают предметы и людей в помещении непосредственно инфракрасным излучением. Такой способ обогрева намного эффективнее и комфортнее систем, обогревающих воздух; Благодаря теплу, исходящему от земли, температура в комнате будет более стабильной, без холодных пятен или сквозняков.

История лучистого теплого пола

Многие люди считают, что лучистые полы с подогревом – довольно новая концепция, но на самом деле это один из старейших способов обогрева дома.Системы лучистого теплого пола появились еще в 5000 году до нашей эры в Китае и Корее.

Изображение предоставлено Wikipedia.org

Примерно в третьем веке до нашей эры. Римляне начали совершенствовать эту систему, создав слои плитки, бетона и дополнительный слой плитки, который был поднят на столбах, что позволяло нагретому воздуху циркулировать более свободно.

Однако эта система исчезла вместе с Римом и возродилась только в 17 веке в Европе, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к одним из первых исследований того, как работает лучистая теплопередача.

Лучистое отопление впервые появилось в США во время гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток. В 1907 году было обнаружено, что небольшие трубы с горячей водой можно заделать в бетон или штукатурку, и этот процесс начал применяться.

Однако лишь после того, как Фрэнк Ллойд Райт начал понимать преимущества системы, она стала более широко распространенной.

Концепция теплого пола

Изображение предоставлено: Семинар по устойчивому развитию

Концепция системы заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете ощущать тепло от горелки на плите на расстоянии от нескольких дюймов до футов. Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества лучистого теплого пола

Кредит изображения: Уоттс.com

Системы лучистого теплого пола имеют много преимуществ для домовладельца. Поскольку вы не нагреваете воздух, температура в комнате будет более стабильной от пола до потолка, поскольку тепло не уходит из холодных участков на землю.

Вы будете чувствовать себя более комфортно в комнате с лучистым подогревом пола, и во многих случаях оно потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже. Он подходит для различных типов полов, поэтому не умаляет красоту вашего дома.

А поскольку воздух не проходит через воздуховоды, по дому циркулирует меньше аллергенов. Его также легко запустить, он совершенно бесшумный и довольно простой в установке.

Ключевые компоненты систем теплого пола

Кредит изображения: ThisOldHouse

В зависимости от типа системы, которую вы выбираете, есть только несколько ключевых компонентов, которые необходимы для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, – это водонагреватель или бойлер, трубы в полу, которые обычно сделаны из труб PEX, и водопроводный коллектор, включая все необходимые клапаны и фитинги, по которым горячая вода подается от бойлера к пол.

Для электрических систем вам понадобится коврик для пола с подогревом, который подключается к электрической панели вашего дома, и во всех системах вам понадобится термостат для управления системой и обогревом.

Типы установки излучающего теплого пола

Существует два основных стиля установки водяного теплого пола – «влажный» и «сухой».

Обе системы могут использовать либо гидравлическую, либо электрическую энергию для обогрева пола. Название установки связано с тем, как проложены трубы или электрические провода.

Схема влажной установки
Изображение предоставлено: Колледж Земли и минералов Пенсильвании.

В мокрой системе трубы или провода заделаны в бетон или другой материал, который может легко передавать тепло.

Это называется влажной системой, потому что провода или трубки помещаются во влажный материал; как только материал застынет, пол станет сухим, даже если вы используете метод водяного отопления.

Схема сухой установки
Изображение предоставлено: Колледж Земли и минералов Пенсильвании.

В сухой системе трубы или кабели помещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода обеспечат эффективный и постоянный нагрев, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете обогреватель, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплых полах

Изображение предоставлено: ConcreteNetwork.com

Хотя лучистое отопление существует уже тысячи лет, многие люди до сих пор верят, что это новая технология, что, в свою очередь, привело к появлению нескольких мифов и заблуждений, связанных с ней.

Первый – сколько ему лет, и большинство людей считают, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что он нагревает только пол, а не ваш дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного отопления; Большинство систем лучистого отопления равномерно обогреют весь ваш дом.

Третий миф связан с повышением температуры; многие думают, что это означает, что система не работает.

Но на самом деле это горячий воздух, который поднимается вверх, поэтому в системе с принудительной подачей горячего воздуха у вас будут разные температуры в комнате, поскольку воздух нагревается, поднимается, охлаждается и снова падает.В комнатах с теплым полом всегда остается тепло.

Многие люди также считают, что системы работают долго и не очень точны.

Большинство систем можно использовать для быстрого нагрева, однако при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и где оно нужно.

Теплый пол в сравнении с другими источниками лучистого отопления

Пол – не единственное место, где можно установить систему лучистого отопления.Их также можно разместить на стенах и потолке.

Теплый пол с подогревом, вероятно, является наиболее эффективным методом, поскольку в жилом помещении тепло распределяется равномерно.

Изображение предоставлено: BTL Property

Излучающие панели можно устанавливать на стены для обогрева небольших помещений. Они, как правило, менее эффективны, чем полы или потолки, потому что им сложно покрыть большие пространства.

Однако лучистые потолки часто могут быть даже более эффективными, чем лучистые полы, и поскольку поднимается только горячий воздух, а не нагревается сам по себе, лучистый потолок может создать очень комфортную комнату, не нарушая существующий пол.

Типы систем лучистого теплого пола

Можно рассмотреть три различных типа систем лучистого теплого пола. У каждого есть свои особенности, которые могут сделать его лучше или хуже для вашего дома.

1. Система теплых полов с воздушным обогревом

Системы с воздушным обогревом – это старейший тип лучистого тепла, который впервые был использован в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому встречаются реже.Вместо того, чтобы качать воздух прямо под ваш пол, нагретый воздух циркулирует по ряду трубок, подобно тому, как используется вода.

Разница в том, что воздух легче, и его легче проталкивать через трубки, поэтому это может быть более быстрая система.

Изображение предоставлено: EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы проталкивать воздух через воздуховоды в вентиляционные отверстия, он будет проталкивать воздух через воздуховоды или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться сложной задачей.Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, они в целом занимают меньше места; Вам не нужна большая печь или бойлер.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее нужно устанавливать с помощью влажной установки. Обогреватели размещены в ящиках внутри бетона и могут быть размещены в любом месте для облегчения доступа. При необходимости это может упростить техническое обслуживание и ремонт.

Полы с воздушным подогревом могут использоваться во всех типах зданий и со всеми полами, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон.

Могут устанавливаться либо в несущую плиту на уровне грунта, либо в системе подвесного перекрытия.

При установке плиты грунт выравнивается, затем покрывается слоем полистирола. Затем он используется для удержания печных ящиков, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем бетонную кладку заливают обычным способом создания плиты. Отверждение начинается через 3 дня, а весь процесс занимает примерно 3 недели.

Модернизация возможна, но все же требует использования заливного бетона, мокрой установки. Сухая установка может быть невозможна с этим типом системы.

Затраты на систему теплого пола с воздушным подогревом Изображение предоставлено: Ecohome.net

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично гидравлическим системам. Сюда не входит стоимость настила, установленного над воздуховодами, или стоимость бетонной плиты.

Многие люди предпочитают использовать частичную систему солнечных панелей, чтобы компенсировать эксплуатационные расходы, поскольку они могут быть выше с этим типом системы; Стоимость установки не включает установку солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и комбинируете ли вы это с солнечными панелями.

В большинстве случаев вы сэкономите не менее 10% на счетах за электроэнергию.

Распространенные проблемы с системой теплого пола с подогревом воздуха

Самая распространенная проблема с системами этого типа – воздуховоды. Большинство воздуховодов со временем подвергаются коррозии внутри бетона, что приводит к проблемам в будущем.

Только одна компания в настоящее время производит воздуховоды неагрессивной формы, которые могут использоваться в системах этого типа без постоянных проблем. Бетон должен полностью затвердеть, прежде чем система может быть активирована для обеспечения успеха.

Эту систему нельзя устанавливать всухую, что может быть проблематичным при установке на втором этаже и установке без перекрытия.

Воздух не может удерживать столько тепла, как вода, поэтому они, как правило, не так эффективны и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с воздушным подогревом в коммерческих и промышленных помещениях

Изображение предоставлено: EcoHome.net

Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа системы в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы теплых полов с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов повседневного спроса, офисных зданий, школ и промышленных зданий любого типа.

2.

Электронная система водяного отопления Изображение предоставлено: TheSpruce.com

В системе электронного лучистого теплого пола провода или кабели, а иногда и маты в небольших помещениях, прокладываются либо влажной, либо сухой установкой под полом.Провода напрямую подключены к электричеству в доме, а пол регулируется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента – мата или проводов – и термостата.

В небольших помещениях маты, заделанные проволокой, можно укладывать в тонкий слой раствора, обрезая маты по площади. В больших помещениях сами провода обычно закручиваются петлей на расстоянии около 3 дюймов друг от друга по всему пространству, а также заделаны тонким слоем раствора.

В системе используется тип теплопроводящего пластика, который помогает передавать тепло от кабелей на этаж выше.

Системы электрического лучистого теплого пола часто немного быстрее в использовании, поскольку кабели начинают вырабатывать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать ее через систему.

Их можно без проблем установить под любым напольным покрытием, а кабели тонкие, поэтому они не поднимают пол так, как это сделала бы более толстая система.

Однако электрические системы лучистого отопления более дороги как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, они часто могут использоваться как форма дополнительного обогрева.

Затраты на системы электрического лучистого отопления

Существует несколько типов систем электрического теплого пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, что вы выберете. Однако вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы все равно сэкономите от 10% до 20% на средней стоимости электроэнергии для печей с принудительным нагревом воздуха просто потому, что эта система настолько эффективна при обогреве помещения; при этом не теряется ни тепло, ни энергия.

Типы и установка систем электрического теплого пола

Хотя различные системы в основном работают одинаково, они могут быть разных типов. Это могут быть сетчатые маты, твердые маты и незакрепленные провода, а также инфракрасный обогреватель.Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.

Вся система упакована между двумя слоями тонкой пластиковой пленки. Этот тип системы является наиболее эффективным из четырех.

Применение систем электрического теплого пола в коммерческих и промышленных целях

Электрические лучистые полы с подогревом часто используются в коммерческих и промышленных целях.Различные типы ковриков или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и небольшие площади.

Универсальность установки, позволяющая проводить как влажную, так и сухую установку, а также всевозможные модификации, означает, что ее можно установить очень быстро и практически сразу же начать использовать, что делает ее хорошим выбором для больших зданий, в которых могут быть отдельные офисы. нагревать и контролировать.

3.

Система водяного теплого пола Кредит изображения: PlumberMag.com

Гидравлический лучистый пол с подогревом использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб из PEX, которые проложены под полом при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает пол наверху. Система полностью закрыта, что позволяет воде течь по петле или по открытой системе.

Этот тип системы может быть установлен под любым напольным покрытием и при этом очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительным нагревом, что позволяет сэкономить до 30% на счетах за электроэнергию. Доступны различные типы установок, поэтому его можно модернизировать или установить заново.

Типы систем водяного теплого пола Изображение предоставлено: HydronicHeatingDaikobi

По сути, существует два разных метода использования водяных систем водяного отопления полов – открытый или закрытый.В процессе с открытым контуром вода забирается из источника, такого как колодец, нагревается и однократно прокачивается через систему перед сбросом.

В закрытой системе теплообменник постоянно нагревает воду, которая циркулирует по полу. В этом типе системы содержится вода, поэтому меньше шансов на то, что что-то будет загрязнено или занесет в систему такие вещи, как бактерии.

Ключевые компоненты системы водяного теплого пола

Гидравлическая система довольно проста и состоит из источника тепла, трубок, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные обогреватели, солнечные водонагреватели или системы без резервуаров. Трубки почти всегда сделаны из полиэтилена, гибкого трубопровода, который не трескается, не корродирует и не ломается с течением времени.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система подвержена риску замерзания при низких температурах, когда она не используется.

В системах с замкнутым контуром необходим теплообменник, а для поддержания циркуляции воды по трубам необходим насос. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях системы водяного теплого пола.

Использование по назначению излучающей системы водяного отопления

Эту систему можно использовать как единственный источник тепла в вашем доме.Потребуется регулярное обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат на такое же высокое значение, как при использовании других источников тепла.

Процесс установки системы лучистого водяного отопления Изображение предоставлено: Nu-Heat

Процесс установки довольно прост и может быть выполнен как во влажном, так и в сухом виде. Котел подсоединяется к водопроводному коллектору, ряду труб и клапанов, по которым вода направляется на пол.Коллектор соединен с рядом труб, которые можно прокладывать петлей по полу на расстоянии примерно 3 дюйма друг от друга. При влажной укладке ее можно покрыть бетоном, а при сухой укладке – в полости между этажами.

Его можно установить под любым напольным покрытием, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера установки, а также от того, является ли установка влажной или сухой; Для влажных укладок потребуется примерно 3 недели для отверждения, в то время как при сухих укладках верхний пол можно сразу положить и ввести в эксплуатацию в течение нескольких дней.

Стоимость Hydronic Radiant Floor

Стоимость установки гидронной системы одна из самых низких из трех. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут доходить до 14 долларов за фут для влажной установки. Сюда не входит стоимость чистового пола или бетона в случае мокрой укладки.

Эксплуатация системы более эффективна, чем другие виды отопления, и может сэкономить до 30% на счетах за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

Общие проблемы и способы их устранения в системах водяных полов с тепловым излучением Изображение предоставлено: Griffith Energy Services

Существует несколько проблем с большинством гидравлических систем, и наиболее распространенные проблемы связаны с клапанами и циркуляционными насосами. Их нужно время от времени ремонтировать или заменять.

Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды.Возможность выхода воздуха через определенные клапаны может помочь решить эту проблему.

Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

Применение систем водяного отопления в коммерческих и промышленных целях

Подобно другим формам лучистых полов в системах водяного отопления, системы водяного отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерное тепло по всему зданию при меньших затратах, поэтому они имеют смысл для более крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения в аренду.

Эти типы систем часто могут сделать его более удобным для сотрудников, а также для клиентов в розничных сетях, без горячих или холодных точек, с которыми нужно иметь дело.

DIY Водяной теплый пол

Хотя большинство домашних систем, использующих лучистое отопление, являются электрическими, можно установить небольшие секции водяного отопления, если вам удобно работать с водопроводом.

Некоторые компании пришлют вам комплект, который содержит все различные части и макет, который вы можете использовать для установки системы.

Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухих установок; «влажные» установки и системы для всего дома следует доверить профессионалам.

Компании по производству полов с лучистым теплом, предлагающие продукцию и услуги по установке

Вот некоторые из компаний, которые обеспечивают установку полов с лучистым обогревом и первоклассную продукцию.

• Radiantec – они производят и продают материалы для водяного отопления для вашего пола.Они работают с 1979 года и базируются в Линдонвилле, штат Вермонт.
• NuHeat – они поставляют системы электрического лучистого отопления через нескольких дилеров в США. Их систему относительно легко установить на различные напольные покрытия, будь то ламинат или паркет.
• Orbit Radiant Heating – еще один отличный поставщик электрических систем лучистого теплого пола. Предлагают системы отопления от Tech Series и Nexans. Вы можете перейти на их веб-сайт и заказать свою продукцию.Вы также можете запросить расценки на их веб-сайте через представителя службы поддержки.
• WarmlyYours – WarmlyYours – одна из самых уважаемых компаний в области систем обогрева полов. Они предоставляют всесторонние услуги, когда речь идет о полах с подогревом в жилых и коммерческих помещениях.

Под полом с подогревом – Extreme How To

Это простой факт – тепло идет вверх. Учитывая это, кажется, что наиболее эффективной системой обогрева будет пол.Новые продукты, доступные сегодня, позволяют полу обеспечивать очень эффективное тепло. И не думайте, что лучистые полы с подогревом – это что-то новое. Вероятно, это один из старейших известных методов центрального отопления. Римляне разводили огонь под жилым помещением, и тепло от огня проходило через проходы или каналы под полом. Европейские короли и королевы использовали аналогичную систему в «темные века» для обогрева своих замков. Горячая вода была одной из первых «современных» систем отопления. Еще в 1942 году американская компания начала испытания и эксперименты с лучистым теплом для жилых помещений.После Второй мировой войны эту технику использовали в ряде крупных жилых домов. Металлические трубы первых блоков, установленных в наспех возведенных в то время бетонных плитах, быстро пришли в негодность. А медные, стальные и кованые трубы с годами испортились, когда их поместили в бетонную плиту.

Сегодняшняя технология производства пластмасс позволила получить продукты, которые устраняют проблемы ранее существовавших систем лучистого отопления. Процесс сшивания пластика позволяет получить трубы, которые очень прочны при высоких температурах и высоких давлениях, а гибкость пластика позволяет ему двигаться естественным образом и оседать, как в доме, без утечек или других повреждений.

В отличие от плинтуса с горячей водой или принудительной вентиляции, система лучистого теплого пола нагревает предметы, а не только воздух в комнате. Поскольку каждое здание, независимо от того, насколько хорошо изолировано, постоянно теряет тепло наружу, обычные системы отопления работают, чтобы восполнить эту потерю. Наши тела теряют тепло из-за более холодных объектов вокруг нас. Нам холодно из-за этой потери тепла. Поскольку тепло всегда течет в сторону холода, если вы стоите рядом с объектом, который холоднее вашего тела, этот объект будет отбирать тепло тела.

Система лучистого теплого пола не нагревает воздух напрямую, как плинтус или система принудительной вентиляции. Скорее, лучистая система нагревает пол, стул, диван, столы и так далее, и это замедляет скорость, с которой ваше тело отдает тепло этим объектам. Результат – общее равномерное ощущение тепла и комфорта.

Интересно, что температура воздуха в комнате может быть значительно ниже, если ваше тело находится в комнате, полной теплых предметов.Фактически, многие люди, использующие лучистое тепло, понижают свои термостаты до 65 градусов и по-прежнему чувствуют себя более комфортно, чем с плинтусом или системой принудительной вентиляции, установленной на 70-72 градуса. Важно отметить, что в плинтусе или системе принудительной вентиляции самый теплый воздух находится у потолка, а самый холодный – у пола. Это, конечно, неэффективно. Система сияния, которая обеспечивает теплые ноги и более прохладную голову, более здоровая и удобная.

Системы лучистого теплого пола могут быть водяными, с циркуляцией воды по трубам, встроенным в пол, или электрическими, использующими электрические тепловые кабели под напольным покрытием.Последнее доступно только для определенных напольных покрытий, а гидронное – нет.

Большинство систем водяных полов разделены на отдельные зоны нагрева. (Изображение любезно предоставлено Uponor Wirsbo)

Гидравлические системы

Системы

Hydronic, такие как системы Radiant Floor Company, используют теплую воду, чтобы превратить ваш пол в большой радиатор, который рассылает волны лучистой энергии во всех направлениях, согревая все в комнате.

Способы нагрева воды столь же разнообразны, как и ваша фантазия. Солнечные панели, котлы на жидком топливе и газе, водонагреватели, котлы на дровах, геотермальные и электрические – все это жизнеспособные методы нагрева воды для системы водяного водяного пола. Затем вода подается по трубке с помощью циркуляционного насоса. Дополнительные материалы, такие как коллекторы, смесительные клапаны, расширительные баки и термостатические регуляторы, встроены в систему для точной настройки тепла для оптимального комфорта.

Перед установкой в ​​вашем доме какой-либо излучающей системы подрядчик или поставщик системы должны выполнить расчет тепловых потерь.Это делается путем определения количества тепла, которое ваш дом потеряет в самый холодный день года в вашем районе. Эти тепловые потери выражаются в британских тепловых единицах или британских тепловых единицах. Затем поставщик или подрядчик проектирует систему таким образом, чтобы тепловая мощность от излучаемого пола превышала теплопотери дома. Это достигается за счет комбинации расстояния между трубками и температуры воды.

Высокотехнологичный сшитый полиэтилен сегодня используется в качестве шлангов для горячей воды.Кроме того, коллекторы и циркуляторы используются для точной настройки системы и направления воды в различные зоны.

По словам сотрудников компании Radiant Floor, «лучистые полы с подогревом – один из наиболее быстрорастущих сегментов рынка жилья, который растет со скоростью от 25 до 30 процентов в год. В новых домах, спроектированных по индивидуальному заказу, это наиболее часто используемая система отопления. Даже домовладельцы, занимающиеся ремонтом, по возможности используют лучистые. Конечно, единственная вещь, которую Radiant не может сделать (по крайней мере, с нынешними технологиями), – это обеспечить кондиционирование воздуха.Если вы живете в районе, где требуется кондиционирование воздуха, тогда вместе с излучающей системой устанавливается система кондиционирования без компонента печи ».

Три гидронных метода

В лучистом напольном отоплении используются три основных гидравлических метода. В открытой системе используется один источник тепла – водонагреватель для бытового потребления – для обеспечения теплого пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же самая вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала проходит через пол.Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

Существует два различных типа лучистого отопления для пола. Первый – это гидроника, использующая горячую воду, подаваемую по трубам в полу или под полом. (Изображение любезно предоставлено Uponor Wirsbo)

В закрытой системе для теплого пола используется специальный источник тепла.Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если проблема заключается в защите от замерзания, тогда хорошая идея – закрыть систему с антифризом. Обратной стороной этого типа системы является необходимость использования двух источников тепла.

Доступны три типа гидравлических систем. Первая – это открытая система, в которой используется водонагреватель, используемый для горячего водоснабжения.

Все водонагреватели расходуют тепловую энергию, даже если горелка выключена, а агрегат простаивает между циклами нагрева. Устройство, предназначенное для обогрева пола, расходует тепло только в зимние месяцы, однако потери в режиме ожидания в течение шести месяцев в году могут увеличиваться. При рассмотрении этих систем основным источником тепла является водонагреватель, хотя в некоторых случаях возможен вариант использования солнечной энергии.В любом случае, температура воды, протекающей по трубке, должна составлять от 120 до 135 градусов по Фаренгейту. Важно, чтобы подогреватель горячей воды соответствовал работе. Если ваши потребности в горячей воде и обогреве помещения составляют менее 300 000 БТЕ, водонагреватель для бытового потребления справится с этой задачей. Некоторые из них специально разработаны для отопления жилых помещений и помещений. До недавнего времени КПД многих водонагревателей составлял всего 60 процентов. Это означает, что 40 процентов вашего топлива попадает в дымоход.Лучше всего приобрести лучший водонагреватель с максимальной эффективностью, который вы можете себе позволить, и размер его будет соответствовать вашим потребностям в отоплении.

Другая система – лучистое зональное отопление с существующим котлом с использованием плинтуса или чугунных радиаторов. (диаграммы любезно предоставлены компанией Radiant Floor)

Третий тип системы включает соединение теплых полов или «зон» с существующим плинтусом с горячей водой или чугунной радиаторной системой. Во многих случаях установки этого типа источником тепла для воды является бойлер, а не нагреватель горячей воды.Бойлеры нагревают более эффективно, потому что они нагревают небольшое количество воды до очень высоких температур и нагреваются довольно быстро.

Гидравлическая система, установленная в бетонной плите, вероятно, является наиболее эффективным методом обогрева пола. (Изображение любезно предоставлено Uponor Wirsbo)

Если отапливаемая область не очень мала, она, скорее всего, будет разбита на несколько «зон». Зона – это любая область, управляемая одним термостатом и снабжаемая одним циркуляционным насосом.Зона может состоять из множества «контуров» или петель труб или может быть одним контуром. Длина контура не должна превышать 400 футов труб, но зона может содержать любое количество контуров. Как правило, важно свести зонирование к минимуму, и нет ничего плохого в том, чтобы рассматривать весь этаж или этаж как одну зону. Если у вас двухэтажный дом, у вас будет минимум две зоны.

Минимальное зонирование, но зонирование целых участков пола – лучший выбор, потому что лучистое отопление очень равномерное.Например, если у вас есть блок из редко используемых спален, у них должна быть своя зона. Также многие люди предпочитают, чтобы в главной спальне было прохладнее, чем в остальной части дома. Это легко сделать с помощью зонального обогрева пола. С другой стороны, если у вас есть солнечная комната или большая комната с большим количеством стекла и она зонирована с другими комнатами, независимо от того, находится ли термостат в этой комнате или в другой комнате, он не будет обеспечивать комфортное отопление для различных комнат.

Гидравлическая установка

Водяное лучистое отопление можно использовать в нескольких различных строительных приложениях.Установка излучающих труб внутри бетонной плиты либо «на уровне», либо на несколько футов ниже уровня земли как часть полного фундамента, вероятно, является самым простым, наиболее эффективным и высокопроизводительным приложением науки. Тепловые преимущества непревзойденные. Фактически, любая бетонная заливка здания должна содержать излучающие трубы, даже если у вас нет ближайших планов по обогреву помещения. Трубки и коллектор относительно недороги, а механические компоненты могут быть добавлены даже спустя годы.

Альтернативой установке плиты на грунте является «подвесная плита», и по тепловым характеристикам она может соперничать с плитой на грунте.Подвесная плита включает песок, цемент или гипсокрит для хранения и рассеивания тепловой энергии. Обратной стороной является дополнительный вес пола, возможная потеря высоты и (особенно при модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов.

Третий метод – установка радиационных трубок на плате. Это работает в двух основных ситуациях. Первый – это существующая плита, на которую вы планируете добавить балку перекрытия, например, превратив гараж, который на 8 дюймов или около того ниже уровня остальной части дома, в офис или комнату.Вы захотите поднять пол, чтобы он соответствовал остальной части дома. Вторая ситуация – это проект повторного моделирования, который требует удаления существующего чернового пола или помещения, в котором высота потолка слишком высока, и поднять пол не проблема. В обоих случаях балки открываются, а трубы устанавливаются сверху.

Гидравлические системы также могут быть установлены под балками пола.

Последняя система – установка балок перекрытия. Это в первую очередь используется, когда балки пола обнажены, например, в комнатах над недостроенным подвалом или в подвальных помещениях.В этом случае труба проходит между балками и через них и крепится к основанию пола. Обычно это создает больше проблем, но большинство из них легко преодолеваются.

Гидравлические трубки Radiant Onix мощностью

Вт крепятся скобами к нижней стороне чернового пола в многоэтажных проектах. Onix – это гибкие трубы из сшитого EPDM с армированием из арамида и алюминиевым кислородным барьером. Onix проводит тепло через пол, чтобы обогреть вашу комнату, не меняя высоты готового пола.

Электрические кабельные системы

Электрические нагревательные кабели, проложенные в пол под плиткой, мрамором, шифером или, в некоторых случаях, ламинатом, – это еще один подход к внутрипольному отоплению.Примером может служить продукция Warm Tiles. В наборах Warm Tile впервые появились простые в продаже решения для лучистого обогрева пола. Лучистое тепло Warm Tiles подходит практически для любой комнаты: ванной комнаты, кухни, детской или семейной комнаты – где бы вы ни пожелали комфортно теплые полы. При работе от обычного тока Warm Tiles стоит меньше пенни за квадратный фут в день, если система включает в себя специально разработанный термостат Warm Tiles. Если у вас есть возможность самостоятельно укладывать напольное покрытие, установить систему Warm Tiles несложно.Готовые комплекты кабелей для обогрева Warm Tiles позволяют полностью покрыть светлый пол любой формы и удовлетворить многие потребности. Просто сопоставьте площадь, по которой вы ходите, с таблицей выбора теплой плитки, чтобы рассчитать, какую кабельную систему купить. Или же систему можно приобрести в виде сборных матов для экономии труда. Затем выберите контроллер в соответствии с размером вашей системы и требованиями.

Каждый компонент системы содержит подробные инструкции по правильной и безопасной установке. Как правило, установку электрической системы можно выполнить в пять этапов.На первом этапе проектируется система, рассчитывается площадь обогрева и определяется количество необходимых кабелей и / или комплектов. На втором этапе электроэнергия подводится к электрическому шкафу управления в помещении или комнатах, которые будут обслуживаться. На третьем этапе устанавливаются кабель и датчик термостата, а также прилагаемые аксессуары в соответствии с инструкциями. На четвертом этапе укладка пола завершается обычным способом, укладкой керамической, мраморной или сланцевой плитки или ламината. На пятом этапе установка контроллера завершается с использованием прилагаемых к нему принадлежностей и инструкций.

Только несколько компаний рекомендуют установку под ковровое покрытие. Одна из них – система Environ II, продаваемая Warmly Yours вместе с некоторыми кабелями Flextherm. Хотя любую гидравлическую или электрическую кабельную систему, установленную внутри бетонной плиты, можно использовать под ковром или любым другим полом.

Независимо от используемой системы важно соблюдать местные и государственные правила зонирования для любых установок.

Может быть, у римлян это было с самого начала.Теплые полы могут превратиться в теплые тела. При нынешних высоких затратах на электроэнергию выгодно использовать наиболее эффективную систему отопления, которую вы можете себе позволить. В наши дни вы можете захотеть изучить систему подогрева пола для вашего гаража, магазина, ванной комнаты или даже всего дома. И вы можете сделать это сами, будь то новый дом или переоборудование старого дома, гаража или магазина.

Ряд компаний предлагают внутрипольное лучистое отопление. Дополнительную информацию о напольном отоплении можно получить в Ассоциации излучающих панелей, www.radiantpanelassociation.org, а также Radiant Design Institute, www.radiantdesigninstitute.org.

---

Рекомендуемые статьи

Полы с подогревом: полное руководство по полам с подогревом

Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах. Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Бежать дорого? Работает ли он только под определенными типами полов?

Какой бы у вас ни был вопрос о теплых полах, найдите ответ в нашем экспертном руководстве.

Узнайте больше о различных типах отопления в нашем справочнике.

Как работает теплый пол?

Полы с подогревом бывают двух типов.Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая – так называются электрические системы, которые работают от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.

Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату. Вы можете сравнить преимущества влажной и сухой систем ниже.

Сколько стоит установка теплого пола?

Ожидайте потратить более 100 фунтов стерлингов за квадратный метр на водные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки.Имейте в виду, что установка электрических систем на площади до 20 м намного дешевле ² .

Только материалы:

• Электрический мат = от 35 до 80 фунтов за м ²
• Электрический в стяжке = от 20 до 90 фунтов за м ²
• Горячая вода, первые 20 мес ² = От 80 до 120 фунтов за м ²
• Горячая вода, последующие м ² = от 25 до 35 фунтов за м ²
• Органы управления = от 80 до 150 фунтов за комнату

Установленная система:

• Электрический мат = от 70 до 120 фунтов за м ²
• Электрический в стяжке = от 60 до 110 фунтов за м ²
• Горячая вода, первые 20 мес ² = от 120 до 160 фунтов за м ²
• Горячая вода, последующие м ² = от 45 до 95 фунтов за м ²
• Органы управления = от 100 до 200 фунтов за комнату

Дорогое ли использование теплого пола?

Системы УВГ с теплой водой генерируют температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C.Это ниже, чем у стандартных радиаторов, поэтому расходы на отопление со временем следует сократить.

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако для оптимизации производительности можно использовать таймеры. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол без необходимости отапливать весь дом.

Какие бывают типы полов с подогревом?

ЗНАЕТЕ ЛИ ВЫ?

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Существует два основных типа систем теплого пола: теплый водяной или влажный теплый пол, который проходит через трубы как часть системы отопления; и электрический.

Полы с подогревом теплой воды

Системы теплой воды предполагают закапывание 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло выделяется не радиаторами, а всей плитой пола.

Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы: Требует капитального ремонта существующей конструкции пола и поэтому лучше всего подходит для пристройки или новых построек.

Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, 30-метровая электрическая система подпола ² будет стоить около 720 фунтов стерлингов в год, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м ² комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплый пол с водяным подогревом на поверхности

Если Если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe.Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые можно уложить поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

Pros Простая в установке низкопрофильная система.

Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменение уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

Плюсы Легко модернизируется. Идеально подходит для отдельных комнат. Недорого в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

Джейсон Орм, эксперт по ремонту

Плиточные полы идеально подходят для использования с UFH из-за их низкого термического сопротивления и высокой тепловой массы.Напольная плитка с шестигранной головкой, от 29,95 фунтов стерлингов за м ² и настенная плитка Mono Patchwork, 49,95 фунтов стерлингов за м ² , и Стены и пол

Мокрый пол против сухого пола системы отопления

Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одном помещении или там, где уже установлен уровень черного пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола – таким образом, мало нарушая существующее помещение.

В мокрых системах теплая вода циркулирует по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система, как правило, работает лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Таким образом, влажные системы с большей вероятностью будут использоваться в новостройках и пристройках или во время крупных ремонтных работ.

Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers

Какая изоляция нужна для полов с подогревом?

Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

Для комнат на первом этаже и проектов реконструкции с твердым полом, системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, которая включает панели пола из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

Для комнат наверху требуемая изоляция снова будет зависеть от выбранного вами продукта. Для этих немного более сложных систем требуются системы подогрева пола, которые можно устанавливать на полы без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в его конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, а решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см, с панелями, которые можно просто соединить. и затем установили между балками на месте.

Get Real Homes Журнал доставлен прямо к вашей двери и вашему устройству

Не можете добраться до магазинов, но не хотите пропустить последний номер вашего любимого домашнего журнала? Не волнуйтесь, когда вы подпишетесь сегодня, вы будете получать каждый выпуск журнала Real Homes прямо к вашей двери и вашего устройства.

От потрясающих завершенных проектов до последних идей украшения, которые вы можете попробовать в своем собственном пространстве, вы найдете множество вещей, которые будут развлекать и вдохновлять вас в каждом выпуске.
Просмотреть сделку

Является ли теплый пол лучшим вариантом для моего дома?

UFH особенно эффективен для больших пространств с открытой планировкой, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто будут определяться другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания показывают, сколько тепла вам нужно генерировать.

Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

Существует предел температуры пола, при котором система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему помещения низкое.

Полы с подогревом – хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

Подходит ли теплый пол для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если исторический пол будет поврежден или фундамент подорван. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант – Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

Также имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

Какой пол для теплого пола лучше?

Лучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево – тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамика, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут холоднее, чем со смолой или фарфором. Наименее подходящим напольным покрытием для теплого пола является любой тип коврового покрытия – на самом деле, если у вас есть ковровое покрытие, вам, вероятно, все равно не понадобится пол с подогревом.

Можно ли совместить теплый водяной пол с подогревом и радиаторы?

Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему пола.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Насколько легко контролировать теплый пол?

Специализированные элементы управления UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этого промежутка времени необходимы программируемые элементы управления.

Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для домов отдыха полезно иметь дистанционное управление, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH разработает для вас систему, подбирая мощность на квадратный метр в соответствии с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Лучшее напольное покрытие для использования с UFH – узнайте больше в наших руководствах

Лучший тип основания пола – это стяжка, которая полностью изолирует трубопроводы и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.

Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или подумайте о конструкционных деревянных плитах, которые в силу своей конструкции имеют тенденцию быть более устойчивыми при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях имейте в виду, что температура поверхности не должна превышать 27 ° C.

Большинство высококачественных ламинатов и винила также можно использовать с UFH.

Ковры можно использовать с UFH. Тем не менее, ознакомьтесь с совокупным рейтингом ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

Получите дополнительную консультацию по выбору ковра.

Как происходит установка теплого пола?

Системы электрического теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов по-прежнему выполняется подрядчиком, например плиточником или электриком.

Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может выполнить любой грамотный человек.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов – проложить каждый отдельный контур от коллектора, закрепить трубу на полу с помощью предоставленных скоб, а затем вернуть трубопровод в коллектор.Перед укладкой окончательной отделки пола необходимо провести испытания всех укладок.

Для электрических или газовых подключений необходим квалифицированный монтажник.

Как измерить

Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, а затем отделку пола.

Может ли протекать теплый пол?

Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу нет стыков, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

В случае случайного повреждения отдельные трубы могут быть испытаны давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы обнажить трубу. Что касается электрических систем, это просто подъем напольного покрытия и замена поврежденной цепи.

Есть ли гарантия на теплый пол?

Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии – например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы проще заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

При рассмотрении гарантий убедитесь, что компания, которая их поддерживает, имеет какое-то обоснование. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они больше не существуют, когда система выйдет из строя, эта гарантия будет бесполезной.

Полы с подогревом в сравнении с радиаторами

Там, где стоимость является проблемой, затраты на установку теплого пола могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем ​​нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).

Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему пола. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Система электрического теплого пола Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 фунтов стерлингов за м² без НДС

Существуют ли другие системы невидимого отопления?

В качестве альтернативы полам с подогревом можно рассмотреть как системы плинтусов, так и панельное отопление.

Обогрев плинтусов

Влажные или электрические системы обогрева плинтусов – отличный вариант.Влажные системы могут использоваться как с тепловыми насосами, так и с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

Прямые электрические версии легче и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и даже распределение тепла компенсируют некоторые дополнительные затраты по сравнению с другими формами электрического обогрева.

Установка системы обогрева плинтуса в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер.

Настенное панельное отопление

Модульные настенные и потолочные отопительные панели Variotherm – это решение для помещений, где полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, панели и элементы управления, у поставщика UFh2.

Модульные панели для настенного и потолочного отопления Variotherm

(Изображение предоставлено Variotherm)

Подробнее о отоплении:

Для длительного комфорта и эффективности рассмотрите вариант теплый пол

Все системы отопления имеют единственную цель – сделать в вашем доме комфортное тепло.Системы принудительного горячего воздуха являются наиболее распространенными системами отопления в Америке, но они не всегда являются вашим самым экологически чистым вариантом, потому что они имеют тенденцию выдувать пыль, аллергены и горячий воздух и производить неравномерное шумное тепло, которое может тратить энергию. Инновационным и альтернативным методом обогрева является лучистый пол с подогревом, который нагревает пол вашего дома до теплой температуры (обычно 75–85 °), поэтому вы ощущаете тихое, ровное и комфортное тепло.

Лучистое напольное отопление – это удивительно эффективная система распределения тепла, которая использует весь пол для обогрева дома, в отличие от принудительного выхода воздуха из одного маленького вентиляционного отверстия и попытки обогреть огромное пространство.

Warmboard® – это решение для водяного теплого пола для всего дома, которое идеально подходит для нового строительства. В главной ванне устанавливается система лучистого теплого пола.

Комфорт и эффективность – две причины, по которым новые домовладельцы любят системы теплых полов. Эстетичность – еще одна причина, по которой домовладельцам нравится эта система. Система отопления остается скрытой под полом, поэтому в поле зрения отсутствуют вентиляционные отверстия или радиаторы. Благодаря лучистому подогреву пола можно получить красивый пол и комфорт при ходьбе босиком.Это может быть огромным преимуществом, когда дело касается дизайна интерьера.

Существуют две основные системы излучающих полов, которые могут быть применены в доме – электрические и водяные излучающие полы.

Пропуск горячей воды под полом – или гидроника – становится все более популярным в жилых домах благодаря гибким пластиковым трубкам под названием «PEX» – прочным полиуретановым трубкам, срок службы которых составляет более 100 лет. Он залезает под пол и использует весь пол в качестве системы распределения тепла.

Примечание: Поскольку система лучистого пола отличается от традиционной централизованной системы отопления, вашему строителю потребуется нанять специализированных подрядчиков с опытом работы в этой области.

Электрический или водяной теплый пол, что лучше для вас?

Для точечного обогрева или обогрева от одного источника в части вашего дома более практично использовать электрические лучи. Например, вы можете рассчитывать потратить от 400 до 800 долларов на установку электрической системы для обогрева небольшой ванной комнаты.Эквивалентная гидронная система будет стоить от 4000 до 5000 долларов, потому что для работы требуется бойлер.

Если вы планируете использовать лучистый пол в качестве источника отопления всего дома, то водяное лучистое отопление будет для вас лучшим вариантом, чем электрическое. Однако даже если вы планируете отапливать весь дом и живете в климате, где вам нужно всего несколько часов тепла утром и ночью, электрическая система будет лучшим и более экономичным выбором.

На что следует обратить внимание при выборе электрического или водяного теплого пола:

• Система водяного теплого пола поднимает пол на пару дюймов, и, поскольку она помещена в цементную плиту, при первом включении требуется приблизительно 4-7 часов для ее нагрева.Электрические напольные системы тонкие и поднимают пол всего на 1/8 дюйма, поэтому для нагрева требуется всего 30-60 минут (даже под плиткой).
• Когда дело доходит до энергосбережения, электрическое лучистое отопление более экономично, потому что вы можете управлять им с помощью таймера и термостата, чтобы подавать тепло, когда и где оно вам нужно. Обычно домовладельцы оставляют водяное отопление включенным на много месяцев, чтобы обеспечить теплый дом, а это означает, что они потребляют больше энергии.
• Когда дело доходит до стоимости установки, водяное отопление дешевле в новом строительстве, но поскольку в них используются клапаны и коллекторы для циркуляции воды, они подвержены седиментации, механическим проблемам и проблемам с обслуживанием.Системы электрического отопления не имеют движущихся частей и не требуют обслуживания. В случае поломки системы подземный детектор неисправностей может найти точное место и легко произвести ремонт.

Теплые полы с воздушными трубками

Системы лучистого отопления сейчас очень распространены для бетонных полов, поскольку они обеспечивают очень сбалансированное и комфортное распределение тепла. Эти системы чаще всего являются гидравлическими, то есть нагретая жидкость перекачивается через трубы в бетон, которые затем излучают это тепло в дом.

Гидравлические излучающие трубки для пола без плиты © Ecohome

Вы можете увидеть видео-руководство по установке трубопровода Hydronic Radiant с подогревом ЗДЕСЬ

Кроме того, вы можете обогреть пол с помощью электрических проводов, и это часто является наиболее доступным послепродажным решением для более счастливых ног. Даже в новых домах с принудительным воздушным отоплением коврики с электрическим подогревом иногда устанавливают под плиткой на полу в ванных комнатах для дополнительного комфорта.То, чего вы не часто видите, – это полы с подогревом воздуха.

Электрический провод излучающий теплый пол © Ecohome

Как заставить работать полы с воздушным подогревом:

С тех пор, как в домах были внедрены первые системы воздушного отопления, предпринимались попытки распределить это тепло через системы полов, но зачастую они терпели неудачу. Самыми проблемными из них были попытки утеплить бетонные полы стандартными металлическими воздуховодами от печей с приточным воздухом.

Обрушившийся воздуховод © Inspectapedia

Заливка воздуховодов в бетон, которые не должны выдерживать вес, часто приводила к их разрушению, что приводило к полной неэффективности системы отопления. Не обрушившиеся воздуховоды рисковали заполниться водой или, по крайней мере, влагой. Это приводило к коррозии и засорению, поэтому даже системы, которые работали вначале, подвергались риску недолгого срока службы.

Корродированный воздуховод © Inspectapedia

Что касается систем, которые действительно работали и в то время, когда они работали, они могли бы предложить хоть какой-то успех в обогреве полов, но это вызывало проблемы с качеством воздуха. Эти импровизированные системы подогрева пола функционировали аналогично любой другой системе с принудительным воздуховодом, в которой воздух из дома циркулировал через вентиляционные отверстия и возвращался холодный воздух.

Циркуляция воздуха из дома через эти напольные каналы приводила к тому, что обычная пыль и мусор, которые можно найти в любом доме, оседали в этих напольных каналах, а со временем создавалось скопление органических веществ.

Изображение корродированного вентиляционного отверстия через Inspectapedia

Летом, когда системы не работали, заполненные пылью воздуховоды, встроенные в прохладный влажный бетонный пол, создавали идеальную среду для развития плесени.Осенью, когда системы снова были активированы, воздух, циркулирующий через грязные и заплесневелые воздуховоды, распространял бы твердые частицы и споры плесени по всему дому. Информацию о важности качества воздуха в доме и о том, как его улучшить с помощью систем вентиляции ERV и HRV, см. ЗДЕСЬ.

Во время инспекций с помощью телекамер с дистанционным управлением были сделаны еще менее интересные открытия, включая змей, насекомых, мертвых грызунов и их экскременты. Если вы действительно хотите , вы можете прочитать об этом здесь.

Как можно исправить эти недостатки:

• Сделайте это герметичной замкнутой системой, чтобы воздух в системе отопления не обменивался с воздухом в доме.
• Установить нержавеющий воздуховод.
• Перед активацией систем отвердите бетон от влаги.

Компания Legalett, возникшая несколько десятилетий назад в Швеции, теперь производит и продает системы полов с подогревом по всей Северной Америке. Это единственная известная нам компания, которая предоставляет эту систему; если кто-то знает о других, сообщите нам об этом в разделе комментариев внизу.

Почему система лучистого пола Legalett работает:

Системы лучистого теплого пола Legalett полностью залиты бетоном, включая коробку обогревателя. Это система с замкнутым контуром, в которой воздух проходит через 2- или 4-дюймовые трубы из ПВХ (которые не вызывают коррозии), поэтому пыль из воздуха в доме не попадает в систему. Здесь нет открытых форточок, поэтому нет точки доступа для грызунов и насекомых.

После заливки бетона Legalett требует, чтобы полы были выдержаны с помощью строительного нагревателя под открытым небом (входит в комплект поставки системы), который поддерживает температуру 28 ° C в течение 3 недель, прежде чем будут установлены постоянные нагревательные элементы.Это удаляет влагу из бетона и предотвращает коррозию металлических компонентов в корпусе обогревателя.

Преимущества водяных полов с воздушным обогревом перед водяными:

• Нагревательные элементы Legalett встраиваются в пол вместе с трубопроводами, поэтому им не требуется стена в механическом помещении для размещения котлов и коллекторов. Доступ к блокам осуществляется через небольшой люк, заподлицо с бетоном, и их можно разместить в любом месте дома – в механическом помещении, под приборами или в чулане.
• Металлическая рама коробки жестко смонтирована и заделана в бетон для размещения нагревательных элементов, сами нагревательные блоки подключаются непосредственно к корпусу, чтобы их можно было легко снять для обслуживания.
В нагревателях
• используются стандартные детали, поэтому в долгосрочной перспективе, когда истечет гарантия, блоки можно будет легко снять и отремонтировать в любой мастерской по ремонту электроники с использованием общедоступных деталей.
• Первые 10-12% мощности каждой зоны полностью изолированы, вторые 10-12% – полуизолированы – это заставляет самый горячий воздух двигаться дальше по трубам, чтобы более равномерно распределять тепло по полу.
• Поскольку система полностью встроена в пол, тепло также полностью удерживается в полу, поэтому в механическом помещении не происходит накопления тепла, как это обычно бывает с жидкостными системами.
• Воздух с пониженной производительностью должен удерживать тепло по сравнению с водой, что снижает риск перегрева.
• При установке гидравлической системы трубок необходимо соблюдать особую осторожность, поскольку случайное протыкание трубы приведет к неэффективности системы. Система трубок с воздушным обогревом не находится под давлением, и жидкость не вытекает, поэтому случайное попадание винта в воздушную трубку не имеет никакого значения.
• Каждая система и компоновка зон спроектированы по индивидуальному заказу для равномерного отвода тепла. Предоставляется подробный список разрезов и инструкции, что делает установку простой и быстрой.
Системы
• могут использоваться вместе с тепловыми солнечными воздухонагревателями, которые менее рискованны (и дешевле), чем тепловые солнечные водонагреватели.

Изоляционные воздуховоды возле выхода из нагревательной коробки для лучшего распределения тепла © Ecohome

Может ли теплый пол обеспечить все необходимое тепло для дома?

Теоретически да, но он не будет соответствовать требованиям Строительного кодекса Канады.Согласно нормам, вентиляционный воздух не может поступать в здание при температуре ниже 17 ° C на уровне пола и не ниже 13 ° C из вентиляционных отверстий, расположенных высоко на стенах или потолке. Из-за этого каждая полностью канальная система вентиляции в доме с любым типом лучистого тепла потребует дополнительного обогрева для нагрева вентиляционного воздуха до температуры окружающей среды.

Стоит отметить: это требование в кодексе не имеет ничего общего с тем, способна ли система отопления обеспечивать полную тепловую нагрузку здания, это просто о комфорте и обеспечении того, чтобы мы не страдали от травм от ходьбы. мимо вентиляционного отверстия, доставляющего воздух с леденящей до костей температурой 16 ° по Цельсию.

В традиционных системах отопления, таких как печи с принудительной подачей воздуха, вентиляционный воздух обычно смешивается с уже нагретым воздухом в помещении для достижения указанных выше температур. Поскольку эта опция недоступна для систем лучистого отопления, необходимо использовать подогреватель для подкраски с вентиляционным воздухом. Большинство систем HVAC предлагают это, и это недорогое обновление.

Могут ли теплые полы с воздушным обогревом обеспечивать достаточно тепла?

Да, могут. Хотя правда, что вода может переносить гораздо больше тепла, чем воздух, это не значит, что ее недостаточно.Реактивный двигатель Boeing может обеспечить большую мощность, чем 4-цилиндровый двигатель Toyota, но если бы вы покупали Toyota и у вас был выбор между этими двумя двигателями, что бы вы выбрали? Больше не всегда лучше. Любая система отопления дома должна быть спроектирована и рассчитана с учетом тепловой нагрузки конкретного здания.

В герметичном и хорошо изолированном бунгало, оборудованном ERV или HRV с встроенным подогревателем свежего воздуха (в соответствии с требованиями кодекса), система обогрева пола Legalett может обеспечить все дополнительное тепло, которое требуется зданию при нормальной эксплуатации.Они обеспечили полную тепловую нагрузку (без учета подпиточного тепла) для зданий площадью до 35 000 квадратных футов.

Система подогрева пола – это только часть того, что предлагает компания, они поставляют инженерные комплекты плит перекрытия и установили более 2 миллионов квадратных футов в Северной Америке.

2-дюймовые трубки с воздушным подогревом © Legalett

Отопление электричеством, но без пиковых тарифов:

Дополнительное преимущество, которое может быть реализовано с любым бетонным полом с подогревом (воздушным, электрическим или водяным), заключается в том, что сам пол действует как тепловая батарея.Нагретой бетонной плите потребуется много времени, чтобы остыть, достаточно долго, чтобы выдержать часы пик.

Полы можно держать на таймере, который может включаться не раньше 19:00 и снова выключаться к 7:00, чтобы избежать пикового дневного режима. Хорошо изолированный теплый бетонный пол может легко поддерживать тепло в доме в течение 12 часов, позволяя отапливать дом электричеством по доступной цене в регионах с высокими пиковыми тарифами на электроэнергию без использования ископаемого топлива.

Плитка для пола с подогревом для всех

КАКОВЫ ВАРИАНТЫ ИЗЛУЧЕНИЯ НАГРЕВА?

Есть два варианта лучистого тепла для пола:

ЭЛЕКТРИЧЕСКИЙ

Электрическое лучистое тепло состоит из проводов, проложенных под полом.Их очень легко и доступно установить, но они также более дороги в эксплуатации.

С нагревательными матами монтаж стал еще проще. Эти маты имеют очень низкий профиль (некоторые имеют толщину менее 1/8 дюйма) и идеально подходят для укладки под плитку. Провода вплетены в ткань, поэтому все, что вам нужно сделать, это уложить раствор и раскатать маты (полный процесс установки см. В инструкциях производителя).

Вы можете выбрать один из нескольких размеров или заказать коврик в соответствии со спецификациями вашей комнаты.Коврики излучающего тепла одобрены для использования во влажных помещениях, таких как душ, сауна или парная, и быстро и эффективно нагревают пол и все пространство. Они безопасны для всех типов плитки и большинства других вариантов напольного покрытия.

Полы с подогревом обычно устанавливают до того, как укладывается новый плиточный пол. Если у вас есть подвал или подвал, вы можете разместить лучистое отопление ниже существующего пола.
