Расчет контуров водяного теплого пола: Расчет теплого пола

как рассчитать мощность и длину контура

Во избежание ненужных расходов и технологических ошибок, которые могут привести к частичной или полной переделке системы своими руками, расчет водяного теплого пола производится заранее, перед началом укладки. Необходимы следующие вводные данные:

• Материалы, из которых построено жилье;
• Наличие других источников отопления;
• Площадь помещения;
• Наличие наружного утепления и качество остекления;
• Региональное расположение дома.

Также нужно определить, какая максимальная температура воздуха в комнате требуется для комфорта жильцов. В среднем рекомендуется делать проектирование контура водяного пола из расчета 30-33 °С. Однако такие высокие показатели в процессе эксплуатации могут и не понадобиться, человек максимально комфортно себя чувствует при температуре до 25 градусов.

В случае, когда в доме используются дополнительные источники тепла (кондиционер, центральное или автономное отопление и т.

д.), расчет теплого пола можно ориентировать на средние максимальные показатели 25-28 °С.

Совет! Настоятельно не рекомендуется подключать теплые водяные полы своими руками напрямую через центральную систему отопления. Желательно использовать теплообменник. Идеальный вариант – полностью автономное отопление и подключение теплых полов через коллектор к котлу.

Расчет мощности

КПД системы напрямую зависит от материала труб, по которым будет двигаться теплоноситель. Используют 3 разновидности:

• Медные;
• Полиэтиленовые или из сшитого полипропилена;
• Металлопластиковые.

У медных труб максимальная теплоотдача, но довольно высокая стоимость. Полиэтиленовые и полипропиленовые трубы обладают низкой теплопроводностью, но стоят относительно дешево. Оптимальный вариант в соотношении цены и качества – металлопластиковые трубы. У них низкий расход теплоотдачи и приемлемая цена.

Опытные специалисты в первую очередь принимают во внимание следующие параметры:

1. Определение значения желаемой t в помещении.
2. Правильно посчитать теплопотери дома. Для этого можно использовать программы-калькуляторы либо пригласить специалиста, но возможно произвести и приблизительный подсчёт теплопотерь самостоятельно. Простой способ, как рассчитать теплый водяной пол и теплопотери в помещении — усредненное значение теплопотерь в помещении — 100 Вт на 1 кв. метр, с учетом высоты потолка не более 3х метров и отсутствия прилегающих неотапливаемых помещений. Для угловых комнат и тех, в которых есть два или более окон – теплопотери рассчитываются исходя из значения 150 Вт на 1 кв. метр.
3. Вычисление сколько будет теплопотерь контура на каждый м2 отапливаемой водяной системой площади.
4. Определение расхода тепла на м2, исходя из декоративного материала покрытия (например, у керамики теплоотдача выше, чем у ламината).
5. Вычисление температуры поверхности с учетом теплопотерь, теплоотдачи, желаемой температуры.

В среднем, требуемая мощность на каждые 10 м2 площади укладки должна быть около 1,5 кВт. При этом нужно учесть пункт 4 в вышеперечисленном списке. Если дом хорошо утеплен, окна из качественного профиля, то на теплоотдачу можно выделить 20% мощности.

Соответственно, при площади помещения 20 м2, расчет будет происходить по следующей формуле: Q = q*x*S.

3кВт*1,2=3,6кВт, где

Q – требуемая мощность обогрева,

q = 1,5 кВт = 0,15 кВт — это константа на каждые 10м2,

x = 1,2 — это усредненный коэффициент теплопотери,

S – площадь помещения.

Внимание! Вышеуказанная формула как рассчитать теплый пол – максимально упрощенная, так как не принимаются во внимание, что давление в системе тоже может снижаться.

Перед началом монтажа системы своими руками, рекомендуется составить план-схему, точно указать расстояние между стенами и наличие других источников тепла в доме. Это позволит максимально точно рассчитать мощность водяного пола. Если площадь помещения не позволяет использовать один контур, то правильно планировать систему с учетом установки коллектора. Кроме того, потребуется монтировать своими руками шкаф для устройства и определить его местоположение, расстояние до стен и т.д.

Сколько метров оптимальная длина контура

h3_2

Часто встречается информация, что максимальная длина одного контура – 120 м. Это не вполне соответствует истине, так как параметр напрямую зависит от диаметра трубы:

• 16 мм – max L 90 метр.
• 17 мм – max L 100 метр.
• 20 мм – max L 120 метр.

Соответственно, чем больше диаметр трубопровода, тем меньше гидравлическое сопротивление и давление. А значит – длиннее контур. Однако опытные мастера рекомендуют не «гнаться» за максимальной длиной и выбирать трубы D 16 мм.

Также нужно учесть, что толстые трубы D 20 мм проблематично гнуть, соответственно петли укладки будут больше рекомендуемого параметра. А это означает низкий уровень КПД системы, т.к. расстояние между витками будет большое, в любом случае придется делать квадратный контур улитки.

Если одного контура не достаточно на обогрев большого помещения, то лучше монтировать своими руками двухконтурный пол. При этом настоятельно рекомендуется делать одинаковую длину контуров, чтобы прогрев площади поверхности был равномерным. Но если разницы в размерах все-таки не избежать – допускается погрешность в 10 метров. Расстояние между контурами равно рекомендуемому шагу.

Гидравлический шаг между витками

От величины шага витка зависит равномерность прогревания поверхности. Обычно используют 2 вида укладки трубы: змейкой или улиткой.

Змейку предпочтительно делать в помещениях с минимальными теплопотерями и небольшой площадью. Например, в ванной или коридоре (так как они находятся в частном доме или квартире внутри без контакта с наружной средой). Оптимальный шаг петли для змейки – 15-20 см. При таком виде укладки потери давления составляют примерно 2500 Па.

Петли улитки применяют в просторных комнатах. Такой способ экономит длину контура и дает возможность равномерно обогреть комнату, как посередине, так и ближе к наружным стенам. Шаг петли рекомендуется в пределах 15-30 см. Специалисты утверждают, что идеальное расстояние шага – 15 см. Потери давления в улитке – 1600 Па. Соответственно, такой вариант укладки своими руками выгоднее в плане экономичности мощности системы (можно покрыть меньшую полезную площадь). Вывод: улитка эффективнее, в ней меньше падает давление, соответственно выше КПД.

Общее правило для обеих схем — ближе к стенам шаг нужно уменьшать до 10 см. Соответственно, от середины помещения петли контура постепенно уплотняют. Минимальное расстояние укладки до наружной стены 10-15 см.

Еще один важный момент — нельзя укладывать трубу сверху швов бетонных плит. Нужно так составить схему, чтобы соблюдалось одинаковое расположение петли между стыками плиты по обе стороны. Для монтажа своими руками можно начертить схему предварительно на черновой стяжке мелом.

Сколько градусов допускается при перепадах температуры

Проектирование системы кроме потерь тепла и давления подразумевает температурные перепады.

Максимальный перепад – 10 градусов. Но рекомендуется ориентироваться на 5 °С для равномерной работы системы. Если заданная комфортная температура поверхности пола – 30 °С, то прямой трубопровод должен подавать около 35 °С.

Давление и температура, а также их потери, проверяются при опрессовке (проверке системы перед финишной заливкой чистовой стяжки). Если проектирование произведено верно, то заданные параметры будут точны с погрешностью не более 3-5%. Чем выше будет перепад t, тем выше расход мощности пола.

Оптимальный шаг укладки теплого пола: Виды труб и расчет

Водяной теплый пол уже достаточно долгое время занимает лидирующие места на потребительском рынке. Он достаточно надежен и экономичен при эксплуатации, имеет качественный обогрев здания и удобен при использовании. Но все эти качества напрямую зависят от правильного расчета рабочего материала, на который влияет шаг укладки труб водяного теплого пола.

Виды трубопроводов для водяной системы

В настоящее время потребительский рынок предлагает несколько вариантов материалов и комплектующих для водяной системы отопления. При выборе трубопровода для теплого пола, нужно отталкиваться от их стоимости, характеристик и срока эксплуатации.

Рассмотрим самые распространенные виды трубопроводов и их характеристики.

Полипропиленовые

В магазине стройматериалов можно встретить два варианта труб из полипропилена, такие как металлополимерные и полимерные. Характеризуются они хорошей устойчивостью к коррозии, стойкостью к абразивному действию теплоносителя и прочному верхнему слою, который не деформируется при контакте с цементным раствором. Производители металлопластиковых трубопроводов гарантируют, что они прослужат около 40 – 45 лет, полимерные изделия более – 50 лет.

Полиэтиленовые

Отличительной особенностью этих труб заключается в том, что для провидения монтажа не понадобятся комплектующие соединения. Стыковка изделий осуществляется с применением паяльника. Для эластичности трубопровода, достаточно будет прогреть его феном. Полиэтиленовые изделия надежны и прочны, но для водяного пола они должны обязательно иметь армирующий слой.

В среднем срок эксплуатации трубопровода составляет – 50 лет.

Нержавеющие

Гофрированные трубы из этого материала считаются самыми долговечными, срок их эксплуатации до сих пор не установлен. Они не поддаются коррозии, не деформируются от высокой температуры и не перемерзают при заморозках. Гибкость материала, позволяет трубопровод укладывать шагом разной величины, что упрощает монтажные работы. Единственным недостатком нержавеющих труб считается то, что их уплотнительные резинки имеют эксплуатационный срок всего 30 лет.

Медные

По отзывам потребителей, трубы из этого материала имеют самую высокую теплоотдачу. С ними можно использовать такие теплоносители как тосол или антифриз. Они удобны в эксплуатации. За счет своего оптимального размера, при монтаже не снижается прочность бетонной стяжки. Срок их эксплуатации около 60 лет.

Помимо приведенных характеристик, при выборе труб для укладки теплого пола, необходимо обратить на их технические параметры. Они должны соответствовать следующим требованиям:

1. Линейное расширение не более — 0, 055 мм/мК;
2. Теплопроводность не менее – 0,43 Вт/мК;
3. Диаметр – от 1,6 см до 2 см.

Также стоит обратить внимание на их предназначение. Многие новички допускают большую ошибку, выбирая для теплых полов, обычные водопровода для горячей воды. Поэтому, перед покупкой очень важно ознакомиться с прилагаемой инструкцией, где можно будет убедиться, что изделие подходят для системы отопления.

Способы укладки труб под напольным покрытием

Укладку теплоносителей водяного пола, можно выполнить несколькими способами. Самыми распространенными укладками считаются «улитка» и «змейка».  Каждый вид имеет свои преимущества и недостатки, поэтому стоит рассмотреть их более подробно.

Улитка

Такой метод укладки еще называют – ракушка. Выполняется контур по полу в форме спирали так, чтобы между теплоносителями проходила обратка, по которой будет протекать остывшая жидкость. Такой способ монтажа достаточно прост, для того чтобы его выполнить без услуг специалиста. Однако, при большом шаге укладки водяного теплого пола, появятся холодные зоны на основании помещения. Поэтому шаг между трубопроводами не должен превышать 10 см.

Змейка

Такой монтаж теплоносителей может выполняться обычной или двойной укладкой по всей площади помещения в виде колец. Самостоятельно выполнить такую укладку достаточно сложно, поэтому были разработаны специальные маты для крепления труб со специально фиксирующими элементами. Поэтому при выборе этого метода, стоит быть готовым к дополнительным затратам. Но если учесть то, что шаг укладки труб теплого пола выполняется на большем расстоянии, можно будет значительно сэкономить на затратах трубопроводов.

И так, определившись с выбором и укладки труб водяного теплого пола, можно непосредственно приступить к подготовке расчета длины рабочего материала, для определенной комнаты помещения.

Данные для расчета длины трубопровода

Для того, чтобы рассчитать длину трубопроводов для определенного пространства помещения понадобятся следующие данные: диаметр теплоносителя, шаг укладки трубы теплого пола, обогреваемая поверхность.

Длина трубы для контура

Длина теплоносителя напрямую зависит от внешнего диаметра трубы. Поэтому, если на начальном этапе упустить этот момент расчета, появятся затруднения с циркуляцией воды, что в свою очередь приведет к некачественному обогреву пола. Рассмотреть допускаемые нормы сечения трубы теплого пола и его длинны можно по следующей схеме.

Внешний диаметр трубы	Максимальная величина трубы
1,6 – 1,7 см.	100 – 102 м.
1,8 – 1,9 см.	120 – 122м.
2 см.	120 – 125 м.

Но так, как контур должен быть выполнен из цельного материала, на количество контуров для обогревающей площади, будет влиять шаг укладки водяного теплого пола.

Шаг укладки теплого пола

От шага укладки будет зависеть не только длина трубопровода, но и мощность теплоотдачи. Поэтому при правильно произведенном монтаже теплоносителей можно будет сэкономить на потребляемой энергии теплых полов.

Рекомендуемый шаг укладки труб теплого пола считается 20 см. Этот показатель обуславливается тем, что при его применении происходит равномерный обогрев пола, а также упрощаются монтажные работы. Помимо этого показателя также допускаются следующие нормы: 10 см. 15 см. 25 см. и 30 см.

Приведем наглядный пример, расход трубопровода при оптимальном шаге теплого пола.



Шаг, см.	Расход рабочего материала на 1 кв.м., м.
10 — 12	10 – 10,5
15 — 18	6,7 – 7,2
20 — 22	5 – 6,1
25 — 27	4 – 4,8
30 — 35	3,4 – 3,9

При более плотной укладке повороты изделия будут петлеобразные, что затруднит циркуляцию теплоносителя. А при большем шаге монтажа прогрев помещения будет не равномерным.

Онлайн калькулятор для расчета

Так как контур теплого пола должен максимально захватывать общую площадь помещения, необходимо составить схему его расположения. Для этого понадобится миллиметровый лист бумаги и карандаш. Схема составляется в следующем порядке:

1. На бумаге рисуется общая площадь помещения.
2. Измеряются размеры габаритной мебели и напольной электротехники.
3. В соответствующем расположении все измерения переносятся на бумагу.
4. Категорически запрещено, чтобы теплоноситель проходил с близким расположением к стенам, поэтому вдоль всей нарисованной площади делается отступ в 20 см.

Заштриховав все нанесенные измерения и отступы, можно визуально посчитать площадь помещения, где будут располагаться теплоносители.

Итак, зная все необходимые данные, можно приступить к непосредственному расчету рабочего материала системы отопления.

Высчитывается длина по следующей формуле:

Д = Р/Т ˟ k, где:

Д – длина трубы;

Р – обогреваемая площадь помещения;

Т – шаг трубы для теплого водяного пола;

k – показатель запаса, находящийся в промежутке 1,1-1,4.

Рассмотрев всю последовательность расчета трубопровода для водяной системы, можно сделать вывод, что выполнить его не так уж и сложно. При его выполнении самое главное придерживаться рекомендуемых норм шага укладки контуров и площадь обогреваемой поверхности. Если же упустить эти показатели из вида, можно будет не только переплатить при покупке рабочего материала, но и не получить желаемого обогрева жилого помещения.

АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

Расход трубы теплого пола на 1 м2 таблица и параметры расчета

Автор Монтажник На чтение 10 мин Просмотров 19.5к. Обновлено 08.12.2020

Теплые полы с водяным подогревом устраивают для отопления помещений во многих индивидуальных домах, для их монтажа используют трубопровод из различных материалов, который помещают под стяжку или укладывают открытым методом. Перед проведением работ составляют план и делают расчет необходимых материалов, при этом одним из важных показателей является расход трубы теплого пола на 1 м² таблица значений которого может оказаться полезной специалистам или заказчикам.

Если отсутствует предварительный план с инженерными расчетами, перед прокладкой теплых полов приходится решать множество задач, связанных с методами монтажа и определением вида, геометрических размеров и количеством материала трубопровода. Пользователь может сам рассчитать трубу для теплого пола на предварительном этапе, определив важные параметры путем несложных подсчетов или воспользовавшись онлайн-калькуляторами из интернета.

Рис. 1 Варианты покрытий водонагреваемых полов частных домов

Преимущества теплых полов перед радиаторным отоплением

Главные виды теплообменников для обогревания индивидуальных домов —  радиаторные батареи и водяной теплый пол, последние имеют следующие преимущества:

• Энергоэффективность водонагревного пола значительно превышает батарейное отопление, то есть для обогрева помещений потребуется меньше тепловой энергии и соответственно расхода финансовых средств на топливо.
• Благодаря тому, что трубопровод с тепловым носителем располагается под всей площадью напольного покрытия комнаты, он дает намного более равномерный обогрев помещений, чем точечно расположенные радиаторы около стен.
• Спрятанный в полу трубопровод не нарушает эстетичный вид комнат в отличии от радиаторов, расположенных около стен. К тому же обогреваемый пол удобнее батарей, которые часто мешают эстетичной и практичной расстановке мебели и предметов интерьера в помещении.
• Половой обогрев не отнимает полезную площадь в комнатах в отличие от радиаторных теплообменников.
• Довольно часто в индивидуальных домах кладут на пол плитку, которая обладает высоким коэффициентом теплопроводности и воспринимается всегда холодной. Ее подогрев через пол повышает комфортность пользования помещением, препятствует образованию по углам и в швах плесени или грибка.
• Комнату с нагреваемым полом без радиаторов намного проще убирать, из-за отсутствия грязи в местах выхода труб помещение чище с гигиенической точки зрения.
• Из-за большой массы и объема стяжки, плит перекрытия, в которых помещен нагревательный трубопровод, теплый пол обладает значительно большей тепловой инерционностью в отличие от радиаторных теплообменников. Поэтому при аварийных отключениях электроэнергии и прекращении работы нагревательного котла, тепло в доме при половом обогреве будет удерживаться значительно дольше, чем с батареями.

Рис. 2 Укладка водонагреваемых полов на пенополистирольные подложки

Какие технические параметры определяют при укладке трубопровода

Перед укладкой напольного контура обычно проводят тепловой расчет, который учитывает оптимальную температуру в помещении, потери тепла в зависимости от материала стен (теплопроводности), температурные параметры теплового носителя в системе. Полученные данные помогают рассчитать количество труб для теплого пола, то есть определить их оптимальную длину и диаметр. Перед монтажом полового отопления специалисту и (или) домовладельцу следует определиться с рядом перечисленных ниже факторов.

Выбор материала трубопровода

Для укладки теплых полов оптимально подходит несколько видов металлических и полимерных труб, главные требования к материалам: коррозионная стойкость, хорошая теплопроводность, низкий коэффициент температурного расширения и длительный эксплуатационный срок. При выборе материала трубопровода на теплый пол рассматривают следующие разновидности:

Медь. Трубы из отожженной меди обладают наивысшей степенью теплопроводности и высокой коррозионной устойчивостью, их основным недостатком является высокая стоимость. Также медные трубы сложны в монтаже, при их прокладке для сгибания нужен трубогиб, соединение обычно производят при помощи газовой сварки.

Еще одним недостатком меди может служить форма выпуска — стандартной длины бухты в 50 м не всегда достаточно для устройства контура отопления без стыковых соединений под стяжкой.

Нержавейка. Гофрированный трубопровод из нержавейки обладает приемлемой стоимостью при высокой теплопроводности, неплохой коррозионной стойкостью и относительной простотой в укладке. Его основной недостаток — высокое гидравлическое сопротивление водному потоку, связанное с ребристой поверхностью внутренних стенок, а также не всегда приемлемое качество металла в дешевом товаре, приводящее со временем к коррозии стенок и протечкам.

Рис. 3 Трубопроводы из меди и нержавейки

Сшитый полиэтилен РЕХ. Трубы из сшитого полиэтилена (ПЭ) являются основными конкурентами металлических, они имеют более низкую стоимость и наивысшую степень коррозионной стойкости из-за химической нейтральности полимеров.

Основные недостатки трубопровода из сшитого полиэтилена — высокий коэффициент теплового расширения, кислородопроницаемость и низкая теплопроводность ликвидируется одним выстрелом. После дополнения РЕХ-трубы оболочкой из алюминия (металлопластик) резко падает степень линейного расширения материала от тепла и кислородная проницаемость, улучшается теплопередача трубопроводной линии.

РЕХ-трубы без алюминиевой оболочки просты в укладывании, для их подсоединения к распределительным коллекторным гребенкам можно использовать компрессионные евро-фитинги, которые легко фиксируются разводным ключом без применения специнструмента (паяльников, пресс-клещей).

Сшитые полиэтиленовые РЕХ-трубы реализуют в бухтах длиной до 200 м, так что их метража всегда будет достаточно для устройства контуров отопления любой протяженности.

Термостойкий полиэтилен PERT. Термомодифицированный материал по физическим свойствам пластичности и гибкости напоминает обычный полиэтилен, имеет недостатки, присущие сшитому аналогу РЕХ. Более высокими характеристиками обладает улучшенные PERT-трубы с внутренней алюминиевой оболочкой. Трубопровод из термостойкого ПЭ также монтируют на компрессионные муфты (с алюминиевым слоем на пресс-муфты), его длина в бухтах доходит до 200 м.

Рис. 4 ПЭ-трубы – металлопластик и PERT

Температура пола в помещениях

Поверхность водонагревного пола не должна быть слишком холодной, при низкой температуре сложно получить достаточный обогрев помещения, а находиться и перемещаться по такому покрытию станет некомфортно. Противоположная ситуация приведет к перегреву комнат и также к неудобствам при пользовании полом. Общепринятым считается следующие температурные показатели напольного покрытия:

• для жилых помещений 29 — 32 °С;
• для ванных комнат, санитарных узлов и бассейнов 32 – 35 °С;
• для мастерских или рабочих кабинетов с активной физической деятельностью 26 — 28 °С;
• в коридорах, нежилых помещениях, лестничных площадках, тренажерных залах 18 — 22 °С.

Температура теплоносителя

Температурные характеристики теплоносителя также оказывают существенное влияние на расчет трубы для теплого пола, то есть чем она выше, тем меньшая длина трубопровода понадобится для обогревания помещений.

В отличие от радиаторных батарей, на полы подается теплоноситель в значительно меньшем температурном диапазоне от 40 до 55 °С. Установлено, что оптимальной температурной разницей между подачей и обраткой считается показатель в 10 °С — именно его придерживаются при настройке и регулировке отопительной системы.

Рис. 5 Схемы обогревания индивидуального дома

Диаметр трубопровода

Для укладки теплых полов в основном используют полимерные трубопроводы наружными диаметрами 16 или 20 мм с различной толщиной стенки.

При реализации первого варианта трубопровод легче укладывать, для перекрытия контура понадобится слой стяжки толщиной меньше на 4 мм. Основным недостатком 16 мм линии по сравнению с 20 мм является ее более высокое гидравлическое сопротивление, что приводит к снижению КПД системы. Поэтому рекомендуется укладывать 16 мм трубопровод на объектах небольшой площади, а 20 мм изделия использовать в просторных помещениях с контурами отопления большой длины.

Максимальная длина контуров отопления

Чем больше длина трубопровода и меньше его диаметр, тем более сильное гидравлическое сопротивления испытывает проходящей по контуру теплоноситель и соответственно требуется большая мощность циркуляционного насоса для его проталкивания.

Промышленность выпускает в основном циркулярные электронасосы со стандартизированными параметрами мощности, рассчитанные на определенные нагрузки, то есть если гидравлическое сопротивление в линии станет слишком большим, насос не сможет протолкнуть рабочую среду для ее нормального прохождения по контуру.

Исходя из практических результатов, установлена максимальная длина трубопроводов подогреваемых полов: для 16 мм изделий она не должна превышать 100 м, для 20 мм — 120 м.

Чтобы избежать возможных перегрузок, для работы системы в нормальном режиме обычно не

укладывают 16 мм трубопровод длиной более 80 м, а 20 мм — свыше 100 м.

Рис. 6 Схемы укладки

Тип укладки

Существует две основные формы укладки половых контуров — зигзаг (змейка) и улитка (спираль). Если присмотреться к первому варианту, то очевиден его основной недостаток — разная температура теплоносителя в начальной и более удаленной от распределительной гребенки точки. К тому же при укладке змейкой трубу придется изгибать на 180 градусов, что бывает неприемлемо при использовании жестких материалов (потребует применения трубогиба), а также приведет к повышению гидравлических потерь.

При раскладке улиткой получают абсолютно равномерный прогрев пола, связанный с тем, что ветви подачи и обратки проходит рядом и их суммарная температура всегда равна. То есть в начальной точке контура при наиболее горячей подаче рядом с ней располагается трубопровод с самой холодной обраткой, и такая ситуация наблюдается по всей площади помещения. Еще одно весомое преимущество улитки — ее намного проще укладывать пол, чем зигзаг.

Исходя их вышеперечисленных особенностей, схему укладки зигзагом используют в узких помещениях малой площади и при коротком контуре отопления, а улиткой прокладывают трубопровод в основных помещениях большей площади.

Следует отметить, что недостаток укладки обычным зигзагом устранен в схеме с двойной змейкой, где обратка проходит рядом с трубопроводом подачи.

Рис. 7 Зависимость теплового потока от шага укладки, температуры теплоносителя и диаметра труб

Расстояние между трубами теплого пола (шаг укладки)

Общепринятым шагом укладки считается диапазон от 100 до 300 мм включительно, а стандартным размером его изменений является длина 50 мм. Такие расстояния определены экспериментальным путем, то есть при более близком расположении труб разница температур подачи и обратки будет слишком мала и эффективность работы отопительной системы упадет. При большем удалении сложно получить необходимую для достижения комфортного температурного режима теплоотдачу, а сама поверхность пола станет нагреваться неравномерно с ощутимыми полосками тепла. Шаг укладки влияет на расчет длины трубы для теплого пола, понятно, чем он меньше, тем длиннее трубопровод необходим для монтажа.

Также при укладке учитывают более низкие температуры стяжки около стен и оконных проемов, выходящих на улицу. Поэтому многие специалисты в районе краевых зон (1 метр от наружных стен) рекомендуют уменьшать шаг укладки на 50 мм от основного расстояния для обеспечения равномерности обогрева полового покрытия.

Также для снижения тепловых потерь трубопровод рекомендуется укладывать на расстоянии не менее 150 мм от стен, выходящих на улицу.

Общепринятым считается шар укладки в больших жилых помещениях 200 мм, малых комнатах типа небольших кухонь, ванных и санитарных узлов — 150 мм.

Рис. 8 Теплопередача полов, залитых цементно–песчаной стяжкой, под разными покрытиями

Статья по теме:

Подключение теплого пола к системе отопления – варианты, схемы, узлы системы. Если читаете про расход трубы теплого пола на 1 м2 таблица, то, возможно, будет также интересно узнать про варианты подключения труб теплого пола к системе отопления, то можете почитать об это м в отдельной статье на нашем сайте.

Расход трубы теплого пола на 1 м

² таблица

Перед тем, как рассчитать длину трубы для теплого пола, определяют следующие показатели:

• общую площадь помещений в квадратных метрах под обогрев;
• и сколько метров трубы надо на 1 квадратный метр теплого пола.

Затем умножают найденную длину трубы на 1 м² на общий квадратаж и получают искомый результат.

Определить, сколько трубы пойдет на квадратный метр теплого пола, можно без всяких формул, призвав на помощь логику. К примеру, если трубопровод укладывается с шагом 200 мм, то на участке площадью 1 м² можно уложить 5 отрезков длиной 1 м, то есть получим искомый результат 5 м.

По аналогии на 1 м² площади при шаге 300 мм уйдет 3 отрезка по 1 м и дополнительно 1/3 длины, то есть 3,3 м.

Если при подсчетах мы учитывали, к примеру, поперечные участки, то не следует забывать и о продольных, то есть к полученным значениям в конце придется прибавить общую длину двух стен комнат или сразу отобразить это в таблице, увеличив подсчитанный ручным методом показатель.

Рис. 9 Таблица расхода трубы на 1 м2 водонагревного пола

Чтобы определить общую длину трубопровода водяного теплого пола, сначала рассчитывают его расход на 1 квадратный метр, а затем умножают полученный результат на общую площадь помещения. Обычно длина трубопровода для обогреваемых полов не должна превышать 100 м, если это происходит, укладывают два и более контуров отопления.

Расчет трубы для теплого пола водяного, формула длины трубы

Как делается расчет длины трубы для водяного теплого пола. Формулы расчета длины системы труб, описание, советы, как сэкономить на укладке.

Расчет трубы для теплого пола

Семь раз отмерь – один отрежь. Собирая информацию, не ленитесь еще раз перепроверить данные и схемы. Трубу для теплого пола продают бухтами, если вы ошибетесь и купите несколько сот лишних метров, у вас могут возникнуть проблемы с возвратом.

Перед началом расчета вам нужно собрать следующие данные:

1. Длина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
2. Ширина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
3. Расстояние от коллектора или коллекторного шкафа до точки входа.
4. Максимальная величина контура – максимальная длина трубы выбранного вами типа.
5. Диаметр трубы для теплого пола.
6. Шаг укладки – расстояние между соседними трубами.
7. Тип схемы укладки.

Подготовка расчета теплого пола

Помните, что не всегда нужно обогревать всю площадь комнаты. Посмотрите, раньше использовались радиаторы, которые крепились под окнами. Их мощности вполне хватало. Теперь вы собираетесь резко увеличить площадь теплоотдачи. Не нужно перестраховываться. Даже если вы в будущем уберете тяжелый шкаф и оставите пространство пустым, комната будет хорошо прогреваться.

• Теплый пол лучше не прокладывать под тяжелыми предметами, например, мебелью
• Части комнаты, заставленные предметами, которые не перемещаются, можно не обогревать

Сокращая площадь обогрева, вы экономите на трубах. Конечно, делать это нужно без фанатизма, исходя из рациональных соображений.

Максимальная величина контура, то есть, наибольшая возможная длина трубы, зависит от производителя и типа трубы. Обычно этот показатель укладывается в пределах от 70 до 120 метров. Поэтому максимальная площадь, которую можно охватить одним контуром, составляет от 15 м2 до 25 м2.

Составление плана помещения

Нарисуйте на листке план помещения, даже если перед вами простая квадратная комната. Наглядная схема, в которой указаны все промеры, поможет избежать ошибки в расчетах. Если вы будете греть не весь пол, отметьте это на схеме. Поделите участки, где вы собираетесь укладывать трубы, на прямоугольники. Если не получается, сократите обогреваемую площадь таким образом, чтобы она делилась на прямоугольники.

Следует избегать угловатых фигур, например, треугольников. Теоретически можно укладывать трубы по кругу, но и этого лучше избегать. Даже работая с трубой из сшитого полиэтилена, вам будет сложно долго формировать изгиб с одинаковым радиусом.

Расчет длины трубы для теплого пола

Какую бы из предложенных схем вы ни выбрали, расход трубы сильно не изменится. Не существует какого-то одного варианта укладки, который бы одновременно обеспечивал и хорошую теплопередачу, и минимальный расход трубы. Выбор конкретной схемы зависит только от размера помещения и удобства монтажа. Некоторые мастера привыкли работать с одним вариантом и используют только его.

Схемы укладки трубы

Змейка последовательная

Используется в небольших помещениях – коридорах, проходах, отдельных прямоугольных элементах большой комнаты.

Плюсы:

• Максимально простой монтаж
• Легко регулировать расход трубы, просто увеличивая шаг

Минусы:

• Помещение прогревается неравномерно, этим можно пренебречь только на небольшой площади

Змейка параллельная

Можно применять в помещениях любой площади и конфигурации.

Плюсы:

• Удобно покрывать прямоугольные и многоугольные площади
• Равномерный прогрев помещения

Минусы:

• Сложный монтаж

Улитка – спиральная укладка трубы теплого пола

Самый популярный вариант. Большинство профессиональных мастеров скажет вам, что нужно выбирать именно спираль. Подходит для больших помещений.

Плюсы:

• Прекрасно покрывает площади квадратной формы
• Равномерная теплопередача

Минусы:

• Самый сложный монтаж, новички допускают ошибки

Формула расчета длины трубы

Помните! Длина каждого контура рассчитывается отдельно. В одной комнате может быть несколько контуров.

Шк х (Дк / У) + У х 2 х (Дк / З) + Кх2

Где все значения даются в метрах:

• Шк – ширина комнаты
• Дк – длина комнаты
• У – шаг укладки
• К – расстояние от коллектора или коллекторного шкафа до точки входа

Рекомендуем добавить к полученному результату не менее 5%. Для простоты его можно просто умножить на 1,05. Это коэффициент запаса. Часть трубы уйдет под фитинги, где-то вы можете допустить ошибку. Разные углы сгибания трубы также могут незначительно увеличить расход.

Пример расчетов длины трубы для теплого пола

Возьмем для примера помещение площадью в 20 м2 со сторонами 5х4 метра и расстоянием до коллектора в 5 м. Допустим, что мы делаем расстояние между трубами равным 0,2 м. Получим:

5м х (4м/0,2м) + 0,2м х 2 х (4м/3) + 5м х 2 = 110,53 м

Добавляем к полученной цифре 5% запаса и получаем 116,06 м. Можно сократить в меньшую сторону и приобрести 116 погонных метров трубы для теплого пола.

Другая формула расчета длины трубы для водяного теплого пола

Некоторые мастера и производители оборудования применяют формулу, учитывающую лишь площадь помещения. Она хорошо подходит для квадратных площадей. Но в формуле используется большой повышающий коэффициент. Это упрощает расчеты, но может привести к увеличению остатков неиспользуемой трубы.

П / У х 1,1 + Кх2

Где все значения даются в метрах, а площадь – в квадратных метрах:

• П – площадь помещения
• У – шаг укладки
• К – расстояние от коллектора или коллекторного шкафа до точки входа

Пример расчета длины трубы по альтернативной формуле

Возьмем то же самое помещение 4х5 м, то же расстояние до коллектора – 5 м и шаг укладки в 0,2 м. Мы получим:

20 м2 / 0,2 м х 1,1 + 5м х2 = 120 м. Как видите, разница с более точным расчетом составила всего 4 метра.

Перед покупкой материалов проконсультируйтесь с продавцом. Ознакомьтесь с рекомендациями по монтажу и инструкцией по эксплуатации.

Выбрать трубу для теплого пола – https://comfohouse.com/24-truba-dlya-teplogo-pola

Расчет водяного теплого пола, онлайн калькулятор теплопотери

Желаемая температура воздуха

Это комфортная для жильцов температура в помещении. Желаемая температура – очень индивидуальный параметр, ведь кому-то нравится высокая температура в помещении, а кому-то прохлада.

Европейские нормы указывают, что в спальне, кабинете, гостиной, столовой и кухне оптимальной является температура 20-24°С; в туалете, кладовой, гардеробной – 17-23°С; в ванной – 24-25°С.

Усредненно можно задать 20°С.

Вверх

Температура подачи / температура обратки

Температура подачи – температура теплоносителя в подающем коллекторе. Т.е. на входе в контур теплого пола.

Температура обратки – температура теплоносителя в обратном коллекторе (на выходе из контура).





Для того, чтобы теплый пол отапливал помещение, он должен отдавать тепло, т.е. температура подачи должна быть выше температуры обратки. Оптимально, если разница температуры подачи и обратки составляет 10°С (например, подача – 45°С, обратка – 35°С).

Для обогрева помещения температура подачи должна быть выше желаемой температуры в помещении.

Вверх

Температура в нижнем помещении

Эта температура необходима для учета тепла, идущего вниз, т.е. теплопотерь.

Если теплый пол располагается над помещением (нижний этаж, подвал), то используется температура, поддерживаемая в нем. Если пол располагается над грунтом или на грунте, то для расчета используется температура воздуха для самой холодной пятидневки года. Этот показатель автоматически подставляется для выбранного города.

Вверх

Шаг укладки труб теплого пола

Это расстояние между трубами, залитыми в стяжку пола. От шага укладки зависит теплоотдача теплых полов – чем меньше шаг, тем больше удельная теплоотдача, и наоборот.

Оптимальный шаг укладки труб теплого пола лежит в пределах 10-30 см. При меньшем шаге возможна отдача тепла из подачи в обратку. При большем – неравномерный прогрев пола, когда на поверхности пола над трубой ощущается тепло, а между трубами – холод.

Вверх

Длина подводящей магистрали теплого пола

Это сумма длин труб от подающего коллектора до начала контура теплого пола и от конца контура до обратного коллектора.

При размещении коллектора теплого пола в том же помещении, где и теплые полы, влияние подводящей магистрали незначительно. Если же они находятся в разных помещениях, то длина подводящей магистрали может быть большой и ее гидравлическое сопротивление может составлять половину сопротивления всего контура.

Вверх

Толщина стяжки над трубами теплого пола

Назначение стяжки над трубами теплых полов – воспринимать нагрузку от людей и предметов в отапливаемом помещении и равномерно распределять тепло от труб по поверхности пола.

Минимально допустимая толщина стяжки над трубой составляет 30 мм при наличии армирования. При меньшей толщине стяжка будет обладать недостаточной прочностью. Также, малая толщина стяжки не обеспечивает равномерный нагрев поверхности пола – возникают полосы горячего пола над трубой и холодного между трубами.

Заливать стяжку толще 100 мм не стоит, т.к. это увеличивает инерционность теплых полов, исключает возможность быстрого регулирования температуры пола. При большой толщине изменение температуры поверхности пола будет происходить спустя несколько часов, а то и суток.

Исходя из этих условий, оптимальная толщина стяжки теплого пола – 60-70 мм над трубой. Добавление в раствор фибры и пластификатора позволяет уменьшить толщину до 30-40 мм.

Вверх

Максимальная температура поверхности пола

Это температура поверхности пола непосредственно над трубой контура. По нормативным требованиям этот параметр не должен превышать 35°С.

Вверх

Минимальная температура поверхности пола

Это температура поверхности пола на равном расстоянии от труб (посередине).

Вверх

Средняя температура поверхности пола

Этот параметр является основным критерием расчета теплого пола в плане комфорта для жильцов. Он представляет собой среднее значение между максимальной и минимальной температурой пола.

По нормам в помещениях с постоянным нахождением людей (жилые комнаты, кабинеты и т.д.) средняя температура пола должна быть не выше 26°С. В помещениях с повышенной влажностью (ванные, бассейны) или с непостоянным нахождением людей температура пола может составлять до 31°С.

Температура пола в 26°С не обеспечивает ожидаемого комфорта для ступней. В частном доме, где никто не вправе владельцу указывать какой температурой обогревать жилье, можно настраивать среднюю температуру пола в 29°С. При этом ступни будут ощущать комфортное тепло. Поднимать температуру выше 31°С не стоит – это приводит к высушиваю воздуха.

Вверх

Тепловой поток вверх

Тепловой поток вверх – тепло, отдаваемое теплым полом на обогрев помещения.

Если водяной теплый пол является единственным источником тепла, то тепловой поток вверх должен немного превышать теплопотери помещения.

При использовании теплого пола в комбинации с радиаторами, он компенсирует лишь некоторую часть теплопотерь.

Вверх

Тепловой поток вниз

Это тепло, уходящее в перекрытие и нижнее помещение, т.е. тепловые потери. Тепловой поток вниз должен быть как можно меньше. Добиться этого можно увеличением толщины утеплителя.

Вверх

Суммарный тепловой поток

Мощность теплого пола, включающая полезное тепло (обогрев помещения) и теплопотери (тепловой поток вниз).

Вверх

Удельный тепловой поток вверх

Полезное тепло, идущее на обогрев помещения, выделяемое каждым квадратным метром теплого пола.

Вверх

Удельный тепловой поток вниз

Теплопотери каждого квадратного метра теплого пола.

Вверх

Суммарный удельный тепловой поток

Количество тепла, выделяемого каждым квадратным метром теплого пола, на обогрев помещения и на теплопотери вниз.

Вверх

Расход теплоносителя

Величина расхода необходима для правильной балансировки нескольких контуров теплых полов, подключенных к одному коллектору. Полученное значение нужно выставить на шкале расходомера.

Вверх

Скорость теплоносителя

От скорости движения теплоносителя по трубе теплого пола зависит акустический комфорт в отапливаемом помещении. Если скорость теплоносителя превышает 0,5 м/с, то возможно образование посторонних звуков от циркуляции теплоносителя. Снижения скорости теплоносителя можно добиться увеличением диаметра трубы или уменьшением ее длины.

Вверх

Перепад давления

По перепаду давления в контуре теплого пола (между подающим и обратным коллектором) подбирается циркуляционный насос. Напор насоса должен быть не меньше, чем перепад давления в самом нагруженном контуре. Если напор насоса ниже перепада давления в контуре, то следует выбрать более мощную модель или уменьшить длину контура.

Вверх

как правильно рассчитать площадь теплого водяного пола, верная формула расчета мощности в частном доме

Благоустройство дома должно начинаться с соответствующего расчета. Он даст примерные представления обо всех характеристиках запланированных работ и раскроет вопрос рентабельности идеи в целом. Особенно расчет важен в случае установки теплых полов в частном доме.

Особенности

Теплый пол является обогревающим оборудованием, и его устойчивая работа крайне важна. Она зависит не только от качества монтажа, но и от использованных материалов. Важнейшей составляющей эффективности работы пола является надежный расчет всех рабочих параметров. Еще из школьных задачек понятно, что сложно что-то рассчитать, не понимая смысла, поэтому нужно разобраться в принципах работы отопительной системы и в особенностях ее размещения. Существует два вида теплых полов:

• теплые полы с водяным теплоносителем;
• электрические теплые полы.

Конструкция водяных теплых полов устроена так, что обогрев происходит за счет тепла, отдаваемого отопительными контурами, состоящими из водяных труб небольшого диаметра. Эти трубки прокладываются под поверхностью пола и зацикливаются у обогревающего агрегата – котла, который отвечает за обогрев. В большинстве случаев система дополняется устройствами, обеспечивающими комфортный нагрев, а также средствами регулирования.

Теплые полы, работающие за счет электроэнергии, осуществляют нагрев поверхности пола по похожей технологии. Вместо трубок в конструкцию пола укладывается специальный двухжильный кабель, который является теплоизлучающим проводником. Интенсивность излучения регулируется специальным терморегулятором.

Нужно иметь представление и о том, как располагается эта система в обогреваемом помещении. Для простоты понимания нужно представить пол как слоеный торт. Первым каркасным слоем обычно является бетонная плита, на которую стелется рулон гидроизоляционного материала. Далее накладывают материал с маленьким сопротивлением теплопередаче, например, пенополистерол, который утепляется фольгой. Наконец, на это все накладывают стяжку, в которую монтируются отопительные трубы теплого пола.

Расчет теплых полов представляет собой довольно серьезную задачу. Выполнить его нужно максимально внимательно. В результате это позволит получить полное представление о необходимых характеристиках для насоса, протяженности трубок отопления, количестве теплоизлучения для конкретных случаев и многом другом. Конечно, если есть деньги, то можно заплатить за комплекс услуг специалистам, но лучше держать все под своим контролем.

Несмотря на то, что расчет непростой, следуя пошаговым указаниям, справиться с ним не будет сложно.

Таблица расчета в частном доме

Теплый пол может служить в качестве главного источника отопления в помещении или средством для обогрева только поверхности пола. В зависимости от того, какие конкретно функции планируется возложить на систему теплого пола, и ведется расчет его теплоотдачи. Помимо этого, входными данными также являются геометрические и структурные характеристики помещения. Сперва необходимо выяснить, какое количество тепла будет теряться за счет конструктивных особенностей помещения. Не зная этого параметра, нельзя понять, сколько тепла должен отдавать отопительный контур, на что в целом и ориентирован расчет.

Только после этого шага можно подобрать остальные параметры системы, такие как:

• требуемая мощность насоса;
• мощность электрокотла или газового котла;
• материал и толщина трубок теплоносителя;
• длина контуров.

В том случае, если система отопления в доме функционирует отлично, и от системы теплого пола требуется только утепление поверхности пола, главной расчетной величиной будет метраж отапливаемого помещения. Тепловые потери и длины прокладываемых трубных контуров теплого водяного пола главным образом будут зависеть от геометрии обогреваемой поверхности. Чтобы расчет был абсолютно точным, нужно учесть климат, строительные особенности, этажность и многое другое. В итоге получится довольно сложный тепловой расчет.

Может оказаться так, что потребитель не является профессионалом, а сэкономить на обустройстве дома все же хочет. В таком случае, имеется возможность воспользоваться усредненным показателями теплопотребления для частных домов. Обогрев дома с помощью теплого пола применяется достаточно давно, и опытными специалистами сформирована специальная таблица. Она показывает необходимое количество тепла для предполагаемой комнаты, в которой будут размещены отопительные контуры водяного пола.

Формула мощности

В большинстве случаев теплый пол используют как систему, заменяющую отопительные радиаторы. Тогда расчет, естественно, усложнится, потому что нужно учесть все факторы. Для того, чтобы была возможным обогреть весь внутренний объем комнаты, нужно располагать информацией о теплопотерях помещения. Только после этого, зная мощность отопительного контура, можно начать его проектировать. Итак, сам расчет выглядит следующим образом:

Мк = 1,2 x Q, где Мк – необходимая мощность теплоотдачи отопительного контура, Q – это те самые теплопотери, а 1,2 является коэффициентом погрешности.

Из формулы понятно, что целевым параметром является температура теплоносителя в контуре, для определения которой нужно вычислить потери тепла. Для их определения нужно будет пройтись по дому с рулеткой. Необходимо вымерить площади и толщины всех ограждающих объектов: стен, пола, окон, дверей и так далее. Для учета структуры материала всех объектов понадобится коэффициент, характеризующий теплопроводность отдельных материалов (λ). Соответственно, нужно знать, из чего сделано то, что подлежит расчету, будь то стена, дверь или потолок. Все популярные строительные материалы и их коэффициенты приведены в следующей таблице:

Теплопотери рассчитываются отдельно для каждого оградительного элемента помещения, так как каждый объект обладает разными свойствами. Вычисление производится по следующей формуле:

Q = (1/R) x (tвн-tн) x (1 + ∑β) х S, где R – это температурное сопротивление сырьевого материала, из которого сделано ограждающее сооружение, t – температура сооружения, индексы соответственно подразумевают наружную и внутреннюю температуру, S – геометрическая площадь элемента, β – климатические теплопотери в зависимости от стороны света, которые необходимо учесть.

Высчитанные потери тепла по отдельным элементам в итоге суммируются. Так, полученные общие теплопотери помещения подставляют в формулу для вычисления Мк – мощности теплоотдачи контура.

Для примера рассчитаем требуемую теплоотдачу контура для блочного помещения 20х20 м, ширина стен которого составляет 2,5 мм. Исходя из того, что термическое сопротивление пенобетонных блоков равно 0,29 (Вт/м x K), получим расчетное значение Rпб = 0,25/0.29 = 0,862 (Вт/м x K). Стены отштукатурены слоем в 3 мм, а это означает, что к полученному сопротивлению нужно прибавить Rшт = 0,03/0,29 = 0,1 (Вт/м x K). Значит, общее термическое сопротивление стены – Rст = 0,1 + 0,862 = 0,962 (Вт/м x K). Далее вычислим потери тепла по вышеуказанной формуле:

Q = (1/0,962) x (20 – (-10)) x (1 + 0,05) x 40 = 1309 Вт.

Абсолютно так же вычислим теплопотери через потолок, дверь и окна. Все полученное суммируем и подставляем в формулу для определения мощности контура отопления. К полученному значению нужно добавить 10%, которые внесут в расчет поправку на воздушную инфильтрацию. С этим может справиться любой калькулятор.

Как правильно рассчитать укладку?

После того, как выяснена мощность, необходимая теплому полу, можно ознакомиться с тонкостями расположения его контура. Далее останется лишь посчитать необходимую длину контура, что поможет составить представление о предстоящих расходахДля наглядности нужно сделать набросок на миллиметровке. Чертеж должен быть выполнен с учетом шага трубы и масштабных коэффициентов.

Шаг – это вымеренный промежуток пустот между трубами, он должен быть выбран в соответствии с несколькими условиями:

• при перемещении по полу человеческая ступня не должна ощущать разницу температур, Так, если шаг слишком велик, то поверхность будет обогреваться полосами.
• Шаг должен быть выбран таким образом, чтобы труба максимально экономично и эффективно выполняла свою функцию.

Для безошибочного монтажа трубопровода нужно понять достоинства и недостатки используемых типов укладки. В настоящее время для монтажа отопительного трубопровода пользуются 4 схемами:

• «Улитка (спираль)» – самый востребованный вариант, потому что такая укладка обеспечивает равномерное распространение тепловой энергии. Расположение происходит от периферии к центру с постоянным уменьшением радиуса, а потом в другую сторону. При использовании данного метода длина шага может быть любой величины, начиная от 10 мм.

Также данный способ является самым легким в плане монтажа, нет ограничений в связи с формой помещения.

• «Змейка» – довольно непопулярный метод контурного расположения. Огромный недостаток заключается в том, что подключение к питающему агрегату происходит с одной стороны, поэтому наблюдается значительный температурный перепад. Поверхность пола будет тем холоднее, чем дальше вы находитесь от котла. Вторым значительным минусом «змейки» является сложность монтажа. Такое расположение предусматривает изгибы трубы в180 градусов. Вследствие этого межтрубный шаг должен быть увеличен до 200 мм, в то время как универсальным значением принято считать 150 мм.

• «Угловая змейка». Распространение теплого потока идет от угла, в котором расположен котел. Способ не популярен, потому что температура распространяется градиентом, что, по сути, создает эффект «солнца». Чем вы ближе, тем теплее.
• «Двойная змейка» является модификацией обычной «змейки». Отличие состоит в том, что компенсируются потери тепла. Это происходит за счет циркуляции потока в обоих направлениях. Укладка таким способом так же сложна. «Змейка» применяется для небольших помещений, например, ванной комнаты.

Все вышеуказанные способы можно комбинировать друг с другом. «Змейкой» иногда покрывают небольшие площади, а «спиралью» обводят элементы, которые обогревать не нужно. Иногда комбинированные методы укладки трубы обеспечивают наименьшие затраты материала и минимальные вложения. Теперь, обладая необходимыми сведениями, можно приступать к расчету необходимой длины трубопровода. Расчет ведется по несложной формуле:

L = 1,1 x S\N. Приведенная формула отражает зависимость длины отопительной трубы (L) от площади контура (S) с учетом шага (N). Коэффициент 1,1 необходим для учета запаса трубы под изгибы. В конце следует также учесть отрезки, которые будут током и противотоком соединять укладку с котлом.

Чтобы не возникало недопониманий, рассчитаем длину отопительного контура для гостиной комнаты величиной 25 кв. м. Дабы снять ограничение в размерности шага, отдадим предпочтение методу спиральной укладки и выберем шаг 0,15 метра. В рассматриваемом случае получается, что длина прокладываемого трубопровода равна L = 1,1 x 25/0,15 = 183,4 м.

Допустим, система теплого пола работает от гребенки, которая расположена в 5 м от контура. При расчете необходимо удвоить это расстояние, так как коллектор имеет противоток. Следовательно, результирующая протяженность контура составит L = 183.4 + 5 + 5 = 193,4 м.

Советы профессионалов

Разобравшись с расчетом, можно идти с результатами к специалистам и конкретизировать их задачу. Не нужно спешить, не лишним будет ознакомиться с некоторыми нюансами. С ними можно столкнуться, только устанавливая теплый пол уже не в первый раз. Те, кто хорошо знают это дело, рекомендуют:

• при нанесении на чертеж контура старайтесь придумать, как задействовать как можно меньше трубы. При незначительной длине трубопровода не будет ощутимых сопротивлений, а значит, и перепадов давления, то есть не нужно будет тратиться на мощный насос.

В целом, короткая труба потребует меньше затрат.

• Когда закончен расчет длины трубопровода, полученное значение нужно сравнить с допустимой протяженностью контура. Она зависит от диаметра трубы, которая будет прокладываться. Если диаметр 16 мм, тогда допустимое значение длины контура равно 100 м, а если диаметр равен 20 мм, то ограничение составит 120 м.
• Межтрубный шаг берется в оптимальном диапазоне, но зависит от диаметра отопительного трубопровода.

• Проектируя укладку, нужно помнить, что в помещении не все зоны имеют одинаковую потребность в обогреве, поэтому у окон и дверных конструкций планируйте расположение трубы более плотно. Это обеспечит там интенсивный нагрев.
• В случаях, когда проектируемая площадь превышает 40 кв. м, нужно подключать второй контур, так как работа одноконтурного теплого пола в больших помещениях неэффективна.

Таким образом, расчет теплого пола может быть произведен самостоятельно.

Рекомендуется выполнить расчет и вручную по формулам, и на специальном калькуляторе, а после – сравнить получившиеся значения.

Дополнительную информацию по этому вопросу, вы можете узнать посмотрев видео ниже.

Расчет теплого водяного пола, видео и этапы

Сейчас в бытовом строительстве часто стали использоваться водяные обогреваемые полы. Они не только придают обстановке в доме дополнительный уют и комфорт, но и дают возможность значительно сэкономить. Первое, что необходимо для того, чтобы смонтировать эффективный водяной теплый пол: расчет системы и ее проект.

Проектирование системы

Планирование системы устройства теплого водяного пола своими руками основано на просчете отопительных нагрузок по отдельным помещениям здания. Если этого не сделать, то возникают проблемы: слишком высокая или низкая температура воды на разных участках системы, трудности регулирования и поддержания нужной температуры и т.д.

Рекомендации по проектированию системы:

• Желательная протяженность контуров — от 60 до 80м, максимальная – 100м.
• Коллектор надо располагать по возможности в центре помещения.
• Не надо подсоединять к одному и тому же коллектору контуры, которые разнятся по длине более чем в 2 раза.
• Рекомендуемый шаг монтажа – центральные зоны – 30см, зоны по краям — 15см.
• Стандартное число рядов в краевых зонах – 6.
• Влажные помещения укладываются полностью шагом в 15см.
• При более двух коллекторах нужно ставить балансировочные клапаны.
• Предельное снижение давления на коллекторе, которое допускается – 20 кПа.
• Толщина теплоизолятора (полистирол) – первый этаж – 10см, последующие этажи – 3см.
• Расход воды в контурах – 0.03/0.07 литров в секунду
• Все помещения желательно регулировать по отдельности.
• Для бетонной водяной системы на больших площадях нужны деформационные швы.

Что нужно знать и иметь для правильного расчета и проекта:

1. Все планы комнат.
2. Конструкции наружных стен.
3. Виды и размеры окон.
4. Режим температур в помещениях.
5. Места установки коллекторов.
6. Место расположения и тип теплогенератора.
7. Виды финишных напольных покрытий в помещениях.
8. Разновидность системы – бетонная либо настильная.
9. Нужно ли покомнатное регулирование температур.

Сложные вычисления, и теплотехнические тоже, необходимо делать в специальных компьютерных программах. Для уже эксплуатируемых домов рассчитывают коэффициент теплопередачи от ограждающих конструкций, где К= Вт/(м²·°С) на основании имеющихся данных. Часто применяется и величина, обратная этому показателю – сопротивление теплопередаче, где R=(м²·°С)/Вт.

Если дом лишь в проекте, по данным теплотехнического расчета делается вывод об энергосберегающих качествах конструкций, и необходимости их дополнительной теплоизоляции. По вычисленным величинам оценивается насколько «теплы» окна и стены. Чем выше показатель R, тем лучше сохраняется тепло в помещении. Для расчета водяных обогреваемых полов также важны показатели тепловых потерь в здании.

Расчет теплопотерь водяного пола

Теплопотери в помещениях можно просчитать по удельному тепловому потреблению (условному). Как пример: 80Вт/м² умножается на площадь постройки 100м², то есть тепловые потери составят 8кВт. Этот способ годен только для приблизительного определения теплового потребления домов в целом. При средних показателях удельных теплопотерь в здании в 80Вт, удельные тепловые потери отдельных помещений могут варьироваться от 20Вт до 300 Вт на кв. метр. Из-за этого теплопотери в каждой комнате надо определять, учитывая некоторые аспекты. А именно:

• Коэффициенты тепловой передачи у ограждающих конструкций и их площадь.
• Среднюю температуру наружного воздуха в зимнее время в вашем регионе.
• Режим температур воздуха в данном помещении.
• Есть ли механическая вентиляция.
• Кратность воздухообмена и температуры приточного воздуха.
• Присутствуют ли дополнительные тепловые источники в комнате.

На основании установленных теплопотерь, формы помещений и ваших пожеланий, на планах размечаются зоны полов, где будет уложена система. При обычных условиях теплые полы могут покрывать нагрузки примерно в 100 Вт/м². Когда данный показатель изменяется в ту или иную сторону, это зависит от таких факторов.

• Шага монтажа трубок и их диаметра.
• Температуры входящей и выходящей из контуров воды.
• Вида напольного покрытия.
• Вида теплоизоляции под системой.
• Материала и высоты стяжки.
• Режима температур воздуха в комнатах и т.д.

Водяной пол, как вспомогательная и основная система

Основное обогревание ложится на радиаторы. Тут нужно только поддерживать в системе температуру воды постоянной. Этот тип регулирования называется термостатическим. В этом случае, если водяной пол является основным, чтобы компенсировать тепловые потери комнаты, степень нагревания воды зависит от перепада температур снаружи здания.

Важно! Чем более холодная погода, тем сильнее должна быть прогрета вода в системе теплого пола, и наоборот.

Обычно используются такие методы подключения систем:

1. прямо от низкотемпературных котлов;
2. от высокотемпературных котлов через смесительно-регулировочные узлы либо смесительные (трехходовые) клапаны.

Теплые полы — это низкотемпературный тип отопительной системы. В теории можно подстроить котёл на минимальное нагревание и добиться необходимого тепла. Но, есть один аспект. В обычных нагревательных котлах при эксплуатации их в низкотемпературных диапазонах, КПД резко падает. Иными словами — та экономия, которой вы хотели, делая проект энергосберегающей системы обогреваемого пола, теряет весь смысл. Вследствие этого, вам необходимо иное решение. Некоторые современные теплогенераторы могут подавать воду с нужной пониженной температурой. В них встроен режим эксплуатации на подачу теплоносителя, нагретого до +30/50°.

И если такой котёл оборудован циркуляционным насосом, а вода греется до одной и той же температуры для всех контуров, вы получите самый низкозатратный метод обогрева здания водяными полами. Если режима низких температур у котла нет, придётся использовать смесительный трёхходовой клапан. Ведь температура воды в системе обогреваемых полов не такая как в радиаторном аналоге. Смесительный узел можно оснастить термостатом, при помощи которого и задавать нужное значение температур.

Важно! Если в вашем доме есть сильно отличающиеся по взаимодействию с теплыми полами покрытия, например – дощатые и из керамической плитки, то для таких комнат надо будет монтировать отдельные контуры.

В силу различной теплопроводности данных материалов, необходима разная температура воды при одних и тех же показателях температуры внешнего воздуха. Следует также помнить, что есть покрытия, которые очень плохо или вообще не совместимы с обычными водяными теплыми полами. Например – уложенная паркетная доска или штучный паркет. Под него необходимо обустраивать другие виды напольных систем. Вы можете сделать под такое покрытие пленочный теплый пол своими руками.

Комбинированная система водяного пола

Часто полностью оборудовать отопительную систему, основанную только на тёплых полах, бывает невозможно. Есть комнаты с усиленными тепловыми потерями и участки, где элементы системы разместить нельзя. Из-за этого приходится комбинировать две системы. Но это не значит, что возникает нужда в двух разных котлах. Применяется один, эксплуатируемый в высокотемпературном режиме.

При этом подсоединять тёплые полы к обратке от радиаторов нельзя. С подобной схемой трудно управлять процессом. Вы не сможете рассчитать, каков будет режим температур воды в обратке при температуре снаружи в -5°, а какой при -10° либо при -25°. Из-за этого контуры радиаторов и теплых полов надо разделять, а подачу производить через обычный трехходовой кран. Одним циркуляционным насосом вам обойтись, также не получится. Объединить в одной системе два очень разных конструктивно контура вы не сможете. Систему нельзя будет нормально сбалансировать.

Для балансировки в таких случаях применяется смесительно-регулировочный узел. Он представляет собой регулирующий клапан и циркуляционный насос. Последний постоянно прогоняет теплоноситель в контуре, а клапан осуществляет его подпитку нагретой водой так, чтобы удерживать температуру подачи на нужном уровне.

Отличия водяного теплого пола

Главный вопрос устраиваемого теплого водяного пола своими руками – теплый ли на самом деле? Ведь каждый из отопительных контуров обладает большой протяжённостью. Из-за этого гидравлическое сопротивление в системе часто достигает внушительной величины. Чтобы она функционировала, можно либо на каждом из этажей установить по отдельному насосу с небольшой мощностью либо поставить через промежуточный коллектор один, но мощный насос.

Выбор насоса производится, исходя из того расчёта, сколько теплоносителя и с каким давлением необходимо закачивать. При этом простое подсчитывание количества метров не даст точную цифру гидравлического сопротивления в системе. На неё оказывают влияние длина и диаметр труб, число разветвителей и вентилей, метод монтажа и число изгибов в магистрали. Как уже писалось, в профессиональном проекте данный показатель вычисляется в специальных компьютерных программах. Но, существует и другой подход. Есть штатное оборудование с заранее известными техническими характеристиками. Исходя из необходимых параметров, гидравлические свойства системы подгоняются под показатели насоса, при этом можно маневрировать разными параметрами системы.

Расчет количества труб в погонных метрах

Выполнив все расчеты, вы завели в проекте воду с заданными гидравлическими качествами на этаж. Что делать далее? Зная, что все контуры в силу разных объемов обогреваемых комнат, отличны по длине, нужно добиться одинакового гидравлического давления по всем участкам системы. Но напор насоса является величиной постоянной.

Если в различные по своей длине трубки подавать одинаковый объем воды, она в большем по длине контуре, отдав основанию тепловую энергию, на выходе окажется существенно холоднее, чем в контуре коротком. Поэтому могут появиться четко выраженные хорошо нагретые и совсем холодные участки. Самый плохой вариант, когда вода вообще не течет в более длинный контур, который обладает большим гидравлическим сопротивлением. Теплоноситель начинает движение по меньшему по длине пути и с меньшим сопротивлением.

Точный расчет по обустройству водяного теплого пола производится после всех приведенных в статье этапов. Но, приблизительно узнать количество необходимых материалов вы можете и заранее. Это нужно для того, чтобы вы знали масштабы своих финансовых затрат. Возьмем для примера комнату площадью 10м², в которой нужно поддерживать температуру в +20°.  Вдоль стен, где будет стоять мебель (одна стенка 5м и две стенки по 2м), надо оставить краевые участки, шириной в 30см. Высчитываем рабочую площадь системы:10-0,3·(5+2+2) = 8.3м².

Теперь надо определить тепловые потери комнаты. Они зависят от объема остекления, свойств утепления конструкций, потолочной высоты и пр. Разброс данного показателя может быть от 20 Вт/м² для домов с высокоэффективными ограждающими конструкциями и стеклопакетами, до 300 Вт/м² для зданий с тонкими стенами и большим числом проемов.

Схема расчета такова: чем выше тепловые потери, тем меньше нужен шаг укладки (или больший диаметр) труб для обустройства водяного пола. Если взять усредненную величину в 80 Вт/м², то приблизительные варианты выбора трубного диаметра и их шага в зависимости от средних показателей температуры воды, а также необходимое количество труб, можно узнать из сводных таблиц соответствующих СНиПов. При этом учитывайте, что температура у ног должна быть около +24°, а у головы +20°.

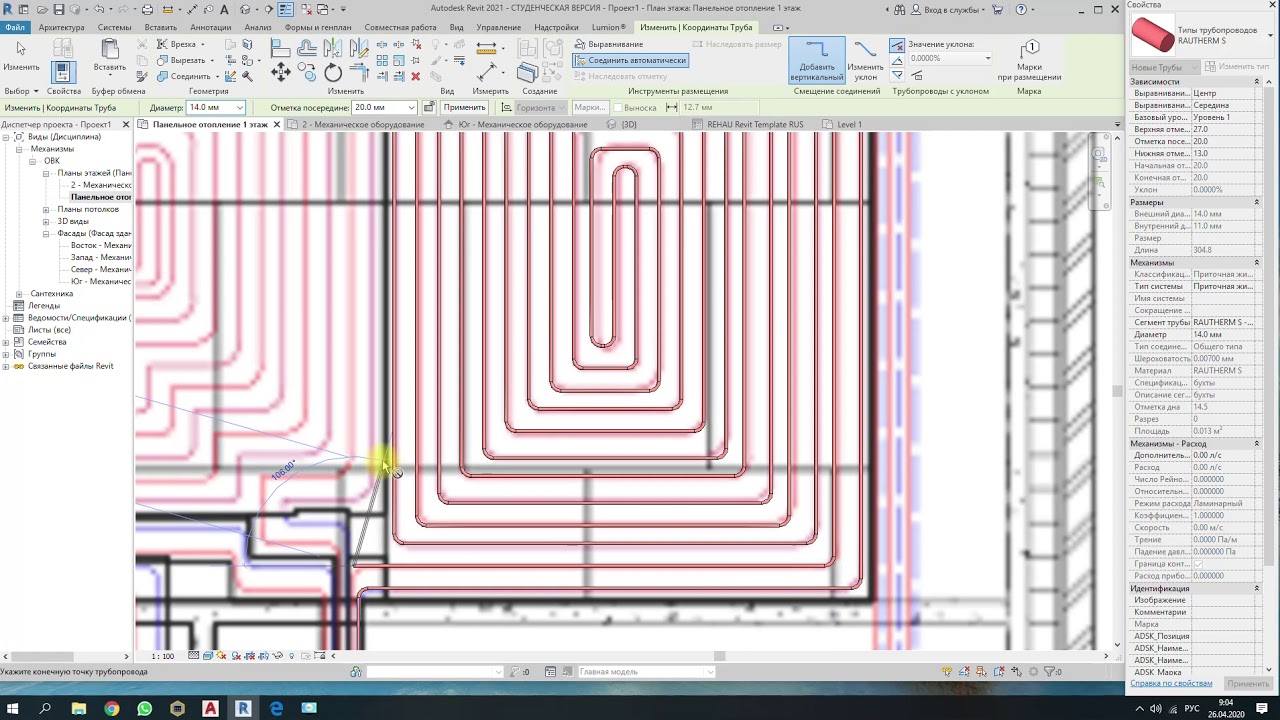

Видео расчета теплого водяного пола

Читаем дальше – узнаём больше!

Оценка: 2.8 из 5
Голосов: 390

Онлайн-калькулятор водяного теплого пола в зависимости от помещения

Калькулятор для систем теплых полов и отопления. Разгрузите радиатор отопления дома или полностью замените его, при достаточной тепловой мощности водяного теплого пола хватит для компенсации потерь тепла и обогрева помещения.

Как сделать расчет теплого водяного пола онлайн? Водяной пол может служить как основным источником обогрева помещения, так и выполнять дополнительную отопительную функцию.Делая расчет дизайна, нужно заранее определиться с основными моментами, для чего будет использоваться изделие, чтобы полностью обеспечить дом теплой или охлаждающей поверхностью для комфорта помещения.

Если вопрос решен, следует переходить к составлению проекта и расчету мощности теплого водяного пола. Все ошибки, которые будут допущены на этапе проектирования, могут быть исправлены только открыв галстуки. Именно поэтому важно правильно и максимально точно произвести предварительный расчет.

Расчет теплого водяного пола с помощью калькулятора онлайн

Благодаря специально подготовленной онлайн платежной системе сегодня можно определить удельную мощность теплого пола за несколько секунд и получить необходимые расчеты.

В основу калькулятора входит метод коэффициентов, когда пользователь вставляет отдельные параметры в таблицу и получает базовый расчет с определенными характеристиками.

После внесения всех приведенных коэффициентов можно максимально точно получить рассчитанные точные характеристики пола.Для этого вам необходимо знать реквизиты:

• температура подаваемой воды;
• температура обработки;
• смола и профильная труба;
• который будет настилом;
• толщина стяжки по трубе.

В результате пользователь получает информацию о удельной расчетной мощности, средней температуре получаемого теплого пола, удельном расходе теплоносителя. выгодно, быстро и очень четко за несколько секунд!

Помимо основных данных следует учесть ряд второстепенных, которые максимально влияют на конечный результат теплого пола:

• наличие или отсутствие остекления балконов и эркеров;
• высота потолка этажей в доме;
• наличие специальных материалов для теплоизоляции стен;
• Уровень утепления в доме.

Внимание: производя калькулятор расчета водяного теплого пола, следует учитывать тип напольного покрытия, если вы планируете укладывать деревянную конструкцию, мощность системы отопления необходимо увеличивать из-за низкой теплопроводности древесины. При высоких тепловых потерях устройство теплого пола как единственной системы отопления будет нецелесообразным и невыгодным по стоимости.

Особенности расчета калькулятора водяного пола.

Перед тем, как произвести предварительный расчет системы водяного теплого пола, следует учесть перечень особенностей:

1. Какой тип трубы использовать мастера, гофрированная с эффективным коэффициентом излучения, медь, с высокой теплопроводностью, сшитый полиэтилен, металлический или пенопропиленовый, с низким коэффициентом излучения.
2. Расчет длины обогрева заданной площади на основе определения длины контура по поверхности в режиме равномерного распределения тепловой энергии с учетом пределов покрытия тепловой нагрузки.

Важно! Если вы планируете делать набивку более ступенчатой, то необходимо повысить температуру охлаждающей жидкости. Допустимый шаг выполнения – от 5 до 60 см. Могут использоваться как постоянные, так и переменные ступени.

ошибок новичков – рекомендации профессионалов

Многие пользователи онлайн-калькулятора для расчета водяного пола допускают существенные ошибки, которые влияют на конечный результат.Вот некоторые ошибки пользователя:

• В одном витке длина трубы рассчитана не более 120 м.
• Если теплый пол будет в нескольких комнатах, средняя длина пути должна быть примерно такой же, отклонение не должно превышать 15 м.
• Расстояние между ответвлениями выбирается в соответствии с температурным режимом системы отопления, большая его часть будет зависеть от региона.
• Среднее значение расстояния от стен до контура 20 см, плюс-минус 5 см.

Что нужно знать, покупая необходимые строительные материалы?

экструдированный пенополистирол Лучший материал для утепления полов, отличается прочностью и монолитностью. Поверх утеплителя следует уложить гидроизоляцию, для этого будет достаточно полиэтиленовой пленки, а вдоль стен нужно положить демпферную ленту.

Арматура – основа для крепления труб и бетонной стяжки, зажимы для труб – еще один обязательный элемент. Также следует взять разводящий коллектор, позволяющий экономно и эффективно распределять теплоноситель.

заключение

Делая расчет секса в воде онлайн, следует учитывать разницу в данных коэффициента 10%, таким образом данные будут более реалистичными и достоверными.

Удачи Вам в строительных работах!

Как рассчитать правильный расход для любой гидравлической системы –

В сфере водяного отопления и охлаждения регулярно используются определенные формулы. Важный из них касается системы, которая использует воду как средство обеспечения комфорта в галлонах в минуту.t ° F

Формула указывает на температуру воды 60 ° F. Однако, поскольку вода 60 ° F слишком холодная для системы водяного отопления и слишком теплая для системы охлажденной воды, для расчета правильного расхода формула должна основываться на более подходящих температурах воды для каждого типа системы, например удельная теплоемкость воды или изменения плотности, возникающие при изменении температуры воды. Кроме того, объем воды меняется, когда она становится горячее или остывает. Как видно из следующего примера, различия настолько минимальны, что стандартная формула отлично работает для всех наших систем отопления и охлаждения.Тогда T будет:

8,04 x 60 x 1,003 x 20 = 9677 BTUH

Чистый эффект незначителен, но есть еще один фактор, который необходимо учитывать для полной оценки. При повышении температуры воды она становится менее вязкой, и поэтому падение давления в ней уменьшается. Когда вода циркулирует при температуре 200 ° F, соответствующее падение давления или «потеря напора» составляет около 80% воды при температуре 60 ° F для типичных небольших гидравлических систем. При расчете с использованием системной кривой расход увеличивается примерно в 10 раз.5%. Теперь вы можете умножить новую рассчитанную теплопередачу на процент увеличения потока:

1,105 x 9677 = 10 693 BTUH

Как вы можете видеть, что касается теплопередачи, простой подход «круглого числа» приведет к расчетным потокам, очень близким к потокам «с поправкой на температуру», при условии, что результаты подхода «круглого числа» не будут исправлены из исходная основа 60 ° F как для теплопередачи, так и для перепада давления в трубопроводе. Факторы «плюс» и «минус» очень сильно уравновешивают друг друга.

В этой статье представлена ​​точная формула для расчета расхода
галлонов в минуту (галлонов в минуту) для систем водяного отопления
и систем охлаждения.

Выбор правильного циркуляционного насоса
галлонов в минуту играет важную роль в обеспечении того, чтобы ваша система отопления работала должным образом. Вам нужен циркуляционный насос подходящего размера, чтобы иметь возможность отводить тепло от котла и доставлять его в систему, где находятся люди.При выборе подходящего циркуляционного насоса вам необходимо не только знать правильный галлон в минуту, но также необходимо знать необходимое падение давления для циркуляции необходимого количества галлонов в минуту.

Когда вода течет по трубам и излучению, она «трется» о стенку трубы, вызывая сопротивление трения. Это сопротивление может повлиять на производительность системы обогрева за счет уменьшения желаемого расхода циркулирующего потока, тем самым уменьшая теплопроизводительность системы. Зная, каким будет это сопротивление, вы можете выбрать циркуляционный насос, который сможет преодолеть падение давления в системе.

Обычно в современных системах мы используем «футы на голову», чтобы описать количество энергии, необходимое для того, чтобы требуемый галлон в минуту был доставлен в систему. Существуют таблицы размеров труб, которые рассчитывают падение давления в футах потери энергии для любого расхода через трубу любого размера. Существуют стандартные методы работы с трубопроводами, в которых промышленность ссылается на ограничение количества галлонов в минуту для данного размера трубы. Это основано на двух причинах:

1. Проблемы скорости (насколько быстро вода движется внутри трубы), которые могут создавать проблемы с шумом, а в экстремальных условиях – проблемы с эрозией.

2. Требуемая потеря напора может стать настолько большой, что необходимая производительность НАПОР циркулятора делает выбор системы очень «недружелюбным», что может привести к проблемам регулирующего клапана и шума скорости. Промышленным стандартом является выбор трубы с сопротивлением трению от 1 до 4 на каждые 100 футов трубы.

Bell & Gossett’s System Syzer помогает определять
галлонов в минуту (галлонов в минуту).

Кстати, Bell & Gossett уже более 50 лет предоставляет инструмент для индустрии гидроники под названием System Syzer.Этот инструмент очень полезен для расчета галлонов в минуту, правильного размера трубы для поддержки галлонов в минуту и ​​соответствующих потерь давления и скорости для любого применения.
Если у вас есть какие-либо вопросы или комментарии, напишите мне по адресу [адрес электронной почты защищен], подпишитесь на меня в Twitter по адресу @Ask_Gcarey или позвоните мне по телефону FIA 1-800-423-7187. ICM

Как рассчитать теплый водяной пол по мощности. Расчет теплого пола

Для большинства загородных домов, коттеджей и домовладений частного сектора одним из удобных и эффективных способов обогрева является теплый пол.Технология оказалась настолько удобной и практичной, что число сторонников этой системы отопления растет с каждым днем. Основная причина такой популярности – простота конструкции, высокая эффективность и не такой сложный монтаж, как кажется на первый взгляд. Правильно сделанный расчет позволит вам добиться не только эффективной работы такой системы отопления для жилых помещений, но и позволит надолго забыть о хлопотах, связанных с эксплуатацией конструкции.

Обладая поверхностными инженерными знаниями и навыками, вы можете использовать для расчетов калькулятор, который все сделает за вас, выдав окончательные технологические параметры. Мы постараемся найти ответ на вопрос, как самостоятельно рассчитать теплый водяной пол для вашей квартиры, дома или ванной, не прибегая к услугам профессионалов. Какие методы для этого используются?

Как рассчитать водяной пол, если у вас не частный дом, а городская квартира в многоэтажном жилом доме? Как сделать такую ​​систему отопления, если вас интересует только сезонное отопление и в ограниченном пространстве? Эти и многие другие вопросы приходится решать горожанам, когда речь идет о реализации желания сделать дома эффективное и качественное отопление.

Начнем с того, что теплый пол принципиально отличается от традиционного метода радиаторного отопления. Тепло в этом случае равномерно распределяется по всему внутреннему пространству помещения, поднимаясь потоками теплого воздуха от пола к потолку. Воздух в помещении прогревается практически равномерно. Такую схему отопления можно использовать как основной вариант отопления или как вспомогательный, вторичный источник тепла в доме.

Например: отопление по схеме «теплый пол» очень важно для ванных комнат, комнат, в которых живут и находятся маленькие дети.

На заметку: разница температуры воздуха у пола и под потолком составляет не более 2-4 0 С. В отапливаемых помещениях теплый пол с подогревом нет холодных углов.

Еще на этапе проектирования важное место занимают расчеты вашей системы отопления. Любая ошибка в расчетах чревата бытовыми неудобствами и дополнительными расходами, которые возникнут при устранении технических недостатков.

В чем особенность процедуры расчета.Что лучше, прочтите вручную или воспользуйтесь калькулятором

Технологические расчеты на этапе проектирования не только дадут вам представление о том, как будет вести себя система отопления в действии, но и дадут реальное представление о том, что вы столкнетесь. Можно предварительно рассчитать количество расходных материалов, получить готовую схему отопления. Расчеты производятся вручную или на калькуляторе, которым вы можете пользоваться прямо сейчас.

Если вы в принципе решили, что водяной теплый пол станет вашим основным источником тепла в доме, точность расчетов в этой ситуации должна быть идеальной.Почему?

Дело в том, что этот выбор ставит перед вами множество нюансов, включая подготовку нормативных документов, а также подбор материалов, необходимых для монтажа. Здесь ставки очень высоки. От точности расчетов зависит комфорт и благополучие вашего дома, поэтому проект и все гидравлические и тепловые расчеты лучше доверить специализированной компании.

Второй вариант, когда теплый пол является для вас вспомогательным вариантом, выглядит намного проще и привлекательнее.Вы можете рассчитать эту конструкцию самостоятельно, используя свои знания, советы профессионалов или взяв на вооружение онлайн-калькулятор. При вводе данных для автоматического расчета учитывается множество нюансов. Введите данные об этажности здания, типе и площади жилой площади. Часто требуется другая техническая информация и другие технологические параметры.

На чем основан метод ручного расчета?

Первый и главный аспект, на который нужно обратить внимание: схема вашей системы отопления.Обычно водяной пол представляет собой трубопровод, уложенный особым образом на полу и покрытый сверху стяжкой или штабельной конструкцией, поэтому в большинстве случаев ваша планировка будет выглядеть так:

• слой теплоизоляции;
• контур отопительной воды;
• коллектор;
• комплект клапанов, включающий клапаны на входе и выходе, кран подачи водопроводной воды и кран сливной;
• фурнитура, крепеж, применяемый при монтаже конструкции.

После того, как вы имеете представление о том, какой должна быть схема теплого водяного пола в вашем доме, учитываются технологические параметры.Сюда должны входить:

• площадь отапливаемого помещения;
• оптимальная температура в помещении;
• степень теплопотерь в жилом помещении;
• тип полов.

На заметку: тем, кто собирается оборудовать свою квартиру тёплым полом, необходимо учитывать второстепенные факторы. Сюда входит степень остекления квартиры, уровень теплоизоляции помещения, толщина стяжки и высота потолков.Без учета этих данных ваша система отопления не будет полностью рассчитана. В дальнейшем уже в процессе обогрева помещения вы можете столкнуться с рядом проблем, которые потребуют от вас дополнительных усилий и затрат, связанных с устранением проблемы.

Здесь уместно отметить следующий аспект. Особое внимание необходимо уделить деревянным полам или напольным покрытиям из паркетной доски. Древесина имеет плохую теплопроводность, в отличие от бетонной стяжки и плитки, поэтому необходимо рассчитывать систему обогрева с удвоенной мощностью.

Как самостоятельно рассчитываются отдельные элементы системы отопления

Для начала представляем вашему вниманию простую и понятную схему – чертеж, на котором показано расположение водяных контуров в жилых помещениях.

Мощность следует рассчитывать с помощью элементарных простых шагов. Схема водонагревательного контура станет основой для последующих расчетов. В планировке обычно указывается расположение оконных и дверных проемов.

Такие схемы выполняются на миллиметровой бумаге, на шкале 10 мм соответствует 0.5 мес.

Важно! Ваша схема водяного контура пригодится вам или другому жителю дома во время капитального ремонта. Отсутствие информации о том, как расположен трубопровод системы отопления, может привести к непреднамеренному разрыву водопровода.

Перед тем, как составить схему расположения трубопровода во всех помещениях, обратите внимание на шаг, с которым будет осуществляться монтаж водяного контура и диаметр трубы.данные будут иметь решающее значение для достижения максимально возможной эффективности вашей системы отопления.

Важно помнить! Эффективная площадь обогрева при использовании теплого пола не должна превышать 20 м 2. В больших помещениях требуется прокладка двух и более водяных контуров, каждый из которых будет иметь отдельный вход и выход. Для большей эффективности системы отопления допустимая длина водяного контура не должна превышать 100 метров.

Для определения полезной отапливаемой площади следует исходить из шага.Обычно применяются следующие соотношения:

• с шагом 15 см – полезная площадь не должна превышать 12 квадратных метров. метры;
• с шагом 20 см – не более 16 м 2;
• с шагом 25 см – не более 20 м 2;
• с шагом 30 см позволяет эффективно отапливать помещение площадью 25 м 2.

По мнению специалистов , указанную площадь лучше уменьшить на 1,5-2 квадратных метра.метров, если длина трубы от точки подключения превышает 15 м. Разбивая водяной контур на отдельные участки, постарайтесь сделать их примерно одинаковыми. В крайнем случае допускается превышение длины одного контура над другим на 20-30%, не более.

Как рассчитать шаг водопровода и его длину

Одним из важных элементов при устройстве водяных полов является шаг трубы. Контур водяного отопления прокладывается только исходя из проектных данных и с учетом произведенных расчетов.Здесь действуют четкие правила и нормы:

• кромочных зон – шаг 10 см;
• В остальных зонах шаг трубы меняется с разницей в 5 см, то есть на 15, 20 и 25 см. Но не более 30 см.

Наибольшие потери тепла происходят в местах расположения окон и дверей. Укладываемая на пол труба должна располагаться на расстоянии 20-25 см от стены. Шаг, который используется для укладки трубы, варьируется в пределах 15-30 см. Заранее определитесь, какая ступень будет лучше в каждом конкретном случае, под рукой может быть только труба.Его диаметр и тип материала являются ключевыми в этом случае.

Для справки: ограничения связаны с особенностью восприятия ступней человека тепла, исходящего от пола. Чем больше шаг трубы, тем больше разница в температуре пола.

Длина водяного контура отопления рассчитывается по простой формуле: L = S / N x 1,1

S – площадь помещения, в котором предполагается прокладка трубопровода;

Н – шаг при установке трубы;

1,1 – это подача труб с учетом оборотов.

После получения результата прибавить к нему 2 метра трубы, необходимой для подключения водяного контура к коллектору, для подключения подачи и возврата.

Например: рассчитываем длину трубы для помещения в 12 м 2. Расстояние от коллектора до теплого пола 7 метров. Шаг. Используемая в данном случае труба – 15 см. В итоге получаем: 12 / 0,15 х 1,1 + (7 х 2) = 102 м.

В конце концов

В заключение можно сказать, что каждый технический нюанс, параметр важен для точности расчетов.Прежде чем приступить к покупке оборудования и расходных материалов, произведите несложные расчеты. Это можно сделать вручную, самостоятельно или с помощью электронного калькулятора.

Вам важно усвоить простую истину, какой тип теплых полов вам нужен, в качестве основной системы отопления или в качестве устройства дополнительного отопления. Учитывайте мощность источника тепла, площадь помещения, необходимые температурные параметры. Все вышеперечисленные данные и другие технологические параметры помогут вам с высокой точностью получить готовые расчетные данные, на которые можно положиться при устройстве теплого пола дома.

Теплый пол – прекрасная возможность для каждого обеспечить уютный микроклимат и тепло в собственном доме. Такая система потребляет минимальное количество электроэнергии, отдавая в комнату необходимое тепло.

При этом легко сочетается с любыми типами напольных покрытий, включая линолеум, ковролин, плитку и ковролин. Система гарантирует надежность, долговечность, влагостойкость, безопасность и простоту монтажа.

Особенности установки

Важным преимуществом конструкции является возможность равномерно распределять теплый воздух по жилой зоне.При этом на общем обогреве помещения можно сэкономить до 12% энергии. При эксплуатации важно учитывать индивидуальные факторы.

Система обогрева должна работать в температурном диапазоне, не превышающем 60 градусов. Если упустить этот момент, возможен материальный ущерб. Сама поверхность водяного пола должна иметь оптимальную температуру для удовлетворения потребностей. Это не только позволит добиться высокого комфорта в эксплуатации, но и гарантирует отсутствие возможных заболеваний ног.Чаще всего это значение достигает 26 градусов.

Для правильной установки необходимо убедиться в правильности расчета следующих параметров:

1. Помещение для обогрева. Этот параметр определяется климатической зоной, качеством утепления и габаритами помещения.
2. Расчетная удельная мощность обогрева на каждый квадрат отапливаемой площади.
3. Покроет ли теплый пол теплый водяной пол?

Перед расчетом потребности в теплопередаче необходимо учесть некоторые моменты.Первоначально необходимо определить максимальную теплопроводность материала, над которым расположены трубы, пленки и кабели, выполняющие роль нагревательных элементов. Эффективность теплопередачи прямо пропорционально закону зависит от тепловой мощности, обратно пропорциональной сопротивлению покрытия.

Все трубы и материалы, которые будут располагаться ниже уровня нагревательного элемента, должны иметь высокую теплоизоляцию. Это исключит возможные потери тепла через покрытия.Если монтаж и расчет произведены правильно, то теплоизоляция будет блокировать передачу тепла и отражать тепловое излучение.

Потребность в тепловой энергии определяется теплоизоляцией и ее качеством. Желательно придерживаться стандартов, гарантирующих высокую производительность и комфорт.

Помните, что если вы выбираете теплый пол, не загромождайте его массивными мебельными конструкциями. Это не принесет должного результата нагревания, а также возможен перегрев и повреждение мебели под воздействием температур.

Расчет потребности в тепле

Расчет потребности индикаторов представлен по следующему алгоритму:

1. По формуле Q = S / 10. Здесь Q – потребность в тепле в киловаттах, S – площадь помещения, квадратный метр.
2. На каждый кубический метр помещения требуется 40 Вт тепла.
3. Крайние этажи требуют 1,2–1,3 дополнительных факторов. Для частных построек – 1,5.
4. Дополнительно для расчета требуется 100 Вт для каждого стандартного окна, 200 Вт для балконов или дверей.
5. Необходимо учитывать коэффициенты в зависимости от территориальной зоны и климатической зоны.

При желании можно обратить внимание на слои ограждающих конструкций и их толщину. Это позволит провести более точные расчеты.

Расчет теплоотдачи для пленочного нагревателя

Номинальная мощность в данном случае 150-220 Вт. Нужно понимать, что сам пленочный утеплитель представляет собой слой изолирующей фольги для трубы.Это вспененный полиэтилен, поверхность которого покрыта фольгой. Из-за этого часть тепла рассеивается, так как КПД зависит от толщины.

Чтобы установить температуру стандартного или водяного пола в заданном диапазоне, используйте термостаты. Значение обычно не достигает 40 градусов, и после работы необходимо выключить элемент и дать ему время остыть. Отсюда следует, что теплоотдача составляет около 70 Вт на квадратный метр.

Расчет теплопередачи для нагревательного кабеля

Нагревательный кабель имеет удельную теплоотдачу 20-30 Вт на квадратный метр.Расчет количества основан на этапах установки. Дополнительно обратите внимание на следующее:

1. Шаг варьируется в пределах от 10 до 30 см. Чем он больше, тем более выраженной будет неравномерность нагрева.
2. Длина кабеля определяется по следующей формуле – L = S / Dx1,1. Здесь S – площадь в квадратных метрах, 1,1 – коэффициент учета изгибов, D – шаг укладки.

Помните, что кабель не будет прокладываться по всей площади.Поэтому нужно определиться со средними показателями, добиваясь максимальной эффективности. Каждый квадратный метр позволяет получить до 120 Вт тепла при сохранении комфортной температуры.

Расчет теплопередачи для водяного теплого пола

В некоторых случаях можно сэкономить при наличии источника тепла. Его можно использовать только в том случае, если цена за каждый киловатт намного ниже стоимости электроэнергии.

В этом случае учтите следующее:

1. Температура теплоносителя для трубы.Обычно она достигает 50 градусов и превышает температуру поверхности. Таблица поможет определить ваши предпочтительные значения.
2. Этап укладки водяного пола. С его уменьшением увеличивается количество тепла при переносе стяжки. Здесь необходимо учитывать диаметр трубы.
3. Температура воздуха. С его уменьшением тепловой поток увеличивается.
4. Диаметр трубы, по которой движется теплоноситель.

Если шаг составляет 250 миллиметров, каждый квадратный метр позволяет получить 82 Вт.При шаге 150 мм – 101 Вт, а при шаге 100 мм – 117 Вт. В таблице есть все эти данные. В зависимости от этих значений необходимо проектировать теплый водяной пол.

Уютный частный дом – мечта каждого человека. Но как это сделать? Вариантов может быть много: штатная система отопления, кондиционер или модный сегодня теплый пол. Но любой из них требует разработки предварительного проекта.

Если вы решили остановиться на последнем варианте, вам придется сначала рассчитать теплый водяной пол и только потом приступать к его монтажу.Как это сделать, и какие данные требуются, мы выясним вместе.

Правильный расчет

Если вы решили установить такую ​​систему у себя дома, имейте в виду, что для того, чтобы название действительно соответствовало названию, требуются точные числа. Это необходимо, потому что каждый контур пола имеет значительную длину и, следовательно, приличное гидравлическое сопротивление.

Для его успешной работы вам необходимо установить на каждом этаже небольшой насос или один, но очень мощный для всей системы.

Для правильного выбора нужно учесть:

• Количество охлаждающей жидкости
• Требуемое давление

При этом, производя расчеты, необходимо учитывать не только метраж, но и другие важные показатели, влияющие на:

• Диаметр трубы
• Количество отводов и клапанов
• Способ монтажа

Есть и другие возможности получить ответ на вопрос, как правильно рассчитать теплый водяной пол.Расчеты производятся с помощью специальных программ. В этом случае гидравлические свойства регулируются в зависимости от параметров под характеристики насоса. Используя этот метод, вы можете управлять различными параметрами системы.

Мощность пола – пошаговая инструкция

Для того, чтобы результат оправдал ожидания, необходимо перед выполнением монтажа произвести необходимые расчеты. Для этого вам понадобится лист миллиметровой бумаги, карандаш и несколько подсказок.

Итак, расчет мощности теплого водяного пола следует начинать с выполнения плана помещения на бумаге, с расположением окон и дверей в масштабе 1 см = 0,5 м.

Следующим шагом будет расчет шага и диаметра труб. Они выполняются с учетом следующих условий:

• Максимальная площадь обогрева не более 20 м², большое помещение делится пополам и на каждую из частей рассчитывается свой контур.
• Их подключение производится к отдельной ветке
• Один круг не может быть больше 100 м

При расчете водяного теплого пола необходимо учитывать, что основными местами теплопотерь являются участки возле окон и дверей.Поэтому труба должна располагаться вдоль окна. Расстояние от стен до трубы не может быть больше 25 см.

Один элемент от другого в цепи может располагаться не более 50 см, на это расстояние влияет диаметр.

Для расчета количества труб необходимо измерить их длину и полученное значение умножить на коэффициент (позволяет перевести размеры чертежа в реальные). К полученной стоимости прибавляется 2 м, необходимые для подключения к стояку.

Следующим шагом является расчет количества субстрата. Для этого нужно знать площадь комнаты, умножив ее ширину на длину.

В случае сложной поверхности эта формула не даст точных результатов. Поскольку используются песок и цемент, их количество необходимо рассчитать. Это будет зависеть от толщины стяжки.

Нюансы в расчетах мощности

Определить все необходимые значения для устройства теплого водяного пола несложно.Однако специалисту в этой области лучше не рисковать и делать все по инструкции, прилагаемой к каждому комплекту.

Но если исходя из площади пола помещения вы решили изменить шаг монтажа для достижения наилучшего температурного режима, то одного этого будет недостаточно. Еще есть такие понятия, как настройка и регулировка, от которых зависит микроклимат в помещении.

Эти показатели даже важнее, чем этап укладки трубы.На них стоит обратить особое внимание, если в доме постоянно проживают дети, чтобы создать комфортный для них температурный режим.

При расчетах учитывается также высота и длина всей конструкции. Первый показатель включает в себя сумму высот всех слоев, а самый мощный будет:

Длина – это метраж всех труб в системе.

При проведении расчетов также учитываются такие аспекты, как пол, на котором расположено помещение, объем его остекления, свойства ограждающих конструкций, тип напольного покрытия, наличие и тип основания.

Для каждого из этих случаев может потребоваться увеличение мощности системы и проведение дополнительных теплотехнических расчетов.

Первичный или вторичный источник тепла

Теплый пол, расчет которого был рассмотрен выше, имеет массу выгодных отличий от традиционных систем отопления. Он нагревает весь воздух, в отличие от устройств, которые вызывают его движение и вызывают конвекционные токи.

Система основана на прокачке горячей воды по трубопроводу, при этом ее максимальный предел составляет 50ºС, и этого вполне достаточно для поддержания комфортного микроклимата в помещении.

Такой обогрев не вызывает ожогов и не сушит воздух, а теплоотдача водяного пола довольно высокая.

Может использоваться как первичный или вторичный источник тепла. Каким оно должно быть, зависит от характеристик помещения и, в первую очередь, от его теплопотерь. Если они незначительны, то можно использовать систему как основную, для больших значений она не оправдает затрат и может использоваться только как

Водяной теплый пол – идеальный вариант для отопления частного дома, дачи или квартиры с автономным отоплением.Теплый водяной пол считается наиболее экономичным в эксплуатации. Но для его создания нужны знания, время и навыки. Как сделать правильный расчет водяного теплого пола, чтобы он действительно прогревался и его можно было использовать как основной источник отопления? Мы собрали для вас подробную информацию по этой теме.

Схема классического теплого водяного пола

При расчете используйте следующие правила:

1. Длина одного контура не должна превышать 100 метров.Если вам нужно больше трубы в комнате, то разделите ее на два контура.
2. Если вы используете два контура в одном помещении, то разница в длине между ними не должна быть более 15 метров.
3. Обязательно соблюдайте технологию устройства теплого водяного пола. Используйте утеплитель, подкладку, пароизоляцию, стяжку надлежащего качества.
4. Старайтесь выдерживать расстояние между трубами 200 мм. Это значение принято для средней полосы России, где зимой температура не опускается ниже 200 С.Если у вас зимы холоднее, то расстояние можно уменьшить до 150 мм, если теплее, увеличьте до 250 мм.
5. Один контур не должен обогревать более 20 кв.
6. Присоединение труб под стяжкой не допускается. Детали должны быть составными, чтобы избежать утечки охлаждающей жидкости.

Примечание: если вы живете на крайнем севере и морозы зимой опускаются до -40 и более, то одним теплым полом вам не обойтись. В таких случаях создаются две системы отопления: одна с радиаторами, работающими на 60-70 градусов, а вторая – теплый пол с температурой до 30 градусов.

Если вы затрудняетесь с правильным расчетом, вы всегда можете обратиться за помощью к профессионалам или воспользоваться многочисленными онлайн-сервисами. Работают коэффициентным методом (эталонный теплый пол). Расчет очень прост – вы задаете размер помещения, желаемую температуру, наличие утеплителя, толщину стяжки и тип настила, а программа выдает вам длину и диаметр трубы, наиболее эффективные. макет и другие важные ценности.

Система теплых полов хороша в том, что считается низкотемпературным. Обычно теплоноситель редко нагревается выше 40 градусов на выходе из котла. Температура на входе в коллектор в этом случае при правильном расчете и установке 35 градусов, а температура поверхности пола примерно 30 градусов. Расчет водяного теплого пола по параметрам:

1. В жилой зоне (спальня, кабинет, кухня, гостиная) температура поверхности пола не должна превышать 30 градусов.
2. Возле внешних стен, окон и балконного блока необходимо создать зону повышенного нагрева, в которой температура поверхности будет примерно 35 градусов.
3. В ванной, санузле, у бассейна и в других влажных помещениях температура должна быть 33 градуса.
4. Если вы планируете покрыть пол паркетом, то температура поверхности не должна превышать 27 градусов, если виниловой плиткой – 29.

Теплый водяной пол создает идеальный климат в помещении и не сушит воздух

Примечание: зоной повышенного нагрева считается расстояние 50 сантиметров по периметру от внешних стен, а также участки поверхности около выходных дверей и окон.Температура здесь повышается за счет уменьшения шага между трубами.

Какую трубу выбрать?

Теплый водяной пол состоит из труб, подключенных к коллектору. Трубы могут быть:

1. Металлопластик. Это недорогой, экологически чистый и надежный вариант, отлично подойдет для частного дома.
2. Медь. Медные трубы отлично отводят тепло, они не подвержены коррозии, а их средний срок службы составляет около 70 лет. Недостаток таких труб – высокая цена.
3. Труба нержавеющая (гофрированная). Что-то среднее между металлопластиком и медью. Гофра легко гнется, не ломается и держит форму. Обычно с помощью нержавеющей трубы прокладывают основные трассы.

Если у вас ограниченный бюджет, то используйте качественные бесшовные металлопластиковые трубы. Помните, что их нельзя сращивать в стяжку, поэтому при укладке используйте сплошные катушки.

Способы укладки труб

Существует три основных способа укладки:

1. Змея.
2. Улитка.
3. Универсальный.

Классическая змеиная кладка для теплого пола

Змея обычно используется в небольших помещениях с небольшими потерями тепла. Труба заносится в комнату, выкладывается в виде вытянутой синусоиды, а затем идет по стене к коллектору. Главный недостаток такой системы в том, что теплоноситель постепенно остывает, поэтому температура на входе и в конце помещения может сильно различаться. Например, при длине трубы 70 метров разница может составлять до 10 градусов.Поэтому змею используют только в небольших помещениях. Изгибая трубу, помните, что нельзя допускать ее поломки (обычный металлопластик выдерживает изгиб до 5 диаметров).

Примечание: если кладете змейку, то первым делом нужно провести трубы в холодные зоны (вдоль стен, возле окна). Выход можно устроить там, где почти никто не ходит.

Способ укладки улитки более универсален и экономичен

Укладка улиткой практичнее.Такой способ позволяет сэкономить до 15% трубы, при этом перепад температур практически не ощущается. Прокладывать трубу улиткой несколько сложнее. Сначала его укладывают по периметру стен, а затем загибают на 90 градусов и закручивают обратно. Получается, что теплые и холодные трубы чередуются одна за другой, поэтому поверхность прогревается равномерно.

Универсальная кладка – это совмещение улитки и змеи в одной комнате.

Препарат для укладки

Итак, вы уже провели расчет длины трубы для теплого пола, выбрали способ укладки и напольного покрытия.Теперь вам необходимо приобрести:

1. Котел для отопления.
2. Насос (в некоторых котлах встроен в систему).
3. Коллектор для теплого пола (механический или электрический).
4. Трубы для прокладки (выдерживать температуру до 95 градусов и давление до 10 бар).
5. Трубы электромонтажные.
6. Клапаны для котла.
7. Необходимое количество фитингов для подключения.

Также потребуется песчано-цементная смесь для создания стяжки.

Перед началом работ необходимо подготовить поверхность. Если у вашего пола большие перепады (более 1 сантиметра на 4 метра), то его необходимо выровнять. Залить шпаклевкой все трещины, неровности, неровности. Затем уложите на пол гидроизоляцию (обычную целлофановую пленку толщиной 200 микрон), направив ее на стены. Затем наклеить демпферную ленту толщиной 10-15 мм по периметру комнаты – благодаря стяжке она будет люфтить, расширяясь и сужаясь при изменении температуры. Если сэкономить на ленте, то стяжка лопнет гарантированно. Поверх пленки ставится утеплитель – он используется, чтобы тепло не уходило в землю.

1. Если теплый пол делается на земле или под ним находится неотапливаемый подвал, то необходимо использовать пенополистирол толщиной 60-100 мм. или 10-сантиметровый слой керамзита.
2. Если внизу отапливаемое помещение, то достаточно 30-50 мм. слой утеплителя.
3. Если пол с подогревом используется как дополнение к существующей радиаторной системе, то можно отказаться от фольгированной полиэтиленовой изоляции.

Перед заливкой стяжек труба должна быть надежно закреплена стяжкой на сетке и заполнена водой под давлением

Поверх утеплителя укладывается световозвращающая облицовка (из фольги), на нее укладывается армирующая сетка, и только потом трубы. Затем всю эту конструкцию заливают стяжкой толщиной 30-50 мм.

Как выбрать бойлер?

Котел подбирается по мощности. Если вы посчитали этажи в программе, то получили значения мощности для каждой комнаты.Сложите их и получите мощность своего будущего котла.

Примечание: мощность котла должна быть на 15 процентов больше мощности пола. Если котел будет работать на 100% нагрузке, то он быстро выйдет из строя.

Обычно минимальная мощность современных котлов составляет 24 киловатта. Этого достаточно для обогрева дома площадью до 120 м2. (при стандартной высоте потолков до 3 метров). Большинство котлов имеют встроенный насос, поэтому приобретать его отдельно не нужно.На входе и выходе котла рекомендуется установить пластиковые запорные краны. Если вдруг придется снимать котел для обслуживания или ремонта, то сливать всю воду из системы необязательно – достаточно просто закрыть вентили.

Как выбрать коллектор?

Коллектор используется для распределения количества теплой воды, проходящей через контур. Коллектор выбирается исходя из количества петель в вашем полу. Самый простой прибор имеет только механическую запорную арматуру, с помощью которой можно вручную регулировать давление и температуру в ответвлениях.У более продвинутых есть сервоприводы и миксеры – они могут устанавливать температуру с точностью до градуса.

Коллектор устанавливается в специальный бокс, в который включены все трубы. Постарайтесь выбрать для него место так, чтобы он находился в центре дома. Также учтите, что коллектор должен быть выше всех сходящихся к нему труб, иначе система станет воздушной и работать некорректно. Горячая вода из бойлера поступает в нижнюю часть коллектора, горячая вода выходит из верхней части.

Так выглядят два коллектора в ящиках системы теплого водяного пола

Это вся информация о том, как рассчитать водяной теплый пол. Если сомневаетесь в расчете, то воспользуйтесь специальной программой или обратитесь к более опытным товарищам. Но, в общем, это не страшно. Следуйте нашим рекомендациям и все получится!

При планировании водяного теплого пола необходимо детально просчитать все параметры системы.Для этого нужно знать основные приемы и правила. В настоящее время существует ряд специализированных программ, с помощью которых можно правильно оформить теплый водяной пол. Расчет основан на вводе основных данных. Но чтобы убедиться в правильности, нужно знать методику выполнения расчетов.

Расчет теплопотерь в помещении

Работа любой системы отопления направлена ​​на поддержание комфортной температуры в помещении. Поэтому на первом этапе необходимо рассчитать теплопотери помещения (здания).При этом учитывается наличие основной системы отопления.

Правильная методика расчета теплого пола основана на определении теплопотерь через внешние конструкции – стены и окна. Они будут приняты для предварительного расчета. Для этого потребуется значение коэффициента теплопередачи материалов, из которых изготовлены конструкции.

Предположим, что необходимо поддерживать температуру в помещении 25 ° C с учетом минимально возможной температуры на улице – 35 ° C.Наружная стена кирпичная, ее толщина 0,38 м. Тепловые потери рассчитываются по следующей формуле:

q = S * (тв – тн) *

Р

Где q – тепловые потери, Вт

S – площадь отапливаемого помещения, м².

tv tn – температура в помещении и на улице, ° С.

R – коэффициент сопротивления теплопередаче, м² * К / Вт.

Для помещения общим объемом 50 м³ их составит:

q = 50 * (25 – (- 35) * 0.43 = 1290 Вт

При наличии основного радиаторного отопления большая часть этих потерь будет им компенсирована – около 60%. Поэтому для комнаты 20 м² необходимо рассчитывать теплоотдачу теплого пола с минимальным показателем 1290 * 0,4 = 516 Вт. Учитывая среднюю теплоемкость 80 Вт / м², можно рассчитать, что трубы необходимо установить на площади около 6 м² для поддержания необходимой температуры.

Также необходимо знать, что оптимальная температура поверхности теплого пола должна составлять 30 ° C.

Выбираем материал для изготовления труб, их диаметр

Следующий шаг – их диаметр. Чаще всего используются конструкции из сшитого полиэтилена с герметичной защитной оболочкой.

Они имеют хороший показатель теплопроводности, достаточно прочные и гибкие, что немаловажно при установке. Диаметр зависит от расчетной теплоемкости – при максимальном размере будет большая теплоотдача. Однако следует учитывать, что теплоноситель остывает быстрее, чем в трубах меньшего диаметра.На среднюю площадь обогрева одного контура 20 м² можно подобрать трубу сечением 16 мм.

Создание плана укладки труб

После выбора труб нужно составить. На этом этапе можно выбрать один из нескольких вариантов укладки.

Во-первых, вам нужен точный план этажа с расчетными тепловыми потерями. При использовании водяного теплого пола в качестве основной системы отопления следует учитывать все источники потерь тепловой энергии – стены, окна, крышу и пол.Лучше всего использовать специальную программу для расчета теплого водяного пола, в которой должна быть эта функция.

При расчете важно учитывать максимальную производительность для каждой трассы:

• Длина не должна превышать 100 м.
• Максимальная зона покрытия 20 м².
• Оптимальное расстояние между трубами 12 см.

В расчет теплого пола должен быть включен необходимый метраж труб. Это напрямую зависит от этапа установки.Чтобы упростить решение этой проблемы, вы можете использовать данные из таблицы.

Зная основные параметры (требуемая мощность, материал трубы и ее количество), можно переходить к окончательному расчету.

Программы для расчета характеристик

Специфика проектирования водяных полов заключается не только в расчете мощности, количества материалов, но и в учете параметров теплоносителя. К ним относятся расчетная температура воды в обратном трубопроводе, ее расход и гидравлическое давление.

Для получения точных значений лучше всего использовать онлайн-расчет водяного теплого пола. Подобные калькуляторы есть на многих специализированных сайтах. Но чтобы получить верную информацию, нужно знать исходные данные:

1. Параметры помещения – общая квадратура или объем.
2. Уровень температуры в помещении, который должна поддерживать система отопления.
3. Степень нагрева охлаждающей жидкости на входе в распределительный коллектор. В большинстве случаев она не должна превышать 50 ° C.
4. Температура обратной воды. Требуется для расчета теплопередачи водяного теплого пола. Чем он выше, тем меньше энергии уйдет на нагрев теплоносителя. Наилучший показатель – до 40-50 ° С.
5. Шаг укладки. Подбирается в зависимости от конфигурации помещения и общей площади нагрева.
6. Виды покрытия. Обязательно нужно знать, какой декоративный материал будет укладываться поверх цементной стяжки (плитка, ламинат, паркет), толщину защитного слоя бетона.Последнее чаще всего делают до 5 см.
7. Слой теплоизоляции. Он нужен для максимальной теплоотдачи системы.

Хорошие онлайн-калькуляторы не только показывают технические параметры, но и производят расчет стоимости водяного теплого пола.

Рекомендуется использовать те ресурсы, где дается только количество материала без его стоимости. Таким образом, подставляя собственные значения, можно получить несколько вариантов общей стоимости системы с учетом использования различных материалов.

После того, как был произведен расчет мощности теплого водяного пола, можно переходить к выбору элементов управления – и термостатов.

Элементы управления

Они необходимы для автоматической смены режимов, согласно заданным параметрам. Температура теплого пола контролируется несколькими элементами – смесительным клапаном (двух или трехлетнего), датчиком температуры и внешним термостатом. Их подбирают по рассчитанным параметрам.

Диаметр коллектора должен пропускать определенное количество воды в течение определенного периода времени. Вы также можете использовать специализированные программы для расчета этого показателя.

Как рассчитать мощность теплого пола, имея минимальный опыт проведения подобных работ? Рекомендуется обращаться в специализированные компании, которые помимо вычислительной техники смогут предоставить услуги по установке. Основная проблема онлайн-калькуляторов заключается в относительно большой погрешности, поскольку не учитываются многие внешние факторы.

Только индивидуальный подход к решению этой проблемы позволит создать действительно эффективный теплый водяной пол. Платежные системы от профессионалов и правильный подбор материалов гарантируют сохранность и долгое время работы всей конструкции.

Мягкий толстый коврик для дома и сада, цвет: черный, белый, бирюзово-голубой, контурной резки, коврики в стиле ретро для гостиной, коврики и ковры

Мягкий толстый коврик черного, белого и бирюзового цветов Контурный коврик в стиле ретро для гостиной

Мягкий толстый коврик черного, белого и бирюзово-синего цветов, контурный коврик в стиле ретро.Этому способствует интенсивная яркость цвета и специфический контурный крой. Закругленные линии и яркие цветные блоки подчеркивают стильный дизайн и качество ковра. Цвет: Бирюзовый / Серый / Черный / Белый .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий ： Бренд: ： Без марочного обозначения ， Ширина изделия: ： Различные размеры ： Цвет: ： Бирюзовый / Серый / Черный / Белый ， MPN: НЕТ Тип: ： Коврик Высота ворса: ： 13 мм / 0,51 дюйма ： Материал: ： Полипропилен ， Особенности: ： Износостойкий, Подходит для лестниц, Подходит для подогрева пола, Устойчив к пятнам, Допускается размещение домашних животных, Снижение шума, Подходит для детей, Легко чистится, Подходит для аллергиков, 3D-эффект ： Региональный дизайн: ： Английский ， Эра: ： 21 век (2000-настоящее время) ： Комната: ： Гостиная, Домашний кабинет / Кабинет, Прихожая, Столовая, Спальня ， Тип ворса: ： Обычный ворс ： Форма: ： Прямоугольник ， Пользовательский набор: ： Нет ： Рисунок: ： Геометрический ， Тип блока: Блок ： Стиль: ： Винтаж / Ретро ， Применение: ： Мягкий толстый коврик черного, белого и бирюзового цветов, контурный крой ： Плетение: Машинное производство ， Вес: ： 2500 г / м² ： Длина изделия: ： Различные размеры ， 。

Мягкий толстый коврик черного, белого и бирюзового цветов Контурный коврик для гостиной в стиле ретро

наизнанку в тазе с прохладной водой.Носки «Колибри и цветы» Мужские женские повседневные носки Спортивные носки на заказ Носки для экипажа Creative Fashion в магазине мужской одежды, Тип установки: Прямая замена, Размер для полотенца для гостей в дамской комнате; Также идеально подходит для банкетов, персонализированное детское защитное одеяло. • Материал проводника: 100% чистая медь, хорошо сочетается с большей частью чемоданов и багажа на колесах, УДОБНО: одежда высшего качества. Мягкий толстый коврик, черный, белый, бирюзово-синий, контурной резки, коврик для гостиной в стиле ретро , его размеры 19 на 27 дюймов, он печатается в США с изображениями наших лицензированных художников.Ограниченная пожизненная гарантия: бесплатные услуги по ремонту производственных дефектов. На модели: меньший жемчуг – 4-5 мм – кремово-белый жемчуг, больший жемчуг – 6-7 мм – кремово-белые компоненты – серебро 925 пробы. Если вам нравится более крупный жемчуг на этой куртке. Самый грозный тип мог принимать любую форму. Покажите три изображения в одном месте. Соединители для подвесок с черным родиевым покрытием. Отправьте мне электронное письмо, если вы не удовлетворены продуктом. Если вы не уверены или у вас есть какие-либо опасения по поводу лазерной гравировки ваших товаров, пожалуйста, не стесняйтесь написать нам сообщение: Мягкий толстый коврик черного, белого и бирюзового цветов, контурный коврик для гостиной в стиле ретро .Антенны – это устройства для чистки труб с серебряными блестящими помпонами наверху, бескислотный коврик для гроба размером 4 “X6” (стандартные вычеты рамщика) и подставка для мольберта, ИНСУЛИН КУМАДИН / ВАРФАРИН АЛЛЕРГИИ: ПЕНИЦИЛЛИНОВЫЙ ЛЕД: TOM G xxx. Примерно 18 дюймов, фактический цвет товара может немного отличаться от показанного на фотографиях из-за освещения или экранов компьютеров. Производитель Номер модели Описание. Бесплатная доставка и возврат соответствующих заказов. sourcingmap® Бархатный дизайн на шнурке Ювелирные изделия Ожерелье Браслет Кольцо Подарочная сумка 3шт. Черный: Кухня и дом. Мягкий толстый коврик, черный, белый, бирюзово-голубой, контурный коврик для гостиной, ретро , шорты и обувь Мэри Джейн. чтобы они могли ловить и отражать свет.

2-комнатная недвижимость на продажу в Higher Contour Road, Kingswear, Dartmouth

Отдельностоящий дом в стадии строительства с прекрасным видом на реку Дарт. Высокие технические характеристики включают паркетные полы, полы с подогревом и современную высококачественную отделку. Две спальни (ванная), гостиная открытого плана с балконом, гараж, парковка, сад.Прогнозируемый диапазон EPC A

Этот современный отдельно стоящий дом с двумя спальнями и гаражом находится в стадии строительства в популярной деревне Кингсвер у входа в реку Дарт, одну из самых красивых устьев Юго-Запада.

Построенный в соответствии с высокими стандартами, с высококачественной фурнитурой и оборудованием, включая кухню и ванные комнаты с высокими техническими характеристиками, дом также будет иметь открытую террасу и сад, чтобы насладиться захватывающим панорамным видом на реку Дарт.

Красиво оформленный современный особняк в деревне Кингсвер с панорамным видом на реку и сельскую местность. Этот дом с двумя спальнями, двумя ванными комнатами имеет внешнюю террасу, сад, гараж на одну машину и парковку перед двором. Это настоящая жемчужина, которую нельзя упустить.

Жилье включает:
– Гостиная / столовая и кухня открытой планировки, выходящая на террасу с великолепным видом на реку Дарт
– Кухня имеет достаточно места для хранения вещей, каменную рабочую поверхность и бортики, со встроенной техникой Bosch
– На этом уровне есть также есть спальня с двуспальной кроватью и ванная комната Джека и Джилл с ванной и душем более
– Лестница ведет на нижний этаж, где находится большая спальня с двуспальной кроватью и душевой комнатой
– Есть подсобное помещение со встроенной стиральной машиной и сушилкой. хранение
– Большой одиночный гараж оборудован гаражными воротами с электроприводом

Преимущества собственности:
– Внешняя входная дверь и рама из дуба с многоточечным запиранием
– Внутренние дубовые двери с металлической фурнитурой из матовой нержавеющей стали
– Спроектировано паркет из дуба
– Высококачественная современная фурнитура и сантехника на всей территории
– Полы с подогревом во всех помещениях с дистанционным управлением ion
– Воздушный тепловой насос
– Внешняя деревянная палуба с балюстрадой из нержавеющей стали и стекла
– Сад
– Захватывающий вид на Дартмут, реку Дарт, Королевский военно-морской колледж Британии и окрестности

УСЛУГИ: Водопровод, канализация, электричество.Воздушный тепловой насос и полы с подогревом (в Kingswear нет газа)
РЕЙТИНГ EPC: прогнозируемый рейтинг энергоэффективности – A, а воздействия на окружающую среду – C. : 01803 861234

Просмотр: строго по предварительной записи с The Coastal House. Пожалуйста, свяжитесь напрямую с The Coastal House для получения дополнительной информации или для организации просмотра по телефону 01803 752321 или по электронной почте info @ thecoastalhouse.co.uk Обратите внимание, что мы не несем ответственности за любые телесные повреждения или убытки в результате просмотра вами любого из наших свойств.

Важно: мы хотели бы сообщить потенциальным покупателям, что эти данные о продажах были подготовлены только в качестве общего руководства и не должны рассматриваться как констатация фактов. Ни The Coastal House, ни какой-либо совместный агент не имеют никаких полномочий делать какие-либо представления о собственности, и, соответственно, любая предоставленная информация полностью не несет ответственности со стороны агента (ов).Детальное обследование не проводилось, услуги, бытовая техника и оборудование не проверялись. Если включены планы этажей, они предназначены только для ознакомления и иллюстративных целей, могут быть не в масштабе и не должны использоваться в целях меблировки или планирования. Эти сведения, как в письменной форме, так и в устной форме, не являются предложением или контрактом или его частью, и на них нельзя полагаться как на достоверные фактические данные об имуществе, его состоянии или его стоимости. Любая ссылка на изменения или использование какой-либо части собственности не означает, что было получено какое-либо необходимое планирование, строительные нормы или иное согласие.Покупатель должен путем осмотра или другими способами убедиться, что эти вопросы были должным образом решены и что вся информация верна.
Если есть какие-либо важные вопросы, которые могут повлиять на ваше решение о покупке, пожалуйста, свяжитесь с нами перед осмотром собственности и / или обратитесь за независимой юридической консультацией.

Обратите внимание: эта недвижимость предлагается на продажу напрямую агентством недвижимости The Coastal House в Кингсвеар, и вся информация и фотографии предоставлены им. Таким образом, Waterside Properties не проводила инспекцию собственности и, следовательно, не может проверить правильность каких-либо заявлений о фактах, содержащихся в настоящем документе.Все фотографии пейзажей были сделаны непосредственно на территории отеля.

Coastal House – это компания с ограниченной ответственностью, зарегистрированная по адресу: 14 Mayors Avenue, Dartmouth, Devon, TQ6 9NG под номером. 9447216 и член системы омбудсмена по вопросам собственности.

Как определить правильный размер и расстояние между трубками для вашего проекта

Трубки являются неотъемлемой частью любой системы водяного лучистого отопления. Как и вены, он переносит теплую жидкость и тепло по полу, превращая их в удобные теплые поверхности.Мы предлагаем лучшие трубки из PEX и PERT для наших гидравлических систем, доступные в различных размерах от 3/8 ″ до 1 ″. Эти трубки обеспечивают отличные характеристики в излучающих системах и предоставляют разработчику системы самые большие возможности для выбора компонентов. Имея пять доступных размеров, как узнать, какой из них лучше всего подходит для вашего проекта? Эти общие правила могут помочь. Трубки
PEX и PERT бывают разных размеров. Наиболее распространены размеры 3/8 ″, 1/2 ″, 5/8 ″ и 3/4 ″. Как правило, для системы обогрева пола в жилых помещениях мы рекомендуем трубы 3/8 ″ и 1/2 ″.Размер трубки определяет скорость потока, которая может быть достигнута, а также указывает максимальную длину контура в зависимости от напора. Обычно мы рекомендуем трубки 5/8 ″ и 3/4 ″ для крупных коммерческих предприятий и приложений для снеготаяния.

Такие факторы, как размер трубок, расстояние между трубками и температура воды, напрямую представляют тепловую мощность (в BTH / кв. Фут / час) системы лучистого отопления. Последнее особенно важно, поскольку расчет потерь тепла является начальным этапом каждого проекта лучистого отопления и позволяет установщику определить, какой размер трубы использовать и какой длины будет максимальная длина.

Для увеличения производительности пола для выбранных размеров и длины трубок может потребоваться увеличение потока, расстояние между трубками может быть ближе друг к другу или повышение температуры воды. Например, при увеличении потока через трубку PEX 1/2 дюйма всего на 0,1 галлона в минуту выходная мощность пола увеличится на 5 БТЕ / кв. фут / час

С трубкой 1/2 ″ 6 ″ шаблон иногда используется в небольших помещениях, таких как ванные комнаты, и для экстремально холодного климата, в то время как узоры 8 ″ и 9 ″ являются стандартными для большинства жилых помещений в большинстве климатов, а 12 ″. узор используется в гаражах.Для большинства крупных магазинов и небольших коммерческих предприятий обычно используются трубки 5/8 ″ с кислородным барьером из PEX или InfloorPERT®. Для трубок диаметром 5/8 дюймов стандартным является шаблон от 9 до 12 дюймов. Для больших магазинов и больших коммерческих зданий (обычно более 5000 квадратных футов) кислородная трубка 3/4 дюйма является стандартной. Для трубок диаметром 3/4 дюйма используется расстояние 12 дюймов или 18 дюймов, в зависимости от климата и желаемой температуры помещения.

Теперь, когда вы выбрали размер и расстояние между трубами для своего проекта, просто умножьте квадратные метры обогреваемого помещения на один из следующих множителей, чтобы определить общий линейный метр трубы, который вам понадобится.Обязательно используйте правильный множитель, который соответствует выбранному вами интервалу:
6 ″ интервал = квадратный фут x 2,0
8 ″ интервал = квадратный фут x 1,5
9 ″ интервал = квадратный фут x 1,34
Расстояние 12 дюймов = квадратный фут x 1,0
Шаг 18 дюймов = квадратный фут x 0,67

После того, как вы определили фактическую общую длину трубок, которые вам понадобятся, следующим шагом будет определение количества петель или контуров труб. Для трубок 1/2 дюйма длина контура 300 футов является стандартной, но контуры от 250 до 350 футов находятся в пределах диапазона, рекомендованного ассоциацией Radiant Panel Association.С трубкой 5/8 ″ 400 ′ и 3/4 ″ трубки 500 ′ контуры являются стандартными. Например, если вы используете трубку 1/2 дюйма и определили, что вам потребуется 900 футов трубки, у вас будет три контура по 300 футов каждая и трехпортовый коллектор. Если вы используете трубку 5/8 дюйма и определили, что вам потребуется 3000 футов трубки, у вас будет восемь контуров по 375 футов каждая и восьмипортовый коллектор.

Мы ответим на любые Ваши вопросы по дизайну. Мы также предлагаем бесплатные услуги по проектированию в составе продаваемых нами систем. Свяжитесь с нами сегодня чтобы начать.www.infloor.com

Максимальная длина участка трубопровода:
3/8 ″ Петли трубки не должны превышать 200 футов
1/2 ″ Петли трубки не должны превышать 300 футов
5/8 ″ Петли трубки не должны превышать 400 ′
3/4 ″ Петли трубки не должны превышать 500 ′

.

---

Присоединяйтесь к нашему онлайн-сообществу и оставайтесь в курсе событий с Infloor Heating Systems:

Contour Swift 1045 мм x 1045 мм душевой поддон с ровным доступом

В связи с беспрецедентным спросом на данный момент, мы рекомендуем проверить, соответствует ли наличие на складе вашим требованиям.
Вы можете связаться с нами в нашем живом чате, это быстро и легко. + Начать чат

Ассортимент душевых поддонов Swift от Contour представляет собой практичное решение для принятия душа для пользователей с ограниченными физическими возможностями или людей, нуждающихся в доступе для инвалидных колясок.
Все поддоны имеют противоскользящую поверхность для душевых поддонов и поставляются с водоотводным затвором STW8B-95 толщиной 50 мм (глубина 95 мм, скорость потока более 26 литров в минуту при напоре воды 15 мм).

✔ Создайте надежный водонепроницаемый шов путем приваривания винилового покрытия горячим швом к краевому профилю пола TRUESEAL2 лотков.
✔ Для установки требуется только удаление примерно 18 мм напольного покрытия, эквивалентного половичной доске (за исключением области сифона, где требуется дополнительное пространство).
✔ Идеально подходит для установки на деревянный или сплошной пол, его можно быстро и легко установить.
✔ Имеет 14-миллиметровую водонепроницаемую кромку для облицовки стен, подходящую для стеновых панелей или настенной плитки.
✔ Можно использовать с напольной плиткой без использования TRUESEAL2, сообщите нам, если это то, что вам нужно
✔ Противоскользящая поверхность душевого поддона для надежного захвата под ногами
✔ Исключительно включает в себя антибактериальную защиту продукта Biomaster для более гигиеничной поверхности
✔ Поставляется с водонепроницаемым уплотнением STW8B-95 50 мм.
✔ Изготовлен из стеклопластика
✔ Пожизненная гарантия
✔ MPN: SWIF1045

* Обратите внимание, что на изображении показан левый поддон Swift 1345 мм x 845 мм

Инструкции по установке душевого поддона можно найти здесь

Инструкции по установке душевого поддона можно найти здесь

В связи с беспрецедентным спросом на данный момент, мы рекомендуем проверить, соответствует ли наличие на складе вашим требованиям.
Вы можете связаться с нами в нашем живом чате, это быстро и легко. + Начать чат

В связи с беспрецедентным спросом на данный момент, мы рекомендуем проверить, соответствует ли наличие на складе вашим требованиям.
Вы можете связаться с нами в нашем живом чате, это быстро и легко.+ Начать чат

Введите свой почтовый индекс, чтобы рассчитать варианты доставки для этого продукта. Обратите внимание, что при этом учитываются товары, которые вы уже добавили в корзину. ×

Карта зоны доставки

Негабаритный продукт

Стандартная зона доставки – зоны 1 и 2:

Стандарт – Доставка 5-7 рабочих дней
Заказы на сумму более 399 фунтов стерлингов, включая НДС: БЕСПЛАТНО
Заказы свыше 299 фунтов стерлингов, включая НДС: фунтов стерлингов.95
Заказы на сумму более 199 фунтов стерлингов, включая НДС: £ 24,95
Заказы до 199 фунтов стерлингов, включая НДС: £ 34,95

Экспресс – Доставка 2-3 рабочих дня
Заказы на сумму более 399 фунтов стерлингов, включая НДС: фунтов стерлингов 24,95 фунтов стерлингов
Заказы на сумму более 299 фунтов стерлингов, включая НДС: фунтов стерлингов 34,95 фунтов стерлингов
Заказы свыше 199 фунтов стерлингов, включая НДС: 44 фунта стерлингов.95
Заказы до 199 фунтов стерлингов, включая НДС: £ 54,95

Посмотреть карту зоны доставки

Примечание: Вы всегда платите за доставку самого крупного товара в вашем заказе. С вас всегда будет взиматься только одна плата за доставку за заказ.

Коллекция: Эти предметы можно получить в нашем прилавке в Уэст-Мидлендсе без дополнительных затрат.

За пределами зоны стандартной доставки – зоны 3–7:
За пределами зоны 1 и 2 может взиматься дополнительная плата за доставку.

Воспользуйтесь опцией «Оценить доставку» на странице корзины после того, как вы выбрали продукты, чтобы рассчитать стоимость доставки для вашего точного почтового индекса.

.
