Сталебетонное перекрытие (СБП) – монолитная конструкция, состоящая из профнастила, бетона, опорной балки, стад-болтов и армирующей сетки. Оно используется при возведении зданий любого назначения, в т. ч. жилых домов, парковочных комплексов, торговых центров, производственных цехов и пр. С помощью перекрытий можно создавать малоэтажные и высотные объекты, производить реставрационные и другие работы. В процессе изготовления конструкций профнастил применяется на этапе бетонирования и служит несъемной опалубкой. Во время строительства и дальнейшей эксплуатации профлист становится внешним армированным покрытием.

Достоинства сталебетонных перекрытий

СБП используют не так давно, но он уже успел заслужить репутацию удобного строительного материала с высокими эксплуатационными характеристиками. Сталебетонные плиты сочетают в себе достоинства стали и раствора: профнастил обеспечивает стойкость в растянутой зоне, а бетон – в сжатой.

Вот основные преимущества СБП:

• малый расход профнастила и облегчение веса перекрытий;
• простота монтажа и снижение трудозатрат на строительство;
• возможность размещения коммуникаций внутри конструкции.

Кроме того, бетонные плиты с профнастилом отличаются пожаробезопасностью и экологической чистотой, ведь в процессе производства не применяются вредные добавки. Для изготовления СБП используется оцинкованный и полимерный профлист. Последний обладает улучшенными качествами, поскольку покрытие защищает его от коррозии и влаги. Однако цена профнастила для монолитного перекрытия с оцинкованной поверхностью ниже.

Купить профнастил для сталебетонного перекрытия с доставкой по Москве и области вы можете в компании «Эталон». Цена указана за погонный метр и зависит от характеристик материала.

Монолитное перекрытие по профлисту Компания TechnoFloor

Межэтажные перекрытия современных домов должны быть прочными, надежными и долговечными. Существует несколько технологий их изготовления, и у каждой есть определенные достоинства. У частных застройщиков особой популярностью пользуются монолитные заливные перекрытия, которые получаются путем заливки бетона в специально подготовленную опалубку. Главное преимущество заливного перекрытия – возможность подгонять форму под любую планировку помещения. При этом цельное строение с тщательным армированием делает такую конструкцию предельно прочной. Основным её недостатком является большая масса, требующая надежной опоры, да и опалубка должна собираться с особой тщательностью, чтобы выдержала массу залитого бетона. Лучшее решение данной проблемы – заливка перекрытия по профилированному листу.

Монолитное перекрытие по профлисту

Профилированный лист – популярный строительный материал, достаточно жесткий и легкий одновременно. Если сделать его основой для межэтажного перекрытия, он будет служить одновременно опалубкой, арматурой и нижним финишным слоем. В случае складского или производственного помещения такая поверхность не нуждается в дополнительной отделке. Основные преимущества монолитных перекрытий по профильному листу (в сравнении с классической монолитной плитой в опалубке):

• на 30-40% ниже трудозатраты;
• масса конструкции меньше на 30-50%;
• на армирование требуется на 15% меньше стальной проволоки;
• перекрытия лучше выдерживают горизонтальные нагрузки;
• проще прокладывать коммуникации перед заливкой;
• высокая пожарная безопасность.

Поскольку монтаж деревянной опалубки отнимает достаточно много времени, замена её на профилированный лист позволяет существенно снизить трудозатраты и ускорить работу как минимум на треть. При этом сам профнастил за счет своего профиля обеспечивает дополнительную жесткость, играя роль внешнего армирующего слоя. Благодаря этому можно снизить количество внутренней проволочной арматуры. Обратите внимание, что применять сталежелезобетонные перекрытия можно только при соблюдении ряда условий:

• относительная влажность в помещениях не должна превышать 75%;
• температура не должна превышать 30 °C;
• недопустимо присутствие в бетоне хлорсодержащих присадок;
• в помещении нельзя работать с агрессивными веществами любой природы.

Таким образом, следует ориентироваться на ограничения, свойственные всем изделиям из железобетона. Данный тип перекрытия оптимален в качестве межэтажного, а вот оборудовать его между первым и цокольным этажами уже нежелательно, поскольку повышенная влажность может существенно снизить его надежность.

Какие материалы выбрать

В качестве каркаса следует выбирать несущий профнастил (тип Н) с высотой гофры не менее 44 мм и толщиной стали не менее 0,7 мм. Марка бетона зависит от предполагаемой толщины и массы перекрытия. Если использовать тяжелый бетон, то марка должна быть не ниже М200, в случае легкого бетона с пористым заполнителем будет достаточно марки М150. Слой заливки должен составлять не менее 30 мм (над верхней волной), если будет обустраиваться дополнительная стяжка, и не менее 50 мм, если делать напольную стяжку не планируется. Арматурный каркас изготавливается из стержней A-III с периодическим профилем или специализированной армировочной проволоки Вр1 или Вр2. В заведомо слабых местах конструкции (например, вокруг лестничного проема), каркас следует усилить. Для дополнительного усиления конструкции может использоваться балочный каркас, но это не обязательно.

Монолитное перекрытие с балочным каркасом

Данная конструкция отличается повышенной надежностью, поскольку через относительно небольшие промежутки монтируются прочные несущие балки из двутавра. Главным недостатком этого типа перекрытия является невысокая эстетичность, поскольку балки выступают из потолка в помещение. Расчет несущего каркаса производится на основании площади и данных о предполагаемых нагрузках. Расстояние между балками не должно превышать 3 метров, при этом профлист укладывается гофрами перпендикулярно балкам. Нельзя, чтобы листы опирались о балки только краями, под ним обязательно должно быть три балки (одна из которых по центру). Профнастил укладывается узкой гофрой вверх. По ширине листы подгоняются встык, по длине делается нахлест на одну волну и фиксируется заклепками или саморезами через каждые 40-50 см. Для закрепления листов используются анкеры, для надежности привариваемые непосредственно к балкам. Для дополнительной фиксации также можно использовать саморезы. Последовательность действий:

1. Установить балки в предусмотренные карманы.
2. Уложить профнастил, фиксируя листы саморезами.
3. Изготовить сетку из арматуры, связывая её на пересечениях тонкой проволокой.
4. Чтобы избежать прогиба листа, можно установить временные подпорки.
5. Залить бетонную смесь (желательно выполнить процедуру за 1 раз).
6. Забетонировать карманы или закладные.
7. Когда бетон окончательно отвердеет, можно приступать к заливке стяжки и отделке.

В качестве арматуры достаточно сформировать одинарную сетку с ячейкой 20-20 см из арматуры и продольные вертикальные каркасы в каждую волну. Слой бетона между сеткой и верхней гофрой должен превышать 15 мм, защитный слой над сеткой также должен быть не меньше 15 мм. Общая толщина бетона и стяжки над профнастилом не должна быть меньше 50 мм. Благодаря наличию балок и армированию такое перекрытие выдерживает не менее 150 кг массы на квадратный метр.

Безопорное монолитное перекрытие

В частном строительстве каркас из стальных балок делают не всегда, предпочитая вообще отказаться от опоры, сделав само перекрытие толще и увеличив количество арматуры. Безопорное монолитное перекрытие по профильному листу проще в изготовлении, дешевле, легче и обеспечивает гладкий потолок, поэтому самозастройщики предпочитают именно этот вариант. Следует учитывать, что монтировать безбалочное перекрытие не рекомендуется, если ширина пролета превышает 6 метров. Последовательность монтажа такая же, как и в варианте с балками, только установка колонн в этом случае строго обязательна. Арматурный каркас следует изготавливать более тщательно, приваривая прутки к закладным. Сетка должна быть двухслойной, а общая толщина бетонного слоя – на 1,5-2 см больше. В данной конфигурации используется 60-миллиметровый профилированный лист (толщина стали также от 0,7 мм), а также усиленный армирующий каркас, на который будет приходиться основная нагрузка. Поскольку балки отсутствуют, листы укладываются узкими гофрами вниз. За счет большой высоты они формируют некоторое подобие ребер жесткости, принимая на себя существенную часть нагрузки. Данные ребра следует ориентировать перпендикулярно длинной стороне пролета. Для безопорного монолитного перекрытия рекомендуется использовать тяжелый бетон с маркой не ниже М300. Качество распределения цементно-песчаного раствора имеет решающее значение, поэтому обязательно следует применять виброуплотнение. Поскольку конструкция получается очень тяжелая и до затвердевания бетона имеет недостаточную прочность, рекомендуется установить для её поддержки временные подпорки, убрать которые можно будет только после окончательного отвердения бетона и набора прочности более 70%. #Перекрытие #Бетон

Похожие новости

• Штробление пола

  Штробление пола Штроблением называется процедура вырезания в бетонных поверхностях штроб для прокладки кабелей, труб и…

• Пеностекольный щебень

  Пеностекольный щебень Пеностекольный щебень является современным теплоизоляционным материалом. Его структура предполагает ячеистую структуру, формируемую из…

Бетонное перекрытие по профнастилу: расчет, монтаж и заливка

Создание бетонных конструкций за пределами заводов стало повсеместным явлением. Бетонируются фундаменты, несущие стены и перекрытия. Популярным в малоэтажном строительстве становится устройство железобетонных перекрытий по профнастилу. Конструкции, где профлист является несъемной опалубкой, имеют высокую несущую способность, прочность и другие достоинства.

Преимущества перекрытия с профнастилом

Применение профлиста (марка «Н») решает задачи строительства благодаря легкости, жесткости, прочности и коррозионной стойкости. Материал в профиль — волна, формирующая ребра жесткости, которые после отливки бетонной плиты повышают ее несущую способность и конструкции в целом. Лист является несъемной опалубкой, поэтому снижаются расходы арматуры и бетона.

Если он связывается с бетоном, снимает на себя часть нагрузки с плиты перекрытия. Такие монолитные элементы могут опираться на легкий несущий каркас, что удешевляет формирование фундаментов (достаточно столбчатого варианта) строений. Снижаются расходы на стеновые материалы — применяются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.

При правильном уходе бетонная плита имеет высокие прочностные показатели, эффективно противостоит воздействию природных условий. Подобные железобетонные плиты имеют сниженную массу. Потолочная поверхность конструкций имеет готовый экстерьер, устойчивый к изменениям температурно-влажностного режима и действию огня. Материал опорной основы удобно транспортировать, он неприхотлив в эксплуатации и рассчитан на длительный период применения. На несущем каркасе профилированный лист монтируется просто, быстро, без применения грузоподъемной техники.

Вернуться к оглавлению

Расчет перекрытия

Чертеж монолитного перекрытия по профнастилу.

К проекту обязательно составляются чертежи, а расчеты делаются в соответствии с рекомендациями СНиП, СТО 0047 -2005 (лучше с помощью профессионалов). Учитываются габариты постройки, величина шага установки поперечных балок, их длина, нагрузка на них и на колонны, характеристики несущего профлиста (ширина, длина, толщина изделий, высота профиля). Следует исходить из того, что каждый лист вдоль своей длины должен опираться на 3 балки. Исходя из планируемой нагрузки на перекрытие, рассчитываются сечение арматуры и высота плиты.

Ее толщина определяется из масштабного отношения 1:30, зависящего от расстояния между поперечными балками. Монолитная бетонная плита может иметь толщину от 70 до 250 мм. Вес, который будет иметь монолитное перекрытие, определит тип и количество металлических колонн, параметры их фундамента, тип балок, величину нагрузки на одну колонну. Глубина волн листового профиля влияет на расстояние между балками: чем она больше, тем чаще устанавливаются балки, так как увеличивается масса бетона в углублениях профиля при нецелесообразности увеличения толщины плиты.

Сокращение шага пролета позволяет исключить прогиб листов. Следует учесть вес дополнительной полезной нагрузки, которую примет межэтажное перекрытие — за норму принято 150 кг/м2, которую следует увеличить на 33%. Общая величина эксплуатационной нагрузки рассчитывается с погрешностью до 0,5 кг.

Из нее определяются размеры поперечного сечения и длина балок. Вертикальные стержневые анкеры позволяют объединить профилированные листы и железобетон, что передает им часть нагрузки. Для пролета шириной в 3 метра потребуется материал толщиной не менее 0,9 мм. На практике вычисления сведены в программное обеспечение, позволяющее формировать рабочую документацию.

Вернуться к оглавлению

Устройство монолитного перекрытия

Возможные схемы расположения листов для монолитного перекрытия по профнастилу.

Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.

В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.

Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.

При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.

Вернуться к оглавлению

Монтаж перекрытий из профнастила

Балочное перекрытие формируется креплением перфорированных листов на внутренние/внешние полки поперечных балок. Затем формируется опалубка, когда выбрано верхнее крепление листов. Параметры допустимого прогиба профлиста, составляющие 1:250, определяют длину пролета наката. До заливки бетона под поверхность профнастила подставляются временные опоры, обеспечивающие неподвижность конструкции.

На настиле размещается металлическая арматура, выполняется бетонирование нижнего наката путем одного прохода по желобу. Поверхности потолка и пола выравниваются. После набора перекрытием прочности временные опоры снимаются. Монтирование безбалочного монолита предусматривает некоторые нюансы.

Так, длинные армирующие пруты (с регулярной ребристой насечкой на поверхности) укладываются вдоль каждого углубления профилированных листов. Они проволокой вяжутся с металлической сварной сеткой, которая укладывается на профиль сверху. Заливка делается за один проход. После твердения сверху бетонное основание укрывается цементной стяжкой. Монтируется несущий профнастил марок от Н60 до Н114, обеспечивающий высотой профиля необходимую жесткость материала при толщине 0,8 – 1,5 мм.

Профилированные листы крепятся саморезами-бурами длиной 3,2 см (шляпка 5,5 мм). Такие метизы закручиваются без предварительного сверления, пробуривая полку швеллера. Закручиваются они через 20 – 40 см (в каждую впадину профиля, прилегающую к балке), что обеспечивает точность и пространственную жесткость монтирования. Продольный нахлест листов на стыках делается только над поверхностью балок (величина 40 – 60 мм). Стыки прокручиваются саморезами через 2 см.

Вернуться к оглавлению

Армирование

Армирование перекрытия по профнастилу.

Внутренний металлический каркас в монолитном бетоне обеспечивает работу на сжатие, что обеспечивает марочную прочность плиты. Объемная арматурная структура формируется из плоской сварной сетки с ячейками 15 х 15 см и уложенных на дно каждого ребра жесткости продольных отрезков арматуры, которые объединяются вертикальными связями перевязочной проволокой или сваркой. Шаг объемной перевязки 20 см. Концы металлических прутков и сетки привариваются к балкам и колоннам.

Для армирования берется стальной стержень диаметром 10 – 12 мм (марка А 400С). Сетка может создаваться из продольных прутков диаметром 12 мм и поперечных — 0,6 см. Чтобы профнастил сам стал внешней арматурой, на профиле создаются насечки («рифы»), которые сцепляют его с бетоном.

Сталь внутри плиты защищается слоем бетона толщиной до 4 см. Для его создания используются специальные пластиковые фиксаторы, приподнимающие металлические стержни над поверхностью дна ребер жесткости на 20 – 40 мм. Сверху арматура покрывается бетоном также на 20 – 40 мм.

Вернуться к оглавлению

Заливка перекрытий по профнастилу

По возможности перекрытие бетонируется за один раз сразу или целыми пролетами перекрытия. Если это невозможно, точно фиксируется график с учетом времени схватывания материала. Целесообразно пользоваться готовым бетоном марок от М300 и выше с мелкой фракцией щебня (до 5 мм), способной проникнуть в опалубке под арматуру. Вибропрессование обязательно.

Бетонные работы делаются при положительных температурах воздуха, при отрицательных — бетон должен содержать антиморозные пластификаторы. Сначала раствор заливают в перфорации листа, а затем по площадке. При креплении листов на внутреннюю полку двутавра смесь заливается до уровня верхней полки.

Раствор выравнивается гладилками и «железнится» сухим цементом для предохранения от внешних воздействий. Минимальная толщина безбалочного перекрытия 250 мм (считая от нижнего края профиля), в балочном исполнении — 70 – 80 мм (без учета высоты профиля). Уход за материалом включает регулярное увлажнение и укрывание влагоемкими материалами до набора 70% прочности (10 – 14 суток при 20 град.).

В холодную погоду созревание камня значительно удлиняется, его поверхность следует утеплять. При оптимальных условиях созревания камня временные опоры убираются через 28 дней. Материал готов к последующей обработке.

Вернуться к оглавлению

Вывод

Перекрытия из железобетона по профилированному листу — популярный способ изготовления монолитных плит в строительстве. При правильных расчетах и исполнении подобные конструкции обеспечивают высокие показатели надежности, прочности и долговечности на фоне снижения затрат и сокращения сроков работ.

Использование профнастила в качестве опалубки для изготовления перекрытий

Предъявляемые требования

Долговечность

Должно быть её соответствие и неизменность характеристик в течении всего  срока заявленной  эксплуатационной деятельности всего здания в целом.

Огнестойкость

Её значение в целом трудно переоценить. Допуски по степени имеются, они оговариваются нормативными документами для различных типов построек.

Теплозащита

Актуальна, в большей степени, для перекрытий отделяющих помещения с отоплением и не имеющих такового – чаще всего  над подвалом и перед чердаком.

Специализированные требования

Имеют значение в зависимости от назначения помещений. Водонепроницаемость (в санузлах, душевых и ванных комнатах и т.д.), воздухонепроницаемость (при размещении в нижних этажах котельных, в лабораториях и пр.).

Достаточная звукоизоляция

Адекватная сопротивляемость ударным (хождение людей, падение предметов) и воздушным (громкий разговор, аудиотехника) шумам и волнам.

Технологичность

 Подразумевает возможность изготовления перекрытий и их монтажа высокоиндустриальными методами.

Архитектурная выразительность и удобство эксплуатации

Оформление и отделка поверхности пола и потолка приятно глазу, органично  вписывается в интерьер, согласно проекту.

Экономическая целесообразность

Доля стоимости перекрытий и полов от общей стоимости здания составляет 18-20%, а трудоемкость обустройства – 20-25%. Приобрести профлист от производителя в Сергиевом Посаде, дабы значительно сэкономить ваши средства вы можете у компании «Рокот».

Преимущества при применении профнастила

 С момента появления на рынке этого универсального материала – профлиста марки «Н», соблюдение всех вышеозначенных требований при возведении зданий самого разного назначения стало значительно легче соблюсти. Это соответствие самым высоким и, порой, весьма различным запросам делает профилированный лист незаменимым и востребованным помощником.

Профиль — волна многообразного вида и сечения, после заливки раствором формирующая ребра жесткости, повышают несущую способность плиты. Возвышение гофры и толщина профлиста при проектировке напрямую увязываются с промежутками между несущими балками. Употребление листа с большим профильным возвышением, автоматически повышает несущую способность, что, в свою очередь, разрешает увеличить дистанцию между балками. И наоборот – при небольшом пролетном размахе возможно использование более тонкого (читай – дешёвого) профлиста с меньшей высотой гофры.

Нередко встречаются здания с переменным шагом несущих балок и колонн. Эта особенность делает невозможным применение стандартной (то есть многократного используемой) щитовой опалубки. Изготовление индивидуального вида нестандартной опалубки имеет следствием образование значительного количества отходов, а невозможность повторного применения повышает её стоимость – выбросить нецелесообразно, использовать в полном объёме негде.

Профлист,  являясь несъемной опалубкой, снижает расходы арматуры и бетона – вновь отсылка к экономии денежных средств. Купить профлист дёшево вы можете у компании «Рокот».

Технологическая особенность – связка с бетоном обладает свойством перераспределения нагрузки – снимает часть её с плиты перекрытия на себя. Подобные конструкты могут опираться на легкий несущий каркас, что удешевляет и облегчает организацию фундаментов (например, вместо сплошной ленты достаточно столбчатого варианта) и серьёзно понижают расходы на материал для стен – применяются более легкие и теплые газоблоки и пеноблоки. Профнастил удобен в транспортировке, имеет относительно небольшой собственный вес. Это позволяет использовать грузоподъёмную технику только при погрузке и выгрузке всего объёма заказа. На несущий каркас монтаж производится силами рабочих, он прост и не несёт больших трудозатрат.

Потолочная поверхность готового здания при подобном использовании профнастила имеет готовый экстерьер. Профлист изначально имеет покрытие – от оцинковки до сложных полимерных материалов. Обширная цветовая гамма, наряду с особенностью сохранения яркости окраски на протяжении всего срока эксплуатации.

Длительный эксплуатационный период, неприхотливость в обслуживании, устойчивость к влаге и высокой температуре, огнеупорность и заявленные длительные сроки службы – всё это вместе делает материал всё более привлекательным и используемым повсеместно.

 Кроме того, профилированный настил с успехом используется в таком виде строительства как плоская кровля. Применяемый в этом секторе профлист должен иметь высоту профиля более 44 мм и усиливаться дополнительными ребрами жёсткости для увеличения его несущей способности. На поверхность профнастила накатывается слой пароизоляции, укладывается утеплитель и гидроизоляция. Выполняется разуклонка из армированной цементной стяжки. Несмотря на дополнительные условия, такое направление использования профлиста так же пользуется спросом.

Монолитное перекрытие по профнастилу: расчет, устройство

Преимущества монолитного перекрытия по профлисту

Конструктивные особенности

Расчет перекрытия

Монолитное перекрытие по профнастилу своими руками

Сложно сегодня представить строительство, которое могло бы обойтись без применения бетонирования. Конструкции из железобетона присутствуют в фундаменте сооружений, в междуэтажных перекрытиях. Не лишним будет отметить, что в процессе строительства объектов разного назначения вместо сборного железобетона все чаще используют монолитный. В большей степени это касается зданий, имеющих металлический каркас.

В индивидуальном строительстве особо распространено монолитное перекрытие по профнастилу. Такое решение подходит, к примеру, для сооружений, имеющих нестандартные пролеты или большое количество отверстий, проемов. Рабочий диапазон нагрузок достаточно широк. При эксплуатации несъемная опалубка для перекрытий из профлиста выступает также в роли дополнительного внешнего армирования, поскольку не позволяет бетону растечься в процессе застывания. Это существенно повышает прочностные характеристики возводимой конструкции и ее несущую способность.

Такая конструкция представляет из себя пирог, состоящий из следующих прослоек:

• балки;
• профнастил;
• гибкая арматура, выложенная по волне;
• установленный вертикально стержневой анкер;
• арматурная сетка;
• стяжка по профлисту.

Преимущества монолитного перекрытия по профлисту ↑

• Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.
• Геометрическая форма и размеры у них могут быть практически любыми.
• Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
• Монтаж системы довольно прост, и справиться с ним сможет и новичок.
• За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.

• Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
• Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.
• Монтаж занимает значительно меньше времени.
• Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.
• Профнастил для перекрытия может различаться по разновидности и марке.
• Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.

• Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.
• Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.

Конструктивные особенности ↑

Такая конструкция – это цельная плита, забетонированная на профнастиле. Опорами для нее могут служить кирпичные стены и бетон, каркас из стали и железобетонные элементы.

Монолитные системы могут иметь разную конструкцию, скажем, ребристые и безбалочные.

• Ребристые, в свою очередь, могут быть:

• с плитами по профнастилу. Каркасом для них служат балки, опирающиеся на колонны. Величина пролета варьируется в пределах 4–6 м. Что же касается толщины плиты, то она зависит от уровня нагрузки, а также размеров. Однако наиболее чаще встречается толщина в диапазоне 60–160 мм.
• со второстепенными балками помимо плит. Толщина плит здесь – не более 120 мм. Стоимость монолитного перекрытия в этом случае выше, к тому же для его обустройства требуется больше времени.

• В основе безбалочных конструкций лежит сплошная плита, опирающаяся на колонны.

На заметку

Если бетонируемая поверхность имеет проемы, то для армирования монолитного массива вокруг них в отверстия дополнительно приваривают арматуру.

Расчет перекрытия ↑

• Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас.
• Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент.
• Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины  пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.

• Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
• Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации. Последнюю, как и расчет прочностных характеристик  выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций.
• Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов.

Монолитное перекрытие по профнастилу своими руками ↑

Подготовка ↑

Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо:

• рассчитать усилия на основе точных размеров будущей постройки,

Важно

Очень важно заранее уточнить у производителя эксплуатационные характеристики профлистов.

• рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас;
• подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала;
• провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса.

Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.

На заметку

Шаг балок зависит в основном от вида используемого профнастила, точнее от высоты его профиля. Чем она  больше, тем меньшим выбирают шаг балок.

Монтаж опалубки ↑

При выборе длины профнастила учитывают ряд важных моментов:

• чтобы лист в дальнейшем не прогибался, опор должно быть три вместо двух;
• при коротких пролетах заливать бетон будет проще, так как давление при этом будет меньше.

Для крепления профлиста на металлическую основу обычно пользуются специальными саморезами, оснащенными усиленным буром. Благодаря такому усилению, саморез с легкостью проникает в швеллер. Причем совсем необязательно его заранее просверливать. Не зря же такой крепеж называется еще бронебойным.

Рекомендуем

Учитывая достаточно большое количество точек крепежа, используйте для закручивания саморезов шуруповерт или дрель, которую выставляют  на небольшие обороты.

Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее, чем вода.  Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с балкой бронебойными саморезами с шагом порядка 40 см. В местах нахлестов также следует зафиксировать отдельные листы друг с другом. Крепление выполняют саморезами меньшего размера и меньшим шагом – порядка 25 мм. Завершив укладку профиля, приступают к армированию перекрытия по профнастилу.

Специфика армирования ↑

Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как  в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста. Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой.

Заливка бетона ↑

• До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность.
• Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично. За рабочий день рекомендуется бетонировать конкретный пролет.
• Бетон должен выстояться пока не достигнет рабочий прочности. Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года.
• В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.

Рекомендуем

Если при устройстве монолитной системы возможны заморозки, то правильнее изначально выбирать смесь с противоморозными добавками. Такая бетонная смесь набирает прочность и при отрицательной температуре. К тому же ряд специальных технологий позволяют значительно сократить время его схватывания. Конечно, стоимость состава при этом повышается.

© 2021 stylekrov.ru

Несъемная опалубка для перекрытий из профлиста

При строительстве очень важно выбрать правильные материалы и разобраться в их применении, особенно ечли речь идет о монолитных работах. Для того чтобы монолит был качественным и крепким необходимо сделать опалубку правильно. Неправильно сделанная опалубка приведет к массе проблем в дальнейшей стройке.

Если вы желаете построить раз и навсегда, необходимо ознакомится с такой конструкцией, как опалубка поближе. Данная статья раскроет все преимущества в строительных работах и поможет вам уберечь ваше строительство от проблем.

Можно ли использовать профнастил для опалубки

Профностил — это популярный строительный материал для кровли и по облицовочным работам. Такой материал приобрел свое практичное применение из-за своего качества. Он очень прочный и добавляет необходимую жесткость монолиту. Для того, чтобы изготовить монолитное междуэтажное перекрытие или плоскую кровлю,  в качестве опалубки лучшим материалом будет именно профилированный лист.

Опалубка из профлиста

Профнастил выдерживает огромные нагрузки, благодаря своим несущим способностям. При работе с этим материалом можно значительно сэкономить на бетоне и армировании монолита. Особенно это подходит для промышленных зданий, комплексов.

Использование съемной и несъемной опалубки для перекрытий

Опалубка — это конструкция для заливания бетона чтобы он не растекся и приобрел основную форму. Опалубку изготавливают из разных материалов. От материала зависит качество и пригодность фундамента. Профнастилприобрел большую популярность для такого использования. Все это благодаря его прочности, универсальности и простоте монтирования. Его используют, как часть здания или снимают и используют многократно.

В строительстве есть два вида применяемых опалубок:

1. Съемная опалубка — выполненная конструкция такого вида, разбирается после застывания бетона. Ее можно использовать еще раз для другого объекте.

2. Несъемная опалубка — такая конструкция остается после заливки бетона.

Несъемная опалубка из профнастила

Несъемная опалубка из профнастила

Несъемная опалубка выполненная из профнастила имеет достаточно жесткости, чтобы стать отличным основаниям, ее укладывают на металлические балки перекрытий. Основанием из профлиста является опалубкой и выполняет армирующие задачи. Профлист с легкостью разрезается на нужные детали, тем самым из него можно смонтировать любую опалубку.

Использования этого материала уменьшает вес здания, что благоприятно влияет на долговечность постройки. Монолит получает дополнительную жесткость за счет получаемых ребер.

Поэтому практично стало использовать этот материал для несъемной опалубки. Так же эта опалубка исключает использование большого количества подпорок, оно уходит на минимум. Особенное внимание следует обратить на такие преимущества, как:

• Прочность конструкции.
• Листы не поддаются воздействию влаги, что обезопасит вашу постройку от разрушений.
• Листы устойчивы к воздействию сырости и грибков, что благоприятно повлияет на безопасность здания.
• Доступная цена.
• Простота в использования.

Композитные плиты

Композитная плита — это плита в которой используется бетон и профлист для перекрытий. Жесткость профиля используют для дополнительного укрепления арматуры. Главным показателем является высота гофры. Чем выше гофра, тем меньше количество несущих балок.

Закрепляют профлист в каждую волну, что увеличивает прочность основания. Такие плиты улучают влагозащиту и сохраняют внешний вид от царапин. Такая конструкция имеет огромное преимущество к пожаробезопасности вашего сооружение, что оказывает хорошее воздействие на безопасность.

Создание плоской кровли из профнастила

Создание плоской кровли из профнастила с утеплителем

Плоская кровля из профнастила — современное и выгодное решение. Самым положительным качеством такой крыши является ее цена, она доступна каждому застройщику. Основанием для такого вида кровли служит перекрытие самого верхнего этажа здания. Такие крыши, чаще всего называют: «Без чердачные». Они помогают уберечь сооружение от погодных условий. Плоская крыша прослужит вам долгое время.

Монолитное перекрытие по профнастилу

Монолитное перекрытие по профнастилу

Монолитное перекрытие — одно из самых важных конструкций здания. Такое перекрытие является одновременно и потолком этажа и полом другого этажа. Все строительные работы связанные с перекрытиями, выполняются тщательно и осторожно. От них зависит безопасность сооружения. Оно должно быть прочным и устойчивым, для удержания находящихся людей. Если не правильно сделать монолитное перекрытие по профнастилу, то здание может пострадать и разрушиться.

Застройщику на этом этапе необходимо определится с такими деталями, как:

1. Перед обустройством необходимо провести точные расчеты. К расчетам нужно подойти с серьезным подходом, их надо подсчитать точно. Если монолитное перекрытие монтировать на не правильно рассчитанные перекрытия, то ваши усилия и труды станут напрасны.

2. Подсчет нагрузки на здание, это будет нужно, чтобы знать какую нагрузку будут держать перекрытия.

3. Подготовка материала и подсчет его. Обычно нужен профлист, большое количество бетона, арматура и другие сопутствующие материалы.

4. Сбор нужного инструмента, который будет использоваться при строительных работах.

Правильно подобранные расчеты и по очередность действий поможет вам выполнить качественные перекрытия. От качества материала тоже зависит качество построенного здания, обратите внимание на цемент он должен быть по стандартам.



05.04.2016

монолитное перекрытие по профлисту- опалубке

Частный строитель может отступать от стандартных решений. Так, привязка к конфигурации и размерам внутренних помещений отошла в прошлое, уступая новым технологиям. Монолитное перекрытие по профлисту позволяет закрыть любую площадь, даже если она обладает овальной формой.

Отличительные характеристики

Технология ведения работ не потребует серьезных организационных и финансовых издержек. При установке монолитного перекрытия по профнастилу реализуется дополнительный спектр преимуществ:

• система не требует монтажа опалубки и собирается относительно просто, что под силу даже новичкам;
• более низкий вес по сравнению с традиционными конструкциями, что сокращает нагрузку на фундамент;
• профнастил становится частью перекрытия и выполняет функции основного армирующего каркаса;
• готовое покрытие может быть покрыто гипсокартоном или остаться в первоначальном виде;
• заливка рабочего раствора менее трудоемкая;
• конструктивная толщина перекрытия может варьироваться в зависимости от зон применения, для чего требуется расчет;
• более сжатые сроки работ;
• готовая плита не уступает по прочностным характеристикам остальным аналогам;
• возможность использования различных разновидностей и марок профиля;
• огнестойкость.

Закладные детали производятся из металла и способствуют равномерному распределению нагрузок. При монтаже необходима реализация сварочных работ

Монолитное перекрытие по профнастилу — подготовка

Готовое покрытие одновременно является полом вышележащего помещения или потолком той комнаты, которая находится ниже, — это и несущая, и ограждающая конструкция.

Качество возведения монолитной плиты влияет на безопасность эксплуатации всего дома, поэтому так важно провести соответствующий спектр подготовительных мероприятий:

• расчет несущей конструкции и несущей способности. Ошибки, допущенные на этом этапе, ведут к провисанию плит на длинных пролетах, увеличению толщины плиты, после чего следует рост трудозатрат и финансовых издержек;
• расчет материалов;
• для опоры перекрытия необходимо предусмотреть специальные закладные и «карманы» в стенах и столбах, что должно быть отмечено в чертеже.

Рекомендации по проектированию

Чтобы правильно высчитать толщину плиты, необходимо учесть следующее:

• расположение перегородок — даже облегченная конструкция из гипсокартона создает нагрузку 50-70 кг/м²;
• не стоит забывать про полезную нагрузку от оснащения помещения. В частном строительстве принимается на 150 кг/м²;
• запас прочности должен превышать проектное значение на треть;
• установка вертикальных стержневых анкеров позволит получить надежное сцепление профнастила с бетоном. Дополнительные элементы привариваются к полке прогона при монтаже;
• подробные рекомендации по проектированию монолитных перекрытий и расчетам указаны в стандарте СТО 0047 -2005.

Максимальная толщина монолитного перекрытия варьируется в пределах 200-250 мм, минимальная – 50-60 мм.

Технология

Устройство монолитного перекрытия по профнастилу может быть реализовано следующим образом:

• размещение конструкции на бетонных или металлических балках (швеллер/двутавр) с шагом 3.0 м;
• монтаж на внутреннюю полку двутавра, шаг кратен длине листа, например, 1.2-1.5 м;
• строительство без поддерживающих балок.

Ведение работ

Мастер должен учитывать указанную последовательность действий, если он создает монолитное перекрытие своими руками

Укладка профнастила на поддерживающие балки:

• согласно чертежу, в карманы или закладные укладывается двутавр. Закладные опорные уголки применяются при ведении работ на бетонных колоннах или стенах;
• на двутавр устанавливается профилированный лист, гофра должна быть ориентирована расширением вниз. При работе используются саморезы. Крепление производится на стыках и в местах привыкания к балкам;
• в каждое ребро «опускается» продольная арматура (шаг 190-200 мм) и связывается с поперечным прутком, размещенным поверх листа вертикальными отрезками. Величина готовых ячеек 150-150 мм;
• между балок равномерно монтируются подпорки, что позволит избежать прогиба профлиста;
• реализуется заливка;
• карманы или закладные замоноличиваются;
• спустя 25-30 суток подпорки демонтируются и ведутся дальнейшие работы.

Укладка на внутреннюю полку двутавра:

• на закладные или в карманы опираются двутавры;
• на внутреннюю полку балки выкладывается материал. Укладка реализуется по длине листа, то есть гофрами поперек пролета балок. Конструкция фиксируется саморезами;
• закладывается арматура и реализуется заливка на всю толщину двутавра. Допустима заливка по секциям.

Установка без поддерживающих балок

Монтаж осуществляется с опорой профнастила и арматуры на стены с временными поддерживающими подпорками и закладные колонны. Конструкция позволяет рабочим перемещаться по пролетам и удерживает вес заливки.

Последовательность действий:

• лист фиксируется на закладных анкером по металлу;
• арматура приваривается к закладным и колоннам во всех точках соприкосновения;
• перекрытие не должно содержать отверстий. Монолит должен размещаться от стены до колонны или между колоннами не прерываясь;
• как залить перекрытие? Рекомендовано заливать бетон за один раз.

Двутавр – это стандартный профиль, используемый при возведении конструктивных элементов. Сечение балки напоминает букву «Н», что обеспечивает высокую прочность и жесткость, однако, уступает швеллеру по устойчивости к скручиванию

Этот тип организации работ целесообразно применять при строительстве перекрытий между этажом и чердаком, что обусловлено меньшими нагрузками.

Выбираем материал

Профнастил – это гофрированный лист, выполненный из оцинкованной стали, на которую может быть нанесено дополнительное покрытие.

В продаже могут быть представлены материалы с указанной маркировкой:

• «Н» — несущий профлист для кровли и перекрытий;
• «НС» — несущий для настилов и стен;
• «С» — для стен.

Расшифровка маркировки осуществляется указанным образом.

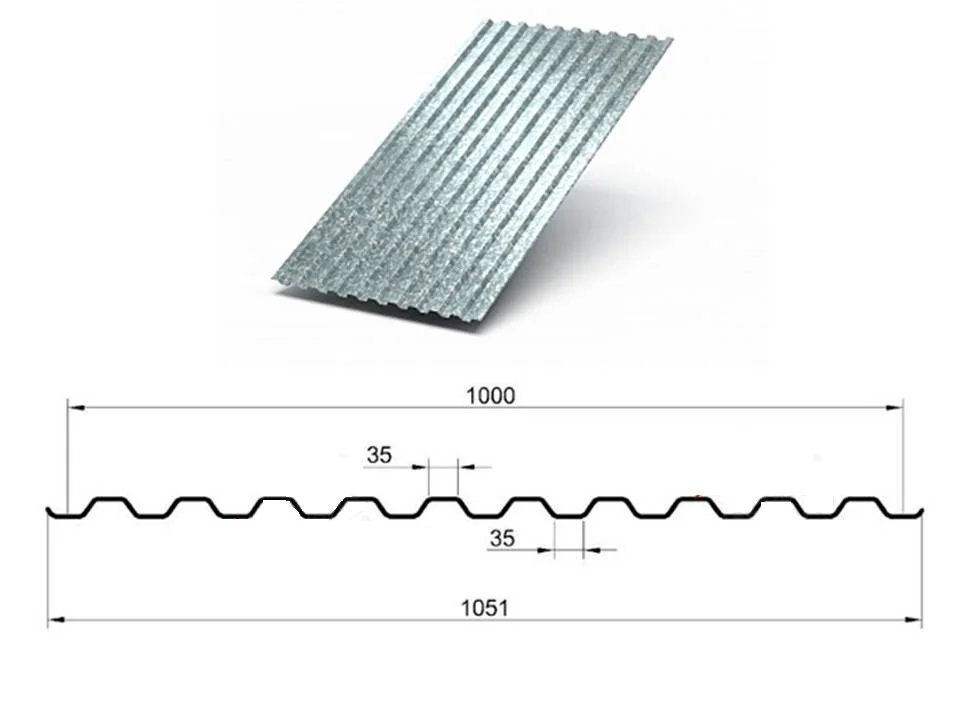

Для товара Н35-1000-0.7:

• «Н» — тип профлиста:
• 35 – высота профиля (волны или трапеции), мм;
• 7 – толщина металла, мм;
• 1000 – ширина (рабочая/полезная), мм.

Для строительства монолитных перекрытий выбор должен быть следующим:

• маркировка «Н» (обладает высокой несущей способностью), при строительстве менее ответственных конструкций используется профлист «СН»;
• если длина пролета менее 5.50 м, минимальная толщина принимается, как 0. 80 мм;
• если длина пролета более 5.50 м – 0.90 мм;
• арматурный пруток d0-12.0 мм;
• бетон не ниже М300;
• саморезы М5.5 х 32.0/35.0 мм – фиксируют профлист на несущих балках;
• для технологии монтажа на несущих металлических балках – двутавр 12.

Можно отдельно отметить такой материал, как профлист Н60. Его использование целесообразно, если конструкция будет принимать высокие эксплуатационные нагрузки.

Цена

Если профессиональная бригада занимается возведением монолитного перекрытие, цена складывается следующим образом:

• облегченные конструкции – от 4 т.р/м²;
• сплошной монолит 0.25 м – от 5 т.р/м².

Профлист Н60 может использоваться для монтажа перекрытий без монолитного бетона, неутепленных и утепленных стеновых конструкций, постоянных и временных ограждений

Реализация работ своими руками потребует меньших затрат, однако, расчетную часть рекомендовано доверить профессионалам, что потребует дополнительных издержек.

Перекрытия, возводимые по профнастилу, — это современное и оправданное решение для частого строительства. Технология доступна для освоения любому мастеру, не вызывает значительных затрат и сокращает сроки ведения работ.

Устройство монолитного перекрытия по профнастилу доступно в исполнении каждому-в этом можно убедиться из видео:

Книги по теме:

листов профилей настила – профили настилов, металлические настилы, металлические настилы полов

Профили

для настилов широко используются для композитных полов и во многих случаях как несъемные опалубочные работы. Эти листы используются в качестве пола в высоких зданиях за счет экономии как количества стали, так и дополнительных затрат. Эти легкие и прочные профильные листы благодаря своим превосходным противоземлетрясным свойствам не подвержены повреждениям во время землетрясений.

Характеристики:

Приятный внешний вид благодаря наличию красивых цветов и дизайнов Устойчивость к экстремальным погодным условиям, включая ветер, дождь, снег Антикоррозийный Гибкость и простота установки Снижение стоимости материалов, так как тяжелая сталь или цемент не требуются в огромных количествах Отличная теплоизоляция в различных ситуациях Обладают высокой грузоподъемностью и могут выдерживать большие нагрузки в течение длительного времени Огнестойкий Превосходная сейсмостойкость

Преимущества использования листов профиля деки:

Продвинутые узоры, множество характеристик, разумная цена и абсолютное превосходство делают эти листы предпочтительными для конструкций многоэтажных и высотных зданий. Преимущества использования нашего ассортимента листов перед обычными листами заключаются в следующем:

• Эти листы очень просты в установке благодаря своей простой конструкции.
• Согласно требованиям, эти листы могут эффективно использовать обычные шаблоны и устранить недостатки традиционных
• Эти листы обладают уникальной способностью действовать как часть несущей конструкции, сокращая использование чрезмерного количества стали или бетона, и, таким образом, помогают снизить стоимость материалов.
• Обеспечивает отличную рабочую платформу.

Заявки:

Используется в многоэтажных зданиях, где требуется прочная платформа На строительных площадках, где есть временная потребность в прочном основании Склады Торговые центры Легко разбираемые и перемещаемые, они используются как антресоли в промышленности. Электростанции Химические заводы

Листы настилочные металлические

Металлические настилы

состоят из таких металлов, как нержавеющая сталь, алюминий, оцинкованная сталь, и широко используются в качестве прочных и долговечных платформ для полов, крыш и т. Д.Листы металлического настила используются как ценная часть конструкции, поскольку они помогают снизить чрезмерные затраты. В промышленности, многоэтажных строительных конструкциях, домах эти листы более предпочтительны.

Преимущества:

Сниженное использование бетона: Обладая прочностью на растяжение, они полезны для строительства композитных плит за счет уменьшения толщины плиты и собственного веса зданий.Следовательно, эти листы могут обеспечить хорошую устойчивость и снизить стоимость строительства. Листы настила металла могут обеспечить прочные каркасы, которые исключают использование отдельного каркаса для литья плит. Сокращает время строительства, поскольку их можно легко установить и установить. Благодаря своей компактной и простой конструкции эти листы помогают максимально использовать достаточное пространство для хранения. Снижение стоимости строительства при использовании этих листов Эти листы специально разработаны с учетом их безопасности. Эти листы изготовлены в соответствии с глобальными параметрами пожарной безопасности и, следовательно, являются огнестойкими. Горячее цинкование в растворе цинка обеспечивает отличную защиту от коррозии, поэтому за этими листами очень легко ухаживать. Простая сборка: в отличие от традиционной опорной формы, эти настилы удобнее собирать без использования дополнительных технологий.

Сырье:

• Стальной оцинкованный лист горячего цинкования
• Стальной лист Galvalume (стальной оцинкованный алюминий-цинк)
• Лист алюминиевый

Заявки:

Высотные дома Мультиплексы / Коммерческие здания Здания электростанции

Офисные здания Мезонинные этажи в промышленных зданиях и на складах Настил стальной перекрытия антресольного этажа

Металлический настил пола

Металлические настилы

состоят из таких металлов, как нержавеющая сталь, алюминий, оцинкованная сталь, и широко используются в качестве прочных и долговечных платформ для полов, крыш и т. Д.Листы металлического настила используются как ценная часть конструкции, поскольку они помогают снизить чрезмерные затраты. В промышленности, многоэтажных строительных конструкциях, домах эти листы более предпочтительны.

Преимущества:

Сниженное использование бетона: Обладая прочностью на растяжение, они полезны для строительства композитных плит за счет уменьшения толщины плиты и собственного веса зданий.Следовательно, эти листы могут обеспечить хорошую устойчивость и снизить стоимость строительства. Листы настила металла могут обеспечить прочные каркасы, которые исключают использование отдельного каркаса для литья плит. Сокращает время строительства, поскольку их можно легко установить и установить. Благодаря своей компактной и простой конструкции эти листы помогают максимально использовать достаточное пространство для хранения. Снижение стоимости строительства при использовании этих листов Эти листы специально разработаны с учетом их безопасности. Эти листы изготовлены в соответствии с глобальными параметрами пожарной безопасности и, следовательно, являются огнестойкими. Горячее цинкование в растворе цинка обеспечивает отличную защиту от коррозии, поэтому за этими листами очень легко ухаживать. Простая сборка: в отличие от традиционной опорной формы, эти настилы удобнее собирать без использования дополнительных технологий.

Сырье:

• Стальной оцинкованный лист горячего цинкования
• Стальной лист Galvalume (стальной оцинкованный алюминий-цинк)
• Лист алюминиевый

Заявки:

Высотные дома Мультиплексы / Коммерческие здания Здания электростанции

Офисные здания Мезонинные этажи в промышленных зданиях и на складах Настил стальной перекрытия антресольного этажа

Конкурентоспособная цена 1.0мм металлический профиль настила пола GI для продажи

Характеристики

1. Чтобы удовлетворить требованиям быстрого строительства основной стальной конструкции, он может обеспечить прочную рабочую платформу за короткое время и может использовать несколько этажей для укладки профилированных стальных плит и слоистых бетонных плит.

2. На этапе эксплуатации несущая плита перекрытия используется в качестве стального стержня для растяжения бетонной плиты перекрытия, что также улучшает жесткость плиты перекрытия и экономит количество стали и бетона.

3. Тиснение поверхности профилированной плиты создает силу сцепления между настилом пола и бетоном, образуя единое целое с ребрами жесткости, так что система настила пола имеет высокую несущую способность.

4. В консольном состоянии настил пола используется только как постоянный шаблон. Длину консоли можно определить в соответствии с характеристиками сечения настила пола.Чтобы предотвратить растрескивание нависающей плиты, необходимо оборудовать опору отрицательными ребрами согласно проекту инженера-строителя.

5. Настил пола нашей компании прошел испытание на предел огнестойкости Национальной стационарной системы пожаротушения и Центра контроля качества огнестойких компонентов. Поскольку композитный настил пола не требует распыления огнестойкого материала, стоимость проекта значительно снижается.

Параметры

Модель NO.	YXB48-200-600
Высота ребра	48 мм
Расстояние между ребрами	200 мм
Модульная ширина	600 мм
Ширина загрузки	1000 мм
Материал	Оцинкованная / оцинкованная сталь
Толщина	0.75 ~ 1,5 мм
Стальной материал	Листы из высокопрочной оцинкованной стали
Стандарты материалов	Q235, Q345, Q355, G550
Цинковое покрытие	120 ~ 275 г / л
Длина	Макс 5.95 м для 20-футового контейнера
	Макс.11,95 м для контейнера 40 футов

Tech технические данные (для справки)

Толщина (мм)	Предел текучести (МПа)	Вес (кг /)	I (см4 / м)	I (см3 / м)
0.8	235	10,93	43,24	12,35
0,9	235	12.11	48,65	13,90
1.0	235	13,54	54,05	15,44
1.2	235	16,16	64,86	18,53

Справочная таблица диапазона (Q235)

Толщина шлепка (мм)	Толщина листа (мм)	Однопролетный (м)	Двойные пролеты (м)
110	0.8	1,91	1,91
	0,9	2,03	2,03
	1.0	2,13	2,13
	1.2	2.33	2.33
120	0,8	1,86	1,86
	0,9	1,98	1,98
	1.0	2.08	2,08
	1.2	2,27	2,27
130	0,8	1,82	1,82
	0,9	1.93	1,93
	1.0	2,03	2,03
	1.2	2,22	2,22
140	0,8	1.78	1,78
	0,9	1,88	1,88
	1.0	1,98	1,98
	1.2	2,16	2.16
160	0,8	1,70	1,70
	0,9	1,80	1,80
	1.0	1,89	1.89
	1.2	2,07	2,07

Изображение продукта

Упаковка и доставка

☆ Упаковка:

Стандарты мореходной упаковки:

Премиальная упаковка:

Упакован в стальную коробку для защиты панелей в хорошем состоянии перед установкой.

☆ Доставка:

Срок поставки для стандартных цветов, типов покрытия и толщины: 7-10 дней;

Срок поставки для специальных цветов, типов покрытий и толщины: 15-25 дней;

Срок поставки: FOB / CIF / CFR / DDP доступен;

Мы можем найти хорошего экспедитора для клиента или принять назначенного экспедитора от клиентов.

Кожух, стальной композитный настил для бетонных полов

Профилированные стальные листы

Hody имеют модифицированный трапециевидный профиль высотой 60 мм и предназначены для устройства так называемого «низкого» композитного стального настила.

Готовый бетонный пол имеет высоту от 110 мм до 290 мм, и трапециевидные листы Hody можно использовать на свободных пролетах до 8 метров над несущей конструкцией.

Композитный стальной настил

Hody состоит из специально прокатанного стального листа трапециевидной формы, который служит постоянной опалубкой для относительно тонкого и легкого бетонного пола. Это обеспечивает чрезвычайно прочную, стабильную и огнестойкую конструкцию перекрытия, которая очень рентабельна.

В процессе твердения бетона трапециевидные листы действуют как опалубка, которая передает вес бетона и монтажную нагрузку на несущую конструкцию.Когда бетон полностью затвердеет, листы Hody, часто с дополнительным армированием, создают хорошо спроектированное структурное решение для пола. Листы могут иметь внутреннее (KID) полиэфирное или PVDF-покрытие цвета RAL с нижней стороны.

CDI Hody Проспект

Hody 60 UK Буклет по дизайну CDI

HODY Руководство по сборке

Профиль листов имеет измененную геометрию, которая обеспечивает оптимальную нагрузку при заливке и гарантирует, что комбинация листов и бетона обеспечивает максимально возможную несущую способность пола.

Листы были успешно установлены на новостройках, реконструкциях, цокольном и верхнем этажах, антресольных этажах, проходах, консолях, а также на тяжелых гражданских объектах, таких как мосты.

Популярное использование:

• Переоборудование и реконструкция существующей недвижимости
• Мезонин
• IFD Проекты
• Мосты
• Здание Modulair
• Экологичное строительство
• Цокольные и несущие этажи
• Фальшполы
• Полы навесные
• Несъемная опалубка
• Проекты промышленного, универсального и разборного строительства (IFD)

Доступно подробное техническое руководство с подробными инструкциями по установке системы и креплению аксессуаров, таких как профилированные секции заполнения из полиэтилена или минеральной ваты, края и / или концевые профили из оцинкованной стали, требования к сетке для повышения огнестойкости, верхнее армирование толщина бетона и т. д.

Композитные полы Hody тщательно протестированы компанией TNO-Building and Construction Research в Делфте, Нидерланды. Дальнейшие расчеты, принципы проектирования и таблицы были расширены голландским Ingenieursburo Bartels b.v. и все было основано на Еврокоде 4.

При необходимости мы можем произвести расчеты и составить планы, которые необходимо утвердить компетентными органами до начала работ на объекте.

Если у вас возникнут дополнительные вопросы, обратитесь в нашу техническую команду.

Пункты спецификаций композитной напольной системы Hody доступны в NBS Plus.

IRJET-Запрошенная вами страница не найдена на нашем сайте

IRJET приглашает статьи из различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 5 (май-2021)

Отправить сейчас

---

IRJET Vol-8, выпуск 5, Май 2021 г. Публикация продолжается …

Обзор статей

---

Получено IRJET “Импакт-фактор научного журнала: 7.529 »на 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.

---

IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуска 5 ( Май 2021 г.)

Отправить сейчас

---

IRJET Vol-8 Выпуск 5, май 2021 г. Публикация продолжается …

Обзор статей

---

Получено IRJET “Фактор влияния научного журнала: 7.529 »на 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.

---

IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуска 5 ( Май 2021 г.)

Отправить сейчас

---

IRJET Vol-8 Выпуск 5, май 2021 г. Публикация продолжается …

Обзор статей

---

Получено IRJET “Фактор влияния научного журнала: 7.529 »на 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.

---

IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуска 5 ( Май 2021 г.)

Отправить сейчас

---

IRJET Vol-8 Выпуск 5, май 2021 г. Публикация продолжается …

Обзор статей

---

Получено IRJET “Фактор влияния научного журнала: 7.529 »на 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.

---

IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуска 5 ( Май 2021 г.)

Отправить сейчас

---

IRJET Vol-8 Выпуск 5, май 2021 г. Публикация продолжается …

Обзор статей

---

Получено IRJET “Фактор влияния научного журнала: 7.529 »на 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.

---

IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуска 5 ( Май 2021 г.)

Отправить сейчас

---

IRJET Vol-8 Выпуск 5, май 2021 г. Публикация продолжается …

Обзор статей

---

Получено IRJET “Фактор влияния научного журнала: 7.529 »на 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.

---

IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуска 5 ( Май 2021 г.)

Отправить сейчас

---

IRJET Vol-8 Выпуск 5, май 2021 г. Публикация продолжается …

Обзор статей

---

Получено IRJET “Фактор влияния научного журнала: 7.529 »на 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.

---

IRJET приглашает участников различных инженерных и технологических и научных дисциплин для Тома 8, выпуска 5 ( Май 2021 г.)

Отправить сейчас

---

IRJET Vol-8 Выпуск 5, май 2021 г. Публикация продолжается …

Обзор статей

---

Получено IRJET “Фактор влияния научного журнала: 7.529 “на 2020 год.

Проверить здесь

---

IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы управления качеством.

---

Вибрационные характеристики композитной панели пола из профилированного стального листа Dry Board

Ahmed, E . и Ван Бадаруззаман, WH (2006 г.) «Композитная напольная панель Bondek II / cemboard: разработка, конструктивные характеристики и применение». Proc. Десятый Восточно-Азиатско-Тихоокеанский регион по структурному проектированию и строительству (EASEC-10) , Бангкок, Таиланд, стр.591–596.

Ахмед Э., Ван Бадаруззаман У. Х. и Райт Х. Д. (2000). «Экспериментальное исследование и исследование методом конечных элементов конструкций из гнутых листов из сухого картона из профилированного стального листа». Тонкостенные конструкции, Elsevier Science , Vol. 38, № 2, с. 125–143.

Артикул Google Scholar

Ахмед Э., Ван Бадаруззаман У. Х. и Райт Х. Д. (2002). «Поведение при двухстороннем изгибе системы композитных панелей из профилированного стального листа для сухих плит.” Тонкостенные конструкции, Elsevier Science , Vol. 40, No. 11, pp. 971–990.

Артикул Google Scholar

AISC / CISC (1997). «Вибрация пола из-за человеческой деятельности». Руководство по проектированию стали, серия № 11 Американский институт стальных конструкций , Чикаго, Иллинойс

Бахманн, Х., Претлов А. Дж. И Райнер Дж. Х. (1995). Проблемы вибрации в конструкциях , Практическое руководство, Берлин, Б.Х. (ред.), Вибрация, вызванная людьми. Бирхаузер.

Google Scholar

Бэнд Б. С. и Мюррей Т. М. (1999). «Вибрация пола: сверхдлинные балочные перекрытия». Протоколы Конгресса по конструкциям , Американское общество инженеров-строителей, Новый Орлеан, Луизиана, стр. 145–148.

Google Scholar

DIN 18807 Часть 2 (1987). Трапециевидные листы в строительстве: Трапециевидные стальные листы: Определение несущей способности путем испытаний , Beuth Verlag GmbH, Берлин.

Google Scholar

Эллис, Б. Р. (2001). Динамический мониторинг , Мониторинг и оценка конструкций, Г.С.Т. Армер, Spon Press, Нью-Йорк, стр. 8–31.

Google Scholar

Хамза, С. Х. и Ван Бадаруззаман, В. Х. (2009). «Структурная оценка стеновой панели PSSDB с квадратным проемом и различным шагом винтов». Журнал инженерных наук и технологий, Школа инженерии, Университетский колледж Тейлора , Vol.4, № 1. С. 32–46.

Google Scholar

Кристек В. и Студницка Дж. (1982). «Анализ композитных балок с деформируемыми соединителями». Proc. Inst. Civil Engrs. , т. 2, № 73, с. 699–712.

Артикул Google Scholar

Мюррей Т. М. (2000). Колебания пола: советы проектировщикам офисных зданий , Конструкция, стр. 26–30.

Ван Бадаруззаман, В. Х. (1994). Поведение системы профилированный стальной лист / гипсокартон , докторская диссертация, Университет Уэльса, Колледж Кардиффа, Великобритания.

Google Scholar

Ван Бадаруззаман У. Х. и Райт Х. Д. (1998). «Легкая тонкостенная система композитных полов из профилированных стальных листов (PSSDB)». Proc. 2-й Int. Конференция по тонкостенным конструкциям , Сингапур, стр.355–365.

Ван Бадаруззаман, В. Х., Заин, М. Ф., Аханд, А. М., и Ахмед, Э. (2003). «Сухая плита как несущий элемент в системе панелей пола из сухой доски из профилированного стального листа, конструктивные характеристики и применение». Журнал строительных и строительных материалов, Elsevier Science , Vol. 17, № 4, с. 289–297.

Артикул Google Scholar

Уильямс, М. С. и Уолдрон, П. (1994).«Оценка методов прогнозирования вибрации бетонных полов, вызванной жителями». Инженер-строитель , Vol. 72, № 20, стр. 334–340.

Google Scholar

Райт, Х. Д., Эванс, Х. Р. и Берт, К. А. (1989). «Профилированный стальной лист / композитные полы из гипсокартона». Инженер-строитель. , т. 67, № 7/4, стр. 114–129.

Google Scholar

Вятт, Т.А. (1989). Руководство по проектированию вибрации полов , Публикация Института стальных конструкций 076. Ассоциация исследований и информации строительной отрасли, Лондон, Великобритания.

Google Scholar

Китай производитель сэндвич-панелей, кровельный лист, поставщик C / Z Purlin

Горячие продукты

Видео

Цена FOB: 9-25 долларов США / Квадратный метр

Мин.Заказ: 1000 квадратных метров

Связаться сейчас

Видео

Цена FOB: 7-20 долларов США / Квадратный метр

Мин.Заказ: 1000 квадратных метров

Связаться сейчас

Видео

Цена FOB: 15-25 долларов США / Квадратный метр

Мин.Заказ: 1000 квадратных метров

Связаться сейчас

Цена FOB: 5 долларов США.8-19 / Квадратный метр

Мин. Заказ: 1000 квадратных метров

Связаться сейчас

Цена FOB: 15–28 долларов США / Квадратный метр

Мин.Заказ: 1000 квадратных метров

Связаться сейчас

Видео

Цена FOB: 5 долларов США.8–28 / Квадратный метр

Мин. Заказ: 500 квадратных метров

Связаться сейчас

Цена FOB: 6 долларов США.5-20 / Квадратный метр

Мин. Заказ: 1000 квадратных метров

Связаться сейчас

Видео

Цена FOB: 5 долларов США.8-19 / Квадратный метр

Мин. Заказ: 1000 квадратных метров

Связаться сейчас

Видео

Цена FOB: 2-6 долларов США.8 / Квадратный метр

Мин. Заказ: 1000 квадратных метров

Связаться сейчас

Видео

Цена FOB: 2-6 долларов США.8 / Квадратный метр

Мин. Заказ: 1000 квадратных метров

Связаться сейчас

Цена FOB: 6 долларов США.5-15 / Метр

Мин. Заказ: 500 метров

Связаться сейчас

Видео

Цена FOB: 2-6 долларов США.8 / Квадратный метр

Мин. Заказ: 1000 квадратных метров

Связаться сейчас

Сборные дома

Видео

Цена FOB: 1500–2000 долларов США / Набор

Мин.Заказ: 1 комплект

Связаться сейчас

Видео

Цена FOB: 850–2000 долларов США / Набор

Мин.Заказ: 1 комплект

Связаться сейчас

Видео

Цена FOB: 1500–2000 долларов США / Набор

Мин.Заказ: 1 комплект

Связаться сейчас

Видео

Цена FOB: 850–2000 долларов США / Набор

Мин.Заказ: 1 комплект

Связаться сейчас

Цена FOB: 30-50 долларов США / Квадратный метр

Мин.Заказ: 300 квадратных метров

Связаться сейчас

Цена FOB: 30-50 долларов США / Квадратный метр

Мин.Заказ: 300 квадратных метров

Связаться сейчас

Цена FOB: 30-50 долларов США / Квадратный метр

Мин.Заказ: 300 квадратных метров

Связаться сейчас

Цена FOB: 30-50 долларов США / Квадратный метр

Мин.Заказ: 300 квадратных метров

Связаться сейчас

Цена FOB: 850–2000 долларов США / Набор

Мин.Заказ: 1 комплект

Связаться сейчас

Цена FOB: 850–2000 долларов США / Набор

Мин.Заказ: 1 комплект

Связаться сейчас

Цена FOB: 850–2000 долларов США / Набор

Мин.Заказ: 1 комплект

Связаться сейчас

Цена FOB: 850–2000 долларов США / Набор

Мин.Заказ: 1 комплект

Связаться сейчас

Прогон и гофрированный стальной лист

Цена FOB: 2 доллара США.2-5,8 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Цена FOB: 2-5 долларов США.8 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Цена FOB: 2 доллара США.2-5,8 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Цена FOB: 2 доллара США.2-6 / Метр

Мин. Заказ: 1000 метров

Связаться сейчас

Цена FOB: 2-6 долларов США.8 / Квадратный метр

Мин. Заказ: 1000 квадратных метров

Связаться сейчас

Цена FOB: 10-25 долларов США / Квадратный метр

Мин.Заказ: 1000 квадратных метров

Связаться сейчас

Цена FOB: 2-6 долларов США.8 / Квадратный метр

Мин. Заказ: 1000 квадратных метров

Связаться сейчас

Цена FOB: 2-6 долларов США.8 / Квадратный метр

Мин. Заказ: 1000 квадратных метров

Связаться сейчас

Видео

Цена FOB: 6 долларов США.5-11 / Квадратный метр

Мин. Заказ: 1000 квадратных метров

Связаться сейчас

Видео

Цена FOB: 6 долларов США.5-11 / Квадратный метр

Мин. Заказ: 1000 квадратных метров

Связаться сейчас

Видео

Цена FOB: 6 долларов США.5-11 / Квадратный метр

Мин. Заказ: 1000 квадратных метров

Связаться сейчас

Цена FOB: 5-15 долларов США / Квадратный метр

Мин.Заказ: 1000 квадратных метров

Связаться сейчас

Другая рекомендация

Цена FOB: 5 долларов США.8-19 / Квадратный метр

Мин. Заказ: 1000 квадратных метров

Связаться сейчас

Видео

Цена FOB: 15–28 долларов США / Квадратный метр

Мин.Заказ: 1000 квадратных метров

Связаться сейчас

Цена FOB: 10-20 долларов США / Квадратный метр

Мин.Заказ: 1000 квадратных метров

Связаться сейчас

Цена FOB: 10-20 долларов США / Квадратный метр

Мин.Заказ: 1000 квадратных метров

Связаться сейчас

Цена FOB: 5 долларов США.8-19 / Квадратный метр

Мин. Заказ: 1000 квадратных метров

Связаться сейчас

Видео

Цена FOB: 4 доллара США.6-11,6 / Квадратный метр

Мин. Заказ: 1000 квадратных метров

Связаться сейчас

Видео

Цена FOB: 10-20 долларов США / Квадратный метр

Мин.Заказ: 1000 квадратных метров

Связаться сейчас

Цена FOB: 5 долларов США.5-8 / Метр

Мин. Заказ: 500 метров

Связаться сейчас

Цена FOB: 450-900 долларов США / Тонна

Мин.Заказ: 25 тонн

Связаться сейчас

Цена FOB: 450-900 долларов США / Тонна

Мин.Заказ: 25 тонн

Связаться сейчас

Цена FOB: 450-900 долларов США / Тонна

Мин.Заказ: 25 тонн

Связаться сейчас

Цена FOB: 450-900 долларов США / Тонна

Мин.Заказ: 25 тонн

Связаться сейчас

Профиль компании

{{util.each (imageUrls, function (imageUrl) {}} {{})}} {{if (imageUrls.длина> 1) {}} {{}}}

Xiamen Yumi Imp. & Exp. Co., Ltd. расположена в красивом островном городе Сямынь, который представляет собой одну комбинацию индустрии стальных конструкций и торговой компании и одного филиала группы HXY. У нас есть одна профессиональная команда по продажам и инженерная команда для продажи стальных конструкций в зарубежные страны. Мы гордимся своей производственной командой в Шаньдуне, поскольку они предъявляют строгие требования к себе, что хорошо сказывается на нашей работе по продажам за рубежом.Опытные и профессиональные консультации, конкурентоспособные цены и …

Палубные листы

– Характеристики и технические характеристики.

Deck Sheet используется в качестве композитной напольной системы. Профильный лист стального настила имеет ребристый профиль с утолщением для сцепления с бетонными плитами, создавая железобетонную плиту, которая служит двойному назначению постоянной формы и положительного армирования.

Характеристики палубного листа

• Эффективная и экономичная альтернатива многоэтажным домам
• Стальной настил уменьшает толщину бетона, а также арматуру, что, в свою очередь, увеличивает высоту пола до пола
• Стальной настил прочнее обычной опалубки
• Устанавливается быстрее, чем обычная опалубка, свободное пространство во время строительства дает свободное пространство для параллельных работ, что значительно экономит время проекта.
• Стальной настил снижает стоимость проекта, так как снижает потребление бетона и стали
• Профильный лист настила предлагается из оцинкованной стали с предварительно нанесенным покрытием, содержание цинка составляет от 120 до 275 г / м2, что обеспечивает лучшую устойчивость к коррозии.
