Электрокотел для теплого водяного пола: схема и обвязка
Электрокотел для теплого водяного пола выбирают в зависимости от его мощности и особенностей конструкции.
В большинстве случаев потребители предпочитают экономить на оплате за потраченный газ и устанавливают котел для водяного пола, работающий от электрической сети.
Сделать правильный выбор поможет знание того, какие модели существуют на сегодняшний день, но главное установить прибор, оснащенный автоматикой. Любая приобретенная модель должна быть проста и удобна в использовании, практична и эффективна.
Особенности конструкции и принцип работы
Существуют настенные и напольные модели котловСамым важным критерием выбора является степень автономности устройства. Выбирая котел для теплого водяного пола, необходимо уделить внимание способности прибора осуществлять свою деятельность без непосредственного участия человека.
ТЭН установлен внутри бакаДаже при перепадах или внезапном отключении и повторном включении электропитания такие котлы подключаются и начинают нагрев самостоятельно.
- с ТЭНами;
- электродные;
- индукционные.
Традиционным признан электрический котел для теплого пола, оснащенный ТЭНами, установленными внутри корпусного бака.
Эти агрегаты пользуются неизменным спросом, несмотря на то, что у них довольно часто горят нагревательные элементы.
Справится с такой операцией, как замена вышедшего из строя ТЭНа, способен каждый обыватель, а доступная цена делает такие устройства еще более привлекательными.
В последние годы внимание потребителей все чаще привлекают электродные аппараты. Принцип работы такого котла основан на уровне токопроводимости жидкости, выполняющей роль носителя тепла.
Особенности конструкции
Электроды в котле нужно периодически менятьВнутри корпуса такого прибора находится жидкость, в которую погружены два электрода. На них подается переменное напряжение с частотой в 50 Гц. Частицы, находящиеся между электродами, движутся в нужном направлении в зависимости от их полярности.
Такое движение ионов непрерывно, так как полярность частиц меняется очень быстро.Несмотря на то, что такие электроды не могут сгореть, их все-таки приходится периодически менять. Кроме того, нужно следить за качеством жидкости, приобретая готовую смесь или добавляя нужное количество соли в питьевую воду.
Еще один вариант – индукционные агрегаты. В них нагревается проводник, погруженный в магнитное поле. На сердечник, роль которого в таких моделях играет непосредственно корпус устройства, намотана катушка индуктивности.
Корпус агрегата напоминает лабиринт, протекая по которому вода нагревается и охлаждает его стенки.
Данное оборудование принадлежит к числу наиболее дорогих устройств, но оно практически никогда не выходит из строя, радуя потребителя своей долговечностью и практичностью.
Разновидности оборудования
Чем больше площадь водяного контура, тем мощнее должен быть нагревательный агрегатПри выборе нагревательного оборудования прежде всего нужно уделить внимание таким характеристикам, как:
- количество контуров;
- особенности нагрева;
- способ монтажа.
Электрокотлы для теплого водяного пола могут быть установлены на полу или зафиксированы на стене. Напольный ТЭНовый прибор отличается значительным весом. Он оснащен бойлером, во внутреннем устройстве которого предусмотрено наличие не только утепленной емкости, но и трубчатого нагревателя.
Двухконтурные приборы позволяют отдельно греть воду для бытовых нуждВ отличие от такого электрокотла электродные агрегаты имеют малый вес и могут быть установлены как на стене, так и непосредственно на трубопроводе, принадлежащем к системе отопления.
Среди представленных на рынке моделей котельного оборудования наибольшую популярность имеют устройства двух типов:
- одноконтурные;
- двухконтурные.
Одноконтурными могут быть как ТЭНовые, так и электродные электрокотлы. И те, и другие осуществляют деятельность, направленную на нагрев жидкости, выполняющей роль носителя тепла. Двухконтурные нагревают и теплоноситель-воду для горячего водоснабжения. Для этого используют исключительно ТЭНовые приборы.
Установка данного оборудования оправдана тем, что возможно использование двухтарифного счетчика.
Это значит, что ночью осуществляется нагрев жидкости, а в дневное время нагреваются теплые полы.
Говоря о принципе нагрева, стоит упомянуть удобство ТЭНовых электрокотлов. Их главная отличительная черта – широкий диапазон мощности, которую легко регулировать.
Чтобы осуществить подключение электродных приборов, требуется монтаж узла подмеса, через который выполняется подключение.
Монтаж и установка
Перед тем, как подключить электрокотел к теплому водяному полу, необходимо ознакомиться с инструкцией, которую прилагает производитель, и проводить все работы в точном соответствии с полученными указаниями. Подробнее о подключении теплого пола к котлу смотрите в этом видео:
Коллекторный узел В число необходимых устройств входят:Монтаж и установка электрокотла может выполняться без согласований с различными инстанциями и без привлечения специалистов. Потребитель может обойтись собственными силами.
- коллекторный узел теплого пола;
- расширительный бачок;
- циркулярный насос, установленный на обратке.
Как показывает схема монтажа, напольный нагревательный котел соединяют с расширительным бачком, далее необходимо установить манометр, контролирующий давление в системе, затем подсоединить коллекторный узел. Он требуется для четкого распределения теплоносителя по всем установленным контурам труб и регулирования температуры жидкости в системе.
Теперь можно выполнять подключение непосредственно теплого пола, а уже на обратке необходимо установить циркулярный насос, который обеспечит быстрое и непрерывное движение жидкого носителя тепла по всем трубам.
Обязательным условием эффективной и безопасной работы оборудования является наличие собственного отдельного от других приборов выхода электросистемы на распределительный щиток.
Подключить такое устройство можно самостоятельно, выбрав наиболее удобную модель. Настенные агрегаты занимают минимум места и не привлекают внимания. Современные аппараты обеспечивают плавный запуск системы, созданы с возможностью подключения программатора и оснащены ЖК дисплеем, отображающим текущее состояние системы. Электрокотлы, подключенные к теплому водяному полу, помогают создать в доме атмосферу уюта и комфорта, избежав лишних материальных затрат.
виды, как выбрать и подключить
Как использовать электрический котел для теплого пола в домах, где предусмотрено использование только приборов этого типа и соответствующим образом организована проводка. Выбор конкретного устройства должен делаться внимательно, с учетом особенностей работы и характеристик отдельных типов нагревательных систем.
Система электрокотелОбоснованность выбора
Использование электричества в качестве источника энергии системы отопления – обосновано во множестве случаев. Это может быть как фактор отсутствия другого типа топлива в зонах, где нет централизованных газоснабжающих сетей, отсутствует возможность подвоза дров или устройства специальной котельной.
Кратко о выборе мощности
Электрокотлы для теплого пола не обязаны обеспечивать крайне быстрый нагрев теплоносителя, однако должны обладать достаточной мощностью. Правило выбора конкретной модели выглядит следующим образом:
- устройство должно иметь 1 кВт мощности на каждые 10 кв.м поверхности, под которой проложена система отопления;
- для двухконтурных котлов показатель мощности должен быть увеличен на 25-30%, позже этот фактор будет освещен подробно;
- для стабилизации температурного режима в доме или квартире в целом, рассчитанную мощность рекомендуется увеличить на 5-10%, если площадь коридоров, кладовых и других неотапливаемых зон достаточно велика.
При расчете целевой мощности нагревателя может получиться дробная цифра. Ее округляют вверх, а выбор котла делается с условием, что его паспортный показатель отвечает полученной цифре или немного больше.
Смотри видео как выбрать электрокотел.
Отдельно о техническом исполнении нагревательных систем
Теплые полы – известная и эффективная структура отопления. Она широко применяется. Поэтому неудивительно, что производители нагревательного оборудования предлагают котлы, к которым подключение теплых полов предусмотрено конструкцией.
Если использование теплых полов предусматривается изготовителем электрокотла, в документации к устройству отдельно указывается мощность, отдаваемая теплоносителю. Выбирать конкретную модель нужно по этому параметру в соответствии с цифрой, полученной при расчетах. Остальные типы котлов выбираются по потребляемой мощности.
Типы нагревательных систем
Сегодня на массовом рынке можно приобрести самые различные котлы. Все их, при соблюдении определенных условий, а иногда – с применением специальных мер, можно использовать для теплого водяного пола.
По функциональности различают одноконтурные котлы, имеющие линейную и понятную механику работы, двухконтурные, в которых структура нагрева теплоносителя отделена от контура подготовки горячей воды для бытовых нужд. В разрезе применяемой технологии нагрева устройства разделяются на:
- ТЭНовые котлы, передающие энергию воде посредством теплообменников;
- электродные установки, использующие технологию резкого роста температуры жидкости при прохождении между разрядными пластинами;
- индукционные системы, в которых вода отбирает тепло от металлических теплообменников, разогреваемых электромагнитной энергией, токами Фуко.
Последний тип электрокотлов является самым привлекательным для системы теплый пол. Но есть одно условие – теплоноситель должен иметь неизменные характеристики, чтобы обеспечить стабильные показатели работы индукционного котла и отбор энергии из электросети.
Идеальное решение
Самый удобный электрокотел для теплого пола – одноконтурный. Здесь схема работы понятна и прозрачна: устройство нагревает воду посредством ТЭНов, циркуляционный насос создает давление на гидравлической распределительной решетке сети отопления, можно регулировать температуру жидкости в структуре.
Для рационально мыслящих хозяев рекомендуется создавать в доме раздельные системы водоподготовки и отопления, у последней – применение собственного одноконтурного котла выглядит оптимально.
Использование бойлеров косвенного нагрева является удобным решением для тех, кто хочет получить управляемую эффективную систему отопления и горячую воду без усложнения электросети дома или квартиры. Одноконтурный электрический котел способен подавать воду не напрямую в теплый пол, а через теплообменник водонагревателя.
Работа бойлера косвенного нагрева отличается стабильностью, поэтому в системе, вошедшей в стабильный режим, невозможно возникновение ситуации, когда потребление горячей воды резко снизит показатели обогрева комнат.
Электрокотел из бойлераИспользование двухконтурного котла
Двухконтурный котел обладает несколькими неудобствами. Среди предлагаемых на массовом рынке устройств применяются две схемы:
- при отборе горячей воды для бытовых нужд контур отопления временно отключается. Выбор такой модели рационален, если проводка не приспособлена к резким броскам потребления мощности;
- среднестатистические модели разделяют зоны горячего водоснабжения и отопления, они имеют собственные системы ТЭНов, но при отборе воды для бытовых нужд котел начинает потреблять значительную мощность. Проводка и подводящие кабели для нагревателя должны иметь достаточные характеристики для предотвращения аварийных ситуаций.
Котлы второго типа, с полностью развязанными системами горячего водоснабжения – предпочтительнее. У такого решения есть ряд недостатков. Во-первых, электрический котел будет дороже, особенно, если в нем предусмотрены раздельные системы регулирования и контроля температуры. Во-вторых, придется особо позаботиться о проводке и кабелях подключения, гарантирующих максимальный отбор мощности котлом во время работы двух контуров нагрева.
Сравнение одно и двух контурных котлов
Использование электродного котла
Электрокотел электродного типа не предназначен для подключения к системам отопления класса теплый пол. Но при сооружении соответствующей обвязки или доработке структуры инженерной сети – такой нагреватель способен показывать отличные результаты.
Электродные электрические котлы отличаются высокой мощностью и имеют минимальную характеристику нагрева теплоносителя. Она составляет 60 градусов, что для работы системы отопления может быть чрезмерным показателем.

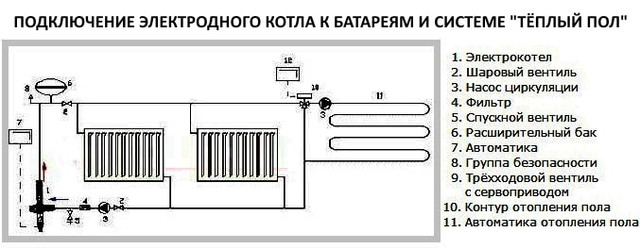

Для создания комфортной атмосферы в доме или квартире, подключение электродного электрокотла к теплому полу производится в соответствии с таким вариантом:
- обязательно применение домешивающего устройства, которое будет снижать температуру теплоносителя;
- в паре с домешивающим устройством на гребенке пола, применяется бак с запасом теплоносителя, работающий как тепловой стабилизатор;
- для работы домешивающего устройства, в зависимости от схемы его подключения и принципа действия, может понадобиться отдельный циркуляционный насос для обмена жидкостью с баком-теплокомпенсатором.
Приведенная система подключения не занимает много места и работает достаточно эффективно.
Для тех, кто предпочитает универсальные и рациональные решения, рекомендуется использовать бойлеры косвенного нагрева. В этом случае электродный котел будет подключен к теплообменнику. Система отопления – пользоваться содержимым бойлера. Задача электрокотла в этом случае – поднять температуру воды в емкости нагрева на 10-20% выше требуемой температуры теплоносителя.
При использовании бойлеров косвенного нагрева для теплого пола достигается высокая стабильность работы системы. Увеличенная емкость позволяет основному нагревателю также функционировать в менее нагруженном режиме. После доведения всего объема теплоносителя до требуемой температуры, электрокотел переходит в режим останова, где находится достаточно длительное время до тех пор, пока жидкость в контуре не остынет.
Задавая дельту – можно регулировать характер работы электродного котла. А при применении термодатчиков для управления климатом в отдельных комнатах – добиваются не только оптимального уровня комфорта, но и значительного снижения суммарного потребления электроэнергии.
Электродный котелПрименение индукционных котлов
Нагревательные системы индукционного типа – идеальное решение для системы теплого пола. Большинство устройств удобно регулируются, характеризуются высокой энергоэффективностью и стабильным отбором мощности от электросети.
Индукционные котлы при условии замкнутой системы отопления работают в равномерном режиме без возникновения аварийных ситуаций, они не требуют периодического обслуживания.
Как оптимизировать потребление энергии
Каким бы хорошим и оптимальным не выглядело решение применить электрический котел для отопления дома – нужно готовиться к высоким счетам на оплату. Но есть несколько путей снижений затрат. Они потребуют некоторых вложений, но окупятся за короткое время.
- Применение автоматики и температурных датчиков позволят регулировать микроклимат отдельных комнат, снижая требования к системе нагрева и стабилизируя ее работу. Такой подход позволит экономить до 20% электроэнергии.
- Использование бойлеров косвенного нагрева вместо двухконтурного котла – предпочтительнее. Этим достигается экономия до 30% среднемесячного потребления электричества.
Перевод системы горячего водоснабжения на отдельный электрический бак и подключение к теплому полу отдельного котла – позволит экономить значительные средства большой семьи. Бойлер использует до 40% меньше энергии, чем проточная система двухконтурного агрегата. Поэтому в большой семье, где горячей воды для ванн и душа нужно много – эффективнее приобрести отдельный нагреватель большой емкости.
ТОП-5 лучших марок, монтаж 🛠
Обеспечить полноценный обогрев помещений, особенно в частном доме, поможет теплый пол. Однако не всегда есть возможность обустроить электрический подогрев, и люди нередко останавливаются на водяной системе подогрева. При этом, если нет варианта подключения ее к централизованной системе отопления, необходимо установить электрокотел для теплого пола. Как выбрать электрокотел? Как самостоятельно выполнить установку? Об этом и расскажем в нашей статье.
Электрокотел для теплого пола
Содержание статьи
Особенности работы напольного отопления без радиаторов, котлы для подогрева пола
О подогреве полов очень часто задумываются именно в зимний период года, когда так хочется передвигаться по помещениям босиком, но напольное покрытие настолько холодное, что это не представляется возможным. Вариант сделать его более приятным и комфортным тактильно – это укладка системы теплого пола.
Трубы для водяного теплого пола
Существуют разные системы обогрева полов – водяные, электрические, инфракрасные. И зачастую владельцы квартир и домов делают выбор в пользу первого варианта. Система будет состоять из магистральных труб, по которым циркулирует теплоноситель – горячая вода, а также котла, который эту воду греет.
Водяной теплый пол
На заметку! В новостройках часто подогрев пола может быть подключен к системе центрального отопления – в ней будут предусмотрены специальные отводы для подсоединения труб нагревательной системы. Но в частных домах, а также квартирах старого фонда, подключение к отоплению невозможно, поэтому здесь есть два варианта – использование других систем подогрева или же установка водонагревательного котла.
Подключение теплого пола к центральному отоплению
Котел нередко используется для обогрева помещений различного назначения – квартир и гаражей, домов и офисов.
Это надежное устройство имеет приемлемые габариты и не опасно для использования в жилом помещении. Также оно имеет очень удобную систему управления температурой, что позволит контролировать микроклимат в помещении. Это даст возможность оставить агрегат без присмотра включенным на длительный период времени.Электрический котел
На заметку! Котел относится к автономной системе подогрева, он позволит сэкономить немало денежных средств, которые будут затрачены на обычный дополнительный обогрев помещения.
Температура теплого пола куда ниже, чем у радиаторов отопления
Не рекомендуется использовать для отопления помещения одну лишь систему теплого пола без радиаторов отопления. Дело в том, что для того, чтобы прогреть дом до комфортной температуры, придется разогреть полы не менее чем до +30 градусов, а это может негативно сказаться на напольном покрытии, также будет неприятно и человеку – передвигаться по таким полам горячо.
Обычное отопление и теплый пол
На заметку! Эффективно и экономно работать на малой мощности могут только электрические котлы. Все остальные будут сжигать слишком много топлива для поддержания низкой температуры, а это невыгодно.
Котел электрический — это уют вашего дома
Именно поэтому система теплого пола должна подогревать лишь поверхность пола, остальное помещение должно греться за счет радиаторов. И, тем не менее, для правильной и экономной работы оборудования стоит приобретать нагревательный котел.
Типы котлов для водяного подогрева полов
Котлов для подогрева теплоносителя, то есть воды, существует несколько типов. Они отличаются особенностями работы, установки и эксплуатации, а также типом топлива, за счет которого функционируют.
Котлы отопительные
Таблица. Типы отопительных котлов.
Тип | Общая информация |
---|---|
Одноконтурный | Такие котлы нагревают только теплоноситель (в нашем случае – воду). Чтобы они могли использоваться для чего-то еще, необходимо приобрести бойлеры, теплообменники и т. д. |
Двухконтурный | Котлы этого типа могут использоваться для подогрева воды и с целью отопления. Подогрев в таком агрегате возможен благодаря наличию теплообменника или бойлера уже непосредственно в самом устройстве. |
Также котлы могут разделяться на две категории по месту установки. Они бывают настенные, напольные. Напольные, как правило, имеют большую мощность, чем подвесные. Но последние гораздо удобнее в плане установки и не такие затратные в обслуживании.
Установка газового котла BAXI + электрокотел Protherm
Котлы дизельные
В этом случае топливом выступает обычная солярка. Эти агрегаты производительны и очень эффективны, отличаются абсолютной автономностью, то есть не зависят от того, подключены ли они к каким-либо коммуникациям (газовым, электрическим сетям и т. д.). Они просты в монтаже, легки в эксплуатации и имеют высокие показатели КПД при небольшом расходе горючего.
Устройство дизельного котла
дизельные котлы отопления
Котлы на твердом топливе
Топливом для этих агрегатов служат дрова, топливные пеллеты. Принцип работы напоминает сжигание дров в обычной печи. Но при этом сгорание происходит при высоких температурах (от +250 градусов) и без доступа воздуха. Нагрев теплоносителя происходит за счет выделения горячего дыма во время сжигания топлива.
Твердотопливный котел для теплого пола
В жилых помещениях такие котлы применяются редко, обычная сфера их использования – производство, сельское хозяйство. Эти агрегаты в доме требуют постоянного внимания, а также подгрузки топлива, что усложняет эксплуатацию.
На заметку! Если у котла камера, где сгорает топливо, закрытого типа, то он может быть установлен где угодно. Для оборудования с камерой открытого типа необходимо подыскивать в доме отдельное помещение для монтажа.
Схема твердотопливного котла
твердотопливные котлы отопления
Котлы газовые
Догадаться нетрудно, что этот тип котлов работает на газу. Корпус этих устройств обычно изготавливается из чугуна или стали, от чего будет зависеть срок службы и простота монтажа. Стальные котлы гораздо легче чугунных, они имеют небольшие габариты и легко ремонтируются. Однако срок эксплуатации у них ниже. Именно поэтому чугунные агрегаты стоят дороже, так как отличаются повышенными показателями надежности. Устройства могут работать как на магистральном газе, так и на сжиженном из баллонов. Довольно экономны, а для подогрева одних лишь полов можно взять маломощную установку.
Газовый котел для теплого пола
Для подключения к системе теплого пола эти котлы не рекомендованы. Причина проста – они, конечно, в состоянии поддерживать температуру воды на невысоких показателях (около +45 градусов), но ведь на самом деле рассчитаны на подогрев теплоносителя не менее +80 градусов. Из-за этого КПД котла очень сильно упадет (до 15%).
Но все же есть вариант использования газового котла для работы с системой теплого пола. Для этого придется использовать узел смесительный, оборудованный специальным распределителем и циркуляционным насосом. Однако это увеличит и затраты на приобретение оборудования и его монтаж.
Котел газовый напольный двухконтурный
На заметку! Кстати, это же и относится и к другим типам котлов, за исключением электрических агрегатов.
газовые котлы отопления
Котлы на электричестве
Эти агрегаты, работающие на электрическом токе, могут применяться в любых сферах и лучше всего подходят для подключения к системе подогрева пола. Подключение этого котла просто, несмотря на кажущуюся сложность. Такие агрегаты позволят организовать низкотемпературный подогрев – такой, какой и нужен для теплого пола – за счет возможности регулировки температуры исходящего потока теплоносителя.
Схема электрокотла для теплого водяного пола
На заметку! Чем выше показатели теплоизоляции в помещении, тем меньшей мощности придется приобретать котел.
На фото — электрический котел отопления
электрические котлы отопления
Как рассчитать мощность котла для водяного отопления?
Рассчитывать мощность нужно для того, чтобы выбрать агрегат, который подойдет для обогрева полов. Этот показатель зависит от многих факторов, однако примерно его высчитать достаточно просто, исходя из того, что для отопления 10 м2 площади кирпичного и хорошо утепленного дома с высотой потолков до 3 м потребуется всего 1 кВт мощности агрегата. Таким образом, удельная мощность будет равна 100 Вт/м2.
Таблица основных вариантов расчета котла. Усредненные мощности
В среднем, температура теплоносителя должна быть около +70 градусов, в этом случае нужно увеличить мощность котла примерно на 20%. Также увеличение этого показателя должно осуществляться и при любой дополнительной нагрузке на агрегат. То есть, если будет использоваться еще и накопительный бойлер, то к мощности следует добавить еще около 30%. В случае если система подогрева полов будет действовать как дополнение к радиаторному отоплению, то его теплоотдача будет не более 50 Вт/м2.
Совет! Если в будущем будут увеличены площади обогреваемых помещений, то устанавливать котел нужно такой мощности, которая позволит отапливать и пристройки.
Газовый и электрический котлы
Критерии подбора котла
К сожалению, специально предназначенных котлов, к которым может быть подсоединена система теплого пола, нет. Есть, конечно, модели, в технических паспортах которых указано, что они могут работать в этом режиме, но в целом это лишь одна из функций оборудования.
Выбираем электрокотел
Выбор оборудования для подогрева полов должен производиться по нескольким критериям:
- возможность регулировки подогрева теплоносителя и полов;
- мощность агрегата;
- вид топлива;
- совместимость с системой подогрева пола;
- высокая эффективность;
- простота в использовании, ремонте, обслуживании;
- система безопасности;
- производитель;
- простота монтажа.
Как выбрать электрический котел
Топливо каждый должен выбирать то, которое будет наиболее выгодным. В одних регионах дешевле всего осуществлять обогрев при помощи электричества, в других – газом.
Рекомендации по подбору котла
Одним из важнейших параметров выбора котла обогрева является возможность его соединения с системой подогрева пола. Это необходимо для того, чтобы иметь возможность без ущерба для оборудования и бюджета установить температуру теплоносителя, который будет циркулировать. На подаче система обогрева должна выдавать всего +35-45 градусов, а на обратке – около +25.
Если планируется подключение электрокотла в непосредственной близости к жилой комнате, желательно обратить внимание на импортные устройства
На заметку! Если дом обогревается радиаторами, подсоединенными к котлу, от которого отходит и система подогрева теплого пола, то выбрать агрегат будет проще. Если же обогрев помещений будет производиться не за счет котла, то важно выбрать ту модель, что позволит установить низкую температуру подогрева пола.
Также важно оценить площадь помещения, в котором будет монтироваться система теплого пола, материалы, из которых выполнена его финишная отделка, а также параметры стяжки.
Монтаж водяного теплого пола
Какие котлы возможно совместить с теплым полом?
Самый лучший вариант котла для обогрева полов – это электрокотел. Притом вне зависимости от того, ТЭНовый он, индукционный или электродный. Он обладает оптимальным КПД, даже работая на низких мощностях. В небольшом доме такое оборудование может подключаться в системе подогрева пола напрямую. В больших помещениях лучше произвести подключение при помощи специального распределительно-смесительного узла.
Теплый пол или батареи – что лучше в частном доме? Разобраться в данном вопросе поможет наша специальная статья.
Котел работает автоматически и практически не нуждается в контроле со стороны человека. Он прост в монтаже и легок в обслуживании.
Группа автономной циркуляции Isoterm Watts 44.02.070
Также можно использовать и конденсатные газовые котлы, которые могут эффективно работать при небольшом подогреве теплоносителя. А вот обычные газовые агрегаты нуждаются в установке смесительного узла, в котором будут предусмотрены контролирующие элементы. Это отличный вариант для совмещения радиаторного отопления и системы теплого пола.
Твердотопливные и жидкотопливные котлы – вариант не лучший, хотя и они могут быть применены для организации системы подогрева полов. Для них необходима установка смесительного узла с термометрами, контролерами и прочим дополнительным оборудованием. Да и отладить нужную температуру с их помощью очень сложно – то выдают слишком горячий теплоноситель, то слишком холодный.
Принципы технологии подключения теплого пола к системе отопления
Совет! Чтобы справиться с этим, следует приобретать и устанавливать теплоаккумулятор. Но это – устройство не из дешевых.
Какая марка самая лучшая
Немаловажным фактором при выборе котла будет и марка, под которой производится оборудование. Производителей, которые поставляют отопительные котлы на рынок, существует довольно много. Ознакомимся с основными и самыми популярными из них, а также с марками котлов и их стоимостью. Акцент будет сделан на электрические котлы, так как именно они – оптимальный вариант.
Рейтинг популярных производителей
Buderus Logamax, серии E
Страна-производитель — Германия. Это ТЭНовые настенные котлы различных мощностей. Экологичные источники тепла, которые используются для обогрева помещений различного назначения, в том числе и жилых.
Buderus Logamax, серии E
Плюсы
- имеется возможность подключения к любой системе отопления;
- монтируются в системах закрытого типа;
- высокий КПД;
- модели просты в монтаже, требуют минимального количества дополнительных элементов.
Минусы
- высокая стоимость.
buderus e213
Kospel EKCO
Страна-производитель — Польша. Это ТЭНовые котлы, которые разработаны с учетом подключения системы теплых полов. Устанавливаются на стены, позволяют плавно регулировать мощность оборудования. Дают возможность настроить автоматическое включение. Температура может регулироваться от +30 до +85 градусов.
Kospel EKCO
Плюсы
- имеется 6-ступенчатая регулировка мощности, что положительно сказывается на расходе электроэнергии;
- простота в монтаже и использовании;
- высокий КПД.
Минусы
- высокая стоимость.
Kospel EKCO
«Галан», серии «Очаг», «Гейзер» и «Вулкан»
Страна-производитель — Россия. Электродные котлы, довольно надежные и экономные по сравнению с любыми ТЭНовыми агрегатами. Быстро окупаются и могут быть оптимизированы под различные уровни теплопотерь. Срок службы – около 30 лет. Это оборудование проточного типа, потому не требует согласования с надзорными органами. Нагревание теплоносителя происходит за счет его ионизации, нагрев производится без ТЭНа. Оборудование автоматизировано, что позволяет задать требуемую температуру и не следить за ним.
«Галан», серии «Очаг», «Гейзер» и «Вулкан»
Плюсы
- доступная цена;
- простота в монтаже;
- бесшумная работа;
- габаритные размеры.
Минусы
- боязнь перепадов напряжения;
- большая нагрузка на электропроводку.
галан очаг
Ferroli
Страна-производитель — Италия. Настенный электрический одноконтурный котел. Подключение к однофазной или трехфазной сети. Встроенная погодозависимая автоматика и функция подогрева бойлера. Цифровая система управления и самодиагностики, панель управления с большим ЖК дисплеем, встроенный недельный программатор. Предусмотрена возможность подключения внешнего накопительного бака для производства ГВС и низкотемпературного контура (теплого пола).
Электрический котел Ferroli
Плюсы
- широкий модельный ряд различной мощности;
- хорошее качество комплектующих;
- большой информативный ЖК-дисплей;
- возможность использования незамерзающей жидкости в системе отопления.
Минусы
- высокая цена;
- китайская сборка;
- отсутствие в комплекте комнатного термостата.
Ferroli zews электрокотел
РусНИТ
Страна-производитель — Россия. Компактный и лёгкий электрический котёл для настенного размещения. Может применяться в качестве основного либо резервного отопительного прибора для жилых домов, дач, различных бытовых помещений площадью до 80 м².
Электрический котел РусНИТ
Плюсы
- доступная цена;
- выдерживает низкое напряжение;
- подключение к однофазной и трехфазной сети.
Минусы
- возможны трудности при подключении.
руснит 209м
Инструкция по подключению котла к теплому полу
Шаг 1. Согласно правилам монтажа системы теплого пола, черновое покрытие закрывается слоем теплоизоляции, гидроизоляции, армирующей сеткой, к которой прикручиваются трубы для теплоносителя по схеме.
Монтаж теплого пола
Шаг 2. На предназначенное ему место устанавливается электрокотел.
Установленный электрический котел
Шаг 3. Все трубы для теплоносителя подводятся к котлу.
Трубы подведены к котлу
Шаг 4. Производится установка распределительного коллектора и подсоединение к нему всех труб для теплоносителя и котла.
Трубы подключены к распределительному коллектору
После этого путем заливки теплоносителя проверяется герметичность системы, а затем теплые полы заливаются цементной смесью (при этом теплоноситель должен находиться внутри труб). После высыхания стяжки системой подогрева можно пользоваться.
Калькулятор длины контура труб теплого пола
Перейти к расчётам
Видео – Подключение твердотопливного агрегата
Видео – Подключение теплого пола к системе отопления
Установка отопительного котла – порой единственная возможность обеспечить подогрев полов в доме. Оборудование, хоть и недешевое, все же стоящее своих денег, ведь именно оно обеспечит комфорт и уют в вашем доме.
Электрокотел для теплого пола
«Теплые полы» уже для многих стали альтернативой системе коммуникаций с радиаторами. Основным нагревательным элементом в низкотемпературных установках выступают котлы. Применяются как твердотопливные, так и газовые электрокотлы для теплого пола. Современные конструкции крайне востребованы для системы «теплый пол». Они поддерживают в помещениях комфортную температуру и позволяют экономить на отоплении.
Виды электрокотлов для системы «теплый пол»
С водяными системами совместимы не все виды электрических котлов. Это связано с тем, что водяные полы могут выдерживать ограниченный спектр температур.
Максимальная степень нагрева, которую можно подавать на водяные полы – 55 градусов. Такая температура может нагреть пол примерно до 25-30 градусов. Помимо этой характеристики, при выборе котла для пола нужно учесть следующие показатели:
Чтобы коммуникации с отопительным котлом работали эффективно, необходимо подключение гребенки с узлом подмеса. Она не позволяет подавать на низкотемпературные конструкции слишком высокие температуры.
Использование электрокотлов в системе теплого пола и ГВС
К водяным нагревательным элементам можно подключать только ТЭНовые электрокотлы для пола. Они оснащены двумя циркулярными кольцами, которые имеют индивидуальные системы нагрева. Такая конструкция позволяет регулировать температуру водоснабжения и водяного пола.
Изделия с электродным элементом нельзя подключать к ГВС. Однако при наличии такого котла придется доработать отопитель. Для таких коммуникаций необходимы следующие элементы:
- Накопительный водонагреватель. Благодаря ему можно нагревать воду для бытовых нужд. Для этого теплоноситель нагревают до температуры выше на 15 градусов, нежели для водяного пола. По подобному принципу работают коммуникации с газовым генератором.
- Гребенка с коллектором. Прямое соединение теплого пола и электрокотла невозможно, потому что может случиться перегрев. Чтобы снизить повышенную температуру необходим узел подмеса, установленный на гребенке. Такая схема позволит установке работать.
- Температурные датчики. Как правило, в систему уже установлен термодатчик, отслеживающий степень подогрева котла. Однако необходима еще одна установка, которая будет фиксировать температуру в помещении. Ее монтируют на высоте 20-25 см от пола.
Помимо вышеперечисленных устройств, для коммуникаций пола необходима система фильтрации и подпитки контура. Кроме того, необходимо монтировать заземление от непреднамеренных разрядов тока.
Устройства, оснащенные трубчатым элементом, подключают к электричеству через УЗО. Установки с электродами напрямую через автоматические системы.
То, насколько быстро нагреется пол и само помещение, зависит от конструкции коммуникаций. Устройства с электродами разгоняются в считаные минуты. А вот модели на ТЭНах набирают максимальные мощности от 5 до 15 минут.
Выбор электрического котла
В домах с автономным отоплением без электрического котла для теплого пола не обойтись. Часто такую систему используют как в частных, так и в многоквартирных постройках. Перед покупкой котла важно определить следующие показатели:
- Функциональность. Зачастую перед покупкой котла многие даже не смотрят на его функционал. Однако далеко не все модели можно подключать к водяному полу. Есть установки вообще непредназначенные для такого «соседства». Их придется модифицировать, что приведет к дополнительным тратам.
- Мощность. Перед приобретением установки обязательно замерьте метраж всех помещений. И сверьте показатели мощности котла с площадью вашего дома. Маленькие установки могут не справиться с нагревом больших площадей.
- Фирма-производитель. Согласно отзывам, большее доверие у покупателей вызывают чешские, российские и немецкие агрегаты. Также большим спросом пользуются итальянские котлы, но они имеют большую стоимость.
Два последних фактора требуют специфических знаний. Поэтому при покупке лучше заручиться помощью консультанта или знакомого технического специалиста. Продавец поможет вам рассчитать мощность котла и подберет модель, подходящую для вашего дома и системы коммуникаций.
Расчет мощности котла
Важный показатель котла – его мощность. Эта цифра является залогом того, что агрегат без труда обогреет все помещения. Общепринятым показателем мощности для электрокотлов в паре с водяным полом считается 1 киловатт на 10 м2 площади помещения. Для двухконтурных моделей к показателю прибавляют еще 30 процентов производительности.
Важно! При расчете мощности установки результат вычислений всегда округляют в большую сторону.
Важно при этом помнить, что даже при включении горячей воды теплый пол все равно продолжает нагреваться. Это касается только двухконтурных установок. Это значит, что электропроводка будет испытывать сверхнагрузки. Поэтому при подключении системы коммуникаций обратите внимание на параметры кабеля, допустимые в такой системе. Они должны быть прописаны в руководстве к котлу.
Марки электрокотлов для водяного пола
Современный рынок предлагает широкий выбор отопительных котлов. Но не все из них подходит для подключения к теплому полу. Согласно отзывам, одними из самых популярных в России являются котлы следующих фирм:
- российская компания «РусНИТ»;
- чешское оборудование «Dacon»;
- «Viesmann» – очень качественные котлы родом из Германии;
- «Eleko» – Словакия.
Российские котлы производятся с мощностью до 100 киловатт. Из представленных выше производителей самыми дешевыми являются отечественные изделия компании «РусНИТ». Компания выпускает качественные изделия, работа которых проверена не одним годом работы в суровых условиях русской зимы.
Чешские и словацкие установки дороже примерно на четверть. Однако они имеют большую модельную линейку и широкий функционал.
Комплектация зарубежных котлов включает в себя насосы, датчики температуры и подачи воды. Есть усовершенствованные модели с баком для воды. Мощность зарубежных моделей в среднем в 2 раза ниже отечественных.
Траты на котельное отопление
Если вы устанавливаете котел и теплый пол в качестве дополнительного источника отопления – будьте готовы к переплатам. Однако если котельное отопление в доме — это основной источник отопления, вы сможете сэкономить на платежах. К тому же в теплое время года дом можно вообще не обогревать.
Для снижения трат на энергию рекомендуется использовать частные терморегуляторы с дистанционным управлением. Они позволят повышать и понижать температуру в зависимости от климата. Еще один способ экономии – отказ от установки системы для горячего водоснабжения. Гораздо экономнее будет установить стандартный электронный бойлер, он тратит на обогрев в 2 раза меньше энергии, в отличие от котла.
Потребление электроэнергии у разных установок может различаться. Эти показатели указываются в техническом паспорте котла.
Итог
При установке котла помните, что он будет эффективен при качественной теплоизоляции всех помещений. Если конструкция дома легко продувается – траты на содержание котла будут очень высоки.
Использование электрокотла для теплого пола
Для комфортной атмосферы владельцы домов или квартир устанавливают качественное отопительное оборудование. А для того, чтобы сделать полноценный обогрев всех помещений, устанавливают электрокотёл для тёплого пола. Пользователям зачастую тяжело определиться с моделью и подобрать мощность электрокотла.
Блок: 1/4 | Кол-во символов: 301
Источник: https://kotle.ru/elektrokotly/elektrokotel-dlya-teplogo-pola
Особенности работы напольного отопления без радиаторов, котлы для подогрева пола
О подогреве полов очень часто задумываются именно в зимний период года, когда так хочется передвигаться по помещениям босиком, но напольное покрытие настолько холодное, что это не представляется возможным. Вариант сделать его более приятным и комфортным тактильно – это укладка системы теплого пола.
Трубы для водяного теплого пола
Существуют разные системы обогрева полов – водяные, электрические, инфракрасные. И зачастую владельцы квартир и домов делают выбор в пользу первого варианта. Система будет состоять из магистральных труб, по которым циркулирует теплоноситель – горячая вода, а также котла, который эту воду греет.
Водяной теплый пол
На заметку! В новостройках часто подогрев пола может быть подключен к системе центрального отопления – в ней будут предусмотрены специальные отводы для подсоединения труб нагревательной системы. Но в частных домах, а также квартирах старого фонда, подключение к отоплению невозможно, поэтому здесь есть два варианта – использование других систем подогрева или же установка водонагревательного котла.
Подключение теплого пола к центральному отоплению
Котел нередко используется для обогрева помещений различного назначения – квартир и гаражей, домов и офисов. Это надежное устройство имеет приемлемые габариты и не опасно для использования в жилом помещении. Также оно имеет очень удобную систему управления температурой, что позволит контролировать микроклимат в помещении. Это даст возможность оставить агрегат без присмотра включенным на длительный период времени.
Электрический котел
На заметку! Котел относится к автономной системе подогрева, он позволит сэкономить немало денежных средств, которые будут затрачены на обычный дополнительный обогрев помещения.
Температура теплого пола куда ниже, чем у радиаторов отопления
Не рекомендуется использовать для отопления помещения одну лишь систему теплого пола без радиаторов отопления. Дело в том, что для того, чтобы прогреть дом до комфортной температуры, придется разогреть полы не менее чем до +30 градусов, а это может негативно сказаться на напольном покрытии, также будет неприятно и человеку – передвигаться по таким полам горячо. Также за счет радиаторов воздух в комнате можно прогреть гораздо быстрее, чем системой теплых полов. Последние дольше разогреваются даже сами из-за того, что закрыты стяжкой, которую тоже нужно прогреть.
Обычное отопление и теплый пол
На заметку! Эффективно и экономно работать на малой мощности могут только электрические котлы. Все остальные будут сжигать слишком много топлива для поддержания низкой температуры, а это невыгодно.
Котел электрический — это уют вашего дома
Именно поэтому система теплого пола должна подогревать лишь поверхность пола, остальное помещение должно греться за счет радиаторов. И, тем не менее, для правильной и экономной работы оборудования стоит приобретать нагревательный котел.
Блок: 2/8 | Кол-во символов: 2938
Источник: https://pol-exp.com/elektrokotel-dlya-teplogo-pola/
Электрокотел в системе пола с обогревом и ГВС
К нагревательным водяным элементам разрешается подключать исключительно электрокотлы с ТЭНами для пола. Их снабжают двумя циркулярными кольцами, имеющими индивидуальную нагревательную систему.
Такое конструкционное устройство позволяет выполнять регулировку температуры водяного пола и водоснабжения. Агрегаты с электродным элементом не подключают к ГВС. При наличии такой модели котла необходимо дорабатывать отопитель.
Для обустройства подобных коммуникаций потребуются:
- Накопительный водонагреватель. Он обеспечивает нагрев воды для бытовых потребностей. Для этого жидкость нужно подогревать до температуры, которая на 15 градусов выше, чем для пола с обогревом. Аналогично функционируют отопительные системы с газовым агрегатом.
- Гребенка, оснащенная коллектором. Напрямую не выполняют подключение электрокотла к теплому полу, поскольку велика вероятность перегрева. Чтобы этого не допустить, необходимо понизить высокую температуру за счет узла подмеса, который размещают на гребенке.
- Датчики температуры. Обычно термодатчики, отслеживающие степень нагрева жидкости в котле, уже установлены в системе. Но потребуется еще один прибор, фиксирующий температуру в помещении. Этот датчик монтируют на расстоянии 20 –25 сантиметров от пола.
- Система фильтрации рабочей среды и подпитки отопительного контура.
- Заземление для электрокотла.
Агрегаты с трубчатыми элементами подключают к электроснабжению через УЗО, а котлы с электродами напрямую посредством автоматических систем. То, насколько быстро сможет нагреваться напольное покрытие, а значит и помещение зависит от особенностей конструкции «теплого пола». Системы с котлами с электродами делают это за считанные минуты. Что касается моделей с ТЭНами, то им потребуется 5 – 15 минут.
Блок: 3/7 | Кол-во символов: 1838
Источник: https://teplospec.com/teplyy-pol/kakoy-elektrokotel-dlya-teplogo-pola-luchshe-vybrat.html
Правила выбора
Во время установки автономного отопления многоквартирных домов используют подключение электрического котла для тёплого пола. При выборе оборудования нужно отталкиваться от некоторых параметров:
- основных функций;
- производительности;
- бренда.
Агрегаты могут быть со встроенной системой подключения к тёплым полам. Если эта функция отсутствует, то необходимо подсоединить к котлу специальное оборудование. Мощность конструкции определяется по площади отапливаемого помещения. Производством оборудования занимаются российские, итальянские, чешские и немецкие фирмы.
Вычислить производительность и подобрать подходящий бренд помогут специалисты. Мощность рассчитывается по особой формуле. В инструкции по эксплуатации электрокотла для тёплого водяного пола указано то, что на каждые 10 квадратных метров площади приходится 1 кВт производительности оборудования. Если будет установлена двухконтурная конструкция, то к полученному показателю добавляют ещё 30% мощности.
Во время включения горячего водоснабжения теплоноситель продолжает нагреваться, поэтому проводка подвергается максимальной нагрузке. В техническом паспорте котла написаны все параметры его подключения. Проводка должна соответствовать всем прописанным показателям.
При выборе подходящего агрегата сталкиваются с ещё одной сложностью. В результате расчётов мощности может получиться дробное число. Его округляют в большую сторону.
Подключение водяного теплого пола к системе отопления
Блок: 4/6 | Кол-во символов: 1453
Источник: https://oventilyacii.ru/otoplenie/elektrokotel-dlya-tyoplogo-pola.html
Типы котлов для водяного подогрева полов
Котлов для подогрева теплоносителя, то есть воды, существует несколько типов. Они отличаются особенностями работы, установки и эксплуатации, а также типом топлива, за счет которого функционируют.
Котлы отопительные
Таблица. Типы отопительных котлов.
Тип | Общая информация |
---|---|
Одноконтурный | Такие котлы нагревают только теплоноситель (в нашем случае – воду). Чтобы они могли использоваться для чего-то еще, необходимо приобрести бойлеры, теплообменники и т. д. |
Двухконтурный | Котлы этого типа могут использоваться для подогрева воды и с целью отопления. Подогрев в таком агрегате возможен благодаря наличию теплообменника или бойлера уже непосредственно в самом устройстве. |
Также котлы могут разделяться на две категории по месту установки. Они бывают настенные, напольные. Напольные, как правило, имеют большую мощность, чем подвесные. Но последние гораздо удобнее в плане установки и не такие затратные в обслуживании.
Установка газового котла BAXI + электрокотел Protherm
Котлы дизельные
В этом случае топливом выступает обычная солярка. Эти агрегаты производительны и очень эффективны, отличаются абсолютной автономностью, то есть не зависят от того, подключены ли они к каким-либо коммуникациям (газовым, электрическим сетям и т. д.). Они просты в монтаже, легки в эксплуатации и имеют высокие показатели КПД при небольшом расходе горючего.
Устройство дизельного котла
дизельные котлы отопления
Котлы на твердом топливе
Топливом для этих агрегатов служат дрова, топливные пеллеты. Принцип работы напоминает сжигание дров в обычной печи. Но при этом сгорание происходит при высоких температурах (от +250 градусов) и без доступа воздуха. Нагрев теплоносителя происходит за счет выделения горячего дыма во время сжигания топлива.
Твердотопливный котел для теплого пола
В жилых помещениях такие котлы применяются редко, обычная сфера их использования – производство, сельское хозяйство. Эти агрегаты в доме требуют постоянного внимания, а также подгрузки топлива, что усложняет эксплуатацию.
На заметку! Если у котла камера, где сгорает топливо, закрытого типа, то он может быть установлен где угодно. Для оборудования с камерой открытого типа необходимо подыскивать в доме отдельное помещение для монтажа.
Схема твердотопливного котла
твердотопливные котлы отопления
Котлы газовые
Догадаться нетрудно, что этот тип котлов работает на газу. Корпус этих устройств обычно изготавливается из чугуна или стали, от чего будет зависеть срок службы и простота монтажа. Стальные котлы гораздо легче чугунных, они имеют небольшие габариты и легко ремонтируются. Однако срок эксплуатации у них ниже. Именно поэтому чугунные агрегаты стоят дороже, так как отличаются повышенными показателями надежности. Устройства могут работать как на магистральном газе, так и на сжиженном из баллонов. Довольно экономны, а для подогрева одних лишь полов можно взять маломощную установку.
Газовый котел для теплого пола
Для подключения к системе теплого пола эти котлы не рекомендованы. Причина проста – они, конечно, в состоянии поддерживать температуру воды на невысоких показателях (около +45 градусов), но ведь на самом деле рассчитаны на подогрев теплоносителя не менее +80 градусов. Из-за этого КПД котла очень сильно упадет (до 15%).
Но все же есть вариант использования газового котла для работы с системой теплого пола. Для этого придется использовать узел смесительный, оборудованный специальным распределителем и циркуляционным насосом. Однако это увеличит и затраты на приобретение оборудования и его монтаж.
Котел газовый напольный двухконтурный
На заметку! Кстати, это же и относится и к другим типам котлов, за исключением электрических агрегатов.
газовые котлы отопления
Котлы на электричестве
Эти агрегаты, работающие на электрическом токе, могут применяться в любых сферах и лучше всего подходят для подключения к системе подогрева пола. Подключение этого котла просто, несмотря на кажущуюся сложность. Такие агрегаты позволят организовать низкотемпературный подогрев – такой, какой и нужен для теплого пола – за счет возможности регулировки температуры исходящего потока теплоносителя.
Схема электрокотла для теплого водяного пола
На заметку! Чем выше показатели теплоизоляции в помещении, тем меньшей мощности придется приобретать котел.
На фото — электрический котел отопления
электрические котлы отопления
Блок: 3/8 | Кол-во символов: 4349
Источник: https://pol-exp.com/elektrokotel-dlya-teplogo-pola/
Отдельно о техническом исполнении нагревательных систем
Теплые полы – известная и эффективная структура отопления. Она широко применяется. Поэтому неудивительно, что производители нагревательного оборудования предлагают котлы, к которым подключение теплых полов предусмотрено конструкцией.
Если использование теплых полов предусматривается изготовителем электрокотла, в документации к устройству отдельно указывается мощность, отдаваемая теплоносителю. Выбирать конкретную модель нужно по этому параметру в соответствии с цифрой, полученной при расчетах. Остальные типы котлов выбираются по потребляемой мощности.
Блок: 4/10 | Кол-во символов: 614
Источник: https://delaypol.com/teplyj-pol/elektrokotel-dlya-teplogo-pola.html
Описание электрокотла
Водонагревательный котёл, работающий от электричества, представляет собой утеплённую ёмкость определённого объёма. В качестве теплоизоляционного материала используют пенополиуритан. С внешней стороны ёмкость защищена корпусом из нержавеющей стали.
Внутренняя поверхность покрыта стеклоэмалью или выполнена из стали, на которую наносят эмаль с добавлением титана. Покрытие выдерживает высокие температуры, не вступает в реакцию с солями воды, не подвергается коррозии.
В котле предусмотрены выходы для холодной и для горячей воды. Водонагреватели, к которым можно подключить систему отопления, оборудованы выходными патрубками для теплоносителя, который через систему труб поступает к радиаторам или к напольной магистрали, и возвращается по холодному контуру обратно в котёл. Выводится теплоноситель через водозаборную трубку для горячей воды.
Для автоматического регулирования работы электрокотла предусмотрен блок управления. Он состоит из термодатчика, термостата и терморегулятора. Оборудование находится под защитным стальным корпусом. На внешнюю поверхность выводится только панель терморегулятора. На нём выставляется тепловой режим для воды.
Внутри ёмкости находится нагревательный элемент. Это может быть ТЭН, электрод или индукционная катушка. Данные устройства подключаются к сети 220 В. В зависимости от источника нагрева, различают некоторые модификации котлов.
- ТЭНовые; это самое распространённое оборудование для нагрева воды. Теплоноситель доводится до определённый температуры с помощью ТЭНа. Он установлен на нижней поверхности топки. Чтобы на ТЭНе не образовывалась накипь, его помещают в металлическую трубку. Дополнительной защитой является магниевый анод.
- Электродные котлы; в качестве электрода выступает металлический стержень. Он является катодом. К нему подаётся ток. В качестве анода выступает корпус котла. При включении системы ионы начинают менять свою полярность и притягиваются то к стержню, то к стенкам котла. Хаотичное движение заряженных частиц выделяет энергию, которая способствует повешению температуры воды.
- Теплоноситель может нагреваться с помощью индукционной катушки, в центре которой находится стержень из металла; на катушку подаётся электрический ток. Вокруг неё и вокруг стержня образуется электромагнитное поле; создаются вихревые потоки, которые нагревают теплоноситель.
Если электрокотёл использовать только для нагревания воды, которая предназначена для хозяйственных нужд, то выбирают агрегат горизонтальной формы малой мощности. Его легко установить на стене. Для системы водяного отопления предназначено оборудование вертикальной формы, высокой мощности. Их устанавливают на полу или на стене.
Водонагреватели рекомендуют располагать в отдельном помещении. Если агрегат укрепляют на деревянной стене, то необходимо закрыть её поверхность асбестовым листом или базальтовым картоном. Оборудование устанавливают на высоте 1,5 м от пола и 80 см от потолка.
До бытовых нагревательных приборов, газовых плит выдерживают расстояние 50 см. Электрические кабели выводят сверху, чтобы при аварийной ситуации на них не попала вода.
Основными производителями нагревательного оборудования являются «Buderus», «Logamax», «Kospel EKCO», «Aton Electro, «Галан», «Барский машзавод». Оборудование выбирают в зависимости от ёмкости, рабочей мощности, от количества водяных контуров. Для напольного обогрева приобретают агрегаты с 2 контурами.
Электрокотёл для тёплого пола можно собрать самостоятельно. В качестве ёмкости выбирают бочку из нержавеющей стали. С внешней стороны её утепляют минеральной ватой.
В бочке устанавливают металлический стержень, к которому подключают электричество. Внизу с боковой стороны проделывают отверстие для патрубка холодной воды. Из него выводится труба к центральному водопроводу. С верхней боковой стороны выводят горячий контур.
Оборудование оснащают автоматикой, терморегулятором и датчиком, обустраивают заземление. Верхнюю крышку делают съёмной.
Блок: 2/4 | Кол-во символов: 3948
Источник: https://OtoplenieBlog.ru/oborudovanie/teplyj-pol/kak-podklyuchit-elektrokotyol-dlya-tyoplogo-pola.html
Какая марка самая лучшая
Немаловажным фактором при выборе котла будет и марка, под которой производится оборудование. Производителей, которые поставляют отопительные котлы на рынок, существует довольно много. Ознакомимся с основными и самыми популярными из них, а также с марками котлов и их стоимостью. Акцент будет сделан на электрические котлы, так как именно они – оптимальный вариант.
Buderus Logamax, серии E
Страна-производитель — Германия. Это ТЭНовые настенные котлы различных мощностей. Экологичные источники тепла, которые используются для обогрева помещений различного назначения, в том числе и жилых.
Buderus Logamax, серии E
Плюсы
- имеется возможность подключения к любой системе отопления;
- монтируются в системах закрытого типа;
- высокий КПД;
- модели просты в монтаже, требуют минимального количества дополнительных элементов.
Минусы
- высокая стоимость.
buderus e213
Kospel EKCO
Страна-производитель — Польша. Это ТЭНовые котлы, которые разработаны с учетом подключения системы теплых полов. Устанавливаются на стены, позволяют плавно регулировать мощность оборудования. Дают возможность настроить автоматическое включение. Температура может регулироваться от +30 до +85 градусов.
Kospel EKCO
Плюсы
- имеется 6-ступенчатая регулировка мощности, что положительно сказывается на расходе электроэнергии;
- простота в монтаже и использовании;
- высокий КПД.
Минусы
- высокая стоимость.
Kospel EKCO
«Галан», серии «Очаг», «Гейзер» и «Вулкан»
Страна-производитель — Россия. Электродные котлы, довольно надежные и экономные по сравнению с любыми ТЭНовыми агрегатами. Быстро окупаются и могут быть оптимизированы под различные уровни теплопотерь. Срок службы – около 30 лет. Это оборудование проточного типа, потому не требует согласования с надзорными органами. Нагревание теплоносителя происходит за счет его ионизации, нагрев производится без ТЭНа. Оборудование автоматизировано, что позволяет задать требуемую температуру и не следить за ним.
«Галан», серии «Очаг», «Гейзер» и «Вулкан»
Плюсы
- доступная цена;
- простота в монтаже;
- бесшумная работа;
- габаритные размеры.
Минусы
- боязнь перепадов напряжения;
- большая нагрузка на электропроводку.
галан очаг
Ferroli
Страна-производитель — Италия. Настенный электрический одноконтурный котел. Подключение к однофазной или трехфазной сети. Встроенная погодозависимая автоматика и функция подогрева бойлера. Цифровая система управления и самодиагностики, панель управления с большим ЖК дисплеем, встроенный недельный программатор. Предусмотрена возможность подключения внешнего накопительного бака для производства ГВС и низкотемпературного контура (теплого пола).
Электрический котел Ferroli
Плюсы
- широкий модельный ряд различной мощности;
- хорошее качество комплектующих;
- большой информативный ЖК-дисплей;
- возможность использования незамерзающей жидкости в системе отопления.
Минусы
- высокая цена;
- китайская сборка;
- отсутствие в комплекте комнатного термостата.
Ferroli zews электрокотел
РусНИТ
Страна-производитель — Россия. Компактный и лёгкий электрический котёл для настенного размещения. Может применяться в качестве основного либо резервного отопительного прибора для жилых домов, дач, различных бытовых помещений площадью до 80 м².
Электрический котел РусНИТ
Плюсы
- доступная цена;
- выдерживает низкое напряжение;
- подключение к однофазной и трехфазной сети.
Минусы
- возможны трудности при подключении.
руснит 209м
Блок: 7/8 | Кол-во символов: 3365
Источник: https://pol-exp.com/elektrokotel-dlya-teplogo-pola/
Критерии подбора котла
К сожалению, специально предназначенных котлов, к которым может быть подсоединена система теплого пола, нет. Есть, конечно, модели, в технических паспортах которых указано, что они могут работать в этом режиме, но в целом это лишь одна из функций оборудования.
Выбираем электрокотел
Выбор оборудования для подогрева полов должен производиться по нескольким критериям:
- возможность регулировки подогрева теплоносителя и полов;
- мощность агрегата;
- вид топлива;
- совместимость с системой подогрева пола;
- высокая эффективность;
- простота в использовании, ремонте, обслуживании;
- система безопасности;
- производитель;
- простота монтажа.
Как выбрать электрический котел
Топливо каждый должен выбирать то, которое будет наиболее выгодным. В одних регионах дешевле всего осуществлять обогрев при помощи электричества, в других – газом.
Рекомендации по подбору котла
Одним из важнейших параметров выбора котла обогрева является возможность его соединения с системой подогрева пола. Это необходимо для того, чтобы иметь возможность без ущерба для оборудования и бюджета установить температуру теплоносителя, который будет циркулировать. На подаче система обогрева должна выдавать всего +35-45 градусов, а на обратке – около +25.
Если планируется подключение электрокотла в непосредственной близости к жилой комнате, желательно обратить внимание на импортные устройства
На заметку! Если дом обогревается радиаторами, подсоединенными к котлу, от которого отходит и система подогрева теплого пола, то выбрать агрегат будет проще. Если же обогрев помещений будет производиться не за счет котла, то важно выбрать ту модель, что позволит установить низкую температуру подогрева пола.
Также важно оценить площадь помещения, в котором будет монтироваться система теплого пола, материалы, из которых выполнена его финишная отделка, а также параметры стяжки.
Монтаж водяного теплого пола
Блок: 5/8 | Кол-во символов: 1887
Источник: https://pol-exp.com/elektrokotel-dlya-teplogo-pola/
Идеальное решение
Самый удобный электрокотел для теплого пола – одноконтурный. Здесь схема работы понятна и прозрачна: устройство нагревает воду посредством ТЭНов, циркуляционный насос создает давление на гидравлической распределительной решетке сети отопления, можно регулировать температуру жидкости в структуре.
Для рационально мыслящих хозяев рекомендуется создавать в доме раздельные системы водоподготовки и отопления, у последней – применение собственного одноконтурного котла выглядит оптимально.
Использование бойлеров косвенного нагрева является удобным решением для тех, кто хочет получить управляемую эффективную систему отопления и горячую воду без усложнения электросети дома или квартиры. Одноконтурный электрический котел способен подавать воду не напрямую в теплый пол, а через теплообменник водонагревателя.
Работа бойлера косвенного нагрева отличается стабильностью, поэтому в системе, вошедшей в стабильный режим, невозможно возникновение ситуации, когда потребление горячей воды резко снизит показатели обогрева комнат.
Электрокотел из бойлера
Блок: 6/10 | Кол-во символов: 1064
Источник: https://delaypol.com/teplyj-pol/elektrokotel-dlya-teplogo-pola.html
Заключение
Правильный монтаж, аккуратное использование и установка вспомогательного оборудования позволит продлить срок «жизни» системы на многие годы.
Конструкция водяных теплых полов обеспечивает более комфортное и равномерное отопление, чем аналог, использующий радиаторы. Применение с данной системой электрического котла является экономически оправданным и практичным вариантом. Он может работать вне зависимости от того, есть ли в данный промежуток времени общее отопление в доме, что невероятно удобно в период межсезонья.
Блок: 6/6 | Кол-во символов: 527
Источник: https://teplota.guru/teploizolyatsiya/elektricheskie-kotly-dlya-tyoplogo-pola-kriterii-vybora-i-printsip-raboty.html
Расходы на эксплуатацию электрокотла
Чтобы сократить расходы на электричество специалисты рекомендуют пользоваться регуляторами температуры с дистанционным управлением, чтобы корректировать температуру обогрева в соответствии с погодными условиями. Еще можно сэкономить, если отказаться от ГВС, а установить электронный бойлер, который тратит на нагрев в 2 раза меньше энергии по сравнению с котлом.
При монтаже электрокотла для теплого пола своими руками или с помощью профессионалов нужно не забывать, что он только тогда будет эффективен, когда все помещения в доме хорошо теплоизолированы.
Блок: 7/7 | Кол-во символов: 623
Источник: https://teplospec.com/teplyy-pol/kakoy-elektrokotel-dlya-teplogo-pola-luchshe-vybrat.html
Применение индукционных котлов
Нагревательные системы индукционного типа – идеальное решение для системы теплого пола. Большинство устройств удобно регулируются, характеризуются высокой энергоэффективностью и стабильным отбором мощности от электросети.
Индукционные котлы при условии замкнутой системы отопления работают в равномерном режиме без возникновения аварийных ситуаций, они не требуют периодического обслуживания.
Блок: 9/10 | Кол-во символов: 424
Источник: https://delaypol.com/teplyj-pol/elektrokotel-dlya-teplogo-pola.html
Как оптимизировать потребление энергии
Каким бы хорошим и оптимальным не выглядело решение применить электрический котел для отопления дома – нужно готовиться к высоким счетам на оплату. Но есть несколько путей снижений затрат. Они потребуют некоторых вложений, но окупятся за короткое время.
- Применение автоматики и температурных датчиков позволят регулировать микроклимат отдельных комнат, снижая требования к системе нагрева и стабилизируя ее работу. Такой подход позволит экономить до 20% электроэнергии.
- Использование бойлеров косвенного нагрева вместо двухконтурного котла – предпочтительнее. Этим достигается экономия до 30% среднемесячного потребления электричества.
Перевод системы горячего водоснабжения на отдельный электрический бак и подключение к теплому полу отдельного котла – позволит экономить значительные средства большой семьи. Бойлер использует до 40% меньше энергии, чем проточная система двухконтурного агрегата. Поэтому в большой семье, где горячей воды для ванн и душа нужно много – эффективнее приобрести отдельный нагреватель большой емкости.
Блок: 10/10 | Кол-во символов: 1070
Источник: https://delaypol.com/teplyj-pol/elektrokotel-dlya-teplogo-pola.html
Количество использованных доноров: 7
Информация по каждому донору:
- https://pol-exp.com/elektrokotel-dlya-teplogo-pola/: использовано 4 блоков из 8, кол-во символов 12539 (46%)
- https://teplospec.com/teplyy-pol/kakoy-elektrokotel-dlya-teplogo-pola-luchshe-vybrat.html: использовано 2 блоков из 7, кол-во символов 2461 (9%)
- https://teplota. guru/teploizolyatsiya/elektricheskie-kotly-dlya-tyoplogo-pola-kriterii-vybora-i-printsip-raboty.html: использовано 2 блоков из 6, кол-во символов 1787 (7%)
- https://oventilyacii.ru/otoplenie/elektrokotel-dlya-tyoplogo-pola.html: использовано 1 блоков из 6, кол-во символов 1453 (5%)
- https://kotle.ru/elektrokotly/elektrokotel-dlya-teplogo-pola: использовано 2 блоков из 4, кол-во символов 1798 (7%)
- https://OtoplenieBlog.ru/oborudovanie/teplyj-pol/kak-podklyuchit-elektrokotyol-dlya-tyoplogo-pola.html: использовано 1 блоков из 4, кол-во символов 3948 (15%)
- https://delaypol.com/teplyj-pol/elektrokotel-dlya-teplogo-pola.html: использовано 4 блоков из 10, кол-во символов 3172 (12%)
Электрокотел для теплого пола – мощность, подключение, обзор моделей, цены
Бесспорно, использовать электричество для отопления частного дома, квартиры или гаража очень удобно и рационально. А электрокотел для теплого пола поможет сделать ваш дом еще уютнее и комфортнее – и радиаторы не торчат у стен, и тепло от отапливаемых полов будет в радость.
Преимущества и недостатки
Все чаще владельцы собственности при устройстве отопления обращаются к теплым полам с электрическим котлом. Корректная работа системы отопления напрямую зависит от электрокотла, и выбирать его нужно тщательно. Такое оборудование имеет ряд преимуществ:
- работа обогревателя и всей системы практически бесшумная;
- такие устройства экологически безопасны и не требуют дополнительной вентиляции или дымохода – отсутствуют какие-либо выбросы газов и других веществ в воздух;
- возможно комбинировать отопление водяных полов с другими системами отопления и ГВС;
- высокий уровень пожарной безопасности, и отсутствие возможности получить ожог, даже при длительном контакте;
- если отопление только за счет водяного пола, отсутствует циркуляция пыли;
- идеальное распределение температуры в комнатах – горячее пол, и плавное снижение температуры к потолку;
- напольное покрытие может быть любым, и пропадает необходимость в использовании ковров.
Конечно, как и у любого оборудования, электрические котлы для теплых полов имеют и недостатки, их значимость зависит от ситуации, и отношения к этому вопросу:
- прежде всего, монтаж такой системы довольно сложен и дорог, и существенно поднимет уровень пола;
- так же, это невозможно сделать в многоквартирных домах, из соображений безопасности;
- существенно сушится воздух;
- необходимо обеспечить бесперебойную подачу электроэнергии;
- высокая вероятность появления протечек, для устранения которых потребуется демонтаж участка напольного покрытия;
- в случае обогрева помещения теплыми полами обязательно установка насоса для принудительной циркуляции теплоносителя.
ВИДЕО: Обзор электрических котлов для запитки теплого пола
Каким должен быть нагреватель
Электрокотел для теплого пола это, по сути, обогреватель воды, которая в дальнейшим циркулирует по трубопроводу. При выборе модели для подобного рода отопления стоит учитывать множество факторов, начиная от мощности и вида устройства, не забывая и о материалах покрытия пола, стяжки, и теплоизоляции помещения в целом. Таким образом, к этому вопросу нужно подойти очень серьезно.
Для справки! Прежде всего, помните, что от степени утепления стен вашего дома или постройки, напрямую зависит экономичность отопления, причем не только электрического. Поэтому, перед монтажом выбранного вами оборудования обеспечьте качественное и достаточное утепление стен. Тогда и требуемая мощность котла будет на порядок ниже.
Но не каждый электрический котел подойдет для теплого водяного пола. Это обусловлено тем, что такой обогрев не может быть высокотемпературным: максимальная температура нагрева теплоносителя не должна превышать 55°C, чтобы полы нагревались не более 28°C.
Схема низкотемпературного оборудования
Таким образом, для такого использования подходят далеко не все аппараты, а только те, которые могут работать в низкотемпературном режиме. Но в целом, у большинства производителей имеются специальные линейки моделей котлов с возможностью работать в низкотемпературном режиме.
ТЭНовые обогреватели
Электрокотел для теплого водяного пола может быть ТЭНовым, электродным или индукционным. ТЭНовые чаще всего используются для подключения к системе водяного пола, они самые обычные и проверенные временем обогреватели. Нагревательный элемент трубчатый, довольно простой в устройстве – его можно сделать даже самостоятельно, но он вполне надежный, и отлично справляется со своей задачей. КПД достаточно высокий – 97-98%.
Схема ТЭНового электрического котла
Также агрегаты с трубчатыми нагревателями удобны тем, что могут быть как одноконтурными, так и двухконтурными. Мощность варьируется от 2 до 60 кВт, и работать могут от сети как однофазной, так и трехфазной.
Оборудование мощностью от 12 кВт и выше работает только от трехфазной сети.
Двухконтурные котлы представляют собой мини–котельные, каждый контур которой может работать как в паре, так и отдельно, при этом работа обоих независима друг от друга. Один контур будет работать на отопление, а второй обеспечит горячее водоснабжение. При отоплении теплыми полами это особенно удобно.
Для удобства эксплуатации рекомендуется использовать двухконтурные котлы – для отопления и горячего водоснабжения. Стоимость такого оборудования в среднем на 20-40% выше одноконтурных, но разница в цене компенсируется комфортом применения.
Электродные обогреватели
Так же нагреть водяной пол может электродный котел. Он работает по немного другому принципу – сопротивление положительных и отрицательных электродов нагревает теплоноситель за считанные минуты.
Электродные разновидности оборудования работают только на антифризе
Из плюсов этих моделей выделяется:
- компактный размер;
- долговечность срока эксплуатации;
- высокий КПД, который практически не снижается со временем;
- достаточно приемлемые цены.
Есть возможность подключить такие котлы к радиаторам совместно с полами, установив узел смешивания. Так же, электродное оборудование экономичнее ТЭНового процентов на 30, что так же является плюсом.
Существенный минусом в их использовании будет то, электродный котел для корректной работы требует специальной жидкости – антифриза.
С этой статьей читают: Жидкость для отопления «Теплый дом»
Индукционные обогреватели
Самый высокотехнологичный электрический котел для теплого водяного пола на сегодня индукционный. Эти системы разработаны таким образом, что бы потреблять минимальное количество энергии, при максимальном КПД и сроке службы. Конечно, они способны нагревать не только водяной теплый пол, но и радиаторы, например, на втором этаже постройки.
Индукционный занимает меньше всего места в помещении
Работают индукционные аппараты абсолютно бесшумно, полностью автоматизированы, обладают высоким КПД, до 100%, не требуют дымохода, отдельных комнат или ухода за ним, заявляемый производителем срок эксплуатации – 30 лет.
Существенных минусов два:
- высокая стоимость, особенно в сравнении с электродными моделями.
- непроверенные принципы устройства и надежность. Да, конечно, производитель заявляет о 30 годах возможного срока эксплуатации, но фактических подтверждений этому нет.
Электрокотлы, рекомендованные для водяных полов
Существует много действительно хороших агрегатов для обогрева водяного пола. Но некоторые из них заслуживают отдельного внимания.
Электрокотел для теплого пола Baxi Amptec
Используются в различных системах отопления, и с полами так же. В линейке есть специальные котлы, способные работать на низких температурах. Так же их отличительной особенностью является то, что они могут быть установлены на улице, и работать при отрицательных температурах.
Электрический котёл для систем тёплого пола Baxi серия AMPTEC U 400 на 4 кВт
В целом, эти обогреватели очень просты в устройстве и управлении, имеют компактные размеры, для работы в любой системе отопления не требуют специального оборудования. Стоимость зависит от мощности. Так, например, модель U901 9 квт с максимальной рабочей температурой 60°C стоит около 25 000 р.
Электрокотел для теплого пола RILANO
Водные полы так же отлично будут работать от электрического котла RILANO. Это агрегаты российского производства, очень компактные и легкие, могут устанавливаться в любом помещении. Имеют простую, интуитивно понятную систему регулировки температуры и работы. В качестве теплоносителя может быть использована незамерзающая жидкость, что позволит котлу запуститься даже при отрицательных температурах. Стоят такие аппараты сравнительно недорого – RILANO ЭВПМ-9 квт около 9 500 р.
RILANO ЭВПМ-9 кВт
Электрокотел для теплого пола Ferroli
Также отлично подойдут котлы марки Ferroli – серии LEB и ZEWS, производства Италии. Они разработаны с возможностью подключения бойлера косвенного нагрева, то есть выступать в качестве внешнего источника отопления. Стоят такие аппараты подороже, так Ferroli LEB 9 квт от 30 000 р, и Ferroli Zews примерно столько же.
FERROLI LEB 9 кВт
Электрокотел для теплого пола Галан и Атон
Электродные котлы, чаще всего применяемые для водяных полов это обогреватели российского производителя Галан и украинского ATON.
«Галан» представлены двумя сериями:
Это очень компактные, недорогие и удобные в использовании устройства, стоимость, например, Гала Гейзер 9 квт всего 7 600 р. Аппараты ATON существенно дороже, модель Aton Electro 9 кВт стоит от 35 000 р.
Aton Electro 9 кВт
Теплый пол от электричества
Подключение электрокотла не очень сложное, даже для новичка и непрофессионала. А вот как подключить теплый пол к самому нагревателю знает не каждый. Тут много особенностей, таких как обязательное заземление, гидроизоляция, теплоизоляция, устройство отдельной линии, и еще множество. Поэтому, в случае самостоятельного монтажа стоит изучить схемы теплых полов. Их можно найти в интернете, с подробными инструкциями, или же взять непосредственно при покупке оборудования у консультанта или представителя.
В вопросе отопления частного дома или квартиры множество нюансов, и при выборе обогревателя стоит учитывать множество факторов. Не забывайте взвешивать все “за” и “против”, прежде чем приобретать оборудование.
ВИДЕО: Что выгоднее тепловой насос или электрокотел?
Котел для водяного теплого пола: характеристики электрического, газового
Водяной пол с нагревом имеет много достоинств. Достаточно отметить, к примеру, низкие энергозатраты и возможность регулировать температурный режим в помещении, отсутствие необходимости в радиаторах, которые вполне могут испортить общую концепцию дизайнерского оформления помещения. Но чтобы система эффективно функционировала, необходимо грамотно подобрать для нее источник тепла – котел для теплого пола. Он должен быть экономичным и оптимально подходить под конкретные условия данного помещения.
Котел для теплого пола, можно сказать, не отличается от простого отопительного. Что же касается его выбора, то он в первую очередь определяется требуемой расчетной мощностью. Иначе говоря, он не только должен успевать нагревать воду в периоды критической загруженности системы, но и иметь определенный запас мощности. Выбирая оборудование для нагрева теплоносителя, отходят от следующих условий, учитывается:
- экономичность;
- удобство эксплуатации;
- уровень сложности установки и требования к подсоединению.
Требования к котлу
Главным параметром при подборе определенной модели отопительного оборудования является тип энергоносителя. В подавляющем большинстве случаев устанавливают газовые котлы для теплого пола, так как они характеризуются низкими финансовыми затратами во время эксплуатации и возможностью автоматического поддержания уровня температуры в системе.
Однако не всегда в доме есть подвод центральной газовой магистрали. Поэтому владельцам приходится выбирать альтернативный тип отопительного котла. Независимо от модели необходимо чтобы она отвечала следующим условиям:
- Поддержание температуры теплоносителя на выставленном уровне.
- Отсутствие резких перепадов нагрева воды в трубах.
- Возможность автономной работы длительное время.
На заметку
Электрические котлы для теплого пола не относятся к отдельному классу отопительного оборудования. Практически любая модель может быть подключена к системе теплого пола. Главное – соблюдение вышеописанных требований.
Расчетная часть
Перед выбором определенной модели котла необходимо рассчитать его параметры. Они должны соответствовать характеристикам водяного теплого пола. Но это не всегда возможно, так как зачастую подключение нагревательных элементов происходит к уже существующей системе. В таком случае требуется выполнить определенные расчеты, чтобы согласовать работы основного контура отопления и магистралей теплого пола.
Подключение теплого пола к котлу может быть сделано только после согласования следующих параметров:
- Тепловая мощность оборудования должна обеспечивать нагрев всего теплоносителя, циркулирующего по трубам.
- Давление в магистралях основного контура и напольного нагрева не отличается друг от друга.
- Скорость движения жидкости не создает гидродинамическое сопротивление в месте подсоединения коллектора.
Совет
Поэтому рекомендовано использовать онлайн сервисы, либо прибегнуть к услугам специализированных компаний..
Последний вариант наиболее приемлем, так как он позволит максимально точно определить параметры оборудования и комплектующих к нему.
Давайте проведем параллели между самыми распространенными на сегодня видами котлов, электрическим и газовым, взяв за основу именно эти требования.
Электрические
- Котлы этого типа давно прошли проверку временем. Их надежность уже ни у кого не вызывает сомнения. Они доступны по стоимости, компактны, что немаловажно для владельцев небольших помещений. Различают котлы на ТЭНах и электродные. Первые имеют повышенный уровень безопасности и отказоустойчивости, а вторые – отличаются долговечностью.
- Электрический котел для теплого водяного пола в процессе эксплуатации практически не требует обслуживания, так как устройство работает в автономном режиме. Все что необходимо – задать требуемую температуру: воздуха, если установлен выносной термодатчик, либо теплоносителя. Есть также «умные» котлы, которые можно запрограммировать на регулировку температурного режима в течение суток или даже недели.
- Монтаж теплого пола с электрокотлом не требует дорогостоящей обвязки, поскольку начальной рабочей температурой теплоносителя в большинстве из моделей считается 25⁰. При подключении нескольких контуров достаточно будет установить только коллектор. Электрокотел не выделяет продуктов сгорания, поэтому его можно устанавливать практически везде, независимо от расположения наружных стен или вентиляционных каналов.
На заметку
Некоторые сложности может вызвать его подключение к сети, так как для него необходимо провести отдельную электропроводку.
К сожалению, при всех своих достоинствах электрокотел поглощает довольно много электроэнергии. Так что, с учетом высокой стоимости электричества, работа котла обходится в немалые суммы. Стоит отметить также, что от перебоев электроснабжения никто не застрахован, вот почему для подстраховки нередко устанавливают еще резервный – под твердое топливо.
Газовые модели
- Теплый пол от газового котла по экономичности – полная противоположность электрическому. Особо в этом плане выделяются конденсационные котлы. Тепловая энергия в них получается по интегрированной системе, иначе говоря, основной теплоноситель получает помимо явной энергии, образованной при сжигании топлива, также скрытую, который является результатом процесса конденсации пара, обязательного компонента продукта сгорания.
Что же происходит в процессе их охлаждения? Если продукты сгорания охладить до температуры, соответствующей конденсации пара, то последний трансформируется из своего газообразного состояния в жидкое. Именно таким образом и получается скрытая дополнительная тепловая энергия, которая существенным образом отражается на КПД оборудования. Неслучайно производители отмечают в паспорте изделия КПД, равное 110%.
- Электрокотел и газовый вполне сопоставимы по своему удобству. В моделях с электронным розжигом температурный режим взаимосвязан с заданным от терморегулятора. Иначе говоря, разжигание и гашение горелки происходит в соответствии с необходимым уровнем тепла. Более того, подобное оборудование поддерживает принудительное отведение продуктов сгорания.
- Посмотрим, как в этом случае происходит подключение теплого пола к котлу.
Прежде всего необходимо обеспечить наличие основных комплектующих. Это:
- циркуляционный насос,
- фитинги,
- вентили (запорные),
- терморегулятор,
- шкаф коллекторный.
- Устанавливают оборудование с учетом подвода труб системы от коллектора.
Совет
Для него лучше предусмотреть отдельное помещение. Если монтаж проходит в квартире, правильнее будет для начала проконсультироваться с профессионалом.
- Далее идет установка коллекторного шкафа, он необходим для обеспечения круговорота воды в магистрали и совмещения обогревательного пола с другими источниками отопления.
- В коллекторный шкаф заводят две трубы. Одна из них, возвратная, приняв в процессе работы системы охлажденный теплоноситель, вновь направляет его в котел, другая, подающая, отдает горячий теплоноситель в систему. На каждой из них нужно предусмотреть запорный вентиль на случай экстренного перекрытия доступа жидкости.
- Далее через компрессионный фитинг подсоединяют трубу, выходящую из газового котла к вентилю из металла, затем к последнему подключают вход коллектора. Также через фитинги подсоединяют коллектор и контуры обогревательного пола.
Вода постоянно перегоняется за счет циркуляционного насоса. Его монтируют на подающей трубе.
Совет
Чтобы регулировать температуру поверхности пола было удобнее, желательно покупать насос с терморегулятором.
Останется только проверить работоспособность системы. Рекомендуем вам воспользоваться для расчетов специальной программой VALTEC. Скачать ее вы можете по ссылке>>.
Для ознакомления с функционалом, посмотрите следующие видео-инструкции:
© 2021 prestigpol.ru
Открытая система | | Теплый пол своими руками
Введение
В открытой системе используется один источник тепла, ваш водонагреватель для бытового потребления, для обеспечения теплого пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала прошла через пол. Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.
КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И ПРЕДНАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.
Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.
Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!
- Многозонная открытая система с блоком подачи электроэнергии по запросу и расширительным баком для городского водоснабжения
- Открытая система Схема потока воды с водонагревателем резервуарного типа
- Еще один пример многозонной открытой системы с муниципальным резервуаром
Почему холодная вода попадает в систему отопления из бытового источника?
Вы заметите, что холодная вода из вашей бытовой сети попадает в водонагреватель по трубопроводу пола.Мы прокладываем водопроводную систему таким образом, чтобы никогда не было шансов, что застоявшаяся вода попадет в вашу бытовую систему. Пресная вода поступает в трубку каждый раз, когда вы используете горячую воду.
И хотя на первый взгляд кажется, что холодная вода будет охлаждать ваш пол, на самом деле этого не произойдет. Единственная холодная вода, которая может попасть в трубку, будет «подпиточной» водой вашего водонагревателя. Если в вашей бытовой системе не открыты клапаны горячей воды, излучающая система по существу «закрыта».Другими словами, холодная вода не может попасть в систему, если ей некуда течь…. Где-нибудь в доме открыт кран горячей воды. Без открытого клапана горячей воды только циркуляционный насос, питающий лучистую трубку, может нагнетать воду из водонагревателя в трубку и обратно, когда ваша зона требует тепла.
Итак, при использовании горячей воды холодная вода поступает в водонагреватель через пол. Это гарантирует, что пресная вода всегда течет через систему, даже летом. Имейте в виду, что горячая вода, вытесняемая холодной подпиточной водой, в конечном итоге попадает в водонагреватель, поэтому чистые потери энергии отсутствуют.А из-за большой тепловой массы пола небольшое количество холодной подпиточной воды, попадающей в трубопровод, не имеет возможности охладить пол… если, конечно, вы не приняли четырехчасовой душ. Это маловероятно. Также помните, что если термостат в зоне требует тепла в то же время, когда вы используете горячую воду, тогда циркуляционный насос все равно будет перекачивать горячую воду по контурам, и в конечном итоге теплая вода будет поступать в трубки вместо холодный.
Кстати, один из самых простых и наименее дорогих способов защиты компонентов в открытых системах, не говоря уже о домашней сантехнике, – это использование фильтра для всего дома.Обычные корпуса типа канистры доступны в любом хозяйственном магазине, а фильтр на 20 микрон эффективно удаляет ил и другие частицы из поступающей в дом воды.
И пока мы говорим о воде, важно помнить, что все водопроводные системы, будь то для горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Минеральное содержание воды («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут повлиять на медные, гальванизированные или пластиковые компоненты в системах водоснабжения для дома, в том числе на трубы PEX.
И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора, в незначительной части случаев и характерные для муниципального водоснабжения, могли повредить трубы PEX. Это потенциально может повлиять на «открытые» излучающие системы, поставляемые муниципальными департаментами водоснабжения.
Итак, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высокой, чем обычно, степенью хлора (4 промилле), вы можете рассмотреть вопрос о системе отопления с «закрытым» или «теплообменником».Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой, которую он выберет (дистиллированной или родниковой водой, или водой из какого-либо другого источника с низким содержанием минералов или без хлора).
Но если излучающие циркуляционные насосы работают, будет ли пол забирать горячую воду из моего душа?
Нет. Это потому, что наши циркуляционные насосы очень маломощные, несамовсасывающие. Они могут перемешивать воду вокруг излучающей системы, но они не могут конкурировать с обычным давлением воды в быту.В результате использование горячей воды для бытового потребления всегда имеет приоритет.
Примеры и схемы открытых систем- Четырехзонная открытая система с использованием водонагревателя по запросу
- Четырехзонная открытая система с высокоэффективным водонагревателем Polaris.
- Открытый первичный контур установлен в многозонной излучающей системе
Открытая 2-зонная система с первичным контуром И циркуляционный контур для ГВС.
Даже в больших излучающих системах большого объема можно использовать водонагреватель подходящего размера по запросу. На приведенной ниже схеме подробно описана конфигурация «первичного / вторичного» водопровода в открытой системе (т.е. отопление и горячее водоснабжение от одного блока).
Схема первичного контура
- Электрическая мультизональная открытая система по запросу
- Газ по запросу многозонная система
- Многозонная открытая система с использованием масляного нагревателя
Примеры многозонных систем с первичным контуром.
Открытая система для одной зоны «Radiant Ready»
Open Radiant Ready для водонагревателя резервуарного типа
На рисунке выше показаны несколько примеров наших открытых систем с одной зоной «Radiant Ready». Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, различные клапаны и датчики. Вся система проходит испытания на герметичность, и всего пять паяных соединений могут привязать ее к вашей системе.
Использование водонагревателя по запросу для открытой системы
За последние несколько лет водонагреватели по запросу превратились в необычные источники тепла. Они намного эффективнее (95%), чем водонагреватели резервуарного типа (75% или меньше для большинства моделей), они меньше, мощнее, вентилируются с трубкой из ПВХ и, что немаловажно, не страдают от «дежурного режима». потеря”.
В отличие от водонагревателей резервуарного типа, блоки по запросу управляются компьютером и могут регулировать работу своих горелок в зависимости от температуры поступающей воды для максимального повышения эффективности.Они также оснащены встроенными цифровыми дисплеями, которые показывают количество галлонов в минуту, протекающих через устройство (полезно для диагностики), температуру воды на входе и выходе и даже мигают коды ошибок, когда что-то не так. Поднять или понизить температуру на выходе так же просто, как нажать кнопку.
- Открытая система со схемой по требованию
- Многозонная открытая система
На приведенной выше схеме подробно описаны все компоненты «открытой системы», за которой следует фотография, на которой показано, как система связана с зонным манифольдом.Горячая вода из блока по запросу поступает в смесительный клапан №1 (клапан слева), где она доводится до любой температуры, необходимой для пола. Горячая вода от нагревателя по запросу также поступает в смесительный клапан №2 (верхний клапан), поэтому горячая вода в домашнем хозяйстве может быть холоднее (или в некоторых случаях горячее), чем вода в полу. Такая конфигурация водопровода дает домовладельцу полный контроль над тепловой мощностью как для отопления помещений, так и для горячего водоснабжения.
На фото ниже показан другой вариант водонагревателя по требованию, но вместо газа в качестве топлива он использует электричество.Этот электрический агрегат специально разработан для излучающих полов, и в регионах страны (например, на северо-востоке Тихого океана), где тарифы на электроэнергию низкие (0,07 за кВт · ч или ниже), электрический обогреватель по запросу станет отличным источником тепла. .
Компания Radiant Floor также производит предварительно собранные системы с одной зоной «Radiant Ready» в 38 конфигурациях. На фото ниже представлена модель Radiant Ready, специально разработанная для водонагревателя по требованию.
- Radiant Ready разработан для систем по требованию
- «Radiant Ready» для обогревателя по запросу
«Открытая» система с одной зоной Radiant Ready с использованием нагревателя по требованию
Насос ALPHA, «умный» радиантный циркулятор
Стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов.Компания Radiant Floor будет внедрять циркуляционные насосы ALPHA в нашу излучающую систему, когда это возможно, чтобы наши клиенты могли сэкономить 50-75% на стоимости эксплуатации своих насосов.
Для получения дополнительной информации об удивительной серии ALPHA перейдите по этой ссылке: Alpha pump
Заполнение открытой системы
ЗАПОЛНЕНИЕ И ПРОДУВКА ОТКРЫТОЙ СИСТЕМЫ:
При недавно установленной открытой системе лучистого отопления первый запуск является наиболее важным, а удаление воздуха из вашей системы является обязательным. Воздух в вашей системе – НАИБОЛЬШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления.Перейдите по этой ссылке https://www.radiantcompany.com/system/opensystem/#Filling_the_Open_System Для получения сведений о хранении и очистке открытой системы, а также сведений об очистке / удалении фильтра водонагревателя по запросу. Выключите или отключите электропитание водонагревателя, чтобы не тратить горячую воду во время этого процесса .
Помните, простое открытие арматуры горячего водоснабжения в любом месте дома приведет к вытеканию воды через зону. Однако открытие сливного клапана котла вправо / над смесительным клапаном / термометром является наиболее удобным и обеспечивает лучший поток.
Если ваша зона Radiant имеет несколько контуров трубок, каждый контур будет иметь шаровой клапан на стороне подачи коллектора контура, закройте все контуры зоны № 1, кроме первого, и направьте воду в этот первый контур. После продувки контура №1 закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждого контура для всей зоны.
Примеры коллекторов контура: (настенное крепление и версия в коробке):
Одно важное замечание: насос никогда не должен быть горячее, чем жидкость, циркулирующая в нем.Это указывает на нагрузку на насос, превышение скорости вращения двигателя насоса из-за недостатка жидкости (воздуха) или из-за ограниченной циркуляции (или сдерживания) якоря электродвигателя. Это можно удалить, удалив любые частицы, которые могут застрять в крыльчатке внутри корпуса насоса и т. Д. Шумный насос обычно означает, что в системе присутствует воздух, и его необходимо удалить.
Для наших систем лучистого отопления не требуется много технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе.Это может потребоваться повторить несколько раз, особенно при запуске! Щелкните ссылку https://www.radiantcompany.com/system/opensystem/ и прокрутите вниз более половины страницы, чтобы просмотреть короткое видео о том, как это делается.
Размещение / снятие фильтра водонагревателя по запросу:
Когда горячая вода забирается из водонагревателя (по запросу или из резервуара), холодная вода поступает на ее замену. Но вместо того, чтобы идти непосредственно к водонагревателю, в открытой излучающей системе эта свежая подпиточная вода сначала проходит через излучающую трубку.Это исключает любую возможность застоя в системе, но при этом не оказывает вредного воздействия на систему отопления. Таким образом, в результате такой конфигурации водопровода только горячая сторона вашей домашней системы может удалять воздух из недавно установленной излучающей трубки.
Это делает заполнение открытой системы проще, чем заполнение закрытой системы, потому что нет необходимости в шлангах, коммунальных насосах или ведрах с предварительно приготовленным антифризом.
Но вы все равно хотите следовать той же процедуре, что и для закрытой системы, то есть заполнять открытую систему по одной зоне за раз, по одному контуру за раз.
Любой посторонний воздух, остающийся в системе, со временем будет удален естественным путем за счет обычного ежедневного использования горячей воды в доме.
Также имейте в виду, что если вы используете новый водонагреватель резервуарного типа, он будет заполнен воздухом. Ожидайте, что процесс продувки продлится несколько минут, потому что вы заполняете как пустую трубку, так и очень большой резервуар.
Открытые системы являются частью домашней водопроводной системы. Они работают при том же давлении, что и домашняя подача, обычно от 40 до 60 фунтов на квадратный дюйм.
Запорные клапаны
Запорные клапаны
Мы называем различные клапаны на фотографии выше «запорными клапанами». Два клапана, которые выглядят как насадки для шлангов, являются стоками котла. Слив одного котла расположен на верхней (горячей «отводящей») трубе чуть ниже стандартного запорного клапана. Слив котла на нижней трубе (холод / обратка «вход») находится чуть выше второго запорного клапана.
Эти стопорные клапаны позволяют домовладельцу «промывать» водонагреватель Takagi по требованию чистым белым уксусом в рамках программы периодического технического обслуживания, особенно в регионах с очень жесткой водой.Уксус имеет слабую кислоту и разрушает минеральные отложения, которые могли образоваться в теплообменниках Takagi.
Процедура, которую следует выполнять один раз в год или, в случае очень жесткой воды, каждые 6 месяцев, выглядит следующим образом:
1. Закройте оба запорных клапана.
2. Присоедините короткий шланг стиральной машины к сливу каждого бойлера.
3. Налейте 2-3 галлона чистого белого уксуса в чистое ведро на 5 галлонов.
4.Подсоедините шланг от «горячей» (от Takagi) линии к погружному отстойнику или коммунальному насосу.
5. Протяните шланг от «холодной» (до Такаги) линии в 5-галлонное ведро.
Когда насос работает, он будет подавать уксус НА ВХОДЕ из порта водонагревателя и ВЫХОДИТ из порта ВХОД, эффективно промывая теплообменники. Позвольте уксусу циркулировать таким образом в течение нескольких минут. В качестве альтернативы вы можете закачать уксус в обогреватель, закрыть оба запорных клапана и дать уксусу постоять в теплообменниках в течение часа или двух.
Наконец, замените уксус пресной водой и промойте нагреватель в течение 60 секунд.
Не забудьте открыть запорные краны в конце этой процедуры.
Циркуляционная петля
Циркуляционная петля
В домах с большой планировкой этажей источник тепла часто находится на большом расстоянии от устройств горячего водоснабжения. Пятьдесят, восемьдесят, даже сто футов медной трубы 1/2 или 3/4 дюйма или трубки PEX могут отделить пользователя от водонагревателя. В крайних случаях несколько галлонов воды уходит в канализацию до того, как поступит горячая вода, не говоря уже о долгом ожидании.
Циркуляционный контур решает эту проблему за счет непрерывной циркуляции горячей воды между пользователем и источником тепла. Затем один или несколько устройств горячего водоснабжения ответвляются от основного контура, и горячая вода фактически становится доступной мгновенно.
- Краткое руководство для многозонной системы (с расширительным баком ~ индивидуальное размещение)
- Многозонная система с циркуляционным контуром
Но конечно это чудо потребляет энергию.Для циркуляции требуется небольшой насос (около 80 Вт), а сам контур может излучать значительное количество тепловой энергии в окружающий воздух, если он не изолирован должным образом. В идеале таймер активирует контур (насос) только в периоды значительного потребления горячей воды, например, несколько часов утром и несколько часов ночью.
Уличные дровяные котлы с открытой системой
Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их в сочетании с лучистым напольным отоплением.Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.
Если у вас есть стандартный уличный дровяной котел, следующая схема может оказаться очень полезной.
«Открытая» конфигурация, используемая со стандартным дровяным котлом для улицы
Теплообменник необходим в этой системе, потому что вода в дровяном котле химически обработана антикоррозийным средством.В результате котловая вода ни в коем случае не должна контактировать с питьевой водой в накопительном / резервном баке. Также имейте в виду, что, если дровяной котел не является многотопливной системой (например, пропановая или масляная горелка срабатывает, когда дрова сгорают), резервный бак должен быть источником тепла, достаточно мощным, чтобы покрыть общую мощность дома. горячая вода и отопление.
На этой фотографии показана сторона теплообменника открытой системы с дровяным котлом
Изолированные трубопроводы подачи и возврата от дровяного котла (черная труба Ecoflex) входят в помещение через отверстие в плите.Циркуляционный насос из чугуна (внизу слева) отправляет горячую жидкость в верхний левый вход теплообменника. Встроенный термометр показывает точную температуру, поступающую в теплообменник. Из нижнего левого выхода теплообменника вода возвращается в котел.
Обратите внимание на «существующий комплект для заполнения системы», подключенный к возвратной линии. Эти клапаны облегчают наполнение или опорожнение котла при необходимости.
Второй циркуляционный насос из нержавеющей стали установлен на стороне бытового / отопительного оборудования теплообменника (вверху справа на фото).Датчик на линии накопительного бака возврат контролирует температуру в баке. Когда температура в баке опускается ниже 140 градусов, включается насос из нержавеющей стали и тепло отводится от теплообменника.
Другой вариант темы дровяного котла – это змеевик для горячей воды для бытового потребления внутри самого котла. Некоторые марки бойлеров предлагают эту функцию, и, если в котел постоянно подается дрова, отдельный резервуар для горячей воды бытового потребления не требуется.
Открытая система с солнечной привязкой
Рост цен на ископаемое топливо вдохновил многих домовладельцев инвестировать в технологии возобновляемой энергии, такие как солнечная. На схеме ниже показано, как солнечная тепловая батарея может взаимодействовать с открытой излучающей системой.
В этом баке используются два внутренних теплообменника для нагрева воды для «открытой» излучающей системы.
В резервуарах с двумя змеевиками в основном две закрытые системы окружены питьевой водой. В идеале нижний (солнечный) змеевик нагревает бак до приемлемой температуры, а горячая вода отбирается по мере необходимости для бытовых и отопительных целей.Пресная вода поступает в резервуар прямо пропорционально количеству, забираемому для горячего водоснабжения . Очевидно, что когда горячая вода забирается из резервуара для лучистого отопления и целей, она просто возвращается в резервуар для повторного нагрева.
Так как солнечная энергия, особенно весной, летом и осенью, может нагреть резервуар почти до кипения, смесительный клапан стабилизирует потенциально обжигающую воду до безопасного уровня.
С другой стороны, если период пасмурной погоды или отсутствия доступного солнца (также называемого зимой) не позволяет солнечной батарее нагреть резервуар до желаемой температуры, модуль Takagi on-demand (резервный) нагревает верхний змеевик. с использованием стандартного ископаемого топлива.В любом случае, горячая вода всегда доступна для бытовых нужд или лучистого отопления.
Кроме того, поскольку эта конфигурация в основном представляет собой две закрытые (непитьевые и / или незамерзающие) системы, соединенные с чистой питьевой водой, компоненты, необходимые в любой закрытой системе, включены в этот пакет, то есть расширительный бак, воздухоотделитель, наполнитель / сливные клапаны и др.
Добавление закрытой зоны незамерзания или зоны таяния снега к коллектору открытой системы
Использование зонного коллектора для питания теплообменника
Говоря о закрытых системах, связанных с «открытыми» системами, некоторые излучающие системы требуют использования антифриза.Примеры: тающий снег с проезжей части, пешеходных дорожек и лестниц; обогрев удаленных зданий, таких как мастерские и теплицы, по подземным, изолированным линиям… ..или, в основном, для любых отопительных задач , требующих защиты от замерзания . Очевидно, что эти зоны не могут смешиваться с питьевой водой открытой системы.
Обычно ради эффективности (нагревание с помощью антифриза на 15% менее эффективно, чем нагрев с использованием чистой воды), вы не хотите, чтобы вся ваша лучистая система использовала антифриз только потому, что он может понадобиться одной или двум зонам.Решением является теплообменник, обогреваемый одной ногой зонного коллектора открытой системы ( см. Схему выше). Теплообменник передает тепло от питьевой воды антифризу, не смешивая две жидкости.
Система снеготаяния проезжей части и парковки
Обратите внимание на изолирующую пену XPS (экструдированный полистирол) под трубой и, что не менее важно, вертикальные куски пенопласта по краям будущей плиты.Во всех областях применения лучистого отопления, особенно в энергоемких областях, таких как таяние снега и льда, крайне важно удерживать тепло и направлять его на выполнение своей основной задачи. В этом случае таяние снега с бетонной подъездной дороги и не тратить драгоценное тепло на землю ниже и вдоль краев плиты стоит высоких затрат на обильную изоляцию.
Несколько источников тепла, подключенных к открытой системе
Удивительно, насколько многоуровневыми могут быть некоторые системы отопления.В своем стремлении к максимальной эффективности, результативности и универсальности некоторые заказчики объединяют до трех различных источников тепла (в данном случае солнечной энергии, древесины и газа) в единую систему. На следующей схеме показано, как это можно сделать.
Обратите также внимание на то, как излучатель тепла «высокой» температуры (фанкойл или радиатор плинтуса) может взаимодействовать с излучателем «низкой» температуры (излучающий пол) посредством стратегического размещения смесительного клапана. А поскольку это открытая система, также предоставляется горячая вода.
Открытая система с тройными источниками тепла
Эффективно ли электрическое лучистое тепло
Эффективно ли электрическое лучистое тепло для преобразования вашего дома из принудительного воздушного или плинтуса?
обогревают полы по сравнению с обогревателями с принудительной подачей воздуха или плинтусами? В этой статье вы узнаете, что есть два распространенных варианта отопления. Принудительный воздух и лучистое тепло, и какой из них более эффективен для обогрева полов.
Основные типы систем отопления:
Принудительный воздухПринудительное воздушное отопление – это просто перенос тепла воздухом через воздуховоды в вашем доме.Работает на природном газе, создающем пламя для нагрева воздуха и нагнетании воздуха в центр вашего дома.
Но сколько тепла теряется между источником и местом назначения? Возможность охлаждения теплого воздуха при прохождении через вентиляционные отверстия увеличивается с увеличением количества поездок. Каждая система вентиляции не идеальна, и воздух просачивается через щели.
Когда теплый воздух достигает места назначения, теплый воздух поднимается к потолку, оставляя вас умеренно теплым.
Качество воздуха в помещении для нагнетаемого воздухаВоздуховоды также собирают и распространяют пыль и другие загрязнения, включая микробы.При принудительной рециркуляции воздуха пыль и микробы могут циркулировать в вашем доме, вызывая болезни. Это идеальный вариант для регулярной замены фильтра для улучшения качества воздуха в помещении.
По нашим оценкам, приточный воздух не очень эффективен, по данным Министерства энергетики США, на 45% ваших счетов за электроэнергию.
Уровень эффективности Рейтинг: 4
Плинтус HeatСхема радиаторного отапливаемого помещения с распределением тепла
Плинтус – близкий родственник принудительного воздуха, за исключением того, что в нем нет воздуховодов, фильтра и он питается от электричества.В сочетании с плохим размещением плинтусов эти блоки обычно нагревают внешние, а не внутренние стены.
Например, при размещении плинтусов под окнами холодное оконное стекло охлаждает более теплый воздух в комнате рядом со стеклом, и этот холодный воздух падает, как камень, на пол. Кроме того, традиционные обогреватели должны нагреваться до 149–167 градусов по Фаренгейту, потребляя больше энергии для нагрева пола.
По данным Министерства энергетики США, обогрев плинтусов – самый дорогой способ обогрева дома.
Уровень эффективности Рейтинг: 2
Лучистое теплоЛучистое тепло обеспечивает равномерное распределение тепла по комнате с минимальными потерями или без них. Это происходит за счет передачи энергии, то есть тепла, непосредственно контактирующего с поверхностью. Затем тепло излучается от поверхности.
Схема помещения с подогревом полов с распределением тепла
Тепло не теряется во время распределения из-за передачи тепла. Тепло поднимается к потолку, но источник тепла начинается с пола и поднимается к потолку.
Качество воздуха в помещении для систем лучистого отопления
Внутри воздуховодов системы лучистого отопления не могут скапливаться микробы / пыль. Нет системы, способной выталкивать аллергены в воздух.
По данным Министерства энергетики США, лучистое тепло имеет ряд преимуществ по сравнению с другими формами распределения тепла. Благодаря отсутствию потерь тепла при распределении и качестве воздуха в помещении лучистое тепло является явным лидером в области энергоэффективности.
Уровень эффективности Рейтинг: 9
Но есть ли на рынке разные системы лучистого отопления? Что более эффективно: гидронная система или электрическое лучистое тепло?
Лучистое тепло – Гидравлические системыГидравлические системы – это, в основном, горячая вода, протекающая по трубам ½ дюйма из PEX, проходящим через пол / стены.Автономный бойлер необходим для нагрева воды, которая проталкивает воду по трубопроводу. Котлу требуется некоторое время, чтобы нагреть воду, но после того, как он будет готов, он может обеспечить мягкий нагрев полов и стен.
В зависимости от котла (газового или электрического) газовый более экономичен, чем электрический.
Если вы планируете установить электрический бойлер, вам следует рассмотреть возможность использования системы электрического лучистого отопления в связи с техническим обслуживанием, поскольку нагрев вашей комнаты будет стоить столько же. Гидравлические системы необходимо обслуживать каждые два года для достижения оптимальной производительности.
При этом наша оценка эффективности:
.Гидравлическая система – газовый котел – уровень эффективности Рейтинг: 8
Гидравлическая система – электрический котел – Уровень эффективности: 6
Электрическое лучистое теплоЭлектрическое лучистое тепло – это кабель или пленка, которые генерируют тепло переменными токами, протекающими в коврике или кабельной системе. Коврик питается от электричества (120 В или 240 В), стоимость которого равна стоимости гидронной системы – электрический бойлер, но не требует обслуживания, плюс быстрое время установки делает его идеальным для домашних хозяйств или подрядчиков.
Уровень эффективности электрического излучения – Уровень эффективности: 7
Как вы прочитали в статье, гидронная система – газовый котел является наиболее эффективным, но вы также должны учитывать свое время на установку системы, техническое обслуживание и, в основном, то, что вам удобно в вашем доме.
Просмотр системы теплого пола QuietWarmthЭлектрические котлы для отопления – радиаторы или теплые полы – Flexiheat UK
Электрические отопительные котлы, работают как все отопительные котлы – электрический котел нагревает воду, которая затем циркулирует по подающему и обратному трубопроводу либо к радиаторам, либо к напольному отоплению. системы, и поэтому часто называется котлом центрального отопления.Единственная разница между этими типами котлов заключается в том, что они работают на электричестве, а не на газе или мазуте.
Что такое электрический котел отопления?
Электрический отопительный котел вырабатывает тепло с помощью погруженных в воду электронагревательных элементов. Электрические отопительные котлы высокоэффективны благодаря своему КПД, который очень близок к 100%. Их легко установить как в новых домах или квартирах, так и при ремонте старых домов, поскольку их нужно только подключить к системе центрального отопления и электросчетчику.В отличие от газовых или масляных котлов, они не производят никаких продуктов сгорания и, следовательно, не образуют дымовых газов или дыма, что означает отсутствие системы дымоудаления для установки, что приводит к снижению затрат на установку.
Достоинства и недостатки электрокотлов для отопления
- Установка: достаточно проста, а зачастую и очень быстро относительно времени. Эти электрические отопительные котлы могут быть смонтированы на стене (чаще всего) или на полу и очень компактны, что позволяет разместить их там, где вам нужно.
- КПД: эти отопительные котлы с электрическим приводом представляют собой эффективную систему, которая имеет КПД, близкий к 100%, и позволяет быстро отапливать дом или квартиру.
- Безопасность: нет опасности взрыва или отравления угарным газом, которое может привести к смерти.
- Техническое обслуживание: электрический отопительный котел требует минимального технического обслуживания и не является обязательным по сравнению с газовыми котлами в собственности домовладельца – это обеспечивает низкие затраты на техническое обслуживание, если таковые имеются.
- Экономия места в системе электрического отопления: эти котлы центрального отопления компактны, они монтируются на стену и, в отличие от масляного котла, вам не потребуется дополнительное пространство для хранения топлива для котла в баке, что исключает возможность появления масла. разлив или запах, связанный с маслом.
- Экологическое отопительное решение? – если вы используете электричество, произведенное из возобновляемых источников энергии, таких как солнечные фотоэлектрические / фотоэлектрические панели, ветряные турбины или электричество, генерируемое волнами / водой, то можно сказать, что вы не вносите CO2 в окружающую среду и, таким образом, получаете CO2-нейтральный нагрев. система. Этого нельзя сказать о газовом или масляном котле, поскольку оба они выбрасывают CO2 в окружающую среду.
- Изменения в законодательстве – Текущие разговоры о запрете газового отопления для новых домов к 2025 году подробнее здесь.Законодательство вполне может заставить людей перейти на электрические котлы.
- Обратная сторона – цена на электроэнергию: в настоящее время она дороже, чем газ и мазут, будет ли она ниже в относительном выражении в будущем из-за стремления к возобновляемым источникам энергии. энергия- кто знает?
Электрический котел Отопительные системы
Эти электрические котлы для отопления являются одним из самых простых и экономически эффективных решений для центрального отопления. Они также идеально подходят для отопления квартир или домов, где нет или ограничены возможности прокладки системы дымохода / дымохода, например, в зданиях исторической ценности или каменных домах.Кроме того, электрические котлы отопления являются прекрасным решением для отопления АЗС, где из соображений безопасности и требований безопасности следует использовать только огнестойкое оборудование. Они также очень хорошо подходят для отопления загородного дома и котла на колесах.
Мы производим полный диапазон тепловой мощности от 0,5 кВт до 45 кВт. Эти электрические водогрейные котлы центрального отопления могут питаться от однофазного электричества мощностью до 15 кВт, а затем и до 45 кВт, которые им потребуются. трехфазное электроснабжение.Полную информацию об ассортименте можно найти на нашей специальной странице продукта здесь –
https://www.flexiheatuk.com/product/electric-central-heating-boilers/
Электрические мокрые котлы центрального отопления от Flexiheat UK
Electric отопительные котлы для теплого пола?
Нам часто задают вопрос: можно ли использовать электрический бойлер для теплого пола? Быстрый и простой ответ – да – наши электрические бойлеры могут нагревать воду центрального отопления от нуля до 80 градусов по Цельсию.В большинстве систем напольного отопления температура подачи составляет 35-60 ° C, в зависимости от тепловых потерь в доме или здании. Если система теплого пола работает с термостатическими смесительными клапанами, то обычно используется температура 45 ° C для стяжных полов и 55 ° C для деревянных подвесных и плавающих полов.
Электрические котельные системы центрального отопления – Великобритания и Ирландия
Если вам потребуется дополнительная помощь с нашими электрическими котлами для систем центрального отопления /, электрическими котлами для отопления или любым из наших продуктов, пожалуйста, нажмите здесь, чтобы связаться с нами по электронной почте или позвоните нам прямо по телефону 01202 822221
Плюсы и минусы электрического лучистого напольного отопления
Плюсы лучистого теплого пола:
1.Энергоэффективность
Электрические системы лучистого теплого пола обычно очень эффективны и потребляют столько же или меньше энергии, чем другие системы отопления. Большинство систем электрического подогрева пола используют 12 Вт в час на квадратный фут, что означает, что комната площадью 100 квадратных футов будет потреблять в общей сложности 1200 Вт каждый час, или на 300 Вт меньше, чем средний обогреватель. Пожалуйста, обратитесь к нашей статье «Насколько эффективен электрический теплый пол», чтобы рассчитать ориентировочную стоимость!
Наилучший способ управлять потреблением энергии вашим полом с подогревом – использовать программируемый термостат.Эти термостаты можно запрограммировать на обогрев пола только в то время дня, когда система будет использоваться, и они учатся компенсировать время нагрева вашей конкретной комнаты.
2. Простота установки
Независимо от того, какую систему вы выберете, все они просты в установке. Кабельные системы имеют вариант мембраны, который позволяет легко защелкнуть нагревательный провод на месте, чтобы контролировать расстояние. Системы нагревательных матов еще проще! Нагревательный провод встроен в мат на расстоянии, рекомендованном для этой системы.А установить нестандартный коврик проще всего. Просто отправьте нам чертеж вашей планировки, и мы разработаем индивидуальный коврик, идеально подходящий для вашего пола.
3. Равномерное отопление
Большим преимуществом электрического лучистого напольного отопления является то, что он обеспечивает равномерный обогрев. Стандартные обогреватели нагревают зону, в которой они расположены, с самыми высокими температурами ближе всего к обогревателю и с самыми холодными зонами дальше всего. С другой стороны, лучистое отопление пола обеспечивает равномерный обогрев полов над системой отопления.Когда система установлена на стандартном одинаковом расстоянии, вы не найдете ни холодных мест, ни тепла в одной части комнаты.
4. Не требует обслуживания
В отличие от систем с принудительной подачей воздуха, которые необходимо периодически проверять и очищать, для этих систем не требуется техническое обслуживание. После установки они просто управляются термостатом и будут защищены напольным покрытием наверху. Гарантия на большинство систем составляет от 10 до 25 лет.
5. Неаллергенный
Еще одно преимущество заключается в том, что, в отличие от систем с принудительной подачей воздуха, электрическое лучистое отопление для пола не распространяет пыль или аллергены по всему помещению.
6. Без шума
Большинство обогревателей издают некоторый шум, исходящий либо прямо от источника во время работы, либо при включении. Электрические лучистые полы работают бесшумно и не производят шума во время работы системы.
7. Комфорт
Электрическое лучистое отопление пола обеспечивает уникальный уровень комфорта.Это понравится всей семье вместе с вашими питомцами! Им это нравится!
Минусы теплого пола:
1. Стоимость
Предварительная стоимость этих систем потенциально может быть немного высокой, в зависимости от размера и системы, которую вы используете для данной области. Что касается эксплуатации, то ежемесячная стоимость варьируется и зависит от размера отапливаемой площади и от того, сколько ваш поставщик электроэнергии взимает за киловатт-час (KWH).
Чтобы рассчитать стоимость обогрева комнаты в вашем доме, умножьте квадратные метры площади, которую вы хотите обогреть, на 12 Вт (выходная мощность стандартных матов и кабелей).Это даст вам количество ватт в час, которое будет использовать система. Преобразуйте это число в киловатты (KW) и умножьте на то, сколько электрическая компания в вашем регионе взимает за киловатт-час (KWH), чтобы найти вашу стоимость.
2. Возможно, потребуется поднять настил
Большинство систем, которые мы несем, должны быть установлены непосредственно на черновом полу, а новый пол должен быть расположен сверху. Обычно это означает, что системы лучистого теплого пола лучше всего подходят для нового строительства или реконструкции, поскольку существующий пол необходимо будет удалить.
Тем не менее, мы предлагаем модифицированные системы матов, которые могут решить эту проблему! Их можно установить под существующим полом, если у вас есть доступ к нишам балок.
3. Небольшое увеличение высоты этажа
В зависимости от используемой системы высота пола может немного увеличиваться. Для большинства систем требуется тонкое покрытие, чтобы покрыть систему перед укладкой окончательного напольного покрытия. Из-за этого вы можете увидеть прибавку до ½ дюйма на черновом полу.
Как выбрать правильный тепловой насос для теплого пола
Выбрать правильный напорный насос для вашего дома – непростая задача.Необходимо учитывать множество факторов, включая начальную стоимость, эффективность, ежемесячные затраты и комфорт. Вам также необходимо принять во внимание, какой тип системы распределения и источник энергии у вас есть.
В рамках новой серии статей по выбору теплового насоса для вашего дома, сегодня мы сосредоточимся на выборе подходящего теплового насоса для лучистого теплого пола.
Лучистое отопление для пола, также иногда называемое «теплый пол», набирает популярность в Канаде и является эффективным, бесшумным и удобным способом обогрева дома.Существует два основных типа современного теплого пола: электрическое сопротивление и водяное отопление. Мы сосредоточимся на водяном отоплении.
Водяной теплый пол достигается за счет заливки труб в бетон и циркуляции нагретой жидкости по трубам. Затем нагретая жидкость излучает тепло в бетон, нагревая полы и дом. Этот способ отопления дома эффективен, бесшумен и очень удобен.
Есть много способов нагреть жидкость от электрического бойлера, с использованием ископаемого топлива или с помощью теплового насоса.Если вы решите использовать тепловой насос, вы можете использовать два основных типа: тепловой насос вода-вода (например, серия Nordic W) или тепловой насос воздух-вода (например, серия Nordic ATW).
У каждого из этих двух типов тепловых насосов есть свои плюсы и минусы, и они лучше всего подходят для определенных домов. Вот различные факторы, которые необходимо учитывать при выборе между этими двумя типами тепловых насосов:
Начальная стоимость
Основное различие между тепловым насосом серии W и тепловым насосом серии ATW заключается в том, как они собирают тепло.Тепловой насос серии W – это геотермальный тепловой насос, что означает, что он забирает тепло из земли. Это достигается за счет извлечения тепла из геотермального контура заземления. Контур заземления – это пластиковый трубопровод, закопанный в землю, по которому циркулирует пищевой раствор антифриза. Зимой жидкость в трубах поглощает низкопотенциальное тепло из земли, а геотермальный тепловой насос извлекает это тепло и передает его в ваш дом.
Установка контура заземления требует выемки грунта или бурения вертикальной скважины, в зависимости от того, сколько места вам доступно.Это увеличивает стоимость геотермального теплового насоса.
Напротив, воздушный тепловой насос собирает тепло из наружного воздуха. Нет геотермального контура заземления, что означает отсутствие земляных работ или вертикального бурения. Вместо этого часть теплового насоса, собирающая тепло, находится вне дома на бетонной плите, как показано на рисунке ниже.
Поскольку земляных работ не ведется, первоначальная стоимость теплового насоса с воздушным источником меньше, чем геотермального теплового насоса. Стоимость внутренних компонентов, включая гидравлические трубопроводы и внутреннюю часть тепловых насосов обоих типов, примерно одинакова.
Способность
И тепловой насос серии W, и тепловой насос серии ATW нагревают воду до температуры до 120 ° F для лучистого обогрева пола. Оба агрегата полностью реверсируются для подачи охлажденной воды для кондиционирования воздуха через гидравлический кондиционер, и оба агрегата поставляются с пароохладителем в качестве стандартного оборудования для предварительного нагрева воды для бытового потребления. По возможностям тепловых насосов они очень похожи.
Эффективность
КПД теплового насоса – это количество тепла, которое он может произвести по сравнению с энергией, необходимой для его работы.Мы измеряем эффективность теплового насоса по формуле, называемой коэффициентом полезного действия (COP). COP теплового насоса – это мера производительности теплового насоса по сравнению с количеством энергии, необходимой для производства этой мощности. Вы можете рассчитать COP теплового насоса, измерив его входы и выходы в лабораторных условиях, и мы измерили, что средний геотермальный тепловой насос имеет COP 4,00, в то время как средний тепловой насос источника воздуха имеет COP, который повышается и понижается, но в среднем составляет около 2,9 для колебаний температуры в течение всего года.
Таким образом, можно с уверенностью сказать, что геотермальный тепловой насос более эффективен, чем тепловой насос с воздушным источником.
Стоимость в месяц
Теперь мы знаем, что в среднем тепловой насос с воздушным источником воздуха дешевле в установке, но как насчет ежемесячных затрат? Опять же, именно здесь и проявляется эффективность.
Мы знаем, что тепловой насос серии ATW в среднем немного менее эффективен, чем тепловой насос серии W. Это означает, что ему нужно усерднее работать, чтобы выдать такое же количество тепла.Когда серия ATW работает интенсивнее, она потребляет больше электроэнергии, что делает ее немного более дорогой в эксплуатации, чем серия W.
Если вы выберете воздушный тепловой насос для замены вашей нынешней системы отопления, вы можете ожидать менее резкого снижения ваших счетов за коммунальные услуги, особенно в разгар зимы, когда температуры очень низкие, и агрегат может работать на резервном тепле. в течение нескольких дней в году, который имеет коэффициент полезного действия 1,0.
Долговечность
Поскольку геотермальные тепловые насосы полностью размещаются внутри помещений и под землей, они служат долго.Все основные компоненты находятся внутри дома в условиях контролируемой температуры, например, в подвале или в механическом помещении. Вы можете рассчитывать, что ваш геотермальный тепловой насос прослужит до 20 лет.
Для сравнения, воздушные тепловые насосы также имеют очень хороший срок службы с некоторыми оговорками. В нашем уникально разработанном тепловом насосе серии ATW есть все основные компоненты внутри помещения, включая компрессор и плату управления. Единственные детали, которые находятся в наружном блоке, – это воздушный змеевик, электронный расширительный клапан и вентилятор.Несмотря на то, что мы производим наш наружный блок из самых прочных компонентов, которые только можно найти, они подвержены износу внешних элементов. Они по-прежнему должны прослужить долгое время, но потребуется некоторое обслуживание наружной части машины.
Комфорт
Оба типа тепловых насосов предназначены для обеспечения чрезвычайно комфортного и бесшумного водяного отопления в вашем доме. Обе системы обеспечат комфортный теплый пол в доме.В этом отношении два тепловых насоса равны.
Узнайте, как система теплового насоса может помочь вам сэкономить на ежемесячных счетах за коммунальные услуги. Найдите дилера и получите бесплатное индивидуальное предложение!
Стоимость водяного теплого пола | Стоимость полов с подогревом в 2021 г.
От 5,80 до 8,85 долларов за квадратный футСредняя стоимость установки лучистого теплого пола составляет от 5,80 до 8,85 долларов за квадратный фут для гидронной системы , включая бойлер .Если у вас уже есть бойлер с достаточной мощностью, чтобы добавить теплый пол, стоимость труб и установленных принадлежностей составит от 2,75 до 4,25 доллара за квадратный фут.
Стоимость электрического лучистого теплого пола составляет от 9,80 до 14,25 долларов за квадратный фут , установленный и подключенный к электрической панели вашего дома.
Как рассчитать затраты на теплый пол
Низкая стоимость | Средняя стоимость | Высокая стоимость | |
2 доллара.75 – $ 6,25 / кв. Фут. | 6.20 – 11.00 $ / кв. Фут. | 11,00 $ – 14,25 $ / кв. Фут. | |
Сделай сам | Частично | № | № |
Тип | Гидроник | Гидравлический или электрический | Электрический |
Котел в комплекте | № | Да или нет | НЕТ |
Размер системы | Любые | Менее 500 кв.футы | Более 500 кв. Футов |
Стоимость жизни | Любые | Низкое – Среднее | Среднее – Высокое |
Зональный | № | Да или Нет | Да или Нет |
Нужна консультация по напольным покрытиям или бесплатное предложение?
У нас есть профессионалы в вашем районе!
Нажмите здесь
Начало работы
На 1 000 квадратных футов водяные полы с подогревом для котла, материалы и затраты на установку составят от 5 800 до 7 900 долларов .Эти цены покрывают расходы на установку лучистого теплого пола в бетонную плиту, наиболее распространенный тип установки полов. Один котел стоит от 1750 до 5100 долларов за котел такой мощности. Средняя стоимость установленного котла на 1000 квадратных футов составляет 3300 долларов.
Стоимость электрического лучистого теплого пола на 1 000 квадратных футов составляет 9800 долларов США 11 500 долларов США .
Для обоих типов стоимость квадратного фута немного снижается по мере увеличения размера системы полов.
Типы систем теплого пола и принцип их работыВ этой статье обсуждаются два типа систем лучистого отопления: жидкостное лучистое отопление и электрическое лучистое отопление.
Гидравлический водяной теплый полГидравлическое отопление – водяное . Источником тепла является котел, работающий на газе, масле, дровах или на сочетании топлива. Также доступны электрические котлы, но они имеют более высокие эксплуатационные расходы.
Котел в этих системах нагревает воду и использует насос для ее циркуляции по коррозионно-стойким трубкам , часто трубам из полиэтилена, проложенным под существующим полом. Котел нагревает воду примерно до от 90 до 130 градусов по Фаренгейту , что, в свою очередь, нагревает поверхность пола.Допустимый диапазон температур определяется типом напольного покрытия и материалом, из которого изготовлены трубы.
Многие котельные системы регулируют всю систему лучистого теплого пола с помощью программируемого термостата дома – и все помещения получают одинаковое количество тепла.
Зонированные системы используют зонирующие клапаны, которые распределяют и регулируют поток воды из комнаты в комнату. Это дает вам возможность снизить затраты на отопление на за счет обогрева занятых комнат, а не тех, которые пусты.
Электрический теплый полЭлектрическое отопление – это то, на что это похоже: его источник энергии – электричество.По этой причине для системы электрического отопления не требуется бойлер , а вместо этого используются заряженные кабели (резистивные провода, покрытые водостойким полимером), которые проводят тепло. Эти кабели могут проходить непосредственно через слой бетона или гипса между черным полом и поверхностью пола, либо они крепятся к пластиковым или металлическим матам под поверхностью пола.
Электрические лучистые напольные покрытия регулируются термостатом .
Примечание по типам основания : Стоимость эксплуатации водяного водяного обогрева пола ниже при использовании твердого пола.Обе системы лучистого отопления, водяная и электрическая, являются наиболее экономичными с бетонными, плиточными и деревянными полами . Эти материалы лучше удерживают тепло, чем, например, виниловые полы и ковровые покрытия, покрытые OSB или фанерой, что позволяет теплу рассеиваться намного быстрее.
В результате системы теплого пола с мягкими напольными покрытиями, такими как ковролин, имеют гораздо более высокие эксплуатационные расходы. Это особенно проблематично для электрических излучающих полов из-за более высокой стоимости электроэнергии в большинстве регионов.
Коэффициенты затрат на теплый полСколько стоит лучистый пол с подогревом? Учтите эти вопросы, когда будете составлять приблизительную оценку ваших затрат на установку лучистого теплого пола:
- Установка «сделай сам» или «Профессионал» : Мы рекомендуем профессионалу установить котел или подключить проводку к панели для электрической системы. Тем не менее, если у вас есть хорошие навыки и внимание к деталям, вы можете сделать своими руками трубку для гидронной системы или электрические коврики для электрической системы.Экономия затрат на оплату труда может составлять 15-25% от общей стоимости.
- Тип – Гидравлический против электрического : Гидравлические системы стоят меньше, особенно когда бойлер уже установлен. Стоит отметить, что стоимость эксплуатации электрического лучистого теплого пола также выше. Преимущество электрики в том, что нет риска взрыва, утечки газа или утечки угарного газа.
- Добавлен ли бойлер : Если у вас есть бойлер, ваши затраты на водяной теплый пол, очевидно, будут ниже.Установщик должен определить, достаточно ли мощности вашего текущего бойлера для поверхностного отопления.
- Котел типа : См. Относительную стоимость типов котлов в приведенной ниже таблице затрат.
- Размер системы : Более крупные системы, конечно, имеют более высокую общую стоимость, но цена за квадратный фут снижается по мере увеличения размера системы. Например, стоимость установки лучистого теплого пола будет ближе к 8,85 долларов за квадратный фут в ванной и ближе к 5 долларам.80 на квадратный фут большой комнаты или всего дома.
- Где вы живете : Стоимость жизни в вашем районе может повлиять на стоимость установки и эксплуатации водяного теплого пола на 30%. Цены выше на восточном побережье, северо-востоке и северо-западе, чем в крупных мегаполисах Среднего Запада и Юга. Самые низкие затраты в небольших городах и сельской местности.
В этой таблице затрат представлены общие цены и стоимость квадратного фута для каждой системы теплого пола, а также некоторые дополнительные расходы.
Гидравлический теплый пол | ||
Стоимость квадратного фута | 5,80–8,85 долл. США | 9,80–14,25 долларов + |
Общая стоимость – 1500 кв. Футов | 5800–7900 долларов | 9800–11 500 долл. США |
Котел на природном газе | 2900–6600 долларов | НЕТ |
Пропановый котел | 2750–8100 долларов | НЕТ |
Масляный котел | 3500–7000 долларов | НЕТ |
Электрокотел | 1750–3300 долларов | НЕТ |
Солнечная лучистая система полов | 7600–11000 долларов | НЕТ |
Принадлежности | ||
Электрические излучающие напольные покрытия | НЕТ | $ 5.25 – $ 12.00 / кв. Фут. |
Трубки и принадлежности PEX | 0,50–1,15 долл. США за погонный фут | НЕТ |
Эксплуатационные расходы – важный фактор, который следует учитывать.
Гидравлическое отопление – самый экономичный и популярный из двух вариантов. Стоимость эксплуатации водяного водяного водяного водяного отопления также ниже, поскольку газовое отопление всех типов дешевле, чем электрическое.Вода лучше проводит тепло, поэтому система водяного лучистого отопления более эффективна .
Стоимость эксплуатации электрического водяного теплого пола выше. Вы можете снизить ежемесячные расходы на лучистые полы с подогревом, если ваш поставщик электроэнергии предлагает более низкие тарифы в непиковые часы, например, ночью или ранним утром. Однако отопление только в это время не сделает ваш дом комфортным.
Если вы выберете электрические, коврики нагреваются быстрее, чем кабели, поэтому они более эффективны .Первоначальная стоимость матов выше, но вы окупите дополнительные расходы за +/- 5 лет за счет повышения эффективности. Коврики также позволяют оптимально управлять отоплением за счет зонирования, экономя ваши деньги на электричестве, давая вам возможность регулировать, какие комнаты и когда отапливаются.
Воспользуйтесь этим калькулятором стоимости электрического лучистого теплого пола, чтобы определить приблизительную сумму денег, которую вы бы потратили на использование вашей системы лучистого отопления.
Нужна консультация по напольным покрытиям или бесплатное предложение?
У нас есть профессионалы в вашем районе!
Нажмите здесь
Начало работы
Перед тем, как купить систему лучистого отопления, вам следует учесть следующие моменты:
Предварительные инвестиции : Лучистое напольное отопление со временем сэкономит вам деньги на счетах за коммунальные услуги, но установка одного требует значительных предварительных затрат, даже если у вас уже есть бойлер.В противном случае см. Нашу таблицу затрат выше для получения дополнительной информации о ценах.
Возможные проблемы безопасности : Системы водяного и электрического отопления в целом безопасны и надежны , но это не означает, что они надежны.
- Для водяного отопления утечка может произойти, если система установлена неправильно, например, при перегибе гибкой трубки PEX или защемлении одной застежкой.
- Электрический обогреватель может вызвать пожар, если проводка на черновом полу не изолирована должным образом, или если электрические коврики соприкасаются с древесными отходами, пылью или другим воспламеняющимся мусором.
Этих конкретных проблем можно избежать, приняв надлежащие меры предосторожности и наняв подрядчика по лучистому отоплению пола с проверенной репутацией в области качественного монтажа.
Проблемы с ремонтом системы : Котлы очень доступны для обслуживания и ремонта. Но утечки жидкости, короткое замыкание или разрывы под чистым полом трудно найти, и их ремонт требует больших затрат. Стоит отметить, что необходимость в ремонте пола возникает редко.
Связаться со специалистомВот советы по получению конкурентоспособных профессиональных оценок за качественную работу:
Спросите более чем у одного профессионала .Наличие вариантов – это хорошо. Если вы запросите котировки у нескольких компаний, вы сможете сравнить / сопоставить цены, решив, какая компания лучше всего соответствует вашим потребностям и бюджету.
Конкурс . Скажите профессионалам, с которыми вы разговариваете, что вы получаете несколько оценок лучистого теплого пола. Если профессионалы знают, что они конкурируют, они с меньшей вероятностью будут переоценивать вас.
Не соглашайтесь на дешевизну . Не выбирайте самые дешевые предложения, если считаете, что качество пострадает.Напольное отопление может вызвать целый ряд проблем, от незначительной проблемы с плесенью до пожара в доме, поэтому совершенно необходимо не жертвовать качеством работы ради более низкой начальной цены.
Прошлые работы . Когда вы решите, какую компанию выбрать, посмотрите, как другие оценили их работу. Остальные клиенты остались довольны? Вы можете обнаружить, что компания с самым дешевым предложением имеет лучшие отзывы, в то время как компания с более высокими оценками имеет более низкий рейтинг качества.
Проанализируйте комплексную проверку компаний, которые вы рассматриваете, чтобы обеспечить безопасность вашего дома и наилучшие результаты для вашего проекта.
Нужна консультация по напольным покрытиям или бесплатное предложение?
У нас есть профессионалы в вашем районе!
Нажмите здесь
Начало работы
Поиск и устранение неисправностей Теплый пол | Руководства по дому
Джерри Уолч Обновлено 19 декабря 2018 г.
Существует два основных типа систем лучистого теплого пола: водяное и электрическое. Система горячего водоснабжения производит тепло, пропуская горячую воду через змеевики под черным полом. Электрические системы производят тепло, пропуская электрический ток через нагревательные кабели, зажатые между черным полом и чистым полом.В некоторых случаях электрические нагревательные кабели устанавливаются на нижней стороне пола.
Настенные термостаты
Распространенной причиной проблем с любой системой лучистого отопления для пола является неисправный настенный термостат. Термостаты, которые не открываются должным образом, могут стать причиной слишком высокой температуры в комнате. Неправильно закрывающийся термостат сделает комнату все время холодной. К счастью, термостаты легко проверить и легко заменить в случае неисправности.
No Heat
Настенный термостат регулирует линейное напряжение к зонным клапанам в системе горячего водоснабжения и ток, протекающий через встроенные нагревательные кабели с электрической системой.Начните поиск и устранение неисправностей с проверки наличия напряжения на термостате с помощью бесконтактного тестера напряжения. Если нет напряжения, у вас сработал автоматический выключатель или перегоревший предохранитель в сервисной панели. Переустановите прерыватель или замените перегоревший предохранитель и перепроверьте питание. Если на термостат подается питание, проверьте напряжение на зонном клапане в случае водяной системы или на соединительной коробке в случае электрической системы с помощью бесконтактного тестера напряжения. Отсутствие напряжения в этих точках указывает на неисправный термостат.Чтобы заменить термостат или любой другой компонент в системе отопления, сначала выключите автоматический выключатель. Снимите крышку с термостата, отсоедините проводку, ослабив винты клемм и вытащив провода из-под них. Снимите старый термостат со стены и возьмите его с собой, чтобы получить точную замену.
Замена клапана неисправной зоны
Выключите автоматический выключатель и затем отсоедините провода, идущие от термостата, ослабив винты клемм и вытащив провода из-под них.Отключите подачу горячей воды к зонному клапану и откройте сливной клапан системы, чтобы слить как можно больше воды из нагревательного змеевика. Затем отпаяйте старый вентиль между медной трубкой, подающей горячую воду, и трубой, ведущей к змеевику. Возьмите старый клапан с собой в центр обслуживания клиентов, чтобы получить точную замену. Припаиваем новый клапан на место, подсоединяем проводку, включаем воду и проверяем на утечки.
Замена неисправного нагревательного кабеля или мата
Нагревательные кабели или маты могут быть расположены на нижней стороне чернового пола или зажаты между черным полом и готовым полом.В первом случае заменить их относительно легко, достаточно удалить изоляцию из стекловолокна, а затем дефектный кабель или секцию нагревательного мата. В последнем варианте установки вам придется снять финишный пол сверху, чтобы получить к нему доступ. Это, в зависимости от типа отделочного пола, может быть довольно сложной задачей. В большинстве случаев вы не сможете повторно использовать снятый вами пол. Получив доступ к нагревательному кабелю или коврику, вы можете определить, какая секция неисправна, сняв показания целостности цепи через каждую секцию с помощью цифрового мультиметра, настроенного на его диапазон сопротивления.Опять же, возьмите с собой старую часть кабеля или коврика, чтобы получить точную замену.
Комната недостаточно нагревается
В комнате, которая не нагревается должным образом, у вас может быть термостат, который открывается слишком рано, зонный клапан, который не открывается полностью, или один или несколько дефектных участков нагревательного кабеля или маты, если несколько секций соединены параллельно. Чтобы определить, является ли проблема с термостатом, просто отключите термостат с помощью набора перемычек.Большинство зонных клапанов можно разобрать и очистить, если они не открываются полностью. В случае дефектной секции параллельно соединенных нагревательных кабелей отделите секции друг от друга и проверьте целостность каждой секции.
