Потолочный профиль для гипсокартона: размеры и виды

Подвесной потолок, сделанный из гипсокартона, имеет прочный каркас. Он, в свою очередь, делается из профилей, соединенных различными видами соединителей и прикрепленных саморезами. Подбирать потолочный профиль для гипсокартона и комплектующие, следует исходя из некоторых советов.

Схема с размерами потолочного профиля для монтажа гипсокартонаВернуться к оглавлению

Полное содержание материала

Потолочный профиль: свойства материала

Потолочный профиль применяется в каждой конструкции. Он делает конструкцию жесткой, прочной, качественно сделанной. Обладает такими свойствами:

1. Оцинковка. Потолочный профиль покрыт оцинковкой. Делается он из стали. Это большое преимущество, потому как на такой профиль не действует влага.
2. Сталь – это очень жесткий металл. Профиль из такого металла не будет податлив коррозии. Срок службы его неограничен.
3. Оцинкованный профиль не может прогнить и быть испорчен насекомыми (как дерево).
4. Профиль из стали не деформируется со временем. На него не может повлиять перепад температуры, сухой воздух или влажность.

   Процесс крепления потолочного профиля к потолку

5. Металлический профиль не поддается заражению грибком.

При таких положительных параметрах каркас из металлического профиля будет надежной опорой для подвесного потолка.

Вернуться к оглавлению

Стоечный профиль (CD или ПП профиль)

Стоечный профиль иногда называют еще и потолочным профилем ПП. Он является незаменимой составляющей потолочного каркаса для обшивки ГКЛ. Потолочный направляющий профиль для гипсокартона «кнауф» (наиболее популярный на строительном рынке) маркируется CD.

Он сделан по таким размерам, что после монтажных работ остатков практически нет. Расход на 1м2 погонный метр – 2.9.

Цена на строительных рынках 60 р. Размеры потолочного профиля для гипсокартона: длина достигает 4 метров; ширина стандартная 60 мм; высота бортиков до 2. 8 см.

При таких размерах с ним очень легко работать. Если требуется меньший отрезок профиля, он с легкостью режется.

Вернуться к оглавлению

Виды потолочного профиля для гипсокартона

На строительном рынке существуют виды профилей, которые имеют такие размеры:

Несущий

Маркировка – UD. Он является главным направляющим профилем. По нему равняется вся конструкция каркаса. В него после крепления идет вставка профиля CD. К профилю впоследствии крепится гипсокартон. Ширина UD – 2.8 см, высота 2.7 см. Длина профиля может достигать до 4 метров. Толщина стенки зависит от фирмы производителя. В основном 0.4–0.6 мм. Цена такого профиля 39 р. Расход на 1м2 – по периметру.

Существующие виды потолочного профиля

При решении сделать подвесной потолок, следует брать «толстенький» профиль 0.6 мм. Такой профиль будет создавать жесткость конструкции, что немаловажно для будущего потолка. Более тонкий профиль подходит для монтажа выравнивания стены.

Потолочный направляющий

Профиль маркируется – CD. Этот профиль берет на себя основную нагрузку. Это основа для обшивки ГКЛ. Он также создает жесткость конструкции. Ширина профиля – 6 см, высота его 2.7 см Максимальная длина 4 метра.
В этом профиле есть один минус – он не создан для монтажа арки или другой криволинейной конструкции. Для этих изделий существует арочный профиль. В видео показан процесс монтажа потолочного направляющего профиля.

Перегородочные профили

UW профиль. Такие профили отличаются от плоскостных размерами:

• несущий CW – 50–50 мм, 75–50 мм, 100–50 мм,125–50 мм, 150–50 мм;
• направляющий UW – 50–40 мм, 75–40 мм, 100–40 мм,125–40 мм, 150–40 мм.

Несущий профиль максимум 4 метра. Имеет 2 ребра через всю длину, которые делают стенку более жесткой. В стоечном профиле есть специальный вырез в форме «Н» для проводов и кабеля. Направляющий профиль UW монтируется по периметру для установки общей плоскости. В него вставляются несущие профили. Стоечные профили применимы в монтаже каркаса для гипсокартона, как формирующие. Его крепят с шагом 40 см для совпадения границ листов гипсокартона.

Применение в каркасе подвесного потолка. Здесь их функции такие же. Они больше подходят для монтажа таких каркасов, потому как для подвесного потолка требуется жесткость и практичность.

Вернуться к оглавлению

Вспомогательные детали для потолочного каркаса

Направляющий профиль для гипсокартона служит основой и создает требуемую плоскость поверхности. Крепление происходит при помощи дюбелей и саморезов к стенам, а также к потолку.

• Саморезы для гипсокартона очень многообразны по своей форме и по функциям:
  • для крепежа гипсокартона к каркасу потребуются саморезы TN25;
  • для крепления деталей в каркасе применяются саморезы LB 9, 11, 16.
• Для того чтобы прикрепить направляющий профиль, используются пластиковые дюбели с шайбами;
• Подвесы к потолку крепятся с помощью специального анкер-клина. Монтаж анкер-клина

  Его срок службы неограничен. Из-за специальной обработки, он не подвержен коррозии. Его конструкция позволяет сделать крепление прочным и жестким;

• Соединитель. Он двухсторонний. Применяется для CD. Соединяет профиля на разных уровнях каркаса подвесного потолка. Направление профилей получается перпендикулярное. Монтаж соединителей проходит при помощи саморезов;
• Для работы с профилями требуются саморезы или просекатель механического типа. Работа с просекателем экономит время, но если возникает надобность разобрать металлическую конструкцию из профилей, тогда это будет сделать сложно. Просекателем легко можно сделать отверстия для прокладки проводов и кабелей;
• Для прикрепления профилей к стене, потолку используются подвесы. Они различны в своих модификациях и у каждого есть свои определенные функции. В монтаже подвесы очень просты и не требуют дополнительного времени.Схема крепления потолочного профиля на подвесы

  Расход на 1 м2 идет 0.7 шт:

• Для того чтобы соединить два или больше профилей между собой, нужен краб для гипсокартона. В основном «крабы» устанавливаются в каркасах подвесных потолков. Крабы соединяют профили на одном уровне подвесной конструкции. Расход на 1м2 – 0.7 шт. Нагрузка на соединитель в 1 м2 идет 20 кг. Крабы монтируются при помощи специальных защелок. Саморезы в этом случае не нужны;
• Удлинитель. Предназначен для последовательного соединения CD профилей. При вставке его в профили по бокам вкручиваются 2 самореза для прочности и жесткости;
• Угловой соединитель. Более простой вариант замены «краба». Он имеет один уровень;
• Клещи. Еще один инструмент для соединения профилей. В этом случае саморезы не понадобятся. При помощи этого инструмента можно соединить оцинкованные профили 7 мм;

  Соединение профилей с помощью клещей

• Для сверления отверстий в стене, потолке следует применить перфоратор;
• Для того чтобы сэкономить время и не работать отверткой нужен шуруповерт. Достаточно крутящего момента в 10–15 Нм.

При поверхностных знаниях о профилях и при наборе инструментов для гипсокартона, работа с металлическим каркасом не будет сложной и затяжной. Если следовать алгоритму действий, конструкция получится прочной и надежной.

Вернуться к оглавлению

Фото подборка существующих видов потолочного профиля

инструкция по сборке и монтажу

Потолок, созданный из ГК-листов, имеет прочное металлическое основание. Создаётся оно из основных и дополнительных металлических элементов и различных крепежей. Приобретать комплектующие материалы для метал-каркаса нужно, исходя из технических характеристик. Это гарантия прочного ГКЛ потолка и его срока эксплуатации. Привлекательное потолочное перекрытие из гипсокартона является неотъемлемой частью общего фона помещения. Далее рассмотрим, какой профиль для потолка из гипсокартона понадобится.



Виды основных профилей

Создание каркасной основы под гипсокартоном

В ремонтных работах с гипсокартоном есть 2 вида монтажа материала: каркасный и бескаркасный метод. Для выравнивания потолка гипсокартоном, а также создания многоуровневых потолочных конструкций применяется только каркасная основа из гипсокартона.

Бескаркасный способ монтажа

Листы на клей «садятся» при выравнивании стен или же создании декоративной конструкции.

Созданный каркас позволяет:

Применяемые профиль для создания обрешетки под ГКЛ производятся из стальной ленты холодной прокатки.

Монтируя гипсокартонный потолок, профиль должен отвечать всем стандартам ГОСТ, во избежание скорой порчи всей конструкции.

Какой профиль нужно приобретать для потолка

Строительные маркеты предлагают множество видов профилей. Нужно разобраться, какой профиль для потолка из гипсокартона подходит? Все они отличаются внешним видом и своими функциональными свойствами. Для приобретения требуемых профилей требуется изучить маркировку, размеры, принадлежности. Профиль имеет размеры в длину, ширину, а также толщину. Какой профиль нужен для потолка из гипсокартона? Для несущего каркаса под ГК-листы следует выбирать более толстый профиль, нежели для обрешётки декоративного элемента интерьера.

Основные и дополнительные профили для каркаса

Основные типы профиля для каркаса на потолок

Для создания металлического каркаса на потолке для гипсокартонных листов используется два типа профиля: направляющие и потолочные элементы. Но, кроме этих видов для создания металлической основы применяются также и другие элементы, которые будут рассмотрены ниже.

1. Направляющий профиль для каркасной обрешетки на потолке. Данный потолочный профиль для гипсокартона имеет маркировку ПНП или UD-27. Направляющий металлический элемент является основным в создающей обрешетке. В него вставляются профиль потолочный под гипсокартон ПП (CD).

Направляющий потолочный профиль для гипсокартона

Размеры профиля: ширина – 27 мм, высота ребра – 28 мм., толщина стенок 0.37-0.45 мм., длина от 3-х до 4-х метров. Толщина металла зависит от завода-производителя. Фирма «KNAUF»выпускает профиль ПНП из стали высокого качества, толщиной 0.6 мм. Тем самым данные профили отличаются прочностью и качеством.

Монтаж ПП в направляющий потолочный профиль

2. Профиль для гипсокартона потолочный ПП (CD). Данный элемент вставляется в направляющие профили и крепится к подвесам. Имеет размеры: длина – от 3 до 4 метров, ширина – 60 мм., высота – 27 мм.толщина профиля варьирует от 0.4 до 0.55 мм. «КНАУФ» производит потолочный профиль толщиной 0.6 мм.

профиль потолочный ПП для каркаса на потолок

Какой профиль лучше для гипсокартона на потолок? Из технических характеристик видно, что профиль КНАУФ является более толстым, а значит более прочным и долговечным. Данный профиль применяется в помещениях с повышенной влажностью без опасения того, что ржавчина быстро его поразит, потому как потолочные элементы производятся с антикоррозийным оцинкованным покрытием.

Дополнительные профили, фиксируемые в каркасе на потолке

Кроме основных профилей, из которых создается прочный каркас для ГК-листов, применяются также еще профили.

1. Арочный профиль ПА (CD). Создаются фигурные конструкции на потолочном перекрытии.
   Имеет допустимые нормой размеры: ширина – 60 мм., высота 27 мм., толщина профиля 0,4-0,6 мм.различные производители производят арочные профили с разными размерами, а также толщиной металла. Профиль КНАУФ является наиболее прочным и отличается высоким качеством.

   Арочный профиль Кнауф

2. Угловой профиль ПУ. Применяется для защиты внешних углов гипсокартонной конструкции. Он перфорированный, имеет размеры: толщина от 0,22 до 0,5 мм., ширина 20-35 мм., длина 2,5-3 метра.

   Угловой профиль ПУ

3. Угол перфорированный ПВХ 25х25×3000 мм для криволинейных конструкций. Создаёт защиту для фигурных элементов на потолке. Производится из прочного качественного материала ПВХ. Отличительное свойство уголка – гибкость, лёгкость, незатруднительный монтаж.

   Угол перфорированный ПВХ

Дополнительные профильные составные монтируются по мере того, какая конструкция производится на потолке. Чем сложнее криволинейные элементы, и чем больше ярусов в потолке, тем больше применяются дополнительные профили.

Иные монтажные элементы для создания каркаса на потолке

Для производства каркаса на потолочном перекрытии понадобятся следующие составные:

Прямые подвесы – производятся из прочного металла, имеют перфорацию. Подвес должен быть прочным, поскольку является несущим элементом каркаса. Длина монтажная 12.5 см.

Прямой подвес для каркаса под гипсокартон

Подвес с тягой. Применим, если потолок следует опустить на расстояние от чернового больше стандарта. Изделие фиксируется на черновом потолке, шпилька вдевается в отверстие и надевается остальная часть подвеса. Шпилька имеет максимальный размер 100 см.

Применение прямых подвесов для гипсокартона

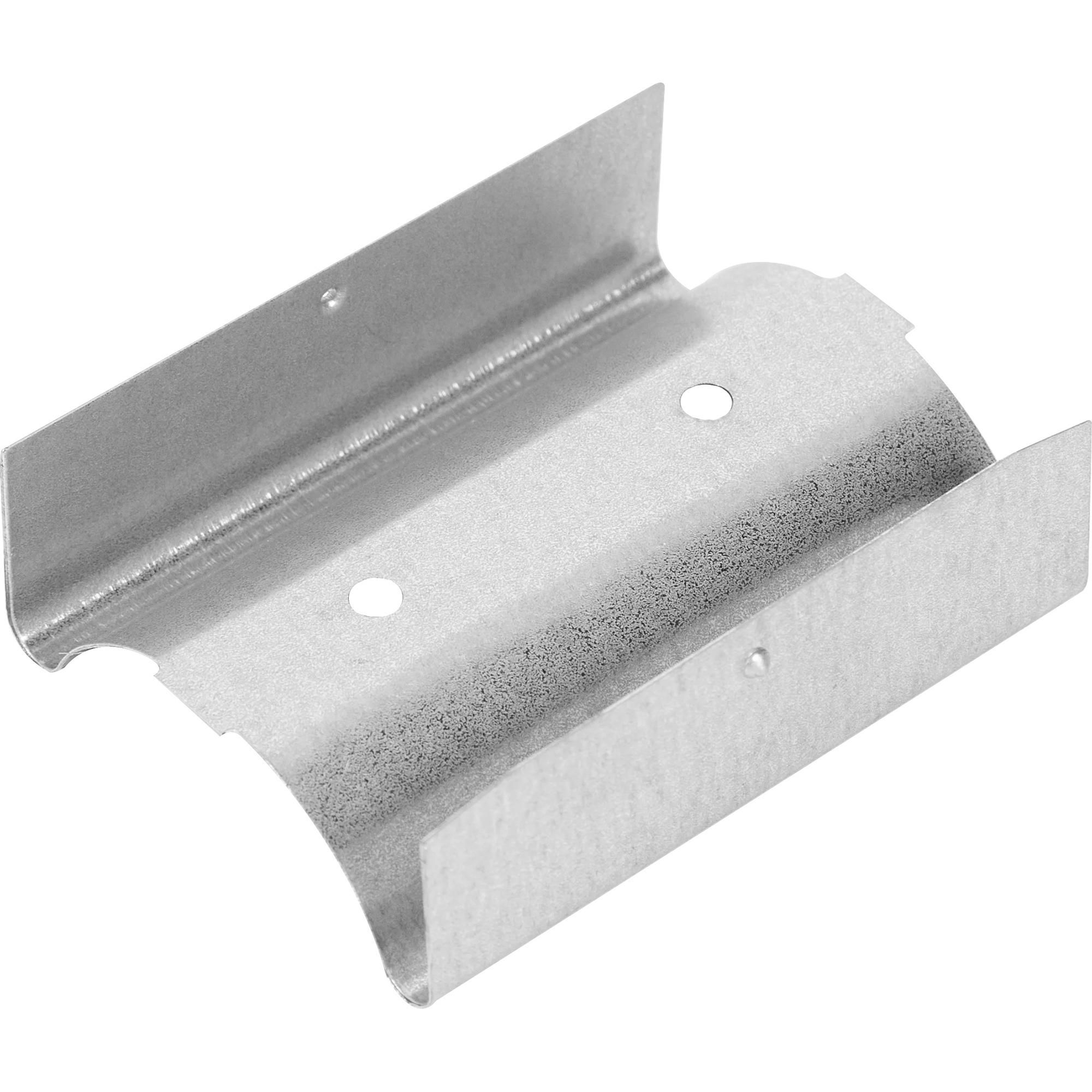

Удлинитель для профилей. Применяется в том случае, если длина помещения больше чем длина потолочного профиля ПП (CD).

Удлинитель для профилей

Крабы фиксируют несколько профилей в одной точке на одном уровне. При необходимости применяются крабы для нескольких уровней. Крабы фиксируются при помощи защелок, саморезы применяются для достижения большей прочности конструкции.

Краб для соединения профилей ПП

Крепежные элементы:

Без данных элементов создание каркаса невозможно. Все изделия производятся из прочного металла. Крепежи обязательно должны быть ровными и отвечать стандарту ГОСТ.

Монтаж конструкции

Перед тем, как сделать каркас из профиля для гипсокартона для потолка, нужно определиться с видом каркасной основы: ячеистый, поперечный каркас. Последний производится, в основном, в помещениях небольшой квадратуры (балкон, туалет) для выравнивания потолка.

Чертежи, разметка для профилей под ГКЛ

Прежде чем начать монтаж каркаса на потолке нужно сделать чертеж на бумаге и разметку на черновом потолке и стенах. Для этого измеряется помещение по периметру. Все полученные данные нужно записать на бумаге. Далее находится самый низкий угол. Для этого измеряется в высоту каждый угол комнаты. Он отмечается на листе.

Чертеж для потолка из ГКЛ

При одноуровневом выравнивании потолочного перекрытия, в наинизшем углу, отступив от чернового основания перекрытия 3-5 см. отмечается точка, её параллель проводится по всем стенам помещения. Данные линии служат для крепления НП профиля. На листке следует сделать электро схему для основного и дополнительного освещения. Где будет располагаться выключатель, где светильники, розетки. Все данные, с учетом замеров следует перенести на поверхность и обозначить.

Разметка для профилей на потолке

На черновом основании размечаются линии для основного ПП с шагом 60 см. На них через 50 см. отмечаются места фиксации подвесов. Для поперечной обрешетки шаг между потолочными элементами ПП составляет 40 см.

Схема распределения

Границы 2-х листов гипсокартона приходятся на один профиль. Горизонтальные границы ГК-листов не совпадают. Это основа прочности гипсокартонной конструкции.

После проведенных расчетов и чертеже на потолке можно посчитать какое количество материала потребуется для метал-обрешетки, а также ГК-листов. Если планируется материал закупить заранее, тогда можно воспользоваться онлайн-калькулятором потолка из гипсокартона, который выдаст точные данные по закупке.

Создание поперечного каркаса под ГКЛ

Для того чтобы сделать поперечный каркас из профиля под гипсокартон, допустим, потолок на балконе, крабы и перемычки не потребуются. Данный способ возведения обрешетки является бюджетным вариантом. каркас из профиля под гипсокартон потолок

Пошаговый алгоритм действий, в котором подробно указано

, как крепить профиль для гипсокартона к потолку:

1. По линиям, отмеченным на стенах, при помощи дюбель-гвоздей фиксируются направляющие профили. Ровность фиксации следует проверять сразу же строительным уровнем. Не допустимы перепады даже в 0,5 см.

   крепление направляющего профиля для потолка

2. На расчерченных линиях, по намеченным точкам, с помощью анкер-клиньев крепятся подвесы. Эти элементы должны быть жесткими и прочными.

   крепление прямых подвесов анкер-клинами

3. В направляющие профили вставляются потолочные, крепятся маленькими саморезами. Шаг профиля для гипсокартона на потолок составляет 40-60 см. Теперь, чтобы правильно зафиксировать потолочный профиль к подвесу, без провисания, нужно натянуть контрольную нить от стены до стены. По ней производится монтаж профиля ПП на потолок под гипсокартон к подвесам маленькими шурупиками. Торчащие боковые части подвеса разгибаются в разные стороны.

При обшивке ГКЛ, в месте стыка листов, фиксируется отрезанный профиль.

Перед тем как заняться отделкой гипсокартона каркасная основа проверяется на прочность, жесткость и ровность.

Как сделать ячеистый каркас из профиля для потолка

Металлический каркас напоминает ячейки из металлических профилей. Монтаж профиля потолочного для гипсокартона производится в таком порядке:

1. По размеченным линиям фиксируются дюбель-гвоздями направляющие металлические элементы.
2. На черновом основании потолка фиксируются анкер-клинами подвесы.
3. В направляющие на стенах вставляются потолочные и фиксируются к подвесам.
4. Далее, из профиля ПП вырезаются отрезки, равные промежуткам между встроенными ПП (CD) для гипсокартона.
5. Данные перемычки фиксируются с помощью крабов. На расстоянии друг от друга 40-60 см.

Перемычки располагаются в шахматном порядке, таким образом, чтобы они не совпадали по 1 линии.

Видео:

Созданная основа обрешетки обшивается ГК-листами. Крепление гипсокартона к потолку на профиль производится саморезами. От края листа следует отступить 2 см. для того, чтобы край ГКЛ не лопнул. Каждый саморез вкручивается в лист на расстоянии друг от друга 10-15 см. Гипсокартонный лист крепится не только по краю, но и во всех местах, где проходят профили.

Торцы соединений листов зарезают под углом 90 градусов.  Все стыки заделываются специальной шпаклевкой. Соединения листа армируются и шпаклюются.

После весь гипсокартон покрывается финишной акриловой шпаклевкой и дальнейшей отделкой.

Для того чтобы каркас был прочным, а гипсокартонный потолок радовал многие годы следует выбирать правильно профили и комплектующие. Если потолочный профиль для гипсокартона тонкий, тогда есть риск образования трещин на потолке. Прочный каркас из профилей КНАУФ служит от 10 до 20 лет.

Видео:

Видео:

Видео:

Профиль 60х27 мм для гипсокартона, цена

Толщина металла

0,32-0,35 мм 1 0,35 мм 1 0,35-0,38 мм 1 0,4 мм 4 0,45 мм 1 0,5 мм 2 0,55 мм 3 0,6 мм 6 0,25 мм 0,3 мм 2 мм

Показать ещёСкрыть

Профили для гипсокартона Knauf, цена

Толщина металла

0,6 мм 4 2 мм 6 0,25 мм 0,3 мм 0,32-0,35 мм 0,35 мм 0,35-0,38 мм 0,4 мм 0,45 мм 0,5 мм 0,55 мм

Показать ещёСкрыть

Профили для гипсокартона: основные типы и их применение



   1. Виды профиля для гипсокартона
  2. Потолочные профили для гипсокартона ПП
  3. Стоечные профили для гипсокартона ПС
  4. Направляющие профили для гипсокартона ПН

При работе с гипсокартоном используют профиль из тонкой стальной ленты с цинковым покрытием 0,56-0,6 мм, методом холодной прокатки. Это повышает уровень прочности, жесткости конструкции, при этом значительно облегчая ее.

Виды профиля для гипсокартона:

Направляющие профили необходимы для фиксации листового материала, они представляют собой горизонтальные направляющие, в которые в процессе работы вставляют вертикальные элементы (стоечные профили).

Стоечные профили вставляются в направляющие профили, они должны выдерживать значительные нагрузки, ведь они служат для крепления листового материала. Обычно, такие профили имеют продольные гофры, ребра жесткости, а также края С-образной формы.

Профили отличаются по размерам сечения:

• Потолочные направляющие профили 27х28 мм, потолочные стоечные 60х27 мм.
• Стеновые стоечные профили: 100х50 мм, 75х50 мм, 65х50 мм, 50х50 мм.
• Стеновые направляющие профили: 100х40 мм, 75х40 мм, 65х40 мм, 50х40 мм.

Потолочные профили для гипсокартона (ПП)

Профиль потолочный (ПП) применяется для устройства подвесных потолочных конструкций.

При монтаже каркаса подвесного потолка профиль ППН 27х28мм крепится по периметру помещения на стенах.  (В случае установки каркаса облицовки профиль крепится к полу и потолку.)

ППС 60х27 предназначен для формирования каркаса подвесных потолков и облицовки стен. Используется совместно с ППН 27х28.

Крепление профиля ПП к несущему основанию (перекрытию) осуществляется при помощи специальных подвесов, основными среди которых являются – прямой подвес.

Стоечные профили для гипсокартона (ПС)

Профиль стоечный стеновой отличается С-образной формой краев. Он используется для установки вертикальных стоек каркаса для устройства каркасов межкомнатных перегородок, облицовок и других конструкций на основе листовых материалов.

Используется совместно с направляющим профилем одного типоразмера.

По концам профиля расположены отверстия по 33 мм, которые дают возможность произвести установку коммуникаций внутри конструкции.

Направляющие профили для гипсокартона (ПН)

Направляющие профили имеют П-образную форму и служат в качестве направляющих элементов для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок.

Применяется для устройства каркасов межкомнатных перегородок, облицовок и других конструкций на листовых материалов.

Используются совместно со стоечным профилем соответствующего типоразмера.

Для монтажа металлических профилей применяются нарезные шурупы или специальные дюбеля.

Направляющие профили имеют готовые отверстия для электропроводки.

Виды профилей для гипсокартона – разновидности и размеры профилей

Гипсокартонные конструкции пользуются большой популярностью для изготовления или выравнивания внутренних стен и перегородок, создания арок, ниш, стеллажей и прочихэлементов интерьера.

Изготавливаемые конструкции обычно пустотелые, а их каркас изготавливается из металлических профилей различных размеров и форм.



Рисунок 1.Конструкции из гипсокартонных листов в интерьере квартиры.



ТОП 3 лучших товаров по мнению покупателей



Разновидности и размеры профилей

Профили каркасов для устройства гипсокартонных конструкций изготавливаются способом холодного проката из алюминия, тонкогооцинкованногоили черногометалла. При этом стальные профили более доступны по цене и используются значительно чаще.

Каркасы строительных конструкций, эксплуатируемых в сухих отапливаемых помещениях с нормальной влажностью, можно выполнять из черной стали.

Во влажных помещениях — душевых, ванных, кухнях, верандах, подвалах лучше применятьпрофили из алюминия или стали с цинковым покрытием.

Существует разные виды профилей:

1.Направляющие профили ПН (UD)

П-образные профилис гладкими боковыми плоскостями. Закрепляются по периметру стен или потолков и служат основой и опорой для установки перемычек и стоек профилей.



Рисунок 2. Направляющий профиль ПН.



2.Стоечные профили ПС (CD)

Стоечные профили устанавливаем в направляющие, а к ним привинчиваем на саморезы листы гипсокартона.

Профили-стойки несут существенные нагрузки от навешиваемых на них листов облицовки. Для прочности и надежностиони выполнены с дополнительными полками и ребрами жесткости.



Рисунок 3. Стоечный профиль ПС.



3.Потолочные профили ПП и ППН

Профили потолковв виде буквы «П»изготавливаются меньшим сечением, чем стеновые и бывают несущими и направляющими. Полочки у них меньшей меньшего размера, чтобы не уменьшать высоту помещений при устройстве гипсокартонных конструкций.

Направляющие потолочные профили монтируем по периметру комнат, а в нихустанавливаем потолочные профили несущие, которые крепимдополнительно к закрепленным на потолке металлическим подвесам.



Рисунок 4. Профили потолочные направляющие и несущие.



4.Угловые профили

ПУГ-образные профили, со слегка выступающей угловой частью. Применятся для создания и защиты углов гипсокартонных конструкций. Бывают с перфорированными круглыми отверстиями, с дополнительными крупными прорезямиили с сетчатой полосой по краям перфорированных профилей для лучшего сцепления со штукатуркой или шпатлевкой.



Рисунок 5. Профили угловые.



5.Арочные или гнутые профили

Изготавливаются с разрезами на боковыхстенках, которые позволяет профилям гнуться, создавая вогнутые или выпуклые криволинейные конструкции потолков, арок, ниш и прочих деталейинтерьера.

Вогнутые арочные профили изготавливаются с максимальным радиусом изгиба от 5000 миллиметров, минимальным — 500 миллиметров. Выпуклые — с радиусами изгибания от 1001, до 5000 миллиметров.



Рисунок 6. Арочный или гнутый профиль.



Рисунок 7. Основные характеристики профилей.



Важно! При устройстве каркаса подбирать подходящие по сечению и размеру профили, которые смогут нести нагрузки от навешиваемых на них гипсокартонных листов.



Дополнительные элементы каркаса

Существует множество различных комплектующих для устройства конструкций из гипсокартона.

Чаще других используются следующие элементы:

Соединители двухуровневые для закрепления стоек профилей на разных уровнях перпендикулярно друг другу.

Соединители одноуровневые «краб», закрепляющие стоечные профили в единой плоскости. Крабы имеют защелкивающие замки, закрепляющие профили крест-накрест. При нагрузках более двадцати килограммов на один метр квадратный, лучше дополнительно закрепить профили саморезами.

Подвесы прямые для закрепления профилей потолка. Подвесы крепятся анкерами непосредственно к потолку и изгибаются в виде буквы «П». Профили на подвесы закрепляют саморезами.



Рисунок 9. Подвесы прямые.



Анкерные подвесы используются при устройстве подвесныхсистем потолков для закрепления потолочных профилей. Подвесами-анкерами легко регулировать уровень плоскости потолка.



Рисунок 10. Подвесы анкерные.



Удлинители профилей выполнены в виде небольших скоб, созданных для сращивания отрезков профилей одинаковых сечений и размеров.



Рекомендую! В качестве соединителей для профилей или подвесов использовать отрезки профилей, создающих более надежные и жесткие крепления и позволяющие сэкономить на некоторых элементах каркаса.



Для крепления металлических профилей подходят анкерные дюбели и сверлящие или прокалывающие саморезы. Анкеры надежно крепят профиль к бетонным перекрытиям или стенам из кирпича и блоков. Лучше использовать для этого прочный металлический анкер-клин или потолочный дюбель. Саморезами скрепляем элементы каркаса между собой.



Рисунок 11. Крепление элементов профилей саморезами.



ТОП 3 лучших товаров по мнению покупателей



Советы по выбору качественного профиля и крепежа к нему

Профили, комплектующие и крепежи для монтажа конструкций из листов ГКЛ представлены в большом ассортименте по различным ценам.

Прежде чем купить материал, обратите внимание на следующие детали::

• толщину стенок профиля и точность размеров. Даже небольшие отклонения помешают создать качественную облицовку;
• изготовителя товара. Лучше, если это будет крупная и известная компания, с многолетним сроком работы на строительном рынке;
• спряжение профилей между собой: профили стоек должны без труда входить в направляющие профили;
• качественные элементы профилей не должны содержать заусениц, видимых деформаций и скручиваний;
• не допускается наличие следов ржавчины или смазки на покрытии профилей.



Важно! Тщательно проверять качество комплектующих элементов перед покупкой, ведь бракованный профиль может испортить всю последующую отделку.



Инструменты и приспособления для монтажа профиля

Существует немало инструментов, облегчающих процесс монтажа каркаса под гипсокартонную облицовку:

• рулетка не менее 5 метров для длинномерных измерений;
• уровень, позволяющий контролировать любые уклоны горизонтальных и вертикальных поверхностей;
• гидравлический уровень для разбивки горизонтов или переносов отметок на другие плоскости;
• лазерный уровень позволяет выполнять разметки любых плоскостей с идеальной точностью;
• ножницы по металлу для разрезания профиля;
• дрель-шуруповерт для быстрого сверления отверстий в стенах и потолках и ввинчивания саморезов в стальные профили каркаса.



Особенности монтажа

Технологии монтажа подразумевают последовательное и поэтапное выполнение работ.

Разметка

Размечаем места крепления элементов профилей, кронштейнов и подвесов с помощью лазерного или гидравлического уровня, рулетки и отвеса в следующем порядке:

1. Отступаем от стены не менее сорока миллиметров, учитывая толщину утеплителя и возможно расположенные под обшивкой инженерные коммуникации и ставим отметки в углах.

Соединяем точки и рисуем на полу горизонтальные линии при помощи красящего шнура.

Переносим отметки на потолок при помощи отвеса и чертим вторую горизонтальную линию.



Рисунок 12. Перенос отметок при помощи отвеса.



По полученным горизонтальным линиям на полу и потолке будем крепить направляющие профили.

2. Места крепления стоечных профилей размечаем, отмеряя от угла ширину гипсокартонных листов, аналогично размечая все стены. Все горизонтальные участки разбиваем на отрезки в сорок-шестьдесят сантиметров и наносим вертикальные полосы.



Рисунок 13. Разметка вертикальных профилей.



3. Вертикальные линии разбиваем на отрезки по шестьдесят сантиметров и ставим метки в местах крепления горизонтальных перемычек и кронштейнов дистанционных.



Важно! Выполнять разметку четко по уровню, чтобы избежать перекосов и деформаций, которые могут привести к растрескиванию листов гипсокартона и последующей декоративной отделки.



Монтаж профиля

Технология монтажа профиля подразумевает следующий порядок работ:

1. Крепим к потолку горизонтальный верхний профиль при помощи самонарезающих винтов и дюбелей, с интервалом около пятидесяти сантиметров. В качестве изоляции между стеной и стальными профилями используем уплотнительные ленты из вспененного полиэтилена.



Рисунок 14. Крепление верхнего горизонтального профиля.



2. Так же крепим к полу второй горизонтальный профиль. При этом, контролируем с помощью отвеса четкое расположение осевой линии от верхнего профиля.
3. По отметкам устанавливаем дистанционные кронштейны с интервалом по вертикали от 80 до 100 сантиметров.
4. Нарезаем стоечные профили на отрезки, равные расстоянию от пола до потолка и заводим их в верхние и нижние профили, располагая между лапками кронштейнов.
5. Закрепляем при помощи саморезов вертикальные профили к держателям и горизонтальным профилям. Лапки кронштейнов отгибаем или срезаем болгаркой, или ножницами по металлу заподлицо с плоскостью профилей.



Рисунок 15. Крепление стоечных профилей.



6. При помощи соединителей перевязываем стоечные профили горизонтальными перемычками под прямым углом.



Рекомендую! Для усиления каркаса можно вложить в каждую стойку деревянные бруски сечением 50*50, или сложить стойки попарно в виде короба.



На готовый каркас можно крепить листы гипсокартона.

Правильный выбор качественного профиля и комплектующих — залог прочности, надежности и долговечности созданных конструкций из гипсокартонных листов.

ТОП 3 лучших товаров по мнению покупателей

виды и размеры, особенности применения профиля

Главная / Статьи / Профили для гипсокартона





Гипсокартон относится к наиболее востребованным отделочным материалам. Он позволяет быстро и эффективно выровнять стены, создать многоуровневый потолок, внутрикомнатные перегородки и т. д. Монтаж гипсокартонных листов производится на каркас, собранный из специальных металлических профилей. От того, насколько правильно подобран материал и комплектующие, зависит качество всей конструкции. Гипсокартон может устанавливаться и без каркаса. В таком случае крепление листов осуществляется с помощью специального клея. Чаще всего это делается:

• если базовая поверхность не требует выравнивания;
• когда малый вес конструкции является принципиальным.

Для изготовления профиля для гипсокартона используется листовая сталь толщиной 0,25–0,6 мм . Ее верхний слой покрыт цинком. Такая защита повышает устойчивость к коррозии и делает изделия более долговечными. Производители предлагают несколько видов профилей, позволяющих создавать каркасы для гипсокартонных конструкций любой сложности. Элементы подбираются в соответствии с их функцией и расположением.

Особенности изготовления профилей для гипсокартона

В качестве основного материала используется штрипс – оцинкованная рулонная лента из стали толщиной до 0,6 мм. Такая металлическая полоса подается на прокатный станок, где ей придают сечение требуемой формы. Полученный профиль нарезается на части нужной длины. Настройка размеров производится единожды, перед началом работы, затем процесс осуществляется автоматически. При производстве используется следующее оборудование:

• гибочный станок. Формирует необходимое сечение профиля;
• гильотина. Нарезает полученную заготовку на части;
• автоматическая система контроля. Проверяет размеры полученных заготовок.

Основным нормативным документом, регламентирующим характеристики и размеры профилей, является ГОСТ 11474-76. Многие отечественные предприятия изготавливают данную продукцию в соответствии с ТУ 1122-001-70890834-2009. Все профили для обшивки гипсокартона делятся на шесть основных категорий. Четыре из них – основные, предназначенные для сборки конструкции, и две – вспомогательные.

Виды и обозначение профилей для гипсокартона

• Направляющие для сборки каркаса. Такие профили обозначаются UW или ПН (в зависимости от производителя – отечественного или зарубежного). Стандартная глубина составляет 40 мм. Ширина может быть различной и подбирается в соответствии с конструкцией. Основное назначение данного профиля для гипсокартона – быть направляющей для крепления последующих элементов, например стоечных. Применяется при сборке каркасов стен и перегородок.
• Потолочные направляющие. Маркируются обозначениями ППН, ПНП или UD. Профили данной категории имеют те же функции, что и предыдущие. Они монтируются по периметру потолка и являются направляющими для других элементов каркаса. Такие профили для гипсокартона часто применяются для создания многоуровневых конструкций. Глубина потолочного направляющего элемента, как правило, составляет 27 мм.
• Стоечные профили. Они предназначены для вертикальной установки, например при создании перегородок из гипсокартона или при облицовке стен. Элементы крепятся к направляющему профилю. В зависимости от производителя они маркируются как ПС или СW. Стоечный элемент должен выдерживать нагрузку на сжатие, поэтому дополнительно укреплен ребрами жесткости.
• Потолочные профили. Они имеют обозначение CD или ПП. Профили крепятся к потолку на прямом подвесе или при помощи анкерного зажима. Глубина – 27 мм, ширина может быть различной. Такие элементы составляют основной каркас подвесного потолка из гипсокартона.

Помимо перечисленных изделий, в работе с гипсокартоном используются также угловые и арочные профили. Первые устанавливаются на стыке стен. Они предназначаются для выравнивания углов и придания им точных геометрических очертаний. Угловой профиль может быть как сплошным, так и перфорированным. Второй вариант обеспечивает лучшее сцепление с отделочным материалом. Арочный профиль предназначен для создания криволинейных конструкций из гипсокартона. Он применяется в оформлении многоуровневых потолков сложной формы, для изготовления ниш, внутренних перегородок, дверных и оконных проемов нестандартной формы. Арочный профиль выпускается как с вогнутой, так и с выпуклой поверхностью.

Если перед установкой каркаса требуется оштукатуривание стены, используются специальные маячки. Этот элемент не является профилем для гипсокартона. Его задача – обеспечить ровное нанесение рабочего раствора. Маячки закрепляются вертикально с шагом 20–30 см, с проверкой направления по отвесу. Их использование помогает получить ровную поверхность с перепадом уровней не более 5 мм.

Помимо перечисленных профилей для гипсокартона, при создании каркаса используются вспомогательные комплектующие, например специализированный крепеж. Он прост в эксплуатации и позволяет значительно сократить время монтажа.

Виды крепежа для гипсокартонных конструкций

• Двухуровневый соединитель СD. Предназначается для скрепления соответствующих профилей перпендикулярно друг другу. Соединение осуществляется специальными саморезами. Изделия располагаются на различной высоте.
• Одноуровневый соединитель CD. Он закрепляет профили, расположенные на одной высоте под прямым углом. Второе название такого соединителя – «краб». При небольшой нагрузке на конструкцию (до 20 кг/м²) саморезы не понадобятся, достаточно защелкнуть профили.
• Прямой подвес CD. Основная сфера применения изделия – монтаж гипсокартонных потолков. Такой подвес способен выдержать нагрузку до 40 кг. Элемент устанавливается на поверхности потолка. Перед присоединением к профилю его изгибают в виде буквы П, после чего закрепляют саморезами.
• Анкерный подвес (с тягой). Он присоединяет СD-профиль к поверхности потолка. Элемент применяется тогда, когда длины прямого подвеса не хватает. Максимальная нагрузка составляет 25 кг. Крепеж вставляют в профиль, а тягу продевают через специальные отверстия в пружине.
• Продольный соединитель. Используется, чтобы удлинить СD-профиль для гипсокартона. Продольный соединитель вставляется с торцевой стороны, после чего закрепляется саморезами.

Крепеж для гипсокартонных конструкций рекомендуется приобретать одновременно с профилями в тех же строительных магазинах. Желательно, чтобы продукция была изготовлена одним и тем же производителем.

Подвесной потолок из листов Knauf

Перегородка с обшивкой из КНАУФ-листов

Отделка стен гипсокартоном КНАУФ

Профиль потолочный для потолочных конструкций из гипсокартона. Создание каркаса под потолок из гипсокартона: инструкция по сборке и установке

Потолок, созданный из GC-листов, имеет прочную металлическую основу. Он создается из основных и дополнительных металлических элементов и различных креплений. Для приобретения компонентов металлического каркаса необходимы материалы, исходя из Performance. Это гарантия долговечности потолка из ГКЛ и его срока службы. Привлекательный Потолок из гипсокартона – неотъемлемая часть общего фона комнаты.Далее рассмотрим, нужен ли профиль для потолков из гипсокартона.

Виды основных профилей

Создание каркасной основы под гипсокартон

Ремонтные работы имеют монтаж гипсокартона 2-х видов: каркасный и бескаркасный. Для выравнивания потолка из гипсокартона, а также для создания многоуровневых потолочных конструкций применяется только каркасная основа из гипсокартона.

Бескаркасный способ крепления

Листы на клее «садятся» при выравнивании стен или создании декоративных конструкций.

Созданный фреймворк позволяет:

• Выровняйте перекрытие потолка.
• Спрячьте электрические шнуры и создайте дополнительное освещение.
• Создайте многоуровневую подсветку из гипсокартона c подсветкой, которая будет долговечной, качественной, украшающей комнату.

  Способ прокатки профиля

№

Профиль, используемый для создания обрешетки ГКЛ, изготавливается из стальной полосы холодной прокатки.

Монтаж потолка из гипсокартона Профиль должен соответствовать всем нормам ГОСТ, во избежание быстрого износа всей конструкции.

Какой профиль вы хотите получить для потолка

Construction Market предлагает множество типов профилей. Нам нужно понять, подойдет ли профиль для потолка из гипсокартона? Они различаются по внешнему виду и своим функциональным свойствам. Чтобы приобрести нужный профиль, требуется проработка маркировки, габаритов, комплектующих. Имеет размеры по длине, ширине и толщине. Какой профиль потребуется для потолка из гипсокартона? Для несущего каркаса под ГК-листы следует выбирать более толстый профиль, чем для декоративного элемента внутренней обшивки.

Основной и дополнительный профили для каркаса

Основные типы профиля для каркаса на потолке

Для создания металлического каркаса потолка из листов гипсокартона используются два вида профиля: направляющие и элементы потолка. Но, кроме этих видов, для металлической основы используются также и другие элементы, о которых будет сказано ниже.

1. Направляющие профили для каркасной обрешетки на потолке. Этот потолочный профиль из гипсокартона имеет маркировку ПНП или УД-27. Направляющий элемент – это металлический элемент при создании обрешетки.Под гипсокартон вставляется потолочный профиль PP (CD).

Направляющий профиль для потолка из гипсокартона

Размеры профиля: ширина – 27 мм, высота выступа – 28 мм., Толщина стенки 0,37-0,45 мм., Длина от 3 до 4 метров. толщина металла зависит от завода-изготовителя. Компания «КНАУФ» производит профиль АНП из высококачественной стали толщиной 0,6 мм. Таким образом, эти профили получаются прочными и качественными.

Крепление в направляющую потолочного профиля PP

2. Профиль потолочного гипсокартона PP (CD).Этот элемент вставляется в направляющие профили и крепится к подвесам. Он имеет габариты: длина – от 3 до 4 м, ширина – 60 мм., Высота – 27 мм. Толщина профиля варьируется от 0,4 до 0,55 мм. «Кнауф» производит потолочный профиль толщиной 0,6 мм.

Потолок из полипропиленового профиля для каркаса потолка

Какой профиль лучше всего подходит для потолка из гипсокартона? Из Performance видно, что профиль Knauf более толстый, а значит более прочный и долговечный. Этот профиль используется в помещениях с повышенной влажностью, не опасаясь, что ржавчина быстро поразит его, ведь элементы потолка изготовлены из антикоррозийного цинкового покрытия.

дополнительных профилей, закрепленных в каркасе на потолке

Помимо основных профилей, из которых создается прочный каркас для HA-листов, также применяются дополнительные профили.

1. ПА арочный профиль (CD). Создавал фигурные узоры на потолке. Имеет габаритные допустимые нормы: ширина – 60 мм., Высота 27 мм., Толщина профиля 0,4-0,6 мм. Разные производители выпускают арочные профили с разными размерами и толщиной металла. Профиль Knauf самый прочный и качественный.

   Арочный профиль Knauf

2. Угловой профиль CP. Применяется для защиты внешних углов гипсокартонных конструкций. он перфорированный, имеет размеры: толщина от 0,22 до 0,5 мм., ширина 20-35 мм., длина 2,5-3 м.

   Угловой профиль CP

3. Уголок перфорированный ПВХ 25х25х3000 мм для криволинейных конструкций. Создает защиту для фигурных элементов на потолке. Изготовлен из прочного качественного ПВХ-материала. Отличительный уголок собственности – гибкость, легкость, несложность монтажа.

   Уголок перфорированный ПВХ

Дополнительные специализированные компоненты монтируются в зависимости от того, какой дизайн выполнен на потолке. Чем сложнее изогнутые элементы и чем больше ярусов в потолке, тем больше используется дополнительных профилей.

Прочие монтажные элементы для создания каркаса на потолке

Для производства каркаса на потолке потребуются следующие компоненты:

Прямые вешалки – из прочного металла, имеют перфорацию.Подвеска должна быть прочной, как несущий элемент каркаса. Длина сборки 12,5 см.

Прямой подвес к каркасу под гипсокартон

Подвес с тягой. применимо, если потолок должен быть опущен на расстояние больше стандартной тяги. Изделие крепится к потолку грубо, вдевается штифтом в отверстие и надевается на остальной подвес. Максимальный размер шпильки 100 см.

Применение прямых креплений для гипсокартона

Приставка для профилей. Применяется в том случае, если длина помещения превышает длину потолочного профиля PP (CD).

Удлинитель для профилей

Крабы фиксируют несколько профилей в одной точке на одном уровне. крабы используются при необходимости на нескольких уровнях. Крабы фиксируются защелками, для большей прочности конструкции используются саморезы.

Краб для соединения профилей ПП

, крепеж:

Без этих элементов невозможно создание кадра. Все изделия выполнены из цельного металла. Крепеж должен быть плоским и соответствовать ГОСТу.

Монтажная конструкция

Перед тем, как сделать каркас из профилей для гипсокартонного потолка, необходимо определиться с типом каркасных оснований: ячеистый, поперечный каркас.Последний выпускается, в основном, в помещении малой квадратуры (балкон, уборная) для выравнивания потолка.

Чертежи, маркировка профилей для ГКЛ

Перед тем, как приступить к установке каркаса на потолок Вам необходимо сделать чертеж на бумаге и сделать отметки на потолке и стенах. Для этого измерьте периметр комнаты. Все данные должны быть записаны на бумаге. Далее идет низкий угол. Для этого в каждом углу комнаты измеряется высота. Отмечается на листе.

Чертеж на потолок из ГКЛ

При одноярусном выравнивании потолка, в самом нижнем углу, отступ от черновой плиты фундамента 3-5 см.Он отмечает точку, ее параллель проводится по всем стенам комнаты. Эти строчки используются для крепления профиля НП. На листе должна быть сделана электрическая схема для основного и вспомогательного освещения. Для размещения выключателя, там где огни, розетки. Все данные с учетом замеров необходимо перенести на поверхность и разметить.

Перегородка для потолочных профилей

На основе грубого грунта размечаются линии ПП с шагом 60 см. Им через 50 см. обозначенное пространство для крепления вешалок. Для поперечного шага между элементами обрешетки потолка ПП 40 см.

Схема распределения

Границы 2 листа гипсокартона приходятся на один профиль. Горизонтальные границы списков Гражданского кодекса не совпадают. Это основа прочности гипсокартонных конструкций.

После расчетов и чертежей потолка можно рассчитать, сколько материала потребуется для металлических прогонов и ГК-листов. Если вы планируете закупить материал заранее, то можете воспользоваться онлайн-калькулятором потолка из гипсокартона, который даст точные данные о покупке.

Создание каркаса для кросс-FCL

Для изготовления поперечного каркаса профилей для гипсокартона, допустим, на потолке балкона крабы и перемычки не требуются.Такой способ строительства является бюджетным для данной обрешетки. Каркасный профиль для гипсокартонного потолка

Пошаговая последовательность действий, при которой деталь обозначена , как профиль крепится к потолку из гипсокартона:

1. по линиям, обозначенным на стенах, при закреплении направляющих профилей дюбелями, гвоздями. Плоскостность крепления следует проверять сразу же на строительном уровне. Не допускаются качели даже на 0,5 см.

   Монтажный направляющий профиль для потолка

2. На выровненных линиях целевых точек с помощью анкерных подвесов монтируются клинья.Эти элементы должны быть жесткими и прочными.

   Подвес прямой монтаж анкер Клин

3. В направляющие профили вставляем потолок, закрепляем винтами. Шаг профиля для гипсокартонного потолка составляет 40-60 см. Теперь, чтобы без провисания правильно закрепить потолочный профиль на подвесе, нужно протянуть нить контроля от стены к стене. Производится установка индексного профиля потолка под гипсокартон с подвешиванием небольшими шурупиками. Торчащая сторона подвески разгибается в разные стороны.

При обшивке ГКЛ, на стыке между листами, фиксируется вырезанный профиль.

Перед тем как приступить к отделке гипсокартоном, основание каркаса проверяется на прочность, жесткость и плоскостность.

Как сделать сотовый каркасный профиль для потолка

Металлический каркас напоминает ячейку из металлических профилей. Монтажный профиль для гипсокартонного потолка изготавливается в следующем порядке:

1. На обозначенных линиях закрепляются дюбель-гвоздями направляющие металлические элементы.
2. На основе проекта потолка, закрепленного анкерно-подвесными клиньями.
3. Рельсы на стенах и потолке вставляются, крепятся к подвесам.
4. Далее, печатные платы вырезаются из сегментов профиля через равные промежутки между интегрированным гипсокартоном PP (CD).
5. Эти перемычки фиксируются крабами. На расстоянии друг от друга 40-60 см.

Перемычки смещены таким образом, что они не совпадают в 1 строке.

Видео:

Штатная основа обрешетки обрешеткой ГК-листами.Крепление гипсокартона к потолку в профиле производится саморезами. От края листа следует отступить 2 см. ибо, к краю ГКЛ не лопнет. Каждый саморез вкручивается в лист на расстоянии 10-15 см друг от друга. Гипсокартон монтируется не только по краю, но и во всех местах, где находятся профили.

Торцы листов соединения заколоты под углом 90 градусов. Все стыки заделываются специальной шпатлевкой. Компаунды армируют листовыми и шпаклюют.

После всего гипсокартон покрывается финишным акриловым герметиком и производится отделка.

Чтобы каркас был прочным, а потолок из гипсокартона радовал на долгие годы правильно подобранных профилей и фурнитуры. Если тонкий профиль для потолка из гипсокартона, то есть риск растрескать потолок. Прочный каркас профилей от Knauf от 10 до 20 лет.

Видео:

Видео:

Видео:

классификация и ФИО, назначение, видео и фото

Различная гипсовая конструкция, созданная с помощью каркаса из металлических профилей.Они доступны в различной форме, размерах, назначении. Для определения желаемого типа профиля следует разобраться с его назначением, габаритами. Виды изделий из гипсокартона рассчитаны на его конкретное применение, поэтому следует знакомиться с каждым типом отдельно.

Типы профилей, из которых изготовлен каркас для гипсокартона

Монтаж каркасной основы из металлических профилей по своей конструкции прост. Он состоит из вертикальных и горизонтальных составляющих металлических элементов, называемых направляющими, перекрытиями, барьерными профилями.Чтобы подкорректировать нужный профиль, следует ознакомиться с его маркировкой и размерами.

Профиль стоечный ГКЛ

Какие бывают профили для гипсокартона:

Название профиля без сокращений	Сокращенное наименование на российском рынке	Короткий европейский титул
для монтажа в стойку	PS	CW
направляющая	PN	ВАШ
накладные	PP	CD
потолочная направляющая	PNP	ВЫХ

Какие бывают основные профили для гипсокартона?

Назначение и характеристика направляющего профиля (PN)

Профиль направляющий, сокращенно PN aka UW.толщиной 0,55-0,8 мм. Он защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН выпускается в виде планок с буквой «П», которая используется при строительстве металлического каркаса для фальшстен. Применяется для быстрого возведения стен разной толщины. Направляющие служат основой в монтажной раме, обеспечивают прочность конструкции. Имеет разную ширину, что позволяет возводить высокие стены и прятаться в стене коммуникации.

Направляющий профиль, применяемый для каркаса для фальш-стены из гипсокартона

Размеры направляющего элемента для гипсокартона:

маркировка продукции	Толщина, мм.	Ширина, мм.	Высота ребра, мм.	Длина, м.
ВАШ (PN) -2-50 * 40	0,5	50	40	3
ВАШ (PN) -4-75 * 45	0,5	75	45	3
ВАШ (PN) -6-100 * 40	0,6	100	40	4

В профиле производителем могут быть выполнены отверстия 8 мм.для крепления изделия к основанию (стене, потолку). Крепеж, в основном, дюбель-гвозди размером 6/40, 6/60. Длина достигает 3 м.

Монтаж перегородки, выравнивание первой гипсокартонной стены, смонтированной активной формы из металлопродукции по ранее сделанной разметке. Затем применяют СС (стоечное), а также дополнительные материалы, такие как подвески, надставки, крабы.

Обозначение и размеры Профиль UD

Функциональность стоечного профиля (ПС)

Стенды для профиля стоячны, сокращенно ПС или другое обозначение европейского CW.Этот вид металлических планок используется при производстве металлического каркаса для фальш-стены из гипсокартона, а также для выравнивания вертикальных поверхностей внутри помещений. Неся каркасную конструкцию фальш-стены, в неподвижную НП вставлен металлический элемент. Что касается ширины ПС и ПН, то размер одинаков. Перегородочный профиль для гипсокартона из оцинкованной стали.

маркировка продукции	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.
CW (PS) 50 * 50	0.4-0,6	50	50	2,6; 3; 4
CW (PS) 65 * 50		65
CW (PS) 75 * 50		75
CW (PS) 100 * 50		100

Профиль стоечный, применим для создания каркаса перегородок из гипсокартона

В зависимости от созданной конструкции приобретается необходимый размер. Длина может быть от 3 до 4 м. Отличительная особенность профиля – специальный паз для удобного монтажа гипсокартонных плит, а также их фиксации.

Размеры профилей CW

заявка, Размеры Направляющий профиль потолка (PNP)

Обозначается PN (OUT) (расшифровка – направляющая профиля потолка). П-образный профиль, с гладкими стенками. Используется как опора для стоек и перемычек. Крепится по периметру конструкции, затем устанавливаются все остальные элементы системы. АНП изготовлен из металла, покрытого защитным слоем. Применяется при производстве металлической основы под потолок из ГКЛ. Этот элемент крепится к стене на дюбель-гвозди, служит для дальнейшей врезки потолочного профиля и создает прочность всей конструкции под гипсокартоном.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартонного потолка имеет размеры: толщина ТНГ 28 * 27 – 0,4-0,6 мм., Ширина 28 мм., Высота – 27 мм., Длина – 3 м. .

потолочный профиль (ПП)

Пожалуйста, самым популярным в каждом ремонте является потолочный профиль (ПП) или другое обозначение CD. Данное изделие используется при установке металлического каркаса на подвесной, фигурный, многоярусный потолок из гипсокартона. профиль вставляется, при установке, направляющей и крепится к подвесам.Изделие изготовлено из оцинкованной стали, что обеспечивает защиту от ржавчины. К профилю потолка применяются специальные саморезы, называемые «жучками» мастерами – диаметром – 3,5–3,9 мм. Длина 9,5-11 мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры профиля для гипсокартонного потолка: толщина 0,4-0,6 мм., Ширина – 60 мм., Высота 27 мм., Длина стандартная 3 м, на заказ 4 м.

Дополнительные виды профилей

А производит виды профилей для гипсокартона, используемые в конструкции металлического каркаса не так часто, и во многом заменили собственно ручное производство.

Арочный профиль

Этот арочный профиль из гипсокартона применяется для создания изогнутых арок и других элементов на потолке или стене. В основу производства лег арочный профиль металлического элемента потолка. подробно, о видах арочного профиля.

Арочный профиль подходит для создания каркасных арок из ГКЛ и фасонных элементов для гипсокартона

Завод предлагает собственные варианты гибочного профиля для арок на заказ, имея отличительные возможности в эксплуатации.Для этого обычный ПП (60х37) после гибки обозначают как ПА.

Размеры для радиуса изгиба:

маркировка продукции	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.	Радиус изгиба, мм.
программное обеспечение (CD) – 60 × 27 КНАУФ	0 / 4-0 / 6	60	27	2,6; 3; 4	1000
ПО (CD) – 60 × 27 КНАУФ (доп.)			27		500

гнутый профиль

деталь, другие варианты изготовления арок.

усиленный профиль

Элемент обозначен UA. Изделие используется для усиления основы под гипсокартон. Применяется в натяжных потолках сложной конструкции, а также при формировании перегородок с элементами тяжести (навешивание телевизора на перегородку), создании перегородок из гипсокартона дверных проемов, окон.

Усиленный профиль монтируется в пространство каркаса, где предполагается подвешивание тяжелых предметов на гипсовом основании

Размеры усиленного профиля для гипсокартона:

Высота ребра

маркировка продукции	толщина изделия	Профиль задний, мм.	, мм.	количество рядов тиснения на спине	Стандартная длина профиля, м.
UA 50-40-2	2,0 мм.	50	40	1 шт.	2,6; 3; 4
UA 75-40-2		75		2 шт.
UA-100-40-2		100
UA-125-40-2		125
UA-150-40-2		150

Для защиты внешних углов

с маркировкой ПУ.Этот вид ГКЛ предназначен для отделки углов от различных механических воздействий (ударов) гипсовых изделий. Имеет перфорацию, для лучшей фиксации к поверхности шпаклевкой. Его габариты:

обозначение	Толщина, мм.	Ширина полок, мм.	Материал	Длина профиля, мм.
УЕ 20-20	0,22–0,25	20	алюминий	3
УЕ 25-25	0.4	25	оцинкованная сталь
УЕ 30-30	0,4	30
	0,5
УЕ 35-35	0,5	35

Монтажные профили

Для создания металлического каркаса необходимо применить профили и аксессуары к ним, чтобы основа каркаса под гипсокартон была прочной и прослужила долгий срок.

Для резки оцинкованного профиля используются ножницы для резки металла.Если резать профиль болгаркой, то в диапазоне высоких оборотов металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля остаются незащищенными. Это крайне нежелательно для монтажа каркаса в ванных комнатах, а также на балконе – там, где повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления профилей ГКЛ

Направляющие профили крепятся к основанию (потолку, полу, стене) только при помощи дюбелей-гвоздей. Размер застежки зависит от нескольких факторов: материала основы, сложности конструкции металла.Крепежные детали следует располагать на расстоянии 25-30 см.

Подвесы для профилей закрепляются на одной линии с профилем через каждые 40-60 см. минимальное расстояние берется в том случае, если на штукатурную поверхность планируется большая нагрузка. Кроме того, для усиления каркаса усиления созданы стоечные профили, переходящие в утяжеление стройплощадки.

Printable you, – Применен изоляционный герметизирующий материал, выбор которого зависит от местности, уровня влажности, возгорания.

Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но и обращать внимание на производителей.Такие профили для гипсокартона, как «КНАУФ» изготавливаются по размеру всех гостей с соблюдением всех технических условий.

Деталь быстрого способа возведения шлагбаумов в квартире.

Видео:

Видео:

Видео:

Профиль из гипсокартона, Деталь Профили для подвесных потолков Fuga, Размер, Цена

Наша компания начала свою деятельность с экспорта профилей из гипсокартона, деталей из профилей Fuga, подвесных потолков, изделий из гипсокартона, секторов минеральной ваты.

Сначала профиль для гипсокартона , гипсокартон, подвесной потолок, аппликации из минеральной ваты; угловые соединения, две разные части комбинации, чтобы предотвратить растрескивание. Причина первая; Fuga do, вторая причина; Декоративное изображение взять.

Гипсокартонные плиты обеспечивают гладкую отделку углов, обеспечивают качественный внешний вид в соответствии с пожеланиями клиентов и обеспечивают четкое решение в виде профиля fuga , подвесных потолков и применения минеральной ваты в скрытых световых полосах.

Переходной угловой экран из гипсокартона

Строительная отрасль развивалась с годами, как и все остальное. Таким образом, стали появляться чудо-конструкции. Не только конструкции, но и внутреннее убранство построек стали более эстетичными за счет различных строительных материалов. В нашей стране самым главным изменением, дающим привилегии в интерьере домов, несомненно, стало открытие гипса. И предотвращено растрескивание стыков конструкций, созданных с помощью профилей деталей из гипсокартона.

На самом деле потолки в домах, которые приходят на ум, когда думаешь о гипсокартоне! В годы, когда его впервые использовали, практически каждый, кто собирался красить свой дом, имел возможность встретить гипсокартон. Гипсокартонные потолки, новая тенденция того времени, не только сливались бы от угла к углу с профилями гипсокартона, но и имели место в домах с рельефным рисунком в центре потолка, где была подвешена люстра. Позже видно, что много гипсокартона использовалось при оформлении новостроек.

Назначение Изделие

Этот материал, состоящий из гипсокартона, который состоит из двух сторон картона, который сделан из гипса и специальных размеров и предназначен для гладких поверхностей, не предназначен для использования в отделке потолка. .

Основная и самая важная цель использования в зданиях – создать новую комнату или попытаться отделить пространство стеной или создать подвесной потолок. Кроме того, следует иметь в виду, что гипсокартонный лист с его устойчивостью к огню и воде и его структурой, которая может растягиваться при землетрясении, сводит к минимуму повреждения и обеспечивает преимущества использования благодаря создаваемой звуко- и теплоизоляции.

Конечно, все эти упомянутые элементы нуждаются в профиле детали для правильной реализации.

Где профиль из гипсокартона и где его использовать?

• Внутренние и внешние фасады
• Пересечение перегородок
• Различные секции потолка
• Потолок со стыками стен
• Детально использован скрытый световой диапазон
• Изготовление Fuga

Детальный профиль гипсокартонных листов имеет большое значение. Никто не хотел бы видеть трещины по краям после нескольких часов работы в гипсокартоне.По этой причине используются профили деталей, а проекты из гипсокартона. Детальный профиль многих различных частей требуется на стыке двух разных частей, в точках соединения стены с потолком и на участках, использующих скрытую световую полосу.

Когда профиль Fuga оценивается с точки зрения использования, становится очевидным, что он не только обеспечивает высокое качество и декоративное изображение при нанесении на листы гипсокартона. Еще одна важная область применения – это приготовление фуги.

Также профиль для гипсокартона является прочным и обрабатываемым шпатлевочным материалом. И обычно используется в куртке. Это связано с его эстетическим внешним видом и способностью наносить декоративную штукатурку и красить без необходимости делать дополнительные покрытия во время облицовки. Во время подачи заявки детализируйте профили, чтобы обеспечить должное соблюдение процесса внедрения.

Подробная информация Какой причиной использовался профиль Fuga?

Приведу пример аппликации, используемой для украшения стыка стены с потолком.
Применяется во внешней части здания на пересечении со стеной потолка камеры.
Наружные поверхности зданий, в которых использовались две секции крыши.
Обе наружные стены из-за применений, используемых как в наружной штукатурке.

Наконец, для получения дополнительной информации о размерах и цене гипсокартонных профилей свяжитесь с нами.

Профили из гипсокартона, потолочные перегородки – скандинавские профили

Профили – переборки – Предварительные фальцовки

Преформированные перегородки из гипсокартона

ускоряют монтаж, устраняют необходимость во внешних углах и обеспечивают чистые острые углы.

Scandinavian Profiles начала свою деятельность в конце 70-х как подрядчик по гипсокартону «Скандинавские внутренние покрытия».

В середине 80-х мы начали производить профили для себя, чтобы ускорить собственное оснащение.

«Скандинавские профили из предварительно формованного гипсокартона» была первой компанией в Австралии, которая произвела профили из гипсокартона для продажи в сфере отделки в 1989 году.

В 1992 году наши системы гипсокартонных профилей и настенных наконечников были одобрены обоими австралийскими производителями гипсокартона Boral Plasterboard и CSR Gyprock.

Scandinavian теперь производит профили из гипсокартона, фиброцемента, фиброцемента, МДФ, фанеры и алюминиевого композитного материала (Alucobond и Alpolic).

Утверждение CSR

Боральное одобрение

Обработка всех типов гипсокартона

• Стандарт 10-13 мм
• Пролет 10 мм
• Аква 10-13 мм
• Звук 10-13мм

• Огонь 13-16мм
• Удар 13-16мм
• Quad Shield 13 мм
• Перфорированный 13мм

Все формы и углы

• L Форма
• U-образная
• Z Форма
• W Форма
• Тройной шаг
• Четырехступенчатый

• Шляпы
• Световой желоб
• Вентилируемый желоб
• Линия тени
• Любые углы
• Любая форма

Мы также можем предоставить

• Углубленные кромки и концы
• Край обернутый бумагой
• Профили перфорированные

• Перфорированные листы
• Закрыто по окончании
• Профили длиной до 6 метров

Советы по заказу профилей

21 декабря 2017 г. / Профили из гипсокартона Профилирование потолка из гипсокартона

– Home Improvement Stack Exchange

Я хочу построить простой подвесной потолок из гипсокартона в одной из наших комнат.Идея проста, чтобы осветить всю комнату светодиодной лентой, а в середине будет «остров» со светодиодной лентой по краям (конечно, скрытые) и пятнами посередине. Однако мне довольно сложно понять, как кадрировать с профилями, которые у нас есть здесь.

У нас 2 типа:

Видео:

Штатная основа обрешетки обрешеткой ГК-листами.Крепление гипсокартона к потолку в профиле производится саморезами. От края листа следует отступить 2 см. ибо, к краю ГКЛ не лопнет. Каждый саморез вкручивается в лист на расстоянии 10-15 см друг от друга. Гипсокартон монтируется не только по краю, но и во всех местах, где находятся профили.

Торцы листов соединения заколоты под углом 90 градусов. Все стыки заделываются специальной шпатлевкой. Компаунды армируют листовыми и шпаклюют.

После всего гипсокартон покрывается финишным акриловым герметиком и производится отделка.

Чтобы каркас был прочным, а потолок из гипсокартона радовал на долгие годы правильно подобранных профилей и фурнитуры. Если тонкий профиль для потолка из гипсокартона, то есть риск растрескать потолок. Прочный каркас профилей от Knauf от 10 до 20 лет.

Видео:

Видео:

Видео:

классификация и ФИО, назначение, видео и фото

Различная гипсовая конструкция, созданная с помощью каркаса из металлических профилей.Они доступны в различной форме, размерах, назначении. Для определения желаемого типа профиля следует разобраться с его назначением, габаритами. Виды изделий из гипсокартона рассчитаны на его конкретное применение, поэтому следует знакомиться с каждым типом отдельно.

Типы профилей, из которых изготовлен каркас для гипсокартона

Монтаж каркасной основы из металлических профилей по своей конструкции прост. Он состоит из вертикальных и горизонтальных составляющих металлических элементов, называемых направляющими, перекрытиями, барьерными профилями.Чтобы подкорректировать нужный профиль, следует ознакомиться с его маркировкой и размерами.

Профиль стоечный ГКЛ

Какие бывают профили для гипсокартона:

Название профиля без сокращений	Сокращенное наименование на российском рынке	Короткий европейский титул
для монтажа в стойку	PS	CW
направляющая	PN	ВАШ
накладные	PP	CD
потолочная направляющая	PNP	ВЫХ

Какие бывают основные профили для гипсокартона?

Назначение и характеристика направляющего профиля (PN)

Профиль направляющий, сокращенно PN aka UW.толщиной 0,55-0,8 мм. Он защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН выпускается в виде планок с буквой «П», которая используется при строительстве металлического каркаса для фальшстен. Применяется для быстрого возведения стен разной толщины. Направляющие служат основой в монтажной раме, обеспечивают прочность конструкции. Имеет разную ширину, что позволяет возводить высокие стены и прятаться в стене коммуникации.

Направляющий профиль, применяемый для каркаса для фальш-стены из гипсокартона

Размеры направляющего элемента для гипсокартона:

маркировка продукции	Толщина, мм.	Ширина, мм.	Высота ребра, мм.	Длина, м.
ВАШ (PN) -2-50 * 40	0,5	50	40	3
ВАШ (PN) -4-75 * 45	0,5	75	45	3
ВАШ (PN) -6-100 * 40	0,6	100	40	4

В профиле производителем могут быть выполнены отверстия 8 мм.для крепления изделия к основанию (стене, потолку). Крепеж, в основном, дюбель-гвозди размером 6/40, 6/60. Длина достигает 3 м.

Монтаж перегородки, выравнивание первой гипсокартонной стены, смонтированной активной формы из металлопродукции по ранее сделанной разметке. Затем применяют СС (стоечное), а также дополнительные материалы, такие как подвески, надставки, крабы.

Обозначение и размеры Профиль UD

Функциональность стоечного профиля (ПС)

Стенды для профиля стоячны, сокращенно ПС или другое обозначение европейского CW.Этот вид металлических планок используется при производстве металлического каркаса для фальш-стены из гипсокартона, а также для выравнивания вертикальных поверхностей внутри помещений. Неся каркасную конструкцию фальш-стены, в неподвижную НП вставлен металлический элемент. Что касается ширины ПС и ПН, то размер одинаков. Перегородочный профиль для гипсокартона из оцинкованной стали.

маркировка продукции	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.
CW (PS) 50 * 50	0.4-0,6	50	50	2,6; 3; 4
CW (PS) 65 * 50		65
CW (PS) 75 * 50		75
CW (PS) 100 * 50		100

Профиль стоечный, применим для создания каркаса перегородок из гипсокартона

В зависимости от созданной конструкции приобретается необходимый размер. Длина может быть от 3 до 4 м. Отличительная особенность профиля – специальный паз для удобного монтажа гипсокартонных плит, а также их фиксации.

Размеры профилей CW

заявка, Размеры Направляющий профиль потолка (PNP)

Обозначается PN (OUT) (расшифровка – направляющая профиля потолка). П-образный профиль, с гладкими стенками. Используется как опора для стоек и перемычек. Крепится по периметру конструкции, затем устанавливаются все остальные элементы системы. АНП изготовлен из металла, покрытого защитным слоем. Применяется при производстве металлической основы под потолок из ГКЛ. Этот элемент крепится к стене на дюбель-гвозди, служит для дальнейшей врезки потолочного профиля и создает прочность всей конструкции под гипсокартоном.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартонного потолка имеет размеры: толщина ТНГ 28 * 27 – 0,4-0,6 мм., Ширина 28 мм., Высота – 27 мм., Длина – 3 м. .

потолочный профиль (ПП)

Пожалуйста, самым популярным в каждом ремонте является потолочный профиль (ПП) или другое обозначение CD. Данное изделие используется при установке металлического каркаса на подвесной, фигурный, многоярусный потолок из гипсокартона. профиль вставляется, при установке, направляющей и крепится к подвесам.Изделие изготовлено из оцинкованной стали, что обеспечивает защиту от ржавчины. К профилю потолка применяются специальные саморезы, называемые «жучками» мастерами – диаметром – 3,5–3,9 мм. Длина 9,5-11 мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры профиля для гипсокартонного потолка: толщина 0,4-0,6 мм., Ширина – 60 мм., Высота 27 мм., Длина стандартная 3 м, на заказ 4 м.

Дополнительные виды профилей

А производит виды профилей для гипсокартона, используемые в конструкции металлического каркаса не так часто, и во многом заменили собственно ручное производство.

Арочный профиль

Этот арочный профиль из гипсокартона применяется для создания изогнутых арок и других элементов на потолке или стене. В основу производства лег арочный профиль металлического элемента потолка. подробно, о видах арочного профиля.

Арочный профиль подходит для создания каркасных арок из ГКЛ и фасонных элементов для гипсокартона

Завод предлагает собственные варианты гибочного профиля для арок на заказ, имея отличительные возможности в эксплуатации.Для этого обычный ПП (60х37) после гибки обозначают как ПА.

Размеры для радиуса изгиба:

маркировка продукции	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.	Радиус изгиба, мм.
программное обеспечение (CD) – 60 × 27 КНАУФ	0 / 4-0 / 6	60	27	2,6; 3; 4	1000
ПО (CD) – 60 × 27 КНАУФ (доп.)			27		500

гнутый профиль

деталь, другие варианты изготовления арок.

усиленный профиль

Элемент обозначен UA. Изделие используется для усиления основы под гипсокартон. Применяется в натяжных потолках сложной конструкции, а также при формировании перегородок с элементами тяжести (навешивание телевизора на перегородку), создании перегородок из гипсокартона дверных проемов, окон.

Усиленный профиль монтируется в пространство каркаса, где предполагается подвешивание тяжелых предметов на гипсовом основании

Размеры усиленного профиля для гипсокартона:

Высота ребра

маркировка продукции	толщина изделия	Профиль задний, мм.	, мм.	количество рядов тиснения на спине	Стандартная длина профиля, м.
UA 50-40-2	2,0 мм.	50	40	1 шт.	2,6; 3; 4
UA 75-40-2		75		2 шт.
UA-100-40-2		100
UA-125-40-2		125
UA-150-40-2		150

Для защиты внешних углов

с маркировкой ПУ.Этот вид ГКЛ предназначен для отделки углов от различных механических воздействий (ударов) гипсовых изделий. Имеет перфорацию, для лучшей фиксации к поверхности шпаклевкой. Его габариты:

обозначение	Толщина, мм.	Ширина полок, мм.	Материал	Длина профиля, мм.
УЕ 20-20	0,22–0,25	20	алюминий	3
УЕ 25-25	0.4	25	оцинкованная сталь
УЕ 30-30	0,4	30
	0,5
УЕ 35-35	0,5	35

Монтажные профили

Для создания металлического каркаса необходимо применить профили и аксессуары к ним, чтобы основа каркаса под гипсокартон была прочной и прослужила долгий срок.

Для резки оцинкованного профиля используются ножницы для резки металла.Если резать профиль болгаркой, то в диапазоне высоких оборотов металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля остаются незащищенными. Это крайне нежелательно для монтажа каркаса в ванных комнатах, а также на балконе – там, где повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления профилей ГКЛ

Направляющие профили крепятся к основанию (потолку, полу, стене) только при помощи дюбелей-гвоздей. Размер застежки зависит от нескольких факторов: материала основы, сложности конструкции металла.Крепежные детали следует располагать на расстоянии 25-30 см.

Подвесы для профилей закрепляются на одной линии с профилем через каждые 40-60 см. минимальное расстояние берется в том случае, если на штукатурную поверхность планируется большая нагрузка. Кроме того, для усиления каркаса усиления созданы стоечные профили, переходящие в утяжеление стройплощадки.

Printable you, – Применен изоляционный герметизирующий материал, выбор которого зависит от местности, уровня влажности, возгорания.

Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но и обращать внимание на производителей.Такие профили для гипсокартона, как «КНАУФ» изготавливаются по размеру всех гостей с соблюдением всех технических условий.

Деталь быстрого способа возведения шлагбаумов в квартире.

Видео:

Видео:

Видео:

Профиль из гипсокартона, Деталь Профили для подвесных потолков Fuga, Размер, Цена

Наша компания начала свою деятельность с экспорта профилей из гипсокартона, деталей из профилей Fuga, подвесных потолков, изделий из гипсокартона, секторов минеральной ваты.

Сначала профиль для гипсокартона , гипсокартон, подвесной потолок, аппликации из минеральной ваты; угловые соединения, две разные части комбинации, чтобы предотвратить растрескивание. Причина первая; Fuga do, вторая причина; Декоративное изображение взять.

Гипсокартонные плиты обеспечивают гладкую отделку углов, обеспечивают качественный внешний вид в соответствии с пожеланиями клиентов и обеспечивают четкое решение в виде профиля fuga , подвесных потолков и применения минеральной ваты в скрытых световых полосах.

Переходной угловой экран из гипсокартона

Строительная отрасль развивалась с годами, как и все остальное. Таким образом, стали появляться чудо-конструкции. Не только конструкции, но и внутреннее убранство построек стали более эстетичными за счет различных строительных материалов. В нашей стране самым главным изменением, дающим привилегии в интерьере домов, несомненно, стало открытие гипса. И предотвращено растрескивание стыков конструкций, созданных с помощью профилей деталей из гипсокартона.

На самом деле потолки в домах, которые приходят на ум, когда думаешь о гипсокартоне! В годы, когда его впервые использовали, практически каждый, кто собирался красить свой дом, имел возможность встретить гипсокартон. Гипсокартонные потолки, новая тенденция того времени, не только сливались бы от угла к углу с профилями гипсокартона, но и имели место в домах с рельефным рисунком в центре потолка, где была подвешена люстра. Позже видно, что много гипсокартона использовалось при оформлении новостроек.

Назначение Изделие

Этот материал, состоящий из гипсокартона, который состоит из двух сторон картона, который сделан из гипса и специальных размеров и предназначен для гладких поверхностей, не предназначен для использования в отделке потолка. .

Основная и самая важная цель использования в зданиях – создать новую комнату или попытаться отделить пространство стеной или создать подвесной потолок. Кроме того, следует иметь в виду, что гипсокартонный лист с его устойчивостью к огню и воде и его структурой, которая может растягиваться при землетрясении, сводит к минимуму повреждения и обеспечивает преимущества использования благодаря создаваемой звуко- и теплоизоляции.

Конечно, все эти упомянутые элементы нуждаются в профиле детали для правильной реализации.

Где профиль из гипсокартона и где его использовать?

• Внутренние и внешние фасады
• Пересечение перегородок
• Различные секции потолка
• Потолок со стыками стен
• Детально использован скрытый световой диапазон
• Изготовление Fuga

Детальный профиль гипсокартонных листов имеет большое значение. Никто не хотел бы видеть трещины по краям после нескольких часов работы в гипсокартоне.По этой причине используются профили деталей, а проекты из гипсокартона. Детальный профиль многих различных частей требуется на стыке двух разных частей, в точках соединения стены с потолком и на участках, использующих скрытую световую полосу.

Когда профиль Fuga оценивается с точки зрения использования, становится очевидным, что он не только обеспечивает высокое качество и декоративное изображение при нанесении на листы гипсокартона. Еще одна важная область применения – это приготовление фуги.

Также профиль для гипсокартона является прочным и обрабатываемым шпатлевочным материалом. И обычно используется в куртке. Это связано с его эстетическим внешним видом и способностью наносить декоративную штукатурку и красить без необходимости делать дополнительные покрытия во время облицовки. Во время подачи заявки детализируйте профили, чтобы обеспечить должное соблюдение процесса внедрения.

Подробная информация Какой причиной использовался профиль Fuga?

Приведу пример аппликации, используемой для украшения стыка стены с потолком.
Применяется во внешней части здания на пересечении со стеной потолка камеры.
Наружные поверхности зданий, в которых использовались две секции крыши.
Обе наружные стены из-за применений, используемых как в наружной штукатурке.

Наконец, для получения дополнительной информации о размерах и цене гипсокартонных профилей свяжитесь с нами.

Профили из гипсокартона, потолочные перегородки – скандинавские профили

Профили – переборки – Предварительные фальцовки

Преформированные перегородки из гипсокартона

ускоряют монтаж, устраняют необходимость во внешних углах и обеспечивают чистые острые углы.

Scandinavian Profiles начала свою деятельность в конце 70-х как подрядчик по гипсокартону «Скандинавские внутренние покрытия».

В середине 80-х мы начали производить профили для себя, чтобы ускорить собственное оснащение.

«Скандинавские профили из предварительно формованного гипсокартона» была первой компанией в Австралии, которая произвела профили из гипсокартона для продажи в сфере отделки в 1989 году.

В 1992 году наши системы гипсокартонных профилей и настенных наконечников были одобрены обоими австралийскими производителями гипсокартона Boral Plasterboard и CSR Gyprock.

Scandinavian теперь производит профили из гипсокартона, фиброцемента, фиброцемента, МДФ, фанеры и алюминиевого композитного материала (Alucobond и Alpolic).

Утверждение CSR

Боральное одобрение

Обработка всех типов гипсокартона

• Стандарт 10-13 мм
• Пролет 10 мм
• Аква 10-13 мм
• Звук 10-13мм

• Огонь 13-16мм
• Удар 13-16мм
• Quad Shield 13 мм
• Перфорированный 13мм

Все формы и углы

• L Форма
• U-образная
• Z Форма
• W Форма
• Тройной шаг
• Четырехступенчатый

• Шляпы
• Световой желоб
• Вентилируемый желоб
• Линия тени
• Любые углы
• Любая форма

Мы также можем предоставить

• Углубленные кромки и концы
• Край обернутый бумагой
• Профили перфорированные

• Перфорированные листы
• Закрыто по окончании
• Профили длиной до 6 метров

Советы по заказу профилей

21 декабря 2017 г. / Профили из гипсокартона Профилирование потолка из гипсокартона

– Home Improvement Stack Exchange

Я хочу построить простой подвесной потолок из гипсокартона в одной из наших комнат.Идея проста, чтобы осветить всю комнату светодиодной лентой, а в середине будет «остров» со светодиодной лентой по краям (конечно, скрытые) и пятнами посередине. Однако мне довольно сложно понять, как кадрировать с профилями, которые у нас есть здесь.

У нас 2 типа:

Итак, из этих двух я пытаюсь придумать план части, которая идет вокруг стен комнаты.

Однако, честно говоря, я не знаю, как мне это делать. Я могу посмотреть целую кучу видеороликов на YouTube, но в большинстве случаев я вижу те причудливые экзотические профили, которых у нас нет, или просто демонстрирую дизайн, пустую комнату, готовую. Пара русских видео демонстрирует процесс, но не видно, как они вместе исправляют профили.

Итак, мой вопрос, который я должен использовать, хотя оба имеют сомнительные части.

1. Креплю один профиль UD к стене, а другой к потолку.
2. Я беру CD-профили, складываю их в UD на стене и прикручиваю снизу.
3. Я беру еще один UD и прикрепляю его к другому концу профилей CD и снова прикручиваю их снизу.
4. Теперь я мог бы прикрутить гипсокартон ко дну, но он просто согнет профили, поэтому мне нужно еще целую кучу CD-профиля от потолка и прикрутить их снаружи (а не со стороны стены).
5. Поскольку профиль UD открывается к стене, я не могу прикрутить компакт-диски к UD, кроме как закрепить их с помощью вертикального гипсокартона, который я прикручиваю к верхнему UD, вертикальным компакт-дискам и нижнему UD.

Мне кажется, это всего лишь рецепт того, как гипсокартон упадет мне на голову во время сеанса телевидения, когда шурупы вырвутся из гипсокартона из-за веса горизонтальной части. С другой стороны, он намного чище, чем другой, который решает эту проблему, предлагая еще один …

1. UD к стене и потолку
2. CD от стены, но на всю длину гипсокартонной панели.
3. , вместо того, чтобы использовать компакт-диски с потолка, я бы использовал 2 вертикальных профиля UD для каждого горизонтального профиля компакт-диска и в основном помещал компакт-диски между UD, чтобы я мог скрутить их вместе.

Обратной стороной является то, что я не могу прикрепить светодиодную ленту, и мне нужен дополнительный лист гипсокартона для ее монтажа, и я теряю около 3 сантиметров из-за высоты профилей. Какие-нибудь советы?

@ Обновление:

Похоже, что второй вариант поможет. По крайней мере, на бумаге это выглядит многообещающе: Я очень надеюсь, что 50 мм проема для светодиодной ленты будет достаточно; не нравится, что он должен освещать комнату но все же.

Как установить потолок из гипсокартона

Когда вы исследуете, как установить потолок из гипсокартона, это может быть очень устрашающе! Однако при тщательном планировании вы сможете закончить новый потолок в кратчайшие сроки.Это включает в себя сбор необходимых материалов для работы и выполнение следующих шагов.

Необходимые материалы

Использование качественного гипсокартона для любого жилищного строительства – критически важно. Это гарантирует, что потолочный монтаж будет выглядеть чисто и профессионально. Вам потребуются следующие инструменты и материалы:

• Панели из гипсокартона, достаточные для покрытия ширины и длины потолка.
• Рулетка мерная.
• Электродрель.
• Просверлите сверло, подходящее для ваших винтов.
• Универсальный нож для обрезки гипсокартона по размеру.
• Спиртовой уровень, чтобы ваши стены и металлические профили ровные.
• Металлический профиль и фурнитура.
• Карандаш, мел.

Теперь, когда вы собрали все необходимое, вам нужно настроить рабочее место. Перед запуском ваше пространство следует очистить. Вам нужно будет беспрепятственно обойти всю комнату и иметь полный доступ к потолку.

Этап для установки гипсокартонного потолка

Установить потолок из гипсокартона легко, выполнив следующие семь шагов:

1. Измерьте потолок. Отметьте с помощью рулетки точку на стене, которая находится минимум на 10 см ниже текущей крыши или 210 см выше уровня пола. Сделайте отметки в каждом углу комнаты и карандашом или мелом проведите прямую линию, соединяющую все отметки. Убедитесь, что эти линии абсолютно на уровне спиртового уровня.

2. Каждый металлический краевой профиль должен быть обрезан до такой же длины, что и стены, к которым он будет крепиться. Ножницы для жести могут быстро прорезать металл; в противном случае будет достаточно кругового отрезного диска. С помощью шурупов прикрепите краевые профили к стене. Убедитесь, что низ профиля параллелен карандашной линии на стене.

3. Позиции профилей основных каналов будут отмечены. Эти основные каналы следует монтировать на той же ширине, что и стена из гипсокартона (обычно 1200 мм).Отметьте расстояние 1200 мм от стены и сделайте отметку. Повторите то же самое на противоположной стене, соединив две отметки меловой линией. Делать это нужно между двумя противоположными стенами в комнате.

4. После измерения длины гипсокартонных панелей нанесите отметки на двух оставшихся стенах комнаты на том же расстоянии, что и длина панелей. Соедините мелом эти новые отметки. Это создаст сетку пространства с подвесными металлическими углами, расположенными там, где линии пересекаются.Обрежьте металлические уголки до нужной длины.

5. Длина металлических уголков должна быть равна расстоянию между действующей кровлей и краевыми швеллерами. Сделайте надрез вдоль одной стороны металлического уголка с помощью ножниц и загните оба конца. В результате получится прямоугольный конец. Просверлите отверстие в двух загнутых металлических частях, чтобы металлический уголок можно было вкрутить в существующую крышу.

6. Установите профили основного канала по всей длине пространства.Обрежьте их по размеру – они должны быть на 3–5 мм короче, чем длина свободного пространства, чтобы они могли легко встать на место. Расположите их поверх краевых профилей, образуя С-образную форму. Соедините их металлическими уголками, свисающими с потолка. Чтобы соединить их все, вкрутите металлический уголок и основную трубку.

7. Потолочные каналы должны быть обрезаны до соответствующей длины и установлены под прямым углом к ​​основным каналам, чтобы создать сетку вокруг потолка.После размещения потолочного канала в угловых профилях соедините его с основными каналами с помощью соединительных зажимов или соединителей для пересечения каналов.

Теперь вы можете утеплить пространство над гипсокартонными панелями или оставить его открытым, в зависимости от климата в вашем районе. Вкрутите гипсокартонные панели в металлические каналы и краевые профили, прижимая их к металлической решетке. Шурупы должны располагаться на расстоянии около 150 мм по периметру комнаты и каждые 230 мм вместе с металлическими профилями.В конце комнаты вам может понадобиться отрезать гипсокартон по размеру.

После того, как потолок из гипсокартона будет готов, вы можете подумать, как закончить его штукатуркой и краской, чтобы придать поверхности гладкую текстуру. Потолок из гипсокартона может полностью изменить внешний вид помещения. Вы не будете смотреть на изношенную поверхность с видимыми повреждениями. Благодаря этому доступному строительному материалу потолок будет выглядеть потрясающе долгие годы.

___

Освободите свое внутреннее творчество и погрузитесь в модные проекты DIY.Мы расскажем, как добавить индивидуальности в вашу жизнь с помощью домашнего декора и уникальных поделок.

Подпишитесь на нас в Facebook, Instagram и Pinterest, чтобы получать больше статей, видео и контента, который вдохновит вас.

Mobimeme предлагает контент-маркетинг, SEO, аналитику, управление социальными сетями и экспертное направление в цифровой сфере. Создание и рост онлайн-аудитории для вашего бизнеса – это то, что мы делаем лучше всего. Свяжитесь с нами, чтобы узнать больше о наших пакетных предложениях и о том, как вы можете улучшить свой веб-сайт и подписку.

Наша продукция: Профили для гипсокартона и Т-образные профили для модульных подвесных потолков

Представляем вам две классики технической внутренней отделки, которые являются великой традицией нашего производства: Профили для гипсокартона и Т-конструкции для модульных подвесных потолков.

Профили для гипсокартона

Профили для гипсокартона изготовлены из высококачественной горячеоцинкованной углеродистой стали типа DX51D + Z в соответствии с EN 10346.
Мы также используем высококачественное сырье, такое как:

• Цинк-алюминий, для большей устойчивости к коррозии как в помещении, так и на открытом воздухе;
• Цинк-магний для исключительной степени защиты от коррозии в самых агрессивных средах.

Оба варианта работают благодаря целительной силе стали в области резания и сверления винтов.

В наше сырье добавлено большое новшество: все профили для гипсокартона производятся в эксклюзивной версии VERTEBRA-ROSSO типа DX51D + Z-AF, в которой используется горячеоцинкованная сталь, покрытая тонким слоем КРАСНОГО цвета, что дает антикоррозионные характеристики (на 30% выше стойкость к окислению), диэлектрические (предотвращает образование электростатических зарядов из-за нормального поведения проводящей стали), экологические (покрытие без хрома) и защита от отпечатков пальцев (защитный барьер от контакта с кожей и вдыхание оксидов, которые могут образовываться на обычной стали, улучшая обитаемость окружающей среды).

Качество наших профилей подтверждается полной маркировкой в ​​соответствии с Регламентом (ЕС) 305/2011, который устанавливает гармонизированные условия для коммерциализации строительных продуктов, а также маркировкой CE на продукте в соответствии с европейским стандартом EN14195 (определение предел текучести согласно EN10002-1) и EN 13964 (продукты прочности на изгиб для потолка). Все продукты сопровождаются DOP (декларацией характеристик), в которой указаны характеристики продукта, требуемые Приложением ZA, такие как реакция на огонь (EN 13501-1), выделение опасных веществ, толщина, нагрузка, предел текучести и долговечность.Знак CE и заявленная информация наносятся на сам продукт.

Благодаря использованию нашей карты LEED®, полученной в сотрудничестве с TÜV Italia, продукты способствуют получению сертификата LEED®, анализируя все аспекты, по которым они способствуют устойчивости зданий с точки зрения содержания вторичного сырья. материал, а также вклад энергии, который они предлагают.

Ассортимент металлических каркасов для гипсокартона включает все размеры, требуемые DIN 18180 как для направляющих, так и для стоек, со стандартными или увеличенными размерами и толщиной для соответствия различным требованиям применения.Несущие конструкции, периметр и дополнительные профили, а также аксессуары для подвешивания дополняют каталог предложений, посвященных системе сухого строительства.

Для горизонтальных перегородок идеально подходит запатентованная система G-SEISMIC (№ 102018000001828), сертифицированная и испытанная в соответствии с требованиями NTC18, а также FEMA 461 – «Промежуточные протоколы испытаний для определения характеристик сейсмостойкости структурных и неструктурных компонентов». к профилям, чтобы гарантировать в дополнение к уже доказанной жесткости дополнительную антисейсмическую поддержку.

Какие-нибудь характеристики?
Направляющие и шпильки имеют ширину от 30 мм до 150 мм. Рельсы снабжены отверстиями для крепления к земле и шпильками с отверстиями для прохождения кабелей и гофрированными.
Защелкивающиеся профили подходят для всех типов подвесов. Носители имеют смешанное сверление для обеспечения доступа к разным типам подвесов.

Кроме того, запатентованная перфорированная защита кромок PF PLUS обеспечивает быструю и экономичную отделку.
Гравировка по бокам профиля позволяет простым нажатием отвертки или металлического наконечника непосредственно обжать гипсокартон с покрытием без использования шурупов, что, помимо быстрого крепления, упрощает и сокращает затирку швов. и отделка всей кромки.

Т-образные конструкции для модульных потолков и сегодня остаются самым популярным продуктом в нашем ассортименте. За прошедшие годы мы разработали несколько инновационных сейсмостойких и одновременно съемных систем крепления: «Freccia» (патент № 102009

9027) для T24 и T15 является ориентиром для монтажников. С «Freccia» можно реализовать несколько модулей как в метрической (мм), так и в британской (дюймах) системе. Сильной стороной является разборка и повторная сборка профиля без повреждения крюка.
Для производства Т-образной конструкции в стандартном исполнении используется горячеоцинкованная сталь в соответствии с EN 10346; в случае использования других типов стали опорные конструкции производятся из материалов, соответствующих EN 10152, EN 10169-1. Допуски и толщина проверяются в соответствии с требованиями EN 10143 (для EN 10346 и EN 10169) и EN 10131 (для EN 10152).

Профиль «Freccia» также доступен в следующих версиях:

• с антибактериальной обработкой, при которой микробная нагрузка снижается более чем на 95% через 24 часа в соответствии с ISO 22196;
• с антикоррозионной обработкой в ​​зависимости от степени коррозии, которая с помощью специальных обработок предотвращает гальванические токи и коррозию конструкции;
• из алюминиевого сплава, подходящего как для диагностики (немагнитная среда), так и для общественных мест, где требуется более высокая степень защиты (например,грамм. бассейны и термальные зоны, с концентрацией влажности и хлора).

Опорная конструкция также имеет компенсатор, предназначенный для правильного поглощения удлинения конструкции из-за теплового расширения или других явлений, таких как, например, землетрясения.

Качество наших профилей подтверждается полной маркировкой в ​​соответствии с Регламентом (ЕС) 305/2011, который устанавливает гармонизированные условия для коммерциализации строительных продуктов, а также маркировкой CE на продукте в соответствии с европейским стандартом EN 13964 (механический устойчивость к изгибу изделий для потолка).Все продукты сопровождаются DOP (декларацией характеристик), в которой указаны характеристики продукта, требуемые Приложением ZA, такие как реакция на огонь (EN 13501-1), выделение опасных веществ, толщина, нагрузка, предел текучести, долговечность и класс прочности на изгиб. . Маркировка CE и заявленная информация наносятся на сам продукт. Изделие имеет сертификат огнестойкости REI120 (13501-2) в сочетании с панелями из минеральной ваты или волокнистой ваты с эквивалентными характеристиками – Глиняно-цементный потолок.

Благодаря использованию нашей карты LEED®, полученной в сотрудничестве с TÜV Italia, продукты способствуют получению сертификатов LEED®, анализируя все аспекты, по которым они способствуют устойчивости зданий с точки зрения содержания переработанных материалов и вклад энергии, который они предлагают.

Запатентованная система G-SEISMIC (№ 102018000001828), сертифицированная и испытанная в соответствии с требованиями NTC18, а также FEMA 461 – «Промежуточные протоколы испытаний для определения характеристик сейсмостойкости структурных и неструктурных компонентов» идеально адаптированы для Т-образная конструкция гарантирует, помимо уже доказанной жесткости, дополнительную антисейсмическую поддержку.

.
