Вентиляция в ванной в частном доме

Вентилирование в ванной играет очень важное значение. Это легко пояснить тем, что здесь происходить систематическое скопление влажного пара и влаги, что провоцирует развитие плесневого налета.

Что касается плесени, то она оседает в легких человека, а это чревато развитием опасных патологий дыхательных органов, начиная от банального насморка вплоть до аллергии и бронхиальной астмы.

Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов. Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость.

Ванная комната – особое помещение в доме, где наблюдается достаточно высокий уровень влажности, а микроклимат существенно разнится с остальными частями частного дома. Учитывая строительные нормы, температура в теплый сезон не должна падать ниже двадцати градусов, а в холодный – менее двадцати пяти.

Что касается уровня влажности, то показатель не должен превышать 65 процентов. Подобные характеристики способны обеспечить гигиеничность, комфортность всех процедур. В помещении сооружается вытяжная вентиляция, это помогает поддерживать оптимальный уровень влажности. Разновидности вентиляции:

• естественная, а также принудительная[/link_webnavoz];
• кольца в двери;
• есть возможность установить решетку на вентиляцию;
• приточная.

Самым простым и доступным считается процесс установки решетки, колец. Данные материалы изготовлены из металла, древесины, а также полимерных материалов. Чтобы установить кольца, придется сверлить соответствующие отверстия, обработать их наждачной бумагой и покрыть лаком, после этого можно ставить кольца. Подобным образом можно установить решетку на вентиляцию, но придется сделать более габаритное отверстие в двери. Выполнив монтаж решетки, колец, следует удостовериться в том, что они крепко держатся и не смогут выпасть.

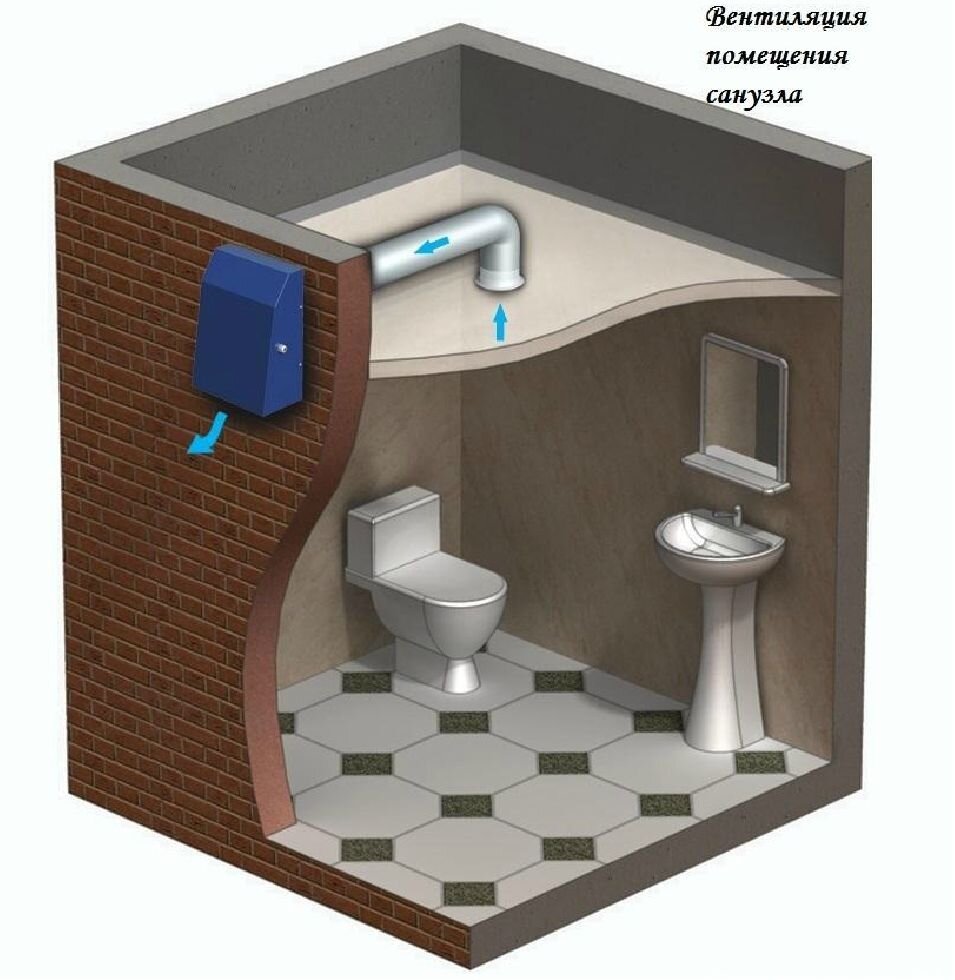

Схема вентиляции в ванной комнате и туалете в частном доме

Некоторые обладатели дач обустраивают ванные комнаты кондиционерами, но они не способны обеспечить полноценную, качественную вентиляцию. Благодаря ему удастся изменить показатели температуры, но уровень влажности останется неизменным. Зачастую подобные типы обустроены скрытыми вентиляционными шахтами, они декорированы соответствующими решетками.

В деревянном доме вытяжка испытывает гораздо больше нагрузок, учитывая тип материала. Это касается и тех санузлов, которые обустроены мебелью из дерева. Важно помнить, что подобный материал страдает от воздействия влажности, поэтому обязательно нужна вытяжка и дополнительный вентиляционный канал. Кондиционер применять не желательно, ведь он слишком сушит воздух, а это чревато растрескиванием древесины.

Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы. Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы.

Установить вентиляцию можно даже своими руками, используя подробную схему. Основная сложность может заключаться в том, что базовый вентиляционный канал расположен далеко от санузла, поэтому необходимо подготовить качественный воздухообмен. В таких целях стоит обустроить вентиляционный рукав исключительно для ванной комнаты с ориентацией стационарный воздуховод. Если же речь заходит о вытяжной шахте, то она обязана находиться не за дверью, а строго за стеной. Когда комната имеет не слишком внушительные габариты, а канал проходит близко, можно легко установить принудительную вентиляцию, используя пошаговую инструкцию и схему.

Вентиляция в ванной и туалете в квартире

Учитывая тип воздухообмена, вентиляция бывает принудительной и естественной. Во втором случае, речь идет о банальном проветривании комнаты через окна, двери. Создание искусственной или принудительной вентиляции возможно с помощью вентилятора, его цель – выполнение вытяжки воздуха на улицу. Благодаря такому варианту, можно с легкостью распрощаться с повышенной влажностью, избавиться от неприятного запаха.

Схема вентиляции в ванной комнате и туалете в квартире

Монтаж каналов для вентиляции осуществляется на стенах, потолке. Если отсутствуют воздуховоды, то их нужно установить обязательно, если речь идет об искусственной вентиляции.

Монтировать вытяжку в ванной в квартире лучше напротив двери, это поможет нормализовать циркуляцию свежего воздуха.

Если же воздуховод имеет слишком узкое отверстие, его можно расширить, воспользовавшись перфоратором. Когда отверстие очень широкое, можно монтировать трубу из пластика, затем зафиксировать раствором на основе цемента. Полости в трубе запенивают, а вытяжку крепят дюбелями.

Важно заметить, что в квартире обязаны быть воздуховоды по факту. Единственное, что придется выполнить, так это установить вентилятор. Когда в туалете имеется вентиляционный канал, лучше сделать несколько отверстий в стене, чтобы циркуляция стала более сбалансированной. Если отсутствует вентиляционный канал, к помещению подводят короб, куда и монтируют вытяжку.

Во многих ванных комнатах принято покрывать потолок натяжным полотном, что помогает бороться с влажностью. Подобные покрытия характеризуются шикарной влагостойкостью, но под ним все равно формируется пространство, где требуется обязательная вентиляция.

Вентиляция под натяжным потолком в данной комнате нужна из-за огромного количества влажного воздуха, пара. В таких случаях стоит установить крупные диффузоры, за счет которых возможно прохождение большего объема воздуха. Проблема решается втягиванием, надуванием покрытия. Необходимо установить круглую решетку небольших размеров, которая монтируется также, как и встроенный светильник.

Как сделать вентиляцию в ванной и туалете

Процесс установки вентиляции можно выполнить собственными силами, соблюдая некоторые рекомендации и правила:

• С помощью ершика почистить канал системы.
• Фиксация вентиляции осуществляется в зоне повышенной влажности, а именно под потолком и обязательно напротив источника воздуха.
• Следует сделать точную разметку установки, расположения проводки, учитывая расположение источника электричества, размеров вентилятора.
• Монтажные работы проводятся с помощью клея, решетки, дюбелей, отвертки. Для воздуховода пригодится шланг, а для маскировки агрегата и труб – короб из гипсокартона.
• Поместить в воздуховод специальный вентилятор. Если же используется накладная модель, то сперва крепится короб. Соединить клеммы с кабельной линией, но только двужильной.
• Установить корпус, для чего есть встроенные защелки. Если их нет, можно использовать дюбели.
• Когда нет возможность прямого подключения, нужно нарастить воздуховод, который маскируют или декорируют. Понадобится любой тип шланга – гибкий или жесткий.
• Чтобы расходовать минимальное количество электричества, рационально пользоваться устройством, желательно активировать вентилятор в тот момент, когда включается свет. Для этого необходимо провести специальный кабель к выключателю.
• Выполнив установку, подключив к сети, можно подать напряжение, это требуется для проверки функционирования вентиляции принудительного типа.

Когда оборудование выбрано не совсем точно, а расчеты сделаны не верно, система будет работать не совсем эффективно. Простыми словами, она будет работать с обратным эффектом, так как воздух будет задуваться обратно в помещение.

Фото: например, при обшивке туалете пластиковыми панелями было расширено отверстие вентиляционного канала и нарощено до каркаса гофрированной трубой

Далее был смонтирован вентилятор вытяжки

Решить проблему просто, если поставить обратный клапан. Побор данного прибора напрямую зависит от вентиляции. Если канал находится вертикально, то необходимо брать горизонтальный клапан с обратным эффектом. В случае продольного воздуховода – потребуется помощь вертикального клапана. Для автоматизации всего вентиляционного процесса в ванной комнате и туалете, можно воспользоваться таймером. С его помощью будет поддерживаться установленный режим, независимо от присутствия и отсутствия хозяев.

Подводя итоги, следует отметить, что вентиляция играет важную роль в нормальном функционировании, работе приборов, состоянии мебели, а главное, здоровья человека. Постоянная влажность, отсутствие полноценной циркуляции воздуха, сопровождаются появлением плесени, сырости, неприятных запахов. Учитывая широкий выбор способов проветривания и вентиляции, можно подобрать именно тот, который получиться монтировать своими руками.

Полезное видео в тему

//youtu.be/eugG3fIZsks

Отличная статья 0

организация воздухообмена, схемы, установка вентилятора, фото, видео

Для обеспечения нормального воздухообмена в доме или квартире необходимы два компонента: приток свежего воздуха через жилые комнаты и отток его из технических. Вентиляция в ванной комнате и туалете  — одна из составляющих оттока. Потому необходимо сделать ее правильно.

По принципу действия вентиляция может быть естественной или механической, еще говорят — принудительной. Естественное передвижение воздуха происходит за счет движения ветра, разницы температур и, возникающих из за этого, перепадов давления. При использовании механической вентиляции движение воздуха вызывается вентиляторами.

Сточки зрения городского человека принудительное движение предпочтительнее: все давно привыкли к тому, что жизнеобеспечение зависит от наличия электричества. И оно в городах пропадает редко. А вот в сельской местности зимой отключение электроэнергии — скорее норма. Потому, наверное, стремятся в основном делать системы энергонезависимыми или, по крайней мере, резервированными.

Но естественная вентиляция в санузле и ванной комнате должна иметь слишком большие размеры. Ведь чем меньше скорость движения воздуха по каналу, тем больше необходимо сечение воздуховода, чтобы обеспечить передачу требуемых объемов. Никто не станет спорить, что при включенном вентиляторе воздух движется быстрее. Это даже отражено в СНиП: норма скорости движения для  вентсистем с естественной циркуляцией  — до 1 м³/ч , для механических — от 3 до 5 м³/ч. Потому для одного и того же помещения и условий размеры каналов будут разными. Например, чтобы передать поток 300 м³/ч понадобится:

Потому мало кто сегодня обходится естественной вентиляцией. Разве что в небольших домах (до 100 кв. м.). Даже в квартирах, с выведенными на крышу каналами, вентиляцию ванных и туалетов делают с использованием вентиляторов.

Содержание статьи

Правила организации

При устройстве системы движения воздуха вам нужно помнить основной принцип: для того, чтобы работало все эффективно, необходимо обеспечить приток воздуха через жилые комнаты и его переток в технические. Оттуда уже он уходит через вентканалы.

Сегодня приток воздуха стал проблемой: снижая затраты на отопление мы отсекли практически все источники его поступления. Окна ставим герметичные, стены, через которые воздух хоть немного поступал, утепляем воздухонепроницаемыми материалами. Третий источник — входные двери — сегодня уже тоже почти у всех железные, с резиновым уплотнителем. Остался, по сути, единственный способ — проветривание. Но им мы совсем не злоупотребляем: выдувает тепло. В результате к проблемам нехватки кислорода в помещении добавляется проблема сырости: нет притока, и отток неэффективный. Даже принудительный.

Если хотите чтобы вентиляция была нормальной, а стены в помещениях не «мокли», делайте вентиляционные отверстия. Есть такая опция на металло-пластиковых окнах, а есть отдельные устройства, которые монтируются в любом месте на стене. Они есть с регулируемыми заслонками, разных форм и размеров, снаружи забраны решетками. Устанавливать лучше всего под окнами, над или за батареями. Тогда их и не видно в комнате, а зимой поступающий с улицы воздух  подогревается.

Обеспечив приток, необходимо позаботиться о том, чтобы через двери он попал в технические помещения. Потому под всеми дверями должны быть щели: через них воздух будет перетекать в другие помещения. В дверях ванной желательно установить вентиляционную решетку и/или также сделать щель не менее 2 см от пола. Те же правила относятся и к другим техническим помещениям: кухне и туалету. Только при наличии движения воздушных масс вентиляция будет работать.

Возможно, вам будет интересно почитать, о том, как построить деревянный туалет на даче.

Расчет производительности вентилятора для ванной и туалета

Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен. Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам.

Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее  25  м³/ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50  м³/ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.

Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м³/ч лучше не брать.

Как собрать и установить душевую кабину написано тут.

Выбор

В первую очередь необходимо определиться с тем, где будете ставить вентилятор: в канале или на стене. Соответственно и тип: канальный или настенный. В настенных вариантах тоже могут быть два типа: для установки на входе вентканала — они создают большее давление, и для бесканального монтажа — выход прямо через стену на улицу. Для бесканальной установки используют обычно вентиляторы осевого типа  — они не могут создать давление более 50 Па, в каналы по этой причине не ставятся.

Кроме производительности, которую вы рассчитали, важна еще такая характеристика, как уровень шумов. Чем он меньше, тем лучше. Хорошо, если уровень шумов будет не более 35 дБ.

Еще на что обратить внимание — на уровень электробезопасности. Для использования в помещениях с повышенной влажностью требуется уровень защиты не ниже IP 44 (указывается на корпусе вентилятора).

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

• Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он  тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

• Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
• Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Как сделать душевую кабину с поддоном из плитки прочесть можно в этой статье.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

• На плитке под корпус необходимо сделать отверстие.  Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель  или болгаркой вырезать соответствующего размера дыру.
• Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
• Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
• В плитке делаем надрез, куда пропустим провод электропитания.
• Вставляем дюбеля.
• Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
• Устанавливаем на место, закручиваем болты.
• Подключаем провода.
• Проверяем работоспособность и устанавливаем решетку.
• Про выбор вентилятора и расчет его производительности читаем тут.Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том, как избавиться от запахов уличном туалете тут.


  Вентиляция в ванной в частном доме

  Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.

  При планировании частного дома можно все вентканалы собрать в одном месте и вывести их на кровлю

  Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх . По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.

  Вытяжная вентиляция в ванной и туалете частного дома может быть организована таким способом

  Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.

  Варианты механической вентиляции ванны в частном доме

  В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов. Если у вас помещения ванной комнаты и туалета находятся рядом, через тонкую перегородку, то в перегородке можно сделать отверстие и установить решетку. В этом случае вентиляция ванны будет идти через туалет.

  Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

Вентиляция санузла в частном деревянном доме своими руками

На чтение 6 мин Просмотров 399 Опубликовано 15.09.2014 Обновлено 10.08.2016

Туалет и ванная комната в деревянном доме сильнее других помещений страдают от застоя воздуха. При недостаточной вентиляции санузла и ванной конденсат скапливается на трубах, а плесень обживает глухие углы. Раздражающие человека неприятные запахи и сырость вызывают естественное желание поскорее от них избавиться. Как добиться приятной свежести воздуха в интерьере частного деревянного дома?

Приглашаем вас узнать, каким способом делается вентиляция в санузле своими руками. Получив теоретические рекомендации, вы почувствуете желание вооружиться инструментами и немедленно приступить к практическим действиям.

Особенности санузла в частном доме

Жильцам городских квартир не пристало задумываться, куда стекают нечистоты и как происходит очистка воздуха. В отличие от них, хозяин особняка обязан обустраивать вентиляцию санузла в своем частном доме самостоятельно.

Необходимо планировать заранее, какой тип санузла построить, исходя из наличия или отсутствия в данной местности централизованной канализационной системы.

Вам, как владельцу дома, еще на начальной стадии строительства придется решить, нужна ли будет принудительная вентиляция санузла, или достаточно естественной. Для этого следует произвести несложные расчеты, чтобы эффективность воздухообмена соответствовала нормам СНиП для вентиляции санузлов.

Но прежде чем приступать к устройству системы вентиляции санузла в деревянном доме своими руками, вам сначала предстоит:

Вентиляция санузла в современном деревянном доме

В давнюю эпоху не существовало такого понятия, как вентиляция отхожих мест, зато в бревенчатых домах русская печь служила средством естественной очистки воздуха. Застоявшийся воздух вместе с запахами помойного ведра затягивался в печное поддувало и через трубу уносился наружу.

Нынешние строительные технологии лишают стены деревянного каркасного дома способности «дышать». А герметичные стеклопакеты и подавно превращают жилище в подобие космической станции. Для проветривания комнат можно установить окна с вентиляционными отверстиями, но для эффективной вентиляции санузла в частном доме такой способ не годится.

Чтобы гарантированно избавиться от спертого воздуха, вам придется сделать искусственную вентиляцию в санузле своими руками. Ее суть в том, что вытяжной вентилятор встраивают в систему, и он многократно усиливает воздухообмен. Наилучшим из вариантов считается установка центрального вентилятора на чердаке. Дополнительно можно оснастить систему датчиками состояния воздуха для оптимизации режима работы вентилятора.

Деревянный дом с течением времени даст некоторую усадку и его конструкции могут сдвинуть повредить элементы вентиляционной системы. Учитывайте эту особенность, и при прокладке воздуховодов оставляйте компенсационные зазоры.

При разработке проекта вентиляционной системы нужно решить вопрос совмещения воздуховодов. Например, вентиляция санузлов общественных зданий должна осуществляться только независимой системой, и объединять ее с общей запрещено по нормам СНиП вентиляции санузлов. Но в частных домах такая предосторожность бывает излишней. Достаточно установить на вентканале обратный клапан, и запахам из туалета будет отрезан путь в жилые помещения.

Наглядным примером комбинирования воздуховодных каналов может служить санузел, оборудованный по типу люфт-клозета.

Люфт-клозет и устранение запахов из него

Туалеты подобной конструкции часто можно увидеть в домах, не имеющих подсоединения к канализации. Люфт-клозет представляет собой одно из помещений дома, под которым устроена выгребная яма для нечистот. Соорудить вытяжную вентиляцию такого санузла в деревянном доме своими руками совсем несложно.

Принцип действия вентиляции санузла в частном доме с люфт-клозетом предельно простой. Вертикальная труба, так называемый люфт-канал, создает тягу, чтобы воздух из уборной вытягивался наружу. Традиционно люфт-клозет строили вплотную к печи, а вытяжной канал встраивали в кладку дымохода. Таким образом, одновременно решались проблемы отопления туалета и его вентилирования.

Если вы решили строить у себя в доме люфт-клозет, примите во внимание следующее:

Высоту вентиляционной трубы определяйте по тем же правилам, что и печной — чем выше, тем лучше. Установите на ее оголовок дефлектор ЦАГИ, чтобы за счет ветра усилить в трубе восходящий ток воздуха.

Для обеспечения хорошей тяги в период, когда печь не топится, можете установить в люфт-канал вентилятор небольшой мощности и по мере необходимости включать его. Стильная вентиляционная решетка с вентилятором в санузле послужит также украшением интерьера.

Расчет воздухообмена

Строительные и санитарные нормативы строго регламентируют интенсивность воздухообмена в помещениях. В частности, вентиляция санузлов в общественных зданиях непременно должна быть устроена по вытяжной системе и обеспечивать минимум пятикратный обмен воздуха. Эта величина показывает, что в течение часа воздух в помещении должен пять раз полностью обновиться.

Для разных типов помещений нормативы разные, но есть некоторые общие рекомендации.

Устройство системы вентилирования санузла

Проще всего вам будет оборудовать своими руками естественную вентиляцию санузла в деревянном доме. Для этого внизу и вверху на стенах помещения сделайте вентиляционные отверстия и оборудуйте их решетками.

Если естественного проветривания недостаточно, придется делать принудительную вентиляцию в санузле деревянного дома. Циркуляция воздуха в системе будет усиливаться за счет действия вентилятора, а запахи и испарения станут выводиться по сети вентканалов.

Установить вентилятор вы можете на чердаке, и он будет общим для всей системы. При его установке соблюдайте меры безопасности:

• применяйте только специализированные вентиляторы, обладающие повышенным классом защиты от возгораний;
• располагайте воздуховод с вентилятором не на деревянном чердачном настиле, а на металлических подставках;
• для использования в деревянном доме приобретайте воздуховоды только из негорючих материалов;
• по возможности, вентиляционная решетка с вентилятором в вашем санузле должна быть оснащена противопожарным клапаном.

В небольшом доме достаточно поставить вентилятор прямо в помещении санузла, на выходе воздуха в вентканал. Для удобства и экономии энергии вы можете совместить включение вентилятора с освещением.

Проверка работоспособности системы

После монтажа вентиляции санузла пришло время проверить, правильно ли она функционирует. Зажгите спичку или свечу и поднесите поближе к вентиляционному отверстию. При хорошей тяге язычок пламени будет трепетать и отклоняться в сторону отверстия. Сила тяги не должна существенно уменьшаться даже при закрытых форточках.

Следуя рекомендациям, вы обязательно сумеете смонтировать своими руками систему вентиляции санузла в деревянном доме! Отныне все обитатели вашего жилища смогут полной грудью вдыхать живительные струи свежего воздуха.

Вентиляция ванных комнат – Институт домашней вентиляции

Ниже приведены инструкции по вентиляции больших и малых ванных комнат с использованием периодической или непрерывной вентиляции.

Маленькие комнаты:
Для ванных комнат площадью до 100 квадратных футов HVI рекомендует, чтобы вытяжной вентилятор обеспечивал 1 кубический фут в минуту на квадратный фут (примерно восемь воздухообменов в час) для надлежащей вентиляции ванной комнаты.

Пример:
Санузел 8х5 футов (потолки 8 футов).Умножим 8 x 5 = 40 кв. Футов
. Площадь ванных комнат – 40 кв. Футов
. При 1 кубических футах в минуту на квадратный фут минимальная рекомендация – вентилятор мощностью 40 кубических футов в минуту.

Большие номера:
Для ванных комнат площадью более 100 квадратных футов HVI рекомендует интенсивность вентиляции, основанную на количестве и типе имеющихся светильников, в соответствии со следующей таблицей:

Примечание: Закрытые туалеты должны иметь открывающееся окно или вентилятор для вентиляции.

Пример:
Санузел 20х12 футов. Есть ванна (без форсунок), душевая кабина, закрытый туалет.

Для каждого приспособления требуется 50 куб. Футов в минуту:
Ванна 50 куб. Футов в минуту
Душ 50 куб. Футов в минуту
Туалет 50 куб. Футов в минуту
Итого 150 куб. Футов в минуту

У вас есть 2 варианта:

1. Установите вентилятор 50 куб. Футов в минуту над ванной, по одному в душе и в унитазе. Этот метод очень эффективен и обеспечит вентиляцию там, где это необходимо, и тогда, когда это необходимо.
2. Другой вариант – установить один вентилятор на 150 куб. Футов в минуту. Затем воздух проходит через всю комнату и удаляется в центральном месте.

Расположение точек выпуска:
Обычно точки выпуска должны располагаться над душем или ванной или рядом с ними, а также в закрытом унитазе.

При закрытых окнах отработанный воздух будет заменен подпиточным воздухом из соседних помещений или регистрами системы принудительного обдува. HVI рекомендует располагать точки вытяжки подальше от приточного воздуха, чтобы приточный воздух проходил через комнату.Двери ванных комнат должны быть подрезаны, чтобы воздух для макияжа попадал в комнату.

Продолжительность вентиляции:
HVI рекомендует оставить вентилятор включенным на 20 минут после посещения туалета. Таймер – хорошее решение, позволяющее вентилятору автоматически выключаться в нужное время. Для парового душа лучше всего иметь в парилке отдельный вентилятор, который можно включать после использования.

Постоянная вентиляция:
В качестве альтернативы, вентиляция также может быть обеспечена на постоянной основе с другой скоростью.Это может дополнять использование вентиляторов для обеспечения рекомендованных значений HVI.

Легко решаемые проблемы с вентиляцией ванных комнат

Во многих домах с вентиляцией ванных комнат проблем нет. Вентилятор или комбинация вентилятор / свет устанавливается в потолке ванной комнаты, а затем вентиляция осуществляется через крышу, потолок или боковую стену.

При щелчке переключателя запахи и излишняя влага легко выводятся наружу. Но что происходит, когда конструкция здания затрудняет или делает невозможным вывод вентилятора для ванны наружу?

Оказывается, есть много ситуаций, когда может быть сложно установить вентилятор для ванной с выходом наружу.Решение этой проблемы требует определенного строительного творчества, грамотного выбора продукта и навыков установки опытного подрядчика по ОВК.

Правила вентиляции в ванных комнатах и ​​Строительный кодекс

Прежде чем углубляться в решения сложных проблем с вентиляцией ванных комнат, полезно разобраться в некоторых основных требованиях к истории и кодам. Еще до того, как установили водопровод, люди понимали, что пристройки нуждаются в вентиляции.

Когда ванные комнаты переместились в закрытые помещения, требовалась вентиляция не только для удаления запахов, но и для вывода лишней влаги.Все мы знаем, сколько влаги может образоваться при принятии горячего душа – просто подумайте о запотевших зеркалах и конденсате, который образуется на окнах и стенах, особенно когда на улице холодно.

Сегодня строительные нормы и правила, применяемые в большинстве муниципалитетов, требуют вентиляции ванных комнат с помощью вытяжного вентилятора или открываемого окна. Вариант оконной вентиляции – это минимальный стандарт, который нельзя считать эффективным или надежным. Сомнительно, чтобы кто-то открыл окно, чтобы выпустить лишнюю влагу, особенно в холодную погоду.Вентилятор всегда более эффективно отводит влагу.

Признаки проблем с вентиляцией в ванной

Дома, построенные (и отремонтированные) сегодня, более герметичны и лучше изолированы, чем дома, построенные в прошлом. Обязанность «строить плотно и правильно изолировать» дает некоторые важные преимущества: более высокий уровень внутреннего комфорта (особенно при экстремальных температурах), экономия топлива и электроэнергии, а также более низкие уровни выбросов углекислого газа.

Но плотная конструкция создает гораздо больший потенциал загрязнения воздуха внутри помещений.Споры плесени являются одними из самых опасных загрязнителей воздуха в помещениях, а плесень является прямым результатом избыточной влажности. Плесень – серьезная проблема для здоровья, вызывающая широкий спектр респираторных заболеваний и аллергических реакций. Это также повредит и разрушит обычные строительные материалы, такие как дерево и гипсокартон.

Плесень в ванной комнате может быть вызвана утечкой из водопровода, но пятна на поверхностях стен или потолка обычно указывают на недостаточную вентиляцию – слишком много влаги в воздухе ванной комнаты. Это также может вызвать образование плесени на дереве или изоляции на чердаке над ванной.Даже если вы не видите плесени, неприятный запах – верный признак ее присутствия.

Хотя есть и другие причины для решения проблем с вентиляцией ванных комнат – например, неудобство из-за запотевания зеркал, – предотвращение появления плесени на сегодняшний день является наиболее веской причиной.

Основные инструкции для вентиляторов для ванн

Прежде чем углубляться в сложные проблемы вентиляции ванной комнаты и способы их решения, давайте рассмотрим некоторые основные детали, относящиеся к вентиляторам для ванных комнат.Понимание этих элементов поможет вам принять правильное решение о вентиляции ванной комнаты, будь то простое или сложное.

Купить правый вентилятор

Вентиляторы для ванн имеют размеры в соответствии с объемом воздуха, который они могут перемещать, измеряется в кубических футах в минуту или кубических футах в минуту. Основное правило гласит, что вам нужен 1 куб. Фут / мин на каждый квадратный фут площади пола в вашей ванной комнате. Однако разумно ошибиться в высоком разрешении, особенно в ванной, которая часто используется или имеет высокий потолок.Более совершенные вентиляторы созданы для того, чтобы работать тише, чем более дешевые версии. Ищите оценку sone около 1, а не 3 или 4.

Учитывать особенности

Вентилятор для ванны с подсветкой избавит от необходимости устанавливать отдельный потолочный светильник. Вентилятор с регулируемой скоростью вращения позволяет получить дополнительную вытяжную мощность, когда вы создаете дополнительную влажность, например, когда принимаете длительный душ или используете гидромассажную ванну.

Чтобы вентилятор работал в нужный момент, вы можете купить вентилятор для ванны, оборудованный гигростатом; Эта функция позволяет автоматически включать вентилятор при обнаружении определенного уровня влажности.

Это хороший вариант для съемной квартиры или когда вы не уверены, что вентилятор будет использоваться должным образом. Дело в том, что не все фанаты равны. Выбор специальных функций может помочь вам справиться с тяжелыми условиями вентиляции.

Используйте металл или ПВХ для воздуховодов

Избегайте использования недорогого гибкого воздуховода («Flexduct») для вентиляции вентилятора в ванной. Он может легко сломаться или порваться, что затруднит поток воздуха. Изготовив канал вентилятора для ванны из жесткого металла или ПВХ-пластика, вы получите максимальную долговременную производительность своего вентилятора.

Следите за тем, чтобы воздуховоды были как можно короче и прямыми

Это правило применимо к воздуховодам любого типа. По мере того, как участок воздуховода становится длиннее и / или более извилистым с изменением направления, вентилятор должен работать больше, чтобы перемещать воздух. Если вы не можете избежать длинных пробежек или локтей в воздуховоде, обязательно увеличьте размер вентилятора.

Варианты устранения проблем с вентиляцией в ванной

Все описанные ниже варианты были использованы для решения сложных проблем с вентиляцией ванных комнат. Но с этими нетрадиционными установками лучше всего справится опытный подрядчик по ОВК.

• Установить рециркуляционный вентилятор в половину ванны . Вентилятор для ванны этого типа не выводит воздух наружу. Вместо этого он пропускает воздух в ванной через фильтрующий материал, который удаляет запахи. Вентилятор для ванны с рециркуляцией будет подходящим вариантом для полуванны, потому что нет душа, чтобы заполнить пространство влагой.
• Уменьшите шум с помощью встроенного вентилятора. По мере того, как участок воздуховода становится длиннее или включает больше колен для изменения направления, требуется больше мощности наддува для выпуска воздуха наружу.Более мощные вентиляторы также производят больше шума. Но вы можете минимизировать шум, установив встроенный вентилятор где-нибудь вдоль участка воздуховода, вдали от жилого помещения.
• Чтобы выйти наружу, сделайте вентиляционное отверстие под полом. Допустим, у вас ванная комната, расположенная вдали от внешней стены, и вентиляция вентилятора через крышу невозможна. Это может быть случай с ванной, расположенной под лестницей, или в отреставрированном доме с высокими потолками. Спросите своего подрядчика по HVAC о создании участка воздуховода, который простирается от вентилятора, установленного в стене ванной комнаты, вниз через пол и (между балками пола) до внешней стены.Установите вентилятор высоко на стене, чтобы лучше удерживать теплый влажный воздух. Изготовьте участок воздуховода из жесткого металла или ПВХ. И установите более мощный вентилятор, чтобы преодолеть естественную конвекцию и вывести воздух вниз и наружу.
• Постройте потолок, чтобы скрыть воздуховоды. Эта опция позволяет скрыть канал для вентилятора ванны внутри потолка, построенного вдоль внутренней стены.
• Установить коммерческие воздуховоды. Этот вариант может быть подходящим в ситуации, когда несколько небольших квартир были построены в большом здании с высокими потолками.Вместо того, чтобы изготавливать несколько отдельных длинных участков воздуховодов, выходящих наружу, воздуховоды для ванных комнат могут объединяться в единую длинную линию коммерческих воздуховодов большого диаметра. Оставление этих воздуховодов промышленного масштаба видимым может быть положительным эстетическим признаком, как это делается в некоторых ресторанах и магазинах розничной торговли.

В каком году удаление выхлопных газов из ванной комнаты стало обязательным требованием?

Это полностью зависит от вашего местоположения и от того, какие коды вы используете.Первое упоминание об утомлении на открытом воздухе, которое я смог найти в Международном жилищном кодексе (IRC), было в версии 2003 года.

Глава 15. Выхлопные системы

РАЗДЕЛ M1506 ВЕНТИЛЯЦИЯ МЕХАНИЧЕСКАЯ

M1506.2 Рециркуляция воздуха. Отработанный воздух из ванных и туалетных комнат не должен рециркулировать в пределах одного дома или в другое жилое помещение.

В 2006 году код был перемещен и немного обновлен.

Глава 15. Выхлопные системы

РАЗДЕЛ M1501 ОБЩИЕ

M1501.1 Наружный разряд. Воздух, удаляемый каждой механической вытяжной системой, должен выбрасываться наружу. Воздух не должен попадать на чердак, под потолок, на коньковое отверстие или в пространство для подполья.

Исключение: Вентиляционные чердачные вентиляторы для всего дома, выбрасывающие в чердачное пространство жилых единиц, имеющих частные чердаки, разрешены.

В 2012 году добавили ссылку на другой раздел кода.

Глава 15. Выхлопные системы

РАЗДЕЛ M1501 ОБЩИЕ

M1501.1 Наружный разряд. Воздух, удаляемый каждой механической вытяжной системой, должен выводиться наружу в соответствии с Разделом M1506.2. Воздух не должен попадать на чердак, под потолок, на коньковое отверстие или в пространство для подполья.

Исключение: Вентиляционные чердачные вентиляторы для всего дома, выбрасывающие в чердачное пространство жилых единиц, имеющих частные чердаки, разрешены.

РАЗДЕЛ M1506 ВЫХЛОПНЫЕ КАНАЛЫ И ВЫХЛОПНЫЕ ОТВЕРСТИЯ

M1506.2 Выхлопные отверстия. Отверстия для выпуска воздуха должны заканчиваться на расстоянии не менее 3 футов (914 мм) от границ участка; 3 фута (914 мм) от работающих и неработающих отверстий в здании и 10 футов (3048 мм) от механических воздухозаборников, за исключением тех случаев, когда отверстие расположено на 3 фута (914 мм) выше воздухозаборника. Отверстия должны соответствовать Разделам R303.5.2 и R303.6.

Глава 3 – Планирование здания

РАЗДЕЛ R303 СВЕТ, ВЕНТИЛЯЦИЯ И ОТОПИТЕЛЬ

R303.5.2 Выхлопные отверстия. Вытяжной воздух не должен попадать на пешеходные дорожки.

R303.6 Защита от открывания снаружи. Отверстия для выпуска и впуска воздуха, которые заканчиваются на открытом воздухе, должны быть защищены коррозионно-стойкими экранами, жалюзи или решетками с минимальным размером отверстия 1/4 дюйма (6 мм) и максимальным размером отверстия 1/2 дюйма (13 мм). в любом измерении. Проемы должны быть защищены от местных погодных условий. Отверстия для выпуска и забора наружного воздуха должны соответствовать требованиям, касающимся защиты проемов наружных стен в соответствии с настоящим Кодексом.

^{ПРИМЕЧАНИЕ: Возможно, это требование существовало до версии кода 2003 года, но мне не удалось его найти. Также обратите внимание, что это только один строительный код, а другие существуют.}

Спасибо @HerrBag за то, что заставил меня еще раз взглянуть на 303.3, похоже, в версии IRC 2000 года есть упоминание об утомлении извне.

Глава 3 – Планирование здания

РАЗДЕЛ R303 СВЕТ, ВЕНТИЛЯЦИЯ И ОТОПИТЕЛЬ

R303.3 санузла. Ванные комнаты, отсеки санузлов и другие аналогичные помещения должны иметь общую площадь остекления в окнах площадью не менее 3 квадратных футов (0,279 м²), половина из которых должна открываться.

Исключение: Застекленные зоны не требуются там, где предусмотрено искусственное освещение и система механической вентиляции. Минимальная скорость вентиляции должна составлять 50 кубических футов в минуту (23,6 л / с) для периодической вентиляции или 20 кубических футов в минуту (9,4 л / с) для непрерывной вентиляции.Вытяжной воздух из помещения должен выводиться прямо наружу.

Так как это было столько, сколько мне удалось получить доступ к IRC (пока), я могу только прийти к выводу, что всегда был требованием . По крайней мере, с тех пор, как механическая вентиляция стала одобренным методом вентиляции ванной комнаты.

Должен ли вытяжной вентилятор в ванной выходить наружу?

См. Этот вопрос. Короче говоря, вытяжной вентилятор, будь то для ванной комнаты, вытяжки или сушилки для белья, обычно удаляет очень влажный воздух из комнаты.Если этот воздух не выходит за пределы водонепроницаемой «кожи» вашего дома (через крышу за черепицей или за стеной дома за сайдингом или кирпичом), тогда вы не удаляете влагу, вы просто скрывая это.

К тому же у вас чердак – «холодная зона»; он не изолирован, не имеет климат-контроля и обычно имеет такую ​​же температуру, как и снаружи. Таким образом, в более холодную погоду влага из воздуха будет выпадать в осадок. Для этого не обязательно должно быть близкое к замерзанию; достаточно прохладно, чтобы выпускаемый воздух при охлаждении до температуры наружного воздуха упал ниже «точки росы» и не мог удерживать такое количество влаги.

Конечным результатом будет буквально «дождь» внутри вашего чердака; конденсат будет образовываться на деревянных стропилах и обшивке, и это открытая дверь для плесени (особенно учитывая, что ваша ванная комната уже является рассадником для всех видов гадостей, которые могут вытеснить вентиляционный вентилятор). Всего за пару лет плесень может сделать ваш дом непригодным для жизни, и ваши стропила будут гнить до тех пор, пока следующая суровая погода не обрушит всю крышу.

Таким образом, по нормам практически во всех юрисдикциях вентиляторы должны заканчиваться вентиляционным колпачком снаружи здания.В вентиляционной линии не должно быть утечек, которые могли бы позволить влажному воздуху выйти во внутреннее пространство. Перенести вентиляционное отверстие в существующее вентиляционное отверстие на чердаке недостаточно, потому что воздух все еще может перемешиваться, прежде чем он покинет пространство и образует конденсат. Вы должны либо загерметизировать вентиляционную линию, ведущую к этому вентиляционному отверстию в крыше (для чего также потребуется, чтобы у вас было достаточно вентиляционных отверстий на крыше, чтобы чердак мог «дышать» после потери того, который вы запечатали), либо прорезать новое отверстие в крыше для новая вентиляционная крышка.

% PDF-1.6 % 500 0 объект > эндобдж xref 500 91 0000000016 00000 н. 0000002657 00000 н. 0000002740 00000 н. 0000002875 00000 н. 0000003597 00000 н. 0000003709 00000 н. 0000004185 00000 н. 0000004620 00000 н. 0000005014 00000 н. 0000005306 00000 н. 0000005611 00000 п. 0000006383 00000 п. 0000006932 00000 н. 0000007197 00000 н. 0000007527 00000 н. 0000007799 00000 н. 0000007836 00000 н. 0000007884 00000 н. 0000008217 00000 н. 0000008489 00000 н. 0000008872 00000 н. 0000009148 00000 н. 0000009413 00000 н. 0000010121 00000 п. 0000010220 00000 п. 0000010334 00000 п. 0000011442 00000 п. 0000011577 00000 п. 0000012606 00000 п. 0000013199 00000 п. 0000013749 00000 п. 0000013889 00000 п. 0000014146 00000 п. 0000015116 00000 п. 0000015651 00000 п. 0000016480 00000 п. 0000017388 00000 п. 0000018328 00000 п. 0000018873 00000 п. 0000019143 00000 п. 0000019721 00000 п. 0000020612 00000 п. 0000021534 00000 п. 0000023290 00000 н. 0000030116 00000 п. 0000030233 00000 п. 0000031016 00000 п. 0000031053 00000 п. 0000033703 00000 п. 0000034510 00000 п. 0000037845 00000 п. 0000042624 00000 п. 0000047481 00000 п. 0000049518 00000 п. 0000050125 00000 п. 0000185289 00000 н. 0000187563 00000 н. 0000211819 00000 н. 0000214093 00000 н. 0000223878 00000 н. 0000226154 00000 н. 0000249454 00000 н. 0000249529 00000 н. 0000249843 00000 н. 0000251870 00000 н. 0000252119 00000 н. 0000252189 00000 н. 0000252481 00000 н. 0000252508 00000 н. 0000252951 00000 н. 0000256823 00000 н. 0000257087 00000 н. 0000257157 00000 н. 0000257549 00000 н. 0000257576 00000 н. 0000258099 00000 н. 0000263151 00000 п. 0000263413 00000 н. 0000264027 00000 н. 0000264111 00000 п. 0000269731 00000 н. 0000269990 00000 н. 0000270560 00000 н. 0000310957 00000 н. 0000311032 00000 н. 0000314981 00000 н. 0000315313 00000 н. 0000315344 00000 н. 0000315410 00000 н. 0000315526 00000 н. 0000002116 00000 н. трейлер ] >> startxref 0 %% EOF 590 0 объект > поток xb“`rA8X8ȳy @ $ oJȒNdm` + f / bf) SQUclN.Mm- + oȩ + jm / JψIhL67HCΨdD ~ ֽ ~ fhSA1 CF1] w03: 0, `a420cXb e7 _? ‘\ l (603np \ 1S`riSX58g {C% j + ogev`F + 5L | 0ɫ403z0202000 (0`4`Pā} 0Re0

Многосемейная вентиляция: помогает зданиям дышать

В сообществе многоквартирных домов ведутся споры о том, как лучше всего вентилировать жилые дома. Существует три конкурирующих варианта дизайна, которые могут быть реализованы в жилом дизайне: естественная вентиляция, механическая вентиляция и гибридный подход.

Какой набор «легких» лучше всего разместить в вашем здании? Вам необходимо учитывать требования LEED EAp1, требования местных норм, климат в здании, конфигурацию квартиры, особые требования проекта к вытяжке и многое другое.Вот некоторые вещи, о которых стоит подумать.

Естественная вентиляция

Начнем с естественной вентиляции. Благодаря более низким первоначальным затратам и более низким эксплуатационным расходам (благодаря необходимости меньше кондиционировать наружный воздух), не говоря уже о растущем спросе на здоровье, естественная вентиляция возвращается. Однако естественная вентиляция не всегда является идеальным решением. С преобладанием тенденций в области оздоровления и отраслевой направленности, USGBC и несколько местных юрисдикций используют более строгую интерпретацию требований к вентиляции и вытяжке, связанных с путями соответствия ASHRAE 62 как для естественно вентилируемых, так и для механически вентилируемых помещений.

Естественная вентиляция основана на окнах, управляемых пользователем, для подачи необходимого наружного воздуха в помещение. В здании с полной естественной вентиляцией используются преимущества преобладающих ветров, а также используются прозрачные элементы и другие элементы дизайна, которые перемещают воздух через здание. Естественная вентиляция усиливает охлаждающий эффект движущегося воздуха. Однако при неправильном изучении, проектировании и эксплуатации в жилом помещении с естественной вентиляцией могут возникнуть проблемы с комфортом, влажностью и качеством воздуха в помещении.

Некоторые вещи, о которых следует помнить при естественной вентиляции.

• При проектировании планировки здания следует учитывать, что здание с естественной вентиляцией ограничивает эффективность работы окон до 25 футов. Следовательно, все помещения должны быть постоянно открыты для работающих окон. Чтобы удовлетворить эти требования без чрезмерно сложной конструкции соединительных каналов и переходов для перемещения воздуха из одного помещения в другое, квартира должна быть ограничена глубиной 25 футов и обеспечивать доступ каждого помещения к действующему окну.

• Общая площадь эксплуатируемых окон должна быть более 4% от общей площади квартиры. Тип окна также имеет решающее значение, поскольку общая открытая площадь окна зависит от типа используемых окон (створчатые, одинарные / двойные, ползунки, маркизы и т. Д.). Если проемы закрыты жалюзи или другими препятствиями, следует использовать общую свободную площадь для расчета общей рабочей площади окна.

• В соответствии со стандартом ASHRAE 62.1, кухонная вытяжка не должна выводиться наружу, если пространство вентилируется естественным образом, поэтому выделенная кухонная вытяжка не требуется; простой рециркуляционный вентилятор над плитой выполняет свою работу.Однако вытяжка требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту за ванную, если она постоянная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Одним из ограничений для здания с естественной вентиляцией является отсутствие вентиляции, когда окна закрыты. Эта очевидная проблема редко ограничивает попытки создания конструкции с естественной вентиляцией.Например, в климатической зоне Вашингтона, округ Колумбия, холодная зима и жаркое и влажное лето ограничивают количество дней, в которые можно комфортно разместить открытые окна. Следовательно, в течение длительного периода времени, когда окна не открываются, отсутствие надлежащей вентиляции может привести к проблемам с комфортом и качеством воздуха в помещении.

Варианты механической вентиляции

Механическая вентиляция – это более традиционный подход к проектированию, при котором наружный воздух подается в отдельные квартиры через механическую систему воздуховодов.Наружный воздух подается непосредственно в приточно-вытяжную установку через отдельные воздухозаборники в каждой квартире и кондиционируется вместе с остальным возвратным воздухом; или предварительно кондиционированный воздух подается в отдельные квартиры через установленный на крыше блок наружного воздуха. Вот несколько вещей, о которых следует подумать при рассмотрении вопроса о механической вентиляции легких:

• Требуемые объемы наружного воздуха определяются стандартом ASHRAE 62.1 и Международным механическим кодексом. Согласно этим требованиям необходимо обеспечить подачу наружного воздуха из расчета 5 кубических футов в минуту на человека + 0.06cfm / ft2. Заполняемость определяется количеством спален в каждой квартире. Студии и апартаменты с одной спальней рассчитаны на размещение двух человек. Каждая дополнительная спальня добавляет еще одного человека в проектные расчеты.

• В соответствии с требованиями Международного механического кодекса, наружный воздух должен подаваться непосредственно в установку, а не через коридоры через проемы и / или открытые входные двери.

• В отличие от помещения с естественной вентиляцией, кухонная вытяжка необходима и должна выводиться за пределы квартиры через стек, объединяющий несколько квартир вместе, или через специальный воздуховод, который выводится за пределы каждой квартиры.Вытяжные шкафы с микроволнами и рециркуляцией недопустимы.

Кухонная вытяжка делится на две категории: общая вытяжная и вытяжная. Общая вытяжка может быть просто вытяжной решеткой на кухне, которая направляется в общий вытяжной канал квартиры или ванной комнаты. Но из-за жира и тепла, связанных с выхлопом вытяжки, он классифицируется как другой уровень воздушного потока, чем общий выхлоп, и не может быть объединен с общим выхлопом, выхлопом из ванной или сушилкой.Нормы, которые требуются для жилых кухонь, составляют 50 кубических футов в минуту, если непрерывно, и 100 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

Выхлоп для ванных комнат по-прежнему требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту за ванную, если она постоянная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Из-за того, что механически вентилируемый блок разделен на отсеки, создание давления имеет решающее значение для надлежащей работы.Конструкция должна проверять требуемую интенсивность выхлопа и обеспечивать соответствующее количество наружного воздуха для создания положительного давления в агрегате. Небольшое положительное давление поможет устранить проникновение снаружи и предотвратить дискомфорт, возможные проблемы с плесенью и миграцию запаха из соседних квартир или коридоров.

Гибридная вентиляция: лучшее из обоих миров

Как следует из названия, естественная / механическая гибридная вентиляция включает в себя как естественную, так и механическую вентиляцию.Наружный воздух – неочищенный или предварительно кондиционированный – подается в квартирные блоки как через открывающиеся окна, так и через механическую вентиляцию. Хотя этот подход может обеспечить лучшее из обоих миров, есть несколько общих камней преткновения:

• Пространства с естественной вентиляцией определяются как первые 25 футов квартиры, аналогично подходу с естественной вентиляцией. Но в отличие от подхода с естественной вентиляцией, установка может быть спроектирована глубже 25 футов. Любые области, которые расширяются за предел 25 футов, требуют механической вентиляции.

• Площадь пола, выходящая за пределы 25 футов, должна вентилироваться механически в соответствии с требованиями стандарта ASHRAE 62.1, как описано в предыдущем разделе.

• В зависимости от расположения кухни может потребоваться вытяжка, а может и не потребоваться. Если вся кухня находится в пределах 25 футов от рабочего окна, кухня считается вентилируемой с естественной вентиляцией и не требует специальной вытяжки. Однако, если вся кухня или ее часть выходит за пределы 25 футов, она считается вентилируемой механически и, следовательно, требует кухонной вытяжки.Типы вытяжки и разводка соответствуют тем же правилам, что и полностью вентилируемая кухня.

Выхлоп для ванных комнат по-прежнему требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту за ванную, если она постоянная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Гибридный подход к вентиляции уменьшает размер механического оборудования из-за меньшего объема наружного воздуха, необходимого в каждой квартире.Он также обеспечивает естественную вентиляцию и позволяет пассажирам использовать время, когда подходят внешние условия. А механическая вентиляция будет обеспечивать минимальное количество свежего воздуха в течение всего года, даже если внешние условия не позволяют пассажирам открывать окна. Надлежащая координация между командой дизайнеров является обязательной для обеспечения того, чтобы области пола и окон соответствовали естественной вентиляции, а механическая вентиляция была рассчитана на оставшиеся пространства.

В зависимости от географического положения и общего дизайна и стиля многоквартирного дома, каждый из этих вариантов вентиляции может создать идеальную жилую среду для жителей. Очень важно, чтобы проектная группа определила подход к проектированию на ранней стадии схематического проектирования, чтобы предотвратить возникновение проблем на поздних этапах проектирования или даже во время процесса представления LEED.

Вентиляция для ванных комнат | Fantech

Как выбрать подходящий вентилятор Fantech Premium для ванной?

В соответствии с директивами HVI (Институт домашней вентиляции) ванны площадью 100 кв.футов или меньше требуют 1 кубических футов в минуту на квадратный фут ванной комнаты или минимум 50 кубических футов в минуту свежего воздуха. Чтобы найти квадратные метры, просто умножьте длину ванны на ширину. Разрешите 50 кубических футов в минуту на стандартную ванну, душ или туалет. Гидромассажные, садовые и гидромассажные ванны рассчитаны на 100 куб. Футов в минуту.

Пример 1: Ванная комната 9 футов x 7 футов = 63 кв. Фута. вам потребуется PB110 или PBW110 .

Пример 2: Ванная комната 11 футов x 14 футов = 154 кв. Фута, 1 туалет + 1 душ + 1 ванна = 150 кубических футов в минуту, вам потребуется PB270L10-2 .Примечание: HVI рекомендует использовать в паровых душах отдельный вентилятор с таймером, чтобы вентилятор можно было выключить во время принятия душа, а затем запустить его, чтобы просушить душевую кабину. Для обеспечения надлежащего воздушного потока в типичных установках (когда потери в воздуховоде не рассчитаны) используйте номинальную точку 0,4 дюйма Pst для правильного выбора вентилятора. Двери ванных комнат должны иметь зазор не менее дюйма до готового пола, чтобы обеспечить приток свежего воздуха.

Посетите нашу страницу Solution , чтобы узнать больше о наших продуктах.

Какие советы по установке вы можете дать мне, чтобы максимально использовать возможности вентилятора Fantech Premium Bath?

Следите за тем, чтобы участки воздуховода были как можно короче (менее 25 футов). Внутренняя сердцевина гибких изолированных воздуховодов должна быть как можно более плотной и прямой и герметизирована по отношению к корпусу решетки / вентилятору / тройнику / концевой заделке с помощью ленты из алюминиевой фольги. Убедитесь, что между любым фитингом и входом / выходом вентилятора существует не менее 3 диаметров воздуховода. Для PB270L10-2 и PB370-2 : Лучше иметь небольшой участок магистрали большего размера от тройника до входа вентилятора и от выхода вентилятора до точки подключения и более длинные участки меньшего воздуховода от решетки / светильника до тройника.

Сколько ванных комнат можно вентилировать с помощью одного вентилятора?

Fantech обычно рекомендует использовать не более трех ванных комнат вместе. Когда вентилятор работает, воздух будет выпущен из всех комнат, которые подключены к одной системе. Это, в сочетании с гораздо более высокой стоимостью больших вентиляторов, означает, что, как правило, целесообразно использовать максимум 3 меньших или две большие ванные комнаты вместе.

Что такое статическое давление?

Статическое давление – это мера сопротивления воздушному потоку, когда вентилятор проталкивает или втягивает воздух через воздуховод.Он измеряется в дюймах водяного столба, например 0,1 дюйма вод. чтобы показать, что сопротивление равно поднятию столба воды на 0,1 дюйма или одну десятую дюйма.

Можно ли установить вентиляторы Fantech Premium для ванны со светодиодной или галогенной решеткой / освещением над ванной или душем?

И светодиодная, и галогенная решетка / фонари внесены в список UL для использования во влажных помещениях. При установке над ванной или душем они должны быть подключены к ответвительной цепи с защитой от замыкания на землю (GFCI).

Могу ли я включить свет отдельно от вентилятора?

Да, Fantech рекомендует, чтобы свет был на собственном выключателе, а вентилятор – на таймере, таком как Fantech FD60EM или блок контроля влажности IPHS5 .

Могу ли я накрыть решетку вентилятора / корпус светильника Fantech Premium для ванны изоляцией?

Да, решетка / световые блоки имеют контактную изоляцию (IC).

Следует ли включать вентилятор после душа?

Институт домашней вентиляции (HVI) рекомендует поработать вентилятор как минимум на 20 минут после посещения туалета, чтобы полностью удалить влагу. Fantech предлагает линейку программируемых и ручных элементов управления, переключателей и таймеров для вашего удобства.

Я проветриваю две ванные комнаты одним вентилятором, как подключить таймеры?

Подключение таймеров параллельно в соответствии с инструкциями по установке позволит каждому таймеру работать независимо.

Можно ли установить вентилятор горизонтально?

Да, ориентация вентилятора не влияет на его работу. При прокладке горизонтального воздуховода наружу рекомендуется слегка наклонить воздуховод к наружному вентиляционному отверстию (это позволяет конденсату (если он есть) естественным образом стекать из воздуховода).

Могу ли я использовать вентилятор Fantech Premium для ванны для непрерывной вентиляции?

При использовании с Fantech Fan Control ваш вентилятор PB обеспечит рентабельный способ соответствия требованиям кодов для регулируемой вентиляции в жилых помещениях. Обратите внимание на наши переключатели для вентиляторов ванны VT20M / A .

Можно ли окрашивать пластиковые решетки Fantech?

Да, все пластиковые решетки Fantech можно красить. Следует использовать краску, подходящую для пластика.Пример такой краски – «Krylon Fusion for Plastic». Если будет использоваться краска, не подходящая для пластика, сначала следует нанести грунтовочный слой, подходящий для пластика. Примером такой краски является «Специальная грунтовка для пластмасс Rust-oleum». Краски, непригодные для пластика, которые наносятся непосредственно на пластиковую решетку, вряд ли дадут удовлетворительные результаты. Как и во всех процессах окраски, подготовка поверхности (надлежащая очистка) и следование инструкциям производителя краски имеют решающее значение для качества окрашенной решетки.Решётку нужно снять с установки для покраски. Это предотвратит попадание краски на контакты патрона лампы, заслонку клапана или этикетки.

Какая гарантия на вентиляторы для ванны премиум-класса?

Fantech Premium Bath Fan Гарантия 7 лет .

Можно ли добавить датчик движения к вытяжному вентилятору для ванны Fantech?

Любой датчик движения с выходом 120 В будет управлять вентилятором Fantech.

Сколько дополнительных элементов управления (

Четыре дополнительных блока управления VT20A могут использоваться с одним VT20M .Это обеспечивает вентиляцию в таких помещениях, как ванные комнаты, душевые, мастерские и т. Д. VT20A подключается к VT20M с помощью 2-жильного изолированного кабеля.

Есть ли способ заменить имеющийся у меня шумный вентилятор для ванны вентилятором Fantech Premium Bath без необходимости гипсокартона потолка ванной комнаты?

Установка комплекта для модернизации ванны Fantech ( BFRK100 ) – это простой способ превратить шумный вентилятор для ванны в тихую, но мощную систему вентиляции.В комплект входит встроенный вентилятор, фитинги и аксессуары. Ваша существующая решетка вентилятора и корпус останутся на месте. Никаких работ по гипсокартону не требуется. Простые инструкции покажут вам, как это сделать.

У меня нет места для установки удаленного встроенного вентилятора в моем приложении. Есть еще один вентилятор, который я мог бы использовать?

Fantech PBW 110 поставляется с потолочной решеткой и установленным снаружи вентилятором.
