Однотрубная система отопления частного дома, схема

Краткое содержание статьи:

Планирование отопления в доме требует ясного понимания процесса доставки теплоносителя, начиная от котла и заканчивая последним радиатором системы. В статье рассмотрена схема одноконтурного отопления в частном доме, её особенности и нюансы. Отдельно дана информация о способах подключения радиаторов. Более подробно рассмотрены самые эффективные из них.

Однотрубная система

Способ разводки отопления, где всего один основной трубопровод, популярен из-за низкой себестоимости. Материалов для изготовления требуется сравнительно немного, а отапливать возможно не только загородные частные, но и многоквартирные дома. Схема простая – труба подачи теплоносителя закольцована, а все радиаторы соединены последовательно.

Принцип работы

Система монтируется с любыми видами котлов и радиаторов – именно под них подбираются основная часть комплектующих. При создании благоприятных условий может работать «самотёком».

Но эффективность однотрубной системы отопления значительно повышает принудительная циркуляция теплоносителя. При этом общий принцип всё равно один:

• Нагретый теплоноситель подаётся в основной трубопровод, далее последовательно проходит через все радиаторы.
• После, отдавшая тепло жидкость закачивается в котёл для нового нагрева.
• Изменения её объёма от температурных перепадов компенсирует расширительный бак.

В хорошо продуманной схеме, насосный узел не меняет естественное направление движения теплоносителя, а просто ускоряет его поток. Это способствует более быстрому прогреву всей системы и стабильности температуры в помещениях. Сам узел прост – насос, байпас и запорная арматура. Её общее название производит впечатление солидности, на самом деле это просто регулировочные краны. Но умалять их значения тоже нельзя. Это ревизия, плюс возможность перейти на естественный режим циркуляции – открыв кран байпаса, направить поток теплоносителя в газовый или электрокотёл, минуя насос.

Независимо от типа циркуляции, горизонтально расположенные трубопроводы системы желательно монтировать с небольшим уклоном. В любом случае это облегчит движение теплоносителя и обеспечит его полный слив если необходим ремонт. Для систем без насоса это ещё более актуально – исключается обратное направление движения жидкости при запуске. А для более быстрого старта системы, непосредственно из котла монтируется разгонный коллектор – вертикальная труба высотой не менее 2 м. При разработке подобной системы его увеличивают любым возможным способом, поэтому котёл часто монтируется в приямок – настенный вариант в этом случае вряд ли подойдёт. Нагретый теплоноситель за счёт конвекции стремится вверх, набирает инерцию и по горизонтальному трубопроводу уходит к радиаторам.

Расширительный бак атмосферного типа монтируется в верхней точке схемы. Для удобства часто его выносят за пределы помещения на чердак или технический этаж, обязательно утепляя. Значительный минус системы в её инертности – с насосом она прогревается быстрей.

Применение однотрубной схемы отопления

Основной принцип системы – последовательное включение радиаторов, не способствует равномерному прогреву большого количества помещений. Оптимальное число радиаторов от 3 до 5 – этого хватит на маленький домик. Возникает вопрос – как же она работает в многоквартирных домах?

Всё просто – по вертикальному трубопроводу теплоноситель подаётся верхнему радиатору. Далее последовательно через батареи на всех этажах спускается для подогрева. При этом «обратка» каждого предыдущего радиатора является «подачей» для следующего.

Способы выравнивания температуры в сети отопления

Перетекая от радиатора к радиатору теплоноситель постепенно охлаждается, поэтому каждое следующее помещение прогревается хуже предыдущего. Вполне возможна ситуация, что первый от котла радиатор невозможно задеть рукой, а последний – всего лишь тёплый. В целях выравнивания температурного режима во всей системе отопления, «подача» и «обратка» каждого радиатора соединены байпасом. По нему, не теряя температуры жидкость уходит далее по трубопроводу, но часть её попадает в радиатор для обогрева помещения. Температуру можно регулировать, обеспечив несложные условия:

• Сделать байпас из трубы меньшего диаметра, чем подключение радиатора. Этим оптимизировать распределение жидкости, чтоб в батарею её протекало достаточно для прогрева.
• Дополнить байпас и подключение радиатора запорной арматурой. Это позволит более точно регулировать температуру в помещении и влиять на работу системы отопления в целом – выбирать для обогрева приоритетные места.

Случается, что уже смонтированная система отопления работает в пограничном состоянии. То есть всё здание прогревается достаточно, но отдельным помещениям всё же не хватает тепла. Проблема решается установкой дополнительных секций в радиаторы, для большинства случаев этого достаточно.

Способы разводки

Монтаж однотрубной системы отопления зависит от этажности здания. Для одного-двух, небольшой площади, достаточно горизонтальной разводки. Но если этажей больше, то гораздо эффективней вертикальный монтаж.

Вертикальная схема

По трубопроводу теплоноситель подаётся на верхний этаж здания. Там он распределяется по вертикальным группам радиаторов. Их стояки включены в систему параллельно, все радиаторы в них – последовательно. Отдавая тепло батареям, теплоноситель спускается для подогрева.

Водяной насос здесь обязателен при больших объёмах. В двухэтажных домах сравнительно небольшой площади система успешно работает «самотёком». Для этого трубопровод идущий от котла на верхний этаж используют в качестве разгонного коллектора. И чем он выше, тем больше скорость теплоносителя.

Горизонтальная схема

Основной трубопровод системы монтируется горизонтально, в обиходе его называют «лежанкой». Для облегчения естественного движения и полного слива теплоносителя желательно выдержать небольшой уклон в 1 град.

Схема оптимальна для отопления одноэтажных домов на 2-5 помещений. Подходит и для двухэтажных домов малой площади – лежанки для каждого этажа идут от общего вертикального трубопровода и собираются в одну «обратку». Общий для лежанок стояк и в этом случае работает как разгонный коллектор, поэтому второй этаж обогревается всегда эффективней первого. Для выравнивания температуры, «верх» почти всегда приходится «поджимать».

Схема «ленинградка»

Традиционная «ленинградская» система – замкнутый горизонтальный трубопровод с нижним подключением батарей. С каждой следующей батареи, в «лежанку» подмешивается частично остывший теплоноситель. Поэтому температура очередного радиатора чуть меньше предыдущего, и по мере удаления от котла их нагрев снижается.

Для более равномерного распределения тепла «лежанку» делают из трубы диаметром в два и более раз превышающим отводы подключения радиаторов. Конечно это не «заужение» в полном смысле, но частично эффект тот же – теплоноситель от него разгоняется и радиатор прогревается равномерней. Плюс по лежанке протекает больший объём жидкости, что минимизирует охлаждающее действие притока из радиаторов. В целях повышения теплоотдачи радиаторы наращиваются дополнительными секциями. Выборочно нагрев батарей регулируется их запорной арматурой.

Способы монтажа радиаторов

В идеале способ включения радиаторов должен зависеть именно от схемы отопления. А подводка к последней батарее на трубопроводе побирается максимально подходящей для конкретного случая. Подключение батарей отопления к основному трубопроводу происходит тремя основными способами:

• Боковое.
• Диагональное.
• Нижнее.

Важность дизайна при этом не уменьшается, но нужно понимать, что красота без стабильного отопления разрушится, поэтому эффективность в приоритете.

Читайте также: Отопление деревянного дома

Правильное планирование – разумное использование ресурсов

Очевидно, что однотрубная схема для частного дома достаточно эффективна, надёжна, проста. Финансовые затраты на её создание тоже сравнительно невелики. Но всё это только в определённых пределах – выбирать и монтировать в свой дом её нужно по принципу необходимости и достаточности.

Радиаторы для однотрубной системы отопления

Однотрубная система отопления дома представляет собой замкнутый контур, по которому осуществляется движение теплоносителя. Такая конструкция не предусматривает наличие магистрали обратного действия для перемещения остывшей рабочей среды. Она востребована при монтаже отопления и в частном доме с одним или двумя этажами, и в многоквартирных жилых зданиях.

Особенности отопительной сети

Общая схема однотрубной системы отопления включает котел или тепловой узел, трубопровод, батареи, трубопроводную арматуру и другие виды оборудования. Циркуляция теплоносителя по контуру бывает:

• Естественной.
  В этом случае перемещение рабочей среды осуществляется за счет разницы плотности горячей и остывшей воды. Естественная циркуляция возможна в системах с уклоном от 5 до 7 см на 1 м трубопровода.
• Принудительной. Движение теплоносителя происходит за счет циркуляционного насоса, установленного перед входом в котел в обратной части контура. Принудительная циркуляция может также осуществляться под воздействием созданного извне перепада давления.

Однотрубная отопительная система может быть открытой или закрытой. Первый вариант предполагает наличие расширительного бака открытого типа, который устанавливается в верхней точке сети обогрева.

Закрытая система более эффективна: в ней исключен контакт теплоносителя с окружающей средой и насыщение кислородом, что позволяет предотвратить появление коррозии. Для удаления излишков воздуха ТМ Ogint предлагает большой выбор воздухоотводчиков, в том числе Кран Маевского собственной разработки.

Виды и характеристики схем отопления

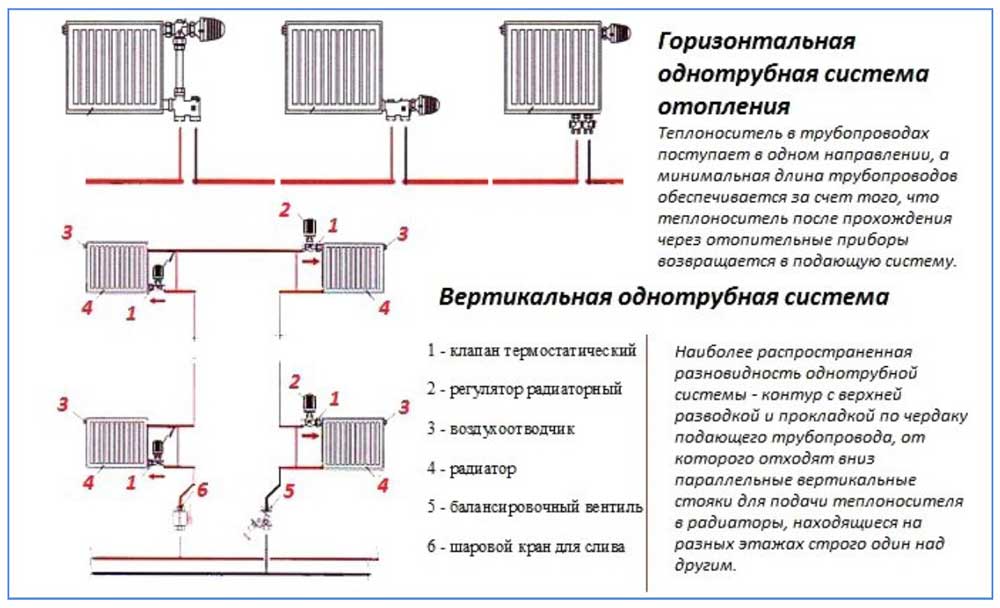

Однотрубная разводка бывает горизонтальной или вертикальной. Они отличаются способом монтажа, нюансами конструкции и сферой применения. Горизонтальная разводка выполняется при монтаже отопления в помещениях большой площади и одноэтажных домах. Для ее прокладки необходимо минимальное количество труб, а подключение батарей осуществляется последовательно. При горизонтальной разводке с нижней или верхней подачей теплоносителя можно скрыть коммуникации под напольным покрытием или за подвесным потолком.

Главные ее недостатки — невозможность регулировать теплоотдачу отопительных приборов, в результате чего комнаты в здании из-за постепенного охлаждения теплоносителя прогреваются неравномерно. Кроме того, отопительные сети с горизонтальной разводкой склонны к появлению воздушных пробок. Для устранения недочетов системы следует использовать радиаторы ТМ Ogint, укомплектованные терморегуляторами и термостатическими клапанами. Удаление излишков воздуха можно выполнять с помощью крана Маевского с колпачком или под отвертку и других воздухоотводчиков.

Однотрубная вертикальная разводка может использоваться при прокладке коммуникаций в двухэтажных домах и трехэтажных зданиях. Ее отличительная черта — наличие стояка, по которому происходит подача теплоносителя на второй этаж. Каждая труба, входящая на этаж, оснащается регулирующей арматурой для контроля подачи рабочей среды. В зависимости от конструкции схема вертикальной отопительной системы может быть:

• С верхней разводкой. В этом случае прокладка трубопровода осуществляется через помещение чердака или под потолком, а для регулировки давления в сети устанавливается расширительный бак.
• С нижней разводкой. Монтаж магистрали для транспортировки теплоносителя происходит в подвале, что упрощает обслуживание системы и снижает потери тепла.

Вертикальная разводка применяется и для организации сети обогрева квартир в домах с центральным отоплением.

Преимущества и недостатки

При выборе схемы для монтажа отопительной сети следует учесть особенности здания и отдать предпочтение варианту, который обеспечит создание комфортных условий в помещениях с минимальными затратами. Какая схема отопления самая лучшая?

Чтобы правильно выбрать, нужно оценить плюсы и минусы однотрубной системы и сравнить ее параметры с двухтрубной конструкцией.

К преимуществам схемы без обратной магистрали относятся:

• экономия при покупке материалов, поскольку проектная длина труб будет значительно меньше, чем у двухтрубной системы;
• возможность монтажа отопительных котлов, использующих для нагрева рабочей среды разные виды топлива;
• простота монтажа.

Недостатками стандартной однотрубной схемы являются сложность регулирования степени нагрева отдельных радиаторов и необходимость отключения всей системы в случае ремонта. В отличие от нее двухтрубная система отопления позволяет устранять неисправности батареи без вмешательства в работу остальной сети.

Для адаптации однотрубной схемы к современным условиям ТМ Ogint предлагает следующие устройства:

Трубопроводная арматура позволяет устранить недочеты проточной однотрубной схемы и делает ее более эффективной и удобной в обслуживании и эксплуатации.

Модификация однотрубной схемы отопления. «Ленинградка»

Ярким примером использования клапанов и других видов арматуры является однотрубная система отопления «Ленинградка», которая применяется и для частных коттеджей, и для многоквартирных домов. Она сочетает экономичный расход материалов с оптимальным использованием тепловой энергии в контурах большой протяженности. Главные отличия «Ленинградки»:

• установка на входе и выходе радиатора запорной арматуры, в качестве которой могут служить отсекающие клапаны Ogint;
• наличие байпасов — перемычек, соединяющих вход и выход батарей.

Чтобы обеспечить хорошую циркуляцию теплоносителя, трубы для монтажа байпасов должны быть меньше по диаметру, чем магистрали для соединения радиаторов. Монтаж термостатических клапанов Ogint при прокладке однотрубной системы «Ленинградка» позволит регулировать температуру в помещении и снизить затраты на обогрев.

Для эффективной работы водяного отопления следует тщательно выбирать не только схему, но и комплектующие элементы. Особое внимание нужно уделить радиаторам, которые покупают с учетом параметров жилья и технических характеристик отопительной сети. Для автономной системы обогрева в частном доме ТМ Ogint предлагает чугунные и алюминиевые батареи. В многоэтажных домах с централизованным отоплением велика вероятность гидравлического удара, а теплоноситель не отличается хорошим качеством. Поэтому для таких систем оптимальным вариантом будут биметаллические или чугунные радиаторы.

Однотрубная система отопления частного дома своими руками

На чтение 10 мин Просмотров 1.6к.

Существует несколько видов систем отопления в частном доме. При строительстве или капитальном ремонте, необходим своевременный монтаж отопления. Об одной простой и понятной обычному человеку системе, и способах ее монтажа своими руками, расскажет данная статья.

Что представляет собой однотрубная система отопления и чем отличается от двухтрубной

Такая схема отопления состоит из одной главной трубы, которая, выходя из котла (из подачи), проходит через всю систему и превращается из горячей трубы в холодную, и входит снова в котел (в обратку).

В двухтрубной системе, каждая батарея берет горячий теплоноситель в одной трубе и отдает остывший другой.



Виды однотрубных систем отопления

• Открытого типа – самая безопасная, простая и дешевая, так как в трубах не создается большого давления, и нет необходимости в монтаже специальных деталей, но при этом ее технические характеристики самые низкие.
• Закрытого типа – напротив, дороже сложнее и теоретически более опасна, но она более долговечна, с лучшей циркуляцией теплоносителя и меньшими затратами времени при обслуживании.
• Горизонтальной прокладки – при данном варианте можно утопить всю систему в пол, или сделать ее наименее заметной, правда, требует выверенного равномерного уклона труб или же принудительной циркуляции.
• Вертикального монтажа – тут используются стояки. Применяется в основном при двух и более этажах отапливаемого помещения.

Циркуляция теплоносителя в системе

Циркуляция бывает двух типов:

• Естественная – создается при разности плотности горячей и холодной воды. При данном виде циркуляции должен быть выверен уклон основной трубы, для осуществления продвижения теплоносителя по магистрали. Дешевле чем принудительная, но циркуляция значительно хуже.
• Принудительная – требует включения в схему отопления насоса, который будет гонять теплоноситель по всей системе. Довольно распространенный вариант в наши дни, так как забота об уклонах отпадает, и циркуляция улучшается в разы. Минусом является возможность поломки насоса и выхода из строя всей системы отопления, плюс потребление электроэнергии.

Преимущества и недостатки однотрубной системы



• Возможность провести трубу по полу или даже утопить ее в напольном покрытии или проложить под дверным косяком.
• Экономичность материалов (примерно 30–50% трубы).
• Схема наименее сложная для монтажа и ее выполнить вполне под силу самостоятельно.
• Минусом будет неравномерность распределения тепла по всему контуру радиаторов. Те, которые вначале, будут самые горячие, а в конце холодные. Есть способы некоторой регулировки температуры, но их бывает недостаточно.
• При желании естественной циркуляции необходимо выверять уклоны труб, ставить под небольшим наклоном сами батареи, при большой площади дома это может быть проблематично.
• При однотрубной системе нельзя врезать, что-либо, кроме самих радиаторов, например, теплый пол будет плохо прогреваться сам и мешать прогреву контура радиаторов.

Однотрубная система отопления частного дома – проектирование

Перед началом монтажа необходимо в первую очередь составить подробную схему и смету для всей системы отопления:

• Следует тщательно вымерять уклоны труб, так как это одно из самых важных условий для нормальной работы всей системы. При постоянном использовании принудительной циркуляции уклон должен быть 5–7 мм на метр магистрали, а при использовании естественной циркуляции необходимо от 3 см на метр и более.
• Определить подходящее место котла, расширительного бачка (его устанавливают в самой верхней точке), заборных и сливных кранов. Также следует рассчитать количество кранов, отводов, тройников и так далее.
• Схема должна быть составлена таким образом, чтобы трубы шли в обход дверей (или лежали ниже или вровень с косяком), при использовании стояков, рассчитать их в обход окон.
• Рекомендуется использовать трубы следующих размеров: при принудительной циркуляции от 25 мм в диаметре, а при естественной не менее 32 мм. Подключение обогревателей можно производить 10–15 мм и 15–20 мм в диаметре соответственно.
• Стоит определить необходимую мощность котла, так как при малой мощности дома будет холодно, а при большой будет душно и невыгодно по расходу топлива. Обычно, мощность определяется из расчета 100 Вт на 1м² при условии хорошо утепленного помещения, и не слишком сурового климата.
• При использовании печей на твердом топливе рекомендуется использовать металлические трубы и обязательно подача с котла на протяжении от 3 до 5 метров должна быть собрана из металлической трубы.
• Также следует наметить место под дымоотвод и расширительный бак.
• Следует подсчитать необходимое количество расходных материалов (трубы, отводы, тройники и регулировочные краны).

Устройство и элементы однотрубной системы отопления

Хотя устройство самое простое, но и тут есть незаменимые элементы:

1. Котел. Самая важная часть всей системы, его следует выбирать необходимой мощности и подходящей модификации. Бывают котлы твердотопливные, на жидком топливе, газовые и электрические. Современные котлы часто бывают гибридными и работают на нескольких видах топлива.
2. После котла монтируется так называемый разгонный коллектор, участок трубы, который должен подняться на высоту как минимум 1.5 метра над уровнем верхней точки любой батареи, и дальше спускаться на подключение к батареям.
3. В верхней точке разгонного коллектора подключается один из двух устройств:
   • Расширительный бак (при системе открытого типа). Он должен иметь отверстие (крышку) в верхней части, для свободного доступа воздуха, а также наливной патрубок в своем дне и отвод для защиты от перелива в верхней своей части. Рабочий объем бака должен быть не менее 10–15% от общего объема отопительной системы.
   • Группа безопасности (при системе закрытого типа). Это набор, собранный на одной коробке небольшого размера, который включает в себя предохранительный клапан, рассчитанный на максимальное давление в системе, автоматический воздухоотводчик для удаления воздуха из системы и манометр, для лучшего контроля за давлением.
4. Далее, подключается контур радиаторов. Сама конструкция контура бывает двух видов:
   • Обычная прямая – это схема при которой горячая труба входит в батарею и выходит из нее с другого конца и опять входит в следующий радиатор в качестве горячей. Это приводит к тому, что нагрев всех батарей крайне неравномерный.
   • «Ленинградка» или «ленинградская» – это усовершенствованная схема контура, при которой нагрев более равномерный. Достигается этот эффект при помощи применения нескольких запорных арматур (по три крана на каждую батарею), байпаса (перемычки) между входом и выходом радиатора. При этом регулировать придется, возможно, каждый из кранов. Один кран устанавливается на входе в обогреватель, второй на выходе из батареи, а третий на байпасе, для регулировки его пропускной способности.

Рекомендации по выбору радиаторов для системы

• Чугунные радиаторы. Самые старый вариант и наиболее надежный, так как они прочны и долговечны (срок службы более 50 лет). Хорошим плюсом является то, что чугун медленно нагревается и медленно остывает. При правильной покраске и температуре теплоносителя выше 95 °C отлично работают в качестве излучателя тепловых волн, при этом не выделяя никаких вредных веществ. Минусом будет большая масса. Стоимость средняя, простого вида дешевле, а изысканного вида более дорогие.
• Биметаллические радиаторы. Являются самым последним достижением промышленности. Состоят из разных металлов, в основном используется сталь внутри и алюминий снаружи секций. Заявленные сроки эксплуатации более 40 лет, неприхотливы к теплоносителю и условиям эксплуатации, но существенным минусом является самая высокая стоимость по сравнению с остальными видами. Обладают современным внешним видом.
• Алюминиевые. Дешевые, легкие, но с малым сроком службы, так как быстро окисляются от химически активного теплоносителя.
• Стальные панельные. Вполне приемлемый вариант для частного дома, обладают хорошей теплоотдачей, и приятным внешним видом. Минусом является также небольшой срок службы, подверженность ржавчине.
• Стальные трубчатые, то же самое, что и панельные, только отличаются большей надежностью, немного меньшей теплоотдачей и большим выбором конструкции и цветовой гаммы, что активно используется при дизайне интерьера.

Последовательность работ при монтаже однотрубной системы отопления своими руками

1. Подготовить место для котла. Печь необходимо ставить на специально залитый под нее фундамент, отделать близкорасположенные стены и потолок огнеупорными материалами. Котел при естественной циркуляции нужно ставить таким образом, чтобы вывод обратки котла был самой низкой точкой всей системы отопления, да и при принудительной это также желательно. Поэтому часто под котел делается специальное углубление.
2. Провести монтаж дымохода и уличной трубы. При этом не забыв соблюсти все правила пожарной безопасности.
3. Устанавливаем радиаторы отопления, при этом стоит знать, что все батареи на одном этаже, должны быть на одном уровне.
4. Монтируем весь контур отопления начиная с подачи котла и по кругу, к его обратке.
5. Возле котла на холодной трубе устанавливаем при необходимости насос и расширительный бак закрытого типа. Желательно, при установке насоса подключать его таким образом, чтобы его можно было отключить, при его поломке и снять, а отопление могло продолжить работу с помощью естественной циркуляции. Для этого нужно его включить в схему, как батарею при «ленинградке».
6. После завершения всего монтажа обязательно необходимо провести опрессовку воздухом, для поиска течей и устраняют все ошибки.
7. Производиться запуск системы, первая топка и ее настройка.

Способы подключения радиаторов при однотрубной системе отопления

Существует несколько вариантов, которые имеют свои плюсы и минусы:

• Боковое подключение. Вариант, при котором вход и выход подключается с одной стороны батареи. При этом радиатор плохо прогревается по всей длине, начало может быть слишком горячим, а конец, при большом количестве колен, уже прохладным.
• Нижнее подключение. Такой способ применяется в основном для создания наибольших эстетических качеств. При этом прогревание радиатора также не совсем равномерно, при недостаточной циркуляции, верх батареи может не прогреваться до нужной температуры.
• Диагональное подключение. Оптимальный вариант подключения. Горячий теплоноситель поступает в верхний угол батареи, с одной стороны, а выходит через нижний угол, с другой стороны. Здесь вся поверхность радиатора равномерно прогревается. Обеспечивая максимальную теплоотдачу.

Отзывы об однотрубной системе отопления

В своем дачном домике сделал однотрубную систему отопления, самую-самую простую, всем доволен, так как себя она оправдывает, теперь топлю не улицу через выхлопную трубу, а саму комнату с кухонькой.

Оценка:

Владимир

Мой выбор пал на «ленинградку», так как у меня одноэтажный большой дом, семья, трое детей. Вместе с мужем старательно выводили все трубы с нужным отклонением, сделали расширительный бак на чердаке, циркуляция оказалась вполне достаточной, даже без применения насоса.

Оценка:

Ирина

При строительстве коттеджа, много денег ушло на возведение дома, поэтому при отделке и обустройстве пришлось экономить на всем. В итоге сделал «ленинградку» и понадеявшись на естественную циркуляцию, попал впросак, верхний этаж прогревался хорошо, первый хуже, а подвал совсем плохо, пришлось поставить хороший насос, теперь все в порядке. И дешево и сердито! ))

Оценка:

Эдуард

Сколько себя помню, мой отец, всегда делал всем однотрубную систему, он человек был знающий толк в этом деле…

Оценка:

Петр

Видимо, от жадности, использовал маленький диаметр труб и целую зиму жил в холоде, даже включенным в схему насосом, летом переделал, поставил трубы с диаметром 32 мм, теперь даже при отключениях электричества, в доме тепло.

Оценка:

Кирилл

Подводя итоги можно с уверенностью сказать, что однотрубная система, является оптимальным вариантом отопления для не очень больших домов, одно или двухэтажных зданий. Значимым является правильный монтаж труб, с необходимым уклоном и диаметром.

Тепла и уюта вашему дому!

закрытая горизонтальная система отопления двухэтажного и одноэтажного дома, как сделать расчет, фото и видео инструкции

Содержание:

1. Как сделать однотрубную систему отопления: устройство и элементы
2.  Схема однотрубного отопления частного дома: варианты подключения
3. Материалы для проведения однотрубной отопительной системы
4. Порядок выполнения монтажных работ

Однотрубная горизонтальная система отопления считается самой простой и экономичной, но для проявления этих свойств необходимо правильно собрать и установить систему, для чего потребуется схема однотрубного отопления частного дома. В однотрубной системе, в отличие от двухтрубной, отсутствует разделение на прямую и обратную магистраль. Для работы такой системы используется замкнутый контур, которой проходит через дом по заранее рассчитанному пути, а отопительные элементы врезаются в трубу в нужных местах.

Однотрубная система отопления одноэтажного дома имеет большое количество плюсов, за которые и ценится владельцами частных домов:
Правильная настройка радиаторов в сочетании с грамотно установленной системой трубопроводов даст возможность максимально эффективно обогреть весь дом.

Как сделать однотрубную систему отопления: устройство и элементы

В состав системы входят следующие элементы: котел, магистральный трубопровод, радиаторы, расширительный бачок, помпы или насосы, обеспечивающие перемещение теплоносителя. Кроме того, замкнутый контур подразумевает возможность естественной циркуляции. В этом случае вода двигается за счет разницы плотности при изменении температуры: нагретая в системе вода вытесняется тяжелой холодной водой, из-за чего попадает в стояк.

Из стояка горячая вода разносится по всей системе, попадая в радиаторы и тем самым обеспечивая обогрев помещений. Для функционирования естественной системы циркуляции трубопроводы должны быть расположены с постоянным уклоном, составляющим не менее 3-5 градусов.

Такое правило далеко не всегда выполнимо, поскольку при таком уклоне перепад высоты на один метр трубопровода будет доходить до нескольких сантиметров.

Для осуществления принудительной циркуляции используется насос, расположенный на обратной стороне контура непосредственно перед входом в котел. Такой насос создает давление, необходимое для перемещения жидкости с заданной скоростью. Использование циркуляционного насоса тоже подразумевает создание уклона трубопровода, но его в таком случае можно снизить до 0,5-1 градуса.

Чтобы вода не застаивалась в системе при отсутствии электричества, в комбинированных системах или системах с принудительной циркуляцией устанавливается разгонный коллектор, который поднимает жидкость на определенную высоту. Как правило, верхняя точка коллектора является местом присоединения расширительного бачка, который позволяет регулировать давление в системе и может предотвратить разрыв труб при слишком большом расширении жидкости.

Схема однотрубного отопления частного дома предусматривает наличие закрытых расширительных бачков, которые не дают возможности теплоносителю контактировать с воздухом. Такой бачок оборудован встроенной мембраной, которая с одной стороны прижимается воздухом, а с другой стороны – теплоносителем. Установка подобных устройств возможна на любом участке системы.

Расширительные бачки открытого типа гораздо удобнее в использовании, но очень требовательны к месту установки. Так, установка такого приспособления возможна исключительно в высшей точке отопительной системы, а доступ воздуха к теплоносителю может привести к появлению преждевременных неполадок, поскольку в таком случае система будет подвержена коррозийному влиянию. Перед установкой необходимо провести расчет однотрубной системы отопления.  Читайте также: “Какая схема однотрубной системы отопления лучше – виды и особенности”.

Детали системы устанавливаются по следующему алгоритму:

1. Отопительный котел.
2. Разгонный коллектор, оборудованный ответвлением для расширительного бачка.
3. Трубопровод, установленный с уклоном. Обязательно проведение контура в жилые помещения.
4. Отопительные элементы.
5. Циркуляционный насос.

Схема однотрубного отопления частного дома: варианты подключения

Существует две схемы установки радиаторов: простая и «Ленинградка».

Простая схема характеризуется наличием минимума элементов и деталей. Подключение радиатора осуществляется на входе и выхода трубопровода. Если система заполнена теплоносителем, то регулировка и отключение отдельного радиатора невозможна (прочитайте также: “Схема подключения отопления в частном доме – рассмотрим возможные варианты”).

Такая схема отличается дешевизной, но использовать ее можно только в небольших домах, поскольку данная система отличается неравномерным прогревом и низким КПД.

Ленинградская система отопления частного дома отличается от простой схемы в лучшую сторону. С обеих сторон от радиатора устанавливаются краны, которые позволяют выключать радиаторы поодиночке (подробнее: “Отопление ленинградка: схема”). В обход радиатора устанавливается байпас, оборудованный специальным краном, который позволяет пустить теплоноситель прямо в радиатор. Эта схема обладает гораздо лучшими характеристиками, но ее установка обойдется дороже.

Материалы для проведения однотрубной отопительной системы

Закрытая однотрубная система отопления предусматривает наличие следующих элементов:

• отопительный котел;
• расширительный бачок;
• насос;
• магистральные трубы диаметров 25 мм и радиаторные диаметром 20 мм;
• фитинги для соединения трубопровода и радиаторов;
• соответствующие радиаторы. Расчет подходящих вариантов радиаторов должен осуществляться еще до установки системы;
• краны Маевского, которые дают возможность выпускать воздух из каждого радиатора.

Кроме того, при установке «Ленинградки» необходимо по два перекрывающих крана на радиаторы и по одному – на все обходные линии. Читайте также: “Отопление Ленинградка в двухэтажном доме”.

Порядок выполнения монтажных работ

1. Сначала в подходящем и оборудованном месте устанавливается котел. Зачастую установкой и подключением котлов занимаются специалисты.
2. Осуществляется установка магистрального трубопровода со всеми соответствующими отводами. Во время монтажа системы нужно помнить о необходимости создания уклона.
3. Теперь можно устанавливать насос. Он подключается к самой трубе и к электросети. Очень важно соблюдать главное требование: насос должен находиться на обратке контура, поскольку его конструкция не предусматривает работу с высокой температурой.
4. На данном этапе можно монтировать расширительный бачок. Место установки будет зависеть от выбранного типа устройства.
5. После проведения предыдущих шагов можно заняться установкой радиаторов. Они монтируются на предварительно рассчитанных местах при помощи кронштейнов. Устанавливая радиаторы, важно соблюдать требования, предъявленные изготовителем этих устройств.
6. Теперь возможно подключение радиаторов. При выполнении этого шага монтируются все краны и заглушки, влияющие на работу системы.
7. Теперь система проходит опрессовку сжатым воздухом. После проведения этой процедуры систему можно заполнять теплоносителем (детальнее: “Как заполнять систему отопления закрытого типа”). Это последний этап монтажа, после которого начинается процесс настройки и регулировки системы.

Заключение

Однотрубная система отопления закрытого типа очень хорошо себя зарекомендовала при использовании в одноэтажных домах. Также схема однотрубной системы отопления двухэтажного дома прекрасно показала себя. Одним из главных условий эффективного использования такого отопления является небольшая протяженность контура, а в двухэтажных домах такое явление почти не встречается. Отопление однотрубное двухэтажного дома потребует установки более мощного насоса (подробнее: “Возможные схемы отопления двухэтажного дома, рассмотрим варианты реализации своими руками”).

Если этого не сделать, то в радиаторы будет поступать уже остывшая жидкость, которая не сможет обеспечить хороший и равномерный прогрев всех помещений. При необходимости решить проблему можно при помощи коллектора, установленного непосредственно после котла или установка большего числа контуров.

Пример схемы однотрубного отопления частного дома на видео:

Какая система отопления лучше: однотрубная или двухтрубная?

Преимущества и недостатки однотрубных систем

Зная основные недостатки и достоинства однотрубной системы отопления, можно определяться с проектированием отопления в своем частном доме или загородной коттедже. Мы рекомендуем принимать решения только после осмотра объекта специалистом, но уже на начальных этапах проектирования вы можете оценить целесообразность такой системы для помещения.

Аргументы “против”

Самое большое различие, которое имеют однотрубная и двухтрубная система отопления – это последовательное соединение радиаторов, которое в процессе эксплуатации не позволяет регулировать интенсивность нагрева одного из них без последствий для последующих. То есть, если в спальне достаточно жарко и нужно убавить температуру, прижав вентиль на радиаторе, в других комнатах вода в батареях тоже будет остывать.

Второй серьезный минус – однотрубная система отопления дома требует более высокого давления теплоносителя в процессе эксплуатации. Повышается мощность насосов в котельных – повышаются эксплуатационные расходы, появляется больше протечек, система чаще требует пополнения воды. Не исключение и однотрубная система отопления частного дома: в такую систему обязательно нужно врезать насос, в то время как в двухтрубных системах теплоноситель может перемещаться самотеком.

Третий существенный недостаток – однотрубная система отопления дноэтажного дома должна иметь вертикальный розлив. То есть, емкость-расширитель обязательно должен устанавливаться на чердаке, в данном случае выполняющем роль технического этажа. В случае, когда такая система устраивается в многоэтажном жилом доме, необходимо прибегнуть к дополнительным ухищрениям, чтобы обеспечить одинаковую температуру теплоносителя на каждом этаже. Дело в том, что с вертикального излива вода по однотрубным системам отопления спускается вниз, последовательно проходя через радиаторы на каждом этаже. Разумеется, в каждом радиаторе она отдает часть температуры, доходя до первых этажей с потерей теплоэнергии едва ли не до 50%. Поэтому при таких системах на каждом этаже ставят дополнительные перемычки, а на нижних этажах устанавливают большее количество секций радиатора, чем на верхних.

Аргументы “за”

Помимо всего вышеописанного эта система отопления имеет ряд плюсов, которые вполне могут уравновесить недостатки. Во-первых, основные ее отрицательные стороны были характерны для советского времени, когда технический прогресс еще не совершил многих революционных переворотов в технологиях. Сегодня однотрубная система отопления – одна из самых распространенных систем, особенно для частного строительства.

Во-вторых, большой плюс такой системы, разумеется, в экономии материалов. Соединительные трубы, обратные стояки, перемычки и подводы к радиаторам отопления – все это в сумме дает достаточную протяженность трубопровода, который стоит немалых средств. Однотрубная система отопления позволяет избежать монтажа лишних труб, серьезно сэкономив. Во-вторых, это гораздо эстетичнее выглядит.

В-третьих, есть множество технологических решений, которые избавляют от проблем, существовавших в таких системах буквально десяток лет назад. На современные однотрубные системы отопления устанавливают термостатические клапаны, радиаторные регуляторы, специальные воздухоотводчики, балансировочные вентили, удобные шаровые краны. В современных отопительных системах, использующих последовательную подачу теплоносителя, уже можно добиться понижения температуры в предшествующем радиаторе без ее снижения в последующих.

Зная основные особенности однотрубной и двухтрубной систем отопления, можно приступать к проектированию отопления в частном доме или загородной коттедже. Тем не менее, мы рекомендуем приступать к монтажным работам только после осмотра объекта специалистом. Обратитесь к нашим инженерам за помощью в проектировании коммуникаций по телефону +7 (495) 580-29-99 или оставьте заявку на нашем сервисе поиска монтажников montazh. online.

Что такое однотрубная система отопления, каков порядок ее укладки и схема работы

При подготовке отопительной системы в частном доме часто возникает вопрос: какую систему отопления выбрать? Среди схем отопления выделяют: двухтрубная и однотрубная. Самостоятельно проще собрать однотрубную систему, такая схема самая простая и надежная, к тому же понадобится минимальный ассортимент запорной арматуры. Итак, при создании такой отопительной схемы используется котел, трубы и в качестве наполнителя системы — вода.

Принцип работы однотрубной системы

Центральным местом в сборке конструкции является котел (газовый или твердотопливный), он осуществляет подогрев теплоносителя (воды) и он поступает в радиаторы отопления. Двигаясь по ним, температура теплоносителя снижается и по обратной трубе он возвращается в котел. И цикл опять повторяется.

При сборке данной системы следует понимать, что, попадая в первый радиатор, температура теплоносителя имеет высокий показатель, далее он попадает во второй, в третий и т. д. Попав в последний радиатор, температура находится в пределах 40−50°С, а при такой температуре помещение не прогреть.

Преодолеть такие колебания поступающей воды можно двумя способами:

• Увеличивать теплоемкость последних радиаторов, тем самым повышается его теплоотдача;
• Либо повышать температуру выходящей воды из котла.

Указанные способы сами по себе затратные и экономически не выгодные, они ведут к удорожанию системы отопления.

Существует и другой более экономный способ распределения горячей воды по трубам:

• Установить циркуляционный насос, который будет увеличивать скорость движения воды по трубам и эффективность системы значительно повысится. Такие устройства питаются от сети электропитания и для загородных поселков, где довольно часты случаи отключения они не являются хорошим вариантом.
• Предусмотрительная установка разгонного коллектора — высокой прямой трубы, вода, проходящая по ней, набирает скорость и по радиаторам продвигается быстрее.

Монтаж коллектора тоже имеет свои особенности. При проведении отопительной системы в одноэтажном доме, где потолки не очень высокие — он работать не будет, и все усилия по его установке будут напрасными, это касается высоты менее 2,2 метра.

При обустройстве отопительной системы в двухэтажном доме, такая особенность автоматически отпадает. Коллектор — ровная прямая труба, отходящая от котла и поднятая до самой верхней точки водоотдачи. Чем выше будет она поднята, тем бесшумнее и эффективнее будет функционировать — скорость движения воды будет достаточной для быстрого протока по трубам.

К верхней точке следует подключить и расширительный бачок. Он применяется в качестве стабилизатора и контролирует увеличение объема теплоносителя. Увеличенный, при нагреве, объем воды попадает в расширительный бачок и решается проблема перелива, при понижении температуры объем воды уменьшается и опускается в систему.

Специфика такой конструкции заключается в том, что однотрубная система не имеет трубы обратного действия, по которой бы вода возвращалась к котлу. Обраткой при такой разводке считают вторую половину магистральной и единственной трубы.

Положительные стороны однотрубной системы

Преимущества однотрубной системы отопления:

1. Один контур системы располагается по всему периметру помещения и может пролегать не только в помещении, но и под стенами.
2. При укладке ниже уровня пола необходимо выполнить теплоизоляцию труб во избежание теплопотерь.
3. Такая система позволяет производить прокладку труб под дверными проемами, таким образом, снижается материалоемкость и, соответственно, себестоимость конструкции.
4. Поэтапное подключение отопительных приборов позволяет подключить к разводной трубе все необходимые элементы отопительной цепи: радиаторы, полотенцесушители, теплый пол. Степень нагрева радиаторов можно регулировать методом подключения к системе — параллельно либо последовательно.
5. Однотрубная система позволяет устанавливать несколько видов отопительных котлов, например, газового, твердотопливного или электрокотла. При возможном отключении одного можно сразу подключить второй котел и система будет и дальше продолжать отапливать помещение.
6. Очень важная особенность такой конструкции — возможность направлять движение потока теплоносителя в том направлении, которое будет наиболее выгодным для жителей этого дома. Сначала направить движение горячего потока в северные комнаты или расположенные с подветренной стороны.

Минусы однотрубной системы

При наличии большого количества преимуществ однотрубной системы, следует отметить и некоторые неудобства:

• При длительном простое системы — долгий ее запуск.
• При монтаже системы на двухэтажном доме (и более) подача воды в верхние радиаторы происходит очень высокой температуры, в нижние же — низкой. Отрегулировать и сбалансировать систему при такой разводке очень тяжело. Можно устанавливать ни нижних этажах большее количество радиаторов, но это повышает себестоимость и выглядит не очень эстетично.
• При наличии нескольких этажей или уровней — отключить один нельзя, поэтому при проведении ремонтных работ приходится отключать все помещение.
• При потере уклона в системе могут периодически возникать воздушные пробки, что снижает теплоотдачу.
• Высокие теплопотери в процессе эксплуатации.

Особенности монтажа однотрубной системы

При монтаже следует знать некоторые особенности строения системы и строго их соблюдать.

• Монтаж отопительной системы начинается с установки котла;
• На всем протяжении магистрали должен быть выдержан уклон не менее 0,5 см на 1 п. м. трубы. При несоблюдении такой рекомендации на приподнятом участке буде скапливаться воздух и препятствовать нормальному течению воды;
• Для освобождения от воздушных пробок на радиаторах применяются краны Маевского;
• Перед подключаемыми отопительными приборами следует устанавливать запорные краны, в случае ремонта устройства не понадобиться сливать воду из всей системы или при необходимости, есть возможность немного отрегулировать температурный режим системы;
• Кран слива теплоносителя устанавливается в самой нижней точке системы и служит для частичного, полного слива или заполнения;
• При устройстве гравитационной системы (без насоса), коллектор должен быть на высоте не менее 1,5 метров от плоскости пола;
• Поскольку вся разводка выполнена трубами одинакового диаметра, их следует надежно крепить к стене, не допуская возможных прогибов, чтобы не скапливался воздух;
• При подключении циркуляционного насоса в сочетании в электрокотлом, их работа должна быть синхронизирована, котел — не работает, насос — не работает.

Установлен циркуляционный насос должен быть всегда перед котлом, учитывая его специфику — он нормально работает при температуре не выше 40 градусов.

Разводка системы может выполнять двумя способами:

• Горизонтальная
• Вертикальная.

При горизонтальной разводке используется минимальное количество труб, и подключение приборов выполняется последовательно. Но такому способу подключения свойственны воздушные пробки, и отсутствует возможность регулирования теплопотока.

При вертикальной разводке трубы прокладываются по чердачному помещению и от центральной магистрали отходят трубы, ведущие к каждому радиатору. При такой разводке вода поступает к радиаторам одинаковой температуры. Свойственна вертикальной разводке такая особенность — наличие общего стояка для целого ряда радиаторов, вне зависимости от этажа.

Ранее эта система отопления была очень популярна, ввиду экономичности и простоты монтажа, но постепенно, учитывая, возникающие нюансы во время эксплуатации, стали от нее отказываться и в данный момент она очень редко применяется для отопления частных домов.

Оцените статью: Поделитесь с друзьями!

сравнительный анализ от Альтер Эйр

Организовать отопление в доме – задача не из легких. Для начала нужно для себя определить какая система отопления больше подходит для вас и вашего дома: двухтрубная или однотрубная. К этому нужно подходить очень ответственно и внимательно, чтобы выбрать наиболее эффективный вариант обвязки, дабы в будущем не столкнуться с постоянно холодными радиаторами. Эта статья поможет вам разобраться какая система лучше, сравнить их преимущества и недостатки, и в конечном итоге сделать правильный выбор. Начнем с однотрубного отопления в частном доме.

Однотрубное отопление в частном доме

Эта система отопления частного дома работает по предельно простому принципу. По сути это одна труба, в которой по кругу циркулирует вода. От котла отходит труба, проложенная по всему периметру здания, к которой подсоединены радиаторы. Теплоноситель от котла по очереди поступает в каждый радиатор, а потом обратно возвращается в котел. И так происходит по кругу.

В таком случае оборудование объединено одним контуром. Зависимо от подключения существует два вида систем отопления:

1. Вертикальная – это подключения радиатора к одному стояку, который идет «сверху-вниз». Данный вид отопления подходит для двух-, трехэтажного дома, но нужно учесть тот факт, что температура на первом этаже будет меньше.
2. Горизонтальная – это подключение радиаторов последовательно к одному горизонтальному стояку. Такой вид отопления подходит лишь для одноэтажного дома.

Почему стоит заказывать у нас?

100% соответствие проектированию

Полная гарантия соответствия работы к документам – выполняем все работы, прописанные в договоре, качественно, в полном объёме и вовремя.

Подбор оборудования по бюджету

Широкий диапазон бюджета на проектирование позволит каждому клиенту грамотно обустроить систему вентиляции, исходя из его финансовых возможностей.

Индивидуальная концепция

Мы не работаем по шаблону, а разрабатываем персональную концепцию под каждого клиента и объект, поэтому все наши проекты уникальны.

10 лет опыта

Наш опыт в проектировании вентиляционных систем более 10 лет, что является залогом правильной и экспертной разработки проекта и реализации систем любой сложности.

О

днотрубная система отопления одноэтажного дома преимущества:

• Меньшая стоимость системы за счет небольшого количества труб и расходных материалов.

Но несмотря на это, есть и ряд недостатков:

• Так как радиаторы подключены последовательно, то соответственно каждый последующий радиатор будет холоднее предыдущего. Разница температур между первым и последним радиатором зависят от продолжительности магистрали, диаметра трубопровода, скорости теплоносителя и размеров радиатора.
• Нет возможности регулировать температуру в каждом радиаторе, так как все оборудование объединено одним контуром.

К тому же, выбор системы также зависит от площади вашего дома. Для большой площади одноконтурное отопление частного дома не подойдет из-за того, что последние радиаторы в цепи не будут греть помещения.

Двухтрубная система отопления частного дома

В отличии от однотрубной, двухтрубная система отопления одноэтажного дома включает в себя два трубопровода, один из них подает горячую воду к радиаторам – подающий трубопровод, а другой отводит холодную воду от радиатора – «обратка». Так же, как и однотрубная, двухтрубное отопление частного дома бывает в двух вариациях:

1. Вертикальная – это система, в которой все оборудование соединено вертикальным стояком. Такая система не завоздушивается, но основной недостаток это её высокая цене.
2. Горизонтальная – обвязка происходит благодаря горизонтальному стояку, что позволяет обогревать одноэтажные дома с большой площадью. В свою очередь горизонтальная делится на систему с нижней и верхней разводкой трубопровода.

У двухтрубной системы преимуществ больше, чем в однотрубной:

• Эта система позволяет подавать теплоноситель отдельно в каждый радиатор и из-за этого температура каждого радиатора может быть разной. Соответственно, есть возможность контролировать температуру в каждой комнате.
• При поломке одного или нескольких радиаторов система сможет продолжить работу. К тому же, чтобы произвести ремонтные работы не нужно будет останавливать систему.

Основными минусами этой системы является:

1. Усложненный монтаж.
2. Высокая цена системы.

Качественное отопление – это один из важных факторов, которые обеспечивают комфорт в вашем доме. Прежде чем выбрать себе подходящий вид отопления нужно тщательно изучить все плюсы и минусы каждой из систем. Данная статья поможет вам взвесить все «за» и «против», объективно оценить и выбрать будет эффективной именно для вас.
Про варианты отопления квартиры читайте в нашей статье: Отопление в квартире: 4 способа обогрева жилья

Однотрубная система, используемая в старых системах центрального отопления.

Недавно мы завершили полный проект центрального отопления, который включал трубопровод радиатора. Это довольно распространенная практика при новом строительстве или ремонте, но эта работа заменила существующую систему отопления. Это необычно, потому что при замене центрального отопления в большинстве случаев могут использоваться существующие трубопроводы, при условии, что они находятся в надлежащем состоянии. Итак, почему мы это сделали? Итак, оригинальные трубопроводы проходили в однотрубной системе и не подходят для современных герметичных систем.

Что такое однотрубная система?

Чтобы ответить на этот вопрос, начнем с котла. Вода внутри нагревается и перекачивается в радиаторы. Однотрубная система направляет перекачиваемую воду к каждому радиатору по очереди и возвращает воду из последнего радиатора на ходу. Ранние примеры этого требовали намного большего диаметра трубопровода в начале системы, чтобы гарантировать, что последние радиаторы получают немного тепла. Это неизбежно приведет к очень несбалансированной системе, где радиаторы, ближайшие к котлу, будут очень горячими, а последние радиаторы в системе в лучшем случае будут прохладными.

Байпасы

Однотрубная система улучшилась с добавлением байпаса на каждом радиаторе. Вместо того, чтобы вода протекала через один радиатор к другому, байпас обеспечивает перекачиваемой воде два пути. С помощью радиаторных клапанов они могли уравновесить каждый радиатор в зависимости от того, в какую точку системы поступала горячая вода. Чем ближе радиатор расположен к котлу, тем больше ограничительная установка радиаторных клапанов. Поступая так, он будет направлять больше горячей воды к самому дальнему радиатору, прежде чем вода потеряет слишком много тепла.Эта система работала намного лучше, однако недостатки все же были.

Ограничения однотрубной системы

Ключевой проблемой являются потери тепла. В небольшой системе это может быть незначительным, особенно если все трубопроводы изолированы, а участок трубопровода не имеет большого количества изгибов. Но для более крупных систем это ахиллесова пята из одной трубы. Независимо от того, что вы делаете для уменьшения теплопотерь или улучшения циркуляции, в большой однотрубной системе будет наблюдаться чрезмерная разница температур. Это привело к созданию двух трубопроводных систем, которые мы используем сегодня.

Двухтрубная система

Двухтрубная система обеспечивает каждый радиатор подающей и обратной трубой. Они подключаются к большему потоку и возврату центрального отопления. В радиаторах используются клапаны для их балансировки в зависимости от положения потока, обеспечивая нагрев всех радиаторов. Размеры основной подающей и обратной труб подбираются в зависимости от того, как далеко вода должна пройти. Все радиаторы отходят от основных труб трубопроводами одинакового размера. Дополнительные функции, такие как термостаты зонального нагрева и термостатические радиаторные клапаны, повышают эффективность этих систем.

См. Нашу работу, которая потребовала перепуска всего трубопровода здесь.

Однотрубная система для подключения радиатора отопления частного дома. Фотография, картинки, изображения и сток-фотография без роялти. Image 86925499.

Однотрубная система для подключения радиатора отопления частного дома. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 86925499.

Однотрубная система для подключения радиатора отопления частного дома.Одиночная пластиковая металлическая труба, подключенная к линии электропередачи в системах отопления домов. Идеальная система отопления для частного дома. Радиатор оптимален для отопления помещения. Одиночный металлический вентилятор системы отопления дома, водонагреватель для бытового потребления, труба, соединяющаяся с большой металлической трубкой. Контролируйте температуру системы отопления дома.

M L XL

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Внутренние и наружные плакаты и печатные баннеры.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

5085 x 3390 пикселей | 43.1 см x 28,7 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

5085 x 3390 пикселей | 43,1 см x 28,7 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробуйте 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

(PDF) Система водяного отопления, ориентированная на потребности, и инструмент для проектирования активной однотрубной системы

CLIMA 2019

общая впускная труба, ответвление с HX и обратно через

общая обратная труба, различна для каждого HX.

Следовательно, значения потерь перепада давления

на каждом патрубке различны, и важно, чтобы

выполняла гидравлическую балансировку.Чтобы избежать гидравлической балансировки

, можно использовать двухтрубную схему с обратным возвратом (Tichelmann)

(рис. 2b). Если ответвления имеют очень похожее гидравлическое сопротивление

и система правильно спроектирована

, система обратного возврата является самобалансирующейся.

В настоящее время гидравлические сепараторы

часто используются, чтобы избежать взаимодействия между первичным контуром

(контур с нагревателем) и вторичным контуром (контур с

ответвлениями с HX).

Регулирование температуры зоны в случае пассивной двухтрубной системы отопления

осуществляется термостатическими вентилями радиатора

или электронными вентилями радиатора, управляемыми термостатом

.

2.3 Активная двухтрубная система

В активной двухтрубной системе отопления на каждый радиатор установлен насос

, который может непрерывно

контролировать массовый расход внутри радиаторов.На рис. 2c

представлена ​​схема такой системы. Необходимо установить обратный клапан

к патрубку радиатора, чтобы предотвратить обратный поток

при выключенном насосе. По сравнению с клапанами

(пассивными) двухтрубными системами насосная (активная) система

имеет ряд преимуществ:

• в системе есть регулирующие клапаны, поэтому рассеяние энергии накачки

намного меньше,

• гидравлическая балансировка не требуется, конструкция

потоки

обеспечиваются насосами,

• конструкция проще – один тип насоса

может работать с широким диапазоном типоразмеров радиаторов.

Недостатками активной двухтрубной системы являются:

• все еще некоторые потери давления на обратных клапанах,

• взаимодействие давления может вызвать регулирование

колебаний,

• затраты на установку в настоящее время все еще высоки, но к

использование с FCU и по сравнению с ценами

электронных клапанов PICV, это уже не большая проблема

(например, маленький насос с электроникой

с корпусом предлагается за 88 € +

56 € [11], в то время как цена PICV начинается с

100 евро [12]),

• насосам требуется проводное соединение, которое

представляет собой дополнительные расходы в типичных беспроводных приложениях

, таких как радиаторы (не дорого

по сравнению с системой с помощью сервоклапанов).

Несколько компаний уже предлагают активную двухтрубную технологию

. С 2001 по 2009 год несколько исследовательских проектов

выполнялись в сотрудничестве с университетом Дрезденского технического университета

. Эти проекты были сосредоточены на разработке и тестировании

компонентов для систем отопления

, управляемых насосами. Результаты испытаний

, проведенных на испытательной площадке, демонстрируют 20% -ную экономию тепловой энергии

и 70% -ную экономию электроэнергии,

по сравнению с системой отопления, управляемой термостатическими клапанами

[13].Тем не менее, количество сэкономленной тепловой энергии

взято из сравнения системы, управляемой

с помощью термостатических клапанов с одним термостатом для всего дома

, с системой, использующей зональное регулирование с помощью насосов

. Другими словами, экономия, вызванная регулированием зоны

, и экономия, вызванная работой системы, управляемой насосом-

, смешались. Интересные результаты:

– экономия электроэнергии, очевидно, вызванная

используемой топологией.Анализ моделирования [14] утверждает, что

, несмотря на более низкую эффективность (энергия накачки / электрическая энергия

) небольших децентрализованных насосов по сравнению с

с большим центральным насосом в пассивной двухтрубной системе, общая откачка

Потребление энергии ниже в активной двухтрубной системе

, чем в пассивной системе, из-за рассеивания энергии на регулирующих клапанах

.

Активная двухтрубная конструкция системы не сложнее, чем

пассивная двухтрубная система.Расчетная масса

потоков через теплообменники одинаковы, поэтому также можно использовать

труб того же диаметра и те же радиаторы.

Единственное, что нужно сделать, это добавить гидравлический сепаратор к

, разделить первичный и вторичный контур, обратные клапаны

,

и циркуляционные насосы. Скорость насоса

регулируется непрерывно, что позволяет разработчику использовать один насос типа

для широкого диапазона радиаторов.Это делает конструкцию

более простой и более устойчивой к ошибкам и модификациям.

2.4 Активная однотрубная система

По сравнению с пассивной однотрубной системой, активная однотрубная система –

содержит вторичный насос, назначенный каждому теплообменнику

в каждом вторичном контуре, который генерирует

потока воды через HX. Вторичные контуры

(контуры с радиаторами) подключены к первичному контуру

через тройник.Возвратная вода из HX

возвращается в первичный контур и смешивается с

, обходя питающую воду. Отверстия подачи и возврата в сдвоенном тройнике

расположены по одной координате рядом с первичной трубой

, из-за того, что между ними нет перепада давления

. Следовательно, давление во вторичных контурах

не зависит от первичного контура – изменение потока

в первичном контуре не влияет на поток во вторичных контурах

.Более того, если насос во вторичном контуре

выключен, в радиаторе вторичного контура

нет потока. В такой системе существует только

тепловых взаимодействий между первичным и вторичным контурами.

Тепловые потоки радиатора непрерывно регулируются скоростью насоса

в соответствии с требованиями температуры в зоне.

Преимущества активной однотрубной гидравлической системы

:

• система обычно содержит только две трубы

диаметров (первичный и вторичный), поэтому

размер каждого отдельного ответвления

с учетом потерь давления больше не требуется

,

• вторичные контуры гидравлически отделены от первичного контура

, что исключает необходимость в гидравлической балансировке системы

,

• экономия времени и материалов (меньше труб,

соединений , клапаны и работа сантехника),

• один тип насоса во вторичном контуре делает

позволяет управлять широким диапазоном тепла

теплообменников – система устойчива к

неточностям конструкции,

секция 10.14 – Водоснабжение и водораспределение, 248 Масс. Рег. 10.14

9 900

AG RPBP DCVA AVB BFPAV

Воздушный зазор Превентор обратного потока пониженного давления Узел обратного клапана с двойным обратным клапаном Промежуточный клапан

ВИД ОПАСНОСТИ ПОМЕЩЕНИЙ

ДОПУСТИМЫЕ ТИПЫ ПРЕДОХРАНИТЕЛЯ ОБРАТНОГО ПОТОКА

КОММЕНТАРИИ *

AG

9407 RPB 9003

BFPAV

1.Очистные сооружения

X

X

2. Канализационные насосные станции

X

X

Пищевая промышленность

X

X

X *

* Если нет опасности для здоровья

4.Лаборатории

X

X

X *

* Если нет опасности для здоровья

5. Раковины с резьбой для шлангов на входах

X

X

X

X

6. Больницы, морги, клиники

X

X

Гальваническое оборудование

X

X

8. Системы орошения **

X

X

X * Каждый случай должен оцениваться индивидуально

* Если противодавление невозможно

** Вакуумные выключатели давления могут быть установлены, если нет опасности для здоровья и обратное давление невозможно .

9. Системы или оборудование, использующие радиоактивный материал

X

X

10. Затопленные входные отверстия

X

X *

* Если нет опасности для здоровья и невозможно противодавление

11. Портовые сооружения

X

X

12.Клапанные выпускные отверстия или арматура с присоединениями для шлангов

X

X

X *

X **

Каждый случай должен оцениваться индивидуально

* Если нет опасности для здоровья

** Если нет опасности для здоровья и обратного давления нет

13.Коммерческие прачечные и химчистки

X

X

14. Коммерческие посудомоечные машины

X

X

Если нет опасности для здоровья

15. Котлы высокого и низкого давления

X

X

При добавлении химикатов

16.Отопительные котлы низкого давления

X

Жилые и небольшие коммерческие предприятия, без добавления химикатов

17. Оборудование для обработки фотографий

X

X

18. Системы рециркуляции резервуаров и градирни

X

X

19.Системы пожаротушения

a. Любая система, которая включает соединения насоса, в которые можно перекачивать химические огнетушащие вещества или непитьевую воду.

X

X

X

б. Любая система, которая включает резервуары для хранения или пожарные насосы, всасывающие из закрытых резервуаров или резервуаров

X

X

X

c.Любая система, включающая соединения с химическими огнетушащими веществами, антифризом или вспомогательными источниками воды.

X

X

20. Системы солнечной энергии

X

X

X * 9001 небольшой коммерческий продукт, не содержащий химикатов или добавленный только глицерин Фармакопеи США

21.Теплообменники с одинарной рубашкой

X

X

Каждый случай должен оцениваться индивидуально

Сантехника для чайников | Энтони Сантехника Отопление Охлаждение

Если вы поймете основные принципы природы, вы сможете понять, как починить водопровод.Подумайте о гравитации, давлении и воде, а также о том, как эти три фактора взаимодействуют, заставляя смывать воду из унитаза, наполнять ванну и открывать кран. Вам не нужно быть сантехником Энтони PHC, чтобы понять эти концепции. Более того, мы даже научим вас устранять некоторые проблемы с водопроводом!

Подсистемы и запорная арматура

Есть две подсистемы, составляющие водопроводную систему в вашем доме: одна, подает пресную воду в , а другая отводит сточные воды .Поскольку вода, поступающая в ваш дом, находится под давлением, она может перемещаться по лестнице и по углам. Когда вода попадает в ваш дом, она проходит через счетчик, который отслеживает, сколько воды вы используете. Ваш главный запорный клапан для воды обычно находится рядом со счетчиком, и его следует быстро закрыть в случае возникновения чрезвычайной ситуации с водопроводом, чтобы предотвратить затопление. Большинство светильников имеют индивидуальные запорные клапаны, поэтому вам не нужно полностью перекрывать подачу воды, когда в аварийной ситуации есть только раковина, ванна или туалет.

Водонагреватели

Холодное водоснабжение сразу готово для вас, но сначала горячая вода должна пройти через водонагреватель.Одна труба подводит холодную воду к водонагревателю. Оттуда по водопроводу горячая вода перемещает нагретую воду к приборам и приборам, которым требуется горячая вода. Термостат на нагревателе регулирует нагревательные элементы устройства, чтобы поддерживать желаемую температуру воды. Температура по умолчанию для домашнего водонагревателя составляет 120 градусов по Фаренгейту. Посудомоечным машинам может потребоваться вода более высокой температуры, но обычно в них есть водонагреватели, которые повышают температуру еще на 20 градусов по Фаренгейту.Сантехники Anthony PHC имеют опыт установки и ремонта водонагревателей, но любители должны избегать попыток починить эти системы самостоятельно.

Дренажные системы и вентиляционные отверстия

Дренажные системы отличаются от систем водоснабжения тем, что они не зависят от давления. Отходы выходят из дома, потому что дренажные трубы наклонены вниз. Таким образом, всю работу делает гравитация. В конечном итоге эти трубы попадают в очистные сооружения или септик. Вентиляционные отверстия, сифоны и очистные отверстия – все это делает возможным этот процесс.Согласно сайту howstuffworks.com, «вентиляционные отверстия , торчащие из крыши вашего дома, позволяют воздуху попадать в водосточные трубы». Без подачи воздуха через вентиляционные отверстия сточные воды пришлось бы откачивать.

Ловушка в злобе

Не менее важны, чем вентиляционные отверстия, ловушки . Это изогнутый или S-образный участок трубы под сливом, который виден под большинством раковин. Оттуда «вода течет из бассейна с достаточной силой, чтобы пройти через сифон и водосточную трубу».Однако после этого в сифоне остается достаточно воды, чтобы создать уплотнение, предотвращающее попадание канализационного газа в ваш дом. Вам нужна ловушка в каждом приспособлении. Туалеты уникальны тем, что они самозакрывающиеся, а это значит, что им не требуется дополнительная ловушка на сливе. Подумайте обо всех волосах и грязи, которые стекают в канализацию душа – это регулируется с помощью барабанных сифонов. Эти парни образуют уплотнение от канализационного газа и , собирают гадости, чтобы предотвратить засорение.

Разблокирование ловушки

Если вам нужно разблокировать ловушку, вы можете выполнить несколько простых шагов, чтобы справиться с этой распространенной проблемой.Для этого вам понадобится таз, ведро, старая зубная щетка и сменные шайбы. Первым делом нужно отменить слив сифона . Затем, , поместите емкость под нее, чтобы собрать воду . Удалите все, что создает засор. и промойте ловушку чистой водой . Для тщательной очистки используйте зубную щетку. Продолжайте и замените изношенные шайбы , пока сифон разобран. Замени ловушку , и готово! Слив, слив и вентиляция необходимы для бесперебойной работы вашей сантехники, поэтому крайне важно регулярно обслуживать все части.

Светильники

Мост между подающей и дренажной системой (двумя полностью отдельными системами) называется арматурой. Примерами приспособлений могут быть унитазы, раковины, стиральные машины и внешние краны. Если что-то набирает пресную воду и сбрасывает сточные воды, это относится к этой категории. Самое замечательное в светильниках то, что некоторые из них имеют индивидуальные запорные клапаны, поэтому вам не нужно закрывать основную запорную арматуру для ремонта.

Ремонт своими руками

Если вы решите изменить или добавить какие-либо трубы в своем доме, убедитесь, что у вас есть разрешение от местного представителя сантехнического кодекса (некоторые вещи запрещены).Перед тем, как приступить к процессу ремонта, отключите подачу воды к арматуре или основную запорную арматуру. Эти самостоятельные ремонтные работы охватывают только незначительные ремонтные проблемы, поэтому обязательно обратитесь к профессиональному сантехнику Anthony PHC, если у вас есть законная проблема с водопроводом.

Прочистка канализационных стоков

Для прочистки канализации раковины вам понадобится только сливная пробка и регулировочный рычаг. Эти засоры обычно возникают возле выдвижного узла слива. Сначала снимите пружинный язычок с регулировочного рычага сливной пробки .Затем, снимите шаровой кран с сифона раковины и выталкивающую заглушку . Удалите мусор, забивающий раковину , и наслаждайтесь полностью функционирующим сливом.

Очистка туалетов

Иногда это неловко (и всегда кажется, что это происходит в самый неподходящий момент), но, к счастью, забитый туалет – это то, что вы можете решить без помощи сантехника. Вы можете сказать, что сифон или слив унитаза заблокированы, когда вода поднимается к краю и медленно стекает после смыва.Первый шаг – попытаться ослабить засор с помощью плунжера . Если это не сработает, используйте змею, чтобы зарыться в завал. Вытяните часть змеи из барабана . Затем затяните стопорную гайку на верхней части змеевика . Наконец, поверните барабан змеи, чтобы он зарылся в систему сточных вод, чтобы устранить засор . После этого ваш унитаз должен смыться, как во сне!

Фиксация давления воды в душе

Чтобы увеличить давление воды в душе, используйте средство для удаления накипи, чтобы удалить налет извести.Для этого проекта вам понадобятся отвертка, таз и раствор для удаления накипи. Сначала откручиваем душевую лейку от шланга . Затем, открутите распылительную пластину и поместите ее в раствор для удаления накипи (убедитесь, что он полностью погружен). Оставьте распылительную пластину в растворе на некоторое время. (время варьируется) и смойте оставшуюся накипь с труб перед заменой насадки для душа. Если давление воды продолжает оставаться проблемой, обратитесь к сантехнику Anthony PHC, чтобы узнать, может ли проблема быть более серьезной.

Канализация

Сточные воды или сточные воды – это вещества, которые смываются в раковину и смываются в унитаз. Его нельзя выбрасывать за пределами вашего дома, потому что он (1) создает ужасный запах, (2) содержит вредные бактерии (например, кишечную палочку) и (3) содержит взвешенные твердые частицы и химические вещества, оказывающие негативное влияние на окружающую среду. Воздействие на окружающую среду включает чрезмерный рост водорослей из-за азота и фосфата из сточных вод, потребление кислорода, которое убивает рыбу, и взвешенные твердые частицы, которые затрудняют просмотр рыб (и делают воду грубой).

Септики

Во многих домах есть собственная очистка сточных вод в виде септиков. Обычно это необходимо для домов, которые сильно удалены от соседей в более сельской местности. Септики – это, по сути, большие бетонные или стальные резервуары, закопанные под землей, обычно на заднем или переднем дворе, которые могут вместить 1000 галлонов воды. Вода поступает в резервуар с одного конца и выходит из резервуара с другого конца. Вода в септике обычно делится на три слоя: слой накипи наверху (все, что плавает), слой ила внизу (все, что тяжелее воды) и средний (слой относительно чистой воды).Вода содержит азот и фосфор, натуральные удобрения. Септик выделяет вонючие газы, поэтому в раковинах есть P-ловушки. Эти петли трубы удерживают воду в нижнем контуре и блокируют попадание газов в дом. Вместо того, чтобы попадать в ваш дом, газы движутся вверх по вентиляционной трубе (видно, как сквозь крыши домов).

Дренажные поля

Когда новая вода поступает в резервуар, вода, которая уже была внутри, выталкивается в сливное поле. Дренажное поле состоит из перфорированных труб, заглубленных в траншеях, заполненных гравием.

Дренажные трубы обычно имеют диаметр 4 дюйма и закапываются в траншеи глубиной 4-6 футов и шириной 2 фута. Нижний слой траншеи (2-3 фута) засыпан гравием. Этот слой гравия покрыт грязью. Затем вода абсорбируется и фильтруется в сливном поле. В зависимости от материала грунта вам может потребоваться большее водосливное поле. Например, поскольку твердая глина медленно впитывает воду, для компенсации вам потребуется большая площадь поверхности. Все, что вам нужно для питания септика, – это сила тяжести, поэтому эта пассивная система не должна увеличивать счета за электроэнергию и электроэнергию.В качестве бонуса трава над септиком будет более зернистой, потому что почва впитывает влагу и питательные вещества из дренажного поля. Сантехник Anthony PHC может более подробно рассказать о плюсах и минусах инвестирования в септик.

Свяжитесь с нами

Сантехник Anthony PHC точно знает, что нужно делать, чтобы вернуть вашу сантехнику в нормальное состояние. В наши услуги входит ремонт смесителей, мусороуборочные машины, установка мгновенного горячего водоснабжения, наружный смеситель для шланга, ремонт сантехники, очистка канализации и канализации, водоотливные насосы, безбаквальные водонагреватели, ремонт и установка туалетов, водонагреватели и устройства для смягчения воды.Свяжитесь с нами сегодня, если вам нужно быстрое обслуживание и опытные специалисты.

Обогрев частного дома своими руками: непросто, но возможно

Отопление частного дома

Высокий уровень уюта и комфорта в загородном доме в холодное время года достигается за счет наличия высокого уровня комфорта. качественная система отопления в нем. Особой популярностью сегодня пользуются камины, позволяющие обогревать пространство вокруг себя.Но их наличие позволяет жить в загородном доме только в теплое время года, а с наступлением холодов нужно возвращаться в городскую квартиру. Многие владельцы загородных домов отказываются от системы отопления из-за дороговизны работ, но сделать обогрев частного дома своими руками может любой, кто умеет обращаться с инструментом.

Содержание

• Материал для прокладки трубопровода
• Два контура или один?
• Предпочитаемый тип проводки

Паровое отопление: плюсы и минусы

Монтаж систем водяного и парового отопления

Электрическое отопление: расчеты, установка инфракрасной альтернативы

Для создания отопления для частного дома необходимо разработать проект схема системы отопления.Для этого следует сразу определиться, какая система отопления будет установлена ​​в доме: водяная, паровая, воздушная или электрическая. На этапе разработки проекта необходимо рассчитать необходимую мощность системы. Также вам понадобится нарисованная схема отопления частного дома с указанием всех элементов системы.

Система отопления частного дома во многом зависит от предпочтений, финансовых возможностей хозяев и целесообразности ее установки в доме.Среди существующих типов систем отопления следует выделить водяное, паровое и электрическое. У каждой из этих систем есть свои преимущества и недостатки. Чтобы создать полностью автономное отопление частного дома – водяное, паровое или электрическое, вам потребуются материалы и отопительные приборы для каждого вида отопления отдельно, а также специализированное хранилище для топлива.

Система водяного отопления

Эта система отопления самая распространенная. Водяное отопление в частном доме по своим эксплуатационным качествам самое надежное и простое.Основные элементы системы водяного отопления – бойлер, расширительный бак, трубопроводная сеть, радиаторы. В качестве дополнительного оборудования для этой системы используется циркуляционный насос, терморегулятор, предохранительные клапаны и воздухоотводчик.

Для такой системы отопления можно использовать практически любое топливо, главное, чтобы на этом работал котел. топливо. Для системы водяного отопления обычно используются стальные трубы, оцинкованные, нержавеющие, медные или полимерные трубы. От выбранного материала для труб будет зависеть надежность и долговечность самой системы..

Частный дом водяное отопление

Материал для прокладки трубопровода

• Сталь подвержена сильной коррозии, но стоит дешево и доступно. Монтаж стальных труб осуществляется сваркой. На трубы из оцинкованной стали рекомендуется нарезать резьбу. Конечно, можно пройти сварку, но тогда стык заржавеет.
• Трубы из нержавеющей стали – одни из самых прочных, но стоимость их высока. Соединительные трубы из нержавеющей стали могут быть резьбовыми.
• Медные трубы – одни из самых прочных, надежных и дорогих. Для их соединения используйте пайку серебросодержащим припоем.
• Полимерные трубы дешевы и доступны. Их можно соединять штампованными резьбовыми соединениями или пайкой. Недостатком полимерных труб является их плохая устойчивость к перепадам температур.

Две цепи или одна?

Отопление воды в частном доме бывает одноконтурным и двухконтурным. Их главное отличие состоит в том, что двухконтурная система используется для отопления помещений и нагрева воды для бытовых нужд, а одноконтурная система используется только для одной из этих целей.Нередко в доме прокладывают две одноконтурные системы: одна для отопления, другая для нагрева воды. Это делается с целью подогрева воды для бытовых нужд в теплое время года. При таком подходе следует учитывать, что отопительная вода для бытовых нужд использует только 25% мощности котла.

Предпочтительный тип электропроводки

Электромонтаж труб в частном доме может выполняться разными способами: однотрубный, двухтрубный, коллекторный. В частных домах рекомендуется делать двухтрубную разводку, так как это позволяет лучше регулировать температуру и упрощает эксплуатацию.

Важно! Радиаторы устанавливаются под окнами дома. Их размеры должны полностью закрывать оконный проем, поэтому, если у вас не получилось установить один большой радиатор, можно поставить два радиатора стандартных размеров.

Расчет отопления частного дома по водопроводу производится следующим образом. Сначала суммируем количество всех радиаторов, которые будут установлены. Затем умножаем их количество на их мощность и получаем необходимую мощность для котла. Исходя из этих данных, выбирают котел.

Таблица необходимой мощности котла

Важно! Для удобства выбора котла необходимой мощности можно воспользоваться приведенной выше таблицей. В нем указаны стандартные требования к мощности котла в зависимости от площади дома.

Паровое отопление: плюсы и минусы

Эта система отопления в частных домах применяется редко. Но паровое отопление в частном доме имеет ряд существенных преимуществ.

• Во-первых, в радиаторах практически отсутствуют теплопотери.
• Во-вторых, пар обладает теплоаккумулирующими свойствами, что позволяет использовать трубы меньшего диаметра.
• В-третьих, вся паровая система быстрее прогревается за счет малой инерции.

К сожалению, у этой системы есть два существенных недостатка. Первый – это небольшой срок службы, а второй – очень высокая температура, можно получить ожог от прикосновения к радиатору или трубе.

Паровое отопление частного дома характеризуется быстрым нагревом и незначительными тепловыми потерями.

В системе водяного отопления используются однотрубные и двухтрубные системы отопления.

В зависимости от давления пара в системе может быть как низкое, так и высокое давление. По типу они бывают закрытые и открытые, разница в способе возврата конденсата.

Монтаж систем водяного и парового отопления

Схема одноконтурного водяного отопления частного дома с помпой и расширительным баком

Если изначально отопление в доме планировалось от печной или камина, то на этапе их строительства следует установить либо дымоход со встроенным змеевиком, либо водонагревательный кожух.Уже к этим встроенным элементам будет подключена система отопления. Плиту или камин можно оставить в целях безопасности, а параллельно установить газовый или электрический котел. Для самого котла необходимо подготовить помещение – котельную. На месте установки уложите огнеупорный материал, а также обнесите им котел.

Важно! Котел ставят на некотором расстоянии от стен, это обеспечивает доступ к нему в случае необходимости. Чтобы удалить продукты сгорания котла, необходимо сделать рядом дымоход и вывести его на улицу.

На схеме системы отопления частного дома наглядно показано расположение необходимых узлов.

Схема системы парового отопления

Рядом с котлом можно установить циркуляционные насосы и распределительные коллекторы, расширительный бак, измерительные и регулирующие приборы, запорную арматуру. Все трубопроводы системы отопления будут отходить от котельной. Если котельная была спроектирована заранее, то все проемы для труб будут подготовлены. В случае, когда в длинном доме прокладывается система отопления, придется воспользоваться перфоратором и пробить отверстия для труб, а после их укладки аккуратно залить цементным раствором.Трубы монтируются в специально отведенных местах и ​​крепятся к стенам. В систему труб входят стояки и соединения с радиаторами. Способ соединения труб выбирается в зависимости от материала.

Важно! Для герметизации резьбовых соединений используйте паклю и специальный герметик. Стальные и оцинкованные трубы необходимо красить. Так они прослужат дольше.

На завершающем этапе установка радиаторов отопления. Их ставят на кронштейны, привинченные или вбитые в стену. Сегодня на рынке представлены два типа радиаторов: усиленные и стандартные.Радиаторы усиленные рассчитаны на давление в системе 16 бар, стандартные – на давление 6 бар. При выборе учитывайте эту характеристику. Для достижения наилучшей теплоотдачи радиатор необходимо установить таким образом, чтобы расстояние от пола до радиатора составляло 10-12 см, от стены 2-5 см, от подоконника до радиатора 10 см. На входе и выходе из радиатора следует установить запорно-регулирующую арматуру. Благодаря ему можно регулировать температуру, отключать воду или пар для ремонта или замены..

Электрическое отопление: расчеты, установка

Отопление частного дома электричеством приобрело популярность с появлением современных конвекторов. Эти устройства устанавливаются по периметру комнаты и под окнами. Электрическое отопление частного дома имеет следующие преимущества: простота монтажа и обслуживания, экономичность. Из недостатков следует отметить зависимость от подачи электроэнергии, при перебоях в подаче придется поставить генератор на топливо.Существенный недостаток – пересушивание воздуха в помещении.

Систему электрического отопления нельзя назвать самой дешевой из-за стоимости энергии, но сделать ее самому проще всего.

Схема электрического отопления включает в себя конвекторы, электропроводку и термостат. Установка такой системы потребует минимальных усилий. Достаточно проложить проводку и установить конвекторы на стене или полу.

Расчет для такой системы следующий. За основу берется необходимая мощность для обогрева 1 м3 помещения.Так для идеально изолированного помещения нужно 20 Вт / м3, для помещений с утеплением полов и стен нужно 30 Вт / м3, для плохо изолированного 50 Вт / м3. Требуемая мощность умножается на объем помещения и делится на мощность одного конвектора.

Отопительный прибор в частном доме так или иначе зависит от наличия энергоресурсов. Если к дому подведена газовая магистраль, то разумнее будет ее использовать. В местах, где нет газа, можно установить электрическое отопление.При отключении электроэнергии можно использовать другой вид энергии, главное, чтобы он был доступным.

Система отопления. Варианты циркуляции охлаждающей жидкости

Система отопления – важнейшая инженерная сеть дома, без надежного функционирования которой невозможна жизнь в коттедже в холодное время года. Спроектировать систему отопления еще на этапе проектирования здания и здесь возможны сразу несколько вариантов ее обустройства .

Жители городских квартир не часто задумываются о том, как горячая вода поступает в радиаторы отопления.Ведь при необходимости сбои в работе системы отопления исправляют коммунальные службы.

В частном доме дело обстоит иначе. Хозяин следит за циркуляцией теплоносителя, а значит, он должен иметь представление о типе системы отопления, ее устройстве и расположении труб.

Какая охлаждающая жидкость предпочтительнее

Несмотря на то, что существуют варианты отопления частного дома паром, а также антифризом, в большинстве случаев используется горячая вода , температура которой не превышает 90-95 ° С.Этот вариант считается самым простым, удобным и экономичным.

Отсутствие устаревшего парового отопления при чрезмерном нагреве нагревательных приборов и быстром износе оборудования. Минус использования антифриза , антифриза – их относительно высокая цена и сложность промывки и замены жидкостей.

Пути циркуляции охлаждающей жидкости

Существует два основных способа циркуляции теплоносителя в системе отопления – гравитационный и принудительный.

В прошлом веке наибольшее распространение получили гравитационные системы отопления с естественной циркуляцией теплоносителя. Сегодня они также используются для создания полностью автономных и энергонезависимых систем с использованием твердотопливных котлов.

Работа гравитационной системы основана на том, что плотность и вес горячей воды меньше аналогичных параметров охлаждаемой жидкости. Теплый теплоноситель способен подниматься по трубам на верхние этажи, а затем остывать в радиаторах и стекать вниз.Однако, чтобы такая система работала без перебоев трубы гравитационной системы, укладывайте ее с уклоном (порядка 10 мм на 1 м длины).

В наиболее распространенных на сегодняшний день системах отопления с принудительной циркуляцией теплоносителя движение жидкости обеспечивается циркуляционным насосом. Это позволяет увеличить скорость движения воды, а значит и теплообмен, а также использовать трубы отопления меньшего диаметра. Однако при отключении электроэнергии такая система работать не будет.

Открытая и закрытая система отопления

Отличия этих систем – в типе используемого расширительного бачка, который нужен для компенсации лишнего объема при нагреве теплоносителя. В открытых системах используется открытых расширительных баков . Они устанавливаются в самой высокой точке системы. И в них при желании можно доливать воду прямо во время работы системы отопления.

В закрытых системах используются мембранные расширительные баки , которые можно установить где угодно.Они позволяют повысить давление в системе по сравнению с открытыми устройствами.

Теоретически как гравитационная, так и принудительная система отопления может быть как открытой, так и закрытой. Однако на практике под открытой системой обычно подразумевают гравитационную, а под закрытой – принудительную систему отопления.

Однотрубные и двухтрубные отопительные контуры

Подачу и отвод воды в системе отопления проще всего обеспечить с помощью одной трубы , идущей от котла и последовательно соединяющей все радиаторы.Но в этом случае, если выключить хотя бы одно из устройств, вся система перестает работать. И, кроме того, из-за постепенного остывания теплоносителя температура радиатора ближе к котлу будет выше, чем температура последующих.

Частичное устранение недостатков однотрубной системы может быть достигнуто установкой радиаторов разной мощности, а также применением байпасных труб (байпасов) – по схеме «Ленинградка» . Параллельно байпасы подключают напрямую вход и выход всех радиаторов и позволяют отключать отдельные устройства, не влияя на работу системы.

Еще больше возможностей по настройке оборудования дает двухтрубная система . Принцип его работы основан на прокладке сразу двух трубопроводов к каждому радиатору. Затем подводящая труба подключается к входу устройства, а обратная труба – к выходу. Все отопительные приборы можно настраивать индивидуально, не влияя на работу других приборов.

Проход и противоток охлаждающей жидкости

Расположение труб в двухтрубных системах можно представить таким образом, что обратная труба сначала подключается либо к самому дальнему, либо к ближайшему радиатору от котла.

В первом случае теплоноситель в подающем и обратном патрубках движется в противоположных направлениях. Это счетчик или тупиковая схема . Его минус – разные потери давления на разных устройствах. Вода будет искать самый простой путь и устремится в первую очередь к ближайшим к котлу нагревателям.

При подключении обратного патрубка сначала к ближайшему к котлу, а затем к другим радиаторам придется использовать наибольшее количество труб отопления. Но теплоноситель в этом случае как по подающему, так и по обратному трубопроводу будет двигаться в одном направлении.Это наиболее рациональная байпасная схема или схема Тихельмана , обеспечивающая одинаковую температуру и давление на всех устройствах системы.

Способы разводки труб

И в однотрубной, и в двухтрубной системе отопления трубы можно размещать по-разному. В вертикальных схемах используются один или несколько наборов обычных (для однотрубной системы) или пар (подача и возврат) вертикальных стояков.
