Электрика деревянного дома. Что нужно и особенности монтажа

Перед обустройством электрики в деревянном доме потребуется ознакомиться с основными положениями нормативных документов, касающихся прокладки проводов по элементам строительных конструкций. Специфика монтажа в этом случае состоит в том, что в древесине сложно заранее подготовить специальные штробы (подобно тому, как это делается в домах из блоков или кирпича).

Электрика деревянного дома нуждается в особом внимании еще и потому, что в этом случае потребуется выбрать способ ввода в него ответвления от питающей высоковольтной линии. Сделать это можно, например, по воздуху, используя дополнительную опору либо путем прокладки специального кабеля в траншее, прорытой от опоры ВЛ до обслуживаемого объекта.

В действующих нормативах, регламентирующих порядок обустройства электропроводки в деревянном доме, затрагиваются следующие важные вопросы:

Тип прокладки силового кабеля (в подвешенном состоянии – по воздуху или в заранее подготовленной траншее).
Способы укладки проводников в жгутах (скрыто или открыто), а также виды защитной автоматики, используемой при обустройстве электропроводки.
Типы кабельных изделий, разрешенных к применению в деревянных строениях.
Схемы безопасной прокладки кабелей, обеспечивающие их защиту от усадки здания и возможных деформаций.

Согласно требованиям ПУЭ электрика деревянного дома обустраивается с тем расчетом, чтобы исключить вероятность повреждения питающих линий и поражения током проживающих в нем людей.

Внутренняя разводка

Требования к внутренней части электрики в доме в основном касаются способов прокладки проводов в различных местах строения. В большинстве из них по поверхностям стен жгуты из проводников прокладываются открытым способом (в кабельных каналах).

Общие требования по обустройству системы электропитания деревянного дома выглядят так:

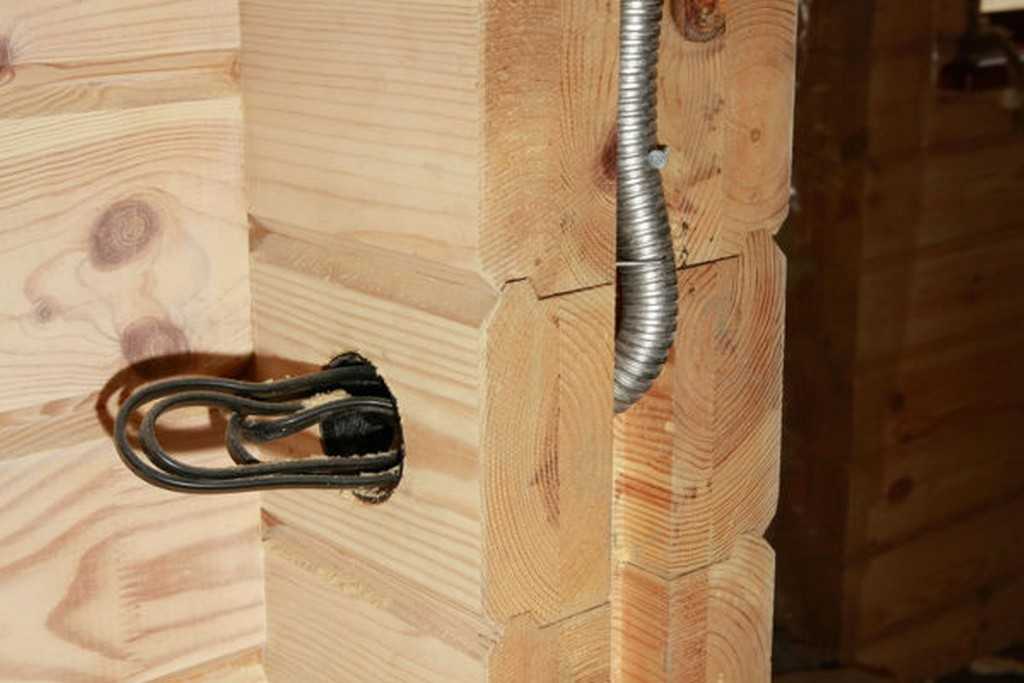

Монтажные провода во всех конструктивных переходах между комнатами прокладываются только в металлических трубах.
При их укладке в непосредственном соприкосновении с древесиной обязательно использование термостойких прокладок.
Зоны прохода проводки через стены дополнительно защищаются фарфоровыми втулками, используемыми для каждой отдельной кабельной жилы.

При выборе кабеля предпочтение отдается проводам в двойной термостойкой изоляции (марки кабелей, NYM, ПРН, АПРН, ПРВД и другие). В отдельных местах, специально оговоренных в соответствующих разделах ПУЭ, электрика деревянного дома обустраивается одножильным проводом с покрытием из ПВХ.

Эксплуатационная безопасность

При проектировании и эксплуатации электропроводки в деревянных домах особое внимание уделяется вопросам защиты от случайного воздействия высокого напряжения. Надежный заземляющий контур – основа безопасности загородных строений, изготавливаемых на основе бруса или бревен.

Контур заземления делается из 3-х арматурных прутьев длиной около трех метров, вбитых в землю и соединенных на сварку стальными стержнями. Он сооружается на удалении не более 1-2-х метров от дома и соединяется плоской медной перемычкой с главной заземляющей шиной (ГЗШ), располагающейся в вводно-распределительном шкафу.

Обязательному заземлению подлежат все бытовые приборы, имеющиеся в деревянном доме (включая розетки и саму 3-х жильную медную проводку). Электроустановочные изделия (распределительные коробки, выключатели и розетки), а также осветительные приборы, установленные в нем, должны иметь показатель защищенности от пыли и влаги не ниже IP 54. Для розеток, в конструкции которых предусмотрена особая герметичная крышка, IP может быть несколько ниже.

Особенности монтажа

Электрика деревянного дома монтируется в несколько этапов, включающих следующие обязательные операции:

Проводка питающего кабеля от ВЛ до вводно-распределительного устройства (ВРУ).
Установка шкафа или щитка ЩР с защитными и распределительными приборами (включая автоматические выключатели АВ и УЗО).
Расчет рабочих параметров необходимого электромонтажного провода (выбор типа, марки и сечения кабеля).
Монтаж розеток, выключателей (диммеров) и осветительных приборов.

На завершающей стадии работ переходят непосредственно к прокладке электропроводки выбранным способом с подключением установленных ранее приборов.

Способы подводки питающего кабеля (воздушный или траншейный)

При воздушной подводке ветки от магистрали ВЛ рекомендуется придерживаться следующих правил, по которым обустраивается электрика деревянного дома:

Подводящий кабель прокладывается по опорам на уровне, удаленном от проезжей части на высоту не менее 6-ти метров, а от пешеходного тракта – не менее 3,5 метров.
Его ввод в деревянное строение следует делать на уровне порядка 2,75 метра.
Если расстояние между столбами превышает 25 метров – потребуется поставить дополнительную опору.

Воздушная подводка делается самонесущим кабелем СИП с диаметром отдельной жилы не менее 16 мм² и с допустимым током нагрузки до 40-63 А. В его комплект входит целый набор несущих деталей, необходимых для устойчивости вводной конструкции к растягивающим нагрузкам. Сам кабель СИП закрыт сверху полиэтиленовой оболочкой, достаточно прочной для того, чтобы выдерживать значительные механические воздействия. При однофазной подводке с помощью такого кабеля можно подключать нагрузку мощностью до 14 кВт, а при 3-х фазном энергоснабжении – до 42 кВт.

Траншейная или подземная прокладка кабельной линии – более простой и надежный вариант, поскольку в этом случае снимаются многие ограничения. Но этот способ и более дорогой, что объясняется высокой стоимостью специального бронированного кабеля. Для этих целей допускается использовать кабель ВБШ с 4-мя медными жилами сечением 10мм². Сложность этого варианта объясняется и необходимостью согласования трассы прокладки, которая может проходить по чужим территориям.

Расчет сечения проводников

Сечения используемых при монтаже кабелей и проводов выбирается на основе предварительного расчета предельных токов в потребителях, одновременно включаемых на стороне нагрузки.

Для этого определяется общее число подключаемых к сети приборов, относящихся к категории «электрика деревянного дома». Это:

Наружные и внутренние лампы освещения, элементы подсветки и бра.
Розетки с включенными в них электрическими чайниками, ПК, видеоаппаратурой, фенами, вентиляторами и т. п.
Силовое и бытовое оборудование (обогревательные котлы, стиральные машины, проточные водонагреватели или бойлеры).

После суммирования мощностей каждого из этих устройств итоговая цифра делится на сетевые 220 В. В результате имеем ток, протекающий по проводке в режиме максимальной нагрузки.

При электротехнических расчетах желательно ориентироваться на табличные данные, широко представленные в Сети. По полученному токовому значению из найденных в Интернете таблиц определяется сечение жил кабеля, которое подходит для вычисленных нагрузок.

Какой кабель лучше использовать для электропроводки в деревянном доме.

Монтаж электропроводки в деревянном доме требует квалификации мастеров, а также правильного подбора материалов и методик монтажа. Причиной повышенного внимания к данной операции, является риск возгорания и распространения пламени в деревянных жилых конструкциях при возникновении короткого замыкания в проводке.

Наша компания предлагает комплексные услуги электрика для электромонтажа в деревянных домах. Разрабатываем проекты под ключ, от создания проекта, до монтажа и проверки работоспособности. Оказываем услуги с 2006 года, привлекаем к монтажу мастеров со стажем от 6 лет.

Какие требования нужно учитывать

При проведении электромонтажных работ в жилых домах, основными являются следующие требования обязательные для соблюдения:

Токопроводящие материалы (провода, кабели) имеет уровень защиты от возгорания при коротком замыкании и распространения пламени на деревянные конструкции соответствующий требованиям ГОСТ;
При монтаже соблюдаются требования пожарной безопасности, используются средства дополнительной изоляции кабеля и отделения от конструкций из древесины;
Целостность кабеля сохраняется на всех участках, отсутствуют уязвимые места, к примеру, скрутки, которые могут стать причиной перегрева кабеля при длительном использовании.

Мы соблюдаем перечисленные требования безопасности, внимательно подходим к выбору материалов. На услуги предоставляется гарантия качества доступная для каждого заказчика.

Какой кабель выбрать

Кабеля используемые для современного электромонтажа различаются по типу оболочек защищающих окружающие материалы от возгорания при перегреве проводника и КЗ на линии. Для проведения бытовых электромонтажных работ необходимо использовать многожильный медный провод, имеющий соответствующий уровень защиты от возгорания при коротком замыкании. Подобрать соответствующую модель, можно обратив внимание на маркировку кабеля. Бывают следующие разновидности:

НГ – не горючий материал, при нагреве не образует очагов открытого пламени, блокируется горение при групповой прокладке, происходит оплавление оболочки при прямом контакте с огнем;
LS – пониженный уровень выделения дыма и вредных веществ образующихся в процессе горения ПВХ;
HF – не выделяет вредных газов в процессе горения, тления или нагрева.

Также существуют и прочие разновидности, предназначенные для групповой прокладки или работы при высоком напряжении. В стандартных условиях достаточно использовать обычный кабель НГ и соблюдать требования безопасности при монтаже, чтобы исключить воздействие на проводник различных повреждающих внешних факторов. Если же требуется обеспечить дополнительную безопасность при эвакуации людей, то можно приобрести кабеля с маркировкой LS и HF, но на практике они применяются на общественных объектах.

Стандартные НГ кабеля имеют медный многожильный проводник. Каждая жила имеет собственную ПВХ изоляцию, также предусмотрена общая изоляция для всех жил, формирующая структуру пучка. По количеству жил различные модели имеют от 3 до 5 проводников. Для однофазных сетей достаточно использования двужильных моделей.

При выполнении открытой прокладки, провода разводятся по поверхности стен. Для повышения безопасности и улучшения эстетики в данном случае используются специальные лотки или короба из пластика монтируемые на поверхности стены. Они не только повышают эстетику, но и обеспечивают дополнительную защиту от возгорания. Электрические приборы розетки, выключатели, коробки также монтируются на поверхности стены. При этом варианте значительно упрощается и ускоряется установка, повышается безопасность проводки, но страдает интерьер дома.

Скрытая прокладка эстетичная, но подразумевает больший объем работ, так как разводка обычно выполняется под поверхностью полов или потолков. Прокладку рекомендуется проводить в металлической трубке или гофре, которая обеспечит механическую целостность провода в дальнейшем. Планировать магистраль необходимо на этапе строительства и устанавливать ее до проведения черновой и чистовой отделки в доме.

При вызове мастера на дом, рассматриваются оба варианта. Подходящее решение выбирается исходя из технических приоритетов и требований, а также с учетом пожеланий заказчика. Цена на услуги в нашей компании доступней чем у большинства конкурентов. Конечная стоимость складывается из объема работ. Обратитесь в компанию, чтобы получить дополнительную консультацию или вызвать мастера для оценки объекта и проведения электромонтажа.

Комфорт в доме неразрывно связан с электричеством. Поэтому бесперебойная и безопасная работа электросети очень важна. Так как строения из бруса или бревна являются самыми сложными в этом плане объектами, то обязательно нужно разобраться, каким кабелем сделать проводку в деревянном доме, чтобы обеспечить безопасность своего жилища.

Мы поговорим о том, как выбрать кабель для полной защиты легковоспламеняющегося здания. Мы подскажем, как исключить возникновение рискованных ситуаций, связанных с неграмотной проводкой. В предложенной нами статье описаны допустимые в компоновке марки продукции, даны рекомендации по выбору сечения кабеля.

В первую очередь электропроводка в деревянном здании должна соответствовать требованиям ПУЭ. Для этого используются негорючие марки кабеля, которые прокладываются в специальных системах. Кабели негорючие, если ориентироваться на ГОСТ 31565-2012 , имеют несколько видов исполнения.

Кабели, не распространяющие горение при любом виде прокладки, под действием огня немедленно перестают работать, так как изоляция и оболочка сгорают или плавятся. Если начинается пожар, ни по какому огню не следует распространяться.

Для выполнения в частном доме по своим параметрам подходит кабель, маркированный только буквой «нг». Если необходимо максимально обеспечить безопасность людей в случае эвакуации, лучше брать более дорогие изделия – «LS», «LSLTx», «HF».

Кабель ВВГнг устойчив к высокой температуре, так как при его производстве используется поливинилхлоридный пластик без галогенных добавок. Этот тип характеризуется идеальным соотношением цены и качества. Прокладывать в местах, где достаточно высокая взрывоопасность. Системы, в которых используются эти кабели, находятся в эксплуатации более 180 минут.

Технические параметры продуктов этой серии разные. В соответствии с нормами значение напряжения допустимого тока равно 0,6 В. На практике встречаются кабели и с более высокими значениями этого параметра. Частота тока не более 50 Гц.

Все кабели ВВГнг, и ЛС в том числе, относятся к силовым. Они сделаны из меди. Максимальное количество ядер — пять. Двухжильные изделия чаще всего используются для дома. Минимальное сечение жилы всех изделий серии ВВГ составляет 1,5 мм².

Поскольку в маркировке отсутствует символ «А», кабель выполнен медным. ЛС, а полностью малодымность свидетельствует о неспособности продукта к горению. Цена одного метра кабеля зависит от количества жил и их сечения. В случае трехфазного напряжения используется многожильный проводник.

В конструкции ВВГнг ЛС предусмотрены однопроволочные или многопроволочные жилы. Геометрия жил может быть как в виде круга, так и в виде сектора. Не рекомендуется его установка под землей без специальной защиты. Чтобы кабель не распространял горение, его используют для пакетной разводки в специальных жгутах.

Если целостность кабеля не нарушена, и он содержит однопроволочные жилы, то он может изгибаться под монтажным радиусом, идентичным десятку наружных диаметров. При наличии многопроволочных жил максимальный радиус составляет 7,5 наружных диаметров.

В случае, когда внутренние перегородки в доме каркасные, снабженные негорючим наполнителем, обычно трос укладывают в металлорукав или гофру. Более правильным решением будет установка стоек, через которые проходит кабель

Предотвратите даже возможность воспламенения электрических кабелей или хотя бы сведите ее к минимуму. В любом случае они не должны передавать открытый огонь на деревянные элементы в случае короткого замыкания. (короткое замыкание) в электрической цепи. Следовательно, провода не должны соприкасаться с деревянной поверхностью.

Правила безопасности нельзя отодвигать на второй план ради эстетической составляющей. Последствия могут быть необратимыми. Все ответвления электропроводки в доме из дерева должны быть оборудованы и другими устройствами защитного отключения.

Существует два основных способа введения негорючего кабеля для его дальнейшей разводки в деревянном доме с соблюдением техники безопасности. Первый – прокладка под землей . Способ надежен, так как кабель защищен от внешних воздействий.

Диаметр кабеля на стойке не может быть менее 16 мм. Лучше использовать самонесущие алюминиевые провода с хорошей изоляцией и сроком службы 25 лет. Дальше продолжать линию с таким проводом нельзя – для помещения нужна медная жила.

Собственно ввод выполняется в металлическом рукаве. Для этого проделайте в стене отверстие, закрепите в нем трубу, а внутрь проложите кабель. Оставшееся пространство заполняется цементным раствором. Вы можете замочить паклю в растворе и использовать ее в качестве наполнителя для труб.

Кабель крепится к деревянной стене с помощью специальных хомутов. Они обеспечивают хороший неокислительный контакт. В случае использования троса для подвески троса устанавливается рым-болт для его крепления к ограждающей конструкции.

Запрещается монтировать трос с натяжкой. Он должен свободно свисать по всей длине, а перед входом в стену необходимо обеспечить положение ниже отверстия. В противном случае атмосферная влага будет проникать по кабелю внутрь дома. Не тяните за сам кабель.

Это тоже один из важных участков электропроводки. Его специфика заключается в том, что от перегрузок при коротком замыкании он не застрахован автоматической защитой. Задача решается следующим вариантом: на участке длиной до 3 м кабель полностью помещается в металлическую трубу.

Безопасная разводка электрики внутри дома может быть выполнена двумя способами: открытым и скрытым. Первый проще, но не всегда может соответствовать стилю помещения. А вот скрытый вариант установки, выполненный в соответствии с требованиями электробезопасности, будет стоить дороже.

Существует несколько способов установки открытой проводки. Все они безопасны, их часто выбирают по стилю оформления. В продаже много для прокладки открытой проводки, есть приемы монтажа, благодаря которым можно внести в интерьер определенный колорит.

Кабель проложен внутри здания по стенам и потолку. При этом можно заменить или провод ПВ-1. На керамические изоляторы намотан витой шнур, который может стать изюминкой конструкции. Такую проводку можно модернизировать, прокладывать новые линии.

Монтаж скрытой электропроводки в таком пожароопасном здании – трудоемкий процесс. Выбор этого варианта может создать много проблем, если вам нужен ремонт кабеля или обновление сети. Тем не менее из-за нежелания видеть открытые провода и распределительные коробки многие предпочитают скрытый монтаж.

Такая проводка должна быть предусмотрена на этапе проектирования. Для обеспечения максимальной безопасности проводку изолируют металлической или оцинкованной трубой, которая обязательно покрывается краской. Кабель подводится к розетке, как и к выключателю, через отверстия, предварительно защищающие от возгорания.

Скрытый способ установки реализуют исключительно в соответствии с нормативными документами. Материалы используются специальные, служащие огнезащитой. Кабель, проложенный в перекрытиях, должен быть в пластиковой негорючей трубе или в металлической втулке.

Этот параметр определяется на основе величины тока. Если сечение и нагрузки не соответствуют друг другу, возникнут короткие замыкания, и как следствие – пожар. Так, если в планах закрытая проводка, а номинальный ток 16 А, то потребуется кабель сечением не менее 2 мм². При номинальном токе 25 А – 4 мм².

Осветительные приборы питаются кабелем сечением 1,5 мм². Мощность этой группы до 3,3 кВт. Поэтому количество и расположение источников света необходимо планировать до начала монтажа – при составлении электрической схемы
